Серия 1.494-24 Стаканы для крепления крышных вентиляторов, дефлекторов и зонтов. Выпуск 2/90 Стальные стаканы с наружным диаметром 400, 720, 1020, 1220 и 1420 мм для установки на покрытия со стальным профилированным настилом. Чертежи КМ

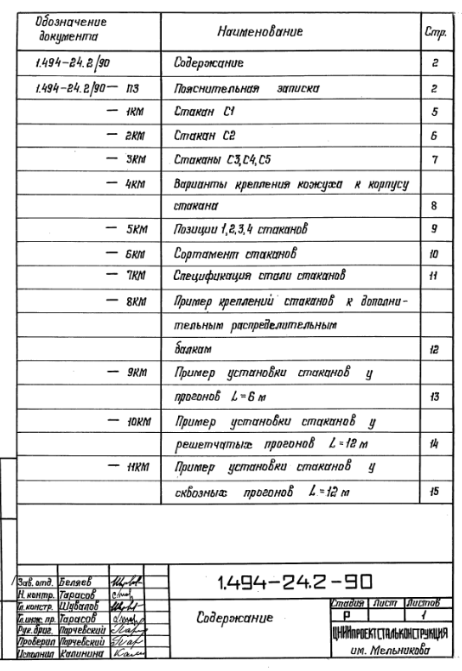

Содержание – 2 стр

462 × 671 пикс.     Открыть в новом окне

Пояснительная записка – 2 стр

1.Введение

1.1. Настоящий выпуск содержит рабочие чертежи КМ стальных стаканов, предназначенных для крепления вентиляторов, дефлекторов и зонтов.

1.2. В выпуске приведены примеры установки стаканов на конструкции покрытий по серии 1.460.2-10/88.

2. Область применения

2.1. Конструкции стаканов разработаны для крепления крышных вентиляторов по ГОСТ 10616-73 применительно к зданиям:

с покрытиями со стальным профилированным настилом по ГОСТ 24045-86;

возводимых в районах с расчетной температурой наружного воздуха минус 40 МЉ С и выше;

с газовой средой – неагрессивной и слабоагрессивной

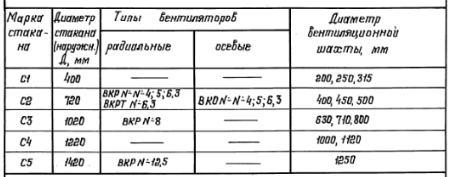

2.2. Марки и диаметры стаканов, типы крышных вентиляторов и диаметры вентиляционных шахт приведены в таблице.

453 × 177 пикс.     Открыть в новом окне

3. Конструктивные решения

3.1. Стакан в сборе состоит из корпуса и четырехгранного или восьмигранного кожуха (облегающего наклейку кровельного ковра, примыкающего к стакану)

3.2. Корпус стакана представляет собой цилиндр, выполненный из вальцованного стального листа толщиной 5 мм (сваренного по образующей), к которому в верхней части приваривается опорное кольцо, а в нижней части-опорные элементы стакана.

Верхнее опорное кольцо, предназначенное для опирания на него вентиляторов и патрубков вентиляционных шахт, а также для обеспечения жесткости корпуса стакана, выполняется из вальцованных горячекатаных уголков и приваривается к корпусу стакана прерывистыми швами.

Опорные элементы стаканов выполняются из горячекатаных уголков, консольно привариемых к корпусу стакана. Высота вертикальной полки упорного уголка не должна превышать высоту волны профилированного настила (60-75 мм)

3.3. Кожух стакана выполняется из тонколистовой стали толщиной 1,6 мм двумя отдельными элементами, присоединяемыми к корпусу стакана на заводе одним из вариантов, приведенных на докум. 4 км

3.4. Чертежи деталей стаканов приведены на докум. 0,5 км.

3.5. Стаканы в проектном положении крепятся к распределительным балкам, опирающимся на элементы покрытий зданий.

4. Материал конструкций

4.1. Материал и сечения элементов приняты в соответствии с «Рекомендациями по применению сокращенного сортамента», разработанными институтами ЦНИИпроектстальконструкция им. Мельникова и ВНИКТИстальконструкция.

4.2. Марки стали элементов стаканов следует принимать по таблице спецификации стали (докум. 7км)

4.3. Болты крепления стаканов к элементам покрытия приняты М16, класс прочности 5,8 по ГОСТ 7798-70, гайки-по ГОСТ 5915-70*, шайбы-по ГОСТ 11371-78. Технические требования к болтам следует принимать по табл. 57 * главы СНиП II-23-81 *. Болты и гайки должны соответствовать требованиям ГОСТов: 1759.0-87; 1759.1-82; 175.92-82; 1759.3-83; 1759.4-87; 1759.5-87

4.4. Заводские сварные соединения элементов стаканов следует выполнять автоматической и полуавтоматической сваркой по ГОСТ 8713-70.

Материал для сварки следует принимать по табл. 55* главы СНиП II-23-81* «Стальные конструкции»

5. Требования к изготовлению и монтажу

5.1. Изготовление и монтаж конструкций следует производить в соответствии с требованиями главы СНиП III-18-75 «Металлические конструкции». Монтаж и приемку стаканов, распределительных балок следует производить в соответствии с требованиями главыСНиП 3.03.01-87 «Несущие и ограждающие конструкции».

5.2. Защиту конструкций о коррозии следует производить в соответствии с требованиями главы СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

На чертежах км каркаса здания должны указываться способ защиты от коррозии, марки материалов, количество слоев и толщина покрытия (для лакокрасочных покрытий – количество грунтовых и покрываемых слоев).

5.3. Монтаж стаканов и вентиляторов следует выполнять в соответствии с указаниями вып. 3и 5 серии 1.469-7

6. Указания по применению выпуска

6.1. Марки стаканов в зависимости от устанавливаемых на них вентиляторов, следует выбирать по п. 2.2 пояснительной записки.

6.2. Конкретное расположение вентиляторов на покрытии, схемы расположения распределительных балок, их марки и сечения, марки прогонов определяются при разработке чертежей км каркаса здания с учетом рекомендаций вып. 4 серии 1.469-7.

6.3. Несущие стальные конструкции покрытий (прогоны, стропильные, подстропильные фермы, воспринимающие нагрузку от крышных вентиляторов должны быть проверены расчетом в каждом конкретном случае.

6.4. На документах 8КМ…11КМ приведены примеры установки стаканов на покрытии.

Стакана С1 – 5 стр

840 × 594 пикс.     Открыть в новом окне

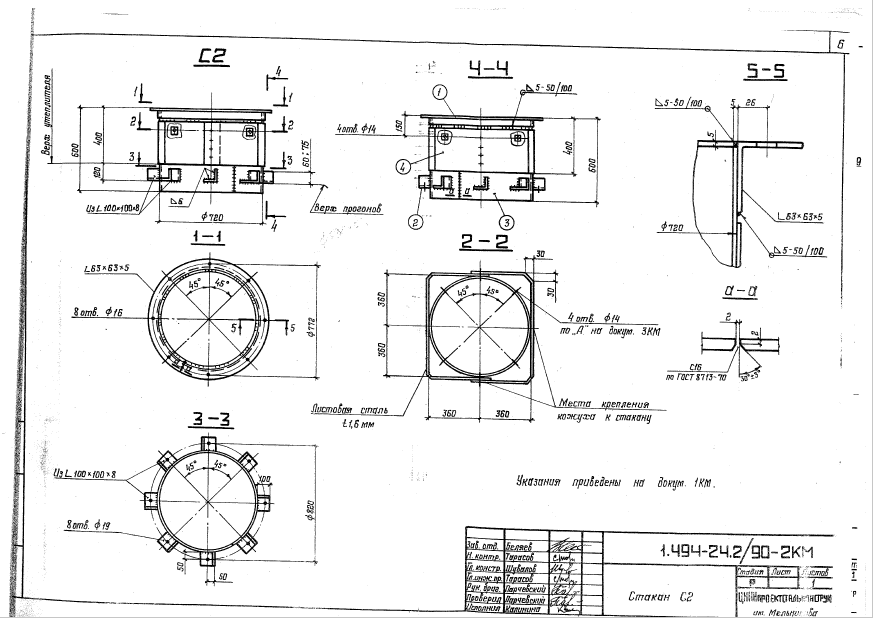

Стакана С2 – 6 стр

879 × 619 пикс.     Открыть в новом окне

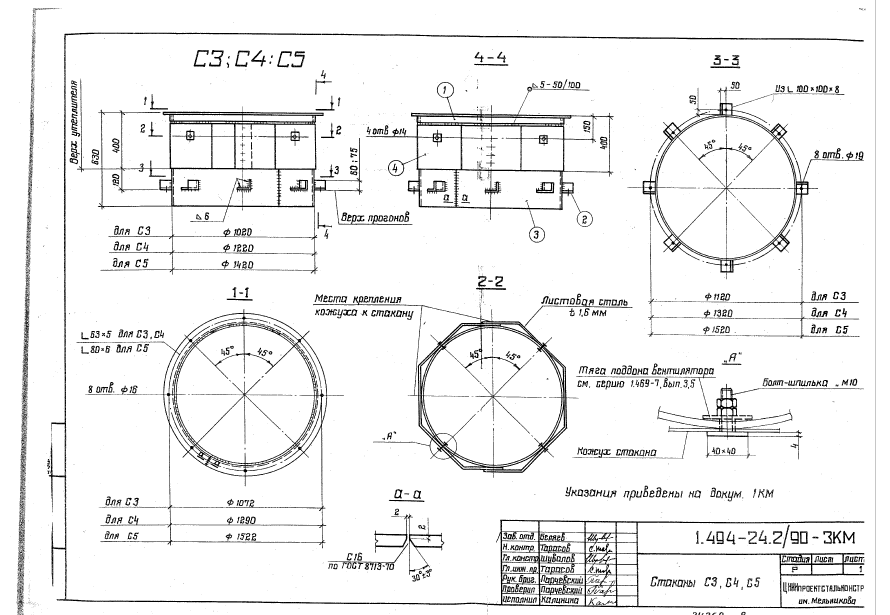

Стакана С3, С4, С5 – 7 стр

890 × 615 пикс.     Открыть в новом окне

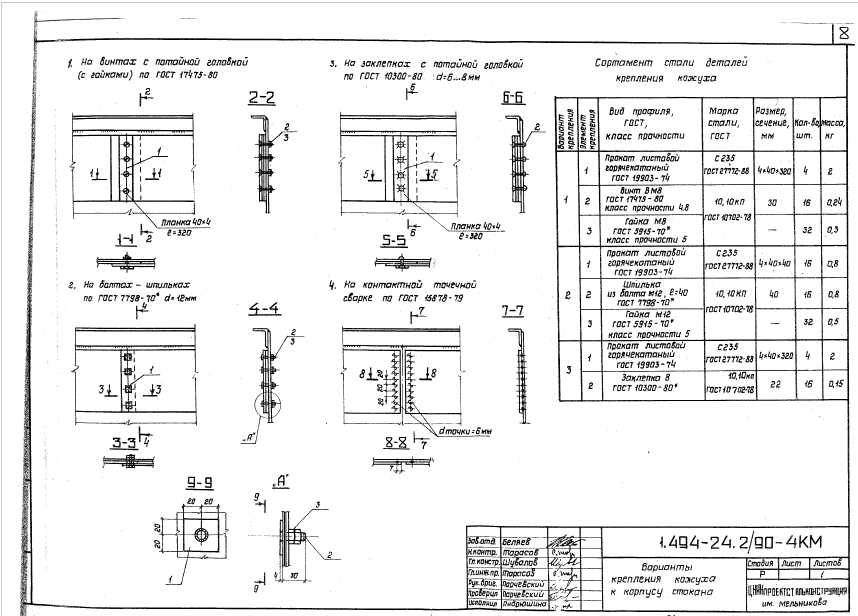

Варианты крепления кожуха к корпусу стакана – 8 стр

858 × 616 пикс.     Открыть в новом окне

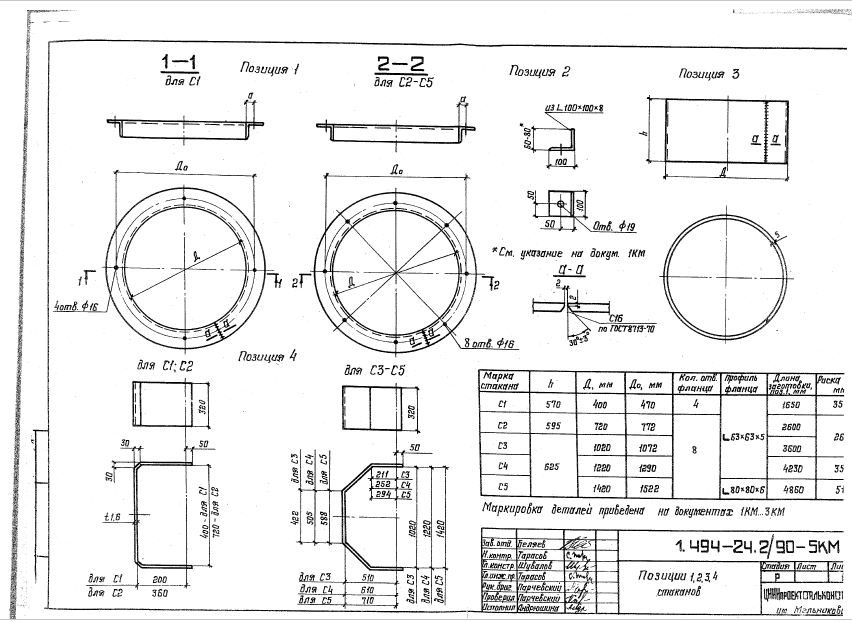

Позиции 1,2,3,4 стаканов – 9 стр

852 × 622 пикс.     Открыть в новом окне

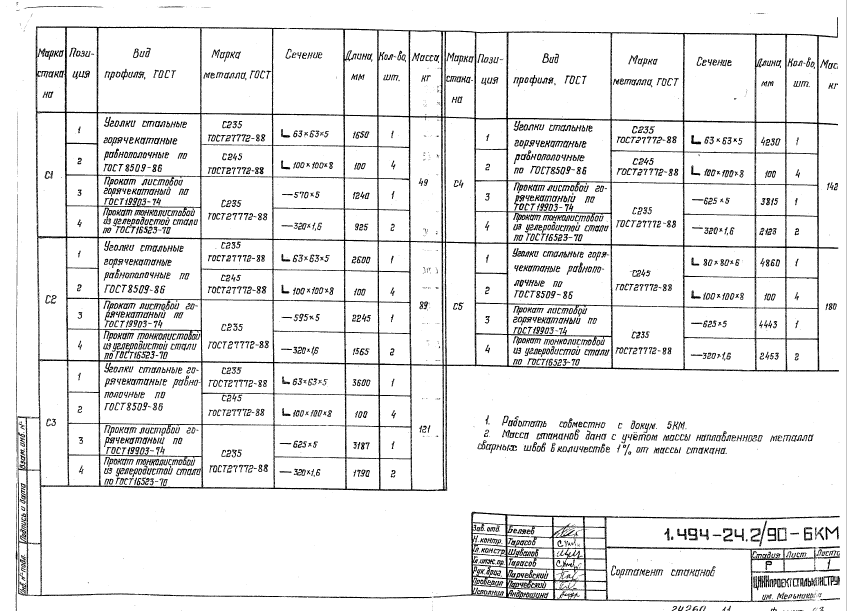

Сортамент стаканов – 10 стр

847 × 611 пикс.     Открыть в новом окне

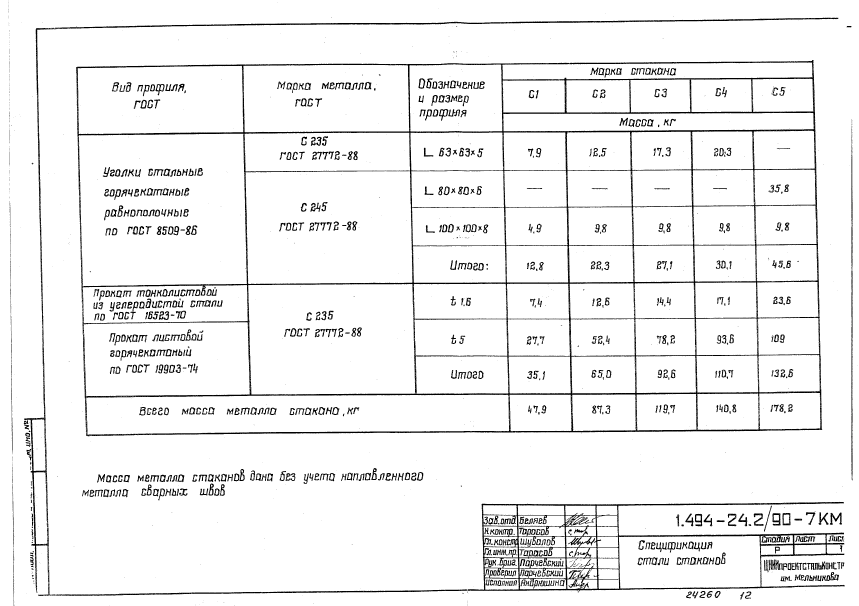

Сертификация стали стаканов – 11 стр

859 × 606 пикс.     Открыть в новом окне

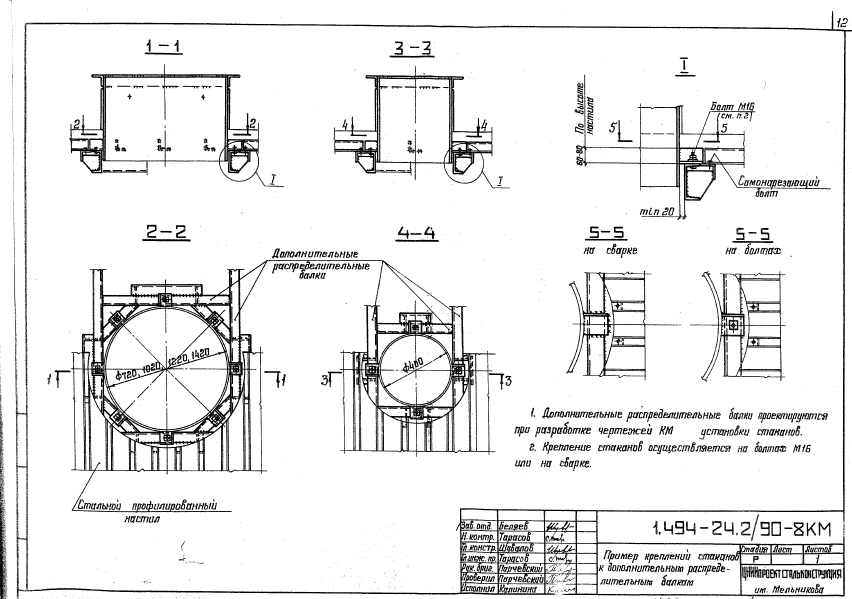

Пример креплений стаканов к дополнительным распределительным балкам – 12 стр

852 × 599 пикс.     Открыть в новом окне

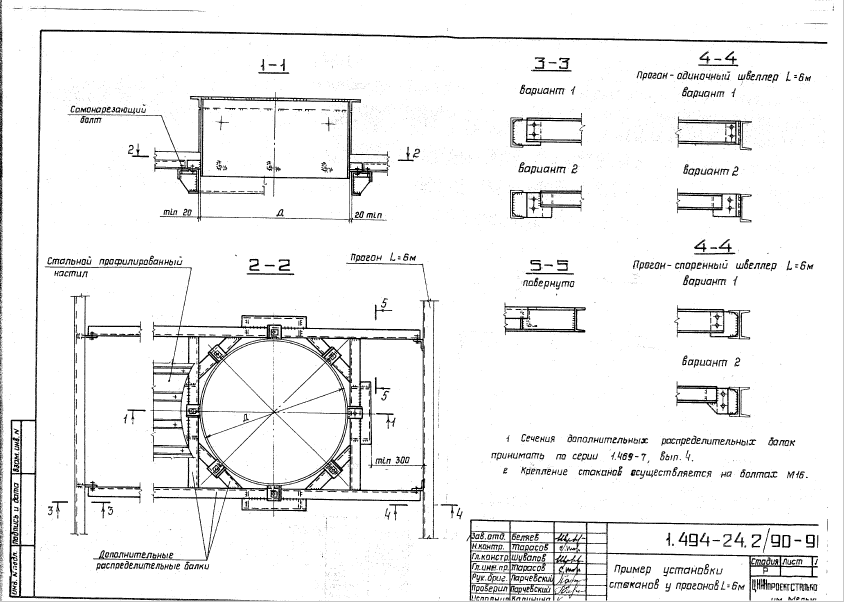

Пример установки стаканов у прогонов L=6 м – 13 стр

855 × 609 пикс.     Открыть в новом окне

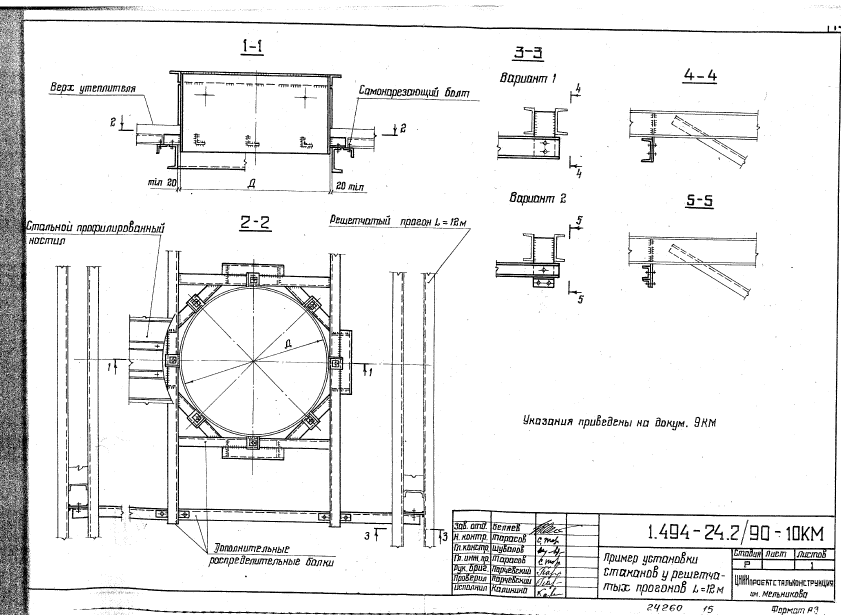

Пример установки стаканов у решетчатых прогонов L=12 м – 14 стр

841 × 615 пикс.     Открыть в новом окне

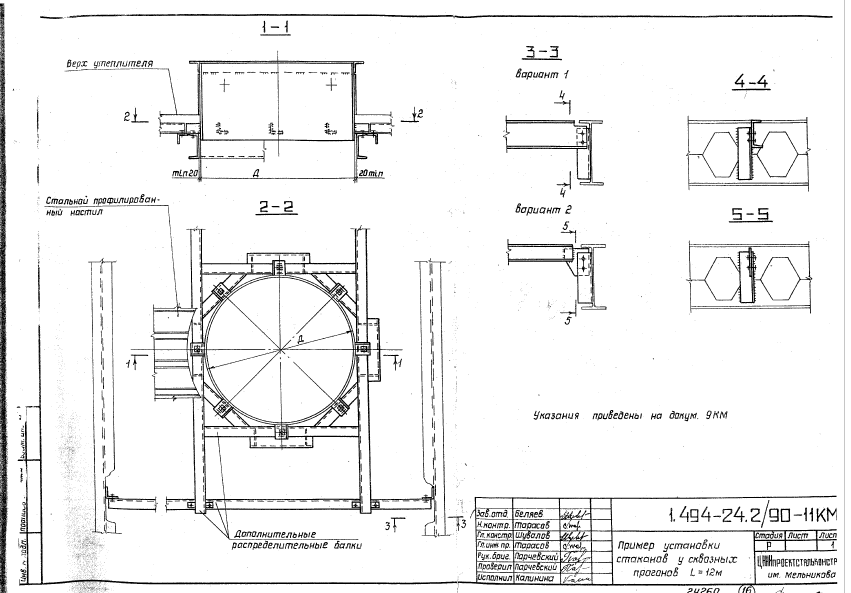

Пример установки стаканов у сквозных прогонов L=12 м – 15 стр

851 × 593 пикс.     Открыть в новом окне (
