Серия 2.230-1 Детали стен и перегородок жилых и общественных зданий.Выпуск 5 Перегородки из мелкоштучных материалов, гипсо-бетонные и столярные

Описание

Введение
Настоящая работа выполнена на основе современного опыта типового проектирования и строительства с систематизацией имеющихся и внедряемых новых конструктивных решений и типизацией конструктивных деталей и узлов. Все эти материалы обобщены в альбом типовых деталей, обязательных для применения в типовом и индивидуальном проектировании общественных зданий массового строительства.
Альбомы типовых деталей призваны способствовать внедрению в практику массового строительства лучших и наиболее экономичных технических решений сопряжений и конструктивных элементов, способствовать сокращению количества индивидуальных изделий, снижению трудоемкости сроков и стоимости проектных работ.
Настоящий альбом не является нормативным документом для проектирования и представляет собой рабочие чертежи типовых деталей (сопряжений) конструкций. Ссылка на рабочие чертежи данного альбома заменит необходимость разработки их в каждом конкретном проекте.
Отзывы, замечания и предложения по разработанным типовым деталям направлять по адресу: 127434, Москва, И-434, Дмитровское шоссе, д.9, корп. А, ЦНИИЭП учебных зданий.

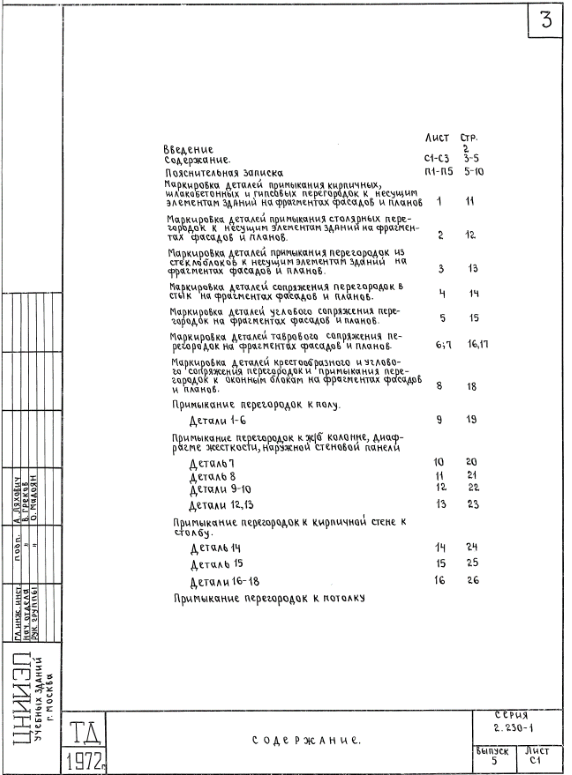

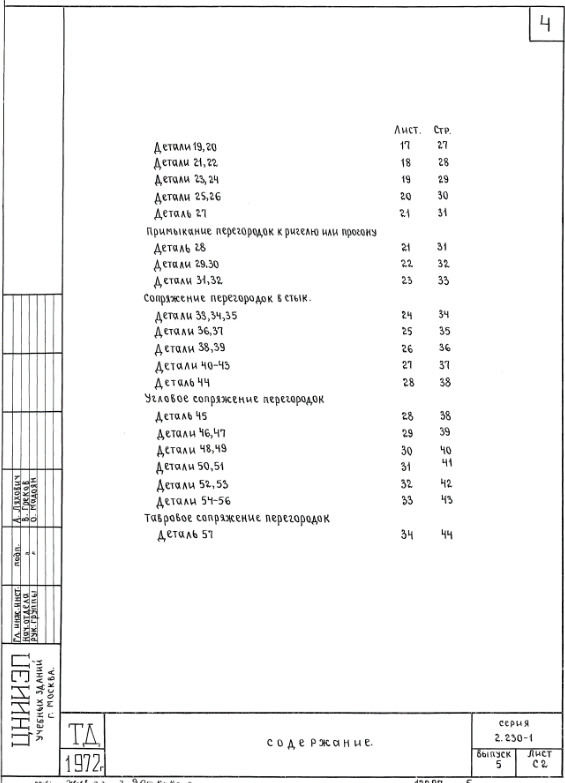

Содержание – 3 стр

572 × 775 пикс.     Открыть в новом окне
565 × 783 пикс.     Открыть в новом окне
568 × 773 пикс.     Открыть в новом окне

Пояснительная записка – 5 стр

Данный альбом рабочих чертежей содержит типовые детали сопряжения мелкоштучных и столярных перегородок общественных зданий каркасной конструкции и со стенами из кирпича, а также дополнительные детали крупнопанельных гипсобетонных перегородок для общественных зданий со стенами из кирпича для обычных условий строительства. Допускается применять типовые детали и для других условий строительства, не требующих специально оговоренных конструктивных решений и правил производства работ по устройству перегородок.
Альбом чертежей серии 2.23.0-1, выпуск 5 является продолжением и развитием серии 2.230-1 «Детали стен и перегородок общественных зданий», выпуск 2 «Крупнопанельные перегородки и каркасно-панельных зданий», выпуск 8 «Перегородки», в которых типовые детали разработаны для крупнопанельных перегородок.
При проектировании и строительстве крупнопанельных перегородок в общественных зданиях следует принимать типовые детали по рабочим чертежам, указанным выше альбомов со ссылкой в проекте на соответствующую серию и номер выпуска альбома.
При ссылке на типовые детали крупнопанельных перегородок рабочие чертежи их должны быть разработаны при проектировании в соответствии с СНиП I-В.6-62 и приложены к проекту.
Выбор материала и типа перегородок, подбор соответствующих им типовых деталей для зданий различного назначения и долговечности надлежит производить с учетом указаний соответствующих глав СНиП, а также СНиП П-А, 5-70 и СНиП П-А, 7-71.
На листах 1-8 дана маркировка типовых деталей на фрагментах фасадов и планов перегородок. Приведенные чертежи не являются рабочими чертежами планировочных решений и служат только для применения маркировки и удобства подбора деталей. На маркировочных чертежах для каждой группы типовых деталей с одинаковым конструктивно-планировочным решением примыкания (сопряжения) перегородок даны примечания, объясняющие различие деталей в зависимости от материала стыкуемых перегородок.

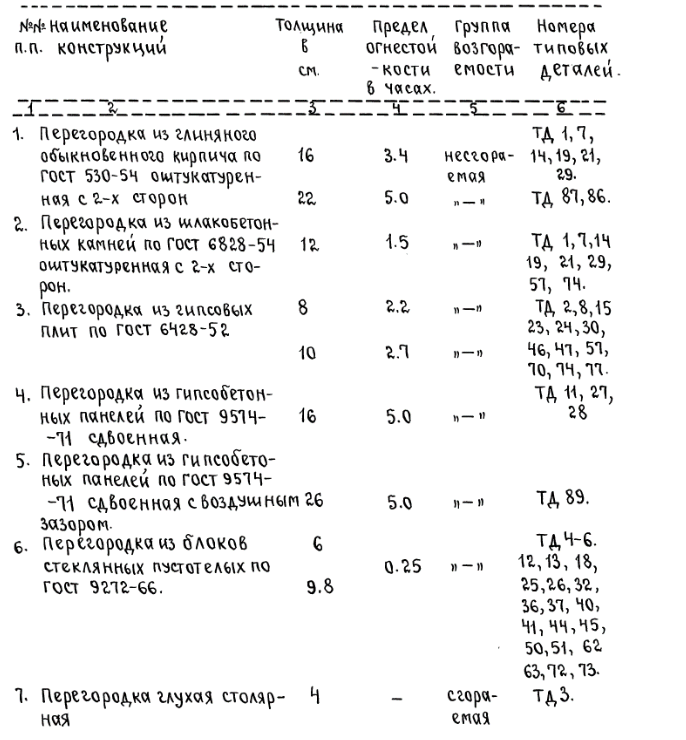

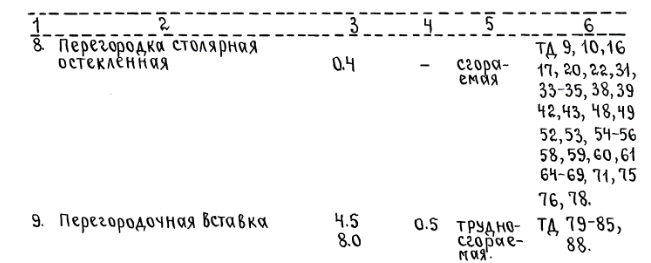

Конструкции перегородок с указанием предела огнестойкости и группы возгораемости приведены в следующей таблице:
686 × 740 пикс.     Открыть в новом окне
651 × 263 пикс.     Открыть в новом окне
Для каждого конструктивно-планировочного решения примыкания (сопряжения) перегородок типовые детали в альбоме расположены в определенной последовательности по материалу перегородки: кирпичные, шлакобетонные, крупнопанельные, гипсобетонные, гипсовые, столярные и перегородки из стеклоблоков. Рабочие чертежи типовых деталей даны на листах 9-46.
На листах 47-49 альбома приведены рабочие чертежи монтажных изделий, применяемых в разработанных деталях и узлах. Монтажные марки изделий, их количество и вес необходимо включить в спецификацию к проекту.
В данный выпуск вошли наиболее распространенные в массовом индустриальном строительстве типовые детали сопряжения, крепления и заделки стыков перегородок из мелкоштучных материалов, панельных гипсобетонных и столярных перегородок. При этом предусматривается, что столярные перегородки изготавливаются по чертежам конкретного проекта и в собранном виде поступают на стройку для монтажа их в здании.
В разработанных типовых деталях крепления монтажных металлических изделий «ММ» к стенам, колоннам, ригелям каркасных зданий и прогонам кирпичных зданий предусмотрено выполнять пристрелкой дюбелями в соответствии с требованиями «Инструкция по применению строительно-монтажных пистолетов на монтажных и специальных работах».
Крепление «ММ» к плитам перекрытия решено при помощи гвоздей забиваемых в деревянные антисептированные пробки, установленные в просверленные гнезда или при помощи анкерных болтов, пропускаемых через просверленные отверстия плит перекрытия или в швы между плитами.
Крепление перегородок кирпичным стенам осуществлено при помощи ершей, забиваемых в антисептические деревянные пробки (допускается забивка ершей в швы кирпичной кладки).
К панелям перекрытия перегородки крепить через 1,5м по длине. По вертикали перегородки высотой до 3,1м крепить в двух уровнях: на расстоянии 0,75м от пола и от потолка, а для перегородок высотой более 3,4 м дополнительно устраивать третье крепление на середине высоты.
Перегородки из стеклоблоков должны выполняться в соответствии с «Инструкцией по проектированию и устройству стекложелезобетонных ограждений из стеклянных пустотелых блоков», разработанный ЦНИИЭП учебных зданий, 1971г.
В местах крепления мелкоштучных перегородок предусмотрено местное армирование каркасами (кирпичные, шлакобетонные перегородки) или отдельными стержнями (гипсовые перегородки из стеклоблоков). Вопрос сплошного армирования самих перегородок, в зависимости от их несущей способности, решается в соответствии с указаниями конкретных проектов зданий.
Металлические монтажные элементы «ММ» перед установкой должны быть очищены от ржавчины и грязи и окрашены масляной краской за два раза.
Для скрытого размещения монтажных элементов «ММ» в гипсовых перегородках предусматривать пазы глубиной 10 мм, а в столярных 5 мм (для крепления скобы) и 10 мм (для крепления ершами). После установки «ММ» пазы необходимо зашпаклевать.
Места сопряжения мелкоштучных перегородок между собой и примыкания к стенам после заделки швов оклеивать полосой ткани согласно чертежам типовых деталей.
Перегородки кирпичные, шлакобетонные, гипсовые и из стеклоблоков устанавливать на междуэтажные плиты перекрытия (бетонный подстилающий слой на грунте) по слою цементного раствора марки 50.
При возведении кирпичных и шлакобетонных перегородок в местах сопряжения их с другими перегородками закладывать антисептированные деревянные пробки не менее двух или трех в зависимости от высоты перегородки.
Столярные перегородки монтировать на «чистый пол» и прибивать 2 гвоздями к установленным деревянным пробкам, к деревянному полу или к гвоздевому основанию пола.
Перегородки из стеклоблоков крепить к потолку через обойму из металлического швеллера, при этом одна из полок в конце швеллера должна иметь вырез длиной 250 мм. для установки верхнего ряда кладки. Конопатку потолочного шва вести по чертежам типовых деталей на чертежах проекта делать ссылку на марку детали по следующему образцу:
В числителе указан номер серии. В знаменателе: первое число - номер выпуска данной серии, втрое число – номер типовой детали.
Обозначение типовых деталей на чертежах проектов, в отличие от прочих деталей, обводятся двойным кружком.
В проекте или серии проектов составляется сводная спецификация применяемых типовых деталей.
В данном альбоме приняты следующие условные обозначения:
305 × 64 пикс.     Открыть в новом окне

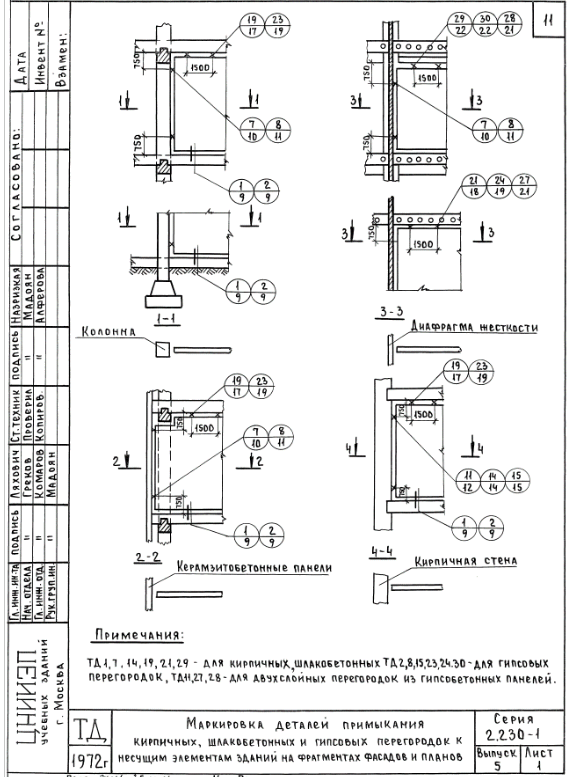

Маркировка деталей примыкания кирпичных, шлакобетонных и гипсовых перегородок к несущем элементам зданий на фрагментах фасадов и планов – 11 стр

571 × 777 пикс.     Открыть в новом окне

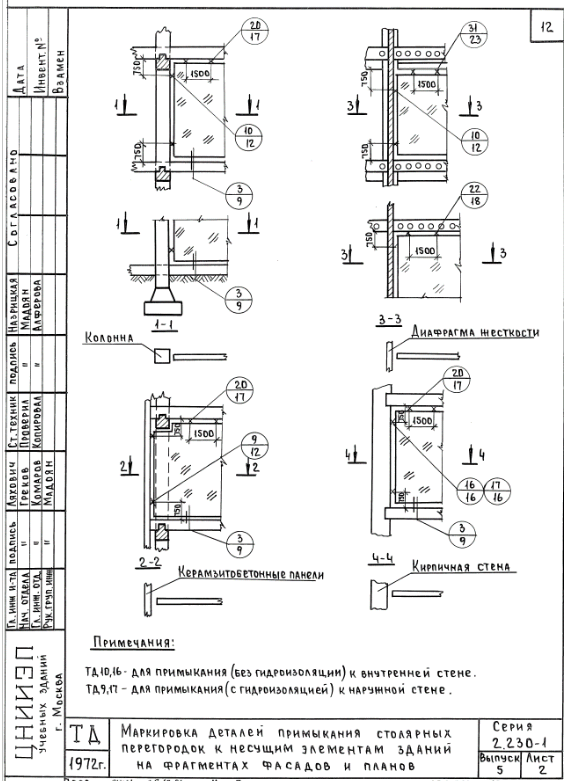

Маркировка деталей примыкания столярных перегородок к несущем элементам зданий на фрагментах фасадов и планов – 12 стр

564 × 781 пикс.     Открыть в новом окне

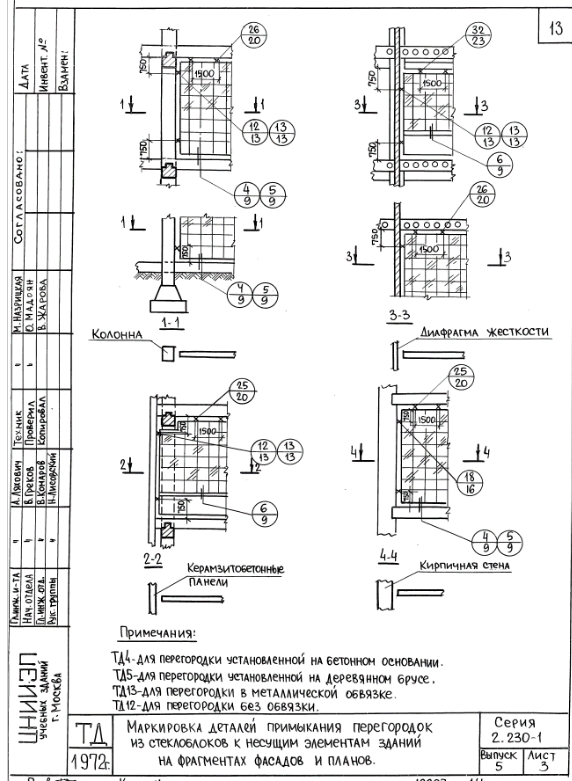

Маркировка деталей примыкания из стеклоблоков к несущем элементам зданий на фрагментах фасадов и планов – 13 стр

572 × 781 пикс.     Открыть в новом окне

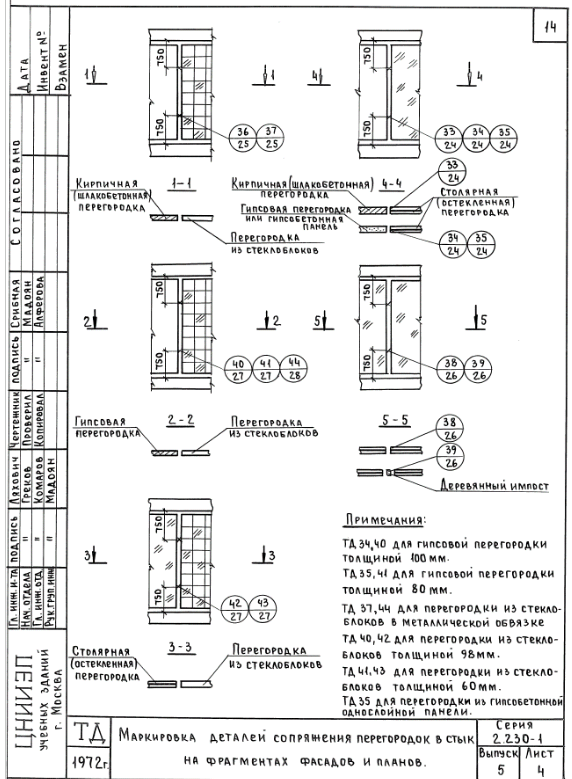

Маркировка деталей сопряжения перегородок в стык на фрагментах фасадов и планов – 14 стр

572 × 779 пикс.     Открыть в новом окне

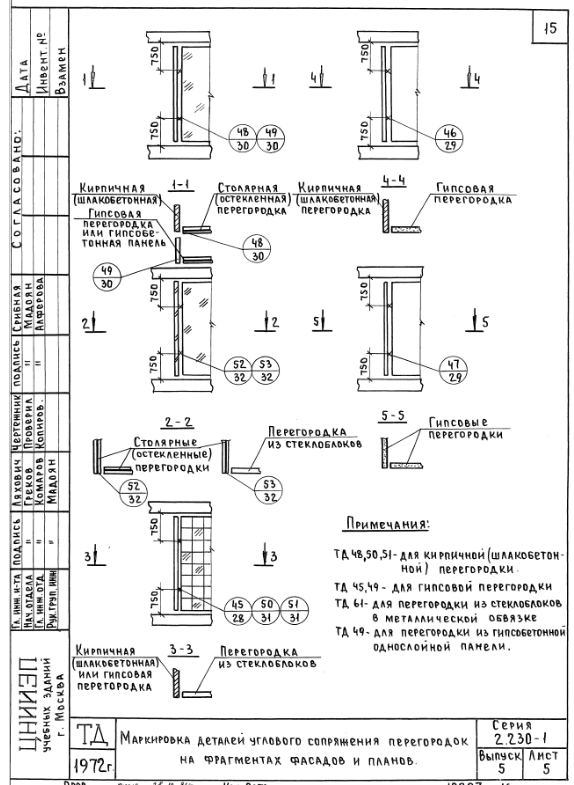

Маркировка деталей углового сопряжения перегородок на фрагментах фасадов и планов – 15 стр

574 × 785 пикс.     Открыть в новом окне

Маркировка деталей таврового сопряжения пергородок на фрагментах фасадов и планов – 16 стр

572 × 781 пикс.     Открыть в новом окне

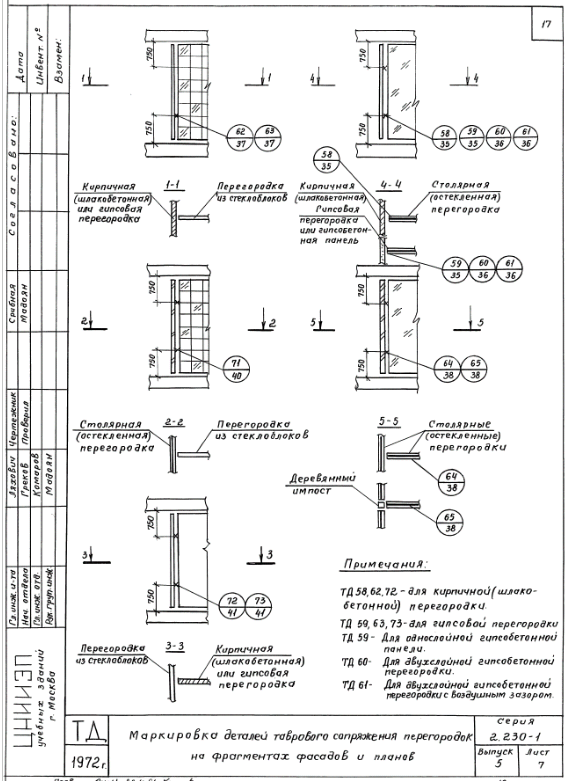

Маркировка деталей таврового сопряжения перегородок на фрагментах фасадов и планов – 17 стр

571 × 781 пикс.     Открыть в новом окне

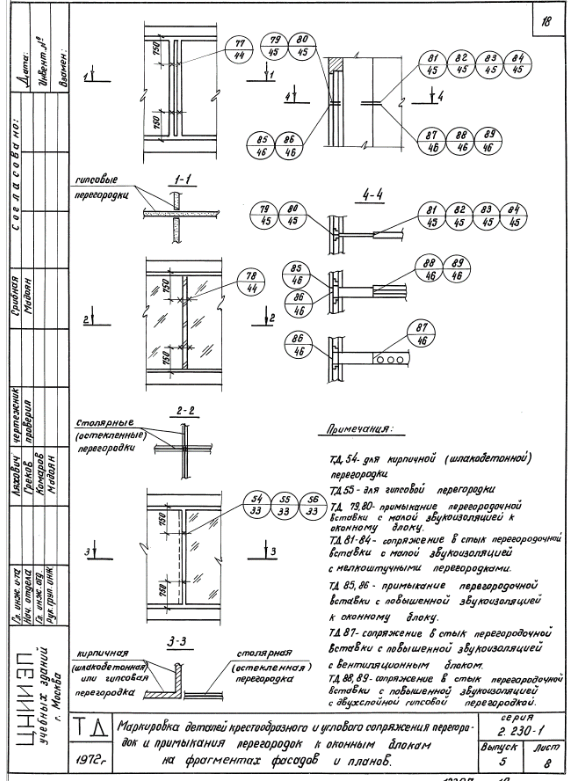

Маркировка деталей крестообразного и углового сопряжения перегородок и примыкание перегородок к оконным блокам на фрагментах фасадов и планов – 18 стр

575 × 781 пикс.     Открыть в новом окне

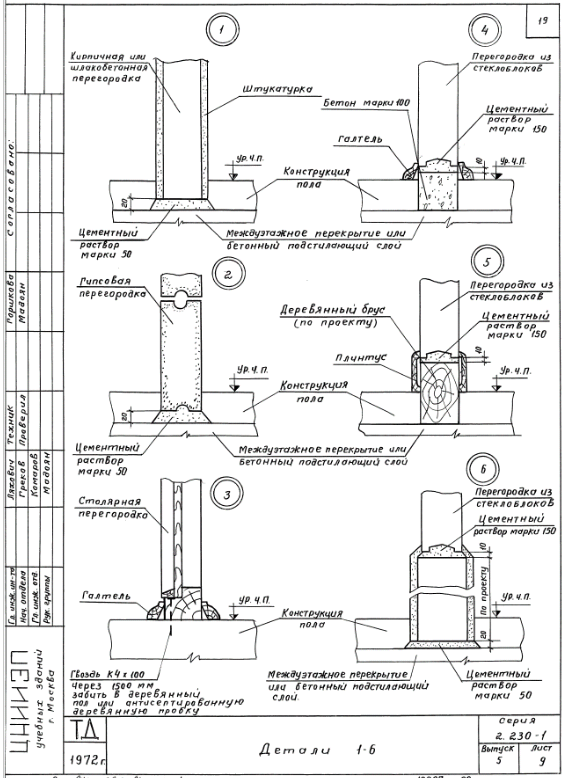

Примыкание перегородок к полу

Детали 1-6 – 19 стр

567 × 778 пикс.     Открыть в новом окне

Примыкание перегородок к ж/б колонне, диафрагме жесткости, наружной стеновой панели

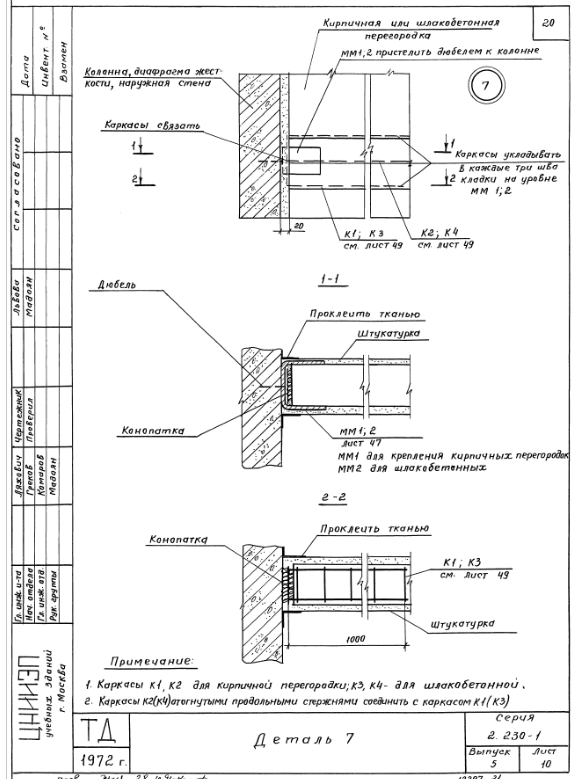

Деталь 7 – 20 стр

577 × 779 пикс.     Открыть в новом окне

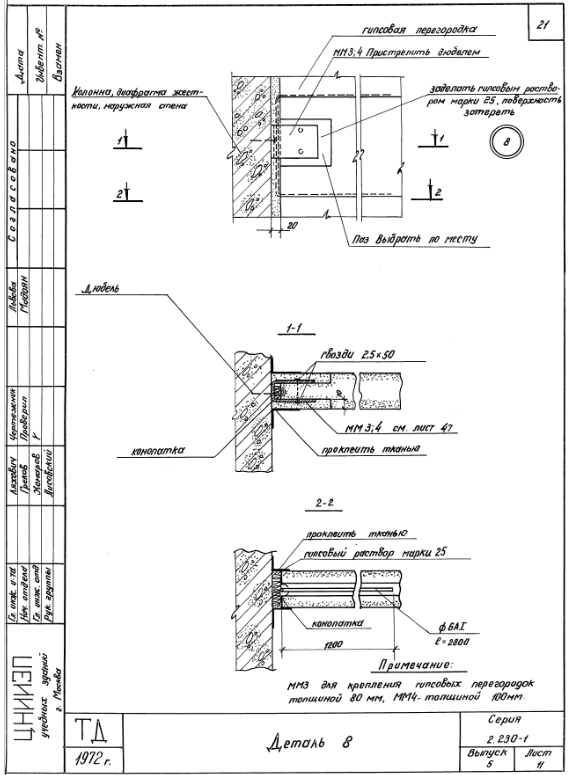

Деталь 8 – 21 стр

571 × 775 пикс.     Открыть в новом окне

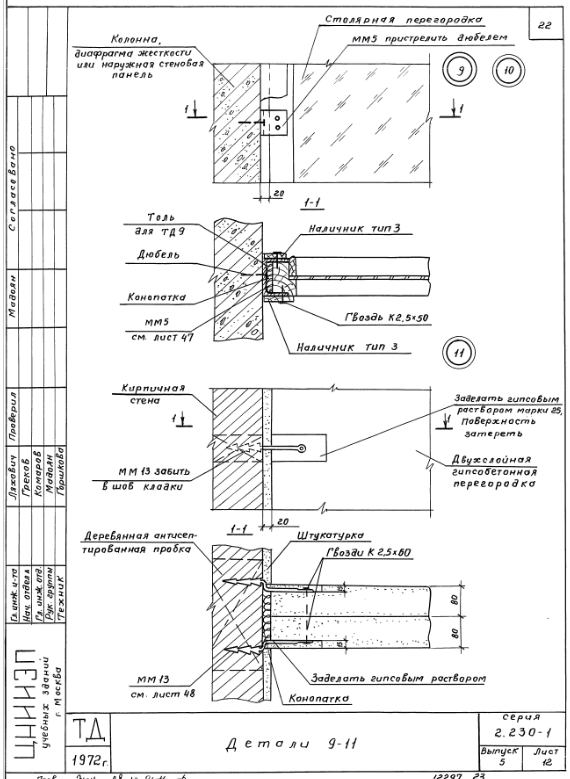

Деталь 9-11 – 22 стр

570 × 779 пикс.     Открыть в новом окне

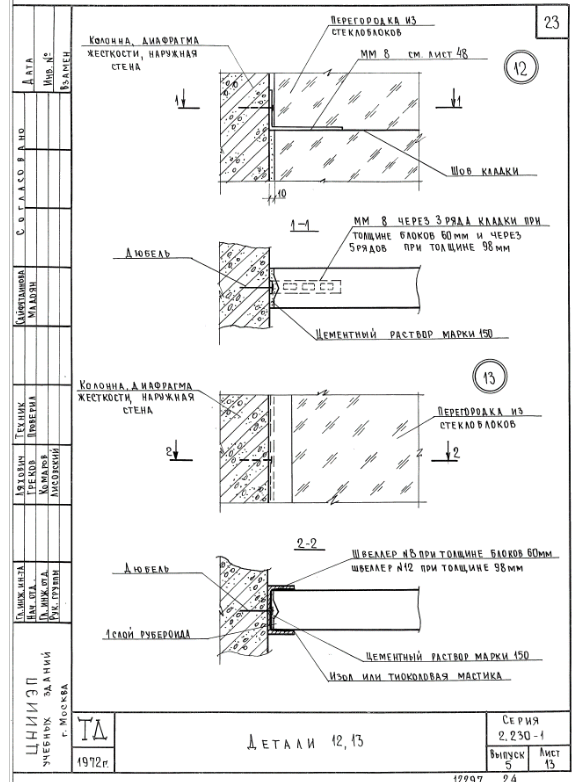

Детали 12,13 – 23 стр

577 × 782 пикс.     Открыть в новом окне

Примыкание перегородок к кирпичной стене, к столбу

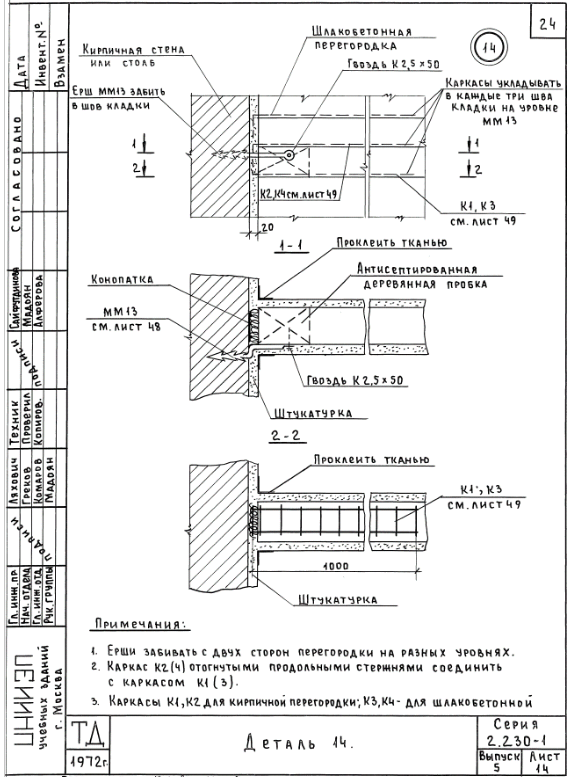

Деталь 14 – 24 стр

576 × 777 пикс.     Открыть в новом окне

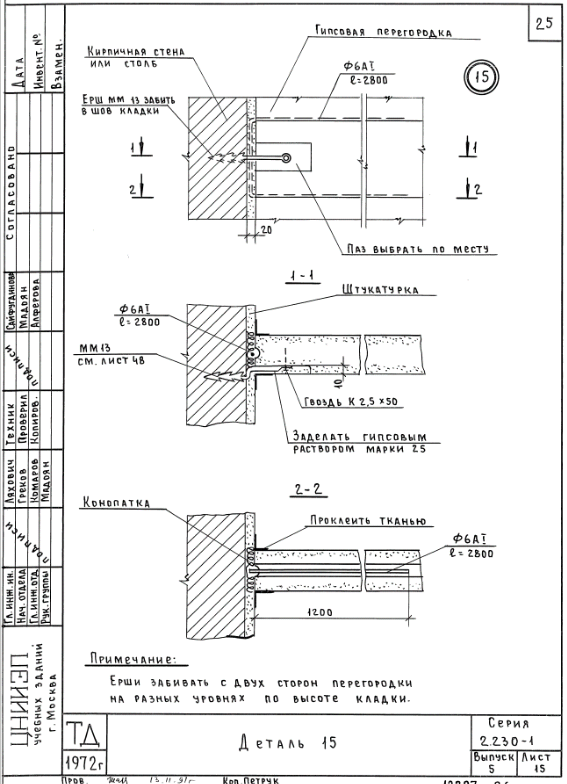

Деталь 15 – 25 стр

567 × 784 пикс.     Открыть в новом окне

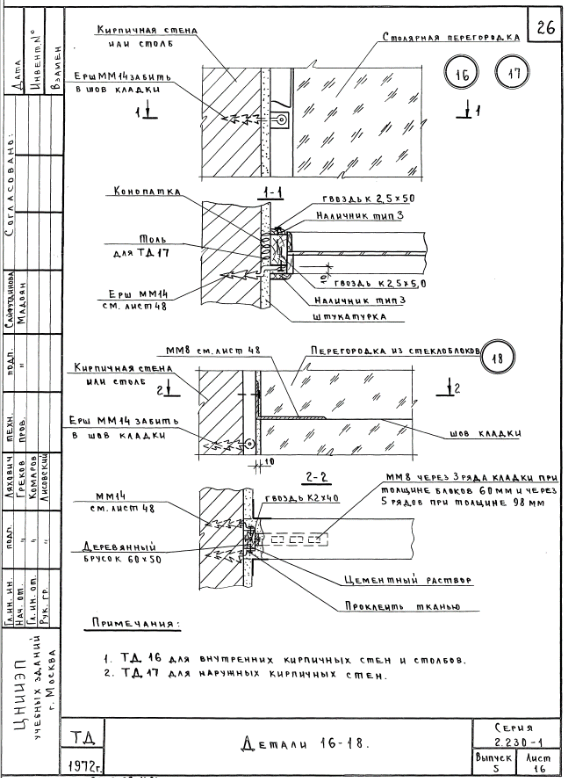

Деталь 16-18 – 26 стр

565 × 778 пикс.     Открыть в новом окне

Примыкание перегородок к потолку

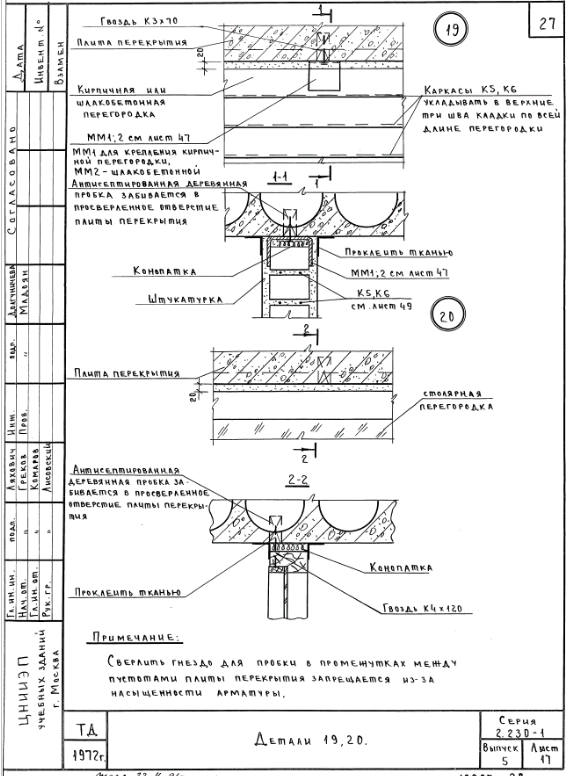

Детали 19,20 – 27 стр

568 × 776 пикс.     Открыть в новом окне

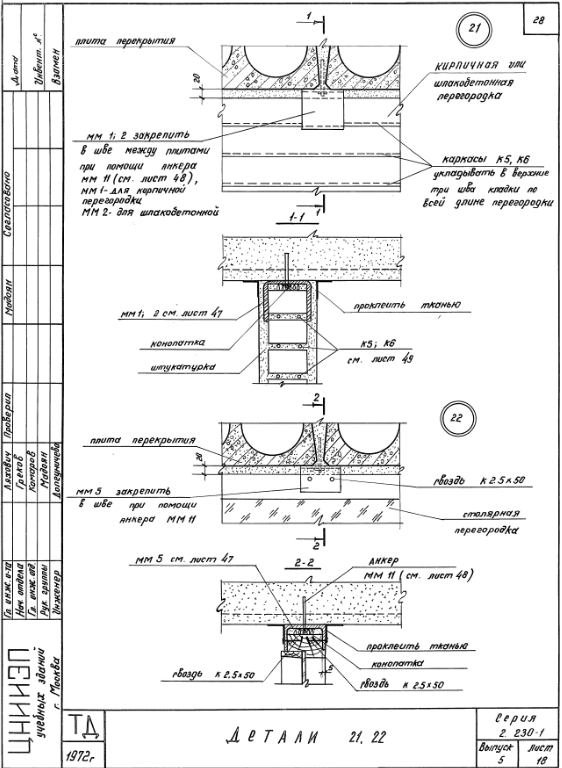

Детали 21,22 – 28 стр

562 × 768 пикс.     Открыть в новом окне

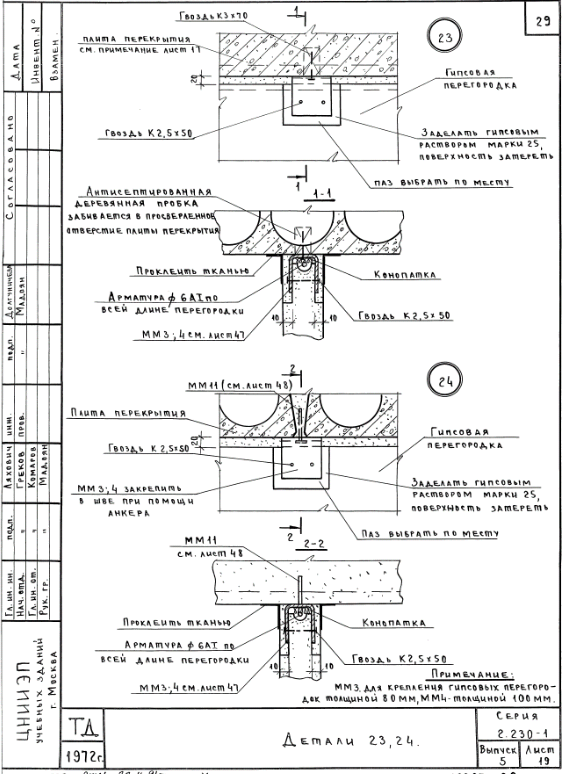

Детали 23,24 – 29 стр

566 × 774 пикс.     Открыть в новом окне

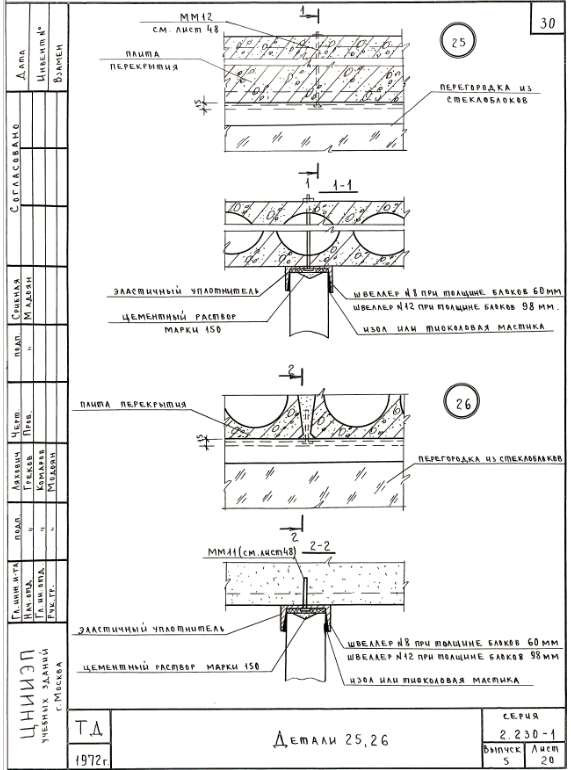

Детали 25,26 – 30 стр

571 × 770 пикс.     Открыть в новом окне

Примыкание перегородок к ригелю или прогону

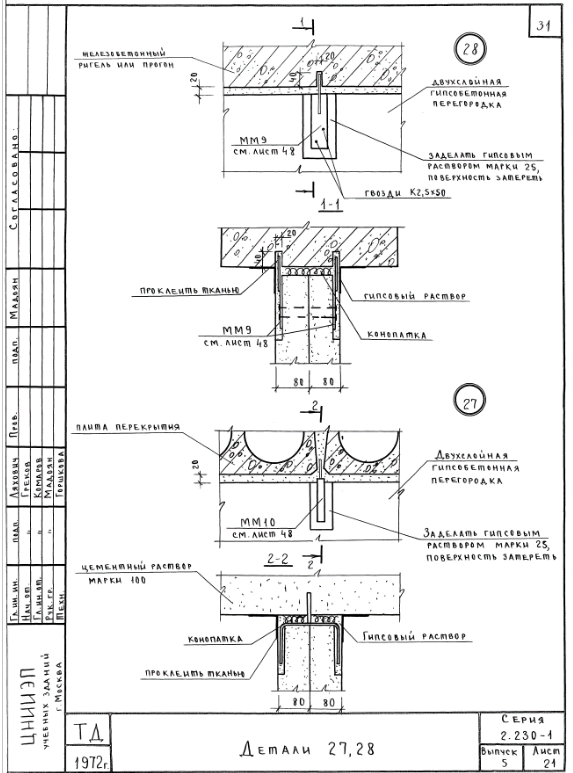

Детали 27,28 – 31 стр

573 × 773 пикс.     Открыть в новом окне

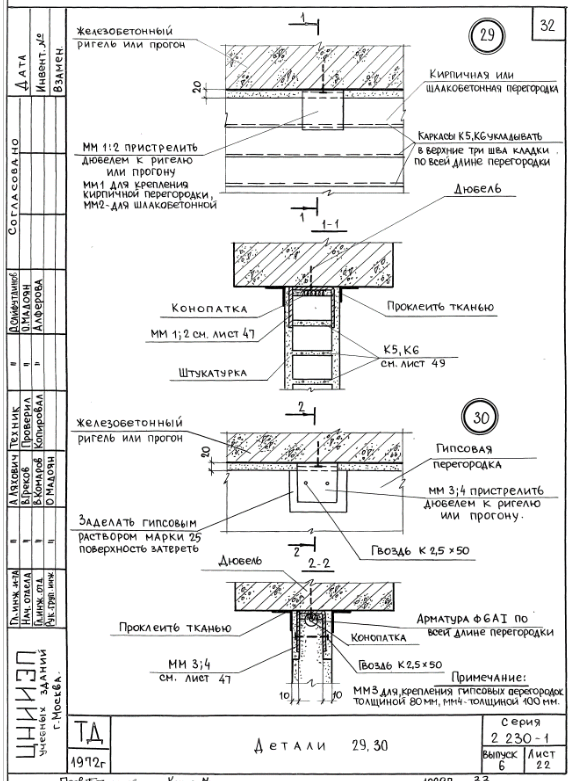

Детали 29,30 – 32 стр

572 × 781 пикс.     Открыть в новом окне

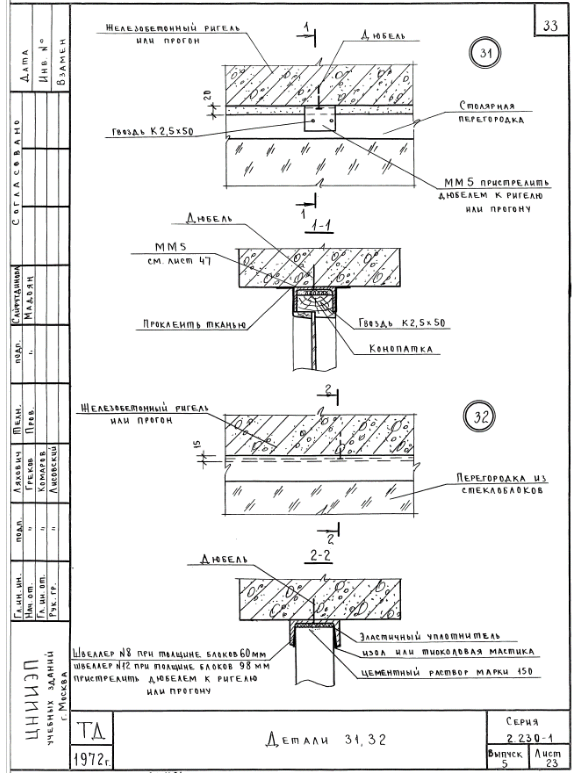

Деталь 31,32 – 33 стр

573 × 773 пикс.     Открыть в новом окне

Сопряжение перегородок в стык

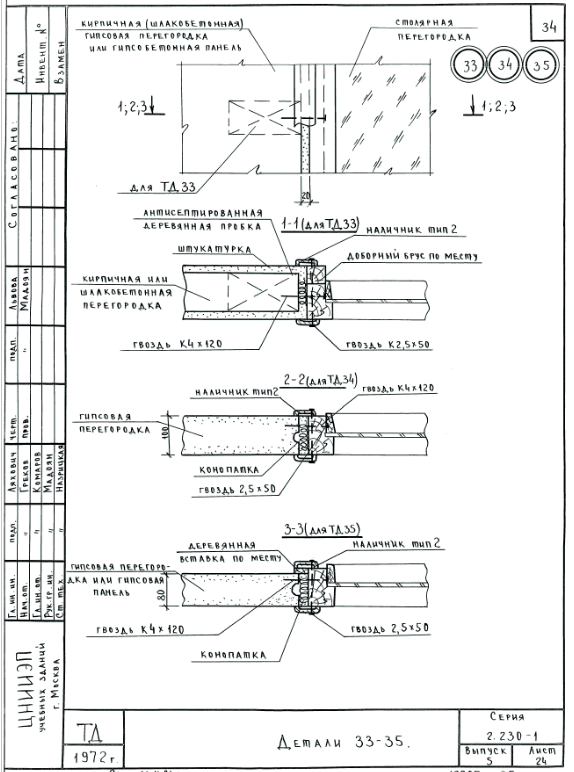

Детали 33-35 – 34 стр

574 × 772 пикс.     Открыть в новом окне

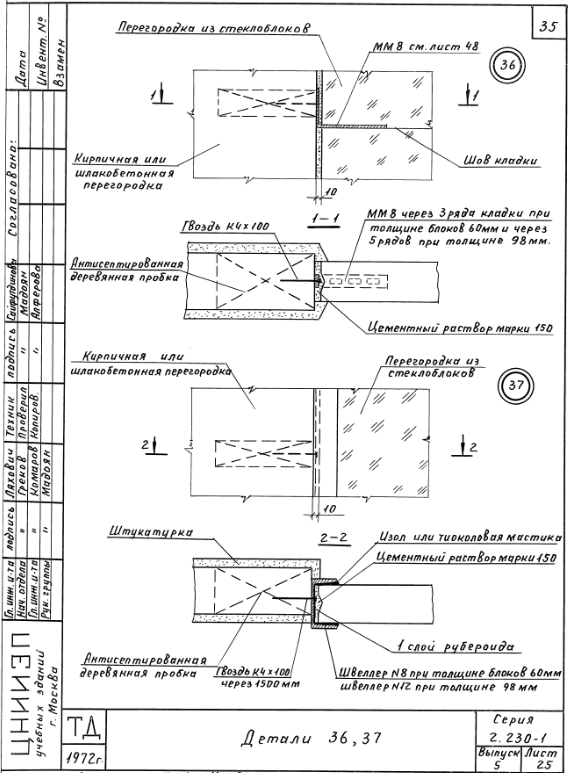

Детали 36,37 – 35 стр

569 × 773 пикс.     Открыть в новом окне

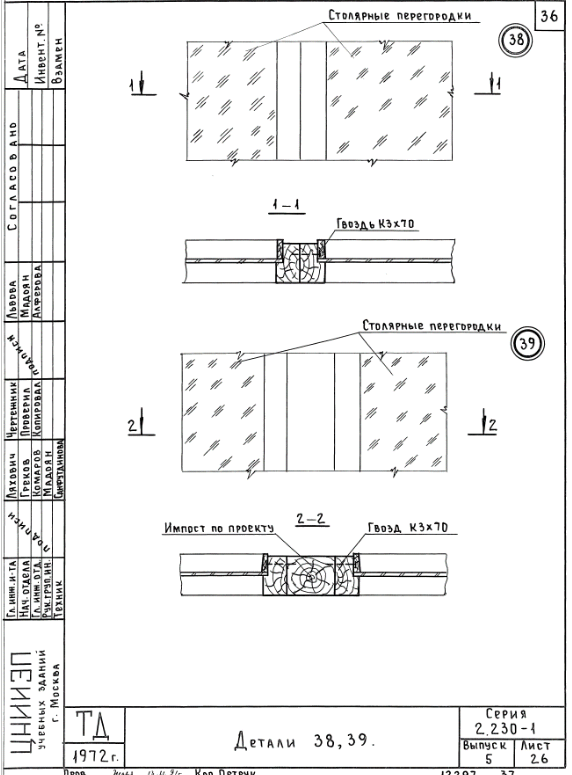

Детали 38,39 – 36 стр

572 × 775 пикс.     Открыть в новом окне

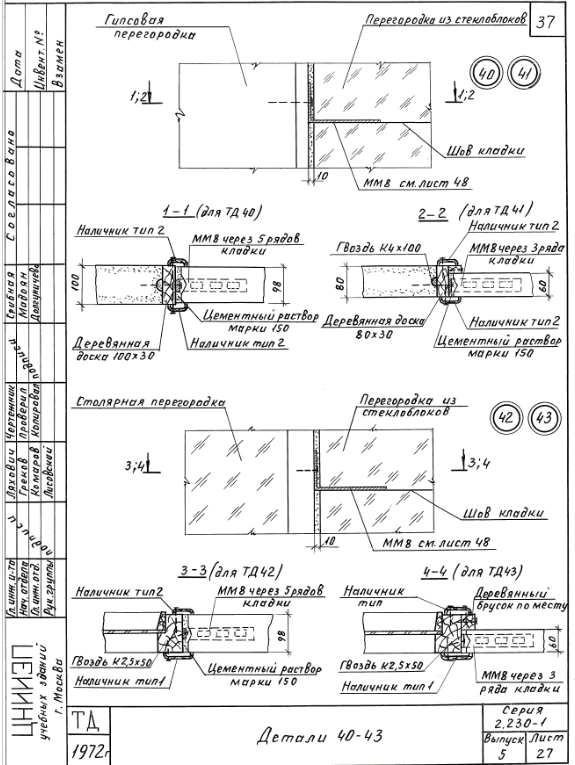

Детали 40-43 – 37 стр

575 × 765 пикс.     Открыть в новом окне

Угловое сопряжение перегородок

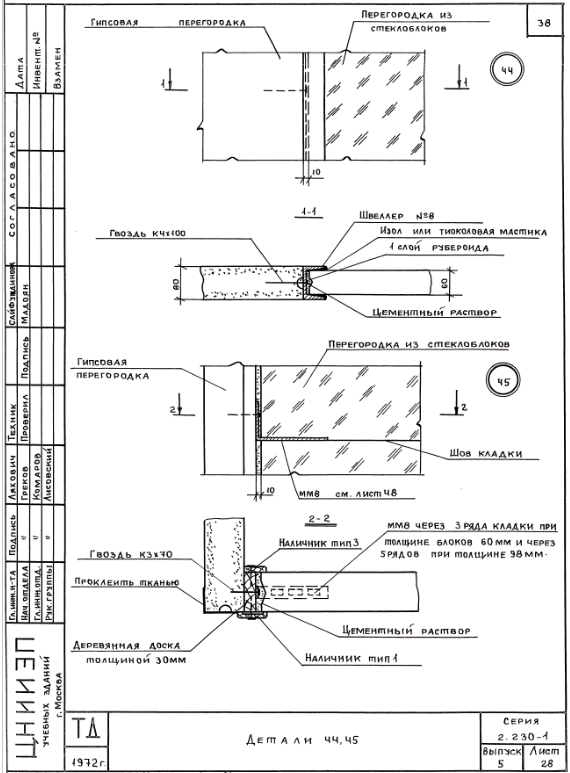

Детали 44,45 – 38 стр

570 × 773 пикс.     Открыть в новом окне

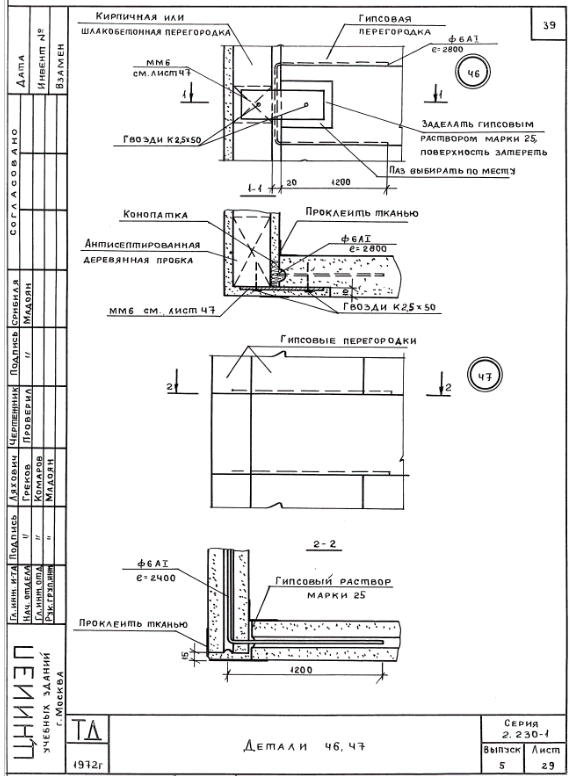

Детали 46,47 – 39 стр

571 × 776 пикс.     Открыть в новом окне

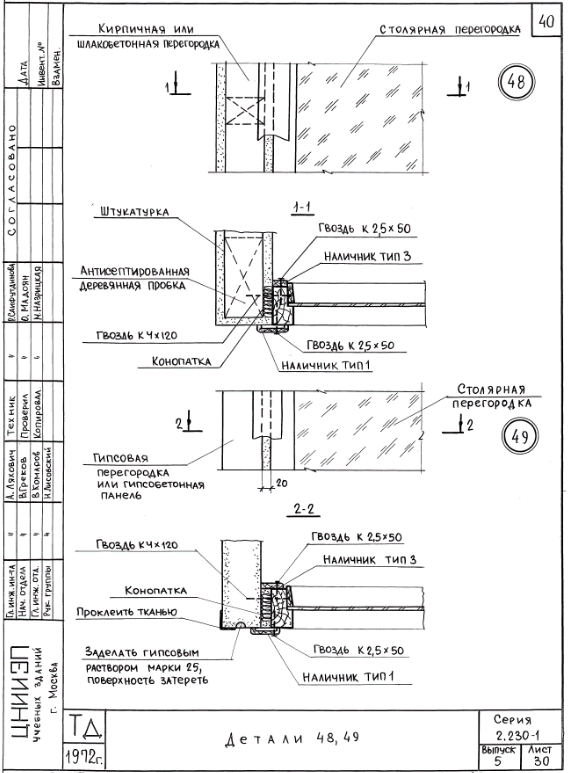

Детали 48,49 – 40 стр

568 × 773 пикс.     Открыть в новом окне

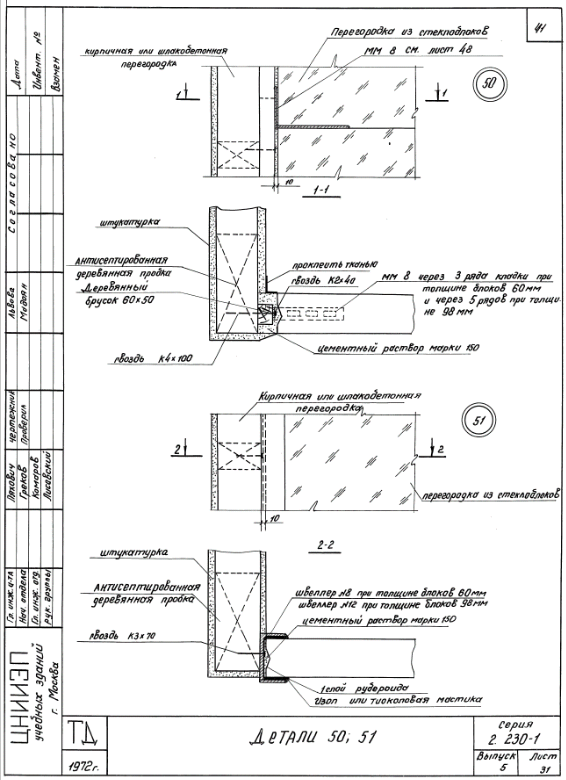

Детали 50,51 – 41 стр

566 × 780 пикс.     Открыть в новом окне

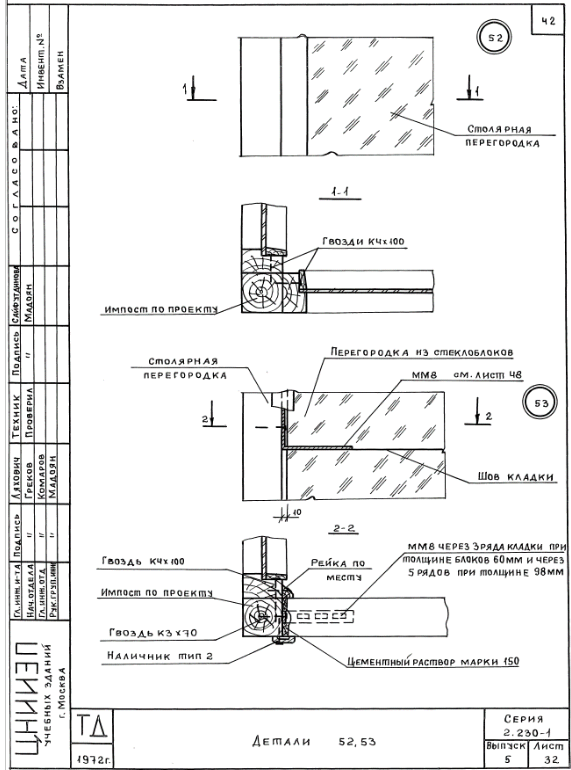

Детали 52,53 – 42 стр

571 × 770 пикс.     Открыть в новом окне

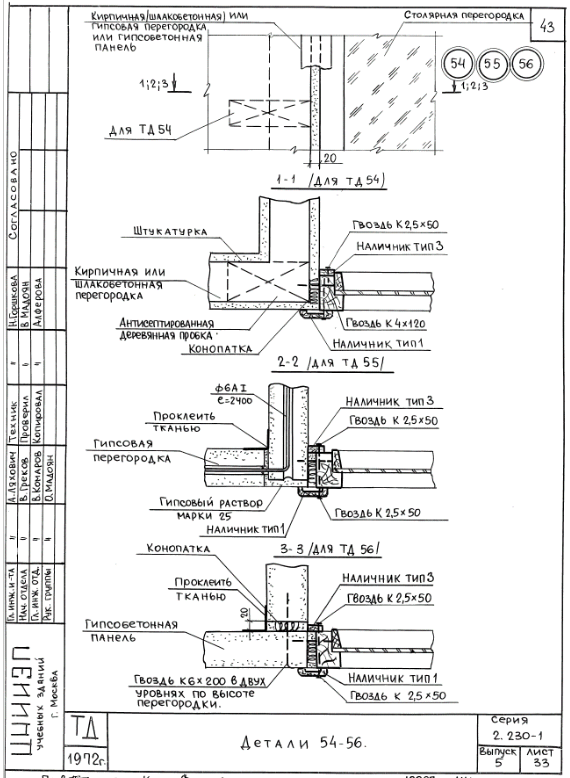

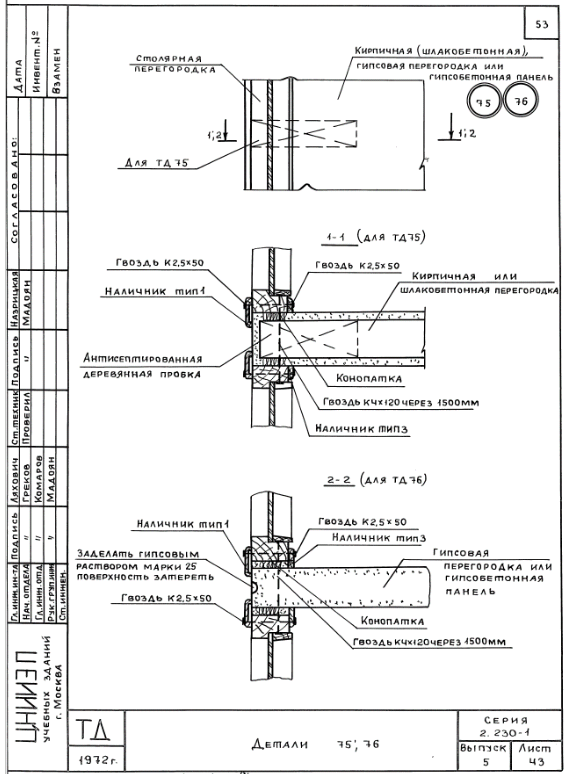

Детали 54,56 – 43 стр

570 × 778 пикс.     Открыть в новом окне

Тавровое сопряжение перегородок

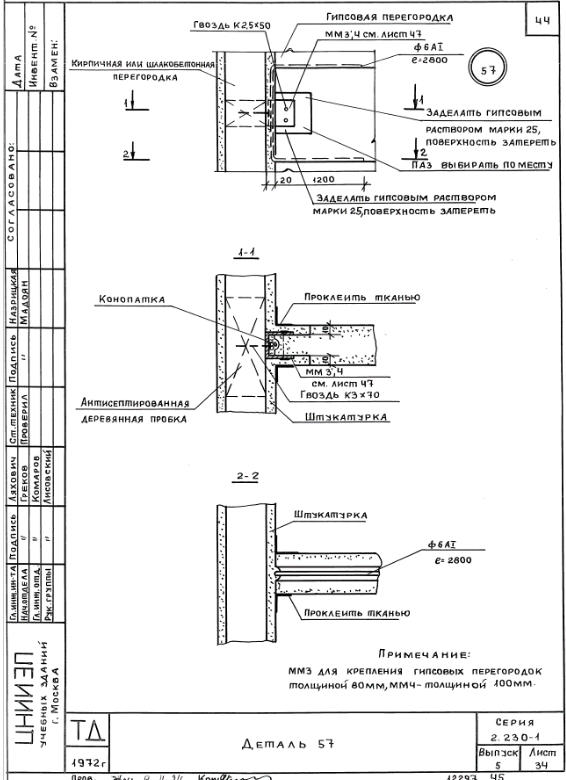

Деталь 57 – 44 стр

566 × 780 пикс.     Открыть в новом окне

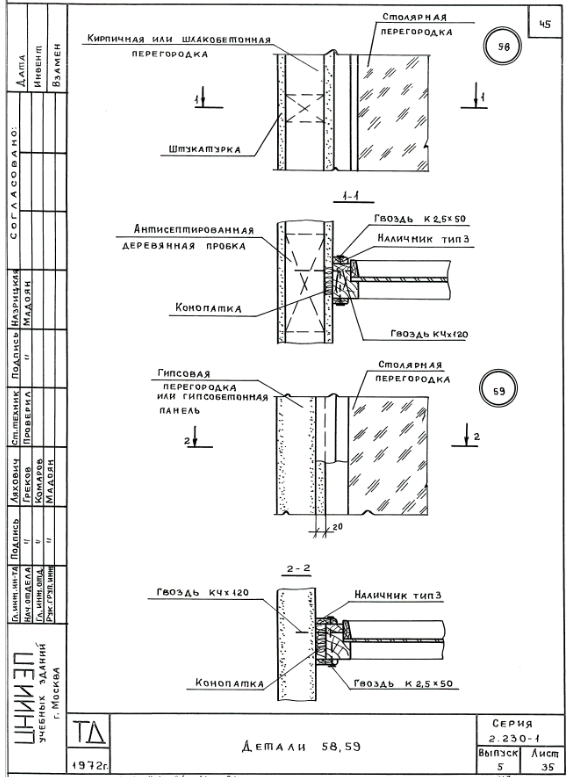

Детали 58,59 – 45 стр

567 × 777 пикс.     Открыть в новом окне

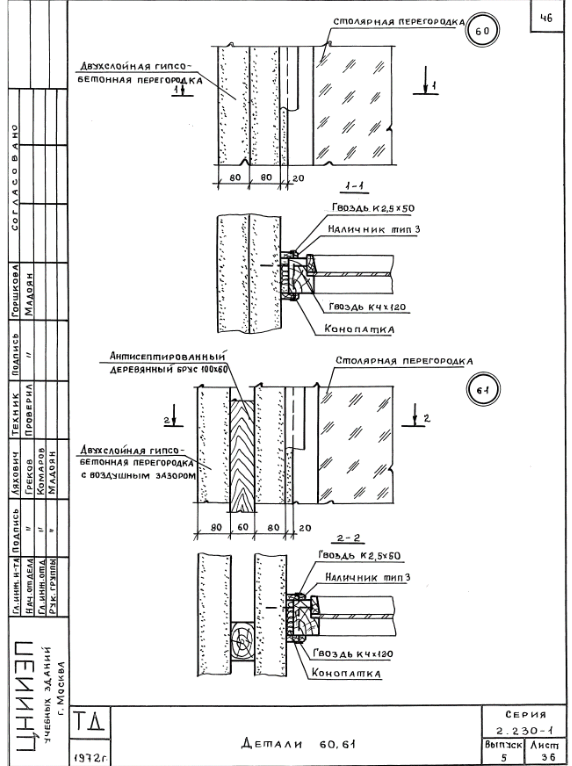

Детали 60,61 – 46 стр

572 × 766 пикс.     Открыть в новом окне

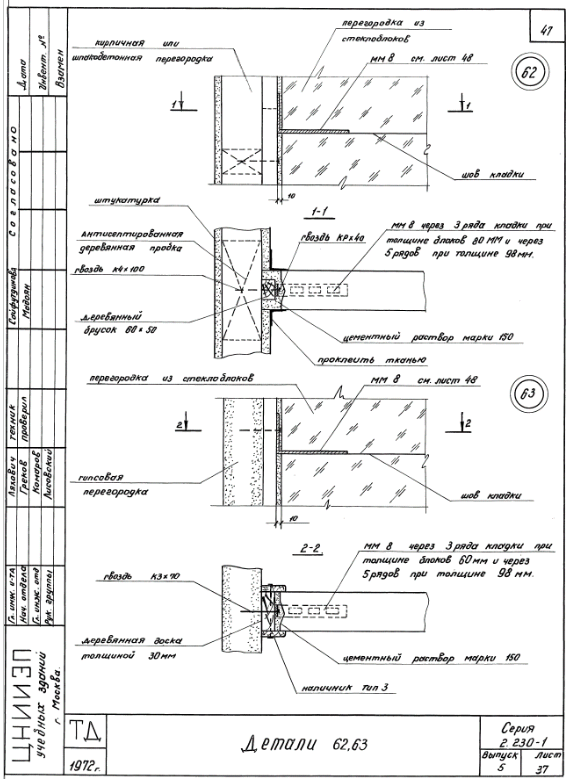

Детали 62,63 – 47 стр

572 × 779 пикс.     Открыть в новом окне

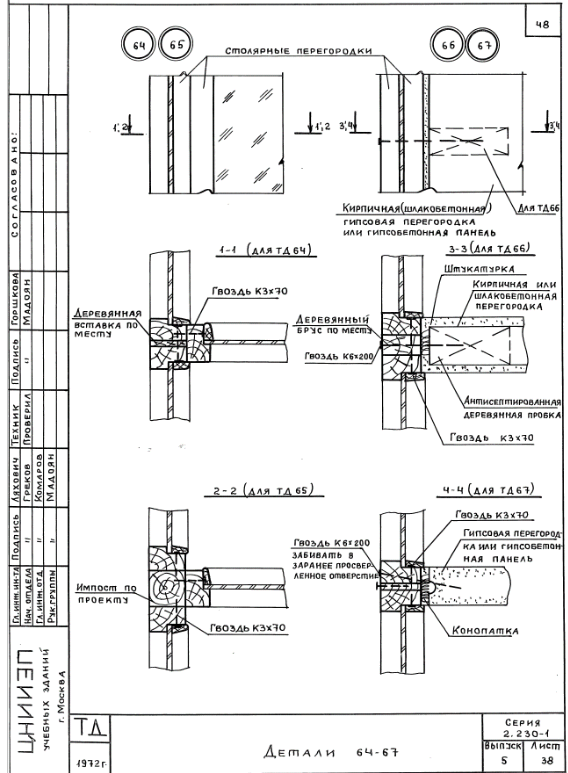

Детали 64-67 – 48 стр

568 × 773 пикс.     Открыть в новом окне

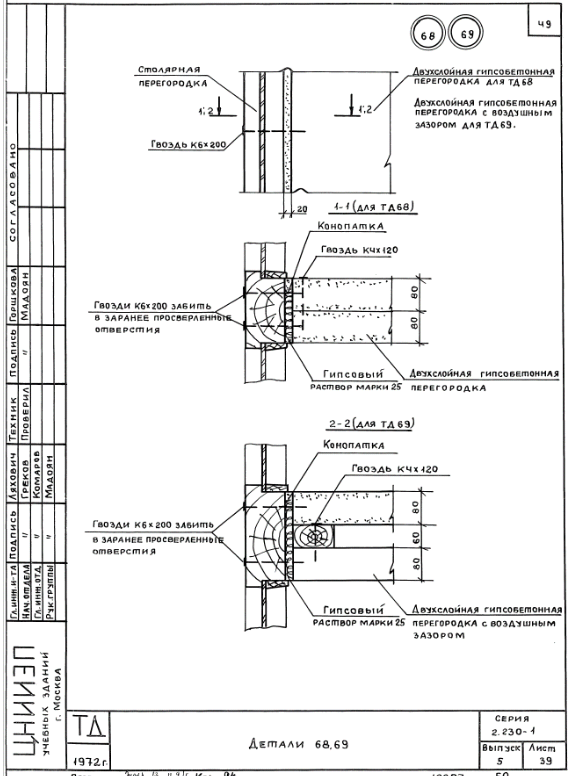

Детали 68,69 – 49 стр

571 × 776 пикс.     Открыть в новом окне

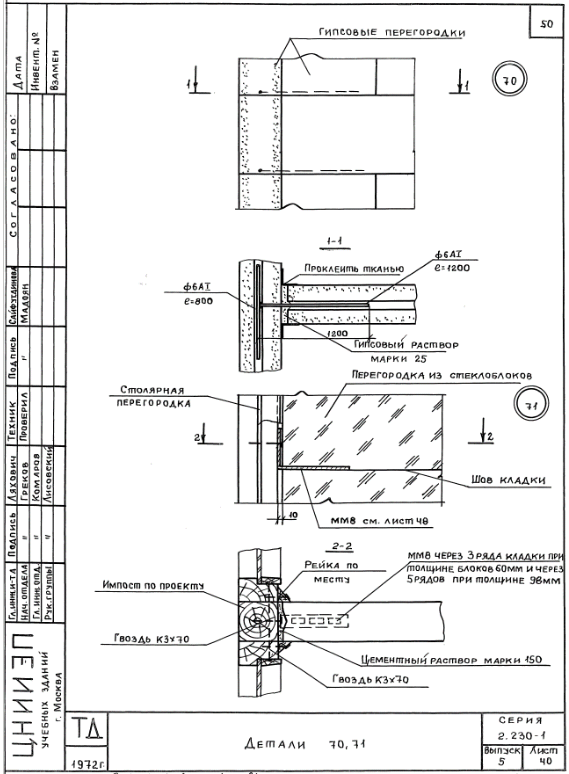

Детали 70,71 – 50 стр

569 × 774 пикс.     Открыть в новом окне

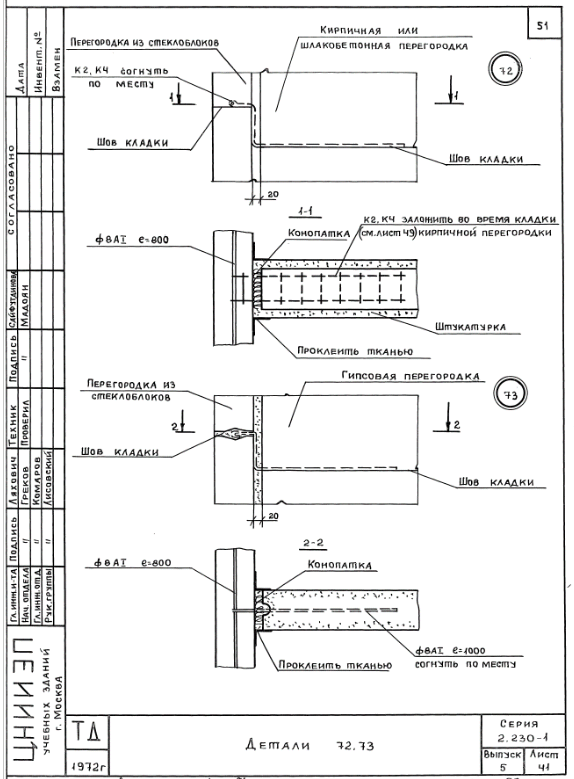

Детали 72,73 – 51 стр

574 × 779 пикс.     Открыть в новом окне

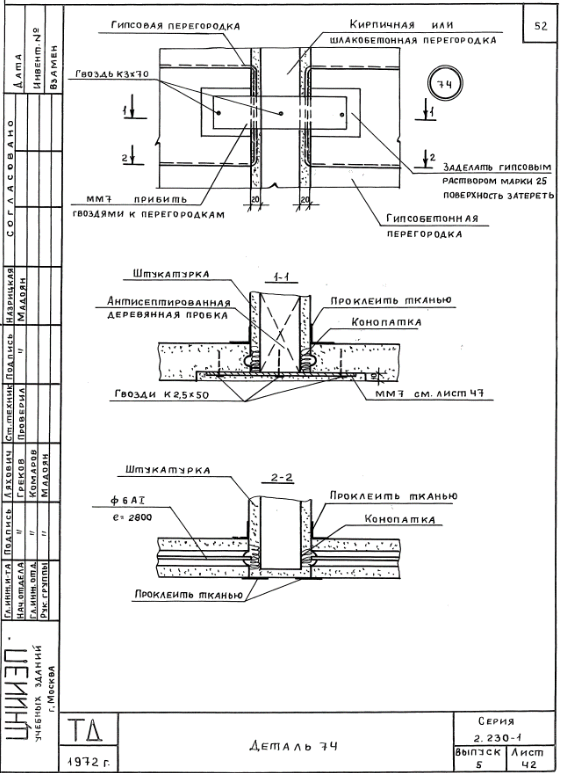

Деталь 74 – 52 стр

562 × 773 пикс.     Открыть в новом окне

Детали 75,76 – 53 стр

565 × 774 пикс.     Открыть в новом окне

Крестообразное сопряжение перегородок

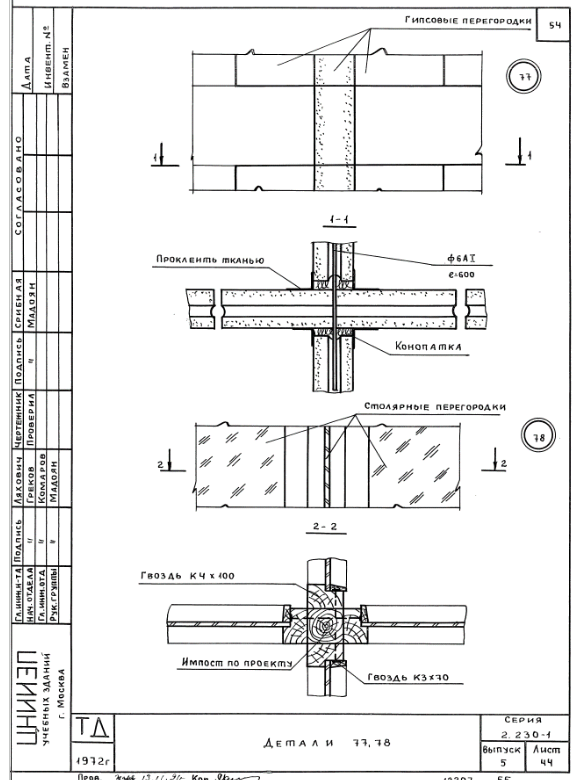

Детали 77,78 – 54 стр

575 × 780 пикс.     Открыть в новом окне

Примыкание перегородок к оконным блокам

Детали 79-84 – 55 стр

571 × 775 пикс.     Открыть в новом окне

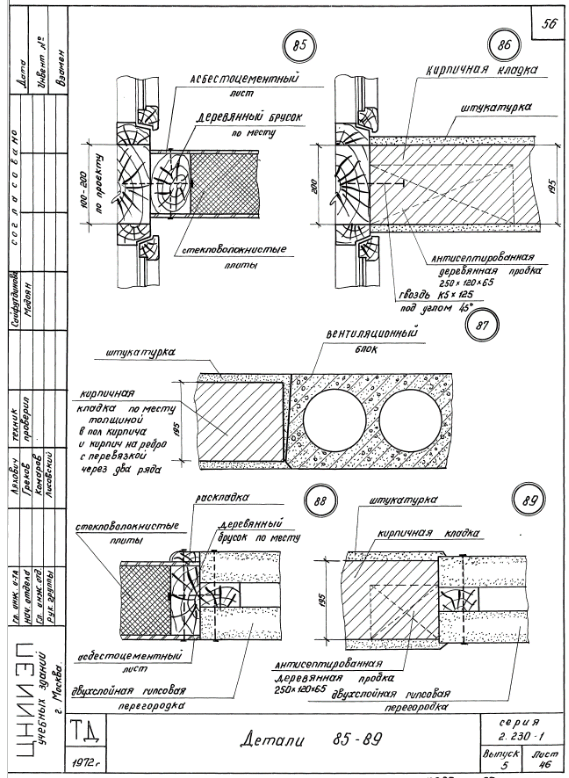

Детали 85-89 – 56 стр

569 × 778 пикс.     Открыть в новом окне

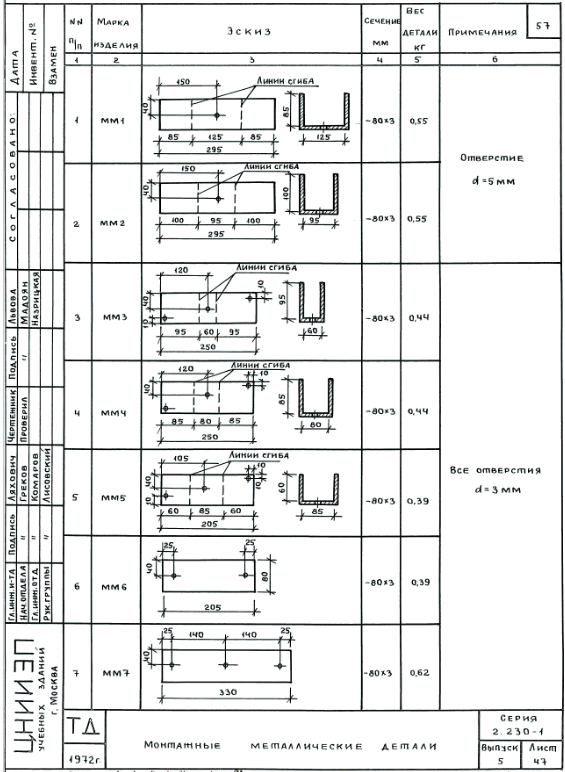

Монтажные металлические детали – 57 стр

565 × 772 пикс.     Открыть в новом окне

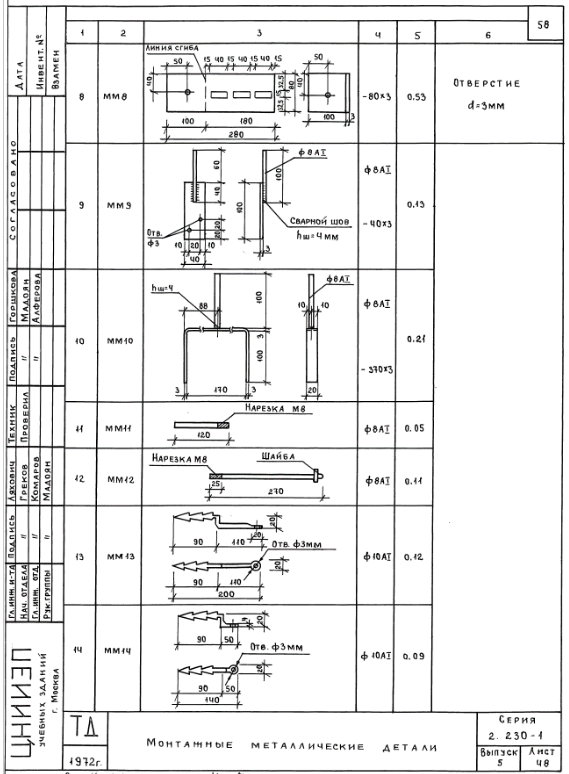

Монтажные металлические детали – 58 стр

569 × 774 пикс.     Открыть в новом окне

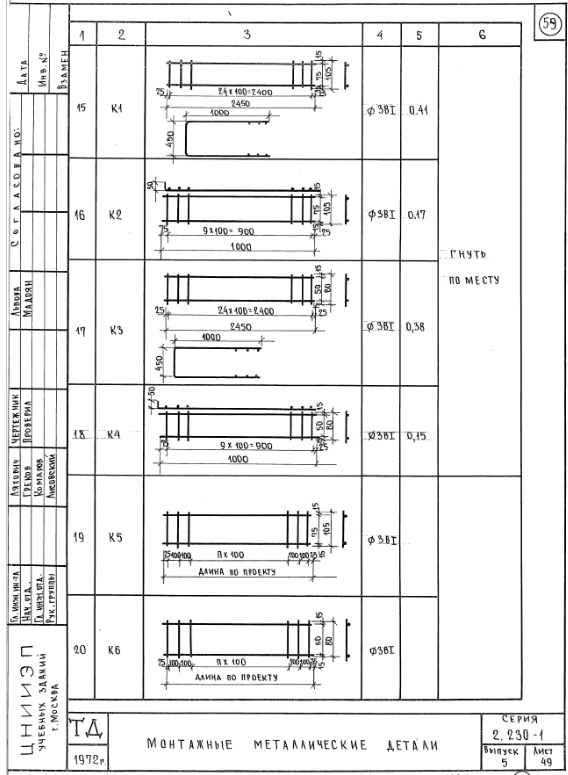

Монтажные металлические детали – 59 стр

568 × 775 пикс.     Открыть в новом окне (
