Серия 2.430-20 Узлы стен из кирпича одноэтажных зданий промышленных предприятий Выпуск 4. Соединительные изделия.

Рабочие чертежи

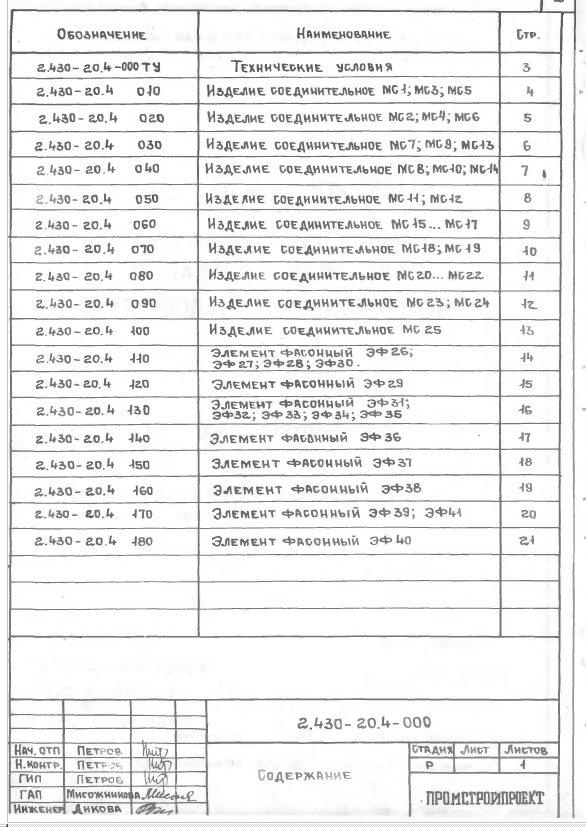

Содержание – 2 стр

586 × 827 пикс.     Открыть в новом окне

Технические условия – 3 стр

1.Сединительные изделия должны отвечать требованиям ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний»

2.Сварку следует производить в соответствии с ГОСТ 19292-73 «Соединения сварных элементов закладных деталей сборных железобетонных конструкций» И СН 393-78. Указания по сварке соединений арматурных и закладных деталей железобетонных конструкций».

3. Пластины принять из стали марки ВСт3кп2, анкерные стержни-из стали класса А-II марки ВСт5сп2 по ГОСТ 5781-82*.

4.Соединительные изделия должны иметь антикоррозионную защиту в соответствии с требованиями СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

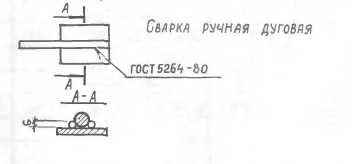

5. Сварные соединения пластин с анкерными стержнями выполнять по изображению:

352 × 164 пикс.     Открыть в новом окне

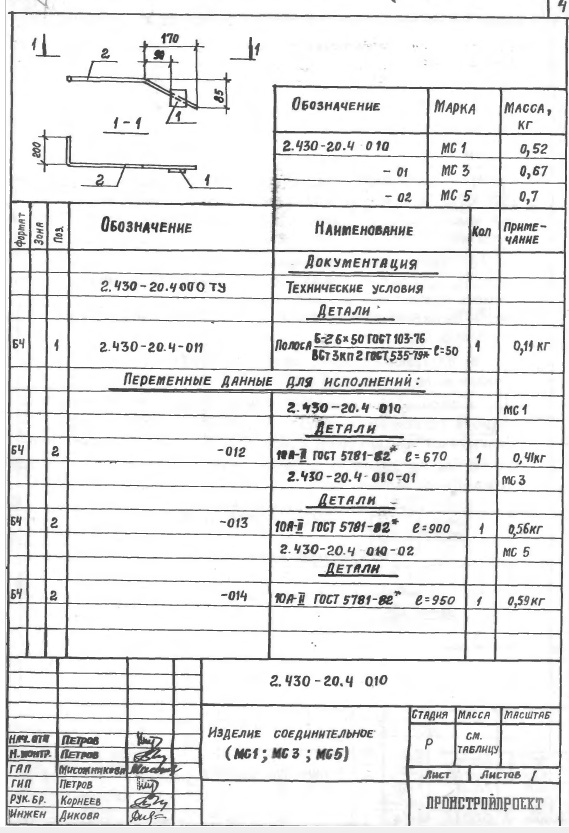

Изделие соединительное (МС1; МС3; МС5) – 4 стр

569 × 833 пикс.     Открыть в новом окне

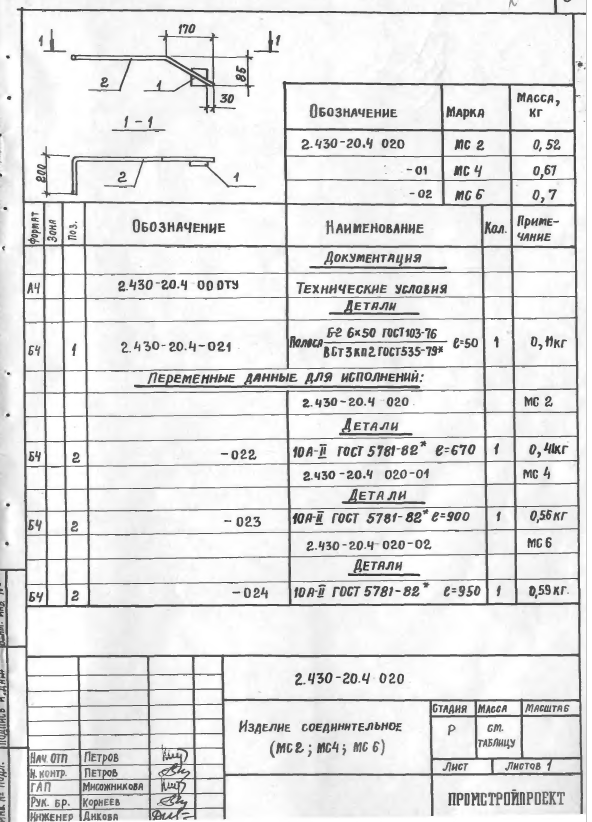

Изделие соединительное (МС2; МС4; МС6) – 5 стр

592 × 822 пикс.     Открыть в новом окне

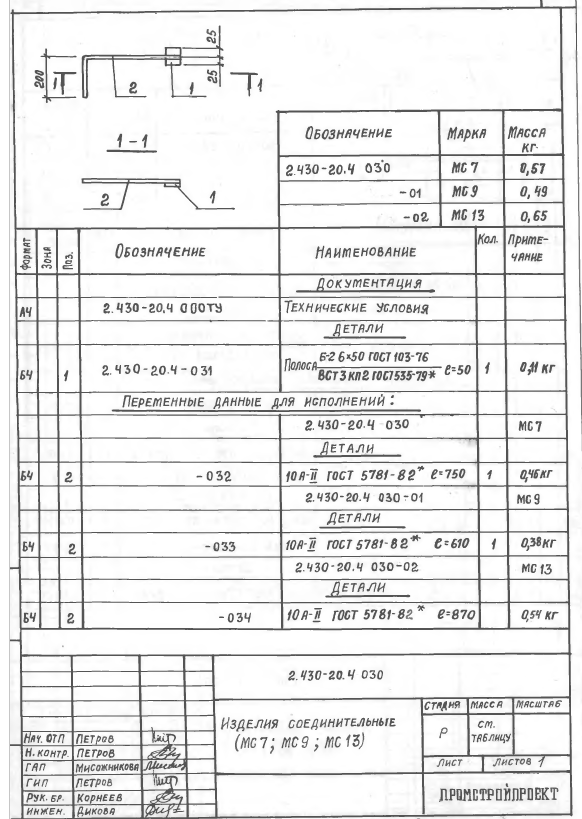

Изделия соединительные (МС7; МС9; МС13) – 6 стр

582 × 819 пикс.     Открыть в новом окне

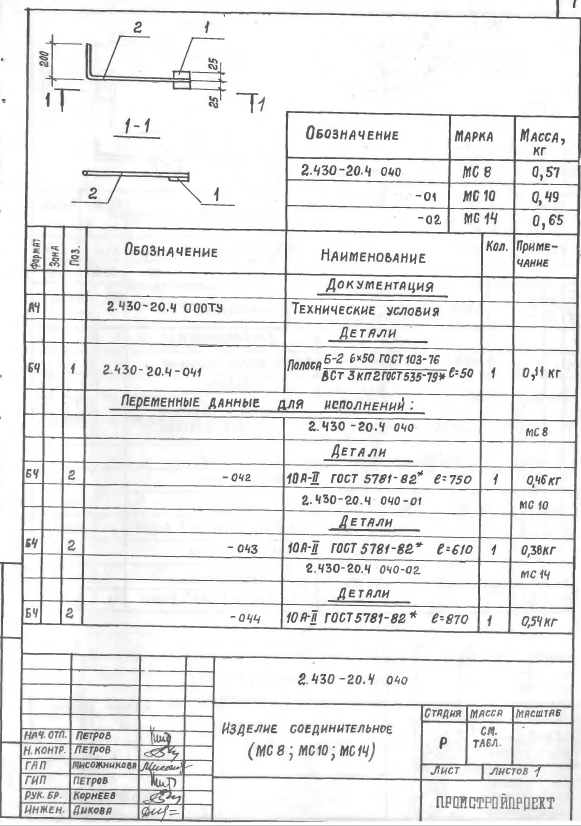

Изделия соединительные (МС8; МС10; МС14) – 7 стр

581 × 826 пикс.     Открыть в новом окне

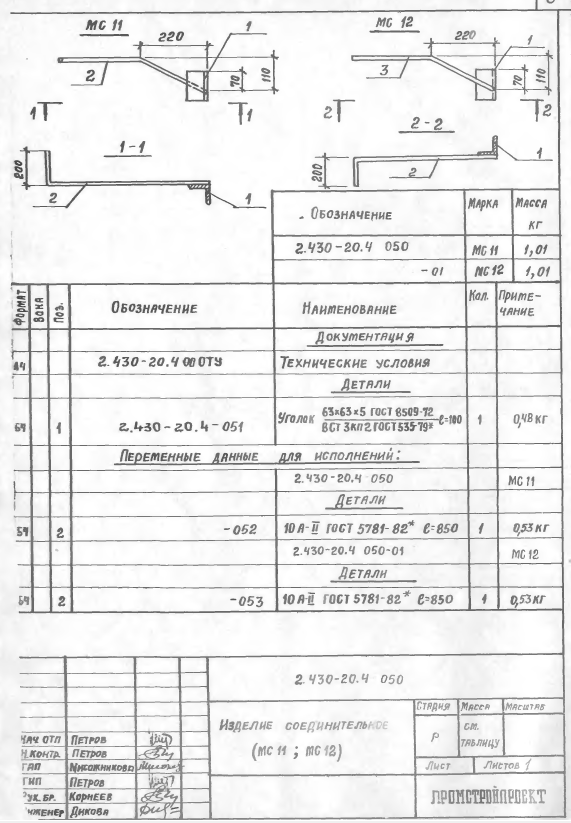

Изделие соединительное (МС11; МС12) – 8 стр

571 × 823 пикс.     Открыть в новом окне

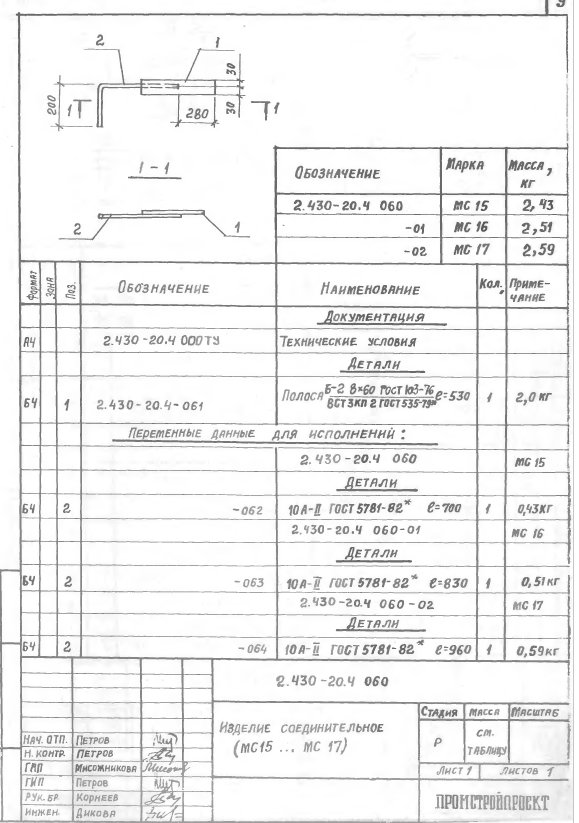

Изделие соединительное (МС15…МС17) – 9 стр

579 × 823 пикс.     Открыть в новом окне

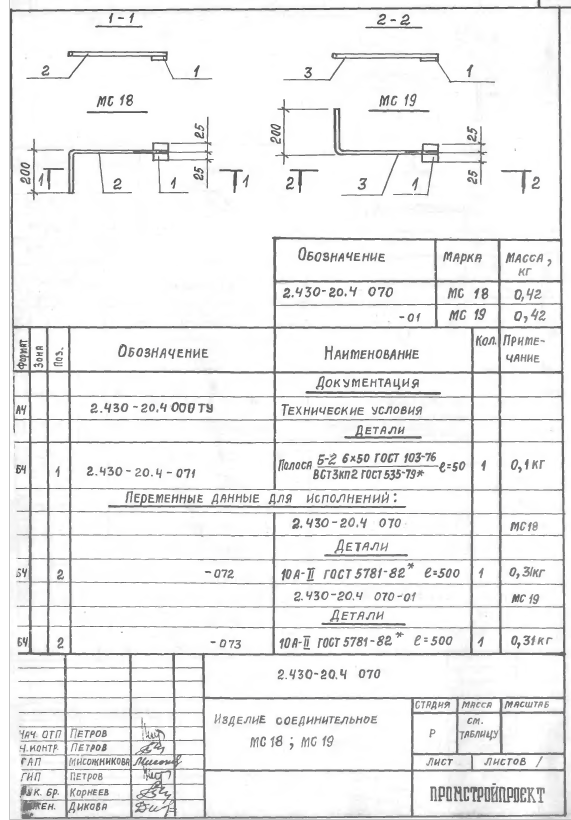

Изделие соединительное (МС18; МС19) – 10 стр

571 × 820 пикс.     Открыть в новом окне

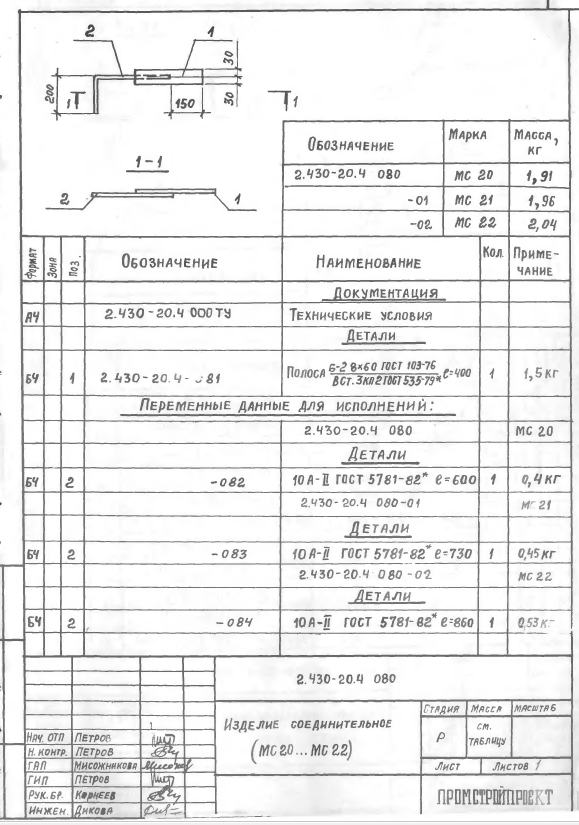

Изделие соединительное (МС20…МС22) – 11 стр

579 × 825 пикс.     Открыть в новом окне

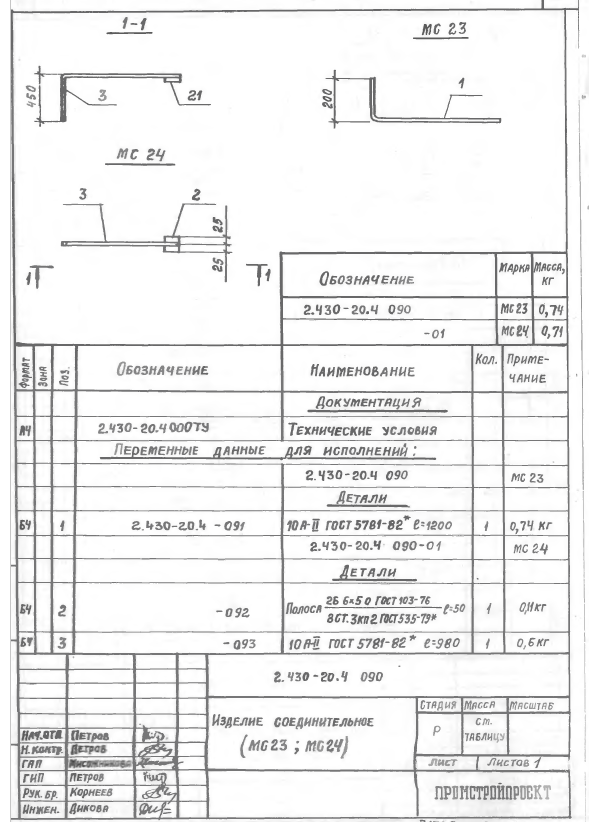

Изделие соединительное (МС23; МС24) – 12 стр

589 × 822 пикс.     Открыть в новом окне

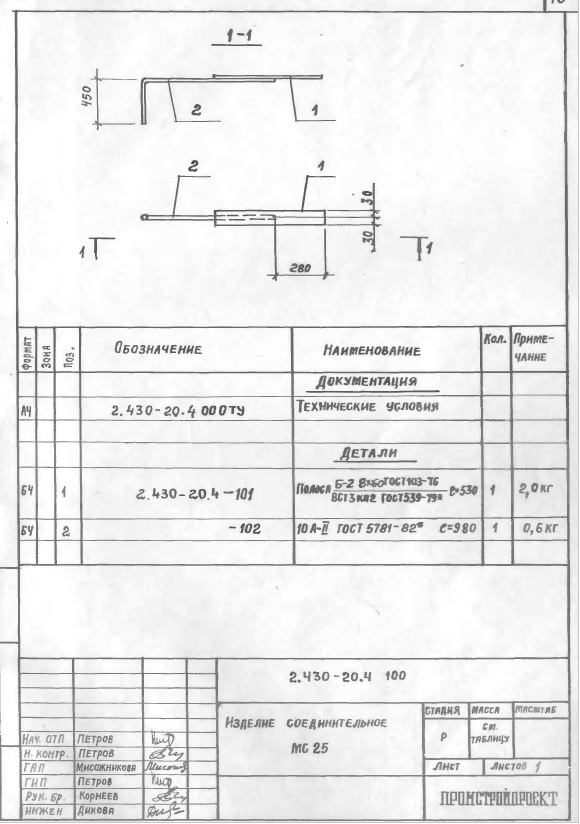

Изделие соединительное МС25 – 13 стр

580 × 824 пикс.     Открыть в новом окне

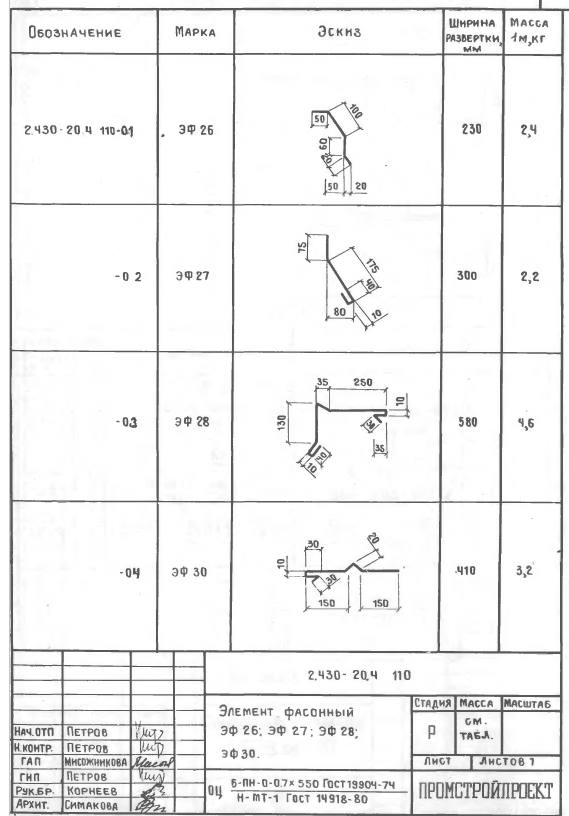

Элемент фасонный ЭФ26; ЭФ27; ЭФ28; ЭФ30 – 14 стр

569 × 816 пикс.     Открыть в новом окне

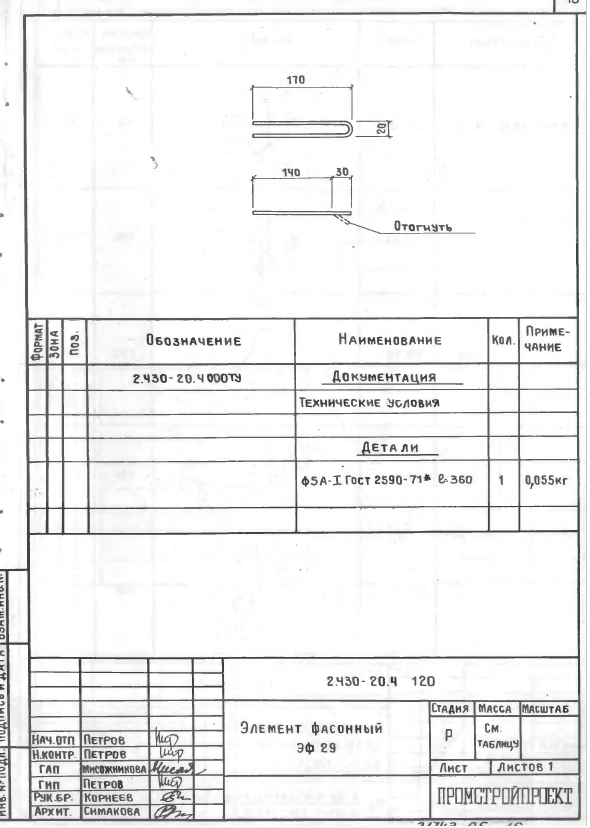

Элемент фасонный ЭФ29 – 15 стр

590 × 828 пикс.     Открыть в новом окне

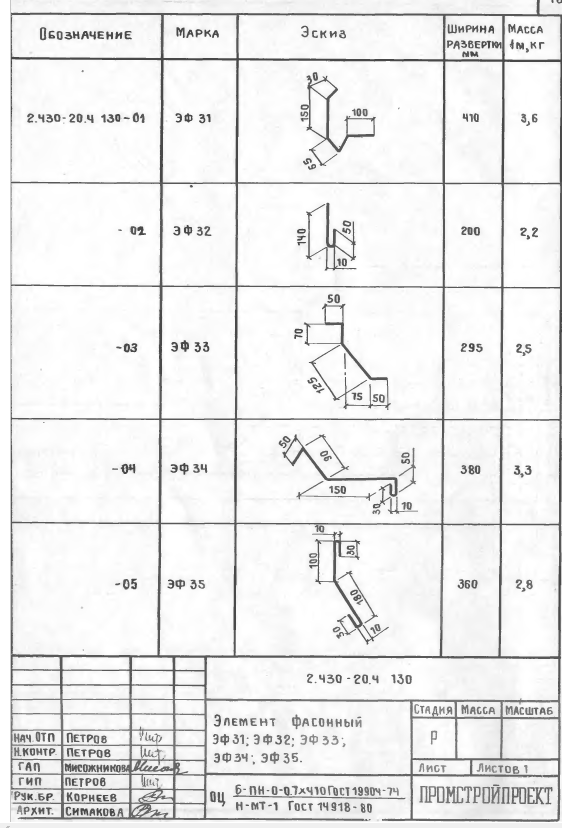

Элемент фасонный ЭФ31; ЭФ32; ЭФ33; ЭФ34; ЭФ35 – 16 стр

562 × 828 пикс.     Открыть в новом окне

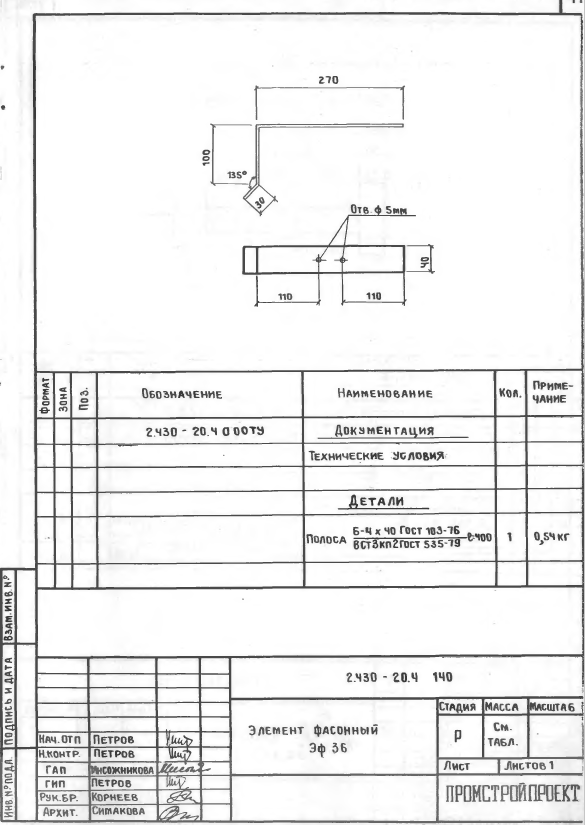

Элемент фасонный ЭФ36 – 17стр

588 × 825 пикс.     Открыть в новом окне

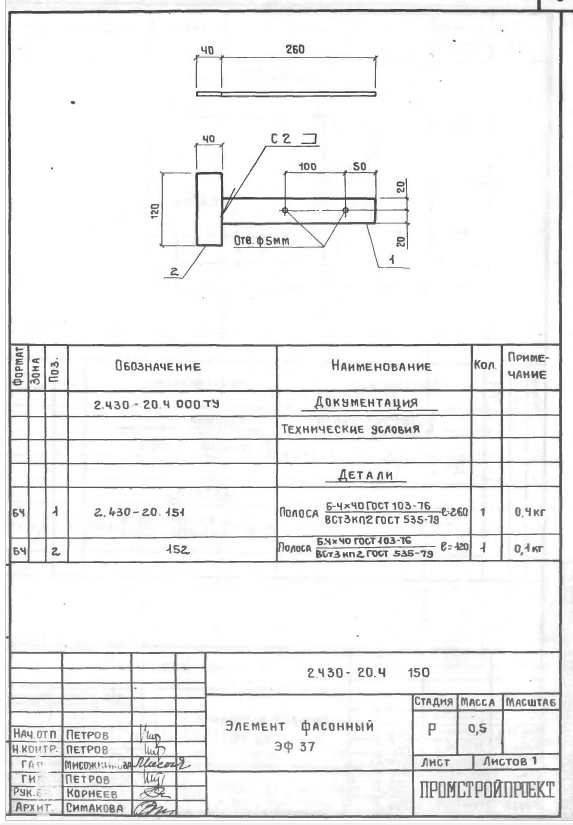

Элемент фасонный ЭФ37 – 18 стр

573 × 825 пикс.     Открыть в новом окне

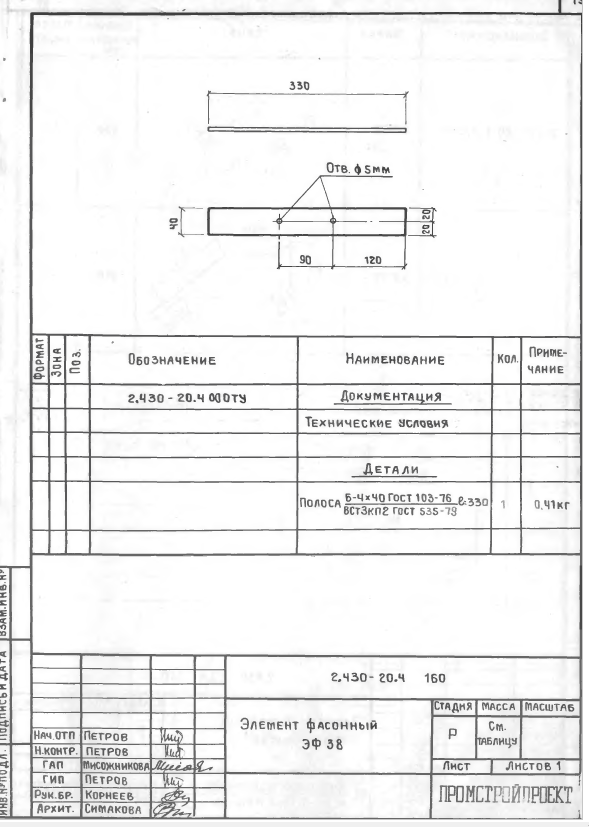

Элемент фасонный ЭФ38 – 19 стр

589 × 827 пикс.     Открыть в новом окне

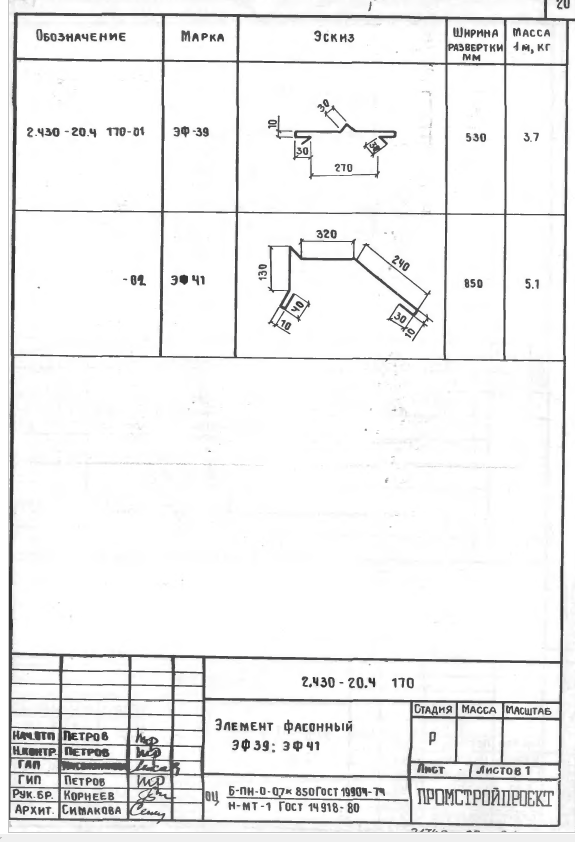

Элемент фасонный (ЭФ39; ЭФ41) – 20 стр

575 × 842 пикс.     Открыть в новом окне

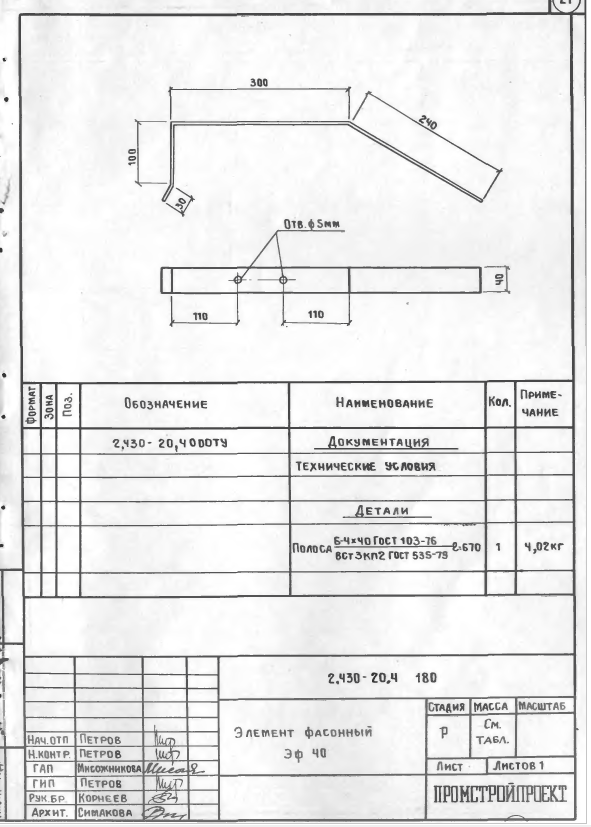

Элемент фасонный ЭФ40 – 21 стр
