Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 3.Перемычки балочные для жилых и общественных зданий
Описание
Рабочие чертежи
 |
|

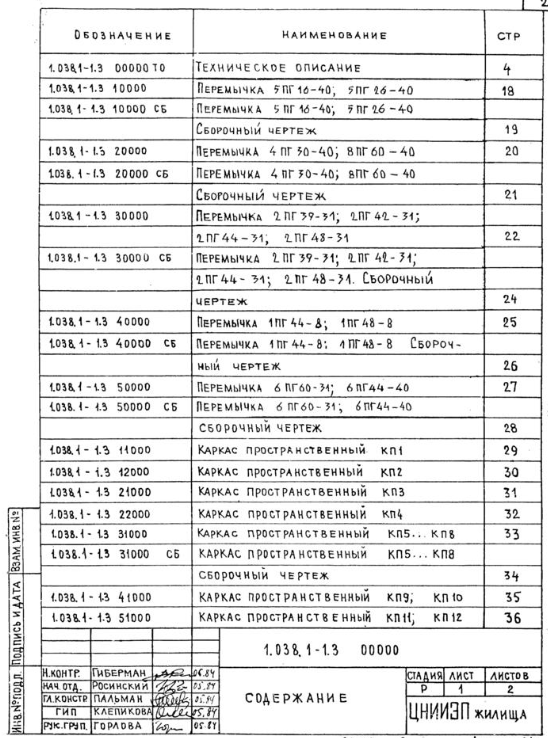

| 548 × 738 пикс. Открыть в новом окне | |
 |
|

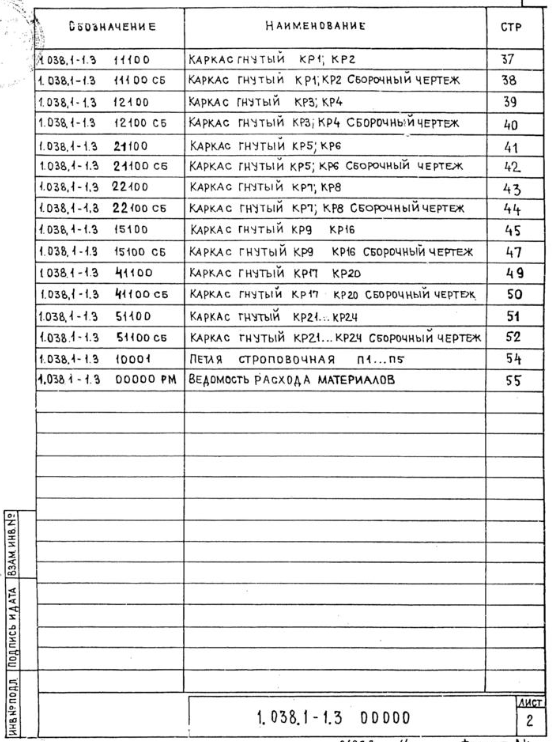

| 555 × 742 пикс. Открыть в новом окне | |
1.Общая часть
В настоящий выпуск включены рабочие чертежи балочных железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия» Перемычки предназначены для перекрытия проемов в стенах из кирпича высотой 65 мм жилых зданий, имеющих коэффициент надежности по назначению
и возводимых в обычных условиях строительства.
и возводимых в обычных условиях строительства.Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий. Прогибы перемычек определены от действия постоянных и длительных нагрузок. На перемычки 1ПГ48-8 и 1ПГ44-8 перекрытия не опираются; вес кирпичной кладки для них учтен как кратковременная нагрузка.
Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы указаны на листе 5.
Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 5ПГ16-40 расшифровывается следующим образом:
5 – сечение перемычки черт.3, табл.3 ГОСТ 948-84;
ПГ – перемычка Г-образная;
16 – длина перемычки 1550 мм (в ДМ с округлением);
40 – расчетная нагрузка на перемычку с учетом собственного веса – 40,2 кН\м ( с округлением)
Номенклатура перемычек дана в табл.5 (см. лист 14)
Перемычки относятся к группе несгораемых конструкций.
Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.
2.Технические требования
Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.
Перемычки следует изготавливать из тяжелого бетона марки прочности на сжатие М200. Марка бетона по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок, указанных в таблице обязательного приложения ГОСТ 984-84.
Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90%-в холодный период.
Перемычки армируются пространственными каркасами, которые состоят из гнутых арматурных каркасов, соединенных в местах пересечения стержневой сваркой.
Для арматурных каркасов следует применять горячекатаную сталь класса А-III по ГОСТ 5781-82 и обыкновенную арматурную проволоку периодического профиля класса Вр-I по ГОСТ 6727-80.
Размеры гнутых арматурных каркасов, приведенные на чертежах настоящего выпуска, даны по внешней поверхности стержней (см.рис.1,в и г на листе 3). Пример привязки арматурного блока к поверхности формы приведен на рис. 1.а, лист 3.
Для подъема и монтажа перемычек предусмотрены строповочные петли.
Крюки петель должны быть заведены за стрежни каркасов. Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж конструкций при расчетной зимней температуре ниже минус 40 градусов С, для строповочных петель не допускается применение стали марки ВСт3пс2.
Размеры, непрямолинейность, толщину защитного слоя бетона, также качество и внешний вид поверхностей следует проверять поГОСТ 948-84.
Отклонение действительных размеров перемычек, отклонение действительной толщины защитного слоя от номинальных, указанных в рабочих чертежах, а также отклонение от прямолинейности профиля лицевых поверхностей не должно превышать соответствующих величин, приведенных ГОСТ 948-84.
Качество поверхностей и внешний вид перемычек должен соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной указанной в рабочих чертежах, не должна превышать
(ГОСТ 13015.0-83).
(ГОСТ 13015.0-83). |
|
| 549 × 729 пикс. Открыть в новом окне | |
3.Контроль и оценка качества
В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов.
При этом должен осуществляться.
- входной контроль материалов для приготовления бетонной смеси и арматурной стали;
- операционный контроль качества приготовления сварных сеток;
- приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
При испытании перемычек неразрушающими методами фактическую прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 – ГОСТ22690.4-77 и другими методами, предусмотренными стандартами на методы испытаний бетона. Оценку прочности следует производить по ГОСТ 18105.0-80, ГОСТ 18105.1-80.
Испытание перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его марке по прочности на сжатие. Данные для испытаний см. на листах 6-13.
4. Маркировка, хранение, транспортирование
Маркировочные надписи следует наносить на торцовой или верхней стороне каждой перемычки.
Допускается по соглашению изготовителя с потребителем и проектной организацией – автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в рабочих чертежах проекта. Перемычки следует хранить и транспортировать в соответствии с положениями соответствующего раздела ГОСТ 948-84.

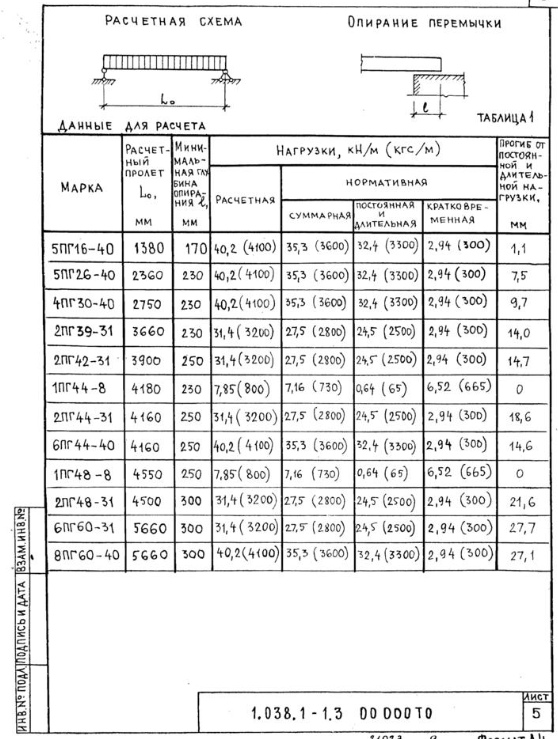

Таблица 1 Данные для расчета – 4 стр
 |
|
| 558 × 739 пикс. Открыть в новом окне | |

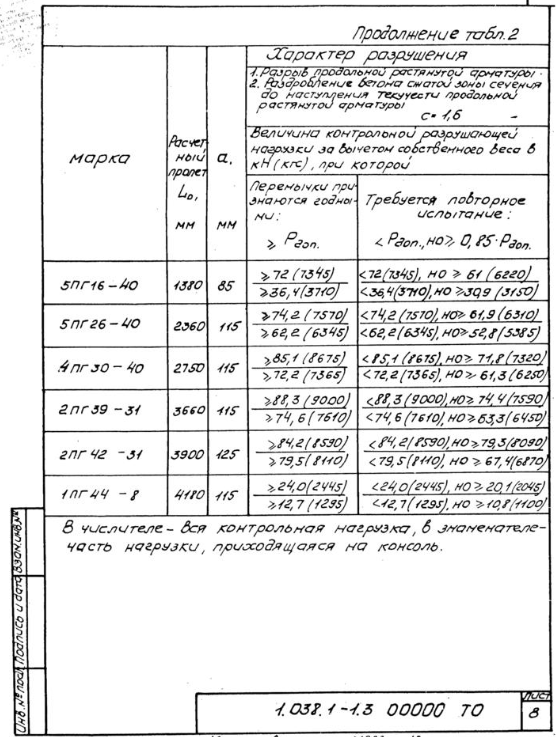

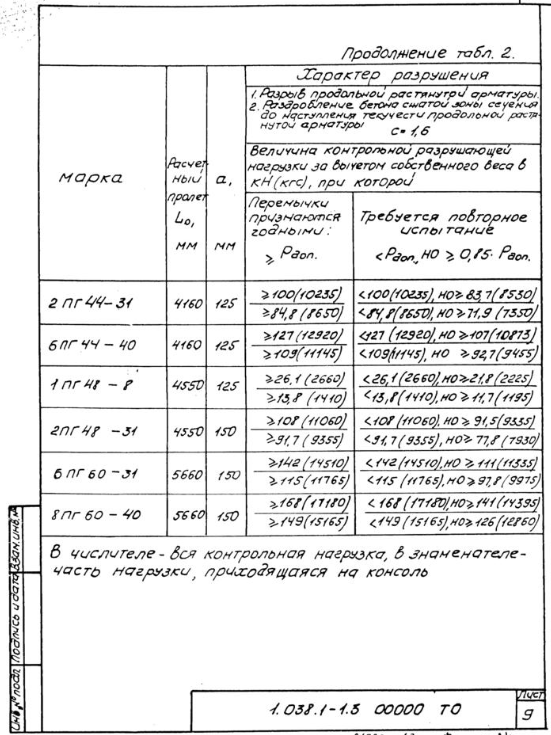

Таблица 2 Данные для испытаний. Проверка прочности
 |
|
| 551 × 737 пикс. Открыть в новом окне | |
 |
|
| 558 × 736 пикс. Открыть в новом окне | |
 |
|
| 556 × 737 пикс. Открыть в новом окне | |
 |
|
| 551 × 735 пикс. Открыть в новом окне | |

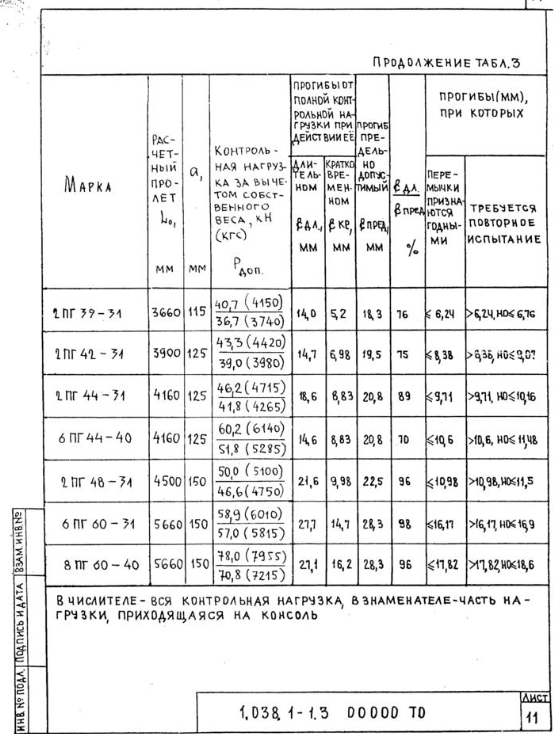

Таблица 3 Данные для испытаний. Проверка жесткости
 |
|
| 556 × 735 пикс. Открыть в новом окне | |
 |
|
| 558 × 734 пикс. Открыть в новом окне | |

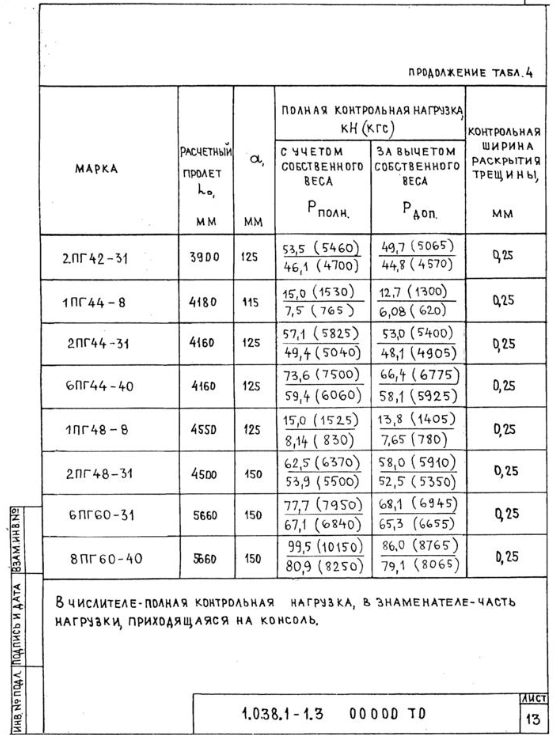

Таблица 4 Данные для испытаний. Проверка жесткости
 |
|
| 550 × 733 пикс. Открыть в новом окне | |
 |
|
| 554 × 735 пикс. Открыть в новом окне | |

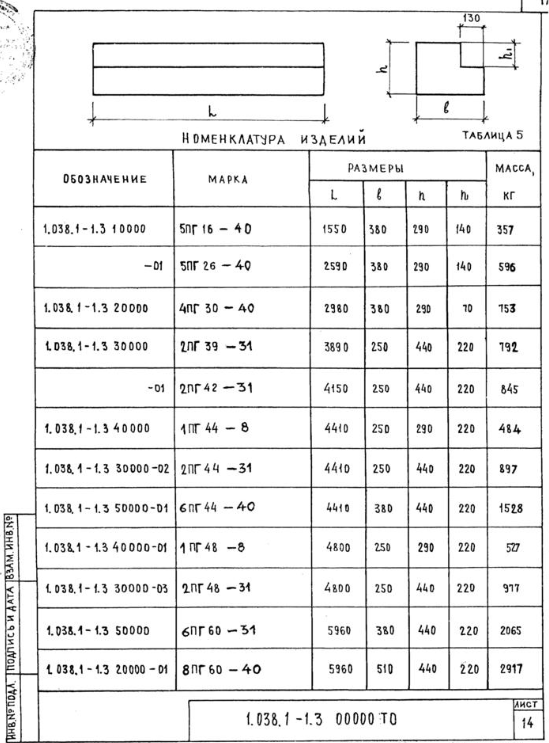

Таблица 5 Номенклатура изделий
 |
|
| 549 × 743 пикс. Открыть в новом окне | |

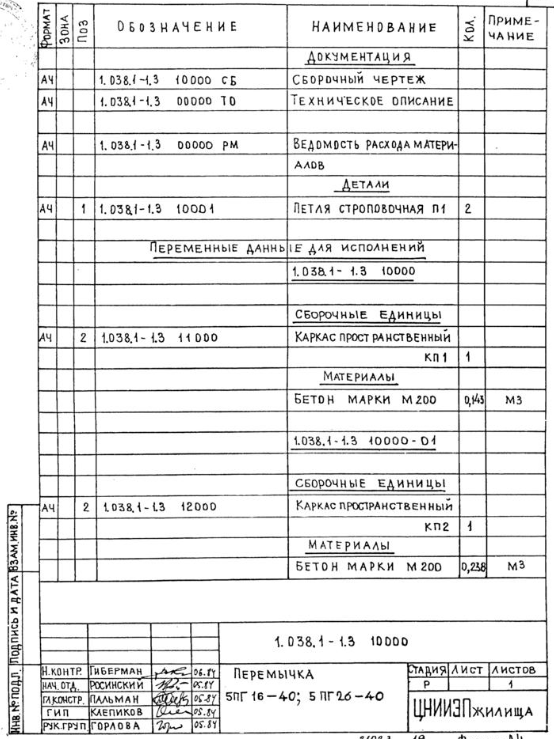

Перемычка 5ПГ16-40; 5ПГ26-40 – 18 стр
 |
|
| 554 × 739 пикс. Открыть в новом окне | |
Перемычка 5ПГ16-40; 5ПГ26-40 Сборочный чертеж – 19 стр
 |
|
| 558 × 735 пикс. Открыть в новом окне | |
Перемычка 4ПГ30-40; 8ПГ60-40 – 20 стр
 |
|
| 555 × 736 пикс. Открыть в новом окне | |
Перемычка 4ПГ30-40; 8ПГ60-40 Сборочный чертеж – 21 стр
 |
|
| 540 × 735 пикс. Открыть в новом окне | |

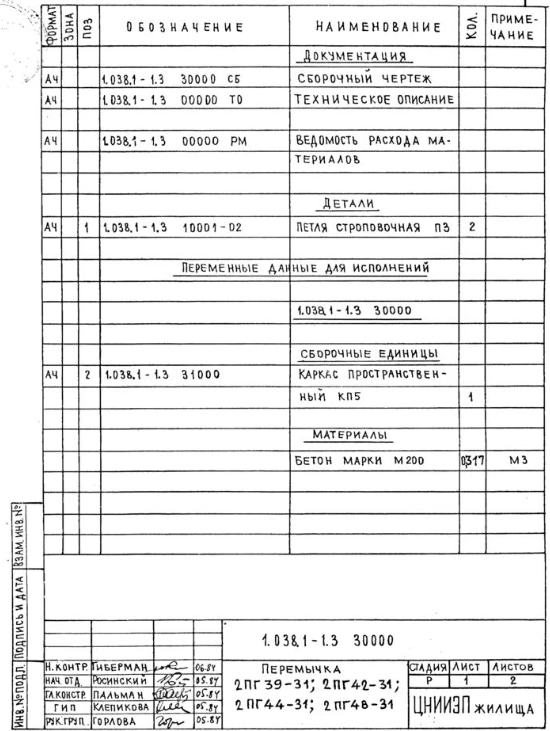

Перемычка 2ПГ39-31; 2ПГ42-31; 2ПГ44-31; 2ПГ48-31 – 22 стр
 |
|
| 550 × 731 пикс. Открыть в новом окне | |
 |
|
| 551 × 737 пикс. Открыть в новом окне | |

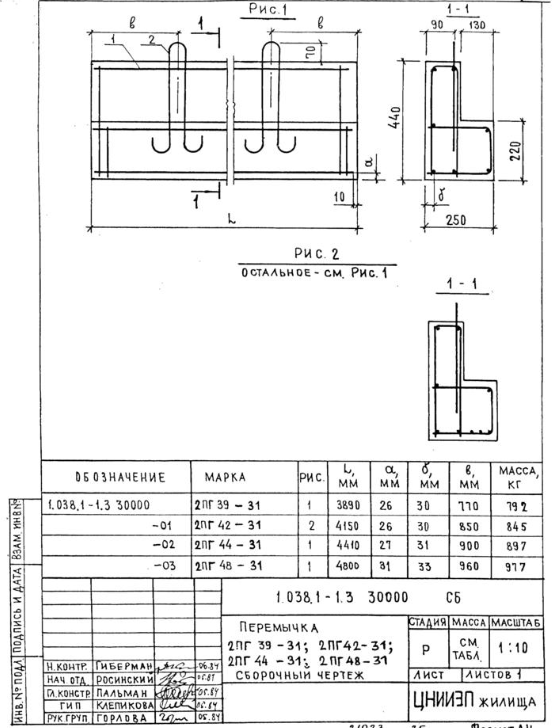

Перемычка 2ПГ39-31; 2ПГ42-31; 2ПГ44-31; 2ПГ48-31 Сборочный чертеж – 24 стр
 |
|
| 552 × 728 пикс. Открыть в новом окне | |

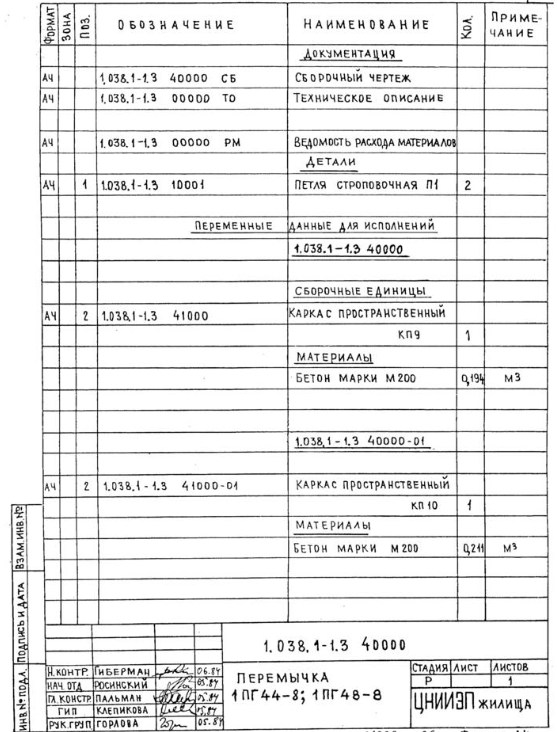

Перемычка 1ПГ44-8; 1ПГ48-8 – 25 стр
 |
|
| 557 × 732 пикс. Открыть в новом окне | |

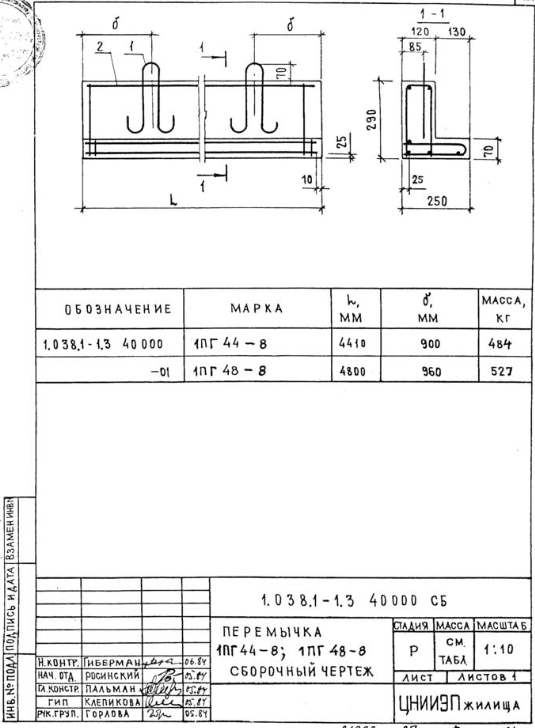

Перемычка 1ПГ44-8; 1ПГ48-8 Сборочный чертеж – 26 стр
 |
|
| 535 × 728 пикс. Открыть в новом окне | |

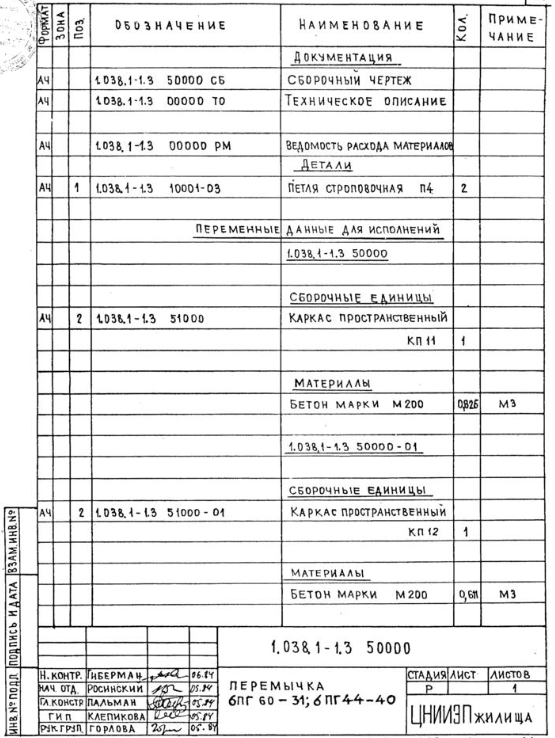

Перемычка 6ПГ60-31; 6ПГ44-40 – 27 стр
 |
|
| 555 × 738 пикс. Открыть в новом окне | |
Перемычка 6ПГ60-31; 6ПГ44-40 Сборочный чертеж – 28 стр
 |
|
| 561 × 733 пикс. Открыть в новом окне | |

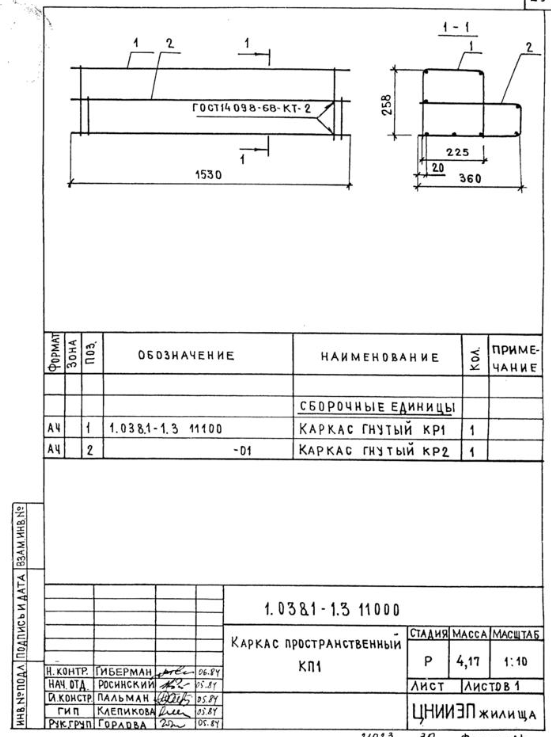

Каркас пространственный КП1 – 29 стр
 |
|
| 551 × 737 пикс. Открыть в новом окне | |
Каркас пространственный КП2 – 30 стр
 |
|
| 551 × 730 пикс. Открыть в новом окне | |
Каркас пространственный КП3 – 31 стр
 |
|
| 546 × 722 пикс. Открыть в новом окне | |
Каркас пространственный КП4 – 32 стр
 |
|
| 554 × 736 пикс. Открыть в новом окне | |
Каркас пространственный КП5…КП8 – 33 стр
 |
|
| 554 × 736 пикс. Открыть в новом окне | |
Каркас пространственный КП5…КП8 Сборочный чертеж – 34 стр
 |
|
| 546 × 737 пикс. Открыть в новом окне | |

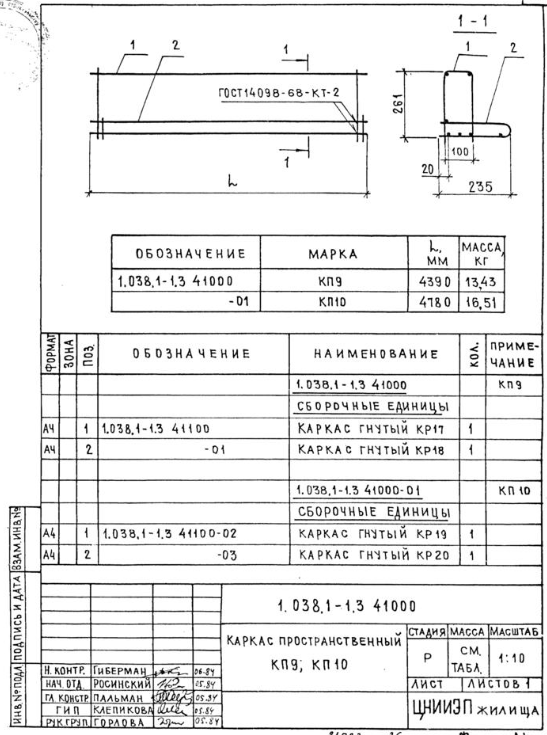

Каркас пространственный КП9; КП10 – 35 стр
 |
|
| 547 × 735 пикс. Открыть в новом окне | |

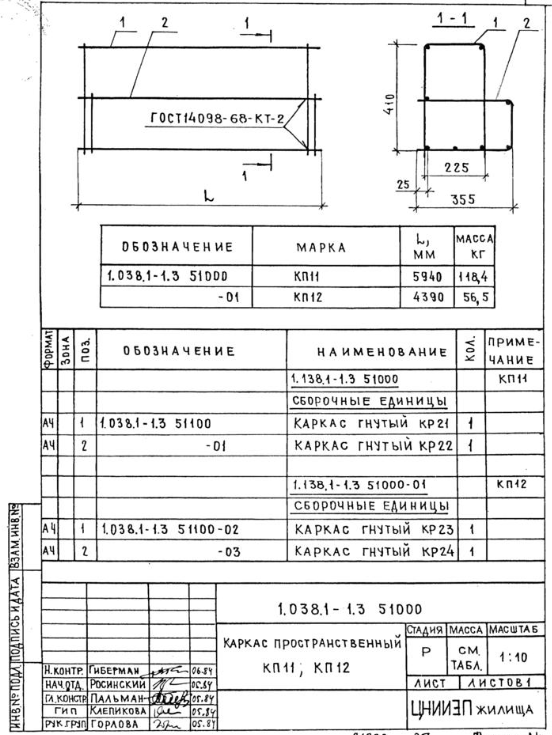

Каркас пространственный КП11; КП12 – 36 стр
 |
|
| 552 × 735 пикс. Открыть в новом окне | |

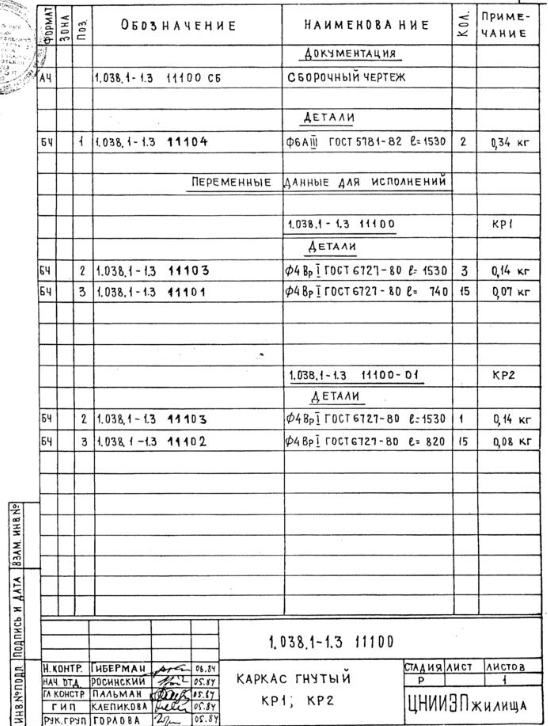

Каркас гнутый КР1; КР2 – 37 стр
 |
|
| 548 × 726 пикс. Открыть в новом окне | |
Каркас гнутый КР1; КР2 Сборочный чертеж – 38 стр
 |
|
| 549 × 734 пикс. Открыть в новом окне | |

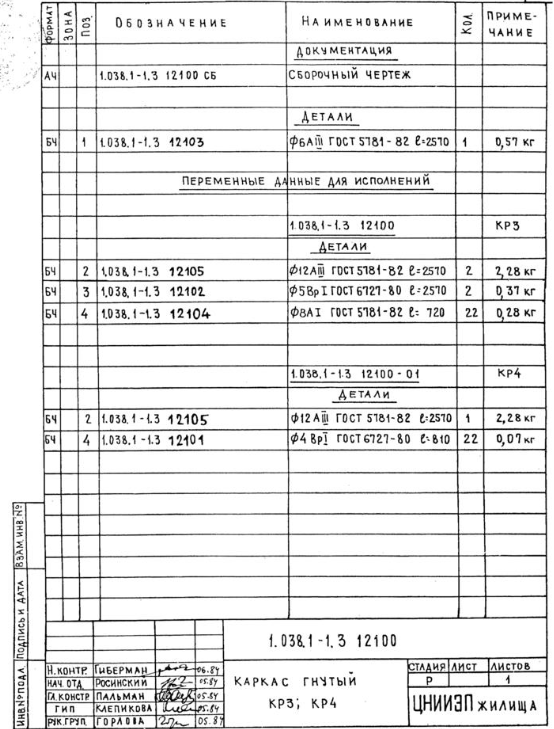

Каркас гнутый КР3; КР4 – 39 стр
 |
|
| 554 × 729 пикс. Открыть в новом окне | |

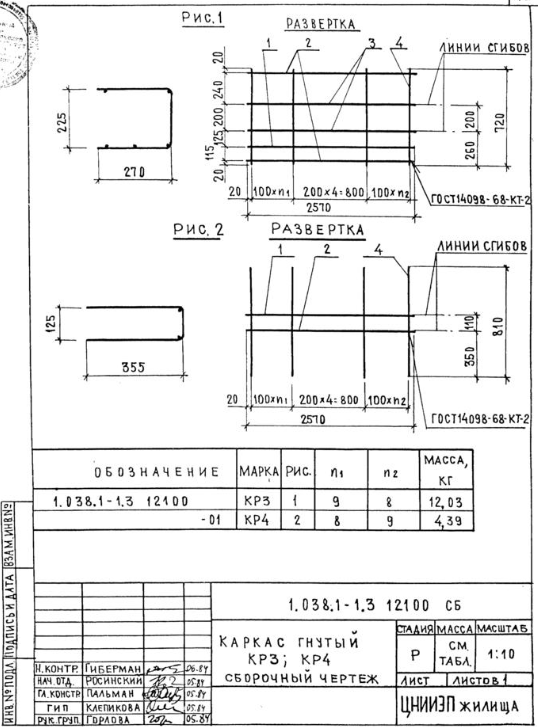

Каркас гнутый КР3; КР4 Сборочный чертеж – 40 стр
 |
|
| 538 × 727 пикс. Открыть в новом окне | |
Каркас гнутый КР5; КР6 – 41 стр
 |
|
| 554 × 729 пикс. Открыть в новом окне | |

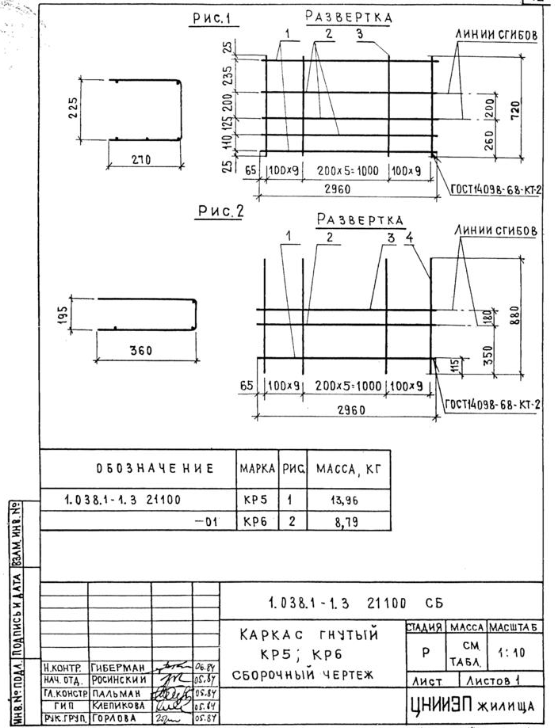

Каркас гнутый КР5; КР6 Сборочный чертеж – 42 стр
 |
|
| 556 × 728 пикс. Открыть в новом окне | |
Каркас гнутый КР7; КР8 – 43 стр
 |
|
| 555 × 734 пикс. Открыть в новом окне | |

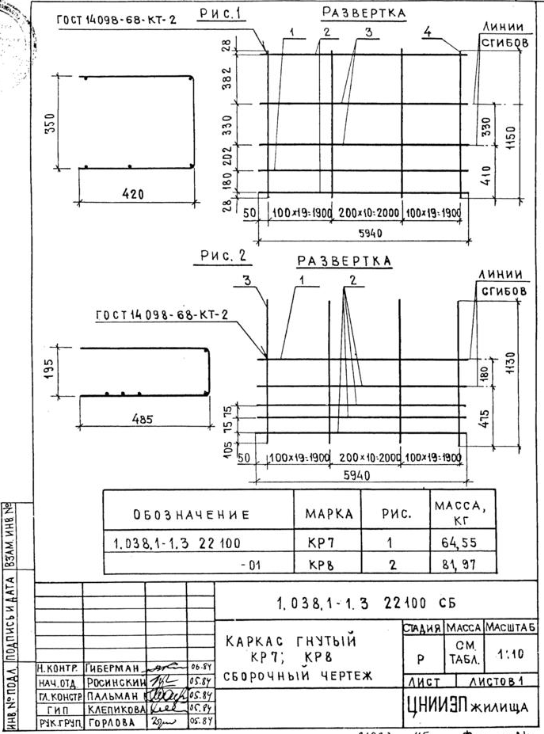

Каркас гнутый КР7; КР8 Сборочный чертеж – 44 стр
 |
|
| 544 × 734 пикс. Открыть в новом окне | |

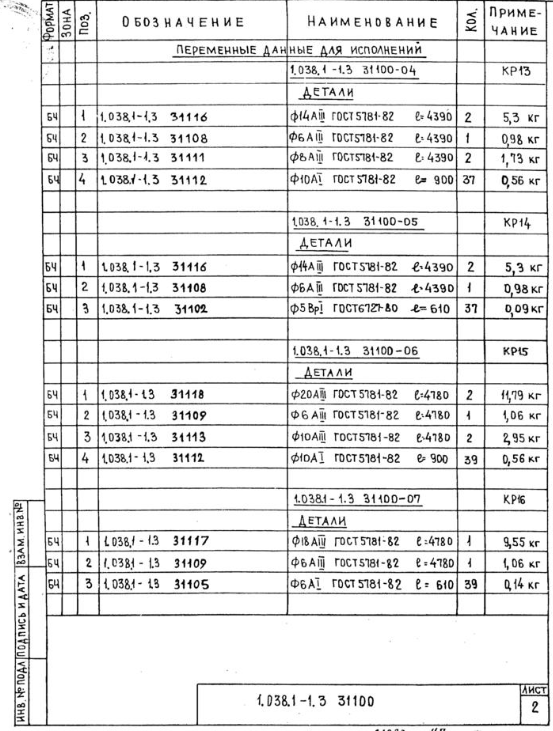

Каркас гнутый КР9…КР16 – 45 стр
 |
|
| 556 × 720 пикс. Открыть в новом окне | |
 |
|
| 553 × 731 пикс. Открыть в новом окне | |

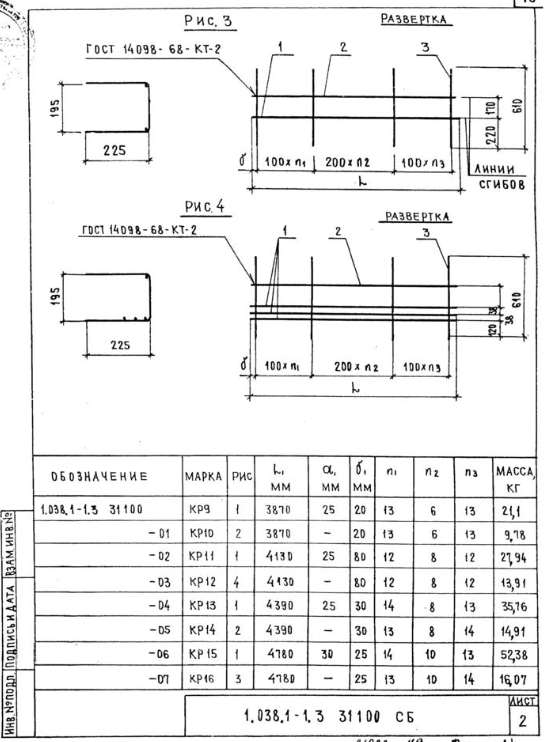

Каркас гнутый КР9…КР16 Сборочный чертеж – 47 стр
 |
|
| 548 × 731 пикс. Открыть в новом окне | |
 |
|
| 545 × 742 пикс. Открыть в новом окне | |
Каркас гнутый КР17…КР20 – 49 стр
 |
|
| 549 × 731 пикс. Открыть в новом окне | |
Каркас гнутый КР17…КР20 Сборочный чертеж – 50 стр
 |
|
| 550 × 734 пикс. Открыть в новом окне | |

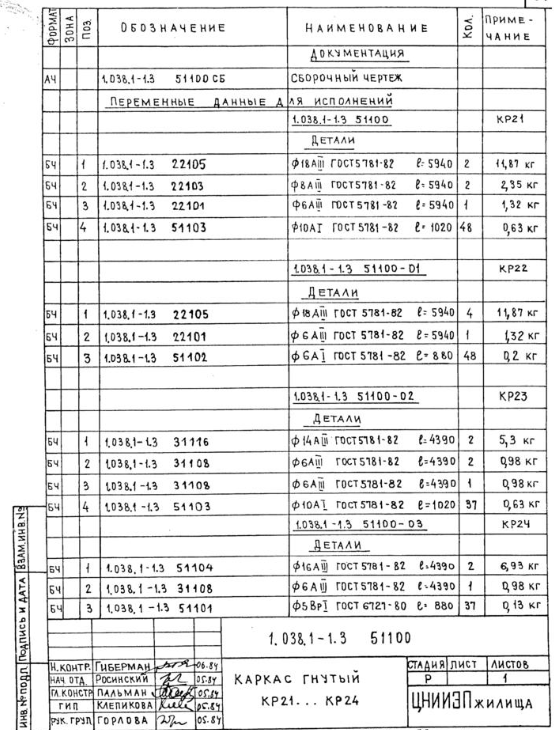

Каркас гнутый КР21…КР24 – 51 стр
 |
|
| 554 × 730 пикс. Открыть в новом окне | |

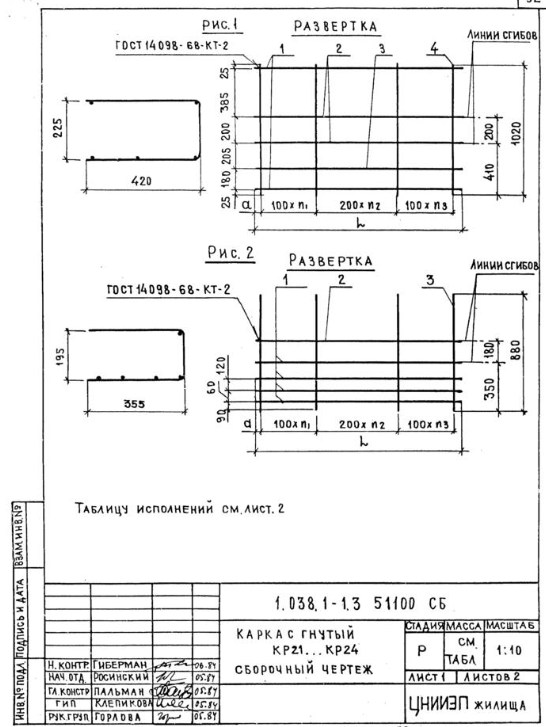

Каркас гнутый КР21…КР24 Сборочный чертеж – 52 стр
 |
|
| 546 × 727 пикс. Открыть в новом окне | |
 |
|
| 555 × 732 пикс. Открыть в новом окне | |

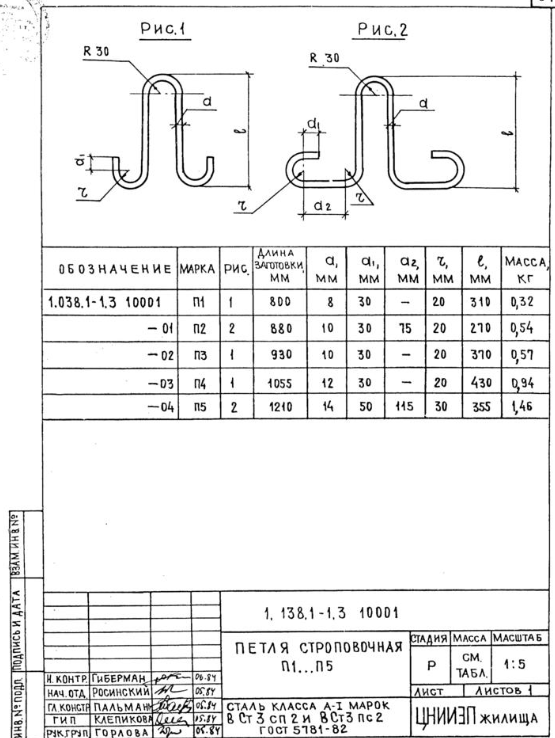

Петля строповочная П1…П5 – 54 стр
 |
|
| 555 × 738 пикс. Открыть в новом окне | |

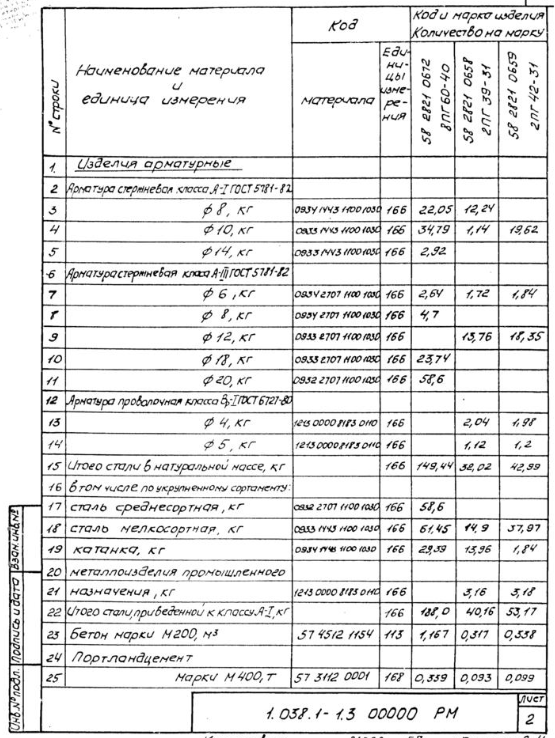

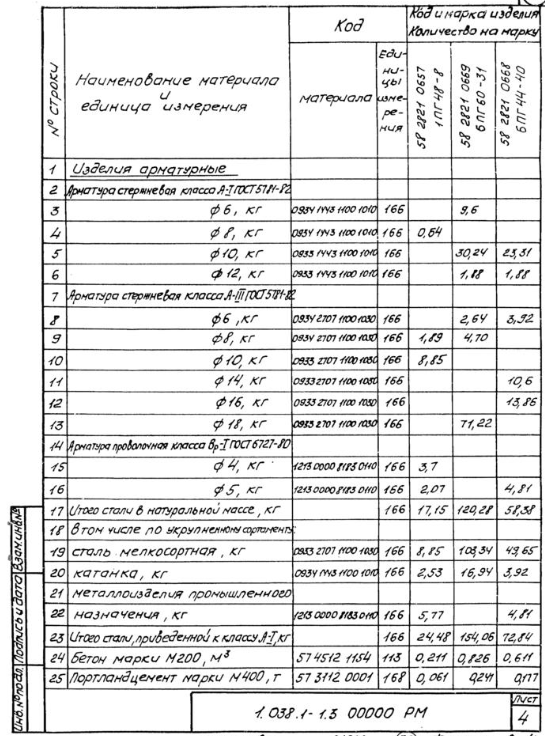

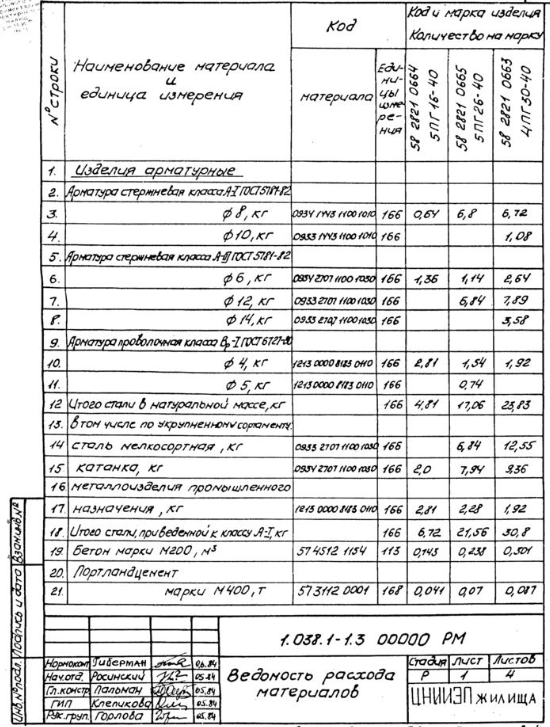

Ведомость расхода материалов – 55 стр
 |
|
| 550 × 727 пикс. Открыть в новом окне | |
 |
|
| 555 × 738 пикс. Открыть в новом окне | |
 |
|
| 559 × 740 пикс. Открыть в новом окне | |
 |
|
| 545 × 736 пикс. | |
