Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 2-1 Колонны для зданий с высотой этажа 3,3 м.

Описание

Рабочие чертежи

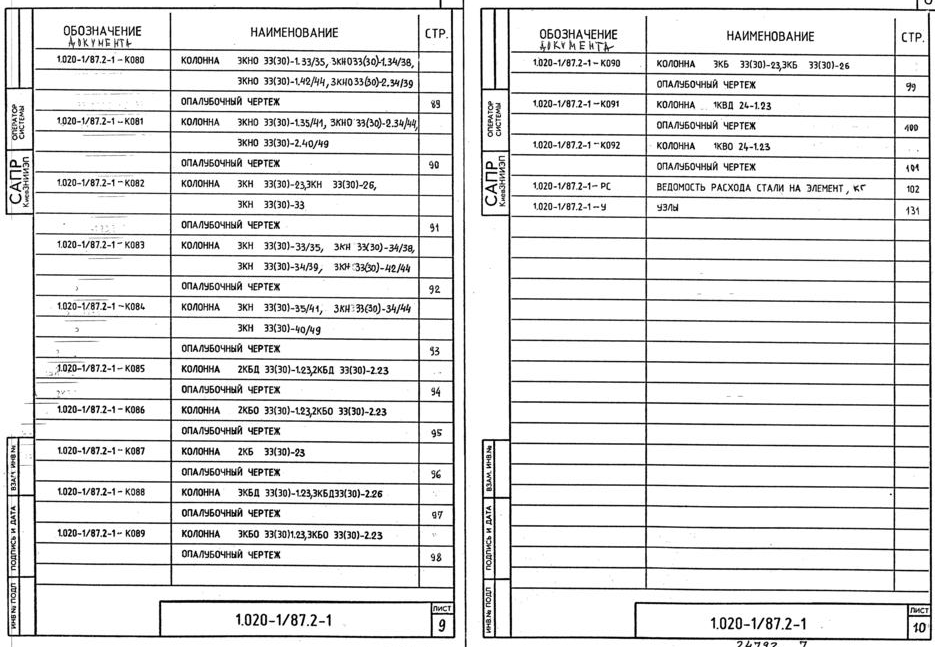

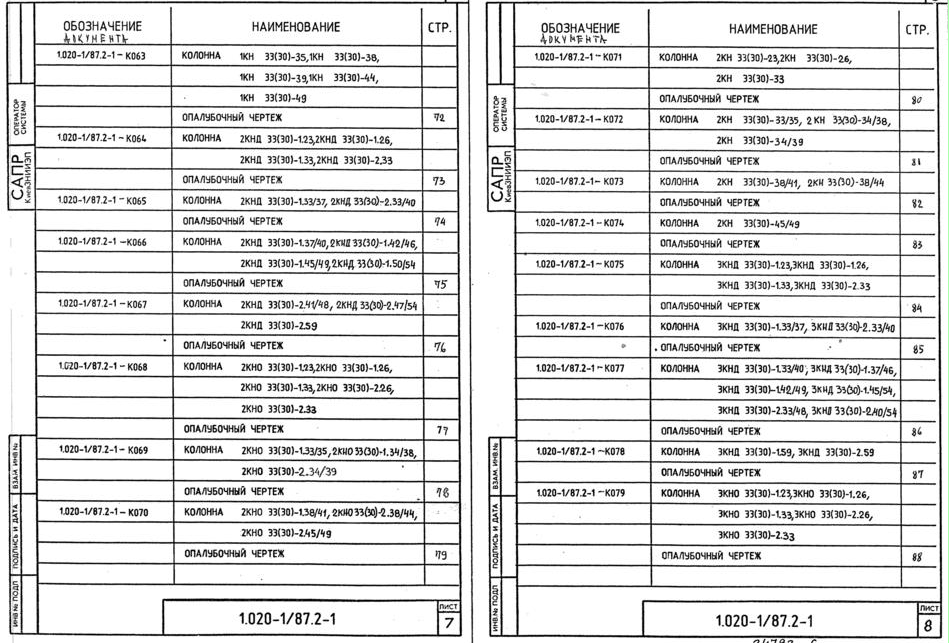

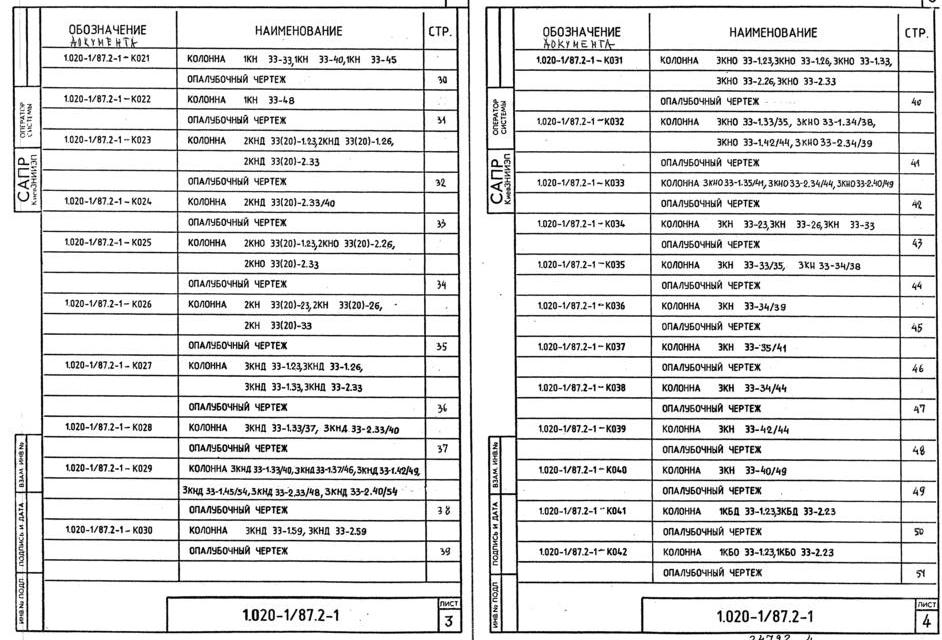

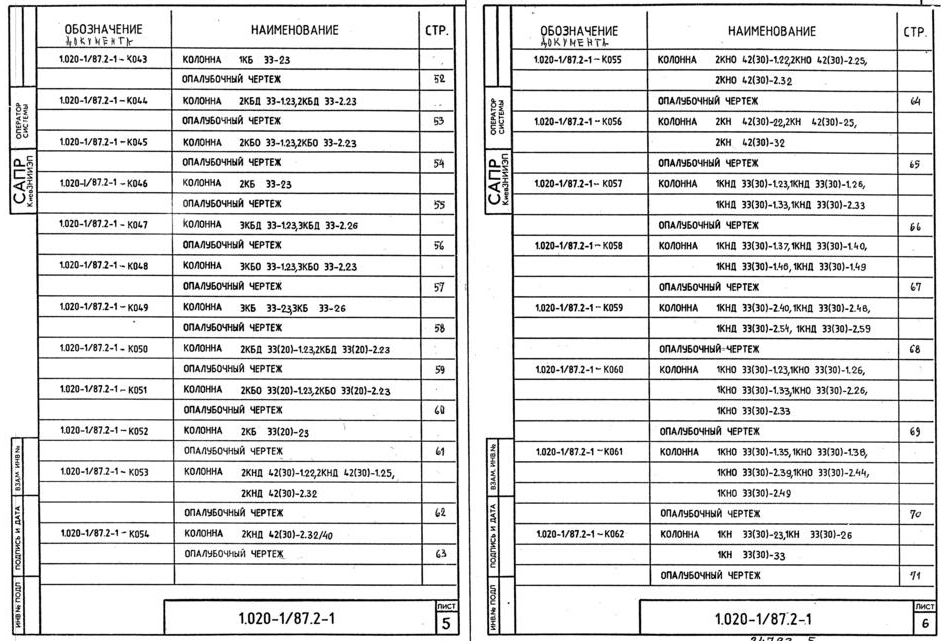

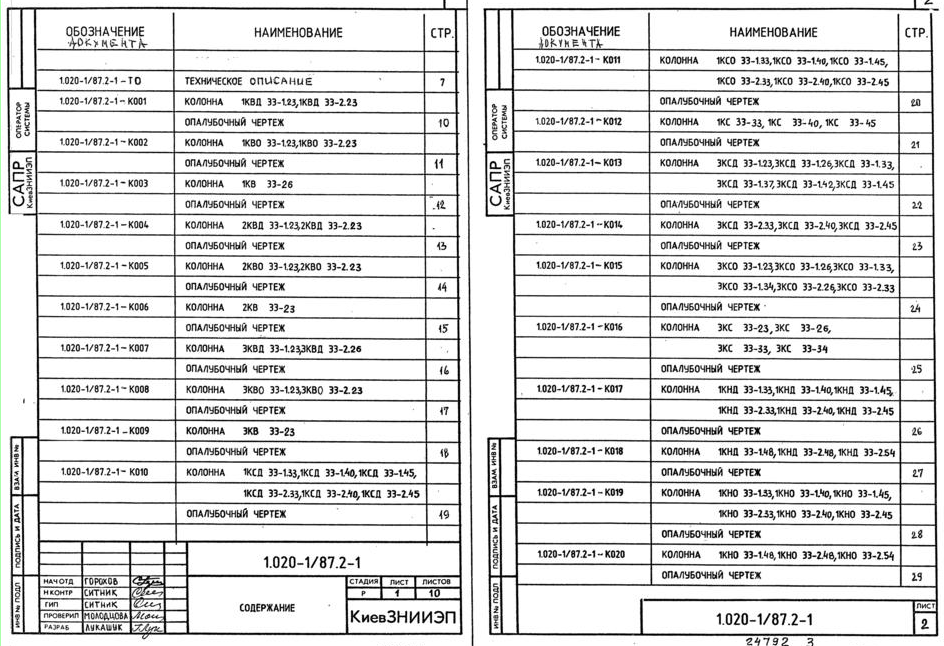

Содержание – 2 стр

944 × 646 пикс.     Открыть в новом окне
942 × 640 пикс.     Открыть в новом окне
941 × 641 пикс.     Открыть в новом окне
949 × 643 пикс.     Открыть в новом окне
935 × 647 пикс.     Открыть в новом окне

Техническое описание – 7 стр

Общие данные
Настоящий выпуск содержит рабочие чертежи железобетонных колонн сечением 400х400 мм для зданий с высотой этажа 3,3 м.
В номенклатуре также включены колонны для зданий с техническим подпольем высотой 2,0 м и подвальным помещением высотой 3.0 м
Номенклатура содержит следующие типы колонн:
- верхние (устанавливаемые в верхних этажах зданий);
- средние (устанавливаемые в средних этажах зданий);
- нижние (устанавливаемые в нижних этажах зданий);
- бесстыковые (устанавливаемые на всю высоту зданий).
В соответствии с положением колонн в каркасе здания (при примыкании у стеновым панелям, лестничным клеткам и др.) предусмотрены:
- двухконсольные колонны
- одноконсольные колонны
Расчет колонн выполнен в соответствии со СНиП 2.03.01-84*
Колонны относятся к 3-ей категории трещиностойкости.
Предел огнестойкости колонн 2,5 часа по СНиП 2.01.02-85

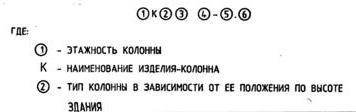

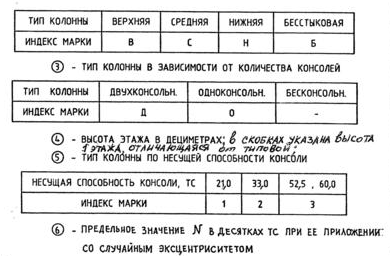

Маркировка колонн в соответствии с ГОСТ 23009-78 принята следующая схема маркировки колонн.
356 × 112 пикс.     Открыть в новом окне
390 × 256 пикс.     Открыть в новом окне
Пример: 2КНД 33 (30) – 2,33
2 – двухэтажная
К – колонна
Н – для нижних этажей зданий
Д – двухконсольная
33(30) – с высотой типового этажа 3.3 м и подвалом 3.0 м.
2 – несущая способность консоли 33,0 ТС
33 – предельная нормальная сила при
Конструктивные данные
Колонны армируются пространственными каркасами, состоящими из отдельных стержней, замкнутых хомутов, сеток косвенного армирования и закладных изделий.
Для выемки колонн из форм, а также строповки при транспортировке и монтаже предусмотрены строповочные отверстия
Номенклатура изделий предусматривает только основные типы колонн, имеющие закладные изделия крепления ригелей каркаса. Для крепления лестничных ригелей, диафрагм жесткости, поворотных ригелей, пристеночных и связевых плит в торцевых рядах, для крепления лестничных маршей и стеновых панелей устанавливают дополнительные закладные изделия. Примеры установки в колоннах дополнительных закладных изделий предусматриваемых в конкретных проектах, приведены в выпусках 0-1, 0-2, 0-3.
Мероприятия по защите закладных изделий от коррозии должны быть указаны в конкретном проекте, в зависимости от условий эксплуатации зданий, согласно СНиП 3.0.4.03-85.
Технические требования по изготовлению и приемке колонн смотри в выпуске 0-7 «Указания по заводской технологии изготовления изделий»
Указания по монтажу колонн содержится в выпуске 0-8 «Указания по монтажу изделий каркаса»
Колонны применяются в зданиях с неагрессивной, слабо- средне- агрессивной газовой средой. При применении колонн в условиях слабо- и среднеагрессивной газовой среды необходимо выполнить указания вып. 0-2. Перечень выпусков, входящих в серию 1.020-1/87, приведен в выпуске 0-0.
Складирование колонн
Складирование колонн производить в зоне действия монтажного крана на спланированном и уплотненном основании в один ряд или штабель. При укладке в один ряд высота подкладки должна составлять с учетом возможности кантовки колонны не менее 200 мм. Расстояние между колонами должно составлять 40-50 см.
При укладке в штабель колонны должны опираться на прокладки высотой не менее 40 мм.
Высота штабеля должна быть не более 2 м.
Прокладки и подкладки должны располагаться под отверстиями, предназначенными для выемки колонн из форм.
При наличии четырех отверстий колонны укладывать на две прокладки, размещая их посредине между двумя крайними отверстиями
Схема складирования колонн
393 × 88 пикс.     Открыть в новом окне

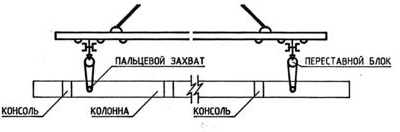

Строповка колонн при разгрузке транспортных средств
Строповку колонн при разгрузке с транспортных средств производить с помощью балансирной траверсы и пальцевых захватов, пропускаемых в отверстия, служащие для выемки колонн из форм.
Схема строповки колонн при разгрузке и погрузке
400 × 132 пикс.     Открыть в новом окне
Транспортирование колонн
Перевозка колонн производится автомобильным транспортом на автопоездах с прицепами и полуприцепами общего назначения или специализированными, преимущественно в виде площадок с тягачами типа ЗИЛ-13081, КАМАЗ-5410, МАЗ -504А, КРАЗ-258.

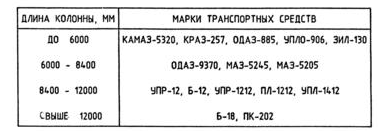

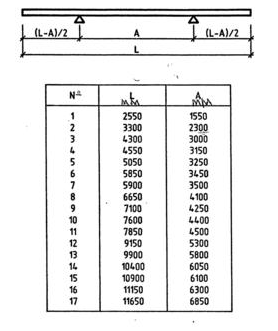

В зависимости от длины перевозимых колонн рекомендуется применять следующие автотранспортные средства.
378 × 131 пикс.     Открыть в новом окне
В процессе транспортирования колонны должны опираться на деревянные прокладки из бруса толщиной 200 мм, располагаемые в местах, указанных на схеме расположения опор.
278 × 331 пикс.     Открыть в новом окне

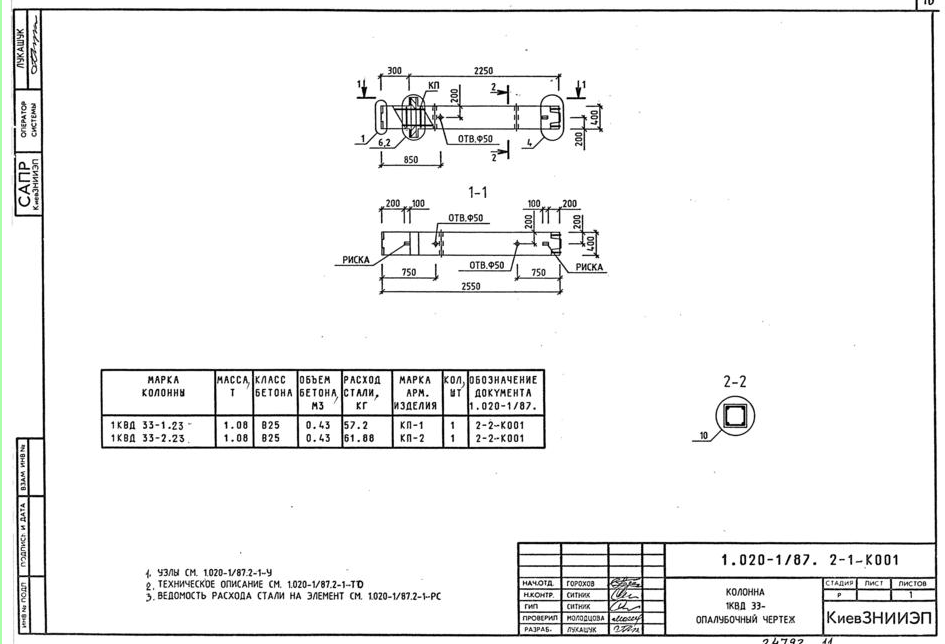

Колонна 1КВД 33- опалубочный чертеж – 10 стр

945 × 644 пикс.     Открыть в новом окне

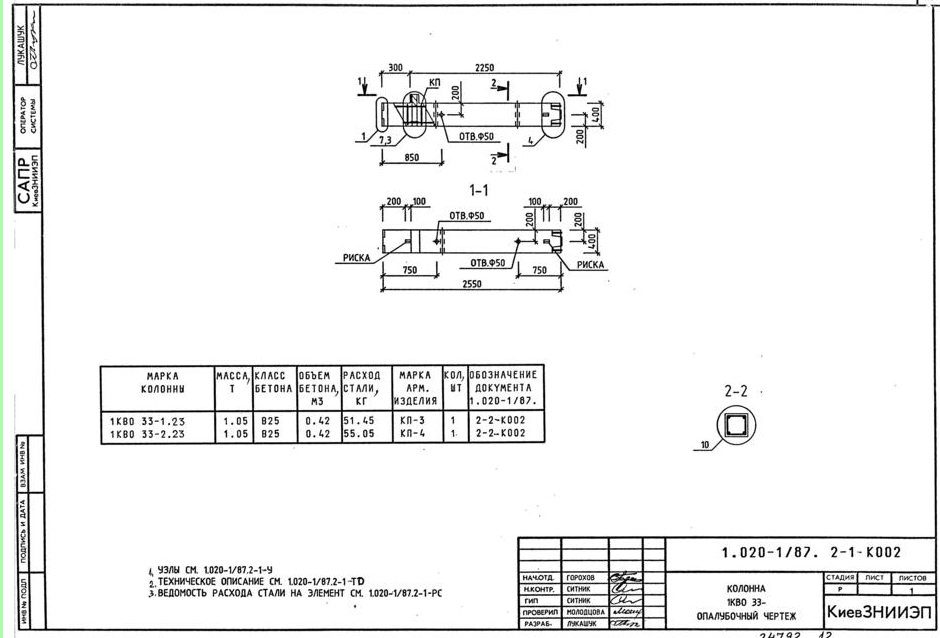

Колонна 1КВД 33- опалубочный чертеж – 11 стр

940 × 638 пикс.     Открыть в новом окне

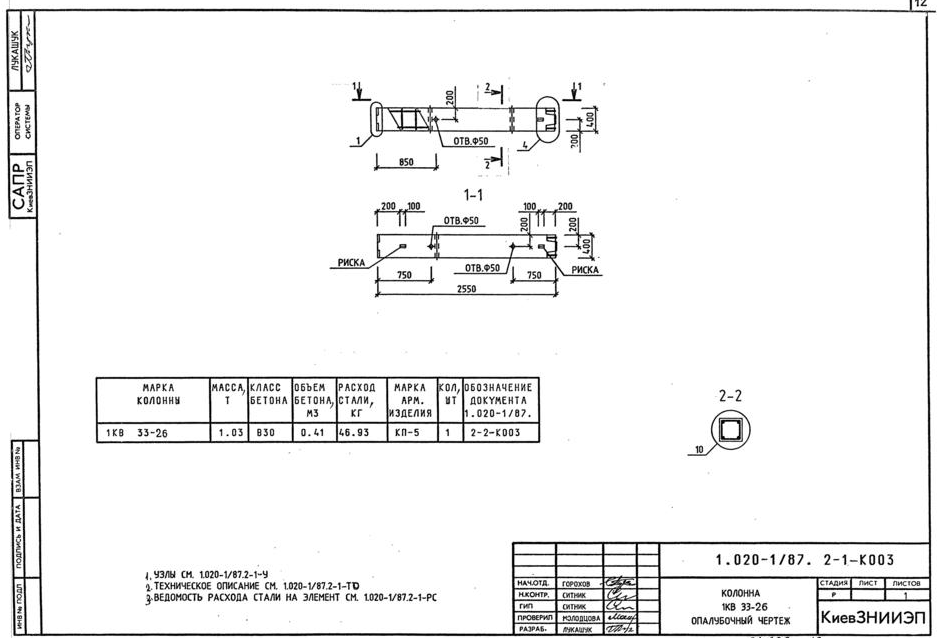

Колонна 1КВД 33-26 опалубочный чертеж – 12 стр

939 × 638 пикс.     Открыть в новом окне

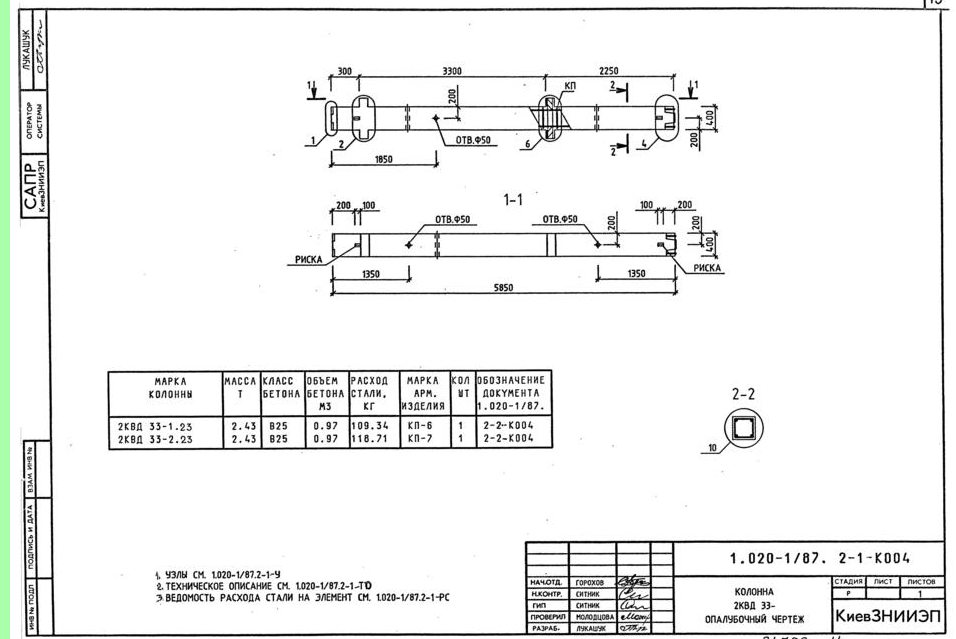

Колонна 2КВД 33- опалубочный чертеж – 13 стр

956 × 639 пикс.     Открыть в новом окне

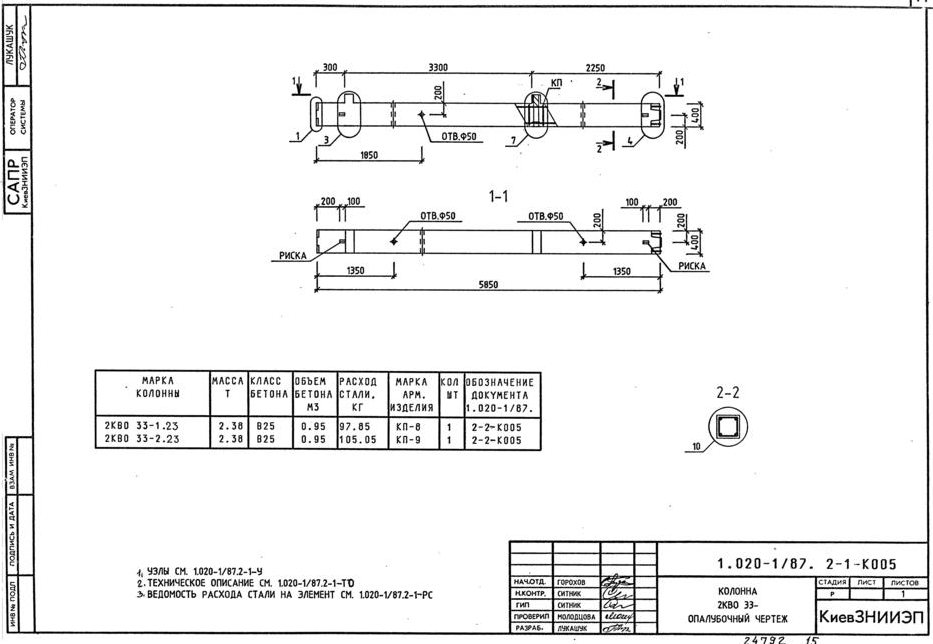

Колонна 2КВО 33- опалубочный чертеж – 14 стр

933 × 644 пикс.     Открыть в новом окне

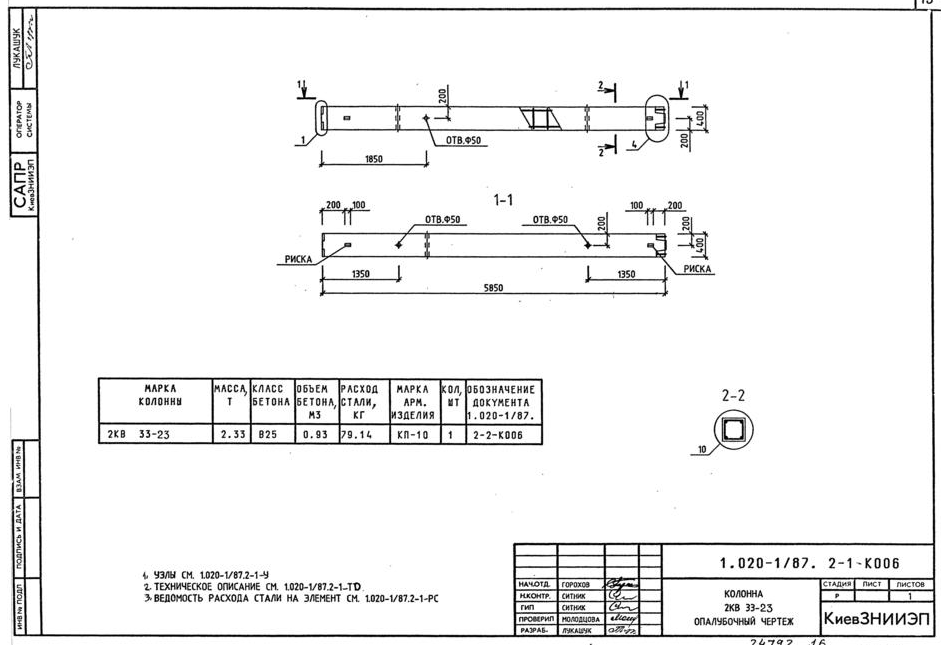

Колонна 2КВ 33-23 опалубочный чертеж – 15 стр

941 × 645 пикс.     Открыть в новом окне

Колонна 3КВД 33- опалубочный чертеж – 16 стр

938 × 642 пикс.     Открыть в новом окне

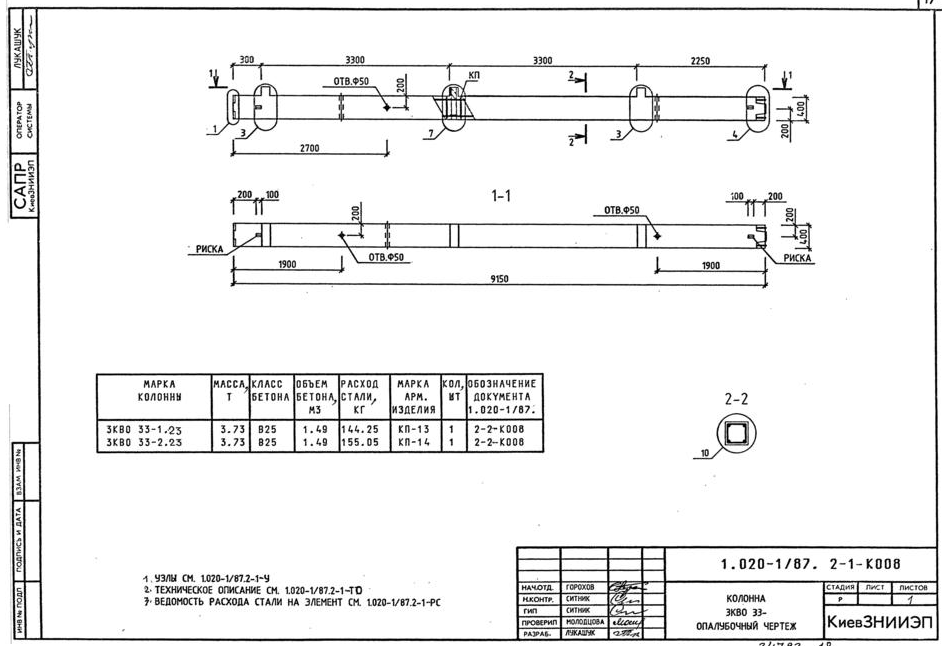

Колонна 3КВО 33- опалубочный чертеж – 17 стр

942 × 646 пикс.     Открыть в новом окне

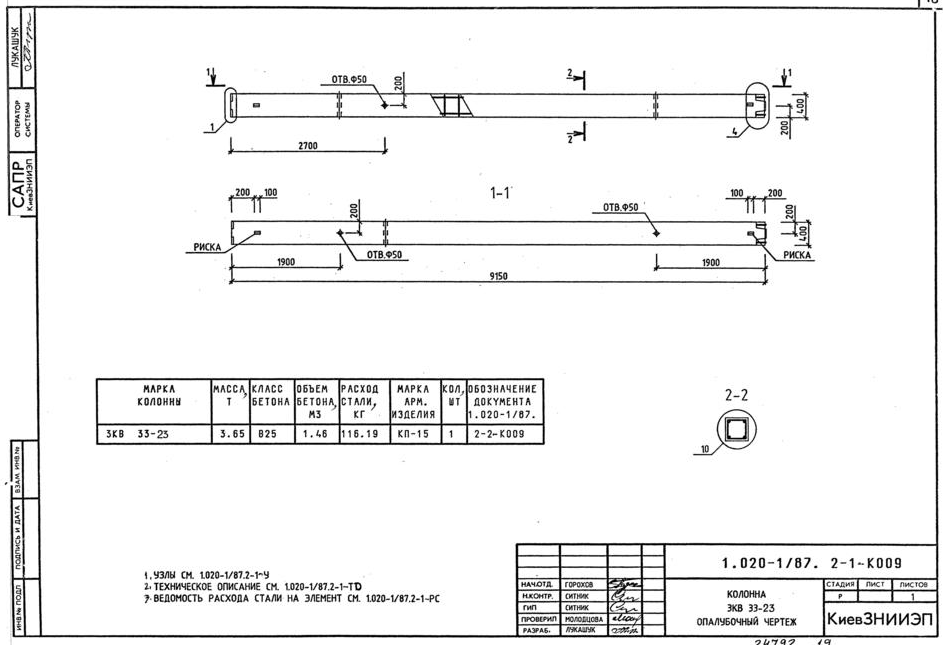

Колонна 3КВ 33-23 опалубочный чертеж – 18 стр

943 × 645 пикс.     Открыть в новом окне

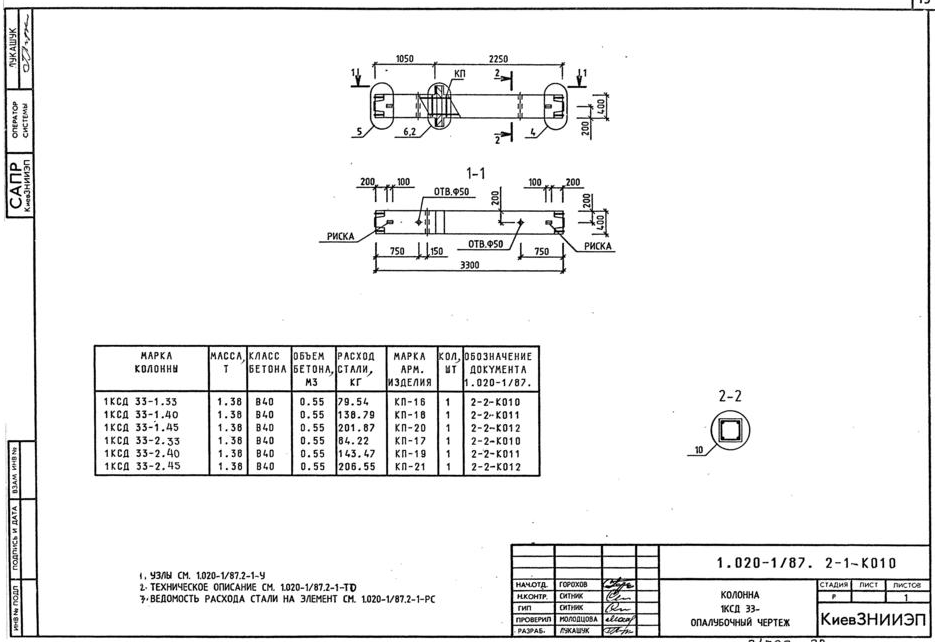

Колонна 1КСД 33- опалубочный чертеж – 19 стр

935 × 642 пикс.     Открыть в новом окне

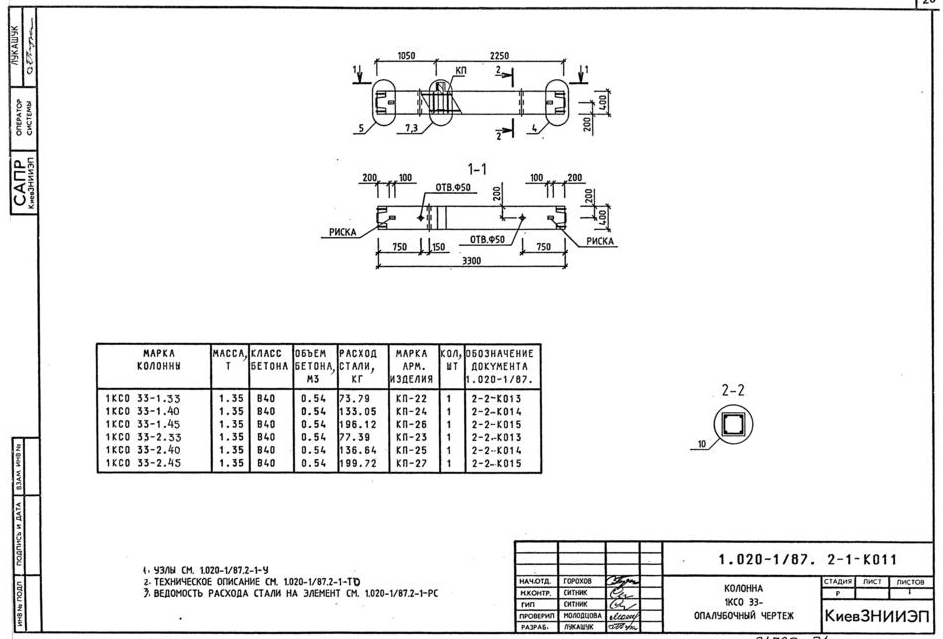

Колонна 1КСО 33- опалубочный чертеж – 20 стр

943 × 639 пикс.     Открыть в новом окне

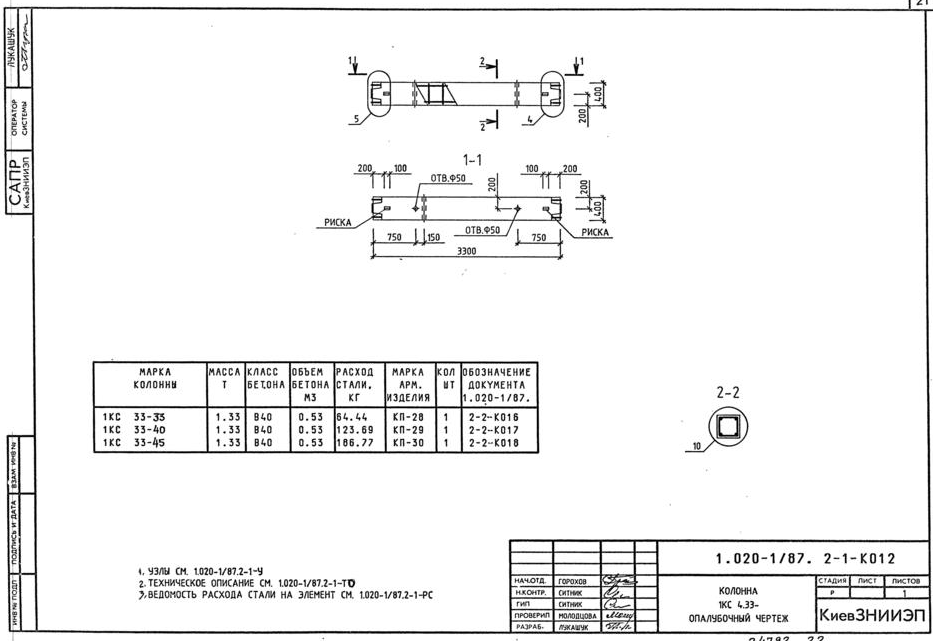

Колонна 1КС 4.33- опалубочный чертеж – 21 стр

933 × 641 пикс.     Открыть в новом окне

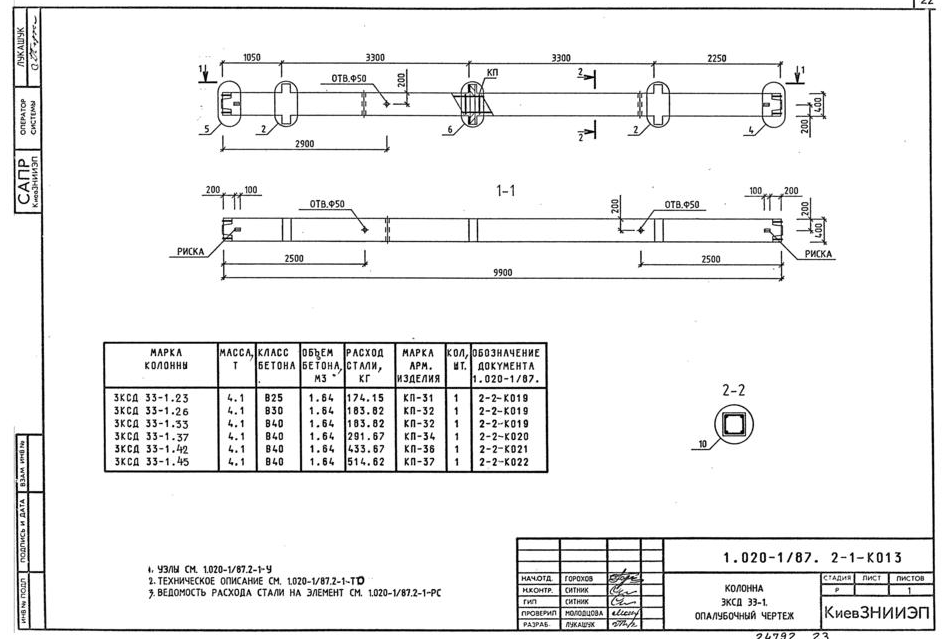

Колонна 3КСД 33-1 опалубочный чертеж – 22 стр

942 × 639 пикс.     Открыть в новом окне

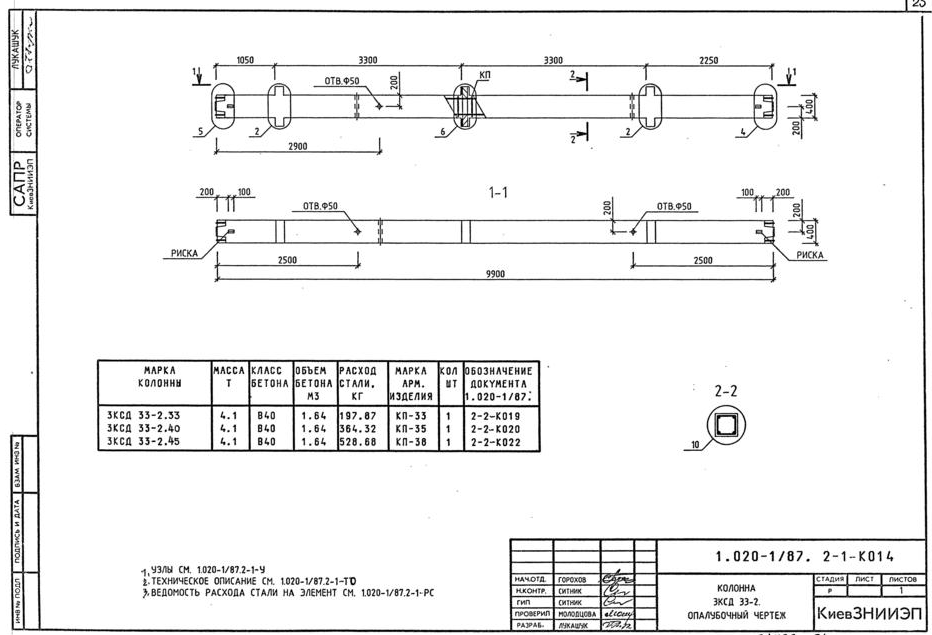

Колонна 3КСД 33-2 опалубочный чертеж – 23 стр

932 × 635 пикс.     Открыть в новом окне

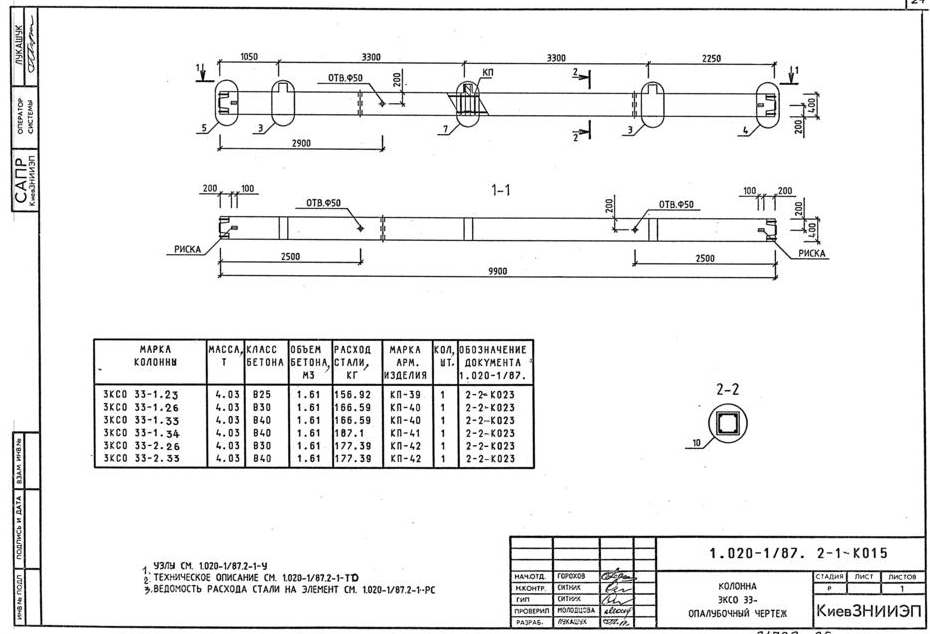

Колонна 3КСО 33- опалубочный чертеж – 24 стр

930 × 634 пикс.     Открыть в новом окне

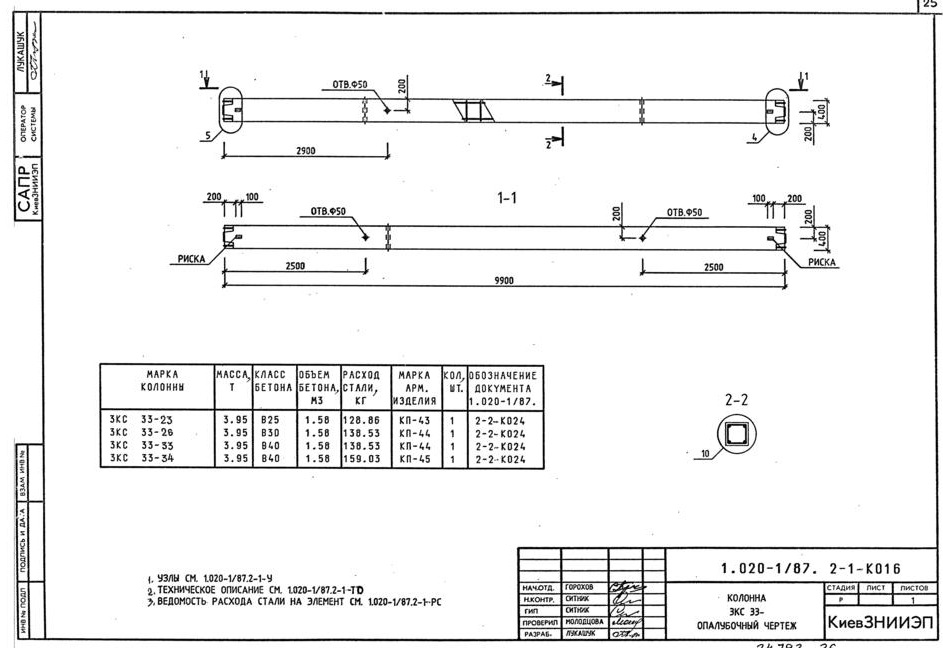

Колонна 3КС 33- опалубочный чертеж – 25 стр

943 × 648 пикс.     Открыть в новом окне

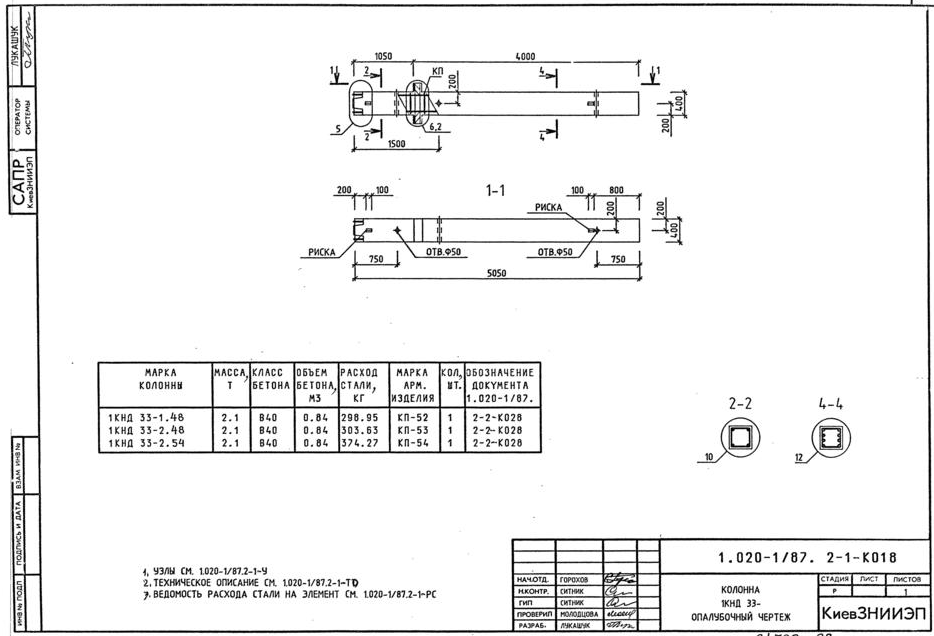

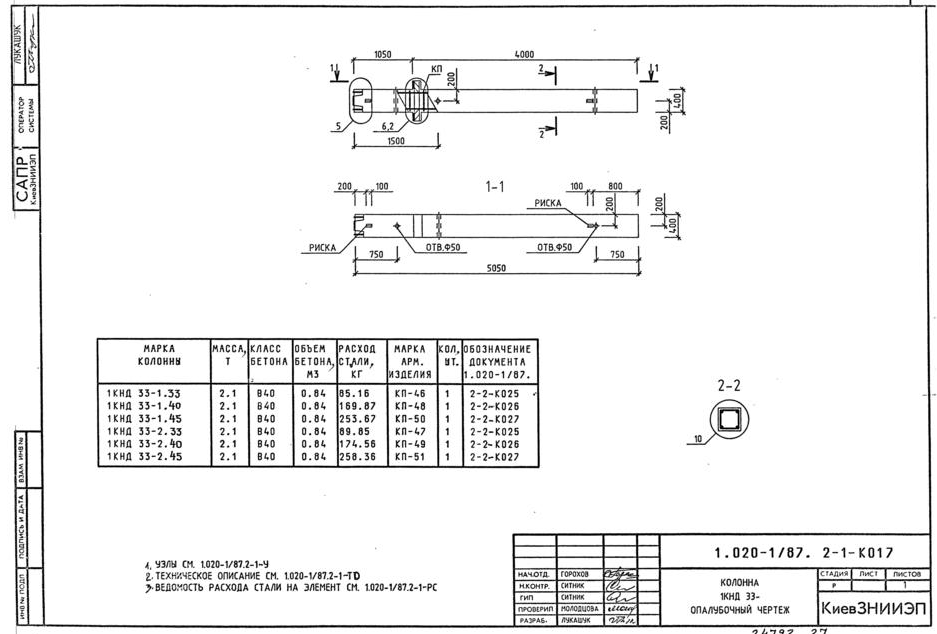

Колонна 1КНД 33- опалубочный чертеж – 26 стр

937 × 634 пикс.     Открыть в новом окне

Колонна 1КНД 33- опалубочный чертеж – 27 стр

934 × 636 пикс.     Открыть в новом окне

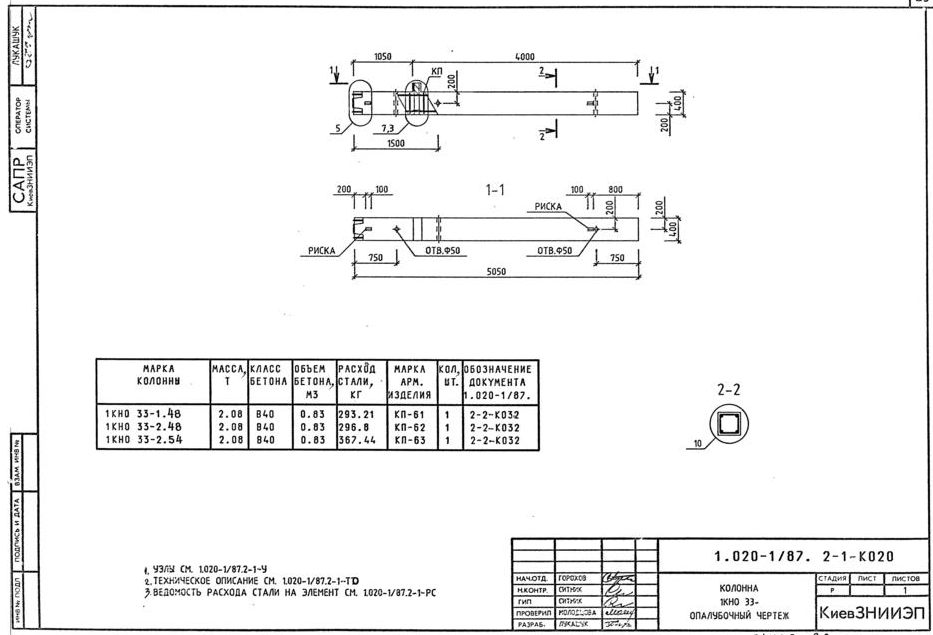

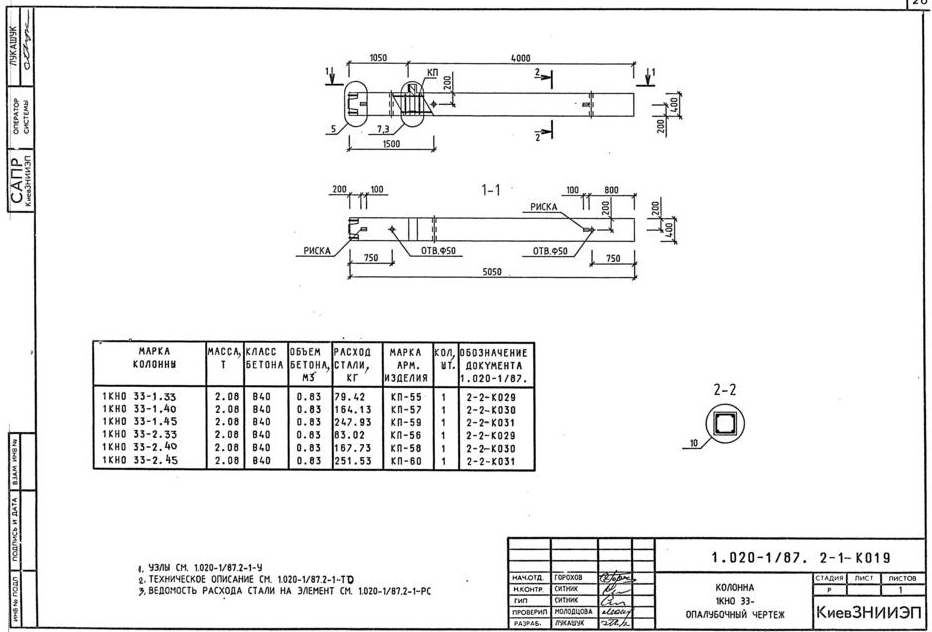

Колонна 1КНО 33- опалубочный чертеж – 28 стр

932 × 632 пикс.     Открыть в новом окне

Колонна 1КНО 33- опалубочный чертеж – 29 стр

933 × 635 пикс.     Открыть в новом окне

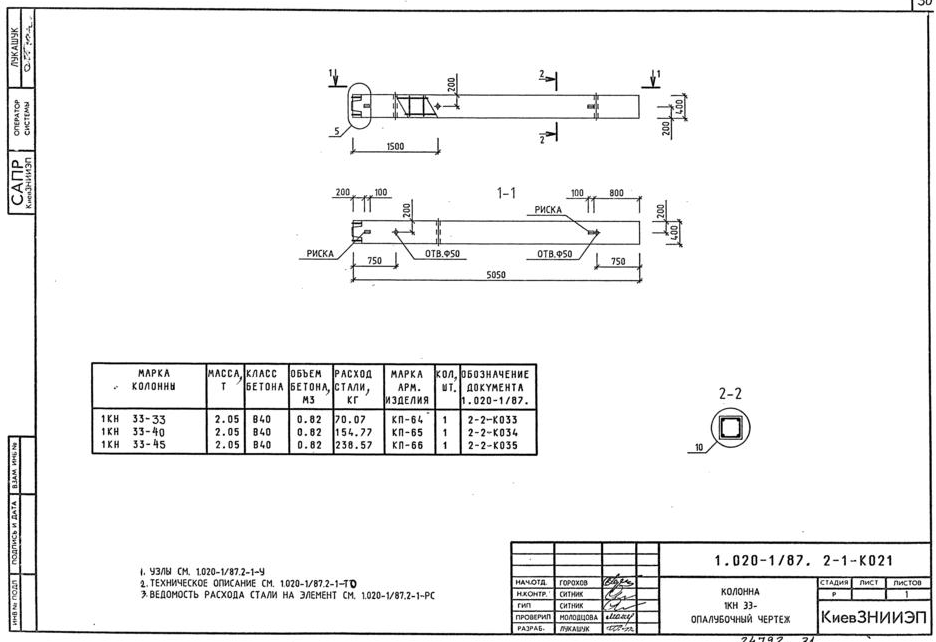

Колонна 1КН 33- опалубочный чертеж – 30 стр

936 × 642 пикс.     Открыть в новом окне

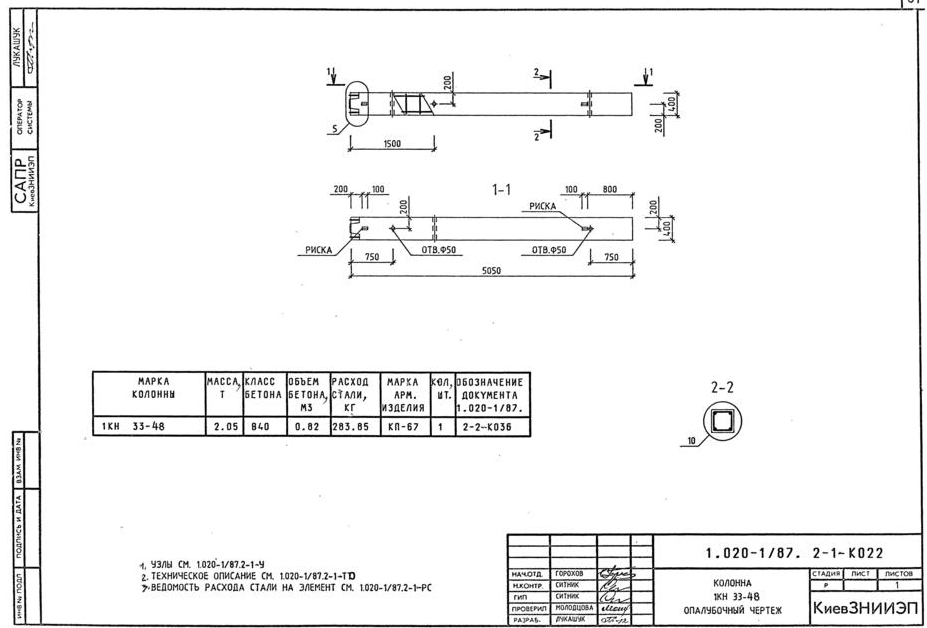

Колонна 1КН 33- 48 опалубочный чертеж – 31 стр

927 × 628 пикс.     Открыть в новом окне

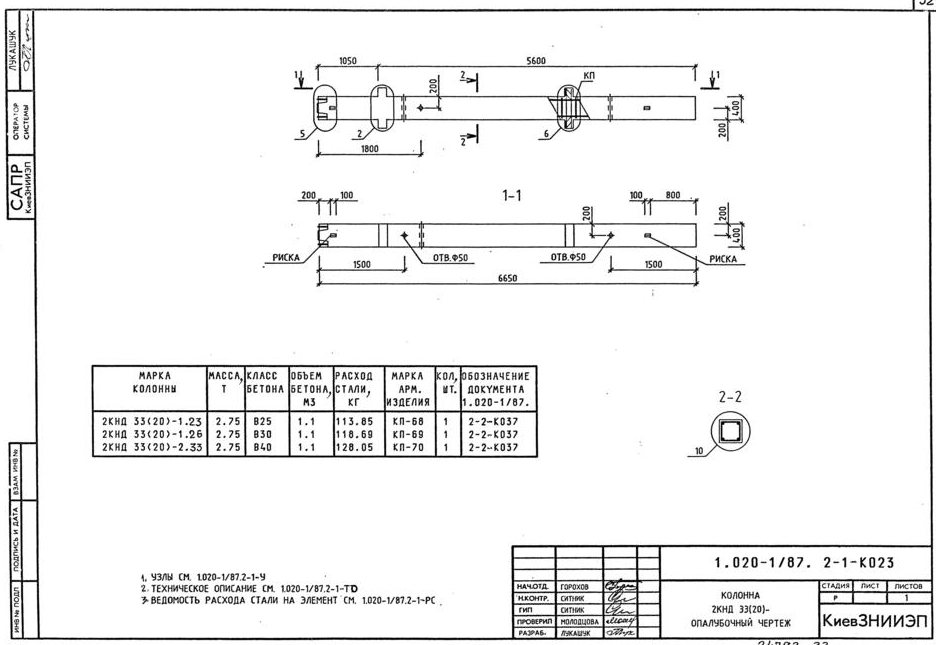

Колонна 2КНД 33(20)- опалубочный чертеж – 32 стр

936 × 645 пикс.     Открыть в новом окне

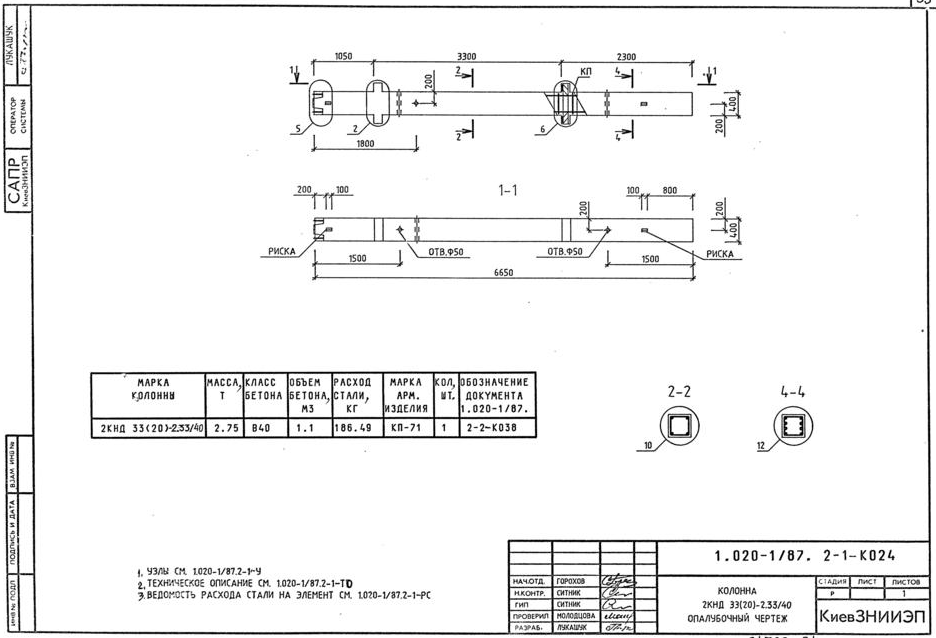

Колонна 2КНД 33(20)- 2.33/40 опалубочный чертеж – 33 стр

936 × 638 пикс.     Открыть в новом окне

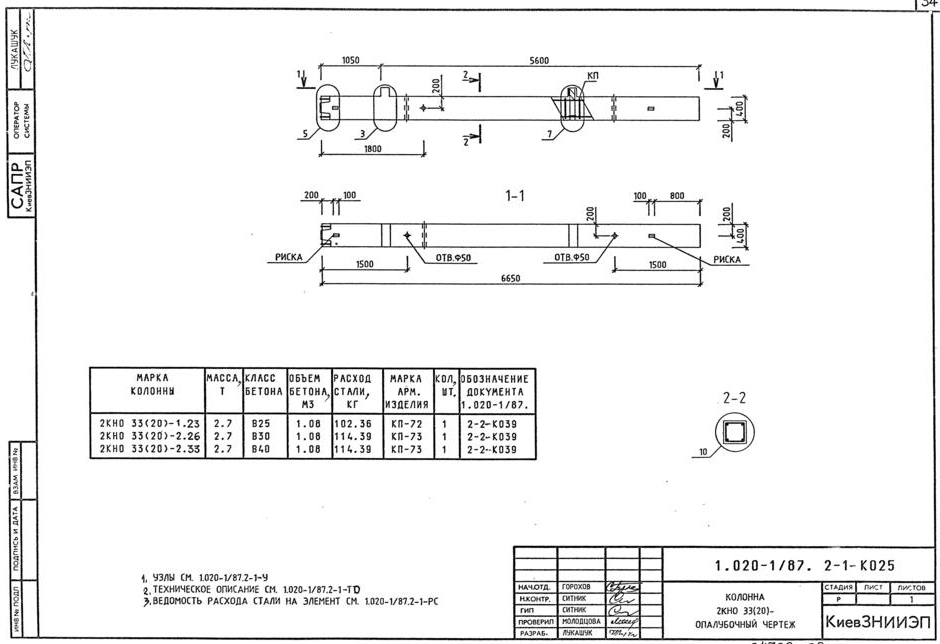

Колонна 2КНО 33(20)- опалубочный чертеж – 34 стр

940 × 644 пикс.     Открыть в новом окне

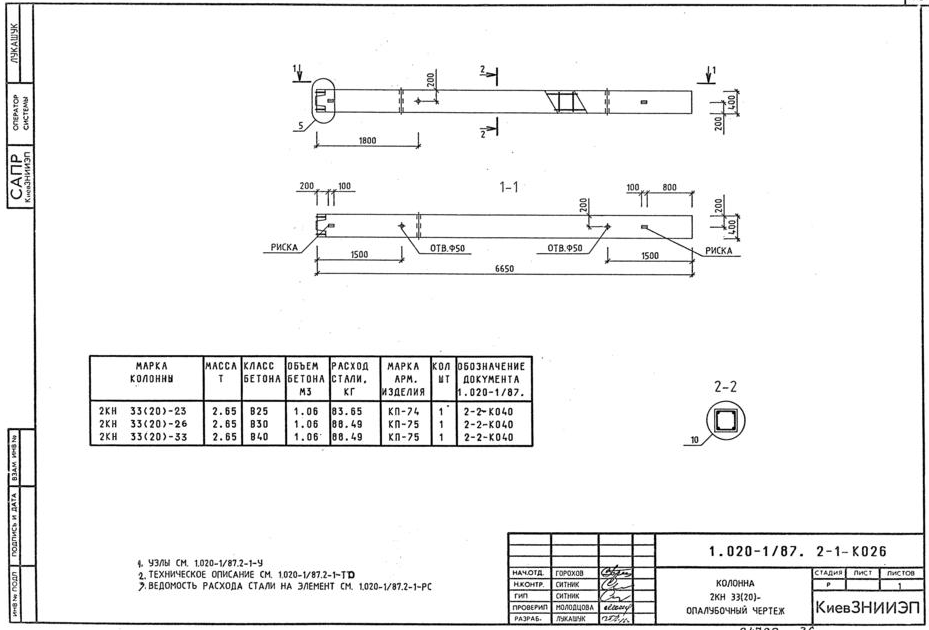

Колонна 2КНД 33(20)- опалубочный чертеж – 35 стр

929 × 630 пикс.     Открыть в новом окне

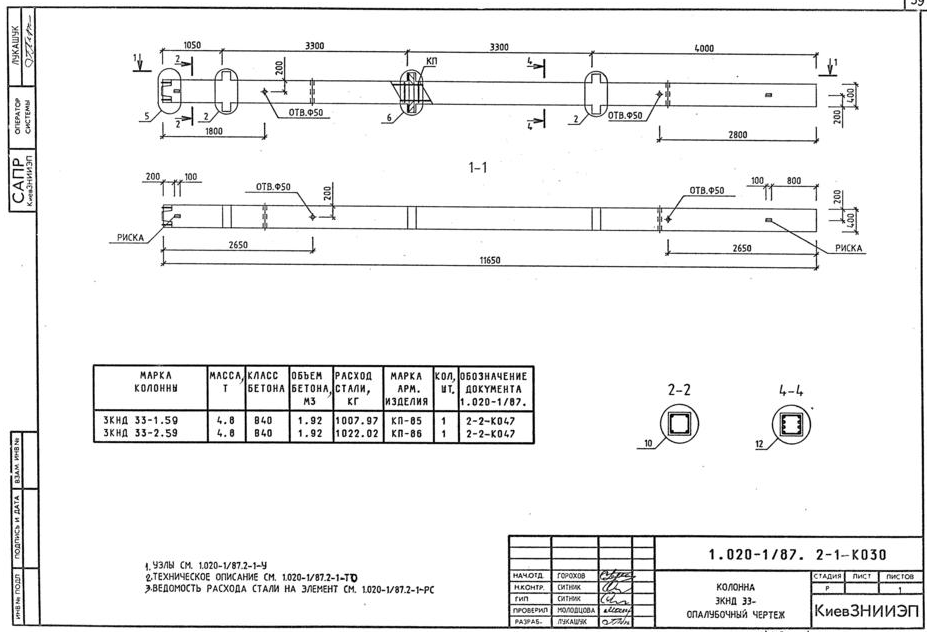

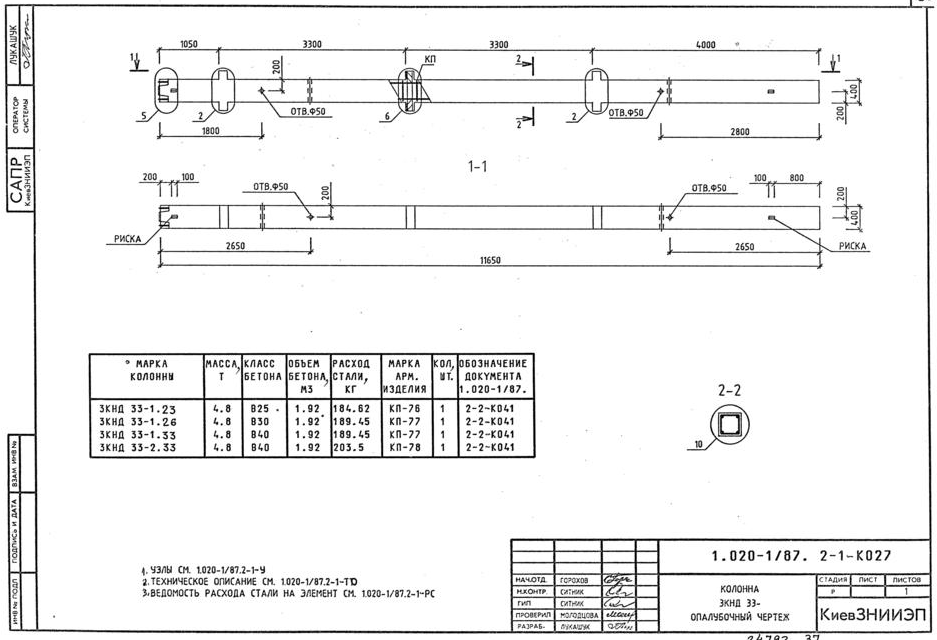

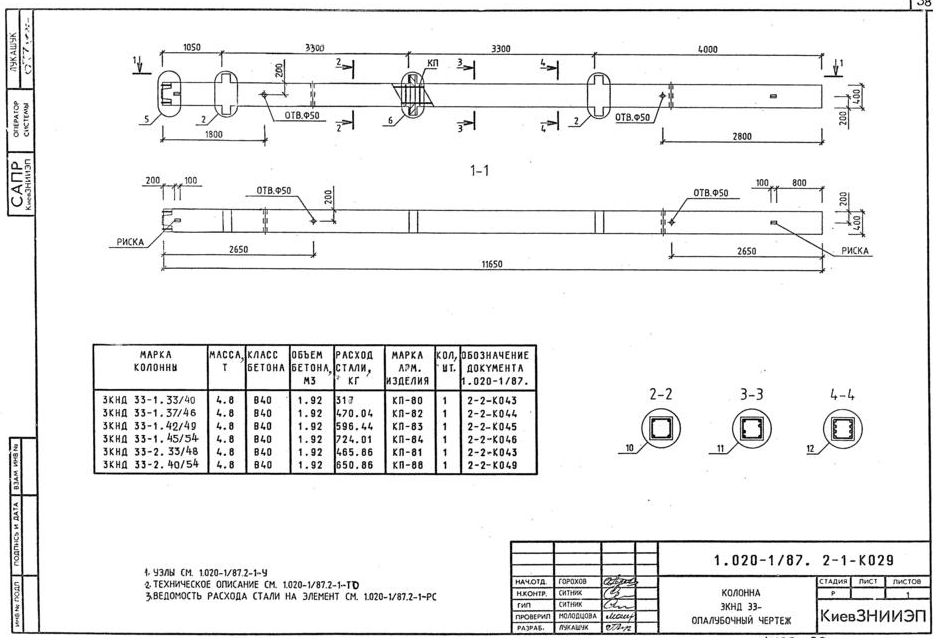

Колонна 3КНД 33 - опалубочный чертеж – 36 стр

937 × 640 пикс.     Открыть в новом окне

Колонна 3КНД 33 - опалубочный чертеж – 37 стр

941 × 643 пикс.     Открыть в новом окне

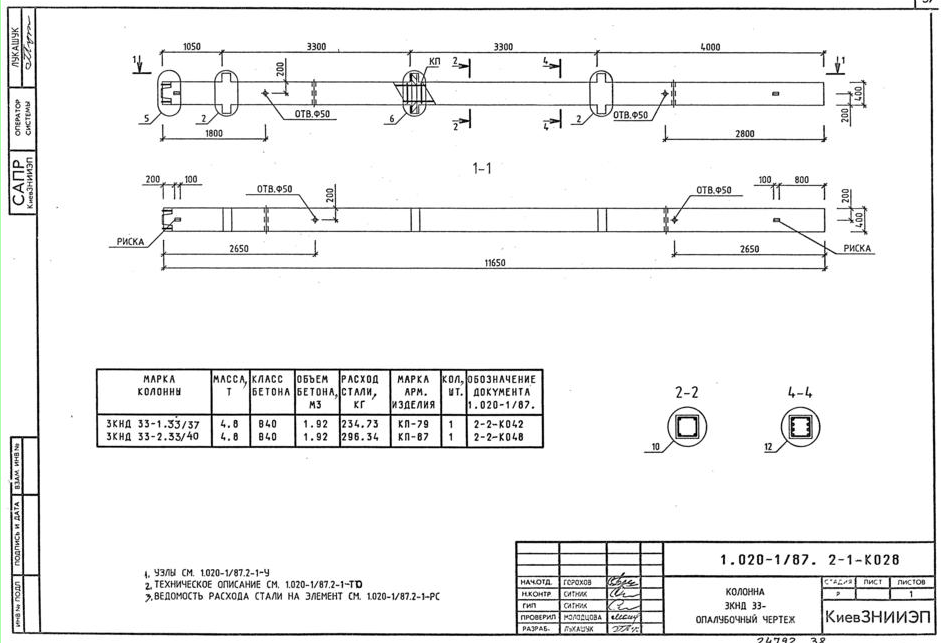

Колонна 3КНД 33 - опалубочный чертеж – 38 стр

933 × 638 пикс.     Открыть в новом окне

Колонна 3КНД 33 - опалубочный чертеж – 39 стр

927 × 632 пикс.     Открыть в новом окне

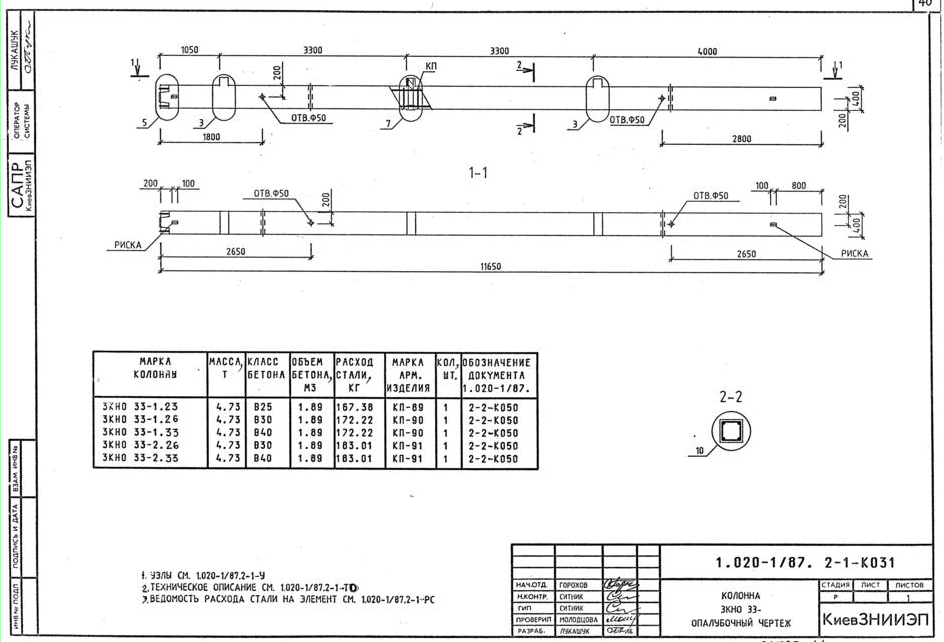

Колонна 3КНО 33 - опалубочный чертеж – 40 стр

944 × 642 пикс.     Открыть в новом окне

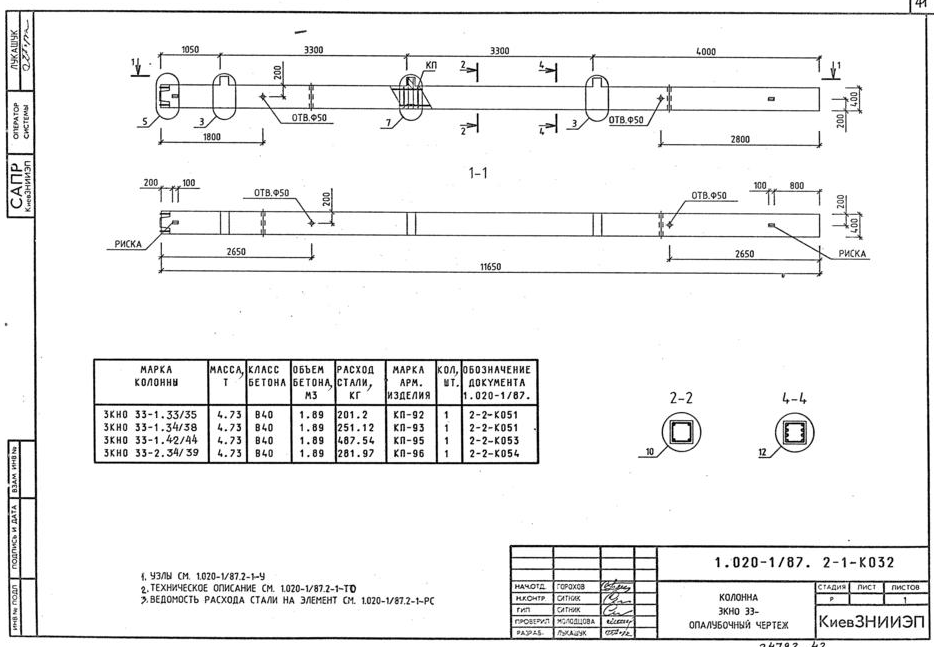

Колонна 3КНО 33 - опалубочный чертеж – 41 стр

934 × 647 пикс.     Открыть в новом окне

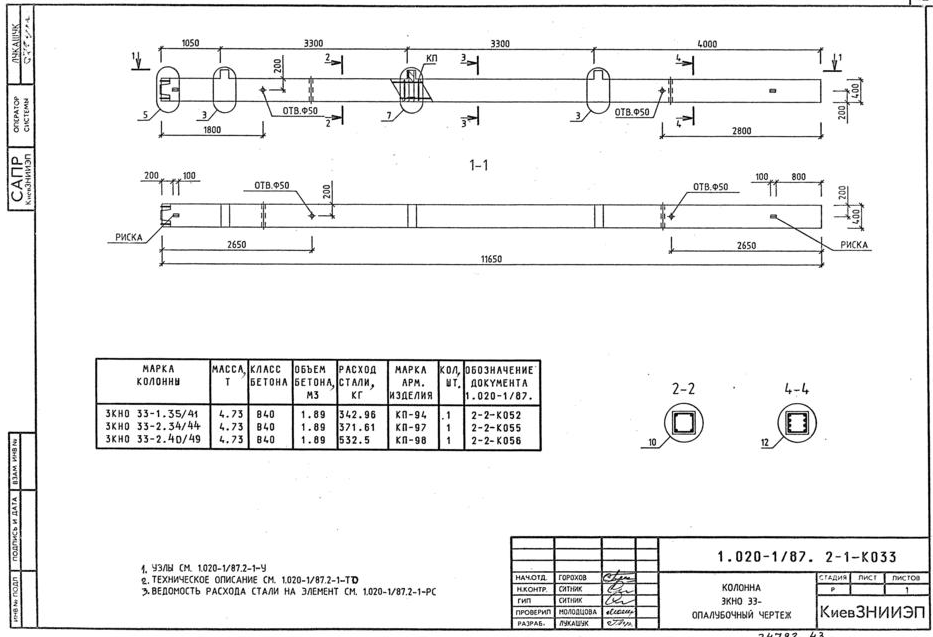

Колонна 3КНО 33 - опалубочный чертеж – 42 стр

933 × 637 пикс.     Открыть в новом окне

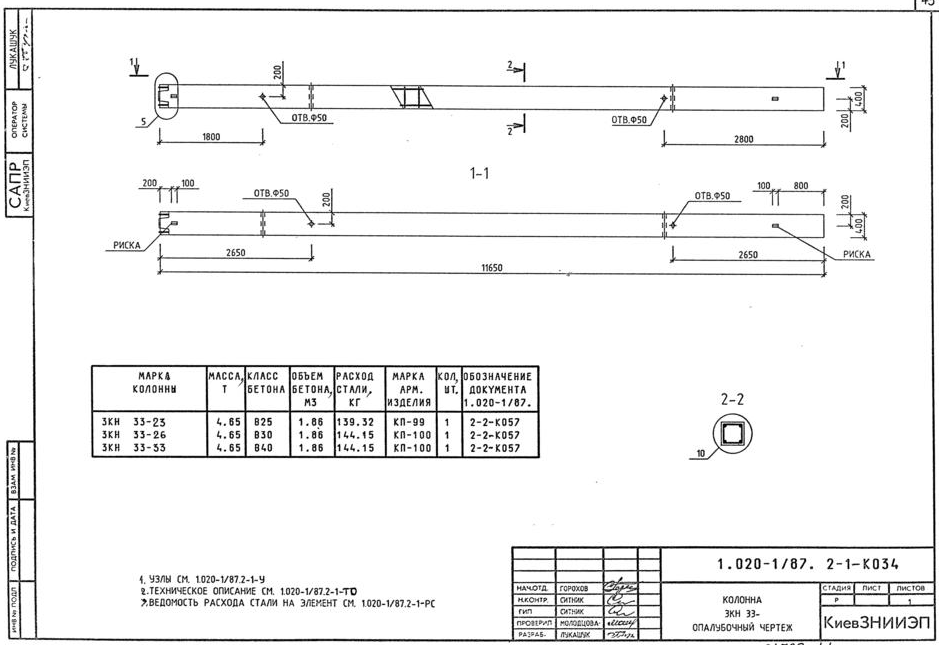

Колонна 3КН 33 - опалубочный чертеж – 43 стр

939 × 645 пикс.     Открыть в новом окне

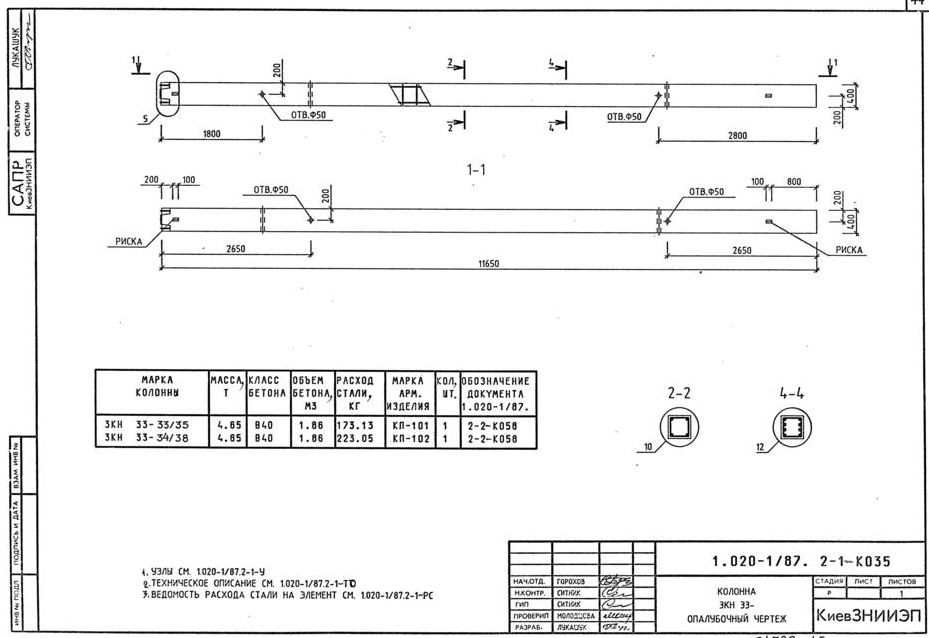

Колонна 3КН 33 - опалубочный чертеж – 44 стр

929 × 638 пикс.     Открыть в новом окне

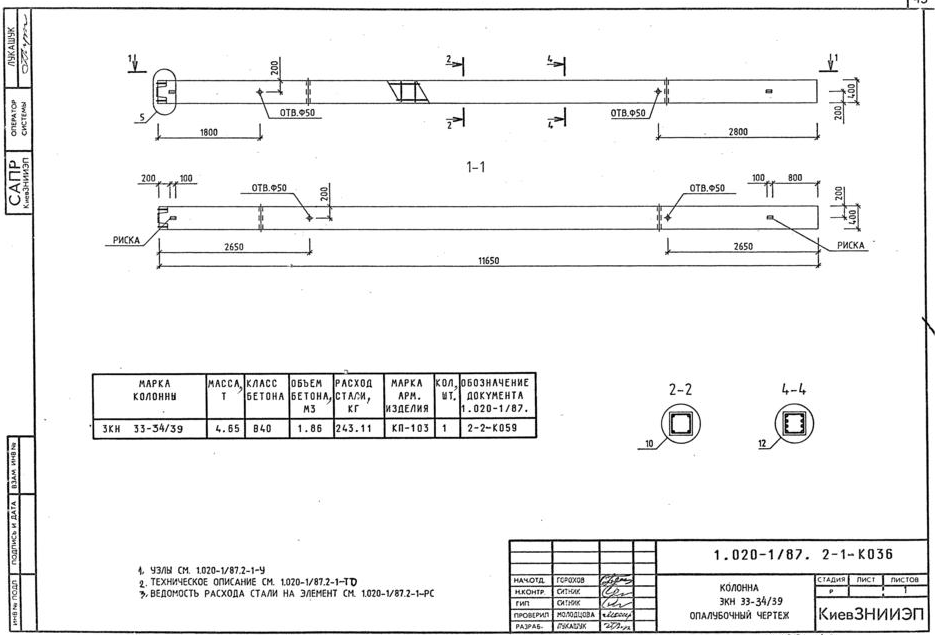

Колонна 3КН 33-34/39 опалубочный чертеж – 45 стр

935 × 635 пикс.     Открыть в новом окне

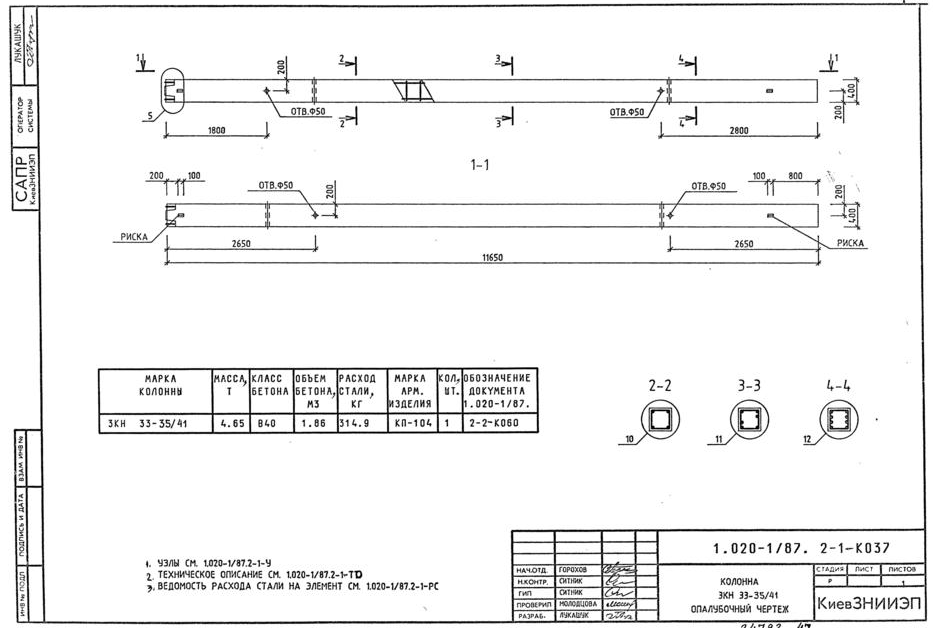

Колонна 3КН 33-35/41 опалубочный чертеж – 46 стр

933 × 628 пикс.     Открыть в новом окне

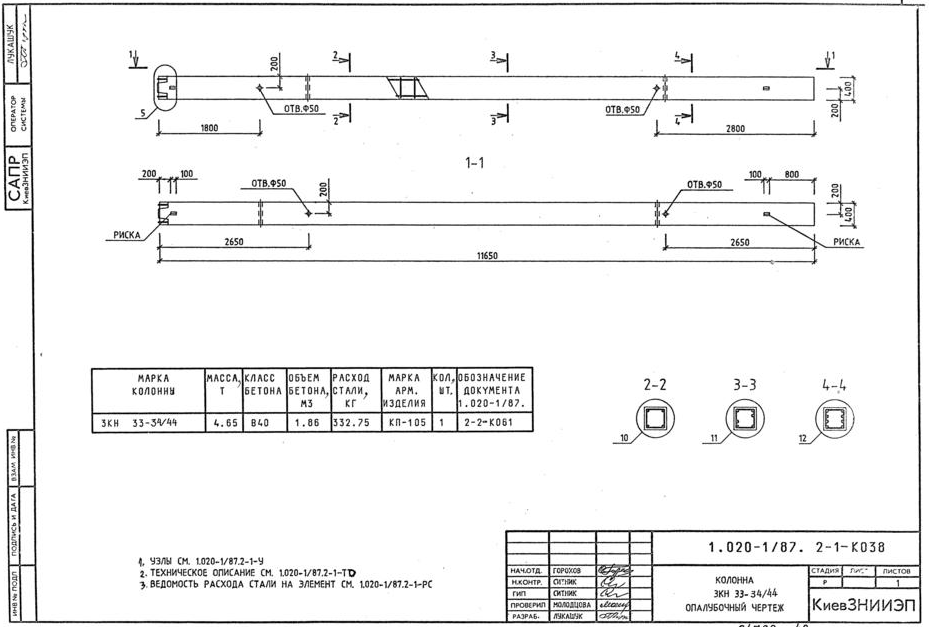

Колонна 3КН 33-34/44 опалубочный чертеж – 47 стр

929 × 627 пикс.     Открыть в новом окне

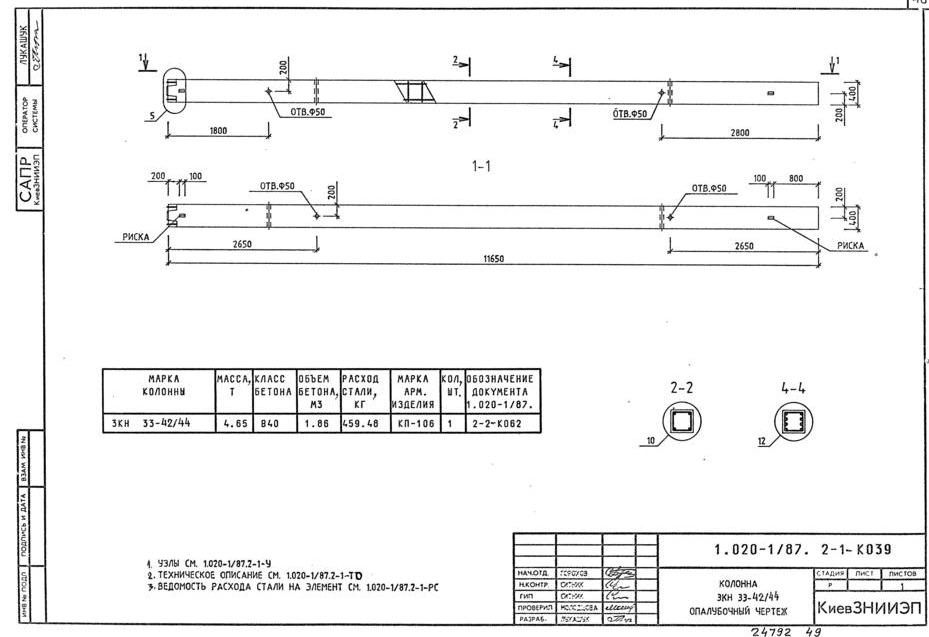

Колонна 3КН 33-42/44 опалубочный чертеж – 48 стр

929 × 637 пикс.     Открыть в новом окне

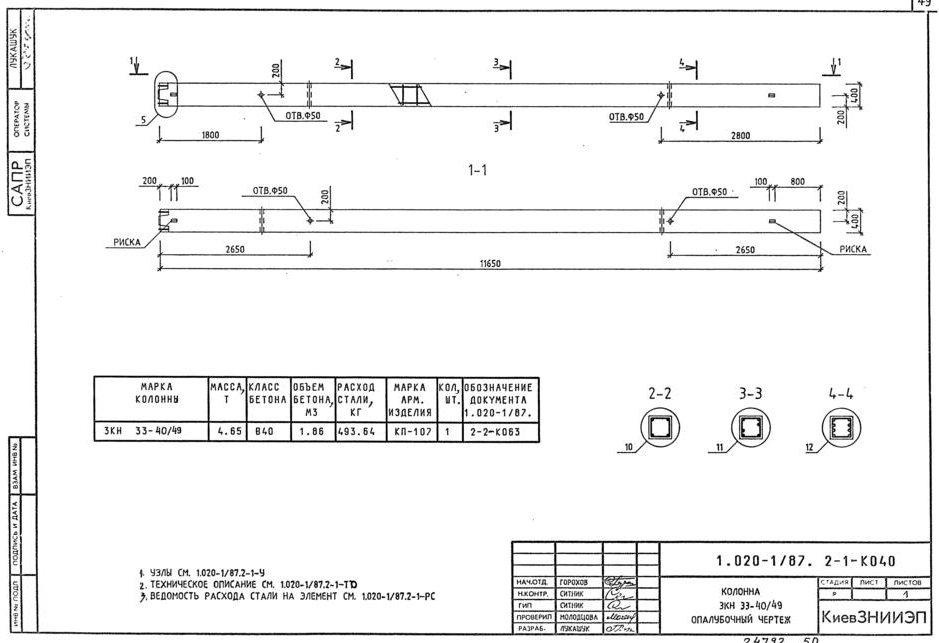

Колонна 3КН 33-40/49 опалубочный чертеж – 49 стр

939 × 643 пикс.     Открыть в новом окне

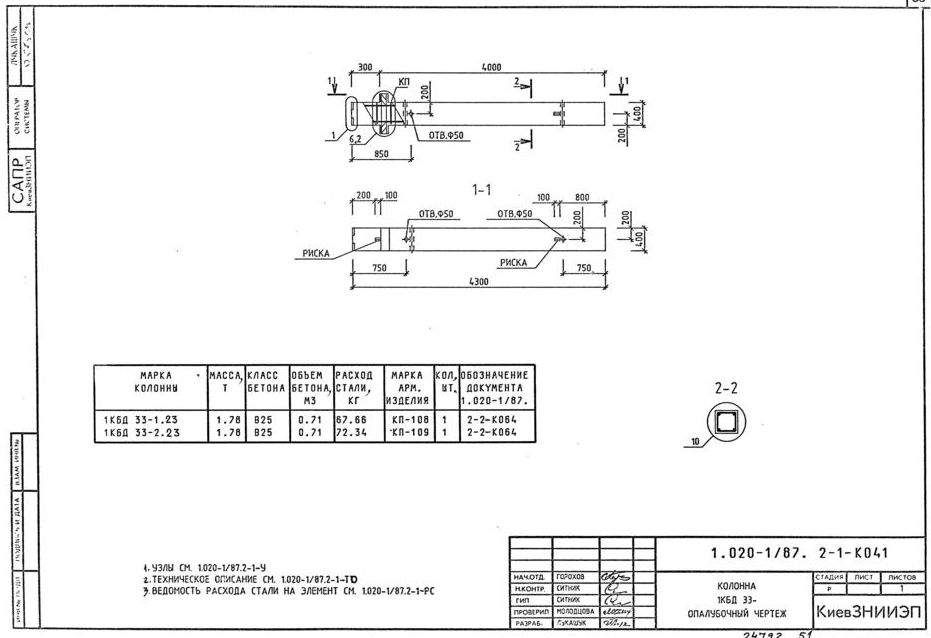

Колонна 1КБД 33- опалубочный чертеж – 50 стр

931 × 638 пикс.     Открыть в новом окне

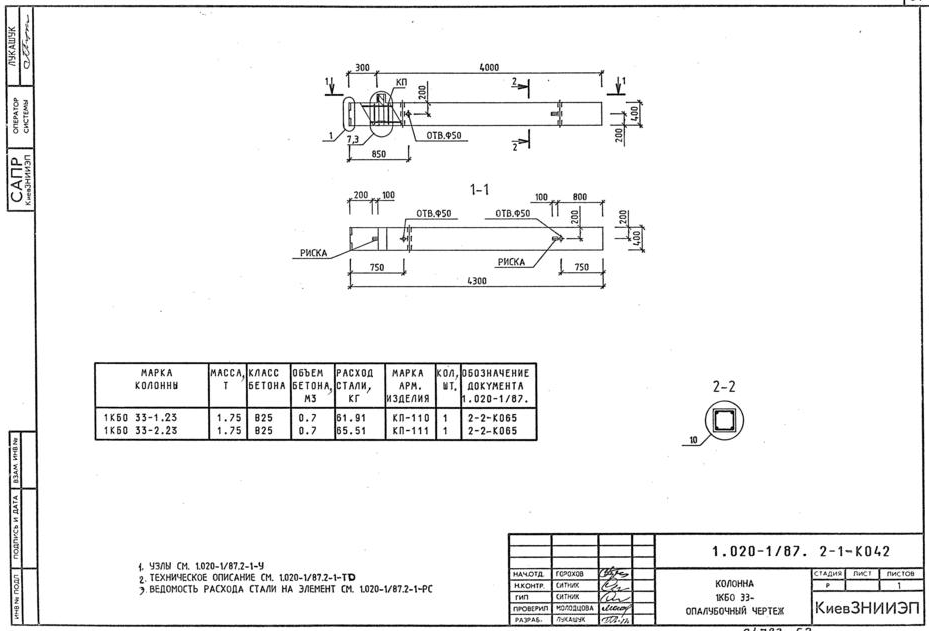

Колонна 1КБО 33- опалубочный чертеж – 51 стр

929 × 631 пикс.     Открыть в новом окне

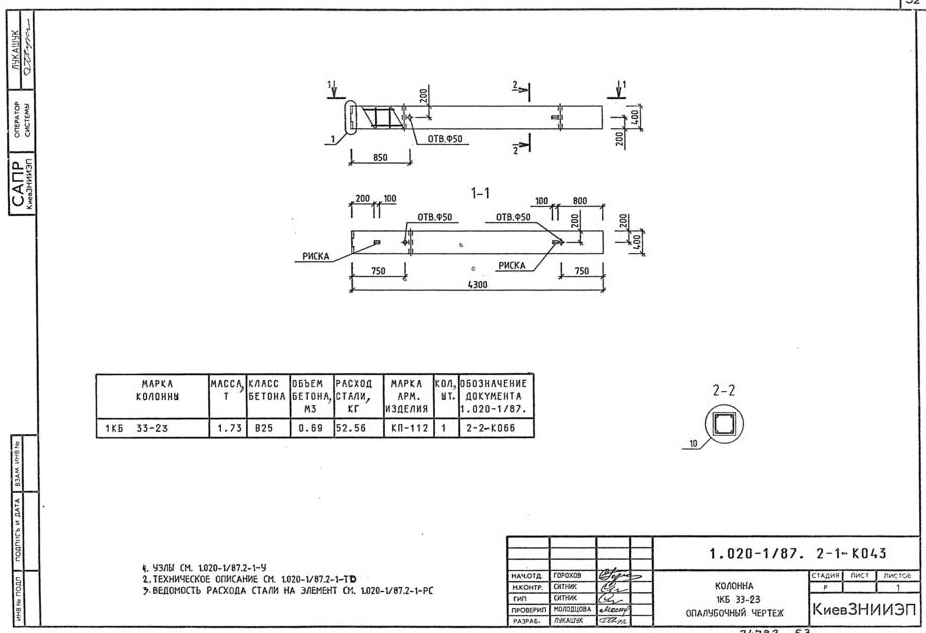

Колонна 1КБО 33- опалубочный чертеж – 52 стр

926 × 633 пикс.     Открыть в новом окне

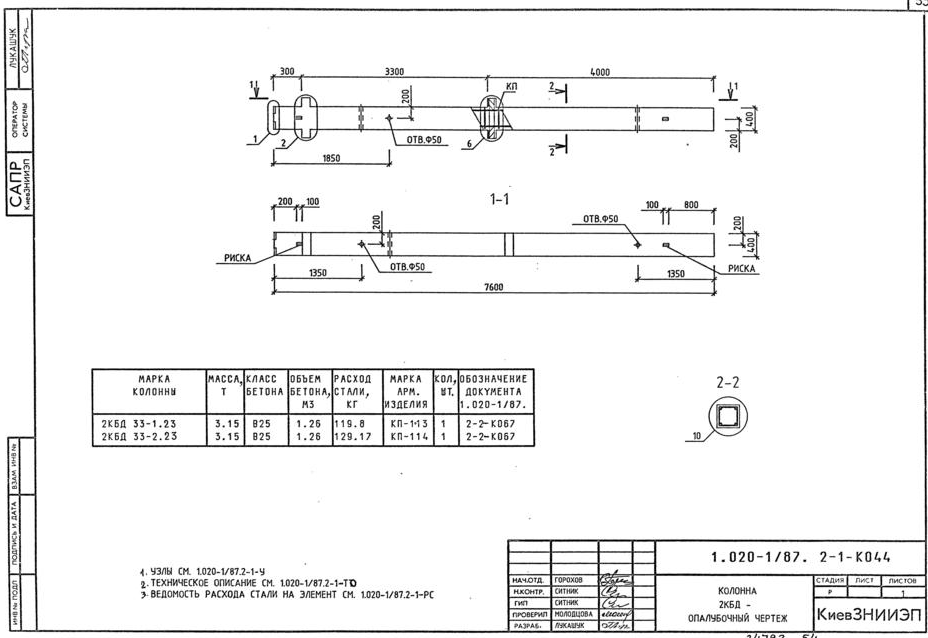

Колонна 2КБД - опалубочный чертеж – 53 стр

928 × 638 пикс.     Открыть в новом окне

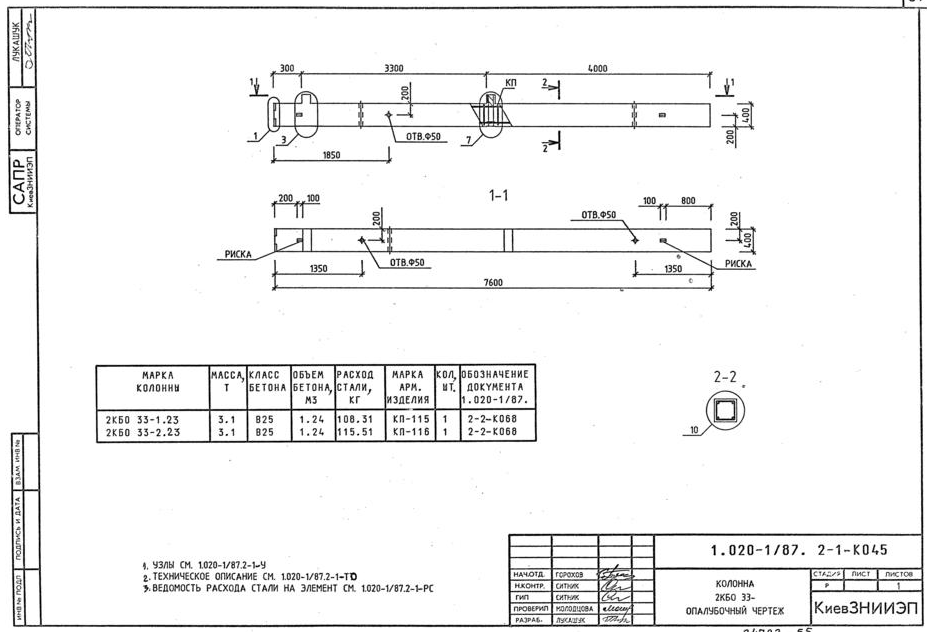

Колонна 2КБО 33 - опалубочный чертеж – 54 стр

927 × 632 пикс.     Открыть в новом окне

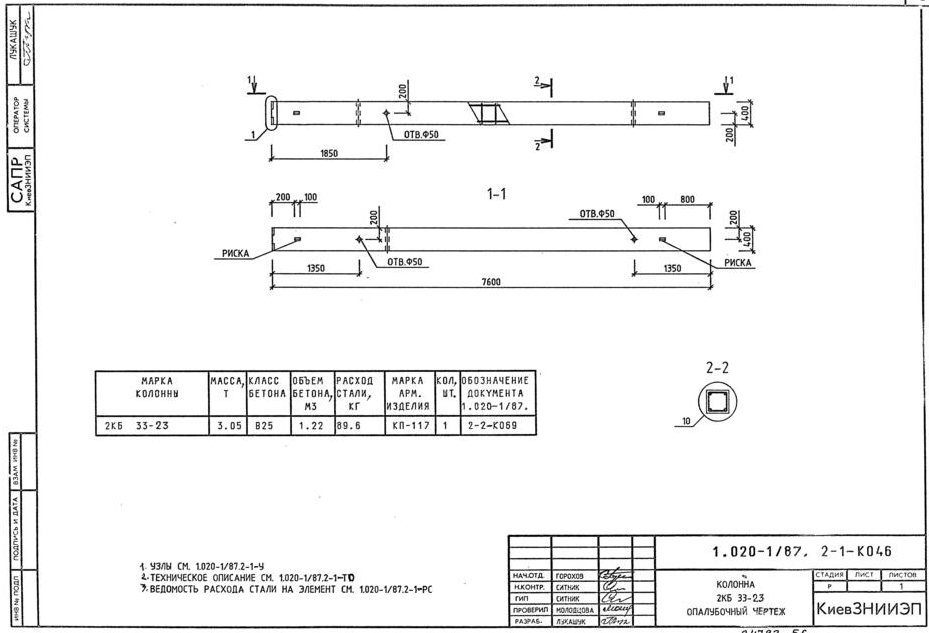

Колонна 2КБ 33-23 - опалубочный чертеж – 55 стр

929 × 633 пикс.     Открыть в новом окне

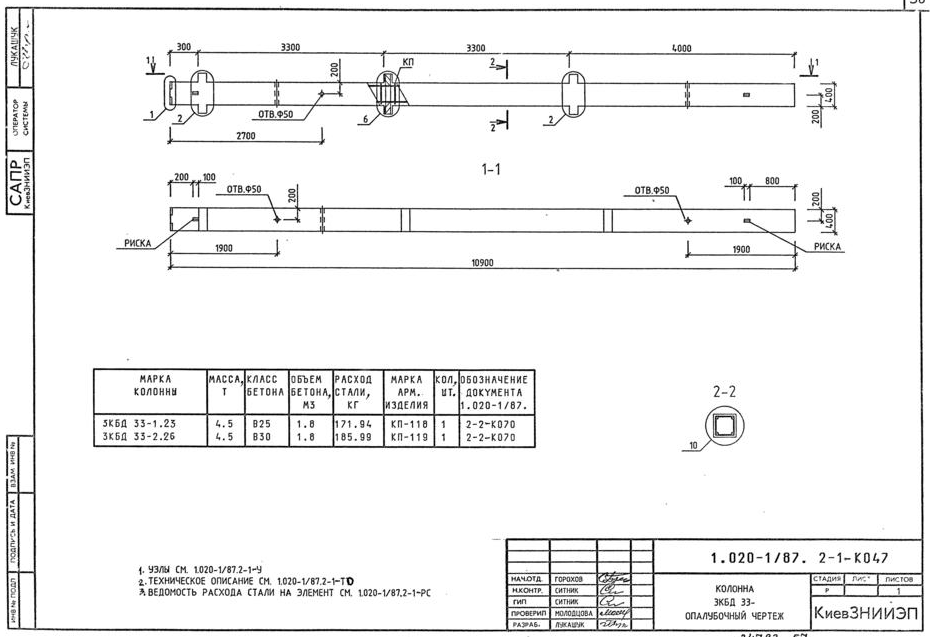

Колонна 3КБД 33- опалубочный чертеж – 56 стр

930 × 637 пикс.     Открыть в новом окне

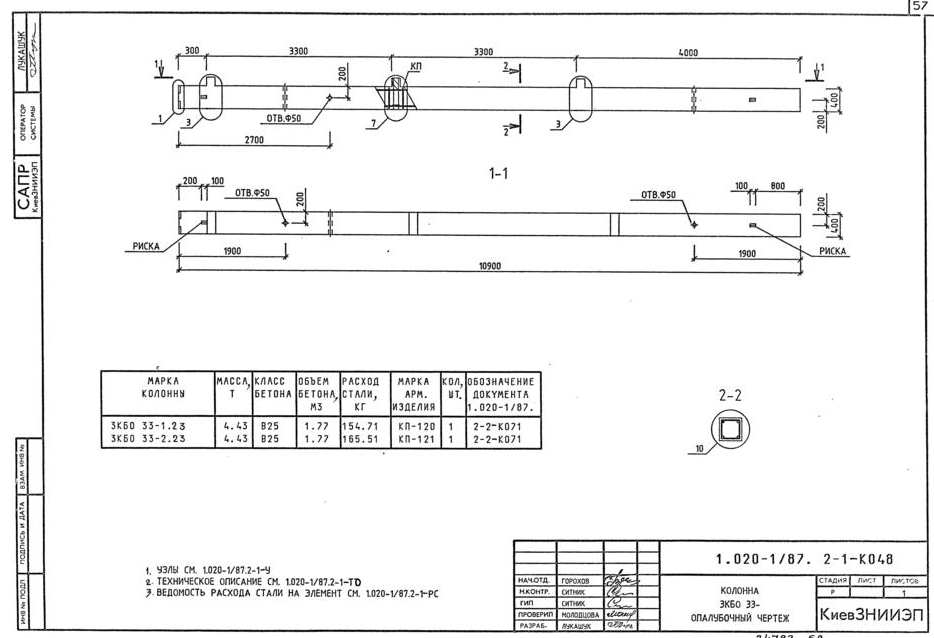

Колонна 3КБО 33- опалубочный чертеж – 57 стр

934 × 638 пикс.     Открыть в новом окне

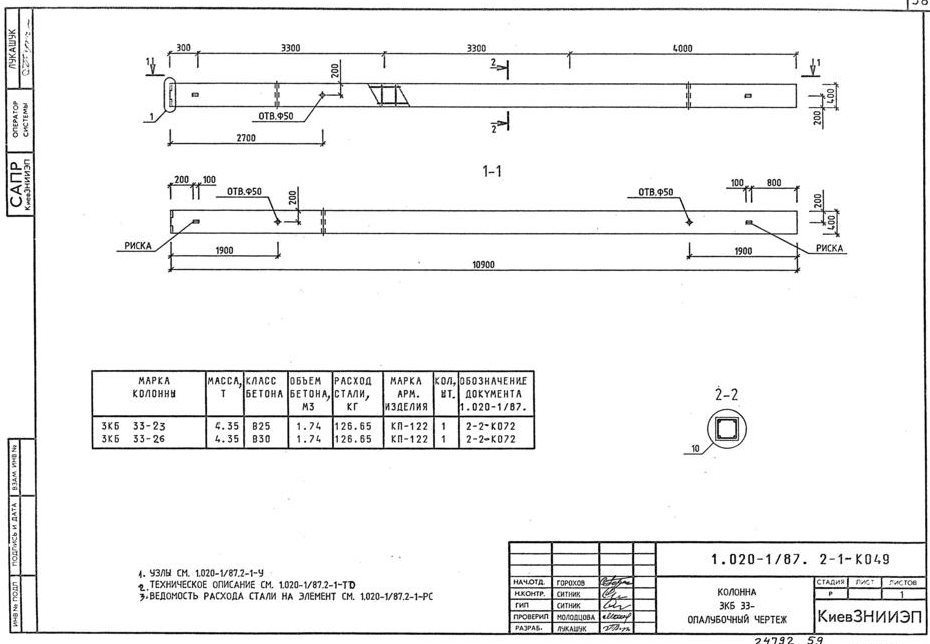

Колонна 3КБ 33- опалубочный чертеж – 58 стр

930 × 644 пикс.     Открыть в новом окне

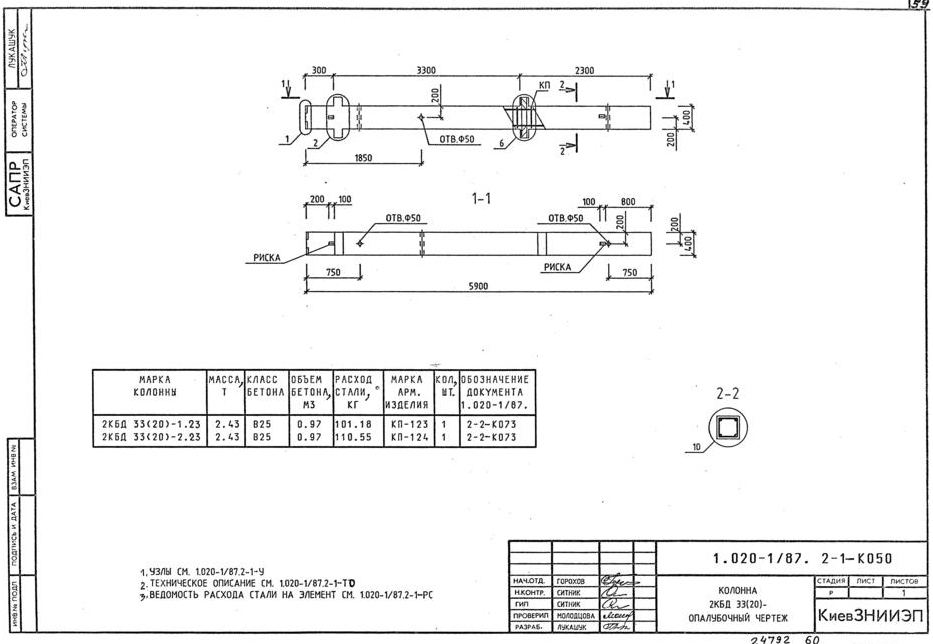

Колонна 2КБД 33(20)- опалубочный чертеж – 59 стр

933 × 644 пикс.     Открыть в новом окне

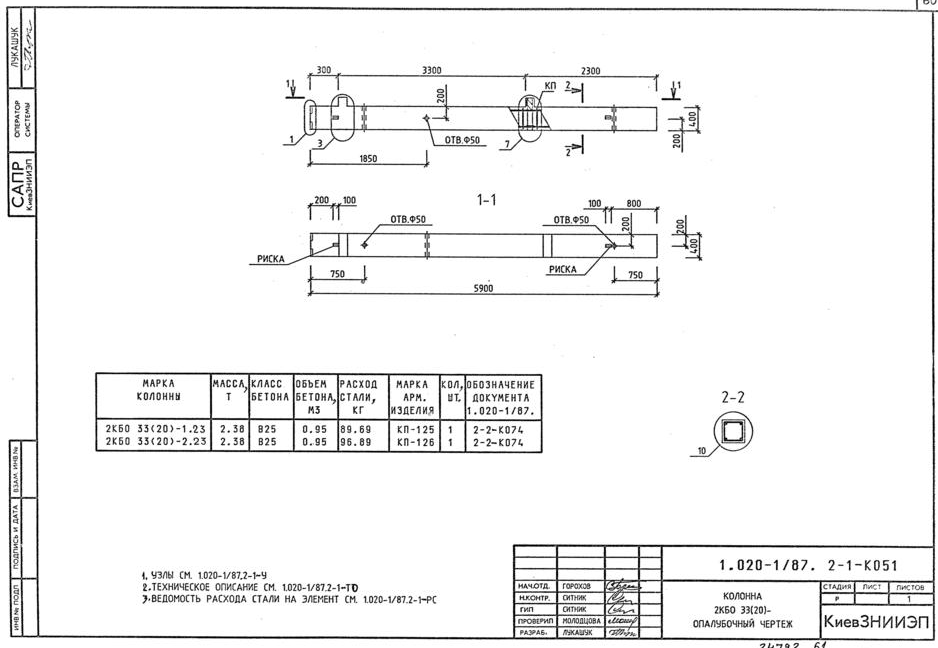

Колонна 2КБО 33(20)- опалубочный чертеж – 60 стр

938 × 648 пикс.     Открыть в новом окне

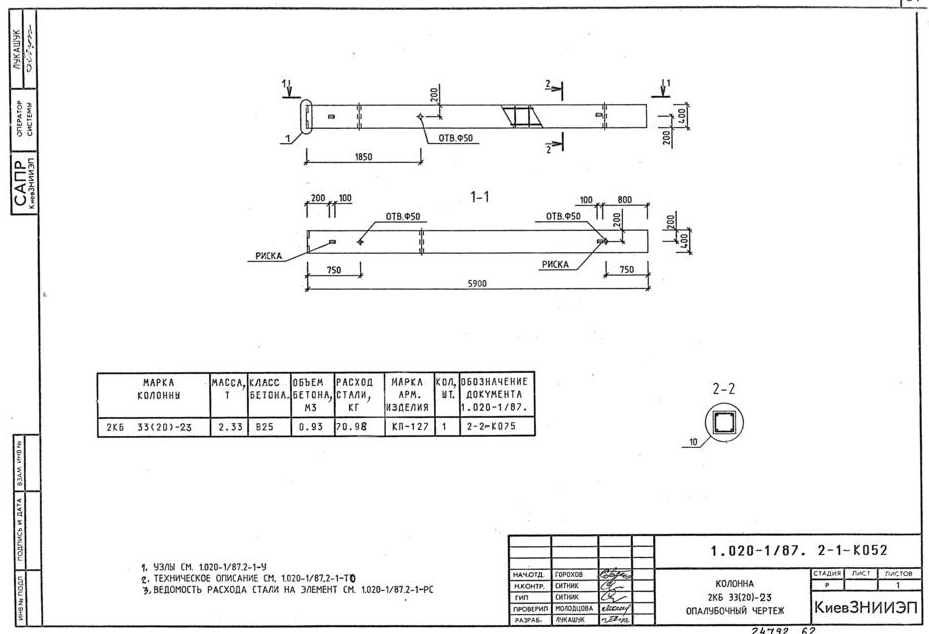

Колонна 2КБО 33(20)-23 опалубочный чертеж – 61 стр

929 × 634 пикс.     Открыть в новом окне

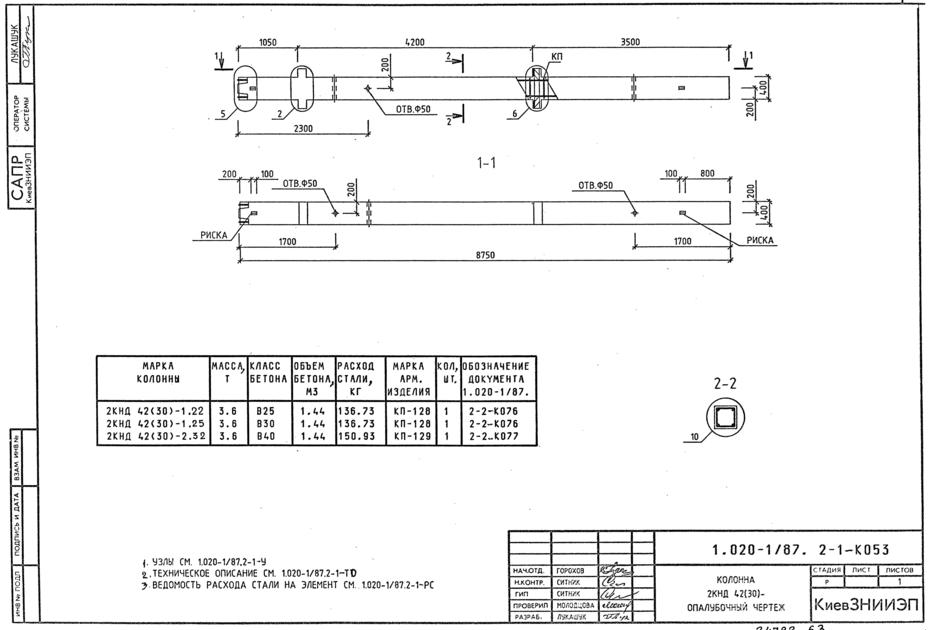

Колонна 2КНД 42(30)- опалубочный чертеж – 62 стр

932 × 630 пикс.     Открыть в новом окне

Колонна 2КНД 42(30)-2.32/40 опалубочный чертеж – 63 стр

929 × 628 пикс.     Открыть в новом окне

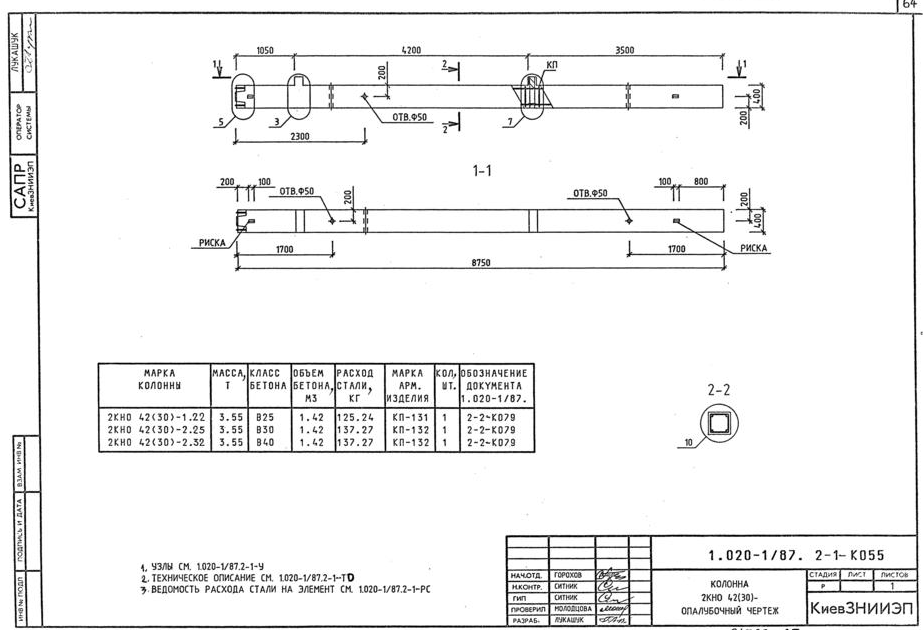

Колонна 2КНО 42(30)- опалубочный чертеж – 64 стр

923 × 630 пикс.     Открыть в новом окне

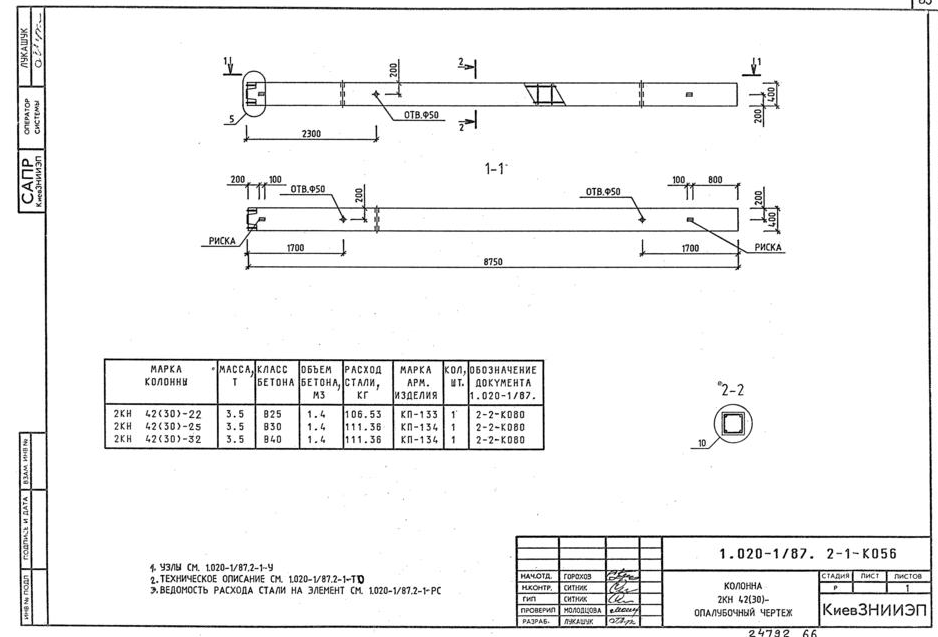

Колонна 2КН 42(30)- опалубочный чертеж – 65 стр

938 × 637 пикс.     Открыть в новом окне

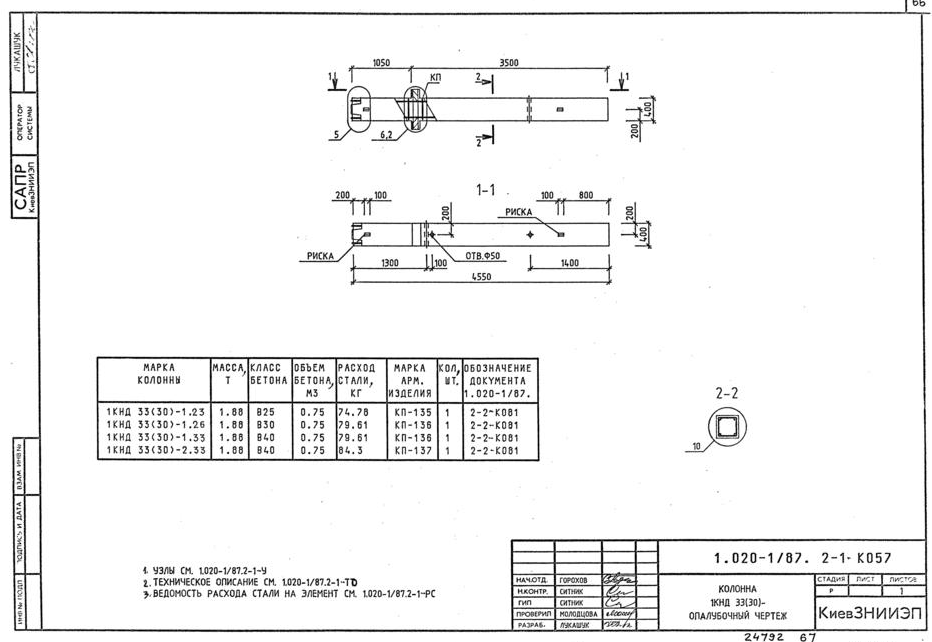

Колонна 1КНД 33(30)- опалубочный чертеж – 66 стр

932 × 642 пикс.     Открыть в новом окне

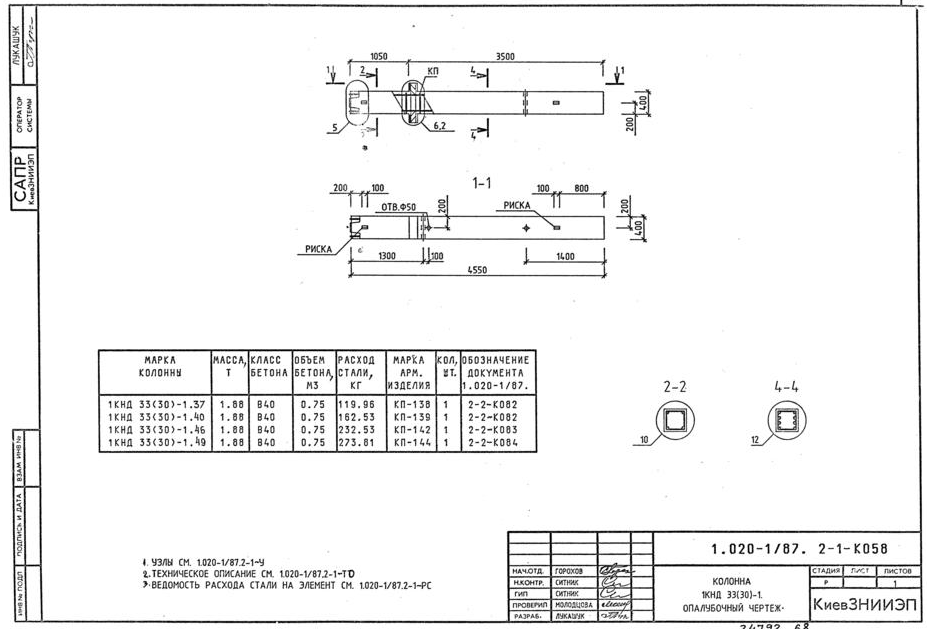

Колонна 1КНД 33(30)-1 опалубочный чертеж – 67 стр

927 × 629 пикс.     Открыть в новом окне

Колонна 1КНД 33(30)-2 опалубочный чертеж – 68 стр

929 × 633 пикс.     Открыть в новом окне

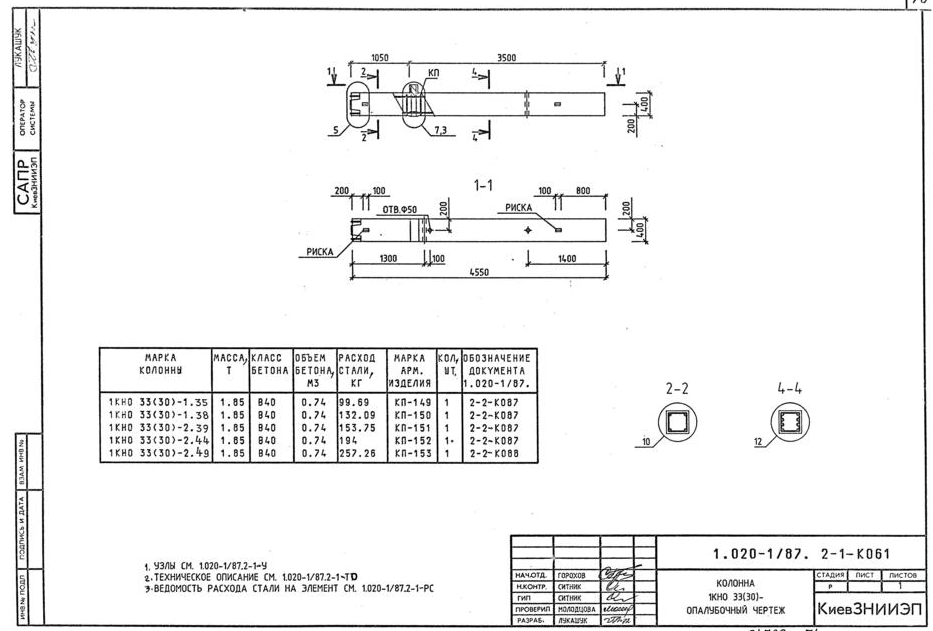

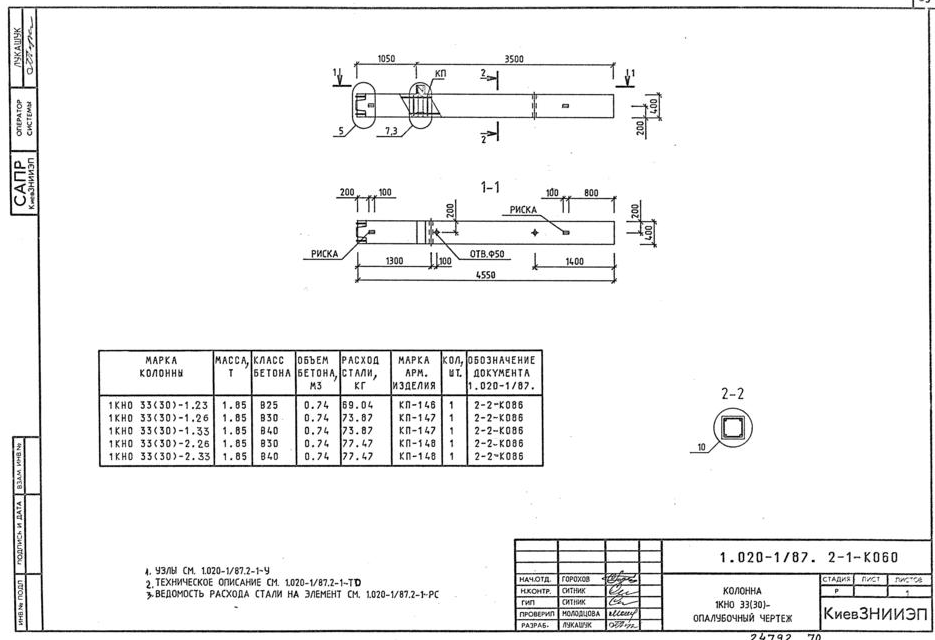

Колонна 1КНО 33(30)- опалубочный чертеж – 69 стр

935 × 640 пикс.     Открыть в новом окне

Колонна 1КНО 33(30)- опалубочный чертеж – 70 стр

933 × 631 пикс.     Открыть в новом окне

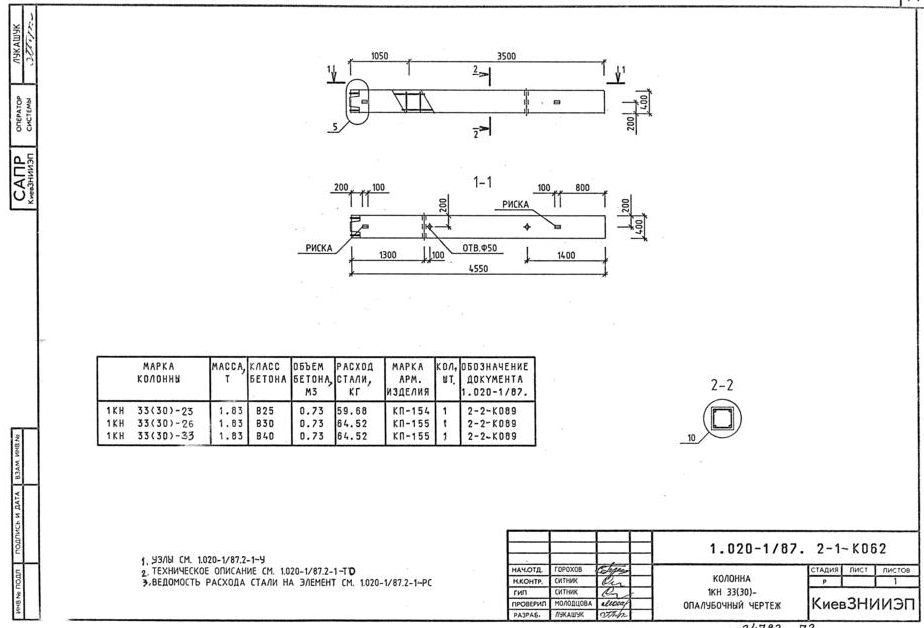

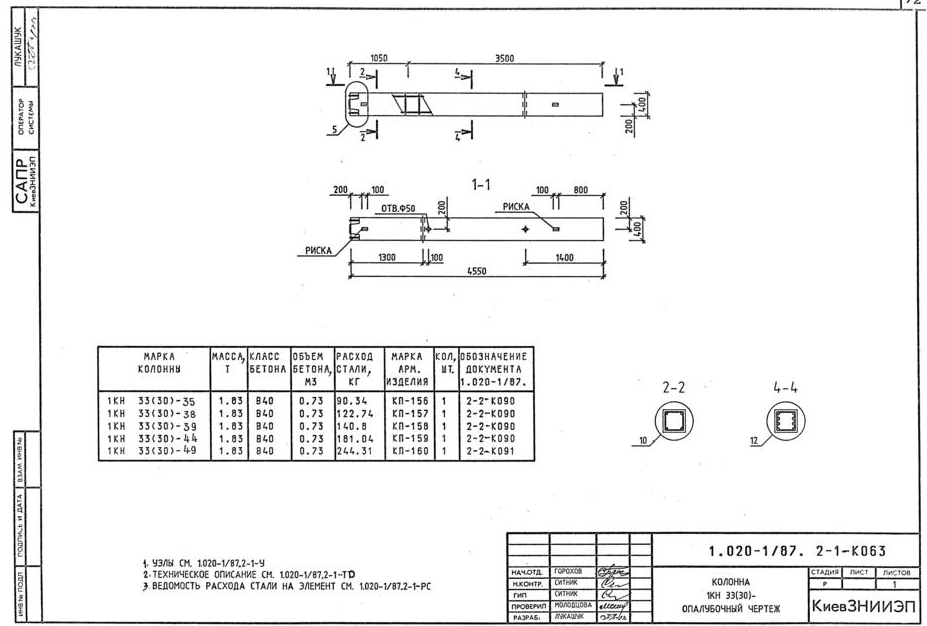

Колонна 1КН 33(30)- опалубочный чертеж – 71 стр

924 × 628 пикс.     Открыть в новом окне

Колонна 1КН 33(30)- опалубочный чертеж – 72 стр

927 × 626 пикс.     Открыть в новом окне

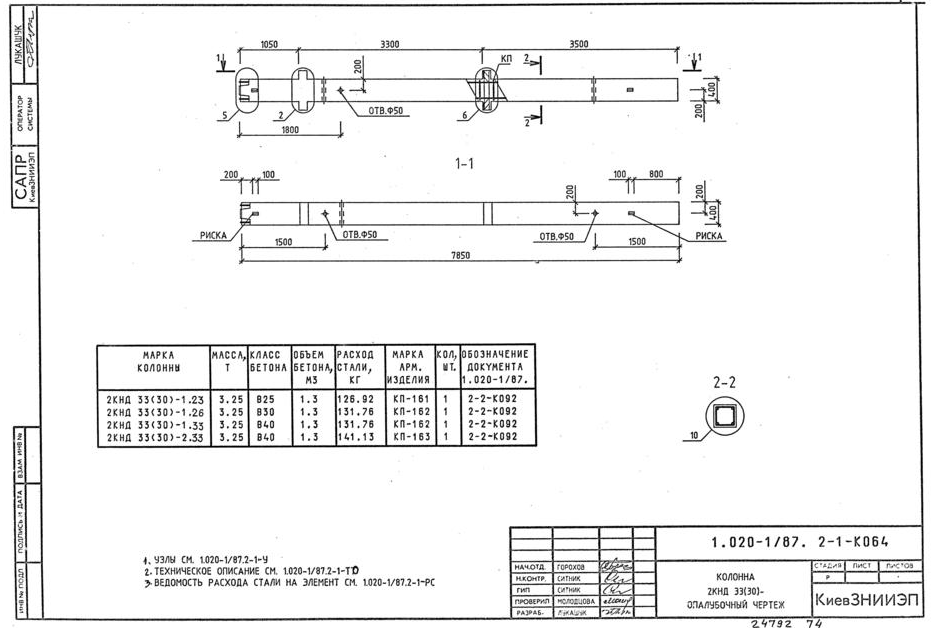

Колонна 2КНД 33(30)- опалубочный чертеж – 73 стр

931 × 628 пикс.     Открыть в новом окне

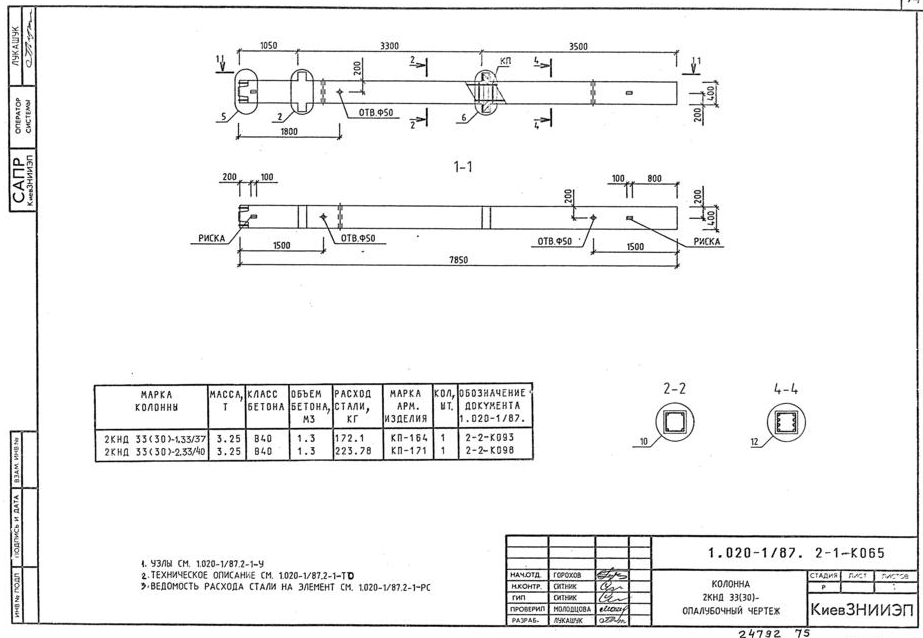

Колонна 2КНД 33(30)- опалубочный чертеж – 74 стр

923 × 638 пикс.     Открыть в новом окне

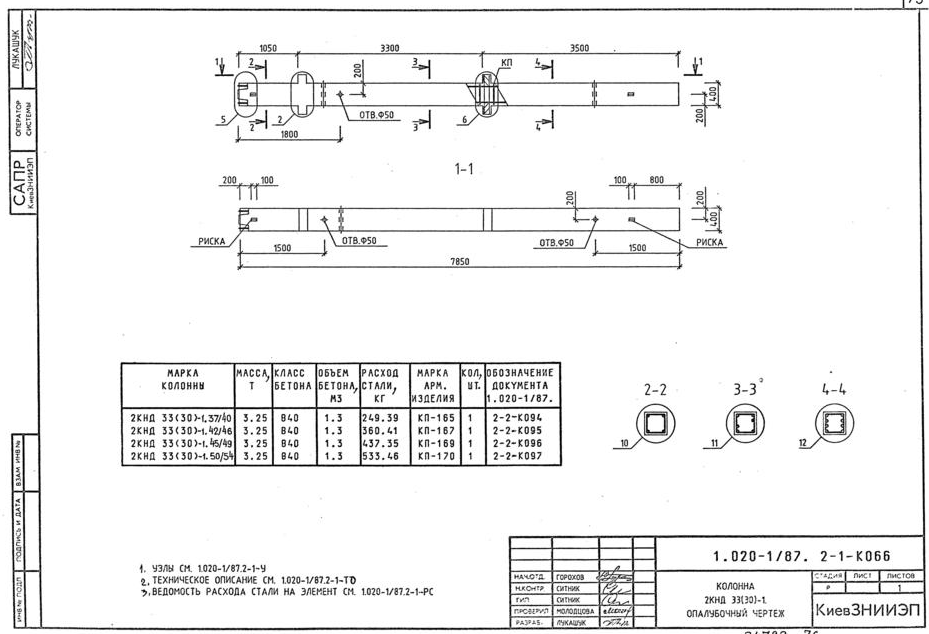

Колонна 2КНД 33(30)- 1 опалубочный чертеж – 75 стр

929 × 634 пикс.     Открыть в новом окне

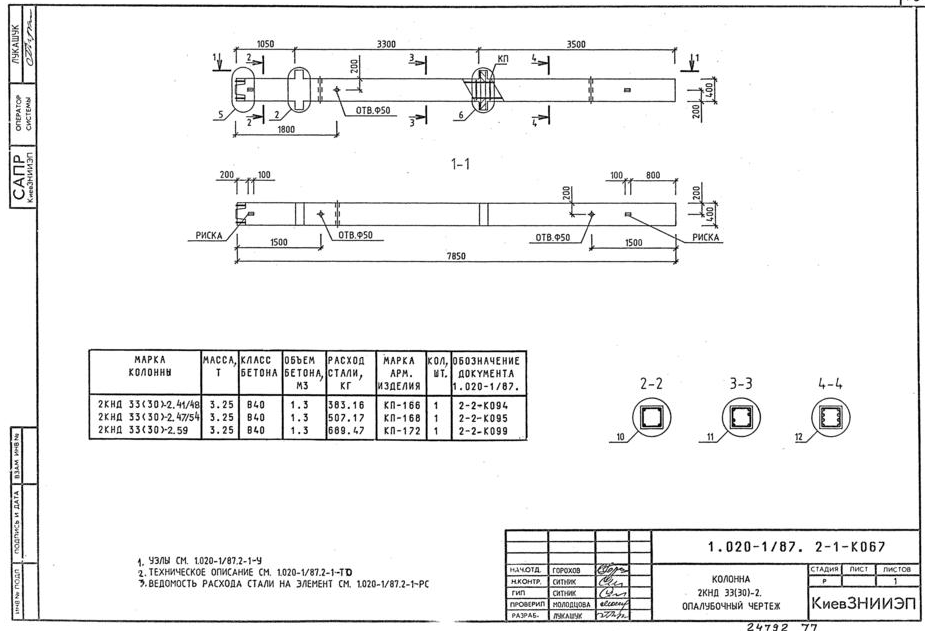

Колонна 2КНД 33(30)- 2 опалубочный чертеж – 76 стр

925 × 631 пикс.     Открыть в новом окне

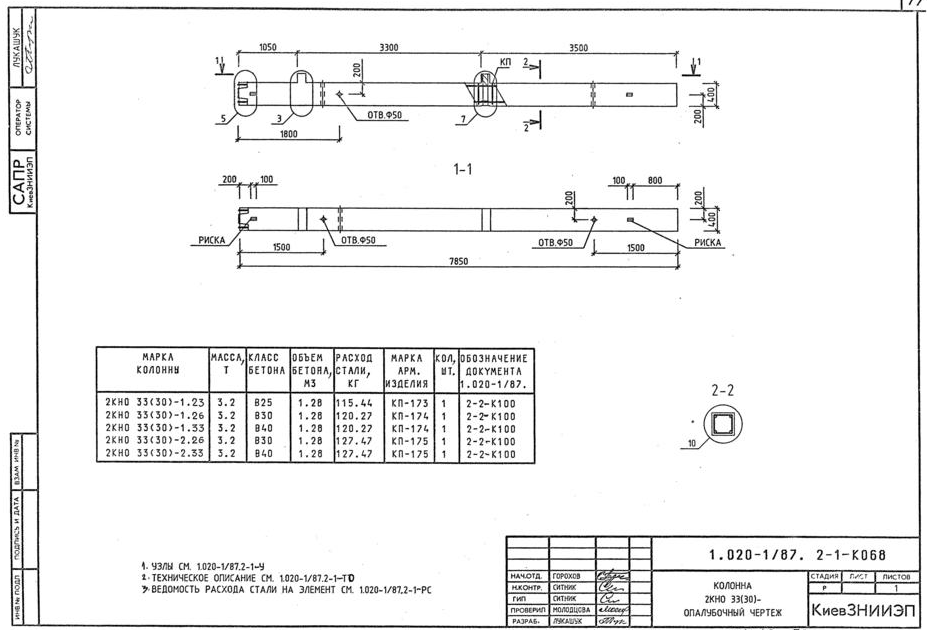

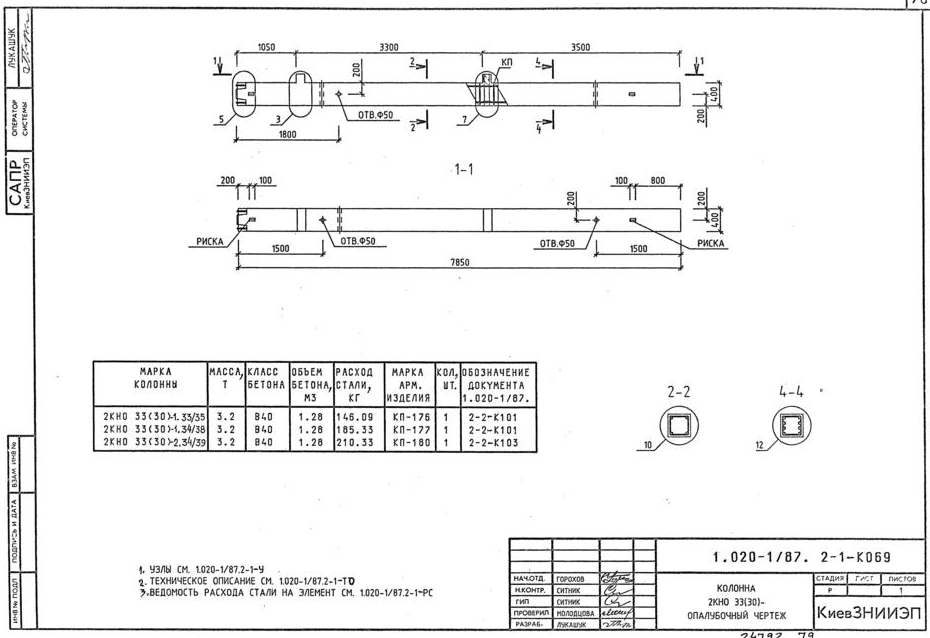

Колонна 2КНО 33(30)- опалубочный чертеж – 77 стр

927 × 630 пикс.     Открыть в новом окне

Колонна 2КНО 33(30)- опалубочный чертеж – 78 стр

930 × 638 пикс.     Открыть в новом окне

Колонна 2КНО 33(30)- опалубочный чертеж – 79 стр

936 × 636 пикс.     Открыть в новом окне

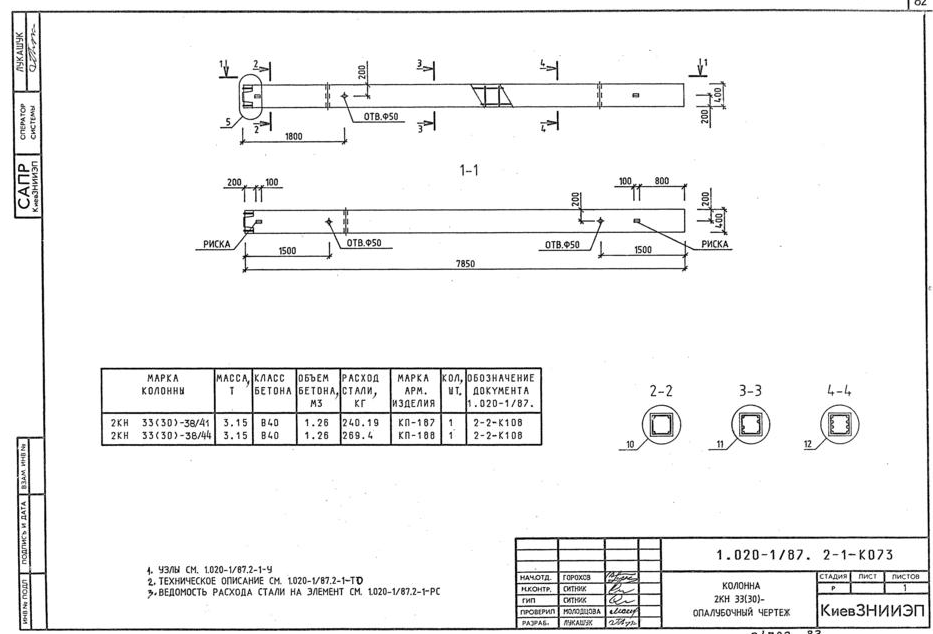

Колонна 2КН 33(30)- опалубочный чертеж – 80 стр

927 × 633 пикс.     Открыть в новом окне

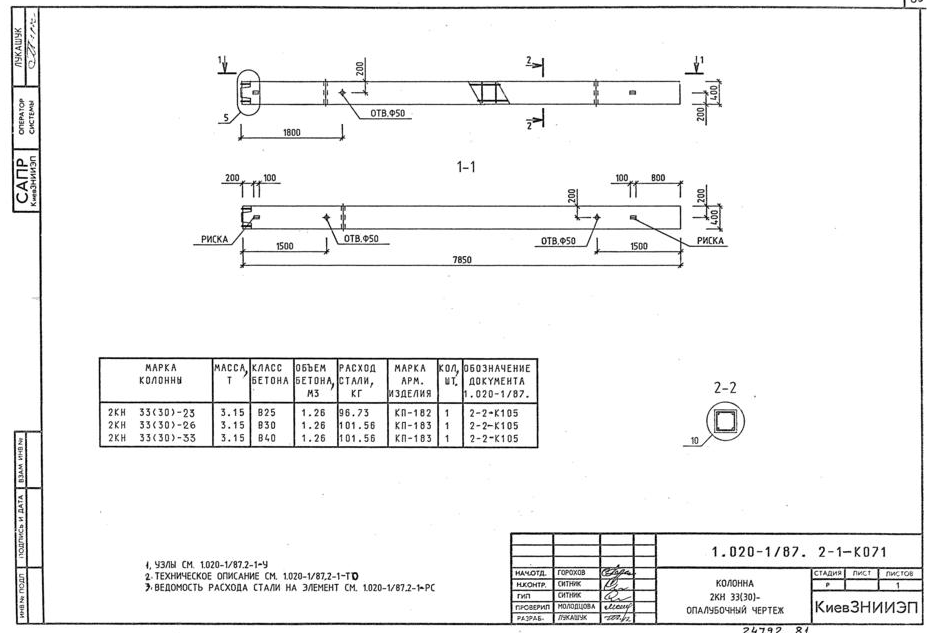

Колонна 2КН 33(30)- опалубочный чертеж – 81 стр

934 × 638 пикс.     Открыть в новом окне

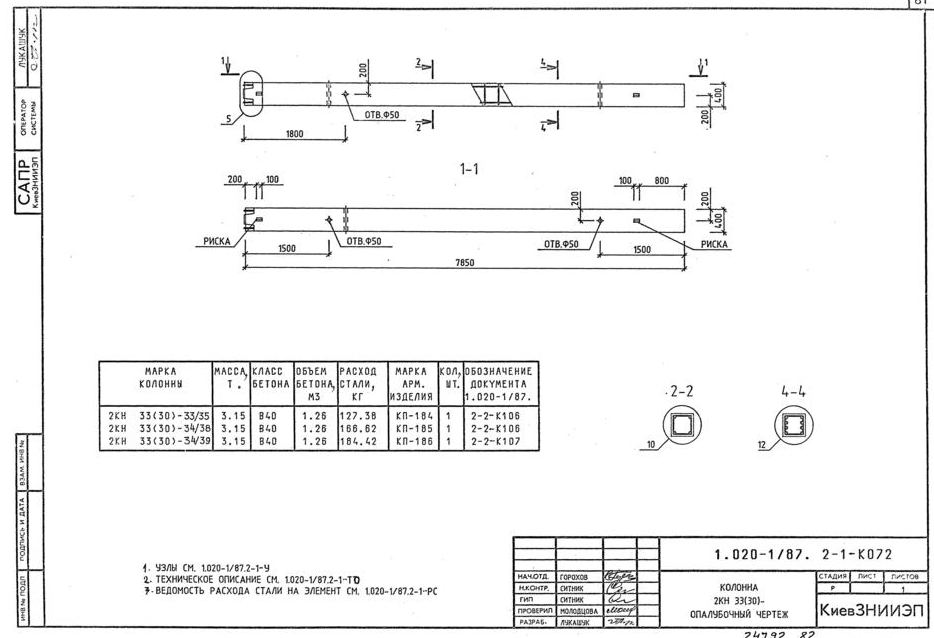

Колонна 2КН 33(30)- опалубочный чертеж – 82 стр

933 × 634 пикс.     Открыть в новом окне

Колонна 2КН 33(30)- 45/49 опалубочный чертеж – 83 стр

930 × 633 пикс.     Открыть в новом окне

Колонна 3КНД 33(30)- 1 опалубочный чертеж – 84 стр

935 × 634 пикс.     Открыть в новом окне

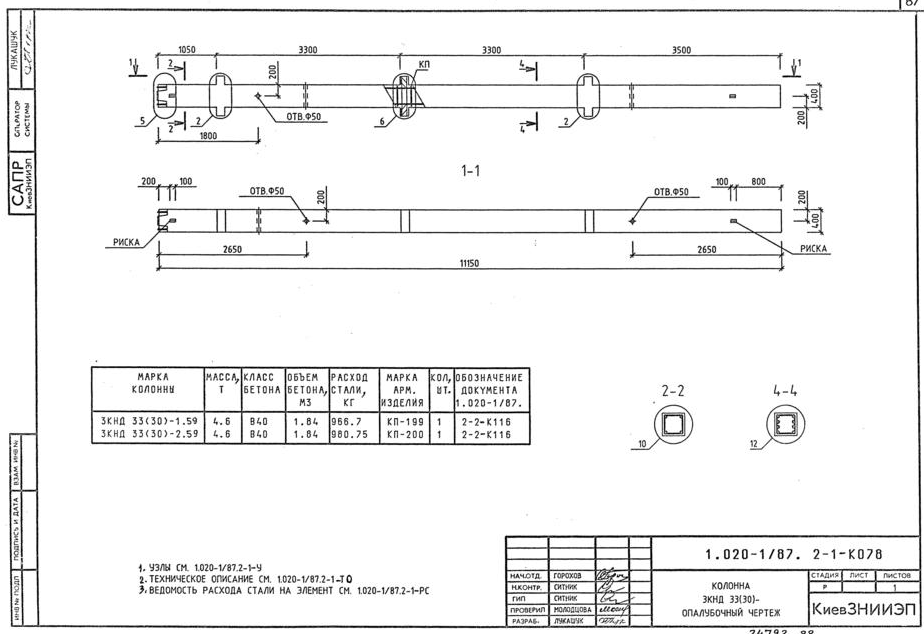

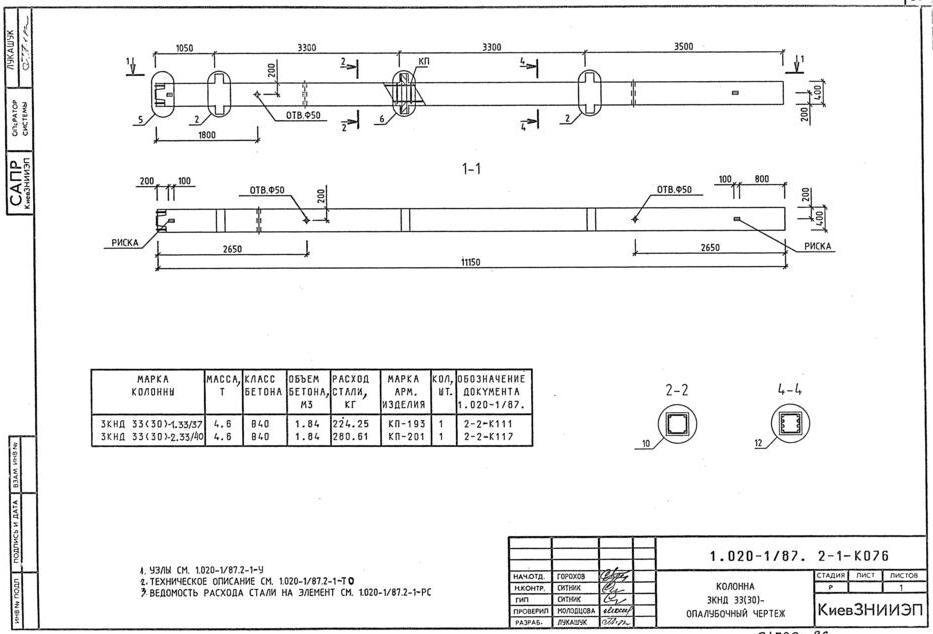

Колонна 3КНД 33(30)- опалубочный чертеж – 85 стр

933 × 634 пикс.     Открыть в новом окне

Колонна 3КНД 33(30)- опалубочный чертеж – 86 стр

934 × 635 пикс.     Открыть в новом окне

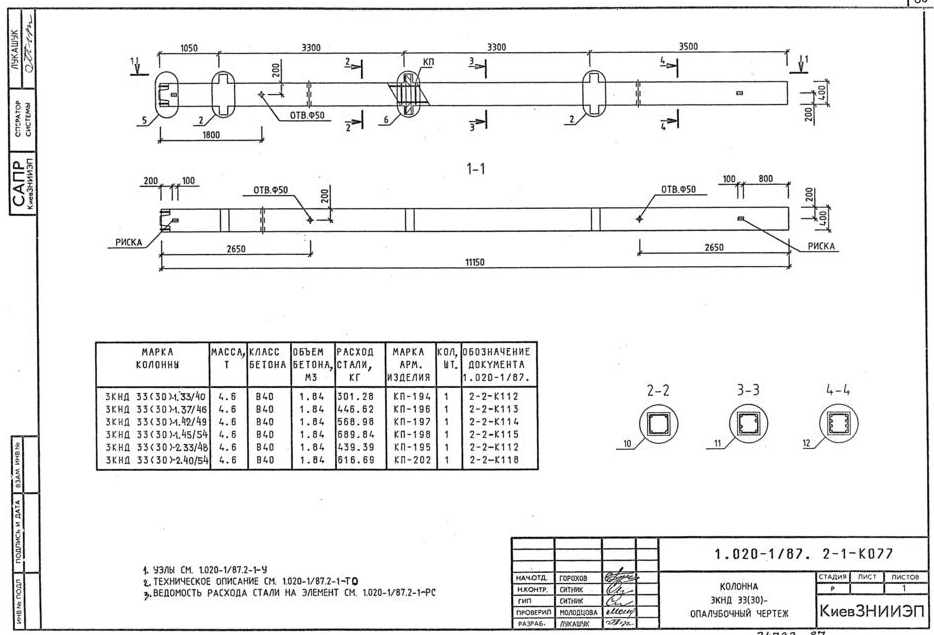

Колонна 3КНД 33(30)- опалубочный чертеж – 87 стр

924 × 634 пикс.     Открыть в новом окне

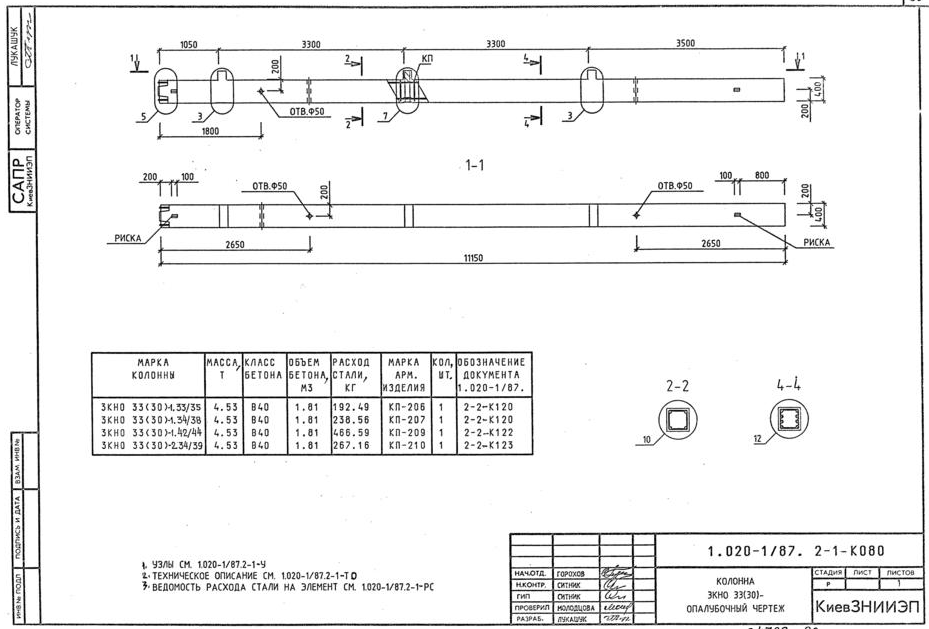

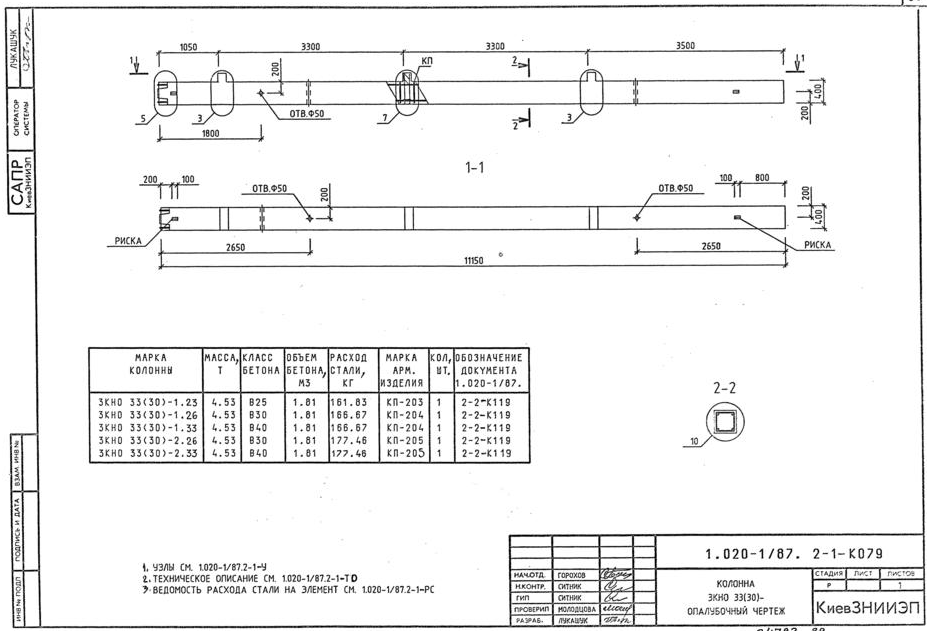

Колонна 3КНО 33(30)- опалубочный чертеж – 88 стр

927 × 631 пикс.     Открыть в новом окне

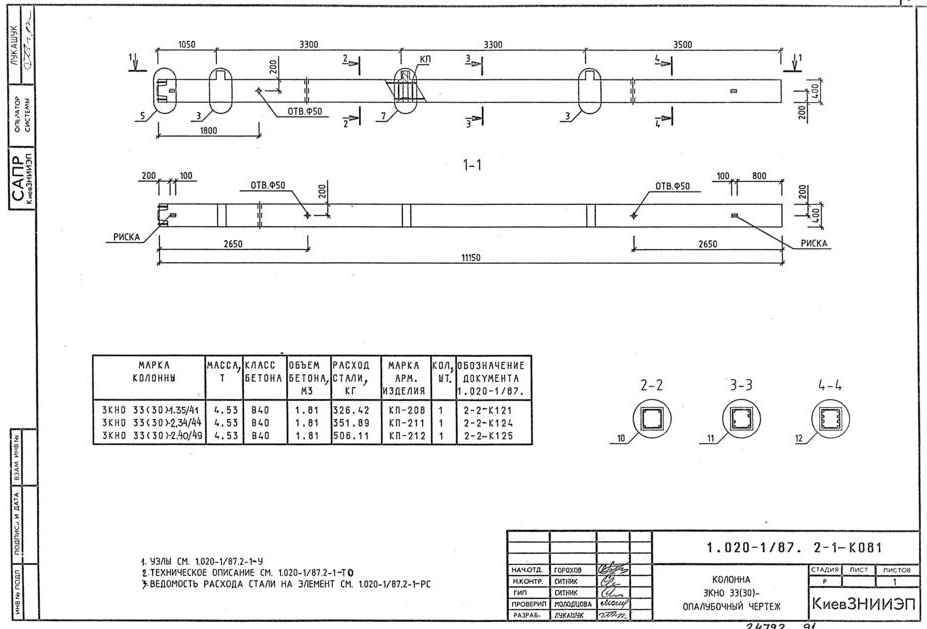

Колонна 3КНО 33(30)- опалубочный чертеж – 89 стр

929 × 629 пикс.     Открыть в новом окне

Колонна 3КНО 33(30)- опалубочный чертеж – 90 стр

927 × 629 пикс.     Открыть в новом окне

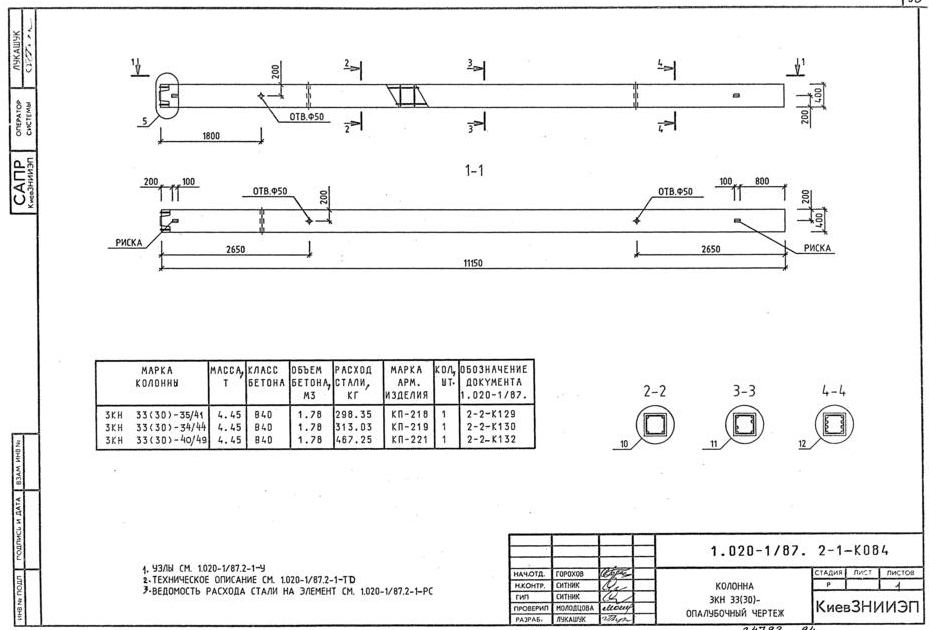

Колонна 3КН 33(30)- опалубочный чертеж – 91 стр

931 × 629 пикс.     Открыть в новом окне

Колонна 3КН 33(30)- опалубочный чертеж – 92 стр

936 × 636 пикс.     Открыть в новом окне

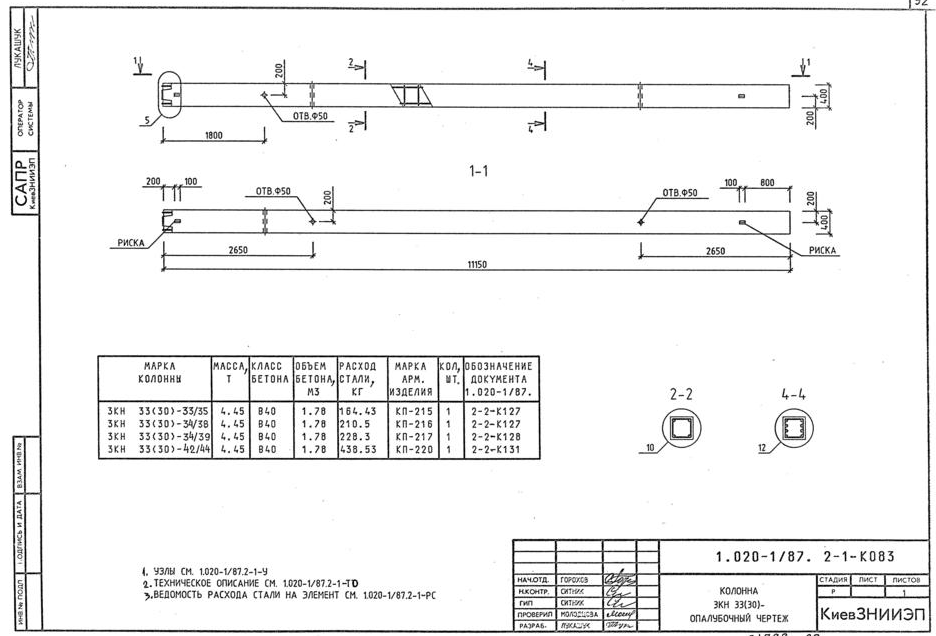

Колонна 3КН 33(30)- опалубочный чертеж – 93 стр

929 × 630 пикс.     Открыть в новом окне

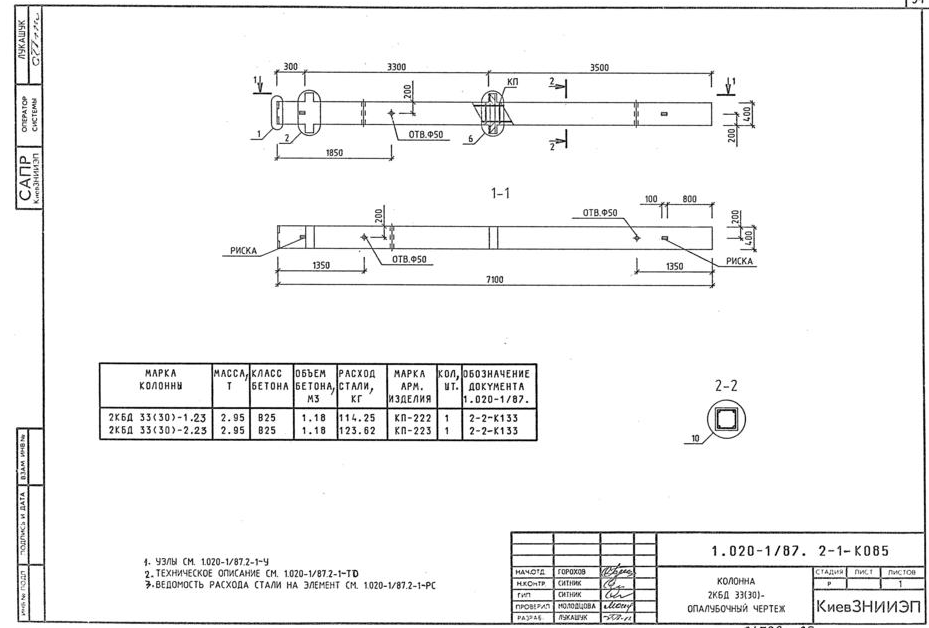

Колонна 2КБД 33(30)- опалубочный чертеж – 94 стр

929 × 628 пикс.     Открыть в новом окне

Колонна 2КБО 33(30)- опалубочный чертеж – 95 стр

934 × 630 пикс.     Открыть в новом окне

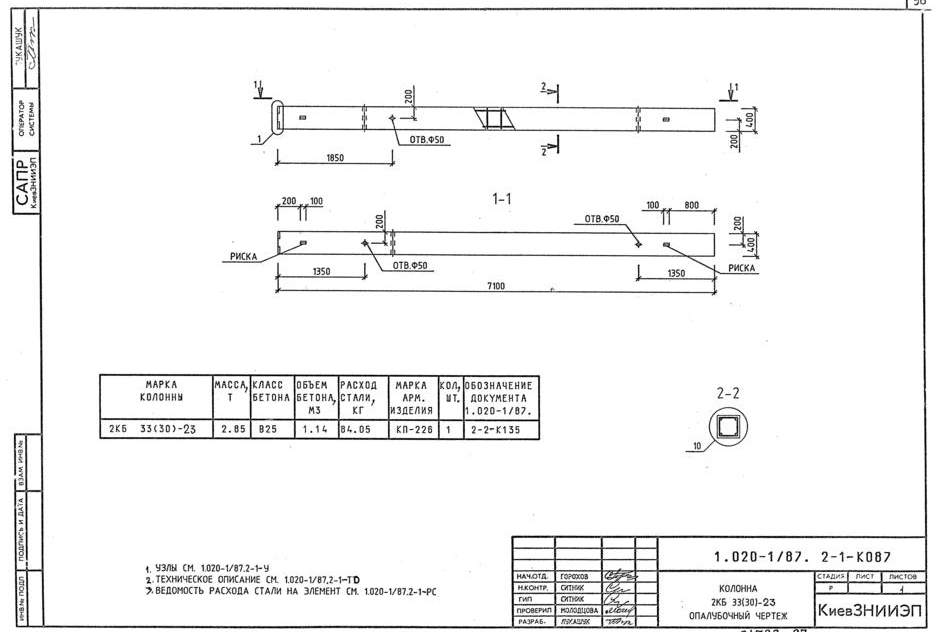

Колонна 2КБ 33(30)-23 опалубочный чертеж – 96 стр

939 × 632 пикс.     Открыть в новом окне

Колонна 2КБД 33(30)- опалубочный чертеж – 97 стр

925 × 633 пикс.     Открыть в новом окне

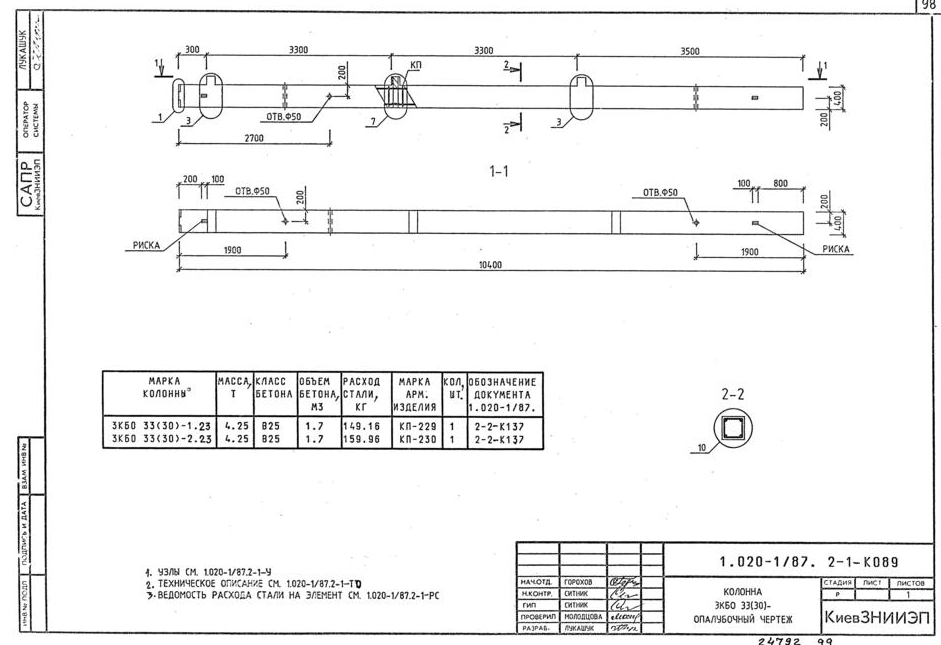

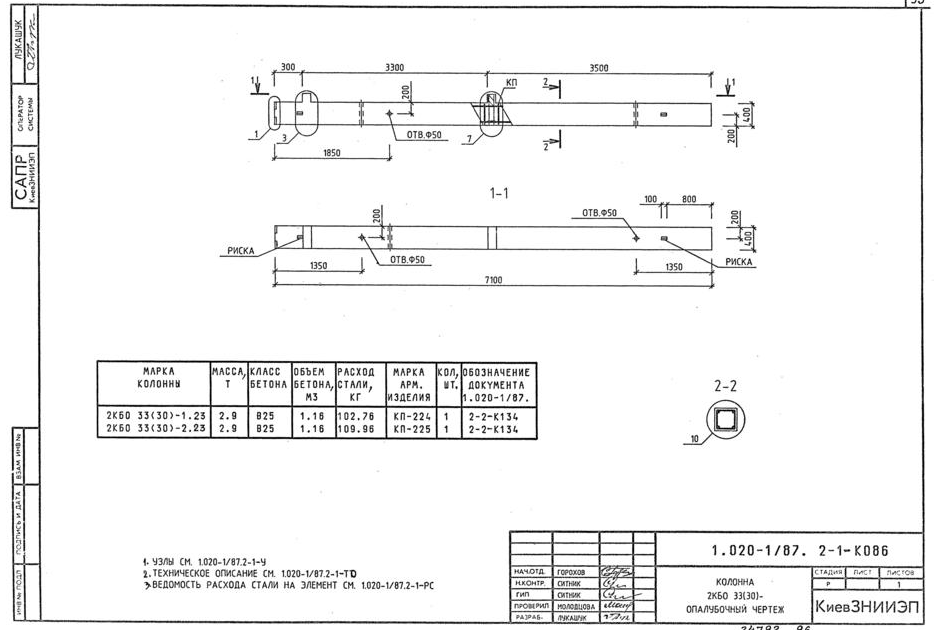

Колонна 2КБО 33(30)- опалубочный чертеж – 98 стр

941 × 645 пикс.     Открыть в новом окне

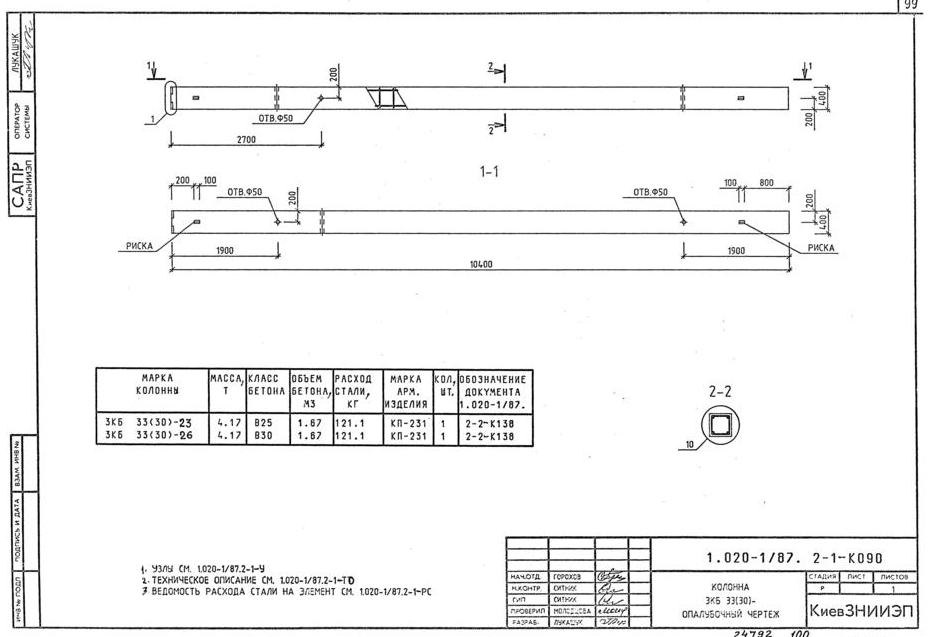

Колонна 2КБ 33(30)- опалубочный чертеж – 99 стр

928 × 637 пикс.     Открыть в новом окне

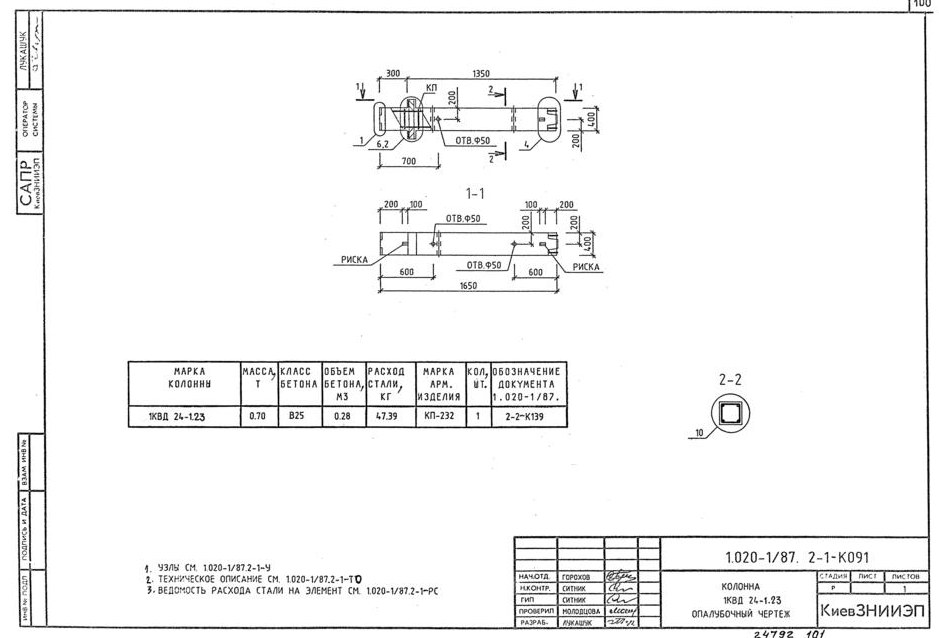

Колонна 1КВД 24-1.23 опалубочный чертеж – 100 стр

939 × 638 пикс.     Открыть в новом окне

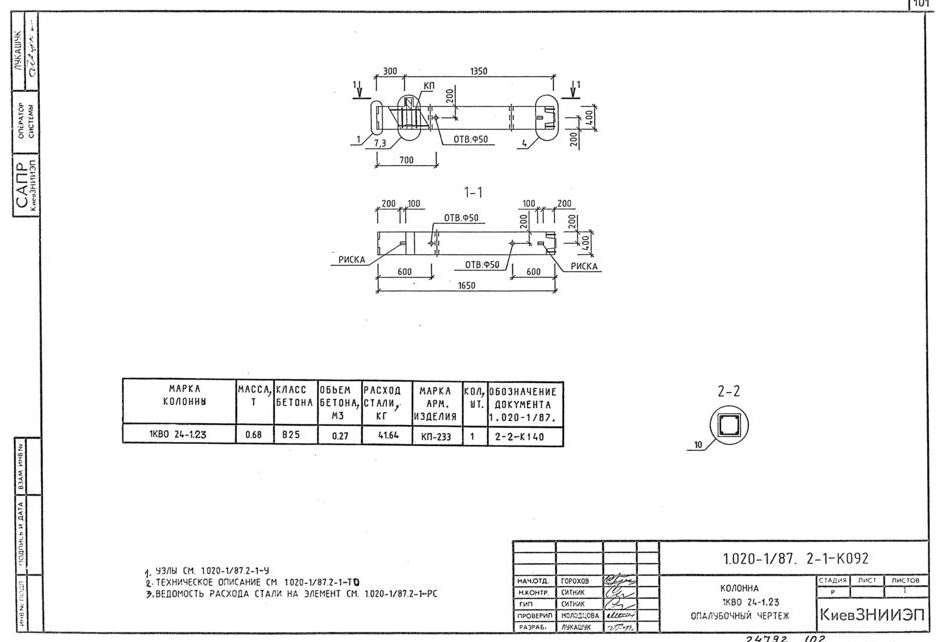

Колонна 1КВО 24-1.23 опалубочный чертеж – 101 стр

940 × 642 пикс.     Открыть в новом окне

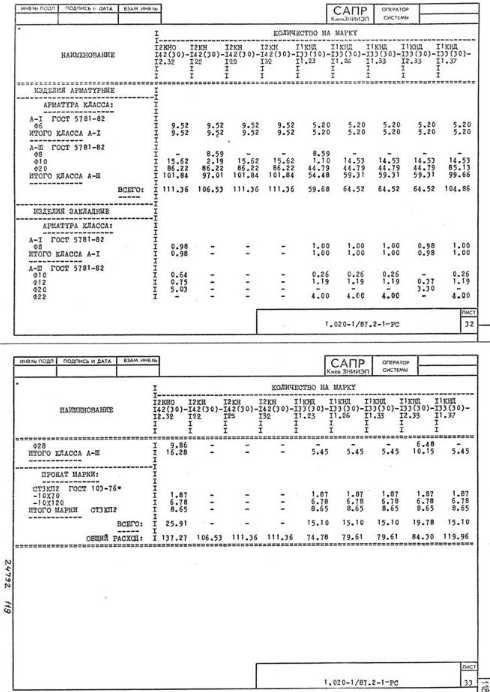

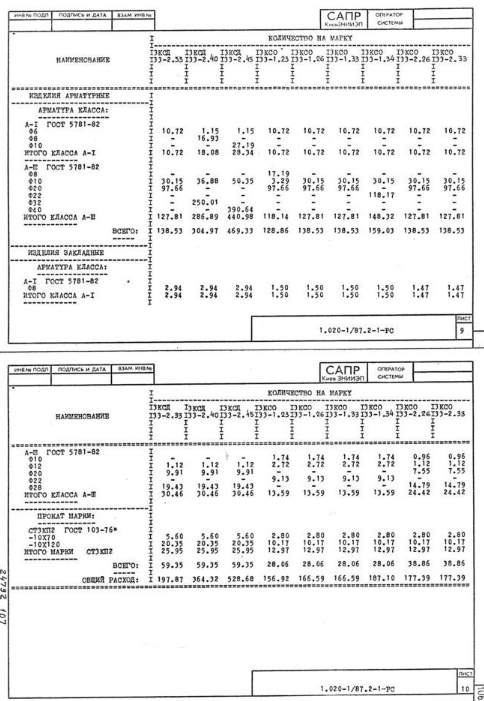

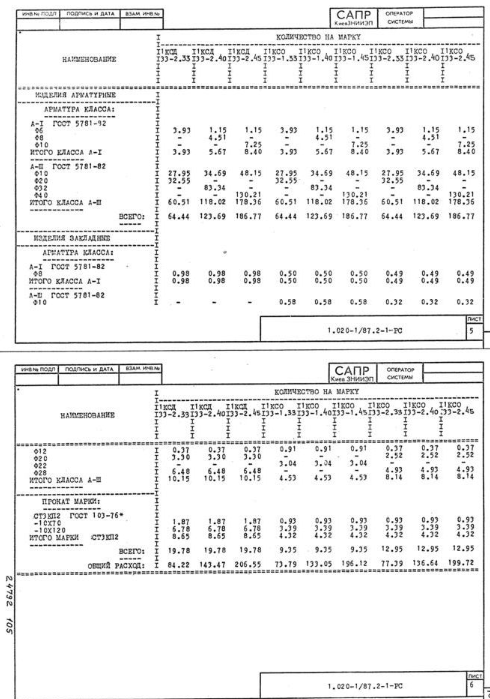

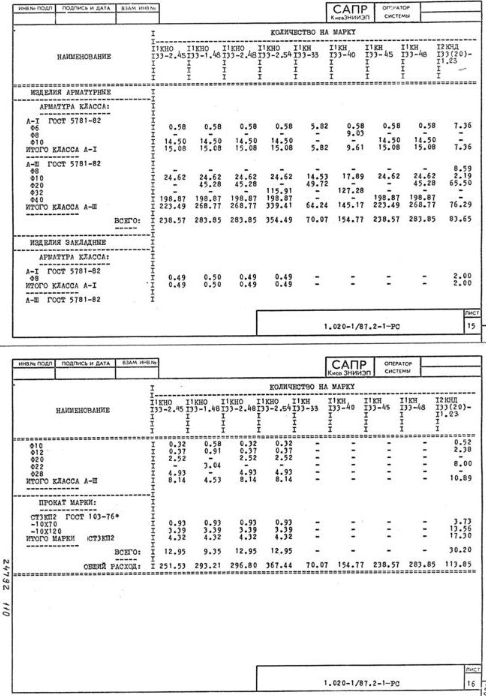

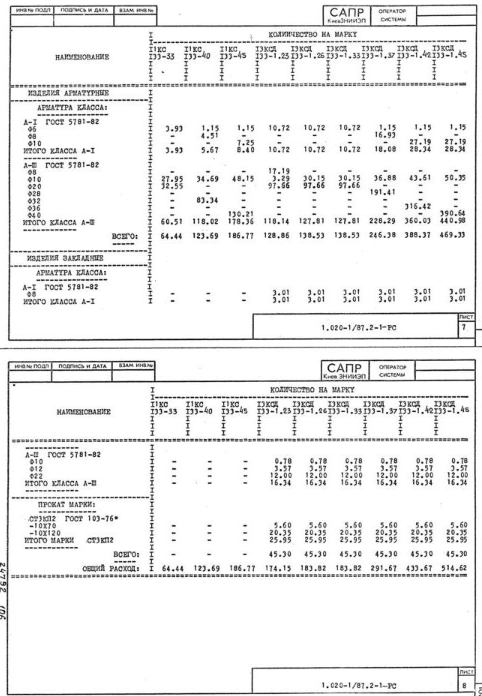

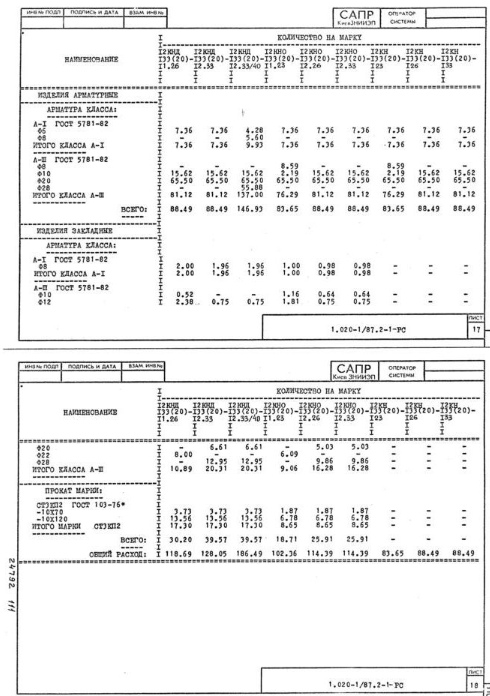

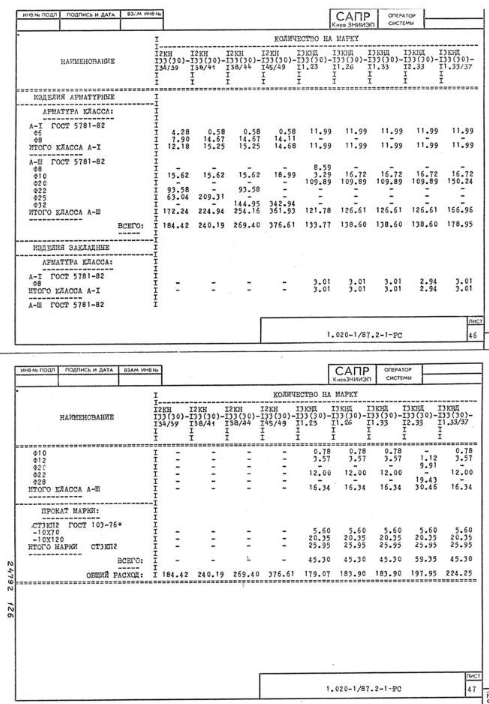

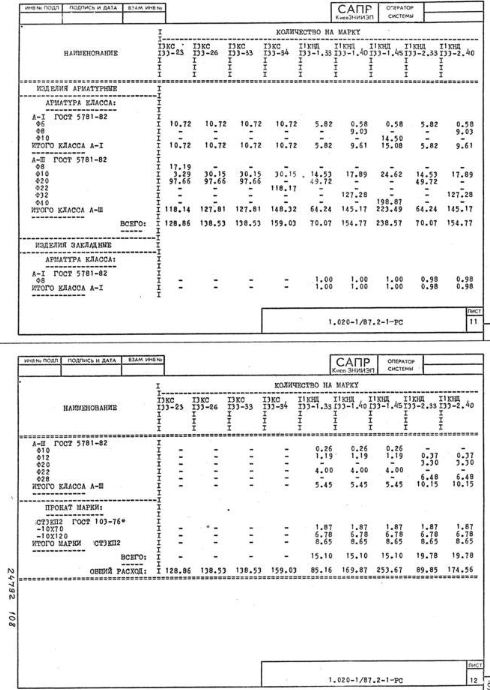

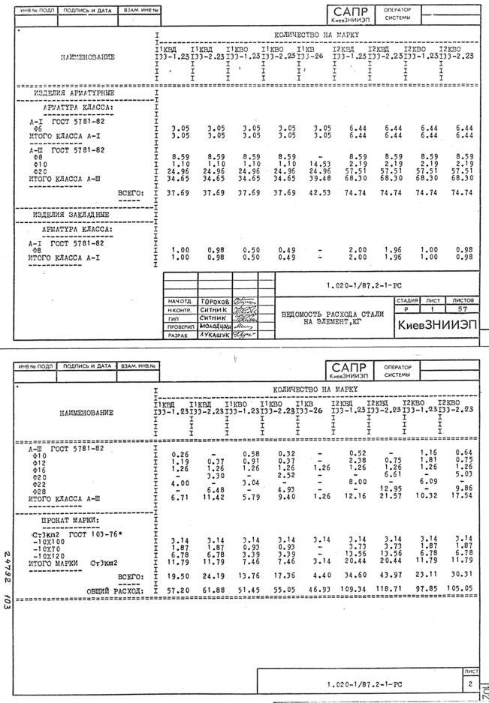

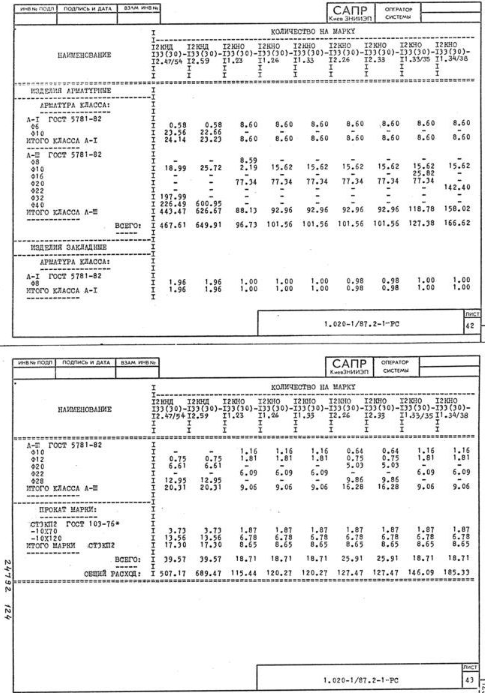

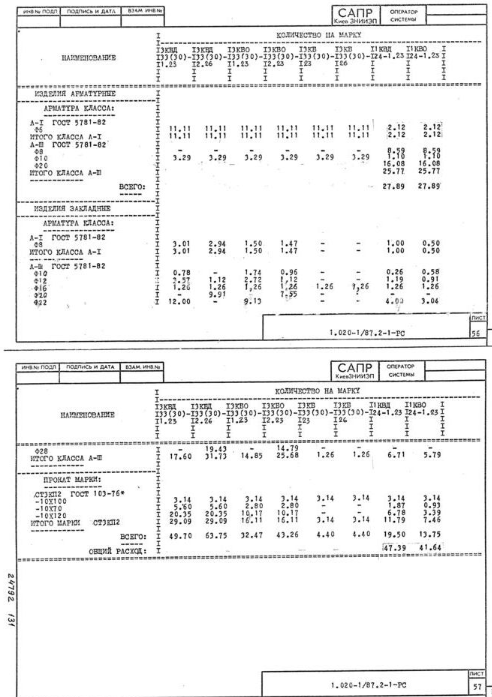

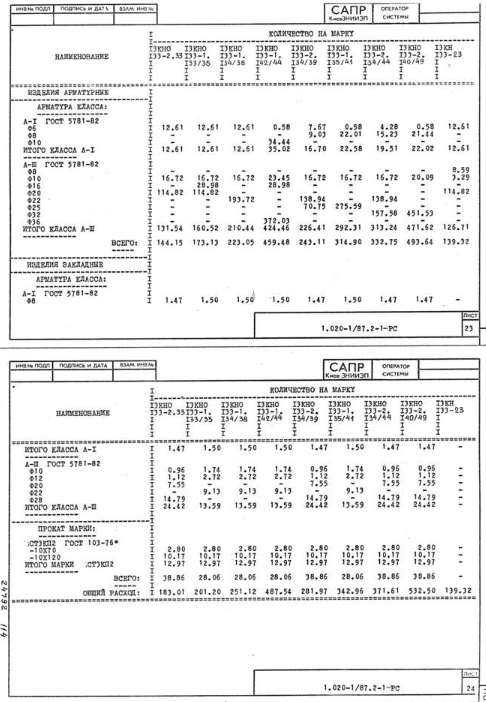

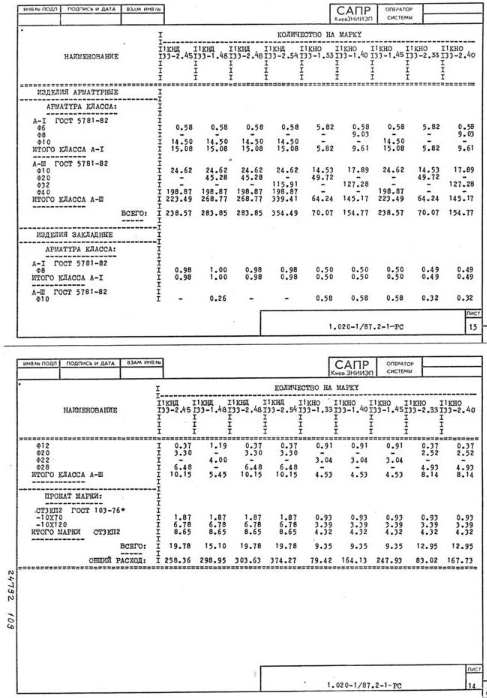

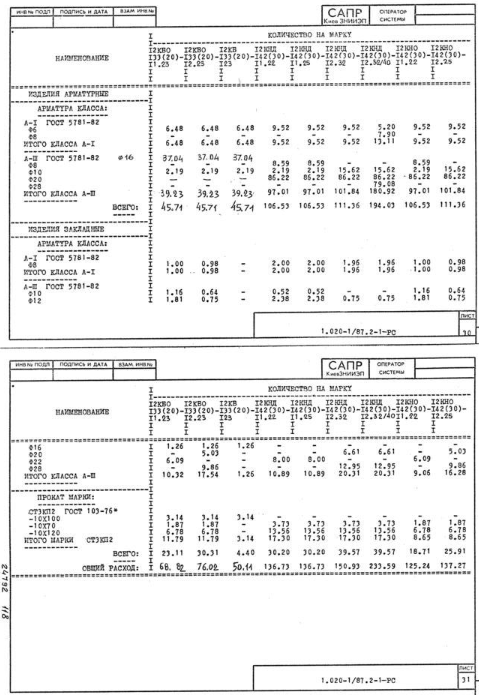

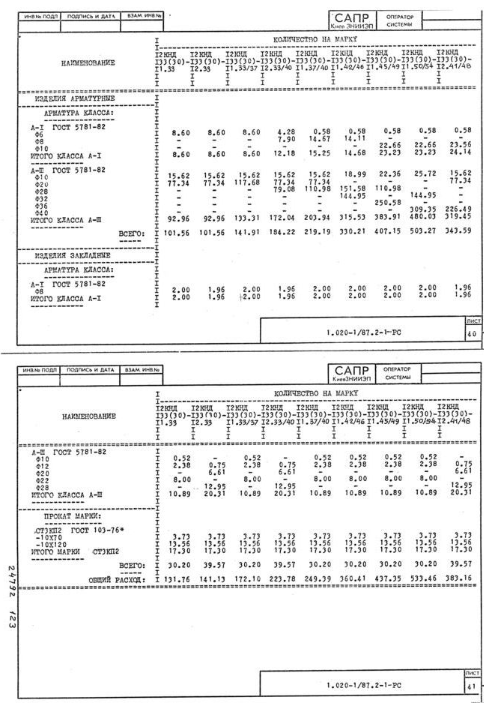

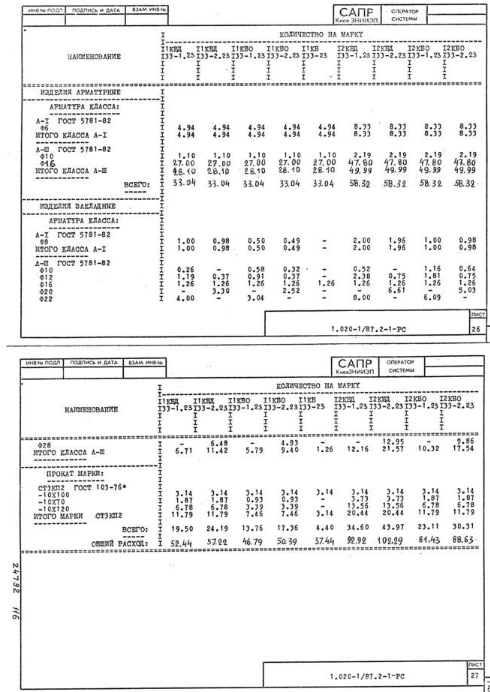

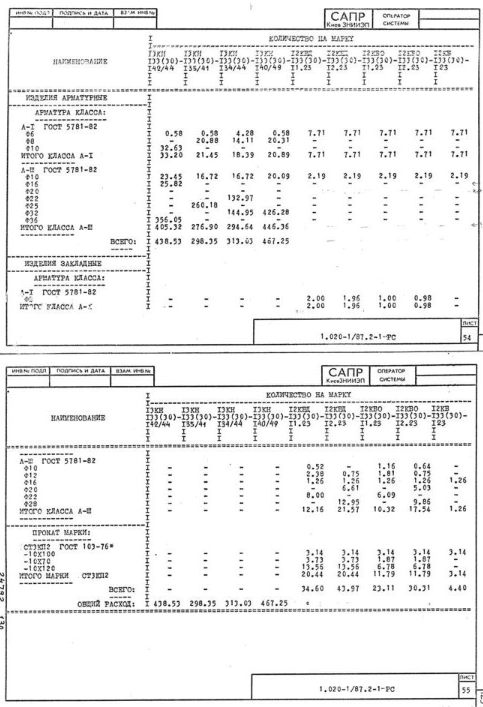

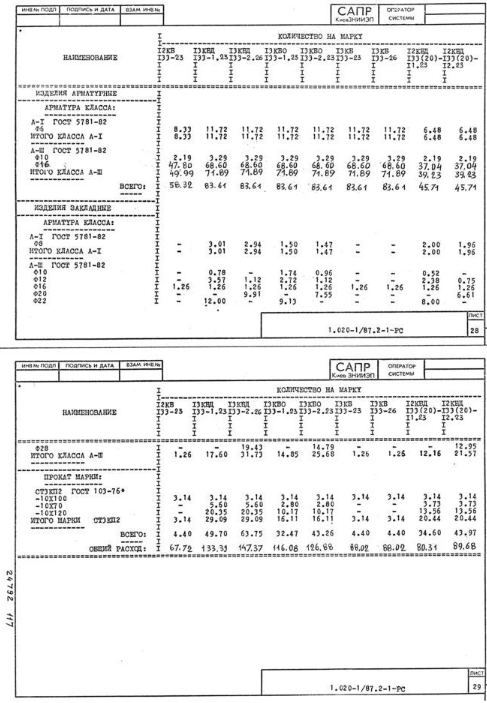

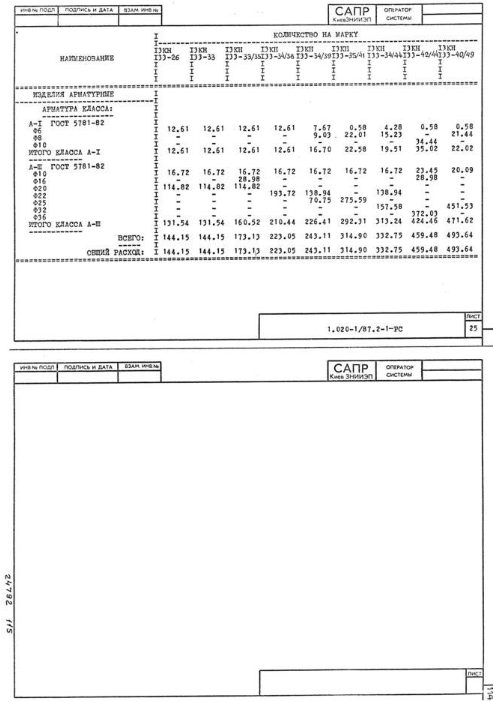

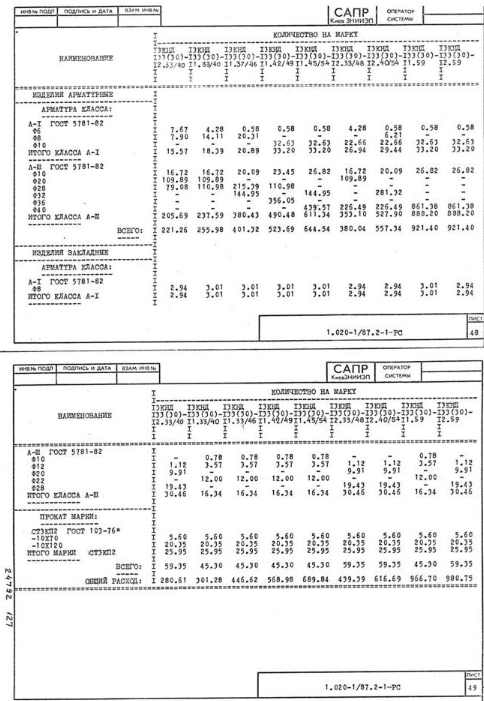

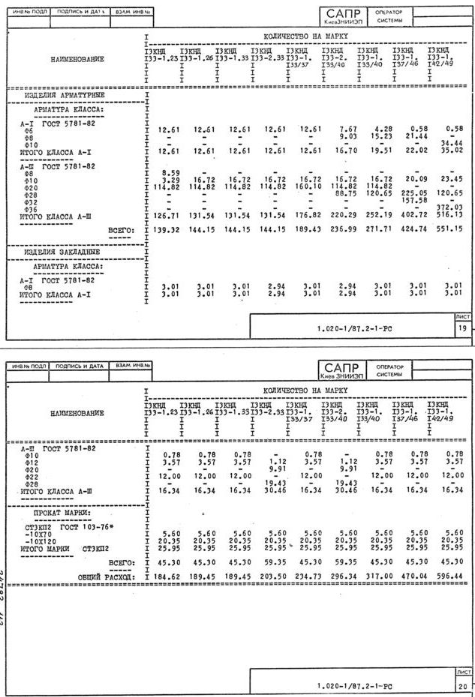

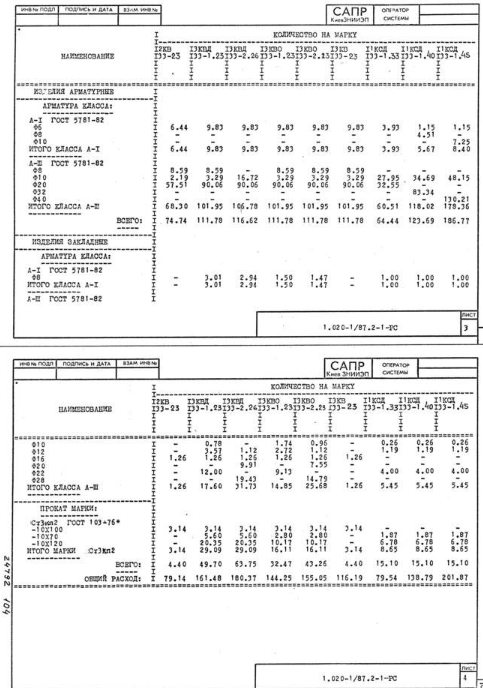

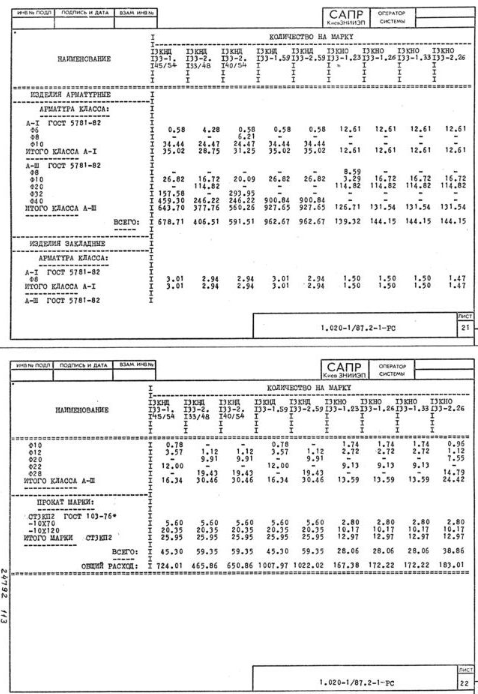

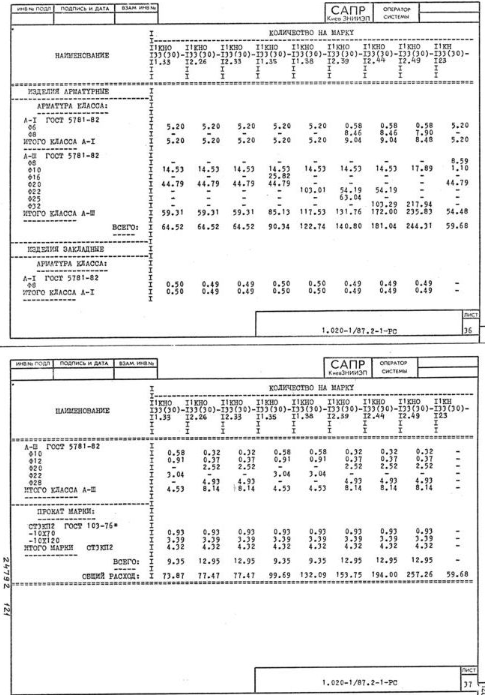

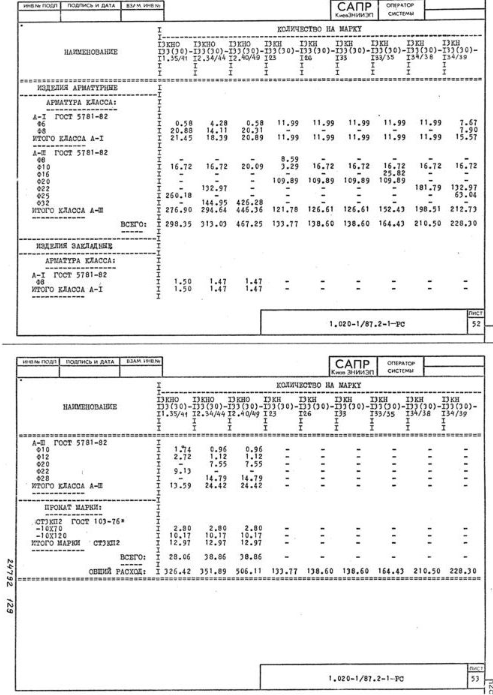

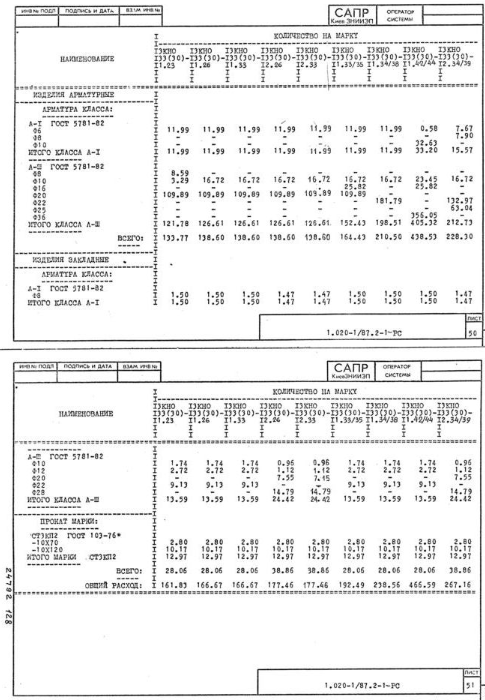

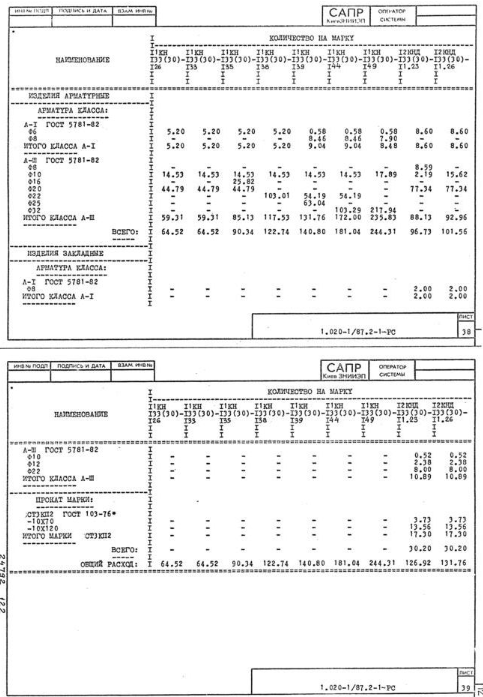

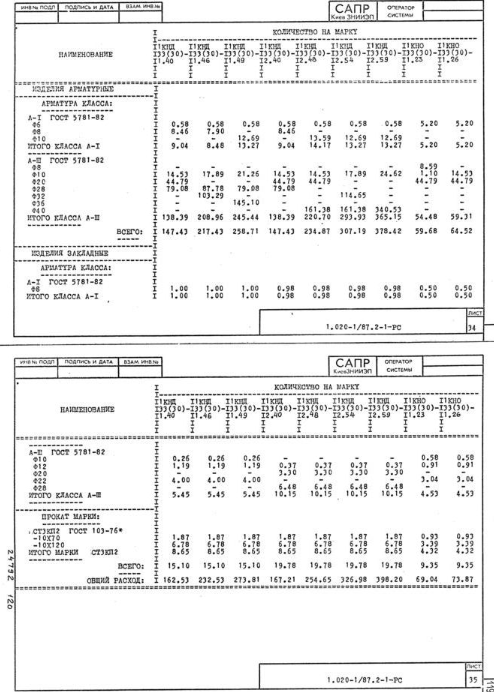

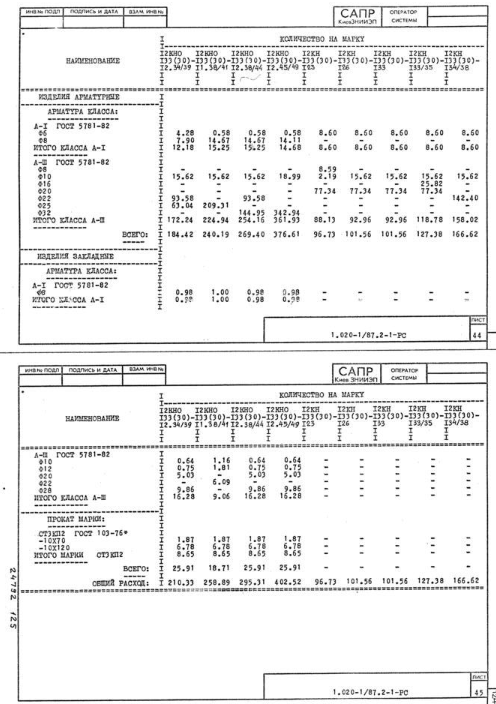

Ведомость расхода стали на элемент – 102 стр

489 × 703 пикс.     Открыть в новом окне
483 × 688 пикс.     Открыть в новом окне
490 × 699 пикс.     Открыть в новом окне
482 × 696 пикс.     Открыть в новом окне
484 × 701 пикс.     Открыть в новом окне
490 × 690 пикс.     Открыть в новом окне
487 × 698 пикс.     Открыть в новом окне
486 × 696 пикс.     Открыть в новом окне
490 × 696 пикс.     Открыть в новом окне
475 × 697 пикс.     Открыть в новом окне
478 × 694 пикс.     Открыть в новом окне
486 × 702 пикс.     Открыть в новом окне
493 × 702 пикс.     Открыть в новом окне
490 × 692 пикс.     Открыть в новом окне
487 × 703 пикс.     Открыть в новом окне
479 × 695 пикс.     Открыть в новом окне
490 × 692 пикс.     Открыть в новом окне
494 × 692 пикс.     Открыть в новом окне
485 × 695 пикс.     Открыть в новом окне
483 × 697 пикс.     Открыть в новом окне
484 × 703 пикс.     Открыть в новом окне
485 × 693 пикс.     Открыть в новом окне
496 × 704 пикс.     Открыть в новом окне
489 × 704 пикс.     Открыть в новом окне
484 × 701 пикс.     Открыть в новом окне
485 × 700 пикс.     Открыть в новом окне
493 × 695 пикс.     Открыть в новом окне
483 × 707 пикс.     Открыть в новом окне
492 × 697 пикс.     Открыть в новом окне

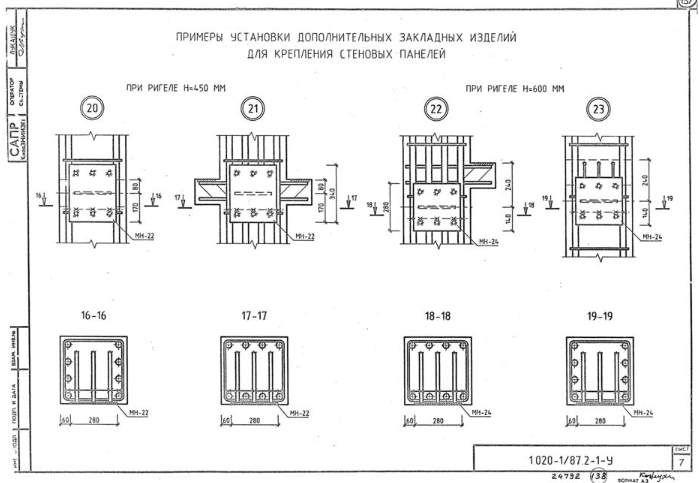

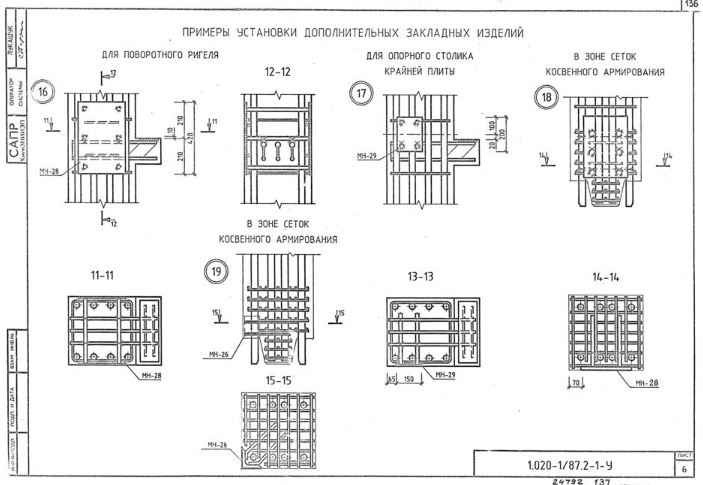

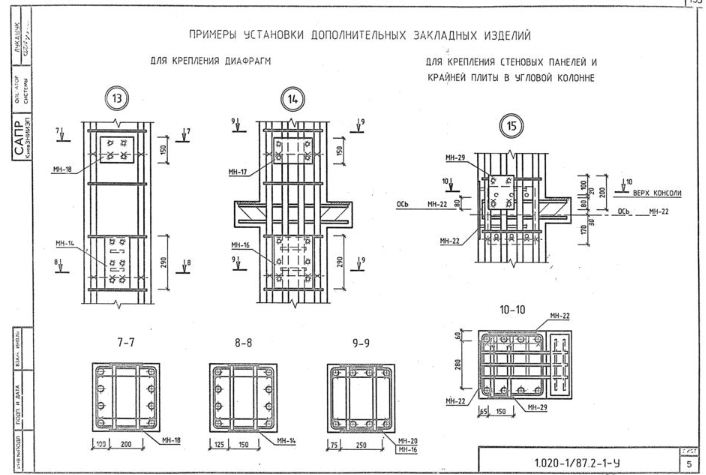

Узлы - 131 стр

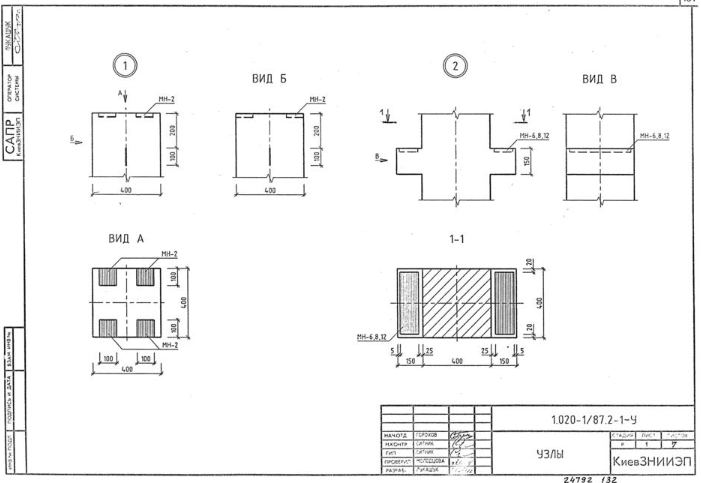

701 × 483 пикс.     Открыть в новом окне

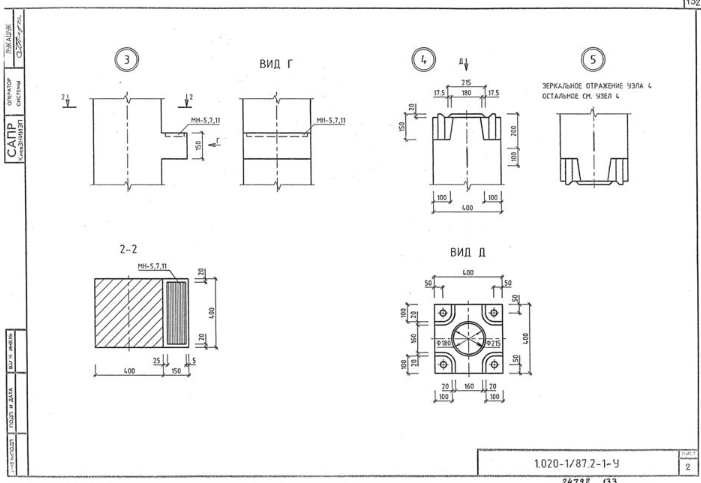

701 × 483 пикс.     Открыть в новом окне

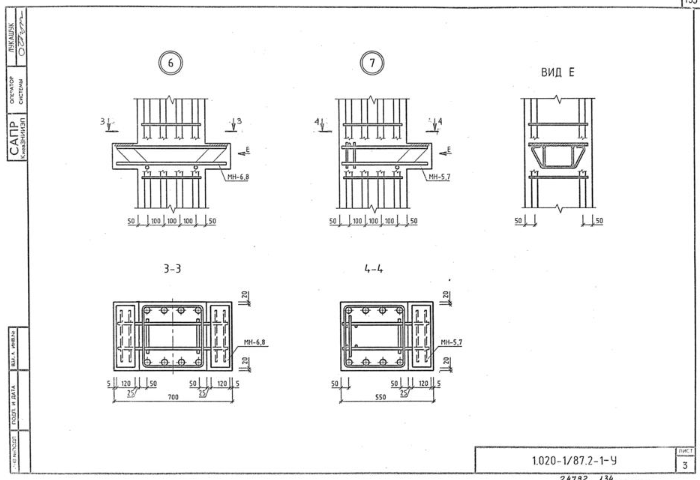

700 × 480 пикс.     Открыть в новом окне

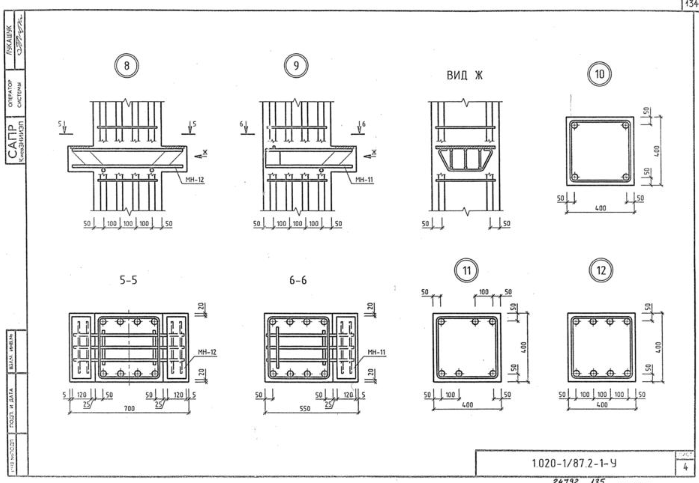

699 × 483 пикс.     Открыть в новом окне
706 × 475 пикс.     Открыть в новом окне
703 × 485 пикс.     Открыть в новом окне
699 × 483 пикс.     Открыть в новом окне

Классы

Выбранные классы объекта Строительные материалы

Продукция

Подождите идет загрузка ....

Присоединяйтесь к рассылке!

Оформляя подписку, вы принимаете политику конфиденциальности ЖБИ-СНГ.ру
