Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 2-10 Колонны для зданий с высотой этажей 6,0; 5,4 и 6,0 (7,2) м. Пространственные
Описание
Рабочие чертежи

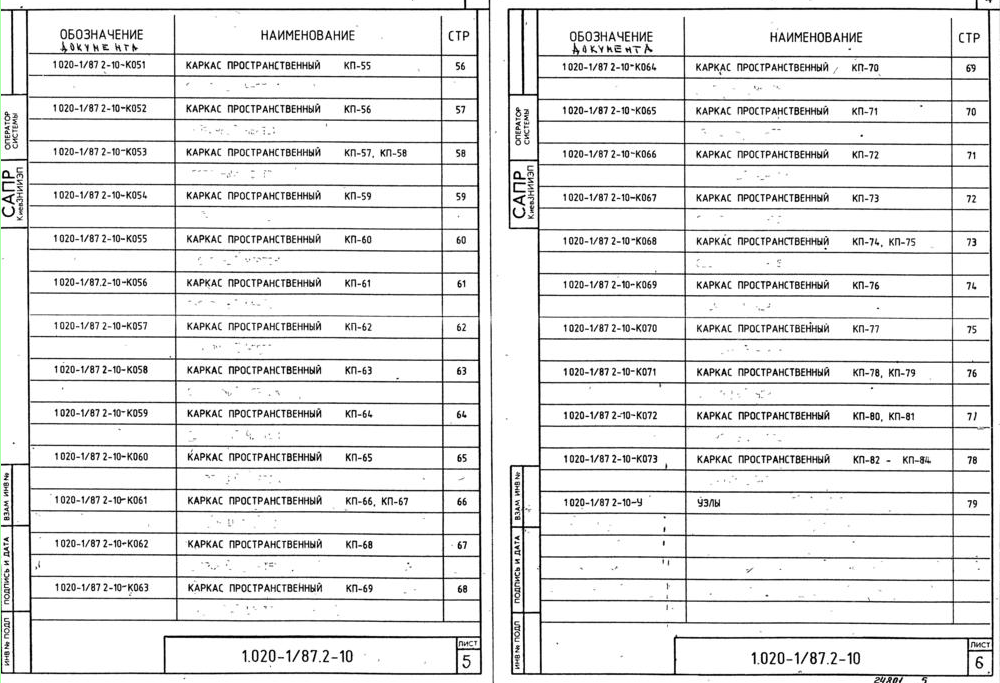

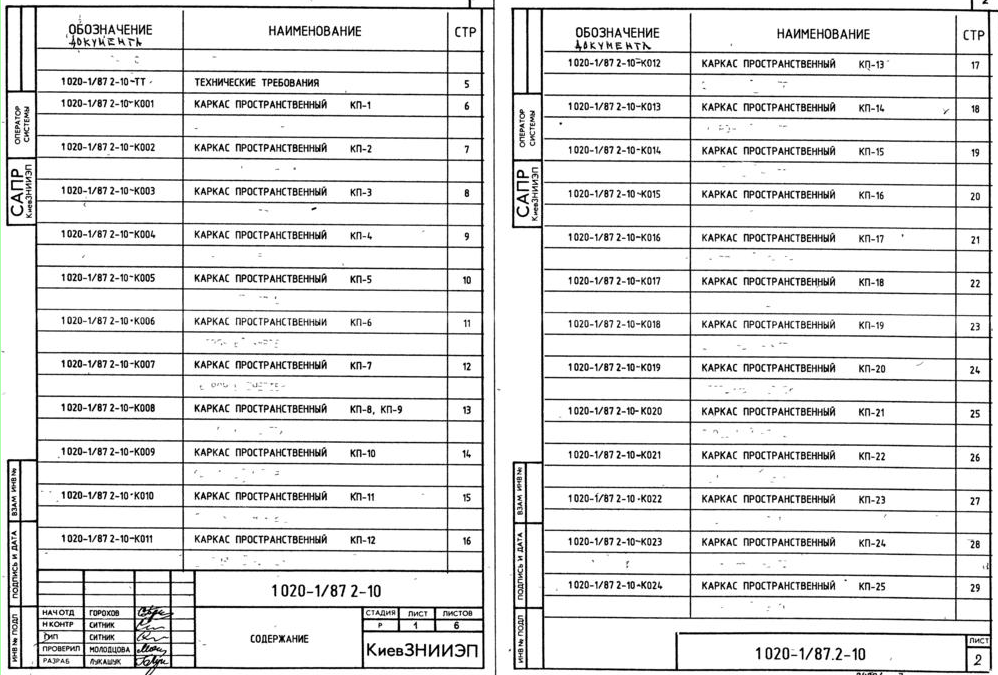

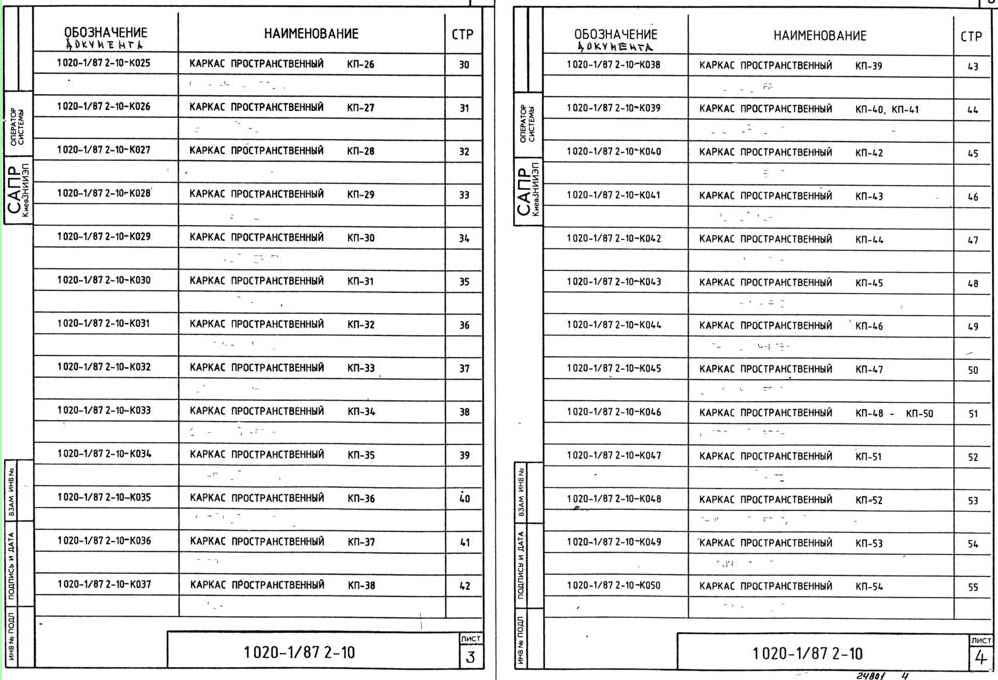

Содержание – 2 стр
 |
|
| 998 × 675 пикс. Открыть в новом окне | |
 |
|
| 998 × 680 пикс. Открыть в новом окне | |
 |
|
| 1000 × 683 пикс. Открыть в новом окне | |
Технические требования – 5 стр
Настоящий выпуск содержит рабочие чертежи пространственных каркасов колонн сечением 400х400 мм выпуска 2-9.
Пространственные каркасы собираются из отдельных стержней, замкнутых хомутов, сеток косвенного армирования и закладных изделий при помощи контактной сварки.
Сварка стержней выполняется в соответствии с требованиями ГОСТ 14098-85 для соединений с нормируемой прочностью.
В зависимости от расчетных усилий предусмотрено изменение армирования пространственного каркаса по его длине обрывом продольной арматуры в вышерасположенных этажах колонны.
Диагональные связи должны привариваться к стержням продольной арматуры протяженными швами, длина швов не менее 5-ти диаметров арматуры связи.
Закладные изделия МН-5…МН-12 должны быть зафиксированы в проектном положении в форме
Закладные изделия МН-2 привариваются к продольным стержням пространственного каркаса дуговой сваркой односторонним швом.
Сборку пространственных каркасов рекомендуется производить на автоматизированных линиях согласно указаниям выпуска 0-7 «Указания по заводской технологии изготовления изделий».
Перечень выпусков, входящих в серию 1.020-1/87 приведен в выпуске 0-0.

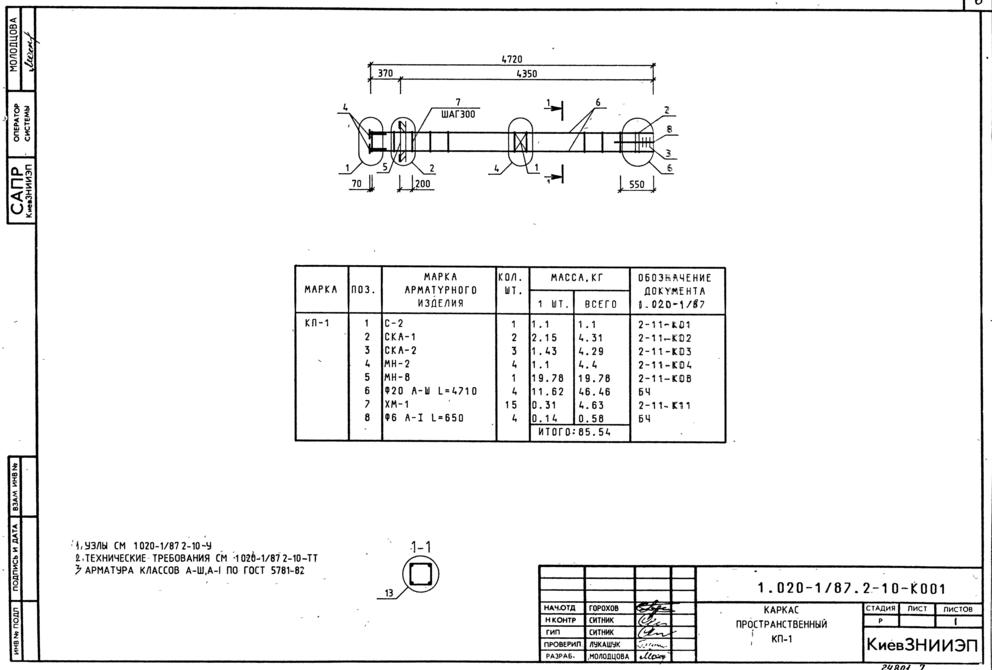

Каркас пространственный КП-1 – 6 стр
 |
|
| 992 × 670 пикс. Открыть в новом окне | |

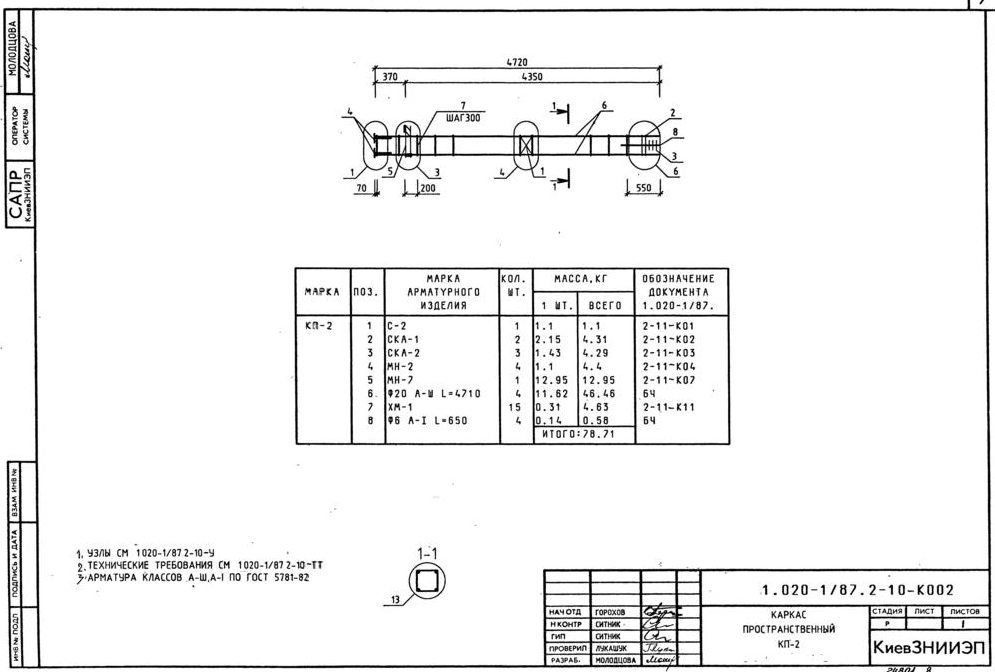

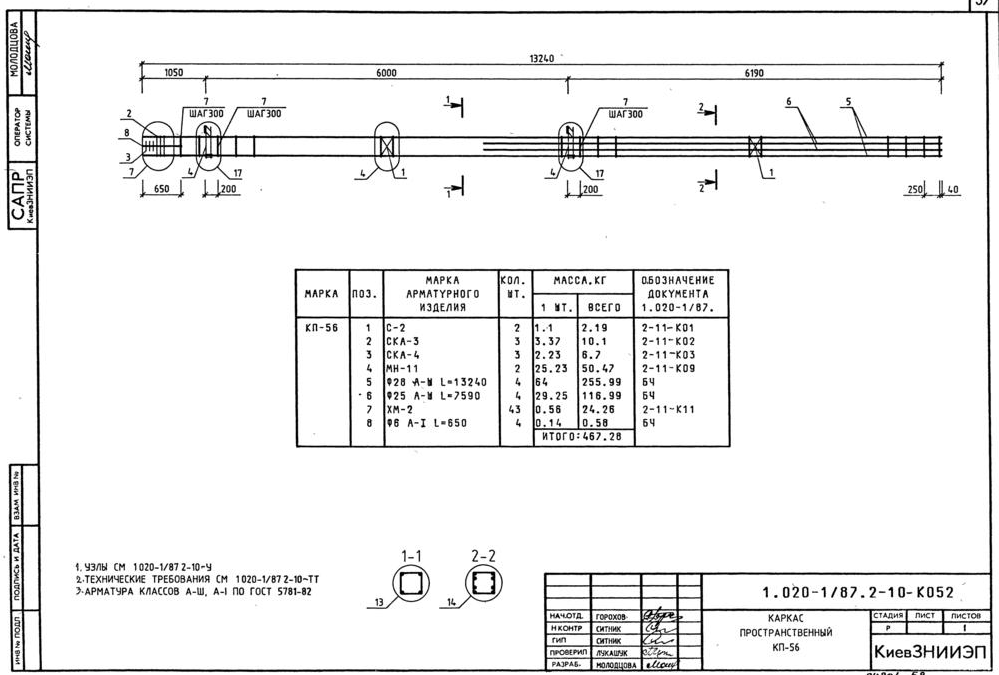

Каркас пространственный КП-2 – 7 стр
 |
|
| 995 × 672 пикс. Открыть в новом окне | |
Каркас пространственный КП-3 – 8 стр
 |
|
| 987 × 668 пикс. Открыть в новом окне | |
Каркас пространственный КП-4 – 9 стр
 |
|
| 991 × 671 пикс. Открыть в новом окне | |

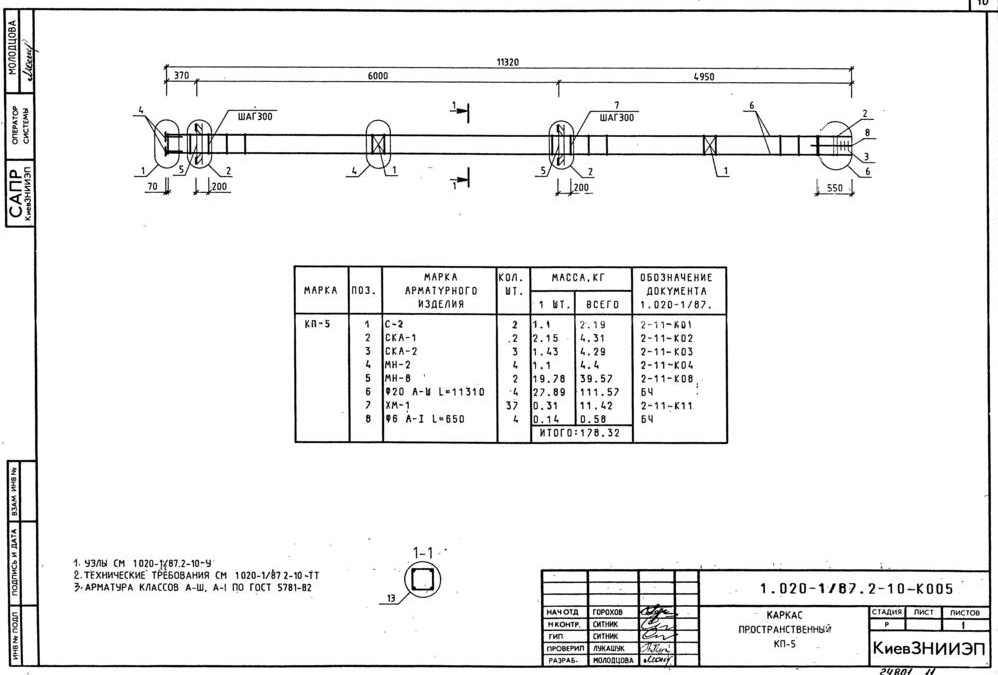

Каркас пространственный КП-5 – 10 стр
 |
|
| 998 × 675 пикс. Открыть в новом окне | |

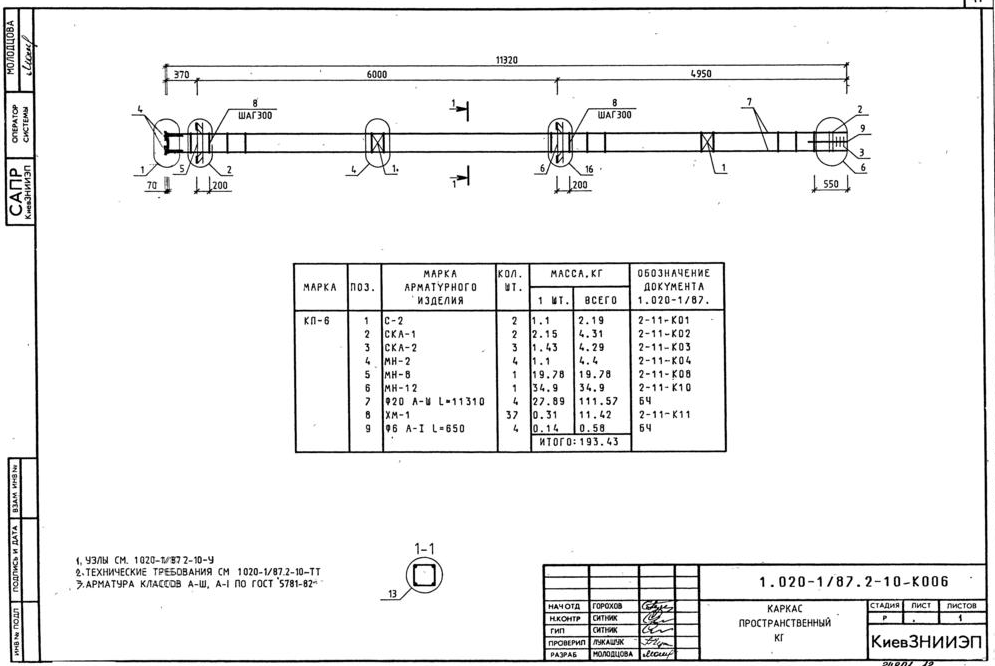

Каркас пространственный КП-6 – 11 стр
 |
|
| 995 × 666 пикс. Открыть в новом окне | |

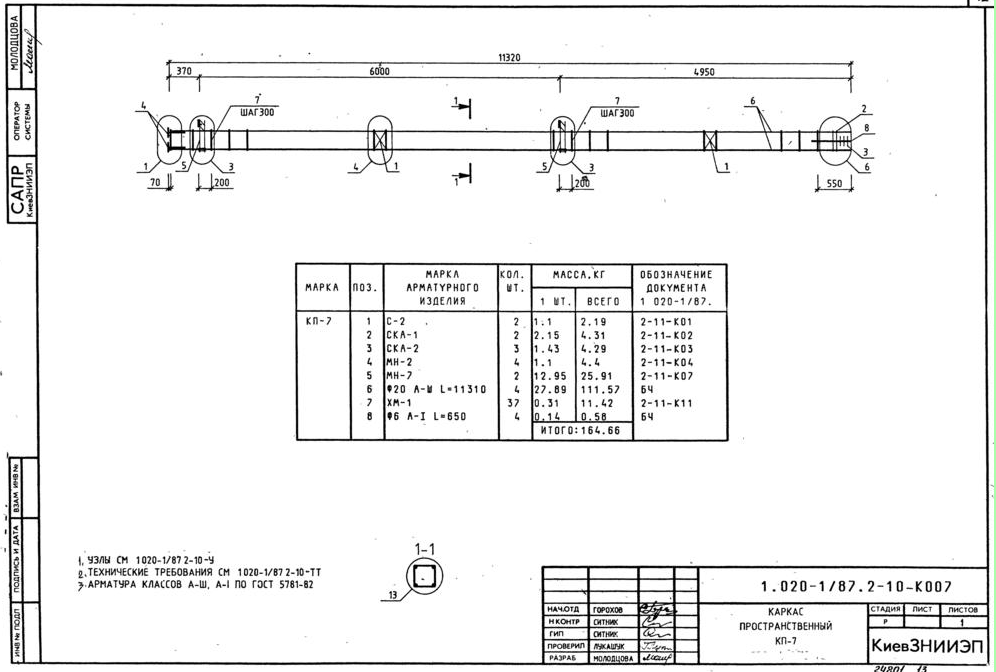

Каркас пространственный КП-7 – 12 стр
 |
|
| 996 × 672 пикс. Открыть в новом окне | |

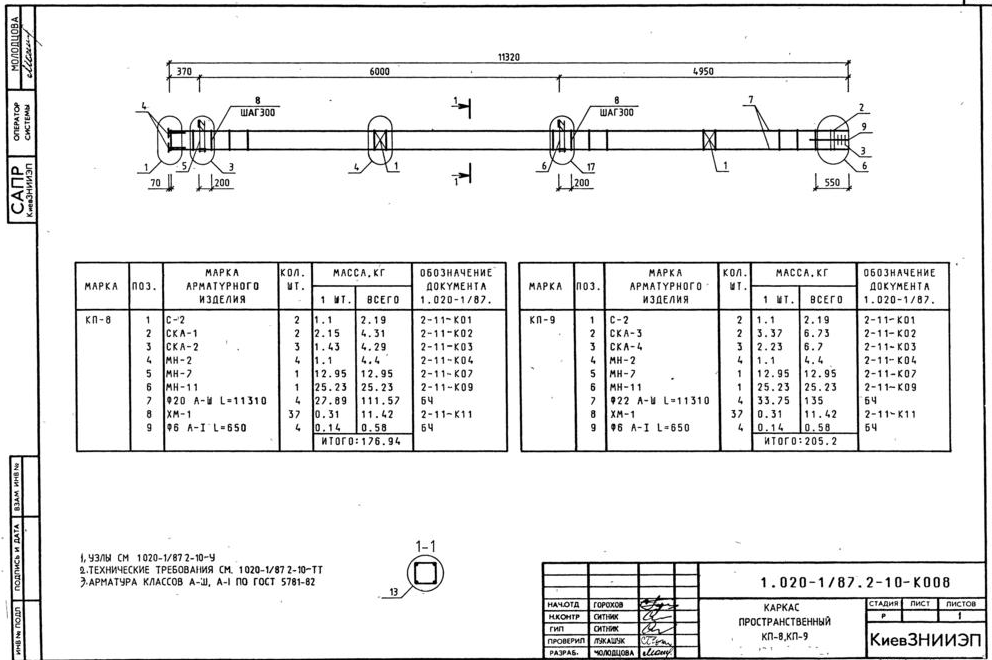

Каркас пространственный КП-8, КП-9 – 13 стр
 |
|
| 992 × 660 пикс. Открыть в новом окне | |

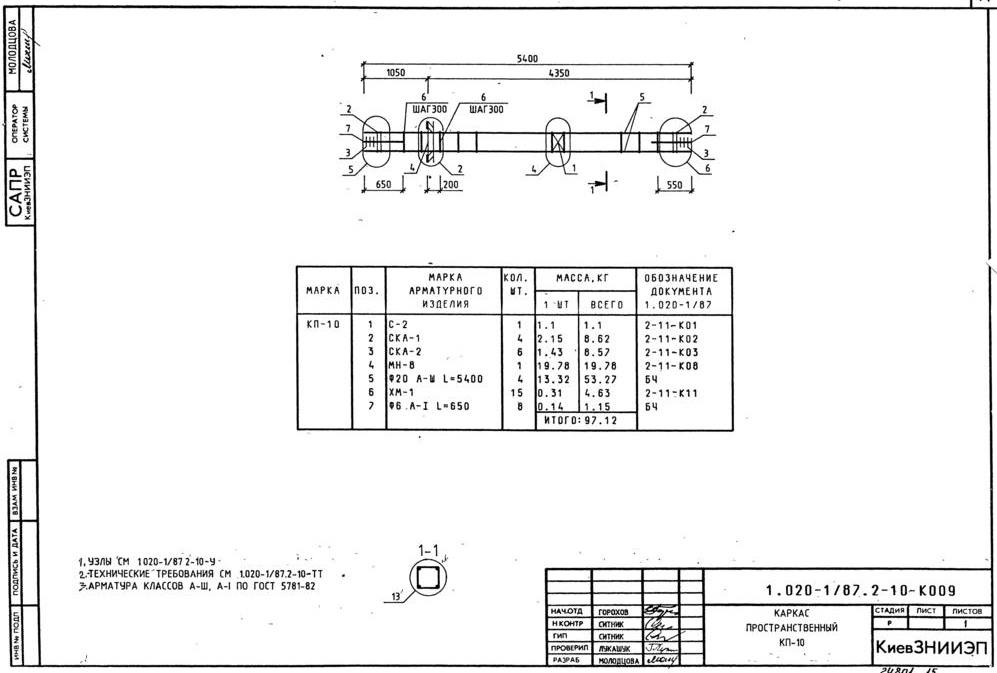

Каркас пространственный КП-10 – 14 стр
 |
|
| 997 × 673 пикс. Открыть в новом окне | |
Каркас пространственный КП-11 – 15 стр
 |
|
| 998 × 668 пикс. Открыть в новом окне | |
Каркас пространственный КП-12 – 16 стр
 |
|
| 997 × 672 пикс. Открыть в новом окне | |

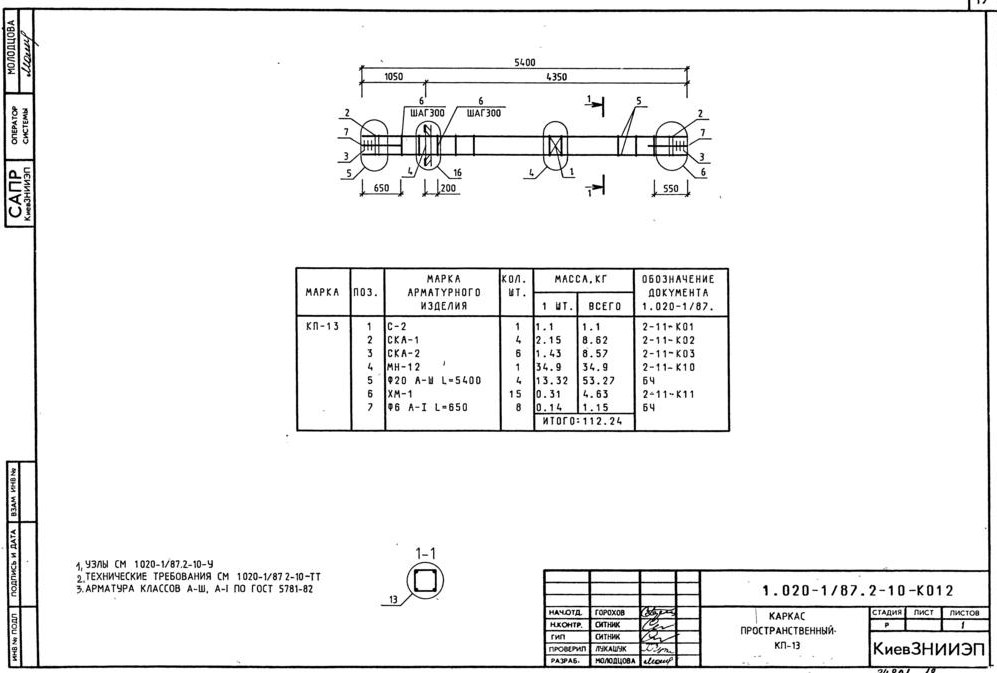

Каркас пространственный КП-13 – 17 стр
 |
|
| 997 × 673 пикс. Открыть в новом окне | |

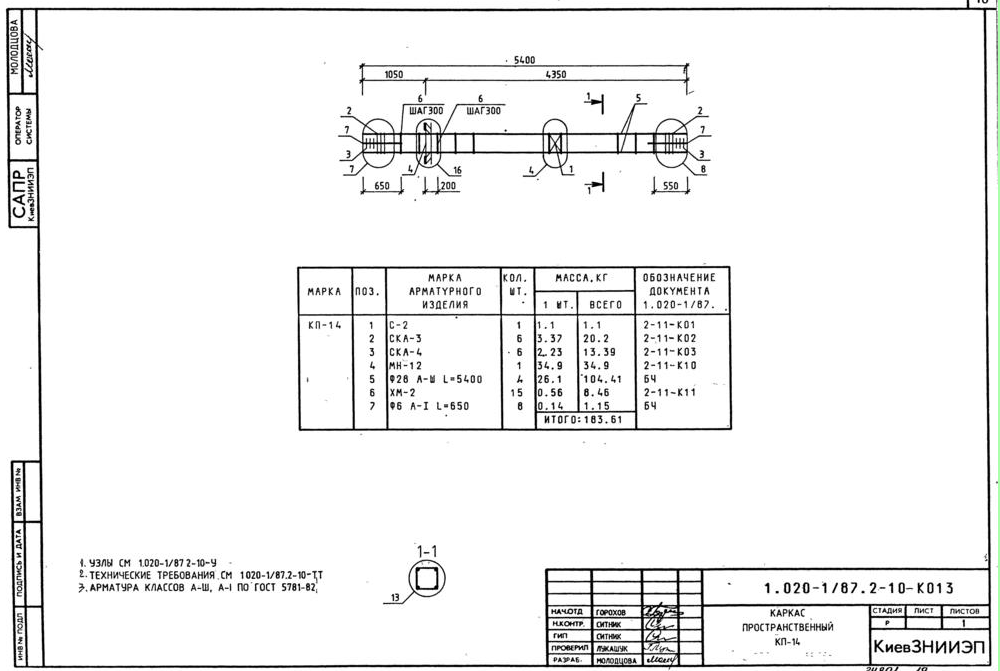

Каркас пространственный КП-14 – 18 стр
 |
|
| 1000 × 671 пикс. Открыть в новом окне | |

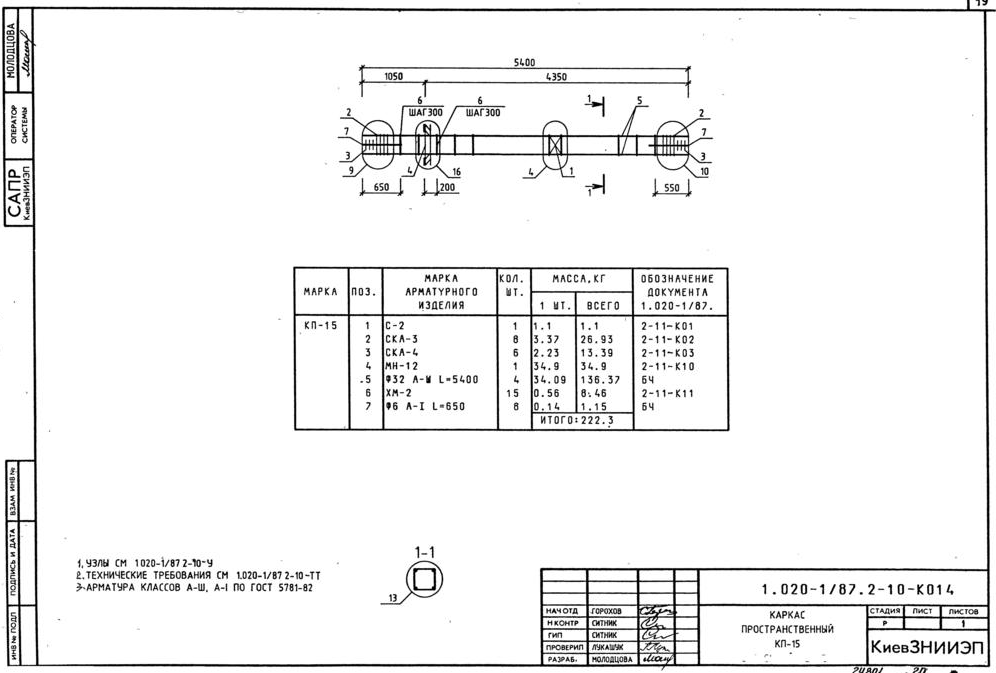

Каркас пространственный КП-15 – 19 стр
 |
|
| 996 × 673 пикс. Открыть в новом окне | |
Каркас пространственный КП-16 – 20 стр
 |
|
| 992 × 664 пикс. Открыть в новом окне | |
Каркас пространственный КП-17 – 21 стр
 |
|
| 1000 × 669 пикс. Открыть в новом окне | |
Каркас пространственный КП-18 – 22 стр
 |
|
| 992 × 675 пикс. Открыть в новом окне | |

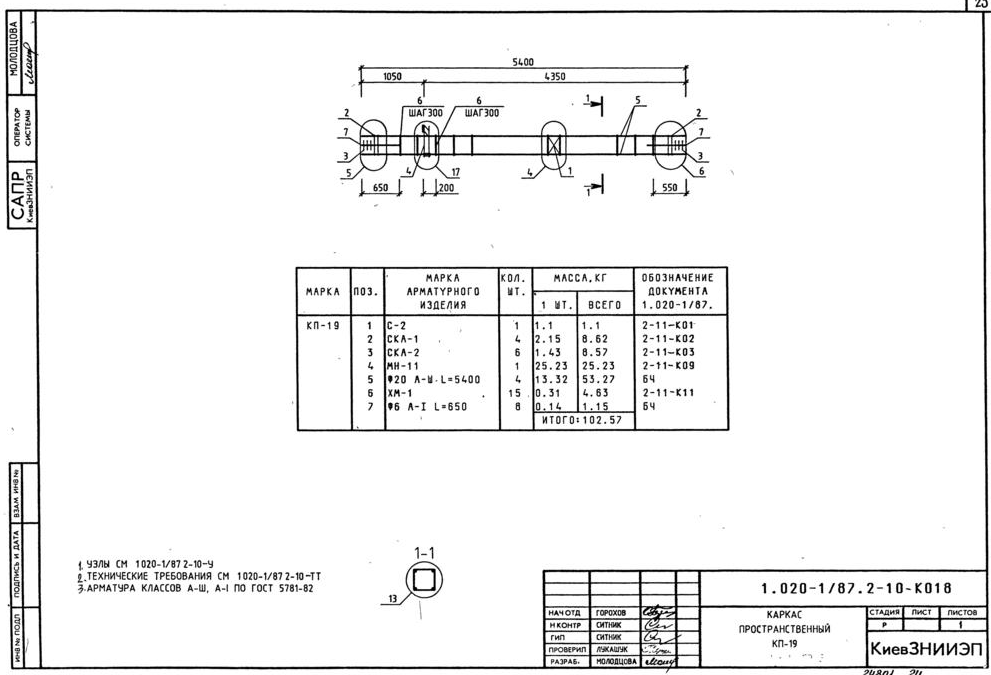

Каркас пространственный КП-19 – 23 стр
 |
|
| 991 × 675 пикс. Открыть в новом окне | |
Каркас пространственный КП-20 – 24 стр
 |
|
| 997 × 673 пикс. Открыть в новом окне | |
Каркас пространственный КП-21 – 25 стр
 |
|
| 1000 × 669 пикс. Открыть в новом окне | |
Каркас пространственный КП-22 – 26 стр
 |
|
| 997 × 680 пикс. Открыть в новом окне | |
Каркас пространственный КП-23 – 27 стр
 |
|
| 997 × 666 пикс. Открыть в новом окне | |
Каркас пространственный КП-24 – 28 стр
 |
|
| 992 × 669 пикс. Открыть в новом окне | |
Каркас пространственный КП-25 – 29 стр
 |
|
| 987 × 670 пикс. Открыть в новом окне | |

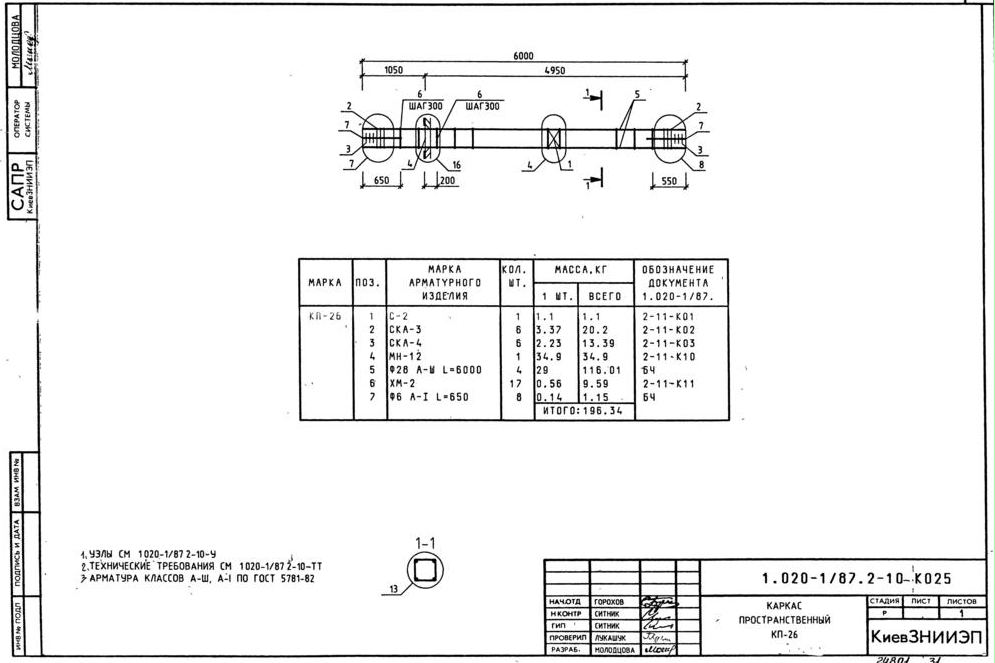

Каркас пространственный КП-26 – 30 стр
 |
|
| 995 × 663 пикс. Открыть в новом окне | |
Каркас пространственный КП-27 – 31 стр
 |
|
| 996 × 671 пикс. Открыть в новом окне | |
Каркас пространственный КП-28 – 32 стр
 |
|
| 984 × 666 пикс. Открыть в новом окне | |
Каркас пространственный КП-29 – 33 стр
 |
|
| 993 × 671 пикс. Открыть в новом окне | |
Каркас пространственный КП-30 – 34 стр
 |
|
| 994 × 669 пикс. Открыть в новом окне | |

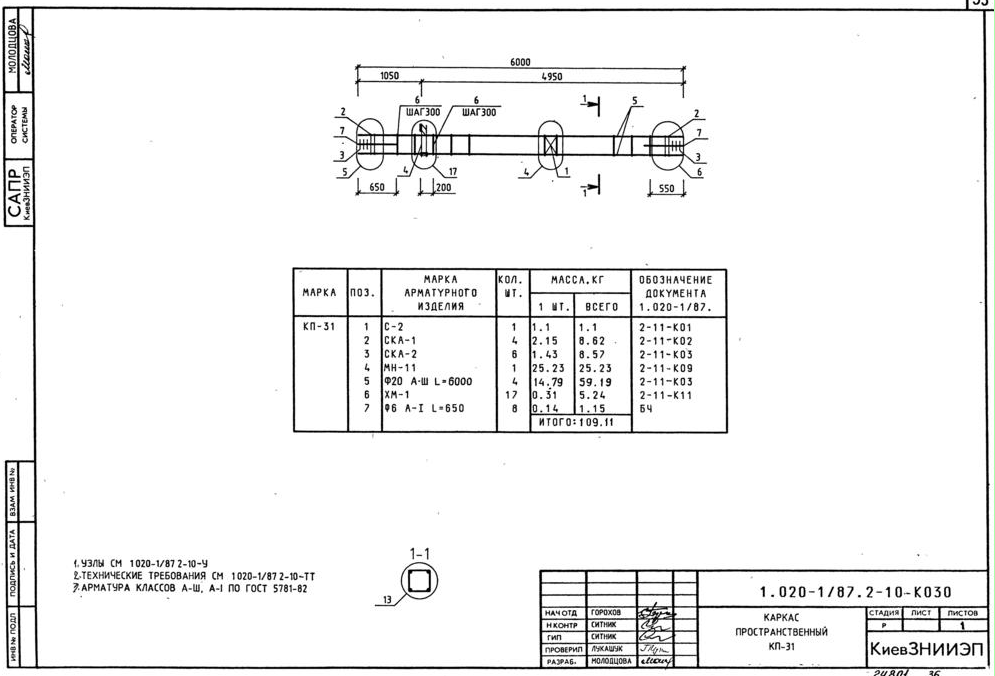

Каркас пространственный КП-31 – 35 стр
 |
|
| 995 × 676 пикс. Открыть в новом окне | |

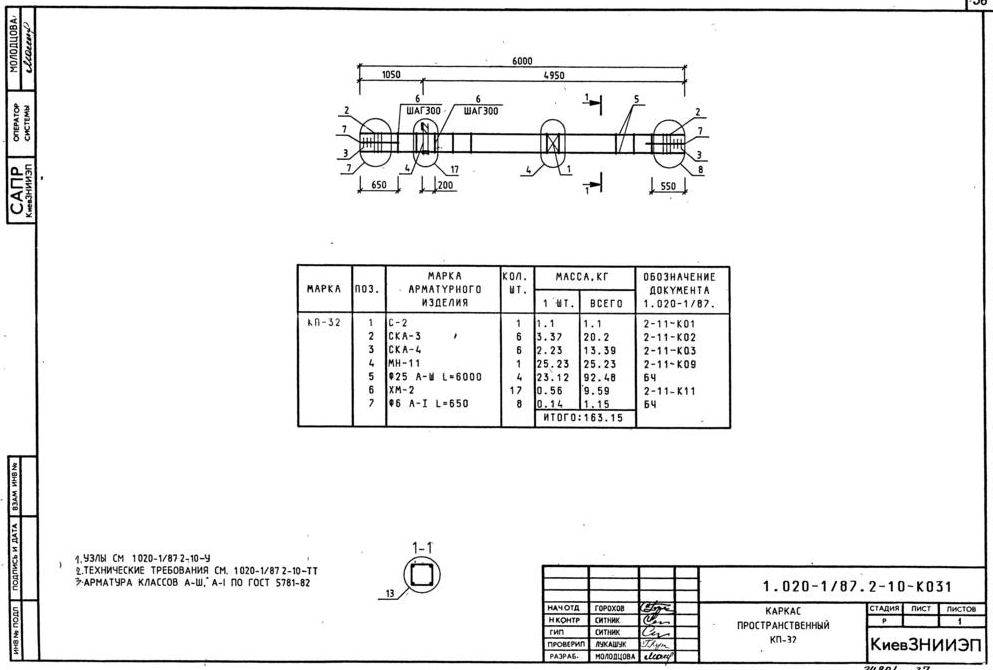

Каркас пространственный КП-32 – 36 стр
 |
|
| 993 × 670 пикс. Открыть в новом окне | |

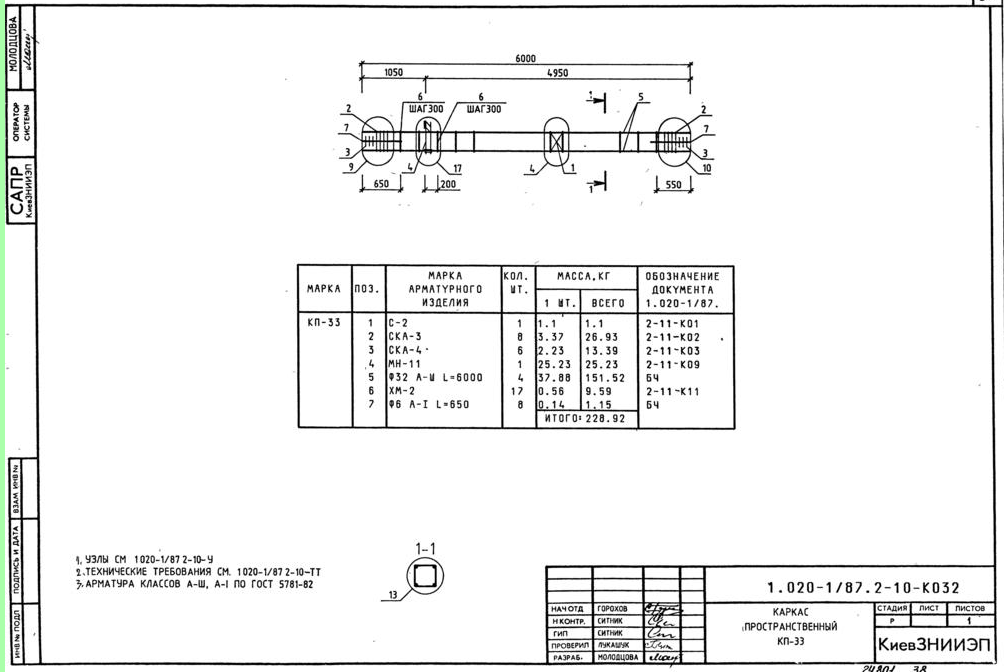

Каркас пространственный КП-33 – 37 стр
 |
|
| 1004 × 672 пикс. Открыть в новом окне | |

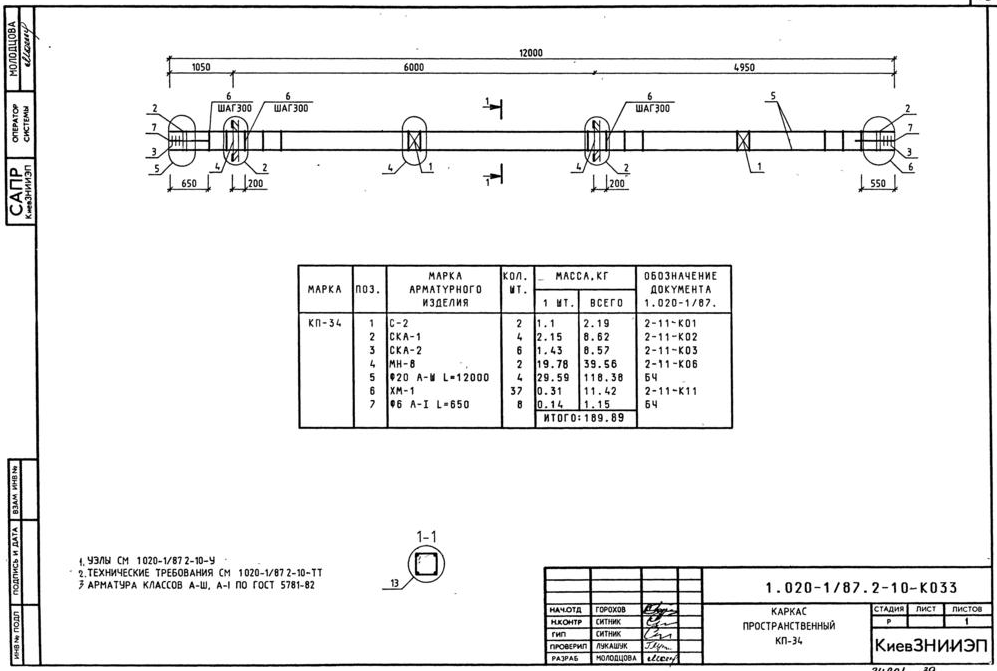

Каркас пространственный КП-34 – 38 стр
 |
|
| 997 × 671 пикс. Открыть в новом окне | |
Каркас пространственный КП-35 – 39 стр
 |
|
| 998 × 675 пикс. Открыть в новом окне | |

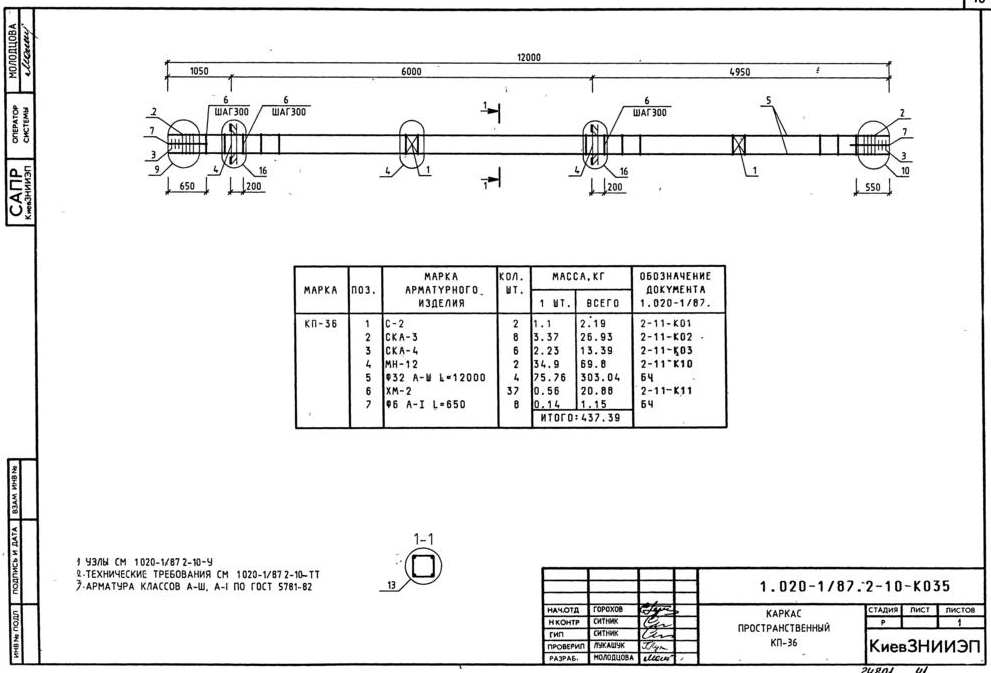

Каркас пространственный КП-36 – 40 стр
 |
|
| 991 × 673 пикс. Открыть в новом окне | |

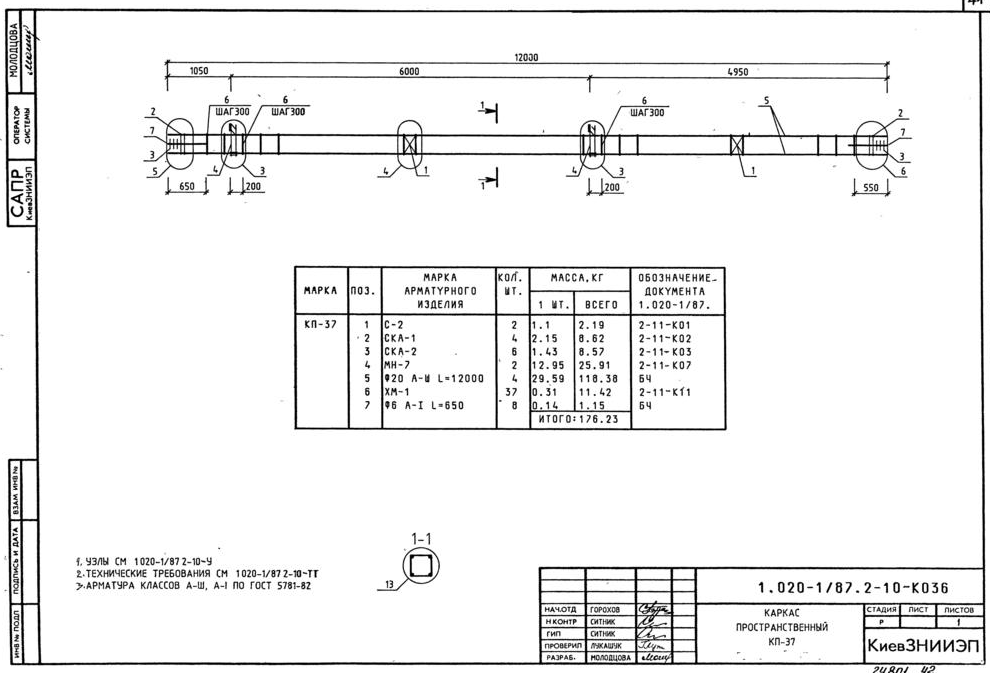

Каркас пространственный КП-37 – 41 стр
 |
|
| 990 × 673 пикс. Открыть в новом окне | |

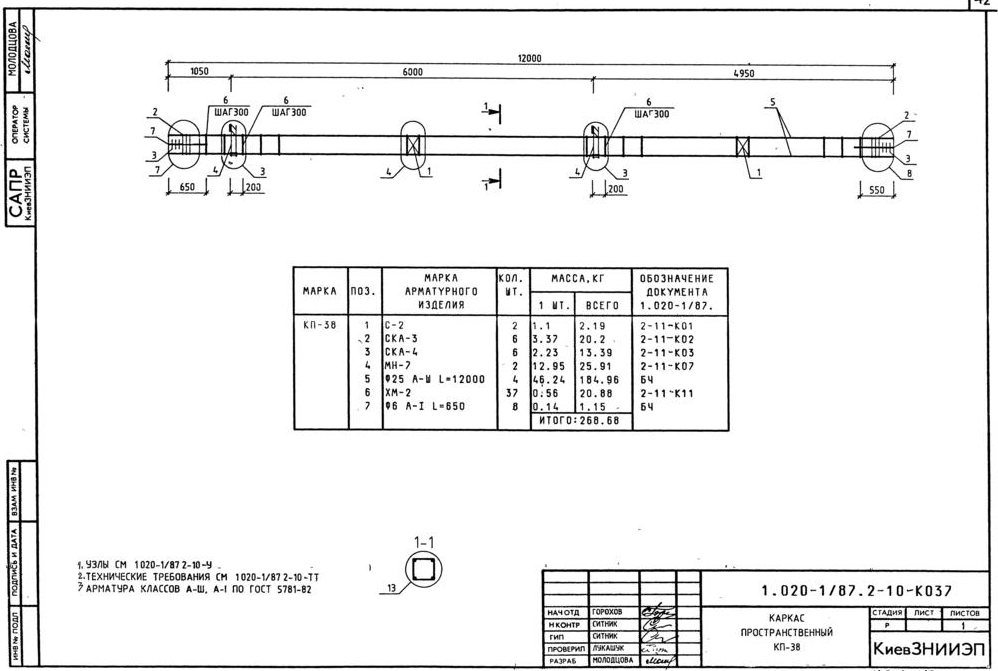

Каркас пространственный КП-38 – 42 стр
 |
|
| 998 × 671 пикс. Открыть в новом окне | |

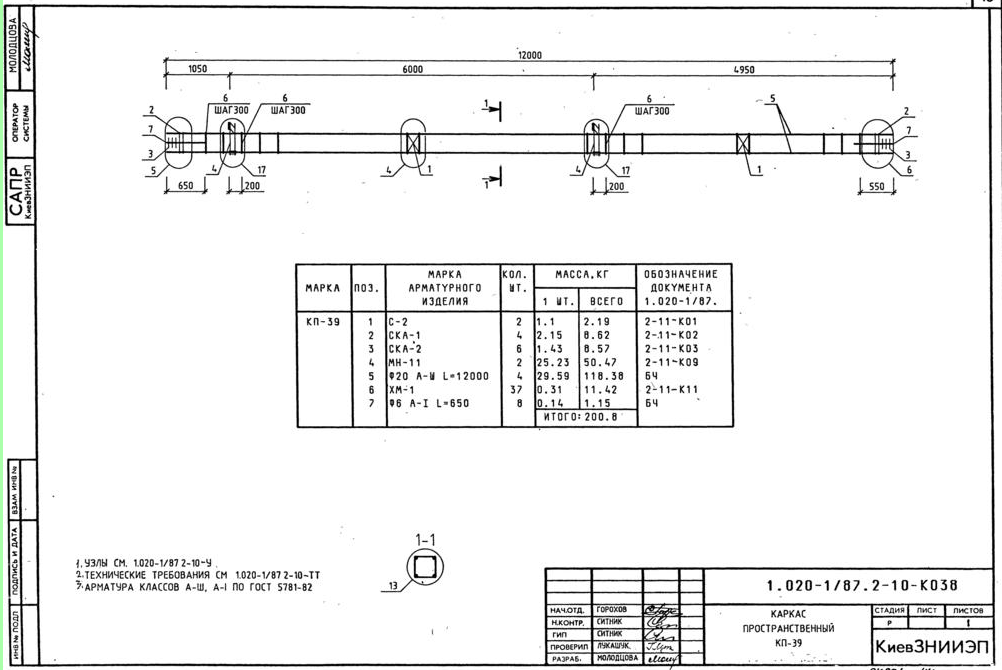

Каркас пространственный КП-39 – 43 стр
 |
|
| 1002 × 670 пикс. Открыть в новом окне | |

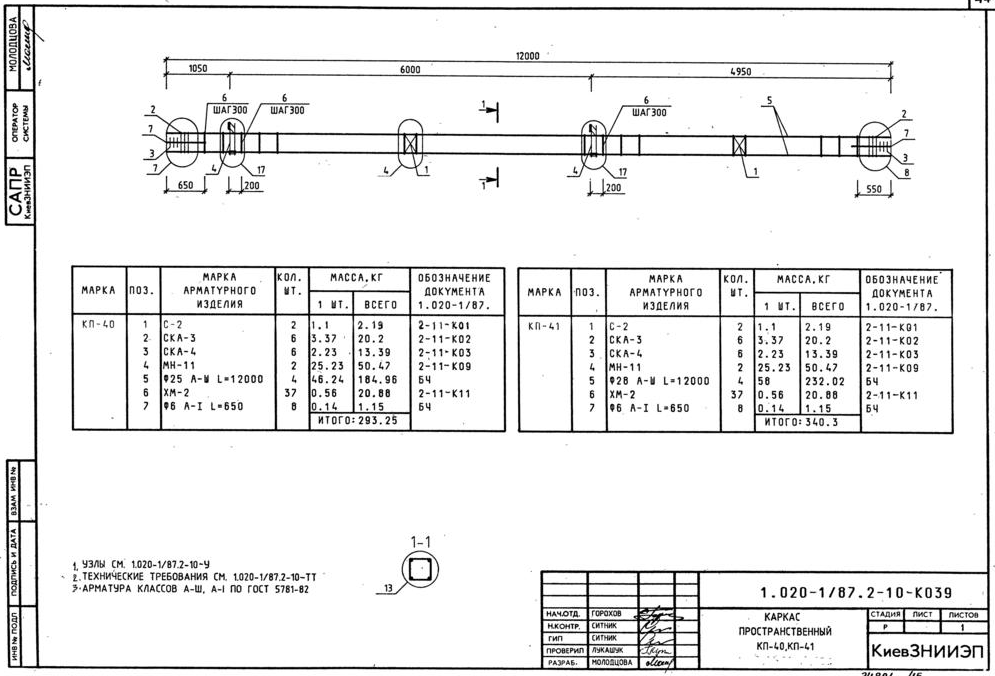

Каркас пространственный КП-40, КП-41 – 44 стр
 |
|
| 995 × 676 пикс. Открыть в новом окне | |
Каркас пространственный КП-42 – 45 стр
 |
|
| 992 × 674 пикс. Открыть в новом окне | |
Каркас пространственный КП-43 – 46 стр
 |
|
| 990 × 669 пикс. Открыть в новом окне | |
Каркас пространственный КП-44 – 47 стр
 |
|
| 993 × 670 пикс. Открыть в новом окне | |

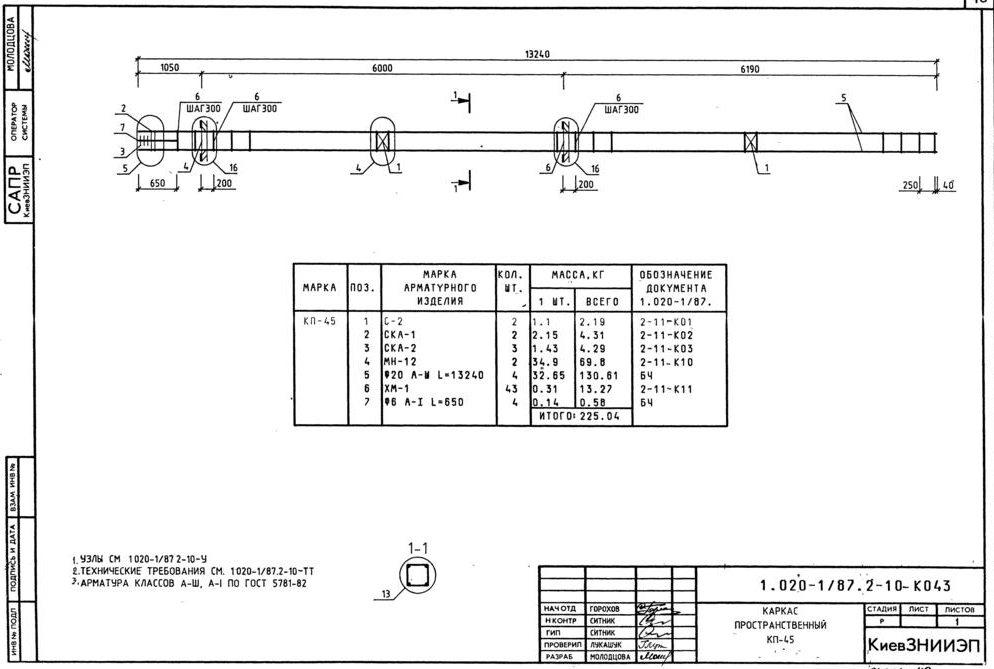

Каркас пространственный КП-45 – 48 стр
 |
|
| 994 × 669 пикс. Открыть в новом окне | |

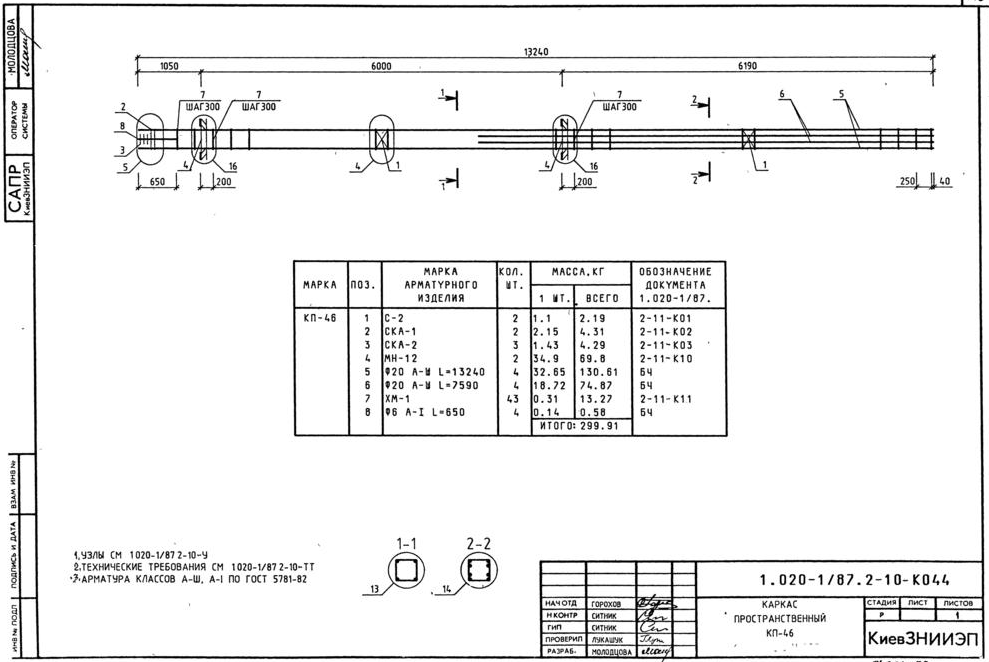

Каркас пространственный КП-46 – 49 стр
 |
|
| 989 × 662 пикс. Открыть в новом окне | |
Каркас пространственный КП-47 – 50 стр
 |
|
| 993 × 674 пикс. Открыть в новом окне | |

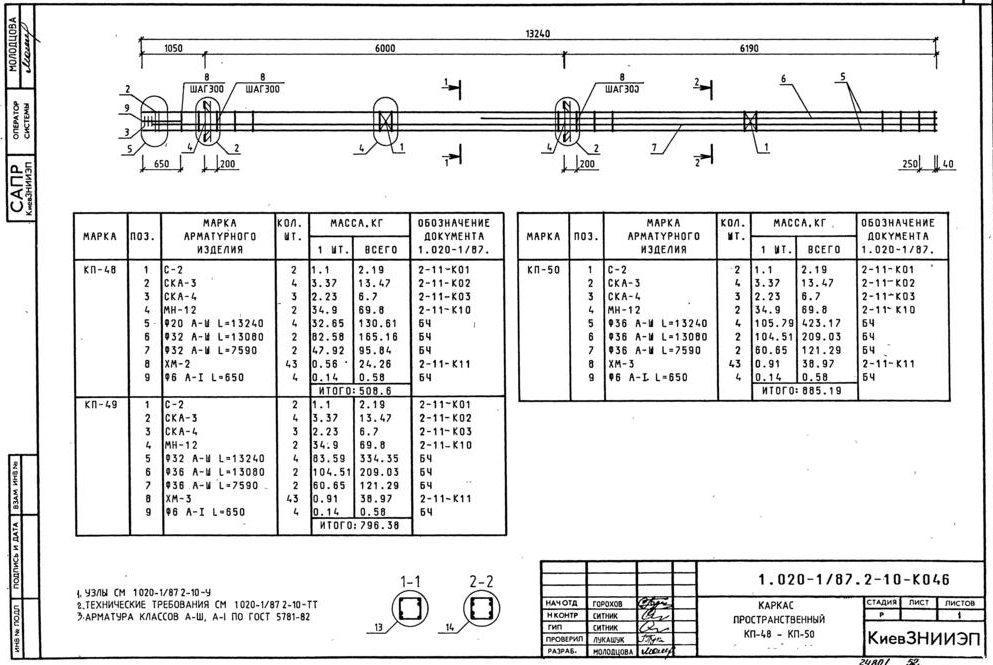

Каркас пространственный КП-48 – КП-50 – 51 стр
 |
|
| 993 × 665 пикс. Открыть в новом окне | |

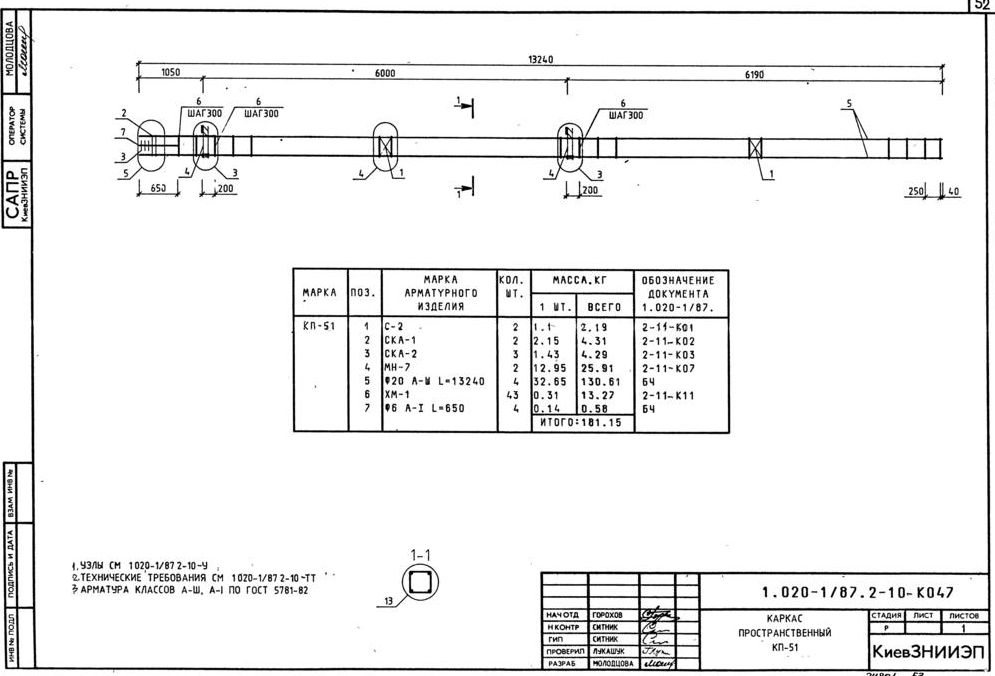

Каркас пространственный КП-51 – 52 стр
 |
|
| 995 × 676 пикс. Открыть в новом окне | |
Каркас пространственный КП-52 – 53 стр
 |
|
| 994 × 669 пикс. Открыть в новом окне | |

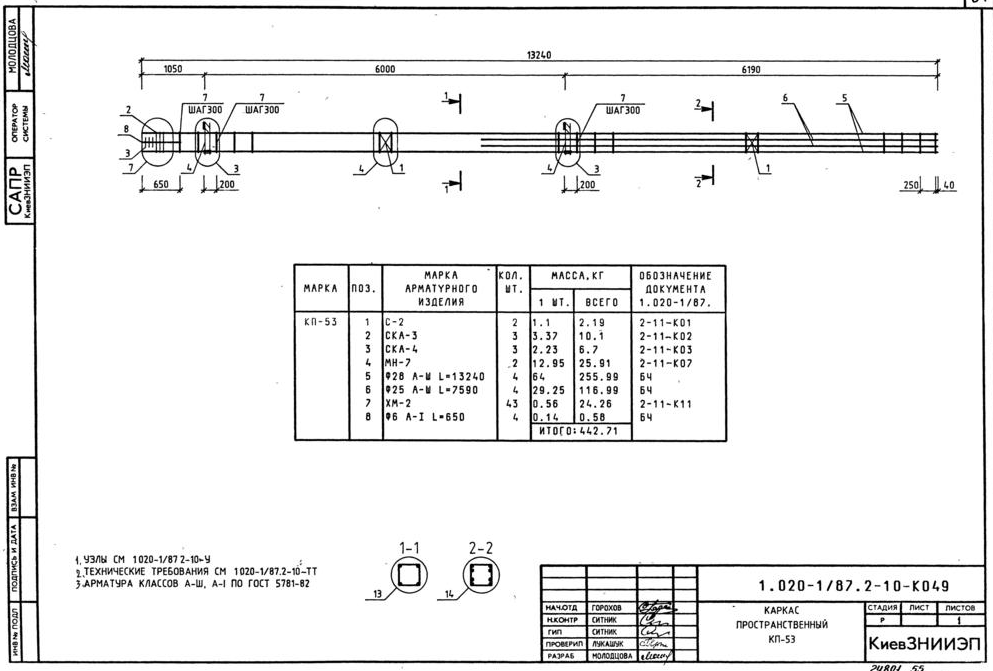

Каркас пространственный КП-53 – 54 стр
 |
|
| 993 × 671 пикс. Открыть в новом окне | |
Каркас пространственный КП-53 – 54 стр
|
|
| 993 × 671 пикс. Открыть в новом окне | |

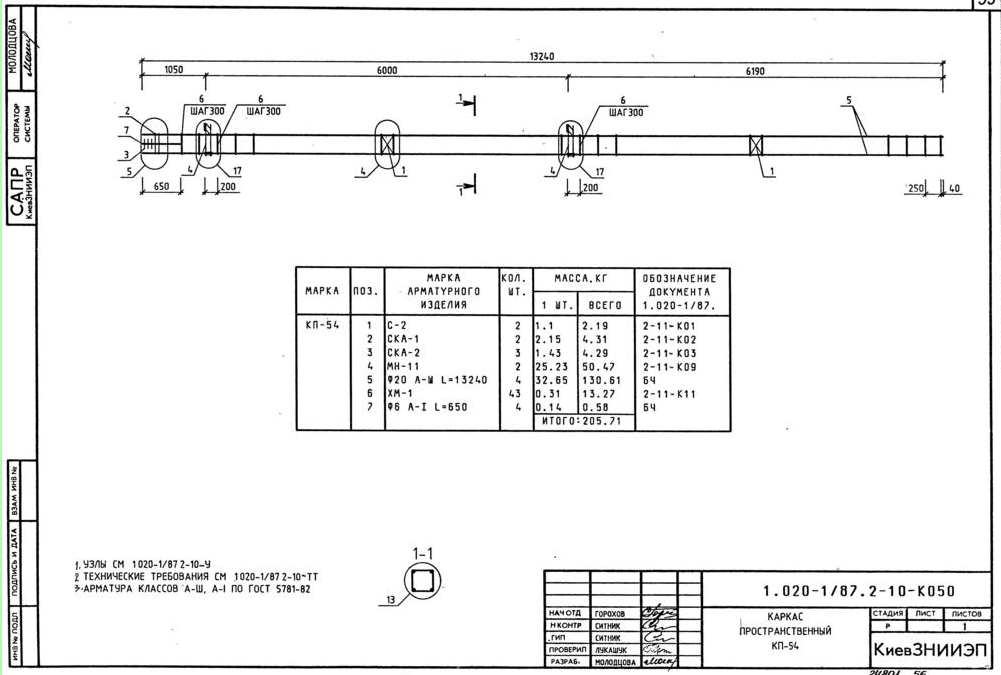

Каркас пространственный КП-54 – 55 стр
 |
|
| 1001 × 675 пикс. Открыть в новом окне | |

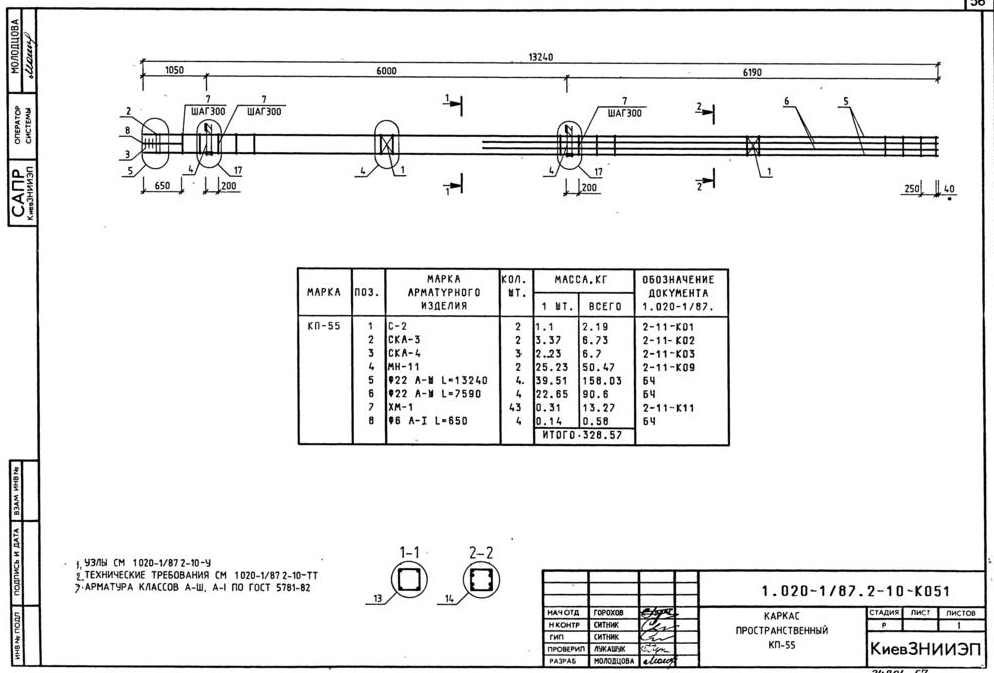

Каркас пространственный КП-55 – 56 стр
 |
|
| 994 × 673 пикс. Открыть в новом окне | |
Каркас пространственный КП-56 – 57 стр
 |
|
| 999 × 675 пикс. Открыть в новом окне | |

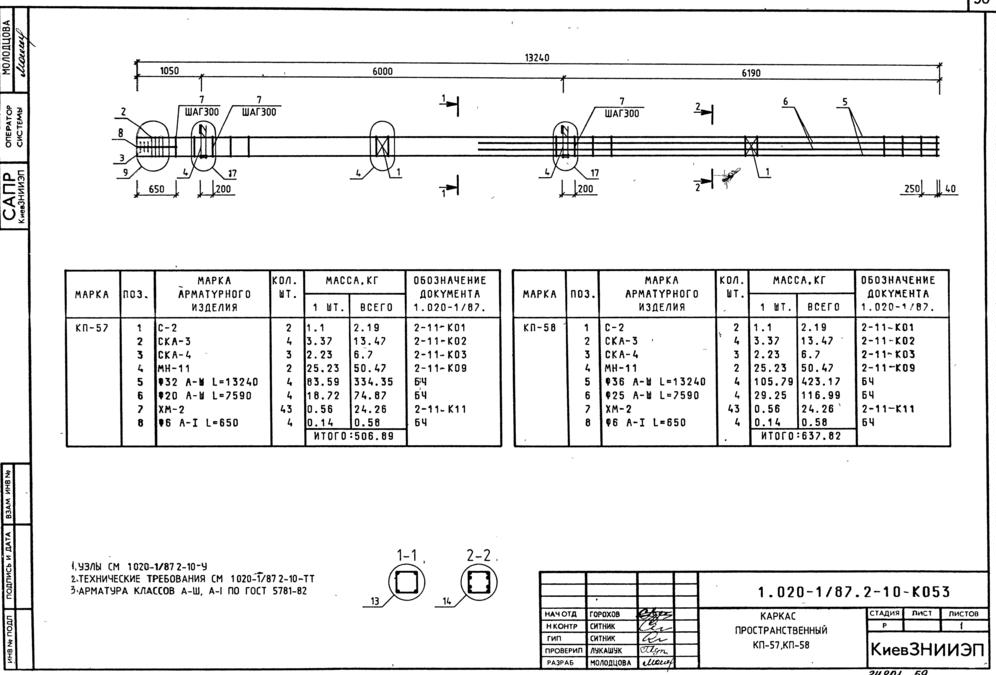

Каркас пространственный КП-57, КП-58 – 58 стр
 |
|
| 996 × 675 пикс. Открыть в новом окне | |
Каркас пространственный КП-59 – 59 стр
 |
|
| 995 × 667 пикс. Открыть в новом окне | |

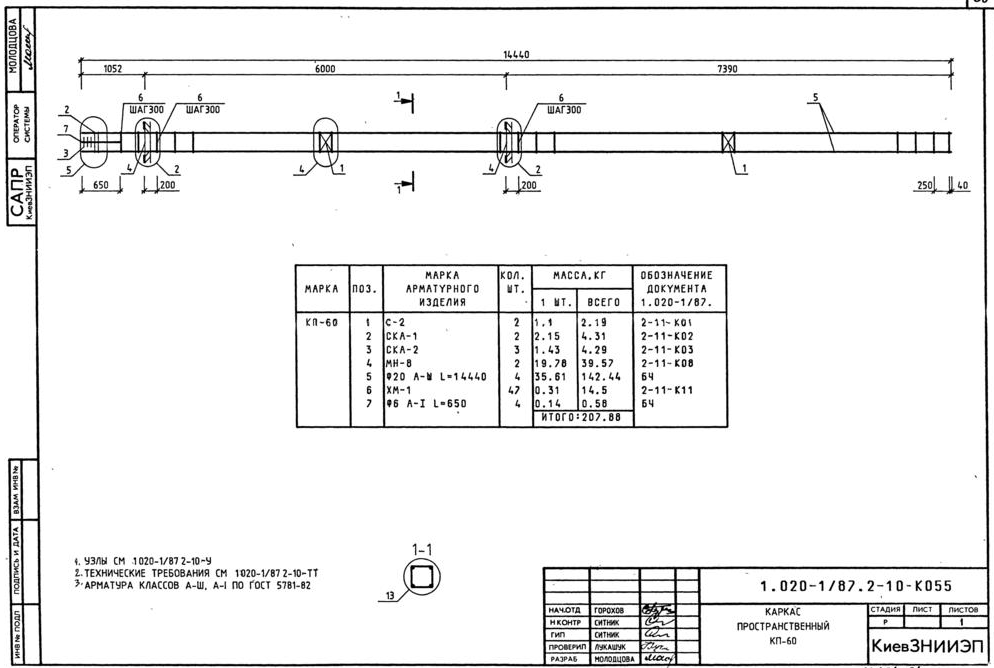

Каркас пространственный КП-60 – 60 стр
 |
|
| 994 × 668 пикс. Открыть в новом окне | |

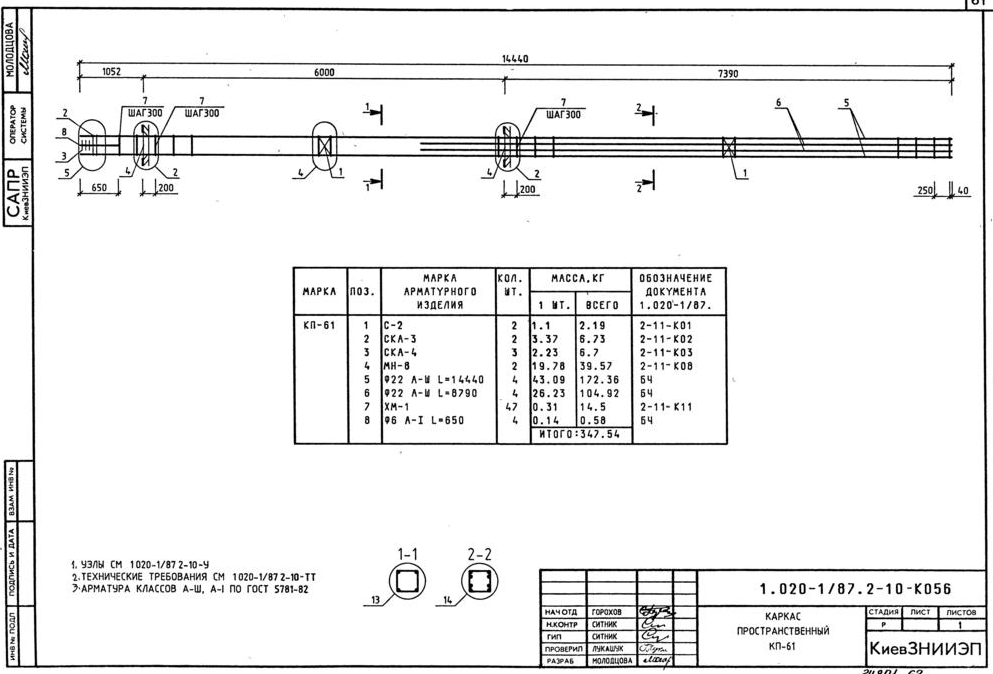

Каркас пространственный КП-61 – 61 стр
 |
|
| 993 × 674 пикс. Открыть в новом окне | |

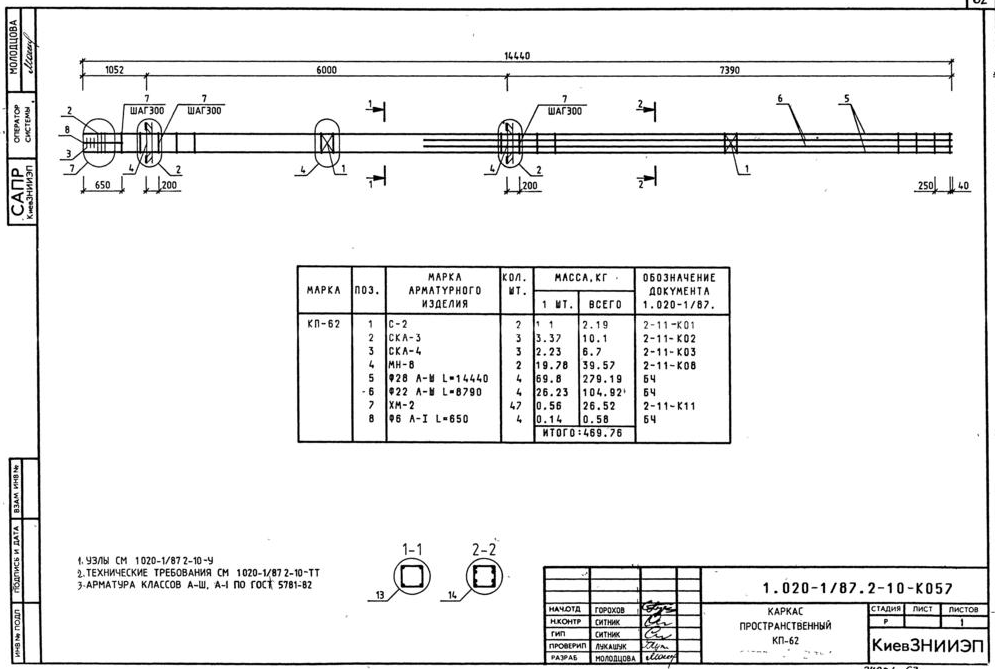

Каркас пространственный КП-62 – 62 стр
 |
|
| 995 × 669 пикс. Открыть в новом окне | |

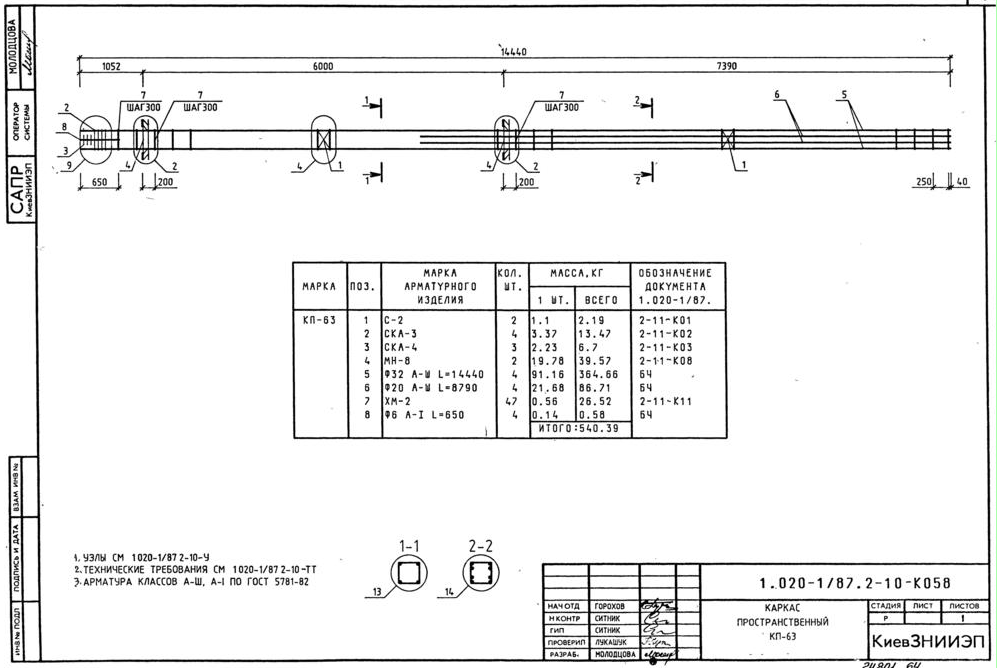

Каркас пространственный КП-63 – 63 стр
 |
|
| 997 × 668 пикс. Открыть в новом окне | |
Каркас пространственный КП-64 – 64 стр
 |
|
| 987 × 662 пикс. Открыть в новом окне | |

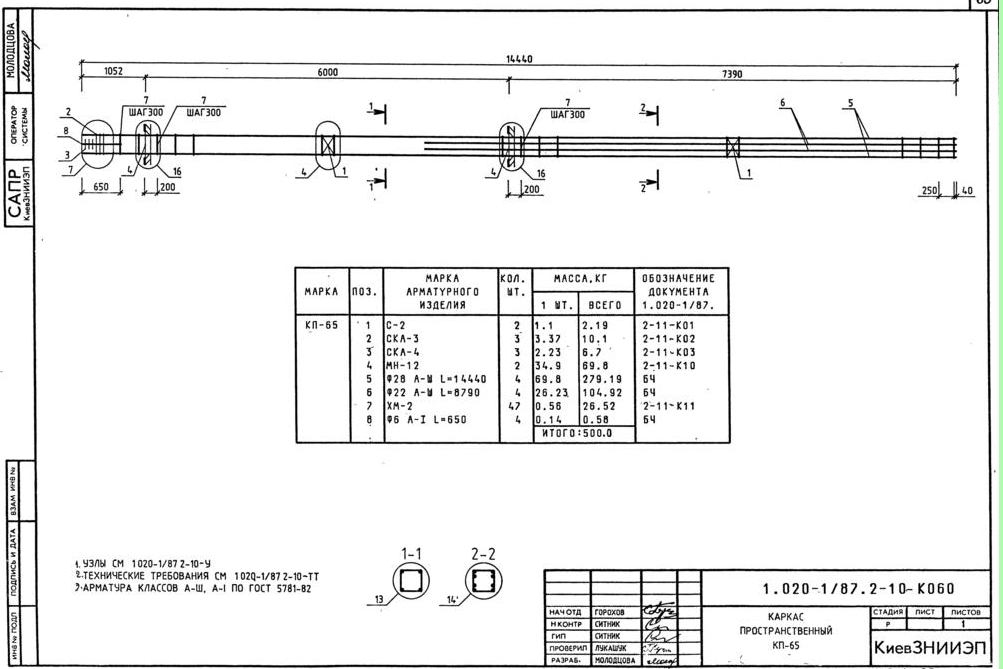

Каркас пространственный КП-65 – 65 стр
 |
|
| 1003 × 669 пикс. Открыть в новом окне | |

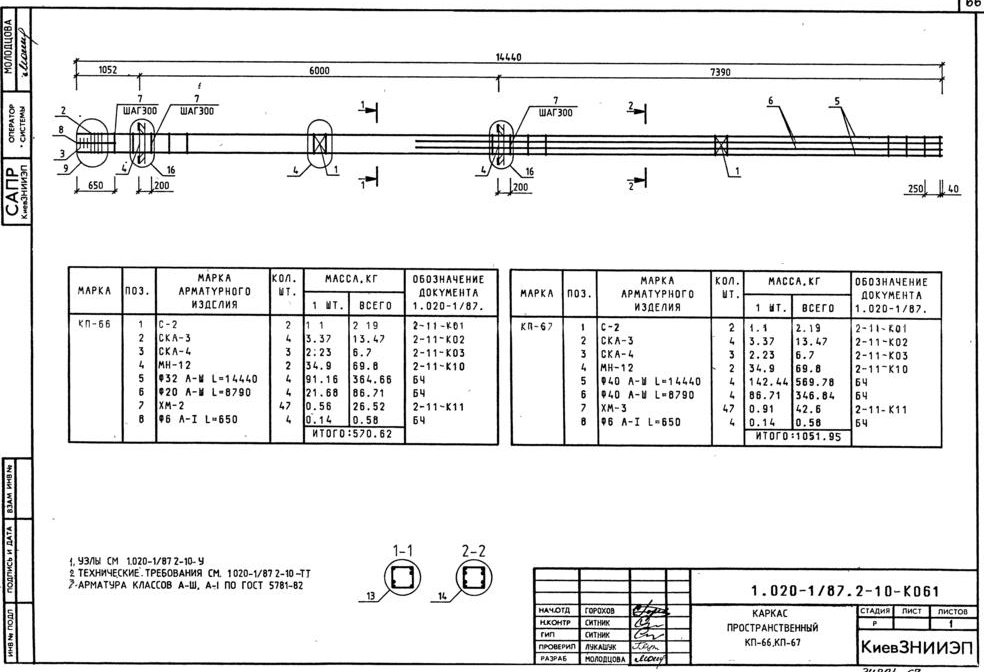

Каркас пространственный КП-66, КП-67 – 66 стр
 |
|
| 984 × 672 пикс. Открыть в новом окне | |

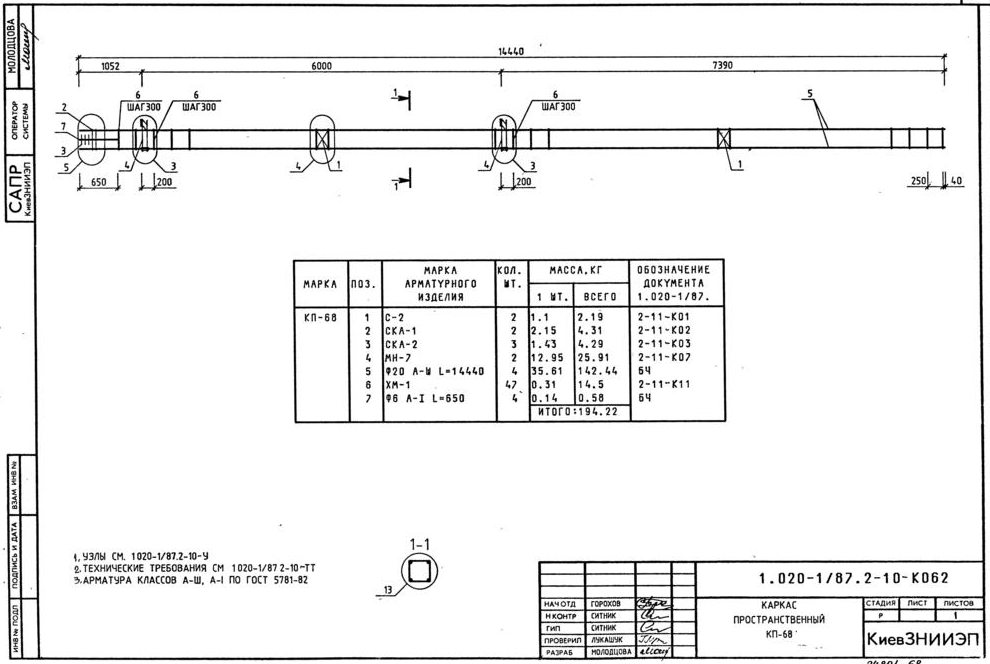

Каркас пространственный КП-68 – 67 стр
 |
|
| 990 × 664 пикс. Открыть в новом окне | |
Каркас пространственный КП-69 – 68 стр
 |
|
| 993 × 673 пикс. Открыть в новом окне | |
Каркас пространственный КП-70 – 69 стр
Каркас пространственный КП-71 – 70 стр
 |
|
| 999 × 666 пикс. Открыть в новом окне | |

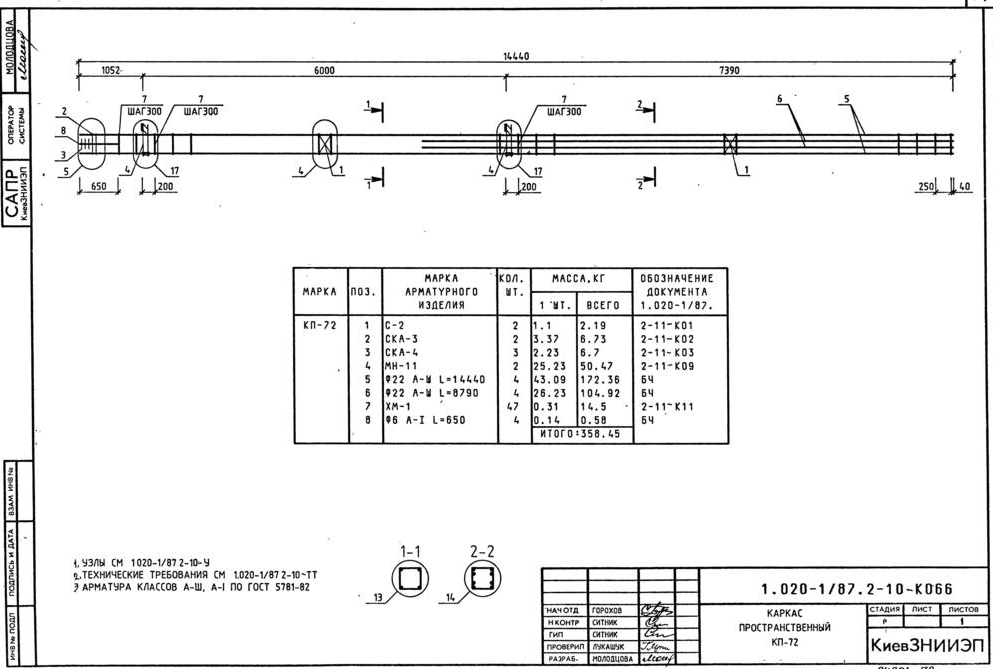

Каркас пространственный КП-72 – 71 стр
 |
|
| 993 × 669 пикс. Открыть в новом окне | |

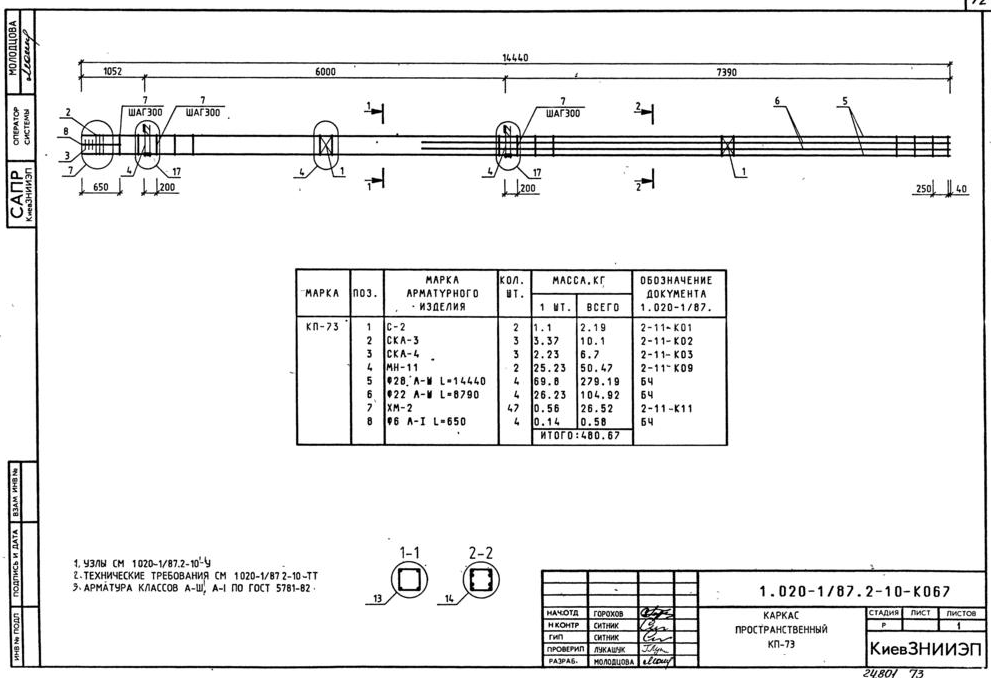

Каркас пространственный КП-73 – 72 стр
 |
|
| 991 × 678 пикс. Открыть в новом окне | |

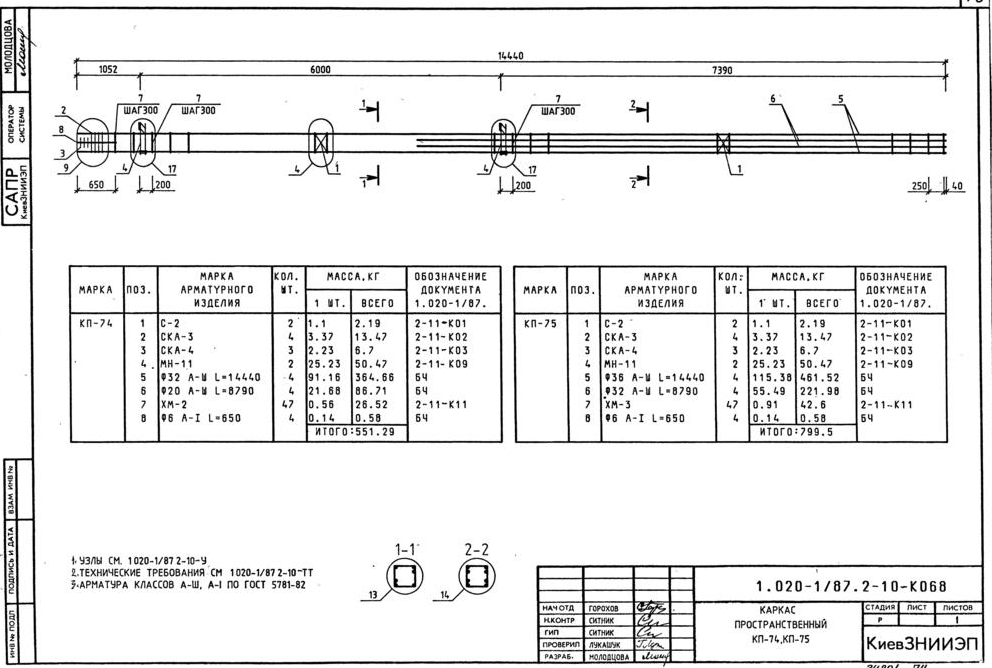

Каркас пространственный КП-74, КП-75 – 73 стр
 |
|
| 992 × 668 пикс. Открыть в новом окне | |
Каркас пространственный КП-76 – 74 стр
 |
|
| 995 × 660 пикс. Открыть в новом окне | |

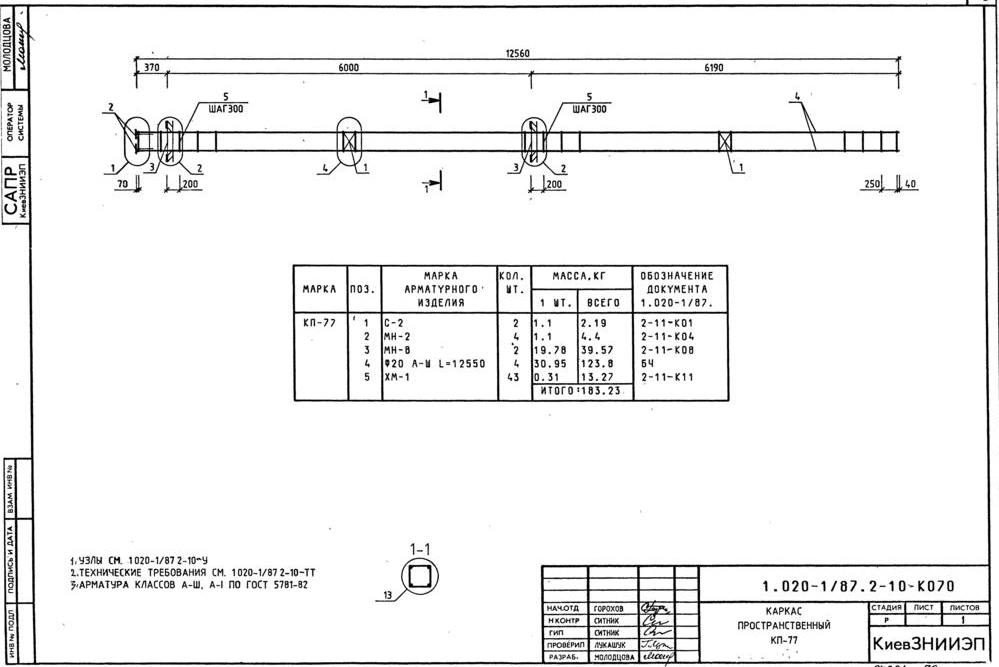

Каркас пространственный КП-77 – 75 стр
 |
|
| 999 × 667 пикс. Открыть в новом окне | |
Каркас пространственный КП-78, КП-79 – 76 стр
 |
|
| 992 × 671 пикс. Открыть в новом окне | |

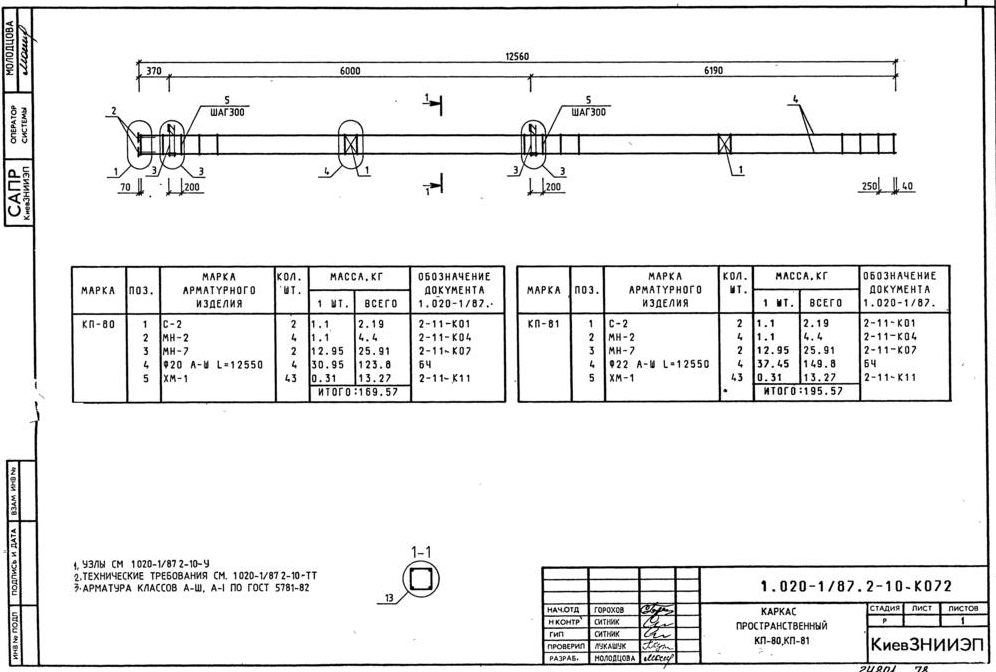

Каркас пространственный КП-80, КП-81 – 77 стр
 |
|
| 996 × 672 пикс. Открыть в новом окне | |

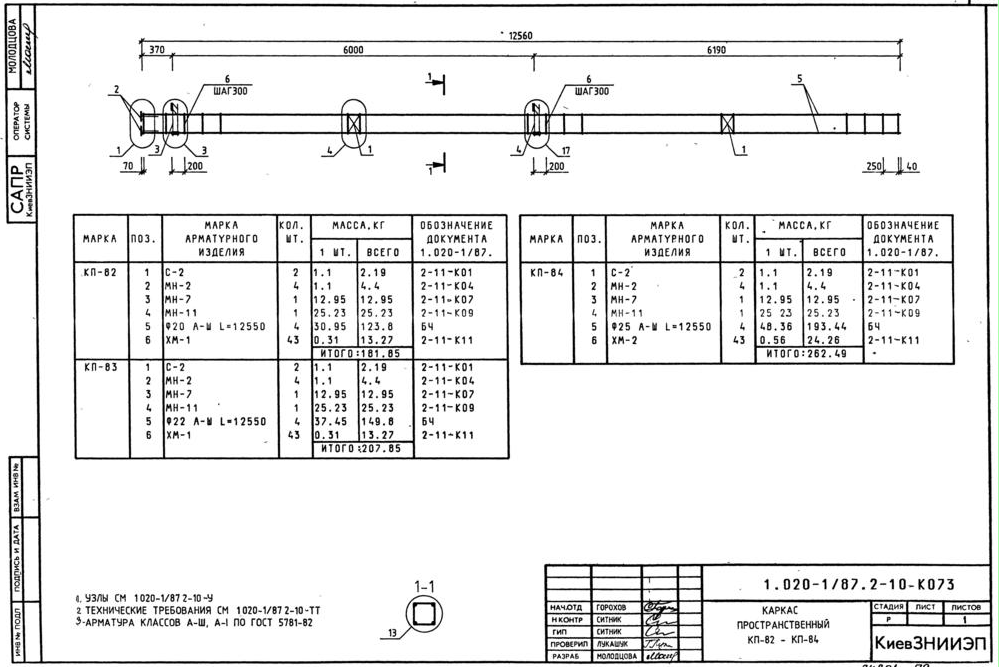

Каркас пространственный КП-82 - КП-84 – 78 стр
 |
|
| 999 × 667 пикс. Открыть в новом окне | |

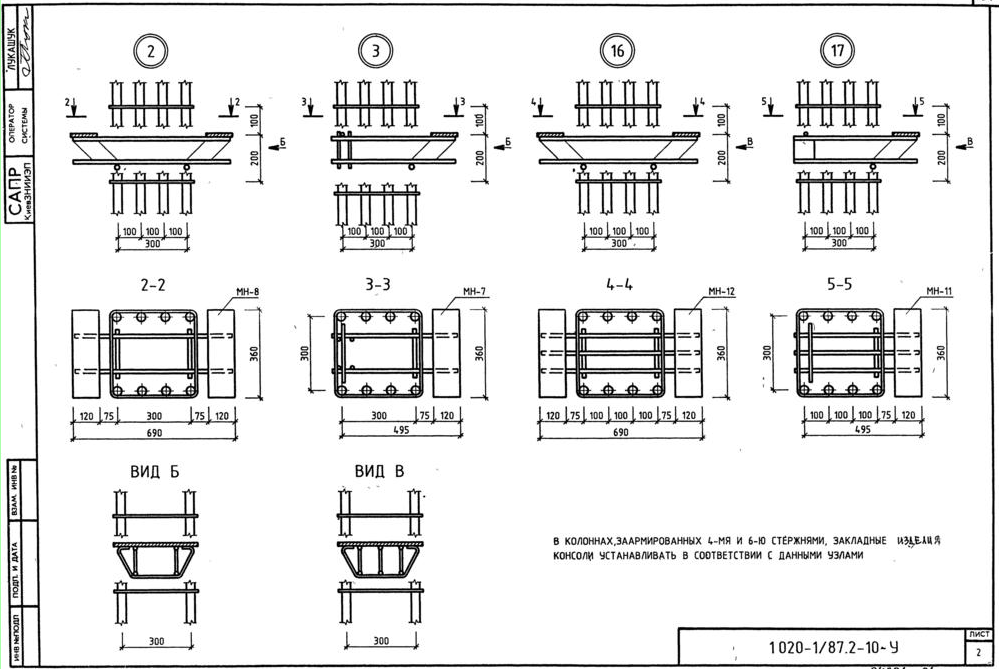

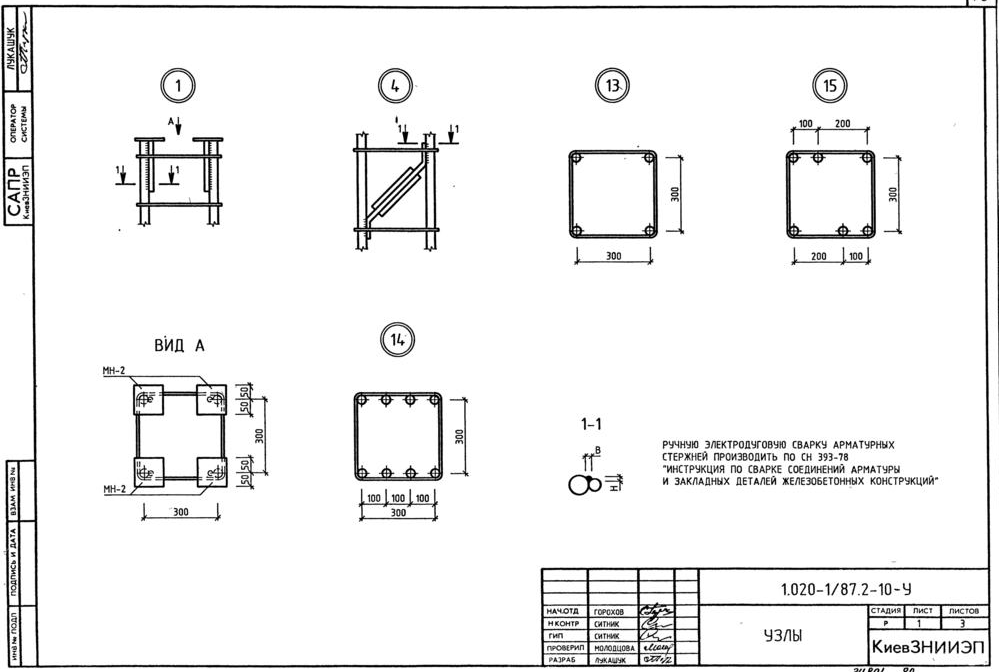

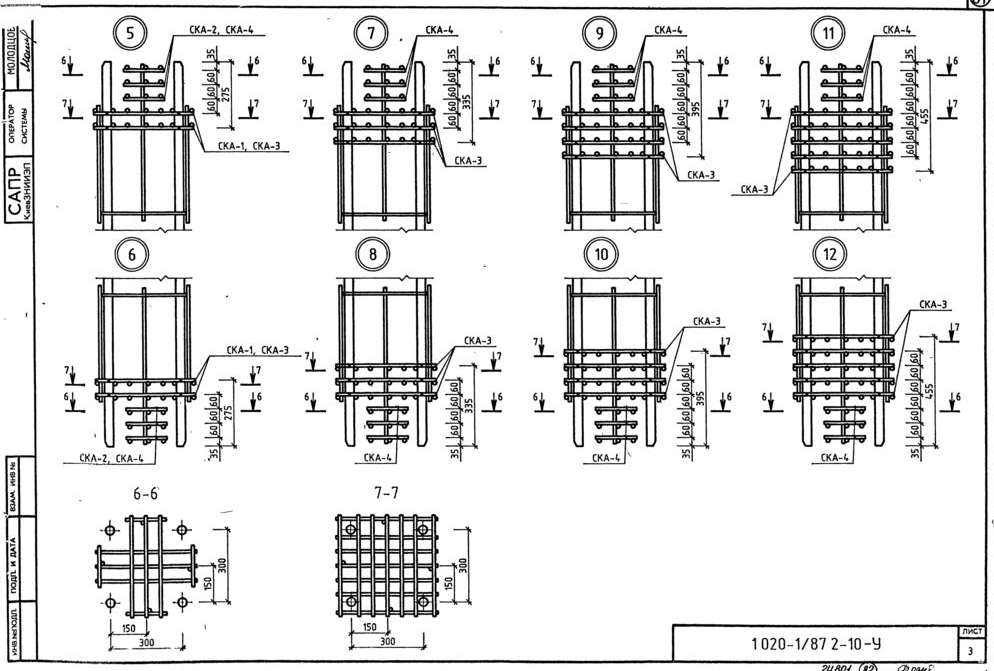

Узлы – 79 стр
 |
|
| 999 × 672 пикс. Открыть в новом окне | |
 |
|
| 999 × 669 пикс. Открыть в новом окне | |
 |
|
| 994 × 671 пикс. Открыть в новом окне ( | |
