Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 2-13 Колонны из бетона класса В30 для зданий высотой этажа 3,3 м. пространственные
Описание
Рабочие чертежи

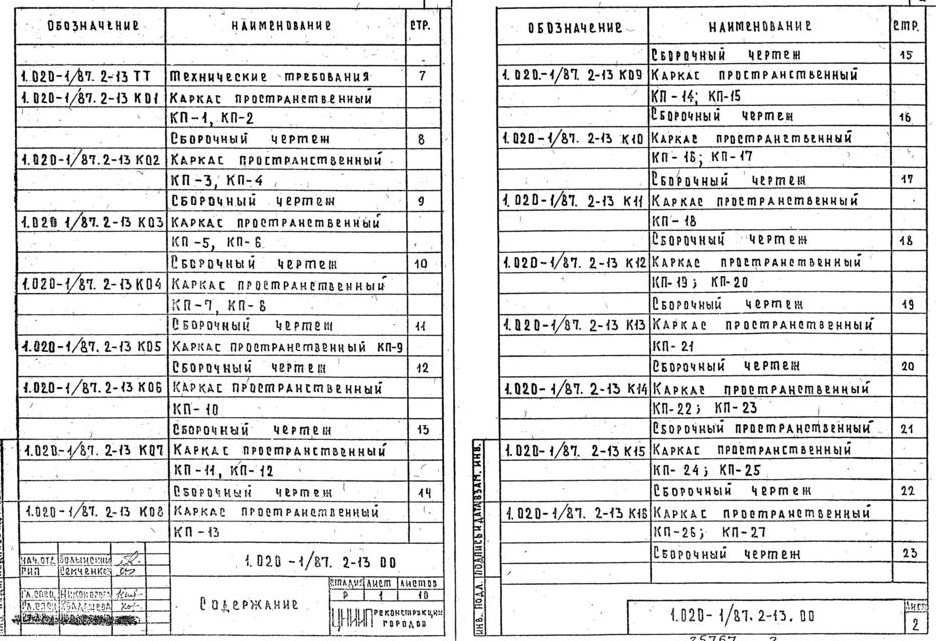

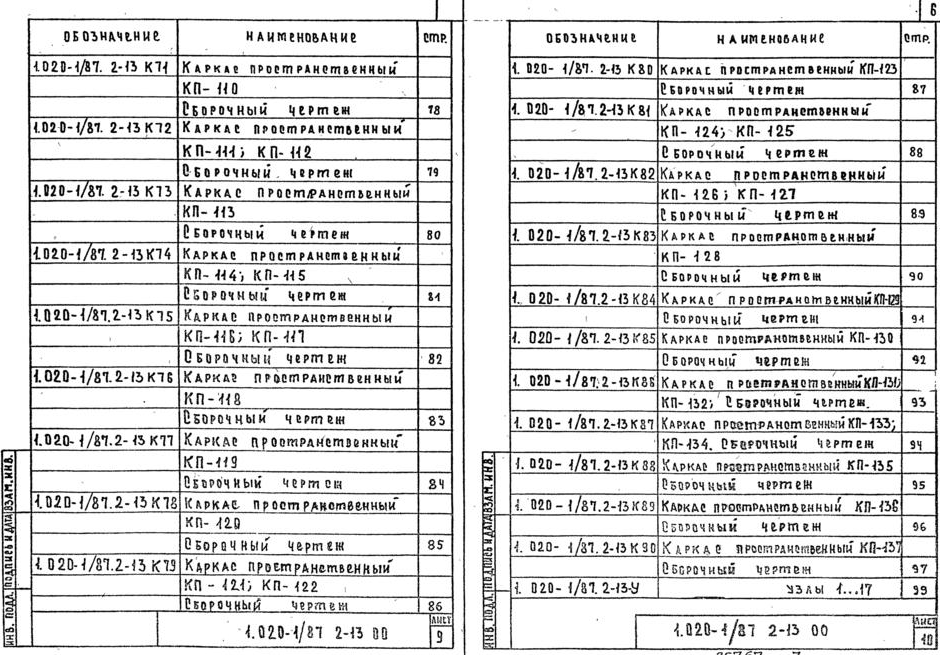

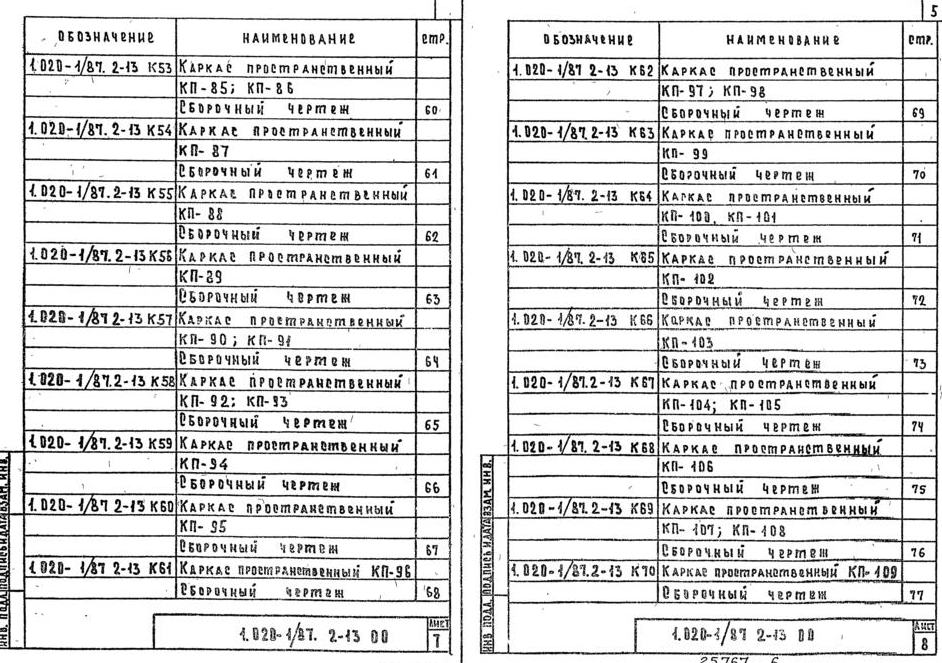

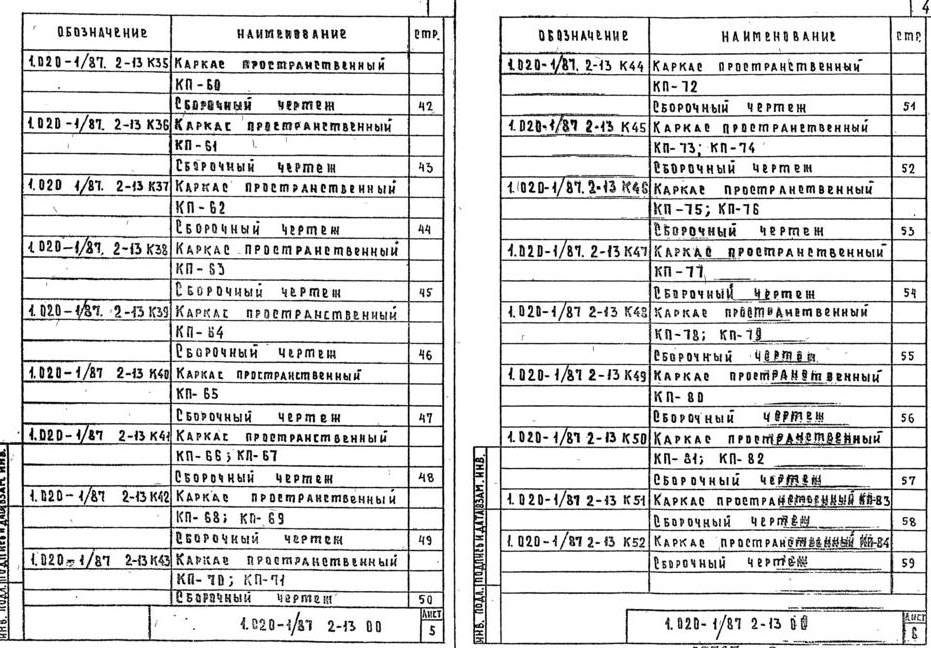

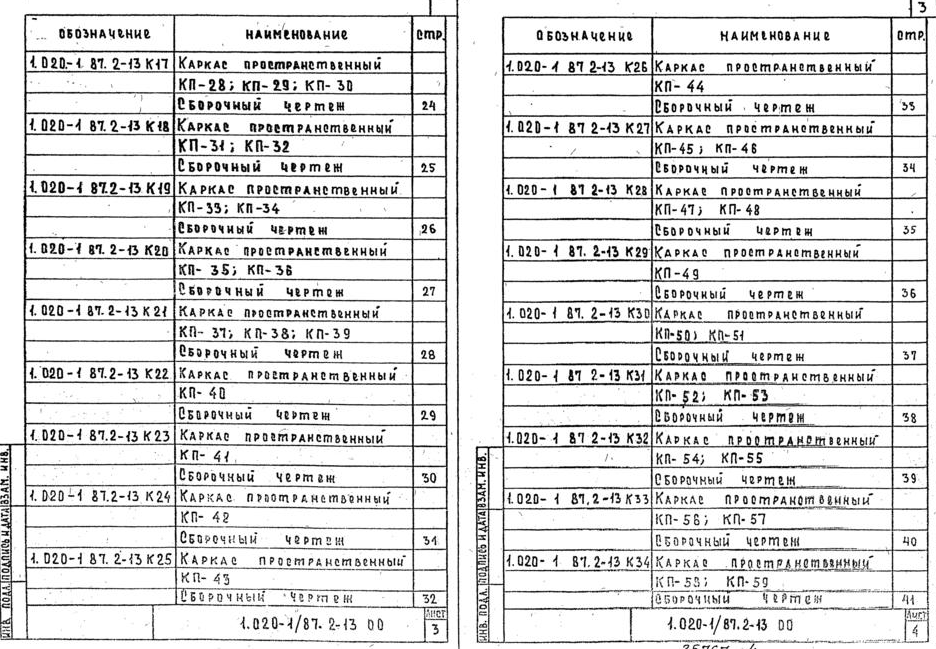

Содержание – 2 стр
 |
|
| 936 × 641 пикс. Открыть в новом окне | |
 |
|
| 936 × 649 пикс. Открыть в новом окне | |
 |
|
| 931 × 648 пикс. Открыть в новом окне | |
 |
|
| 942 × 663 пикс. Открыть в новом окне | |
 |
|
| 940 × 655 пикс. Открыть в новом окне | |
Технические требования – 3 стр
Настоящий выпуск содержит рабочие чертежи пространственных каркасов колонн сечением 400х400 мм выпуска 2-12
Пространственные каркасы собираются из отдельных стержней замкнутых хомутов, веток косвенного армирования и закладных деталей при помощи контактной сварки.
Сварка стержней выполняется в соответствии с требованиями ГОСТ 14098-85 для соединений с нормируемой прочностью.
В зависимости от расчетных усилий предусмотрено изменение армирования пространственного каркаса по его длине обрывом продольной арматуры в вышерасположенных этажах колонны.
Диагональные связи должны привариваться к стержням продольной арматуры протяженными швами, длина швов не менее 5-ти диаметров арматурной связи.
Закладные детали МН-5…Мн-12 должны быть зафиксированы в проектном положении в форме.
Закладные детали МН-2 привариваются к продольным стержням пространственного каркаса дуговой сваркой односторонним швом.
Сборку пространственных каркасом рекомендуется проводить на автоматизированных линиях согласно указаниям выпуска 0-7 «Указания по заводской технологии изготовления изделий».
Перечень выпусков, входящих в состав сварки серии 1.020-1/87 приведен в выпуске 0-0 (дополнение 1).

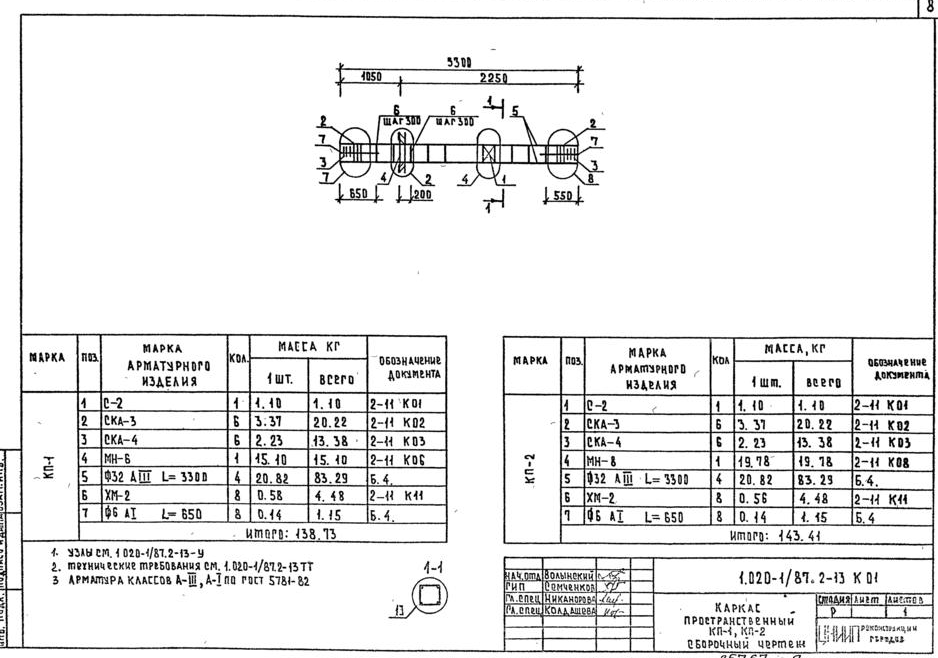

Каркас пространственный КП-1, КП-2. Сборочный чертеж – 8 стр
 |
|
| 938 × 658 пикс. Открыть в новом окне | |

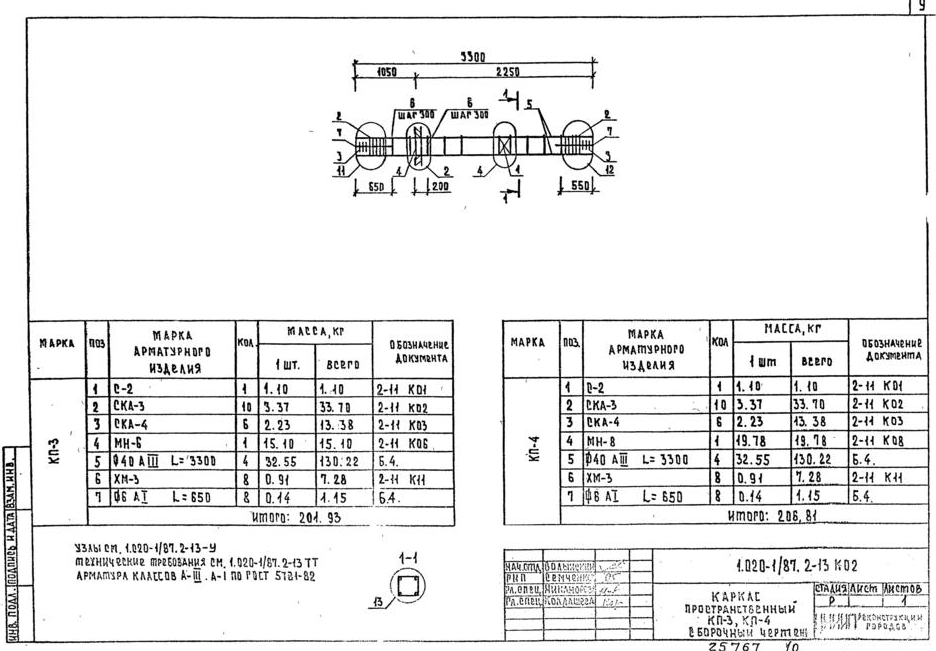

Каркас пространственный КП-3, КП-4. Сборочный чертеж – 9 стр
 |
|
| 936 × 651 пикс. Открыть в новом окне | |

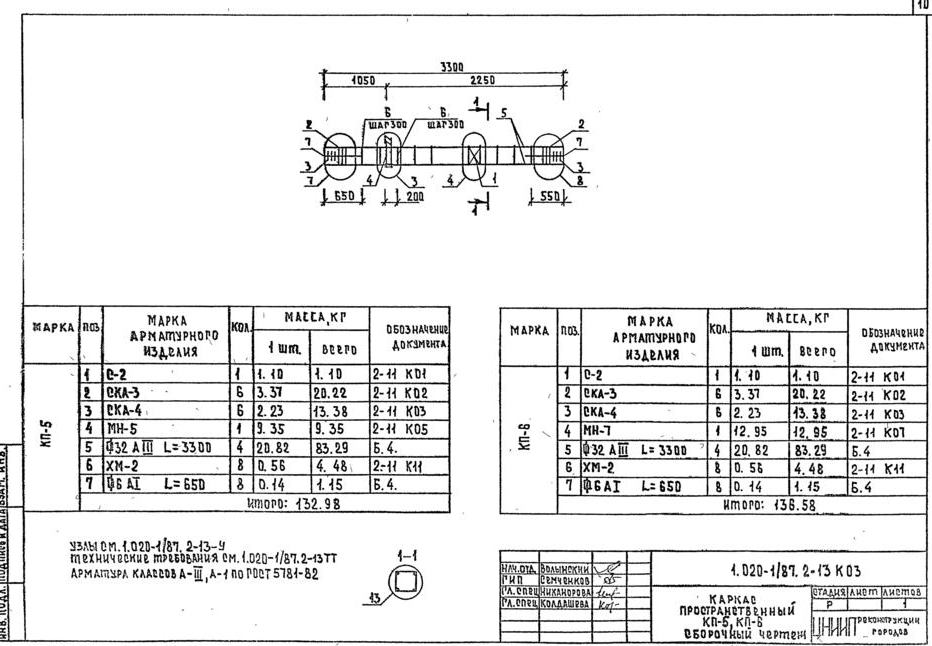

Каркас пространственный КП-5, КП-6. Сборочный чертеж – 10 стр
 |
|
| 932 × 646 пикс. Открыть в новом окне | |

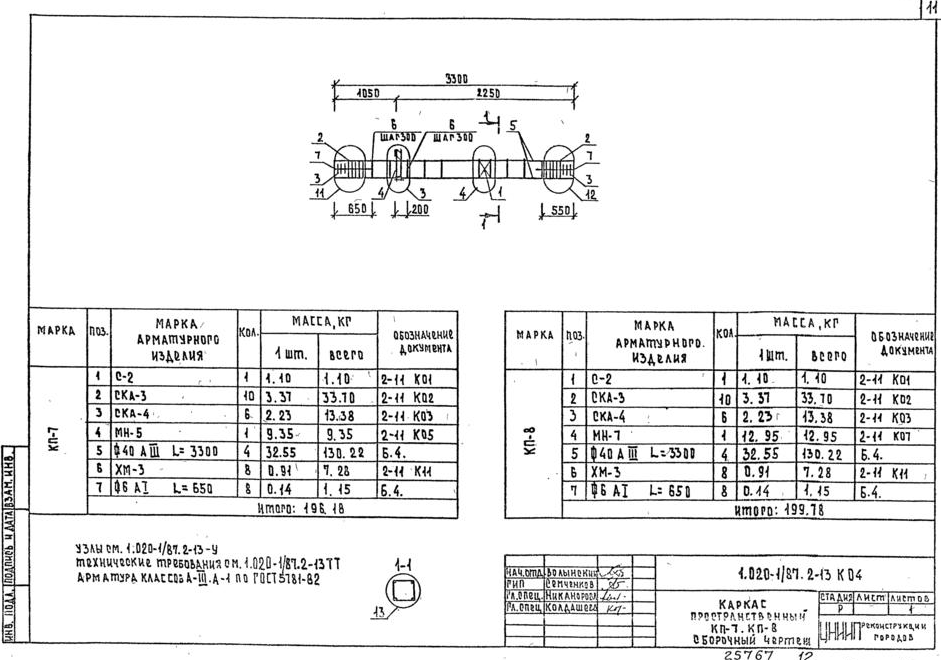

Каркас пространственный КП-7, КП-8. Сборочный чертеж – 11 стр
 |
|
| 941 × 660 пикс. Открыть в новом окне | |

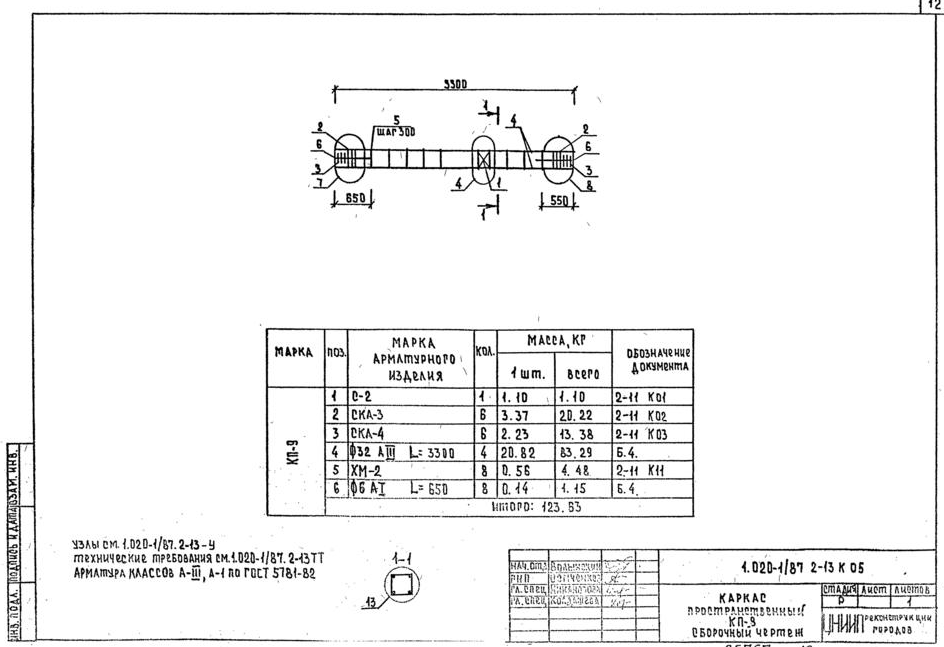

Каркас пространственный КП-9. Сборочный чертеж – 12 стр
 |
|
| 944 × 647 пикс. Открыть в новом окне | |

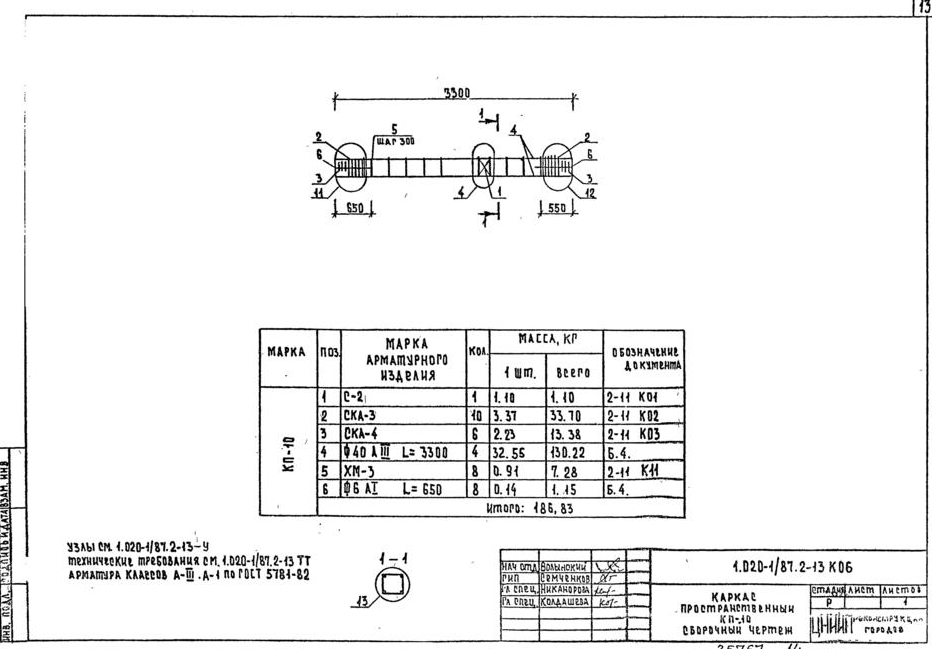

Каркас пространственный КП-10. Сборочный чертеж – 13 стр
 |
|
| 932 × 649 пикс. Открыть в новом окне | |

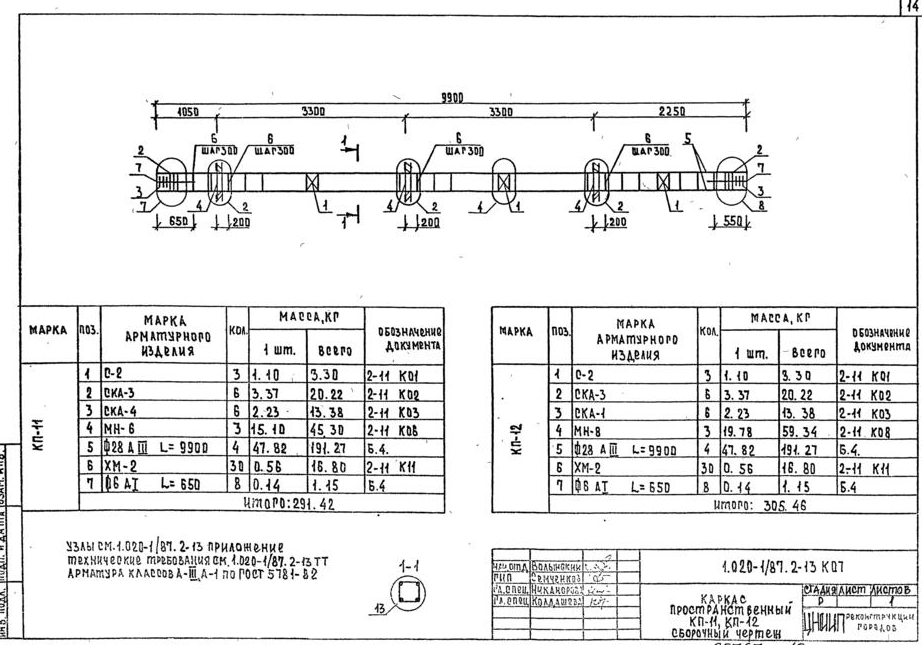

Каркас пространственный КП-11, КП-12. Сборочный чертеж – 14 стр
 |
|
| 922 × 645 пикс. Открыть в новом окне | |

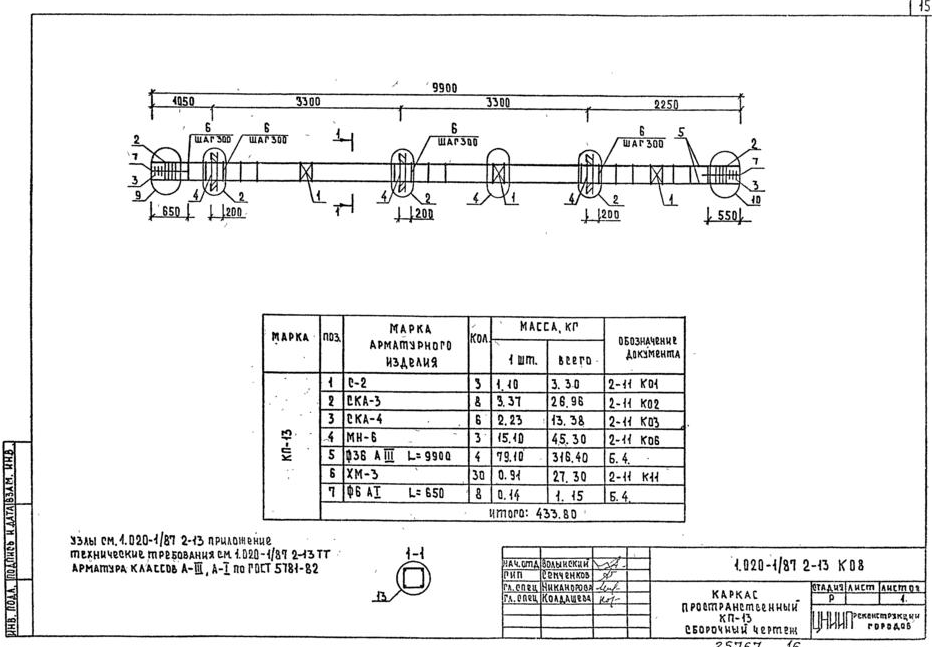

Каркас пространственный КП-13. Сборочный чертеж – 15 стр
 |
|
| 932 × 647 пикс. Открыть в новом окне | |

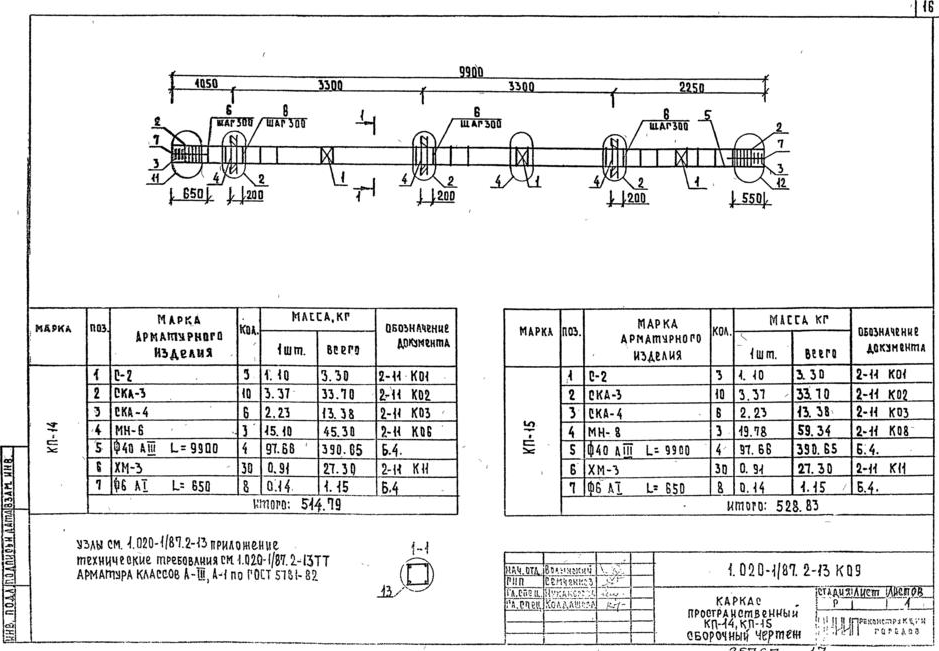

Каркас пространственный КП-15, КП-16. Сборочный чертеж – 16 стр
 |
|
| 939 × 651 пикс. Открыть в новом окне | |

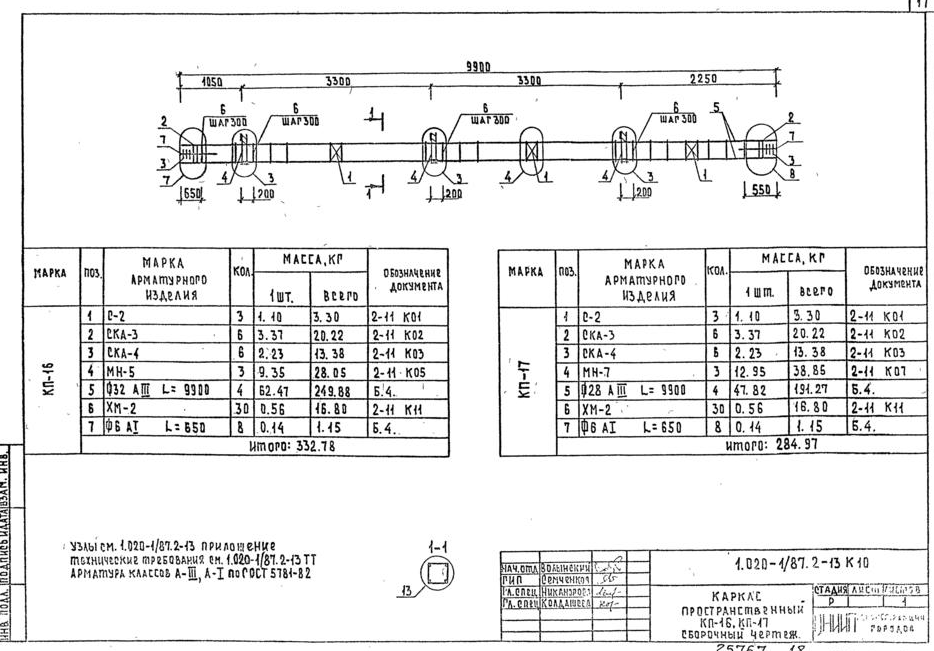

Каркас пространственный КП-16, КП-17. Сборочный чертеж – 17 стр
 |
|
| 934 × 651 пикс. Открыть в новом окне | |

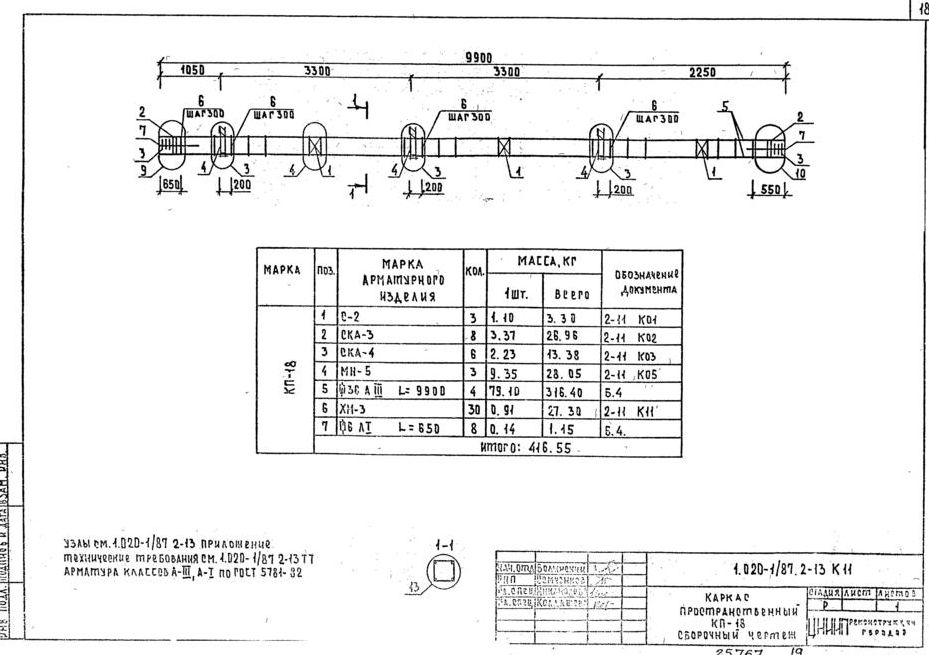

Каркас пространственный КП-18. Сборочный чертеж – 18 стр
 |
|
| 929 × 655 пикс. Открыть в новом окне | |

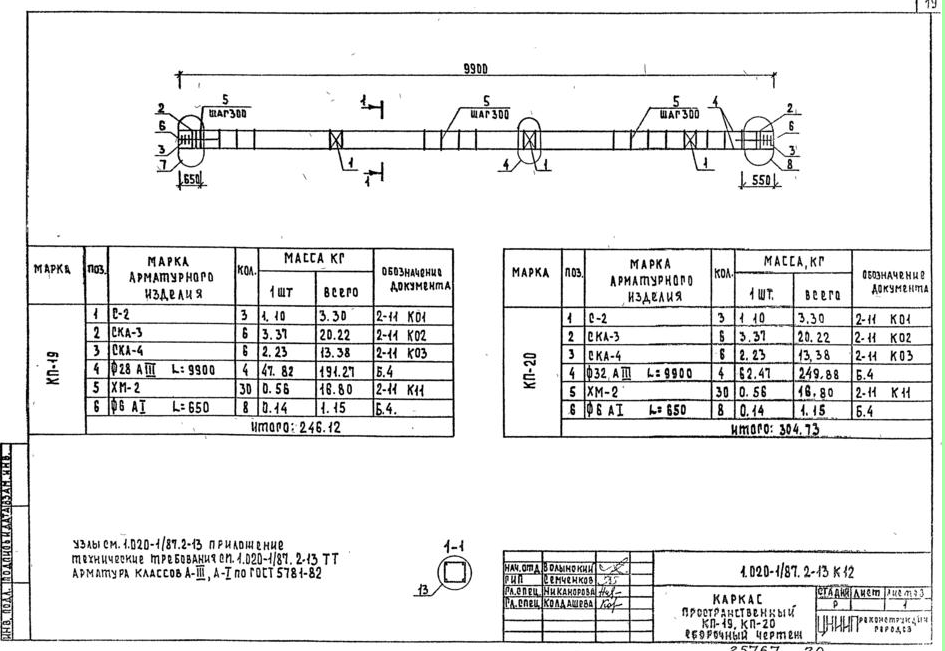

Каркас пространственный КП-19, КП-20. Сборочный чертеж – 19 стр
 |
|
| 945 × 651 пикс. Открыть в новом окне | |

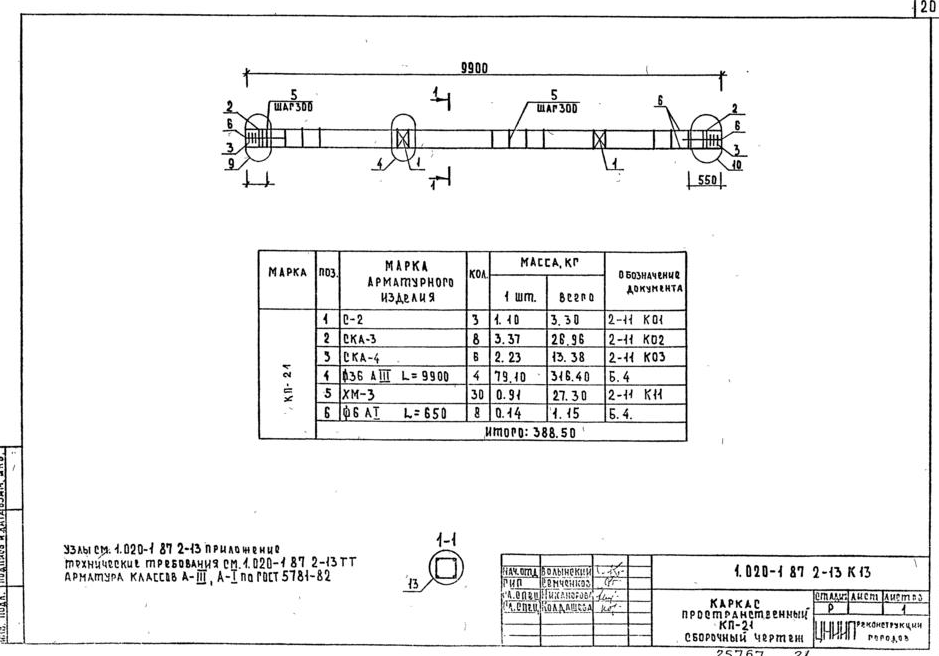

Каркас пространственный КП-21. Сборочный чертеж – 20 стр
 |
|
| 939 × 656 пикс. Открыть в новом окне | |

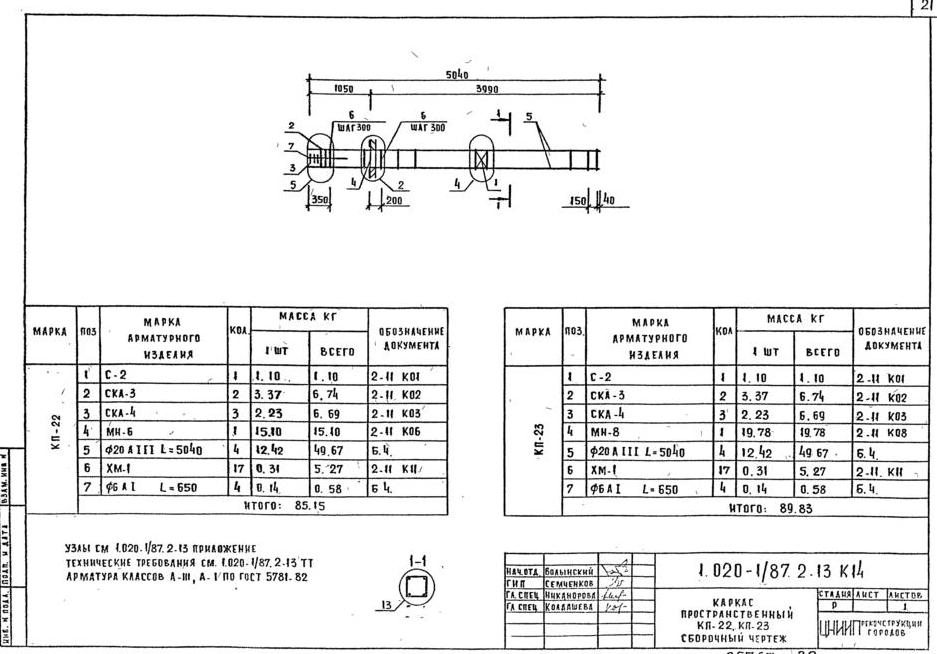

Каркас пространственный КП-22, КП-23. Сборочный чертеж – 21 стр
 |
|
| 937 × 654 пикс. Открыть в новом окне | |

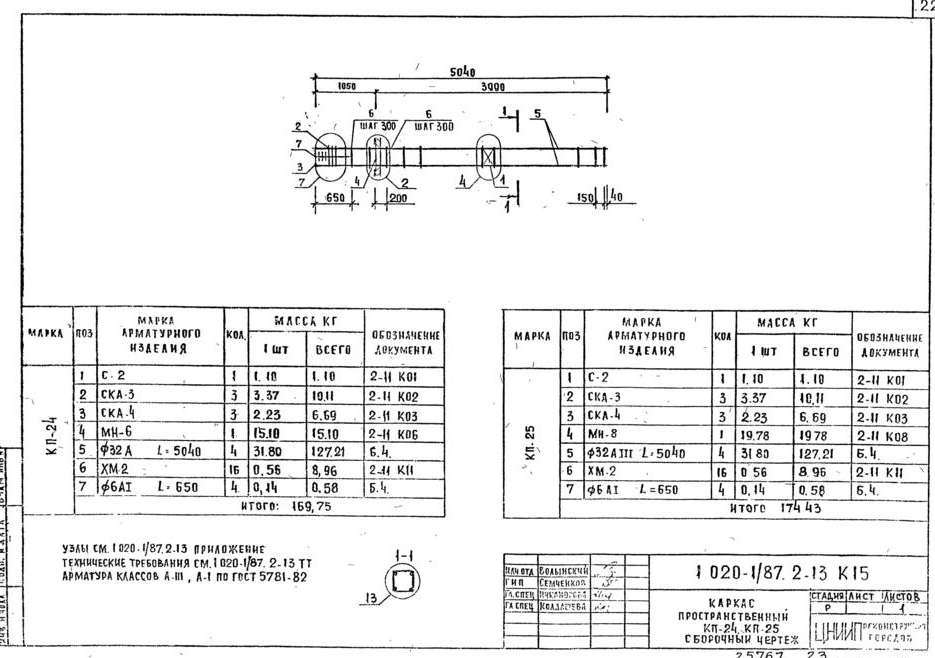

Каркас пространственный КП-24, КП-25. Сборочный чертеж – 22 стр
 |
|
| 935 × 658 пикс. Открыть в новом окне | |

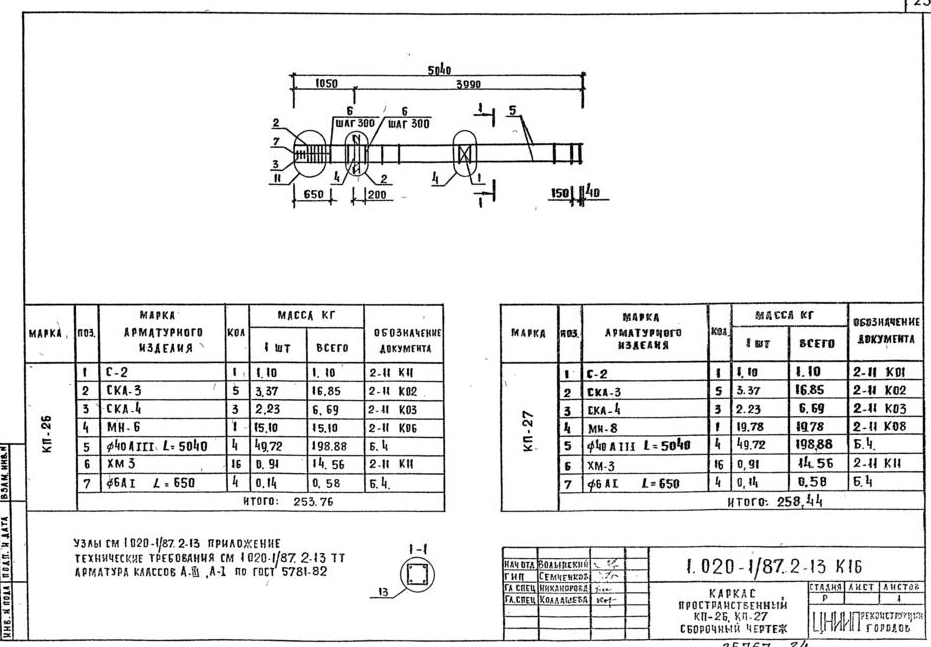

Каркас пространственный КП-26, КП-27. Сборочный чертеж – 23 стр
 |
|
| 931 × 647 пикс. Открыть в новом окне | |

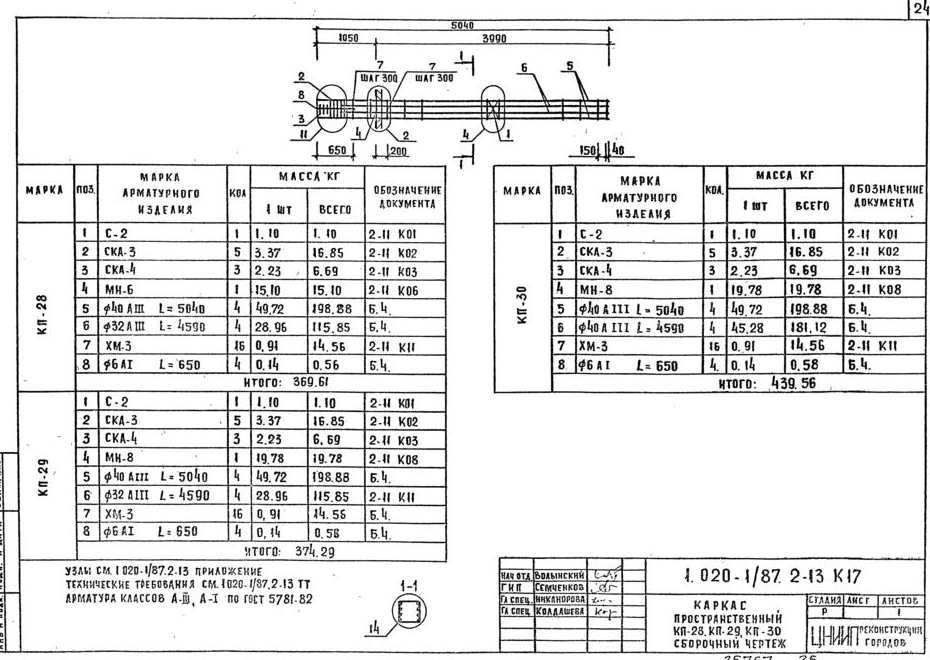

Каркас пространственный КП-28, КП-29, КП-30. Сборочный чертеж – 24 стр
 |
|
| 930 × 660 пикс. Открыть в новом окне | |

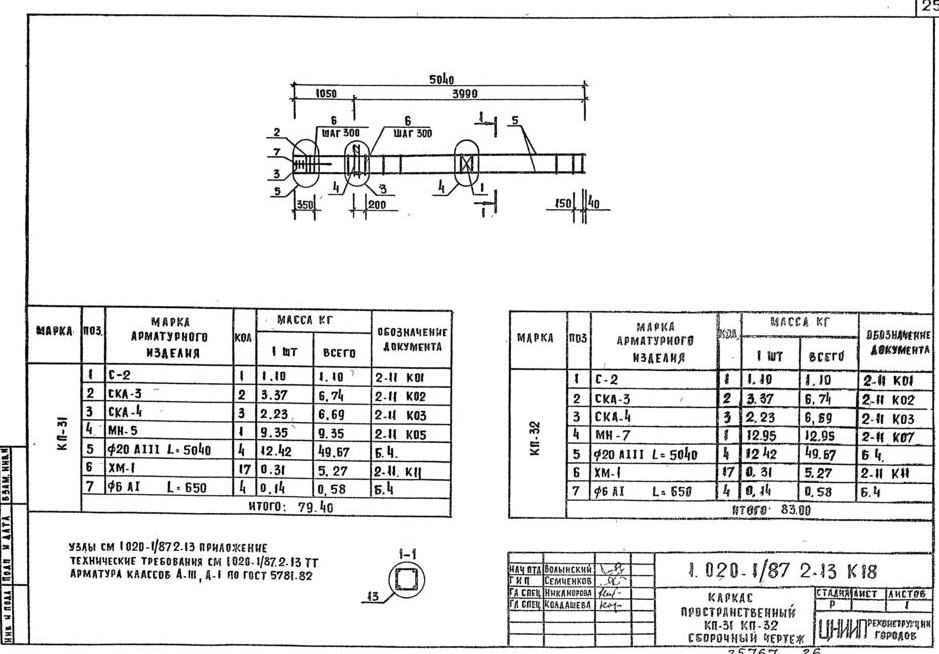

Каркас пространственный КП-31, КП-32. Сборочный чертеж – 25 стр
 |
|
| 939 × 654 пикс. Открыть в новом окне | |

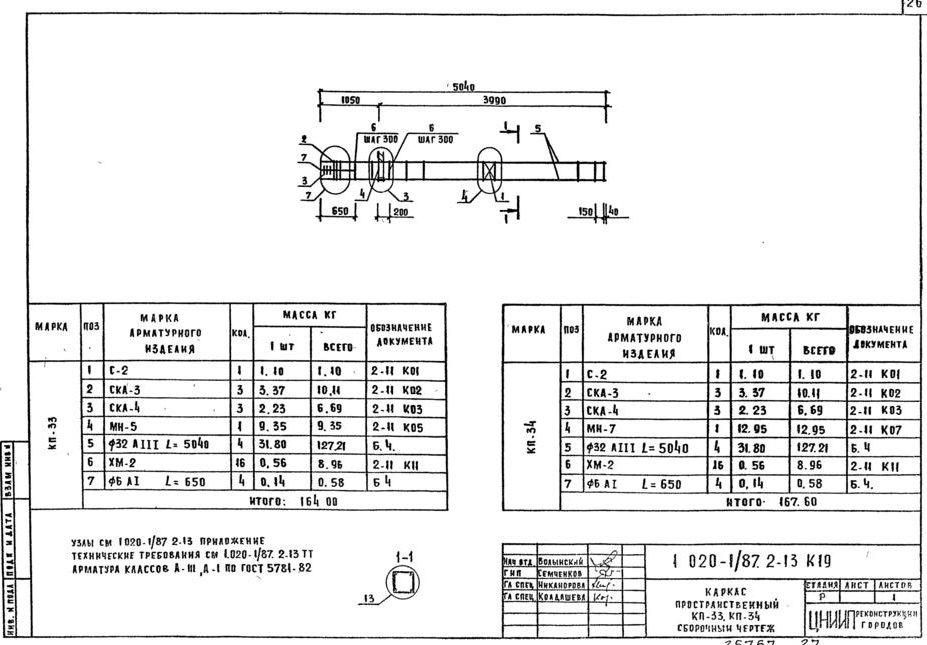

Каркас пространственный КП-33, КП-34. Сборочный чертеж – 26 стр
 |
|
| 927 × 645 пикс. Открыть в новом окне | |

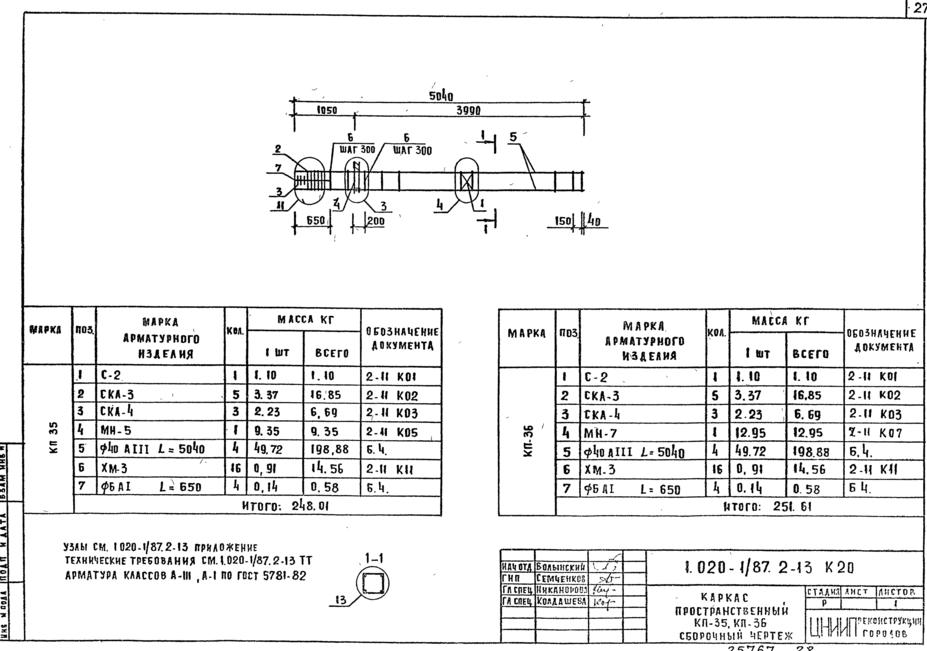

Каркас пространственный КП-35, КП-36. Сборочный чертеж – 27 стр
 |
|
| 927 × 651 пикс. Открыть в новом окне | |

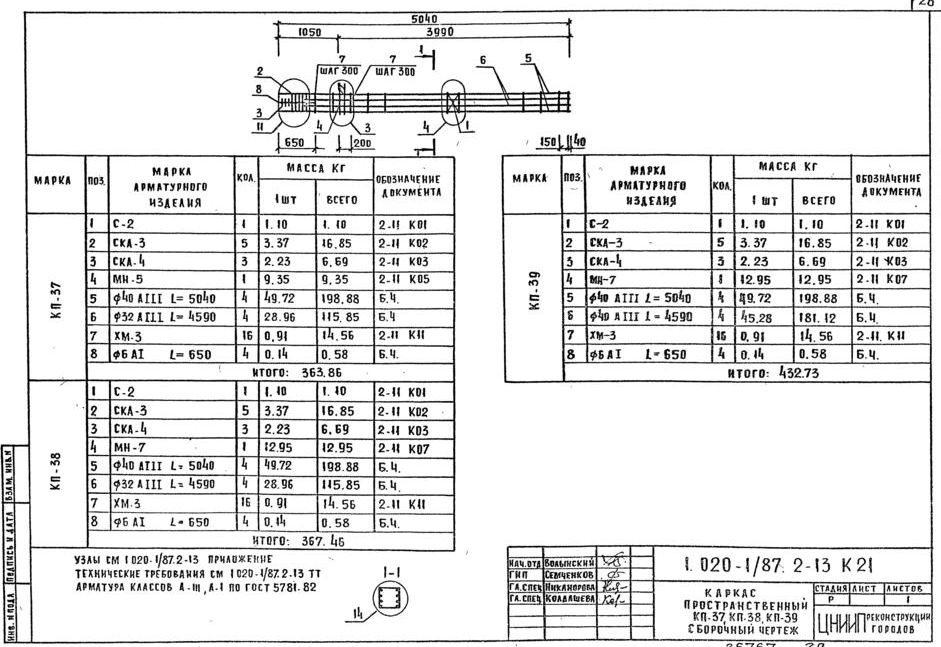

Каркас пространственный КП-37, КП-38, КП-39. Сборочный чертеж – 28 стр
 |
|
| 941 × 647 пикс. Открыть в новом окне | |

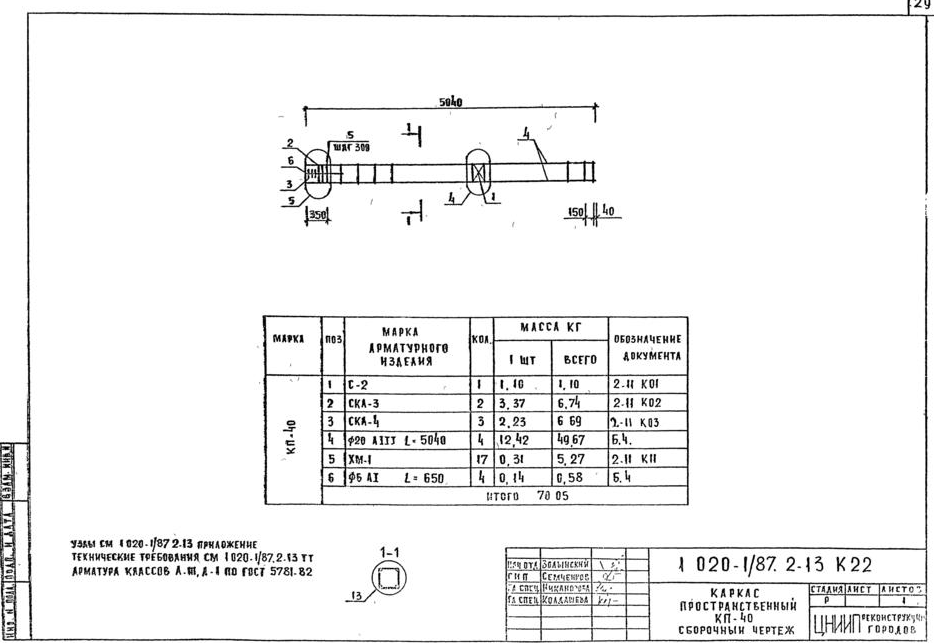

Каркас пространственный КП-40. Сборочный чертеж – 29 стр
 |
|
| 934 × 643 пикс. Открыть в новом окне | |

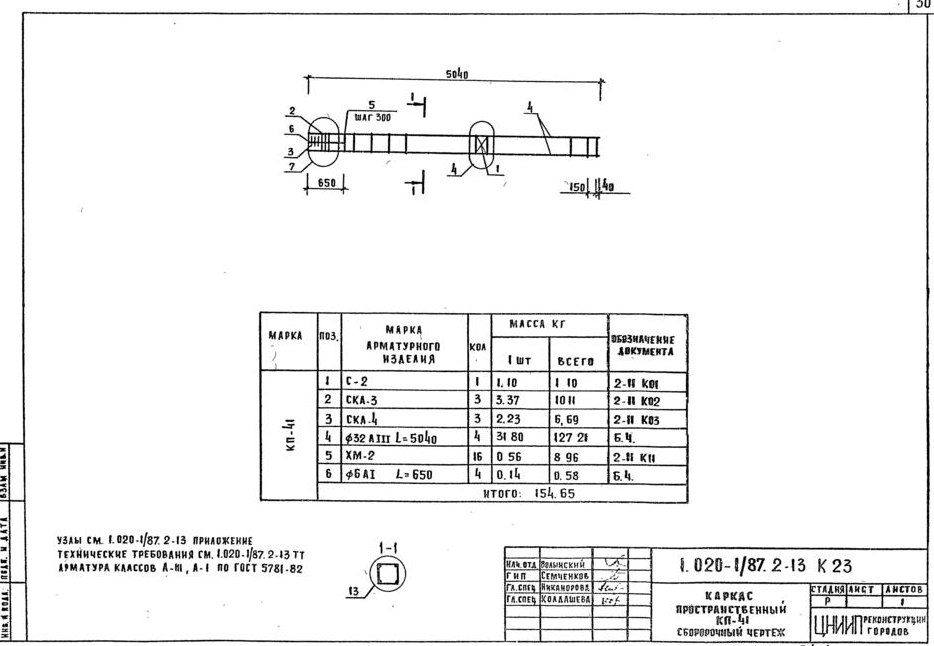

Каркас пространственный КП-41. Сборочный чертеж – 30 стр
 |
|
| 934 × 646 пикс. Открыть в новом окне | |

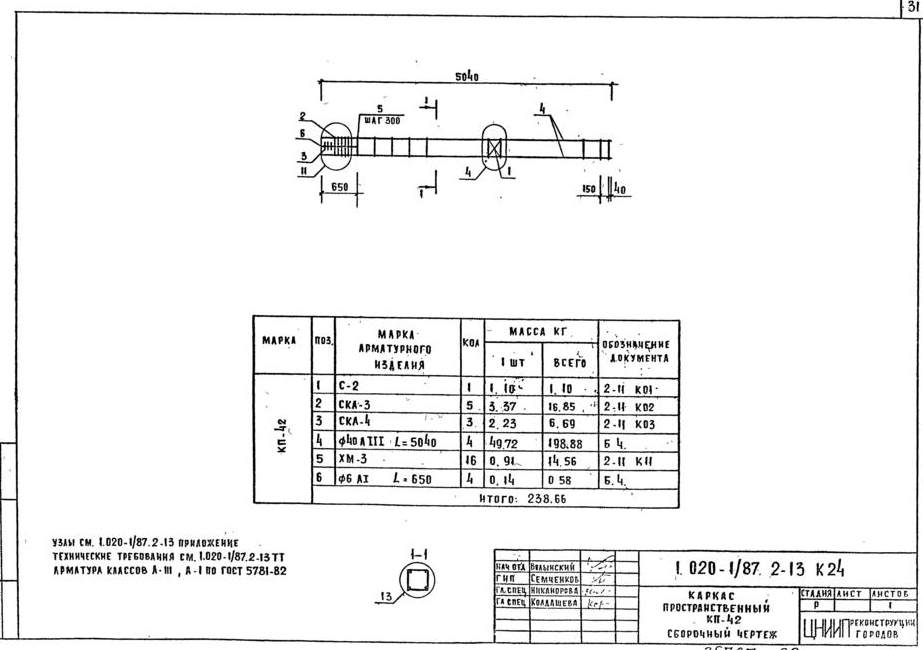

Каркас пространственный КП-42. Сборочный чертеж – 31 стр
 |
|
| 923 × 650 пикс. Открыть в новом окне | |

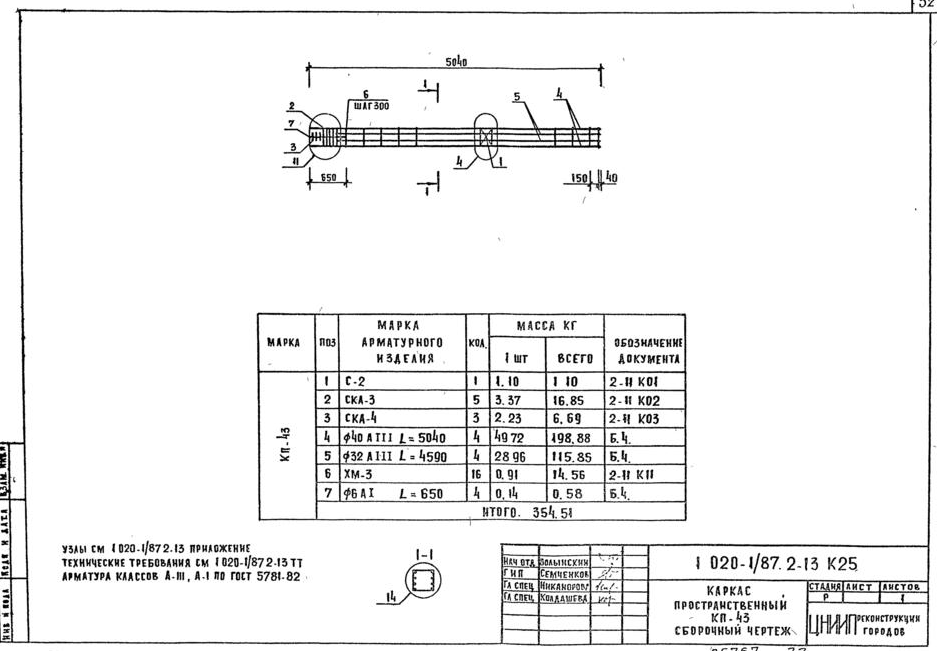

Каркас пространственный КП-43. Сборочный чертеж – 32 стр
 |
|
| 937 × 651 пикс. Открыть в новом окне | |

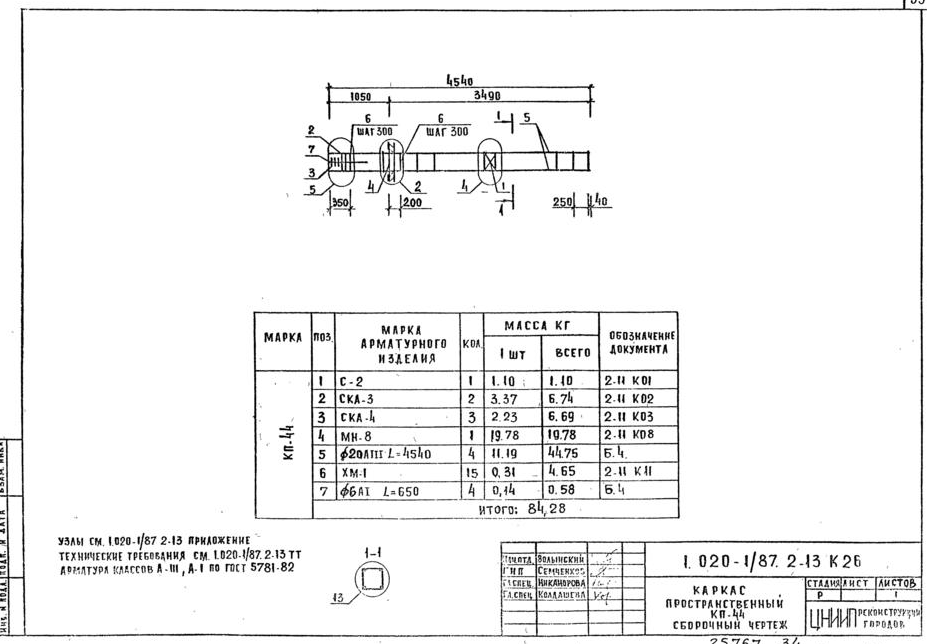

Каркас пространственный КП-44. Сборочный чертеж – 33 стр
 |
|
| 927 × 644 пикс. Открыть в новом окне | |

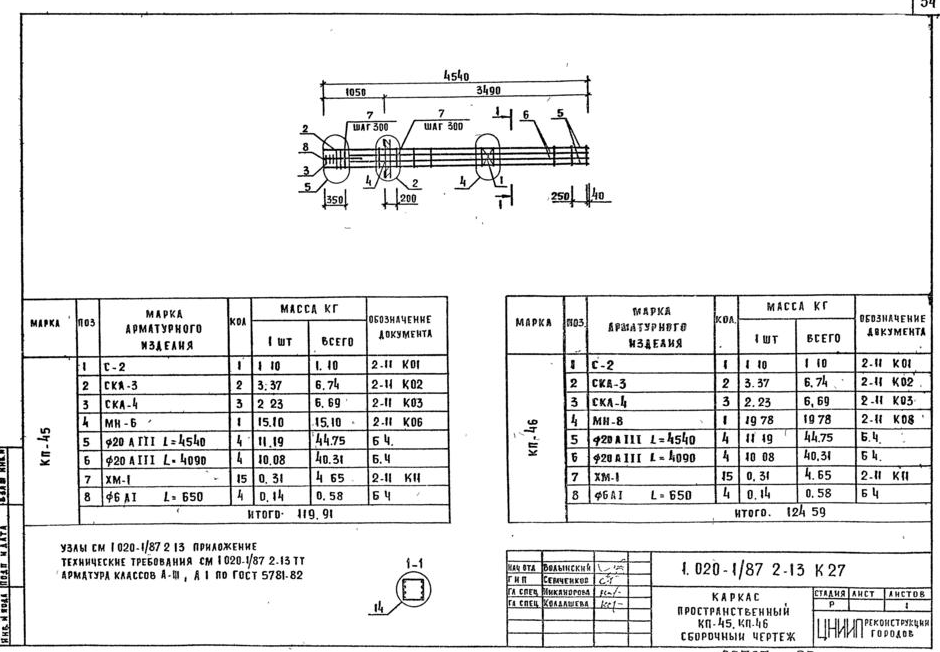

Каркас пространственный КП-45, КП-46. Сборочный чертеж – 34 стр
 |
|
| 940 × 652 пикс. Открыть в новом окне | |

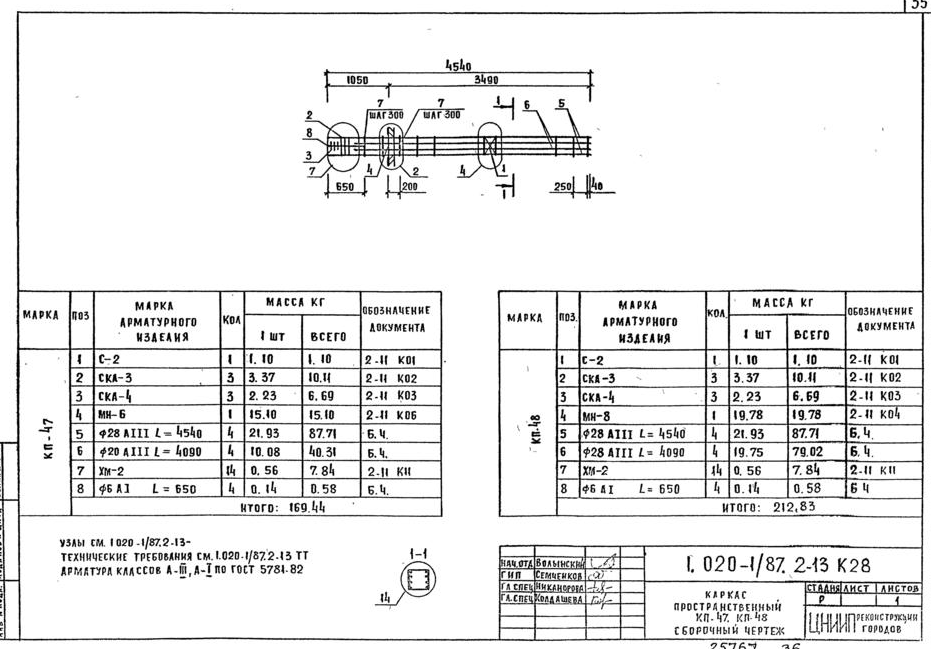

Каркас пространственный КП-47, КП-48. Сборочный чертеж – 35 стр
 |
|
| 931 × 649 пикс. Открыть в новом окне | |

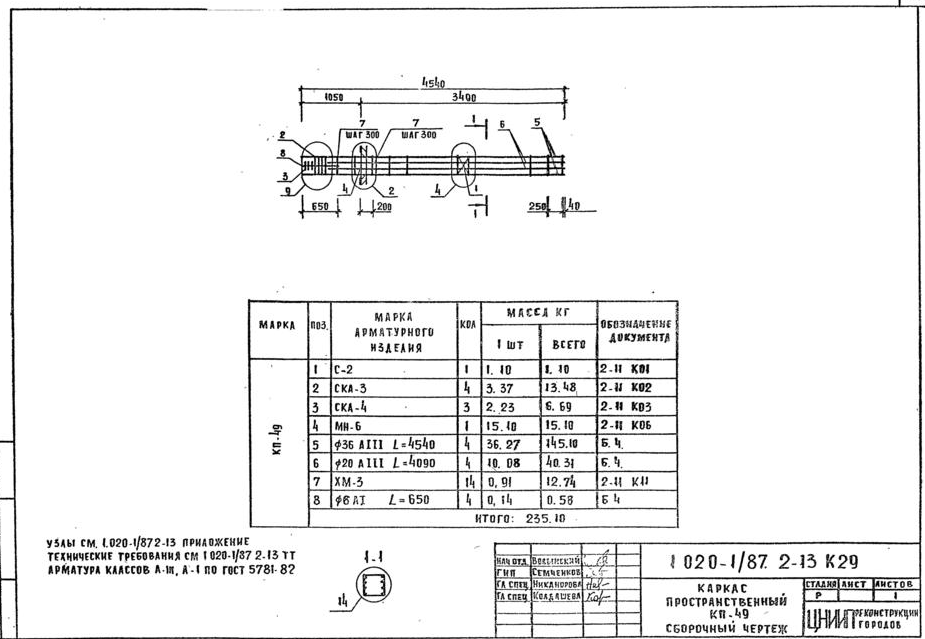

Каркас пространственный КП-49. Сборочный чертеж – 36 стр
 |
|
| 925 × 639 пикс. Открыть в новом окне | |

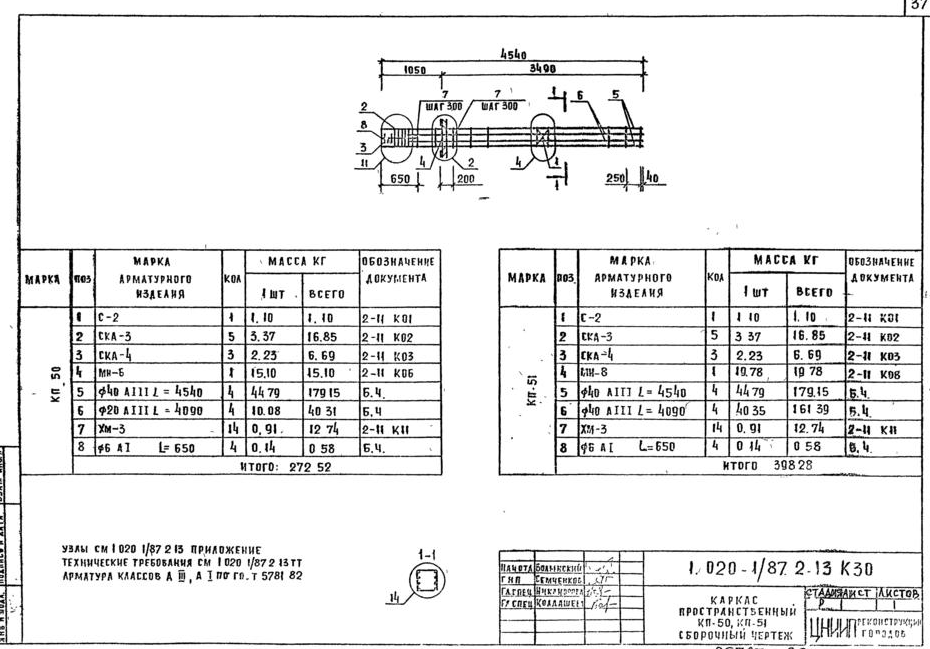

Каркас пространственный КП-50, КП-51. Сборочный чертеж – 37 стр
 |
|
| 930 × 649 пикс. Открыть в новом окне | |

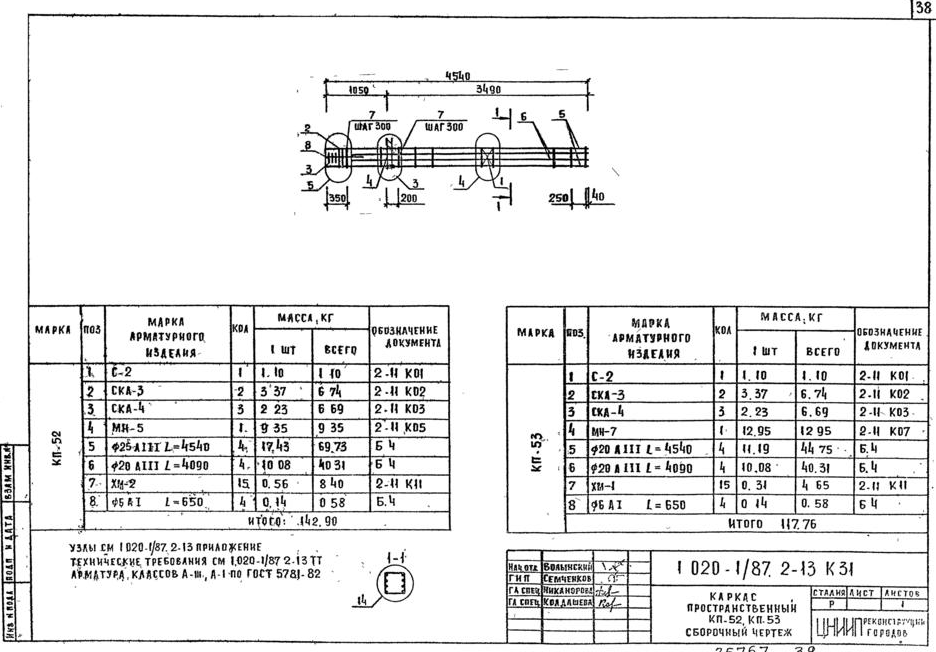

Каркас пространственный КП-52, КП-53. Сборочный чертеж – 38 стр
 |
|
| 936 × 652 пикс. Открыть в новом окне | |

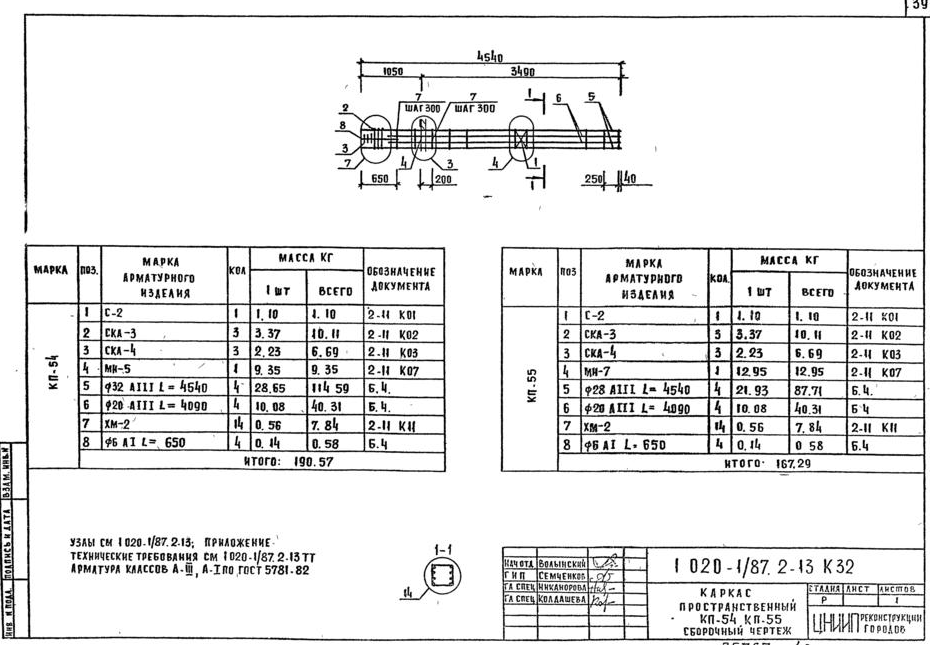

Каркас пространственный КП-54, КП-55. Сборочный чертеж – 39 стр
 |
|
| 930 × 645 пикс. Открыть в новом окне | |

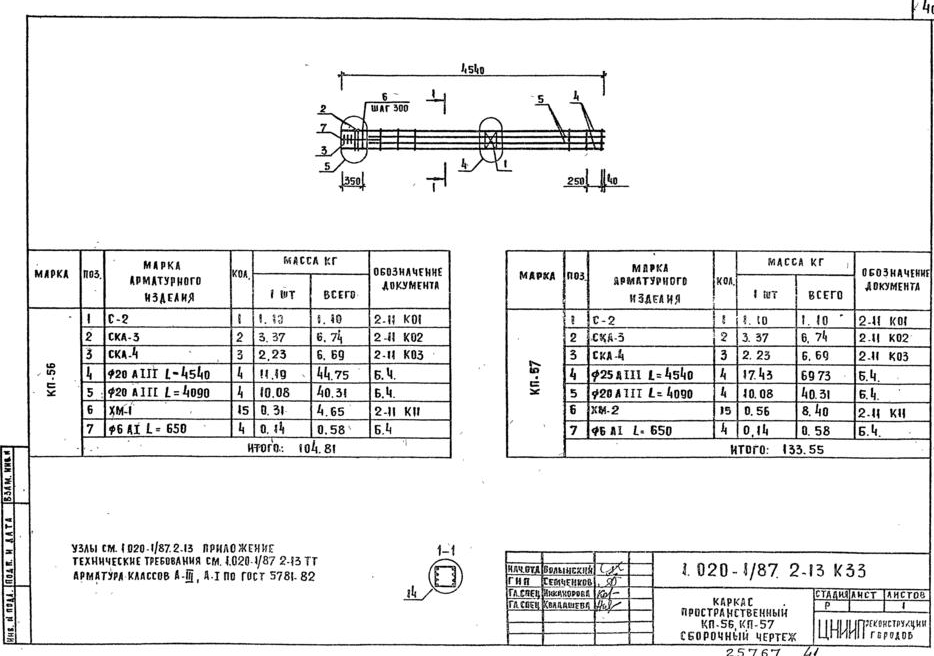

Каркас пространственный КП-56, КП-57. Сборочный чертеж – 40 стр
 |
|
| 934 × 656 пикс. Открыть в новом окне | |

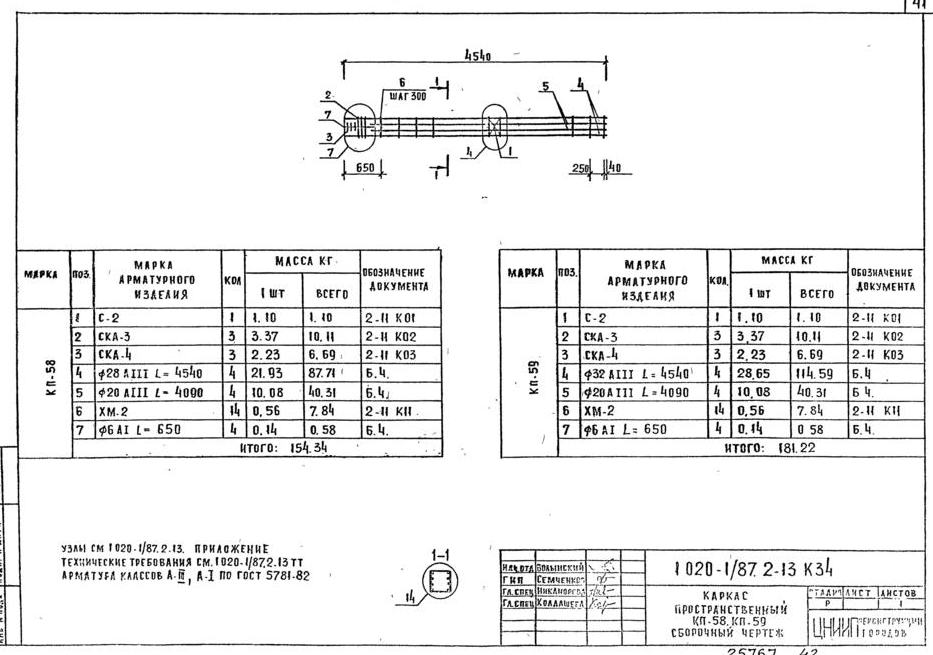

Каркас пространственный КП-58, КП-59. Сборочный чертеж – 41 стр
 |
|
| 933 × 655 пикс. Открыть в новом окне | |

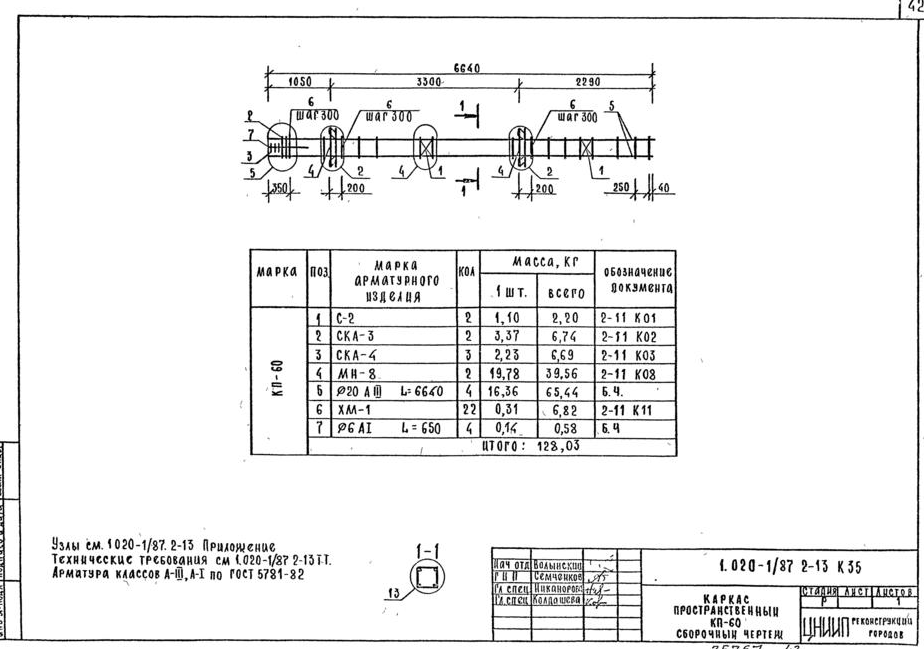

Каркас пространственный КП-60. Сборочный чертеж – 42 стр
 |
|
| 924 × 649 пикс. Открыть в новом окне | |

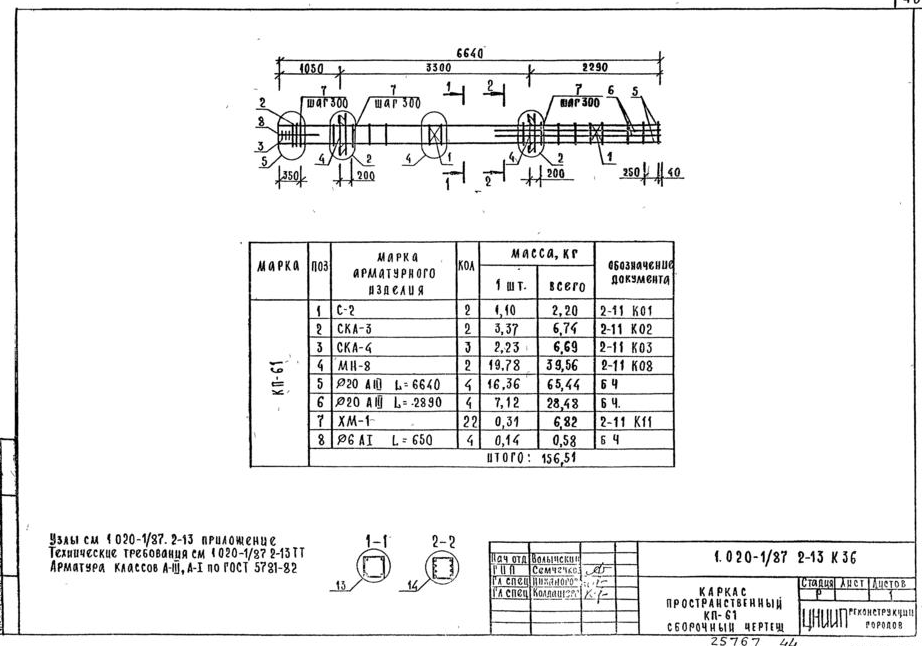

Каркас пространственный КП-61. Сборочный чертеж – 43 стр
 |
|
| 922 × 646 пикс. Открыть в новом окне | |

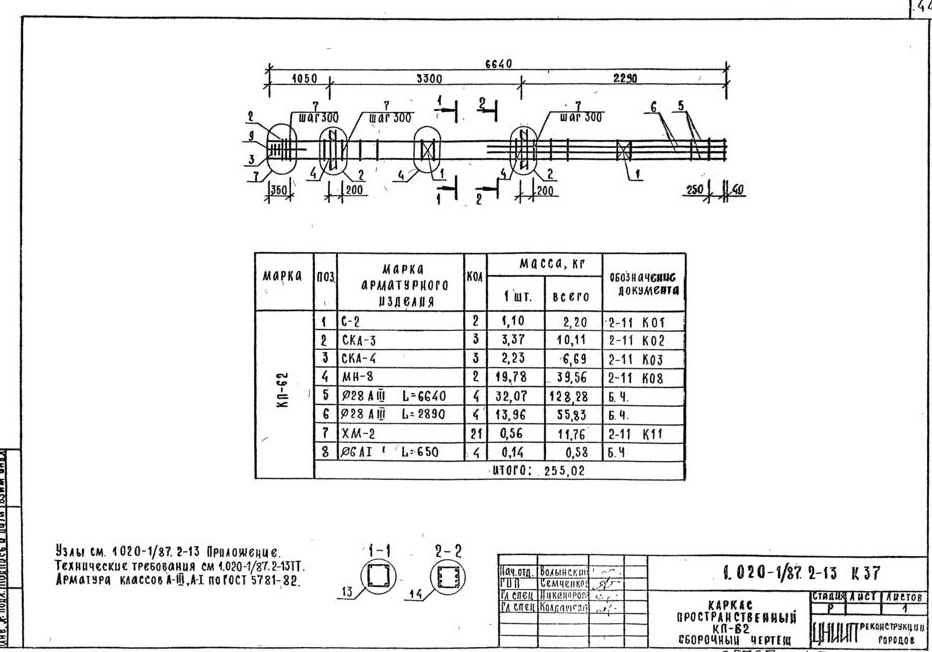

Каркас пространственный КП-62. Сборочный чертеж – 44 стр
 |
|
| 932 × 652 пикс. Открыть в новом окне | |

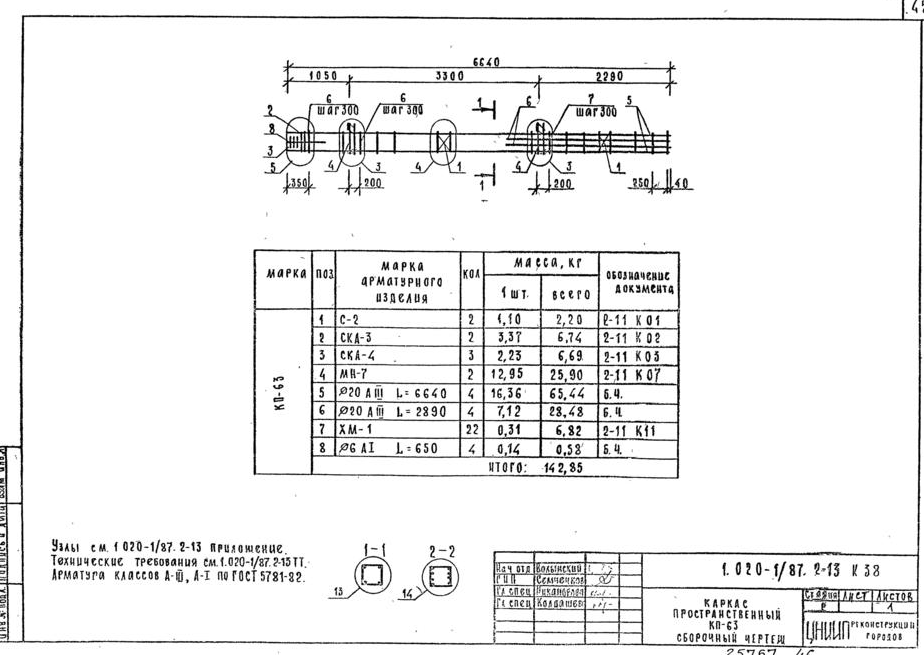

Каркас пространственный КП-63. Сборочный чертеж – 45 стр
 |
|
| 924 × 655 пикс. Открыть в новом окне | |

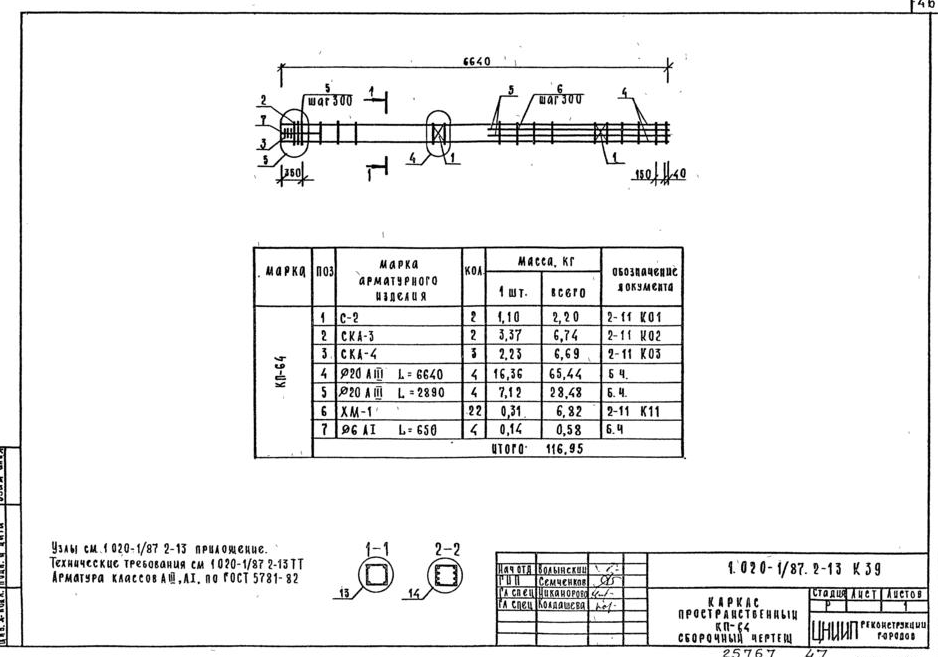

Каркас пространственный КП-64. Сборочный чертеж – 46 стр
 |
|
| 938 × 657 пикс. Открыть в новом окне | |

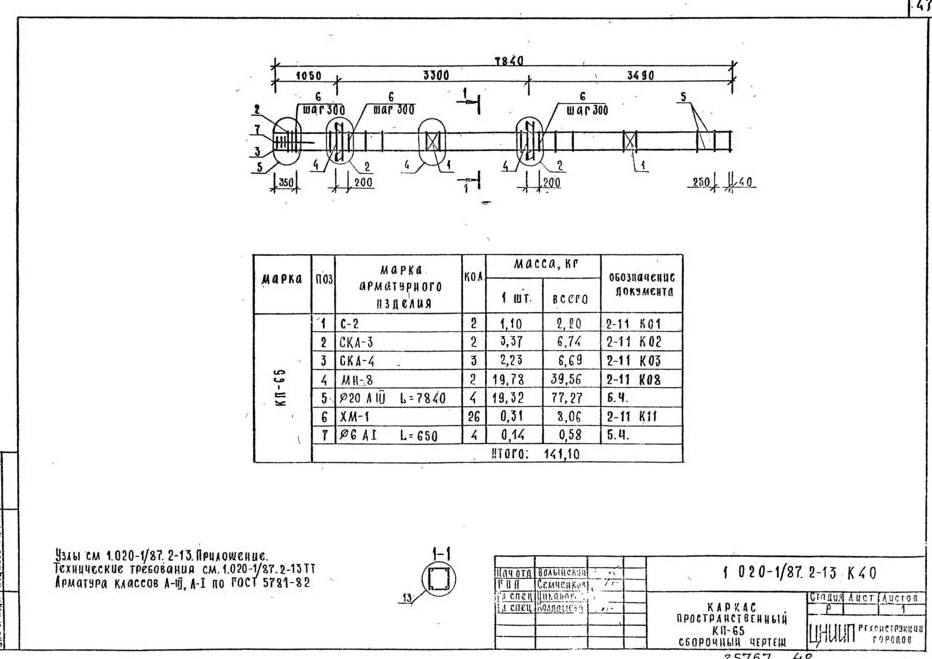

Каркас пространственный КП-65. Сборочный чертеж – 47 стр
 |
|
| 932 × 659 пикс. Открыть в новом окне | |

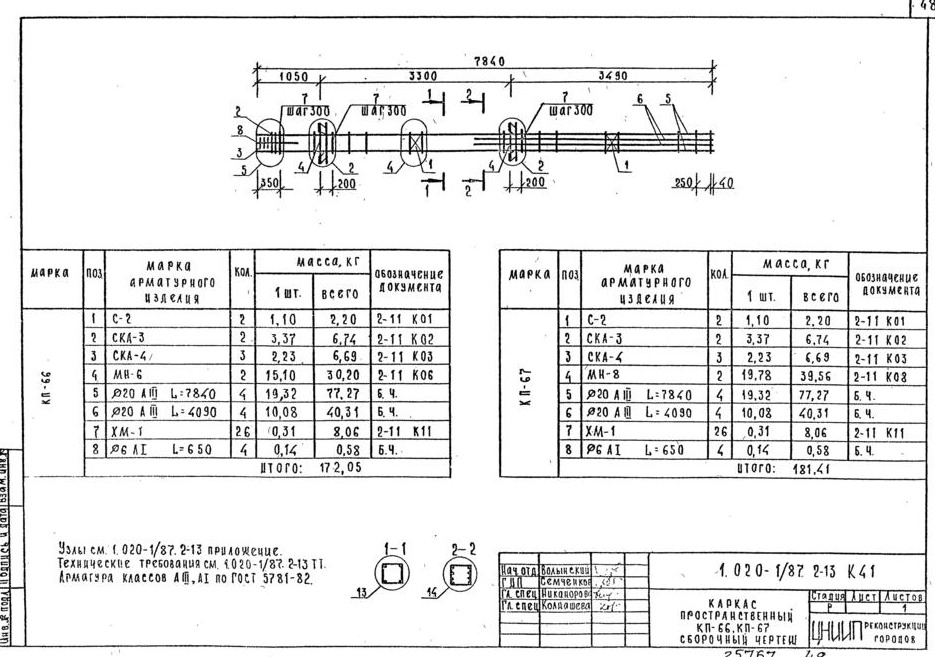

Каркас пространственный КП-66, КП-67. Сборочный чертеж – 48 стр
 |
|
| 935 × 657 пикс. Открыть в новом окне | |

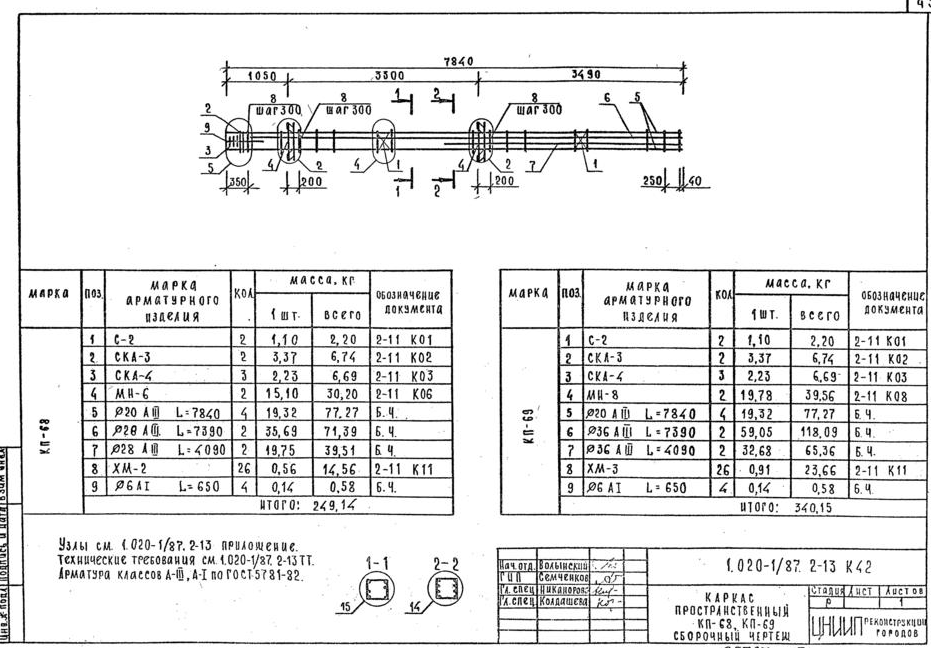

Каркас пространственный КП-68, КП-69. Сборочный чертеж – 49 стр
 |
|
| 931 × 648 пикс. Открыть в новом окне | |

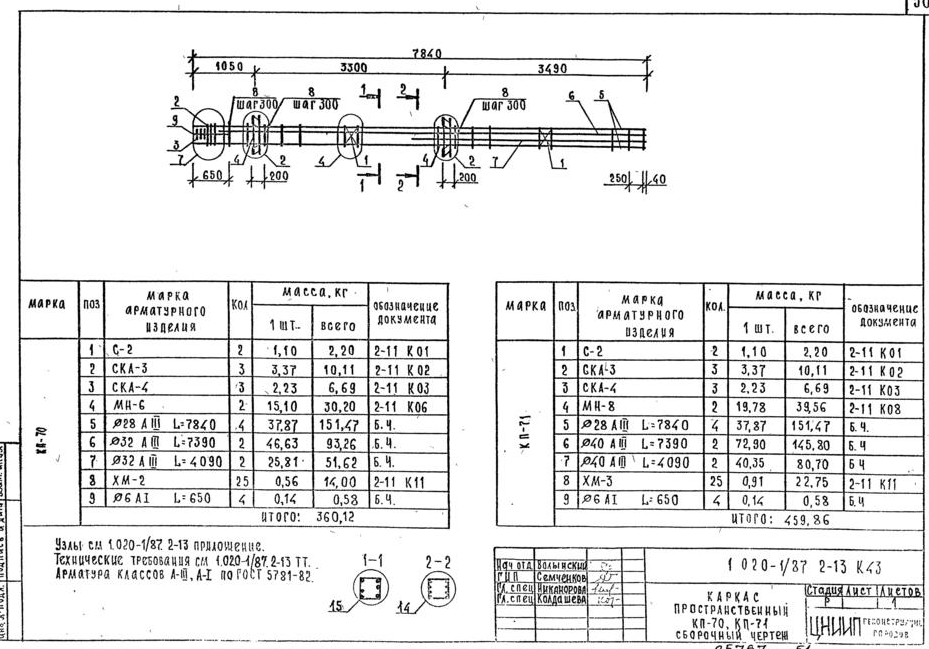

Каркас пространственный КП-70, КП-71. Сборочный чертеж – 50 стр
 |
|
| 929 × 649 пикс. Открыть в новом окне | |

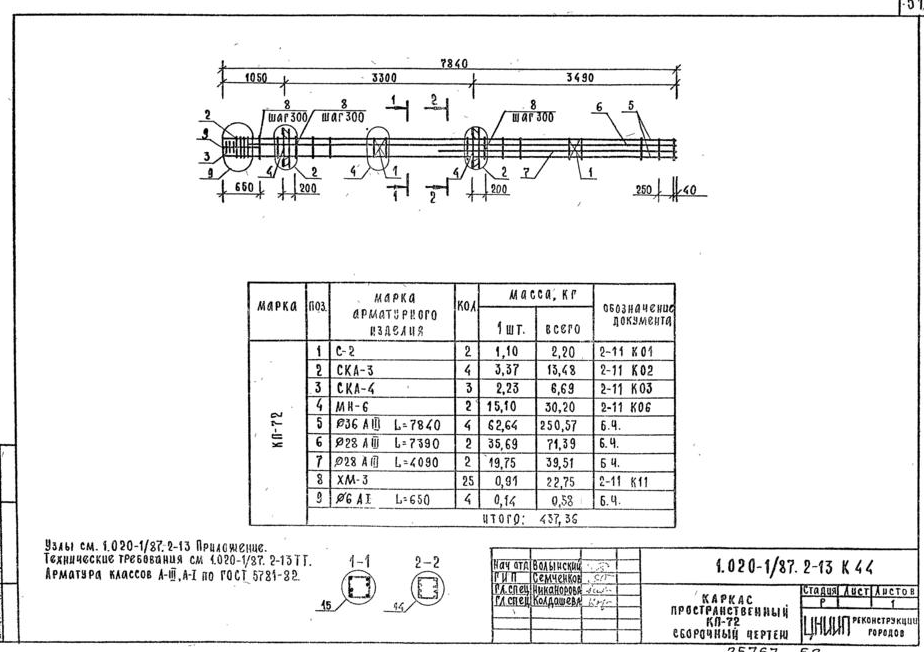

Каркас пространственный КП-72. Сборочный чертеж – 51 стр
 |
|
| 924 × 652 пикс. Открыть в новом окне | |

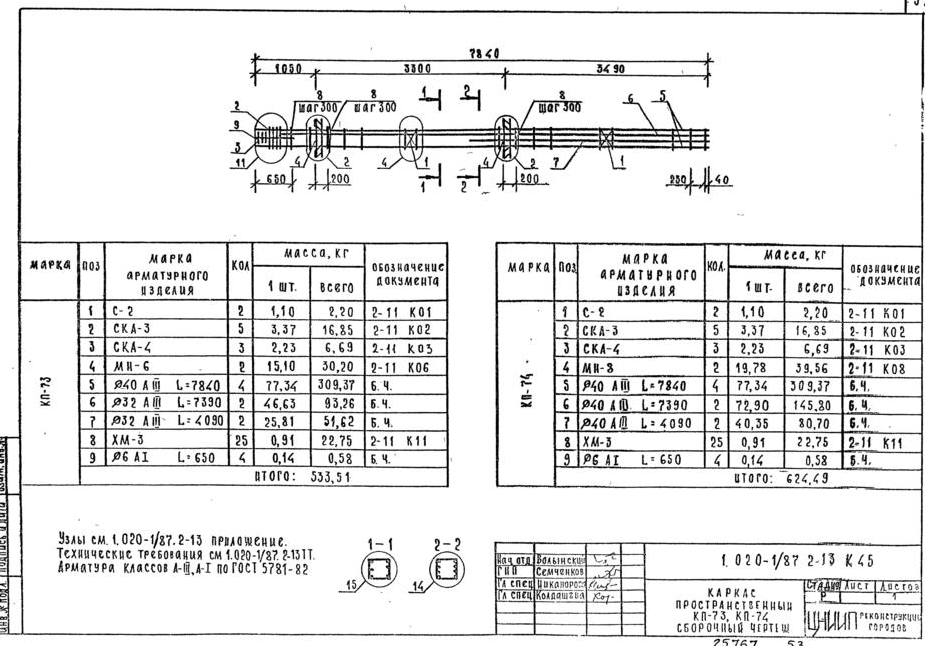

Каркас пространственный КП-73, КП-74. Сборочный чертеж – 52 стр
 |
|
| 925 × 646 пикс. Открыть в новом окне | |

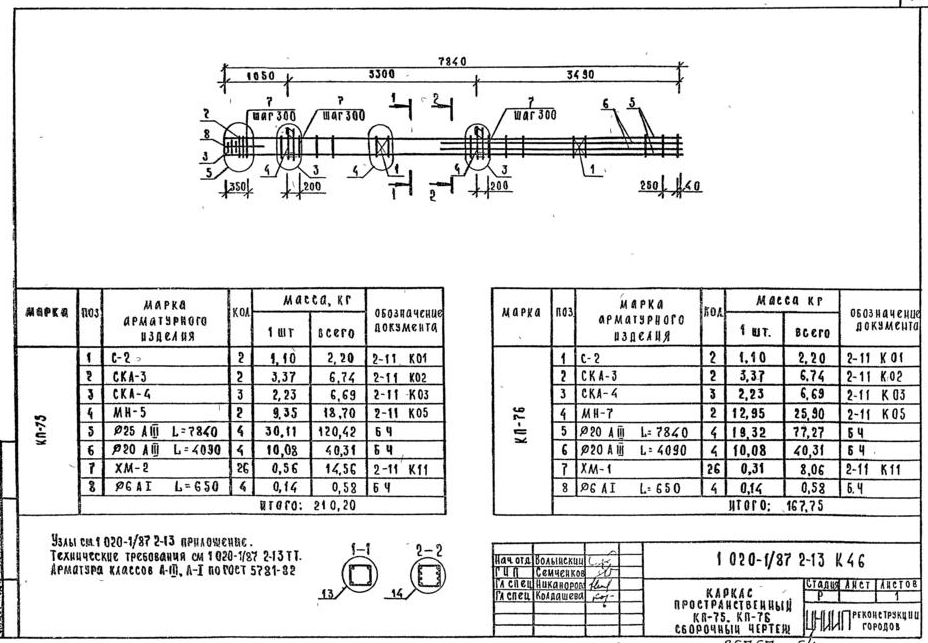

Каркас пространственный КП-75, КП-76. Сборочный чертеж – 53 стр
 |
|
| 928 × 643 пикс. Открыть в новом окне | |

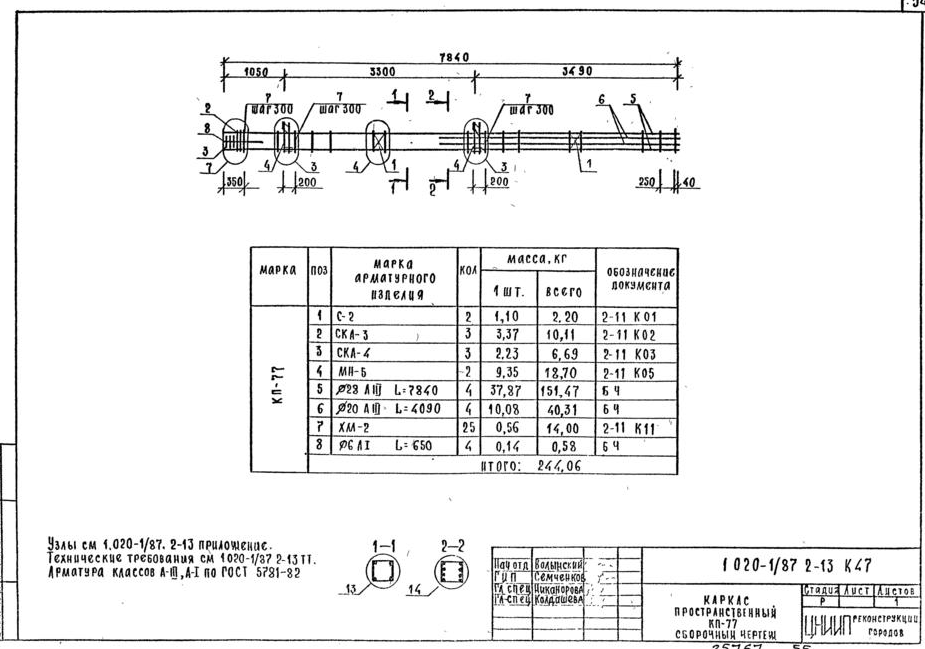

Каркас пространственный КП-77. Сборочный чертеж – 54 стр
 |
|
| 925 × 649 пикс. Открыть в новом окне | |

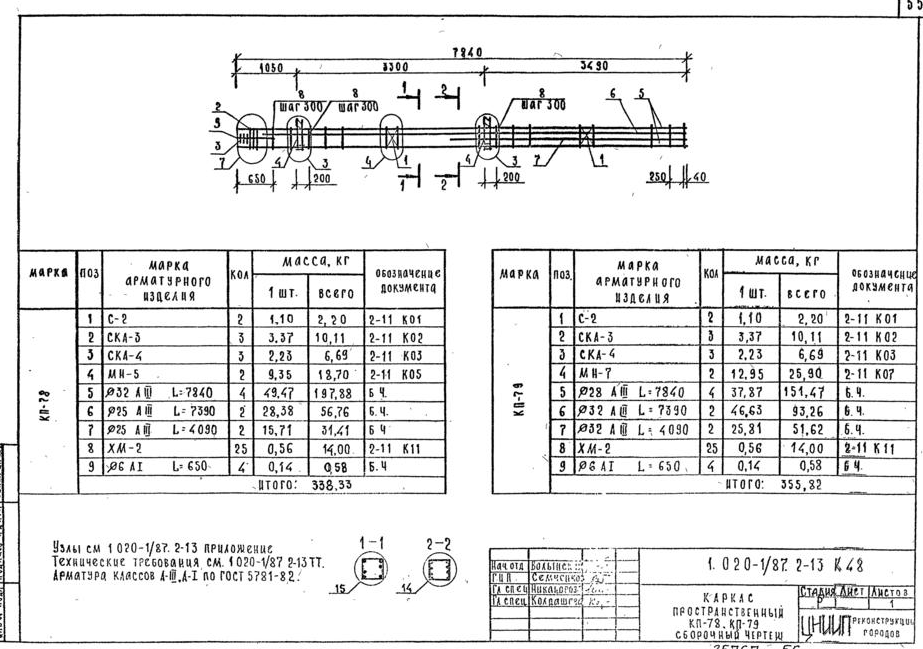

Каркас пространственный КП-78, КП-79. Сборочный чертеж – 55 стр
 |
|
| 923 × 649 пикс. Открыть в новом окне | |

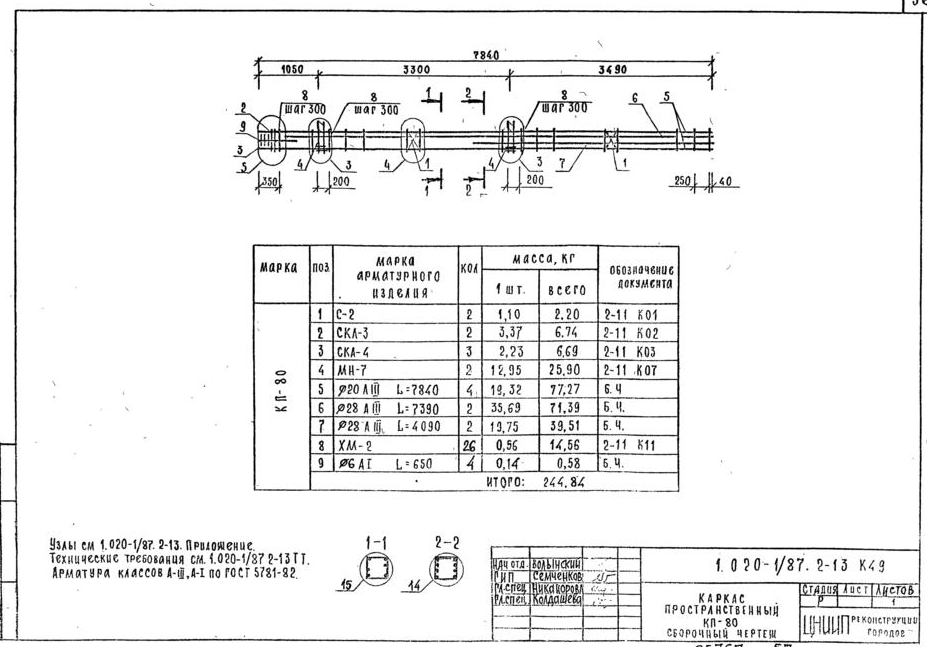

Каркас пространственный КП-80. Сборочный чертеж – 56 стр
 |
|
| 927 × 647 пикс. Открыть в новом окне | |

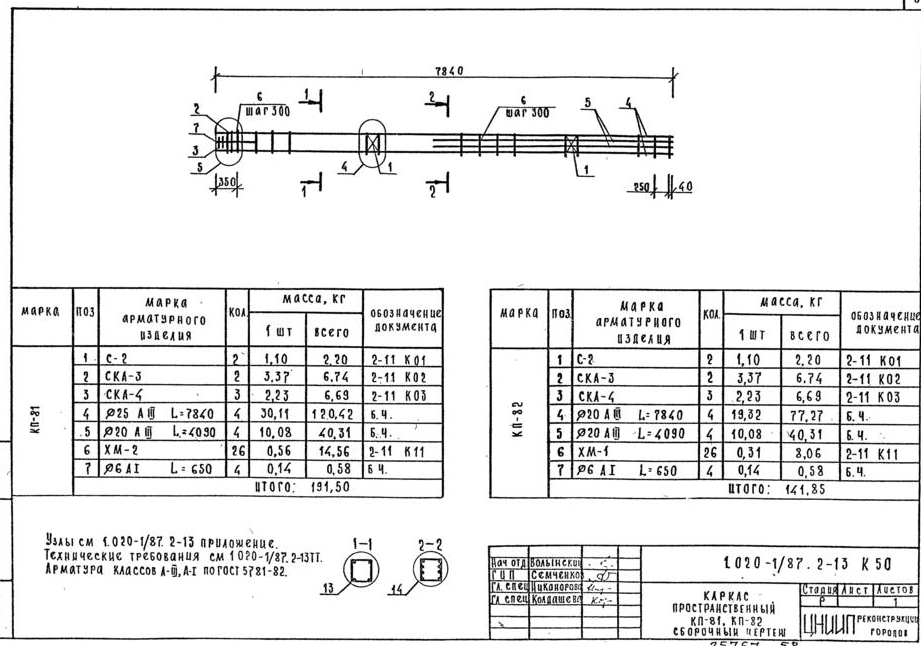

Каркас пространственный КП-81,КП-82. Сборочный чертеж – 57 стр
 |
|
| 921 × 646 пикс. Открыть в новом окне | |

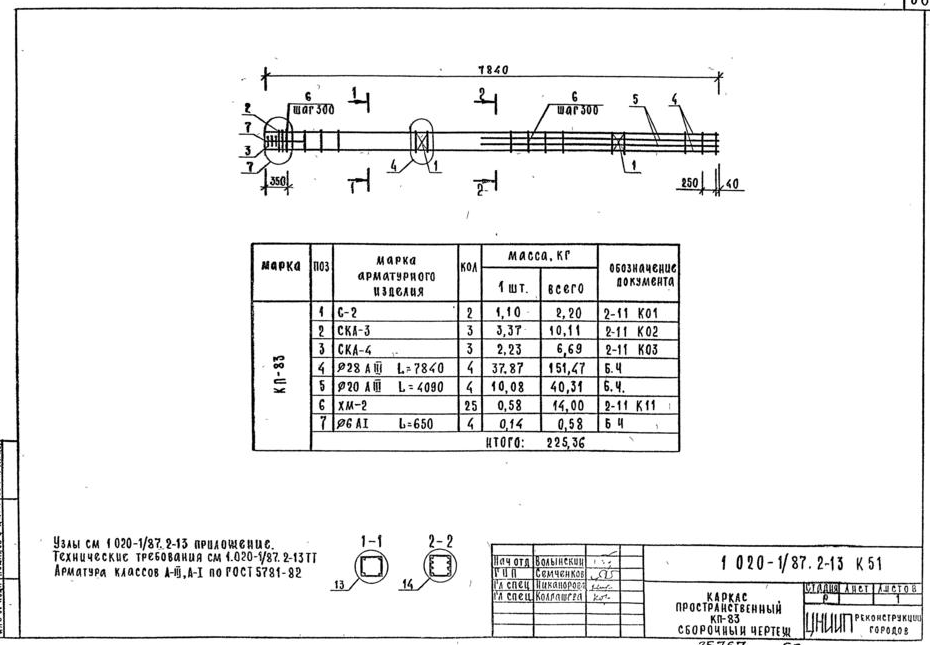

Каркас пространственный КП-83. Сборочный чертеж – 58 стр
 |
|
| 930 × 645 пикс. Открыть в новом окне | |

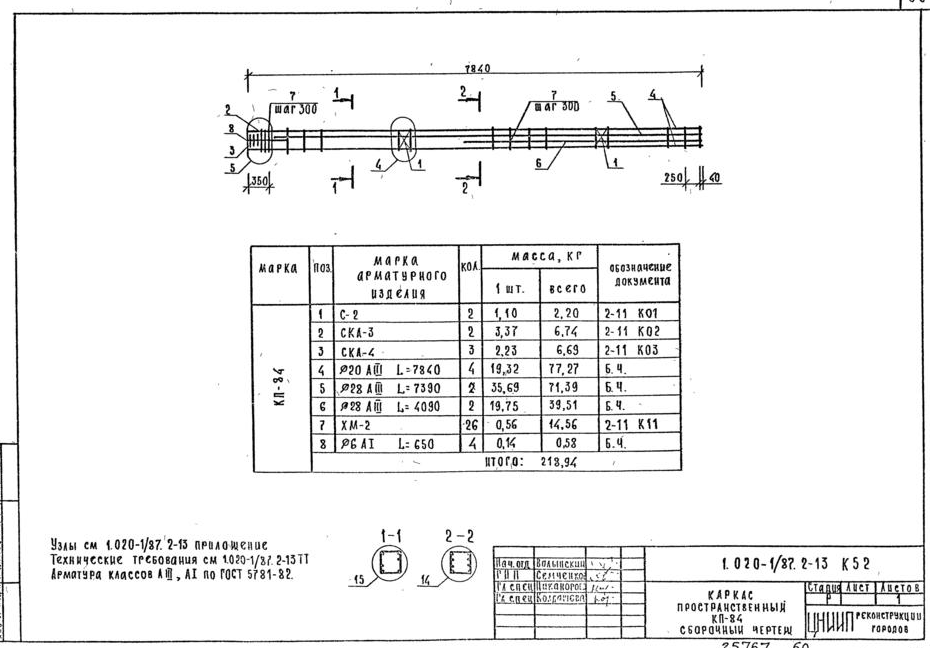

Каркас пространственный КП-84. Сборочный чертеж – 59 стр
 |
|
| 930 × 648 пикс. Открыть в новом окне | |

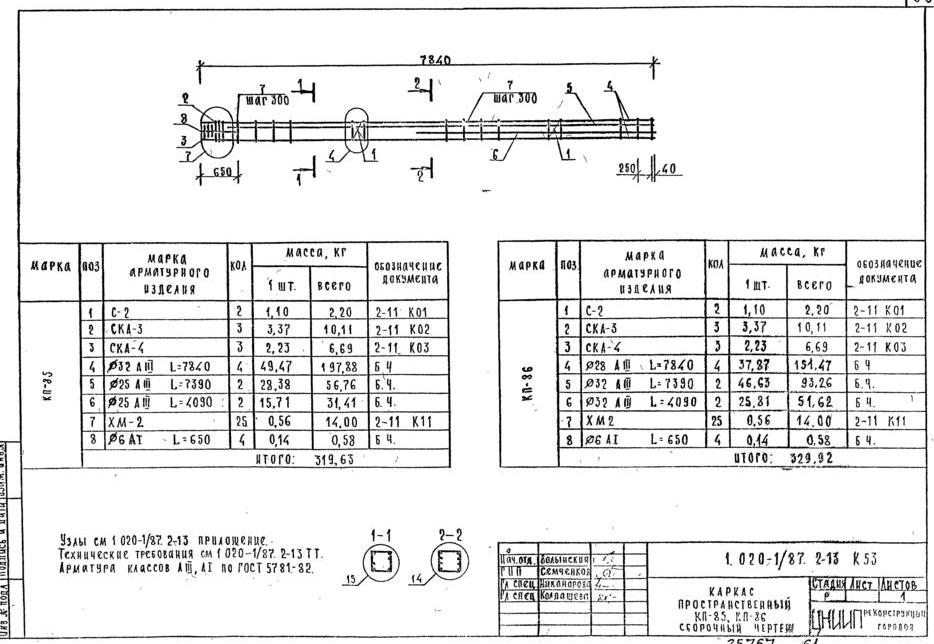

Каркас пространственный КП-85, КП-86. Сборочный чертеж – 60 стр
 |
|
| 934 × 644 пикс. Открыть в новом окне | |

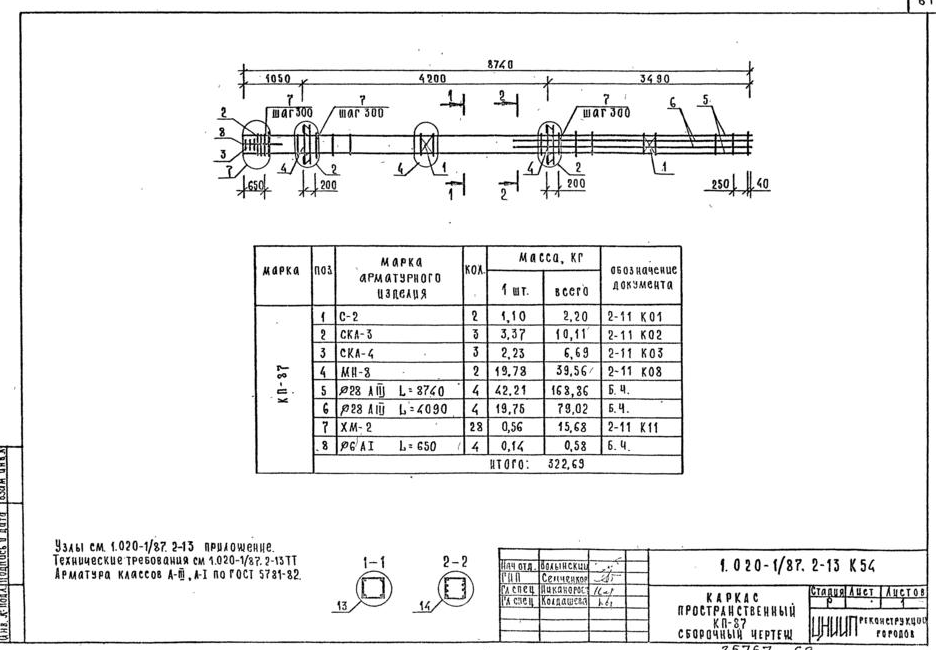

Каркас пространственный КП-87. Сборочный чертеж – 61 стр
 |
|
| 936 × 650 пикс. Открыть в новом окне | |

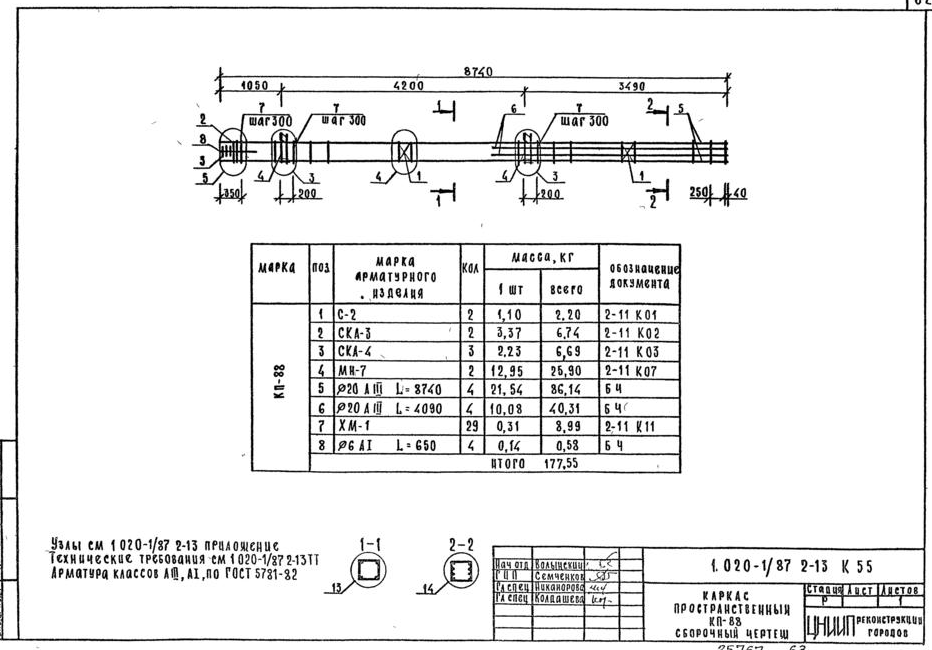

Каркас пространственный КП-88. Сборочный чертеж – 62 стр
 |
|
| 932 × 650 пикс. Открыть в новом окне | |

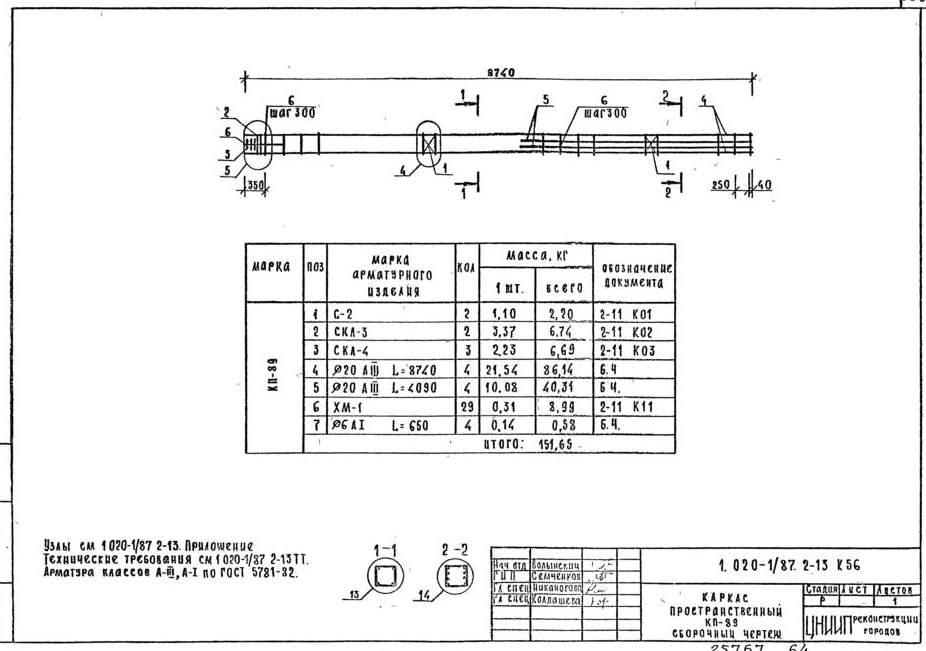

Каркас пространственный КП-89. Сборочный чертеж – 63 стр
 |
|
| 926 × 651 пикс. Открыть в новом окне | |

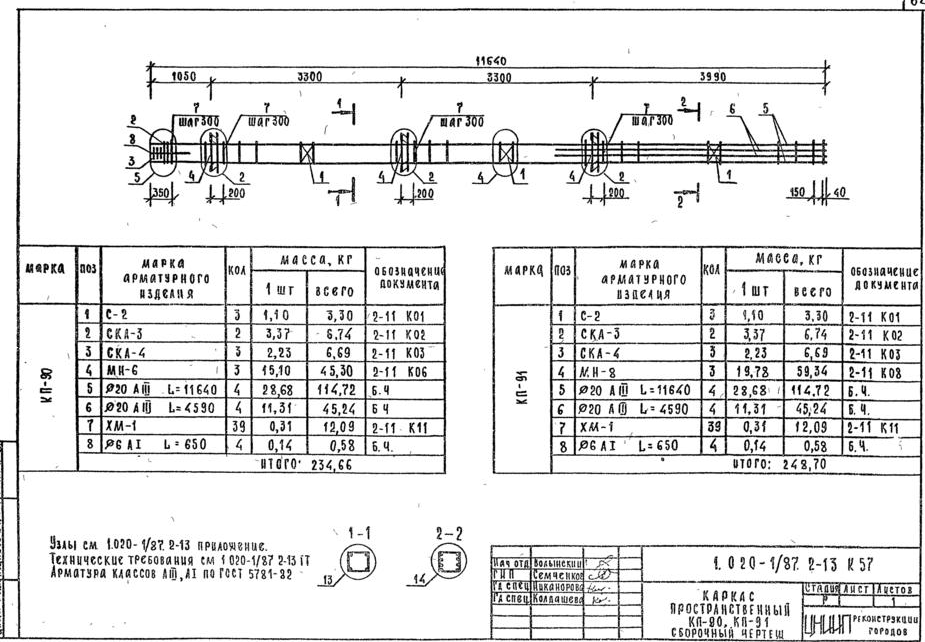

Каркас пространственный КП-90, КП-91. Сборочный чертеж – 64 стр
 |
|
| 925 × 642 пикс. Открыть в новом окне | |

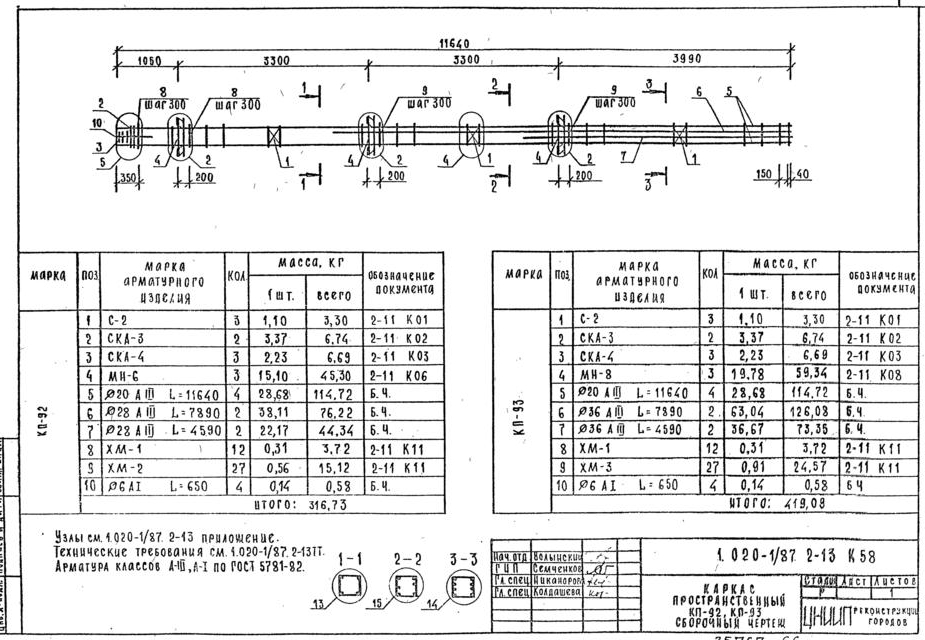

Каркас пространственный КП-92, КП-93. Сборочный чертеж – 65 стр
 |
|
| 925 × 640 пикс. Открыть в новом окне | |

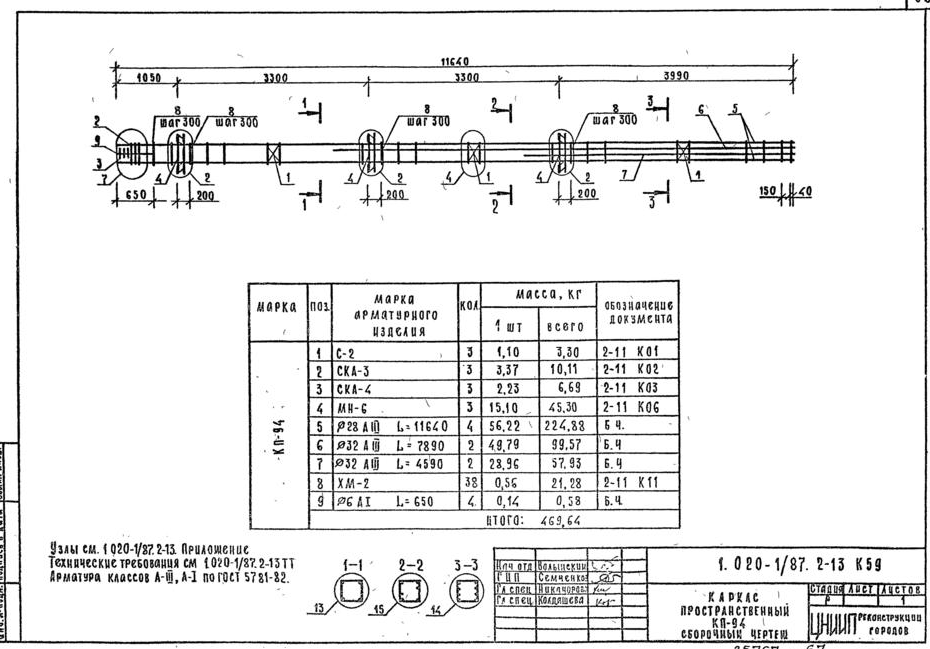

Каркас пространственный КП-94. Сборочный чертеж – 66 стр
 |
|
| 930 × 649 пикс. Открыть в новом окне | |

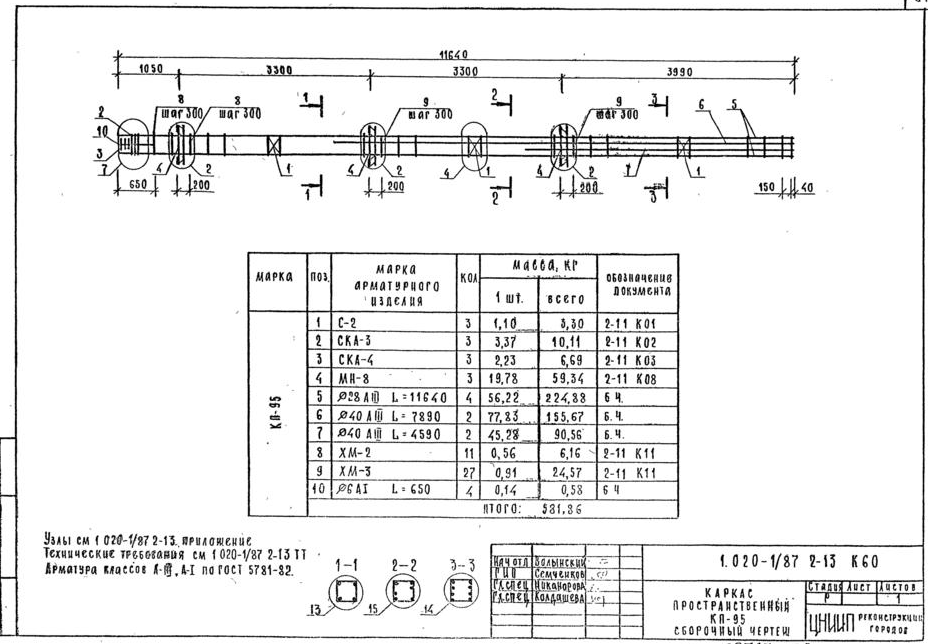

Каркас пространственный КП-95. Сборочный чертеж – 67 стр
 |
|
| 928 × 644 пикс. Открыть в новом окне | |

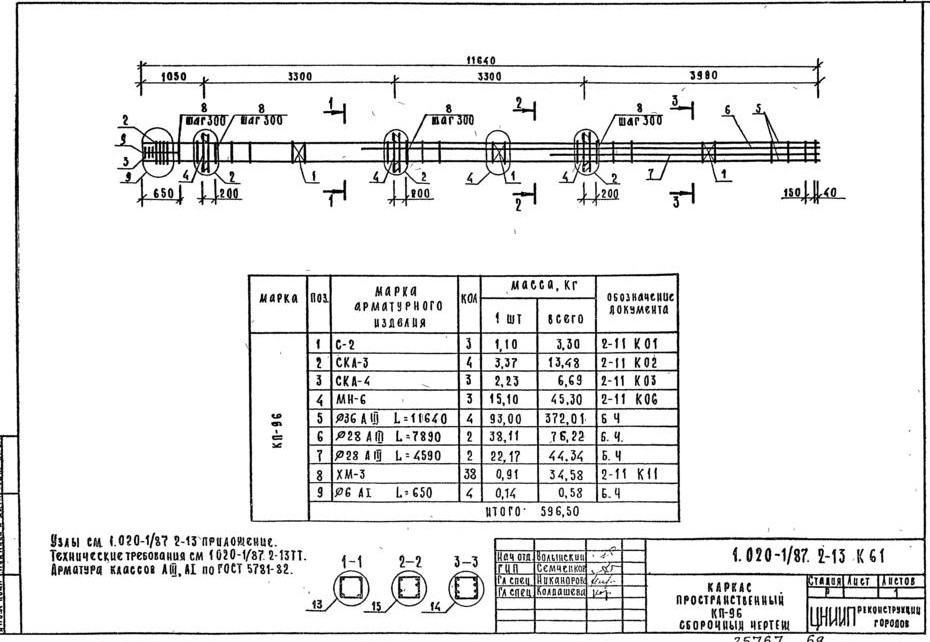

Каркас пространственный КП-96. Сборочный чертеж – 68 стр
 |
|
| 930 × 642 пикс. Открыть в новом окне | |

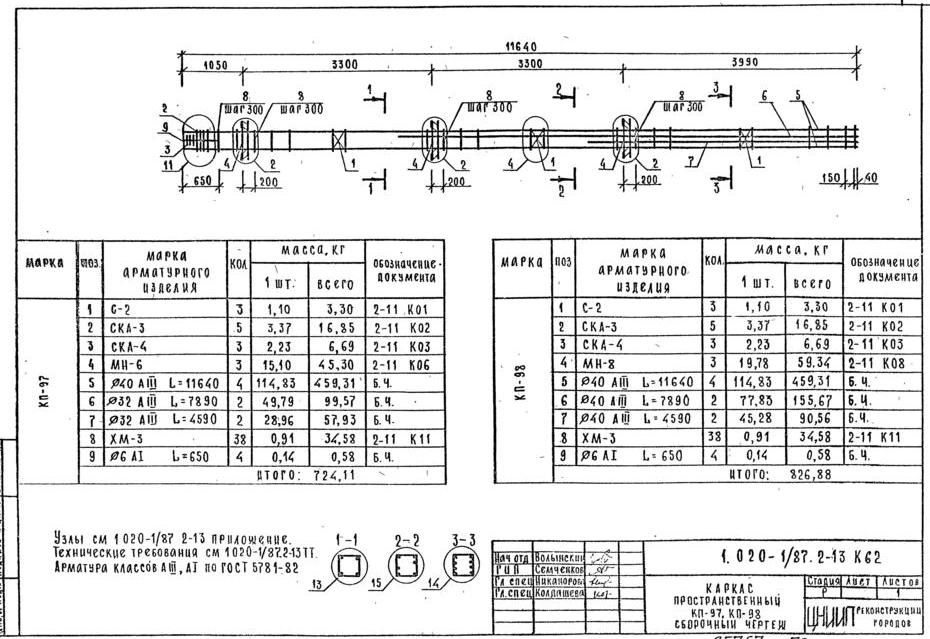

Каркас пространственный КП-97, КП-98. Сборочный чертеж – 69 стр
 |
|
| 930 × 639 пикс. Открыть в новом окне | |

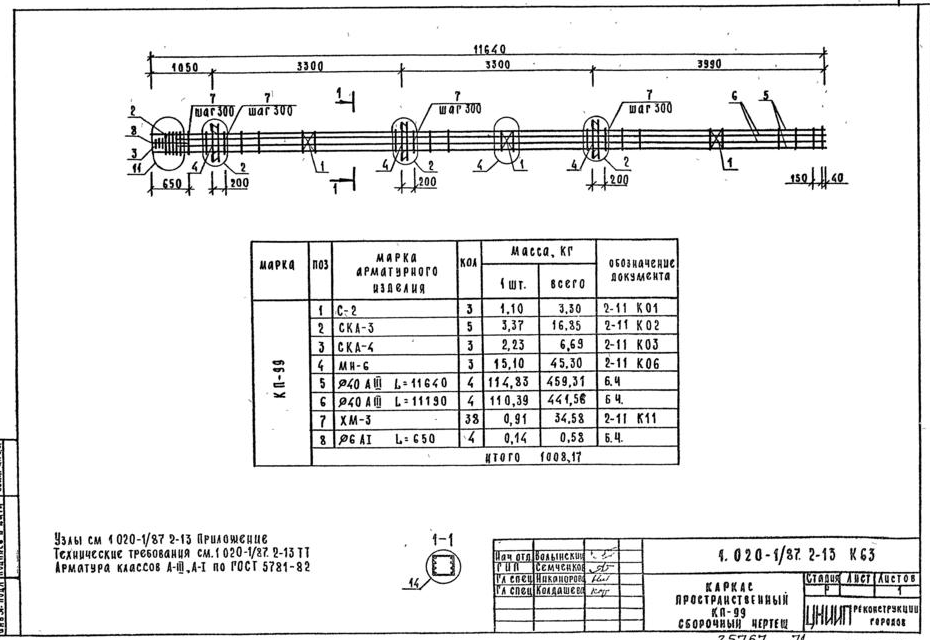

Каркас пространственный КП-99. Сборочный чертеж – 70 стр
 |
|
| 930 × 640 пикс. Открыть в новом окне | |

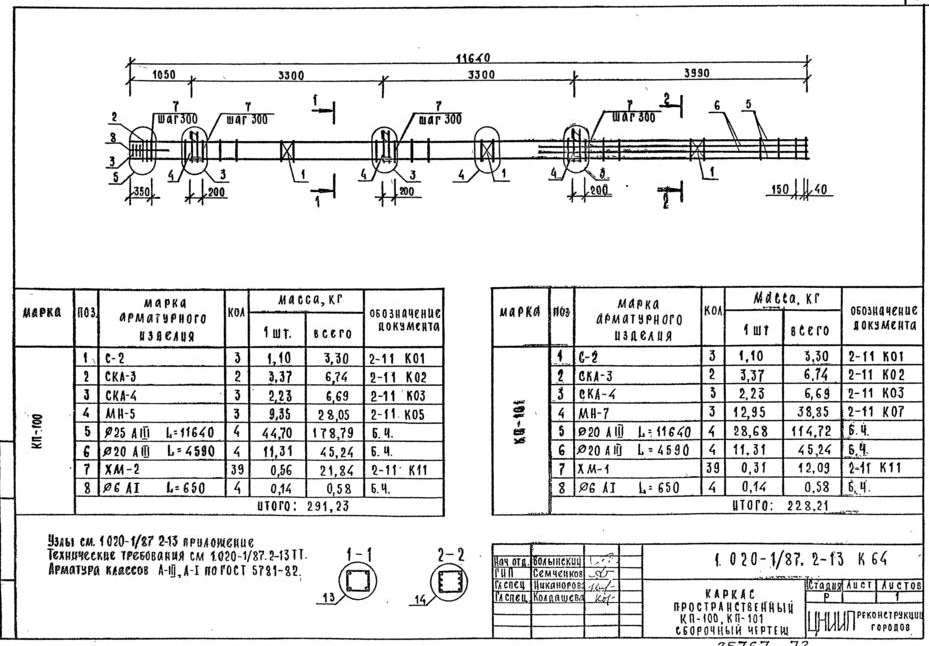

Каркас пространственный КП-100, КП-101. Сборочный чертеж – 71 стр
 |
|
| 929 × 646 пикс. Открыть в новом окне | |

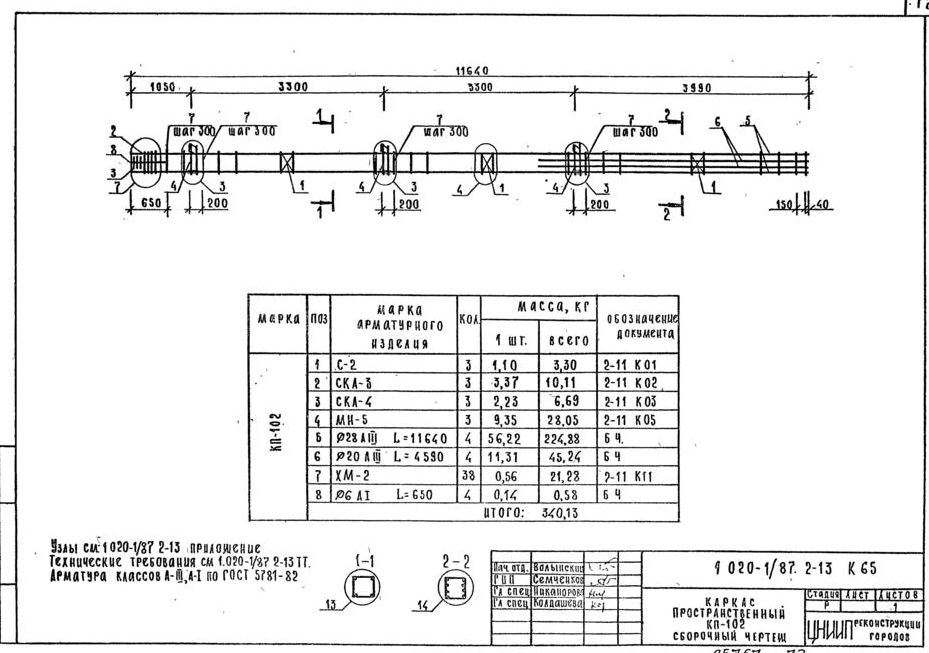

Каркас пространственный КП-102. Сборочный чертеж – 72 стр
 |
|
| 929 × 653 пикс. Открыть в новом окне | |

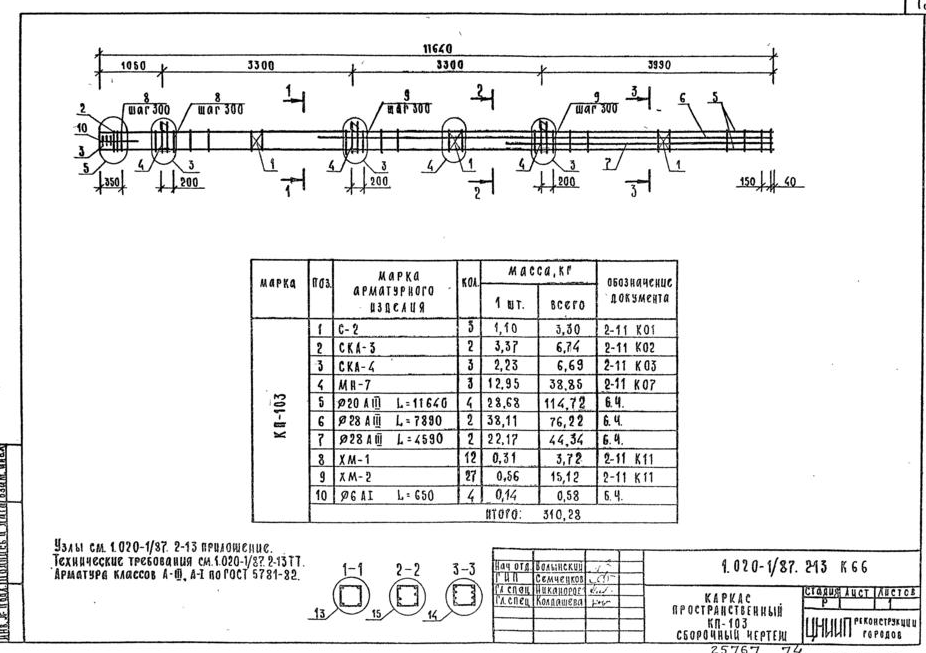

Каркас пространственный КП-103. Сборочный чертеж – 73 стр
 |
|
| 926 × 653 пикс. Открыть в новом окне | |

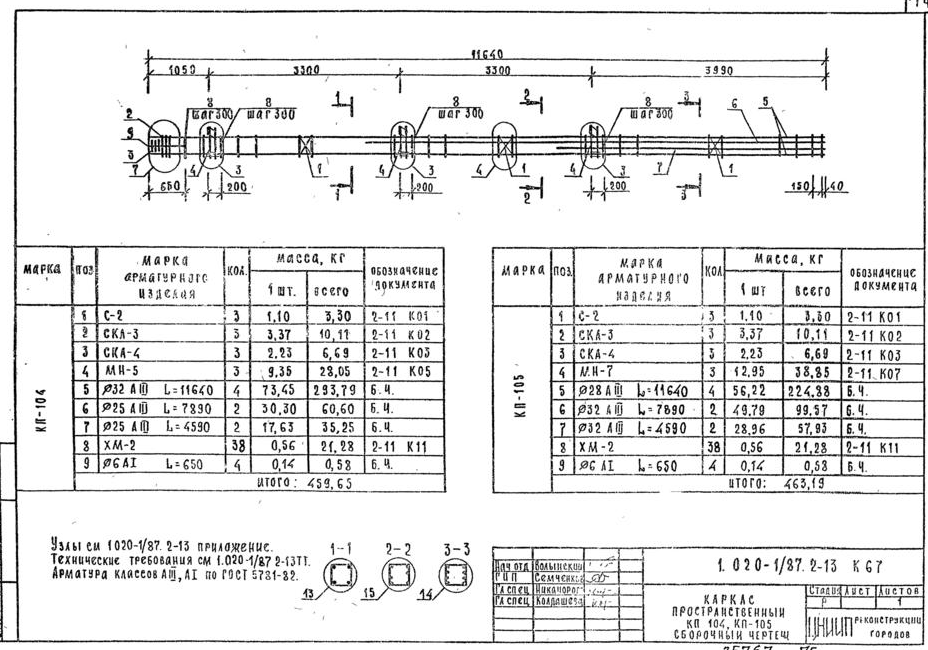

Каркас пространственный КП-104, КП-105. Сборочный чертеж – 74 стр
 |
|
| 928 × 650 пикс. Открыть в новом окне | |

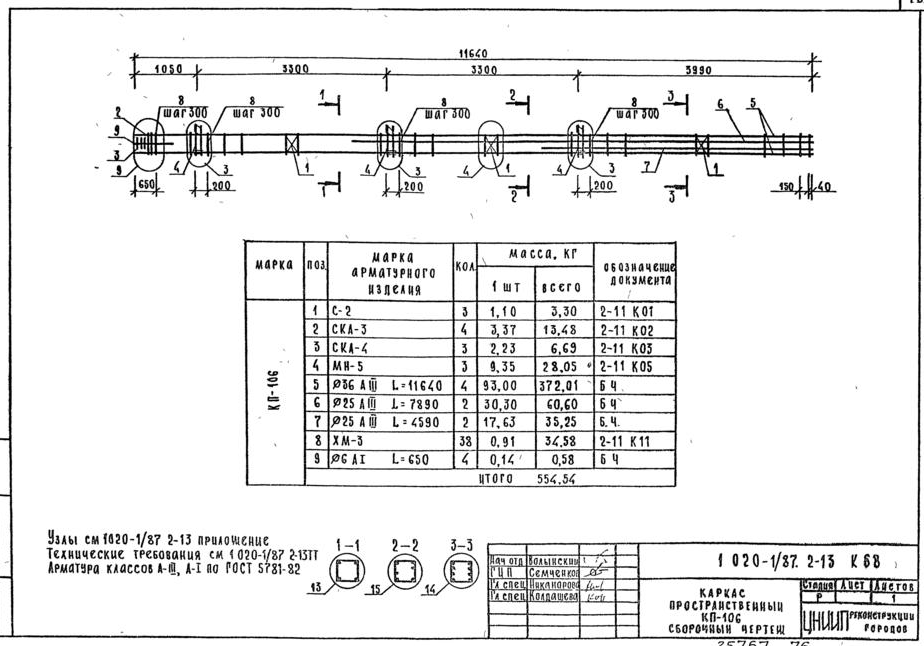

Каркас пространственный КП-106. Сборочный чертеж – 75 стр
 |
|
| 924 × 646 пикс. Открыть в новом окне | |

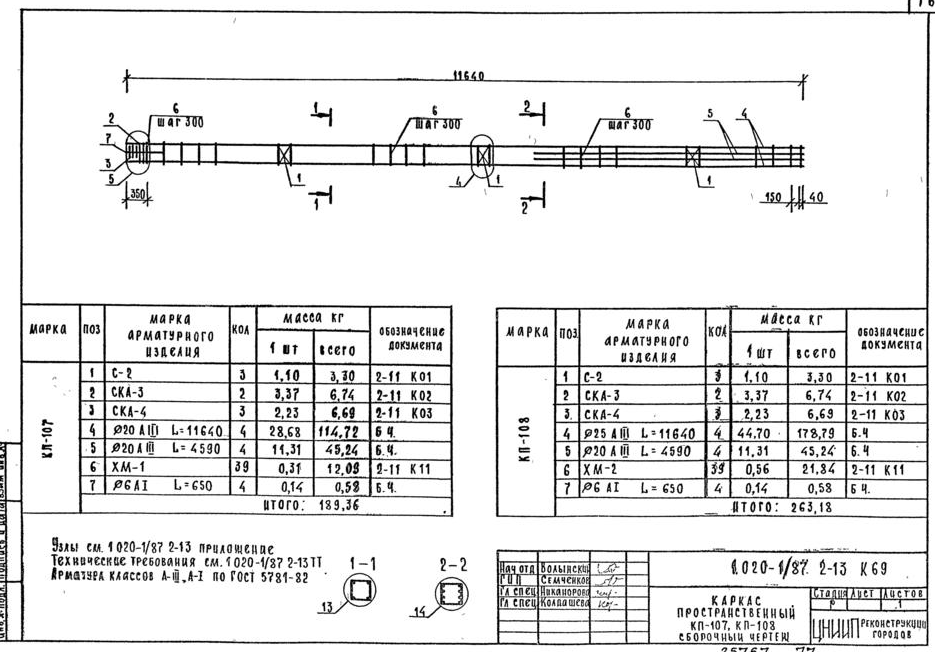

Каркас пространственный КП-107, КП-108. Сборочный чертеж – 76 стр
 |
|
| 935 × 652 пикс. Открыть в новом окне | |

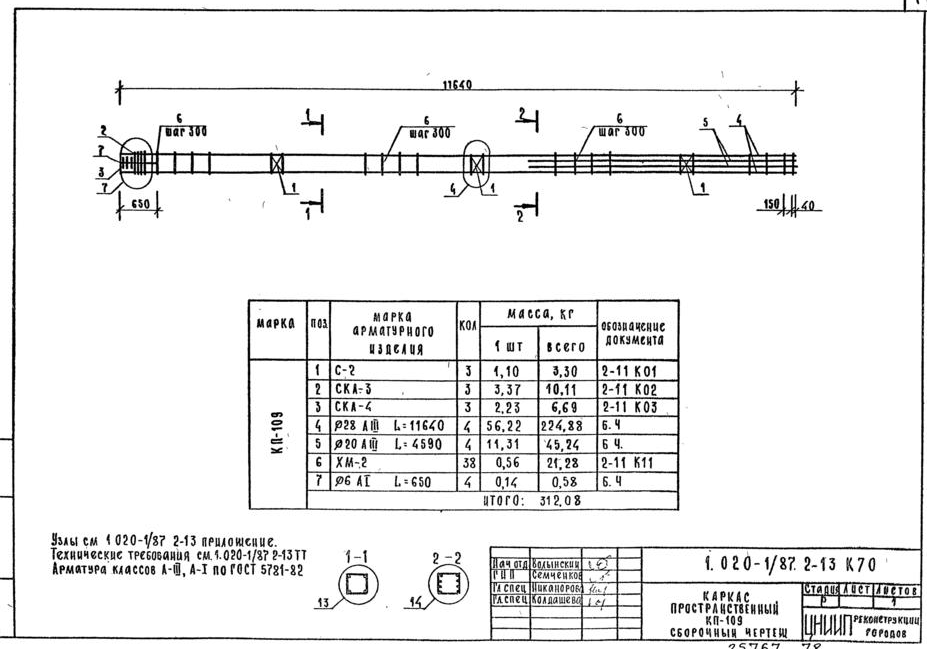

Каркас пространственный КП-109. Сборочный чертеж – 77 стр
 |
|
| 927 × 649 пикс. Открыть в новом окне | |

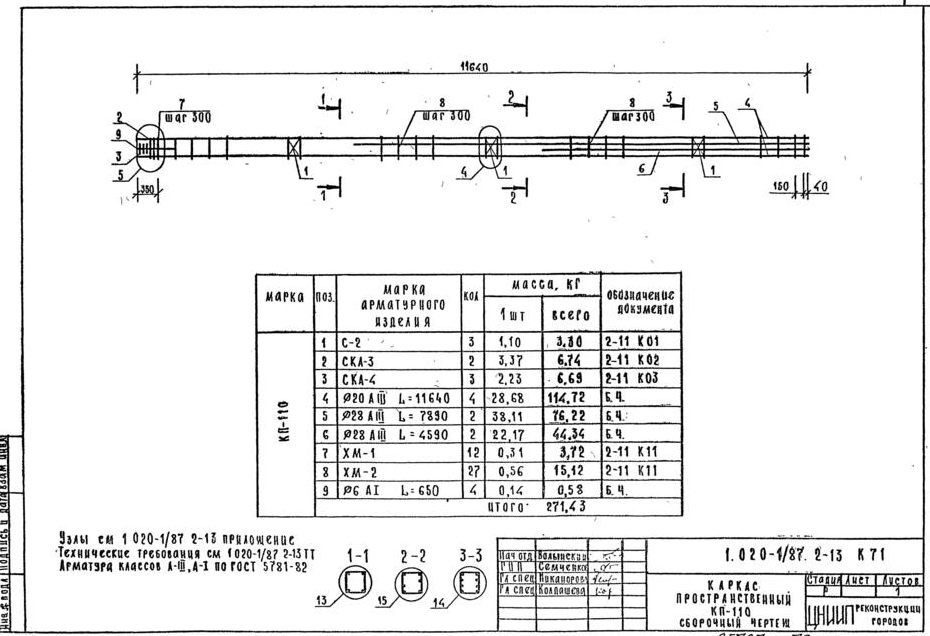

Каркас пространственный КП-110. Сборочный чертеж – 78 стр
 |
|
| 930 × 636 пикс. Открыть в новом окне | |

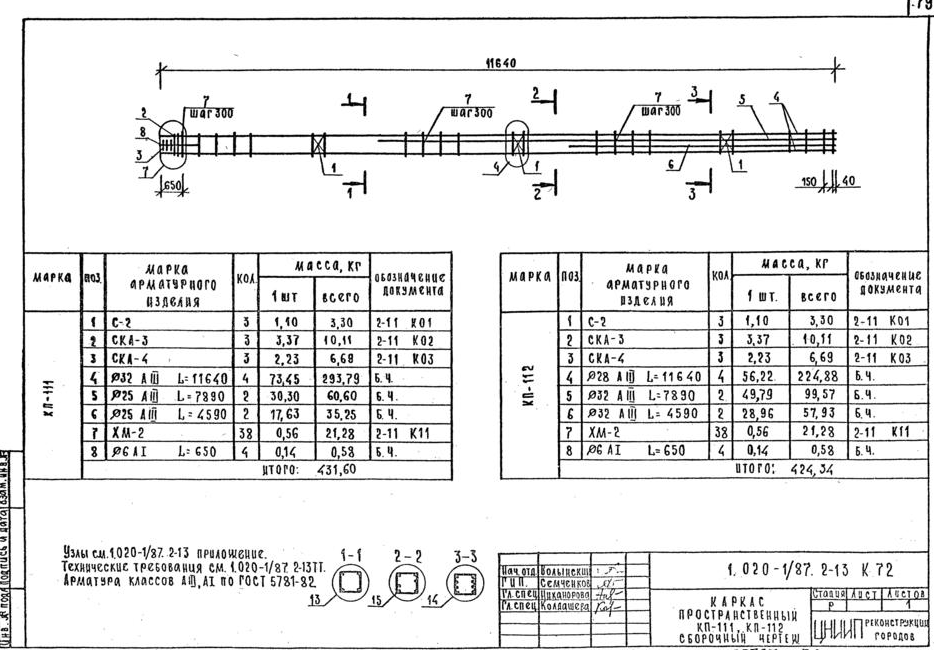

Каркас пространственный КП-111, КП-112. Сборочный чертеж – 79 стр
 |
|
| 934 × 650 пикс. Открыть в новом окне | |

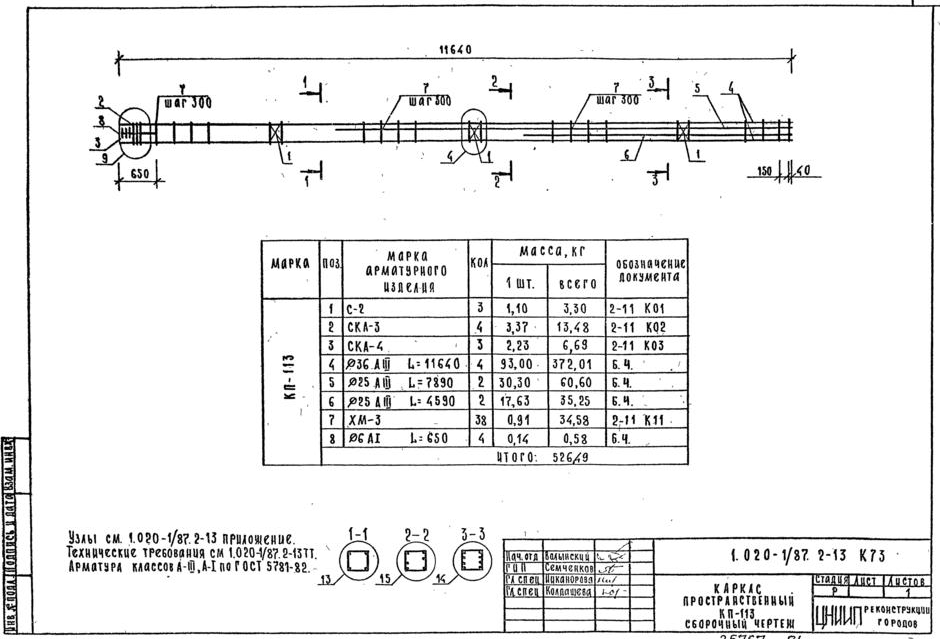

Каркас пространственный КП-113. Сборочный чертеж – 80 стр
 |
|
| 940 × 639 пикс. Открыть в новом окне | |

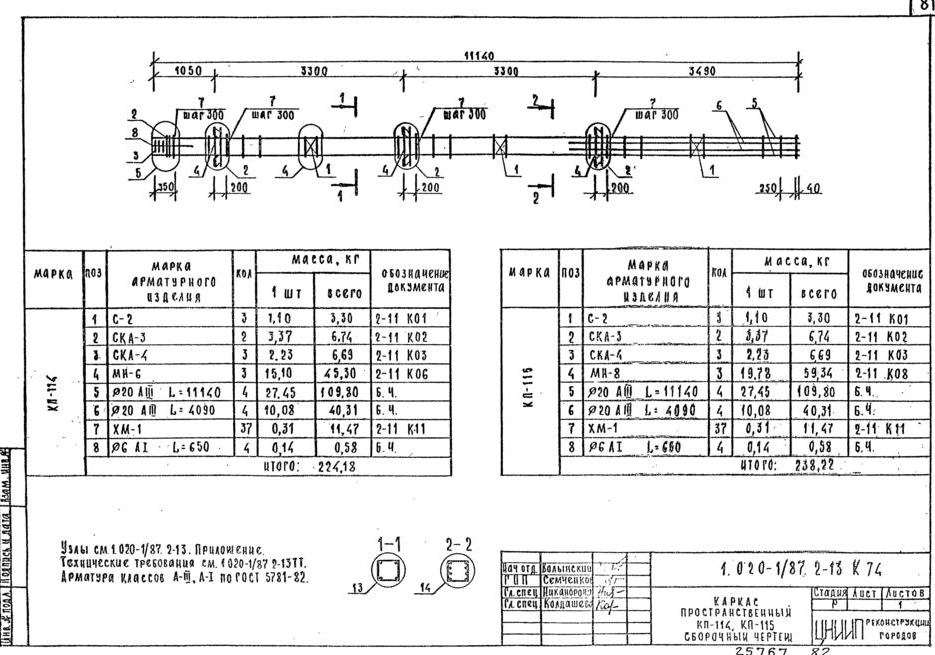

Каркас пространственный КП-114, КП-115. Сборочный чертеж – 81 стр
 |
|
| 935 × 655 пикс. Открыть в новом окне | |

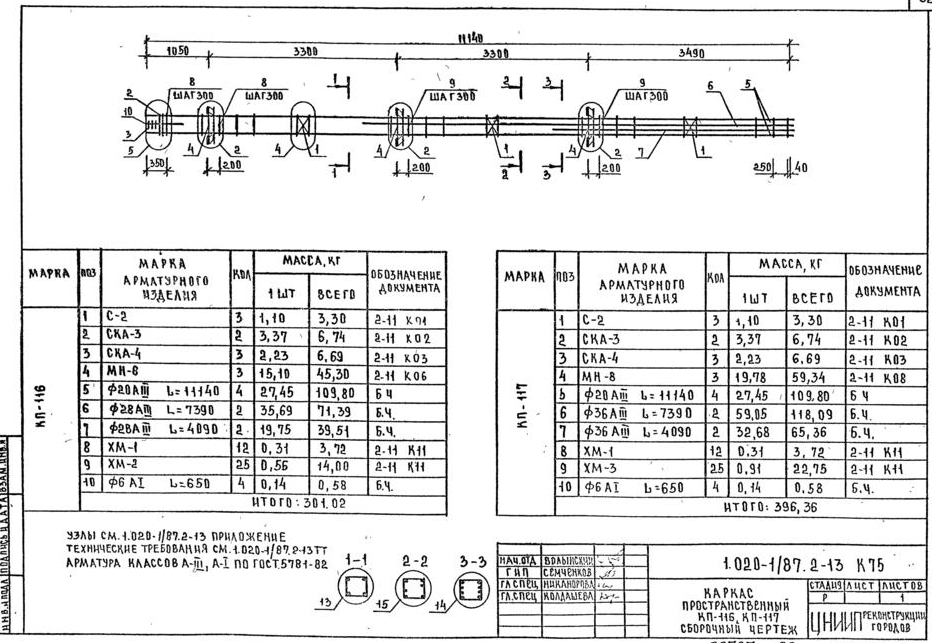

Каркас пространственный КП-116, КП-117. Сборочный чертеж – 82 стр
 |
|
| 932 × 643 пикс. Открыть в новом окне | |

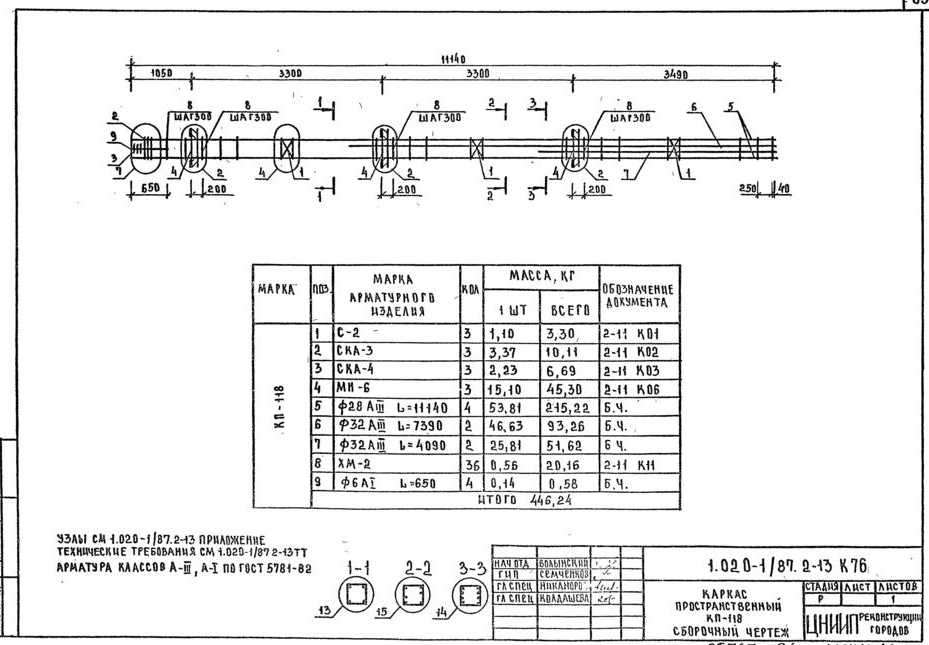

Каркас пространственный КП-118. Сборочный чертеж – 83 стр
 |
|
| 929 × 645 пикс. Открыть в новом окне | |

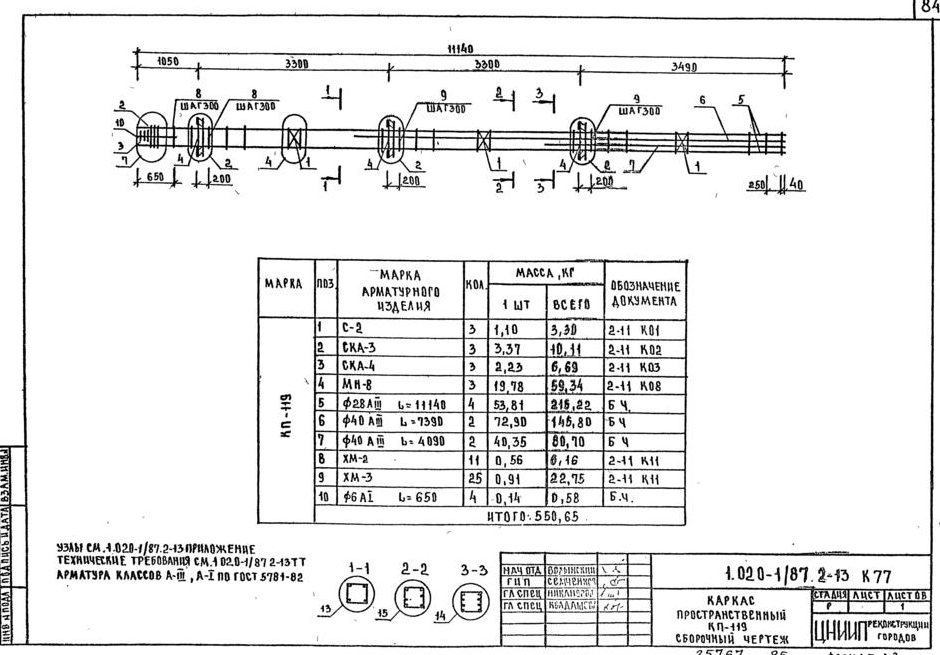

Каркас пространственный КП-119. Сборочный чертеж – 84 стр
 |
|
| 940 × 655 пикс. Открыть в новом окне | |

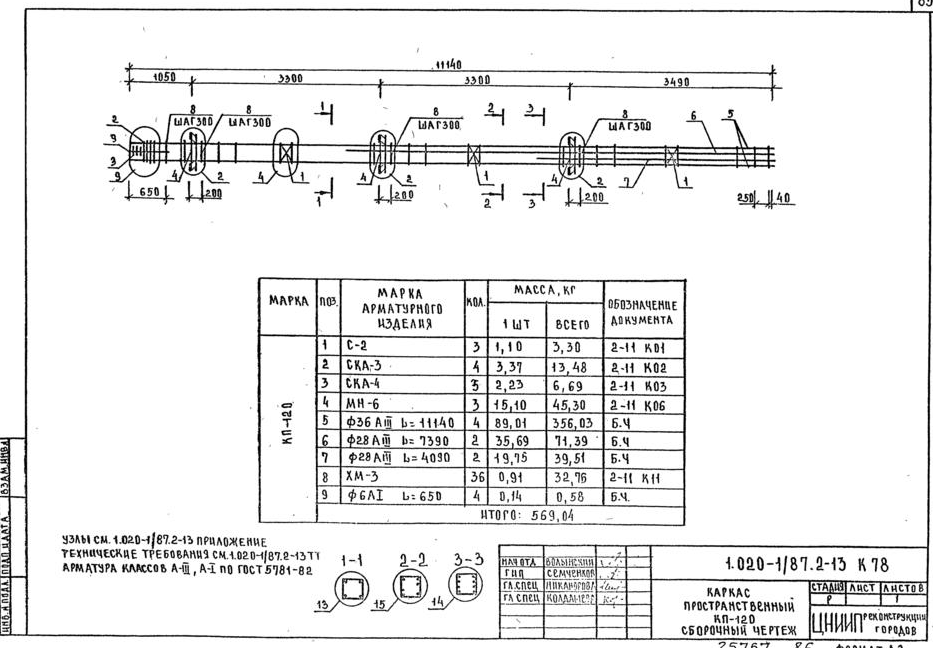

Каркас пространственный КП-120. Сборочный чертеж – 85 стр
 |
|
| 933 × 648 пикс. Открыть в новом окне | |

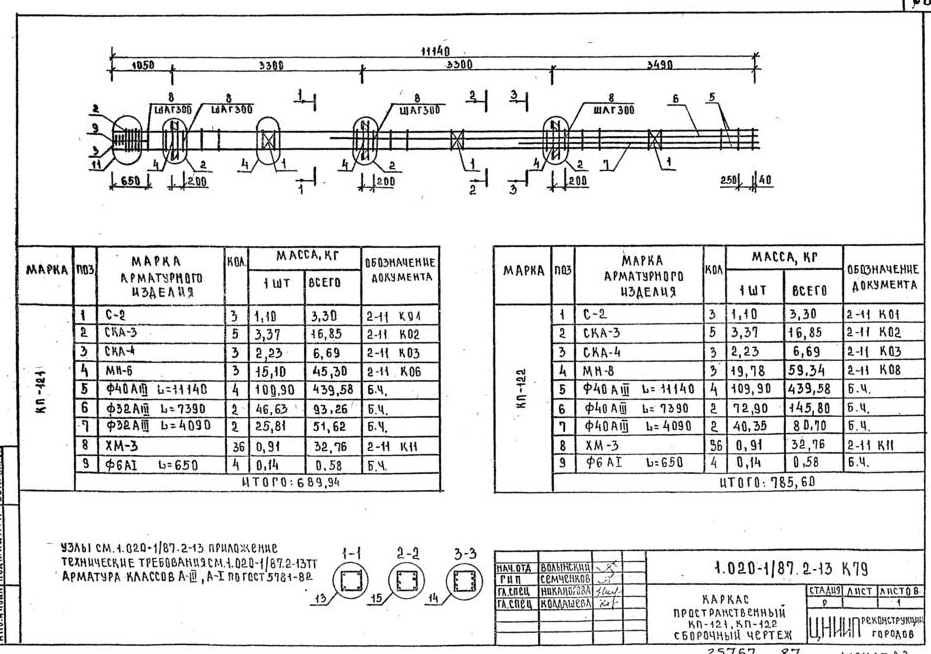

Каркас пространственный КП-121, КП-122. Сборочный чертеж – 86 стр
 |
|
| 931 × 654 пикс. Открыть в новом окне | |

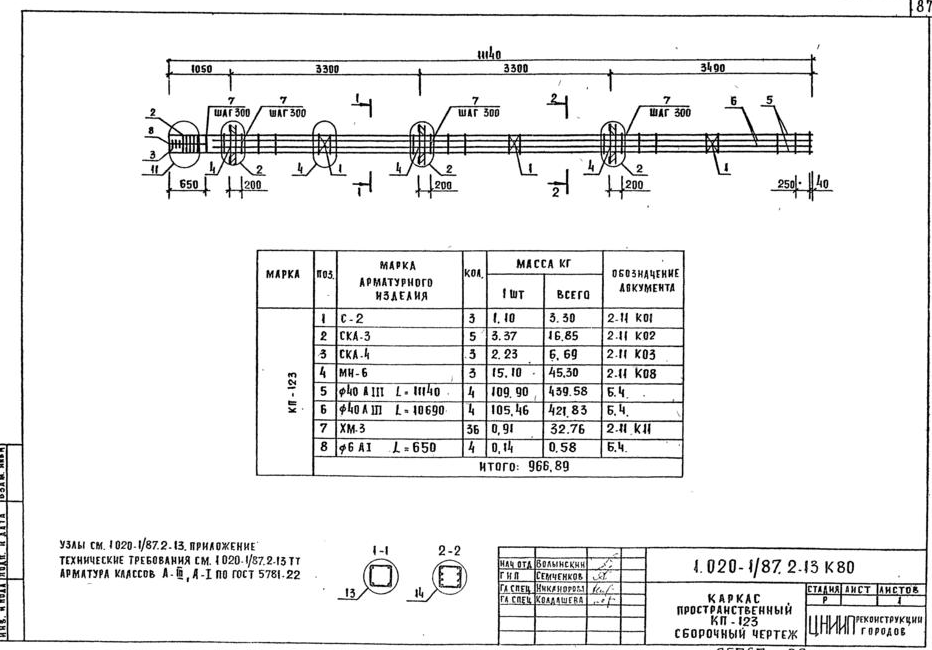

Каркас пространственный КП-123. Сборочный чертеж – 87 стр
 |
|
| 932 × 650 пикс. Открыть в новом окне | |

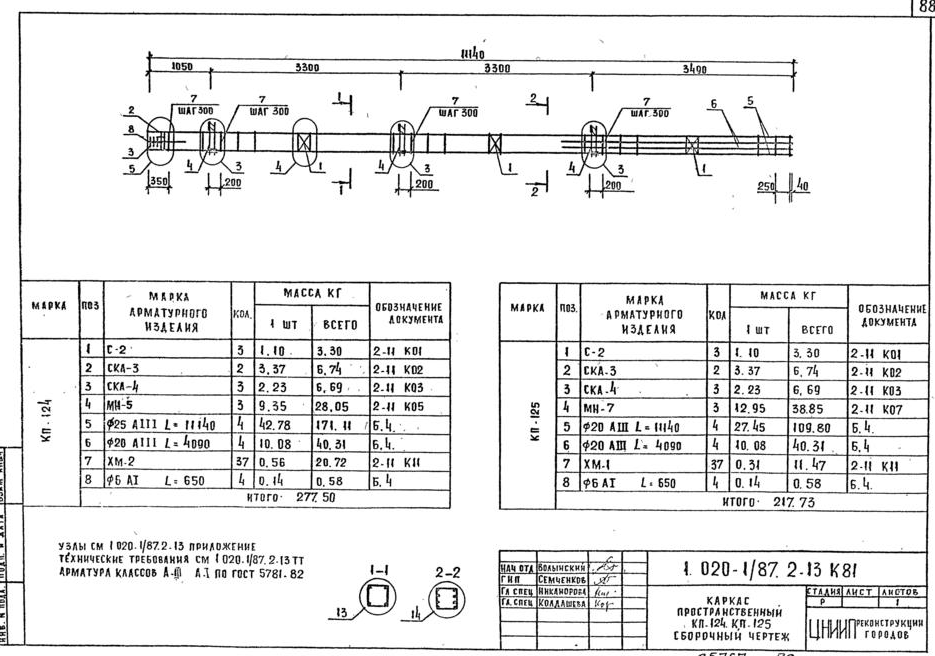

Каркас пространственный КП-124, КП-125. Сборочный чертеж – 88 стр
 |
|
| 935 × 656 пикс. Открыть в новом окне | |

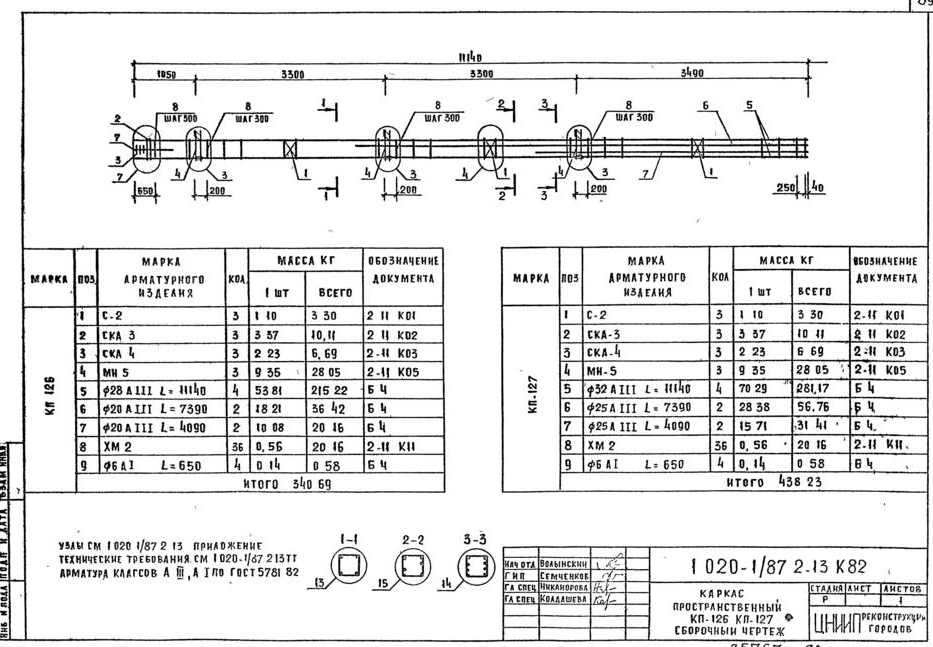

Каркас пространственный КП-126, КП-127. Сборочный чертеж – 89 стр
 |
|
| 933 × 647 пикс. Открыть в новом окне | |

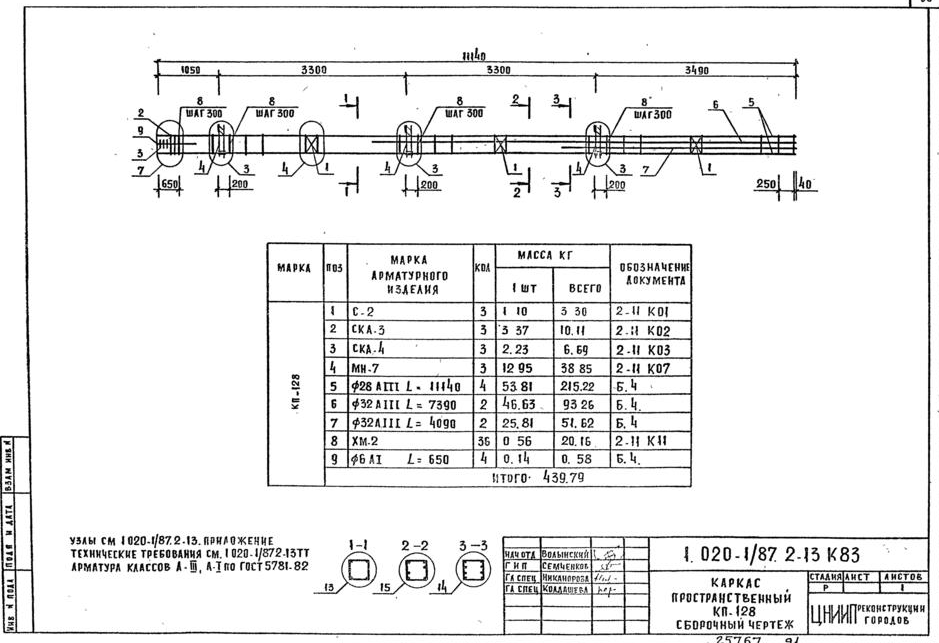

Каркас пространственный КП-128. Сборочный чертеж – 90 стр
 |
|
| 939 × 643 пикс. Открыть в новом окне | |

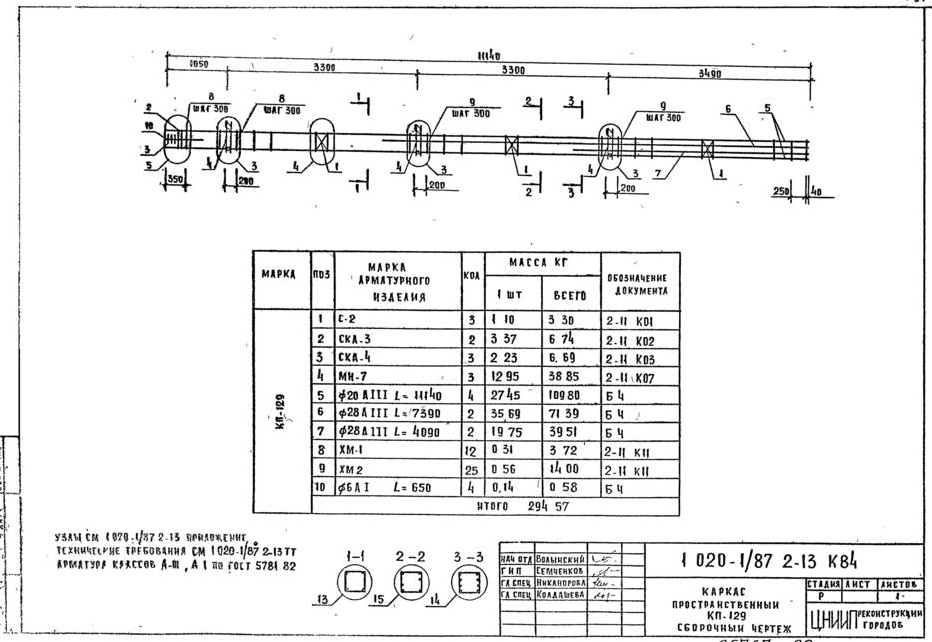

Каркас пространственный КП-129. Сборочный чертеж – 91 стр
 |
|
| 932 × 642 пикс. Открыть в новом окне | |

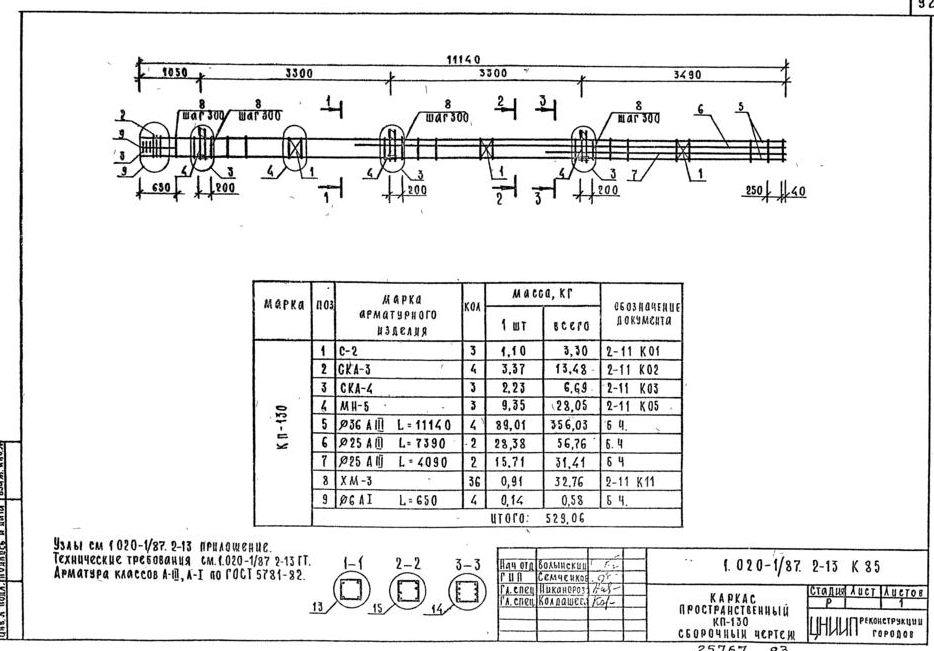

Каркас пространственный КП-130. Сборочный чертеж – 92 стр
 |
|
| 934 × 651 пикс. Открыть в новом окне | |

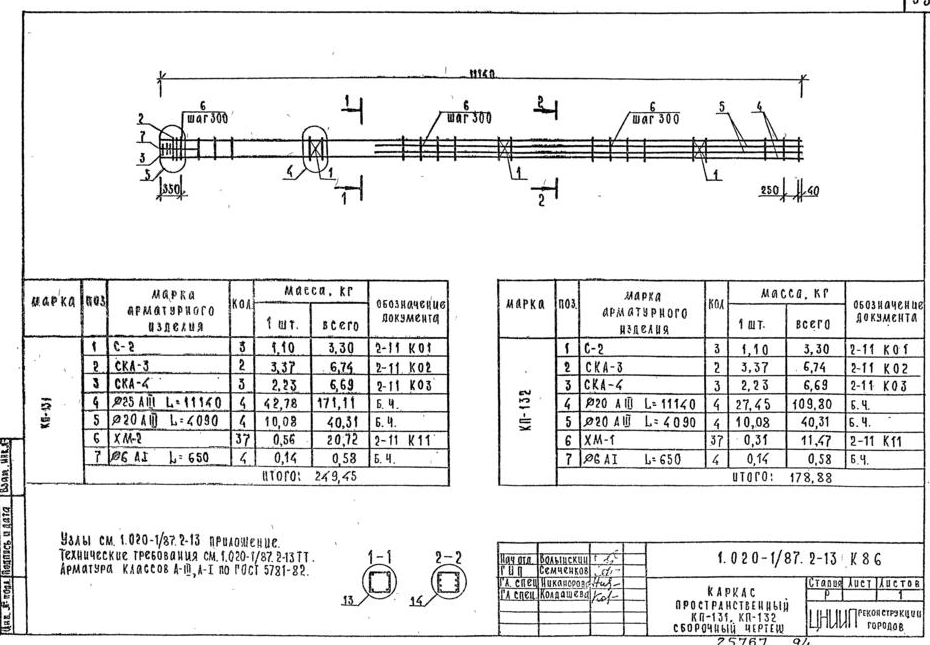

Каркас пространственный КП-131, КП-132. Сборочный чертеж – 93 стр
 |
|
| 930 × 645 пикс. Открыть в новом окне | |

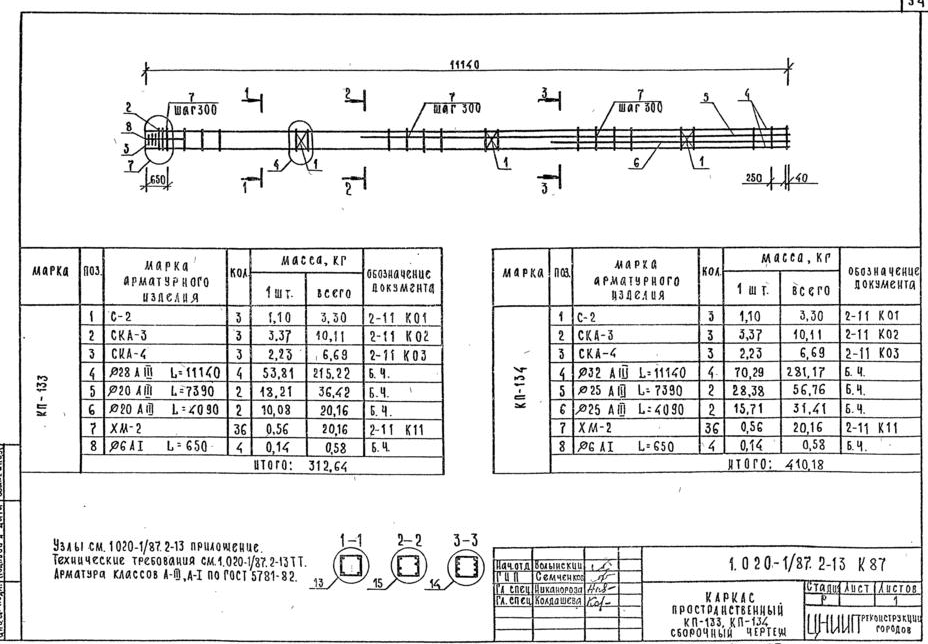

Каркас пространственный КП-133, КП-134. Сборочный чертеж – 94 стр
 |
|
| 928 × 644 пикс. Открыть в новом окне | |

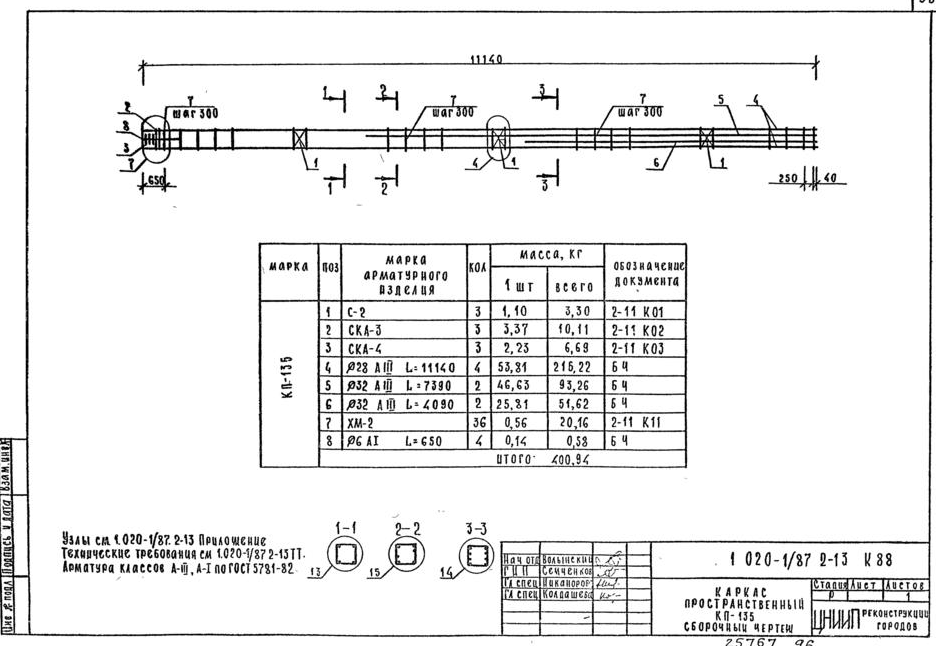

Каркас пространственный КП-135. Сборочный чертеж – 95 стр
 |
|
| 936 × 646 пикс. Открыть в новом окне | |

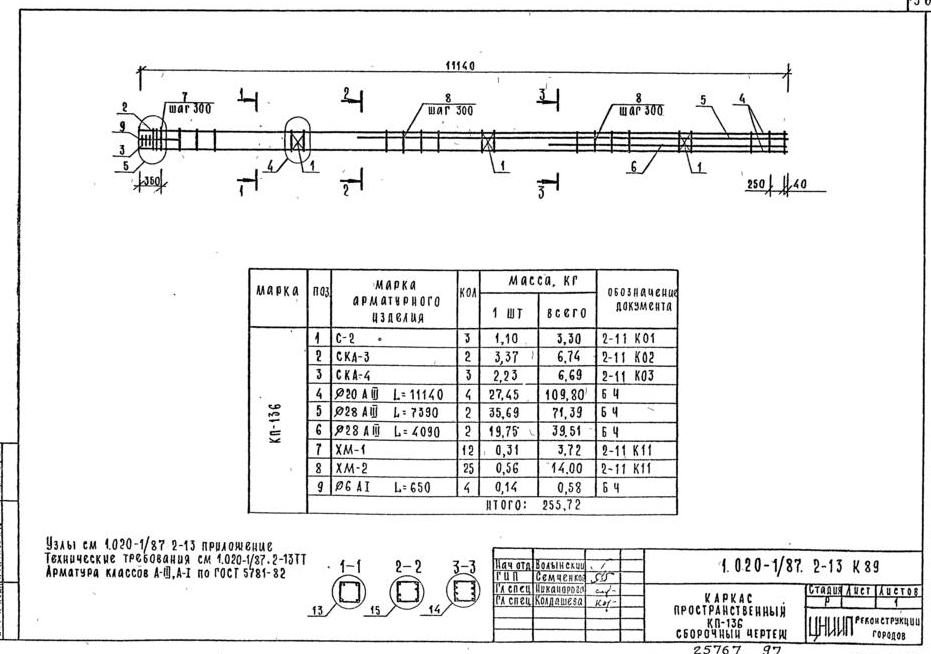

Каркас пространственный КП-136. Сборочный чертеж – 96 стр
 |
|
| 931 × 654 пикс. Открыть в новом окне | |

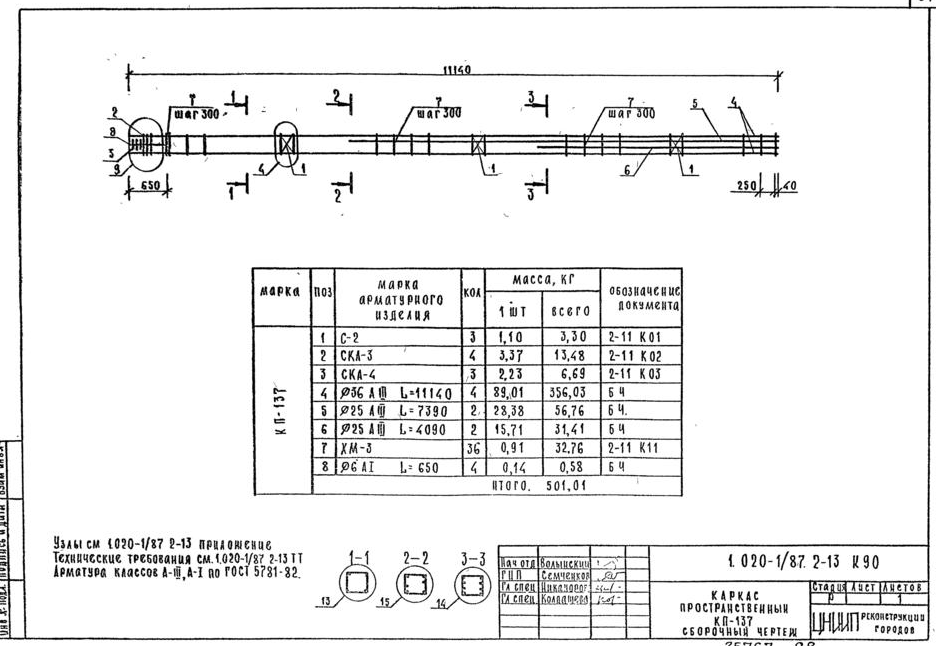

Каркас пространственный КП-137. Сборочный чертеж – 97 стр
 |
|
| 936 × 646 пикс. Открыть в новом окне | |

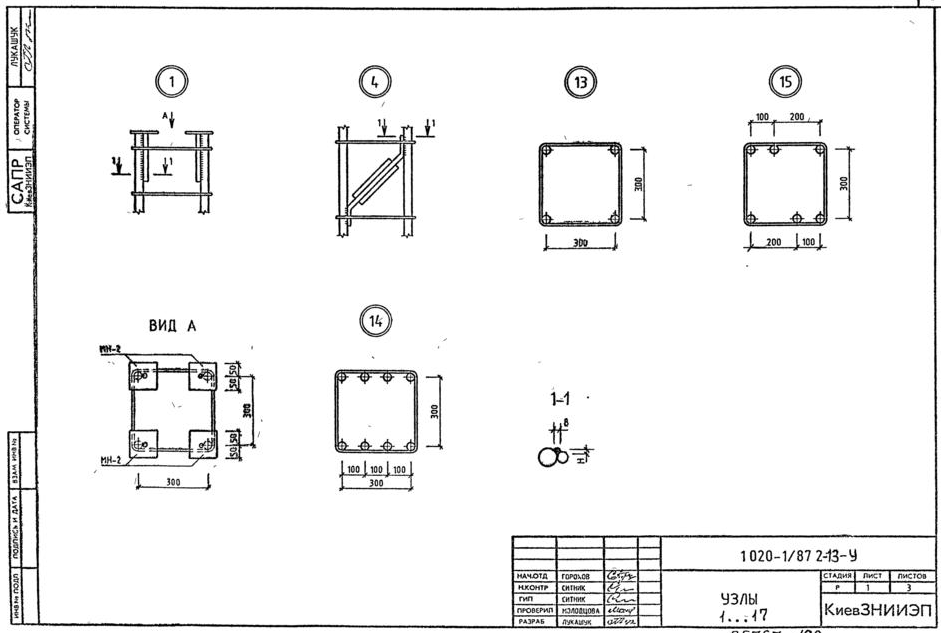

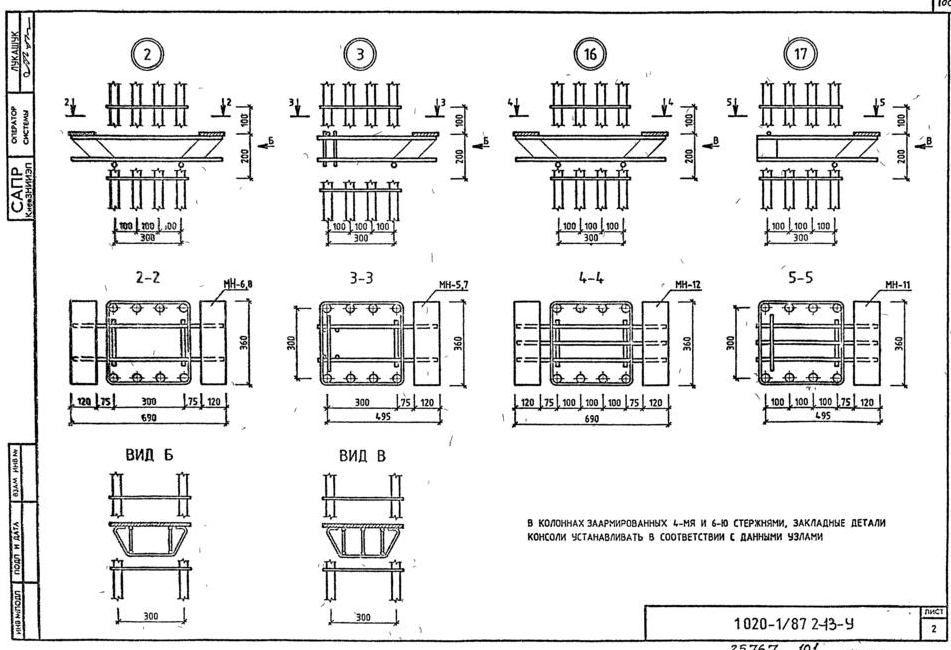

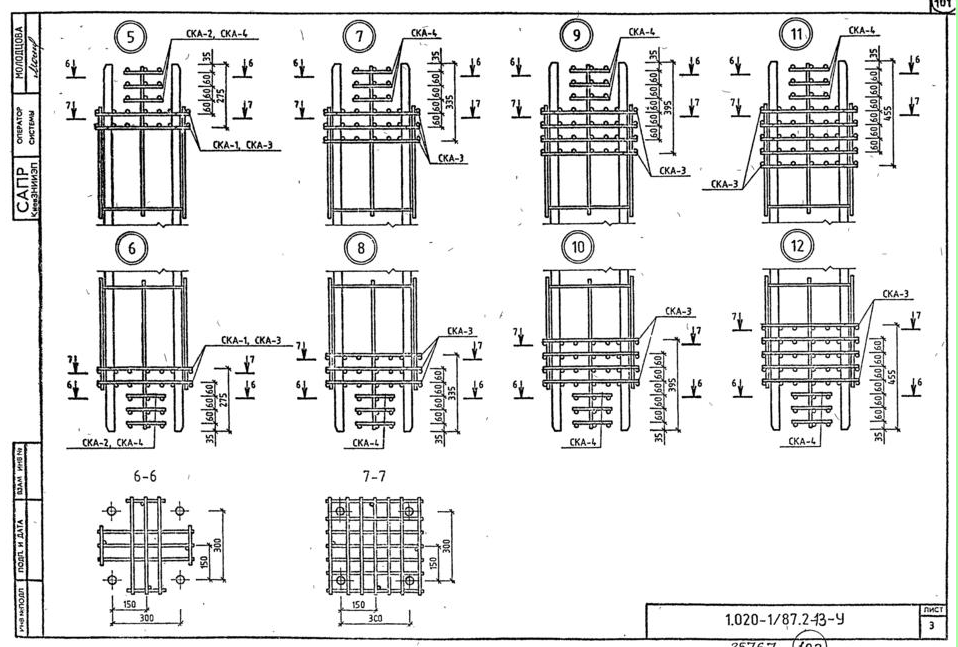

Приложение. Узлы 1…17 – 98 стр
 |
|
| 941 × 633 пикс. Открыть в новом окне | |
 |
|
| 951 × 650 пикс. Открыть в новом окне | |
 |
|
| 958 × 647 пикс. Открыть в новом окне | |
