Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 2-14 Колонны из бетона класса В30 для зданий с высотой этажа 3,6 м.

Рабочие чертежи

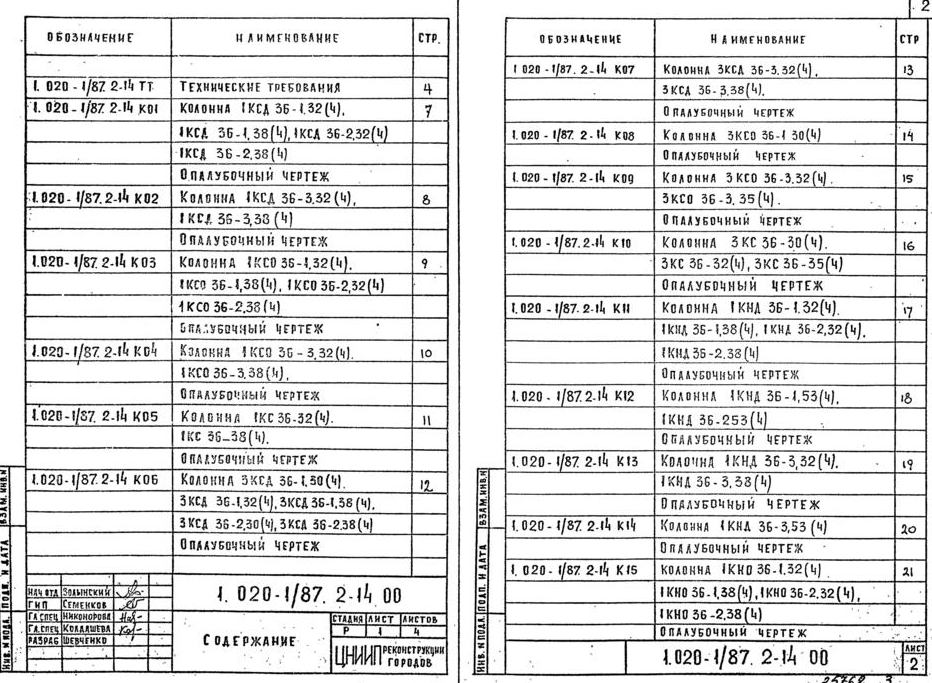

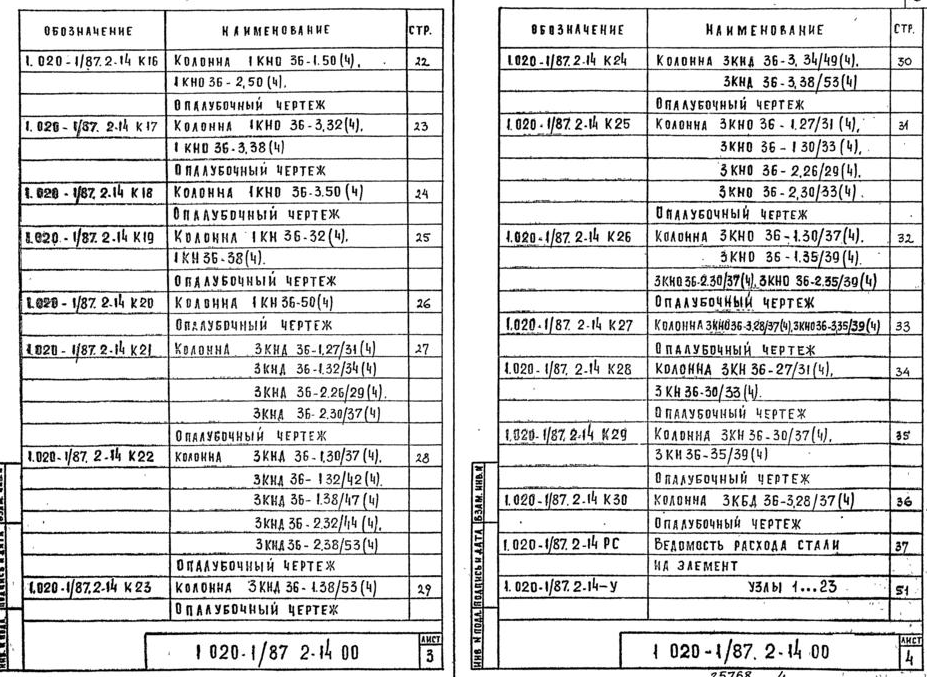

Содержание – 2 стр

932 × 683 пикс.     Открыть в новом окне

927 × 677 пикс.     Открыть в новом окне

Технические требования – 4 стр

Общие данные

Настоящий выпуск содержит рабочие чертежи железобетонных колонн сечением 400х400 мм для зданий с высотой этажа 3,6 м.

Номенклатура содержит следующие типы колонн:

- средние (устанавливаемые в средних этажах зданий);

- нижние (устанавливаемые в нижних этажах зданий);

- бесстыковые (устанавливаемые на всю высоту здания)

В соответствии с положением колонн в каркасе здания (при примыкании к стеновым панелям, лестничным клеткам и др.) предусмотрены:

- двухконсольные колонны

- одноконсольные колонны и бесконсольные колонны

Расчет колонн выполнен в соответствии со СНиП 2.03.01-84*

Колонны относятся к 3-ей категории трещиностойкости.

Предел огнестойкости колонн 2,5 часа по СНиП 2.01.02-85

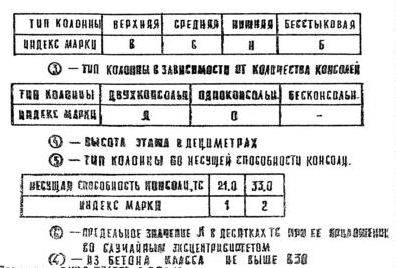

Маркировка колонн

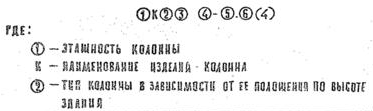

В соответствии с ГОСТ 23009-78 принята следующая схема маркировки колонн.

373 × 111 пикс.     Открыть в новом окне

396 × 268 пикс.     Открыть в новом окне

Пример: 2КНД 36 – 2.32/44 (4)

3 – 3-хэтажная

К – колонна

Н – для нижних этажей зданий

Д – двухконсольная

36 – высота типового этажа 3,6

2 – несущая способность консоли 33,0 ТС

32/44 – предельная нормальная сила при

(4) – класс бетона колонны не выше В30

Конструктивные данные

Колонны армируются пространственными каркасами, состоящими из отдельных стержней, замкнутых хомутов, сеток косвенного армирования и закладных деталей.

Для выемки колонн из форм, а также строповки при транспортировке и монтаже предусмотрены строповочные отверстия

Номенклатура изделий предусматривает только основные типы колонн, имеющие закладные изделия крепления ригелей каркаса. Для крепления лестничных ригелей, диафрагм жесткости, поворотных ригелей, пристеночных и связевых плит в торцевых рядах, для крепления лестничных маршей и стеновых панелей устанавливают дополнительные закладные изделия. Примеры установки в колоннах дополнительных закладных изделий предусматриваемых в конкретных проектах, приведены в выпусках 0-1, 0-2, 0-3.

Мероприятия по защите закладных изделий от коррозии должны быть указаны в конкретном проекте, в зависимости от условий эксплуатации зданий, согласно СНиП 3.0.4.03-85.

Технические требования по изготовлению и приемке колонн смотри в выпуске 0-7 «Указания по заводской технологии изготовления изделий»

Указания по монтажу колонн содержится в выпуске 0-8 «Указания по монтажу изделий каркаса»

Колонны применяются в зданиях с неагрессивной, слабо- средне- агрессивной газовой средой. При применении колонн в условиях слабо- и среднеагрессивной газовой среды необходимо выполнить указания вып. 0-2. Перечень выпусков, входящих в серию 1.020-1/87, приведен в выпусках 0-0 и 0-0 (дополнение 1)

Складирование колонн

Складирование колонн производить в зоне действия монтажного крана на спланированном и уплотненном основании в один ряд или штабель. При укладке в один ряд высота подкладки должна составлять с учетом возможности кантовки колонны не менее 200 мм. Расстояние между колонами должно составлять 40-50 см.

При укладке в штабель колонны должны опираться на прокладки высотой не менее 40 мм.

Высота штабеля должна быть не более 2 м.

Прокладки и подкладки должны располагаться под отверстиями, предназначенными для выемки колонн из форм.

При наличии четырех отверстий колонны укладывать на две прокладки, размещая их посредине между двумя крайними отверстиями

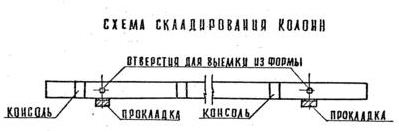

Схема складирования колонн

399 × 131 пикс.     Открыть в новом окне

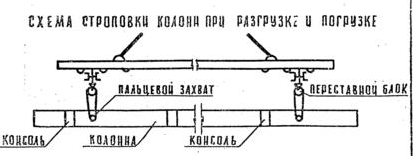

Строповка колонн при разгрузке с транспортных средств

Строповку колонн при разгрузке с транспортных средств производить с помощью балансирной траверсы и пальцевых захватов, пропускаемых в отверстия, служащие для выемки колонн из форм.

413 × 156 пикс.     Открыть в новом окне

Транспортирование колонн

Перевозка колонн производится автомобильным транспортом на автопоездах с прицепами и полуприцепами общего назначения или специализированными, преимущественно в виде площадок с тягачами типа ЗИЛ-13081, КАМАЗ-5410, МАЗ -504А, КРАЗ-258.

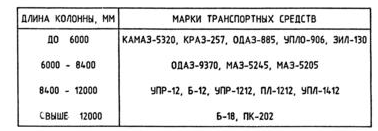

В зависимости от длины перевозимых колонн рекомендуется применять следующие автотранспортные средства.

378 × 131 пикс.     Открыть в новом окне

В процессе транспортирования колонны должны опираться на деревянные прокладки из бруса толщиной 200 мм, располагаемые в местах, указанных на схеме расположения опор.

282 × 271 пикс.     Открыть в новом окне

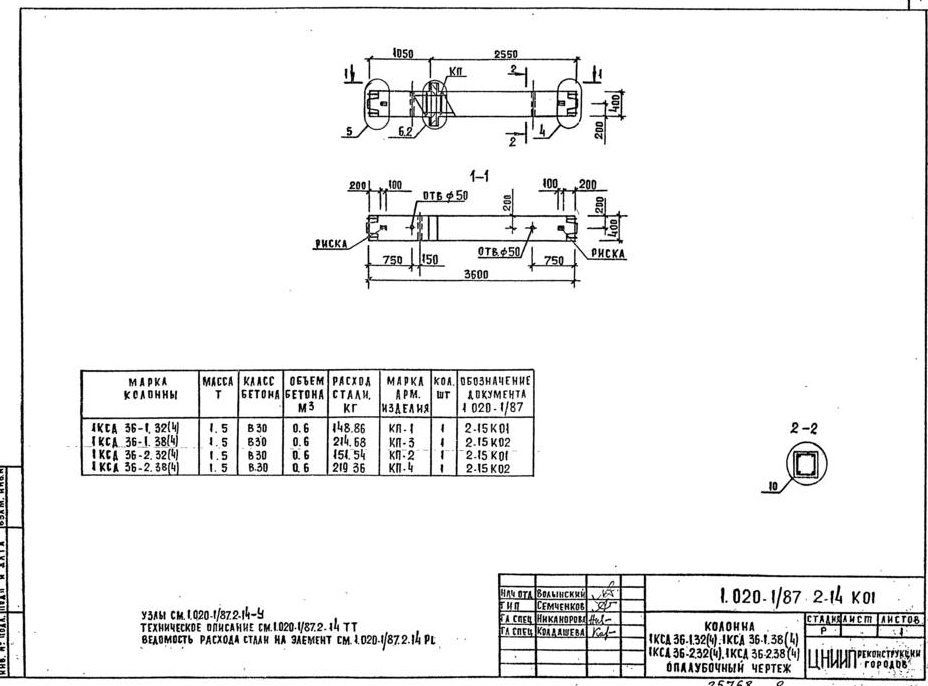

Колонна 1КСД36.1.32(4). 1КСД36.1.38(4). 1КСД36.2.32(4). 1КСД36.2.38(4) опалубочный чертеж – 7 стр

928 × 686 пикс.     Открыть в новом окне

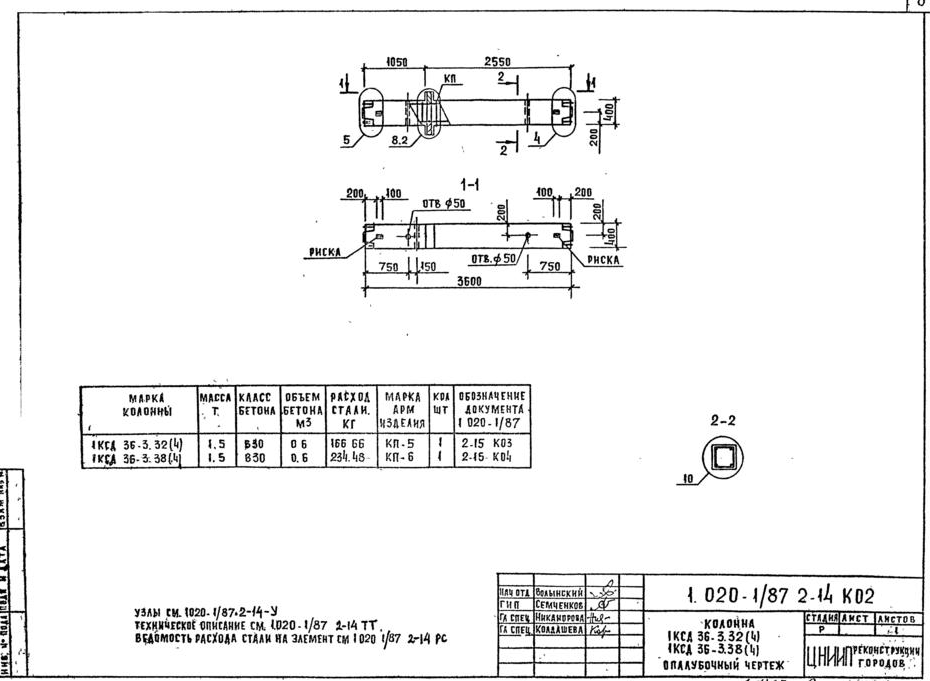

Колонна 1КСД36.3.32(4). 1КСД36.3.38(4) опалубочный чертеж – 8 стр

930 × 681 пикс.     Открыть в новом окне

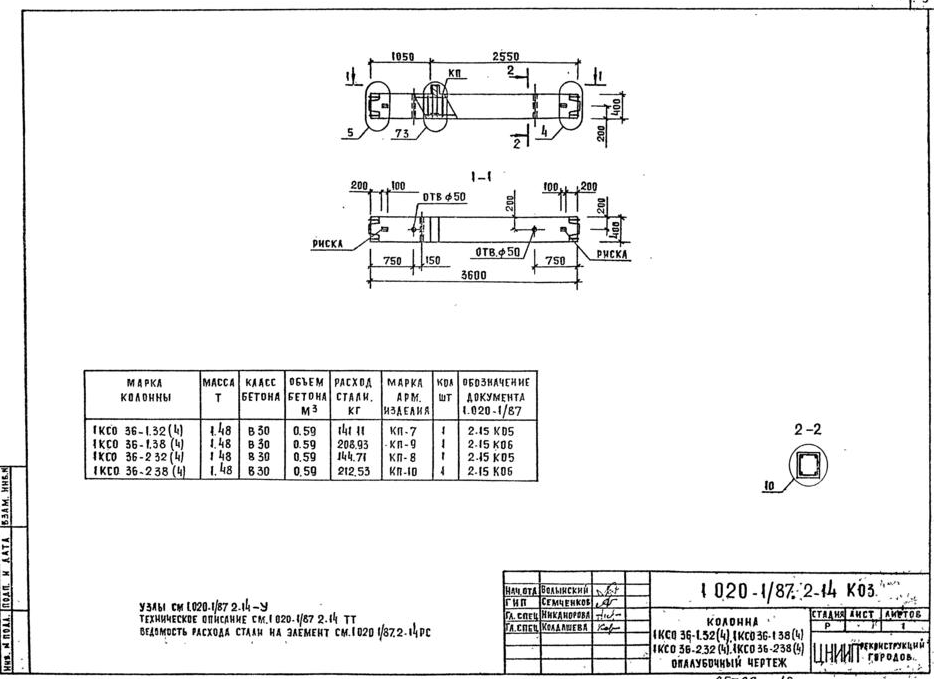

Колонна 1КСО36.1.32(4). 1КСО36.1.38(4). 1КСО36.2.32(4). 1КСО36.2.38(4) опалубочный чертеж – 9 стр

934 × 679 пикс.     Открыть в новом окне

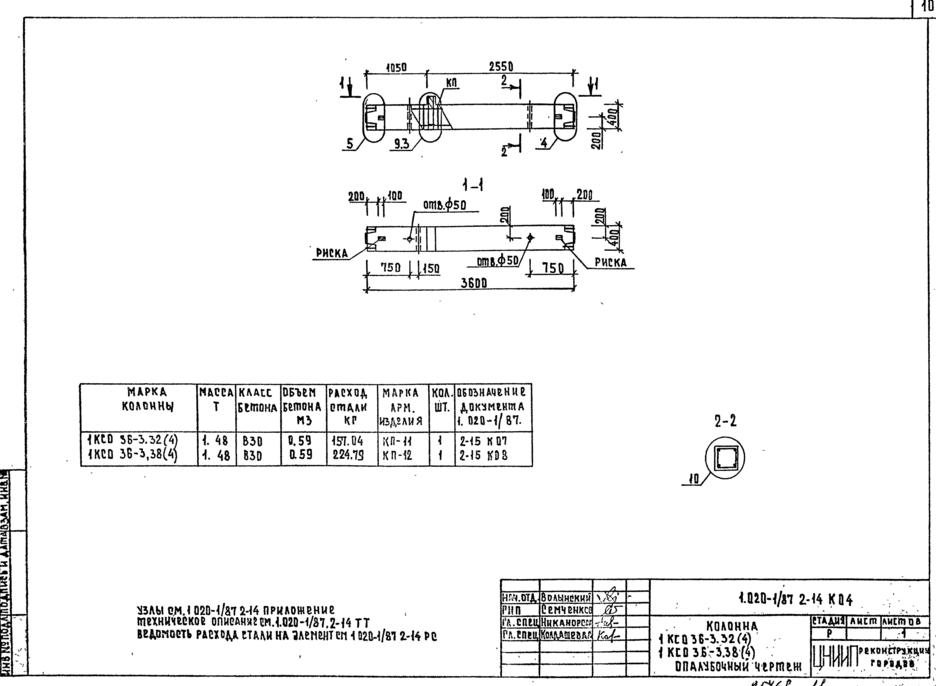

Колонна 1КСО36.3.32(4). 1КСО36.3.38(4) опалубочный чертеж – 10 стр

936 × 686 пикс.     Открыть в новом окне

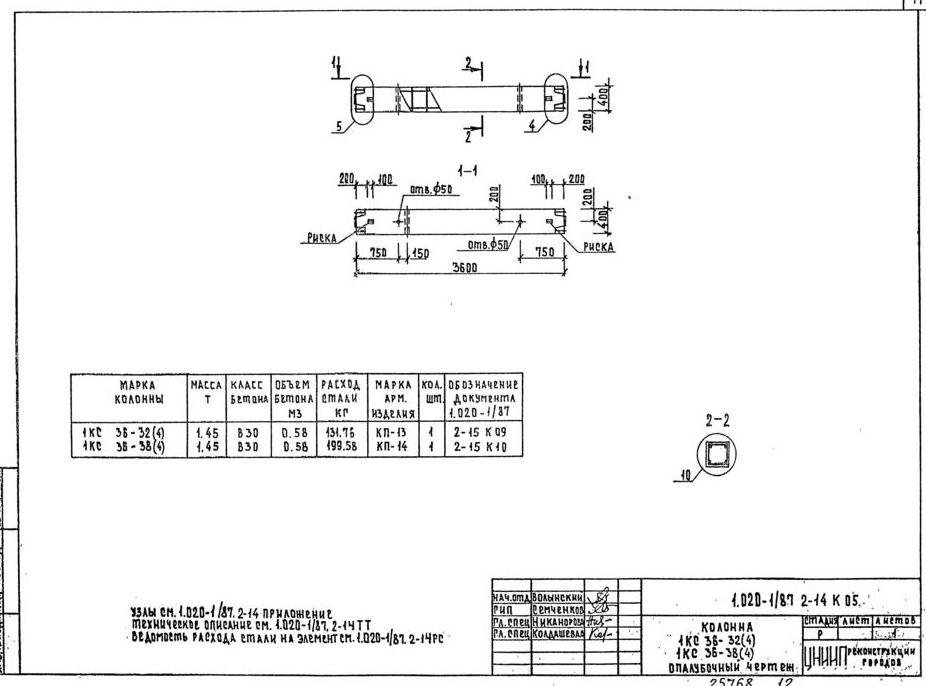

Колонна 1КС36-32(4). 1КС36-38(4) опалубочный чертеж – 11 стр

926 × 686 пикс.     Открыть в новом окне

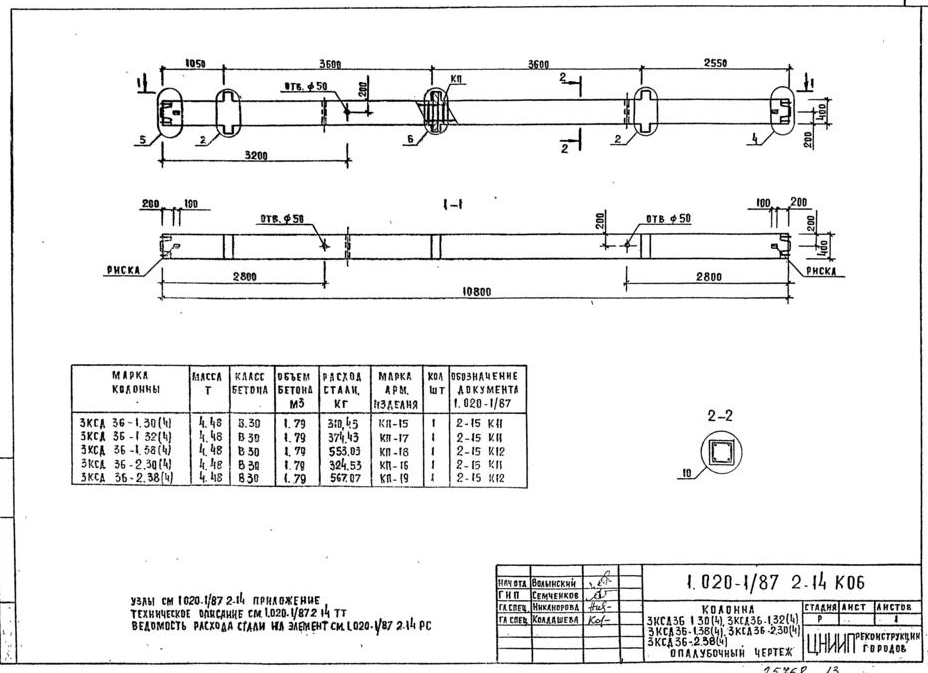

Колонна 3КСД36.1.30(4). 3КСД36.1.32(4). 3КСД36.1.38(4). 3КСД36.2.30(4). 3КСД36.2.38(4) опалубочный чертеж – 12 стр

928 × 673 пикс.     Открыть в новом окне

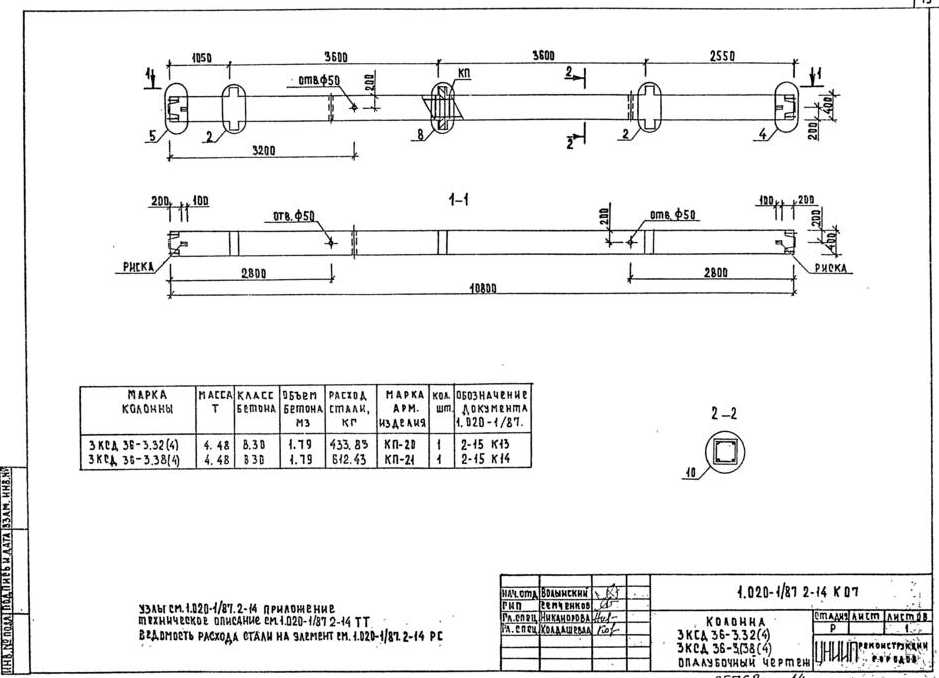

Колонна 3КСД36-3.32(4). 3КСД36-3.38(4) опалубочный чертеж – 13 стр

939 × 678 пикс.     Открыть в новом окне

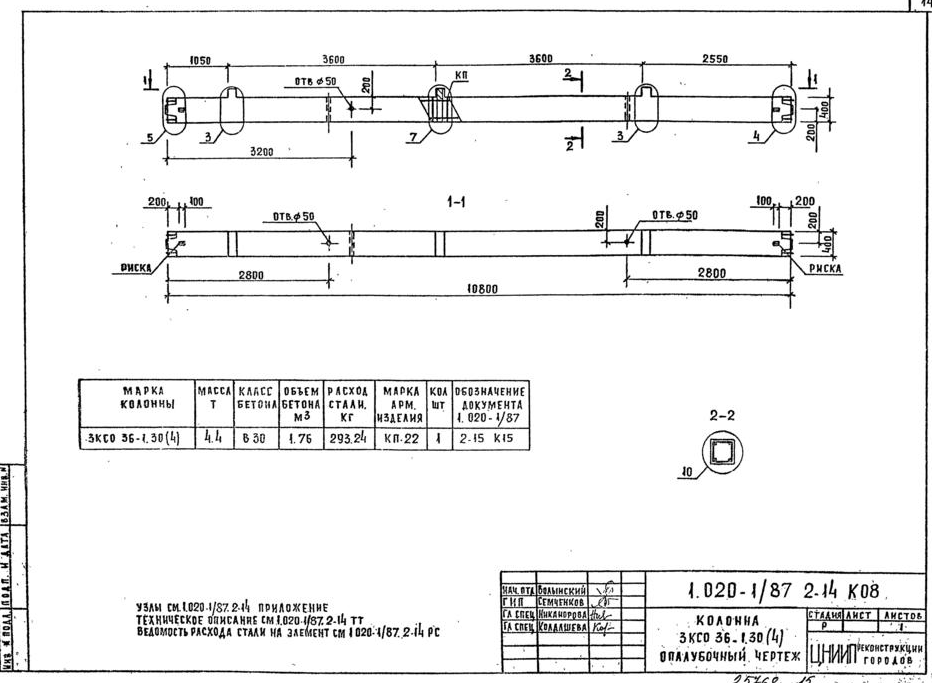

Колонна 3КСО36-1.30(4) опалубочный чертеж – 14 стр

932 × 683 пикс.     Открыть в новом окне

Колонна 3КСО36-3.32(4). 3КСО36-3.35(4) опалубочный чертеж – 15 стр

930 × 673 пикс.     Открыть в новом окне

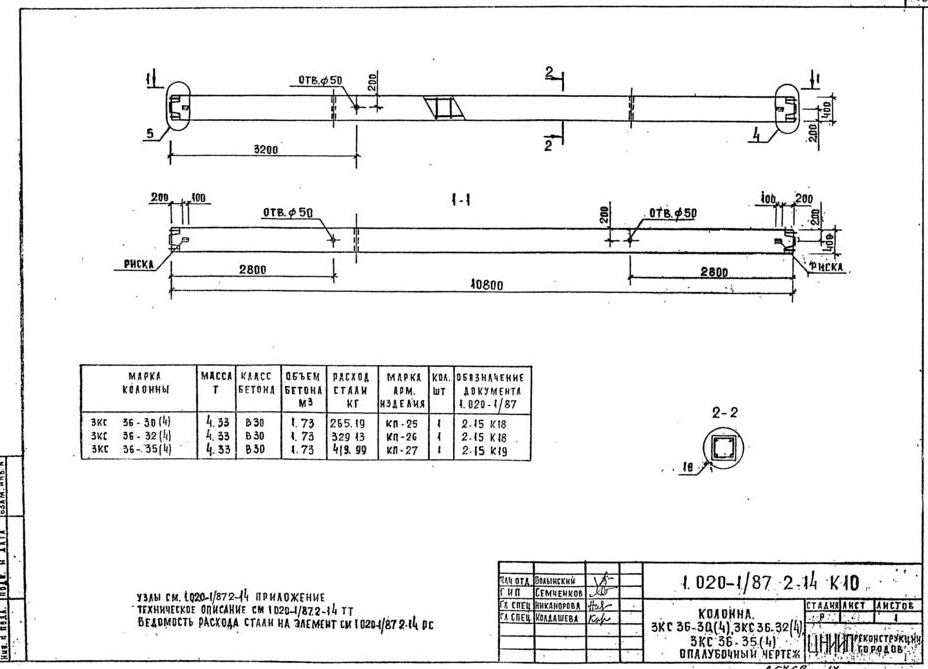

Колонна 3КС36.30(4). 3КСО36.32(4). 3КСО36.35(4) опалубочный чертеж – 16 стр

928 × 669 пикс.     Открыть в новом окне

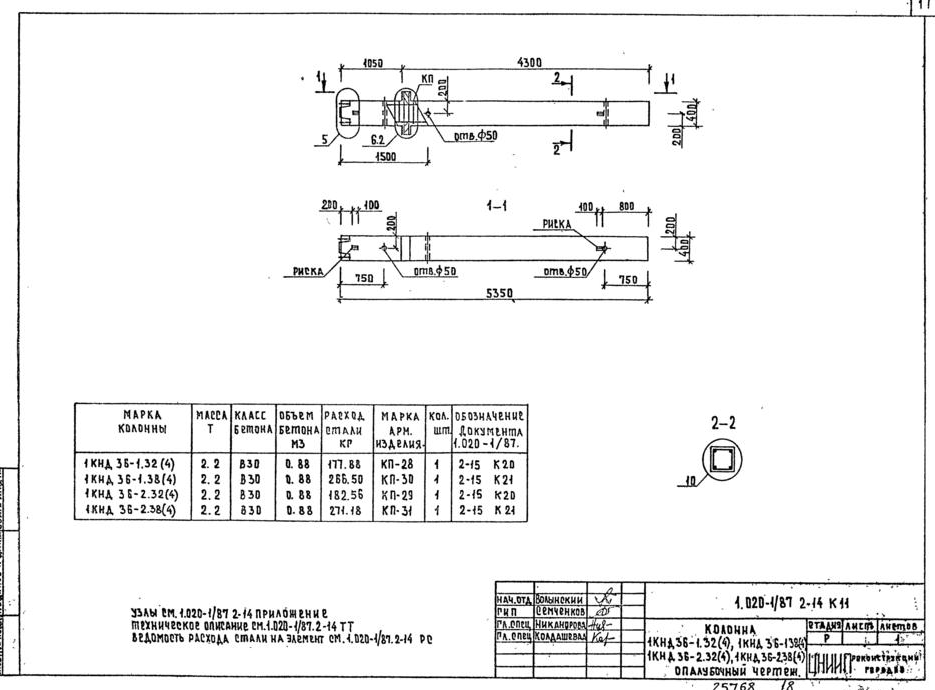

Колонна 1КНД36-1.32(4). 1КНД36-1.38(4). 1КНД36-2.32(4). 1КНД36-2.38(4) опалубочный чертеж – 17 стр

935 × 690 пикс.     Открыть в новом окне

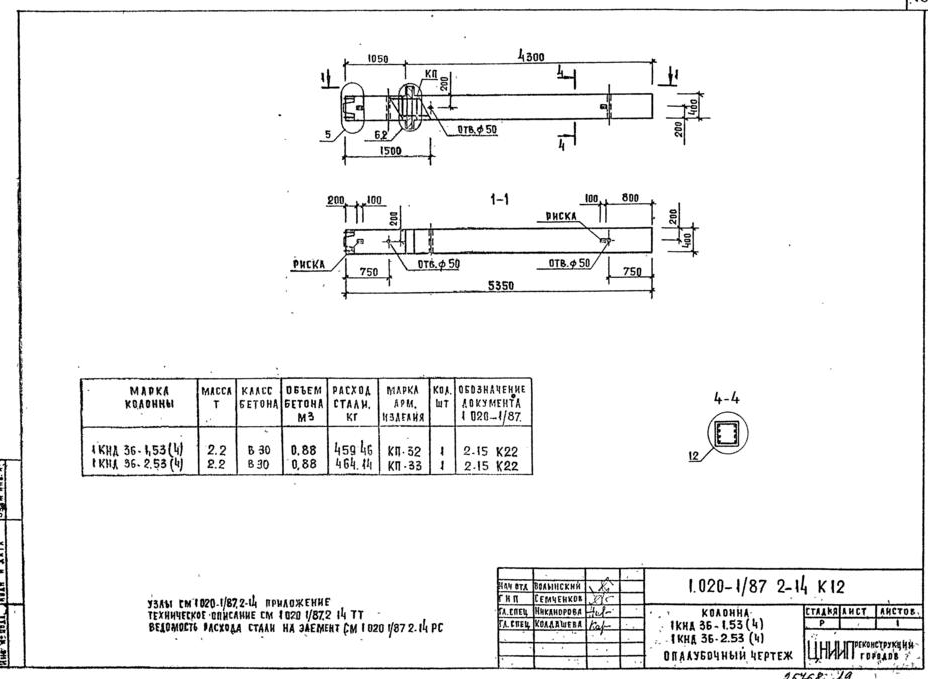

Колонна 1КНД36-1.53(4).1КНД36-2.53(4) опалубочный чертеж – 18 стр

928 × 679 пикс.     Открыть в новом окне

Колонна 1КНД36-3.32(4).1КНД36-3.38(4) опалубочный чертеж – 19 стр

945 × 685 пикс.     Открыть в новом окне

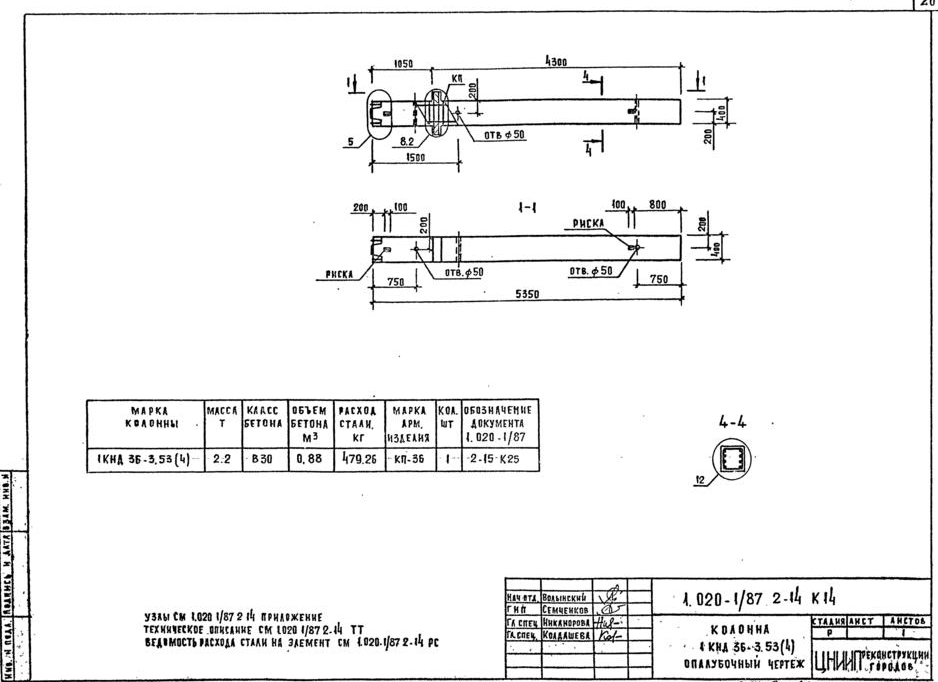

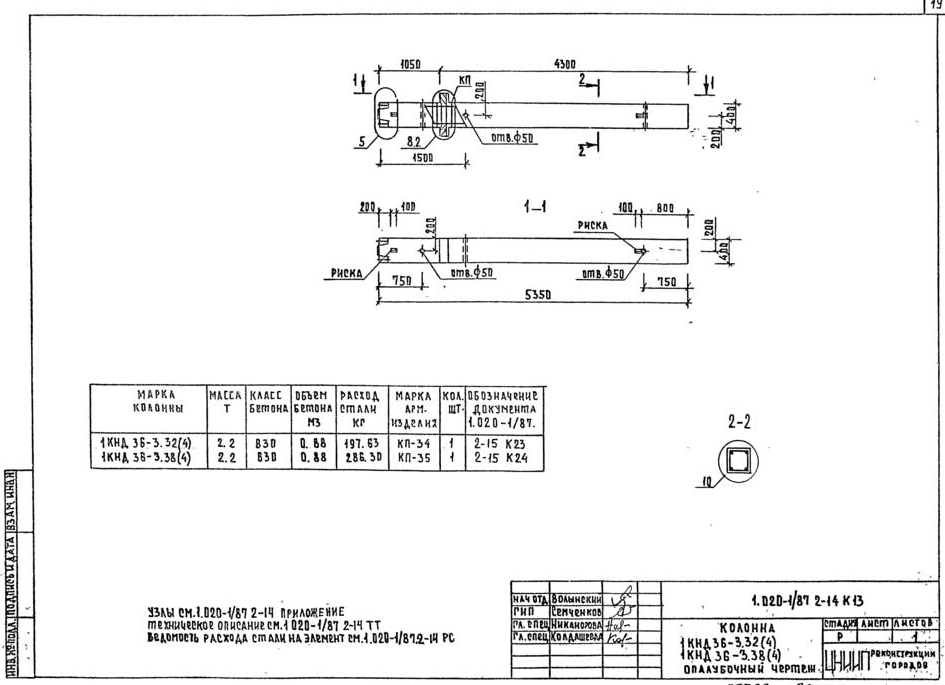

Колонна 1КНД36-3.35(4) опалубочный чертеж – 20 стр

938 × 682 пикс.     Открыть в новом окне

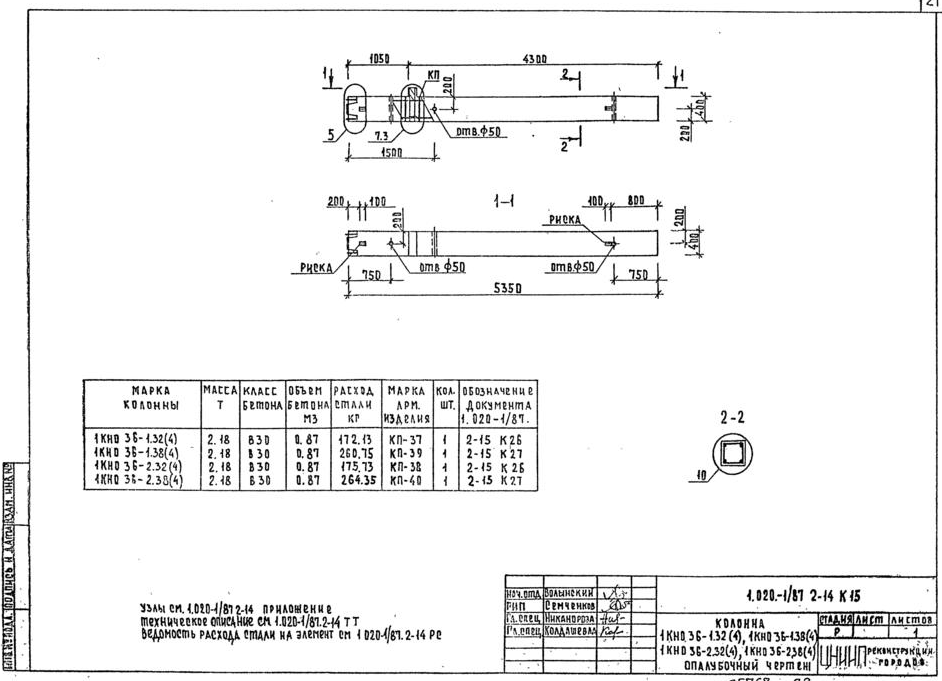

Колонна 1КНО36-1.32(4). 1КНО36-1.38(4). 1КНО36-2.32(4). 1КНО36-2.38(4) опалубочный чертеж – 21 стр

942 × 681 пикс.     Открыть в новом окне

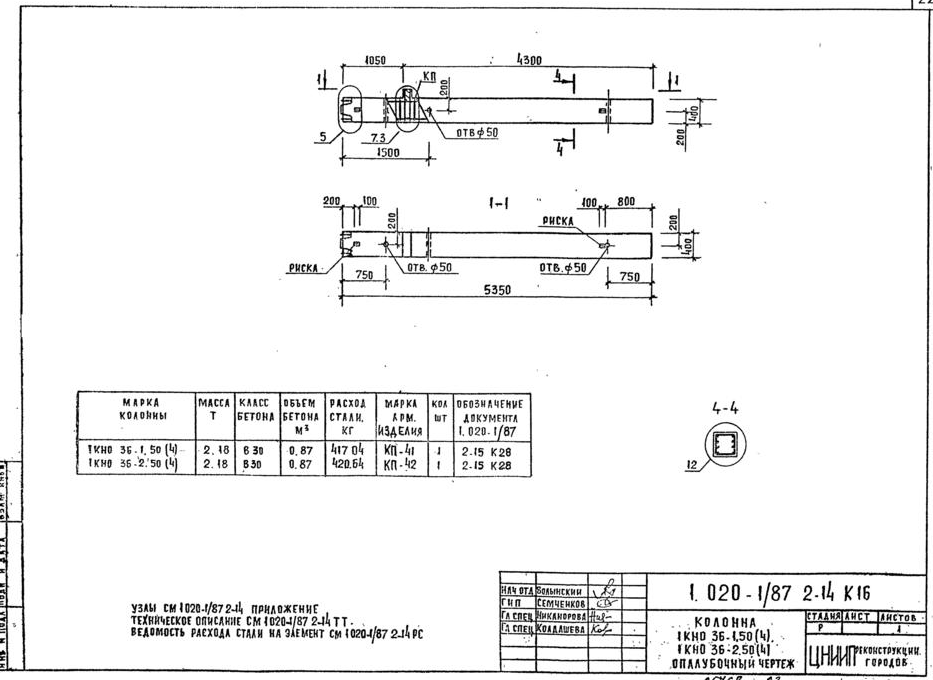

Колонна 1КНО36-1.50(4). 1КНО36-2.50(4) опалубочный чертеж – 22 стр

933 × 680 пикс.     Открыть в новом окне

Колонна 1КНО36-1.50(4). 1КНО36-2.50(4) опалубочный чертеж – 23 стр

939 × 678 пикс.     Открыть в новом окне

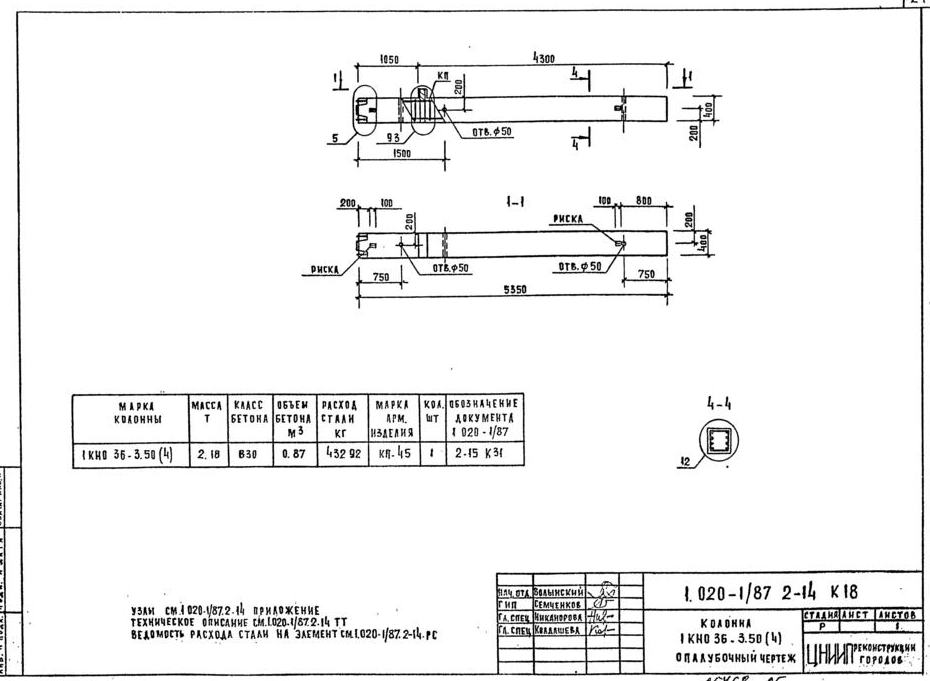

Колонна 1КНО36-3.50(4) опалубочный чертеж – 24 стр

930 × 681 пикс.     Открыть в новом окне

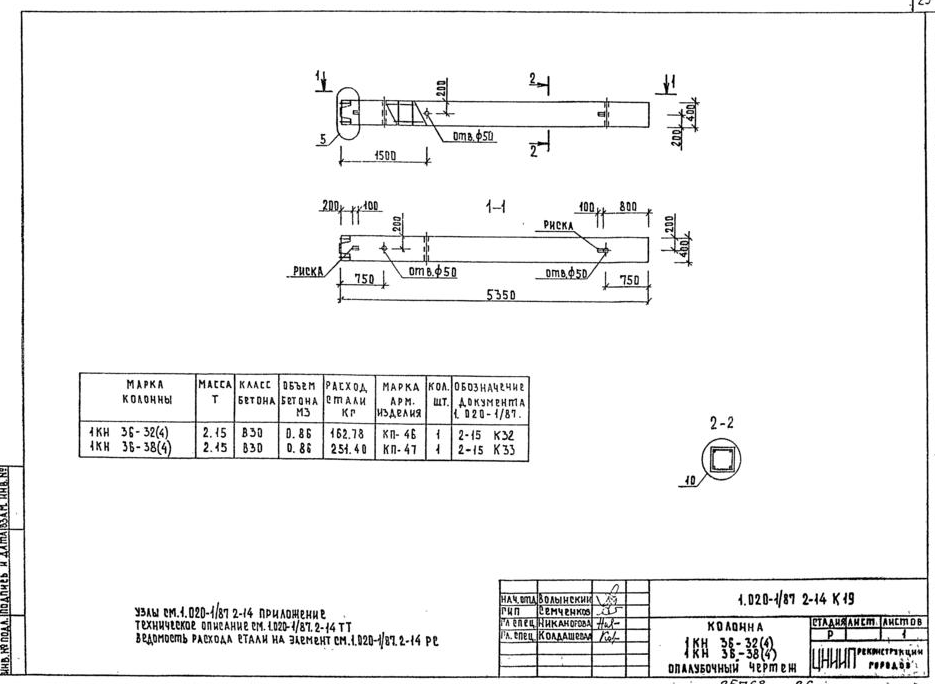

Колонна 1КН36-32(4). 1КН36-38(4) опалубочный чертеж – 25 стр

935 × 684 пикс.     Открыть в новом окне

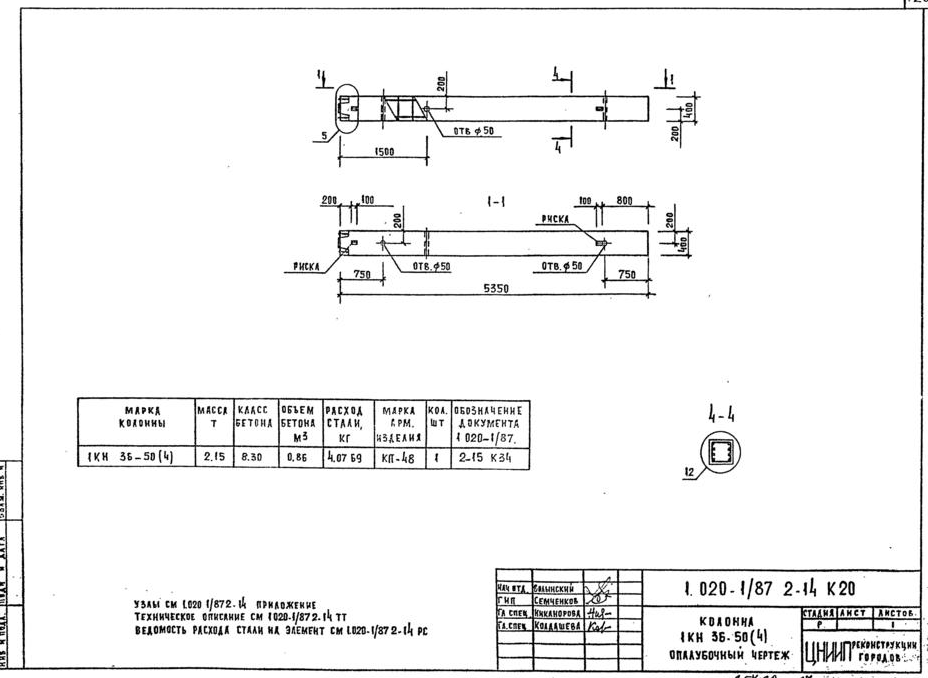

Колонна 1КН36-50(4) опалубочный чертеж – 26 стр

928 × 678 пикс.     Открыть в новом окне

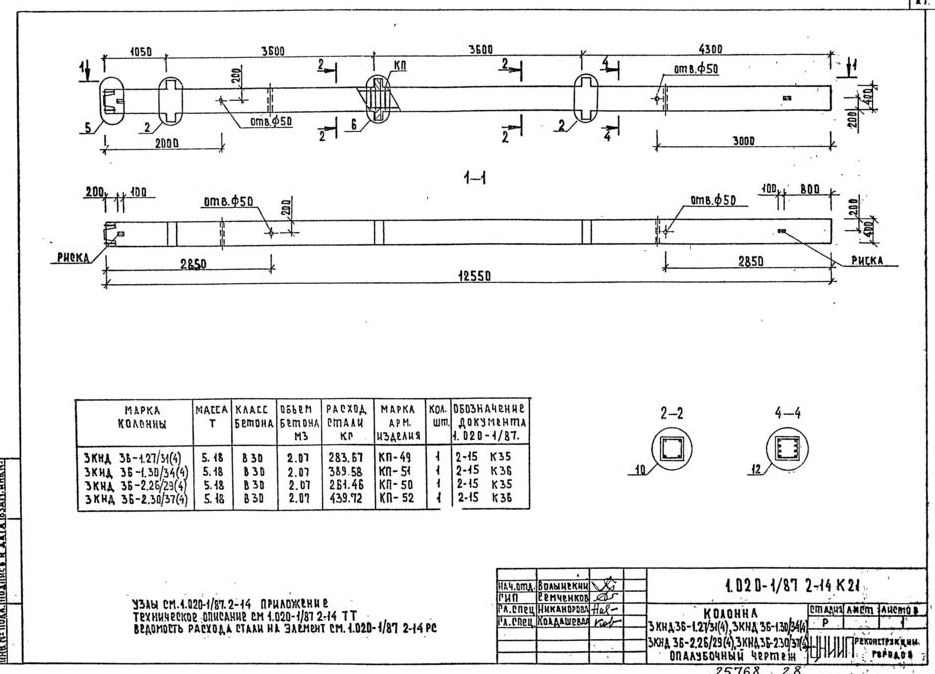

Колонна 3КНД36-1.27/31(4). 3КНД36-1.30/34(4). 3КНД36-2.26/29(4). 3КНД36-2.30/37(4) опалубочный чертеж – 27 стр

935 × 674 пикс.     Открыть в новом окне

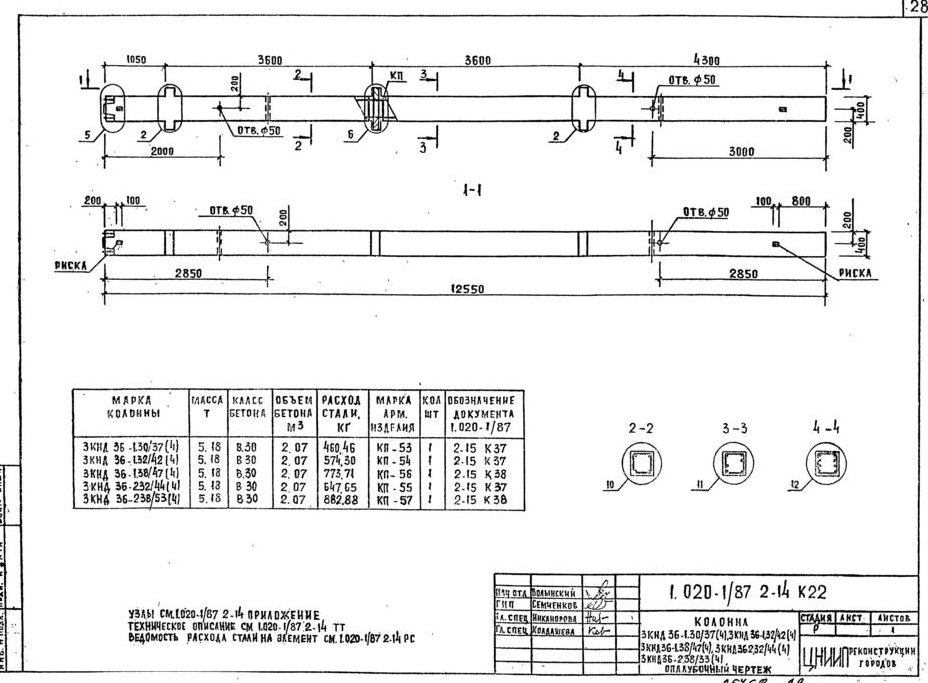

Колонна 3КНД36-1.30/37(4). 3КНД36-1.32/42(4). 3КНД36-1.38/47(4). 3КНД36-2.32/44(4). 3КНД36-2.38/33(4) опалубочный чертеж – 28 стр

928 × 683 пикс.     Открыть в новом окне

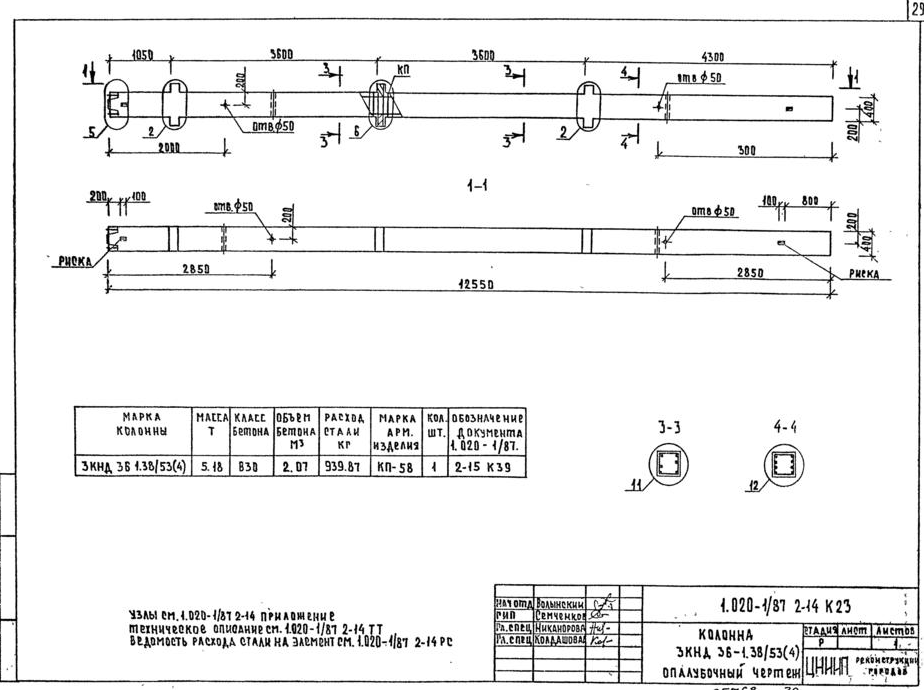

Колонна 3КНД36-1.38/53(4) опалубочный чертеж – 29 стр

924 × 690 пикс.     Открыть в новом окне

Колонна 1КНД36-1.38/53(4) опалубочный чертеж – 30 стр

933 × 684 пикс.     Открыть в новом окне

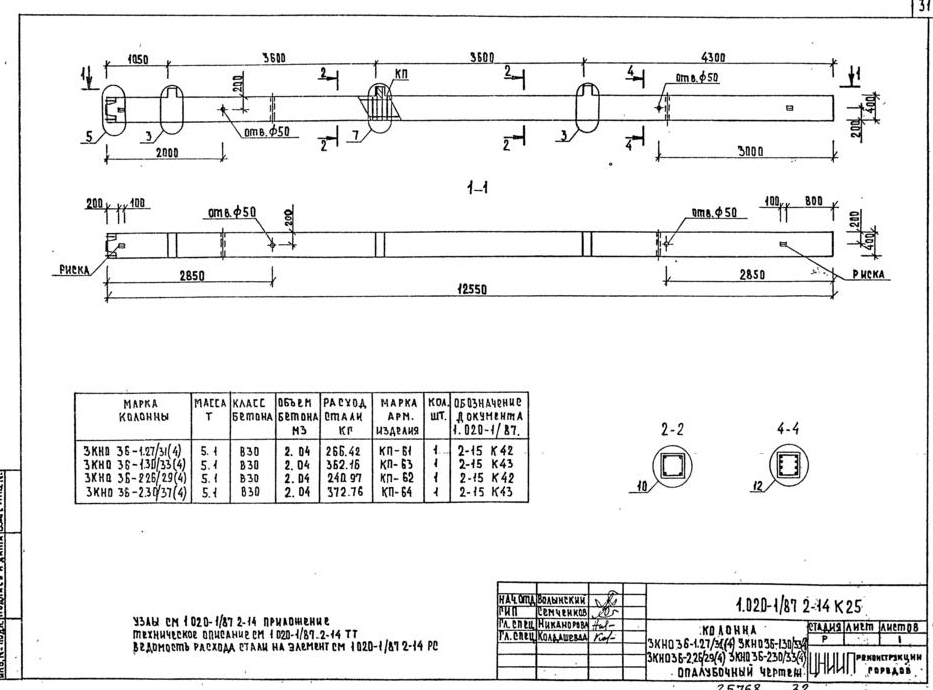

Колонна 3КНО36-1.27/31(4). 3КНО36-1.30/53(4). 3КНО36-2.26/29(4). 3КНО36-2.30/33(4) опалубочный чертеж – 31 стр

933 × 690 пикс.     Открыть в новом окне

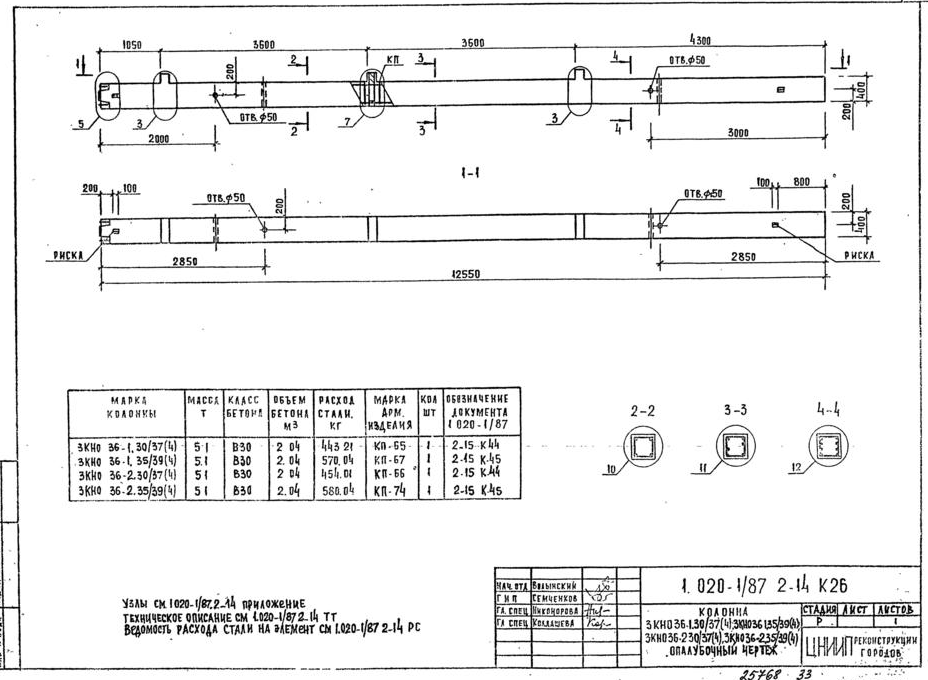

Колонна 3КНО36-1.30/37(4). 3КНО36-1.35/39(4). 3КНО36-2.30/37(4). 3КНО36-2.35/39(4) опалубочный чертеж – 32 стр

928 × 680 пикс.     Открыть в новом окне

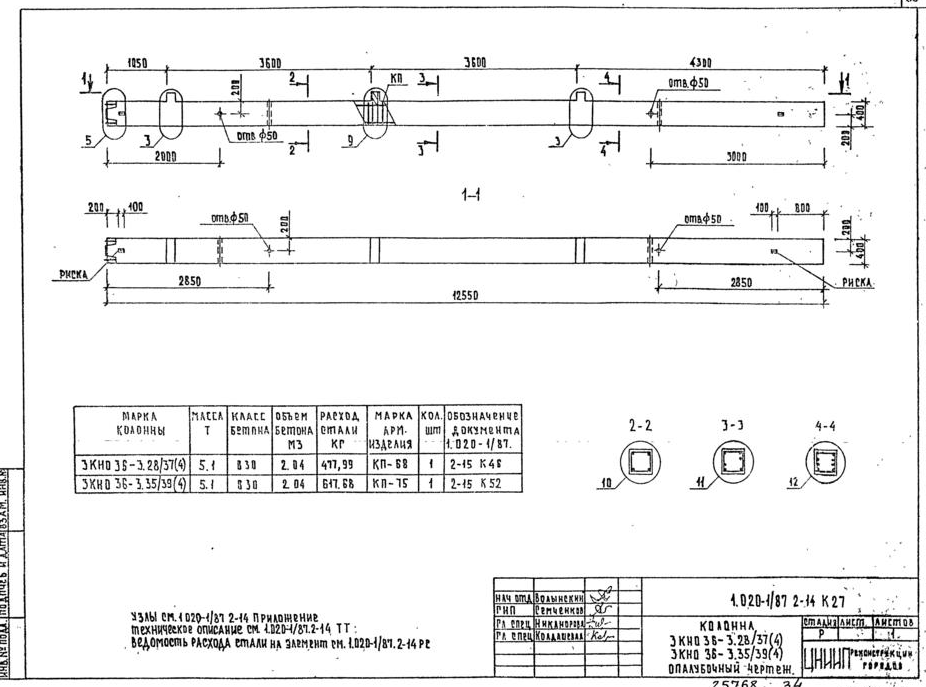

Колонна 3КНО36-3.28/37(4). 3КНО36-3.35/39(4) опалубочный чертеж – 33 стр

926 × 687 пикс.     Открыть в новом окне

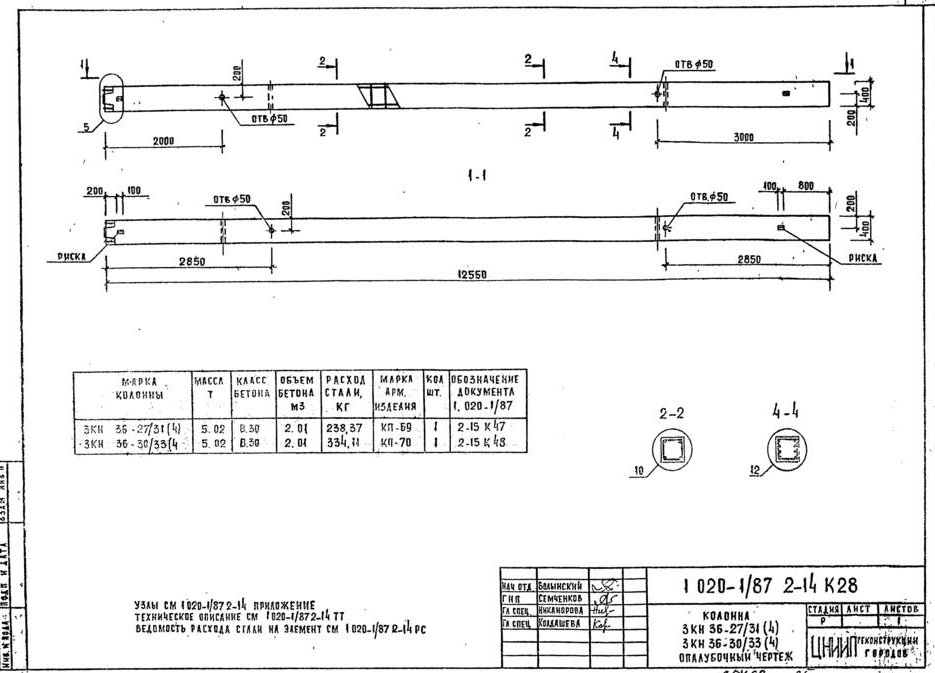

Колонна 3КНО36-27/31(4). 3КНО36-30/33(4) опалубочный чертеж – 34 стр

935 × 673 пикс.     Открыть в новом окне

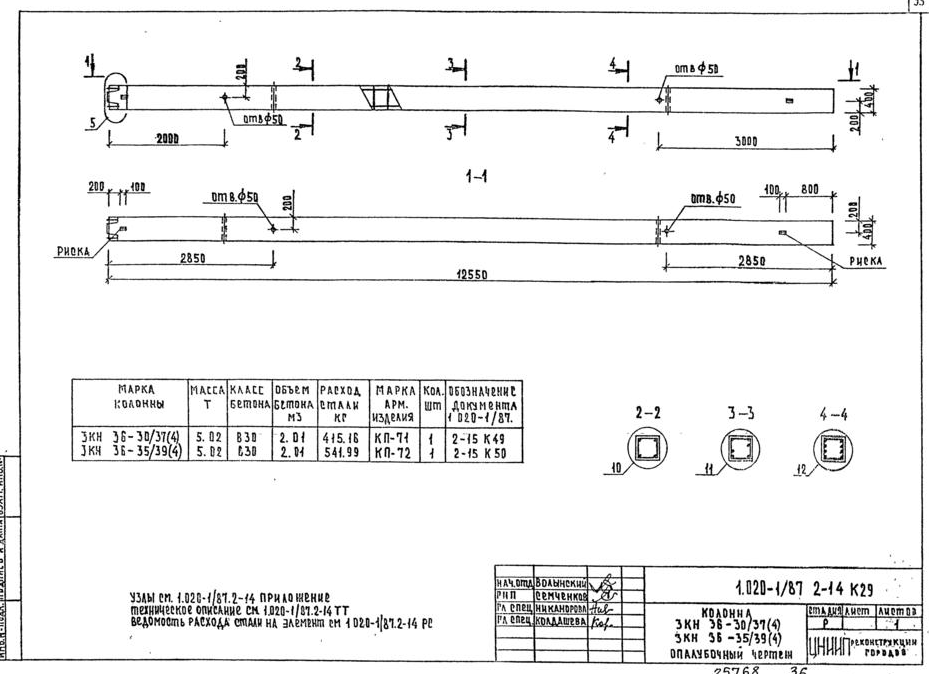

Колонна 3КН36-30/37(4). 3КН36-35/39(4) опалубочный чертеж – 35 стр

929 × 674 пикс.     Открыть в новом окне

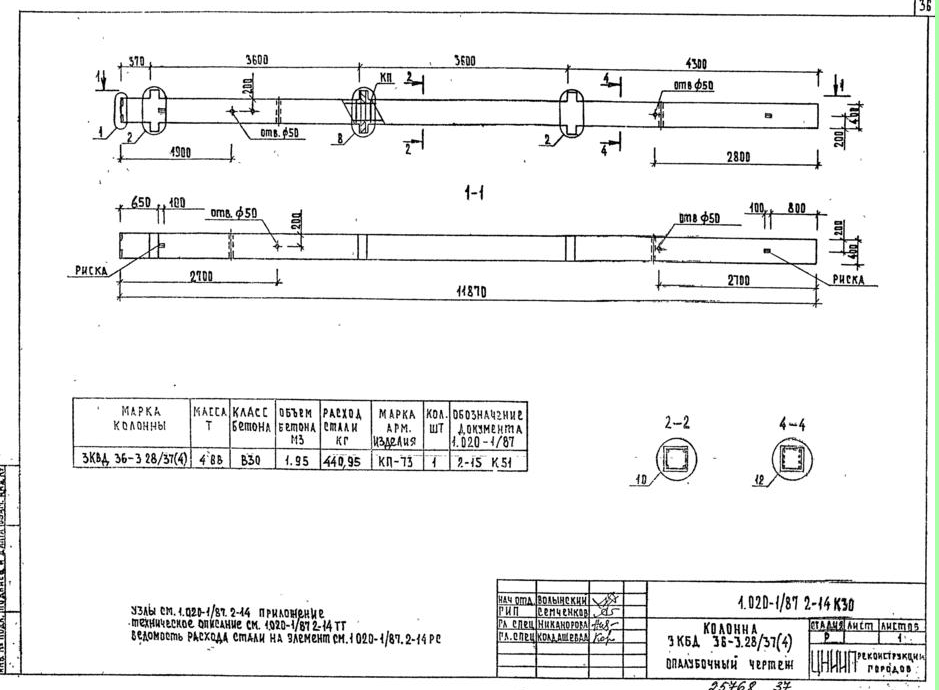

Колонна 3КБД36-3.28/37(4) опалубочный чертеж – 36 стр

939 × 690 пикс.     Открыть в новом окне

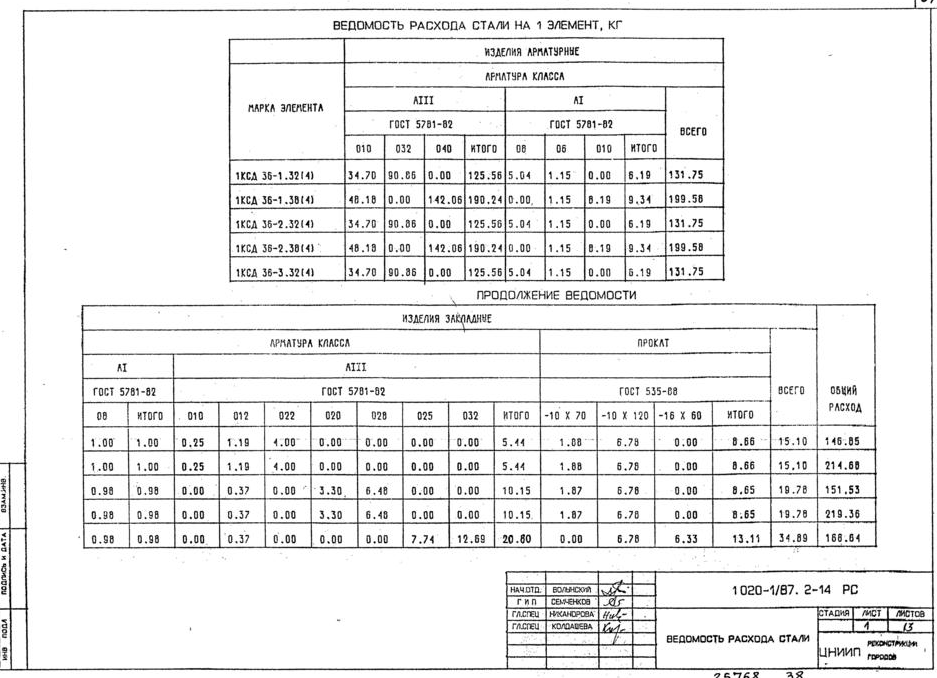

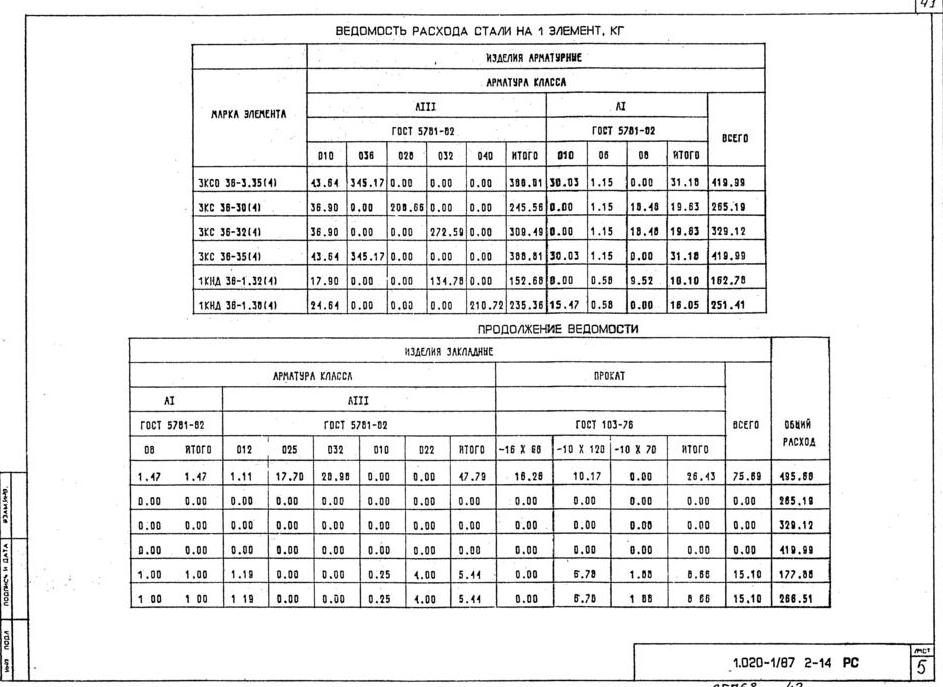

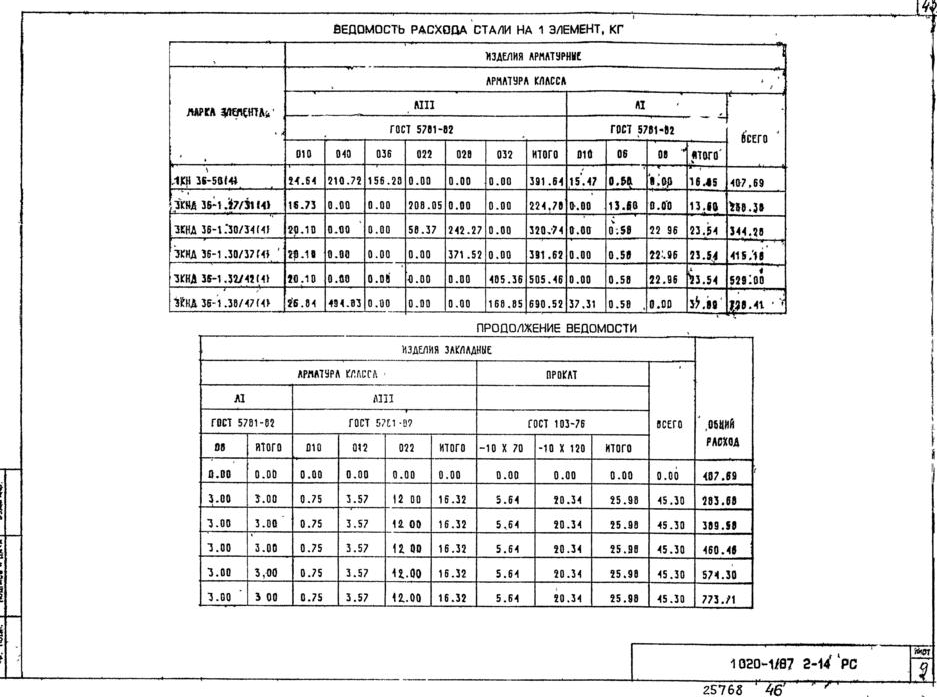

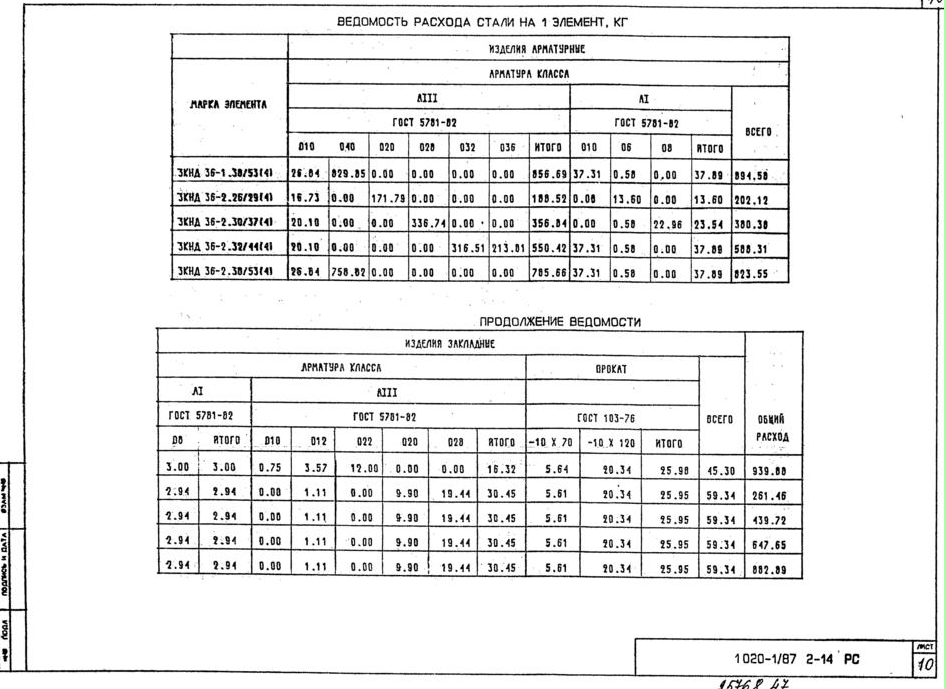

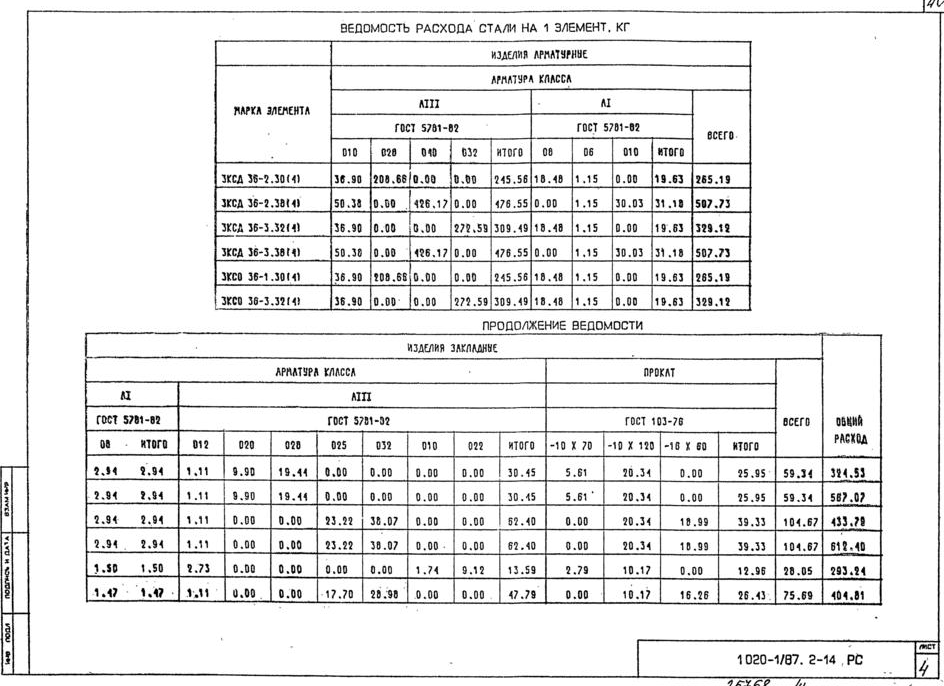

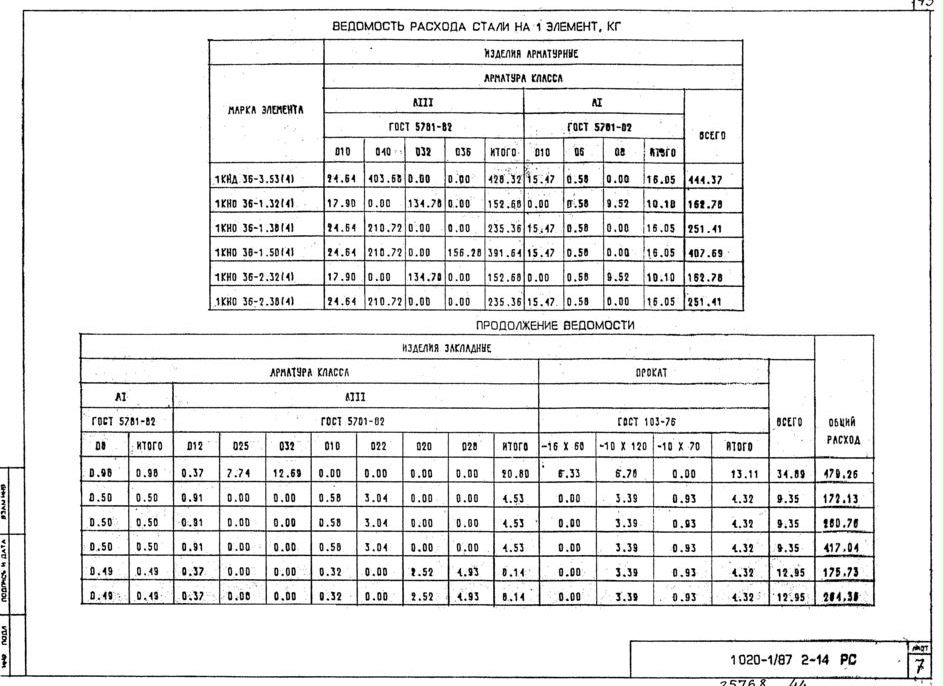

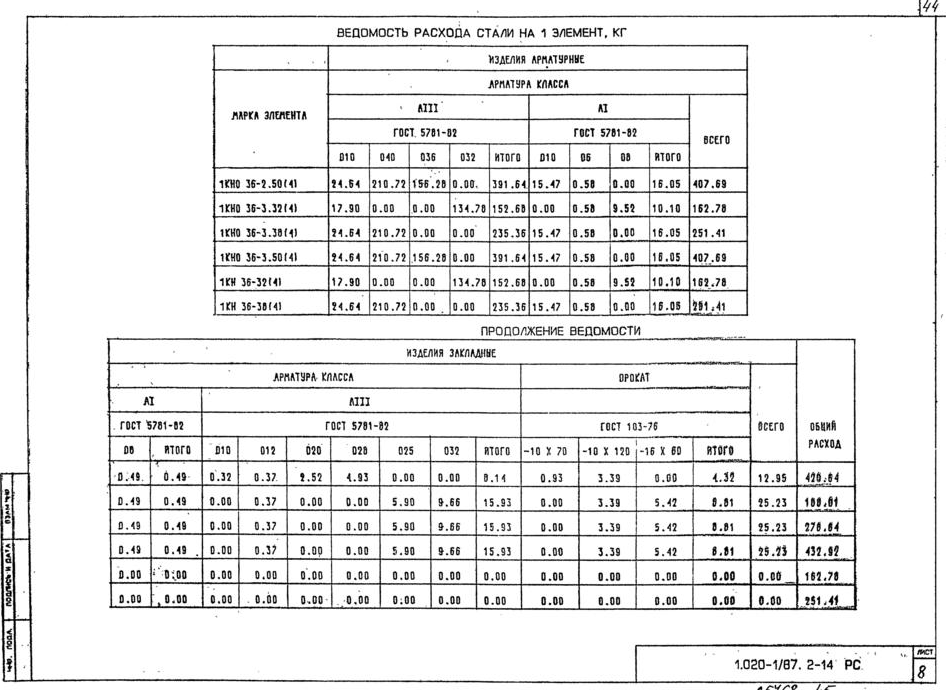

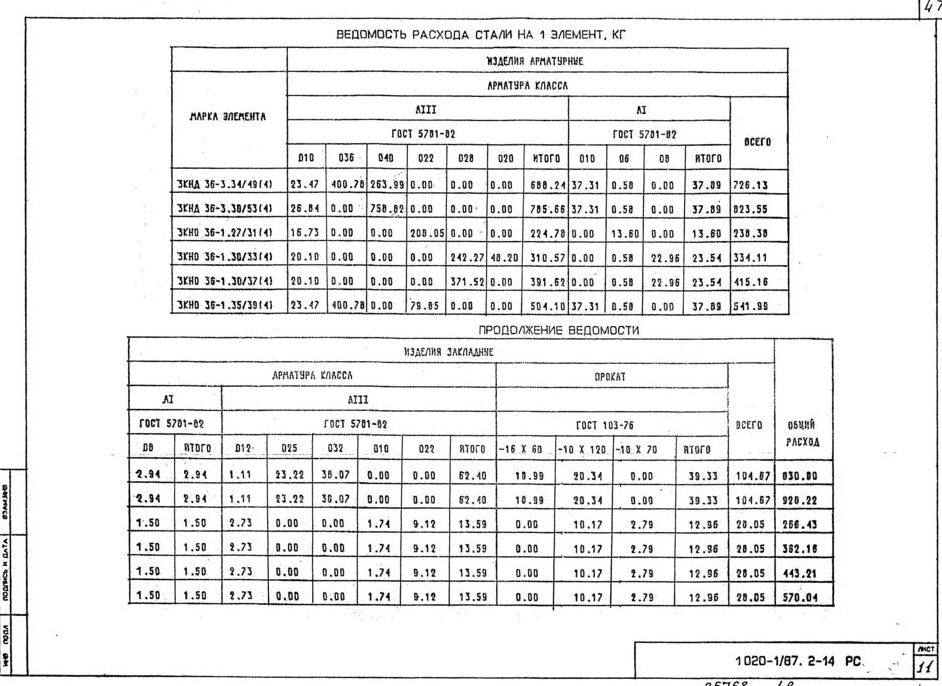

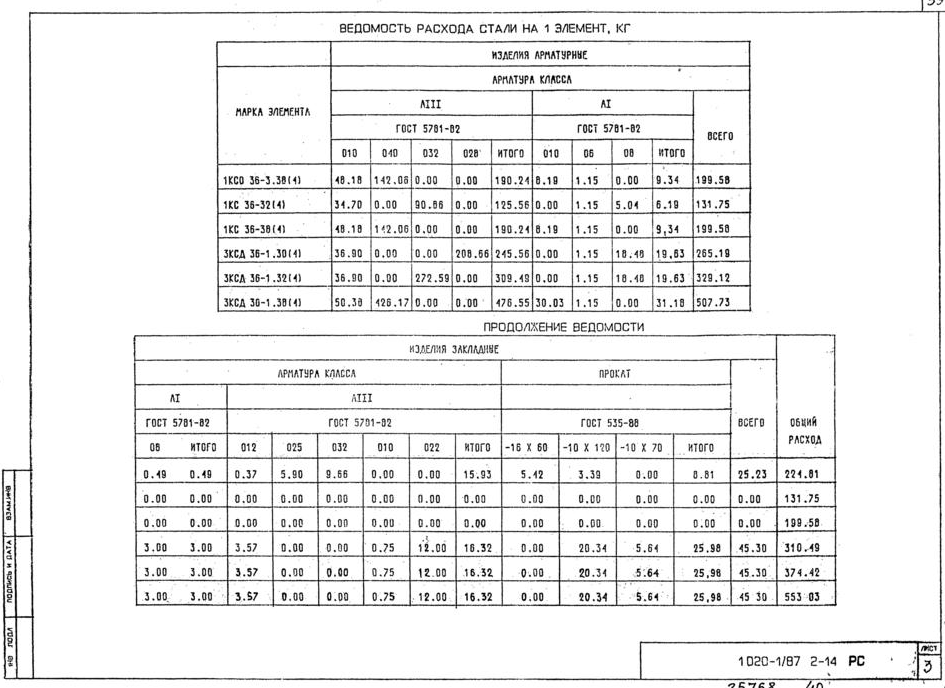

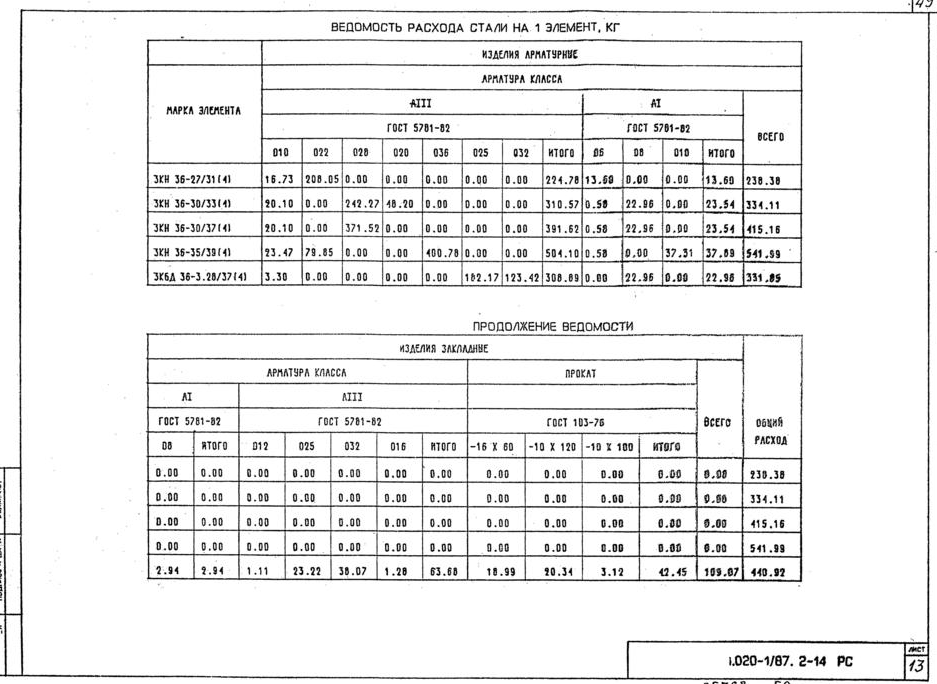

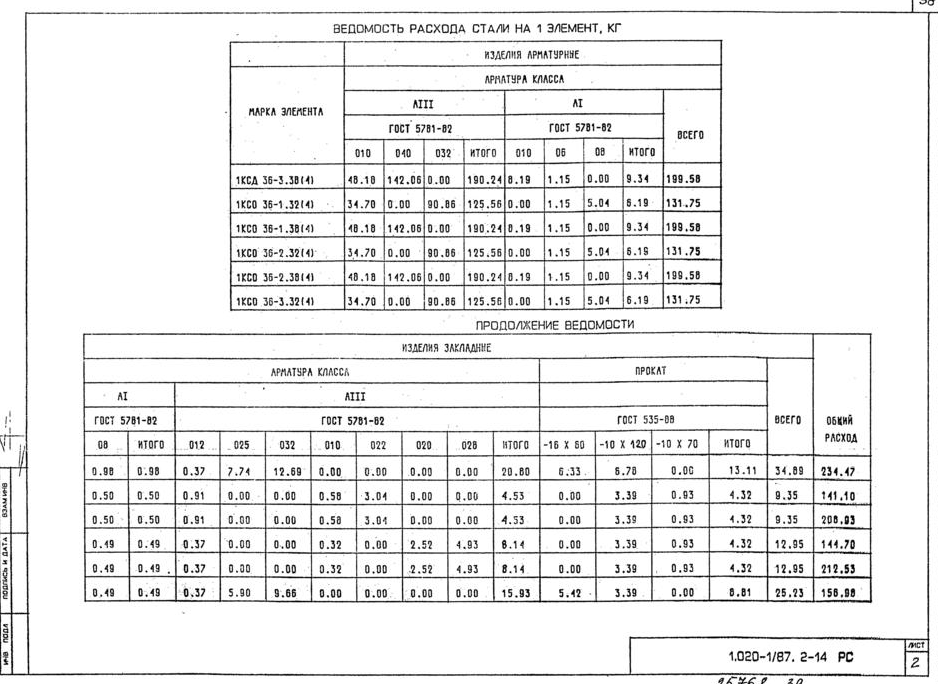

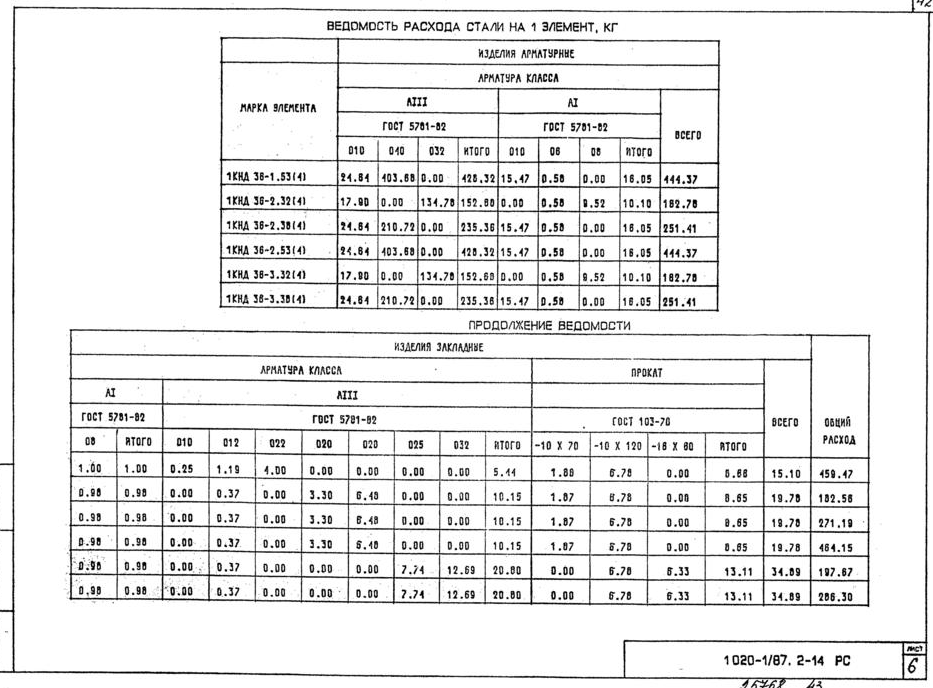

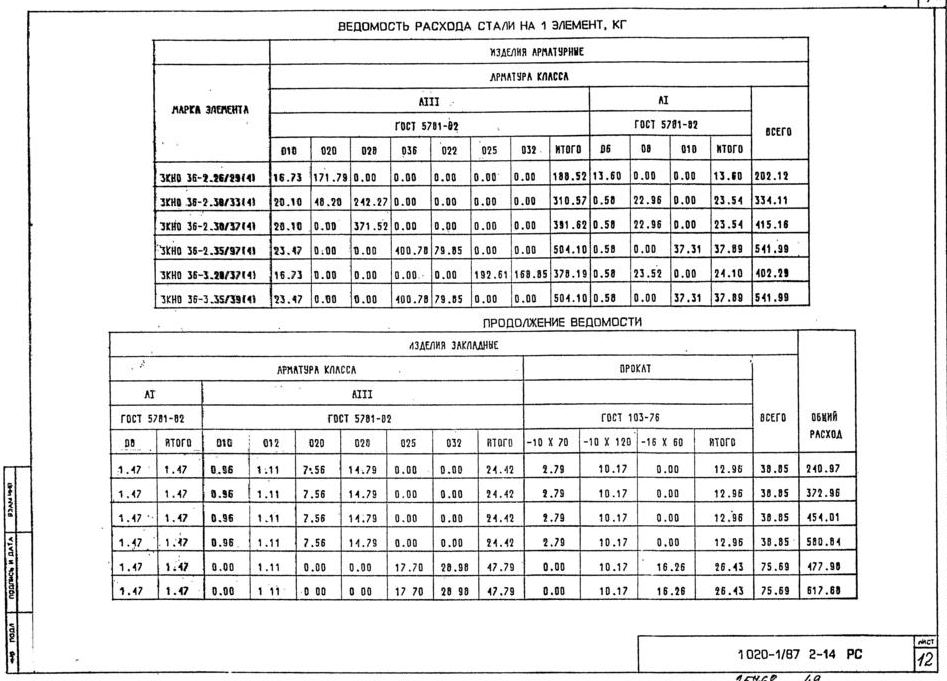

Ведомость расхода стали – 37 стр

937 × 678 пикс.     Открыть в новом окне

938 × 684 пикс.     Открыть в новом окне

945 × 688 пикс.     Открыть в новом окне

944 × 686 пикс.     Открыть в новом окне

943 × 687 пикс.     Открыть в новом окне

933 × 688 пикс.     Открыть в новом окне

944 × 686 пикс.     Открыть в новом окне

946 × 690 пикс.     Открыть в новом окне

937 × 697 пикс.     Открыть в новом окне

946 × 689 пикс.     Открыть в новом окне

942 × 686 пикс.     Открыть в новом окне

947 × 681 пикс.     Открыть в новом окне

937 × 684 пикс.     Открыть в новом окне

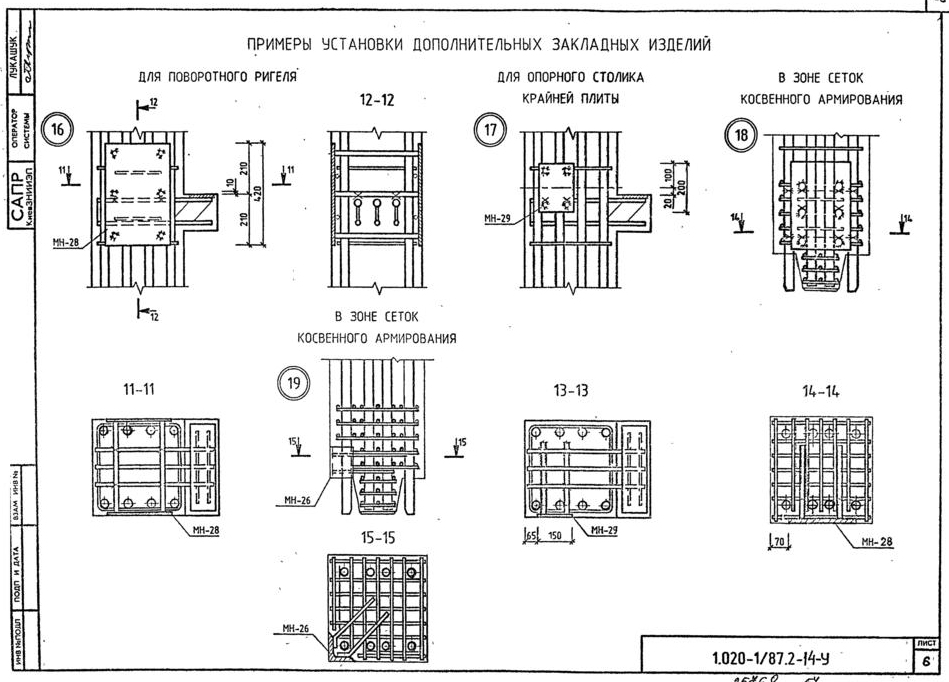

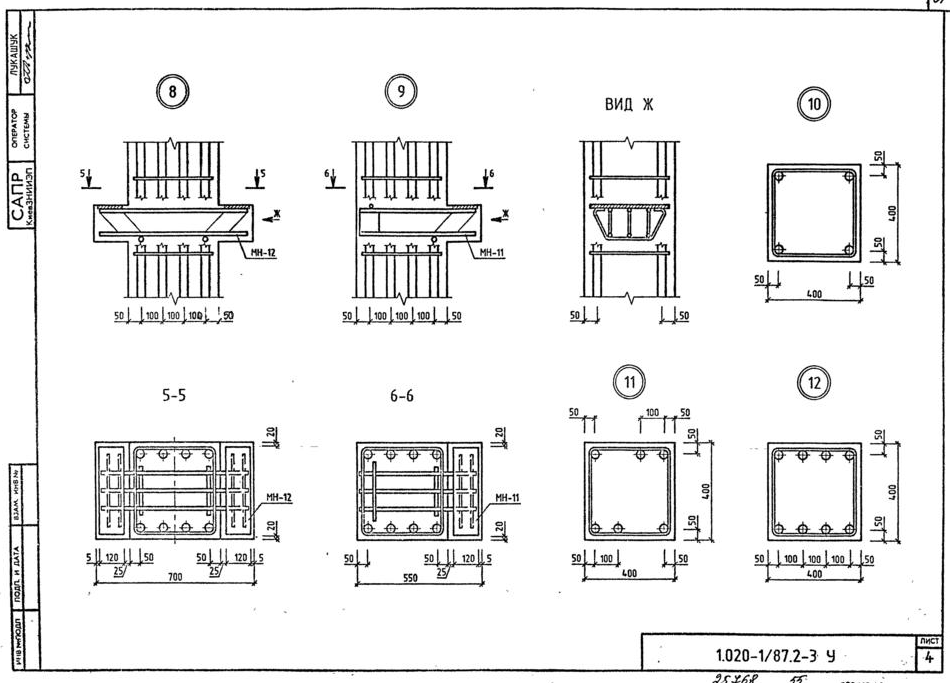

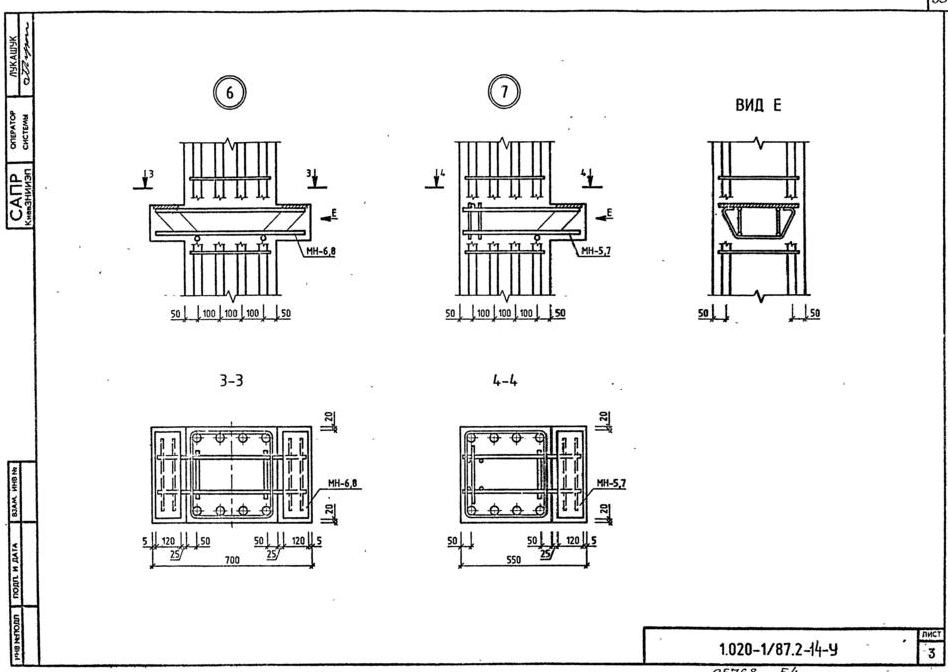

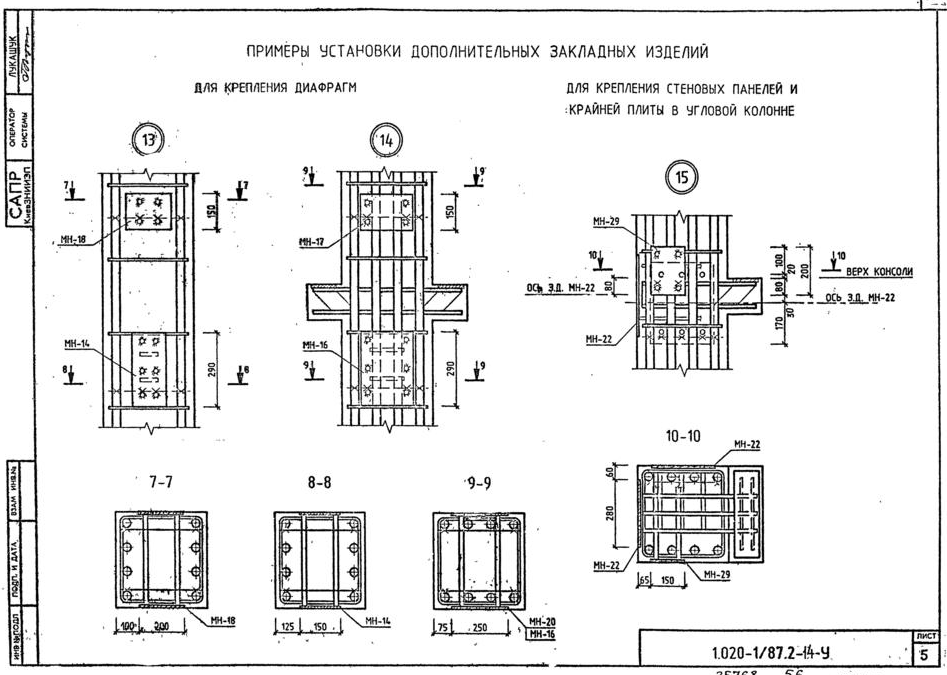

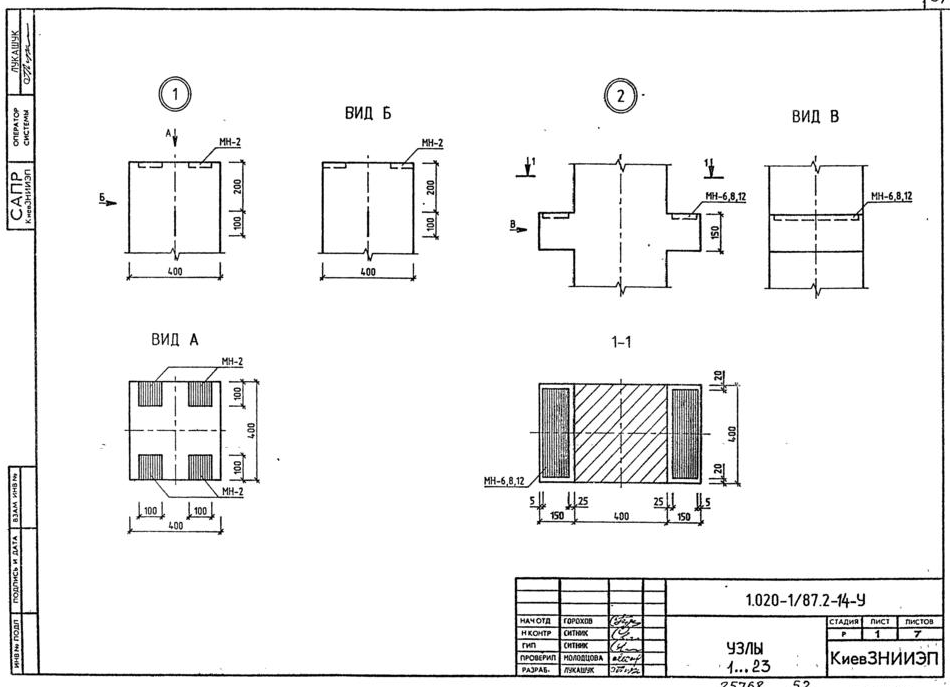

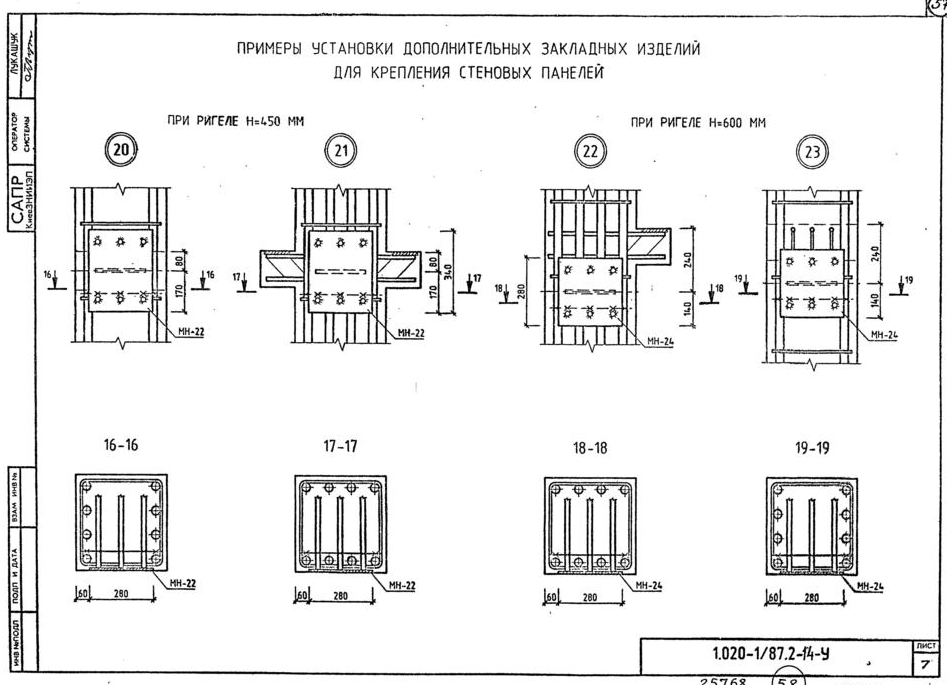

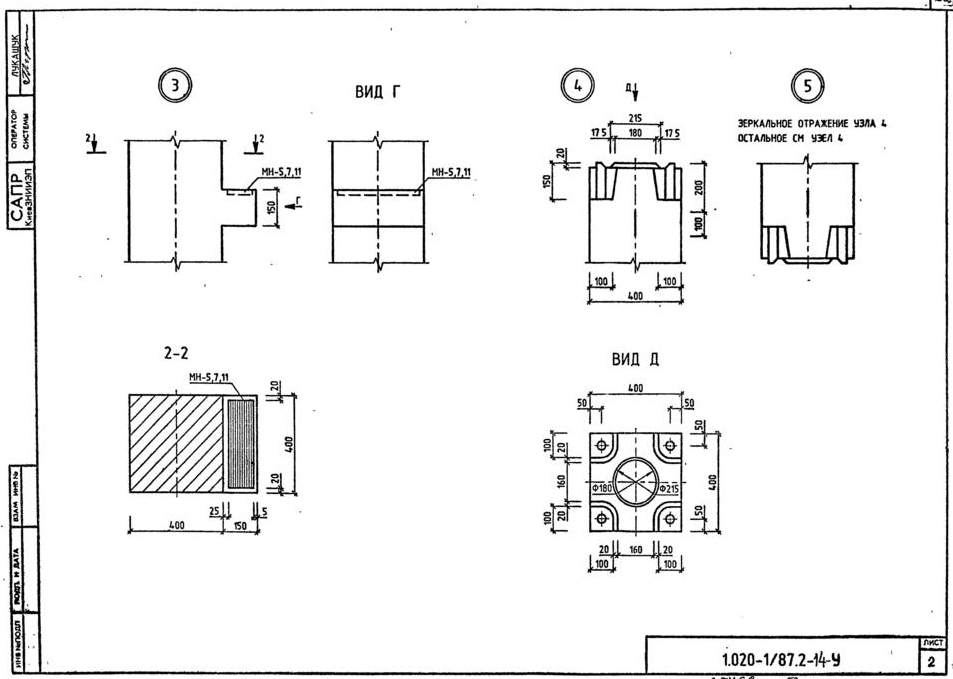

Приложение. Узлы 1…23 – 51 стр

950 × 687 пикс.     Открыть в новом окне

953 × 679 пикс.     Открыть в новом окне

948 × 672 пикс.     Открыть в новом окне

950 × 683 пикс.     Открыть в новом окне

947 × 675 пикс.     Открыть в новом окне

949 × 682 пикс.     Открыть в новом окне

947 × 685 пикс.     Открыть в новом окне
