Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 2-17 Колонны из бетона класса В30 для зданий с высотой этажа 4,2 м. Пространственн
Описание
Рабочие чертежи

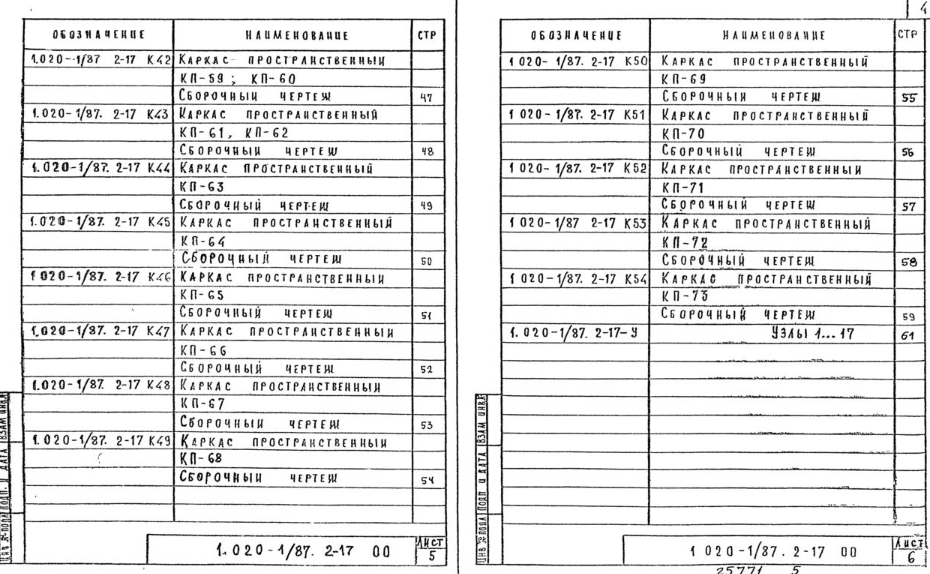

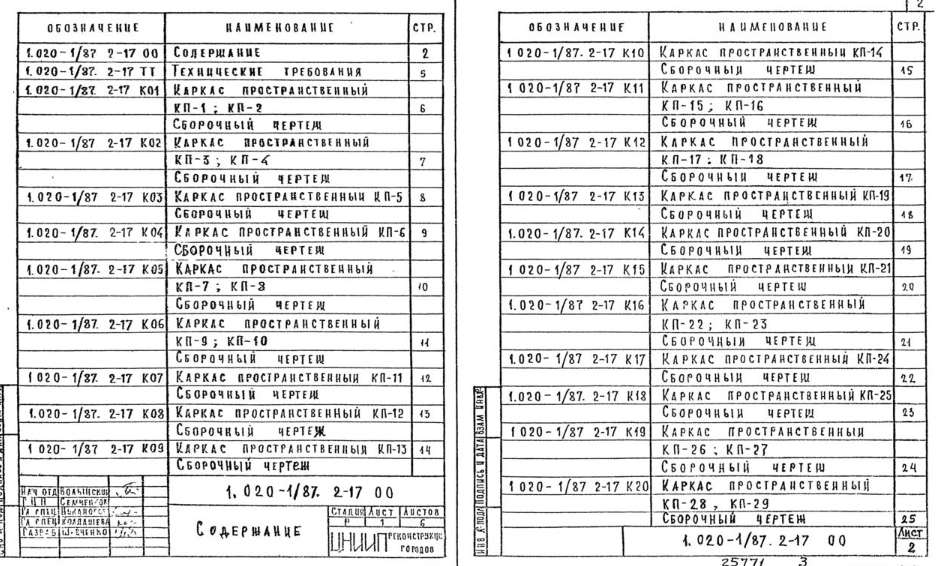

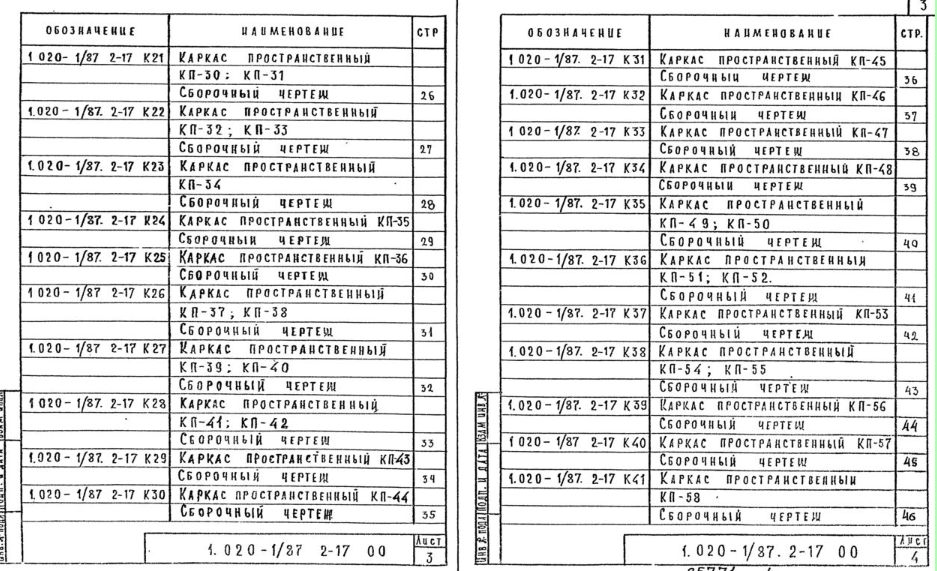

Содержание – 2 стр
 |
|
| 936 × 566 пикс. Открыть в новом окне | |
 |
|
| 937 × 571 пикс. Открыть в новом окне | |
 |
|
| 930 × 574 пикс. Открыть в новом окне | |
Технические требования – 5 стр
Настоящий выпуск содержит рабочие чертежи пространственных каркасов колонн сечением 400х400 мм выпуска 2-16
Пространственные каркасы собираются из отдельных стержней замкнутых хомутов, веток косвенного армирования и закладных деталей при помощи контактной сварки.
Сварка стержней выполняется в соответствии с требованиями ГОСТ 14098-85 для соединений с нормируемой прочностью.
В зависимости от расчетных усилий предусмотрено изменение армирования пространственного каркаса по его длине обрывом продольной арматуры в вышерасположенных этажах колонны.
Диагональные связи должны привариваться к стержням продольной арматуры протяженными швами, длина швов не менее 5-ти диаметров арматурной связи.
Закладные детали МН-5…Мн-12 должны быть зафиксированы в проектном положении в форме.
Закладные детали МН-2 привариваются к продольным стержням пространственного каркаса дуговой сваркой односторонним швом.
Сборку пространственных каркасом рекомендуется проводить на автоматизированных линиях согласно указаниям выпуска 0-7 «Указания по заводской технологии изготовления изделий».
Перечень выпусков, входящих в состав сварки серии 1.020-1/87 приведен в выпуске 0-0 (дополнение 1).

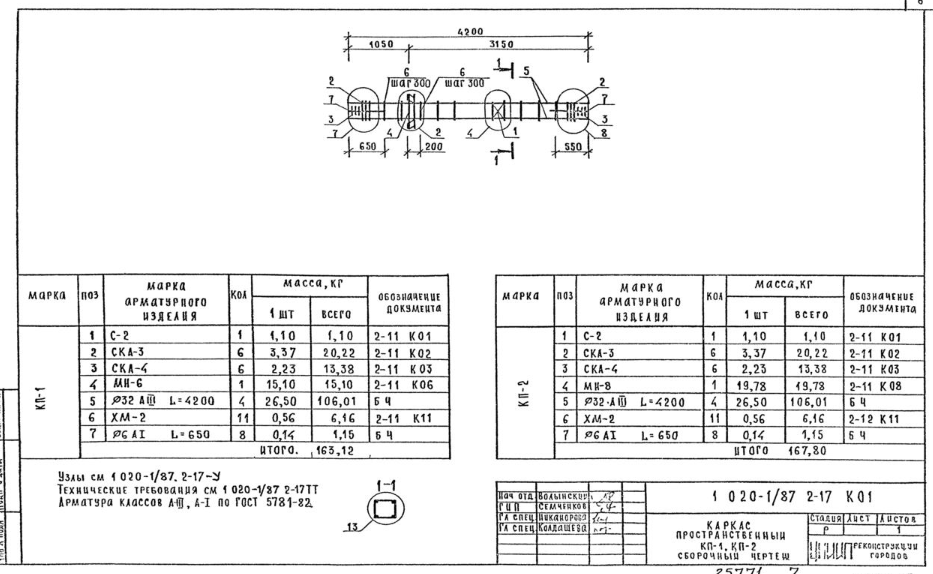

Каркас пространственный КП-1, КП-2. Сборочный чертеж – 6 стр
 |
|
| 933 × 574 пикс. Открыть в новом окне | |

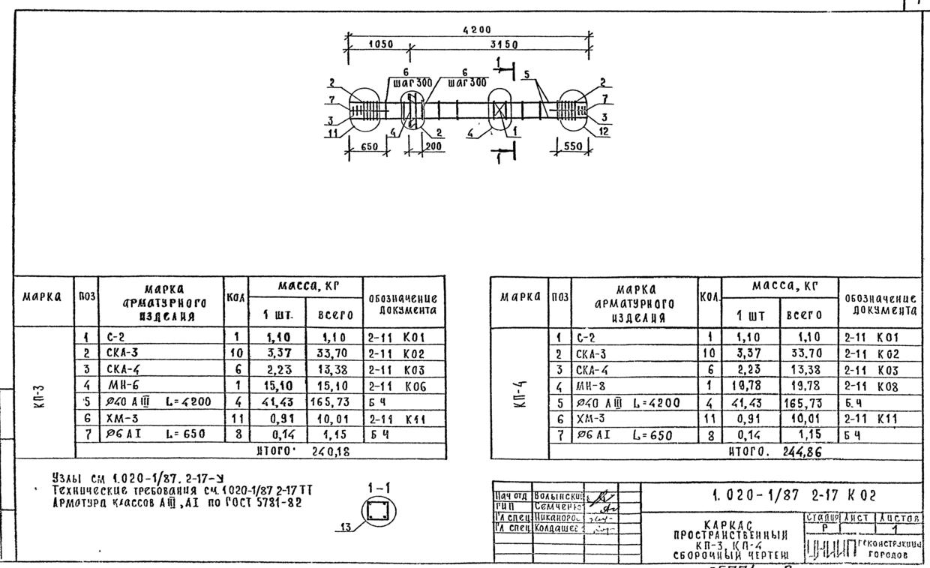

Каркас пространственный КП-3, КП-4. Сборочный чертеж – 7 стр
 |
|
| 930 × 568 пикс. Открыть в новом окне | |

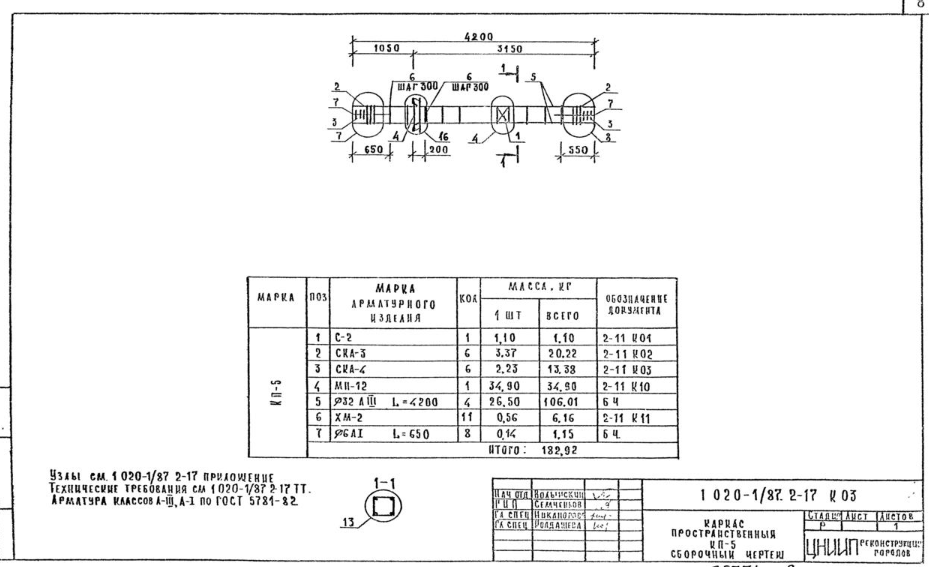

Каркас пространственный КП-5. Сборочный чертеж – 8 стр
 |
|
| 929 × 567 пикс. Открыть в новом окне | |

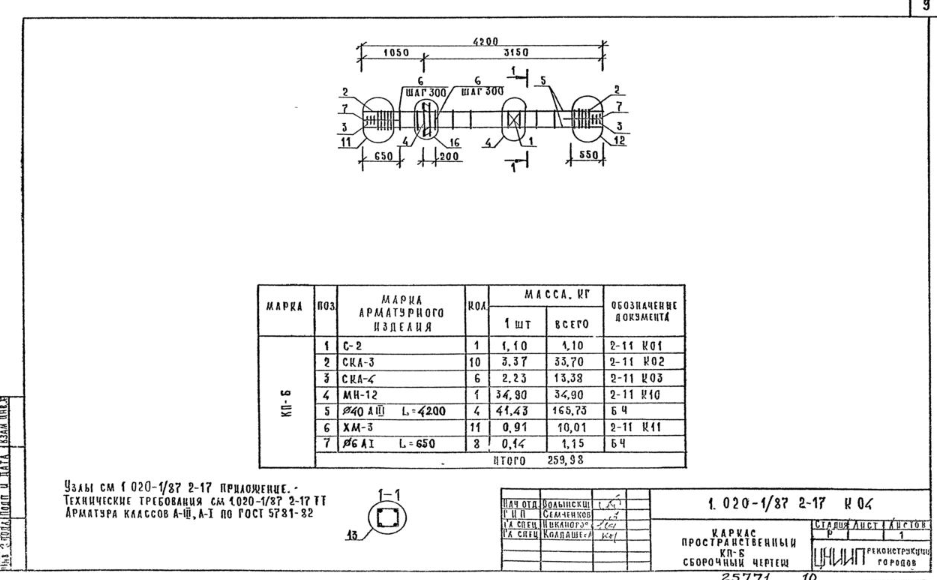

Каркас пространственный КП-6. Сборочный чертеж – 9 стр
 |
|
| 937 × 580 пикс. Открыть в новом окне | |

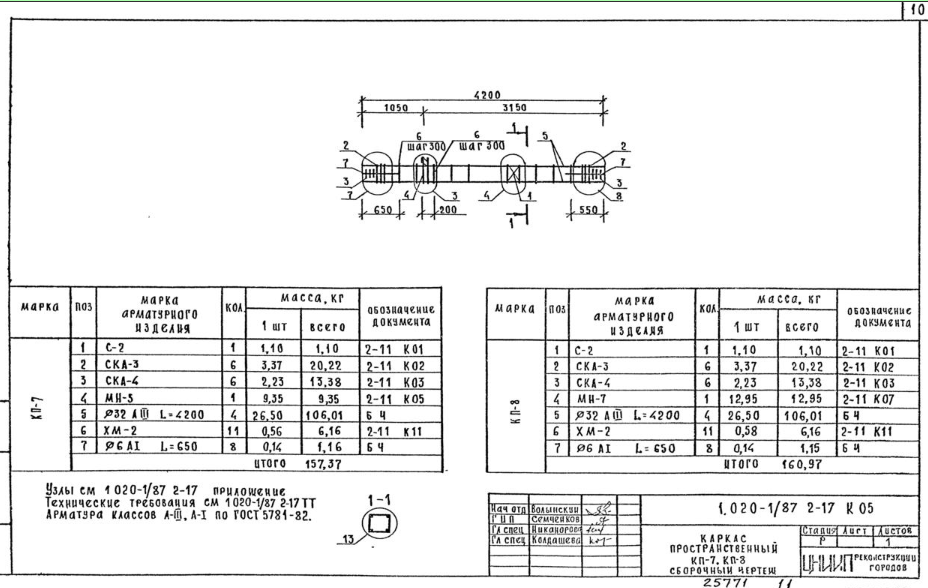

Каркас пространственный КП-7, КП-8. Сборочный чертеж – 10 стр
 |
|
| 928 × 588 пикс. Открыть в новом окне | |

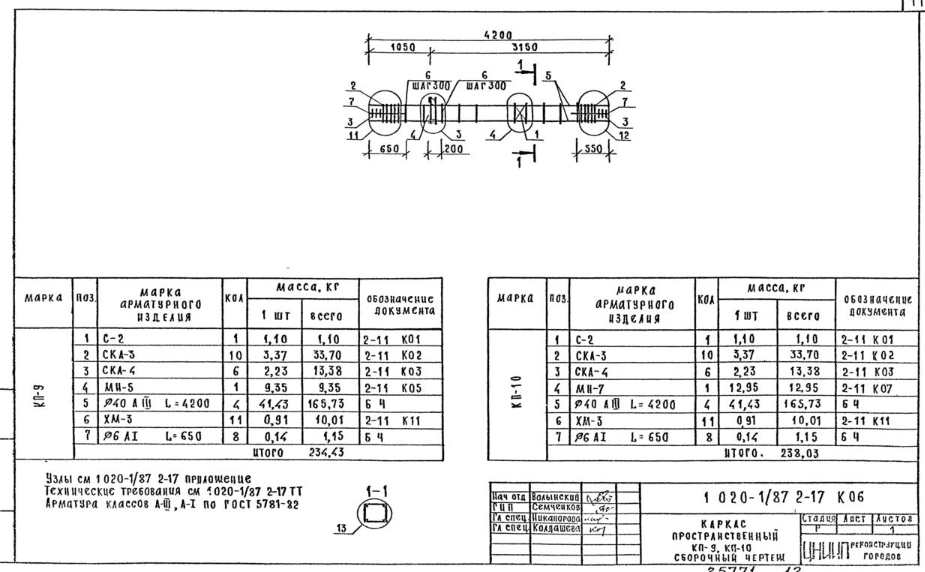

Каркас пространственный КП-9, КП-10. Сборочный чертеж – 11 стр
 |
|
| 925 × 572 пикс. Открыть в новом окне | |

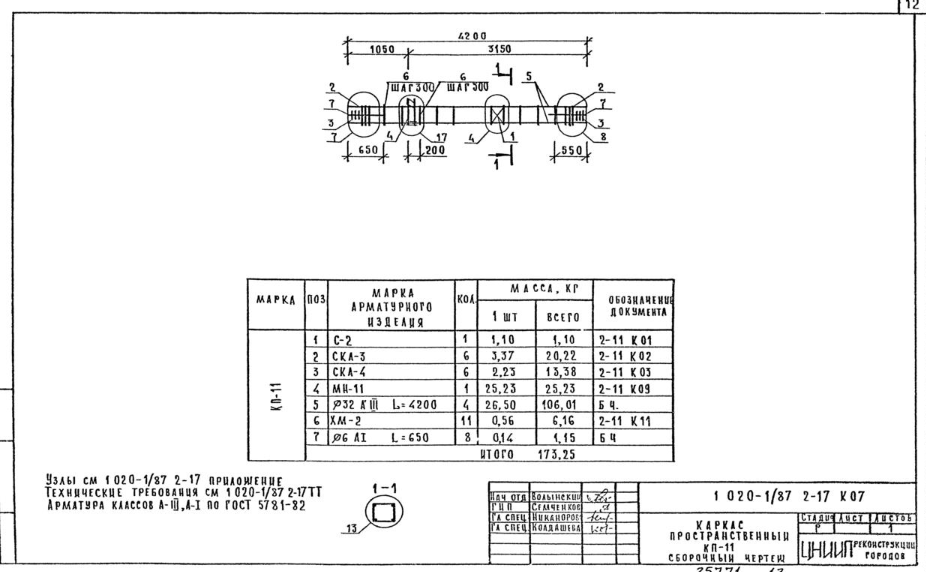

Каркас пространственный КП-11. Сборочный чертеж – 12 стр
 |
|
| 926 × 572 пикс. Открыть в новом окне | |

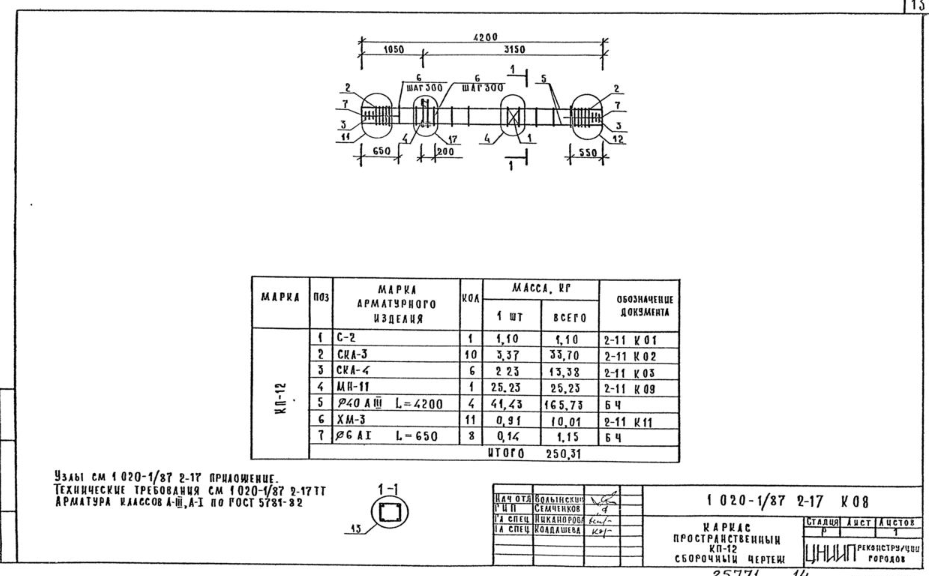

Каркас пространственный КП-12. Сборочный чертеж – 13 стр
 |
|
| 929 × 576 пикс. Открыть в новом окне | |

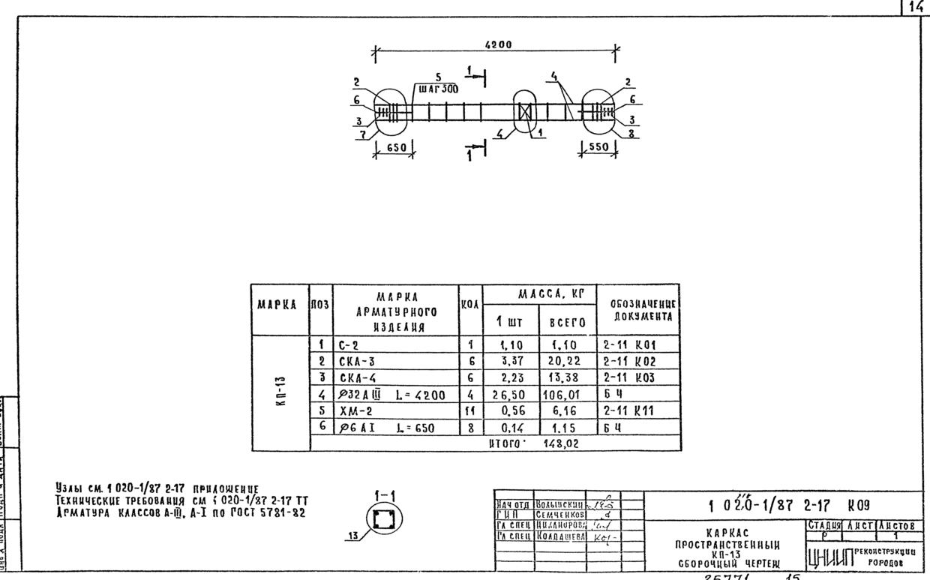

Каркас пространственный КП-13. Сборочный чертеж – 14 стр
 |
|
| 930 × 580 пикс. Открыть в новом окне | |
Каркас пространственный КП-14. Сборочный чертеж – 15 стр
 |
|
| 930 × 569 пикс. Открыть в новом окне | |

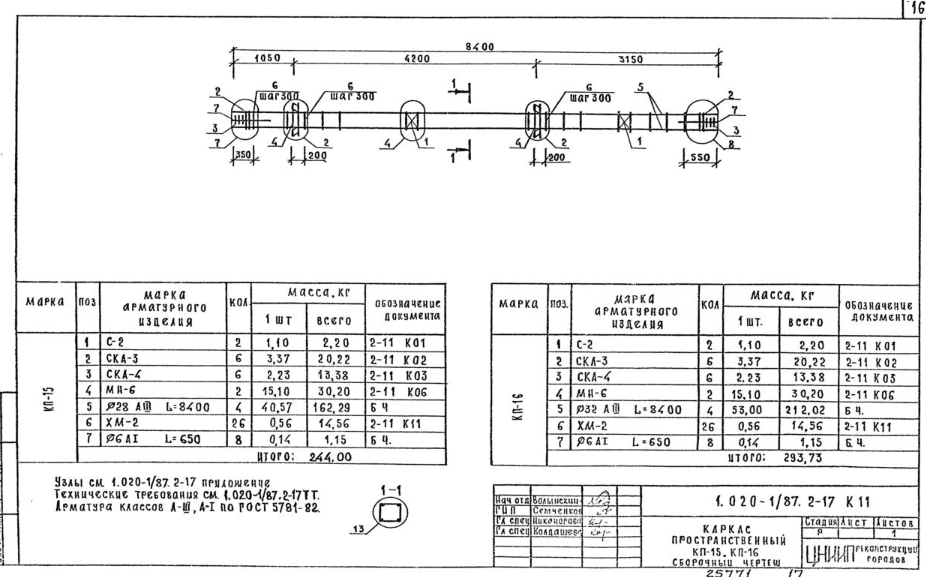

Каркас пространственный КП-15, КП-16. Сборочный чертеж – 16 стр
 |
|
| 926 × 577 пикс. Открыть в новом окне | |

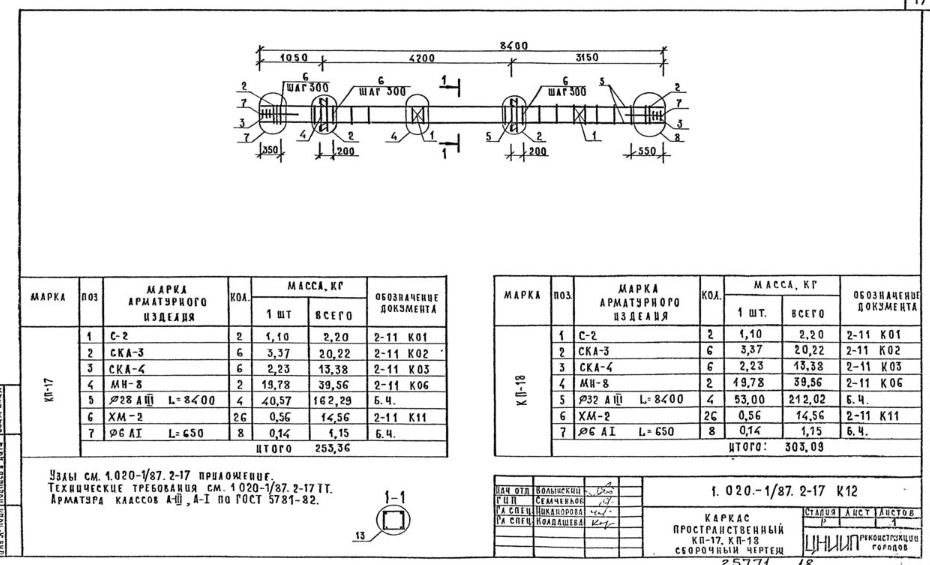

Каркас пространственный КП-17, КП-18. Сборочный чертеж – 17 стр
 |
|
| 930 × 565 пикс. Открыть в новом окне | |

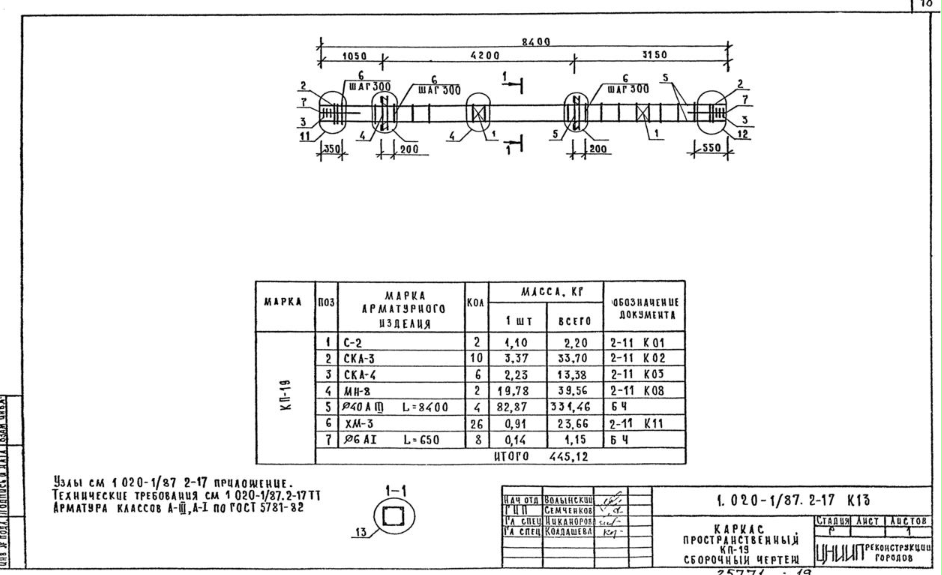

Каркас пространственный КП-19. Сборочный чертеж – 18 стр
 |
|
| 942 × 575 пикс. Открыть в новом окне | |

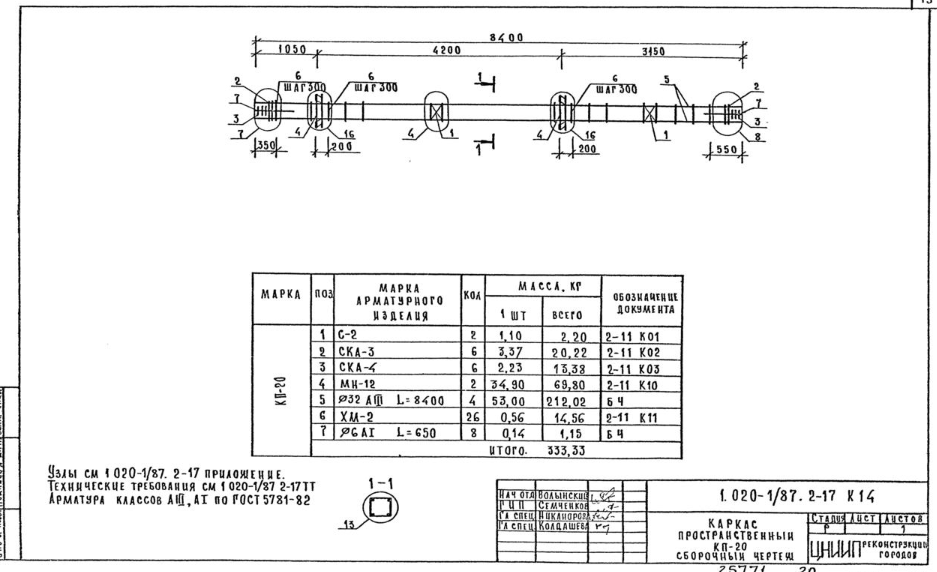

Каркас пространственный КП-20. Сборочный чертеж – 19 стр
 |
|
| 937 × 572 пикс. Открыть в новом окне | |

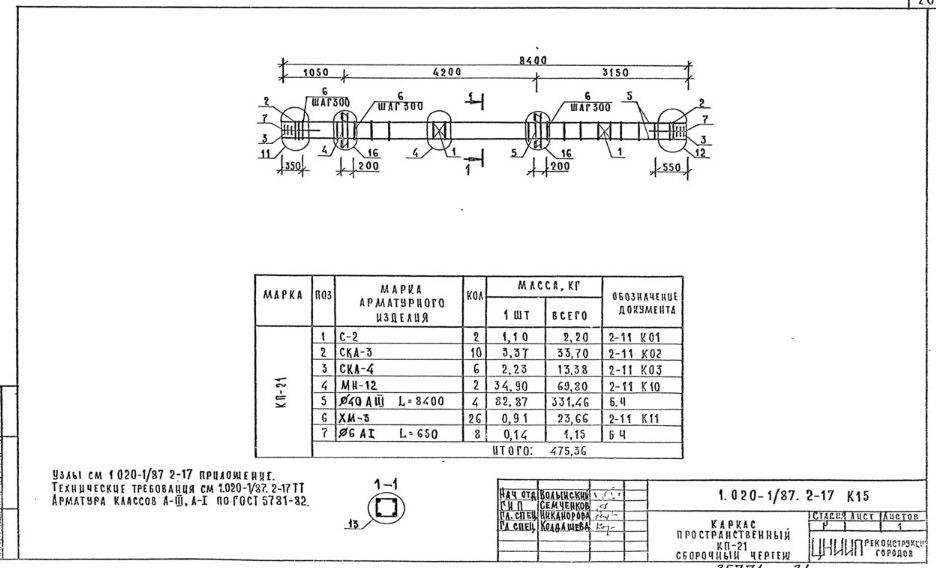

Каркас пространственный КП-21. Сборочный чертеж – 20 стр
 |
|
| 936 × 568 пикс. Открыть в новом окне | |

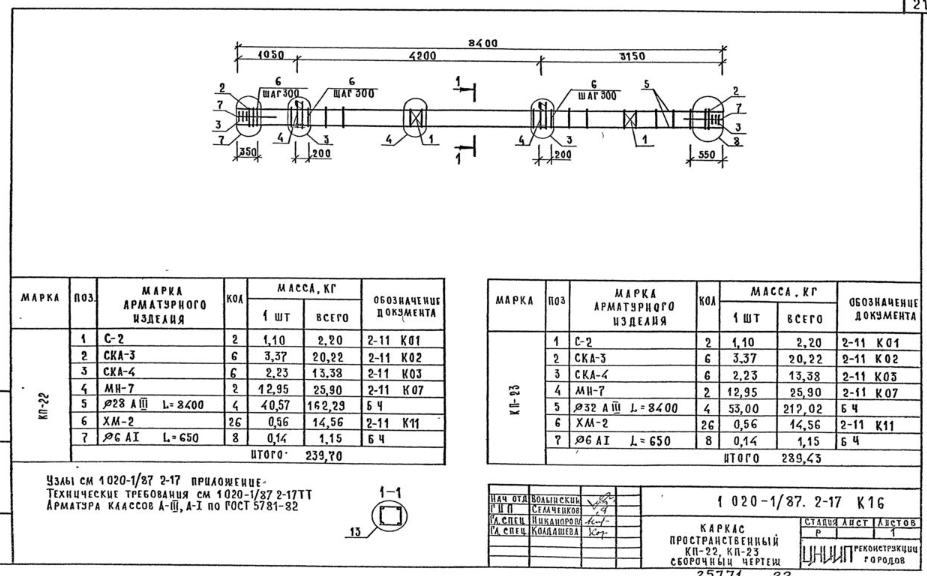

Каркас пространственный КП-22, КП-23. Сборочный чертеж – 21 стр
 |
|
| 927 × 576 пикс. Открыть в новом окне | |

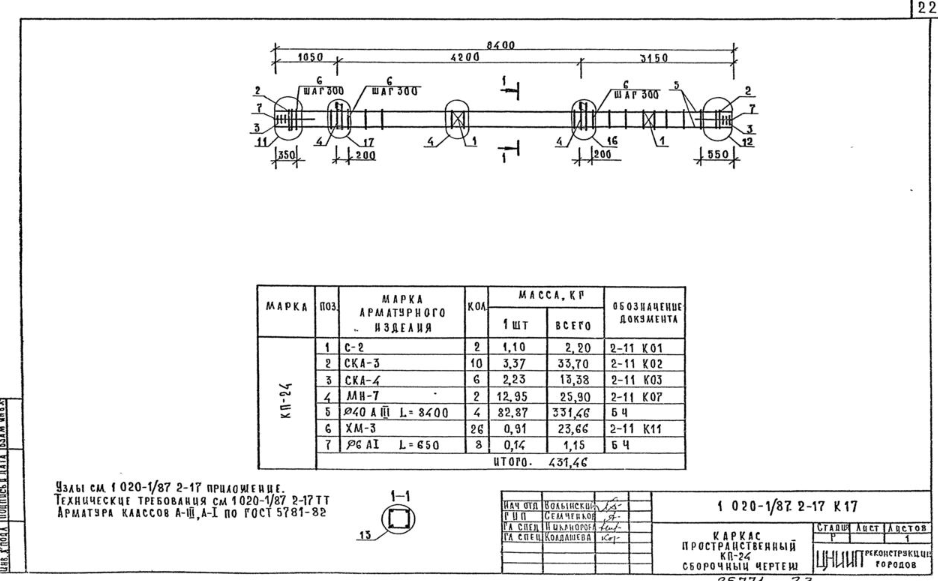

Каркас пространственный КП-24. Сборочный чертеж – 22 стр
 |
|
| 938 × 581 пикс. Открыть в новом окне | |

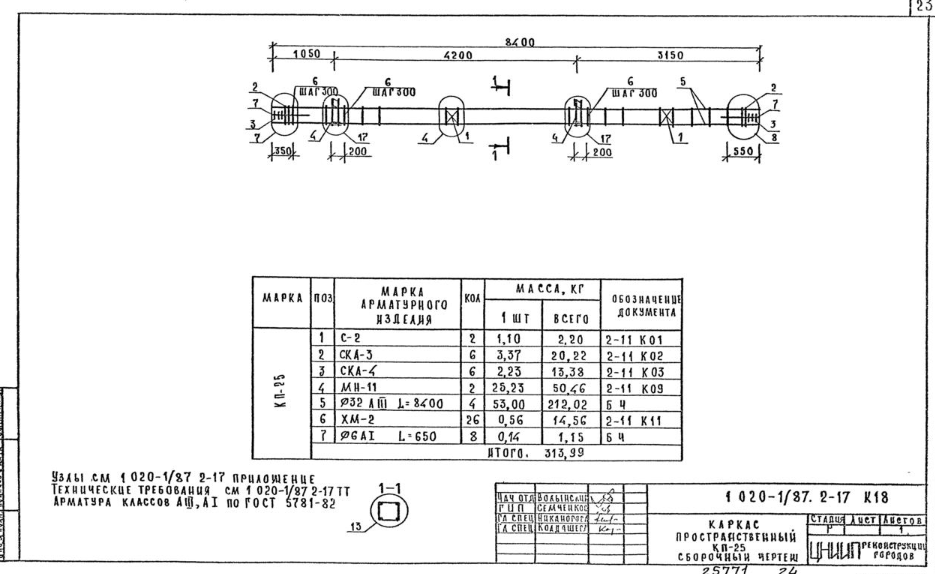

Каркас пространственный КП-25. Сборочный чертеж – 23 стр
 |
|
| 935 × 574 пикс. Открыть в новом окне | |

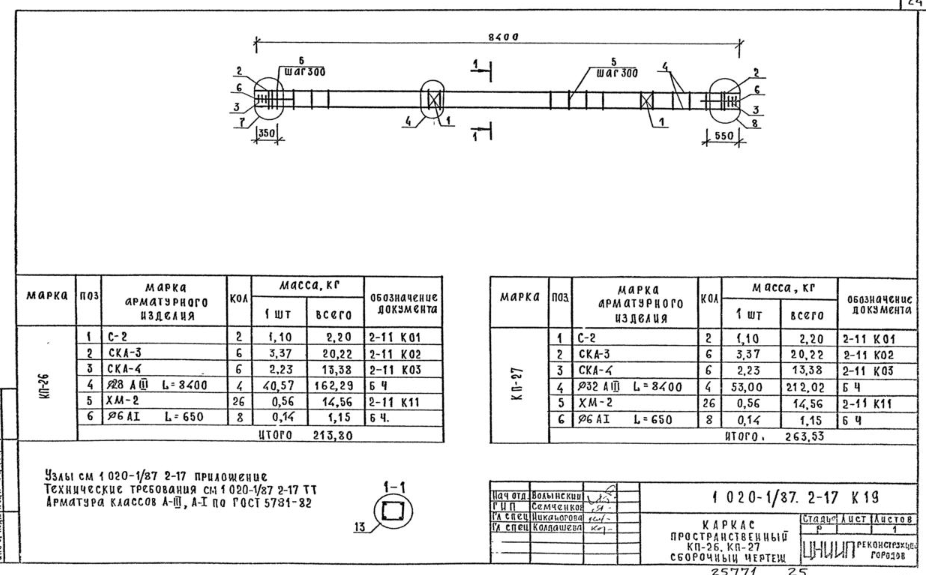

Каркас пространственный КП-26, КП-27. Сборочный чертеж – 24 стр
 |
|
| 926 × 575 пикс. Открыть в новом окне | |

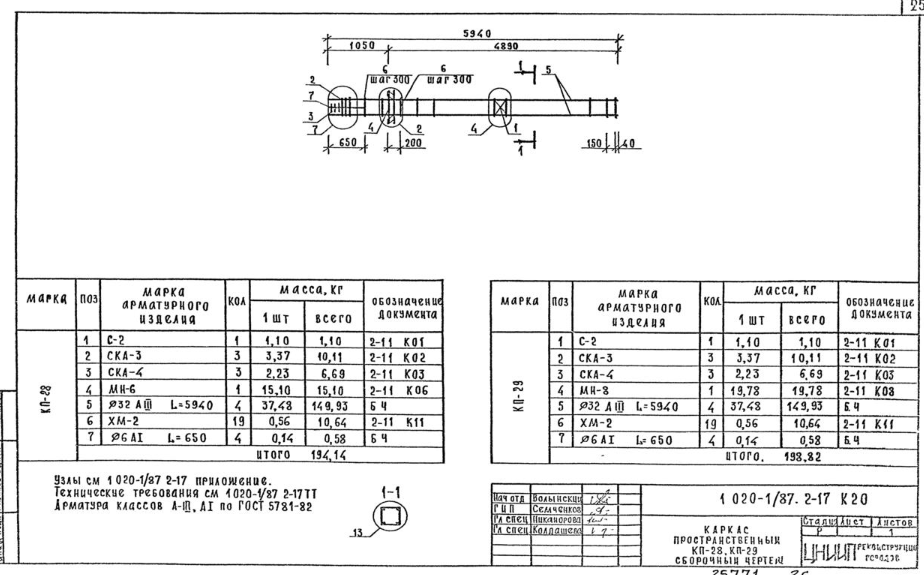

Каркас пространственный КП-28, КП-29. Сборочный чертеж – 25 стр
 |
|
| 924 × 575 пикс. Открыть в новом окне | |

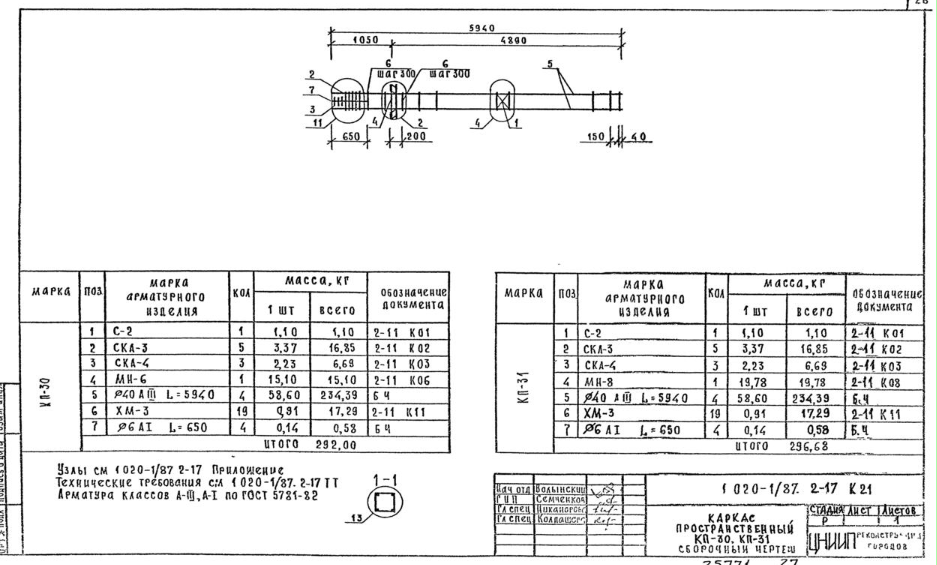

Каркас пространственный КП-30, КП-31. Сборочный чертеж – 26 стр
 |
|
| 937 × 565 пикс. Открыть в новом окне | |

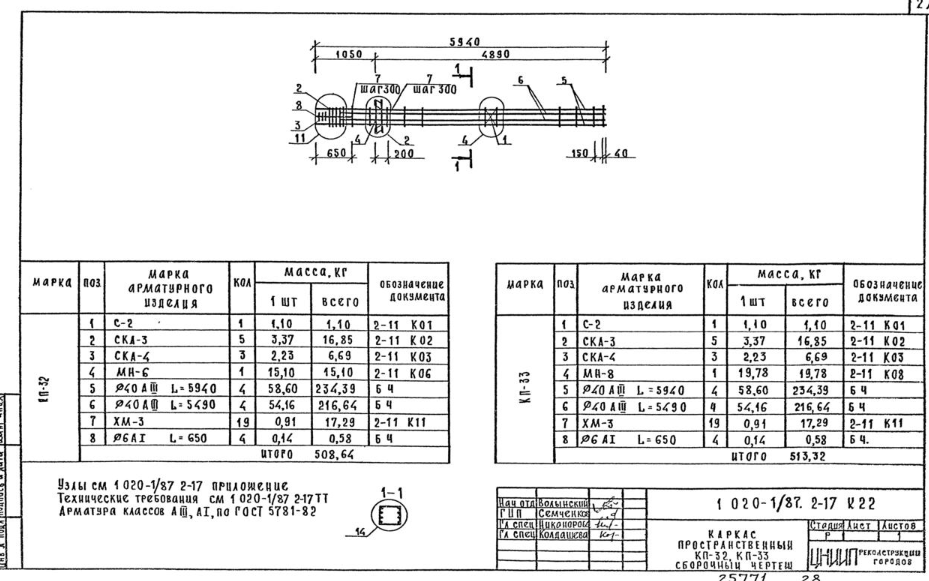

Каркас пространственный КП-32, КП-33. Сборочный чертеж – 27 стр
 |
|
| 929 × 581 пикс. Открыть в новом окне | |

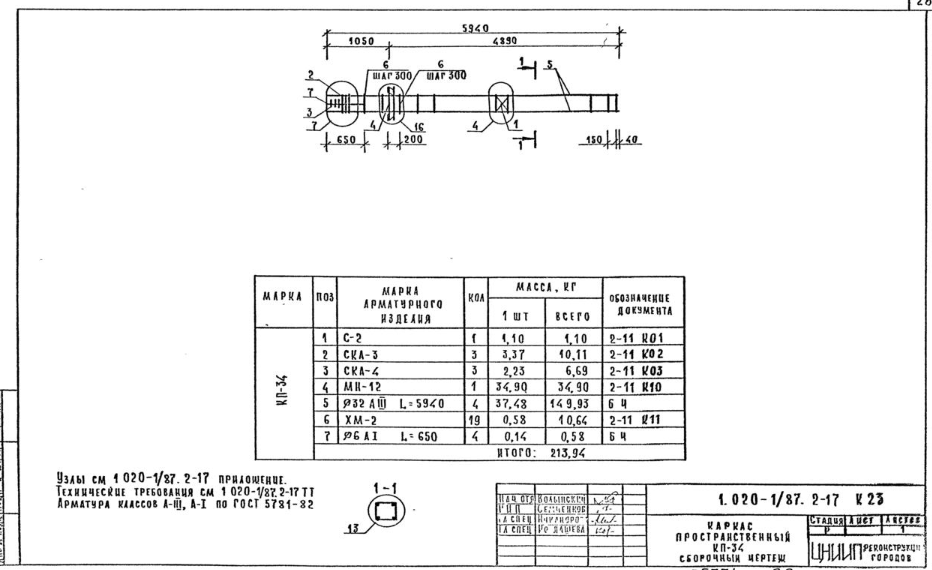

Каркас пространственный КП-34 Сборочный чертеж – 28 стр
 |
|
| 932 × 570 пикс. Открыть в новом окне | |
Каркас пространственный КП-34 Сборочный чертеж – 28 стр
|
|
| 932 × 570 пикс. Открыть в новом окне | |

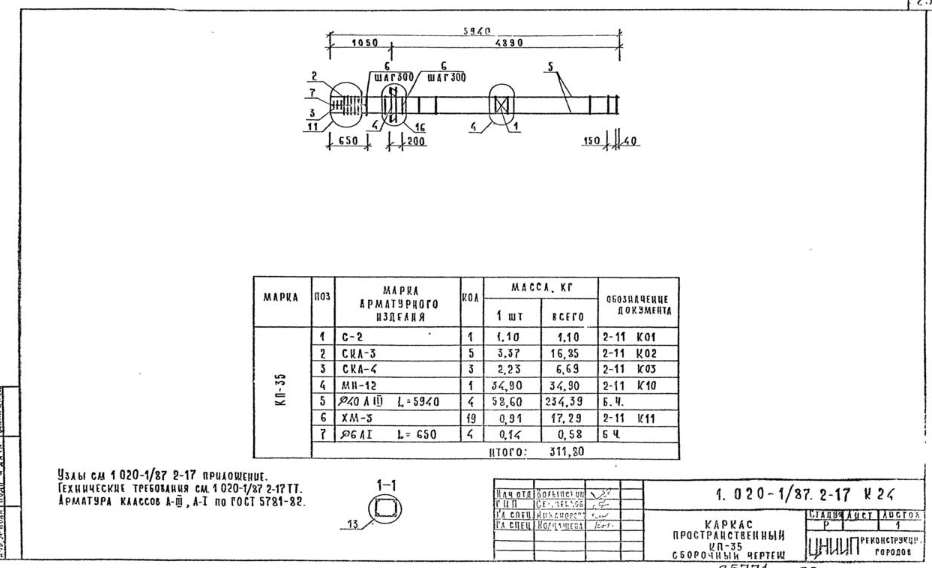

Каркас пространственный КП-35 Сборочный чертеж – 29 стр
 |
|
| 932 × 568 пикс. Открыть в новом окне | |

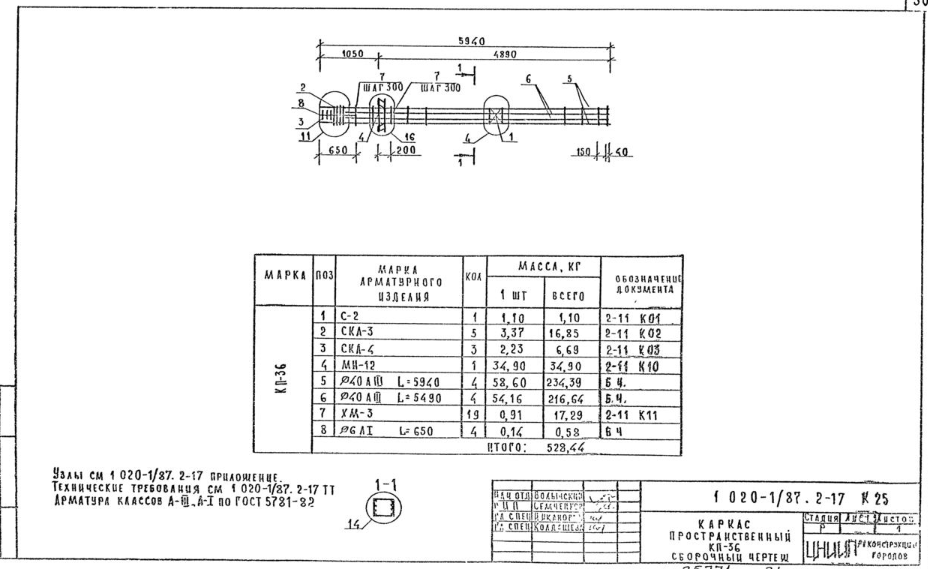

Каркас пространственный КП-36 Сборочный чертеж – 30 стр
 |
|
| 928 × 569 пикс. Открыть в новом окне | |

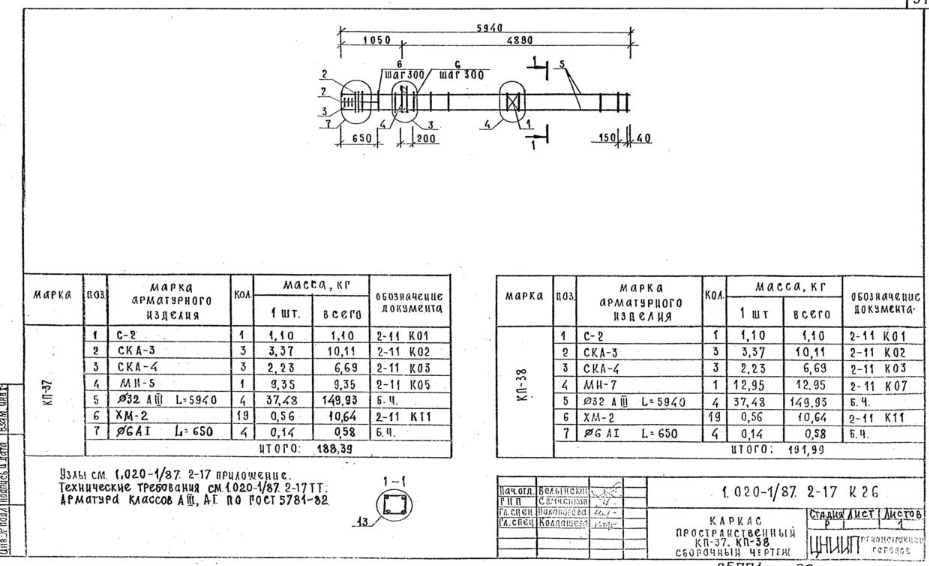

Каркас пространственный КП-37, КП-38 Сборочный чертеж – 31 стр
 |
|
| 929 × 566 пикс. Открыть в новом окне | |

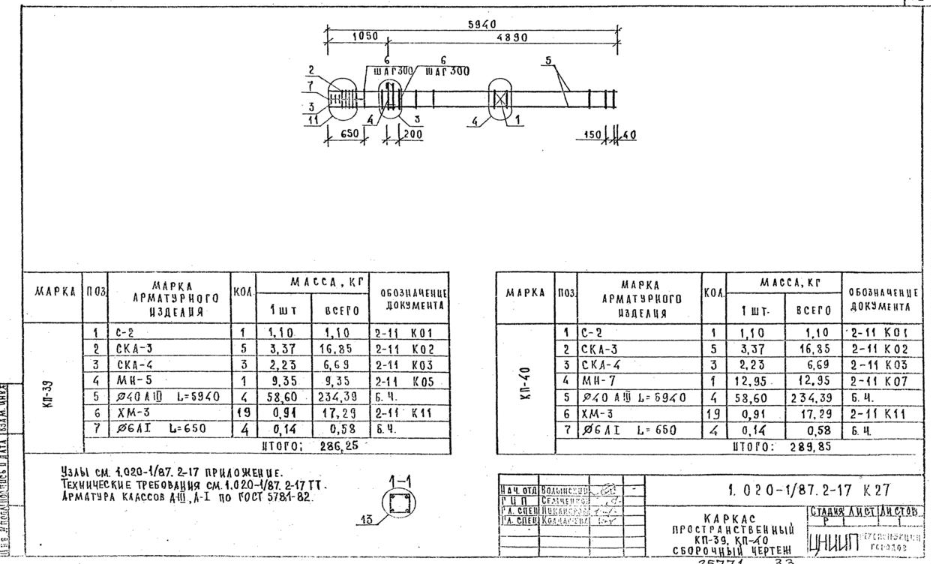

Каркас пространственный КП-39, КП-40 Сборочный чертеж – 32 стр
 |
|
| 931 × 564 пикс. Открыть в новом окне | |

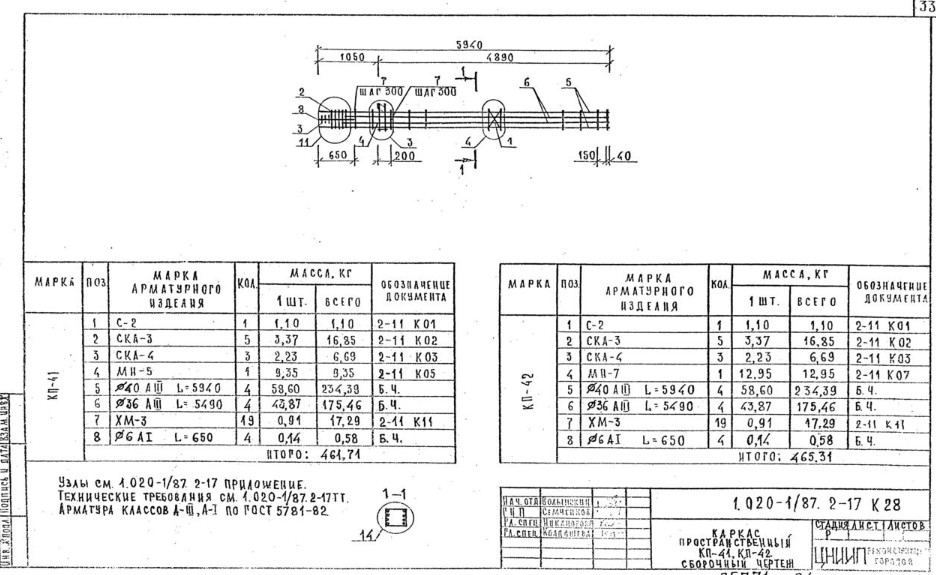

Каркас пространственный КП-41, КП-42 Сборочный чертеж – 33 стр
 |
|
| 936 × 575 пикс. Открыть в новом окне | |

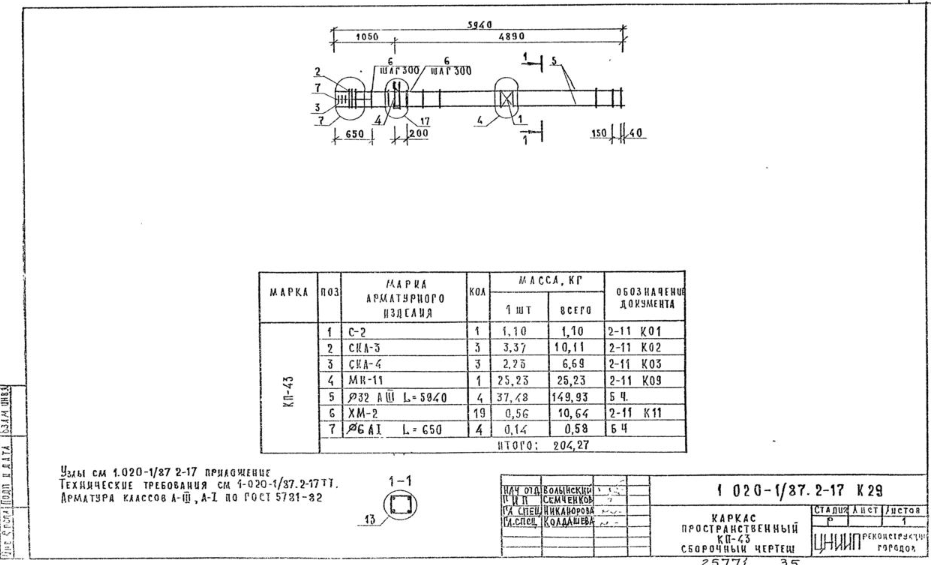

Каркас пространственный КП-43 Сборочный чертеж – 34 стр
 |
|
| 931 × 565 пикс. Открыть в новом окне | |

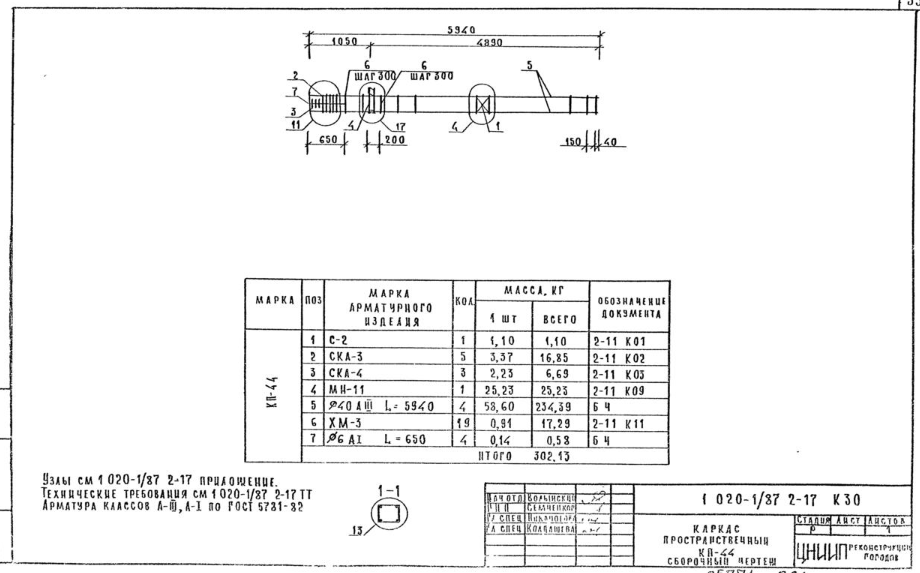

Каркас пространственный КП-44 Сборочный чертеж – 35 стр
 |
|
| 920 × 573 пикс. Открыть в новом окне | |

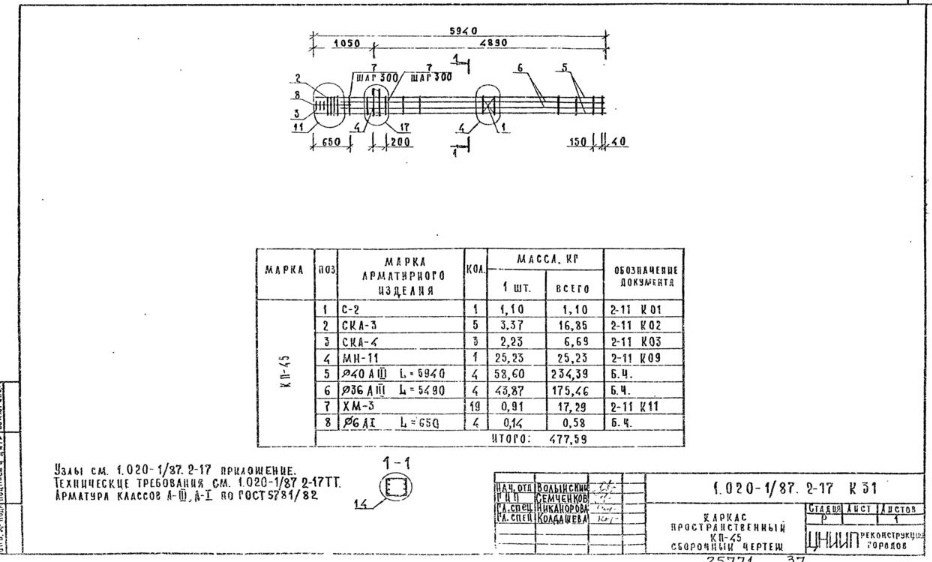

Каркас пространственный КП-45 Сборочный чертеж – 36 стр
 |
|
| 932 × 562 пикс. Открыть в новом окне | |
Каркас пространственный КП-46 Сборочный чертеж – 37 стр
 |
|
| 930 × 567 пикс. Открыть в новом окне | |

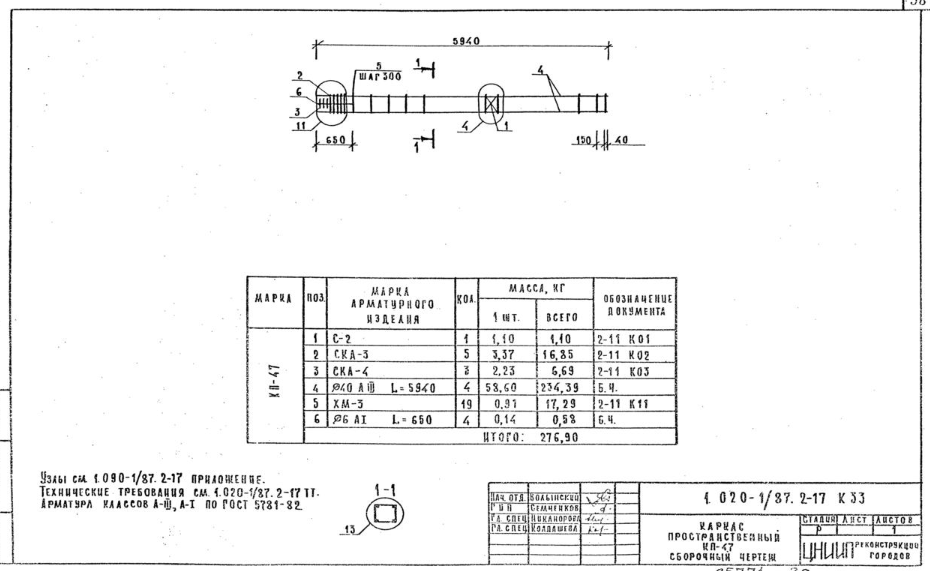

Каркас пространственный КП-47 Сборочный чертеж – 38 стр
 |
|
| 930 × 571 пикс. Открыть в новом окне | |

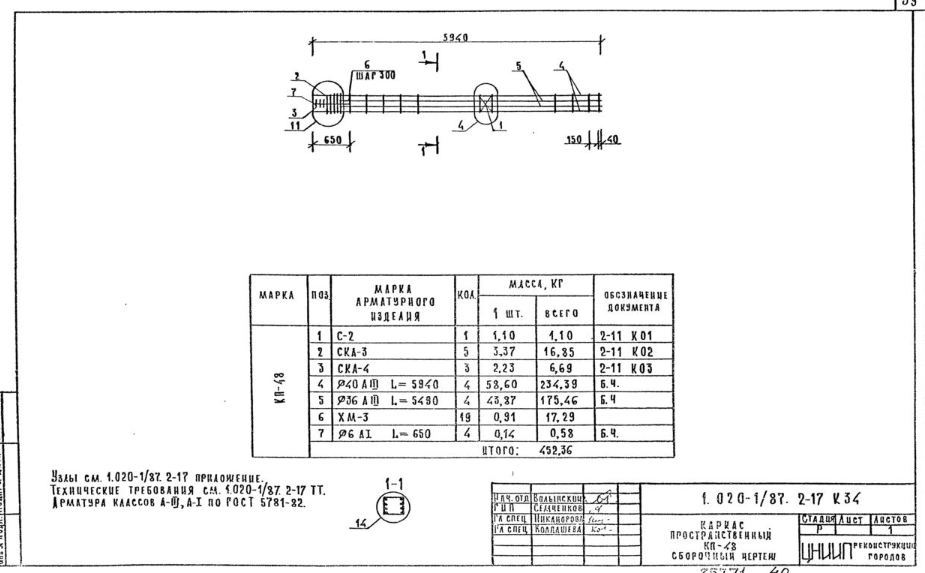

Каркас пространственный КП-48 Сборочный чертеж – 39 стр
 |
|
| 925 × 573 пикс. Открыть в новом окне | |

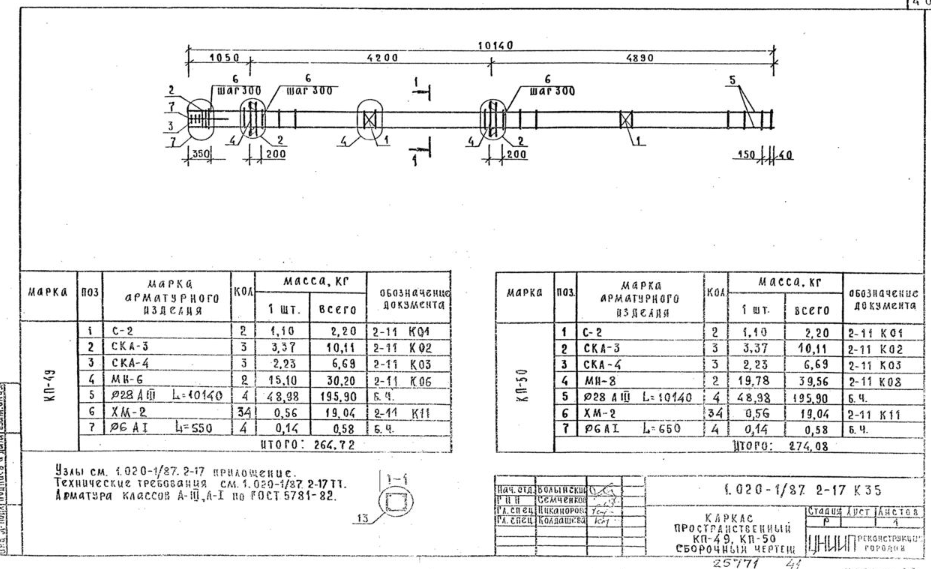

Каркас пространственный КП-49, КП-50 Сборочный чертеж – 40 стр
 |
|
| 931 × 569 пикс. Открыть в новом окне | |

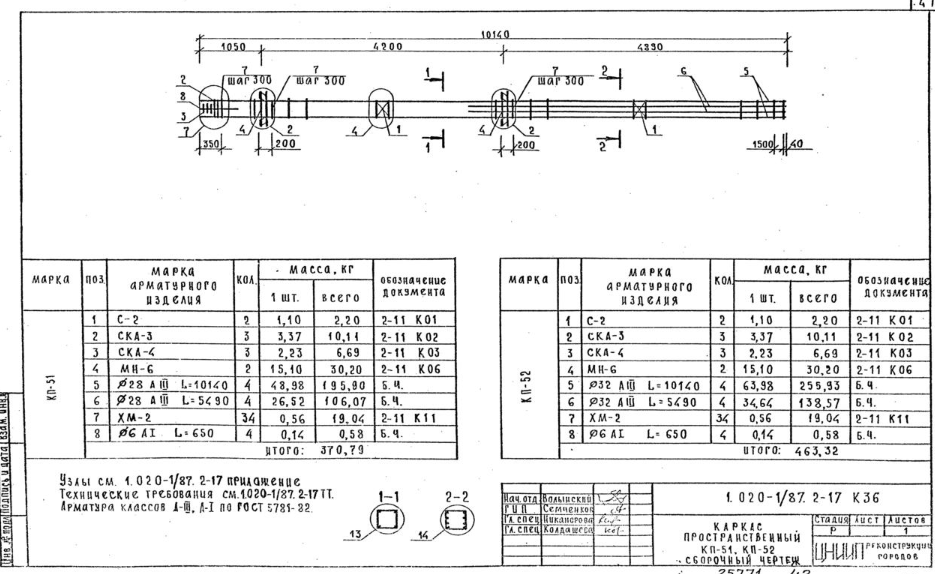

Каркас пространственный КП-51, КП-52 Сборочный чертеж – 41 стр
 |
|
| 935 × 574 пикс. Открыть в новом окне | |

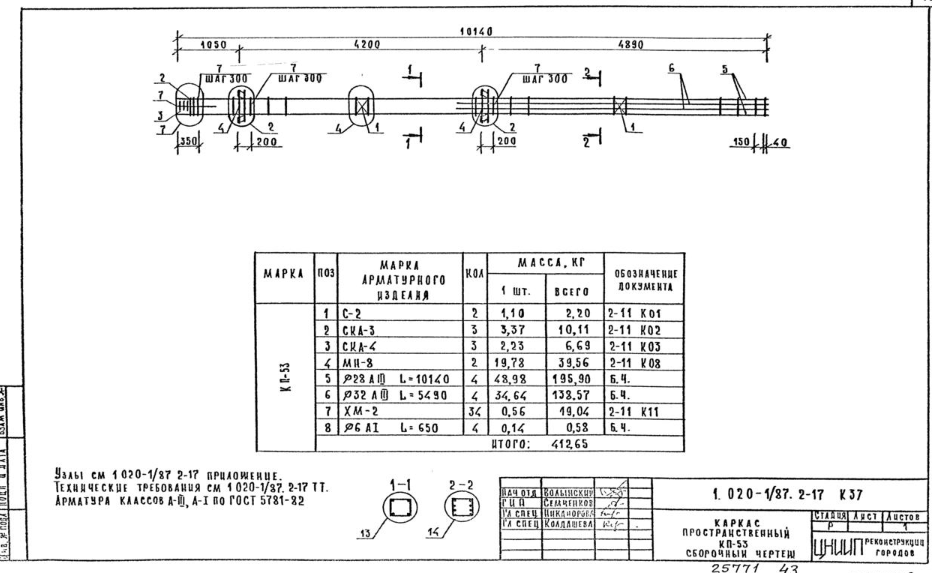

Каркас пространственный КП-53 Сборочный чертеж – 42 стр
 |
|
| 932 × 573 пикс. Открыть в новом окне | |

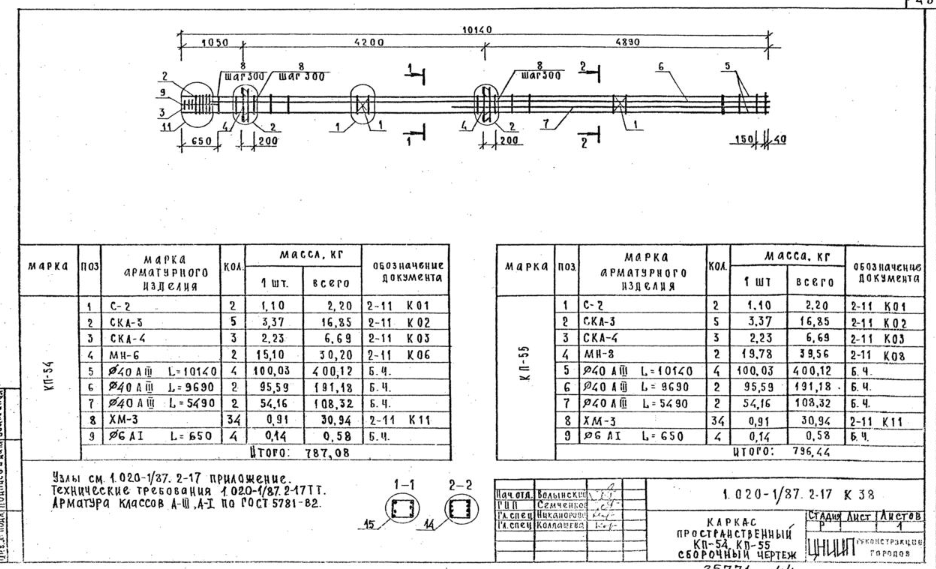

Каркас пространственный КП-54, КП-55 Сборочный чертеж – 43 стр
 |
|
| 936 × 569 пикс. Открыть в новом окне | |

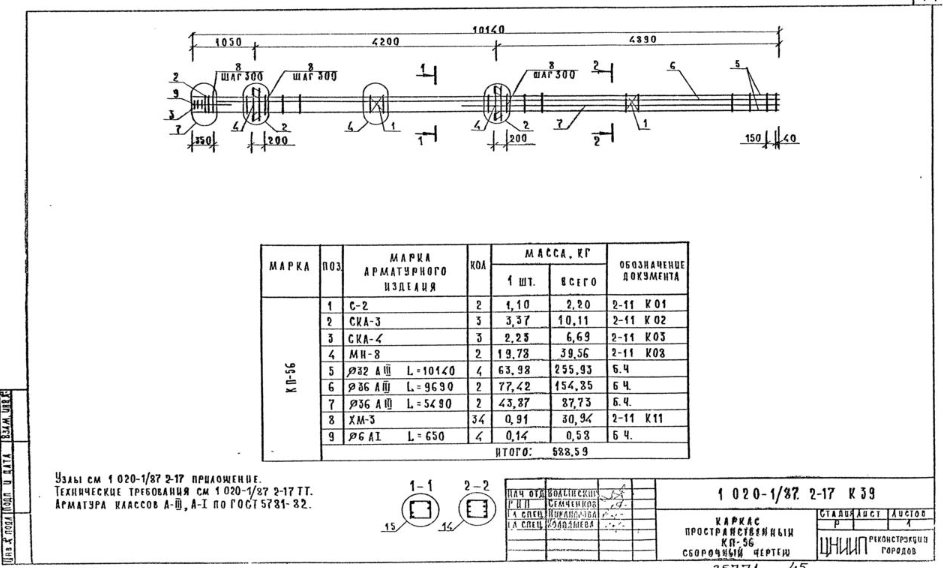

Каркас пространственный КП-56 Сборочный чертеж – 44 стр
 |
|
| 943 × 568 пикс. Открыть в новом окне | |

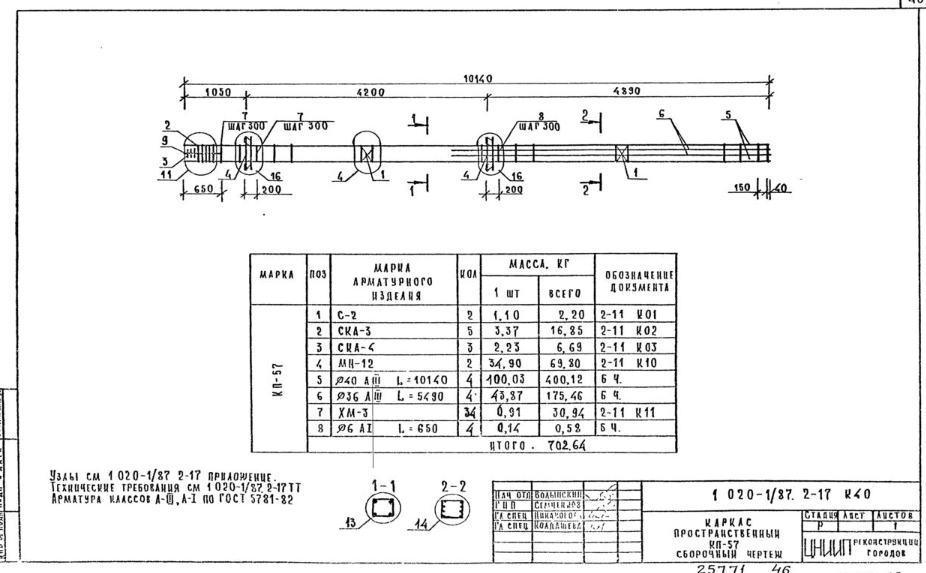

Каркас пространственный КП-57 Сборочный чертеж – 45 стр
 |
|
| 926 × 573 пикс. Открыть в новом окне | |

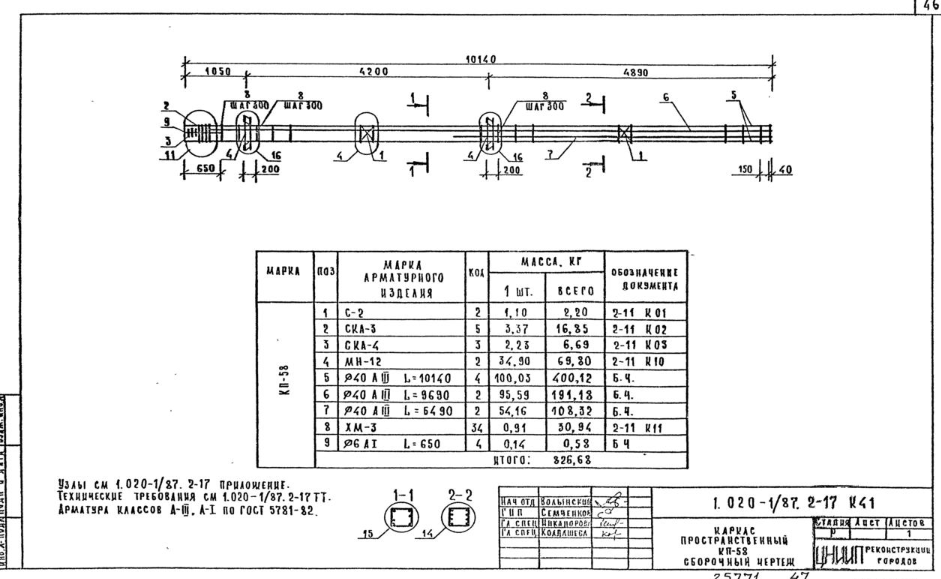

Каркас пространственный КП-58 Сборочный чертеж – 46 стр
 |
|
| 941 × 579 пикс. Открыть в новом окне | |

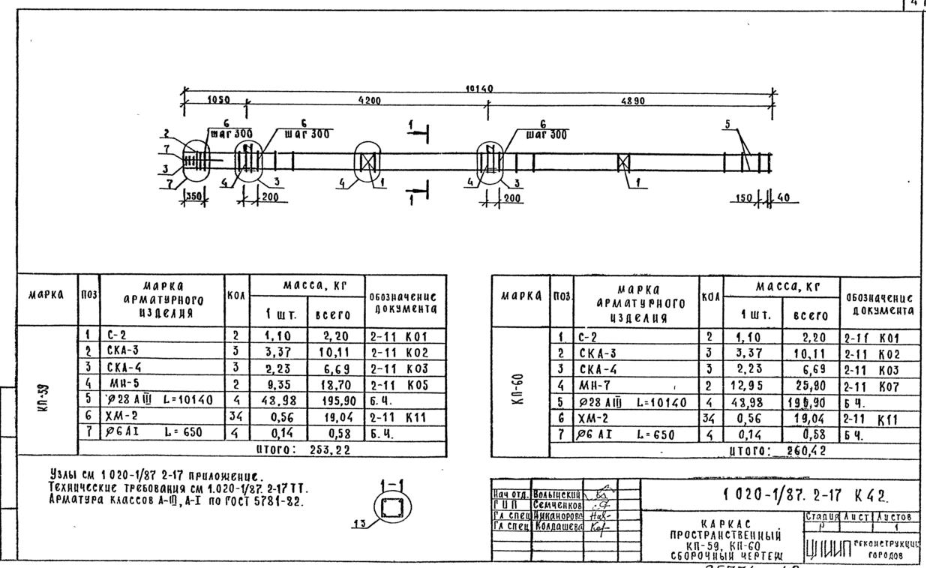

Каркас пространственный КП-59, КП-60 Сборочный чертеж – 47 стр
 |
|
| 926 × 568 пикс. Открыть в новом окне | |

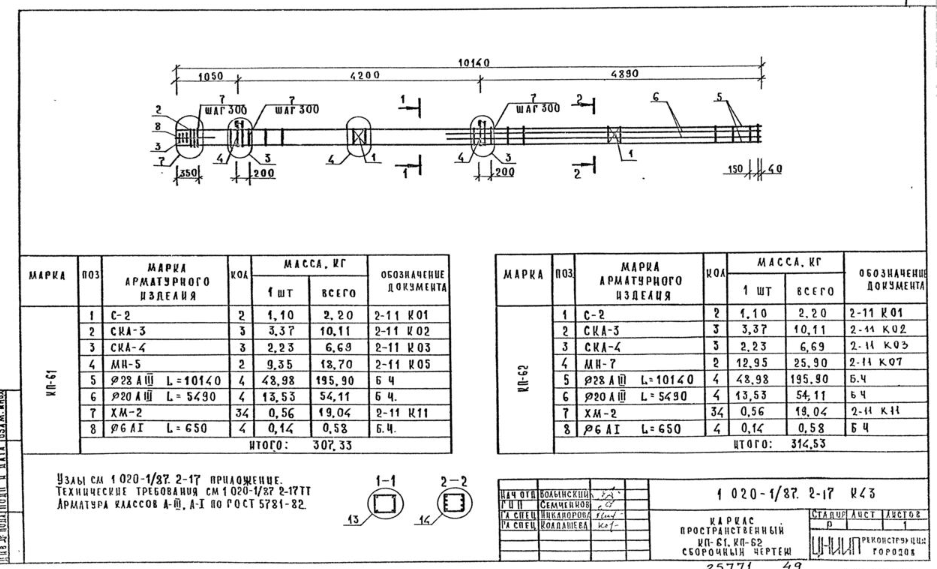

Каркас пространственный КП-61, КП-62 Сборочный чертеж – 48 стр
 |
|
| 937 × 569 пикс. Открыть в новом окне | |

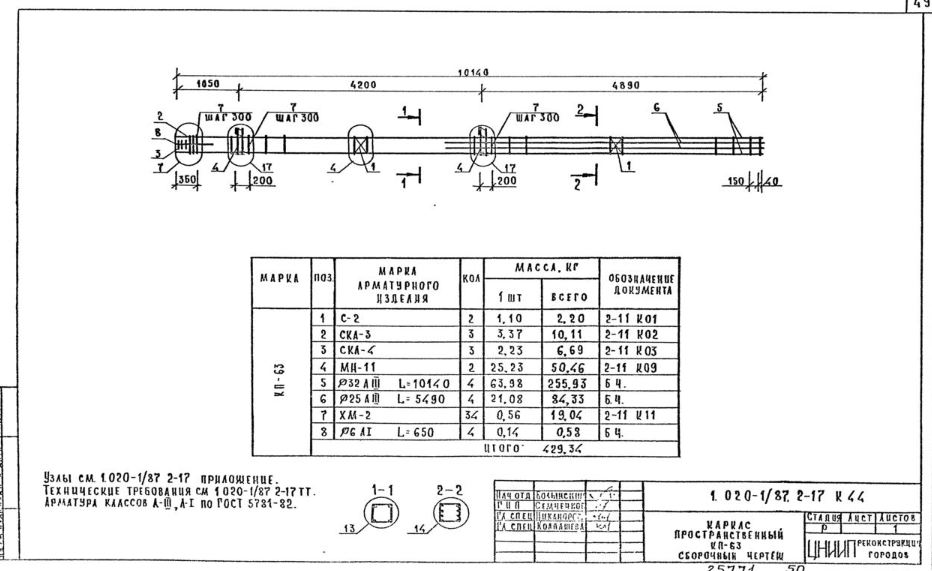

Каркас пространственный КП-63 Сборочный чертеж – 49 стр
 |
|
| 932 × 571 пикс. Открыть в новом окне | |

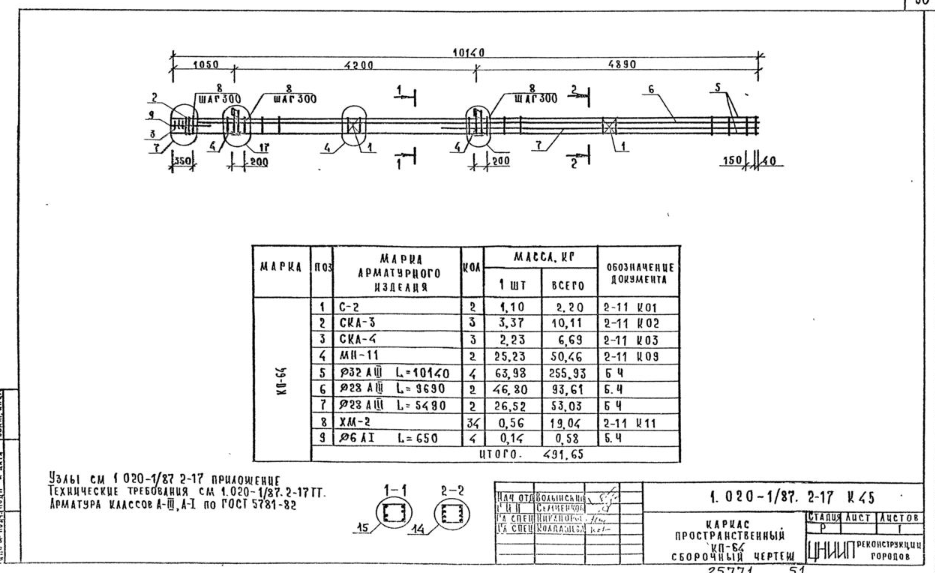

Каркас пространственный КП-64 Сборочный чертеж – 50 стр
 |
|
| 935 × 573 пикс. Открыть в новом окне | |

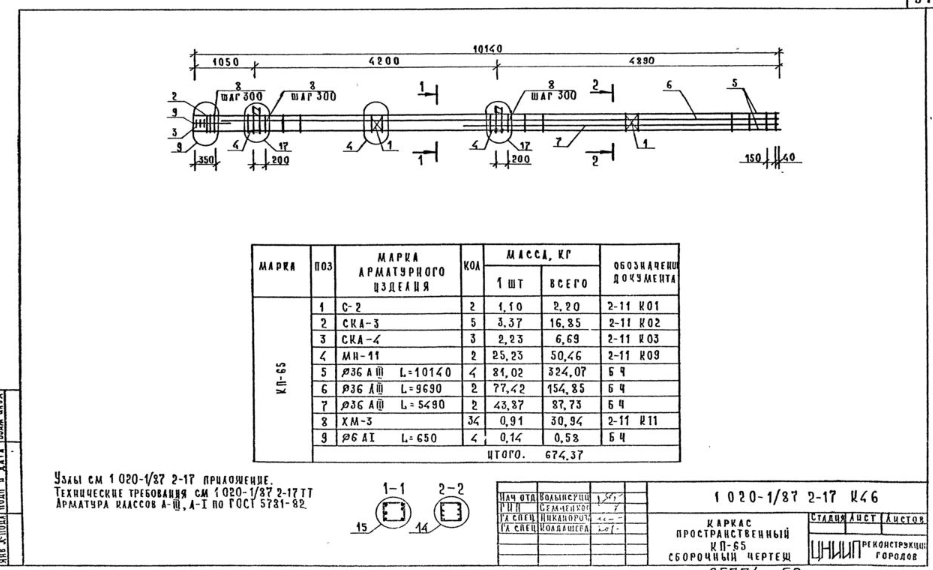

Каркас пространственный КП-65 Сборочный чертеж – 51 стр
 |
|
| 933 × 570 пикс. Открыть в новом окне | |

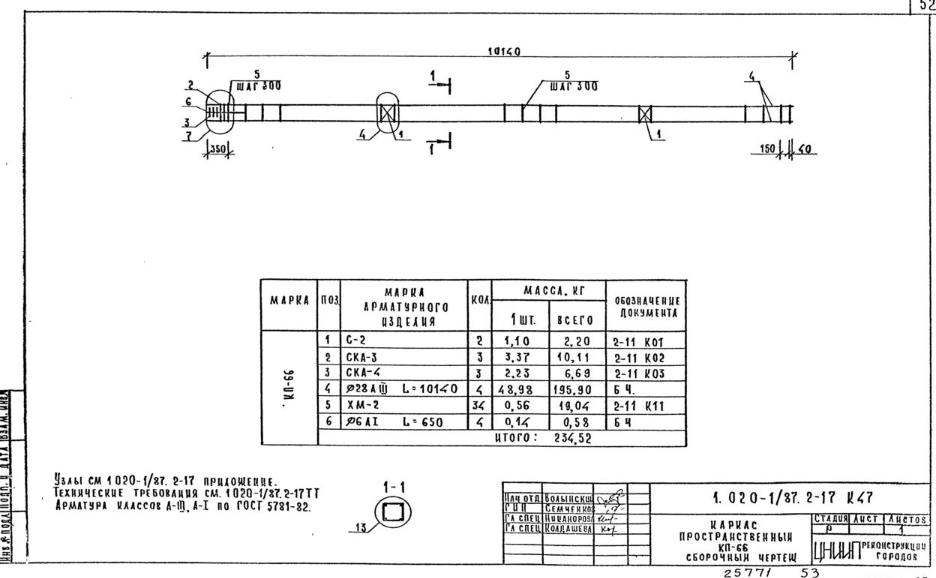

Каркас пространственный КП-66 Сборочный чертеж – 52 стр
 |
|
| 936 × 578 пикс. Открыть в новом окне | |

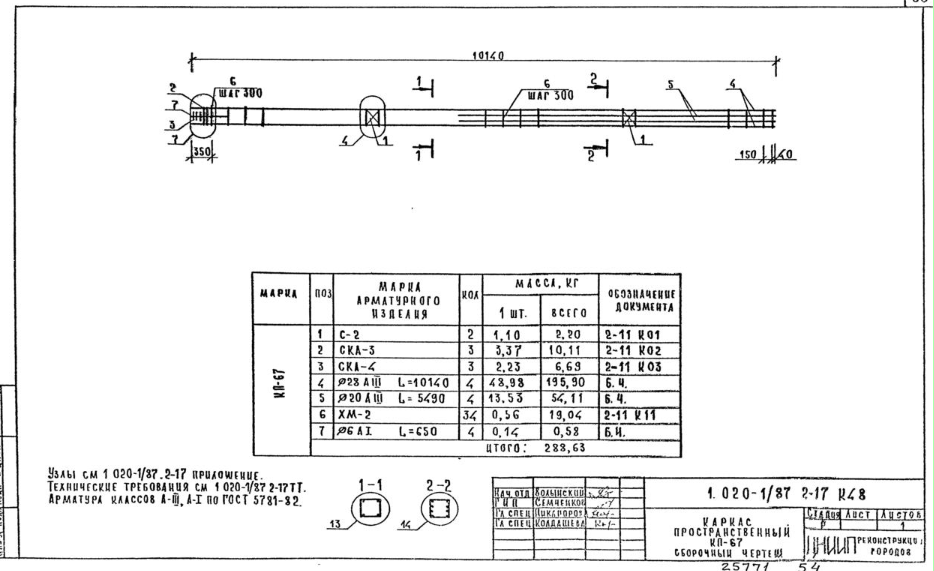

Каркас пространственный КП-67 Сборочный чертеж – 53 стр
 |
|
| 934 × 571 пикс. Открыть в новом окне | |

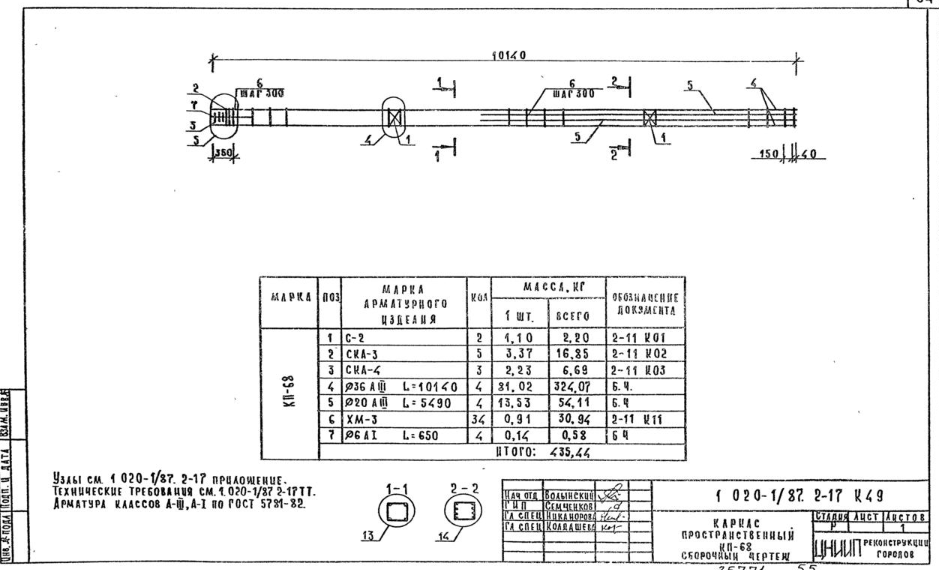

Каркас пространственный КП-68 Сборочный чертеж – 54 стр
 |
|
| 939 × 570 пикс. Открыть в новом окне | |

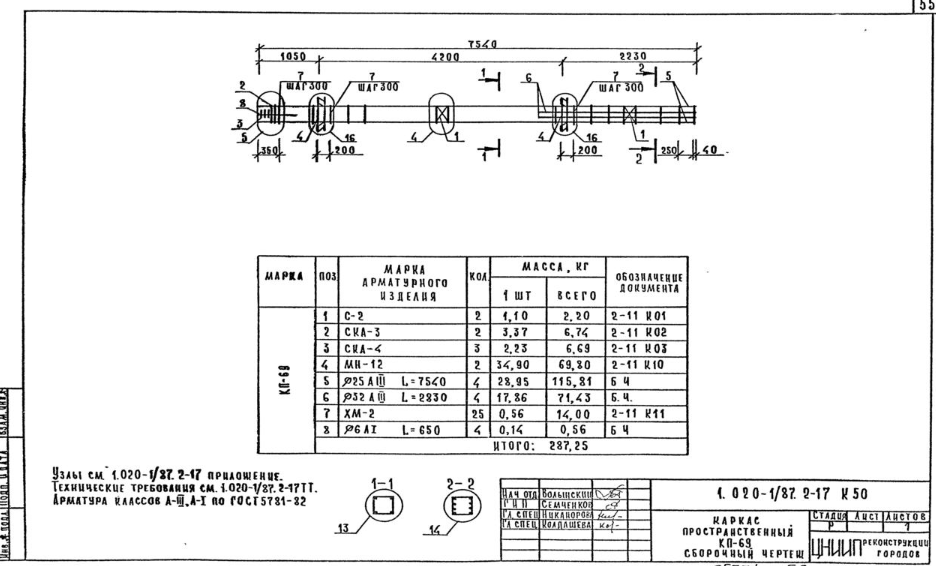

Каркас пространственный КП-69 Сборочный чертеж – 55 стр
 |
|
| 936 × 566 пикс. Открыть в новом окне | |

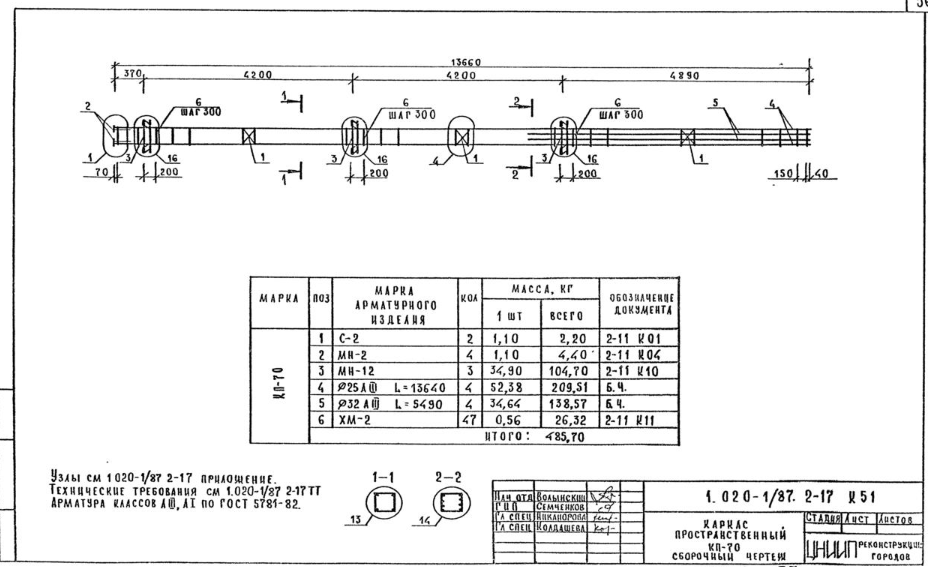

Каркас пространственный КП-70 Сборочный чертеж – 56 стр
 |
|
| 928 × 567 пикс. Открыть в новом окне | |

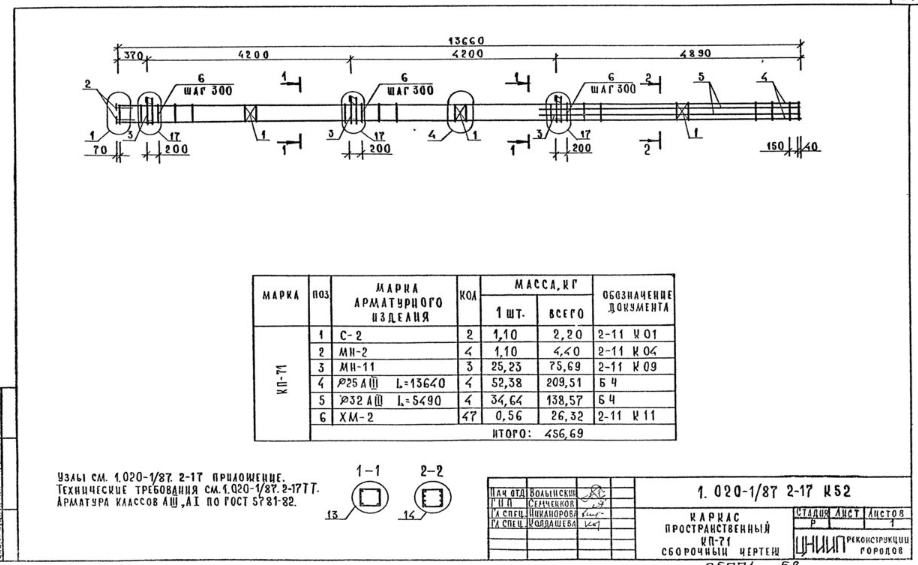

Каркас пространственный КП-71 Сборочный чертеж – 57 стр
 |
|
| 918 × 565 пикс. Открыть в новом окне | |

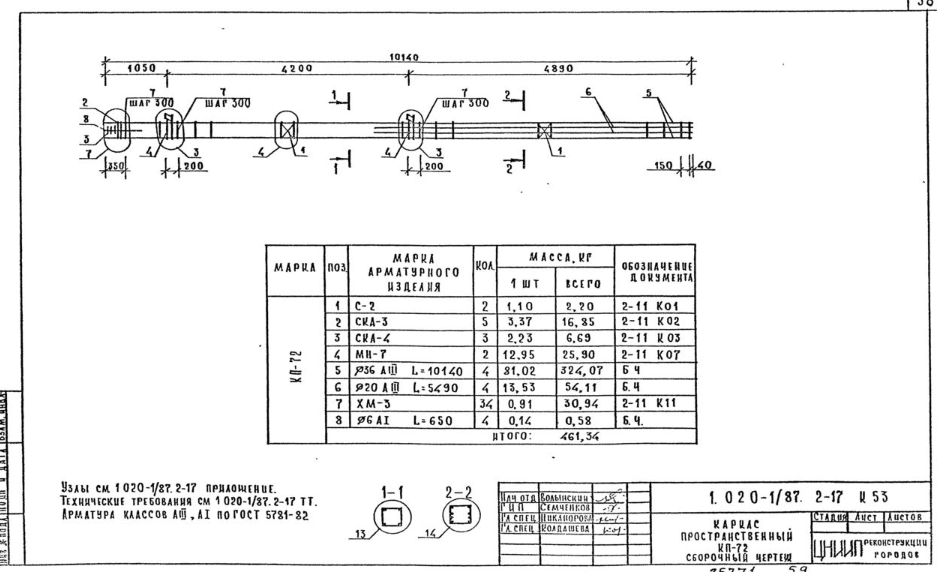

Каркас пространственный КП-72 Сборочный чертеж – 58 стр
 |
|
| 937 × 572 пикс. Открыть в новом окне | |
Каркас пространственный КП-73 Сборочный чертеж – 59 стр
 |
|
| 929 × 573 пикс. Открыть в новом окне | |

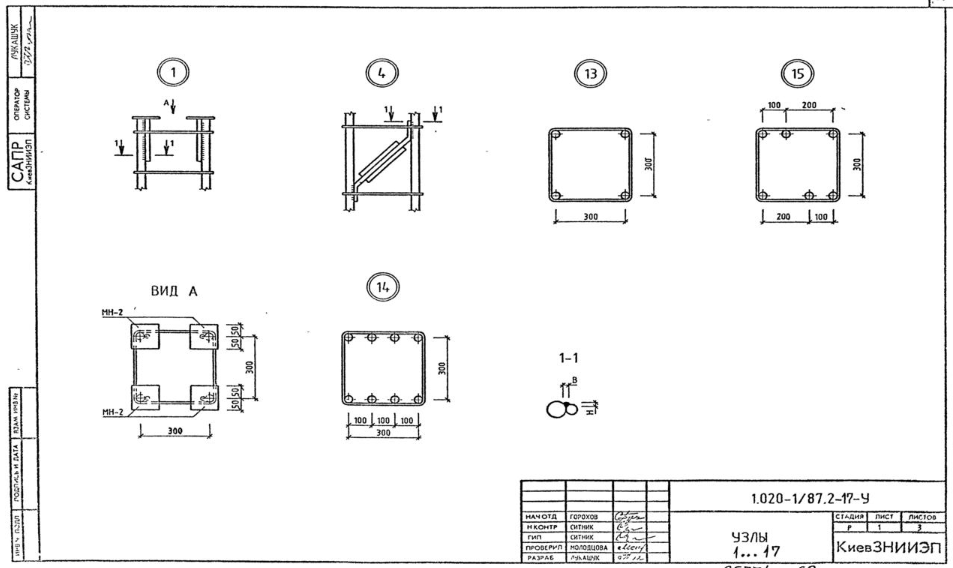

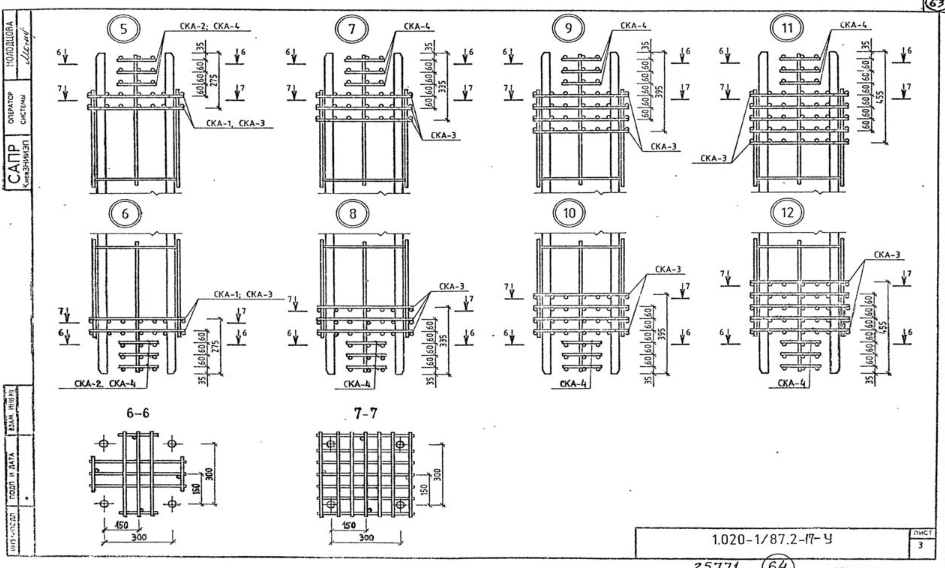

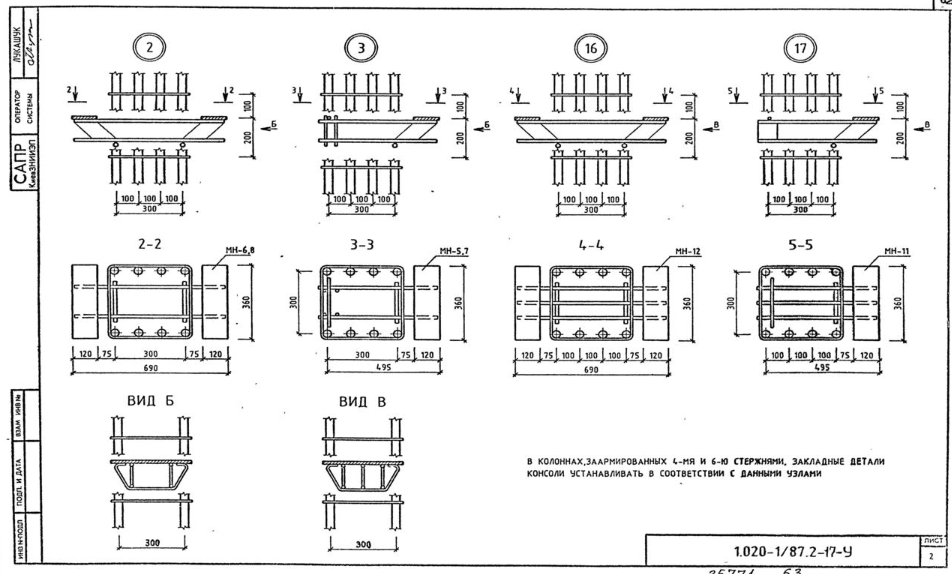

Приложение. Узлы 1…17 – 60 стр
 |
|
| 953 × 568 пикс. Открыть в новом окне | |
 |
|
| 952 × 574 пикс. Открыть в новом окне | |
 |
|
| 945 × 568 пикс. Открыть в новом окне ( | |
