Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 5.Перемычки плитные для жилых и общественных зданий со стенами из кирпича толщиной 88 мм.

Описание

1.Общая часть

В настоящий выпуск включены рабочие чертежи плитных железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84«Перемычки железобетонные для зданий с кирпичными стенами. Технические условия» Перемычки предназначены для перекрытия проемов в стенах из кирпича высотой 88 мм жилых зданий, имеющих коэффициент надежности по назначению  и возводимых в обычных условиях строительства.
Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий. Прогибы перемычек определены от действия постоянных и длительных нагрузок. На перемычки, расчетная нагрузка для которых составляет не более 13,24 кН/м (1350 кгс/м), опирание перекрытий не предусмотрено; вес кирпичной кладки для них учтен как кратковременная нагрузка.
Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы см. лист 4..
Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 8ПП300-10 расшифровывается следующим образом:
8 – перемычка сечением 380×190 мм (черт.2, табл.6 ГОСТ 948-84);
ПП – перемычка плитная;
30 –длина перемычки 2980 мм (в ДМ с округлением);
10 –расчетная нагрузка на перемычку с учетом собственного веса – 9,81 кН/м ( с округлением)
Номенклатура перемычек дана в табл. 5 (см. лист 11)
Перемычки железобетонные относятся к группе несгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.

2.Технические требования

Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.
Перемычки следует изготавливать из тяжелого бетона марки прочности на сжатие М200. Марка бетона по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок, указанных в таблице обязательного приложения ГОСТ 984-84.
Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90%-в холодный период.
Перемычки армируются пространственными каркасами, состоящими из гнутых или плоских каркасов и отдельных стержней, соединенных в местах пересечения стержней сваркой.
Для арматурных каркасов следует применять горячекатаную сталь класса А-III по ГОСТ 5781-82 и обыкновенную арматурную проволоку периодического профиля класса Вр-I по ГОСТ 6727-80. Сварные каркасы должны удовлетворять требованиям ГОСТ 10922-75.
Для подъема и монтажа перемычек предусмотрены строповочные петли.
Крюки петель должны быть заведены за стрежни каркасов. Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж конструкций при расчетной зимней температуре ниже минус 40 градусов С, для строповочных петель не допускается применение стали марки ВСт3пс2.
Размеры, непрямолинейность, толщину защитного слоя бетона, также качество и внешний вид поверхностей следует проверять поГОСТ 948-84.
Отклонение действительных размеров перемычек, отклонение действительной толщины защитного слоя от номинальных, указанных в рабочих чертежах, а также отклонение от прямолинейности профиля лицевых поверхностей не должно превышать соответствующих величин, приведенных ГОСТ 948-84.
Качество поверхностей и внешний вид перемычек должен соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной указанной в рабочих чертежах, не должна превышать  (ГОСТ 13015.0-83).

3.Контроль и оценка качества

В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов.
При этом должен осуществляться.
- входной контроль материалов для приготовления бетонной смеси и арматурной стали;
- операционный контроль качества приготовления сварных сеток;
- приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
При испытании перемычек неразрушающими методами фактическую прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 – ГОСТ22690.4-77 и другими методами, предусмотренными стандартами на методы испытаний бетона. Оценку прочности следует производить по ГОСТ 18105.0-80, ГОСТ 18105.1-80.
Испытание перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его марке по прочности на сжатие. Данные для испытаний см. на листах 5-10.

4. Маркировка, хранение, транспортирование

Маркировочные надписи следует наносить на торцовой или верхней стороне каждой перемычки.
Допускается по соглашению изготовителя с потребителем и проектной организацией – автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в рабочих чертежах проекта. Перемычки следует хранить и транспортировать в соответствии с положениями соответствующего раздела ГОСТ 948-84.
Таблица 1 Данные для расчета – 4 стр
553 × 741 пикс.     Открыть в новом окне

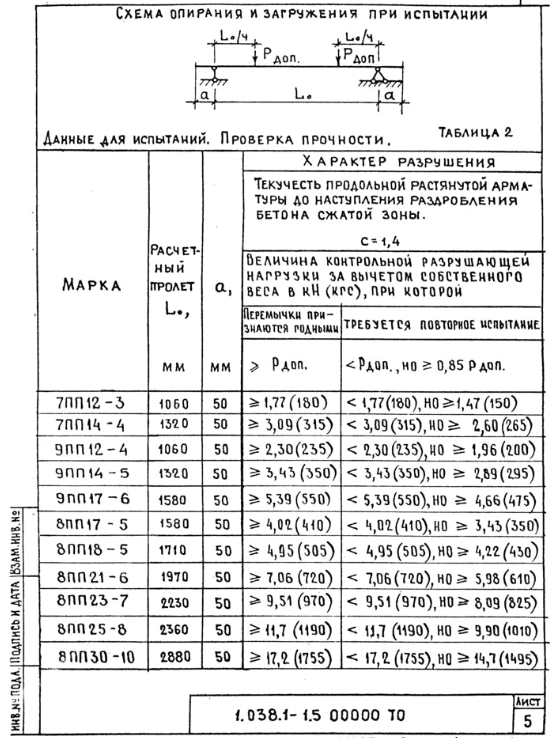

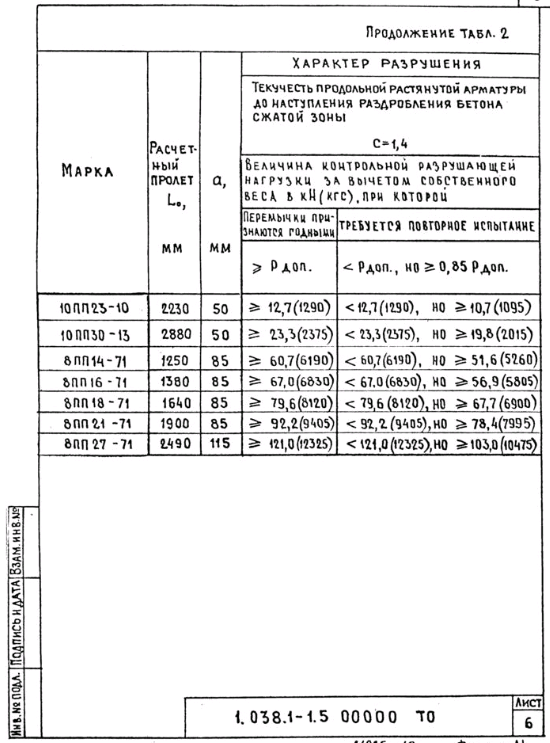

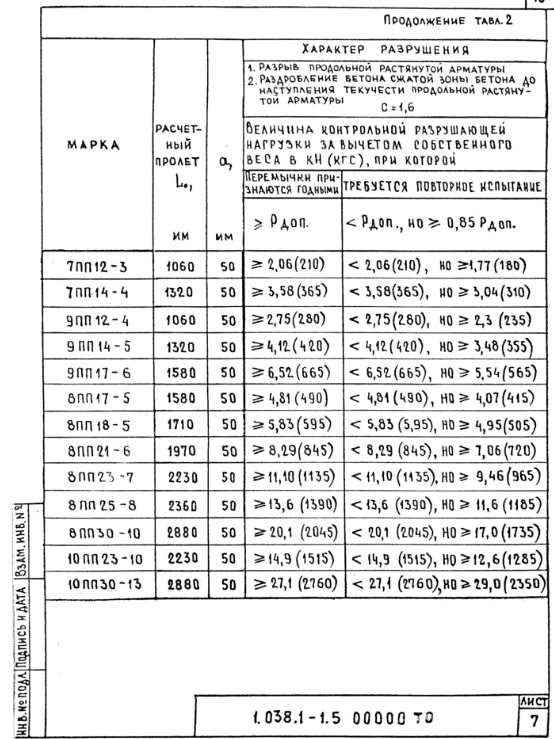

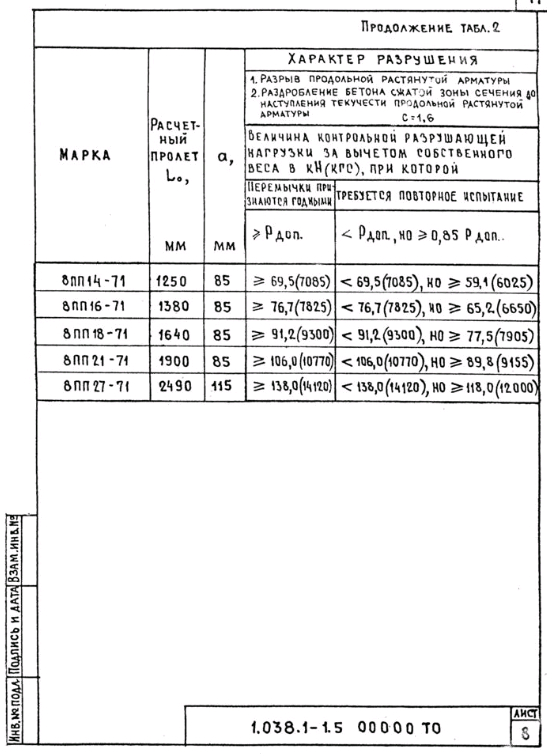

Таблица 2 Данные для испытаний. Проверка прочности
550 × 738 пикс.     Открыть в новом окне
550 × 743 пикс.     Открыть в новом окне
554 × 739 пикс.     Открыть в новом окне
547 × 754 пикс.     Открыть в новом окне

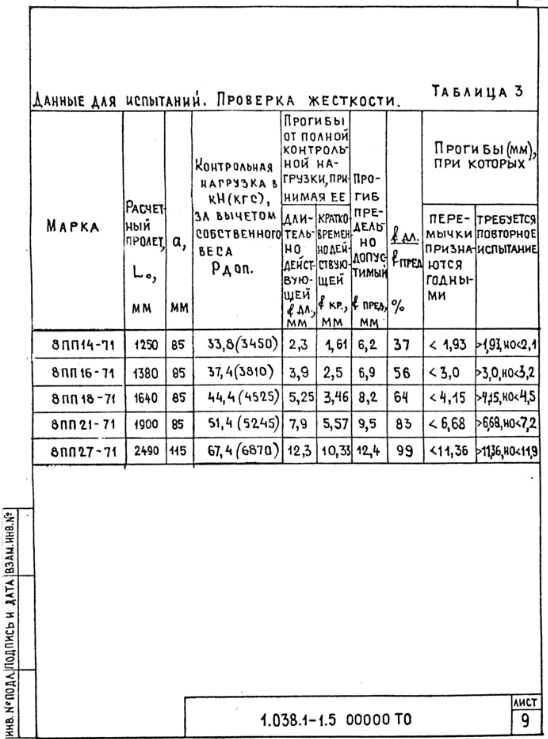

Таблица 3 Данные для испытаний. Проверка жесткости
548 × 739 пикс.     Открыть в новом окне

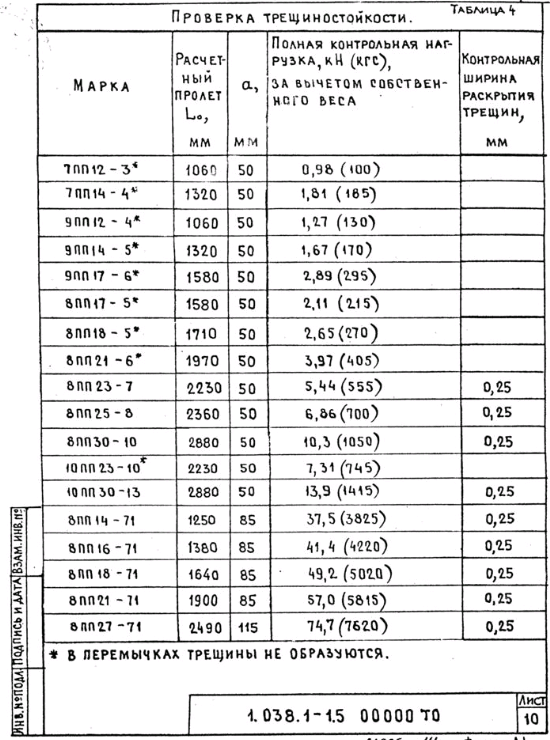

Таблица 4 Проверка трещиностойкости
550 × 740 пикс.     Открыть в новом окне

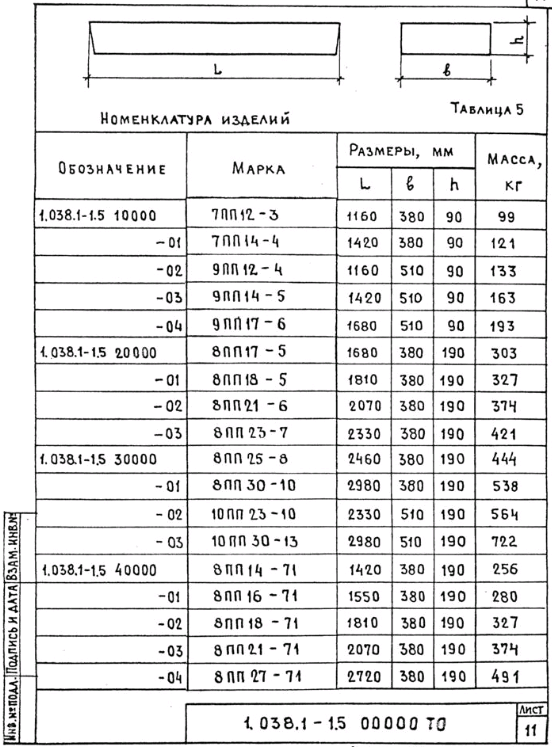

Таблица 5 Номенклатура изделий
552 × 747 пикс.     Открыть в новом окне

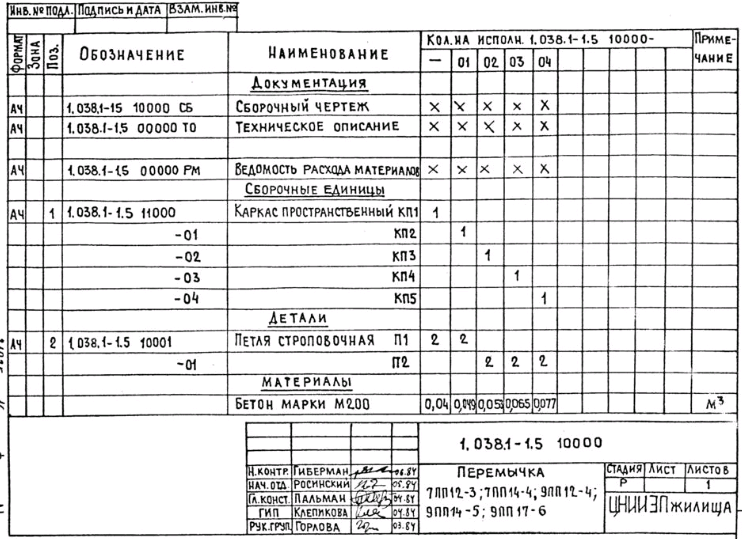

Перемычка 7ПП12-3; 7ПП14-4; 9ПП12-4; 9ПП14-5; 9ПП17-6 – 15 стр

742 × 539 пикс.     Открыть в новом окне

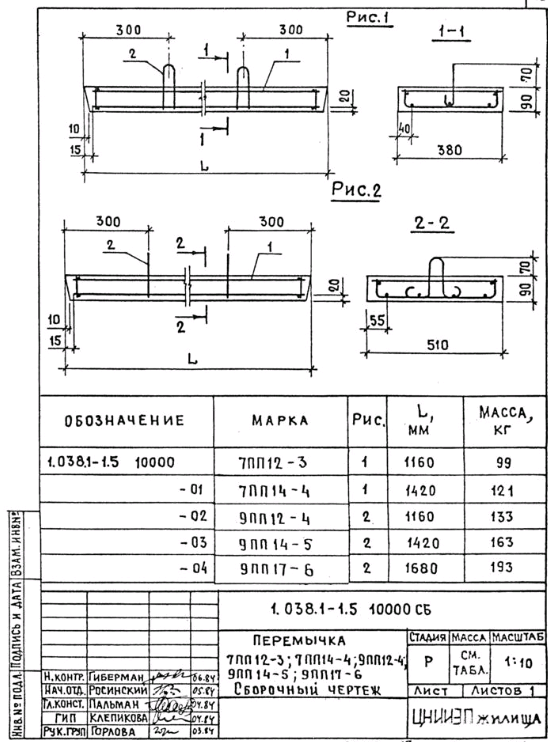

Перемычка 7ПП12-3; 7ПП14-4; 9ПП12-4; 9ПП14-5; 9ПП17-6 Сборочный чертеж – 16 стр

548 × 742 пикс.     Открыть в новом окне

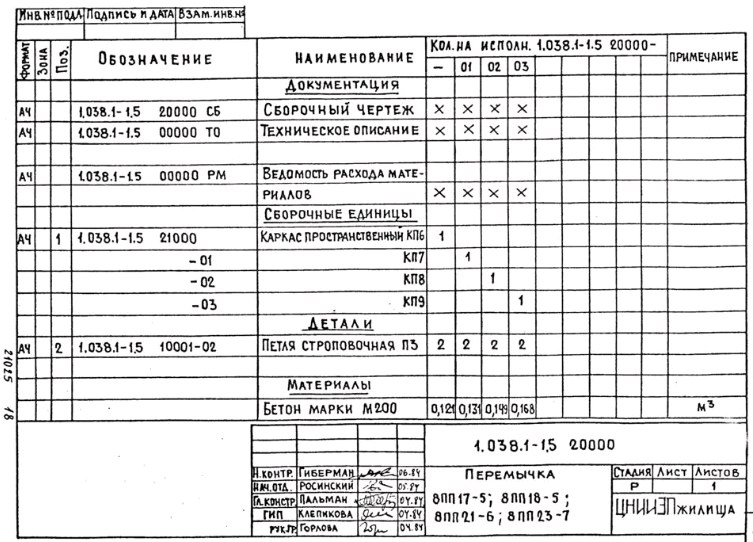

Перемычка 8ПП17-5; 8ПП18-5; 8ПП21-6; 8ПП23-7 – 17 стр

753 × 542 пикс.     Открыть в новом окне

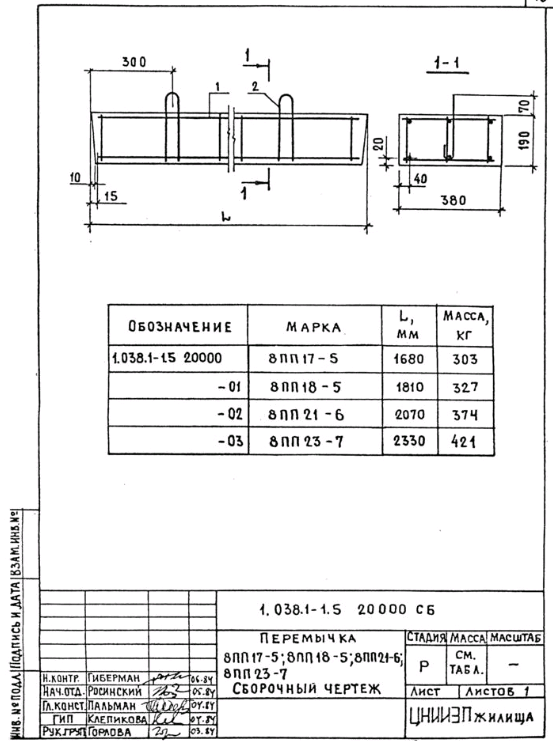

Перемычка 8ПП17-5; 8ПП18-5; 8ПП21-6; 8ПП23-7 Сборочный чертеж – 18 стр

553 × 741 пикс.     Открыть в новом окне

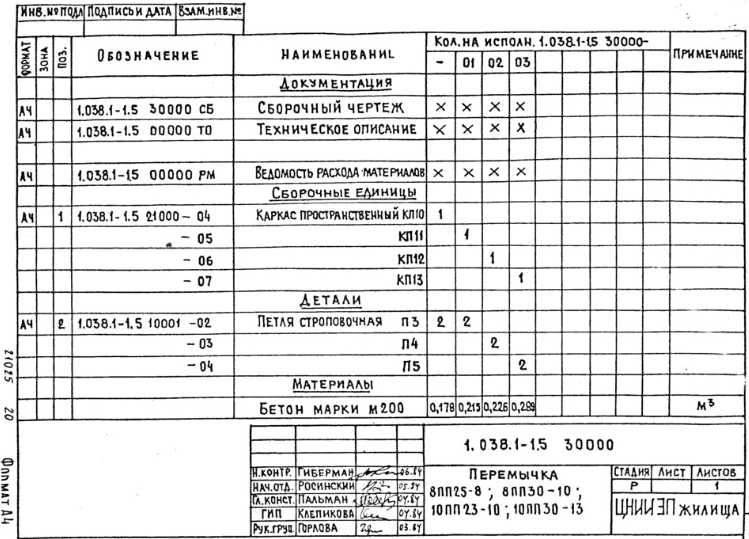

Перемычка 8ПП25-8; 8ПП30-10; 10ПП25-10; 10ПП30-13 – 19 стр

749 × 539 пикс.     Открыть в новом окне

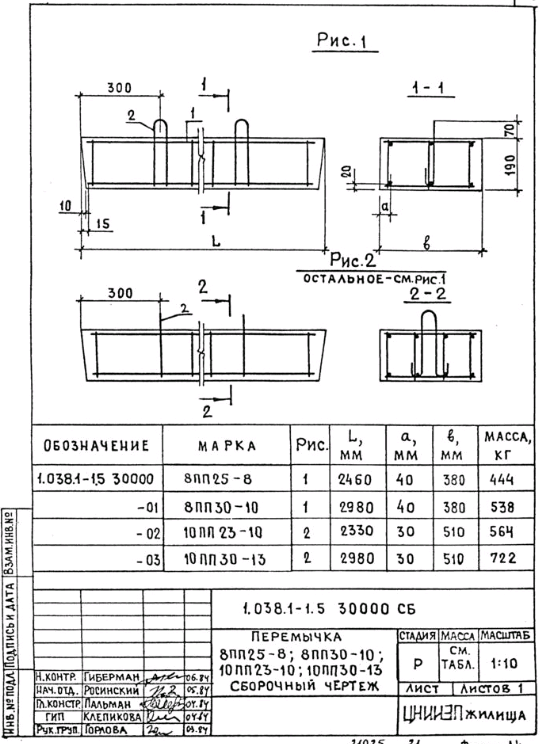

Перемычка 8ПП25-8; 8ПП30-10; 10ПП25-10; 10ПП30-13 Сборочный чертеж – 20 стр

540 × 744 пикс.     Открыть в новом окне

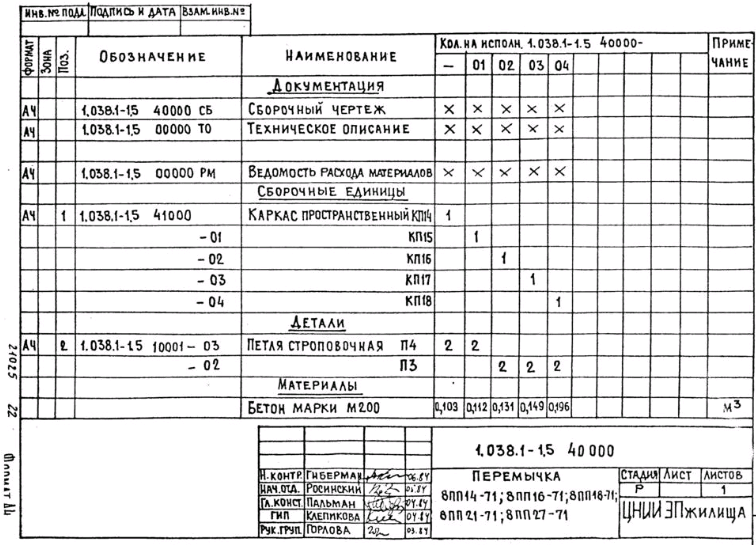

Перемычка 8ПП14-8; 8ПП16-71; 8ПП18-71; 8ПП21-71; 8ПП27-71 – 21 стр

756 × 545 пикс.     Открыть в новом окне

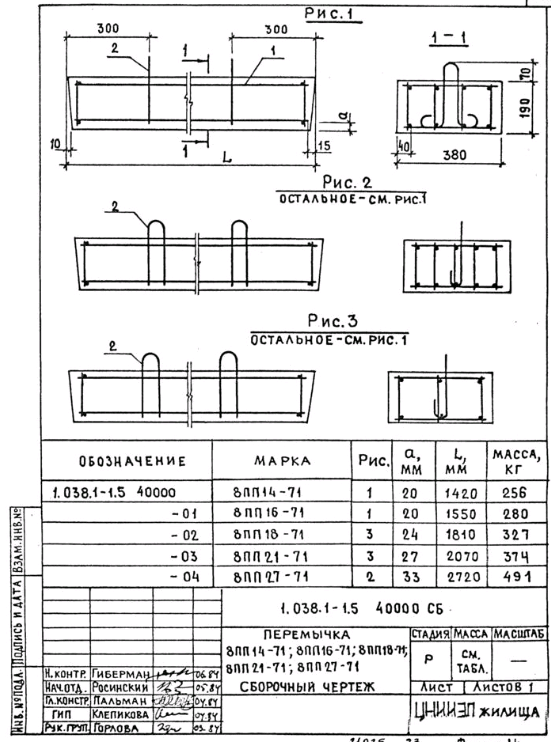

Перемычка 8ПП14-8; 8ПП16-71; 8ПП18-71; 8ПП21-71; 8ПП27-71 Сборочный чертеж – 22 стр

551 × 742 пикс.     Открыть в новом окне

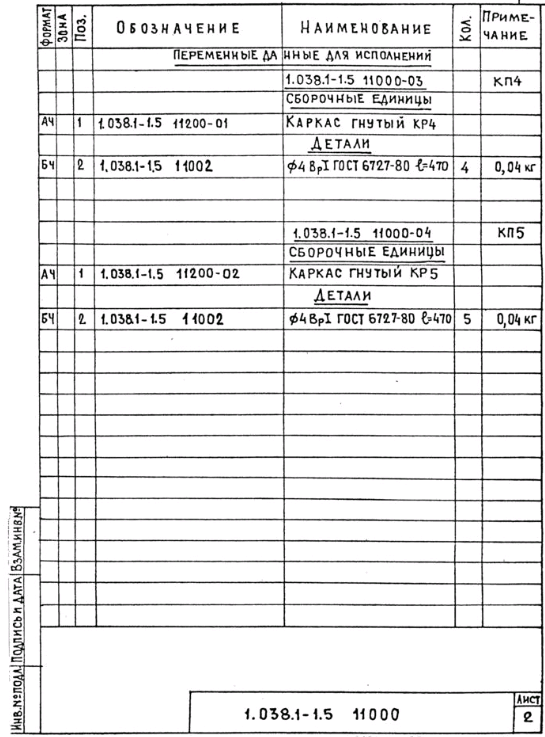

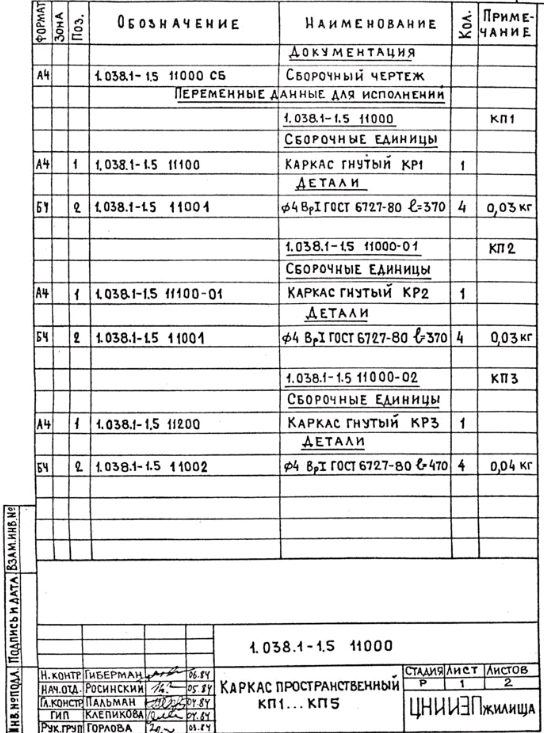

Каркас пространственный КП1…КП5 – 23 стр

544 × 733 пикс.     Открыть в новом окне
545 × 737 пикс.     Открыть в новом окне

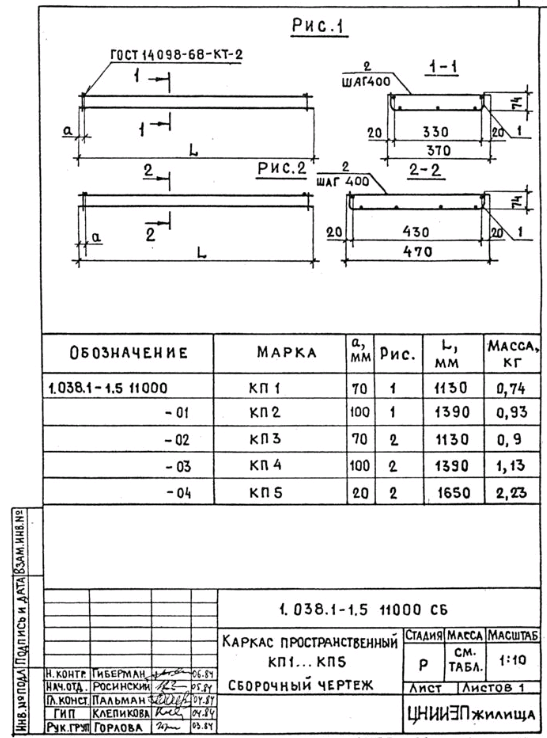

Каркас пространственный КП1…КП5 Сборочный чертеж – 25 стр

547 × 738 пикс.     Открыть в новом окне

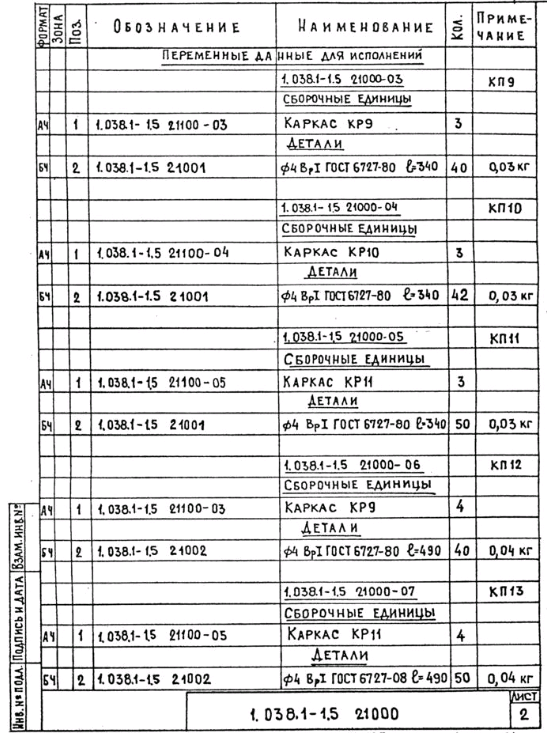

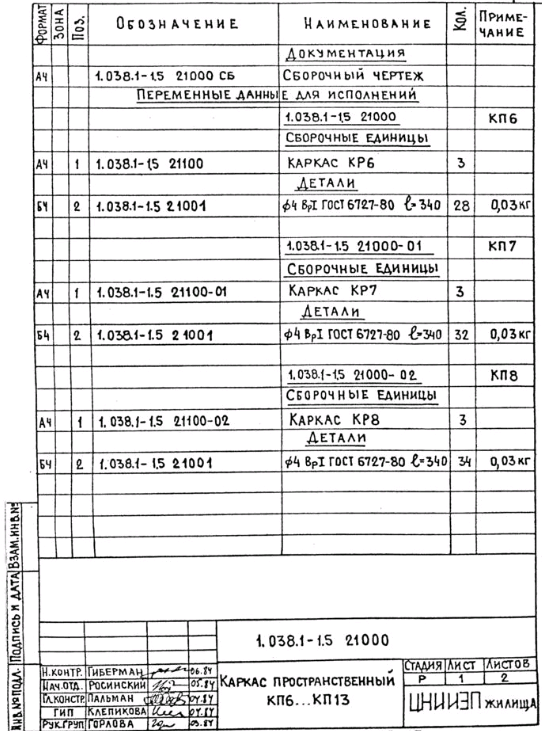

Каркас пространственный КП6…КП13 – 26 стр

542 × 731 пикс.     Открыть в новом окне
547 × 733 пикс.     Открыть в новом окне

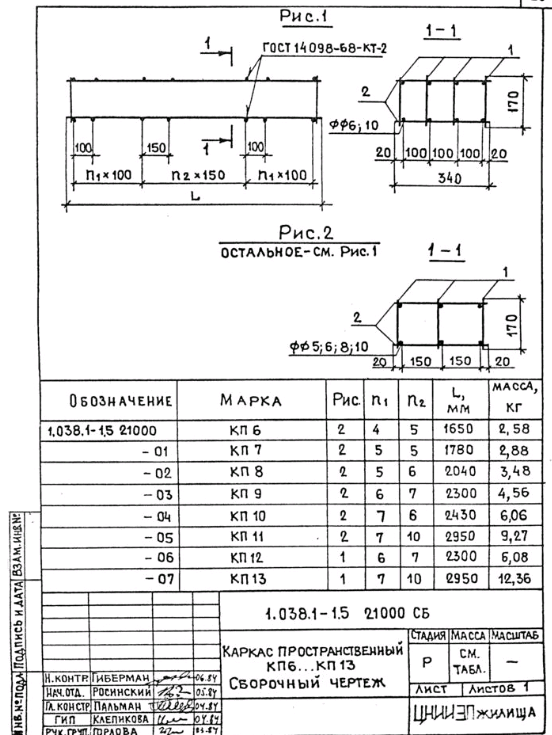

Каркас пространственный КП6…КП13 Сборочный чертеж – 28 стр

552 × 735 пикс.     Открыть в новом окне

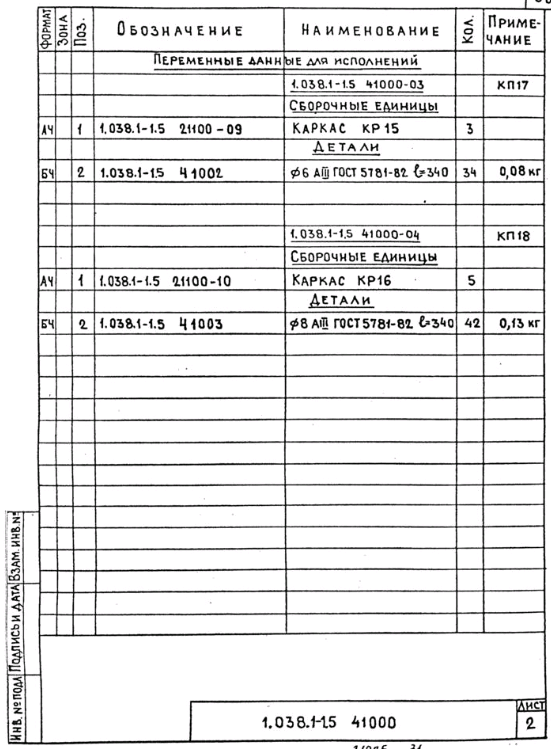

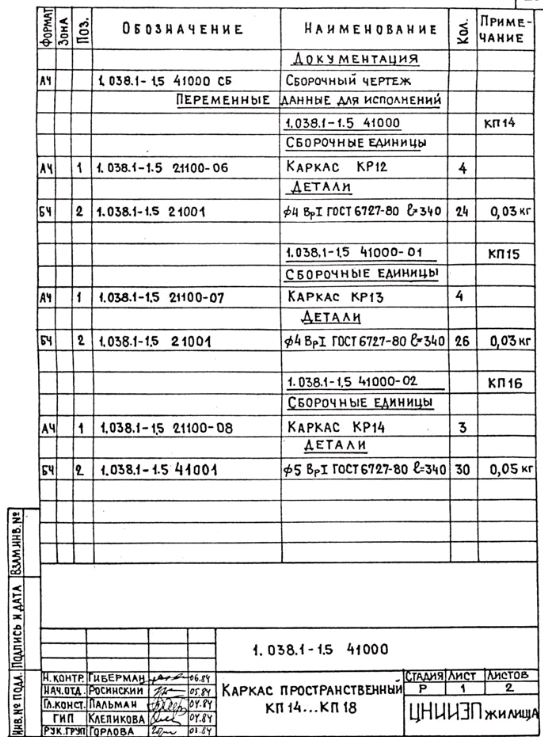

Каркас пространственный КП14…КП18 – 29 стр

543 × 737 пикс.     Открыть в новом окне
551 × 749 пикс.     Открыть в новом окне

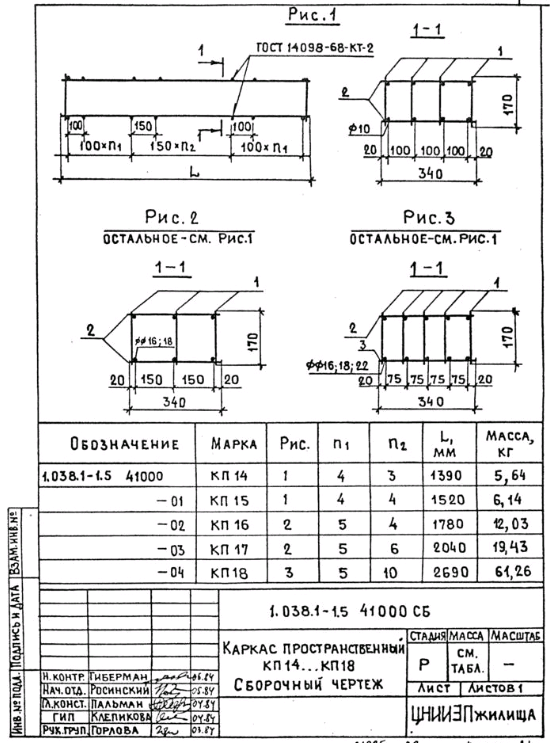

Каркас пространственный КП14…КП18 Сборочный чертеж – 31 стр

551 × 743 пикс.     Открыть в новом окне

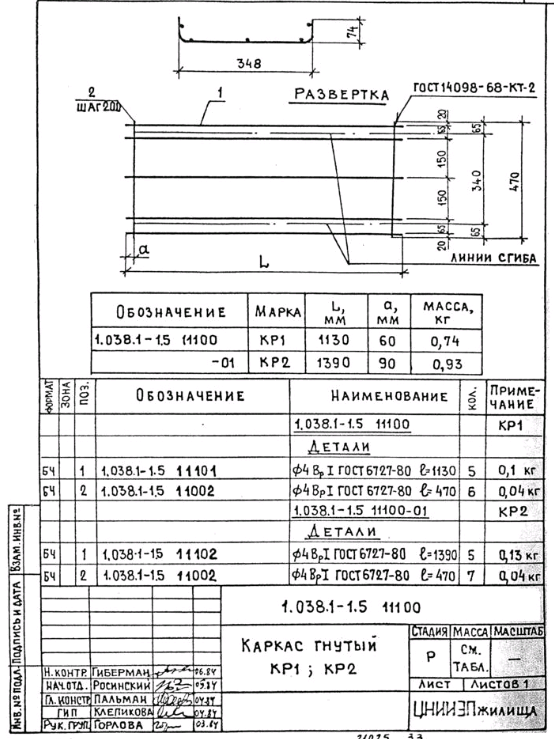

Каркас гнутый КР1; КР2 – 32 стр

554 × 739 пикс.     Открыть в новом окне

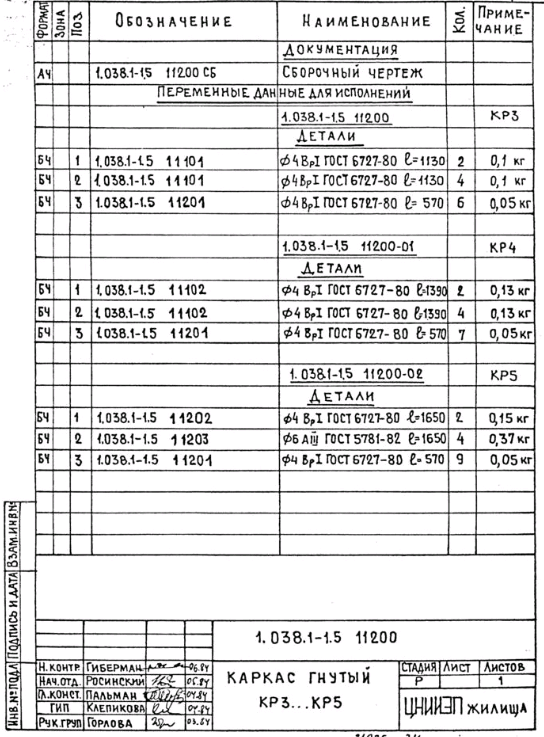

Каркас гнутый КР3…КР5 – 33 стр

544 × 737 пикс.     Открыть в новом окне

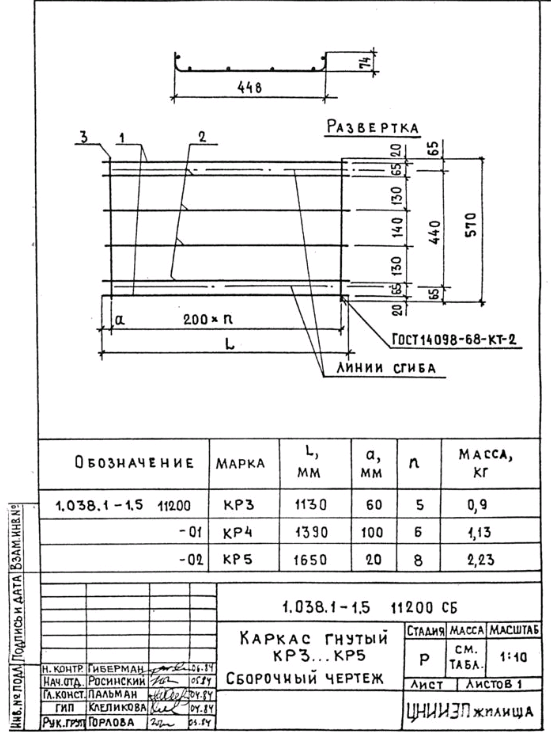

Каркас гнутый КР3…КР5 Сборочный чертеж – 34 стр

551 × 732 пикс.     Открыть в новом окне

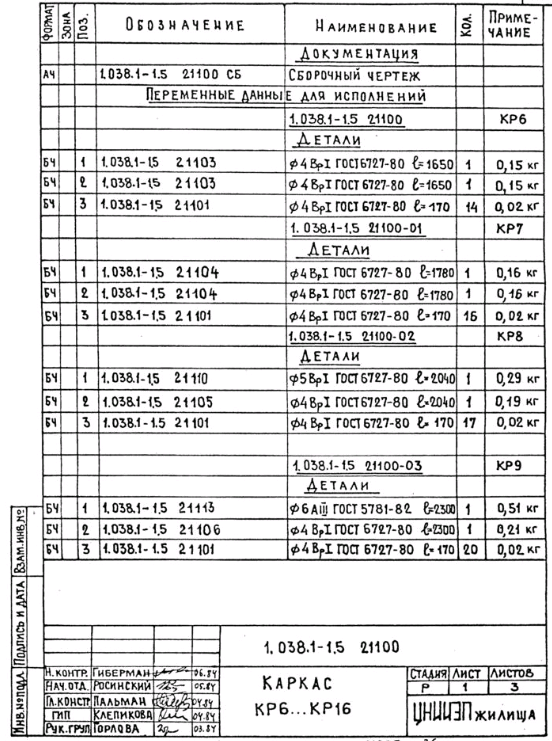

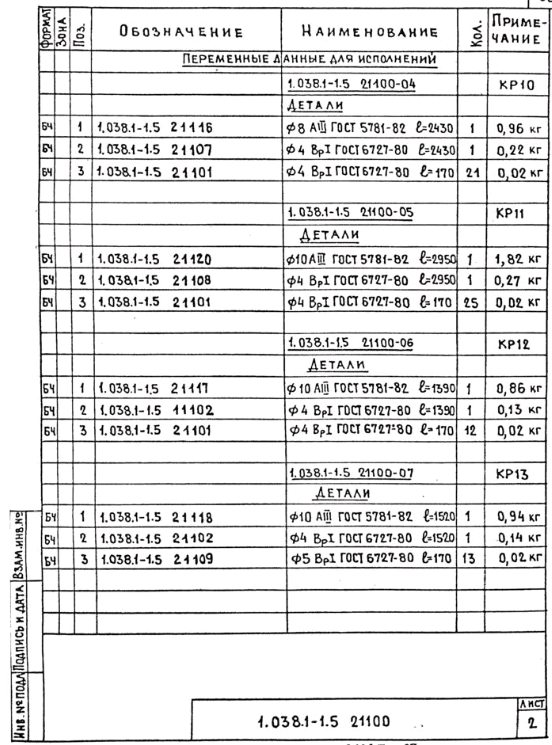

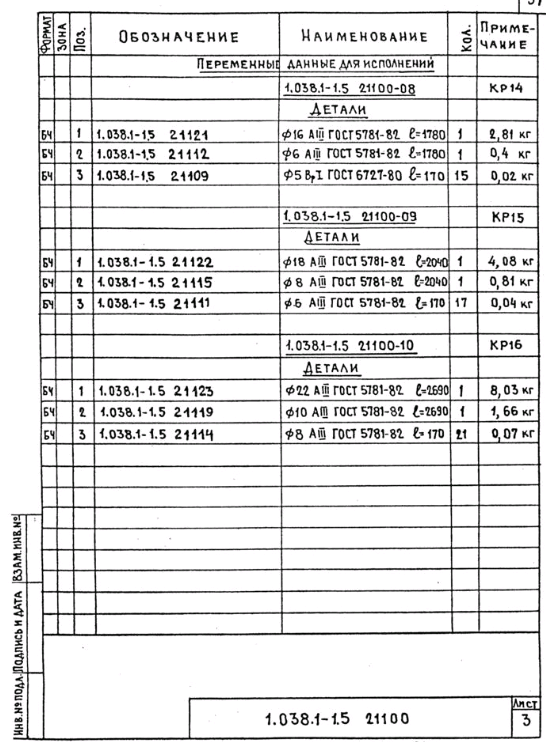

Каркас КР6…КР16 – 35 стр

552 × 741 пикс.     Открыть в новом окне
552 × 745 пикс.     Открыть в новом окне
546 × 742 пикс.     Открыть в новом окне

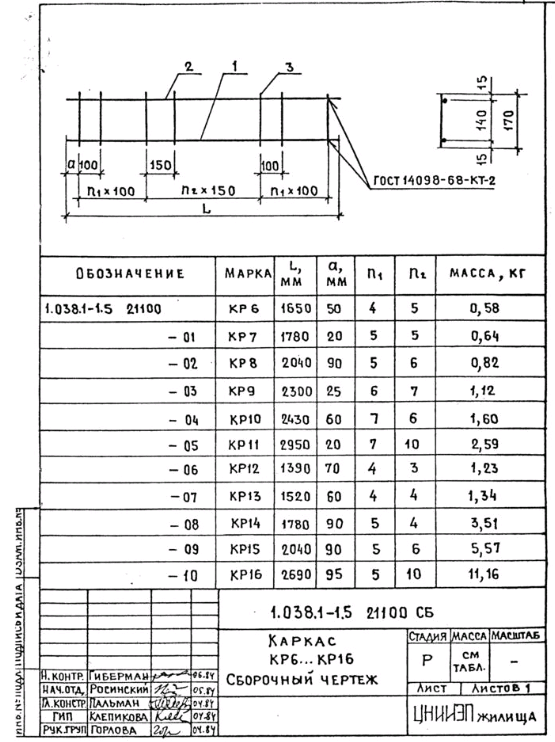

Каркас КР6…КР16 Сборочный чертеж – 38 стр

555 × 742 пикс.     Открыть в новом окне

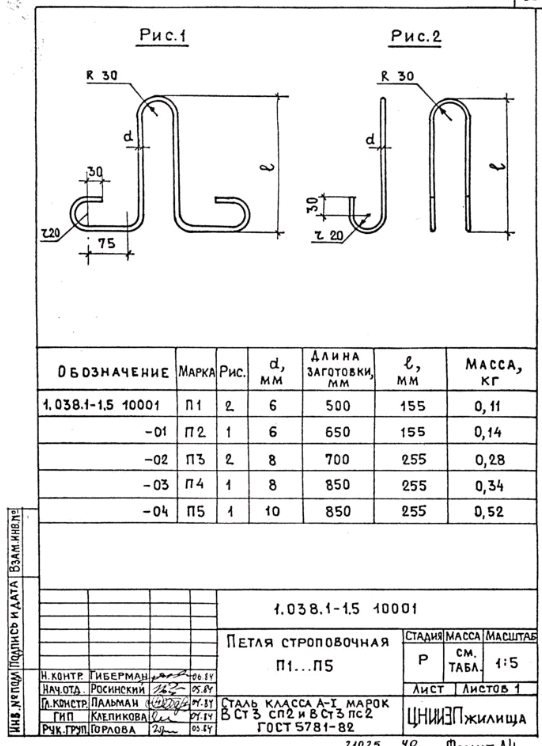

Петля строповочная П1…П5 – 39 стр

542 × 746 пикс.     Открыть в новом окне

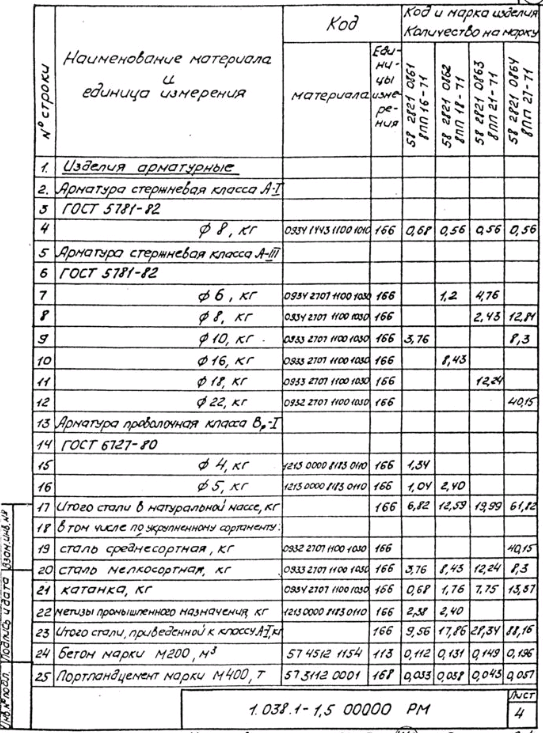

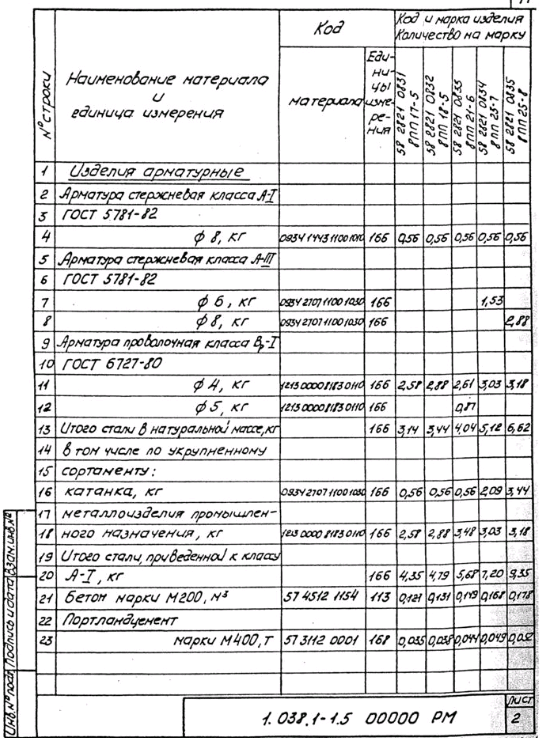

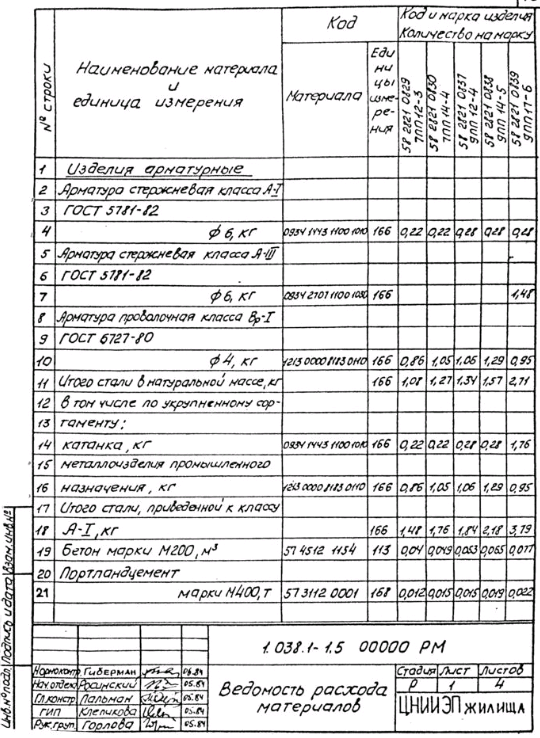

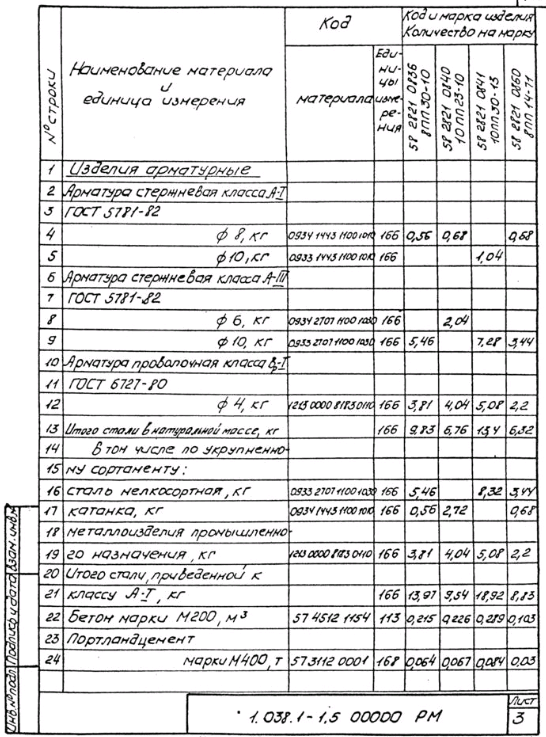

Ведомость расхода материалов – 40 стр

540 × 738 пикс.     Открыть в новом окне
540 × 738 пикс.     Открыть в новом окне
546 × 737 пикс.     Открыть в новом окне
