Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 2-7 Колонны для зданий с высотой этажей 4,8; 4,8 (6,0) и 3,6 (4,8) м.
Описание
Рабочие чертежи

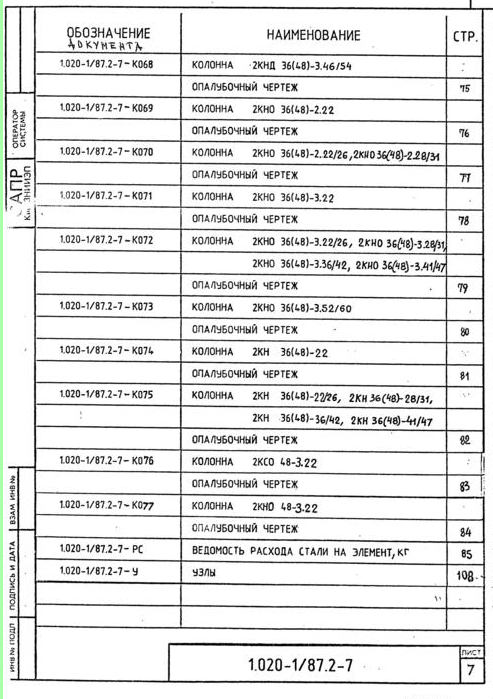

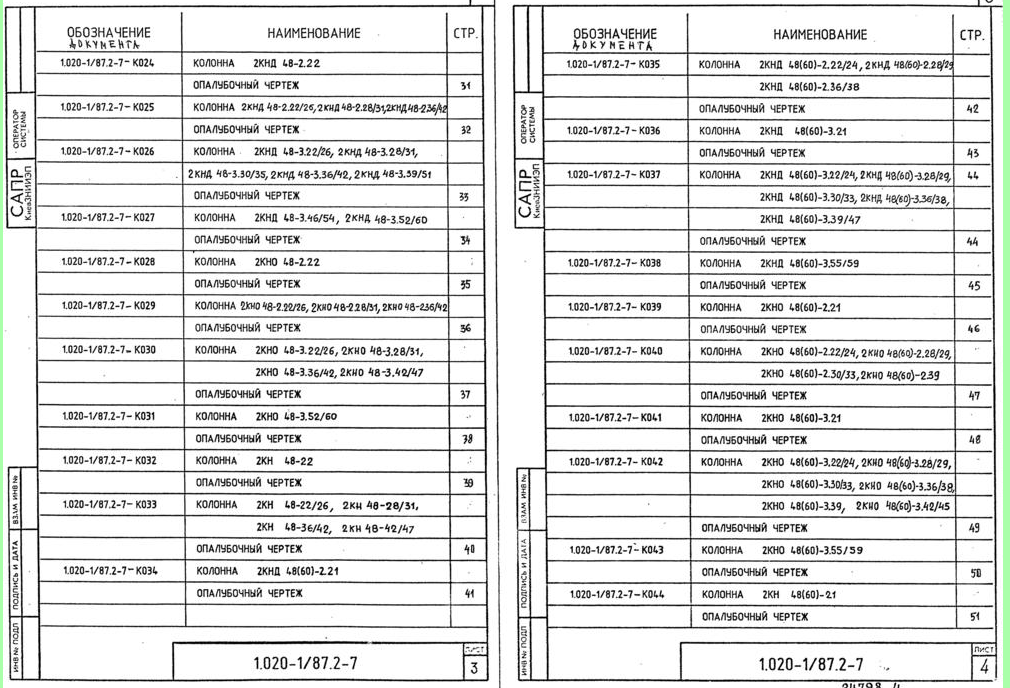

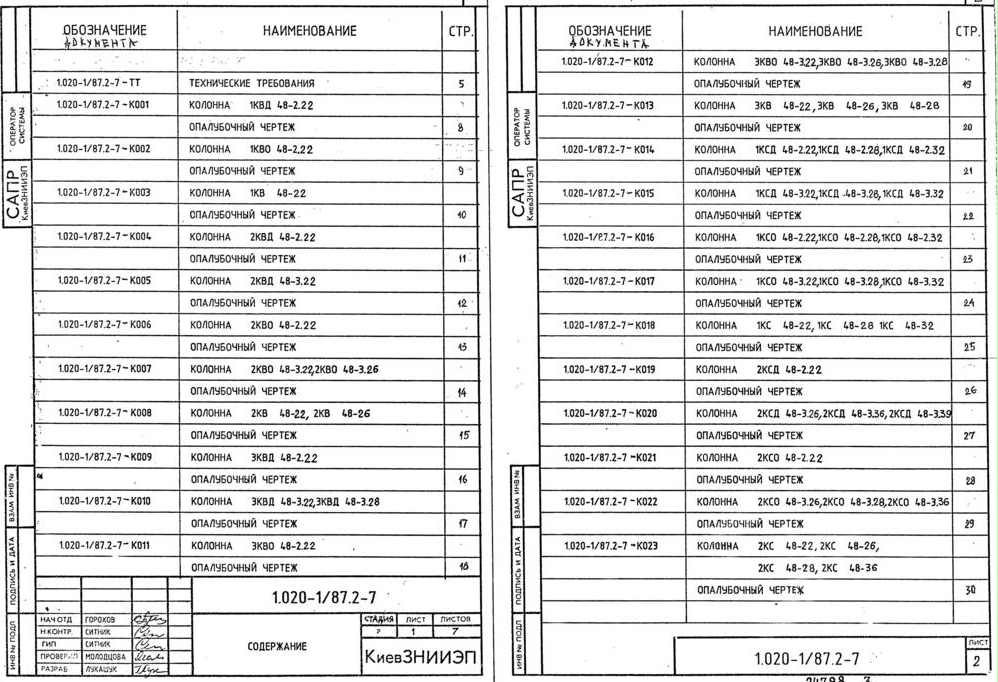

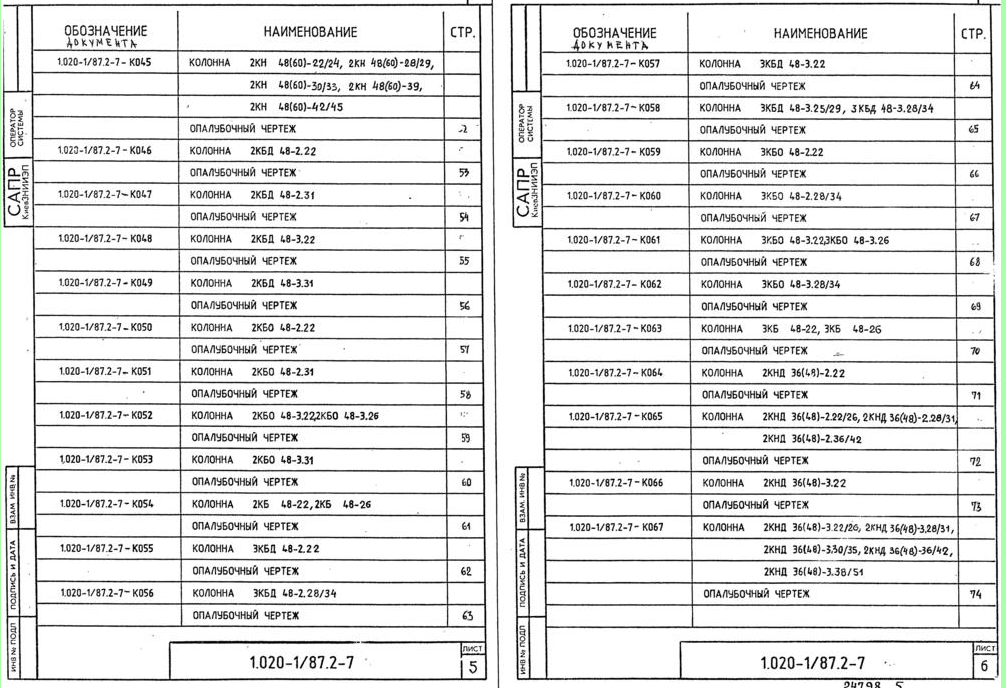

Содержание – 2 стр
 |
|
| 998 × 682 пикс. Открыть в новом окне | |
 |
|
| 1010 × 688 пикс. Открыть в новом окне | |
 |
|
| 1006 × 688 пикс. Открыть в новом окне | |
 |
|
| 493 × 699 пикс. Открыть в новом окне | |
Технические требования – 5 стр
Общие данные
Настоящий выпуск содержит рабочие чертежи железобетонных колонн сечением 400х400 мм для зданий с высотой этажа 4,8 м.
Номенклатура содержит следующие типы колонн:
- верхние (устанавливаемые в верхних этажах зданий);
- средние (устанавливаемые в средних этажах зданий);
- нижние (устанавливаемые в нижних этажах зданий);
- бесстыковые (устанавливаемые на всю высоту зданий).
В соответствии с положением колонн в каркасе здания (при примыкании у стеновым панелям, лестничным клеткам и др.) предусмотрены:
- двухконсольные колонны
- одноконсольные колонны
Расчет колонн выполнен в соответствии со СНиП 2.03.01-84*
Колонны относятся к 3-ей категории трещиностойкости.
Предел огнестойкости колонн 2,5 часа по СНиП 2.01.02-85

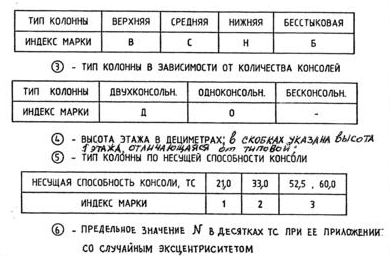

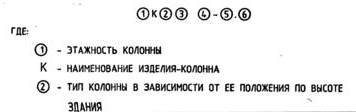

Маркировка колонн в соответствии с ГОСТ 23009-78 принята следующая схема маркировки колонн.
 |
|
| 356 × 112 пикс. Открыть в новом окне | |
 |
|
| 390 × 256 пикс. Открыть в новом окне | |
Пример: 2КНД 48 (60) – 2,31
2 – двухэтажная
К – колонна
Н – для нижних этажей зданий
Д – двухконсольная
48 (60) – с высотой типового этажа 4,8 м и нижним этажом 6.0 м
2 – несущая способность консоли 33,0 ТС
33 – предельная нормальная сила при
Конструктивные данные
Колонны армируются пространственными каркасами, состоящими из отдельных стержней, замкнутых хомутов, сеток косвенного армирования и закладных изделий.
Для выемки колонн из форм, а также строповки при транспортировке и монтаже предусмотрены строповочные отверстия
Номенклатура изделий предусматривает только основные типы колонн, имеющие закладные изделия крепления ригелей каркаса. Для крепления лестничных ригелей, диафрагм жесткости, поворотных ригелей, пристеночных и связевых плит в торцевых рядах, для крепления лестничных маршей и стеновых панелей устанавливают дополнительные закладные изделия. Примеры установки в колоннах дополнительных закладных изделий предусматриваемых в конкретных проектах, приведены в выпусках 0-1, 0-2, 0-3.
Мероприятия по защите закладных изделий от коррозии должны быть указаны в конкретном проекте, в зависимости от условий эксплуатации зданий, согласно СНиП 3.0.4.03-85.
Технические требования по изготовлению и приемке колонн смотри в выпуске 0-7 «Указания по заводской технологии изготовления изделий»
Указания по монтажу колонн содержится в выпуске 0-8 «Указания по монтажу изделий каркаса»
Колонны применяются в зданиях с неагрессивной, слабо- средне- агрессивной газовой средой. При применении колонн в условиях слабо- и среднеагрессивной газовой среды необходимо выполнить указания вып. 0-2. Перечень выпусков, входящих в серию 1.020-1/87, приведен в выпуске 0-0.
Складирование колонн
Складирование колонн производить в зоне действия монтажного крана на спланированном и уплотненном основании в один ряд или штабель. При укладке в один ряд высота подкладки должна составлять с учетом возможности кантовки колонны не менее 200 мм. Расстояние между колонами должно составлять 40-50 см.
При укладке в штабель колонны должны опираться на прокладки высотой не менее 40 мм.
Высота штабеля должна быть не более 2 м.
Прокладки и подкладки должны располагаться под отверстиями, предназначенными для выемки колонн из форм.
При наличии четырех отверстий колонны укладывать на две прокладки, размещая их посредине между двумя крайними отверстиями
Схема складирования колонн
 |
|
| 393 × 88 пикс. Открыть в новом окне | |
Строповка колонн при разгрузке с транспортных средств
Строповку колонн при разгрузке с транспортных средств производить с помощью балансирной траверсы и пальцевых захватов, пропускаемых в отверстия, служащие для выемки колонн из форм.

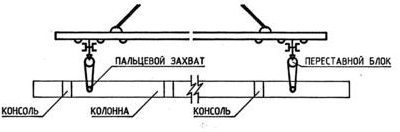

Схема строповки колонн при разгрузке и погрузке
 |
|
| 400 × 132 пикс. Открыть в новом окне | |
Транспортирование колонн
Перевозка колонн производится автомобильным транспортом на автопоездах с прицепами и полуприцепами общего назначения или специализированными, преимущественно в виде площадок с тягачами типа ЗИЛ-13081, КАМАЗ-5410, МАЗ -504А, КРАЗ-258.

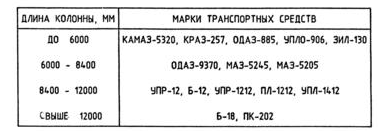

В зависимости от длины перевозимых колонн рекомендуется применять следующие автотранспортные средства.
 |
|
| 378 × 131 пикс. Открыть в новом окне | |
В процессе транспортирования колонны должны опираться на деревянные прокладки из бруса толщиной 200 мм, располагаемые в местах, указанных на схеме расположения опор.
 |
|
| 280 × 280 пикс. Открыть в новом окне | |

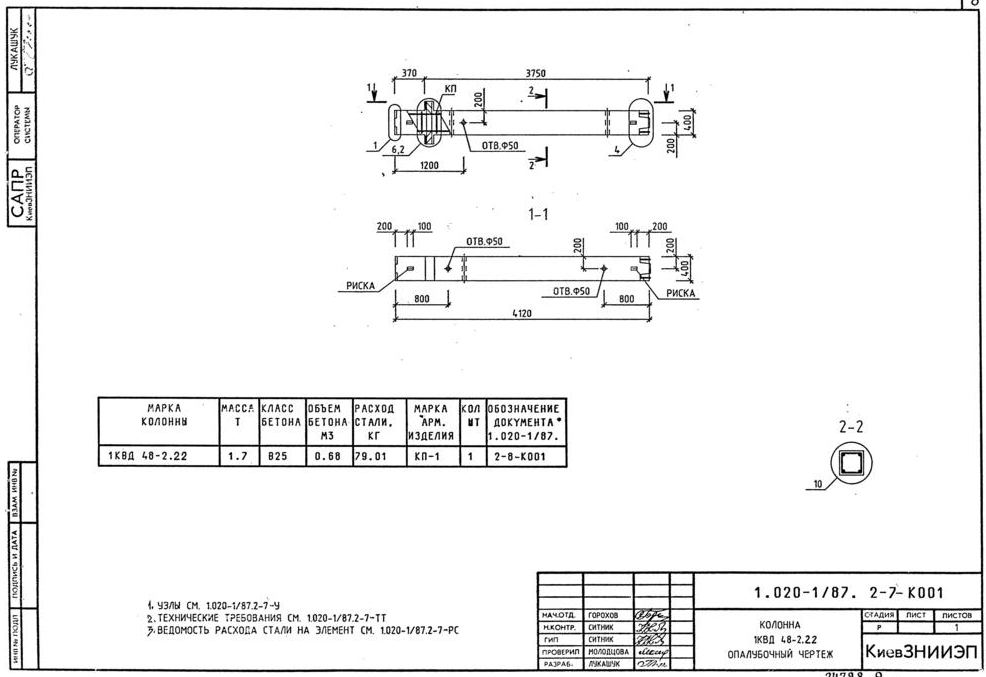

Колонна 1КВД 48-2.22 опалубочный чертеж – 8 стр
 |
|
| 986 × 677 пикс. Открыть в новом окне | |

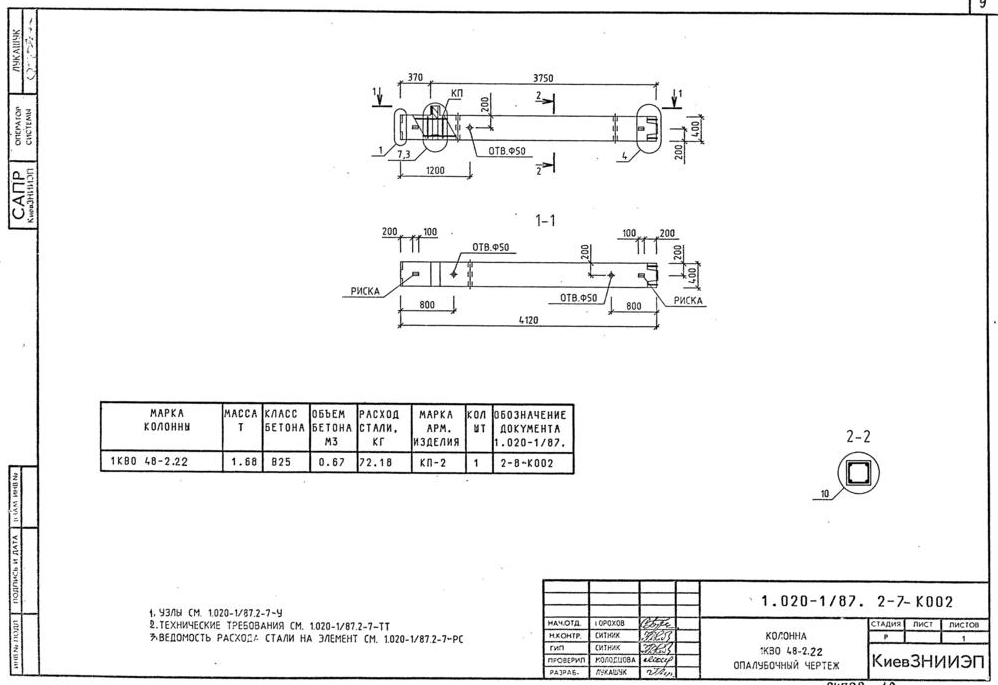

Колонна 1КВО 48-2.22 опалубочный чертеж – 9 стр
 |
|
| 998 × 685 пикс. Открыть в новом окне | |

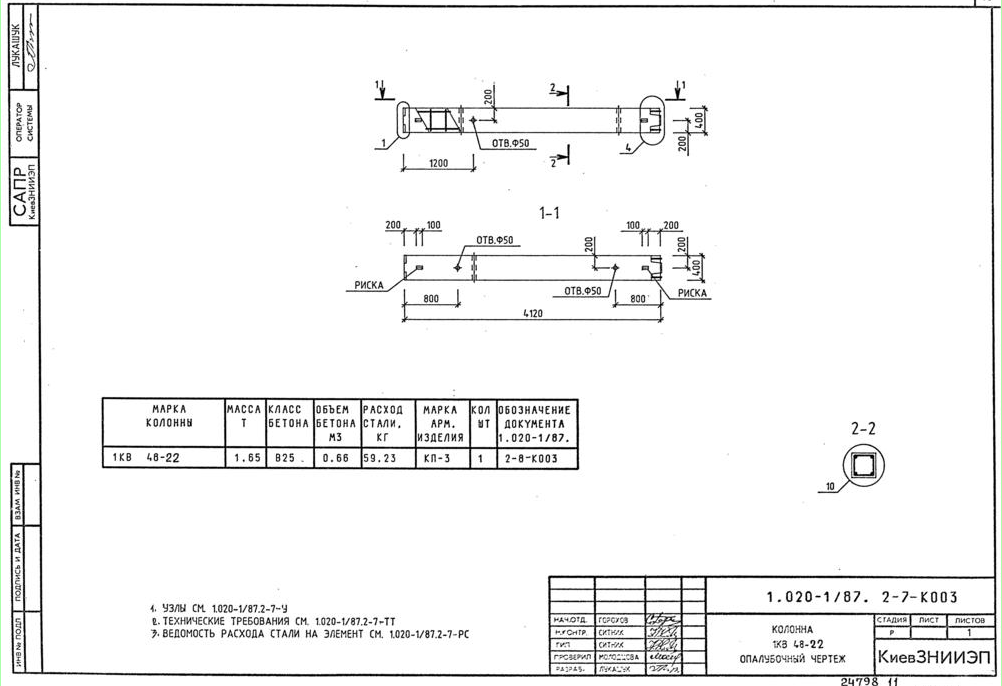

Колонна 1КВ 48-22 опалубочный чертеж – 10 стр
 |
|
| 1002 × 686 пикс. Открыть в новом окне | |

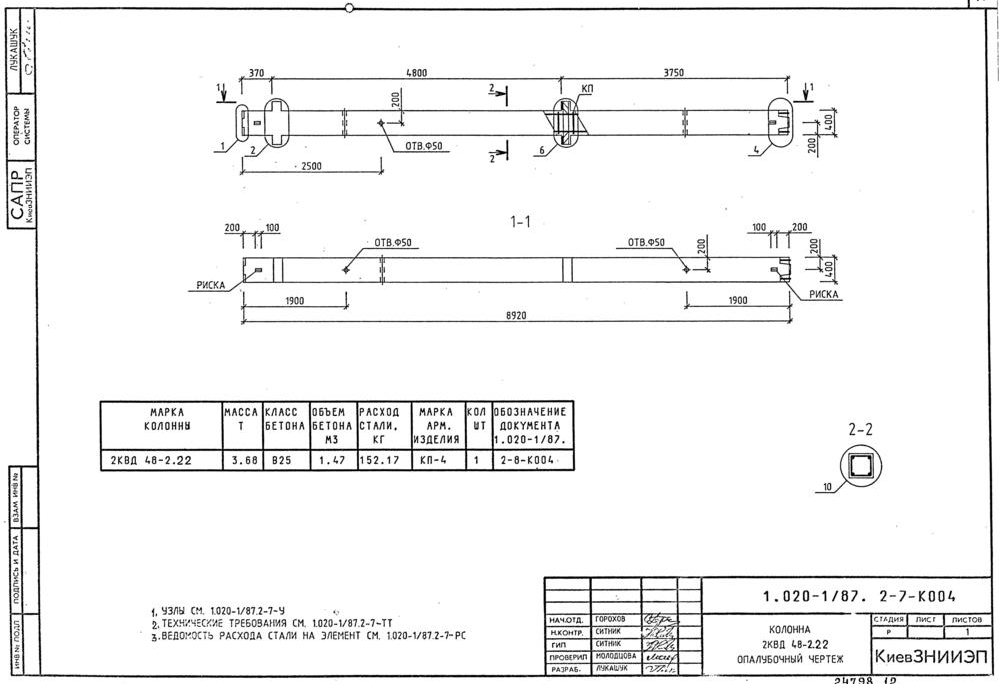

Колонна 2КВД 48-2.22 опалубочный чертеж – 11 стр
 |
|
| 999 × 684 пикс. Открыть в новом окне | |

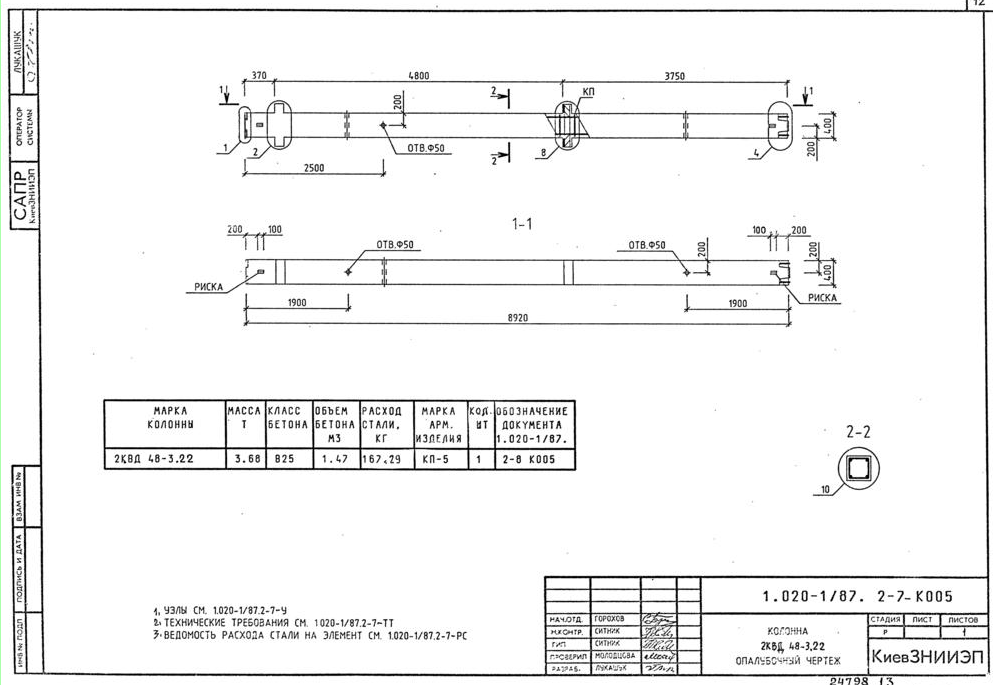

Колонна 2КВД 48-3.22 опалубочный чертеж – 12 стр
 |
|
| 993 × 685 пикс. Открыть в новом окне | |
Колонна 2КВО 48-2.22 опалубочный чертеж – 13 стр
 |
|
| 990 × 684 пикс. Открыть в новом окне | |

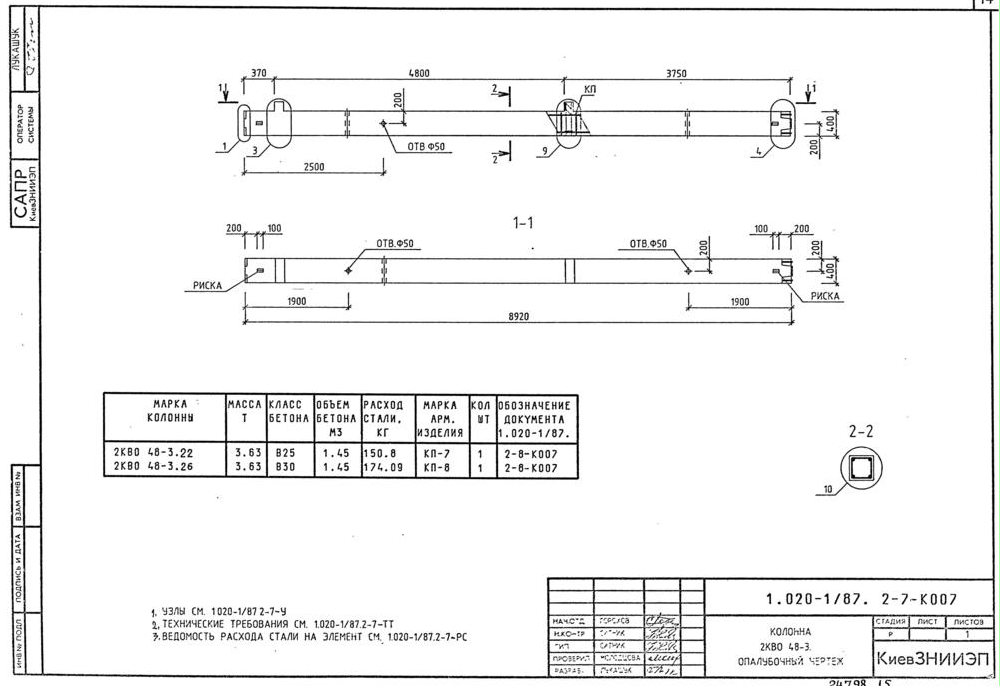

Колонна 2КВО 48-3 опалубочный чертеж – 14 стр
 |
|
| 1000 × 686 пикс. Открыть в новом окне | |

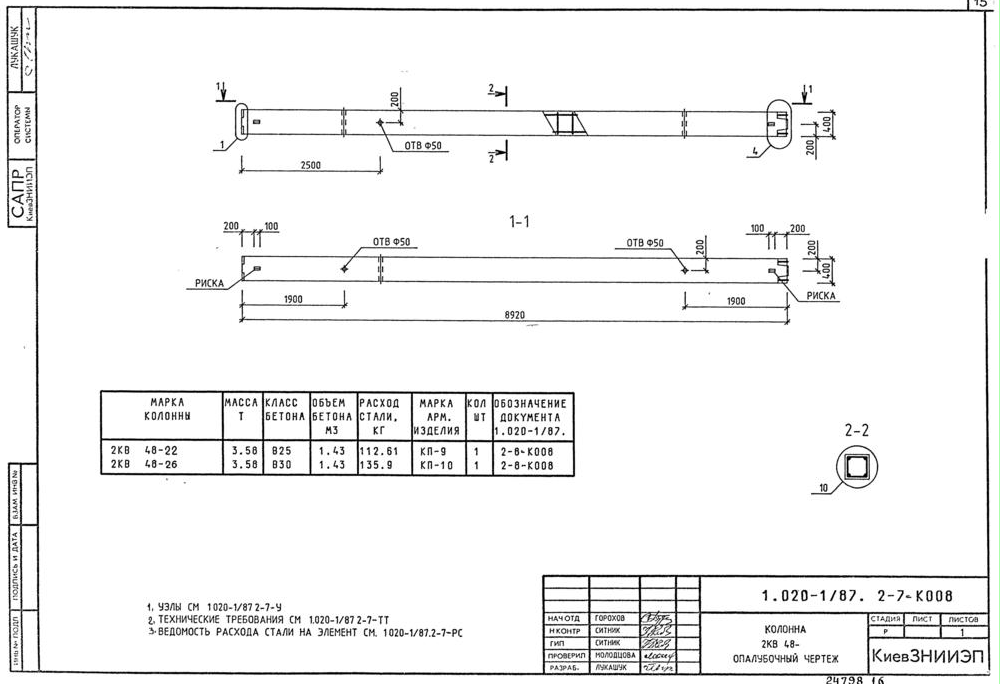

Колонна 2КВ 48- опалубочный чертеж – 15 стр
 |
|
| 1000 × 684 пикс. Открыть в новом окне | |

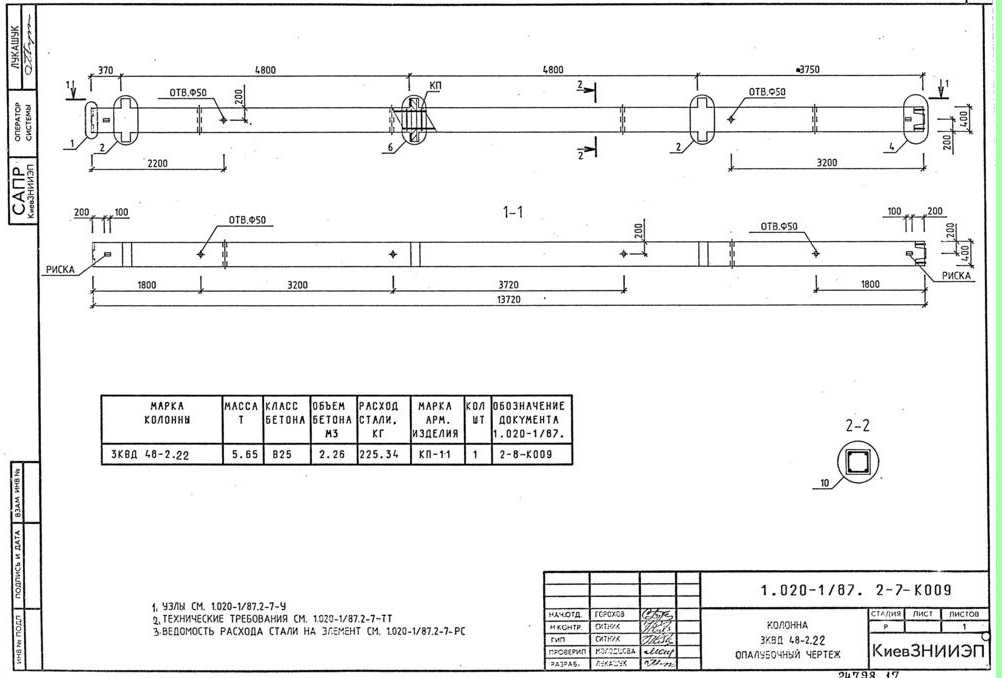

Колонна 3КВД 48-2.22 опалубочный чертеж – 16 стр
 |
|
| 1002 × 678 пикс. Открыть в новом окне | |

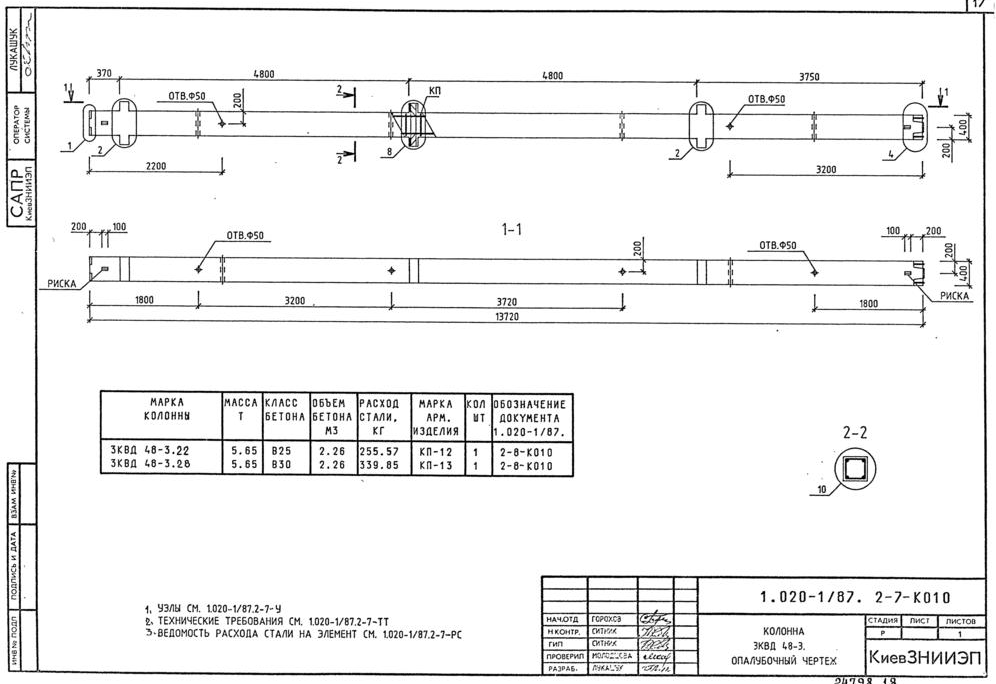

Колонна 3КВД 48-3 опалубочный чертеж – 17 стр
 |
|
| 996 × 684 пикс. Открыть в новом окне | |

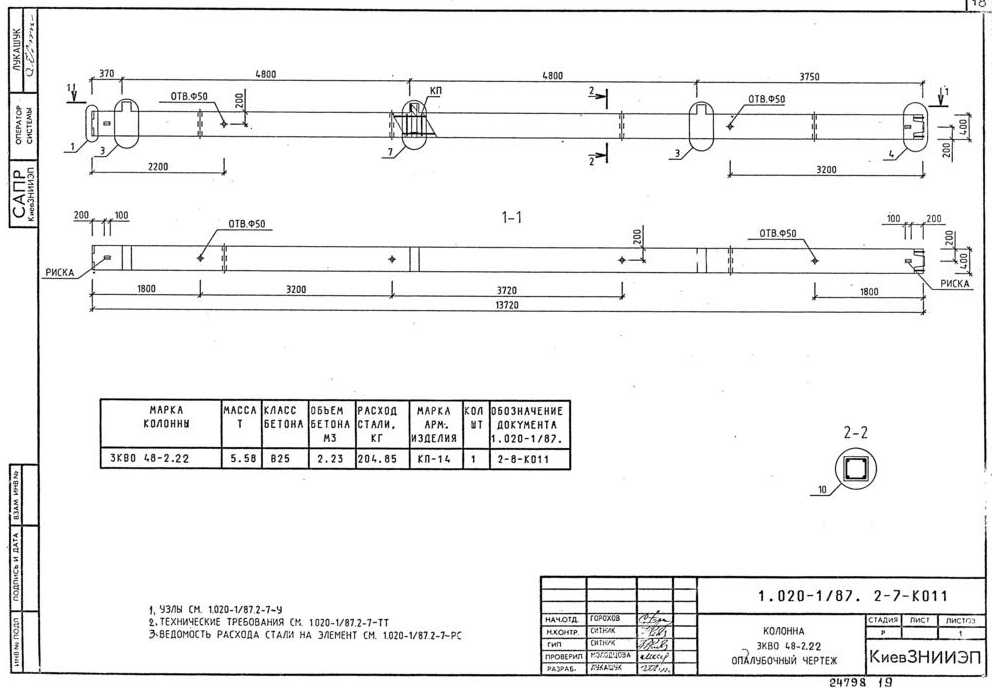

Колонна 3КВО 48-2.22 опалубочный чертеж – 18 стр
 |
|
| 992 × 688 пикс. Открыть в новом окне | |

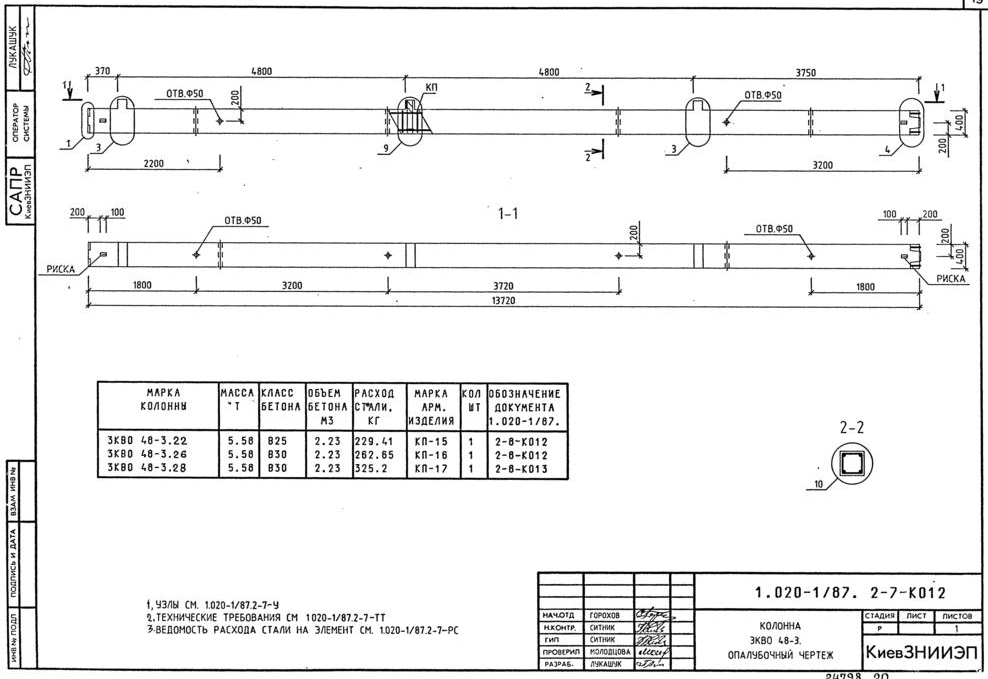

Колонна 3КВО 48-3 опалубочный чертеж – 19 стр
 |
|
| 988 × 679 пикс. Открыть в новом окне | |

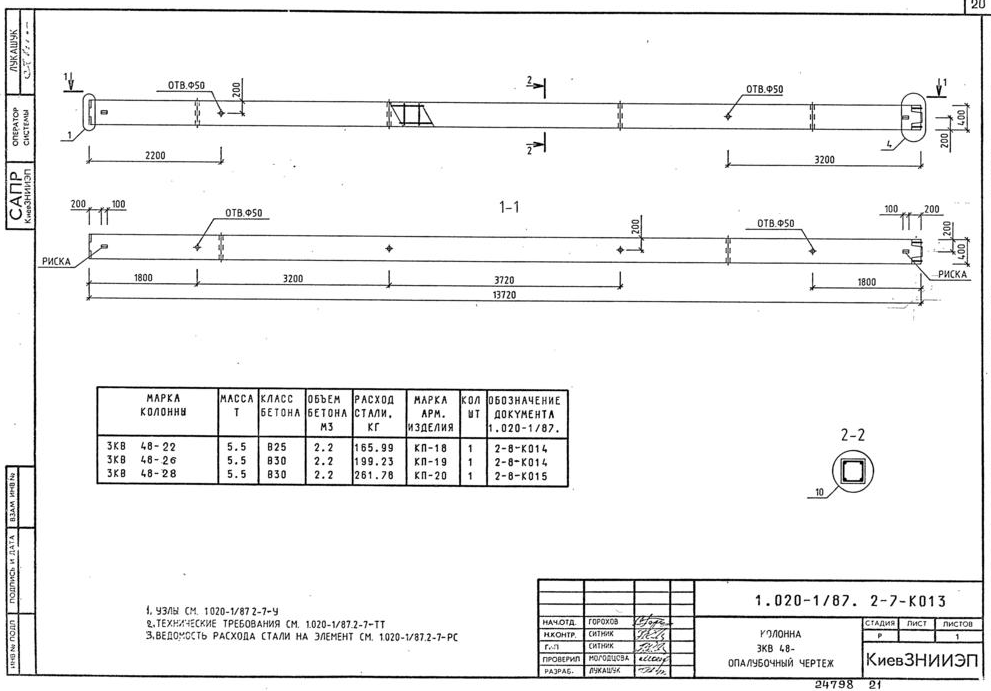

Колонна 3КВ 48- опалубочный чертеж – 20 стр
 |
|
| 991 × 691 пикс. Открыть в новом окне | |

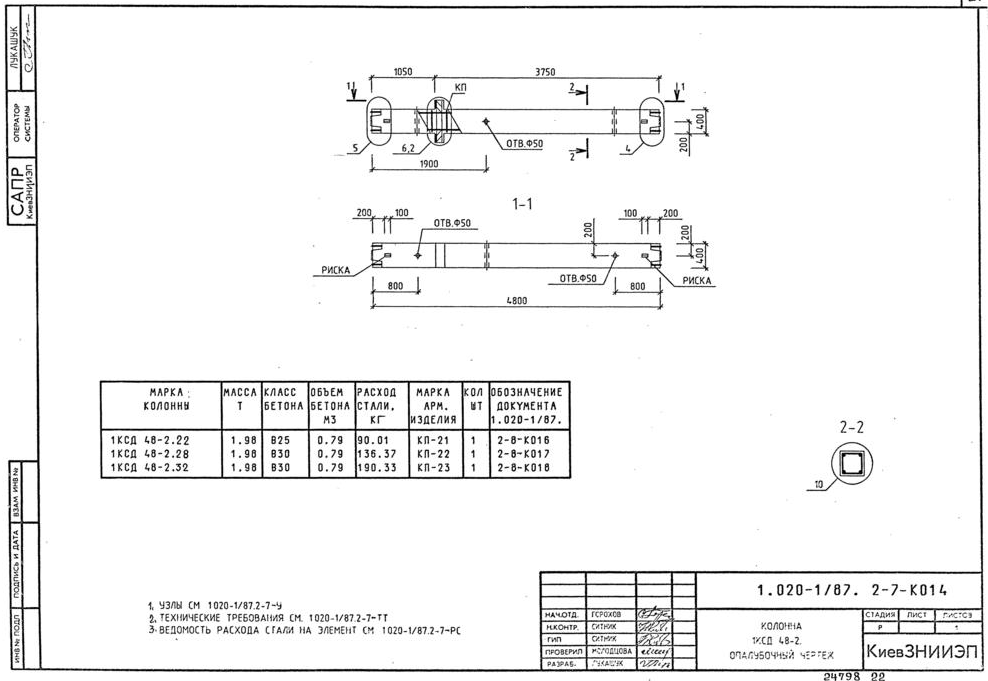

Колонна 1КСД 48-2 опалубочный чертеж – 21 стр
 |
|
| 988 × 681 пикс. Открыть в новом окне | |
Колонна 1КСД 48-3 опалубочный чертеж – 22 стр
 |
|
| 993 × 690 пикс. Открыть в новом окне | |

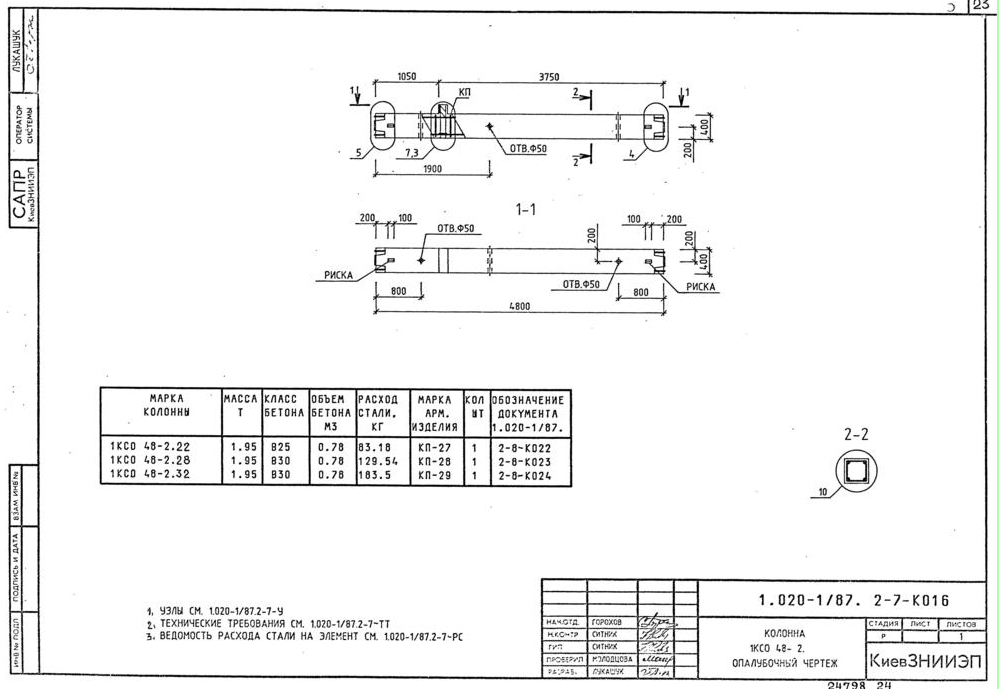

Колонна 1КСО 48-2 опалубочный чертеж – 23 стр
 |
|
| 999 × 689 пикс. Открыть в новом окне | |

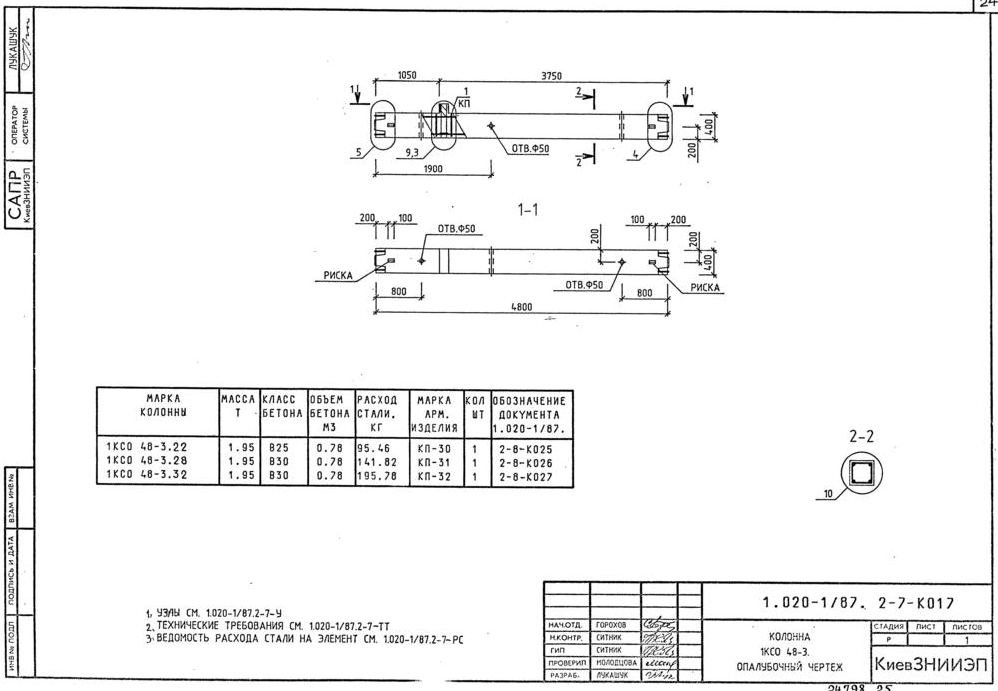

Колонна 1КСО 48-3 опалубочный чертеж – 24 стр
 |
|
| 998 × 691 пикс. Открыть в новом окне | |

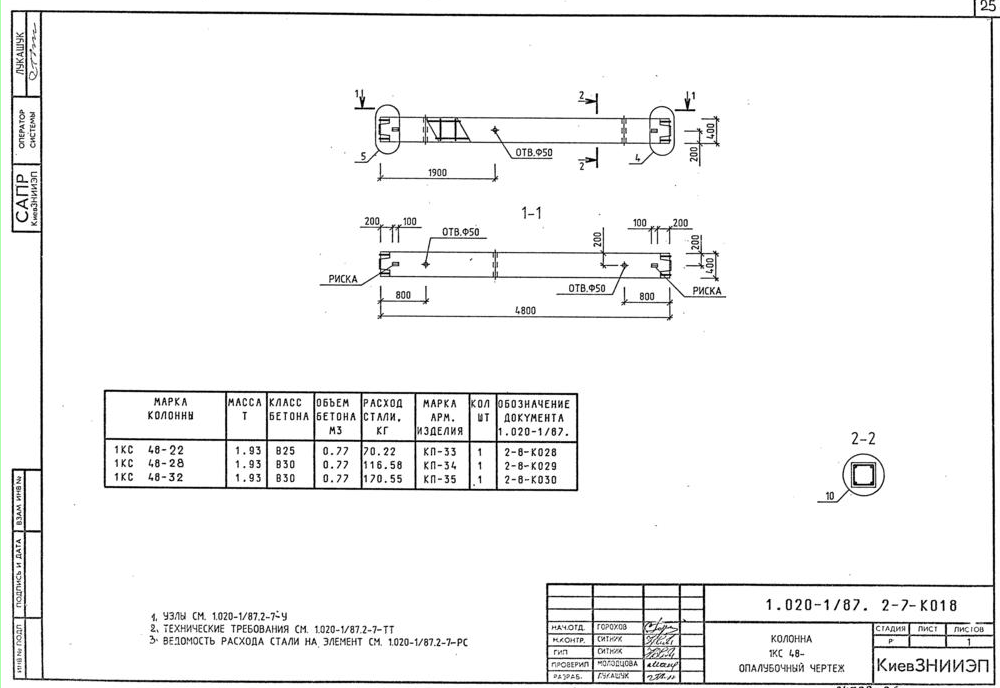

Колонна 1КС 48- опалубочный чертеж – 25 стр
 |
|
| 1000 × 688 пикс. Открыть в новом окне | |
Колонна 2КСД 48-2.22 опалубочный чертеж – 26 стр
 |
|
| 990 × 678 пикс. Открыть в новом окне | |

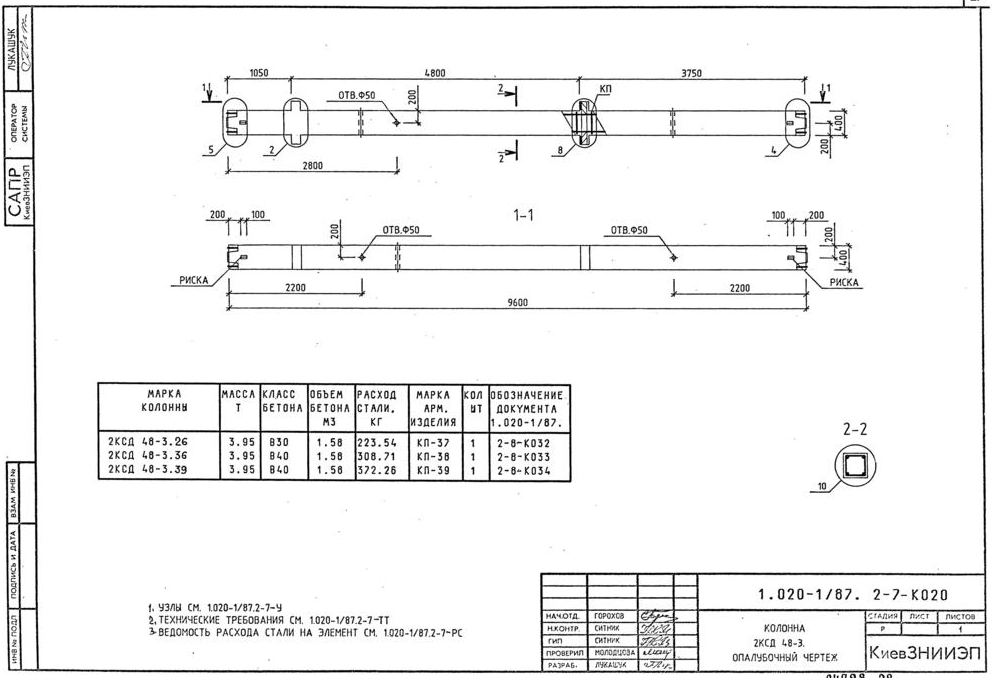

Колонна 2КСД 48-3 опалубочный чертеж – 27 стр
 |
|
| 993 × 678 пикс. Открыть в новом окне | |

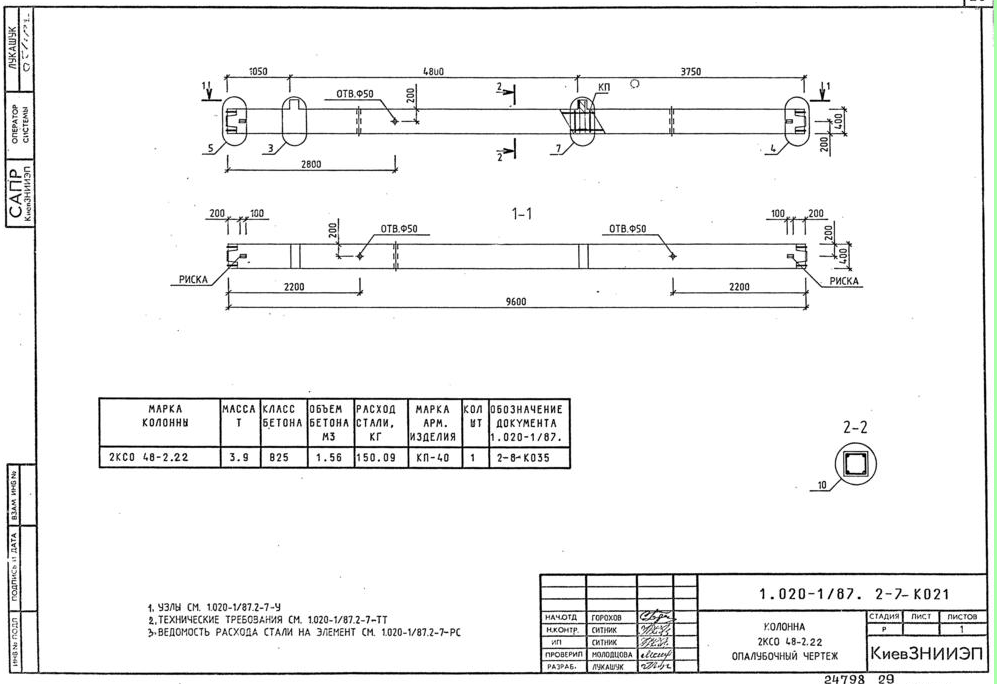

Колонна 2КСО 48-2.22 опалубочный чертеж – 28 стр
 |
|
| 997 × 684 пикс. Открыть в новом окне | |

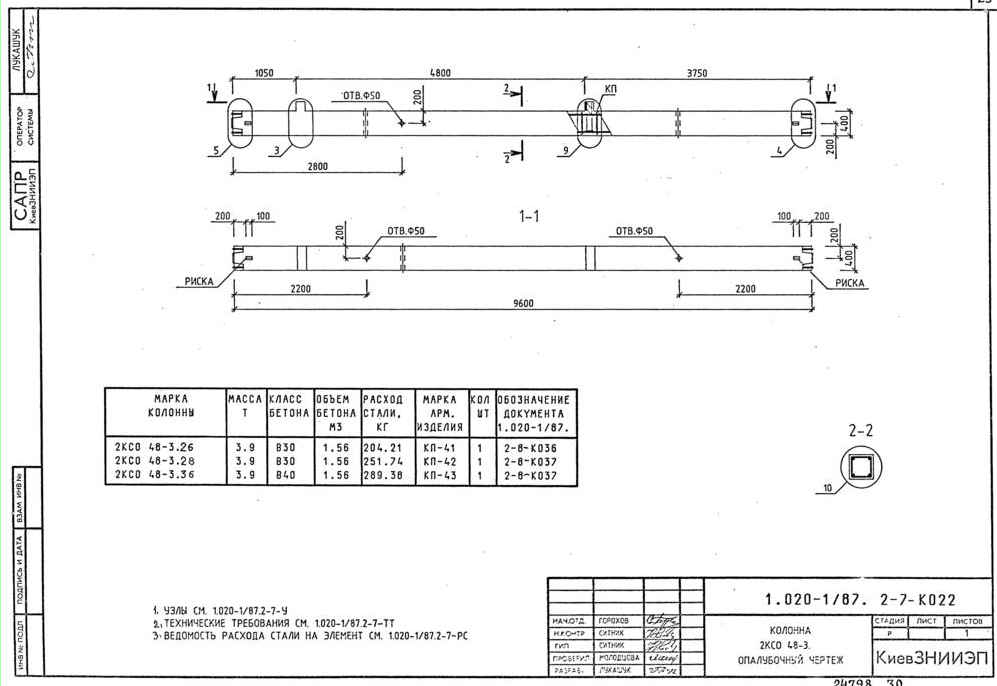

Колонна 2КСО 48-3 опалубочный чертеж – 29 стр
 |
|
| 997 × 686 пикс. Открыть в новом окне | |

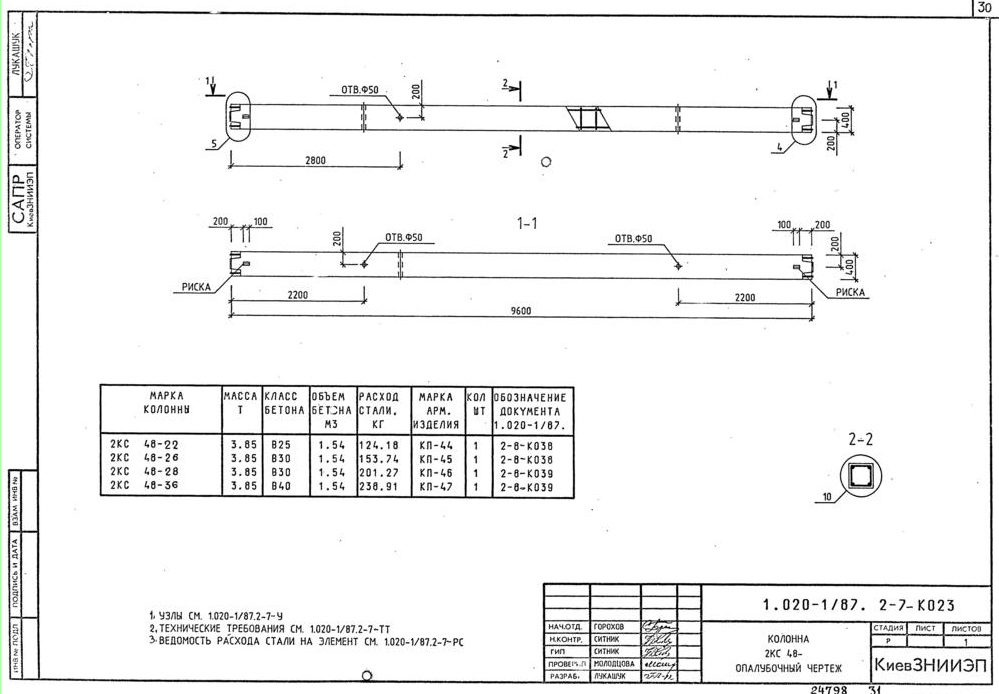

Колонна 2КС 48- опалубочный чертеж – 30 стр
 |
|
| 999 × 694 пикс. Открыть в новом окне | |

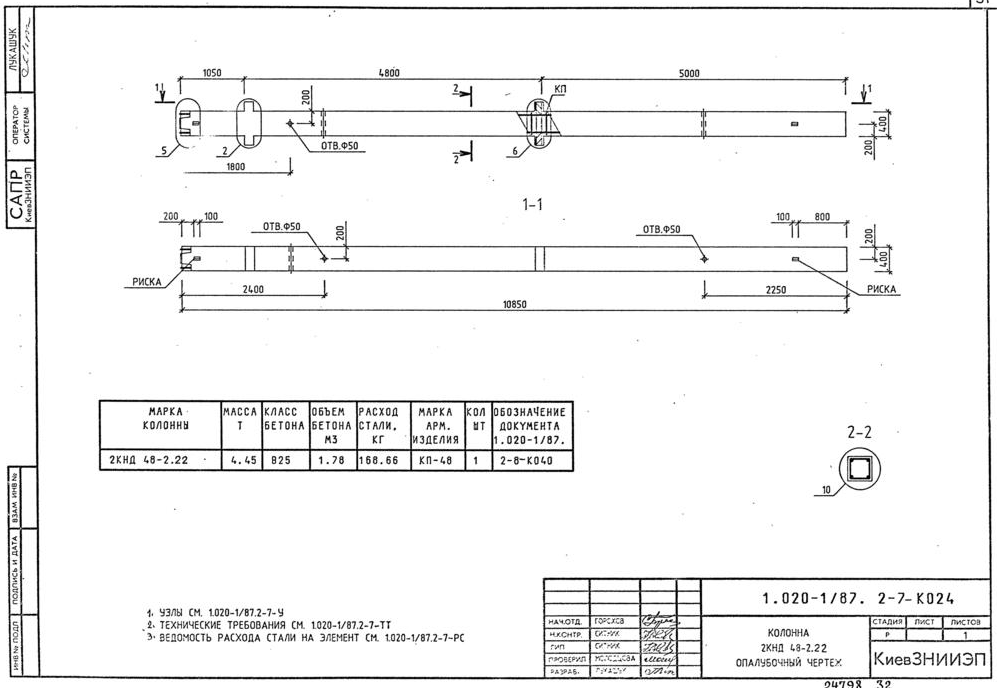

Колонна 2КНД 48-2.22 опалубочный чертеж – 31 стр
 |
|
| 997 × 688 пикс. Открыть в новом окне | |

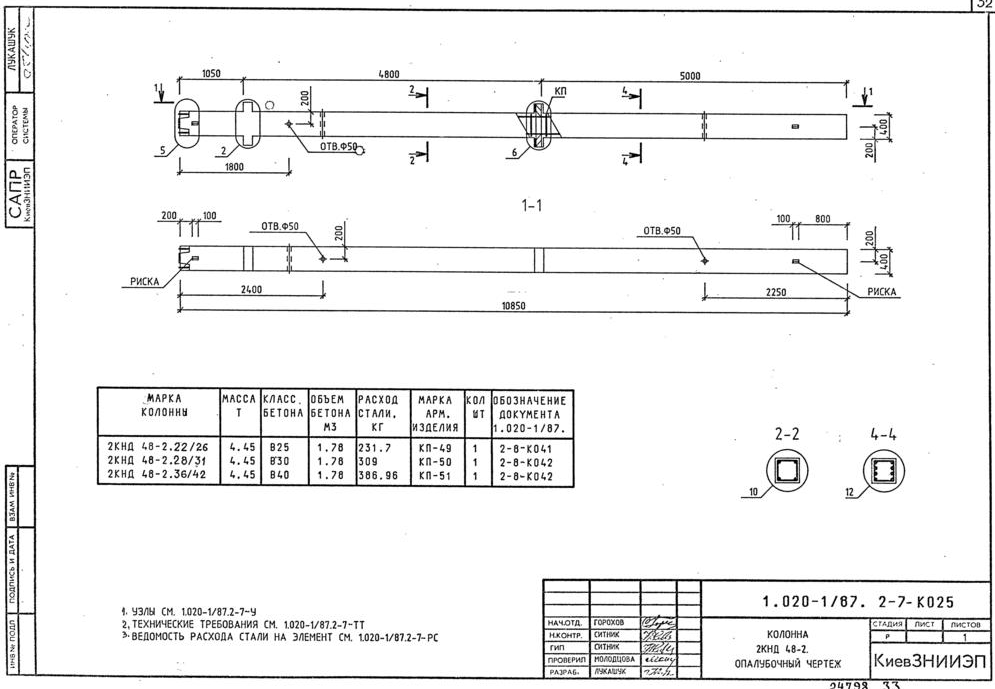

Колонна 2КНД 48-2 опалубочный чертеж – 32 стр
 |
|
| 995 × 689 пикс. Открыть в новом окне | |
Колонна 2КНД 48-3 опалубочный чертеж – 33 стр
 |
|
| 996 × 680 пикс. Открыть в новом окне | |

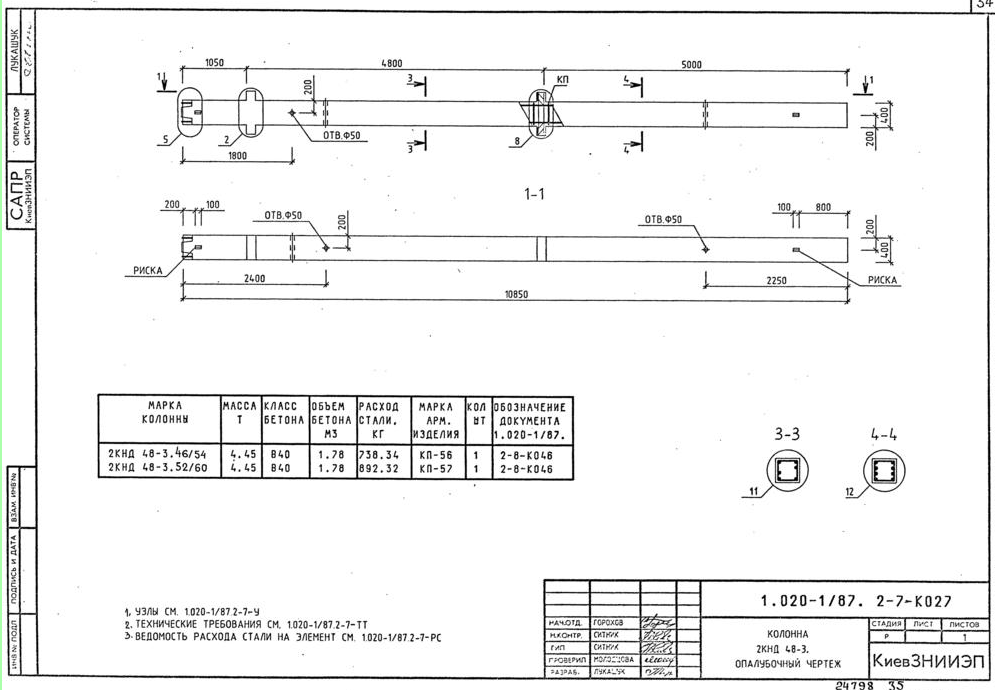

Колонна 2КНД 48-3 опалубочный чертеж – 34 стр
 |
|
| 995 × 690 пикс. Открыть в новом окне | |

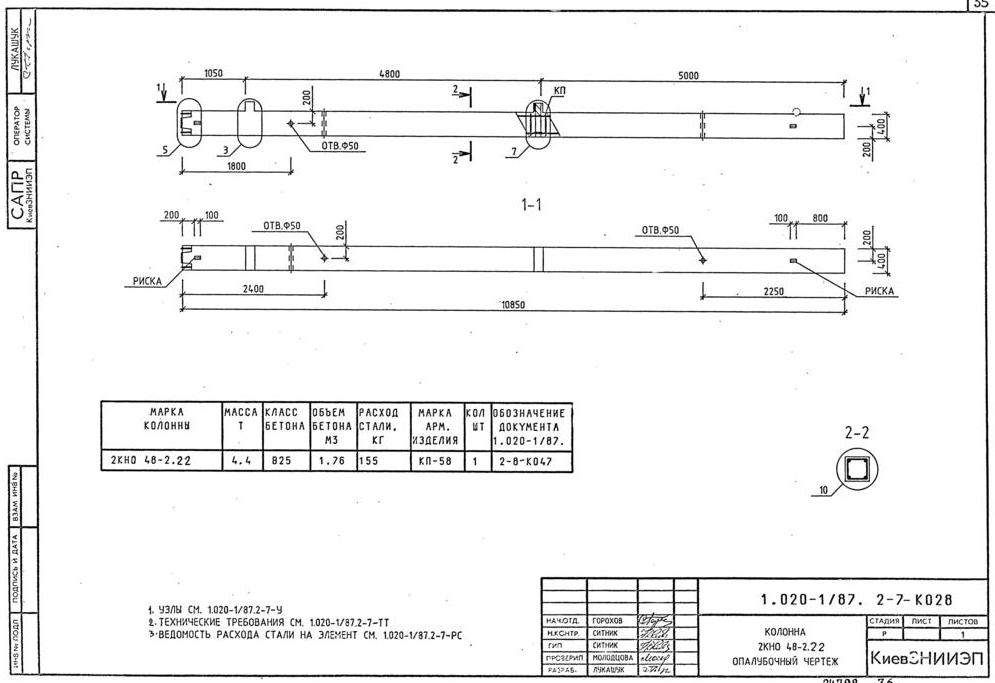

Колонна 2КНО 48-2.22 опалубочный чертеж – 35 стр
 |
|
| 995 × 683 пикс. Открыть в новом окне | |
Колонна 2КНО 48-2 опалубочный чертеж – 36 стр
 |
|
| 993 × 675 пикс. Открыть в новом окне | |

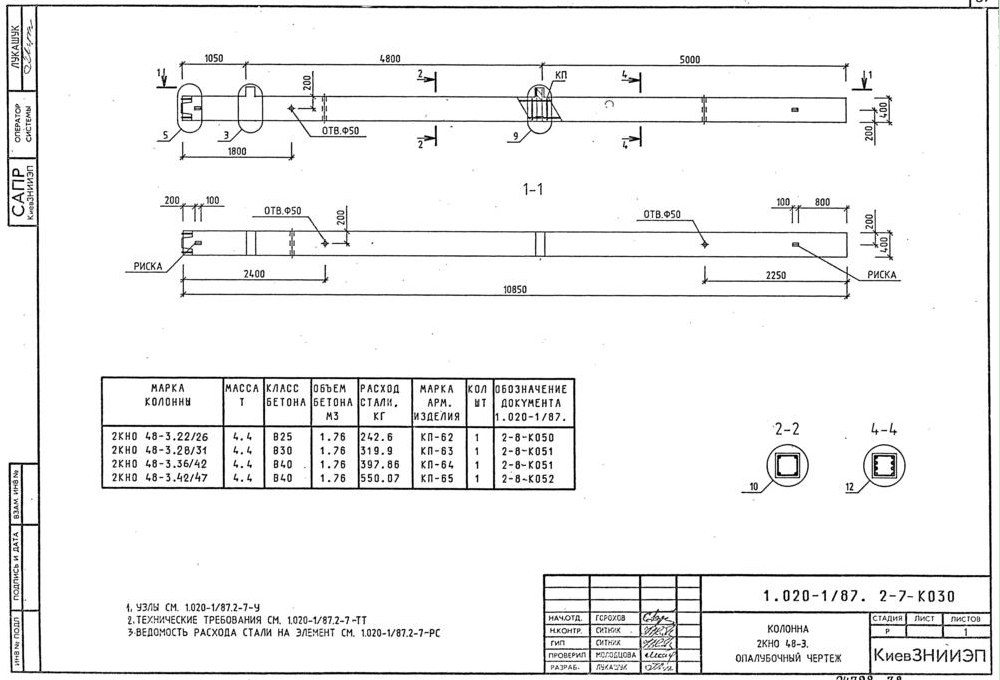

Колонна 2КНО 48-3 опалубочный чертеж – 37 стр
 |
|
| 1000 × 680 пикс. Открыть в новом окне | |
Колонна 2КНО 48-3.52/60 опалубочный чертеж – 38 стр
 |
|
| 989 × 682 пикс. Открыть в новом окне | |

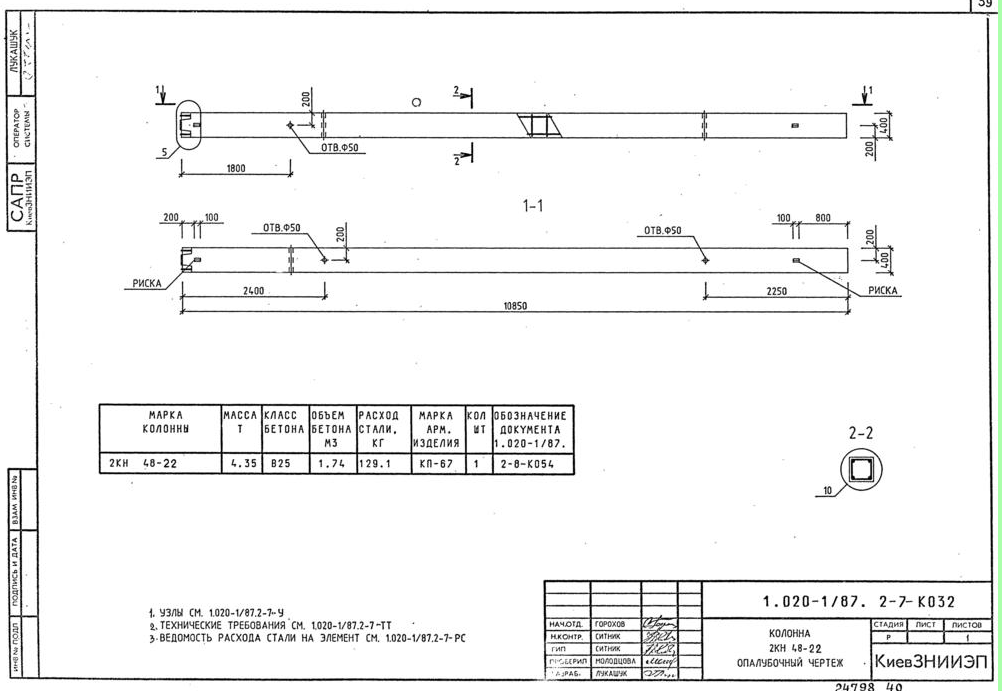

Колонна 2КН 48-22 опалубочный чертеж – 39 стр
 |
|
| 1002 × 691 пикс. Открыть в новом окне | |

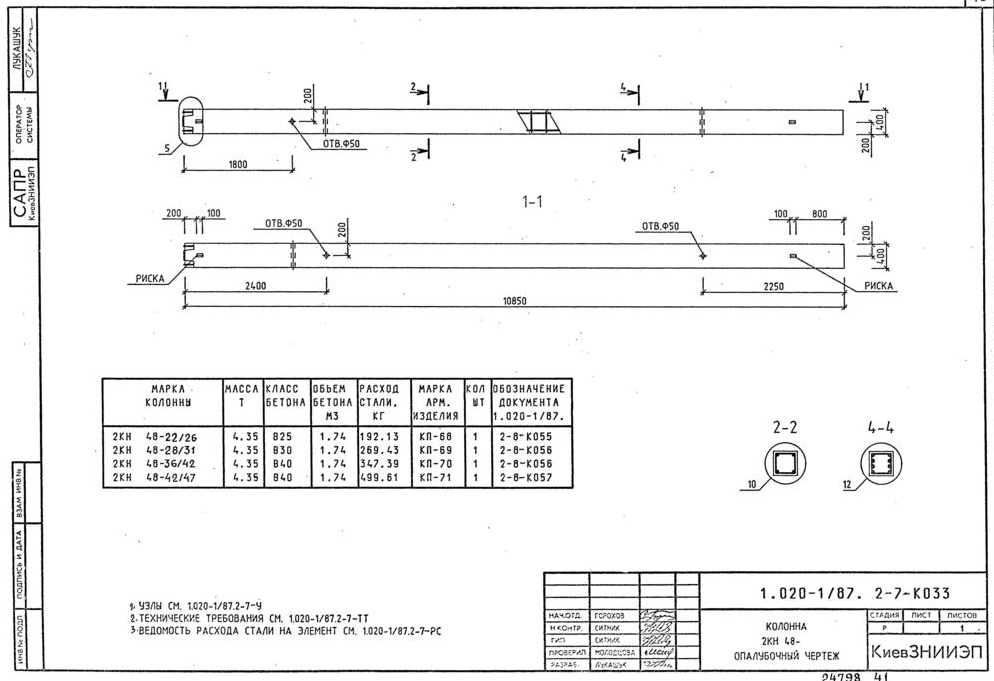

Колонна 2КН 48- опалубочный чертеж – 40 стр
 |
|
| 994 × 681 пикс. Открыть в новом окне | |

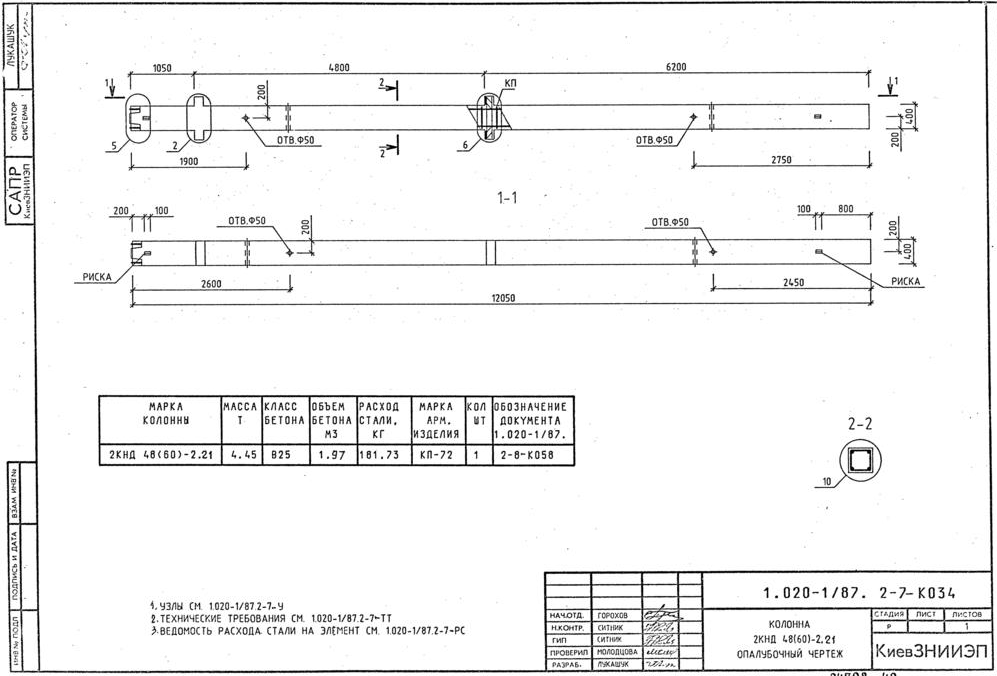

Колонна 2КНД 48(60)- 2.21 опалубочный чертеж – 41 стр
 |
|
| 997 × 676 пикс. Открыть в новом окне | |

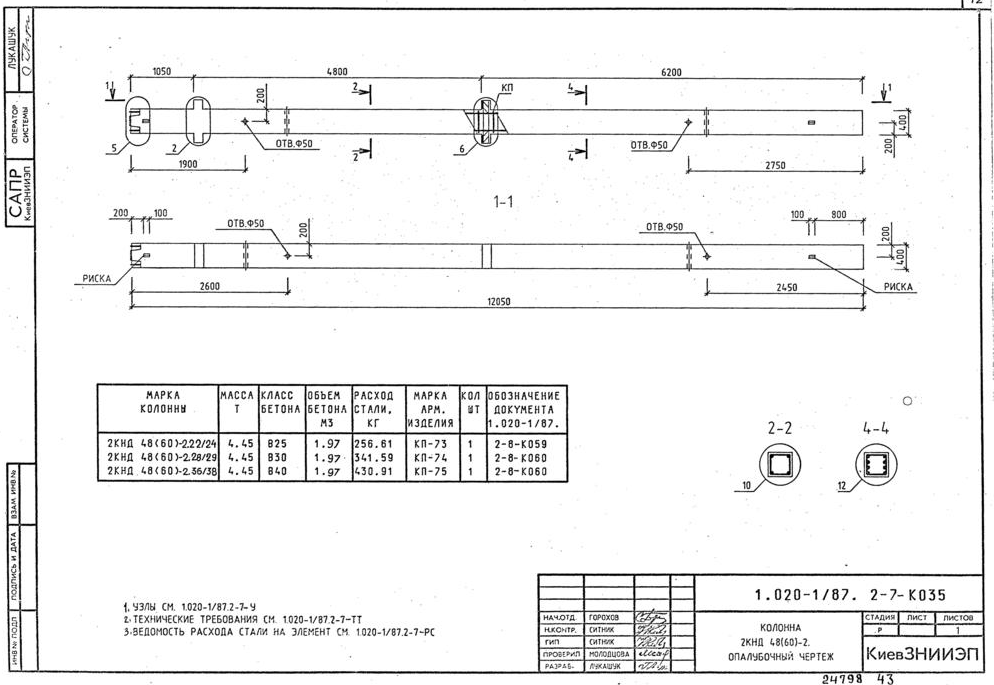

Колонна 2КНД 48(60)- 2 опалубочный чертеж – 42 стр
 |
|
| 994 × 685 пикс. Открыть в новом окне | |

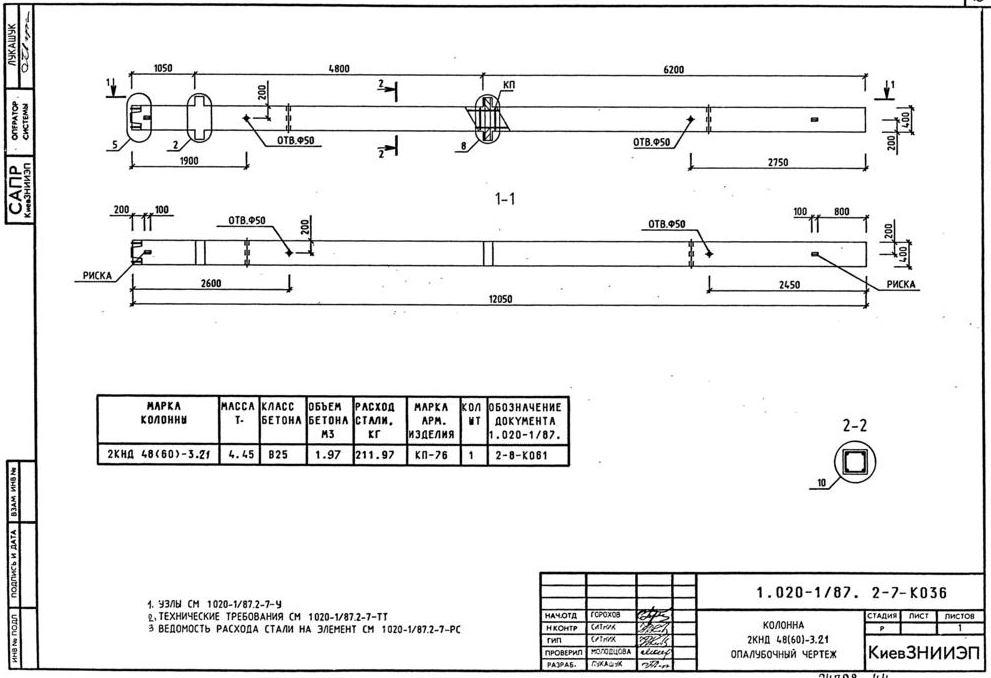

Колонна 2КНД 48(60)- 3.21 опалубочный чертеж – 43 стр
 |
|
| 991 × 678 пикс. Открыть в новом окне | |

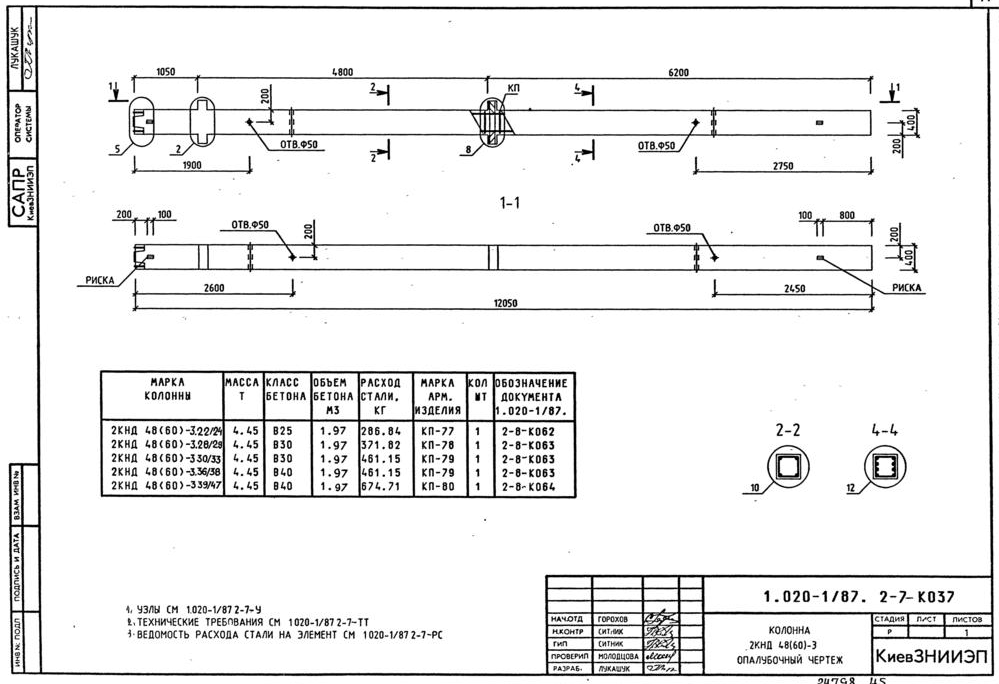

Колонна 2КНД 48(60)- 3 опалубочный чертеж – 44 стр
 |
|
| 999 × 684 пикс. Открыть в новом окне | |

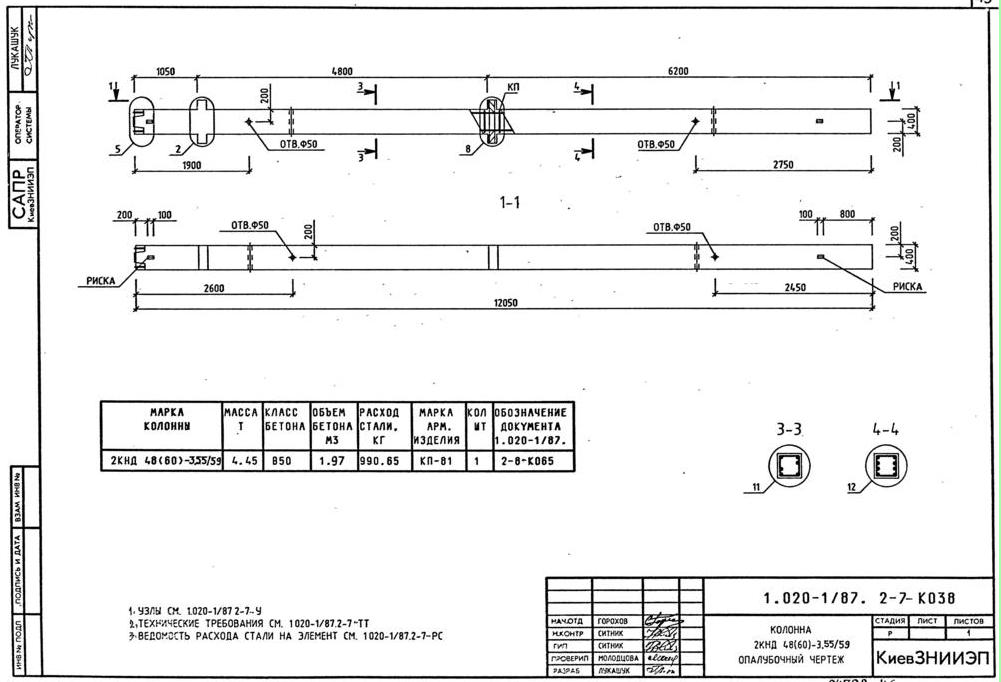

Колонна 2КНД 48(60)- 3,55/59 опалубочный чертеж – 45 стр
 |
|
| 1001 × 682 пикс. Открыть в новом окне | |

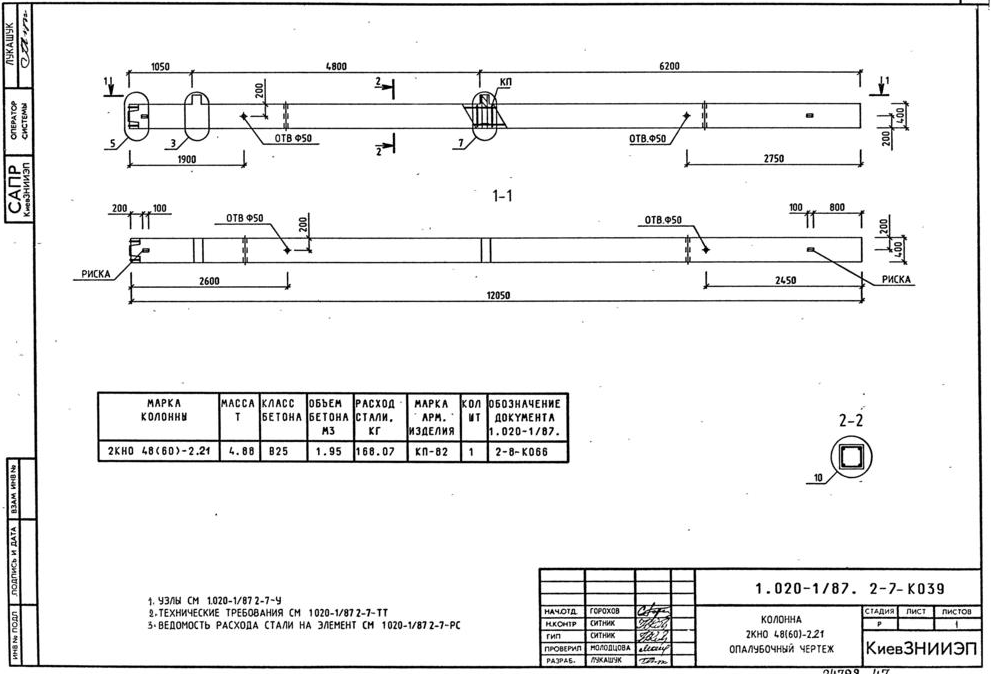

Колонна 2КНО 48(60) - 2.21 опалубочный чертеж – 46 стр
 |
|
| 991 × 674 пикс. Открыть в новом окне | |

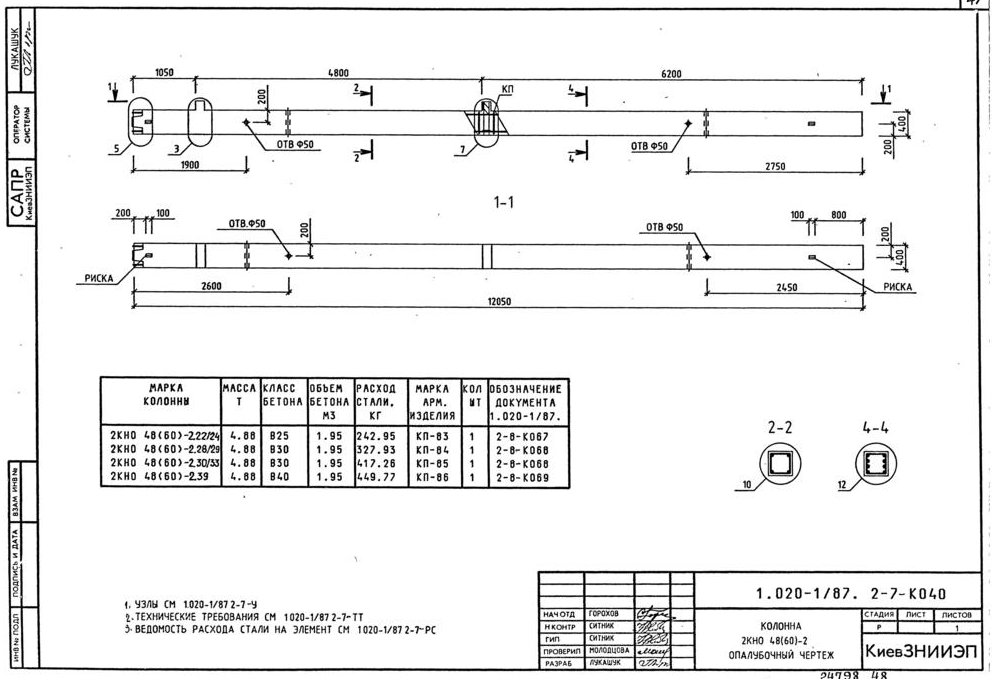

Колонна 2КНО 48(60)- 2 опалубочный чертеж – 47 стр
 |
|
| 992 × 679 пикс. Открыть в новом окне | |

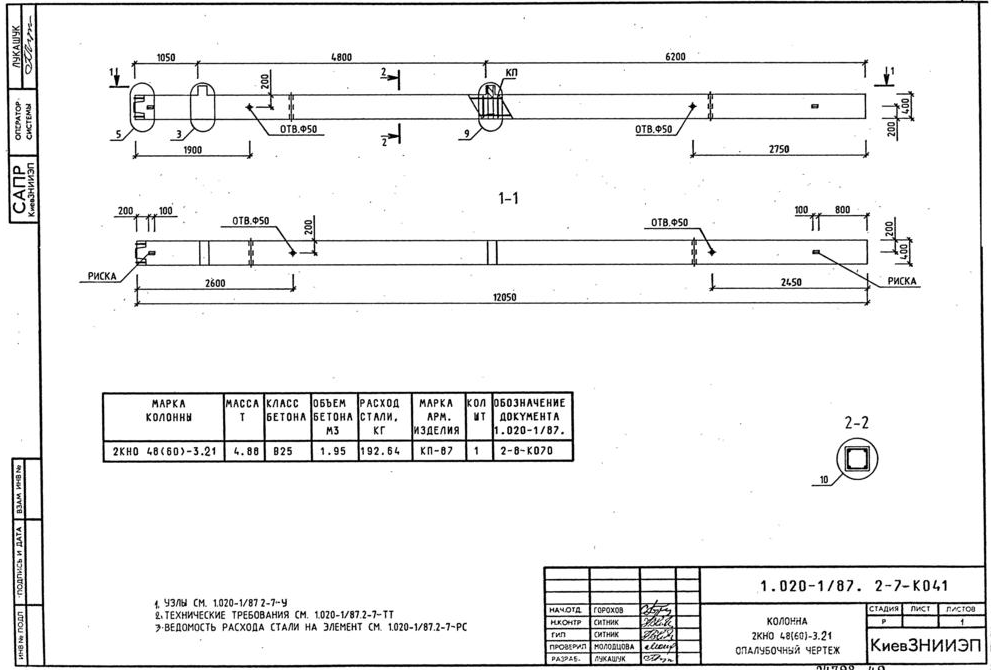

Колонна 2КНО 48(60)- 3.21 опалубочный чертеж – 48 стр
 |
|
| 991 × 670 пикс. Открыть в новом окне | |

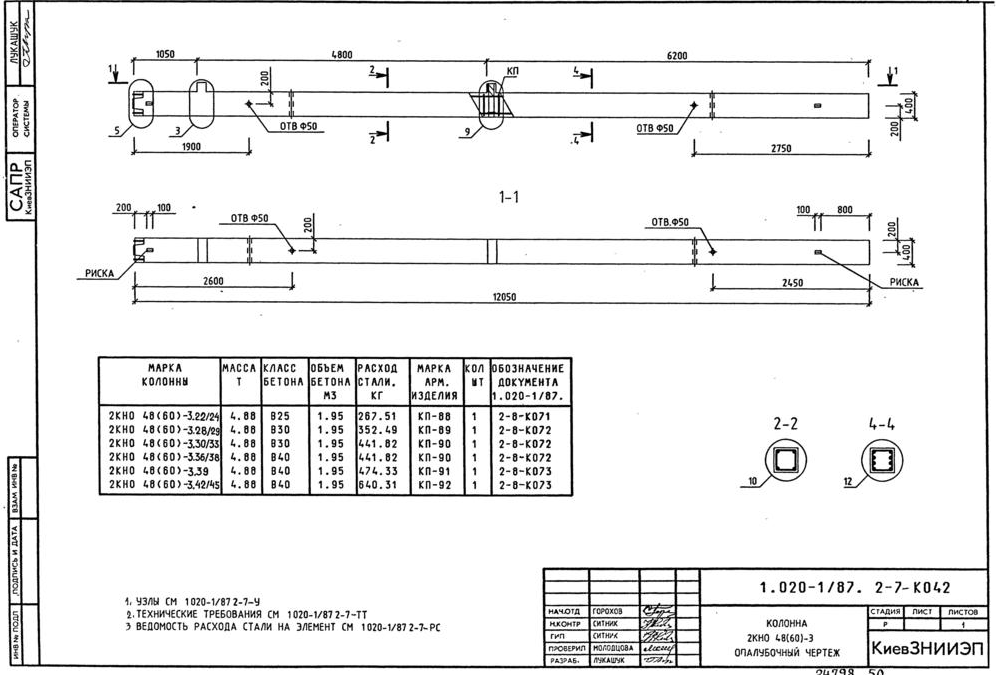

Колонна 2КНО 48(60)- 3 опалубочный чертеж – 49 стр
 |
|
| 996 × 675 пикс. Открыть в новом окне | |
Колонна 2КНО 48(60)- 3.55/59 опалубочный чертеж – 50 стр
 |
|
| 991 × 685 пикс. Открыть в новом окне | |

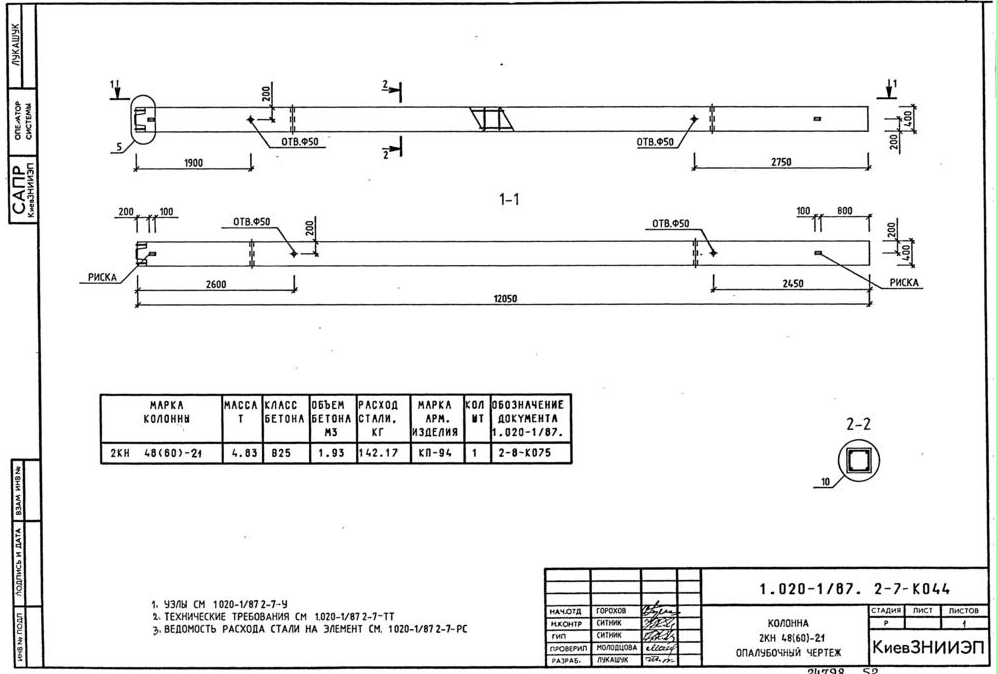

Колонна 2КН 48(60)- 2 опалубочный чертеж – 51 стр
 |
|
| 997 × 674 пикс. Открыть в новом окне | |

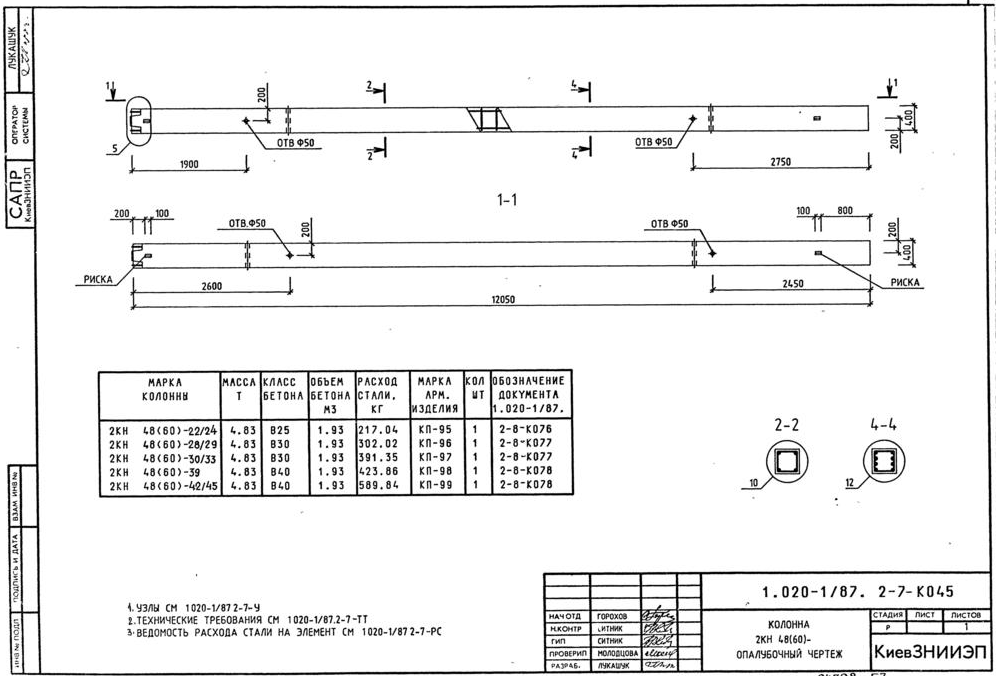

Колонна 2КН 48(60)- опалубочный чертеж – 52 стр
 |
|
| 996 × 676 пикс. Открыть в новом окне | |
Колонна 2КБД 48 -2.22 опалубочный чертеж – 53 стр
 |
|
| 1001 × 672 пикс. Открыть в новом окне | |
Колонна 2КБД 48-2.31 опалубочный чертеж – 54 стр
 |
|
| 1000 × 677 пикс. Открыть в новом окне | |

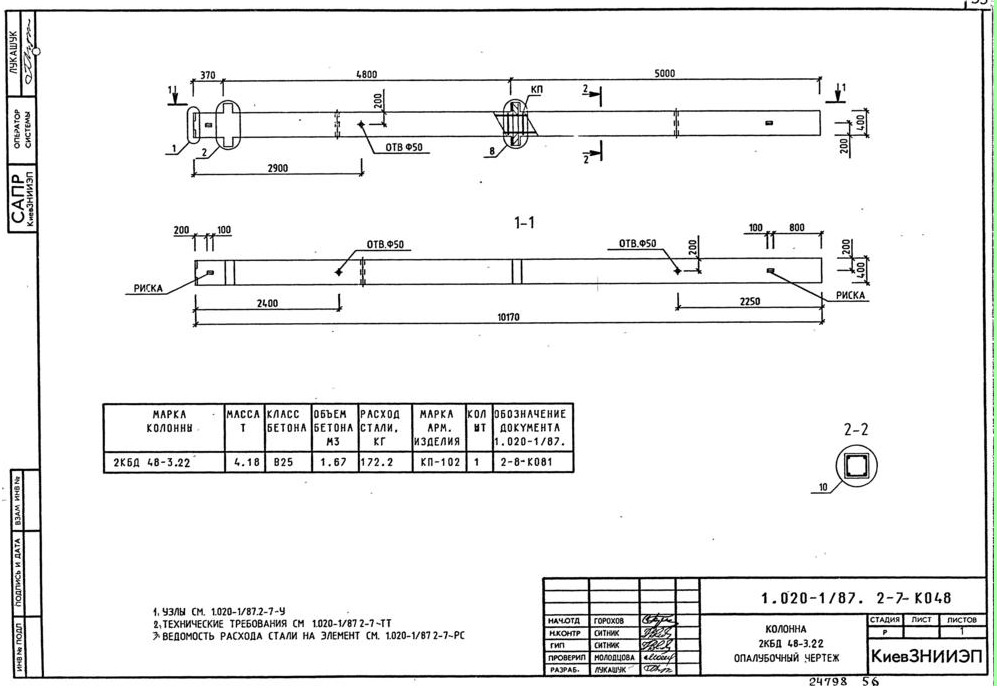

Колонна 2КБД 48-3.22 опалубочный чертеж – 55 стр
 |
|
| 997 × 686 пикс. Открыть в новом окне | |
Колонна 2КБД 48-3.31 опалубочный чертеж – 56 стр
 |
|
| 993 × 677 пикс. Открыть в новом окне | |

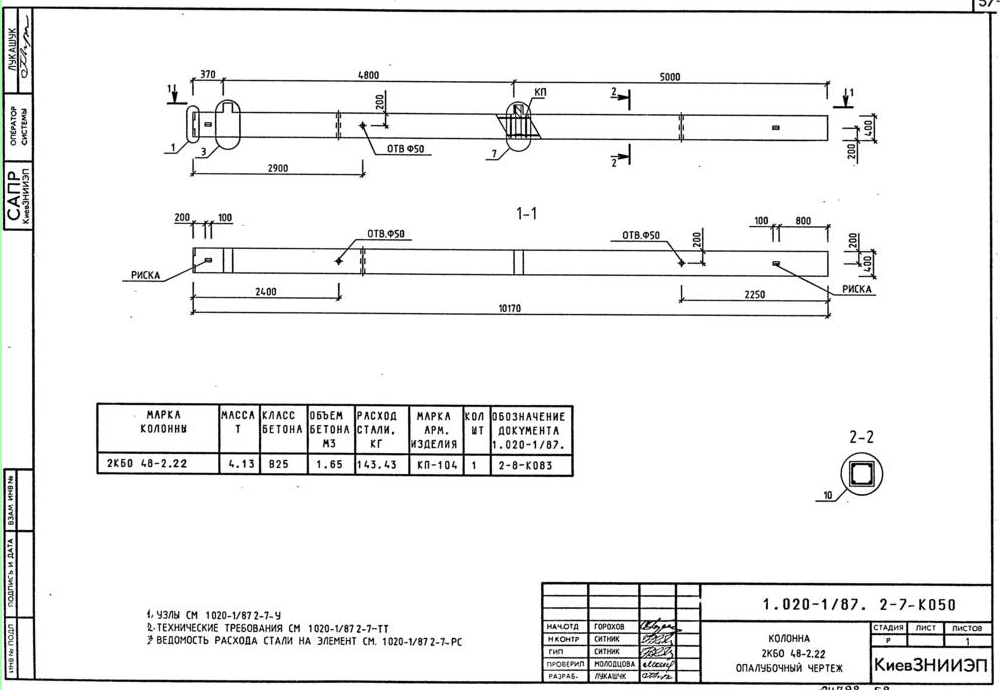

Колонна 2КБО 48-2.22 опалубочный чертеж – 57 стр
 |
|
| 1000 × 690 пикс. Открыть в новом окне | |

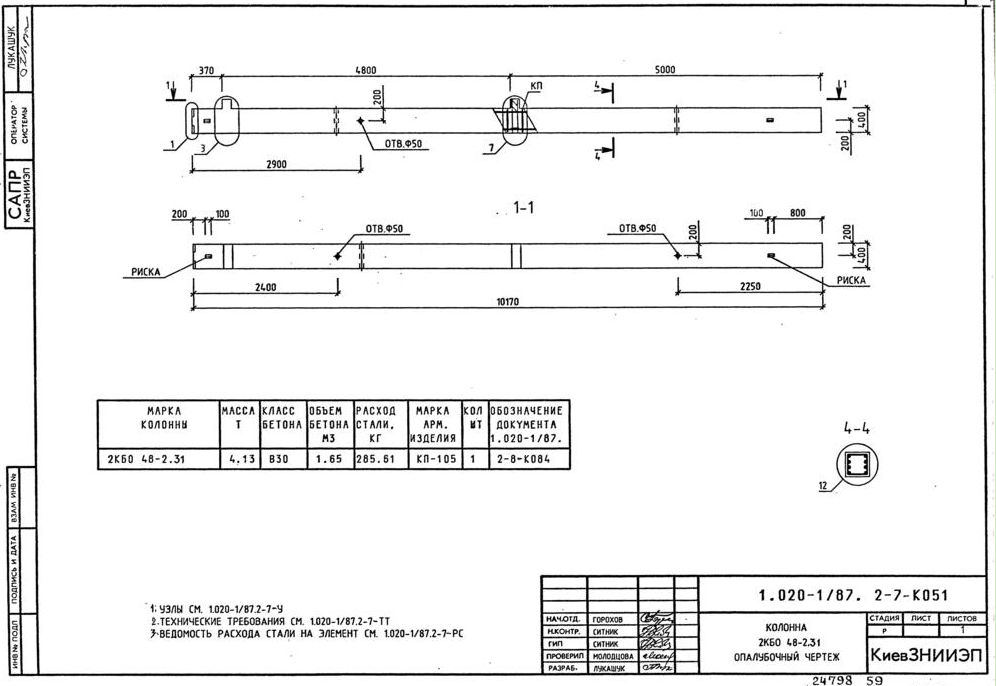

Колонна 2КБО 48-2.31 опалубочный чертеж – 58 стр
 |
|
| 996 × 686 пикс. Открыть в новом окне | |

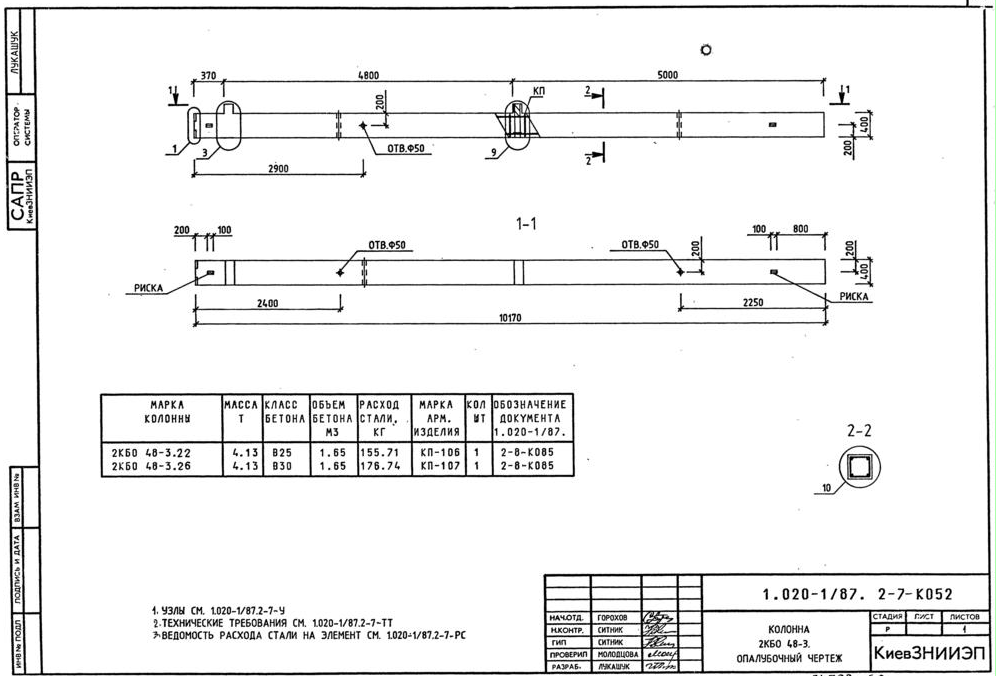

Колонна 2КБО 48-3 опалубочный чертеж – 59 стр
 |
|
| 996 × 676 пикс. Открыть в новом окне | |
Колонна 2КБО 48-3.31 опалубочный чертеж – 60 стр
 |
|
| 987 × 676 пикс. Открыть в новом окне | |

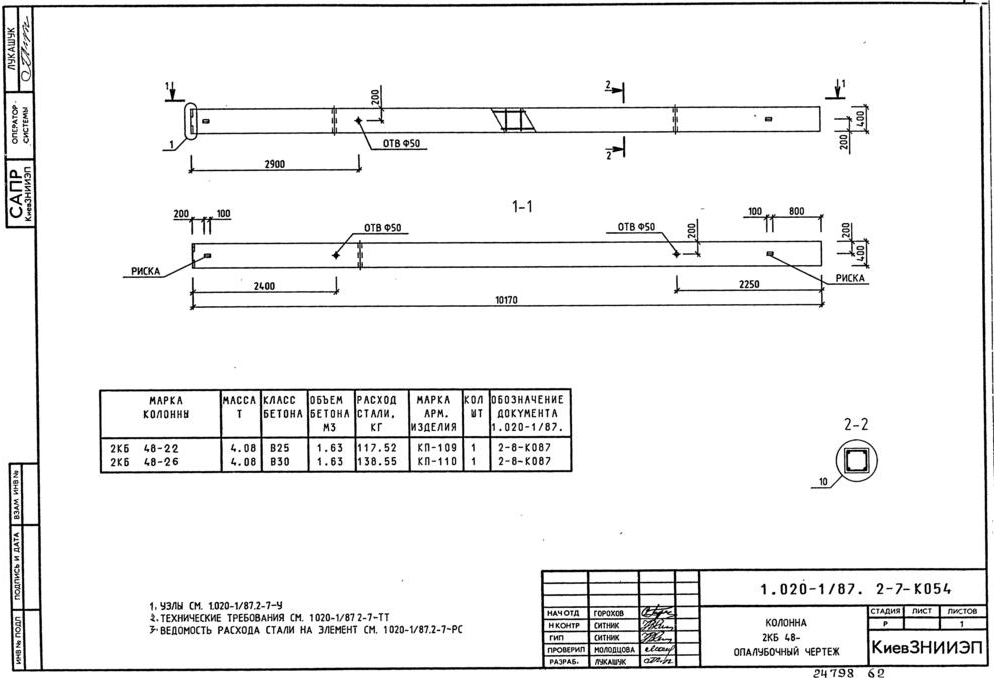

Колонна 2КБ 48- опалубочный чертеж – 61 стр
 |
|
| 994 × 678 пикс. Открыть в новом окне | |

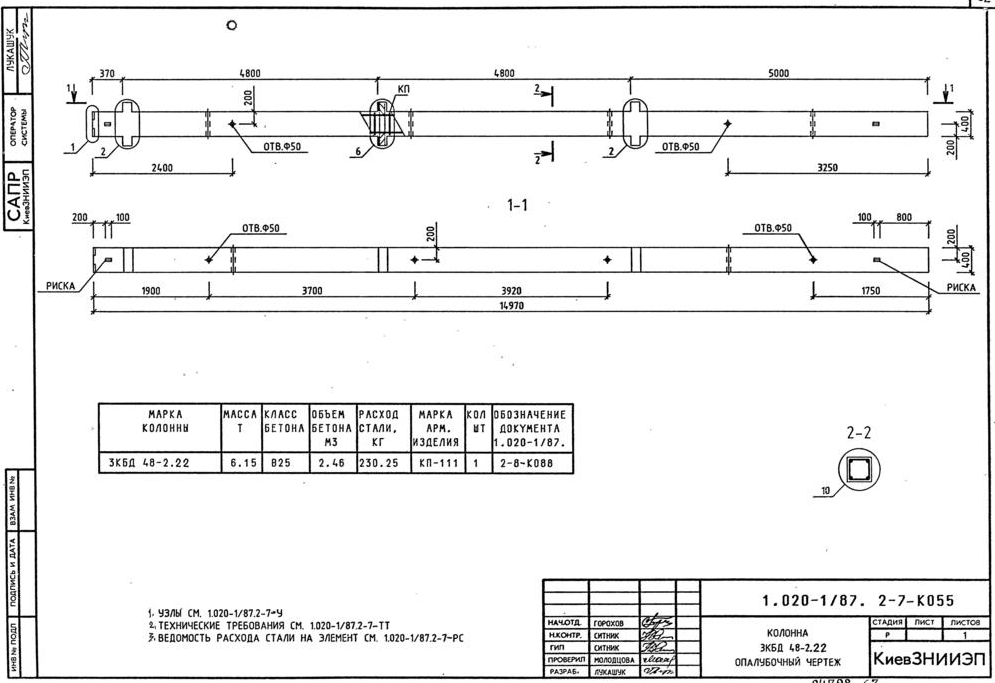

Колонна 3КБД 48-2.22 опалубочный чертеж – 62 стр
 |
|
| 995 × 683 пикс. Открыть в новом окне | |
Колонна 3КБД 48-2.28/34 опалубочный чертеж – 63 стр
 |
|
| 1007 × 681 пикс. Открыть в новом окне | |
Колонна 3КБД 48-3.22 опалубочный чертеж – 64 стр
 |
|
| 994 × 678 пикс. Открыть в новом окне | |

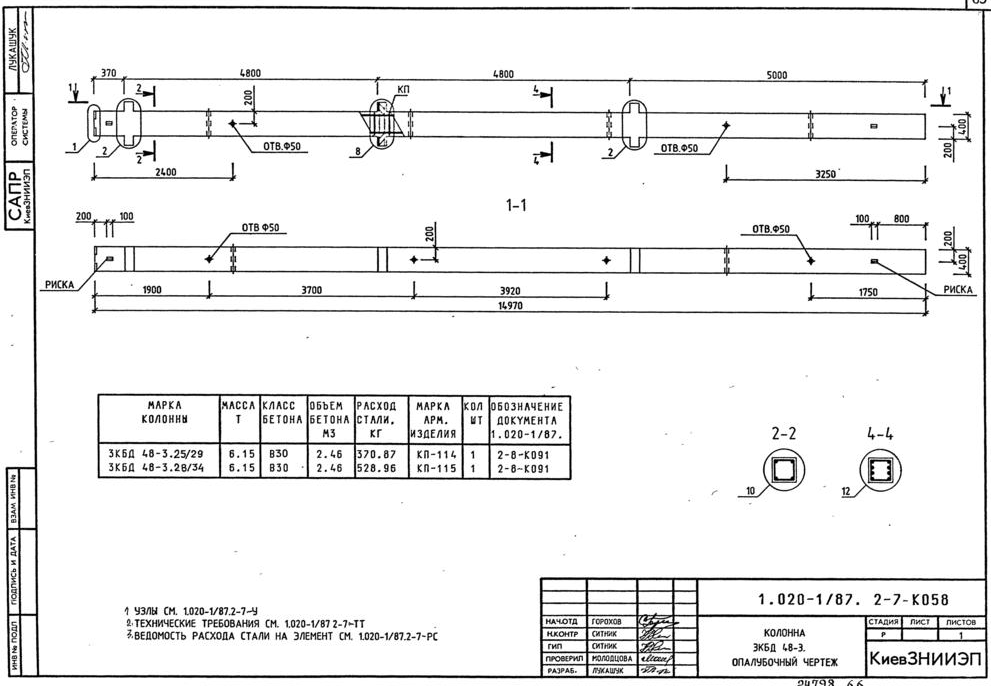

Колонна 3КБД 48-3 опалубочный чертеж – 65 стр
 |
|
| 991 × 686 пикс. Открыть в новом окне | |

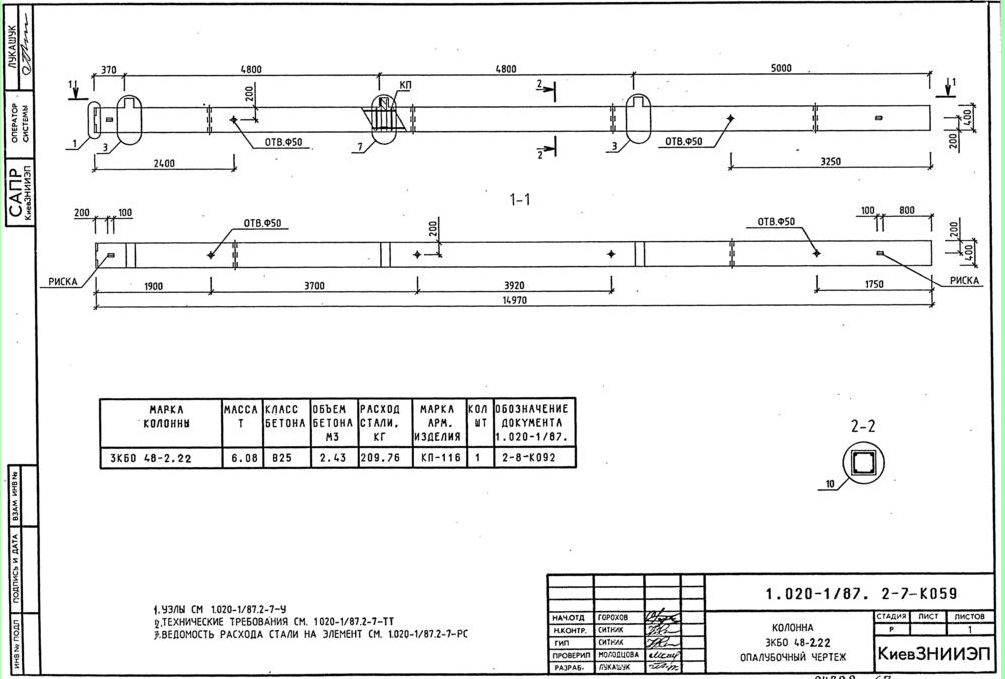

Колонна 3КБД 48-2.22 опалубочный чертеж – 66 стр
 |
|
| 1005 × 679 пикс. Открыть в новом окне | |

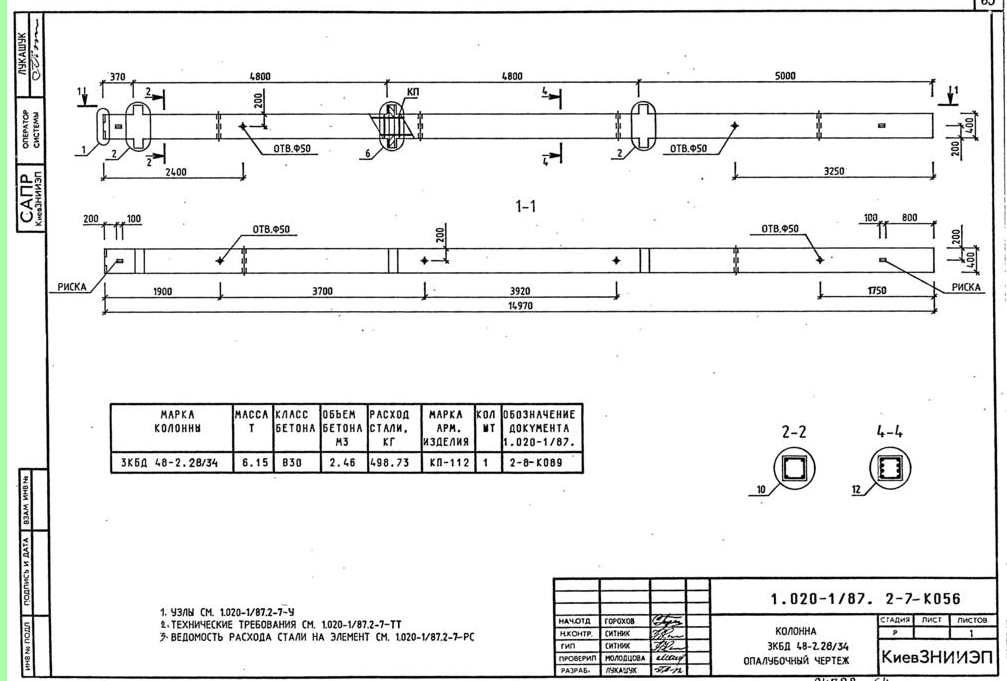

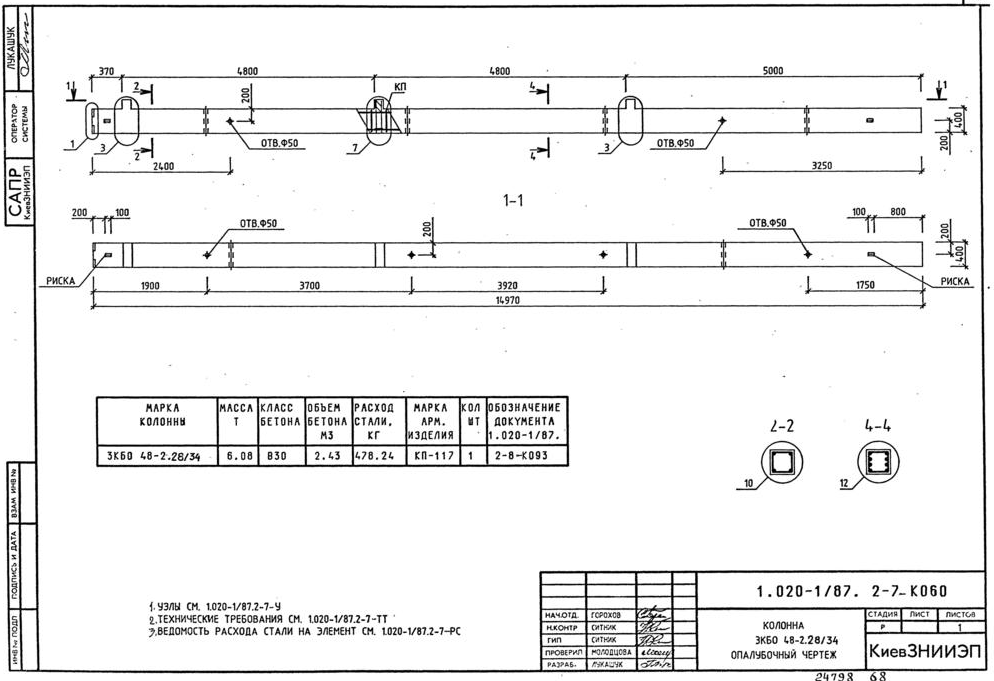

Колонна 3КБО 48-2.28/34 опалубочный чертеж – 67 стр
 |
|
| 994 × 681 пикс. Открыть в новом окне | |
Колонна 3КБО 48-3 опалубочный чертеж – 68 стр
 |
|
| 989 × 679 пикс. Открыть в новом окне | |
Колонна 3КБО 48-3.28/34 опалубочный чертеж – 69 стр
 |
|
| 994 × 678 пикс. Открыть в новом окне | |

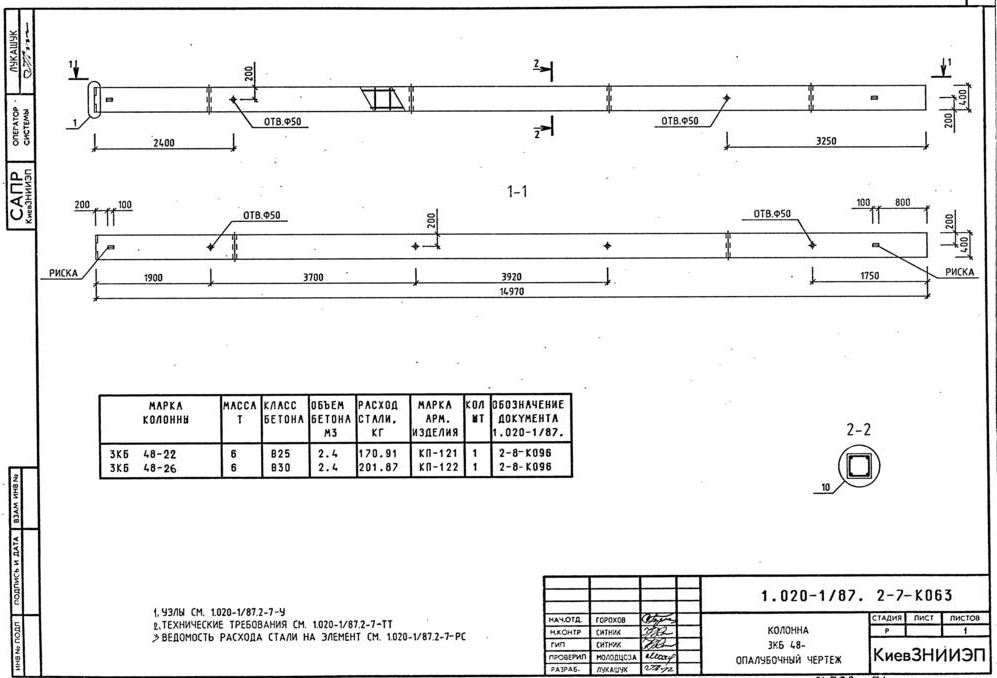

Колонна 3КБ 48- опалубочный чертеж – 70 стр
 |
|
| 997 × 678 пикс. Открыть в новом окне | |

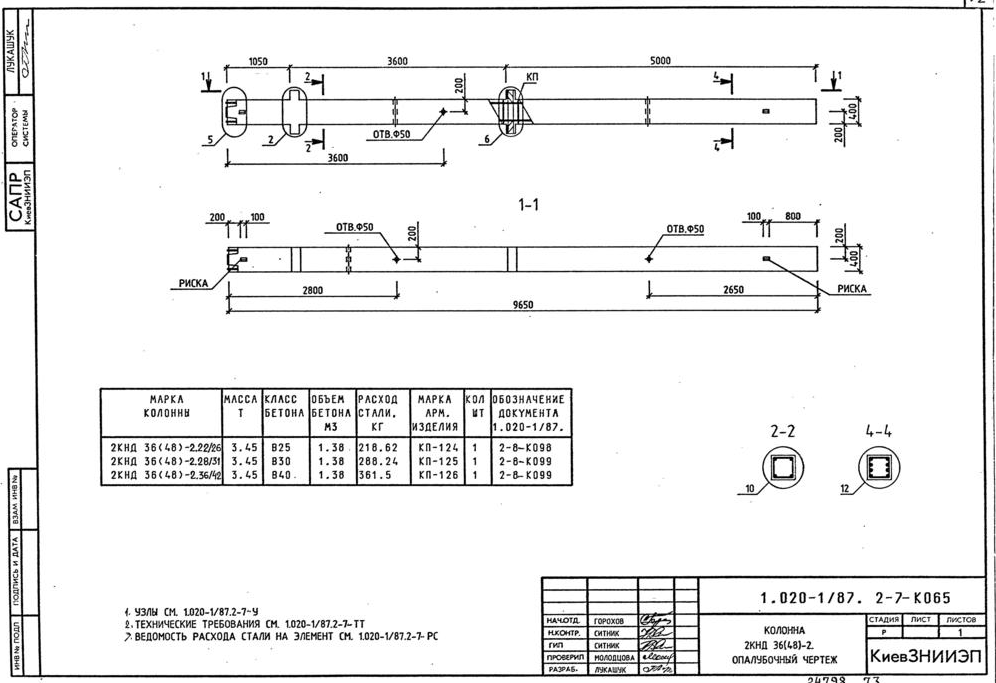

Колонна 2КНД 36(48)-2.22 опалубочный чертеж – 71 стр
 |
|
| 1003 × 677 пикс. Открыть в новом окне | |
Колонна 2КНД 36(48)-2 опалубочный чертеж – 72 стр
 |
|
| 996 × 683 пикс. Открыть в новом окне | |
Колонна 2КНД 36(48)-3.22 опалубочный чертеж – 73 стр
 |
|
| 1000 × 671 пикс. Открыть в новом окне | |

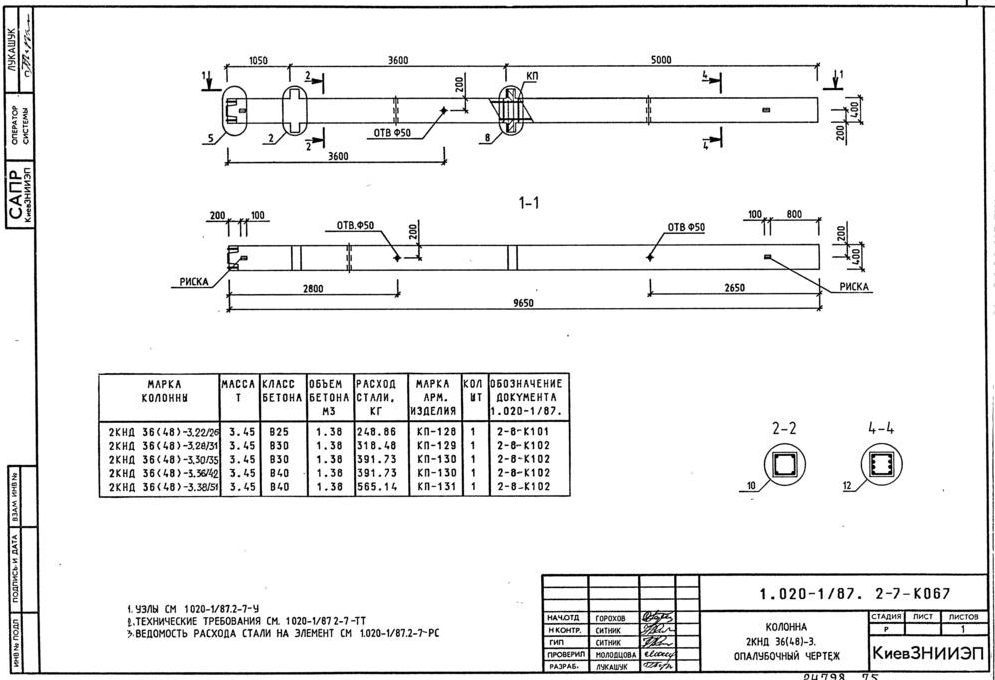

Колонна 2КНД 36(48)-3 опалубочный чертеж – 74 стр
 |
|
| 995 × 680 пикс. Открыть в новом окне | |
Колонна 2КНД 36(48)-3.46/54 опалубочный чертеж – 75 стр
 |
|
| 1002 × 679 пикс. Открыть в новом окне | |
Колонна 2КНО 36(48)-2.22 опалубочный чертеж – 76 стр
 |
|
| 999 × 677 пикс. Открыть в новом окне | |
Колонна 2КНО 36(48)-2 опалубочный чертеж – 77 стр
 |
|
| 999 × 676 пикс. Открыть в новом окне | |
Колонна 2КНО 36(48)-3.22 опалубочный чертеж – 78 стр
 |
|
| 1005 × 676 пикс. Открыть в новом окне | |

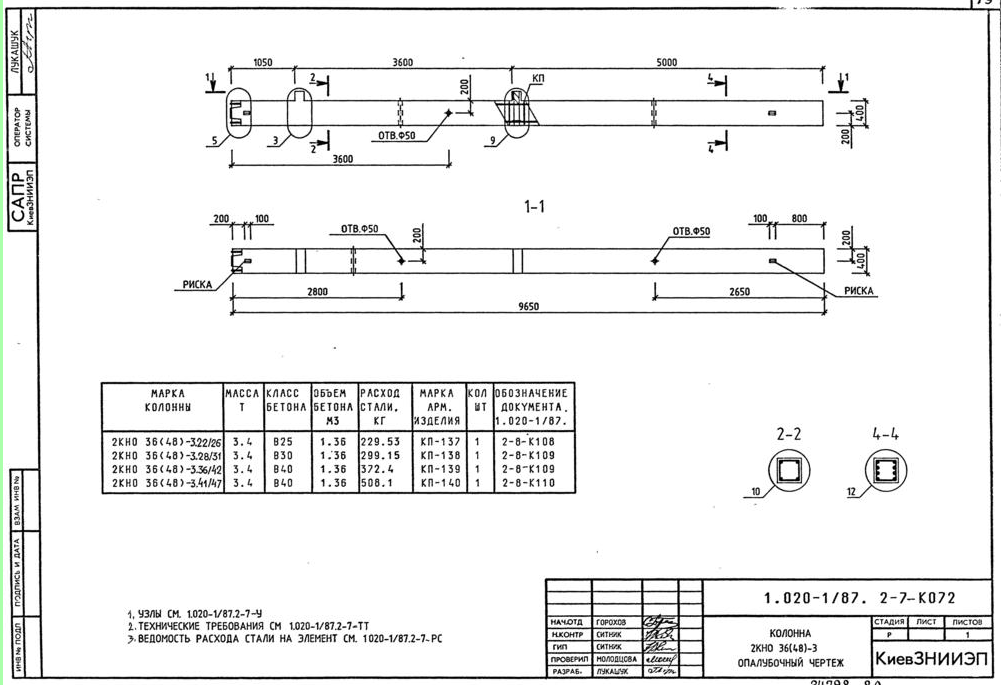

Колонна 2КНО 36(48)-3 опалубочный чертеж – 79 стр
 |
|
| 1001 × 685 пикс. Открыть в новом окне | |
Колонна 2КНО 36(48)-3.52/60 опалубочный чертеж – 80 стр
 |
|
| 992 × 680 пикс. Открыть в новом окне | |

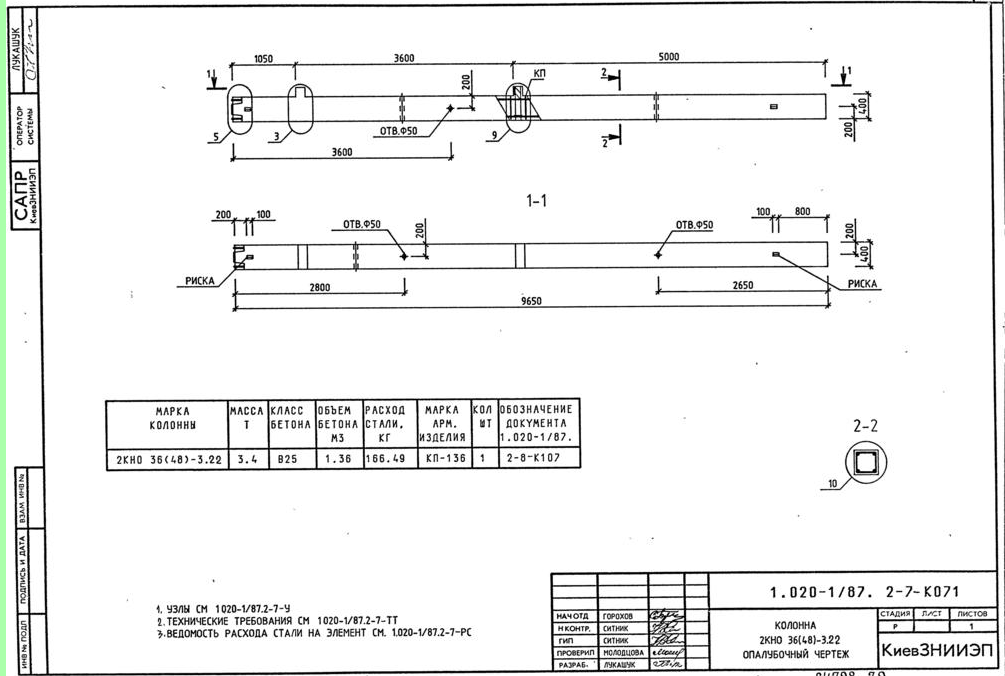

Колонна 2КНО 36(48)-22 опалубочный чертеж – 81 стр
 |
|
| 991 × 677 пикс. Открыть в новом окне | |

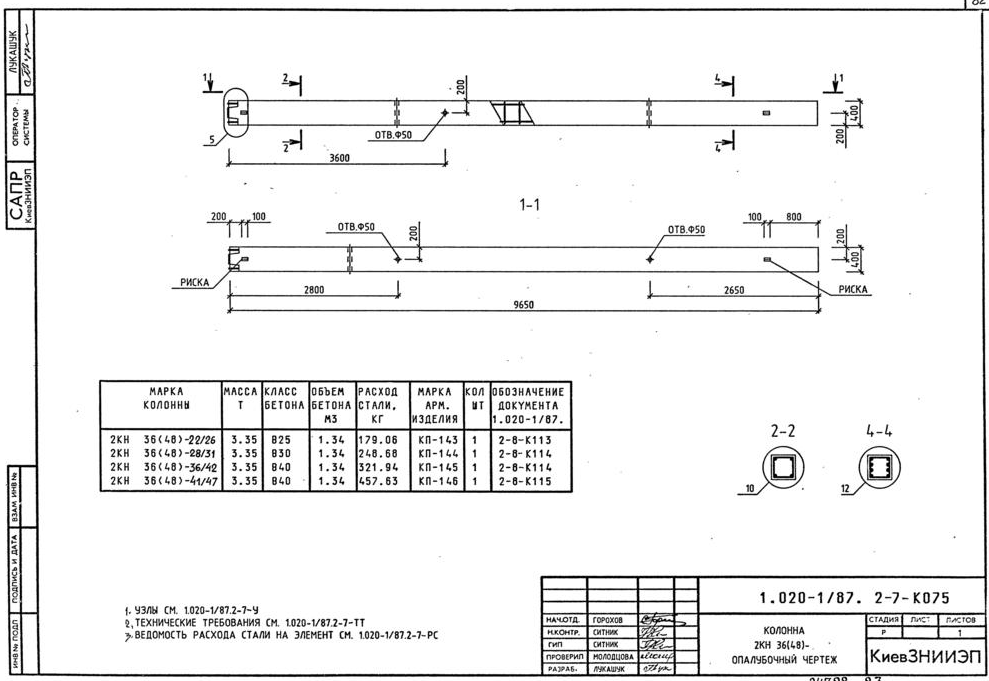

Колонна 2КН 36(48)- опалубочный чертеж – 82 стр
 |
|
| 989 × 681 пикс. Открыть в новом окне | |

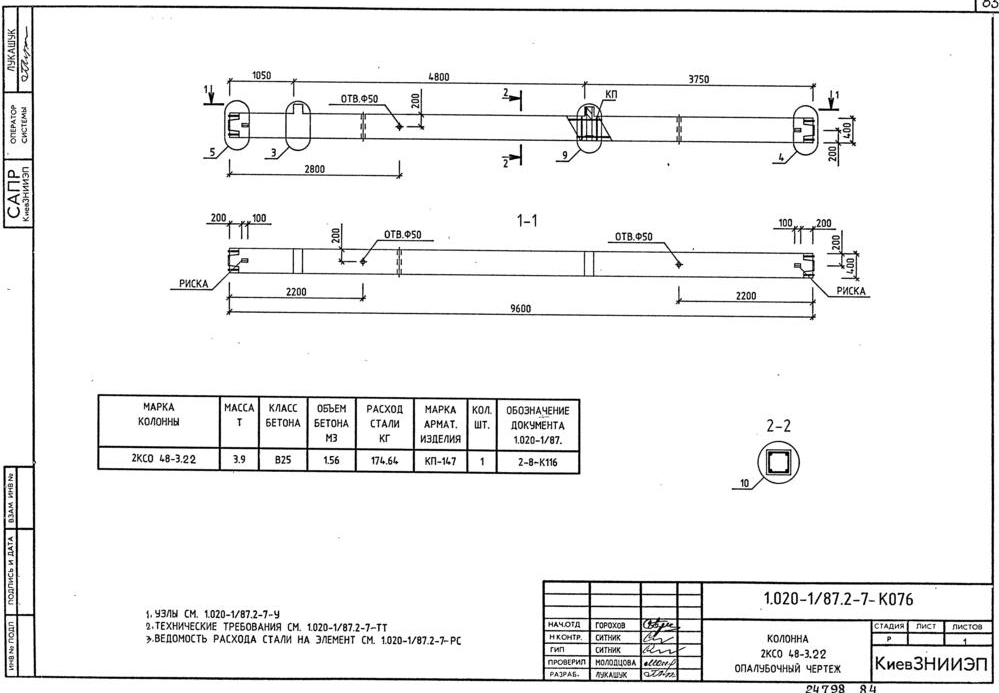

Колонна 2КСО 48-3.22 опалубочный чертеж – 83 стр
 |
|
| 999 × 693 пикс. Открыть в новом окне | |

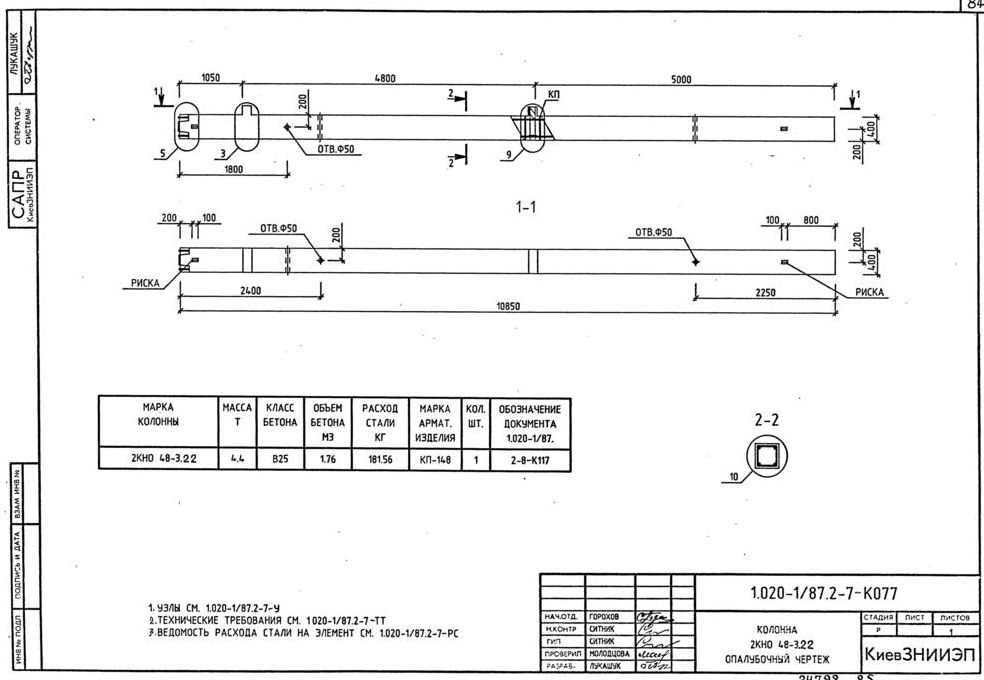

Колонна 2КНО 48-3.22 опалубочный чертеж – 84 стр
 |
|
| 984 × 680 пикс. Открыть в новом окне | |

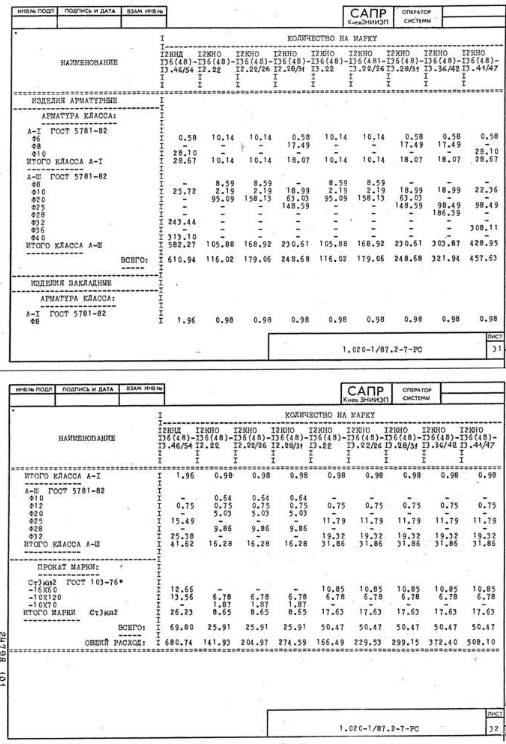

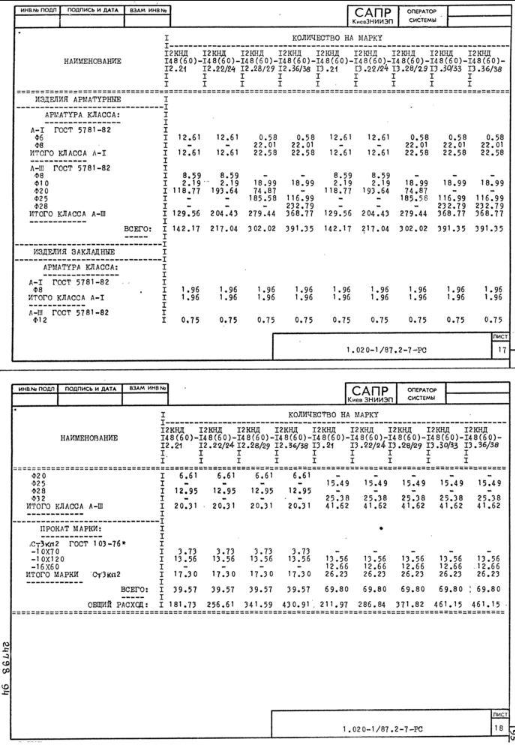

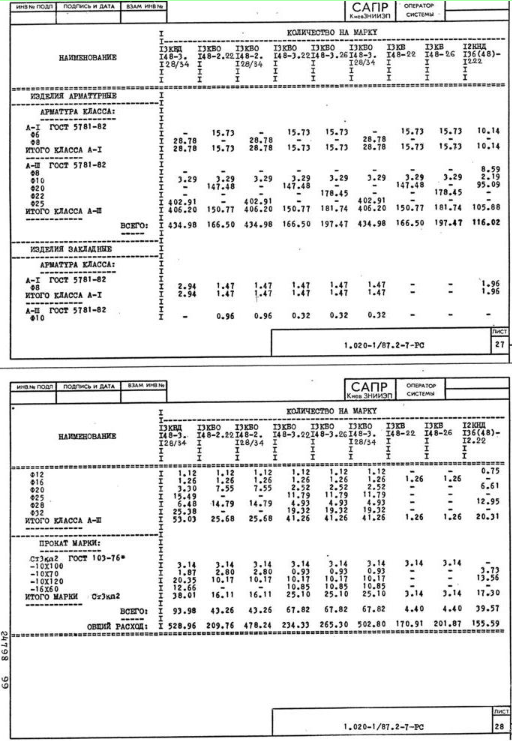

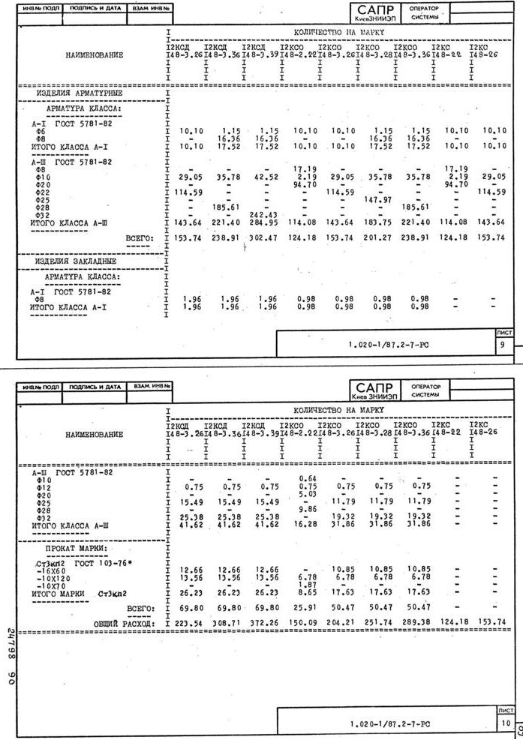

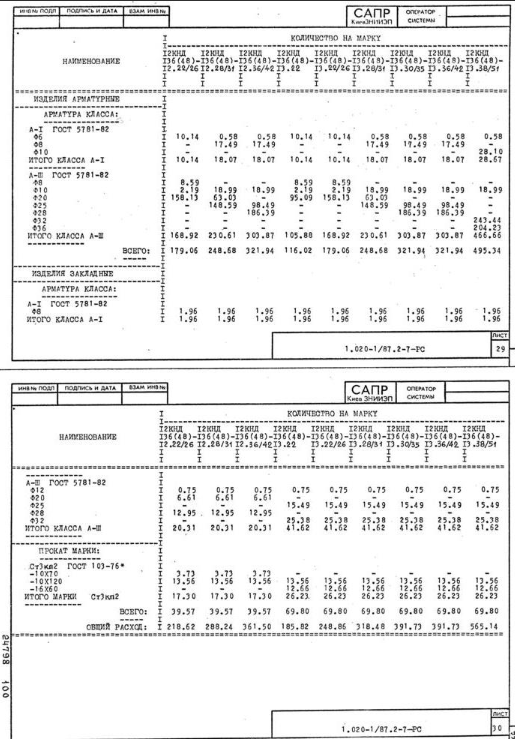

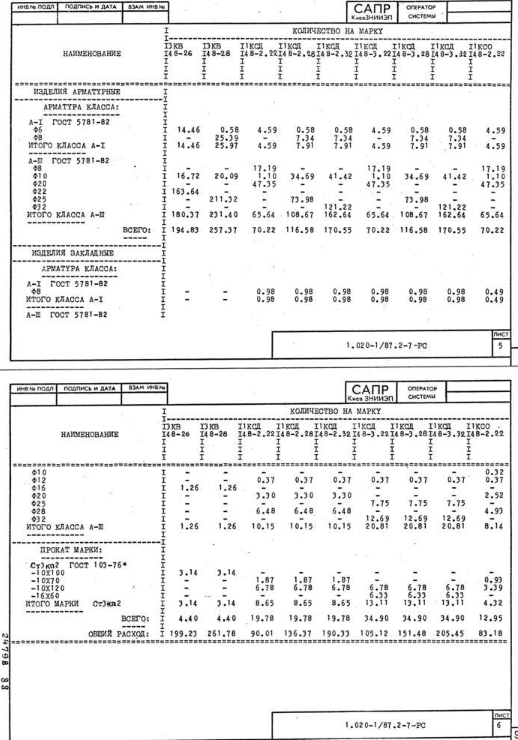

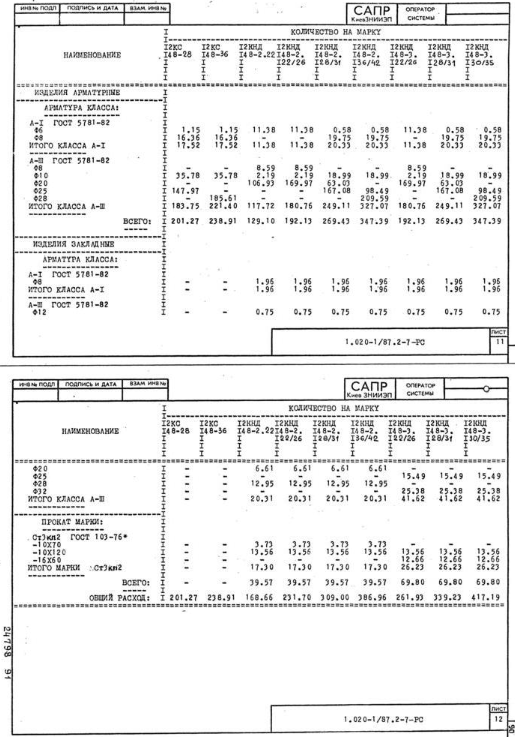

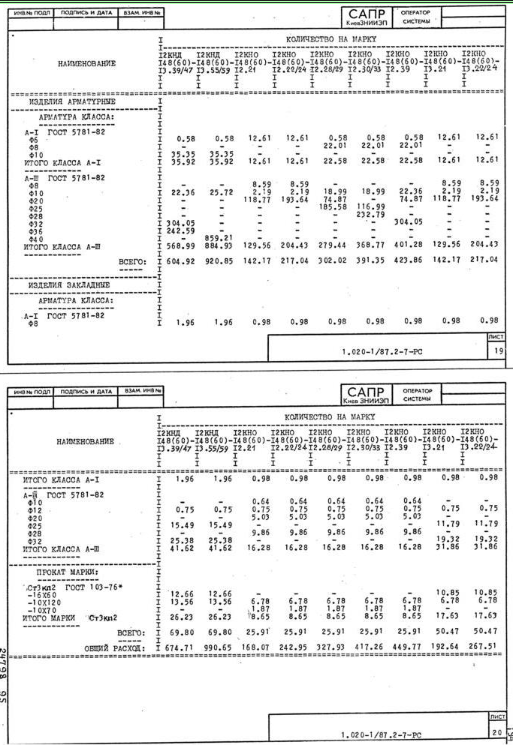

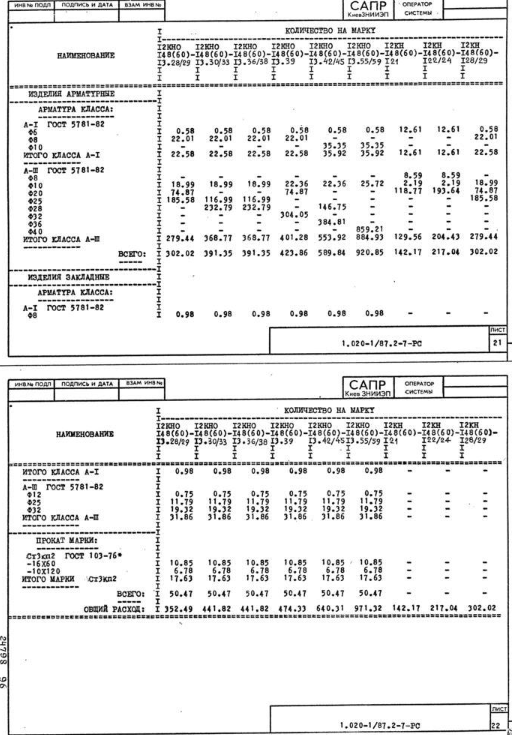

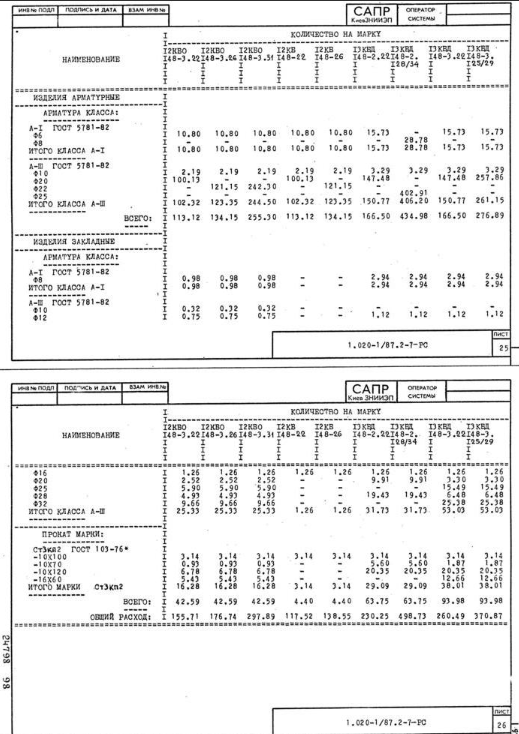

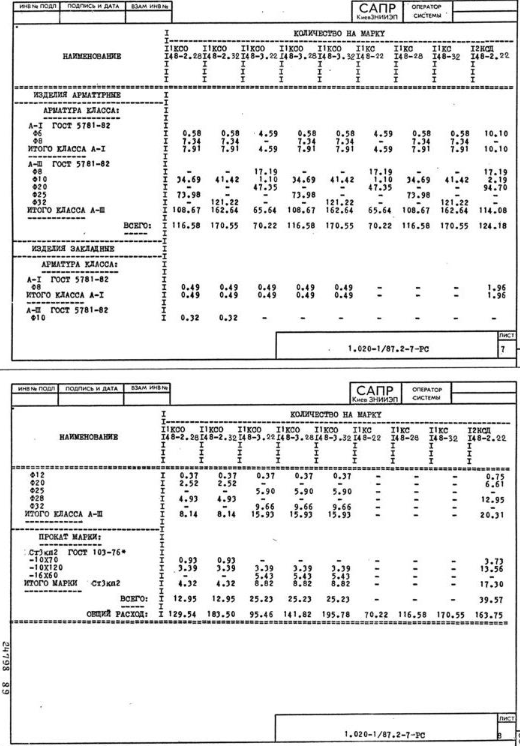

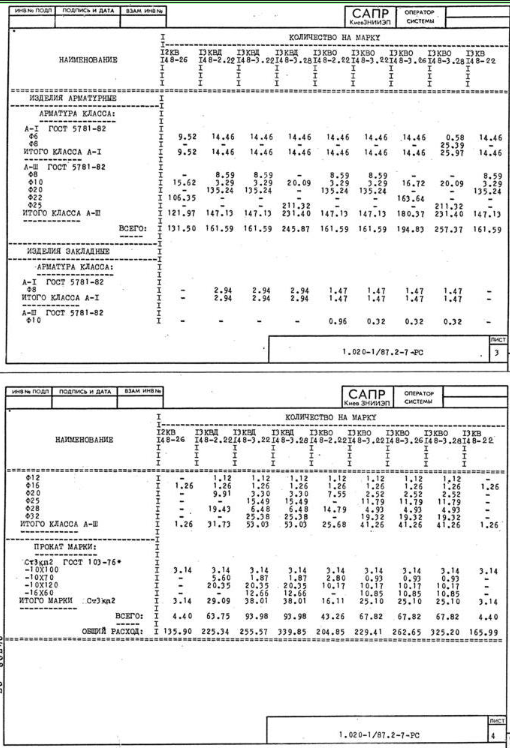

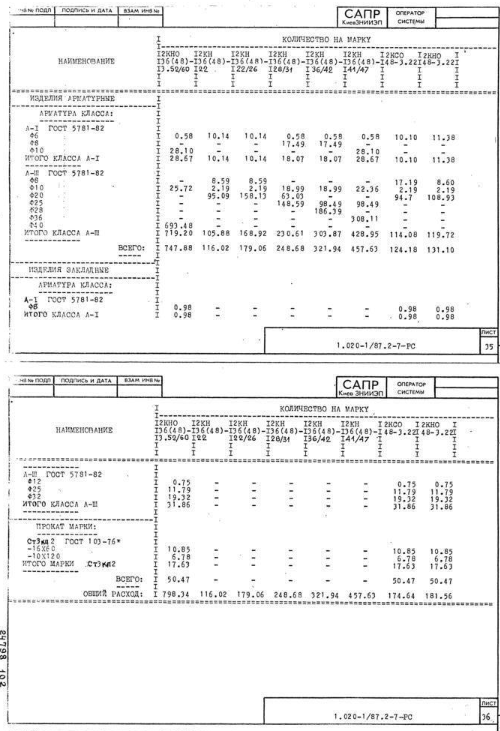

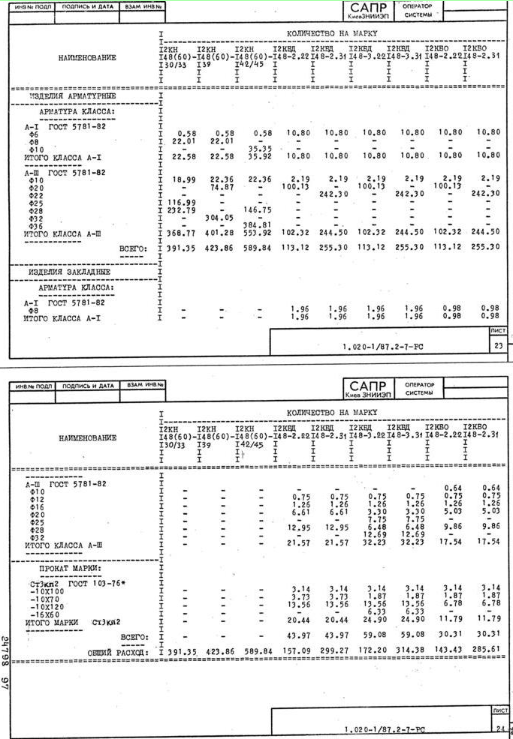

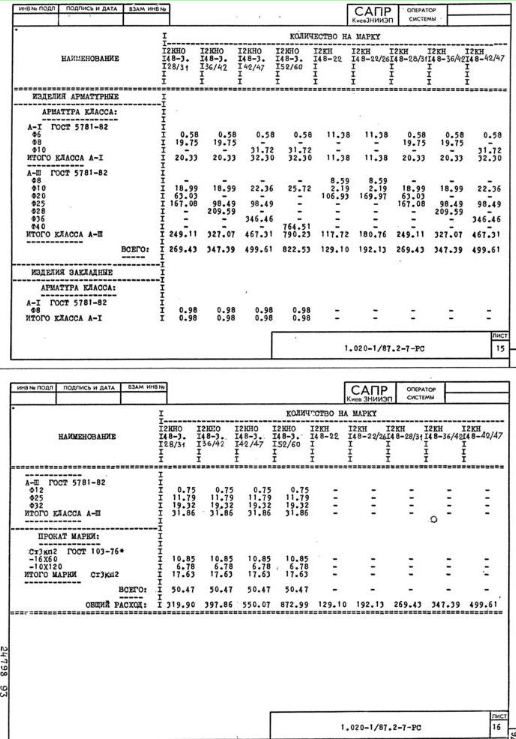

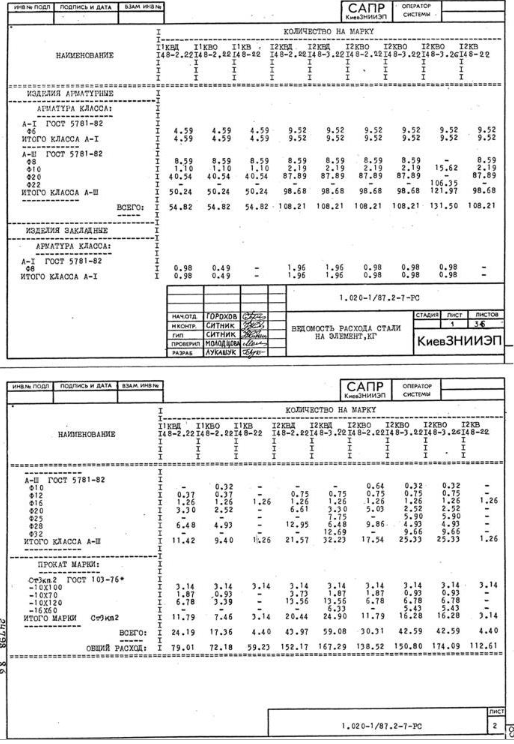

Ведомость расхода стали на элемент, кг – 85 стр
 |
|
| 514 × 744 пикс. Открыть в новом окне | |
 |
|
| 510 × 748 пикс. Открыть в новом окне | |
 |
|
| 518 × 740 пикс. Открыть в новом окне | |
 |
|
| 520 × 746 пикс. Открыть в новом окне | |
 |
|
| 523 × 739 пикс. Открыть в новом окне | |
 |
|
| 515 × 737 пикс. Открыть в новом окне | |
 |
|
| 510 × 738 пикс. Открыть в новом окне | |
 |
|
| 516 × 739 пикс. Открыть в новом окне | |
 |
|
| 515 × 746 пикс. Открыть в новом окне | |
 |
|
| 513 × 745 пикс. Открыть в новом окне | |
 |
|
| 512 × 735 пикс. Открыть в новом окне | |
 |
|
| 513 × 739 пикс. Открыть в новом окне | |
 |
|
| 519 × 734 пикс. Открыть в новом окне | |
 |
|
| 512 × 741 пикс. Открыть в новом окне | |
 |
|
| 515 × 739 пикс. Открыть в новом окне | |
 |
|
| 506 × 744 пикс. Открыть в новом окне | |
 |
|
| 500 × 731 пикс. Открыть в новом окне | |

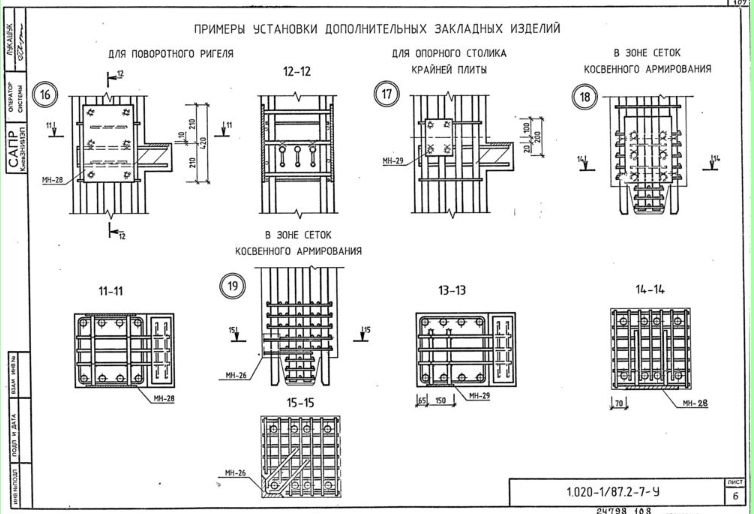

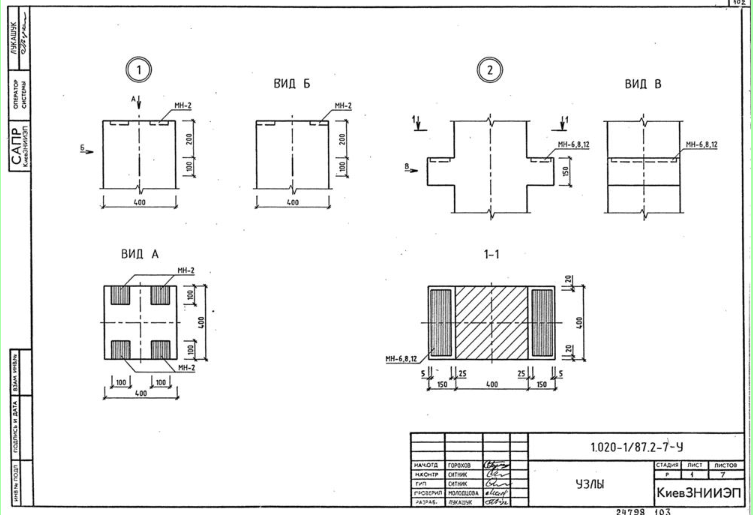

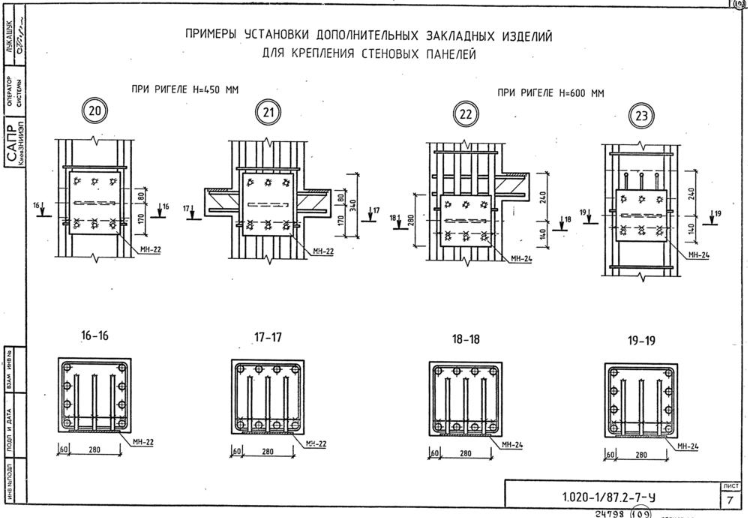

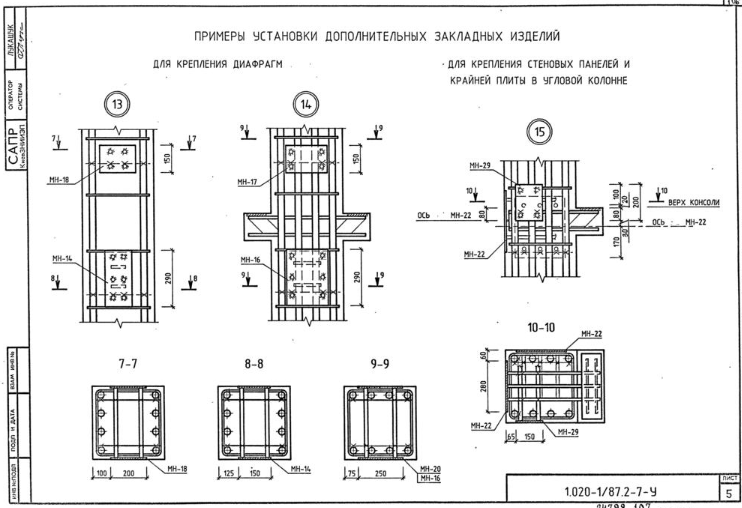

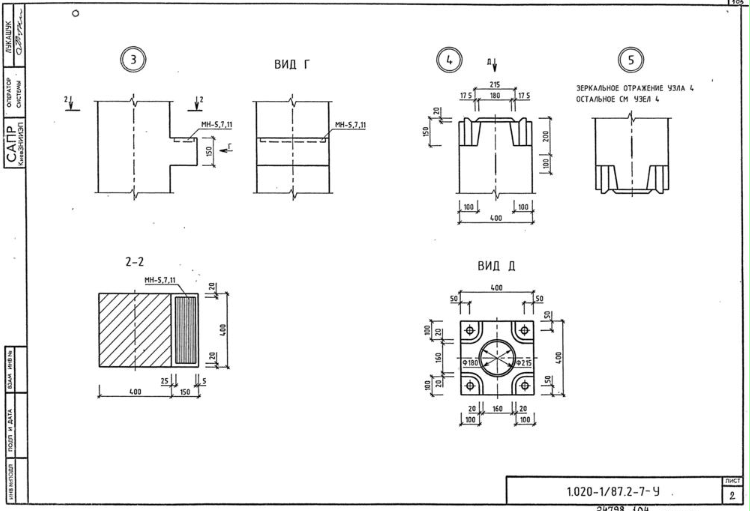

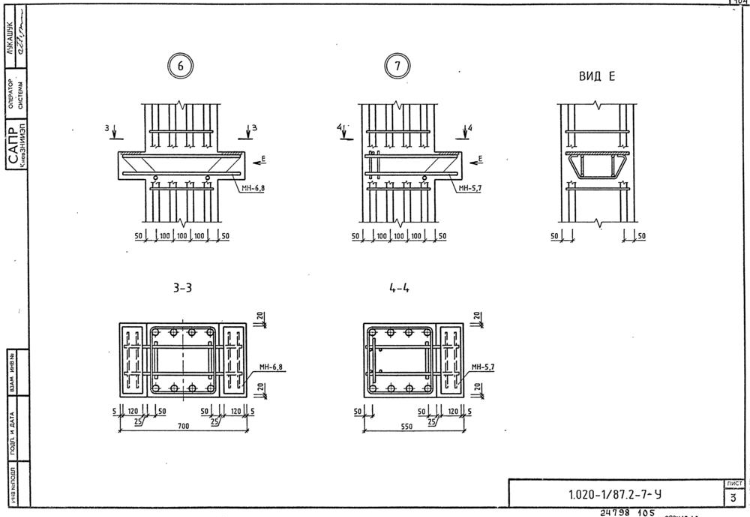

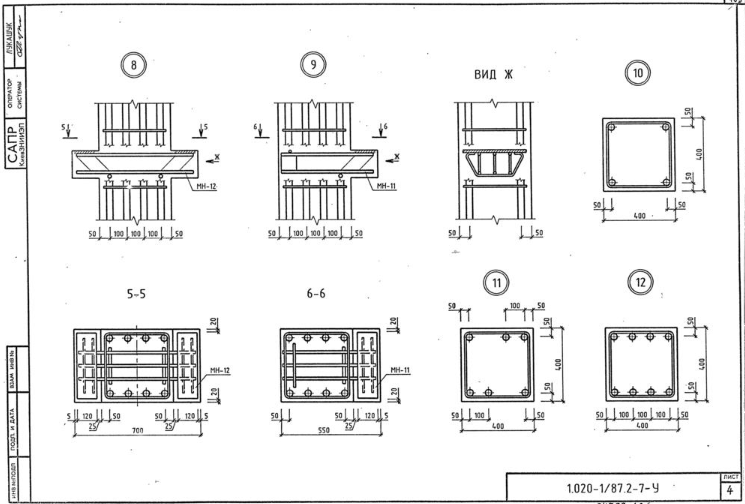

Узлы – 102 стр
 |
|
| 753 × 515 пикс. Открыть в новом окне | |
 |
|
| 750 × 511 пикс. Открыть в новом окне | |
 |
|
| 750 × 517 пикс. Открыть в новом окне | |
 |
|
| 745 × 504 пикс. Открыть в новом окне | |
 |
|
| 742 × 508 пикс. Открыть в новом окне | |
 |
|
| 754 × 514 пикс. Открыть в новом окне | |
 |
|
| 748 × 518 пикс. Открыть в новом окне | |
Классы
Выбранные классы объекта Строительные материалы
Продукция
Подождите идет загрузка ....
Спасибо, что присоединились к нам!
Остался последний шаг - подтвердите подписку, перейдя по ссылке из письма. Письмо уже у вас на почте
© 1999-2015 <span itemprop="name">ЖБИ-СНГ</span><br />Все права сохранены.
