Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 6.Перемычки фасадные для жилых и общественных зданий.

Описание

Рабочие чертежи

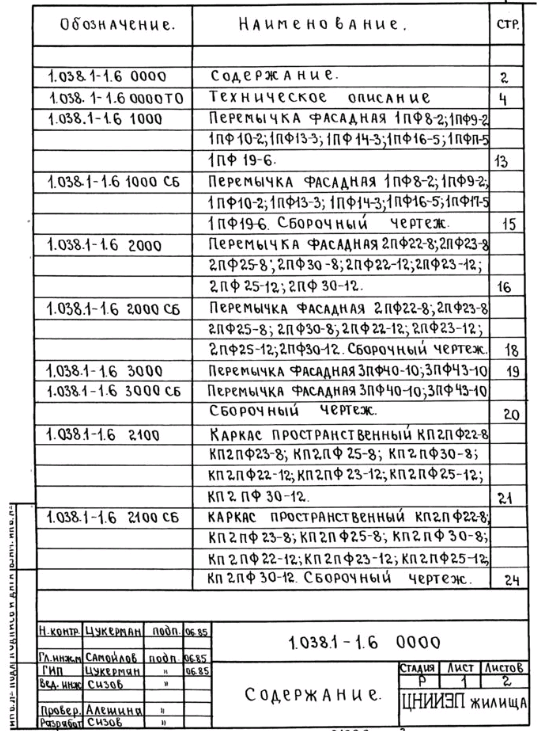

537 × 731 пикс.     Открыть в новом окне

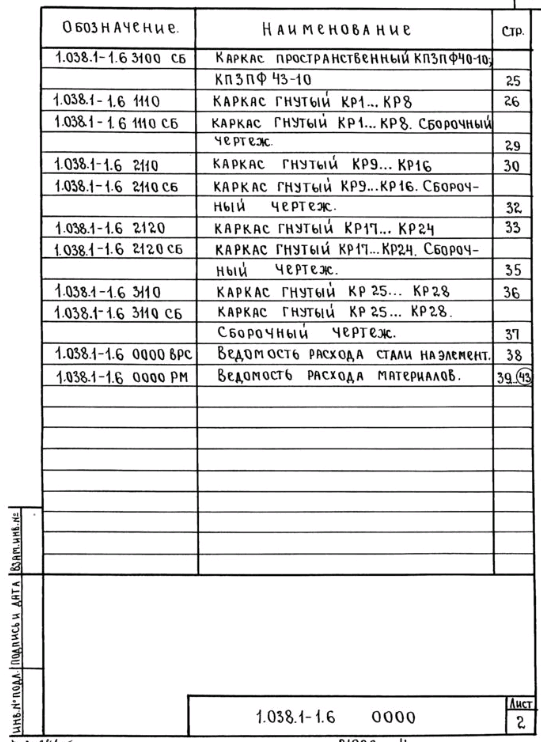

541 × 742 пикс.     Открыть в новом окне

1.Общая часть

Серия 1.038.1-1 входит в общесоюзный строительный каталог типовых конструкций и изделий для всех видов строительства.
В настоящий выпуск включены рабочие чертежи фасадных железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические требования» по А/С в„– 787593. Перемычки предназначены для перекрытия проемов с четвертью 250 мм и более в стенах зданий различного назначения из кирпича высотой 65 мм, возводимых в обычных условиях строительства.

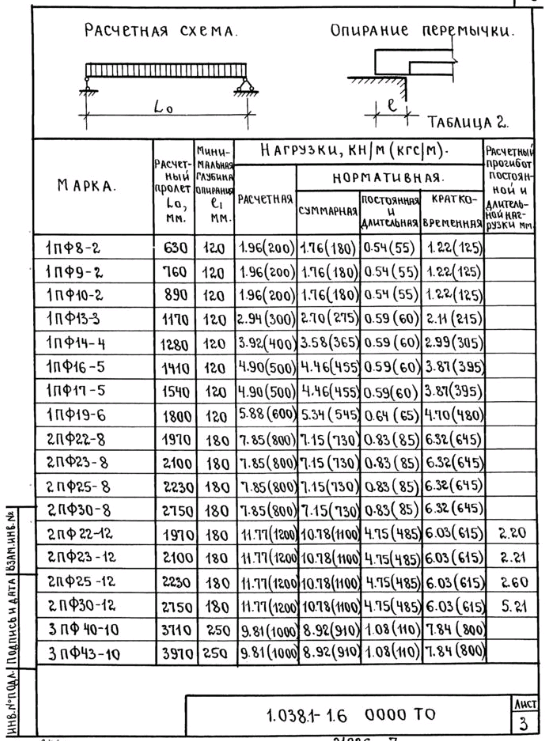

Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними. Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы см. лист 3.
Перемычки под нагрузку 11,77 кн/м (1200кгс/см) предназначены для укладки под балконные плиты. Вес кирпичной кладки учитывался как кратковременная нагрузка. Прогибы определены от действия постоянных и длительных нагрузок.
Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 2ПФ25-8 расшифровывается следующим образом:
2 – тип поперечного сечения по ГОСТ 948-84;
ПФ – перемычка фасадная;
25 –длина перемычки в дм с округлением;
8 –расчетная нагрузка на перемычку с учетом собственного веса – 7,85 кН/м ( 800 кгс/м)
Номенклатура перемычек дана в табл. 7 (см. лист9)
Перемычки железобетонные относятся к группе несгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.
В перемычках 3ПФ40-10, 3ПФ43-10, в зависимости от вариантов блокировки столярных изделий (окон и балконных дверей) допускается уменьшать длину «l» при сохранении основной длины «L».

2.Технические требования

Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84 из тяжелого бетона марки прочности на сжатие М200. Марка бетона по морозостойкости должна назначаться в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства по ГОСТ 984-84. (таблица обязательного приложения)
Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90%-в холодный период.
Перемычки армируются гнутыми арматурными каркасами и пространственными каркасами, состоящими из гнутых или плоских каркасов, соединенных в местах пересечения стержней сваркой.
Для арматурных каркасов следует применять горячекатаную сталь класса А-III по ГОСТ 5781-82 и обыкновенную арматурную проволоку периодического профиля класса Вр-I по ГОСТ 6727-80. Сварные каркасы должны удовлетворять требованиям ГОСТ 10922-75.
Для подъема и монтажа перемычек предусмотрены строповочные петли.
Марку сталей для армирования перемычек принимать согласно приложения 3 СНиП II-21-75.
Размеры, непрямолинейность, толщину защитного слоя бетона, также качество и внешний вид поверхностей следует проверять поГОСТ 948-84.
Качество поверхностей и внешний вид перемычек должен соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной указанной в рабочих чертежах, не должна превышать  (ГОСТ 13015.0-83).

3.Контроль и оценка качества

В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов, при этом должен осуществляться: - входной контроль материалов для приготовления бетонной смеси и арматурной стали;
- операционный контроль качества приготовления сварных сеток и каркасов;
- приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
Данные для испытаний см. на листах 4…8.

4. Маркировка, хранение, транспортирование

Маркировку, приемку, паспортизацию, хранение и транспортирование перемычек производить в соответствии с положениями ГОСТ 948-84, ГОСТ 13015.2-81, ГОСТ 13015.4-84.
Таблица 2 – 4 стр
545 × 741 пикс.     Открыть в новом окне

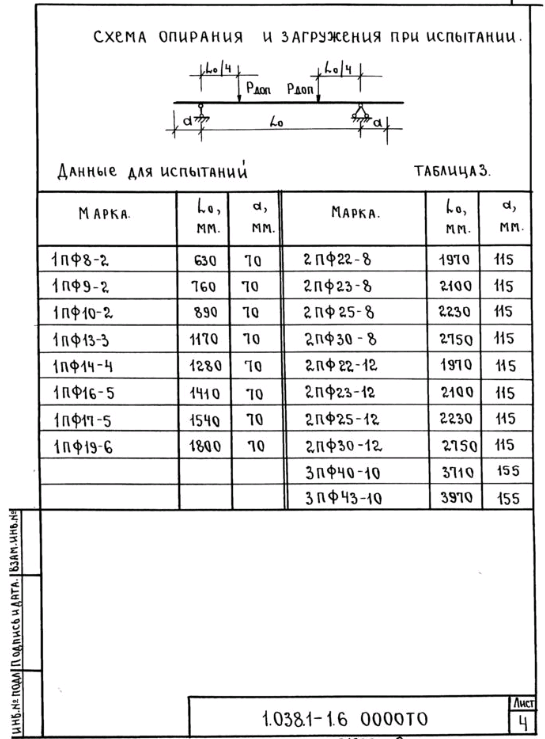

Таблица 3 Данные для испытаний
545 × 739 пикс.     Открыть в новом окне

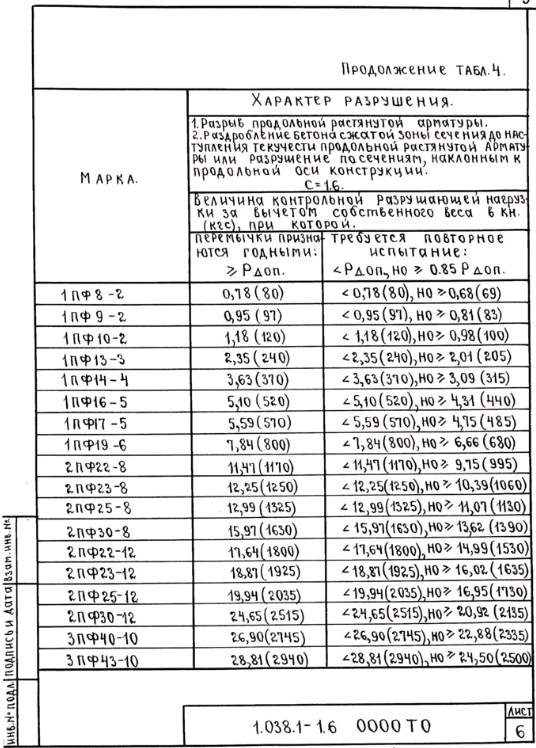

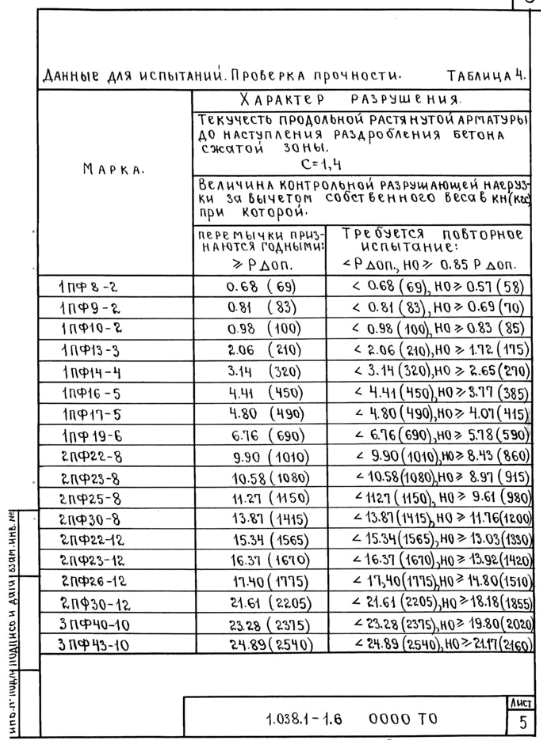

Таблица 4 Данные для испытаний. Проверка прочности
541 × 740 пикс.     Открыть в новом окне
536 × 748 пикс.     Открыть в новом окне

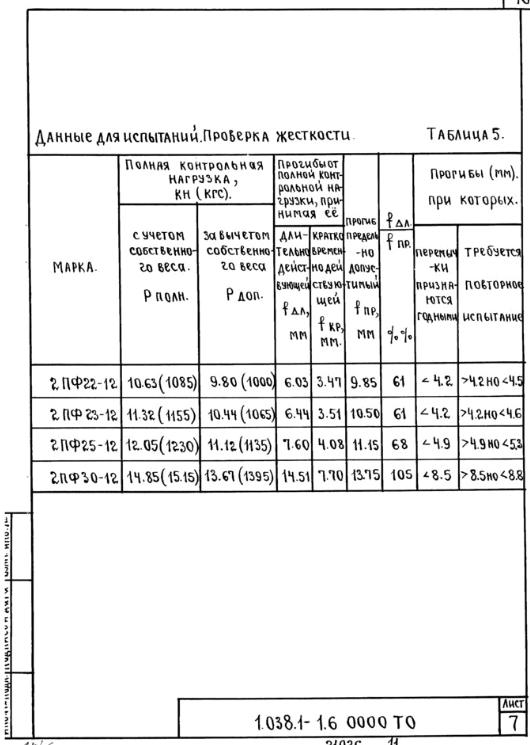

Таблица 5 Данные для испытаний. Проверка жесткости
530 × 745 пикс.     Открыть в новом окне

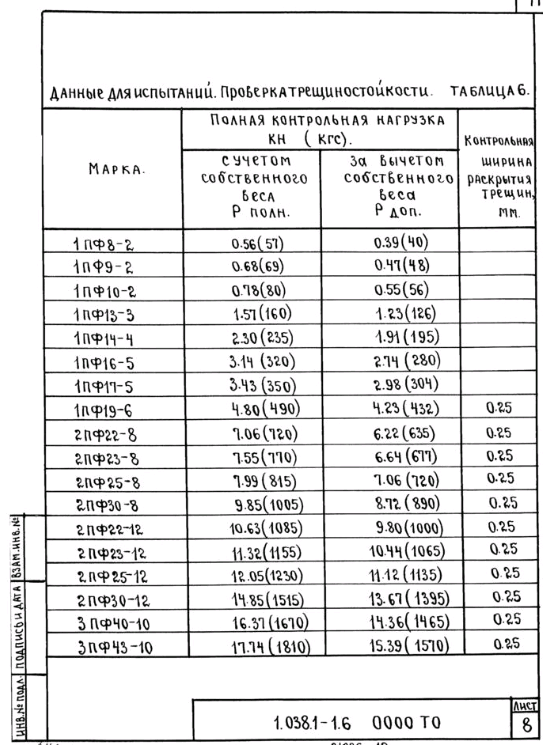

Таблица 6 Данные для испытаний. Проверка трещиностойкости
543 × 745 пикс.     Открыть в новом окне

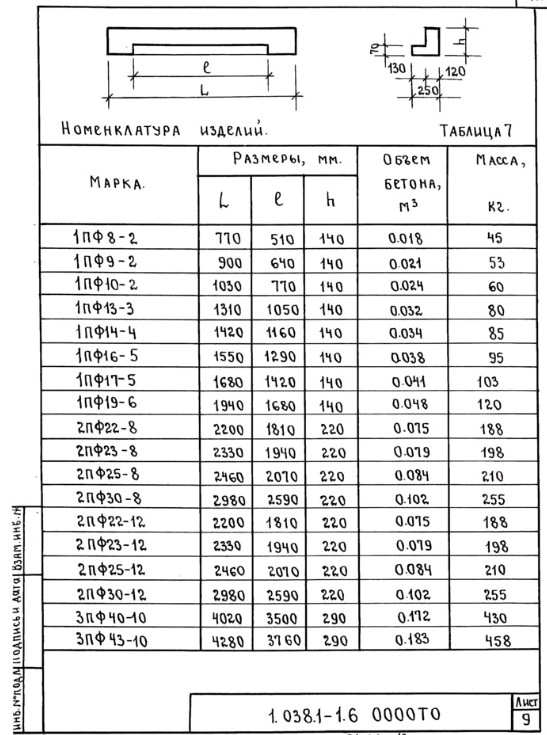

Таблица 7 Номенклатура изделий
547 × 735 пикс.     Открыть в новом окне

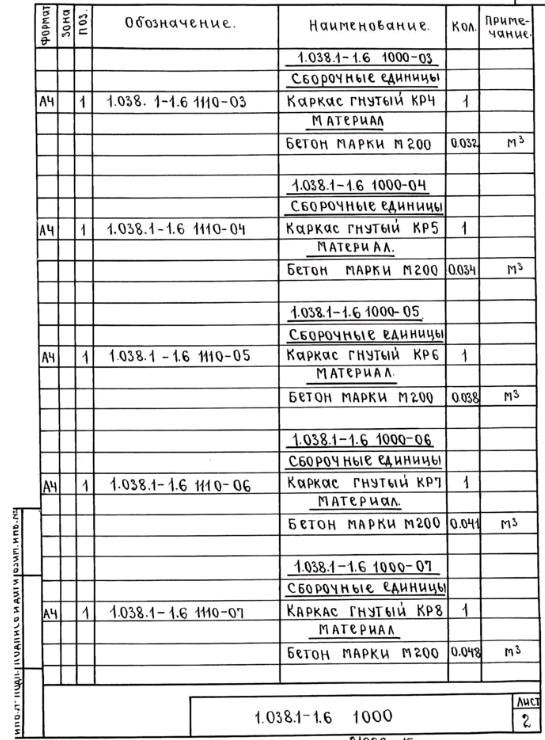

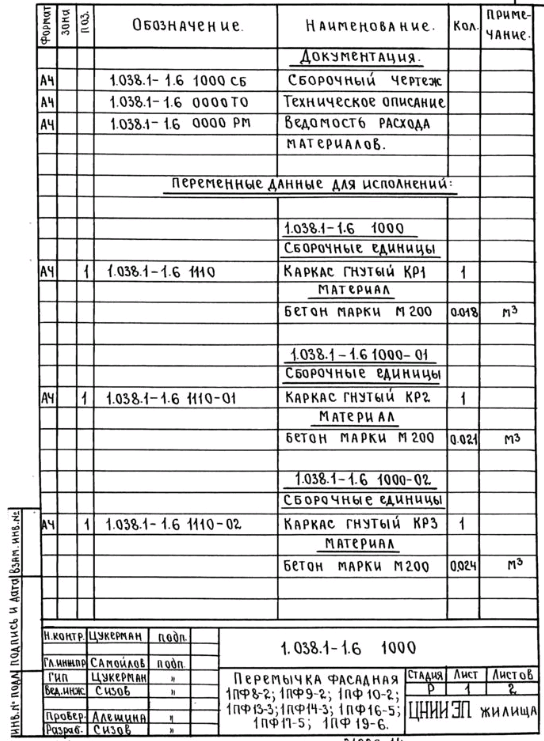

Перемычка фасадная 1ПФ8-2; 1ПФ9-2; 1ПФ10-2; 1ПФ13-3; 1ПФ14-3; 1ПФ16-5; 1ПФ17-5; 1ПФ19-6 – 13 стр

544 × 741 пикс.     Открыть в новом окне
545 × 740 пикс.     Открыть в новом окне

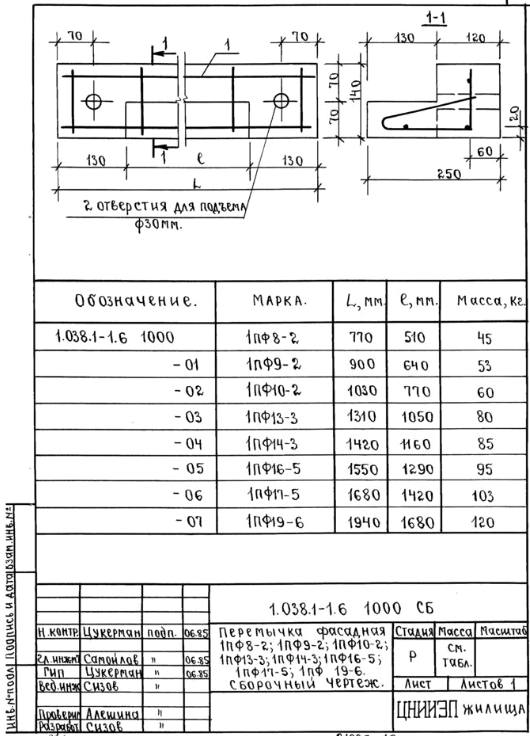

Перемычка фасадная 1ПФ8-2; 1ПФ9-2; 1ПФ10-2; 1ПФ13-3; 1ПФ14-3; 1ПФ16-5; 1ПФ17-5; 1ПФ19-6 Сборный чертеж – 15 стр

530 × 736 пикс.     Открыть в новом окне

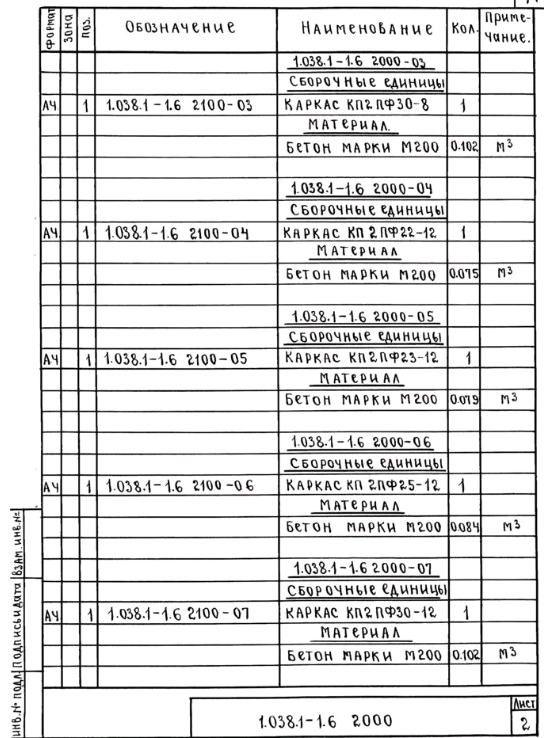

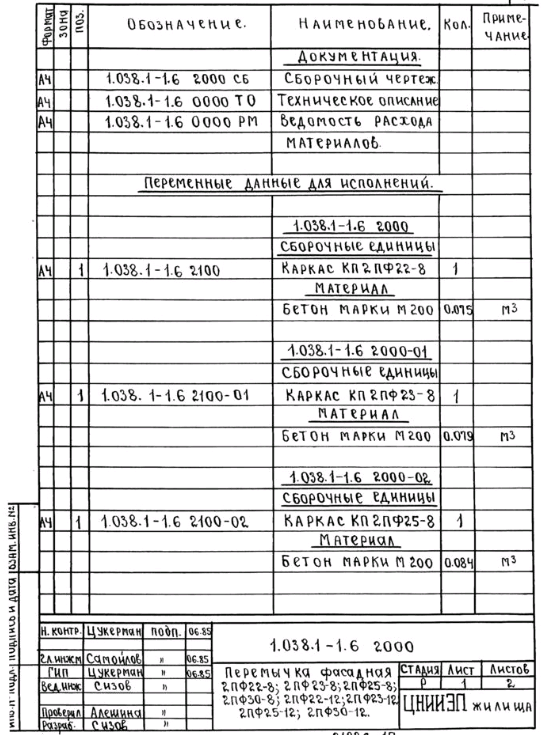

Перемычка фасадная 2ПФ22-8; 2ПФ23-8; 2ПФ25-8; 2ПФ30-8; 2ПФ22-12; 2ПФ23-12; 2ПФ25-12; 2ПФ30-12 – 16 стр

542 × 735 пикс.     Открыть в новом окне
544 × 738 пикс.     Открыть в новом окне

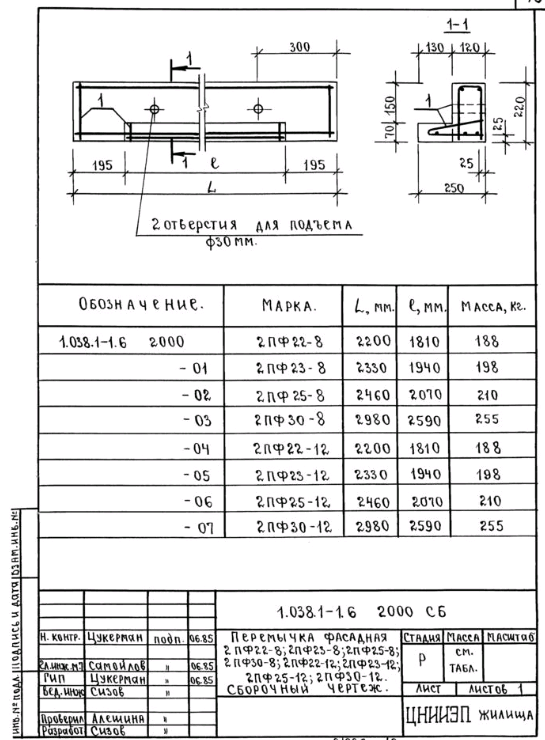

Перемычка фасадная 2ПФ22-8; 2ПФ23-8; 2ПФ25-8; 2ПФ30-8; 2ПФ22-12; 2ПФ23-12; 2ПФ25-12; 2ПФ30-12 Сборочный чертеж – 18 стр

545 × 740 пикс.     Открыть в новом окне

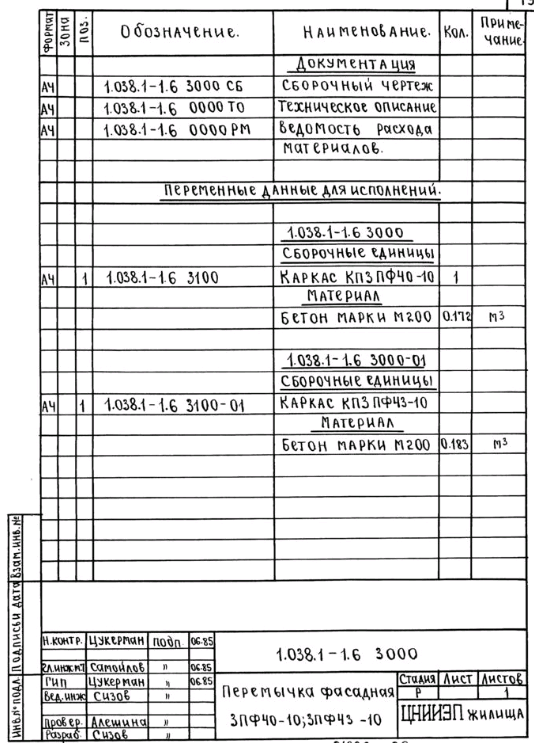

Перемычка фасадная 3ПФ40-10; 3ПФ43-10 – 19 стр

534 × 743 пикс.     Открыть в новом окне

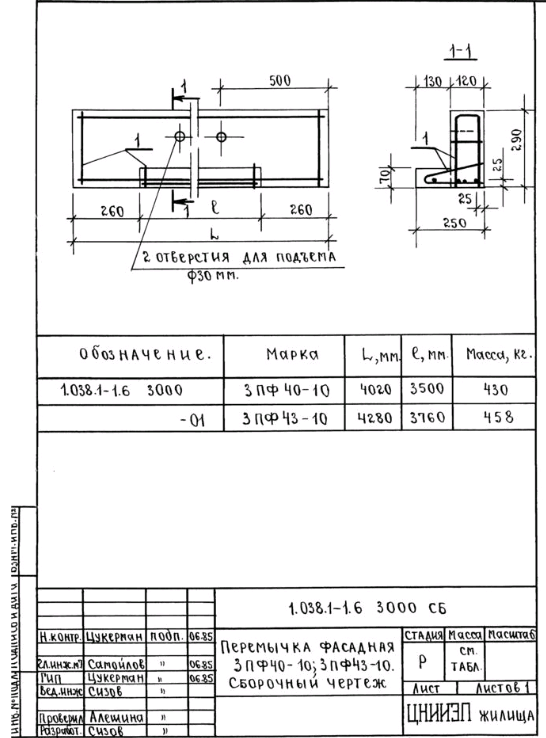

Перемычка фасадная 3ПФ40-10; 3ПФ43-10 Сборочный чертеж – 20 стр

546 × 738 пикс.     Открыть в новом окне

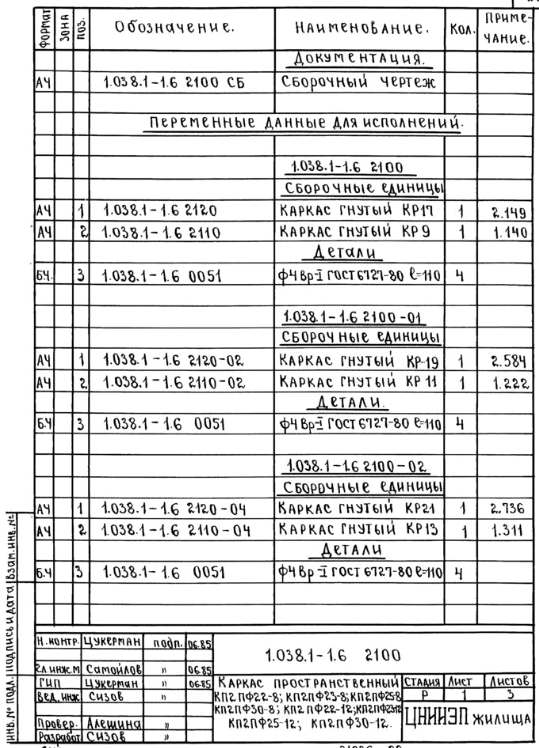

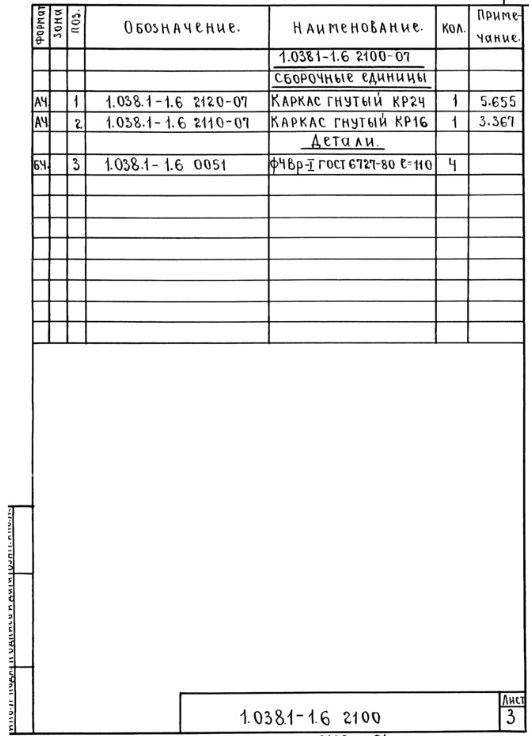

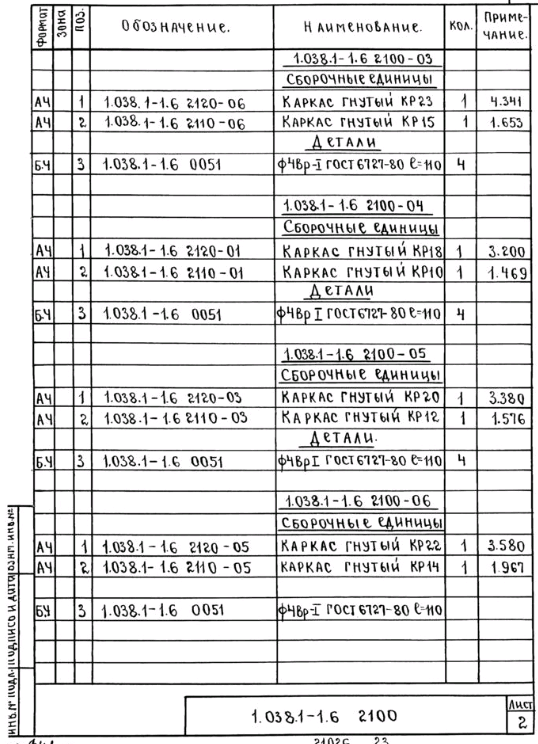

Каркас пространственный КП2ПФ22-8; КП2ПФ23-8; КП2ПФ25-8; КП2ПФ30-8; КП2ПФ22-12; КП2ПФ23-12; КП2ПФ25-12; КП2ПФ30-12 – 21 стр

539 × 748 пикс.     Открыть в новом окне
538 × 744 пикс.     Открыть в новом окне
529 × 736 пикс.     Открыть в новом окне

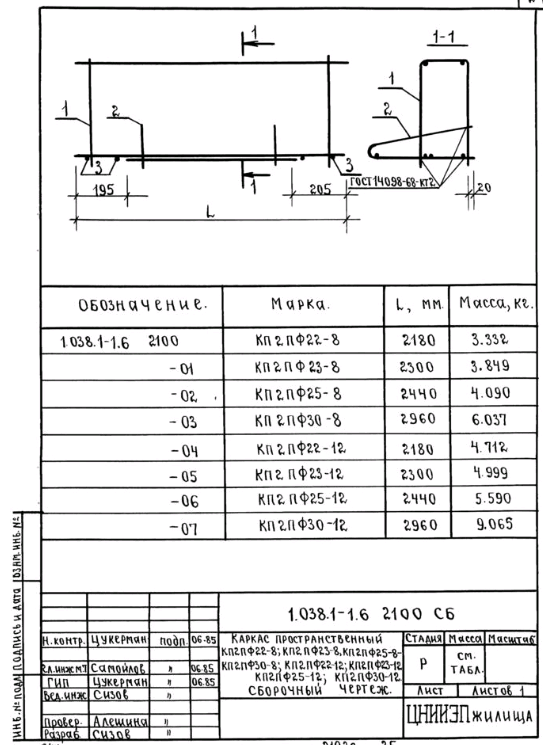

Каркас пространственный КП2ПФ22-8; КП2ПФ23-8; КП2ПФ25-8; КП2ПФ30-8; КП2ПФ22-12; КП2ПФ23-12; КП2ПФ25-12; КП2ПФ30-12 Сборочный чертеж – 24 стр

543 × 745 пикс.     Открыть в новом окне

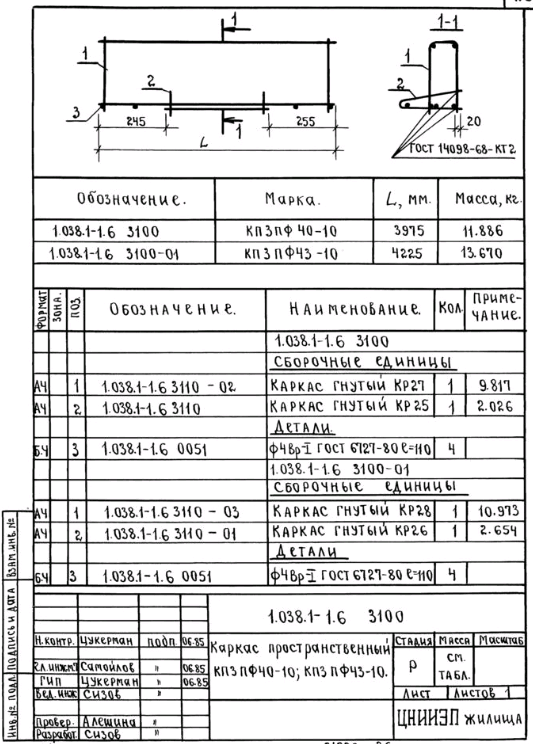

Каркас пространственный КП3ПФ40-10; КП3ПФ43-10 – 25 стр

533 × 744 пикс.     Открыть в новом окне

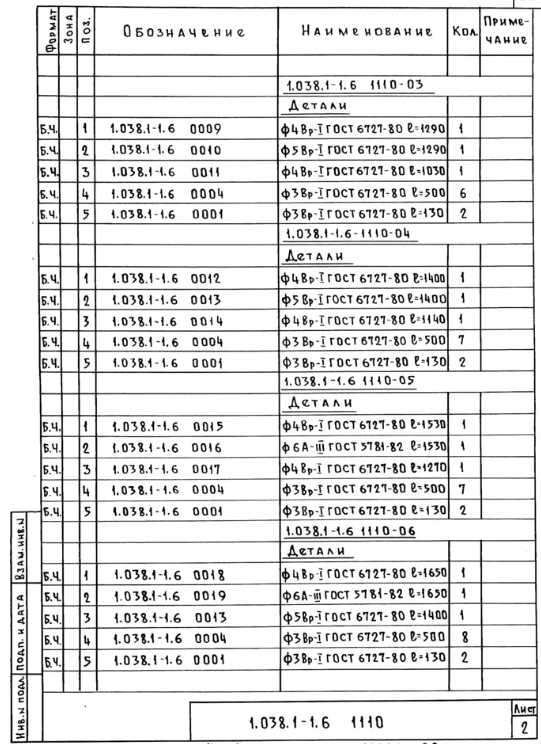

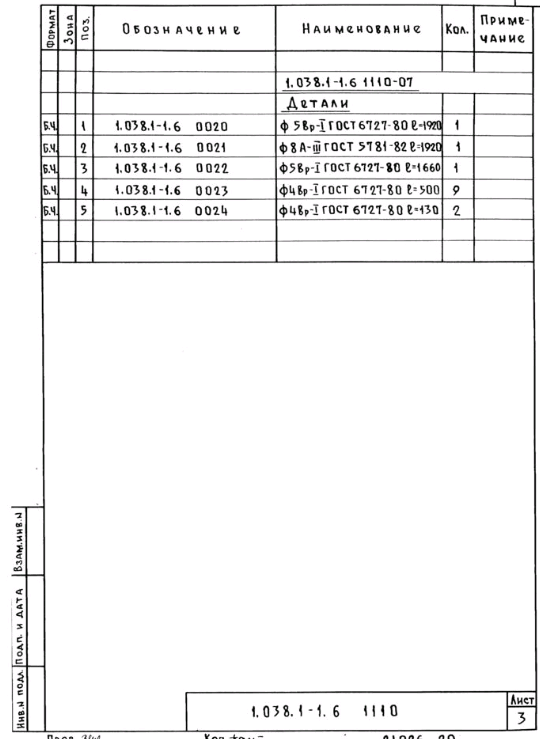

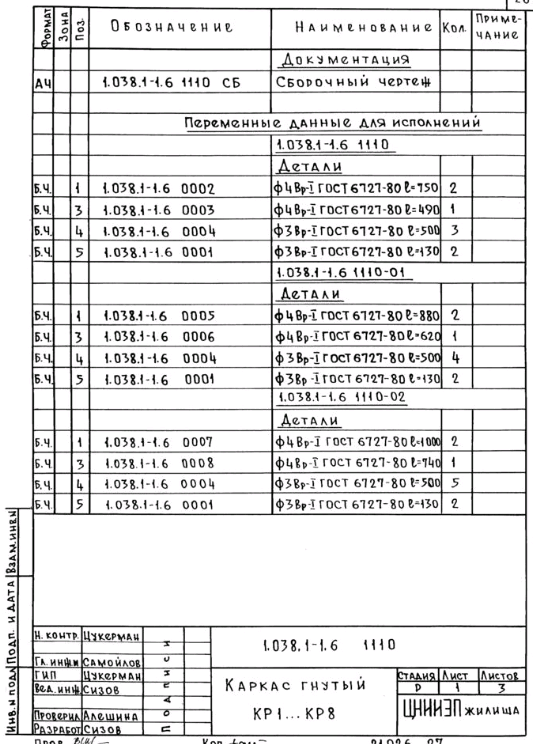

Каркас гнутый КР1…КР8 – 26 стр

533 × 744 пикс.     Открыть в новом окне
541 × 744 пикс.     Открыть в новом окне
540 × 739 пикс.     Открыть в новом окне

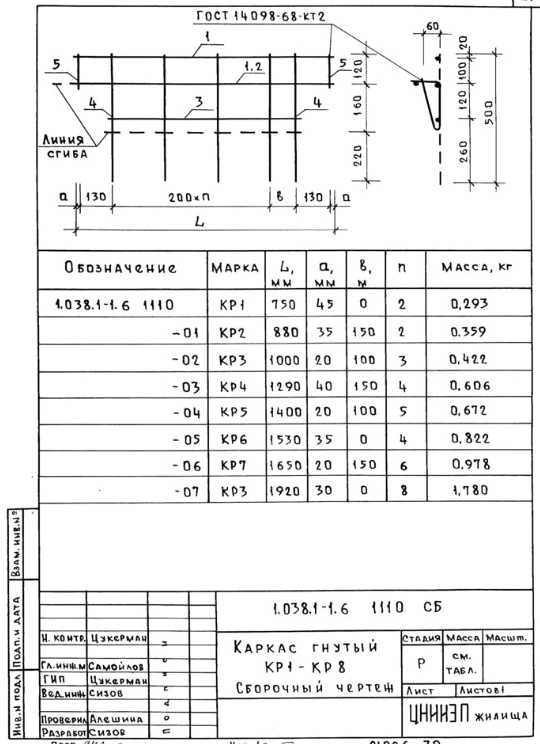

Каркас гнутый КР1…КР8 Сборочный чертеж – 29 стр

540 × 744 пикс.     Открыть в новом окне

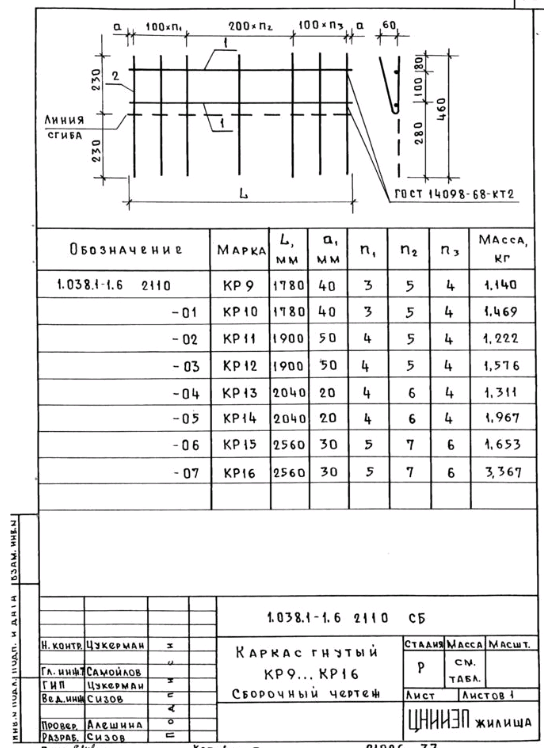

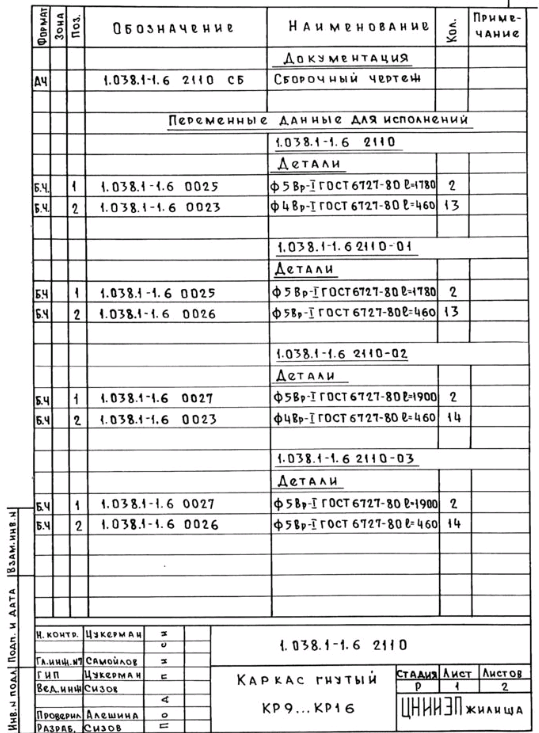

Каркас гнутый КР9…КР16 – 30 стр

539 × 733 пикс.     Открыть в новом окне

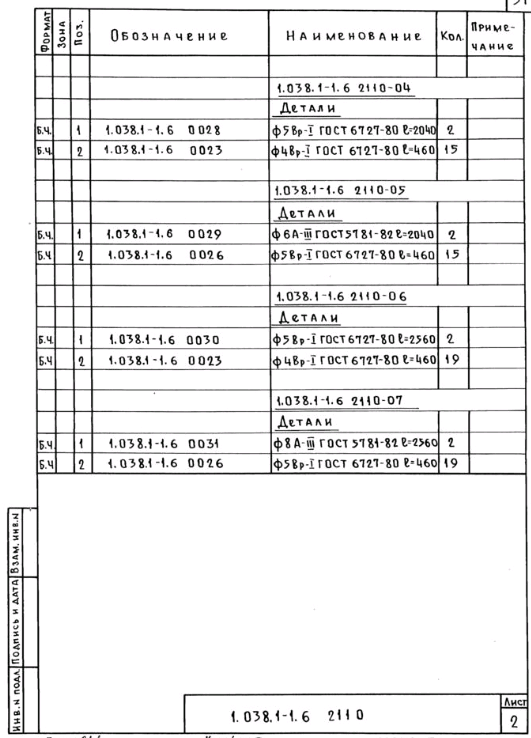

531 × 738 пикс.     Открыть в новом окне

Каркас гнутый КР9…КР16 – 32 стр

544 × 748 пикс.     Открыть в новом окне

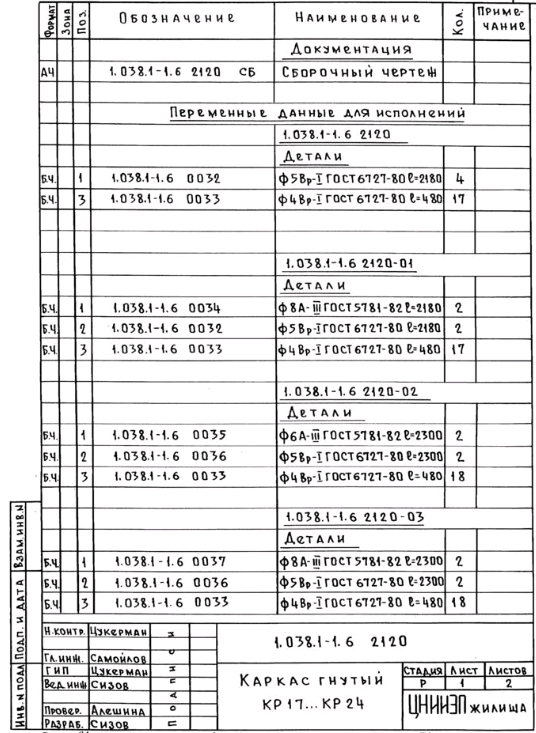

Каркас гнутый КР17…КР24 – 33 стр

536 × 733 пикс.     Открыть в новом окне

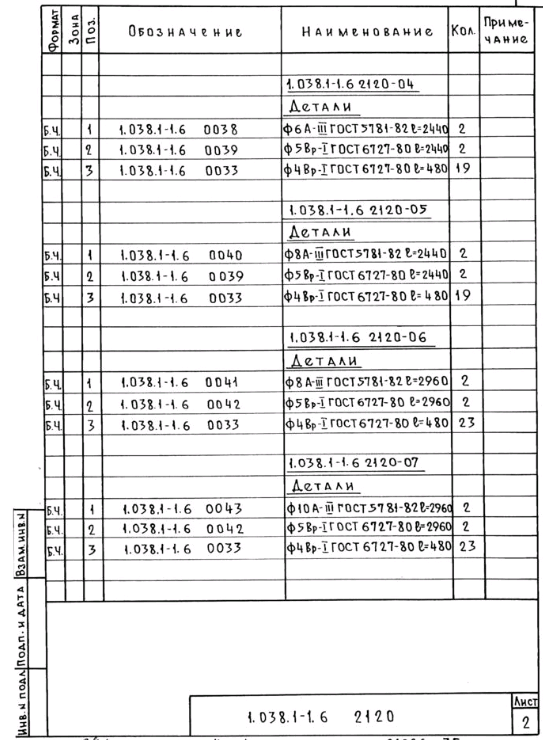

543 × 740 пикс.     Открыть в новом окне

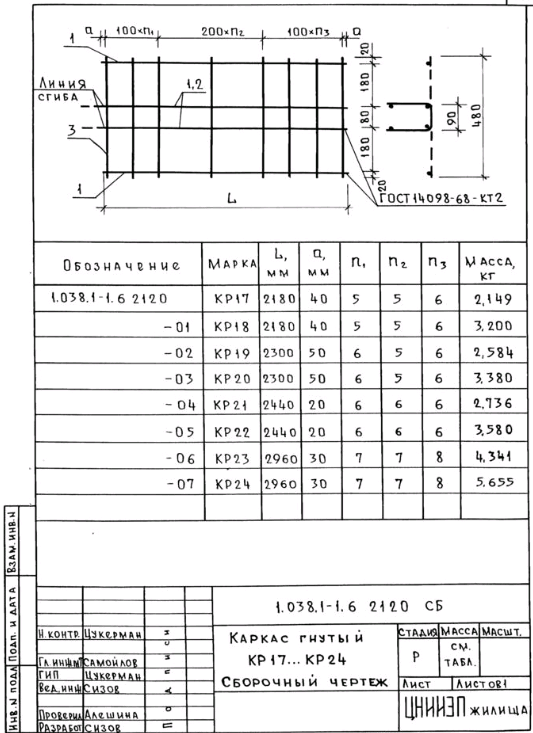

Каркас гнутый КР17…КР24 Сборочный чертеж – 35 стр

533 × 733 пикс.     Открыть в новом окне

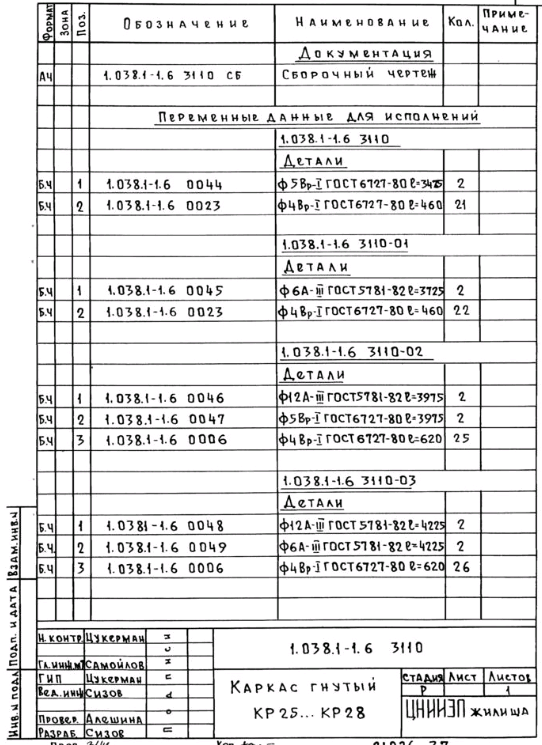

Каркас гнутый КР25…КР28 – 36 стр

542 × 745 пикс.     Открыть в новом окне

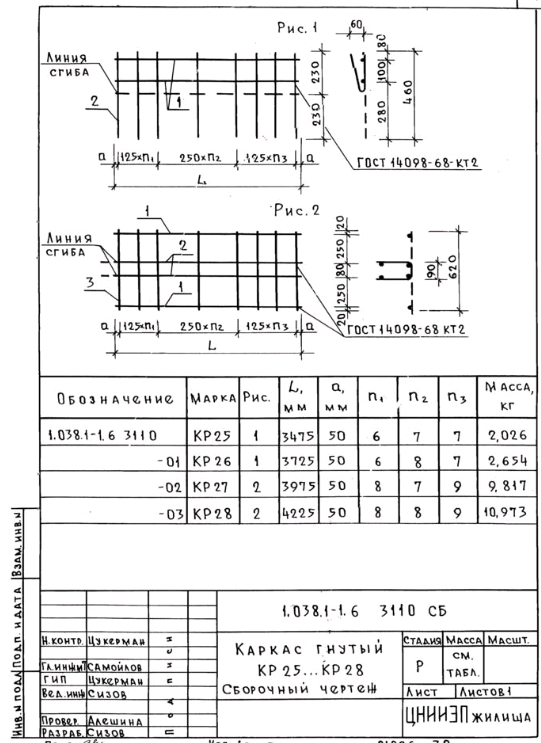

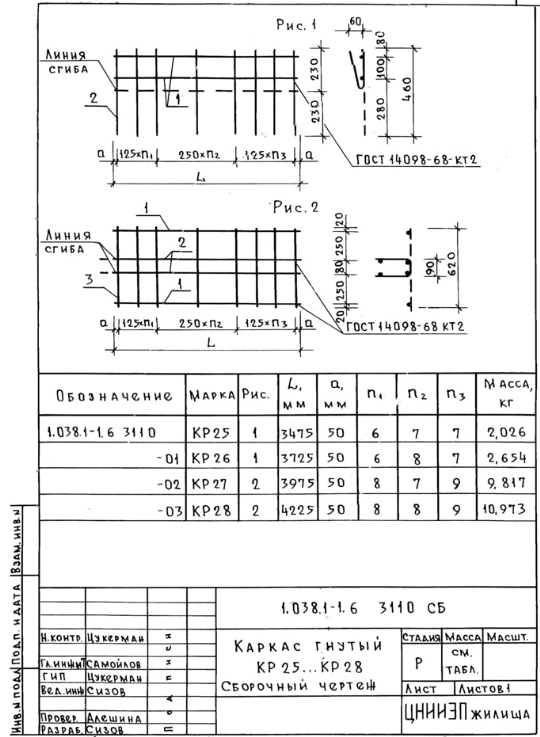

Каркас гнутый КР25…КР28 Сборочный чертеж – 37 стр

541 × 743 пикс.     Открыть в новом окне

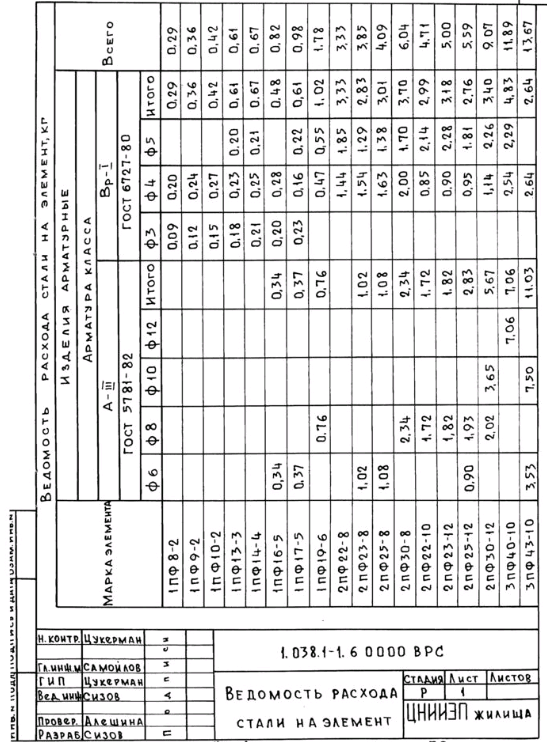

Ведомость расхода стали на элемент – 38 стр

547 × 742 пикс.     Открыть в новом окне

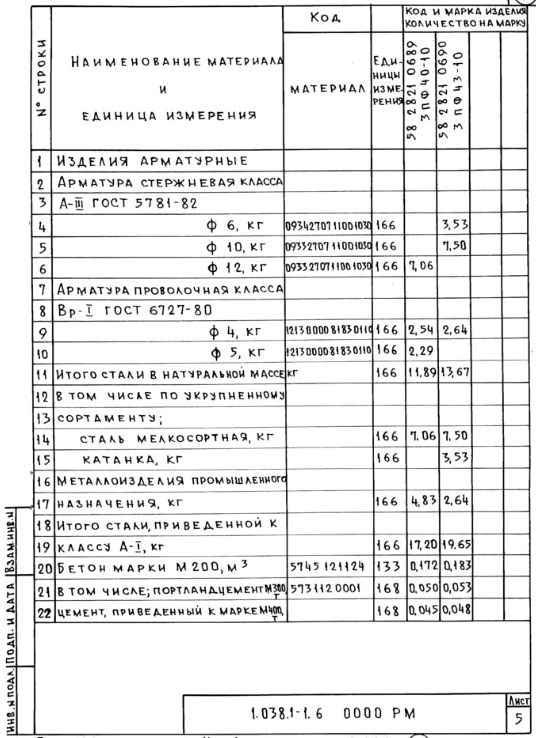

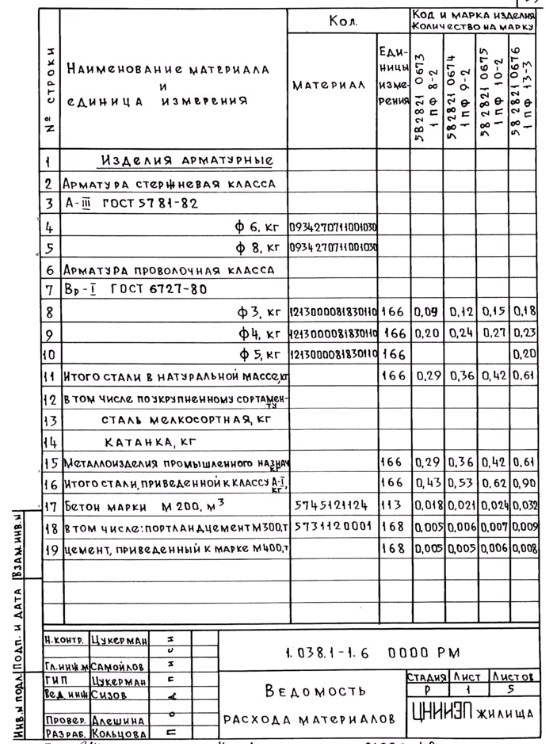

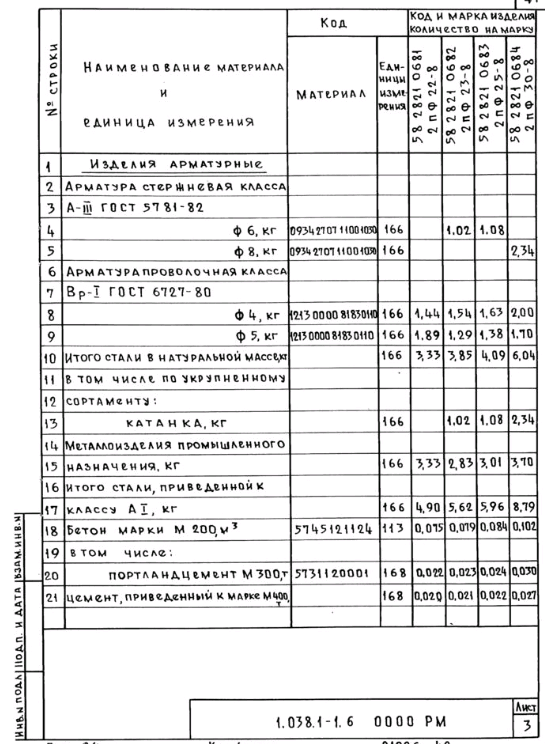

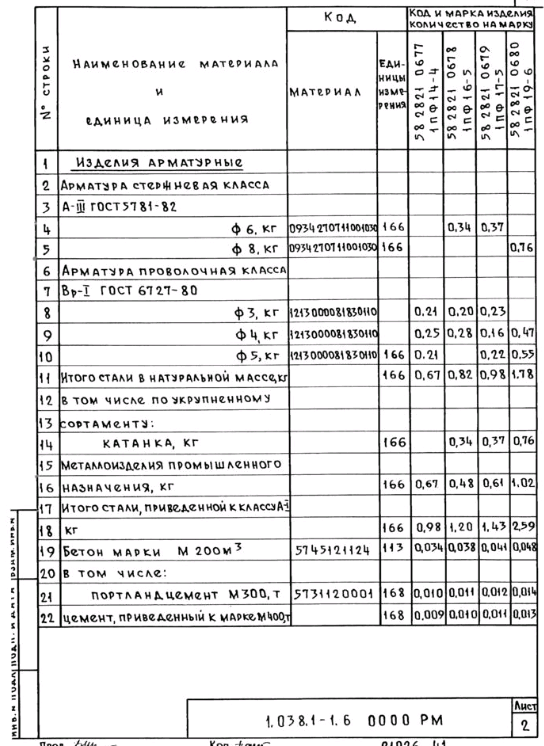

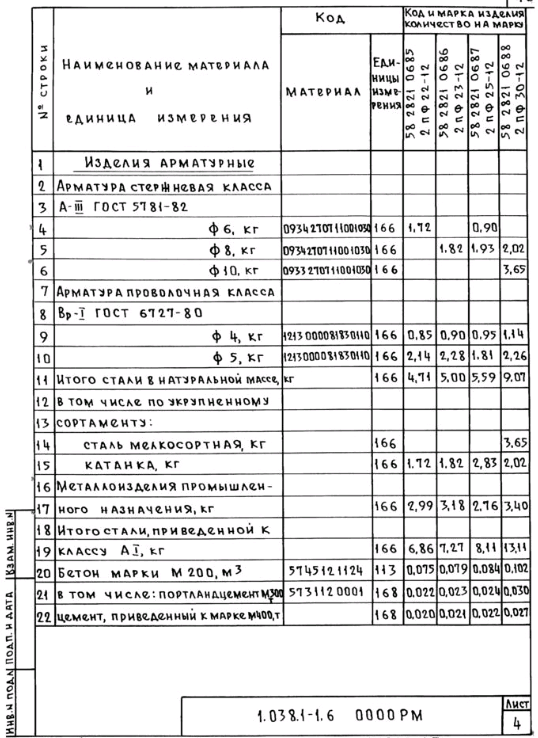

Ведомость расхода материалов – 39 стр

546 × 744 пикс.     Открыть в новом окне
544 × 746 пикс.     Открыть в новом окне
545 × 744 пикс.     Открыть в новом окне
538 × 738 пикс.     Открыть в новом окне
536 × 738 пикс.     Открыть в новом окне
