Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 2-9 Колонны для зданий с высотой этажей 6,0; 5,4 и 6,0 (7,2) м.

Рабочие чертежи

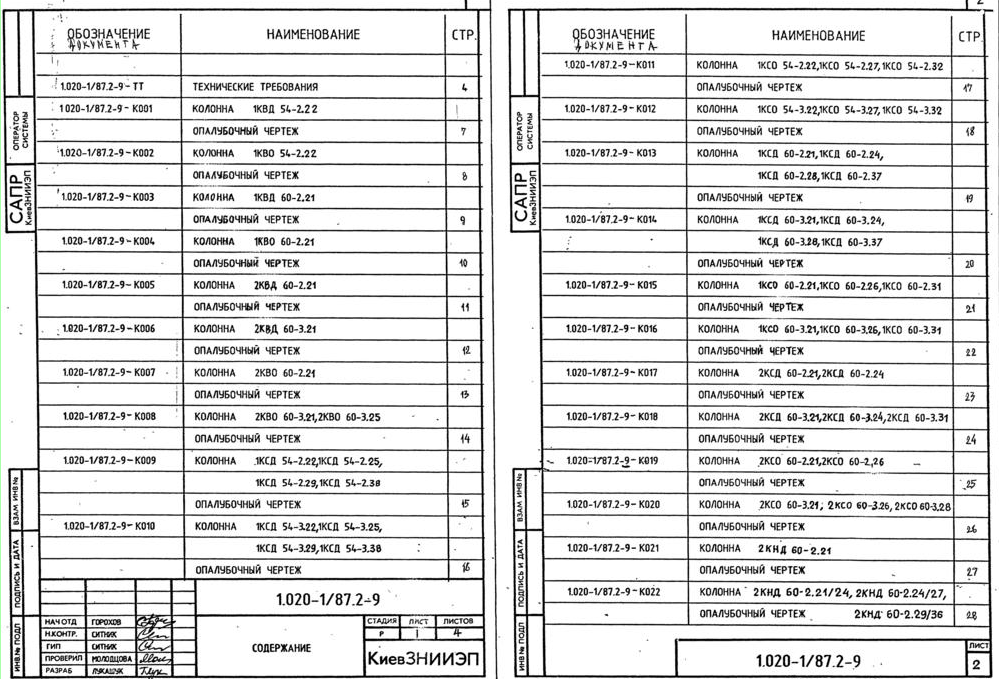

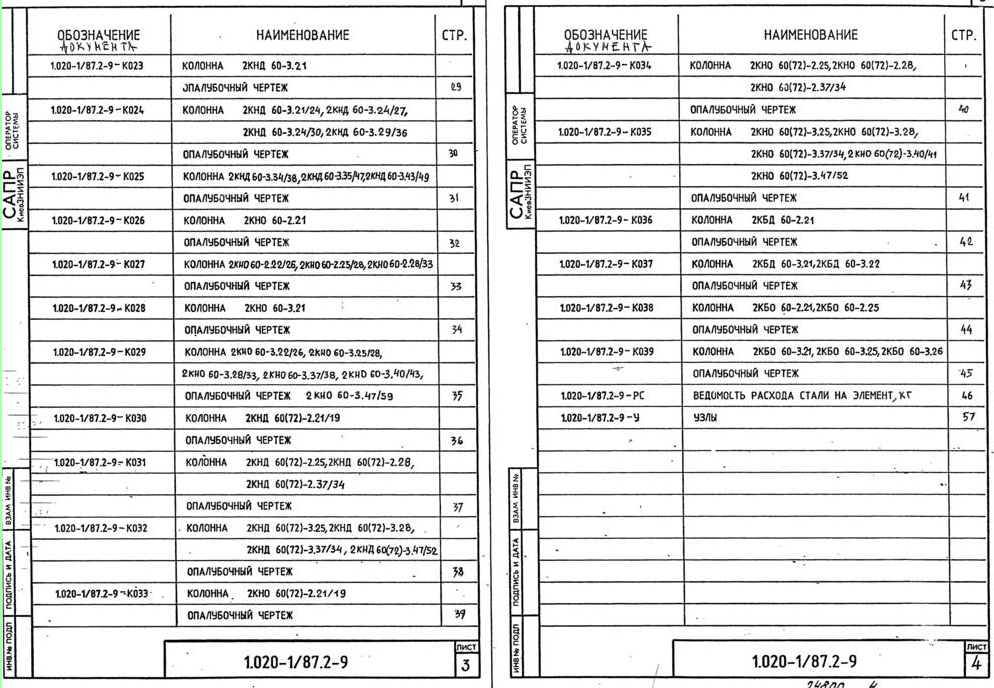

Содержание – 2 стр

999 × 679 пикс.     Открыть в новом окне

994 × 688 пикс.     Открыть в новом окне

Технические требования – 4 стр

Общие данные

Настоящий выпуск содержит рабочие чертежи железобетонных колонн сечением 400х400 мм для зданий с высотой этажа 5,4 м и 6,0 м

В номенклатуру включены колонны с увеличенной высотой первого этажа 7,2 м, а также одноэтажные колонны-вставки на высоту этажей 5,4 и 6,0 м для зданий с разновысокими этажами.

Номенклатура содержит следующие типы колонн:

- верхние (устанавливаемые в верхних этажах зданий);

- средние (устанавливаемые в средних этажах зданий);

- нижние (устанавливаемые в нижних этажах зданий);

- бесстыковые (устанавливаемые на всю высоту зданий).

В соответствии с положением колонн в каркасе здания (при примыкании к стеновым панелям, лестничным клеткам и др.) предусмотрены:

- двухконсольные колонны

- одноконсольные колонны

Расчет колонн выполнен в соответствии со СНиП 2.03.01-84*

Колонны относятся к 3-ей категории трещиностойкости.

Предел огнестойкости колонн 2,5 часа по СНиП 2.01.02-85

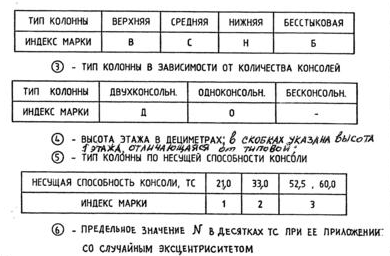

Маркировка колонн

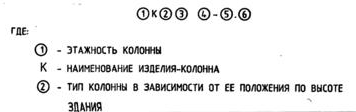

В соответствии с ГОСТ 23009-78 принята следующая схема маркировки колонн.

356 × 112 пикс.     Открыть в новом окне

390 × 256 пикс.     Открыть в новом окне

Пример: 2КНД 60 (20) – 2,28

2 – двухэтажная

К – колонна

Н – для нижних этажей зданий

Д – двухконсольная

60 (72) – с высотой типового этажа 6,0 м и нижним этажем 7,2 м

2 – несущая способность консоли 33,0 ТС

33 – предельная нормальная сила при

Конструктивные данные

Колонны армируются пространственными каркасами, состоящими из отдельных стержней, замкнутых хомутов, сеток косвенного армирования и закладных изделий.

Для выемки колонн из форм, а также строповки при транспортировке и монтаже предусмотрены строповочные отверстия

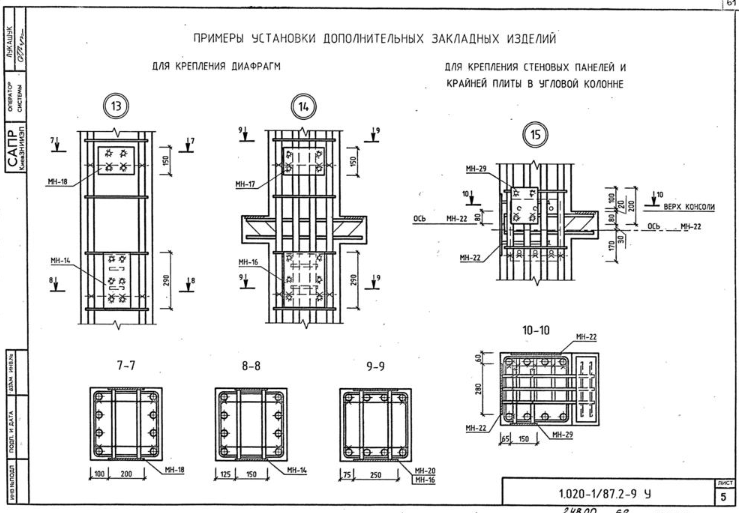

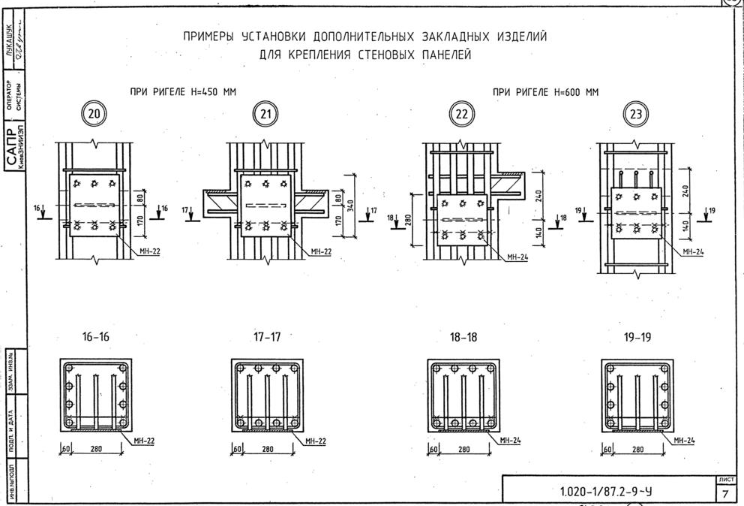

Номенклатура изделий предусматривает только основные типы колонн, имеющие закладные изделия крепления ригелей каркаса. Для крепления лестничных ригелей, диафрагм жесткости, поворотных ригелей, пристеночных и связевых плит в торцевых рядах, для крепления лестничных маршей и стеновых панелей устанавливают дополнительные закладные изделия. Примеры установки в колоннах дополнительных закладных изделий предусматриваемых в конкретных проектах, приведены в выпусках 0-1, 0-2, 0-3.

Мероприятия по защите закладных изделий от коррозии должны быть указаны в конкретном проекте, в зависимости от условий эксплуатации зданий, согласно СНиП 3.0.4.03-85.

Технические требования по изготовлению и приемке колонн смотри в выпуске 0-7 «Указания по заводской технологии изготовления изделий»

Указания по монтажу колонн содержится в выпуске 0-8 «Указания по монтажу изделий каркаса»

Колонны применяются в зданиях с неагрессивной, слабо- средне- агрессивной газовой средой. При применении колонн в условиях слабо- и среднеагрессивной газовой среды необходимо выполнить указания вып. 0-2. Перечень выпусков, входящих в серию 1.020-1/87, приведен в выпуске 0-0.

Складирование колонн

Складирование колонн производить в зоне действия монтажного крана на спланированном и уплотненном основании в один ряд или штабель. При укладке в один ряд высота подкладки должна составлять с учетом возможности кантовки колонны не менее 200 мм. Расстояние между колонами должно составлять 40-50 см.

При укладке в штабель колонны должны опираться на прокладки высотой не менее 40 мм.

Высота штабеля должна быть не более 2 м.

Прокладки и подкладки должны располагаться под отверстиями, предназначенными для выемки колонн из форм.

При наличии четырех отверстий колонны укладывать на две прокладки, размещая их посредине между двумя крайними отверстиями

Схема складирования колонн

393 × 88 пикс.     Открыть в новом окне

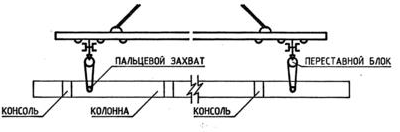

Строповка колонн при разгрузке с транспортных средств

Строповку колонн при разгрузке с транспортных средств производить с помощью балансирной траверсы и пальцевых захватов, пропускаемых в отверстия, служащие для выемки колонн из форм.

Схема строповки колонн при разгрузке и погрузке

400 × 132 пикс.     Открыть в новом окне

Транспортирование колонн

Перевозка колонн производится автомобильным транспортом на автопоездах с прицепами и полуприцепами общего назначения или специализированными, преимущественно в виде площадок с тягачами типа ЗИЛ-13081, КАМАЗ-5410, МАЗ -504А, КРАЗ-258.

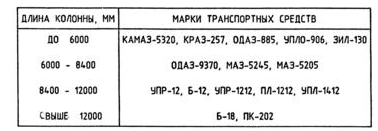

В зависимости от длины перевозимых колонн рекомендуется применять следующие автотранспортные средства.

378 × 131 пикс.     Открыть в новом окне

В процессе транспортирования колонны должны опираться на деревянные прокладки из бруса толщиной 200 мм, располагаемые в местах, указанных на схеме расположения опор.

274 × 241 пикс.     Открыть в новом окне

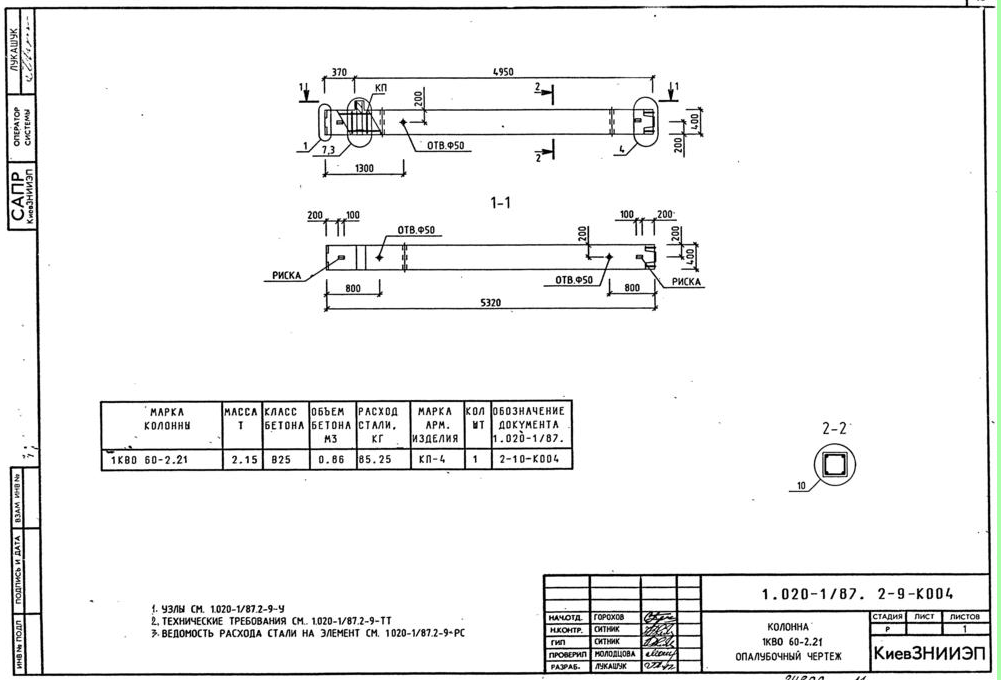

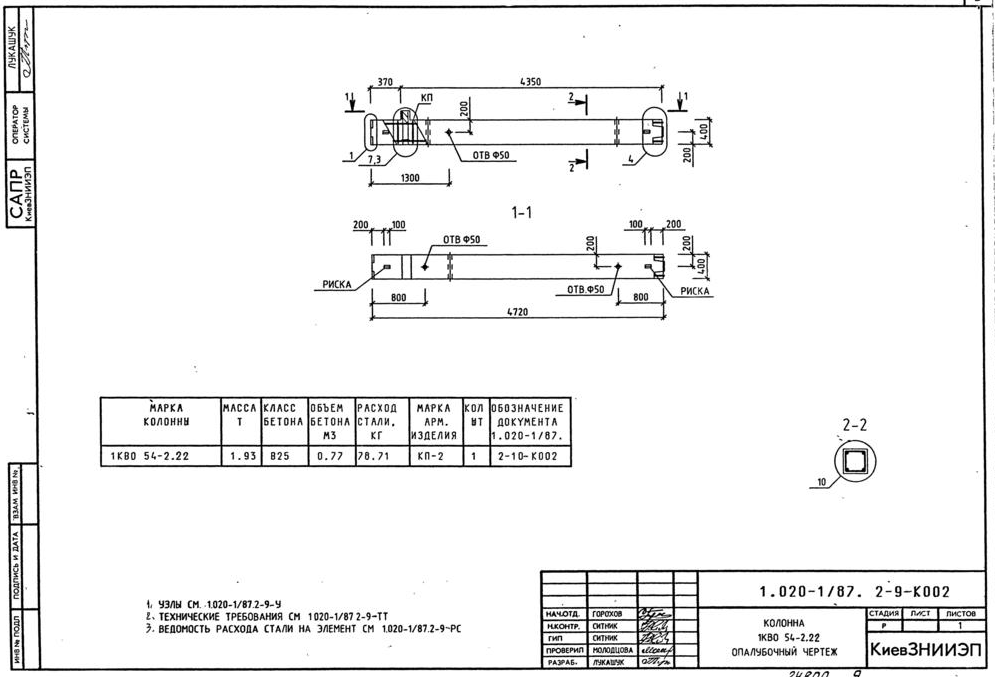

Колонна 1КВД 54-2.22 опалубочный чертеж – 7 стр

994 × 676 пикс.     Открыть в новом окне

Колонна 1КВО 54-2.22 опалубочный чертеж – 8 стр

995 × 677 пикс.     Открыть в новом окне

Колонна 1КВО 60-2.21 опалубочный чертеж – 9 стр

988 × 674 пикс.     Открыть в новом окне

Колонна 1КВО 60-2.21 опалубочный чертеж – 10 стр

1001 × 680 пикс.     Открыть в новом окне

Колонна 1КВД 60-2.21 опалубочный чертеж – 11 стр

993 × 680 пикс.     Открыть в новом окне

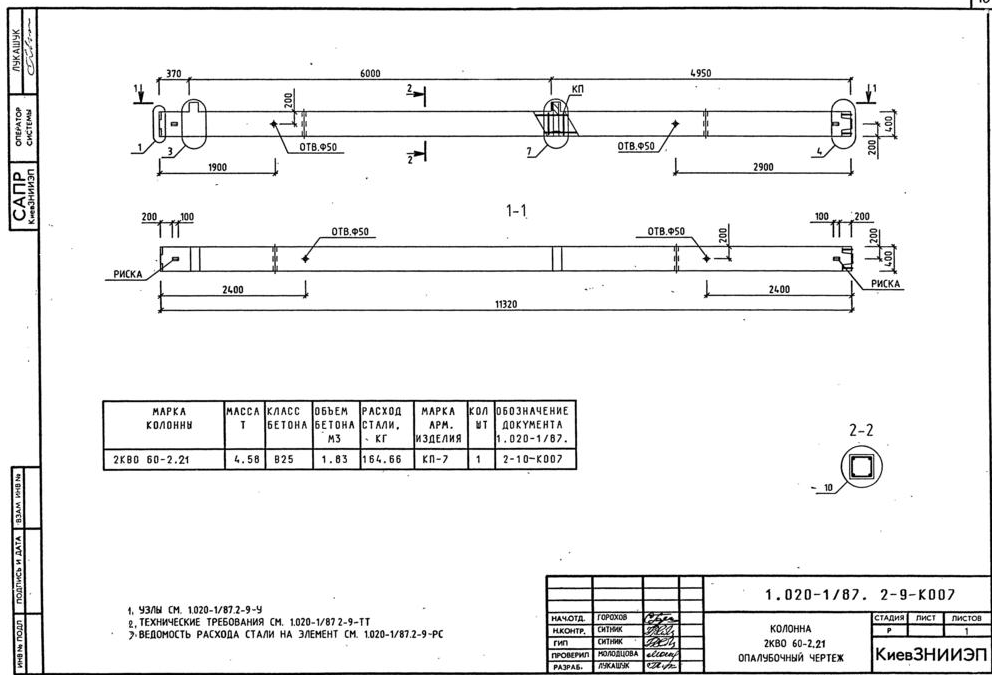

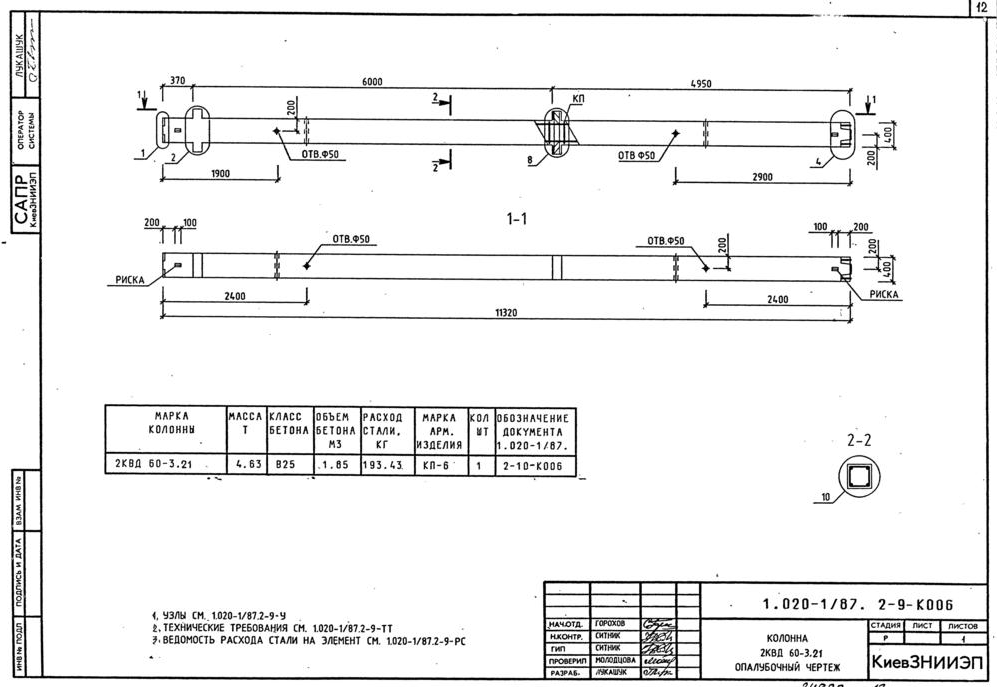

Колонна 2КВД 60-2.21 опалубочный чертеж – 12 стр

997 × 687 пикс.     Открыть в новом окне

Колонна 2КВО 60-2.21 опалубочный чертеж – 13 стр

992 × 675 пикс.     Открыть в новом окне

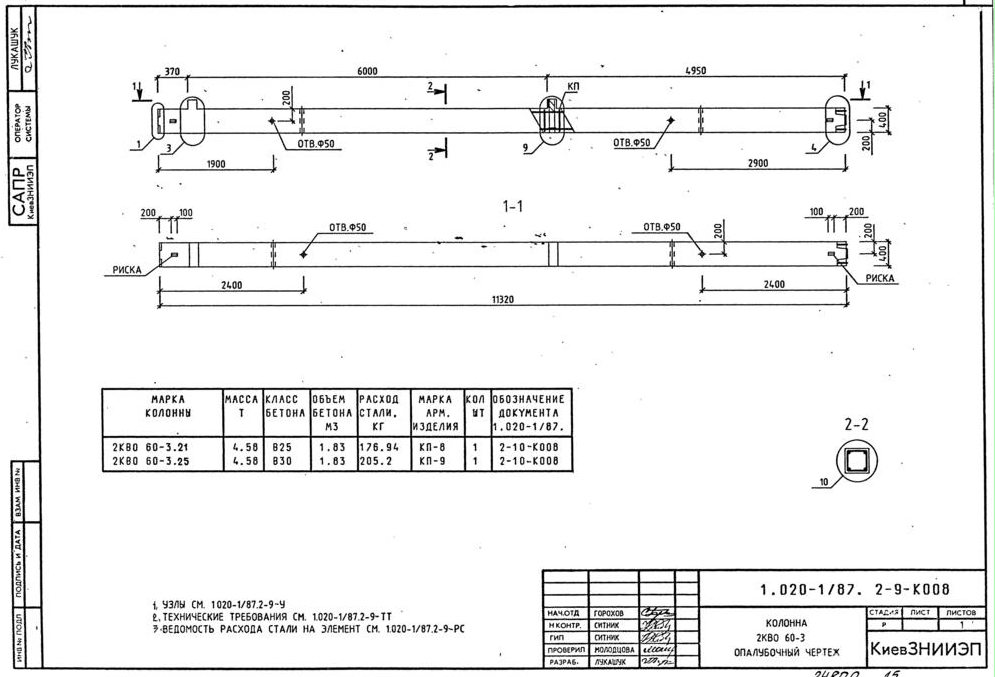

Колонна 2КВО 60-3 опалубочный чертеж – 14 стр

995 × 677 пикс.     Открыть в новом окне

Колонна 2КСД 54-2 опалубочный чертеж – 15 стр

1002 × 682 пикс.     Открыть в новом окне

Колонна 1КСД 54-3 опалубочный чертеж – 16 стр

994 × 677 пикс.     Открыть в новом окне

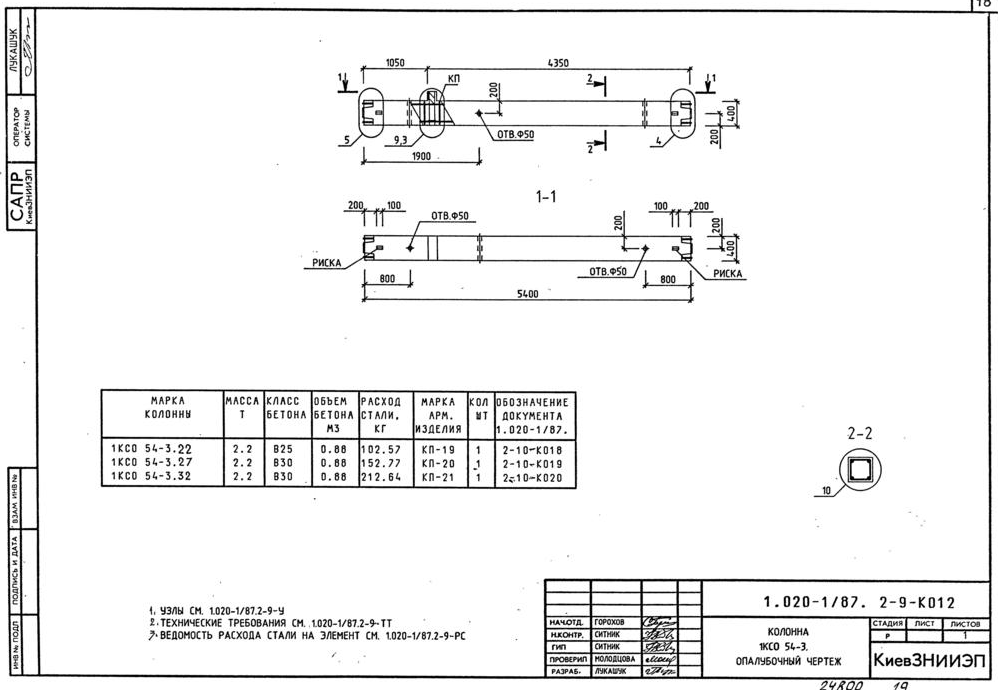

Колонна 1КСО 54-2 опалубочный чертеж – 17 стр

995 × 674 пикс.     Открыть в новом окне

Колонна 1КСО 54-3 опалубочный чертеж – 18 стр

998 × 690 пикс.     Открыть в новом окне

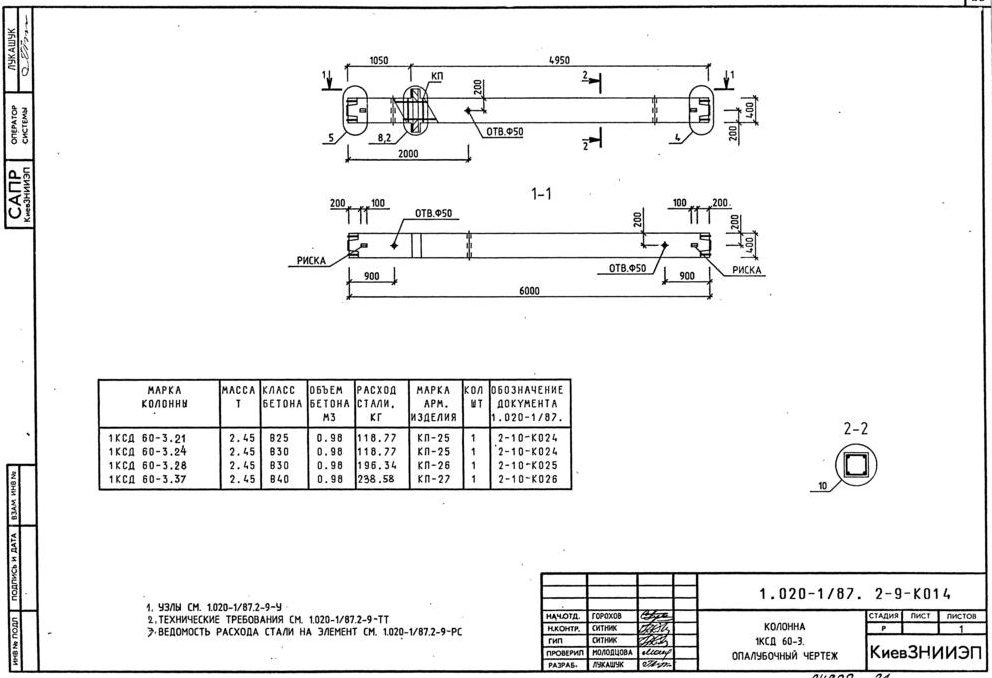

Колонна 1КСД 60-2 опалубочный чертеж – 19 стр

991 × 679 пикс.     Открыть в новом окне

Колонна 1КСД 60-3 опалубочный чертеж – 20 стр

992 × 678 пикс.     Открыть в новом окне

Колонна 1КСО 60-2 опалубочный чертеж – 21 стр

1002 × 681 пикс.     Открыть в новом окне

Колонна 1КСО 60-3 опалубочный чертеж – 22 стр

995 × 679 пикс.     Открыть в новом окне

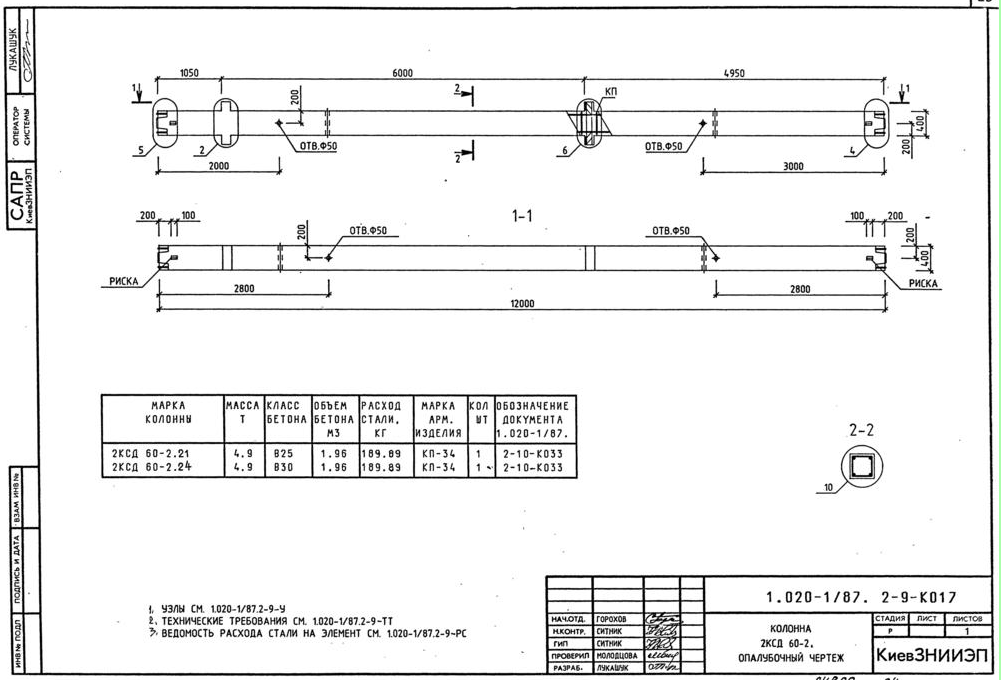

Колонна 2КСД 60-2 опалубочный чертеж – 23 стр

1001 × 680 пикс.     Открыть в новом окне

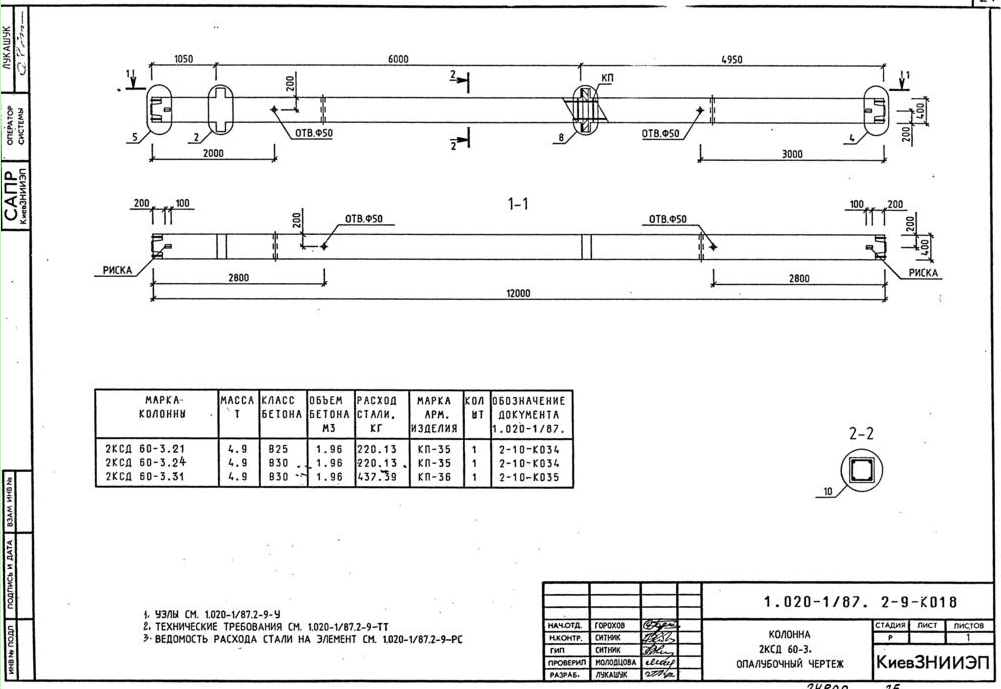

Колонна 2КСД 60-3 опалубочный чертеж – 24 стр

1001 × 689 пикс.     Открыть в новом окне

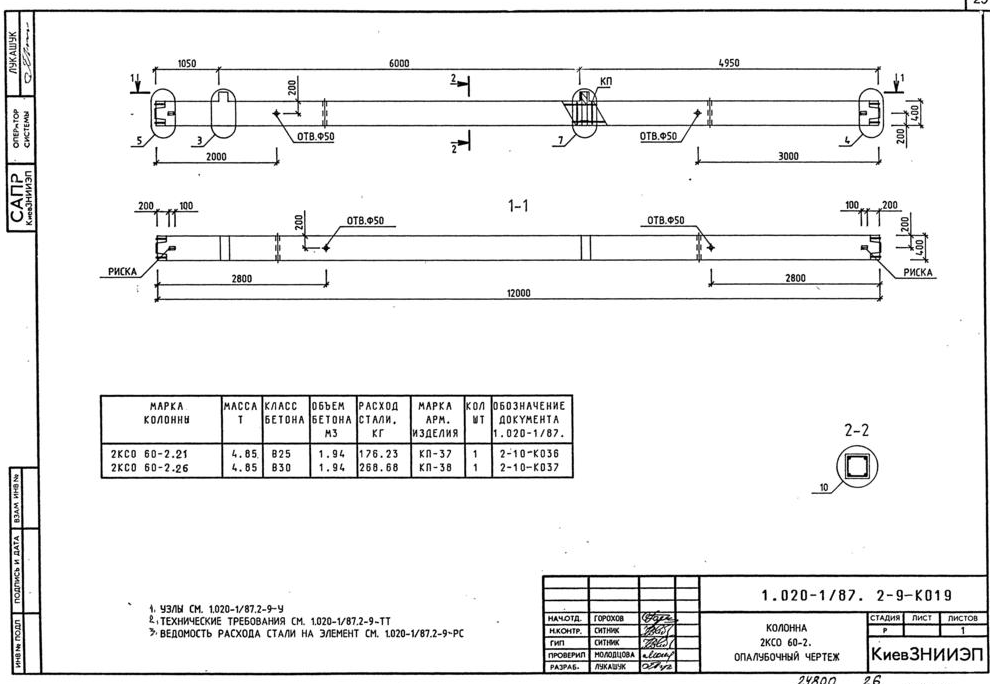

Колонна 2КСО 60-2 опалубочный чертеж – 25 стр

990 × 684 пикс.     Открыть в новом окне

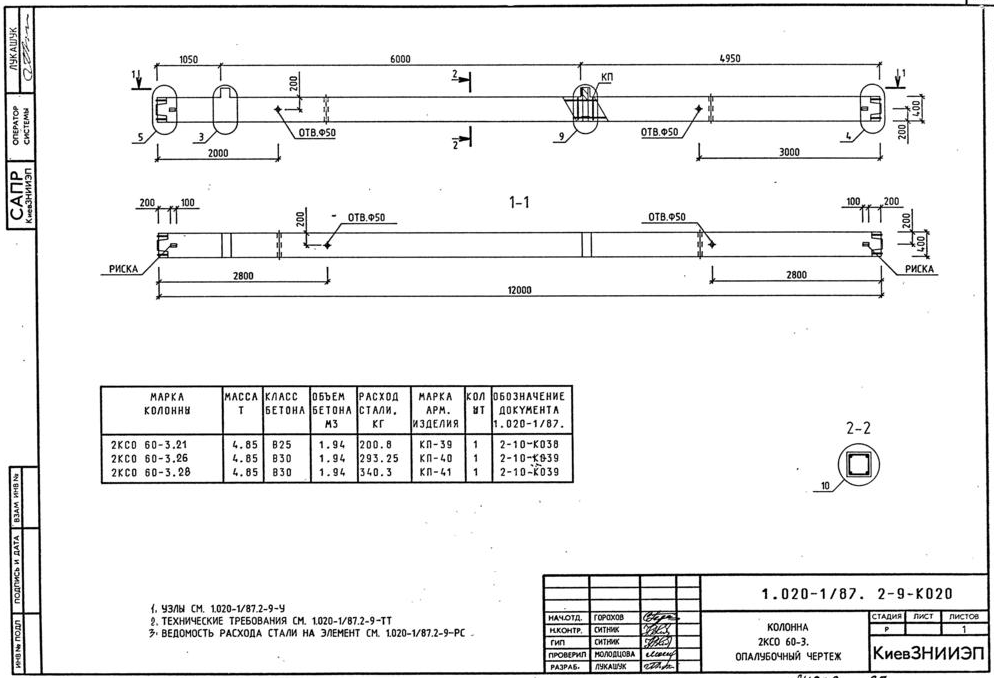

Колонна 2КСО 60-3 опалубочный чертеж – 26 стр

994 × 678 пикс.     Открыть в новом окне

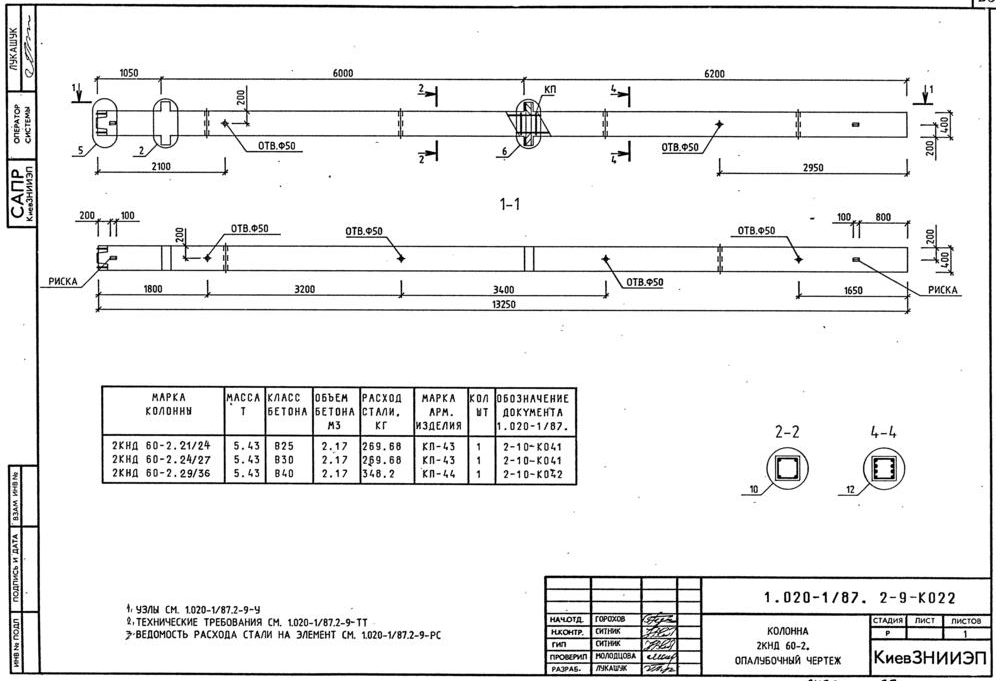

Колонна 2КНД 60-2.21 опалубочный чертеж – 27 стр

989 × 675 пикс.     Открыть в новом окне

Колонна 2КНД 60-2 опалубочный чертеж – 28 стр

996 × 681 пикс.     Открыть в новом окне

Колонна 2КНД 60-3.21 опалубочный чертеж – 29 стр

1002 × 683 пикс.     Открыть в новом окне

Колонна 2КНД 60- опалубочный чертеж – 30 стр

993 × 674 пикс.     Открыть в новом окне

Колонна 2КНД 60-3 опалубочный чертеж – 31 стр

996 × 679 пикс.     Открыть в новом окне

Колонна 2КНО 60-2.21 опалубочный чертеж – 32 стр

986 × 674 пикс.     Открыть в новом окне

Колонна 2КНО 60-2 опалубочный чертеж – 33 стр

989 × 677 пикс.     Открыть в новом окне

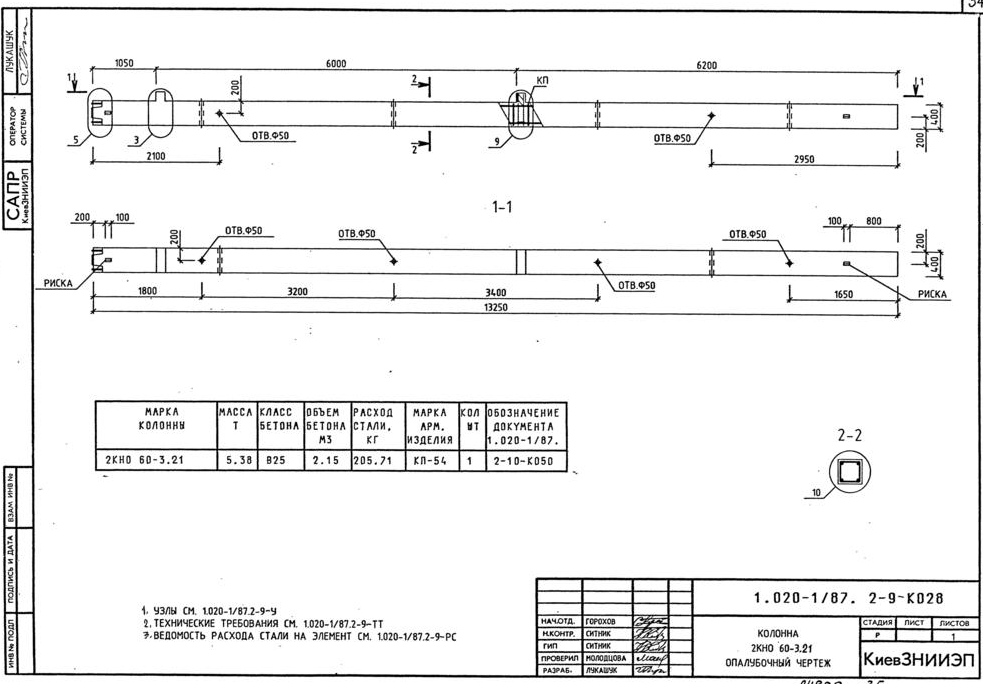

Колонна 2КНО 60-3.21 опалубочный чертеж – 34 стр

983 × 684 пикс.     Открыть в новом окне

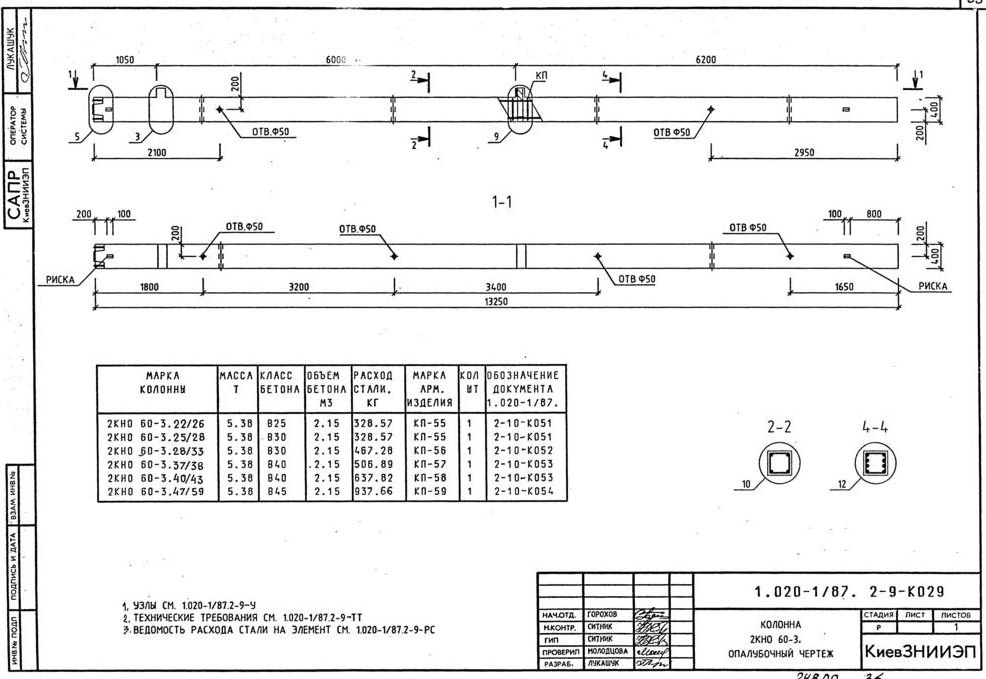

Колонна 2КНО 60-3 опалубочный чертеж – 35 стр

986 × 679 пикс.     Открыть в новом окне

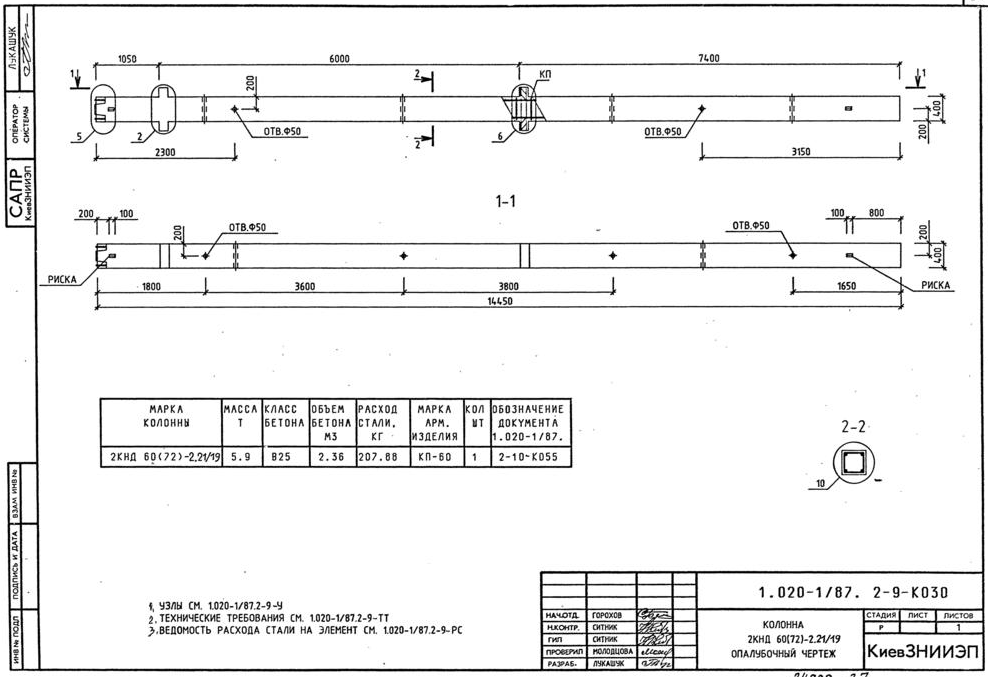

Колонна 2КНД 60(72)-2.21/19 опалубочный чертеж – 36 стр

988 × 677 пикс.     Открыть в новом окне

Колонна 2КНД 60(72)-2 опалубочный чертеж – 37 стр

986 × 676 пикс.     Открыть в новом окне

Колонна 2КНД 60(72)-3 опалубочный чертеж – 38 стр

988 × 667 пикс.     Открыть в новом окне

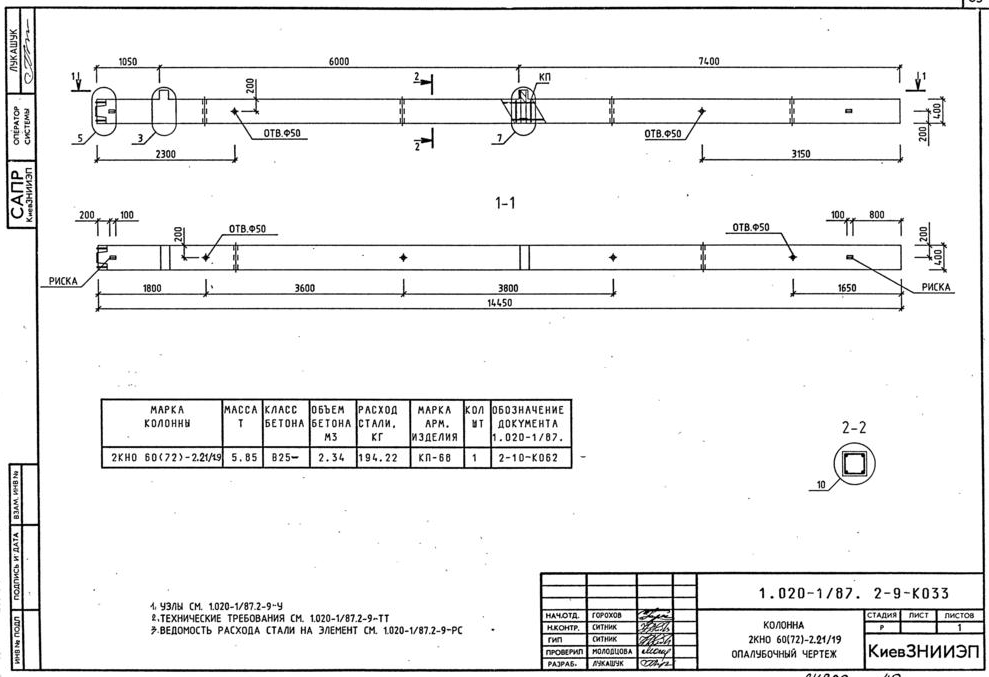

Колонна 2КНО 60(72)-2.21/19 опалубочный чертеж – 39 стр

989 × 677 пикс.     Открыть в новом окне

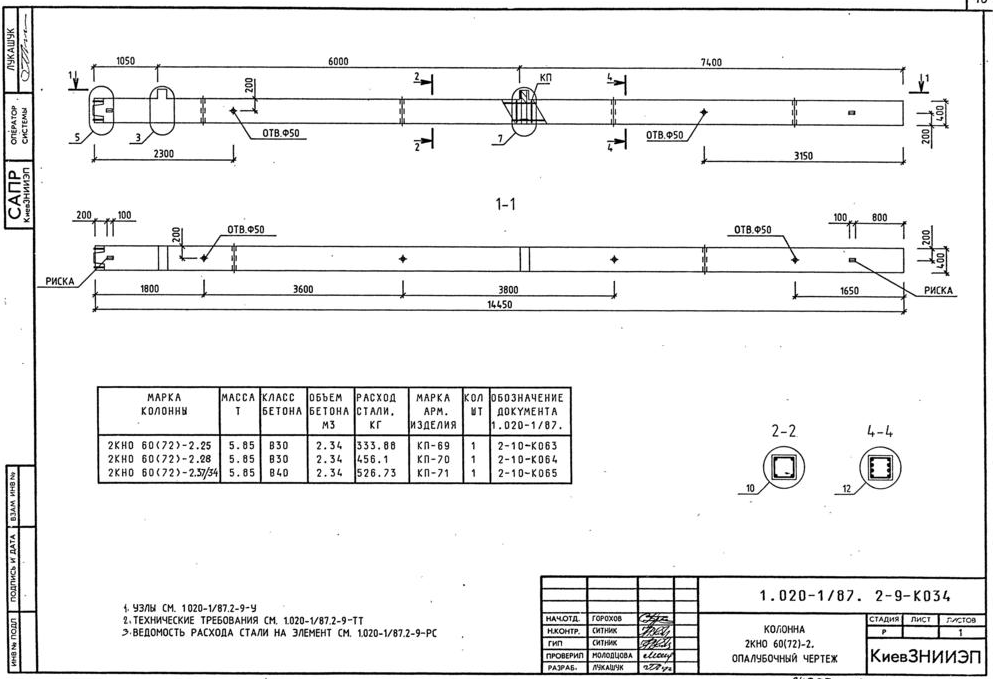

Колонна 2КНО 60(72)-2 опалубочный чертеж – 40 стр

993 × 679 пикс.     Открыть в новом окне

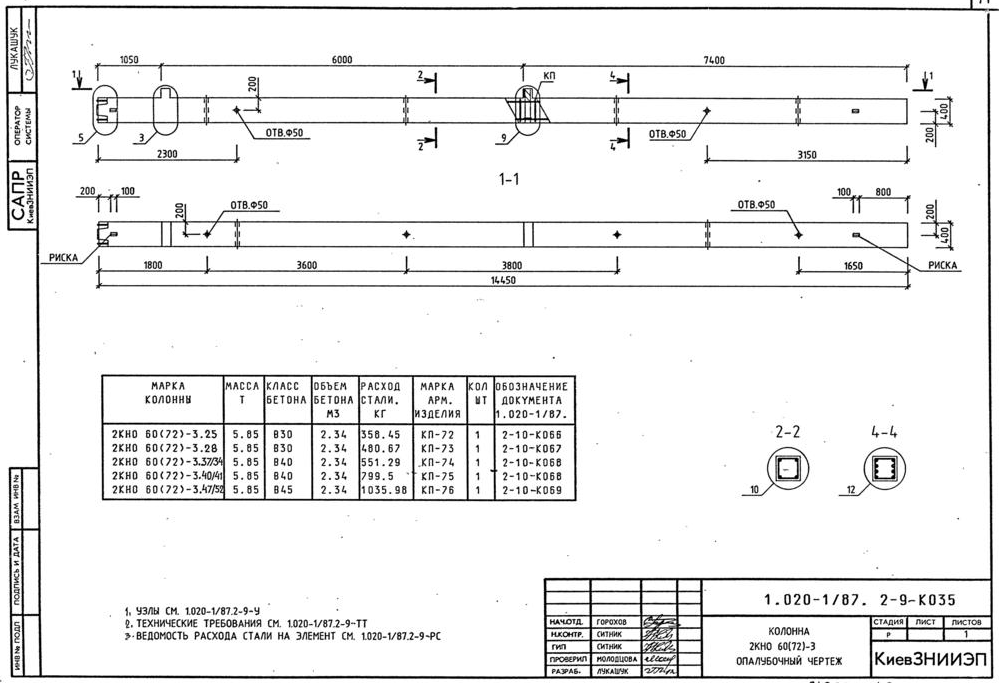

Колонна 2КНО 60(72)-3 опалубочный чертеж – 41 стр

999 × 683 пикс.     Открыть в новом окне

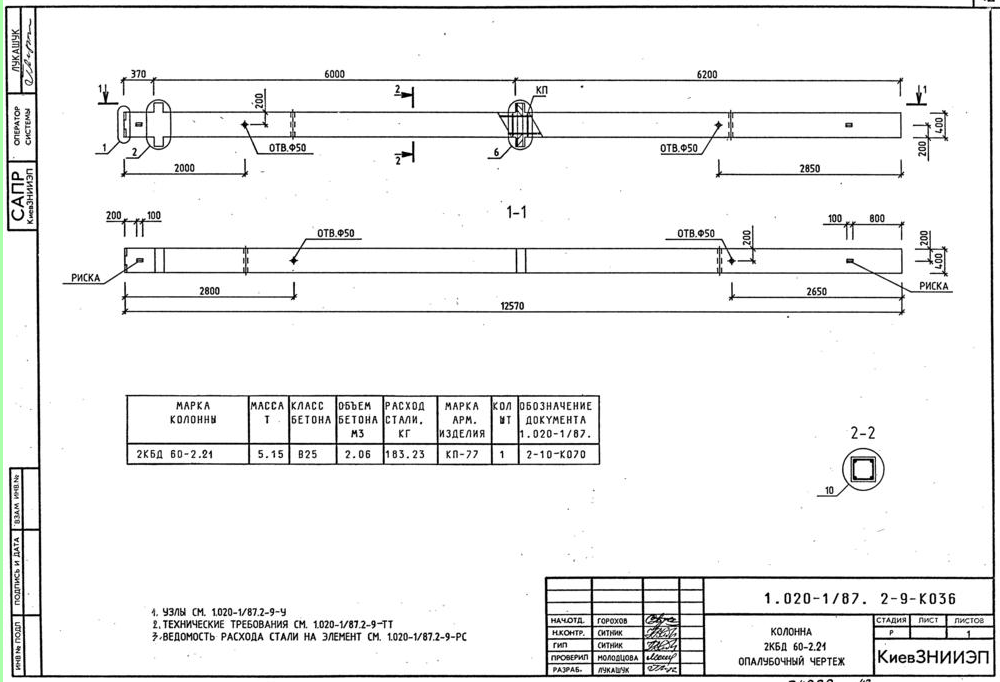

Колонна 2КБД 60-2.21 опалубочный чертеж – 42 стр

1000 × 682 пикс.     Открыть в новом окне

Колонна 2КБД 60-3 опалубочный чертеж – 43 стр

995 × 678 пикс.     Открыть в новом окне

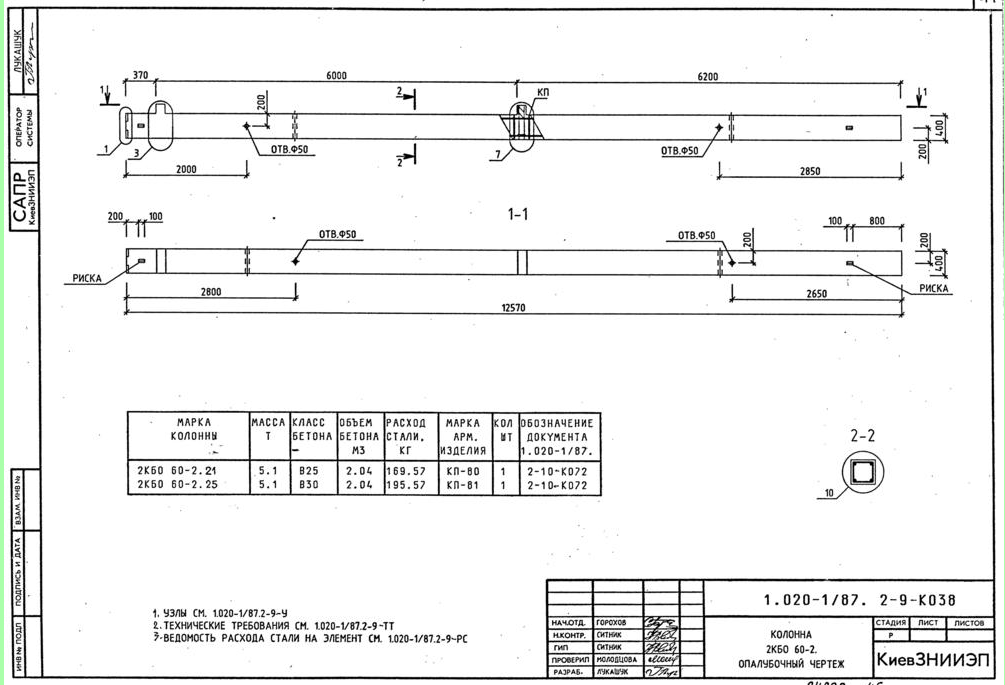

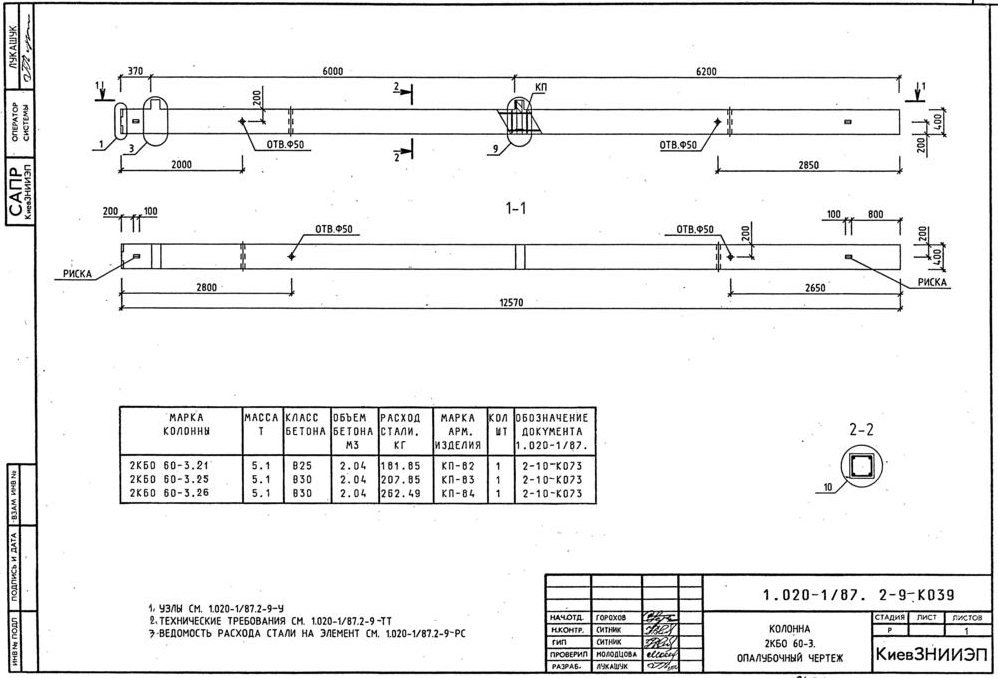

Колонна 2КБО 60-2 опалубочный чертеж – 44 стр

1005 × 685 пикс.     Открыть в новом окне

Колонна 2КБО 60-3 опалубочный чертеж – 45 стр

998 × 678 пикс.     Открыть в новом окне

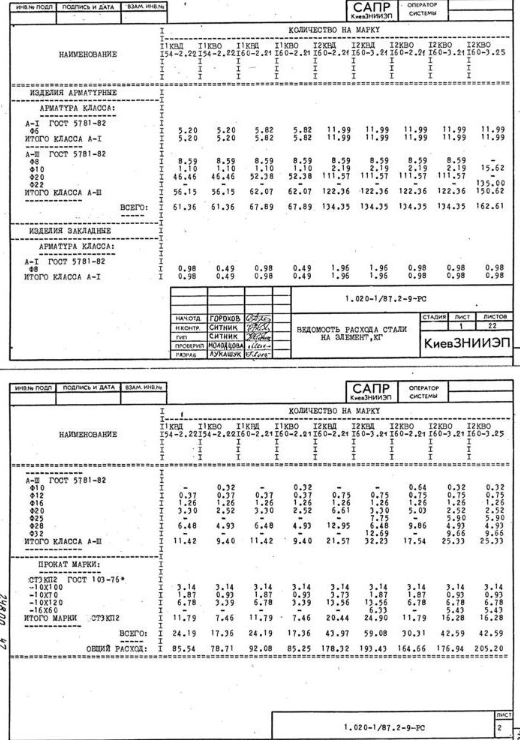

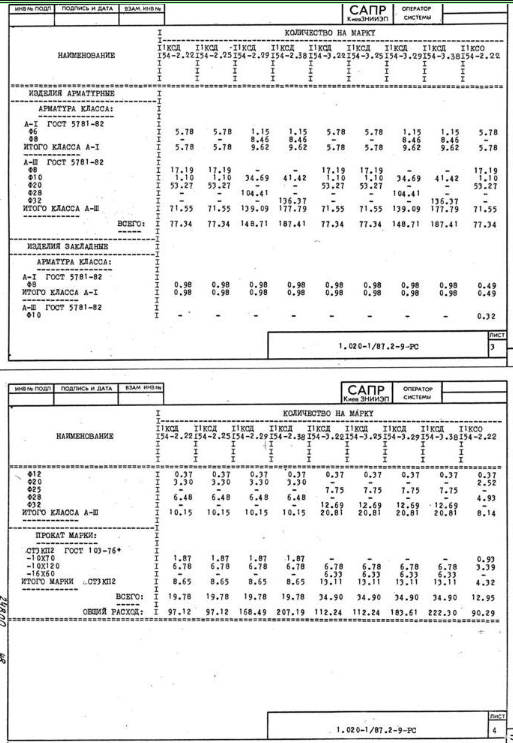

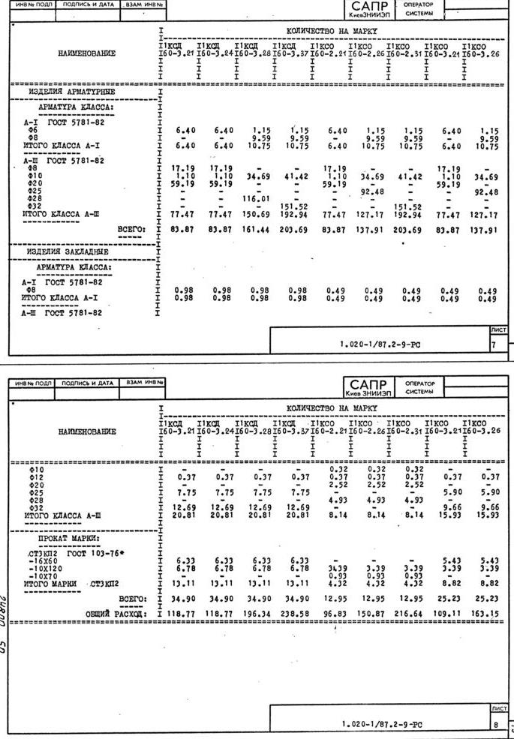

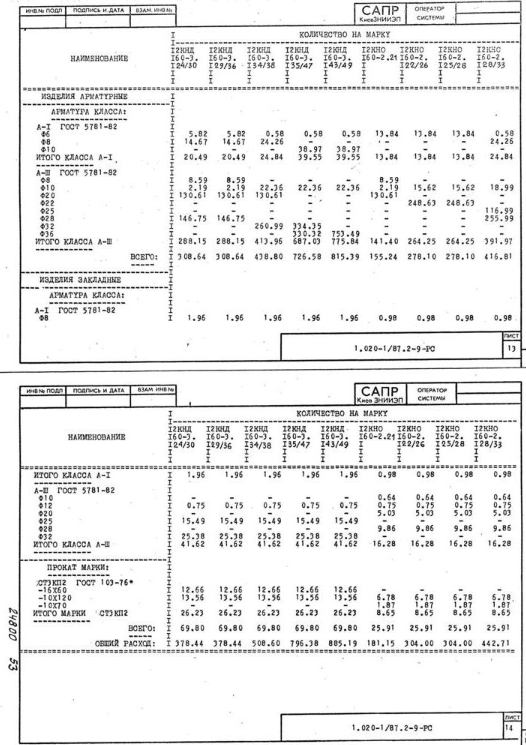

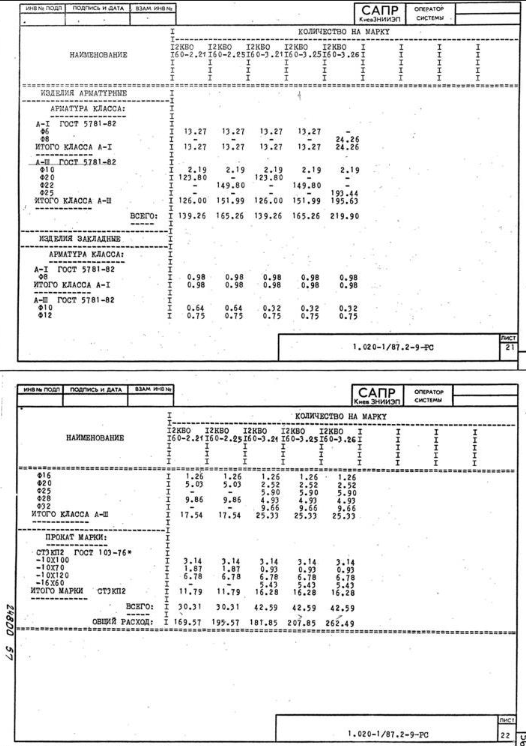

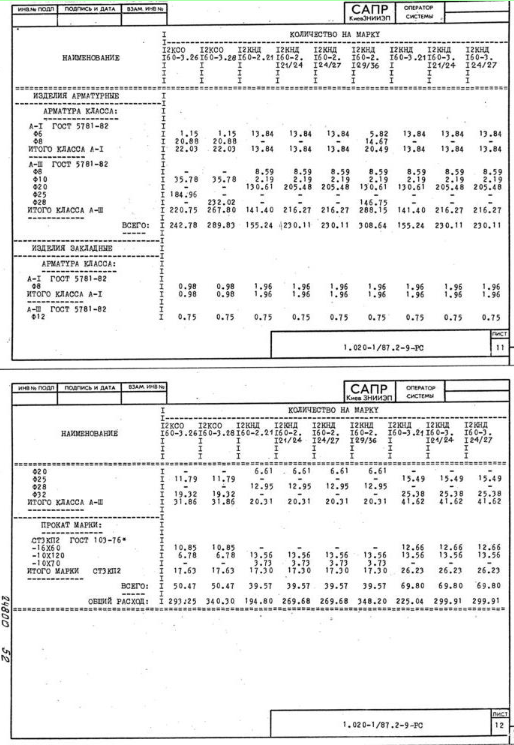

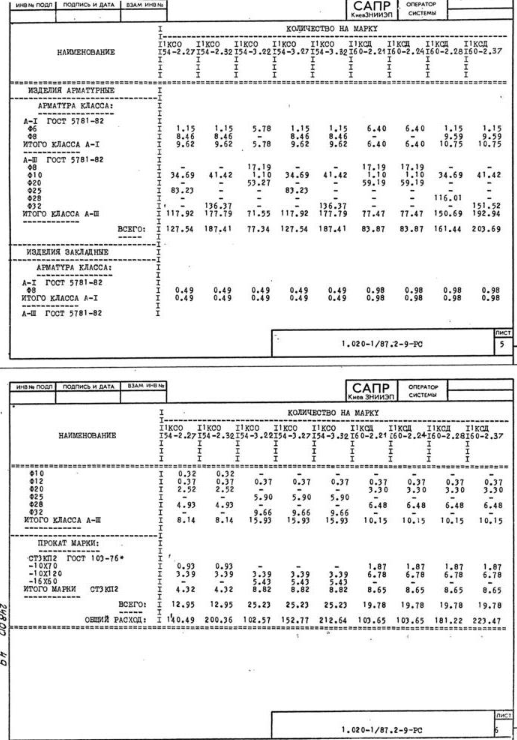

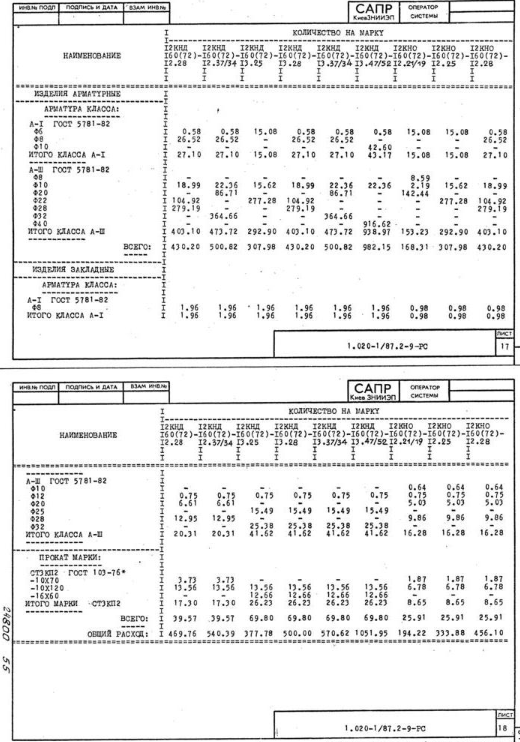

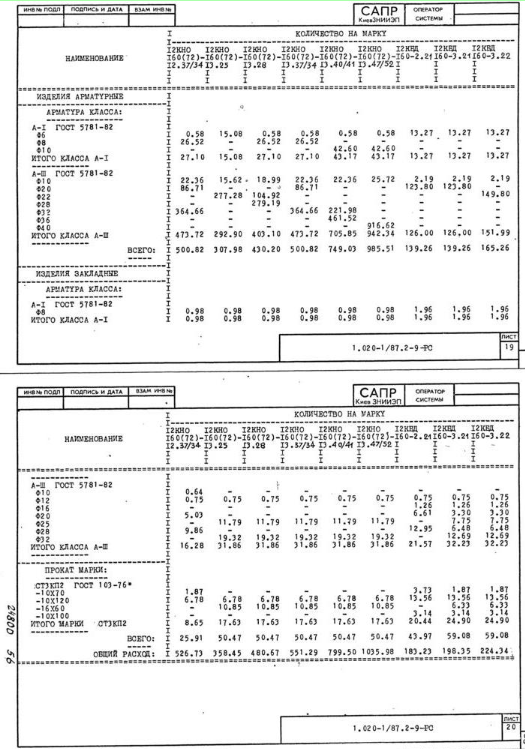

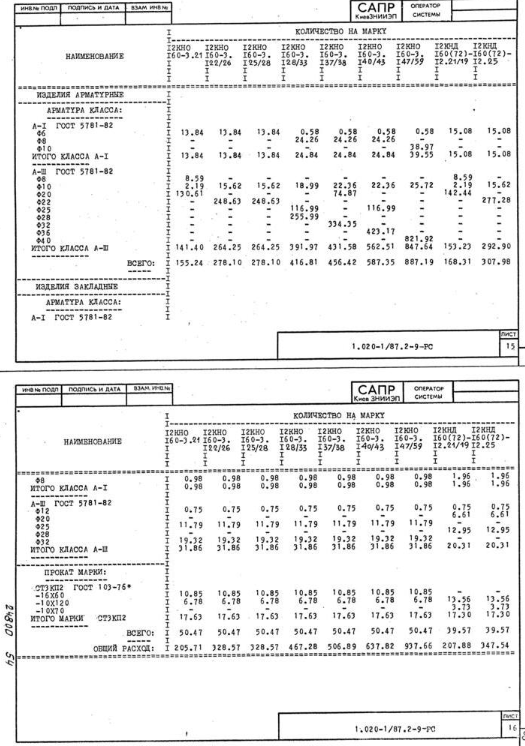

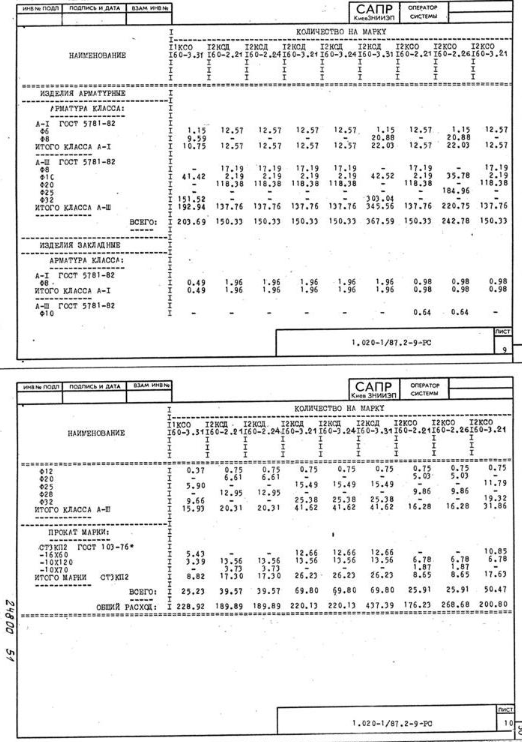

Ведомость расхода стали, кг – 46 стр

520 × 740 пикс.     Открыть в новом окне

513 × 743 пикс.     Открыть в новом окне

517 × 740 пикс.     Открыть в новом окне

514 × 739 пикс.     Открыть в новом окне

522 × 742 пикс.     Открыть в новом окне

514 × 745 пикс.     Открыть в новом окне

526 × 745 пикс.     Открыть в новом окне

525 × 746 пикс.     Открыть в новом окне

520 × 742 пикс.     Открыть в новом окне

525 × 749 пикс.     Открыть в новом окне

526 × 746 пикс.     Открыть в новом окне

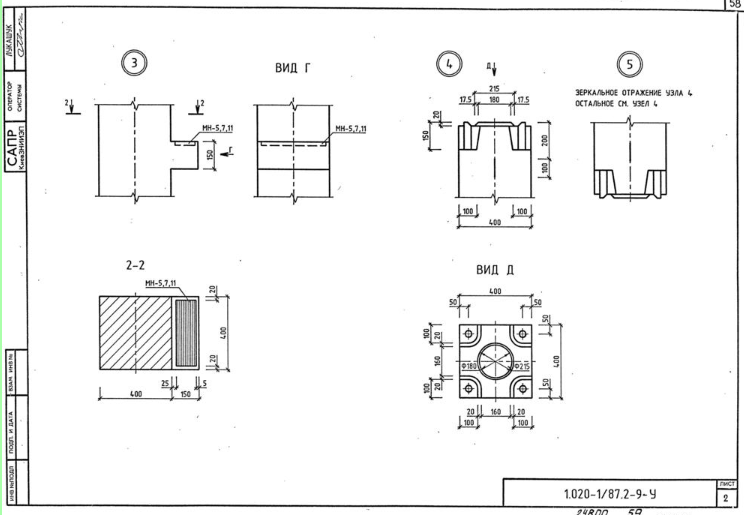

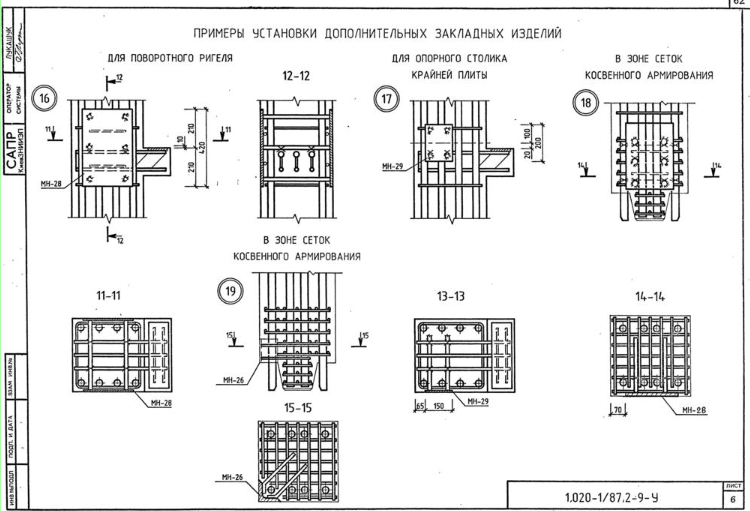

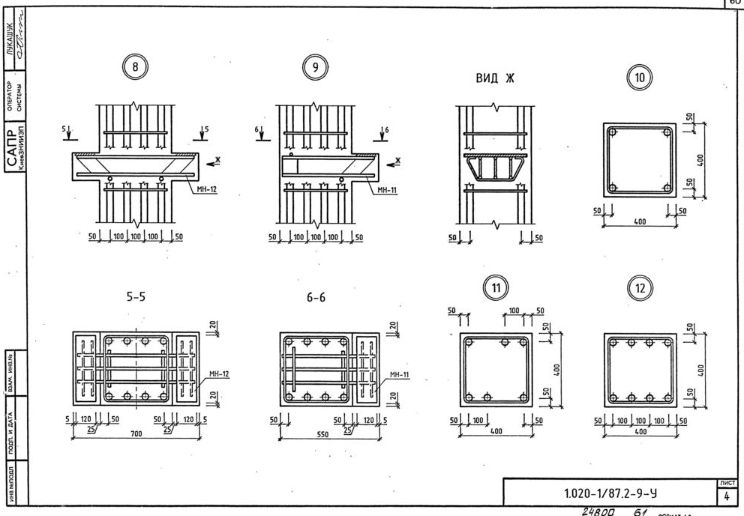

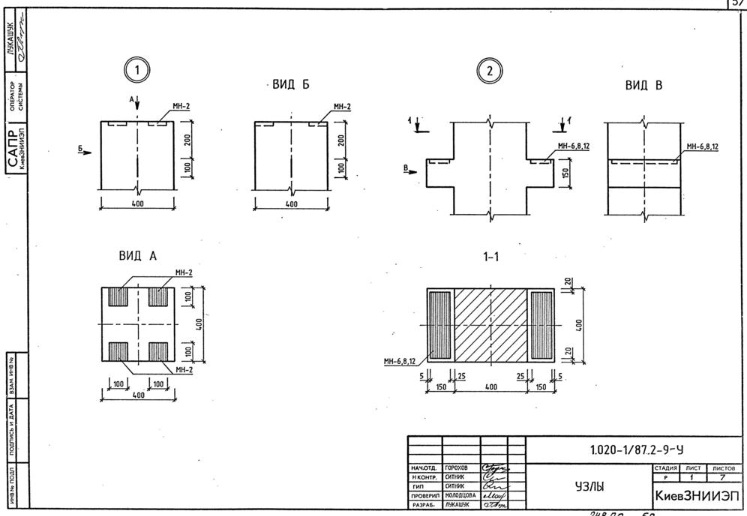

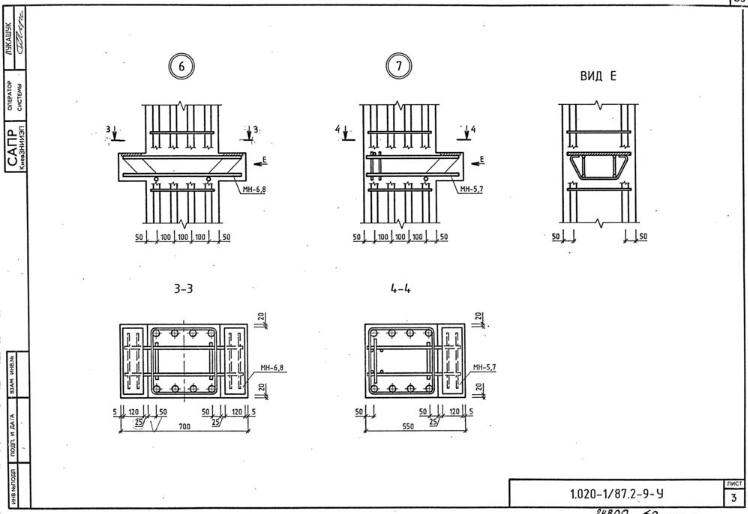

Узлы – 57 стр
