Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-1 Ригели высотой 450 мм для опирания многопустотных плит перекрытия.

Рабочие чертежи

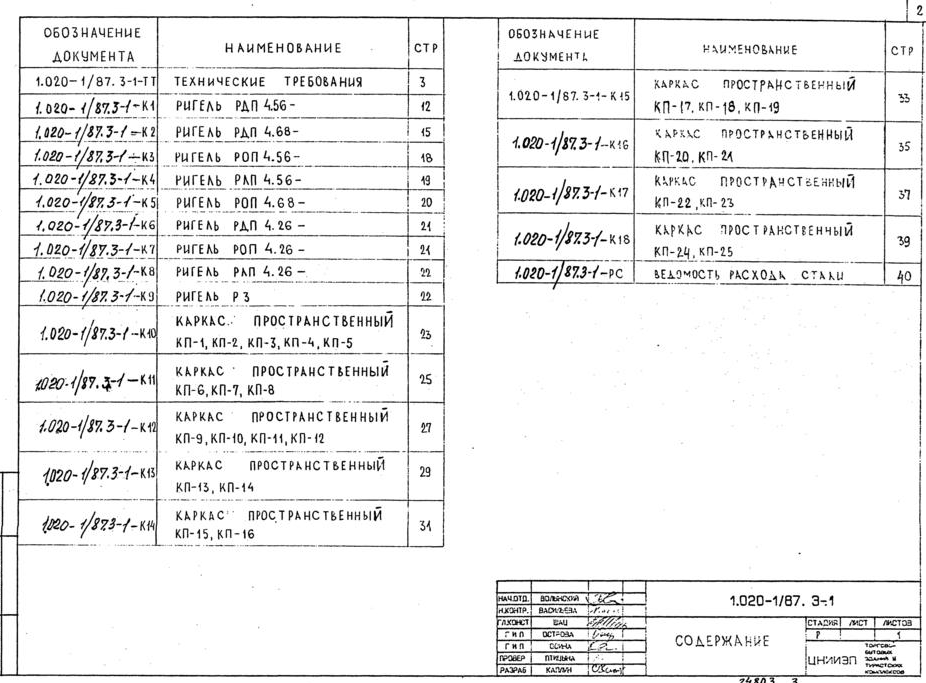

Содержание – 2 стр

926 × 683 пикс.     Открыть в новом окне

Технические требования – 3 стр

1.Общая часть

Настоящий выпуск содержит чертежи ригелей пролетом 3,0; 6,0 и 7,2 м с высотой сечения 450 мм, назначенных для опирания на них многопустотных пли перекрытия.

Ригели предназначены для применения в зданиях с неагрессивной средой. Ригели рассчитаны и запроектированы в соответствии с СНиП 2.03.01-84* и рекомендациями НИИМБ Госстроя СССР («Технические условия проектирования двух полочных ригелей серии 1.020-1/83 со смешанным армированием (с арматурой класса Ат-У»)

Расчетные предпосылки, указания по подбору ригелей приведены в выпуске 0-1.

Изготовление ригелей может производиться в оснастке для ригелей по серии 1.020-1/83. Указания по изготовлению, складированию и транспортировке приведены в выпуске 0-7 «Указания по заводской технологии изделий» Предел огнестойкости ригелей составляет 2 часа.

Маркировка ригелей принята по ГОСТ 23009-78

Марка ригелей состоит из двух буквенно-цифровых групп. Первая группа содержит буквенные и цифровые обозначения. Буквенные обозначения характеризуют поперечное сечение ригеля:

РДП – ригель с двумя симметричными полками для опирания многопустотных плит с двух сторон;

РОП – ригель с двумя несимметричными полками для опирания многопустотных плит с одной стороны;

РЛП – ригель с одной полкой, устаналиваемый в лестничных клетках для опирания многопустотных плит, а также лестничных маршей;

Р – ригель прямоугольный, устанавливаемый в лестничных клетках в качестве обвязочных балок.

Цифровые обозначения характеризуют габаритные параметры ригелей: первое число обозначает округленный размер высоты сечения в дм; второе число обозначает округленную длину ригеля в дм.

Вторая часть марки характеризует несущую способность ригеля и класс стали напрягаемой арматуры. Несущая способность ригеля характеризуется расчетной нагрузкой в сотнях килограмм – сил на погонный метр 9без учета собственного веса ригеля)

Пример: РДП 4.56-110АтУ – ригель с двумя симметричными полками для опирания многопустотных плит высотой 450 мм, длиной 5560 мм, с нагрузкой 11,0 тс/пм, с напрягаемой арматурой класса АтУ.

2. Конструктивные данные

Двухполочные ригели для пролетов 6,0 и 7,2 м запроектированы преднапряженными, остальные ригели – без предварительного напряжения.

Для преднапряженных ригелей применено смешанное армирование напрягаемой и ненапрягаемой арматурой из стали класса АтУ по ГОСТ 10884-81 (ненапрягаемые стержни обрываются по длине и крепятся к пространственному каркасу)

Продольная и поперечная ненапрягаемая арматура принята из стали класса А-III  мм может быть заменена на арматуру класса Ат-IIIс (термомеханически упрочненная сталь) без пересчета сечений арматуры. Арматуре сеток принята из проволоки класса ВрI по ГОСТ 6727-80.

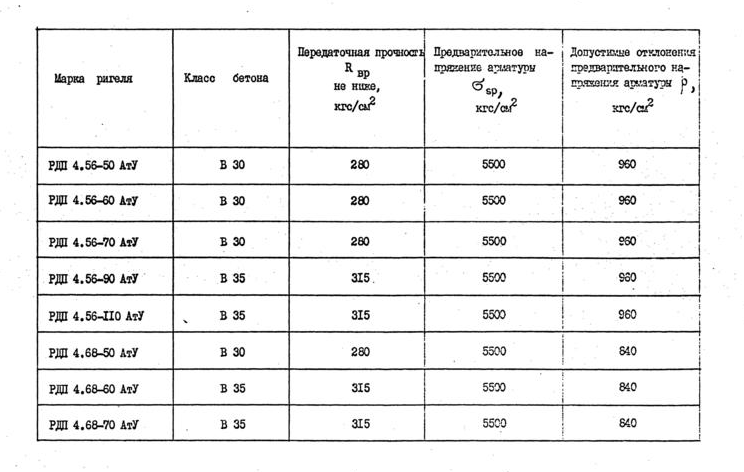

Предварительное натяжение арматуры предусмотрено осуществлять электрическим способом. Величина предварительного напряжения в арматуре  и передаточная прочность бетона  приведены в таблице 1.(лист 5). Величина напряжения, контролируемого по окончании натяжения на упоры согласно п.1.24 СНиП 2.03.01-84* принимается равной (т.к. потери от деформации анкеров учитываются при определении значений полного удлинения арматуры, а потери от трония арматуры равны 0) Отпуск арматуры следует проводить плавно. Рекомендуется использовать для этого устройство для фиксации и плавного отпуска напрягаемой арматуры, разработанное в ЦНИИЭП торгово-бытовых зданий и туристических комплексов (авторское свидетельство 1206424)

Для изготовления ригелей применяются бетон классов В25, В30, В35. Значение нормируемой отпускной прочности назначается проектной организацией, осущевляющей разработку (привязку) проекта конкретного здания с учетом технологии изготовления конструкций, их транспортировки и монтажа, возможности дальнейшего нарастания прочности бетона в конструкции и сроков ее загружения полной расчетной нагрузкой. При этом, в соответствии с ГОСТ 13015.0-83 минимальное значение нормируемой отпускной прочности бетона на сжатие следует принимать не менее:

- 50 % от класса бетона по прочности на сжатие для ненапряженных ригелей;

- передаточной прочности бетона для ненапряженных ригелей.

Максимальное значение нормированной отпускной прочности бетона на сжатие следует принимать:

- 70 % от класса бетона по прочности на сжатие в теплый период года;

- 90 % от класса бетона по прочности на сжатие в холодный период года

Для распалубки и монтажа ригелей предусмотрены отверстия  В качестве технологического варианта можно применять монтажные петли по серии 1.400-9 «Унифицированные строповочные петли для подъема сборных железобетонных конструкций зданий и сооружений промышленных предприятий».

Петли устанавливаются на тех же расстояниях от торцов соответствующих ригелей, что и отверстия, и крепятся к пространственному каркасу по узлу:

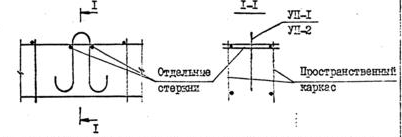

402 × 137 пикс.     Открыть в новом окне

Марка петли принимается в зависимости от нормативного усилия на одну петлю (равного половине массы ригеля) по таблице на стр. 12 серии 1.400.

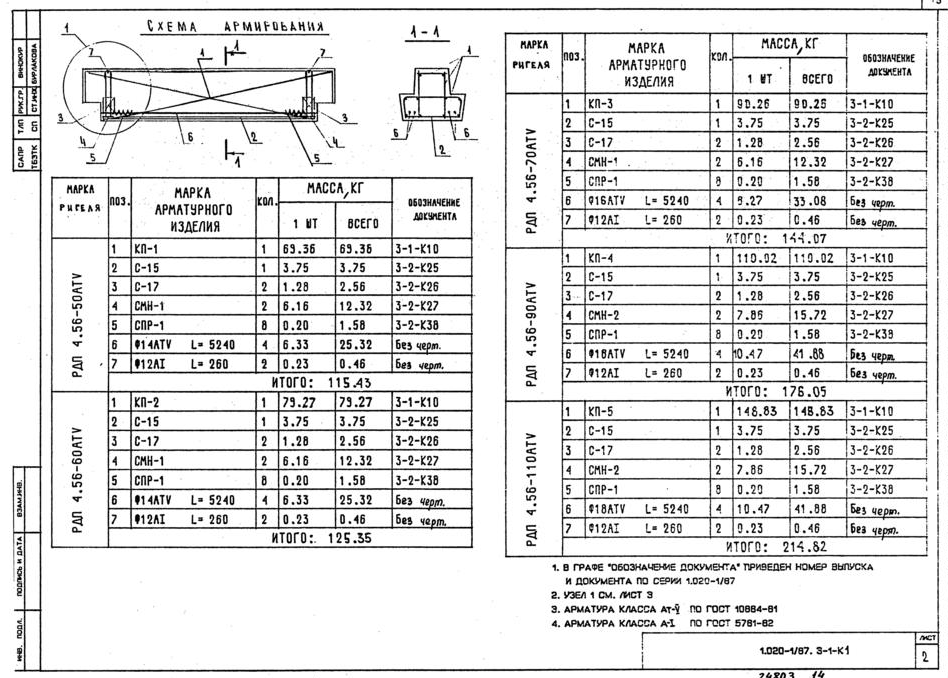

В состав армирования преднапряженных ригелей входят пространственный каркас, закладные изделия, сетка армирующая нижнюю грань ригеля, сетки полок, устанавливающая у торца полок, преднапряженные стержни, спирали и отдельные стержни. Ненапряженные ригели армируются одним пространственным каркасом, в состав которого входят все арматурные изделия ригеля.

При сборке пространственных каркасов крепление шпилек, объединяющих плоские каркасы в пространственный каркас следует производить сваркой с гарантированной прочностью в соответствии в соответствии с ГОСТ 10922-75.

Это требование особенно важно для каркасов однополочных и лестничных ригелей, так как это соединение для них является расчетным. Такое соединение можно осуществлять или с помощью контактно-точечной сварки (тип К-1 ГОСТ 14098-85), или с помощью дуговой сварки ручными прихватками (тип К-3 ГОСТ 14098-85). При сварке ручными прихватками продольные стержни каркаса следует принимать из стал класса Ат-IIIс, либо из стали класса А-III марки 2512С

Крепление сеток полок к каркасу производить с помощью вязальной проволоки или контактно-точечной сварки.

Крепление гнутых стержней производить электродуговой сваркой протяженными швами соответственно указаниям на чертежах.

3. Указания по проведению испытаний ригелей.

3.1.Перед началом массового изготовления ригелей и в дальнейшем при внесении в них конструктивных изменений, а также в случаях изменения технологии производства или замены используемых материалов должны проводиться контрольные испытания ригелей с нагружением в соответствии с ГОСТ 8829-85.

3.2.Испытания ригелей проводятся с целью оценки их жесткости, трещино стойкости и прочности до исчерпывания несущей способности.

3.3.Испытания ригелей следует производить в рабочем положении с приложением нагрузки на полки в 8 точках в соответствии со схемами, приведенные на листах 6,7.

Ригели пролетом 3,0 м и могут испытываться по упрощенной схеме – двумя сосредоточенными силами  приложенными на ребре на расстоянии ¼ расчетного пролета (2460 км)

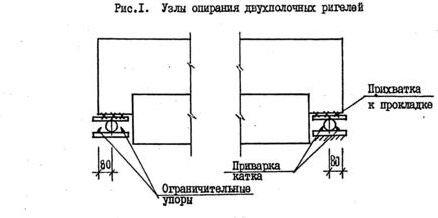

3.4.Двухполочные ригели при испытании опирают на подвижную и неподвижную опоры, создаваемые с помощью катков диаметром не менее 40 мм. На катки необходимо устанавливать металлические прокладки из листа толщиной не менее 16 мм, прихватываемые сваркой к закладному изделию подрезки (см. рис.1)

438 × 218 пикс.     Открыть в новом окне

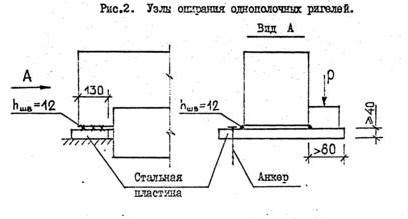

3.5.Однополочные ригели при испытании опирают на металлические прокладки толщиной не менее 40 мм и приваривают к ним двумя фланговыми швами через закладное изделие подрезки. При этом прокладка должна быть заанкерена так, чтобы исключить свободный поворот ригеля вокруг продольной оси (рис. 2)

408 × 219 пикс.     Открыть в новом окне

3.6.Испытания ригелей проводятся нагружением до проваренного предельного состояния (по жесткости, трещиностойкости и прочности) контрольными нагрузками, приведенные в таблицах 2, 3. При испытаниях следует учитывать нагрузки от нормативной массы силового оборудования (при этом суммарная нагрузка должна быть равна контрольной)

3.7. Для двухполочных преднапряженных ригелей пролетом 6,0 и 7,2 м с продольной рабочей арматурой класса Ат-У в связи с равнопрочностью нормальных и наклонных сечений принята нормальных и наклонных сечений принята одна схема загружения для проверки жесткости, трещиностойкости и прочности.

3.8.Для одноплочных ригелей пролетом 6,0 м с продольной рабочей арматурой класса А-III с тем, что ичерпание прочности нормальных сечений может наступить при контрольных нагрузках меньших, чем для наклонных сечений опорной зоны, предусмотрены для схемы загружений (см.лист 7)

- схема «А» для проверки жесткости, трещиностойкости и прочности нормальных сечений при величине контрольной нагрузки с коэффициентом С=1,25;

- схема «Б» для проверки трещиностойкости и прочности опорных зон по наклонным сечениям при величине контрольной нагрузки с коэффициентом С=1,4

3.9.Для однополочных ригелей пролетом 7,2 м в связи с равнопрочностью нормальных и наклонных сечений (минимальное значение коэффициента С=1,4) принята одна схема загружения для проверки жесткости, трещиностойкости и прочности.

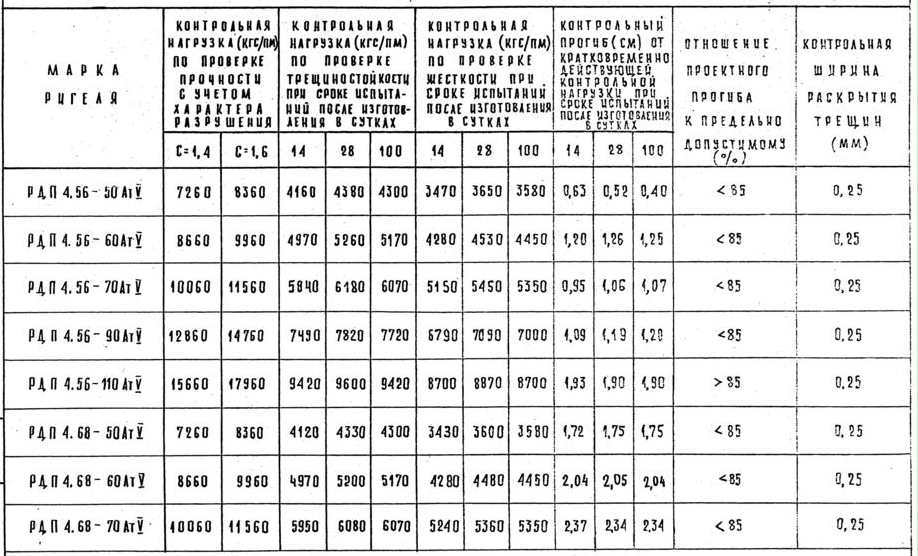

3.10.Контрольные параметры для оценки жесткости и трещиностойкости ригелей приведены в таблицах 2 и 3 (листы 8,9)

В соответствии с рекомендациями НИИХБ Госстроя СССР («Технические условия проектирования ригелей серии 1.020.-1/83 со смешанным армированием») для ригелей с арматурой класса Ат-У, эксплуатируемых в отапливаемых зданиях с неагрессивным режимом и влажностью воздуха не свыше 75%, принималось предельное кратковременное раскрытие нормальных трещин  которому соответствует контрольная величина раскрытия трещин 0,25 м (ГОСТ 8829-85 приложение 3, п.6)

3.11. Оценка прочности нормальных сечений ригелей производится с учетом следующих положений.

Конструкцию признают отвечающей установленным требованиям, если:

а) для двухполочных ригелей пролетом 6,0 и 7,2 м, а также однополочных ригелей пролетом 7,2 м при действии контрольной нагрузки, определенной с коэффициентом С=1,4, не произошло раздробление бетона сжатой зоны в нормальном сечении при прогибе, менее чем в 1,5 раза превышающим прогиб от контрольной нагрузки по проверке жесткости;

б) для однополочных ригелей пролетом 6,0 м и всех ригелей пролетом 3,0 м при действии контрольной нагрузки, определенной с коэффициентом С=1,25, не произошло раздробление бетона сжатой зоны в нормальном сечении при прогибе, менее чем в 1,5 раза превышающем прогиб от контрольной нагрузки по проверке жесткости.

В случае, если раздробление бетона сжатой зоны произошло при прогибе конструкции, менее чем в 1,5 раза превышающей прогиб при проверке жесткости, то величину контрольной нагрузки принимают при значении коэффициента С=1,6.

3.12.При проверке ригелей по прочности наклонных сечений конструкцию признают отвечающей установленным требованиям, если при действии контрольной нагрузки, определенной при значении коэффициента С=1,4 исчерпание ее несущей способности произошло вследствие текучести продольной растянутый продольной растянутой и(или) поперченой арматуры ранее раздробления бетона сжатой зоны над наклонной трещиной, что характеризуется:

а) для ригеля двухполочных пролетом 6,0 и 7,2 м шириной раскрытия наклонной трещины 0,8 мм и более;

б) для всех остальных ригелей шириной раскрытия наклонной трещины 1,5 мм и более.

Если указанные условия не выполняются, то контрольная нагрузка определяется при значении коэффиициента С=1,6

3.13. если при проверке прочности нормальных и наклонных сечений, отобранных для испытаний ригелей, разрушение произойдет при нагрузке меньше контрольной, то при их оценке следует руководствоваться положениями п.6.1.2. ГОСТ 8829-85

3.14. Отбор конструкций для испытаний, подготовка и проведение испытаний, состав необходимых данных принимается в соответствии с указаниями ГОСТ 8829-85.

Таблица 1

744 × 472 пикс.     Открыть в новом окне

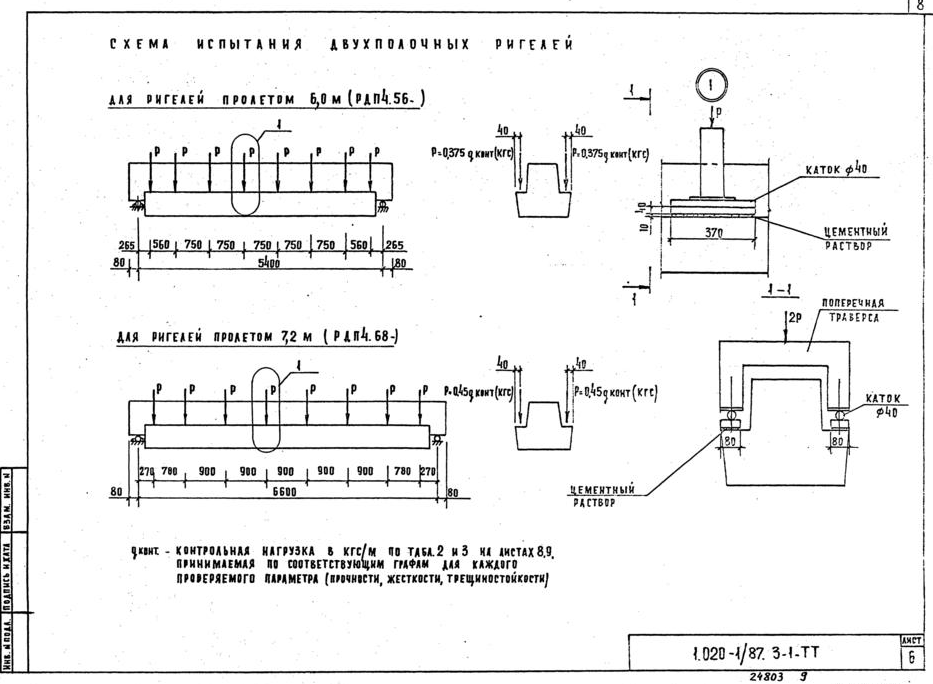

Схема испытания двухполочных ригелей

933 × 684 пикс.     Открыть в новом окне

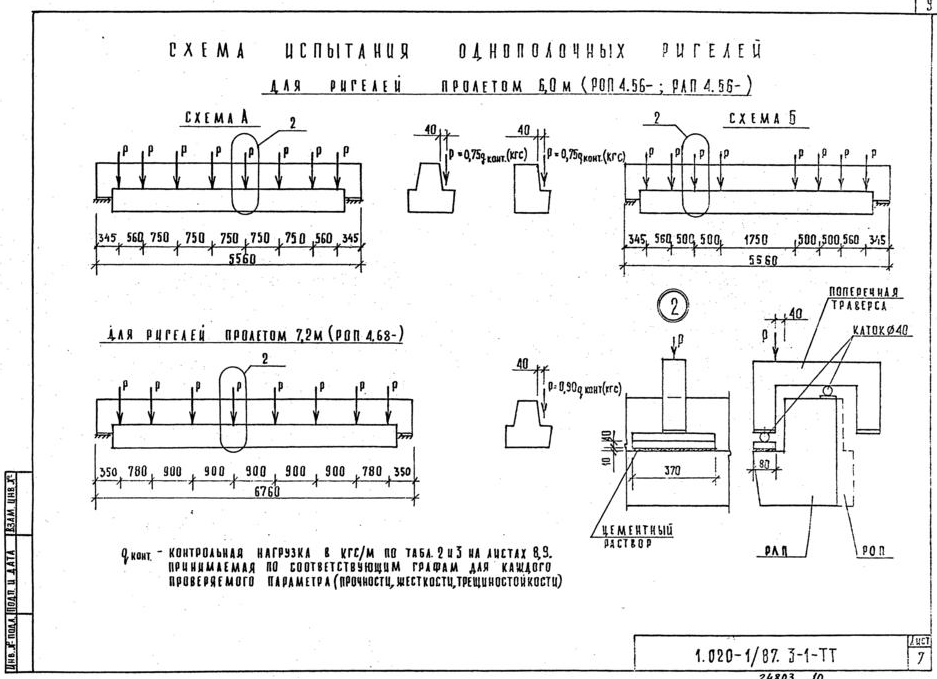

Схема испытания однополочных ригелей

937 × 679 пикс.     Открыть в новом окне

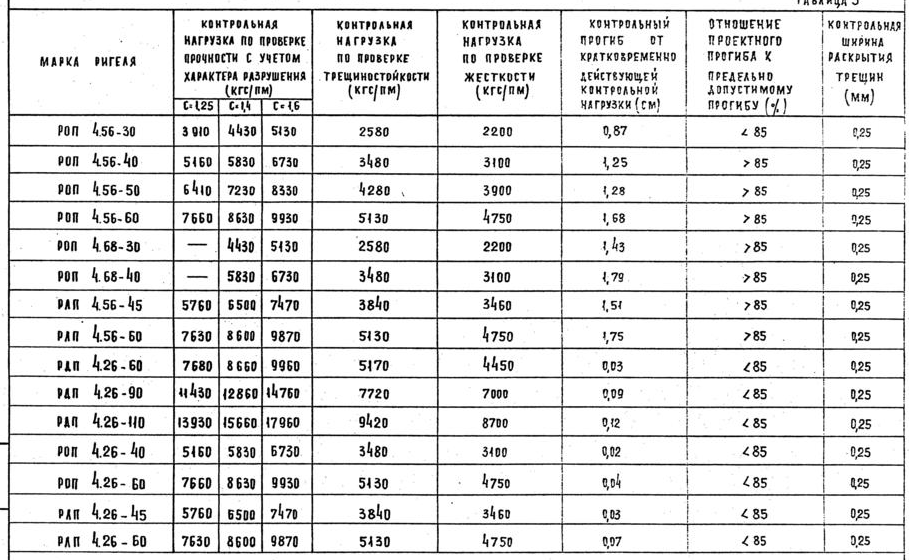

Таблица 2

918 × 556 пикс.     Открыть в новом окне

909 × 560 пикс.     Открыть в новом окне

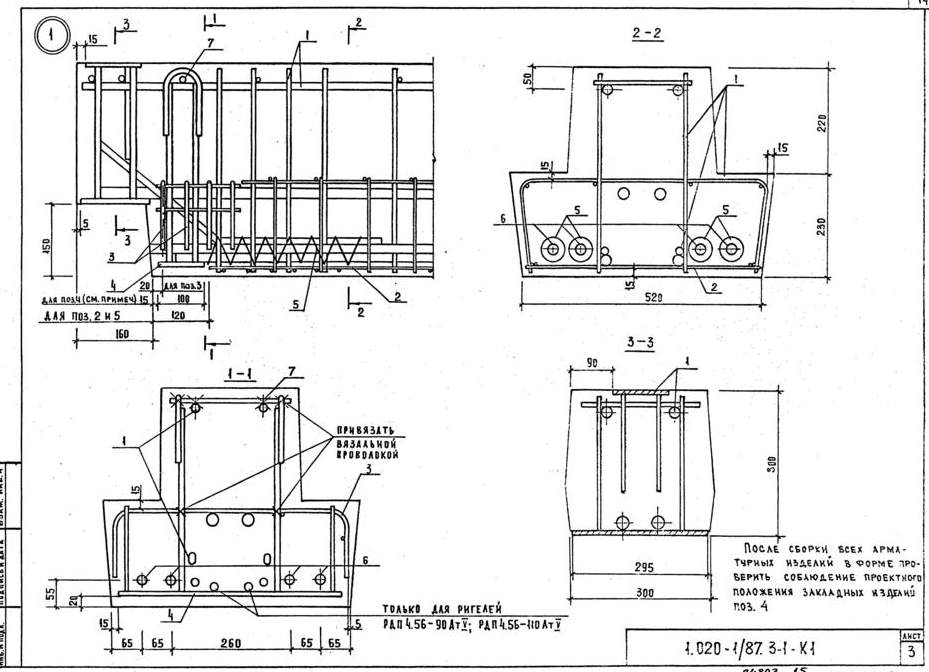

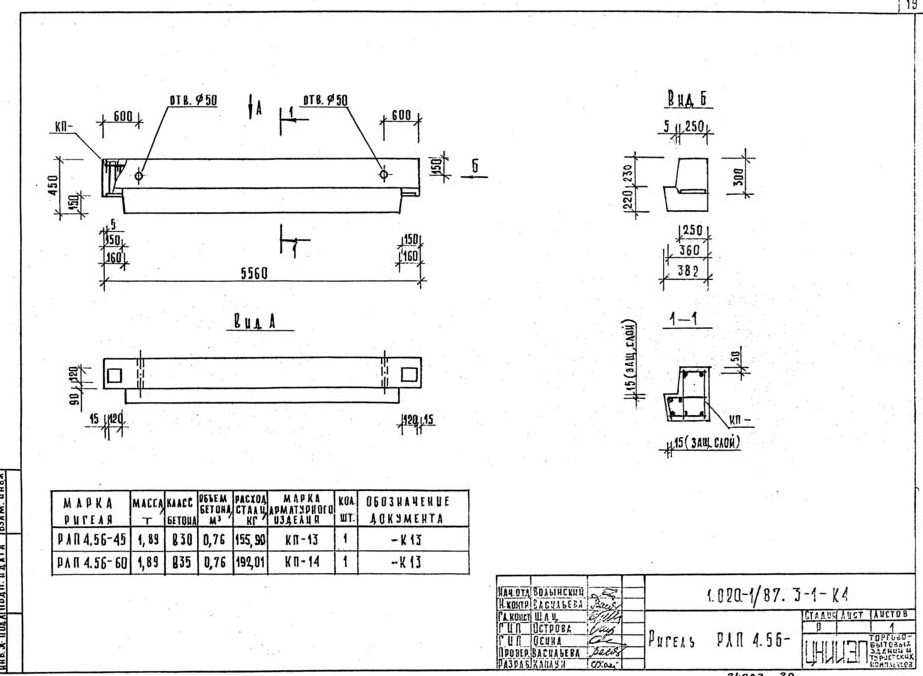

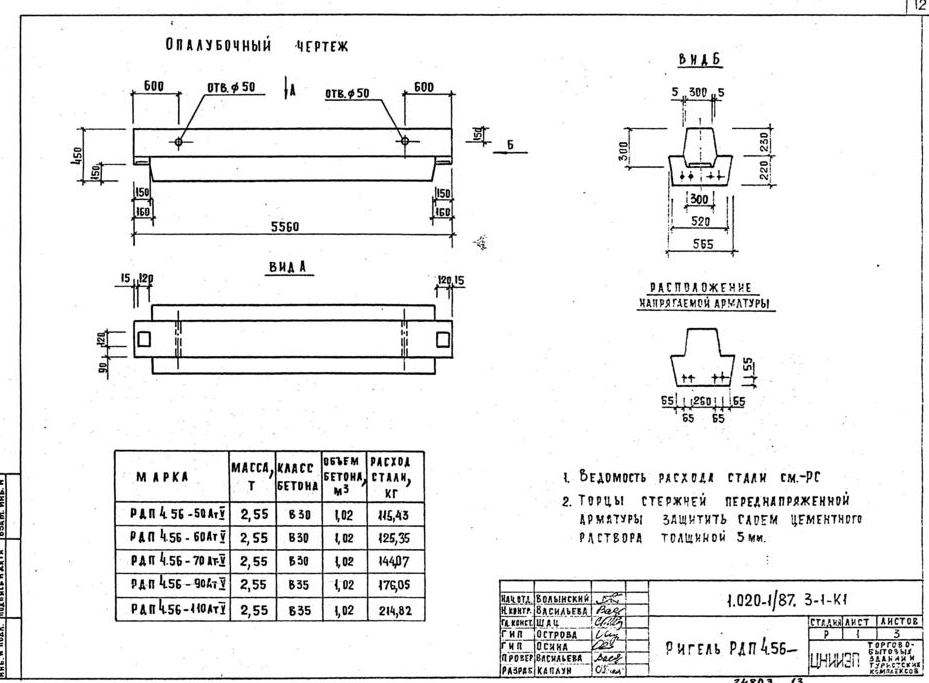

Ригель РДП 4.56 – 12 стр

929 × 683 пикс.     Открыть в новом окне

948 × 678 пикс.     Открыть в новом окне

929 × 672 пикс.     Открыть в новом окне

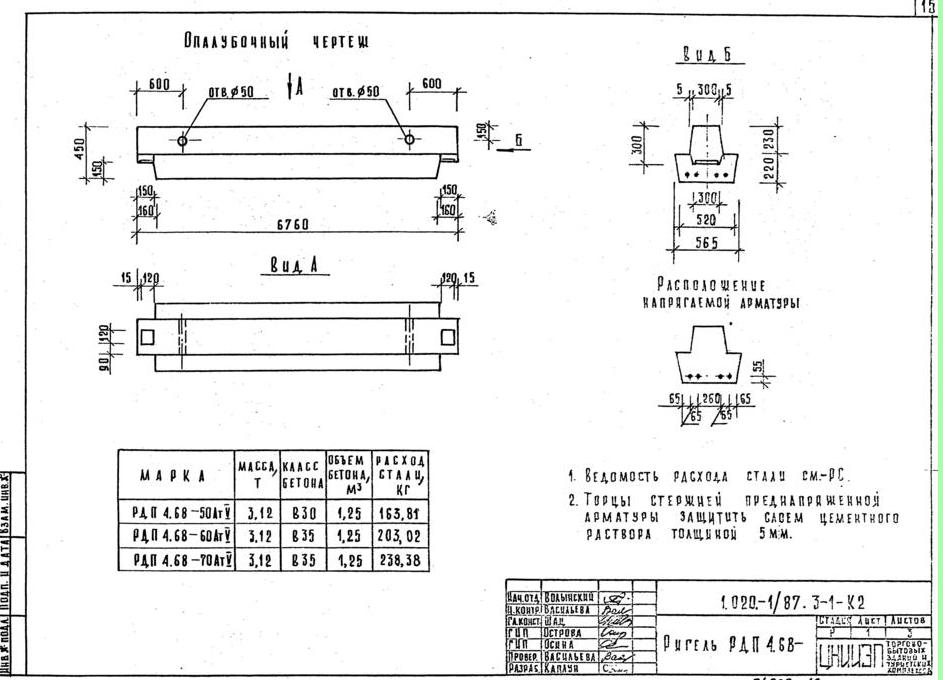

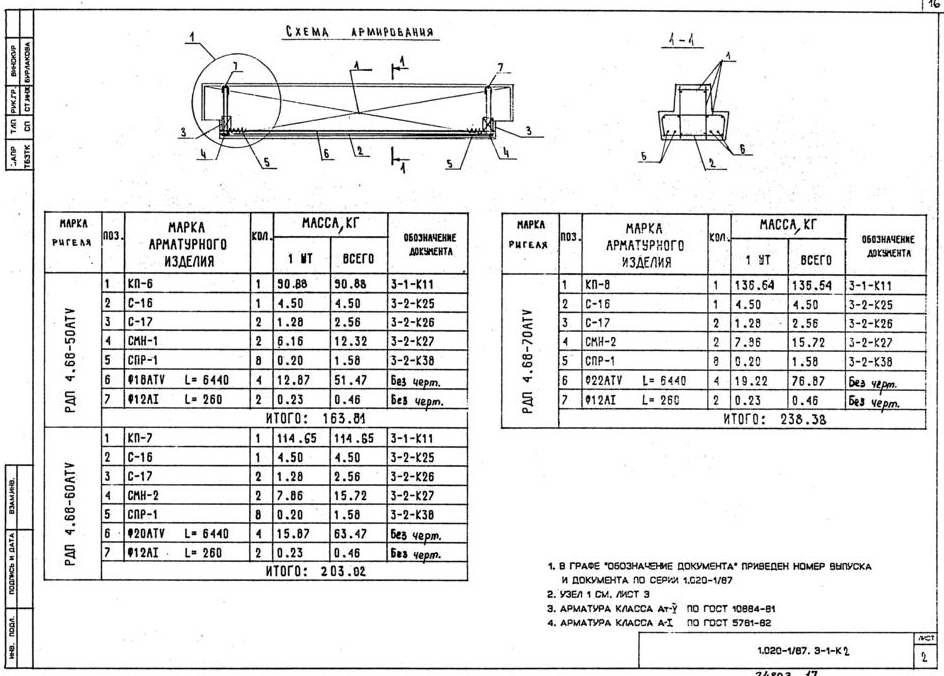

Ригель РДП 4.68 – 15 стр

943 × 680 пикс.     Открыть в новом окне

944 × 676 пикс.     Открыть в новом окне

935 × 677 пикс.     Открыть в новом окне

Ригель РОП 4.56 – 18 стр

916 × 676 пикс.     Открыть в новом окне

Ригель РЛП 4.56 – 19 стр

923 × 676 пикс.     Открыть в новом окне

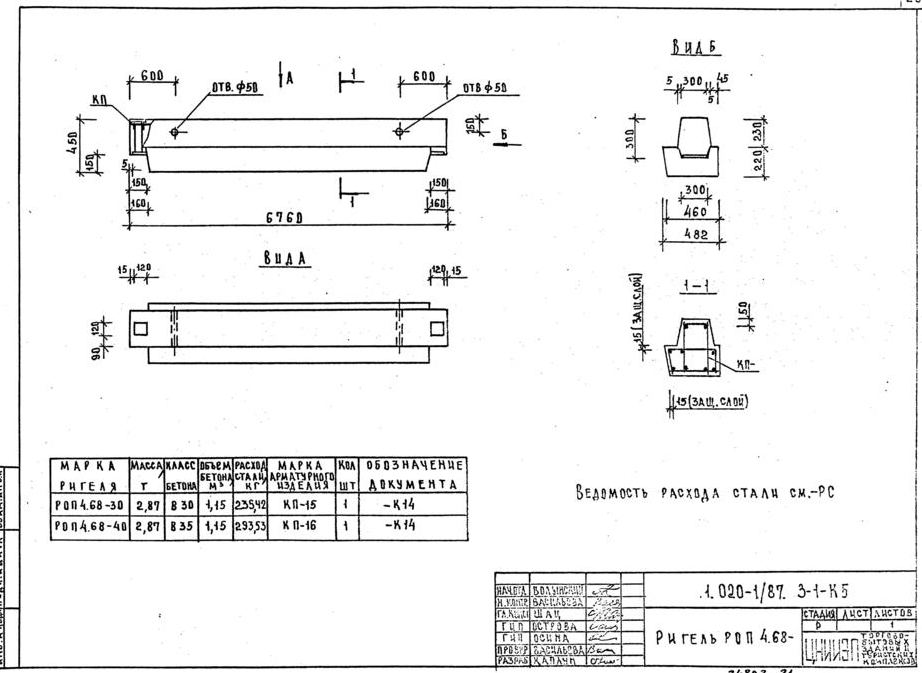

Ригель РОП 4.68 – 20 стр

922 × 673 пикс.     Открыть в новом окне

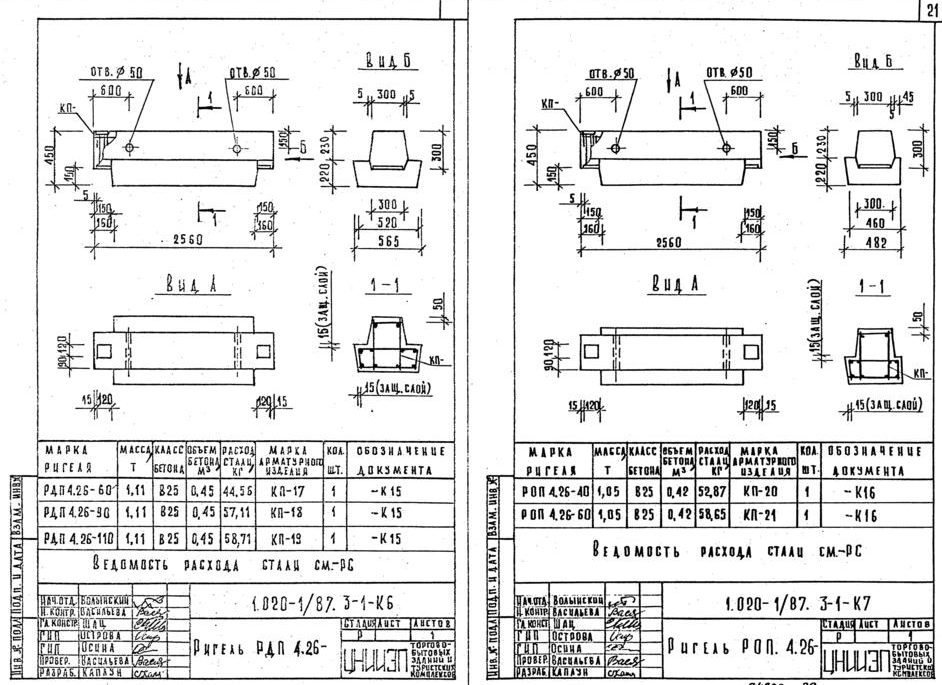

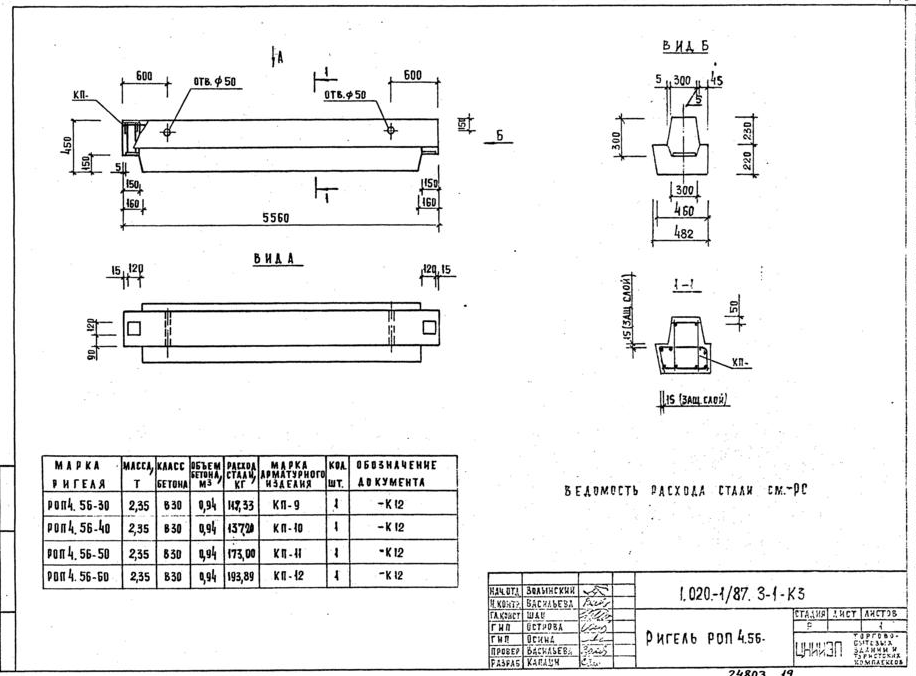

Ригель РДП 4.26; Ригель РОП 4.26 – 21 стр

942 × 685 пикс.     Открыть в новом окне

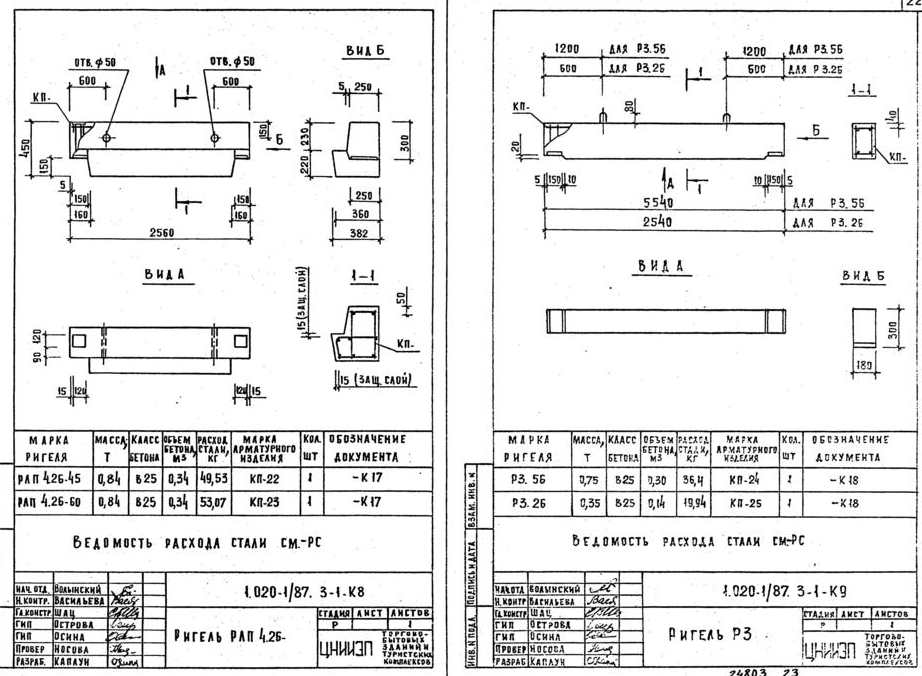

Ригель РЛП 4.26; Ригель Р3 – 22 стр

922 × 676 пикс.     Открыть в новом окне

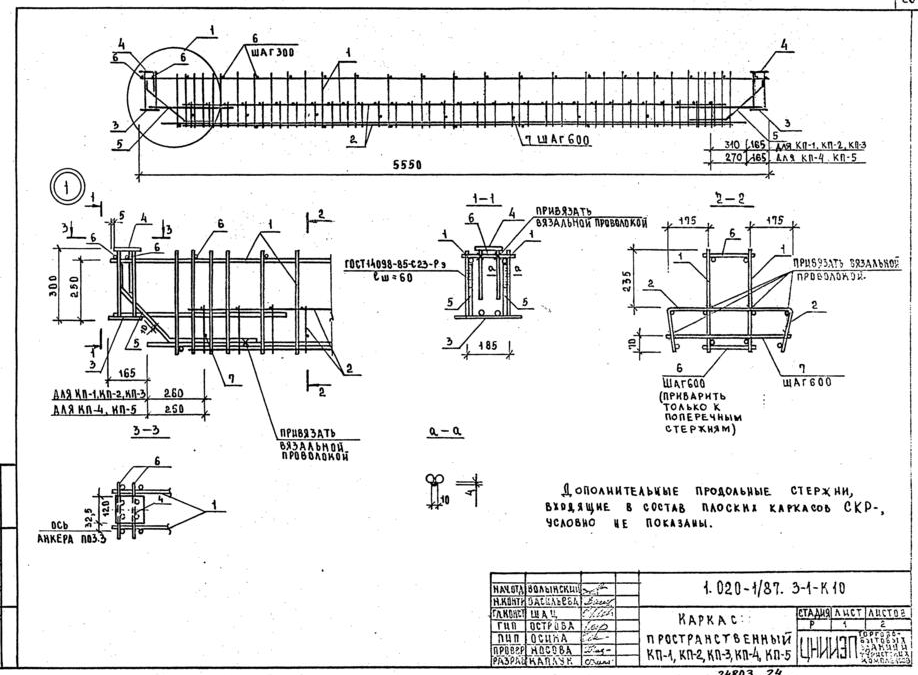

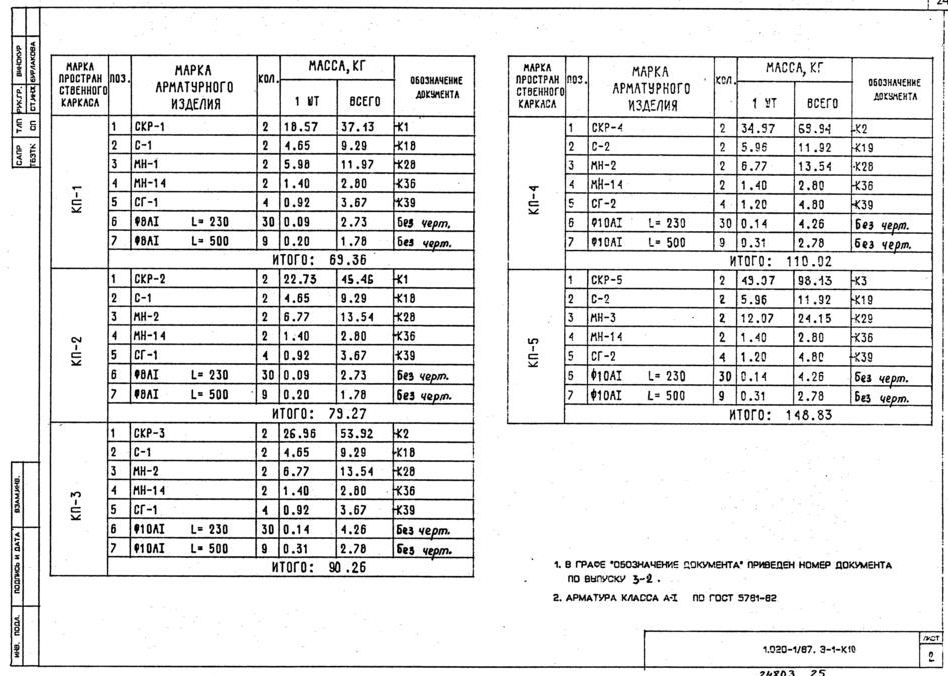

Каркас пространственный КП-1, КП-2, КП-3, КП-4, КП-5 – 23 стр

918 × 675 пикс.     Открыть в новом окне

948 × 676 пикс.     Открыть в новом окне

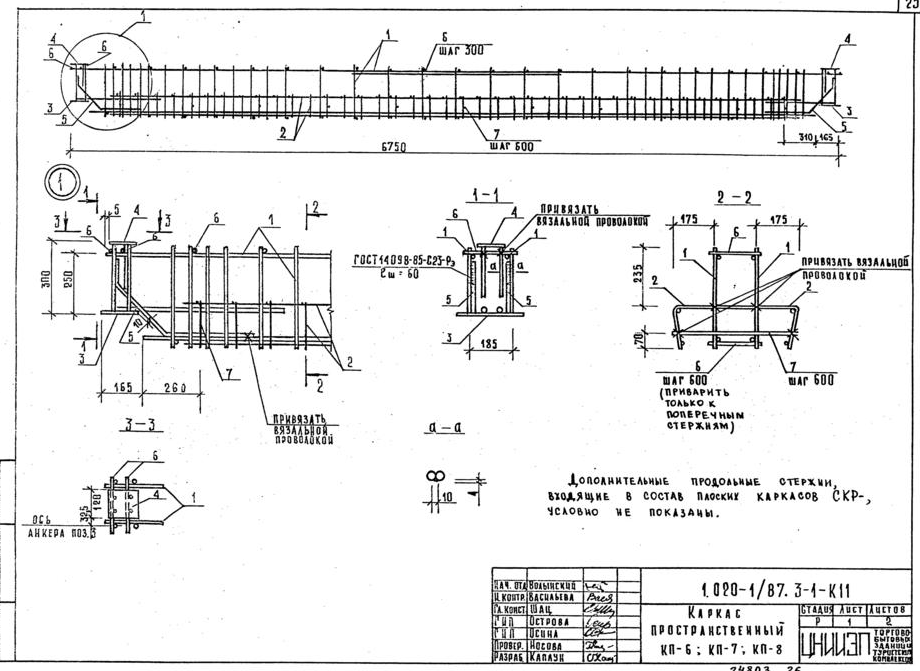

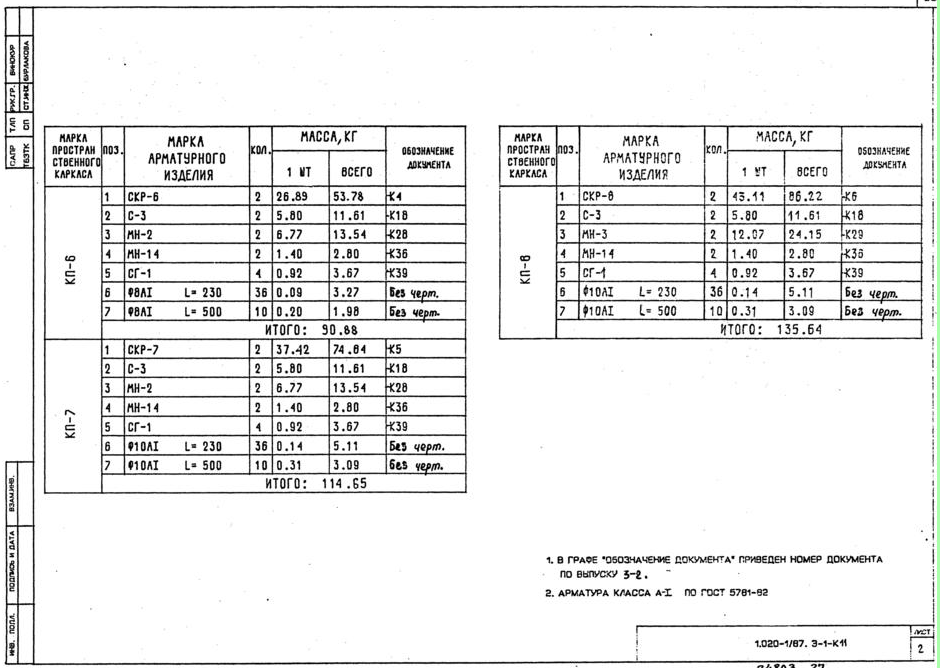

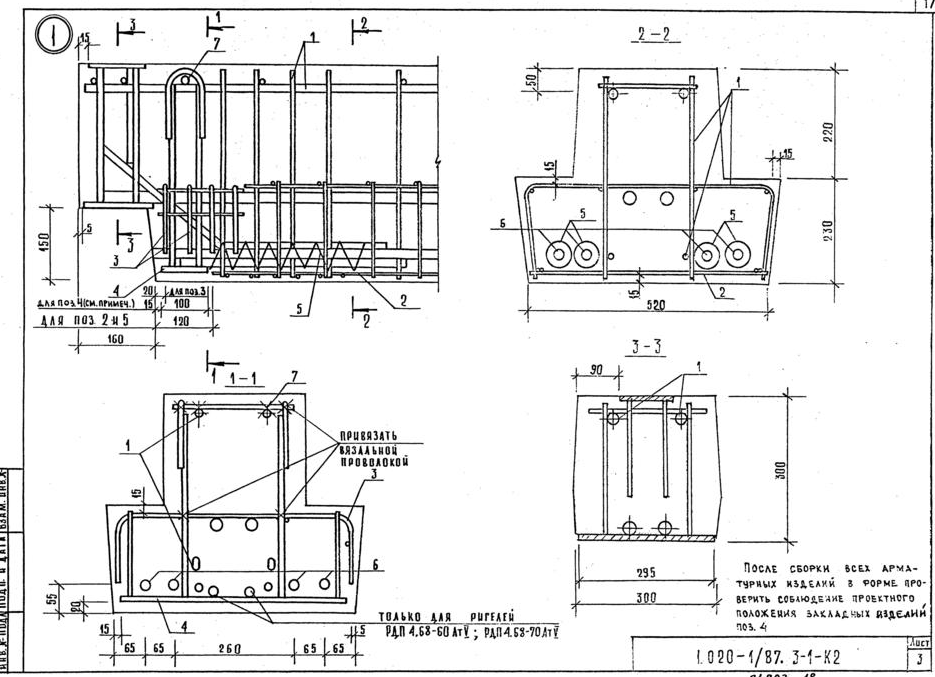

Каркас пространственный КП-6, КП-7, КП-8 – 25 стр

920 × 671 пикс.     Открыть в новом окне

940 × 668 пикс.     Открыть в новом окне

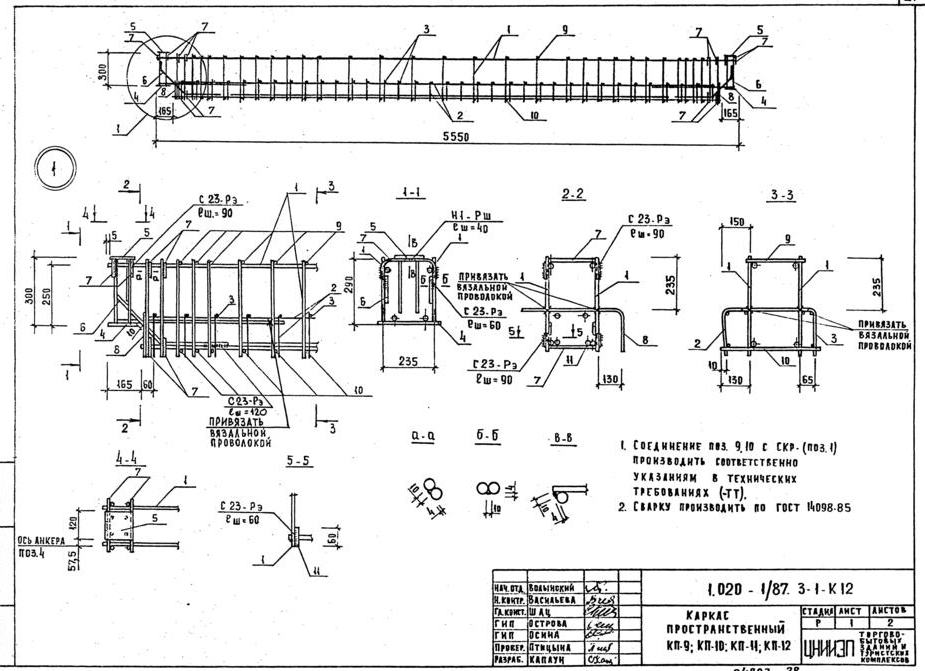

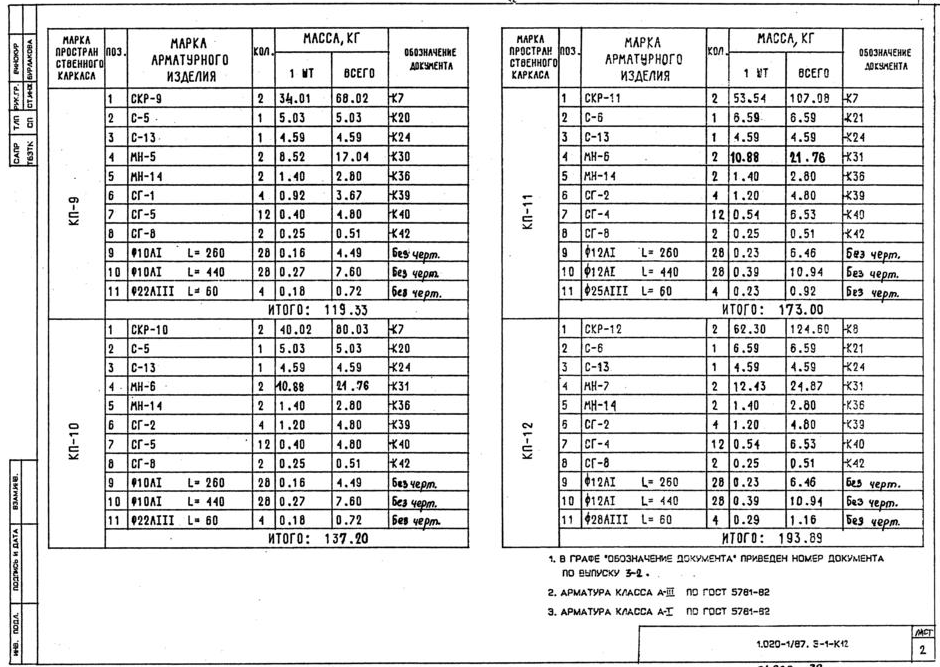

Каркас пространственный КП-9, КП-10, КП-11, КП-12 – 27 стр

925 × 671 пикс.     Открыть в новом окне

940 × 667 пикс.     Открыть в новом окне

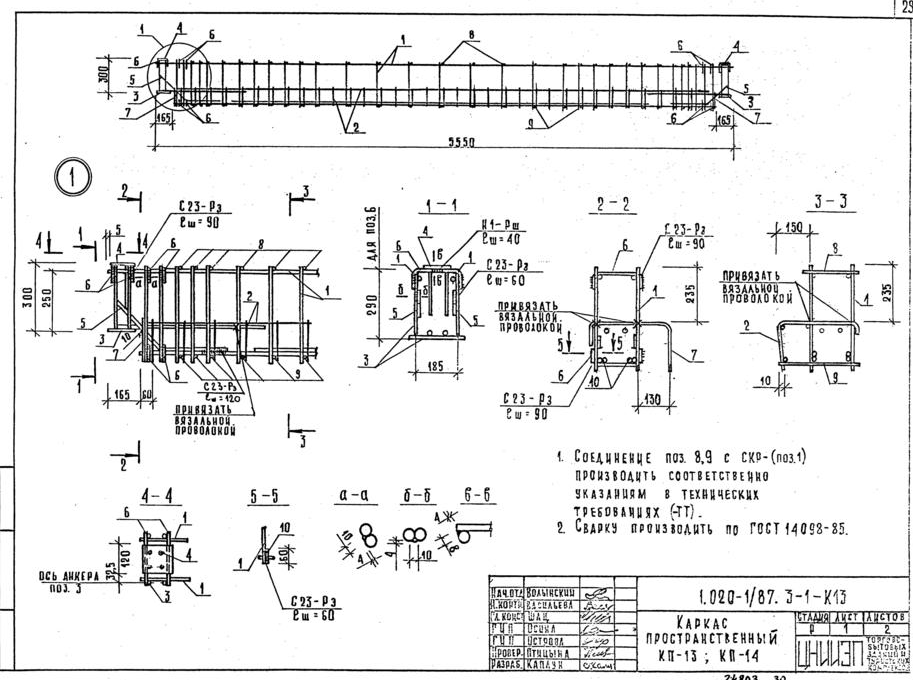

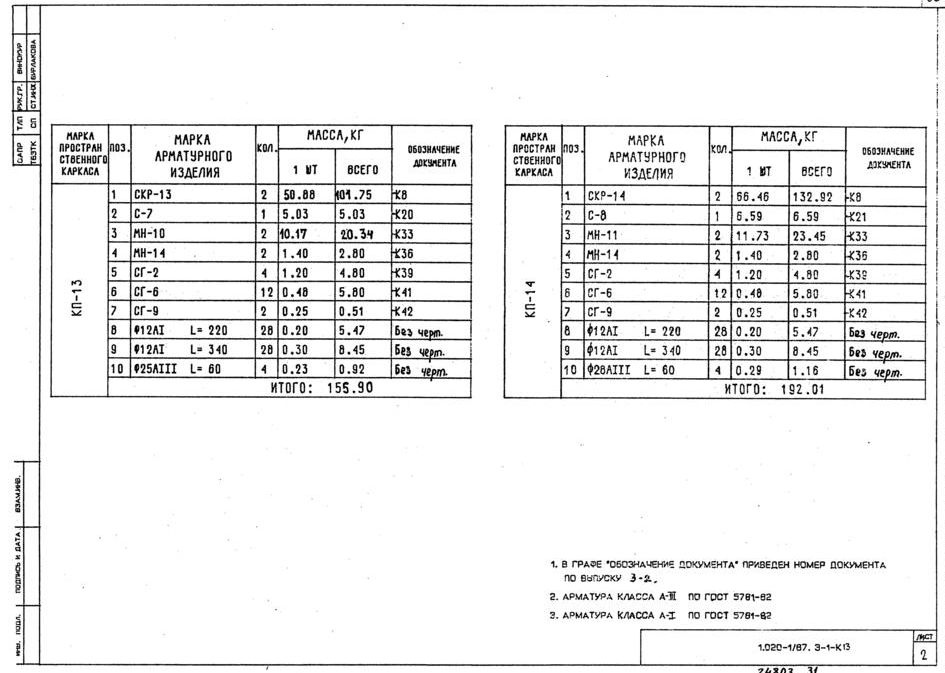

Каркас пространственный КП-13, КП-14 – 29 стр

913 × 680 пикс.     Открыть в новом окне

945 × 673 пикс.     Открыть в новом окне

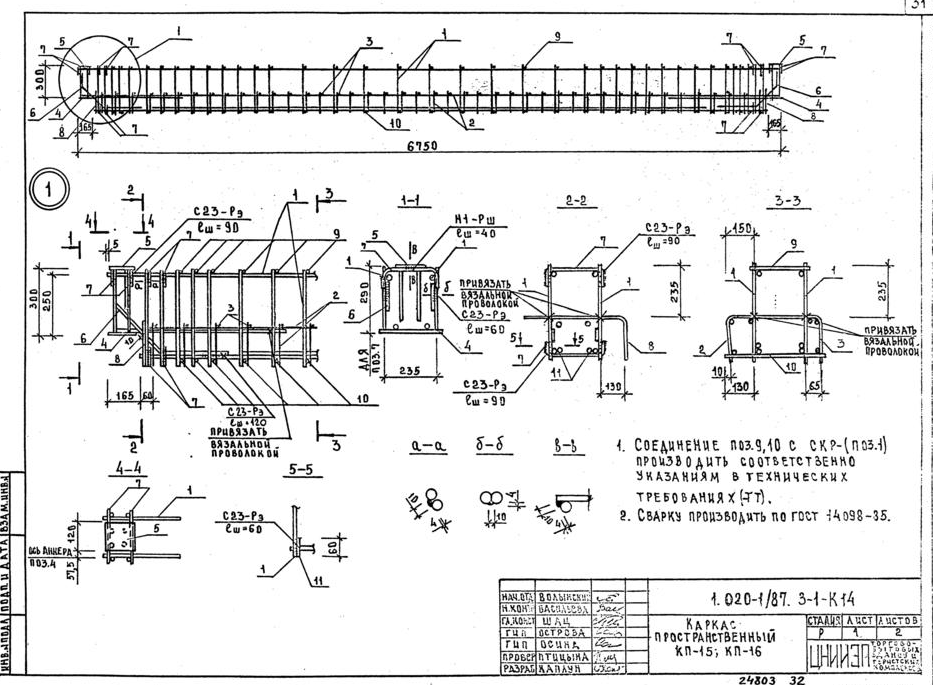

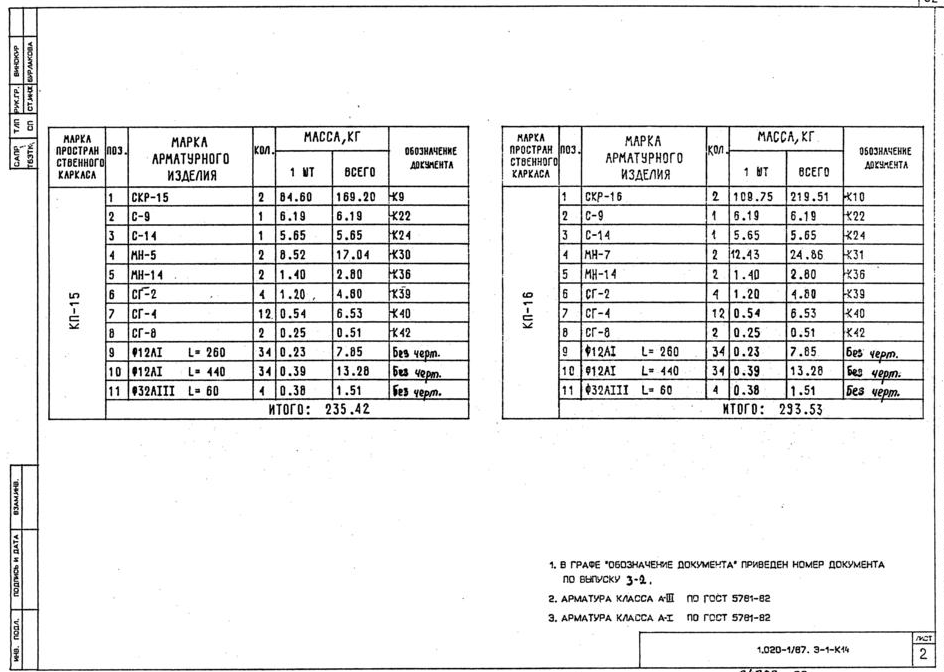

Каркас пространственный КП-15, КП-16 – 31 стр

933 × 685 пикс.     Открыть в новом окне

944 × 672 пикс.     Открыть в новом окне

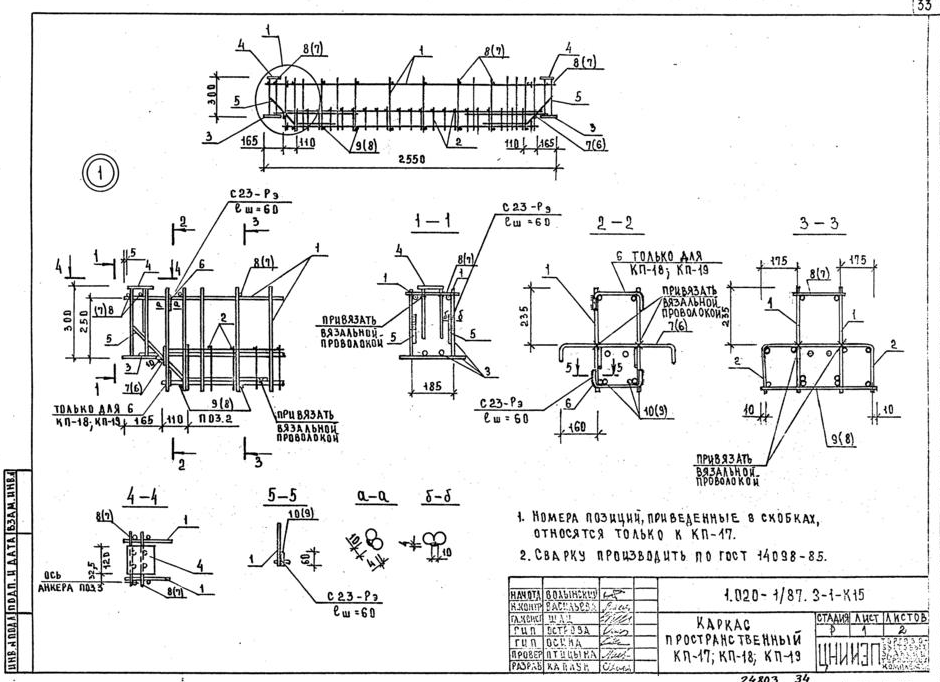

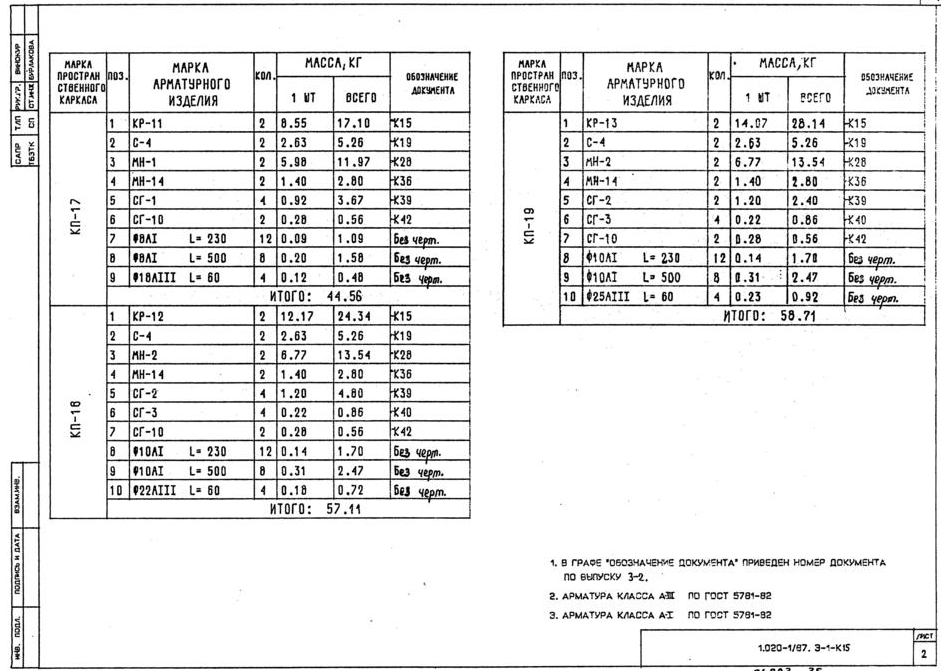

Каркас пространственный КП-17, КП-18, КП-19 – 33 стр

940 × 682 пикс.     Открыть в новом окне

941 × 671 пикс.     Открыть в новом окне

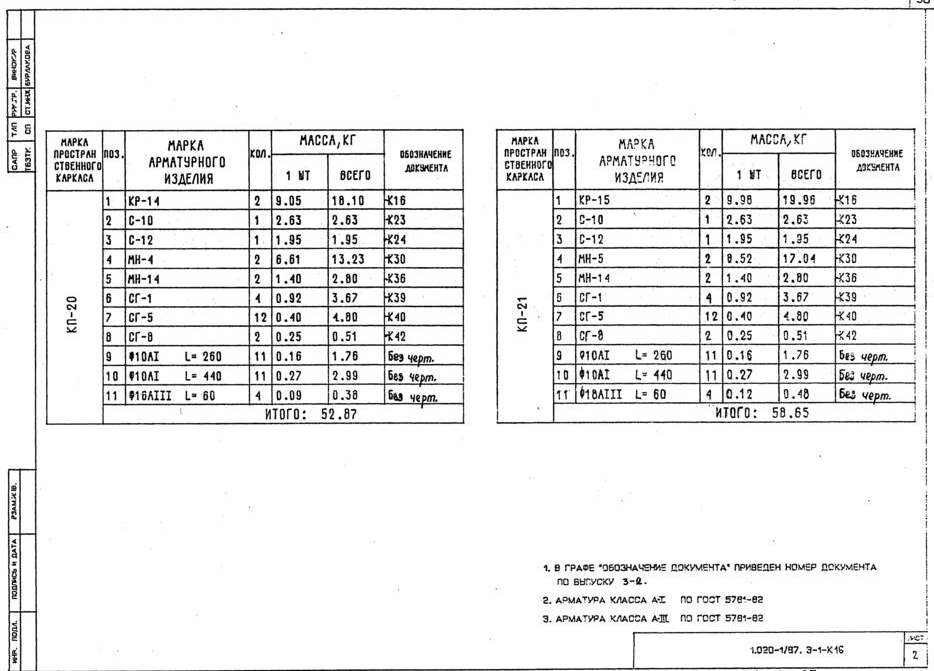

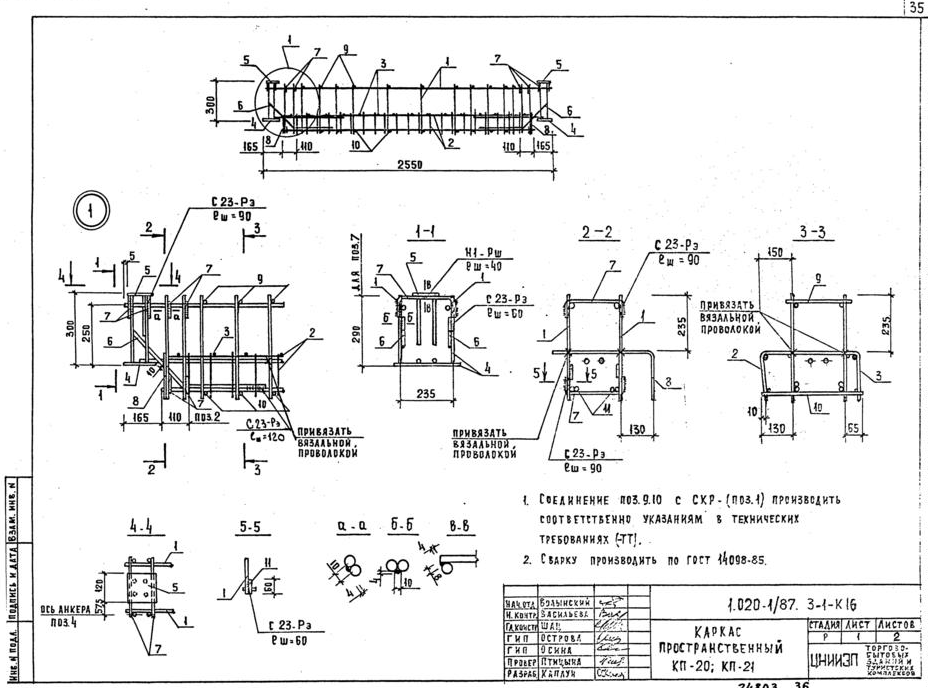

Каркас пространственный КП-20, КП-21 – 35 стр

928 × 688 пикс.     Открыть в новом окне

934 × 671 пикс.     Открыть в новом окне

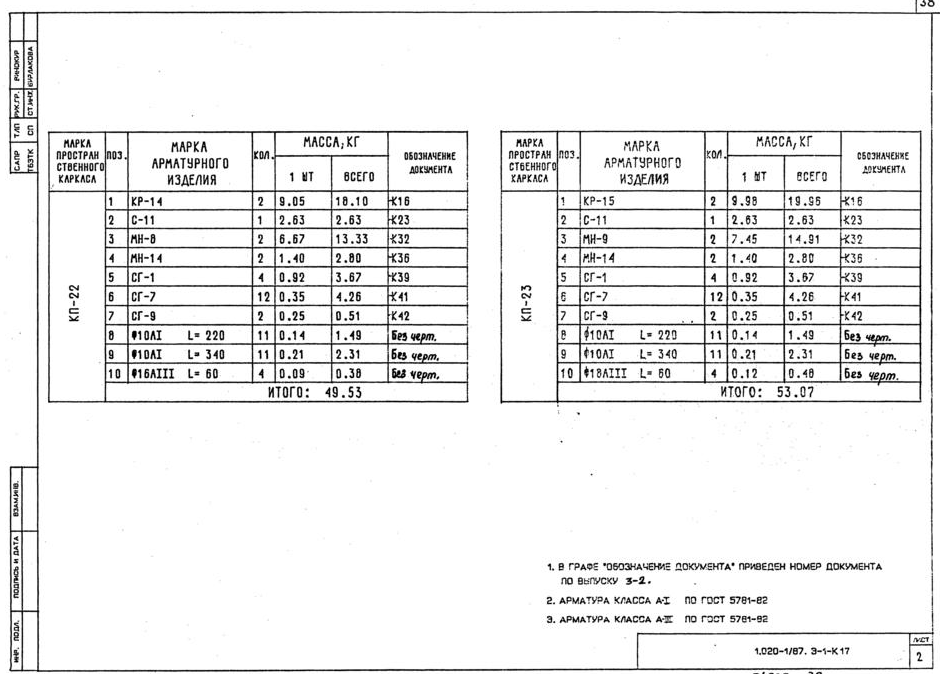

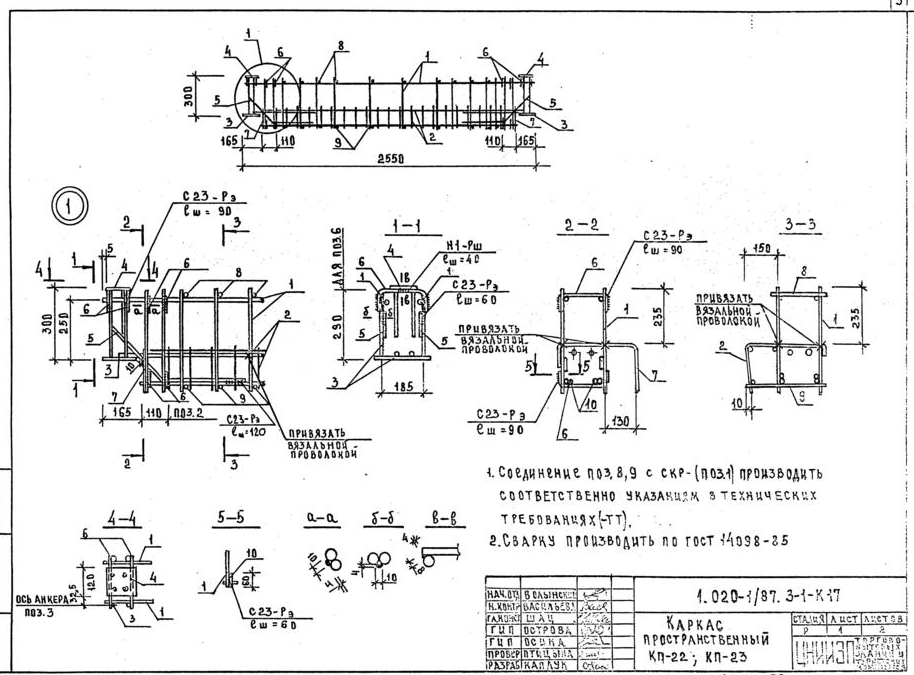

Каркас пространственный КП-22, КП-23 – 37 стр

914 × 675 пикс.     Открыть в новом окне

940 × 674 пикс.     Открыть в новом окне

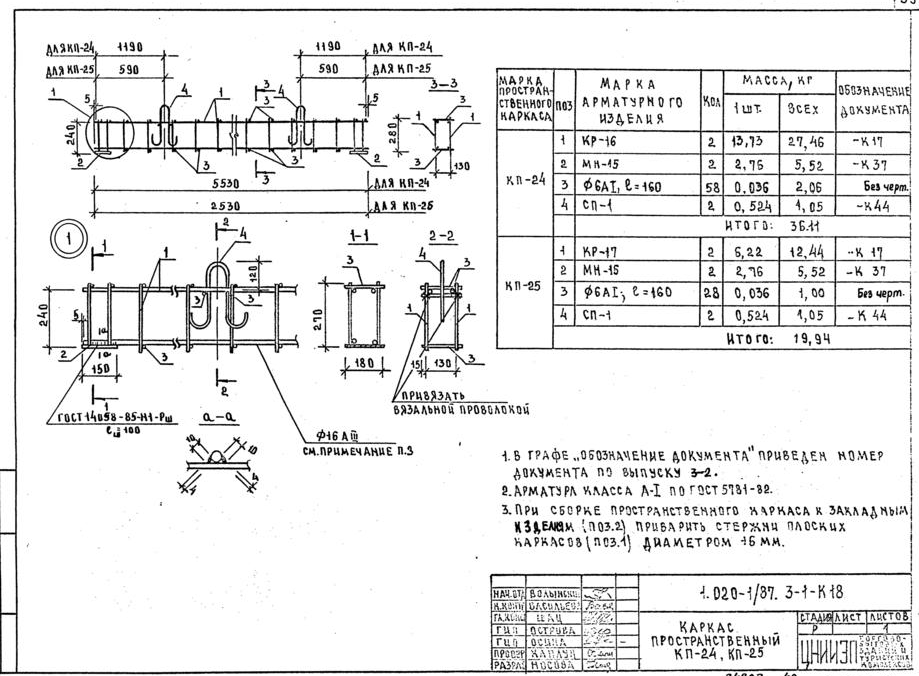

Каркас пространственный КП-24, КП-25 – 37 стр

919 × 676 пикс.     Открыть в новом окне

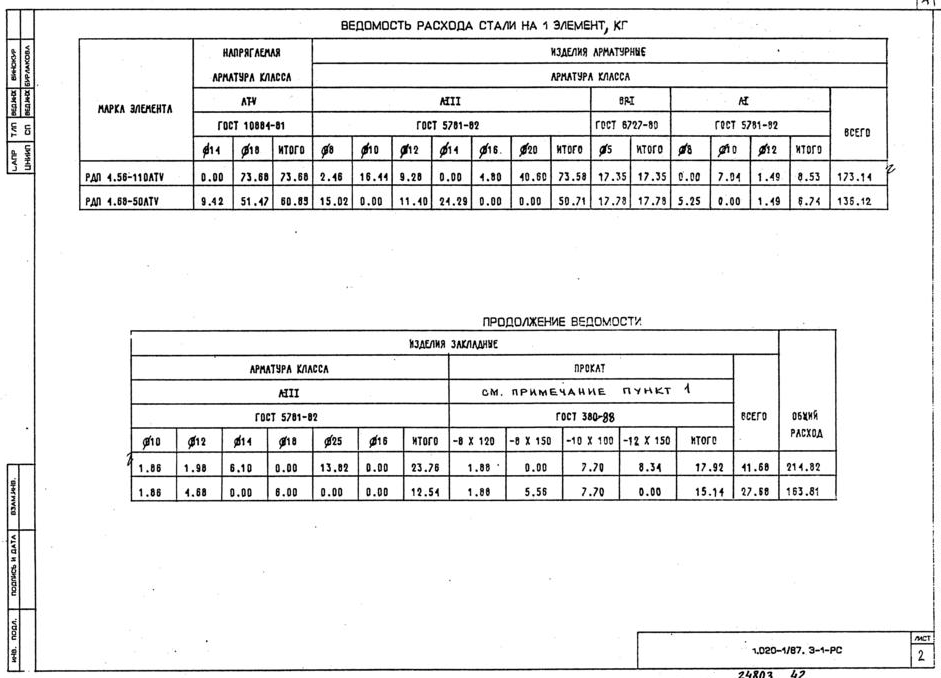

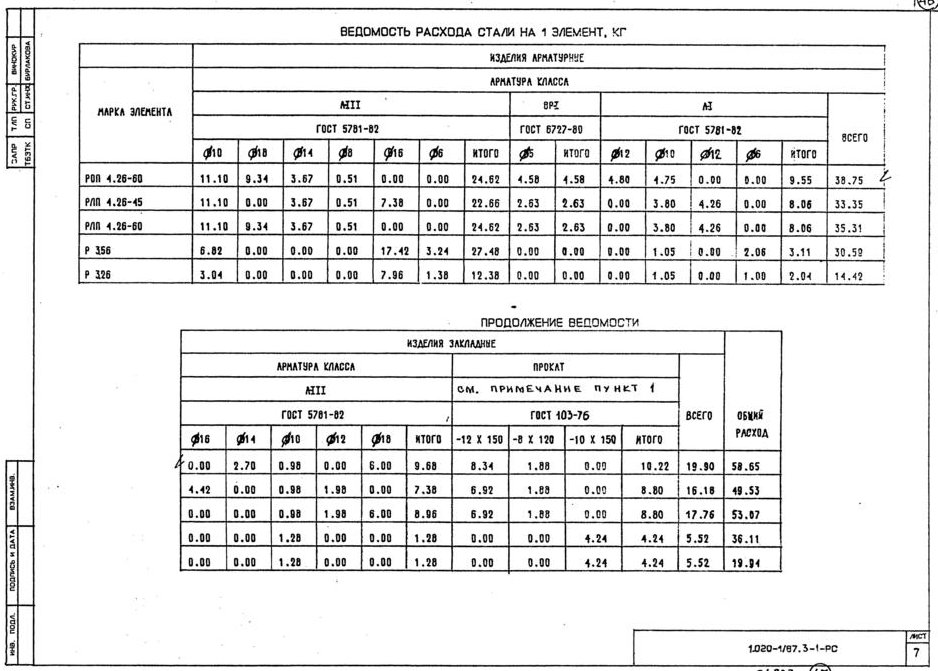

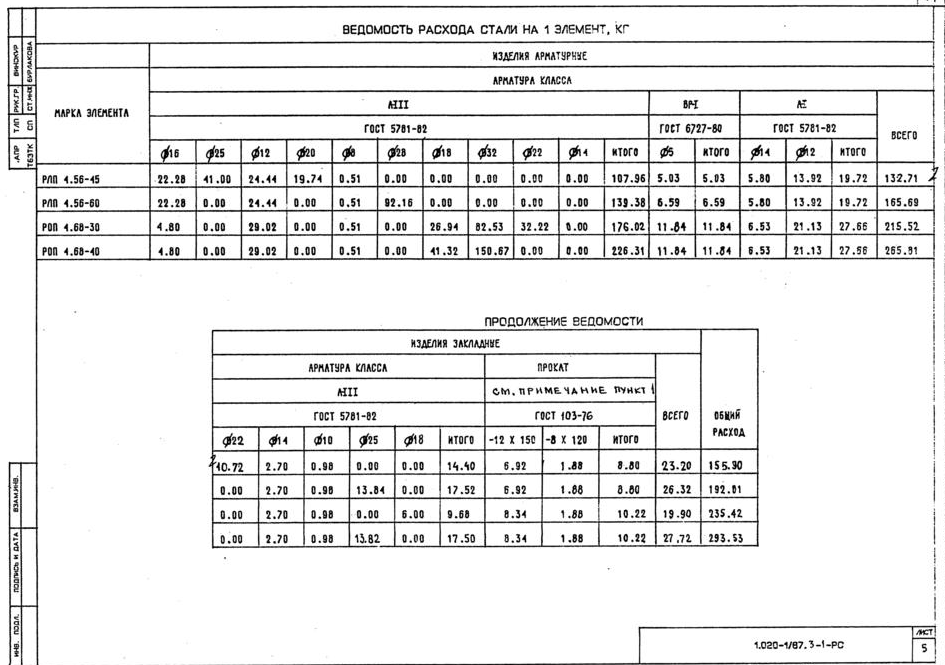

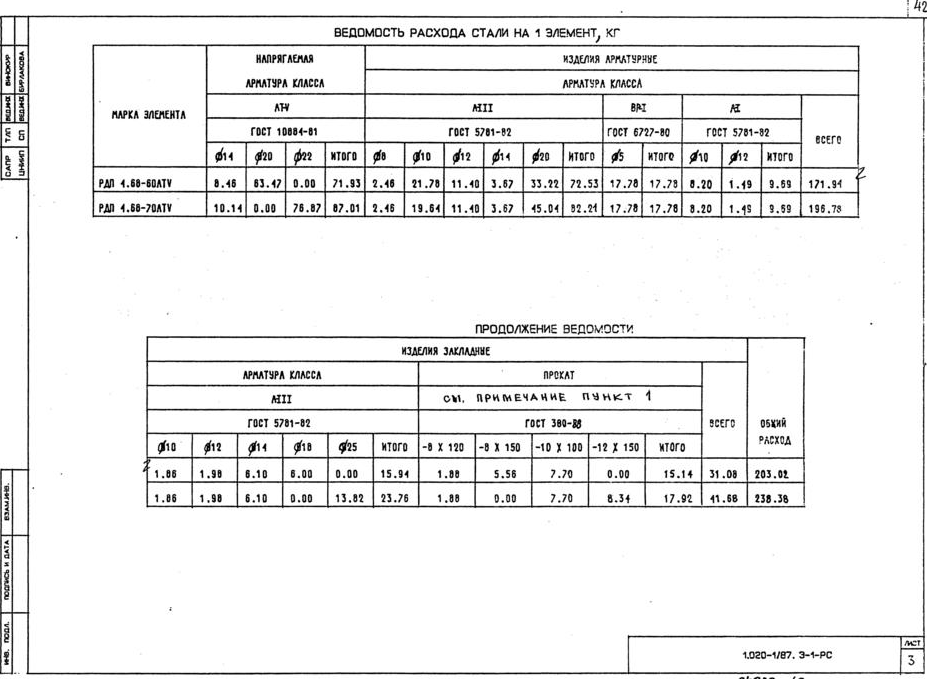

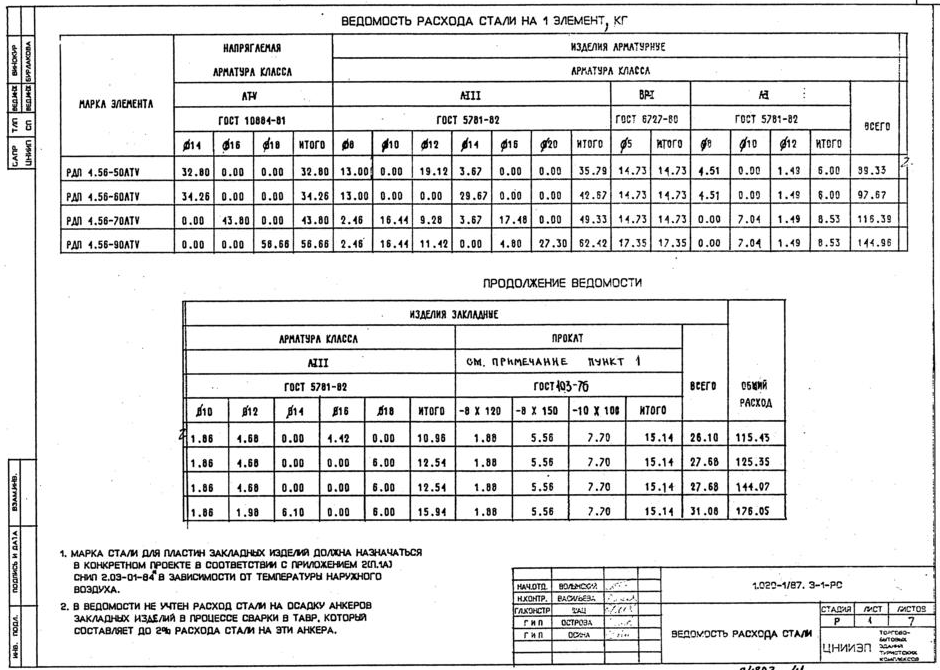

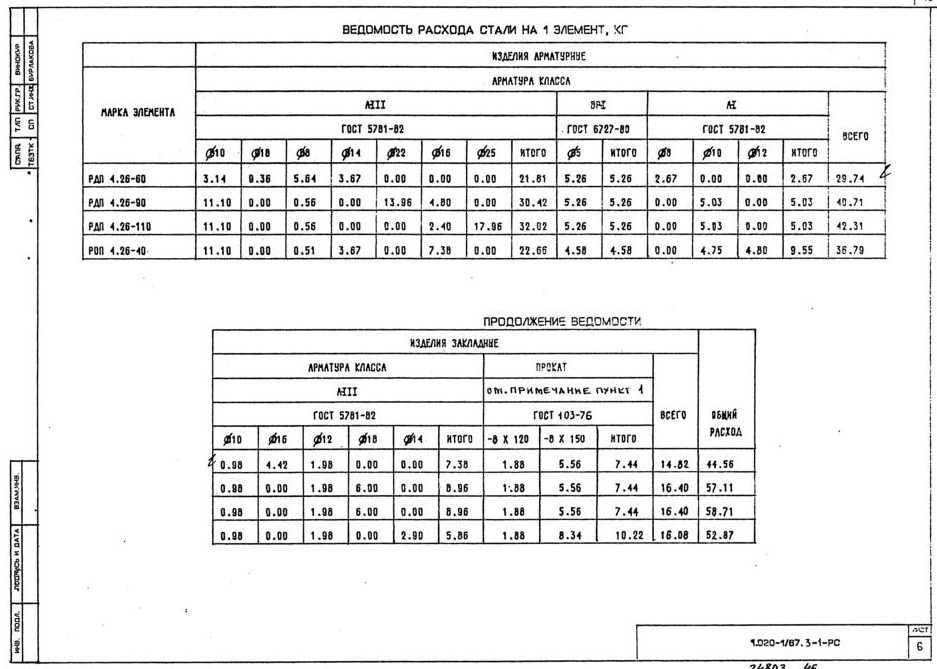

Ведомость расхода стали – 40 стр
