Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-11 Ригели высотой 450 мм с ненапрягаемой арматурой класса А-IIIв и Aт-IVC для оп

Общие данные

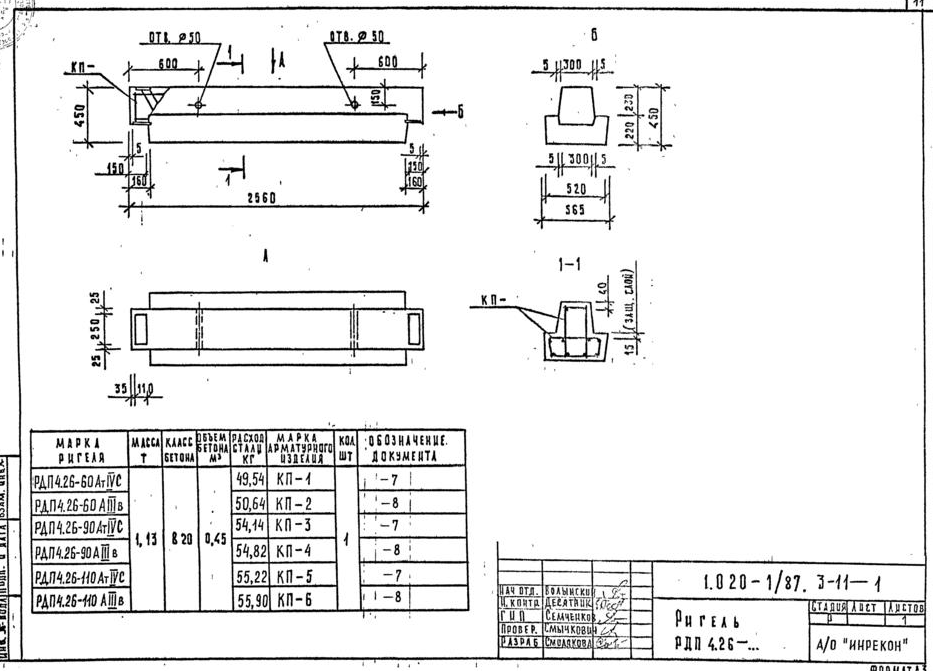

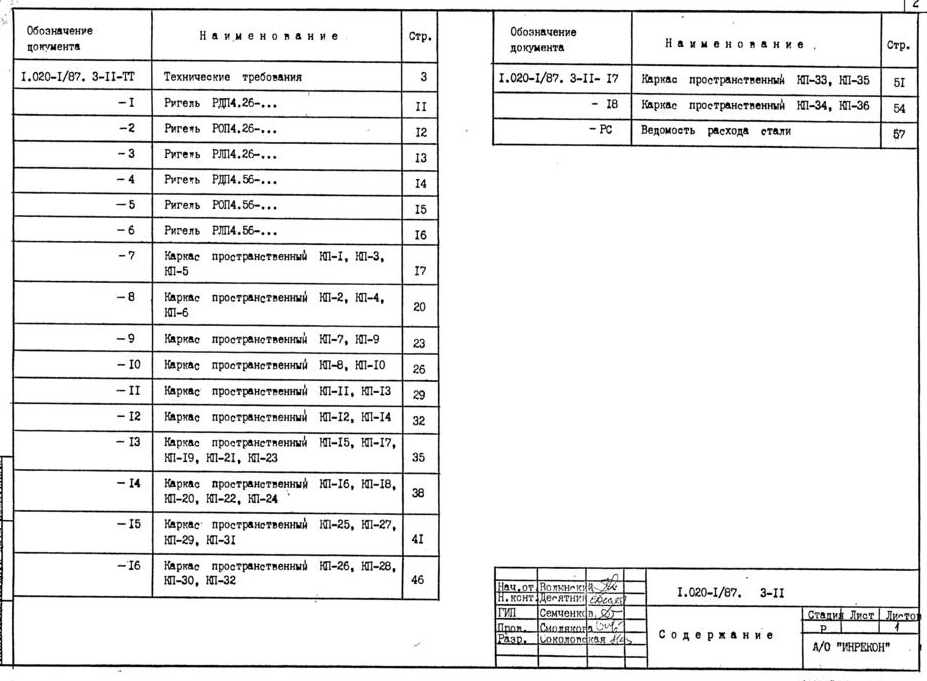

Настоящий выпуск содержит рабочие чертежи ригелей пролетом 3,0 и 6,0 с высотой сечения 450 мм с ненапрягамой арматурой класса А-IIIа и Ат-IVС, предназначенных для опирания на них многопустотных перекрытий.

Ригели предназначены для применения в зданиях с неагрессивной средой. Ригели запроектированы как конструкции 3-ей категории и рассчитаны в соответствии с требованиями:

- СНиП 2.03.01-84 и СНиП 2.01.07-85;

- рекомендаций ЦНИИЭП ТБЗ и ТК и НИИЖБ Госстроя СССР «Рекомендации по расчету ригелей связевого каркаса с учетом совместной работы со сборным настилом» (м., 1989 г.);

- рекомендаций ЦИИЭП ТБЗ и ТК и НИИЖБ Госстроя СССР «Рекомендации по расчету ригелей связевого каркаса с учетом совместной работы со сборным настилом» (М., 1989 г.);

- рекомендации ЦНИИЭП ТБЗ и ТК и НИИЖБ СССР «Рекомендации по расчету и конструированию опорных зон ригелей с подрезками серии I.020-I/83 (М., 1988 г.);

- рекомендаций ЦНИИЭП ТБЗ и ТК и НИИЖБ Госстроя СССР «Медика расчета ригелей торцевых поперечных многоэтажных зданий на кручение с изгибом» (М., 1964 г.)

Расчет ригелей по 2-ой группе предельных состояний выполнялся с учетом совместной работы ригелей и плит перекрытий.

Ригели по данному выпуску являются технологическим вариантом и могут изготавливаться в оснастке для ригелей по серии 1.020-I/87 вып. 3-7 или в оснастке для ригелей по остальным выпускам с соответствующими изменениями конструкции по серии 1.020-I\87 вып. 3-7 или в оснастке по остальным выпускам с соответствующими изменениями конструкции бортов гребня ригеля для образования шпонок, обеспечивающих совместную работу ригелей с плитами перекрытий.

Ригели допускаются применять в условиях воздействия температуры до +50 МЉС и нормального влажностного режима.

Требования к изготовлению, хранению и транспортированию ригелей приведены в ГОСТ 18980-90 «Ригели железобетонные для многоэтажных зданий. Технические условия»

Предел огнестойкости ригелей составляет 2 часа

Маркировка ригелей

Маркировка ригелей принята по ГОСТ 29009-78

Марка ригелей состоит из двух буквенно-цифровых групп.

Первая группа содержит буквенные и цифровые обозначения. Буквенные обозначения характеризует поперечное сечение ригеля:

РДП – ригель с двумя симметричными полками для опирания плит с двух сторон (двухполочный);

РОП – ригель с двумя несимметричными полками для опирания плит с одной стороны (одноплочный);

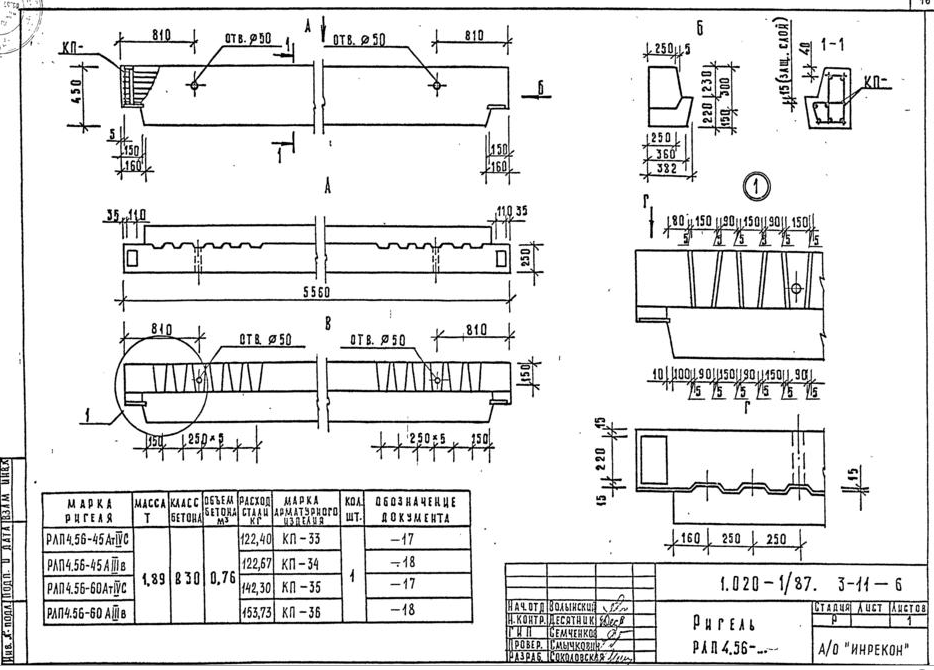

РЛП – ригель с одной полкой, устанавливаемый в лестничных клетках для опирания плит и лестничных маршей (лестничный)

Цифровые обозначения характеризуют габаритные параметры ригелей: первое число обозначает округленный размер высоты сечения в дм; второе число обозначает округленную длину ригеля в дм.

Вторая часть марки характеризует несущую способность ригеля (расчетную нагрузку в сотнях килограммов на погонный метр без учета собственного веса ригеля) и арматуры.

В связи с тем, что все ригели изготавливаются из тяжелого бетона, обозначения вида бетона в марке отсутствуют.

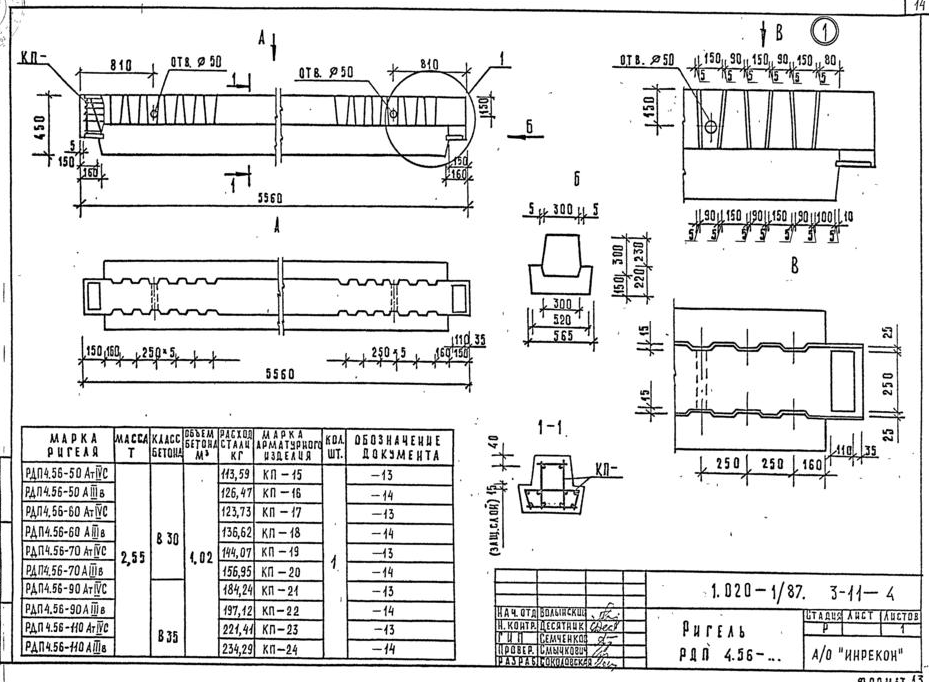

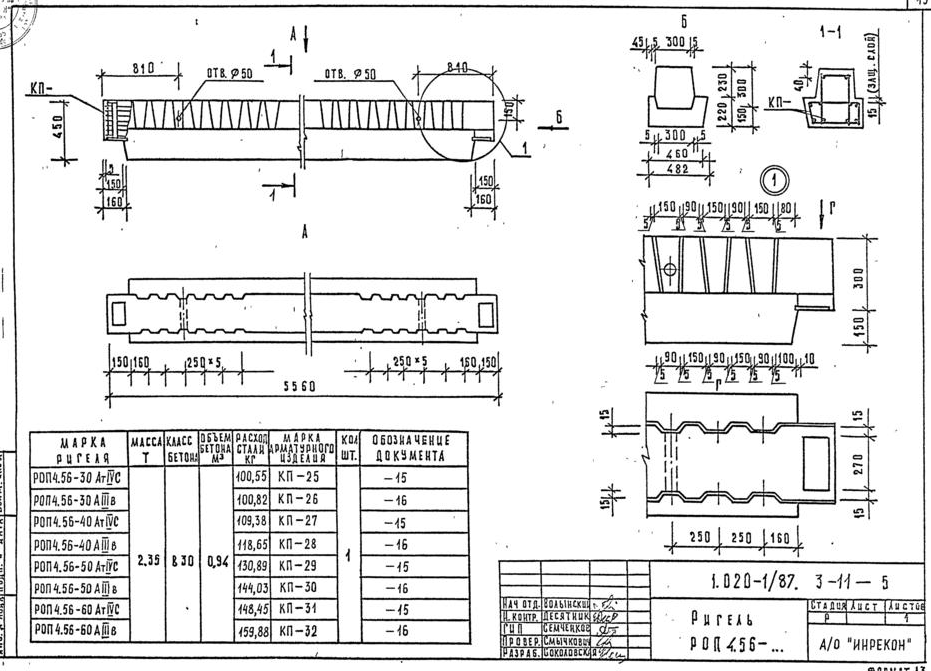

Пример: РДП4.56-70АТУС – ригель с двумя симметричными полками для опирания многопустотных плит, высотой 450 мм, длиной 5560 мм, м нагрузкой 7,0 тс\м, с арматурой класса Ат-IУС.

Конструктивные данные

Ригели изготавливаются из тяжелого бетона классов В20, В30, В35

Значения нормируемой отпускной прочности назначаются проектной организацией, осуществляющей разработку (привязку) проекта конкретного здания с учетом технологии изготовления конструкций, их транспортировки и монтажа. При этом минимальное значение нормируемой отпускной прочности бетона на сжатие следует принимать, в соответствии с ГОСИ 13015.0-83

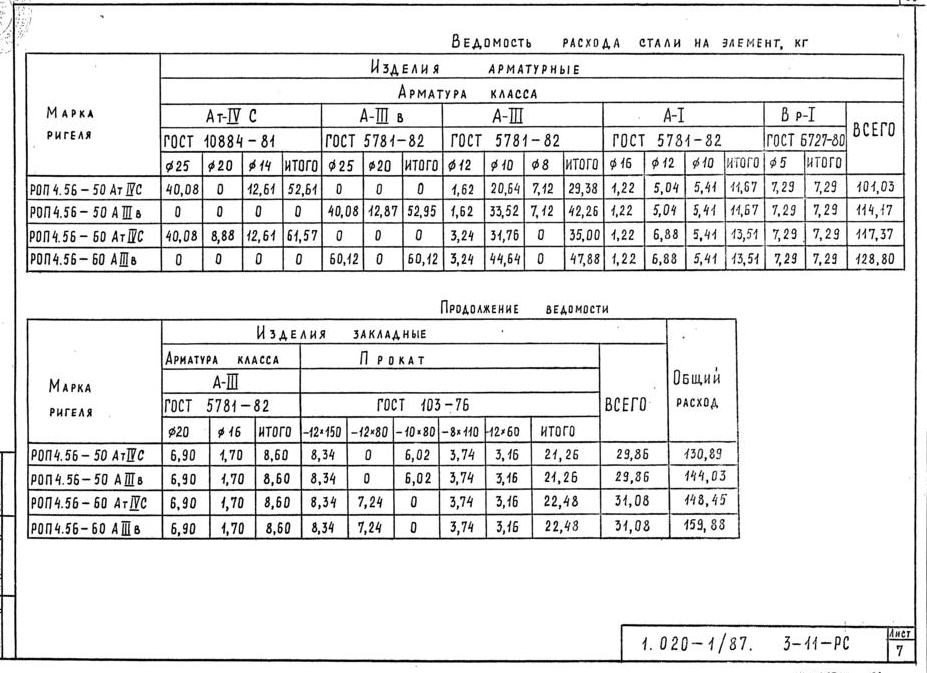

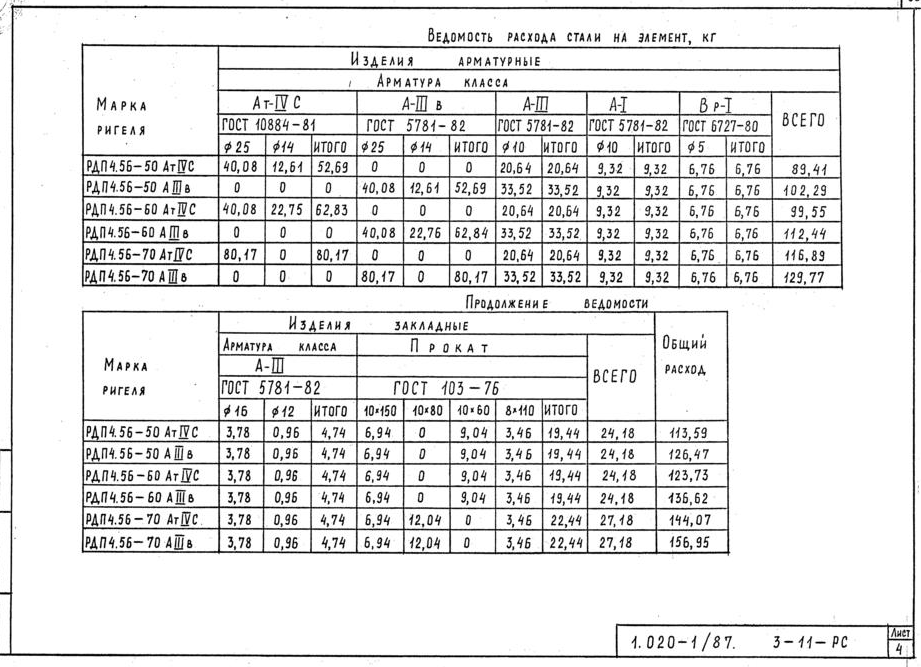

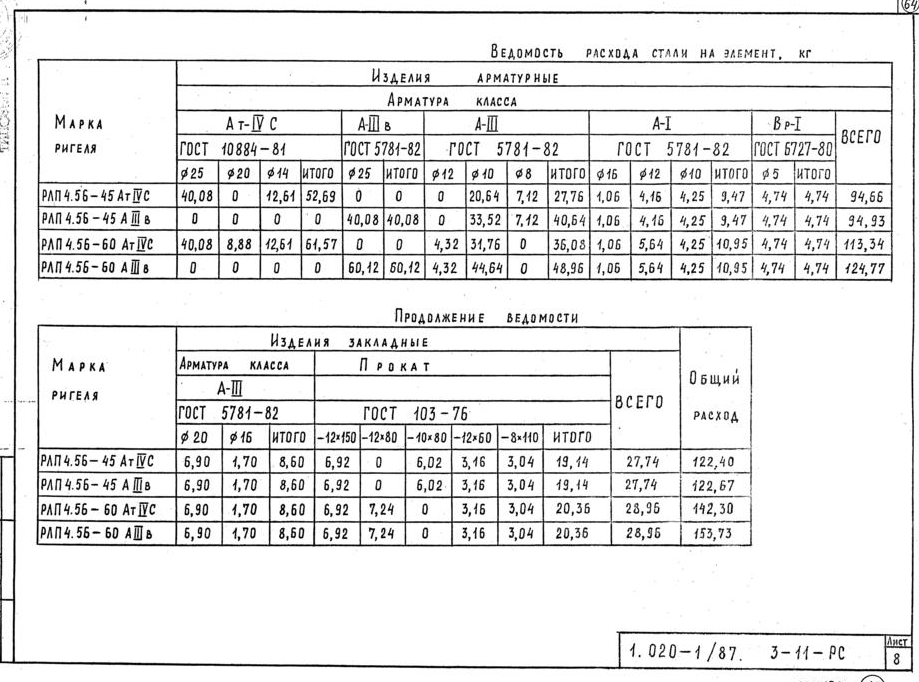

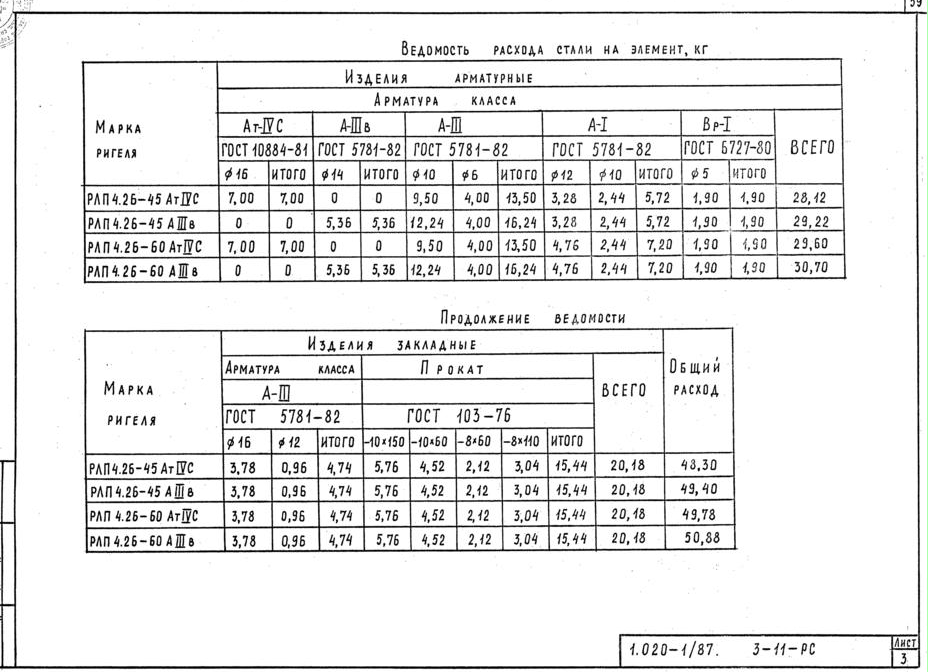

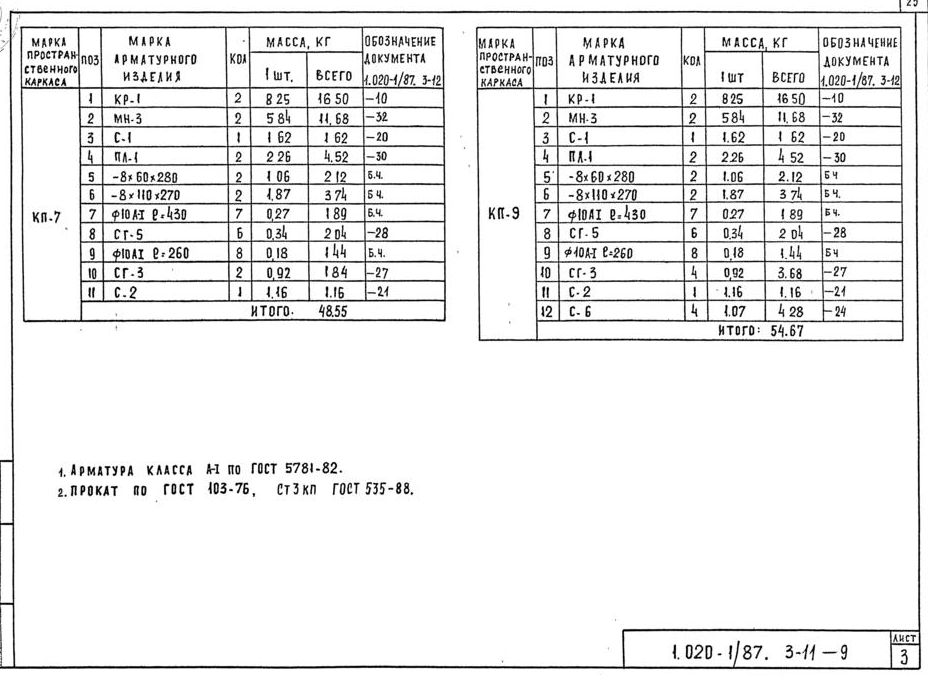

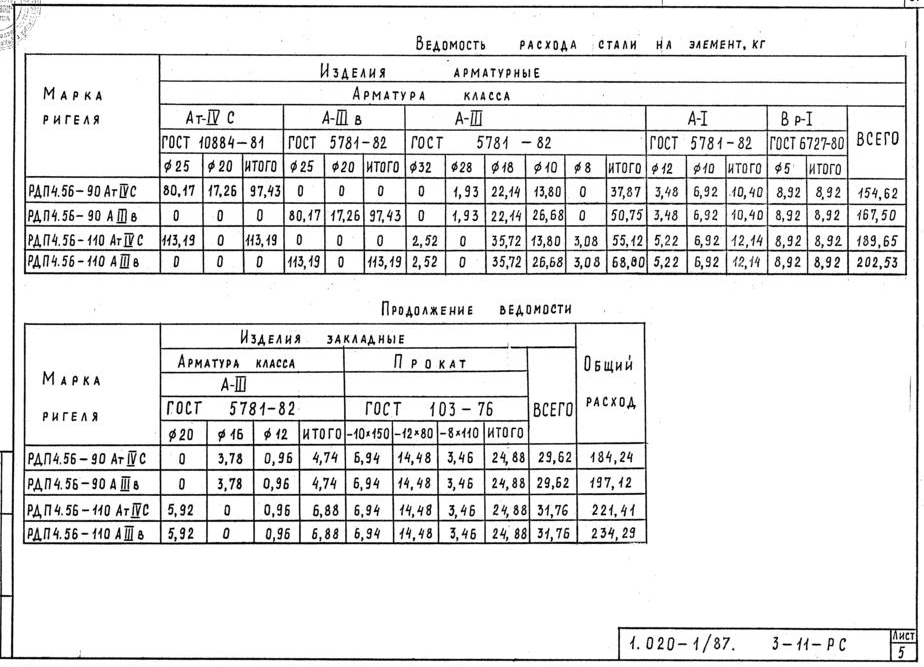

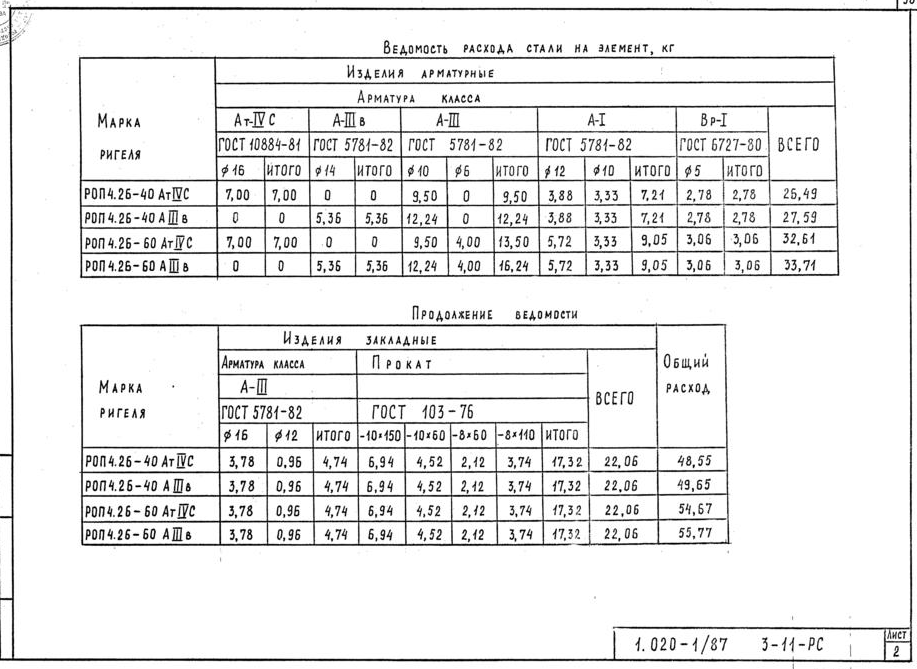

Ригели запроектированы без предварительного напряжения. Нижняя рабочая арматура принята в двух вариантах – из стали класса Ат-IУС по ГОСТ 10884-81 и АIII по ГОСТ 5781-82.

Продольная и поперечная арматура принята из стали класса АIII по ГОСТ5781-82. Арматура сеток принята из стали класса Вр-I по ГОСТ 6727-80.

При армировании опорных зон использовались наклонные и горизонтальные пластины:

- в двухполочных ригелях – по авторскому свидетельству в„– 2330627;

- в однополочных и лестничных ригелях – по авторскому свидетельству в„– 1654492.

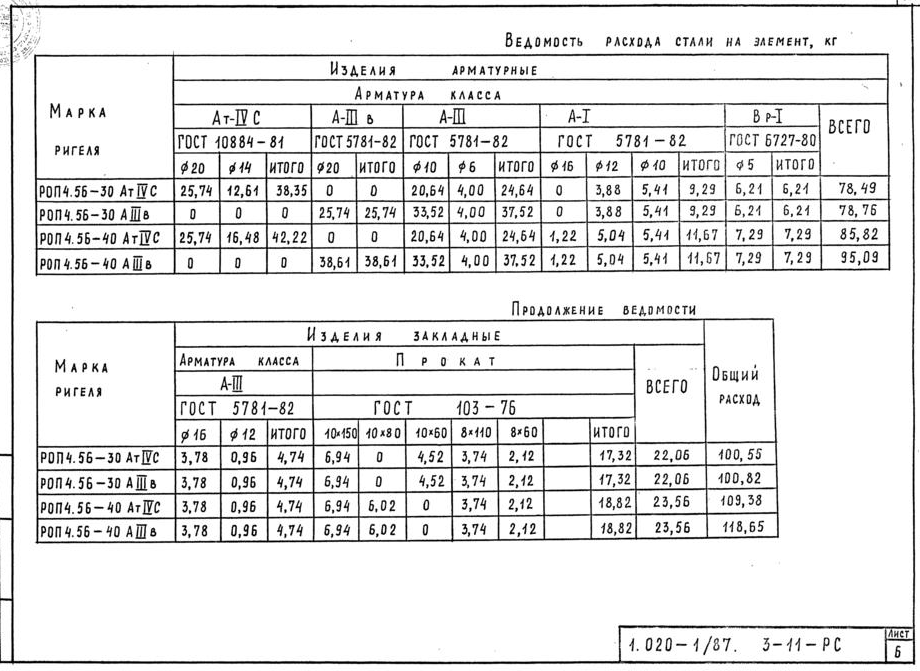

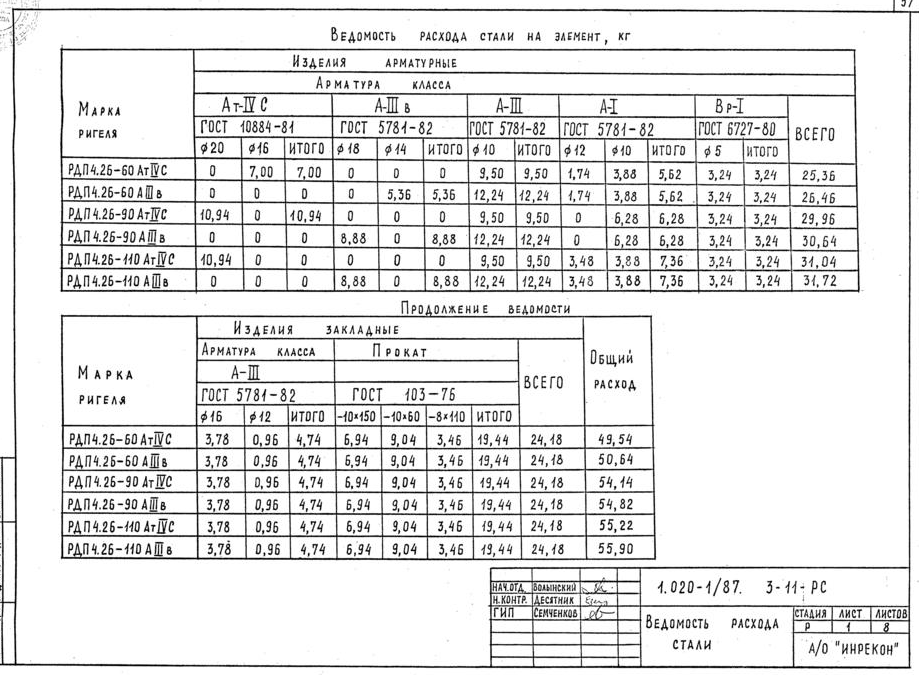

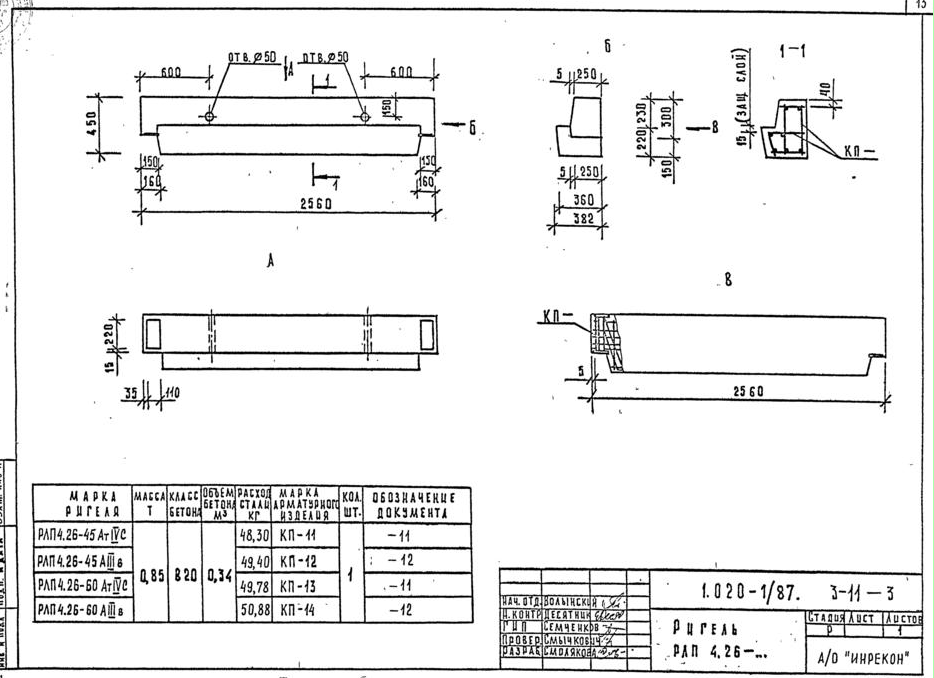

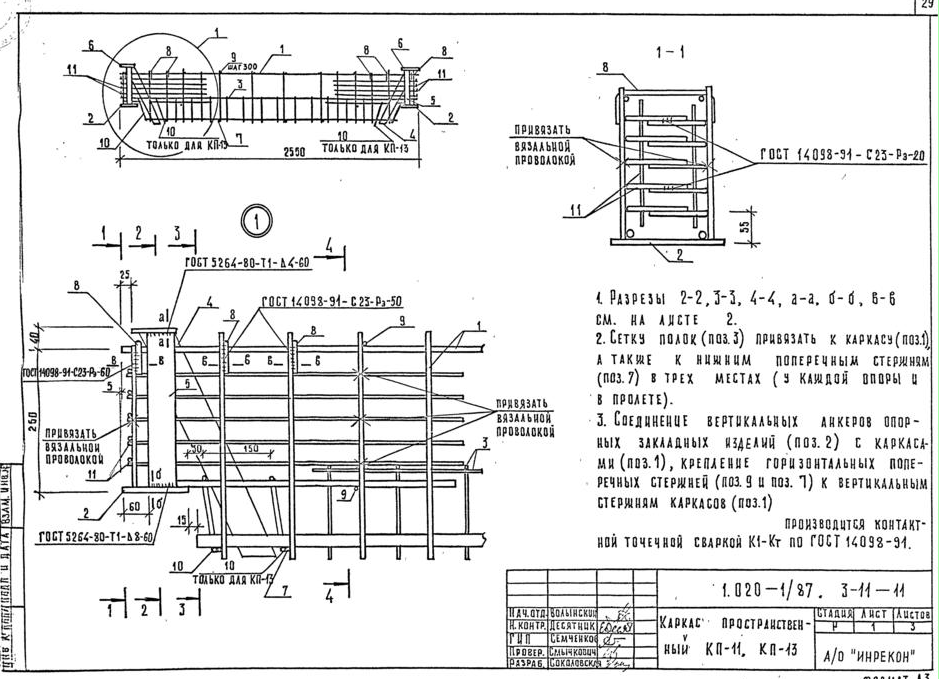

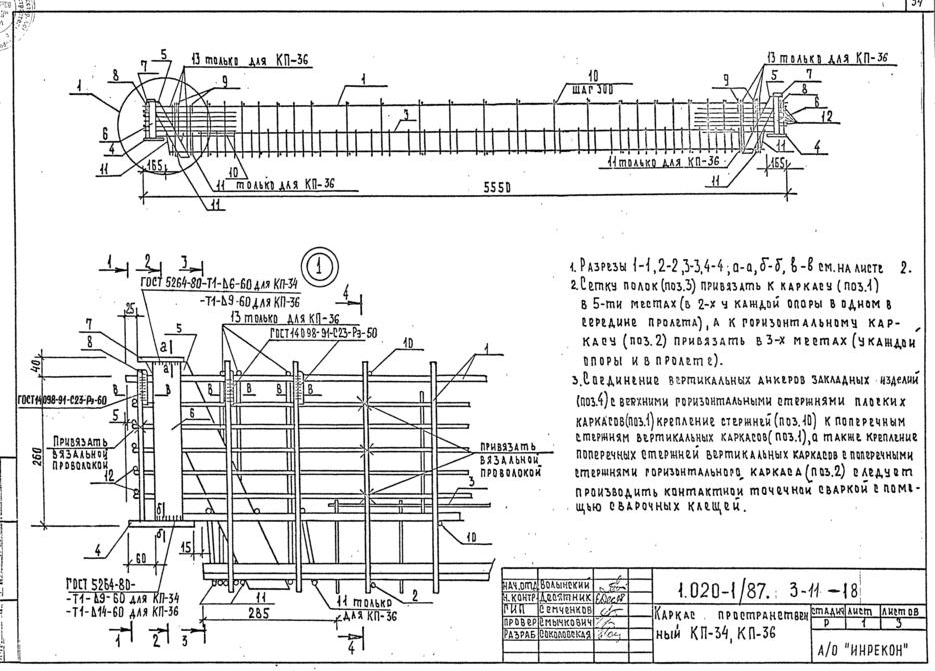

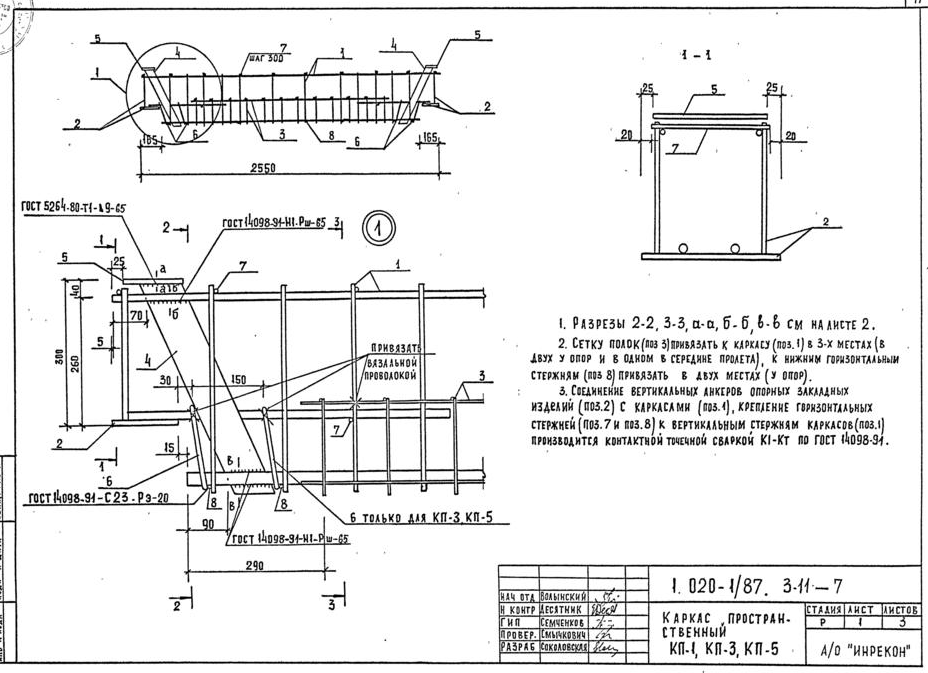

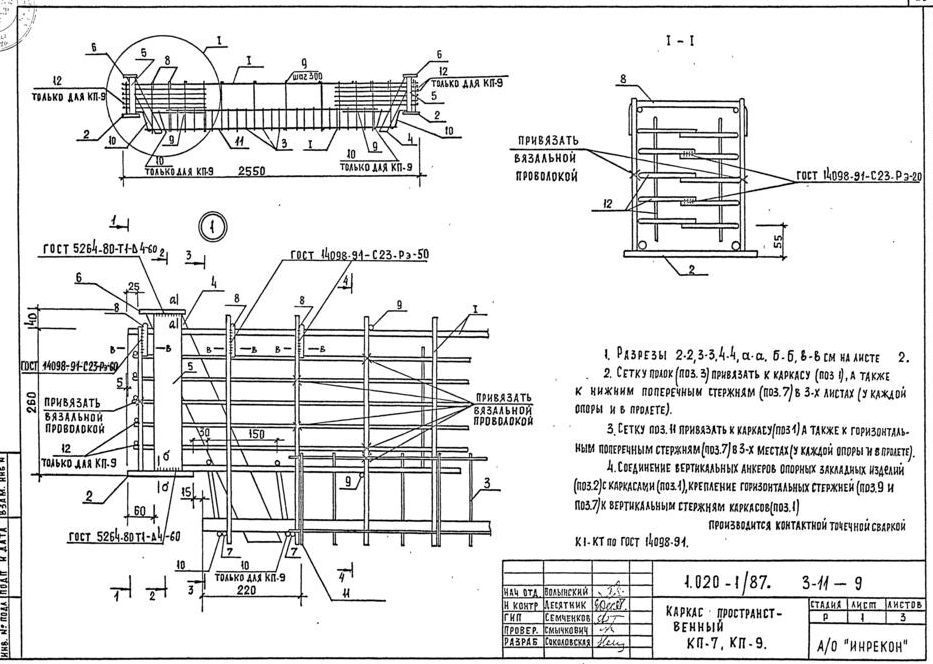

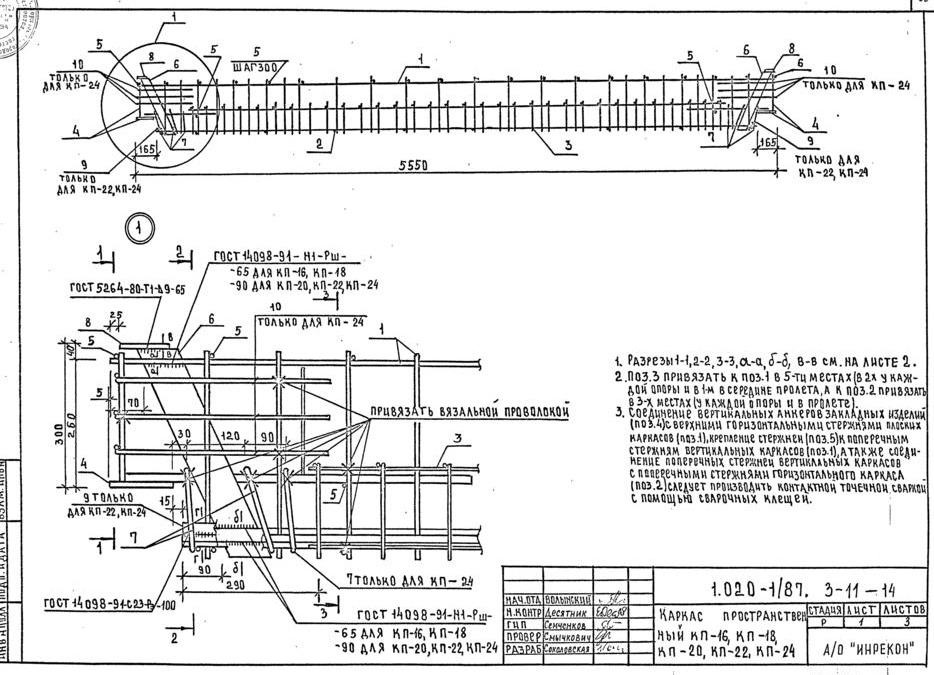

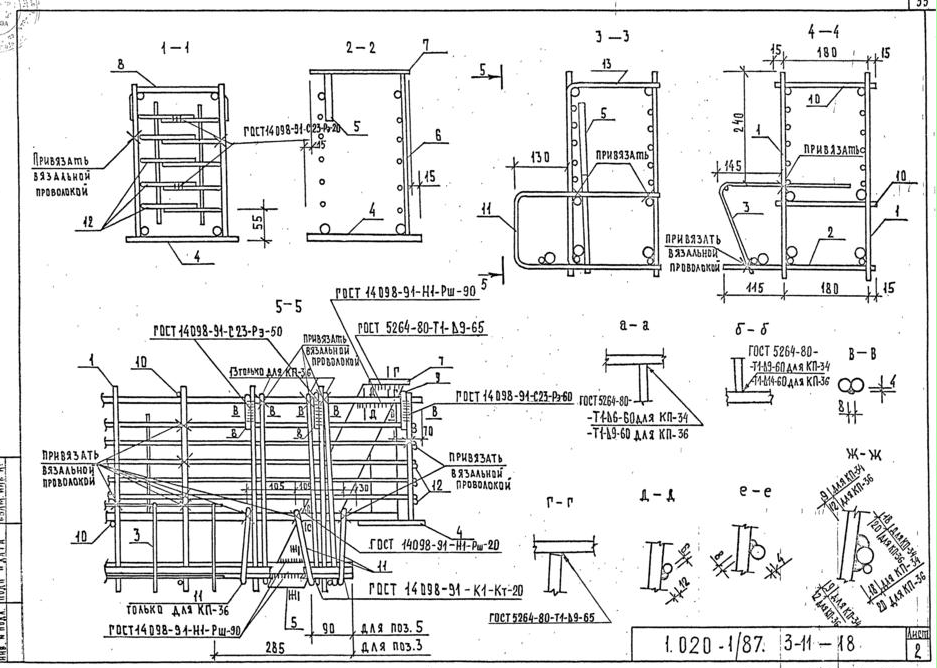

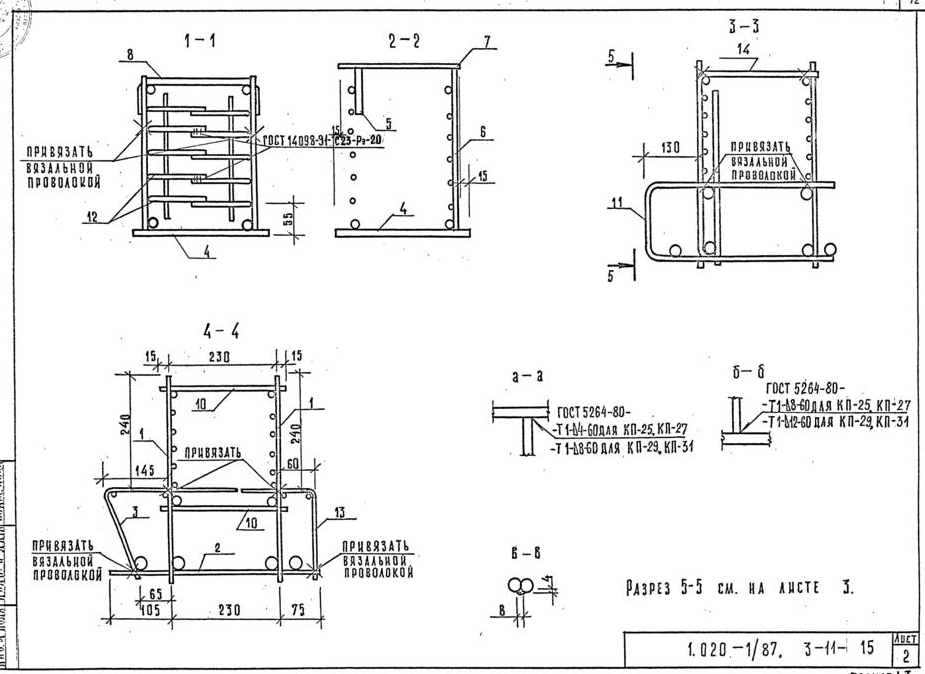

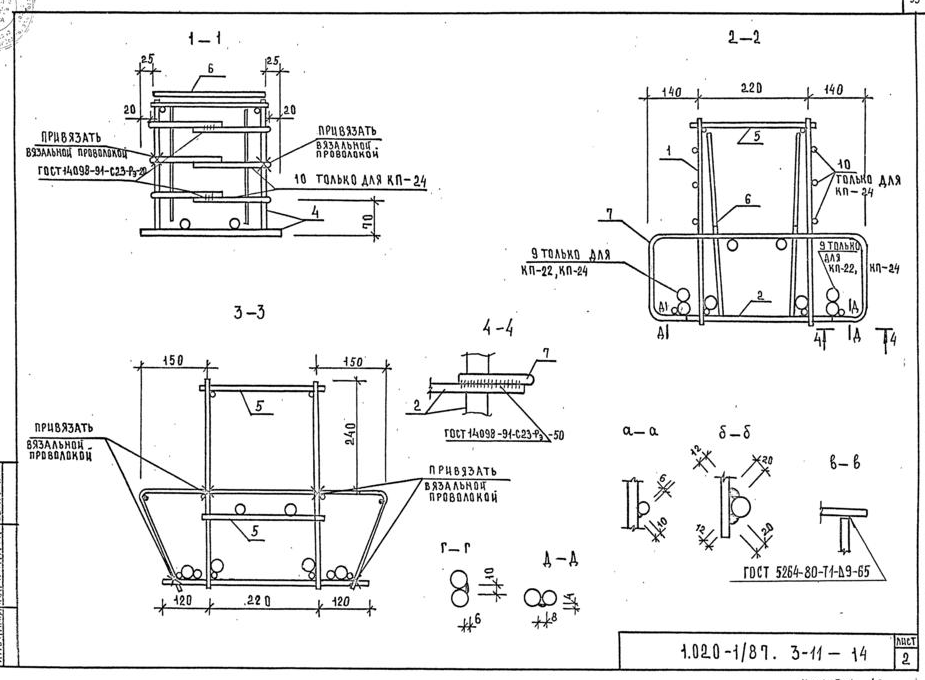

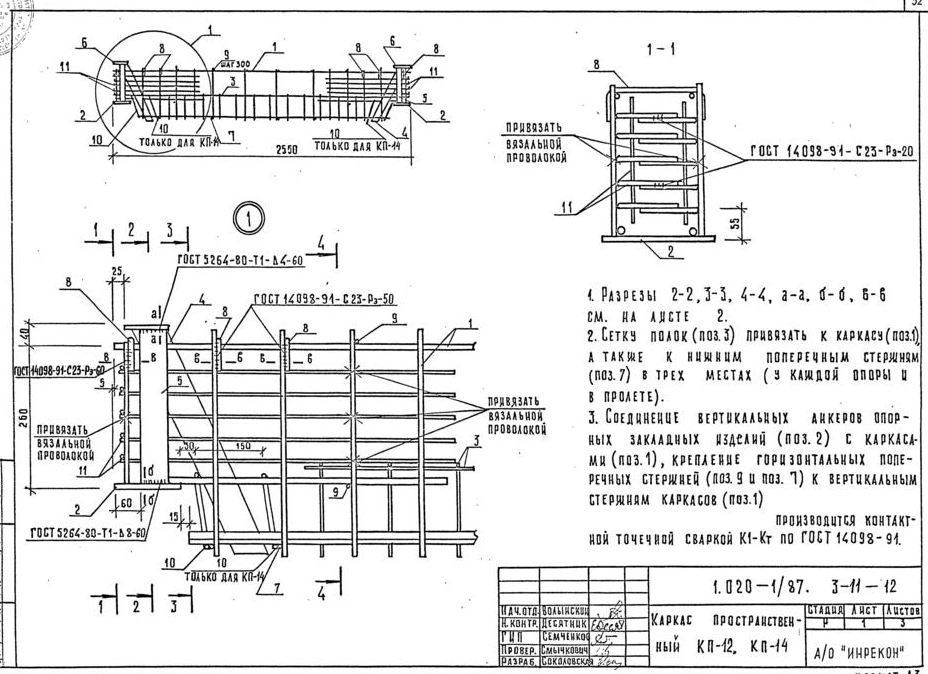

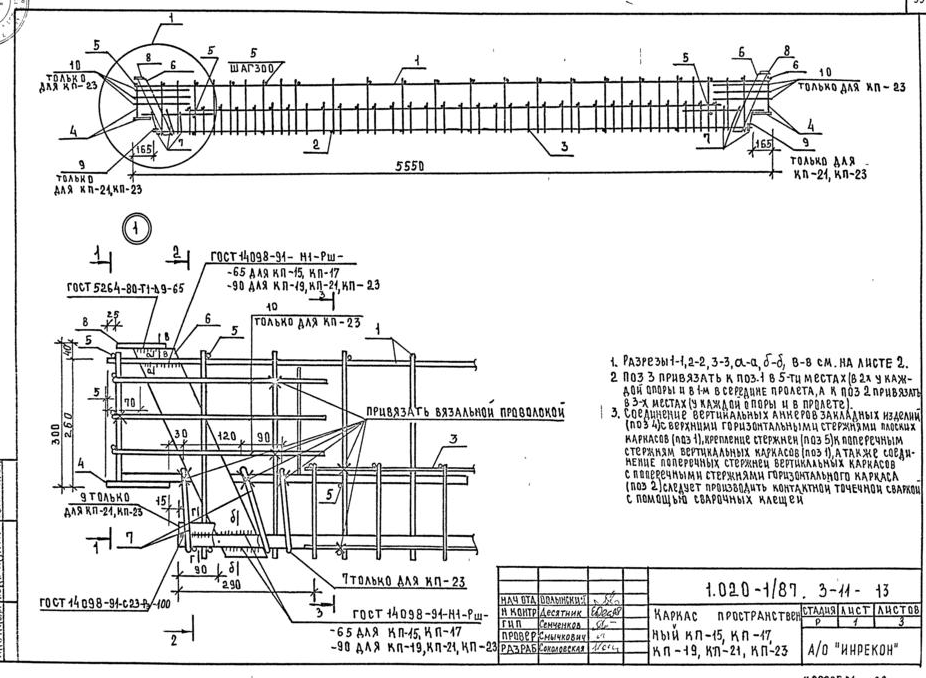

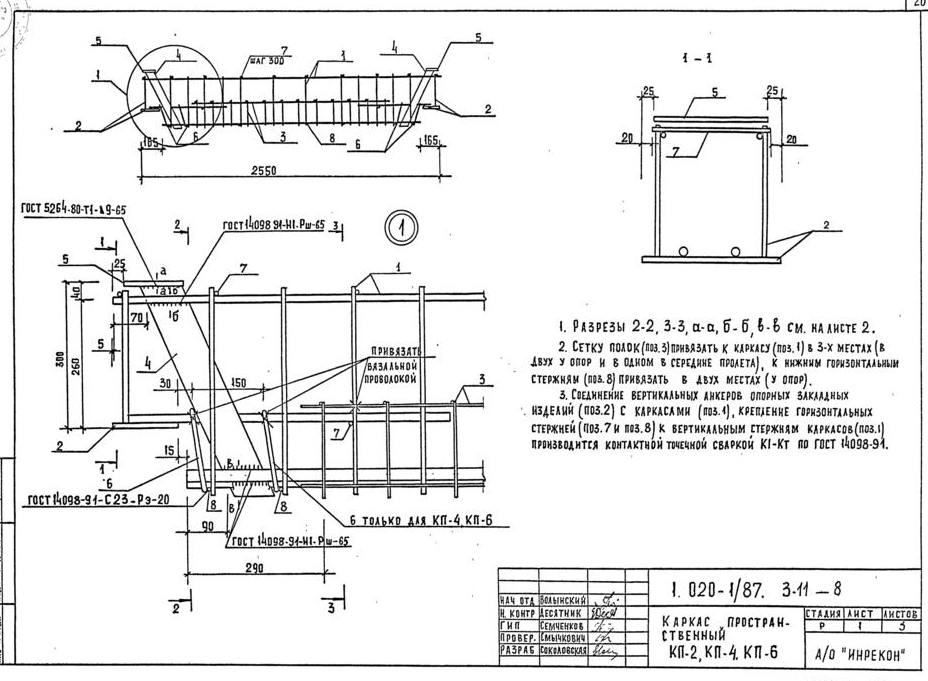

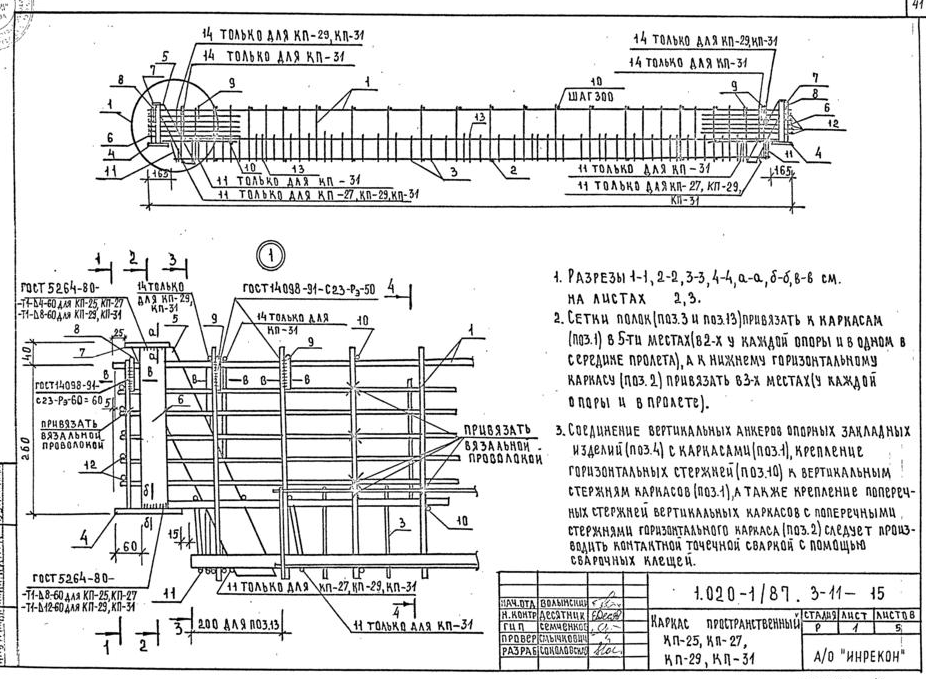

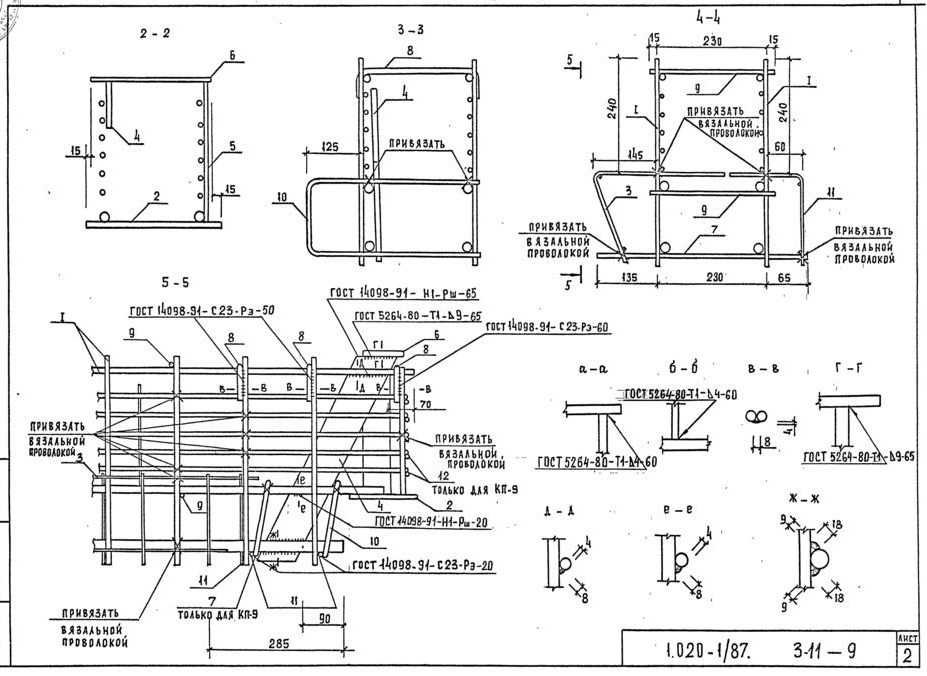

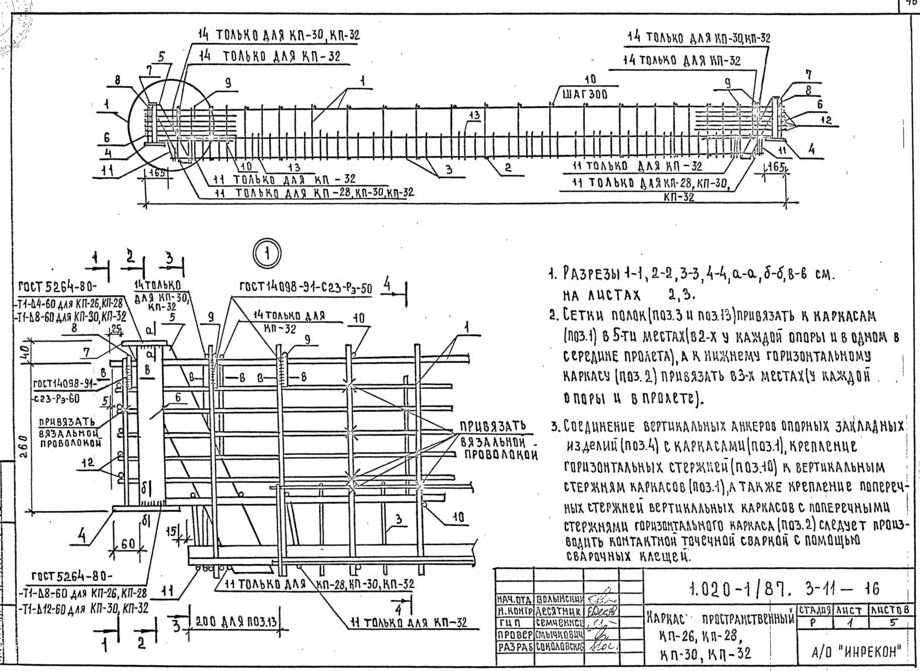

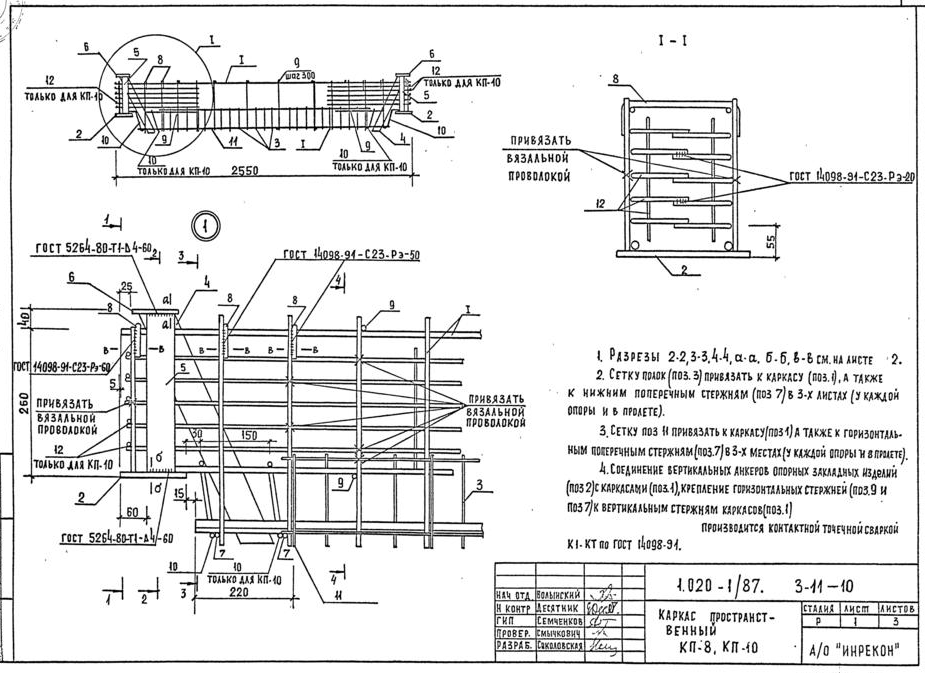

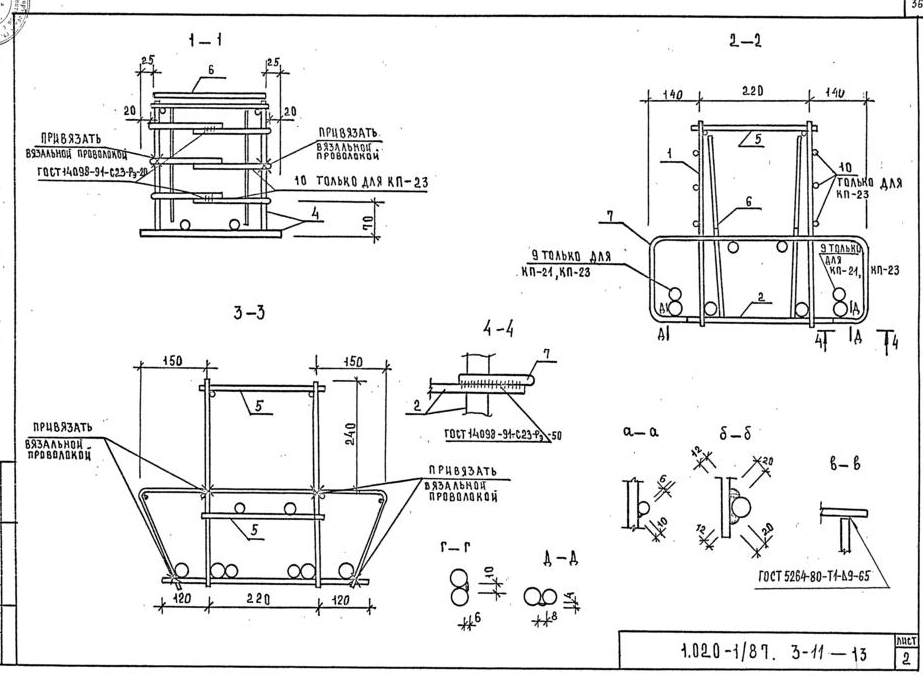

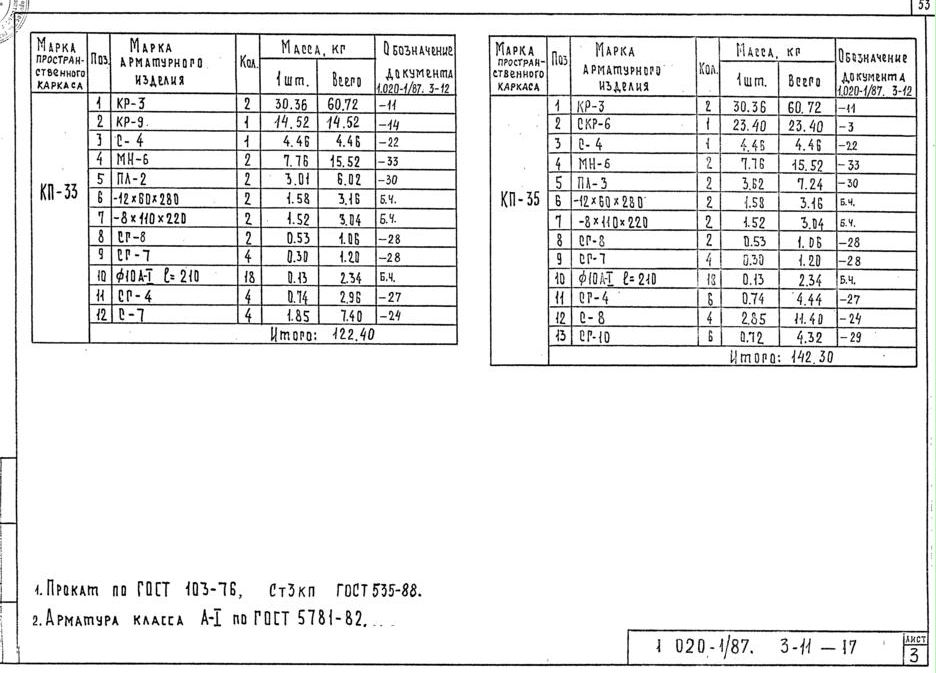

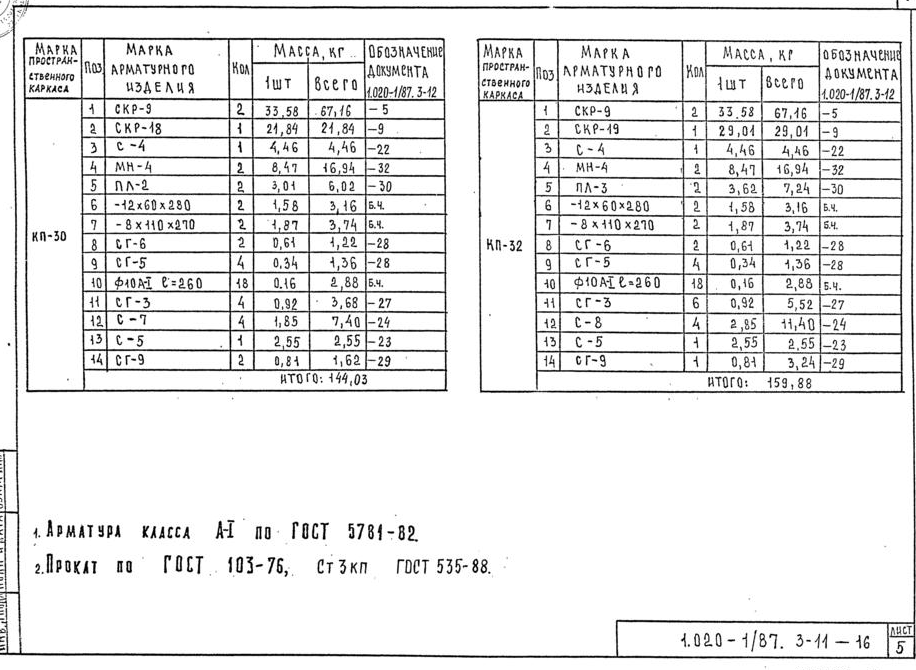

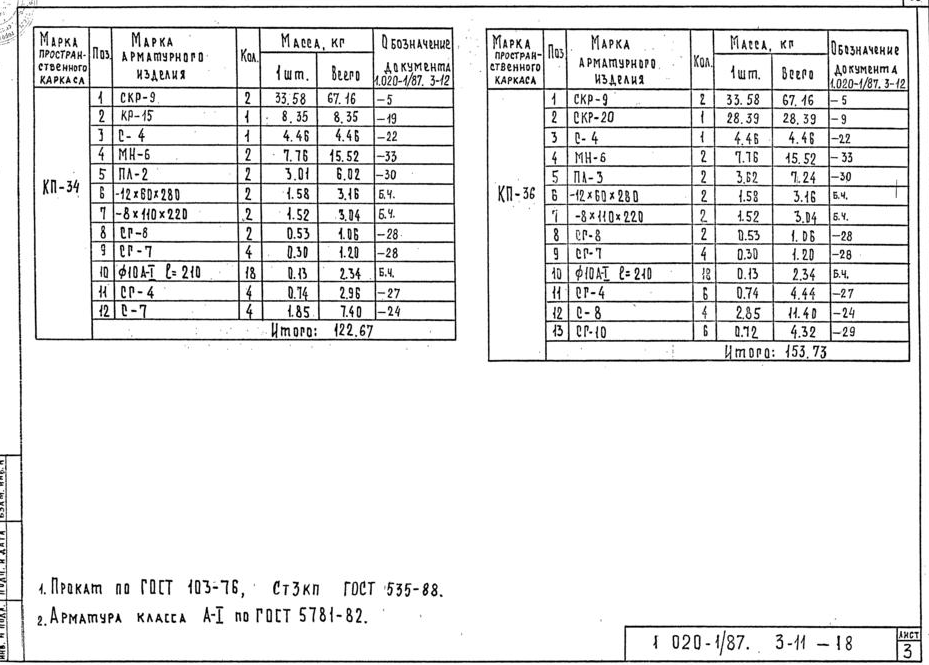

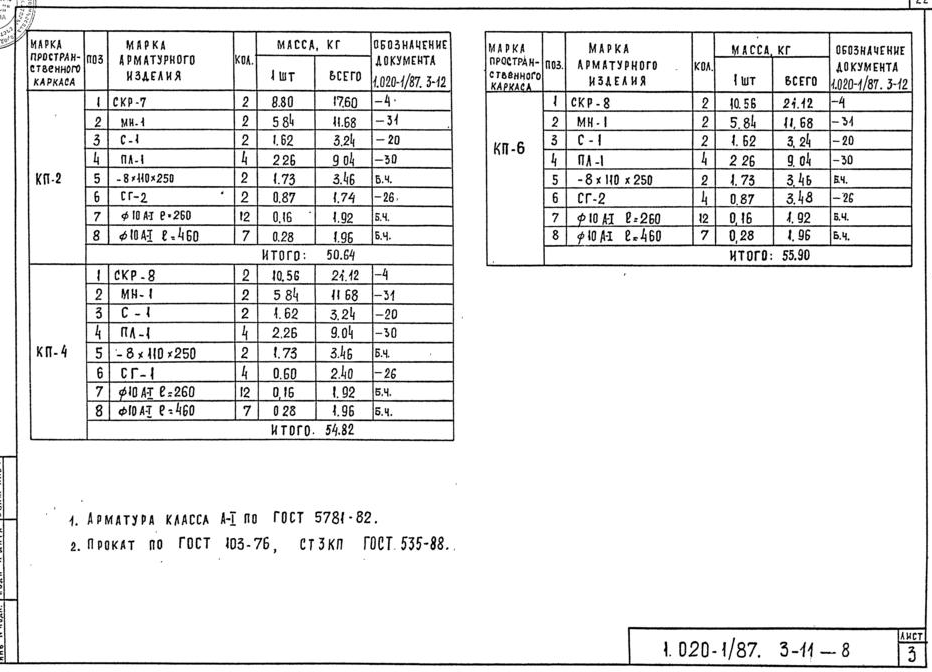

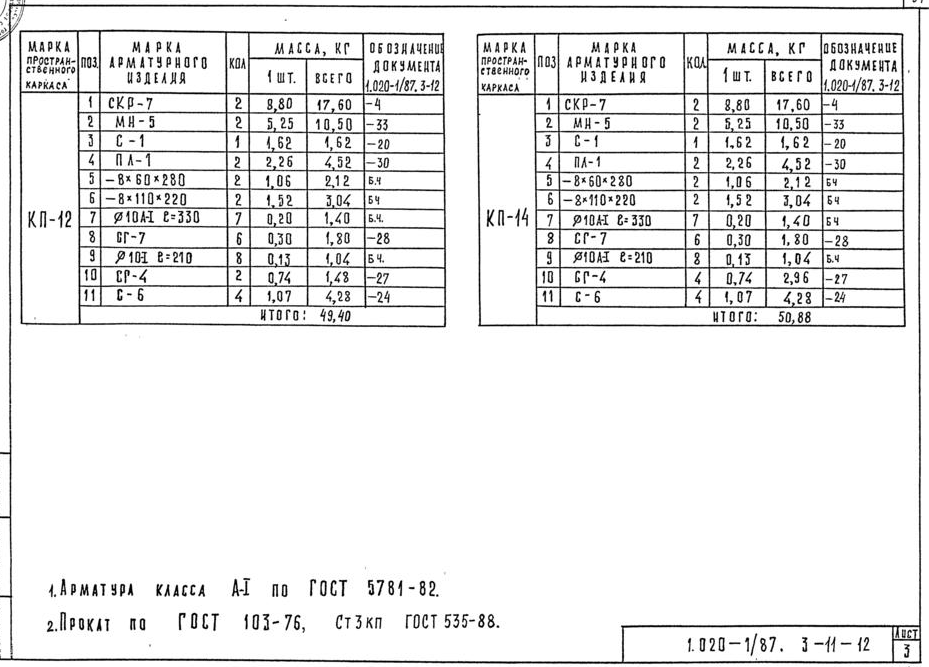

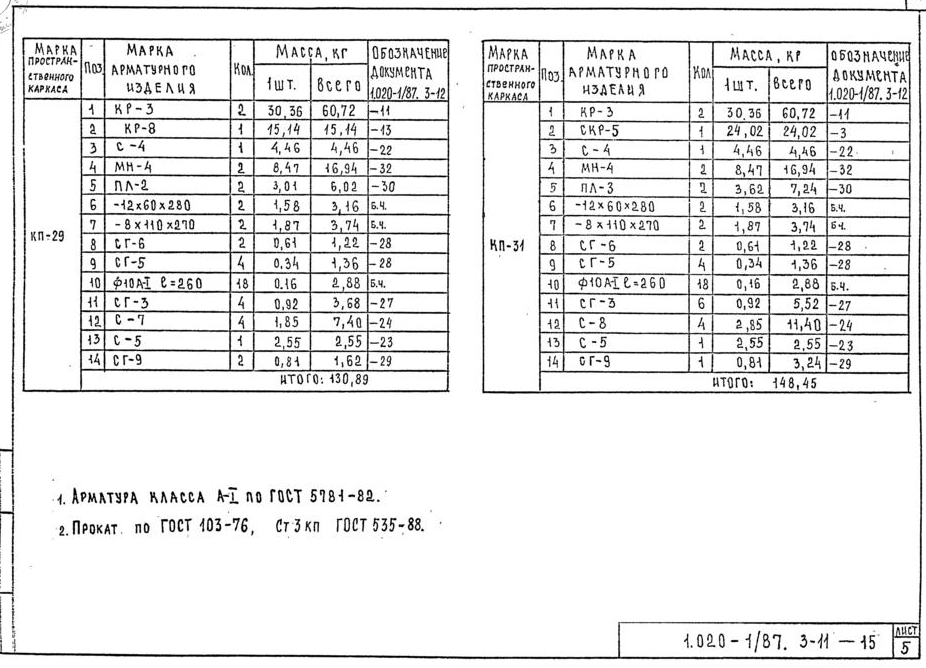

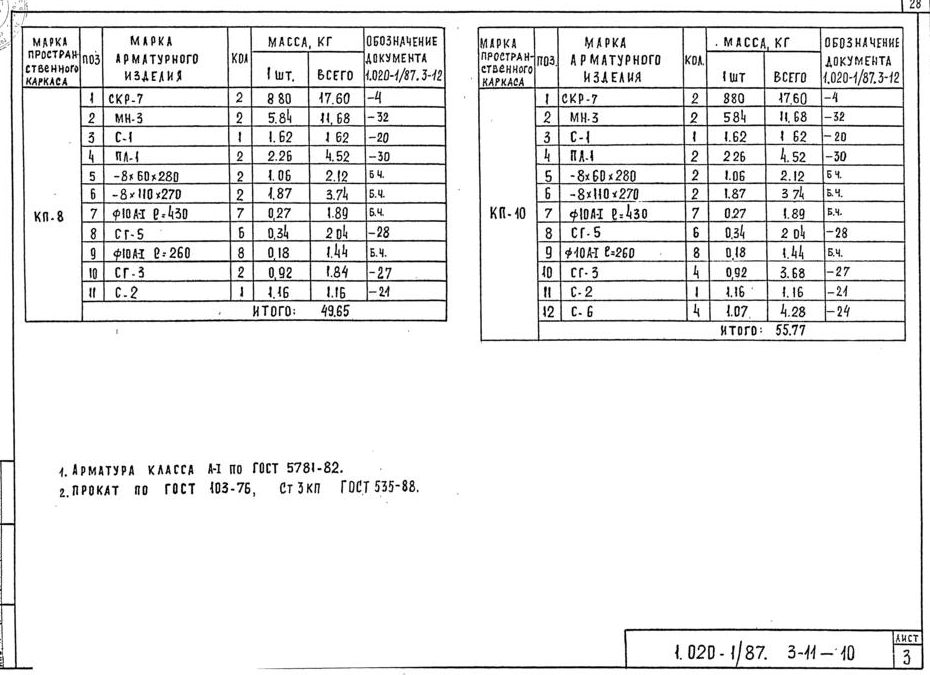

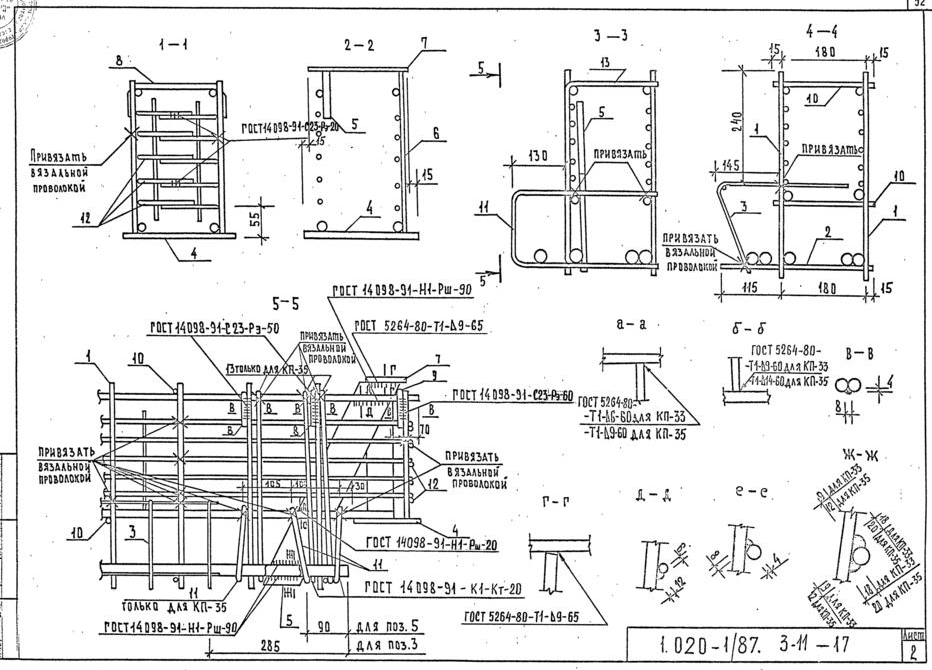

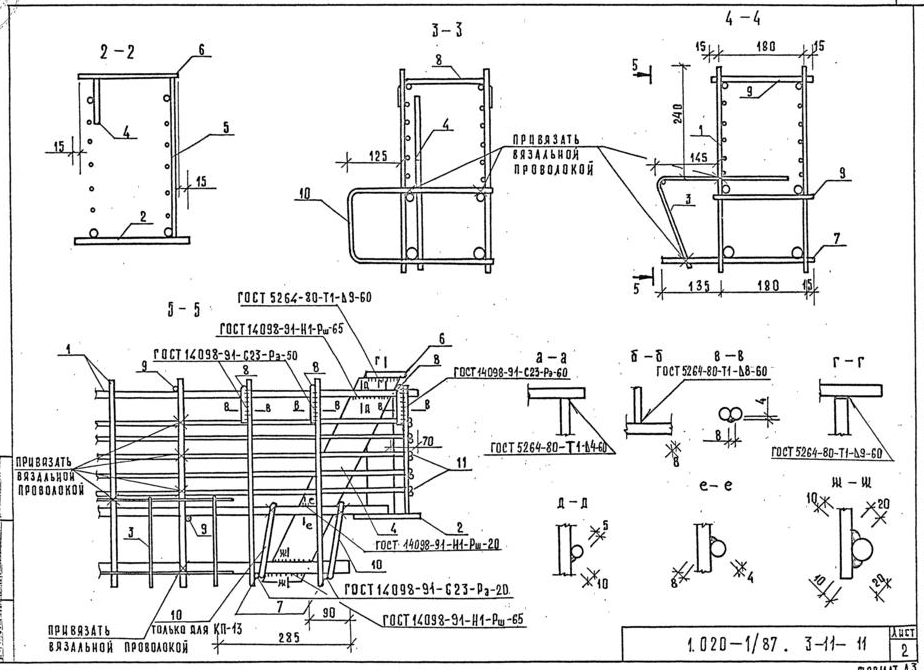

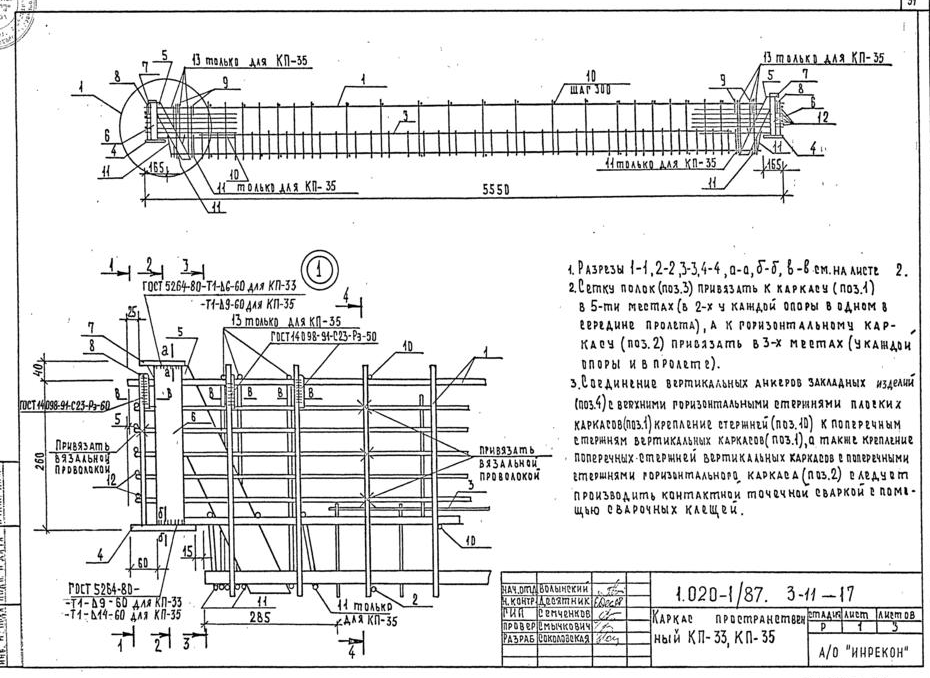

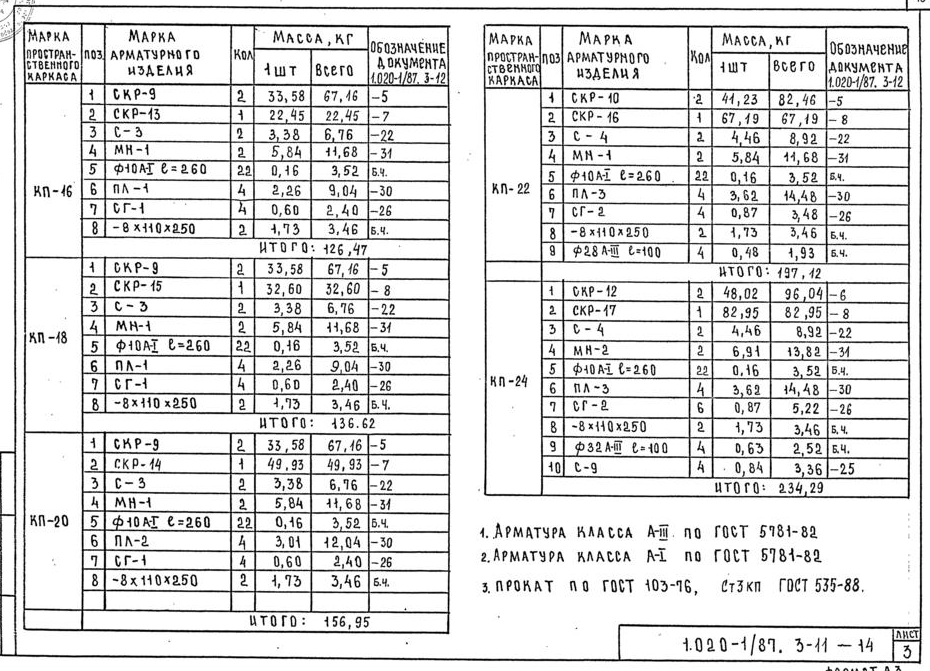

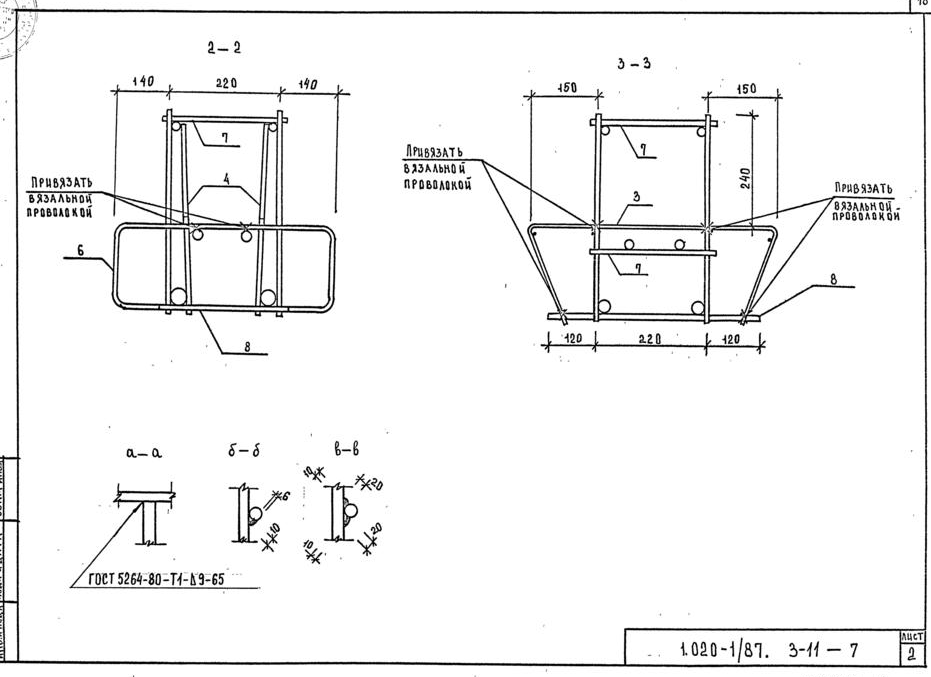

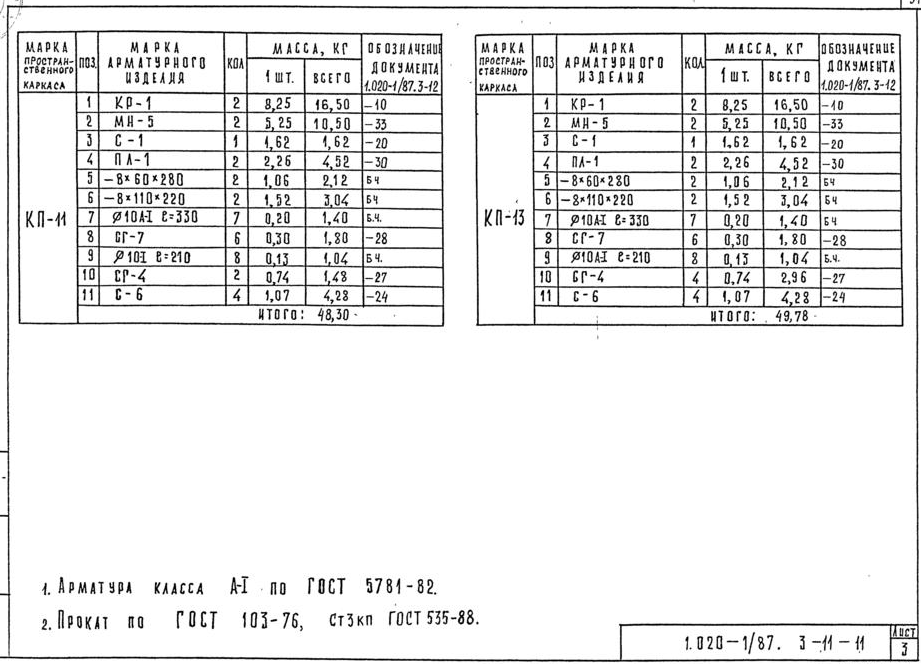

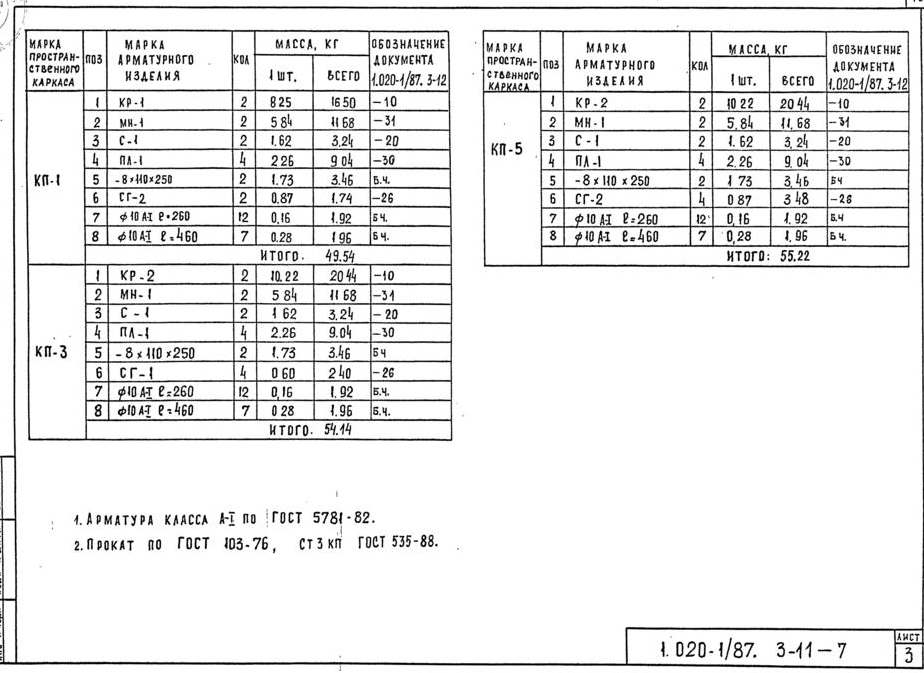

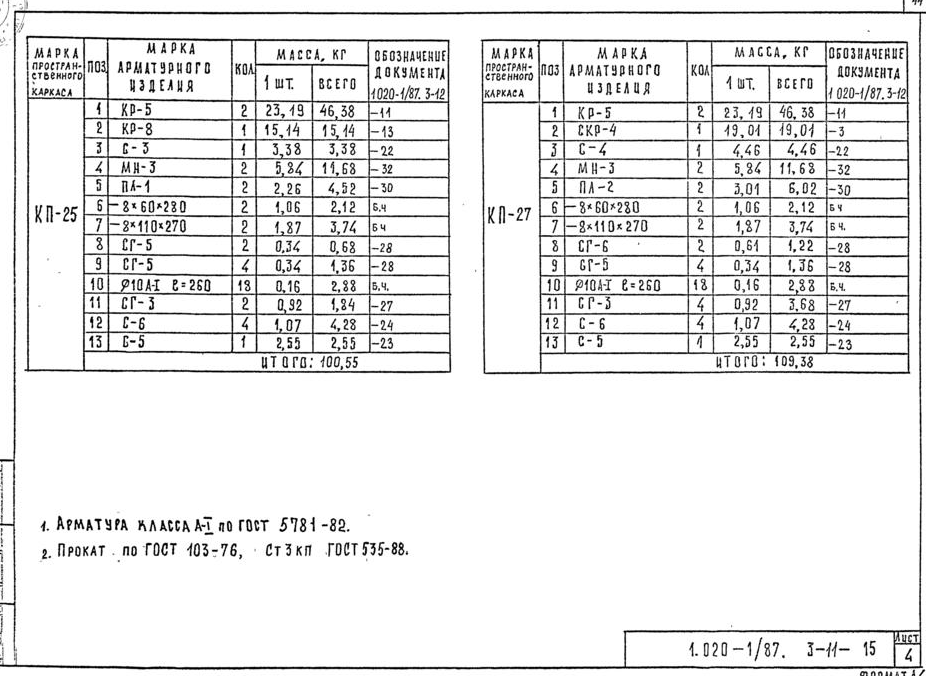

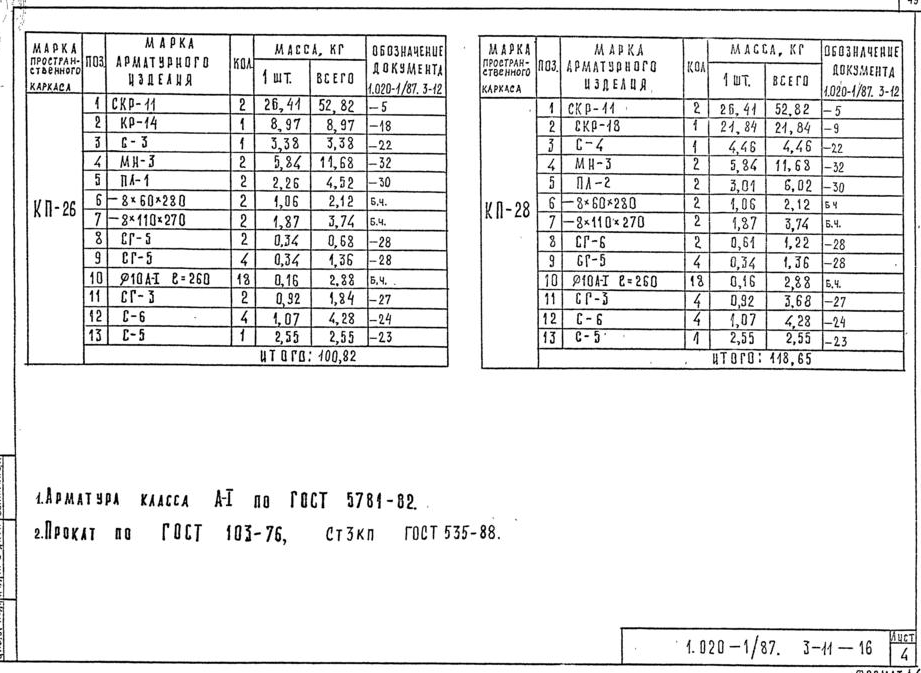

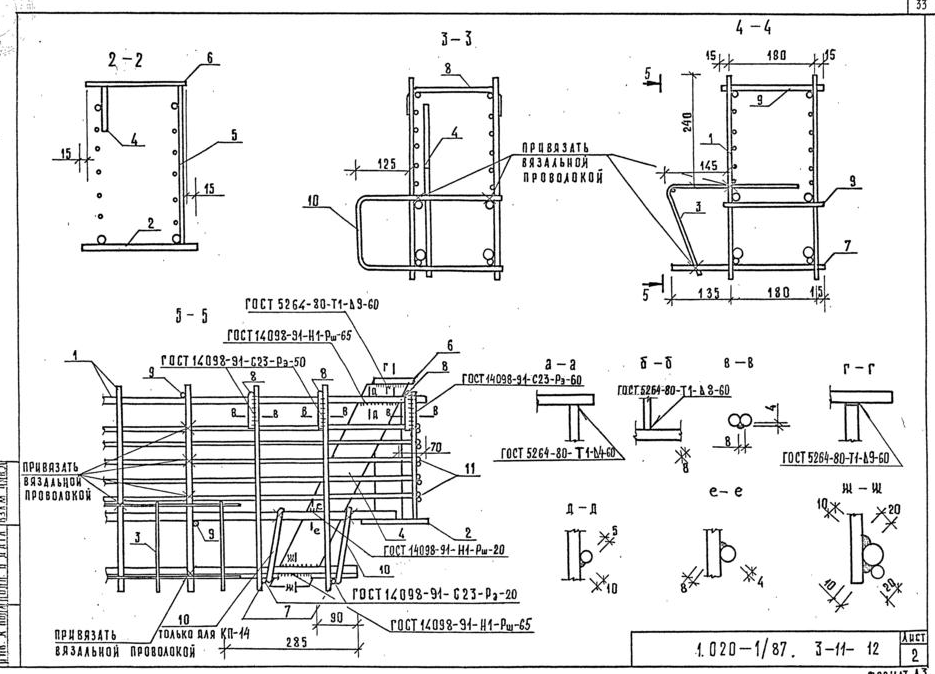

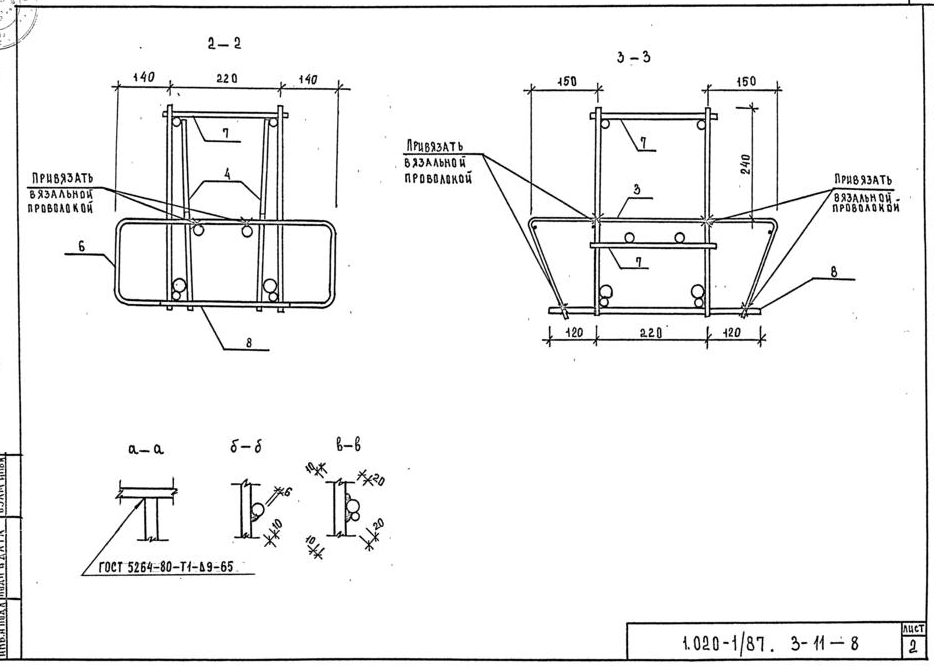

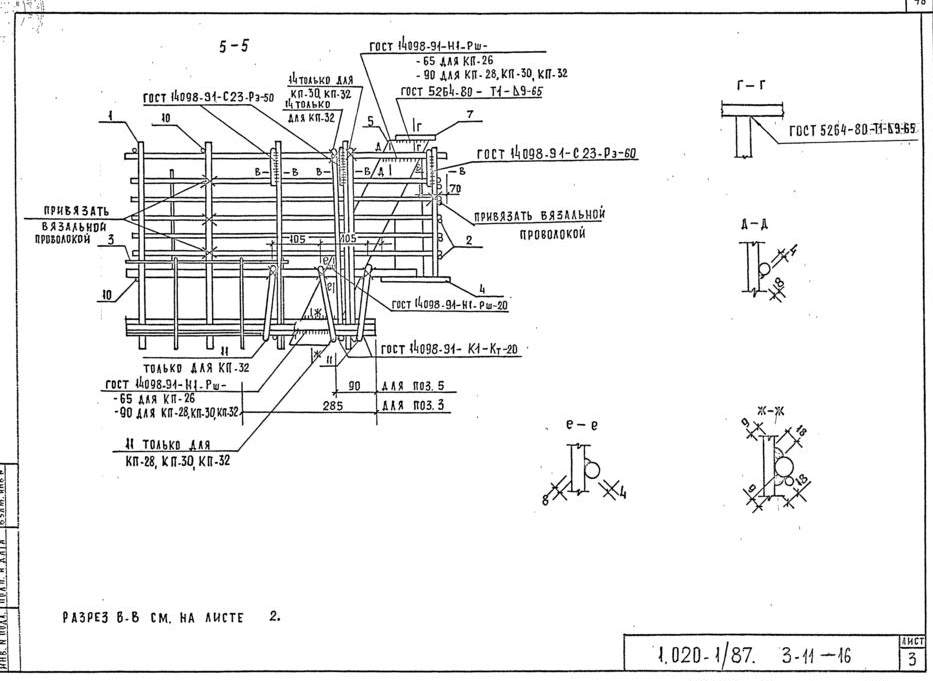

Ригели армируются одним пространственным каркасом, в состав которого входят все арматурные изделия ригеля.

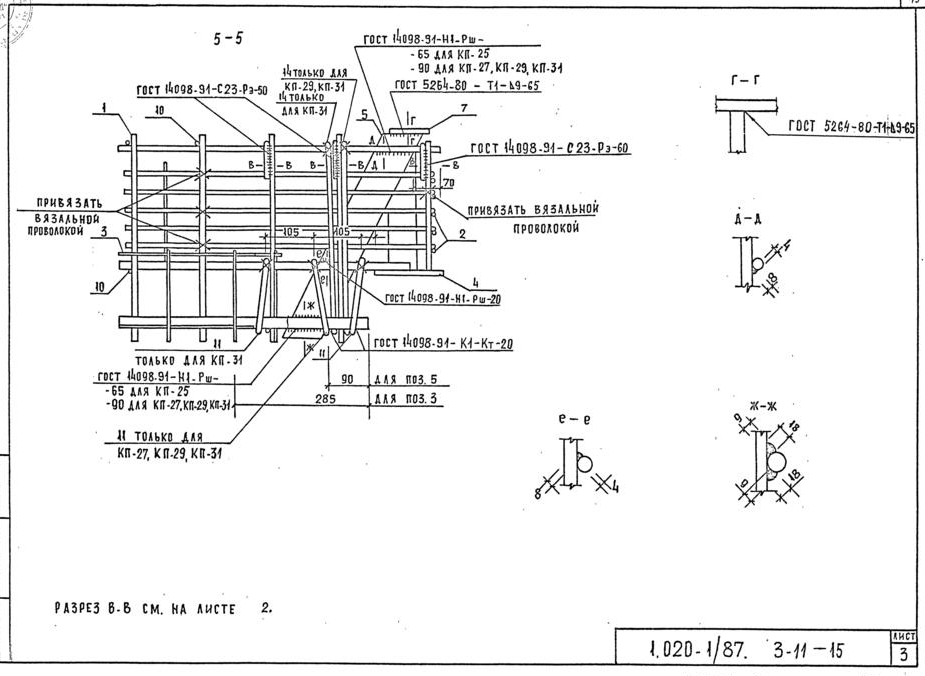

При сборке пространственных каркасов крепление отдельных прямых и гнутых стержней, объединяющих плоские каркасы в пространственный каркас, следует производить сваркой с гарантированной прочностью в соответствии с ГОСТ 10922-90. Особое внимание необходимо обратить на качество приварки наклонных пластин к горизонтальным стержням каркасов и к верхней пластине.

Крепление гнутых стержней производить электродуговой сваркой протяженными швами соответственно указаниям на чертежах.

Крепление стоек полок к каркасу производить с помощью вязальной проволоки или контактно-точечной сварки.

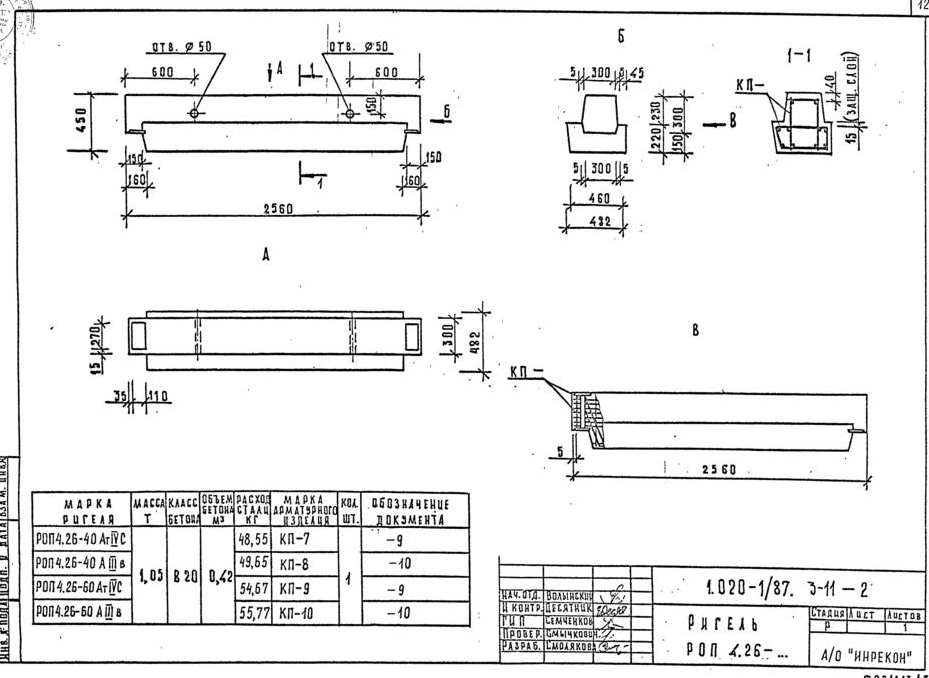

Для выемки ригеля из опалубки и монтажа предусмотрены отверстия  В качестве технологического варианта можно применять монтажные петли по серии 1.400-9 «Унифицированные строповочные петли для подъема сборных железобетонных конструкций зданий и сооружений промышленных предприятий»

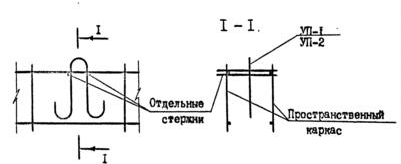

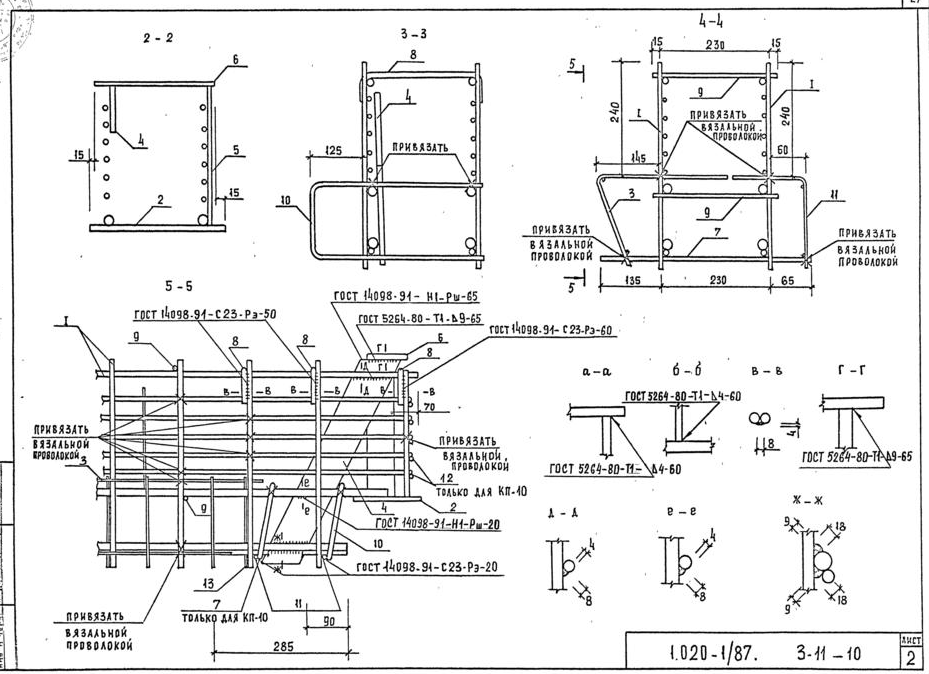

Петли устанавливаются на тех же расстояниях от торцов соответствующих ригелей, что и отверстия и крепятся к пространственному каркасу по узлу:

401 × 164 пикс.     Открыть в новом окне

Марка петли принимается в зависимости от нормативного усиления на одну петлю (равного половине массы ригеля) по таблице на стр. 12 серии 1.400-9.

Указания по проведению испытаний

Перед началом изготовления ригелей должны проводиться контрольные испытания нагружением в соответствии с ГОСТ8829-85.

Испытания ригелей проводятся с целью оценки их жесткости, трещиностойкости и прочности до исчерпания несущей способности.

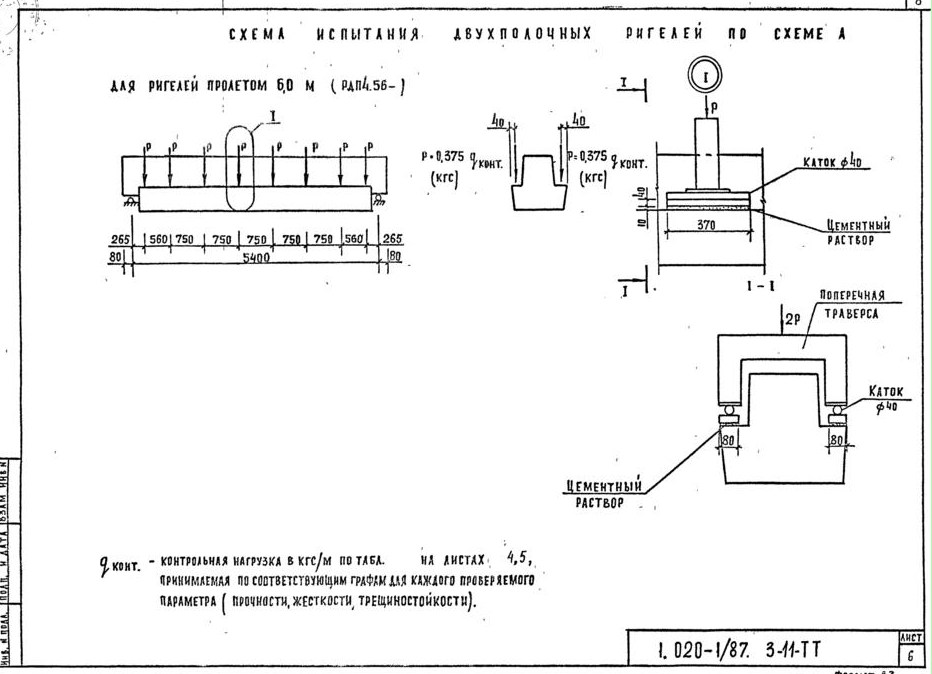

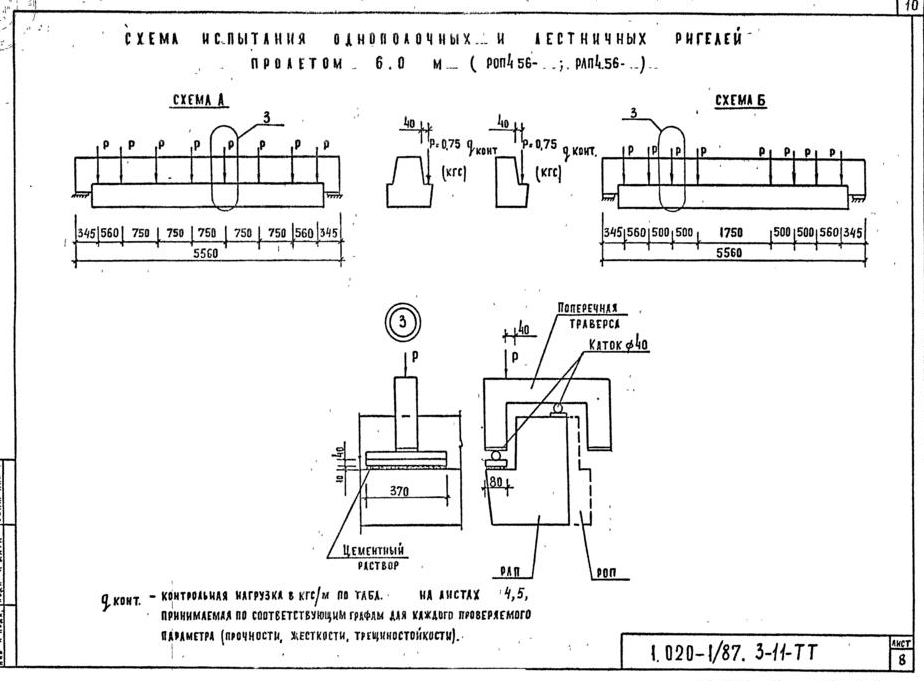

Испытания ригелей пролетом 6 м следует производить в рабочем положении с приложением нагрузки в 8 –ми точках в соответствии со схемами, приведенными на листах 6-8.

Ригели пролетом 3 м могут испытываться по упрощенной схеме

- двумя сосредоточенными силами  , приложенными на ребре на расстоянии ¼ расчетного пролета (2400 мм)

Двухполочные ригели при испытании опирают на подвижную и неподвижную опоры, создаваемые с помощью катков диаметром не менее 40 мм. На катки необходимо устанавливать металлические прокладки из листа толщиной не менее 16 мм, прихватываемые сваркой к закладному изделию подрезки (рис.1)

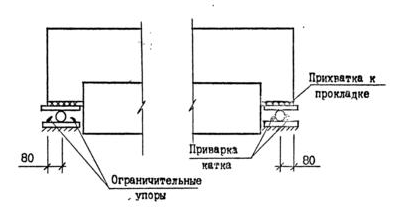

Рис. 1 Узлы опирания двухполочных ригелей

393 × 212 пикс.     Открыть в новом окне

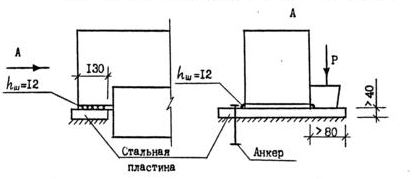

Однополочные ригели при испытании опирают на металлические прокладки толщиной не менее 40 мм и приваривают к ним двумя фланговыми швами через закладную деталь подрезки. При этом прокладка должна быть заакерена так, чтобы исключить свободный поворот ригеля вокруг продольной оси (рис.2)

Рис. 2 Узлы опирания однополочных (и лестничных) ригелей

415 × 179 пикс.     Открыть в новом окне

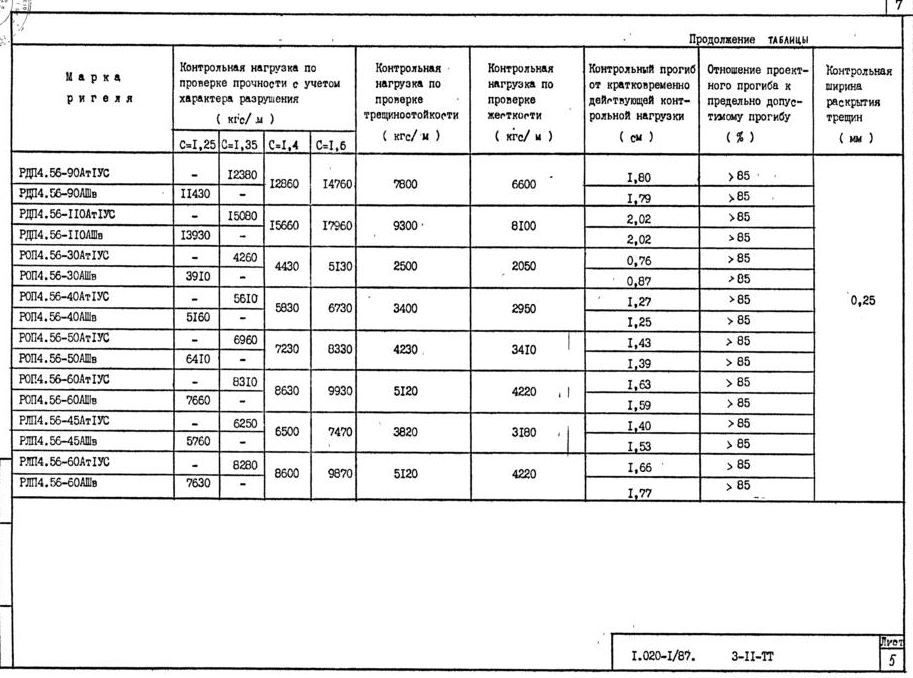

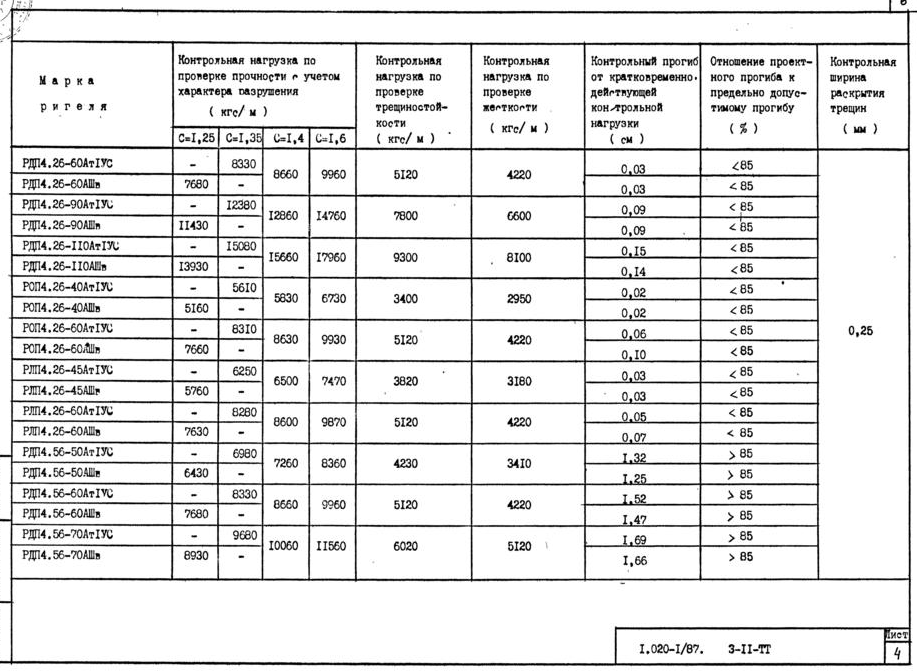

Испытания ригелей проводятся нагружением до проверяемого предельного состояния (по жесткости, трещиностойкости, прочности) контрольным нагрузками, приведенными в таблице на листе 4.

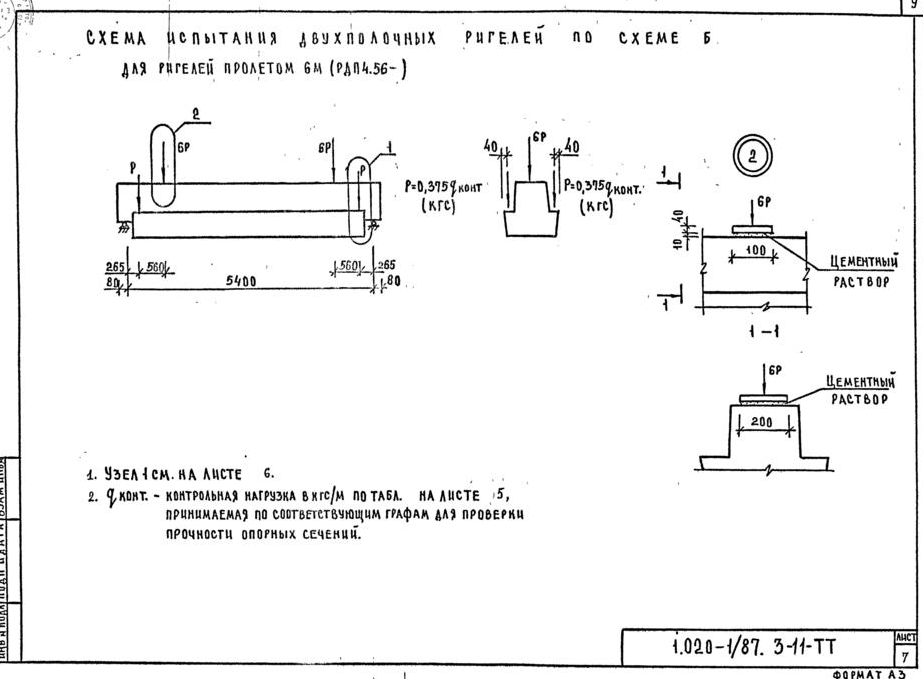

Для ригелей пролетом 6 м и в связи с тем, что исчерпание прочности нормальных сечений может наступить при контрольных нагрузках меньших, чем для наклонных сечений опорной зоны, предусмотрены две схемы загружений (см. листы 6…8):

- схема «А» для проверки жесткости, трещиностойкости и прочности нормальных сечений;

- схема «Б» для проверки трещиностойкости и прочности опорных зон по наклонным сечениям.
