Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-13 Ригели высотой 600 мм с ненапрягаемой арматурой класса А-IIIв и Aт-IVC для оп

Описание

Рабочие чертежи

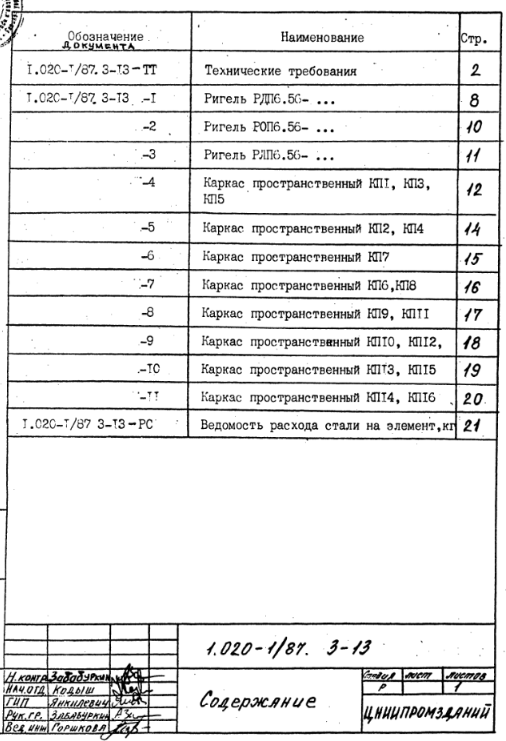

Содержание – 2 стр

506 × 741 пикс.     Открыть в новом окне

Технические требования – 2 стр

Общие данные
Настоящий выпуск содержит рабочие чертежи ригелей конструкций многоэтажных зданий по серии 1.020-1/87 высотой 600 мм, пролетом и 6,0 с ненапрягамой арматурой класса А-IIIа и Ат-IVС для опирания на них многопустотных плит перекрытий по серии 1.041.1-2
Разработаны ригели:
а) двух полочные рядовые марки РДП6.56- под расчетные нагрузки 49,03 кН/м (5 тс/м); 68,65 кН/м (7, тс/м); 88,20 кН/м (9,0 тс/м); 107, 87 кНм/м (11,0 тс/м);
б) однополочные марок РОП6.56- под односторонние расчетные нагрузки 39,22 кН/м (4,0 тс/м); 58,84 кН/м (6,0 тс/м), устанавливаемые у торца здания;
в) лестничных марок РЛП под односторонние расчетные нагрузки 39,22 кН/м (4,0 тс/м); 58,84 кН/м (6,0 тс/м)
Ригели предназначены для применения в зданиях с неагрессивной средой. Ригели запроектированы как конструкции 3-ей категории и рассчитаны в соответствии с требованиями СНиП 2.03.01-84
Ригели рассчитаны как конструкции III категории трещиностойкости. Ширина длительного раскрытия трещин не превышает 0,3 мм, кратковременного раскрытия трещин – 0,4 мм.
При расчете ригелей учитывалось возникающее при работе диска перекрытия горизонтальное растягивающее усилие, равное 78,0 кН.
Все ригели рядовых рам рассчитаны без учета кручения на действие равномерно распределенных нагрузок, величины которых в прилегающих к ригелю рассчитаны на кручение.
Полки ригелей рассчитаны на нагрузку о плит, принимаемую на ступень выше, чем нагрузка, на которую рассчитан сам ригель. Например, если несущая способность полок составляет 107,87 кН/м полезной равномерно распределенной нагрузки, передаваемой на полки ригеля от плит.

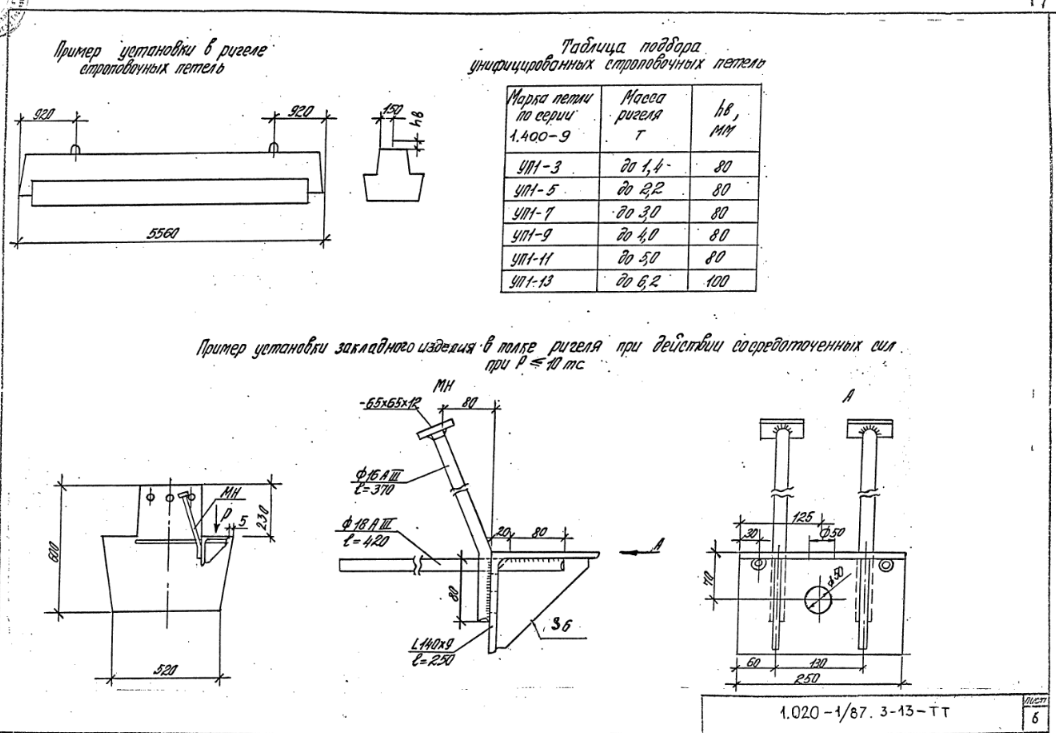

При действии на полки ригеля сосредоточенных сил (от 14,5 кН до 78,0 кН) в полках ригелей в местах передачи усилий необходимо предусмотреть установку специальных закладных изделий. Пример такого закладного изделия приведен на листе 6.
В случае применения ригелей для нагрузок, отличающихся от равномерно распределенных, принятых в расчете ригелей настоящего выпуска, назначение марок ригелей следует производить на основании специального расчета.
В покрытиях устанавливаются ригели перекрытий.
Ригели допускаются применять на условиях постоянного воздействия температуры до + 50 МЉС и нормального влажностного режима, а также и в неотапливаемых закрытых помещениях при температуре выше минус 40 МЉС.
В случае применения ригелей в условиях воздействия температуры выше + 50 МЉС назначение их марок должно производиться на основании расчета с соблюдением требований СНиП 2.03.04-84
Требования к изготовлению, хранению и транспортированию ригелей приведены в ГОСТ 18980-90 «Ригели железобетонные для многоэтажных зданий». Технические условия.
Предел огнестойкости ригелей составляет 2 часа
Маркировка ригелей
Маркировка ригелей принята по ГОСТ 23009-78
Марка ригелей состоит из двух частей, например:
РОП6.56-50 АIIIв(Н); РОП6.56-40АтIУС (Н); РЛП6.56-60АтIУС (Н).
Первая часть марки РДП; РОП; РЛП обозначает типоразмер ригеля: РДП-ригель(Р) двухполочный (Д) под пустотные плиты (II);
РОП – ригель однополочный (о) под пустотные плиты;
РЛП – ригель лестничной клетки.
Цифры, стоящие после буквенного индекса, характеризуют условный размер ригеля:
6 – высота сечения ригеля 600 мм;
56 – длина ригеля 5560 мм.
Вторая часть марки характеризует величину расчетной нагрузки в сотнях килограммов на погонный метр ригеля и класс стали нижней рабочей арматуры (110АIIIв(Н)), 50 АтIУС. Индекс в конце марки означает, что рабочая арматура без предварительного напряжения.
В связи с тем, что все ригели изготавливаются из тяжелого бетона, обозначения вида бетона в марке ригеля опущено.
Конструктивные данные
Ригели изготавливаются из тяжелого бетона классов В30
Ригели армируются пространственными каркасами и отдельными стержнями. В состав пространственных каркасов входят плоские каркасы, сетки, отдельные стержни, закладные изделия.
Ригели запроектированы без предварительного напряжения. Нижняя продольная арматура принята в двух вариантах: из стали класса Ат-IУС по ГОСТ 10884-81 и АIIIв по ГОСТ 5781-82.
Поперечная арматура, верхняя продольная арматура и арматурные сетки приняты из горячекатаной арматурной стали периодического профиля класса Ат-III по ГОСТ 5781-82. В сетках применяется обыкновенная арматурная проволока класса ВрI поГОСТ 6727-80.
Для выемки из опалубки и монтажа ригелей предусмотрены два отверстия диаметром 50 мм.
В качестве технологического варианта можно применять монтажные петли по серии 1.400-9 «Унифицированные строповочные петли для подъема сборных железобетонных конструкций зданий и сооружений промышленных предприятий.»

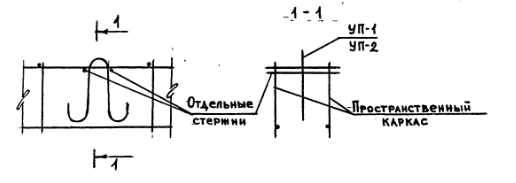

Петли устанавливаются на тех же расстояниях, то и отверстия и крепятся к пространственному каркасу по узлу:
516 × 183 пикс.     Открыть в новом окне
Марка петли принимается в зависимости от нормативного условия на одну петлю (равного половине массы ригеля) по таблице на листе 1 выпуска 1 серии 1.400-9.
В ведомости расхода стали и в спецификациях к рабочим чертежам указан только класс без указания марки стали, которая принимается по указаниям конкретного проекта.
3. Указания по проведению испытаний ригелей

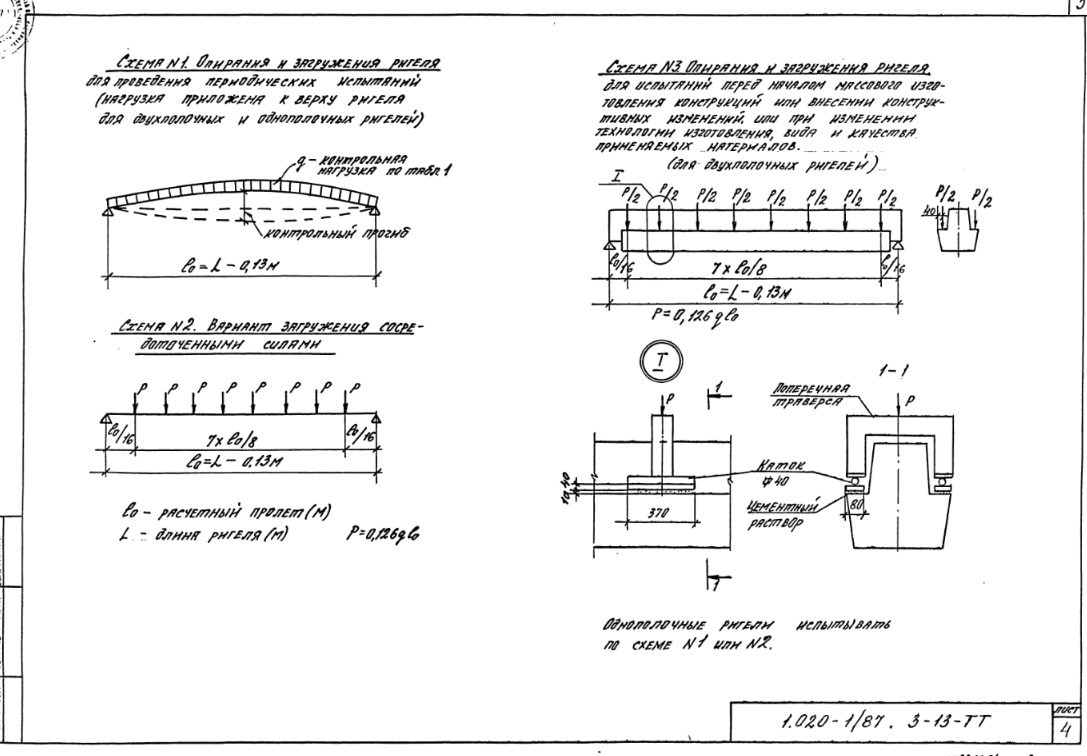

С целью оценки прочности, жесткости и трещиностойкости ригелей следует проводить их испытания в соответствии с ГОСТ 8829-85.

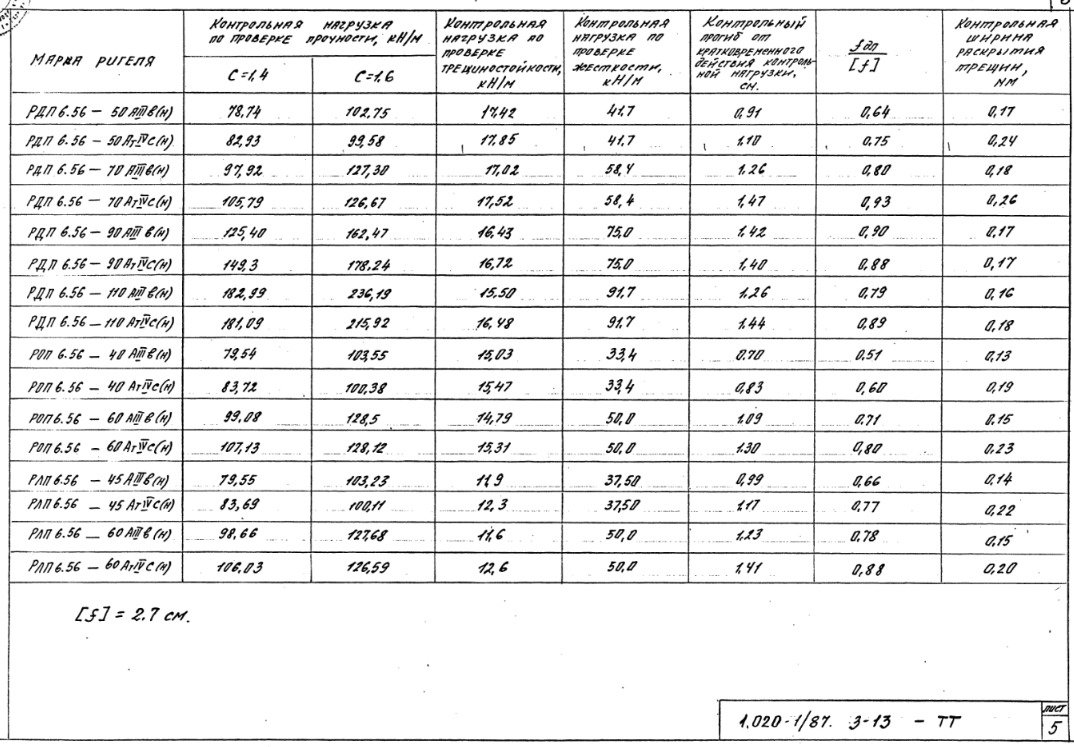

Значения контрольных нагрузок, контрольных прогибов и ширины раскрытия трещин приведены в таблице лист 5.
1087 × 756 пикс.     Открыть в новом окне
1074 × 747 пикс.     Открыть в новом окне
1056 × 733 пикс.     Открыть в новом окне

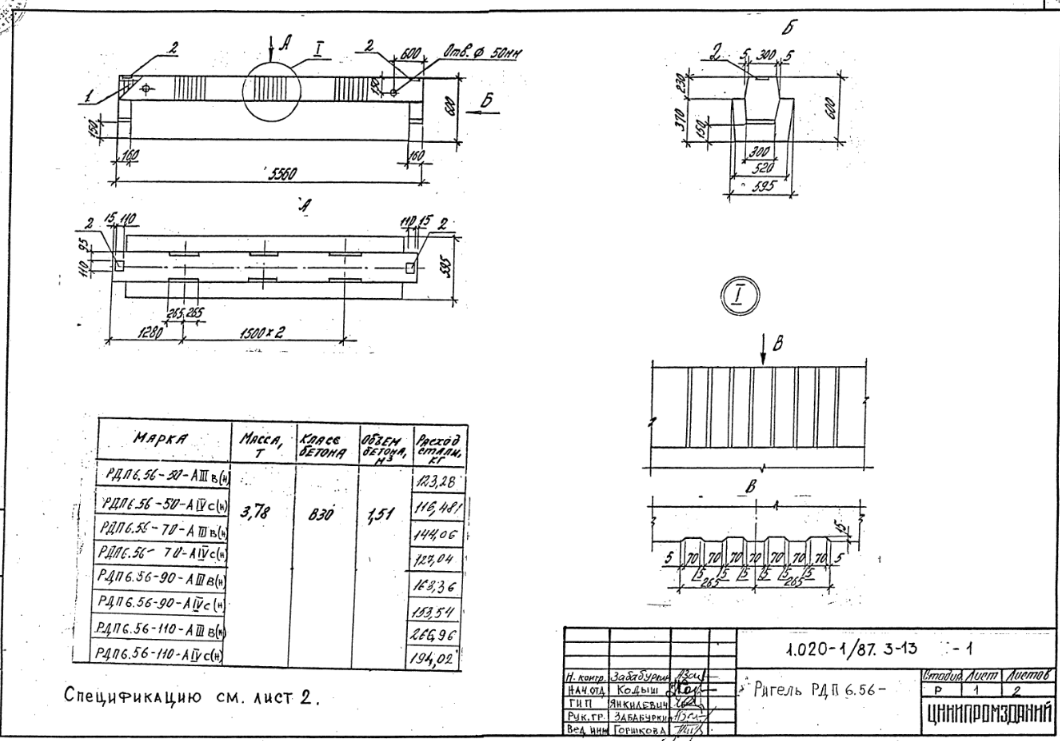

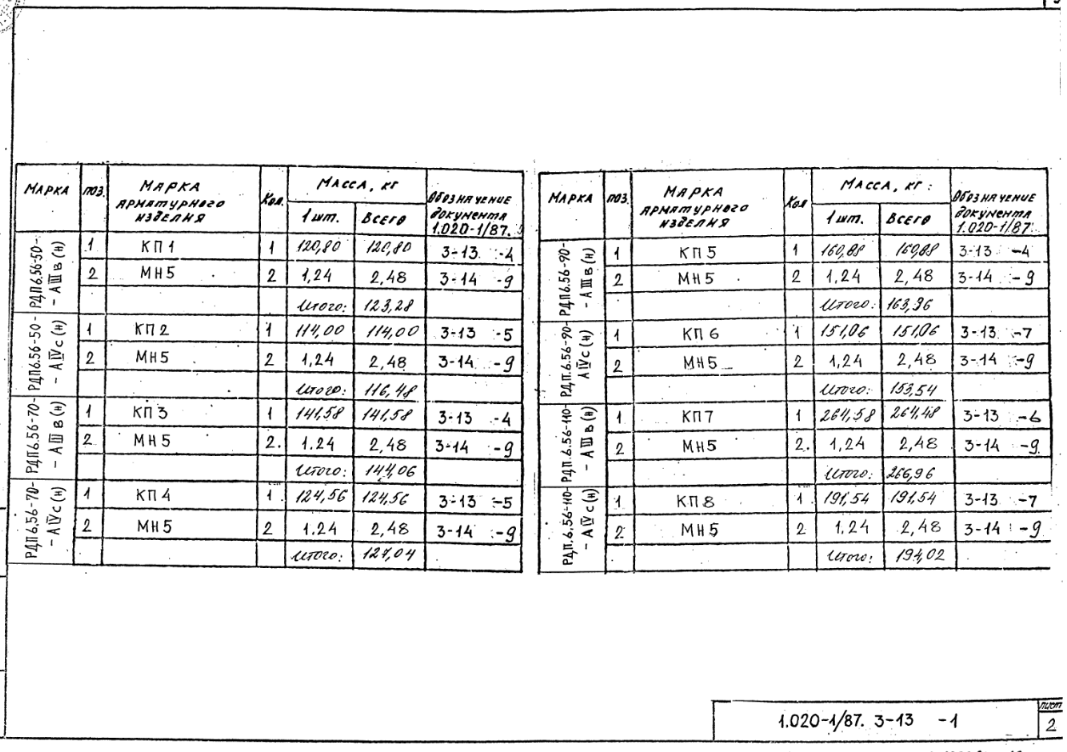

Ригель РДП 6.56 - 8 стр

1060 × 741 пикс.     Открыть в новом окне
1067 × 752 пикс.     Открыть в новом окне

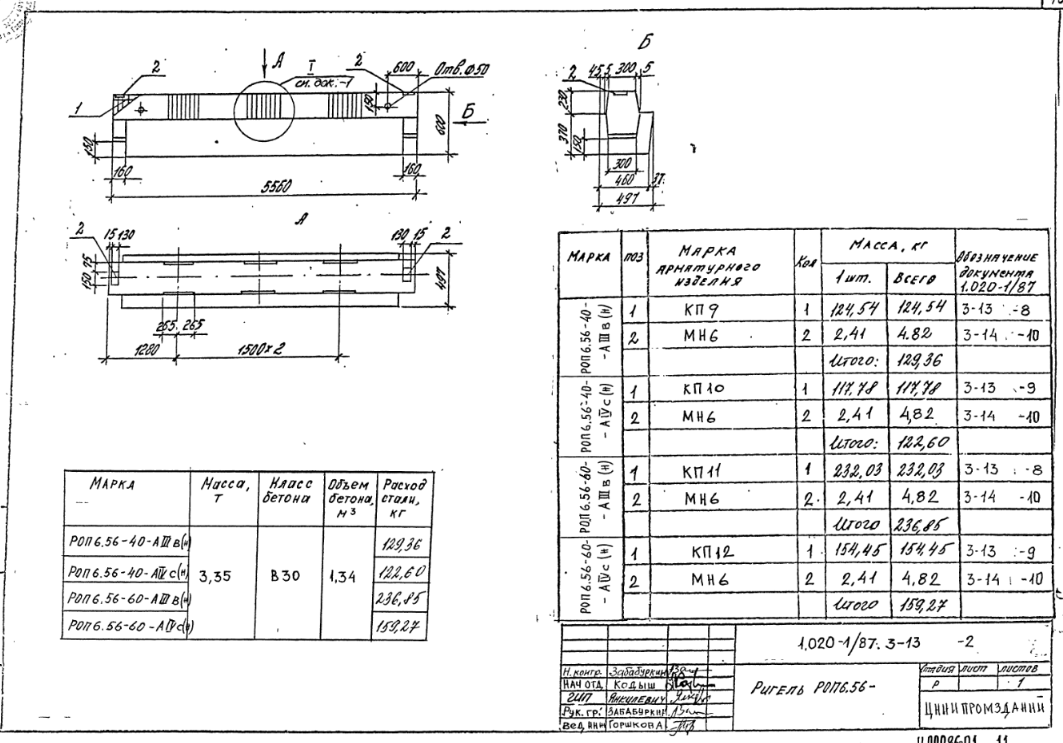

Ригель РОП 6.56 - 10 стр

1063 × 743 пикс.     Открыть в новом окне

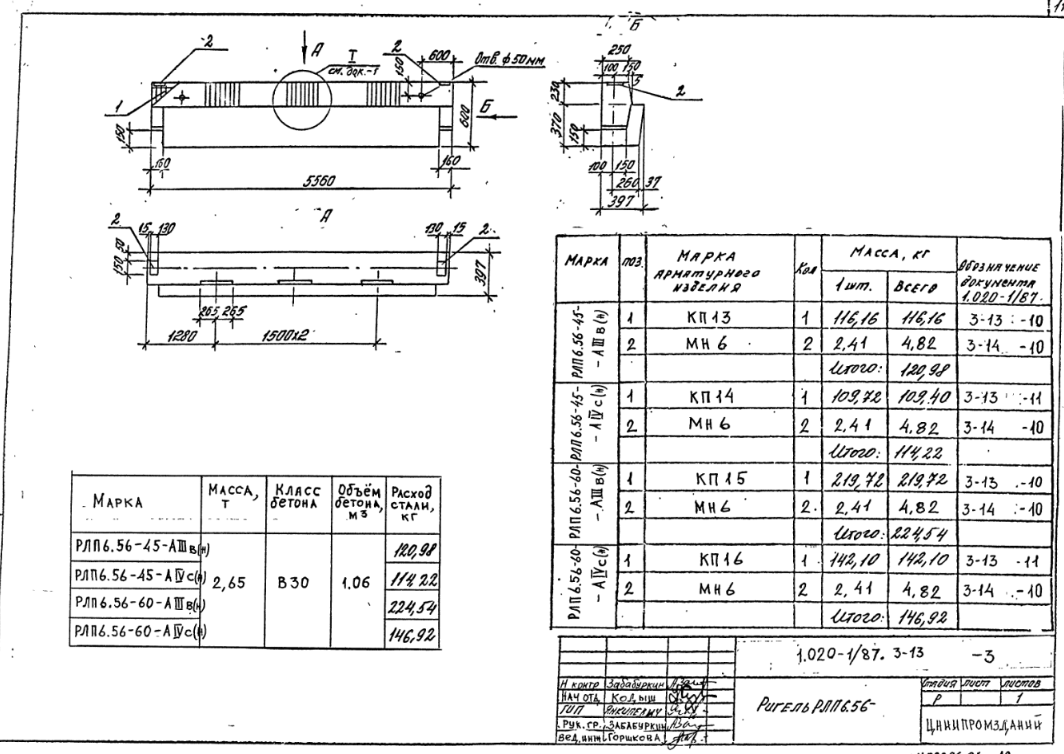

Ригель РЛП 6.56 - 11 стр

1064 × 754 пикс.     Открыть в новом окне

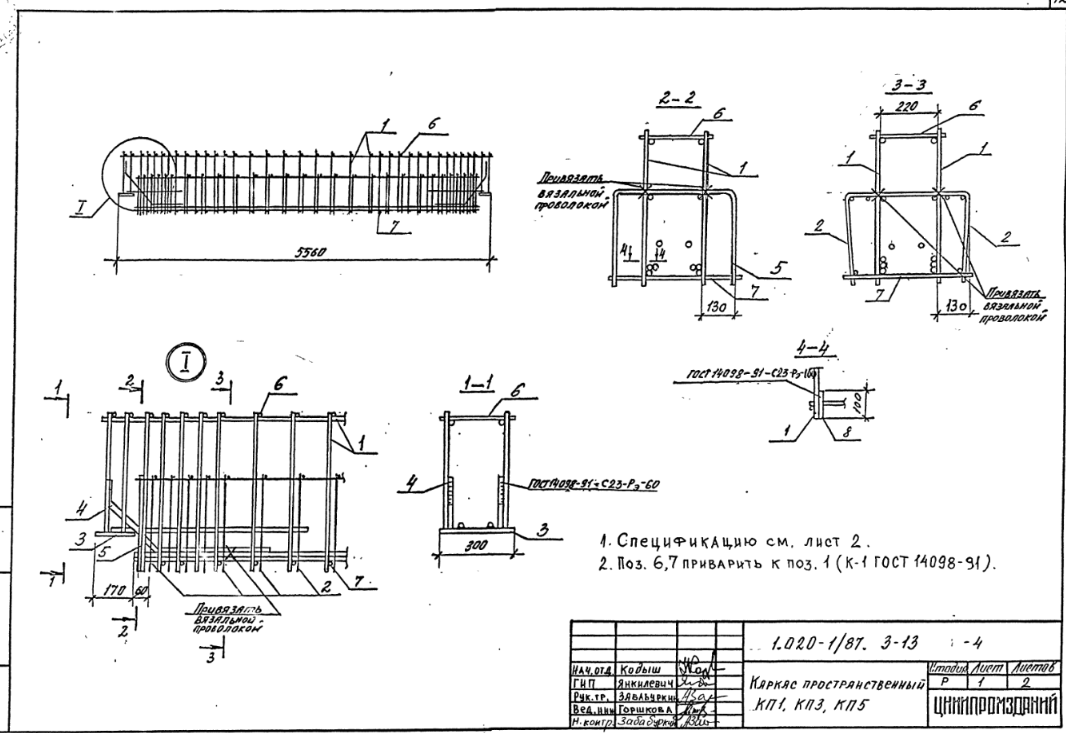

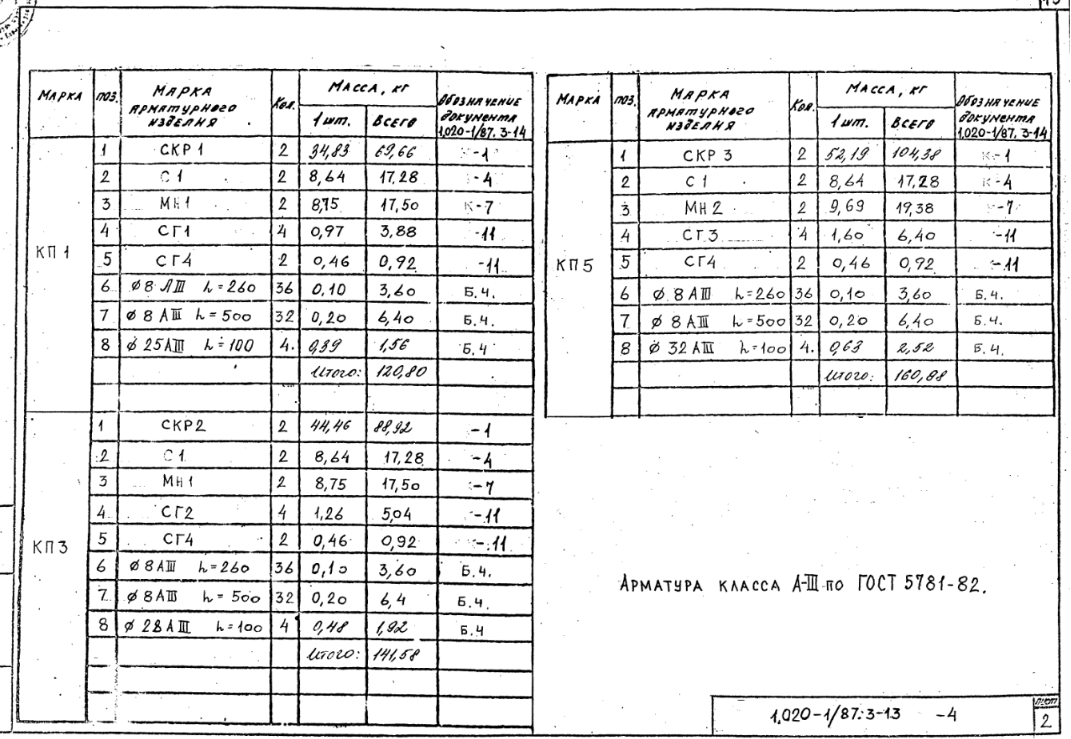

Каркас пространственный КП1, КП3, КП5 - 12 стр

1066 × 733 пикс.     Открыть в новом окне
1071 × 739 пикс.     Открыть в новом окне

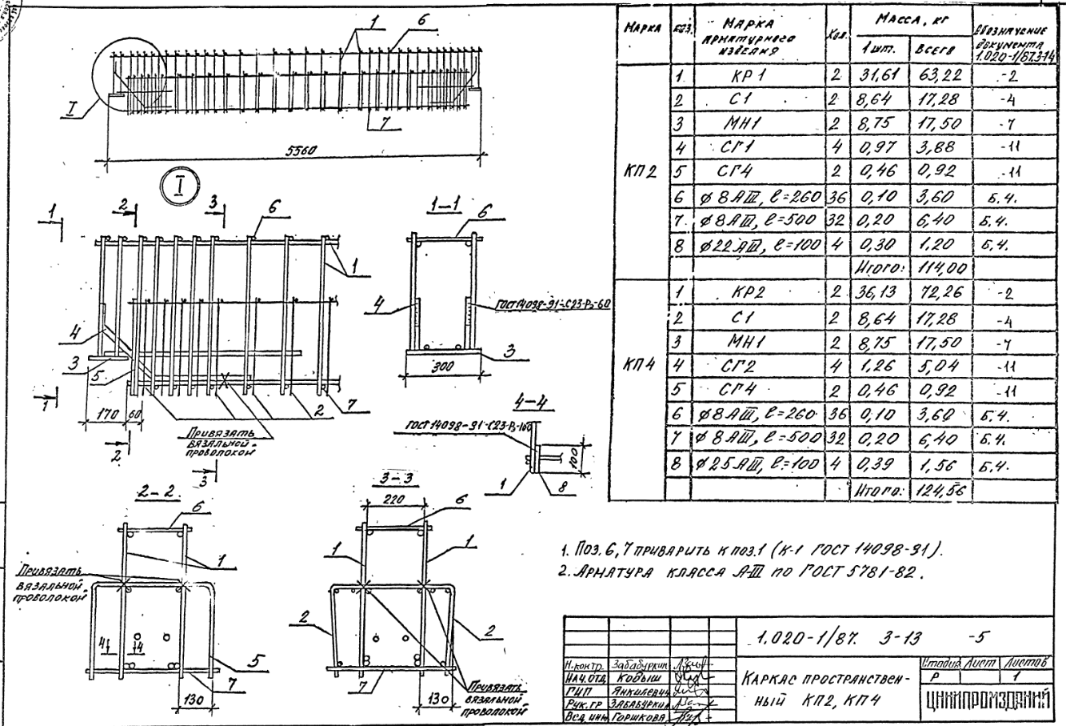

Каркас пространственный КП2, КП4 - 14 стр

1066 × 726 пикс.     Открыть в новом окне

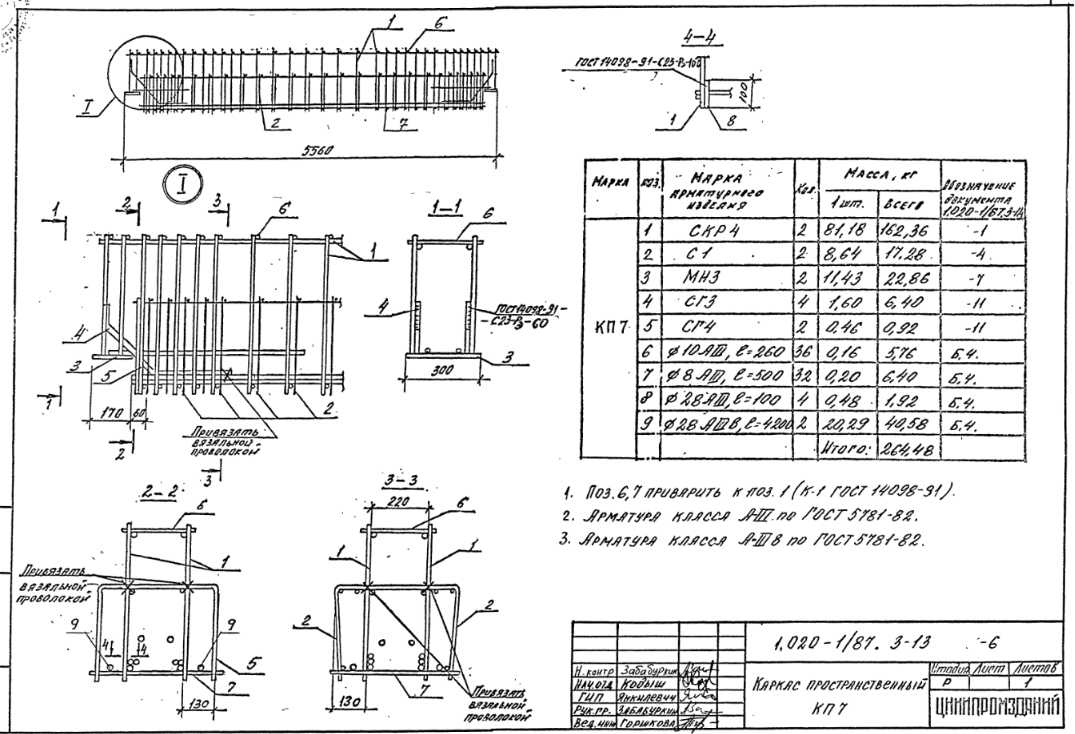

Каркас пространственный КП7 - 15 стр

1075 × 734 пикс.     Открыть в новом окне

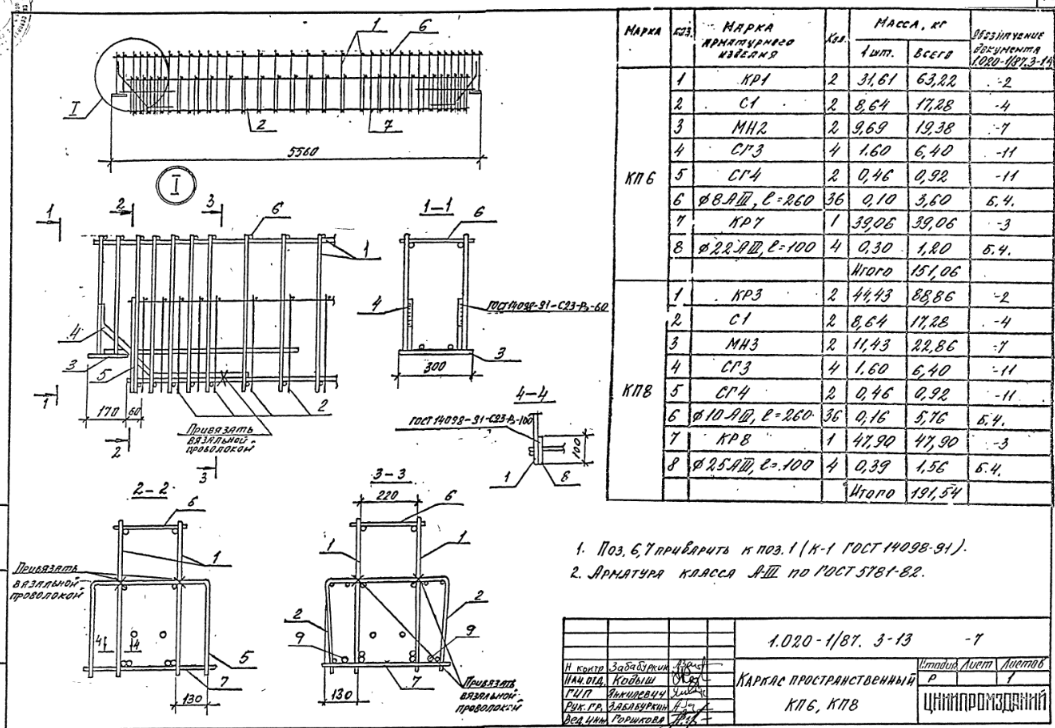

Каркас пространственный КП6, КП8 - 16 стр

1055 × 728 пикс.     Открыть в новом окне

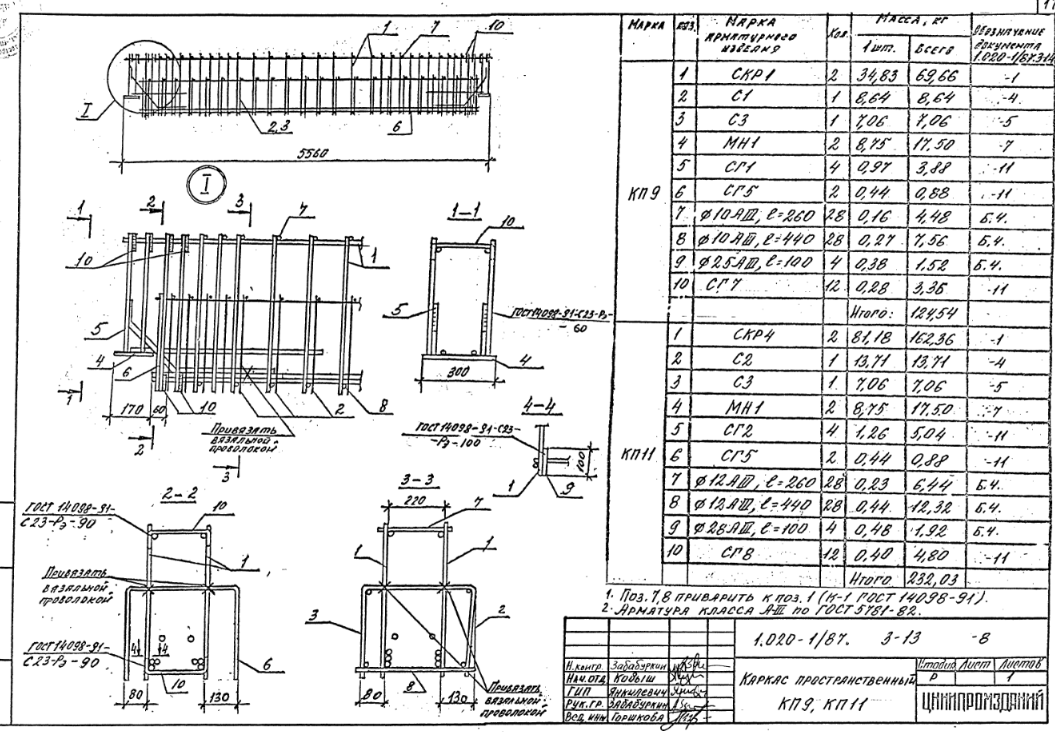

Каркас пространственный КП9, КП11 - 17 стр

1055 × 732 пикс.     Открыть в новом окне

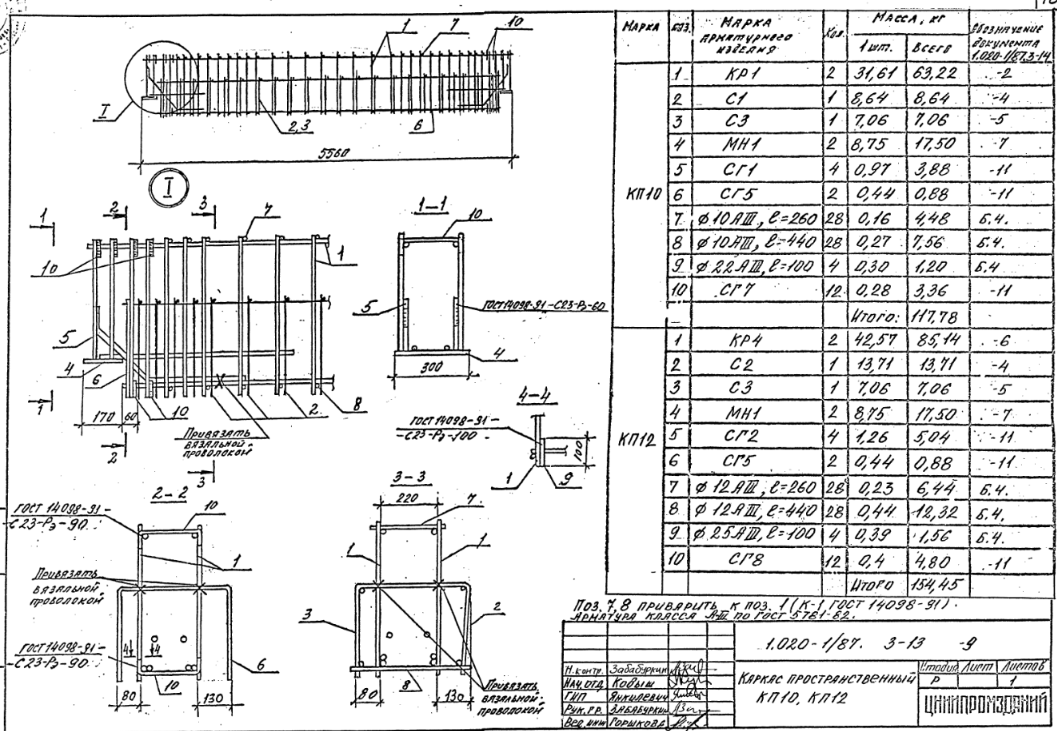

Каркас пространственный КП10, КП12 - 18 стр

1057 × 731 пикс.     Открыть в новом окне

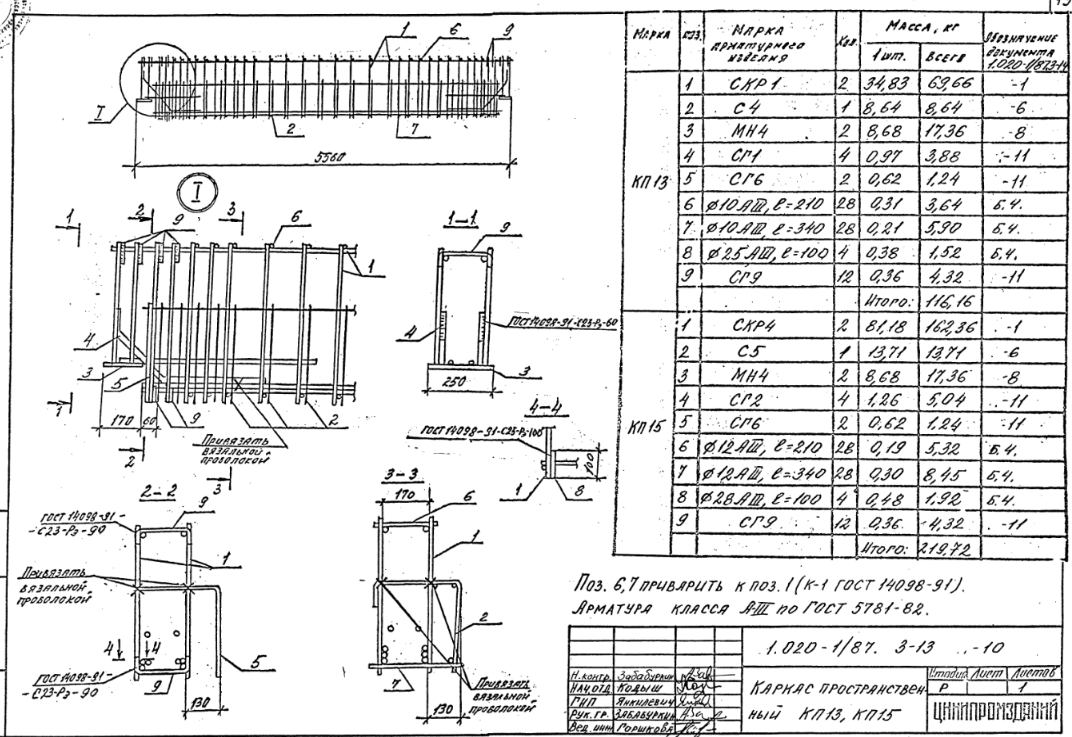

Каркас пространственный КП13, КП15 - 19 стр

1072 × 737 пикс.     Открыть в новом окне

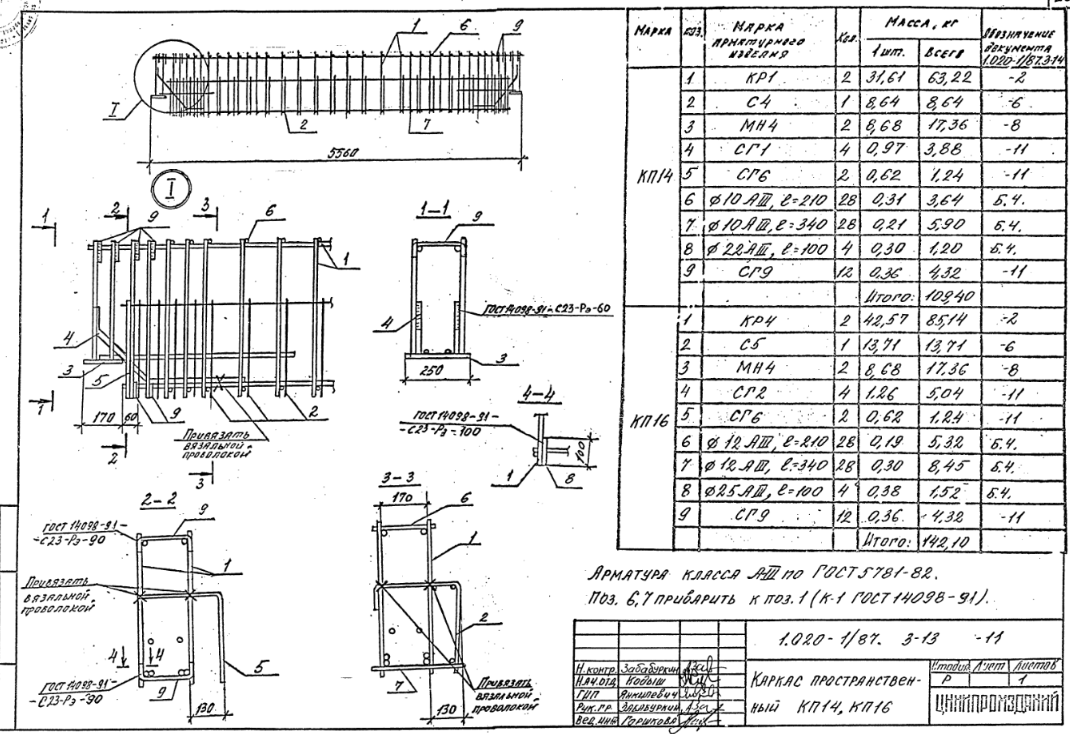

Каркас пространственный КП14, КП16 - 20 стр

1070 × 734 пикс.     Открыть в новом окне

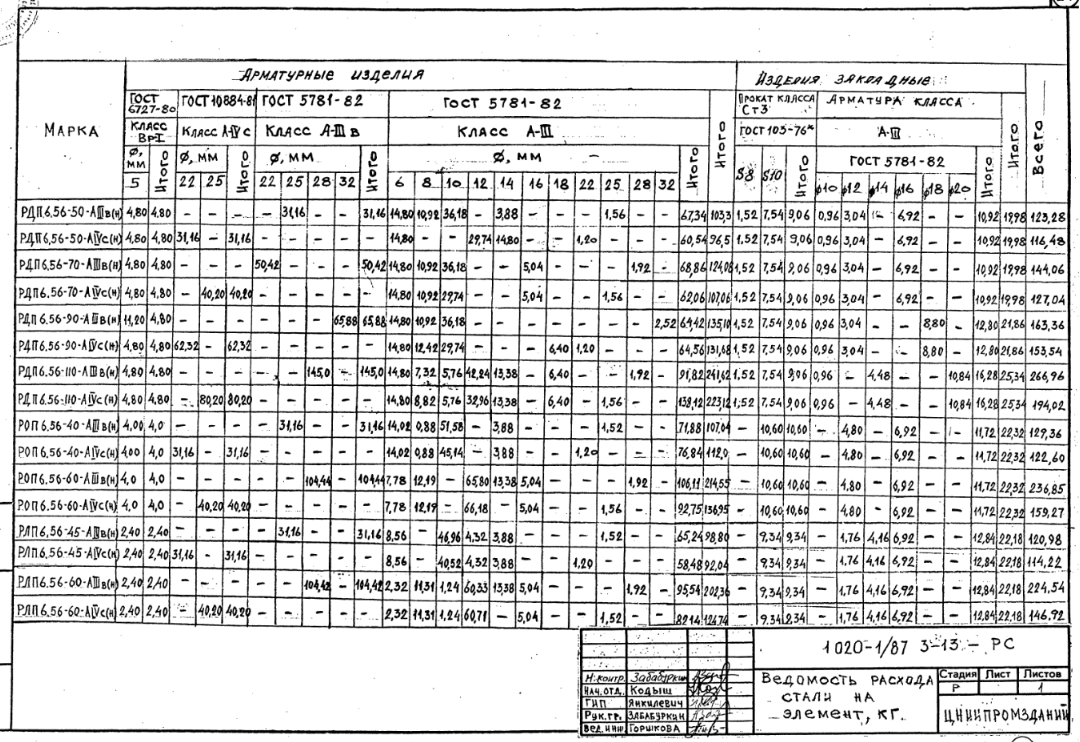

Ведомость расхода стали на элемент, кг - 21 стр

1080 × 742 пикс.     Открыть в новом окне (
