Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-16 Ригели высотой 600 мм с ненапрягаемой арматурой класса А-IIIв и Aт-IVC для оп

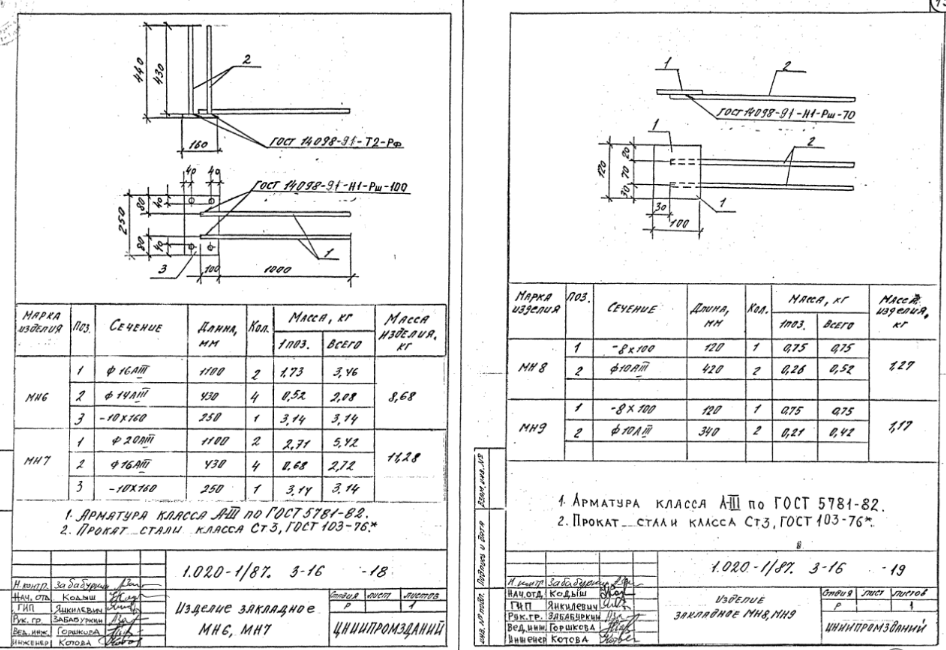

Настоящий выпуск содержит рабочие чертежи плоских арматурных изделий и закладных изделий ригелей с высотой сечения 600 мм под многопустотные плиты перекрытий по серии 1.020-1/87 выпуск 3-15, изготовление которых предусмотрено на типовом и нестандартном оборудовании заводов железобетонных изделий.

В состав арматурных изделий входит:

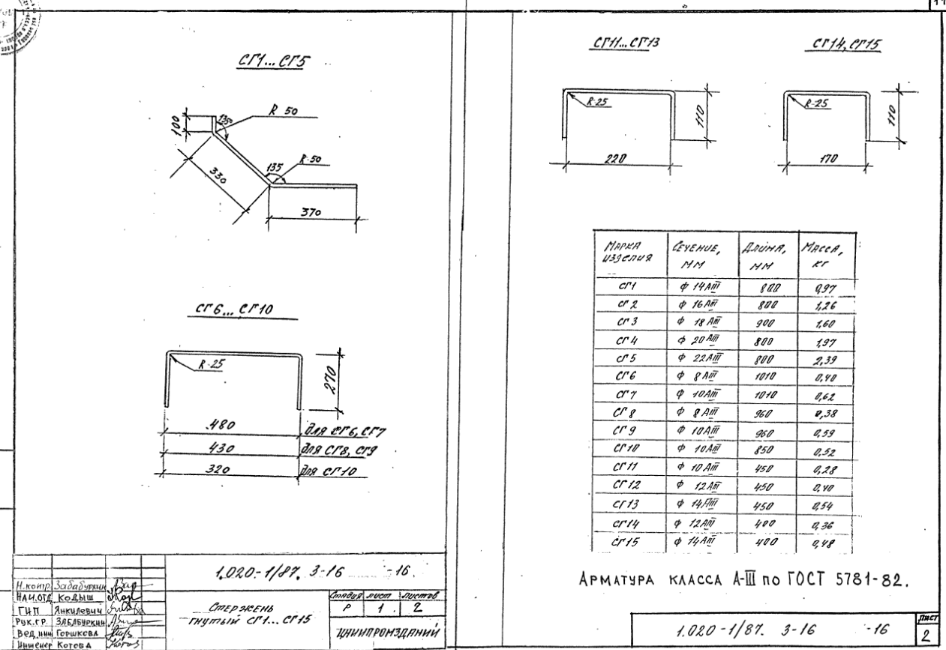

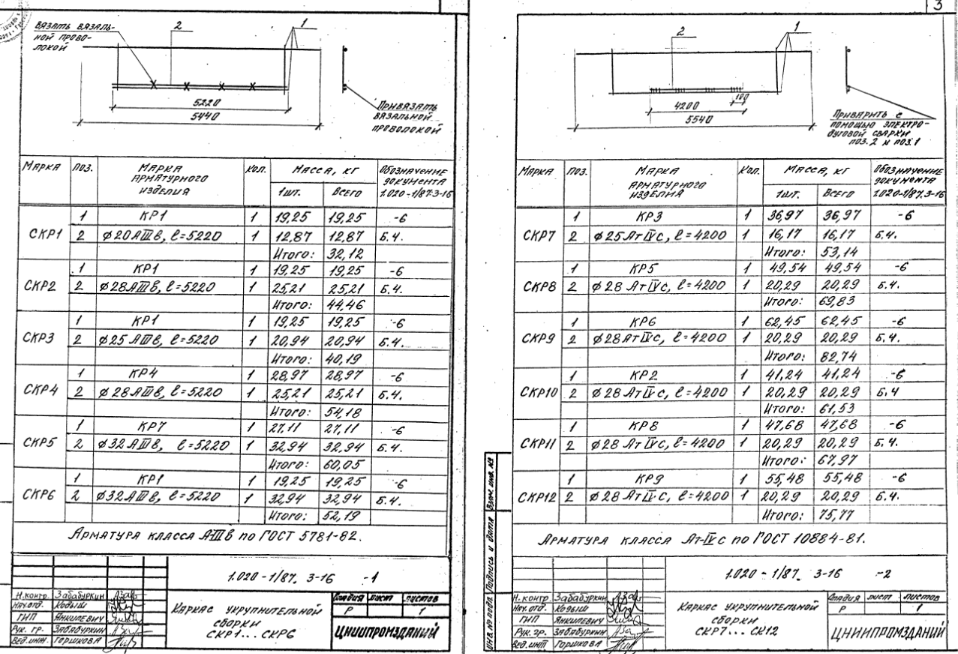

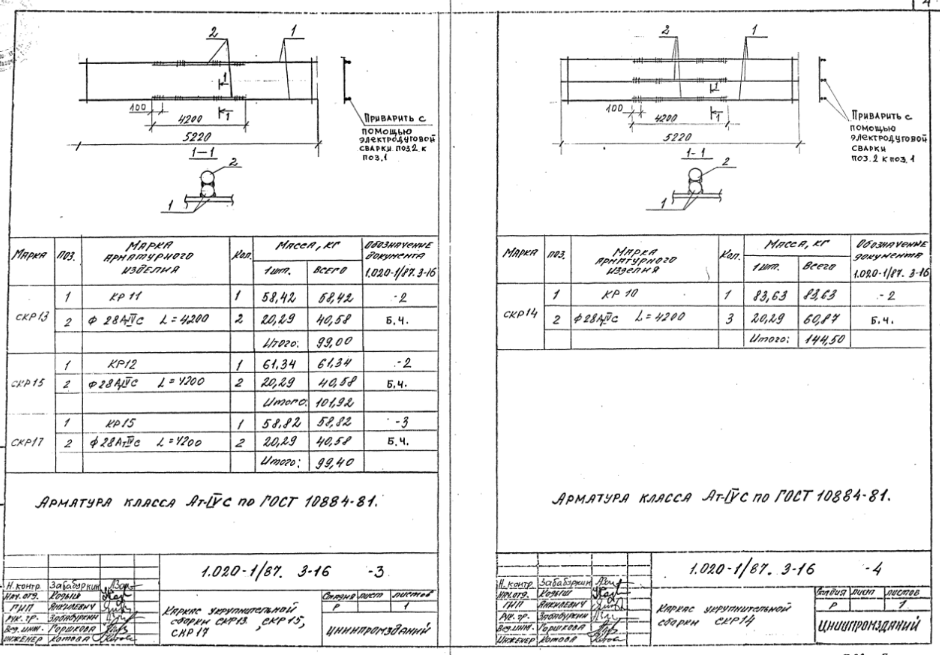

Каркасы, сетки, отдельные гнутые стержни, а также каркасы укрупнительной сборки.

Сварные и закладные изделия должны удовлетворять требованиям ГОСТ 10922-90 «Арматурные и закладные изделия сварные для железобетонных конструкций.»

Все сварные соединения следует выполнять в соответствии с ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций»

Марки стали для пластин закладных изделий назначается в конкретном проекте в соответствии с приложением 2 к п.Iа СНиП 2.03.01-84* в зависимости от температуры наружного воздуха.

В спецификациях и выборах не учтен расход стали на осадку анкеров закладных изделий в процессе сварки в тавр, который составляет 2% расхода стали на эти анкера.
