Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 7.Перемычки фасадные для жилых и общественных зданий со стенами из кирпича толщиной 88 мм.
Описание
Рабочие чертежи
 |
|

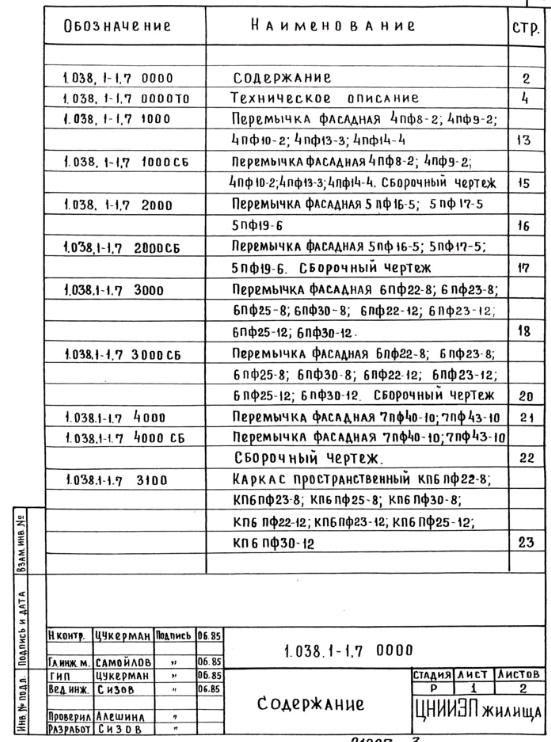

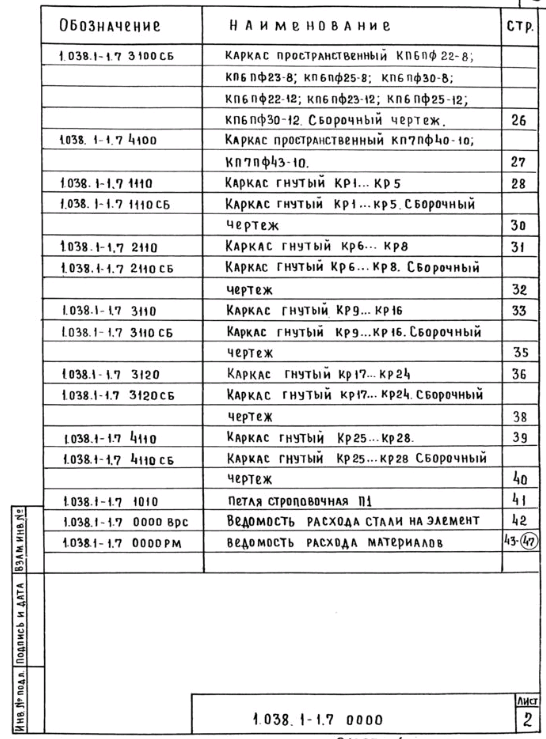

| 551 × 742 пикс. Открыть в новом окне | |
 |
|
| 546 × 739 пикс. Открыть в новом окне | |
1.Общая часть
Серия 1.038.1-1 входит в общесоюзный строительный каталог типовых конструкций и изделий для всех видов строительства.
В настоящий выпуск включены рабочие чертежи фасадных железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические требования» по А/С в„– 787593. Перемычки предназначены для перекрытия проемов с четвертью 250 мм и более в стенах зданий различного назначения из кирпича высотой 88 мм, возводимых в обычных условиях строительства.
Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними. Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы см. лист 3.
Перемычки под нагрузку 11,77 кн/м (1200кгс/см) предназначены для укладки под балконные плиты. Вес кирпичной кладки учитывался как кратковременная нагрузка. Прогибы определены от действия постоянных и длительных нагрузок.
Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 6ПФ25-8 расшифровывается следующим образом:
6 – тип поперечного сечения по ГОСТ 948-84;
ПФ – перемычка фасадная;
25 –длина перемычки в дм с округлением;
8 –расчетная нагрузка на перемычку с учетом собственного веса – 7,85 кН/м ( 800 кгс/м)
Номенклатура перемычек дана в табл. 7 (см. лист9)
Перемычки железобетонные относятся к группе несгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.
В перемычках 7ПФ40-10, 7ПФ43-10, в зависимости от вариантов блокировки столярных изделий (окон и балконных дверей) допускается уменьшать длину «l» при сохранении основной длины «L».
2.Технические требования
Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84 из тяжелого бетона марки прочности на сжатие М200. Марка бетона по морозостойкости должна назначаться в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства по ГОСТ 984-84. (таблица обязательного приложения)
Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90%-в холодный период.
Перемычки армируются гнутыми арматурными каркасами и пространственными каркасами, состоящими из гнутых каркасов, соединенных в местах пересечения стержней сваркой.
Для арматурных каркасов следует применять горячекатаную сталь класса А-III по ГОСТ 5781-82 и обыкновенную арматурную проволоку периодического профиля класса Вр-I по ГОСТ 6727-80. Сварные каркасы должны удовлетворять требованиям ГОСТ 10922-75.
Для подъема и монтажа перемычек предусмотрены строповочные петли.
Марку сталей для армирования перемычек принимать согласно приложения 3 СНиП II-21-75.
Размеры, непрямолинейность, толщину защитного слоя бетона, также качество и внешний вид поверхностей следует проверять поГОСТ 948-84.
Качество поверхностей и внешний вид перемычек должен соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной указанной в рабочих чертежах, не должна превышать
(ГОСТ 13015.0-83).
(ГОСТ 13015.0-83).3.Контроль и оценка качества
В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов, при этом должен осуществляться: - входной контроль материалов для приготовления бетонной смеси и арматурной стали;
- операционный контроль качества приготовления сварных сеток и каркасов;
- приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
Данные для испытаний см. на листах 4…8.
4. Маркировка, хранение, транспортирование
Маркировку, приемку, паспортизацию, хранение и транспортирование перемычек производить в соответствии с положениями ГОСТ 948-84, ГОСТ 13015.2-81, ГОСТ 13015.4-84.

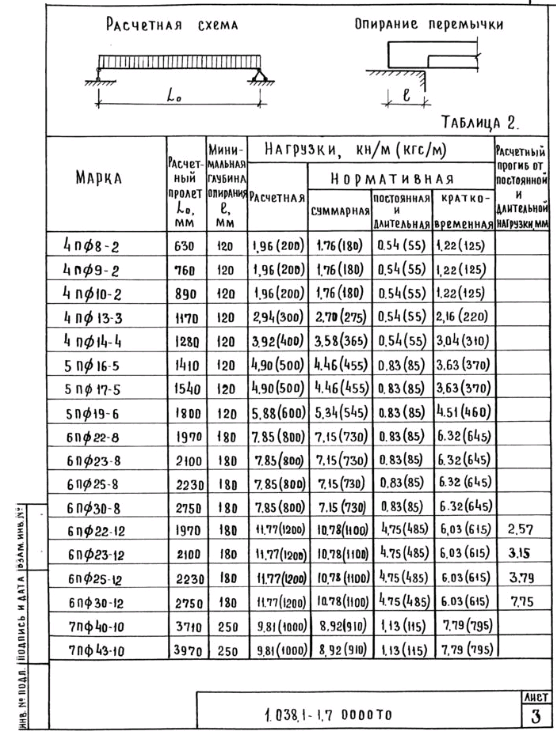

Таблица 2 – 4 стр
 |
|
| 556 × 731 пикс. Открыть в новом окне | |

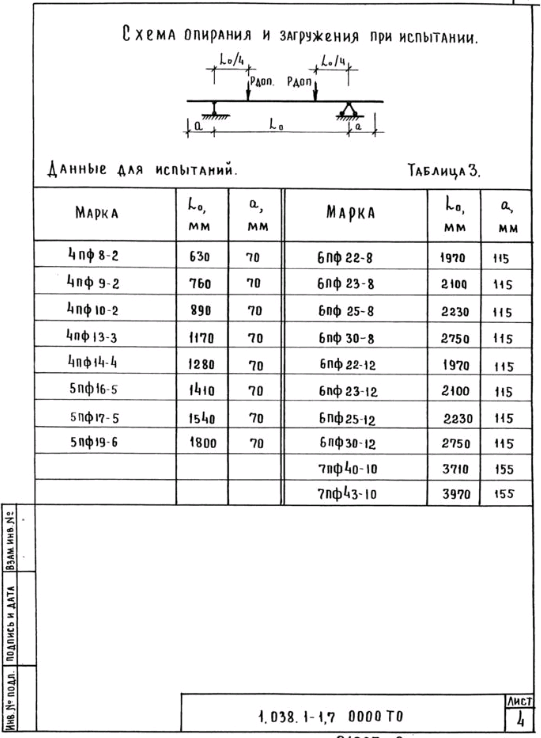

Таблица 3 Данные для испытаний
 |
|
| 541 × 738 пикс. Открыть в новом окне | |

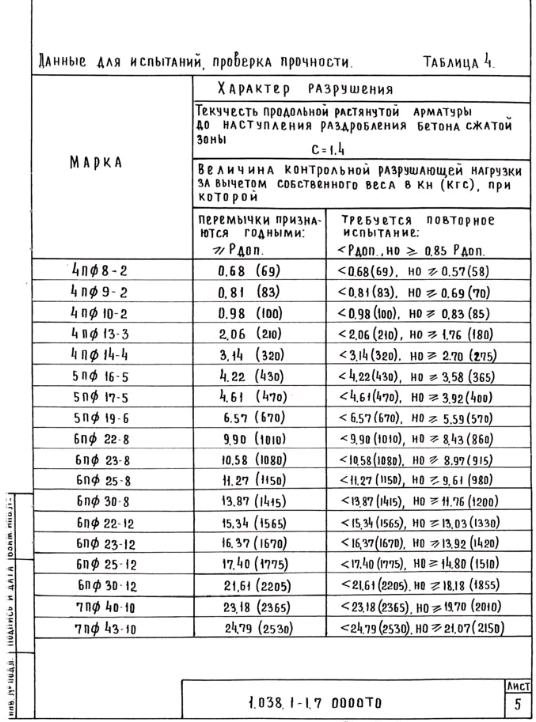

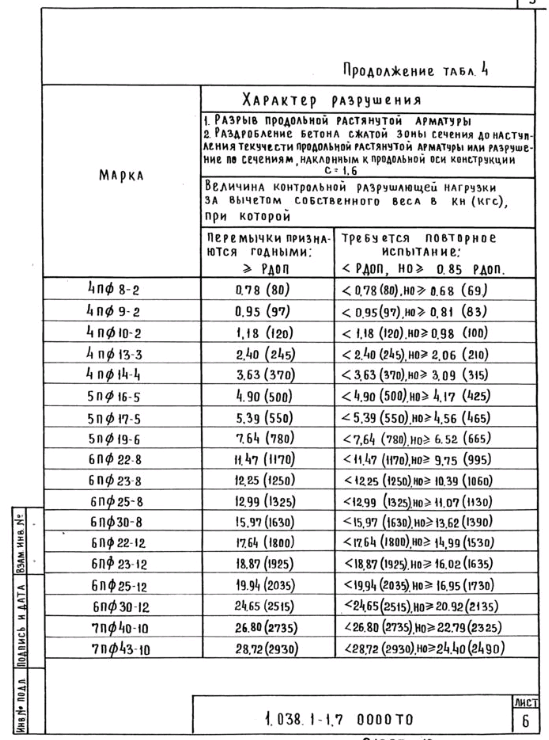

Таблица 4 Данные для испытаний. Проверка прочности
 |
|
| 536 × 722 пикс. Открыть в новом окне | |
 |
|
| 549 × 740 пикс. Открыть в новом окне | |

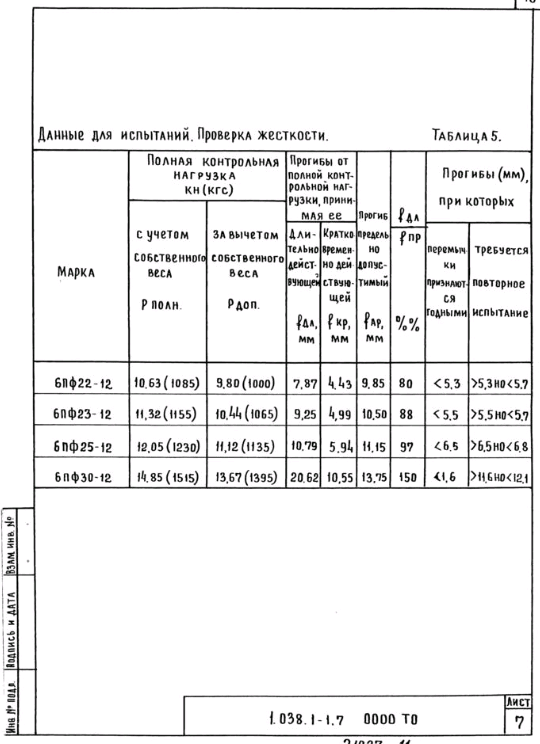

Таблица 5 Данные для испытаний. Проверка жесткости
 |
|
| 540 × 744 пикс. Открыть в новом окне | |

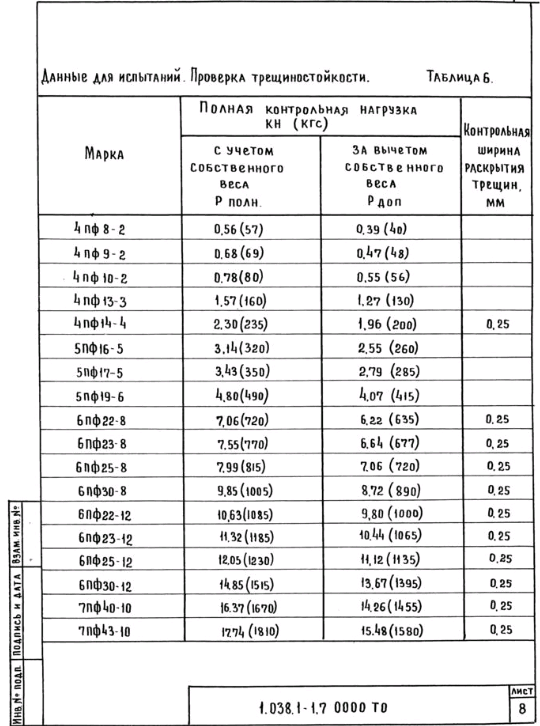

Таблица 6 Данные для испытаний. Проверка трещиностойкости
 |
|
| 540 × 726 пикс. Открыть в новом окне | |

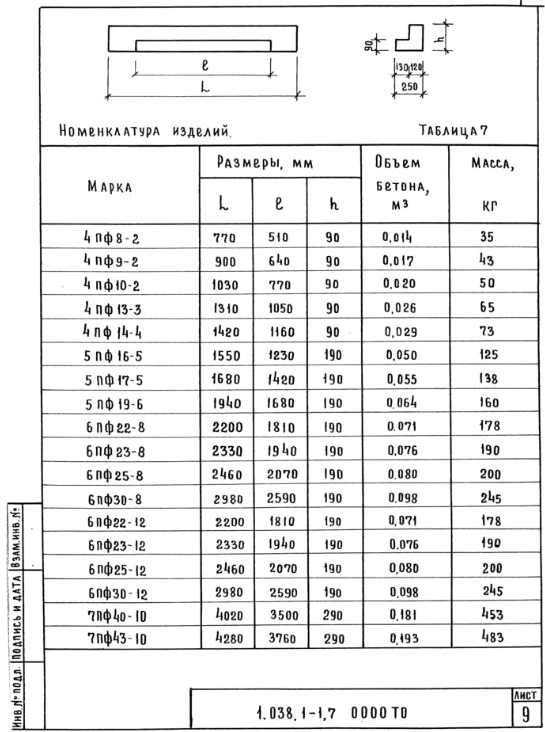

Таблица 7 Номенклатура изделий
 |
|
| 545 × 732 пикс. Открыть в новом окне | |

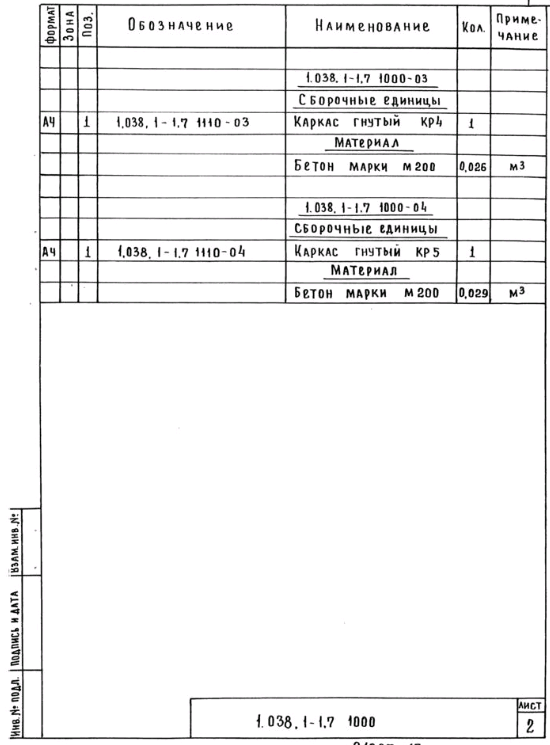

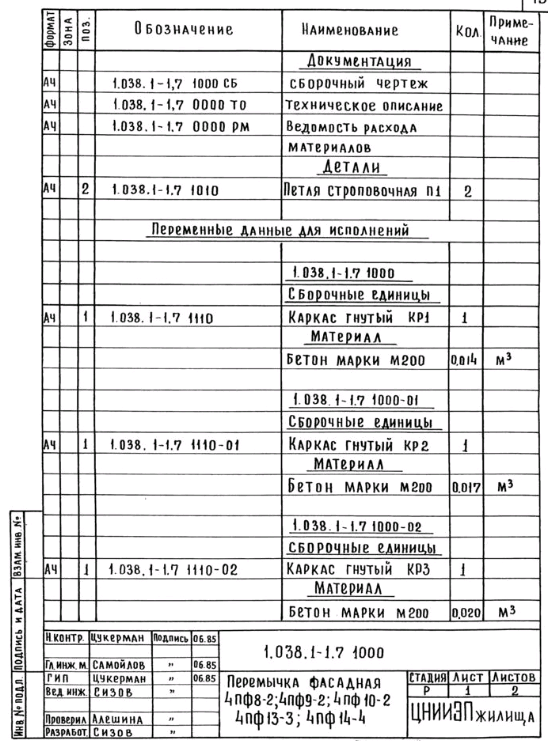

Перемычка фасадная 4ПФ8-2; 4ПФ9-2; 4ПФ10-2; 4ПФ13-3; 4ПФ14-4 – 13 стр
 |
|
| 548 × 741 пикс. Открыть в новом окне | |
 |
|
| 550 × 745 пикс. Открыть в новом окне | |

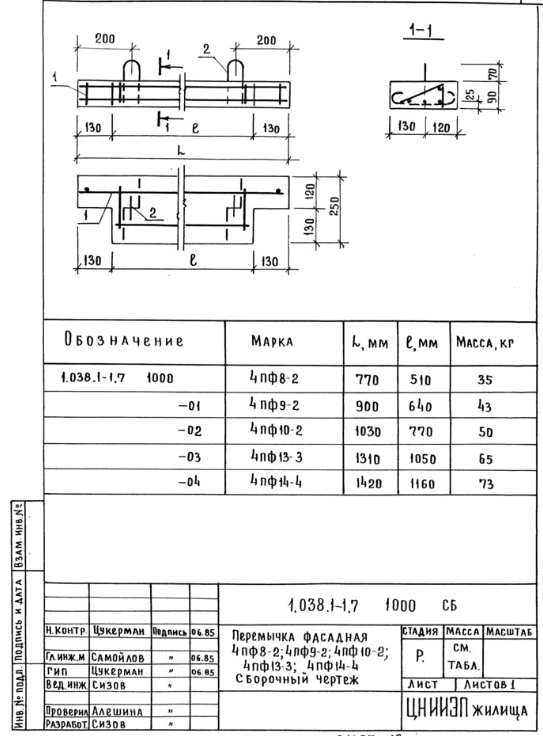

Перемычка фасадная 4ПФ8-2; 4ПФ9-2; 4ПФ10-2; 4ПФ13-3; 4ПФ14-4 Сборочный чертеж – 15 стр
 |
|
| 543 × 736 пикс. Открыть в новом окне | |

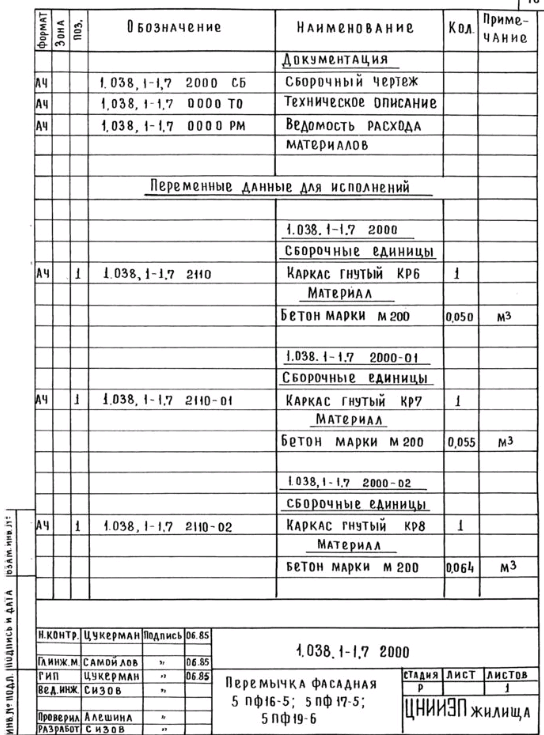

Перемычка фасадная 5ПФ16-5; 5ПФ17-5; 5ПФ19-6 – 16 стр
 |
|
| 544 × 735 пикс. Открыть в новом окне | |

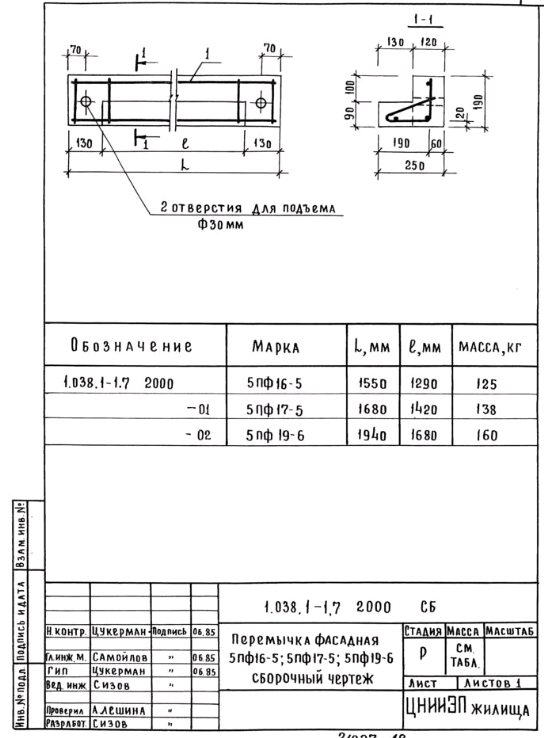

Перемычка фасадная 5ПФ16-5; 5ПФ17-5; 5ПФ19-6 Сборочный чертеж – 17 стр
 |
|
| 544 × 738 пикс. Открыть в новом окне | |

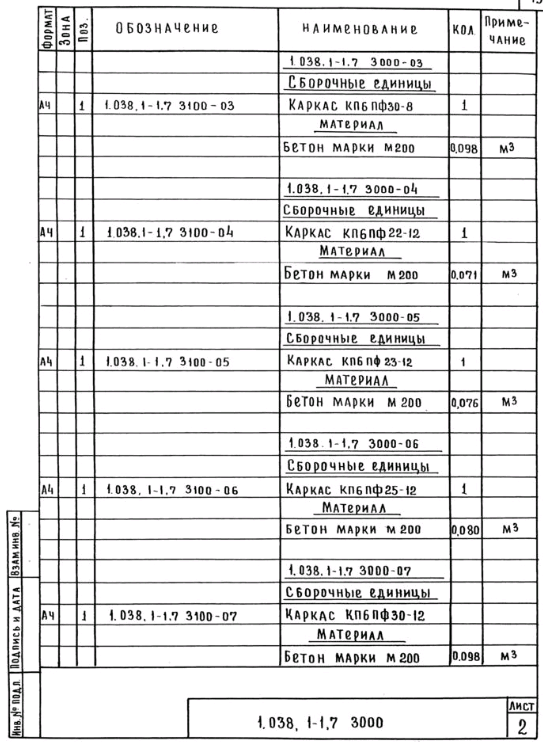

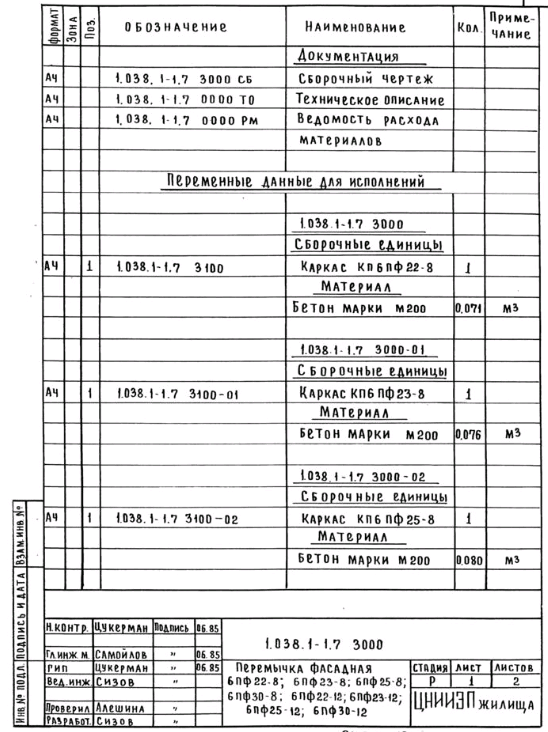

Перемычка фасадная 6ПФ22-8; 6ПФ23-8; 6ПФ25-8; 6ПФ30-8; 6ПФ22-12; 6ПФ23-12; 6ПФ25-12; 6ПФ30-12 – 18 стр
 |
|
| 548 × 732 пикс. Открыть в новом окне | |
 |
|
| 543 × 742 пикс. Открыть в новом окне | |

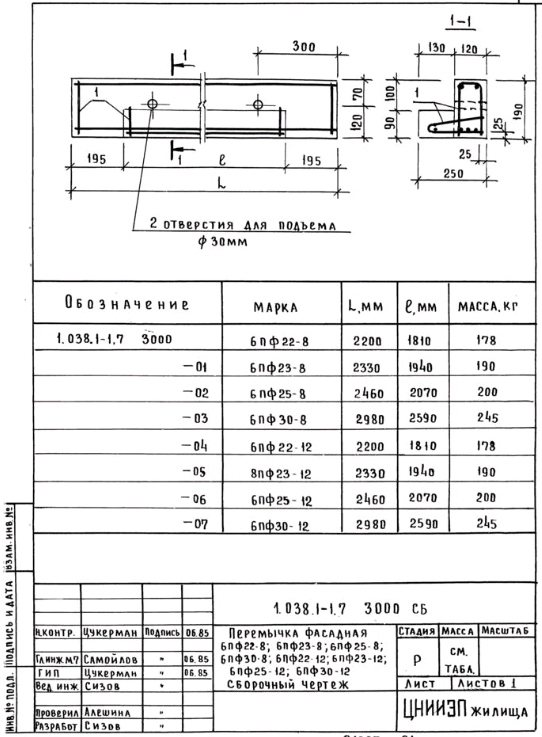

Перемычка фасадная 6ПФ22-8; 6ПФ23-8; 6ПФ25-8; 6ПФ30-8; 6ПФ22-12; 6ПФ23-12; 6ПФ25-12; 6ПФ30-12 Сборочный чертеж – 20 стр
 |
|
| 542 × 737 пикс. Открыть в новом окне | |

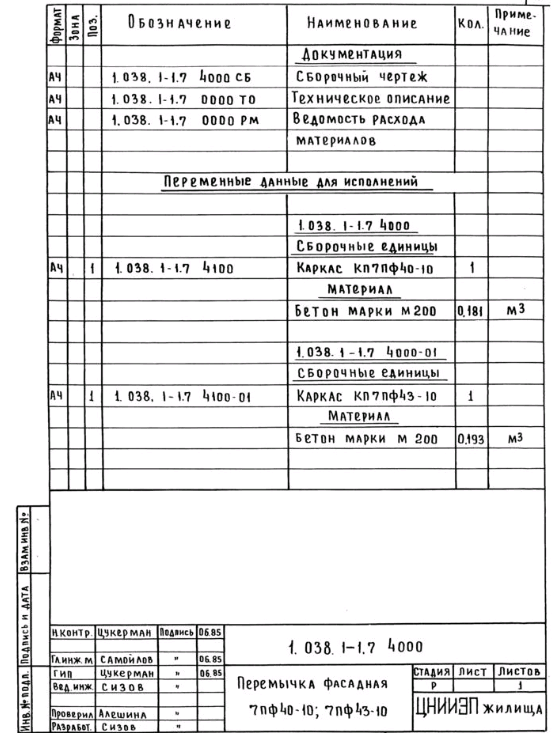

Перемычка фасадная 7ПФ40-10; 7ПФ43-10 – 21 стр
 |
|
| 553 × 733 пикс. Открыть в новом окне | |

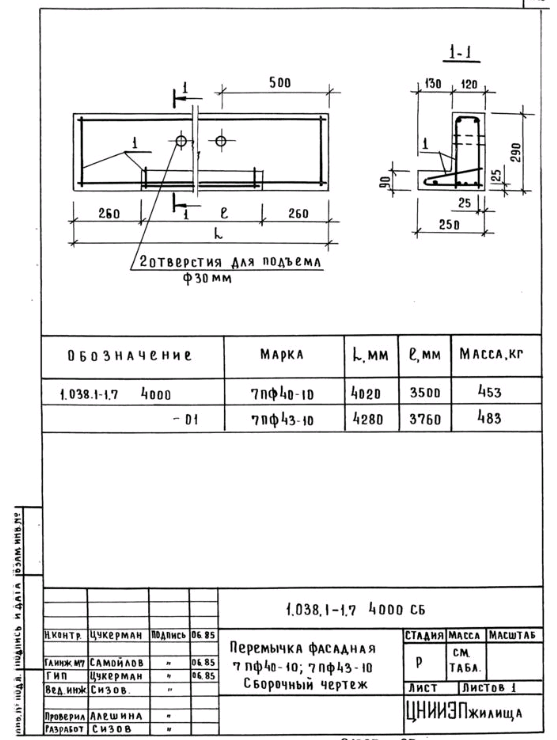

Перемычка фасадная 7ПФ40-10; 7ПФ43-10 Сборочный чертеж – 22 стр
 |
|
| 557 × 740 пикс. Открыть в новом окне | |

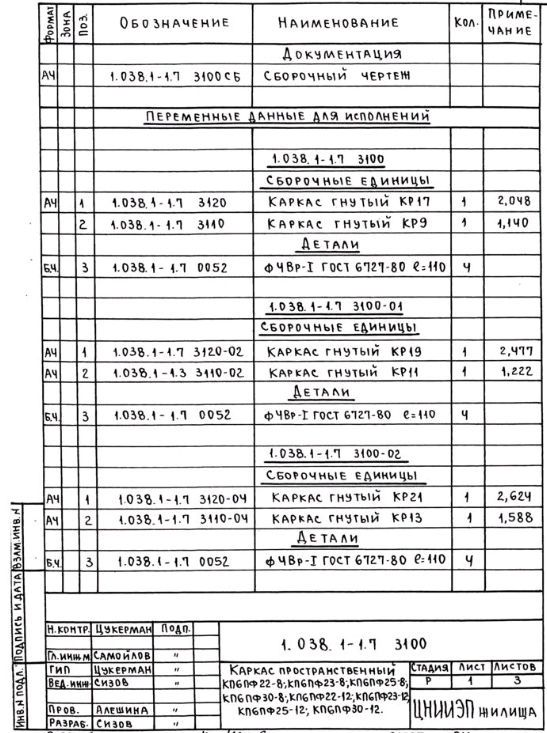

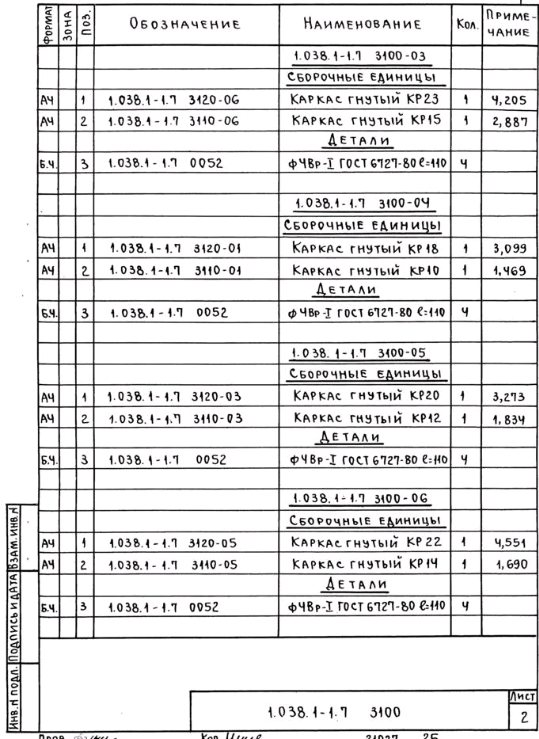

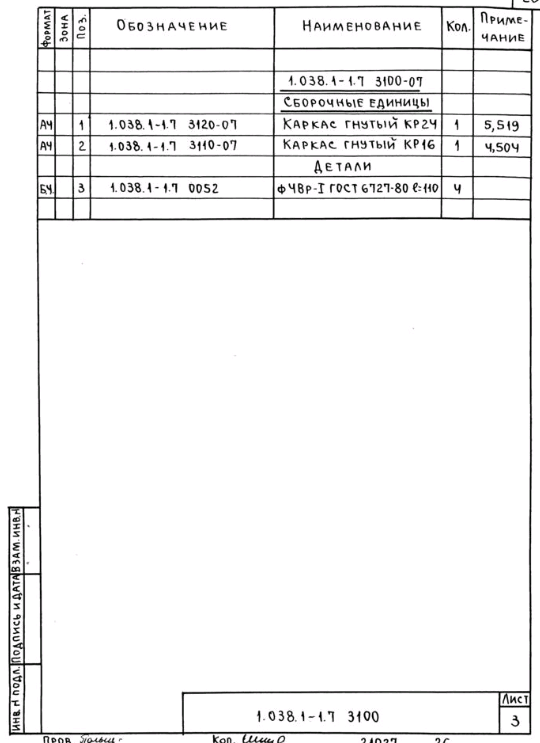

Каркас пространственный КП6ПФ22-8; КП6ПФ23-8; КП6ПФ25-8; КП6ПФ30-8; КП6ПФ22-12; КП6ПФ23-12; КП6ПФ25-12; КП6ПФ30-12 – 23 стр
 |
|
| 547 × 733 пикс. Открыть в новом окне | |
 |
|
| 539 × 739 пикс. Открыть в новом окне | |
 |
|
| 540 × 743 пикс. Открыть в новом окне | |

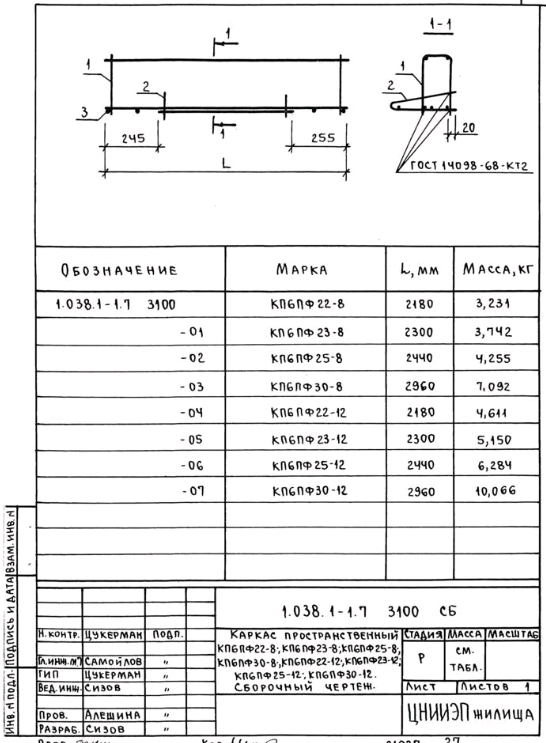

Каркас пространственный КП6ПФ22-8; КП6ПФ23-8; КП6ПФ25-8; КП6ПФ30-8; КП6ПФ22-12; КП6ПФ23-12; КП6ПФ25-12; КП6ПФ30-12 Сборочный чертеж – 26 стр
 |
|
| 546 × 743 пикс. Открыть в новом окне | |

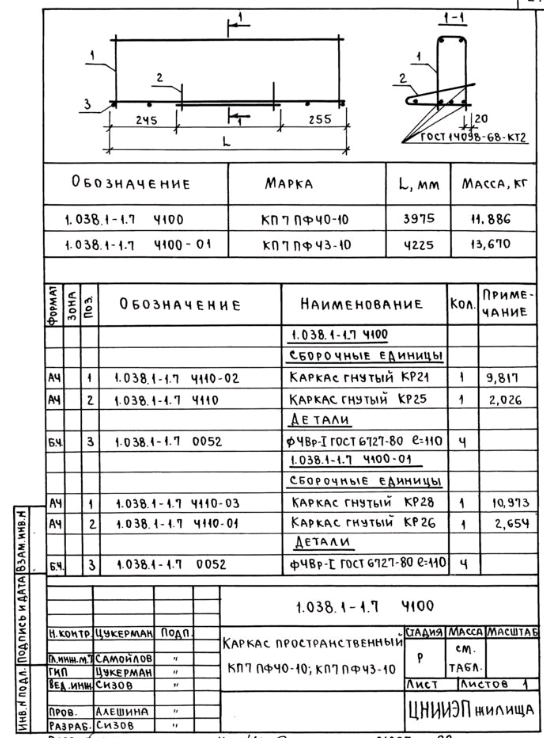

Каркас пространственный КП7ПФ40-10; КП7ПФ43-10 – 27 стр
 |
|
| 544 × 738 пикс. Открыть в новом окне | |

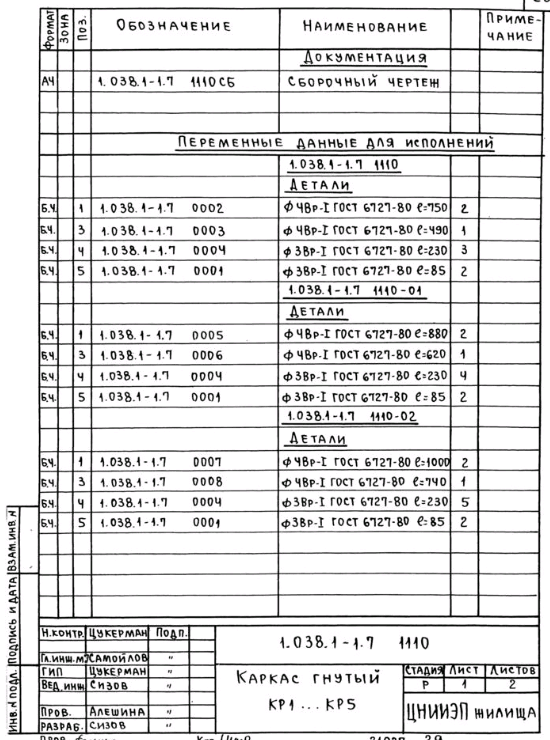

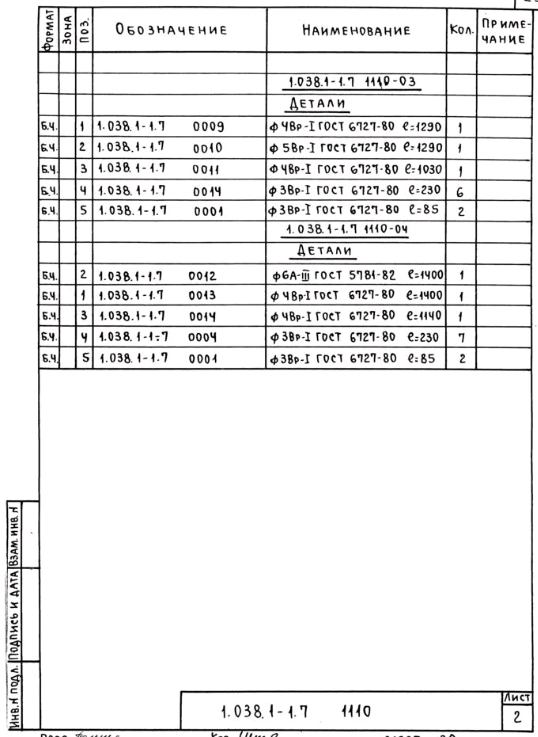

Каркас гнутый КР1…КР5 – 28 стр
 |
|
| 550 × 740 пикс. Открыть в новом окне | |
 |
|
| 538 × 737 пикс. Открыть в новом окне | |

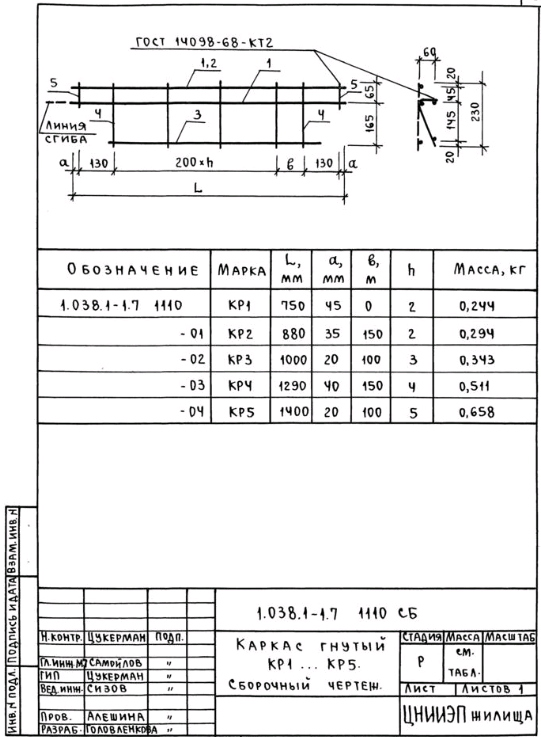

Каркас гнутый КР1…КР5 Сборочный чертеж – 30 стр
 |
|
| 541 × 737 пикс. Открыть в новом окне | |

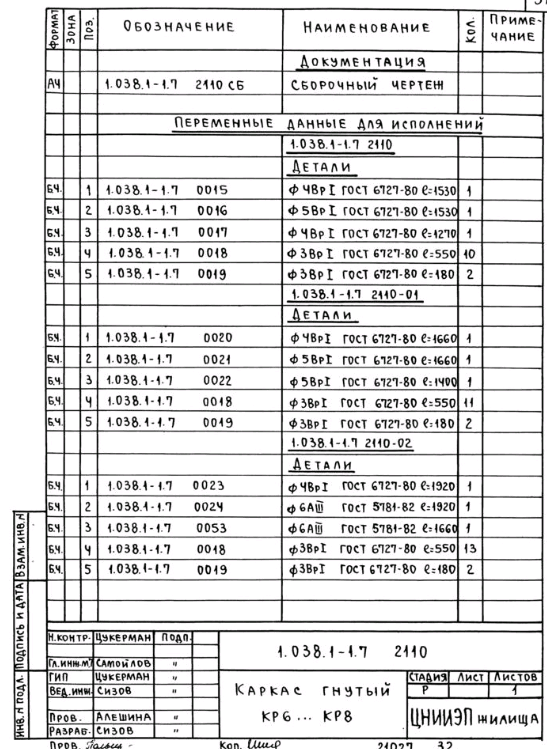

Каркас гнутый КР6…КР8 – 31 стр
 |
|
| 547 × 749 пикс. Открыть в новом окне | |

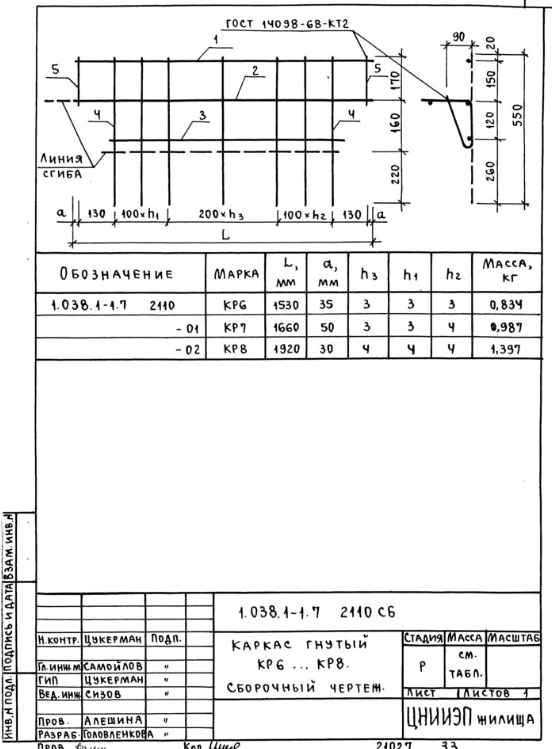

Каркас гнутый КР6…КР8 Сборочный чертеж – 32 стр
 |
|
| 552 × 749 пикс. Открыть в новом окне | |

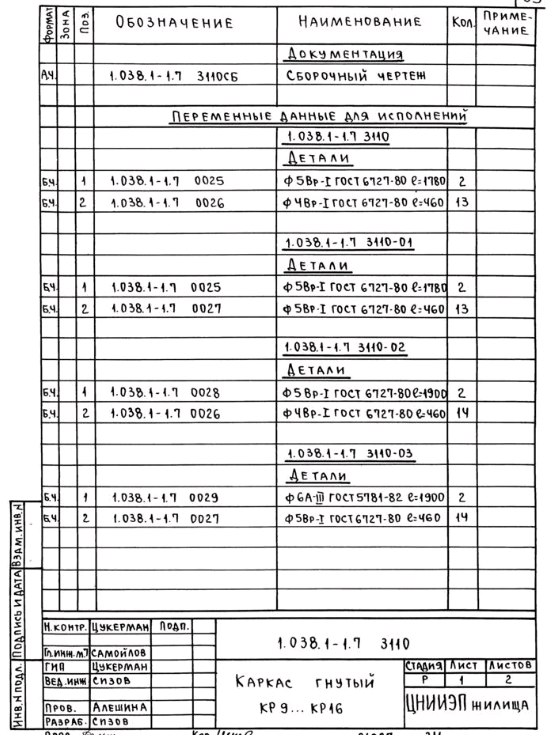

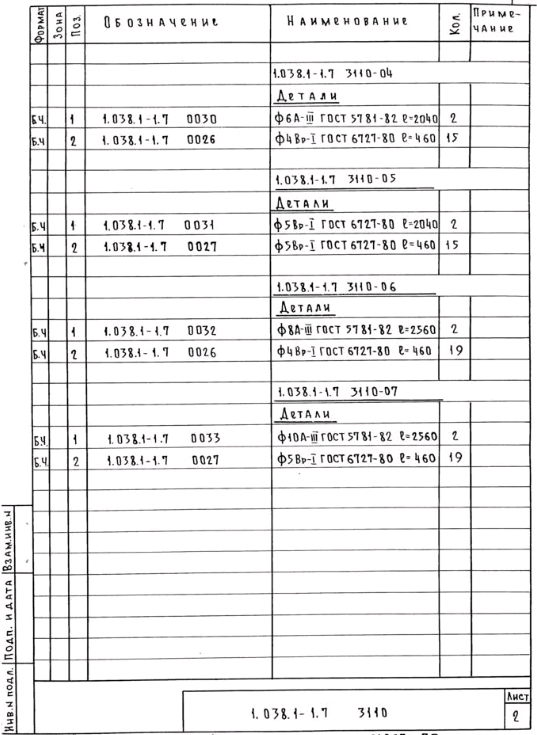

Каркас гнутый КР9…КР16 – 33 стр
 |
|
| 547 × 735 пикс. Открыть в новом окне | |
 |
|
| 537 × 735 пикс. Открыть в новом окне | |

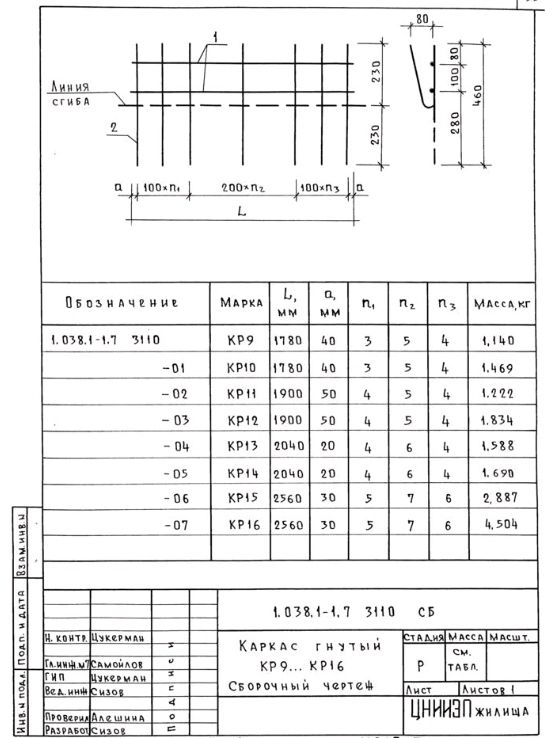

Каркас гнутый КР9…КР16 Сборочный чертеж – 35 стр
 |
|
| 545 × 738 пикс. Открыть в новом окне | |

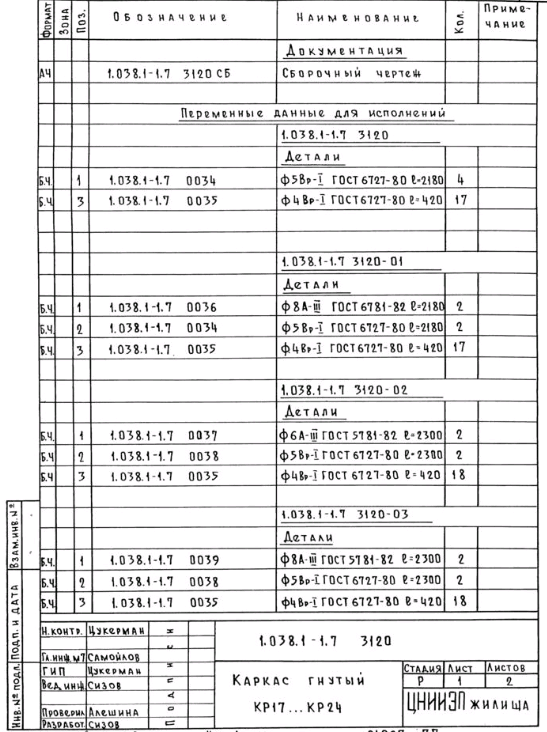

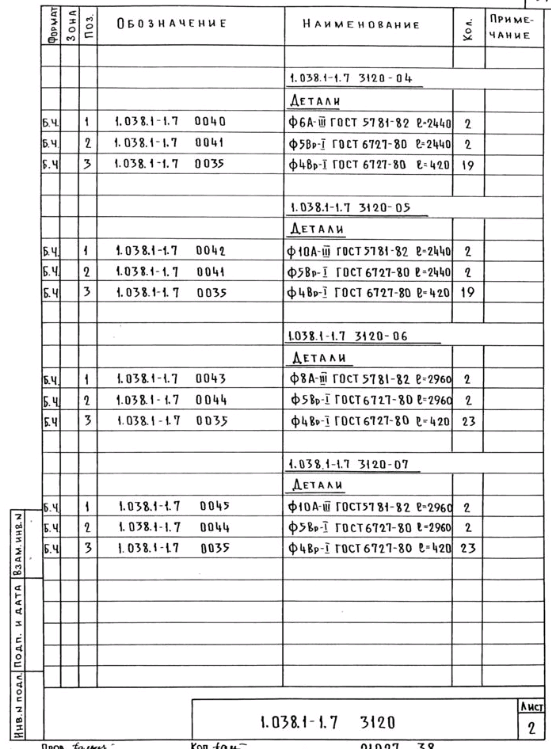

Каркас гнутый КР17…КР24 – 36 стр
 |
|
| 547 × 732 пикс. Открыть в новом окне | |
 |
|
| 551 × 749 пикс. Открыть в новом окне | |

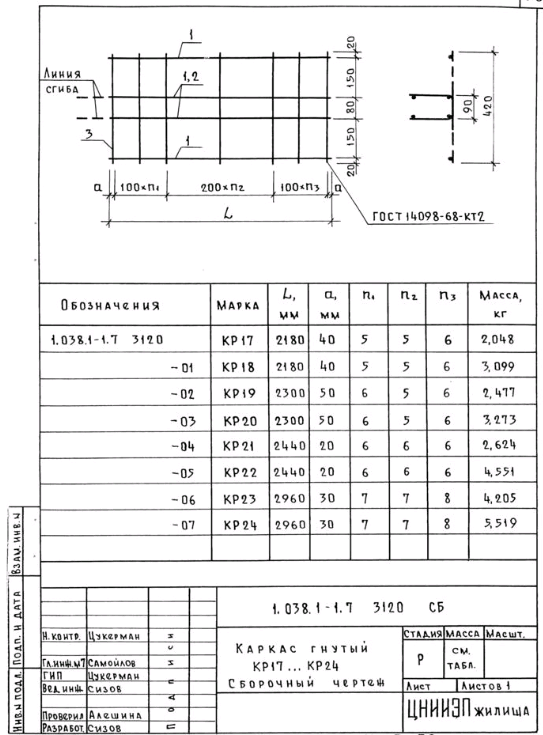

Каркас гнутый КР17…КР24 Сборочный чертеж – 38 стр
 |
|
| 543 × 735 пикс. Открыть в новом окне | |

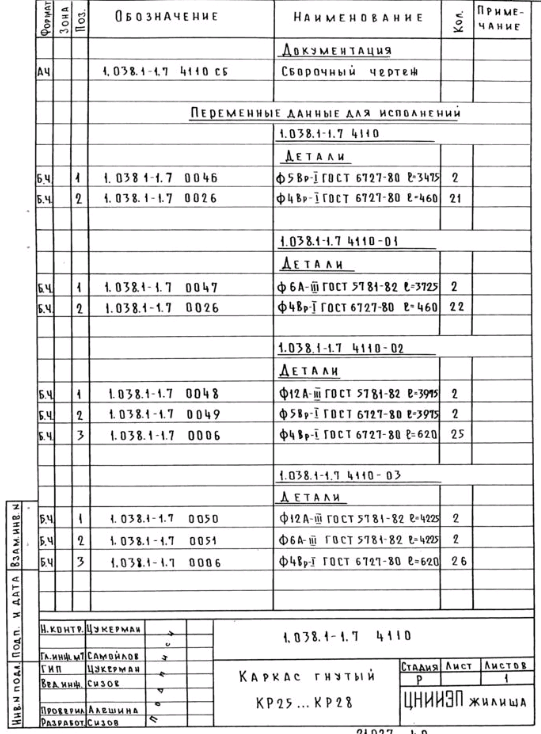

Каркас гнутый КР25…КР28 – 39 стр
 |
|
| 541 × 734 пикс. Открыть в новом окне | |

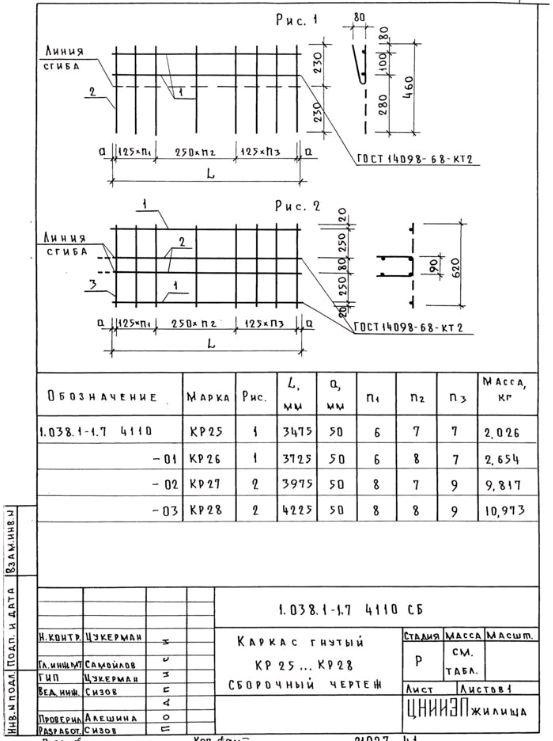

Каркас гнутый КР25…КР28 Сборочный чертеж – 40 стр
 |
|
| 553 × 741 пикс. Открыть в новом окне | |

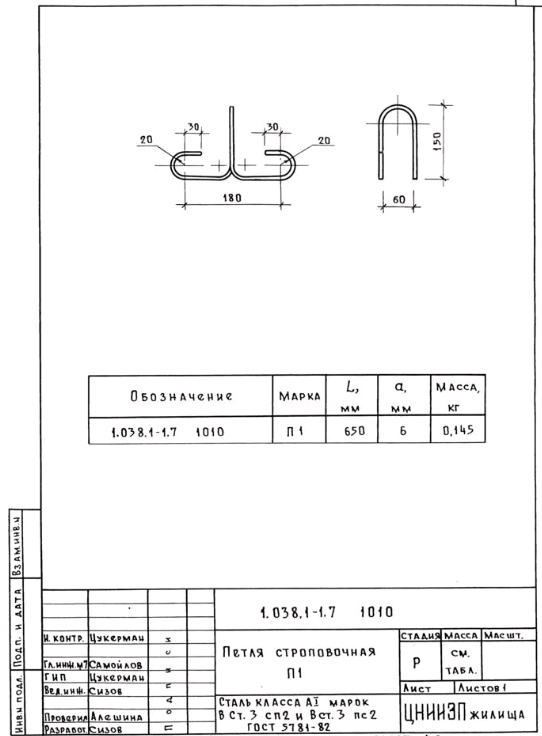

Петля строповочная П1 – 41 стр
 |
|
| 542 × 736 пикс. Открыть в новом окне | |

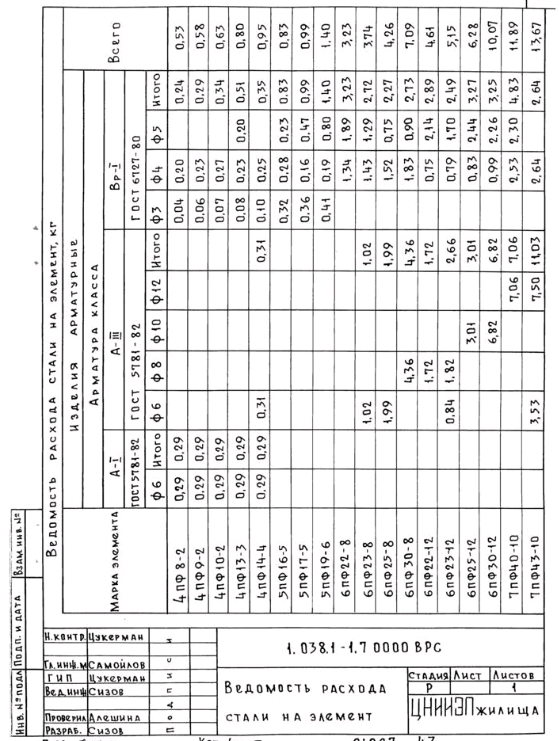

Ведомость расхода стали на элемент – 42 стр
 |
|
| 559 × 741 пикс. Открыть в новом окне | |

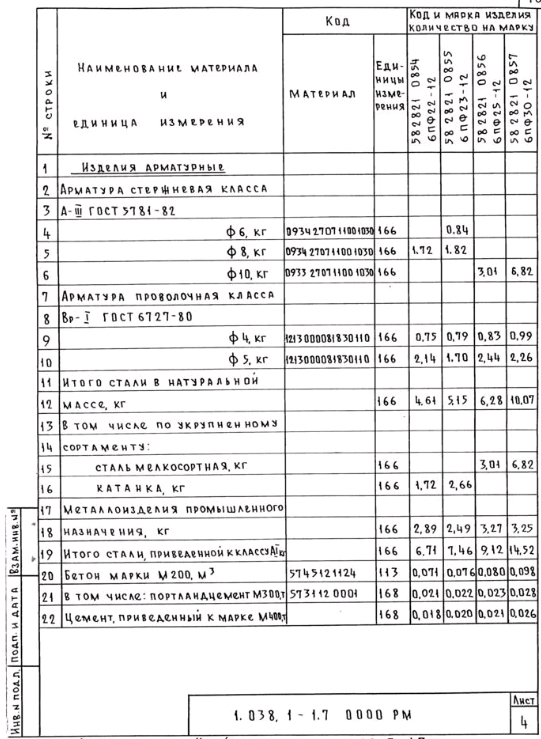

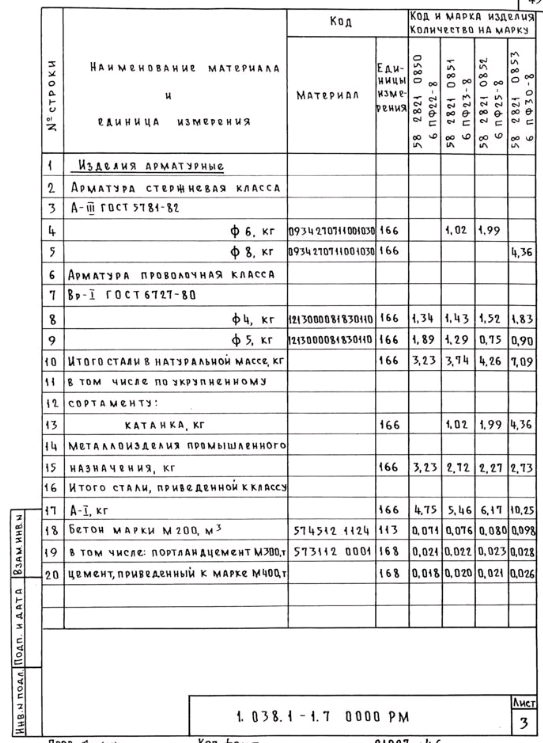

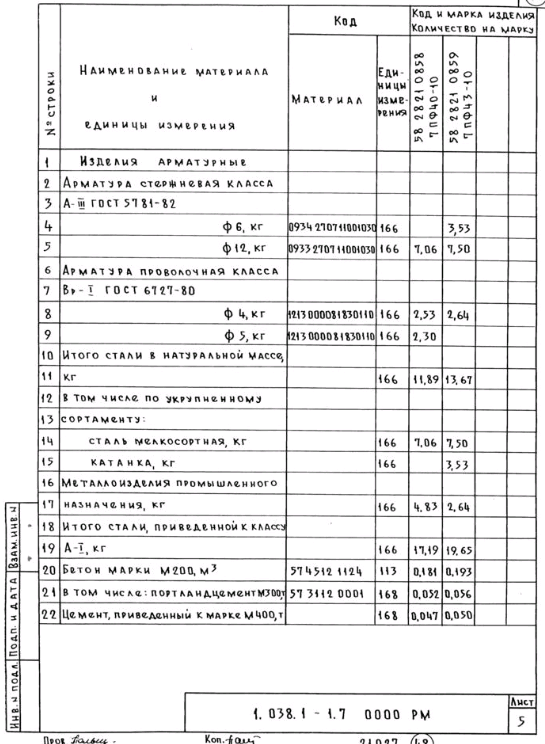

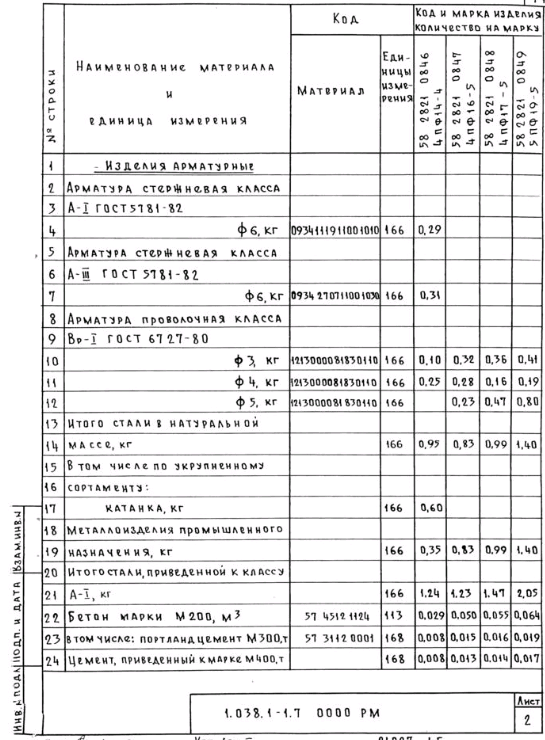

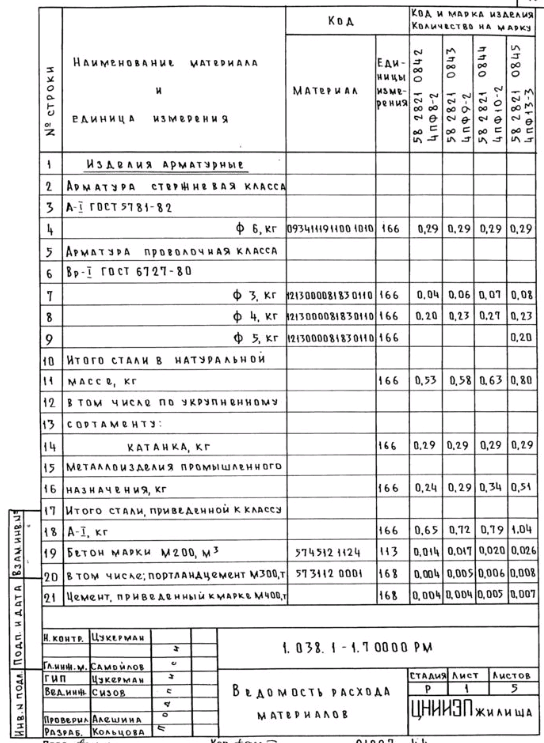

Ведомость расхода материалов – 43 стр
 |
|
| 544 × 743 пикс. Открыть в новом окне | |
 |
|
| 545 × 740 пикс. Открыть в новом окне | |
 |
|
| 543 × 743 пикс. Открыть в новом окне | |
 |
|
| 541 × 739 пикс. Открыть в новом окне | |
 |
|
| 545 × 744 пикс. | |
