Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-2 Ригели высотой 450 мм для опирания многопустотных плит перекрытия. Арматурные

Рабочие чертежи

Содержание – 2 стр

914 × 677 пикс.     Открыть в новом окне

Технические требования – 3 стр

Настоящий выпуск содержит рабочие чертежи плоских арматурных изделий и закладных изделий ригелей с высотой сечения 450 мм по серии 1.020-1/87 выпуск 3-1, рассчитанных на серийное изготовление на типовом и нестандартном оборудовании заводов железобетонных конструкций, и специальных механических заводах.

В состав арматурных изделий входят: каркасы, сетки, отдельные гнутые стержни, а также каркасы укрупнительной сборки.

Сварные и закладные изделия должны удовлетворять требованиям ГОСТ 10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций»

Все сварные соединения следует выполнять в соответствии с ГОСТ 14098-85 «Соединения сварные арматуры и закладных деталей железобетонных конструкций»

Марка стали для пластин закладных изделий должна назначаться в конкретном проекте в соответствии с приложением 2 (п.1а) СНиП 2.03.01-84* в зависимости от температуры наружного воздуха.

В спецификациях и выборках не учтен расход стали на осадку анкеров закладных изделий в процессе сварки втавр, который составляет до 2% расхода стали на эти анкера.

Указания по технологии изготовления, сборке, сварке арматурных изделий и закладных изделий разработаны в выпуске 0-7.

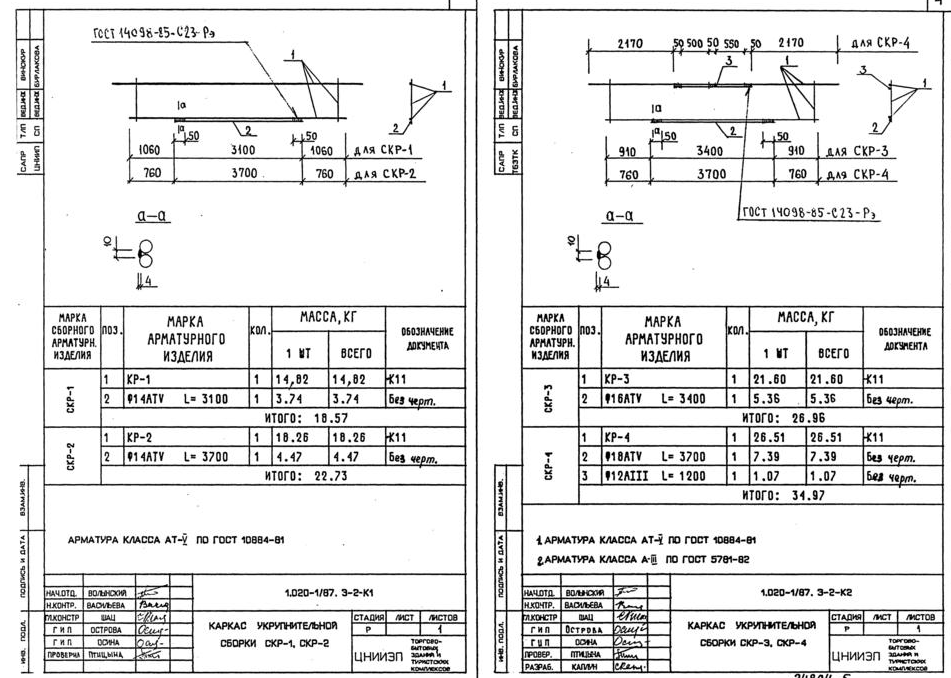

Каркас укрупнительной сборки СКР-1, СКР-2; Каркас укрупнительной сборки СКР-3, СКР-4 – 4 стр

951 × 678 пикс.     Открыть в новом окне

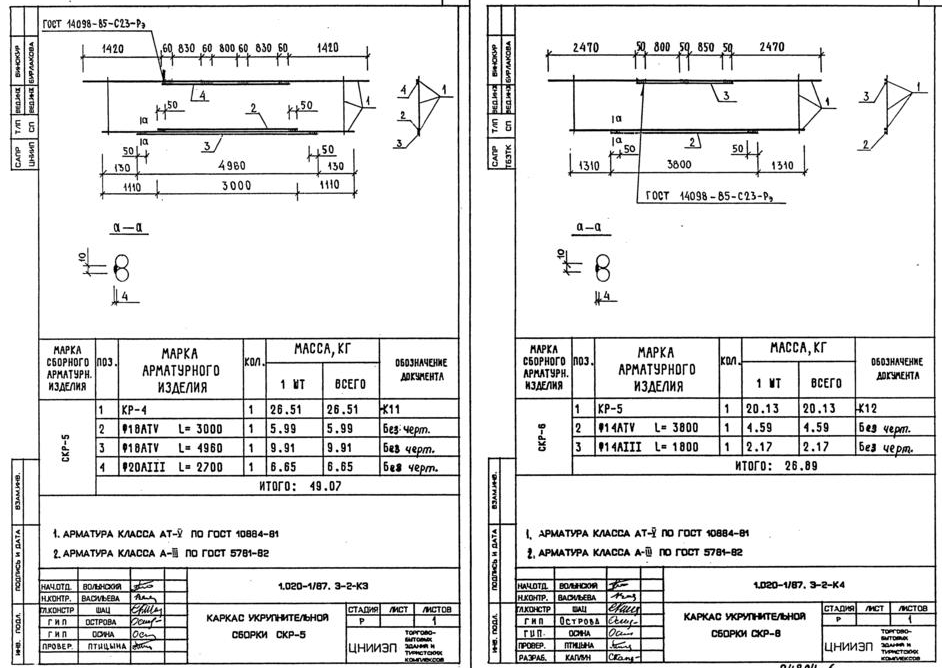

Каркас укрупнительной сборки СКР-5; Каркас укрупнительной сборки СКР-6 – 5 стр

942 × 668 пикс.     Открыть в новом окне

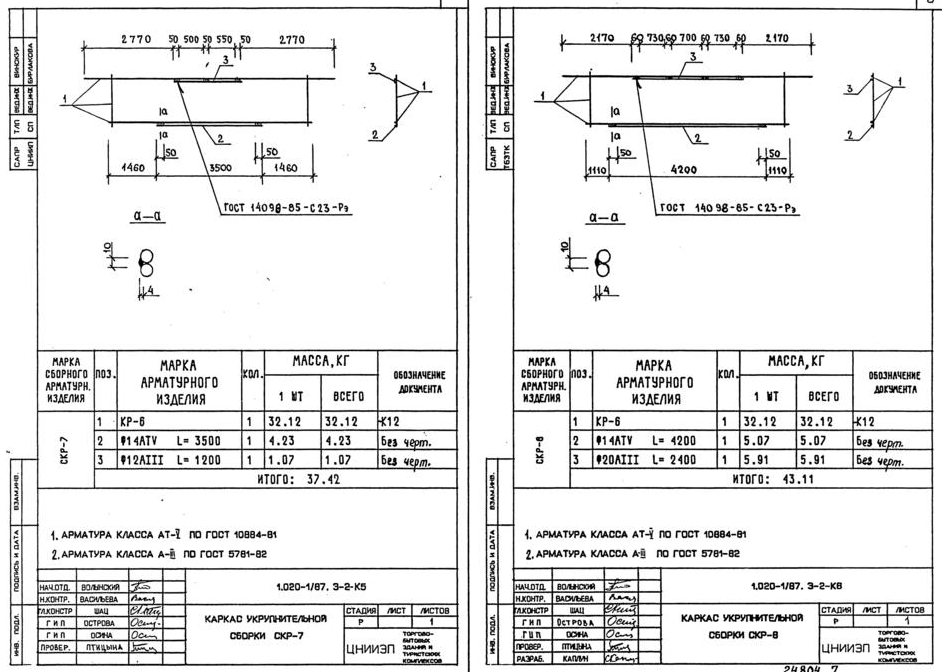

Каркас укрупнительной сборки СКР-7; Каркас укрупнительной сборки СКР-8 – 6 стр

942 × 672 пикс.     Открыть в новом окне

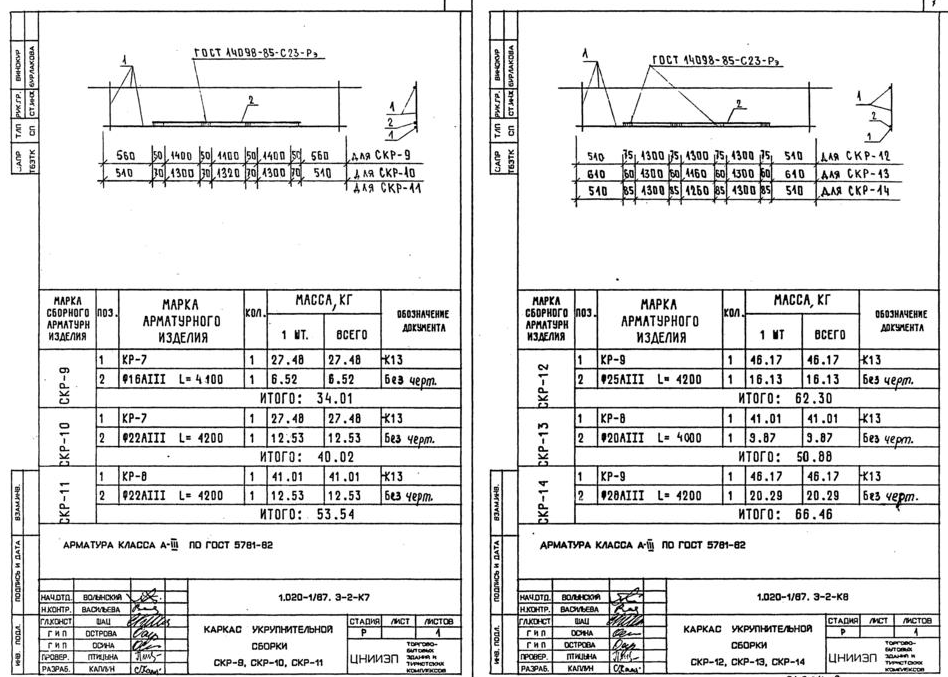

Каркас укрупнительной сборки СКР-9, СКР-10, СКР-11; Каркас укрупнительной сборки СКР-12, СКР-13, СКР-14 – 7 стр

948 × 677 пикс.     Открыть в новом окне

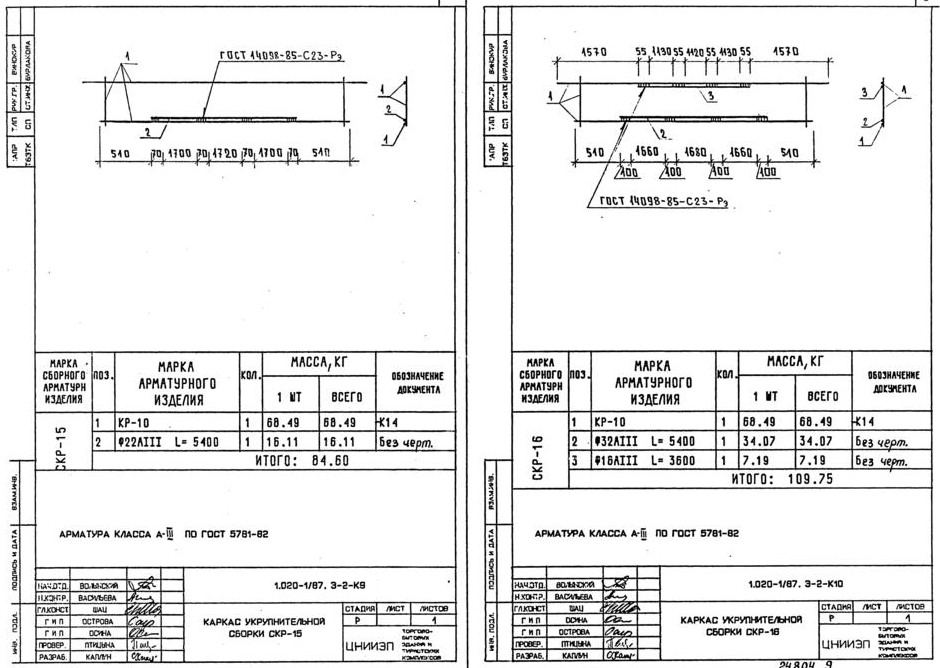

Каркас укрупнительной сборки СКР-15; Каркас укрупнительной сборки СКР-16 – 8 стр

940 × 668 пикс.     Открыть в новом окне

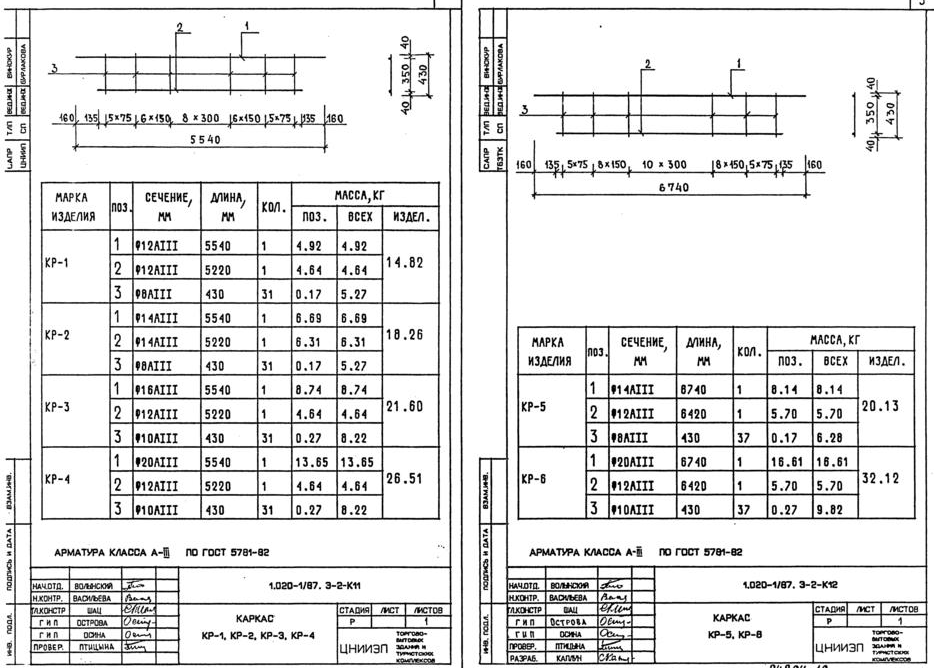

Каркас КР-1, КР-2, КР-3, КР-4; Каркас КР-5, КР-6 – 9 стр

934 × 668 пикс.     Открыть в новом окне

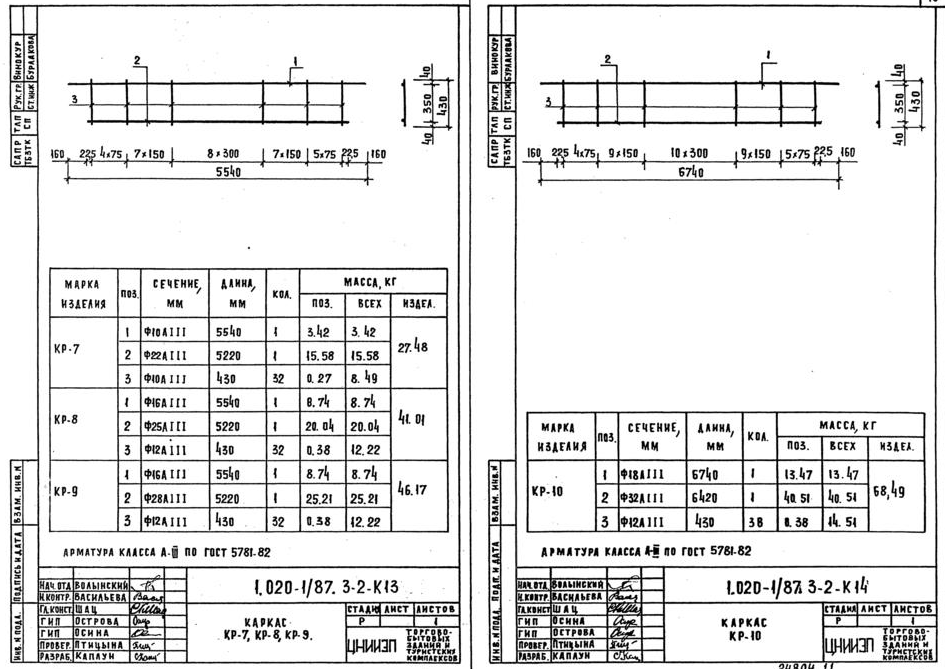

Каркас КР-7, КР-8, КР-9; Каркас КР-5, КР-10 – 10 стр

945 × 669 пикс.     Открыть в новом окне

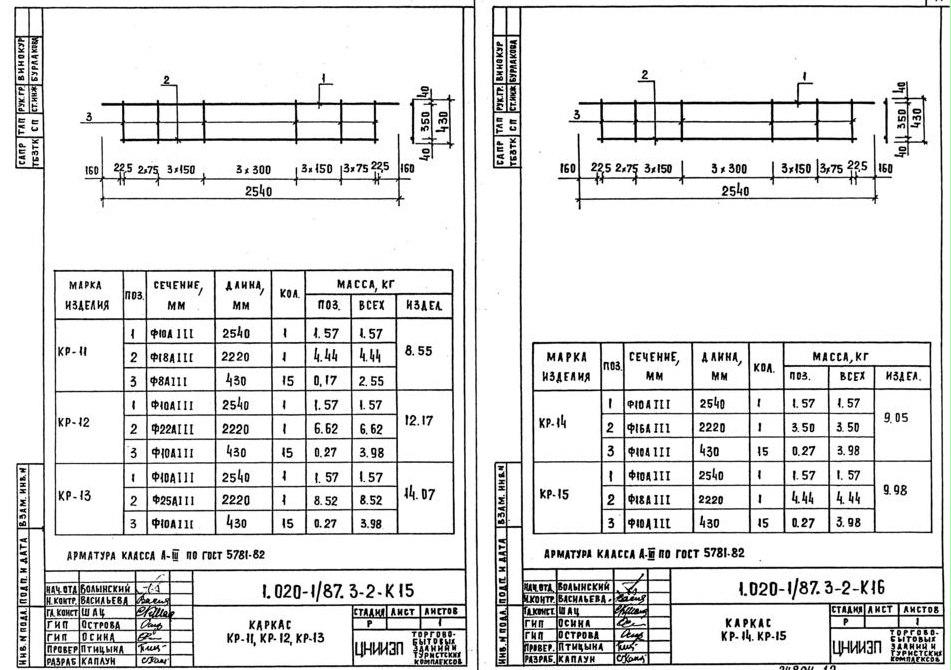

Каркас КР-11, КР-12, КР-13; Каркас КР-14, КР-15 – 11 стр

951 × 670 пикс.     Открыть в новом окне

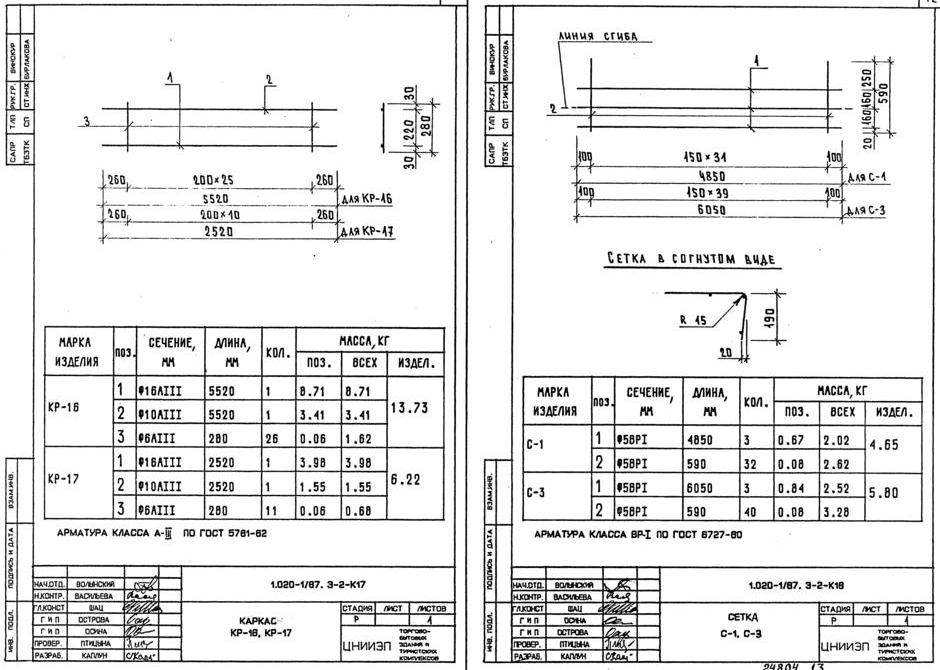

Каркас КР-16, КР-17; Сетка С-1, С-3 – 12 стр

940 × 670 пикс.     Открыть в новом окне

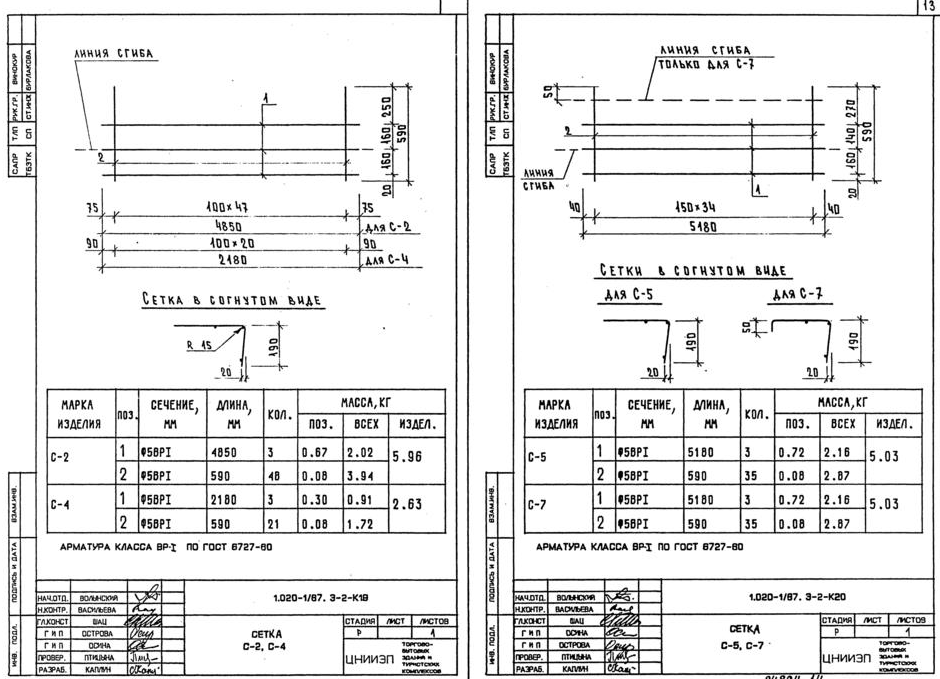

Сетка С-2, С-4; Сетка С-5, С-7 – 13 стр

940 × 679 пикс.     Открыть в новом окне

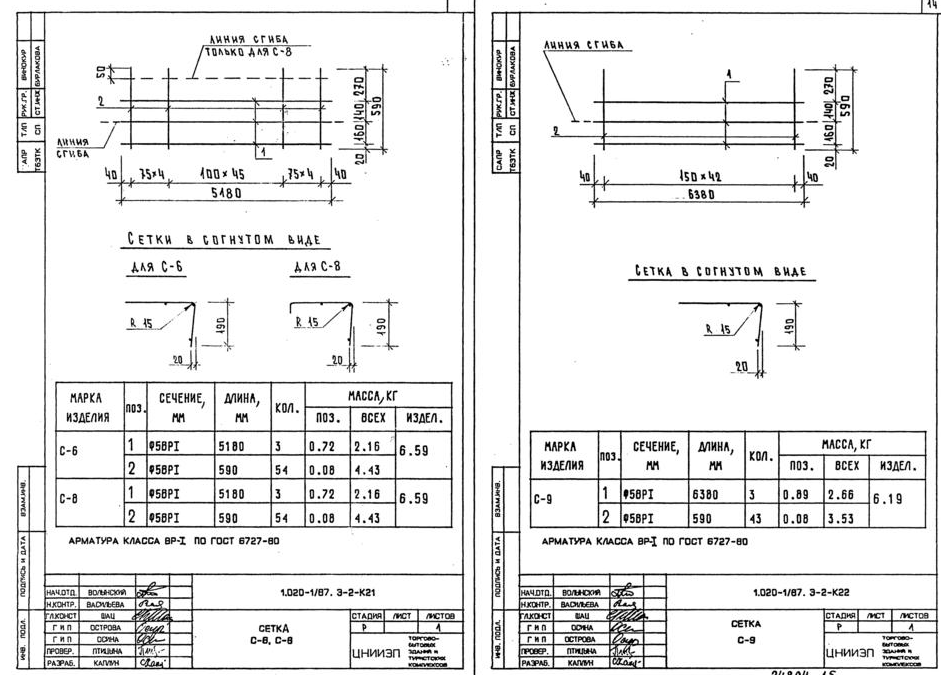

Сетка С-6, С-8; Сетка С-9 – 14 стр

941 × 675 пикс.     Открыть в новом окне

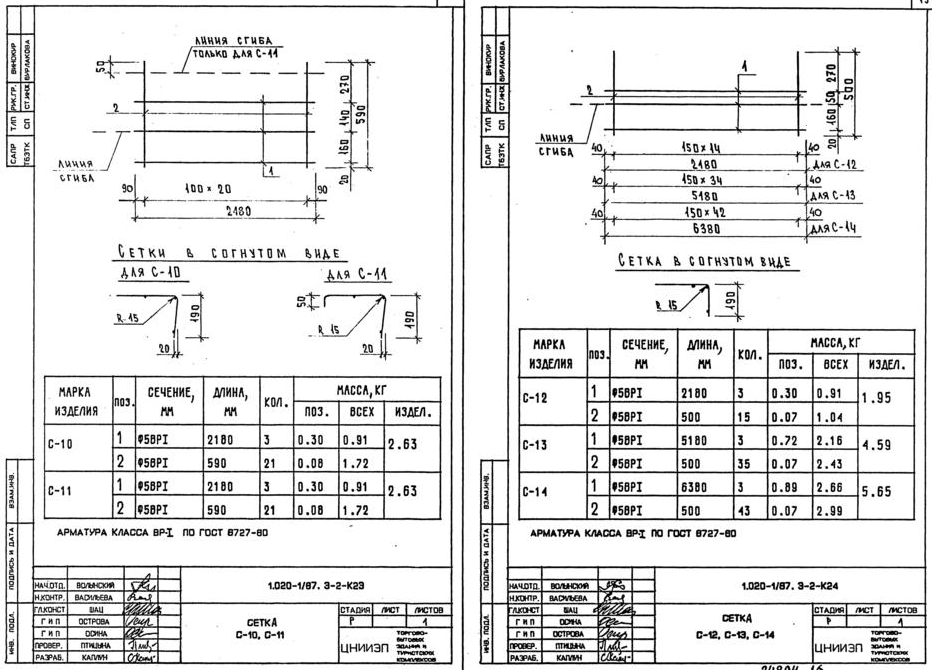

Сетка С-10, С-11; Сетка С-12, С-13, С-14 – 15 стр

932 × 670 пикс.     Открыть в новом окне

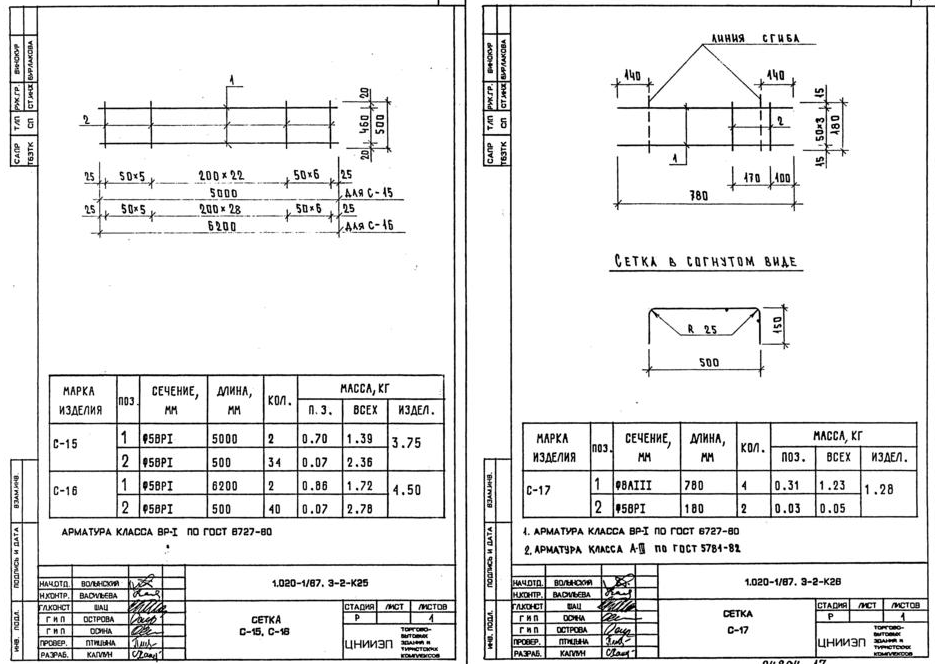

Сетка С-15, С-16; Сетка С-17 – 16 стр

935 × 664 пикс.     Открыть в новом окне

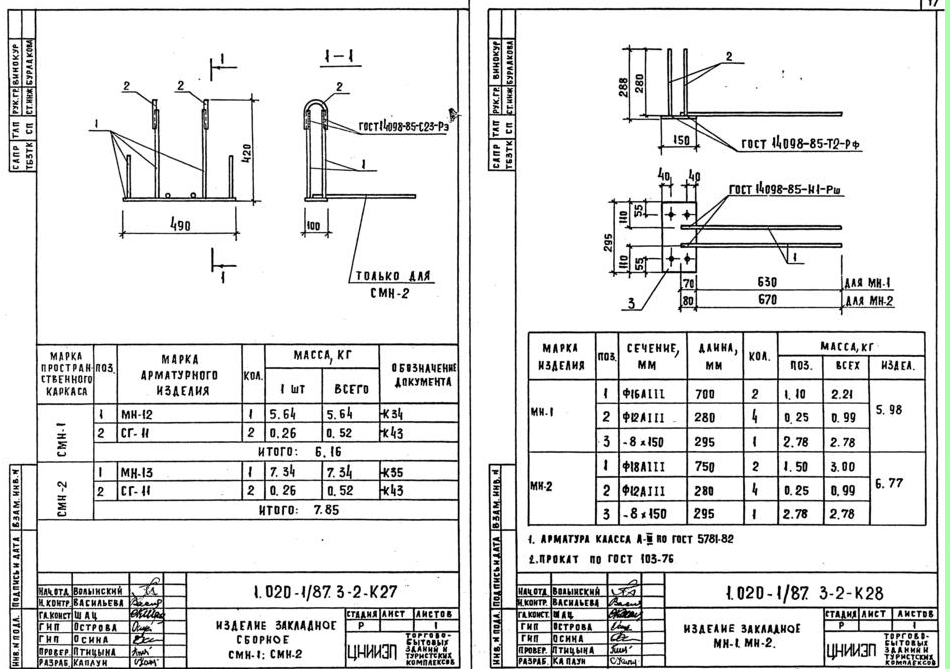

Изделие закладное сборное СМН-1, СМН-2; Изделие закладное МН-1, МН-2 – 17 стр

950 × 669 пикс.     Открыть в новом окне

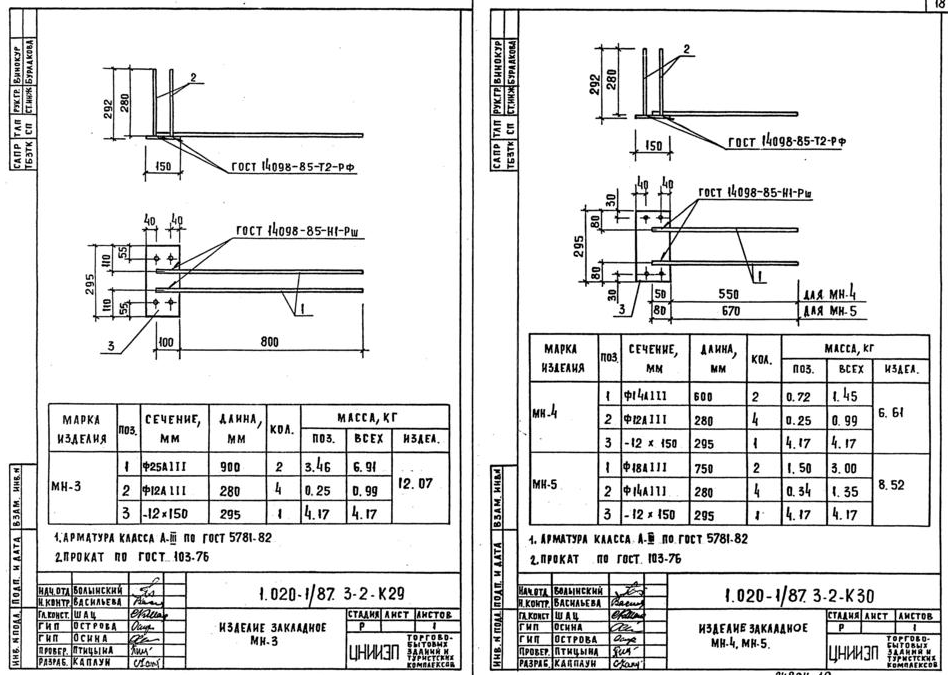

Изделие закладное МН-3; Изделие закладное МН-4, МН-5 – 18 стр

948 × 675 пикс.     Открыть в новом окне

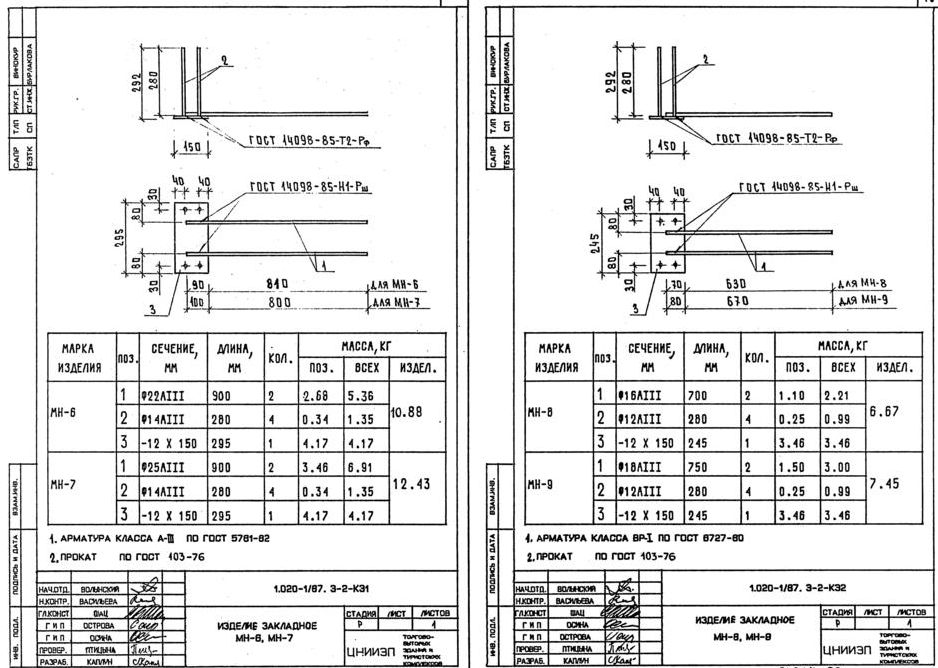

Изделие закладное МН-6, МН-7; Изделие закладное МН-8, МН-9 – 19 стр

938 × 668 пикс.     Открыть в новом окне

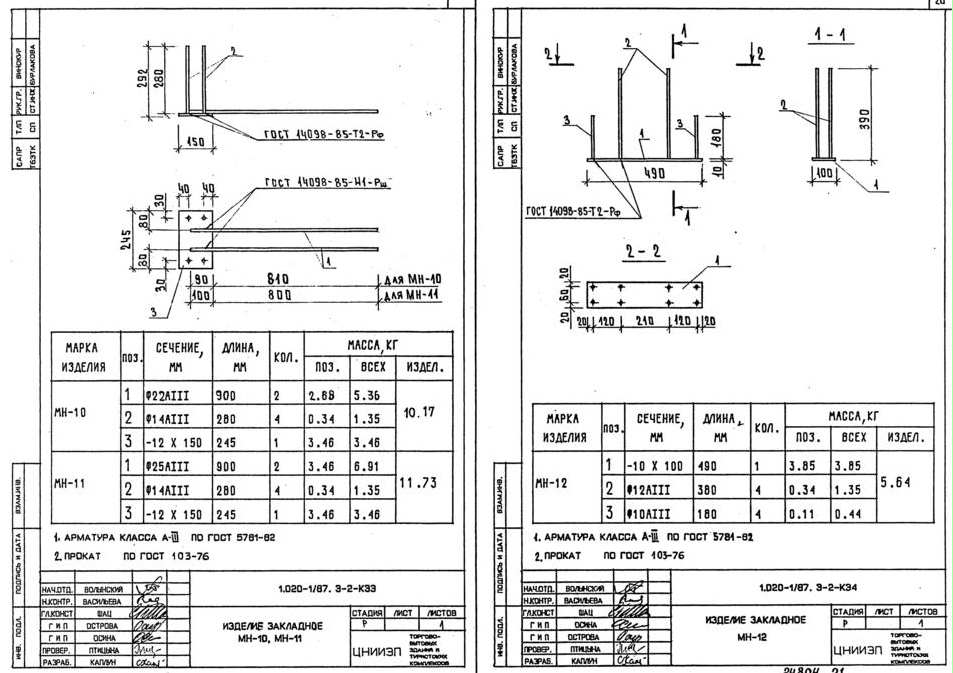

Изделие закладное МН-10, МН-11; Изделие закладное МН-12 – 20 стр

953 × 673 пикс.     Открыть в новом окне

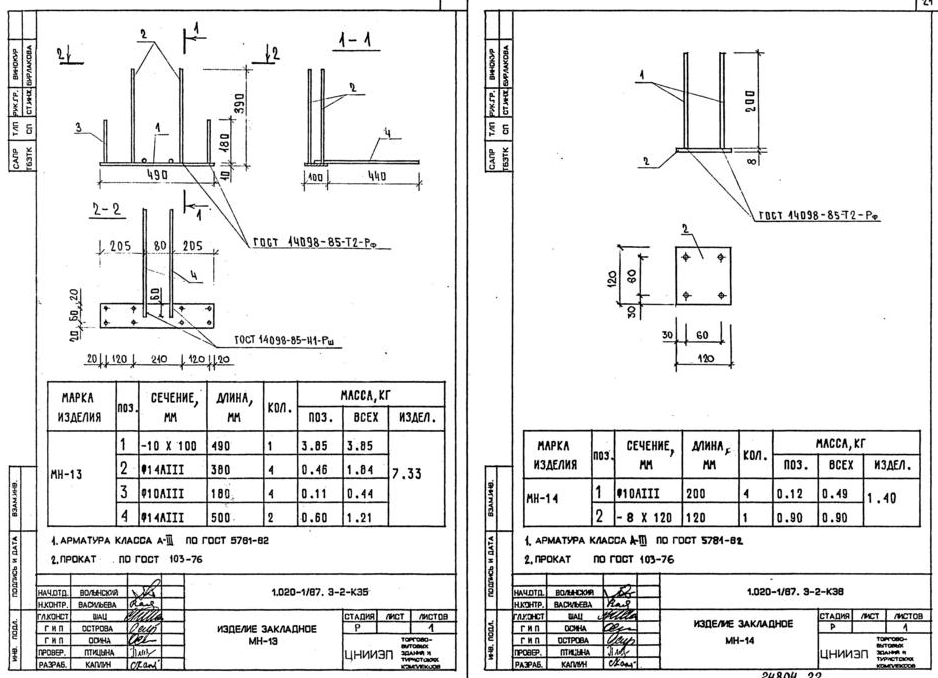

Изделие закладное МН-13; Изделие закладное МН-14 – 21 стр

938 × 678 пикс.     Открыть в новом окне

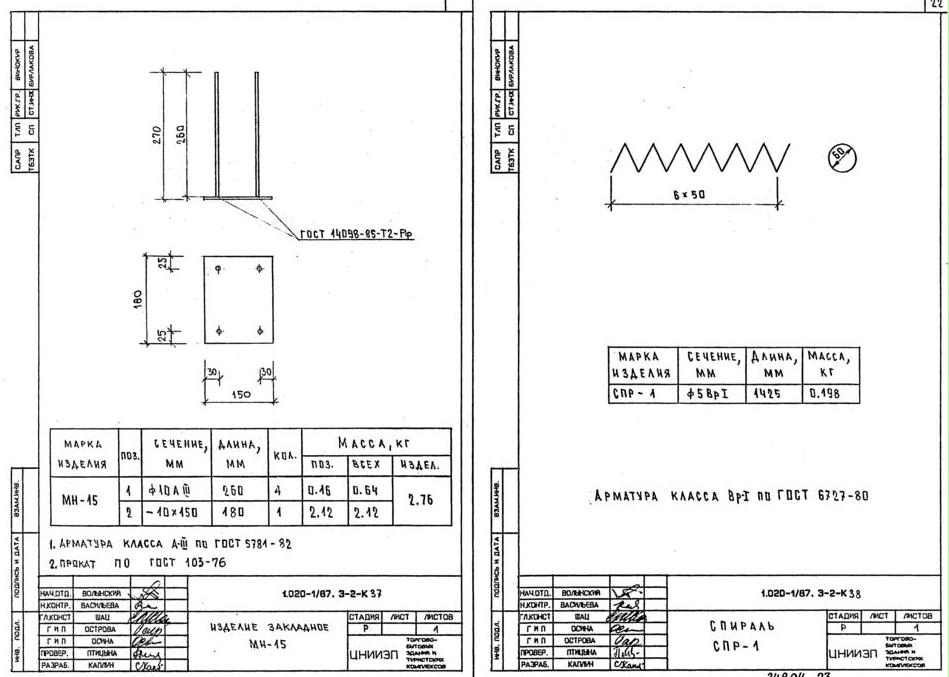

Изделие закладное МН-15; Спираль СПР-1 – 22 стр

949 × 677 пикс.     Открыть в новом окне

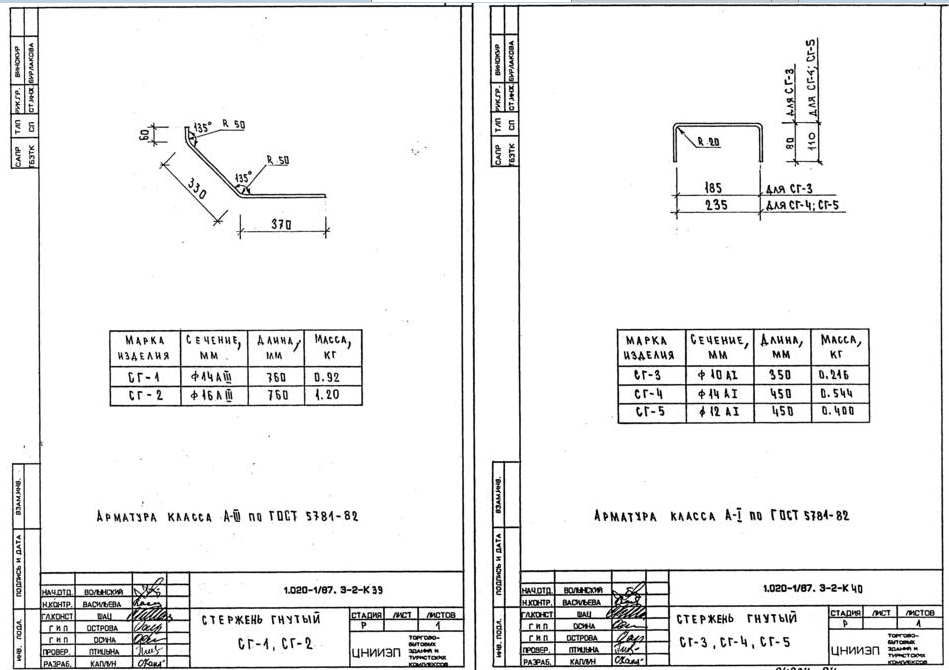

Стержень гнутый СГ-1, СГ-2; Стержень гнутый СГ-3, СГ-4, СГ-5 – 23 стр

949 × 670 пикс.     Открыть в новом окне

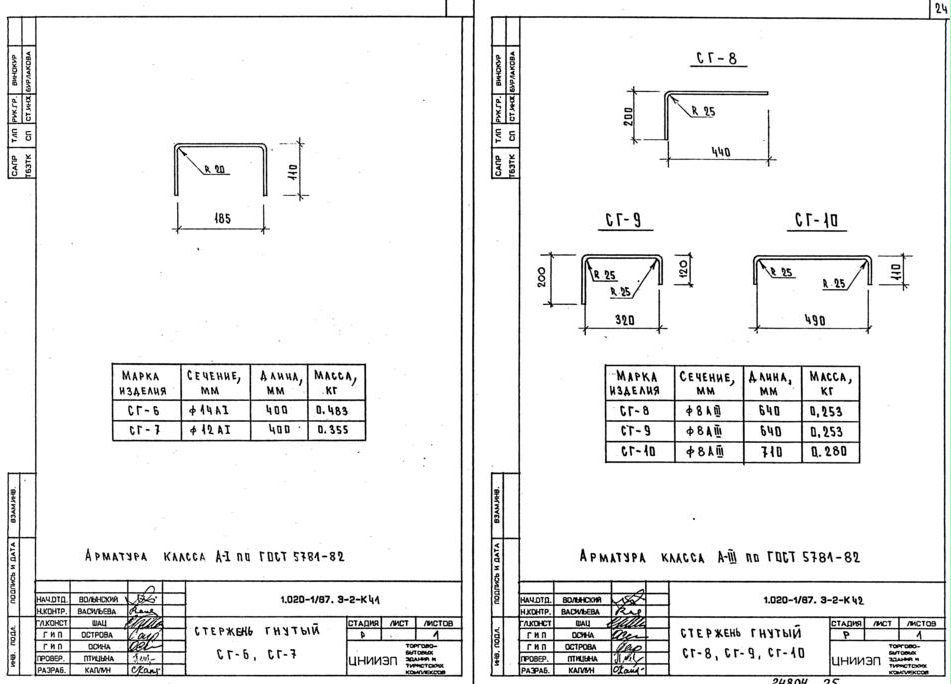

Стержень гнутый СГ-6, СГ-7; Стержень гнутый СГ-8, СГ-9, СГ-10 – 24 стр

951 × 684 пикс.     Открыть в новом окне

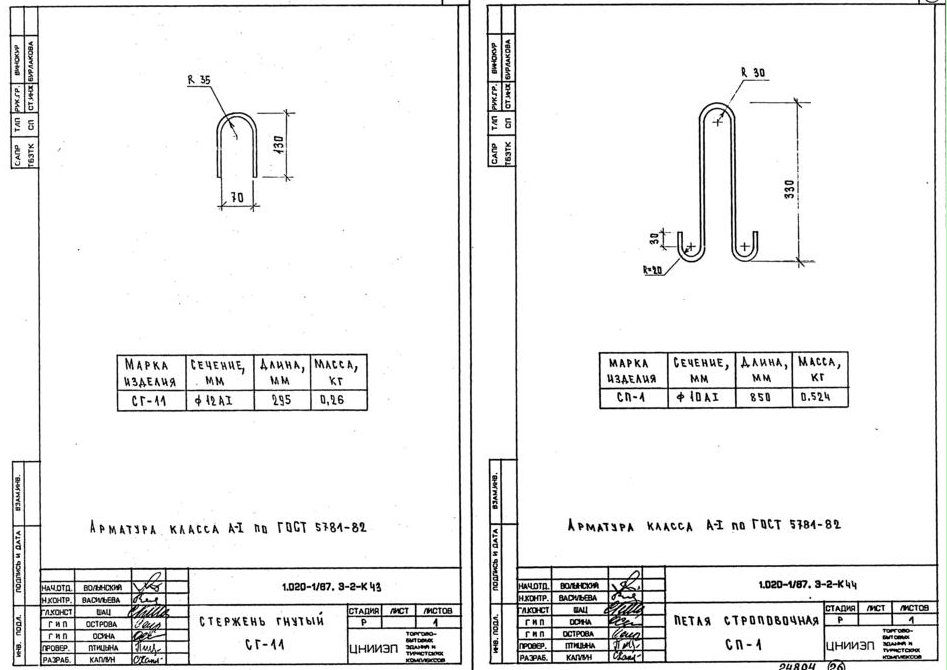

Стержень гнутый СГ-11; Петля строповочная СП-1 – 25 стр

947 × 670 пикс.     Открыть в новом окне (
