Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-6 Ригели для опирания ребристых плит типа ТТ. Арматурные и закладные изделия

Описание

Рабочие чертежи

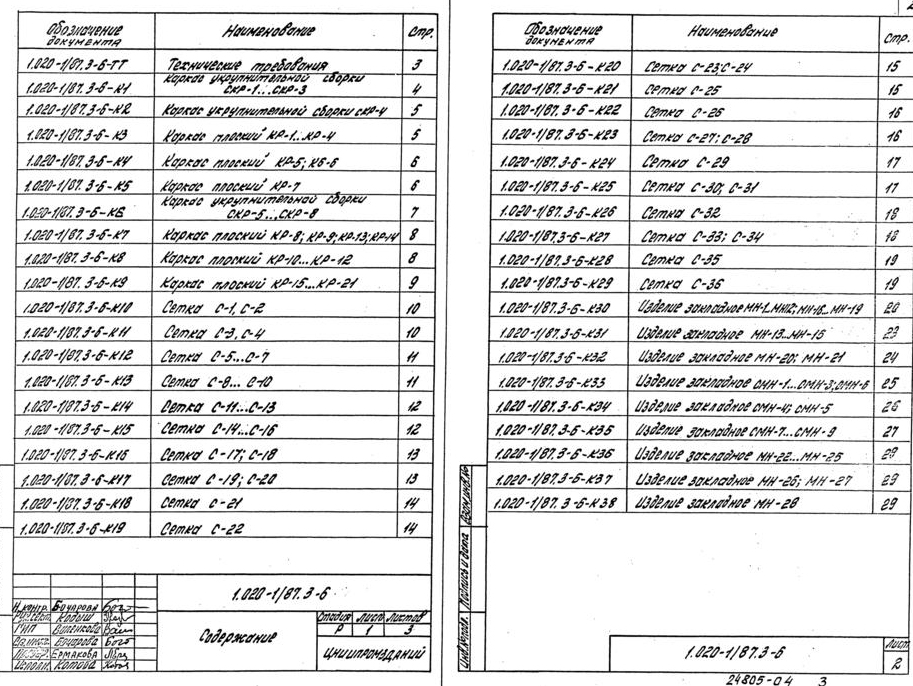

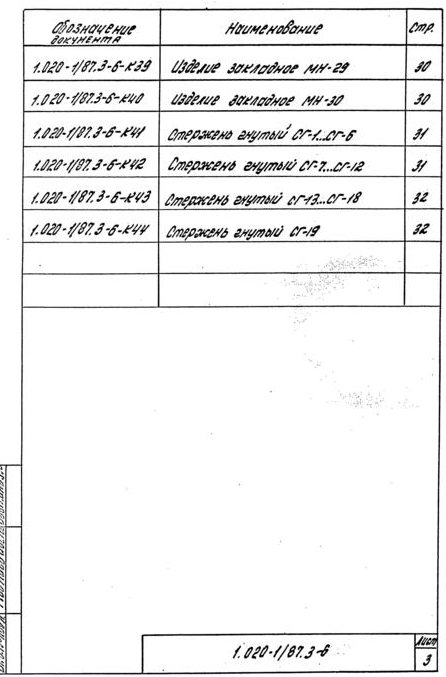

Содержание – 2 стр

913 × 686 пикс.     Открыть в новом окне
446 × 677 пикс.     Открыть в новом окне

Технические требования – 3 стр

1.Настоящий выпуск содержит рабочие чертежи плоских арматурных и закладных изделий, отдельных стержней для ригелей по выпуску 3-5.
2. Указания по изготовлению арматурных закладных изделий приведены в выпуске 0-7 «Указания по заводской технологии изготовления изделий».
3. Изготовление указанных элементов должно быть организовано на современном оборудовании и отвечать требованиям соответствующих ГОСТ и СНиП.
4. Все элементы должны маркироваться и складироваться по маркам в специальной таре.
5. Сварные соединения выполнять по ГОСТ 5264-80.

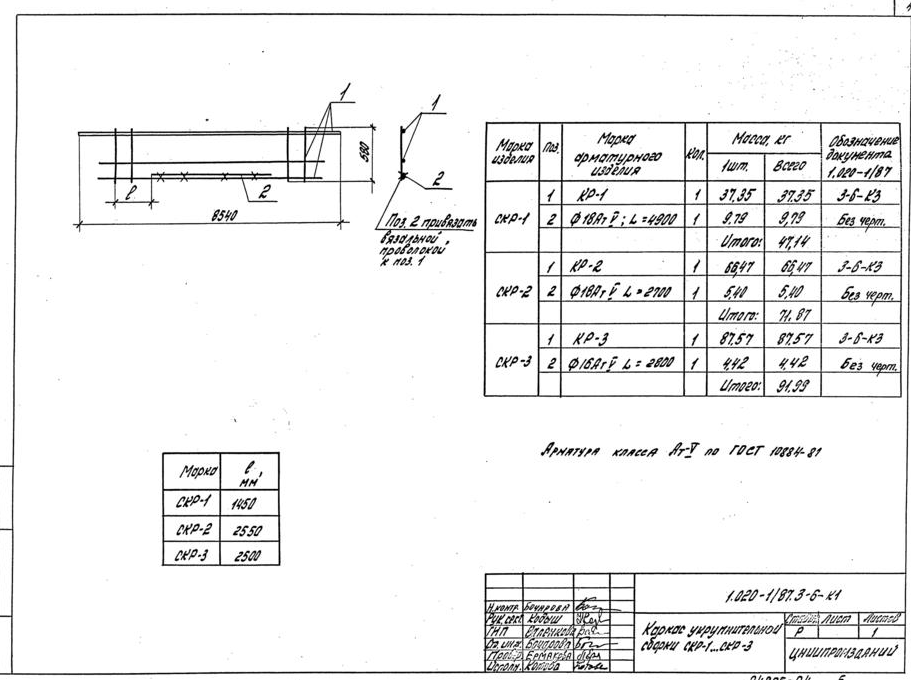

Каркас укрупнительной сборки СКР-1…СКР-3 – 4 стр

911 × 680 пикс.     Открыть в новом окне

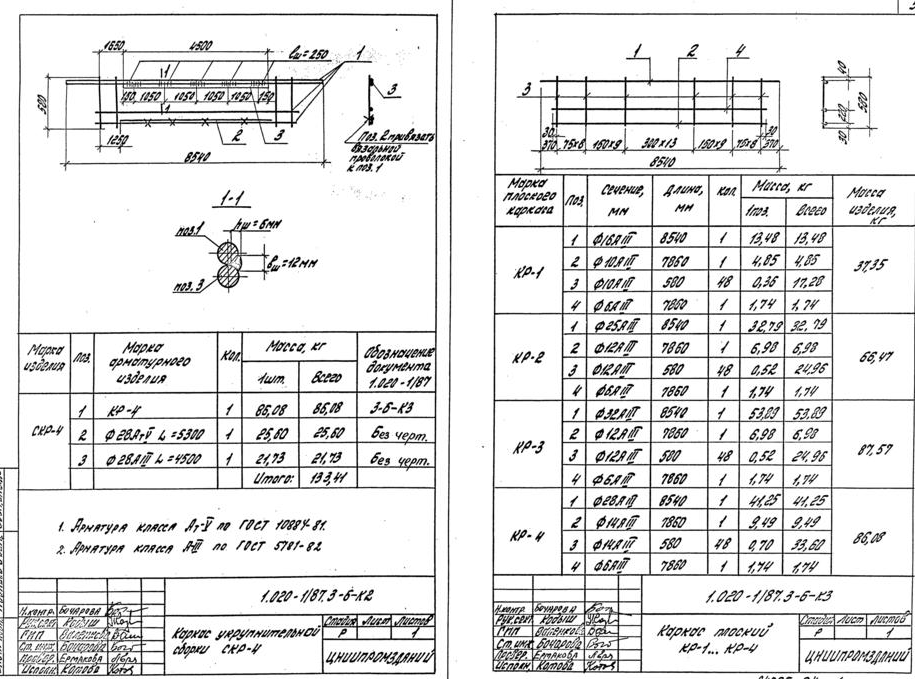

Каркас укрупнительной сборки СКР-4; Каркас плоский КР-1…КР-4 – 5 стр

915 × 679 пикс.     Открыть в новом окне

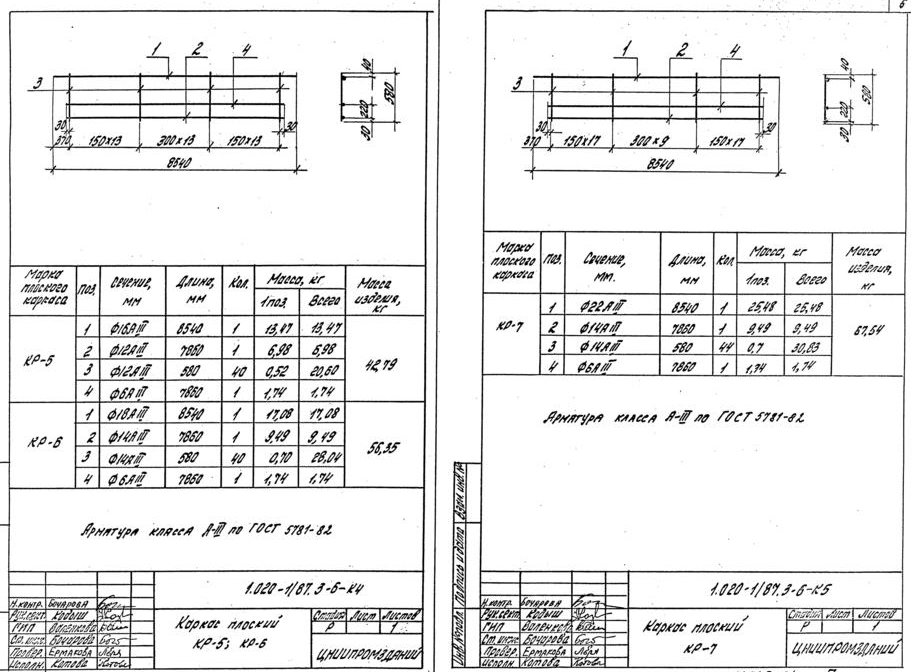

Каркас плоский КР-5, КР-6; Каркас плоский КР-7 – 6 стр

911 × 672 пикс.     Открыть в новом окне

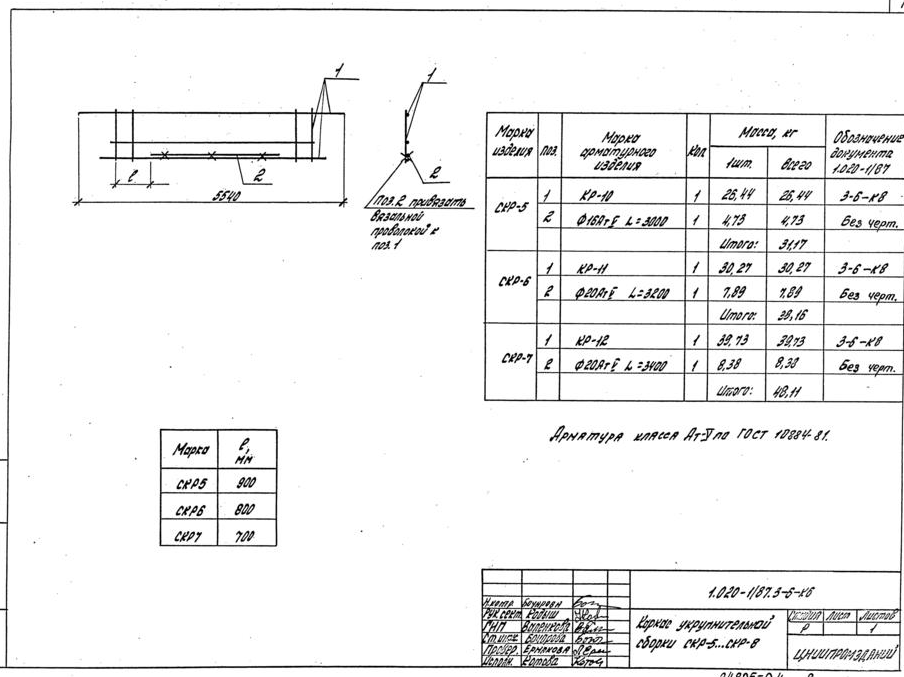

Каркас укрупнительной сборки СКР-5…СКР-8 – 7 стр

904 × 677 пикс.     Открыть в новом окне

Каркас плоский КР-8, КР-9, КР-13, КР-14; Каркас плоский КР-10…КР-12 – 8 стр

919 × 675 пикс.     Открыть в новом окне

Каркас плоский КР-15…КР-21 – 9 стр

915 × 673 пикс.     Открыть в новом окне

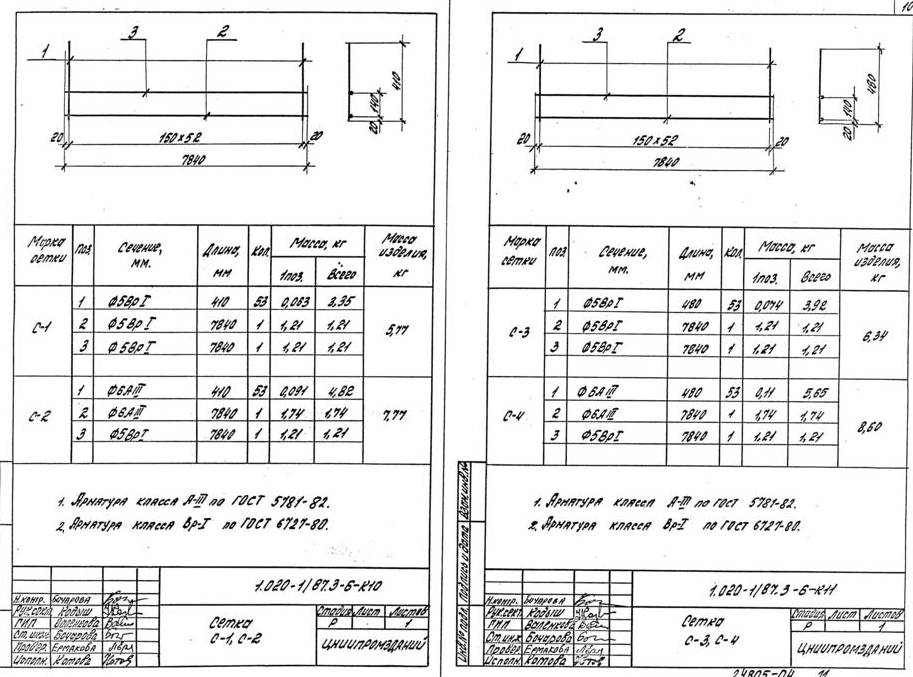

Сетка С-1, С-2; Сетка С-3, С-4 – 10 стр

913 × 677 пикс.     Открыть в новом окне

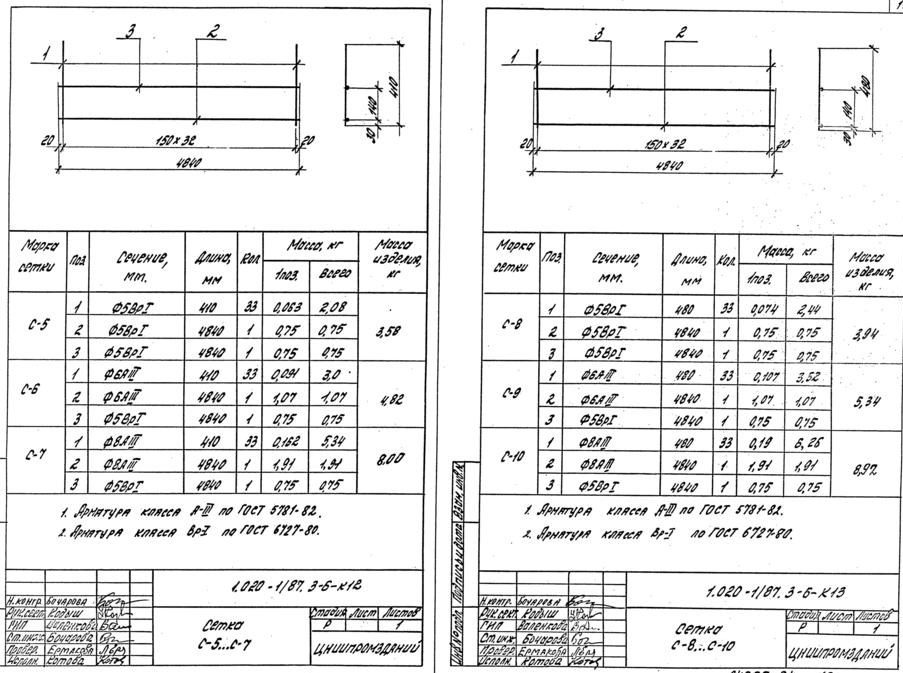

Сетка С-5, С-7; Сетка С-8…С-10 – 11 стр

903 × 673 пикс.     Открыть в новом окне

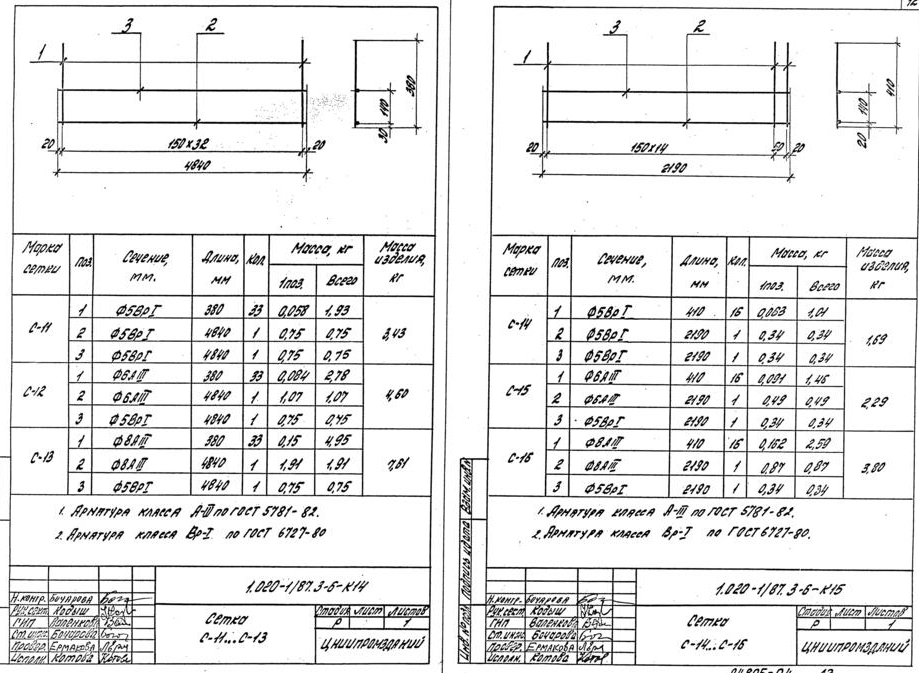

Сетка С-11, С-13; Сетка С-14, С-15 – 12 стр

919 × 673 пикс.     Открыть в новом окне

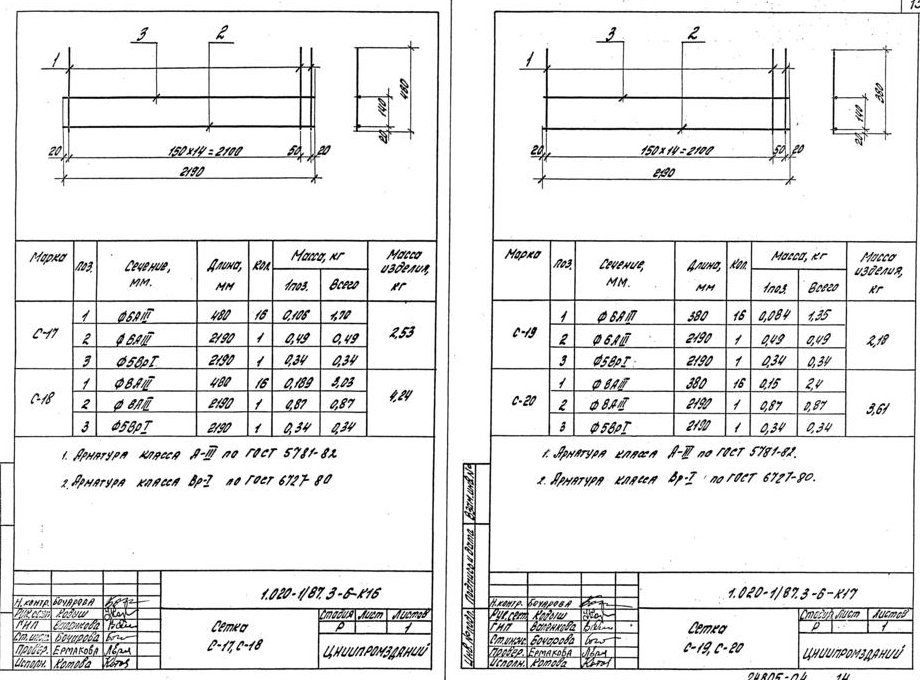

Сетка С-17, С-18; Сетка С-19, С-20 – 13 стр

920 × 680 пикс.     Открыть в новом окне

Сетка С-21; Сетка С-22 – 14 стр

912 × 678 пикс.     Открыть в новом окне

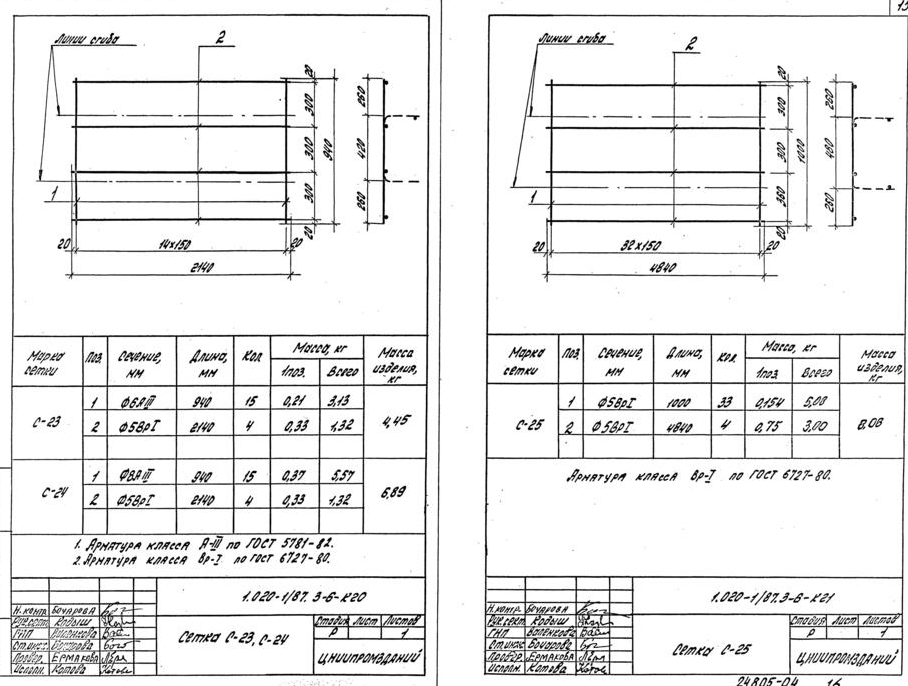

Сетка С-23, С-24; Сетка С-25 – 15 стр

908 × 686 пикс.     Открыть в новом окне

Сетка С-26; Сетка С-27, С-28 – 16 стр

929 × 669 пикс.     Открыть в новом окне

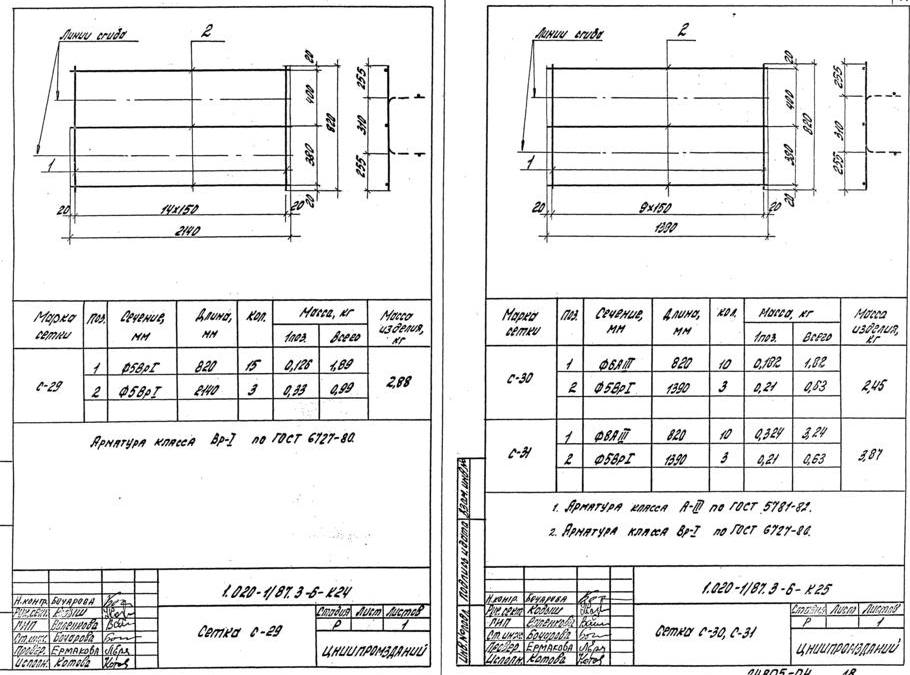

Сетка С-29; Сетка С-30, С-31 – 17 стр

910 × 675 пикс.     Открыть в новом окне

Сетка С-32; Сетка С-33, С-34 – 18 стр

910 × 666 пикс.     Открыть в новом окне

Сетка С-35; Сетка С-36 – 19 стр

912 × 676 пикс.     Открыть в новом окне

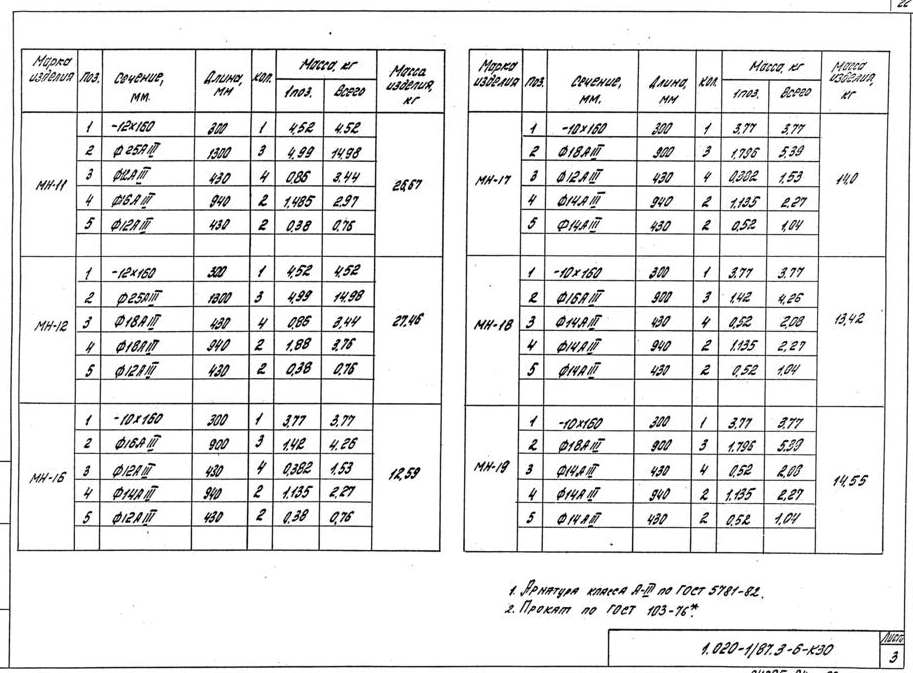

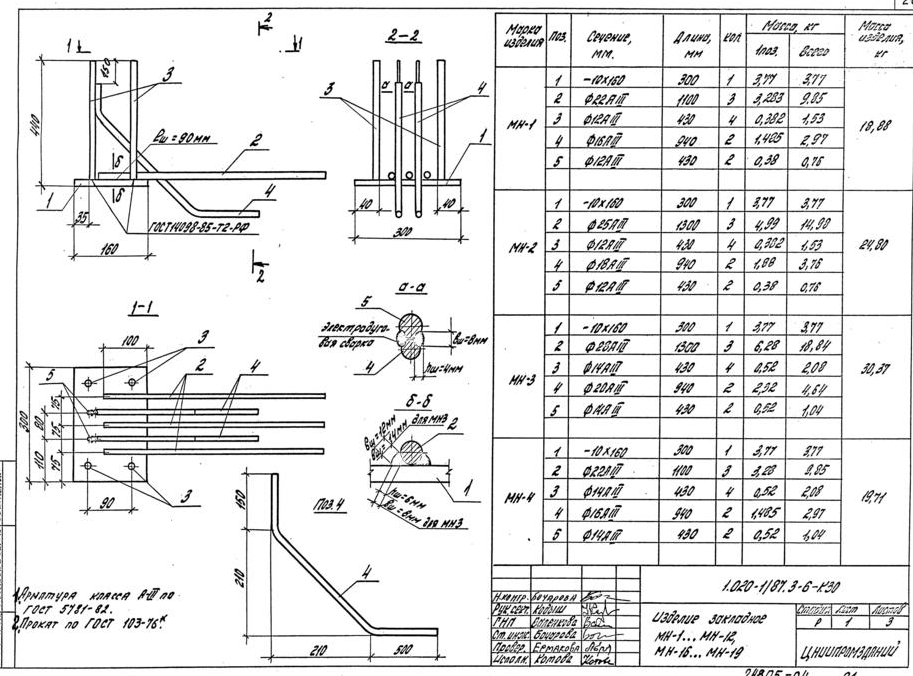

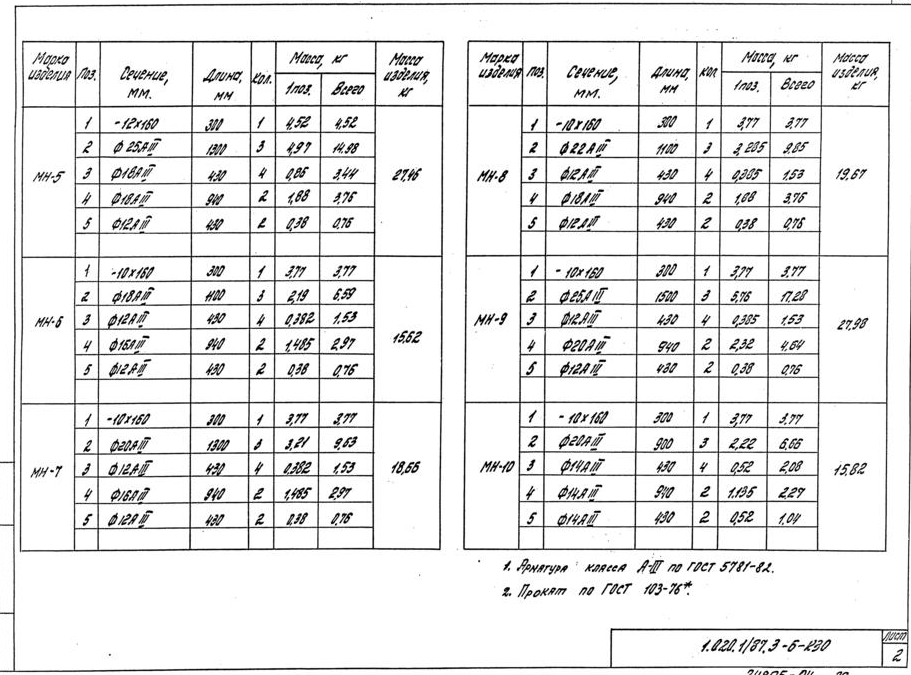

Изделие закладное МН-1…МН-12, МН-16…МН-19 – 20 стр

913 × 676 пикс.     Открыть в новом окне
911 × 675 пикс.     Открыть в новом окне
913 × 673 пикс.     Открыть в новом окне

Изделие закладное МН-13…МН-15 – 23 стр

911 × 668 пикс.     Открыть в новом окне

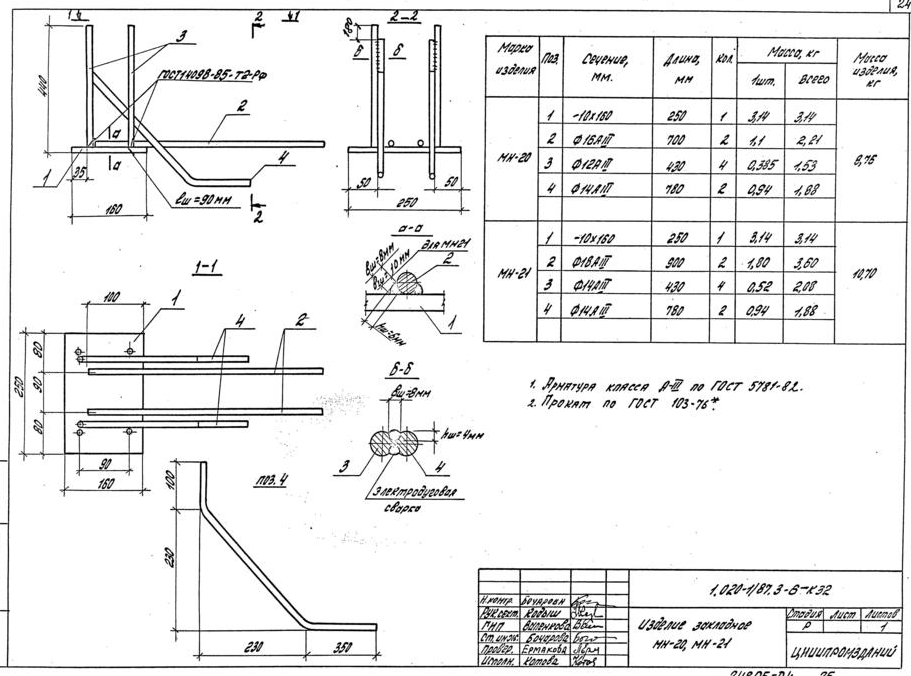

Изделие закладное МН-20…МН-21 – 24 стр

911 × 676 пикс.     Открыть в новом окне

Изделие закладное СМН-1…СМН-3, СМН-6 – 25 стр

907 × 667 пикс.     Открыть в новом окне

Изделие закладное СМН-1…СМН-3, СМН-6 – 26 стр

913 × 669 пикс.     Открыть в новом окне

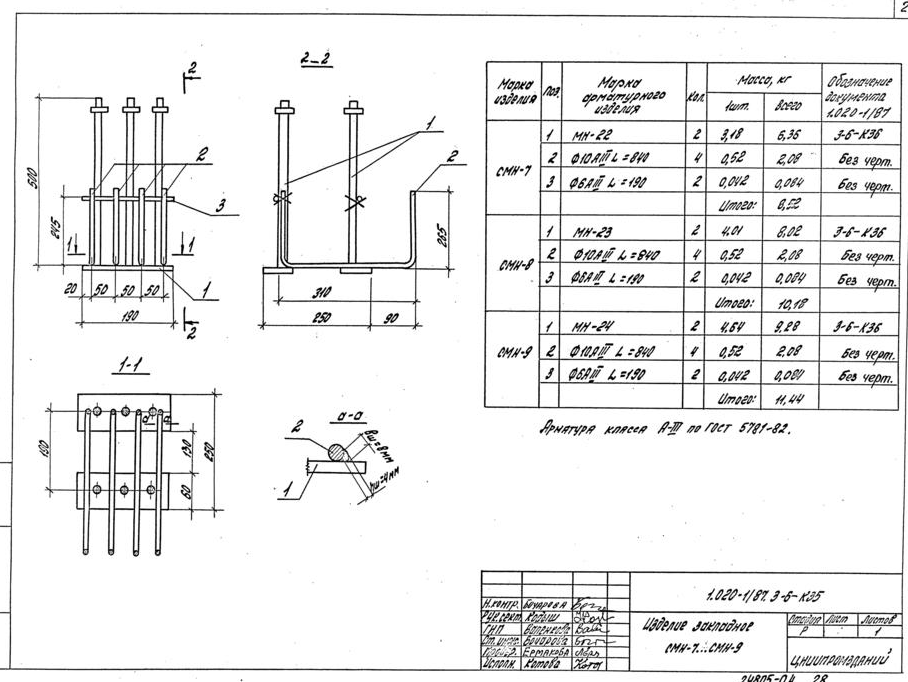

Изделие закладное СМН-7…СМН-9 – 27 стр

908 × 682 пикс.     Открыть в новом окне

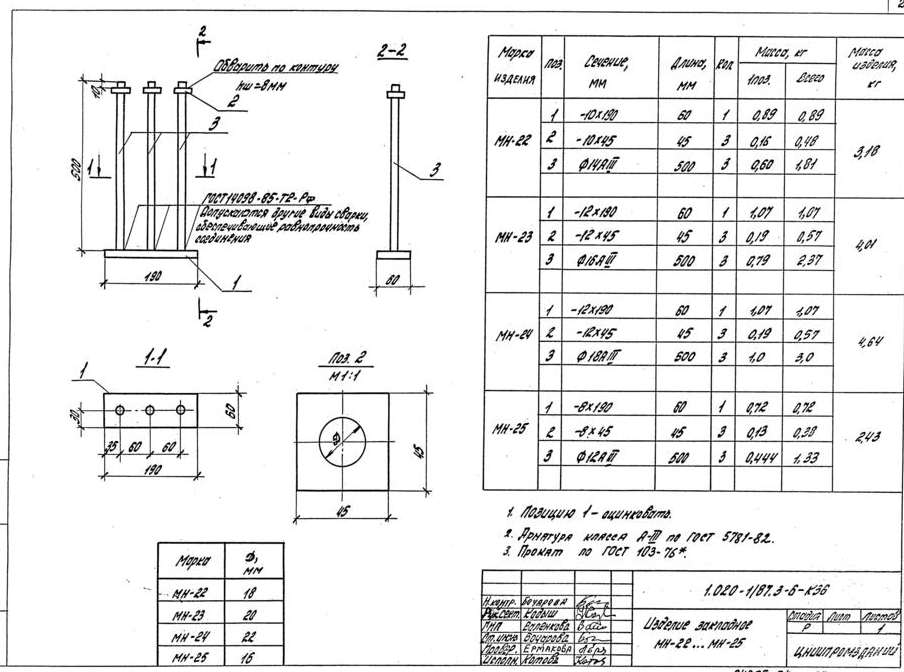

Изделие закладное МН-22…МН-25 – 28 стр

904 × 672 пикс.     Открыть в новом окне

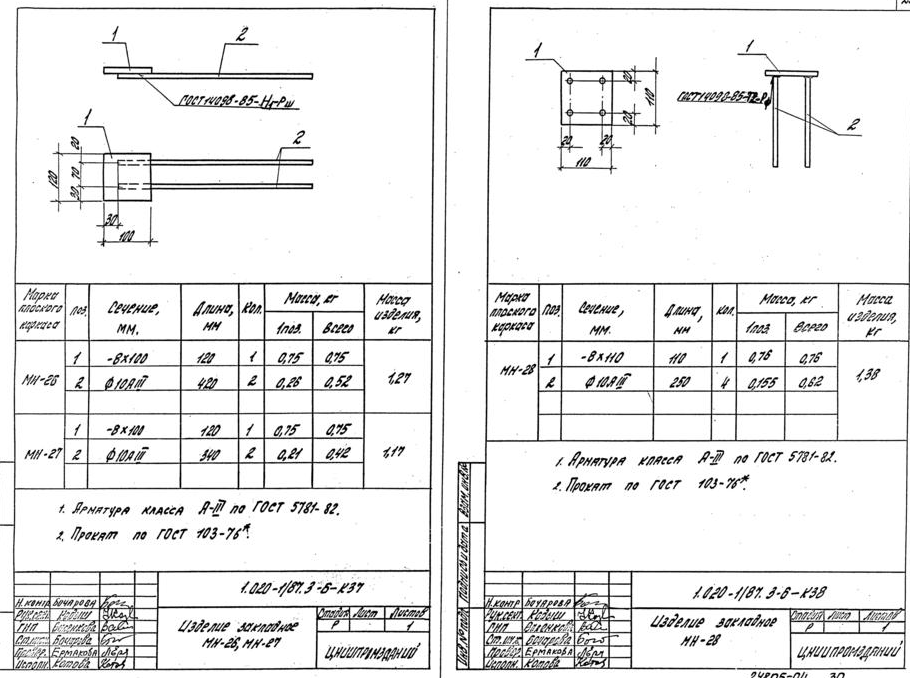

Изделие закладное МН-26, МН-27; Изделие закладное МН-28 – 29 стр

910 × 678 пикс.     Открыть в новом окне

Изделие закладное МН-29; Изделие закладное МН-30 – 30 стр

916 × 674 пикс.     Открыть в новом окне

Стержень гнутый СГ-1…СГ-6; Стержень гнутый СГ-7…СГ-12 – 31 стр

918 × 672 пикс.     Открыть в новом окне

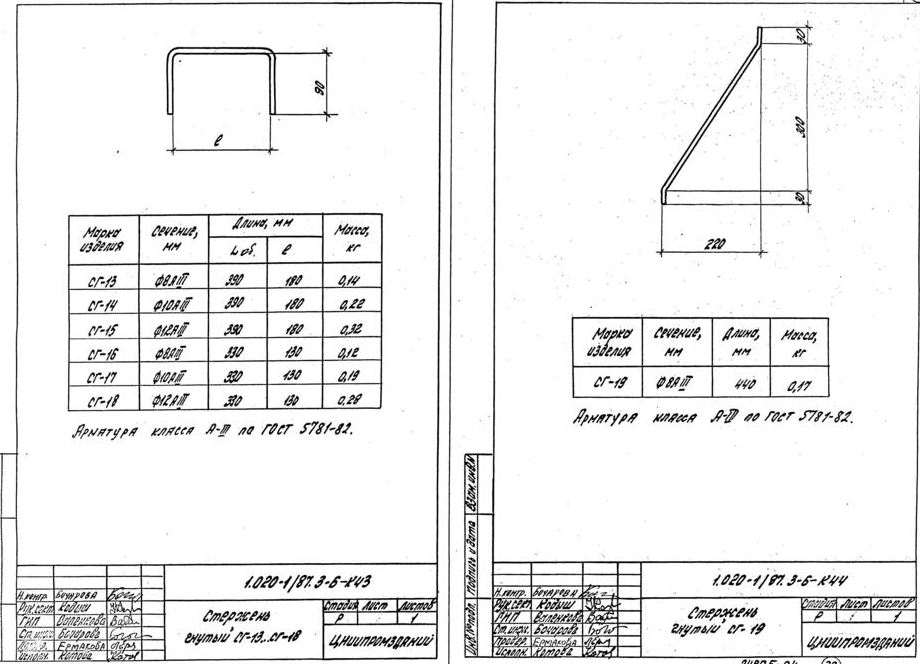

Стержень гнутый СГ-13…СГ-18; Стержень гнутый СГ-19– 32 стр

920 × 664 пикс.     Открыть в новом окне (
