Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-8 Ригели высотой 450 мм из бетона класса В30 для опирания многопустотных плит пе

Рабочие чертежи

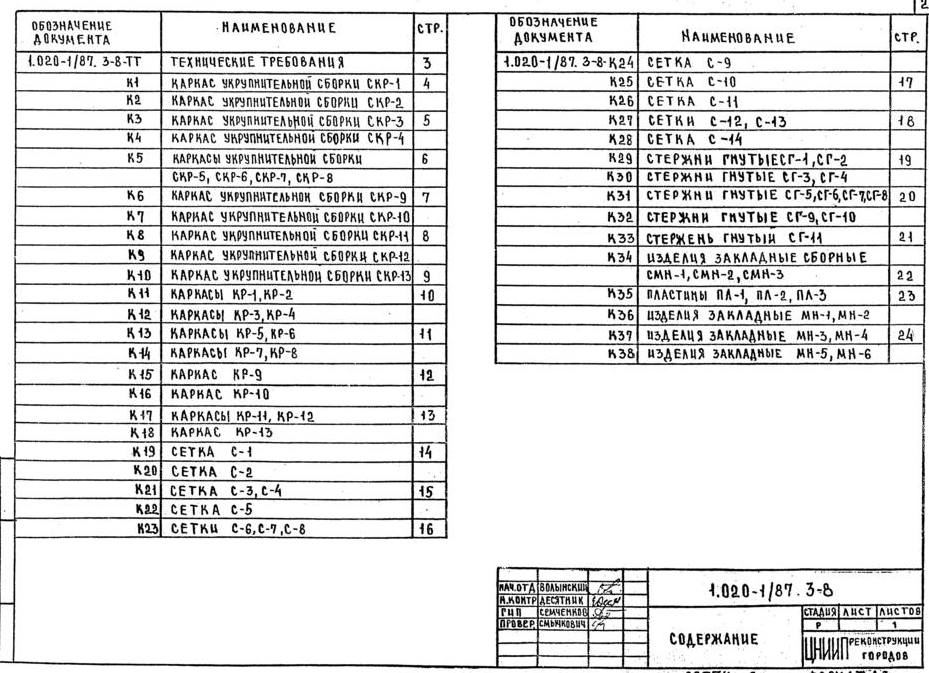

Содержание – 2 стр

929 × 673 пикс.     Открыть в новом окне

Технические требования – 3 стр

Настоящий выпуск содержит рабочие чертежи плоских арматурных изделий и закладных изделий ригелей с высотой сечения 450 мм по серии 1.020-1/87 выпуск 3-7, рассчитанных на серийное изготовление на типовом и нестандартном оборудовании заводов железобетонных конструкций, и специальных механических заводах.

В состав арматурных изделий входят: каркасы, сетки, отдельные гнутые стержни, а также каркасы укрупнительной сборки.

Сварные и закладные изделия должны удовлетворять требованиям ГОСТ 10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций»

Все сварные соединения следует выполнять в соответствии с ГОСТ 14098-85 «Соединения сварные арматуры и закладных деталей железобетонных конструкций»

Марка стали для пластин закладных изделий должна назначаться в конкретном проекте в соответствии с приложением 2 (п.1а) СНиП 2.03.01-84* в зависимости от температуры наружного воздуха.

В спецификациях и выборках не учтен расход стали на осадку анкеров закладных изделий в процессе сварки втавр, который составляет до 2% расхода стали на эти анкера.

Указания по технологии изготовления, сборке, сварке арматурных изделий и закладных изделий разработаны в выпуске.

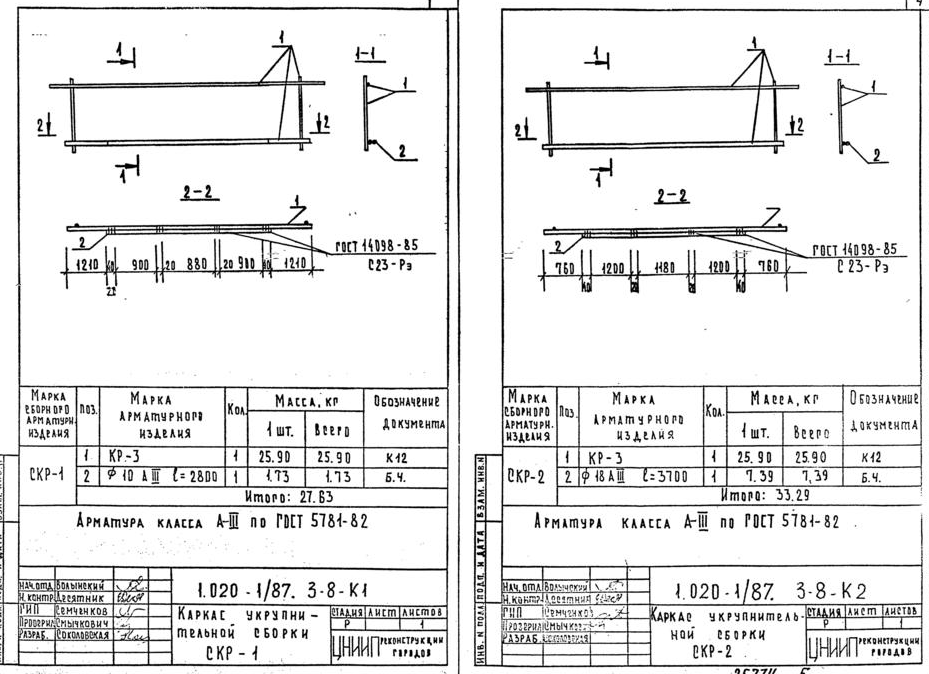

Каркас укрупнительной сборки СКР-1; Каркас укрупнительной сборки СКР-2 – 4 стр

929 × 674 пикс.     Открыть в новом окне

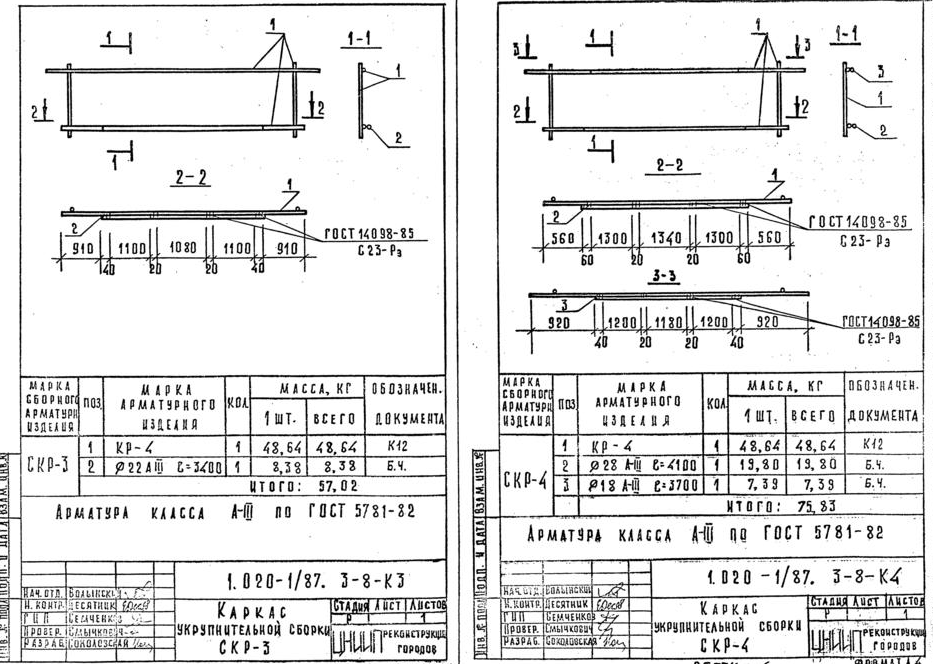

Каркас укрупнительной сборки СКР-3; Каркас укрупнительной сборки СКР-4 – 5 стр

933 × 664 пикс.     Открыть в новом окне

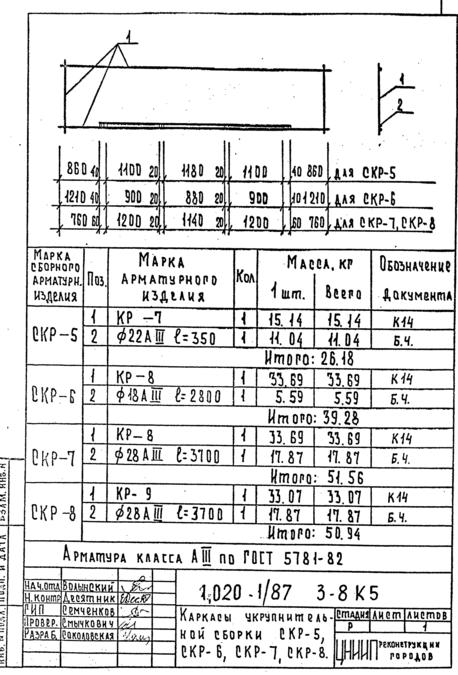

Каркас укрупнительной сборки СКР-5, СКР-6, СКР-7, СКР-8 – 6 стр

458 × 675 пикс.     Открыть в новом окне

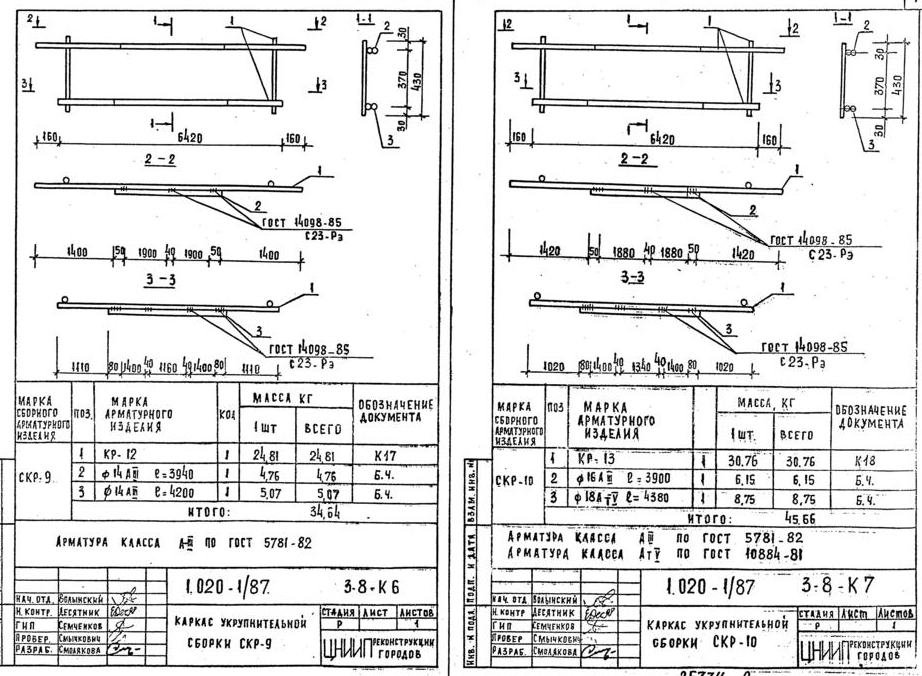

Каркас укрупнительной сборки СКР-9; Каркас укрупнительной сборки СКР-10 – 7 стр

922 × 676 пикс.     Открыть в новом окне

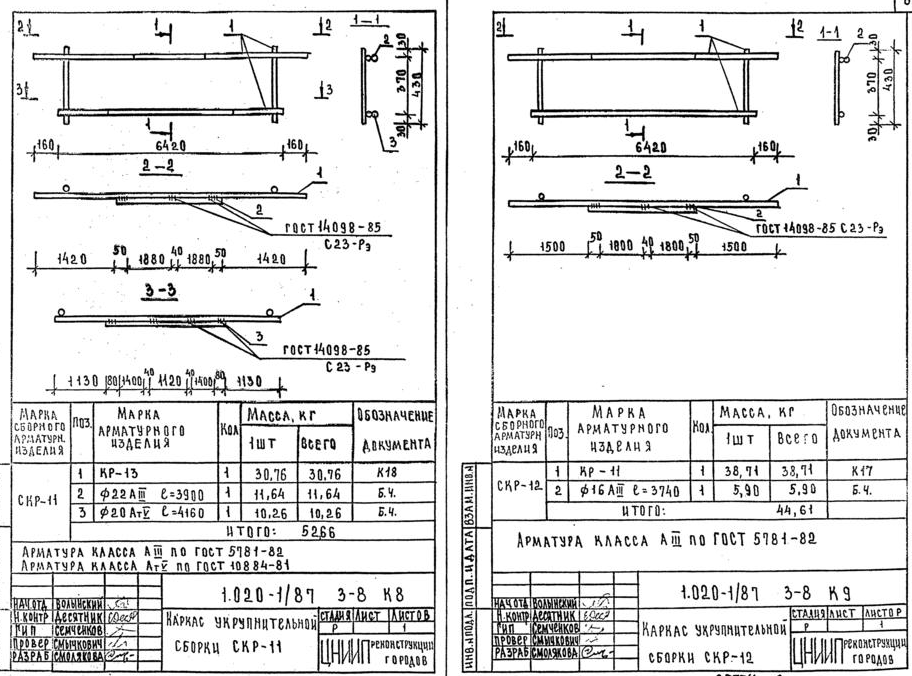

Каркас укрупнительной сборки СКР-11; Каркас укрупнительной сборки СКР-12 – 8 стр

912 × 676 пикс.     Открыть в новом окне

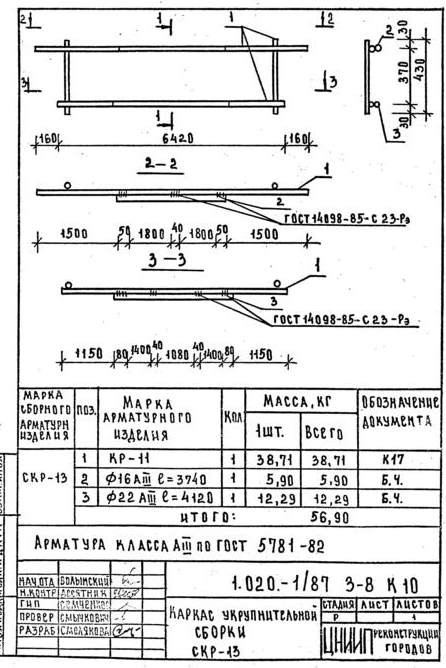

Каркас укрупнительной сборки СКР-13 – 9 стр

446 × 668 пикс.     Открыть в новом окне

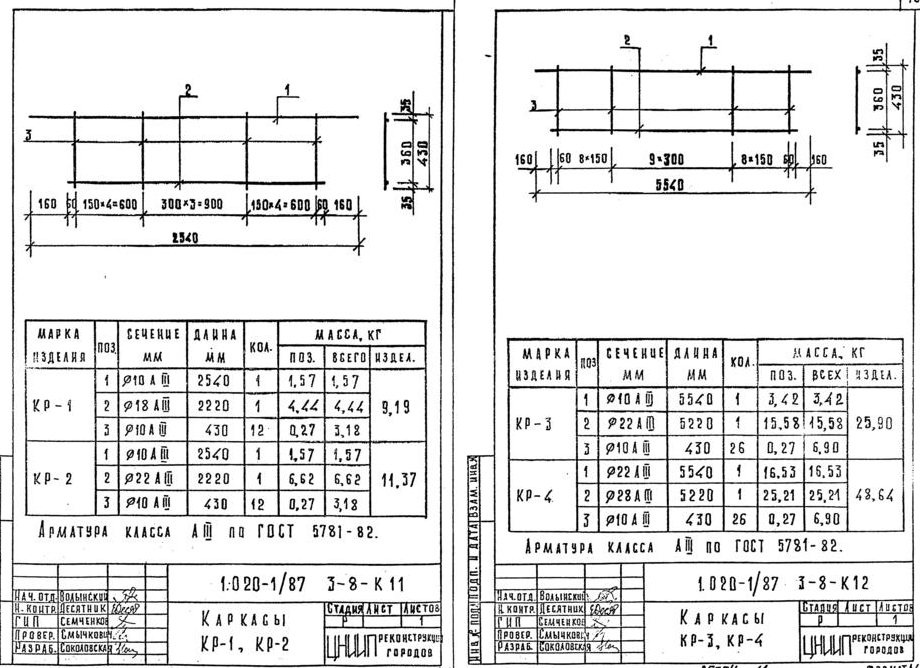

Каркасы КР-1, КР-2; Каркасы КР-3, КР-4 – 9 стр

920 × 668 пикс.     Открыть в новом окне

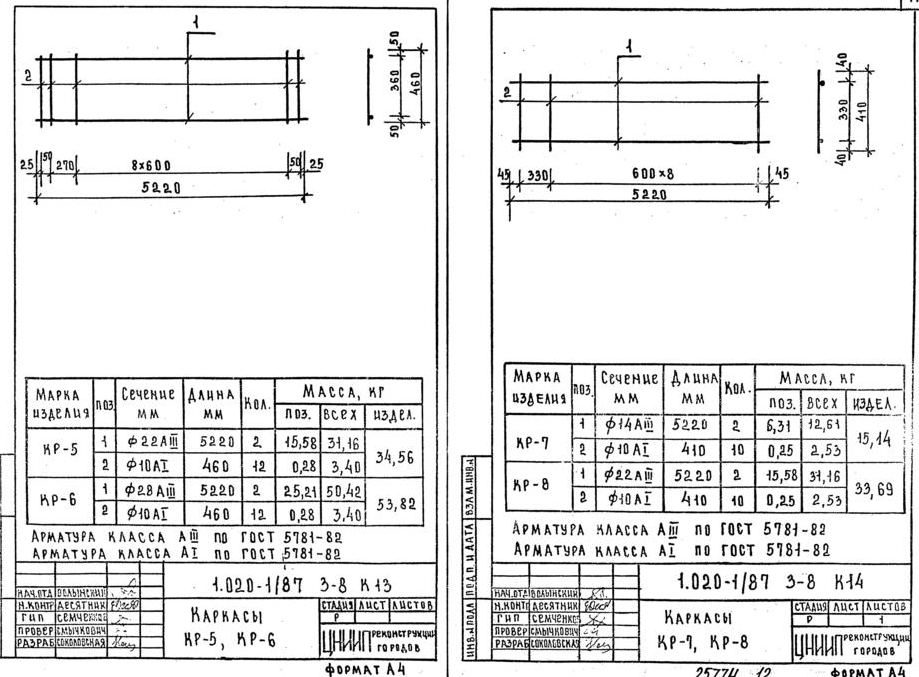

Каркасы КР-5, КР-6; Каркасы КР-7, КР-8 – 11 стр

919 × 677 пикс.     Открыть в новом окне

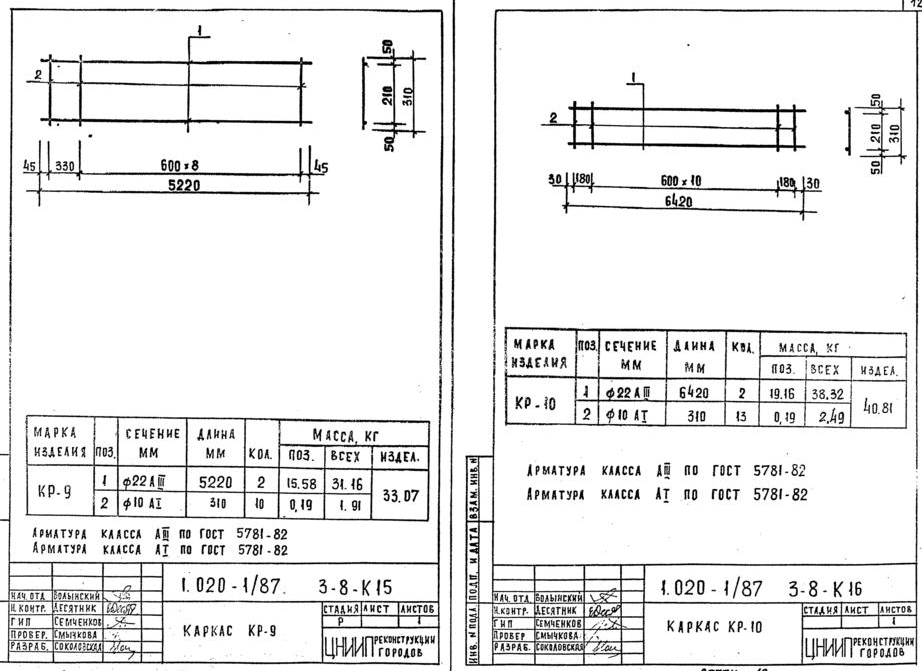

Каркасы КР-9; Каркасы КР-10 – 12 стр

922 × 671 пикс.     Открыть в новом окне

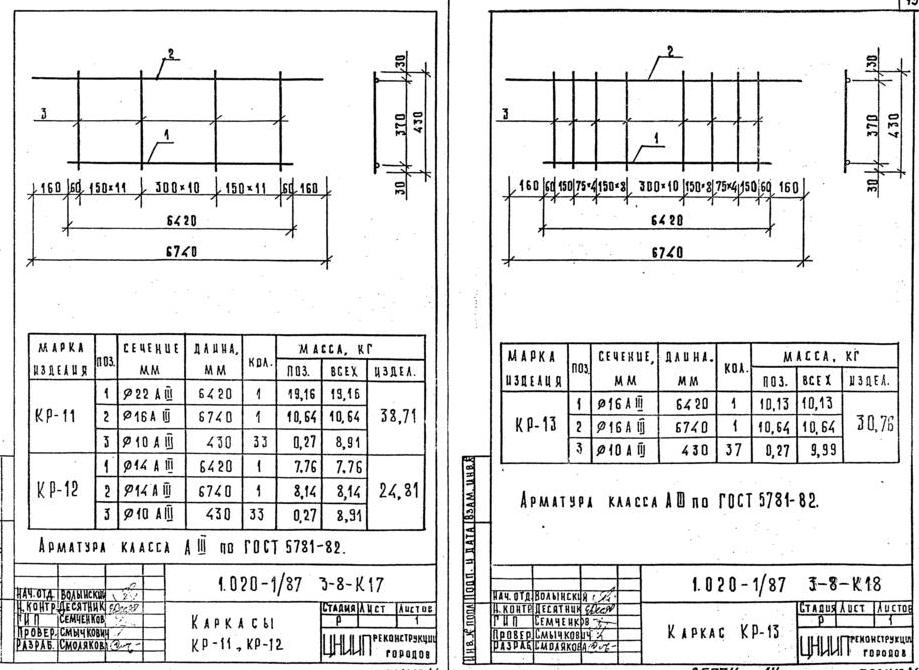

Каркасы КР-11, КР-12; Каркасы КР-13 – 13 стр

919 × 670 пикс.     Открыть в новом окне

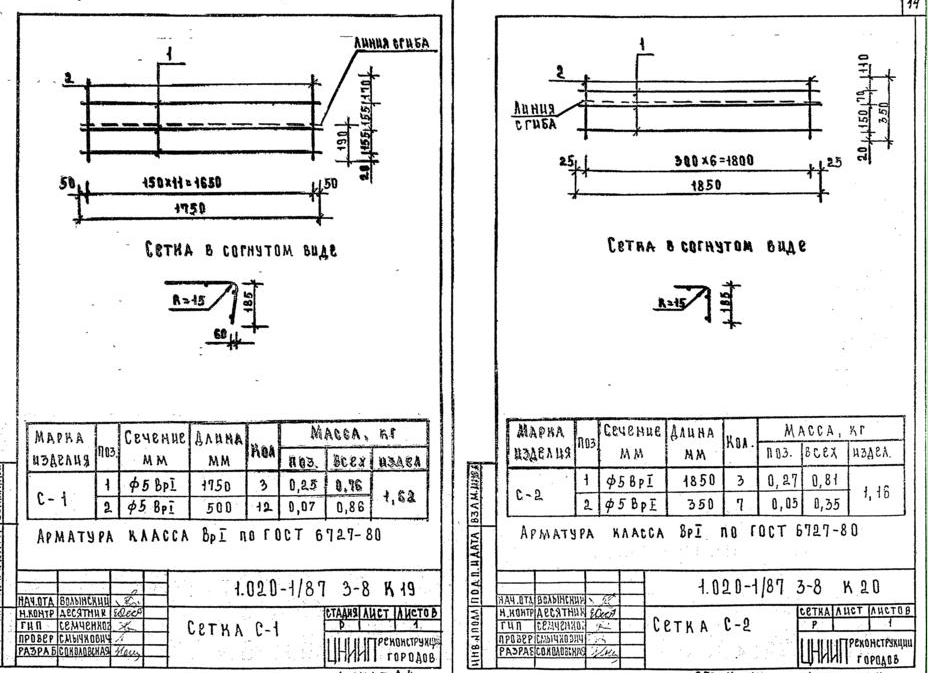

Сетка С-1; Сетка С-2 – 14 стр

928 × 673 пикс.     Открыть в новом окне

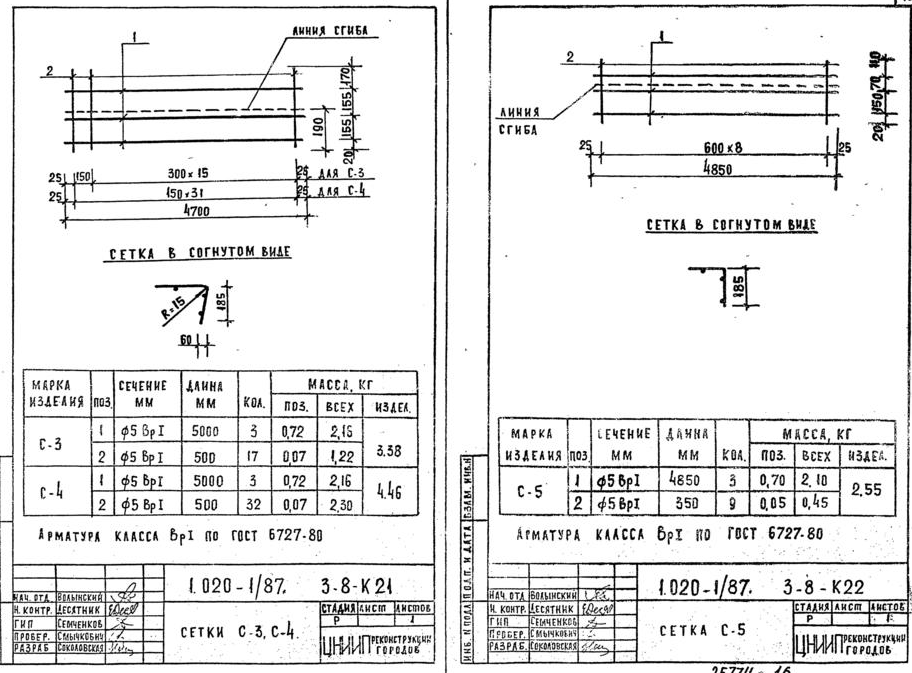

Сетка С-3, С-4; Сетка С-5 – 15 стр

912 × 673 пикс.     Открыть в новом окне

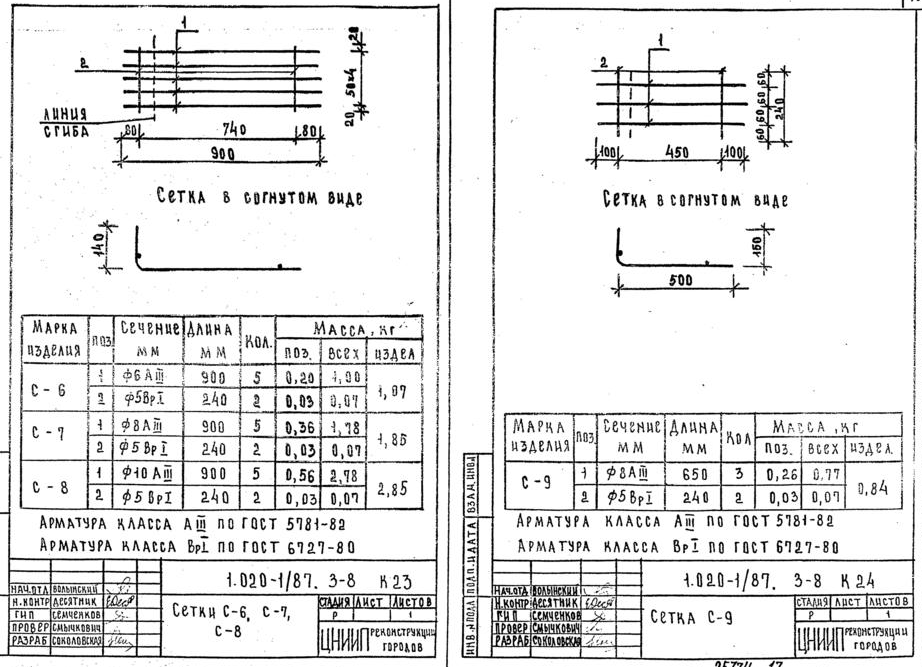

Сетка С-6, С-7, С-8; Сетка С-9 – 16 стр

922 × 667 пикс.     Открыть в новом окне

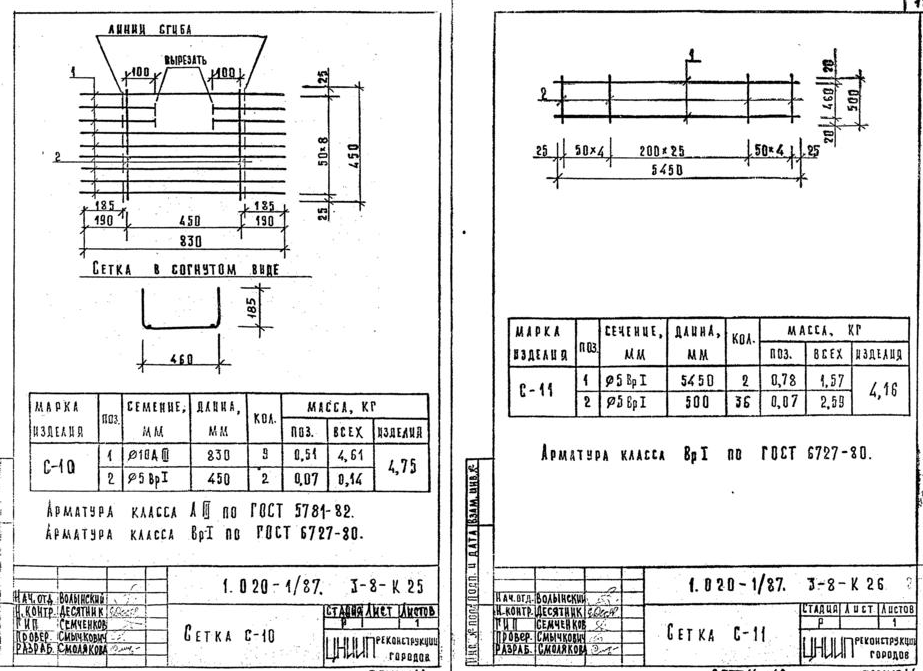

Сетка С-10; Сетка С-11 – 17 стр

923 × 671 пикс.     Открыть в новом окне

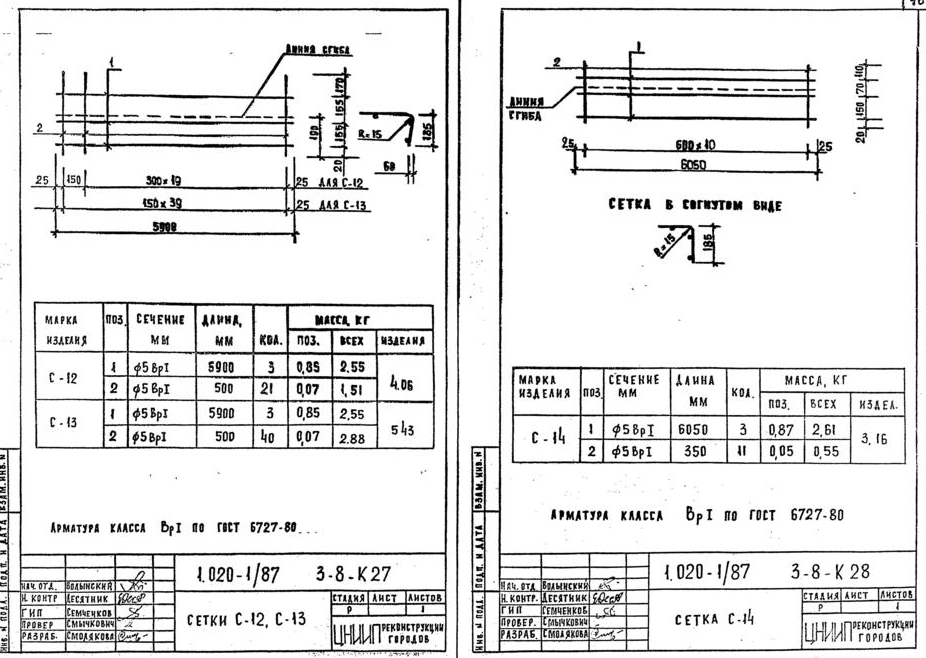

Сетка С-12, С-13; Сетка С-14 – 18 стр

926 × 658 пикс.     Открыть в новом окне

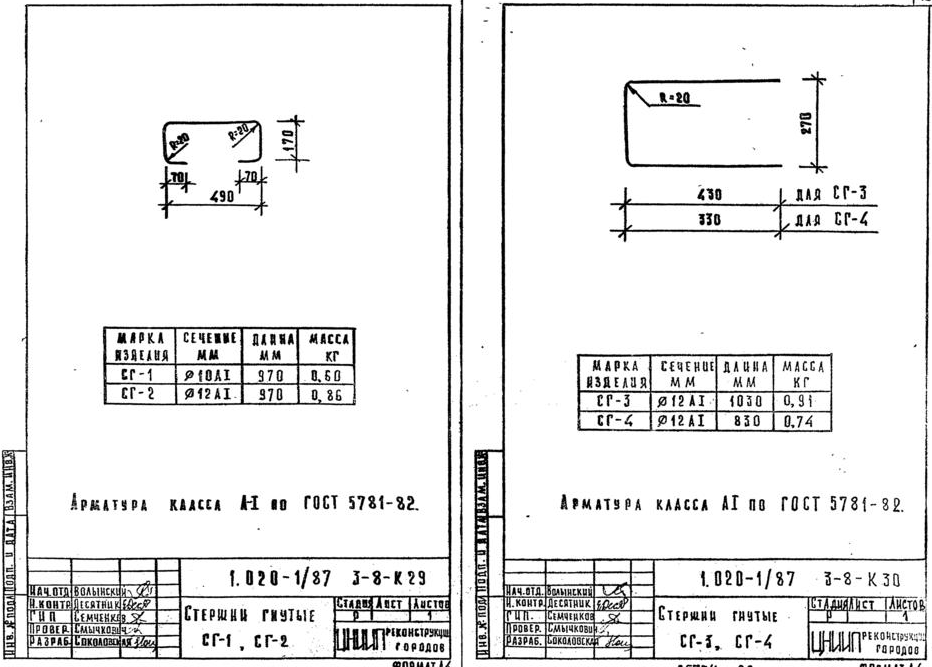

Стержни гнутые СГ-1, СГ-2; Стержни гнутые СГ-3, СГ-4 – 19 стр

932 × 667 пикс.     Открыть в новом окне

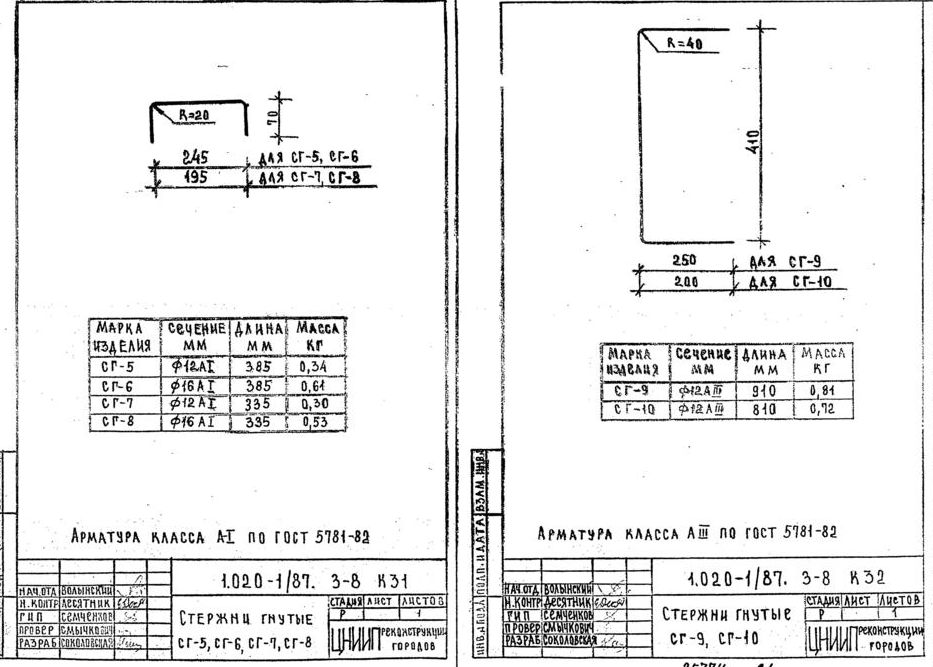

Стержни гнутые СГ-3, СГ-6, СГ-7, СГ-8; Стержни гнутые СГ-9, СГ-10 – 20 стр

933 × 667 пикс.     Открыть в новом окне

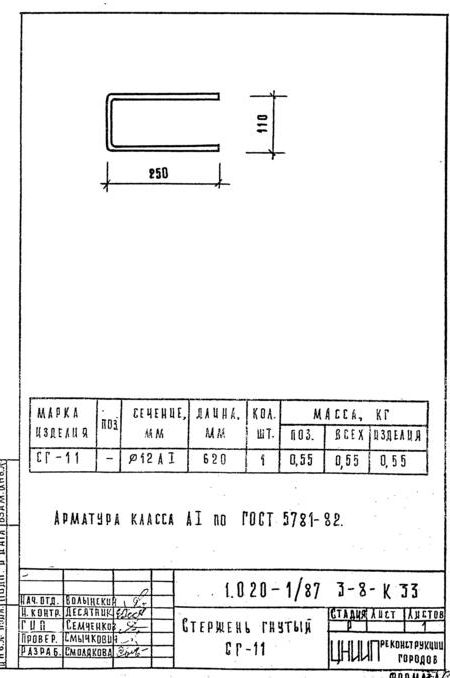

Стержни гнутые СГ-11– 21 стр

450 × 678 пикс.     Открыть в новом окне

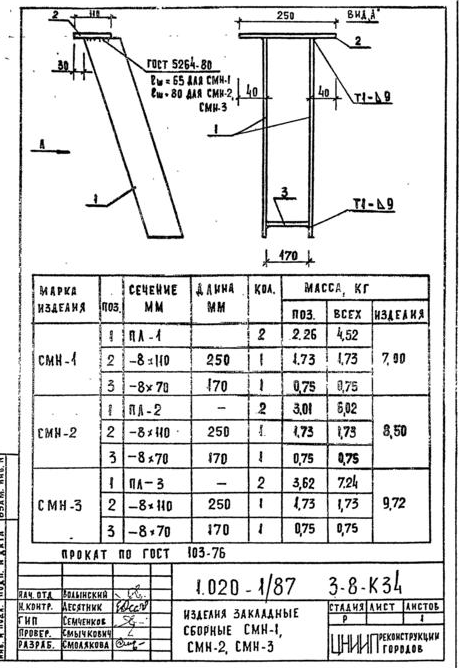

Изделия закладные сборные СМН-1, СМН2, СМН-3 – 22 стр

459 × 668 пикс.     Открыть в новом окне

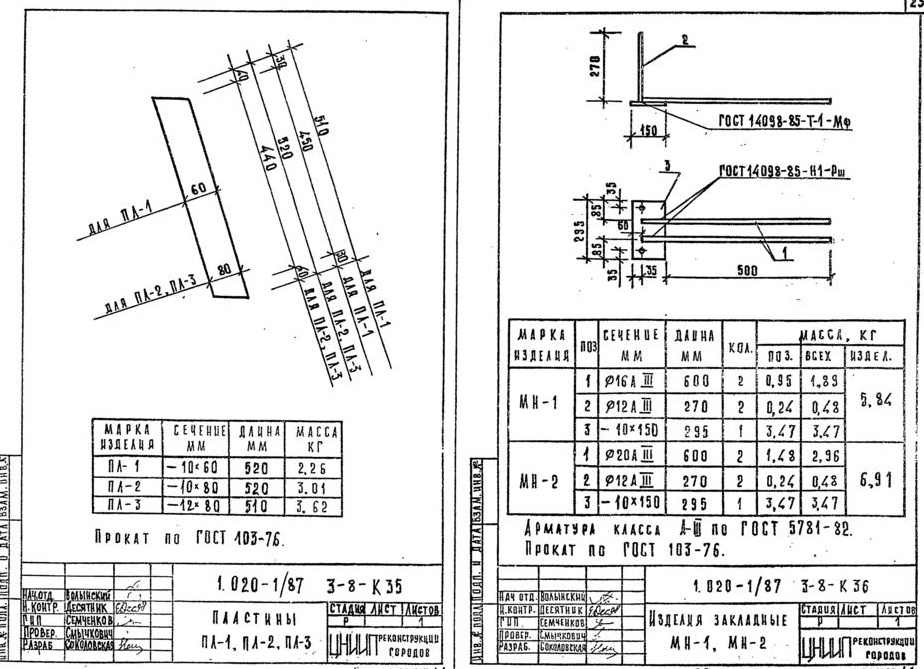

Пластины ПЛ-1, ПЛ-2, ПЛ-3; Изделия закладные МН-1, МН-2 – 23 стр

924 × 669 пикс.     Открыть в новом окне

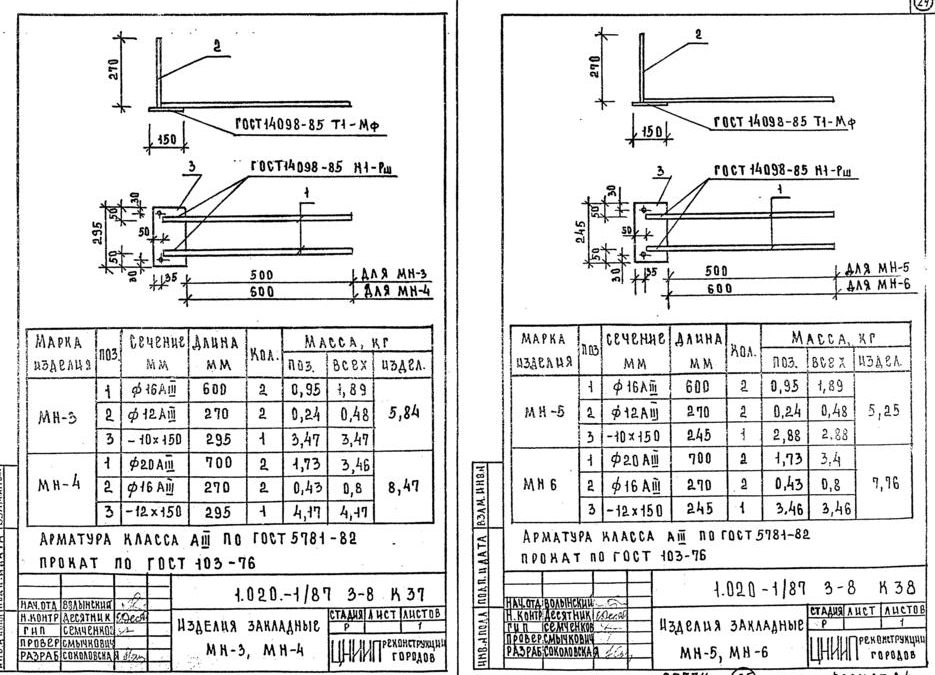

Изделия закладные МН-1, МН-2; Изделия закладные МН-5, МН-6 – 24 стр

935 × 675 пикс.     Открыть в новом окне
