Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 8.Перемычки брусковые и плитные предварительно напряженные напрягаемой арматурой Ат-V для жилых и общественных зданий.

Описание

Рабочие чертежи
550 × 739 пикс.     Открыть в новом окне
549 × 745 пикс.     Открыть в новом окне

1.Общая часть

В настоящий выпуск включены рабочие чертежи предварительно напряженных перемычек, армированных стержнями из стали класса Ат-V. Чертежи разработаны по заданию Госгражданстроя в соответствии с ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия» и главой СНиП II-21-75 « Бетонные и железобетонные конструкции. Нормы проектирования» с учетом изменения и дополнения этой главы согласно приложению к постановлению Госстроя СССР от 11 мая 1981 г. в„–67.
Перемычки предназначены для перекрытия проемов в кирпичных стенах жилых и общественных зданий, имеющих коэффициент надежности по назначению  и проектируемых для обычных условий строительства, и могут заменять перемычки с ненапряженной арматурой, чертежи которых представлены в выпусках 1 и 2 этой же серии.
В настоящий выпуск включены только те из усиленных брусковых и плитных перемычек, которые имеют меньший расход стали ( в расчете на сталь, приведенную к стали класса А-I) по сравнению с аналогичными перемычками с ненапряженной арматурой.
Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий.
Прогибы перемычек определены от действия постоянных и длительных нагрузок.
Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы указаны на листе 9.
Номенклатура перемычек приведена в табл. 7 на листе 18.
Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 5ПБ30-27АтV расшифровывается следующим образом:
5 – перемычка сечением 250×220 мм (номер перемычки по табл.1, черт.1, ГОСТ 948-84);
ПБ – перемычка брусковая;
30 – длиной 2980 мм (в дм с округлением);
27 – под расчетную нагрузку 27,46 кН/м с учетом собственного веса АтV- с напрягаемой арматурой класса Ат-V.
К марке перемычек с анкерами для крепления балконных плит добавлен индекс «а». Например: 5ПБ30-27АтV-а. При применении этих перемычек привязка анкеров может изменяться; в проектах зданий должно быть дано указание о заделке анкеров в растворе кладки.Перемычки железобетонные относятся к группе несгораемых конструкций. Предел огнестойкости перемычек шириной В≥ 250 мм составляет не менее 1 часа.
Предел огнестойкости перемычки шириной в = 120 мм 0,75 часа; предел огнестойкости конструкции, состоящей из двух и более поставленных рядом подобных перемычек, будет также не менее 1 часа. (Письмо НИИЖБ в„– 27/23-806 от 22 февраля 1982 года)
При разработке конструкции перемычек были учтены решения, предложения НИИЖБ Госстроя СССР совместно с трестом Оргтехстрой Минстроя Лит. ССР и представленные в рабочих чертежах выпуска 2 комплекса 8792 «Предварительно напряженные перемычки»
В соответствии с данными испытаний, проведенных НИИЖБ совместно с трестом Оргтехстрой Минстроя Лит.ССР, применение предварительного напряжения рабочей арматуры позволило отказаться от установки традиционно принятых для перемычек замкнутых хомутов и применять в качестве расчетной поперечной арматуры корытообразные сети без дополнительного армирования концов перемычек (Письмо НИИЖБ от 27.08.81 в„– 27/24-4283).

2.Технические требования

Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.
Перемычки следует изготавливать из тяжелого бетона марки прочности на сжатие М200 при содержании крупного заполнителя не менее 820 л на 1 м3.
Допускается изготовление перемычек из бетона марки по прочности на сжатие М300. В этом случае требования по содержанию крупного заполнителя нет.
При применении бетона марки прочности на сжатие М300 дополнительные каркасы в перемычках не ставятся:
КР18-В перемычке 5ПБ30-37АтV
КР19-В перемычке 3ПП27-71АтV
Марка бетона по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок, указанных в таблице обязательного приложения ГОСТ 984-84.
Материалы для приготовления бетонной смеси долджны удовлетворять требованиям ГОСТ 10268-80, ГОСТ 8267-82.
К моменту отпуска перемычек с завода-изготовителя прочность бетона должна быть не менее 70% проектной марки при поставке перемычек в теплый период года и 90%-в холодный период.
В качестве рабочей арматуры принята стержневая термически упрочненная арматурная сталь периодического профиля класса Ат-V (ГОСТ 10884-81),
Допускается применение стали класса А-V (ГОСТ 5781-82) с соответствующим изменением маркировки перемычек, например: 5ПБ30-27АV.
Перемычки следует изготавливать с натяжением арматуры на упоры формы или стенда. При этом рекомендуется изготавливать по длине форм одновременно несколько перемычек , принимая расстояние между упорами не менее 6м.
Метод натяжения – электромеханический или механический.
Сварные гнутые сетки следует изготавливать из стальной низкоуглеродистой стали холоднотянутой проволоки периодического профиля класса Вр-I по ГОСТ 6727-80. Сетки должны удовлетворять требованиям СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций».
Для подъема и монтажа перемычек предусмотрены замкнутые строповочные петли.
Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж перемычек при расчетной зимней температуре ниже минус 40 градусов С, для строповочных петель не допускается применение стали марки ВСт3пс2.

3.Указание по изготовлению

Передаточная прочность бетона должна быть соответственно не ниже: для бетона проектной марки по прочности на сжатие
386 × 25 пикс.     Открыть в новом окне
При электротермическом натяжении температура стрежней должна строго контролироваться, а также должны производиться контрольные испытания образцов стержней после электронагрева. Механические свойства арматуры после электронагрева должна быть не ниже браковочных значений до нагрева. Величины контролируемых предварительных напряжений в арматуре определялись исходя из принятой на заводах поточно-агрегатной или конвейерной технологии с натяжение арматуры на упоры форм. Длина предварительного напряжения арматуры принята равной длине перемычке.
Длину заготовки натягиваемых стержней следует определять с учетом выпусков для захватных приспособлений принимаемых на заводах, а также в соответствии с указаниями «Руководство по технологии предварительного напряжения стержневой арматуры железобетонных конструкций» (Москва 1972 г. НИИЖБ Госстроя СССР). Концы напрягаемой арматуры должны быть защищены слоем раствора толщиной не менее 5мм.
Средняя величина контролируемого натяжения принята   , а для перемычек 5ПБ30-37АтV; 3ПП27-71АтV и 6ПП27-72АтV   допускаемое отклонение

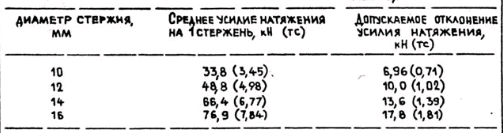

В табл.1 приведены средние величины усилий натяжения стержней различного диаметра и допускаемое отклонение этих усилий.
Таблица 1
503 × 133 пикс.     Открыть в новом окне
Изготовление сеток должно производиться контактной точечной электросваркой в соответствии с ГОСТ 10922-75 и ГОСТ 14098-68.

4. Контроль и оценка качества

В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов.
При этом должен осуществляться.
- входной контроль материалов для приготовления бетонной смеси и арматурной стали;
- операционный контроль качества приготовления сварных сеток;
- приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
Контроль натяжения арматуры должен осуществляться в соответствии с ГОСТ 22362-77.
Контроль качества установки сварных сеток в опалубочные формы и расположения предварительно напряженной арматуры должен производиться перед бетонированием. При этом устанавливается соответствие фактических диаметров арматуры требуемым по проекту, проверяется крепление сварных сеток, обеспечивающее сохранение их положения при бетонировании; измеряется толщина защитного слоя предварительного напряжения арматуры и арматурных сеток.
Толщина защитного слоя измеряется не менее чем в 10% подготовленных для бетонирования форм (но не менее чем в 3-х формах) для предварительно напряженной арматуры в произвольном сечении по длине формы, для сварных сеток со стороны боковых граней формы. Толщина защитного слоя для продольной арматуры – не менее 15 мм.
Отклонение фактической толщины защитного слоя от проектных требований не должно превышать ± 3 мм – для сварных сеток.
Допускается определять толщину защитного слоя после бетонирования магнитным методом по ГОСТ 22904-78.
При приемочном контроле в готовых изделиях контролируется прочность бетона, геометрические размеры и внешний вид изделий. Прочность бетона следует контролировать ультразвуковым методом по ГОСТ 17624-78 или механическими методами по ГОСТ 22690.0-77÷ ГОСТ 22690.4-77.
Прочность бетона должна определяться не менее чем в 10% изделий, составляющих партию. Контроль прочности бетона, как правило, следует производить в трех участках каждого изделия, расположенных в средней зоне и на опорных участках. Всего в каждой партии прочность бетона должна определяться не менее, чем в 9 участках. Оценку прочности следует производить по ГОСТ 18105.0-80; ГОСТ 18105.1-80.
Для перемычек аттестуемых по высшей категории качества коэффициент вариации прочности бетона должен быть не более 10%.
Геометрические размеры должны контролироваться не менее, чем в 10% изделий от каждой партии металлическими рулетками или метрами, отвечающими требованиям соответственно ГОСТ 7502-80* и ГОСТ 427-75.
Отклонения от номинальных размеров по длине перемычек и по размерам поперечного сечения ,отклонение от прямолинейности реального профиля поверхности перемычки не должны превышать величин, указанных в табл.8 ГОСТ 948-84; качество и внешний вид перемычек следует принимать по ГОСТ 13015.0-83.Внешний вид и качество поверхностей перемычек должны соответствовать утвержденным в установленном порядке эталонам. Справочная масса перемычек приведенная в чертежах, определена при средней плотности бетона
При изготовлении перемычек из бетона с другой плотностью масса их должна быть уточнена.
Отклонение фактической массы перемычек от справочной не должно превышать  (ГОСТ 13015.0-83)
В период освоения производства предварительного напряжения перемычек допускается производить контроль качества бетона без использования неразрушающих методов путем испытания контрольных кубов по ГОСТ 10180-78 и оценивать прочность бетона по ГОСТ 18105.0-80 и ГОСТ 18105.1-80. При этом обязательно проведение контрольных испытаний перемычек нагружением по ГОСТ 8829-77. Схемы проведения контрольных испытаний и контрольные нагрузки даны на листах 11-17.

5. Хранение и транспортирование

Подъем, погрузка и разгрузка перемычек должны производиться захватом за предусмотренные проектом строповочные петли.
При хранении и транспортировании перемычки должны опираться на деревянные подкладки и прокладки. Подкладки под нижний ряд перемычек следует укладывать по плотному, тщательно выровненному основанию. Прокладки между перемычками по высоте штабеля должны быть расположены по вертикали одна над другой на расстоянии не более 250мм от торца перемычки. Толщина прокладок должна превышать размер строповочных петель на 20 мм.
При транспортировании перемычки следует укладывать на транспортные средства в горизонтальном положении, продольной осью по направлению движения транспорта и надежно закреплять устройствами, предохраняющими их от смещения во время перевозки. Паспортизацию перемычек, а также правила нанесения и и состав маркировочных знаков следует производить по ГОСТ 948-84.

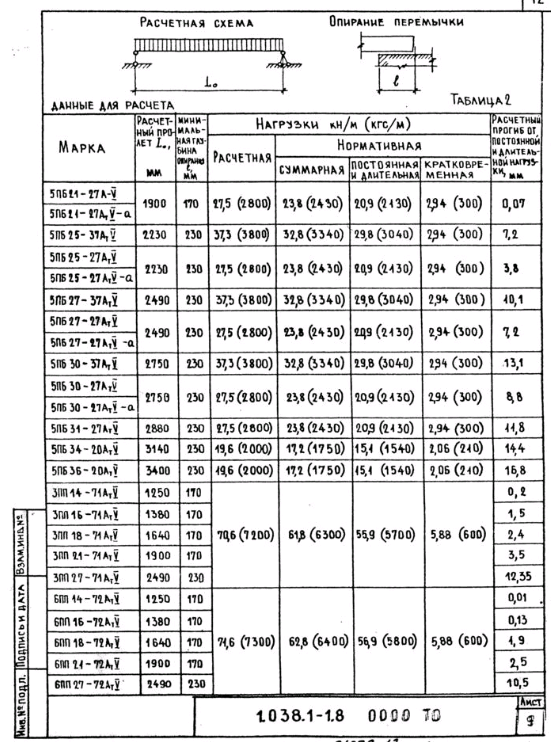

Таблица 2 Данные для расчета – 4 стр
551 × 742 пикс.     Открыть в новом окне

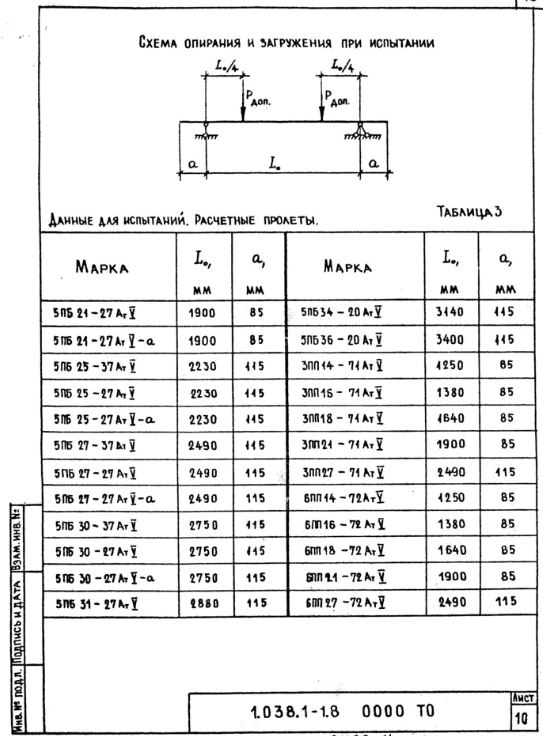

Таблица 3 Данные для испытаний. Расчетные пролеты
543 × 736 пикс.     Открыть в новом окне

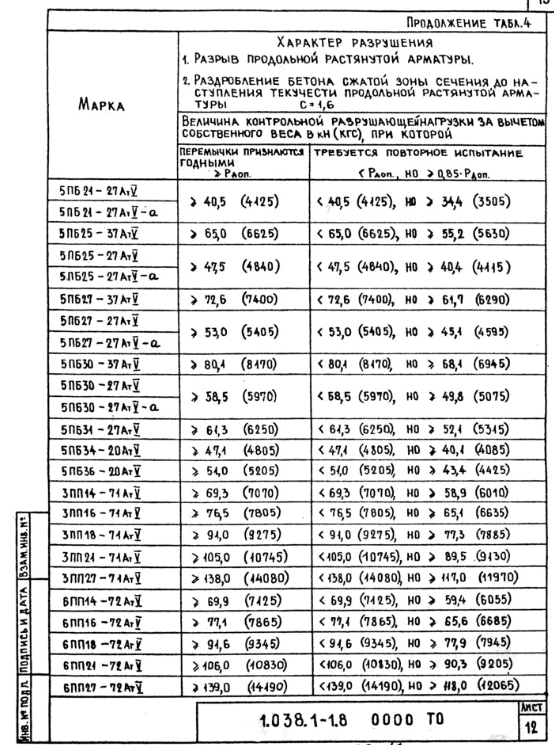

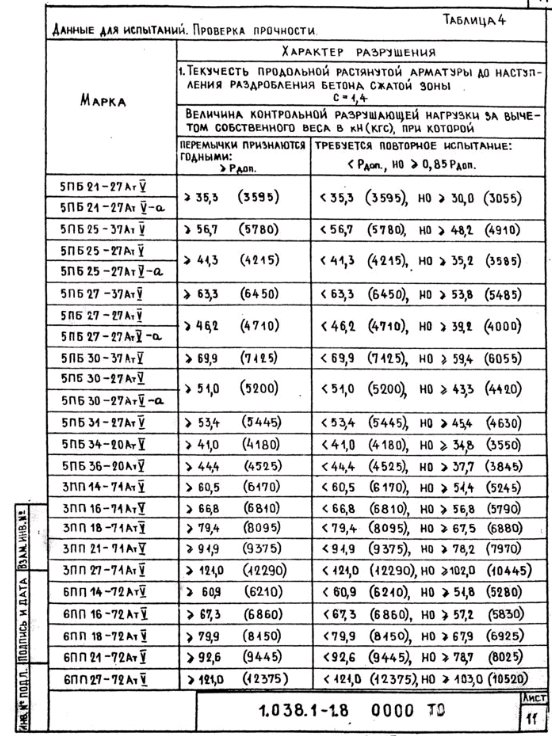

Таблица 4 Данные для испытаний. Проверка прочности
552 × 736 пикс.     Открыть в новом окне
554 × 745 пикс.     Открыть в новом окне

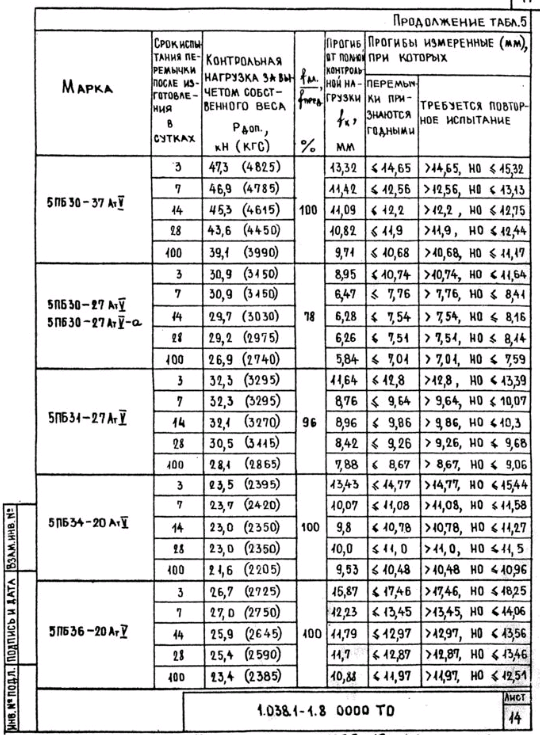

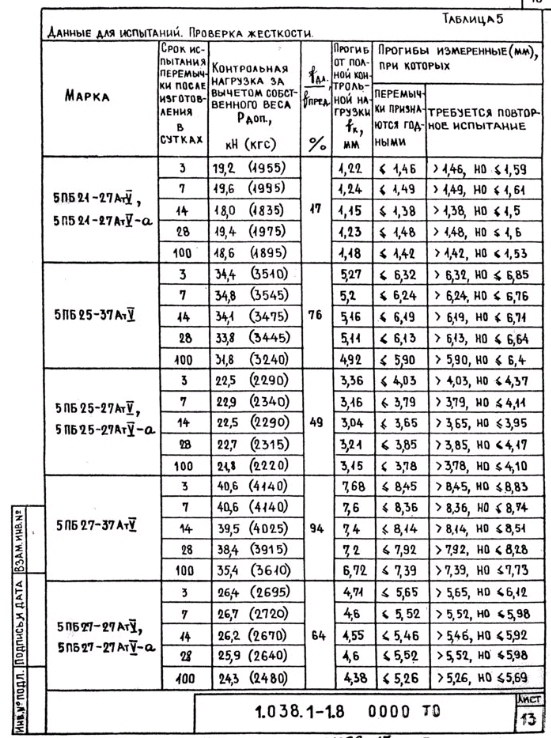

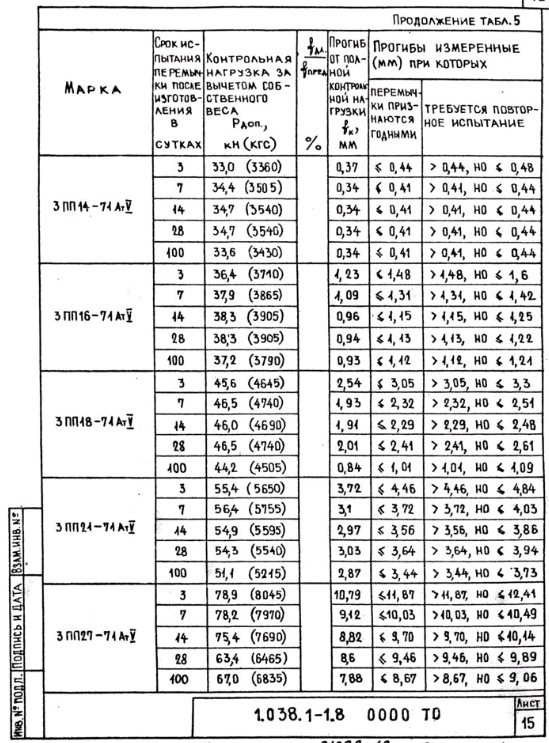

Таблица 5 Данные для испытаний. Проверка жесткости
551 × 738 пикс.     Открыть в новом окне
540 × 735 пикс.     Открыть в новом окне
549 × 743 пикс.     Открыть в новом окне
533 × 737 пикс.     Открыть в новом окне

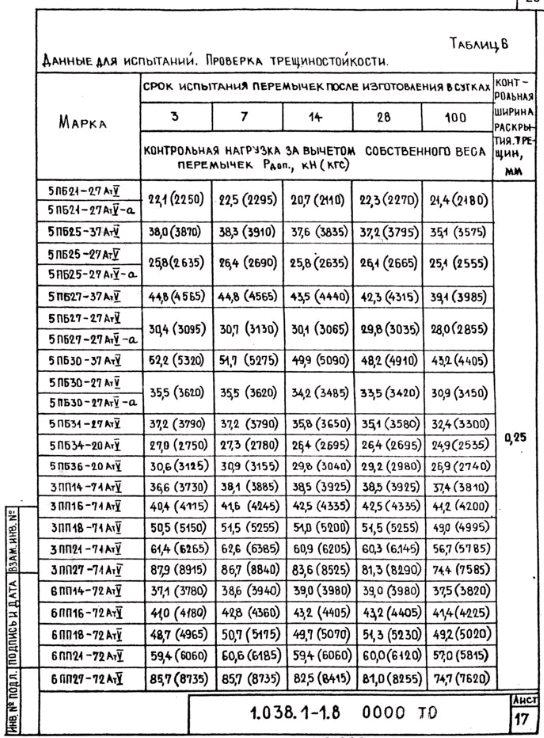

Таблица 6 Данные для испытаний. Проверка трещиностойкости
544 × 738 пикс.     Открыть в новом окне

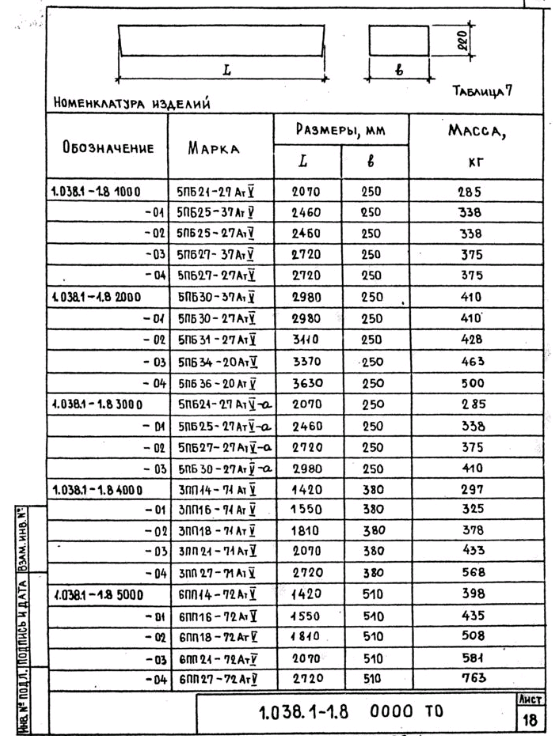

Таблица 7 Номенклатура изделий
553 × 736 пикс.     Открыть в новом окне

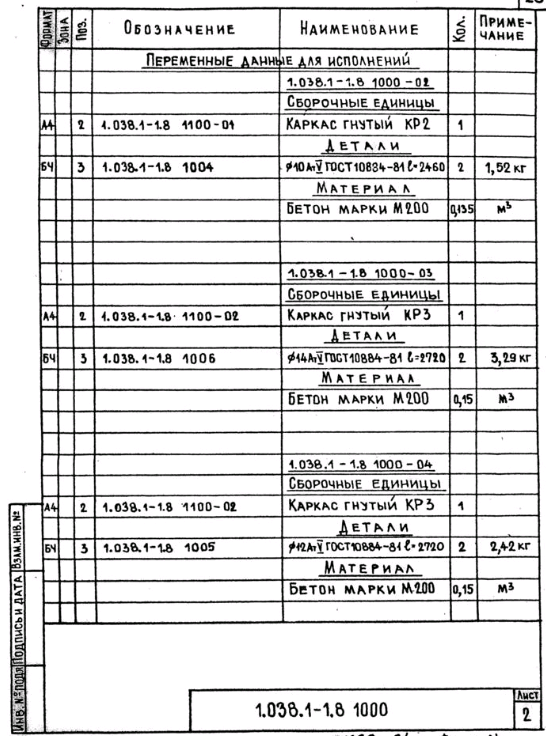

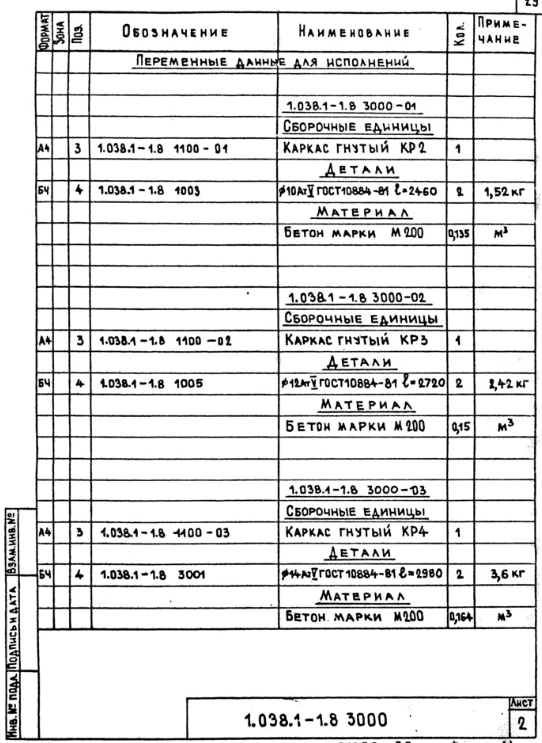

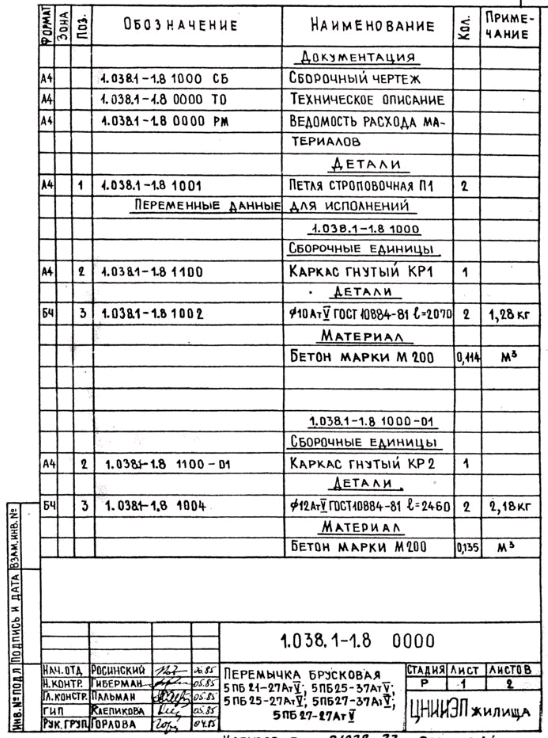

Перемычка брусковая 5ПБ21-27АтV; 5ПБ25-27АтV; 5ПБ27-27АтV; 5ПБ25-37АтV; 5ПБ27-37АтV – 22 стр

548 × 738 пикс.     Открыть в новом окне
546 × 736 пикс.     Открыть в новом окне

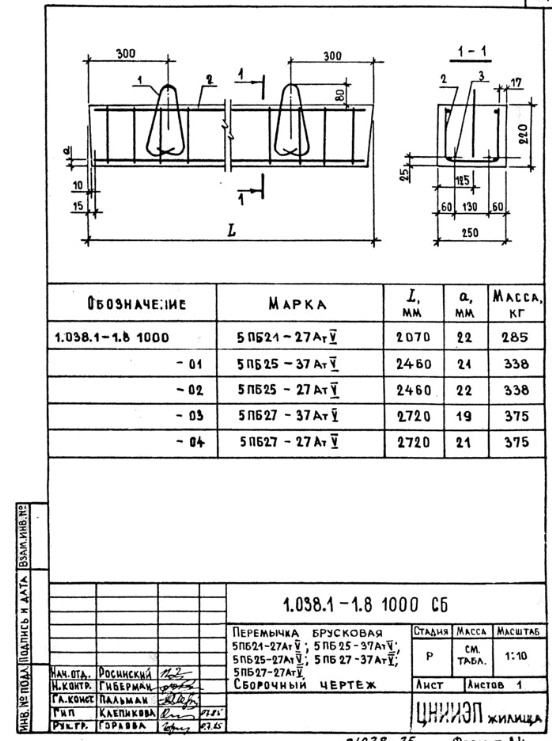

Перемычка брусковая 5ПБ21-27АтV; 5ПБ25-27АтV; 5ПБ27-27АтV; 5ПБ25-37АтV; 5ПБ27-37АтV Сборочный чертеж – 24 стр

552 × 741 пикс.     Открыть в новом окне

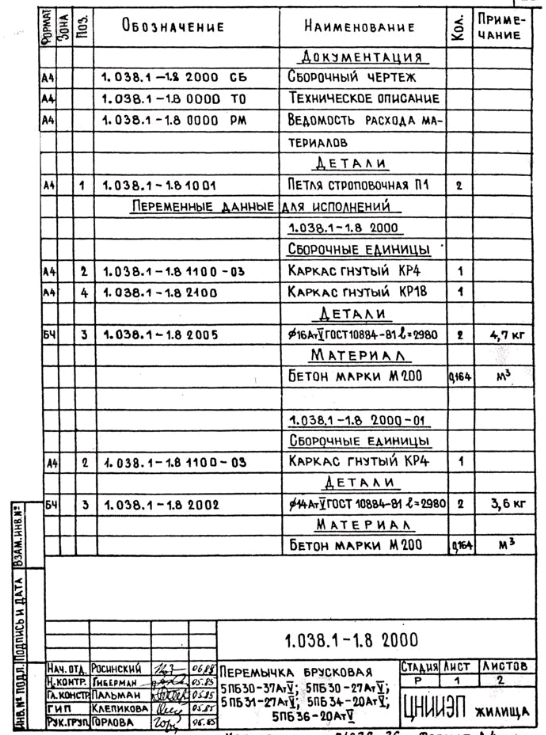

Перемычка брусковая 5ПБ30-37АтV; 5ПБ30-27АтV; 5ПБ31-27АтV; 5ПБ34-20АтV; 5ПБ36-20АтV – 25 стр

546 × 735 пикс.     Открыть в новом окне

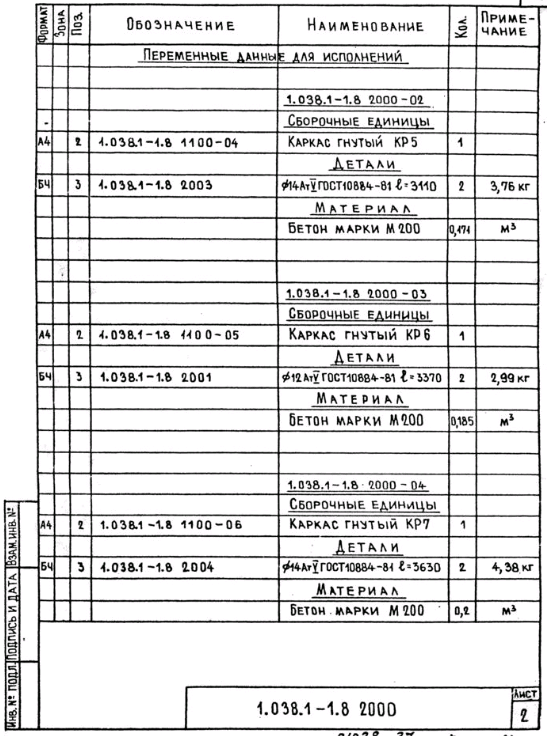

547 × 736 пикс.     Открыть в новом окне

Перемычка брусковая 5ПБ30-37АтV; 5ПБ30-27АтV; 5ПБ31-27АтV; 5ПБ34-20АтV; 5ПБ36-20АтV Сборочный чертеж – 27 стр

549 × 741 пикс.     Открыть в новом окне

Перемычка брусковая с анкерами 5ПБ21-27АтV-а; 5ПБ25-27АтV-а; 5ПБ27-27АтV-а; 5ПБ30-27АтV-а – 28 стр

550 × 731 пикс.     Открыть в новом окне
542 × 743 пикс.     Открыть в новом окне

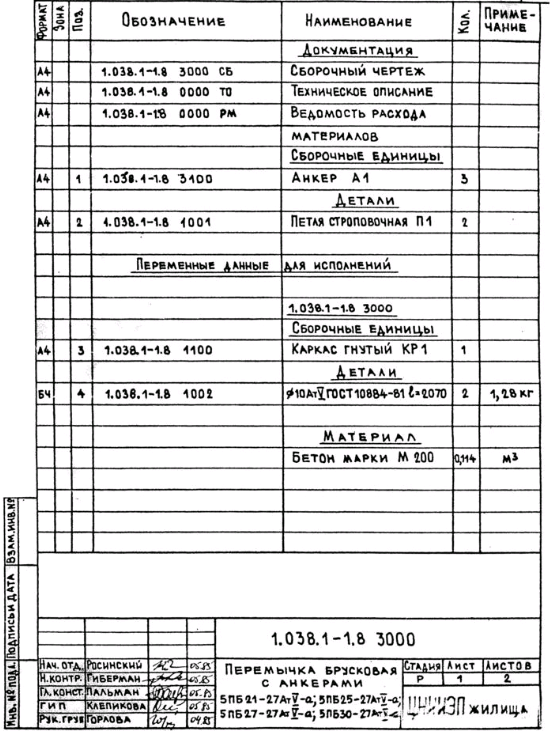

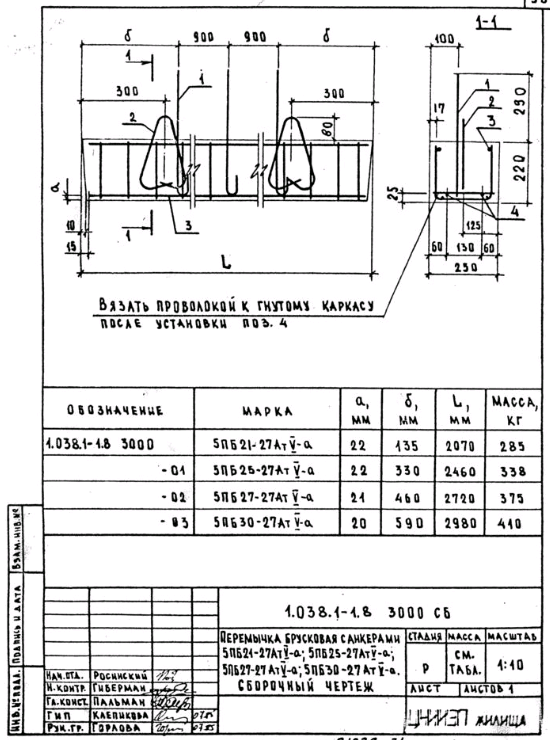

Перемычка брусковая с анкерами 5ПБ21-27АтV-а; 5ПБ25-27АтV-а; 5ПБ27-27АтV-а; 5ПБ30-27АтV-а Сборочный чертеж – 30 стр

550 × 740 пикс.     Открыть в новом окне

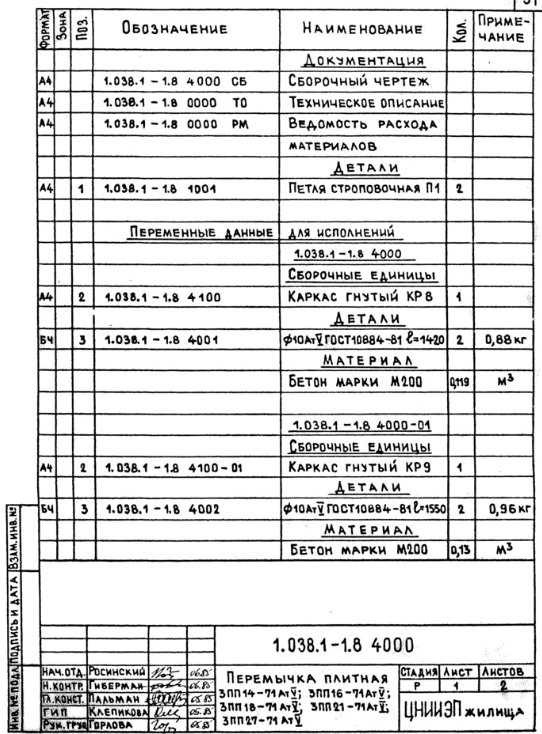

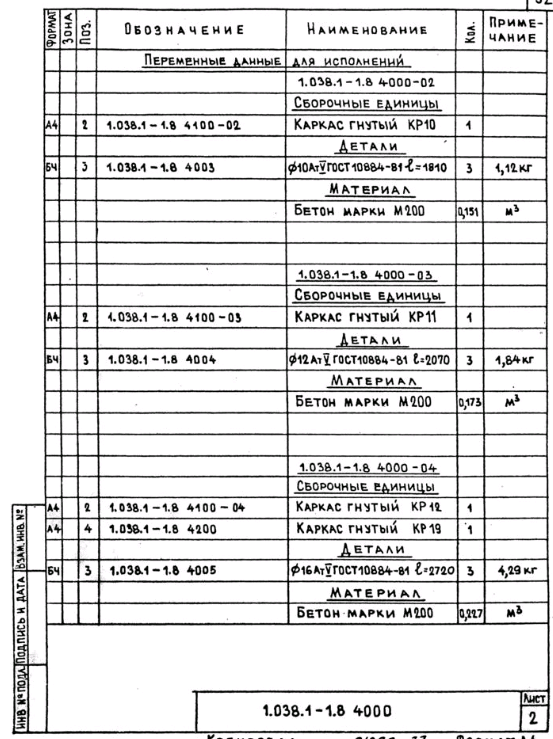

Перемычка плитная 3ПБ14-71АтV; 3ПБ16-71АтV; 3ПБ18-71АтV; 3ПБ21-71АтV; 3ПБ27-71АтV – 31 стр

542 × 734 пикс.     Открыть в новом окне
553 × 739 пикс.     Открыть в новом окне

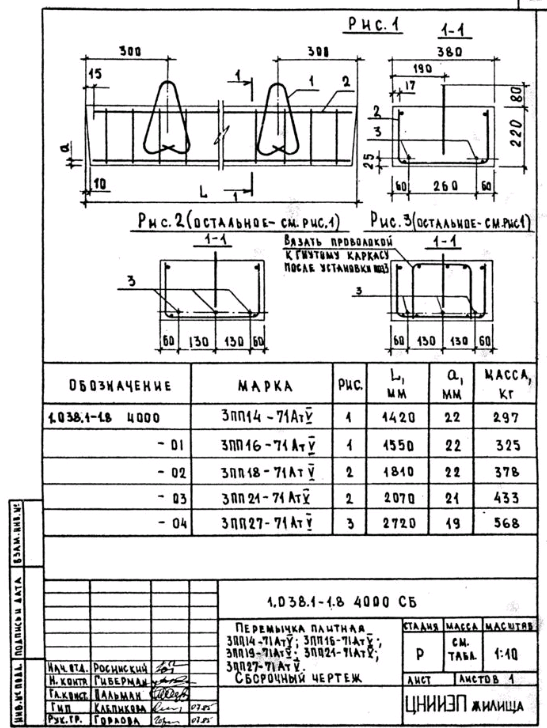

Перемычка плитная 3ПБ14-71АтV; 3ПБ16-71АтV; 3ПБ18-71АтV; 3ПБ21-71АтV; 3ПБ27-71АтV Сборочный чертеж – 33 стр

547 × 728 пикс.     Открыть в новом окне

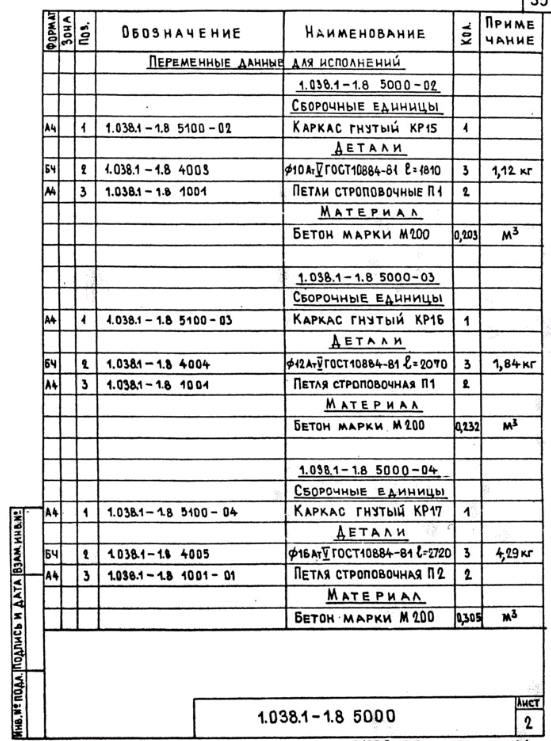

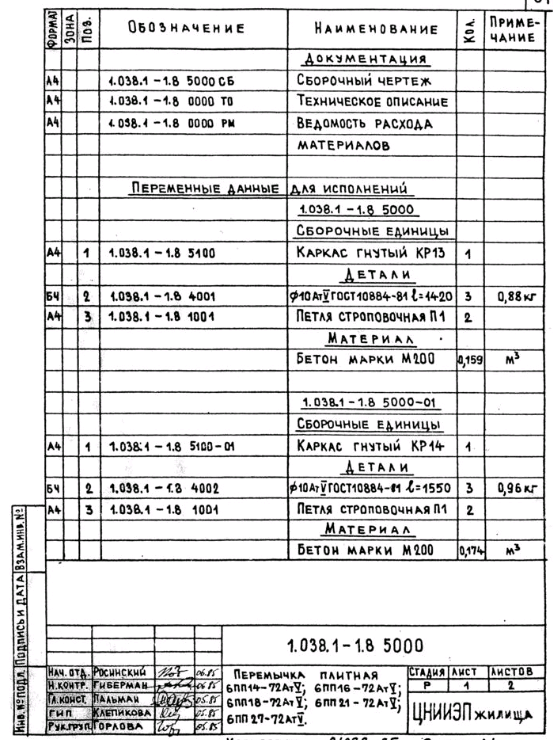

Перемычка плитная 6ПБ14-72АтV; 6ПБ16-72АтV; 6ПБ18-72АтV; 6ПБ21-72АтV; 6ПБ27-72АтV – 34 стр

554 × 740 пикс.     Открыть в новом окне
551 × 741 пикс.     Открыть в новом окне

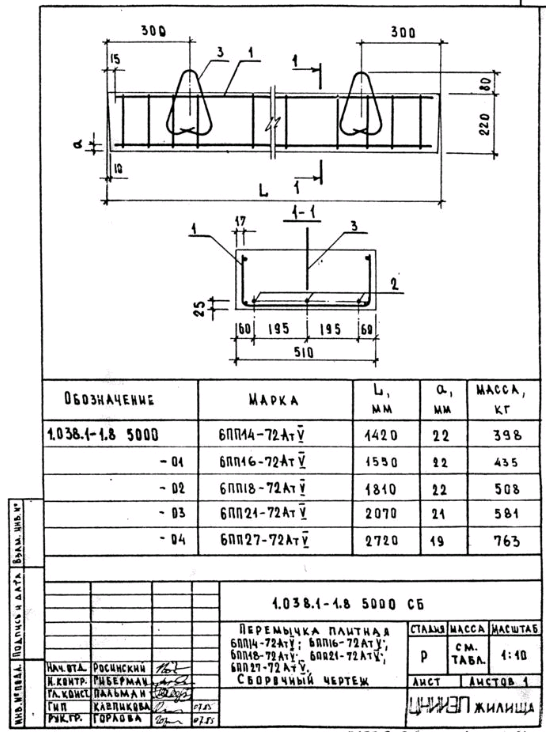

Перемычка плитная 6ПБ14-72АтV; 6ПБ16-72АтV; 6ПБ18-72АтV; 6ПБ21-72АтV; 6ПБ27-72АтV Сборочный чертеж – 36 стр

546 × 732 пикс.     Открыть в новом окне

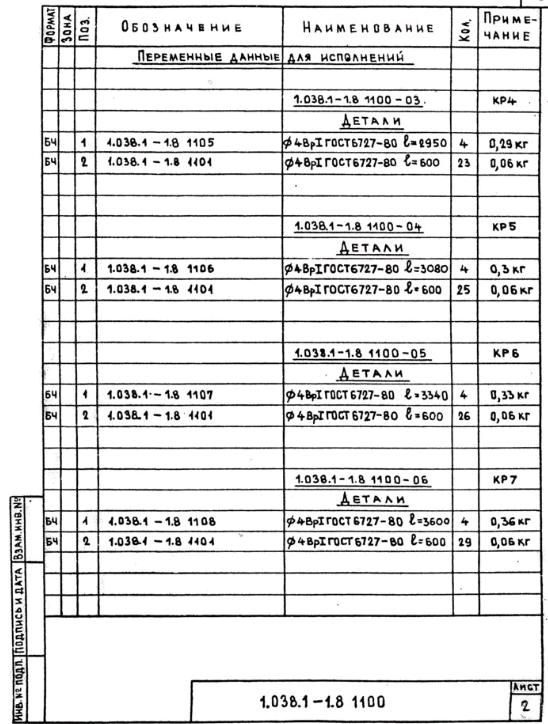

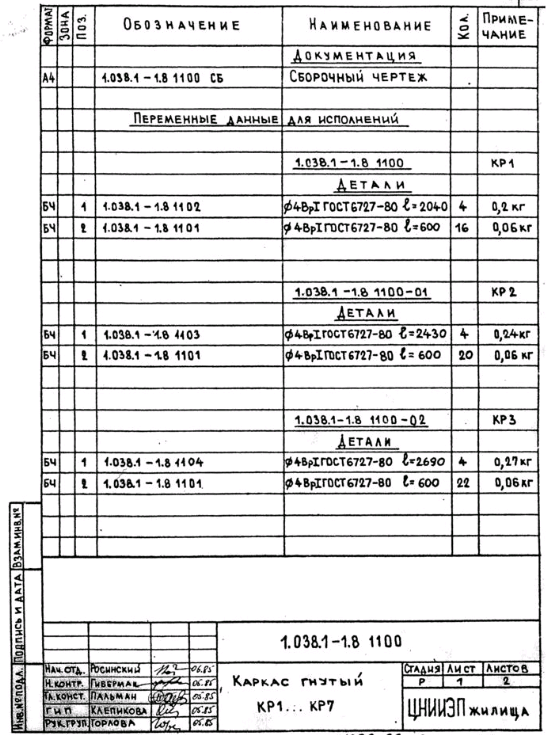

Каркас гнутый КР1…КР7 – 37 стр

547 × 735 пикс.     Открыть в новом окне
548 × 724 пикс.     Открыть в новом окне

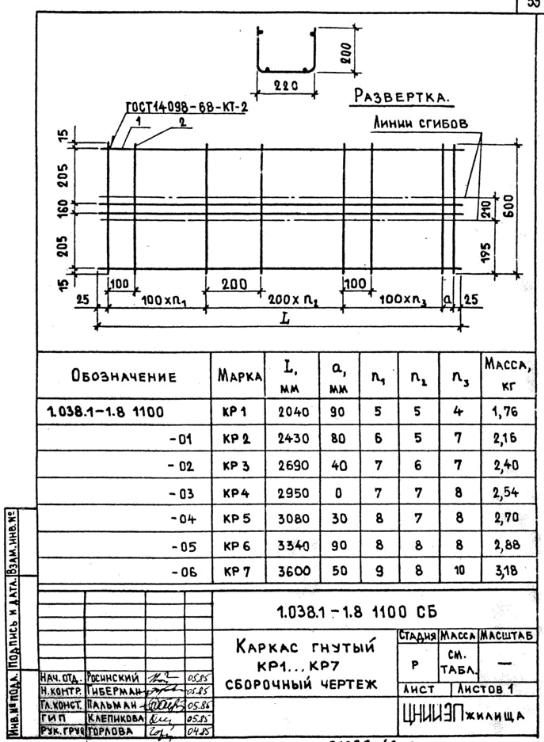

Каркас гнутый КР1…КР7 Сборочный чертеж – 39 стр

544 × 742 пикс.     Открыть в новом окне

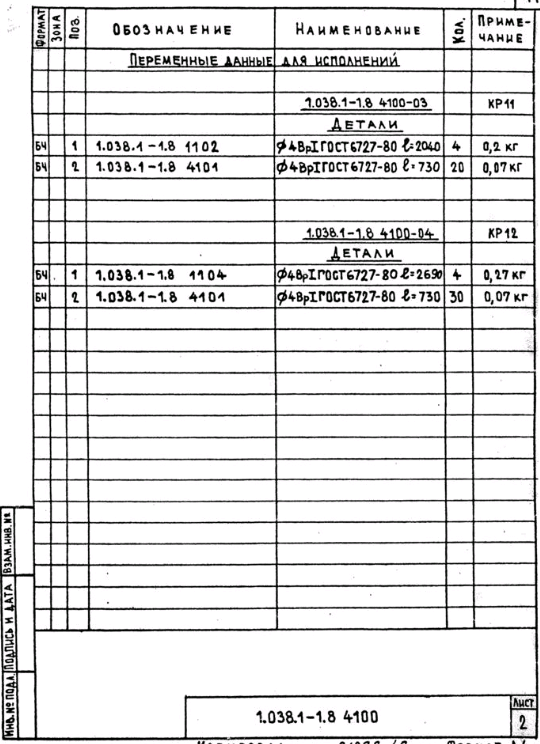

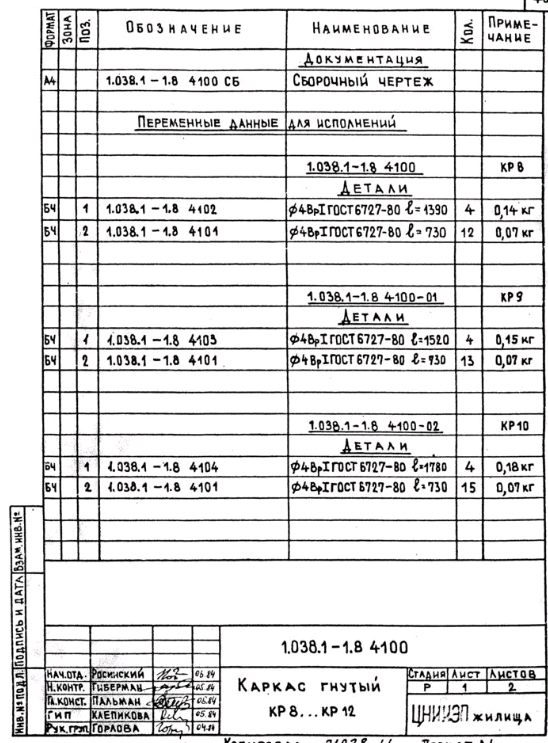

Каркас гнутый КР8…КР12 – 40 стр

548 × 743 пикс.     Открыть в новом окне
540 × 744 пикс.     Открыть в новом окне

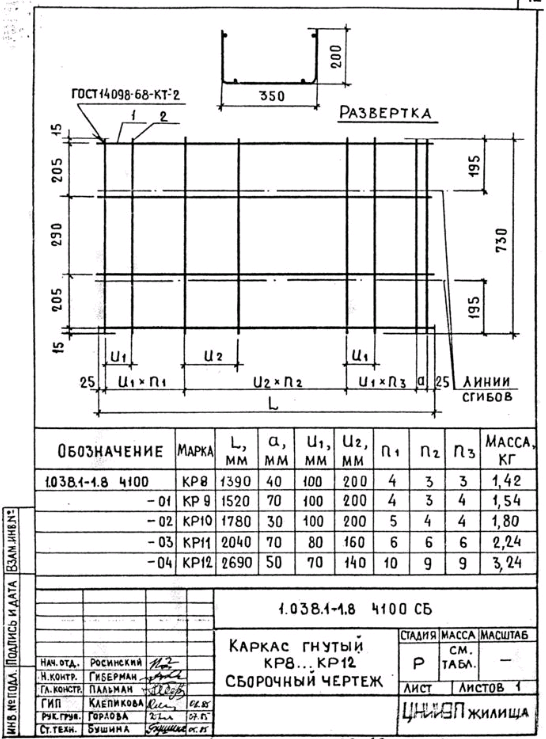

Каркас гнутый КР8…КР12 Сборочный чертеж – 42 стр

546 × 739 пикс.     Открыть в новом окне

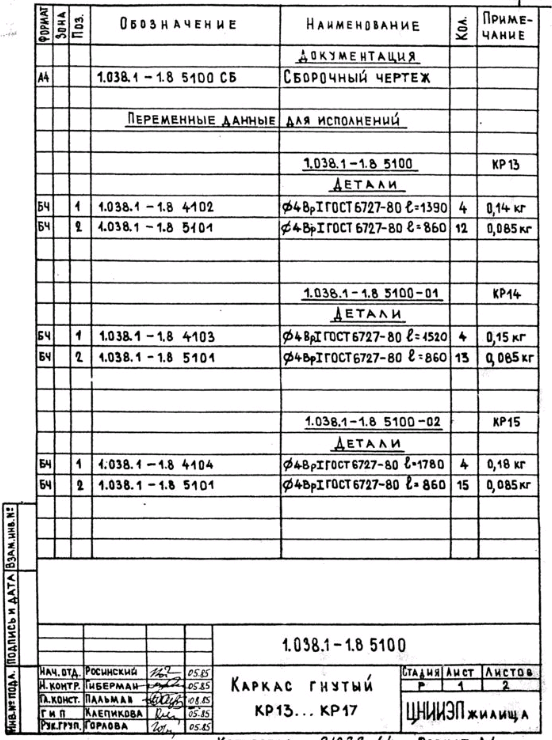

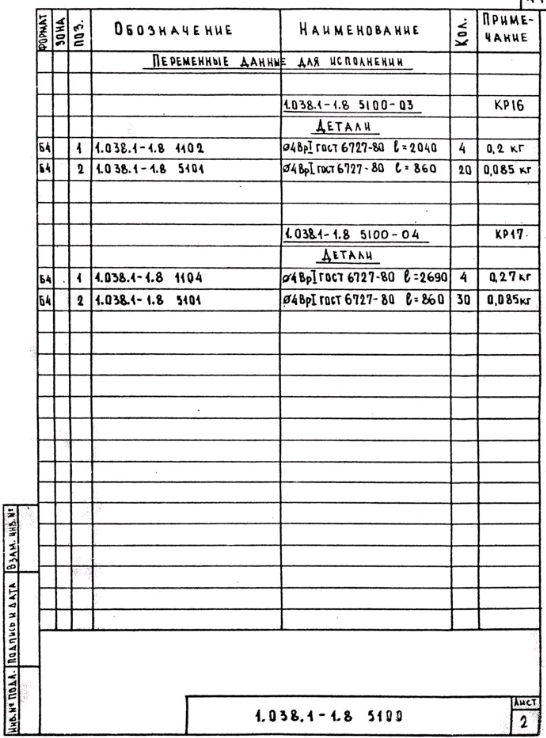

Каркас гнутый КР13…КР17 – 43 стр

552 × 740 пикс.     Открыть в новом окне
546 × 738 пикс.     Открыть в новом окне

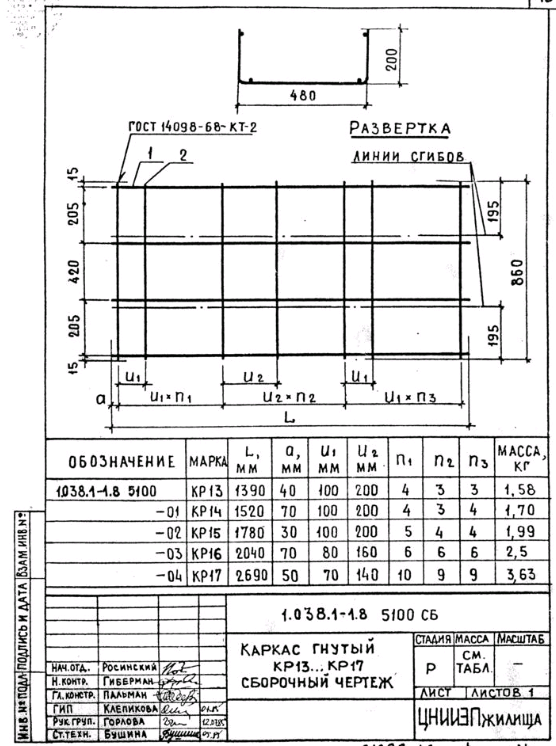

Каркас гнутый КР13…КР17 Сборочный чертеж – 45 стр

556 × 746 пикс.     Открыть в новом окне

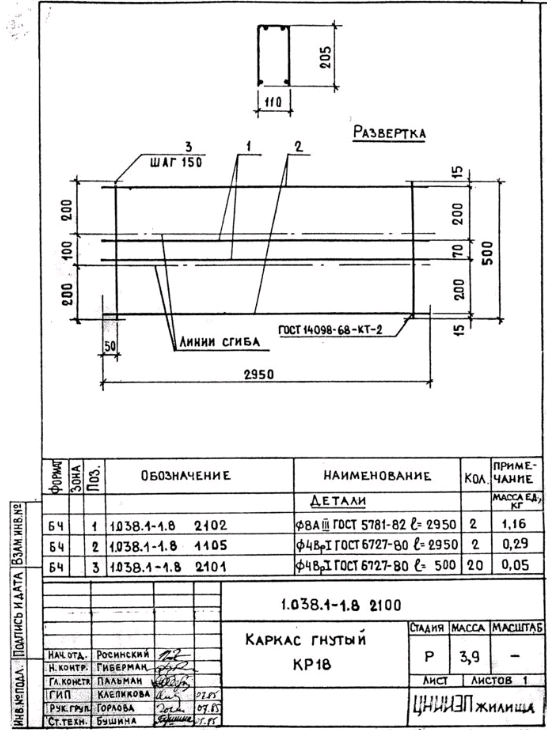

Каркас гнутый КР18 – 46 стр

547 × 730 пикс.     Открыть в новом окне

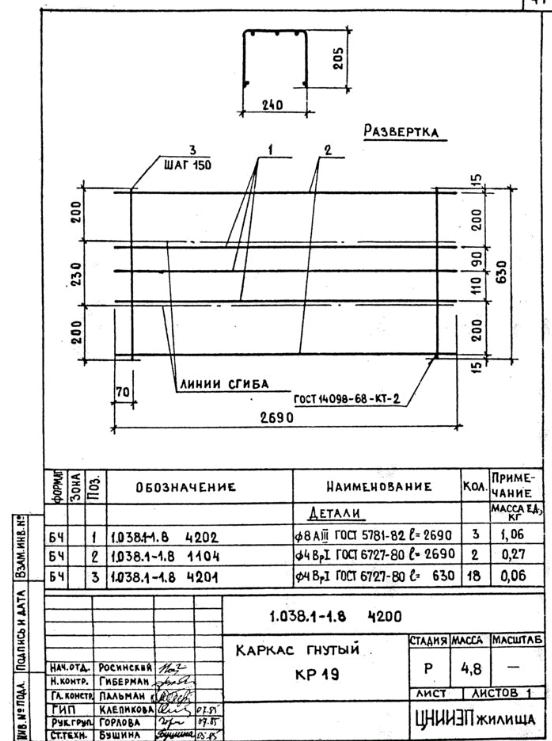

Каркас гнутый КР19 – 47 стр

552 × 741 пикс.     Открыть в новом окне

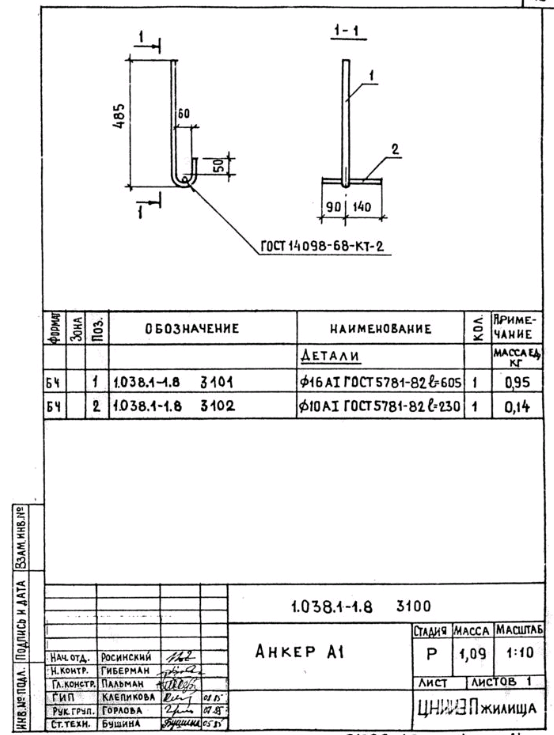

Анкер А1 – 48 стр

554 × 735 пикс.     Открыть в новом окне

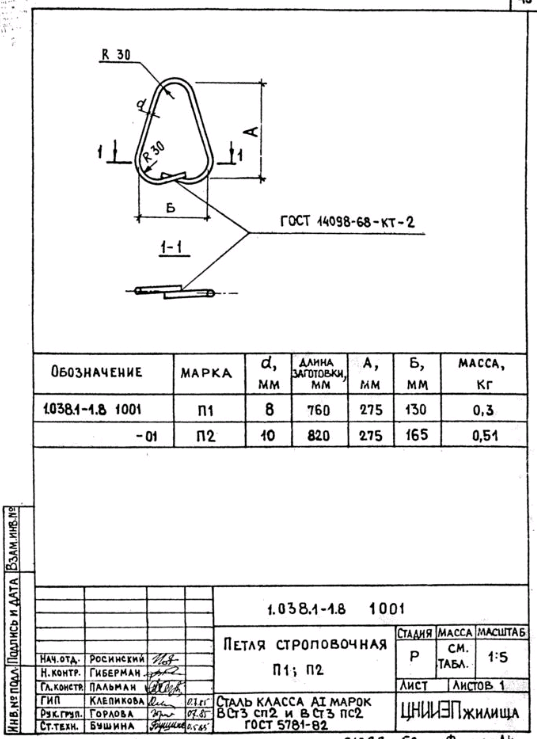

Петля строповочная П1; П2 – 49 стр

537 × 739 пикс.     Открыть в новом окне

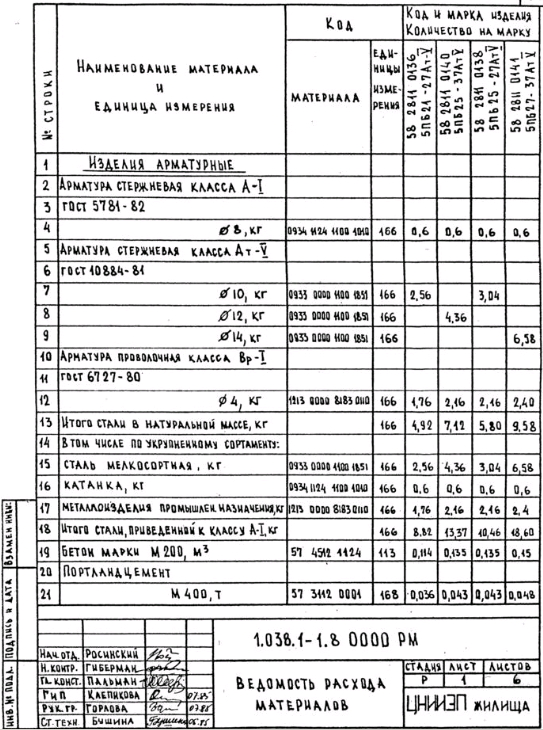

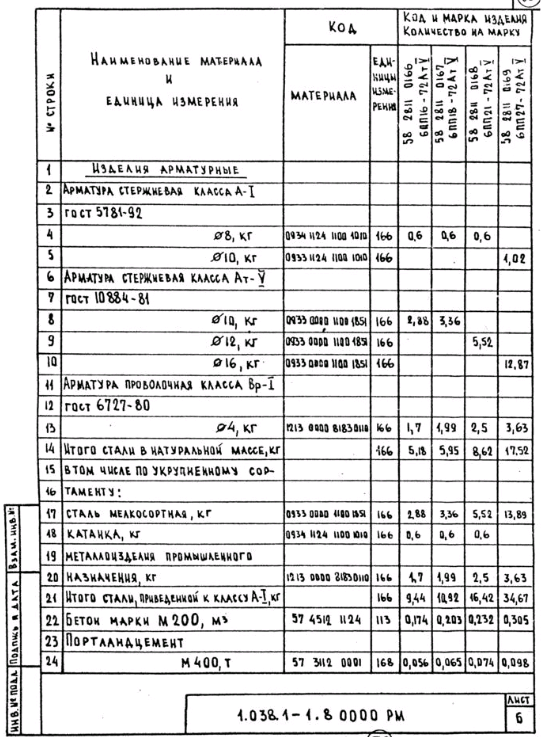

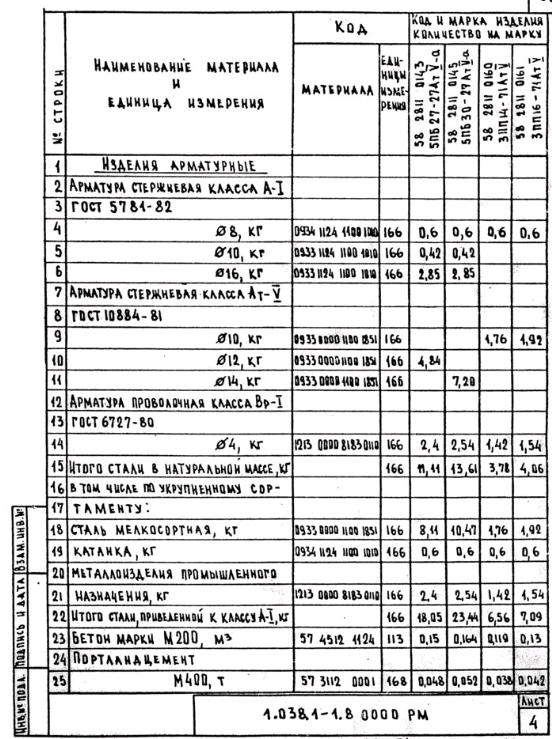

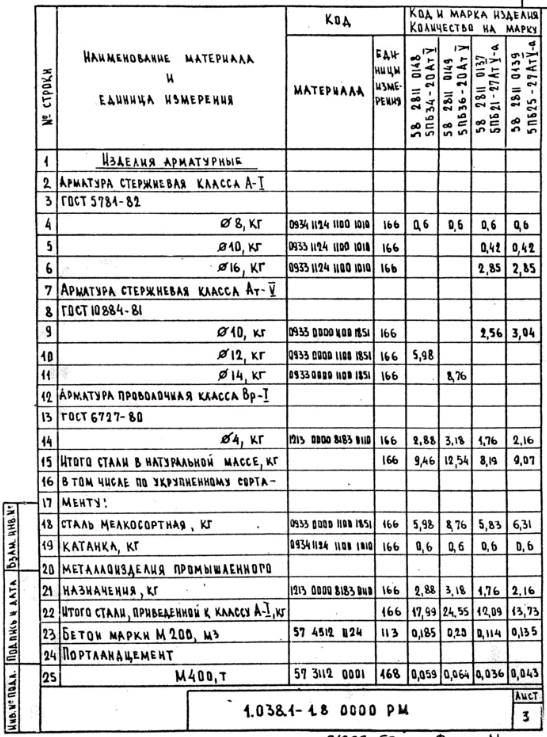

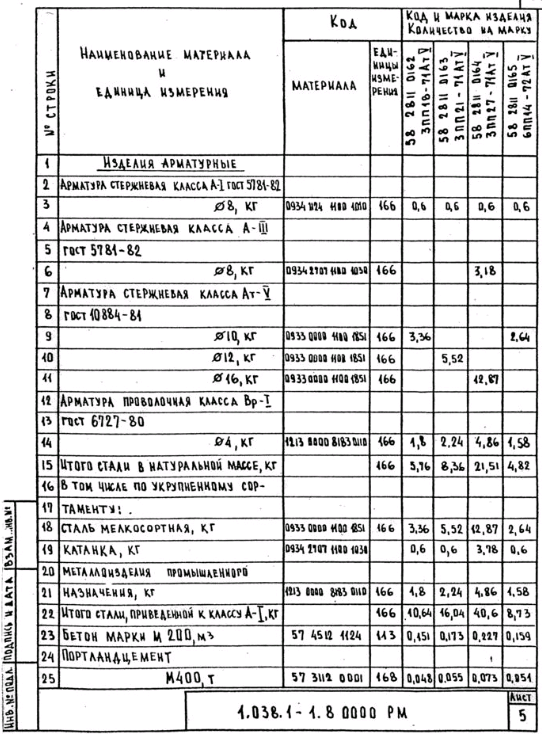

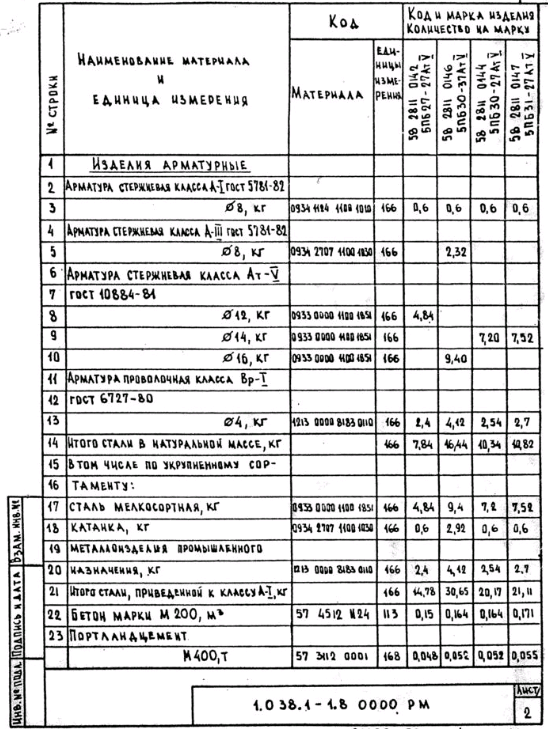

Ведомость расхода материалов – 50 стр

543 × 730 пикс.     Открыть в новом окне
548 × 729 пикс.     Открыть в новом окне
547 × 737 пикс.     Открыть в новом окне
552 × 739 пикс.     Открыть в новом окне
542 × 738 пикс.     Открыть в новом окне
541 × 737 пикс.
