Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 4-4 Диафрагмы жесткости плоские. Арматурные и закладные изделия.

Описание

Рабочие чертежи

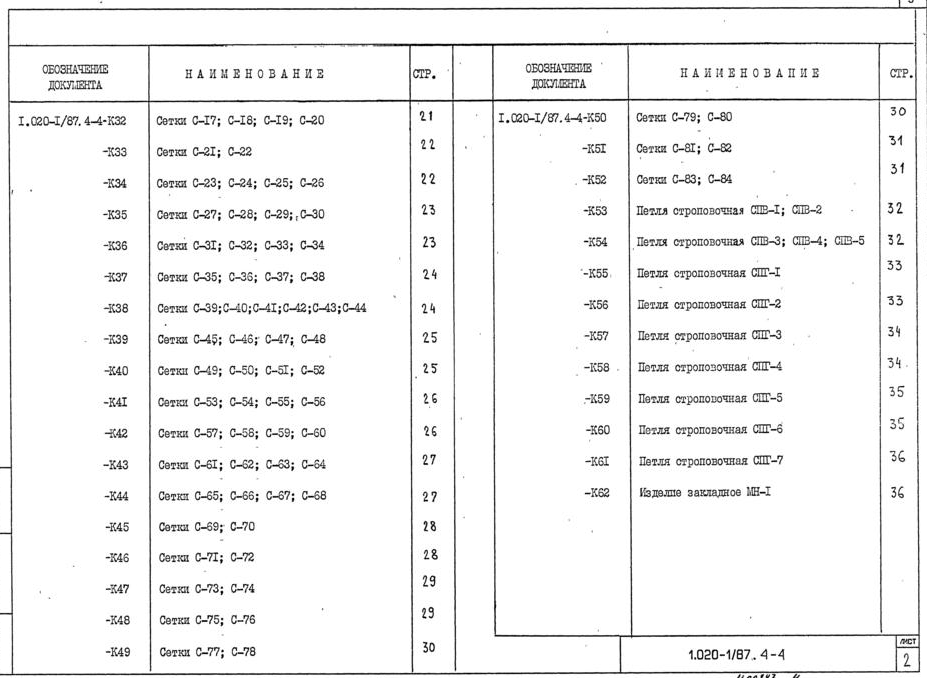

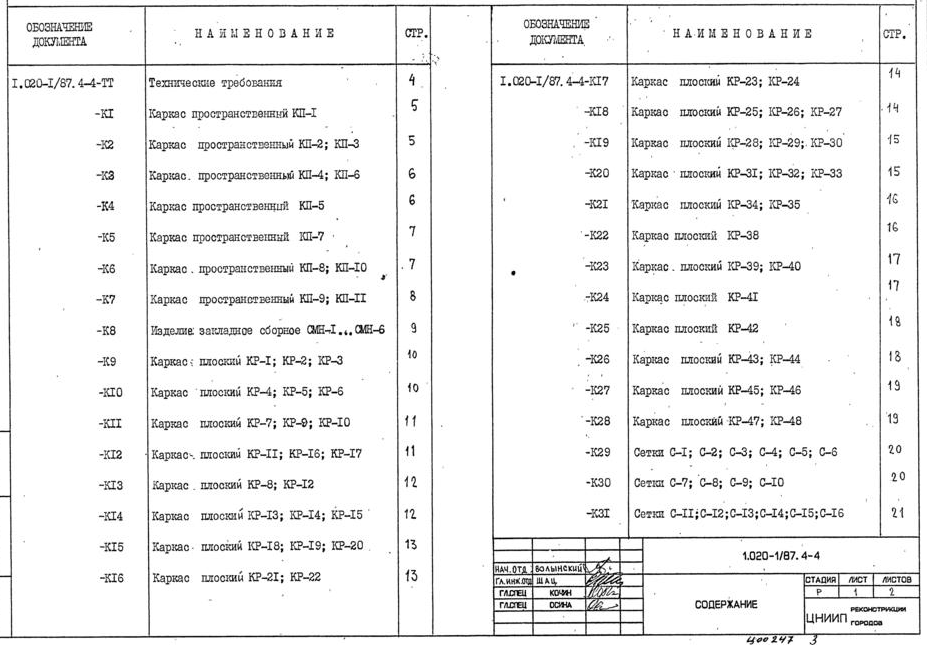

Содержание – 2 стр

927 × 645 пикс.     Открыть в новом окне
927 × 678 пикс.     Открыть в новом окне

Технические требования – 4 стр

Настоящий выпуск содержит рабочие чертежи арматурных изделий и закладных изделий для плоских диафрагм жесткости по серии 1.020-1/87 выпуск 4-3, рассчитанных на серийное изготовление на типовом и не стандартном оборудовании заводов железобетонных конструкций, и специализированных механических заводах.
В состав плоских арматурных изделий входят сетки, каркасы, строповочные петли, отдельные стержни, а также каркасы укрупнительной сборки типа СКР- и СМН-, которые собираются из плоских каркасов и закладных изделий, соединяемых между собой при помощи контактной сварки. Последние буквы Т или Н в марке изделий отражают их зеркальное отличие.
Все сварные соединения следует выполнять в соответствии с ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций.»
Сварные арматурные и закладные изделия должны удовлетворять требования ГОСТ 10922-90.
Для изготовления строповочных петель следует применять сталь класса Ас-II марки 10ГТ.
Марка стали для пластин закладных изделий должна назначаться в конкретном проекте в соответствии с приложением 2(п.1А) СНиП 2.03.01.84* в зависимости от температуры наружного воздуха.
Указания по технологии изготовления, сборке, сварке арматурных изделий и закладных изделий разработаны в выпуске 0-7.

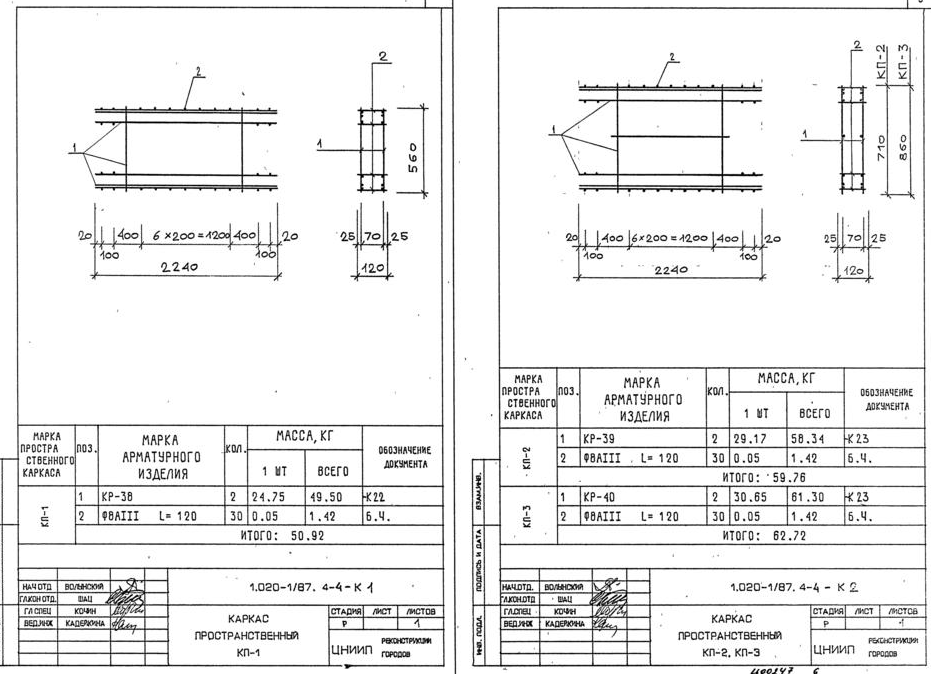

Каркас пространственный КП-1; Каркас пространственный КП-2, КП-3 – 5 стр

931 × 674 пикс.     Открыть в новом окне

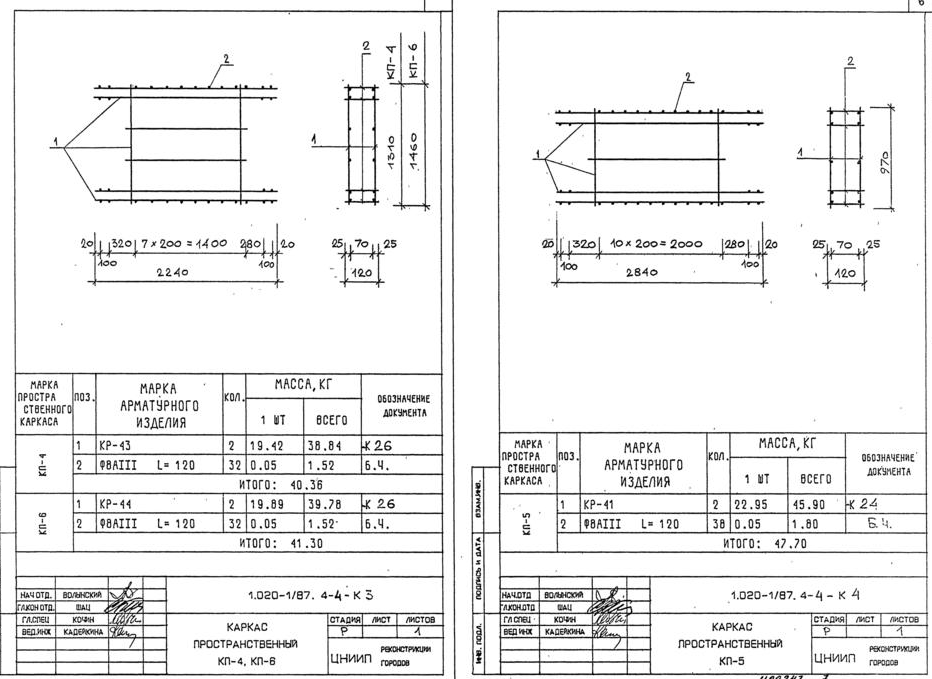

Каркас пространственный КП-4, КП-6; Каркас пространственный КП-5 – 6 стр

932 × 679 пикс.     Открыть в новом окне

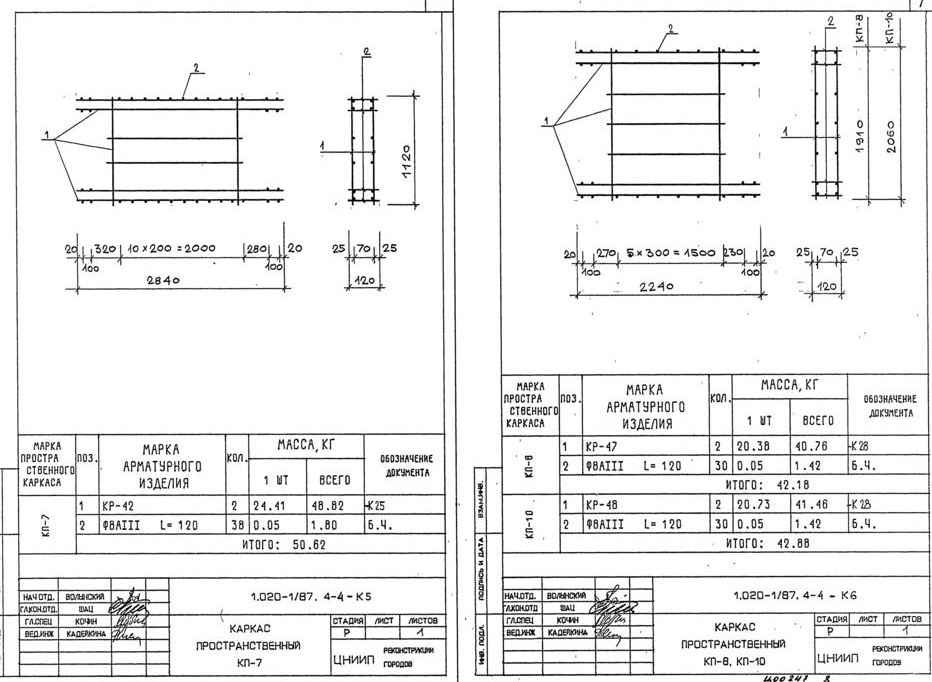

Каркас пространственный КП-7; Каркас пространственный КП-8, КП-10 – 7 стр

932 × 682 пикс.     Открыть в новом окне

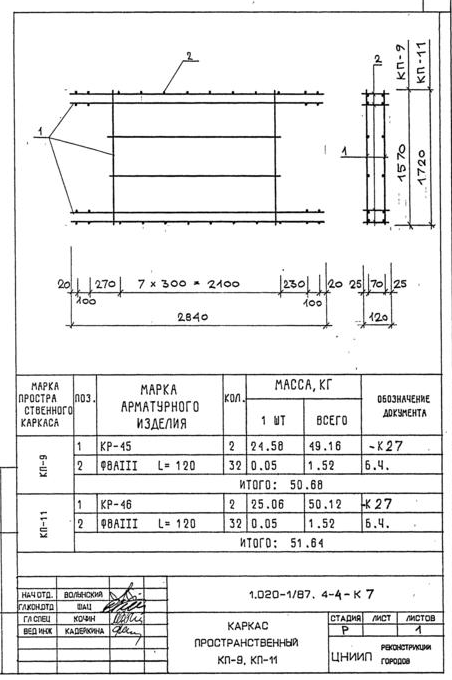

Каркас пространственный КП-9, КП-11– 8 стр

452 × 680 пикс.     Открыть в новом окне

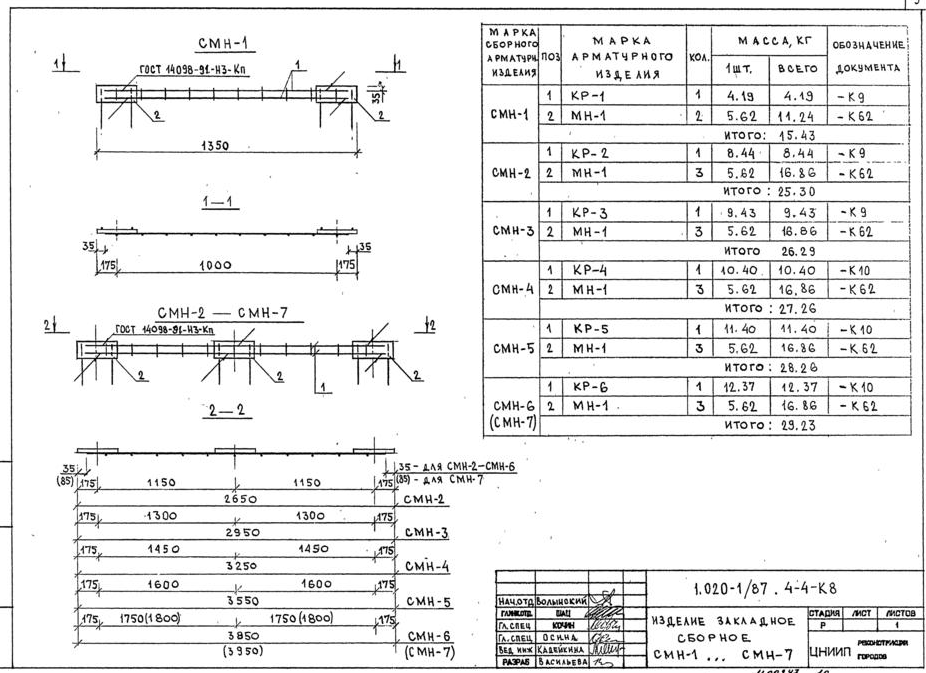

Изделие закладное сборное СМН1…СМН7 – 9 стр

926 × 673 пикс.     Открыть в новом окне

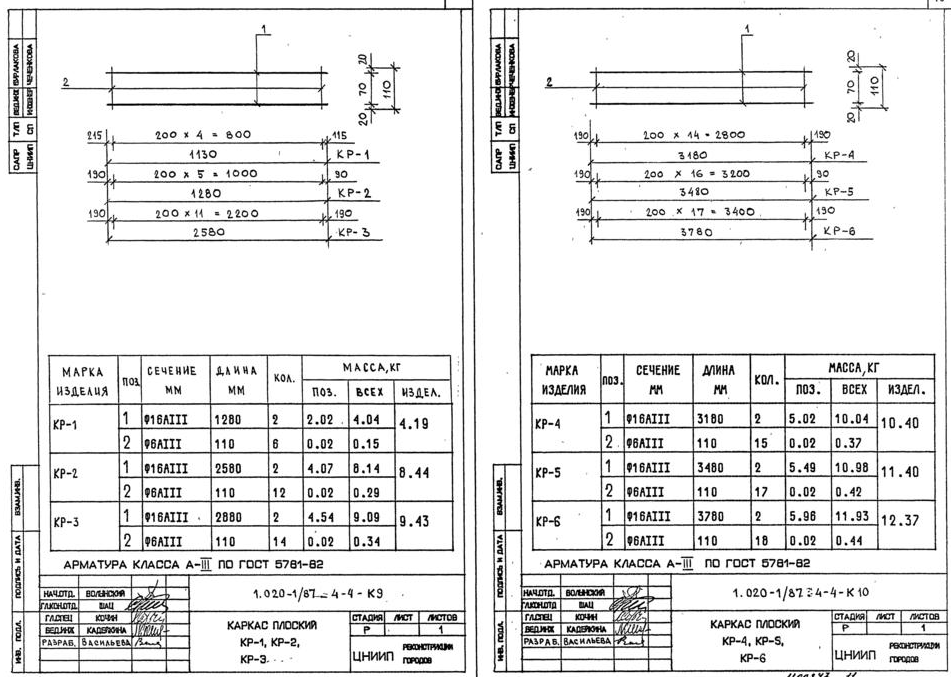

Каркас плоский КР-1, КР-2, КР-3; Каркас плоский КР-4, КР-5, КР-6– 10 стр

951 × 677 пикс.     Открыть в новом окне

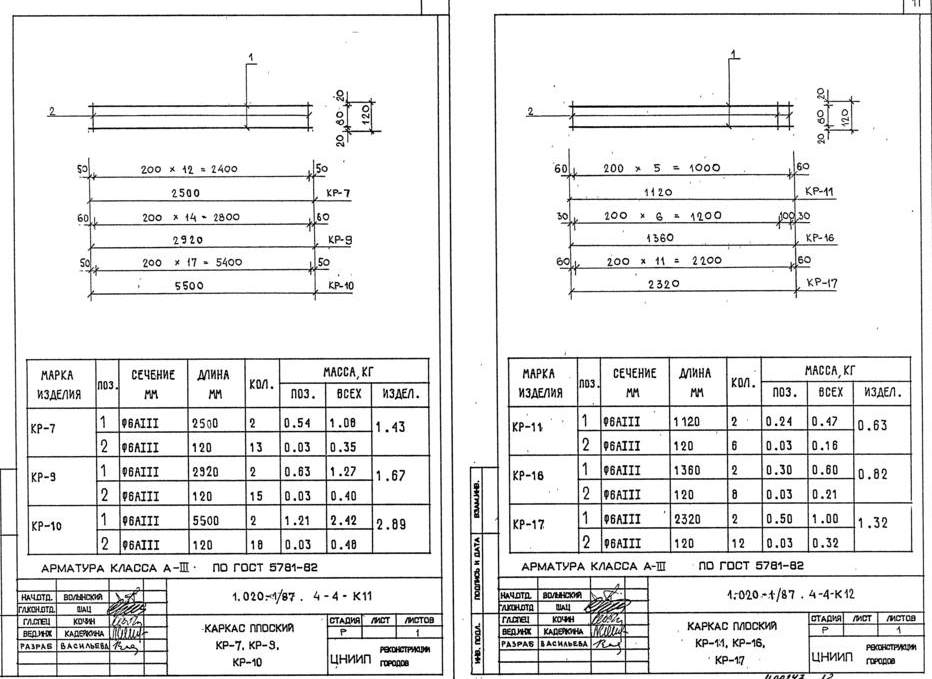

Каркас плоский КР-7, КР-9, КР-10; Каркас плоский КР-11, КР-16, КР-17– 11 стр

932 × 679 пикс.     Открыть в новом окне

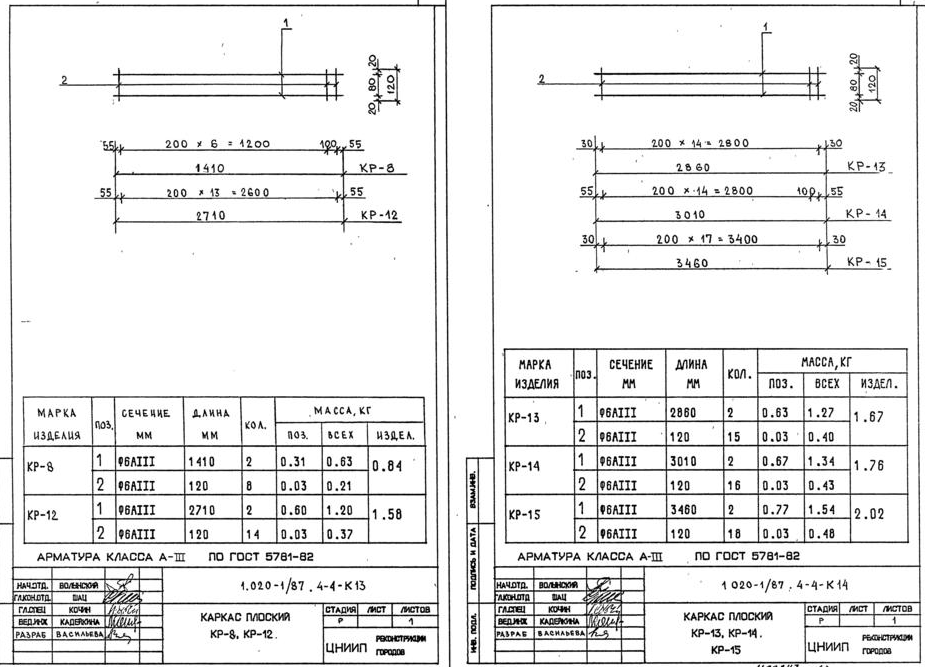

Каркас плоский КР-8, КР-12; Каркас плоский КР-13, КР-14, КР-15– 12 стр

925 × 667 пикс.     Открыть в новом окне

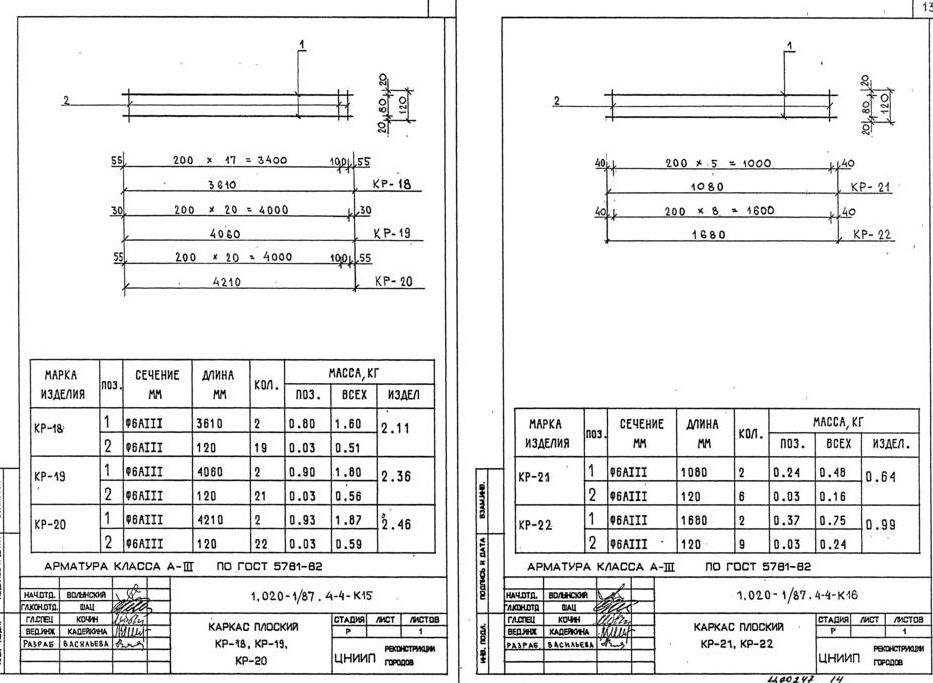

Каркас плоский КР-18, КР-19, КР-20; Каркас плоский КР-21, КР-22 – 13 стр

933 × 683 пикс.     Открыть в новом окне

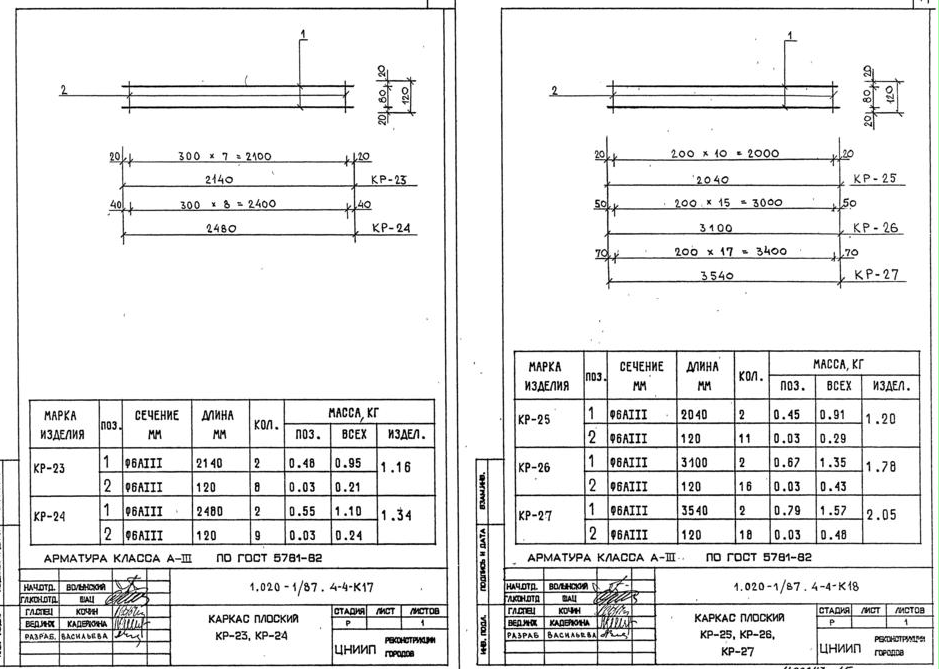

Каркас плоский КР-23, КР-24; Каркас плоский КР-25, КР-26, КР-27 – 14 стр

939 × 669 пикс.     Открыть в новом окне

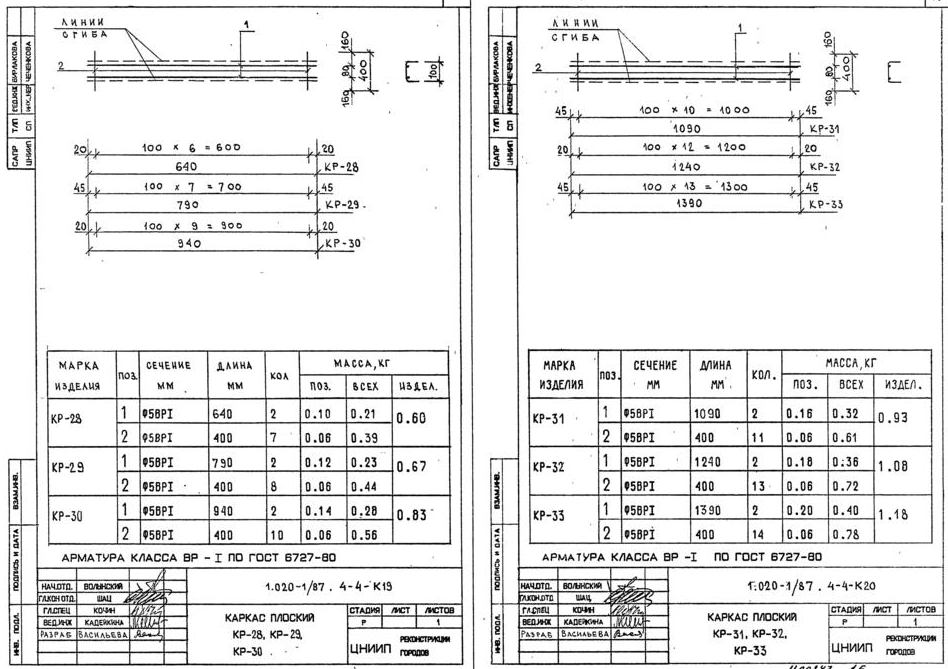

Каркас плоский КР-28, КР-29, КР-30; Каркас плоский КР-31, КР-32, КР-33 – 15 стр

948 × 669 пикс.     Открыть в новом окне

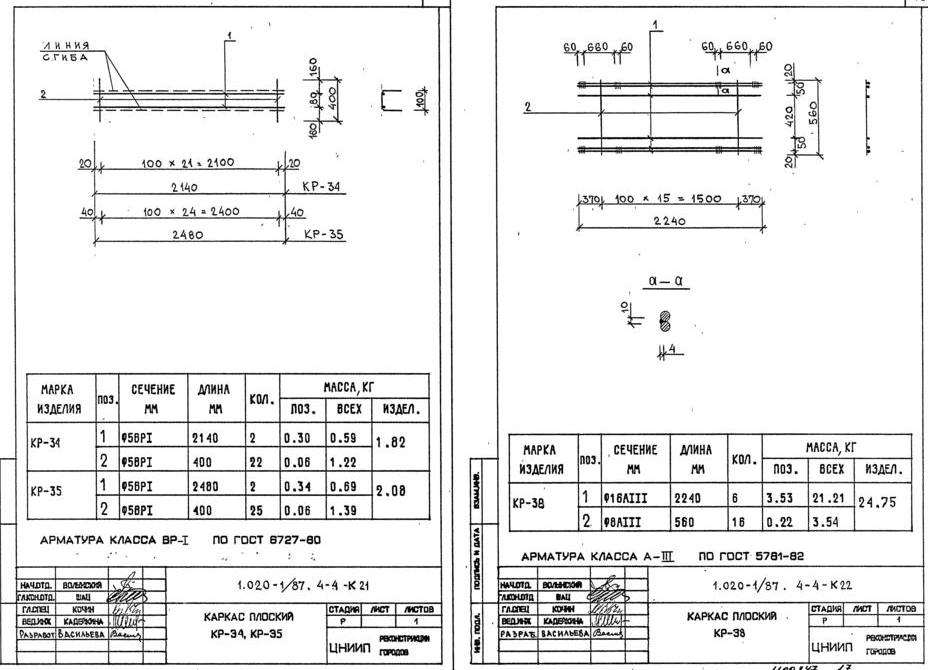

Каркас плоский КР-34, КР-35; Каркас плоский КР-38 – 16 стр

928 × 670 пикс.     Открыть в новом окне

Каркас плоский КР-39, КР-40; Каркас плоский КР-41 – 17 стр

938 × 668 пикс.     Открыть в новом окне

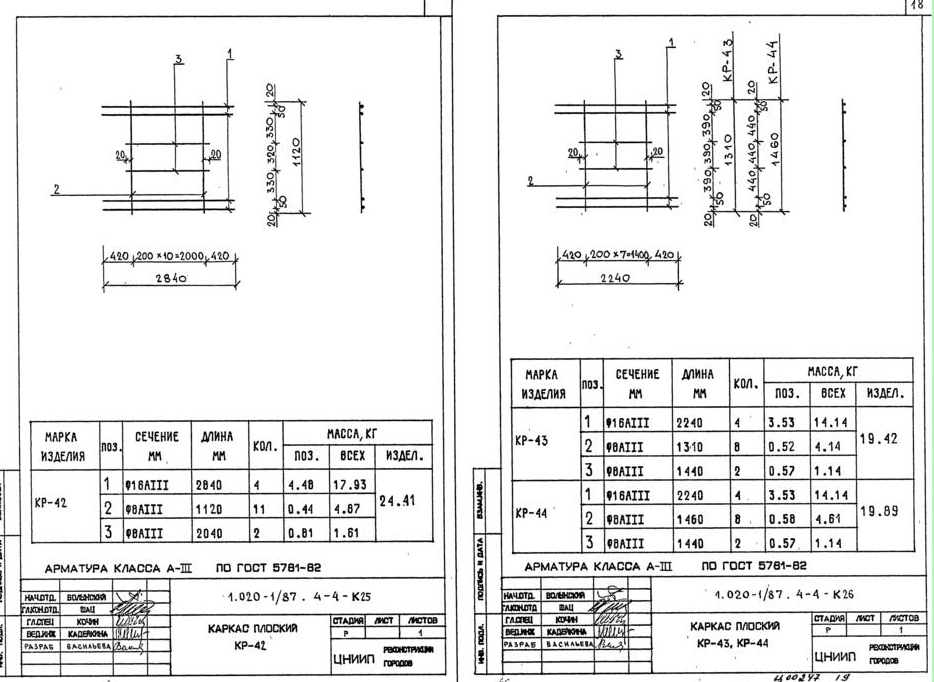

Каркас плоский КР-42; Каркас плоский КР-43, КР-44 – 18 стр

934 × 682 пикс.     Открыть в новом окне

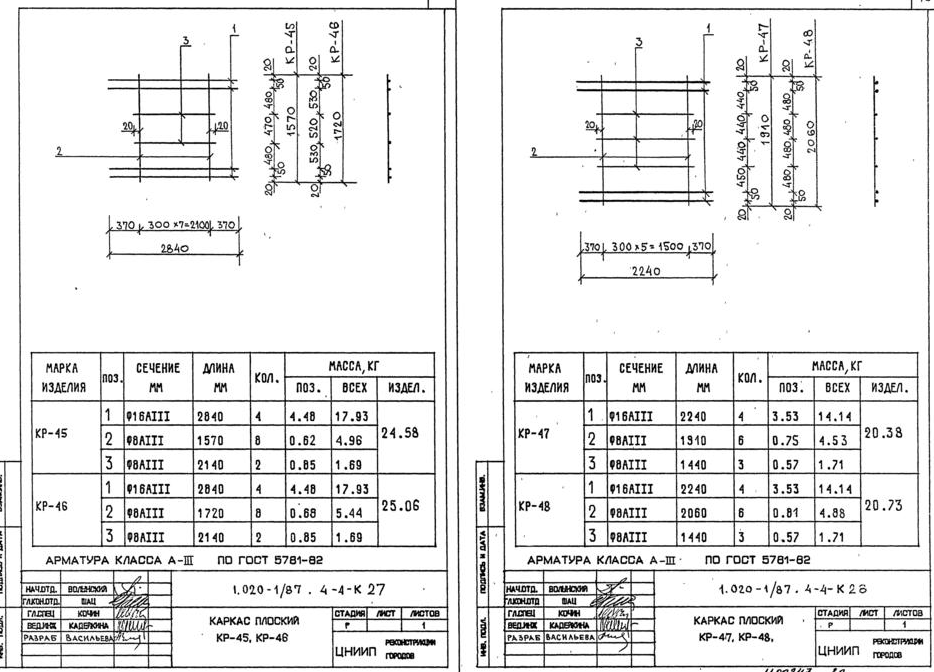

Каркас плоский КР-45, КР-46; Каркас плоский КР-47, КР-48 – 19 стр

934 × 672 пикс.     Открыть в новом окне

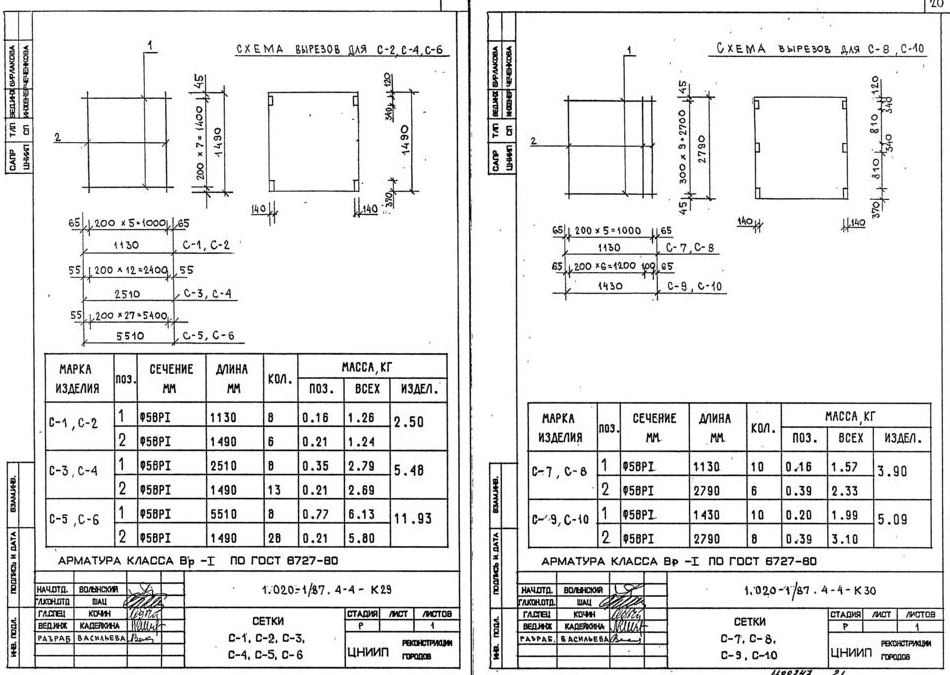

Сетки С-1, С-2, С-3, С-4, С-5, С-6; Сетки С-7, С-8, С-9, С-10 – 20 стр

950 × 675 пикс.     Открыть в новом окне

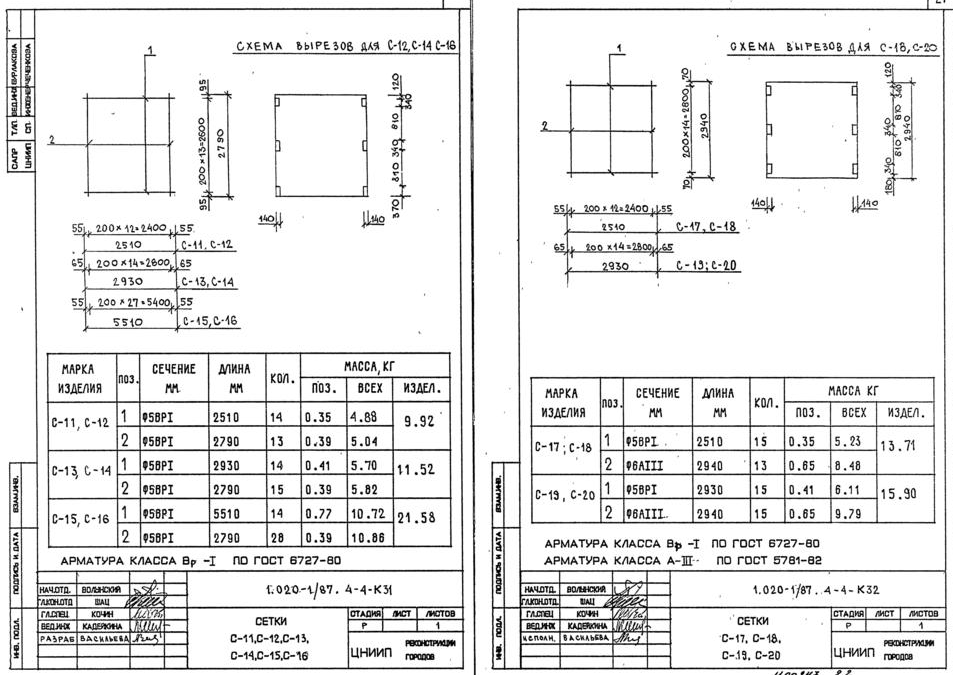

Сетки С-11, С-12, С-13, С-14, С-15, С-16; Сетки С-17, С-18, С-19, С-20 – 21 стр

953 × 675 пикс.     Открыть в новом окне

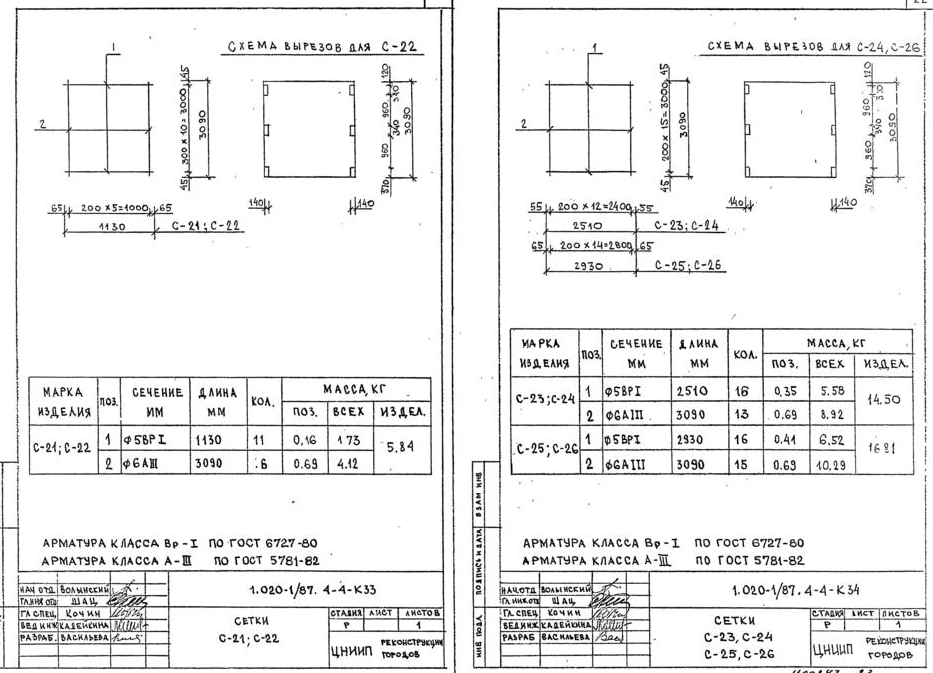

Сетки С-21, С-22; Сетки С-23, С-24, С-25, С-26 – 22 стр

933 × 673 пикс.     Открыть в новом окне

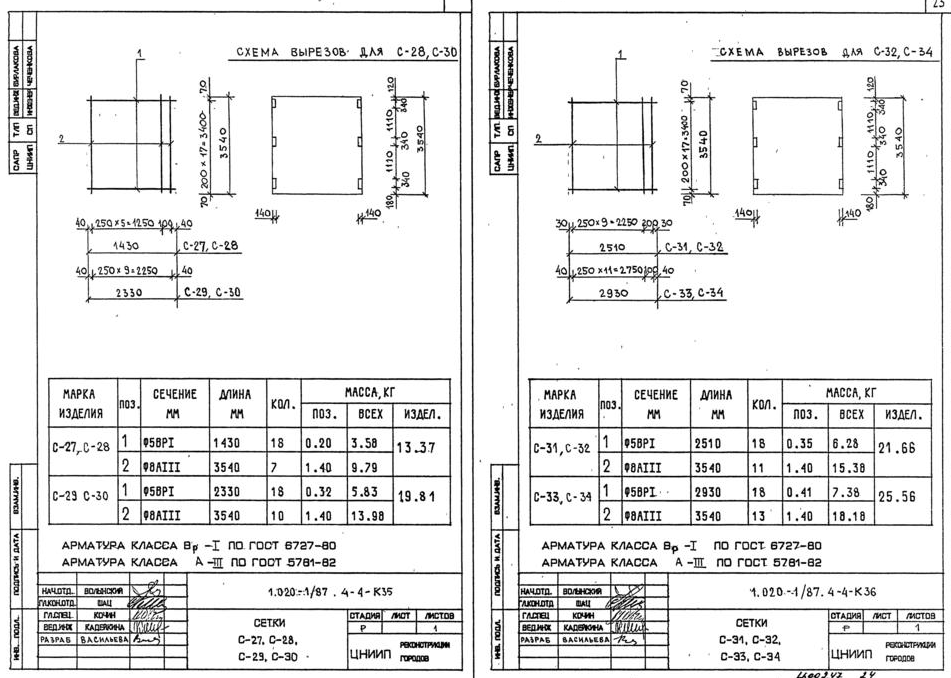

Сетки С-27, С-28, С-29, С-30; Сетки С-31, С-32, С-33, С-34 – 23 стр

951 × 678 пикс.     Открыть в новом окне

Сетки С-35, С-36, С-37, С-38; Сетки С-39, С-40, С-41, С-42, С-43, С-44 – 24 стр

930 × 681 пикс.     Открыть в новом окне

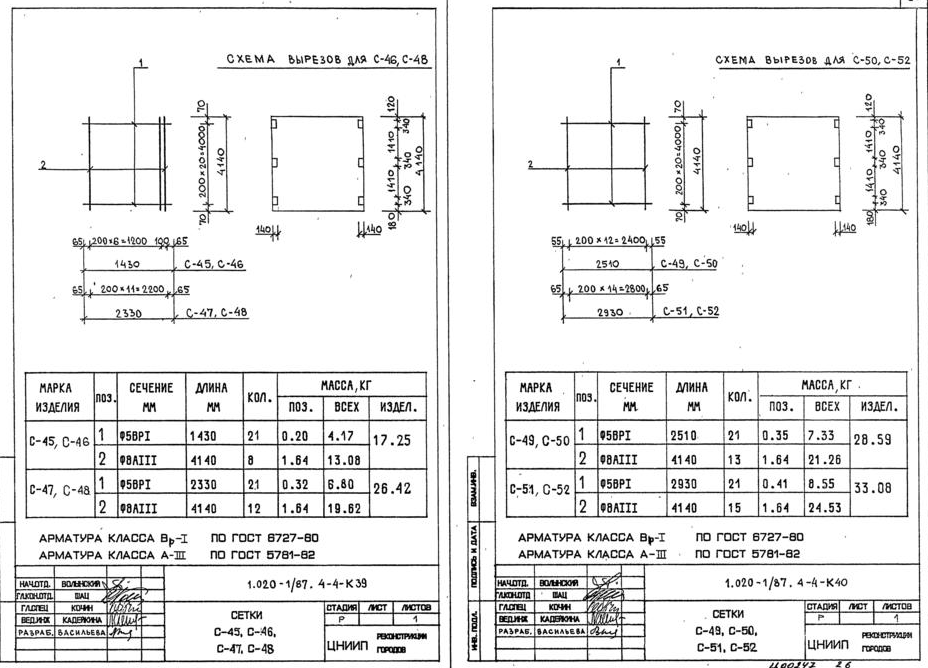

Сетки С-45, С-46, С-47, С-48; Сетки С-49, С-50, С-51, С-52 – 25 стр

928 × 668 пикс.     Открыть в новом окне

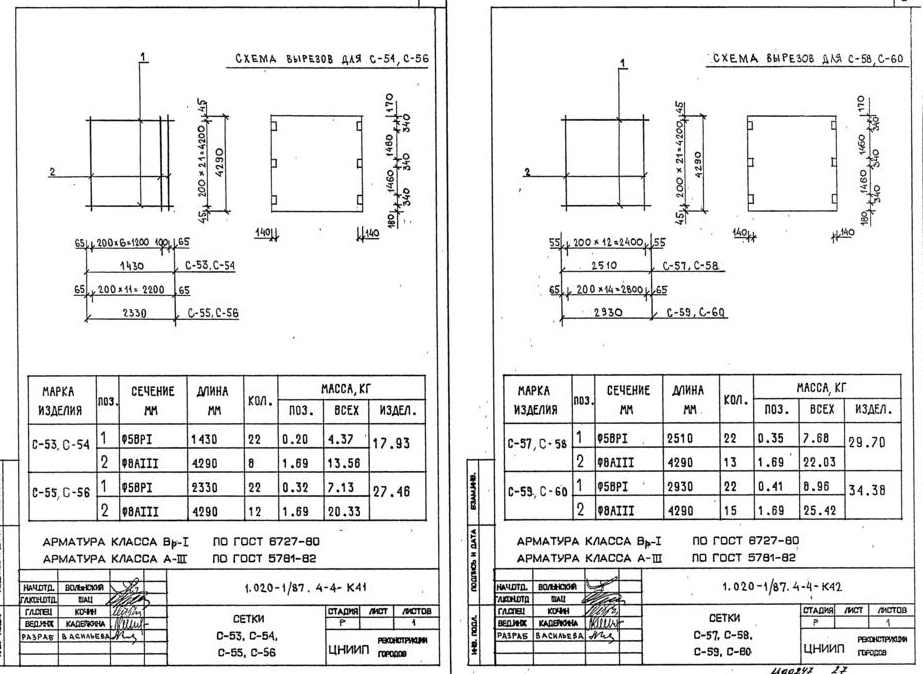

Сетки С-53, С-54, С-55, С-56; Сетки С-57, С-58, С-59, С-60 – 26 стр

923 × 674 пикс.     Открыть в новом окне

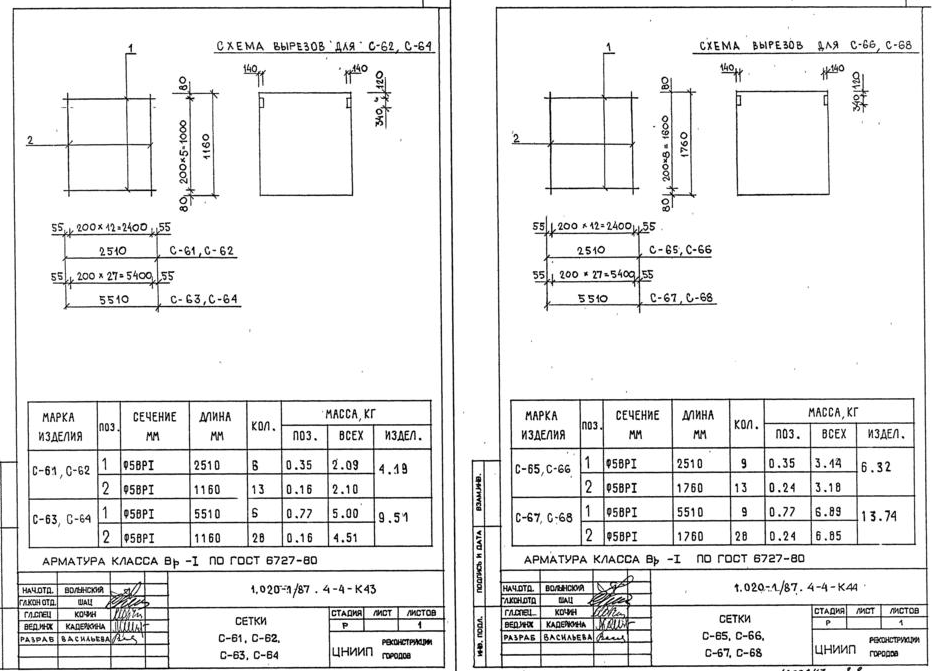

Сетки С-61, С-62, С-63, С-64; Сетки С-65, С-66, С-59, С-60 – 27 стр

932 × 671 пикс.     Открыть в новом окне

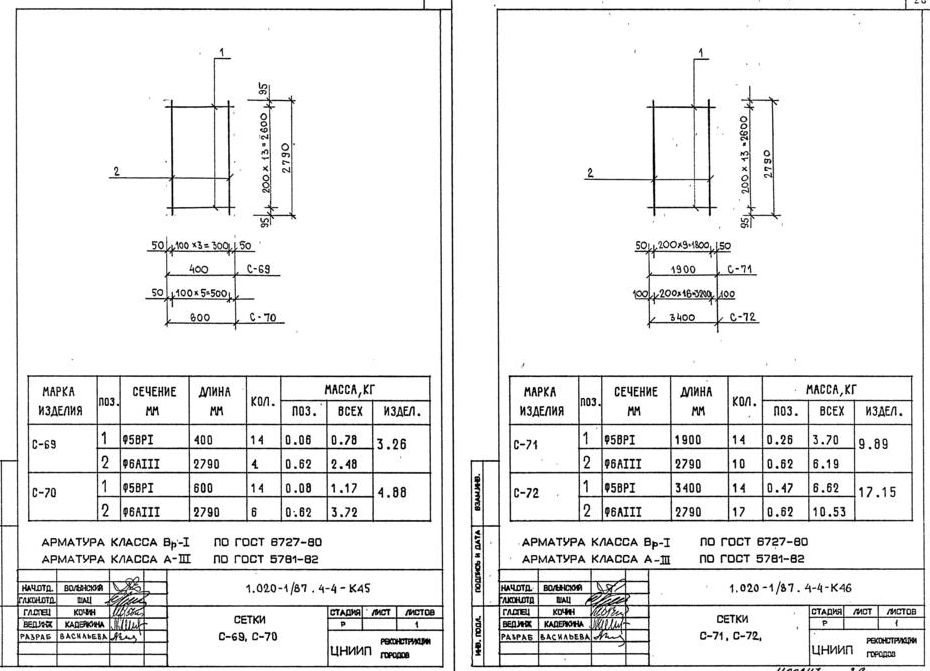

Сетки С-69, С-70; Сетки С-71, С-72 – 28 стр

930 × 671 пикс.     Открыть в новом окне

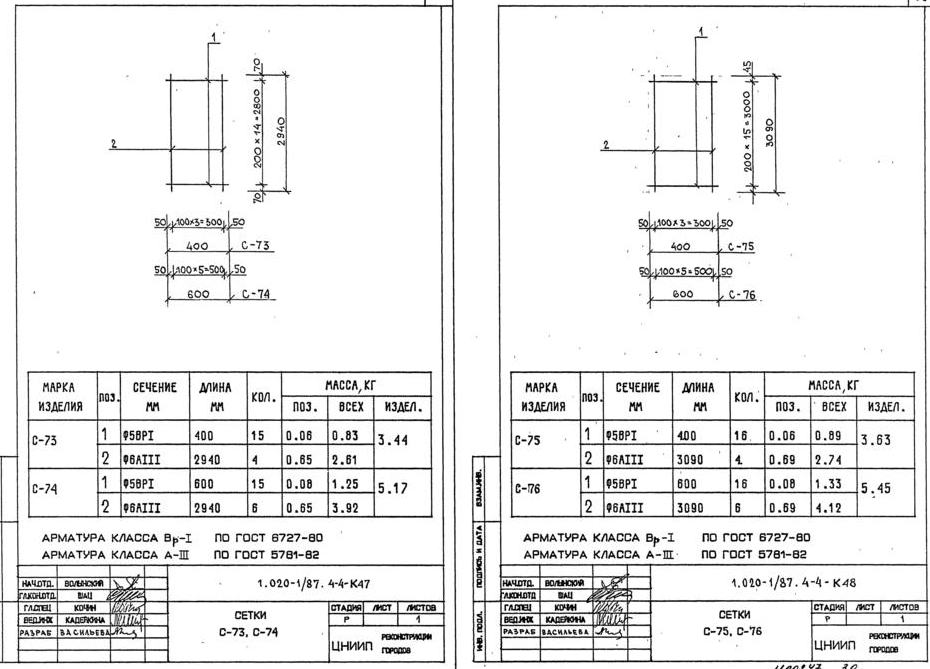

Сетки С-73, С-74; Сетки С-75, С-76 – 29 стр

930 × 669 пикс.     Открыть в новом окне

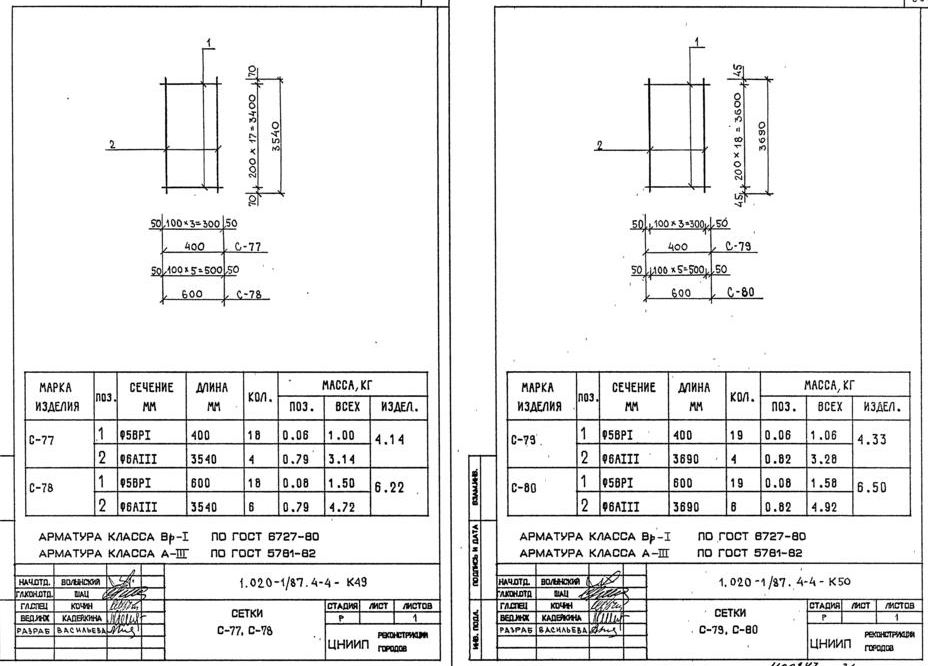

Сетки С-77, С-78; Сетки С-79, С-80 – 30 стр

928 × 666 пикс.     Открыть в новом окне

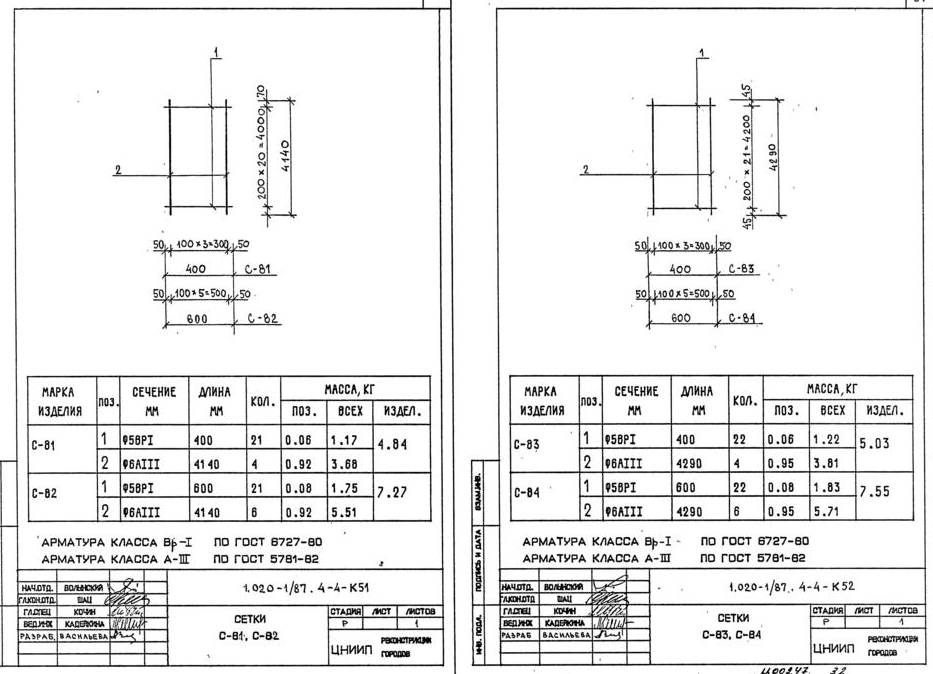

Сетки С-81, С-82; Сетки С-83, С-84 – 31 стр

933 × 674 пикс.     Открыть в новом окне

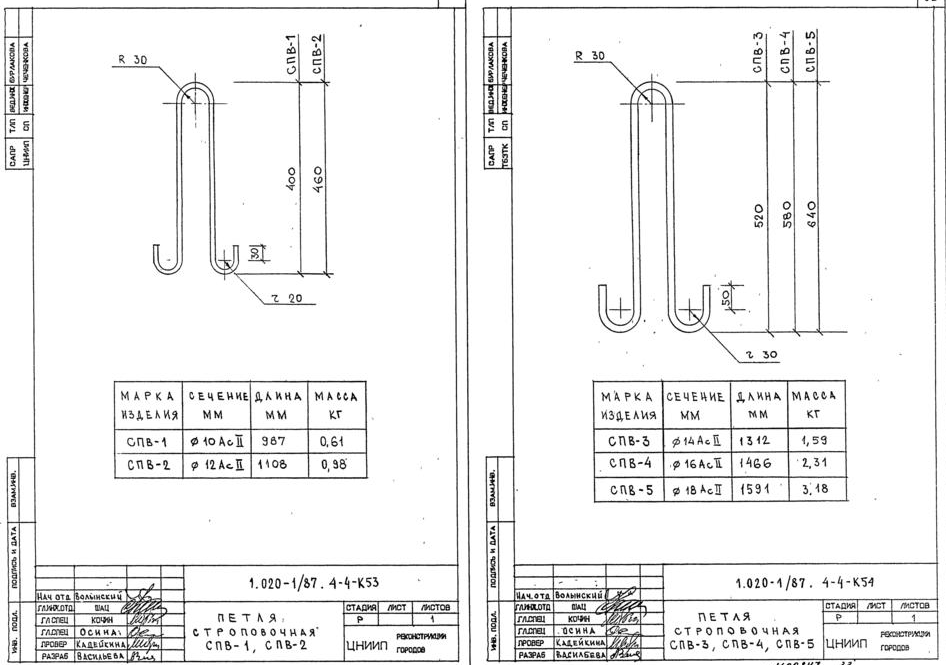

Петля строповочная СПВ-1, СПВ-2; Петля строповочная СПВ-3, СПВ-4, СПВ-5 – 32 стр

946 × 665 пикс.     Открыть в новом окне

Петля строповочная СПГ-1; Петля строповочная СПГ-2 – 33 стр

926 × 672 пикс.     Открыть в новом окне

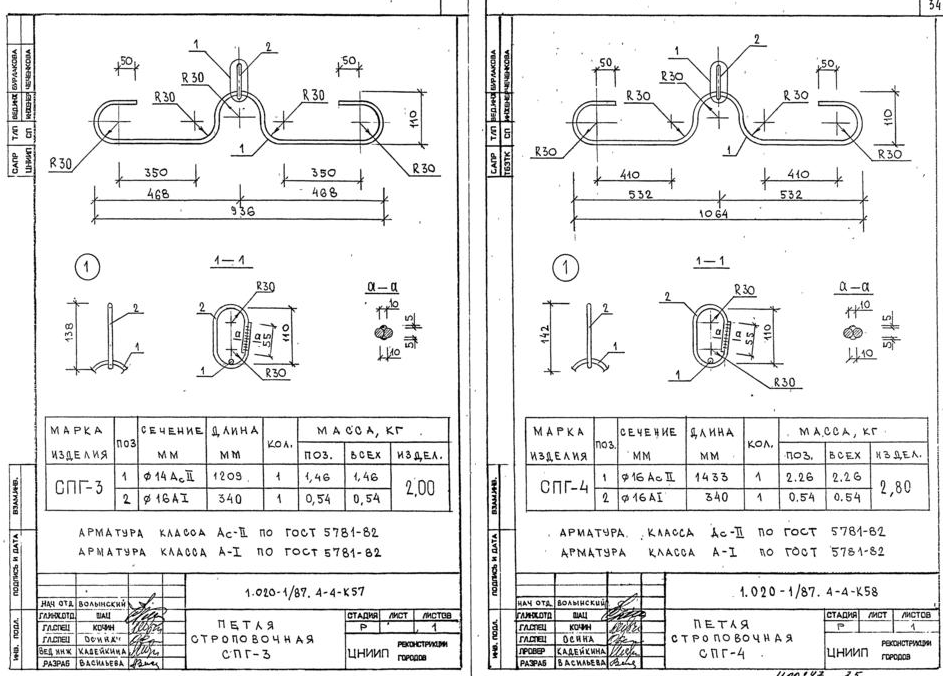

Петля строповочная СПГ-3; Петля строповочная СПГ-4 – 34 стр

943 × 676 пикс.     Открыть в новом окне

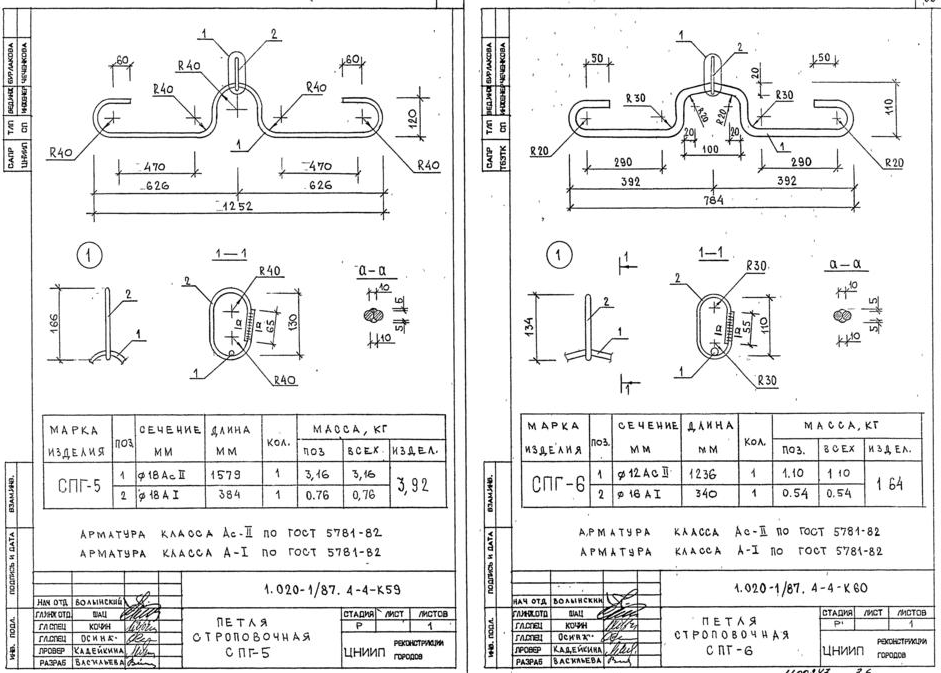

Петля строповочная СПГ-5; Петля строповочная СПГ-6 – 35 стр

941 × 673 пикс.     Открыть в новом окне

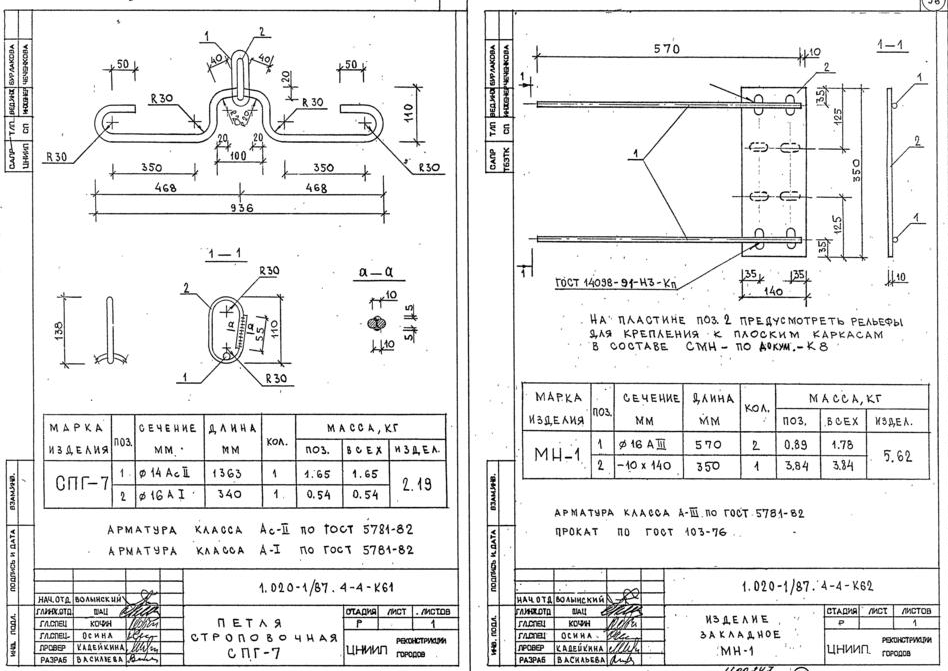

Петля строповочная СПГ-7; Петля строповочная СПГ-8 – 36 стр

948 × 671 пикс.     Открыть в новом окне
