Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 6-5 Монтажные узлы. Сопряжения элементов каркаса с многопустотными плитами перекры

Рабочие чертежи

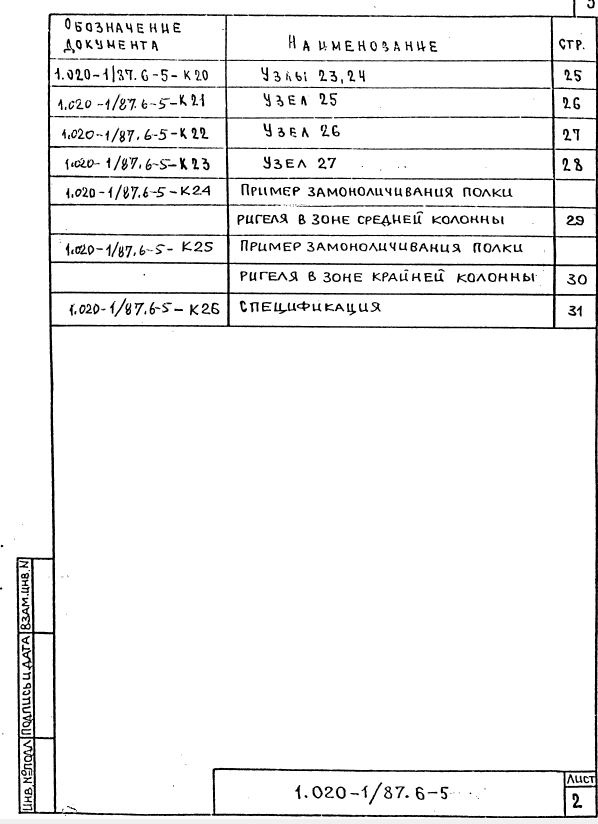

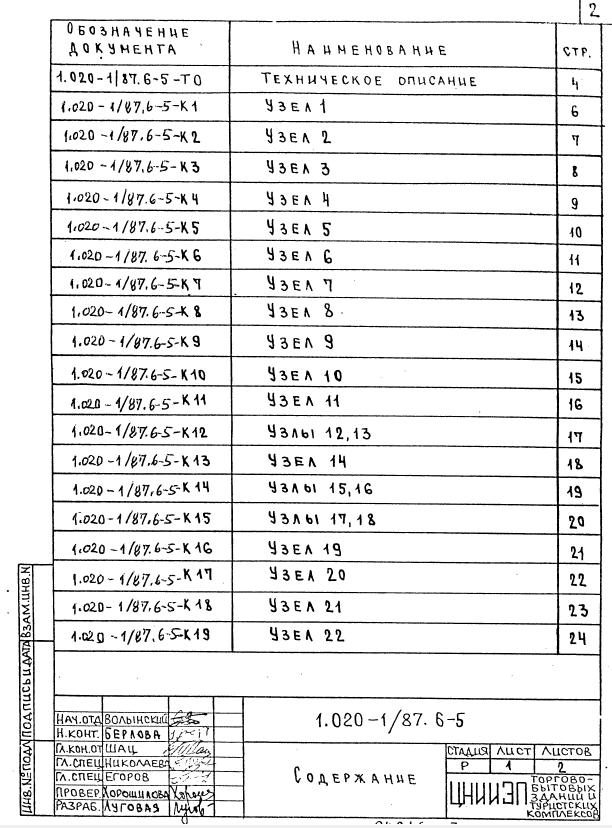

Содержание – 2 стр

612 × 828 пикс.     Открыть в новом окне

598 × 824 пикс.     Открыть в новом окне

Техническое описание – 4 стр

Настоящий выпуск содержит рабочие чертежи узлов сопряжений многопустотных плит перекрытия высотой 220 мм и лестничных маршей, и площадок с элементами каркаса (колоннами, ригелями, диафрагмами жесткости), в выпуске приведены также узлы укладки лестничных проступай и крепления лестничных ограждений.

Общие указания по применению изделий, основные требования по выполнению конструктивных решений узлов, обеспечивающих прочность и пространственную устойчивость каркаса, а также схемы расположения элементов каркаса с маркировкой узлов, приведены в выпуске 0-1 «Указания по применению изделий для зданий с перекрытиями из многопустотных плит и плит типа ТТ.»

Приведенные в настоящем выпуске узлы сопряжений элементов каркаса обеспечивают совместную работу этих элементов, а следовательно, и прочность, устойчивость как отдельных конструкций, так и всего здания в целом. Поэтому монтажные узлы следует выполнять в строгом соответствии с проектными решениями. Прочность и устойчивость здания в целом и его частей должны быть обеспечены на всех стадиях возведения здания. Порядок монтажа конструкций должен разрабатываться для каждого конкретного проекта в соответствии с указаниями выпуска 0-1, а также выпуска 0-8 «Указания по монтажу изделий каркаса.»

Особенно важным является образование жестких горизонтальных перекрытия, поэтому с особой тщательностью необходимо выполнять омоноличивание и запеканку всех швов между элементами с соблюдением СНиП III-15-76 «Бетонные и железобетонные конструкции монолитные»

Сварочные работы следует выполнять в соответствии с указаниями СНиП 3.03.01-87 «Несущие и ограждающие конструкции», ГОСТ 5264-80 «Ручная и дуговая сварка. Соединения сварные.» и ГОСТ 14098-85 «Соединения сварные арматуры и закладные изделий железобетонных конструкций.» При дуговой сварке следует применять электроды, рекомендуемые главой СНиП II-23-81* «Стальные конструкции»

Марка арматурной стали и стали на прокат, используемые для изготовления соединительных изделий, должна приниматься по СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» (Приложения 1 и 2) в зависимости от условий строительства и эксплуатации.

Соединительные элементы должны иметь антикоррозийное покрытие, решаемое в конкретном проекте, согласно условиям главыСНиП 2.03.11-85 «Защита строительных конструкций от коррозии»». При выполнении сварочных работ нарушенное антикоррозийное покрытие должно быть восстановлено в соответствии с указаниями выпуска 0-8.

Перечень выпусков, входящих в состав серии, приведен в выпуске 0-0 «Состав серии. Общие указания по применению изделий. Номенклатура изделий серий».

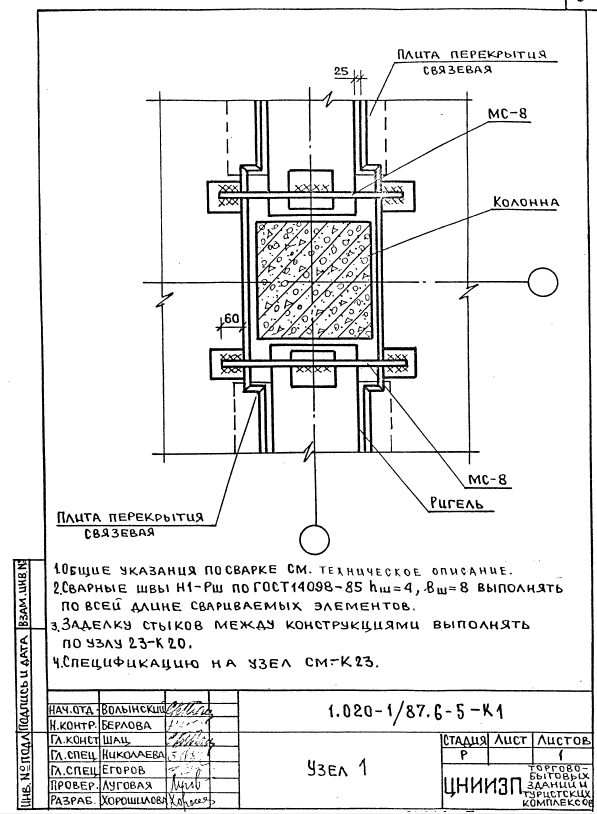

Узел 1 – 6 стр

597 × 814 пикс.     Открыть в новом окне

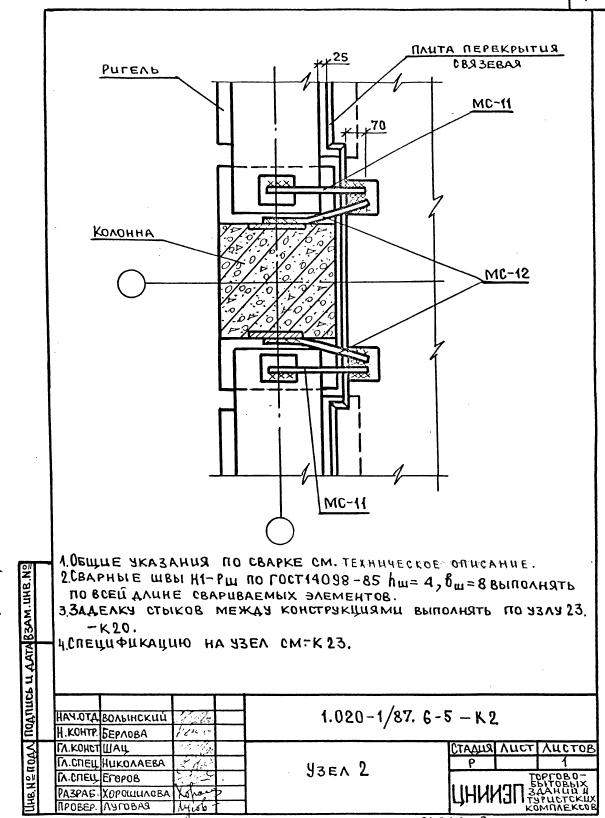

Узел 2 – 7 стр

605 × 818 пикс.     Открыть в новом окне

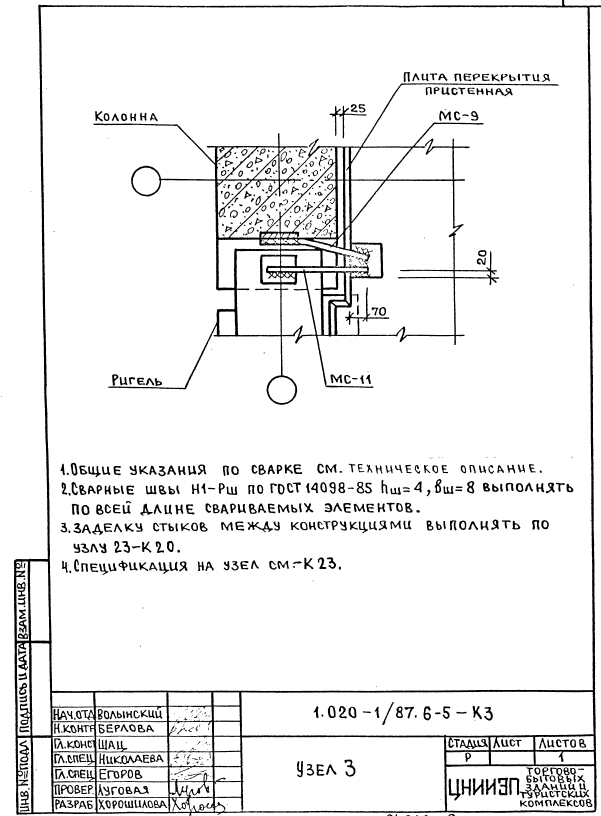

Узел 3 – 8 стр

601 × 816 пикс.     Открыть в новом окне

Узел 4 – 9 стр

606 × 819 пикс.     Открыть в новом окне

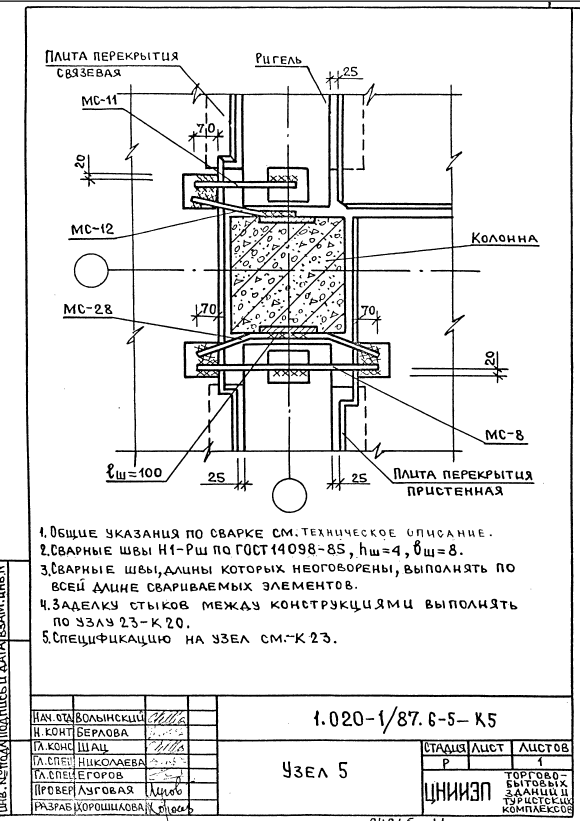

Узел 5 – 10 стр

580 × 821 пикс.     Открыть в новом окне

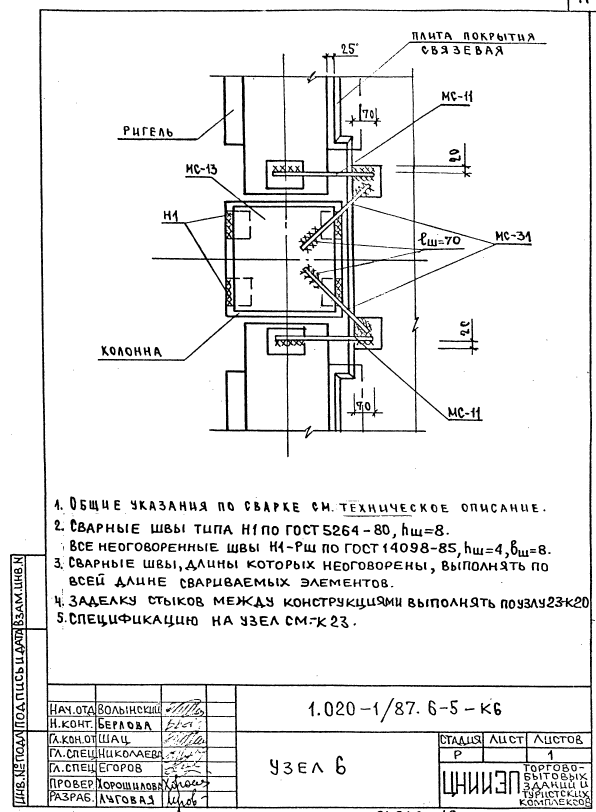

Узел 6 – 11 стр

596 × 812 пикс.     Открыть в новом окне

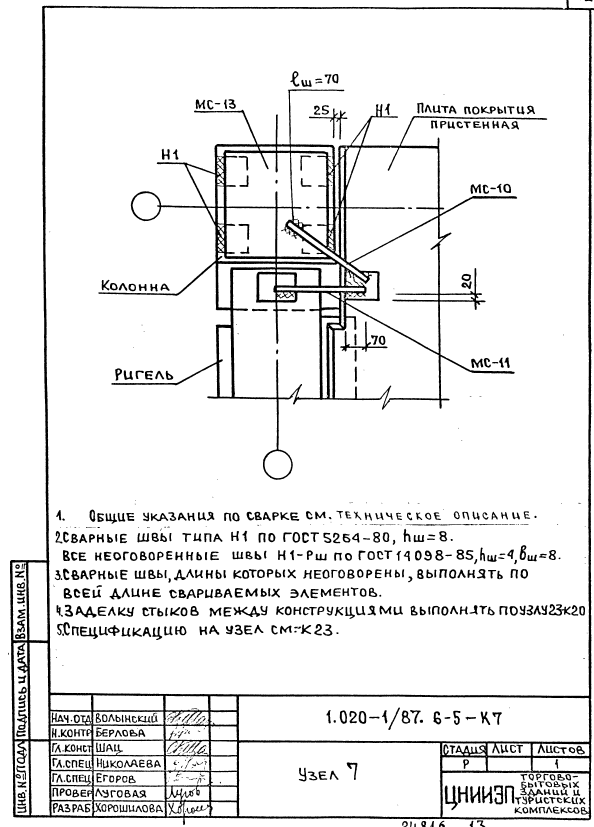

Узел 7 – 12 стр

594 × 827 пикс.     Открыть в новом окне

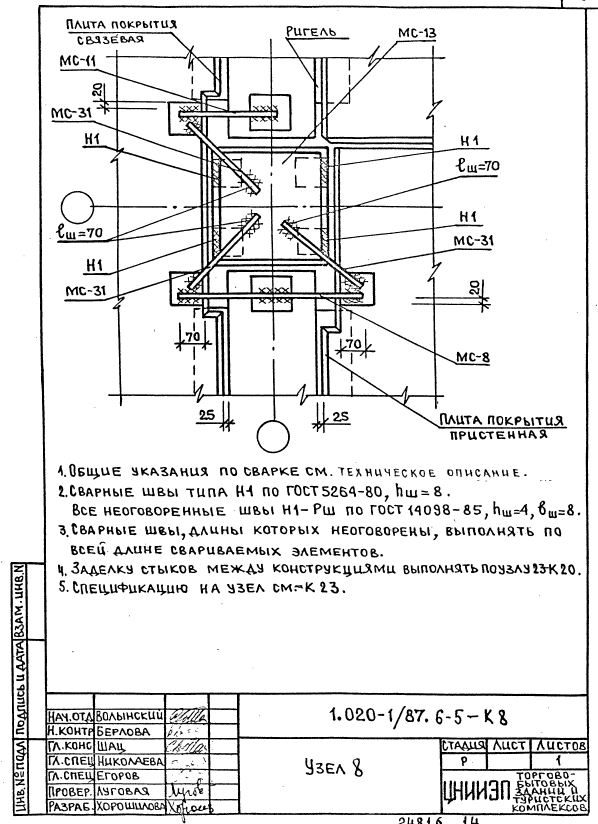

Узел 8 – 13 стр

598 × 824 пикс.     Открыть в новом окне

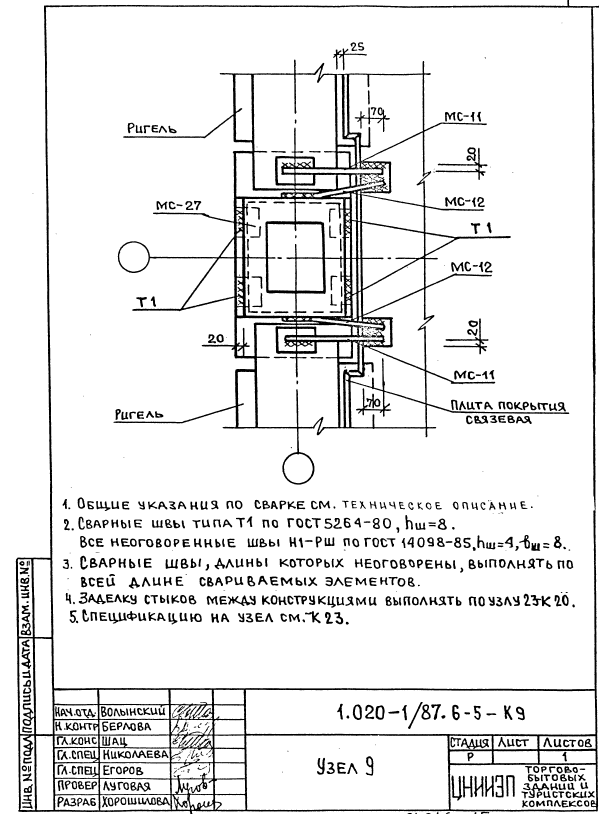

Узел 9 – 14 стр

599 × 814 пикс.     Открыть в новом окне

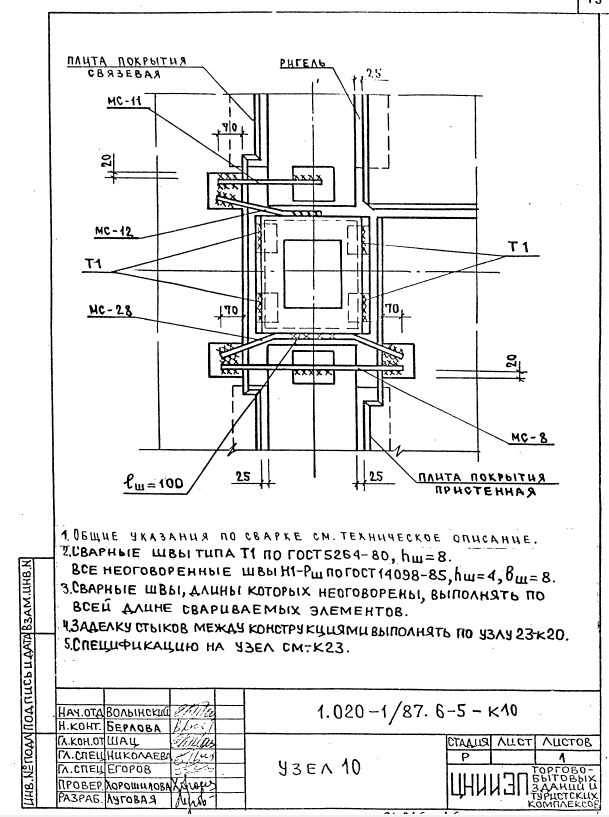

Узел 10 – 15 стр

609 × 817 пикс.     Открыть в новом окне

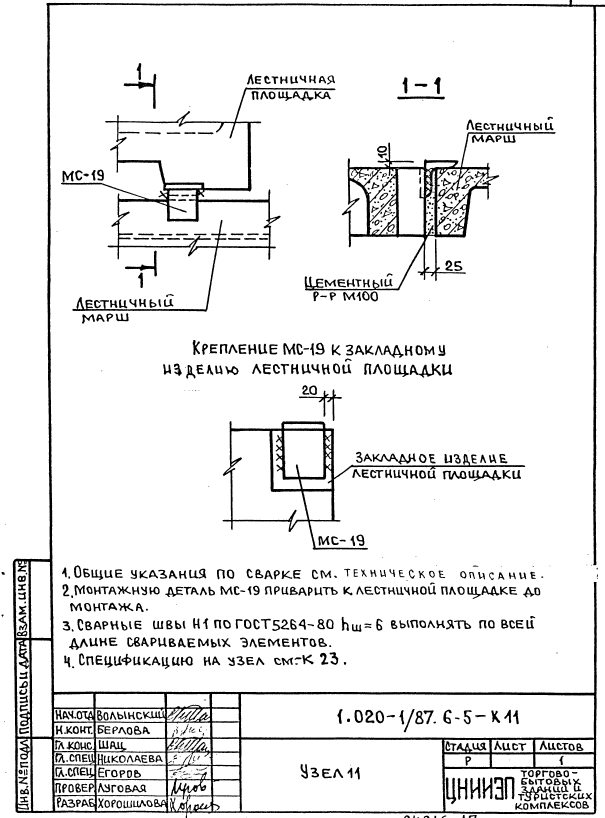

Узел 11 – 16 стр

605 × 818 пикс.     Открыть в новом окне

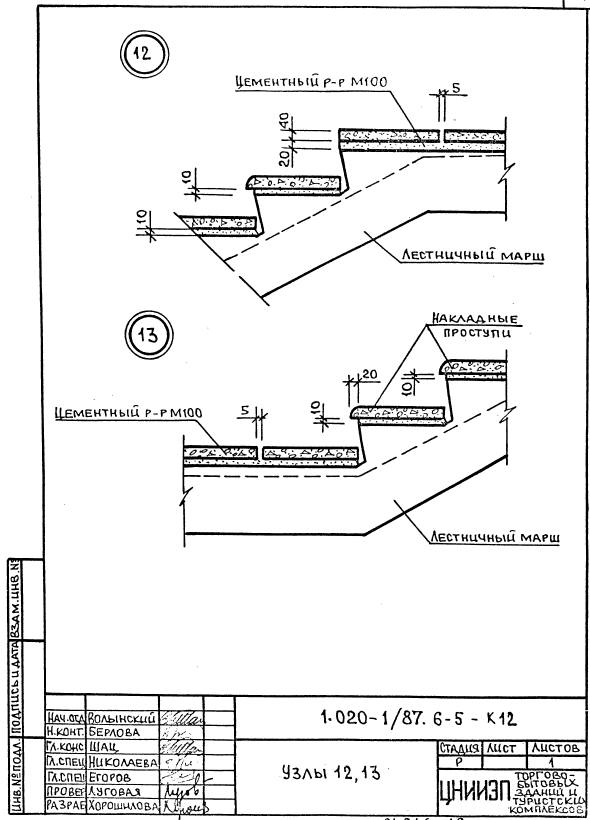

Узлы 12, 13 – 17 стр

590 × 820 пикс.     Открыть в новом окне

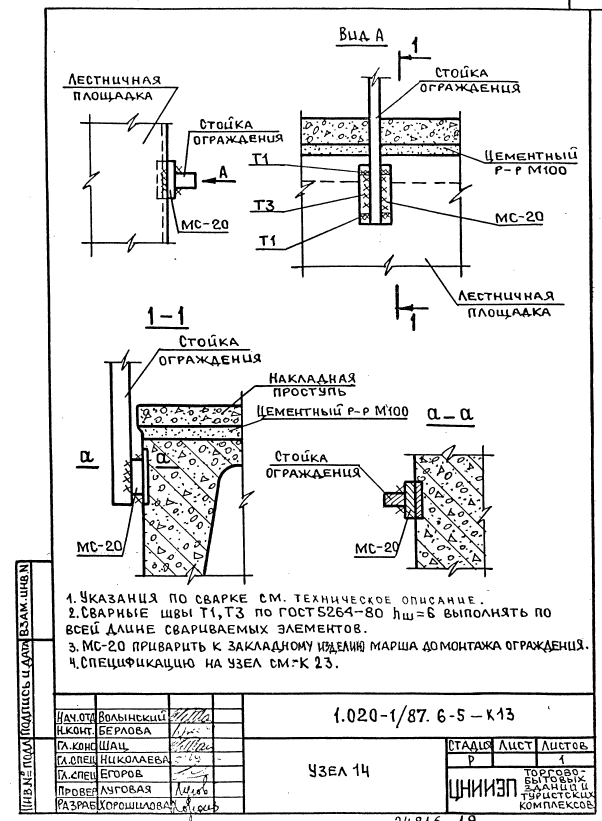

Узел 14 – 18 стр

602 × 821 пикс.     Открыть в новом окне

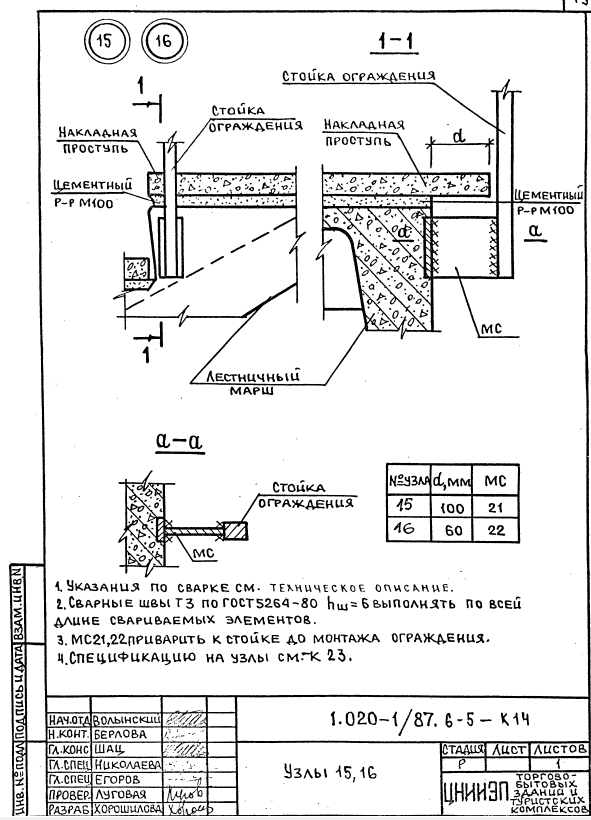

Узлы 15, 16 – 19 стр

591 × 820 пикс.     Открыть в новом окне

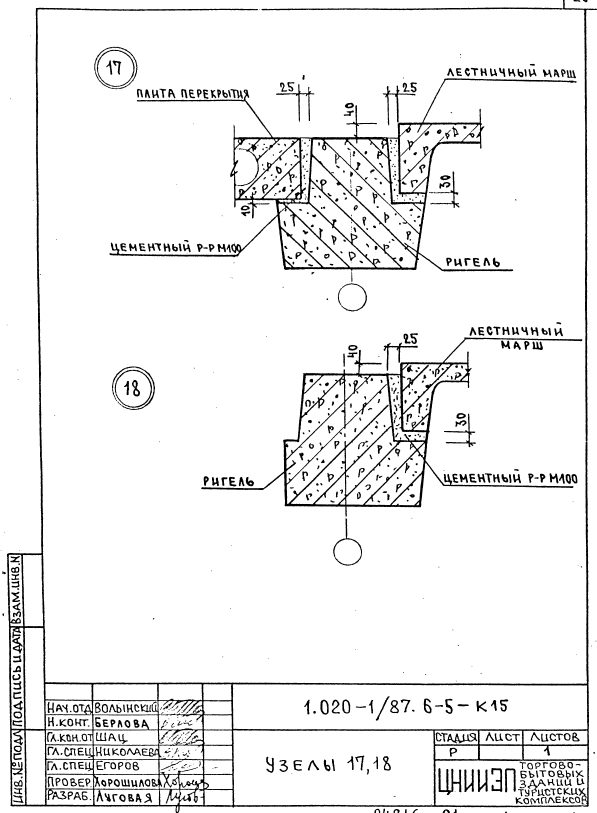

Узлы 17,18 – 20 стр

597 × 813 пикс.     Открыть в новом окне

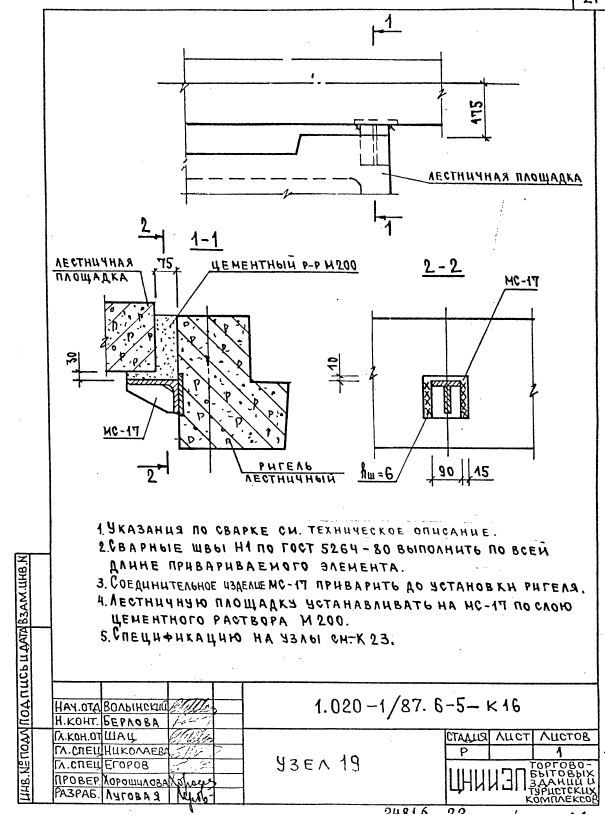

Узел 19 – 21 стр

605 × 815 пикс.     Открыть в новом окне

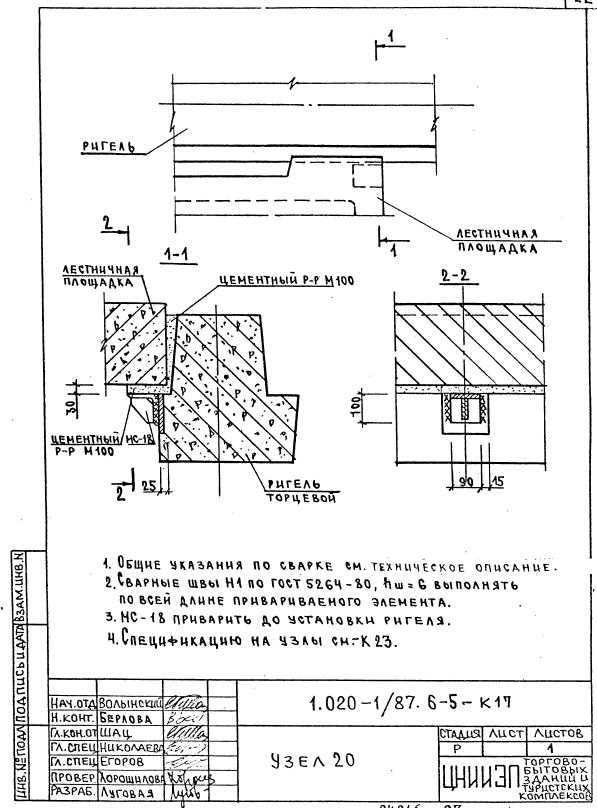

Узел 20 – 22 стр

597 × 808 пикс.     Открыть в новом окне

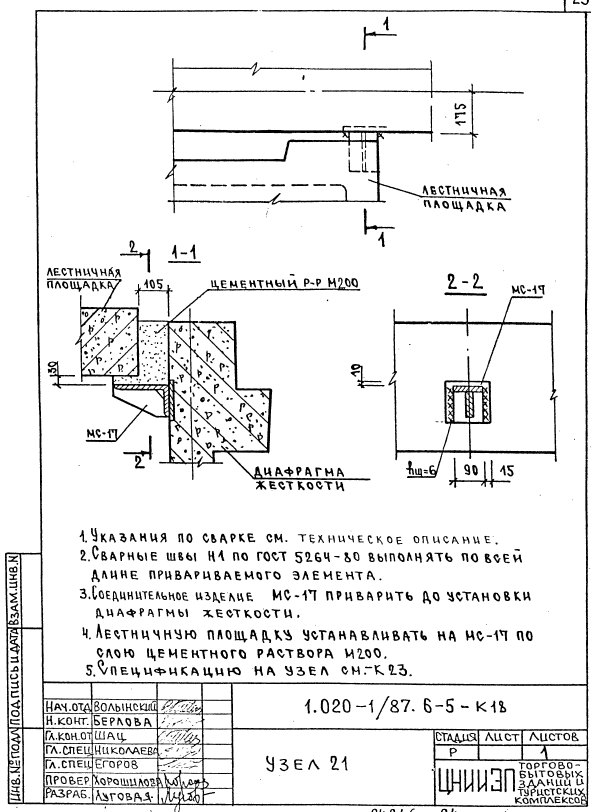

Узел 21 – 23 стр

591 × 812 пикс.     Открыть в новом окне

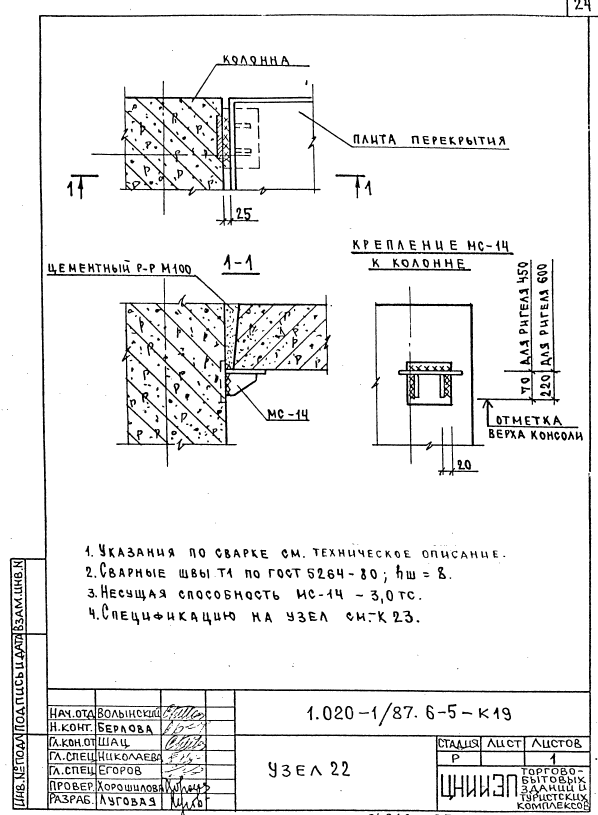

Узел 22 – 24 стр

598 × 815 пикс.     Открыть в новом окне

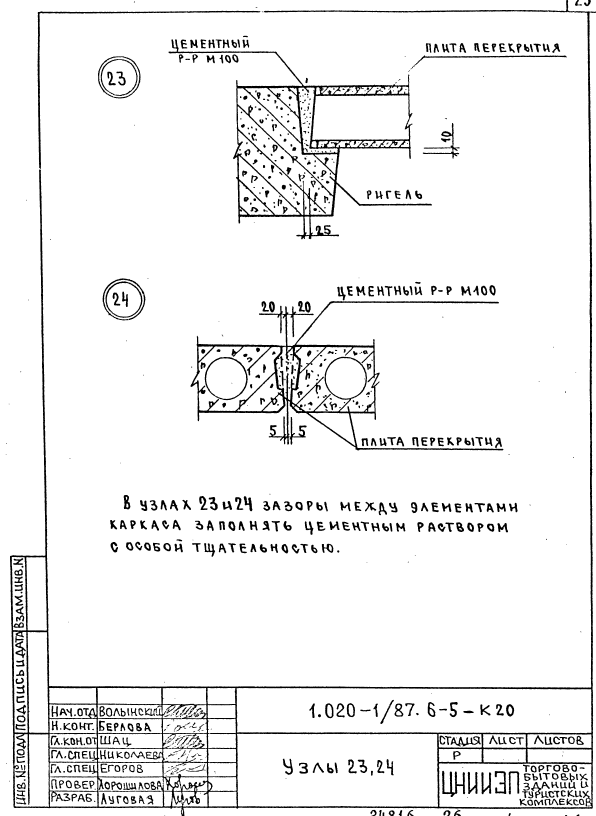

Узлы 23, 24 – 25 стр

596 × 816 пикс.     Открыть в новом окне

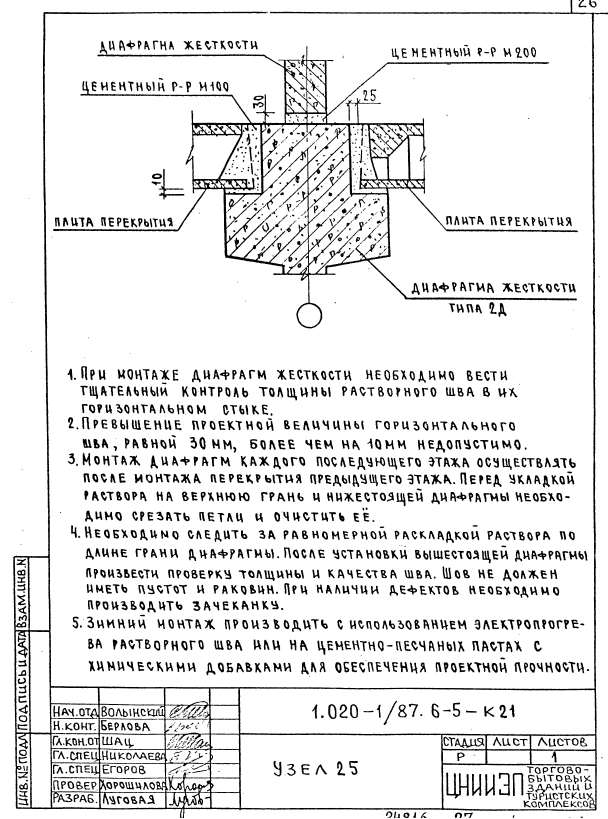

Узел 25 - 26 стр

608 × 819 пикс.     Открыть в новом окне

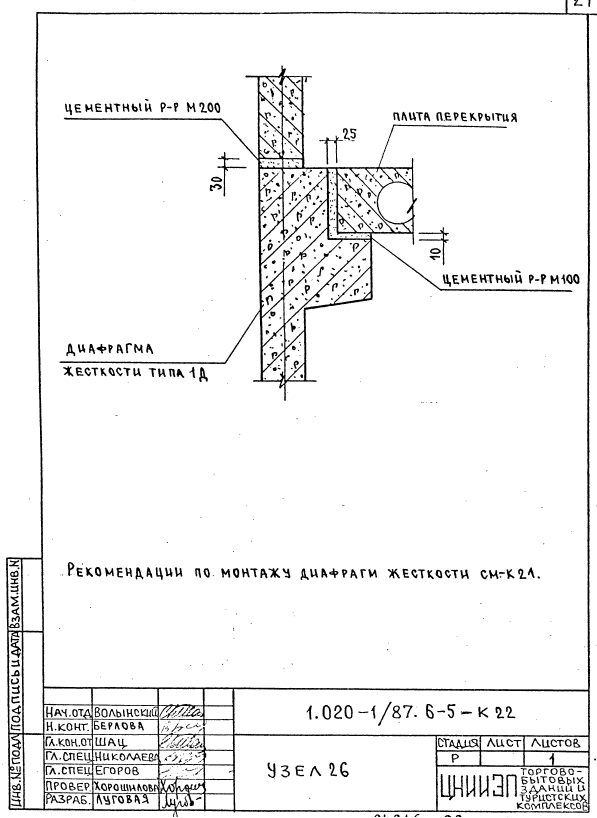

Узел 26 – 27 стр

597 × 818 пикс.     Открыть в новом окне

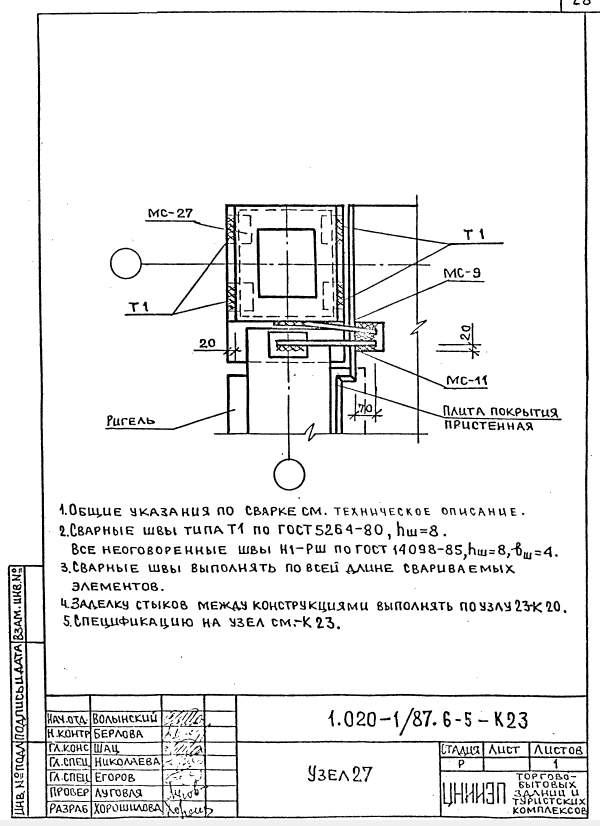

Узел 27 – 28 стр

600 × 826 пикс.     Открыть в новом окне

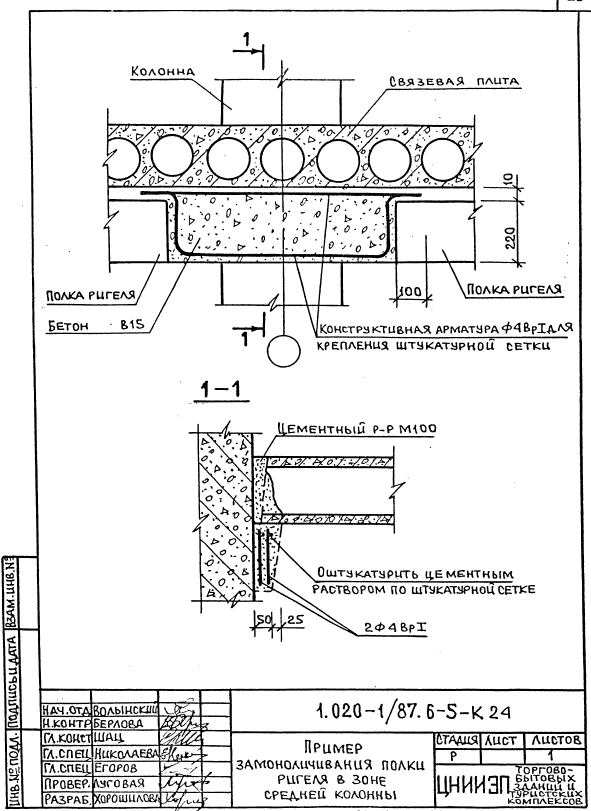

Пример замоноличивания полки ригеля в зоне средней колонны – 29 стр

591 × 811 пикс.     Открыть в новом окне

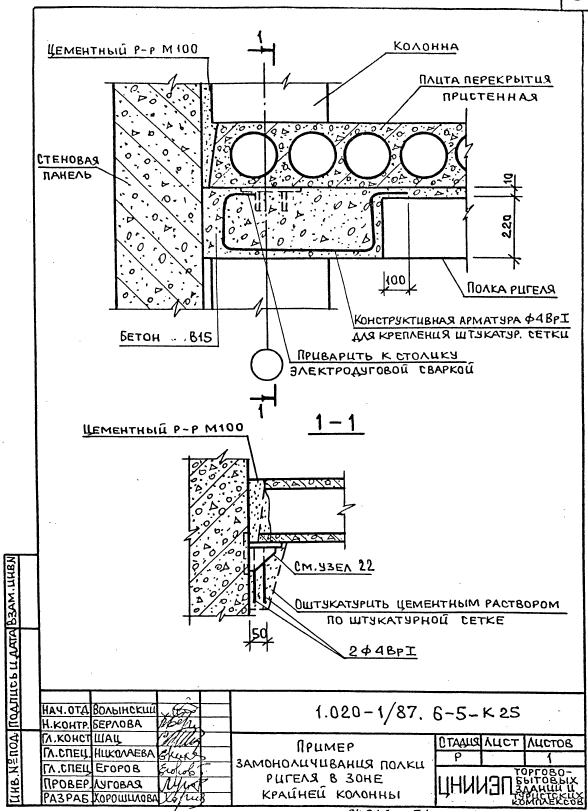

Пример замоноличивания полки ригеля в зоне крайней колонны – 30 стр

588 × 811 пикс.     Открыть в новом окне

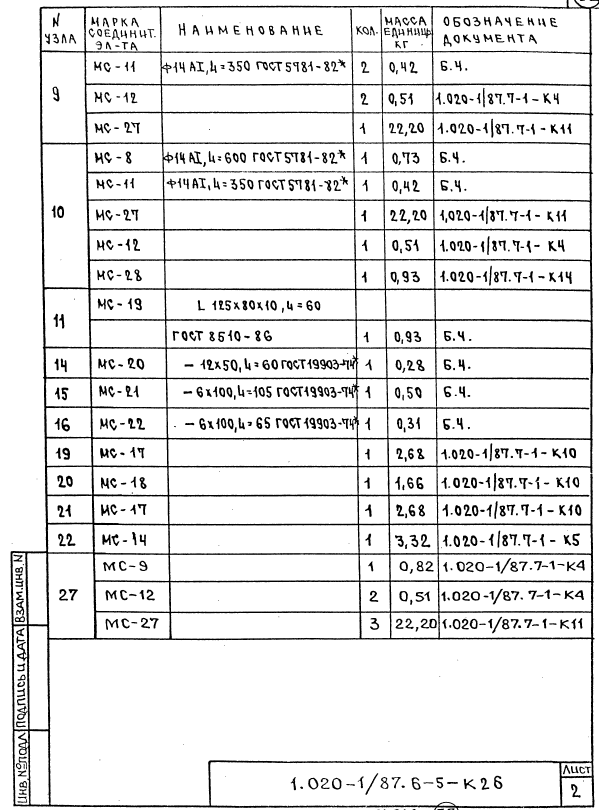

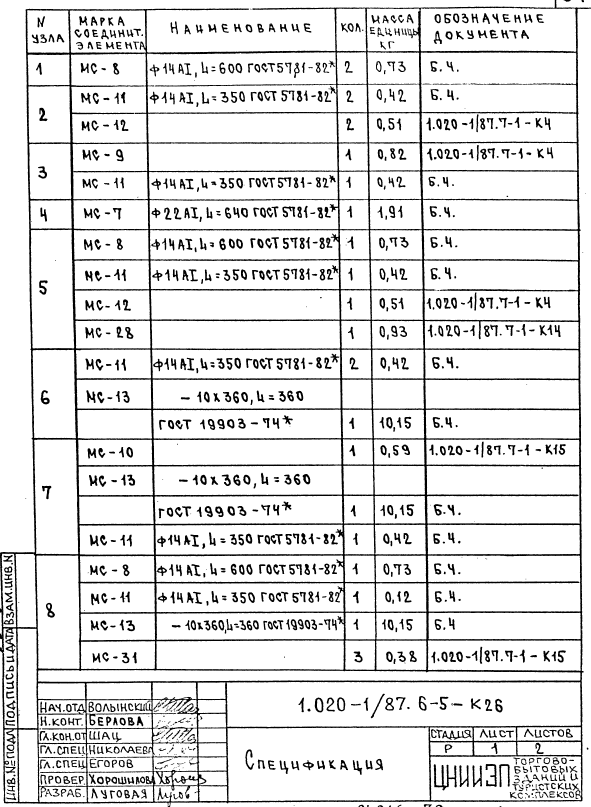

Спецификация – 31 стр

591 × 807 пикс.     Открыть в новом окне

599 × 810 пикс.     Открыть в новом окне (
