Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 7-1 Изделия соединительные стальные.

Рабочие чертежи

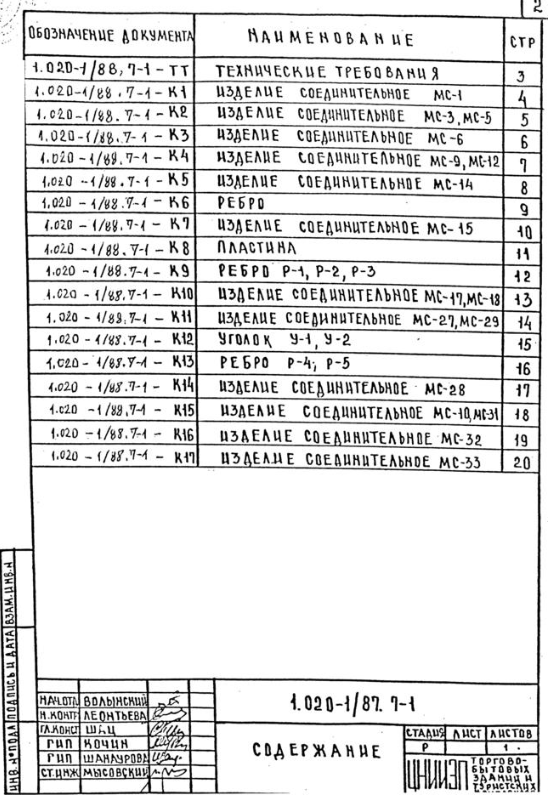

Содержание – 2 стр

548 × 795 пикс.     Открыть в новом окне

Технические требования - 3 стр

Настоящий выпуск содержит чертежи соединительных изделий, предназначенных для выполнения сопряжения элементов каркаса (монтажные узлы каркаса см. выпуски 6-1…6-7 данной серии).

Марка арматурной стали и стали на прокат, используемой для изготовления соединительных изделий должна приниматься по СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» (Приложения 1,2) в зависимости от условий строительства и эксплуатации.

Соединительные элементы должны иметь антикоррозийное покрытие, решаемое в конкретном проекте, согласно условиям эксплуатации конструкции, исходя из требований главы СНиП 2.03.11-85 «Защита строительных конструкций от коррозий» При выполнении сварочных работ нарушенное антикоррозийное покрытие должно быть восстановлено в соответствии с указаниями вып. 0-8

Сварочные работы следует выполнять в соответствии с указаниями СНиП 3.03.01-87 «Несущие и ограждающие конструкции», ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные» и ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций». При дуговой сварке следует применять электроды, рекомендуемые главой СНиП II-23-81* «Стальные конструкции»

Соединительные элементы изготавливаются из арматурной стали класса А-I и А-III по ГОСТ 5781-82*, Вр-I – ГОСТ 6727-80, листовая сталь – ГОСТ 19903-90.

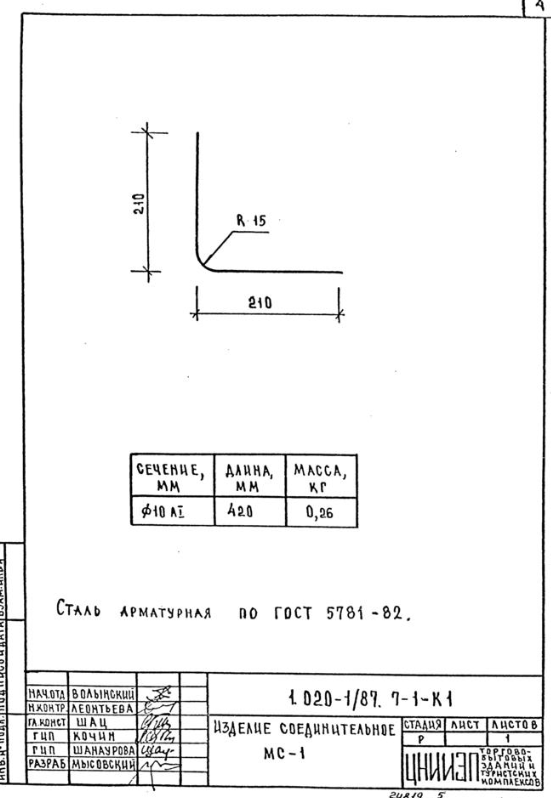

Изделие соединительное МС-1 – 4 стр

551 × 798 пикс.     Открыть в новом окне

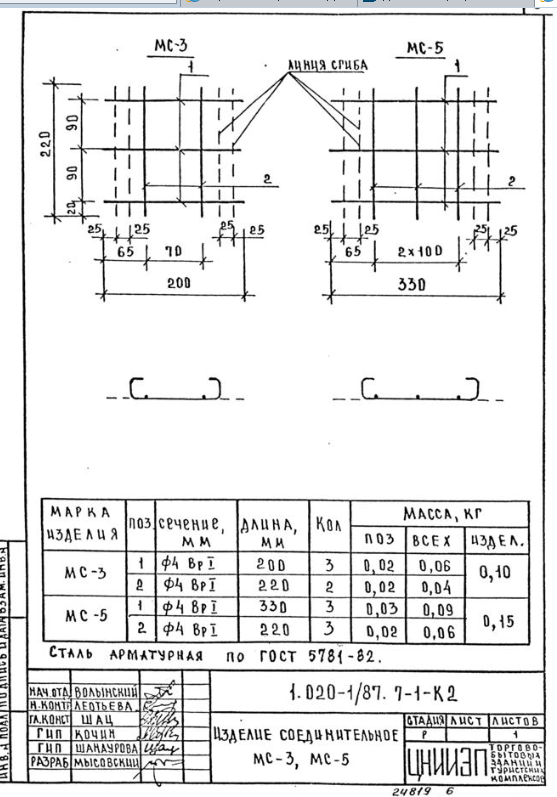

Изделие соединительное МС-3, МС-5 – 5 стр

557 × 797 пикс.     Открыть в новом окне

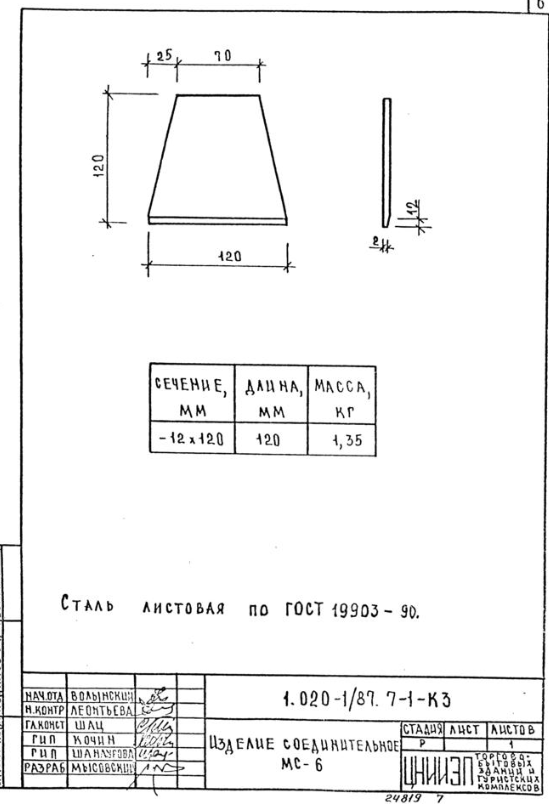

Изделие соединительное МС-6 – 6 стр

549 × 804 пикс.     Открыть в новом окне

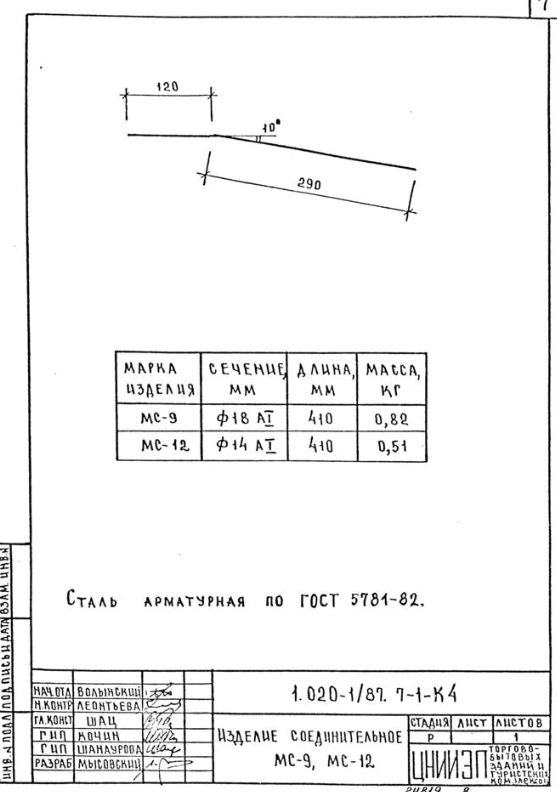

Изделие соединительное МС-9, МС-12 – 7 стр

557 × 792 пикс.     Открыть в новом окне

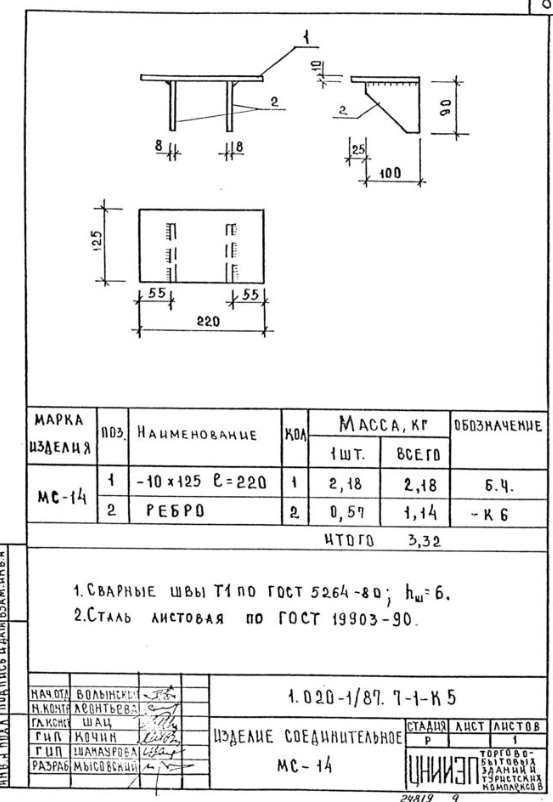

Изделие соединительное МС-14 – 8 стр

553 × 802 пикс.     Открыть в новом окне

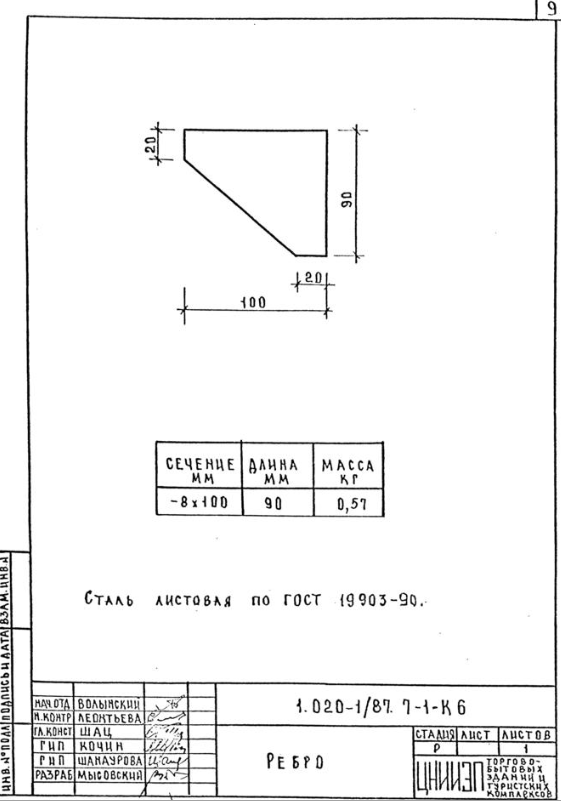

Ребро – 9 стр

561 × 805 пикс.     Открыть в новом окне

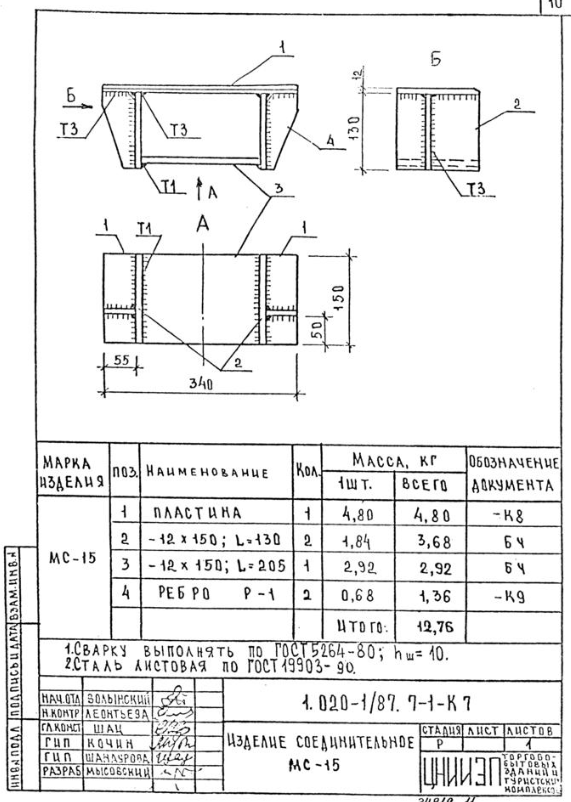

Изделие соединительное МС-15 – 10 стр

571 × 802 пикс.     Открыть в новом окне

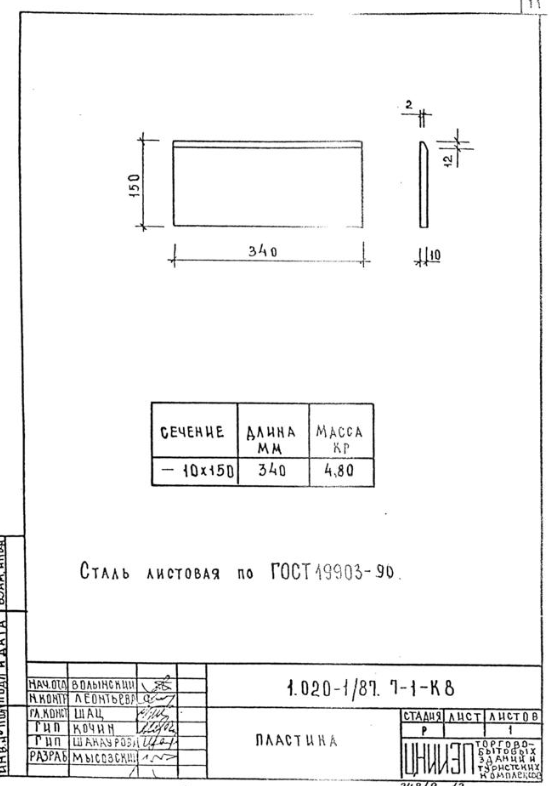

Пластина – 11 стр

549 × 786 пикс.     Открыть в новом окне

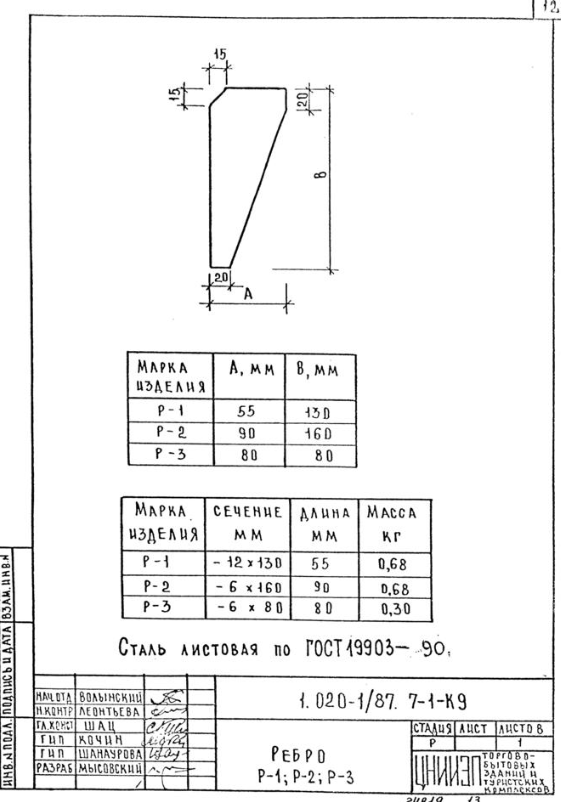

Ребро Р-1, Р-2, Р-3 – 12 стр

561 × 802 пикс.     Открыть в новом окне

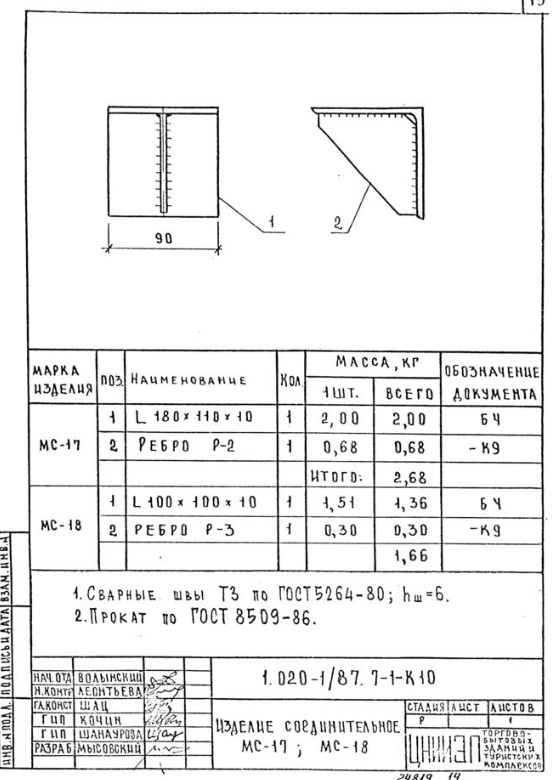

Изделие соединительное МС-17, МС-18 – 13 стр

553 × 780 пикс.     Открыть в новом окне

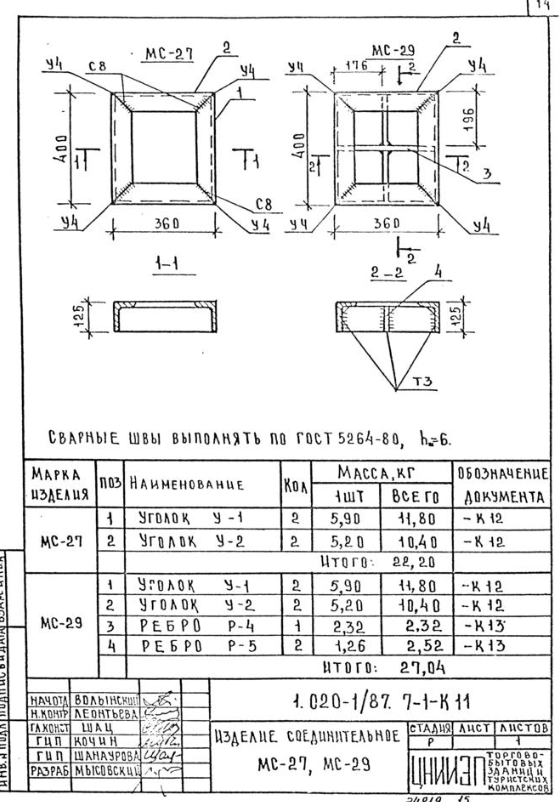

Изделие соединительное МС-27, МС-29 – 14 стр

559 × 802 пикс.     Открыть в новом окне

Уголок У-1, У-2 – 15 стр

552 × 785 пикс.     Открыть в новом окне

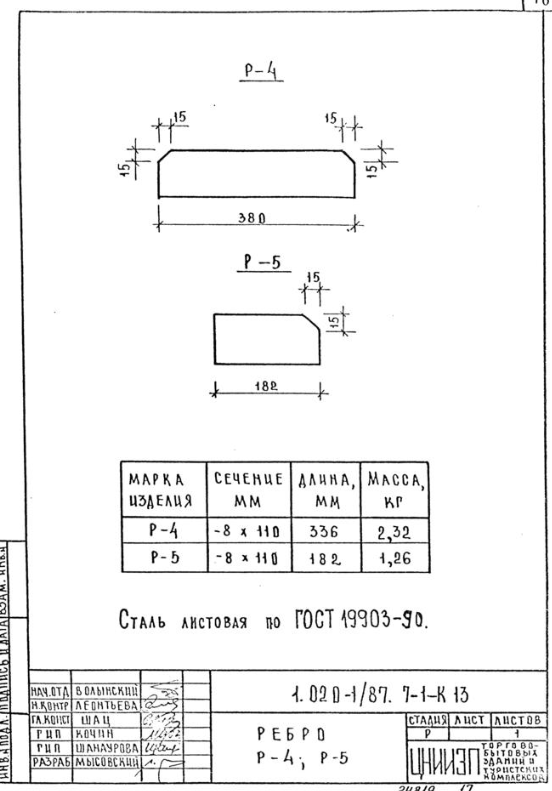

Ребро Р-4, Р-5 – 16 стр

552 × 791 пикс.     Открыть в новом окне

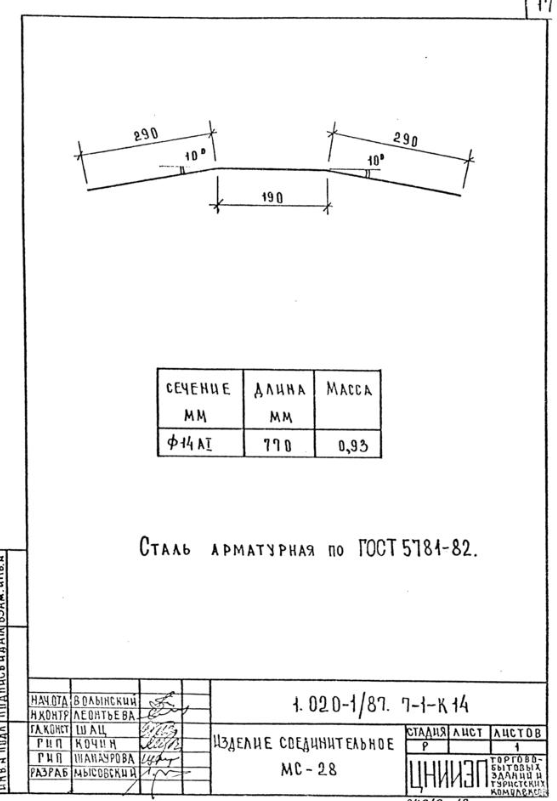

Изделие соединительное МС-28 – 17 стр

557 × 801 пикс.     Открыть в новом окне

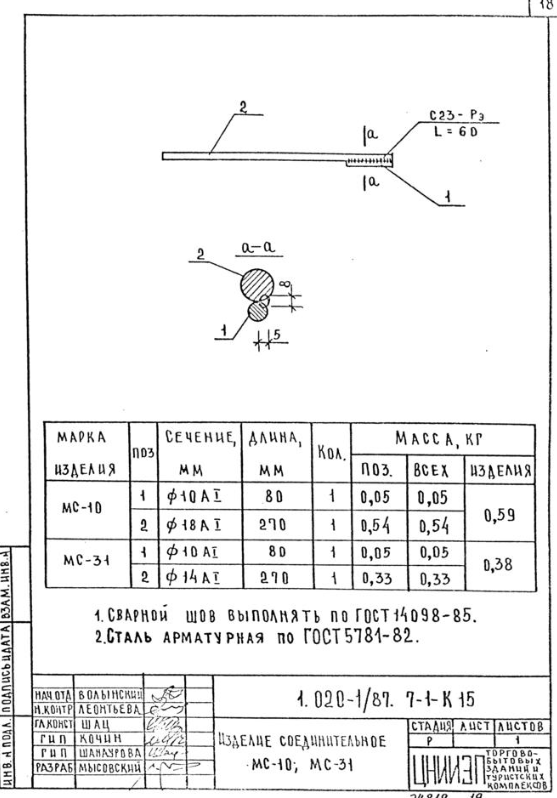

Изделие соединительное МС-10, МС-31 – 18 стр

557 × 798 пикс.     Открыть в новом окне

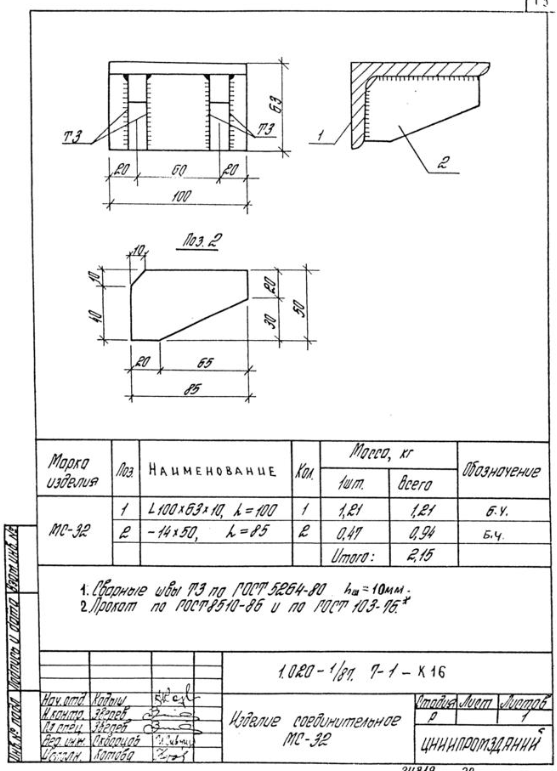

Изделие соединительное МС-32 – 19 стр

557 × 771 пикс.     Открыть в новом окне

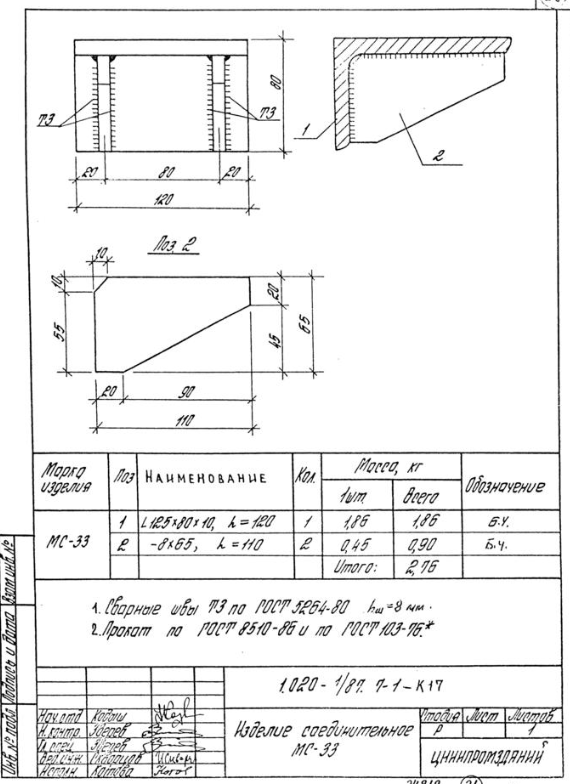

Изделие соединительное МС-33 – 20 стр

570 × 784 пикс.     Открыть в новом окне (
