Серия 3.006.1-2.87 Сборные железобетонные каналы и тоннели из лотковых элементов. Выпуск 2. Плиты. Опорные подушки.
Описание
 |
|
| 541 × 752 пикс. Открыть в новом окне | |
 |
|
| 539 × 752 пикс. Открыть в новом окне | |
 |
|
| 506 × 711 пикс. Открыть в новом окне | |
 |
|
| 522 × 706 пикс. Открыть в новом окне | |
 |
|
| 564 × 726 пикс. Открыть в новом окне | |
Техническое описание – 7 стр
1.Общая часть
1.1. Настоящий выпуск серии 3.006.1-2.87 содержит рабочие чертежи сборных железобетонных плит перекрытия и днища каналов, опорных подушек под подвижные опоры трубопроводов и плоских подкладок под стыки сборных железобетонных элементов каналов, возводимых на просадочных грунтах и в сейсмических районах.
Состав серии и материалы для проектирования каналов и тоннелей приведены в выпуске 0. Арматурные и закладные изделия в выпуске 4.
1.2. Железобетонные изделия запроектированы в соответствии с главой СНиП 2.03.01-84 «Бетонные и железобетонные конструкции. Нормы проектирования» Расчетные схемы плит приведены в выпуске 0.
1.3. Сборные элементы обозначены марками, состоящими из букв и цифр (например, П8-11; ПТ2; ППБ; ОП3)
Буквы означают наименование элемента («П» - плита; «ПТ» - плита трехслойная; «ПП» - плоская подкладка; «ОП» - опорная подушка), цифры после букв – порядковый номер элемента, цифры после тире- величину вертикальной равномерно-распределенной эквивалентной нагрузки в тс/м2 для плит марки «П».
Марки плит с рабочей арматурой, расположенной в верхней зоне, которые применяются для устройства днища каналов, содержит дополнительную букву «а» (например, П8-11а).
Марки плит перекрытий внутрицеховых каналов при заглублении верха перекрытия менее 0,3 м содержит дополнительную букву «б» (например, П7-5б). В марках доборных плит добавляется буква «д» (например, П8д-11; П7д-15а)
2. Технические требования
2.1. Железобетонные изделия приняты из бетона классов В15 и В25.
В трехслойных плитах в качестве утеплителя применены вкладыши из пенобетона класса В2 с плотностью 500 кг/м3.
2.2. Арматура принята классов А-I и А-III по ГОСТ 5781-82* и класса Вр-I по ГОСТ 6727-80*.
2.3.Для закладных изделий принята прокатная сталь ВСт3кп2 по ГОСТ 380-71*, анкера закладных изделий- из стали класса А-III марки ВСт3сп2 и ВСт3пс2. В случае монтажа при расчетной зимней температуре ниже минус 40 МЉС, применение для монтажных петель стали марки ВСт3пс2 не допускается.
2.4. Армирование железобетонных изделий производится сварными сетками и каркасами.
2.5. Толщина защитного слоя бетона для рабочей арматуры принята:
При толщине конструкций до 100 мм включительно-15 мм, при толщине более 100 мм-20 мм. Допускаемое отклонение по толщине защитного слоя +5 мм.
2.6. Бетонирование плит «П» предусмотрено в положении «на ребро» по кассетной технологии, вследствие чего эти плиты имеют в торцах петли для выемки из кассет. В случае изготовления этих плит «плашмя» указанные монтажные петли не устанавливаются. Строповку и монтаж плит рекомендуется производить при помощи клещевых фрикционных захватов. Допускается также монтаж плит, изготовленных в кассетах с помощью захватов, пропускаемых в отверстия, а плит, изготовленных «плашмя», с помощью монтажных петель. Расположение указанных отверстий и монтажных петель см. док. -63,-64 настоящего выпуска.
2.7. Съем изделий с опалубки производить после достижения бетоном 70% проектной прочности.
2.8. В плитах, изготовляемых по кассетной технологии, несмываемой краской должен наносится знак, указанный на чертежах.
3. Методы контроля и правила приемки
3.1. Испытание плит и прочность производить в соответствии с ГОСТ 8829-85.
Рекомендуется производить приемочный контроль конструкций с использованием неразрушающих методов.
3.2. Приемка изделий должна производится в соответствии с ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Правила приемки и настоящим техническим описанием.
При приемке следует обращать внимание на правильность маркировки и ориентирующих знаков.
4. Складирование и транспортирование изделий
4.1. Складирование изделий производится в штабелях. Прокладки должны устанавливаться на тех же расстояниях от торцов изделий, что и монтажные петли. Высоты штабеля назначаются из условия обеспечения требований по технике безопасности согласно СНиП III-4-80 «Техника безопасности в строительстве»
Плиты марки «П», изготовленные в кассетах, складируется в положении «на ребро».
4.2. Поставка изделий потребителю должна производиться по достижению бетона отпускной прочности, величина которой устанавливается в соответствии с п.п. 7.4, 7.6. и 7.7. ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования».
4.3. Погрузку и транспортирование изделий следует производить в соответствии с ГОСТ 13015.4-84 «Правила транспортирования и хранения», «Руководством по перевозке автотранспортом строительных конструкций.» (Cтройиздат, Москва 1980 г.) и «Руководством по перевозке железнодорожным транспортом сборных крупноразмерных железобетонных конструкций промышленного и жилищного строительства». (Стройиздат, 1967 г)
При транспортировании изделия должны иметь опоры, расположенные так же, как при складировании. Плиты марки «П», изготовленные по кассетной технологии должны транспортироваться в положении «на ребро»
Таблица соответствия марок и классов бетона по прочности на сжатие.
 |
|
| 280 × 102 пикс. Открыть в новом окне | |

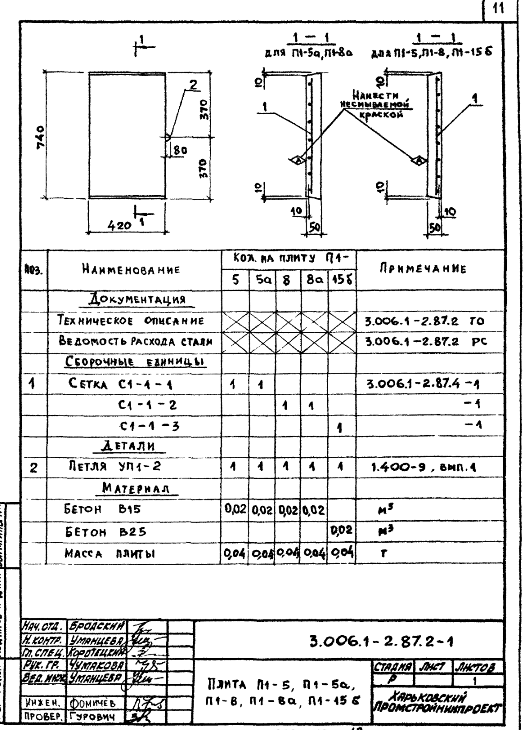

Плита П1-5, П1-5а, П1-8, П1-8а, П1-15б – 11 стр
 |
|
| 526 × 730 пикс. Открыть в новом окне | |

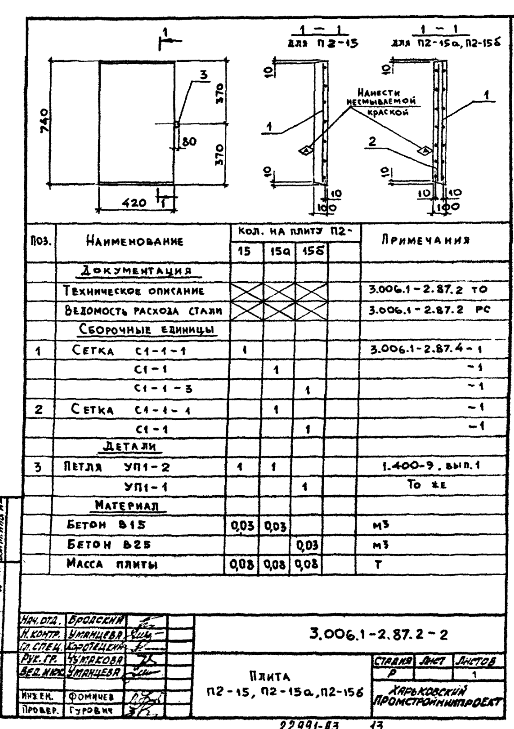

Плита П2-5, П2-5а, П2-15б – 12 стр
 |
|
| 514 × 729 пикс. Открыть в новом окне | |

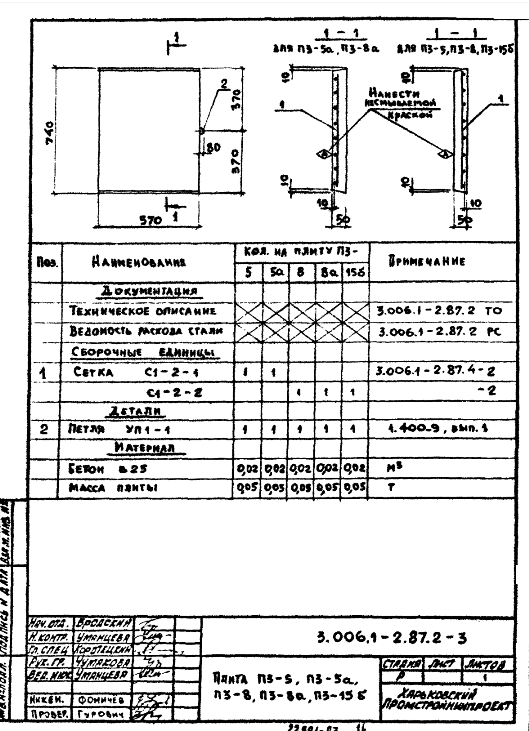

Плита П3-5, П3-5а, П3-8, П3-8а, П3-15б – 13 стр
 |
|
| 529 × 731 пикс. Открыть в новом окне | |
Плита П3-5, П3-5а, П3-8, П3-8а, П3-15б – 13 стр
|
|
| 529 × 731 пикс. Открыть в новом окне | |
Плита П4-15, П4-15а, П4-15б – 14 стр
 |
|
| 519 × 737 пикс. Открыть в новом окне | |

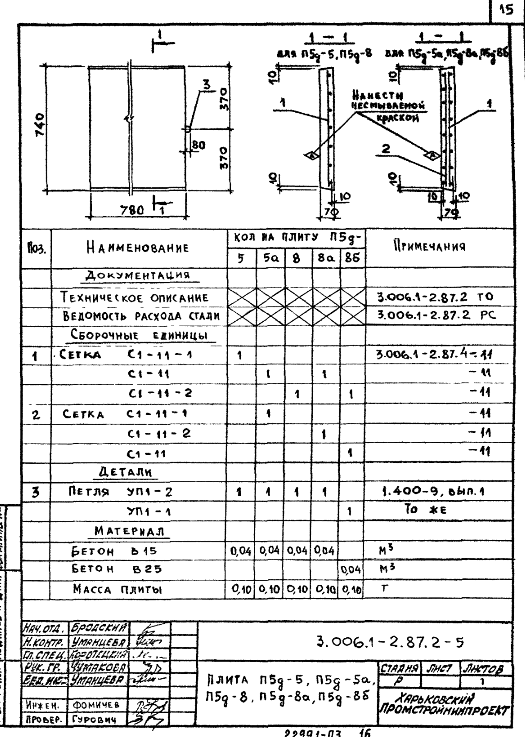

Плита П5д-15, П5д-15а, П5д-8, П5д-8а, П5д-8б – 15 стр
 |
|
| 525 × 737 пикс. Открыть в новом окне | |

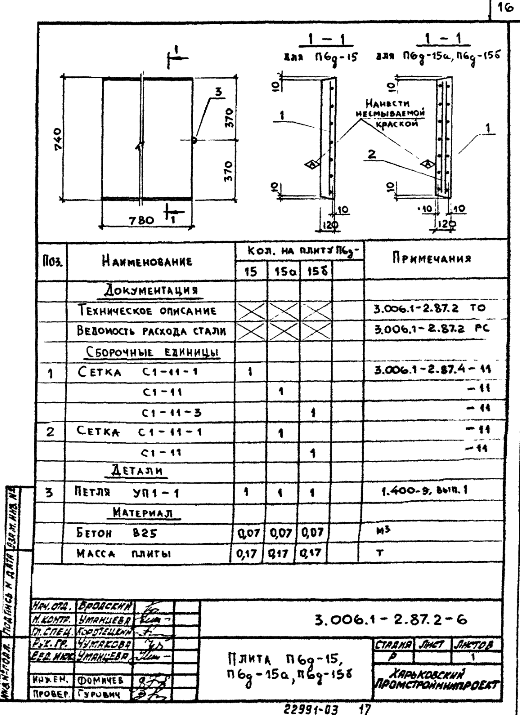

Плита П6д-15, П6д-15а, П6д-15б – 16 стр
 |
|
| 520 × 715 пикс. Открыть в новом окне | |

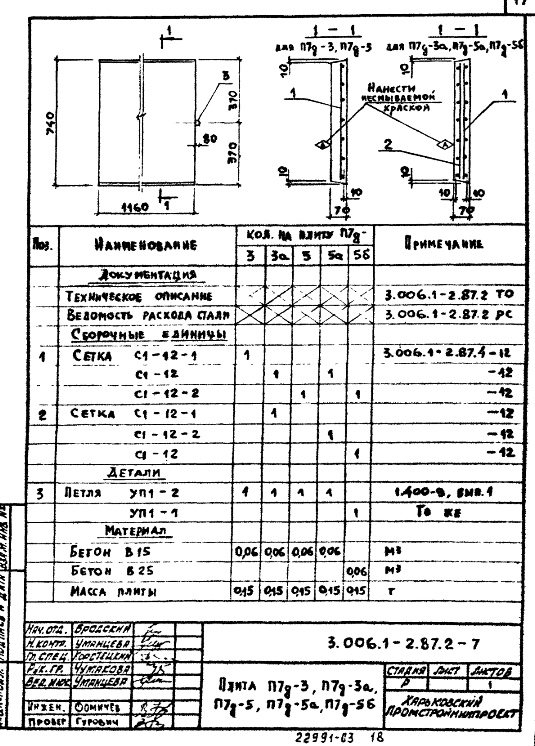

Плита П7д-3, П7д-3а, П7д-5, П7д-5а, П7д-5б – 17 стр
 |
|
| 535 × 746 пикс. Открыть в новом окне | |

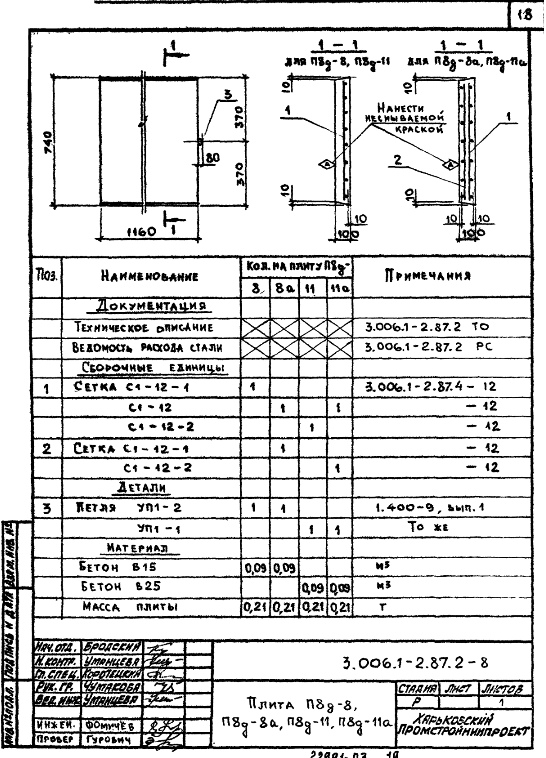

Плита П8д-8, П8д-8а, П8д-11, П8д-11а – 18 стр
 |
|
| 546 × 758 пикс. Открыть в новом окне | |

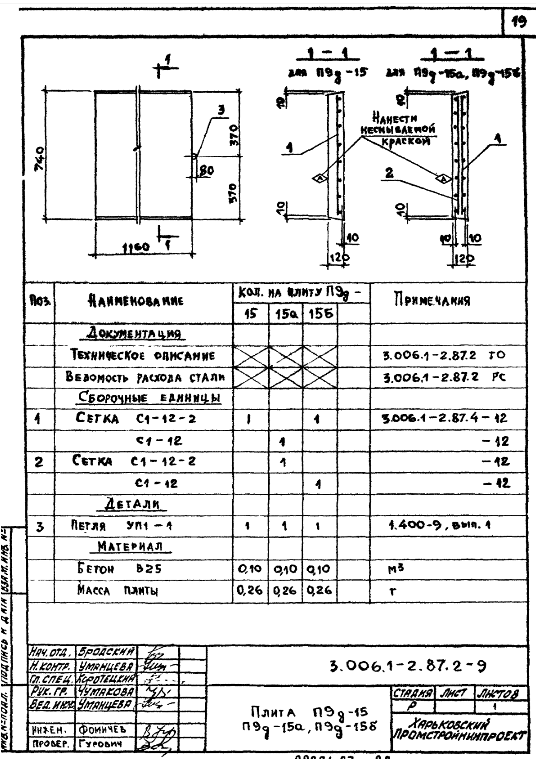

Плита П9д-15, П9д-15а, П9д-15б – 19 стр
 |
|
| 536 × 759 пикс. Открыть в новом окне | |

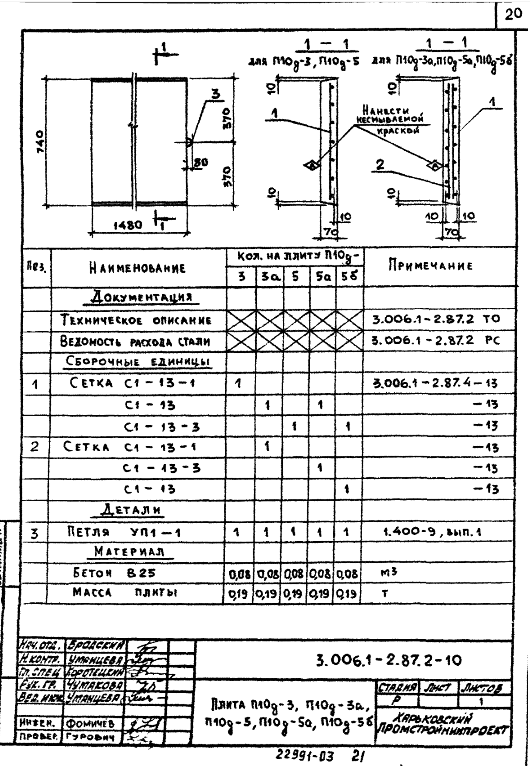

Плита П10д-3, П10д-3а, П10д-5, П10д-5а, П10-5б – 20 стр
 |
|
| 530 × 766 пикс. Открыть в новом окне | |

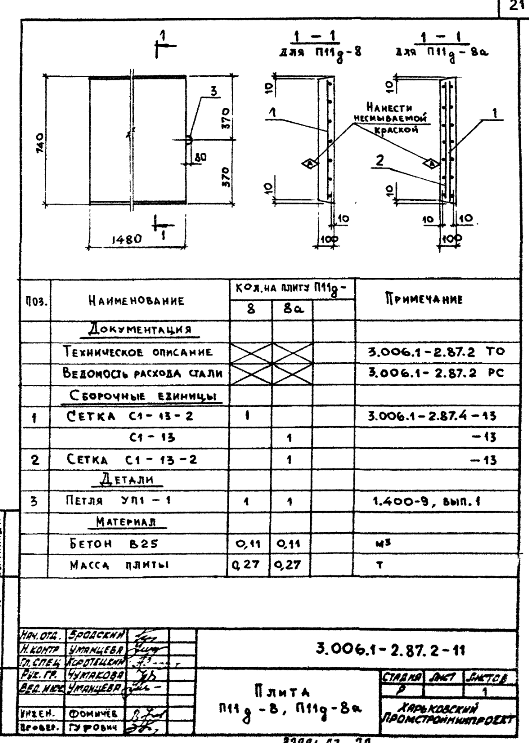

Плита П11д-8, П11д-8а – 21 стр
 |
|
| 529 × 743 пикс. Открыть в новом окне | |

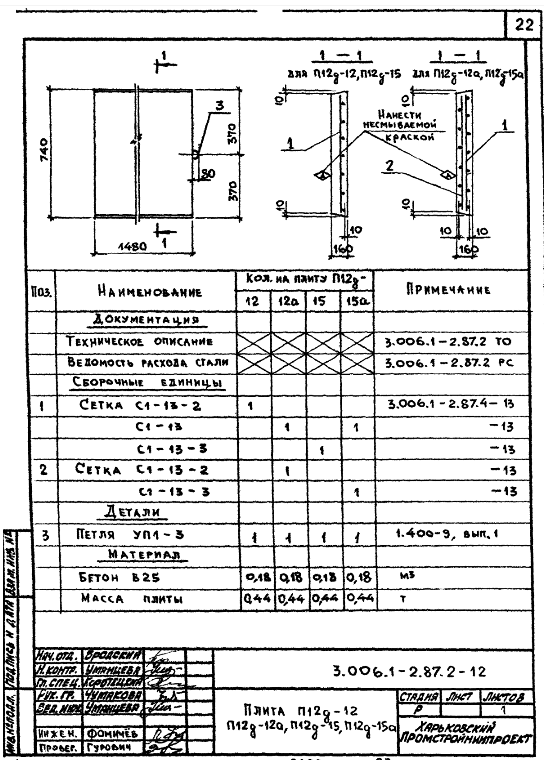

Плита П12д-12, П12д-12а, Пд12д-15, П12д-15а – 22 стр
 |
|
| 544 × 760 пикс. Открыть в новом окне | |

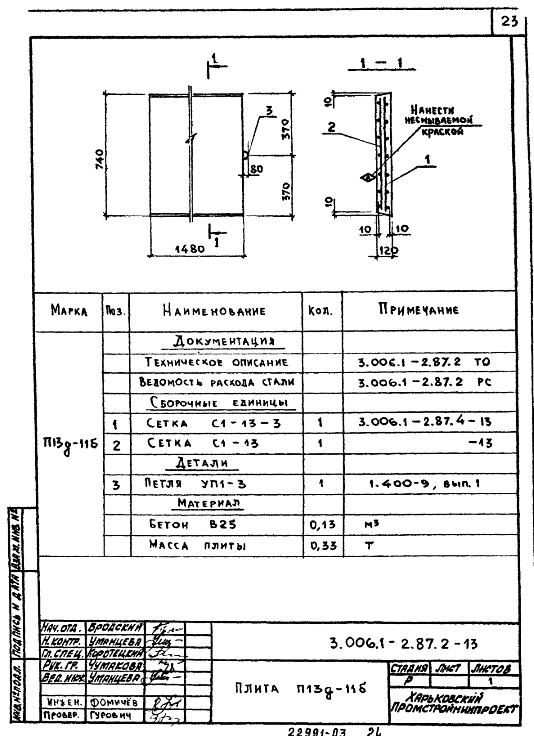

Плита П13д-11б – 23 стр
 |
|
| 534 × 736 пикс. Открыть в новом окне | |

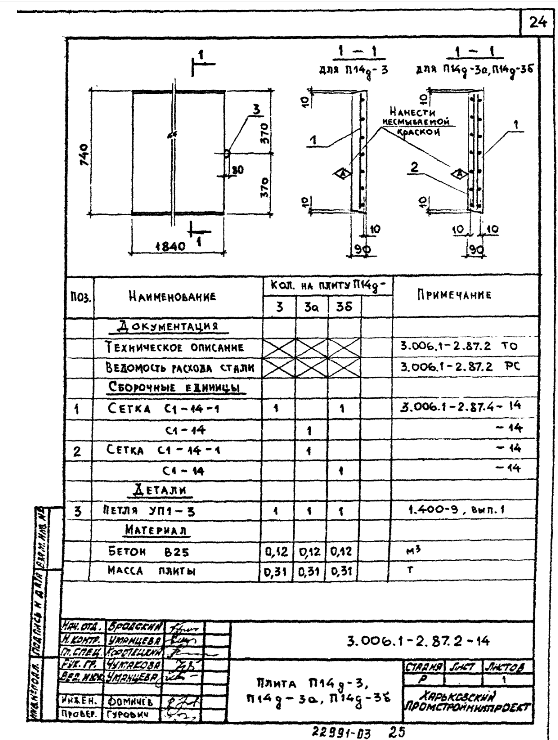

Плита П14д-3, П14д-3а, П14д-3б – 24 стр
 |
|
| 558 × 740 пикс. Открыть в новом окне | |

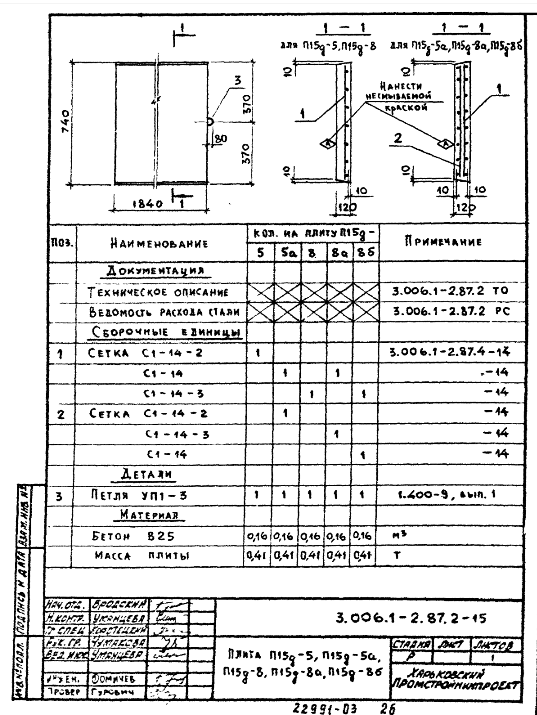

Плита П15д-5, П15д-5а, П15д-8, П15д-8а, П15д-8б – 25 стр
 |
|
| 537 × 715 пикс. Открыть в новом окне | |

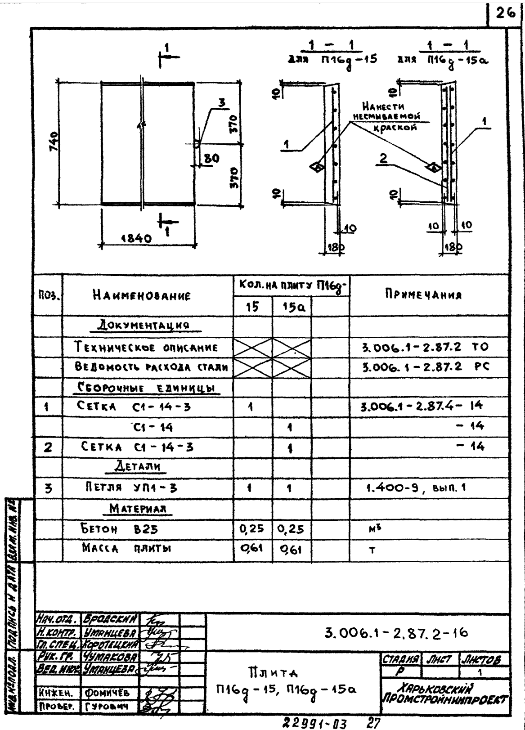

Плита П16д-15, П16д-15а – 26 стр
 |
|
| 525 × 730 пикс. Открыть в новом окне | |

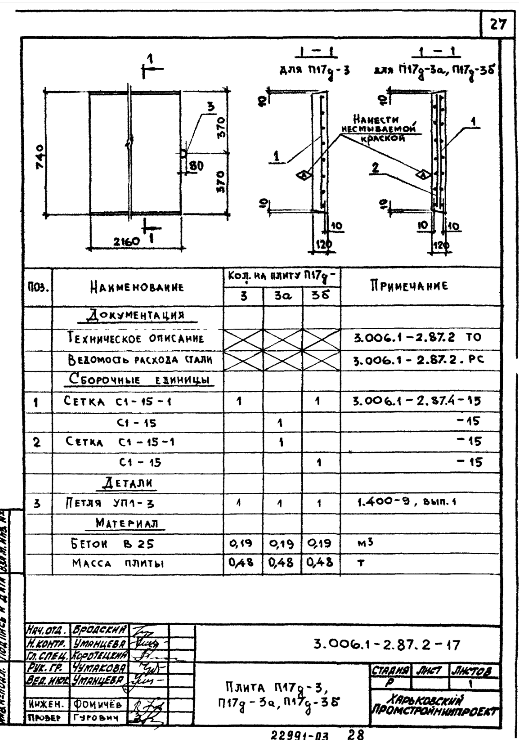

Плита П17д-3, П17д-3а, П17д-3б – 27 стр
 |
|
| 519 × 740 пикс. Открыть в новом окне | |

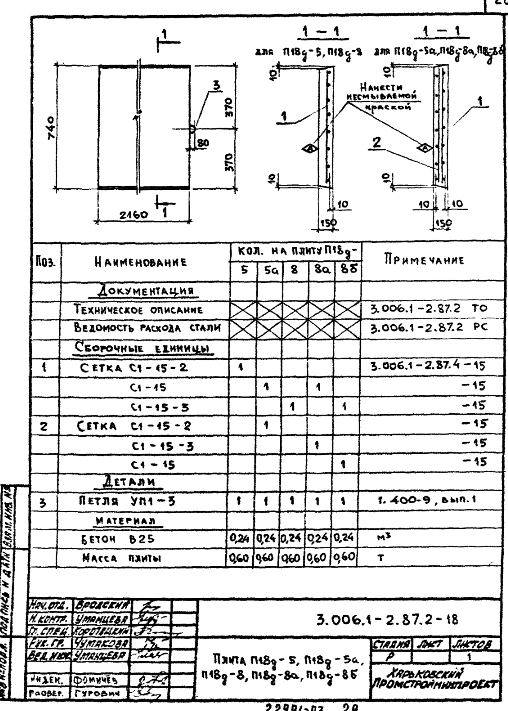

Плита П18д-5, П18д-5а, П18д-8, П18д-8а, П18д-8б – 28 стр
 |
|
| 508 × 711 пикс. Открыть в новом окне | |

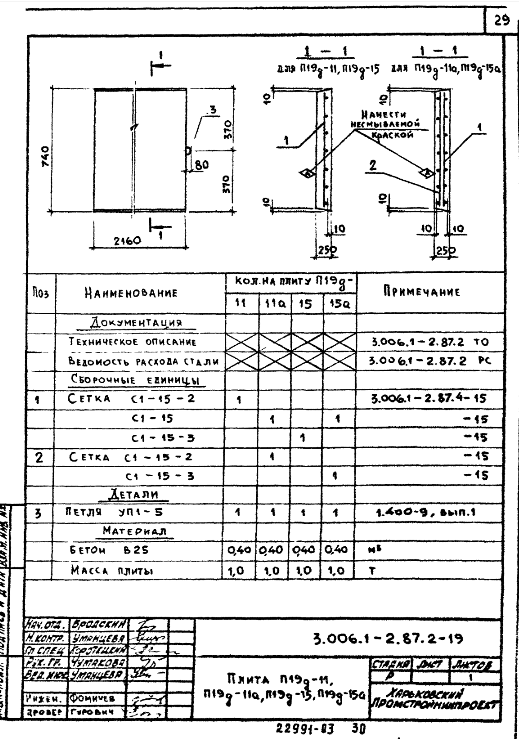

Плита П19д-11, П19д-11а, П19д-15, П19д-15а – 29 стр
 |
|
| 519 × 739 пикс. Открыть в новом окне | |

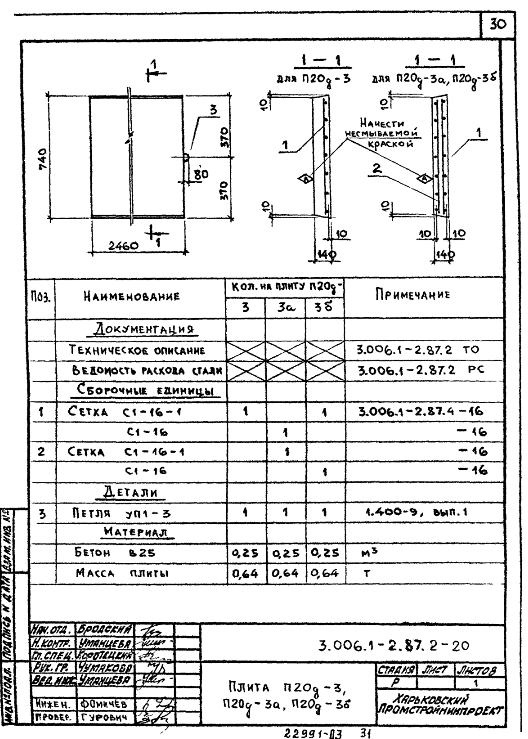

Плита П20д-11, П20д-3а, П20д-3б – 30 стр
 |
|
| 528 × 739 пикс. Открыть в новом окне | |

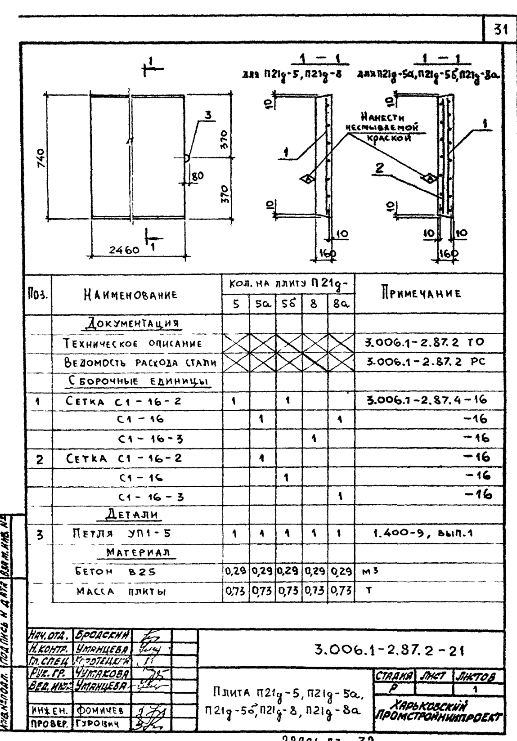

Плита П21д-5, П21д-5а, П21д-5б, П21д-8, П21д-8а – 31 стр
 |
|
| 517 × 741 пикс. Открыть в новом окне | |

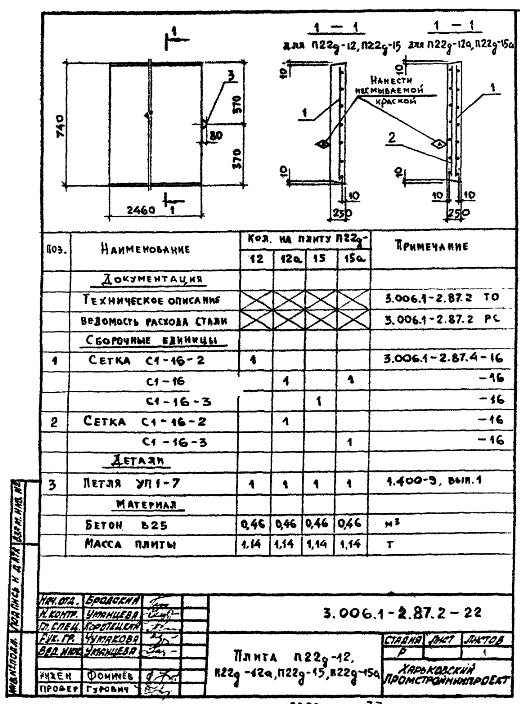

Плита П22д-12, П22д-12а, П22д-15, П22д-15а– 32 стр
 |
|
| 520 × 704 пикс. Открыть в новом окне | |

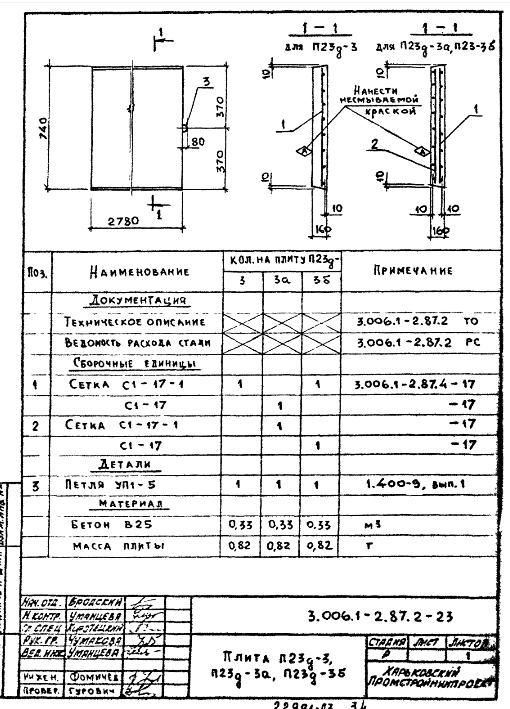

Плита П23д-12, П23д-3а, П23д-3б – 33 стр
 |
|
| 510 × 709 пикс. Открыть в новом окне | |

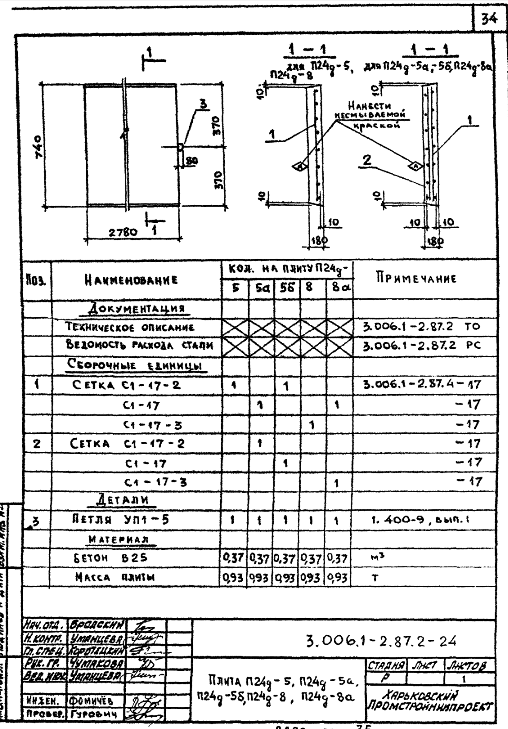

Плита П24д-5, П24д-5а, П24д-5б, П24д-8, П24д-8а – 34 стр
 |
|
| 508 × 729 пикс. Открыть в новом окне | |

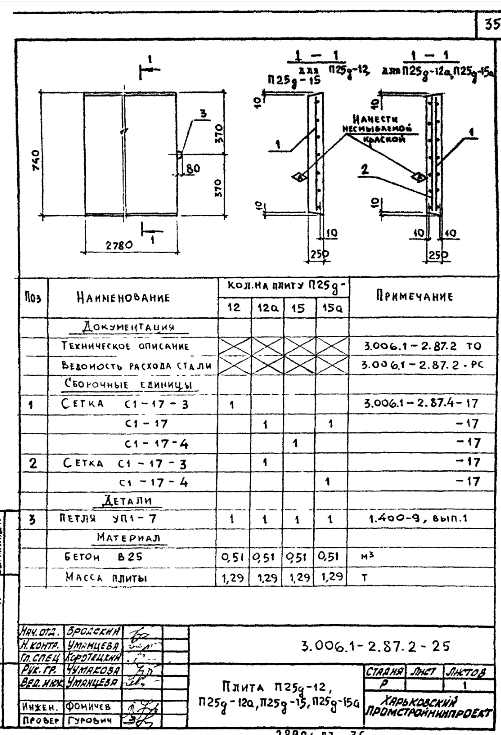

Плита П25д-12, П25д-12а, П25д-15, П25д-15а – 35 стр
 |
|
| 501 × 735 пикс. Открыть в новом окне | |

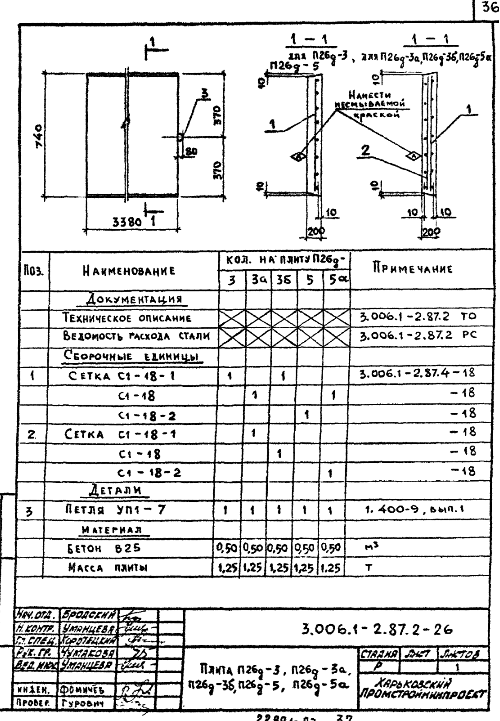

Плита П26д-3, П26д-3а, П26д-3б, П26д-5, П26д-5а – 36 стр
 |
|
| 500 × 721 пикс. Открыть в новом окне | |

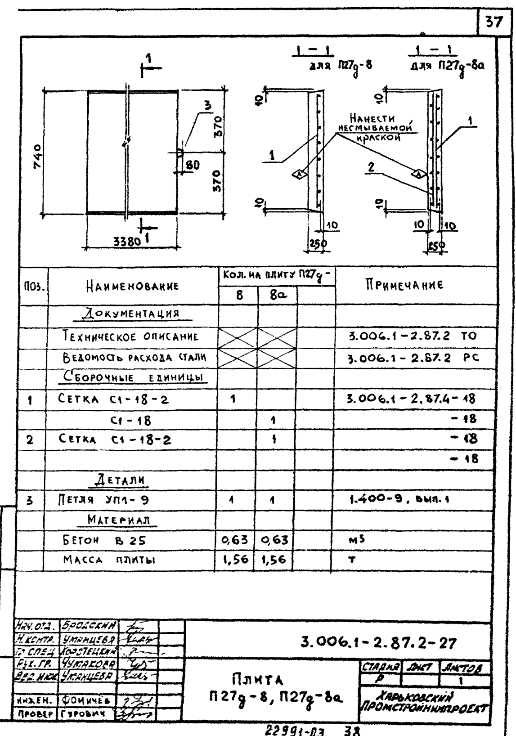

Плита П27д-8, П27д-8а – 37 стр
 |
|
| 516 × 736 пикс. Открыть в новом окне | |

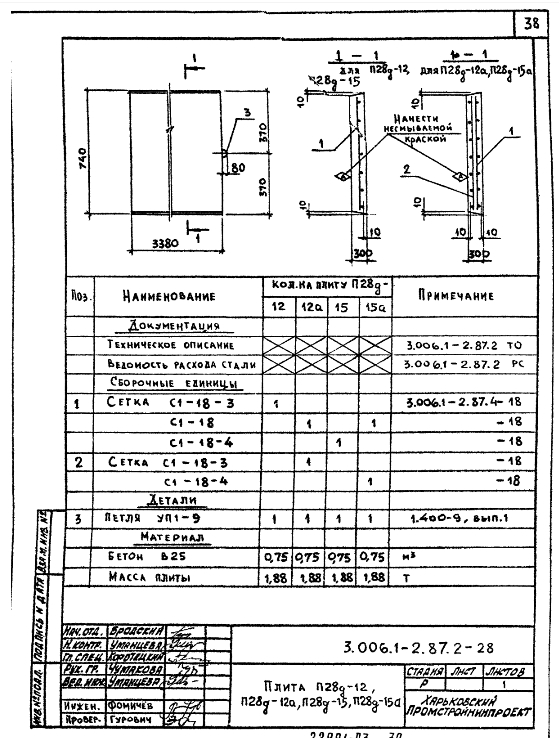

Плита П28д-12, П28д-12а, П28д-15, П28д-15а – 38 стр
 |
|
| 559 × 738 пикс. Открыть в новом окне | |
Плита П5-5, П5-5а, П5-8, П5-8а, П5-8б – 39 стр
 |
|
| 522 × 747 пикс. Открыть в новом окне | |

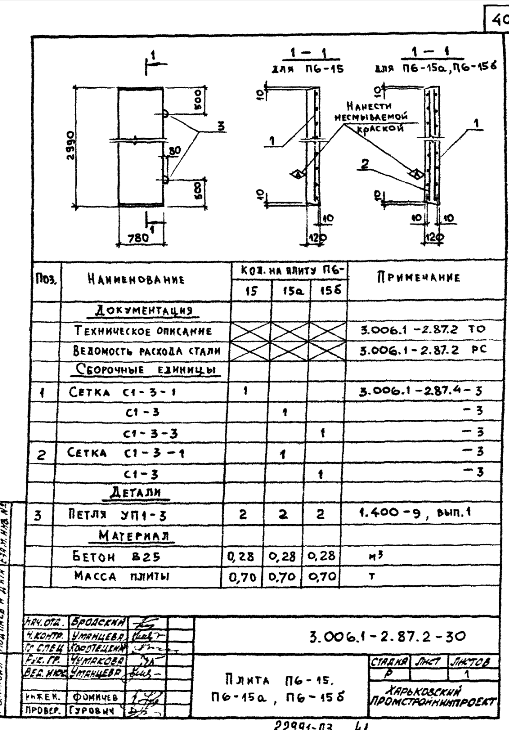

Плита П6-15, П6-15а, П6-15б – 40 стр
 |
|
| 509 × 730 пикс. Открыть в новом окне | |

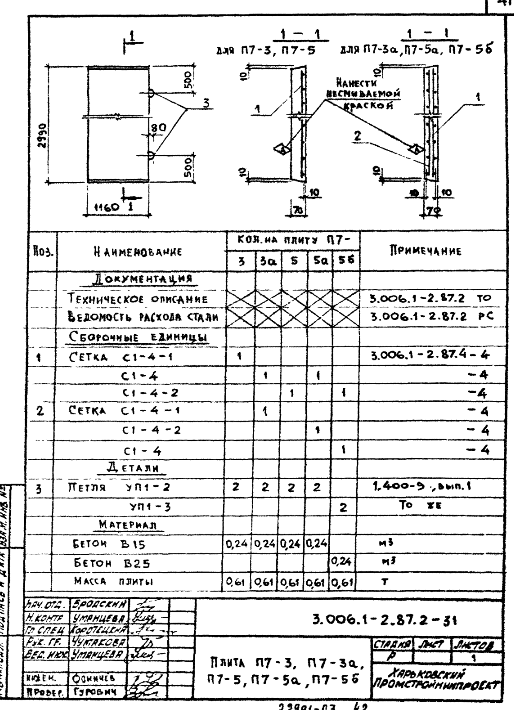

Плита П7-3, П7-3а, П7-5, П7-5а, П7-5б – 41 стр
 |
|
| 514 × 710 пикс. Открыть в новом окне | |

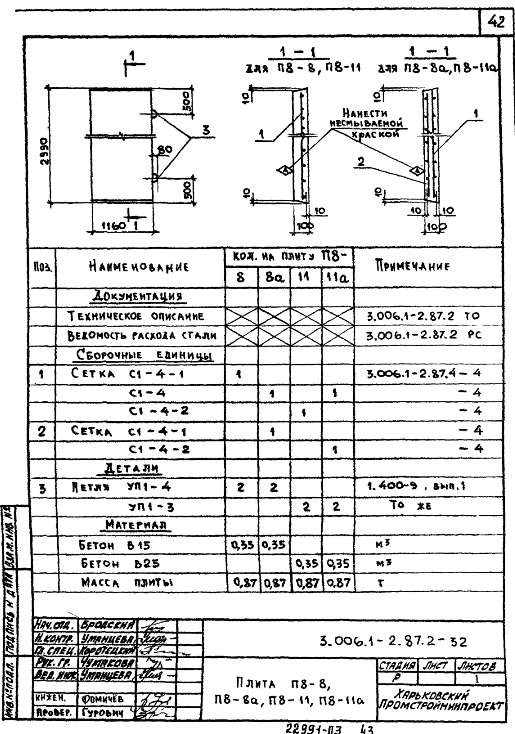

Плита П8-8, П8-8а, П8-11, П8-11а – 42 стр
 |
|
| 515 × 734 пикс. Открыть в новом окне | |

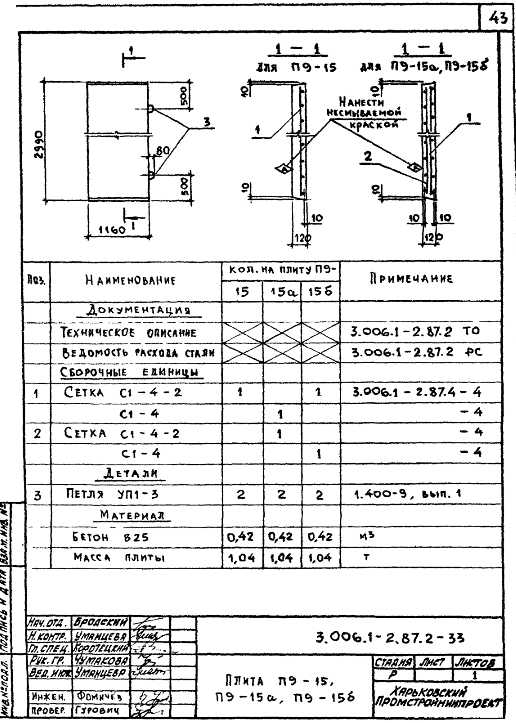

Плита П9-15, П9-15а, П9-15б – 43 стр
 |
|
| 516 × 723 пикс. Открыть в новом окне | |

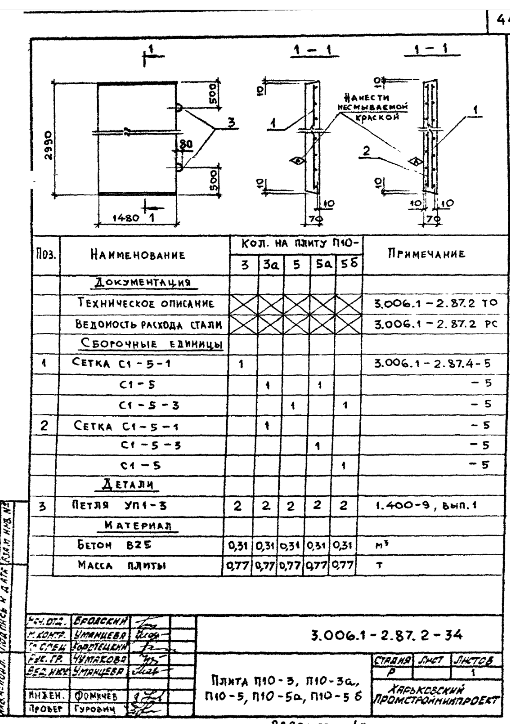

Плита П10-3, П10-3а, П10-5, П10-5а, П10-5б – 44 стр
 |
|
| 510 × 724 пикс. Открыть в новом окне | |

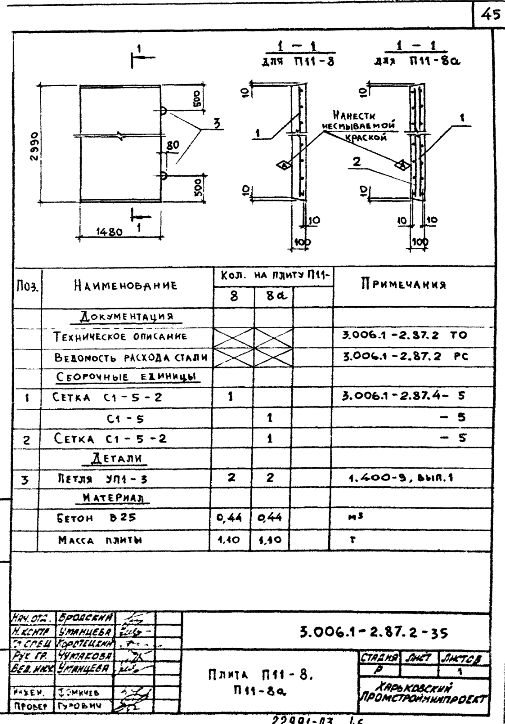

Плита П11-8, П11-8а – 45 стр
 |
|
| 505 × 724 пикс. Открыть в новом окне | |

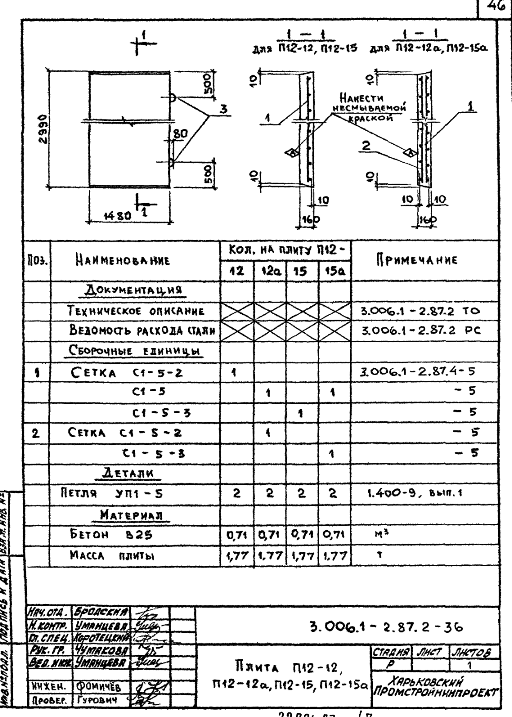

Плита П12-12, П12-12а, П12-15, П12-15а – 46 стр
 |
|
| 512 × 717 пикс. Открыть в новом окне | |

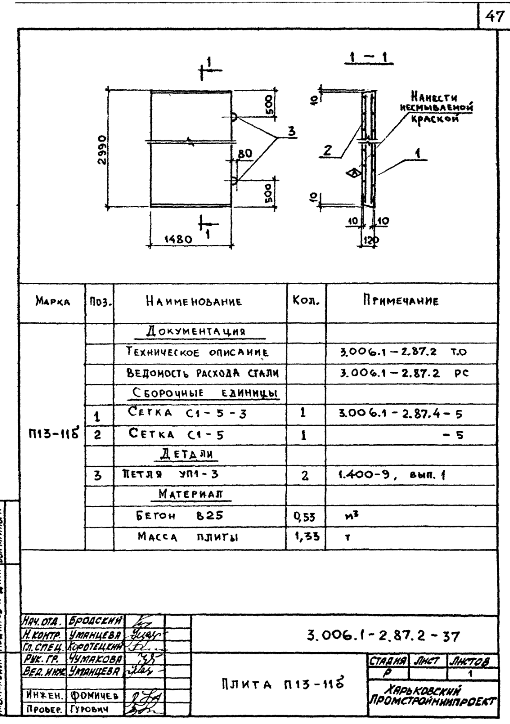

Плита П13-11б – 47 стр
 |
|
| 510 × 724 пикс. Открыть в новом окне | |

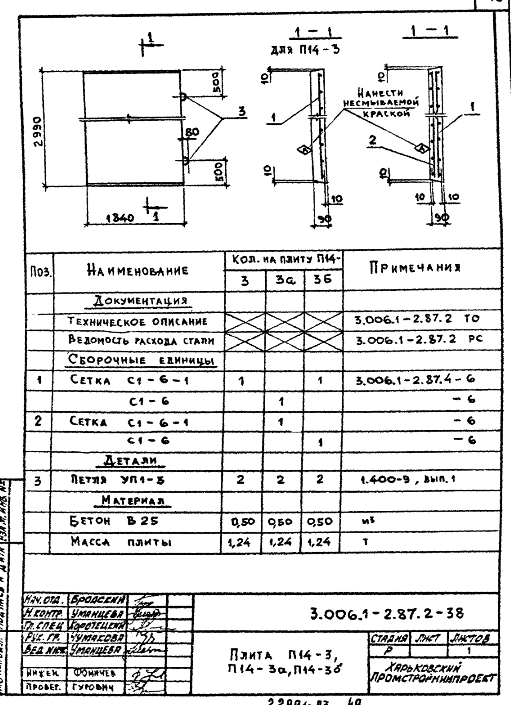

Плита П14-3, П14-3а, П14-3б – 48 стр
 |
|
| 511 × 705 пикс. Открыть в новом окне | |

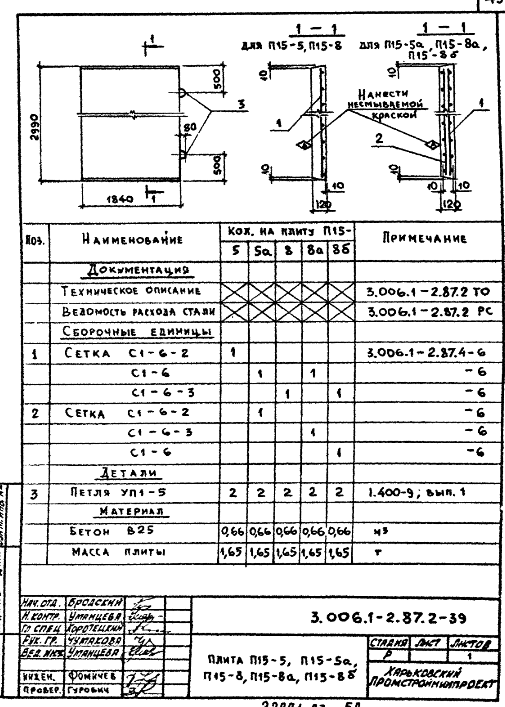

Плита П15-5, П15-5а, П15-8, П15-8а, П15-8б – 49 стр
 |
|
| 505 × 707 пикс. Открыть в новом окне | |

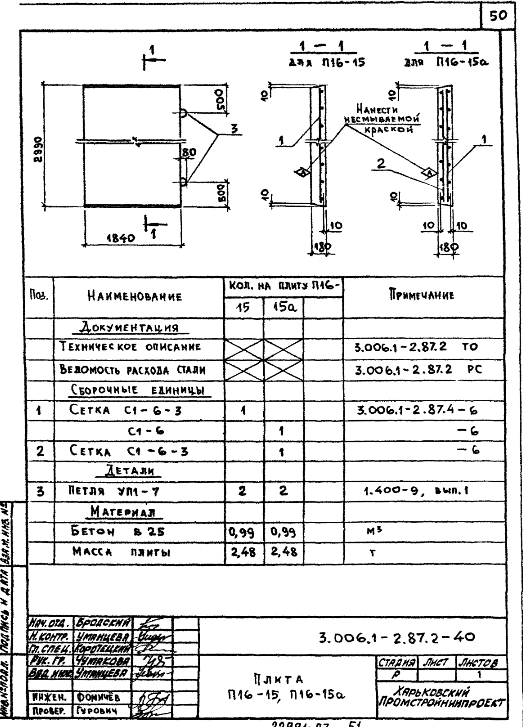

Плита П16-15, П16-15а– 50 стр
 |
|
| 523 × 727 пикс. Открыть в новом окне | |

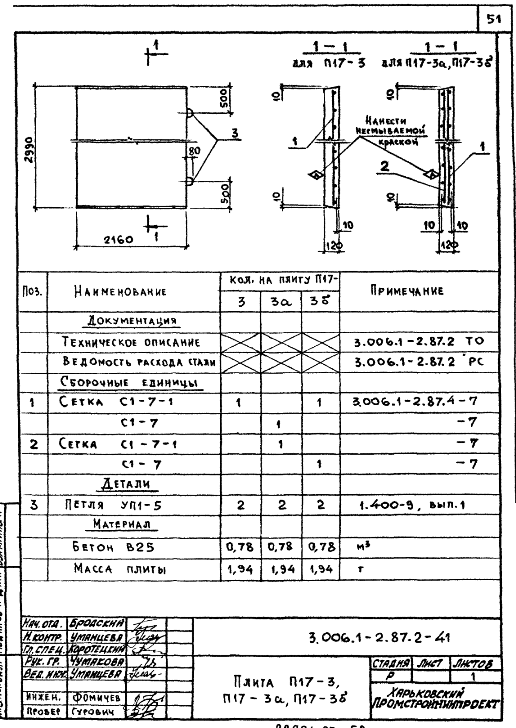

Плита П17-3, П17-3а, П17-3б – 51 стр
 |
|
| 516 × 728 пикс. Открыть в новом окне | |

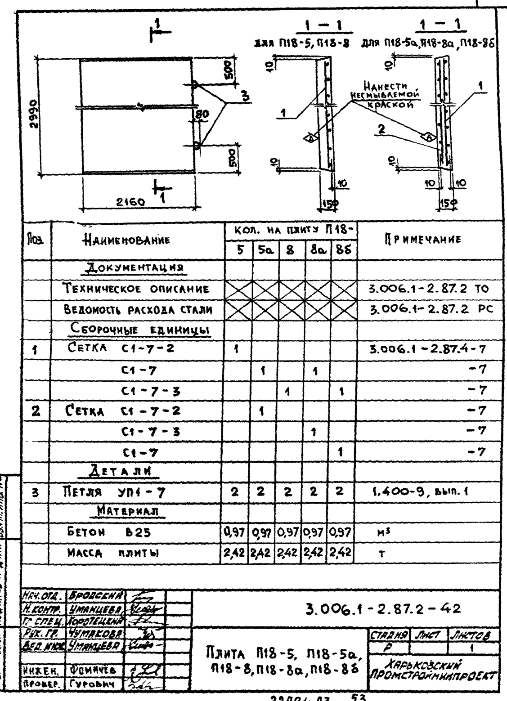

Плита П18-5, П18-5а, П18-8, П18-8а, П18-8б – 52 стр
 |
|
| 507 × 701 пикс. Открыть в новом окне | |

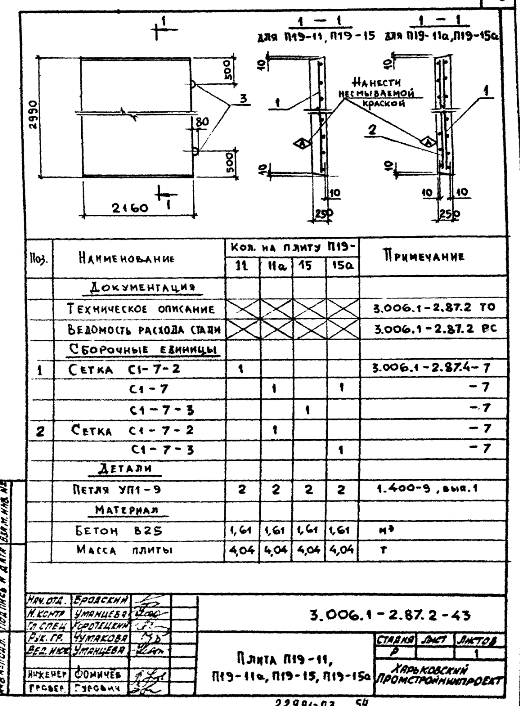

Плита П19-11, П19-11а, П19-15, П19-15а – 53 стр
 |
|
| 520 × 706 пикс. Открыть в новом окне | |

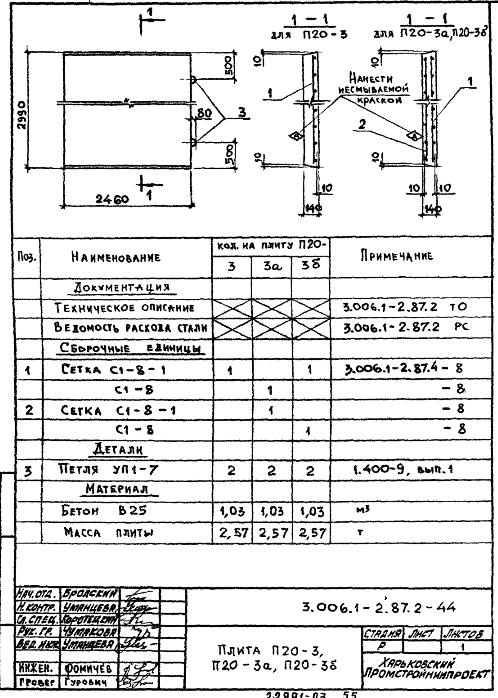

Плита П20-3, П20-3а, П20-3б– 54 стр
 |
|
| 498 × 698 пикс. Открыть в новом окне | |

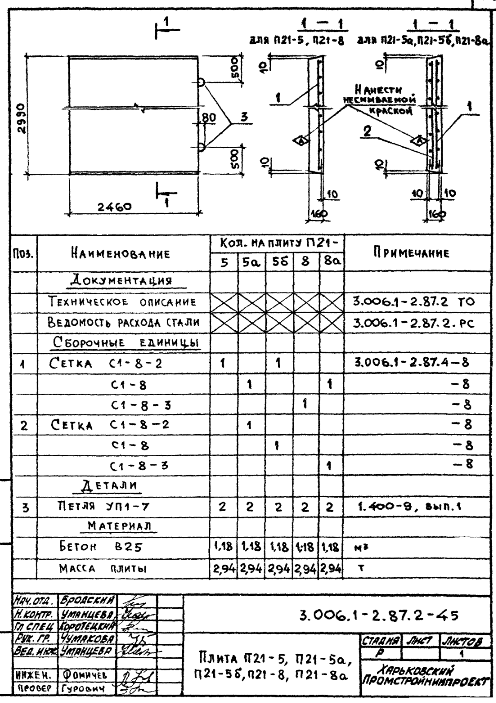

Плита П21-5, П21-5а, П21-5б, П21-8, П21-8а – 55 стр
 |
|
| 496 × 703 пикс. Открыть в новом окне | |

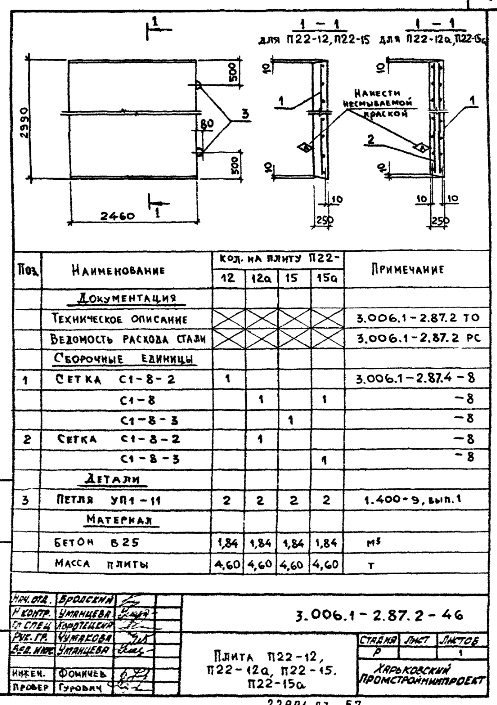

Плита П22-12, П22-12а, П22-15, П22-15а – 56 стр
 |
|
| 497 × 705 пикс. Открыть в новом окне | |

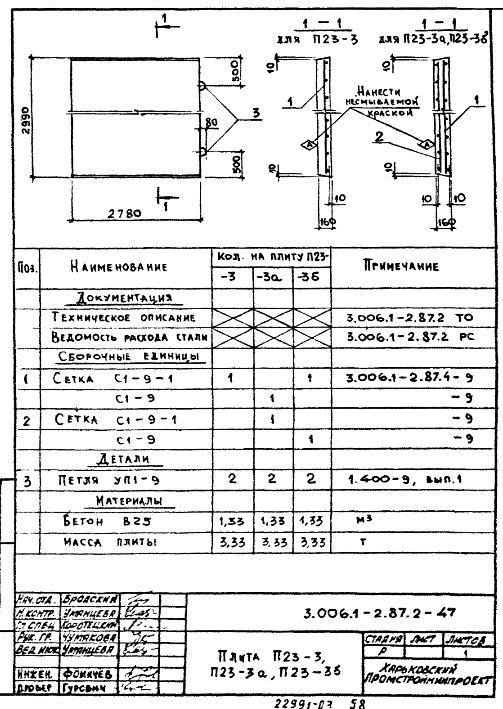

Плита П23-3, П23-3а, П23-3б – 57 стр
 |
|
| 503 × 709 пикс. Открыть в новом окне | |

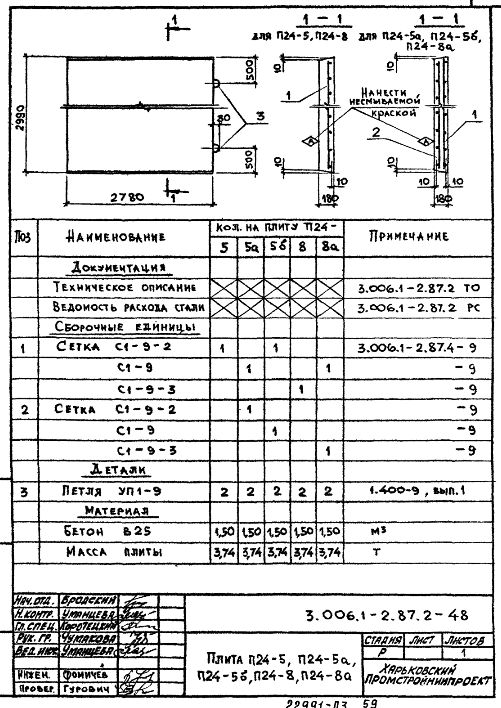

Плита П24-5, П24-5а, П24-5б, П24-8, П24-8а – 58 стр
 |
|
| 501 × 708 пикс. Открыть в новом окне | |

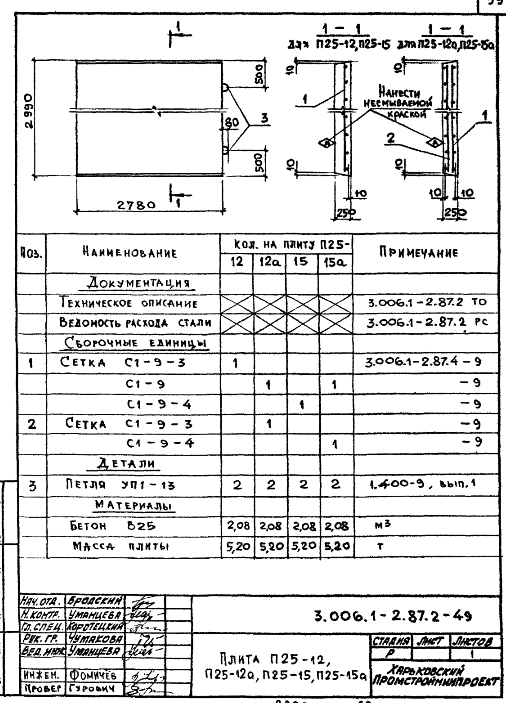

Плита П25-12, П25-12а, П25-15, П25-15а– 59 стр
 |
|
| 506 × 703 пикс. Открыть в новом окне | |

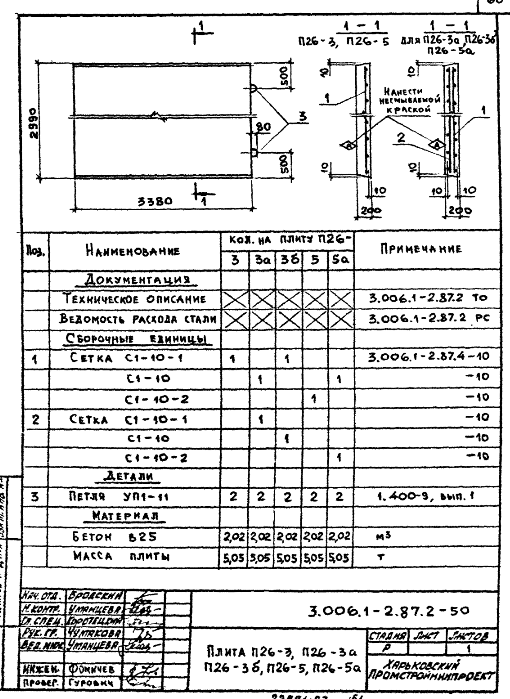

Плита П26-3, П26-3а, П26-5, П26-5а – 60 стр
 |
|
| 510 × 699 пикс. Открыть в новом окне | |

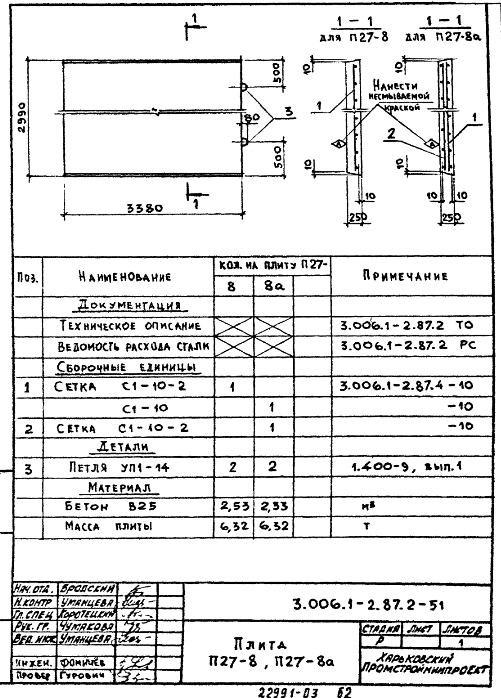

Плита П27-8, П27-8а – 61 стр
 |
|
| 501 × 698 пикс. Открыть в новом окне | |

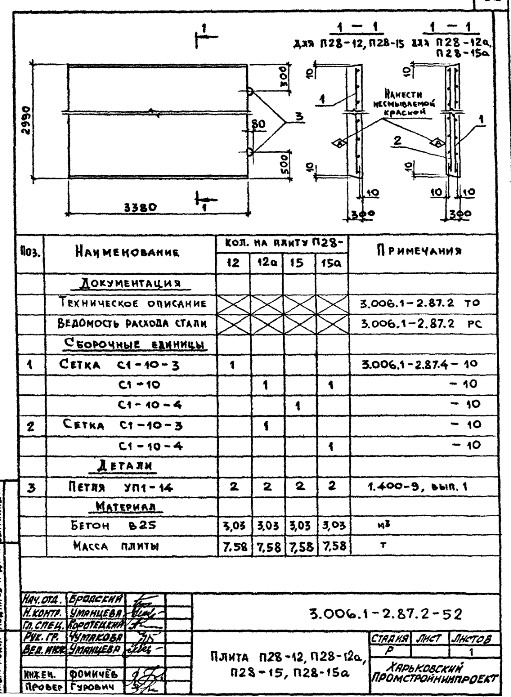

Плита П28-12, П28-12а, П28-15, П28-15а – 62 стр
 |
|
| 511 × 697 пикс. Открыть в новом окне | |

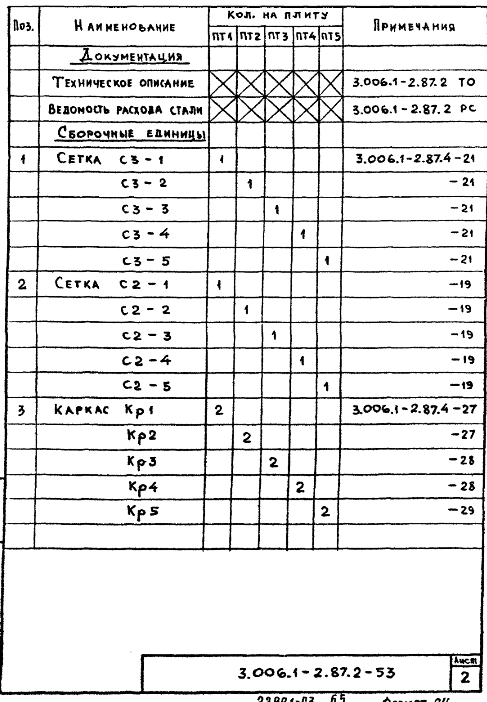

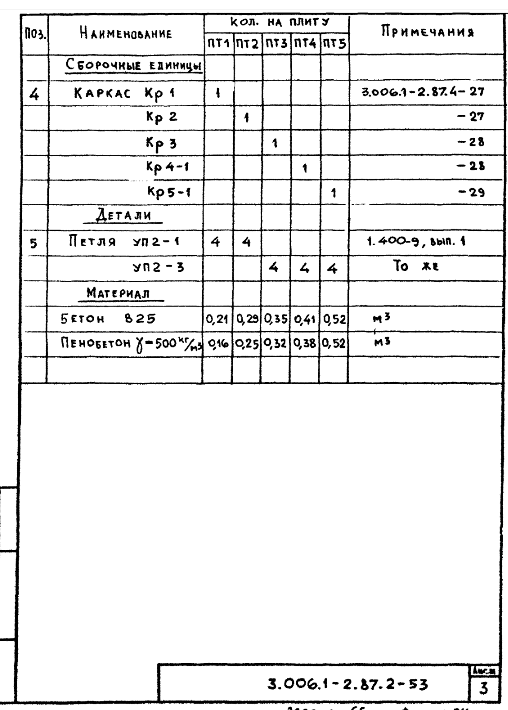

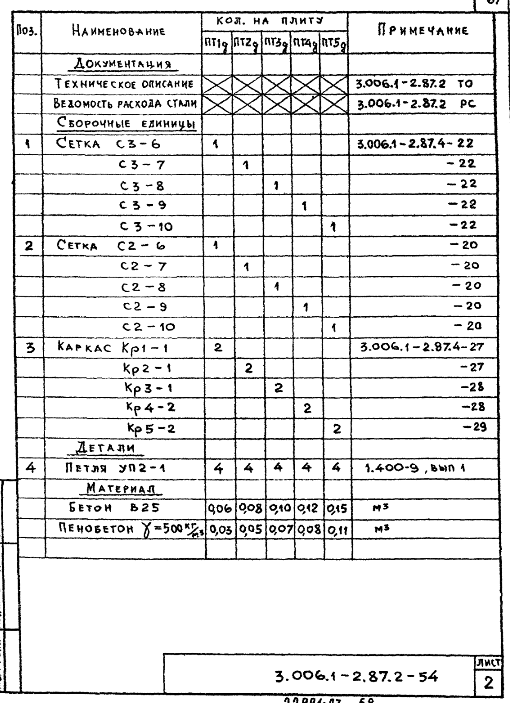

Плита ПТ1…ПТ5 – 63 стр
 |
|
| 507 × 703 пикс. Открыть в новом окне | |
 |
|
| 487 × 702 пикс. Открыть в новом окне | |
 |
|
| 508 × 710 пикс. Открыть в новом окне | |

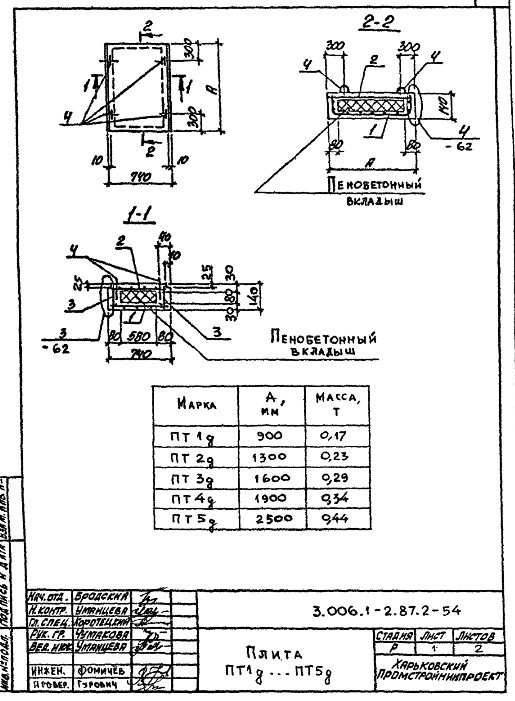

Плита ПТ1д…ПТ5д – 66 стр
 |
|
| 515 × 701 пикс. Открыть в новом окне | |
 |
|
| 510 × 703 пикс. Открыть в новом окне | |

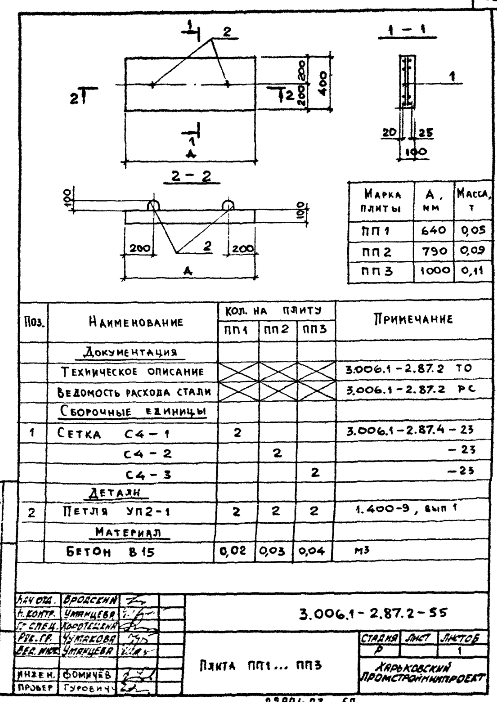

Плита ПП1…ПП3 – 68 стр
 |
|
| 497 × 702 пикс. Открыть в новом окне | |

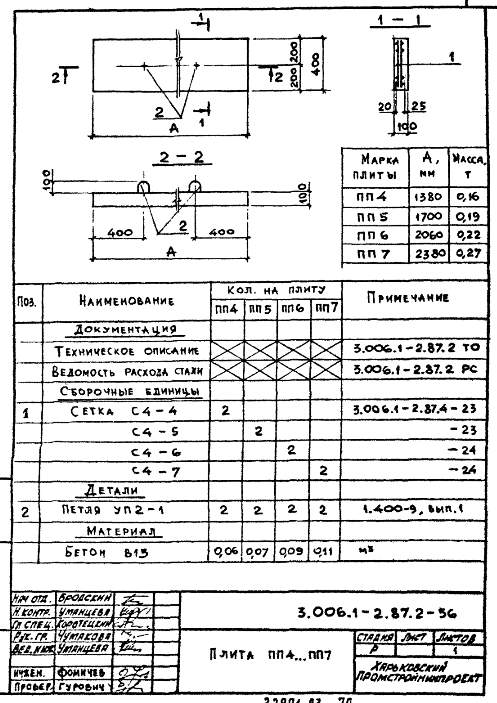

Плита ПП4…ПП7 – 69 стр
 |
|
| 497 × 703 пикс. Открыть в новом окне | |

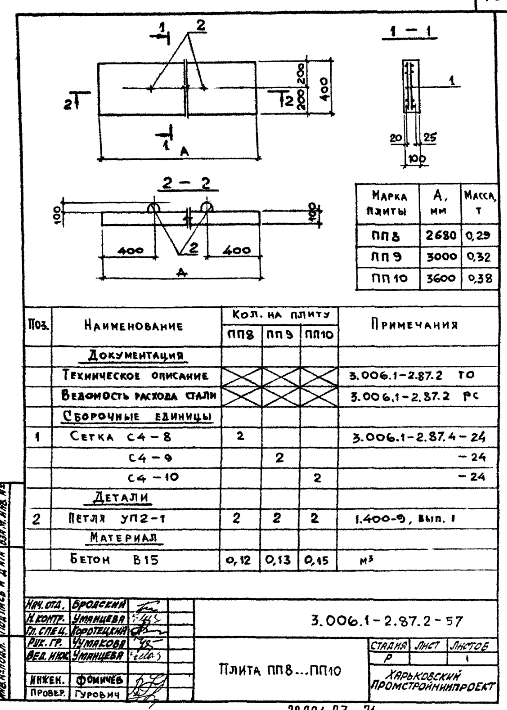

Плита ПП8…ПП10 – 70 стр
 |
|
| 507 × 710 пикс. Открыть в новом окне | |

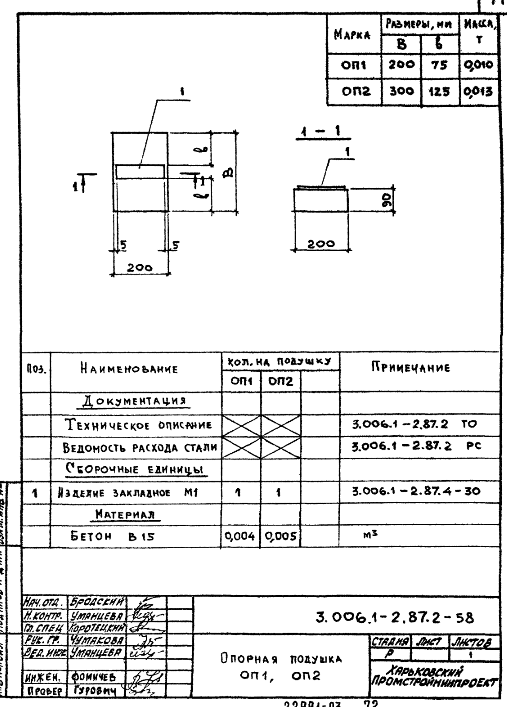

Опорная подушка ОП1, ОП2 – 71 стр
 |
|
| 507 × 707 пикс. Открыть в новом окне | |
Опорная подушка ОП3 – 72 стр
 |
|
| 506 × 703 пикс. Открыть в новом окне | |
Опорная подушка ОП4…ОП7 – 73 стр
 |
|
| 503 × 702 пикс. Открыть в новом окне | |

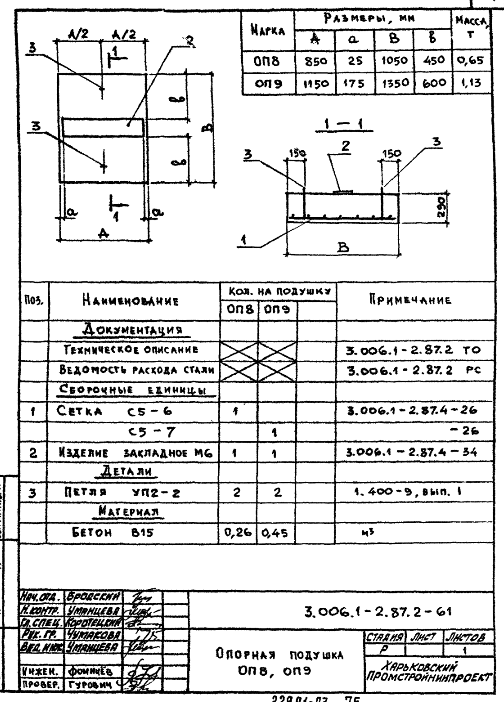

Опорная подушка ОП8, ОП9 – 74 стр
 |
|
| 504 × 702 пикс. Открыть в новом окне | |

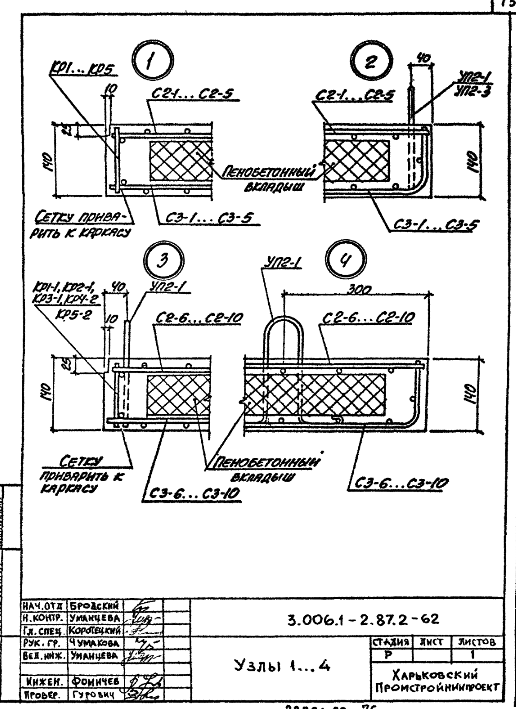

Узлы 1…4 – 75 стр
 |
|
| 516 × 709 пикс. Открыть в новом окне | |
Расположение отверстий в плитах, бетонируемых в кассетах. Пример решения офактуренной плиты перекрытия – 76 стр
 |
|
| 506 × 712 пикс. Открыть в новом окне | |

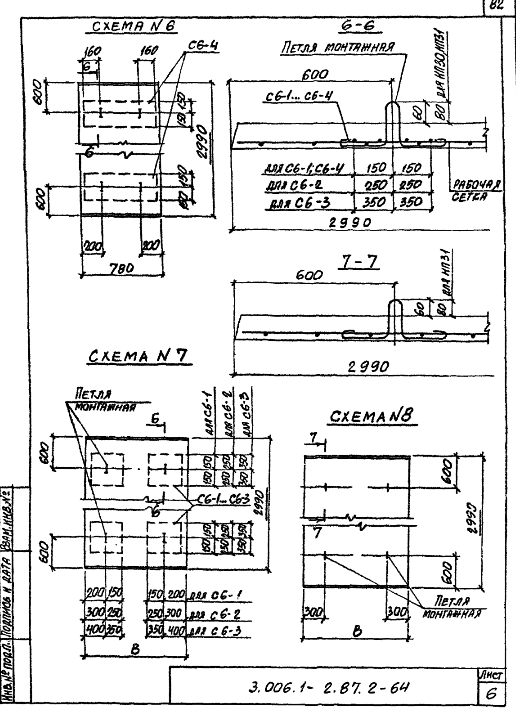

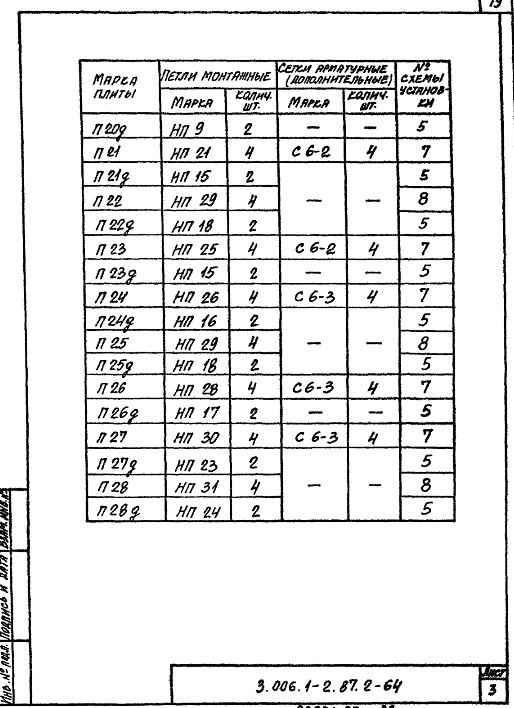

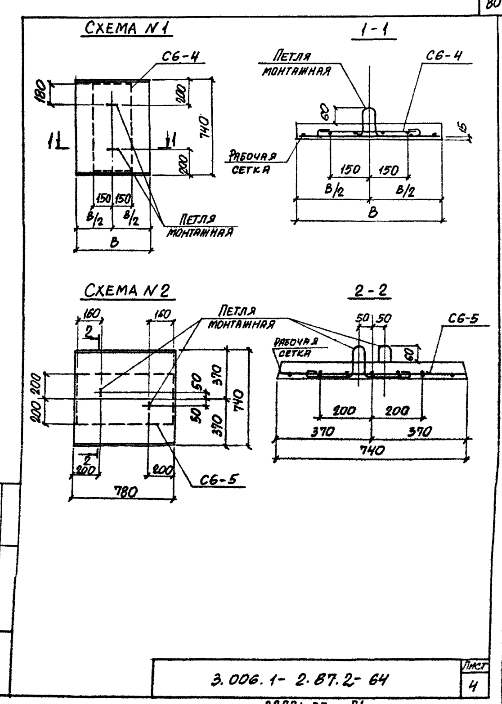

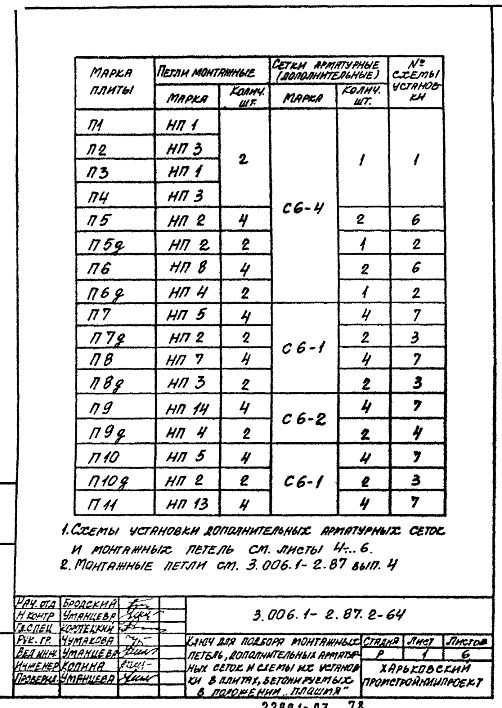

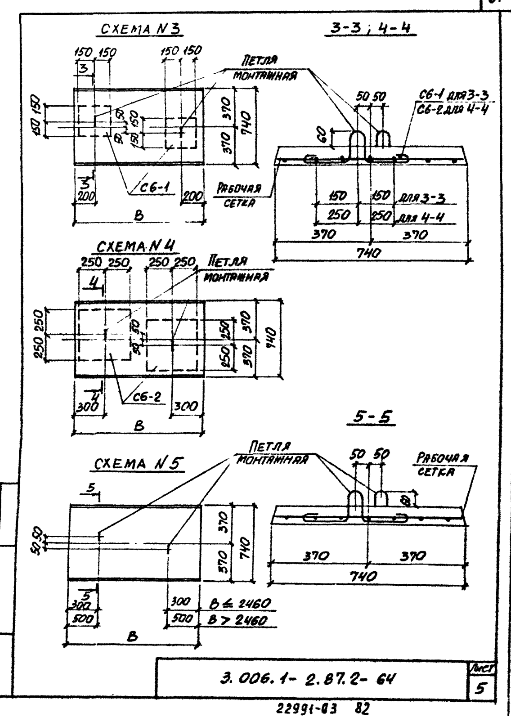

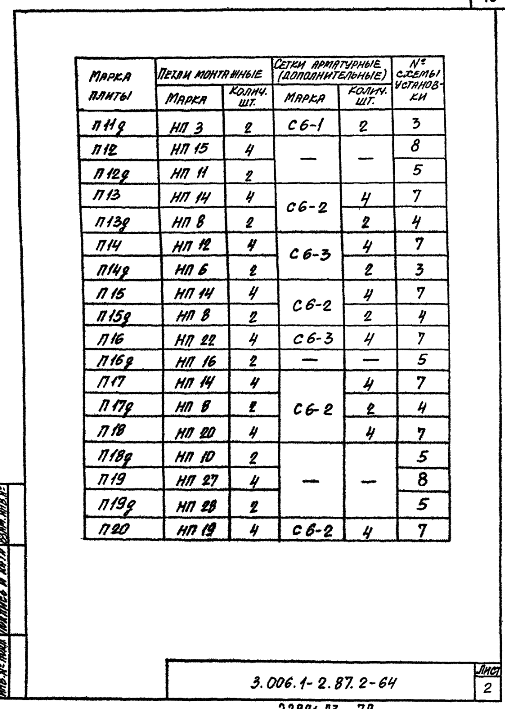

Ключ для подбора монтажных петель, дополнительных арматурных сеток и схемы их установки в плитах, бетонируемых в положении «плашмя» – 77 стр
 |
|
| 502 × 708 пикс. Открыть в новом окне | |
 |
|
| 505 × 709 пикс. Открыть в новом окне | |
 |
|
| 514 × 708 пикс. Открыть в новом окне | |
 |
|
| 502 × 704 пикс. Открыть в новом окне | |
 |
|
| 511 × 716 пикс. Открыть в новом окне | |
 |
|
| 516 × 714 пикс. Открыть в новом окне | |

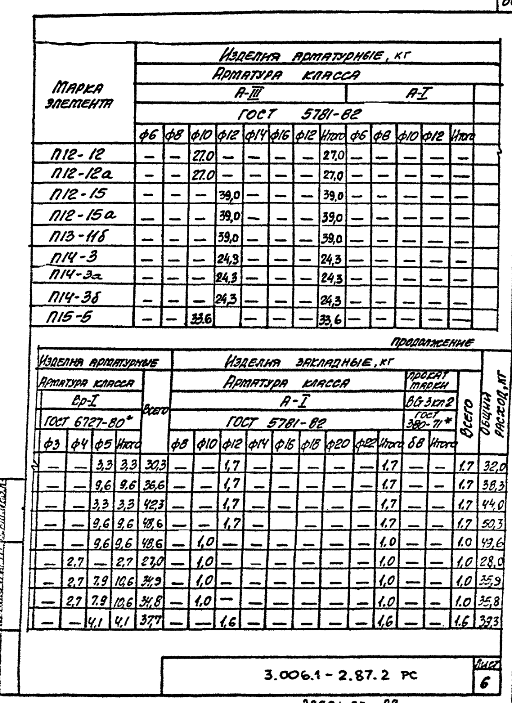

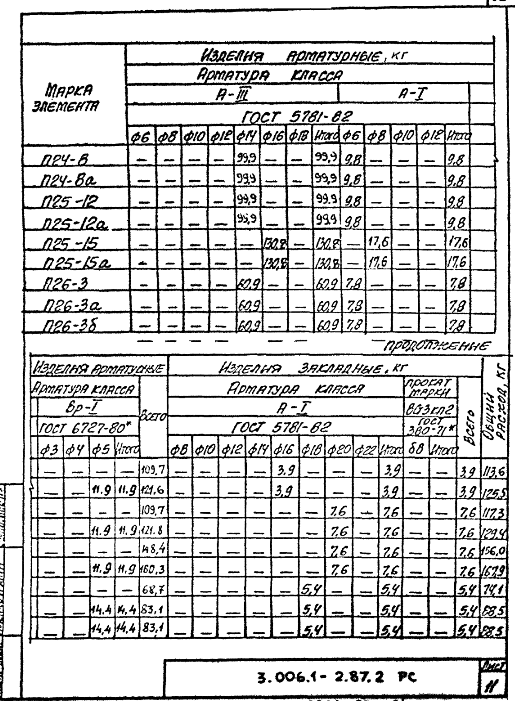

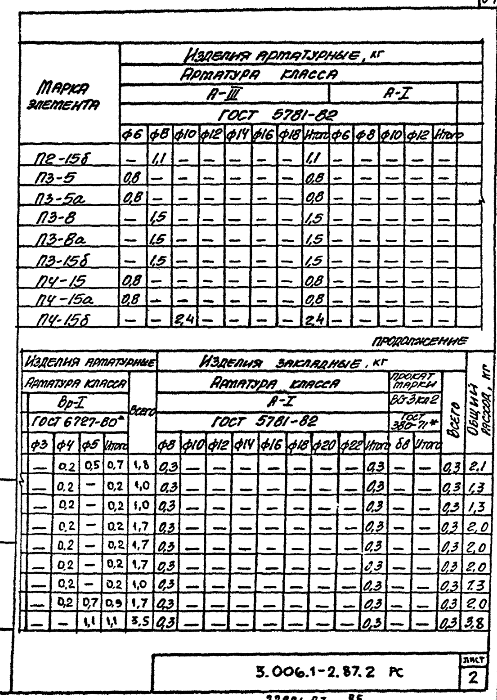

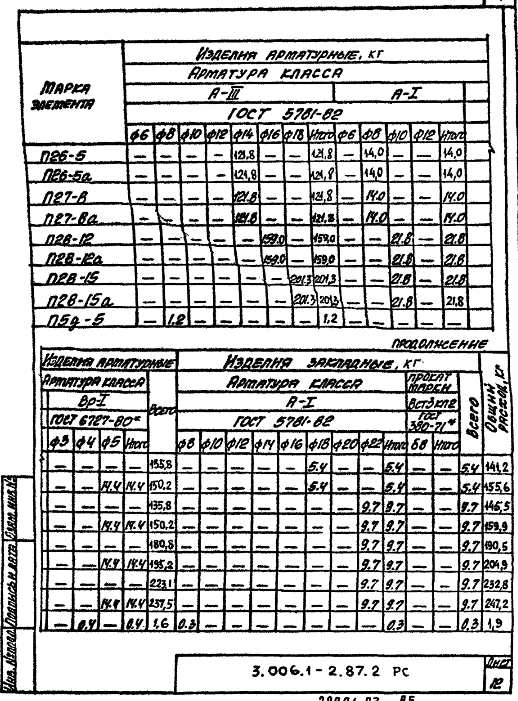

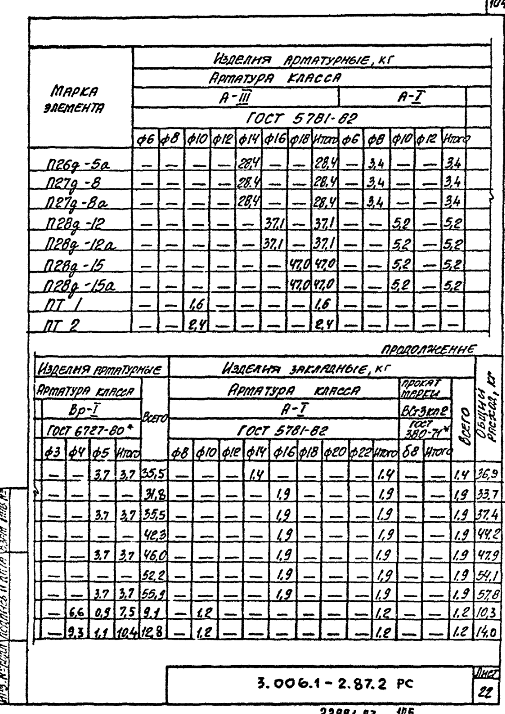

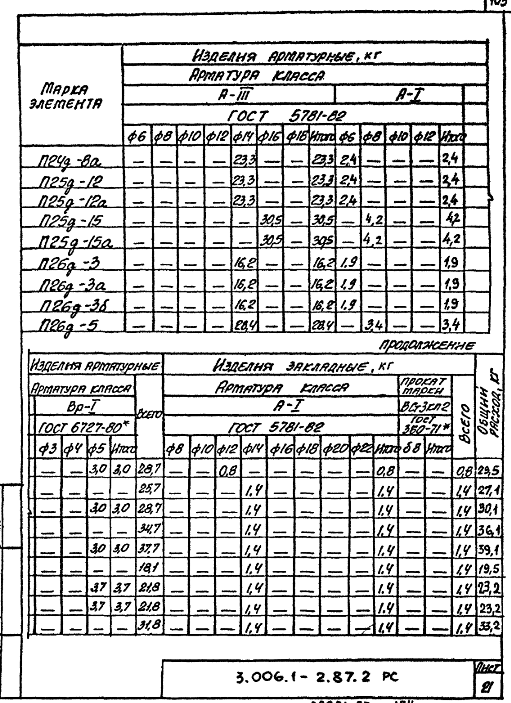

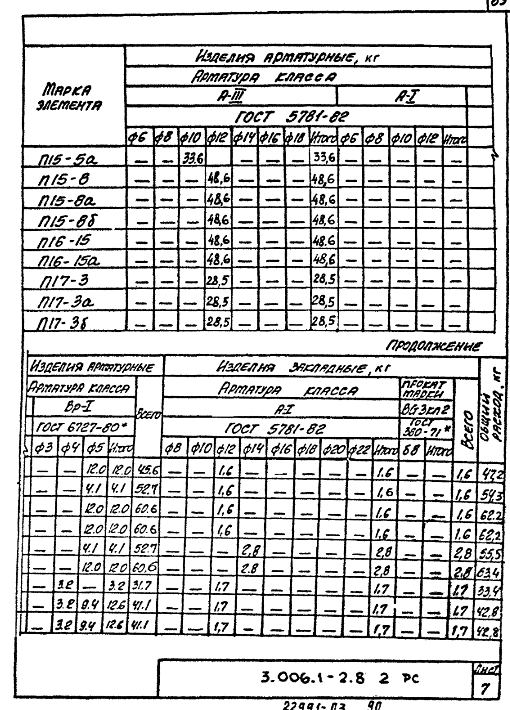

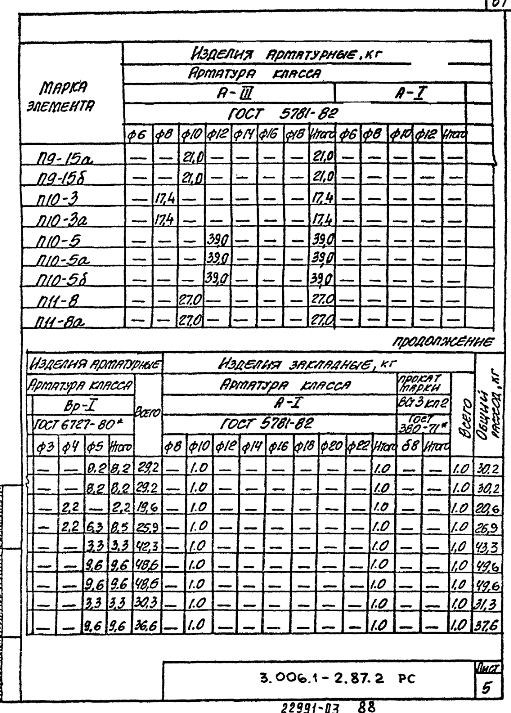

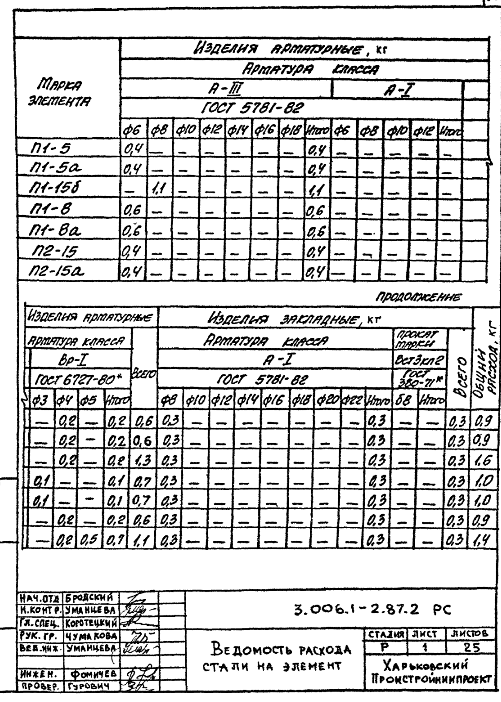

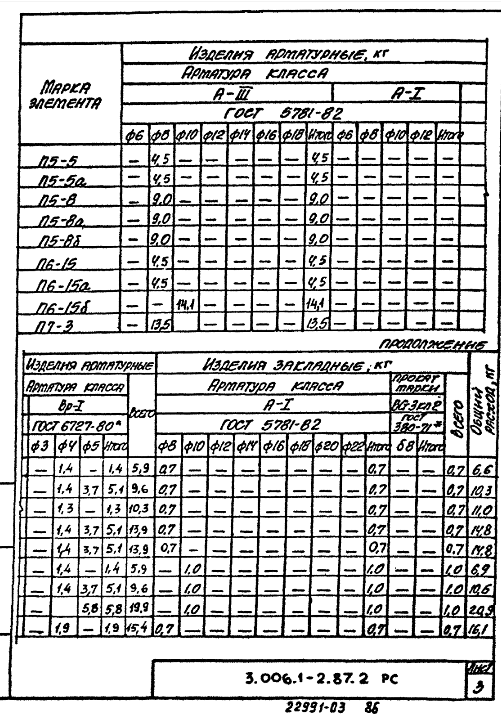

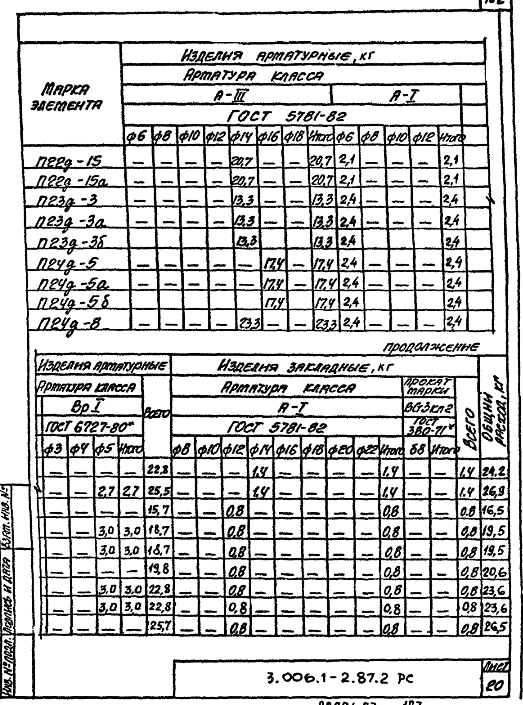

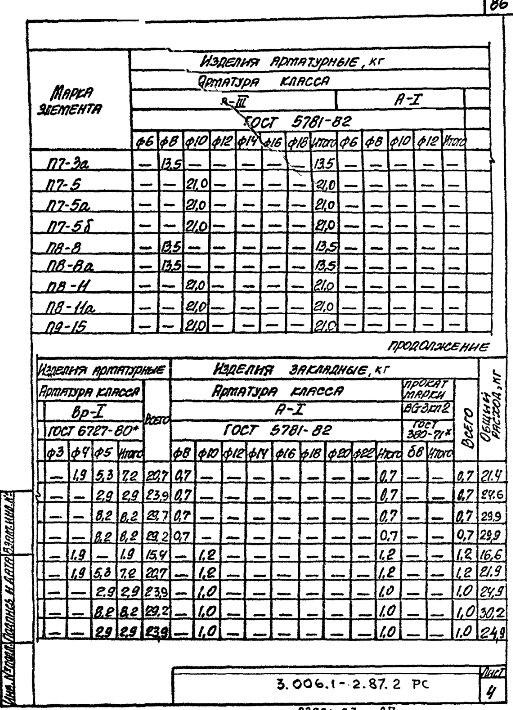

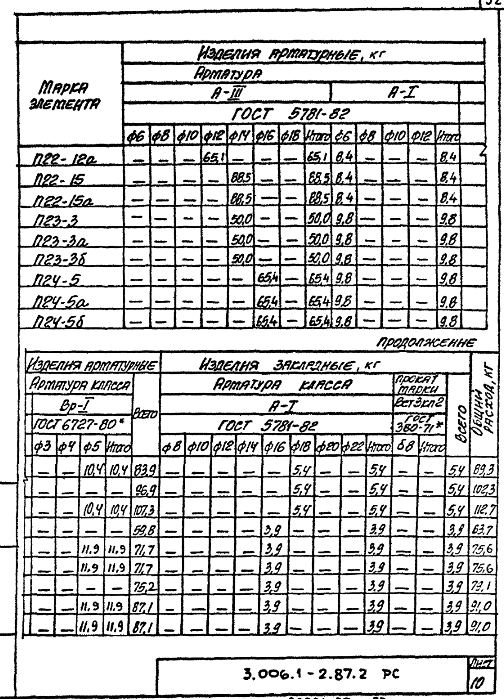

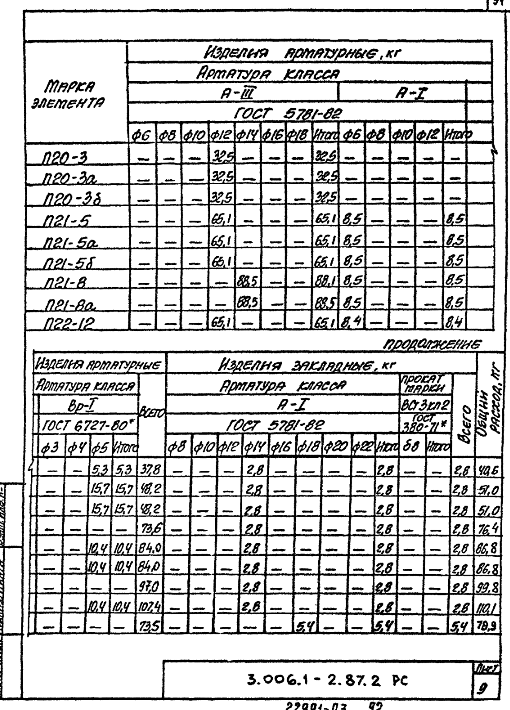

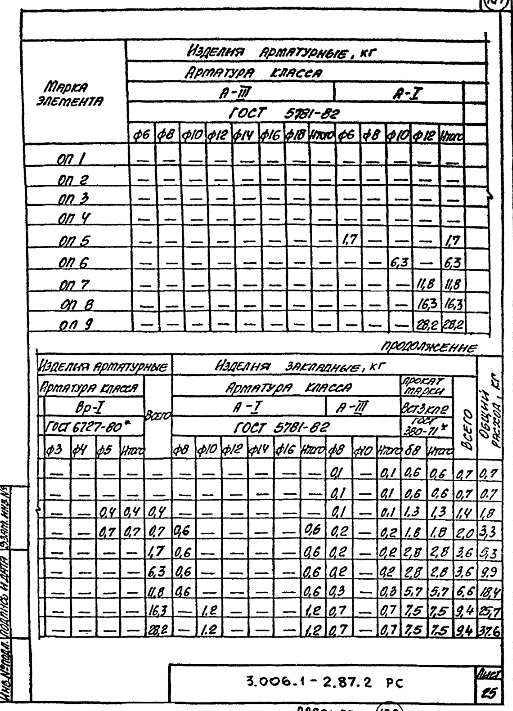

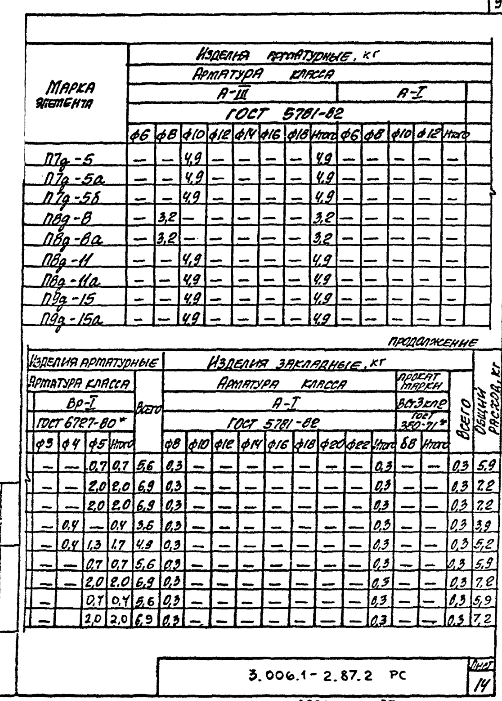

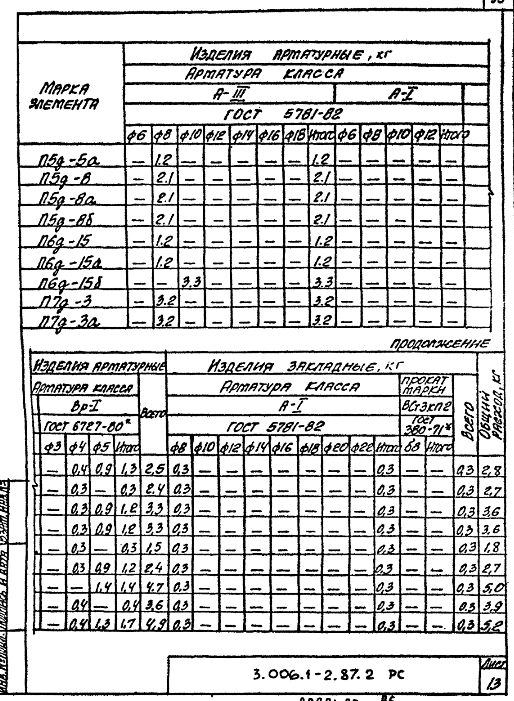

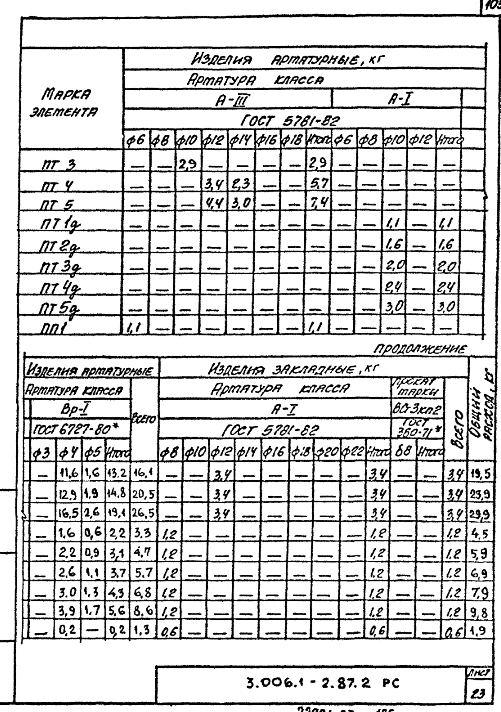

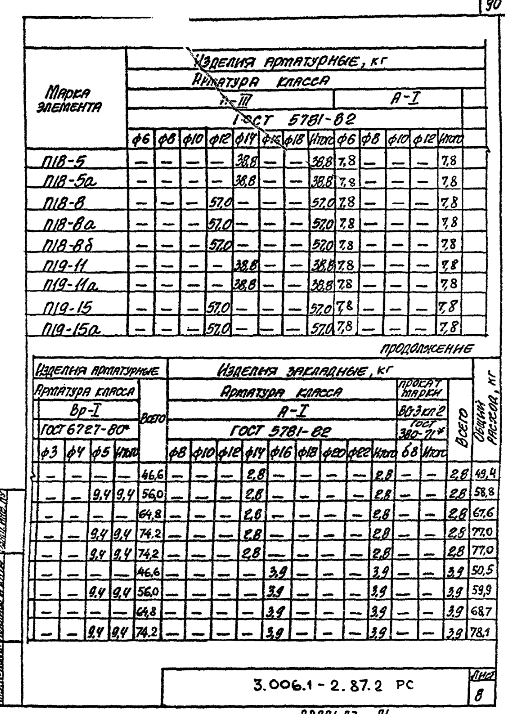

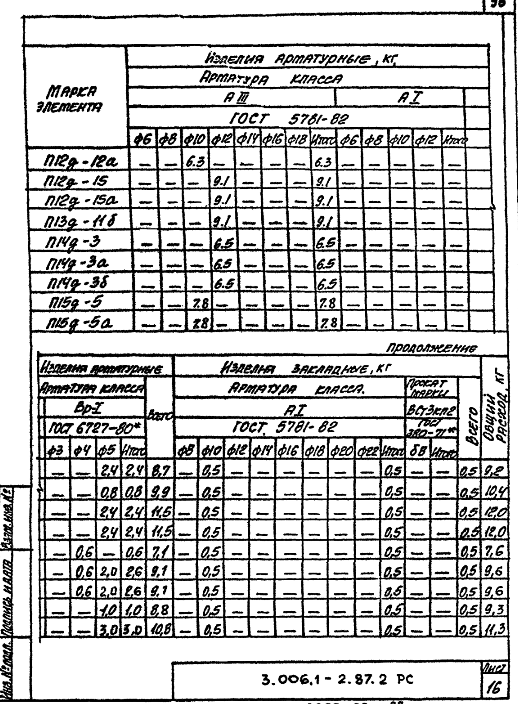

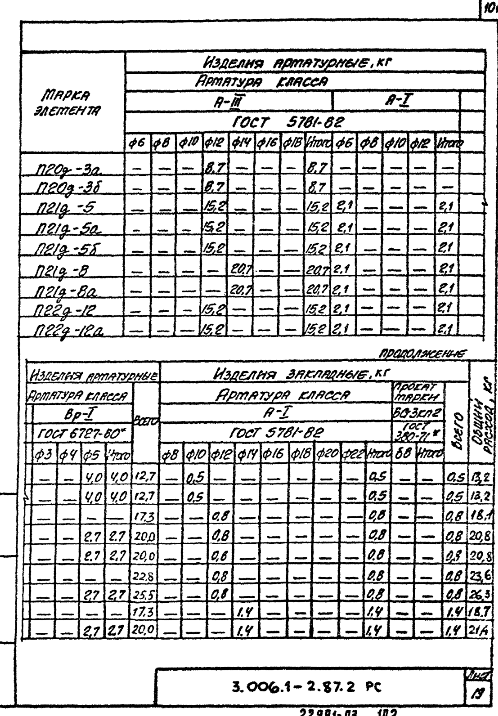

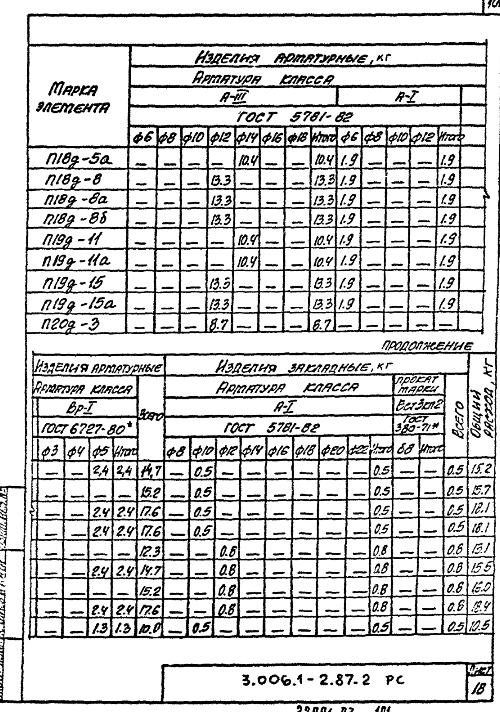

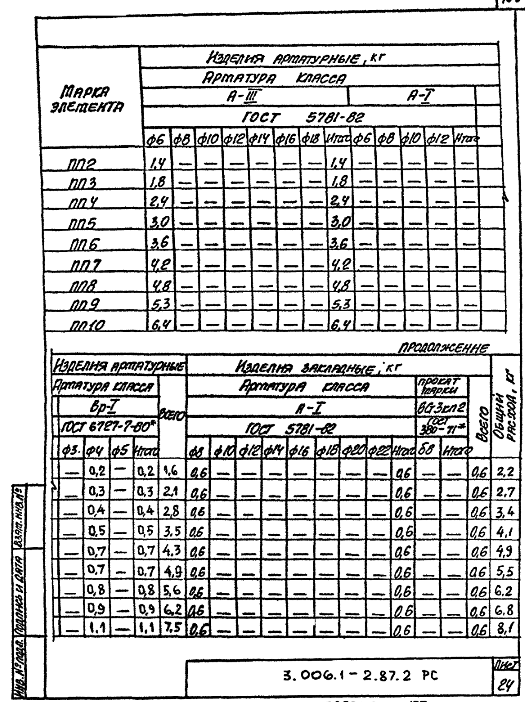

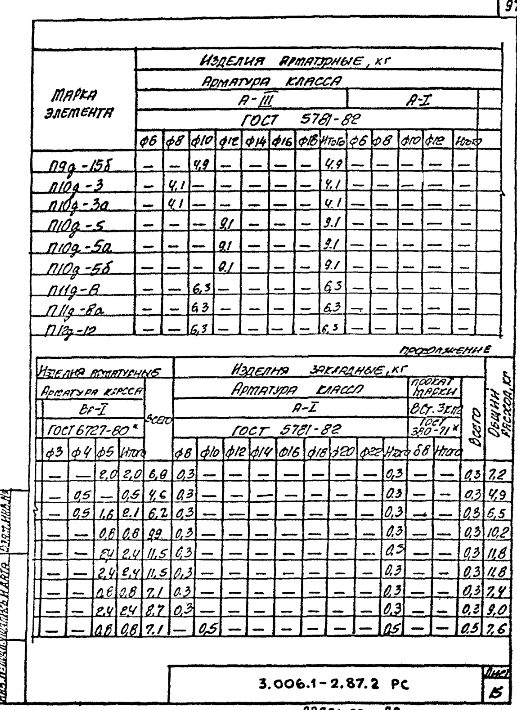

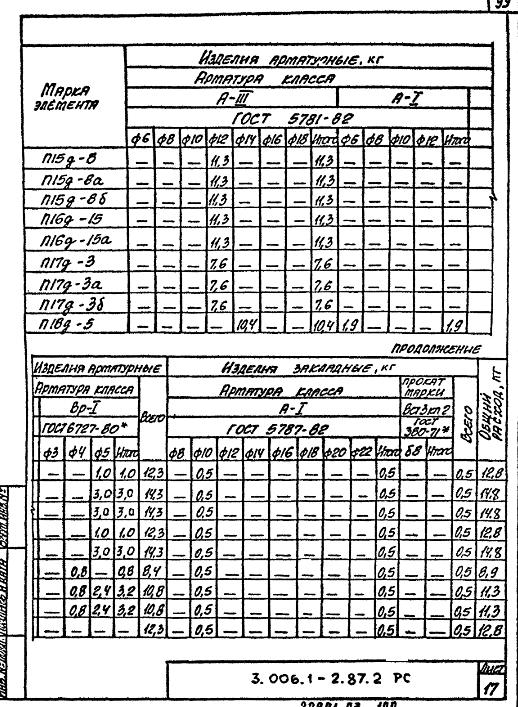

Ведомость расхода стали на элемент – 83 стр
 |
|
| 501 × 702 пикс. Открыть в новом окне | |
 |
|
| 497 × 700 пикс. Открыть в новом окне | |
 |
|
| 501 × 717 пикс. Открыть в новом окне | |
 |
|
| 513 × 710 пикс. Открыть в новом окне | |
 |
|
| 511 × 713 пикс. Открыть в новом окне | |
 |
|
| 512 × 703 пикс. Открыть в новом окне | |
 |
|
| 510 × 710 пикс. Открыть в новом окне | |
 |
|
| 505 × 714 пикс. Открыть в новом окне | |
 |
|
| 510 × 710 пикс. Открыть в новом окне | |
 |
|
| 504 × 699 пикс. Открыть в новом окне | |
 |
|
| 515 × 701 пикс. Открыть в новом окне | |
 |
|
| 518 × 701 пикс. Открыть в новом окне | |
 |
|
| 514 × 701 пикс. Открыть в новом окне | |
 |
|
| 502 × 701 пикс. Открыть в новом окне | |
 |
|
| 517 × 710 пикс. Открыть в новом окне | |
 |
|
| 518 × 704 пикс. Открыть в новом окне | |
 |
|
| 518 × 707 пикс. Открыть в новом окне | |
 |
|
| 500 × 712 пикс. Открыть в новом окне | |
 |
|
| 498 × 716 пикс. Открыть в новом окне | |
 |
|
| 523 × 705 пикс. Открыть в новом окне | |
 |
|
| 511 × 703 пикс. Открыть в новом окне | |
 |
|
| 505 × 714 пикс. Открыть в новом окне | |
 |
|
| 501 × 712 пикс. Открыть в новом окне | |
 |
|
| 525 × 702 пикс. Открыть в новом окне | |
 |
|
| 513 × 711 пикс. Открыть в новом окне ( | |
