Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1.Перемычки брусковые для жилых и общественных зданий

Описание

Рабочие чертежи
515 × 752 пикс.     Открыть в новом окне
527 × 747 пикс.     Открыть в новом окне
506 × 729 пикс.     Открыть в новом окне
519 × 726 пикс.     Открыть в новом окне

1.Общая часть

В настоящий выпуск включены рабочие чертежи брусковых железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84. Перемычки предназначены для перекрытия проемов в стенах из кирпича толщиной 65 мм жилых зданий, имеющих коэффициент надежности по назначению  и возводимых в обычных условиях строительства.
Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий. Прогибы перемычек определены от действия постоянных и длительных нагрузок. На перемычки, расчетная нагрузка для которых составляет менее (800 кгс/м),опирание перекрытий не предусмотрено, вес кирпичной кладки для них учтен как кратковременная нагрузка.
Нагрузки, принятые при расчете перемычек, расчетные пролеты , минимальная глубина опирания, расчетные прогибы см. листы 5-7.
Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 5ПБ27-37 расшифровывается следующим образом:
5 – перемычка сечением 250×220 мм (черт.1 табл.1 ГОСТ 948-84)
ПБ – перемычка брусковая,
27 – длиной 2720 мм ( в дм. с округлением до целого числа),
37 – под расчетную нагрузку 37,3 кН/м с учетом собственного веса ( с округлением до целого числа).
В перемычках , имеющих строповочные петли, добавлена строчная буква «п»
Например, 5ПБ27-37-п, а в перемычках с анкерными выпусками для крепления балконных плит добавлена строчная буква «а».
Например: 5ПР.27-27-а
Номенклатура перемычек дома в табл. 5 (листы 16-19)
Перемычки железобетонные относятся к группе незгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.

2.Технические требования

Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.
Перемычки следует изготавливать из тяжелого бетона марки по прочности на сжатие М200. Марка по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок. Указанных в таблице обязательного приложения ГОСТ 948-84.
Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90% - в холодный период.
Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм – пространственными каркасами, состоящими из плоских арматурных каркасов; для арматурных каркасов применяется горячекатаная сталь класса А-III по ГОСТ 5781-82 и обыкновенная арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80.
Сварные каркасы должны удовлетворять требованиям ГОСТ 10922-75.
Захват перемычек при снятии с формы, а также при погрузочно-разгрузочных работах и монтаже предусмотрен в двух вариантах: через строповочные отверстия и строповочные петли. Вариант со строповочными отверстиями  следует считать основным,т.к он не требует дополнительного расхода арматуры на строповочные петли. Перемычки со строповочными петлями следует применять лишь в тех случаях, когда по условиям технологии изготовление без них нельзя снять перемычки с формы.
В проектах зданий должны быть даны указания о заделке этих отверстий кладочным раствором после установки перемычек на место, а также о заделке в растворе анкерных выпусков для крепления балконных плит.
На торцовой стороне перемычек без строповочных петель несмываемой краской должен быть нанесен монтажный знак «верх изделия» по ГОСТ 13015.2-81.
Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж конструкций при расчетной зимней температуре ниже – 40 градусов С, для строповочных петель не допускается применение стали ВСт3пс2.
Крюки петель должны быть заведены за стержни каркасов.
Размеры, непрямолинейность, толщину защитного слоя бетона, а также качество и внешний вид поверхностей следует проверять поГОСТ 948-84.
Отклонение действительных размеров перемычек, отклонение действительной толщины защитного слоя от номинальных, указанных в рабочих чертежах, а также отклонение от прямолинейности профиля лицевых поверхностей не должны превышать соответствующих величин, приведенных в ГОСТ 948-84.
Качество поверхностей и внешний вид перемычек должны соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной, указанной в рабочих чертежах, не должна превышать  (ГОСТ 130150-85)

3.Контроль и оценка качества

В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов.
При этом должен осуществляться.
- входной контроль материалов для приготовления бетонной смеси и арматурной стали;
- операционный контроль качества приготовления сварных сеток;
- приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
При испытании перемычек неразрушающими методами фактическую прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 – ГОСТ22690.4-77 и другими методами, предусмотренными стандартами на методы испытаний бетона. Оценку прочности следует производить по ГОСТ 18105.0-80, ГОСТ 18105.1-80.
Испытание перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его марке по прочности на сжатие. Данные для испытаний см. на листах 8-15, данные для испытаний перемычек с анкерами следует принимать такими же, как для соответствующих перемычек без анкеров.

4. Маркировка, хранение, транспортирование

Маркировочные надписи следует наносить на торцовой или верхней стороне каждой перемычки.
Допускается по соглашению изготовителя с потребителем и проектной организацией – автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в рабочих чертежах проекта. Перемычки следует хранить и транспортировать в соответствии с положениями соответствующего раздела ГОСТ 948-84.

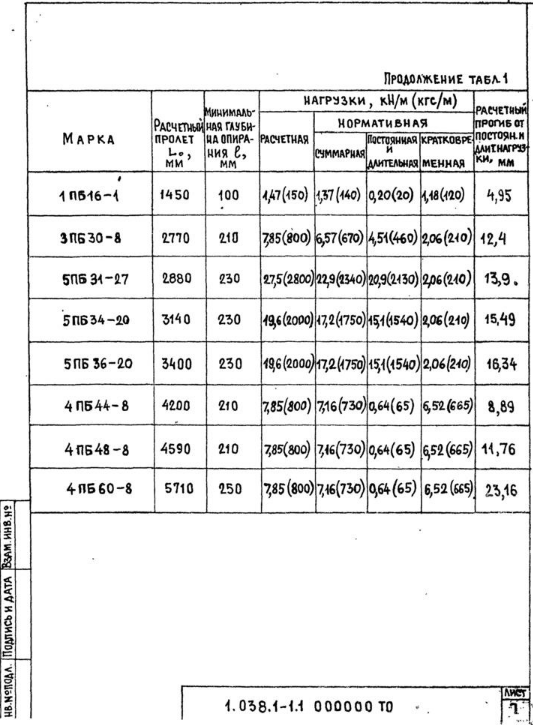

Таблица 1 Данные для расчета – 6 стр
524 × 753 пикс.     Открыть в новом окне
506 × 667 пикс.     Открыть в новом окне
533 × 725 пикс.     Открыть в новом окне
Таблица 2 Данные для испытаний. Проверка прочности
521 × 739 пикс.     Открыть в новом окне
529 × 727 пикс.     Открыть в новом окне
504 × 729 пикс.     Открыть в новом окне
526 × 730 пикс.     Открыть в новом окне
507 × 727 пикс.     Открыть в новом окне
499 × 724 пикс.     Открыть в новом окне
Таблица 3 Данные для испытаний. Проверка жесткости
533 × 730 пикс.     Открыть в новом окне
Таблица 4 Данные для испытаний. Проверка трещиностойкости
499 × 726 пикс.     Открыть в новом окне

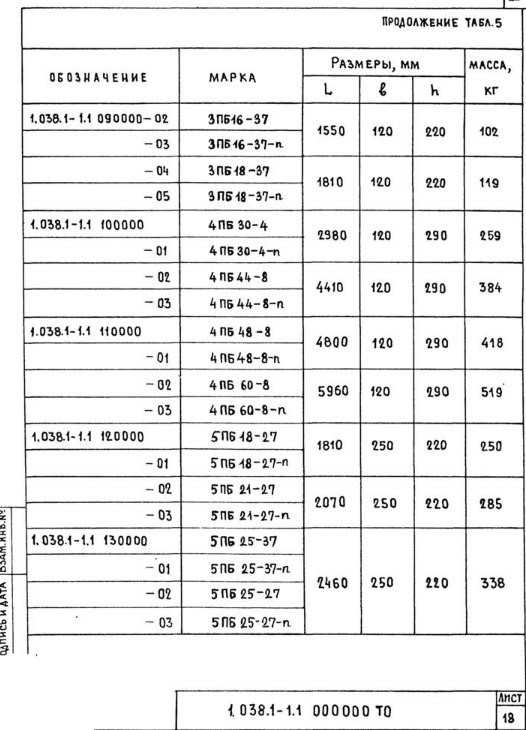

Таблица 5 Номенклатура изделий
520 × 717 пикс.     Открыть в новом окне
506 × 719 пикс.     Открыть в новом окне
526 × 730 пикс.     Открыть в новом окне
508 × 723 пикс.     Открыть в новом окне

Перемычка 1ПБ10-1; 1ПБ13-1; 1ПБ16-1 – 25 стр

524 × 726 пикс.     Открыть в новом окне

Перемычка 1ПБ10-1; 1ПБ13-1; 1ПБ16-1. Сборочный чертеж – 26 стр

530 × 732 пикс.     Открыть в новом окне

Перемычка 2ПБ10-1; 2ПБ10-1-n; 2ПБ13-1; 2ПБ13-1-n;2ПБ16-2; 2ПБ16-2-n – 27 стр

725 × 506 пикс.     Открыть в новом окне

Перемычка 2ПБ10-1; 2ПБ10-1-n; 2ПБ13-1; 2ПБ13-1-n;2ПБ16-2; 2ПБ16-2-n Сборочный чертеж – 28 стр

534 × 732 пикс.     Открыть в новом окне

Перемычка 2ПБ17-2; 2ПБ17-2-n; 2ПБ19-3; 2ПБ19-3-n – 29 стр

727 × 527 пикс.     Открыть в новом окне

Перемычка 2ПБ17-2; 2ПБ17-2-n; 2ПБ19-3; 2ПБ19-3-n Сборочный чертеж – 30 стр

536 × 726 пикс.     Открыть в новом окне

Перемычка 2ПБ22-3; 2ПБ22-3-n; 2ПБ25-3; 2ПБ25-3-n; 2ПБ26-4; 2ПБ26-4-n – 31 стр

733 × 512 пикс.     Открыть в новом окне

Перемычка 2ПБ22-3; 2ПБ22-3-n; 2ПБ25-3; 2ПБ25-3-n 2ПБ26-4; 2ПБ26-4-n Сборочный чертеж – 32 стр

531 × 731 пикс.     Открыть в новом окне

Перемычка 2ПБ29-4; 2ПБ29-4-n; 2ПБ30-4; 2ПБ30-4-n – 33 стр

731 × 500 пикс.     Открыть в новом окне

Перемычка 2ПБ29-4; 2ПБ29-4-n; 2ПБ30-4; 2ПБ30-4-n Сборочный чертеж – 34 стр

517 × 732 пикс.     Открыть в новом окне

Перемычка 3ПБ18-8; 3ПБ18-8-n; 3ПБ21-8; 3ПБ21-8-n; 3ПБ25-4; 3ПБ25-8-n – 35 стр

735 × 520 пикс.     Открыть в новом окне

Перемычка 3ПБ18-8; 3ПБ18-8-n; 3ПБ21-8; 3ПБ21-8-n; 3ПБ25-4; 3ПБ25-8-n Сборный чертеж – 36 стр

505 × 733 пикс.     Открыть в новом окне

Перемычка 3ПБ27-8; 3ПБ27-8-n; 3ПБ30-8; 3ПБ30-8-n – 37 стр

737 × 539 пикс.     Открыть в новом окне

Перемычка 3ПБ27-8; 3ПБ27-8-n; 3ПБ30-8; 3ПБ30-8-n Сборочный чертеж – 38 стр

530 × 727 пикс.     Открыть в новом окне

Перемычка 3ПБ34-4; 3ПБ34-4-n; 3ПБ36-4; 3ПБ36-4-n; 3ПБ39-4; 3ПБ39-8-n – 39 стр

726 × 526 пикс.     Открыть в новом окне

Перемычка 3ПБ34-4; 3ПБ34-4-n; 3ПБ36-4; 3ПБ36-4-n; 3ПБ39-4; 3ПБ39-8-n – 40 стр

504 × 729 пикс.     Открыть в новом окне

Перемычка 3ПБ13-37; 3ПБ37-37-n; 3ПБ16-37; 3ПБ16-37-n; 3ПБ18-37; 3ПБ18-37-n – 41 стр

737 × 528 пикс.     Открыть в новом окне

Перемычка 3ПБ13-37; 3ПБ37-37-n; 3ПБ16-37; 3ПБ16-37-n; 3ПБ18-37; 3ПБ18-37-n Сборочный чертеж – 42 стр

527 × 729 пикс.     Открыть в новом окне

Перемычка 4ПБ30-4; 4ПБ30-4-n; 4ПБ44-8; 3ПБ44-8-n – 43 стр

728 × 503 пикс.     Открыть в новом окне

Перемычка 4ПБ30-4; 4ПБ30-4-n; 4ПБ44-8; 3ПБ44-8-n Сборочный чертеж – 44 стр

528 × 724 пикс.     Открыть в новом окне

Перемычка 4ПБ48-4; 4ПБ48-4-n; 4ПБ60-8; 3ПБ60-8-n – 45 стр

731 × 525 пикс.     Открыть в новом окне

Перемычка 4ПБ48-4; 4ПБ48-4-n; 4ПБ60-8; 3ПБ60-8-n Сборочный чертеж – 46 стр

528 × 725 пикс.     Открыть в новом окне

Перемычка 2ПБ18-27; 2ПБ18-27-n; 2ПБ21-27; 2ПБ21-27-n – 47 стр

735 × 506 пикс.     Открыть в новом окне

Перемычка 2ПБ18-27; 2ПБ18-27-n; 2ПБ21-27; 2ПБ21-27-n Сборочный чертеж – 48 стр

536 × 730 пикс.     Открыть в новом окне

Перемычка 5ПБ25-37; 5ПБ25-37-n; 5ПБ25-27; 5ПБ25-27-n – 49 стр

728 × 503 пикс.     Открыть в новом окне

Перемычка 5ПБ25-37; 5ПБ25-37-n; 5ПБ25-27; 5ПБ25-27-n Сборочный чертеж – 50 стр

506 × 728 пикс.     Открыть в новом окне

Перемычка 5ПБ25-37; 5ПБ25-37-n; 5ПБ27-27; 5ПБ27-27-n – 51 стр

735 × 531 пикс.     Открыть в новом окне

Перемычка 5ПБ25-37; 5ПБ25-37-n; 5ПБ27-27; 5ПБ27-27-n Сборочный чертеж – 52 стр

513 × 737 пикс.     Открыть в новом окне

Перемычка 5ПБ30-37; 5ПБ30-37-n; 5ПБ30-27; 5ПБ30-27-n – 53 стр

728 × 532 пикс.     Открыть в новом окне

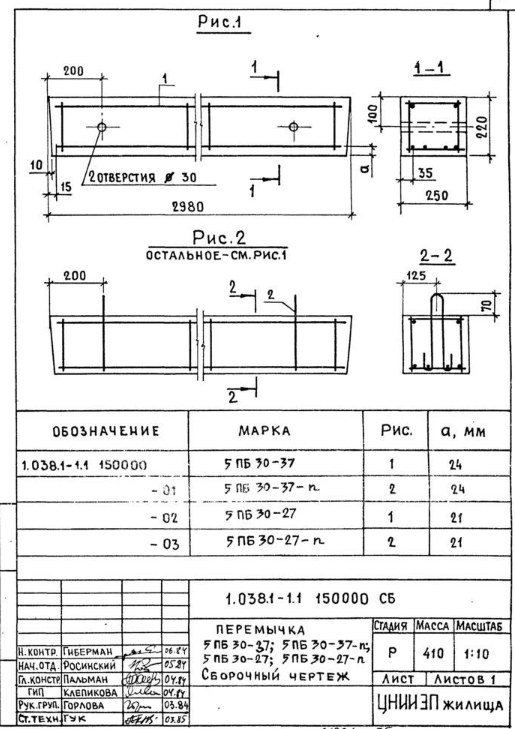

Перемычка 5ПБ30-37; 5ПБ30-37-n; 5ПБ30-27; 5ПБ30-27-n Сборочный чертеж – 54 стр

515 × 729 пикс.     Открыть в новом окне

Перемычка 5ПБ31-27; 5ПБ31-27-n; 5ПБ34-20; 5ПБ34-20-n; 5ПБ36-20; 5ПБ36-20-n – 55 стр

729 × 529 пикс.     Открыть в новом окне

Перемычка 5ПБ31-27; 5ПБ31-27-n; 5ПБ34-20; 5ПБ34-20-n; 5ПБ36-20; 5ПБ36-20-n Сборочный чертеж – 56 стр

508 × 730 пикс.     Открыть в новом окне

Перемычка 5ПБ21-27-а; 5ПБ21-27-аn; 5ПБ25-27-а; 5ПБ25-27-аn – 57 стр

736 × 536 пикс.     Открыть в новом окне

Перемычка 5ПБ21-27-а; 5ПБ21-27-аn; 5ПБ25-27-а; 5ПБ25-27-аn Сборочный чертеж – 58 стр

531 × 735 пикс.     Открыть в новом окне

Перемычка 5ПБ27-27-а; 5ПБ27-27-аn; 5ПБ30-27-а; 5ПБ30-27-аn – 59 стр

728 × 501 пикс.     Открыть в новом окне

Перемычка 5ПБ27-27-а; 5ПБ27-27-аn; 5ПБ30-27-а; 5ПБ30-27-аn Сборочный чертеж – 60 стр

530 × 729 пикс.     Открыть в новом окне

Каркас пространственный КП1…КП4 – 61 стр

526 × 725 пикс.     Открыть в новом окне

Каркас пространственный КП1…КП4 Сборочный чертеж – 62 стр

539 × 731 пикс.     Открыть в новом окне

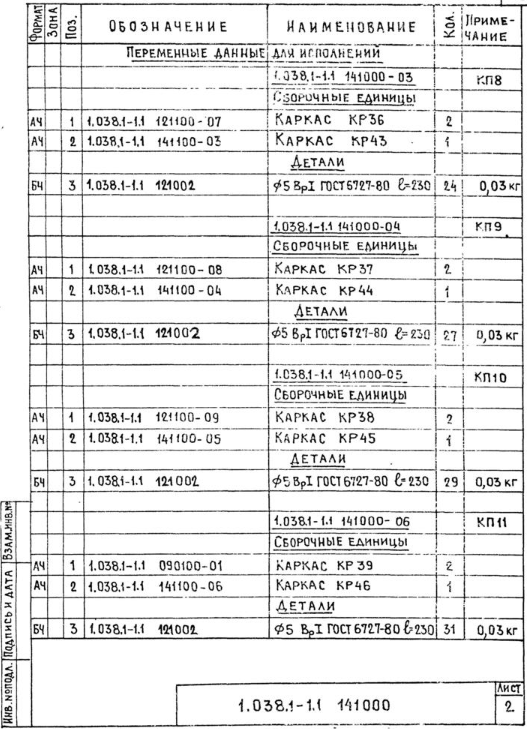

Каркас пространственный КП5…КП11 – 63 стр

536 × 736 пикс.     Открыть в новом окне
527 × 729 пикс.     Открыть в новом окне

Каркас пространственный КП5…КП11 Сборочный чертеж – 65 стр

510 × 728 пикс.     Открыть в новом окне

Каркас гнутый КР1…КР3 – 66 стр

505 × 727 пикс.     Открыть в новом окне

Каркас КР4…КР13 – 67 стр

731 × 530 пикс.     Открыть в новом окне
734 × 504 пикс.     Открыть в новом окне

Каркас КР4…КР13 Сборочный чертеж – 69 стр

509 × 728 пикс.     Открыть в новом окне

Каркас КР14…КР23 – 70 стр

730 × 508 пикс.     Открыть в новом окне
725 × 517 пикс.     Открыть в новом окне

Каркас КР14…КР23 Сборочный чертеж – 72 стр

497 × 727 пикс.     Открыть в новом окне

Каркас КР24; КР39 – 73 стр

530 × 722 пикс.     Открыть в новом окне

Каркас КР25…КР28 – 74 стр

531 × 725 пикс.     Открыть в новом окне

Каркас КР25…КР28 Сборочный чертеж – 75 стр

504 × 727 пикс.     Открыть в новом окне

Каркас КР29…КР38 – 76 стр

725 × 529 пикс.     Открыть в новом окне
734 × 504 пикс.     Открыть в новом окне

Каркас КР29…КР38 Сборочный чертеж – 78 стр

537 × 730 пикс.     Открыть в новом окне

Каркас КР40…КР46 – 79 стр

727 × 531 пикс.     Открыть в новом окне

Каркас КР40…КР46 Сборочный чертеж – 80 стр

526 × 726 пикс.     Открыть в новом окне

Анкер А1 – 81 стр

510 × 726 пикс.     Открыть в новом окне

Петля строповочная П1…П5 – 82 стр

517 × 729 пикс.     Открыть в новом окне

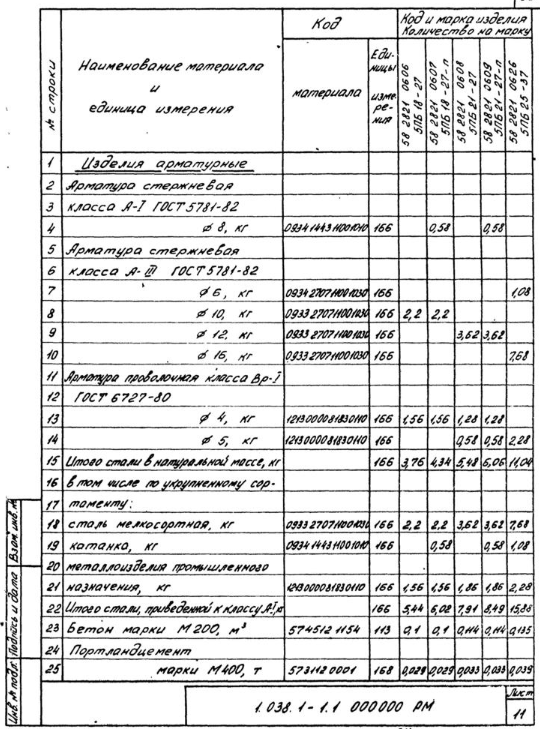

Ведомость расхода материалов – 83 стр

728 × 501 пикс.     Открыть в новом окне
724 × 532 пикс.     Открыть в новом окне
497 × 721 пикс.     Открыть в новом окне
523 × 732 пикс.     Открыть в новом окне
504 × 721 пикс.     Открыть в новом окне
538 × 721 пикс.     Открыть в новом окне
513 × 723 пикс.     Открыть в новом окне
497 × 721 пикс.     Открыть в новом окне
532 × 730 пикс.     Открыть в новом окне
508 × 735 пикс.     Открыть в новом окне
540 × 729 пикс.     Открыть в новом окне
529 × 721 пикс.     Открыть в новом окне
543 × 729 пикс.     Открыть в новом окне
523 × 739 пикс.     Открыть в новом окне
519 × 744 пикс.     Открыть в новом окне
