Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 10.Перемычки брусковые и плитные предварительно напряженные напрягаемой арматурой класса Ат-V для жилых и общественных зданий со стенами из кирпича толщиной 88 мм.

Описание

Рабочие чертежи
546 × 743 пикс.     Открыть в новом окне
555 × 748 пикс.     Открыть в новом окне

1.Общая часть

В настоящий выпуск включены рабочие чертежи предварительно напряженных перемычек, армированных стержнями из стали класса Ат-V
Чертежи разработаны по заданию Госгражданстроя в соответствии с ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия» и главой СНиП II-21-75 « Бетонные и железобетонные конструкции. Нормы проектирования» с учетом изменения и дополнения этой главы согласно приложению к постановлению Госстроя СССР от 11 мая 1981 г. в„–67.
Перемычки предназначены для перекрытия проемов в кирпичных стенах жилых и общественных зданий, имеющих коэффициент надежности по назначению  и проектируемых для обычных условий строительства, и могут заменять перемычки с ненапряженной арматурой, чертежи которых представлены в выпусках 4 и 5 этой же серии.
В настоящий выпуск включены только те из усиленных брусковых и плитных перемычек, которые имеют меньший расход стали (в расчете на сталь, приведенную к стали класса А-I) по сравнению с аналогичными перемычками с ненапряженной арматурой.
Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий.
Прогибы перемычек определены от действия постоянных и длительных нагрузок.
Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы указаны в табл.2 на листе 9.
Номенклатура перемычек приведена в табл.7 на листе 18.
Маркировка перемычек принята по ГОСТ 23009-78. Марка перемычки состоит из буквенно-цифровых групп.
Например, марка перемычки 5ПБ27-37АтV расшифровывается следующим образом:
5 – номер сечения перемычки по табл.5, черт.1, ГОСТ 948-84;
ПБ – перемычка брусковая;
27 – длиной 2720 мм (в дм с округлением);
37 – под расчетную нагрузку 37,3 кН/м с учетом собственного веса( с округлением)
АтV- с напрягаемой арматурой класса Ат-V.
К марке перемычек с анкерами для крепления балконных плит добавлен индекс «а». Например: 5ПБ27-27АтV-а. При применении этих перемычек привязка анкеров может изменяться; в проектах зданий должно быть дано указание о заделке анкеров в растворе кладки.
Перемычки железобетонные относятся к группе несгораемых конструкций. Предел огнестойкости перемычек шириной в≥ 250 мм составляет не менее 1 часа.Предел огнестойкости перемычки шириной в = 120 мм 0,75 часа; предел огнестойкости конструкции, состоящей из двух и более поставленных рядом подобных перемычек, будет так же не менее 1 часа. (Письмо НИИЖБ в„– 27/23-806 от 22 февраля 1982 года)
При разработке конструкции перемычек были учтены решения, предложения НИИЖБ Госстроя СССР совместно с трестом Оргтехстрой Минстроя Лит. ССР и представленные в рабочих чертежах выпуска 2 комплекса 8792 «Предварительно напряженные перемычки»
В соответствии с данными испытаний, проведенных НИИЖБ совместно с трестом Оргтехстрой Минстроя Лит.ССР, применение предварительного напряжения рабочей арматуры позволило отказаться от установки традиционно принятых для перемычек замкнутых хомутов и применять в качестве расчетной поперечной арматуры корытообразные сети без дополнительного армирования концов перемычек (Письмо НИИЖБ от 27.08.81 в„– 27/24-4183).

2.Технические требования

Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.
Перемычки следует изготавливать из тяжелого бетона марки прочности на сжатие М300.
Марка бетона по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок, указанных в таблице обязательного приложения ГОСТ 984-84.
Материалы для приготовления бетонной смеси долджны удовлетворять требованиям ГОСТ 10268-80, ГОСТ 8267-82. К моменту отпуска перемычек с завода-изготовителя прочность бетона должна быть не менее 70% проектной марки при поставке перемычек в теплый период года и 90%-в холодный период.
В качестве рабочей арматуры принята стержневая термически упрочненная арматурная сталь периодического профиля класса Ат-V (ГОСТ 10884-81),
232 × 26 пикс.     Открыть в новом окне
Допускается применение стали класса Ат-V (ГОСТ 5781-82) с соответствующим изменением маркировки перемычек, например: 5ПБ27-37АV.
Перемычки следует изготавливать с натяжением арматуры на упоры формы или стенда. При этом рекомендуется изготавливать по длине форм одновременно несколько перемычек , принимая расстояние между упорами не менее 6м.
Метод натяжения – электромеханический или механический.
Сварные гнутые сетки следует изготавливать из стальной низкоуглеродистой стали холоднотянутой проволоки периодического профиля класса Вр-I по ГОСТ 6727-80. Сетки должны удовлетворять требованиям СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций».
Для подъема и монтажа перемычек предусмотрены замкнутые строповочные петли.
Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж перемычек при расчетной зимней температуре ниже минус 40 градусов С, для строповочных петель не допускается применение стали марки ВСт3пс2.

3.Указание по изготовлению

Передаточная прочность бетона должна быть не ниже
При электротермическом натяжении температура стержней должна строго контролироваться, а также должны производиться контрольные испытания образцов стержней после электронагрева. Механические свойства арматуры после электронагрева должна быть не ниже браковочных значений до нагрева. Величины контролируемых предварительных напряжений в арматуре определялись исходя из принятой на заводах поточно-агрегатной или конвейерной технологии с натяжение арматуры на упоры форм. Длина предварительного напряжения арматуры принята равной длине перемычке.
Длину заготовки натягиваемых стержней следует определять с учетом выпусков для захватных приспособлений принимаемых на заводах, а также в соответствии с указаниями «Руководство по технологии предварительного напряжения стержневой арматуры железобетонных конструкций» (Москва 1972 г. НИИЖБ Госстроя СССР). Концы напрягаемой арматуры должны быть защищены слоем раствора толщиной не менее 5мм.
Средняя величина контролируемого натяжения принята
315 × 25 пикс.     Открыть в новом окне
для перемычки 8ПП27-71АтV, допускаемое отклонение

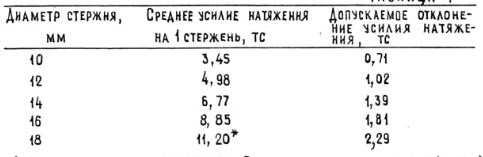

В табл.1 приведены средние величины усилий натяжения стержней различного диаметра и допускаемое отклонение этих усилий.
Таблица 1
ПП27-71
483 × 157 пикс.     Открыть в новом окне
*) Для перемычки 8ПП27-71АтV это усилие равно 120 кН (12,22 тс).
Изготовление сеток должно производиться контактной точечной электросваркой в соответствии с ГОСТ 10922-75 и ГОСТ 14098-68.

4. Контроль и оценка качества

В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости предварительного напряжения перемычек должен осуществляться с использованием неразрушающих методов.
При этом должен осуществляться.
- входной контроль материалов для приготовления бетонной смеси и арматурной стали;
- операционный контроль качества приготовления сварных сеток;
- приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
Контроль натяжения арматуры должен осуществляться в соответствии с ГОСТ 22362-77.
Контроль качества установки сварных сеток в опалубочные формы и расположения предварительно напряженной арматуры должен производиться перед бетонированием. При этом устанавливается соответствие фактических диаметров арматуры требуемым по проекту, проверяется крепление сварных сеток, обеспечивающее сохранение их положения при бетонировании; измеряется толщина защитного слоя предварительного напряжения арматуры и арматурных сеток.
Толщина защитного слоя измеряется не менее чем в 10% подготовленных для бетонирования форм (но не менее чем в 3-х формах) для предварительно напряженной арматуры в произвольном сечении по длине формы, для сварных сеток со стороны боковых граней формы. Толщина защитного слоя для продольной арматуры – не менее 15 мм.
Отклонение фактической толщины защитного слоя от проектных требований не должно превышать ± 5 мм – для предварительного напряжения арматуры и ± 3 мм - для сварных сеток.
Допускается определять толщину защитного слоя после бетонирования магнитным методом по ГОСТ 22904-78.
При приемочном контроле в готовых изделиях контролируется прочность бетона, геометрические размеры и внешний вид изделий. Прочность бетона следует контролировать ультразвуковым методом по ГОСТ 17624-78 или механическими методами по ГОСТ 22690.0-77÷ ГОСТ 22690.4-77.
Прочность бетона должна определяться не менее чем в 10% изделий, составляющих партию. Контроль прочности бетона, как правило, следует производить в трех участках каждого изделия, расположенных в средней зоне и на опорных участках. Всего в каждой партии прочность бетона должна определяться не менее, чем в 9 участках. Оценку прочности следует производить по ГОСТ 18105.0-80; ГОСТ 18105.1-80.
Для перемычек аттестуемых по высшей категории качества коэффициент вариации прочности бетона должен быть не более 10%.
Геометрические размеры должны контролироваться не менее, чем в 10% изделий от каждой партии металлическими рулетками или метрами, отвечающими требованиям соответственно ГОСТ 7502-80* и ГОСТ 427-75.
Отклонения от номинальных размеров по длине перемычек и по размерам поперечного сечения ,отклонение от прямолинейности реального профиля поверхности перемычки не должны превышать величин, указанных в табл.8 ГОСТ 948-84; качество и внешний вид перемычек следует принимать по ГОСТ 13015.0-83.Внешний вид и качество поверхностей перемычек должны соответствовать утвержденным в установленном порядке эталонам.
Справочная масса перемычек приведенная в чертежах, определена при средней плотности бетона
При изготовлении перемычек из бетона с другой плотностью масса их должна быть уточнена.
Отклонение фактической массы перемычек от справочной не должно превышать ± 7% (ГОСТ 13015.0-83)
В период освоения производства предварительного напряжения перемычек допускается производить контроль качества бетона без использования неразрушающих методов путем испытания контрольных кубов по ГОСТ 10180-78 и оценивать прочность бетона по ГОСТ 18105.0-80 и ГОСТ 18105.1-80. При этом обязательно проведение контрольных испытаний перемычек нагружением по ГОСТ 8829-77. Схемы проведения контрольных испытаний и контрольные нагрузки даны на листах 11-20.

5. Хранение и транспортирование

Подъем, погрузка и разгрузка перемычек должны производиться захватом за предусмотренные проектом строповочные петли.
При хранении и транспортировании перемычки должны опираться на деревянные подкладки и прокладки. Подкладки под нижний ряд перемычек следует укладывать по плотному, тщательно выровненному основанию. Прокладки между перемычками по высоте штабеля должны быть расположены по вертикали одна над другой на расстоянии не более 250 мм от торца перемычки. Толщина прокладок должна превышать размер строповочных петель на 20 мм.
При транспортировании перемычки следует укладывать на транспортные средства в горизонтальном положении, продольной осью по направлению движения транспорта и надежно закреплять устройствами, предохраняющими их от смещения во время перевозки. Паспортизацию перемычек, а также правила нанесения и и состав маркировочных знаков следует производить по ГОСТ 948-84.

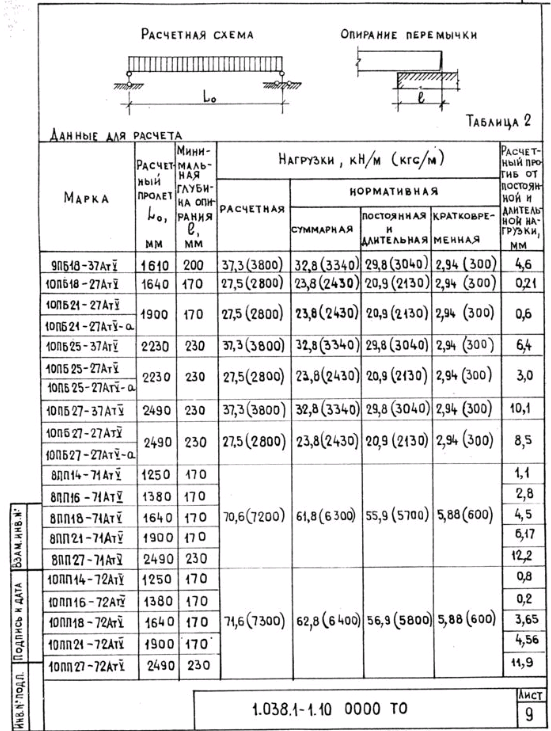

Таблица 2 Данные для расчета – 4 стр
551 × 731 пикс.     Открыть в новом окне

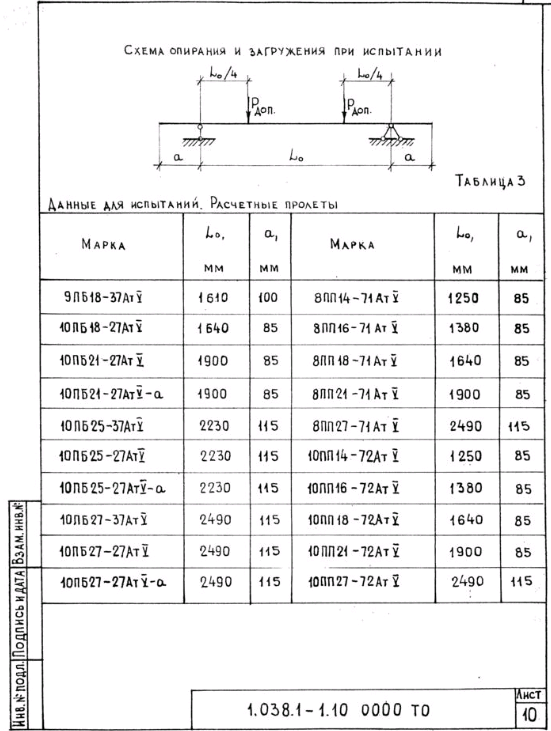

Таблица 3 Данные для расчета. Расчетные пролеты
551 × 731 пикс.     Открыть в новом окне

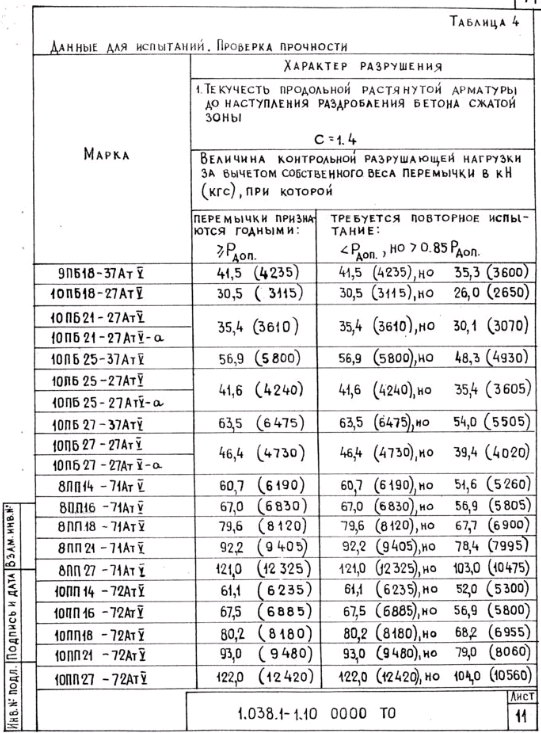

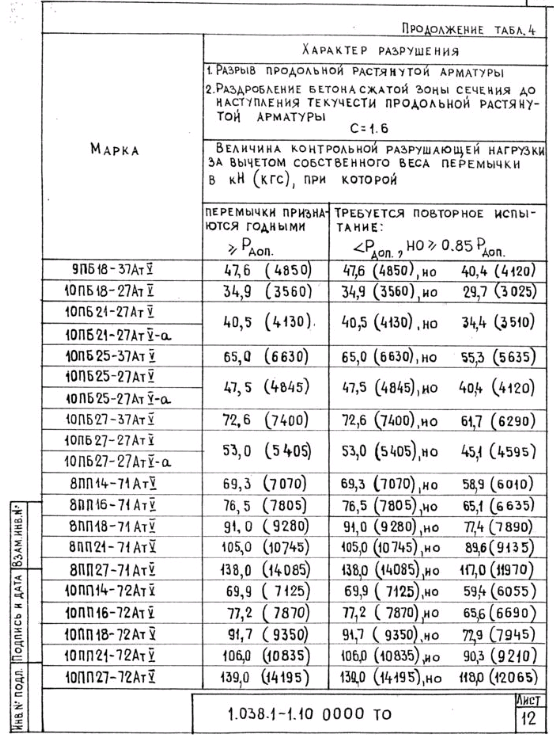

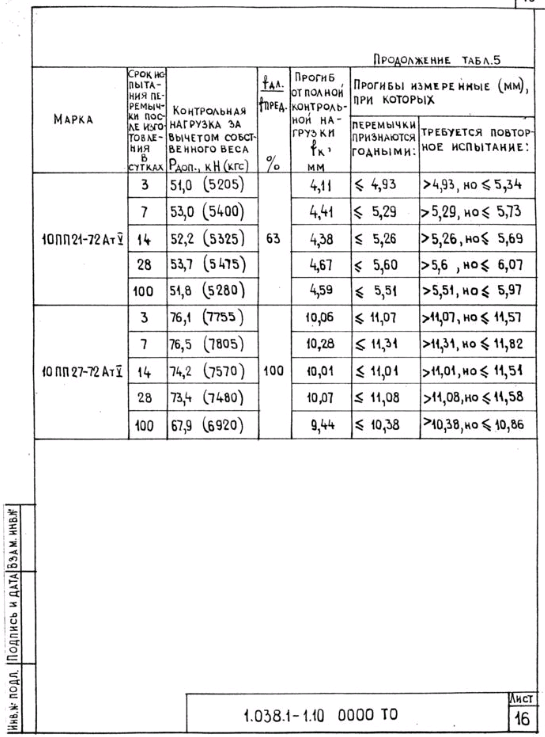

Таблица 4 Данные для испытаний. Проверка прочности
541 × 733 пикс.     Открыть в новом окне
554 × 735 пикс.     Открыть в новом окне

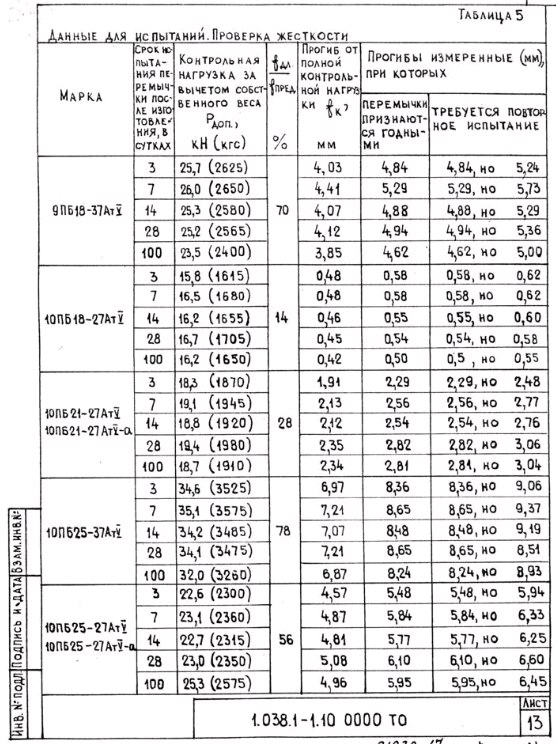

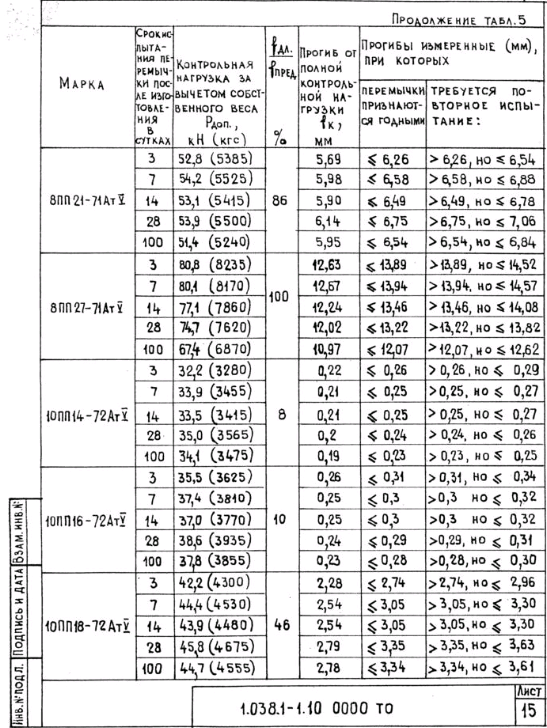

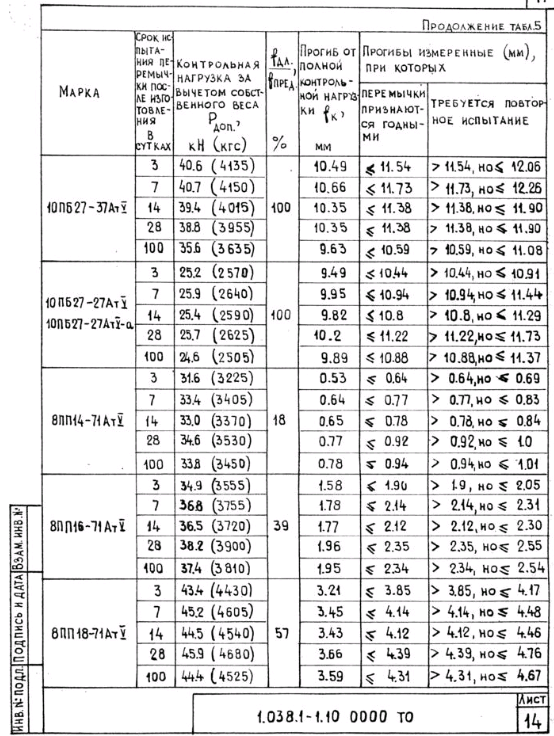

Таблица 5 данные для испытаний. Проверка жесткости
556 × 744 пикс.     Открыть в новом окне
554 × 736 пикс.     Открыть в новом окне
547 × 728 пикс.     Открыть в новом окне
545 × 737 пикс.     Открыть в новом окне

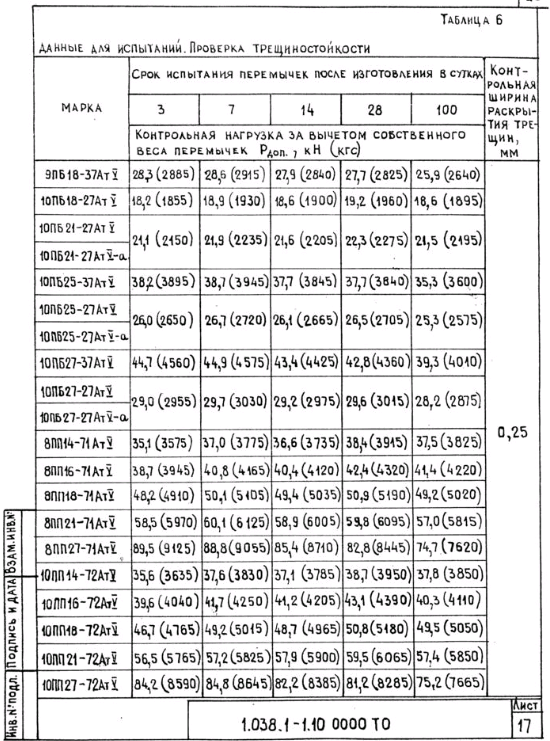

Таблица 6 Данные для испытаний. Проверка трещиностойкости
550 × 741 пикс.     Открыть в новом окне

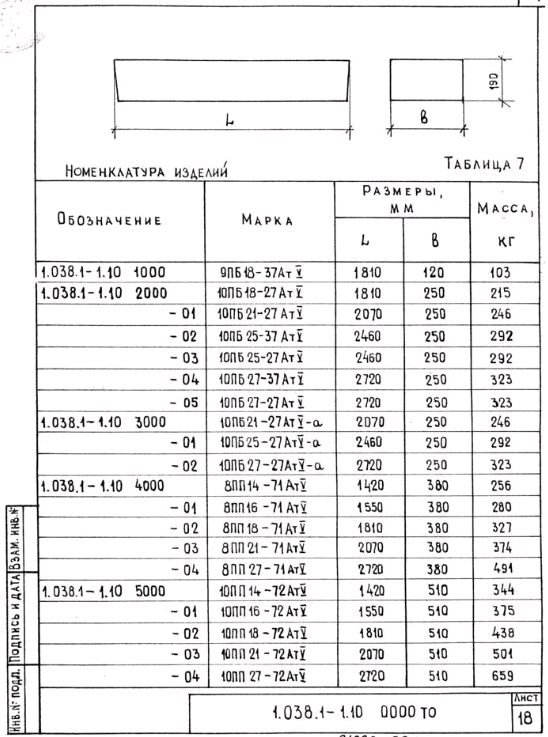

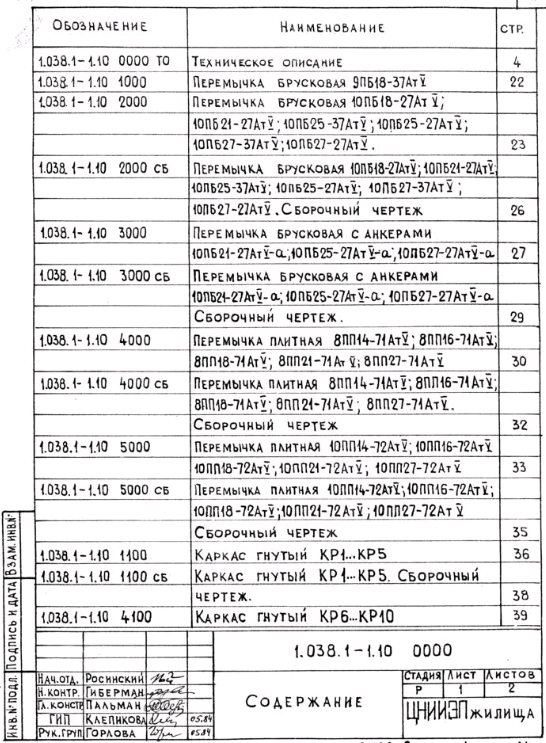

Таблица 7 Номенклатура изделий
548 × 737 пикс.     Открыть в новом окне

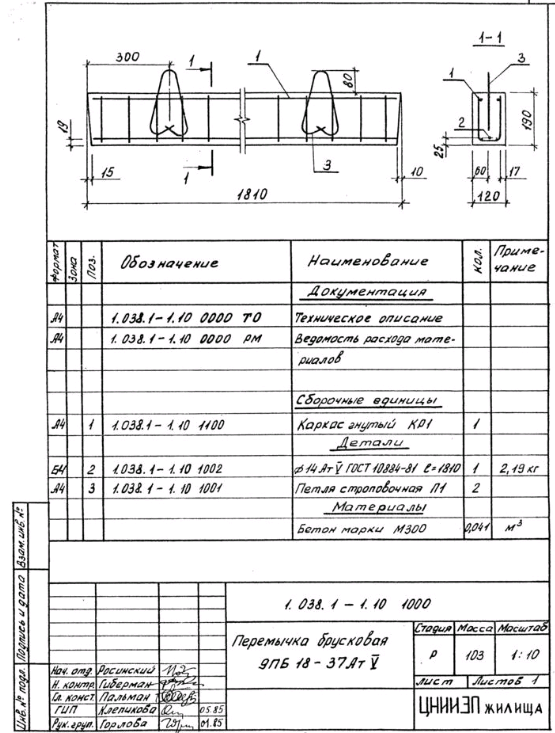

Перемычка брусковая 9ПБ18-37АтV – 22 стр

555 × 733 пикс.     Открыть в новом окне

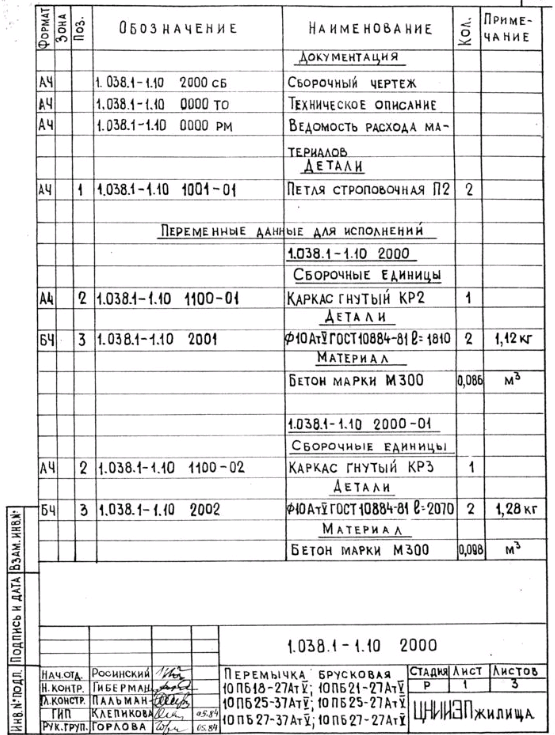

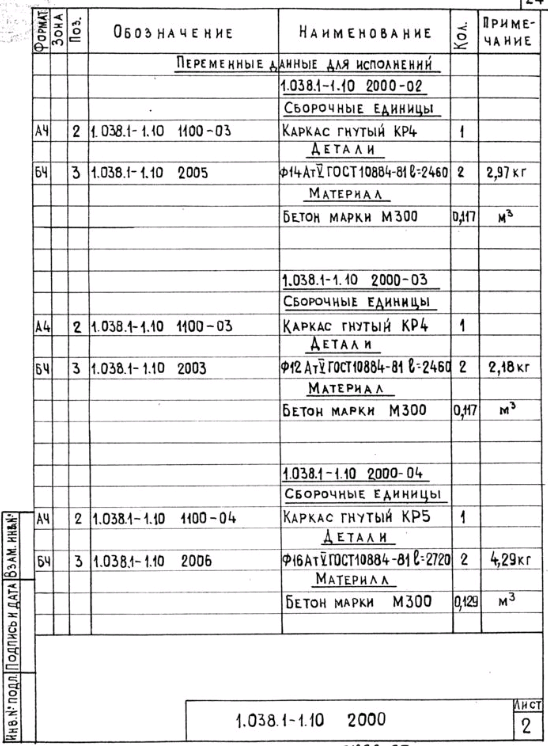

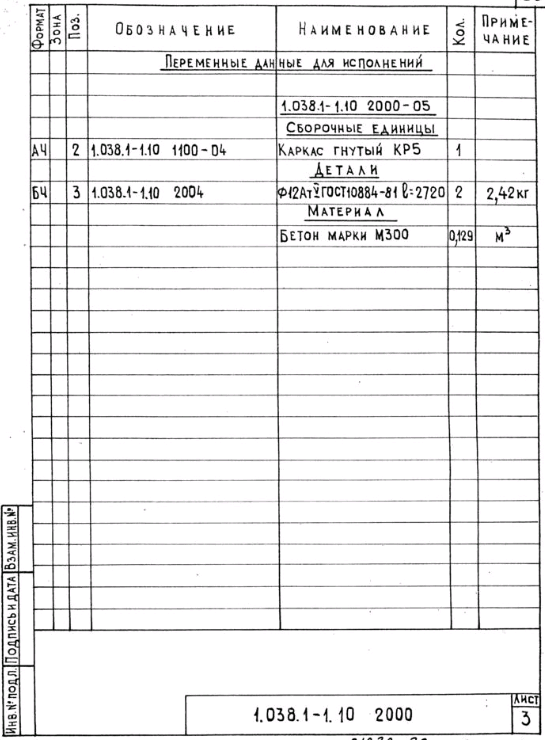

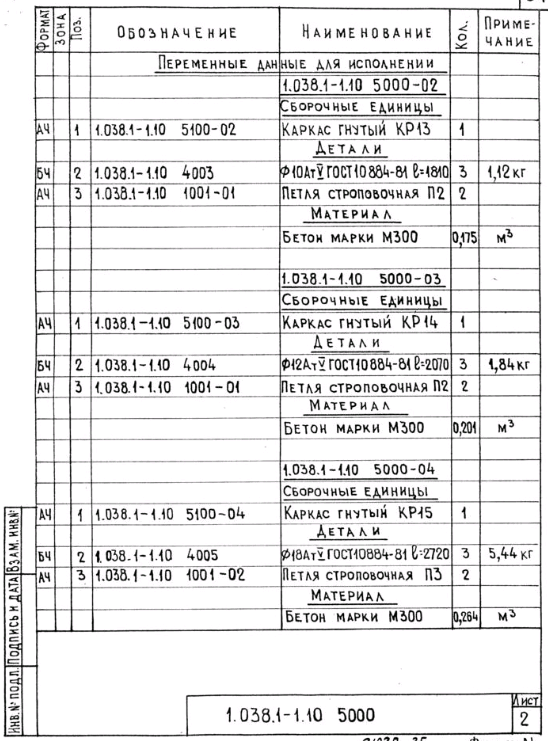

Перемычка брусковая 10ПБ18-27АтV; 10ПБ21-27АтV; 10ПБ25-37АтV; 10ПБ25-27АтV; 10ПБ27-37АтV; 10ПБ27-27АтV – 23 стр

555 × 735 пикс.     Открыть в новом окне
548 × 746 пикс.     Открыть в новом окне
545 × 740 пикс.     Открыть в новом окне

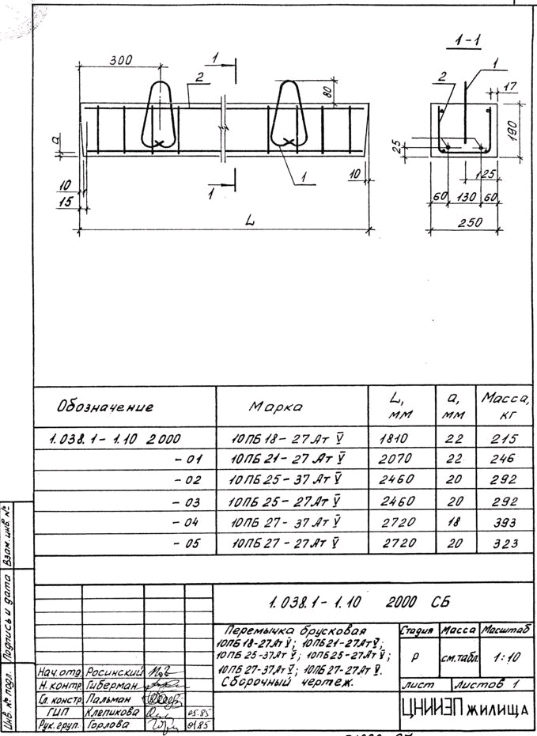

Перемычка брусковая 10ПБ18-27АтV; 10ПБ21-27АтV; 10ПБ25-37АтV; 10ПБ25-27АтV; 10ПБ27-37АтV; 10ПБ27-27АтV Сборочный чертеж – 26 стр

537 × 736 пикс.     Открыть в новом окне

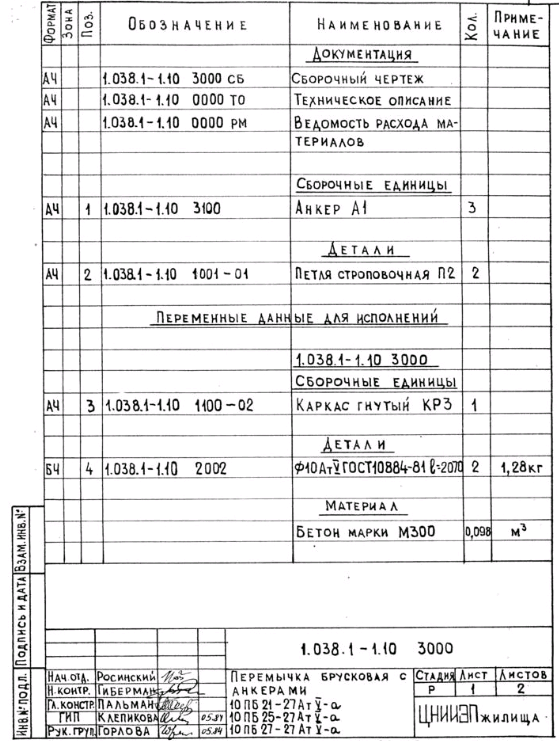

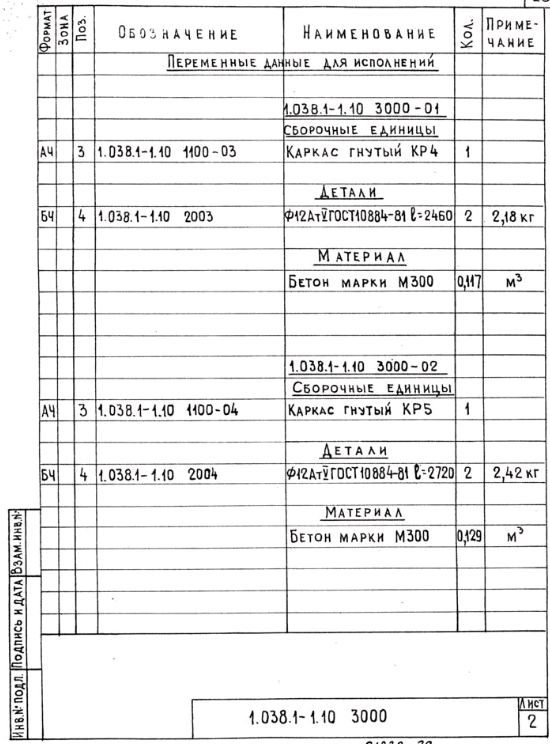

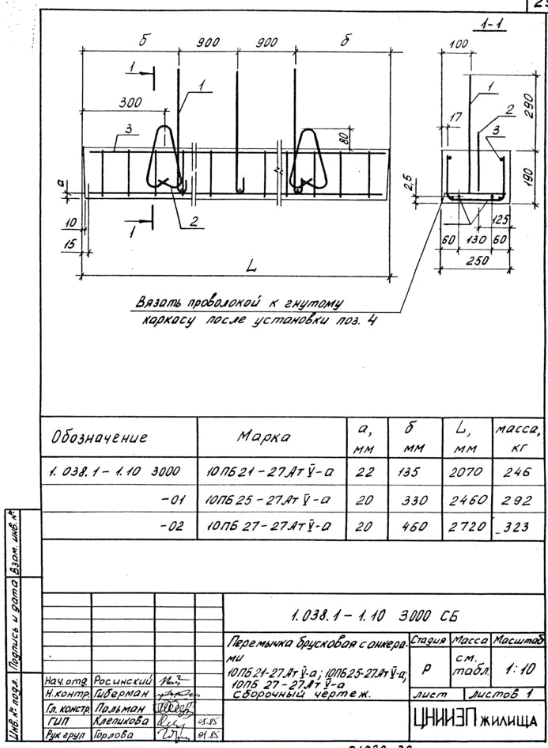

Перемычка брусковая с анкерами 10ПБ21-27АтV-а; 10ПБ25-27АтV-а; 10ПБ27-37АтV-а -27 стр

559 × 741 пикс.     Открыть в новом окне
550 × 744 пикс.     Открыть в новом окне

Перемычка брусковая с анкерами 10ПБ21-27АтV-а; 10ПБ25-27АтV-а; 10ПБ27-37АтV-а Сборочный чертеж -29 стр

548 × 748 пикс.     Открыть в новом окне

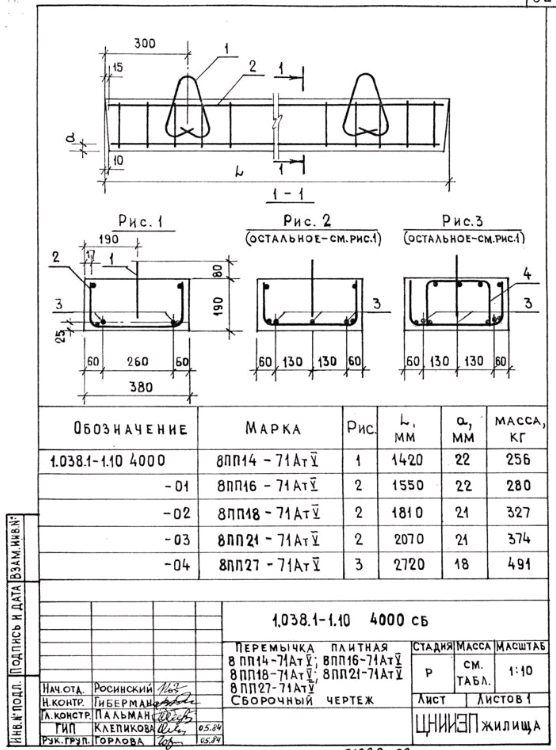

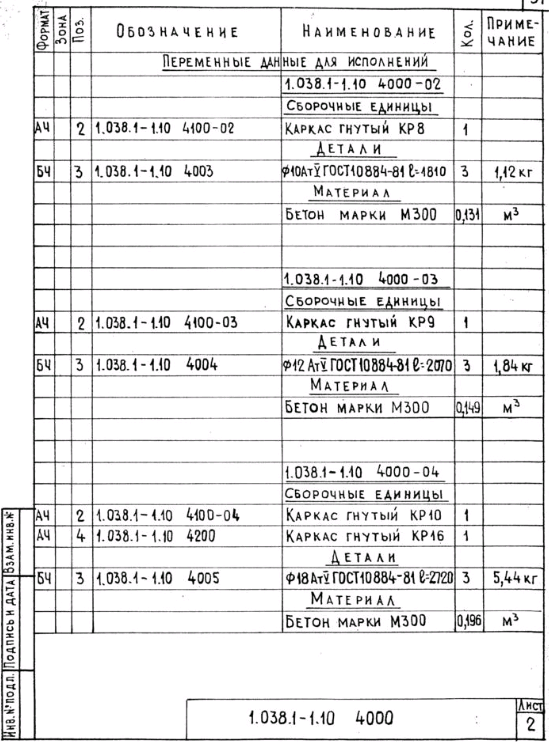

Перемычка плитная 8ПБ14-71АтV; 8ПБ16-71АтV; 8ПБ18-71АтV; 8ПБ21-71АтV; 8ПБ27-71АтV – 30 стр

542 × 742 пикс.     Открыть в новом окне
549 × 742 пикс.     Открыть в новом окне

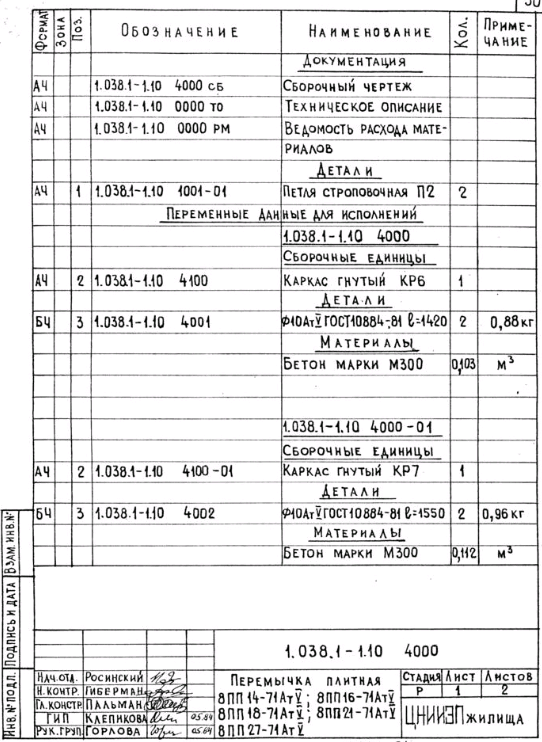

Перемычка плитная 8ПБ14-71АтV; 8ПБ16-71АтV; 8ПБ18-71АтV; 8ПБ21-71АтV; 8ПБ27-71АтV Сборочный чертеж – 32 стр

556 × 750 пикс.     Открыть в новом окне

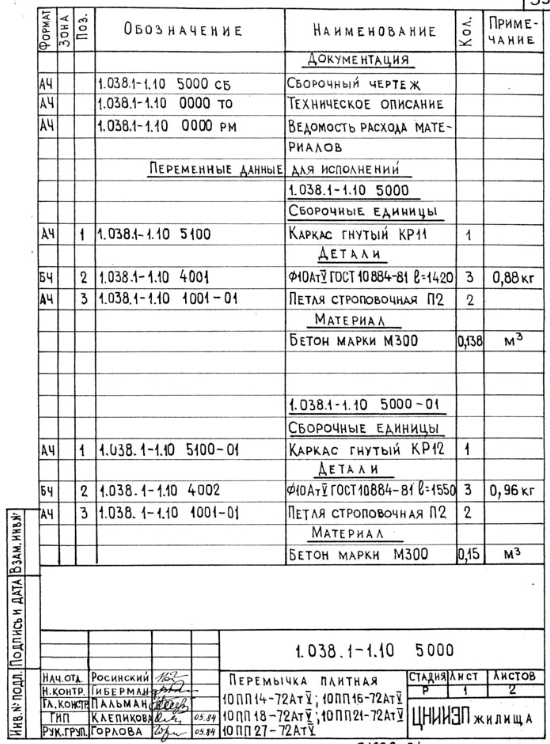

Перемычка плитная 8ПБ14-72АтV; 8ПБ16-72АтV; 8ПБ18-72АтV; 8ПБ21-72АтV; 8ПБ27-72АтV – 33 стр

550 × 744 пикс.     Открыть в новом окне
548 × 741 пикс.     Открыть в новом окне

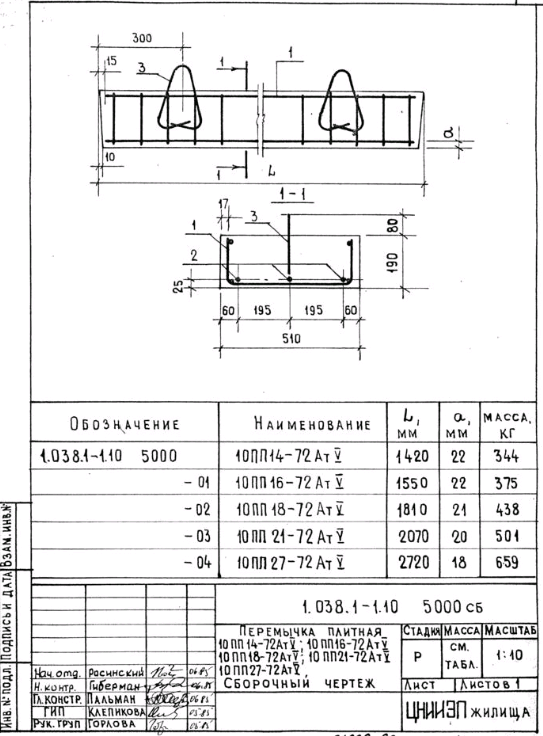

Перемычка плитная 8ПБ14-72АтV; 8ПБ16-72АтV; 8ПБ18-72АтV; 8ПБ21-72АтV; 8ПБ27-72АтV Сборочный чертеж – 35 стр

543 × 736 пикс.     Открыть в новом окне

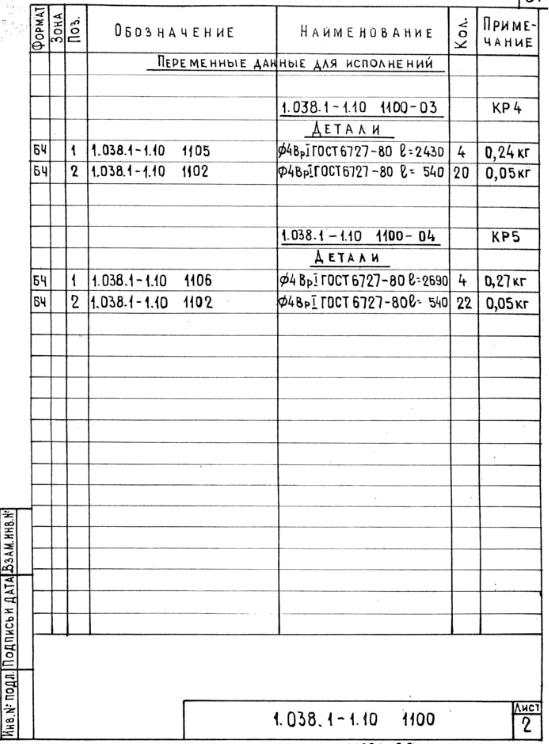

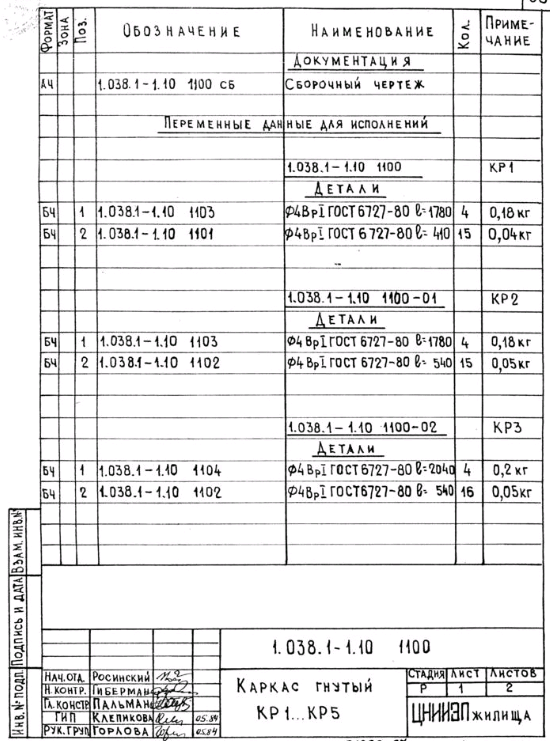

Каркас гнутый КР1…КР5 – 36 стр

550 × 741 пикс.     Открыть в новом окне
549 × 744 пикс.     Открыть в новом окне

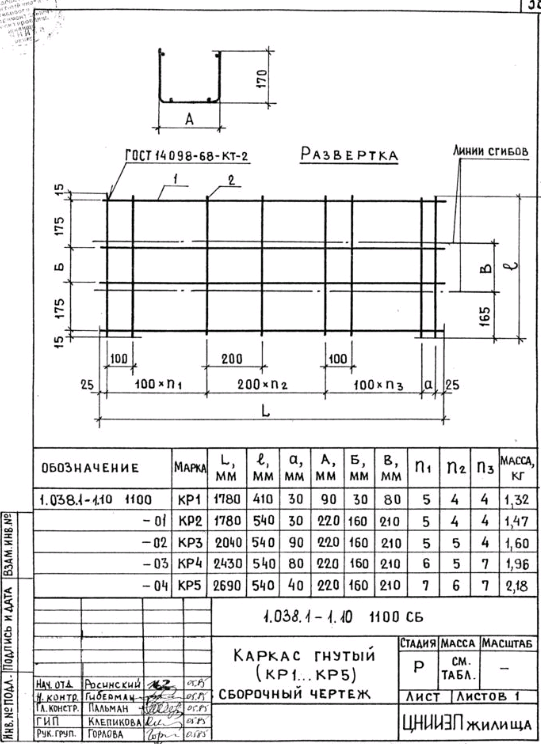

Каркас гнутый КР1…КР5 Сборочный чертеж – 38 стр

541 × 744 пикс.     Открыть в новом окне

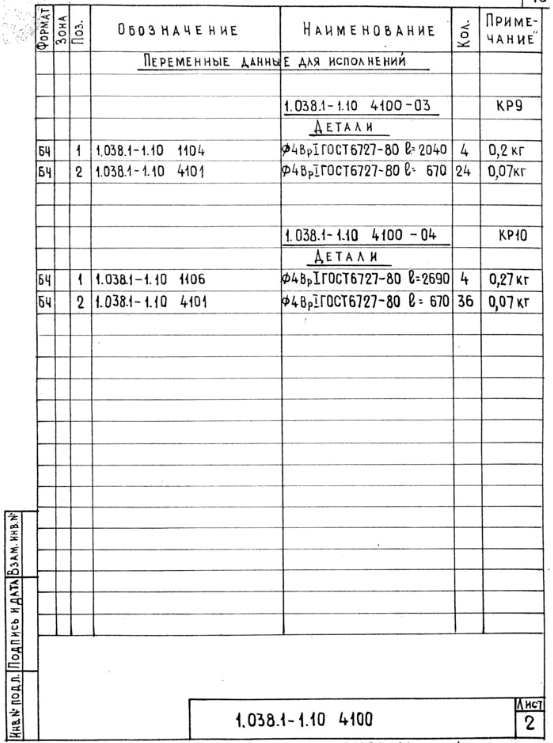

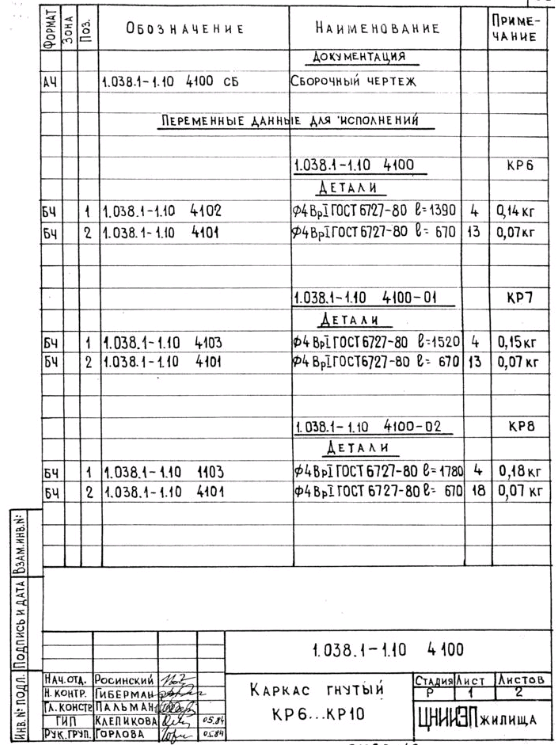

Каркас гнутый КР6…КР10 – 39 стр

558 × 745 пикс.     Открыть в новом окне
553 × 743 пикс.     Открыть в новом окне

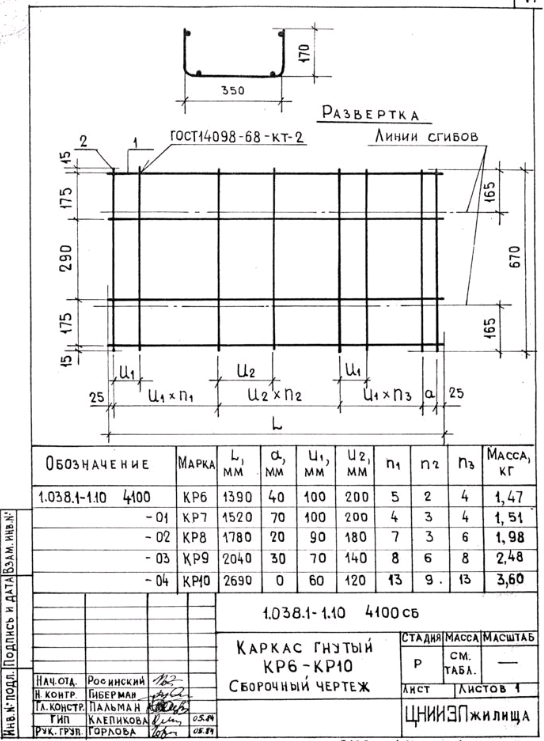

Каркас гнутый КР6…КР10 Сборочный чертеж – 41 стр

544 × 741 пикс.     Открыть в новом окне

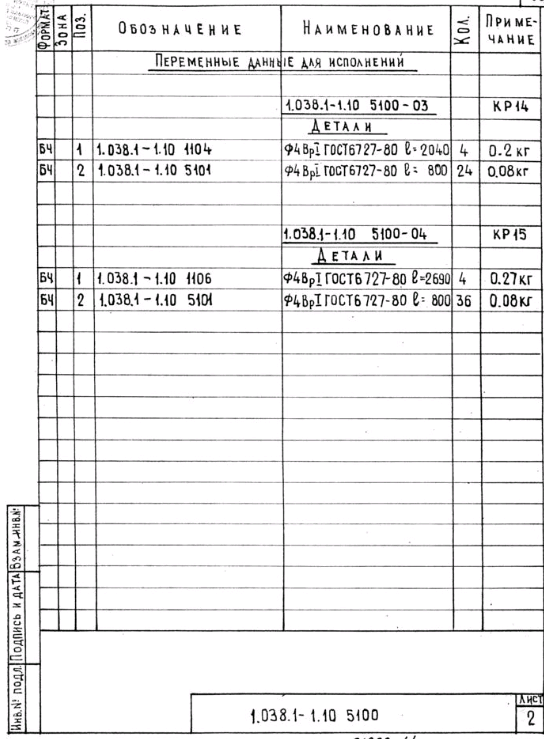

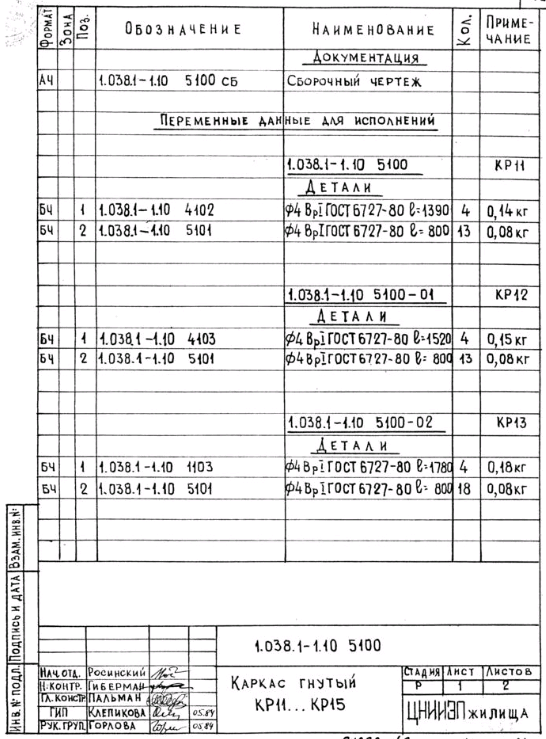

Каркас гнутый КР11…КР15 – 42 стр

546 × 739 пикс.     Открыть в новом окне
544 × 739 пикс.     Открыть в новом окне

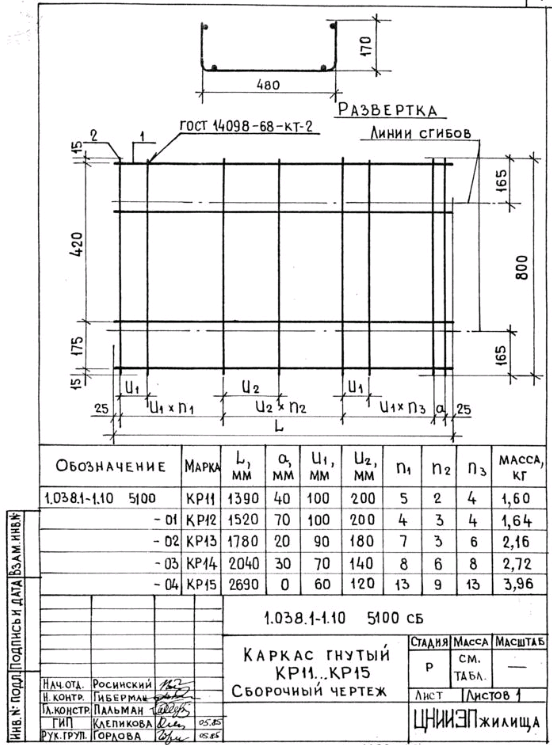

Каркас гнутый КР11…КР15 Сборочный чертеж – 44 стр

552 × 745 пикс.     Открыть в новом окне

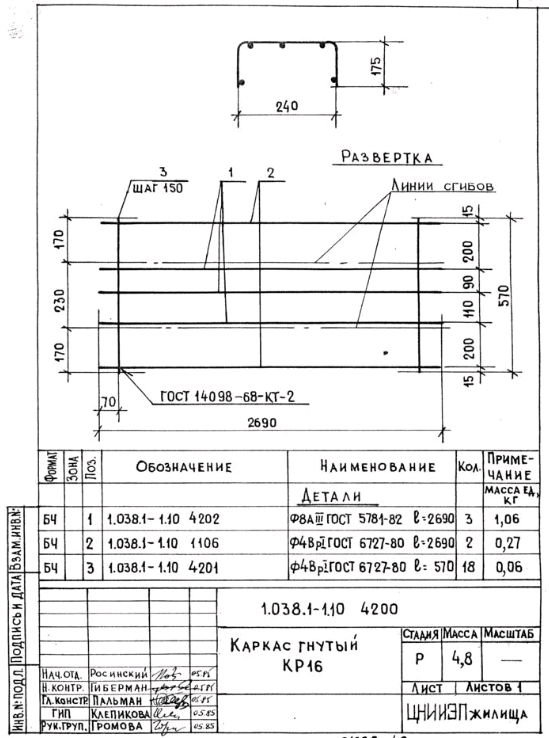

Каркас гнутый КР16 – 45 стр

549 × 738 пикс.     Открыть в новом окне

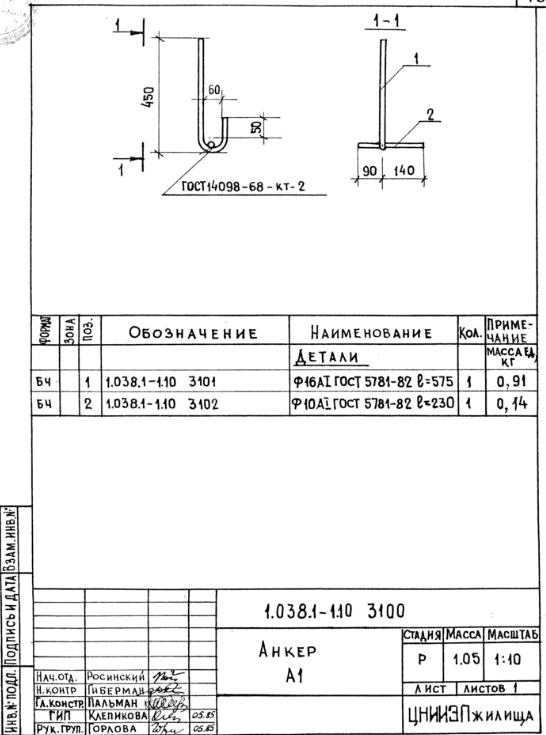

Анкер А1 – 46 стр

546 × 735 пикс.     Открыть в новом окне

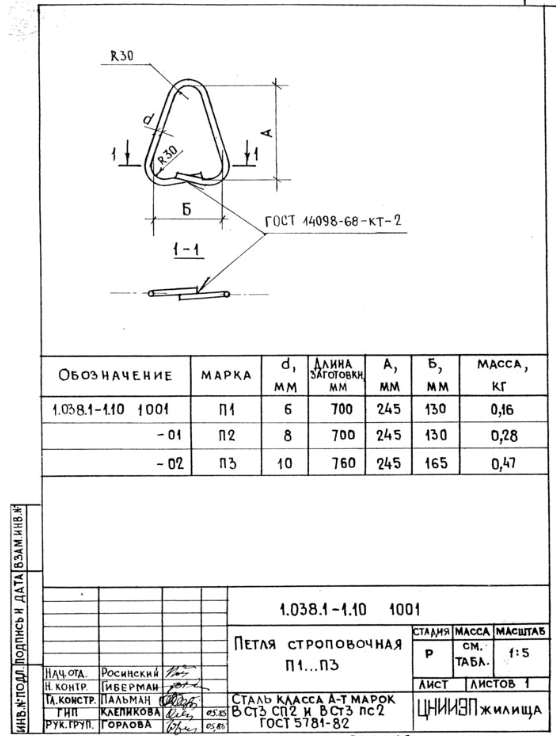

Петля строповочная П1…П3 – 47 стр

556 × 736 пикс.     Открыть в новом окне

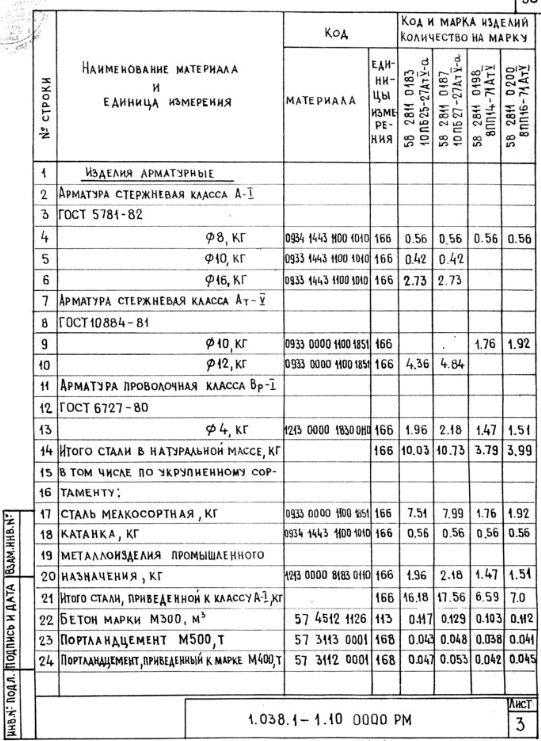

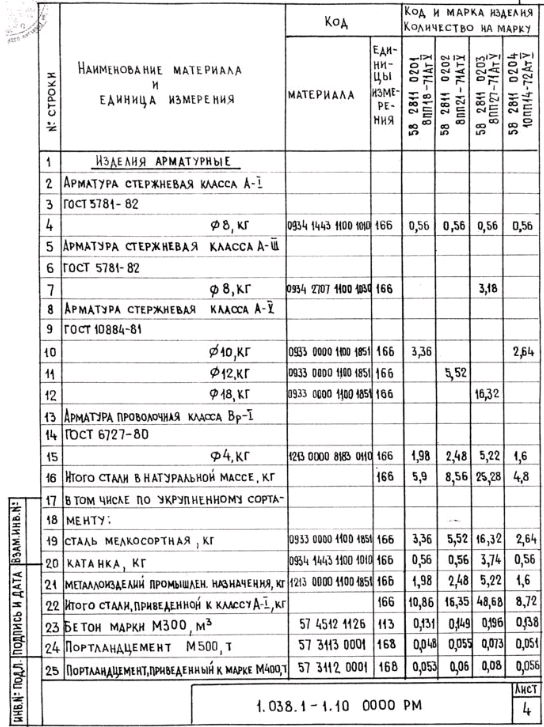

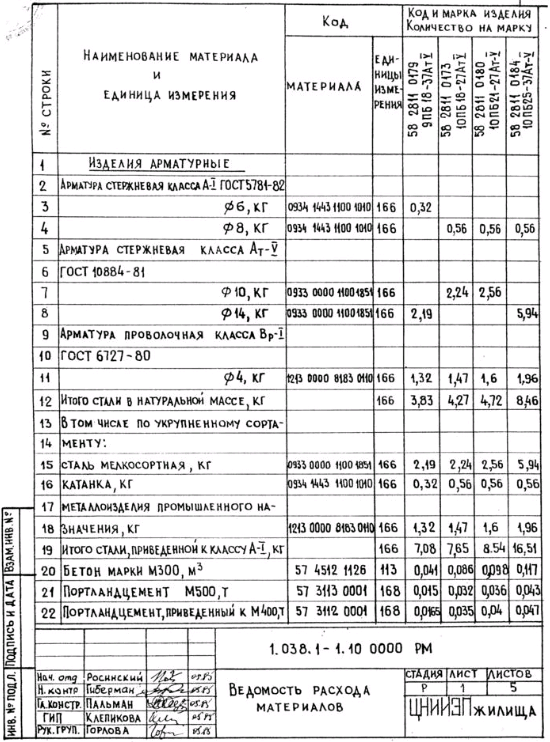

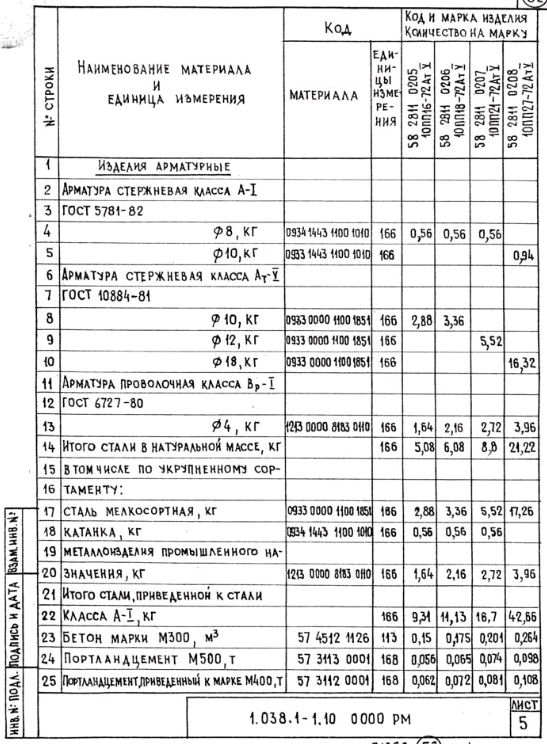

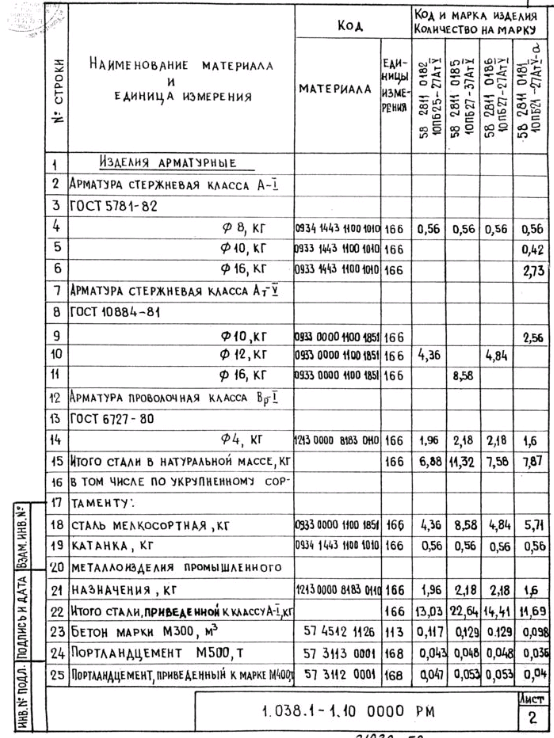

Ведомость расхода материала – 48 стр

550 × 742 пикс.     Открыть в новом окне
554 × 738 пикс.     Открыть в новом окне
541 × 741 пикс.     Открыть в новом окне
544 × 727 пикс.     Открыть в новом окне
547 × 744 пикс.
