Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 12.Перемычки брусковые и балочные для производственных зданий.

Описание

Указание по применению и рабочие чертежи
522 × 745 пикс.     Открыть в новом окне

Общая часть – 3с тр

В настоящий выпуск включены указания по применению и рабочие чертежи брусковых и балочных железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия»
Перемычки предназначены для перекрытия проемов в кирпичных стенах производственных зданий, имеющих коэффициент надежности по назначению  и возводимых в районах с расчетной сейсмичностью не более 6 баллов.
Перемычки изготавливаются из тяжелого бетона и, в обоснованных случаях. Из легкого бетона плотной структуры.
Перемычки рассчитаны на нагрузки от собственной массы , массы кирпичной кладки над ними, перекрытий. На перемычки длиной 6,0 м может быть также передана нагрузка от карниза, от подвески ворот и т.п. в виде сосредоточенных грузов – см. указания к расчету
Маркировка перемычек принята в соответствии с ГОСТ 23009-78 и ГОСТ 948-84. Например, марка перемычки 3ПГ60-73 расшифровывается следующим образом:
3ПГ – перемычка балочная с четвертью шириной «в» (по низу) 380 мм. высотой 585 мм с высотой четверти 435 мм;
60 – длиной 5950 мм (размеры для длины даны с округлением в дм);
73 - расчетная нагрузка на перемычку с учетом собственного веса в кн/м ( с округлением до целого числа)
Перемычка изготовлена из тяжелого бетона, индекс которого в марке перемычки по ГОСТ 948-84 не указывается.
Примечание. Марка перемычки, изготовленной из легкого бетона плотной структуры, отличается от марки аналогичной перемычки тех же размеров и несущей способности , изготовленной из тяжелого бетона, наличием прописной буквы «Л» в конце второй группы этой марки. Например, указанные выше перемычки при ее изготовлении из легкого бетона плотной структуры будет иметь марку 3ПГ 60-73Л.
Перемычки железобетонные относятся к группе несгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.
А. Указания по применению

I. Область применения

Для проемов шириной 3,0 м и 4,8 м следует применять перемычки по данному выпуску серии стен из кирпича, керамических и иных камней, при толщине стен 250 мм, 380 мм и 510 мм.
Для стен толщиной 510 мм при проемах 4,8 м предусмотрены для использования в одном проеме по две перемычки шириной 250 мм. Для проемов шириной 3,0 м следует применять перемычки по данной серии, выпуска 1 – 11, разработанные ЦНИИЭП жилища.
Для проемов шириной 6,0 м использованы в качестве перемычек обвязочные балки по ГОСТ 24893.0-81 – ГОСТ 24893.2-81 и серии 1.438.1-3, выпуски 0 и 1.

II.Технические требования

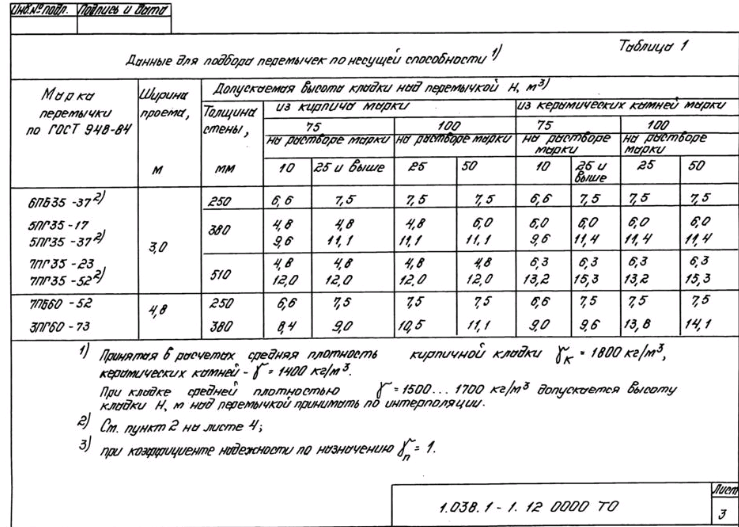

1.Подбор марок перемычек по несущей способности производится по данным табл.1*
* При применении перемычек следует уточнить их несущую способность для заданного класса ответственности здания и сооружения, где они применены, путем деления указанной несущей способности по табл.1 на коэффициент надежности по назначению  для зданий класса II или  или для зданий класса III
739 × 527 пикс.     Открыть в новом окне
Высотой стен в табл.1 приняты для летней кладки. Высота кладки «H» определена из следующих условий:
- обеспечения несущей способности перемычки;
- обеспечения прочности и устойчивости каменной кладки над перемычкой согласно главе СНиП II-22-81.
2.Перемычки марок 6ПБ 35-37, 5ПГ 35-37, 7 ПГ 35-52 допускается усиливать постановкой временных стоек на клиньях на период оттаивания и первоначального твердения кладки согласно СНиП II-22-81.
Если для зимней кладки условия твердения обеспечивают прочность раствора и стены как для летней кладки (например, при электро и паропрогреве и др.), допускается назначить марки перемычек по табл. 1 как для летних условий.
Для перемычек, несущих кладку. Выполняемую в зимних условиях способом замораживания, допускается принимать высоты стен по указанным в табл.1 при установке временных поддерживающих стоек на период оттаивания и первоначального твердения кладки в соответствии с расчетом перемычки.
3. Стены над перемычками предусмотрены глухие и с проемами. Перемычки для проема шириной 4,8 рассчитаны на нагрузки от кирпичной стены высотой 4,8 м плюс возможная нагрузка от перекрытия для случая кладки в зимних условиях ( в стадии оттаивания) согласно СНиП II-22-81.При меньших нагрузках для пролета 4,8 м могут быть использованы обвязочные балки длиной 6,0 м по указанным выше ГОСТам и типовой серии.
4.Если на стену над перемычкой или непосредственно на перемычку передается равномерно распределенная или сосредоточенная нагрузка (от плиты перекрытия, карнизы, подвески ворот и др.) в расчетную высоту стены « Н» включается эквивалентный этой нагрузке пояс кладки высотой Н3, то -есть
261 × 21 пикс.     Открыть в новом окне
где Нст – действительная высота стены
Высота эквивалентного пояса кладки от равномерно распределенной нагрузки  приложений по верху стены (перемычки) равна
205 × 42 пикс.     Открыть в новом окне
Где  - средняя плотность стены;  - толщина стены.
5.Подбор марок бетона по прочности на сжатие для перемычек следует выполнять по табл.2
6.Марки бетона по морозостойкости и водонепроницаемости назначают по табл.3
7.Для перемычек из легкого бетона может быть применен керамзитобетон, аглопоритобетон, шунгизитобетон, шлакопемзобетон и бетон на естественных пористых заполнителях средней плотностью 1400 – 200  , удовлетворяющий требованиям прочности, морозостойкости, водопоглащения. Указанным в настоящем выпуске, а также соответствующим требованиям ГОСТ 948-84.
8. Легкий бетон должен иметь плотную структуру. Объем межзерновых пустот бетона не должны превышать:
5% для бетона марки по прочности на сжатие М200 или класса В15;
3% для бетона марки по прочности на сжатие М300 или класса В22,5 и более.
9. Величина водопоглащения легкого бетона должна быть не более 10% (по массе)
10. Перемычки должны удовлетворять техническим требованиям ГОСТ 948-84 и дополнительным требованиям настоящего выпуска.
11. В перемычках для крепления элементов оконных переплетов должны быть предусмотрены закладные изделия на нижней плоскости перемычки – см. документ 1.038.1- 1.12 1000 СБ л.4.В обоснованных случаях перемычки могут быть изготовлены без петель и(или) без закладных изделий.
12. Величины контрольных нагрузок при проверке прочности, жесткости и трещиностойкости перемычек должны быть не ниже указанных в табл.4. Если величина контрольной разрушающей нагрузки  равна или превышает величину контрольной нагрузки по проверке прочности  указанную в табл.4 при соответствующей характеру разрушения величине С, перемычки признаются годными, если  требуется повторное испытание.

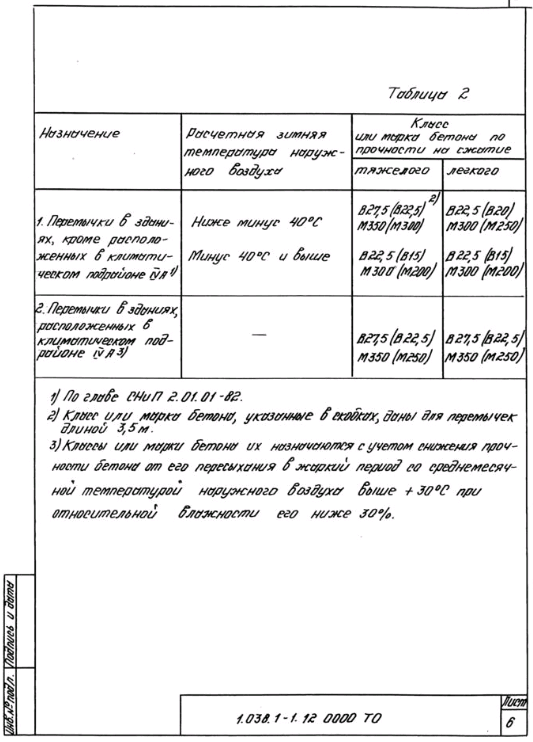

Таблица 2.
533 × 742 пикс.     Открыть в новом окне

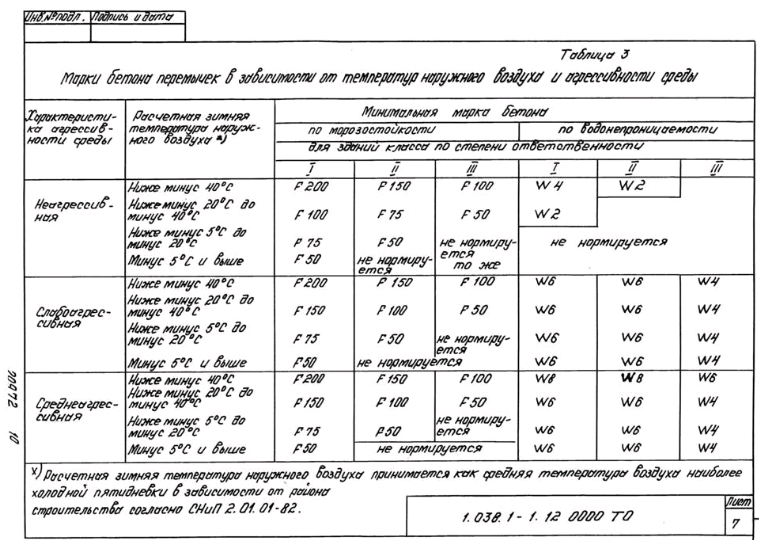

Таблица 3. Марки бетона перемычек в зависимости от температур наружного воздуха и агрессивности среды.
759 × 540 пикс.     Открыть в новом окне
13. Величины контрольного прогиба и контрольной ширины раскрытия трещин не должны превышать указанных в табл.4 более, чем на 10 %.
14. Оценку качества перемычек по результатам испытаний нагружением следует выполнять в соответствии с требованиями ГОСТ 8829-77*.

III. Указания по расчету перемычек

1.Нагрузки для расчета перемычек приняты с учетом указаний СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», СНиП II-22-81 «Каменные и армокаменные конструкции», СНиП II-6-74 «Нагрузки и воздействия»
2.Рвсчет перемычек произведен на следующие случаи загружения
а) нагрузка от перекрытий, опирающихся на кладку, и на добавление от свежеуложенной не отвердевшей кладки, эквивалетное весу поясы кладки высотой равной 1/3 пролета при кладке в летних условиях;
б) нагрузка от перекрытий, опирающихся на кладку и на давление от свежеуложенной не отвердевшей кладки, эквивалетное весу поясы высотой равной целому пролету при кладке в зимних условиях в стадии оттаивания.
При загрузке балок по пунктам «а» и «б» учитывалась дополнительная сосредоточенная нагрузка от двух блоков подвесной люльки по 500 кг на один блок при расстоянии между блоками 2 м, а также давление ветра для N-ветровая района для местности «А» и высоте над поверхностью земли 20 м (согласно СНиП II-6-74 «Нагрузка и воздействия»)

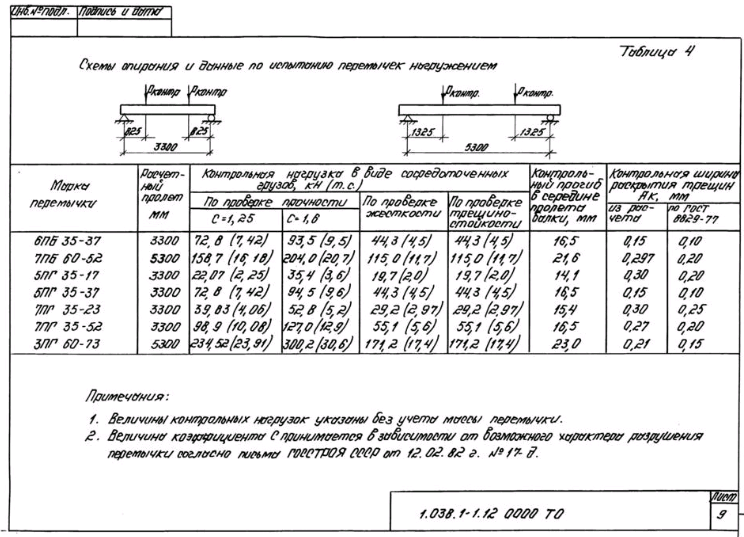

Таблица 4.Схема опирания и данные по испытанию перемычек нагружением
744 × 537 пикс.     Открыть в новом окне
539 × 752 пикс.     Открыть в новом окне
2.Нагрузка на перемычку из отвердевшей кладки определяется по методу проф. Жемочкина (см. серию 1.438.1-3 лист 9)
3. При определении нагрузки от стен на перемычки приняты следующие характеристики кладки:
Кирпич и керамические камни марки 75 на растворе марки 10-для стен высотой до 9 м и на растворе марки 25-для стен высотой более 9 м; значения плотности (объемной массы) приняты равными:
для кирпичной кладки – 1,8
для кладки из керамических камней – 1,4
для железобетона – 2,5

IV. Указания по применению перемычек при низких температурах и в агрессивных средах.

1.Для перемычек , эксплуатируемых пр расчетных температурах от минус 30 С до минус 40 С продольная рабочая арматура должна применяться из горячекатаной стали класса А-III марок 35ГС или 25ГС2С, а поперечная арматура-из горячекатаной стали класса А-I.
При расчетных температурах ниже минус 40 С продольная рабочая арматура должна применяться из горячекатаной стали класса A-I.
Марки стали назначаются в проекте по приложению I СНиП 2.03.01.-84.
Если возможен монтаж перемычек при температуре минус 40 С и ниже, для изготовления подъемных петель должна применяться горячекатаная сталь класса А-I марки ВСт3сп2.
2.При применении перемычек в агрессивных средах (высокая влажность воздуха, наличие агрессивных газов) должны предусматриваться специальные защитные мероприятия для бетона, арматуры, закладных и монтажных изделий, а также сварных соединений в соответствии с главой СНиП II-28-73*.
3.Требования по трещиностойкости, толщина защитного слоя от поверхности бетона до поверхности любой арматуры, плотность бетона перемычек, а также группа защитных лакокрасочных покрытий перемычек, предназначенных для экплуатации в газовых агрессивных средах, назначаются по таблице 5.

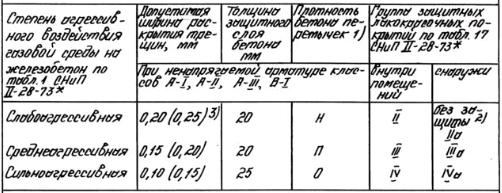

Таблица 5
502 × 193 пикс.     Открыть в новом окне
1)При этом крупность заполнителя должна быть не более 10 мм.
2)В слабоагрессивной среде при группе газов А и Б применяется без защиты; при группе газов В применяются лакокрасочные покрытия группы II.
3)Дана ширина длительного раскрытия трещин; в скобках – ширина кратковременного раскрытия трещин.
4.Защиту от коррозии необетонируемых стальных закладных изделий следует предусматривать в зависимости о степени агрессивности среды по отношению к стальным изделиям, определяемой по табл. 29-34 СНиП II-28-73*, и условий эксплуатации, а именно:
- металлическими покрытиями (цинковыми и алюминиевыми) при агрессивной степени воздействия среды.
- комбинированными покрытиями (лакокрасочными по металлизационному столу)-при средне агрессивной и сильноагрессивной степенях воздействия среды.
Металлические покрытия, поврежденные при сварке монтажа конструкций, должны восстанавливаться методом металлизации.
5.Толщина металлических покрытий и металлизационнного слоя в комбинированных покрытиях должна приниматься, в мкм:
для цинковых – 120-180;
для алюминиевых – 150-250
6.При действии на конструкции сильноагрессивных сред, в которых комбинированные покрытия (С металлическим подслоем на основе цинка и алюминия) не являются стойкими, необетонируемые стальные закладные изделия для перемычек должны предусматриваться из химически стойких сталей.
Типы и марки электродов в этом случае назначаются по ГОСТ 9467-75.

V.Указания по применению добавок в бетоне.

Для улучшения технических свойств бетона перемычек, предназначаемых для зданий, располагаемых в нормальной зоне влажности по СНиП II-3-79 с расчетной зимней температурой до минус 40 С рекомендуется введение пластифицирующе-воздухововлекающих добавок (преимущественно кремний-органические типы ГЖК-10,ГКЖ-11) и комплексных пластифицирующе -воздухоотвлекающих и ускорителей твердения(преимущественно ГКЖ-10 НК и ГКЖ-11 НК), учитывая, что добавки типа ГКЖ-10 и ГКЖ-11 являются гидрофобизирующими, а НК (нитрат кальция) – уплотняющей.
В районах с расчетной зимней температурой минус 40 С и ниже рекомендуется применение газообразующих добавок (особенно микро газообразующих, типа полигидросилоксан (ГКЖ-94) и комплексных газообразующих добавок и ускорителей твердения (преимущественно ГКЖ-94 НК).
Для улучшения технических свойств бетона балок могут применяться и другие добавки, вид и количество которых должно назначаться в соответствии с «Руководством по применению химических добавок в бетоне» (НИИЖБ Госстроя СССР, Москва 1981 г) Рекомендуемое количество добавок дано в таблицах 4-7 Руководства. Оптимальное количество добавок устанавливается экспериментально при подборе состава бетона.
Рекомендуется вводить добавки вместе с водой при затворении бетонной смеси. Для получения высокого качества бетона с добавками должны соблюдаться требования в материалам, бетонным смесям, предусмотренные ГОСТ 948-84, действующими стандартами на соответствующие бетоны и материалы и другой нормативно-технологический и проектно-технологический документацией. Бетонные поверхности перемычек, предназначенных для эксплуатации во влажных строительно-климатических зонах СССР, а также для помещений с влажным и мокрым режимом, должны быть гидрофобизированы.
Для гидрофобизации поверхностей следует применять кремний органические гидрофобизаторы (водный раствор ГКЖ-10 или ГКЖ-11 по ТУ 6-02-696-72 Минхимпрома, раствора в толуоле ГКЖ-94 по ГОСТ 10834-76) и другие, вид и технические характеристики которых назначаются в соответствии с «Руководством по защите бетона и других строительных материалов методом гидрофобизации», НИИЖБ, Москва 1978 г.
При гидрофобизации поверхности бетонов с добавками вид гидрофобизирующего состава должен соответствовать виду добавки в бетон (например, бетон с добавкой ГКЖ-10 рекомендуется гидрофобизировать 5%-водный раствор ГКЖ-10, считая на сухое вещество).
Вид добавки, рациональное количество добавки в бетоне, а также данные о гидрофобизации поверхностей перемычек, должны указываться в проекте здания и в заказе на изготовлении перемычек.

VI.Армирование перемычек

1.Перемычки армируются сварными каркасами и сетками из стержней горячекатаной арматуры гладкой класса A-I и периодического профиля класса A-III по ГОСТ 5781-82. Марки арматурной стали должны приниматься с учетом условий изготовления и эксплуатации конструкций согласно приложения I главы СНиП 2.03.01.-84 и указаний данной серии.
2.Сварные каркасы и сетки должны удовлетворять требованиям ГОСТ 10922-75.
3.Монтажные петли следует выполнять только из горячекатаной круглой стали марок ВСт3сп2 или ВСт3пс2 класса A-I. Для изделий, предназначенных для подъема и монтажа при температуре ниже минус 40 С, запрещается применять сталь марки ВСт3пс2.
4.Закладные изделия изготавливать в соответствии с ГОСТ 10922-75 и СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций»
5.Закладные изделия должны быть защищены от коррозии в соответствии с требованиями СНиП II-28-73* «Защита строительных конструкций от коррозии» с учетом указаний данного выпуска.
6.В зависимости от имеющегося оборудования на заводах, изготовляющих перемычки, возможны другие технологические варианты армирования перемычек, но без увеличения расхода стали на перемычки, указанного в настоящем выпуске и в ГОСТ 948-84.Например, сварной каркас со спиральной навитой арматурой для брусковых перемычек; с применением замкнутых хомутов, сваренных контактной точечной сваркой в месте пересечения стержня хомуты, при вязаных объемных каркасах, и гнутых сеток – для брусковых и балочных перемычек.
Контактная точечная сварка замкнутых хомутов должна производиться в соответствии с требованиями ГОСТ 14098-68 и СН 393-78.

Таблица 6. Номенклатура перемычек – 18 стр

751 × 540 пикс.     Открыть в новом окне

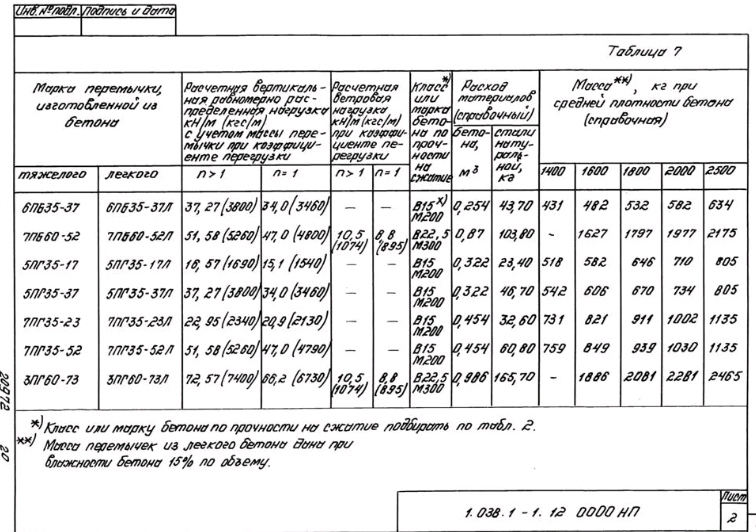

Таблица 7
756 × 532 пикс.     Открыть в новом окне

Ведомость расхода стали на перемычку – 20 стр

749 × 534 пикс.     Открыть в новом окне

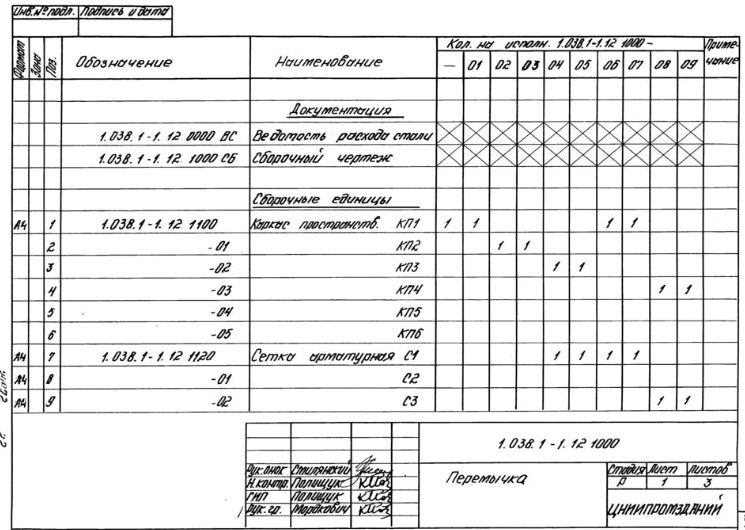

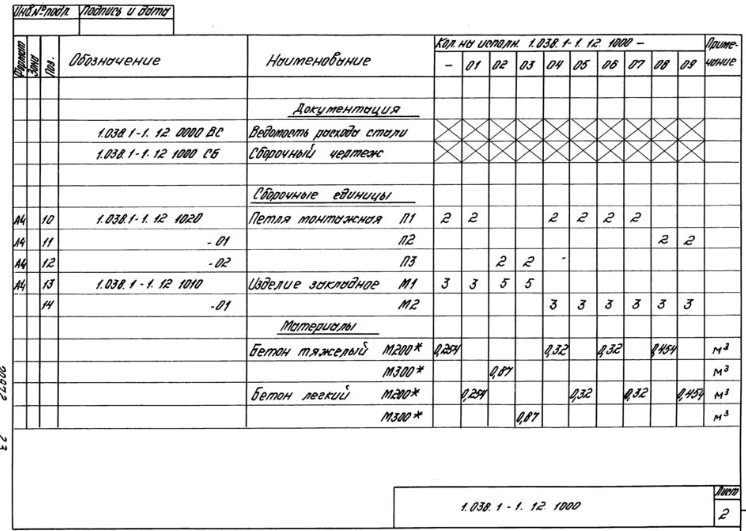

Перемычка – 21 стр

745 × 530 пикс.     Открыть в новом окне
746 × 531 пикс.     Открыть в новом окне
747 × 534 пикс.     Открыть в новом окне

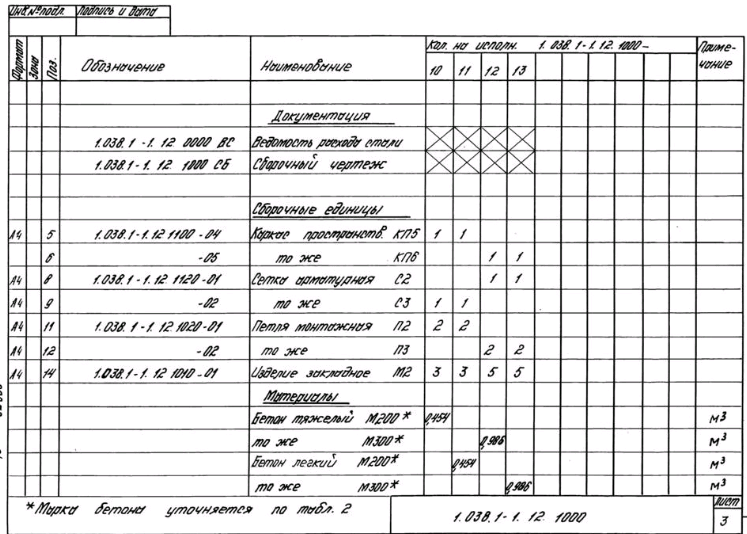

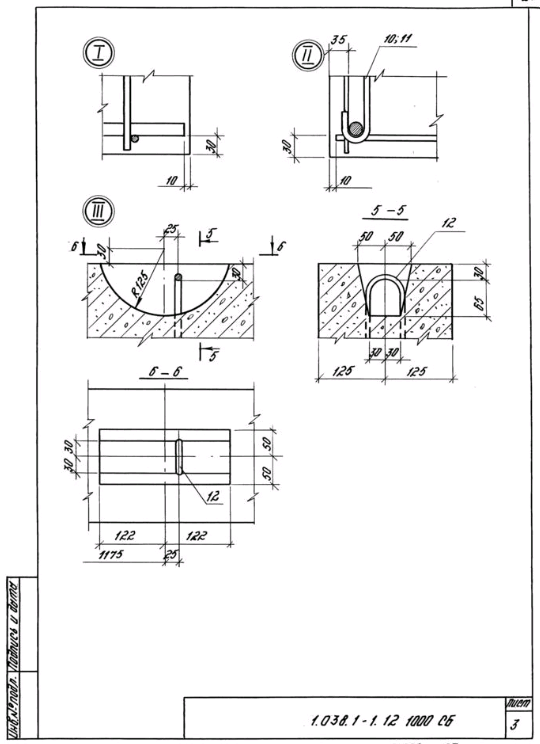

Перемычка Сборочный чертеж – 24 стр

533 × 741 пикс.     Открыть в новом окне
526 × 735 пикс.     Открыть в новом окне
540 × 744 пикс.     Открыть в новом окне
547 × 736 пикс.     Открыть в новом окне

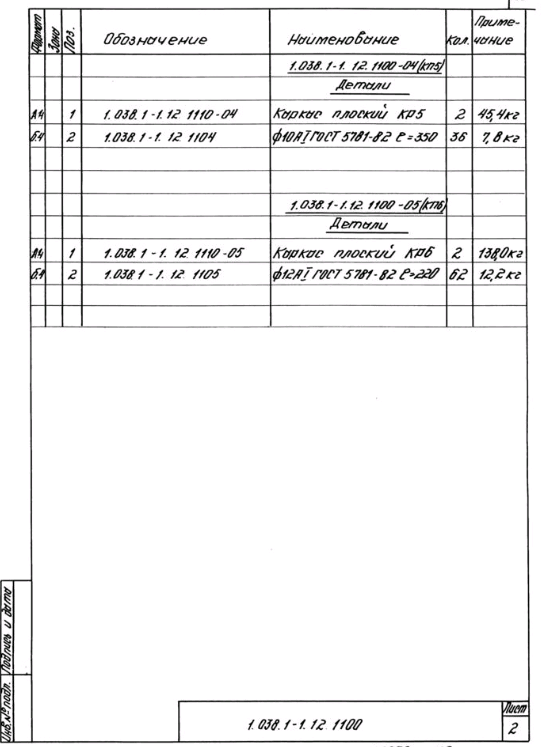

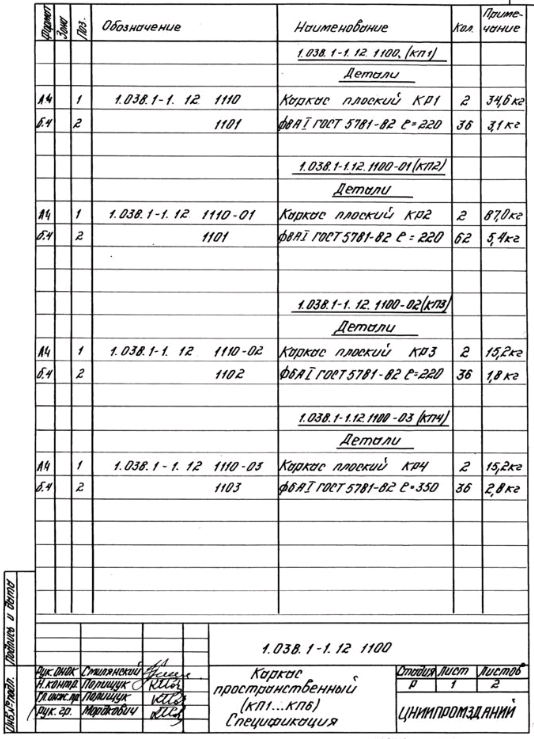

Каркас пространственный (КП1…КП6) Спецификация – 28 стр

534 × 739 пикс.     Открыть в новом окне
541 × 747 пикс.     Открыть в новом окне

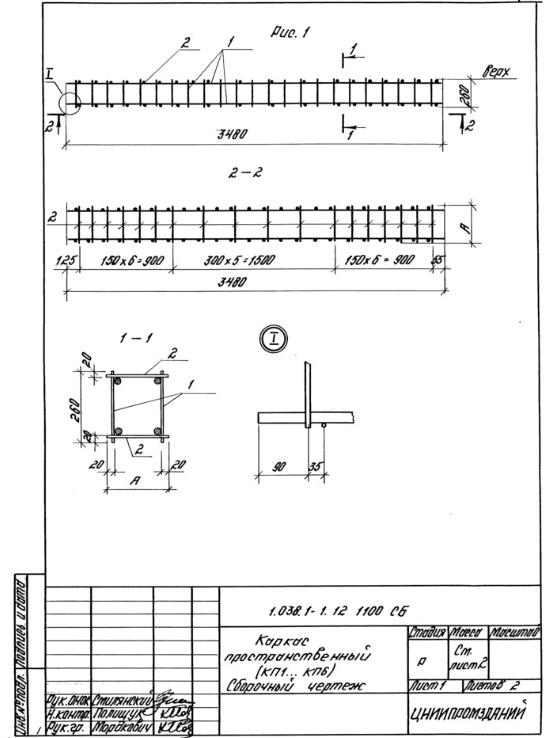

Каркас пространственный (КП1…КП6) Сборочный чертеж – 30 стр

550 × 738 пикс.     Открыть в новом окне
529 × 747 пикс.     Открыть в новом окне

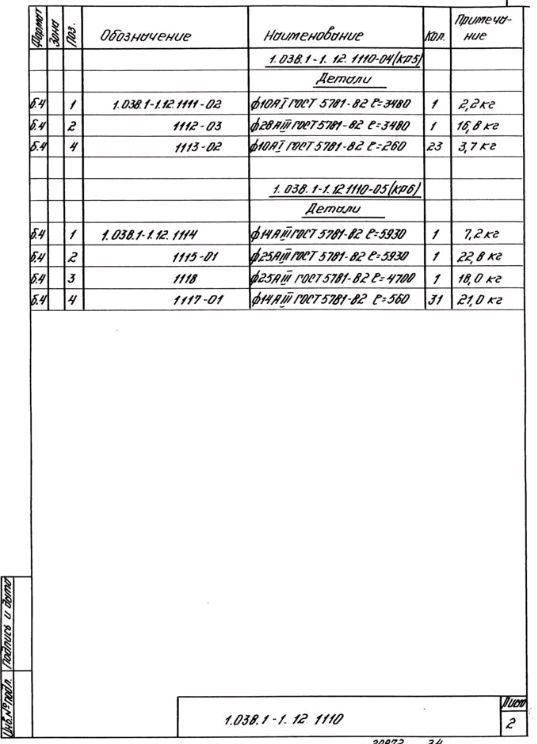

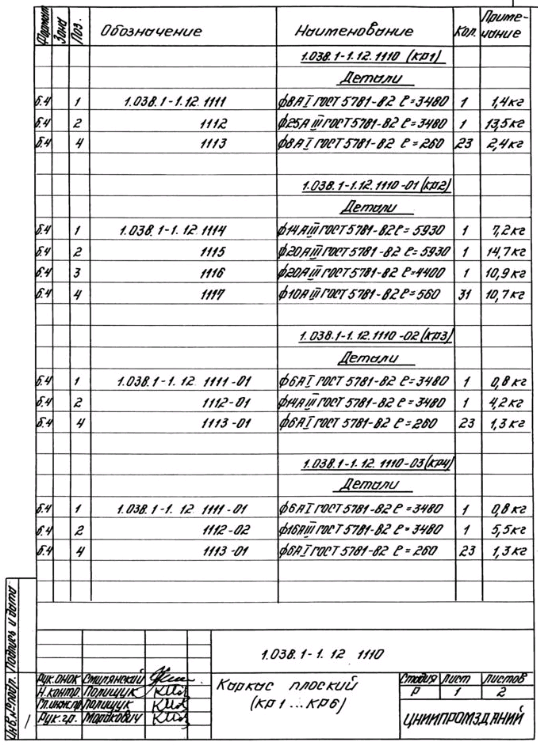

Каркас плоский (КР1…КР6) – 32 стр

538 × 745 пикс.     Открыть в новом окне
537 × 744 пикс.     Открыть в новом окне

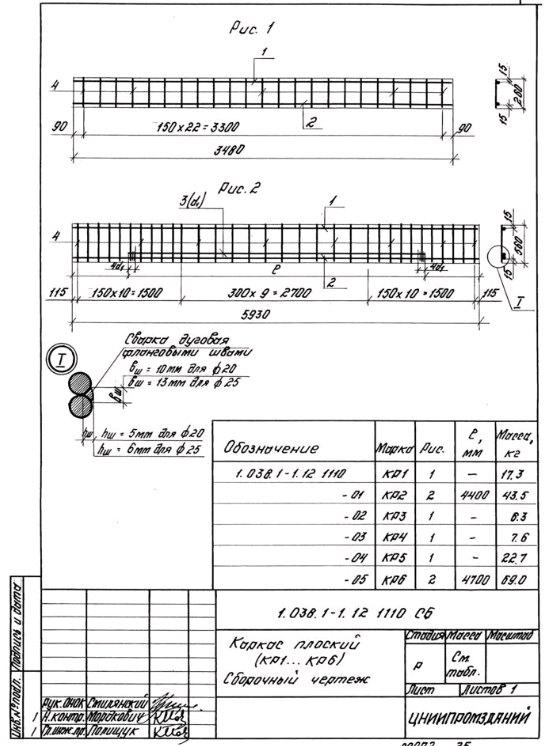

Каркас плоский (КР1…КР6) Сборочный чертеж – 34 стр

544 × 746 пикс.     Открыть в новом окне

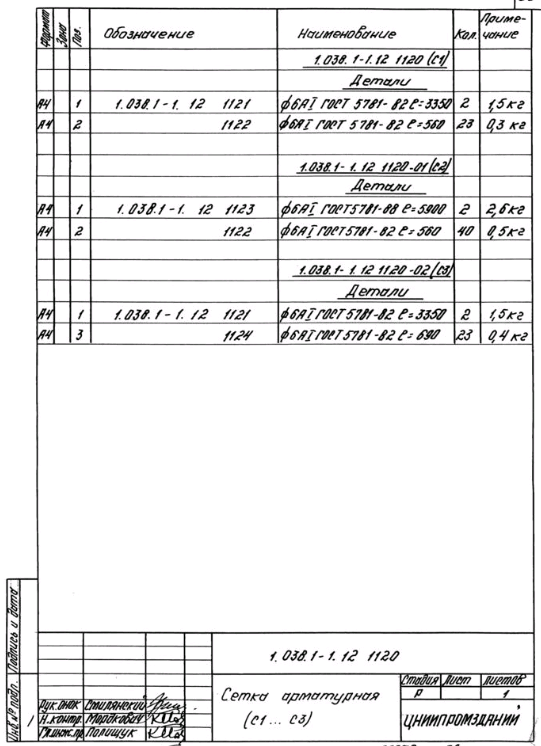

Сетка арматурная (С1…С3) – 35 стр

541 × 746 пикс.     Открыть в новом окне

Сетка арматурная (С1…С3) Сборочный чертеж – 36 стр

543 × 744 пикс.     Открыть в новом окне

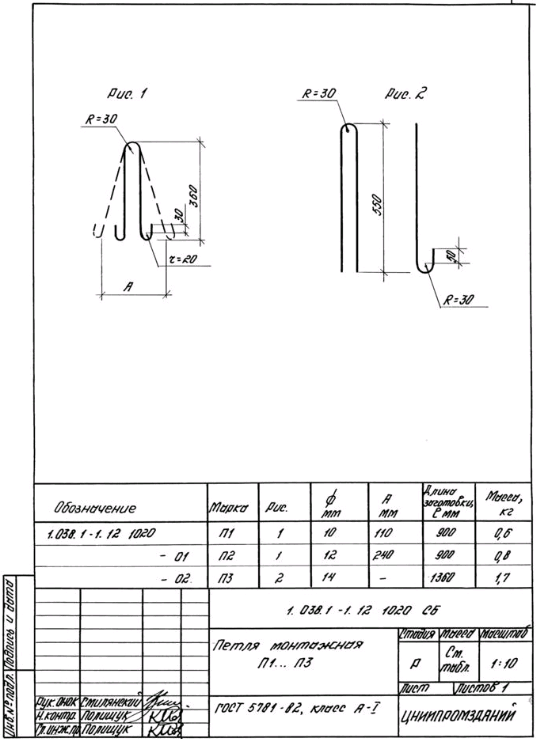

Петля монтажная П1…П3 – 37 стр

539 × 739 пикс.     Открыть в новом окне

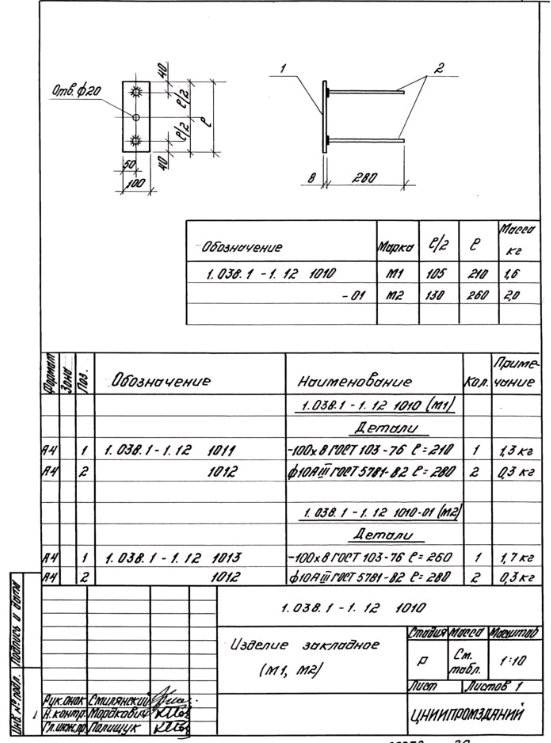

Изделие закладное (М1/М2) – 38 стр

551 × 743 пикс.     Открыть в новом окне

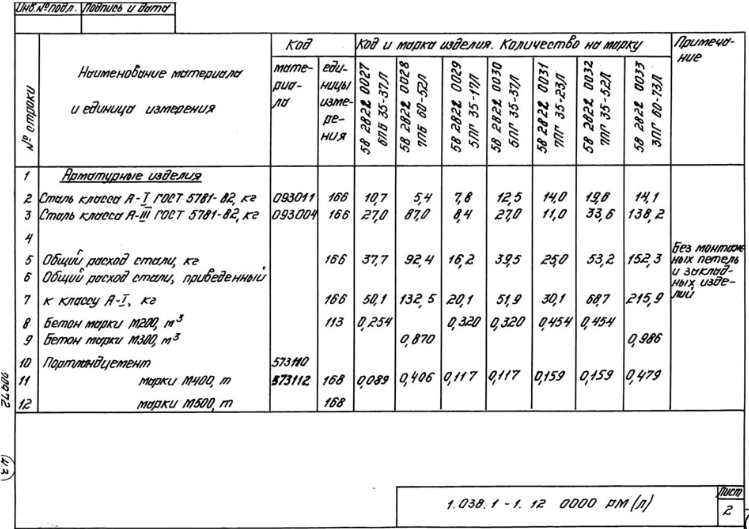

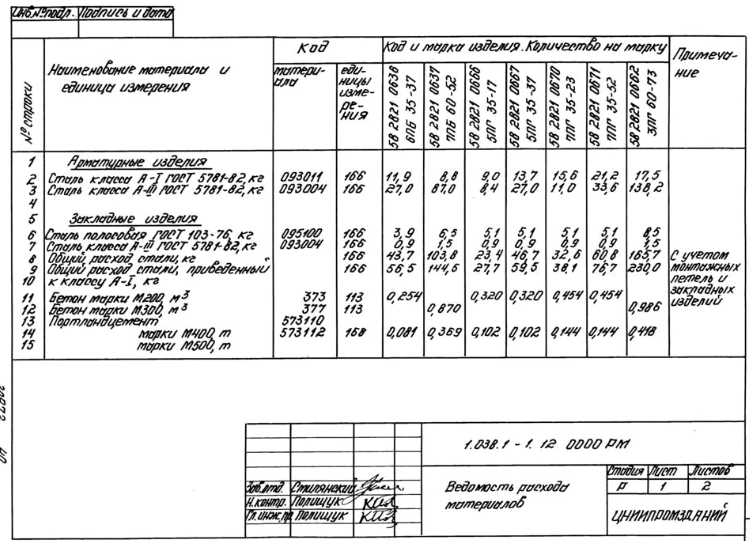

Ведомость расхода материалов – 39 стр

750 × 541 пикс.     Открыть в новом окне
756 × 538 пикс.     Открыть в новом окне

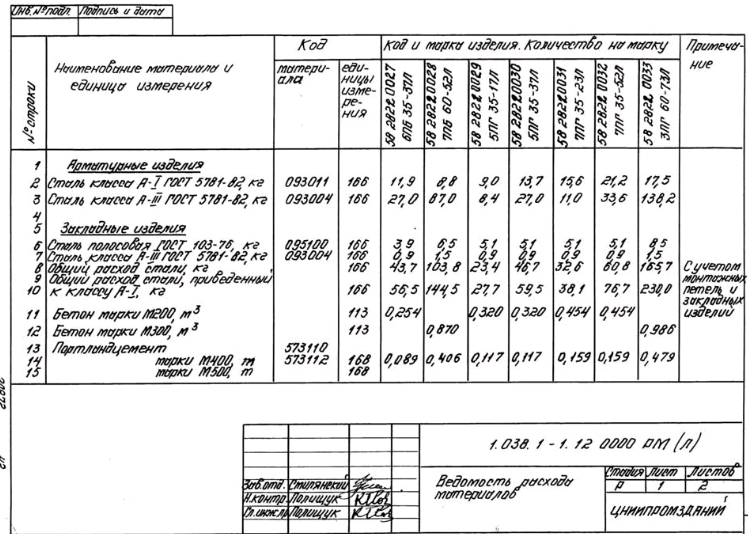

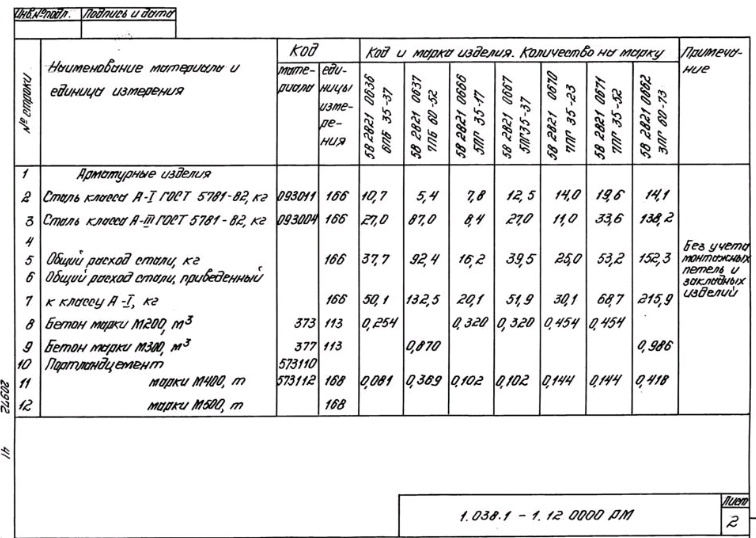

Ведомость расхода материалов – 41 стр

748 × 534 пикс.     Открыть в новом окне
749 × 529 пикс.
