Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 4.Перемычки брусковые для жилых и общественных зданий со стенами из кирпича толщиной 88 мм.
Описание

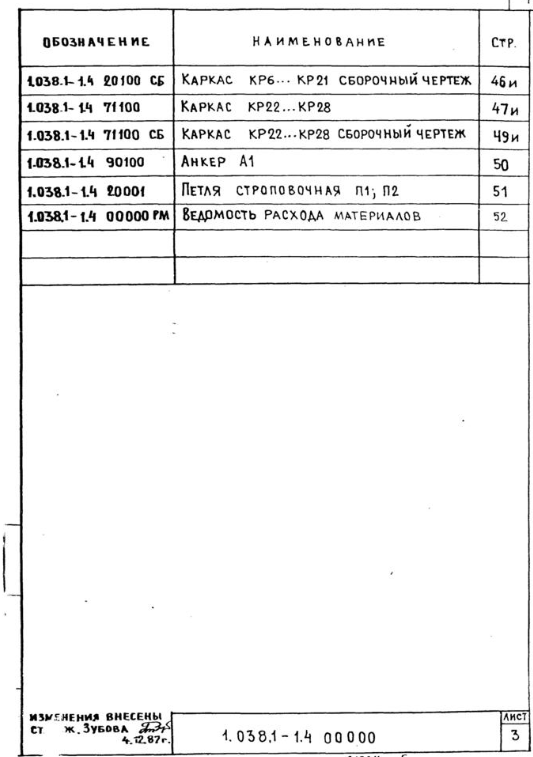

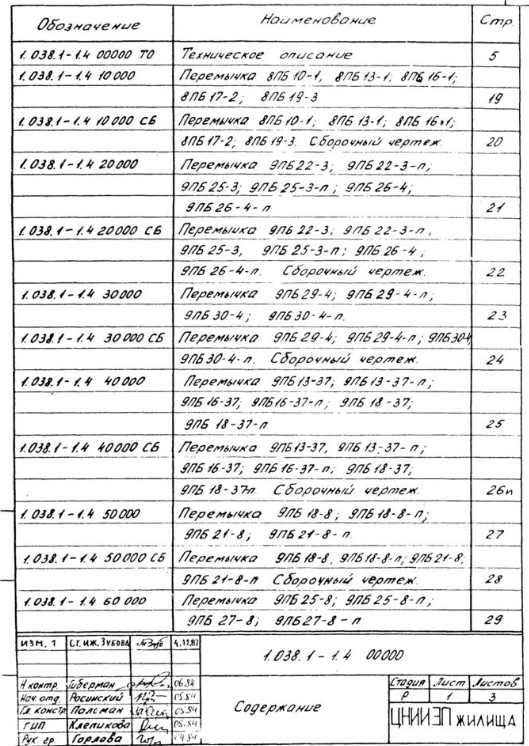

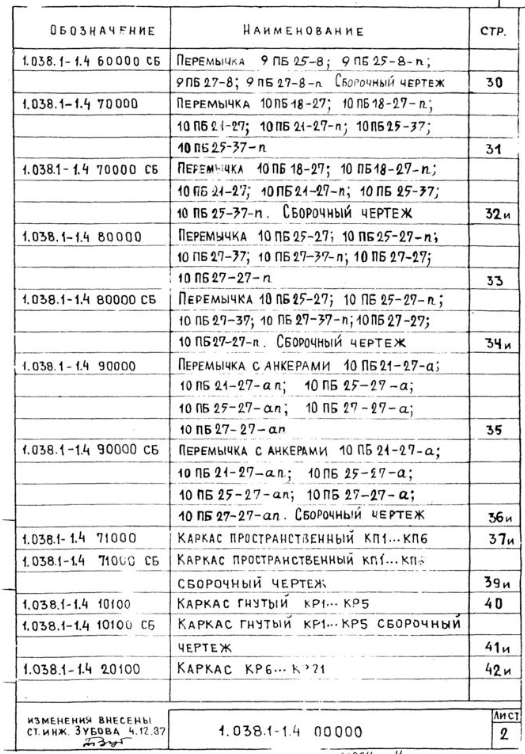

Рабочие чертежи
 |
|
| 529 × 746 пикс. Открыть в новом окне | |
 |
|
| 525 × 754 пикс. Открыть в новом окне | |
 |
|
| 533 × 757 пикс. Открыть в новом окне | |
1.Общая часть
В настоящий выпуск включены рабочие чертежи брусковых железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия» Перемычки предназначены для перекрытия проемов в стенах из кирпича высотой 88 мм жилых зданий, имеющих коэффициент надежности по назначению
и возводимых в обычных условиях строительства.
и возводимых в обычных условиях строительства.Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий. Прогибы перемычек определены от действия постоянных и длительных нагрузок. На перемычки, расчетная нагрузка для которых составляет 7,85 кН/м (800 кгс/м), опирание перекрытий не пердусмотрено; вес кирпичной кладки для них учтен как кратковременная нагрузка.
Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы см. листы 5,6.
Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 8ПБ10-1 расшифровывается следующим образом:
8 – перемычка сечением 120×90 мм (черт.1, табл.5 ГОСТ 948-84);
ПБ – перемычка брусковая;
10 – длиной 1030 мм (в ДМ с округлением до целого числа);
1 – под расчетную нагрузку с учетом собственного веса – 0,98 кН/м ( с округлением до целого числа)
В перемычках, имеющих строповочные петли, добавлена строчная буква « П»
Например: 9ПБ22-3-п, а в перемычках с анкерными выпусками для крепления балконных плит добавлена буква «а». Например: 10ПБ21-27-а
Номенклатура перемычек – в табл. 5 (см. листы 13,14)
Перемычки железобетонные относятся к группе несгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.
2.Технические требования
Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.
Перемычки следует изготавливать из тяжелого бетона марки прочности на сжатие М200. Марка бетона по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок, указанных в таблице обязательного приложения ГОСТ 984-84.
Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90%-в холодный период.
Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм – пространственными каркасами, состоящими из плоских арматурных каркасов; для арматурных каркасов следует применять горячекатаную сталь класса А-III по ГОСТ 5781-82 и обыкновенную арматурную проволоку периодического профиля класса Вр-I по ГОСТ 6727-80.
Сварные каркасы должны удовлетворять требованиям ГОСТ 10922-75.
Захват перемычек при снятии с формы, а также при погрузочно-разгрузочных работах и монтаже предусмотрен в двух вариантах: через строповочные отверстия и строповочные петли. Вариант со строповочными отверстиями
следует считать основным, т.к. он не требует дополнительного расхода арматуры на строповочные петли. Перемычки со строповочными петлями следует применять лишь в тех случаях, когда по условиям технологии изготовления без них нельзя снять перемычки с формы.
следует считать основным, т.к. он не требует дополнительного расхода арматуры на строповочные петли. Перемычки со строповочными петлями следует применять лишь в тех случаях, когда по условиям технологии изготовления без них нельзя снять перемычки с формы.В проектах изделий должны быть даны указания о заделке этих отверстий кладочным раствором после установки перемычек на место, а также о заделке в растворе анкерных выпусков для крепления балконных плит.
На торцовой стороне перемычек без строповочных петель несмываемой краской должен быть нанесен монтажный знак «Верх изделия» по ГОСТ 13015.2-81
Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж конструкций при расчетной зимней температуре ниже минус 40 градусов С, для строповочных петель не допускается применение стали марки ВСт3пс2. Крюки петель должны быть заведены за стрежни каркасов.
Размеры, непрямолинейность, толщину защитного слоя бетона, также качество и внешний вид поверхностей следует проверять поГОСТ 948-84.
Отклонение действительных размеров перемычек, отклонение действительной толщины защитного слоя от номинальных, указанных в рабочих чертежах, а также отклонение от прямолинейности профиля лицевых поверхностей не должно превышать соответствующих величин, приведенных ГОСТ 948-84.
Качество поверхностей и внешний вид перемычек должен соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной указанной в рабочих чертежах, не должна превышать
(ГОСТ 13015.0-83).
(ГОСТ 13015.0-83).3.Контроль и оценка качества
В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов.
При этом должен осуществляться.
- входной контроль материалов для приготовления бетонной смеси и арматурной стали;
- операционный контроль качества приготовления сварных сеток;
- приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.
При испытании перемычек неразрушающими методами фактическую прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 – ГОСТ22690.4-77 и другими методами, предусмотренными стандартами на методы испытаний бетона. Оценку прочности следует производить по ГОСТ 18105.0-80, ГОСТ 18105.1-80.
Испытание перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его марке по прочности на сжатие. Данные для испытаний см. на листах 7-12; данные для испытаний перемычек с анкерами следует принимать такими же, как для соответствующих перемычек без анкеров.
4. Маркировка, хранение, транспортирование
Маркировочные надписи следует наносить на торцовой или верхней стороне каждой перемычки.
Допускается по соглашению изготовителя с потребителем и проектной организацией – автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в рабочих чертежах проекта. Перемычки следует хранить и транспортировать в соответствии с положениями соответствующего раздела ГОСТ 948-84.

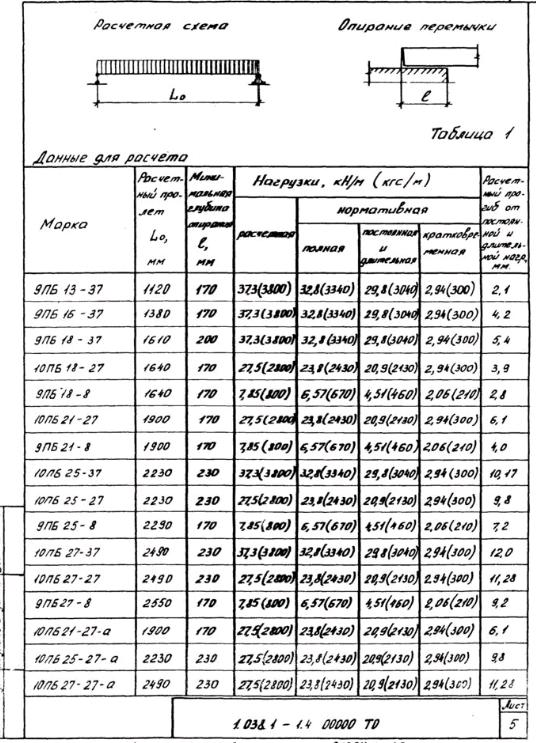

Таблица 1 Данные для расчета - 5 стр
 |
|
| 536 × 743 пикс. Открыть в новом окне | |
 |
|
| 528 × 754 пикс. Открыть в новом окне | |

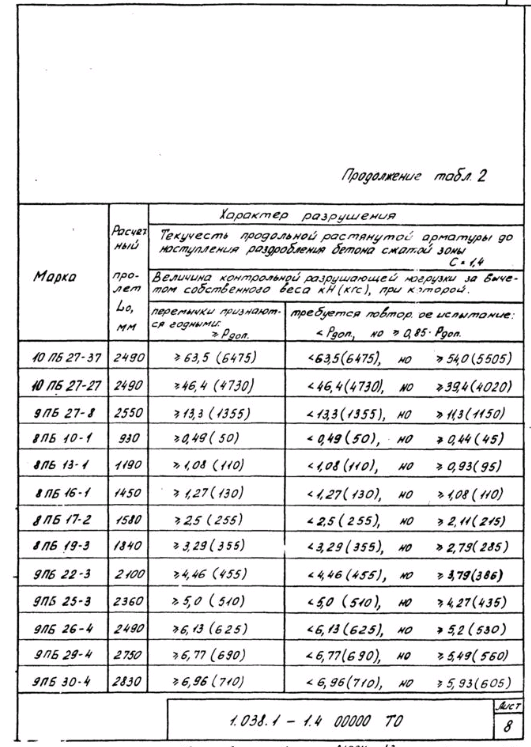

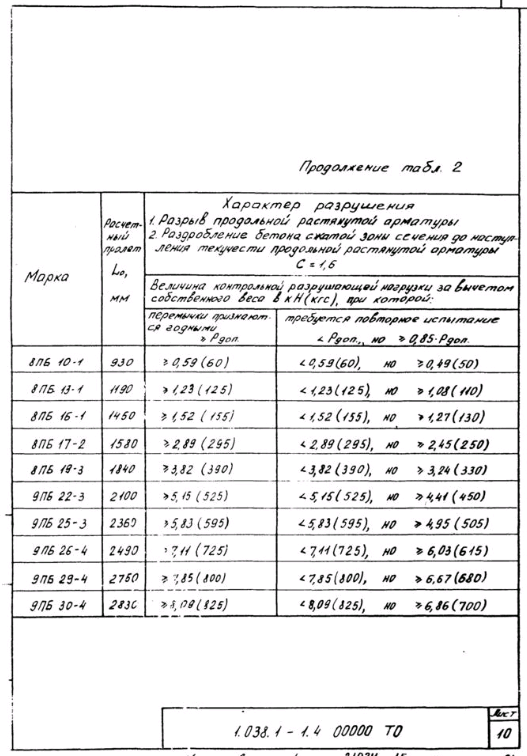

Таблица 2 Данные для испытаний. Проверка прочности
 |
|
| 520 × 747 пикс. Открыть в новом окне | |
 |
|
| 531 × 747 пикс. Открыть в новом окне | |
 |
|
| 521 × 748 пикс. Открыть в новом окне | |
 |
|
| 527 × 756 пикс. Открыть в новом окне | |
Таблица 3 Данные для испытаний. Проверка жесткости
 |
|
| 532 × 746 пикс. Открыть в новом окне | |

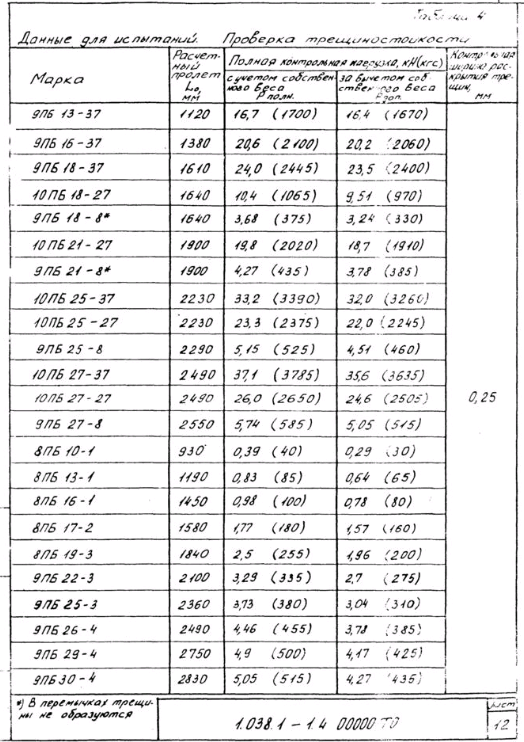

Таблица 4 Данные для испытаний. Проверка трещиностойкости
 |
|
| 524 × 742 пикс. Открыть в новом окне | |

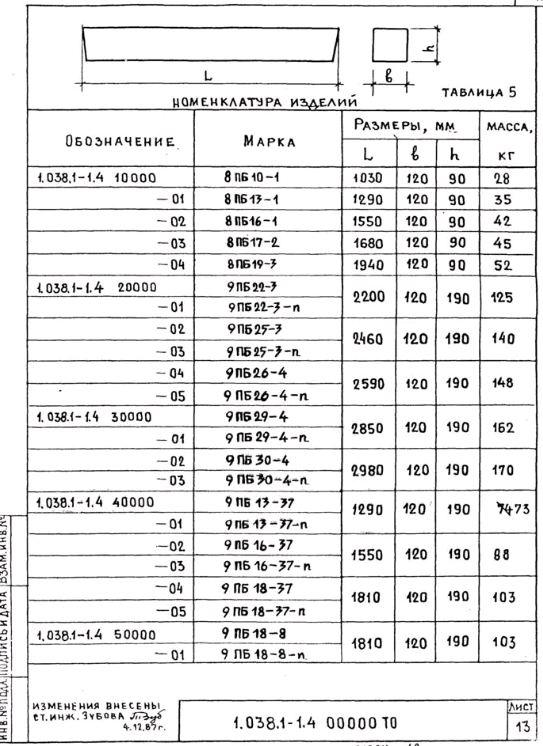

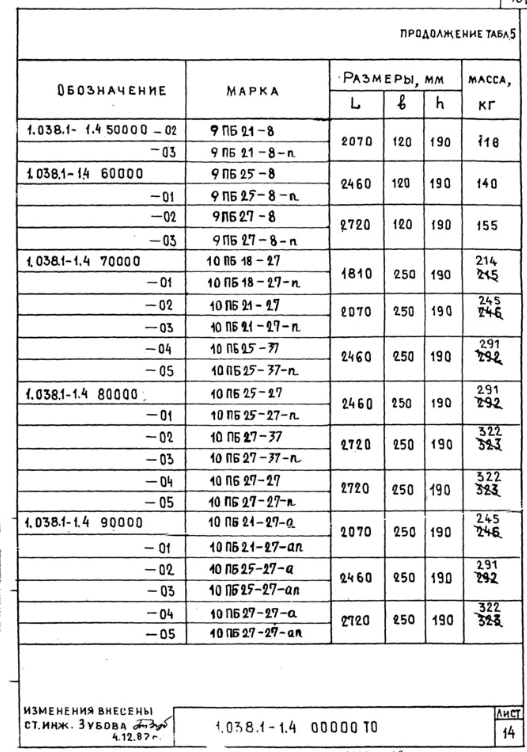

Таблица 5 Номенклатура изделий
 |
|
| 543 × 746 пикс. Открыть в новом окне | |
 |
|
| 527 × 752 пикс. Открыть в новом окне | |

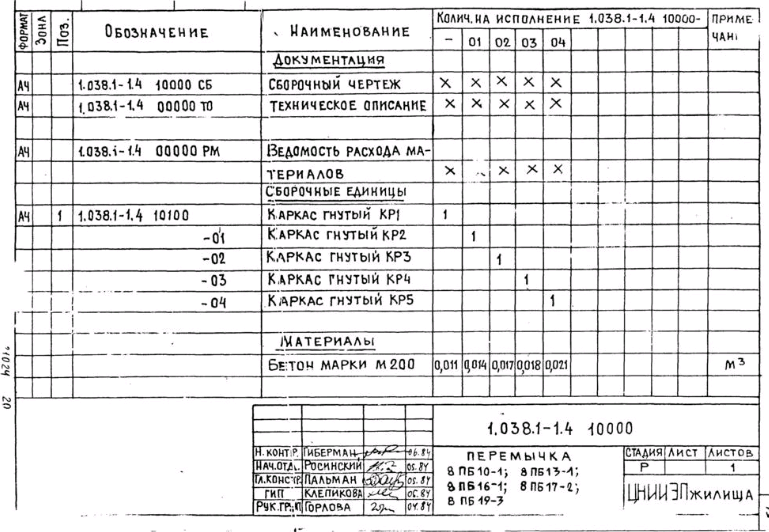

Перемычка 8ПБ10-1; 8ПБ13-1; 8ПБ16-1; 8ПБ17-1; 8ПБ19-1 - 19 стр
 |
|
| 769 × 532 пикс. Открыть в новом окне | |

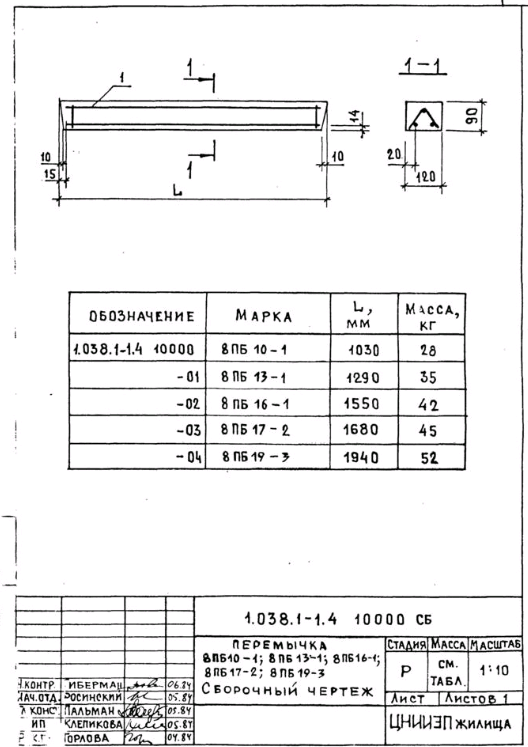

Перемычка 8ПБ10-1; 8ПБ13-1; 8ПБ16-1; 8ПБ17-1; 8ПБ19-1 Сборочный чертеж – 20 стр
 |
|
| 528 × 747 пикс. Открыть в новом окне | |

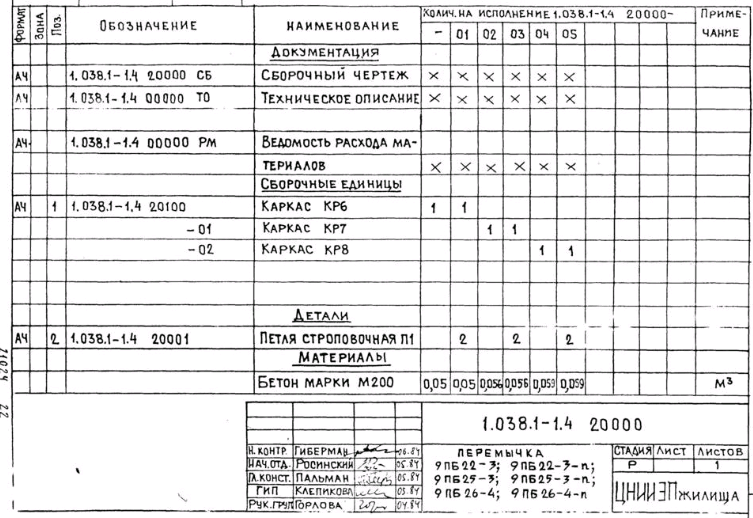

Перемычка 9ПБ22-3; 9ПБ22-3-n; 9ПБ25-3; 9ПБ25-3-n; 9ПБ26-4; 9ПБ26-4-n – 21 стр
 |
|
| 753 × 518 пикс. Открыть в новом окне | |

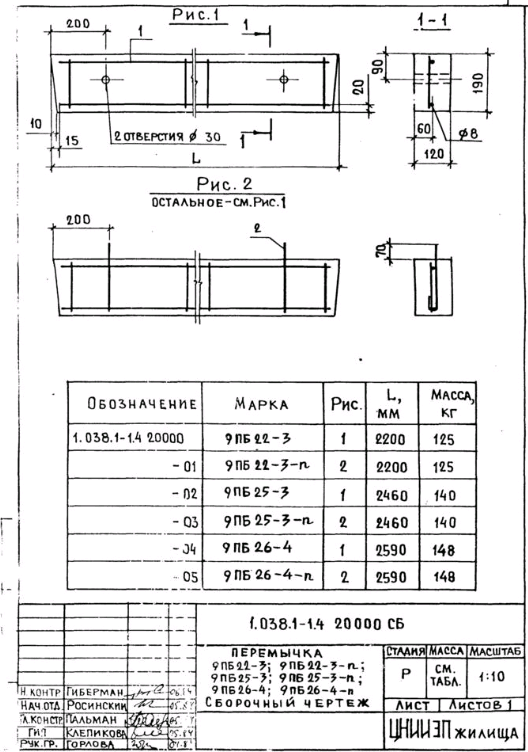

Перемычка 9ПБ22-3; 9ПБ22-3-n; 9ПБ25-3; 9ПБ25-3-n; 9ПБ26-4; 9ПБ26-4-n Сборочный чертеж – 22 стр
 |
|
| 528 × 752 пикс. Открыть в новом окне | |

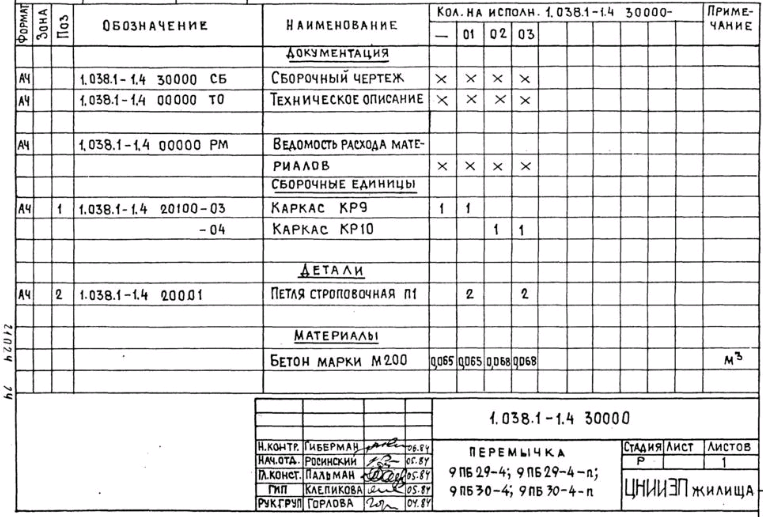

Перемычка 9ПБ29-4; 9ПБ29-4-n; 9ПБ230-4; 9ПБ30-4-n – 23 стр
 |
|
| 763 × 517 пикс. Открыть в новом окне | |

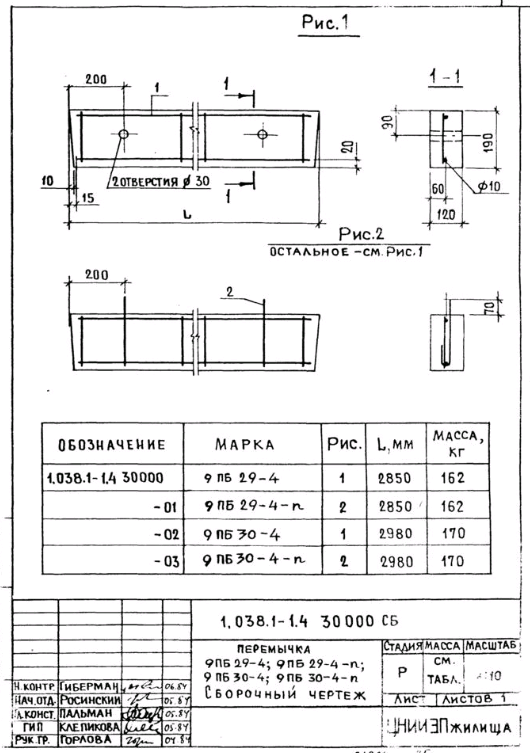

Перемычка 9ПБ29-4; 9ПБ29-4-n; 9ПБ230-4; 9ПБ30-4-n Сборочный чертеж – 24 стр
 |
|
| 530 × 753 пикс. Открыть в новом окне | |

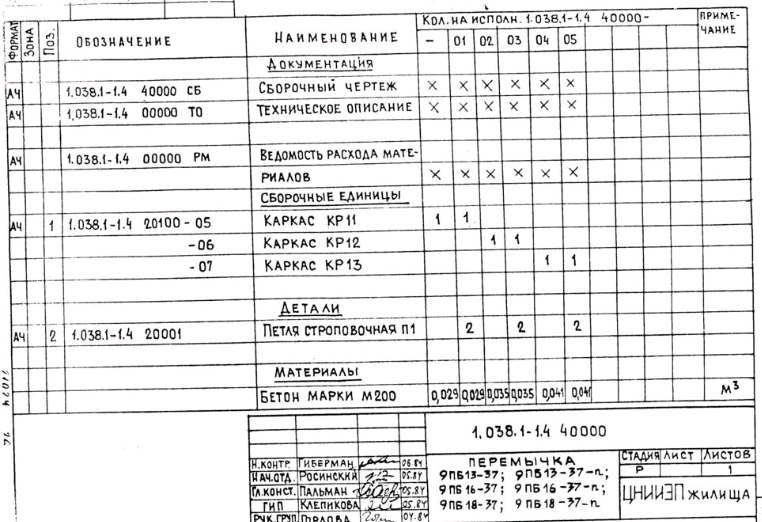

Перемычка 9ПБ13-37; 9ПБ13-37-n; 9ПБ16-37; 9ПБ16-37-n; 9ПБ18-37; 9ПБ18-37-n – 25 стр
 |
|
| 762 × 522 пикс. Открыть в новом окне | |
Перемычка 9ПБ13-37; 9ПБ13-37-n; 9ПБ16-37; 9ПБ16-37-n; 9ПБ18-37; 9ПБ18-37-n Сборочный чертеж – 26 стр
 |
|
| 521 × 753 пикс. Открыть в новом окне | |
Перемычка 9ПБ18-8; 9ПБ18-8-n; 9ПБ21-8; 9ПБ21-8-n – 27 стр
 |
|
| 766 × 519 пикс. Открыть в новом окне | |
Перемычка 9ПБ18-8; 9ПБ18-8-n; 9ПБ21-8; 9ПБ21-8-n Сборочный чертеж – 28 стр
 |
|
| 526 × 753 пикс. Открыть в новом окне | |
Перемычка 9ПБ25-8; 9ПБ25-8-n; 9ПБ27-8; 9ПБ27-8-n – 29 стр
 |
|
| 756 × 527 пикс. Открыть в новом окне | |
Перемычка 9ПБ25-8; 9ПБ25-8-n; 9ПБ27-8; 9ПБ27-8-n Сборочный чертеж – 30 стр
 |
|
| 521 × 750 пикс. Открыть в новом окне | |

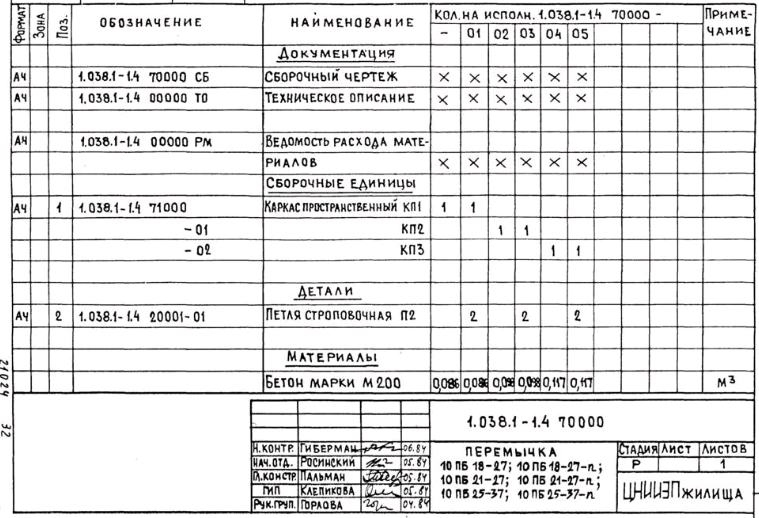

Перемычка 10ПБ18-27; 10ПБ18-27-n; 10ПБ21-27; 10ПБ21-8-n; 10ПБ25-37; 10ПБ25-37-n – 31 стр
 |
|
| 759 × 518 пикс. Открыть в новом окне | |
Перемычка 10ПБ18-27; 10ПБ18-27-n; 10ПБ21-27; 10ПБ21-27-n; 10ПБ25-37; 10ПБ25-37-n Сборочный чертеж – 32 стр
 |
|
| 539 × 750 пикс. Открыть в новом окне | |

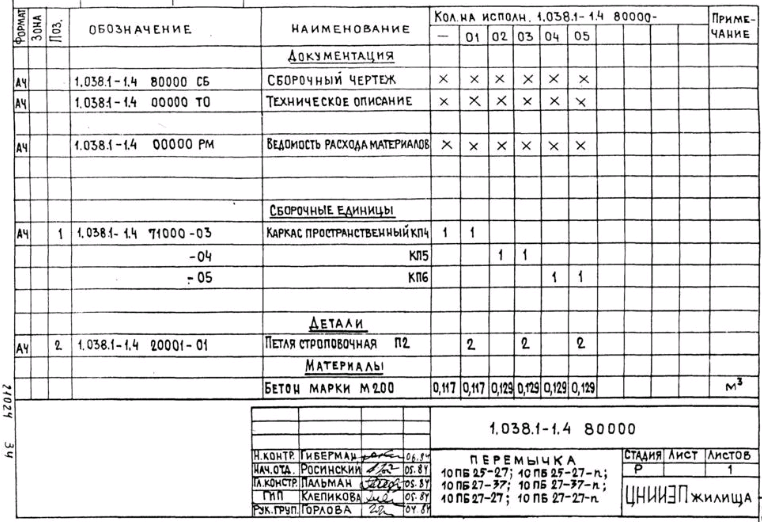

Перемычка 10ПБ25-27; 10ПБ25-27-n; 10ПБ27-37; 10ПБ27-37-n; 10ПБ27-27; 10ПБ27-27-n – 33 стр
 |
|
| 762 × 522 пикс. Открыть в новом окне | |
Перемычка 10ПБ25-27; 10ПБ25-27-n; 10ПБ27-37; 10ПБ27-37-n; 10ПБ27-27; 10ПБ27-27-n Сборочный чертеж – 34 стр
 |
|
| 529 × 748 пикс. Открыть в новом окне | |

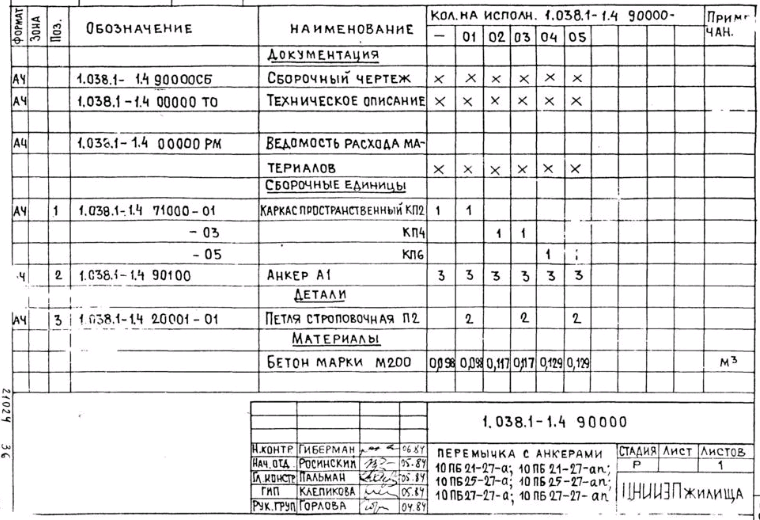

Перемычка 10ПБ21-27-а; 10ПБ21-27-аn; 10ПБ25-27-а; 10ПБ25-27-аn; 10ПБ27-27-а; 10ПБ27-27-аn – 35 стр
 |
|
| 760 × 520 пикс. Открыть в новом окне | |

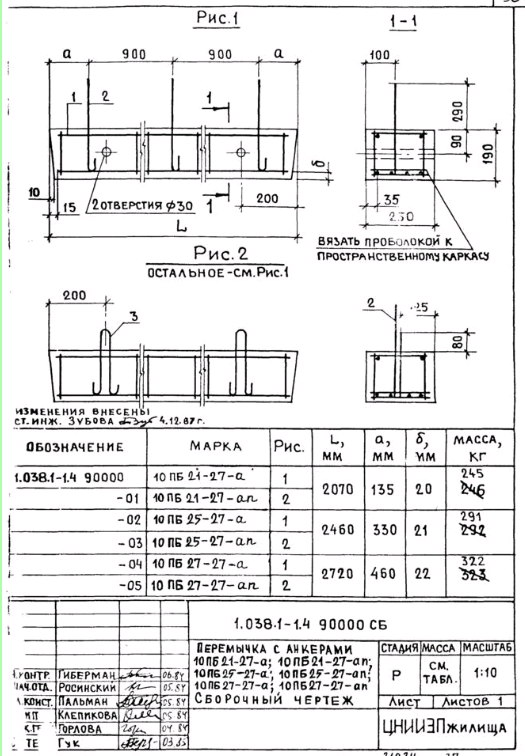

Перемычка 10ПБ21-27-а; 10ПБ21-27-аn; 10ПБ25-27-а; 10ПБ25-27-аn; 10ПБ27-27-а; 10ПБ27-27-аn Сборочный чертеж – 36 стр
 |
|
| 525 × 756 пикс. Открыть в новом окне | |

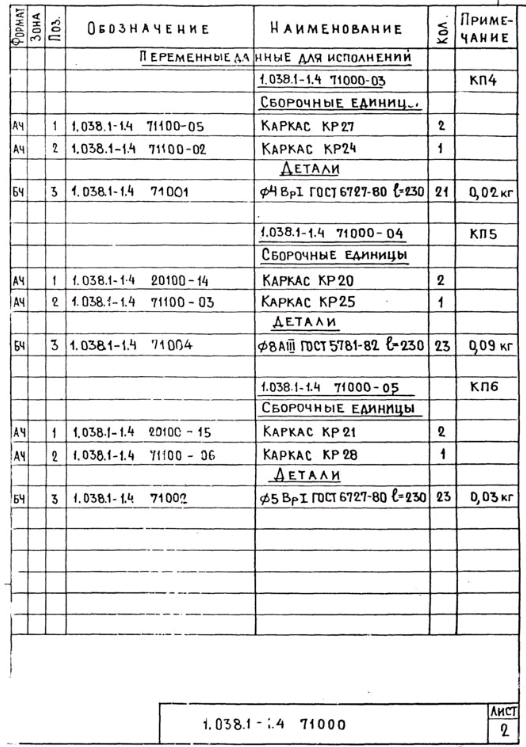

Каркас пространственный КП1…КП6 – 37 стр
 |
|
| 537 × 744 пикс. Открыть в новом окне | |
 |
|
| 526 × 747 пикс. Открыть в новом окне | |
Каркас пространственный КП1…КП6 Сборочный чертеж – 39 стр
 |
|
| 523 × 759 пикс. Открыть в новом окне | |

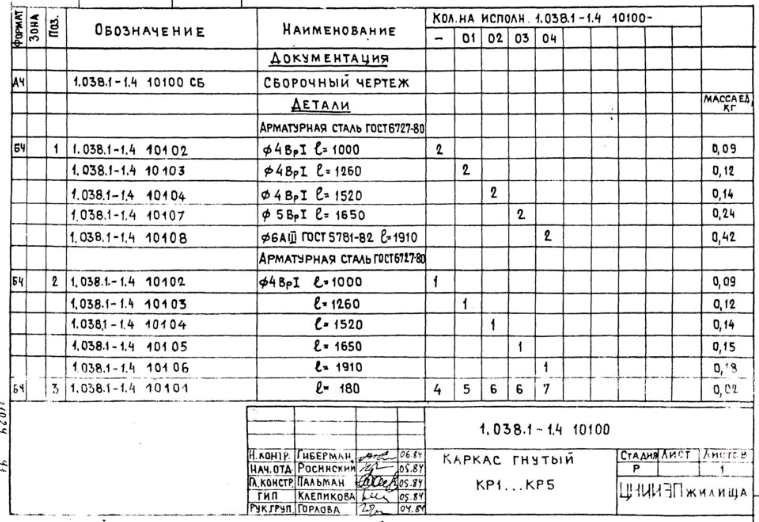

Каркас гнутый КР1…КР5 – 40 стр
 |
|
| 759 × 522 пикс. Открыть в новом окне | |

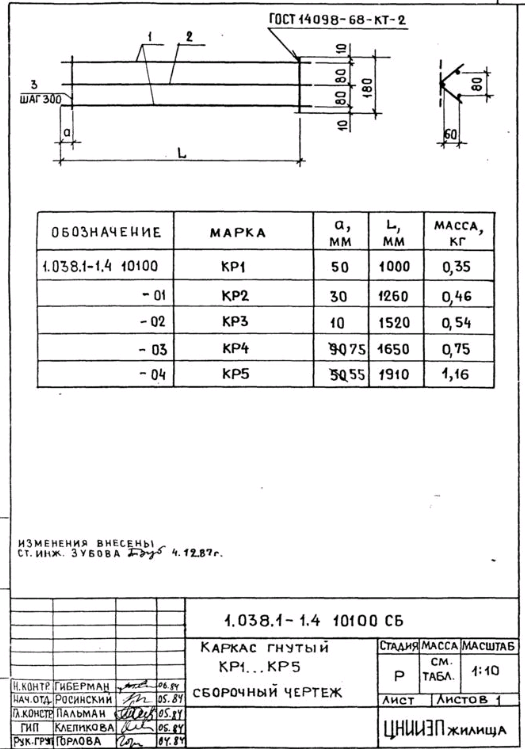

Каркас гнутый КР1…КР5 Сборочный чертеж – 41 стр
 |
|
| 525 × 749 пикс. Открыть в новом окне | |

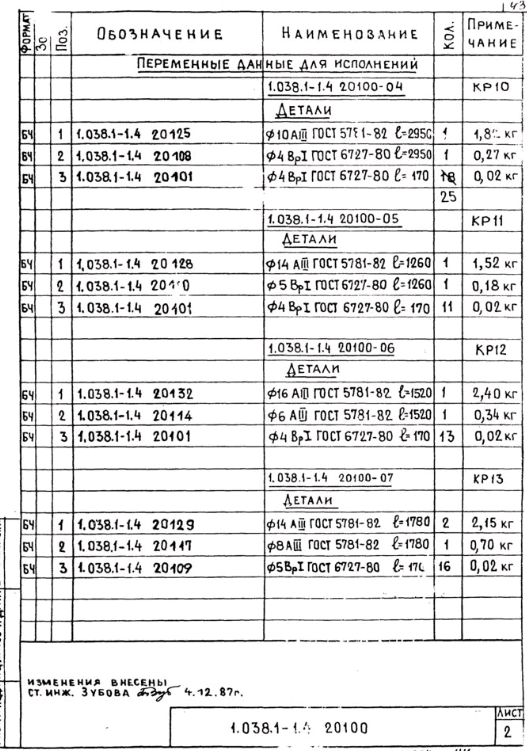

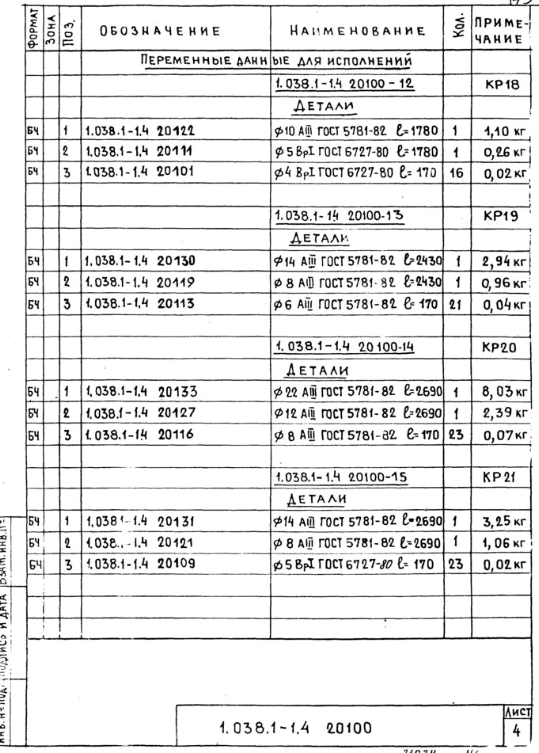

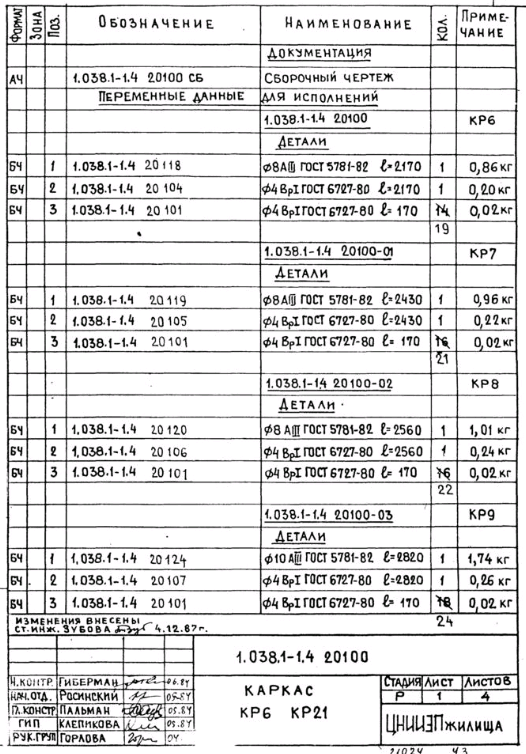

Каркас КР6…КР21 – 42 стр
 |
|
| 526 × 754 пикс. Открыть в новом окне | |
 |
|
| 527 × 751 пикс. Открыть в новом окне | |
 |
|
| 521 × 749 пикс. Открыть в новом окне | |
 |
|
| 539 × 753 пикс. Открыть в новом окне | |
Каркас КР6…КР21 – 46 стр
 |
|
| 526 × 707 пикс. Открыть в новом окне | |

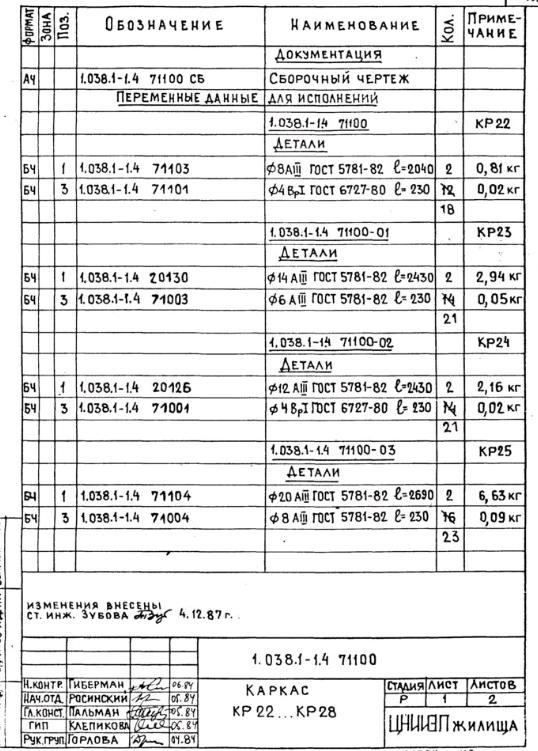

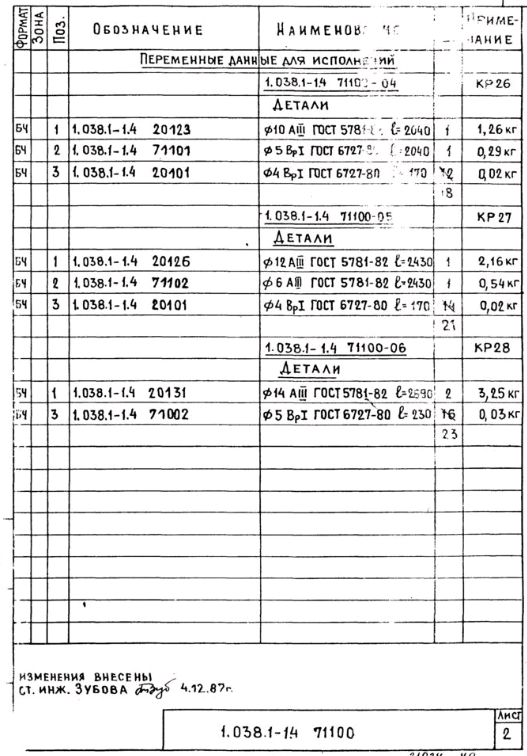

Каркас КР22…КР28 – 47 стр
 |
|
| 538 × 751 пикс. Открыть в новом окне | |
 |
|
| 527 × 756 пикс. Открыть в новом окне | |

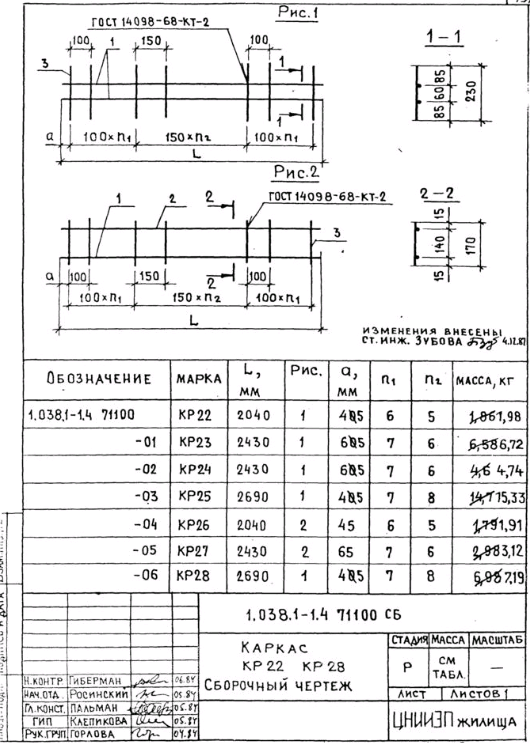

Каркас КР22…КР28 Сборочный чертеж – 49 стр
 |
|
| 530 × 743 пикс. Открыть в новом окне | |

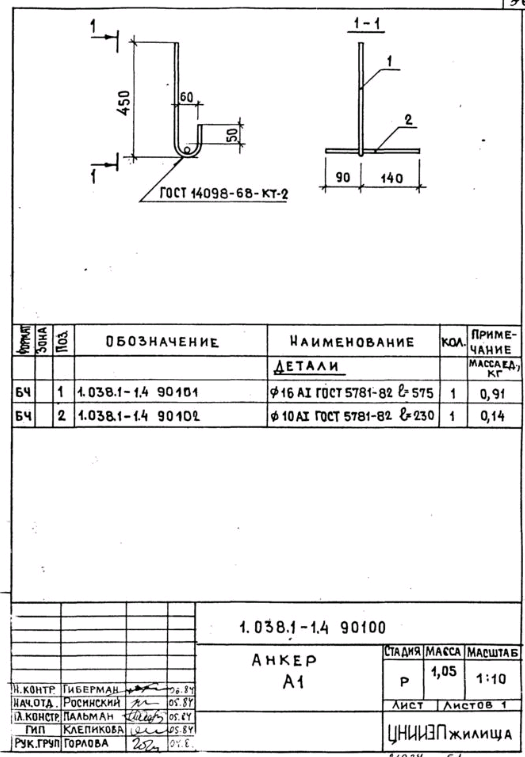

Анкер А – 50 стр
 |
|
| 525 × 757 пикс. Открыть в новом окне | |

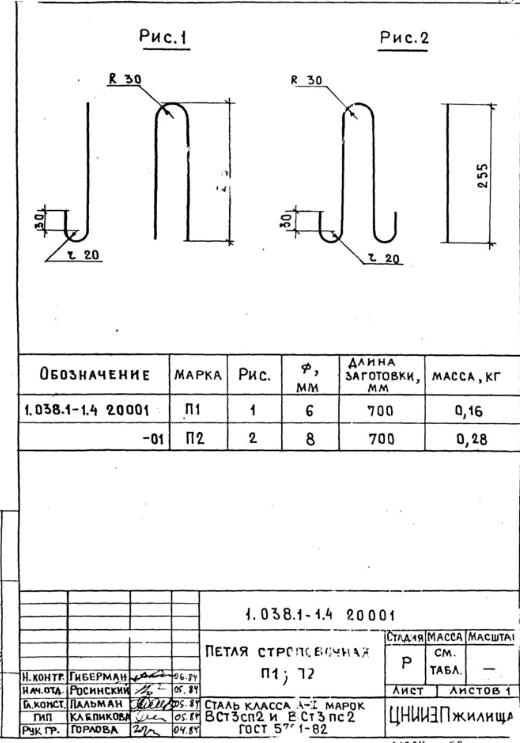

Петля строповочная П1; П2 – 51 стр
 |
|
| 520 × 743 пикс. Открыть в новом окне | |

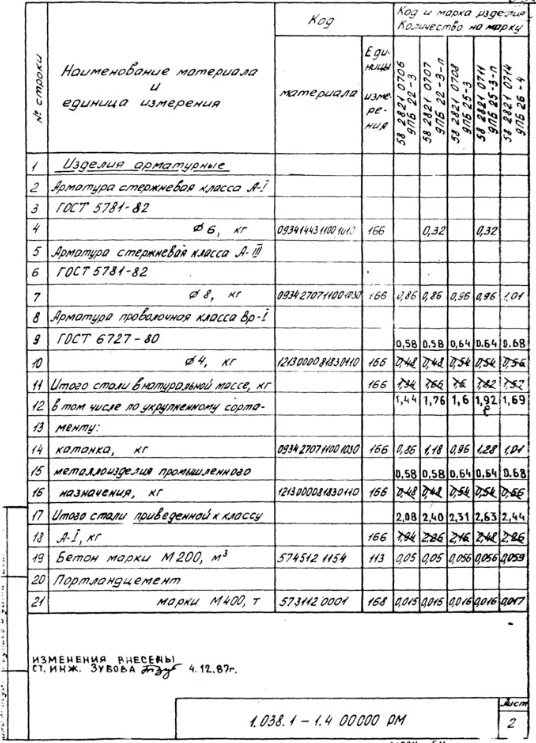

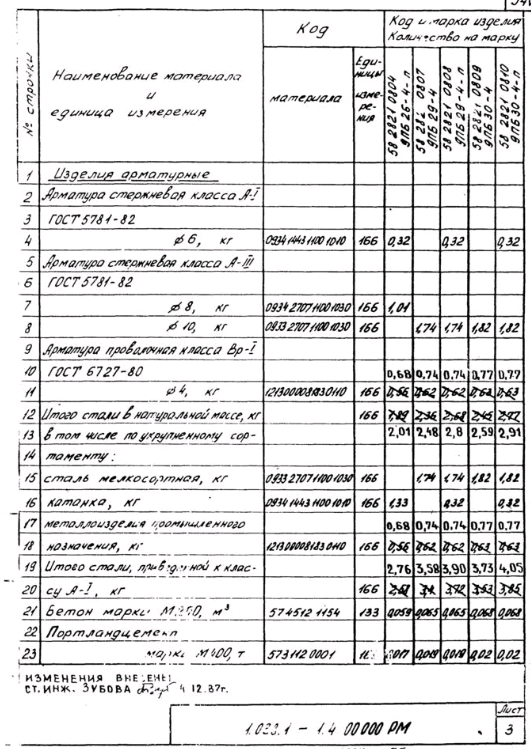

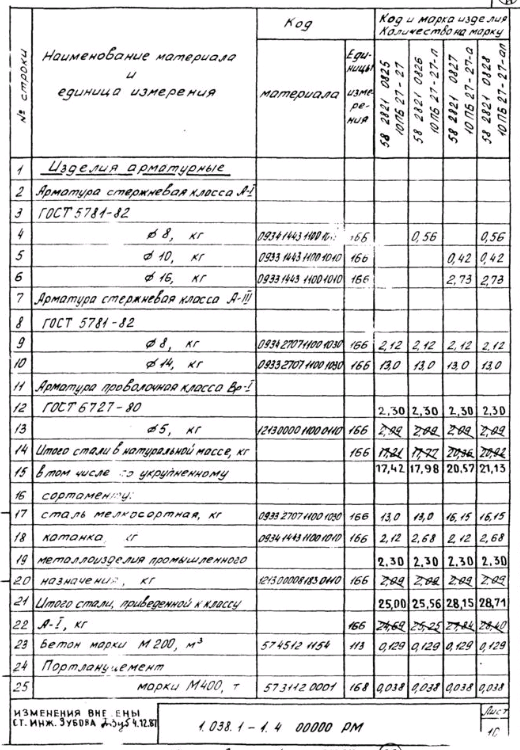

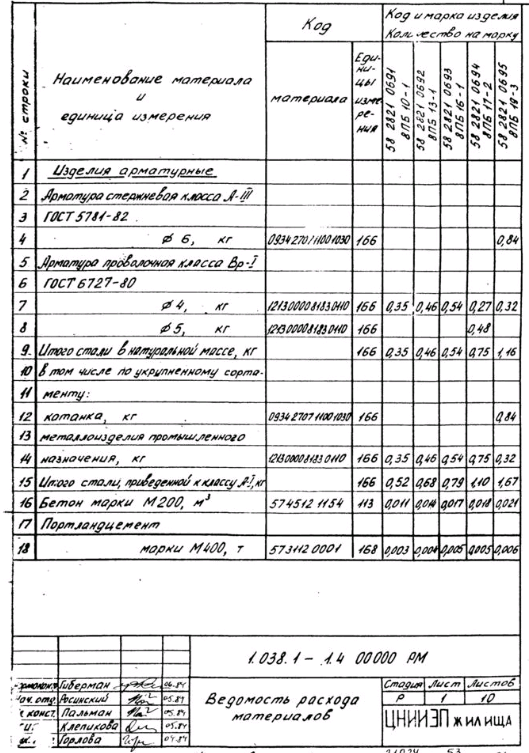

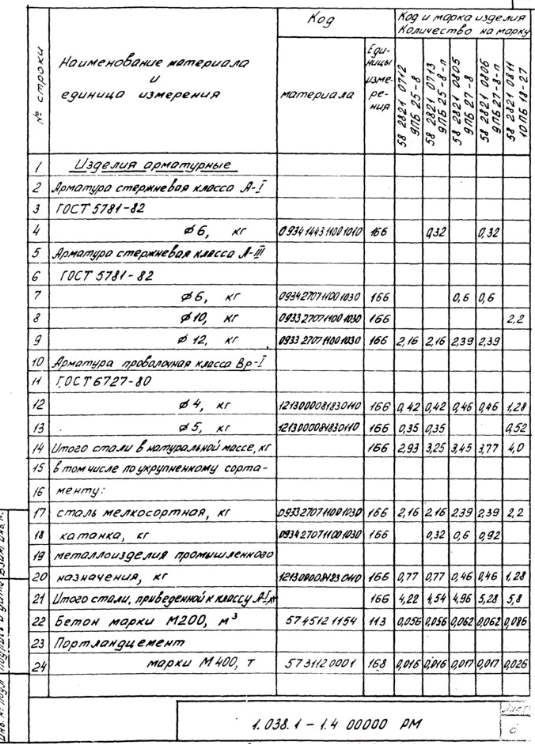

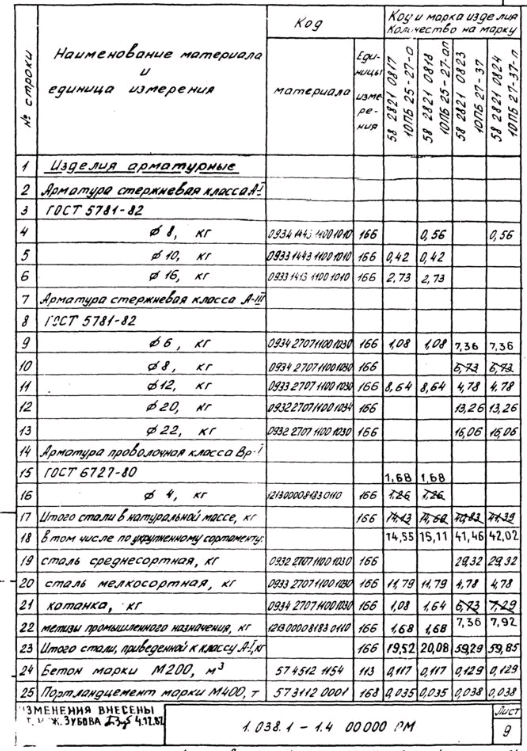

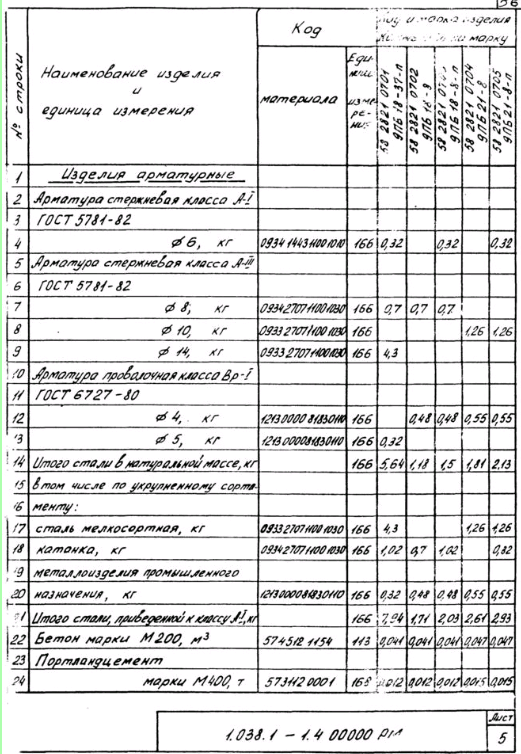

Ведомость расхода материала – 52 стр
 |
|
| 529 × 753 пикс. Открыть в новом окне | |
 |
|
| 536 × 743 пикс. Открыть в новом окне | |
 |
|
| 531 × 749 пикс. Открыть в новом окне | |
 |
|
| 527 × 742 пикс. Открыть в новом окне | |
 |
|
| 521 × 754 пикс. Открыть в новом окне | |
 |
|
| 535 × 744 пикс. Открыть в новом окне | |
 |
|
| 517 × 744 пикс. Открыть в новом окне | |
 |
|
| 508 × 748 пикс. Открыть в новом окне | |
 |
|
| 527 × 751 пикс. Открыть в новом окне | |
 |
|
| 520 × 750 пикс. | |
