Серия 1.041.1-2 Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий Выпуск 1.Плиты длиной 5650 мм с предварительно напрягаемой арматурой из стали класс
Описание

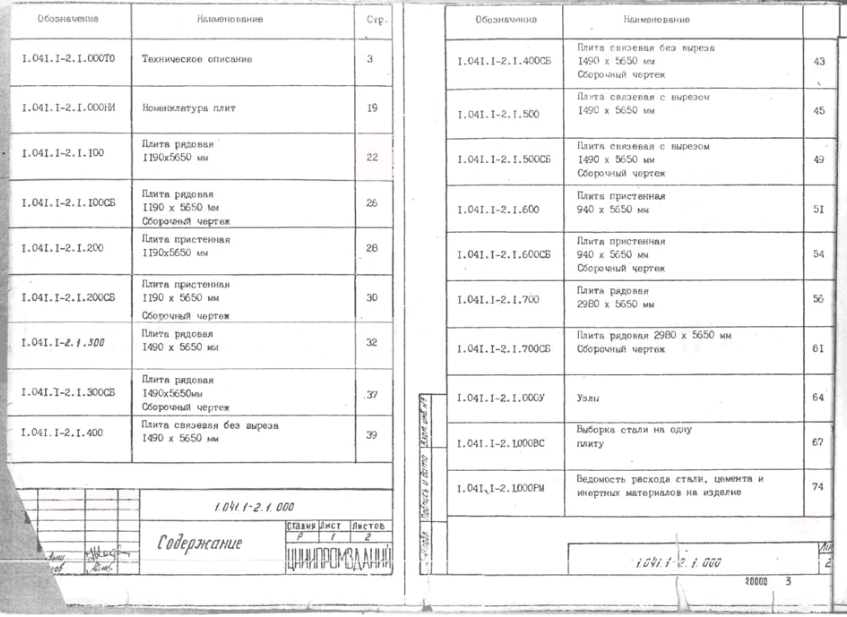

Рабочие чертежи
 |
|
| 847 × 617 пикс. Открыть в новом окне | |
Техническое описание – 3 стр
1.Общая часть
1.1.Данный выпуск содержит рабочие чертежи многопустотных плит перекрытий длиной 5650 мм. Основные параметры сечений плит приняты в соответствии с ГОСТ 9561-76 «Панели железобетонные многопустотные для перекрытий зданий и сооружений. Технические условия».
1.2.Плиты предназначены для межвидового применения при проектировании в строительстве общественных зданий, производственных и вспомогательных зданий промышленных предприятий.
1.3.Номенклатура плит (см. 1.041.1-2.1.ОООНИ) содержит следующие конструкции:
- рядовые плиты шириной 1190,1490 и 2980 мм;
- пристенные плиты шириной 940 мм, устанавливаемые по крайним рядам колонн сечением 400×400 мм и 400×600 мм и шириной 1190 мм – по крайним рядам колонн сечением 300×300 мм;
- связевые плиты, шириной 1490 мм с вырезами по торцам, устанавливаемые по средним рядам колонн сечением 400×400 и 400×600 мм и без вырезов – по средним рядам колонн сечением 300×300 мм.
1.4. Плиты рассчитаны на вертикальные равномерно распределенные нагрузки (см. 1.041.1-2.1.ОООТО, табл.1). Пристенные и связевые плиты, кроме того, рассчитаны на восприятие горизонтального знакопеременного усилия в диске перекрытия. равного 10 тс.
1.5.Расчет плит произведен в соответствии с требованиями СНиП II-21-75 c учетом изменений и дополнений, утвержденных постановлениями Госстроя СССР от 29 декабря 1978 г. в„– 272 и 10 мая 1981 г. в„– 67
1.6.Плиты рассчитаны как шарнирно-опертые балки двутаврового сечения 3-ей категории трещиностойкости.
1.7.Маркировка плит принята в соответствии с требованиями ГОСТ 23009-78:
Марка рядовой плиты состоит из двух частей:
первая часть включает в себя буквенный индекс ПК (плита круглопустотная), длину и ширину плиты в дециметрах. Вторая часть марки характеризует величину условной расчетной нагрузки на плиту в сотнях килограммов на квадратный метр, класс стали напрягаемой арматуры и вид бетона – индекс «Т» принят для тяжелого бетона, индекс «П» - для легкого (пористого) бетона.
Марка пристенной плиты шириной 1190 мм и связевых плит содержит третью часть – цифровой индекс. Пристенной плите шириной 1190 мм соответствует индекс «I», связевой плите без выреза – индекс «2», связевой плите с вырезом – индекс «3». Рядовые плиты без опорных каркасов имеют в третьей части марки буквенный индекс – «Б».
Полная марка рядовой плиты размером 5,65×1,5 мм под расчетную условную нагрузку 1600
армированной стержнями из стали класса Ат-IУС, из тяжелого бетона, выглядит следующим образом:
армированной стержнями из стали класса Ат-IУС, из тяжелого бетона, выглядит следующим образом:ПК56.15-16Ат-IУСТ. Марка соответствующей пристенной плиты – ПК56.9-16АтIУСТ.
1.8.Предел огнестойкости плит – не ниже 0,75 часа.
1.9.Плиты проверены на действие нагрузок электропогрузчика ЭП-500, грузоподъемностью 500 кг.
1.10. Один из торцов плит усиливается при формировании за счет уменьшения диаметра пустоты. С другого торца пустоты заделываются вкладышами длиной 130 мм и диаметром 158 мм из бетона марки бетона плиты. Заделка пустот производится непосредственно после извлечения пуансонов, до пропаривания.
1.11.Для улучшения совместной работы плит между собой и с ригелями перекрытия по боковым граням и торцам плит устраиваются шпонки /Заявка в„– 3726552/.
2.Технические требования
2.1.Плиты следует изготавливать в соответствии с требованиями ГОСТ 9561-76, ГОСТ 13015.0-83 и настоящих рабочих чертежей.
2.2.Плиты изготавливаются из тяжелого бетона и бетона на пористых крупных заполнителях при плотном мелком заполнителе. Марки бетона по прочности на сжатие – 200,250,300,350,400.
2.3.В качестве крупных пористых заполнителей легкого бетона приняты керамзит, аглопорит или шлаковая пемза с объемной насыпной массой не менее
крупностью не более 10 мм.
крупностью не более 10 мм.2.4.В качестве мелкого заполнителя для легких бетонов следует принимать кварцевый песок, удовлетворяющий требованиям ГОСТ 8736-77*.Песок для строительных работ. Технические условия.
2.5. В качестве предварительной напрягаемой арматуры принята:
- сталь стержневая термомеханически и термически упрочненная периодического профиля классов АтIУС и АтУ по ГОСТ 10884-81.
В случае отсутствия стали классов Ат-IУС(АтУ) допускается, соответственно, применение стали классов Ат-IУ, Ат-IУК (А-У, АтУСК), имеющих те же прочностные характеристики.
2.6.Верхняя и нижняя зоны плит армируются сварными сетками. На приопорных участках, в промежутках между пустотами устанавливаются каркасы. В пристенных и связевых плитах на всю длину плит устанавливают каркасы, к верхним стержням которых приварены пластины.
Материалы сеток и каркасов – обыкновенная арматурная проволок периодического профиля класса Вр-I (ГОСТ 6727-80) и стержни из горячекатаной стали периодического профиля класса АIII (ГОСТ 5781-82).
2.7. В спецификации арматурных изделий на плиты шириной 2980 мм включена одна сетка верхней зоны марки С5. В случае отсутствия сварочного оборудования для изготовления широких сеток, вместо сетки С5 следует уложить две сетки марки С2.
2.8.Толщина защитного слоя бетона предварительно напрягаемой арматуры – 20 мм; для сеток верхней и нижней зон плит – 15 мм.
Значения ее действительных отклонений не должны превышать предельных, указанных в таблице 2 ГОСТ 13015.0-83.
3.Указания по изготовлению и приемке плит
3.1.При изготовлении плит необходимо выполнять требования ГОСТ 9561-76, ГОСТ 13015.0-83 настоящей проектной документации, а так же технологической документации, содержащий требования к изготовлению плит на всех стадиях производственного процесса.
3.2.Плиты изготавливаются по агрегатно-поточной технологии.
3.3.Предварительное напряжение стержневой арматуры предусмотрено электротермическим способом. Величины предварительного напряжения и усилий натяжения рабочей арматуры приведены в таблице 2 (см. 1.041.1-2.1.ОООТО).
3.4.При натяжении термомеханически или термически упрочненной арматуры должны производиться контрольные испытания образцов стержней после электронагрева.
3.5.В случае необходимости приварки коротышек в качестве временных анкеров к концам стержней термически упрочненной арматуры следует предусматривать мероприятия, предотвращающие перегрев основного металла стержней.
3.6.Требования к изготовлению и контролю качества арматурных каркасов, сеток и петель для подъема приведены в выпуске 4 настоящей серии.
3.7.Передаточная прочность бетона Ro назначена в соответствии с таблицей 7 СНиП II-21-75 и приведена в таблице 2 настоящего технического описания.
Отпуск арматуры необходимо производить плавно, мгновенная передача усилий на бетон не допускается.
3.8.При изготовлении плит из легких (на пористых заполнителях) бетонов объемная масса бетона в высушенном состоянии должна быть не более
. Объем межзерновых пустот в уплотненной бетонной смеси, определенный по ГОСТ 10181.3-81, не должен превышать величин по ГОСТ 25820-83.
. Объем межзерновых пустот в уплотненной бетонной смеси, определенный по ГОСТ 10181.3-81, не должен превышать величин по ГОСТ 25820-83.3.9.Объемная масса легких бетонов с установившейся влажностью – 5% и с учетом веса арматуры -
3.10.При бетонировании плит особое внимание следует обратить на тщательное заполнение бетоном опорных зон.
3.11.Для обеспечения требуемой величины защитного слоя бетона должны применяться подкладки из цементно-песчаного раствора или пластмасс. Применение стальных фиксаторов, выходящих на поверхность бетона, не допускается.
3.12.При изготовлении плит должен быть обеспечен входной и пооперационный технологический контроль на всех стадиях производства в соответствии с ГОСТ 13015.1-81.
3.13.Значения действительных отклонений проектных размеров геометрических параметров плит, указанных в таблице 1 ГОСТ 13015.0-83 не должны превышать предельных, установленных на конструкции конкретного вида соответствующих классов точности по ГОСТ 21779-82.
3.14.Приемка плит должна производиться в соответствии с требованиями ГОСТ 13015.1-81, ГОСТ 8829-77 и рабочих чертежей.
3.15.Внешний вид и качество поверхностей плит должны удовлетворять требованиям ГОСТ 13015.0-83, как для конструкций, предназначенных под отделку.
3.16.Для оценки качества изготовляемых плит необходимо систематически проводить испытания рядовых плит, как наиболее массовых, в соответствии с ГОСТ8829-77. Испытания пристенных в связевых плит следует производить неразрушающими методами.
3.17.Порядок использования плит, не выдержавших испытания, регламентируется ГОСТ 8829-77.
3.18.Величина отпускной прочности плит устанавливается в соответствии с ГОСТ 13015.0-83
3.19.На боковой грани плит в соответствии с требованиями ГОСТ 13015.2-81 должны быть обозначены несмываемой краской:марка плиты, дата изготовления, масса плиты в кг, марка предприятия – изготовителя и штамп ОТК.
4.Указания по применению плит
4.1.Многопустотные плиты разработаны для применения в зданиях с неагрессивной средой, как в несейсмических районах строительства, так и в районах с сейсмичностью 7 9 баллов. Применение плит с индексом «Б» в сейсмических районах не допускается.
4.2.Плиты допускается применять в условиях постоянного воздействия температуры до 50 МР‰С и нормального влажностного режима.
4.3.Назначение марок плит производится при проектировании зданий по нагрузкам конкретного объекта в соответствии с допустимыми нагрузками на плиты, приведенными в таблице 1 настоящего технического описания.
4.4.В случае применения плит под нагрузки, отличающиеся по характеру воздействия о равномерно распределенных, принятых при расчете, назначение марок плит производства на основе расчета плит на конкретные нагрузки и выбора типовых плит необходимой несущей способности.
4.5.В выборах арматуры к рабочим чертежам плит указаны только классы стали, без указания марок стали, которые должны приниматься в проектах конкретных объектов в зависимости от температурных условий эксплуатации конструкций и характера нагрузок (статические, динамические). В соответствии с действующими нормативными документами.
5.Указания по транспортированию, хранению и монтажу
5.1.Транспортирование и хранение плит производится в горизонтальном (рабочем) положении в соответствии с ГОСТ 13015.4-84
5.2.Не допускается транспортировка плит, отпускная прочность которых не соответствует требованиям ГОСТ 13015.0-83, ГОСТ 9561-76 и рабочих чертежей.
5.3. Подъем плит следует производить таким образом. Чтобы нагрузка от собственной массы плиты распределялась равномерно между четырьмя петлями.
5.4.Плиты должны храниться на специально оборудованных складах, в штабелях, рассортированные по типоразмерам, маркам и партиям. Размеры проходов и проездов между штабелями и высота штабеля устанавливаются по СНиП III-4-80.
5.5.При складировании плит прокладки устанавливаются в пределах участков, равных 300 мм от торцов плит. Прокладки между плитами должны устанавливаться строго по вертикали.
5.6.Порядок укладки перевозимых плит на грузовую платформу должен обеспечивать равномерное распределение нагрузки относительно продольной оси симметрии и относительно осей колес грузовых платформ транспортных средств.
5.7.Перевозку плит автомобильным транспортом следует производить в соответствии с указаниями главы СНиП III-1-76 «Транспорт» и «Руководство» по перевозке автомобильным транспортом строительных конструкций», Стройиздат, 1980 г
5.8.При перевозке плит железнодорожным транспортом следует руководствоваться «Правилами перевозки грузов» и «Техническими условиями погрузки и крепления грузов», утвержденными МПС.
5.9.Монтаж плит производится в соответствии с требованиями главы СНиП III-16-80 «Бетонные и железобетонные конструкции сборные».

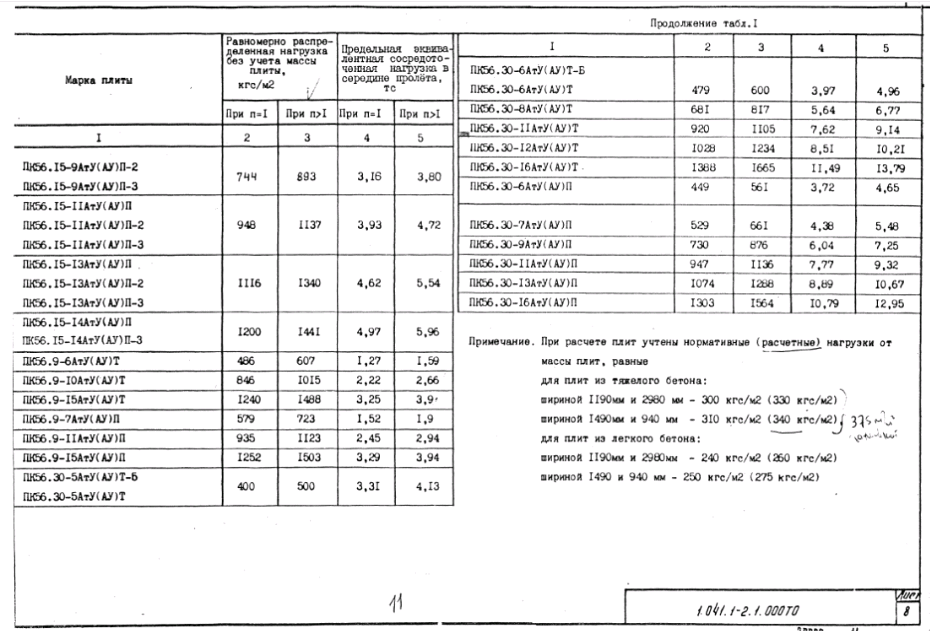

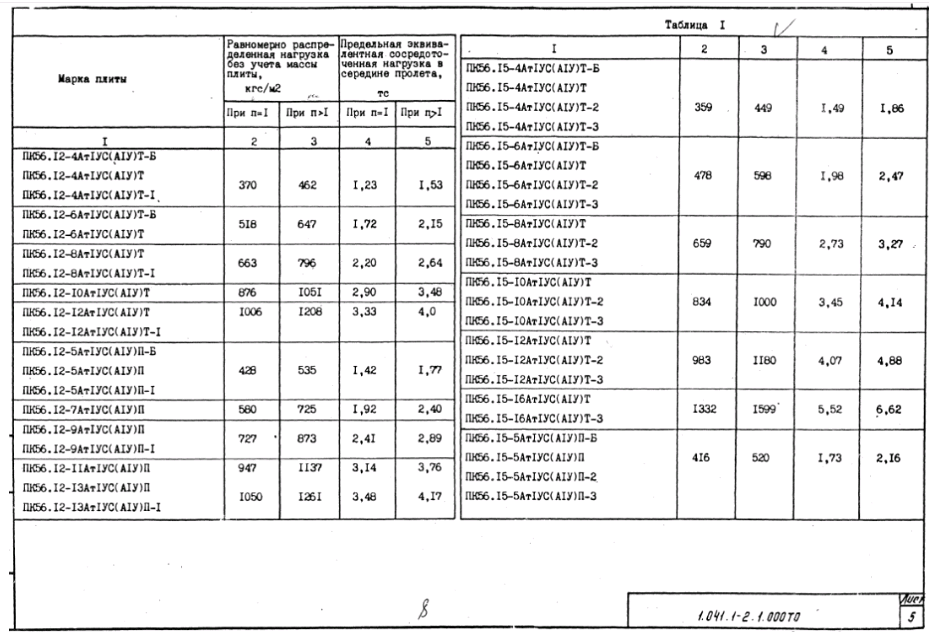

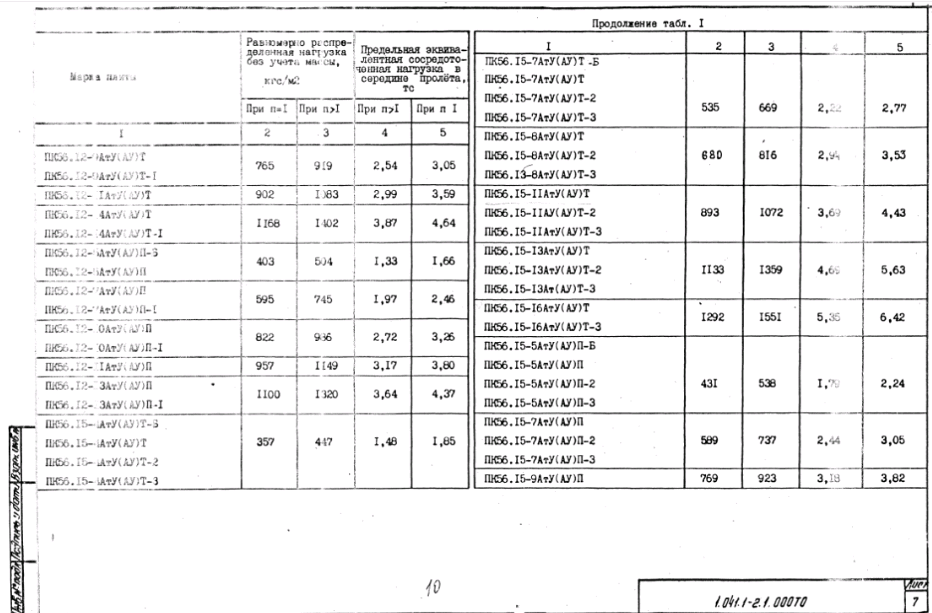

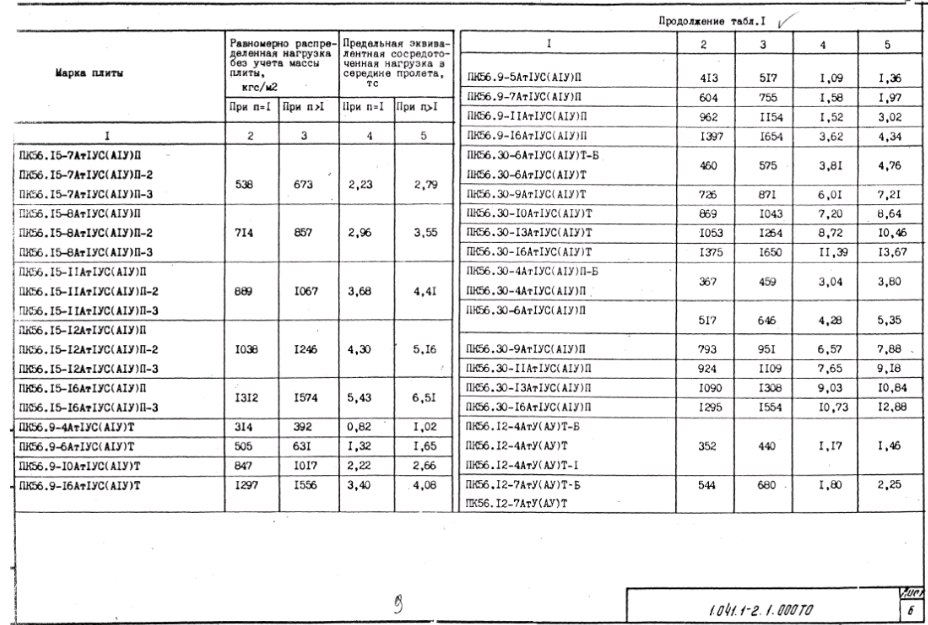

Таблица 1
 |
|
| 929 × 632 пикс. Открыть в новом окне | |
 |
|
| 928 × 625 пикс. Открыть в новом окне | |
 |
|
| 932 × 613 пикс. Открыть в новом окне | |
 |
|
| 930 × 631 пикс. Открыть в новом окне | |

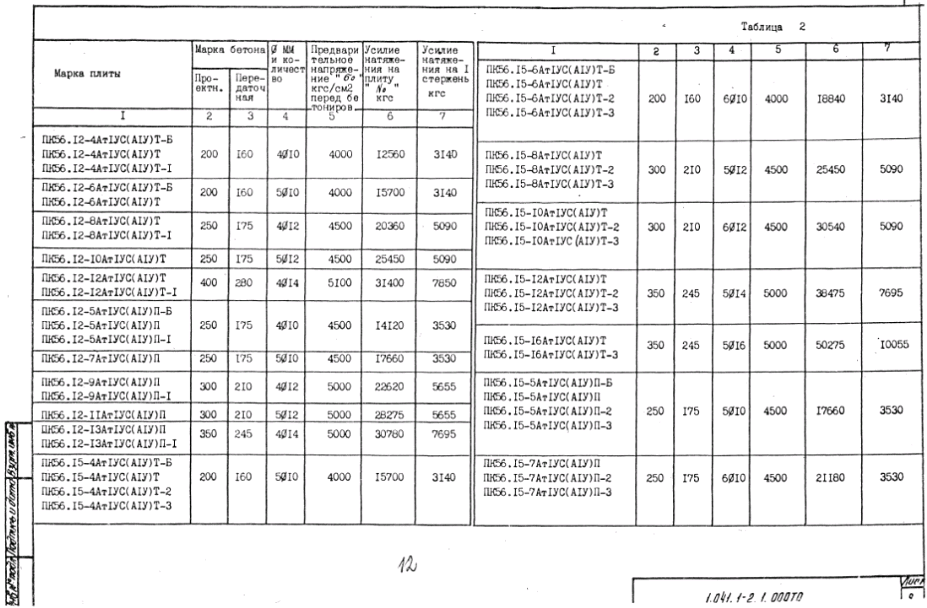

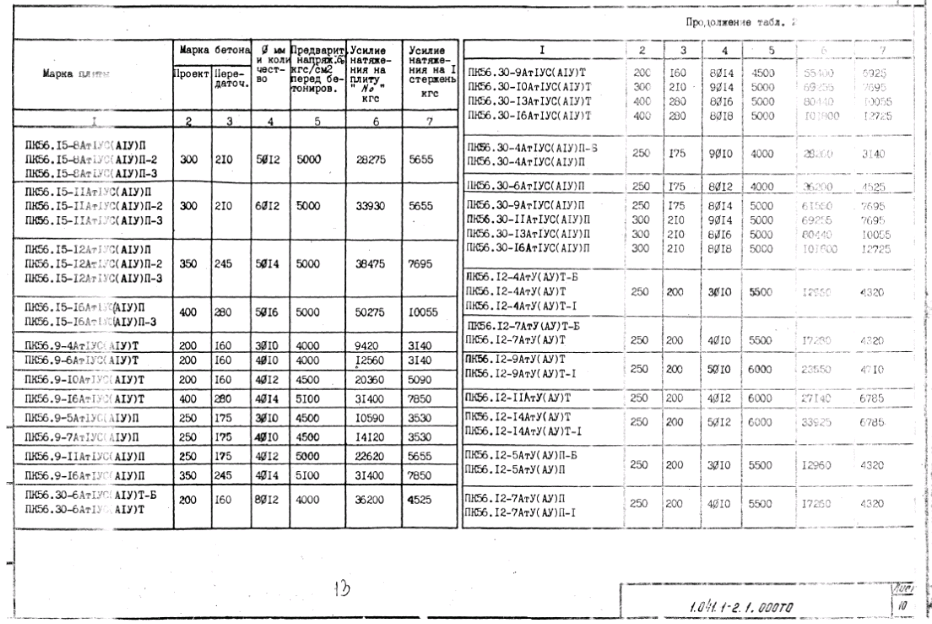

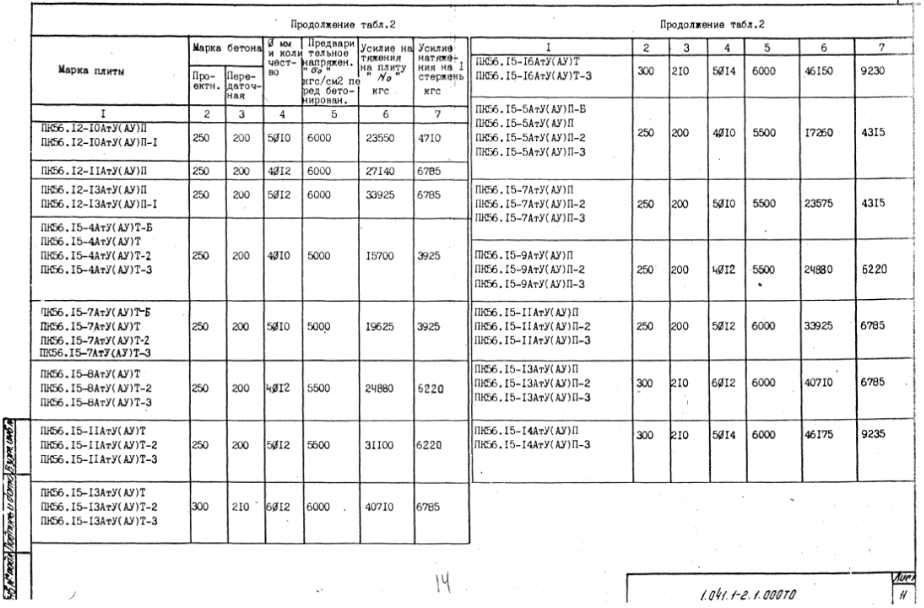

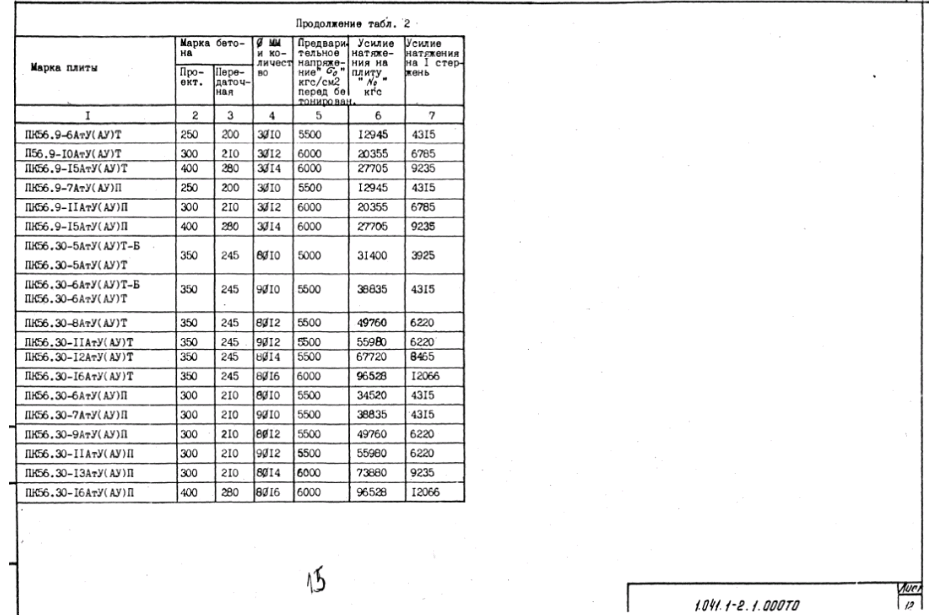

Таблица 2
 |
|
| 927 × 608 пикс. Открыть в новом окне | |
 |
|
| 932 × 624 пикс. Открыть в новом окне | |
 |
|
| 924 × 608 пикс. Открыть в новом окне | |
 |
|
| 929 × 615 пикс. Открыть в новом окне | |

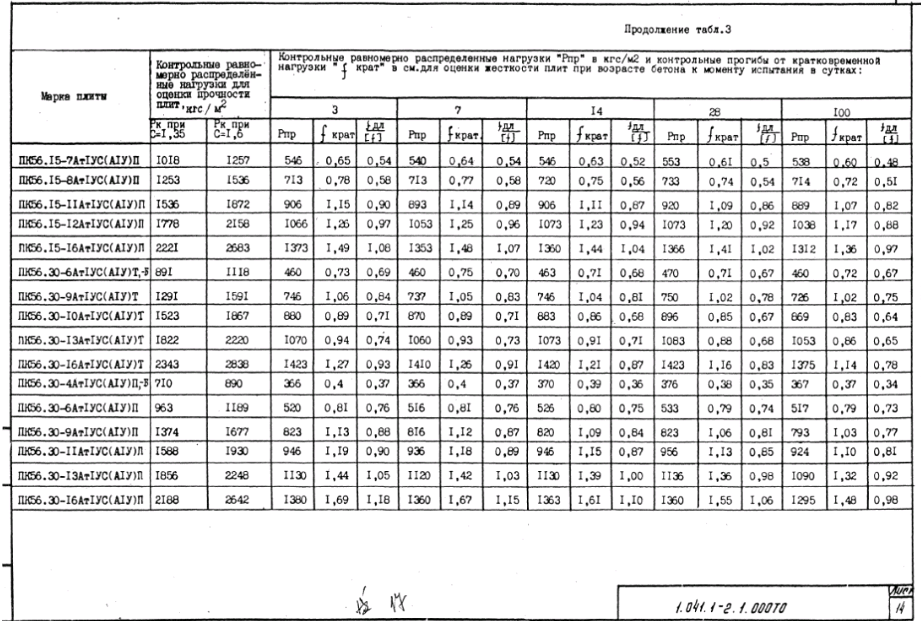

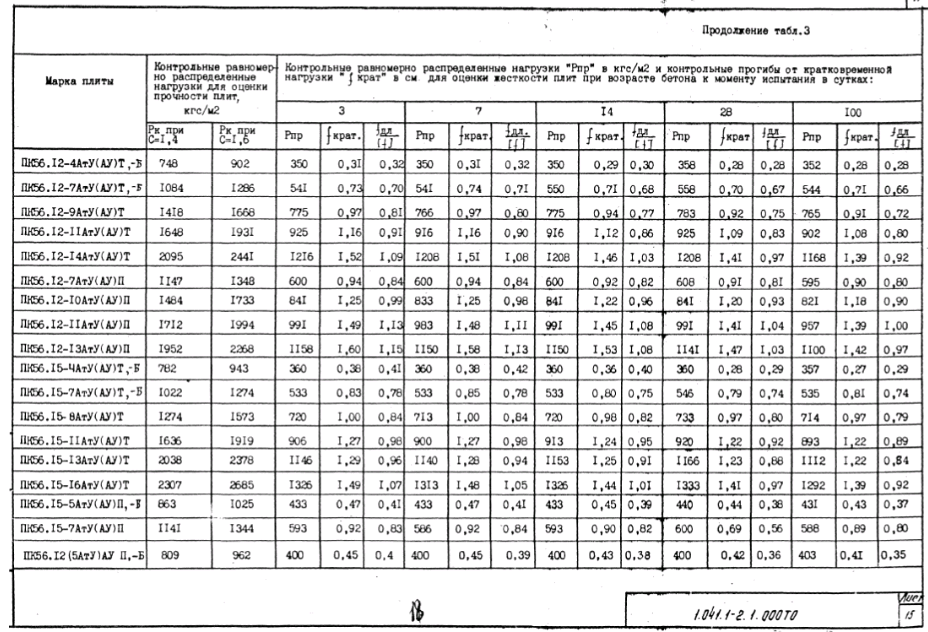

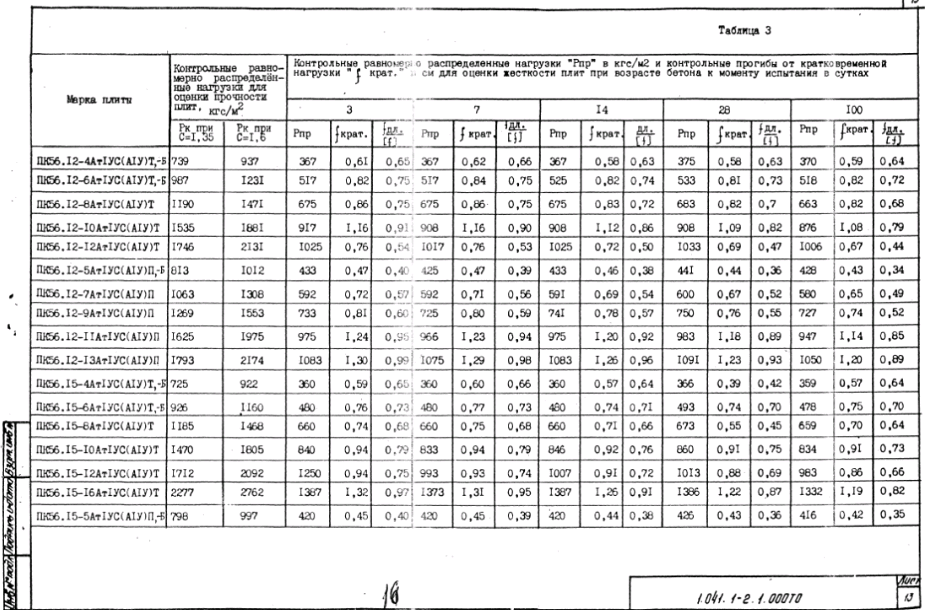

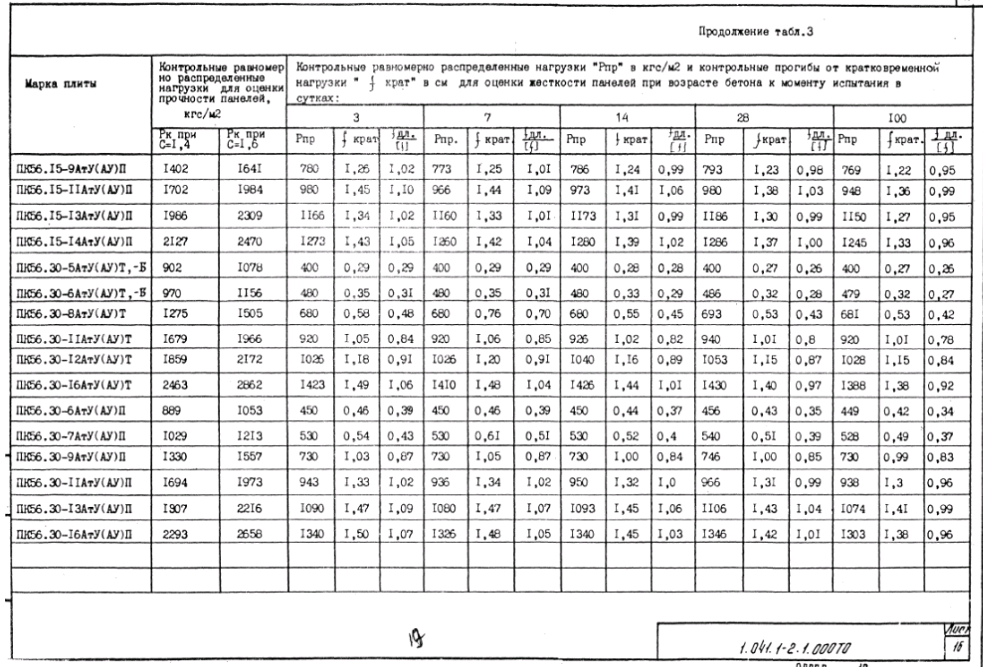

Таблица 3
 |
|
| 930 × 610 пикс. Открыть в новом окне | |
 |
|
| 921 × 621 пикс. Открыть в новом окне | |
 |
|
| 928 × 632 пикс. Открыть в новом окне | |
 |
|
| 983 × 667 пикс. Открыть в новом окне | |

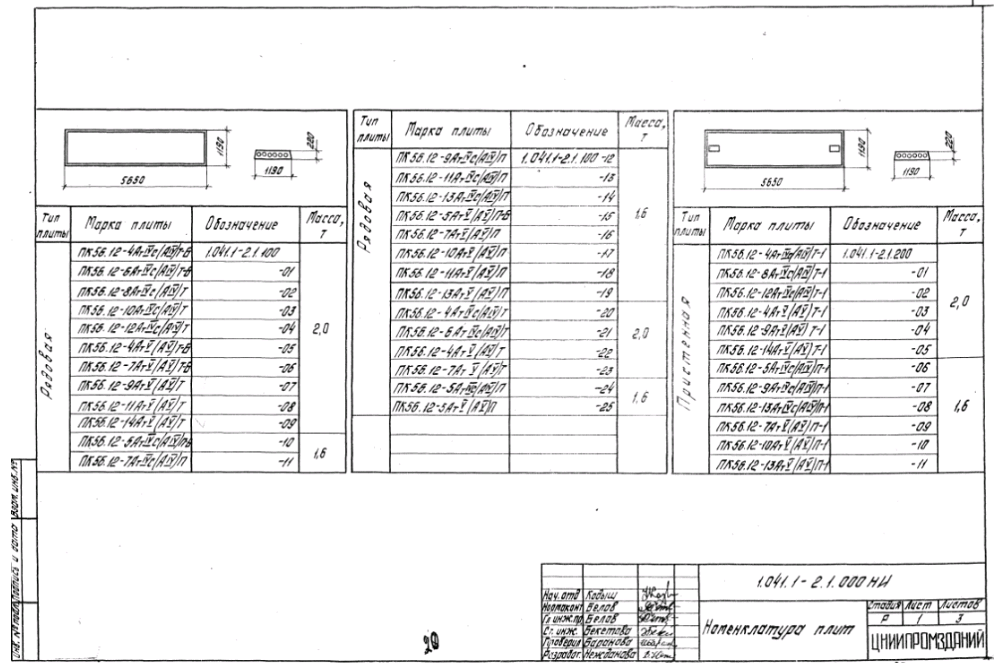

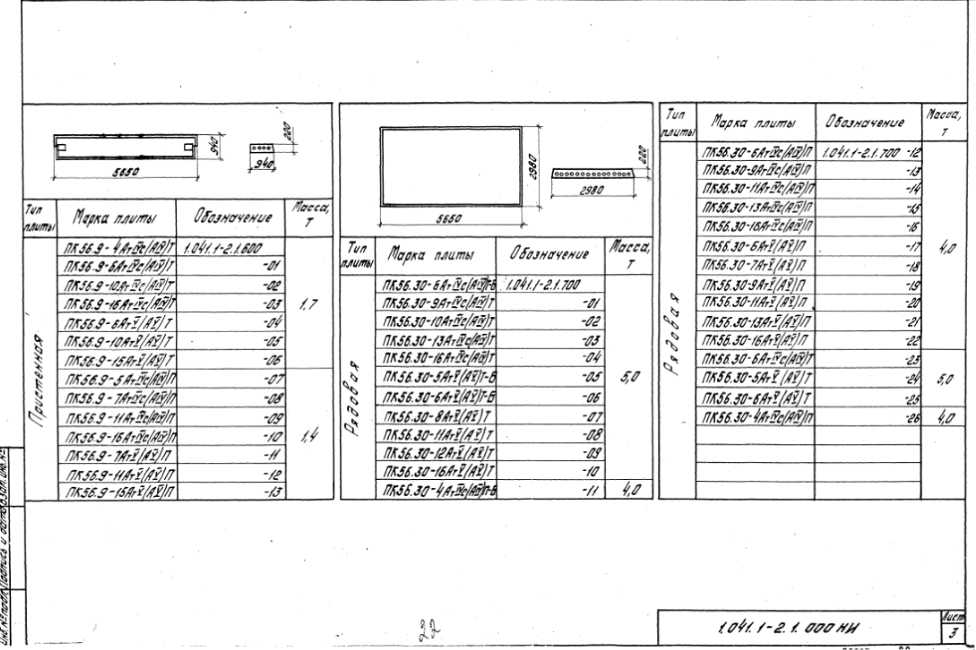

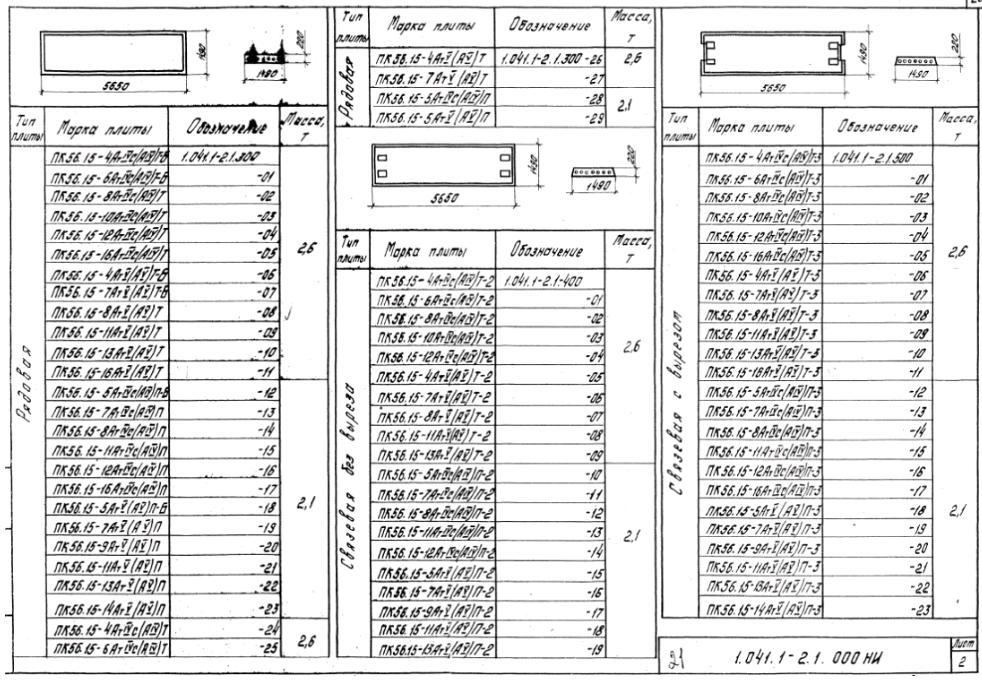

Номенклатура плит – 19 стр
 |
|
| 995 × 663 пикс. Открыть в новом окне | |
 |
|
| 982 × 680 пикс. Открыть в новом окне | |
 |
|
| 976 × 650 пикс. Открыть в новом окне | |

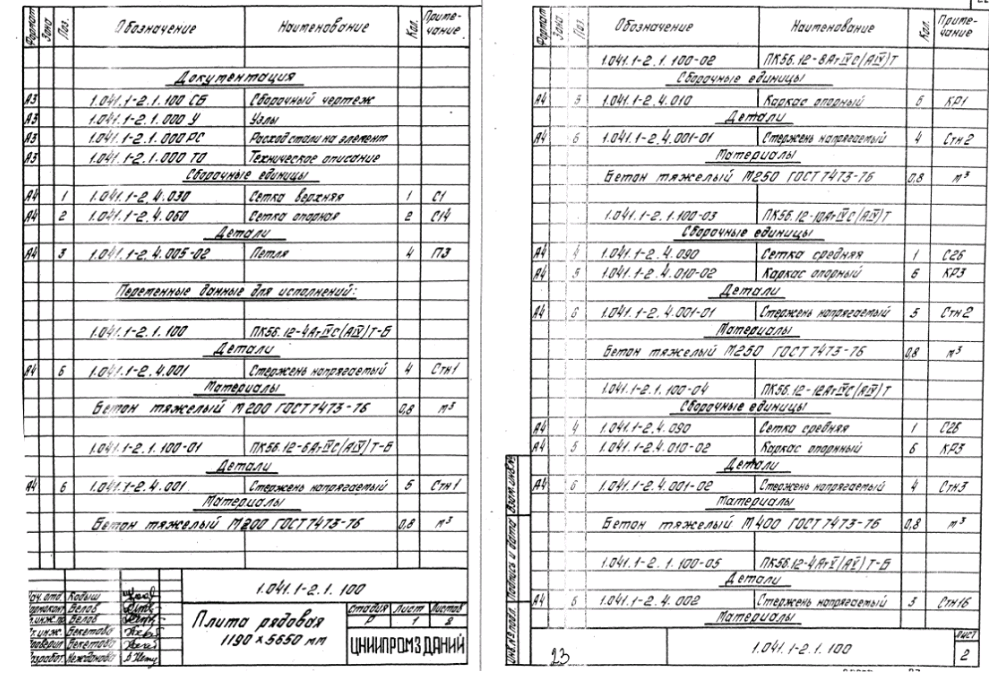

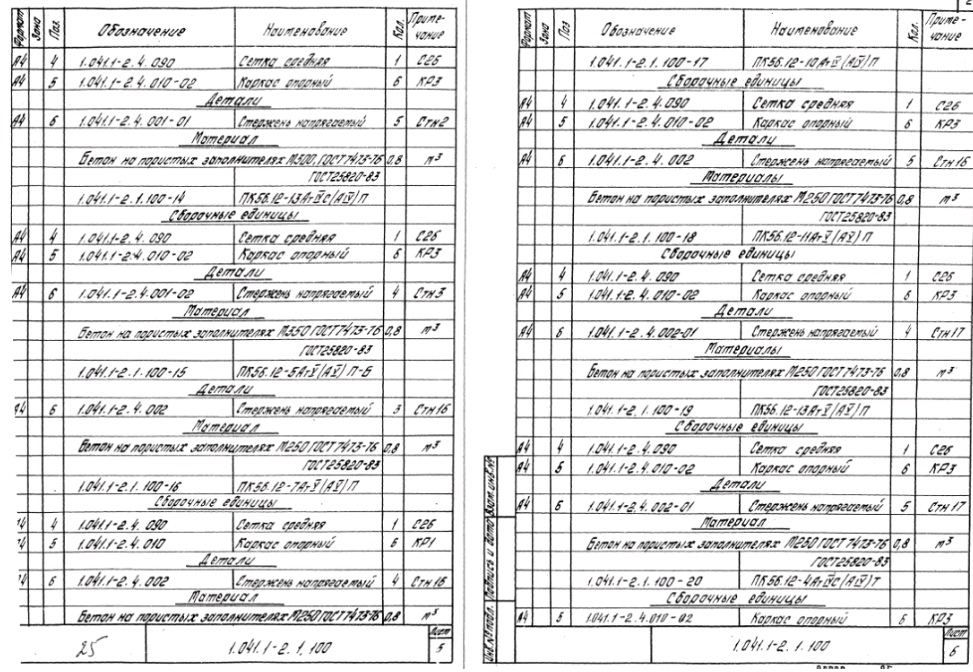

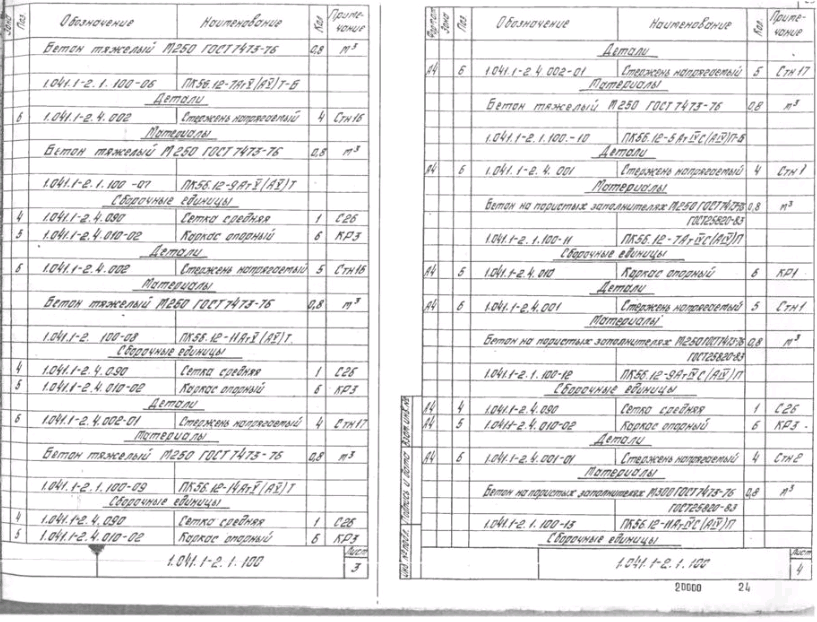

Плита рядовая 1190×5650 мм – 22 стр
 |
|
| 989 × 674 пикс. Открыть в новом окне | |
 |
|
| 817 × 622 пикс. Открыть в новом окне | |
 |
|
| 973 × 672 пикс. Открыть в новом окне | |
 |
|
| 967 × 670 пикс. Открыть в новом окне | |

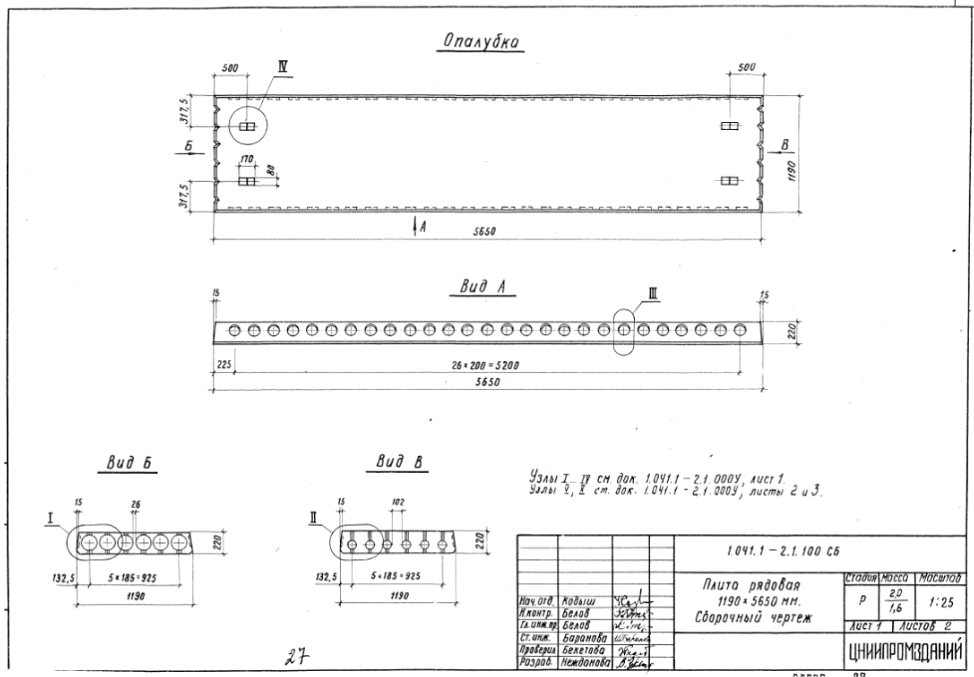

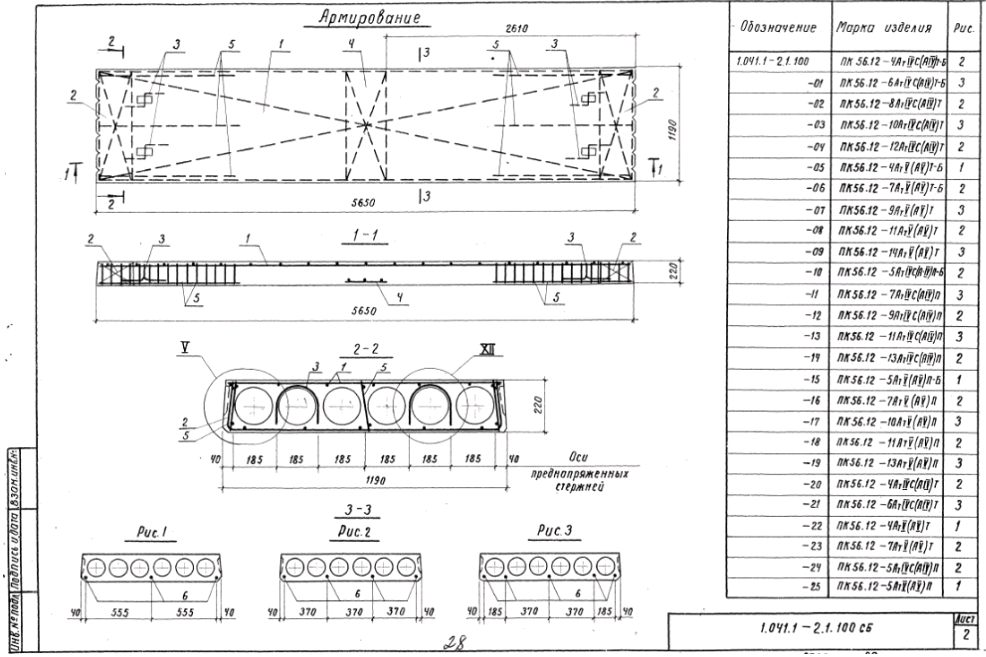

Плита рядовая 1190×5650 мм Сборочный чертеж – 26 стр
 |
|
| 974 × 677 пикс. Открыть в новом окне | |
 |
|
| 986 × 657 пикс. Открыть в новом окне | |

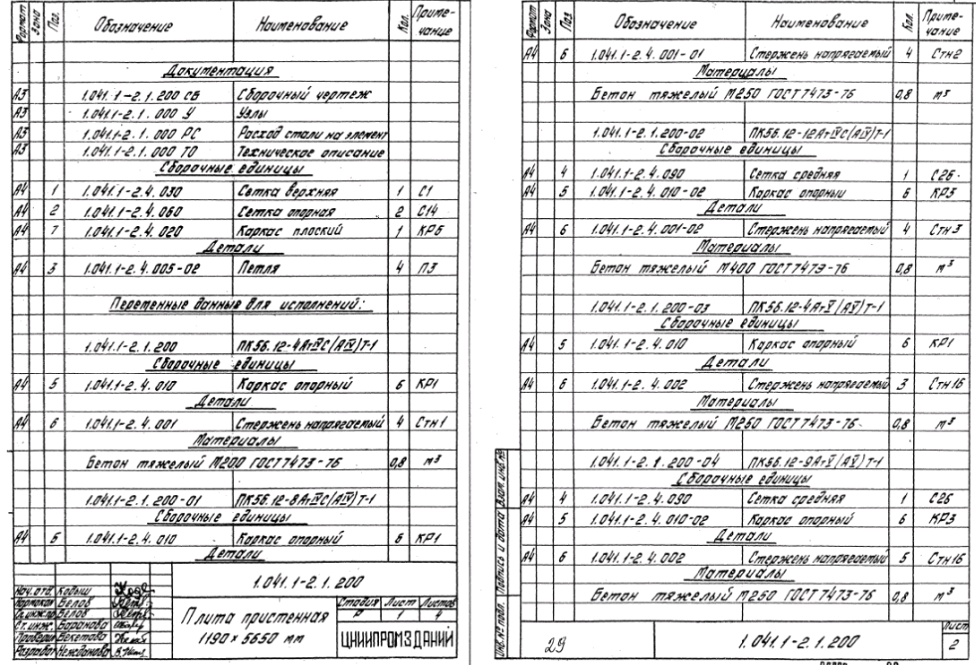

Плита пристенная 1190×5650 мм – 28 стр
 |
|
| 976 × 665 пикс. Открыть в новом окне | |
 |
|
| 984 × 695 пикс. Открыть в новом окне | |

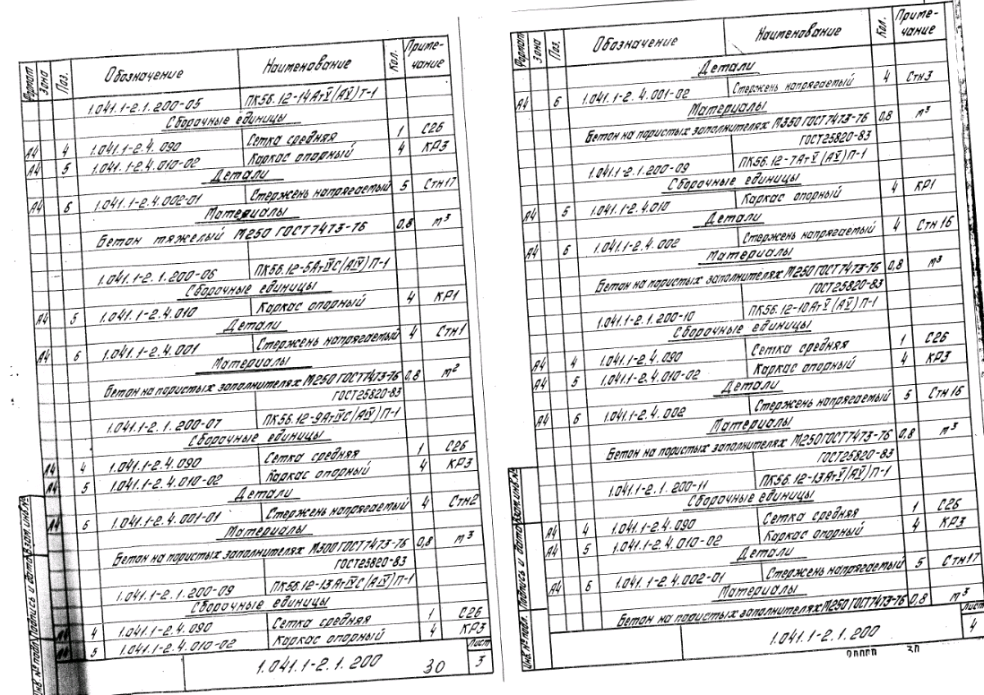

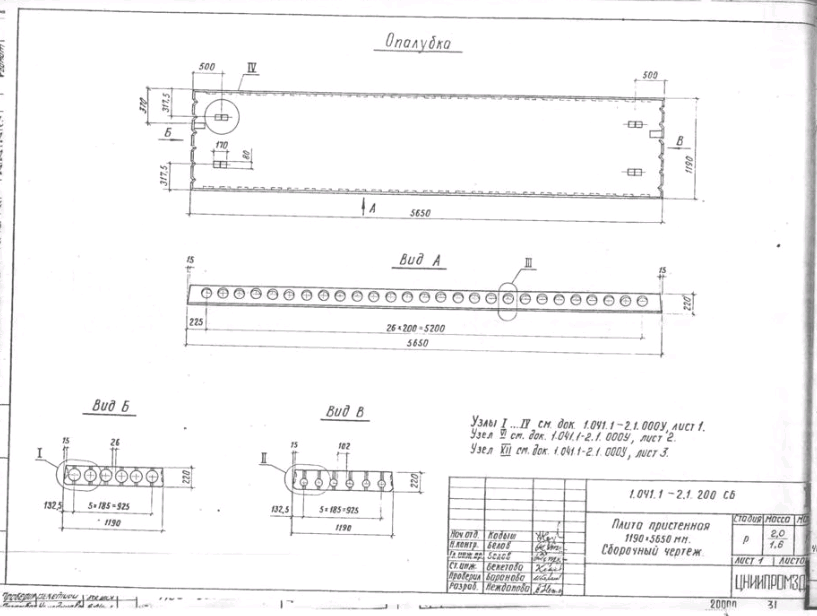

Плита пристенная 1190×5650 мм Сборочный чертеж – 30 стр
 |
|
| 817 × 616 пикс. Открыть в новом окне | |
 |
|
| 971 × 652 пикс. Открыть в новом окне | |

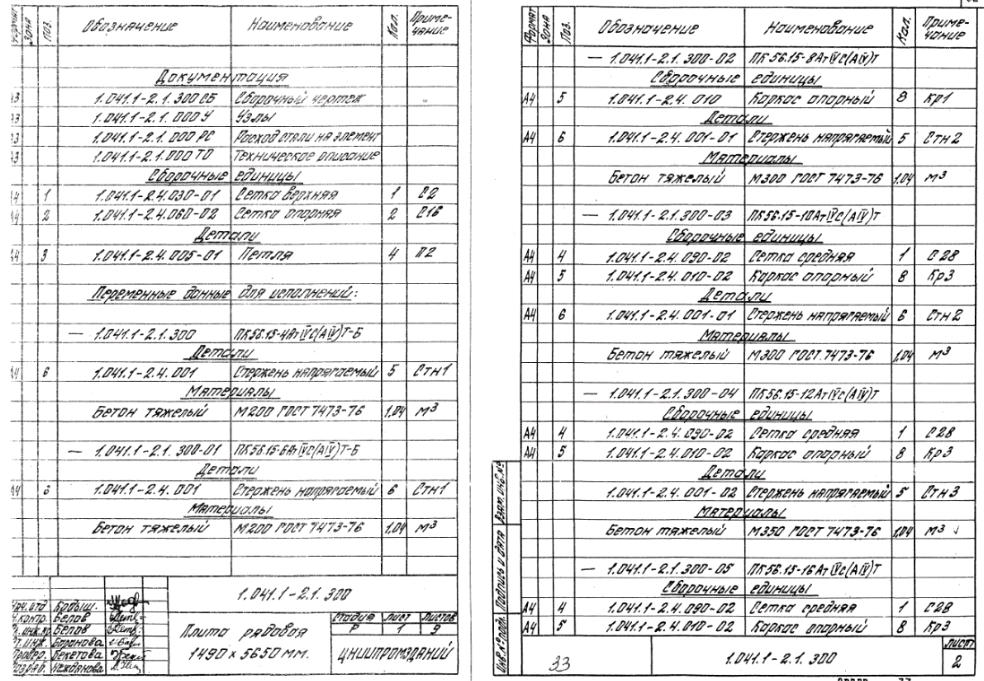

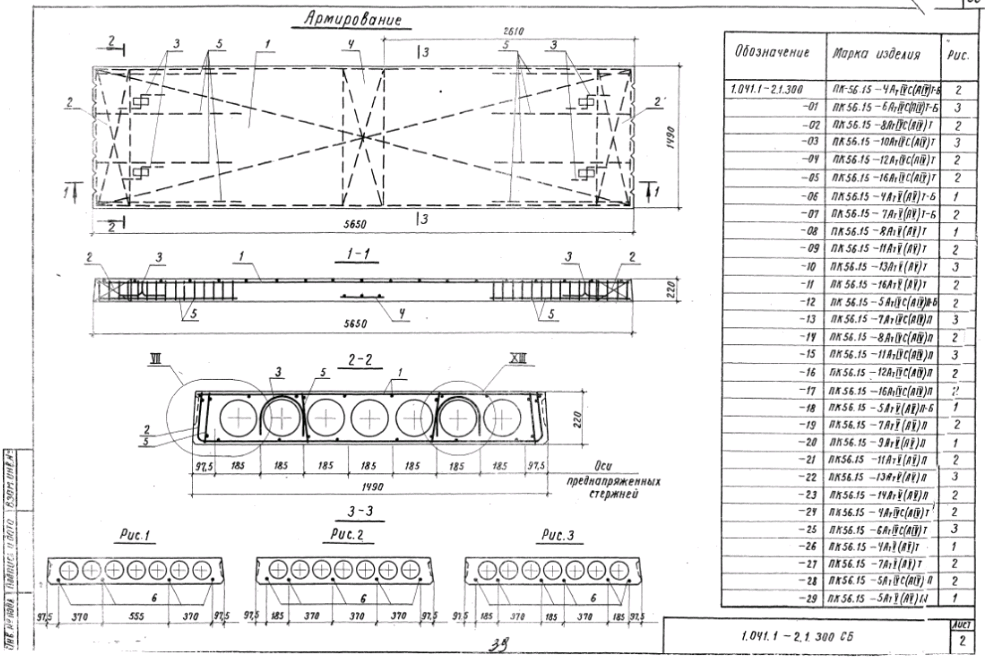

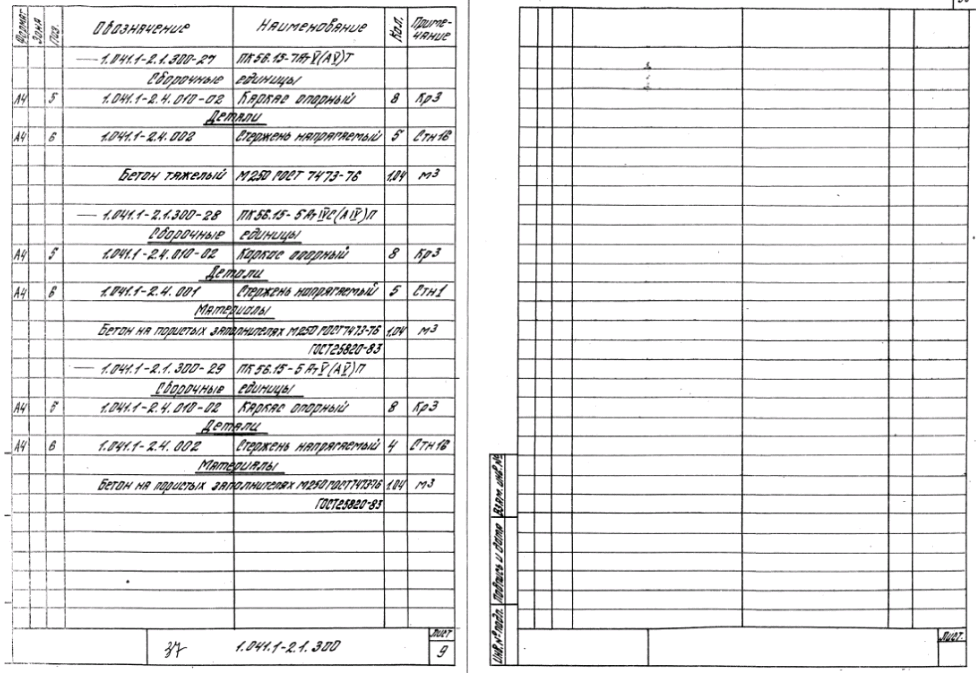

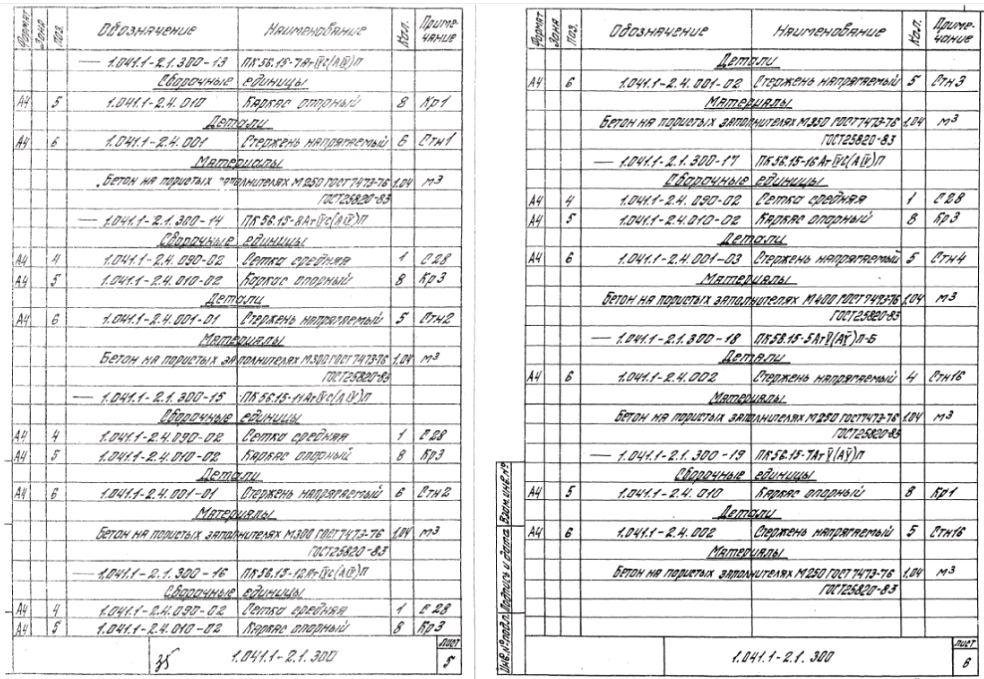

Плита рядовая 1490×5650 мм – 32 стр
 |
|
| 984 × 681 пикс. Открыть в новом окне | |
 |
|
| 993 × 677 пикс. Открыть в новом окне | |
 |
|
| 984 × 679 пикс. Открыть в новом окне | |
 |
|
| 975 × 662 пикс. Открыть в новом окне | |
 |
|
| 976 × 673 пикс. Открыть в новом окне | |

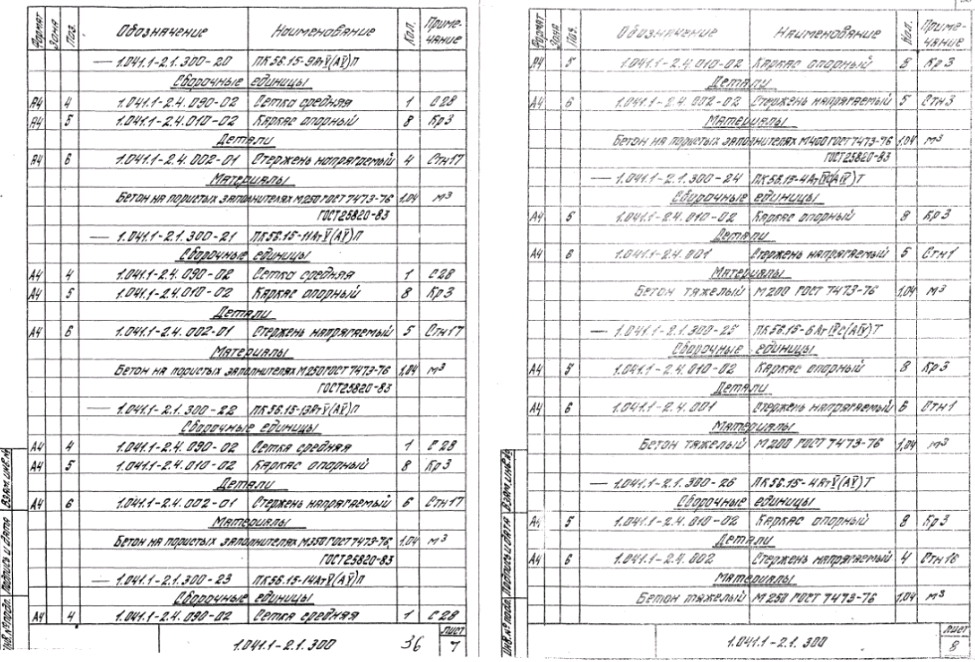

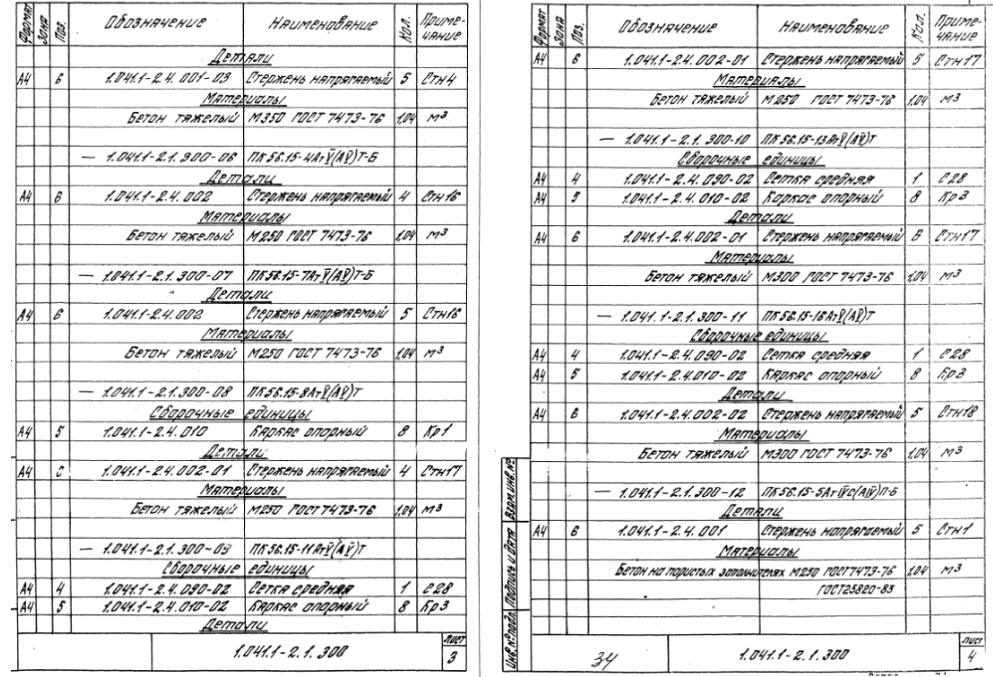

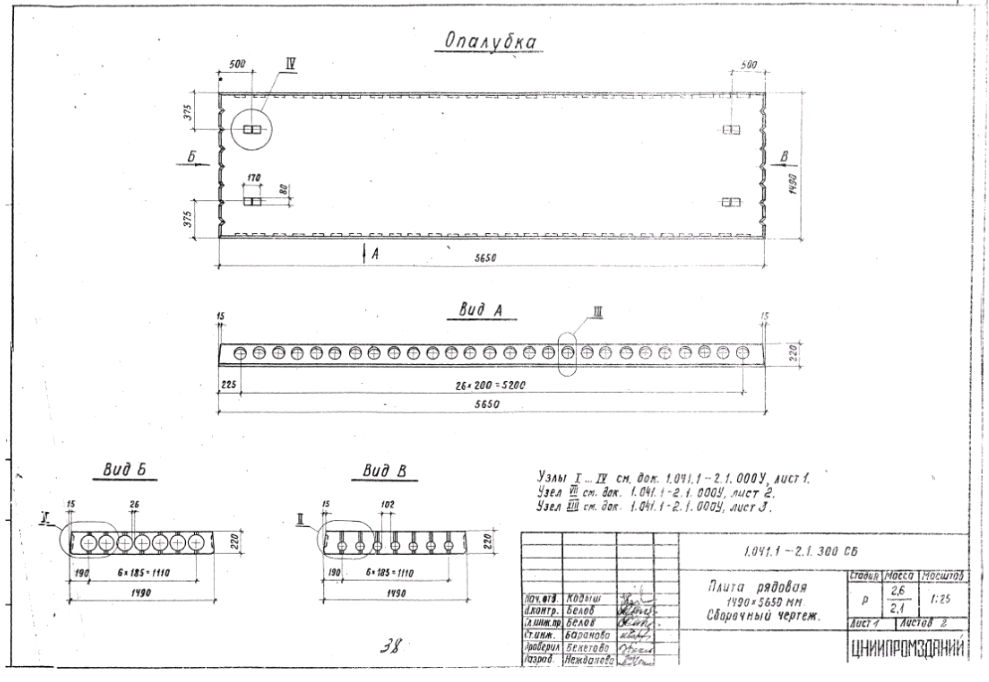

Плита рядовая 1490×5650 мм Сборочный чертеж – 37 стр
 |
|
| 989 × 682 пикс. Открыть в новом окне | |
 |
|
| 985 × 661 пикс. Открыть в новом окне | |

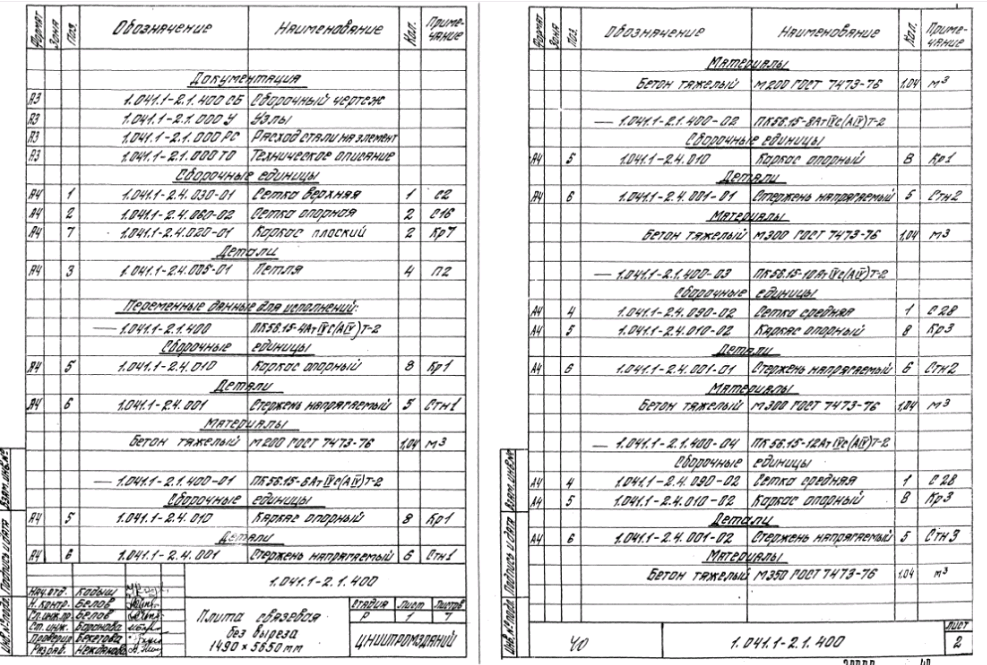

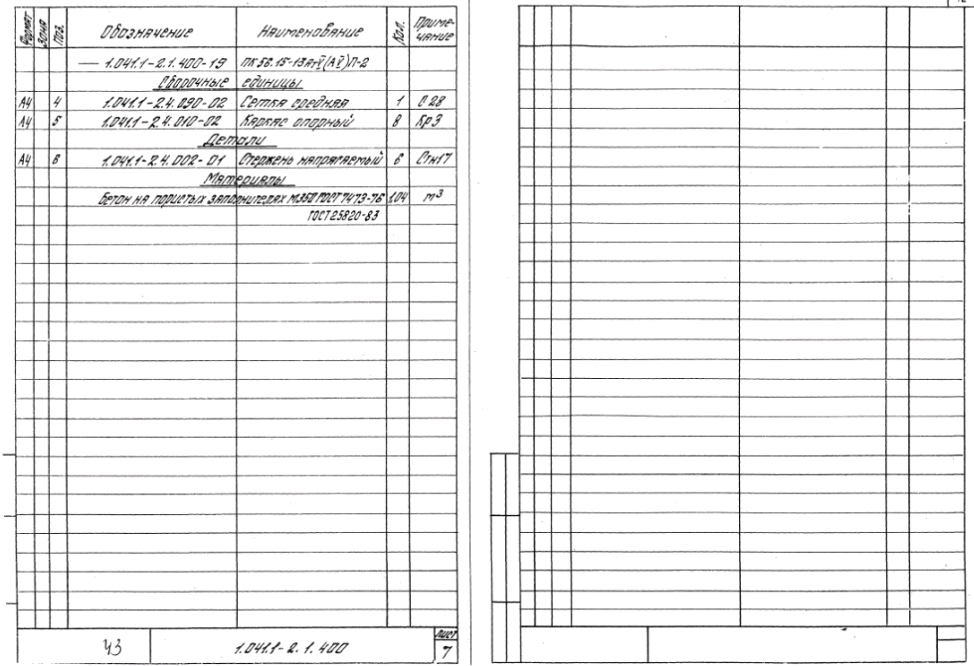

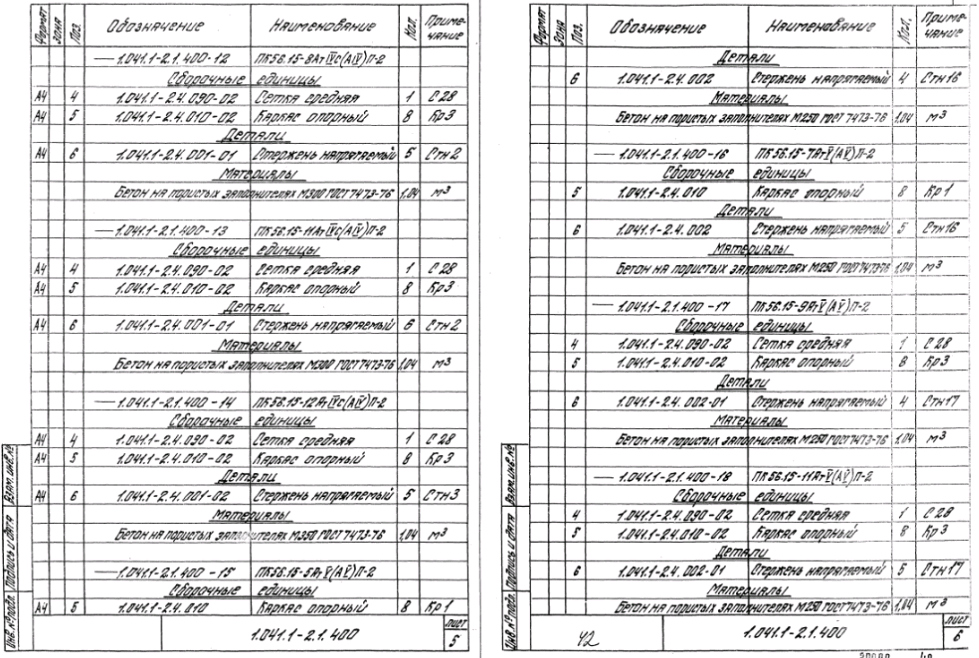

Плита связевая без выреза 1490×5650 мм – 39 стр
 |
|
| 987 × 665 пикс. Открыть в новом окне | |
 |
|
| 972 × 677 пикс. Открыть в новом окне | |
 |
|
| 979 × 658 пикс. Открыть в новом окне | |
 |
|
| 974 × 666 пикс. Открыть в новом окне | |

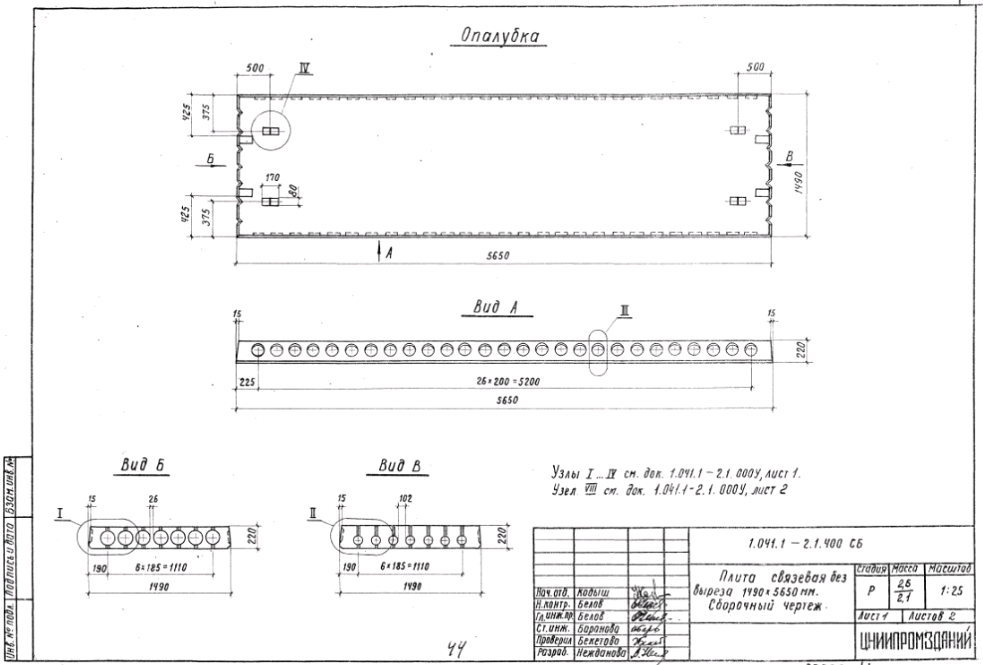

Плита связевая без выреза 1490×5650 мм Сборочный чертеж – 43 стр
 |
|
| 983 × 665 пикс. Открыть в новом окне | |
 |
|
| 975 × 682 пикс. Открыть в новом окне | |

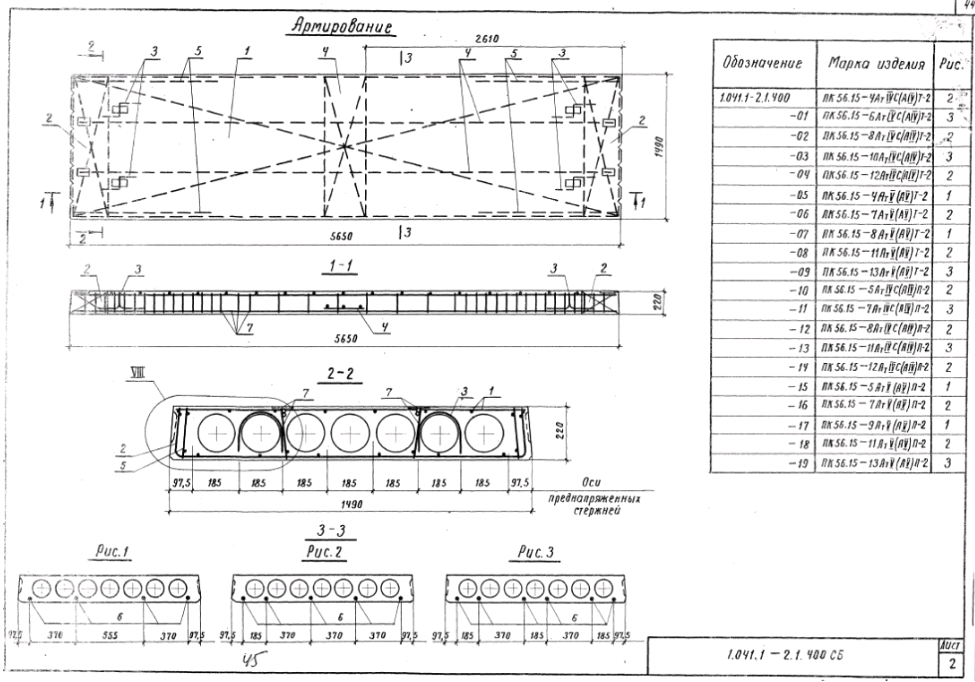

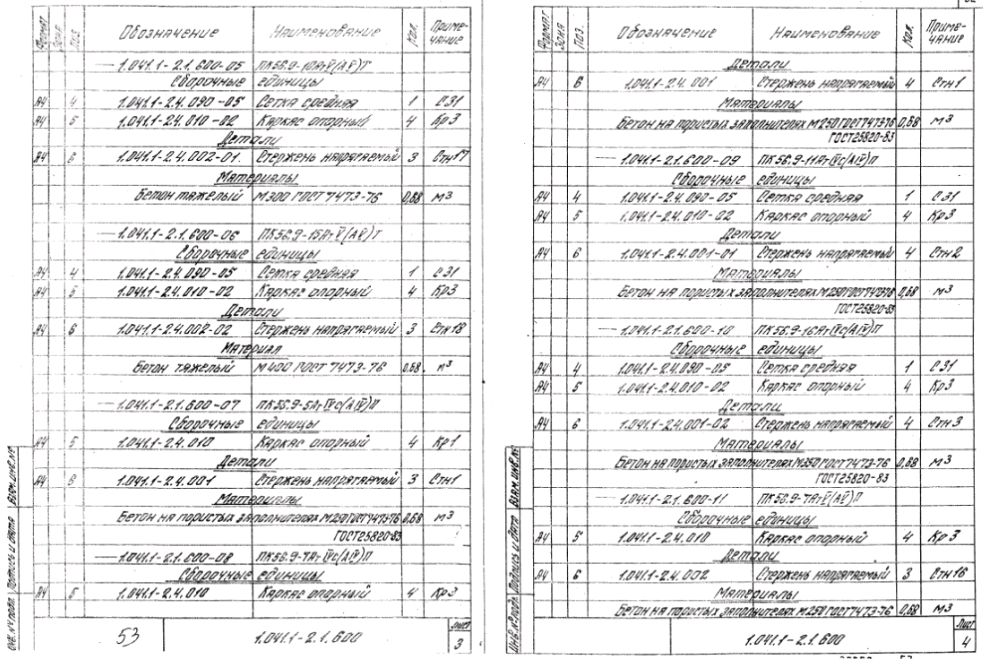

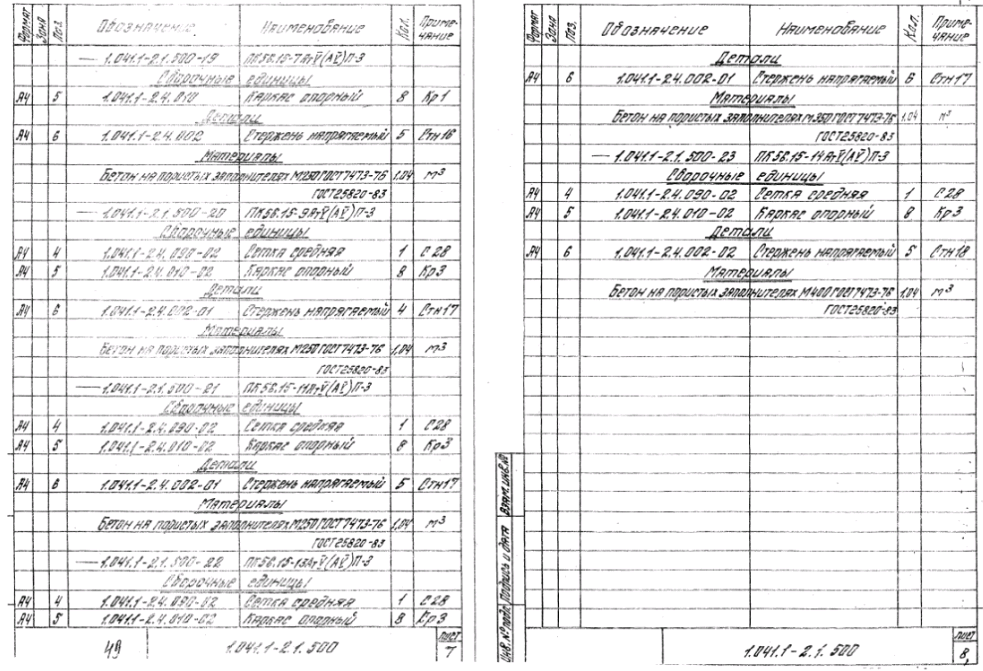

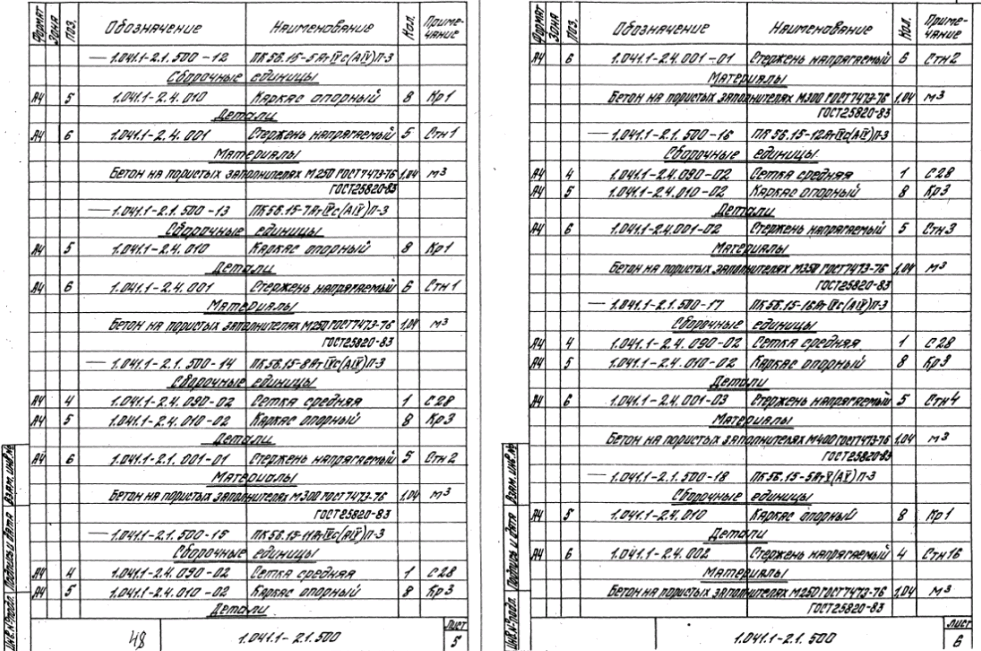

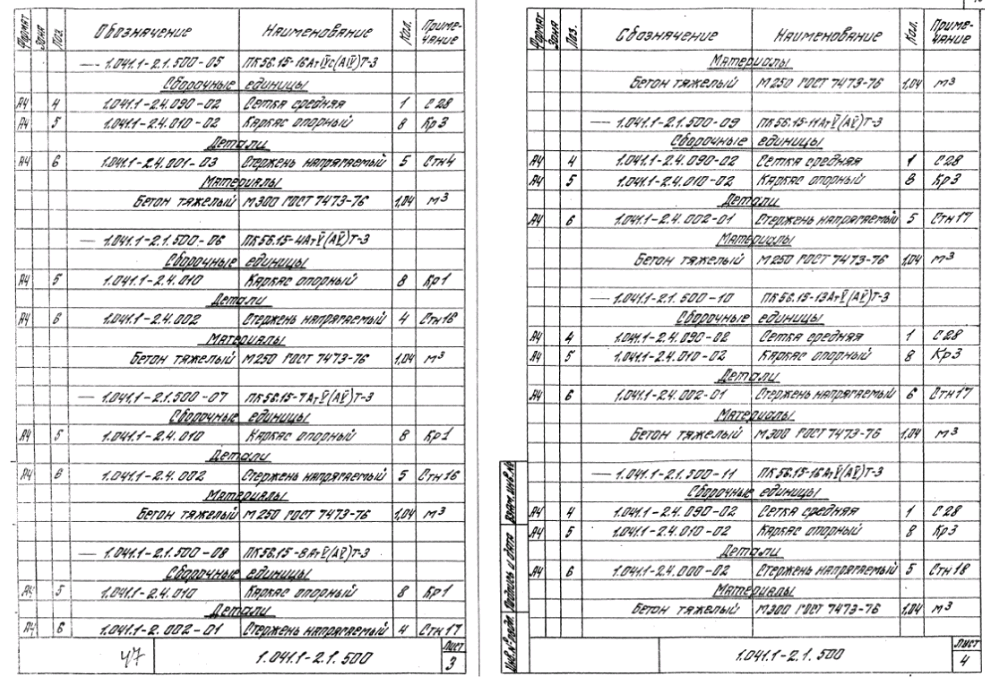

Плита связевая с вырезом 1490×5650 мм – 45 стр
 |
|
| 983 × 666 пикс. Открыть в новом окне | |
 |
|
| 985 × 680 пикс. Открыть в новом окне | |
 |
|
| 981 × 651 пикс. Открыть в новом окне | |
 |
|
| 983 × 671 пикс. Открыть в новом окне | |

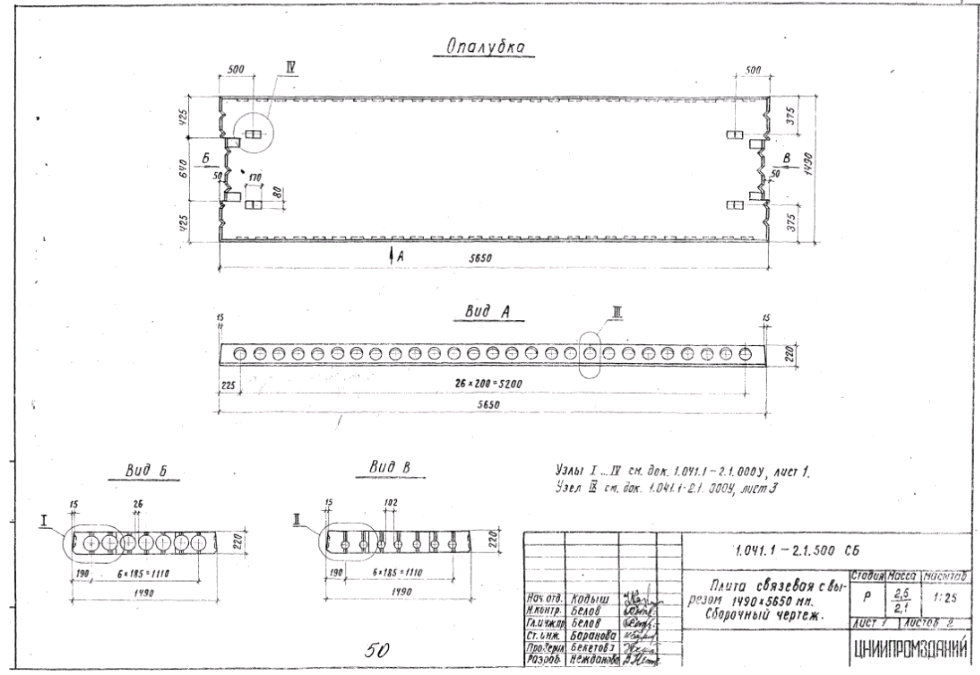

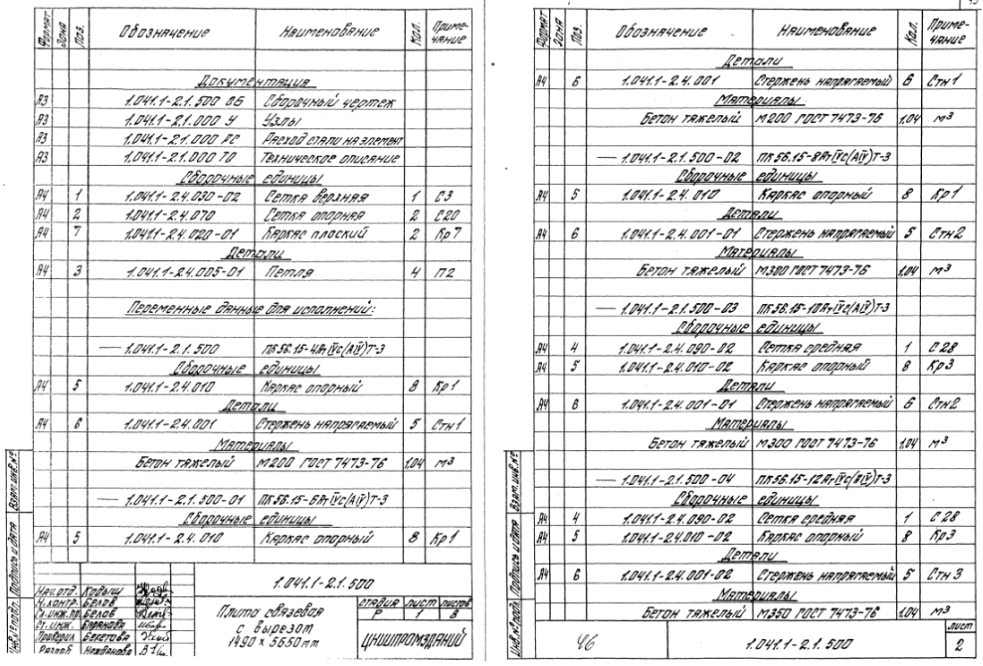

Плита связевая с вырезом 1490×5650 мм Сборочный чертеж– 49 стр
 |
|
| 980 × 675 пикс. Открыть в новом окне | |
 |
|
| 987 × 650 пикс. Открыть в новом окне | |
Плита пристенная 940×5650 мм – 51 стр
 |
|
| 992 × 659 пикс. Открыть в новом окне | |
 |
|
| 983 × 667 пикс. Открыть в новом окне | |
 |
|
| 981 × 662 пикс. Открыть в новом окне | |

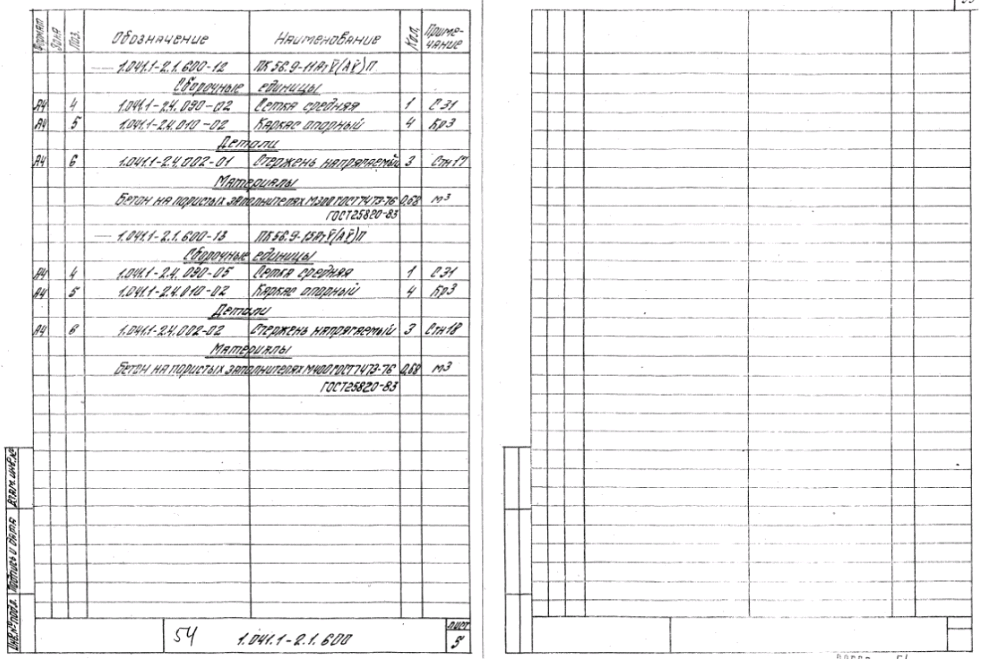

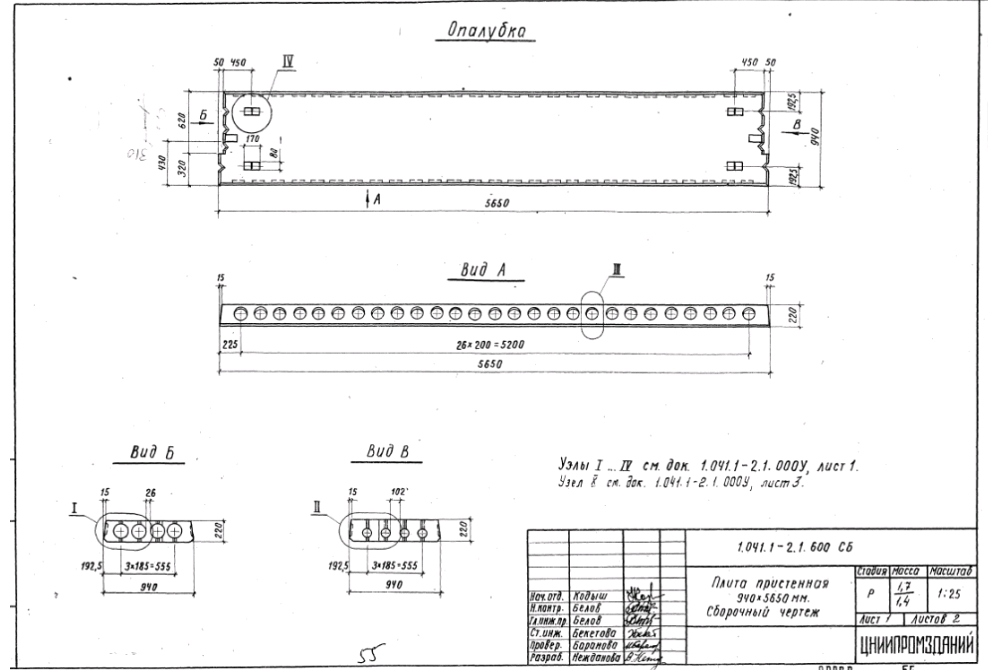

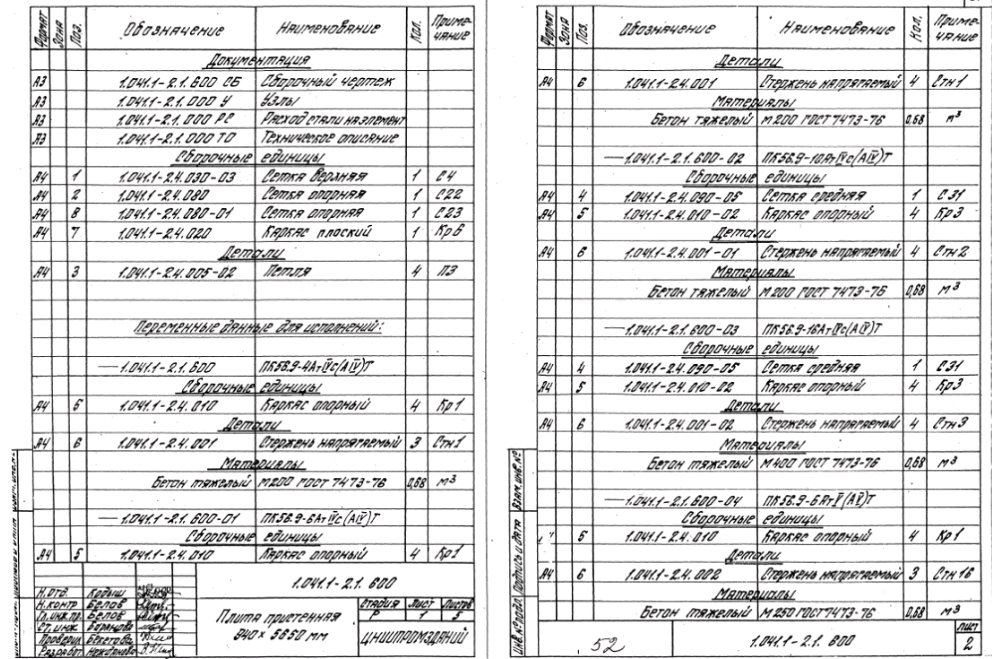

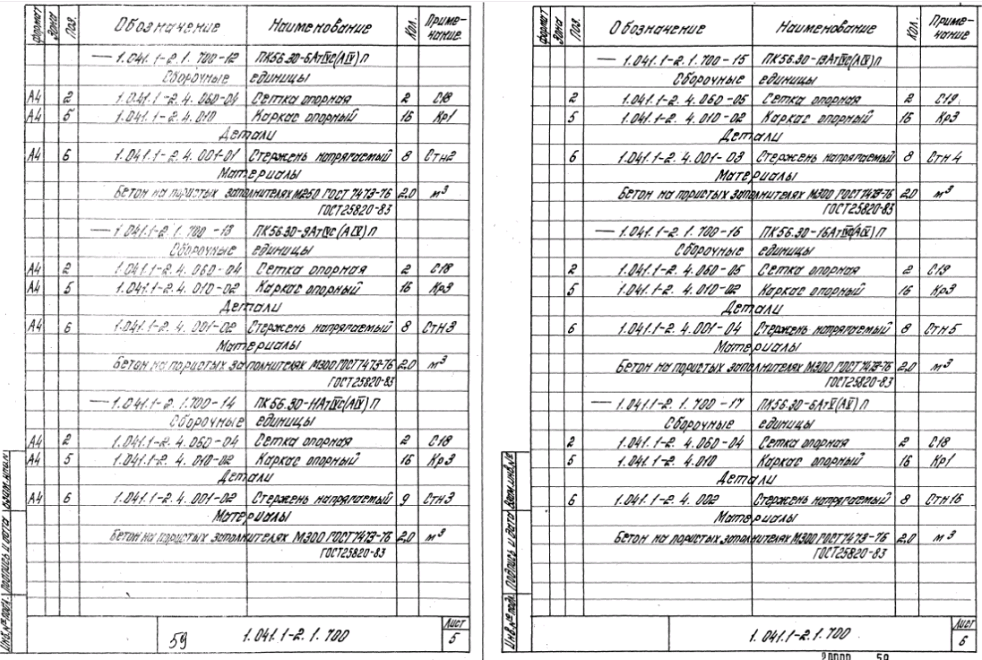

Плита пристенная 940×5650 мм Сборочный чертеж – 54 стр
 |
|
| 988 × 670 пикс. Открыть в новом окне | |
 |
|
| 986 × 646 пикс. Открыть в новом окне | |

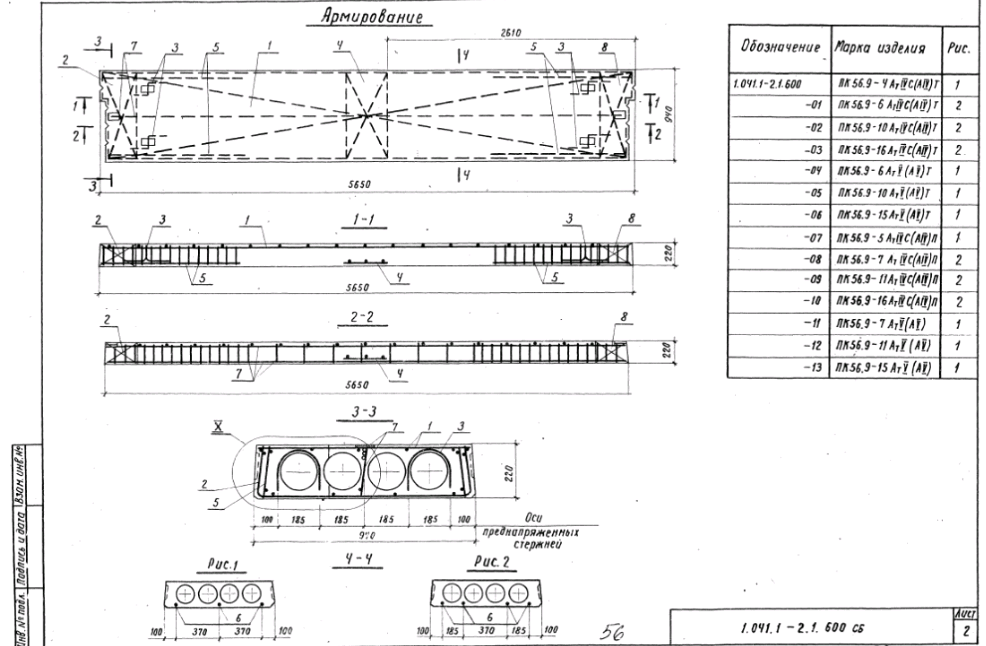

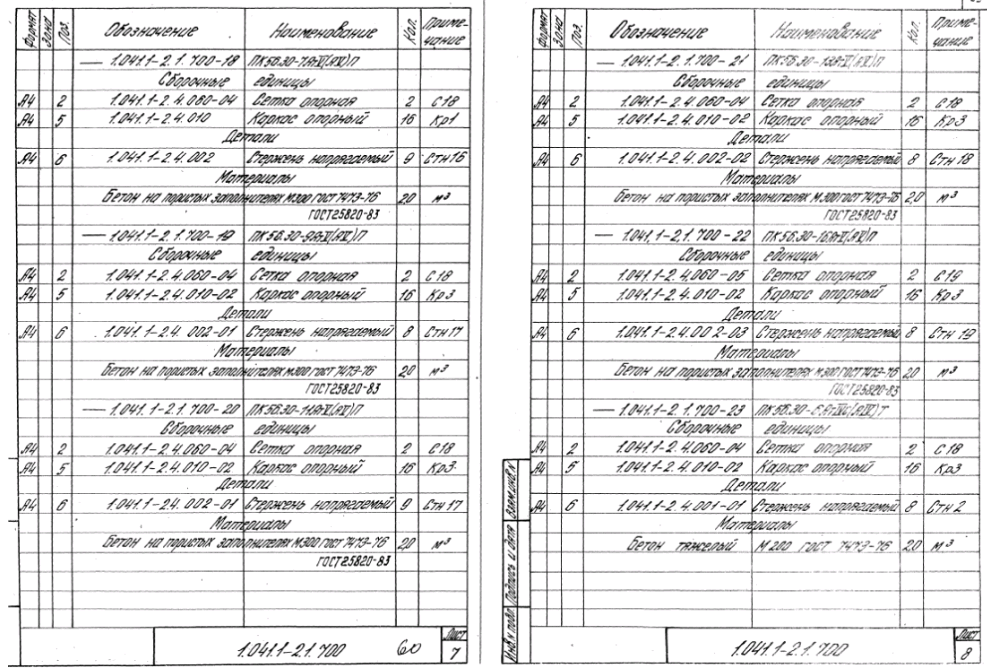

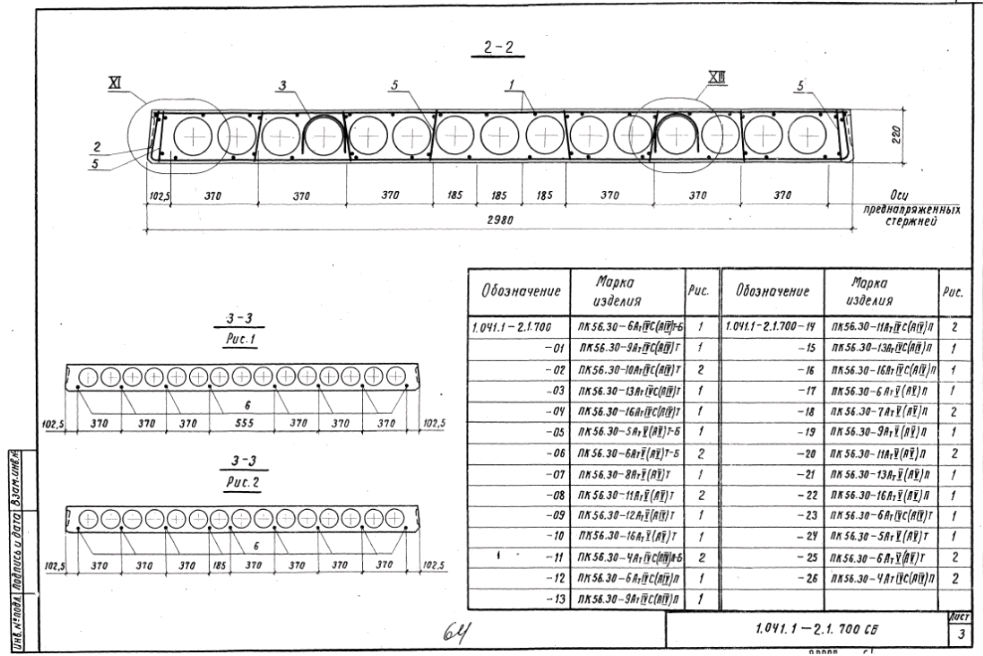

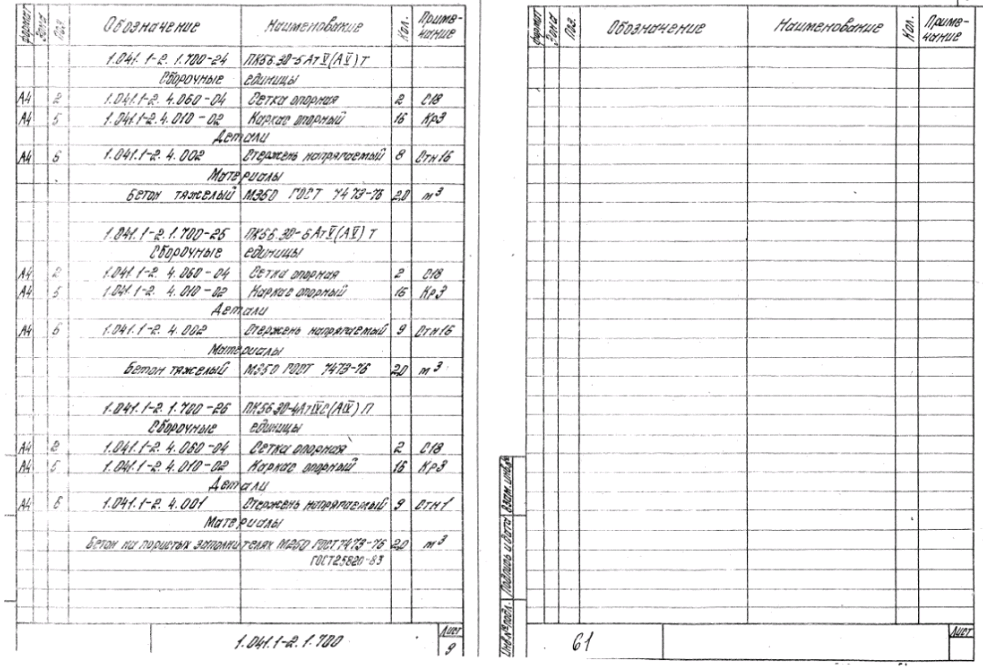

Плита рядовая 2980×5650 мм – 56 стр
 |
|
| 982 × 685 пикс. Открыть в новом окне | |
 |
|
| 979 × 657 пикс. Открыть в новом окне | |
 |
|
| 982 × 660 пикс. Открыть в новом окне | |
 |
|
| 987 × 672 пикс. Открыть в новом окне | |
 |
|
| 983 × 670 пикс. Открыть в новом окне | |

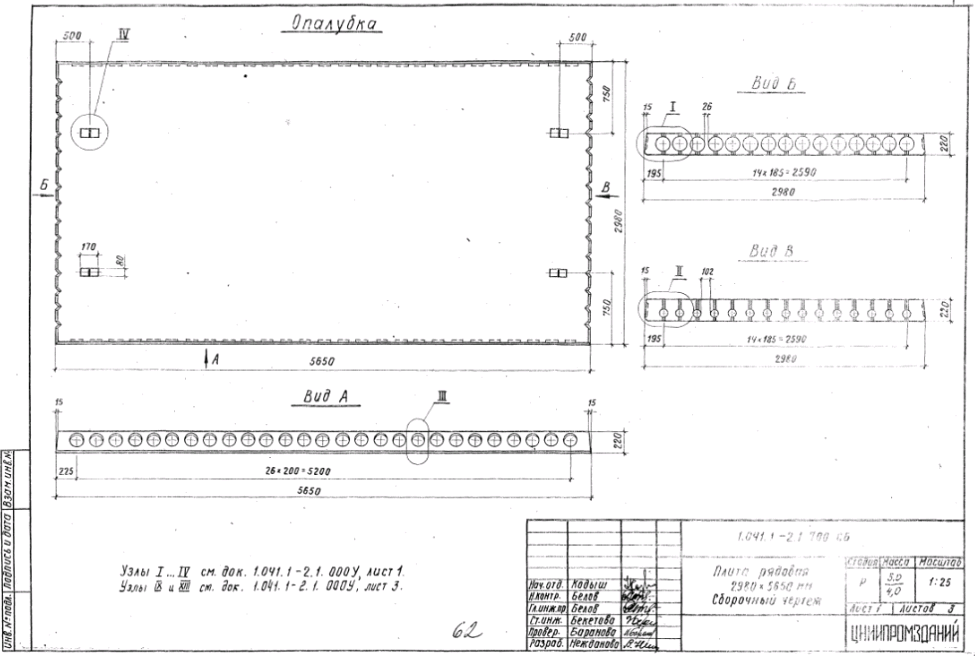

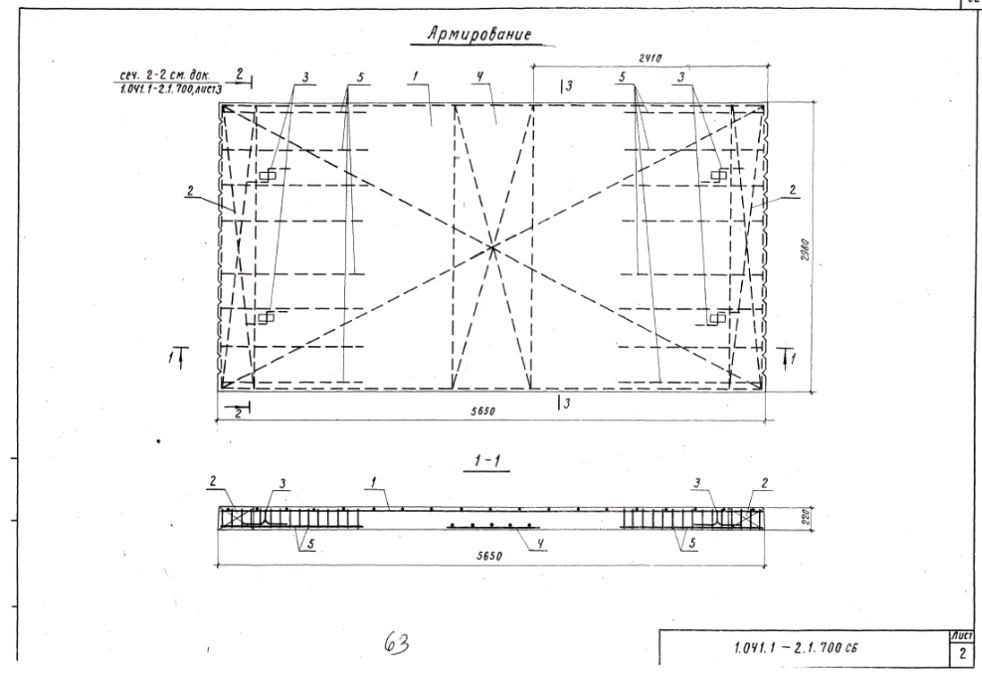

Плита рядовая 2980×5650 мм Сборочный чертеж – 61стр
 |
|
| 975 × 657 пикс. Открыть в новом окне | |
 |
|
| 982 × 673 пикс. Открыть в новом окне | |
 |
|
| 983 × 656 пикс. Открыть в новом окне | |

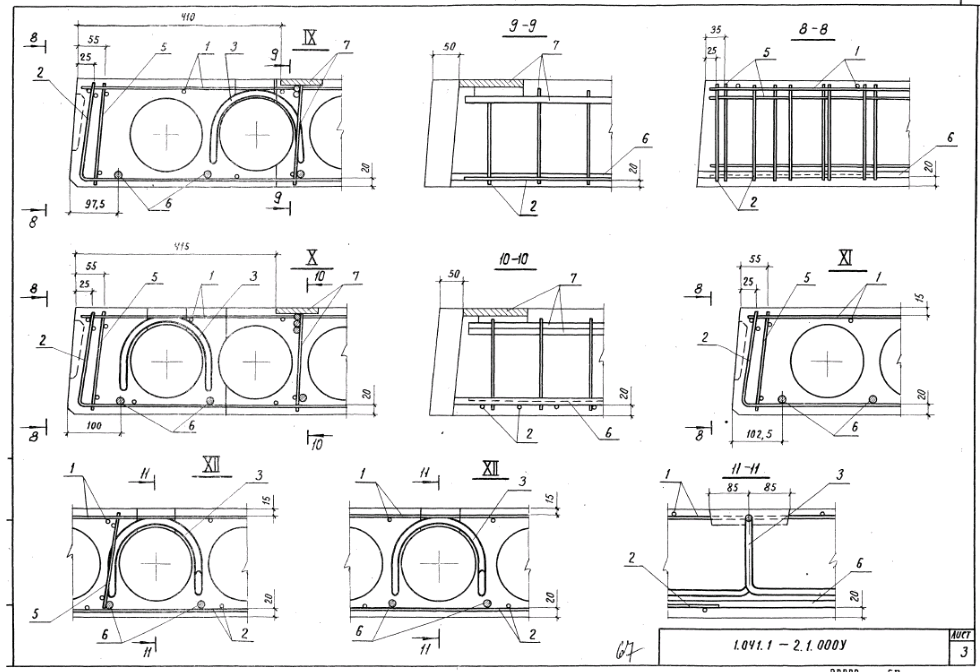

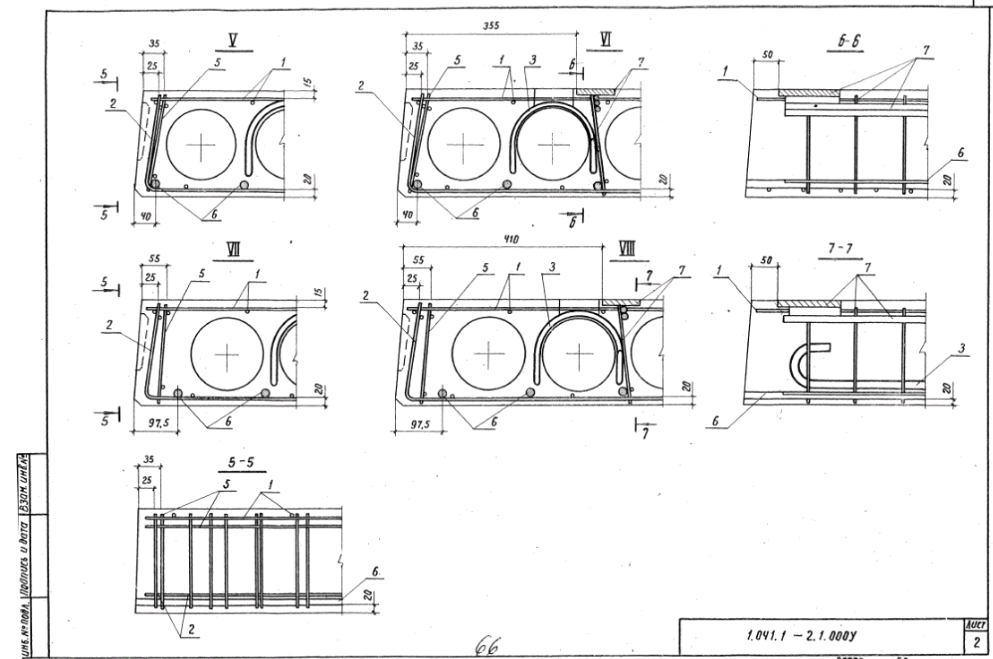

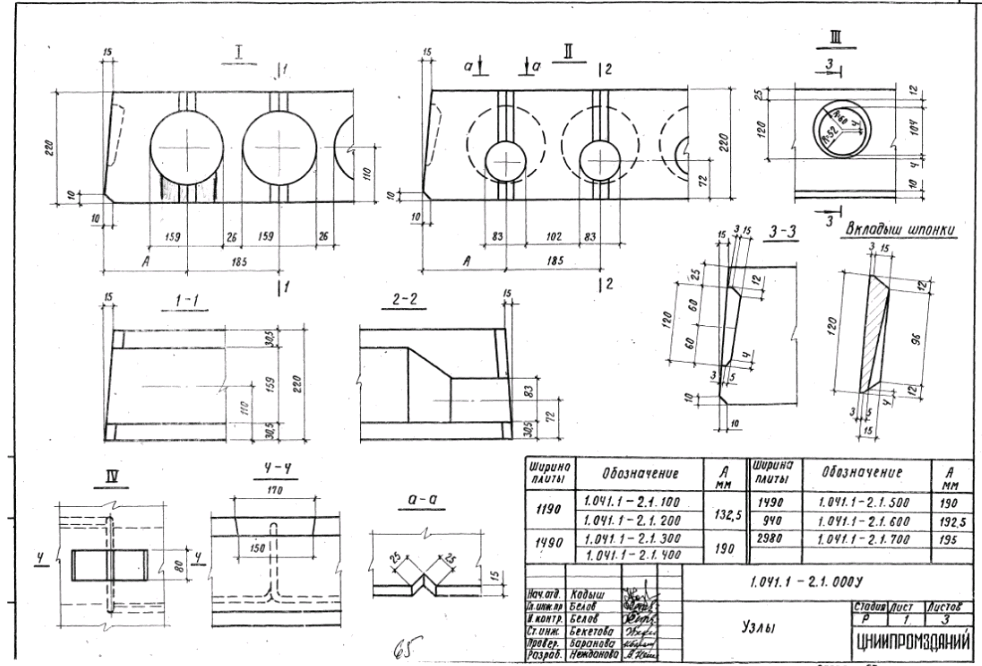

Узлы – 64 стр
 |
|
| 982 × 666 пикс. Открыть в новом окне | |
 |
|
| 993 × 659 пикс. Открыть в новом окне | |
 |
|
| 980 × 672 пикс. Открыть в новом окне | |

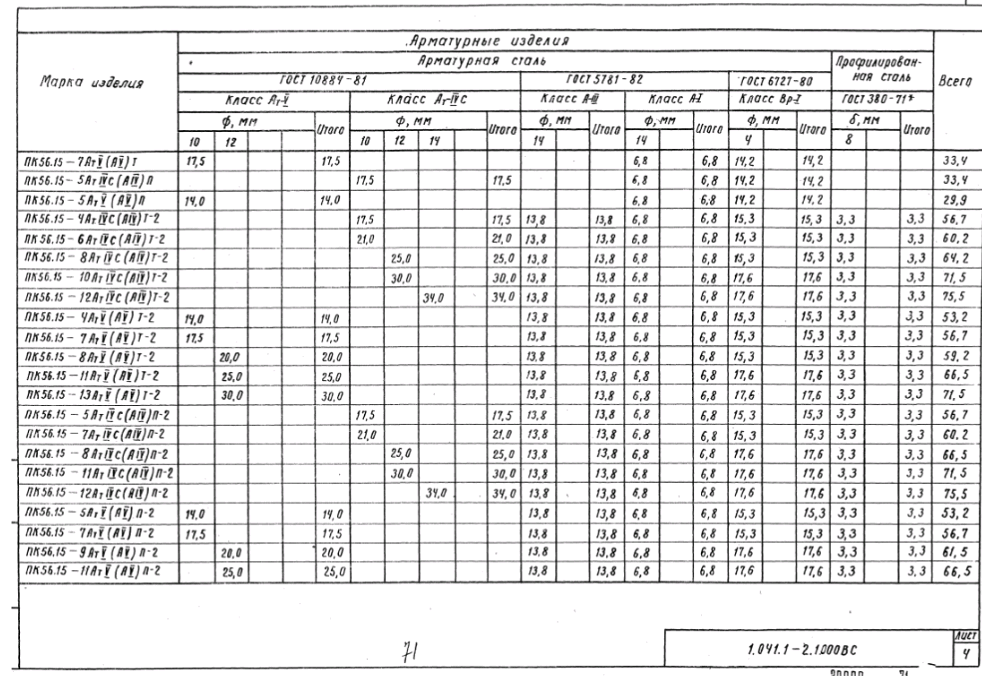

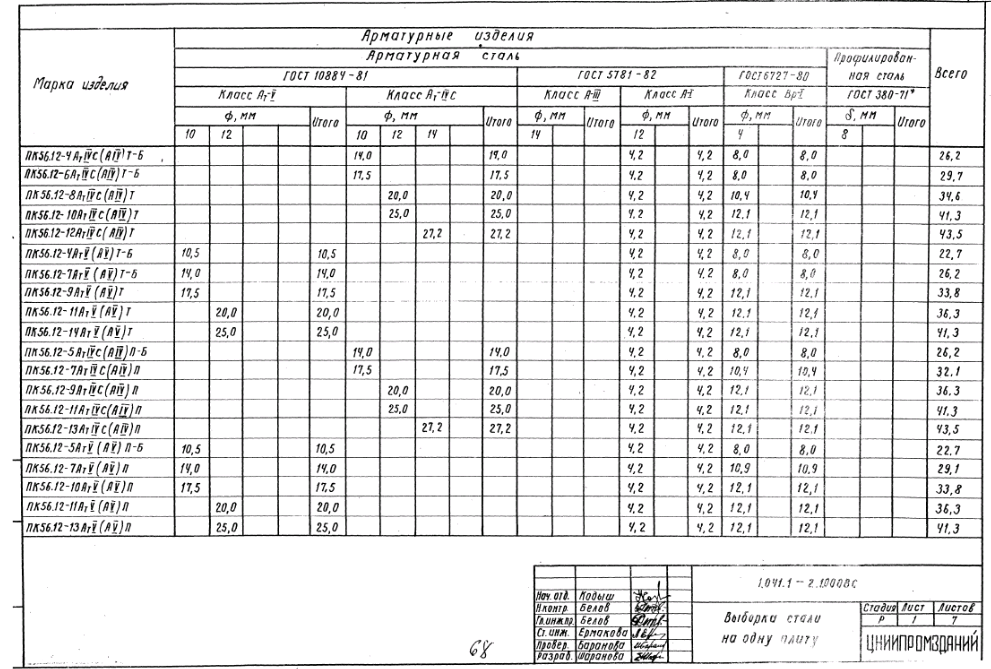

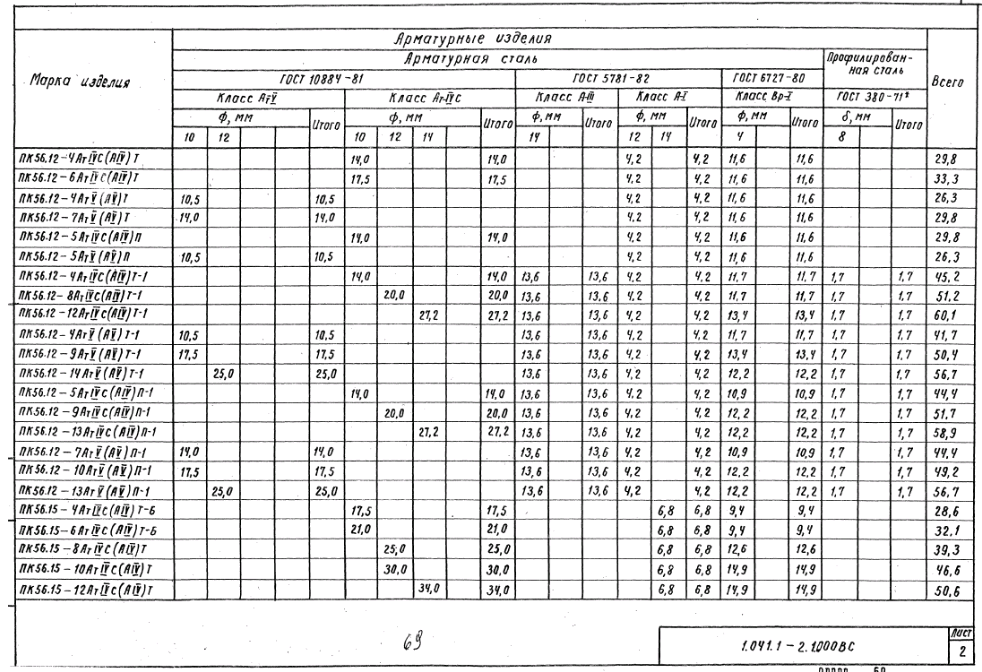

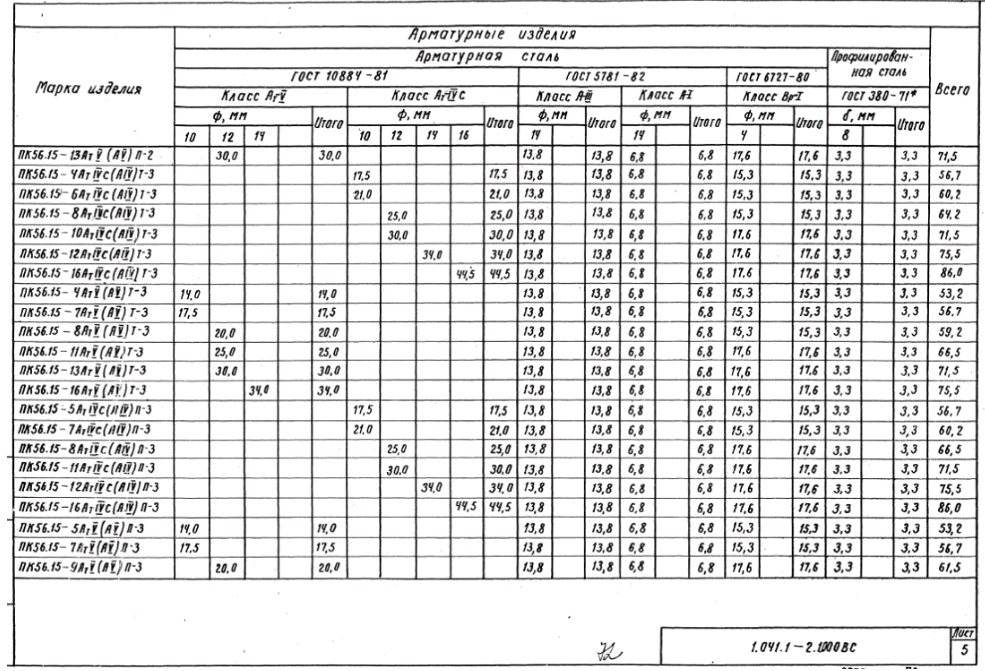

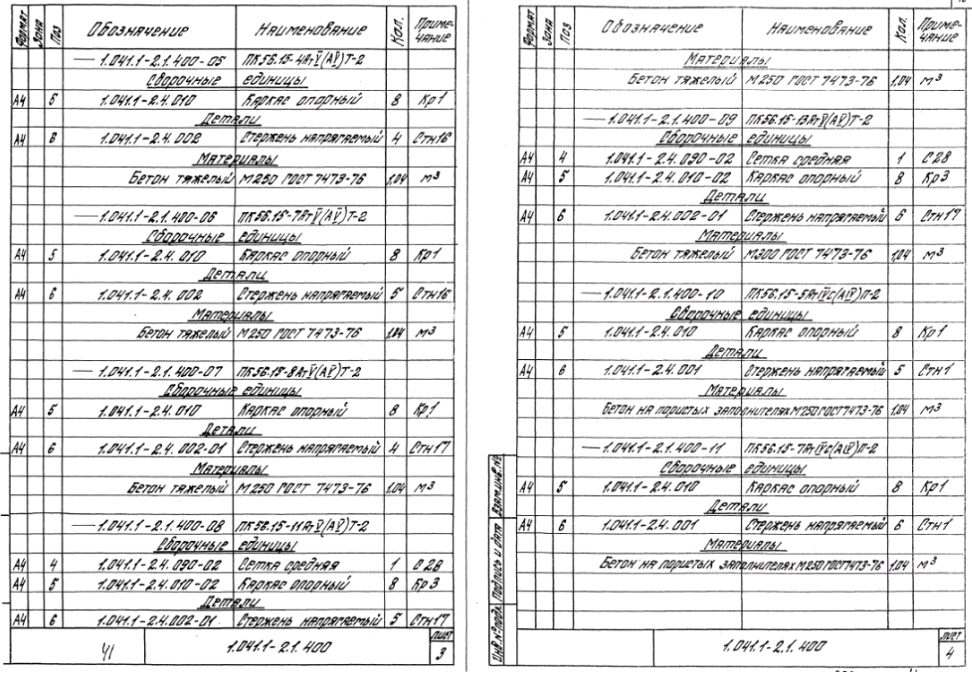

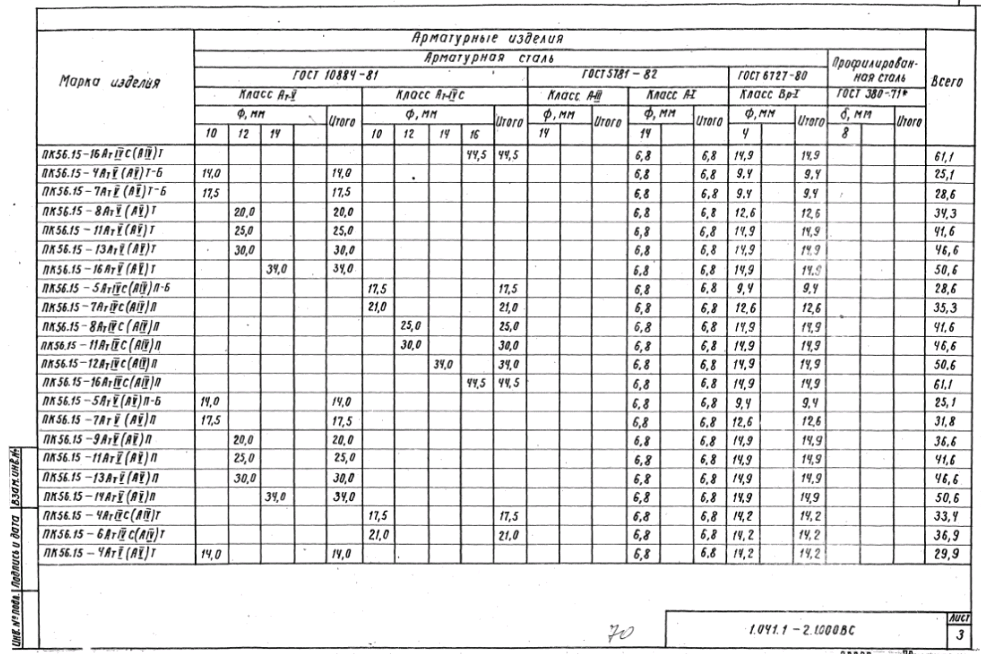

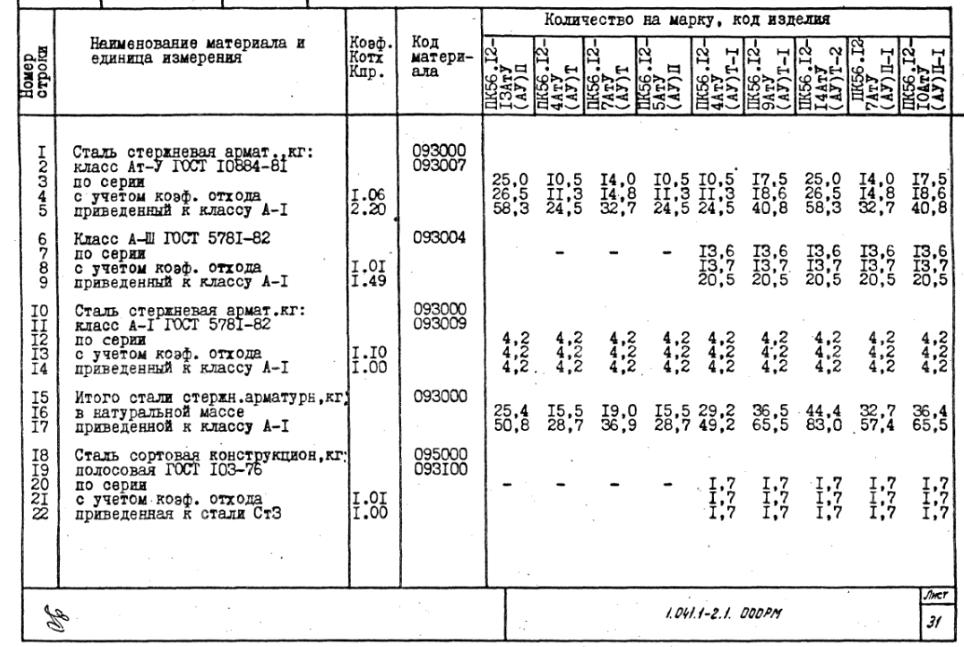

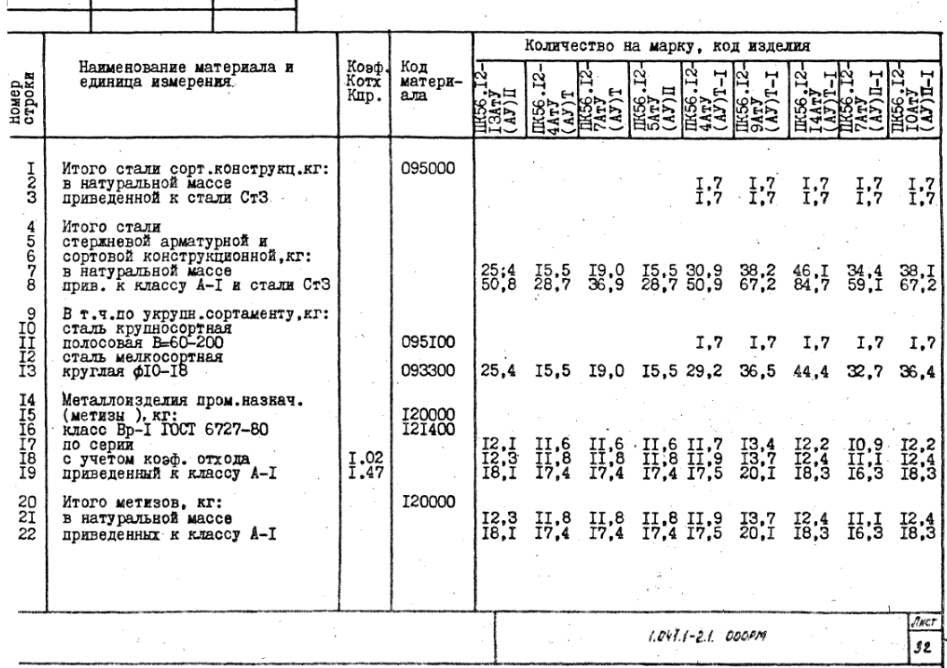

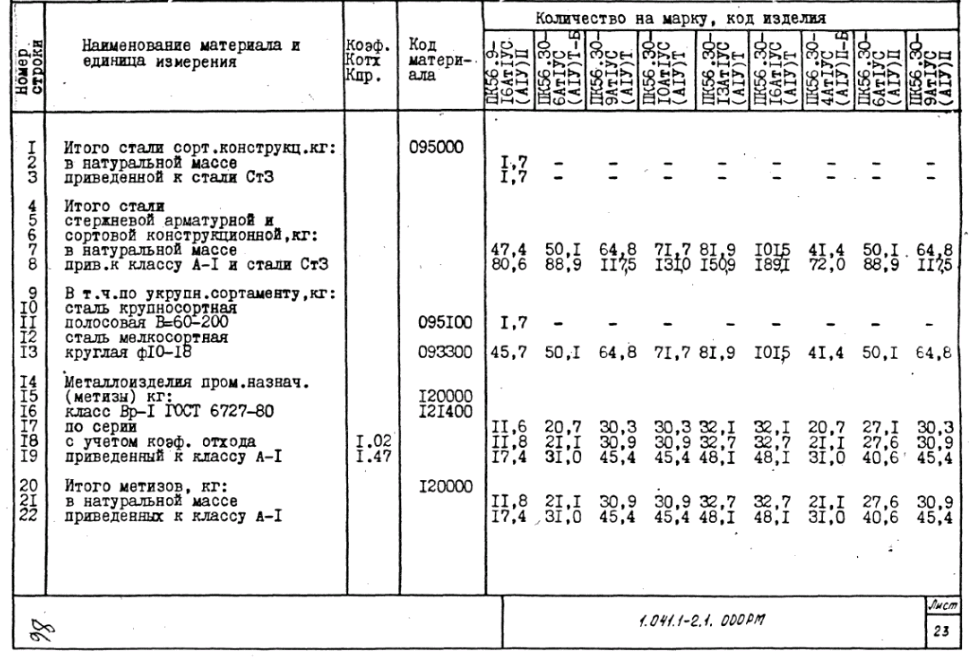

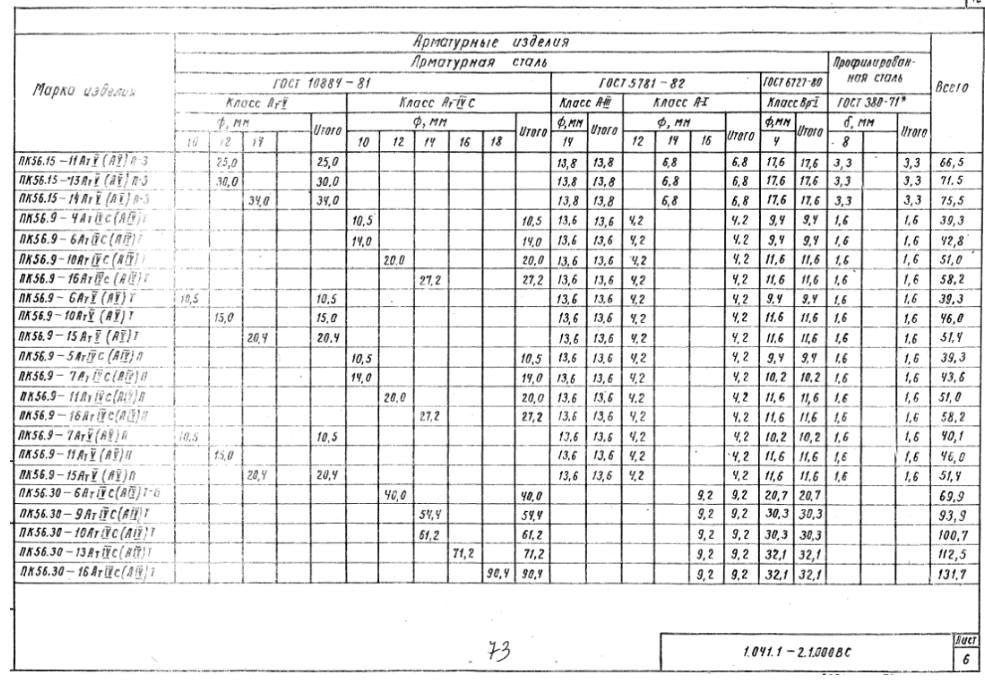

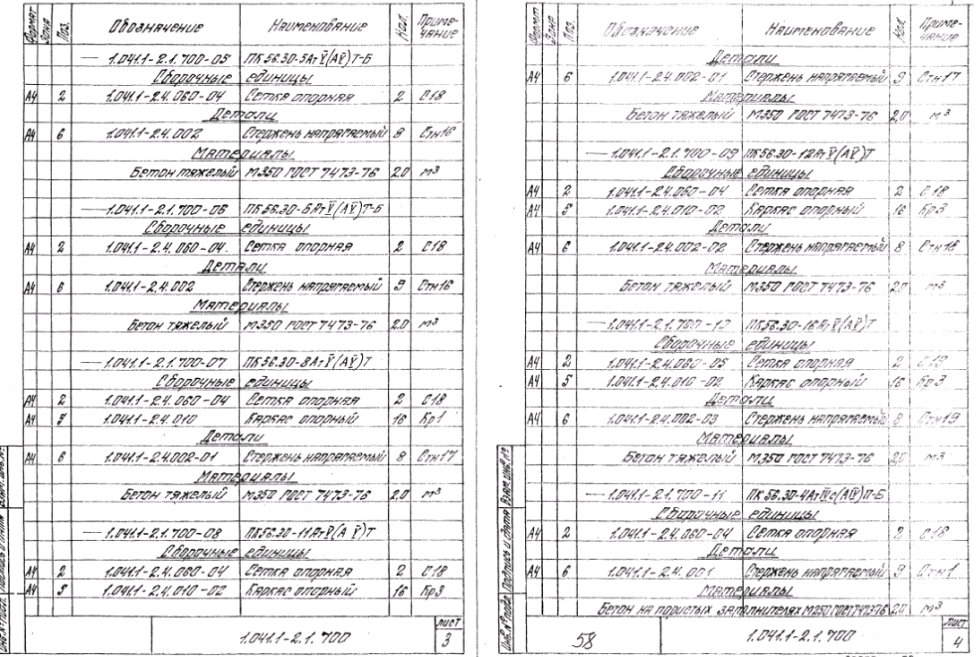

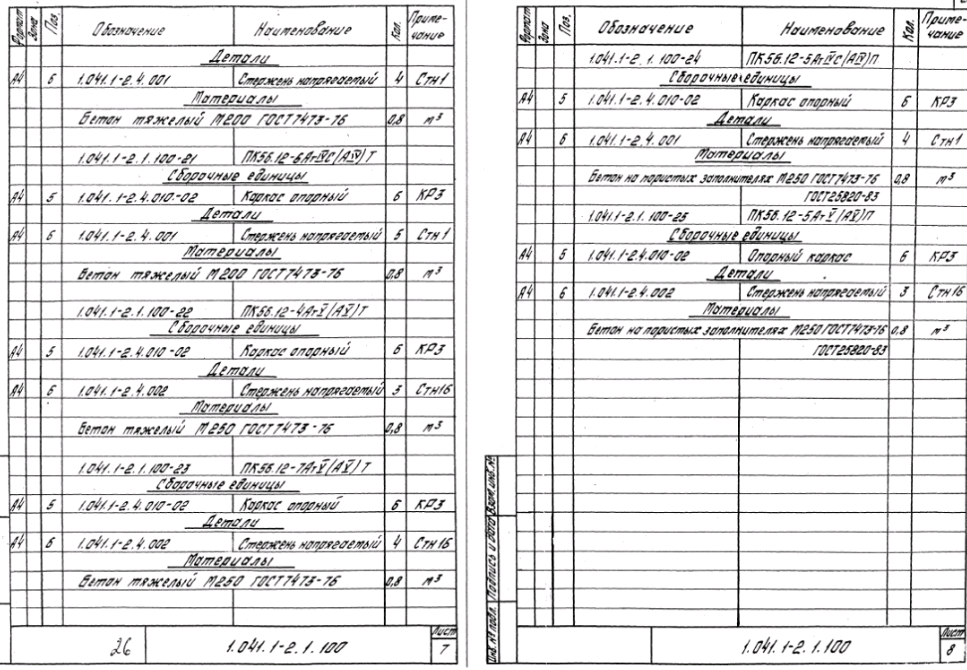

Выборка стали на одну плиту – 67 стр
 |
|
| 991 × 669 пикс. Открыть в новом окне | |
 |
|
| 982 × 672 пикс. Открыть в новом окне | |
 |
|
| 981 × 654 пикс. Открыть в новом окне | |
 |
|
| 982 × 676 пикс. Открыть в новом окне | |
 |
|
| 985 × 671 пикс. Открыть в новом окне | |
 |
|
| 985 × 680 пикс. Открыть в новом окне | |
 |
|
| 985 × 674 пикс. Открыть в новом окне | |

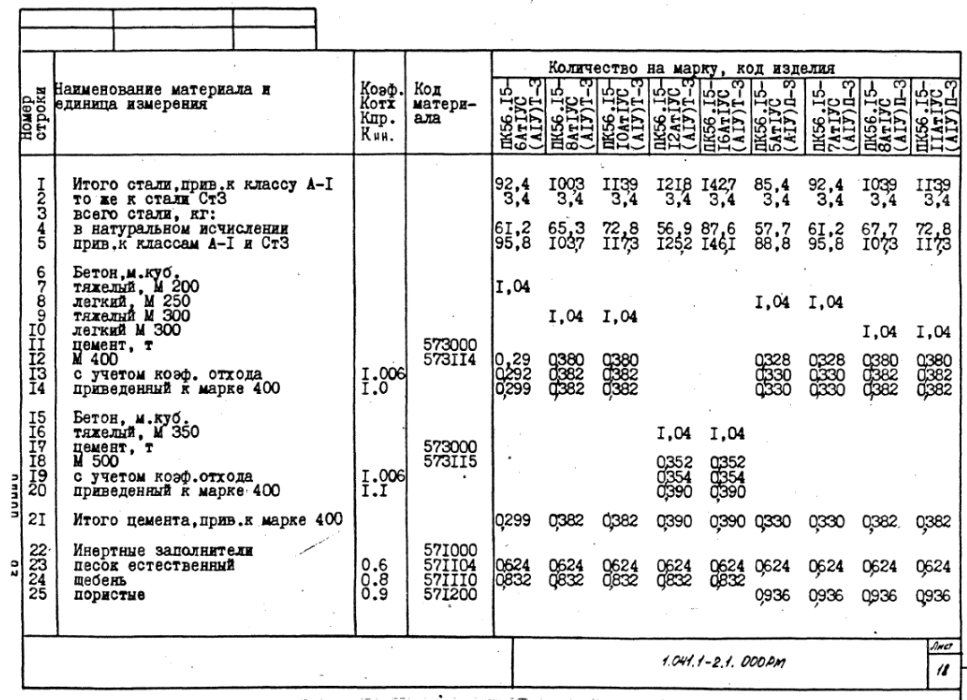

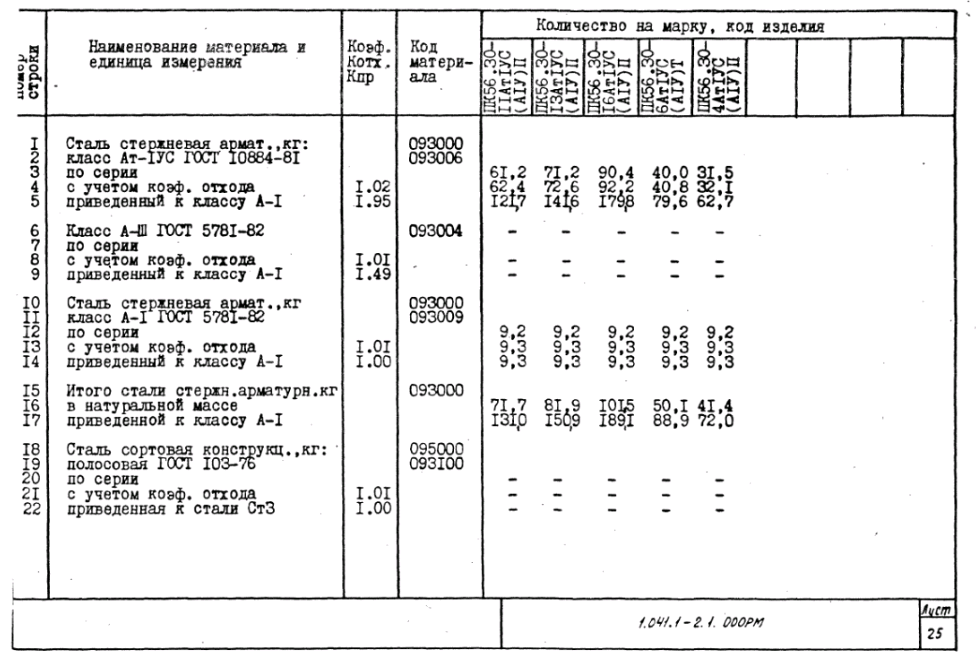

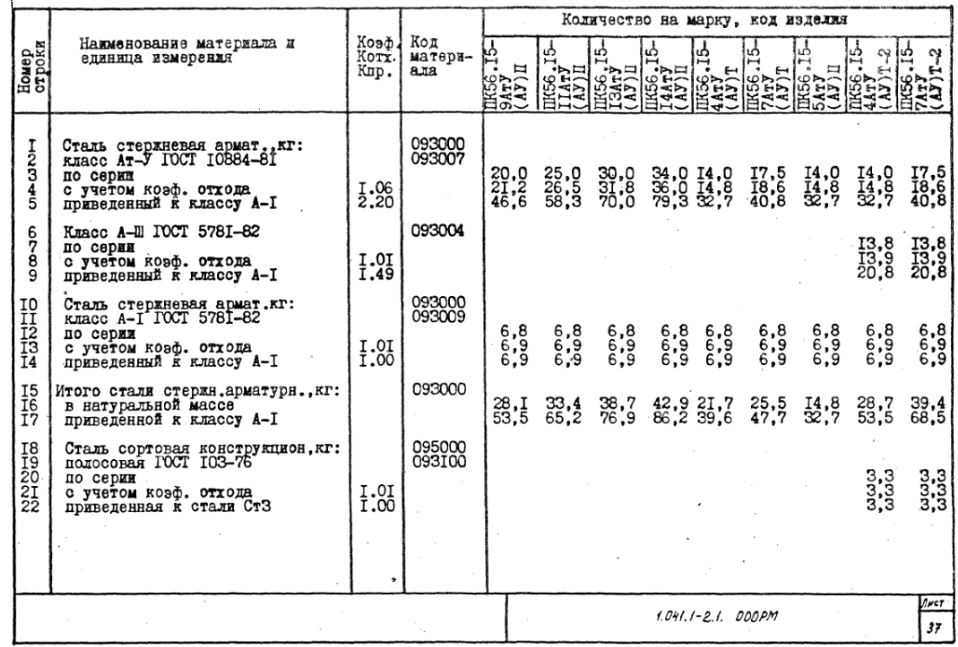

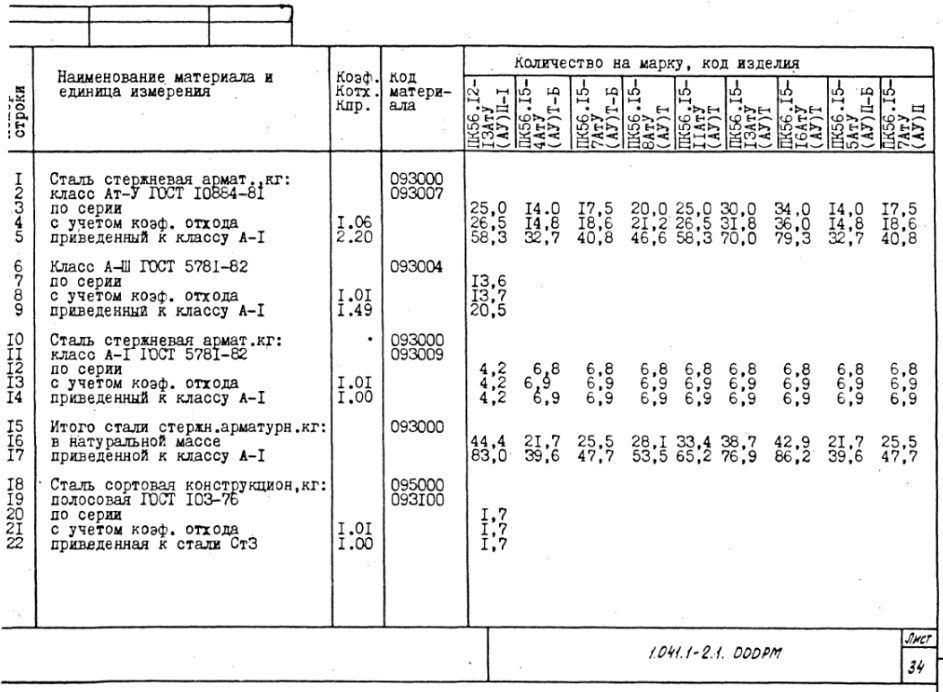

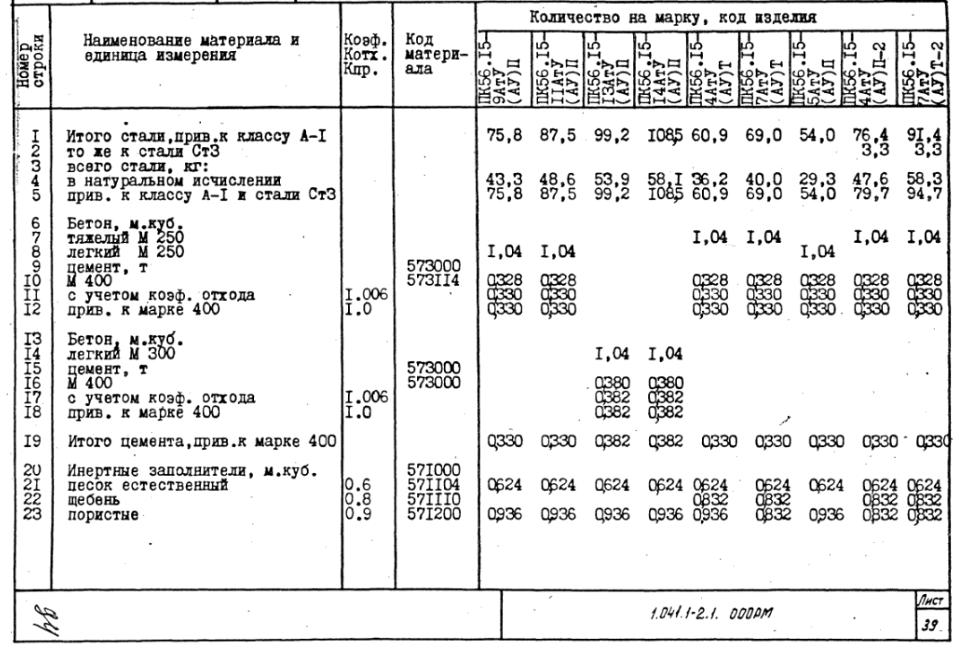

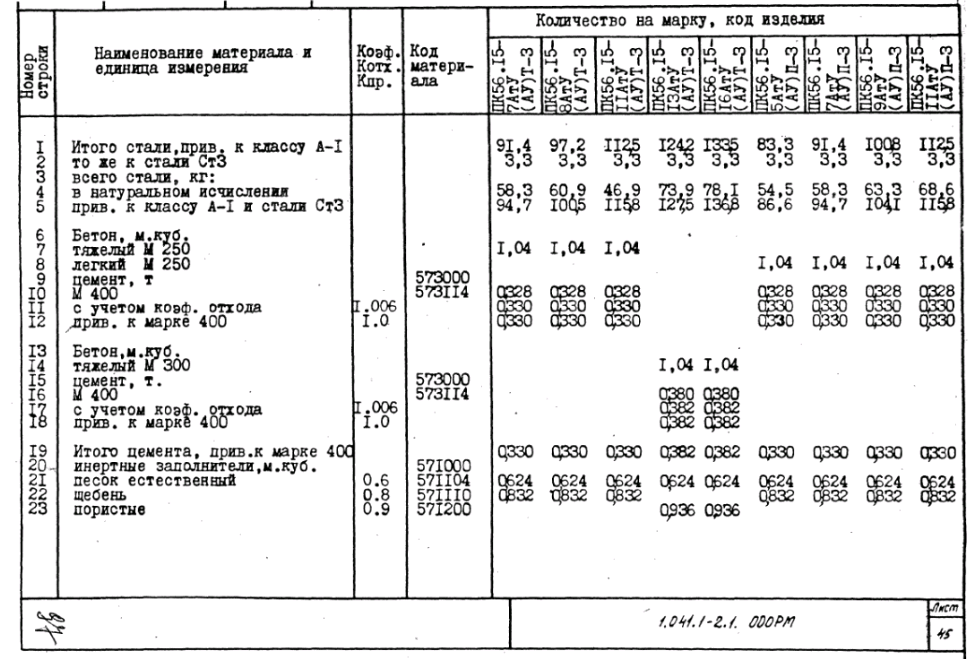

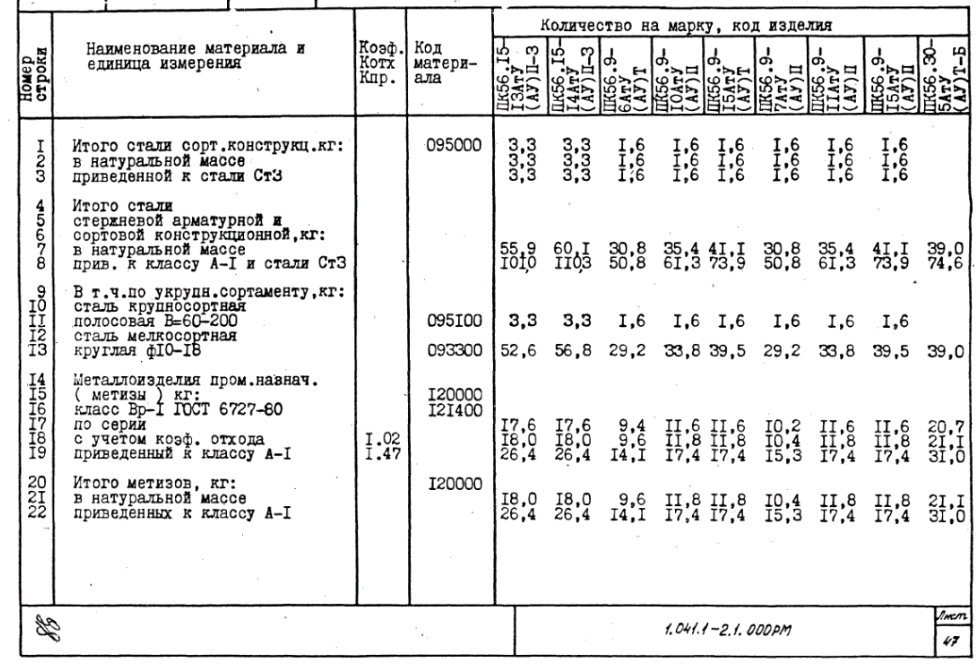

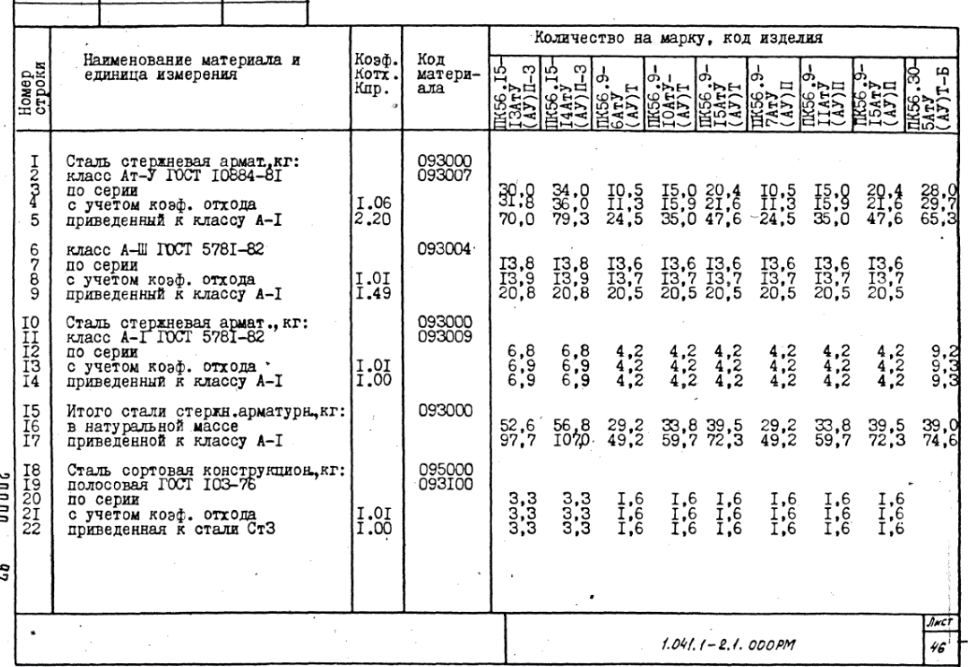

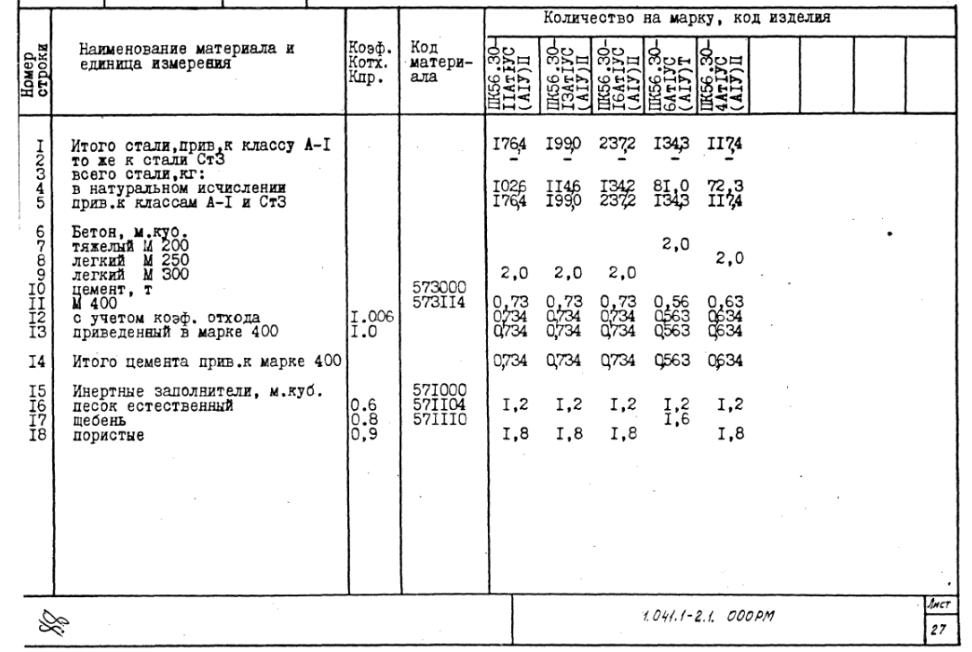

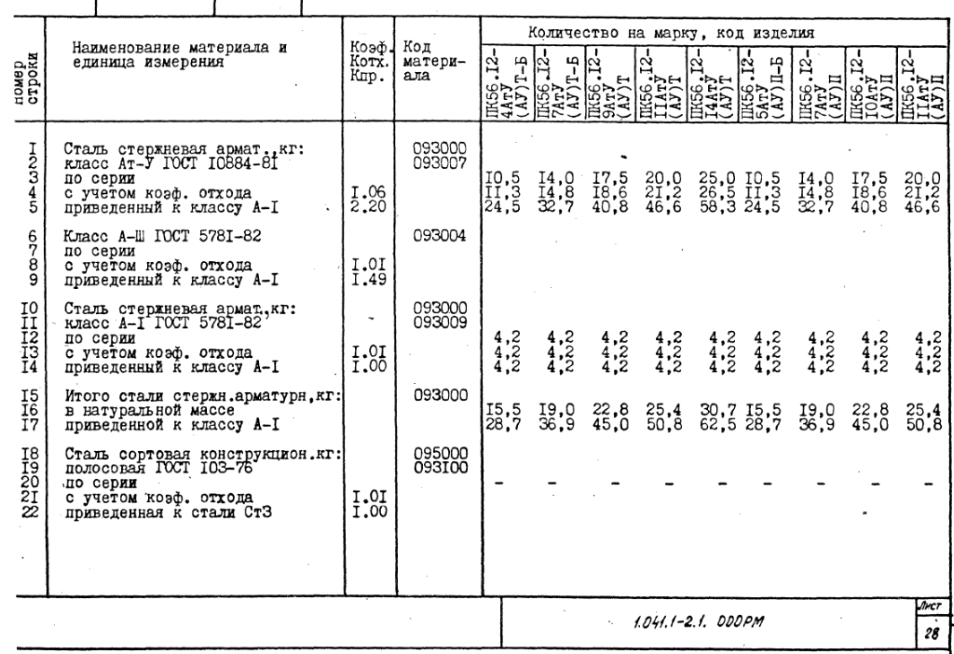

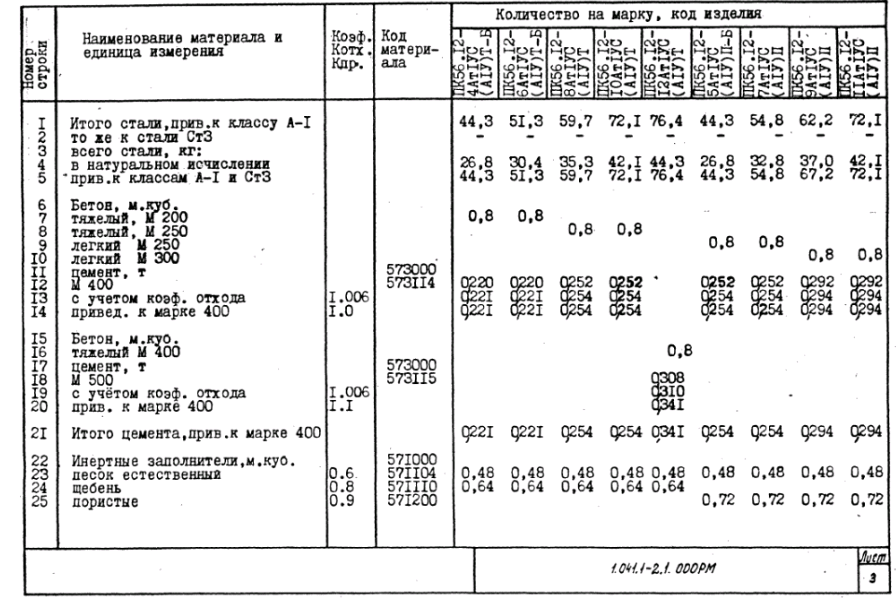

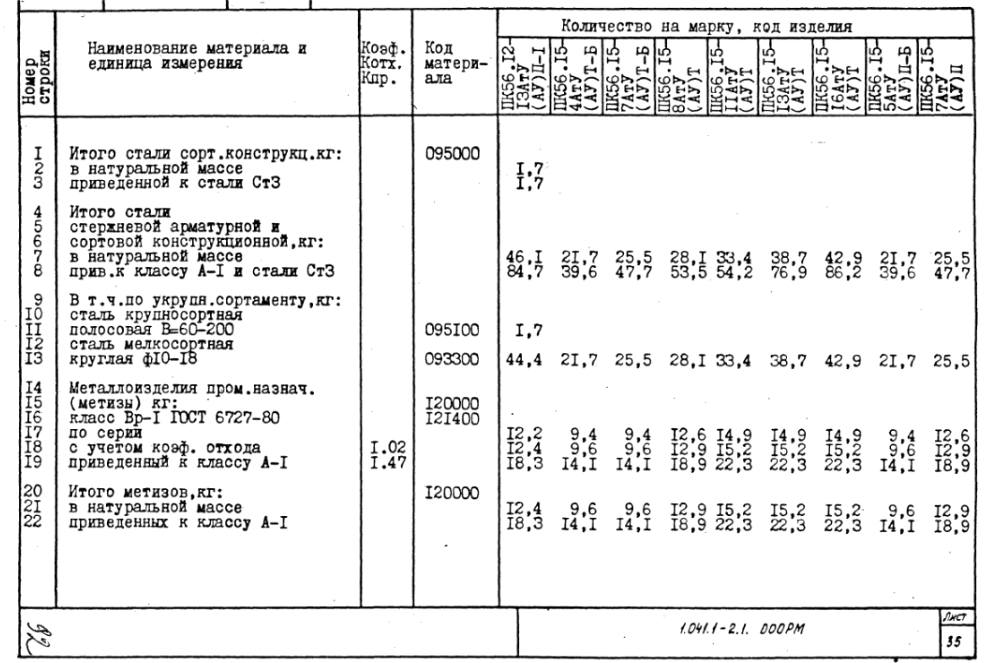

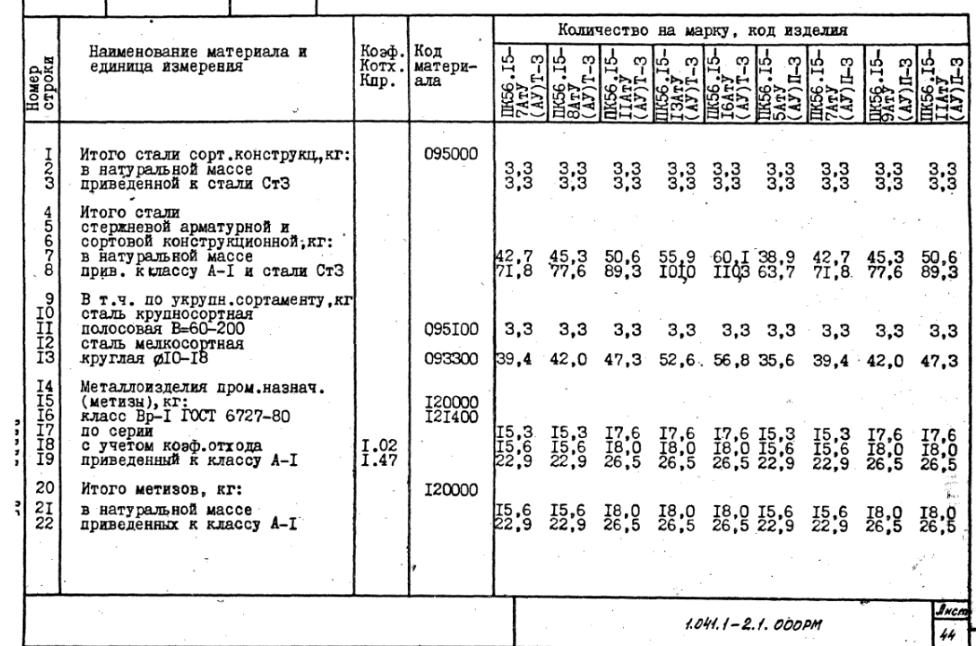

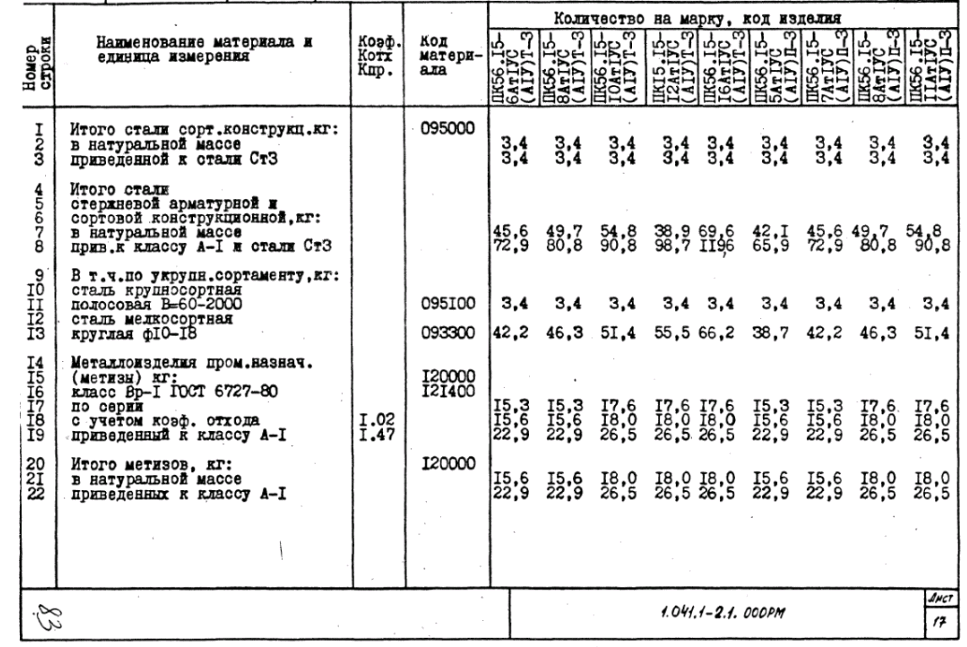

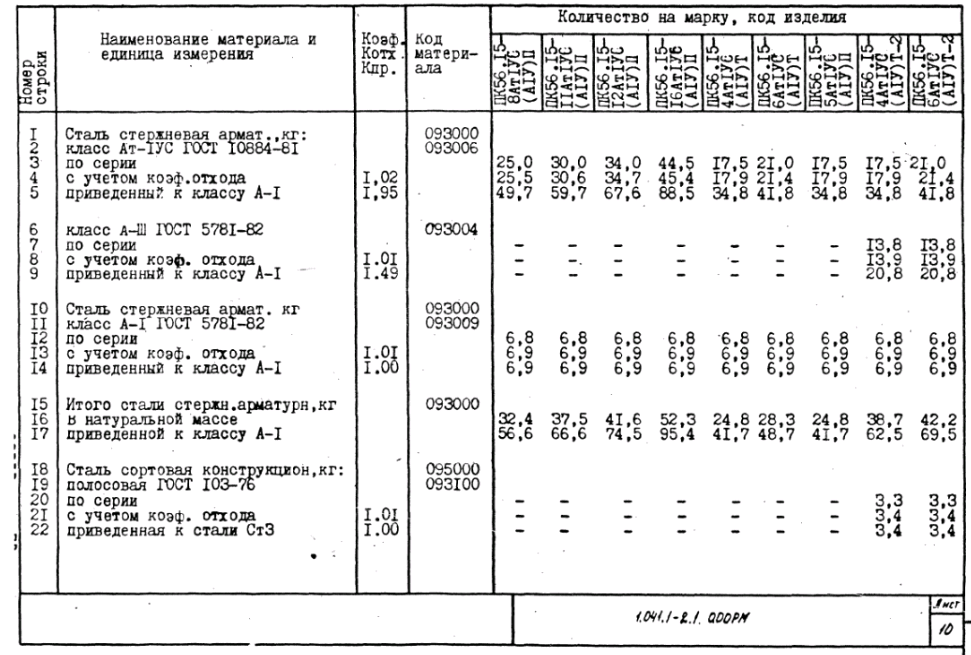

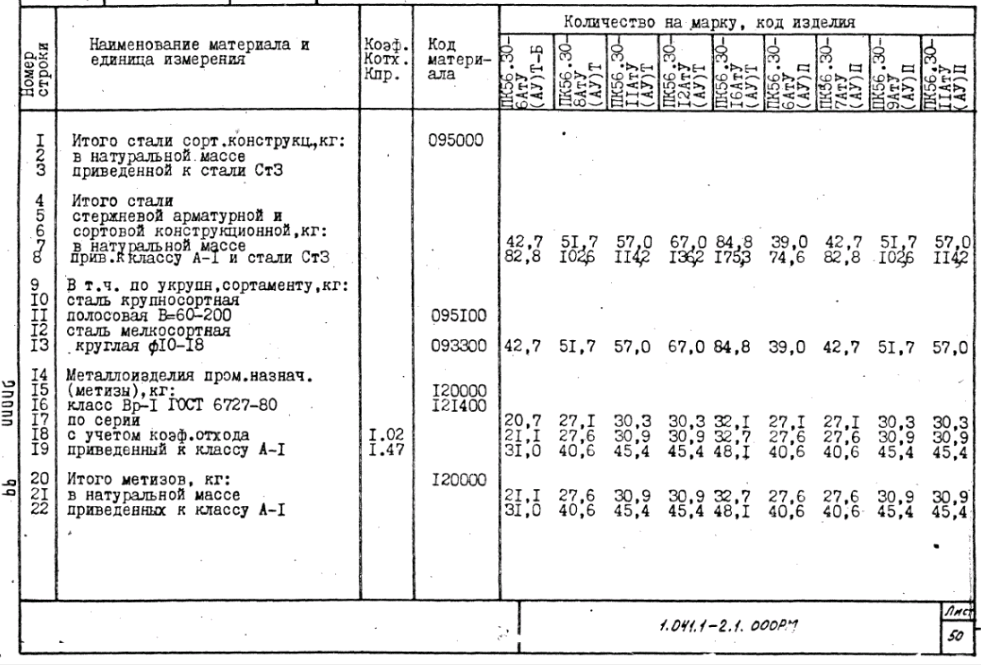

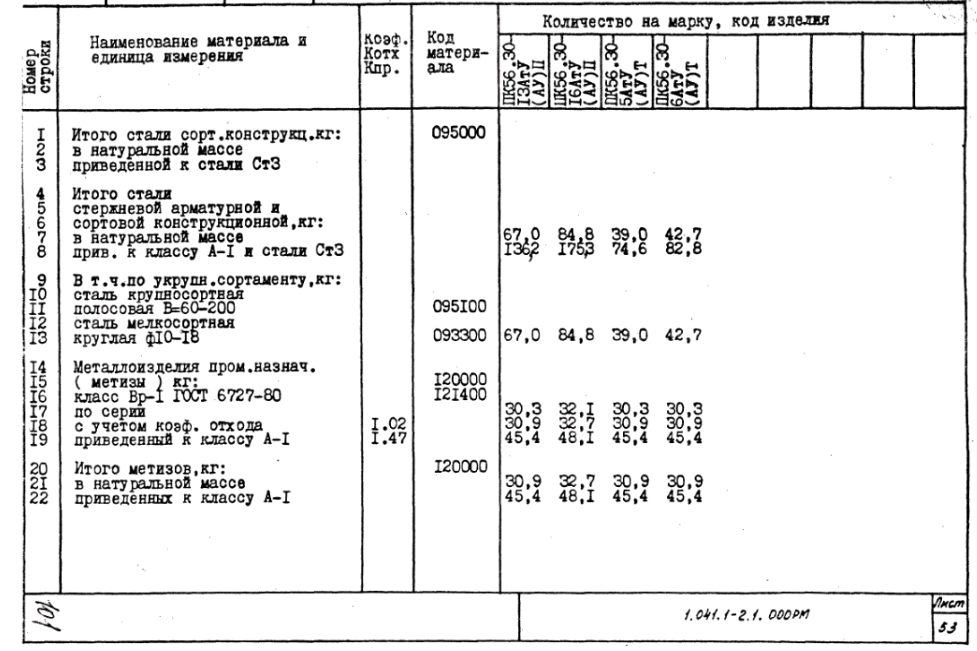

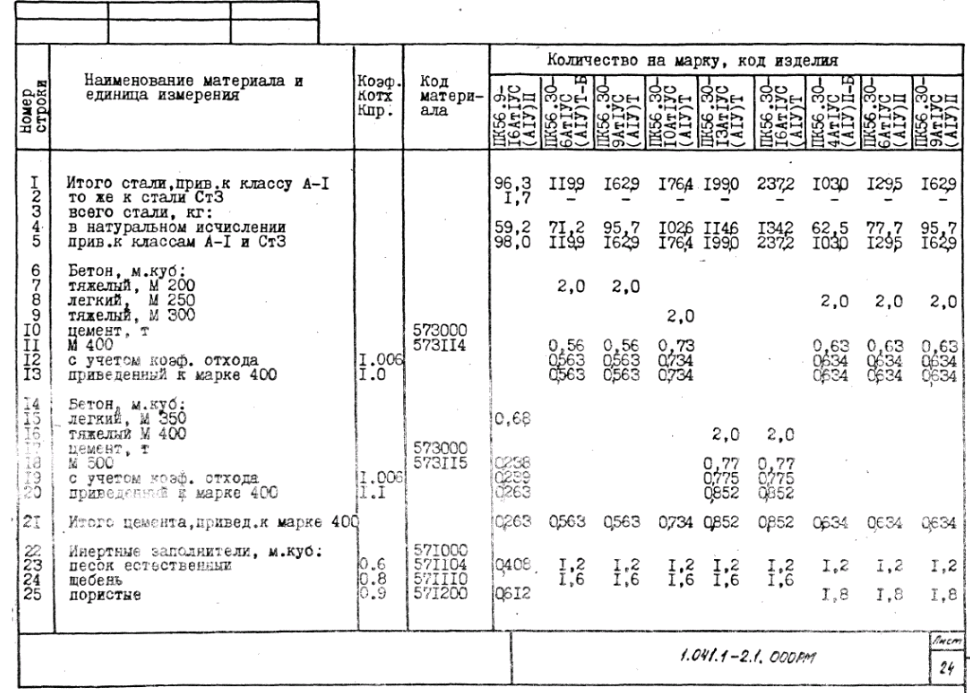

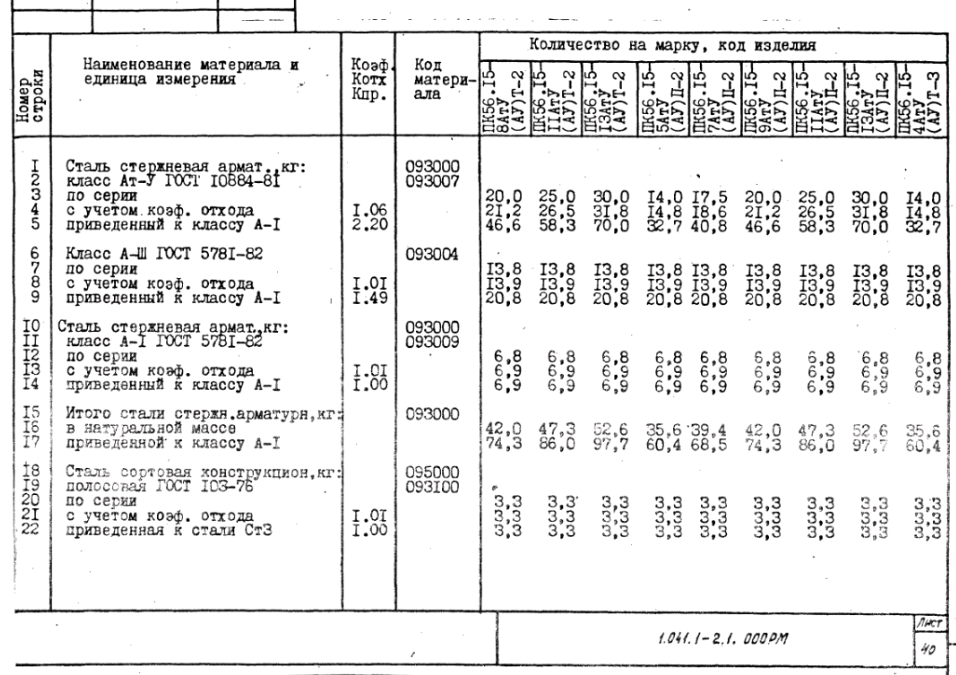

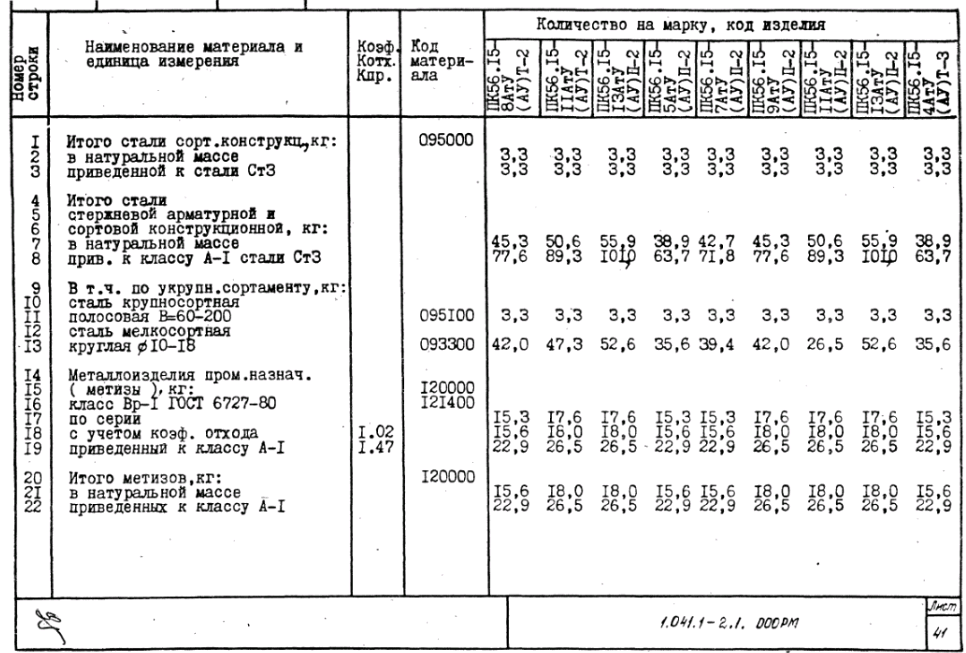

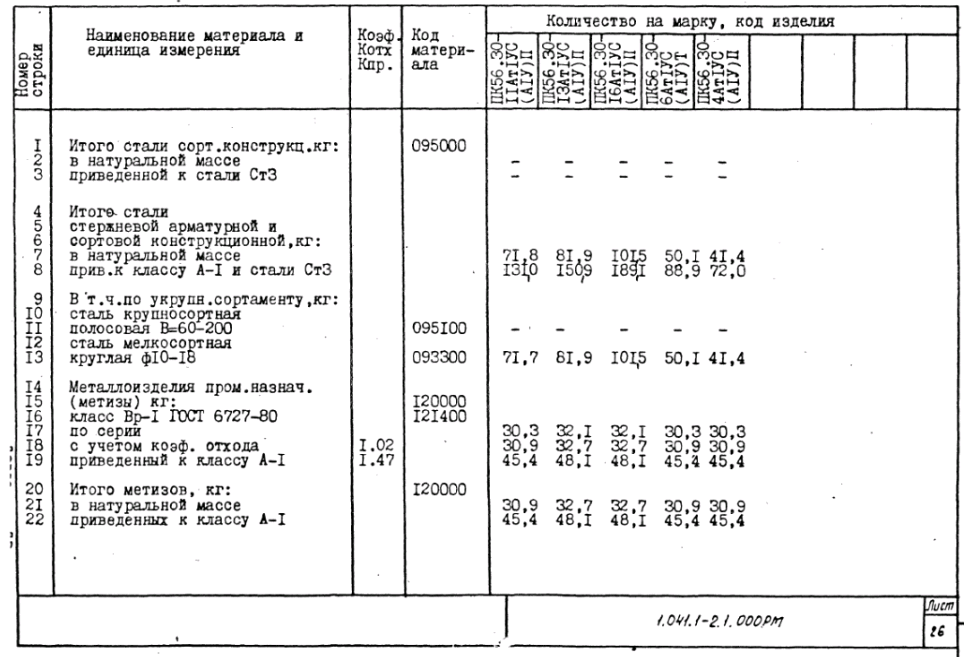

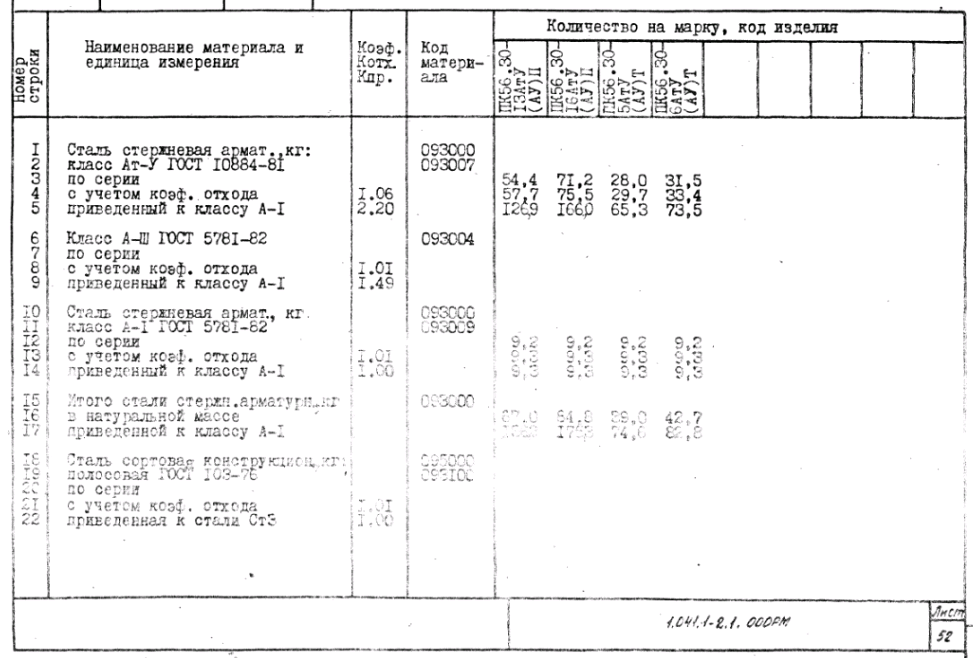

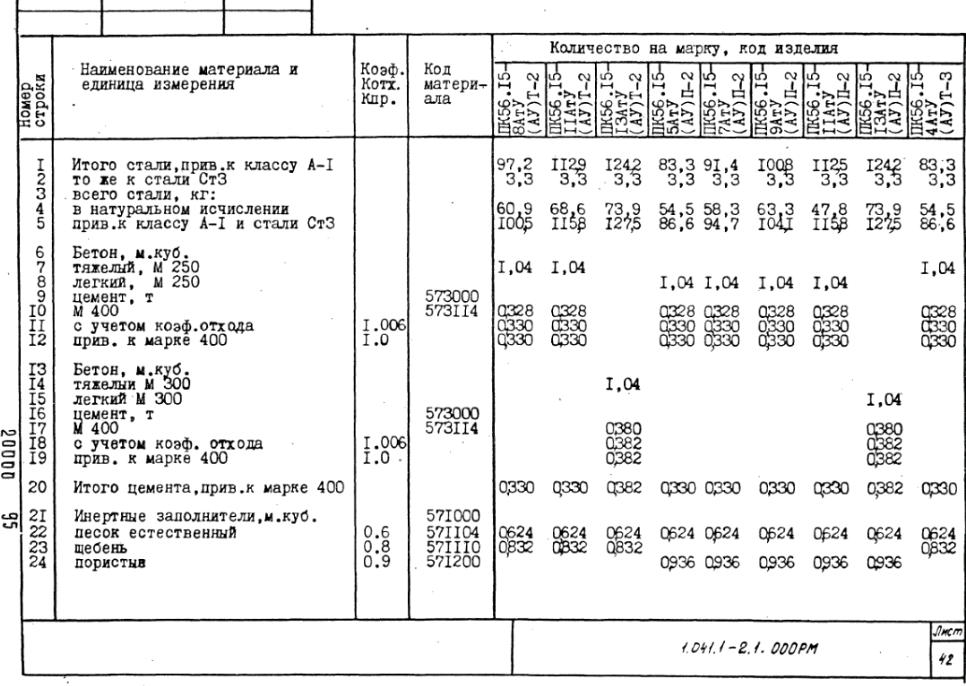

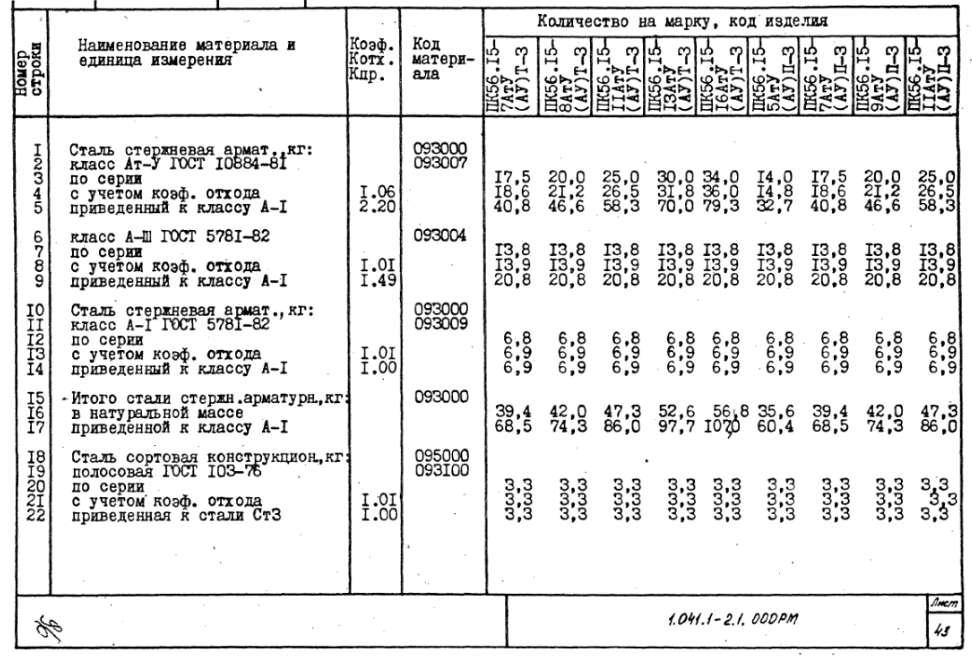

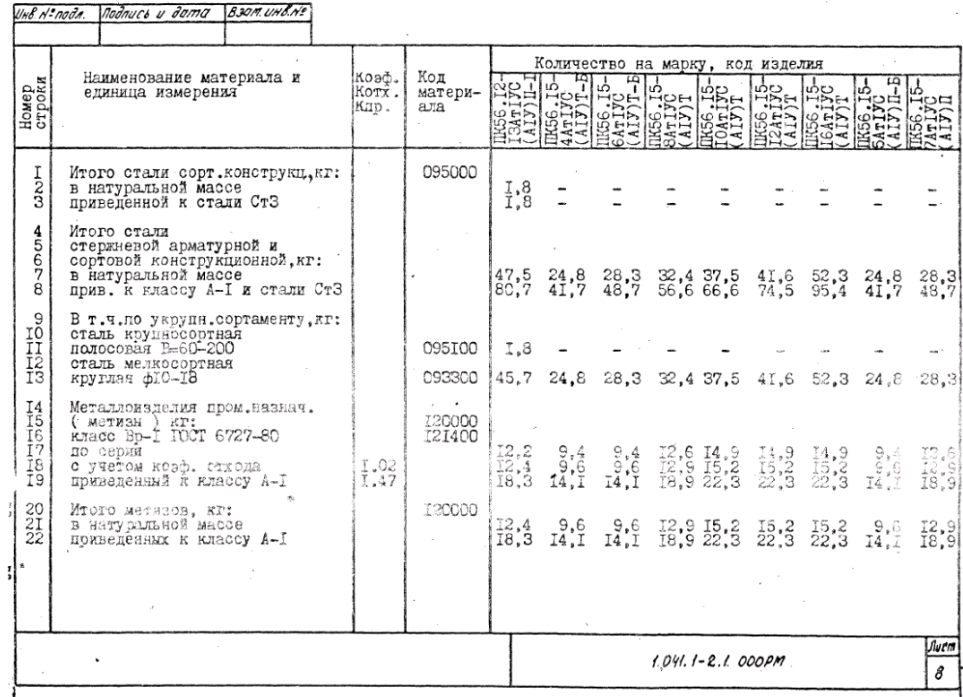

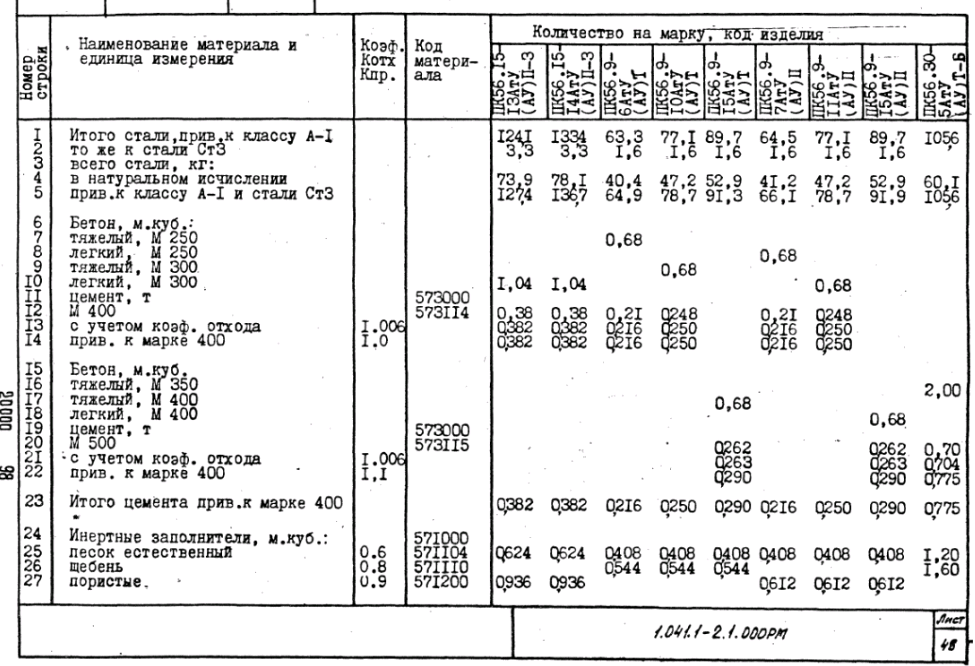

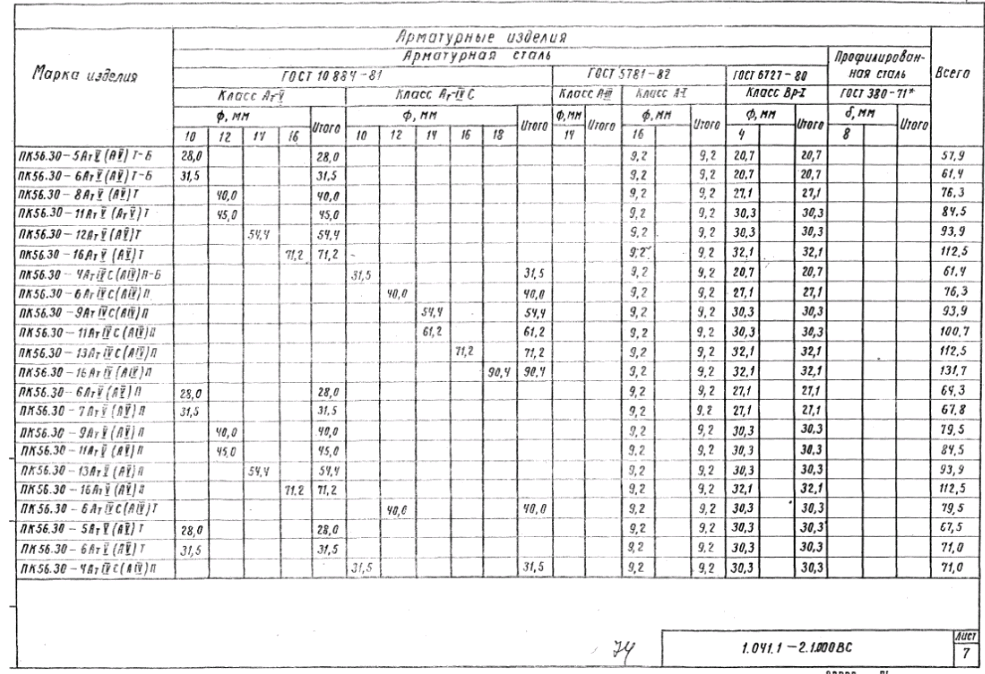

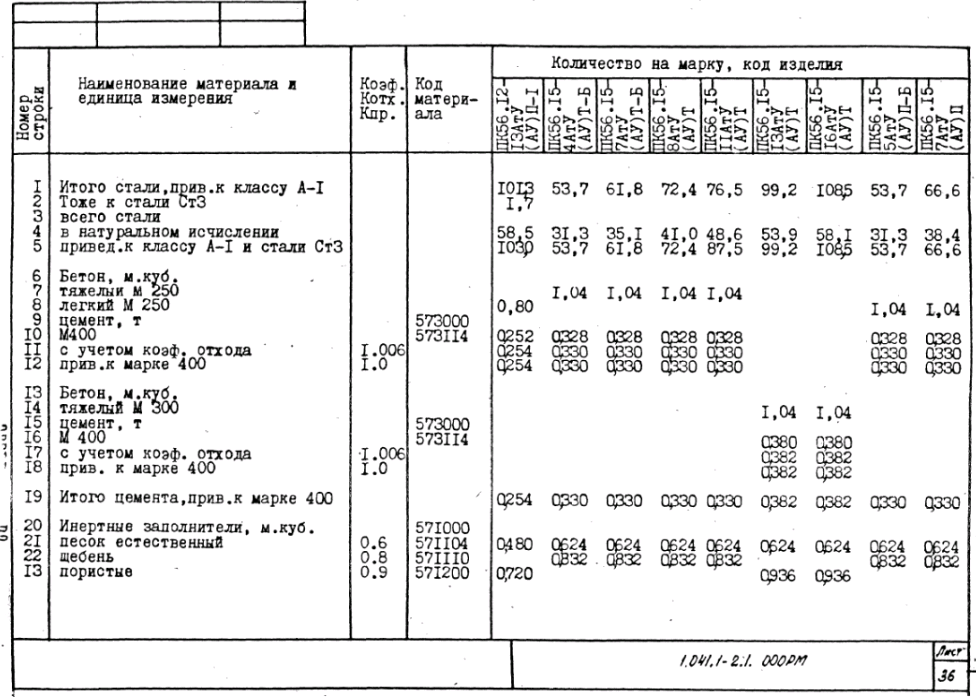

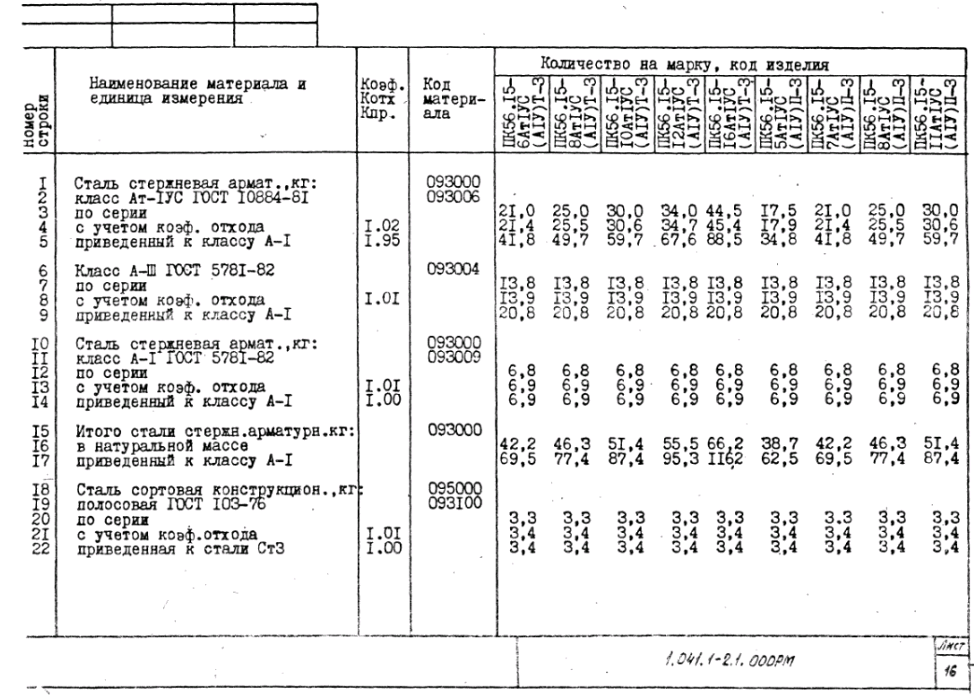

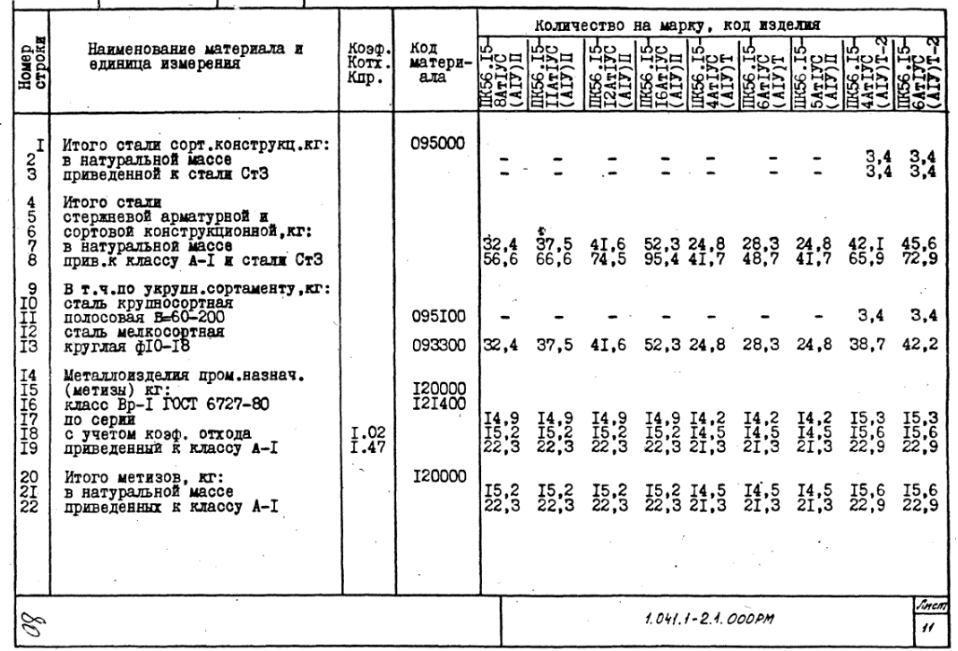

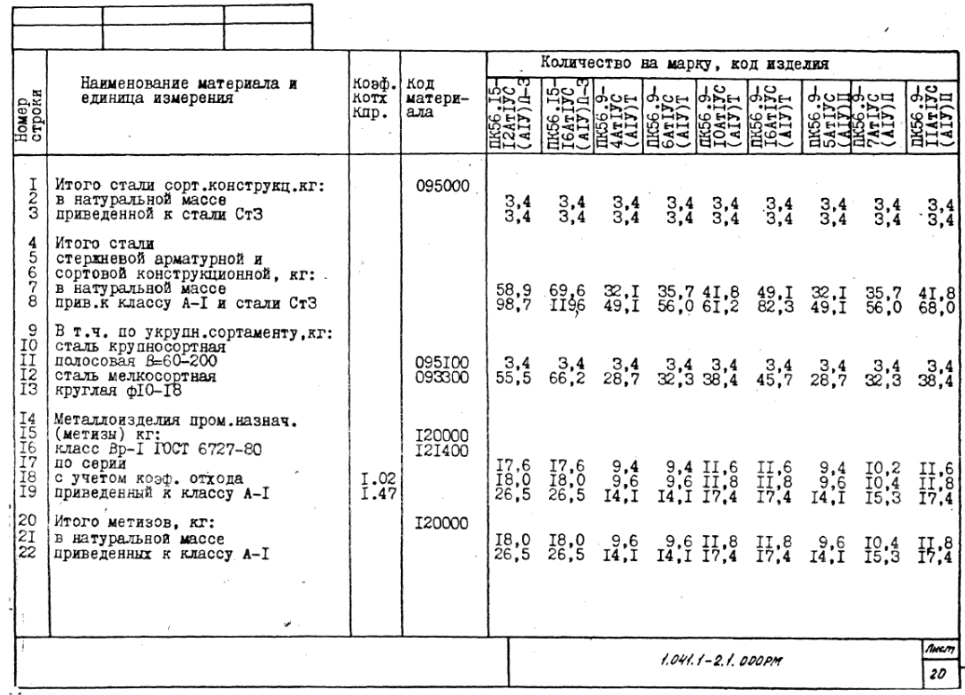

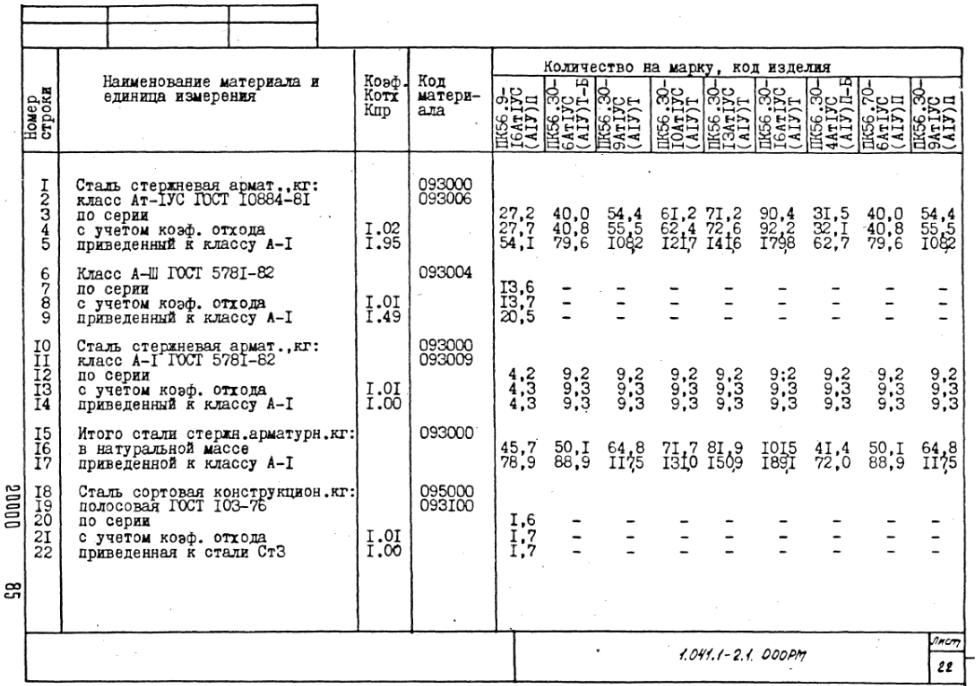

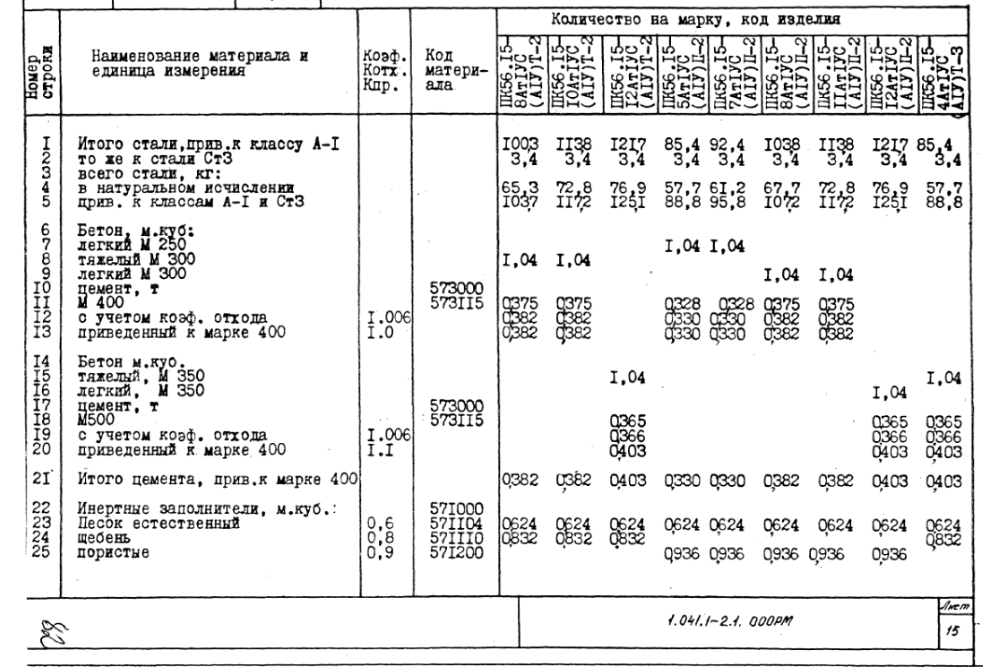

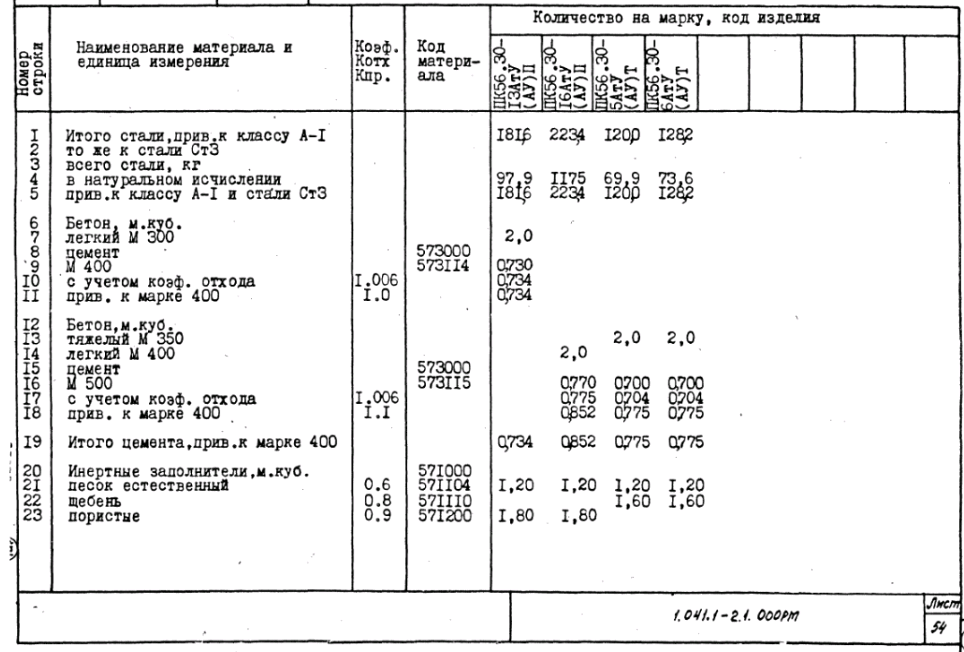

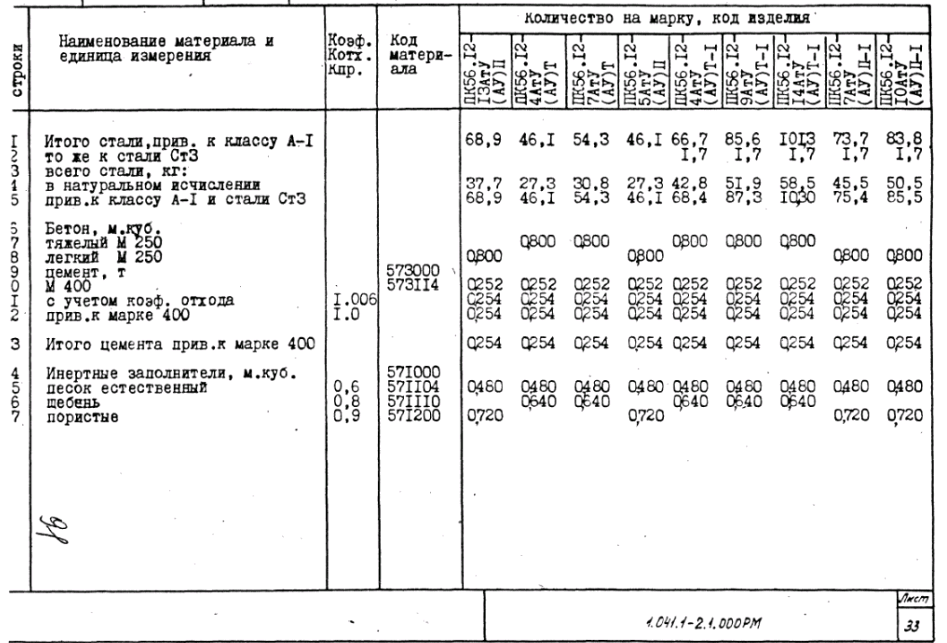

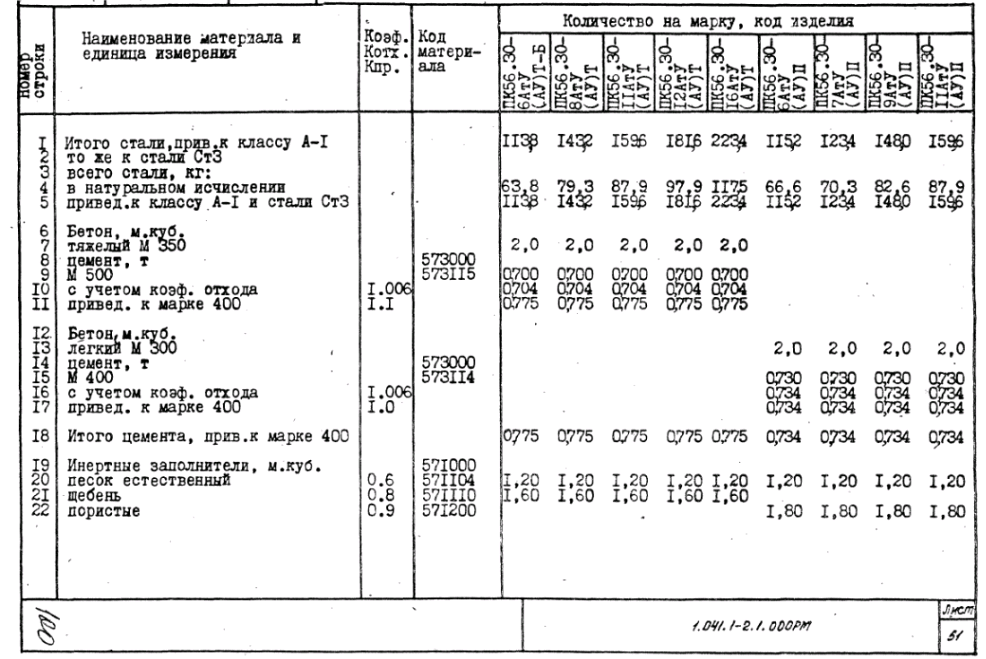

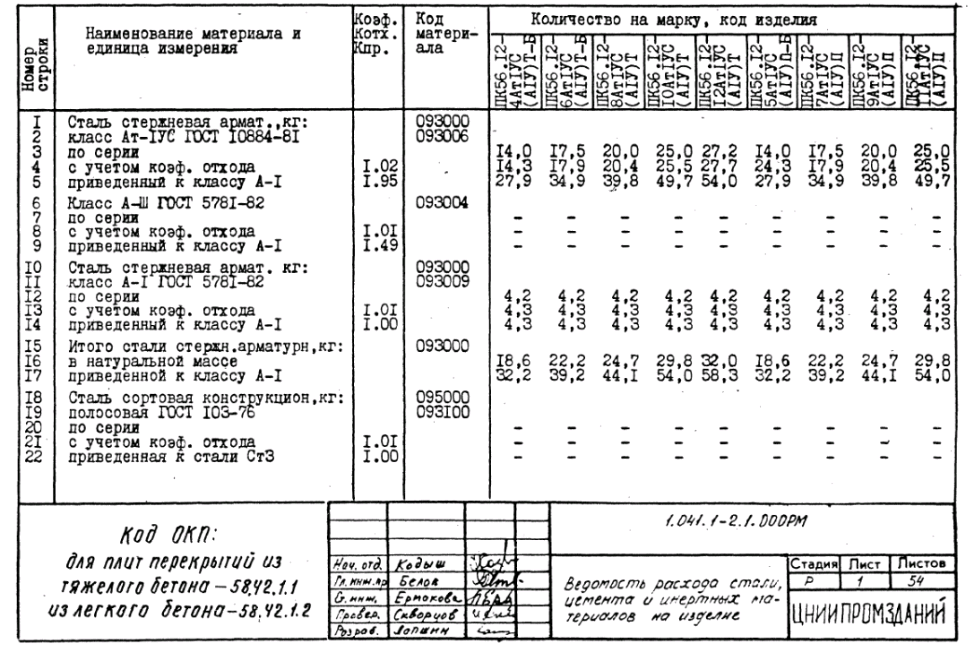

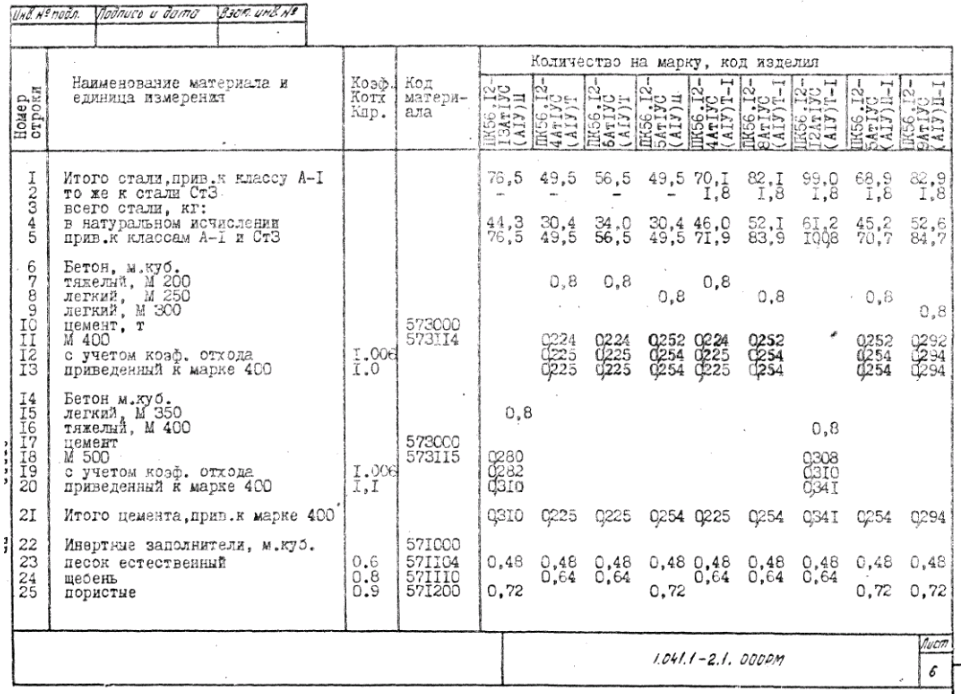

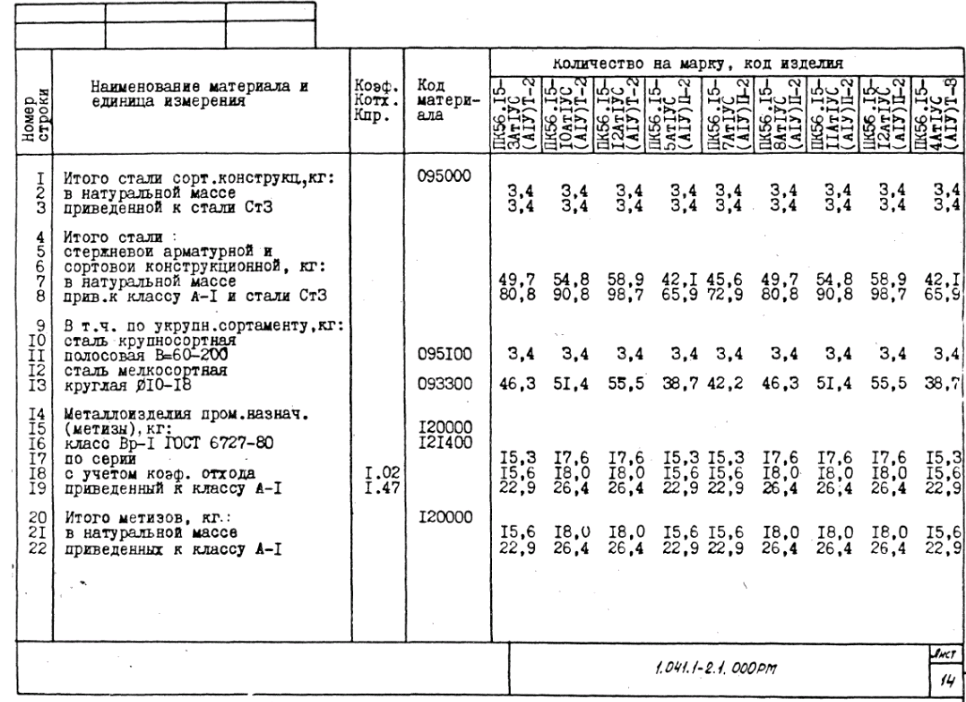

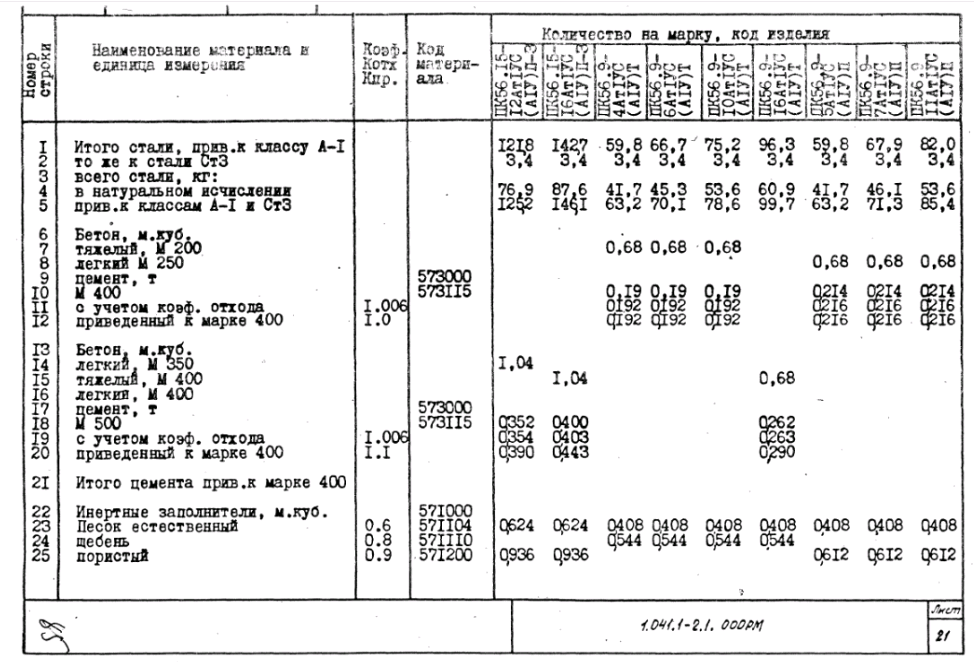

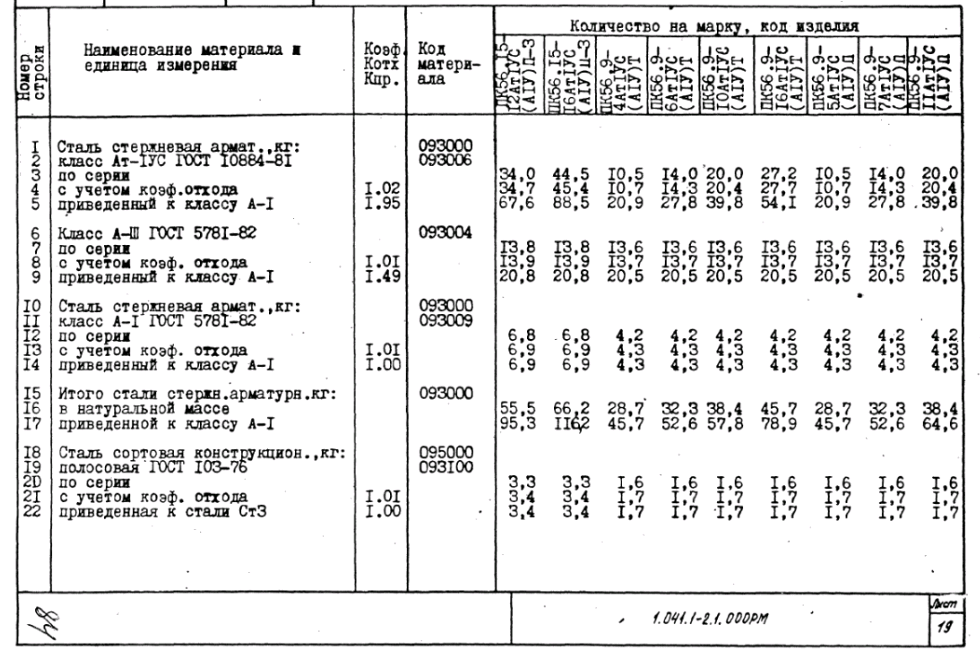

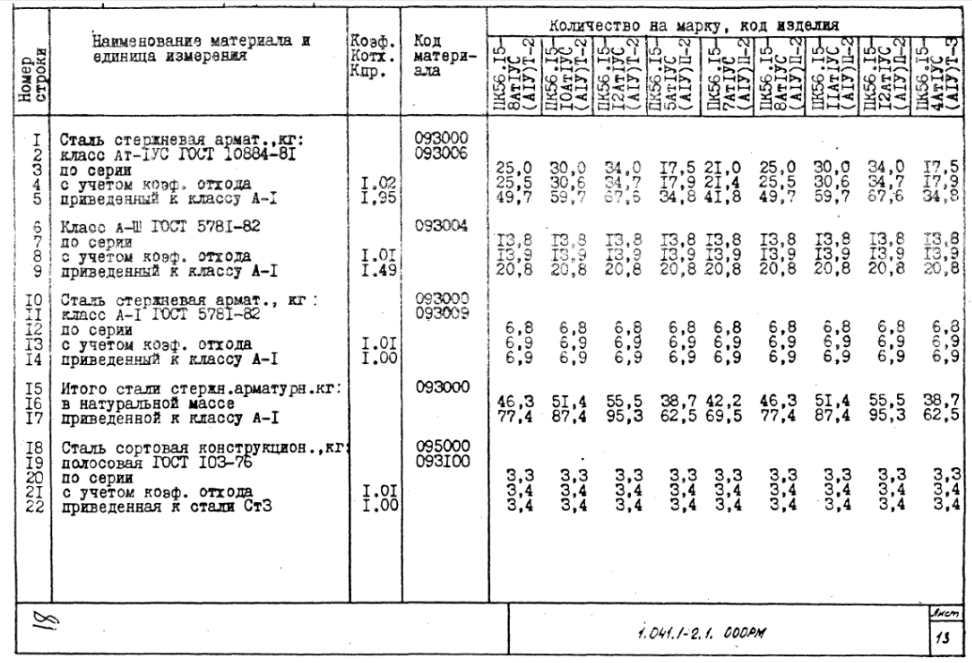

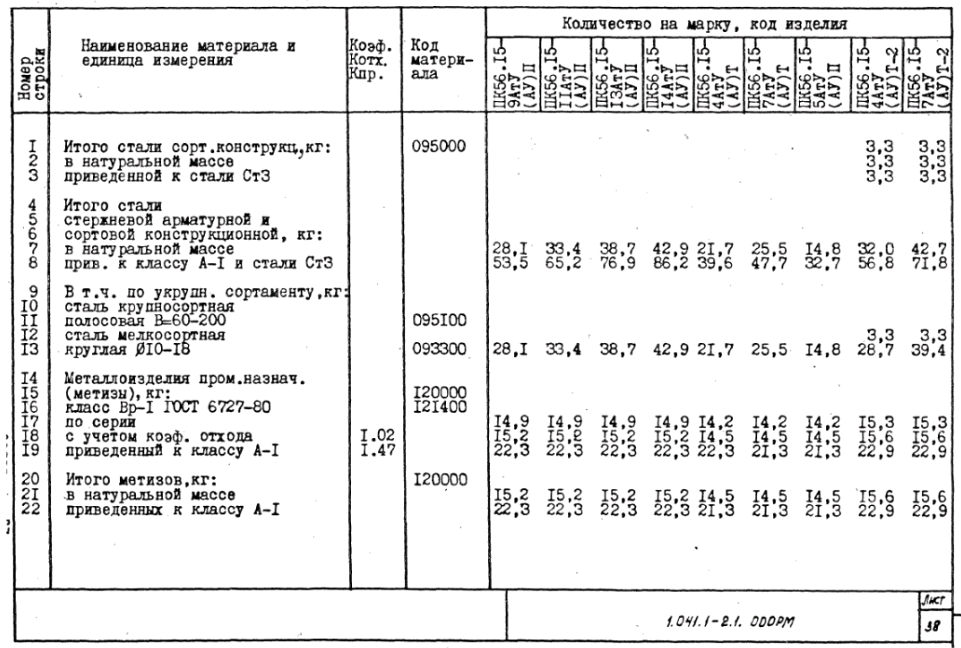

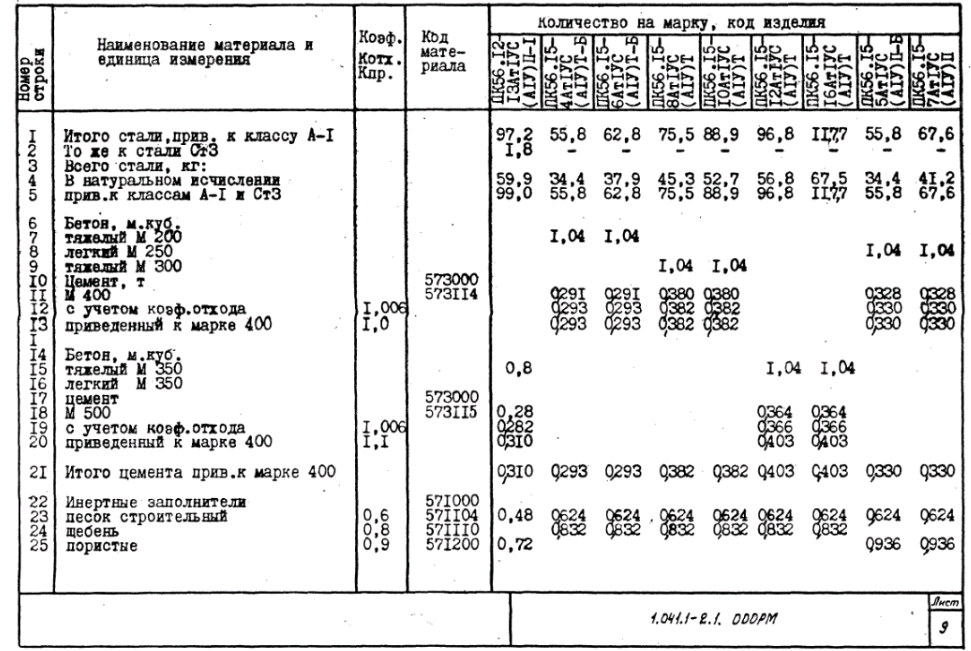

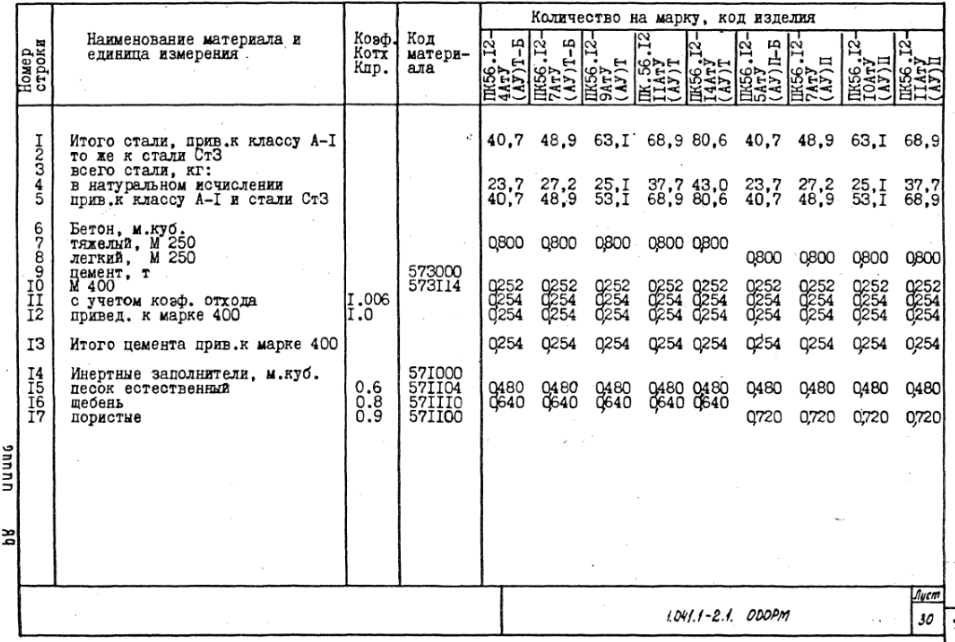

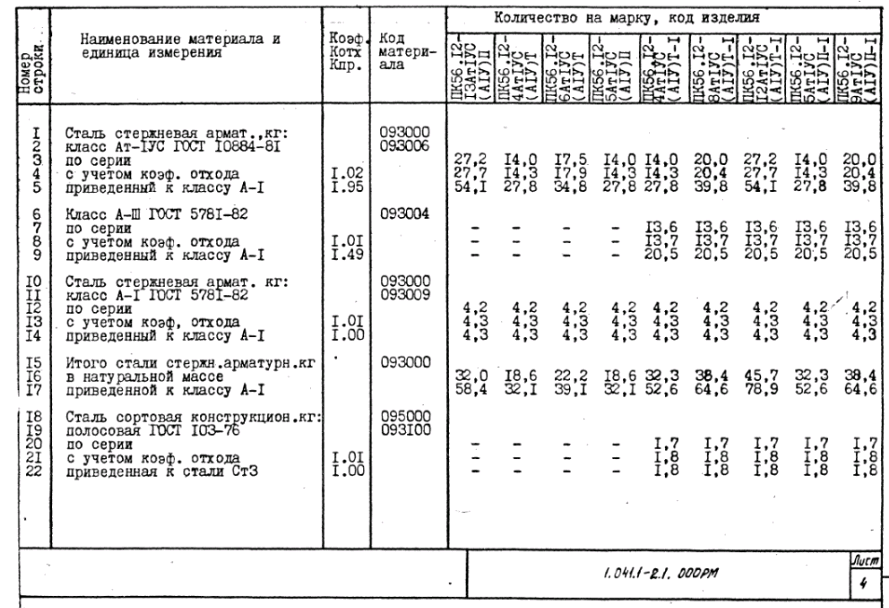

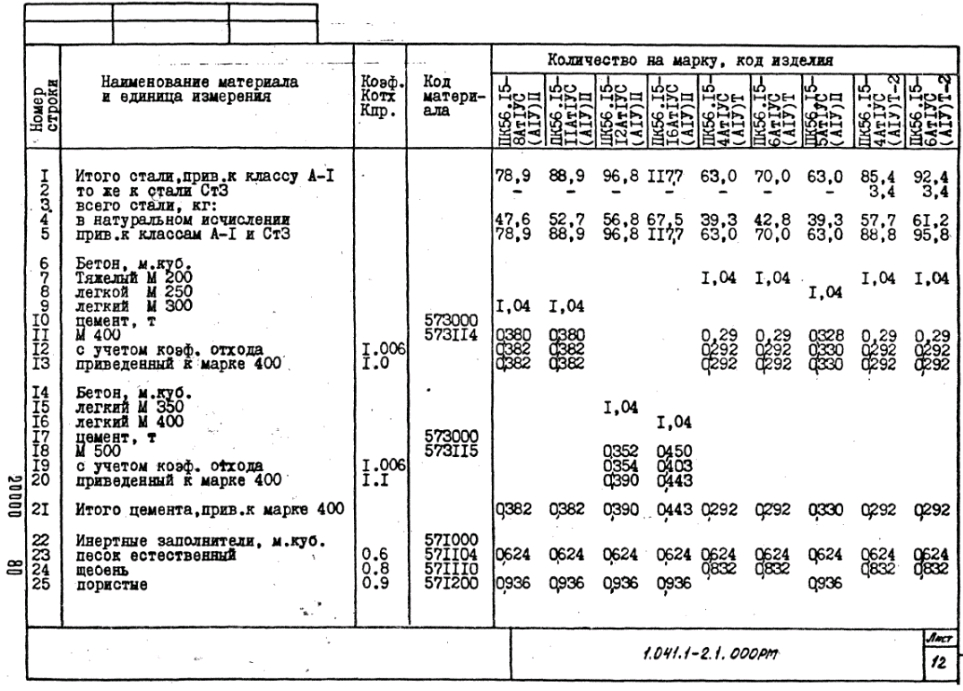

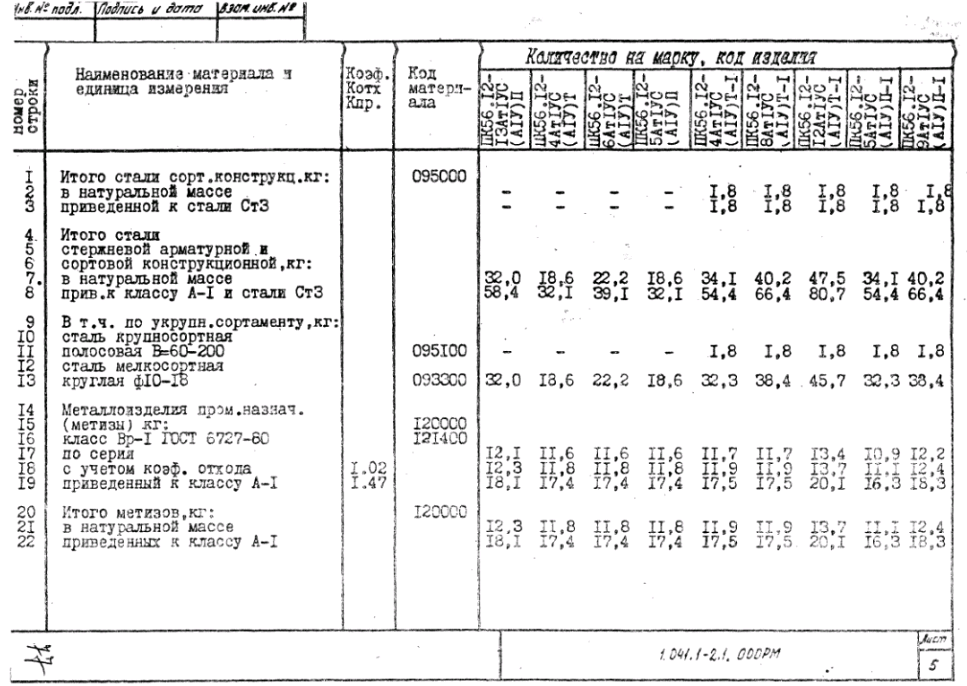

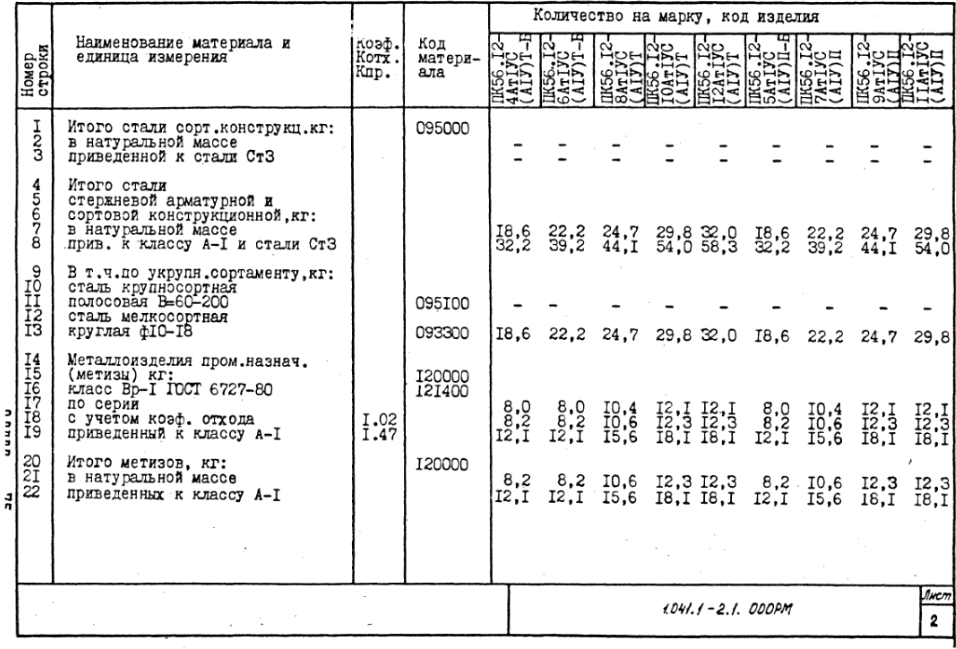

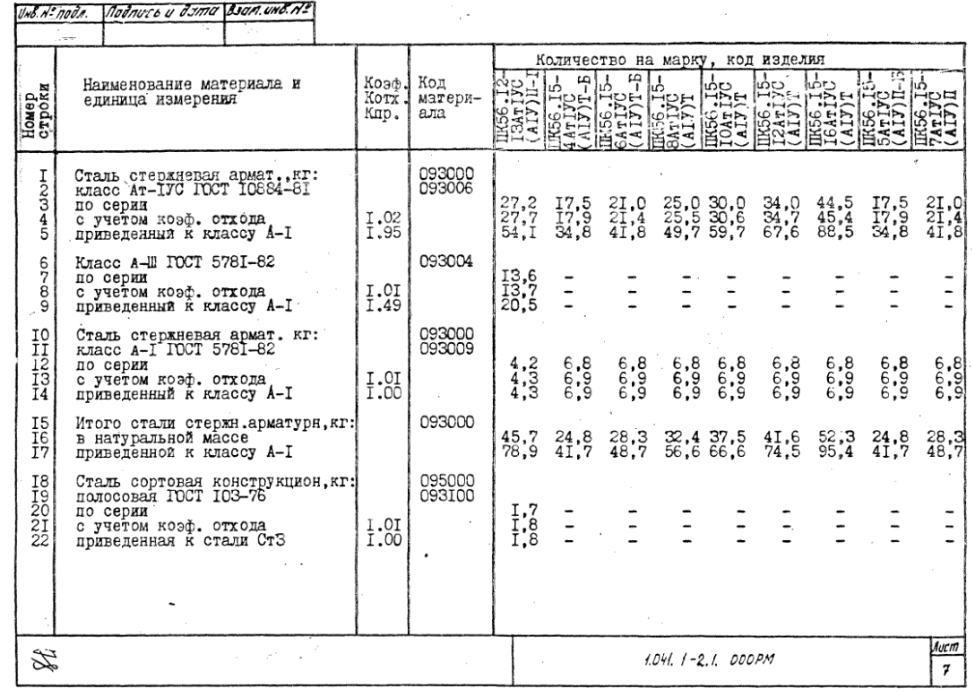

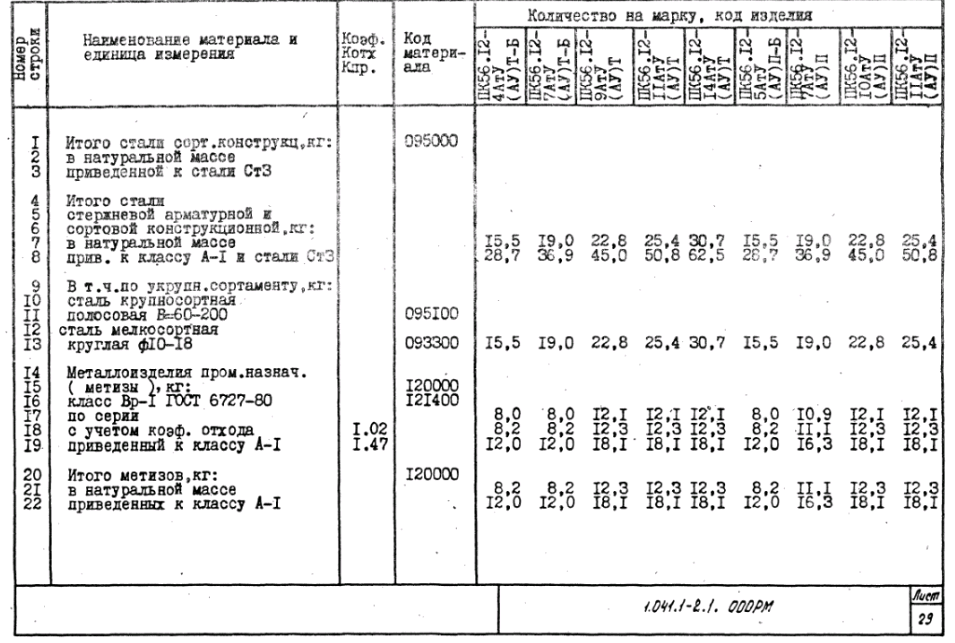

Ведомость расхода стали, цемента и инертных материалов на изделие – 74 стр
 |
|
| 970 × 645 пикс. Открыть в новом окне | |
 |
|
| 956 × 649 пикс. Открыть в новом окне | |
 |
|
| 896 × 600 пикс. Открыть в новом окне | |
 |
|
| 889 × 608 пикс. Открыть в новом окне | |
 |
|
| 967 × 686 пикс. Открыть в новом окне | |
 |
|
| 961 × 694 пикс. Открыть в новом окне | |
 |
|
| 972 × 692 пикс. Открыть в новом окне | |
 |
|
| 963 × 697 пикс. Открыть в новом окне | |
 |
|
| 971 × 651 пикс. Открыть в новом окне | |
 |
|
| 971 × 655 пикс. Открыть в новом окне | |
 |
|
| 958 × 651 пикс. Открыть в новом окне | |
 |
|
| 963 × 691 пикс. Открыть в новом окне | |
 |
|
| 972 × 663 пикс. Открыть в новом окне | |
 |
|
| 966 × 702 пикс. Открыть в новом окне | |
 |
|
| 983 × 669 пикс. Открыть в новом окне | |
 |
|
| 974 × 696 пикс. Открыть в новом окне | |
 |
|
| 967 × 647 пикс. Открыть в новом окне | |
 |
|
| 967 × 700 пикс. Открыть в новом окне | |
 |
|
| 980 × 650 пикс. Открыть в новом окне | |
 |
|
| 965 × 695 пикс. Открыть в новом окне | |
 |
|
| 974 × 662 пикс. Открыть в новом окне | |
 |
|
| 978 × 686 пикс. Открыть в новом окне | |
 |
|
| 970 × 657 пикс. Открыть в новом окне | |
 |
|
| 970 × 693 пикс. Открыть в новом окне | |
 |
|
| 976 × 661 пикс. Открыть в новом окне | |
 |
|
| 964 × 657 пикс. Открыть в новом окне | |
 |
|
| 972 × 652 пикс. Открыть в новом окне | |
 |
|
| 954 × 654 пикс. Открыть в новом окне | |
 |
|
| 955 × 643 пикс. Открыть в новом окне | |
 |
|
| 955 × 642 пикс. Открыть в новом окне | |
 |
|
| 964 × 647 пикс. Открыть в новом окне | |
 |
|
| 947 × 668 пикс. Открыть в новом окне | |
 |
|
| 947 × 643 пикс. Открыть в новом окне | |
 |
|
| 943 × 692 пикс. Открыть в новом окне | |
 |
|
| 984 × 663 пикс. Открыть в новом окне | |
 |
|
| 976 × 697 пикс. Открыть в новом окне | |
 |
|
| 958 × 647 пикс. Открыть в новом окне | |
 |
|
| 961 × 648 пикс. Открыть в новом окне | |
 |
|
| 958 × 646 пикс. Открыть в новом окне | |
 |
|
| 956 × 675 пикс. Открыть в новом окне | |
 |
|
| 966 × 653 пикс. Открыть в новом окне | |
 |
|
| 966 × 686 пикс. Открыть в новом окне | |
 |
|
| 972 × 657 пикс. Открыть в новом окне | |
 |
|
| 976 × 646 пикс. Открыть в новом окне | |
 |
|
| 974 × 659 пикс. Открыть в новом окне | |
 |
|
| 971 × 667 пикс. Открыть в новом окне | |
 |
|
| 977 × 664 пикс. Открыть в новом окне | |
 |
|
| 975 × 666 пикс. Открыть в новом окне | |
 |
|
| 976 × 666 пикс. Открыть в новом окне | |
 |
|
| 981 × 666 пикс. Открыть в новом окне | |
 |
|
| 986 × 659 пикс. Открыть в новом окне | |
 |
|
| 974 × 658 пикс. Открыть в новом окне | |
 |
|
| 977 × 651 пикс. Открыть в новом окне | |
 |
|
| 964 × 652 пикс. Открыть в новом окне | |
Классы
Выбранные классы объекта Строительные материалы
Продукция
Подождите идет загрузка ....
Спасибо, что присоединились к нам!
Остался последний шаг - подтвердите подписку, перейдя по ссылке из письма. Письмо уже у вас на почте
© 1999-2015 <span itemprop="name">ЖБИ-СНГ</span><br />Все права сохранены.
