Серия 1.041.1-2 Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий Выпуск 5.Плиты длиной 2650 мм с арматурой из стали класса А-III, из тяжелого и легк

Описание

Рабочие чертежи
1095 × 746 пикс.     Открыть в новом окне

Техническое описание – 3 стр

1.Общая часть

1.1.Данный выпуск содержит рабочие чертежи многопустотных плит перекрытий длиной 2650 мм. Основные параметры сечений плит приняты в соответствии с ГОСТ 9561-76 «Панели железобетонные многопустотные для перекрытий зданий и сооружений. Технические условия».
1.2.Плиты предназначены для межвидового применения при проектировании в строительстве общественных зданий, производственных и вспомогательных зданий промышленных предприятий.
1.3.Номенклатура плит (см. 1.041.1-2.5.ОООНИ) содержит следующие конструкции:
- рядовые плиты шириной 1190,1490 мм;
- пристенные плиты шириной 940 мм, устанавливаемые по крайним рядам колонн сечением 400×400 мм и 400×600 мм и шириной 1190 мм – по крайним рядам колонн сечением 300×300 мм;
- связевые плиты, шириной 1490 мм с вырезами по торцам, устанавливаемые по средним рядам колонн сечением 300×300 мм,400×400 и 400×600 мм

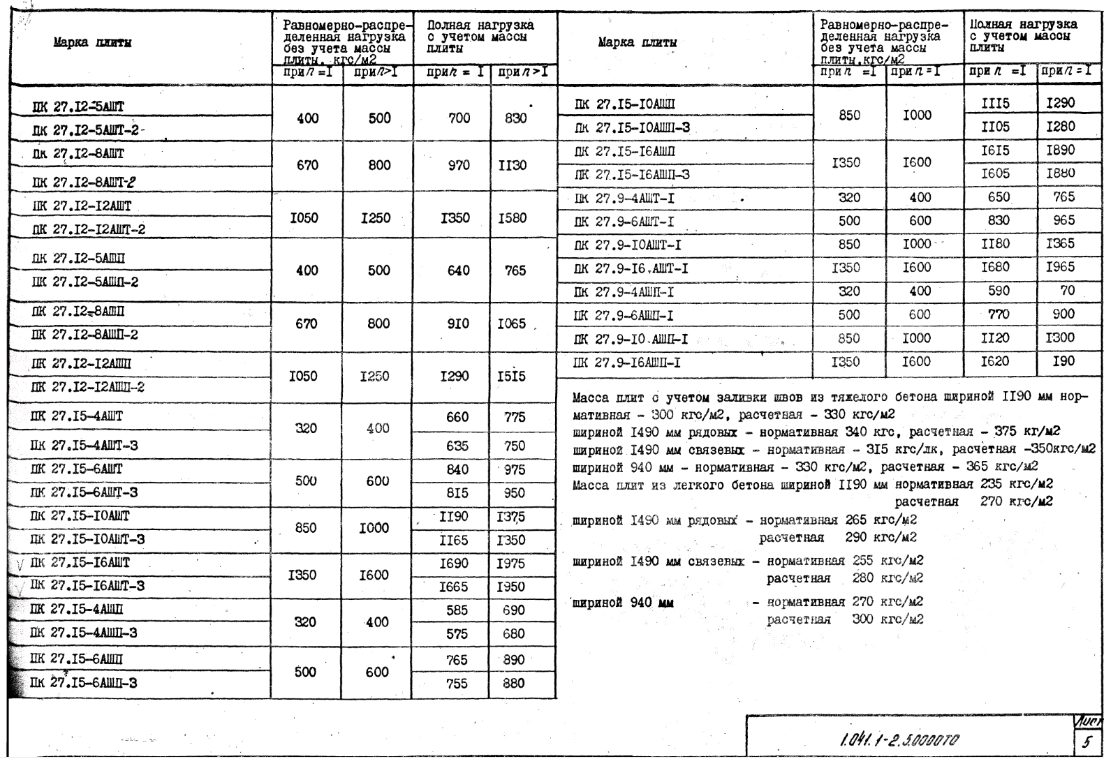

1.4. Плиты рассчитаны на вертикальные равномерно распределенные нагрузки (см. 1.041.1-2.5.ОООТО, табл.1). Пристенные и связевые плиты, кроме того, рассчитаны на восприятие горизонтального знакопеременного усилия в диске перекрытия. равного 10 тс.
1.5.Расчет плит произведен в соответствии с требованиями СНиП II-21-75
1.6.Плиты рассчитаны как шарнирно-опертые балки двутаврового сечения 3-ей категории трещиностойкости.
1.7.Маркировка плит принята в соответствии с требованиями ГОСТ 23009-78:
Марка рядовой плиты состоит из двух частей:
первая часть включает в себя буквенный индекс ПК (плита круглопустотная), длину и ширину плиты в дециметрах. Вторая часть марки характеризует величину условной расчетной нагрузки на плиту в сотнях килограммов на квадратный метр, класс стали напрягаемой арматуры и вид бетона – индекс «Т» принят для тяжелого бетона, индекс «П» - для легкого (пористого) бетона.
Марка пристенных и связевых плит имеют третью часть – цифровой индекс. Пристенной плите шириной 940 мм соответствует индекс «I», пристенной плите шириной 1190 мм – индекс «2», связевой плите – индекс «3».
Полная марка рядовой плиты размером 2,65×1,5 мм под расчетную условную нагрузку 800  , с арматурой из стали АIII, из тяжелого бетона, выглядит следующим образом:
ПК27.15-8АIIIT, марка соответствующей пристенной плиты – ПК27.9-8АIIIT-1
1.8.Предел огнестойкости плит – не ниже 0,75 часа.
1.9.Плиты проверены на действие нагрузок электропогрузчика ЭП-500, грузоподъемностью 500 кг.
1.10. Один из торцов плит усиливается при формировании за счет уменьшения диаметра пустоты. С другого торца пустоты заделываются вкладышами длиной 130 мм и диаметром 158 мм из бетона марки бетона плиты. Заделка пустот производится непосредственно после извлечения пуансонов, до пропаривания.
1.11.Для улучшения совместной работы плит между собой и с ригелями перекрытия по боковым граням и торцам плит устраиваются шпонки /Заявка в„– 3726552/.

2.Технические требования

2.1.Плиты следует изготавливать в соответствии с требованиями ГОСТ 9561-76, ГОСТ 13015.0-83 и настоящих рабочих чертежей.
2.2.Плиты изготавливаются из тяжелого бетона и бетона на пористых крупных заполнителях при плотном мелком заполнителе. Марки бетона по прочности на сжатие – 200.
2.3.В качестве крупных пористых заполнителей легкого бетона приняты керамзит, аглопорит или шлаковая пемза с объемной насыпной массой не менее  крупностью не более 10 мм.
2.4.В качестве мелкого заполнителя для легких бетонов следует принимать кварцевый песок, удовлетворяющий требованиям ГОСТ 8736-77*.Песок для строительных работ. Технические условия.
2.5. В качестве предварительной напрягаемой арматуры принята сталь горячекатаная периодического профиля класса AIII (ГОСТ 5781-82).
2.6.Верхняя и нижняя зоны плит армируются сварными сетками. На приопорных участках, в промежутках между пустотами устанавливаются каркасы. В пристенных и связевых плитах на всю длину плит устанавливают каркасы, к верхним стержням которых приварены пластины.
Материалы сеток и каркасов – обыкновенная арматурная проволок периодического профиля класса Вр-I (ГОСТ 6727-80) и стержни из горячекатаной стали периодического профиля класса АIII (ГОСТ 5781-82).
2.7.Толщина защитного слоя бетона предварительно напрягаемой арматуры – 20 мм; для сеток верхней и нижней зон плит – 15 мм.
Значения ее действительных отклонений не должны превышать предельных, указанных в таблице 2 ГОСТ 13015.0-83.

3.Указания по изготовлению и приемке плит

3.1.При изготовлении плит необходимо выполнять требования ГОСТ 9561-76, ГОСТ 13015.0-83 настоящей проектной документации, а так же технологической документации, содержащий требования к изготовлению плит на всех стадиях производственного процесса.
3.2.Плиты изготавливаются по агрегатно-поточной технологии.
3.3.Требования к изготовлению и контролю качества арматурных каркасов, сеток и петель для подъема приведены в выпуске 4 настоящей серии.
3.4.Передаточная прочность бетона Ro назначена в соответствии с таблицей 7 СНиП II-21-75 и приведена в таблице 2 настоящего технического описания.
Отпуск арматуры необходимо производить плавно, мгновенная передача усилий на бетон не допускается.
3.5.При изготовлении плит из легких (на пористых заполнителях) бетонов объемная масса бетона в высушенном состоянии должна быть не более  . Объем межзерновых пустот в уплотненной бетонной смеси, определенный по ГОСТ 10181.3-81, не должен превышать величин по ГОСТ 25820-83.
3.6.Объемная масса легких бетонов с установившейся влажностью – 5% и с учетом веса арматуры -
3.17.При бетонировании плит особое внимание следует обратить на тщательное заполнение бетоном опорных зон.
3.8.Для обеспечения требуемой величины защитного слоя бетона должны применяться подкладки из цементно-песчаного раствора или пластмасс. Применение стальных фиксаторов, выходящих на поверхность бетона, не допускается.
3.9.При изготовлении плит должен быть обеспечен входной и пооперационный технологический контроль на всех стадиях производства в соответствии с ГОСТ 13015.1-81.
3.10.Значения действительных отклонений проектных размеров геометрических параметров плит, указанных в таблице 1 ГОСТ 13015.0-83 не должны превышать предельных, установленных на конструкции конкретного вида соответствующих классов точности по ГОСТ 21779-82.
3.11.Приемка плит должна производиться в соответствии с требованиями ГОСТ 13015.1-81, ГОСТ 8829-77 и рабочих чертежей.
3.12.Внешний вид и качество поверхностей плит должны удовлетворять требованиям ГОСТ 13015.0-83, как для конструкций, предназначенных под отделку.
3.13.Для оценки качества изготовляемых плит необходимо систематически проводить испытания рядовых плит, как наиболее массовых, в соответствии с ГОСТ8829-77. Испытания пристенных в связевых плит следует производить неразрушающими методами.
3.14.Порядок использования плит, не выдержавших испытания, регламентируется ГОСТ 8829-77.
3.15.Величина отпускной прочности плит устанавливается в соответствии с ГОСТ 13015.0-83
3.16.На боковой грани плит в соответствии с требованиями ГОСТ 13015.2-81 должны быть обозначены несмываемой краской:марка плиты, дата изготовления, масса плиты в кг, марка предприятия – изготовителя и штамп ОТК.

4.Указания по применению плит

4.1.Многопустотные плиты разработаны для применения в зданиях с неагрессивной средой, как в несейсмических районах строительства, так и в районах с сейсмичностью 7 9 баллов.
4.2.Плиты допускается применять в условиях постоянного воздействия температуры до 50 МР‰С и нормального влажностного режима.
4.3.Назначение марок плит производится при проектировании зданий по нагрузкам конкретного объекта в соответствии с допустимыми нагрузками на плиты, приведенными в таблице 1 настоящего технического описания.
4.4.В случае применения плит под нагрузки, отличающиеся по характеру воздействия о равномерно распределенных, принятых при расчете, назначение марок плит производства на основе расчета плит на конкретные нагрузки и выбора типовых плит необходимой несущей способности.
4.5.В выборах арматуры к рабочим чертежам плит указаны только классы стали, без указания марок стали, которые должны приниматься в проектах конкретных объектов в зависимости от температурных условий эксплуатации конструкций и характера нагрузок (статические, динамические). В соответствии с действующими нормативными документами.

5.Указания по транспортированию, хранению и монтажу

5.1.Транспортирование и хранение плит производится в горизонтальном (рабочем) положении в соответствии с ГОСТ 13015.4-84
5.2.Не допускается транспортировка плит, отпускная прочность которых не соответствует требованиям ГОСТ 13015.0-83, ГОСТ 9561-76 и рабочих чертежей.
5.3. Подъем плит следует производить таким образом. Чтобы нагрузка от собственной массы плиты распределялась равномерно между четырьмя петлями.
5.4.Плиты должны храниться на специально оборудованных складах, в штабелях, рассортированные по типоразмерам, маркам и партиям. Размеры проходов и проездов между штабелями и высота штабеля устанавливаются по СНиП III-4-80.
5.5.При складировании плит прокладки устанавливаются в пределах участков, равных 300 мм от торцов плит. Прокладки между плитами должны устанавливаться строго по вертикали.
5.6.Порядок укладки перевозимых плит на грузовую платформу должен обеспечивать равномерное распределение нагрузки относительно продольной оси симметрии и относительно осей колес грузовых платформ транспортных средств.
1104 × 759 пикс.     Открыть в новом окне

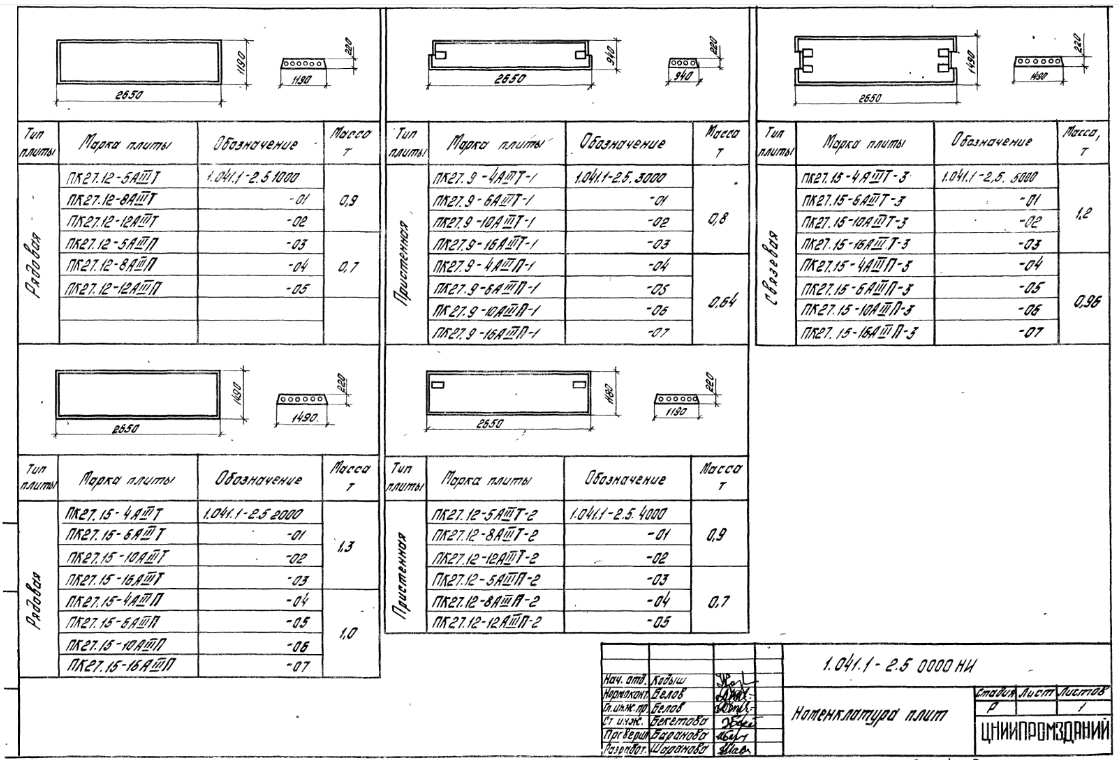

Номенклатура плит – 8 стр

1119 × 760 пикс.     Открыть в новом окне

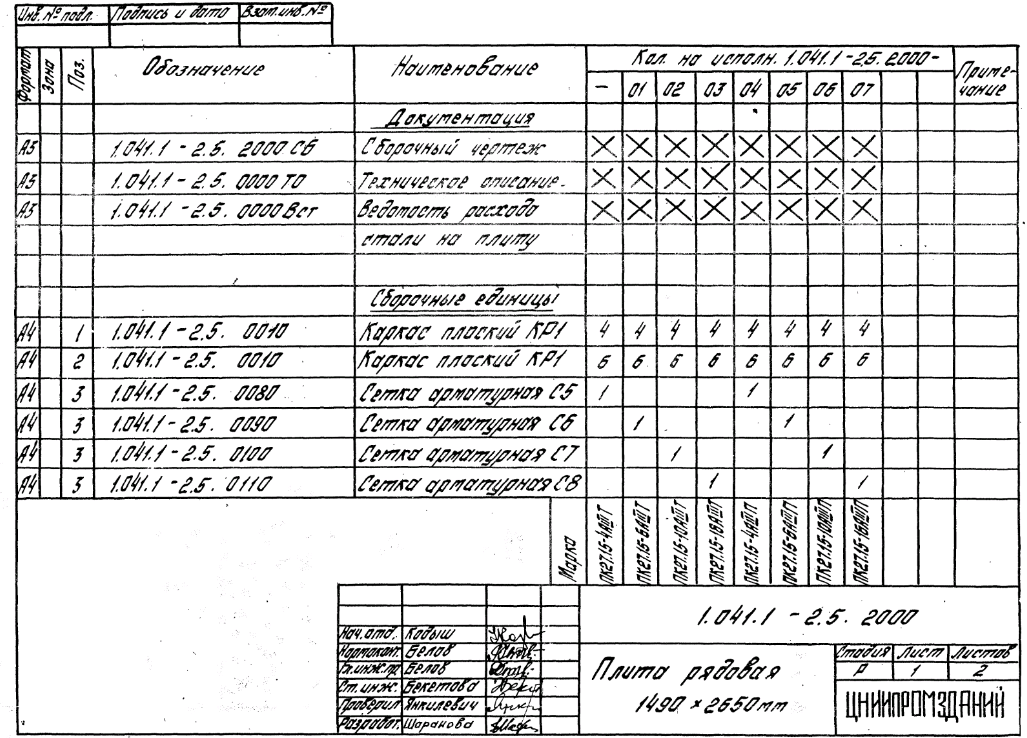

Плита рядовая 1190×2650 мм – 9 стр

1032 × 748 пикс.     Открыть в новом окне

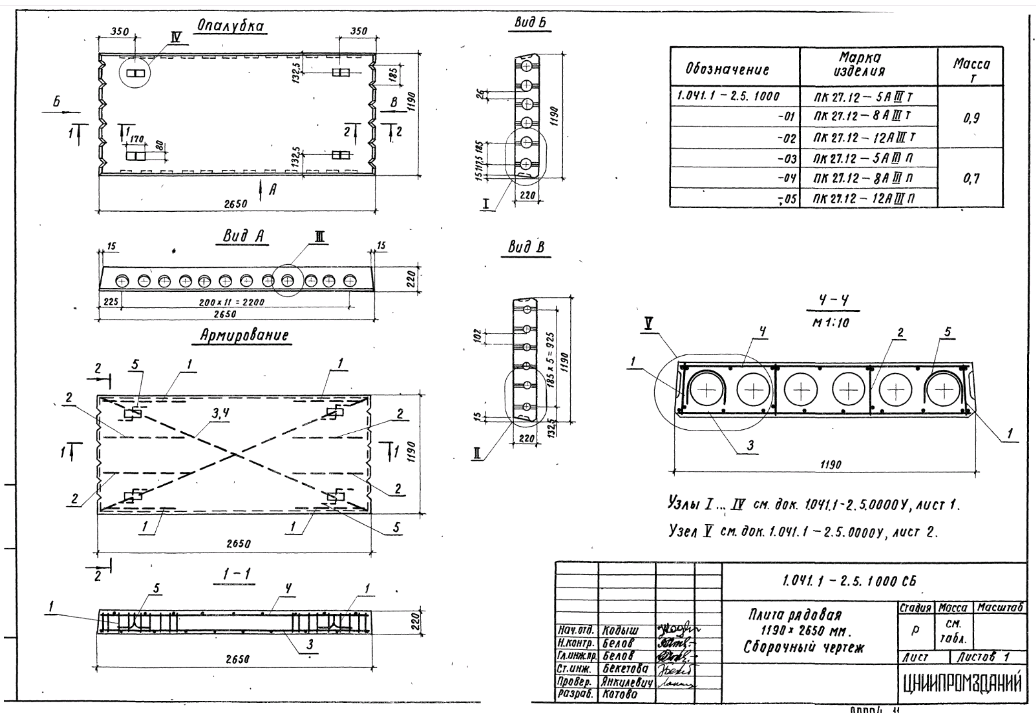

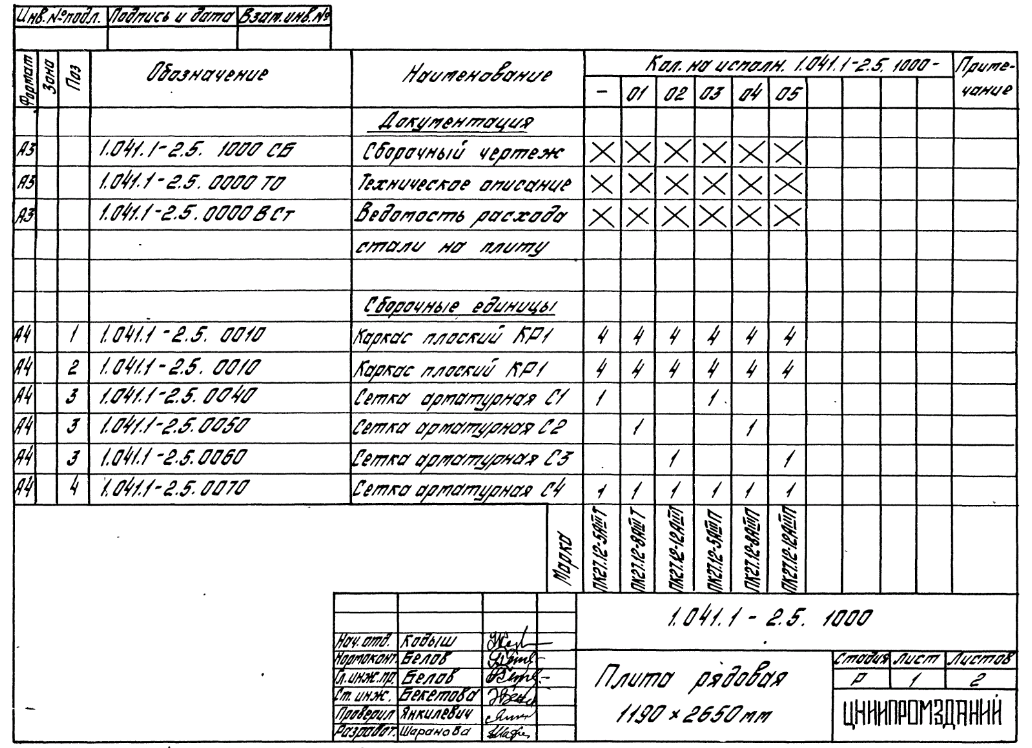

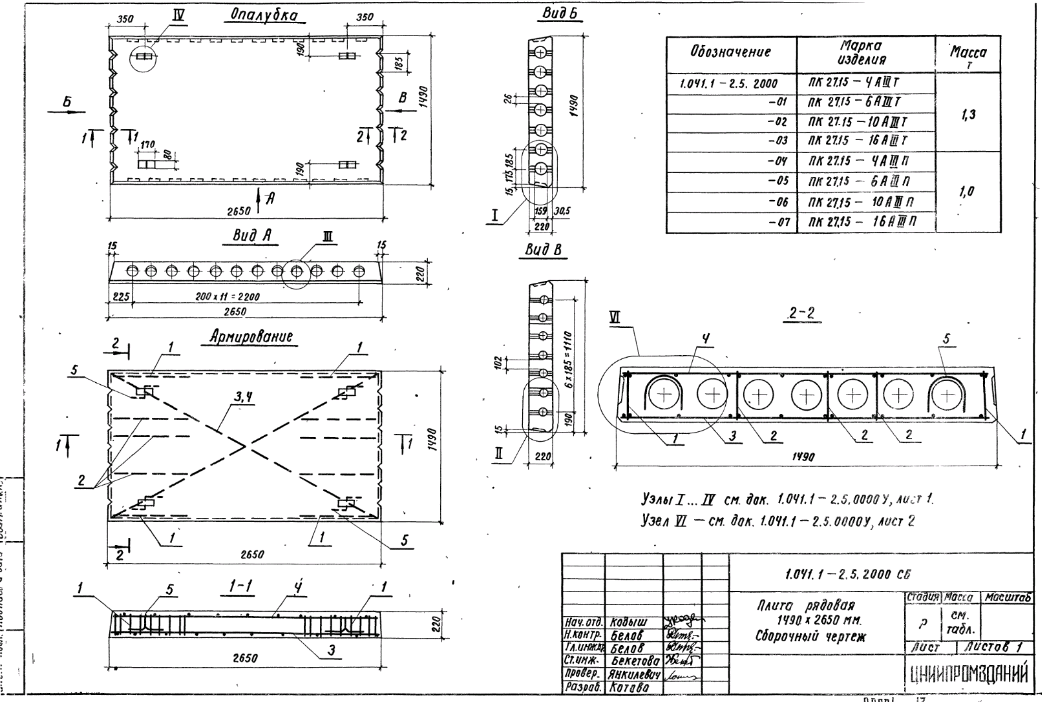

Плита рядовая 1190×2650 мм Сборочный чертеж – 10 стр

1036 × 713 пикс.     Открыть в новом окне

Плита рядовая 1490×2650 мм – 11 стр

1027 × 738 пикс.     Открыть в новом окне

Плита рядовая 1490×2650 мм Сборочный чертеж – 12 стр

1042 × 702 пикс.     Открыть в новом окне

Плита пристенная 940×2650 мм – 13 стр

1026 × 747 пикс.     Открыть в новом окне

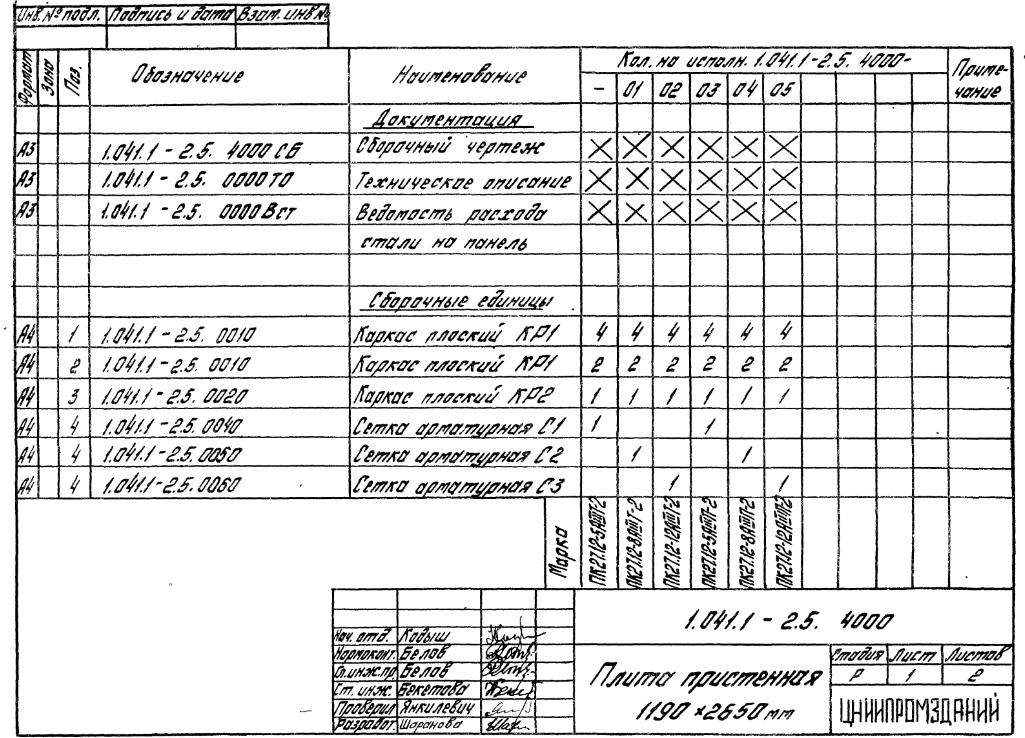

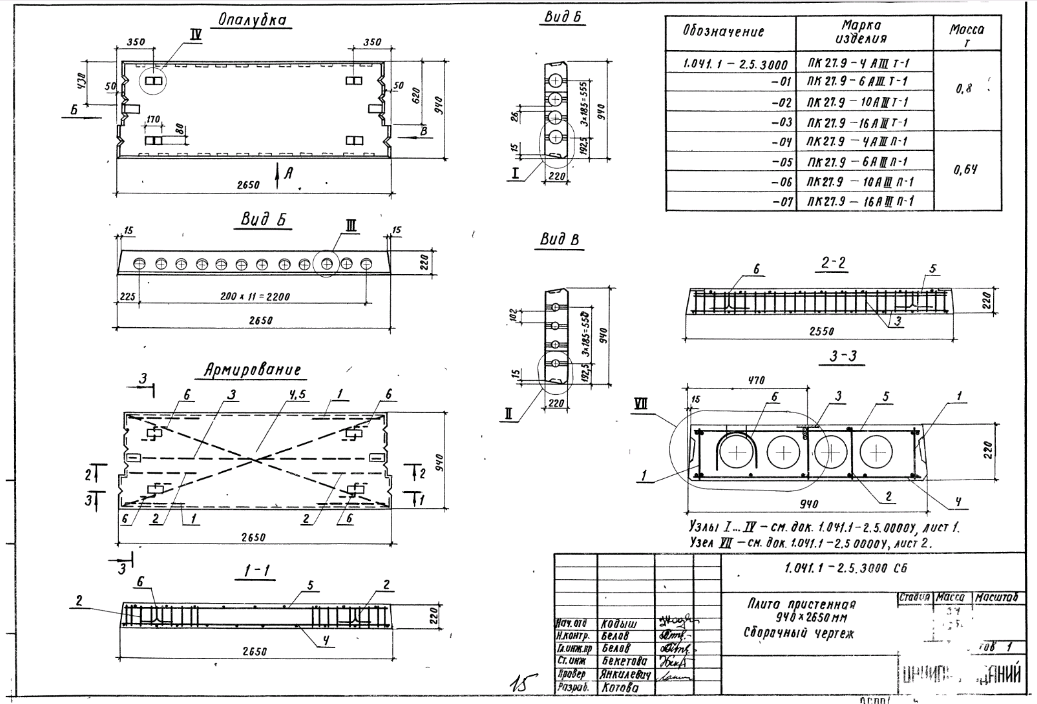

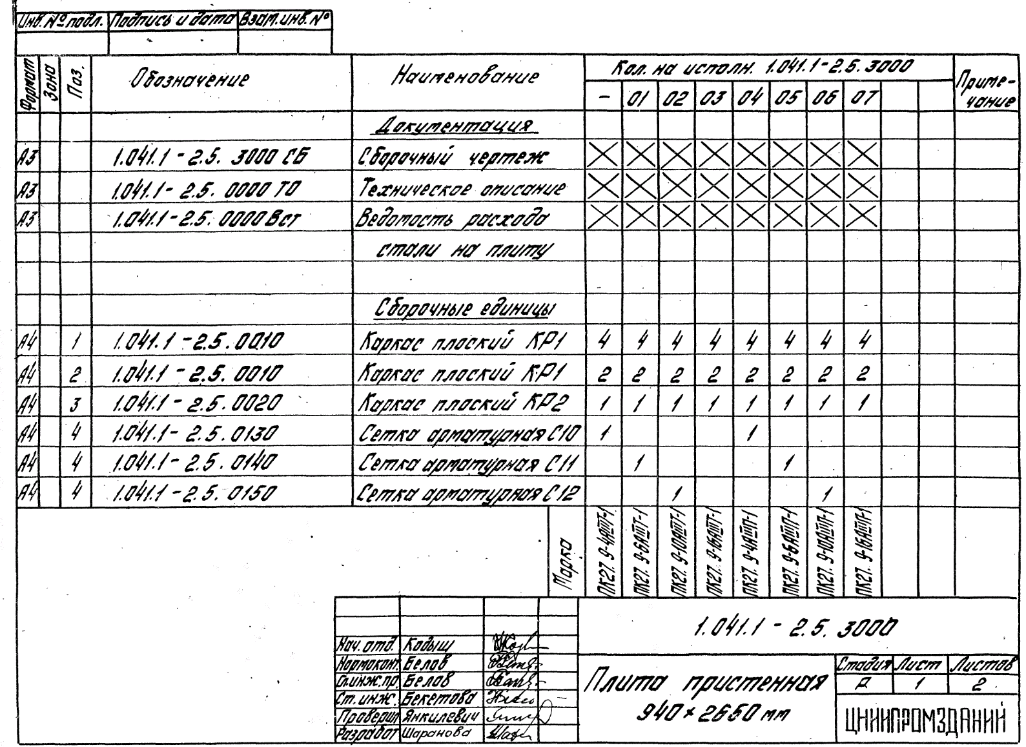

Плита пристенная 940×2650 мм Сборочный чертеж – 14 стр

1037 × 704 пикс.     Открыть в новом окне

Плита пристенная 1190×2650 мм – 15 стр

1025 × 738 пикс.     Открыть в новом окне

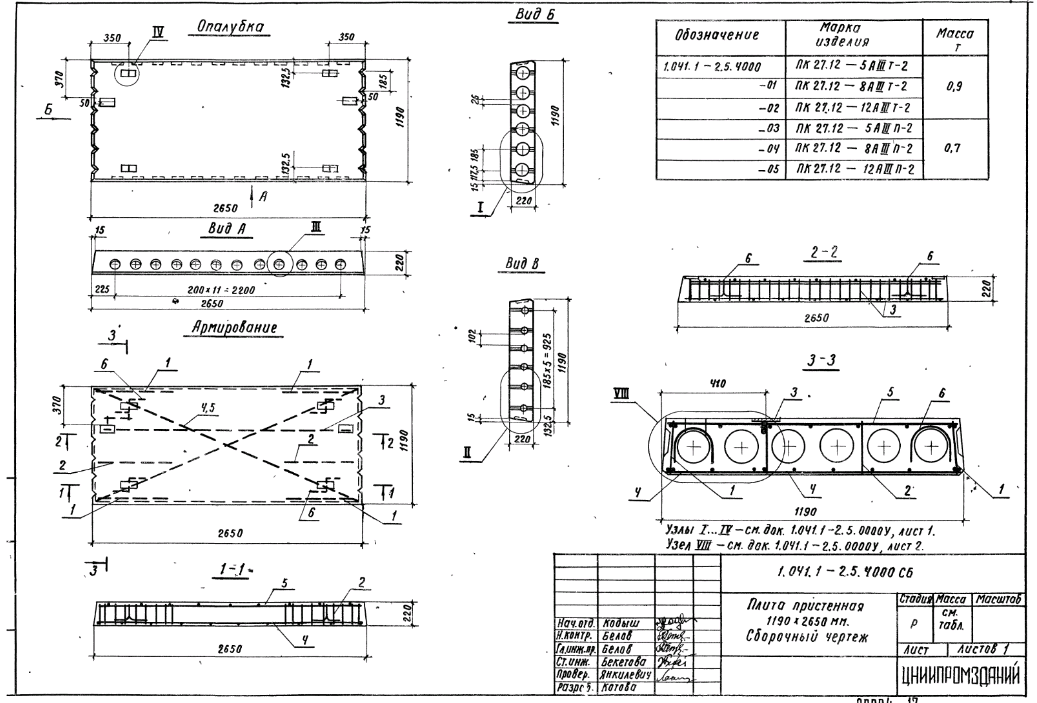

Плита пристенная 1190×2650 мм Сборочный чертеж – 16 стр

1037 × 703 пикс.     Открыть в новом окне

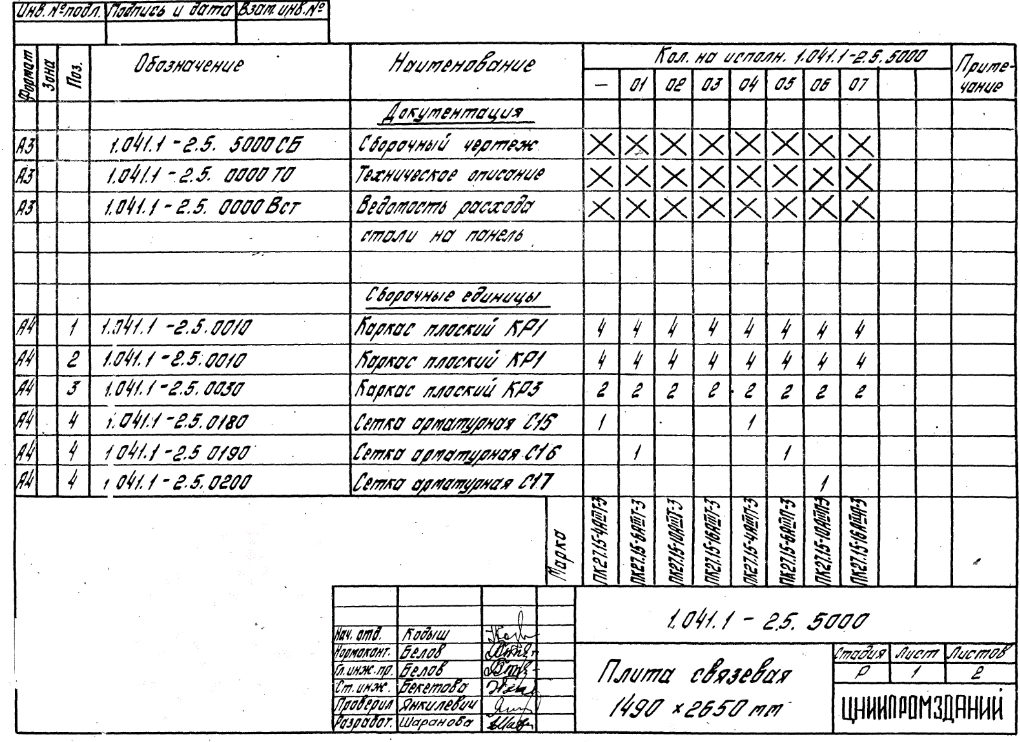

Плита связевая 1490×2650 мм – 17 стр

1020 × 742 пикс.     Открыть в новом окне

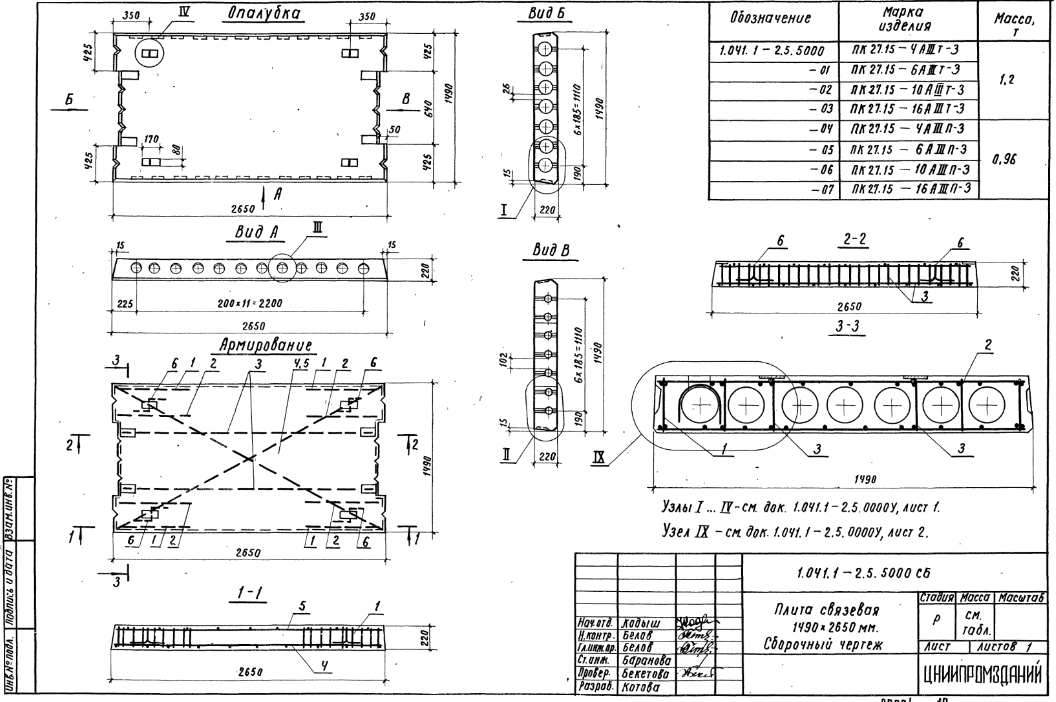

Плита связевая 1490×2650 мм Сборочный чертеж – 18 стр

1056 × 702 пикс.     Открыть в новом окне

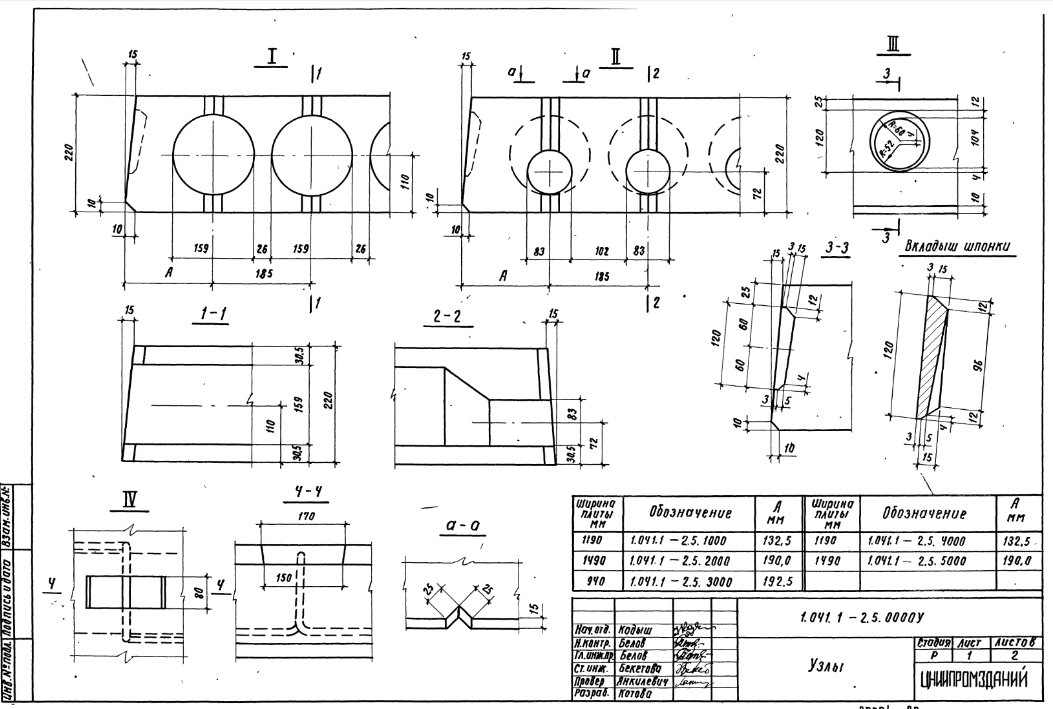

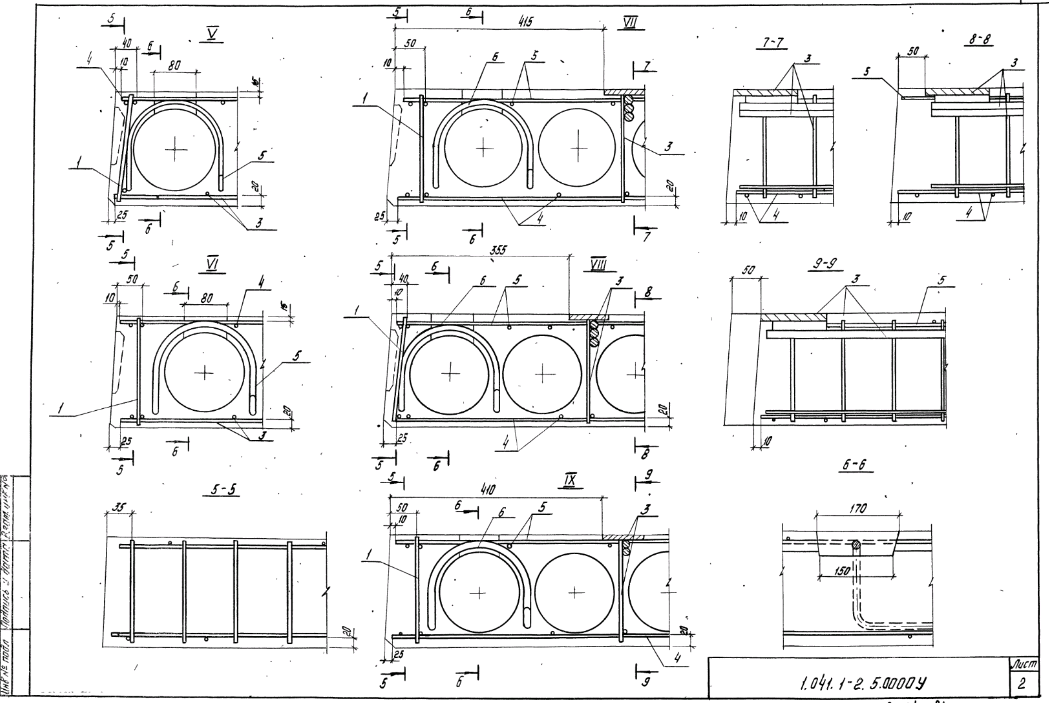

Узлы – 19 стр

1053 × 709 пикс.     Открыть в новом окне
1049 × 703 пикс.     Открыть в новом окне

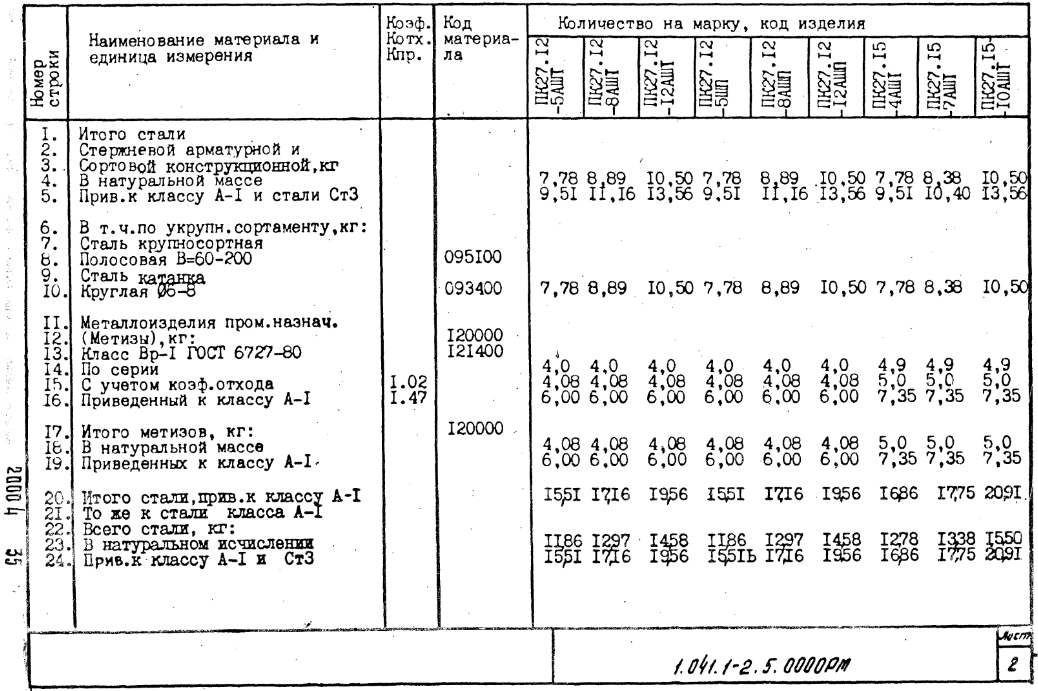

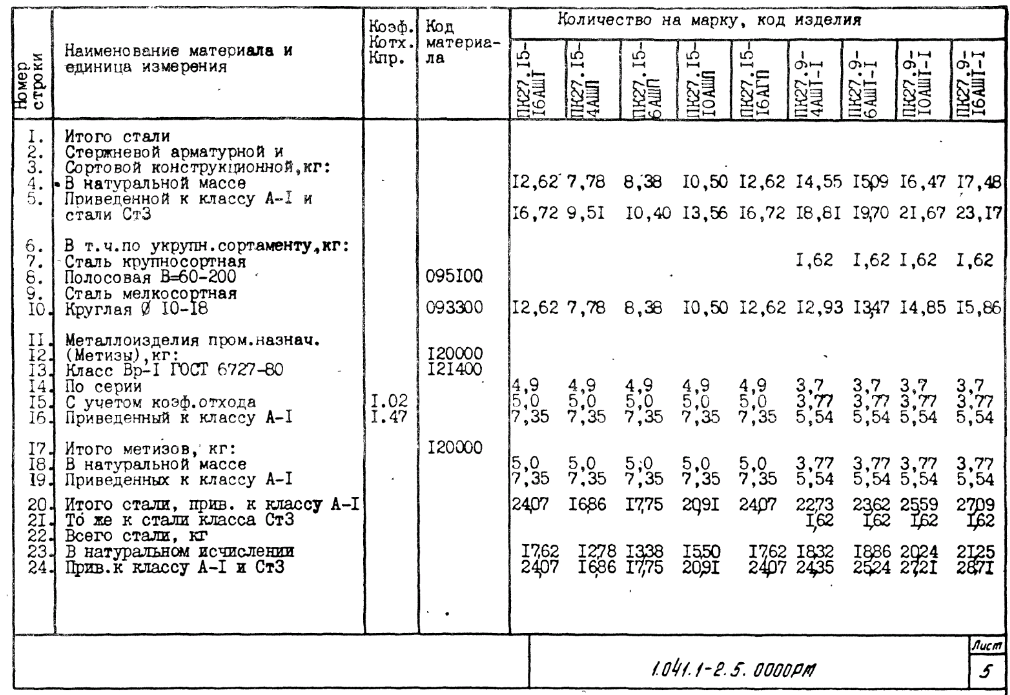

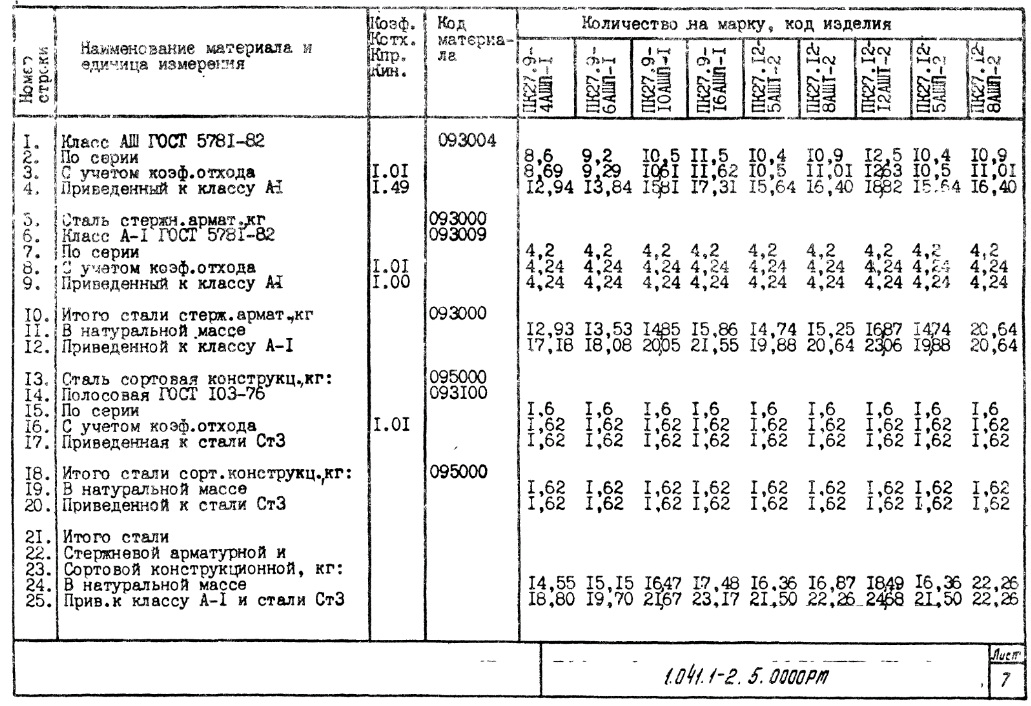

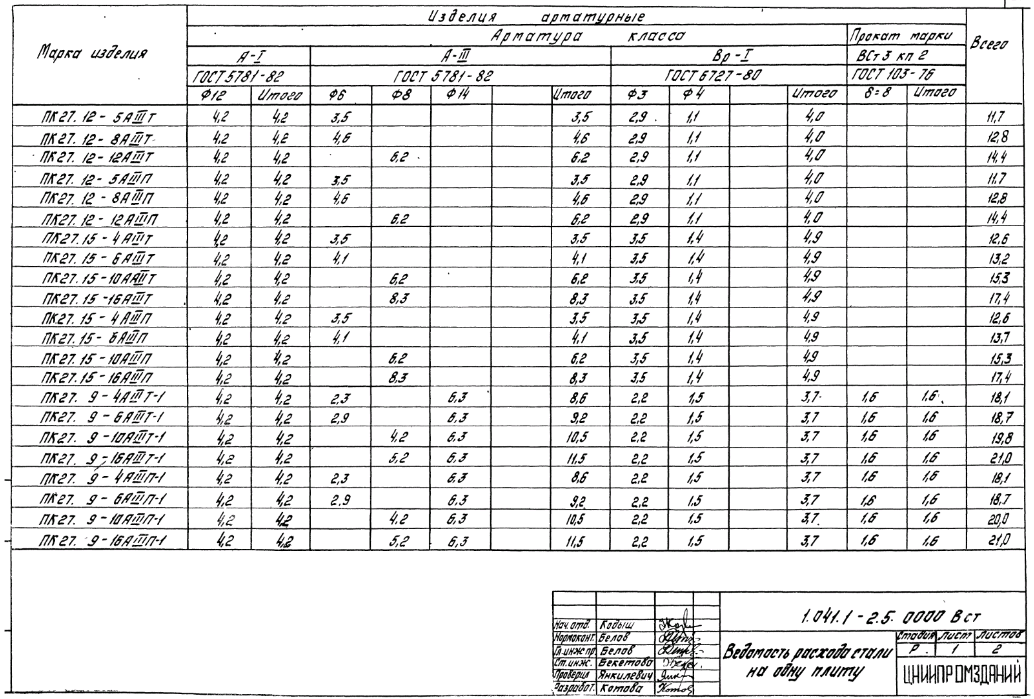

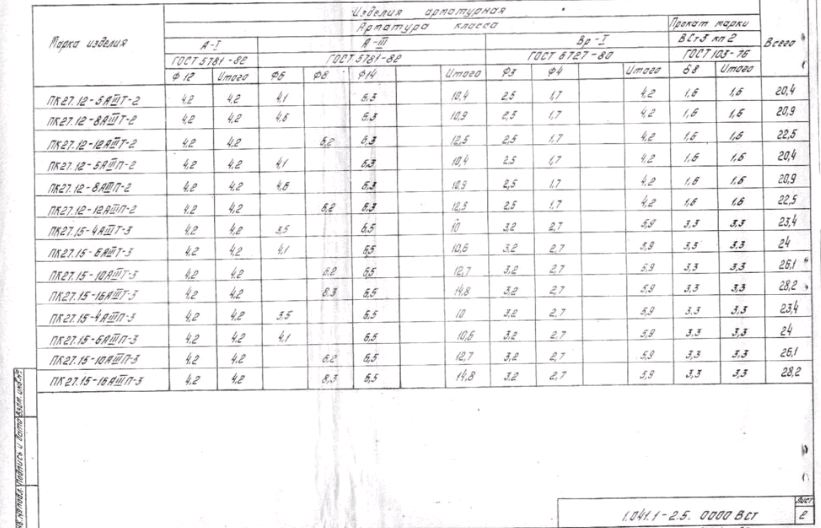

Ведомость расхода стали на одну плиту – 21 стр

1034 × 699 пикс.     Открыть в новом окне
821 × 528 пикс.     Открыть в новом окне

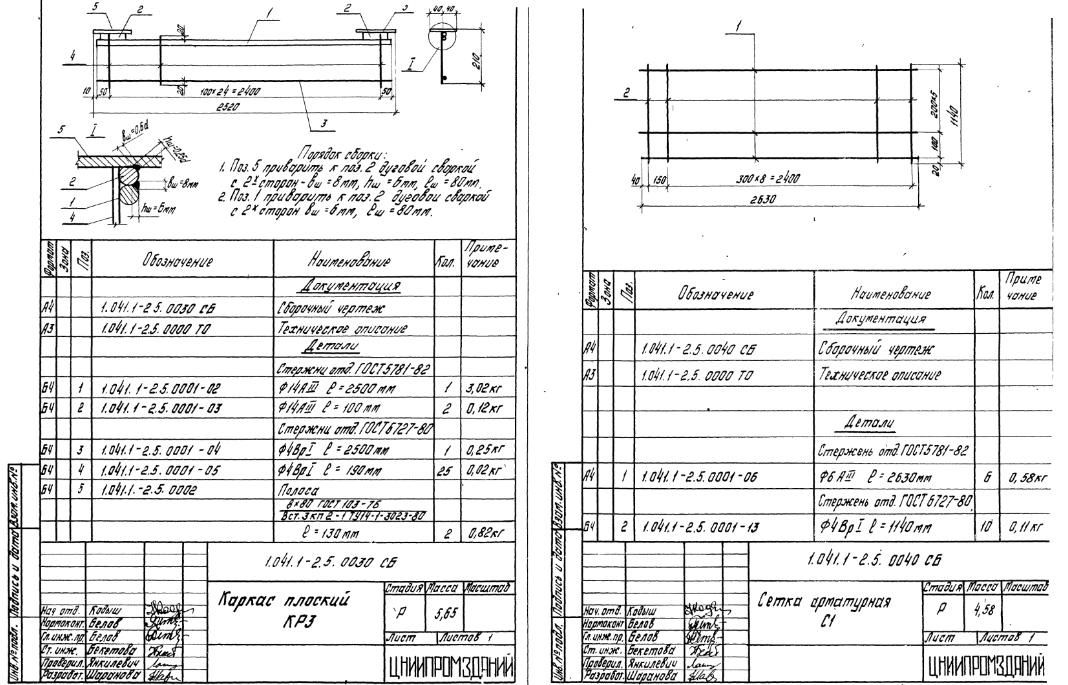

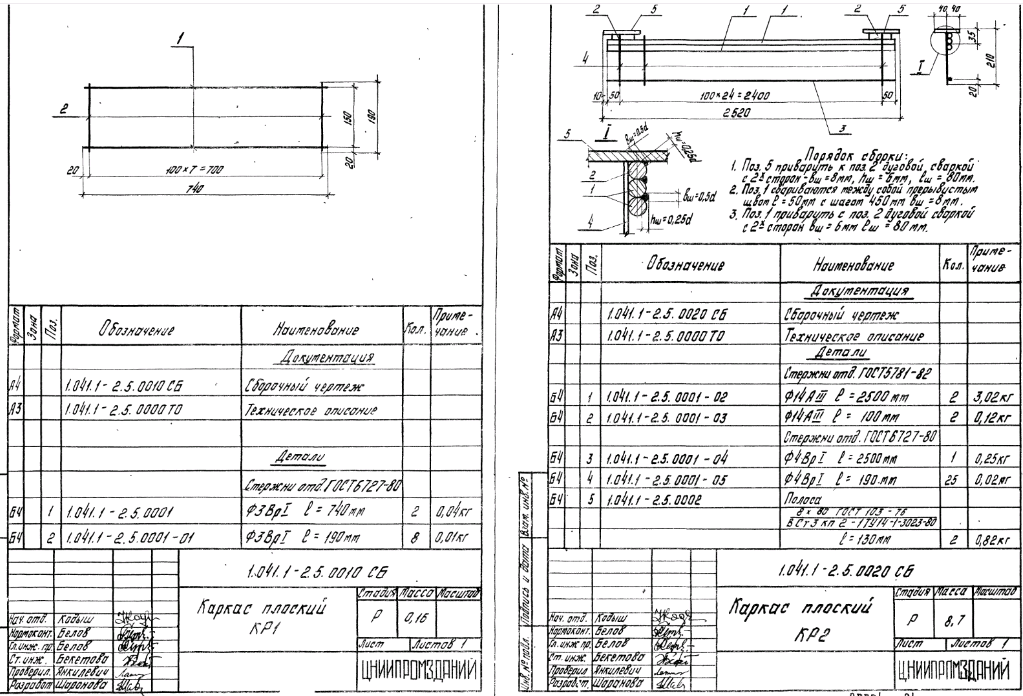

Каркас плоский КР1; КР2 – 23 стр

1023 × 696 пикс.     Открыть в новом окне

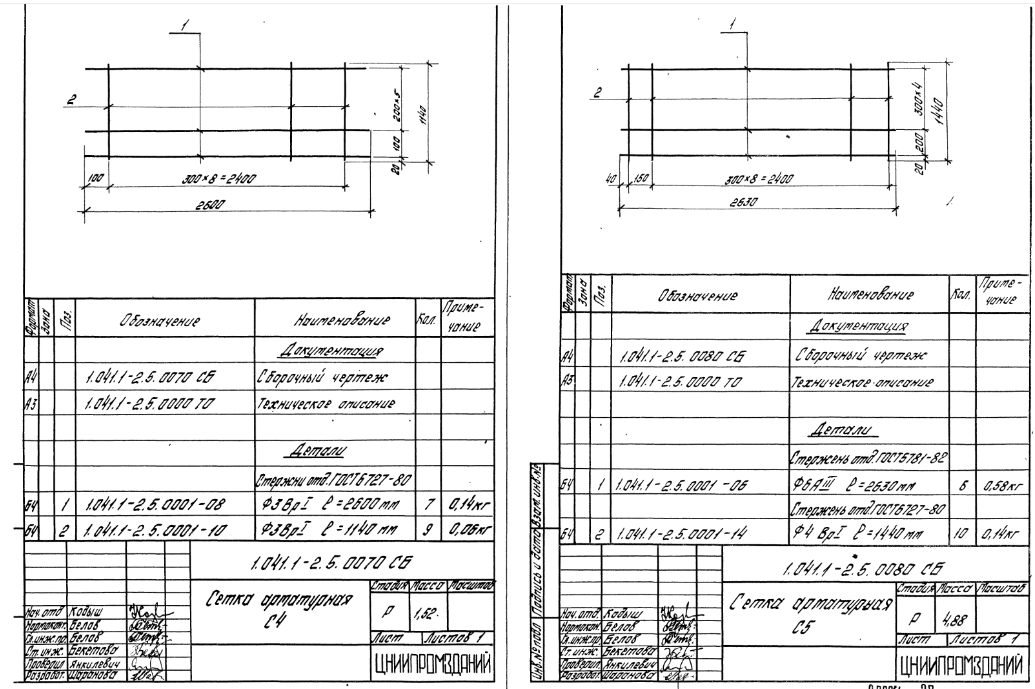

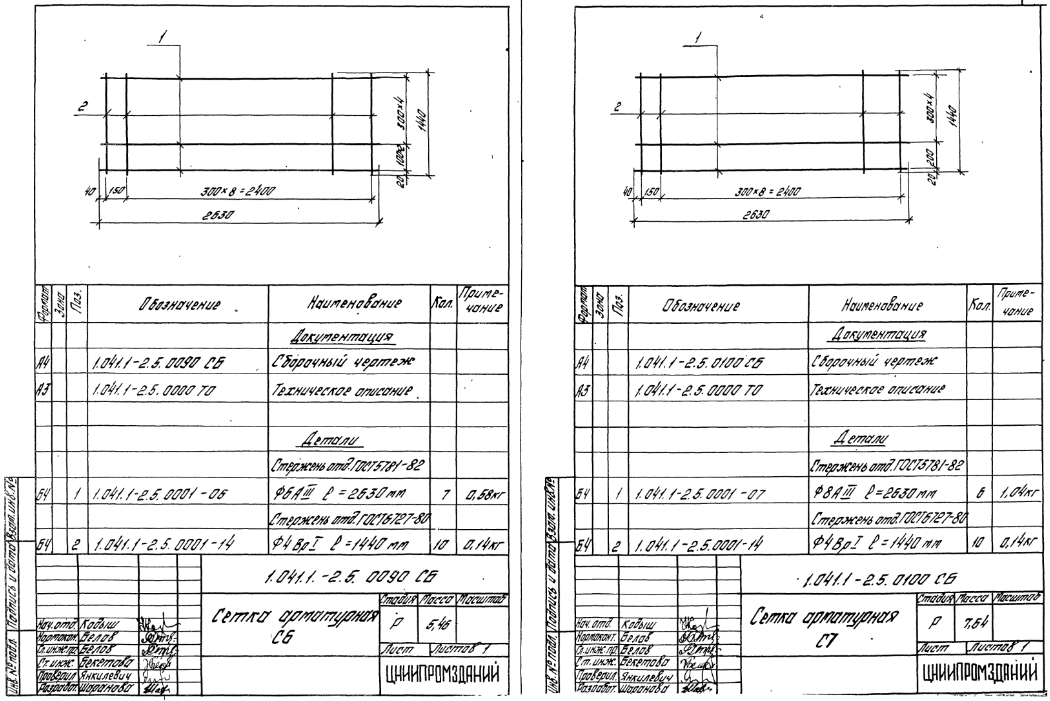

Каркас плоский КР3; Сетка арматурная С1 – 24 стр

1068 × 685 пикс.     Открыть в новом окне

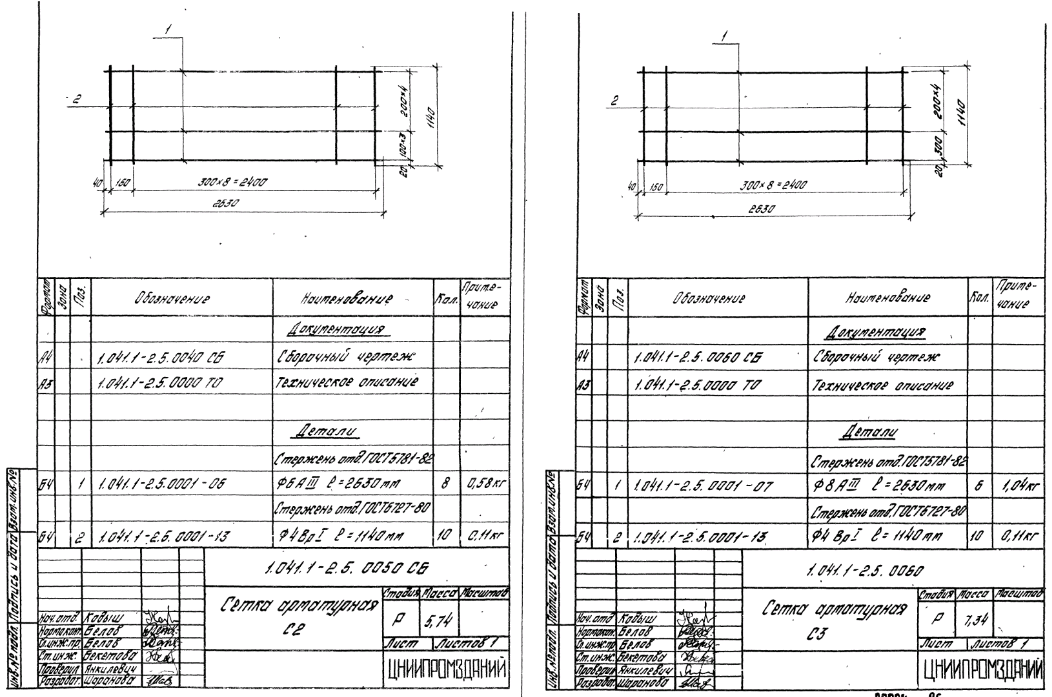

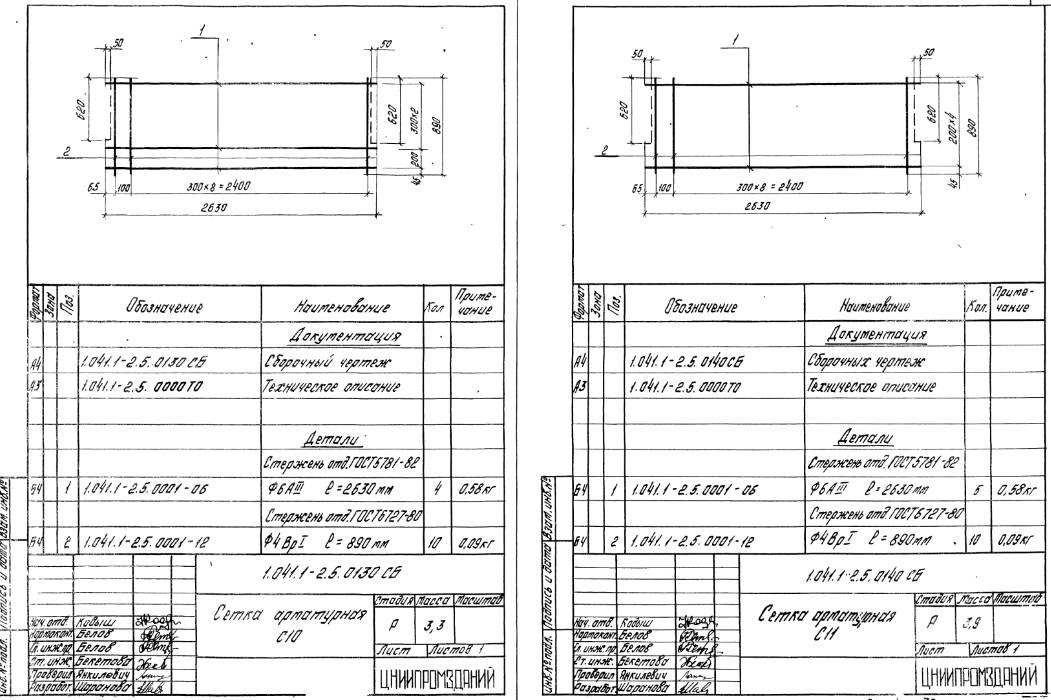

Сетка арматурная С2; С3 – 25 стр

1052 × 697 пикс.     Открыть в новом окне

Сетка арматурная С4; С5 – 26 стр

1035 × 689 пикс.     Открыть в новом окне

Сетка арматурная С6; С7 – 27 стр

1050 × 701 пикс.     Открыть в новом окне

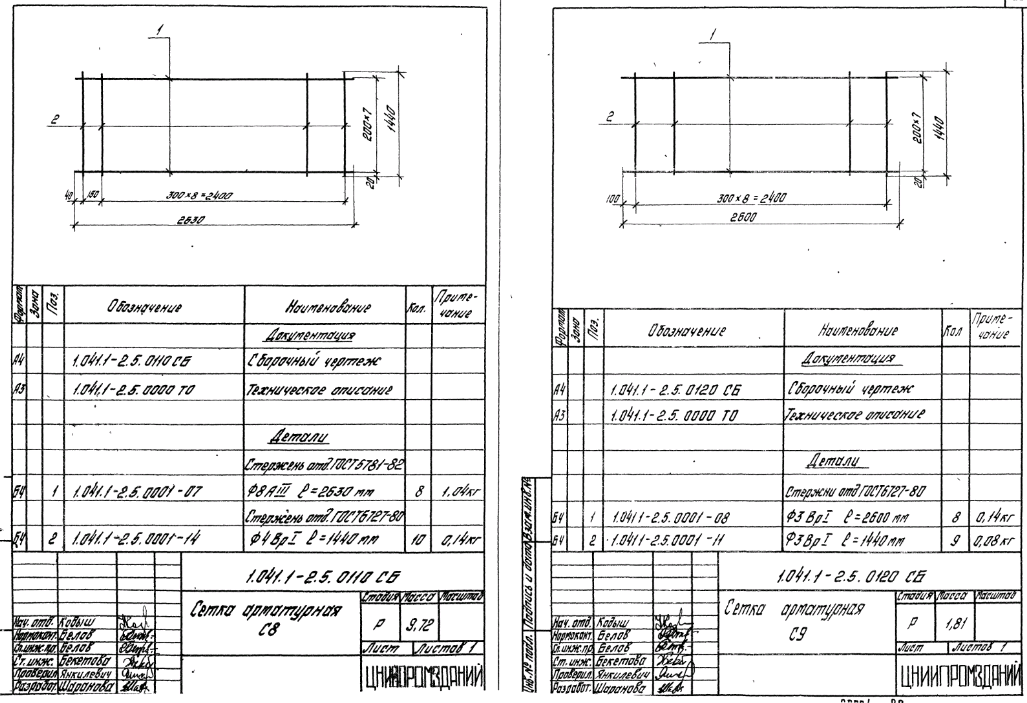

Сетка арматурная С8; С9 – 28 стр

1027 × 703 пикс.     Открыть в новом окне

Сетка арматурная С10; С11 – 29 стр

1051 × 700 пикс.     Открыть в новом окне

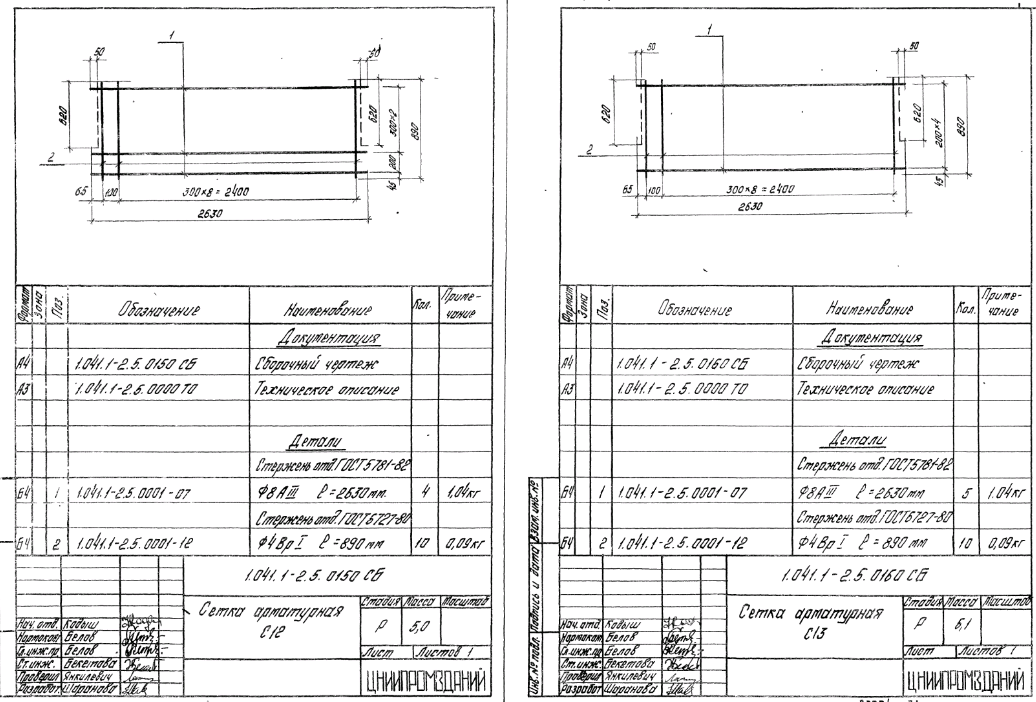

Сетка арматурная С12; С13 – 30 стр

1036 × 702 пикс.     Открыть в новом окне

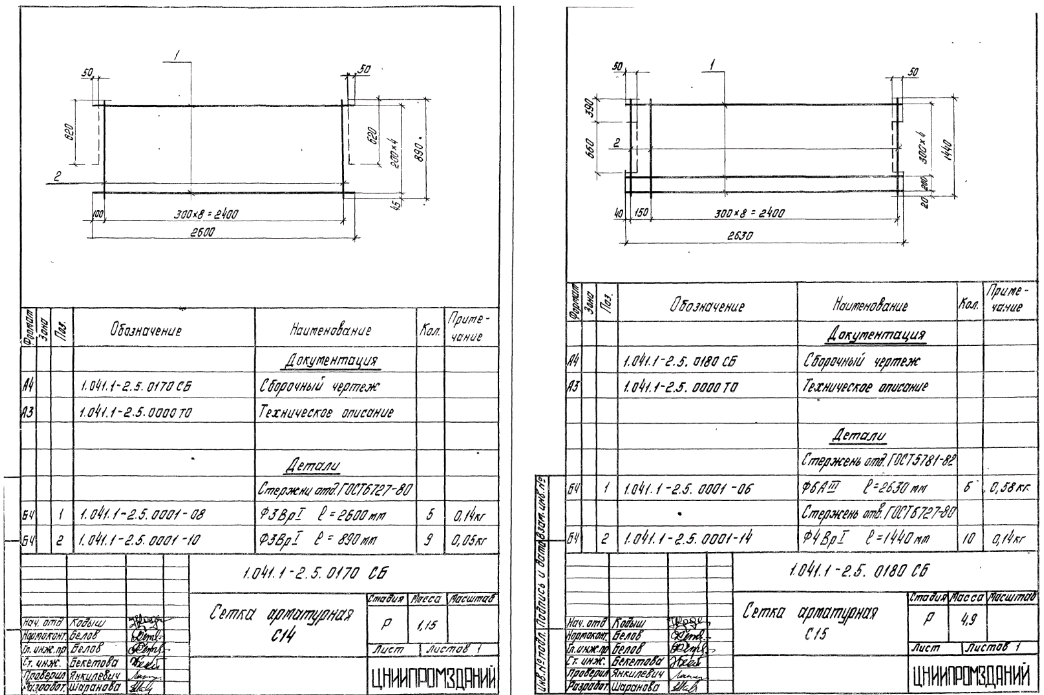

Сетка арматурная С14; С15 – 31 стр

1044 × 695 пикс.     Открыть в новом окне

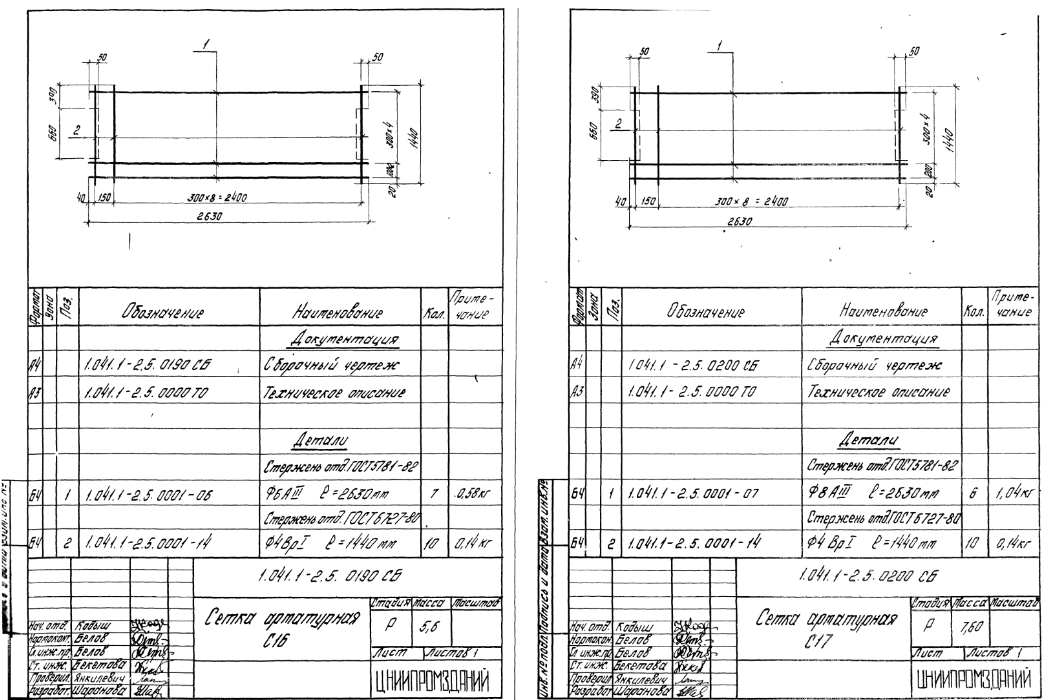

Сетка арматурная С16; С17 – 32 стр

1048 × 700 пикс.     Открыть в новом окне

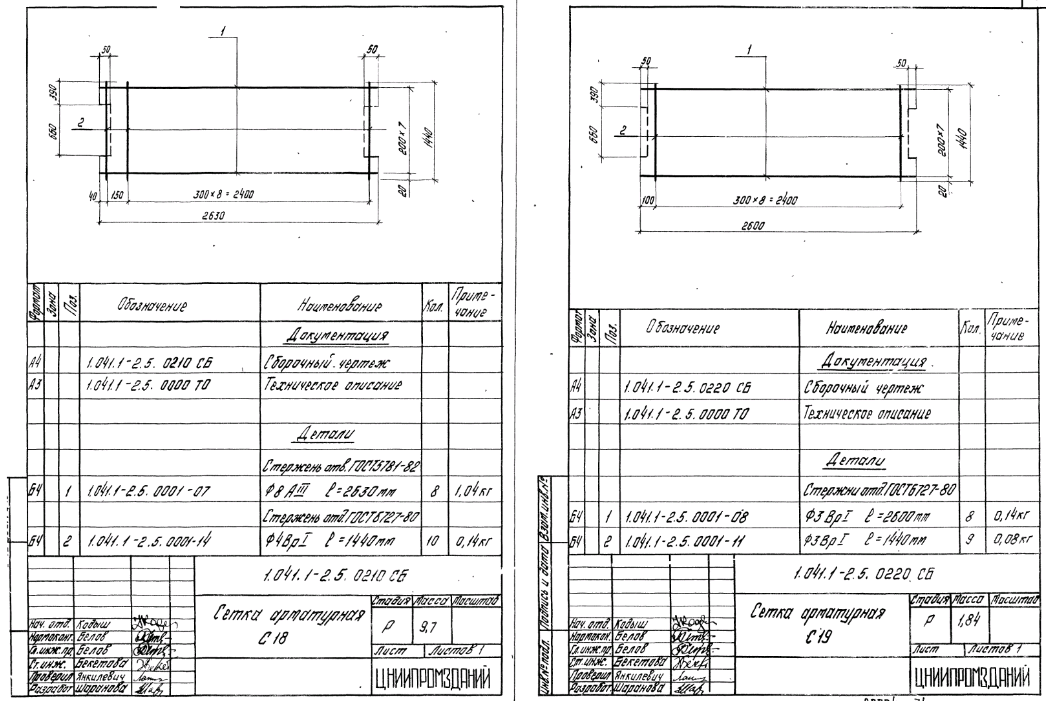

Сетка арматурная С18; С19 – 33 стр

1046 × 701 пикс.     Открыть в новом окне

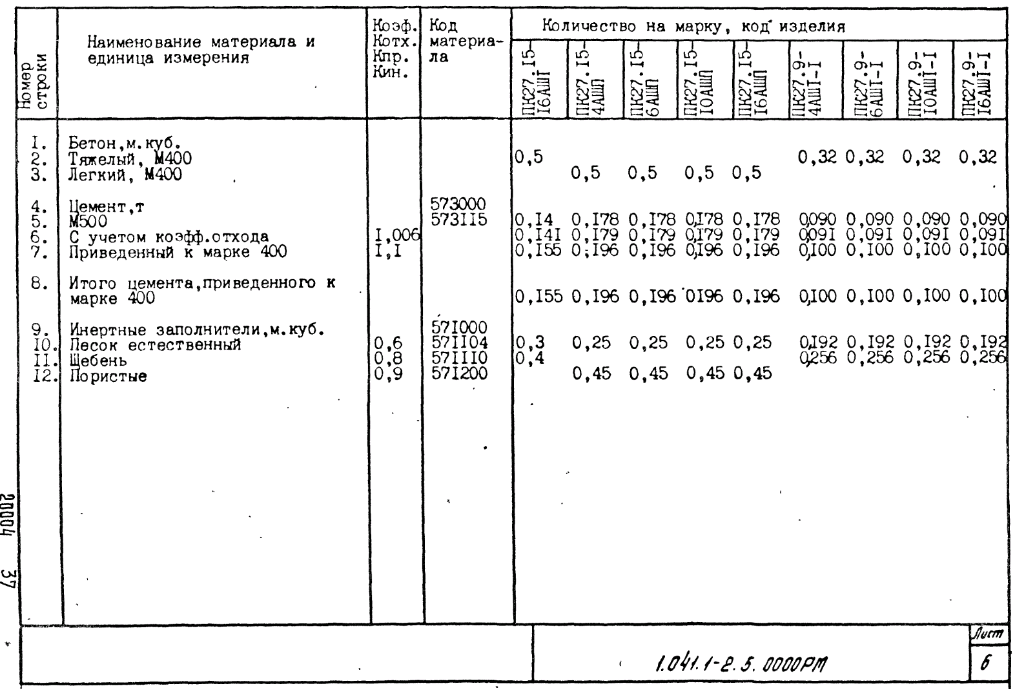

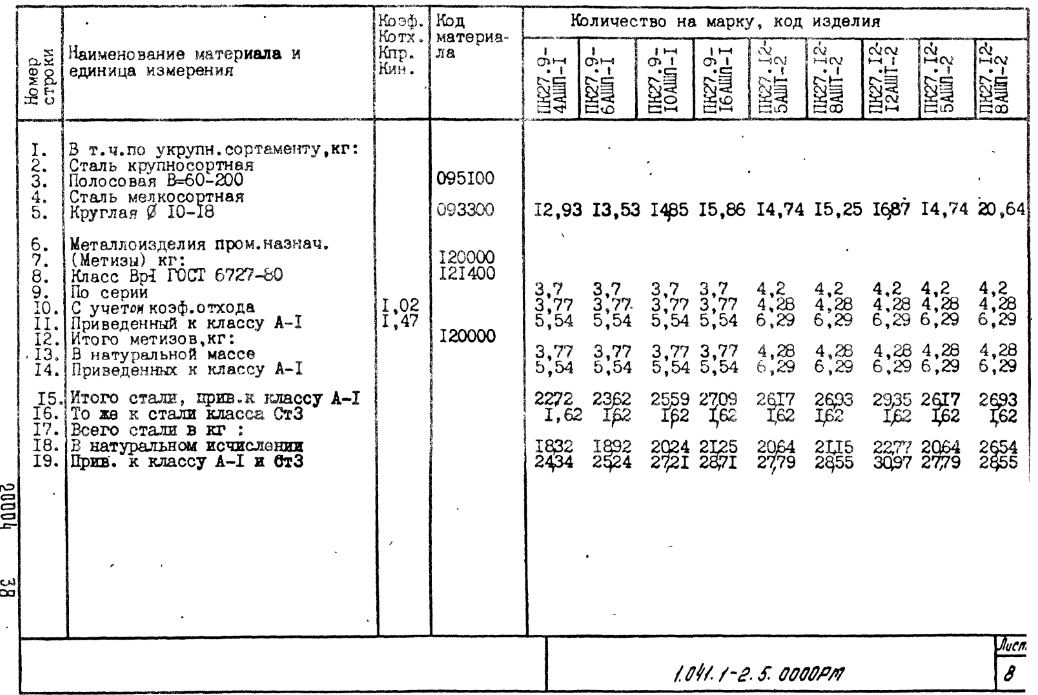

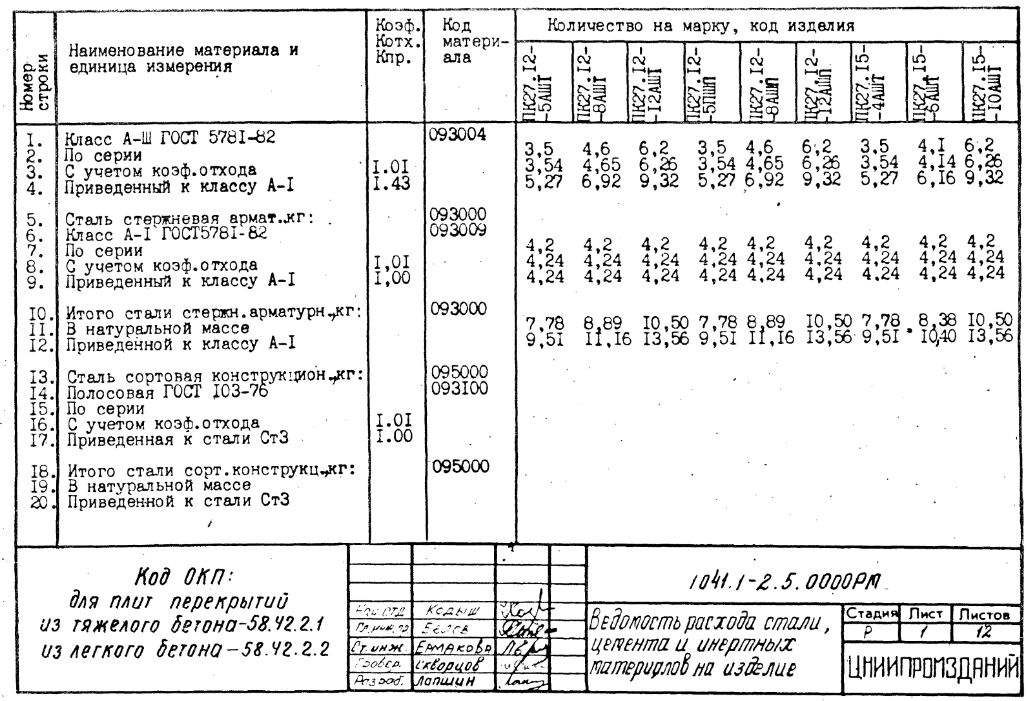

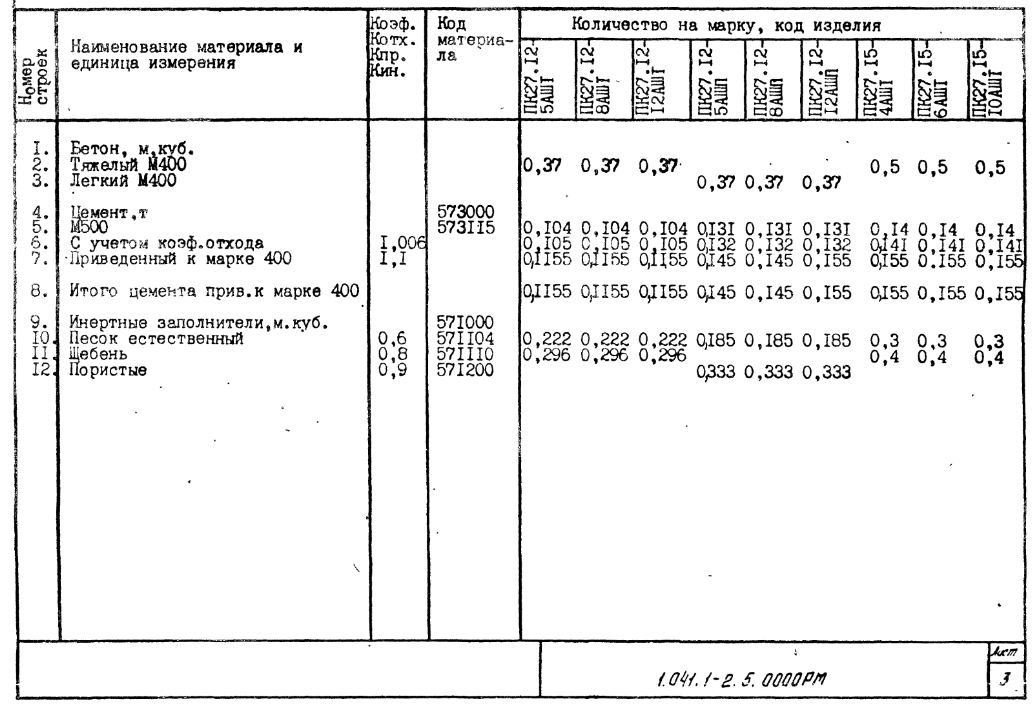

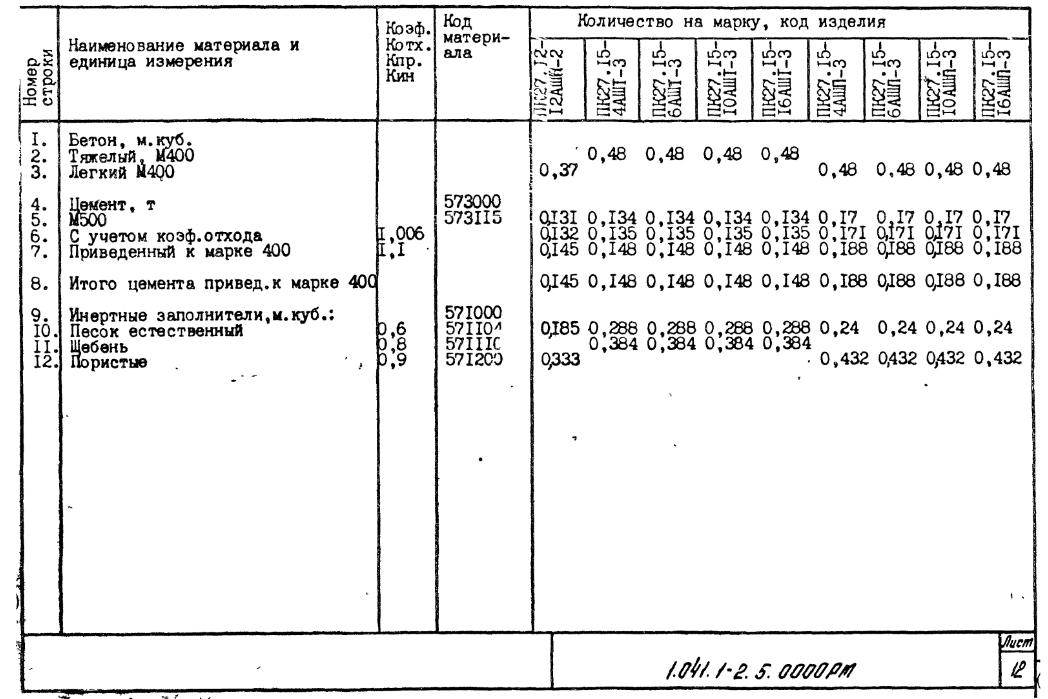

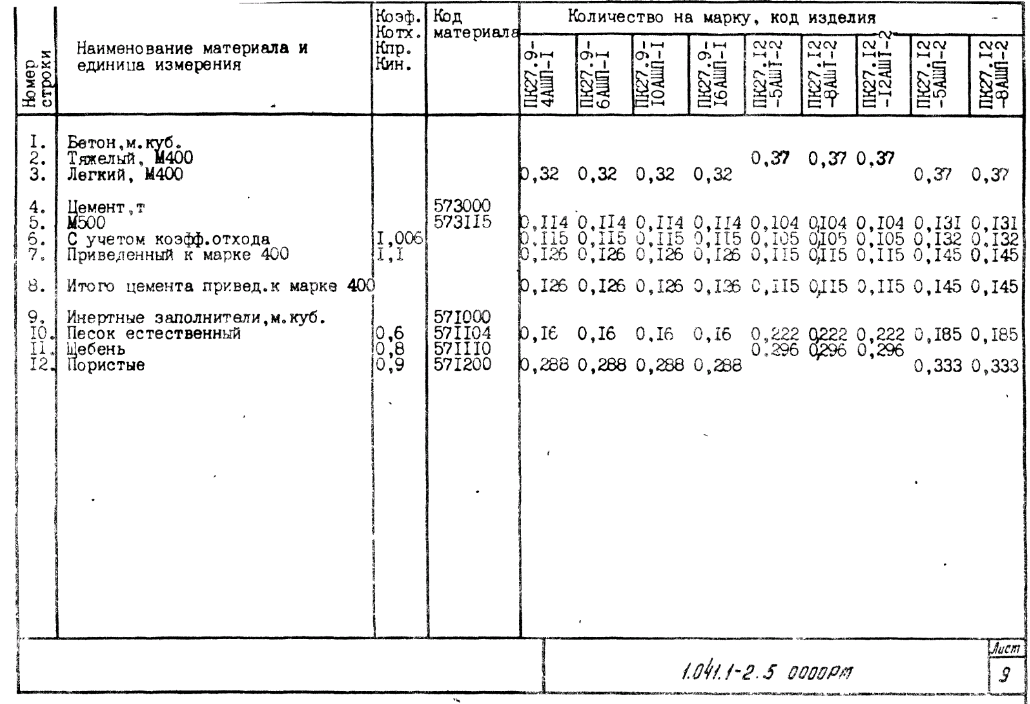

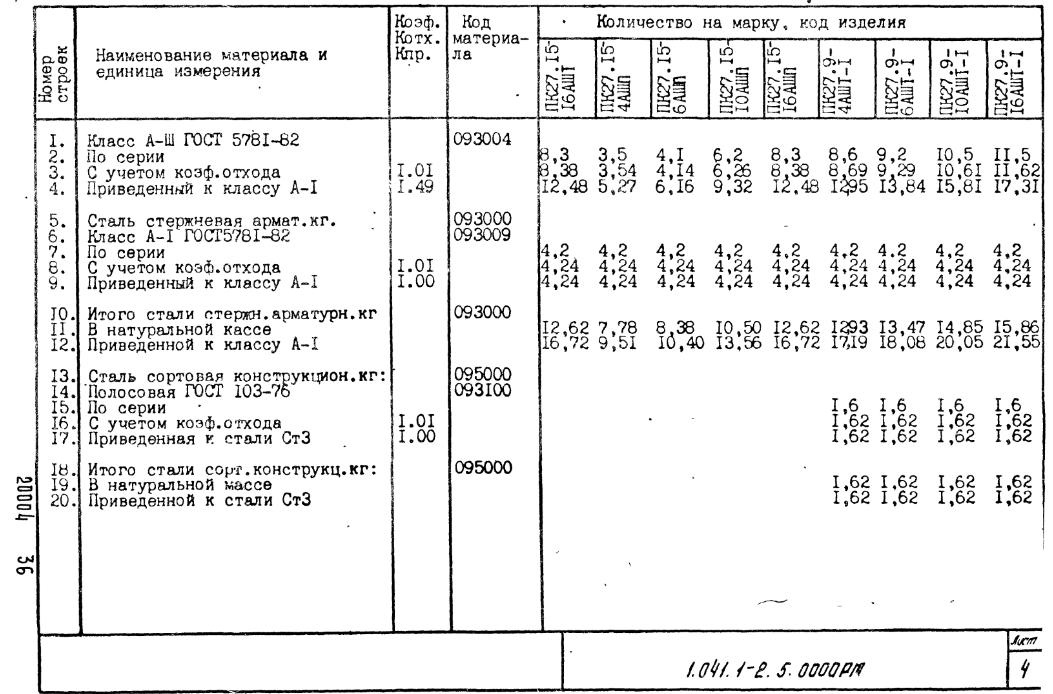

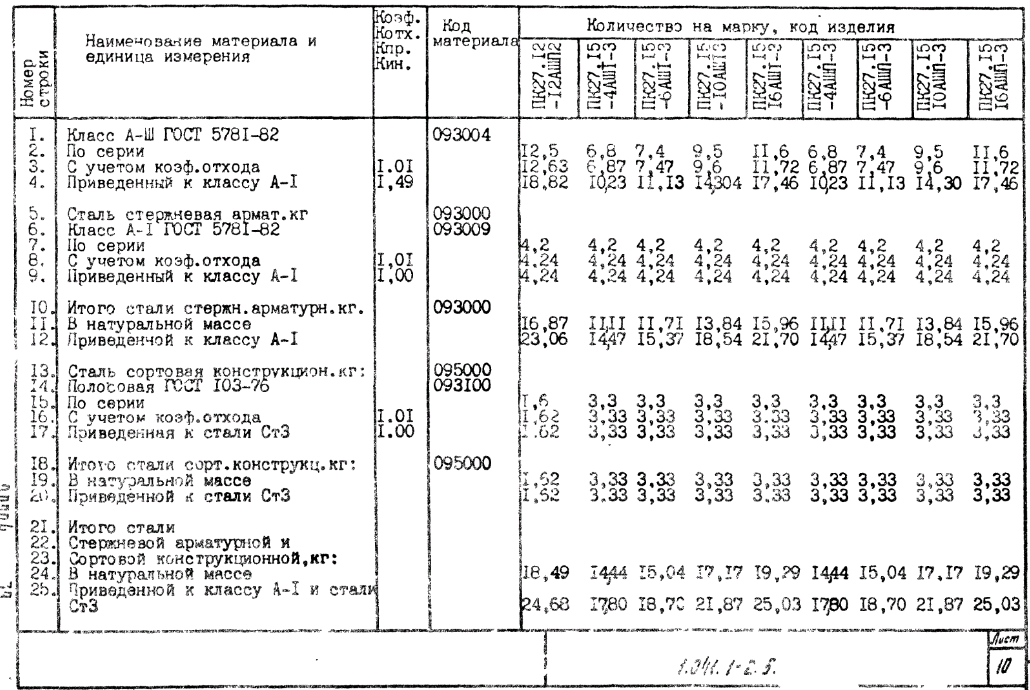

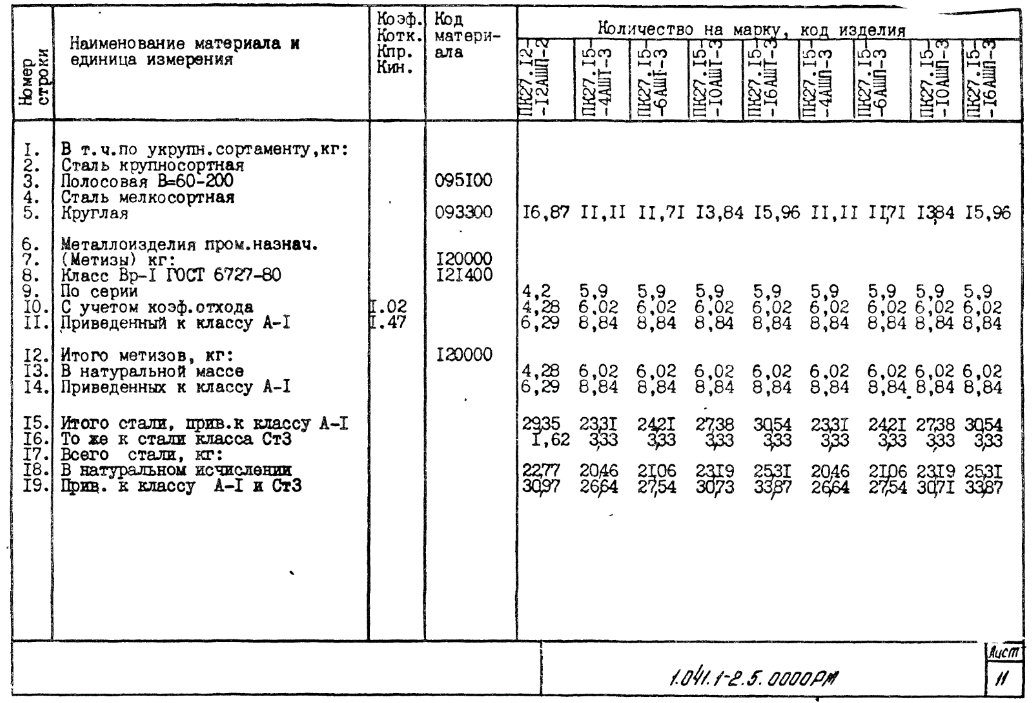

Ведомость расхода стали, цемента и инертных материалов на изделие – 34 стр
