Серия 3.017-1 Ограждения площадок и участков предприятий, зданий и сооружений. Выпуск 2 Металлические элементы оград

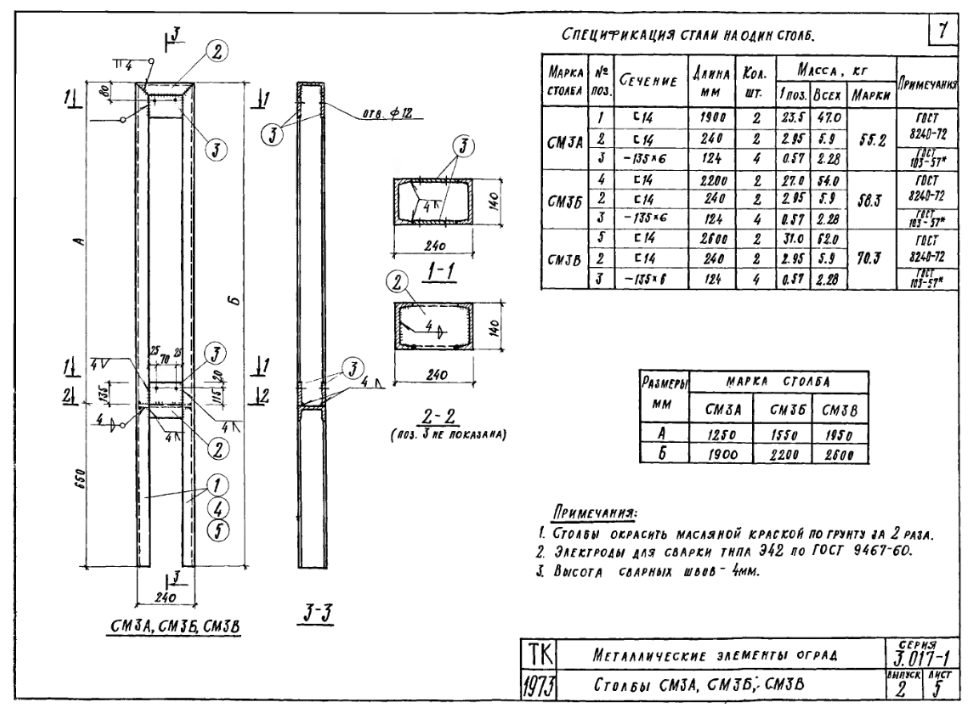

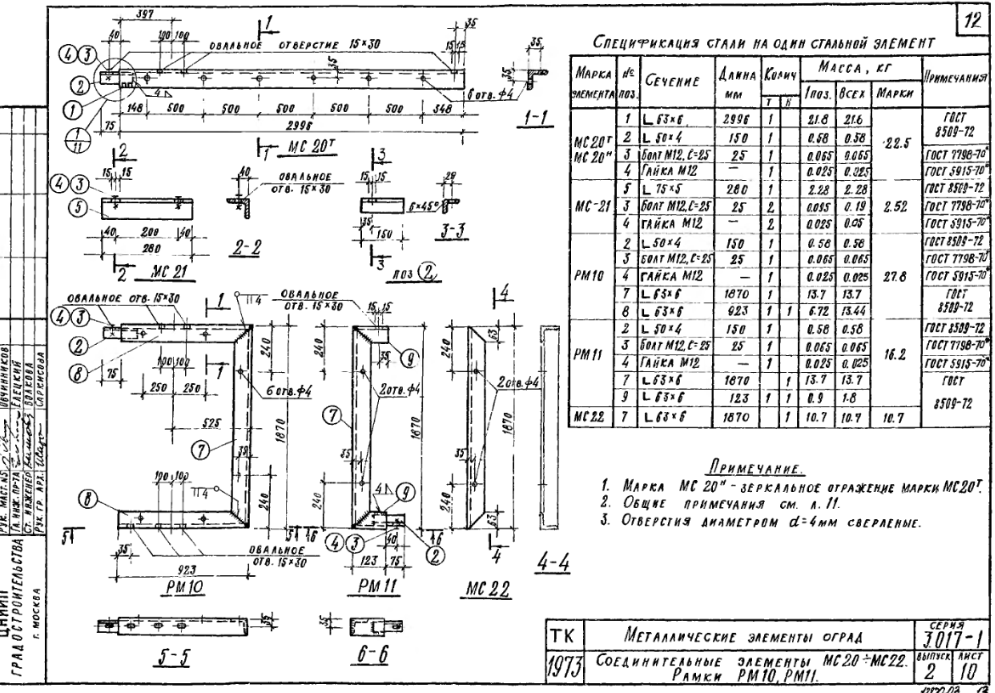

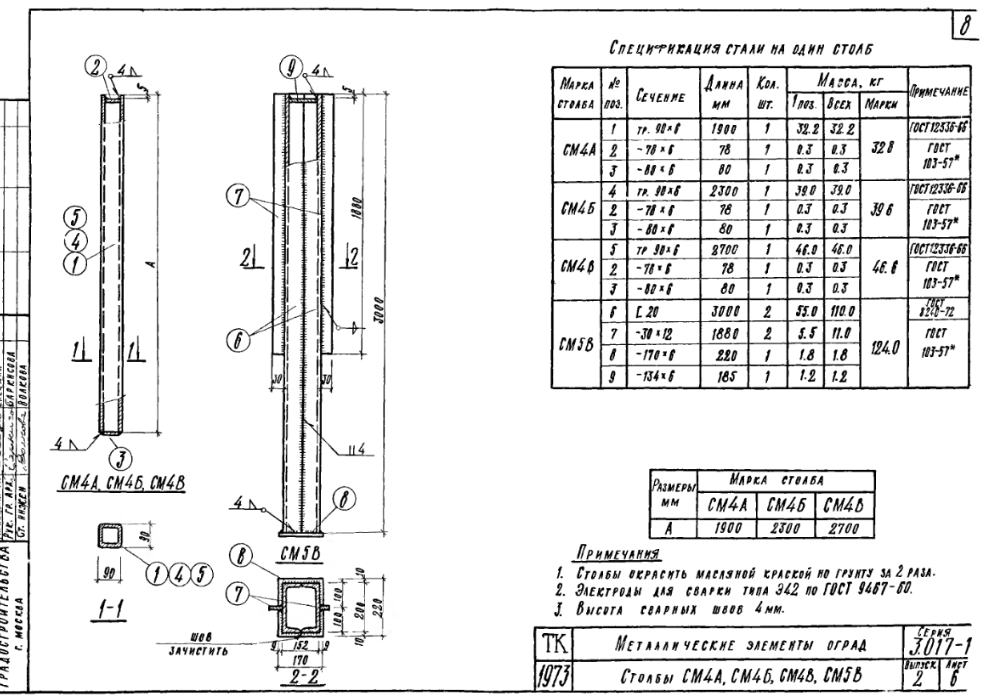

1.Настоящий выпуск содержит рабочие чертежи металлических элементов оград – сетчатые панели, столбы, рамки и соединительные элементы монтажных узлов.

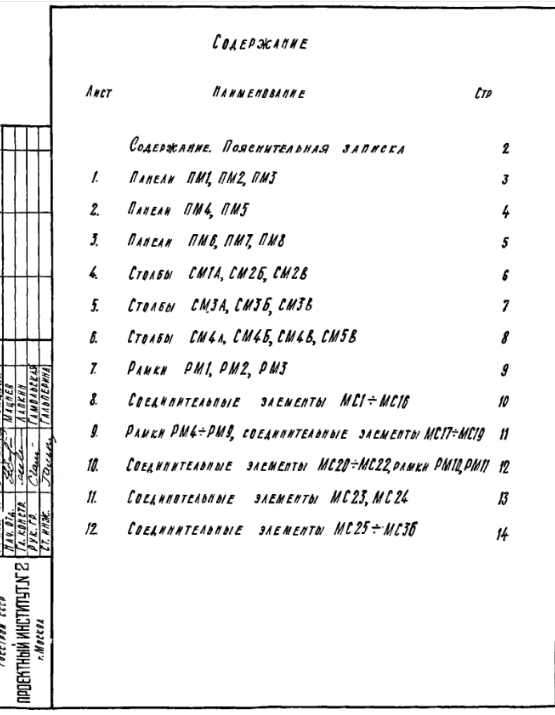

2.Серия состоит из следующих выпусков:

Выпуск 0. Материалы для проектирования

Выпуск 1. Железобетонные элементы оград

Выпуск 2. Металлические элементы оград

Выпуск 3. Деревянные элементы оград

Выпуск 4. Монтажные узлы оград

Выпуск 5. Ворота металлические распашные шириной 4,5 м и калитки.

Выпуск 6. Ворота металлические распашные шириной 3,5 м и калитки

Выпуск 7. Ворота деревянные распашные шириной 4,5 м и калитки

Выпуск 8. Ворота деревянные распашные шириной 3,5 м и калитки

Выпуск 9. Ворота металлические раздвижные с дистанционным управлением

Выпуск 10. Живые изгороди

3. Схемы оград и указания по применению и расчету конструкций приведены в вып. 0

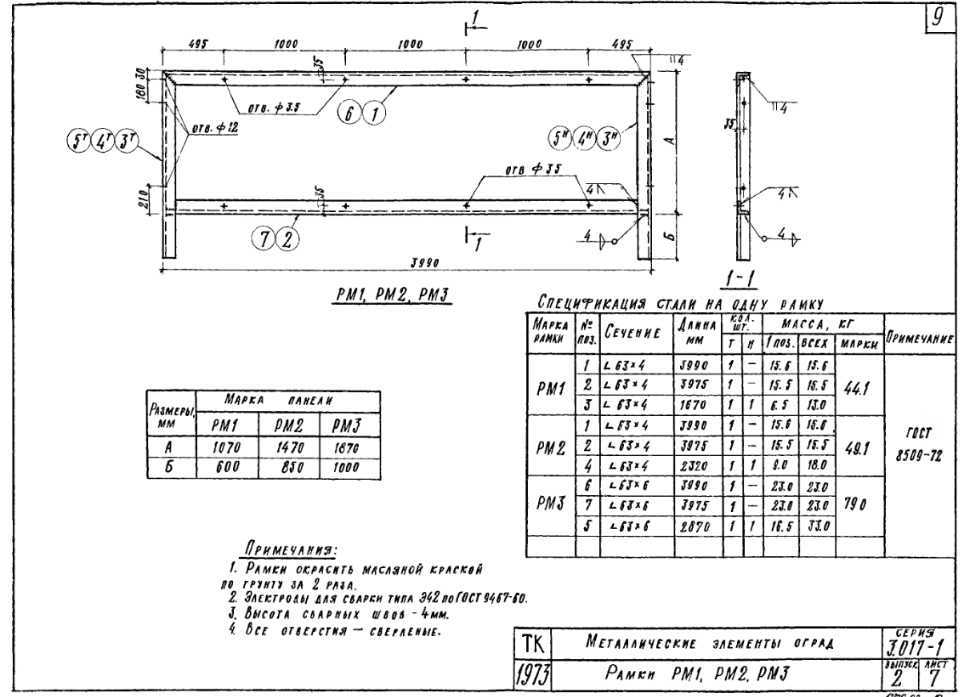

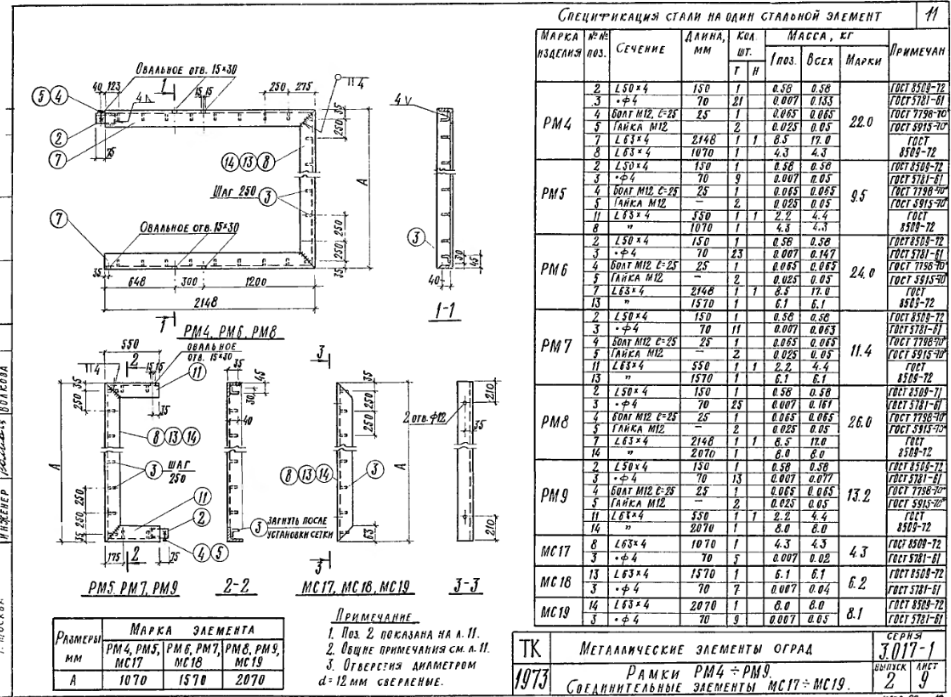

4. Сетчатые панели ПМ1-ПМ8 состоят из стальных рамок с натянутой на них сеткой.

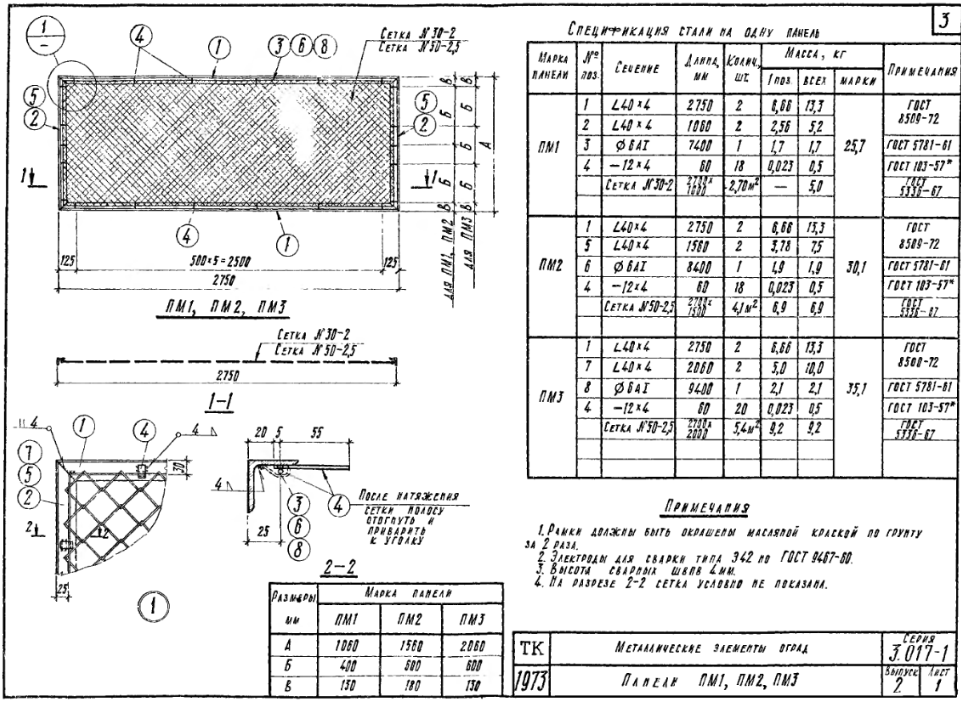

Для панелей ПМ1-ПМ3 применяют стальную плетеную сетку из оцинкованной проволоки с квадратными ячейками в„– 30-2 и в„–50-2,5, по ГОСТ 5336-67, поставляемую в рулонах шириной 1,0:1,5 и 2,0 м.

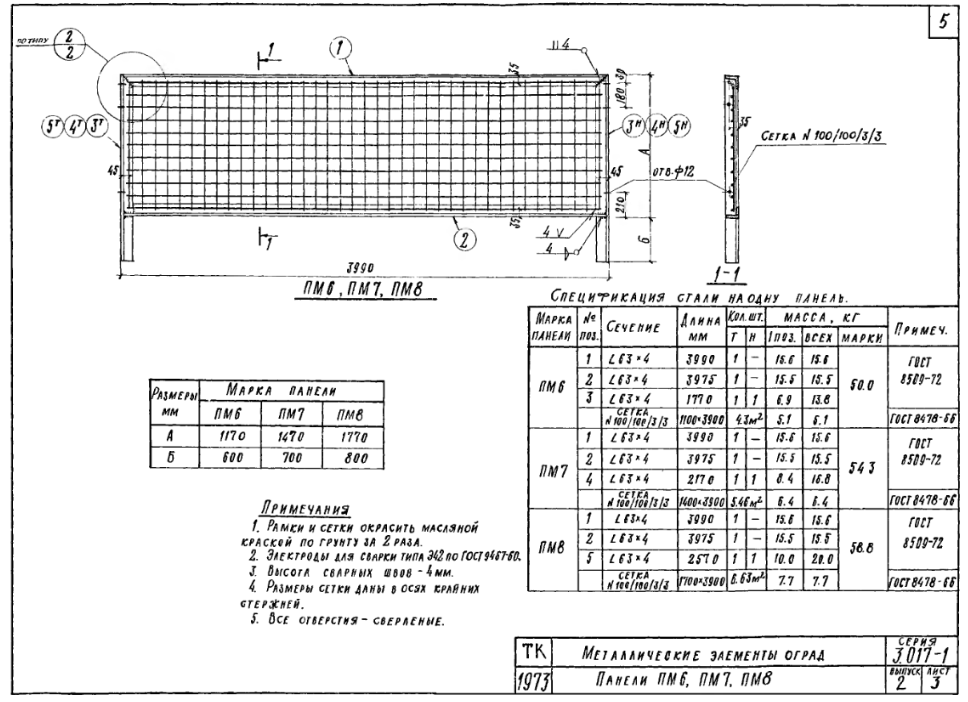

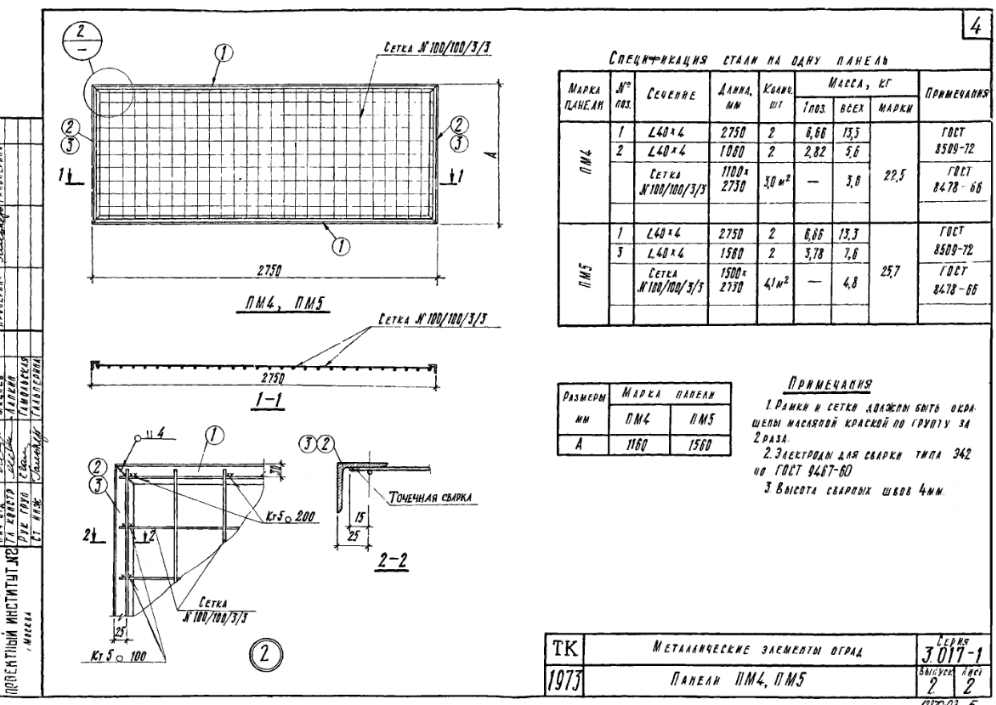

5. Для панелей ПМ4-ПМ8 принята сварная сетка по ГОСТ 8478-60 из проволоки диаметром 3 мм с квадратными ячейками 100х100 мм.

6. При изготовлении металлических элементов оград необходимо выполнять требования СНиП III-8.5-62 «Металлические конструкции. Правила изготовления и приемки.»

7. Марка стали для изготовления рамок, столбов и соединительных элементов принята ВСт3кп2 по ГОСТ 380-71.

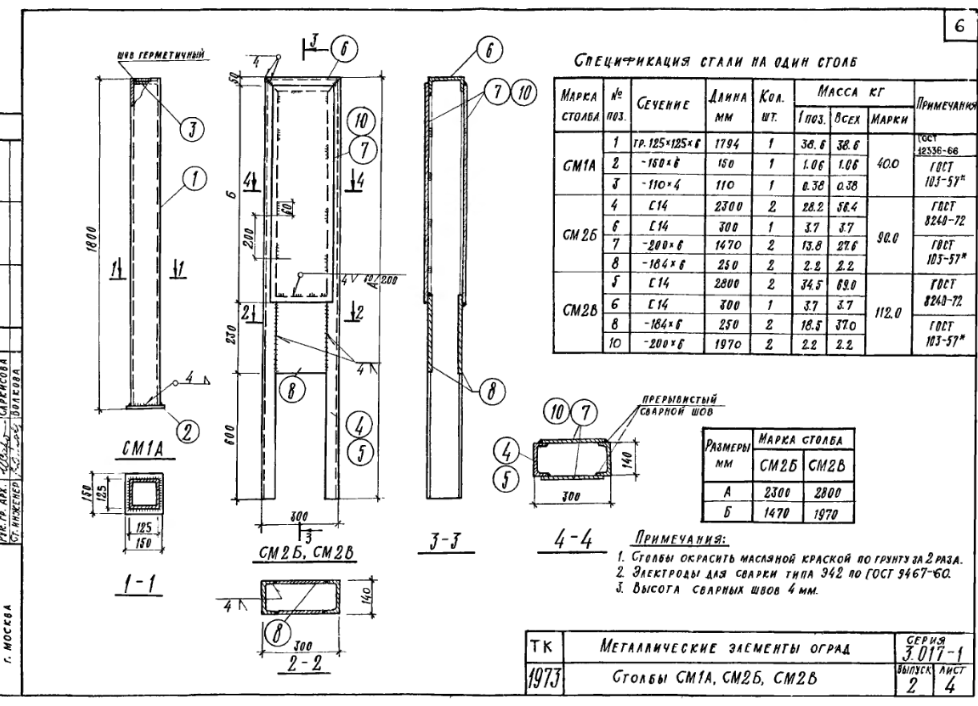

8. Столбы, сварная сетка и рамки панелей должны быть окрашены масляной краской за 2 раза по грунту из железного сурика.

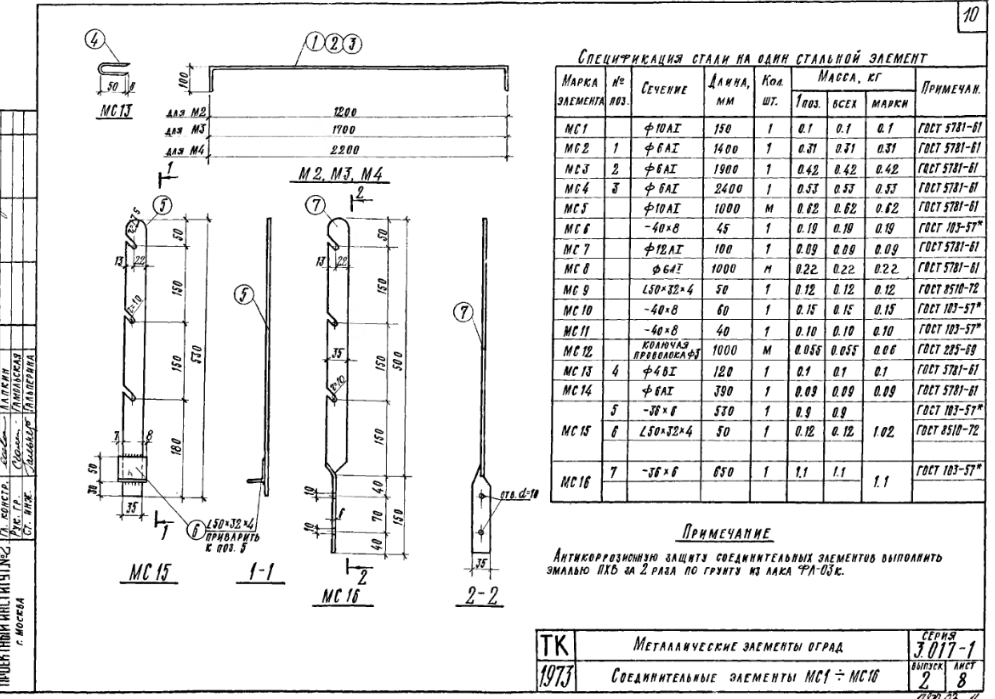

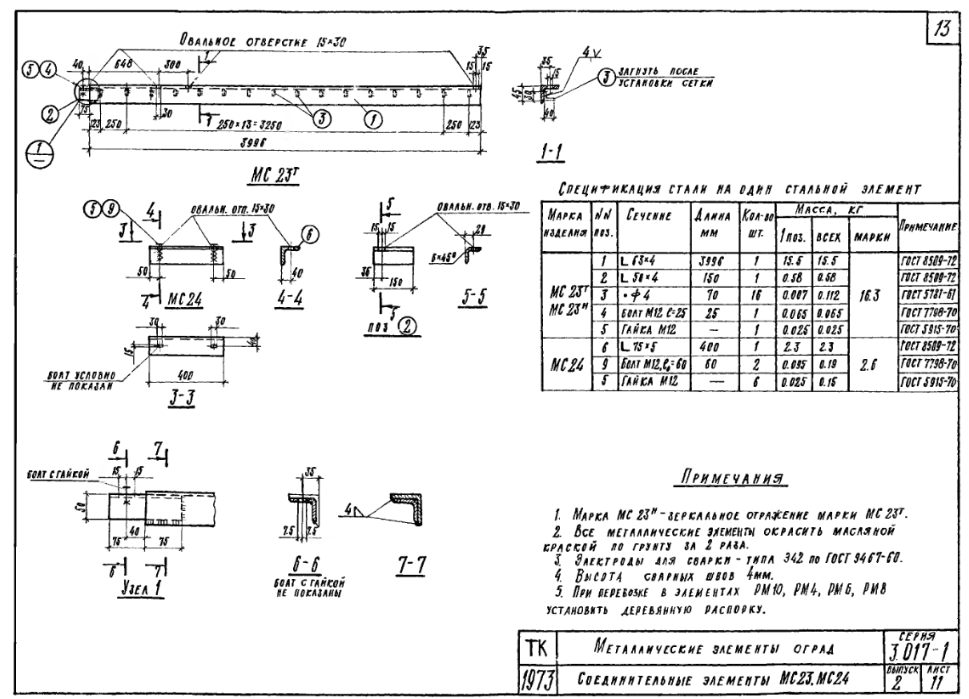

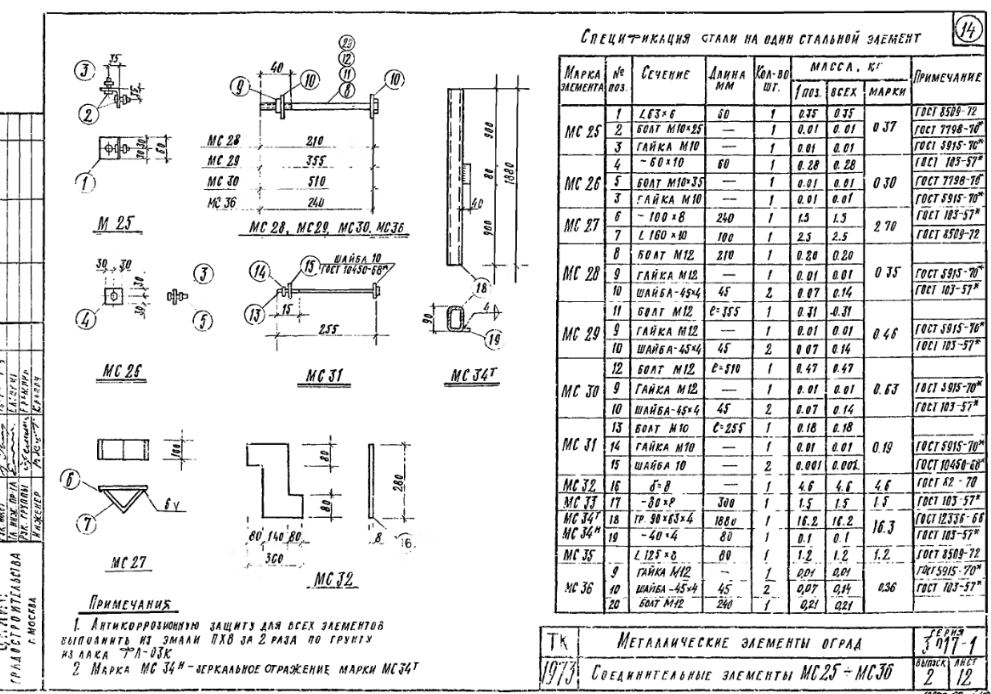

9. Соединительные элементы должны быть покрыты двумя слоями эмали ПХВ по грунту из лака ФЛ-03К.
