Серия 1.041.1-3 Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 1.Плиты длиной 5650 мм армированные напрягаемой арматурой из стали классов

Описание

Рабочие чертежи
598 × 767 пикс.     Открыть в новом окне

1.Техническое описание – 2 стр

1.1.Данный выпуск содержит рабочие чертежи многопустотных плит перекрытий длиной 5650 мм шириной 2980,1490,1190 и 940 мм.
1.2.Номенклатура плит содержит следующие конструкции:
- рядовые плиты шириной 2980,1190,1490 и 940 мм;
- пристенные плиты шириной 1490,1190 и 940 мм, устанавливаемые по крайним рядам колонн
- связевые плиты, шириной 1490 мм, устанавливаемые по средним рядам колонн
1.3. Плиты рассчитаны на вертикальные равномерно распределенные нагрузки (см. выпуск 0 настоящих рабочих чертежей).Пристенные и связевые плиты, кроме того, рассчитаны на восприятие горизонтального знакопеременного усилия в диске перекрытия, равного 980 кн.
1.4.Расчет плит произведен в соответствии с требованиями СНиП 2.03.01-84.
1.5.Плиты рассчитаны как шарнирно-опертые балки двутаврового сечения 3-ей категории трещиностойкости.
1.6.Маркировка плит принята в соответствии с требованиями ГОСТ 23009-78:
1.7.Марка плиты состоит из буквенно-цифровых групп (см. выпуск 0 п. 3.1 ТО)
Первая группа - наименование конструкции, вид пустот, длина и ширина в дециметрах;
Вторая группа – условная несущая способность плиты без учета собственного веса, класс напрягаемой арматурой стали и вид бетона;
Третья группа – места установки плиты в перекрытии каркаса здания, обозначаемая цифрами.
Пример условного обозначения марки рядовой плиты с круглыми пустотами диаметром 159 мм, длиной 5650 мм и шириной 1490 мм, условной несущей способностью  , с напрягаемой арматурой сталью класса АтV, изготовленной из тяжелого бетона:
ПК56.15-8АтV;
То же связевой, устанавливаемой по средним рядам колонн:
ПК56.15-8АтV-2.
1.8.Предел огнестойкости плит – не ниже 0,75 часа.
1.9.При монтаже плиты перекрытий укладываются на слой цементного раствора толщиной 10 мм.

2.Технические требования

2.1.Бетон

2.1.1.Класс бетона должен приниматься в соответствии с указанным в номенклатуре (см. выпуск 0) и настоящими рабочими чертежами.
2.1.2.Средняя плотность бетона с учетом арматуры принята для тяжелого бетона -  для легкого бетона -  .
2.1.3.Марка бетона по морозостойкости и водонепроницаемости назначается в конкретном проекте в соответствии с требованиями главы СНиП 2.03.01-84 в зависимости от природно-климатических условий района строительства и режима.
2.1.4.В конкретном проекте должны быть указаны также дополнительные требования к материалам для приготовления бетона указанных марок.

2.2.Арматура

2.2.1.В качестве предварительно напрягаемой арматуры принята сталь стержневая термомеханически и термически упрочненная периодического профиля классов Ат-V и Ат-IVC по ГОСТ 10884-81 (см. выпуск 0 п.5.2.1).
2.2.2. Верхняя и нижняя зоны плит армируются сварными сетками. На приопорных участках, в промежутках между пустотами устанавливаются каркасы.
В пристенных и связевых плитах на всю длину плит устанавливают каркасы. Материалы сеток и каркасов – обыкновенная арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и стержневая арматура класса АIII по ГОСТ 5781-82.
2.2.3.Толщина защитного слоя бетона для предварительно напрягаемой арматуры-20 мм; для сеток верхней и нижней зон плит – 15 мм.
Значения ее действительных отклонений не должны превышать предельных, указанных в таблице 2 ГОСТ 13015.0-83.

2.3.Указания по изготовлению

2.3.1.При изготовлении плит необходимо выполнять требования ГОСТ 9561-89, ГОСТ 13015.0-83 и настоящей проектной документации, а также технологической документации, содержащий требования к изготовлению плит на всех стадиях производственного процесса.
2.3.2.Плиты изготавливаются по агрегатно-поточной технологии.
2.3.3.Предварительное напряжение стержневой арматуры предусмотрено электротермическим способом. Величины предварительного напряжения в рабочей арматуре приведены в таблице 1 выпуск 0.
2.3.4.В случае необходимости приварки коротышек в качестве временных анкеров к концам стержней термически упрочненной арматуры следует предусматривать мероприятия, предотвращающие перегрев основного металла стержней.
2.3.5.Марку стали необходимо принимать в соответствии с указаниями, приведенными в рабочих чертежах конкретного объекта.
2.3.6.Передаточная прочность бетона  , при которой производится отпуск натяжения арматуры, должна быть не менее 70% от проектного класса тяжелого бетона и не менее 80% для бетонов на пористых заполнителях (см. вып. 0 п.5.3.4).
2.3.7.Отпуск арматуры необходимо производить плавно, мгновенная передача усилий на бетон не допускается.

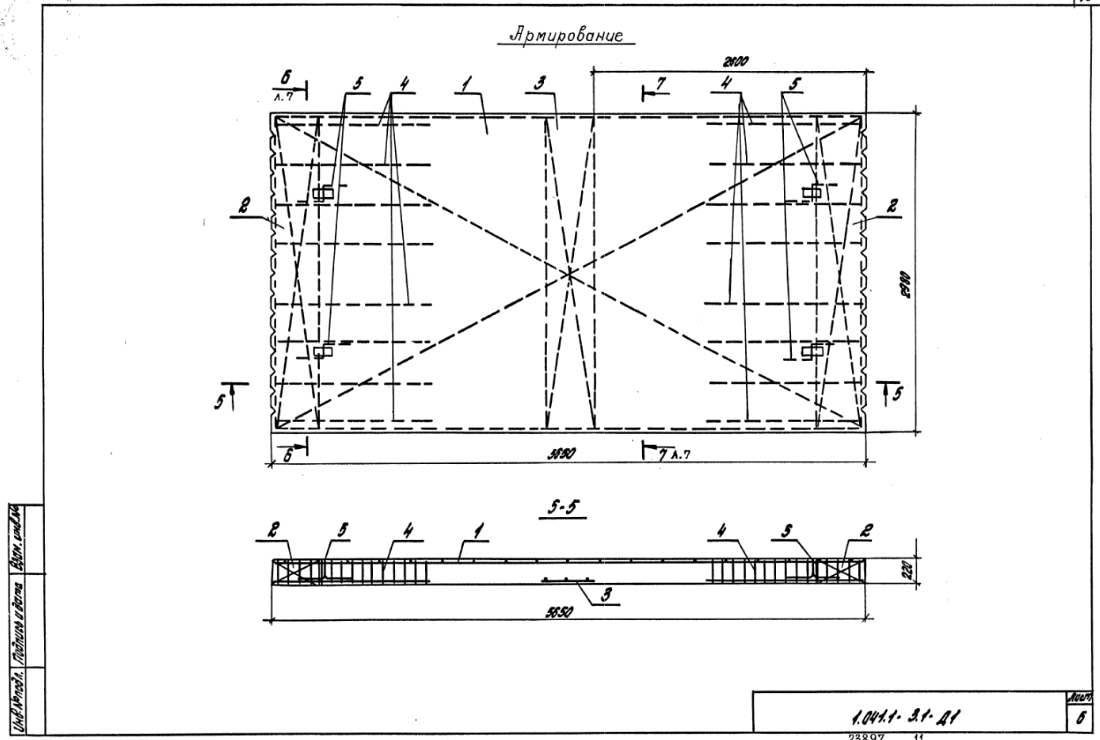

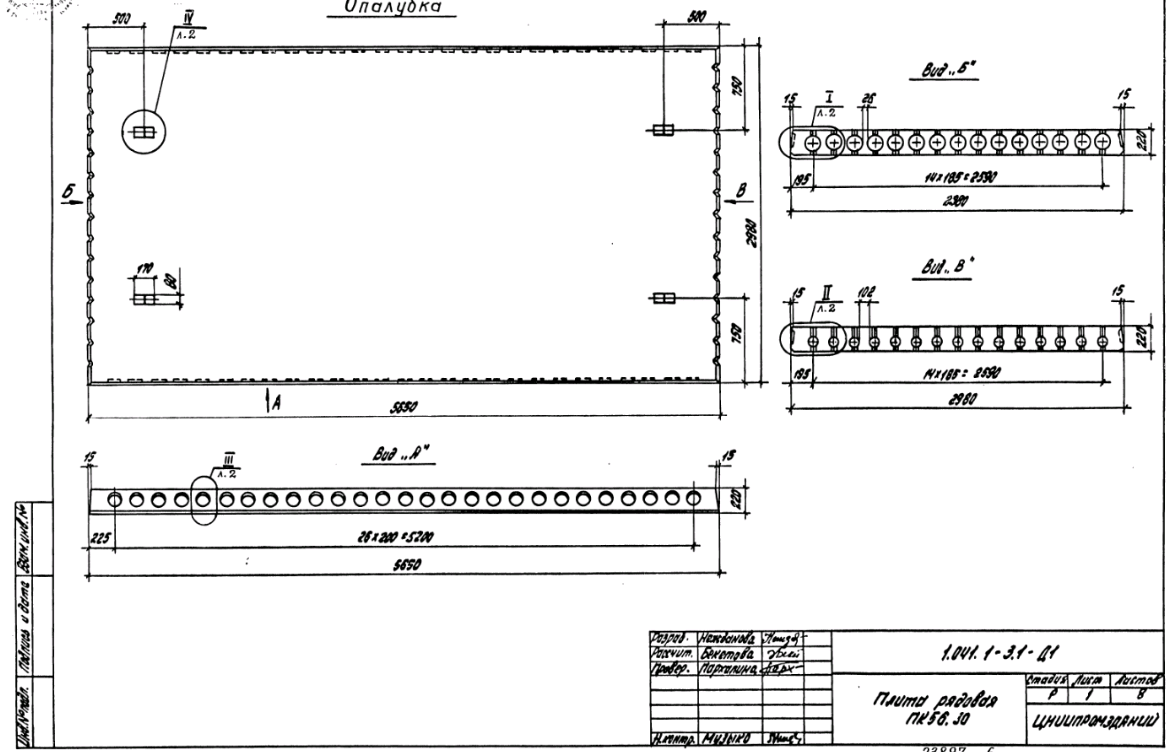

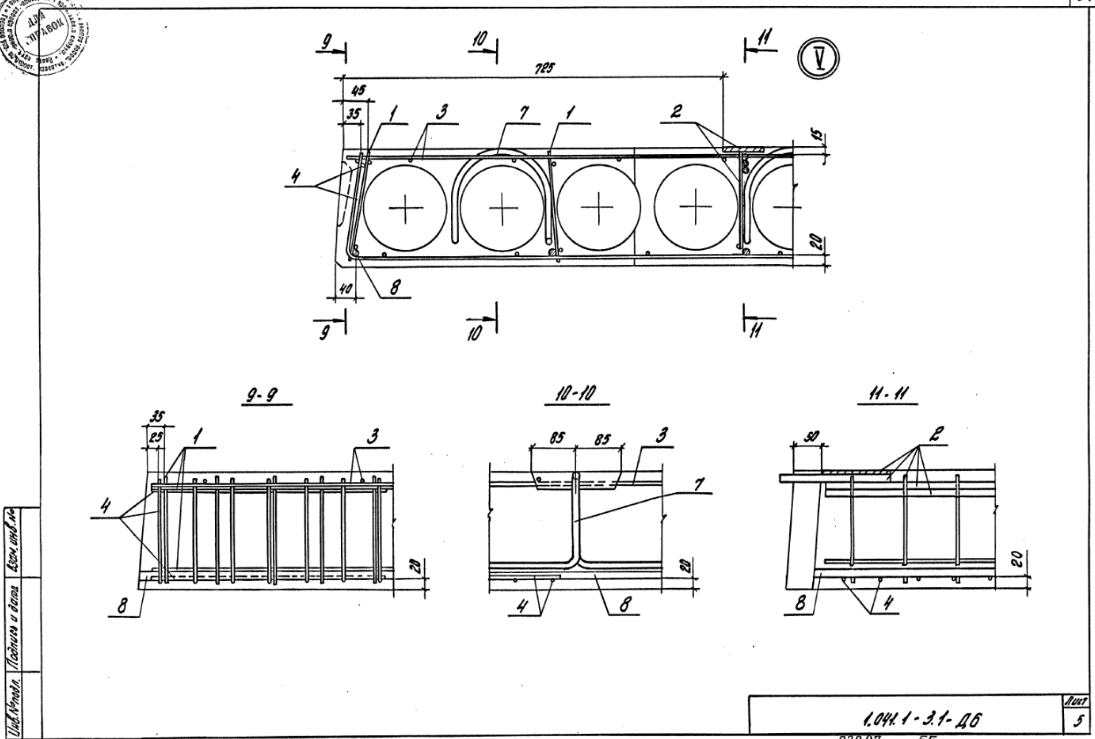

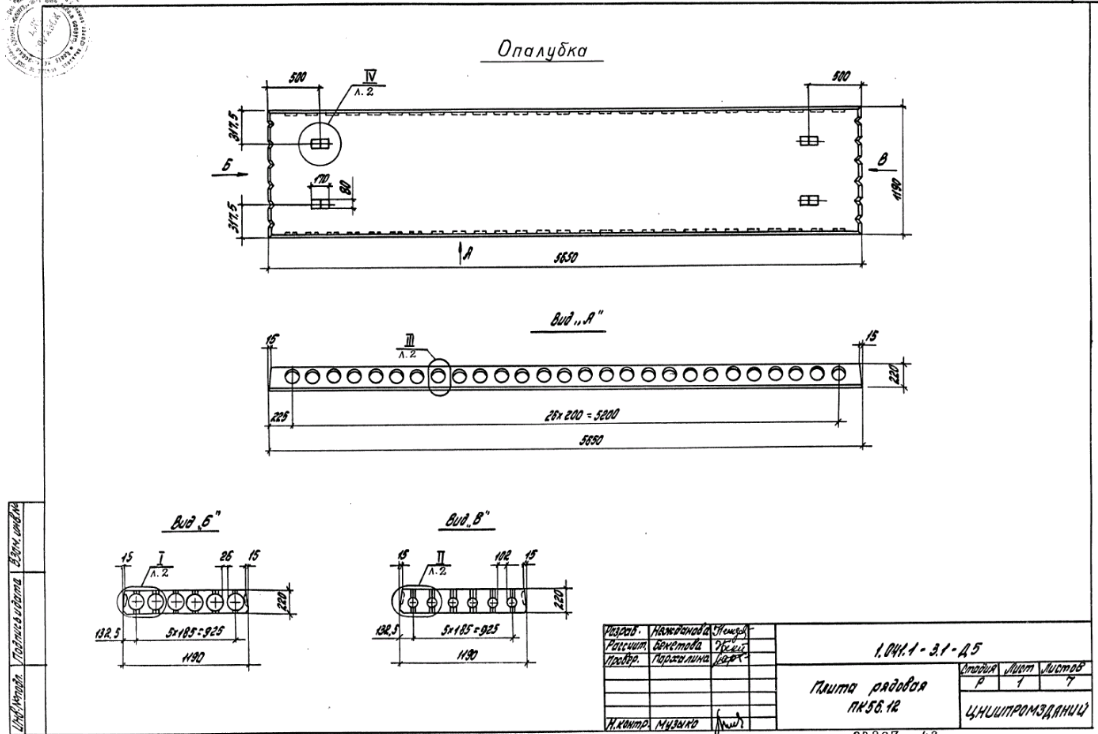

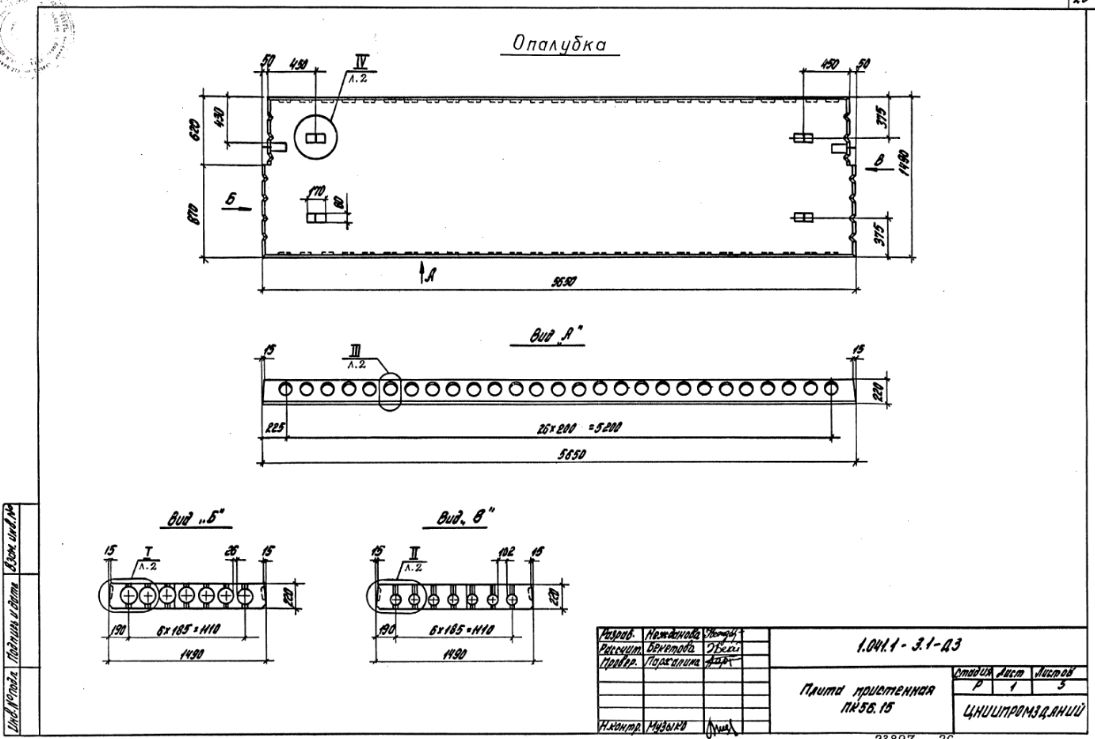

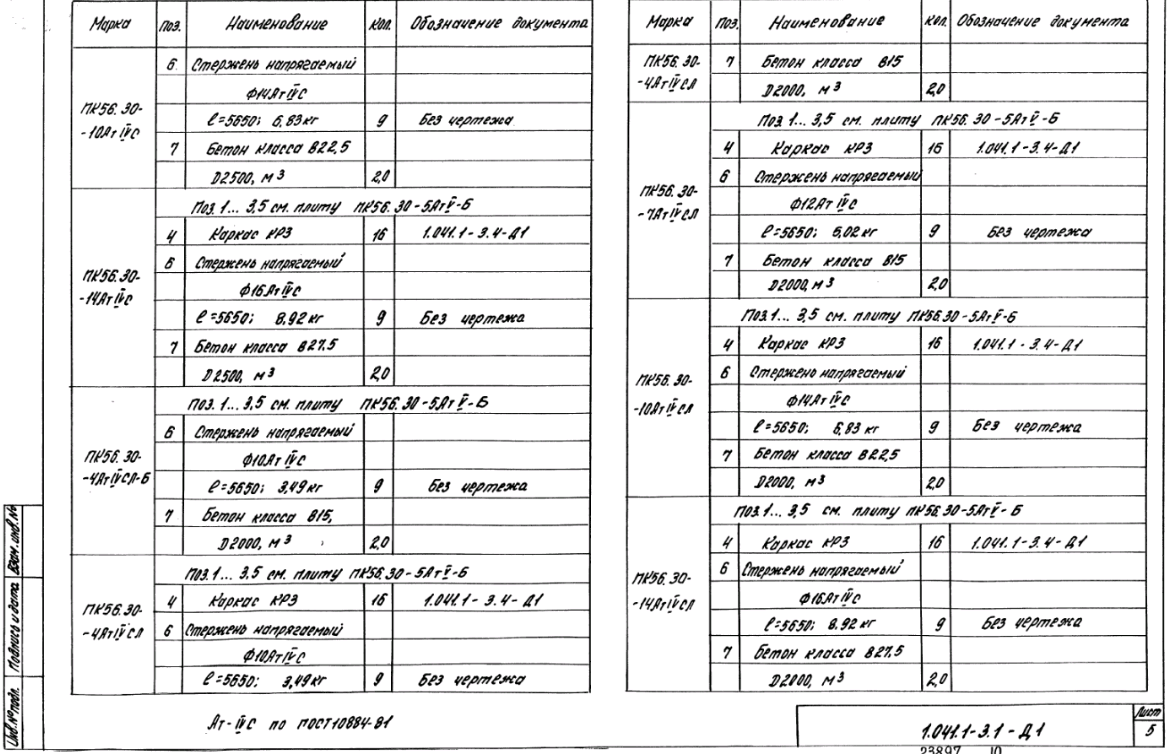

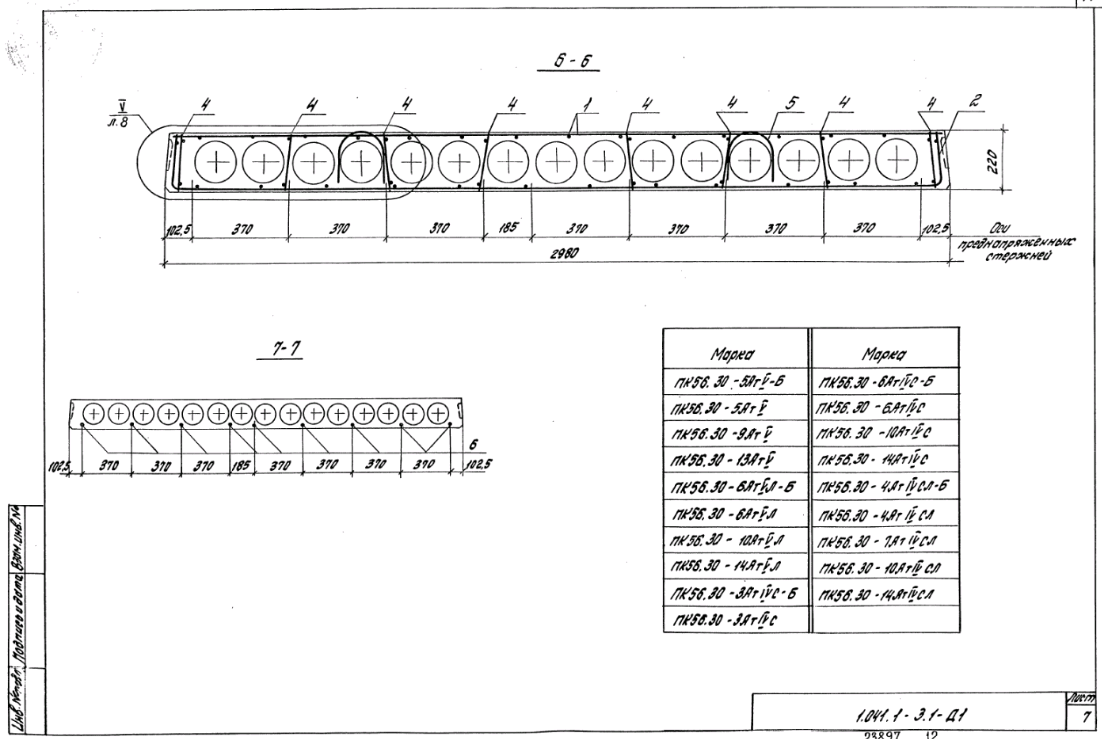

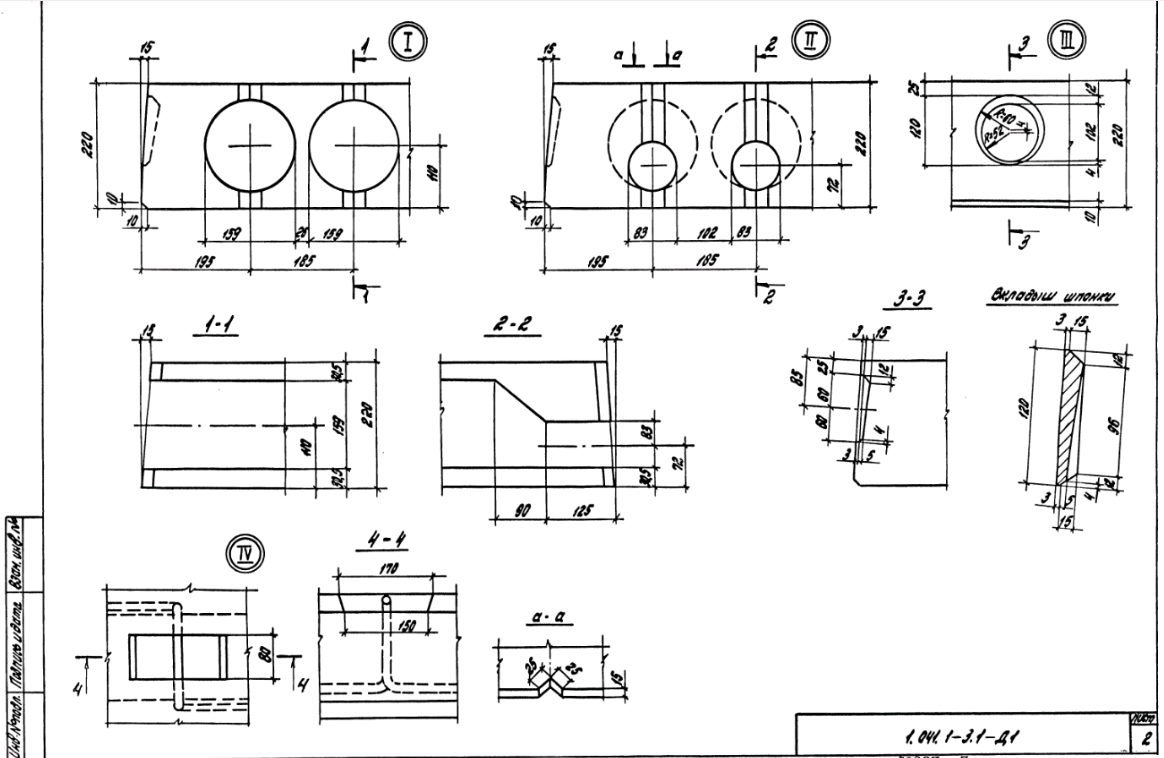

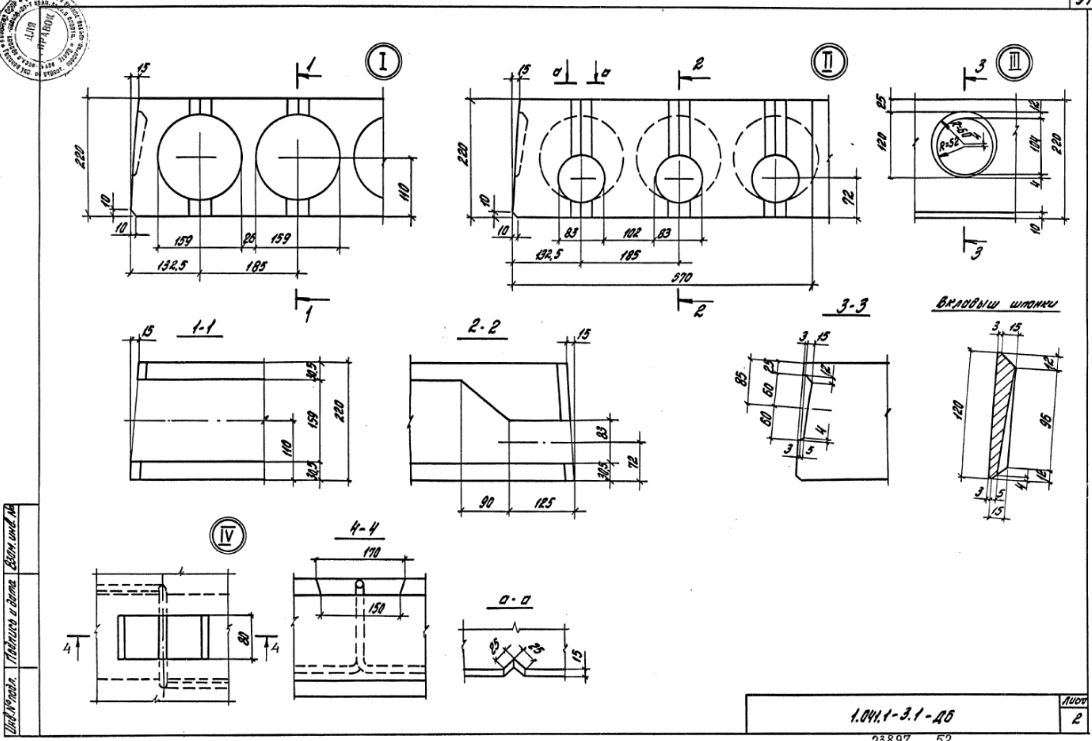

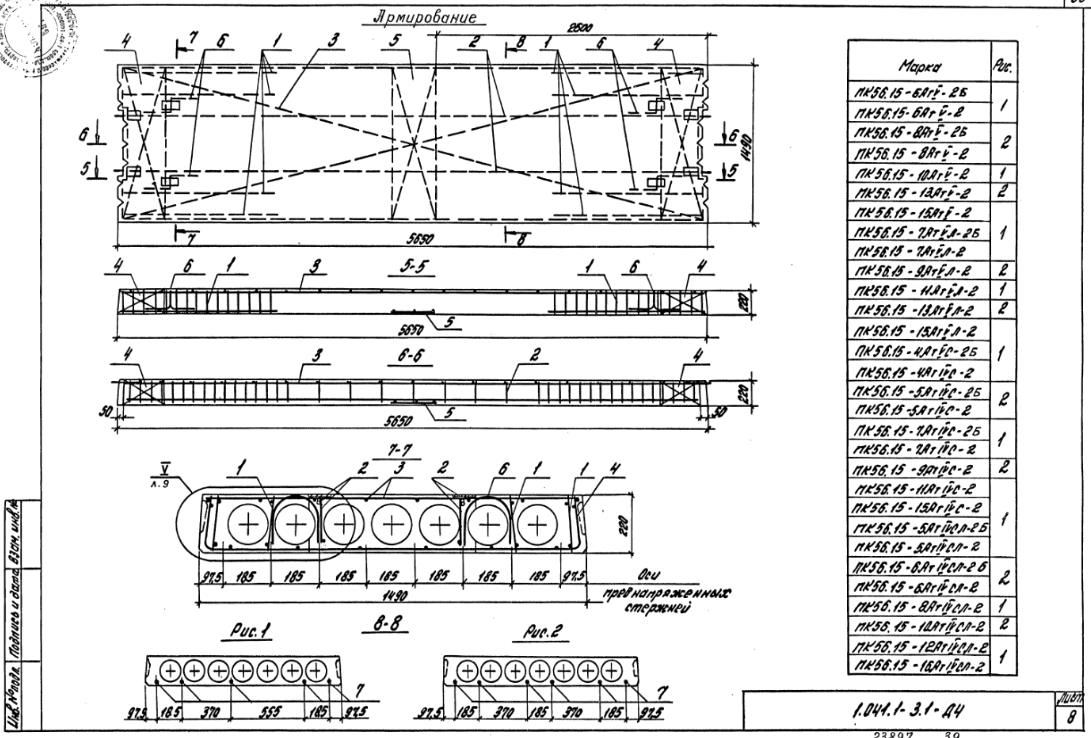

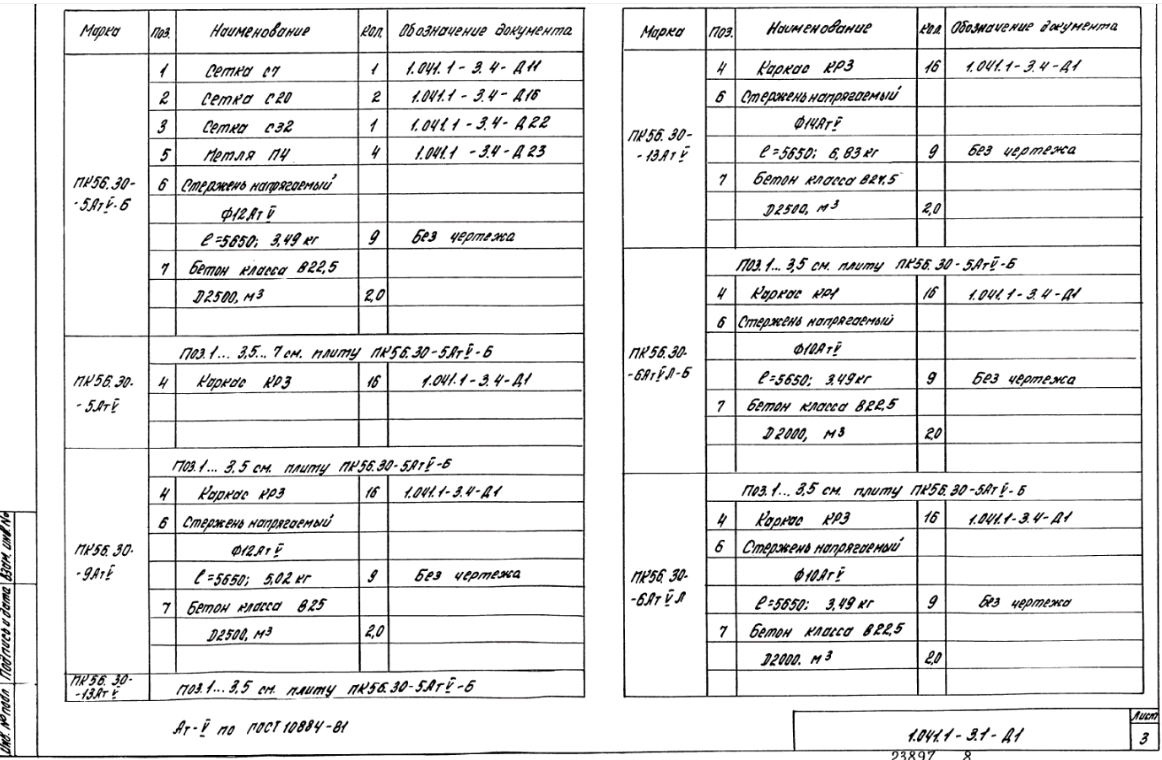

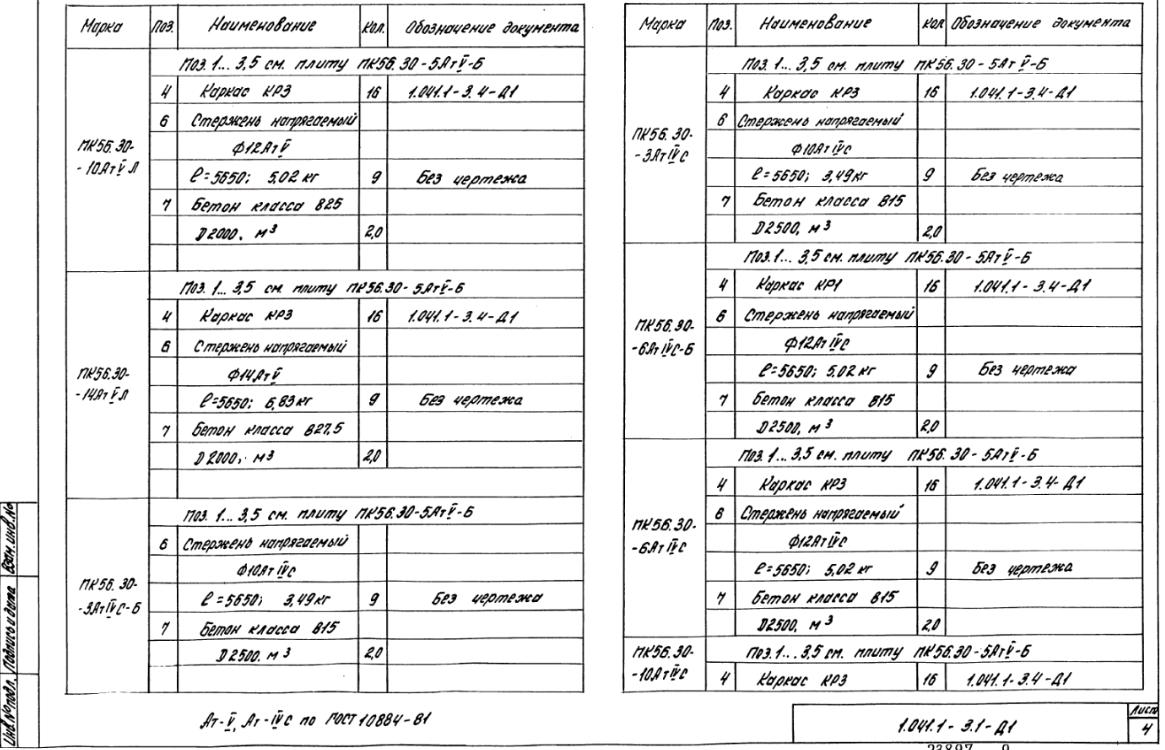

Плита рядовая ПК 56.30 – 5 стр

1171 × 752 пикс.     Открыть в новом окне
1164 × 758 пикс.     Открыть в новом окне
1162 × 760 пикс.     Открыть в новом окне
1165 × 750 пикс.     Открыть в новом окне
1168 × 754 пикс.     Открыть в новом окне
1100 × 740 пикс.     Открыть в новом окне
1102 × 739 пикс.     Открыть в новом окне
1095 × 743 пикс.     Открыть в новом окне

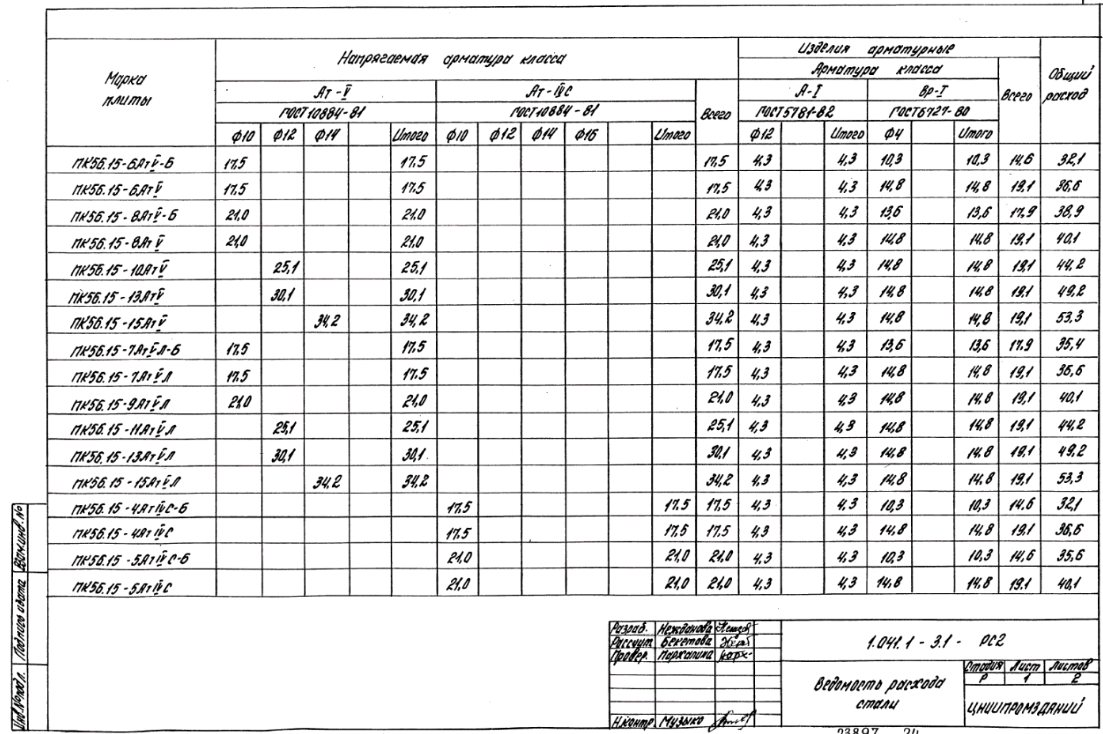

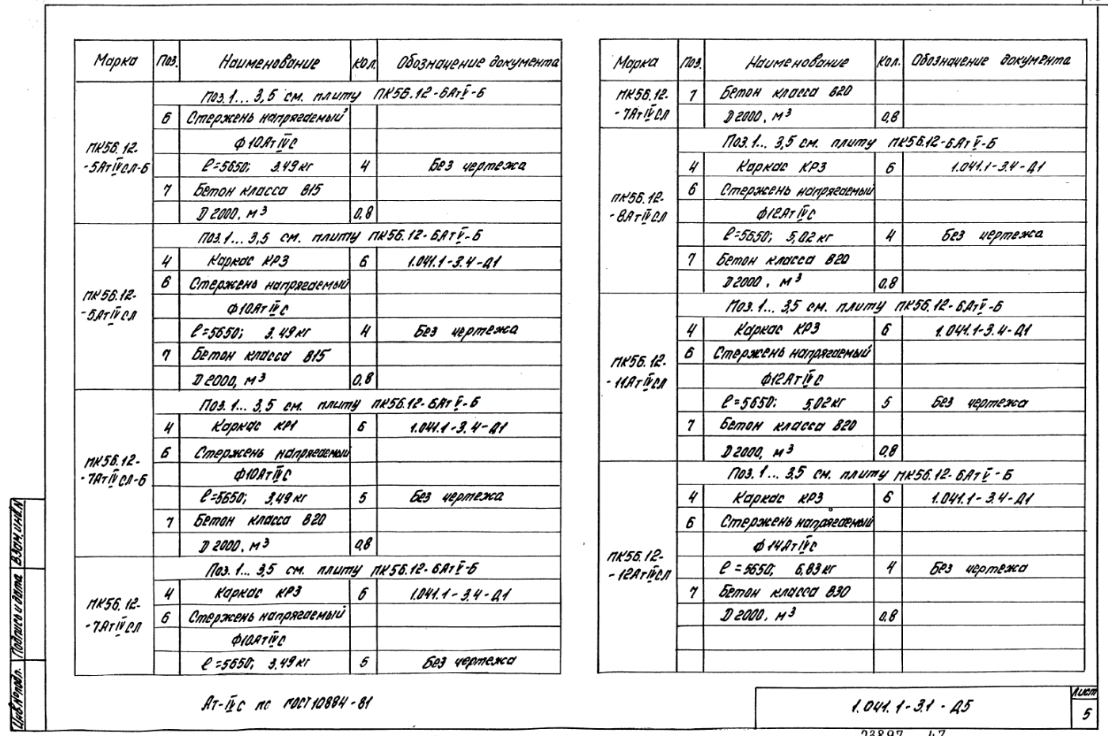

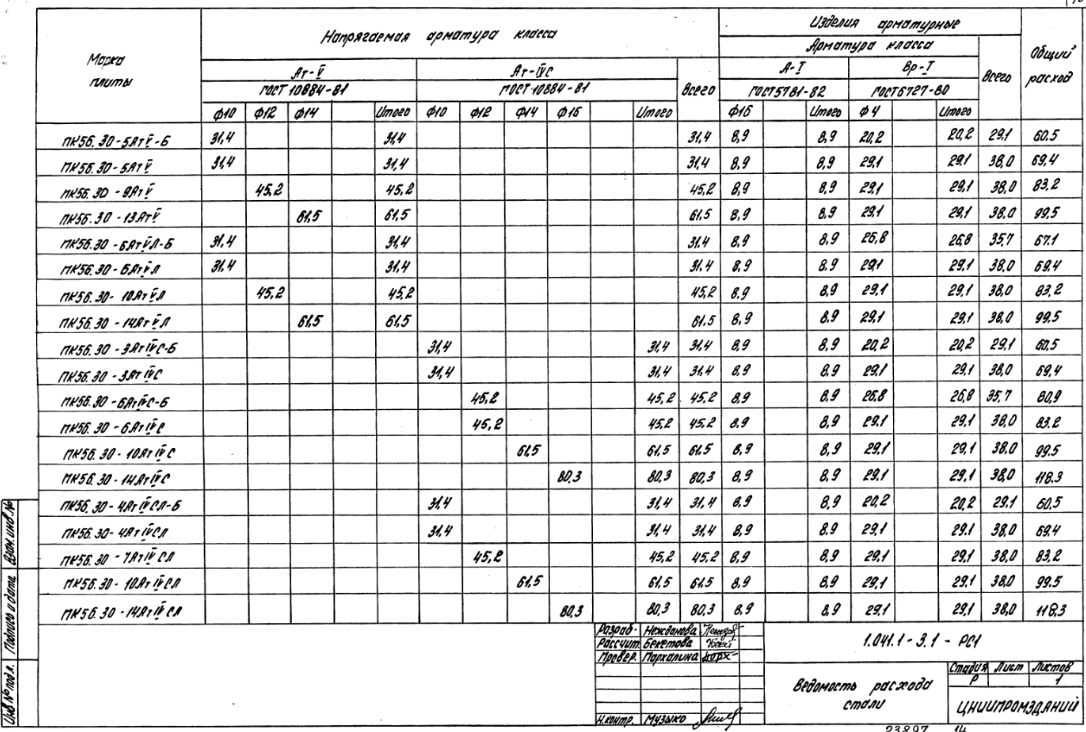

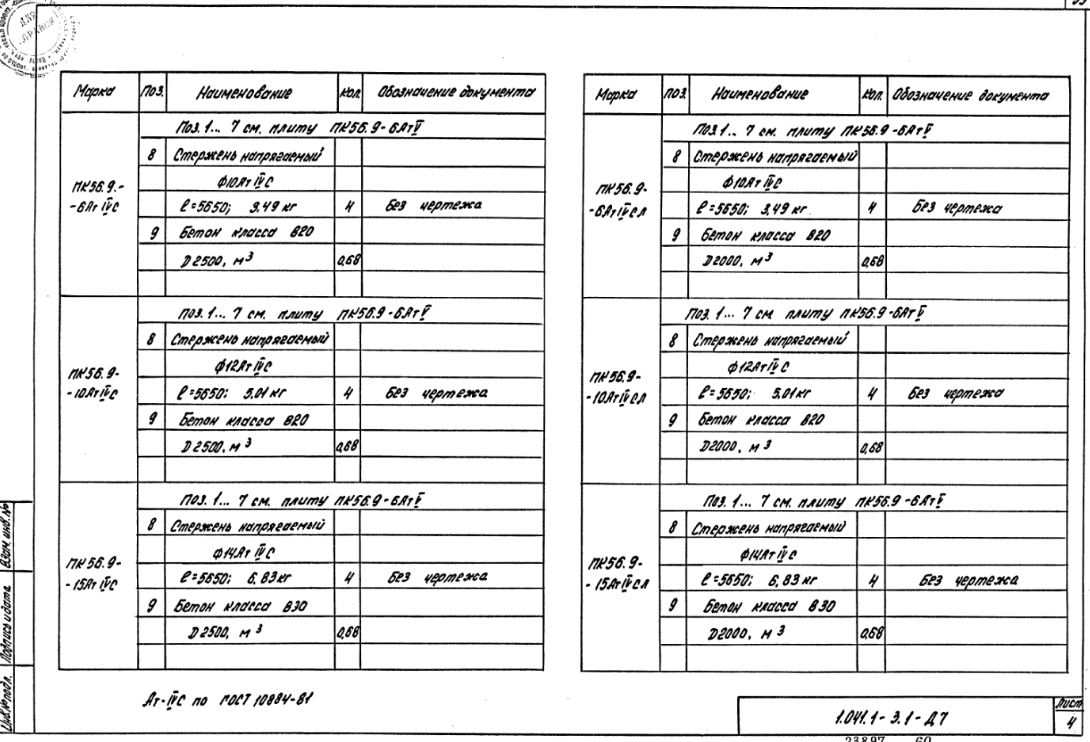

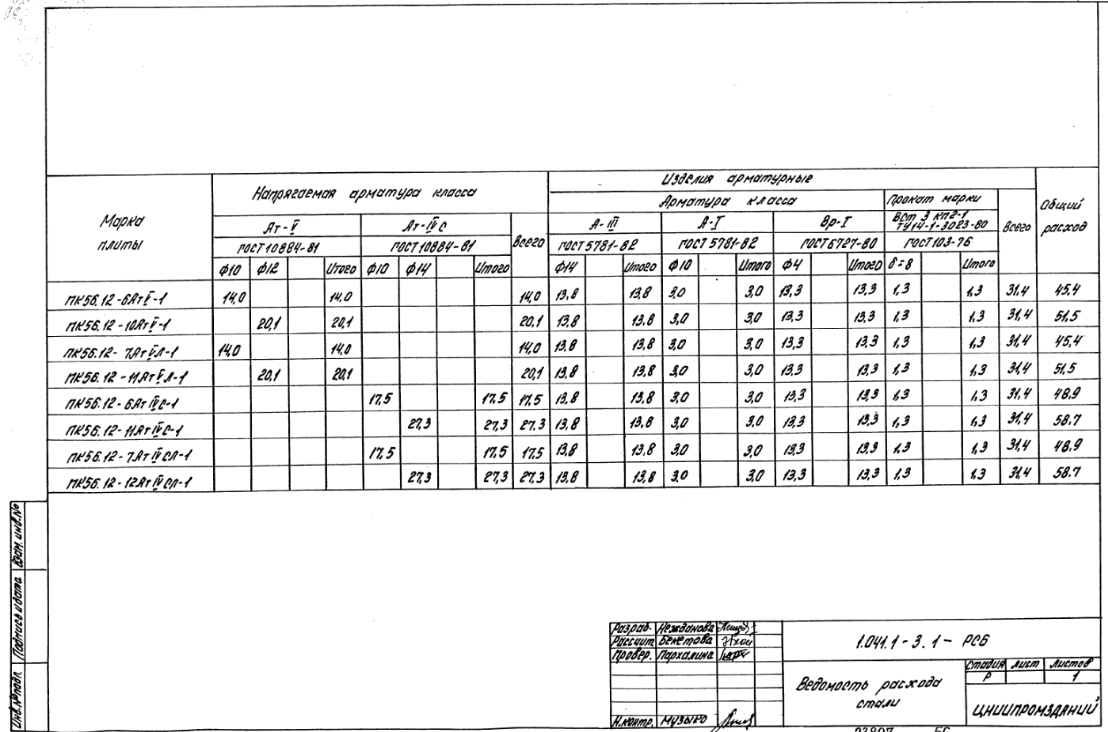

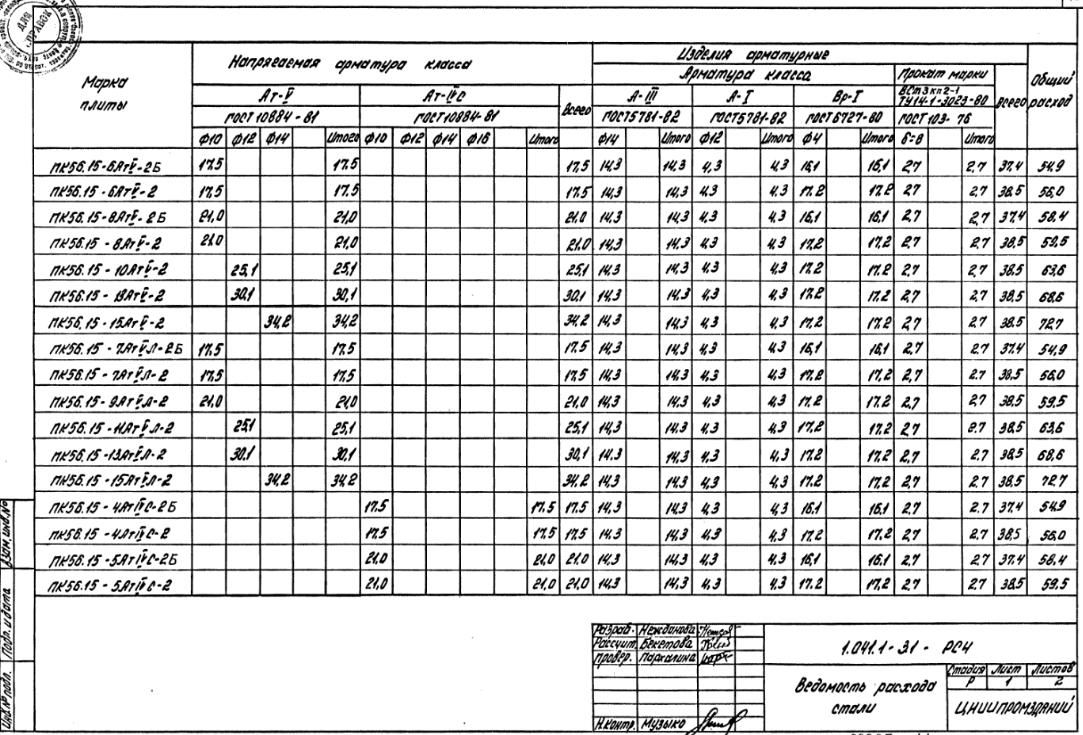

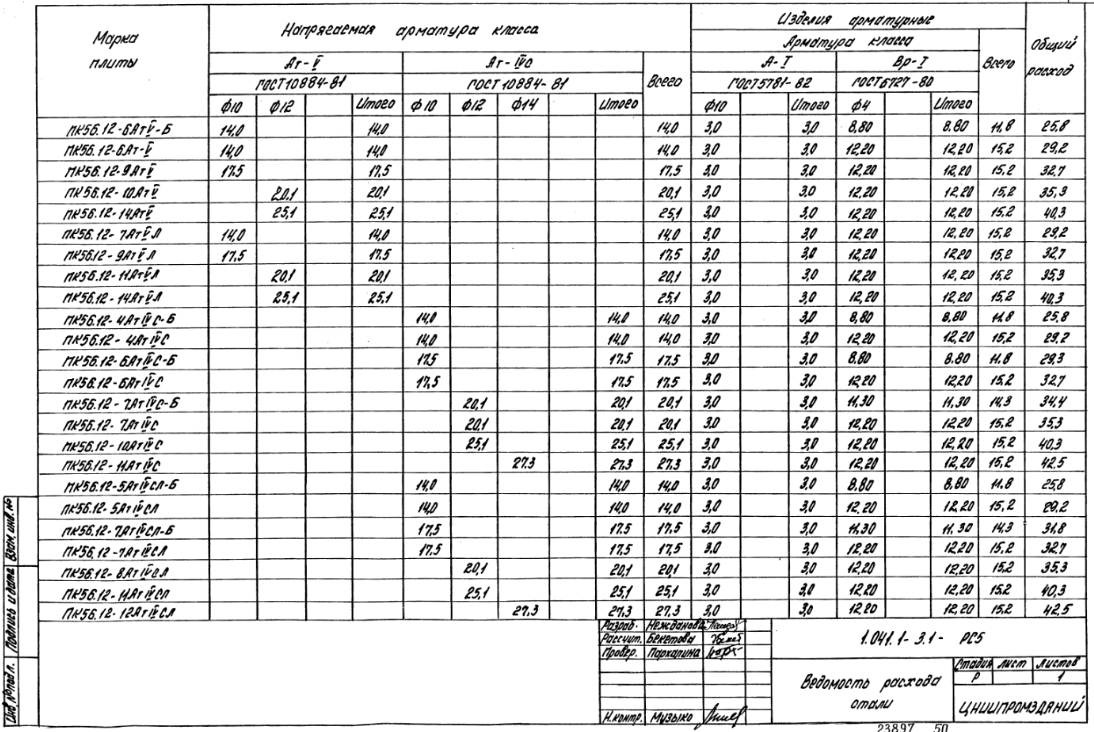

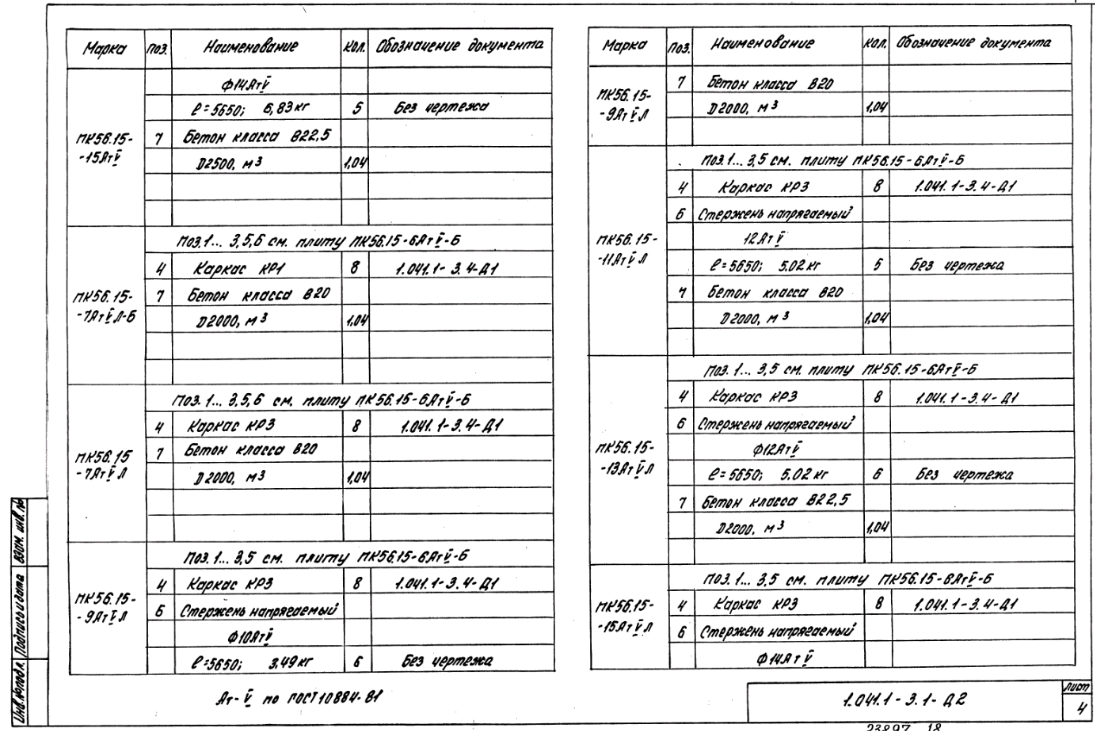

Ведомость расхода стали – 13 стр

1086 × 732 пикс.     Открыть в новом окне

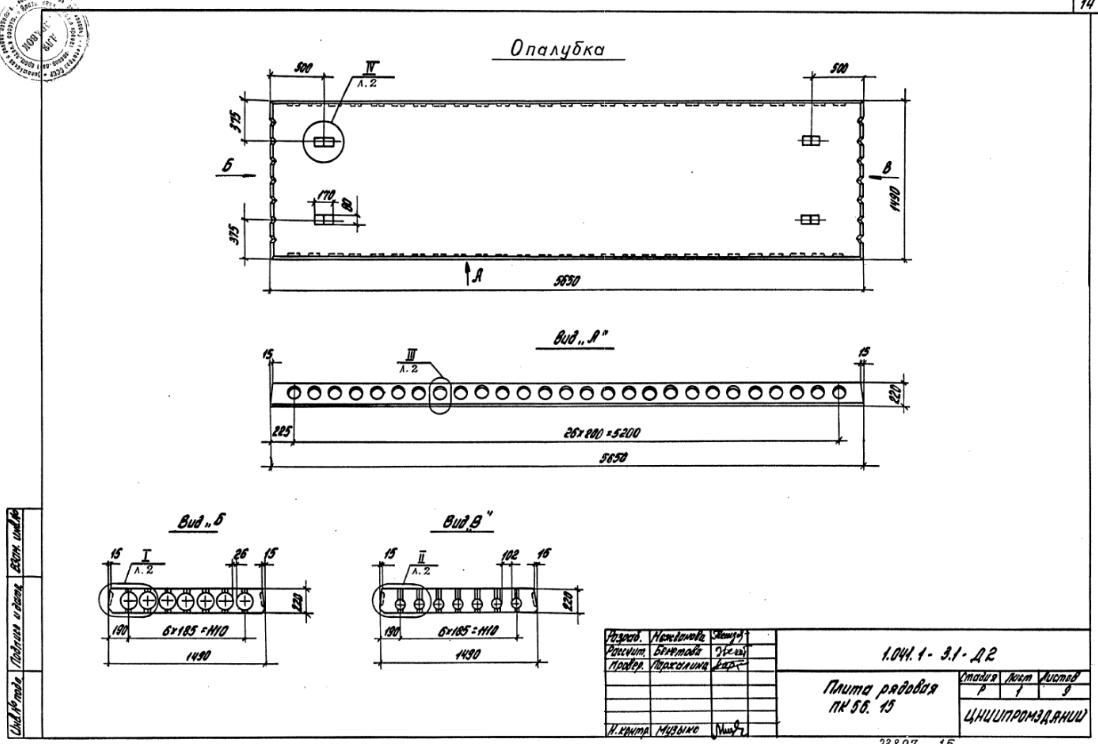

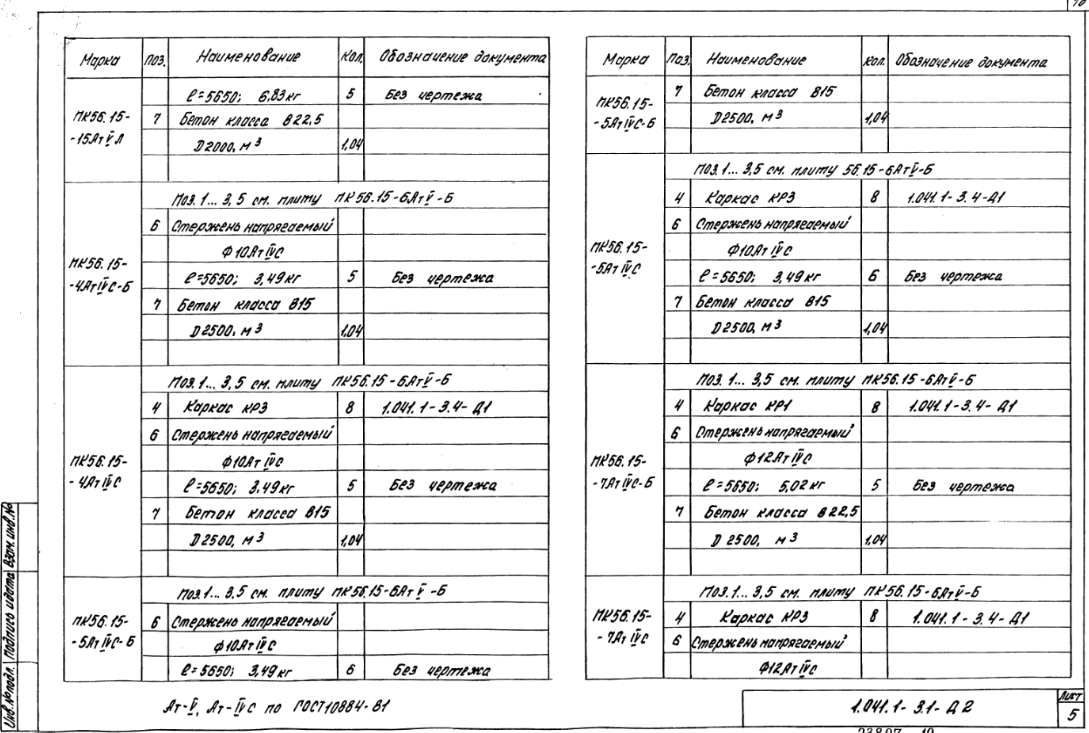

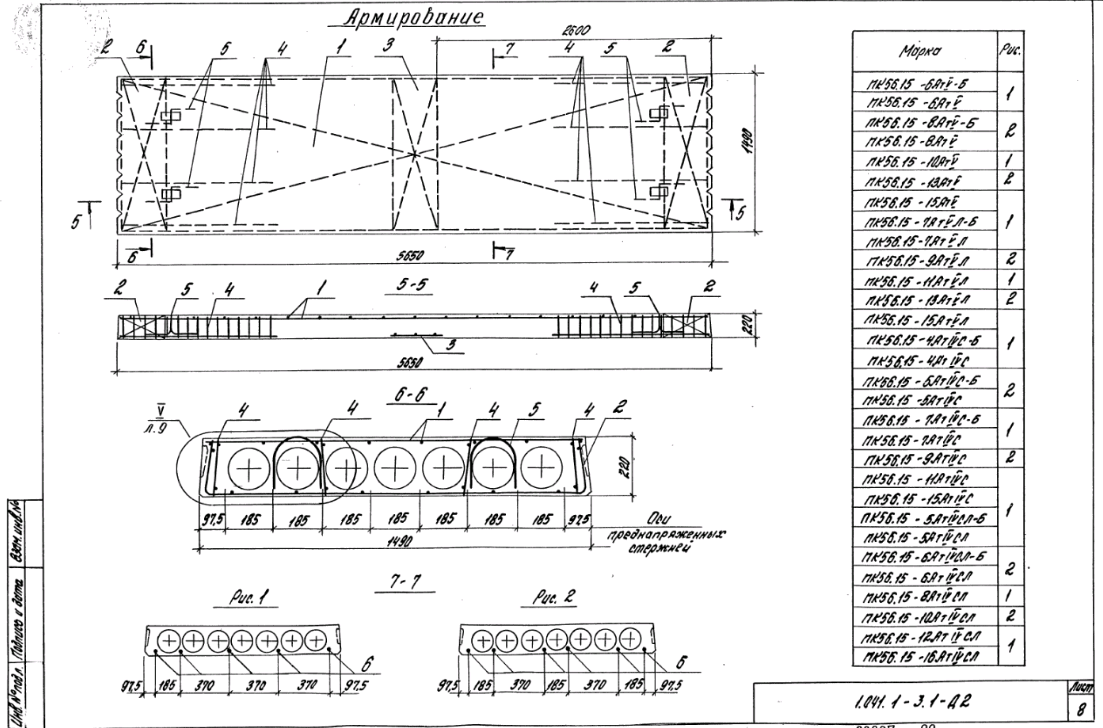

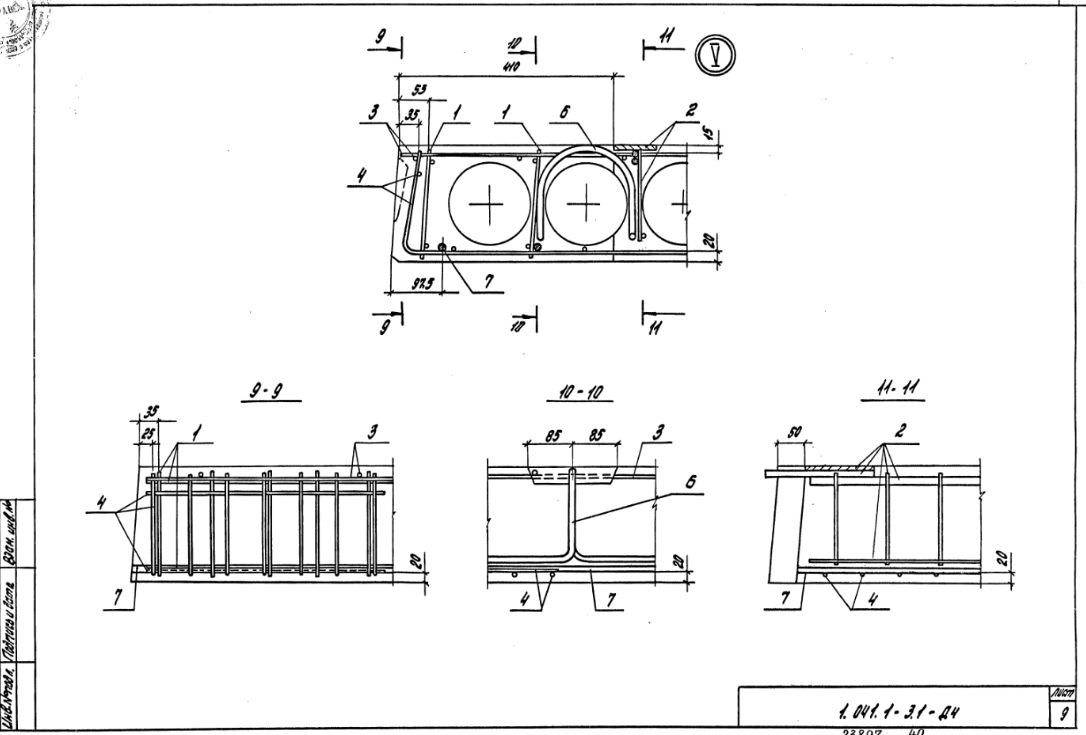

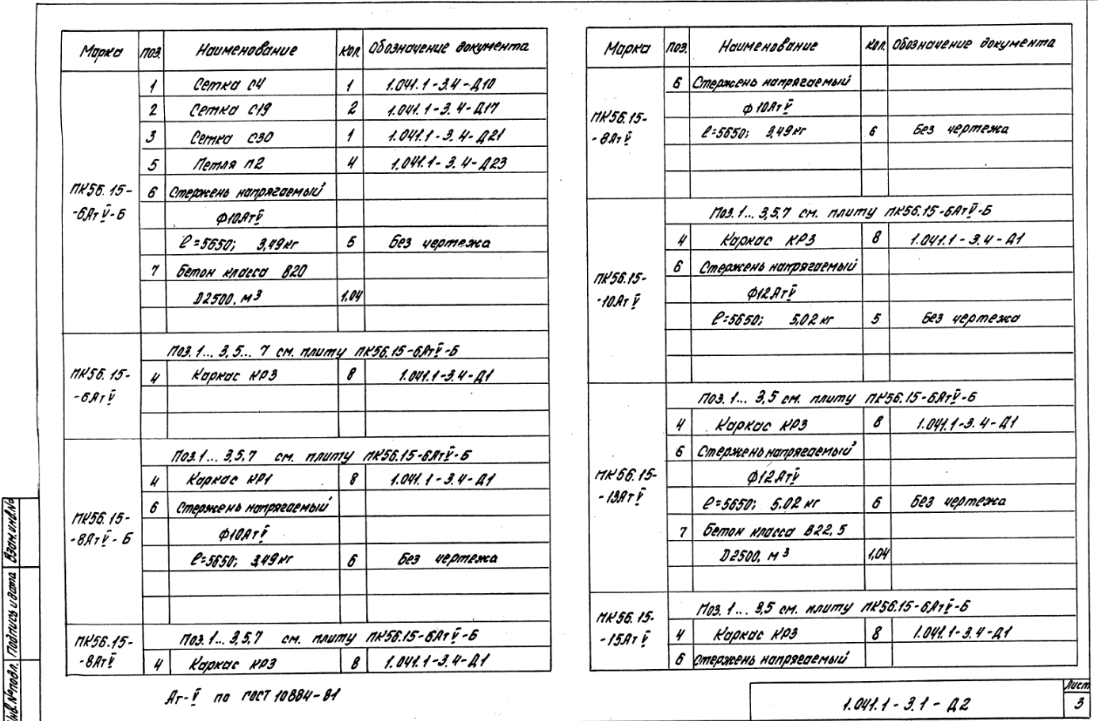

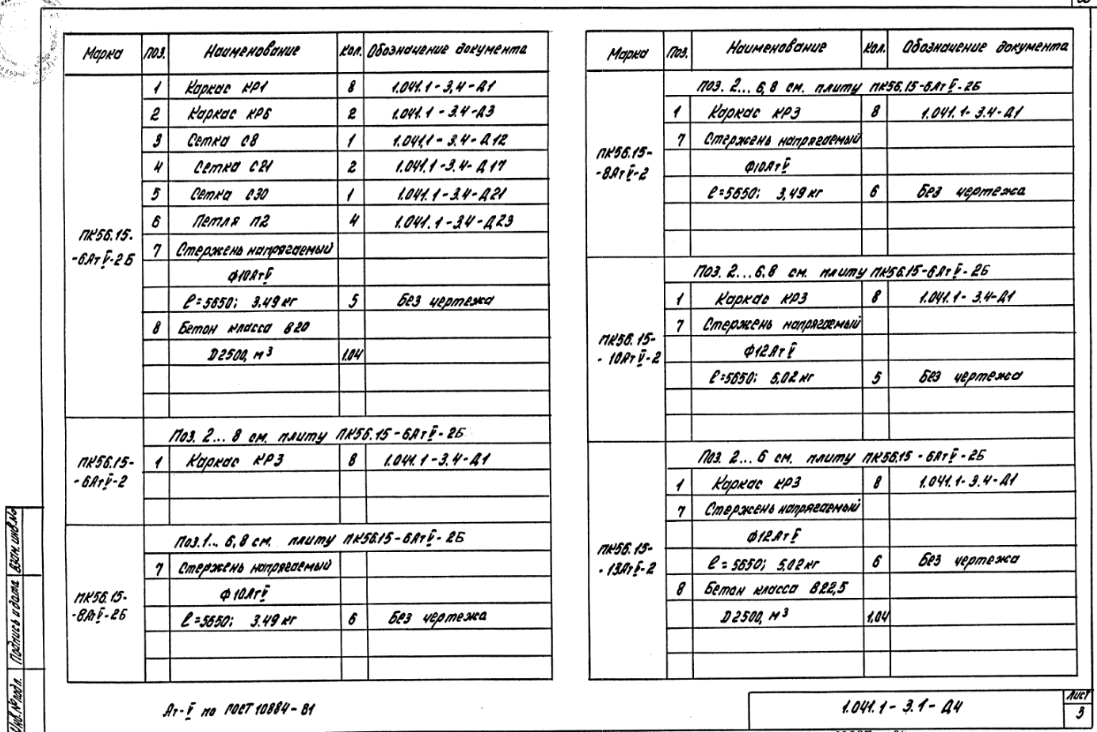

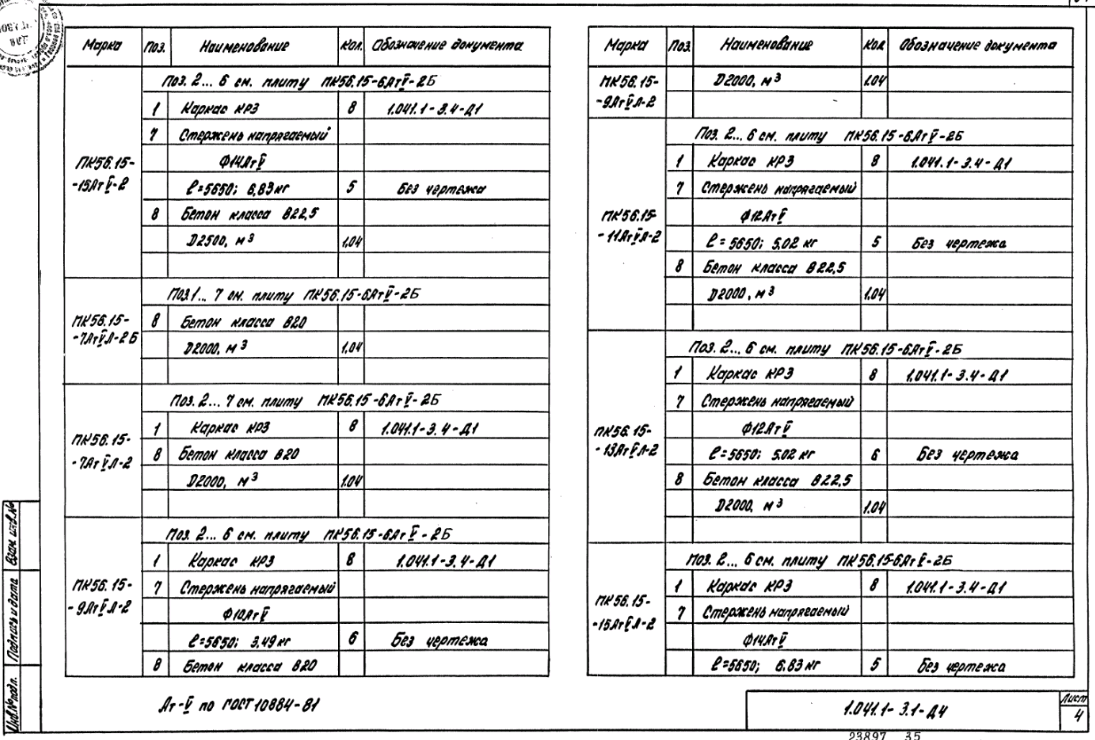

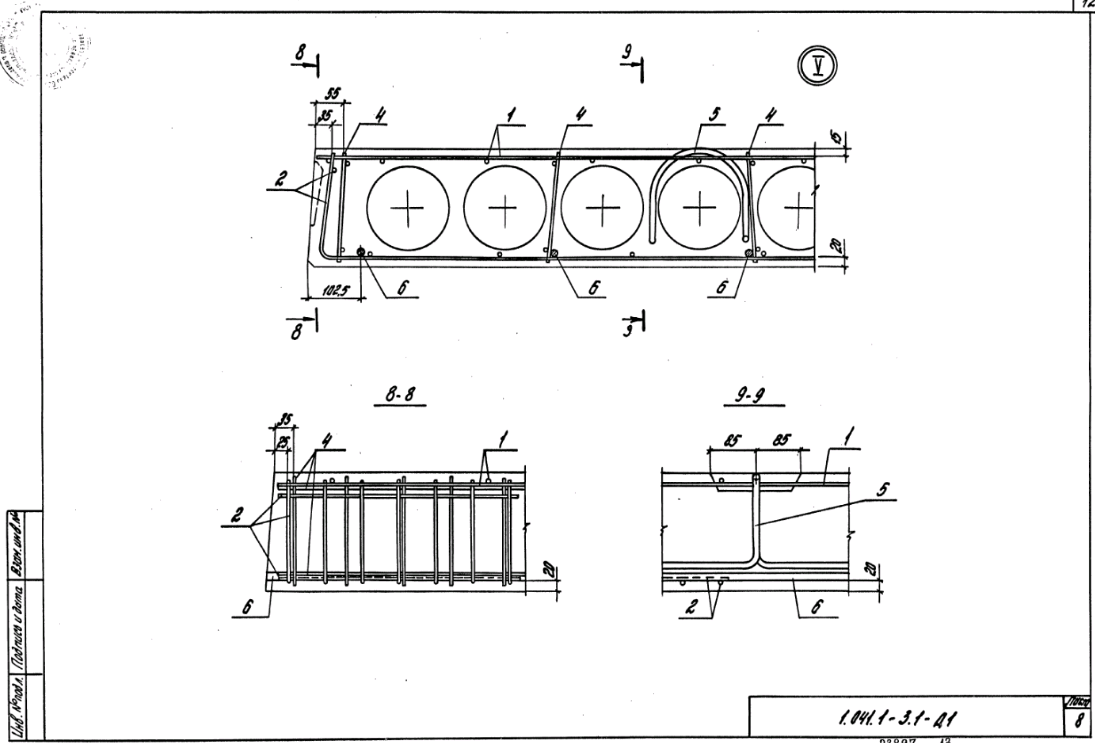

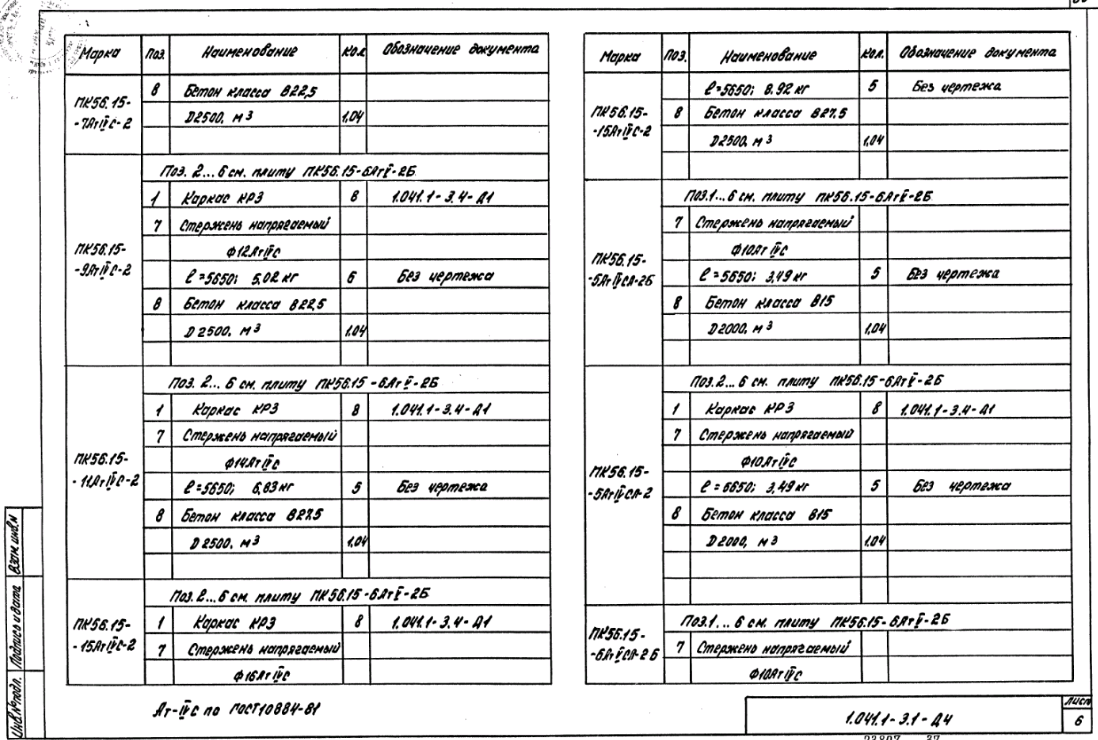

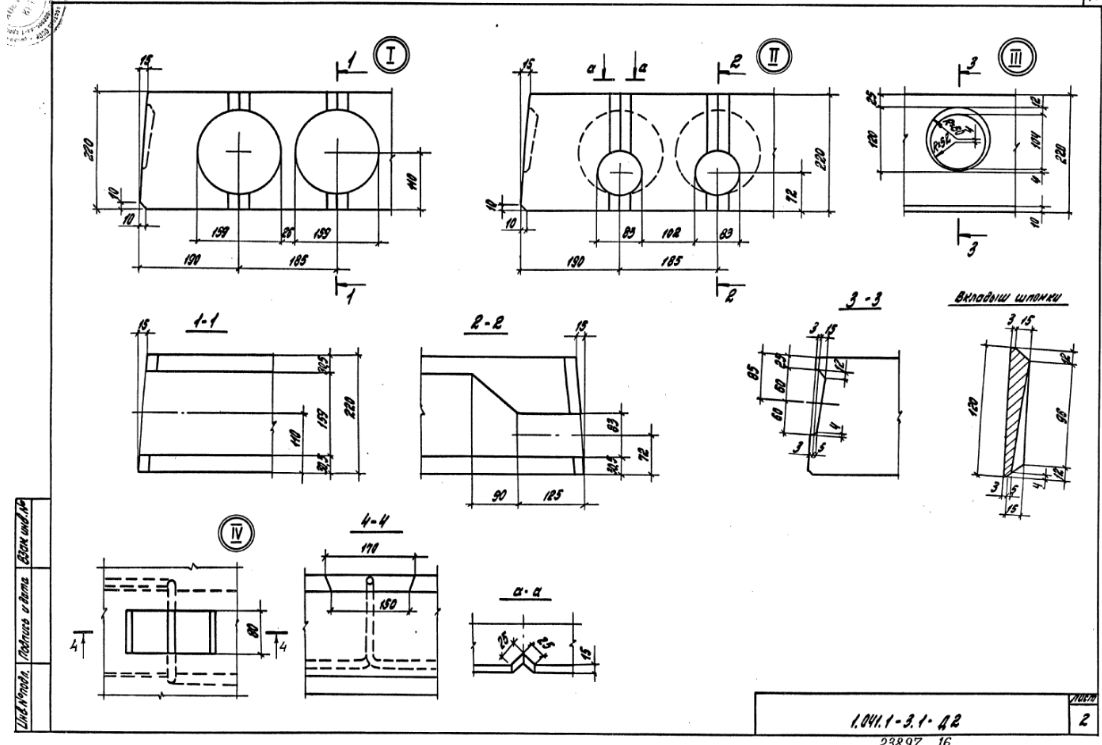

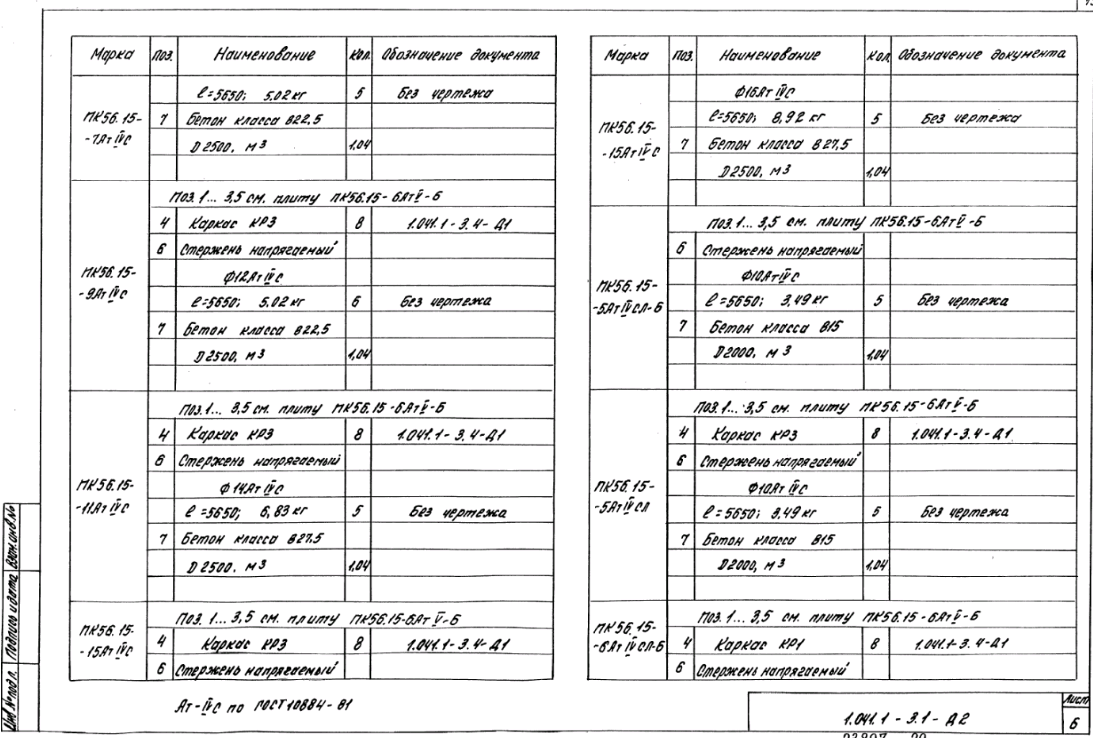

Плита рядовая ПК 56.15 – 14 стр

1098 × 744 пикс.     Открыть в новом окне
1102 × 745 пикс.     Открыть в новом окне
1098 × 721 пикс.     Открыть в новом окне
1095 × 731 пикс.     Открыть в новом окне
1089 × 733 пикс.     Открыть в новом окне
1093 × 738 пикс.     Открыть в новом окне
1105 × 737 пикс.     Открыть в новом окне
1103 × 728 пикс.     Открыть в новом окне
1103 × 734 пикс.     Открыть в новом окне

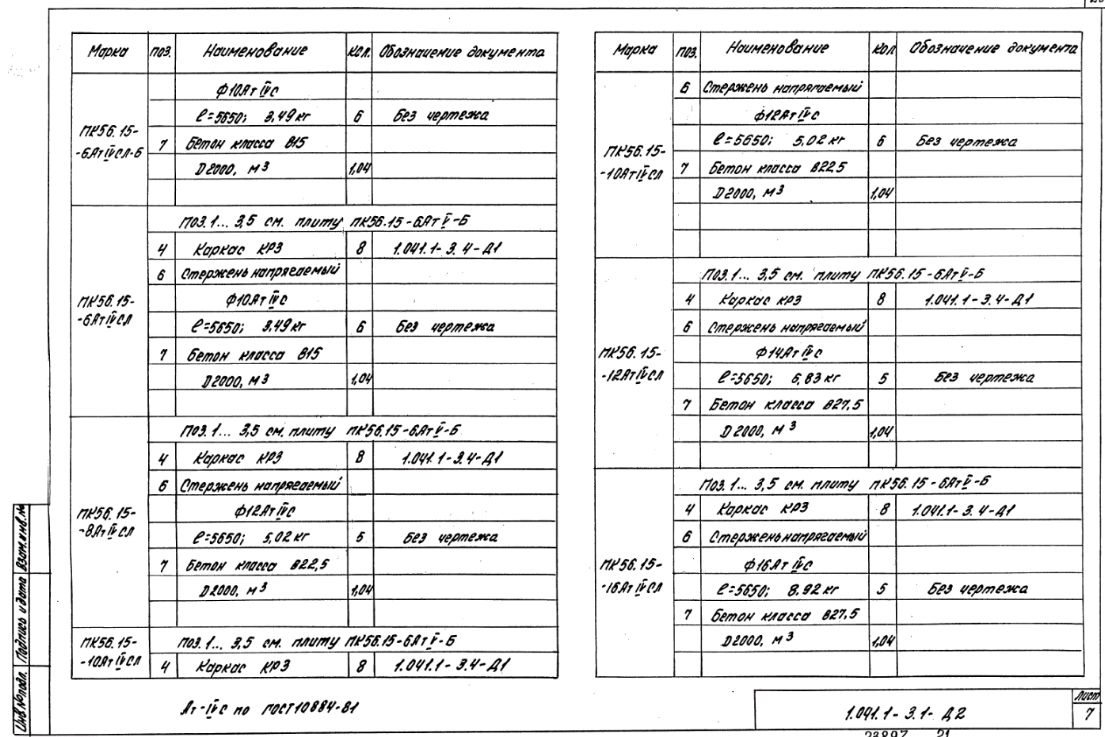

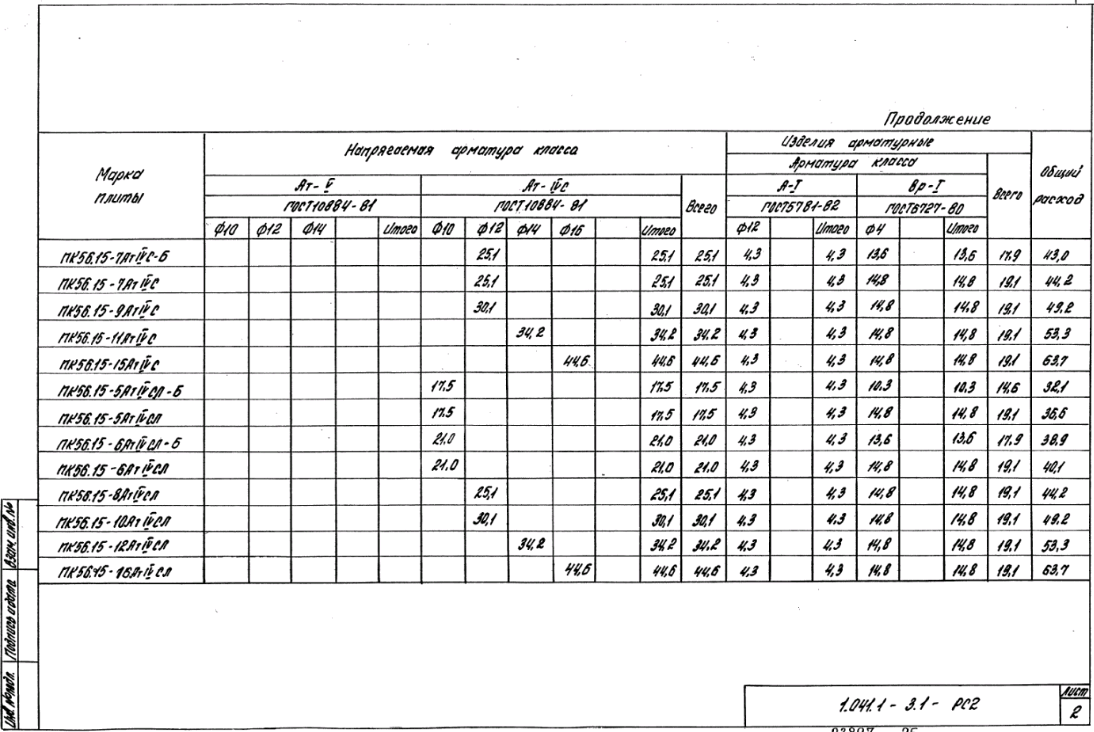

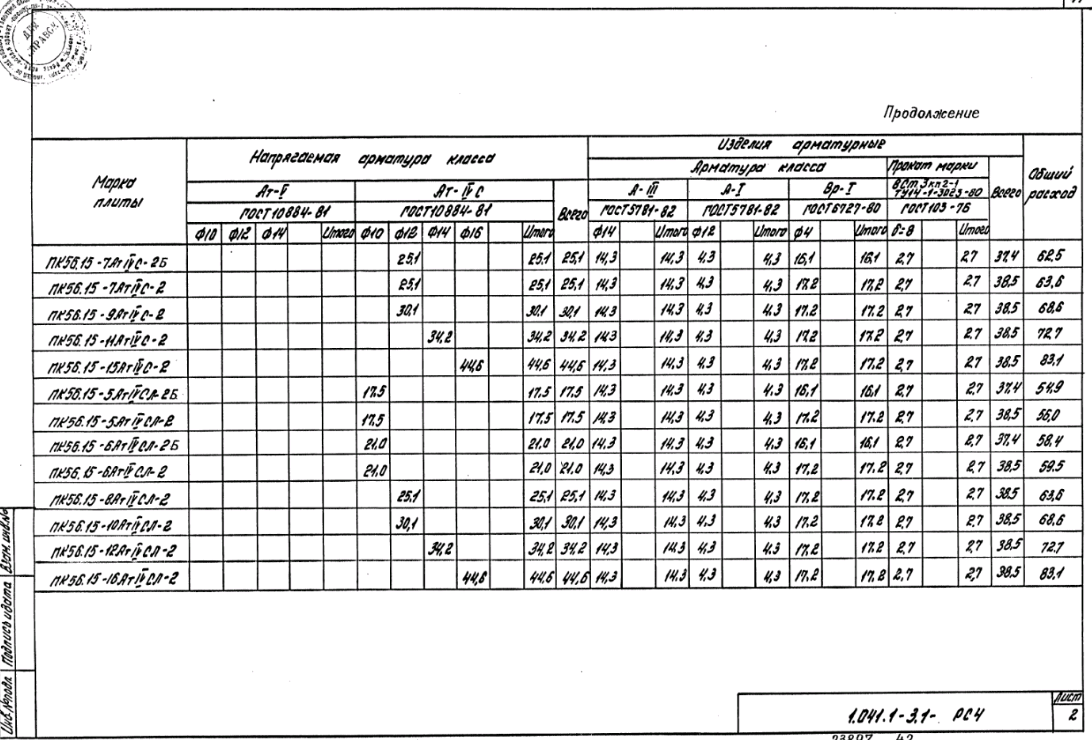

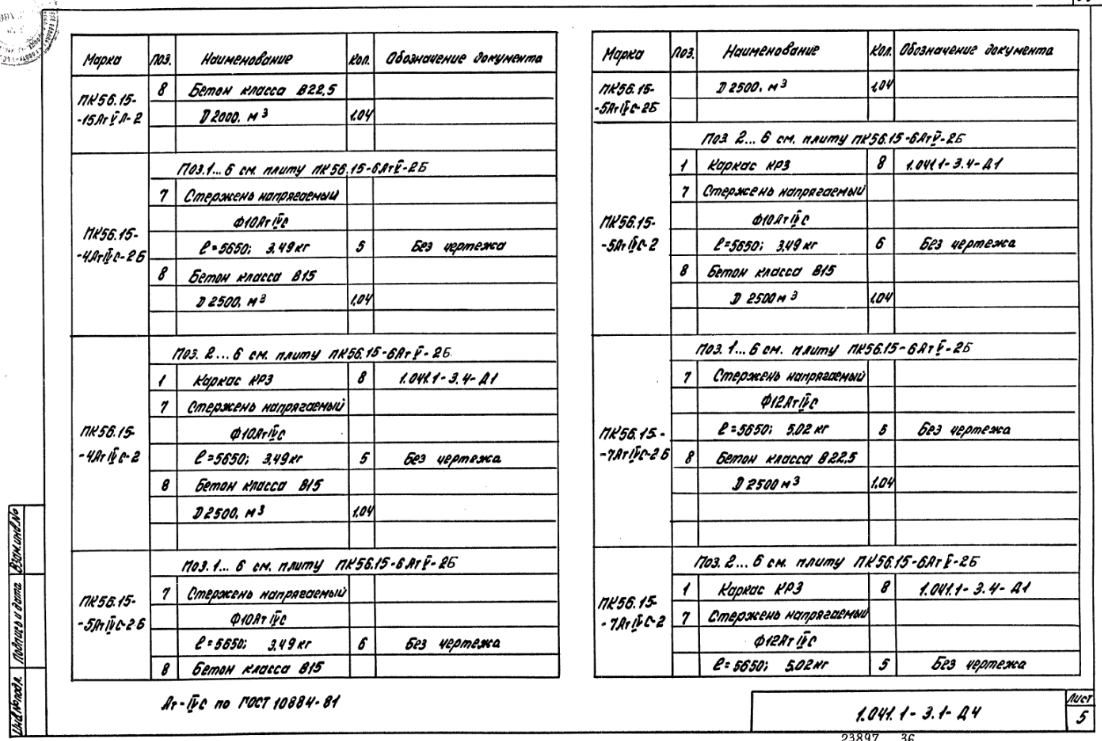

Ведомость расхода стали – 23 стр

1103 × 734 пикс.     Открыть в новом окне
1094 × 732 пикс.     Открыть в новом окне

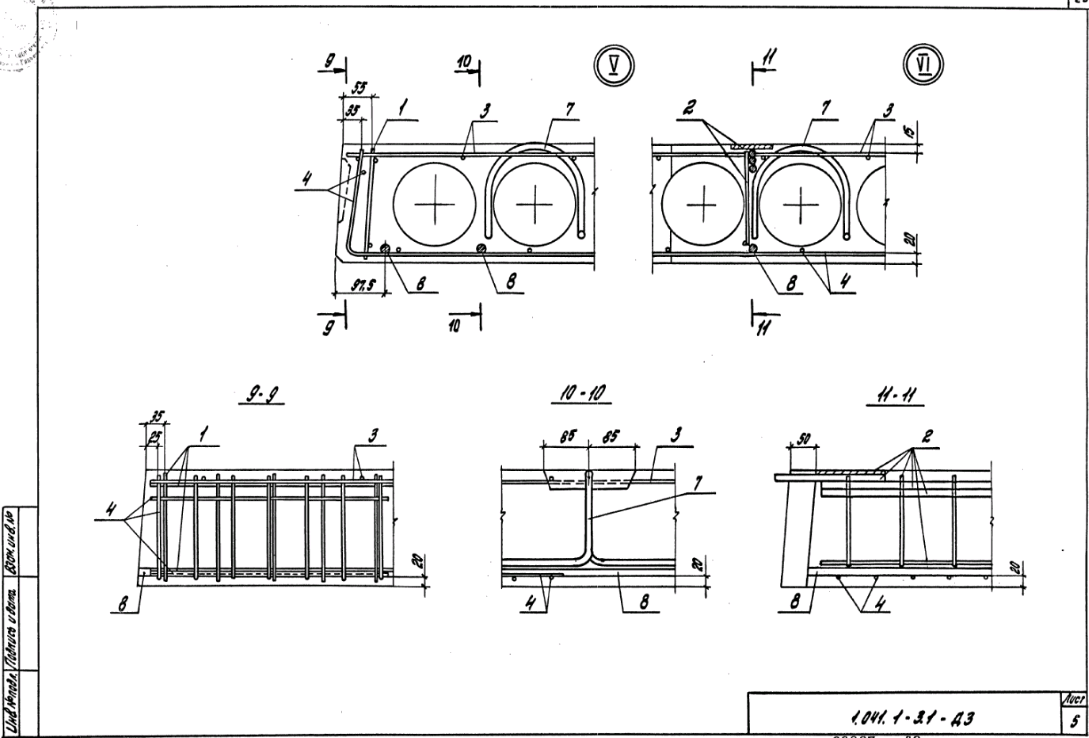

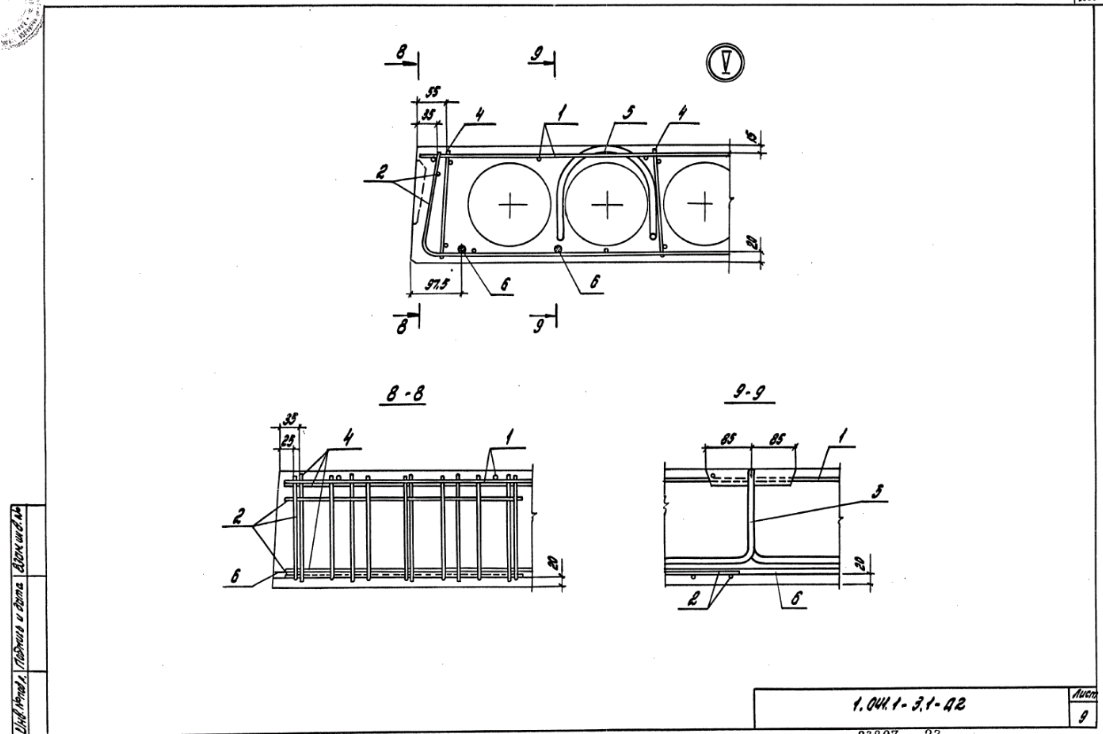

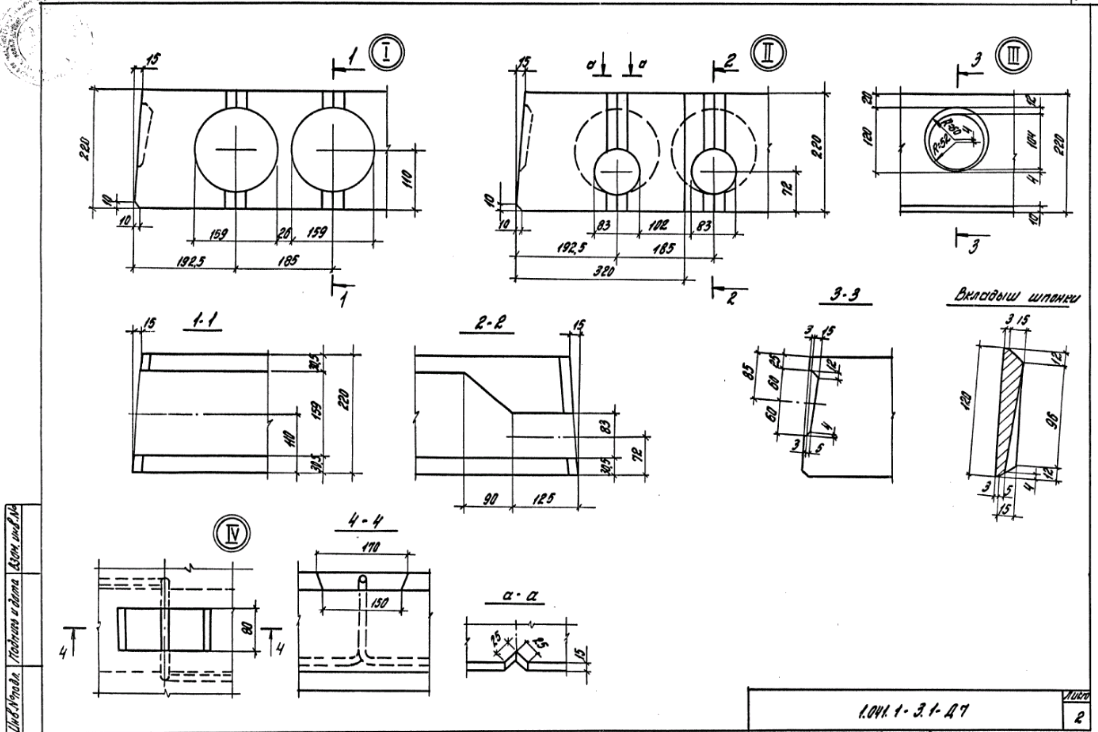

Плита пристенная ПК 56.15 – 25 стр

1095 × 739 пикс.     Открыть в новом окне
1096 × 731 пикс.     Открыть в новом окне
1093 × 738 пикс.     Открыть в новом окне
1104 × 746 пикс.     Открыть в новом окне
1089 × 738 пикс.     Открыть в новом окне

Ведомость расхода стали – 30 стр

1095 × 741 пикс.     Открыть в новом окне

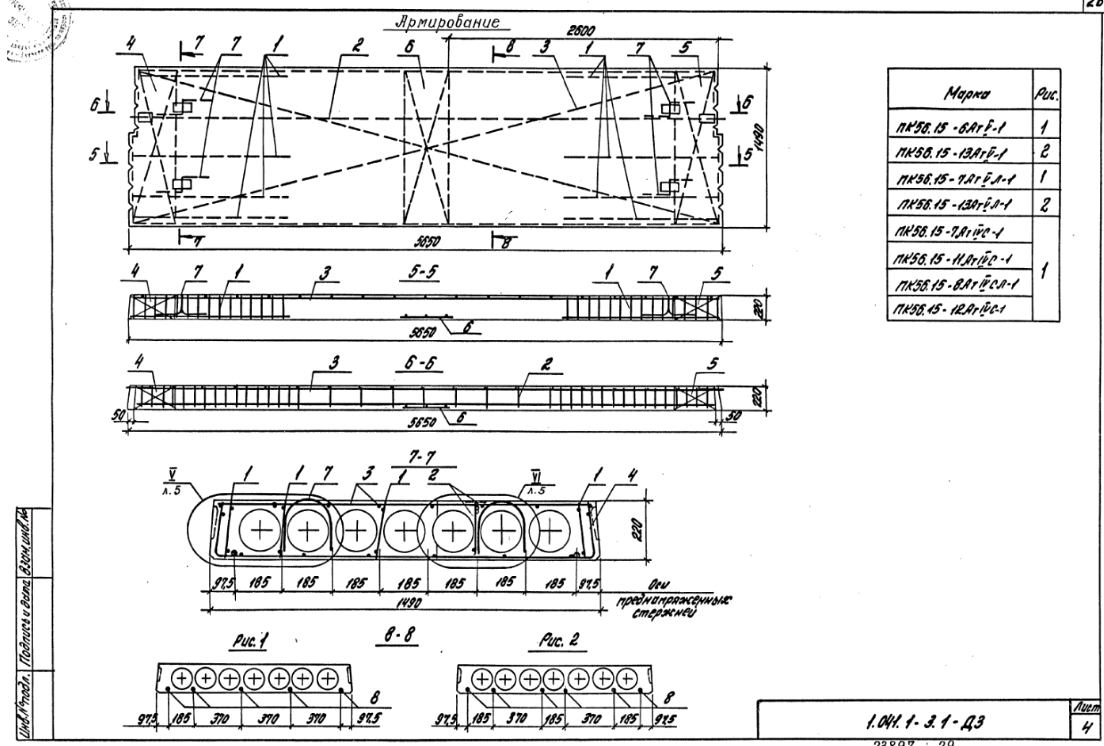

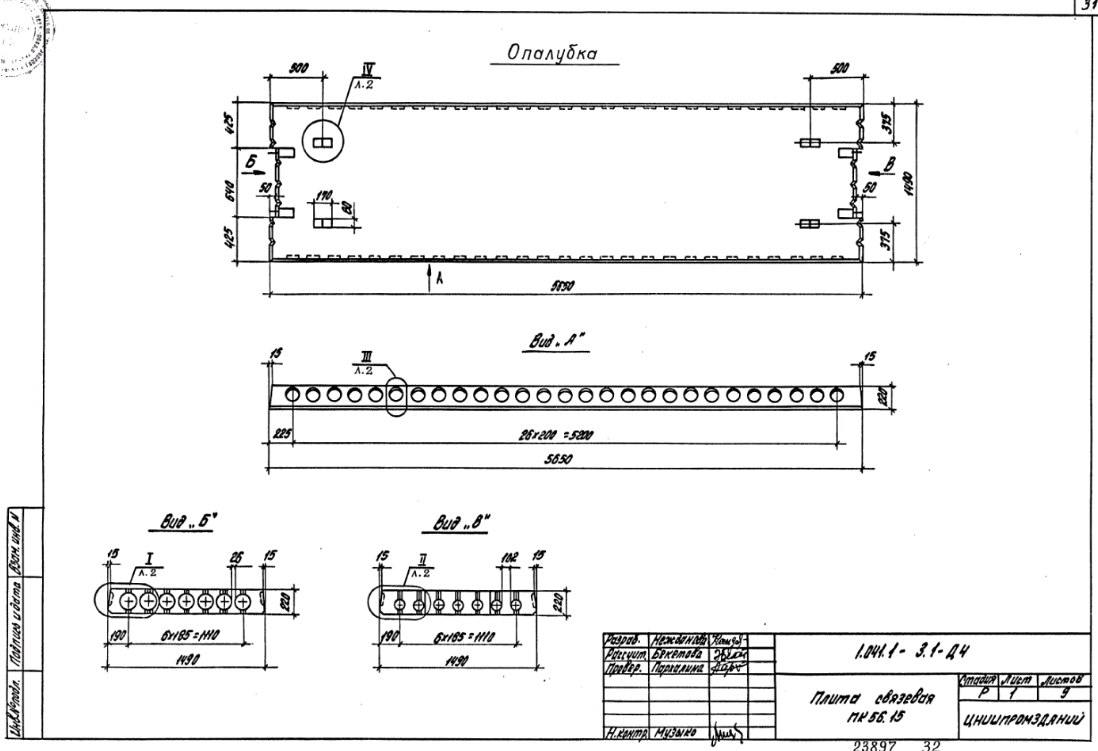

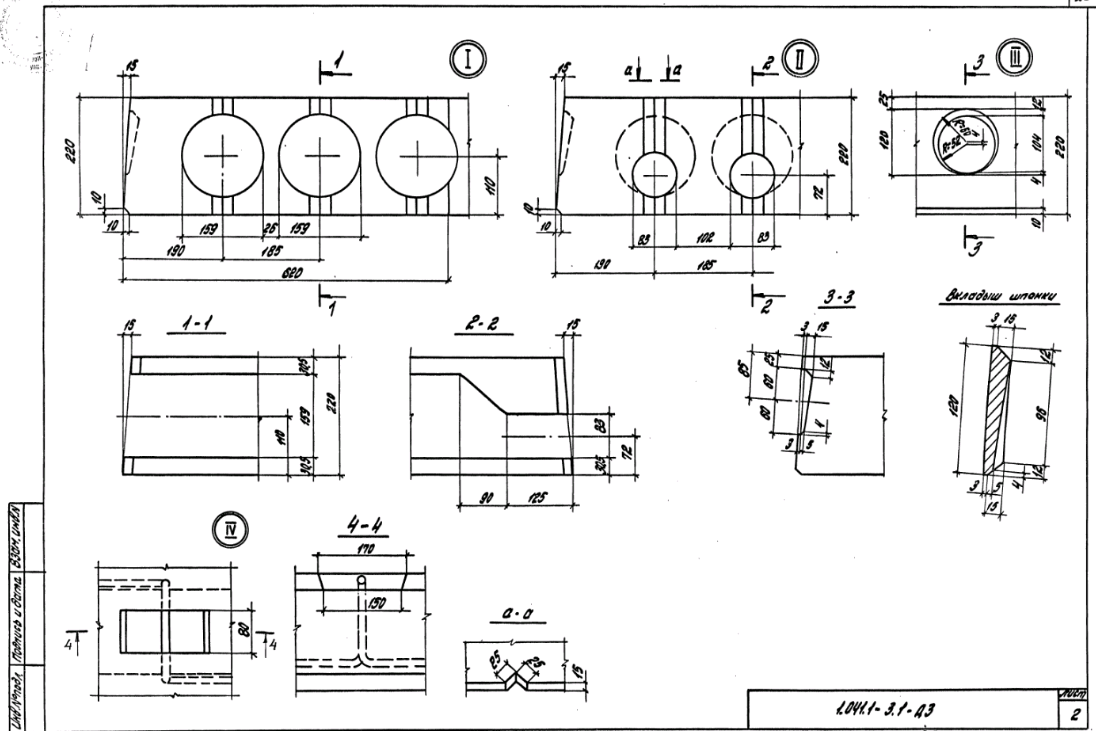

Плита связевая ПК 56.15 – 31 стр

1098 × 751 пикс.     Открыть в новом окне
1106 × 736 пикс.     Открыть в новом окне
1097 × 732 пикс.     Открыть в новом окне
1095 × 740 пикс.     Открыть в новом окне
1102 × 741 пикс.     Открыть в новом окне
1098 × 740 пикс.     Открыть в новом окне
1087 × 735 пикс.     Открыть в новом окне
1091 × 738 пикс.     Открыть в новом окне
1086 × 735 пикс.     Открыть в новом окне

Ведомость расхода стали – 40 стр

1083 × 735 пикс.     Открыть в новом окне
1092 × 740 пикс.     Открыть в новом окне

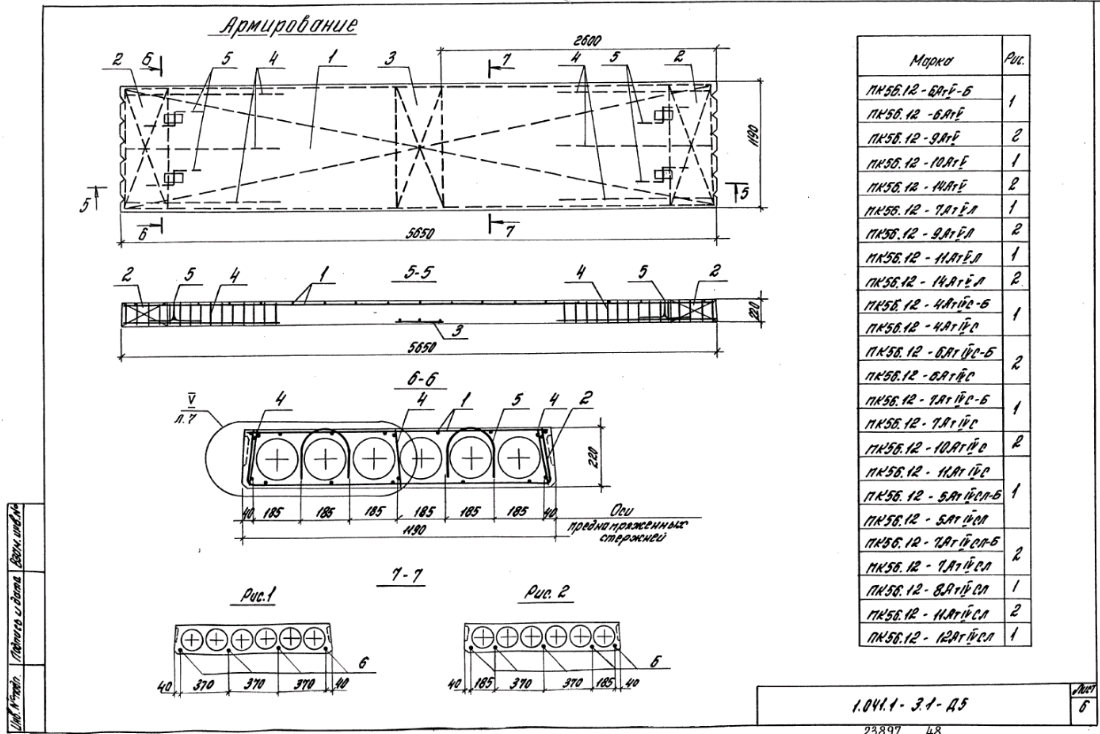

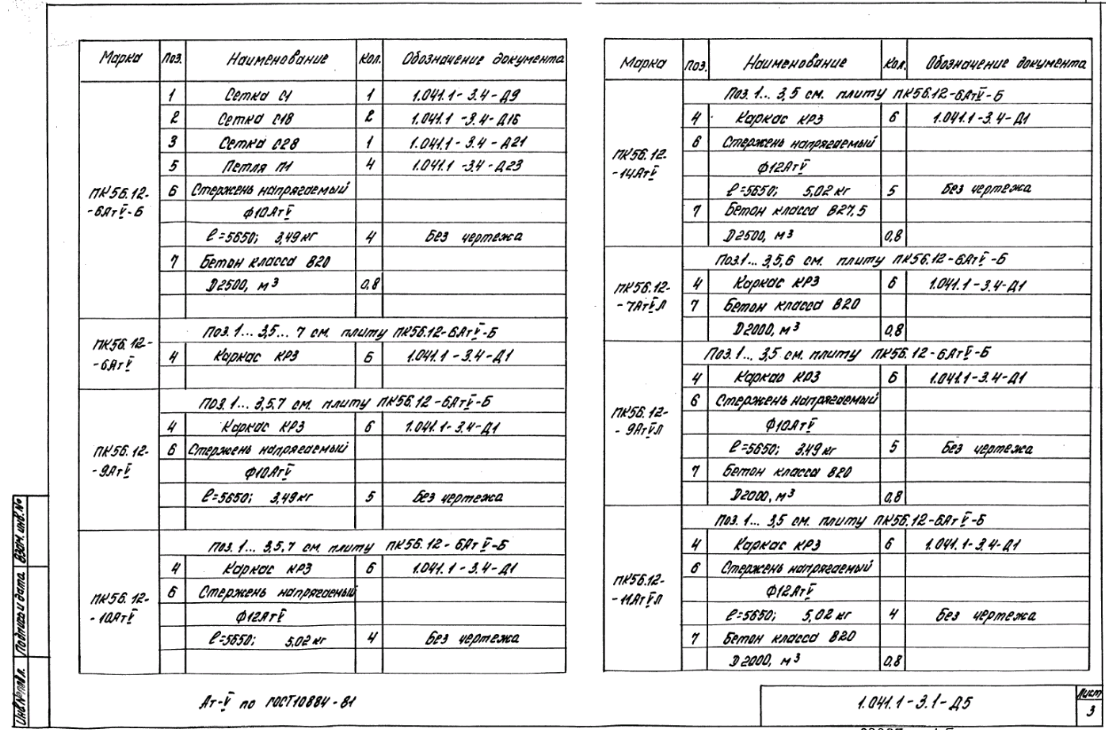

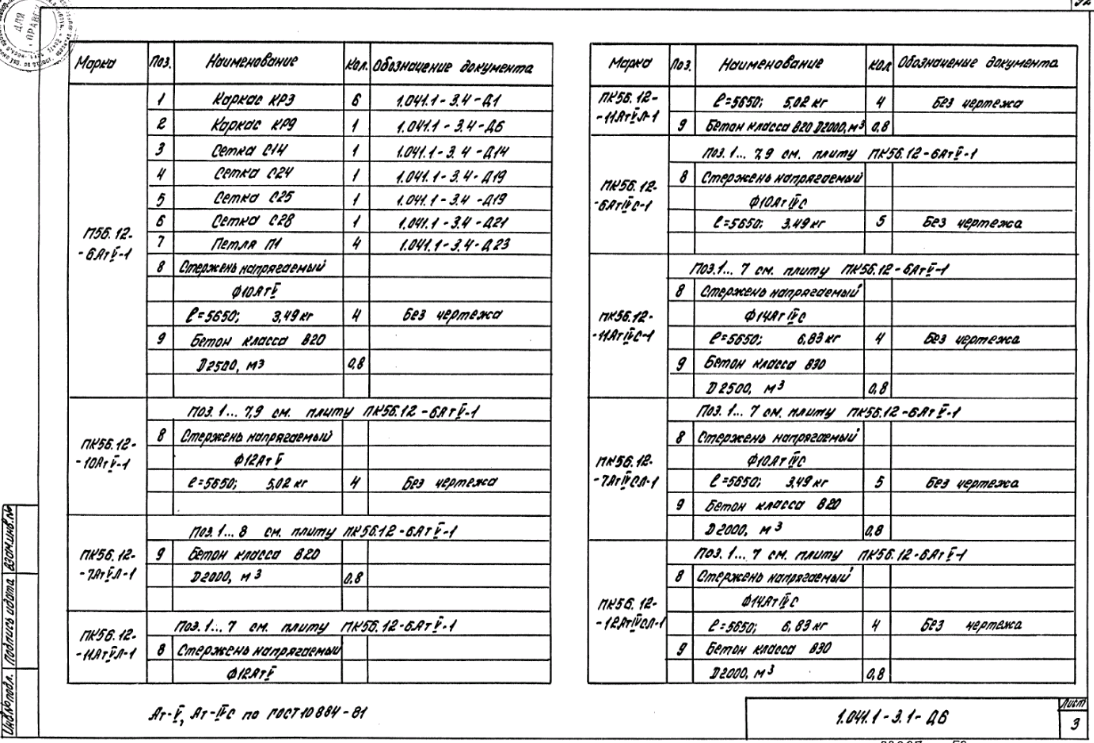

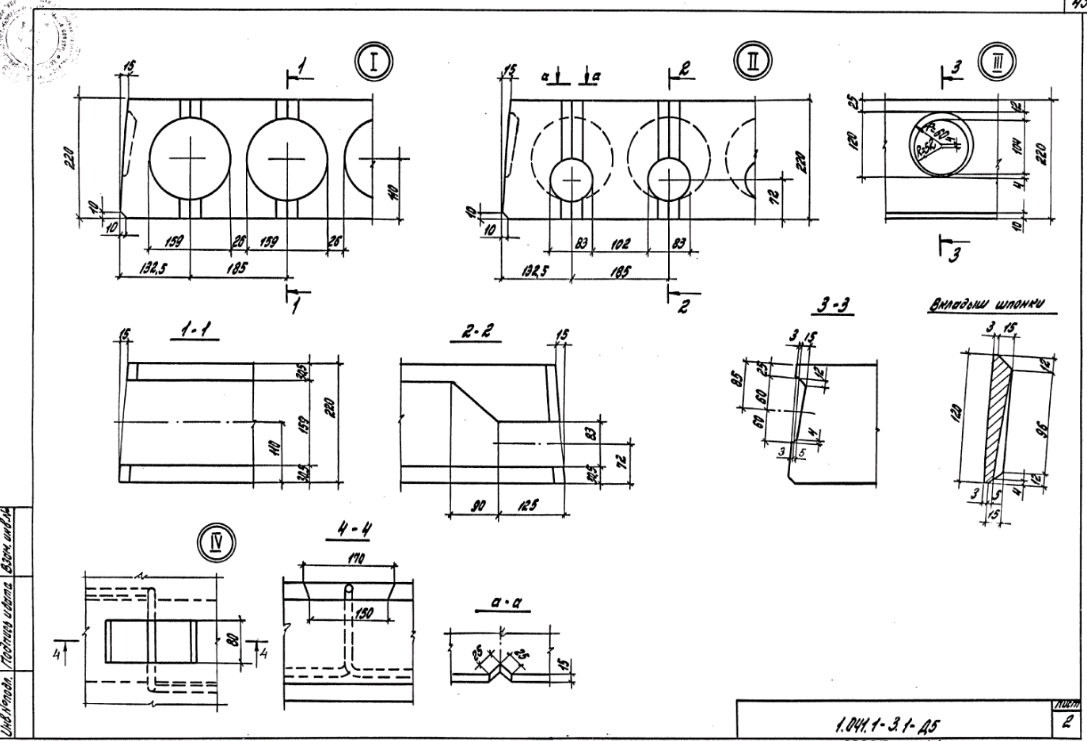

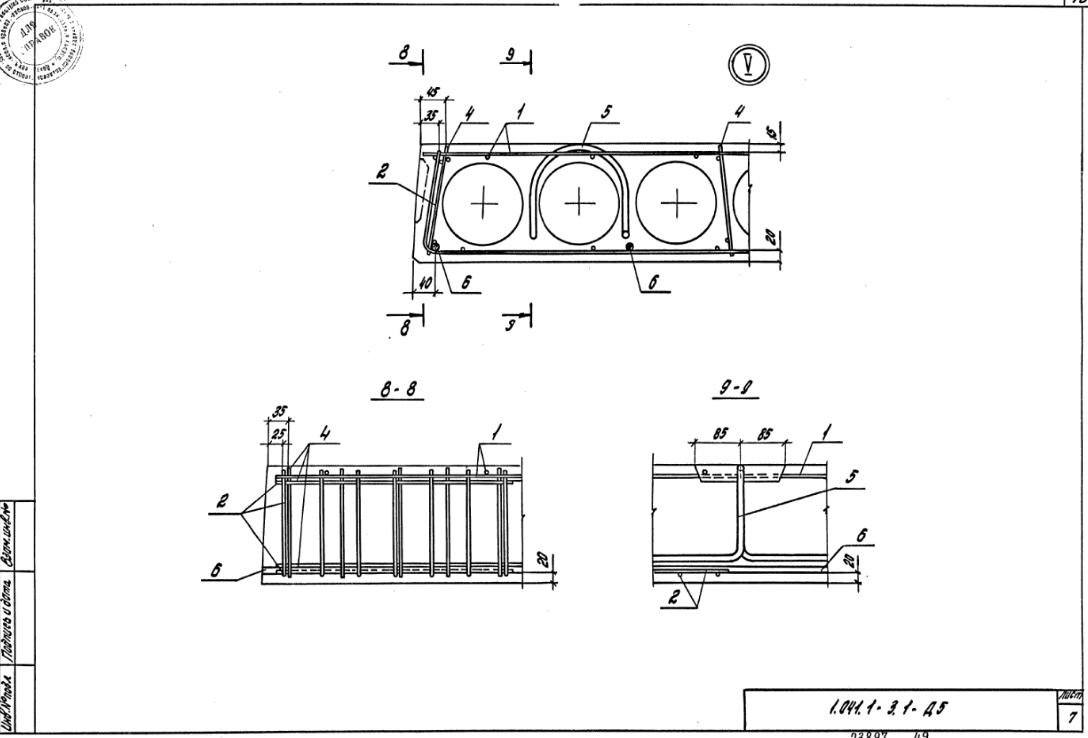

Плита рядовая ПК 56.12 – 42 стр

1098 × 734 пикс.     Открыть в новом окне
1087 × 741 пикс.     Открыть в новом окне
1106 × 730 пикс.     Открыть в новом окне
1102 × 733 пикс.     Открыть в новом окне
1108 × 736 пикс.     Открыть в новом окне
1100 × 734 пикс.     Открыть в новом окне
1088 × 738 пикс.     Открыть в новом окне

Ведомость расхода стали – 49 стр

1094 × 732 пикс.     Открыть в новом окне

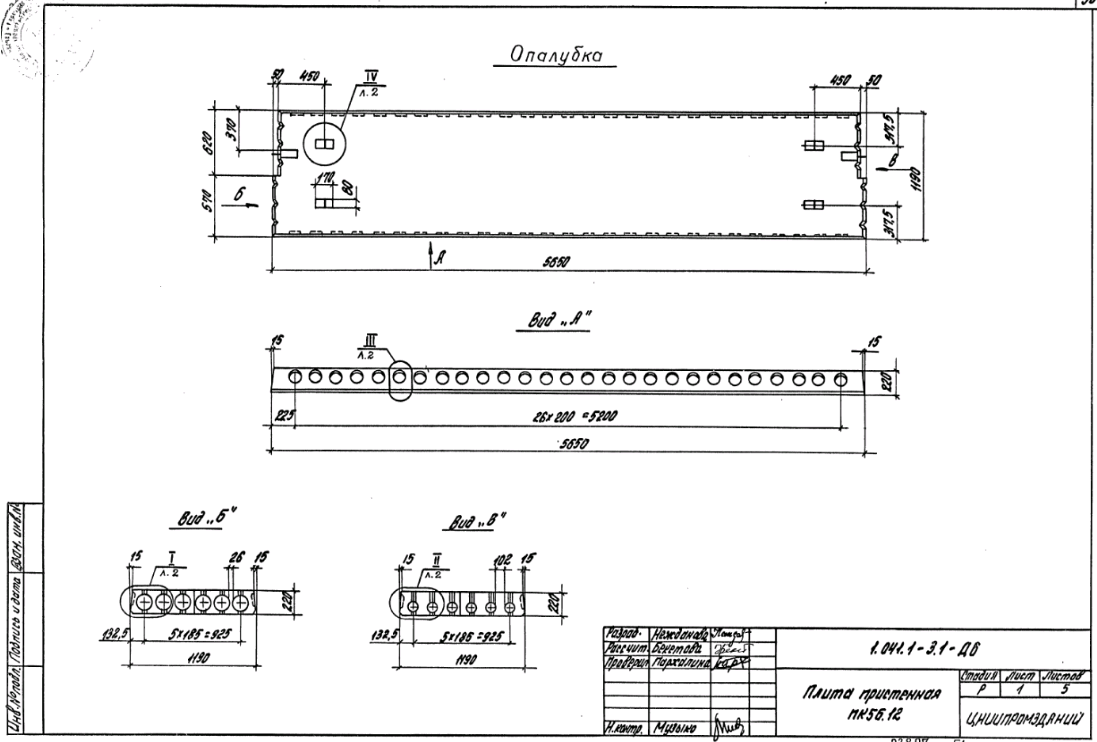

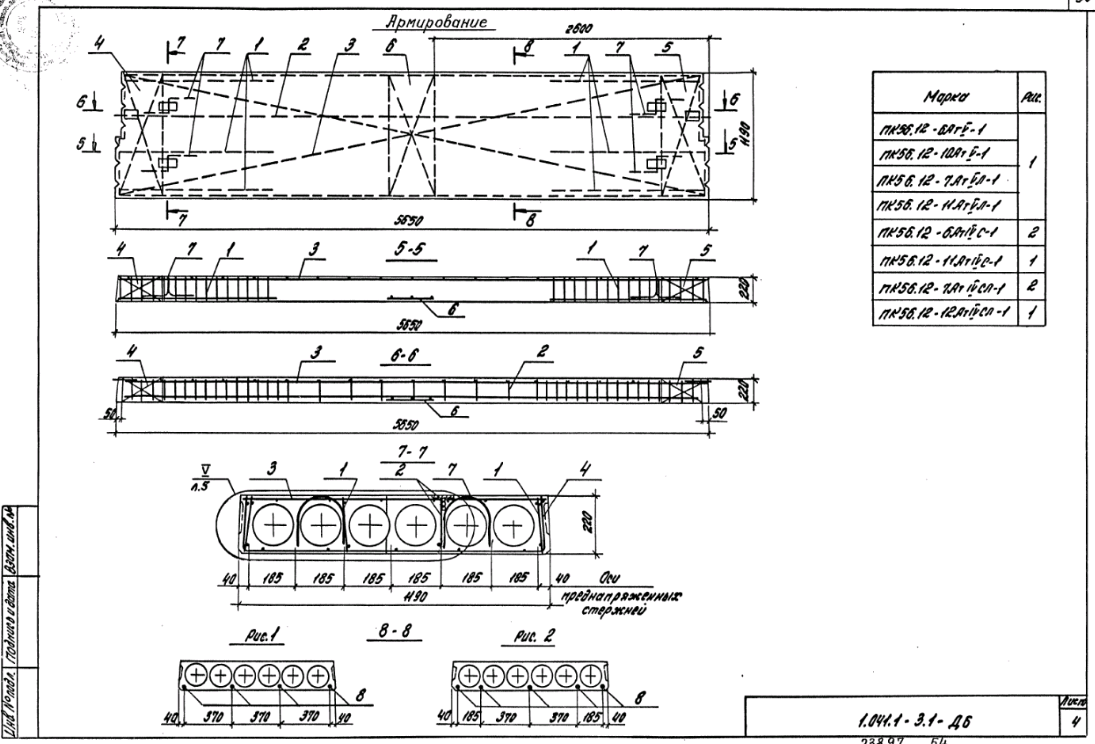

Плита пристенная ПК 56.12 – 50 стр

1097 × 742 пикс.     Открыть в новом окне
1092 × 741 пикс.     Открыть в новом окне
1094 × 743 пикс.     Открыть в новом окне
1095 × 744 пикс.     Открыть в новом окне
1095 × 739 пикс.     Открыть в новом окне

Ведомость расхода стали – 55 стр

1108 × 732 пикс.     Открыть в новом окне

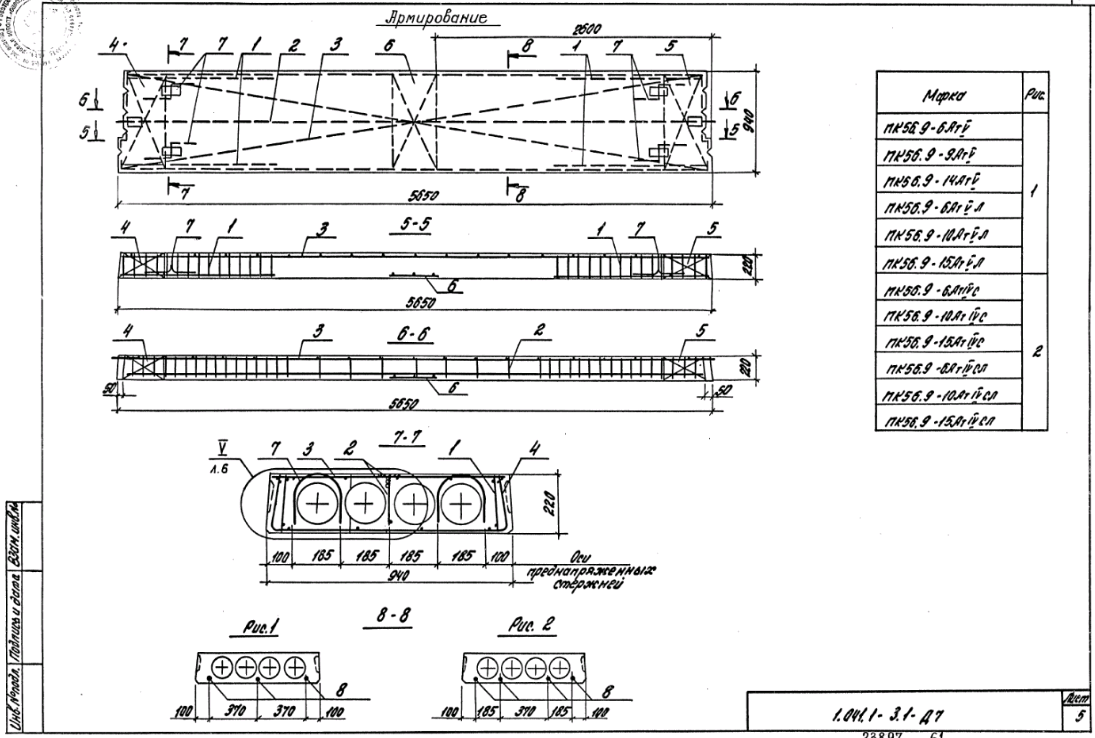

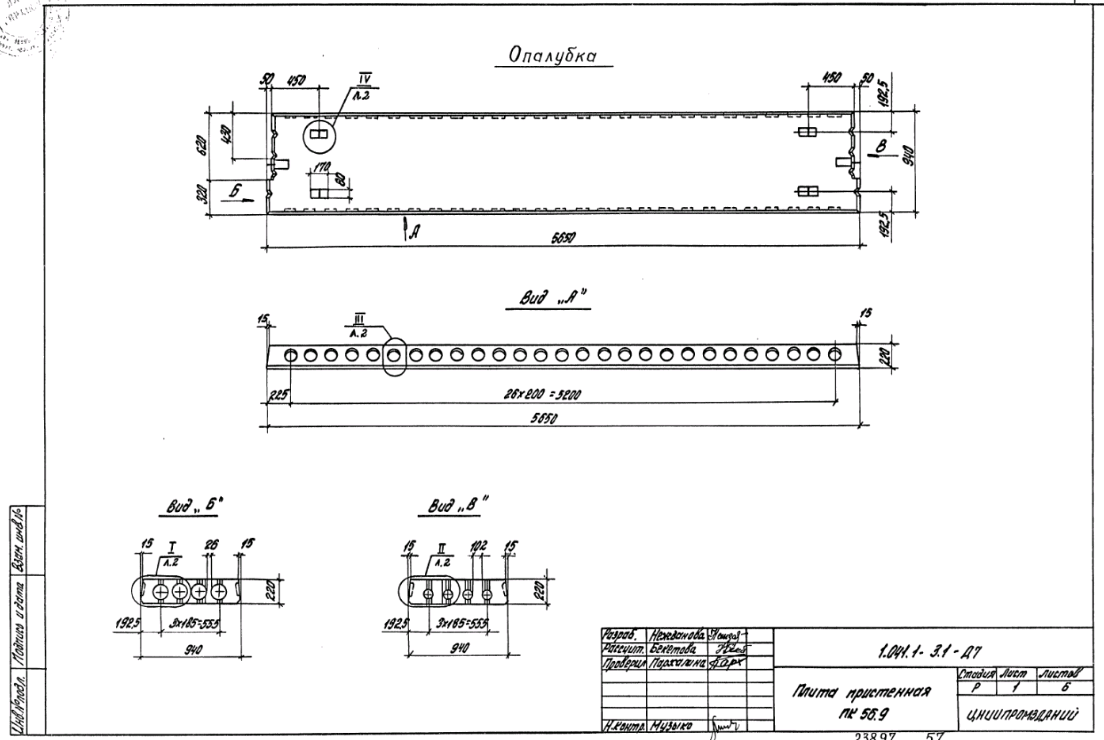

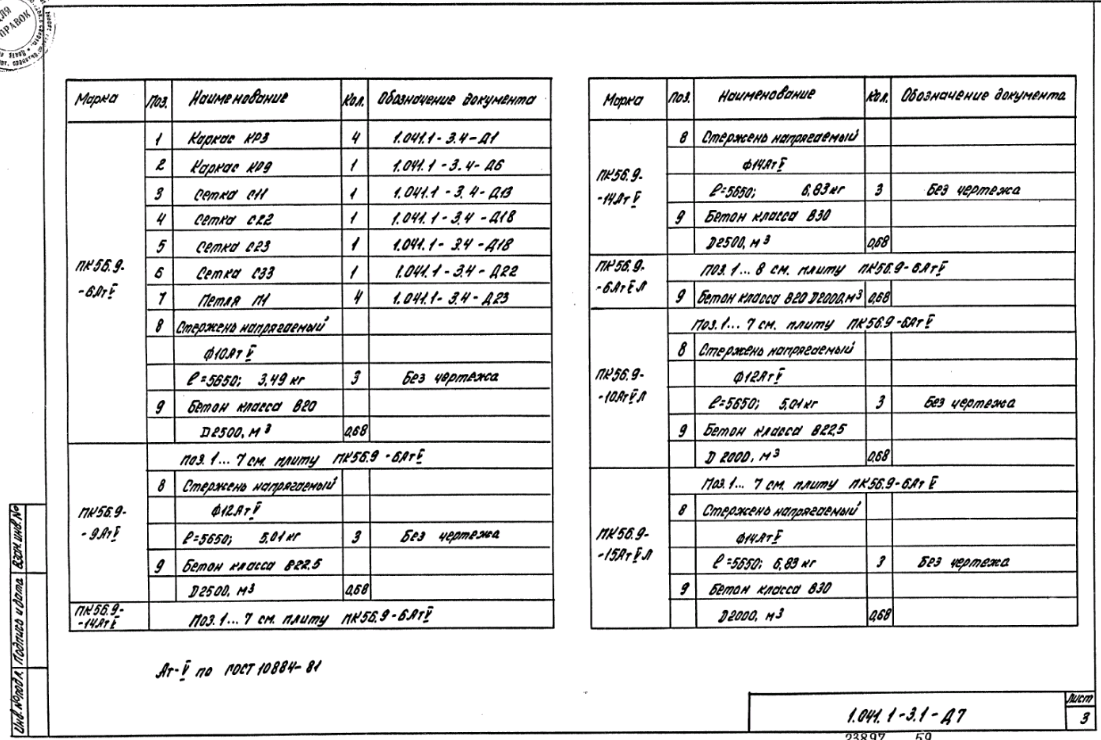

Плита пристенная ПК 56.9 – 56 стр

1104 × 740 пикс.     Открыть в новом окне
1098 × 732 пикс.     Открыть в новом окне
1101 × 740 пикс.     Открыть в новом окне
1090 × 742 пикс.     Открыть в новом окне
1095 × 738 пикс.     Открыть в новом окне
1088 × 740 пикс.     Открыть в новом окне

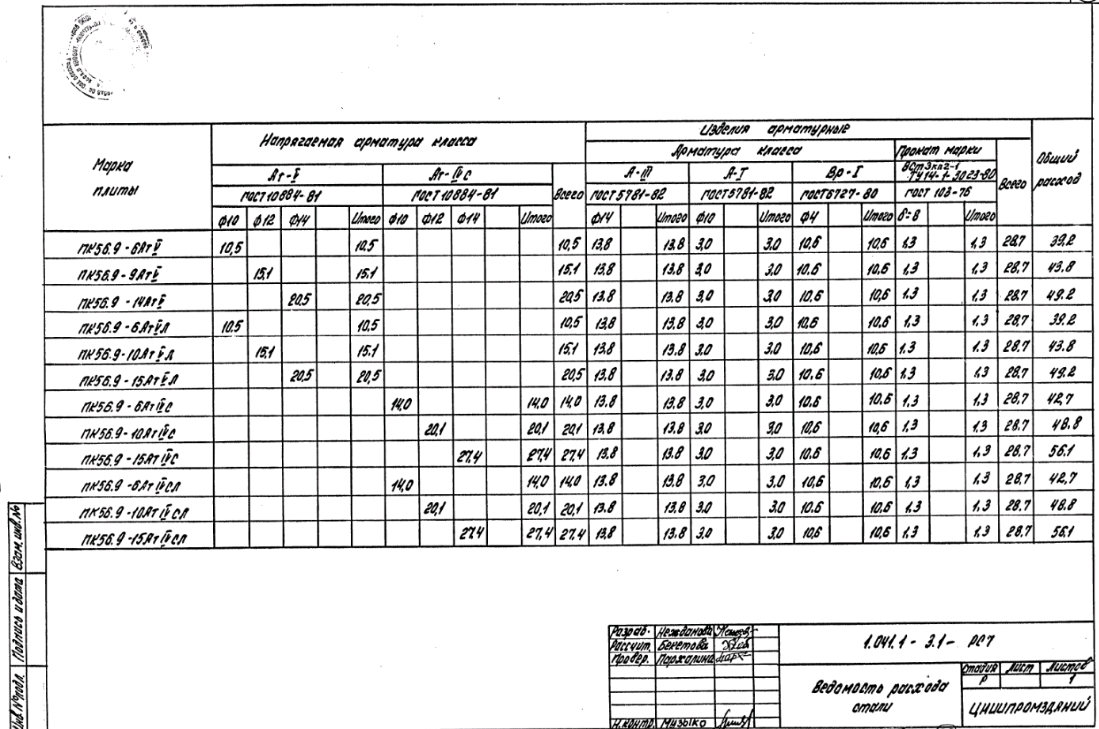

Ведомость расхода стали – 62 стр
