Серия 1.041.1-3 Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 6.Сантехнические плиты длиной 5650, 6850 и 8650 мм, напрягаемой арматурой и

Описание

Рабочие чертежи
1160 × 787 пикс.     Открыть в новом окне

Техническое описание – 3 стр

1.Общая часть

1.1.Данный выпуск содержит рабочие чертежи ребристых сантехнических плит перекрытий длиной 2650 мм,5650 мм, 6850 мм и 8650 мм, шириной плит 1490 мм. и высотой сечения 220 мм.
1.2.Для плит предусмотрено применение тяжелого бетона классов В15…В35 и легкого бетона (на пористых заполнителях) В15…В35.
1.3.В качестве предварительно напрягаемой арматуры принята сталь стержневая термомеханически и термически упрочненная периодического профиля классов Ат-У и Ат-АIУС по ГОСТ 10884-81.
1.4.Значение равномерно распределенных нагрузок, классы бетона, величины предварительного напряжения в арматуре приведены в табл. 1 (см. 1.041.1-3.0-ТО, лист 12).
1.5.В настоящем выпуске приведены: техническое описание, необходимые данные и указания по области применения, указания по изготовлению, спецификация арматурных изделий и рабочие чертежи плит.

2.Указания по применению

2.1.Сантехнические плиты серии 1.041.1-3 вып.6 предназначены для использования в перекрытиях многоэтажных общественных и производственных зданий, а также сооружениях. Плиты устанавливаются при необходимости пропуска вертикальных стояков и вентблоков, а также для размещения сантехнических коммуникаций.
2.2 Плиты допускается применять в условиях постоянного воздействия температуры до +50 МЉС и нормального влажностного режима.
2.3.Подбор плит в конкретном проекте производится сопоставлением величины равномерно распределенной расчетной нагрузки с несущей способностью плиты, указанной в ее марке. В случае, если нагрузки отличаются о равномерно распределенных (перегородки, стены и т.д.) следует производить проверочный расчет прочности и жесткости плит. При этом, в зависимости, от приложения местной нагрузки, должна проверяться прочность полок плит.
2.4. При устройстве отверстий в ребристых плитах в конкретных проектах должны быть приведены чертежи этих плит с расположением отверстий и расходом арматуры с учетом их обрамления. Отверстия могут располагаться в любом месте полки плиты. Минимальное расстояние отверстия от поверхности ребер должно быть не менее 5 см.

3.Основные положения по расчету

3.1.Расчет и конструирование плит произведены в соответствии с требованиями СНиП 2.03.01-84, СНиП 2.01.07-85, СНиП 2.03.11-85 и СНиП 2.01.07-85 (Дополнение, разд. IO)
3.2.Плиты рассчитаны как шарнирно-опертые балки таврового сечения, третьей категории трещиностойкости, кроме того, рассчитаны на восприятие горизонтального знакопеременного усилия в диске перекрытия равного 980 кН.
3.3.Равномерно распределенная нагрузка от собственного веса плит с учетом заливки швов принята:
Для плит из тяжелого бетона
длиной 2650 мм – 3,8 кПа при
211 × 27 пикс.     Открыть в новом окне
длиной 5650 мм – 3,4 кПа при
206 × 22 пикс.     Открыть в новом окне
длиной 6850 мм и 8650  , 6кПа при
для плит из легкого бетона –
длиной 2650 мм – 2,9 кПа при
длиной 5650 мм – 2,6 кПа при
длиной 6850 мм и 8650 мм – 2,7 кПа при
Примечание. Коэффициент надежности по нагрузке  принимается для нормативной нагрузки равным 1, для расчетной – 1,2, для расчетной от собственного веса – 1,1
3.4.Предельно допустимая ширина раскрытия трещин  и  обеспечивающая сохранность арматуры. Принята для арматуры класса Ат-У соответственно 0,4 и 0,3 мм (письмо НИИЖБ в„–1-84 от 07.01.86)
Для арматуры класса Ат-IУС ширина раскрытия трещин – в соответствии с требованиями СНиП 2.03.01.-84.
3.5.При расчете плит учтена равномерно распределенная нагрузка от засыпки (керамзит D=900 ) равная 1,5 кПа.

4.Указания по изготовлению

4.1.При изготовлении плит необходимо выполнять требования действующих нормативных и инструктивных документов.
4.2.Плиты изготавливаются по агрегатно-поточной технологии.
4.3.До начала производства плит завод-изготовитель должен разработать технические условия и технологические правила, определяющие основные способы производства и контроля качества изготовления изделий.
4.4.Предварительное напряжение стержневой арматуры производится электротермическим способом. Допускается применение механического способа натяжения. Величины предварительного напряжения и усилий натяжения рабочей арматуры приведены в таблице 1 (см. 1.041.1-3.0-ТО, лист 12)
4.5.Плоские сварные сетки должны изготавливаться с помощью контактной точечной электросварки в соответствии с требованиями ГОСТ 10922-75.
Замена контактной сварки на электродуговую не допускается.
4.6.Класс бетона не должен приниматься в соответствии с указанным в табл. 1 (см.1.041.1-3.0-ТО,лист 12)
4.7.При бетонировании плит особое внимание следует обратить на тщательное заполнение бетоном опорных зон.

5.Указания по испытанию плит

5.1.Испытания и оценка прочности, жесткости и трещиностойкости ребристых плит перекрытий производится согласно ГОСТ 8829-77.
5.2.Величины контрольных нагрузок при испытании на прочность, жесткость и трещиностойкость (Рпр), а также величины контрольных прогибов ( ) приведены в табл. 2 (см. 1.041.1-3.0-ТО, лист 19)
5.2..Испытания проводятся нагружением конструкций до контролируемого предельного состояния (прочности, жесткости, трещиностойкости). Конструкции испытываются в рабочем положении.
Схема испытания конструкций приведена в вып.01.041.1-3 ТО, лист 30.

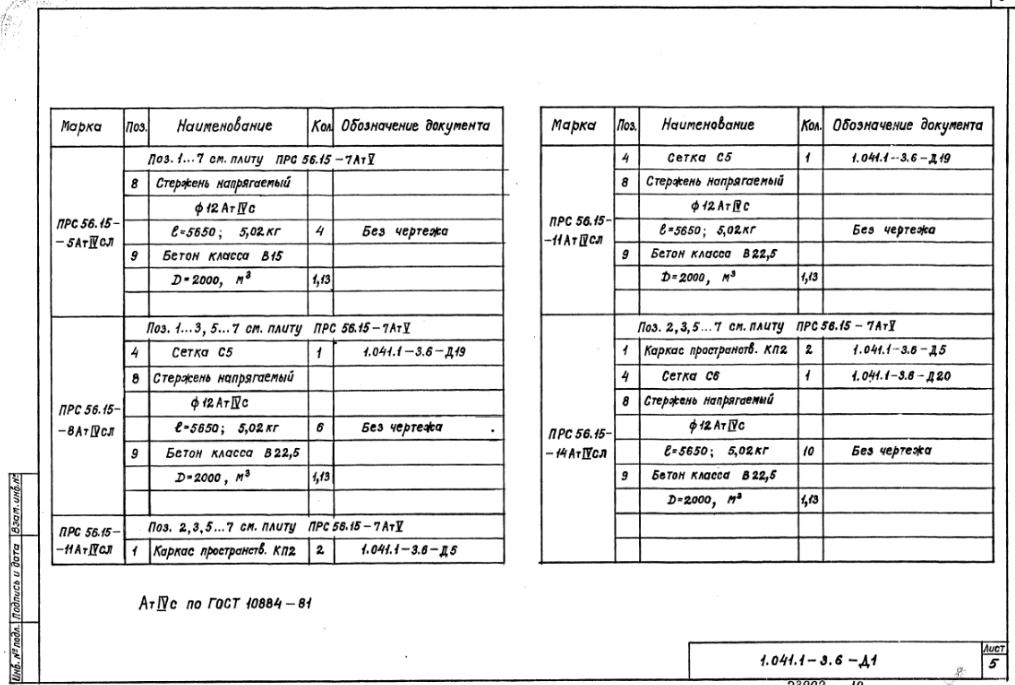

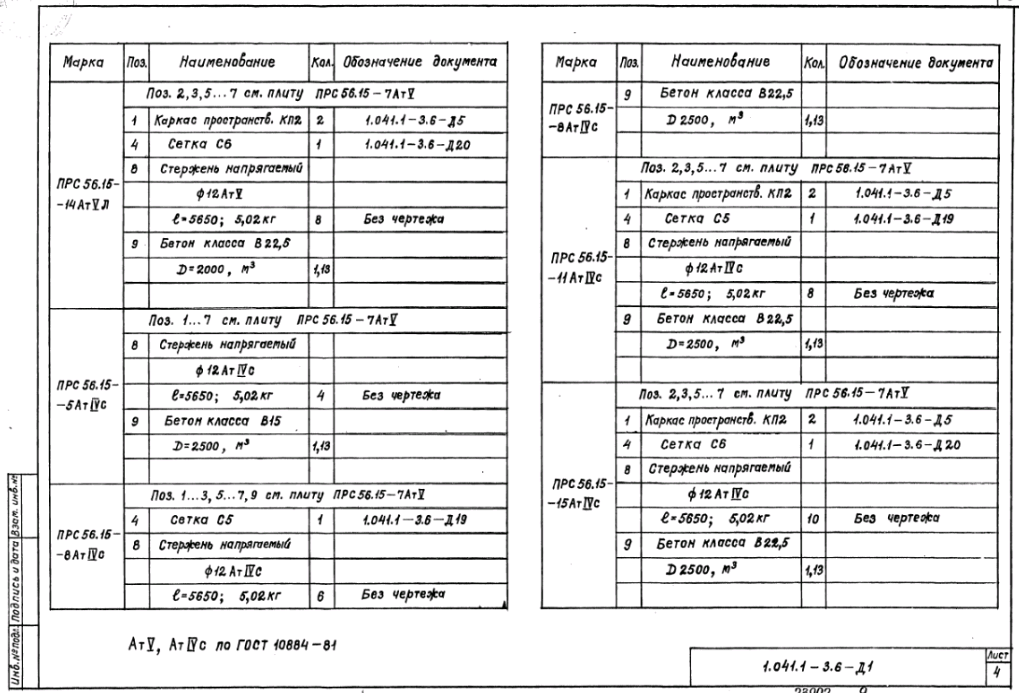

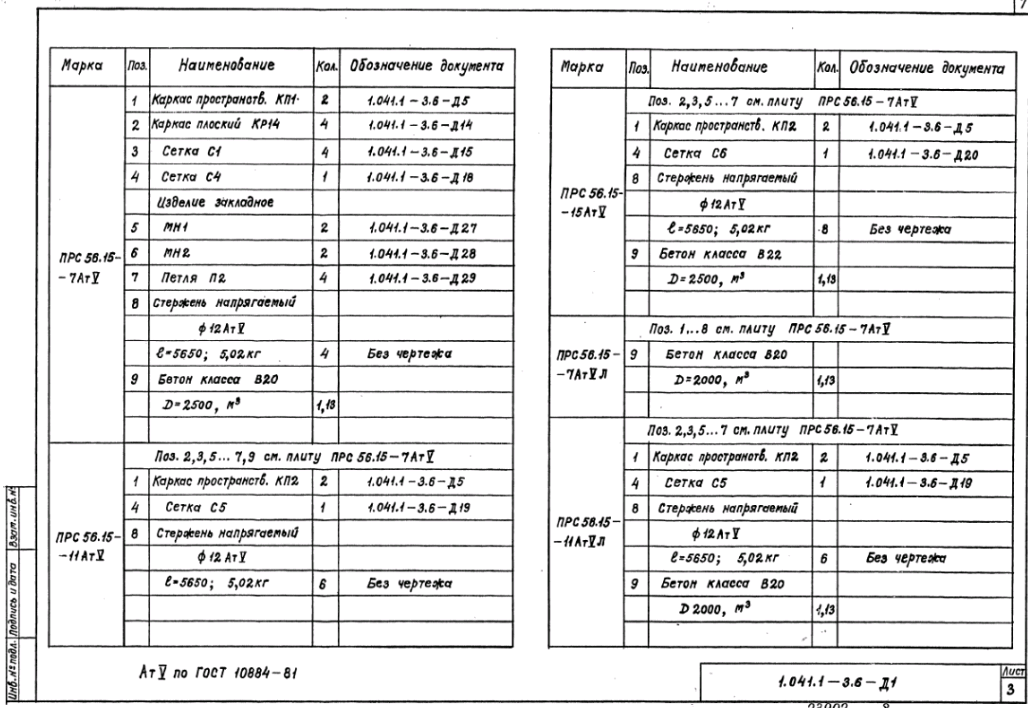

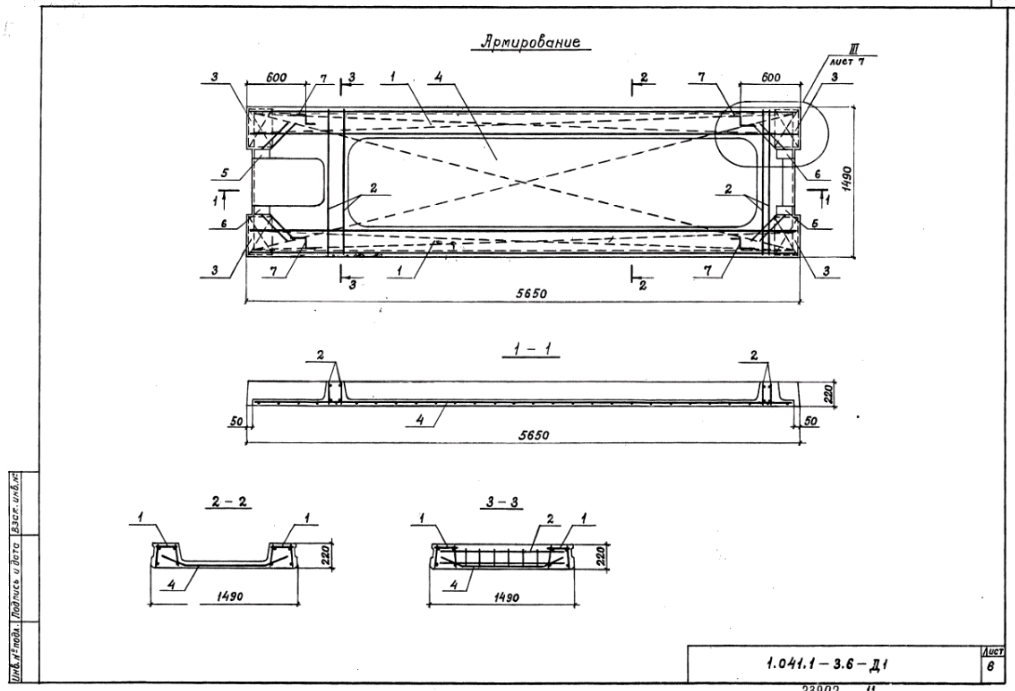

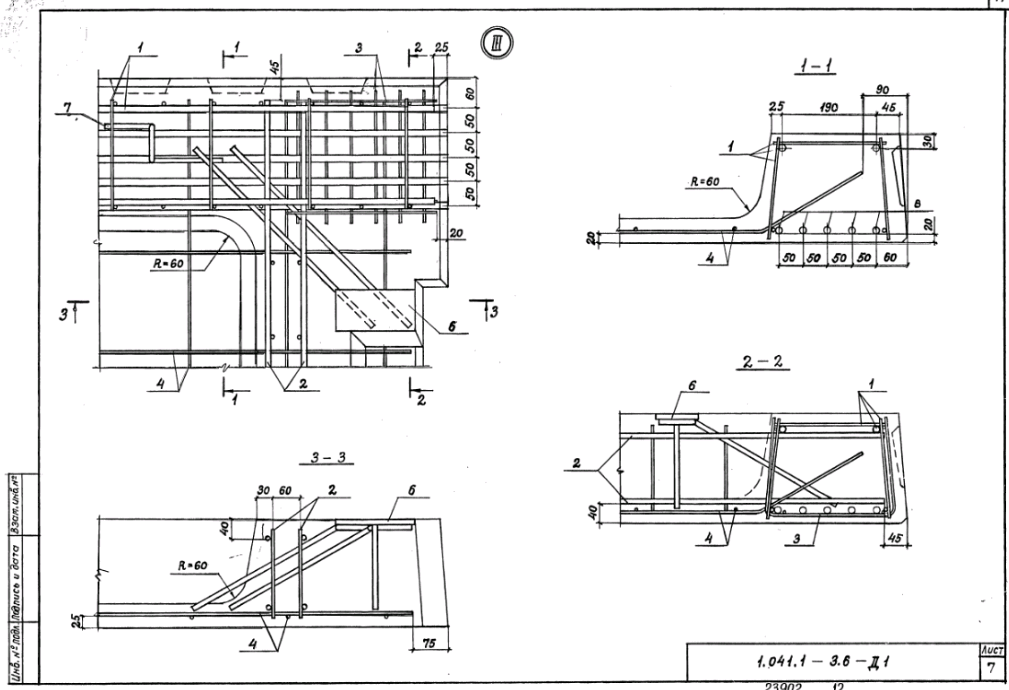

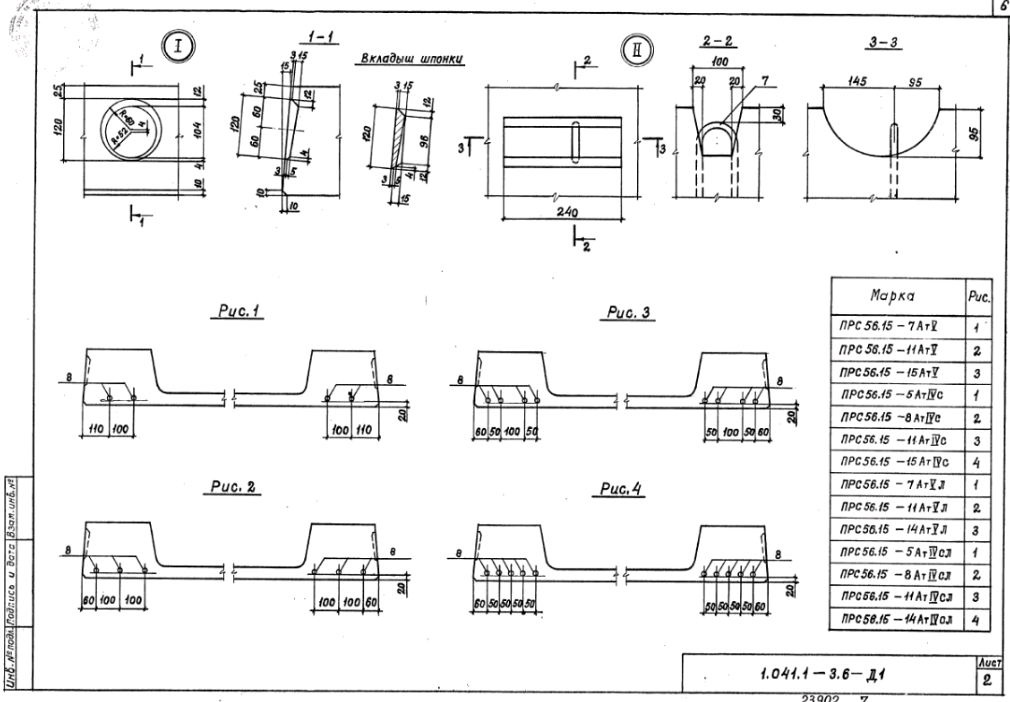

Плита сантехническая ПРС 56.15 – 5 стр

1071 × 753 пикс.     Открыть в новом окне
1010 × 702 пикс.     Открыть в новом окне
1028 × 708 пикс.     Открыть в новом окне
1019 × 693 пикс.     Открыть в новом окне
1015 × 685 пикс.     Открыть в новом окне
1015 × 691 пикс.     Открыть в новом окне
1009 × 690 пикс.     Открыть в новом окне

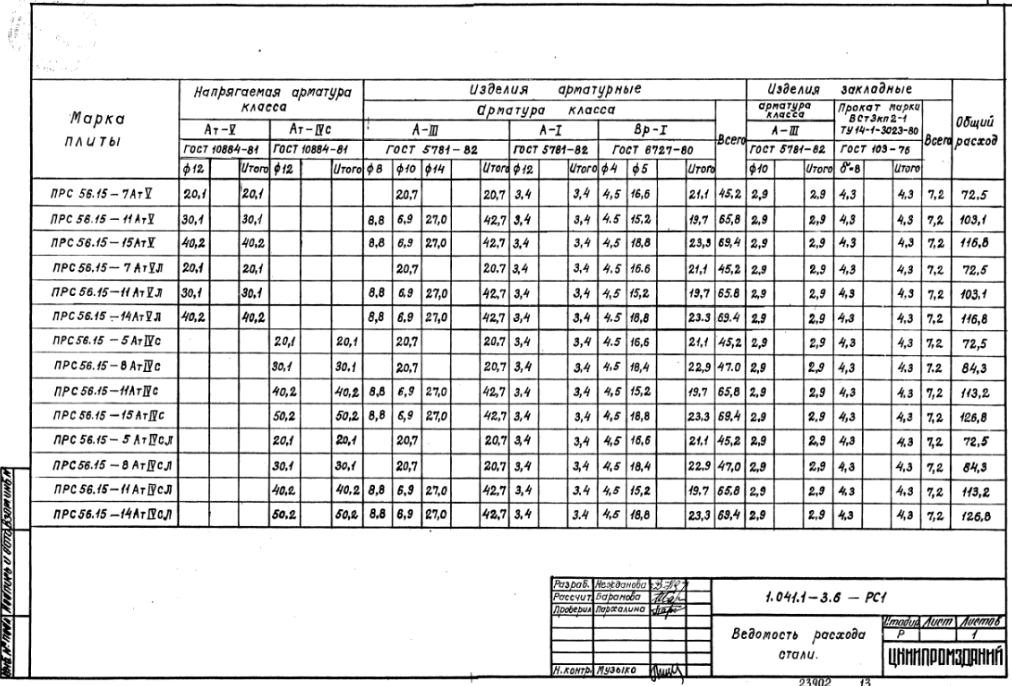

Ведомость расхода стали – 12 стр

1012 × 686 пикс.     Открыть в новом окне

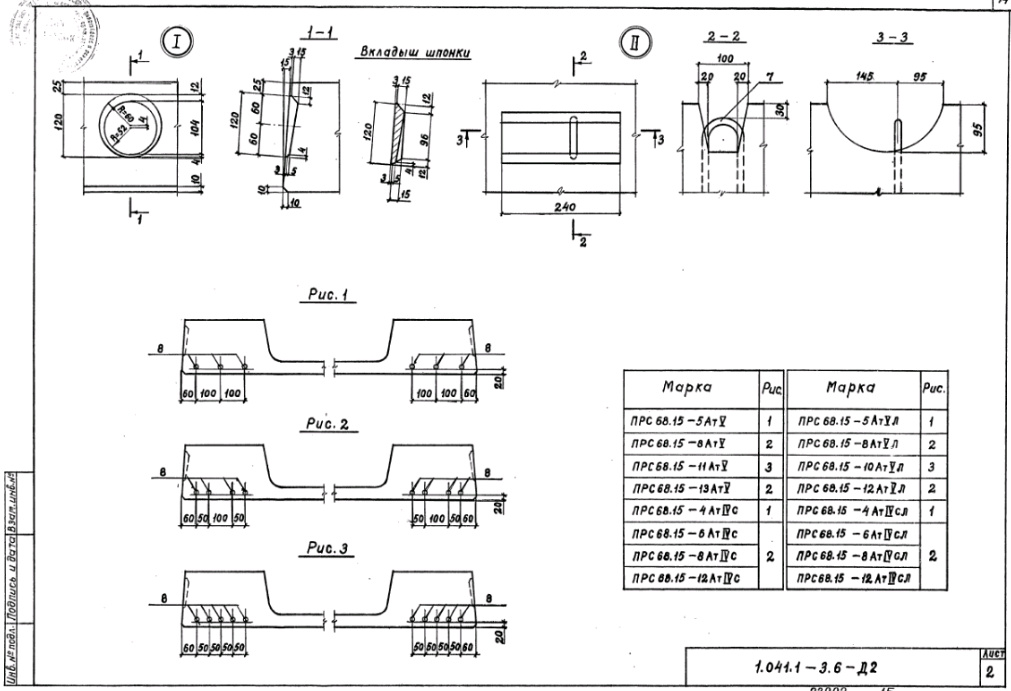

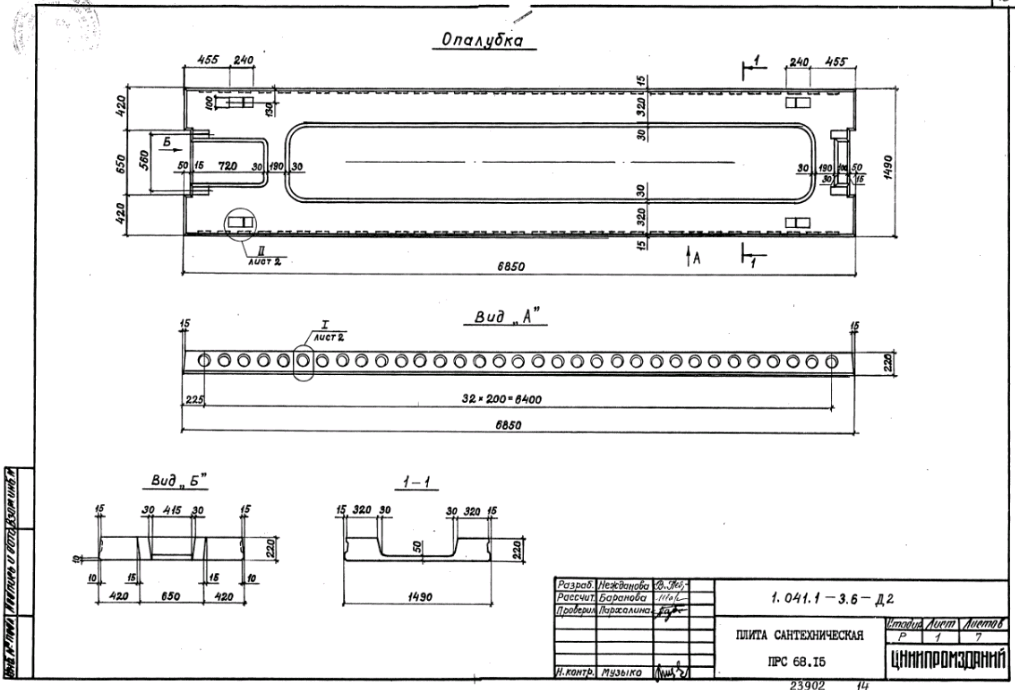

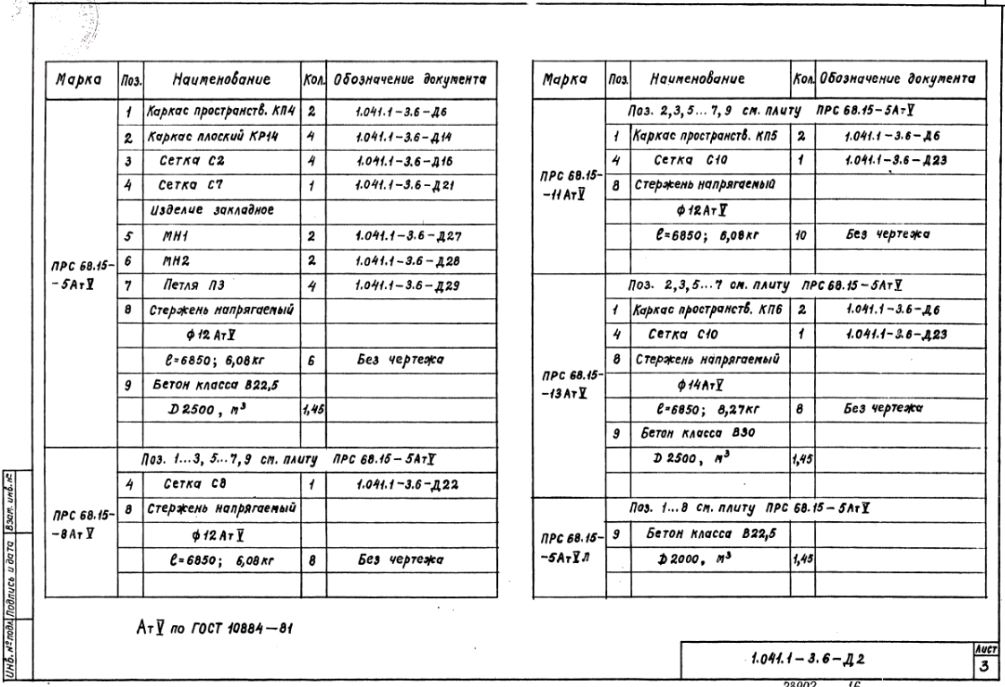

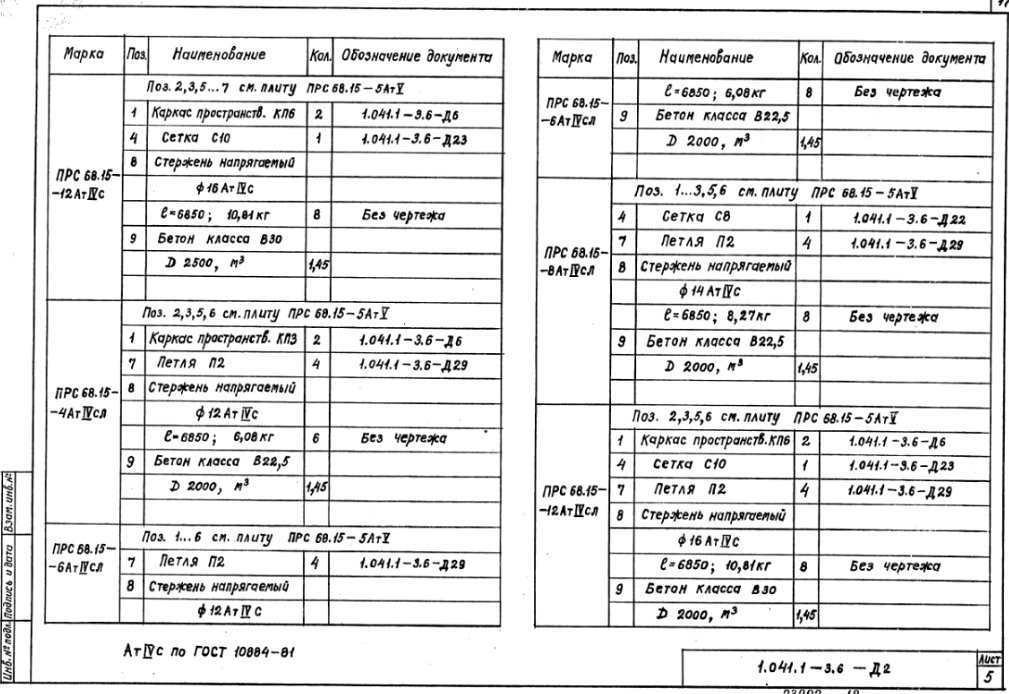

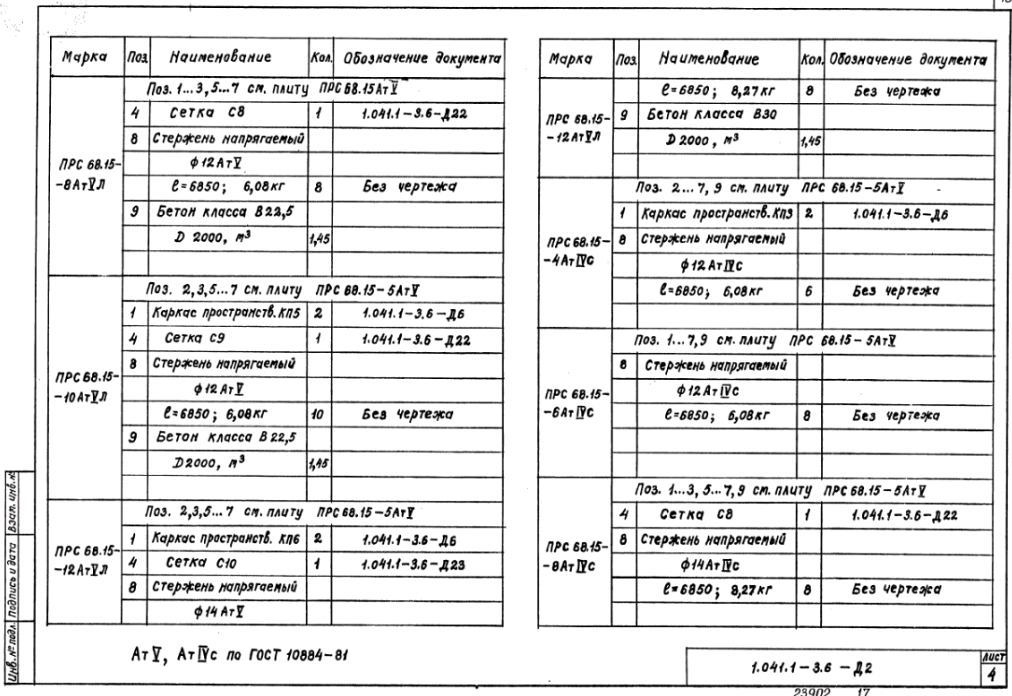

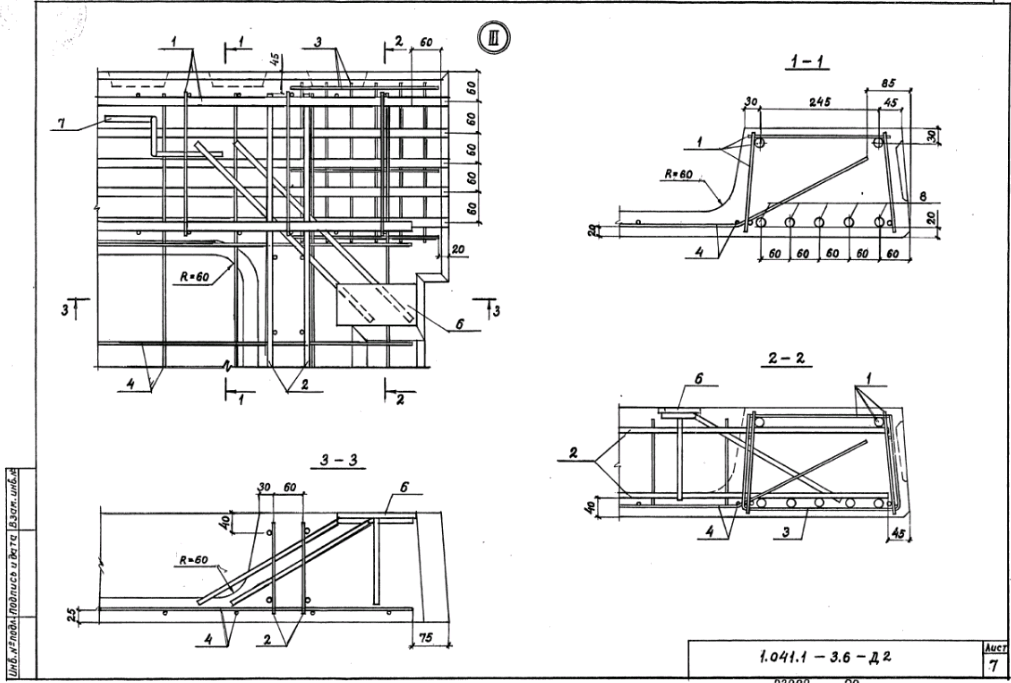

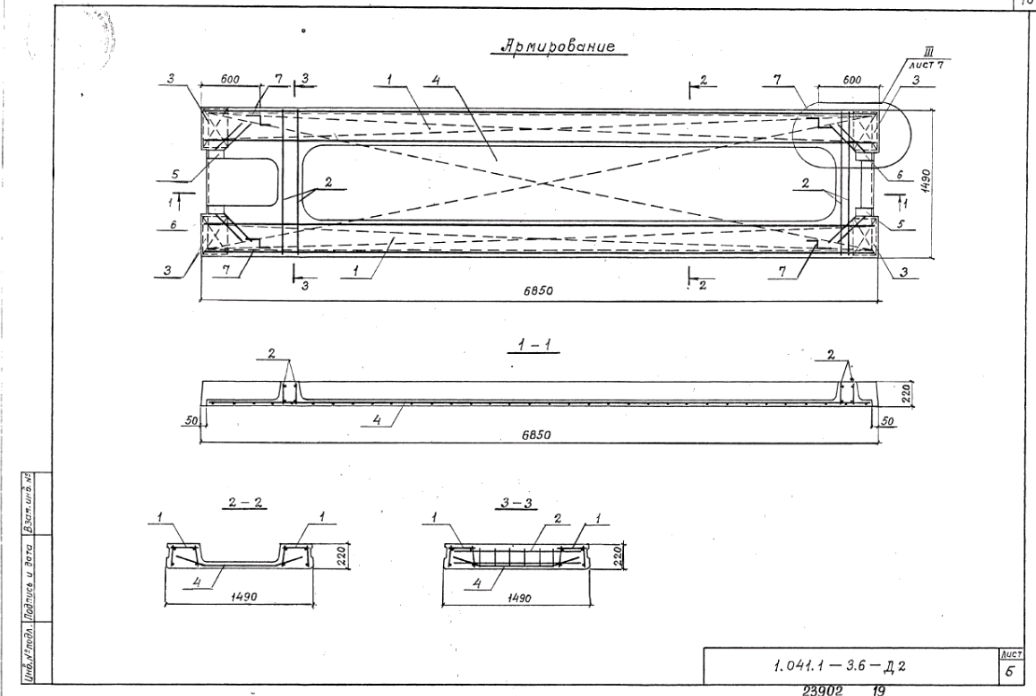

Плита сантехническая ПРС 68.15 – 13 стр

1015 × 690 пикс.     Открыть в новом окне
1011 × 691 пикс.     Открыть в новом окне
1005 × 687 пикс.     Открыть в новом окне
1012 × 696 пикс.     Открыть в новом окне
1009 × 694 пикс.     Открыть в новом окне
1036 × 696 пикс.     Открыть в новом окне
1011 × 683 пикс.     Открыть в новом окне

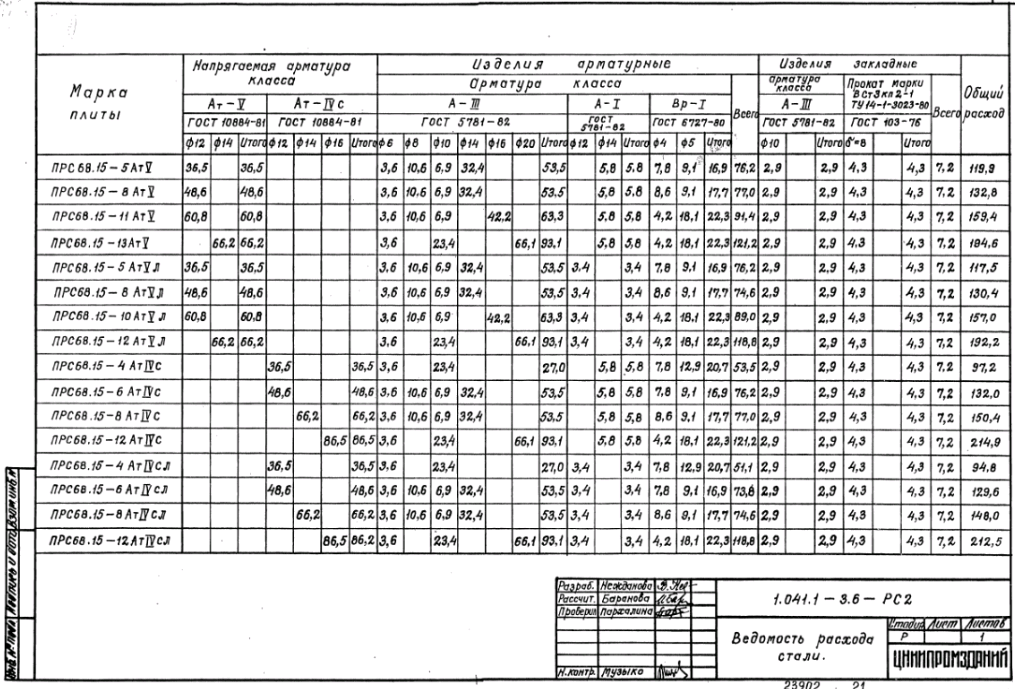

Ведомость расхода стали – 20 стр

1015 × 689 пикс.     Открыть в новом окне

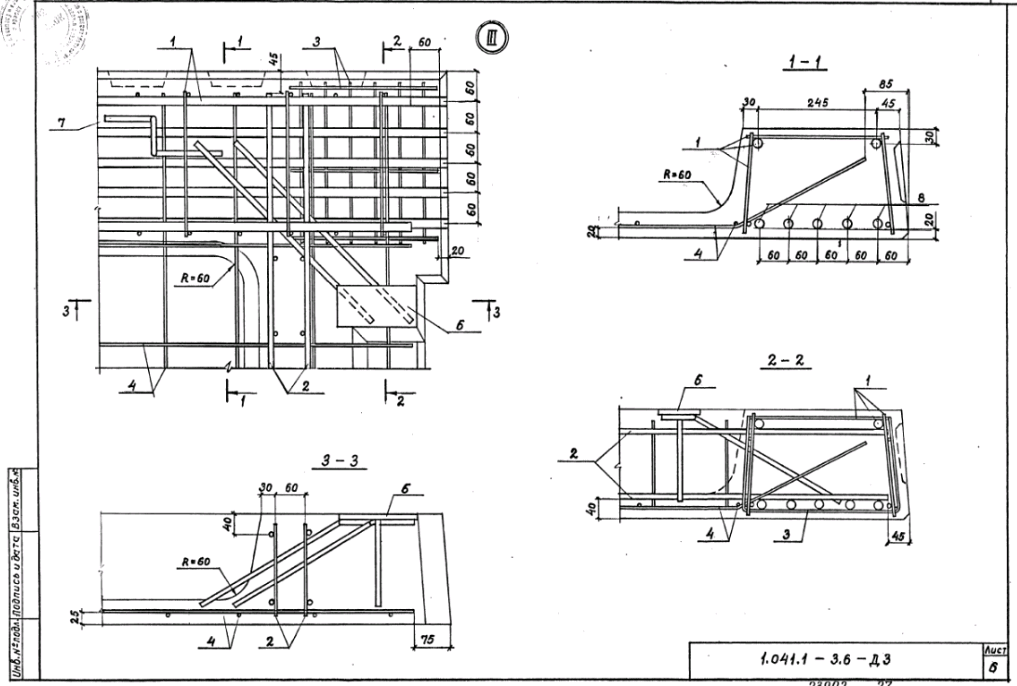

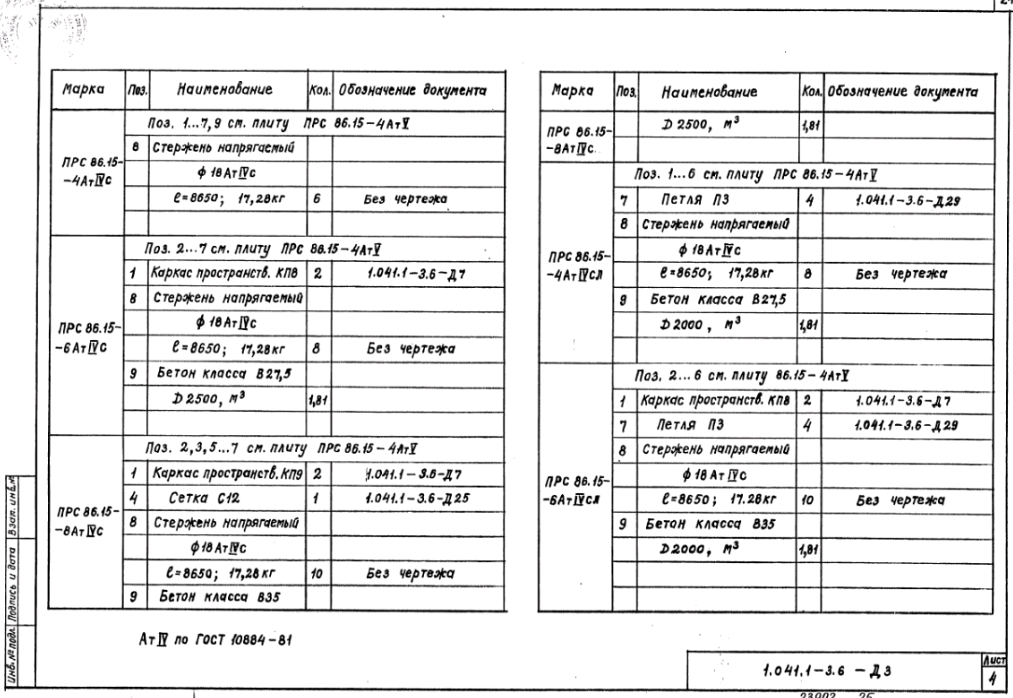

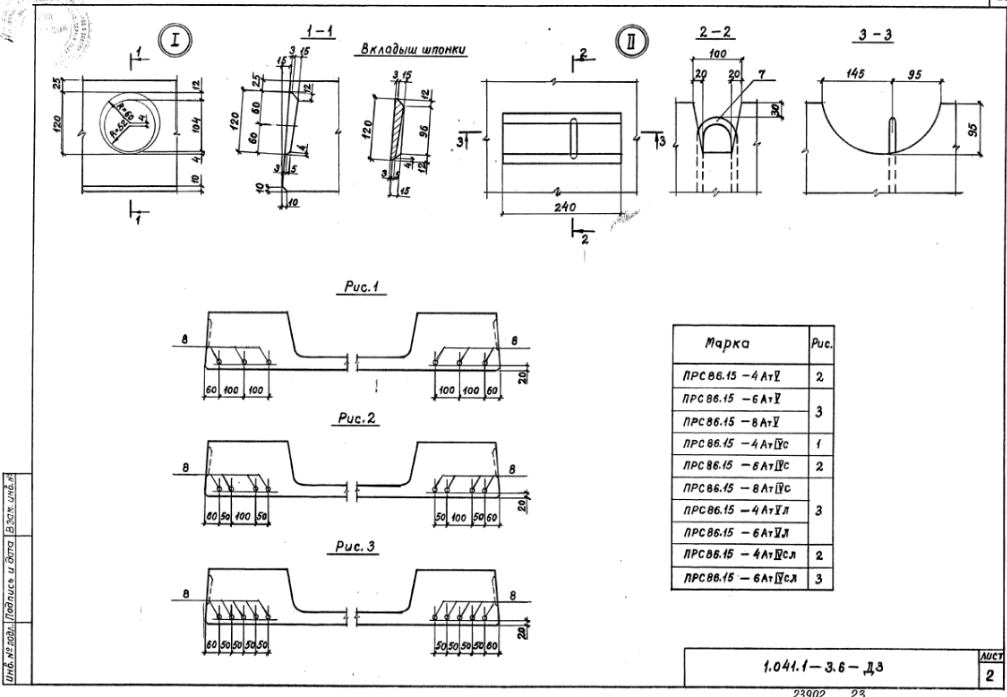

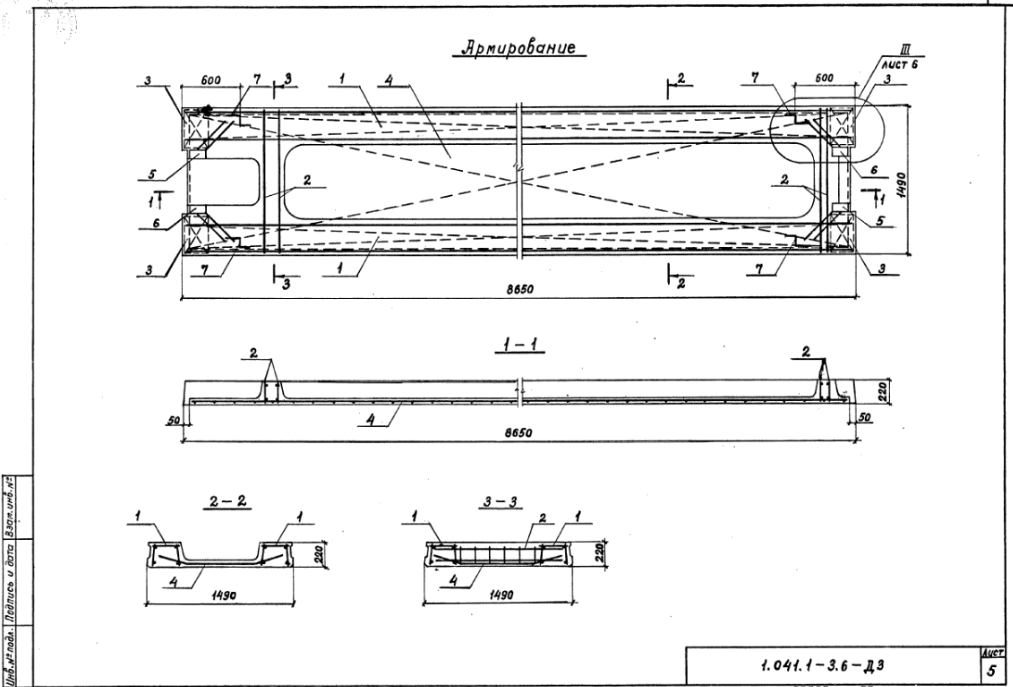

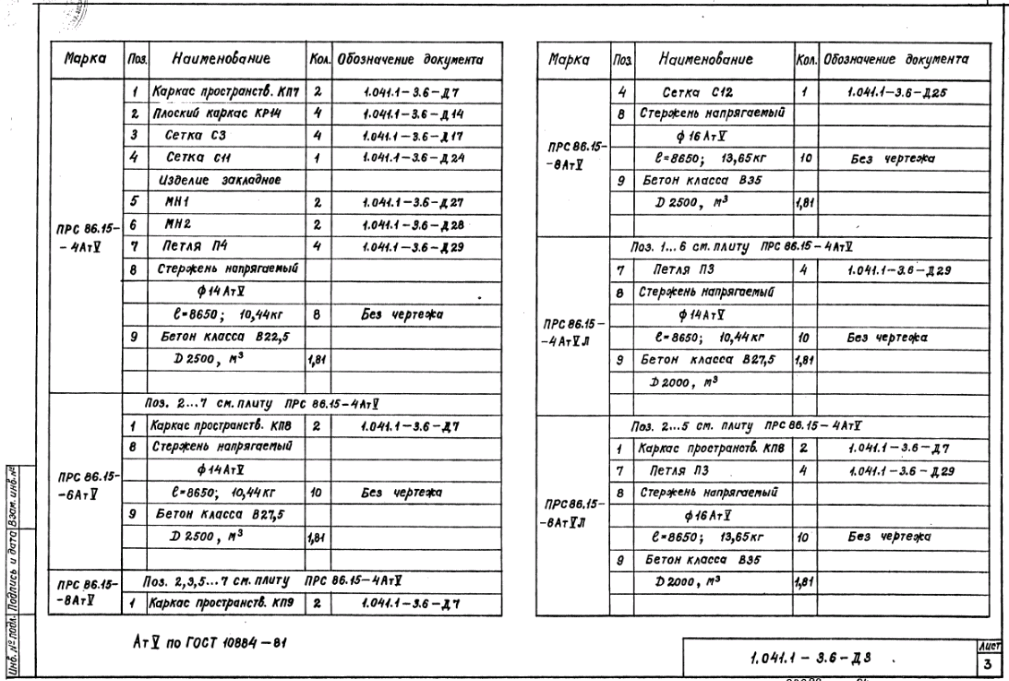

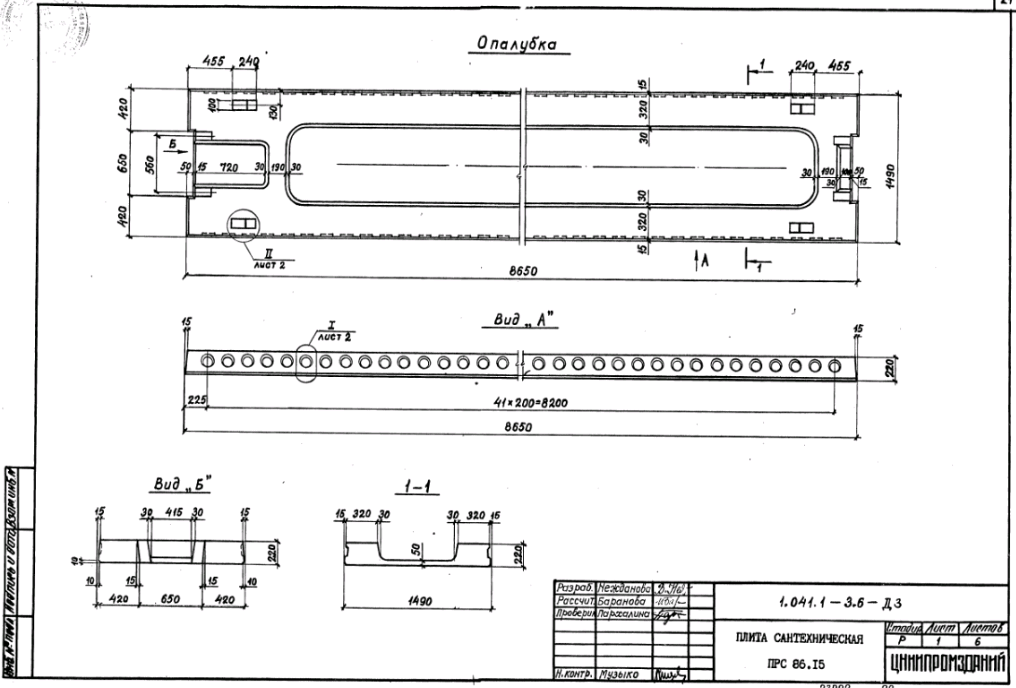

Плита сантехническая ПРС 86.15 – 21 стр

1016 × 688 пикс.     Открыть в новом окне
1007 × 697 пикс.     Открыть в новом окне
1009 × 681 пикс.     Открыть в новом окне
1013 × 698 пикс.     Открыть в новом окне
1013 × 687 пикс.     Открыть в новом окне
1017 × 686 пикс.     Открыть в новом окне

Ведомость расхода стали – 27 стр

1019 × 684 пикс.     Открыть в новом окне

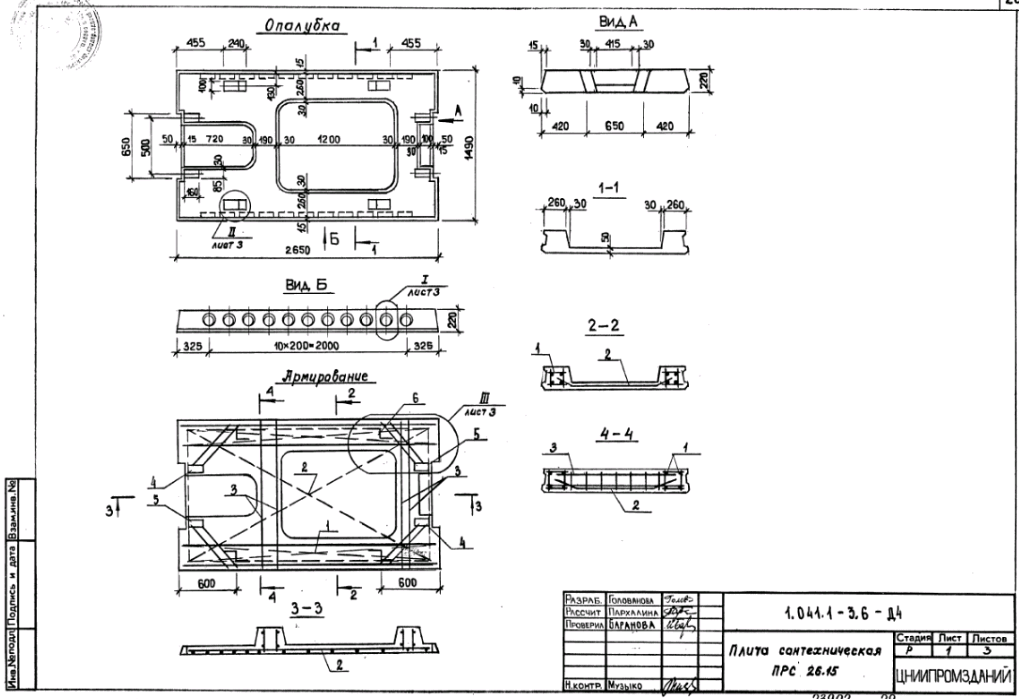

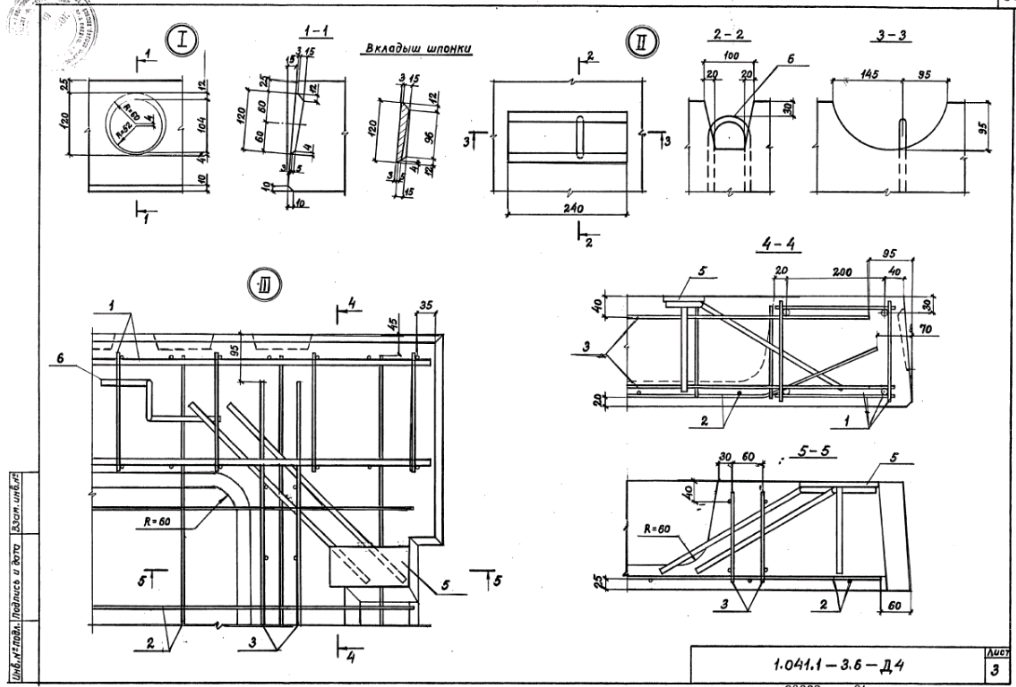

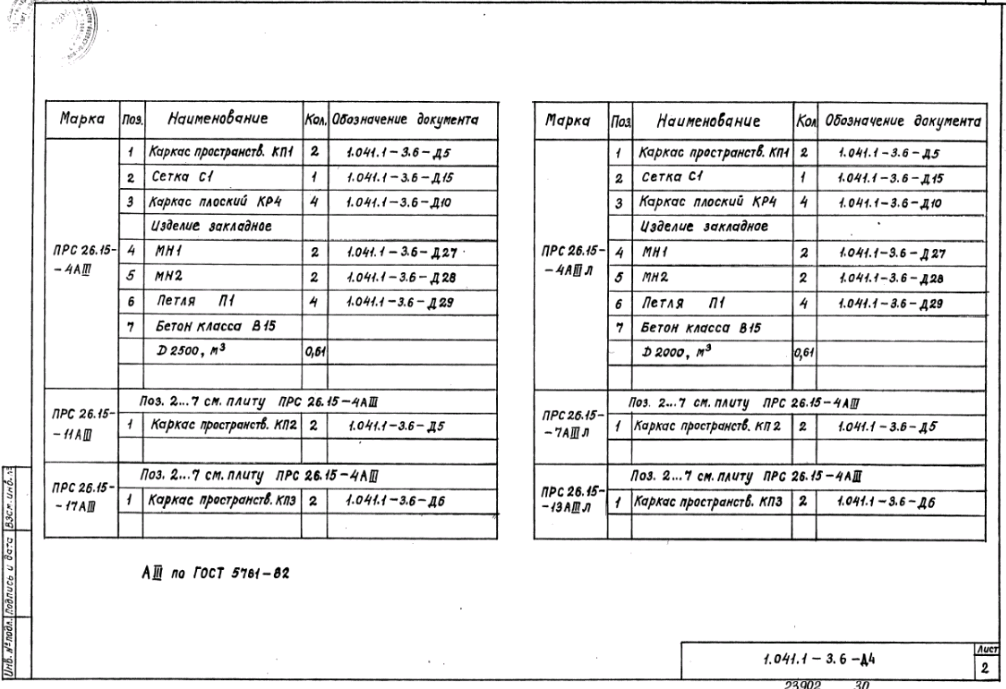

Плита сантехническая ПРС 26.15 – 28 стр

1019 × 699 пикс.     Открыть в новом окне
1006 × 689 пикс.     Открыть в новом окне
1016 × 687 пикс.     Открыть в новом окне

Ведомость расхода стали – 31 стр

1025 × 704 пикс.     Открыть в новом окне

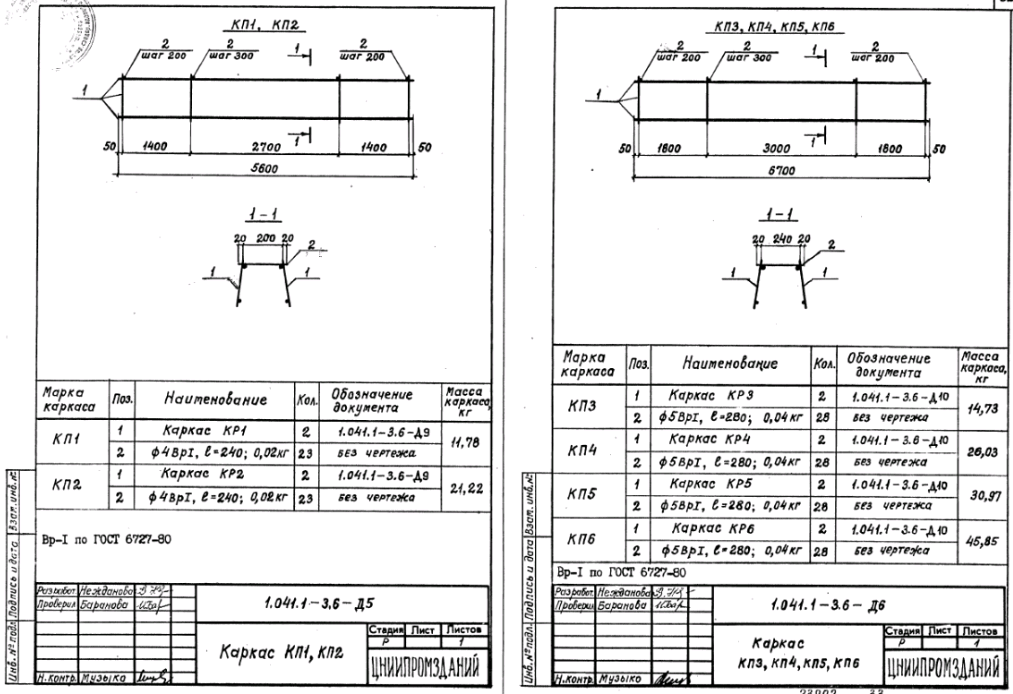

Каркас КП1, КП2; Каркас КП3,КП4, КП5, КП6 – 32 стр

1013 × 694 пикс.     Открыть в новом окне

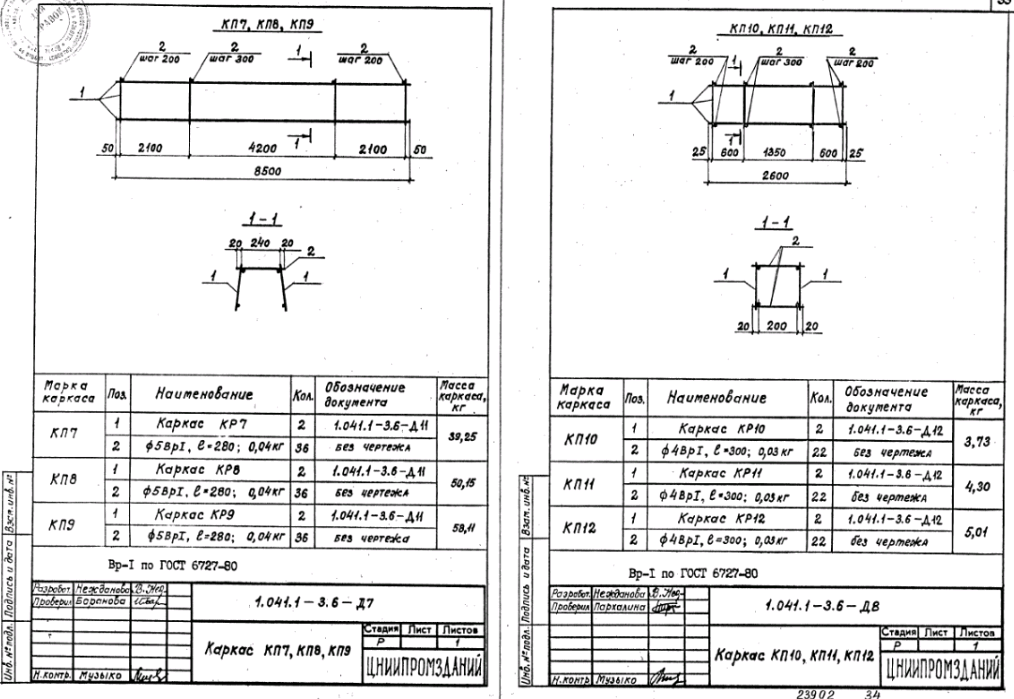

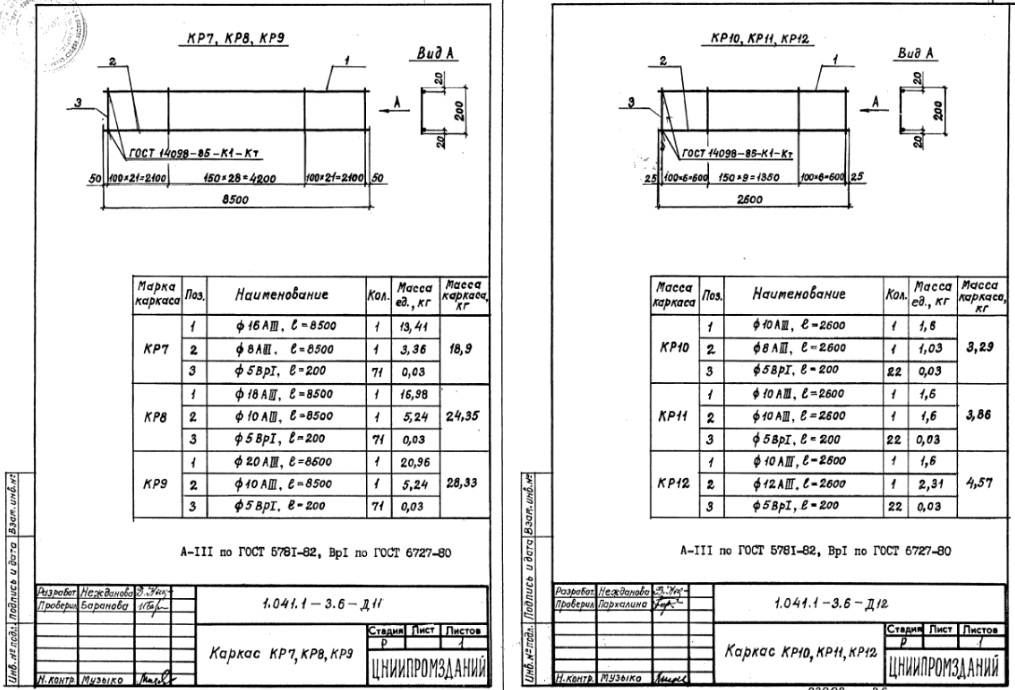

Каркас КП7,КП8, КП9;Каркас КП10, КП11,КП12 – 33 стр

1014 × 699 пикс.     Открыть в новом окне

Каркас КР1,КР2; Каркас КР3,КР4,КР5,КР6 – 34 стр

1013 × 698 пикс.     Открыть в новом окне

Каркас КР7,КР8, КР9; Каркас КР10,КР11,КР12 – 35 стр

1015 × 690 пикс.     Открыть в новом окне

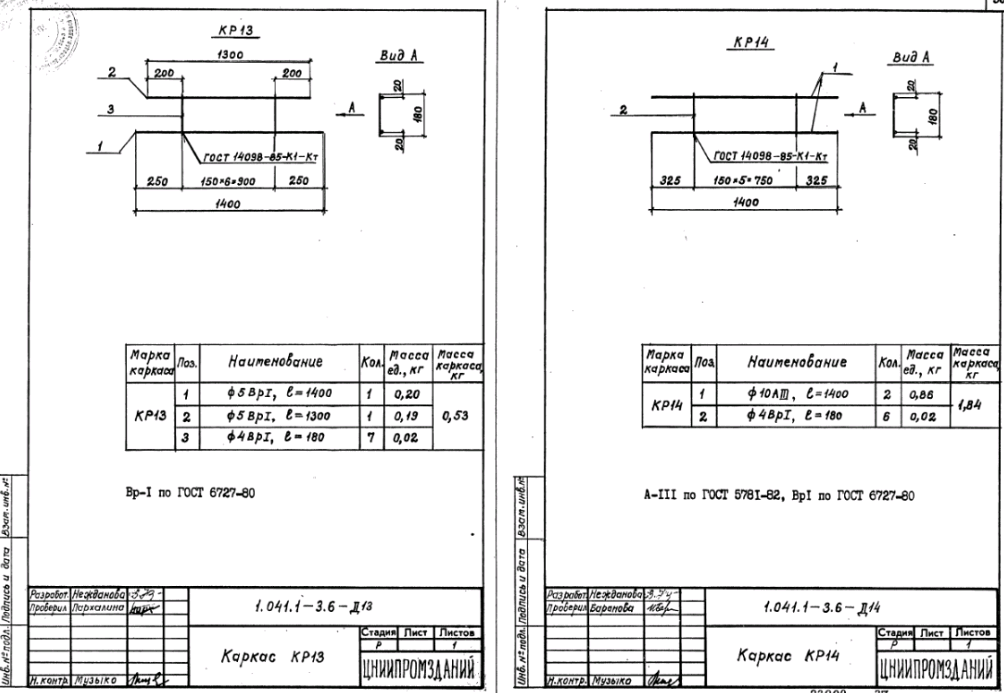

Каркас КР13; Каркас КР14 – 36 стр

1004 × 693 пикс.     Открыть в новом окне

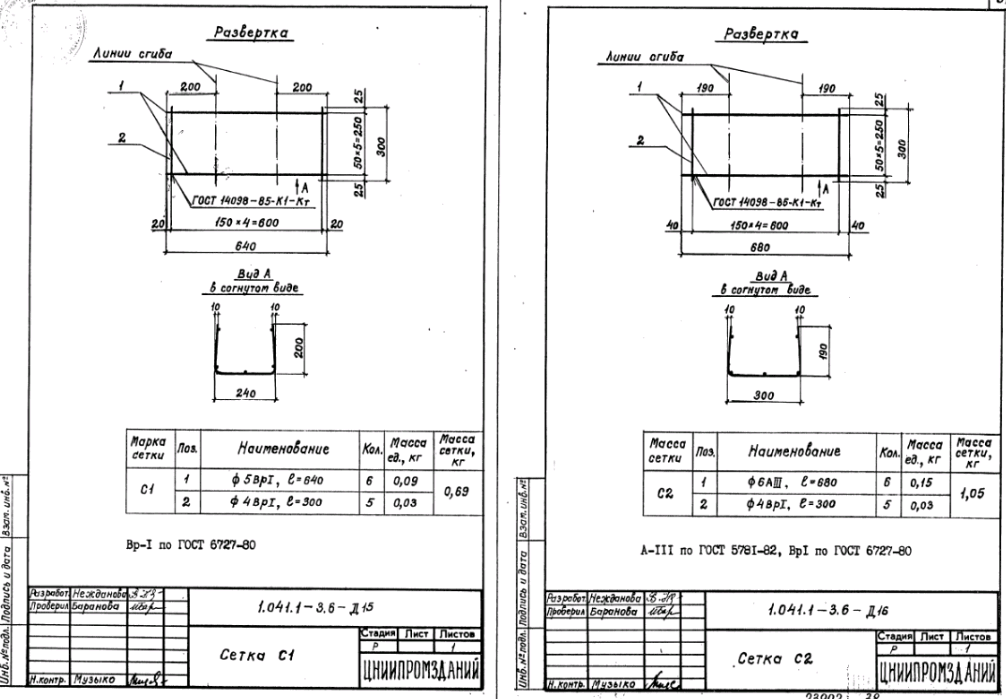

Сетка С1; Сетка С2 – 37 стр

1006 × 699 пикс.     Открыть в новом окне

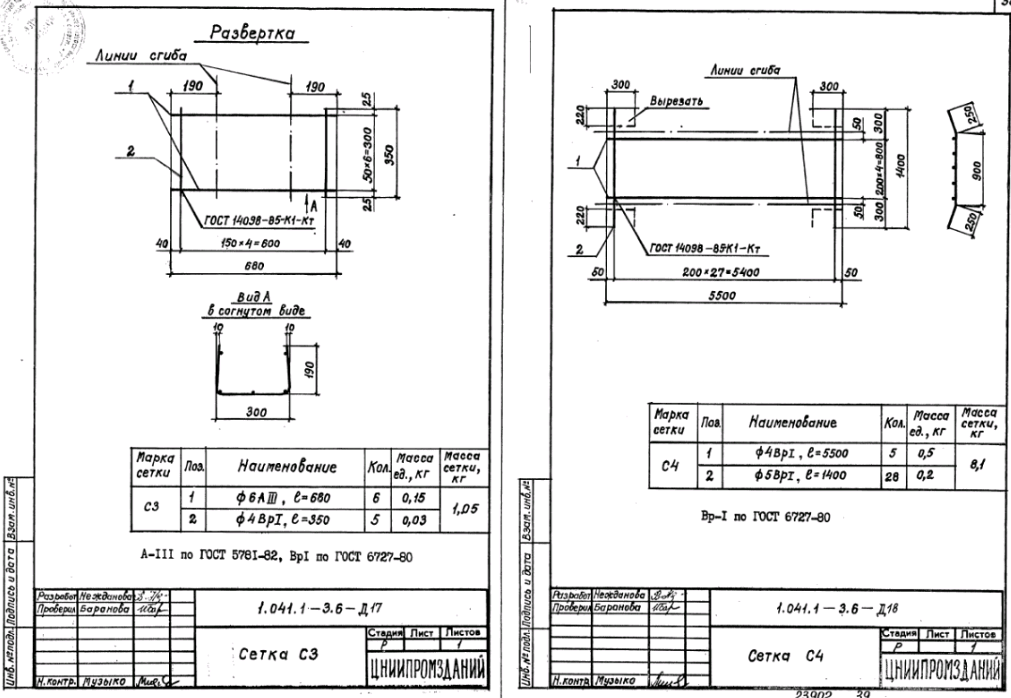

Сетка С3; Сетка С4 – 38 стр

1011 × 698 пикс.     Открыть в новом окне

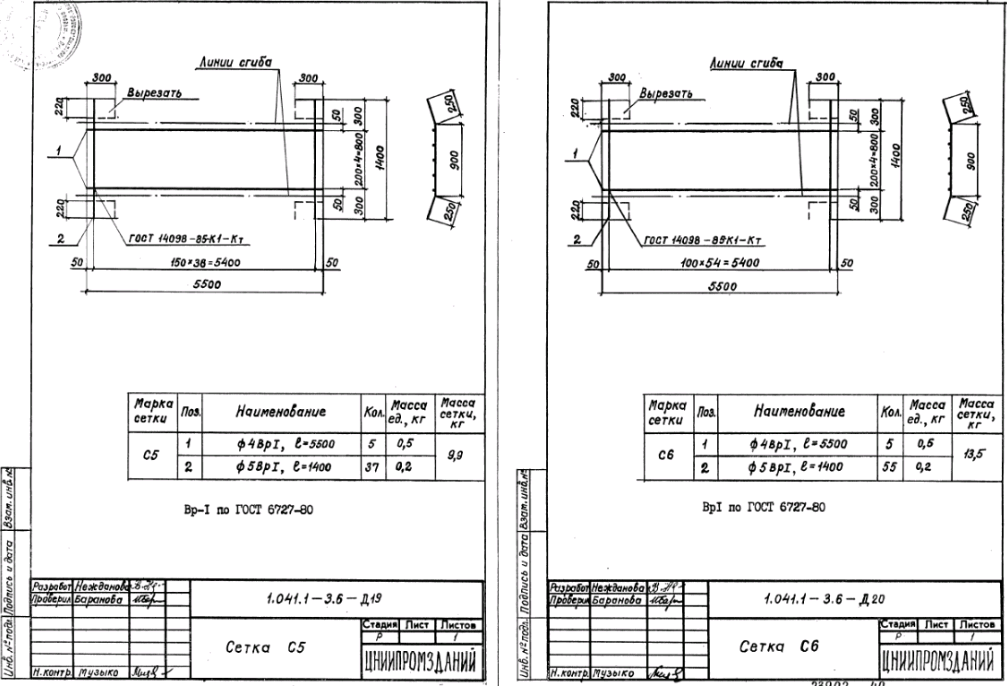

Сетка С5; Сетка С6 – 39 стр

1007 × 686 пикс.     Открыть в новом окне

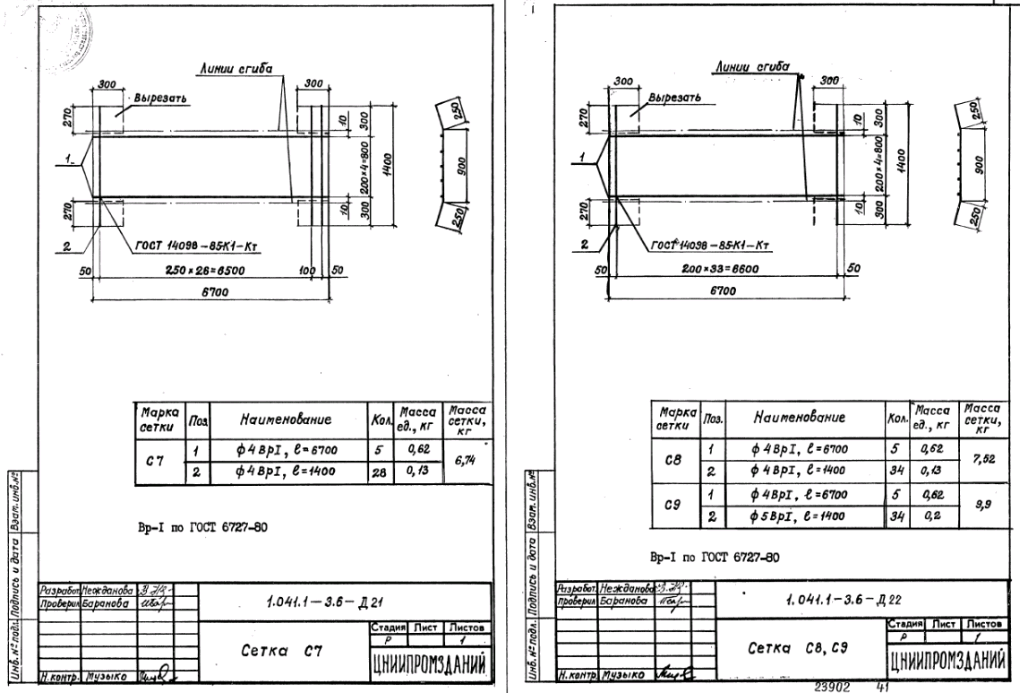

Сетка С7; Сетка С8, С9 – 40 стр

1020 × 693 пикс.     Открыть в новом окне

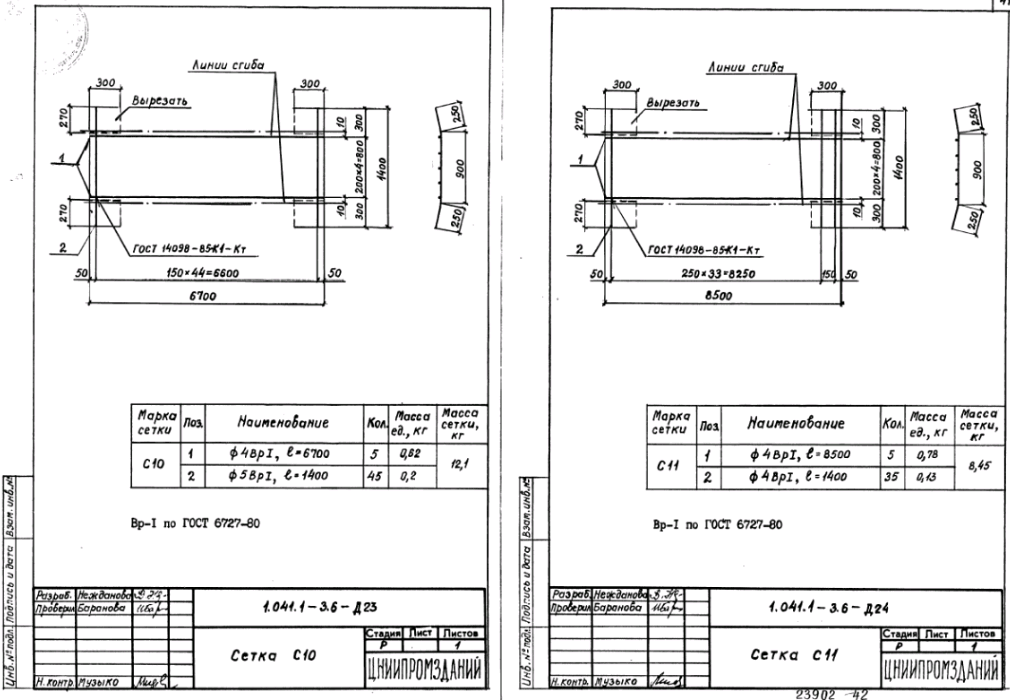

Сетка С10; Сетка С11 – 41 стр

1010 × 700 пикс.     Открыть в новом окне

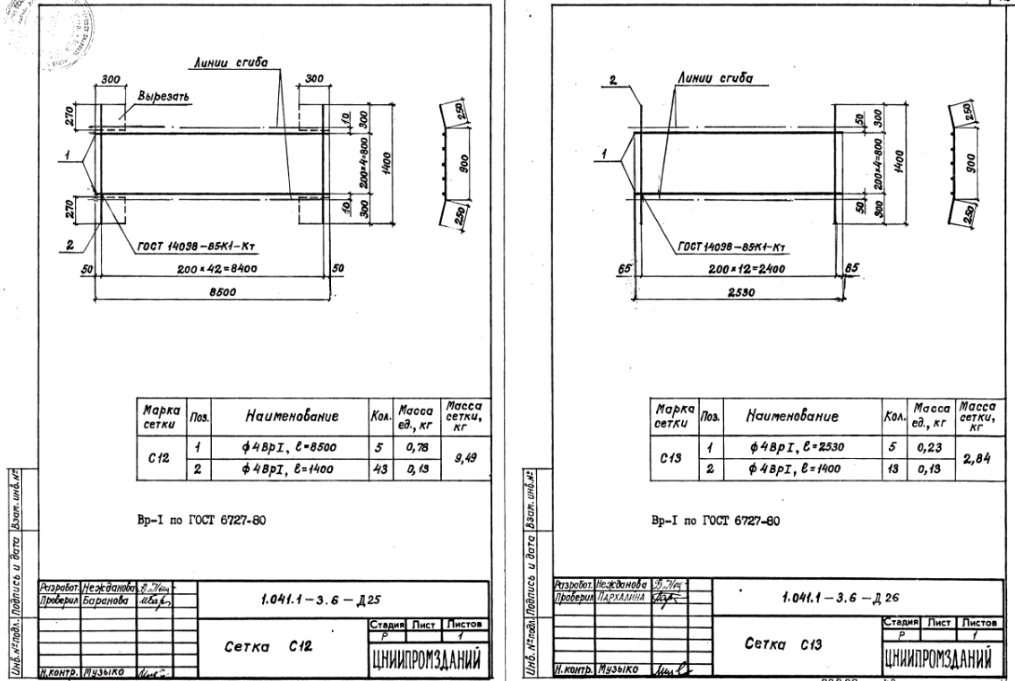

Сетка С12; Сетка С13 – 41 стр

1015 × 681 пикс.     Открыть в новом окне

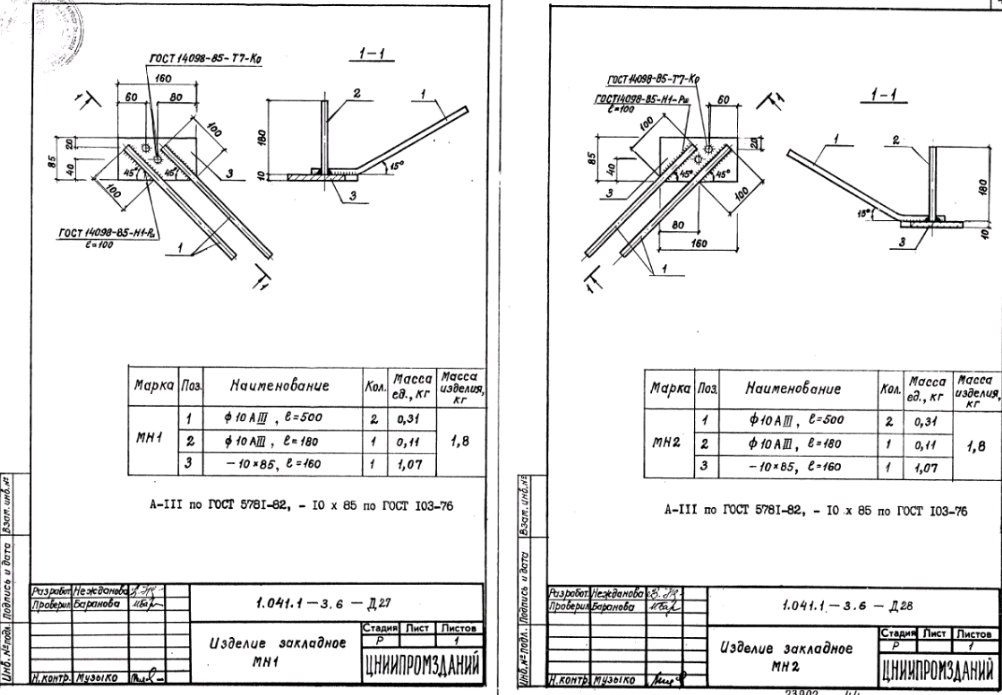

Изделие закладное МН1; Изделие закладное МН2 – 43 стр

1002 × 695 пикс.     Открыть в новом окне

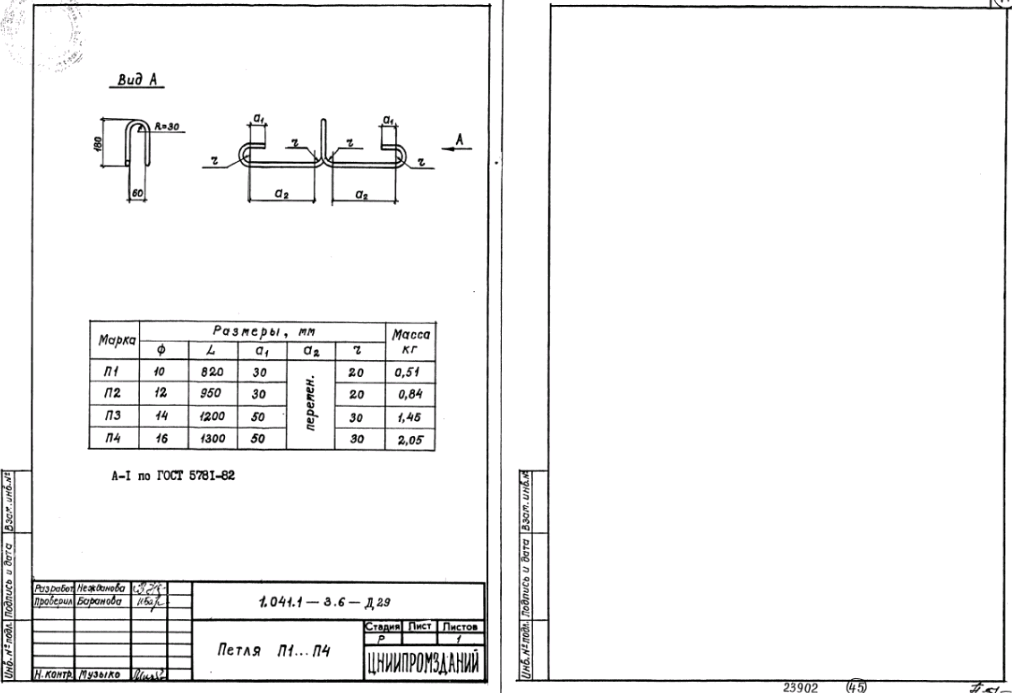

Петля П1…П4 – 44 стр

1012 × 693 пикс.     Открыть в новом окне (
