Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 0 Указания по применению.

Общая часть

Рабочие чертежи серии 3.407.1-143 типовых строительных конструкций содержат девять выпусков:

Выпуск 0 – Указания по применению

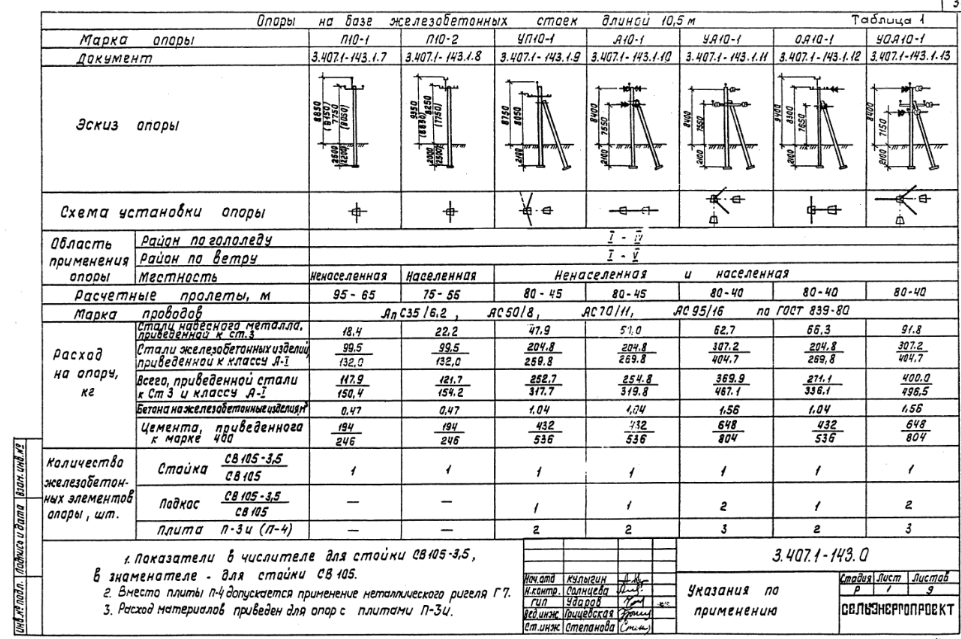

Выпуск 1 – Опоры на базе железобетонных стоек длиной 10,5 м. Рабочие чертежи

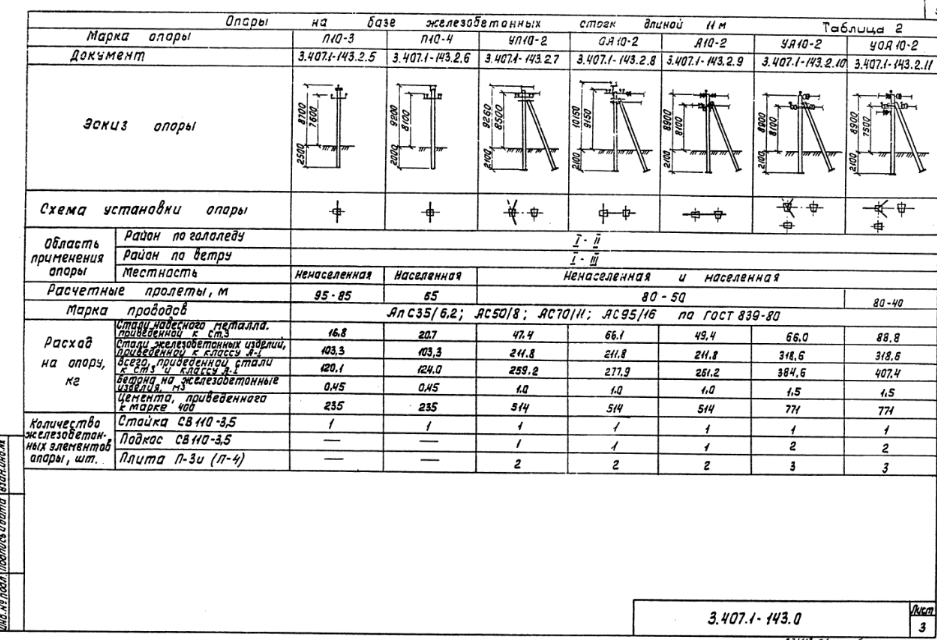

Выпуск 2- Опоры на базе железобетонных стоек длиной 11 м. Рабочие чертежи

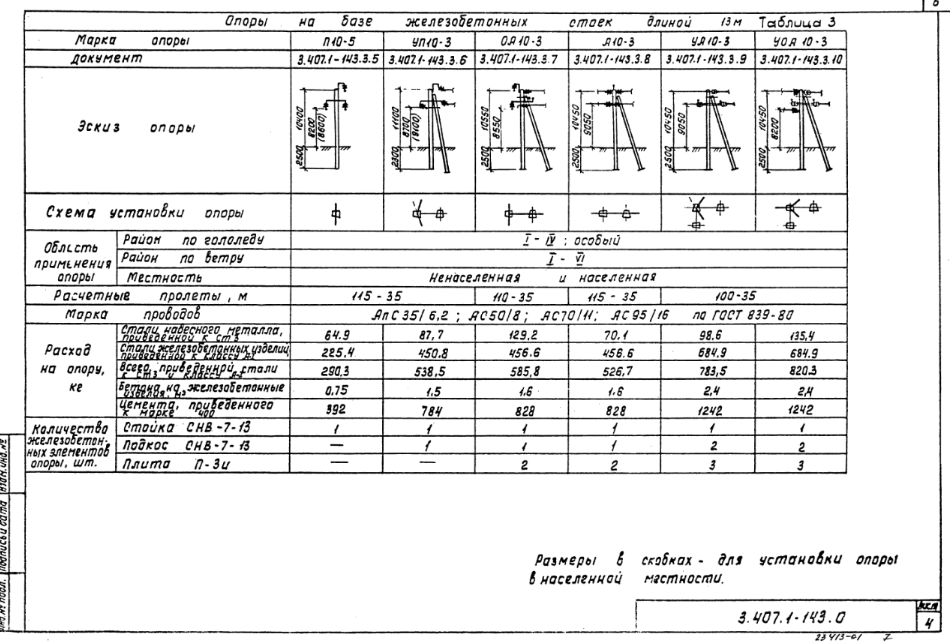

Выпуск 3 – Опоры на базе железобетонных стоек 13 м. Рабочие чертежи

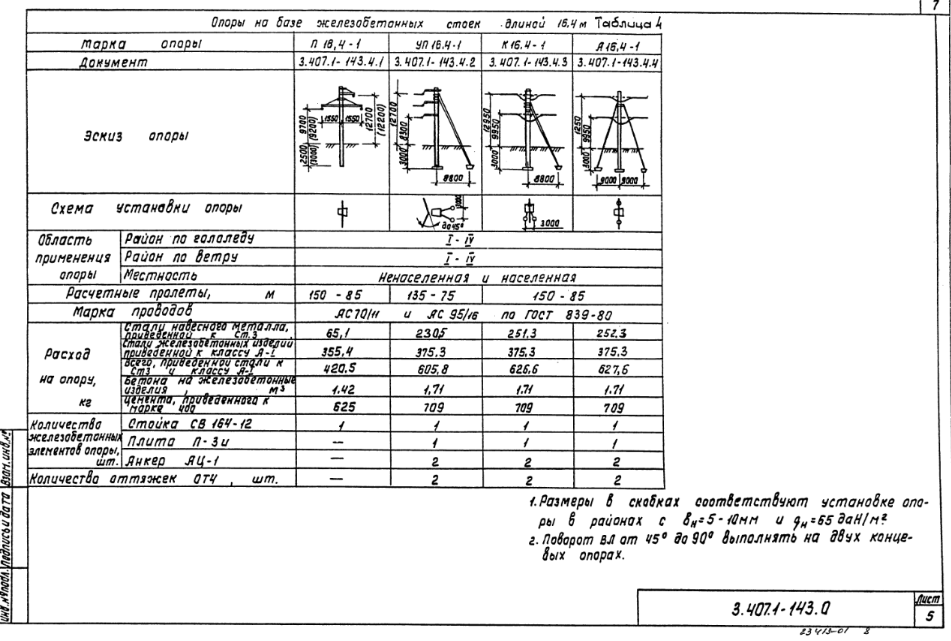

Выпуск 4 – Опоры на базе железобетонных стоек 16,4 м. Рабочие чертежи

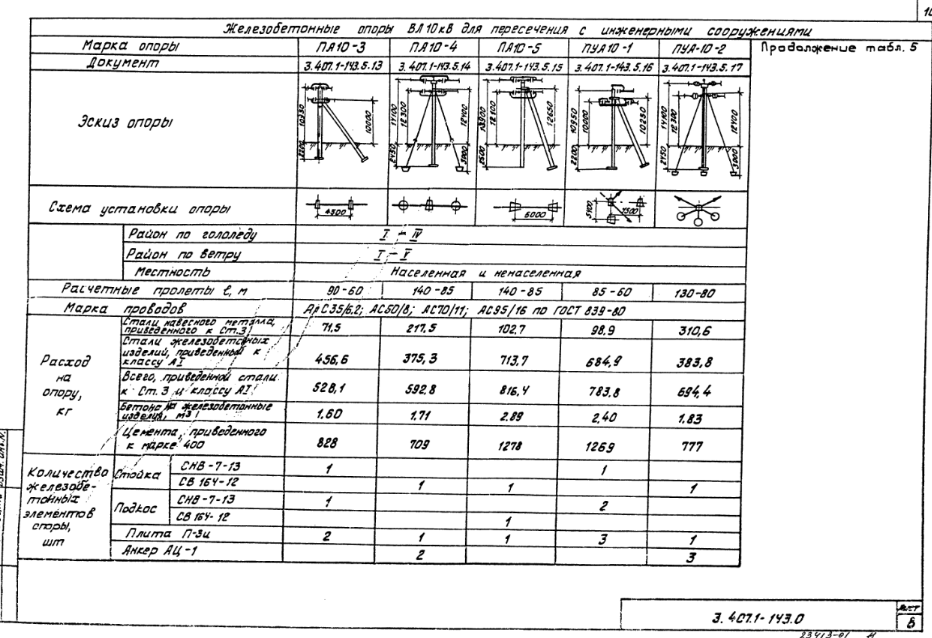

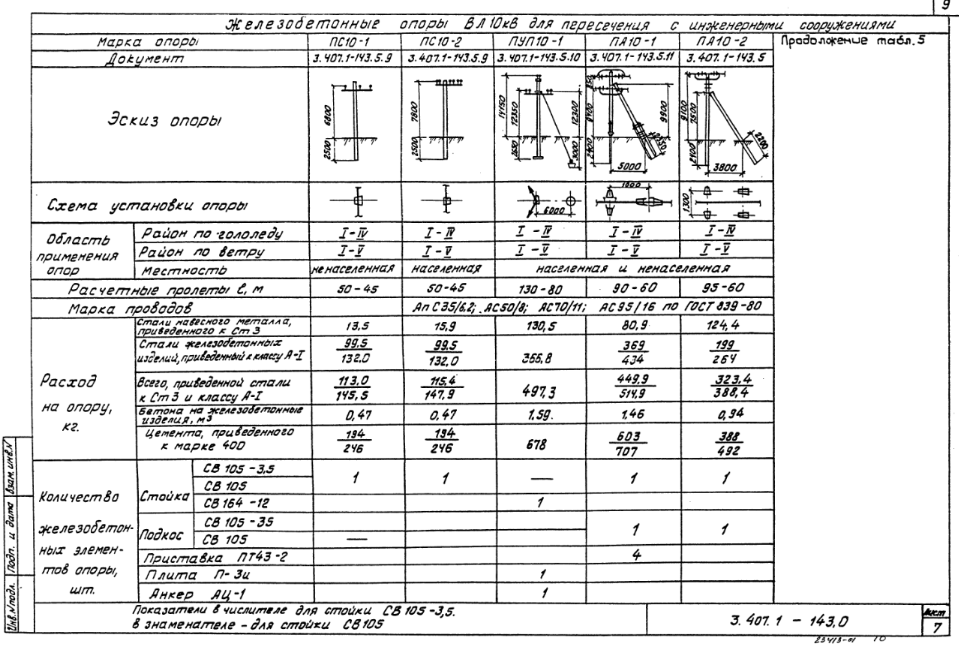

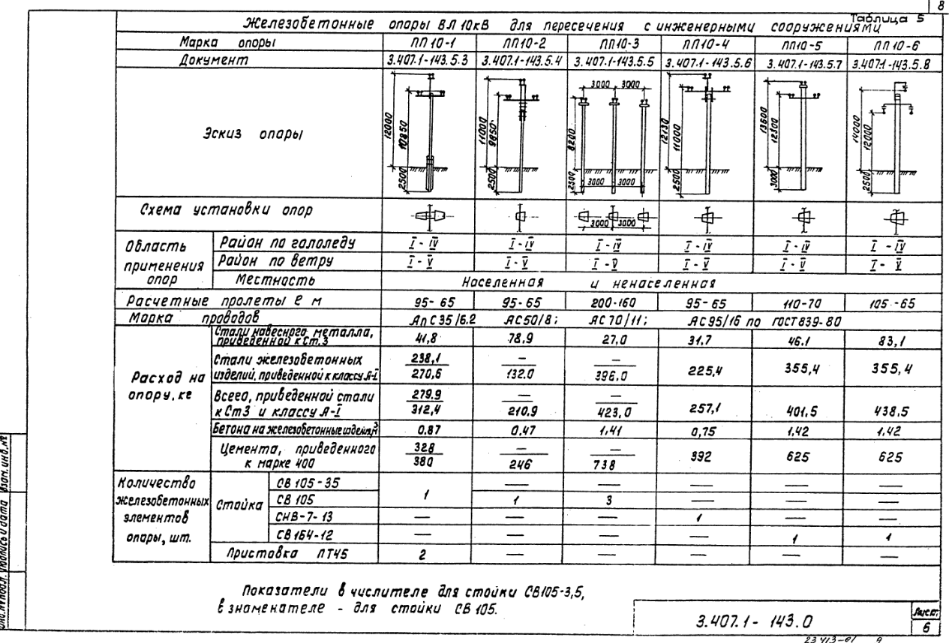

Выпуск 5 – Железобетонные опоры ВЛ 10кВ для пересечений с инженерными сооружениями. Рабочие чертежи

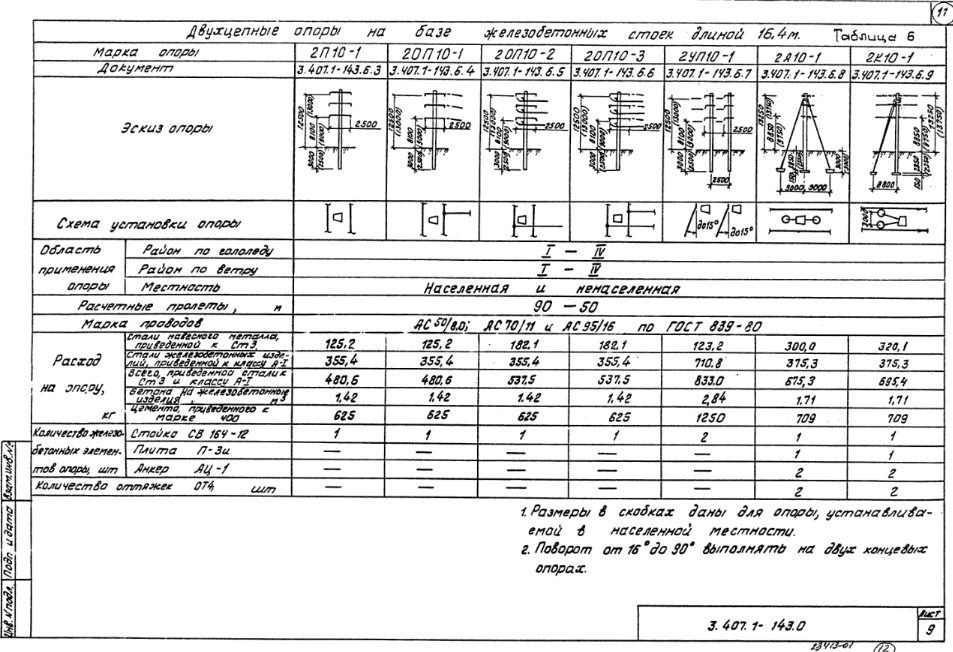

Выпуск 6 – Двухцепные железобетонные опоры. Рабочие чертежи

Выпуск 7 – Железобетонные элементы опор. Рабочие чертежи

Выпуск 8 – Стальные конструкции опор. Рабочие чертежи

Данный выпуск содержит указания по применению различных типов железобетонных опор воздушных линий электропередачи напряжением 10кВ, разработанных в выпусках 1…6

В выпуске представлены: эскизы опор и схемы их установки, область применения диапазоны расчетных пролетов, м арки проводов, расход материалов на опору, количество железобетонных элементов опоры. Выбор конструкции опоры определяется областью применения опоры, показателями надежности работы конструкции и экономическими соображениями.

С выходом настоящей серии аннулируются типовые конструкции серии 3.401-101 и 3.407-130.
