Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 1 Опоры на базе железобетонных стоек длиной 10,5 м.

Описание

Рабочие чертежи

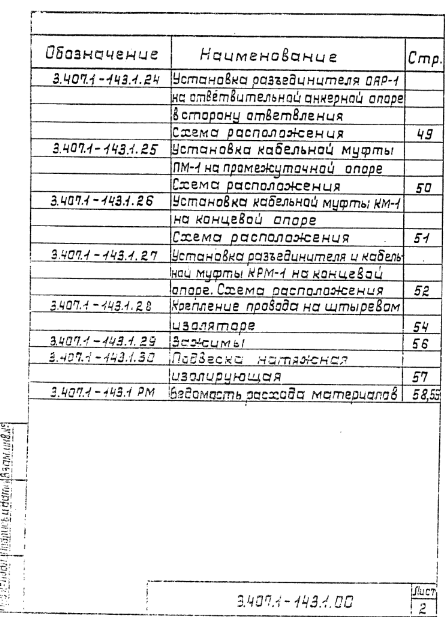

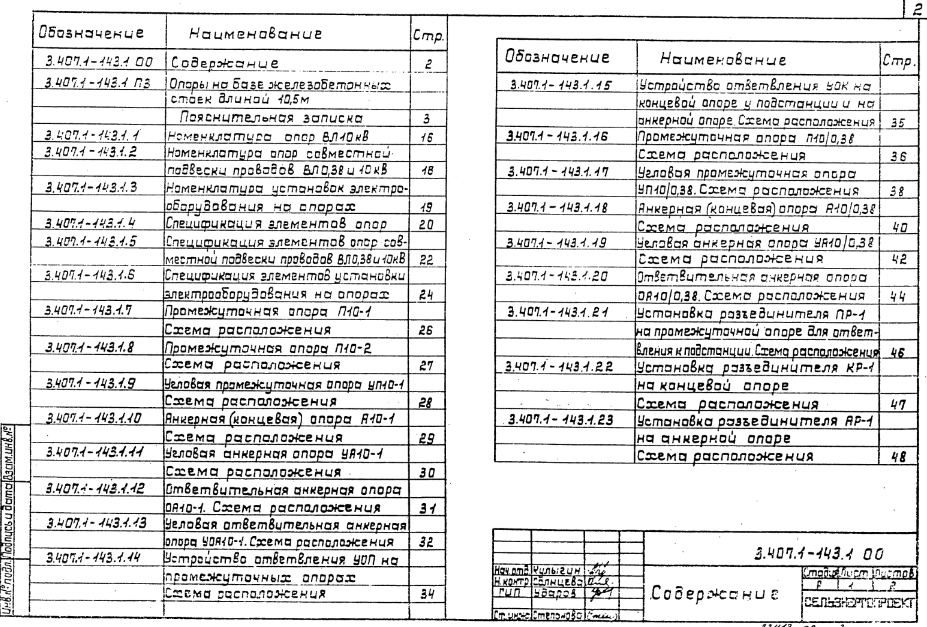

Содержание – 2 стр

927 × 627 пикс.     Открыть в новом окне
446 × 617 пикс.     Открыть в новом окне

Пояснительная записка – 3 стр

1.Общая часть

1.1.В данном выпуске разработаны рабочие чертежи опор ВЛ10кВ на базе железобетонных стоек СВ105-3,5 по ГОСТ 23613 и СВ105 по ГОСТ 26071-84 длиной 1035 м с расчетным изгибающим моментом соответственно 35 и 50 кНм.
1.2.Опоры представлены следующих типов: промежуточные П10-1 и П10-2 для ненаселенной и населенной местности, угловая промежуточная УП10-1 на угол поворота ВЛ до 30 МЉ, анкерная (концевая) опора А10-1, угловая анкерная УА 10-1 на угол поворота до 90 МЉ, ответивительная анкерная ОА10-1, угловая ответвительная анкерная УОА10-1.
В состав выпуска включены чертежи опор для совместной подвески проводов ВЛ 0,38 и 10кВ, устройств ответвлений от промежуточных анкерных и концевых опор, а также чертежи установки электрооборудования на опорах (разъединителей, кабельных муфт и разрядников).
1.3. Спецификация железобетонных и стальных элементов, изоляторов, линейной арматуры даны отдельно для опор, устройств ответвлений и для установки электрооборудования.
Например, для анкерной (концевой) опоры А10-1 с разъединителем АР-1 спецификации и выборку материалов принимают по соответствующим таблицам данного выпуска для опоры А10-1 и дополняют элементами для установки разъединителя АР-1.
1.4. Маркировка опор имеет в первой части буквенное обозначение типа опоры, например: П- промежуточная, ОА-ответвительная анкерная и т.д; во второй части цифровой индекс «10», указывающий на напряжение ВЛ и в третьей части через тире пишется номер типоразмера опоры.
Например: УОА10-1- угловая ответвительная анкерная опора для ВЛ напряжением 10кВ первого типоразмера.
1.5.Стальные конструкции опор должны изготовляться в соответствии с ОСТ 34-72-645-83.
1.6.Типовые конструкции серии 3.407.1-143 разработаны взамен типовых конструкций серии 3.407-101 и 3.407-130.

2.Указания по применению

2.1.опры предназначены для применения в I-V ветровых районах и в I-IV районах по гололеду в населённой местности.
При этом опоры на стойках СВ 105-3,5 рекомендуется применять в I-III ветровых районах и в I-II районах по гололеду. В других климатических условиях применяется стойка СВ105 с расчетным изгибающим моментом 50кНм.
2.2.Опоры разработаны для применения в районах с расчетной температурой наиболее холодной пятидневки до минус 40 МЉС
Опоры могут применяться при более низких температурах при условии уточнения габаритных пролетов и при условии изготовления железобетонных стоек и стальных конструкций по специальным заказам, в которых указана эта температура.
2.3.Опоры предназначены для применения в неагрессивных газовых и грунтовых средах и в агрессивных грунтовых средах.
Вид защитного покрытия железобетонных стоек на высоту 3м от комля должен назначаться в соответствии со СНиП 2.03.11-85, а стальных конструкций – по ОСТ 34-72-545-83.
2.4.При углах поворота трассы ВЛ до 30 МЉбез смены сечения проводов на ВЛ может применяться угловая промежуточная опора УП10-1. При больших углах поворота или смене сечения проводов должна применяться угловая анкерная опора УА10-1.
Для опор с совместной подвеской проводов ВЛ10 и 0,38 кв ввиду сниженного тяжения угол поворота ВЛ без смены сечения проводов на угловой промежуточной опоре УП10/0,38 предусмотрен до 60 МЉ(документ 17)
2.5.Опоры УА10-1 и УА10/0,38 должны устанавливаться на ВЛ таким образом, чтобы направление равнодействующей тяжения в проводах составляло угол в 15 МЉС с плоскостью стойки и подкоса 1 (см.3.407.1-143.1.11 и 3.407.1-143.1.19)
2.6.Опоры ОА10-1 и ОА10/0,38 являются анкерными в сторону ответвления ВЛ и промежуточными на прямолинейном участке магистрали ВЛ. Ответвление может отклоняться от перпендикуляра к магистрали ВЛ на угол до 15 МЉ. Подкос опор ОА10-1 и ОА10/0,38 должен устанавливаться по оси ответвления ВЛ (документ 12 и 20)
2.7. Опора УОА10-1 устанавливается вместе поворота участка ВЛ, где необходимо выполнить ответвление ВЛ. Опора УОА10-1 является анкерной для всех трех направлений ВЛ и выдерживает обрыв двух проводов на любом из примыкающих к ней участков ВЛ.
2.8.Опоры анкерного типа допускают смену сечений проводов и выдерживают монтажные усилия при натяжке трех проводов.
2.9.На промежуточной опоре П10-1 и анкерной опоре А10-1 предусмотрена установка устройства ответвления от магистрали ВЛ. Кроме того, устройство УОК позволяет устанавливать концевую опору сбоку от подстанции (документ 15)
2.10. В районах повышенной вероятности гибели крупных птиц на опорах ВЛ10кв со штыревыми изоляторами в ненаселенном местности рекомендуется применять траверсу ТМ24 с одинарным креплением проводов. При этом свободные изоляторы предохраняют птиц от поражения электрическим током.
2.11.В данном выпуске предусмотрена установка на опорах П10-2, А10-1 в ненаселенной местности следующего электрооборудования.
- разъединителя РЛНД.1-10/400У1 с приводом ПРНЗ-10У1 по ТУ 16-520.151-83;
- кабельной муфты КМА, КМ4 по ТУ 16.538.337-79 с вентильными разрядниками Р80-10 по ТУ16.521.232-77 кабельной муфты КНА, КН4 и КНСт по ТУ16-538.280-79с вентильными разрядниками.
2.12.Устройства ответвлений от всех типов опор для совместной подвески проводов к вводам в здания (количество ответвлений, количество и сечения проводов в ответвлении, стрелы провеса проводов), установка светильников уличного освещения, мачтовой муфты 4КМ(3КМ) и разрядников РВН-05-У1 принимаются в соответствии с серией 3.407.1-136

3.Провода, изоляторы, арматура

3.1.На опорах данного выпуска предусмотрена подвеска сталеалюминцевых проводов по ГОСТ 839-80; АпС35/6,2
АС 50/8,0, АС70/11 и АС95/16.
3.2. По условиям механической прочности сечения сталеалюминцевых проводов должны быть не менее: в I-II районах по гололеду – 35 мм2, В IIIи IV-50 мм2
3.3.С целью унификации рекомендуется для применения при проектировании ВЛ следующие марки и сечения проводов (табл.1)

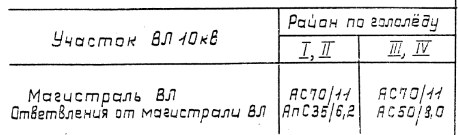

Таблица 1
458 × 135 пикс.     Открыть в новом окне
3.4. С целью снижения трудозатрат и стоимости строительно-монтажных работ при реконструкции ВЛ, повышения надежности и упрощения проектирования и строительства ВЛ в проекте приняты унифицированные пролеты для проводов АпС35/6,2; АС50/8,0 и АС70/11. Для провода надежности и упрощения проектирования и строительства ВЛ в проекте приняты унифицированные пролеты для проводов АпС35/6,2; АС50,8,0 и АС70/11. Для провода АС95/16 указанные пролеты уменьшить на 10%.
3.5.Величины принятых в данном выпуске максимальных напряжений и тяжений в проводах при нормативной нагрузке приведены в табл.2

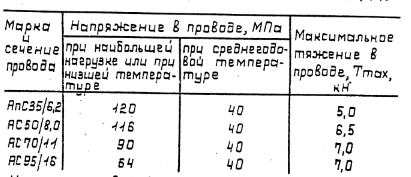

Таблица 2
411 × 177 пикс.     Открыть в новом окне
Натяжку проводов допускается выполнять в соответствии с табл.3 за исключением анкерных пролетов, в которых имеются пролеты пересечений, а также пролетов, образованных двумя рядом стоящими анкерными опорами.
3.6.Длину анкерного пролета принимать не более 1,5 км.
3.7. На опорах с совместной подвеской проводов ВЛО 38 и 10 кВ марки проводов рекомендуется принимать по п.п.3.1.-3.3 настоящей пояснительной записки. Для ВЛ 0,38 кВ выбор проводов осуществляется в соответствии с рекомендациями табл.4, допускается применение проводов А95 по ГОСТ 839-80. На опорах с совместной подвеской проводов максимальное расчетное тяжение в проводах ВЛ10 и 0,38кВ принято 2,0кН. В III районе по гололеду опоры совместной подвески проводов ВЛ 0,38 и 10 кВ допускается в стесненных условиях.
Таблица 3
433 × 320 пикс.     Открыть в новом окне

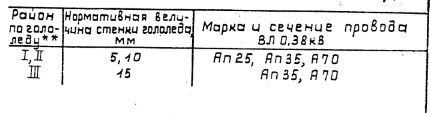

Таблица 4
431 × 113 пикс.     Открыть в новом окне
** В соответствии с требованиями ПУЭ ВЛ до 1кВ на опорах совместной подвески рассчитываются по расчетным условиям ВЛ 10кВ.
Натяжку проводов на опорах с совместной подвеской допускается выполнять в соответствии с табл.5

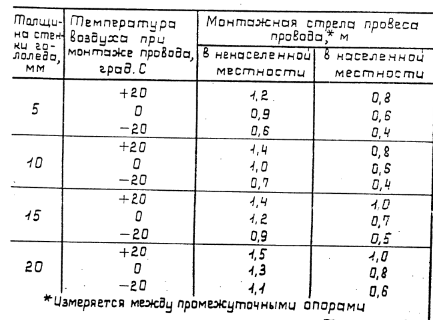

Таблица 5 Монтажные стрелы провеса* проводов ВЛ на опорах с совместной подвеской, м
415 × 197 пикс.     Открыть в новом окне
3.8.На промежуточных опорах должны использоваться штыревые изоляторы ШФ20-В и ШФ10-Г (ШС10-Г). Изоляторы ШФ20-В должны применяться в районах с числом часов среднегодовой продолжительности гроз 40 и более, а также в районах, где изоляторы подвержены загрязнению солончаковой пылью, уносами соленых озер, морей, химических предприятий и в районах с IV степенью загрязненности. Изоляторы ШФ10-Г (ШС10-Г) применяются в районах с I, IIи III степенями загрязненности атмосферы с числом часов среднегодовой продолжительности гроз менее 40.
На промежуточных опорах для совместной подвески проводов ВЛ 0,38 и 10кВ и на ВЛ 10кВ, предназначенных для электроснабжения I категории, во всех случаях изоляторы ШФ20-В.
Степень загрязненности атмосферы следует устанавливать в соответствии с «Инструкцией по проектированию изоляции в районах с чистой и загрязненной атмосферой» (ИПИ-83)
3.9. Для крепления штыревых изоляторов ШФ20-В и ШФ10-Г (ШС10-Г) применяются полиэтиленовые колпачки К-6 и К-9 по ГОСТ 18380-80 соответственно для штырей Ш-20-2 траверс промежуточных опор и Ш-24 траверс угловых промежуточных опор.
3.10. Крепление проводов к штыревым изоляторам на промежуточной опоре должно осуществляться с помощью проволочных вязок и зажимов, представленных на документ 3.407.1-143.1.28
3.11. На опорах анкерного типа провода крепятся при помощи натяжных изолирующих подвесок. Независимо от степени загрязненности атмосферы изолирующая подвеска должна содержать два подвесных изолятора типа ПФ70В. Допускается применение подвесных изоляторов типа ПС70Д.
3.12.Состав натяжных изолирующих подвесок дан на соответствующих чертежах.
3.13. Для крепления штыревых изоляторов на штырях из круглой стали с цилиндрической вершиной применяется полиэтиленовый колпачок КП-22 по ТУ34-09-11232-87.
В целях сокращения линейной арматуры для изолирующих подвесок серьги СРС-7-1; закрепляются на элементах траверс при их изготовлении.

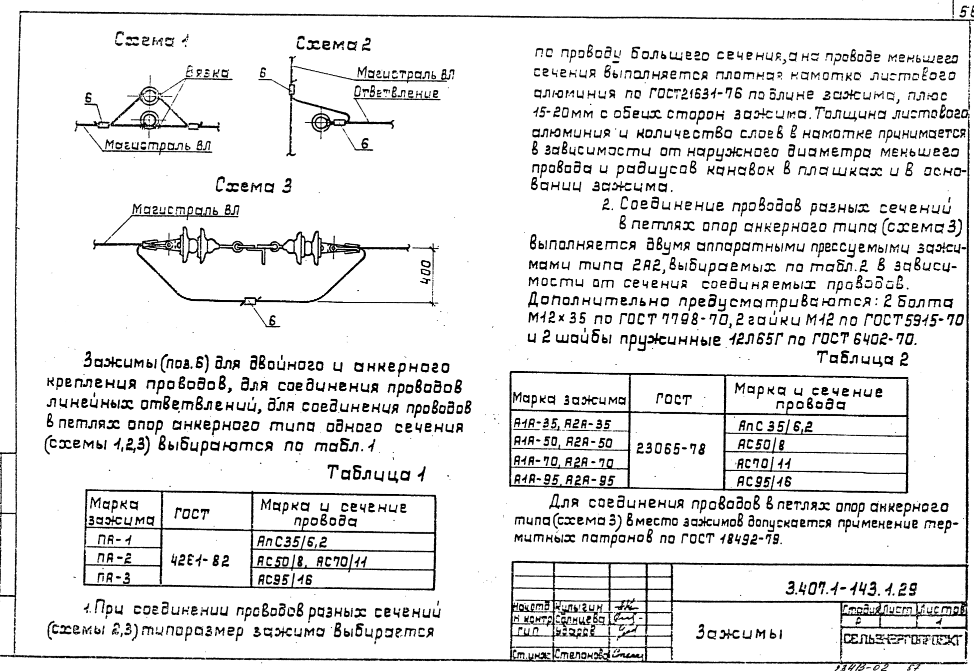

3.13. Выбор зажимов для устройства ответвлений от проводов и соединения проводов в петлях анкерных опор дан в документе 3.407.1-143.1.29
3.14. Крепление проводов ВЛ 0,38кВ на опорах совместной подвески предусмотрено на штыревых изоляторах НС-18 и ТФ-2001 с применением полиэтиленовых колпачков К5 по ГОСТ 18380-80.
При этом на опорах промежуточного типа крепление проводов осуществляется проволочной вязкой, а на опорах анкерного типа применяется анкерное крепление проводов при помощи зажимов ПА по ГОСТ 4261-84 шли проволочных бандажей в соответствии с документом 3.407.1-143.1.28

4. Основные положения по расчету опор

4.1.Максимальные нормативные коростные напоры ветра и толщины гололедно-изморозевых отложений на проводах определены, исходя из их повторяемости 1 раз в 10 лет.
4.2. Максимальный нормативный скоростной напор ветра принят следующим по ветровым районам: Iи II -40даН/м2, III-50даН/м2, IV-65даН/м2, V-80даН/м2.
4.3. Нормативная толщина стенки гололеда принята следующей по районам гололедности: I- 5 мм, II- 10 мм, III-15 мм, IV-20 мм.
4.4.Скоростной напор ветра в гололедном режиме принят равным для I-V ветровых районов 208аН/м2.
4.5.Расчетные нагрузки и коэффициенты перегрузки приняты в соответствии с приложением к главе 2.5ПУЭ «Указания по проектированию опор, фундаментов и оснований ВЛ»
4.6. Ветровые пролеты для опор ВЛ рассчитаны в соответствии со стандартом института «Сельэнергопроект» СТП-I-82.
4.7. Расстояние между проводами d при любом их расположении на опоре по условиям сближения проводов в пролете принято по формуле
Где - наибольшая стрела провеса провода в габаритном пролете,м.
4.8. Расчетные унифицированные пролеты приведены на чертежах опор, а расчетные изгибающие моменты Мр, действующие на промежуточные опоры, даны в таблице 6

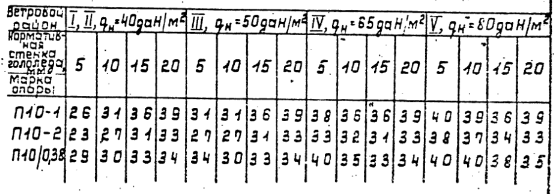

Таблица 6. Расчетные изгибающие моменты Мр,кНм, действующие на промежуточные опоры.
556 × 194 пикс.     Открыть в новом окне
4.9. Анкерно- угловые опоры ВЛ 10 кВ рассчитывались на усилия от тяжения проводов. Расчетное максимальное тяжение в проводе равно 9кН.
Анкерно-угловые опоры для совместной подвески проводов ВЛ 10 и 0,8 кВ рассчитаны на максимальные тяжения в проводах ВЛ10 и 0,38 кВ, равные 2кН в каждом проводе.

5. Закрепление опор в грунте

5.1. Расчет прочности закрепления промежуточных опор в грунте произведен в соответствии с «Руководством по проектированию опор и фундаментов линий электропередачи, и распределительных устройств подстанций напряжением выше 1кв «(Энергосетьпроект, в„– 3041ТМ, 1977).
5.3.Закрпеление промежуточной опоры П10-1 в грунте предусматривается, как правило, без ригеля, в сверлые котлованы глубиной 2,5 м или 2,8 м, диаметром 350-450 мм.
Результаты расчета несущей способности закрепления промежуточных опор П10-1, П10-2 и П10/0,38 представлены в табл. 7
5.3. Выбор типа закрепления промежуточной опоры П10-1 производится сравнением величины действующего на опору изгибающего момента Мр по табл.6 и несущей способности грунта М2 по табл.7. При условии  опора П10-1 закрепляется в грунте без ригеля на глубину 2,5 м,  - на глубину 2,8 м, при  - на глубину 2,2 м.
Заглубление промежуточной опоры П10-2 определяется из сравнения Мр (табл.6) и М1 и М2 (табл.7)
Выбор закрепления промежуточной опоры П10/0,38 определяется из сравнения Мр (табл.6) и соответствующей интерполяцией моментов М1 и М2 по табл.7
5.4.Расчет прочности закрепления в грунтах опор анкерно-углового типа при использовании анкерных плит выполнен в соответствии со СНиП 2.02.01-83, а без плит – в соответствии со СНиП 2.02.03-85 и «Руководство (по п.5.1) для грунтов, характеристики которых соответствуют приложению 1 СНиП 2.02.01-83.
5.5. Действующие в основании элементов опор анкерно-углового типа расчетные сжимающие и вырывающие усилия, вычисленные по условиям работы в нормальном и аварийном режиме, для максимальных расчетных тяжений проводов Тр=6,5 кН и Тр= 9,0 кН даны в табл.8 и 10. В таблице 10 приведены также данные для опор совместной подвески проводов ВЛ10 и 0,38КВ. Указанные усилия относятся как к случаям установки анкерных плит, так и при их отсутствии.
5.6. Несущая способность грунтов основания стоек и подкосов анкерных опор, устанавливаемых без анкерных плит и работающих на сжимающую нагрузку N и выдергивание F, приведена в табл.9
5.7. Применение анкерно-угловых опор без анкерных плит допускается при выполнении инженерно-геологических изысканий и при условии, что несущая способность грунтов основания стоек и подкосов (см. табл.9) превышает действующие расчетные усилия (см. табл.8 и 10) т.е:
Для максимальных расчетных тяжений проводов Тр=6,5кН
218 × 36 пикс.     Открыть в новом окне
для максимальных расчетных тяжений проводов Тр=9кН
217 × 35 пикс.     Открыть в новом окне
Если эти условия не соблюдаются, необходимо устанавливать анкерные плиты или принять другие меры (обетонирование пазух и пр.)
5.8.При установке анкерно-угловых опор без анкерных плит следует особенно тщательно выполнять послойное уплотнение грунта обратной засыпки и соблюдать проектное заглубление стоек и подкосов.
Стойку подкосной опоры следует устанавливать не вертикально, с наклоном ее вершины на 10-20 см в сторону противоположную от равнодействующей усилий от тяжения проводов (вдоль ВЛ для концевой опоры, по биссектрисе внутреннего угла поворота оси ВЛ для игловых опор и т.п.)
При засыпке котлованов под стойки и подкосы должно производиться уплотнение грунта слоями не более 20 см одновременно тремя стальными трамбовками длиной около 3 м и массой не менее 3 кг. Диаметр (сторону квадрата) нижней части трамбовки рекомендуется принять около 40 мм.
Для установки подкоса дно котлована следует уплотнить трамбовками.
После монтажа проводов производится дополнительная трамбовка грунта основания стойки и подкоса анкерных опор.
При соединении стойки с подкосом момент затяжки болтов должен быть не менее 100Нм (10кГсм)
Дополнительные требования приводятся в технологических картах на установку опор
5.9. При невыполнении условий, изложенных в п.5.7, необходимо рассмотреть возможность закрепления в грунтах анкерных опор с применением железобетонных плит. Несущая способность грунтов основания анкерных опор с плитами, работающих на сжимающую нагрузку Nп и выдергивание Fп, приведена в табл.11
5.10. Прочность закрепления в грунтах анкерных опор с плитами достаточна, если выполняются следующие условия:
Для максимальных расчетных тяжений проводов Тр=6,5 КН
245 × 32 пикс.     Открыть в новом окне
Для максимальных расчетных тяжений проводов Тр=9,0 кН
242 × 30 пикс.     Открыть в новом окне
При невыполнении этих условий необходимо принять железобетонную плиту больших размеров или применять подсыпку под плиту подкоса и над плитой стойки песчано-гравийной смеси состава 5:1 толщиной 50 см.
5.11. Обратная засыпка котлованов производится вынутым при бурении грунтом, за исключением растительного слоя почвы.
При засыпке котлованов должно производиться уплотнение грунта слоями не более 20 см с помощью трамбовки до получения плотности грунта засыпки 1,7т/м3.
В зимних условиях обратную засыпку рекомендуется выполнять песком или песчано-гравийной смесью; допускается применение измельченного при бурении мерзлого грунта при условии дополнительной засыпки и трамбовки котлованов в летнее время.

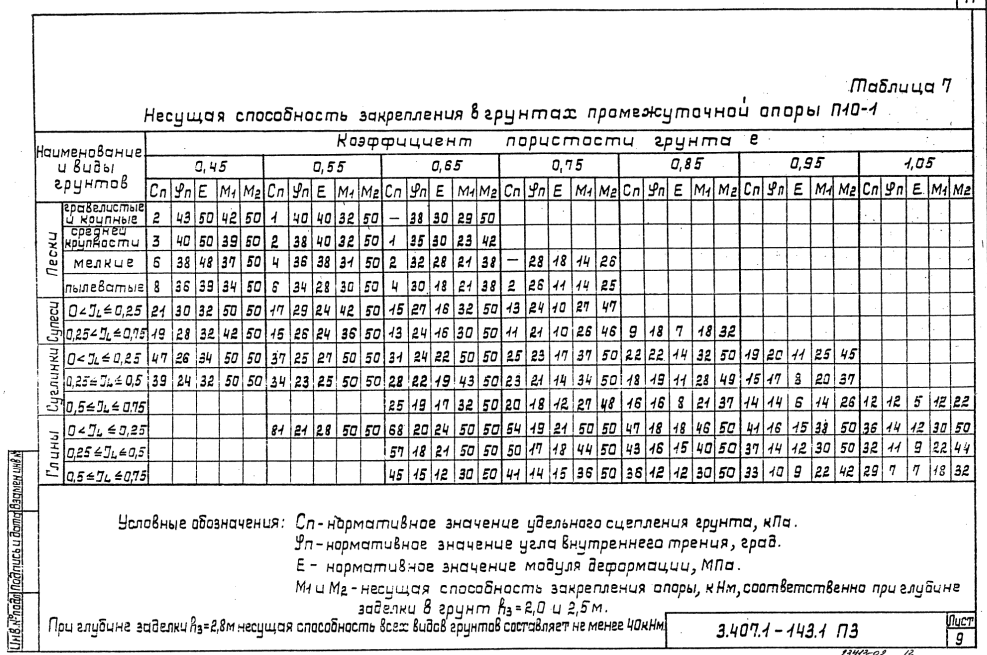

Таблица 7. Несущая способность закрепления в грунтах промежуточной опоры П10-1
987 × 655 пикс.     Открыть в новом окне

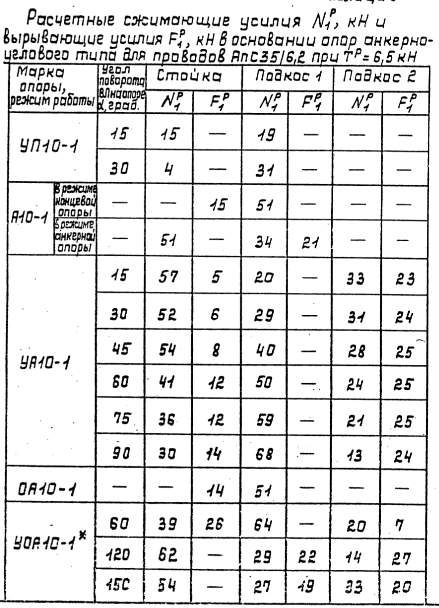

Таблица 8 Расчетные сжимающие усилия  кН и вырывающие усилия  , кН в основании опор анкерно-углового типа для проводов АпС35/6,2 при Тр=6,5 кН
439 × 608 пикс.     Открыть в новом окне

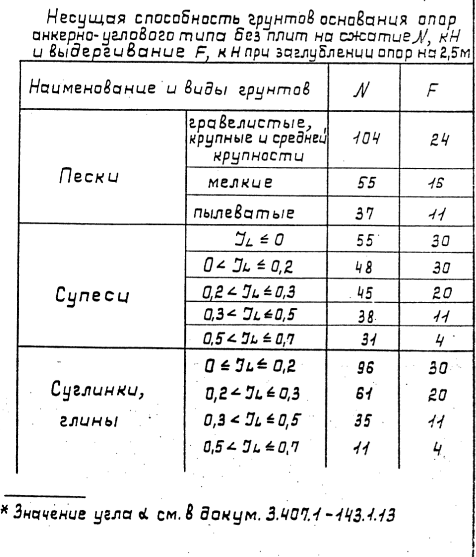

Таблица 9 Несущая способность грунтов основания опор анкерно-углового типа без плит на сжатие N, кН и выдергивание F, кН при заглублении опор на 2,5 м
476 × 557 пикс.     Открыть в новом окне

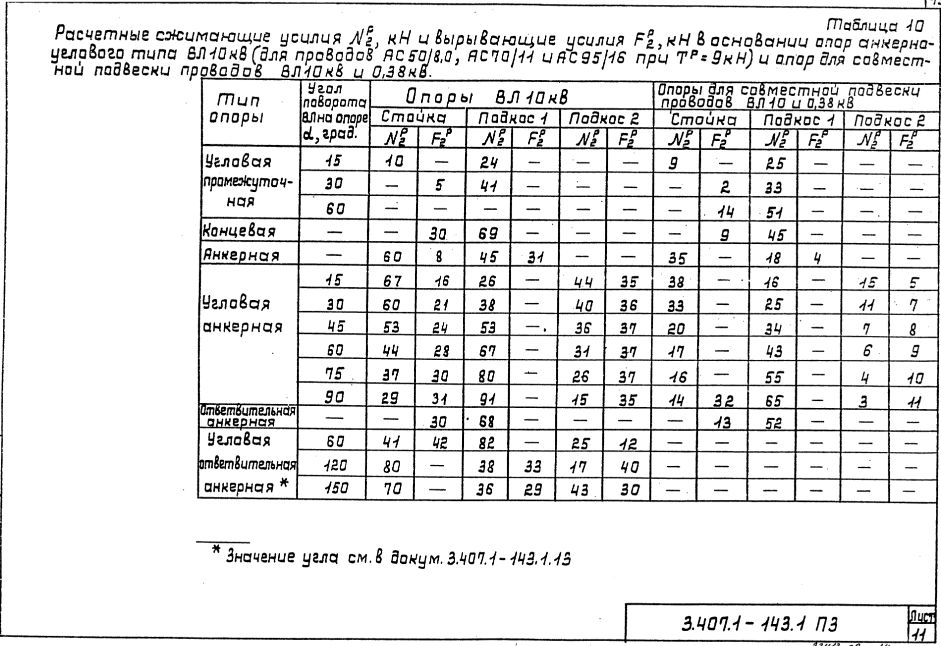

Таблица 10 Расчетные сжимающие усилия  , кН и вырывающие усилия  , кН в основании опор анкерно-углового ВЛ10кВ (для проводов АС50/8,0, АС70/11 и АС95/15 при Тр=9кН) и опор для совместной подвески проводов ВЛ10кВ и 0,38кВ.
941 × 646 пикс.     Открыть в новом окне

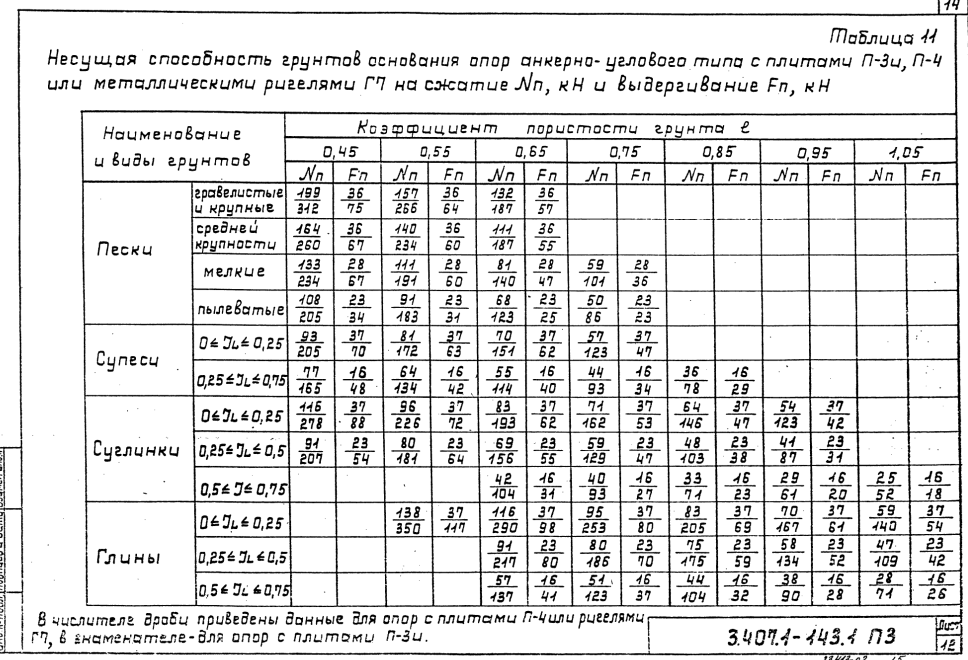

Таблица 11 Несущая способность грунтов основания опор анкерно-углового типа с плитами П-3и, П-4 или металлическими ригелями Г7 на сжатие Nп, кН и выдергивание Fп, кН
968 × 660 пикс.     Открыть в новом окне

6. Заземление опор

6.1. Для заземления опор в железобетонных стойках СВ105-3,5 и СВ105 предусмотрены нижний и верхний заземляющие проводники, изготовляемые из стального стержня диаметром 10 мм.
Нижний и верхний заземляющие проводники в заводских условиях должны быть приварены к одному из рабочих стержней арматуры стойки при ее изготовлении.
6.2. При необходимости к нижнему заземляющему проводнику должны быть приварены дополнительные заземлители в соответствии с типовой серией 3.407-150
6.3. Заземление стальных элементов опор осуществляется их присоединением к верхнему заземляющему проводнику сваркой или зажимом ПС-2.
6.4.Контактные болтовые соединения заземляющих элементов должны быть предварительно защищены и покрыты слоем чистого технического вазелина.

7. Показатели надежности ВЛ

7.1. Расчетные показатели надежности опор приведены в табл. 12
7.2.Длину анкерного участка принимать не более 1,5 км для Iи II районов по гололеду и не более 1 км для III и IV для районов по гололеду.

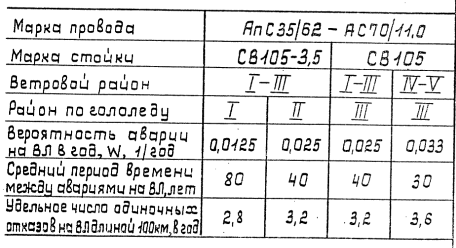

Таблица 12
456 × 248 пикс.     Открыть в новом окне
7.3. Вероятность аварии на ВЛ на опорах данного выпуска и число одиночных отказов в четыре раза меньше, чем на опорах заменяемой серии 3.407-101

8. Техника безопасности

8.1.При монтаже опор и проводов должны соблюдаться общие правила техники безопасности в строительстве согласно СНиП III-4-80 и «Правил техники безопасности при производстве электромонтажных работ на объектах Минэнерго СССР», утвержденных Минэнерго СССР 04.10.83

Номенклатура опор ВЛ10кВ – 16 стр

970 × 665 пикс.     Открыть в новом окне
969 × 665 пикс.     Открыть в новом окне

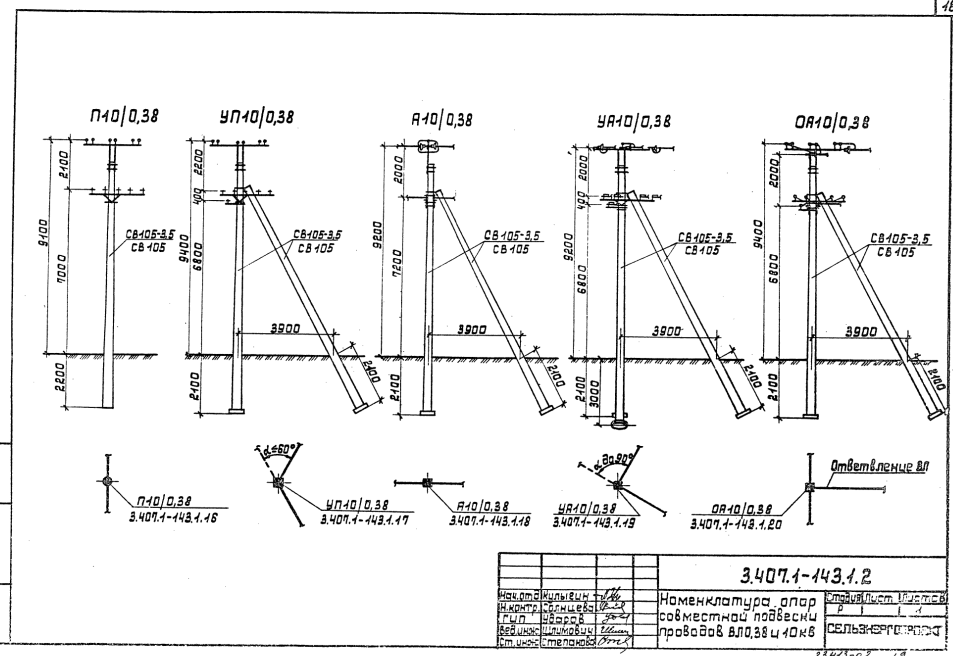

Номенклатура опор совместной подвески проводов ВЛ0,38 и 10кВ – 18 стр

953 × 656 пикс.     Открыть в новом окне

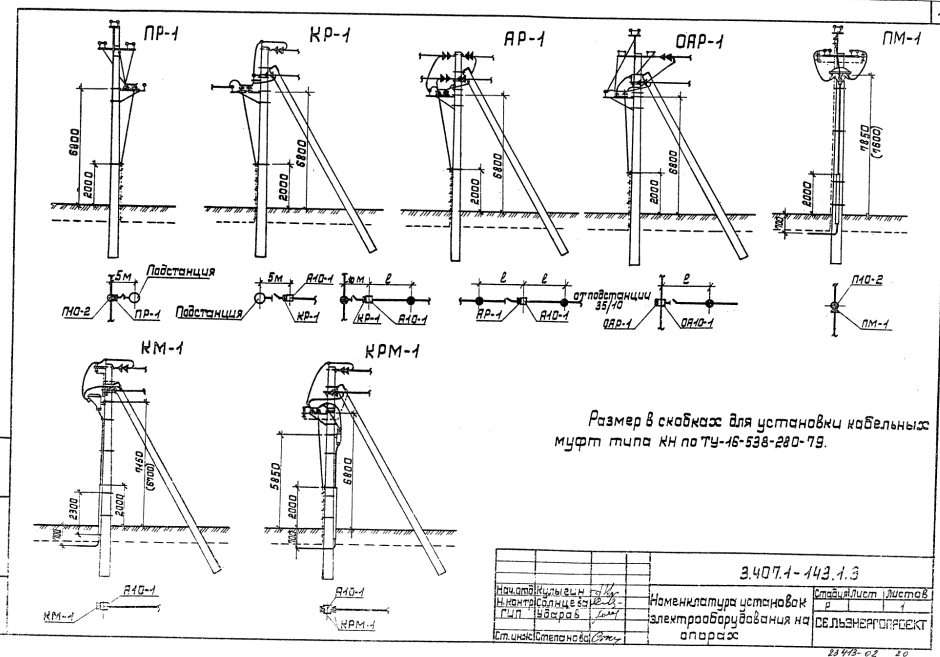

Номенклатура установок электрооборудования на опорах – 19 стр

940 × 657 пикс.     Открыть в новом окне

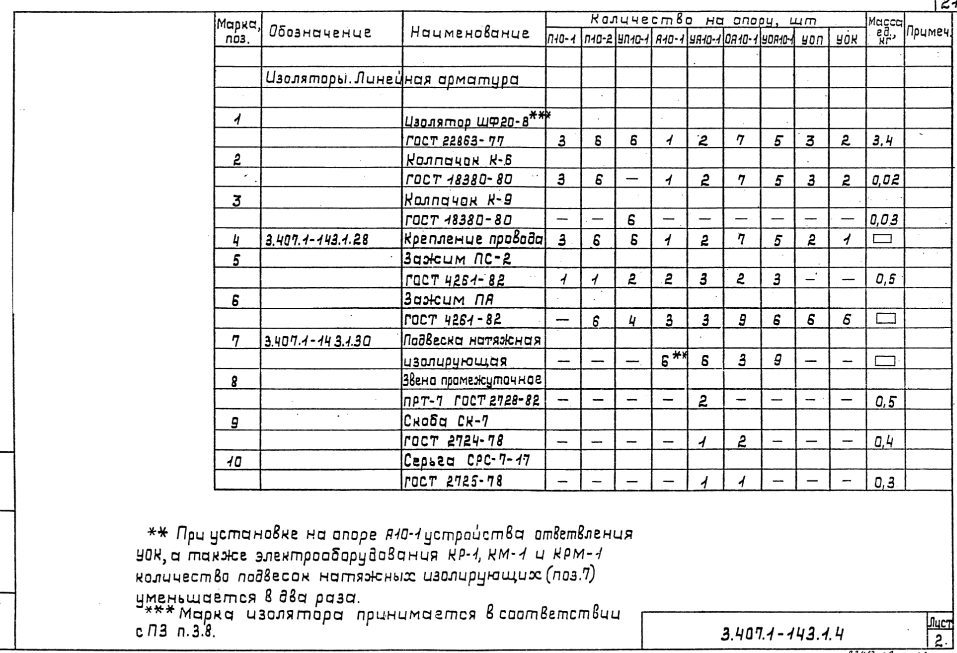

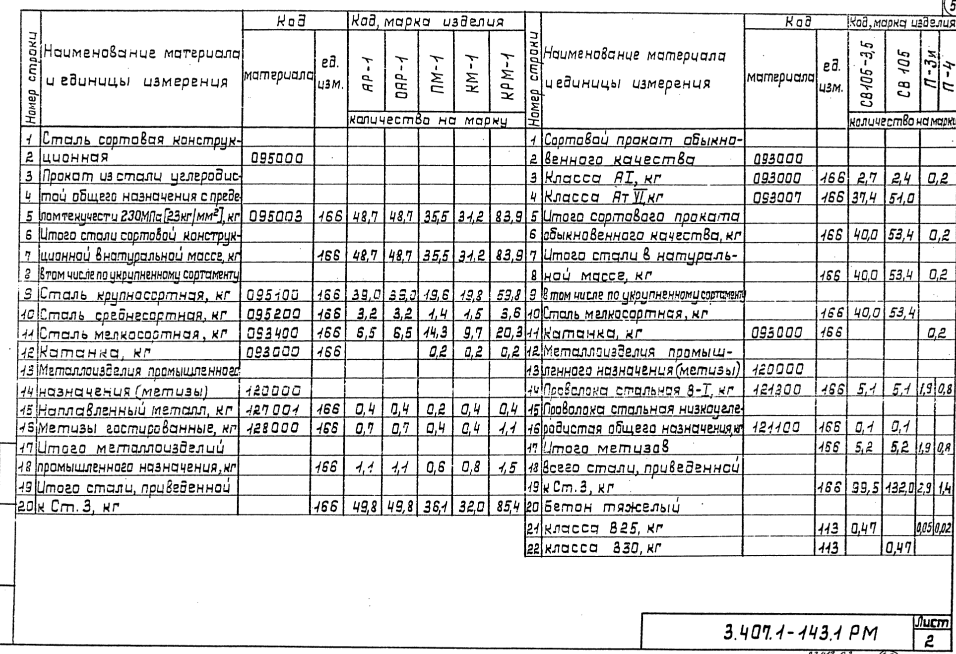

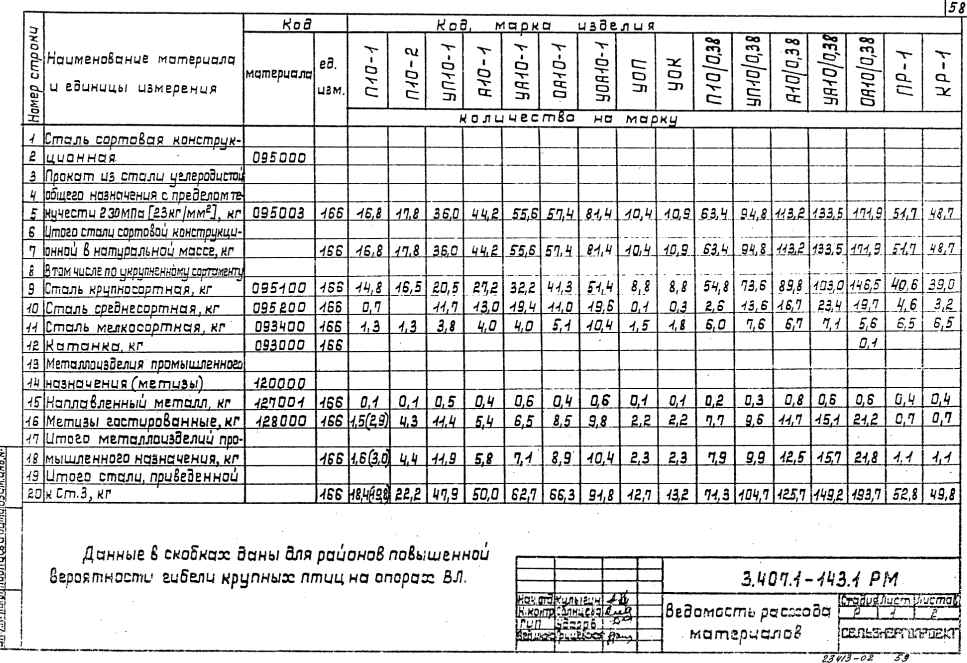

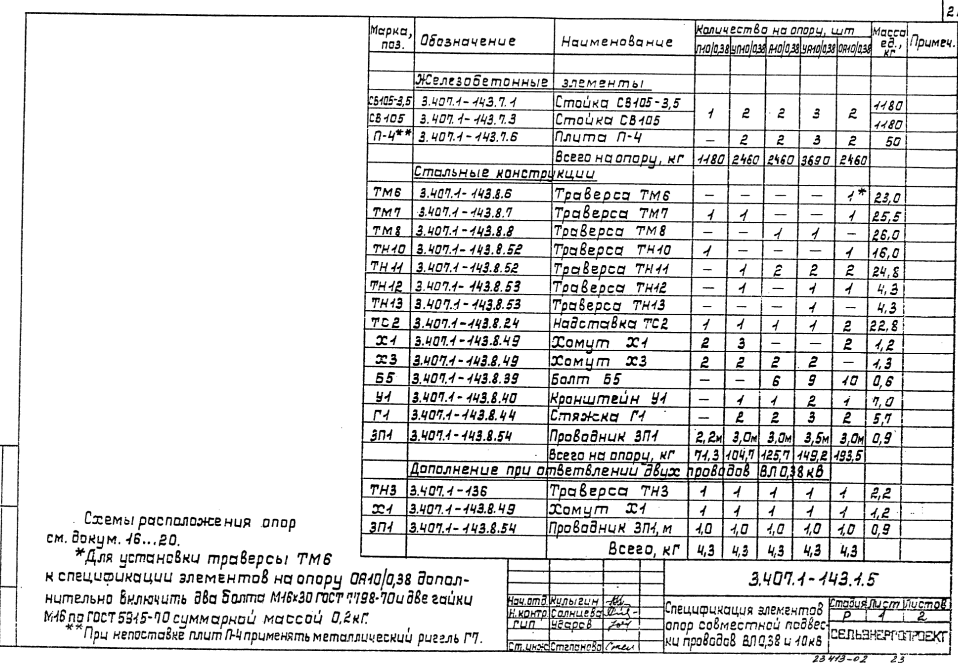

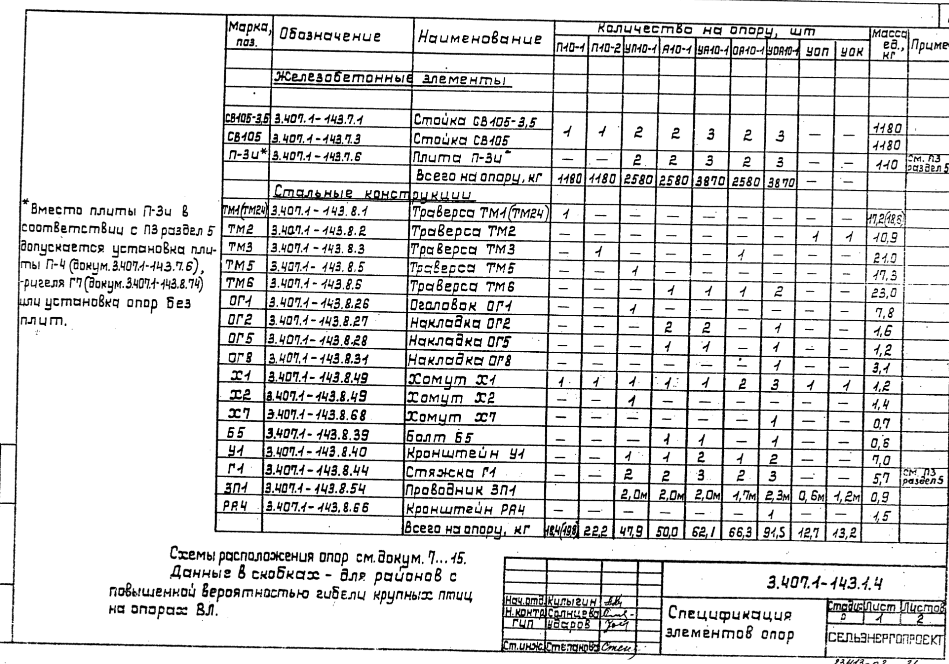

Спецификация элементов опор – 20 стр

949 × 664 пикс.     Открыть в новом окне
957 × 653 пикс.     Открыть в новом окне

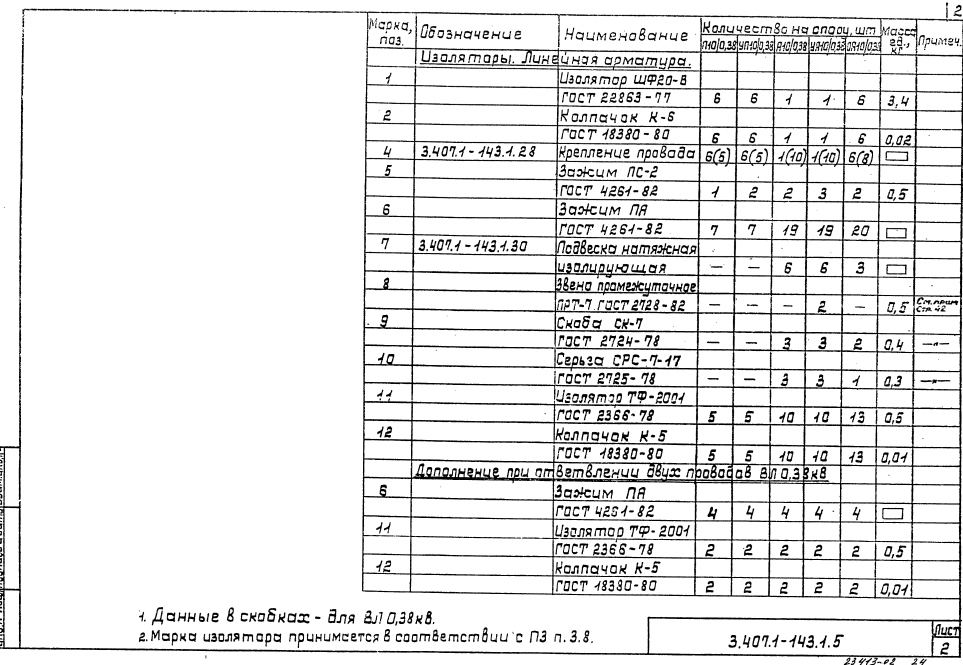

Спецификация элементов опор совместной подвески проводов ВЛ0,38 и 10кВ – 22 стр

958 × 663 пикс.     Открыть в новом окне
963 × 665 пикс.     Открыть в новом окне

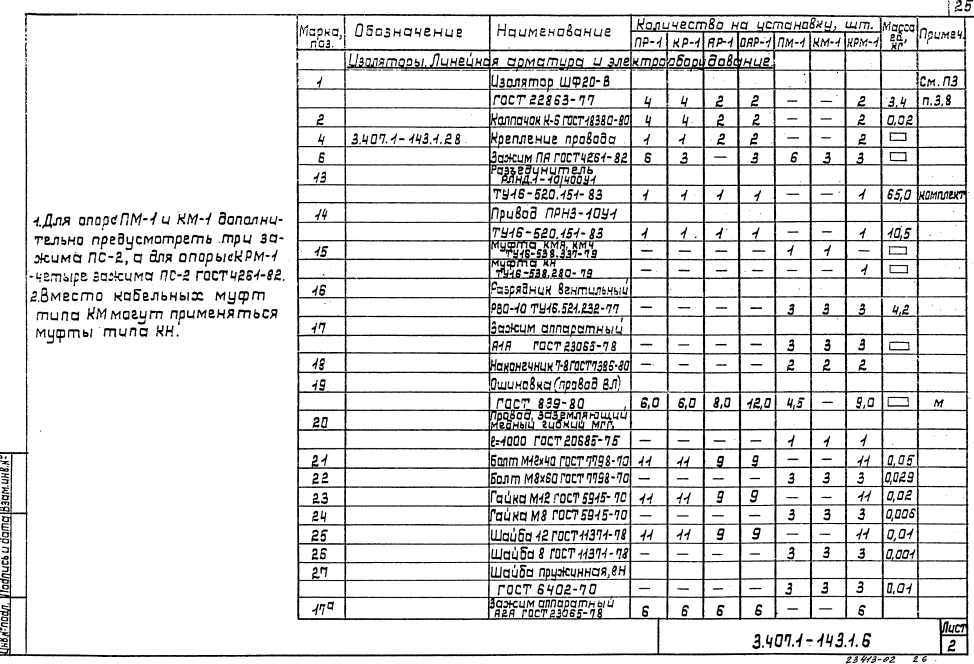

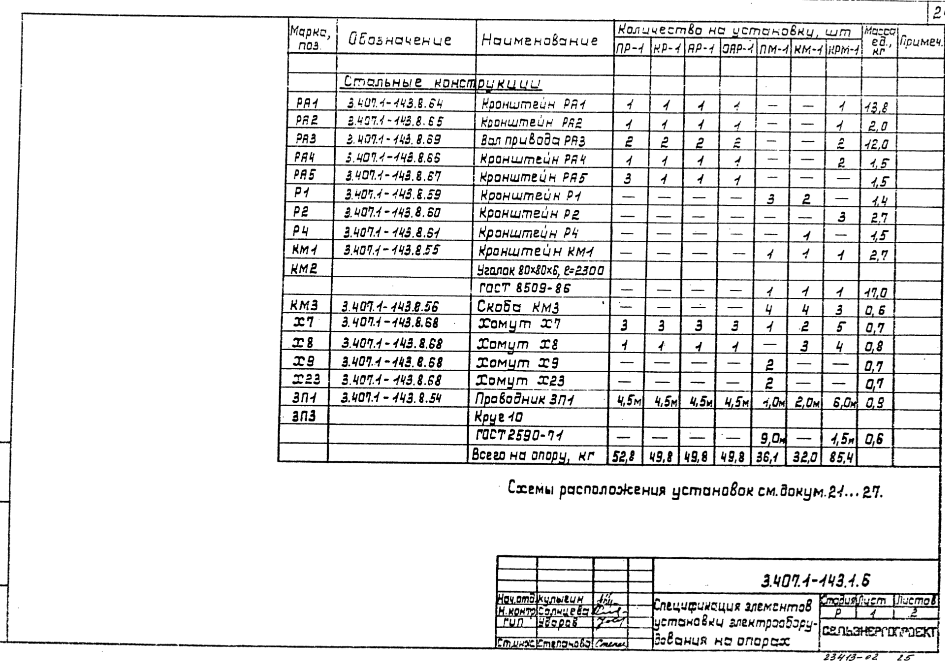

Спецификация элементов установки электрооборудования на опорах – 24 стр

945 × 661 пикс.     Открыть в новом окне
974 × 664 пикс.     Открыть в новом окне

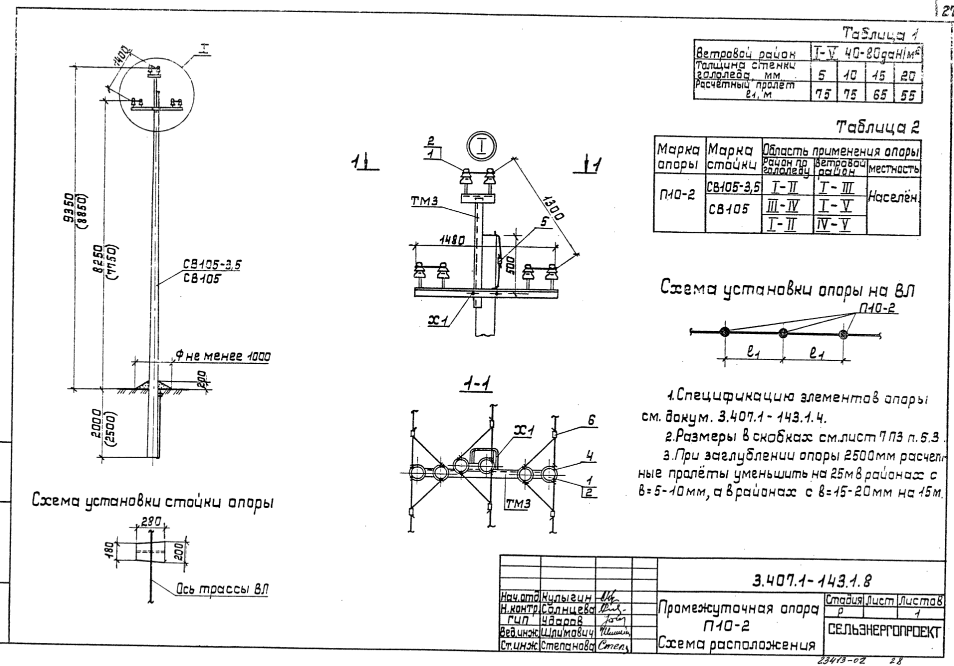

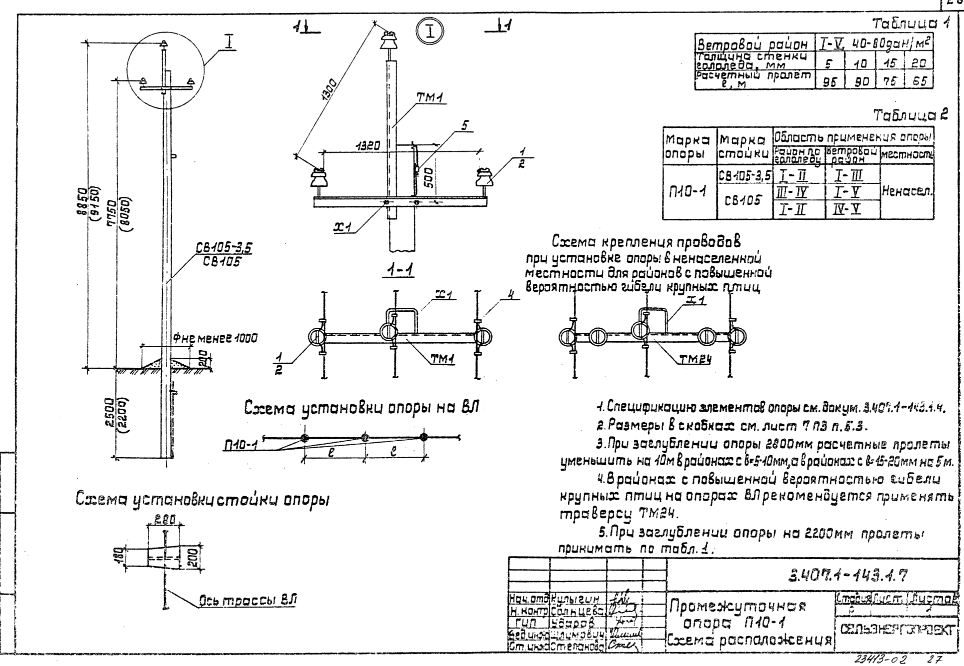

Промежуточная опора П10-1. Схема расположения – 26 стр

964 × 666 пикс.     Открыть в новом окне

Промежуточная опора П10-2. Схема расположения – 27 стр

954 × 666 пикс.     Открыть в новом окне

Угловая промежуточная опора УП10-1. Схема расположения – 28 стр

951 × 662 пикс.     Открыть в новом окне

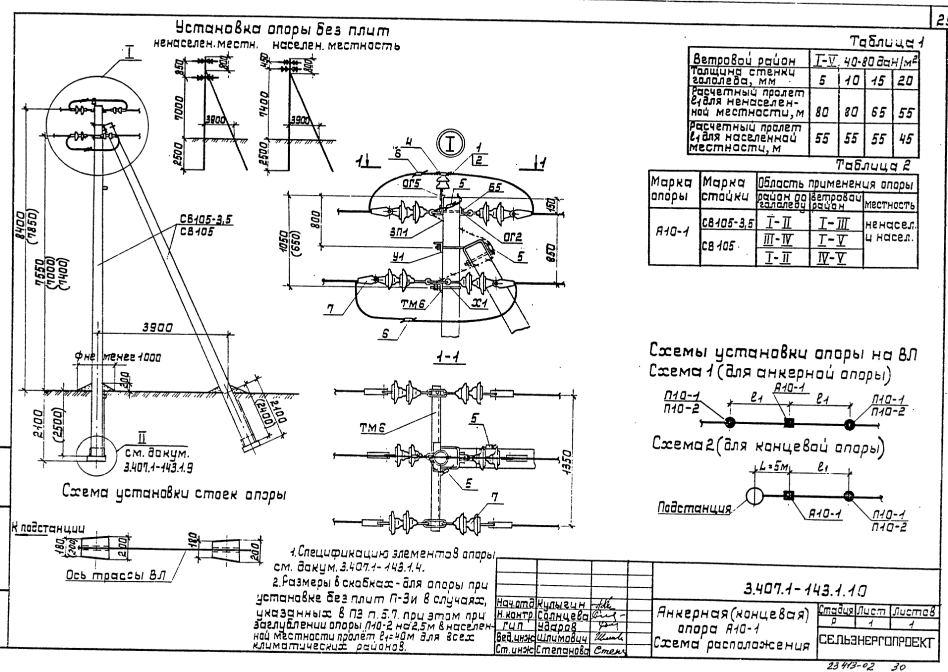

Анкерная концевая опора А10-1. Схема расположения – 29 стр

948 × 672 пикс.     Открыть в новом окне

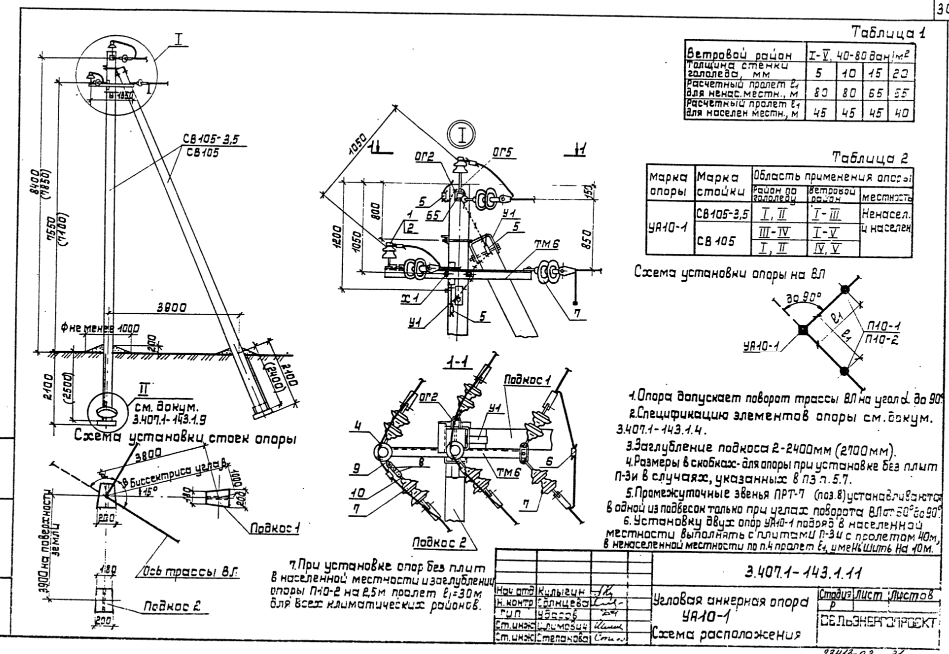

Угловая анкерная опора УА10-1. Схема расположения – 30 стр

949 × 654 пикс.     Открыть в новом окне

Ответвительная анкерная опора ОА10-1. Схема расположения – 31 стр

962 × 653 пикс.     Открыть в новом окне

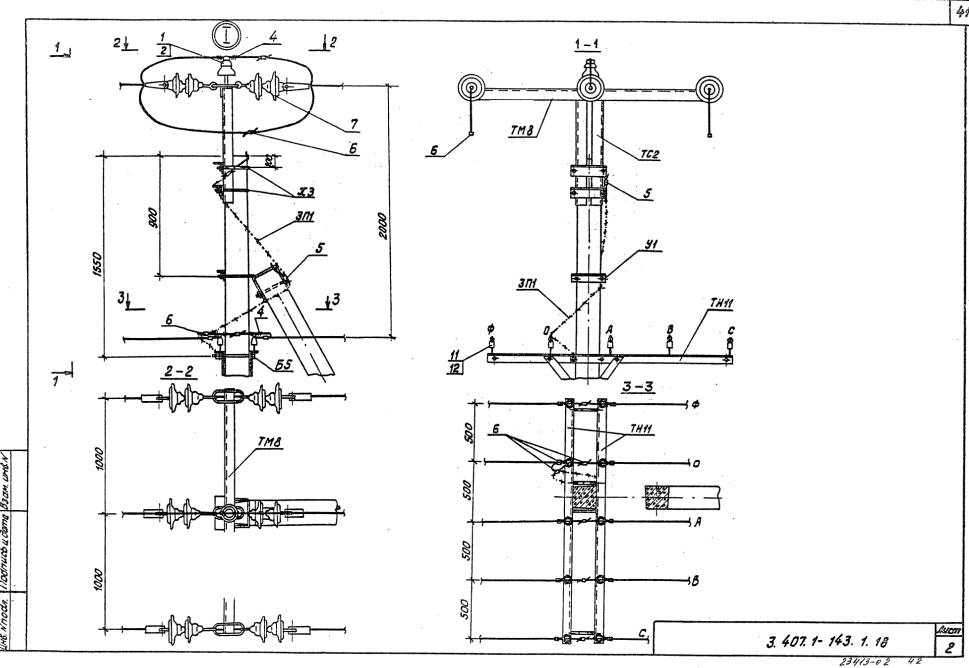

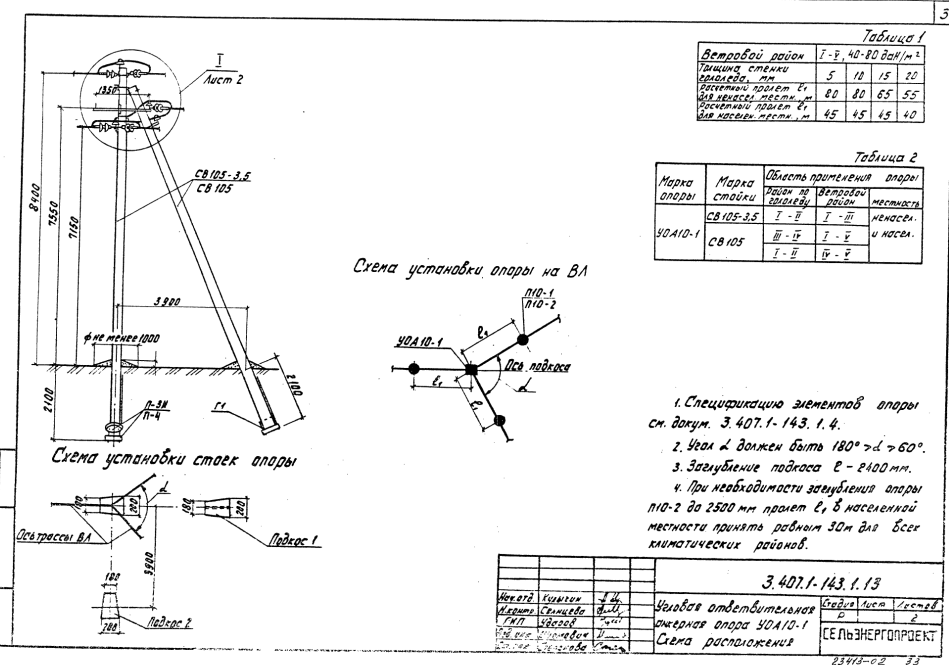

Угловая ответвительная анкерная опора УОА10-1. Схема расположения – 32 стр

949 × 665 пикс.     Открыть в новом окне
962 × 667 пикс.     Открыть в новом окне

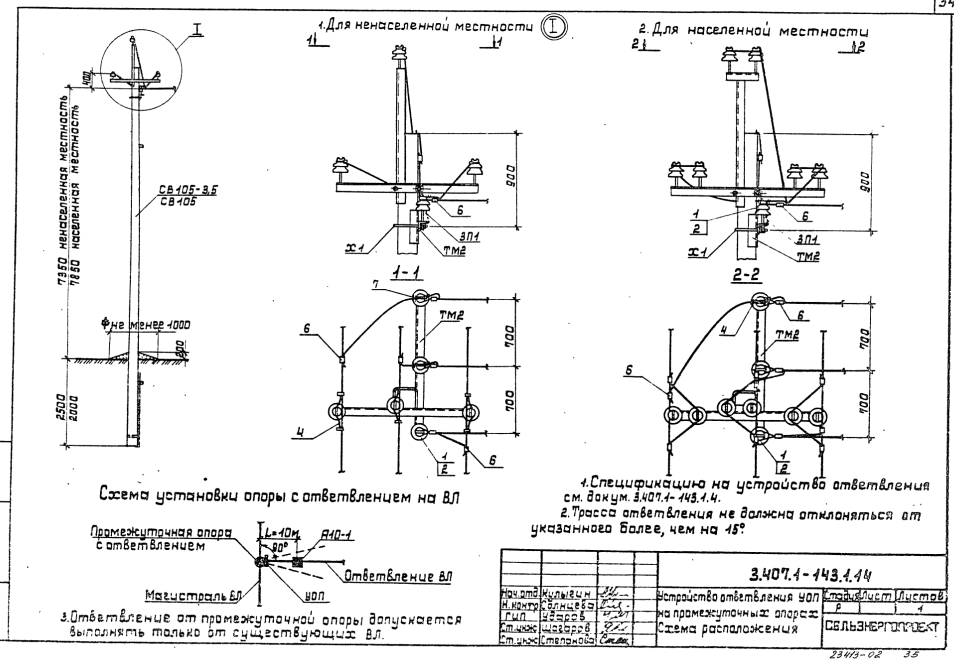

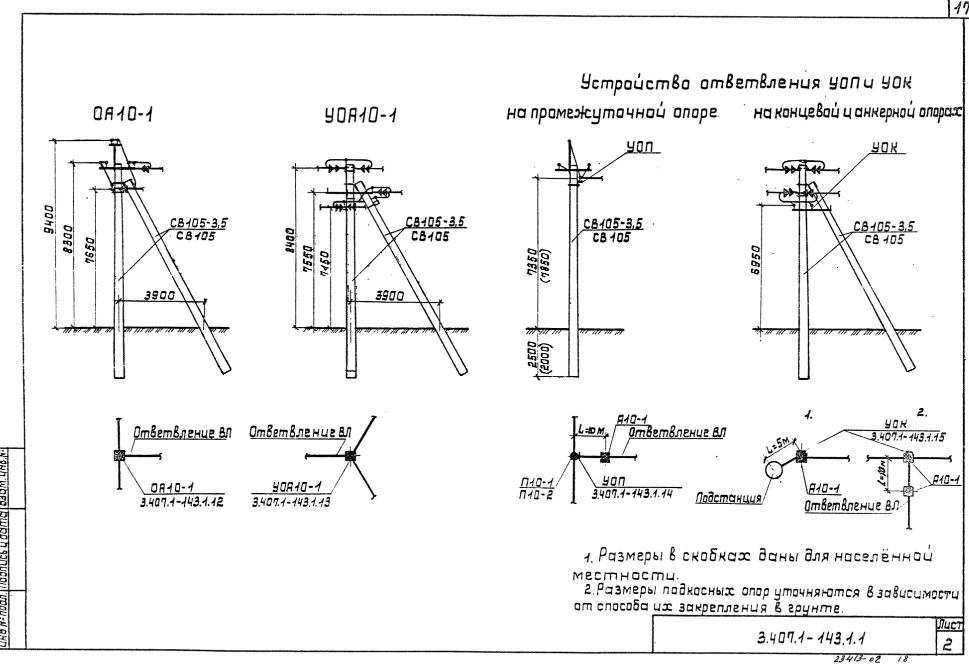

Устройство ответвления УОП на промежуточных опорах. Схема расположения – 34 стр

954 × 659 пикс.     Открыть в новом окне

Устройство ответвления УОК на концевой опоре у подстанции на анкерной опоре. Схема расположения – 35 стр

958 × 659 пикс.     Открыть в новом окне

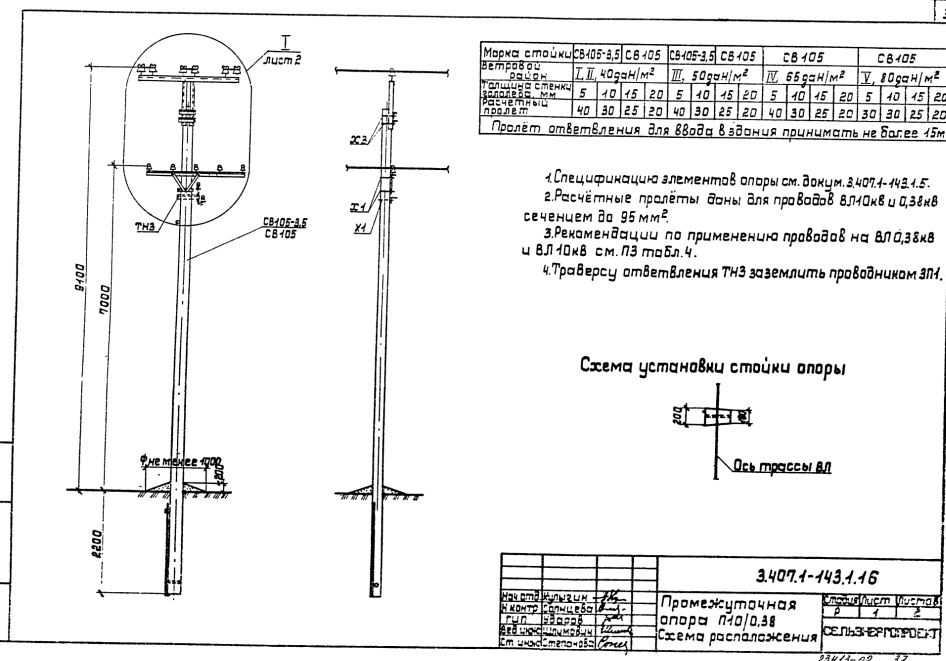

Промежуточная опора П10/0,38 Схема расположения – 36 стр

946 × 661 пикс.     Открыть в новом окне
964 × 667 пикс.     Открыть в новом окне

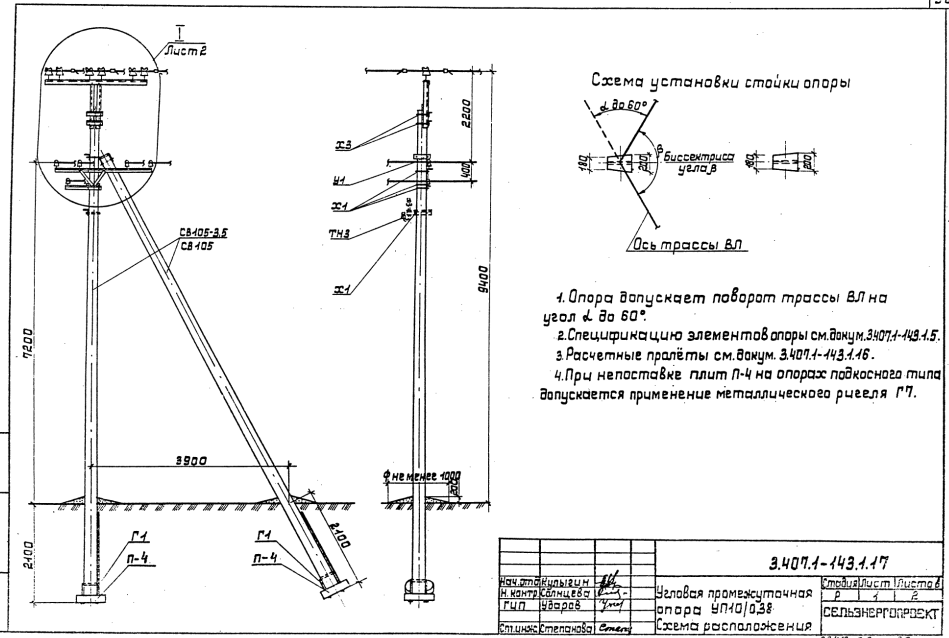

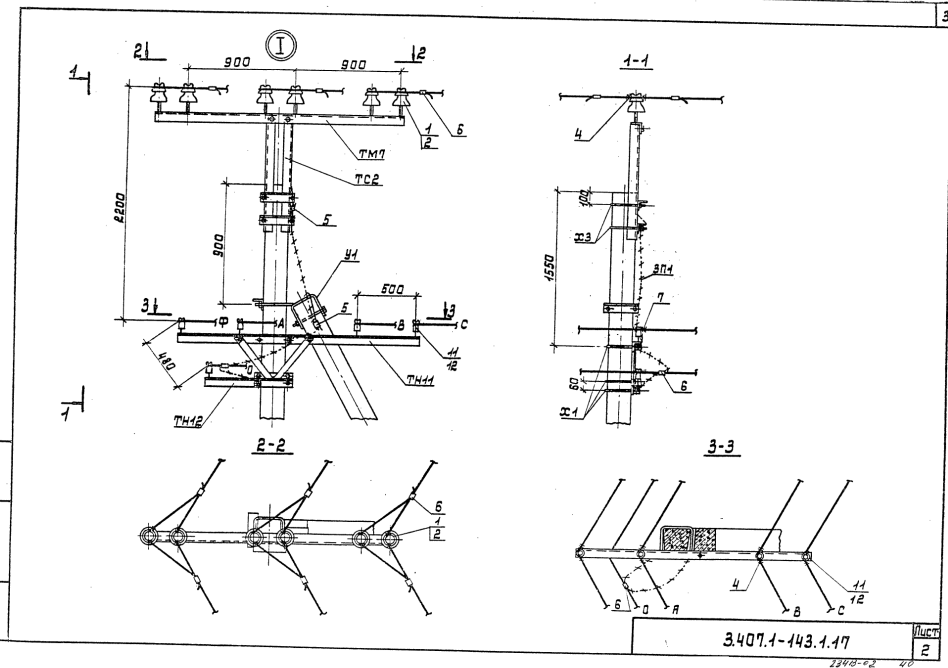

Угловая промежуточная опора УП10/0,38. Схема расположения – 38 стр

949 × 638 пикс.     Открыть в новом окне
948 × 668 пикс.     Открыть в новом окне

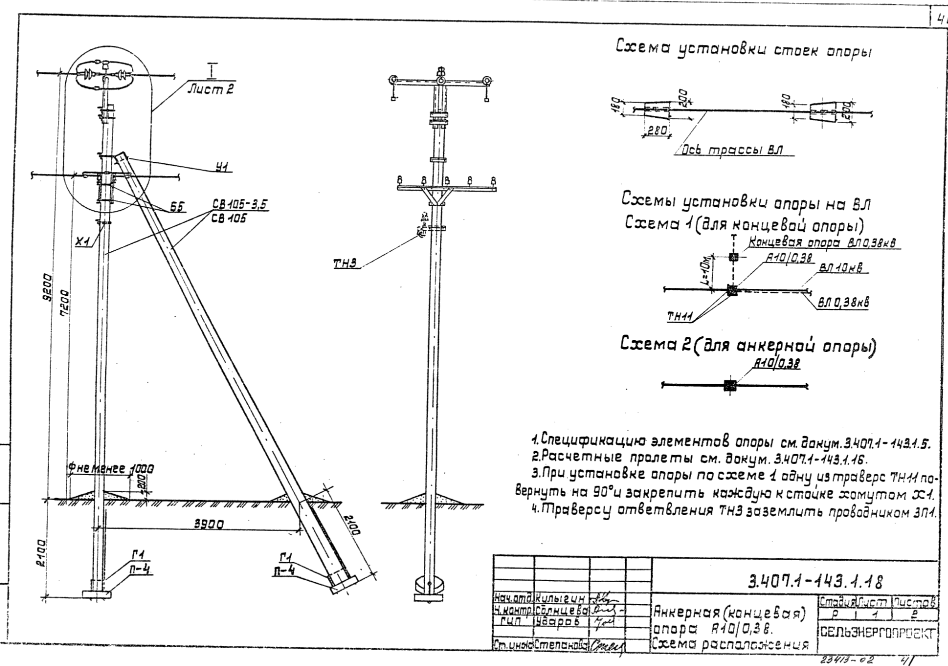

Анкерная(концевая) опора А10/0,38. Схема расположения – 40 стр

948 × 666 пикс.     Открыть в новом окне
969 × 668 пикс.     Открыть в новом окне

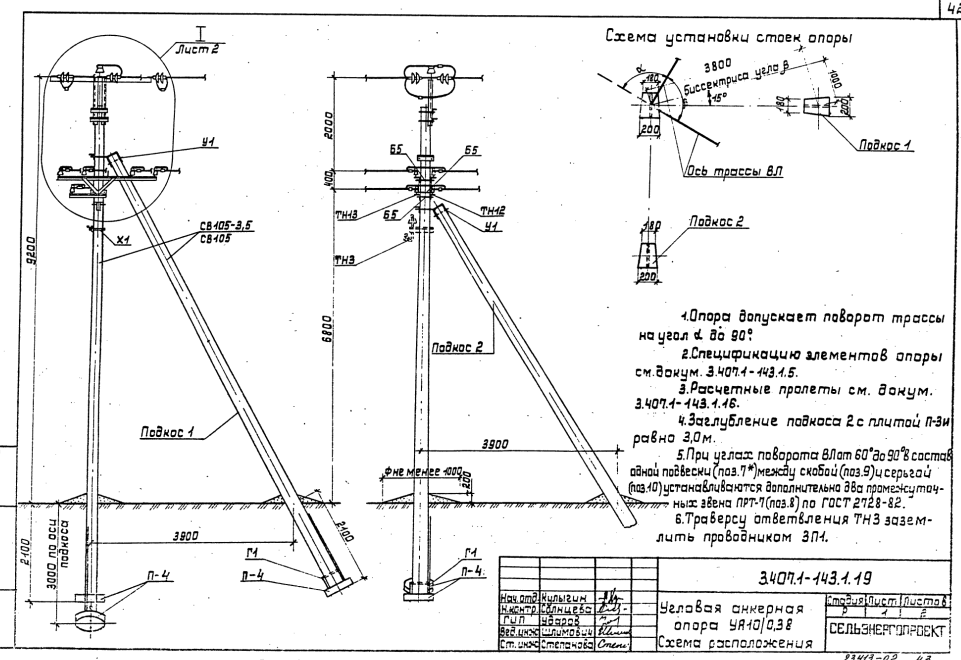

Угловая анкерная опора УА10/0,38. Схема расположения – 42 стр

961 × 660 пикс.     Открыть в новом окне
966 × 668 пикс.     Открыть в новом окне

Ответвительная анкерная опора ОА10/0,38. Схема расположения – 44 стр

953 × 673 пикс.     Открыть в новом окне
946 × 651 пикс.     Открыть в новом окне

Ответвительная анкерная опора ОА10/0,38. Схема расположения – 45 стр

956 × 653 пикс.     Открыть в новом окне

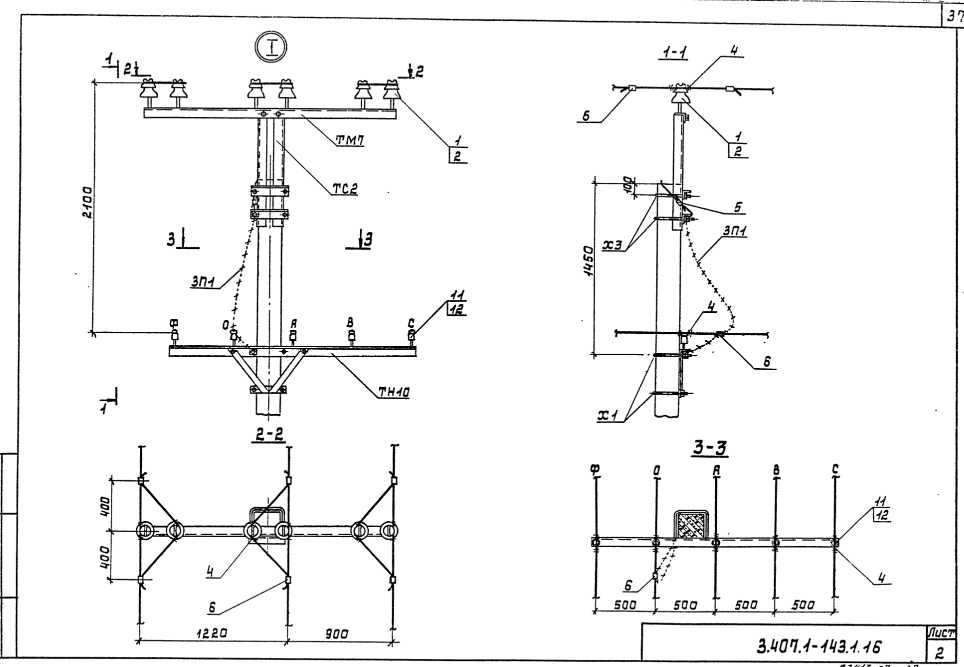

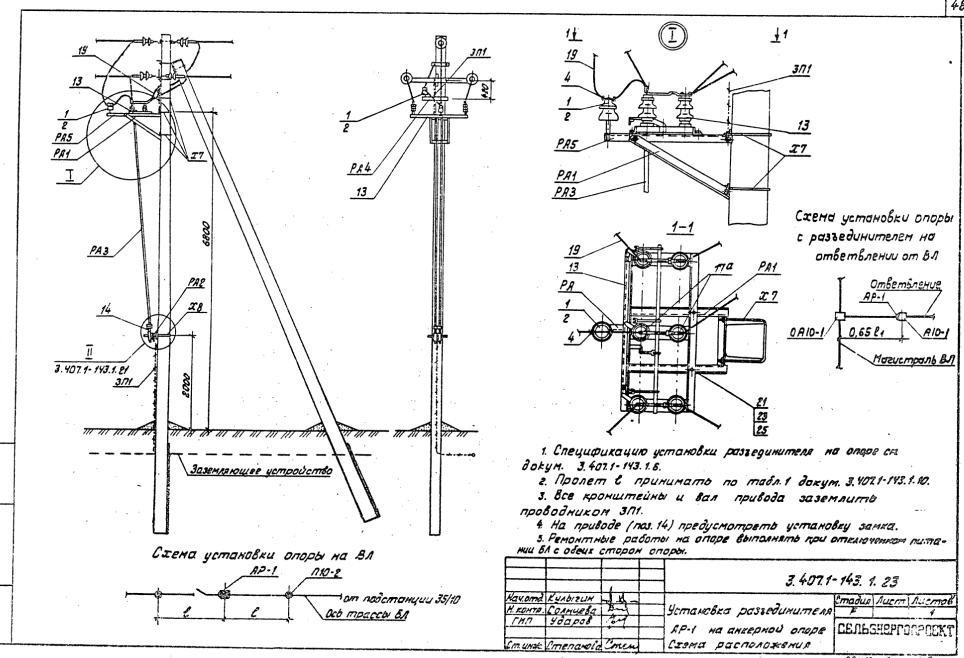

Установка разъединителя ПР-1 на промежуточной опоре для ответвления к подстанции. Схема расположения – 46 стр

956 × 653 пикс.     Открыть в новом окне

Установка разъединителя КР-1 на концевой опоре. Схема расположения – 47 стр

950 × 653 пикс.     Открыть в новом окне

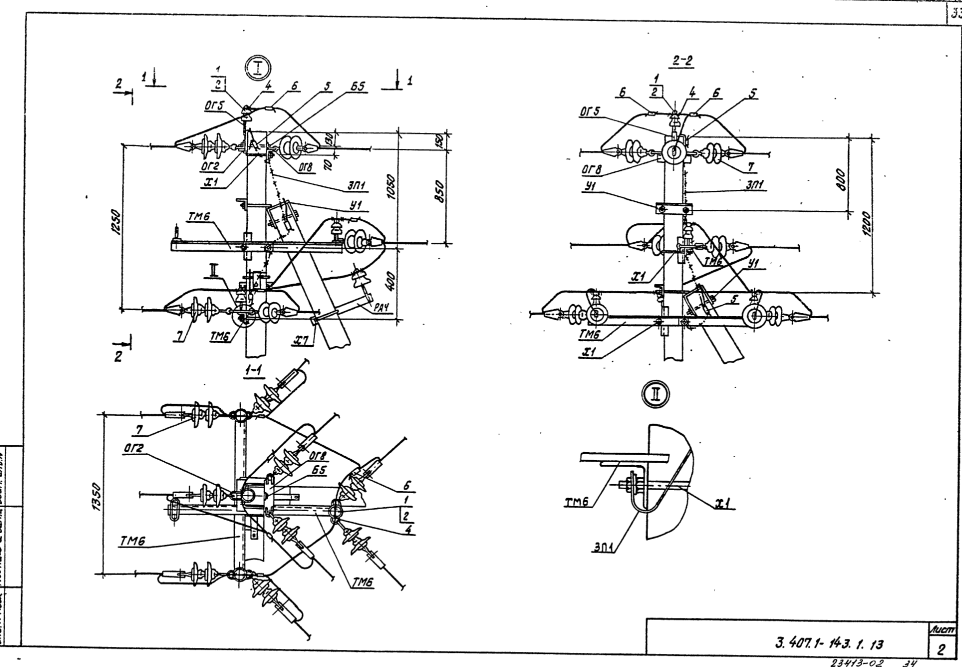

Установка разъединителя АР-1 на анкерной опоре. Схема расположения – 48 стр

964 × 658 пикс.     Открыть в новом окне

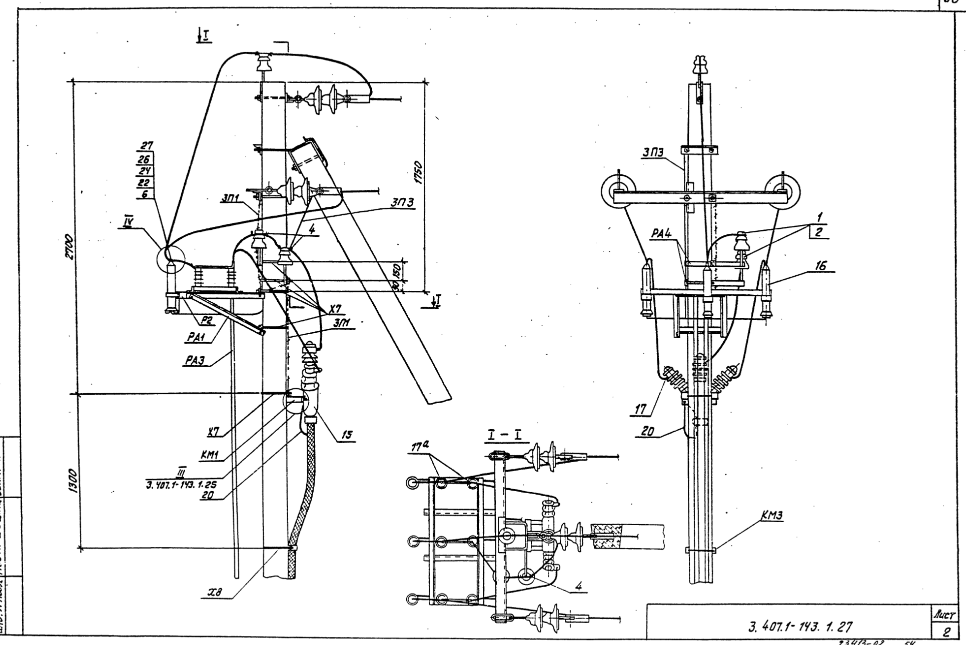

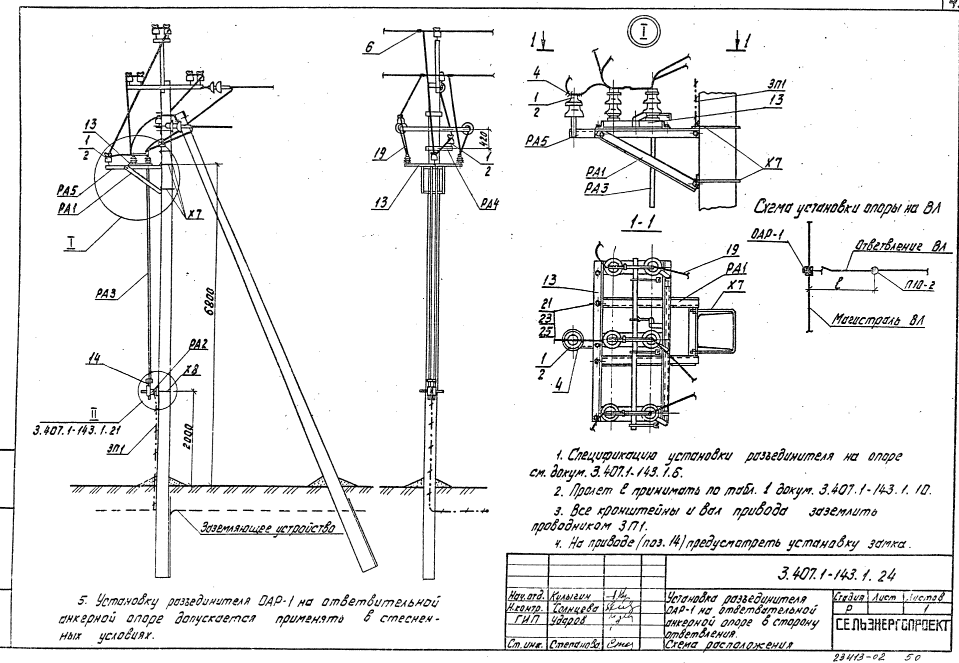

Установка разъединителя ДАР-1 на ответвительной анкерной опоре в сторону ответвления. Схема расположения – 49 стр

959 × 663 пикс.     Открыть в новом окне

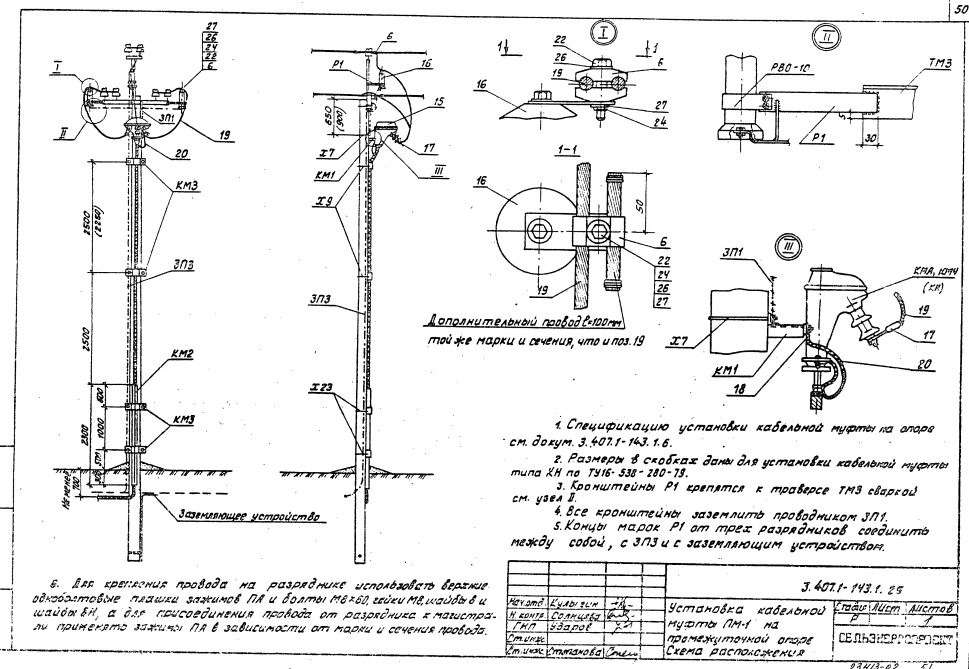

Установка кабельной муфты ПМ-1 на промежуточной опоре. Схема расположения – 50 стр

969 × 669 пикс.     Открыть в новом окне

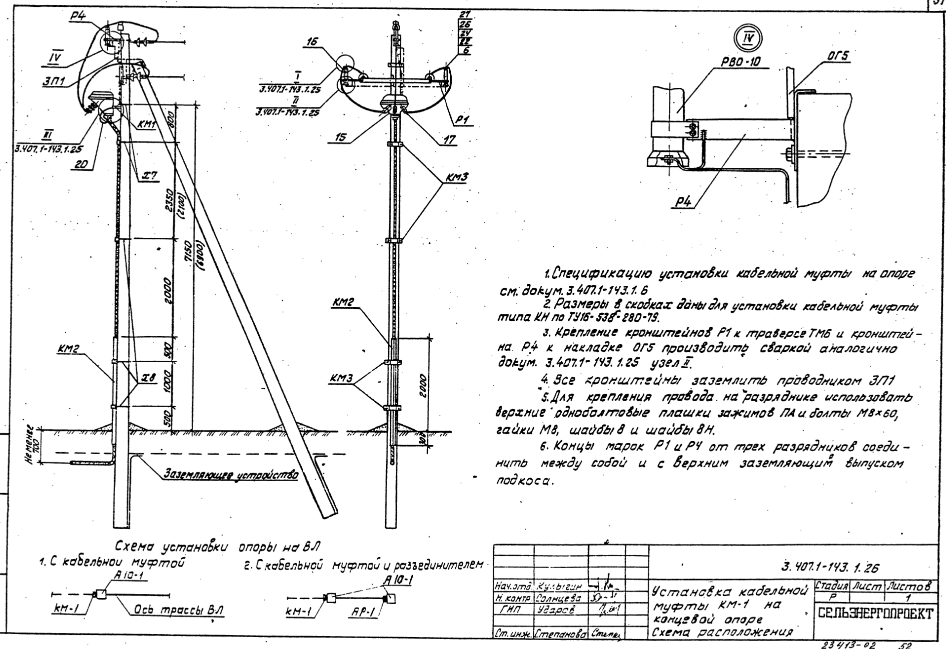

Установка кабельной муфты КМ-1 на концевой опоре. Схема расположения – 51 стр

946 × 649 пикс.     Открыть в новом окне

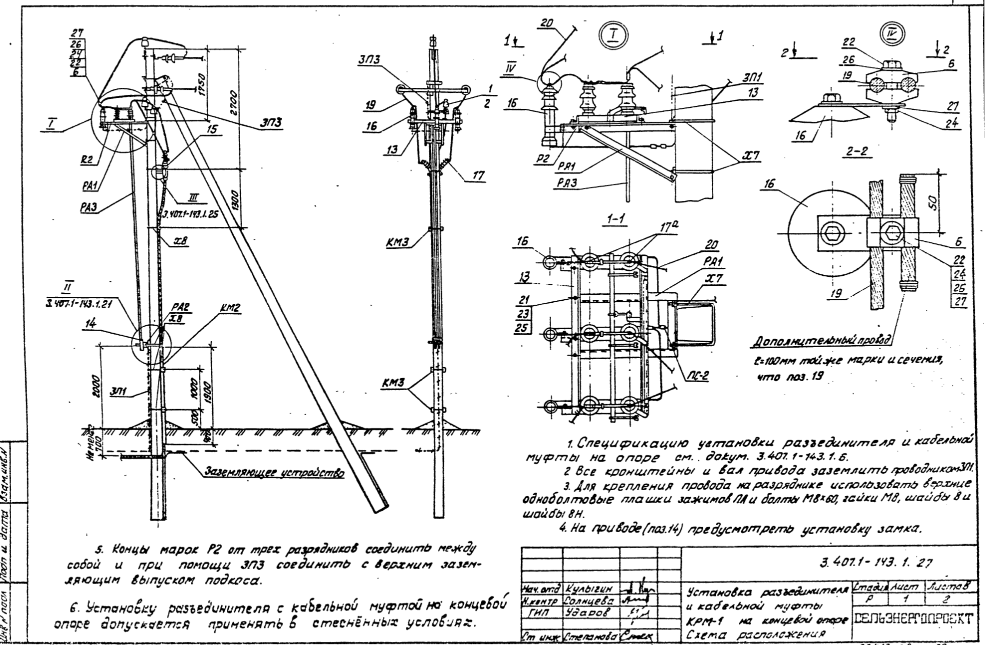

Установка разъединителя и кабельной муфты КРМ-1 на концевой опоре. Схема расположения – 52 стр

988 × 645 пикс.     Открыть в новом окне
966 × 645 пикс.     Открыть в новом окне

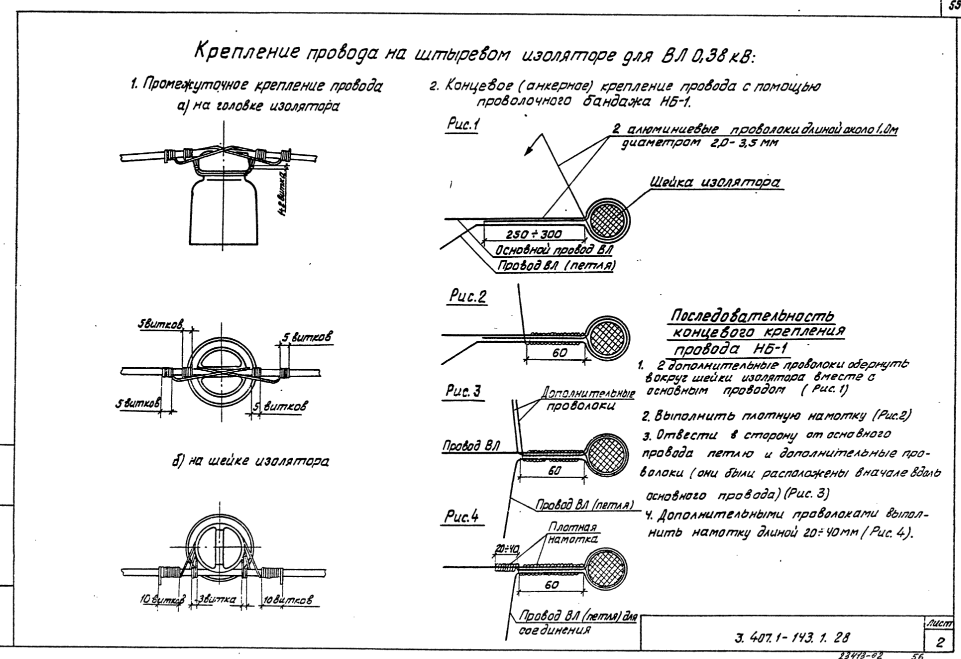

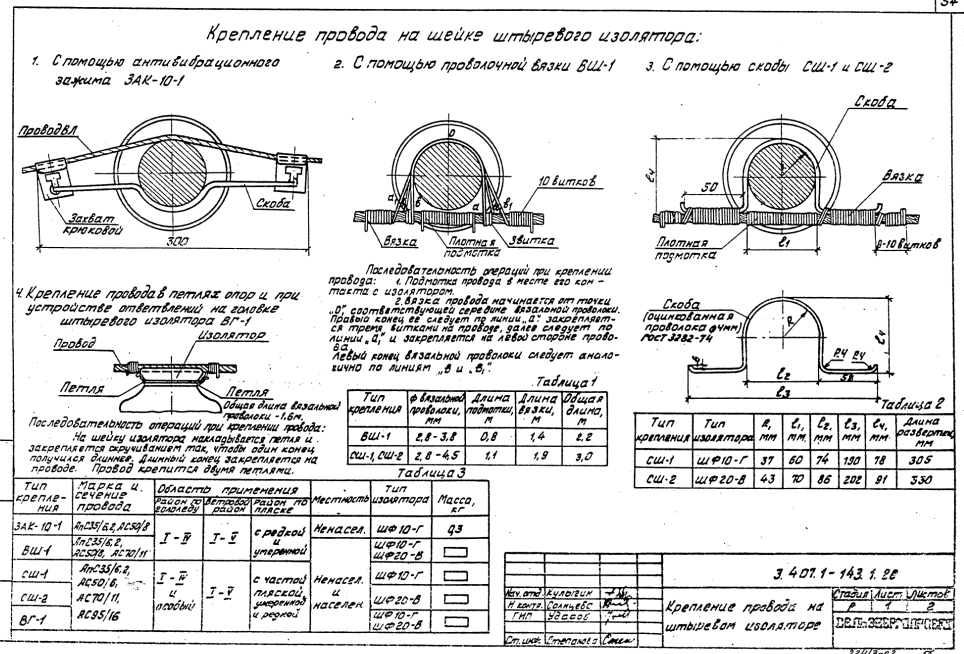

Крепление провода на штыревом изоляторе – 54 стр

964 × 654 пикс.     Открыть в новом окне
961 × 659 пикс.     Открыть в новом окне

Зажимы – 56 стр

974 × 671 пикс.     Открыть в новом окне

Подвеска натяжная изолирующая – 57 стр

959 × 658 пикс.     Открыть в новом окне

Ведомость расхода материалов – 58 стр

967 × 663 пикс.     Открыть в новом окне
956 × 654 пикс.     Открыть в новом окне (

Классы

Выбранные классы объекта Строительные материалы

Продукция

Подождите идет загрузка ....

Присоединяйтесь к рассылке!

Оформляя подписку, вы принимаете политику конфиденциальности ЖБИ-СНГ.ру
