Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 2 Опоры на базе железобетонных стоек длиной 11 м.

Рабочие чертежи

Содержание – 2 стр

952 × 668 пикс.     Открыть в новом окне

Пояснительная записка – 3 стр

1.Общая часть

1.1.В данном выпуске разработаны рабочие чертежи опор ВЛ10кВ на базе железобетонных стоек СВ110-3,5 по ГОСТ 23613-79 длиной 11 м с расчетным изгибающим моментом 35 кНм.

1.2. Представлены опоры следующих типов: промежуточные П10-3 и П10-4 для ненаселенной и населенной местности, угловая промежуточная УП10-2 на угол поворота ВЛ до 30 МЉ, анкерная (концевая) опора А10-2, угловая анкерная УА 10-2 на угол поворота до 90 МЉ, ответивительная анкерная ОА10-2, угловая ответвительная анкерная УОА10-2.

В состав выпуска включены чертежи опор для совместной подвески проводов ВЛ 0,38 и 10кВ, устройств ответвлений от промежуточных анкерных и концевых опор, а также чертежи установки электрооборудования на опорах (разъединителей, кабельных муфт и разрядников).

1.3. Спецификация железобетонных и стальных элементов, изоляторов, линейной арматуры даны отдельно для опор, устройств ответвлений и для установки электрооборудования.

Поэтому, например, для анкерной (концевой) опоры А10-1 с разъединителем АР-1 спецификации и выборку материалов принимают по соответствующим таблицам данного выпуска для опоры А10-1 и дополняют элементами для установки разъединителя АР-1.

1.4. Маркировка опор имеет в первой части буквенное обозначение типа опоры, например: П- промежуточная, ОА-ответвительная анкерная и т.д; во второй части цифровой индекс «10», указывающий на напряжение ВЛ и в третьей части через тире пишется номер типоразмера опоры.

Например: УОА10-2- угловая ответвительная анкерная опора для ВЛ напряжением 10кВ второго типоразмера.

1.5.Стальные конструкции опор должны изготовляться в соответствии с ОСТ 34-72-645-83.

1.6.Типовые конструкции серии 3.407.1-143 разработаны взамен типовых конструкций серии 3.407-101 и 3.407-130.

2.Указания по применению опор

2.1.Опоры рекомендуется для применения в I-III ветровых районах и в I-II районах по гололеду в ненаселенной и в населённой местности. При обосновании допускается применение опор и в более тяжелые климатических районах

2.2.Опоры разработаны для применения в районах с расчетной температурой наиболее холодной пятидневки до минус 40 МЉС

Опоры могут применяться при более низких температурах при условии уточнения габаритных пролетов и при условии изготовления железобетонных стоек и стальных конструкций по специальным заказам, в которых указана эта температура.

2.3.Опоры предназначены для применения в неагрессивных газовых и грунтовых средах и в агрессивных грунтовых средах.

Вид защитного покрытия железобетонных стоек на высоту 3м от комля должен назначаться в соответствии со СНиП 2.03.11-85, а стальных конструкций – по ОСТ 34-72-545-83.

2.4.При углах поворота трассы ВЛ до 30 МЉбез смены сечения проводов на ВЛ может применяться угловая промежуточная опора УП10-2. При больших углах поворота или смене сечения проводов должна применяться угловая анкерная опора УА10-2.

2.5.Опоры УА10-2 должны устанавливаться на ВЛ таким образом, чтобы направление равнодействующей тяжения в проводах составляло угол в 15 МЉС с плоскостью стойки и подкоса 1 (см.3.407.1-143.1.11 и 3.407.1-143.1.19)

2.6.Опоры ОА10-2 являются анкерными в сторону ответвления ВЛ и промежуточными на прямолинейном участке магистрали ВЛ. Ответвление может отклоняться от перпендикуляра к магистрали ВЛ на угол до 15 МЉ. Подкос опор ОА10-1 и ОА10/0,38 должен устанавливаться по оси ответвления ВЛ (документ 12 и 20)

2.7. Опора УОА10-2 устанавливается вместе поворота участка ВЛ, где необходимо выполнить ответвление ВЛ. Опора УОА10-2 является анкерной для всех трех направлений ВЛ и выдерживает обрыв двух проводов на любом из примыкающих к ней участков ВЛ.

2.8.Опоры анкерного типа допускают смену сечений проводов и выдерживают монтажные усилия при натяжке трех проводов.

2.9.На промежуточной опоре П10-3, П10-4 и анкерной опоре А10-2 предусмотрена установка устройства ответвления от магистрали ВЛ. Кроме того, устройство УОК позволяет устанавливать концевую опору сбоку от подстанции (см. документ 3.407.1-143.2.15)

2.10. В районах повышенной вероятности гибели крупных птиц на опорах ВЛ10кв со штыревыми изоляторами в ненаселенном местности рекомендуется применять траверсу ТМ24 с одинарным креплением проводов. При этом свободные изоляторы предохраняют птиц от поражения электрическим током.

2.11.В данном выпуске предусмотрена установка на опорах П10-2, А10-1 в ненаселенной местности следующего электрооборудования.

- разъединителя РЛНД.1-10/400У1 с приводом ПРНЗ-10У1 по ТУ 16-520.151-83;

- кабельной муфты КМА, КМ4 по ТУ 16.538.337-79;

с вентильными разрядниками Р80-10 по ГОСТ 16357-65;

- кабельной муфты КНА, КН4 и КНСт по ТУ16-538.280-79 с вентильными разрядниками РВ0-10.

3.Провода, изоляторы, арматура

3.1.На опорах данного выпуска предусмотрена подвеска сталеалюминцевых проводов по ГОСТ 839-80; АпС35/6,2

АС 50/8,0, АС70/11 и АС95/16.

3.2. По условиям механической прочности сечения сталеалюминцевых проводов должны быть не менее: в I-II районах по гололеду – 35 мм2.

3.3.С целью унификации рекомендуется для применения при проектировании ВЛ следующие марки и сечения проводов (табл.1)

Таблица 1

441 × 90 пикс.     Открыть в новом окне

3.4. С целью снижения трудозатрат и стоимости строительно-монтажных работ при реконструкции ВЛ, повышения надежности и упрощения проектирования и строительства ВЛ в проекте приняты унифицированные пролеты для проводов АпС35/6,2; АС50/8,0 и АС70/11. Для провода АС95/16 указанные пролеты уменьшить на 10%.

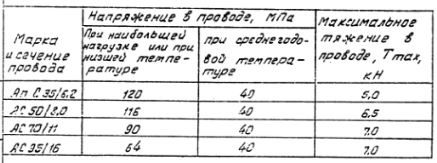

3.5.Величины принятых в данном выпуске максимальных напряжений и тяжений в проводах при нормативной нагрузке приведены в табл.2

Таблица 2

437 × 163 пикс.     Открыть в новом окне

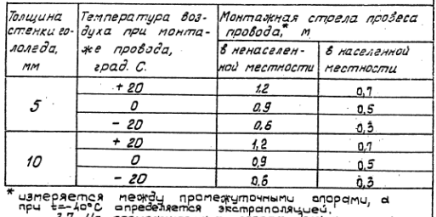

3.6.Натяжку проводов допускается выполнять в соответствии с табл.3 за исключением анкерных пролетов, в которых имеются пролеты пересечений, а также пролетов, образованных двумя рядом стоящими анкерными опорами.

Таблица 3

436 × 217 пикс.     Открыть в новом окне

3.7.На промежуточных опорах должны использоваться штыревые изоляторы ШФ20-В и ШФ10-Г (ШС10-Г). Изоляторы ШФ20-В должны применяться в районах с числом часов среднегодовой продолжительности гроз 40 и более, а также в районах, где изоляторы подвержены загрязнению солончаковой пылью, уносами соленых озер, морей, химических предприятий и в районах с IV степенью загрязненности. Изоляторы ШФ10-Г (ШС10-Г) применяются в районах с I, IIи III степенями загрязненности атмосферы с числом часов среднегодовой продолжительности гроз менее 40.

Степень загрязненности атмосферы следует устанавливать в соответствии с «Инструкцией по проектированию изоляции в районах с чистой и загрязненной атмосферой» (ИПИ-83)

3.8. Для крепления штыревых изоляторов ШФ20-В и ШФ10-Г (ШС10-Г) применяются полиэтиленовые колпачки К-6 и К-9 по ГОСТ 18380-80 соответственно для штырей Ш-20-2 траверс промежуточных опор и Ш-24 траверс угловых промежуточных опор.

3.9. Крепление проводов АпС35/6,2 и АС50/8,0 к штыревым изоляторам ШФ10-Г (ШС10-Г) на промежуточной опоре в ненаселенной местности должно осуществляться с помощью антивибрационного зажима ЗАК-10-1 по ТУ 34-4822-75, в остальных случаях с помощью проволочной вязки или скобы – см. документ 3.407.1-143.2.23

3.10. На опорах анкерного типа провода крепятся при помощи натяжных изолирующих подвесок. Независимо от степени загрязненности атмосферы изолирующая подвеска должна содержать два подвесных изолятора типа ПФ70В. Допускается применение подвесных изоляторов типа ПС70Д.

3.11.Состав натяжных изолирующих подвесок дан на соответствующих чертежах. В целях сокращения линейной арматуры для изолирующих подвесок серьги СРС-7-17 закрепляются на элементах траверс при их изготовлении.

3.12. Выбор зажимов для устройства ответвлений от проводов и соединения проводов в петлях анкерных опор дан в документе 3.407.1-143.2.24

3.13. Для крепление штыревых изоляторов на штырях из круглой стали с цилиндрической вершиной применяется полиэтиленовый колпачок КП-22 по ТУ34-09-11252-87.

4. Основные положения по расчету опор

4.1.Максимальные нормативные коростные напоры ветра и толщины гололедно-изморозевых отложений на проводах определены, исходя из их повторяемости 1 раз в 10 лет.

4.2. Максимальный нормативный скоростной напор ветра принят следующим по ветровым районам: Iи II -40даН/м2, III-50даН/м2.

4.3. Нормативная толщина стенки гололеда принята следующей по районам гололедности: I- 5 мм, II- 10 мм.

4.4.Скоростной напор ветра в гололедном режиме принят равным для I-III ветровых районов 20даН/м2.

4.5.Расчетные нагрузки и коэффициенты перегрузки приняты в соответствии с приложением к главе 2.5ПУЭ «Указания по проектированию опор, фундаментов и оснований ВЛ»

4.6. Ветровые пролеты для опор ВЛ рассчитаны в соответствии со стандартом института «Сельэнергопроект» СТП-I-82.

4.7. Расстояние между проводами d при любом их расположении на опоре по условиям сближения проводов в пролете принято по формуле

Где  - наибольшая стрела провеса провода в габаритном пролете,м.

4.8. Расчетные унифицированные пролеты приведены на чертежах опор, а расчетные изгибающие моменты Мр, действующие на промежуточные опоры, даны в таблице 4

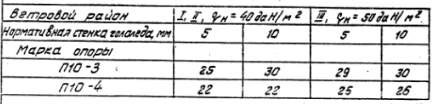

Таблица 4. Расчетные изгибающие моменты Мр,кНм, действующие на промежуточные опоры.

434 × 104 пикс.     Открыть в новом окне

4.9. Анкерно- угловые опоры ВЛ 10 кВ рассчитывались на усилия от тяжения проводов. Расчетное максимальное тяжение в проводе равно 9кН.

5. Закрепление опор в грунте

Результаты расчета несущей способности закрепления промежуточных опор П10-3, П10-4 представлены в табл. 5

5.3. Выбор типа закрепления промежуточной опоры производится сравнением величины действующего на опору изгибающего момента Мр по табл.4 и несущей способности грунта М1 или М2 по табл.5, при этом должно соблюдаться условие

В слабых грунтах при  необходимо снизить расчетный пролет так, чтобы

5.4.Расчет прочности закрепления в грунтах опор анкерно-углового типа при использовании анкерных плит выполнен в соответствии со СНиП 2.02.01-83, а без плит – в соответствии со СНиП 2.02.03-85 и «Руководство (по п.5.1) для грунтов, характеристики которых соответствуют приложению 1 СНиП 2.02.01-83.

5.5. Действующие в основании элементов опор анкерно-углового типа расчетные сжимающие и вырывающие усилия, вычисленные по условиям работы в нормальном и аварийном режиме, для максимальных расчетных тяжений проводов Тр=6,5 кН и Тр= 9,0 кН даны в табл.6. Указанные усилия относятся как к случаям установки анкерных плит, так и при их отсутствии.

5.6. Несущая способность грунтов основания стоек и подкосов анкерных опор, устанавливаемых без анкерных плит и работающих на сжимающую нагрузку N и выдергивание F, приведена в табл.7

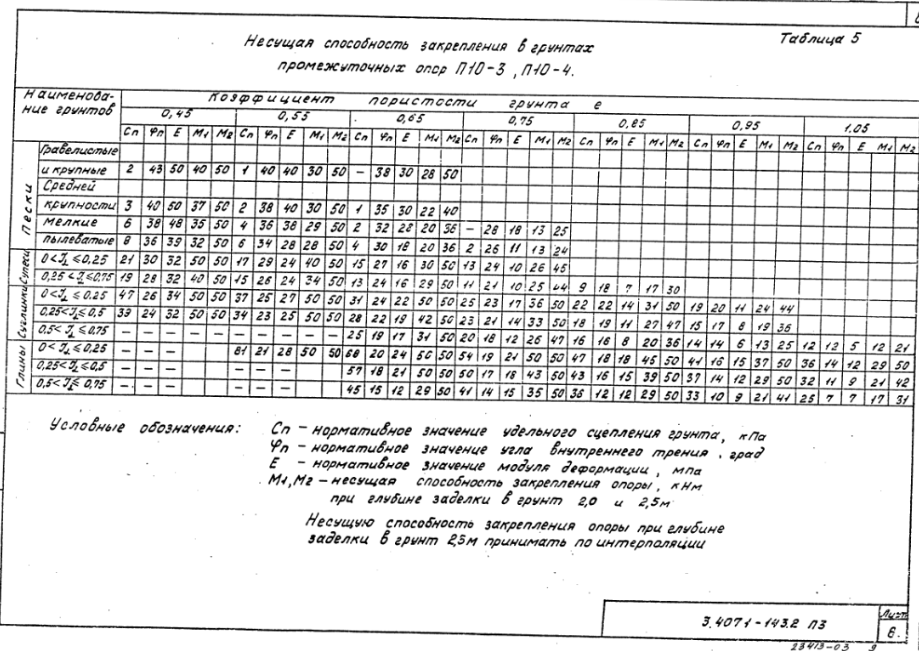

Таблица 5 Несущая способность закрепления в грунтах промежуточных опор П10-3, П10-4

919 × 651 пикс.     Открыть в новом окне

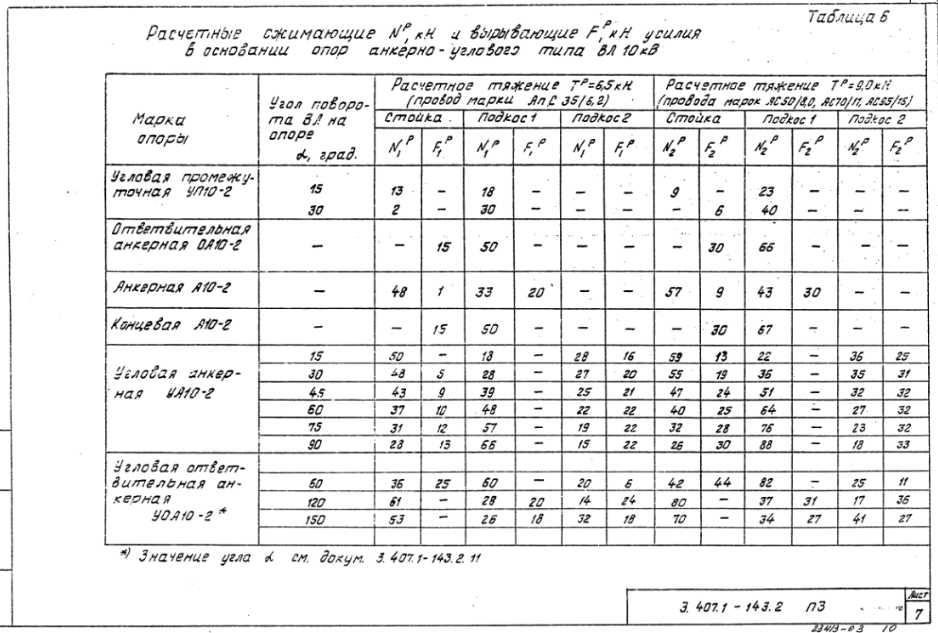

Таблица 6 Расчетные, сжимающие  кН и вырывающие  кН усилия в основании опор анкерно-углового типа ВЛ10кВ

938 × 633 пикс.     Открыть в новом окне

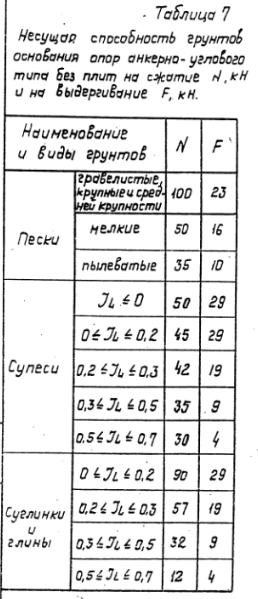

Таблица 7 Несущая способность грунтов основания опор анкерно-углового типа без плит на сжатие N, кН и на выдергивание F, кН

258 × 599 пикс.     Открыть в новом окне

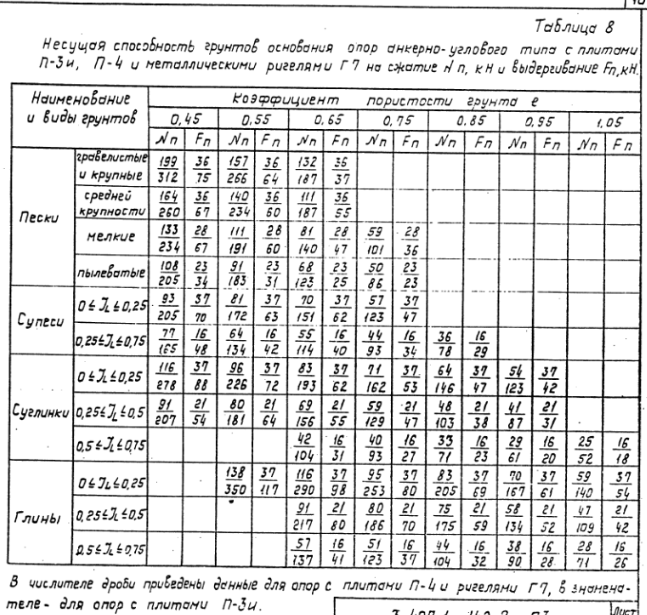

Таблица 8 Несущая способность грунтов основания опор анкерно-углового типа с плитами П-3и, П-4 и металлическими ригелями Г7 на сжатие Nп, кН и выдергивание Fп, кН

647 × 615 пикс.     Открыть в новом окне

5.7. Применение анкерно-угловых опор без анкерных плит допускается при выполнении инженерно-геологических изысканий и при условии, что несущая способность грунтов основания стоек и подкосов (см. табл.7) превышает действующие расчетные усилия (см. табл.6) т.е:

Для максимальных расчетных тяжений проводов Тр=6,5кН

218 × 36 пикс.     Открыть в новом окне

для максимальных расчетных тяжений проводов Тр=9кН

217 × 35 пикс.     Открыть в новом окне

Если эти условия не соблюдаются, необходимо устанавливать анкерные плиты или принять другие меры (обетонирование пазух и пр.)

5.8.При установке анкерно-угловых опор без анкерных плит следует особенно тщательно выполнять послойное уплотнение грунта обратной засыпки и соблюдать проектное заглубление стоек и подкосов.

Стойку подкосной опоры следует устанавливать не вертикально, с наклоном ее вершины на 10-20 см в сторону противоположную от равнодействующей усилий от тяжения проводов (вдоль ВЛ для концевой опоры, по биссектрисе внутреннего угла поворота оси ВЛ для игловых опор и т.п.)

При засыпке котлованов под стойки и подкосы должно производиться уплотнение грунта слоями не более 20 см одновременно тремя стальными трамбовками длиной около 3 м и массой не менее 3 кг. Диаметр (сторону квадрата) нижней части трамбовки рекомендуется принять около 40 мм.

Для установки подкоса дно котлована следует уплотнить трамбовками.

После монтажа проводов производится дополнительная трамбовка грунта основания стойки и подкоса анкерных опор.

При соединении стойки с подкосом момент затяжки болтов должен быть не менее 100Нм (10кГсм)

Дополнительные требования приводятся в технологических картах на установку опор

5.9. При невыполнении условий, изложенных в п.5.7, необходимо рассмотреть возможность закрепления в грунтах анкерных опор с применением железобетонных плит П-3и. Несущая способность грунтов основания анкерных опор с плитами П-3и, работающих на сжимающую нагрузку Nп и выдергивание Fп, приведена в табл.8

5.10. Прочность закрепления в грунтах анкерных опор с плитами П-3и достаточна, если выполняются следующие условия:

Для максимальных расчетных тяжений проводов Тр=6,5 КН

245 × 32 пикс.     Открыть в новом окне

Для максимальных расчетных тяжений проводов Тр=9,0 кН

242 × 30 пикс.     Открыть в новом окне

При невыполнении этих условий необходимо принять железобетонную плиту больших размеров или применять подсыпку под плиту подкоса и над плитой стойки песчано-гравийной смеси состава 5:1 толщиной 50 см.

5.11. Обратная засыпка котлованов производится вынутым при бурении грунтом, за исключением растительного слоя почвы.

При засыпке котлованов должно производиться уплотнение грунта слоями не более 20 см с помощью трамбовки до получения плотности грунта засыпки 1,7т/м3.

В зимних условиях обратную засыпку рекомендуется выполнять песком или песчано-гравийной смесью; допускается применение измельченного при бурении мерзлого грунта при условии дополнительной засыпки и трамбовки котлованов в летнее время.

6. Заземление опор

6.1. Для заземления опор в железобетонных стойках СВ110-3,5 и СВ105 предусмотрены нижний и верхний заземляющие проводники, изготовляемые из стального стержня диаметром 10 мм.

Нижний и верхний заземляющие проводники в заводских условиях должны быть приварены к одному из рабочих стержней арматуры стойки при ее изготовлении.

6.2. При необходимости к нижнему заземляющему проводнику должны быть приварены дополнительные заземлители в соответствии с типовой серией 3.407-150

6.3. Заземление стальных элементов опор осуществляется их присоединением к верхнему заземляющему проводнику сваркой или зажимом ПС-2.

6.4.Контактные болтовые соединения заземляющих элементов должны быть предварительно защищены и покрыты слоем чистого технического вазелина.

7. Показатели надежности ВЛ10кВ

7.1. Расчетные показатели надежности опор приведены в табл. 9

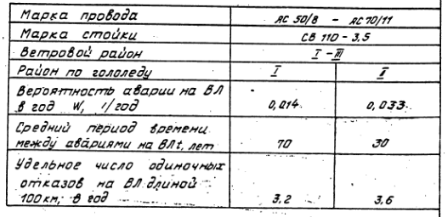

Таблица 9

447 × 217 пикс.     Открыть в новом окне

7.2. Вероятность аварии на ВЛ на опорах данного выпуска и число одиночных отказов в четыре раза меньше, чем на опорах заменяемой серии 3.407-101.

8. Техника безопасности

8.1.При монтаже опор и проводов должны соблюдаться общие правила техники безопасности в строительстве согласно СНиП III-4-80 и «Правил техники безопасности при производстве электромонтажных работ на объектах Минэнерго СССР», утвержденных Минэнерго СССР 04.10.83

Номенклатура опор ВЛ10кВ – 13 стр

935 × 649 пикс.     Открыть в новом окне

943 × 649 пикс.     Открыть в новом окне

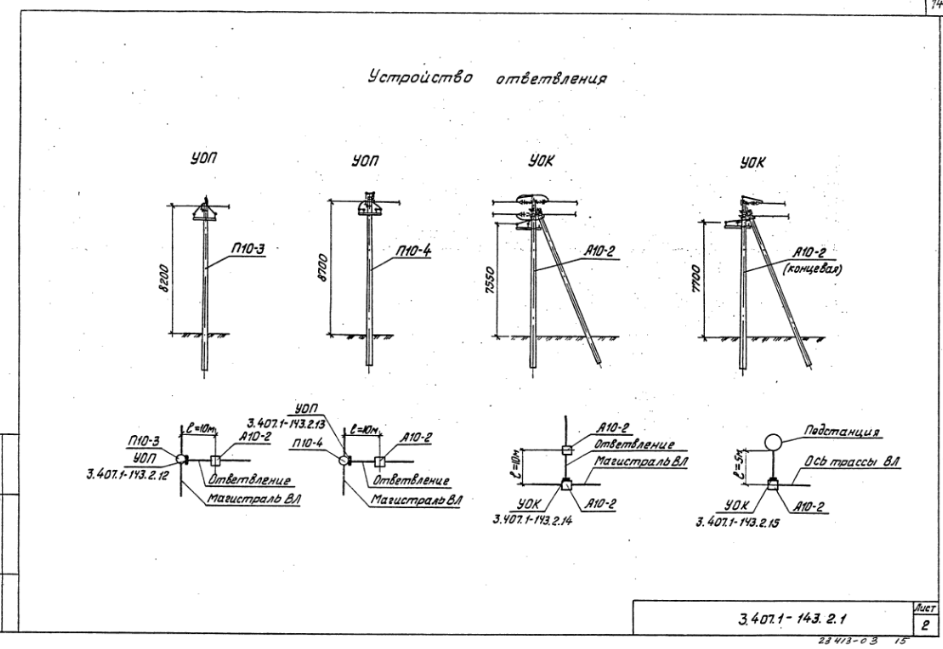

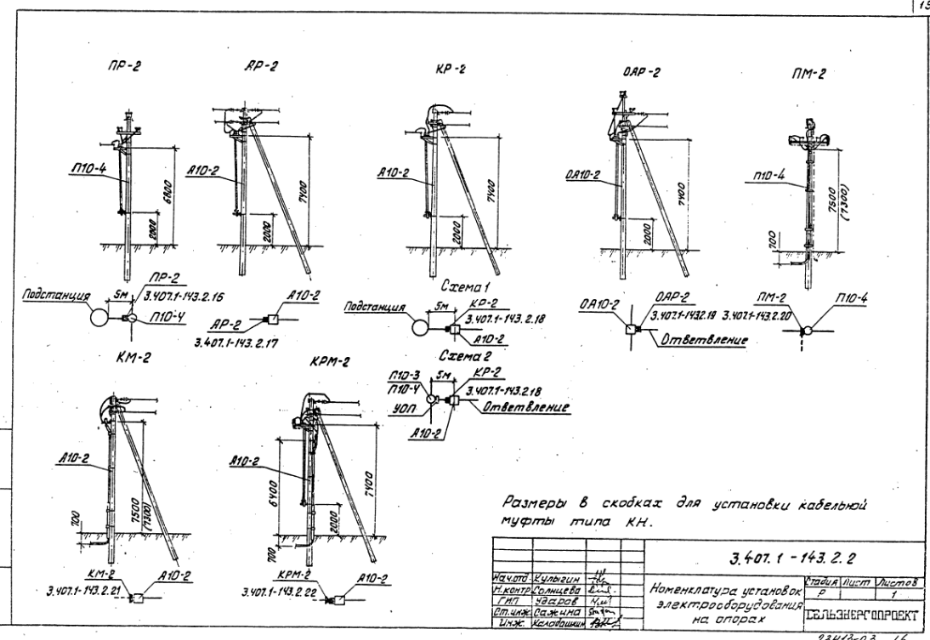

Номенклатура установок электрооборудования на опорах – 15 стр

930 × 640 пикс.     Открыть в новом окне

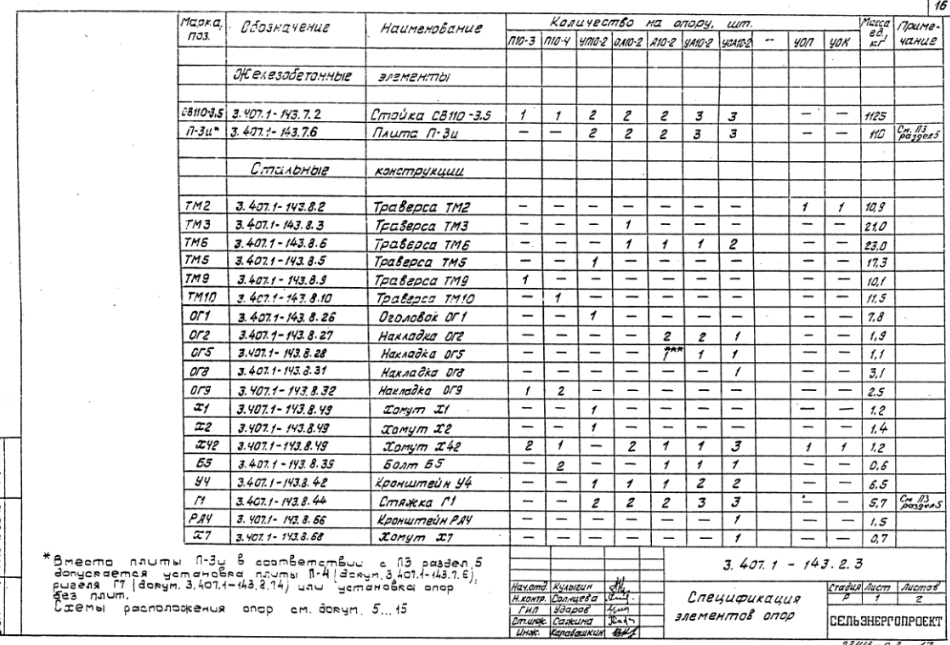

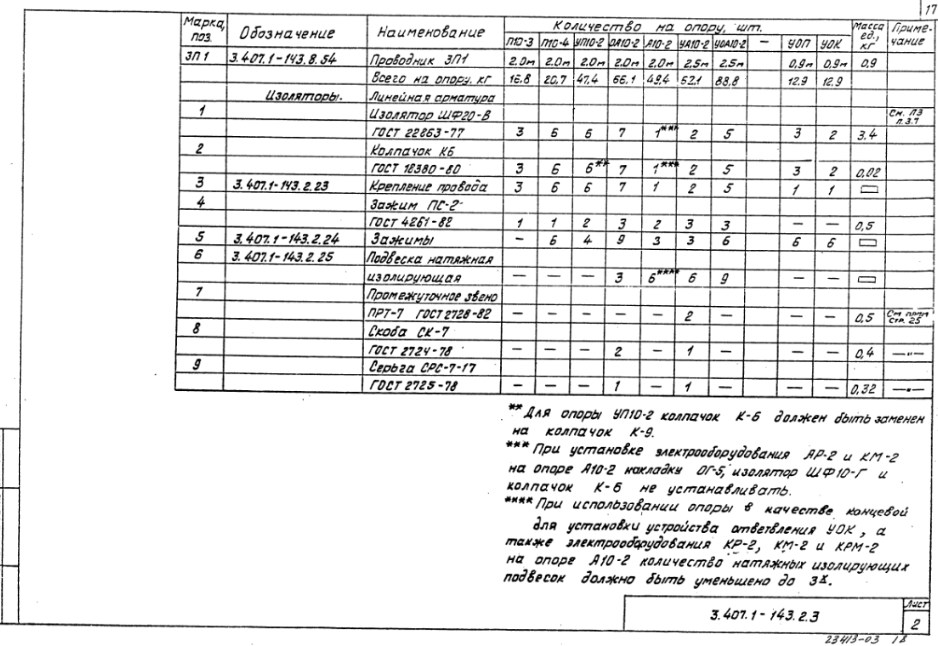

Спецификация элементов опор – 16 стр

950 × 645 пикс.     Открыть в новом окне

938 × 646 пикс.     Открыть в новом окне

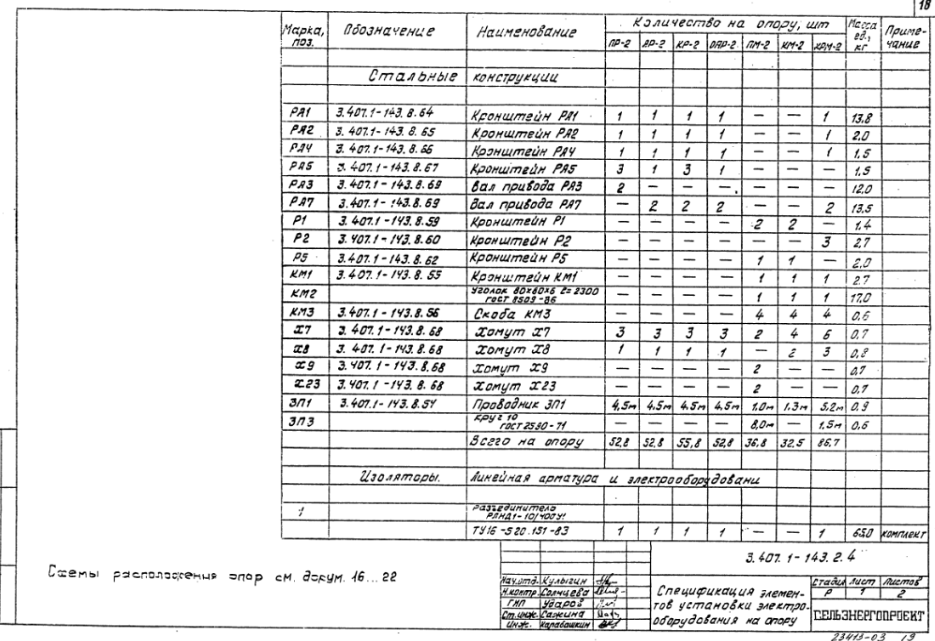

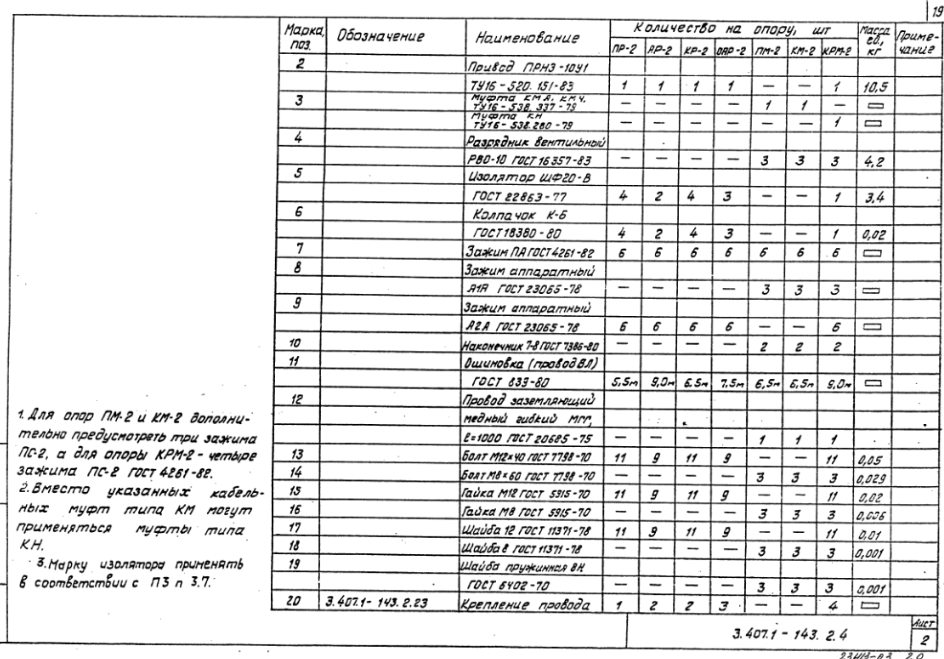

Спецификация элементов установки электрооборудования на опору – 18 стр

935 × 641 пикс.     Открыть в новом окне

944 × 659 пикс.     Открыть в новом окне

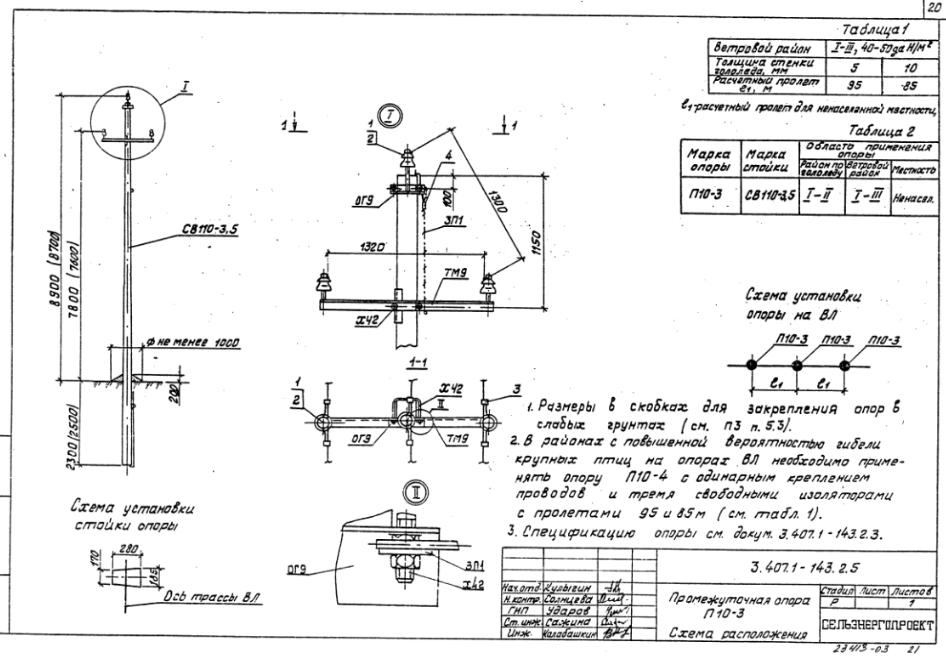

Промежуточная опора П10-3. Схема расположения – 20 стр

946 × 661 пикс.     Открыть в новом окне

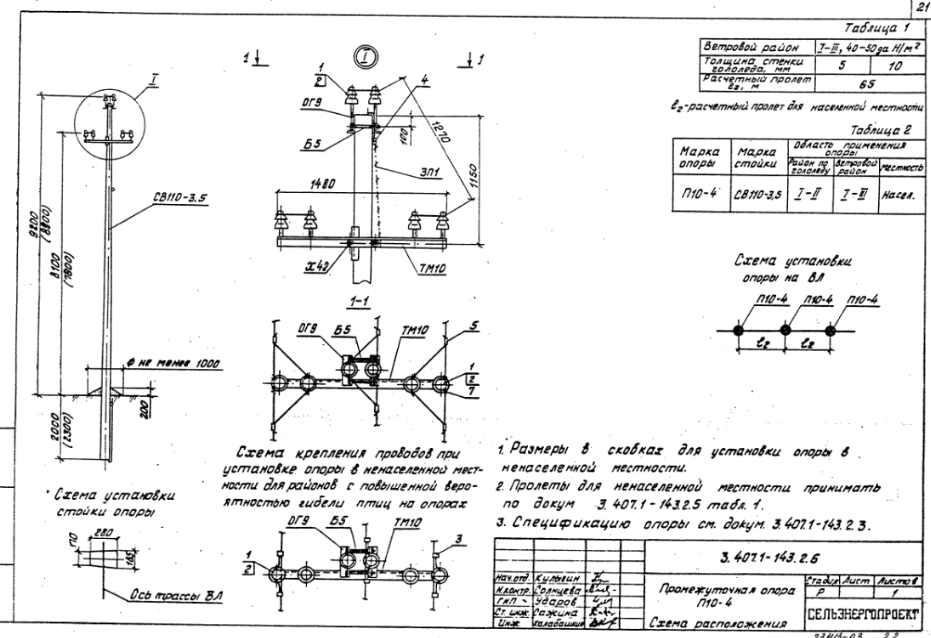

Промежуточная опора П10-4. Схема расположения – 21 стр

931 × 638 пикс.     Открыть в новом окне

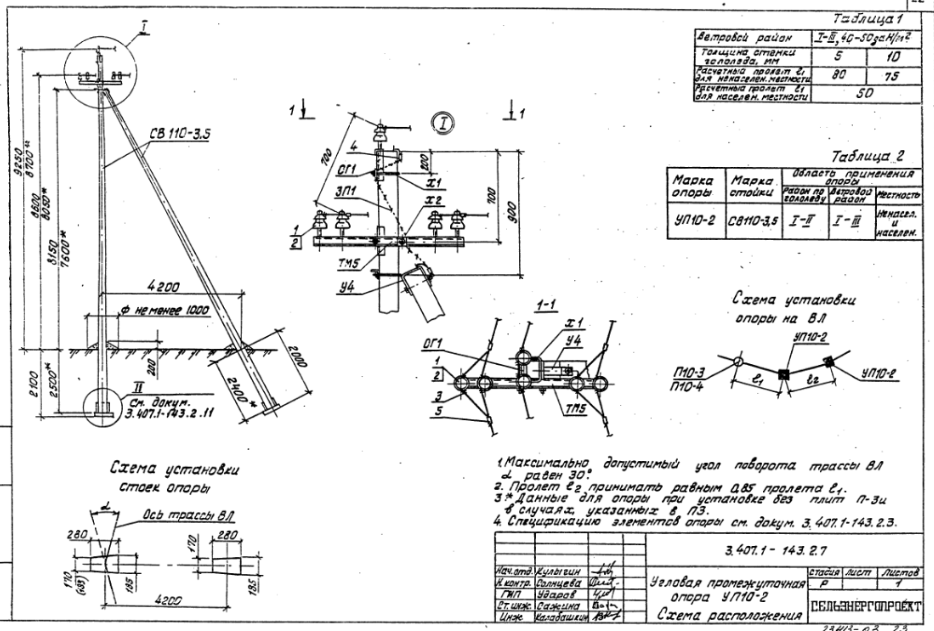

Угловая промежуточная опора УП10-2. Схема расположения – 22 стр

934 × 631 пикс.     Открыть в новом окне

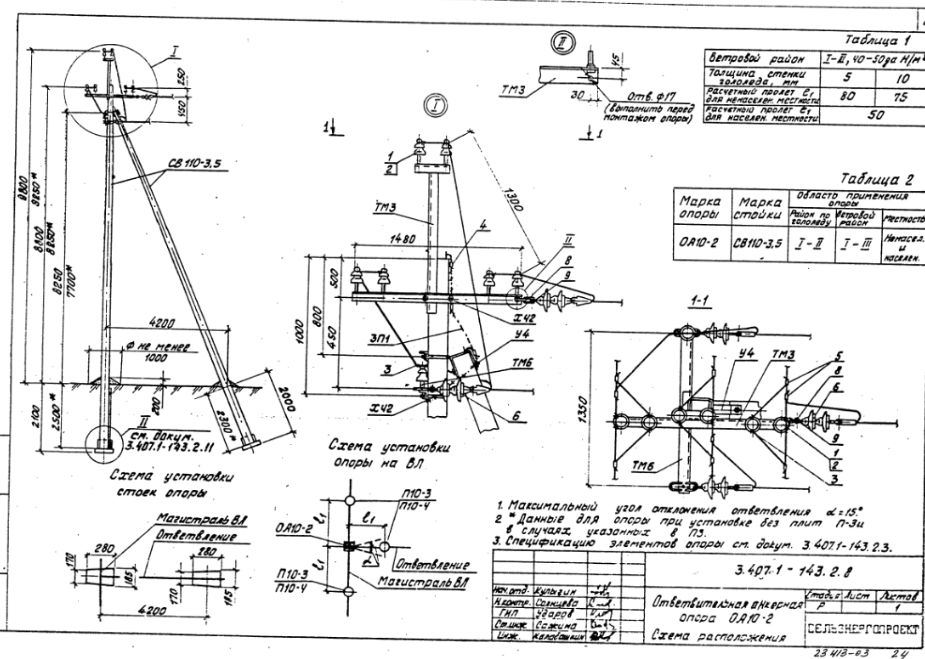

Ответвленная анкерная опора ОА10-2. Схема расположения – 23 стр

925 × 659 пикс.     Открыть в новом окне

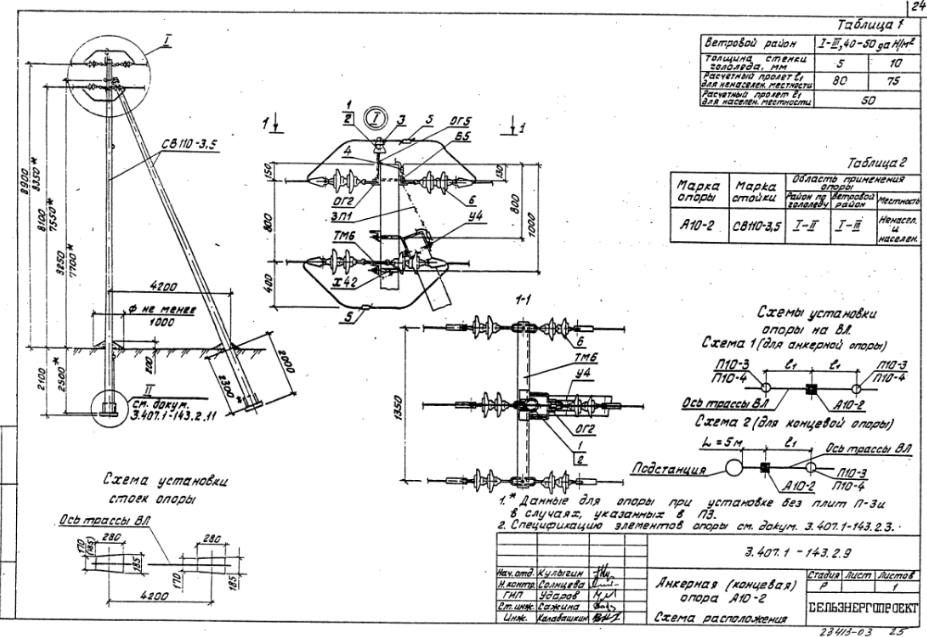

Анкерная концевая опора А10-2. Схема расположения – 24 стр

927 × 637 пикс.     Открыть в новом окне

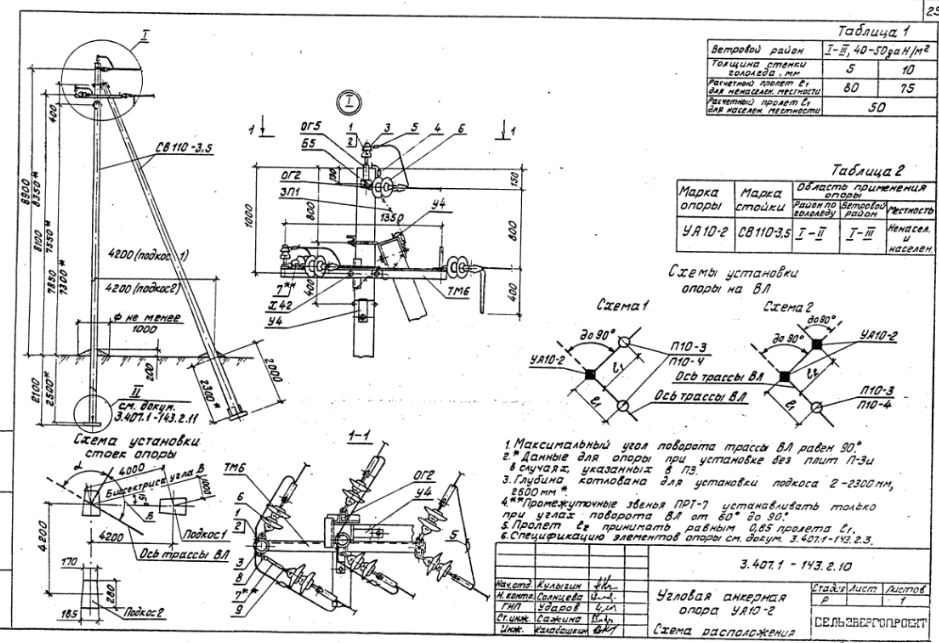

Угловая анкерная концевая опора УА10-2. Схема расположения – 25 стр

939 × 643 пикс.     Открыть в новом окне

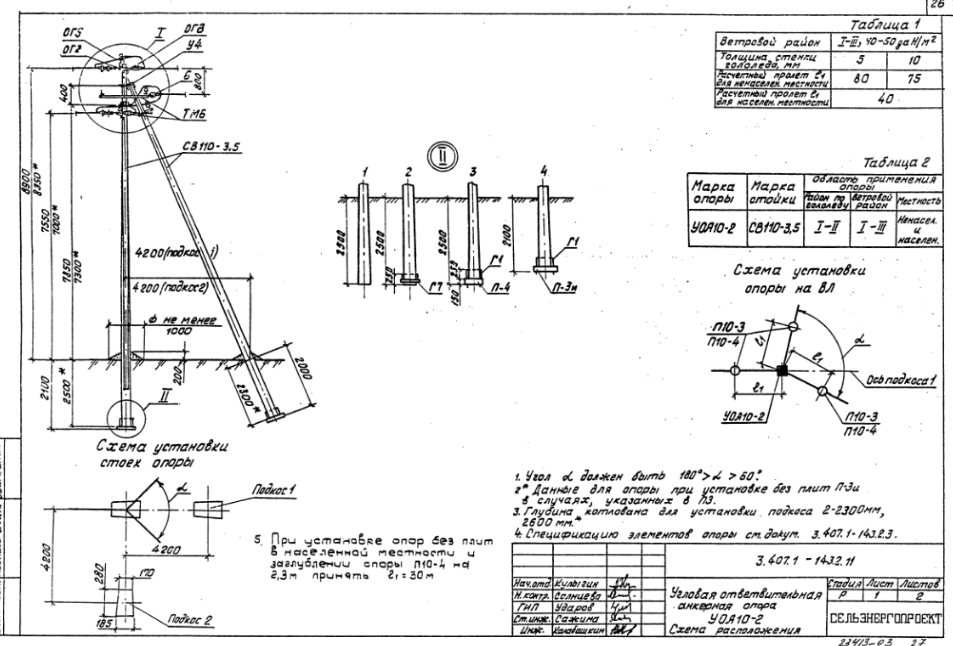

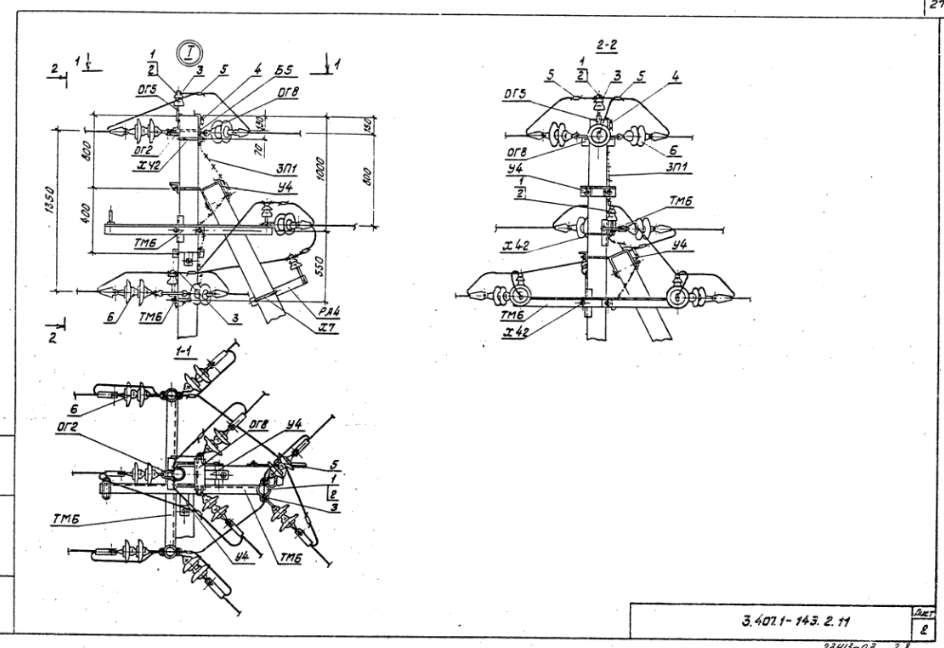

Угловая ответвленная анкерная опора УОА10-2. Схема расположения – 26 стр

953 × 646 пикс.     Открыть в новом окне

944 × 648 пикс.     Открыть в новом окне

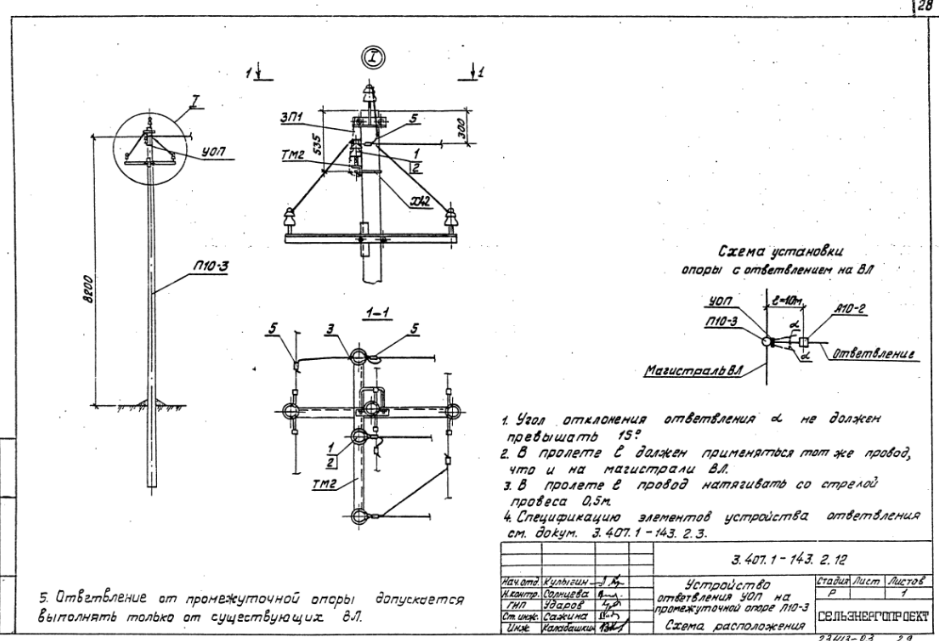

Устройство ответвления УОП на промежуточной опоре П10-3. Схема расположения – 27 стр

939 × 641 пикс.     Открыть в новом окне

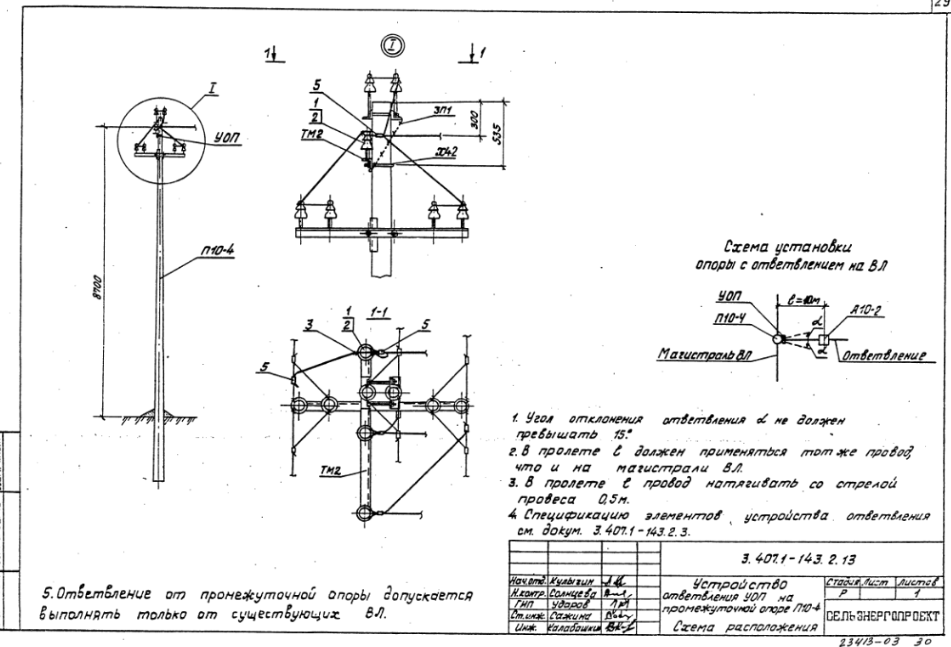

Устройство ответвления УОП на промежуточной опоре П10-4. Схема расположения – 29 стр

951 × 647 пикс.     Открыть в новом окне

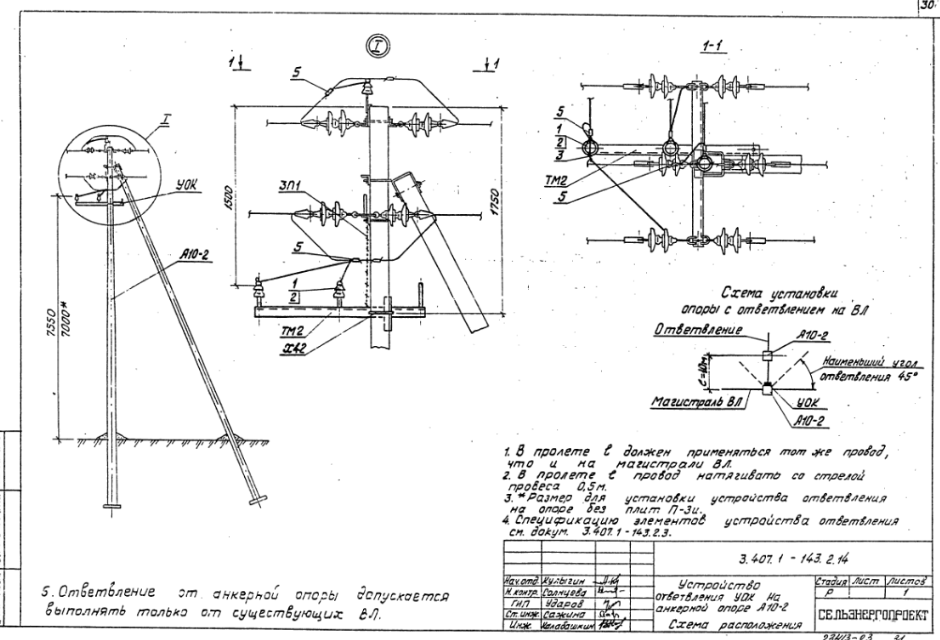

Устройство ответвления УОК на анкерной опоре А10-2. Схема расположения – 30 стр

940 × 640 пикс.     Открыть в новом окне

Устройство ответвления УОК на концевой опоре А10-2. Схема расположения – 31 стр

942 × 640 пикс.     Открыть в новом окне

Установка разъединителя ПР-2 на промежуточной опоре П10-4. Схема расположения – 32 стр

954 × 646 пикс.     Открыть в новом окне

Установка разъединителя АР-2 на анкерной опоре А10-2. Схема расположения – 33 стр

944 × 646 пикс.     Открыть в новом окне

Установка разъединителя КР-2 на концевой опоре А10-2. Схема расположения – 34 стр

936 × 649 пикс.     Открыть в новом окне

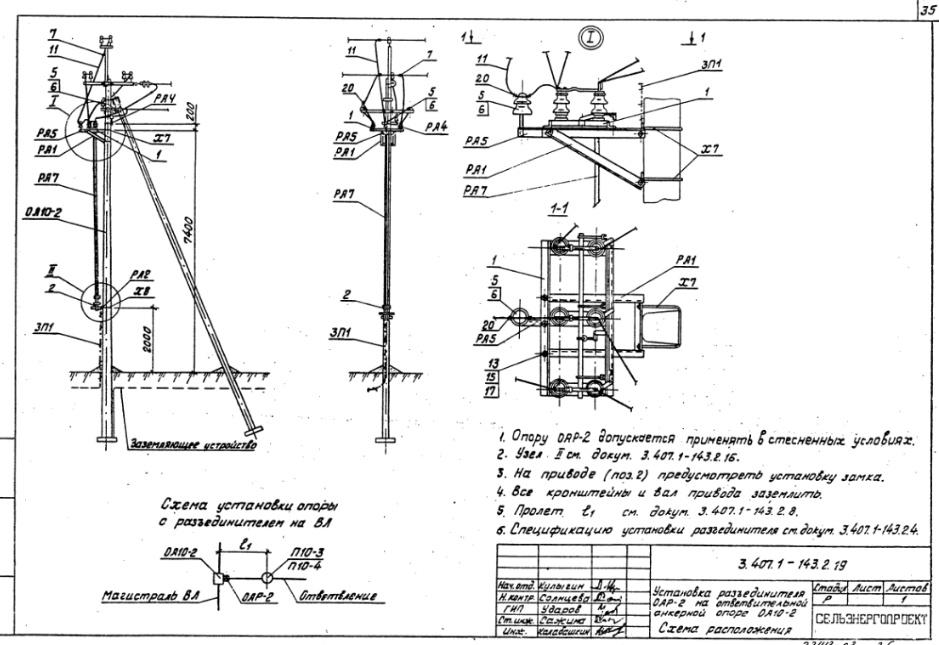

Установка разъединителя ОАР-2 на ответвительной анкерной опоре ОА10-2. Схема расположения – 35 стр

939 × 645 пикс.     Открыть в новом окне

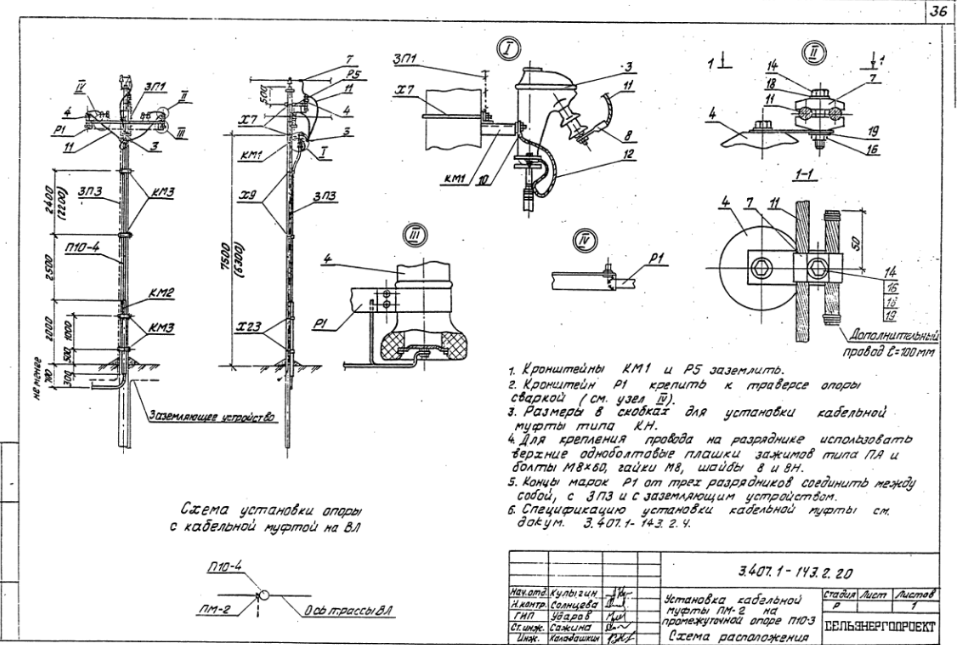

Установка кабельной муфты ПМ-2 на промежуточной опоре П10-3. Схема расположения – 36 стр

963 × 645 пикс.     Открыть в новом окне

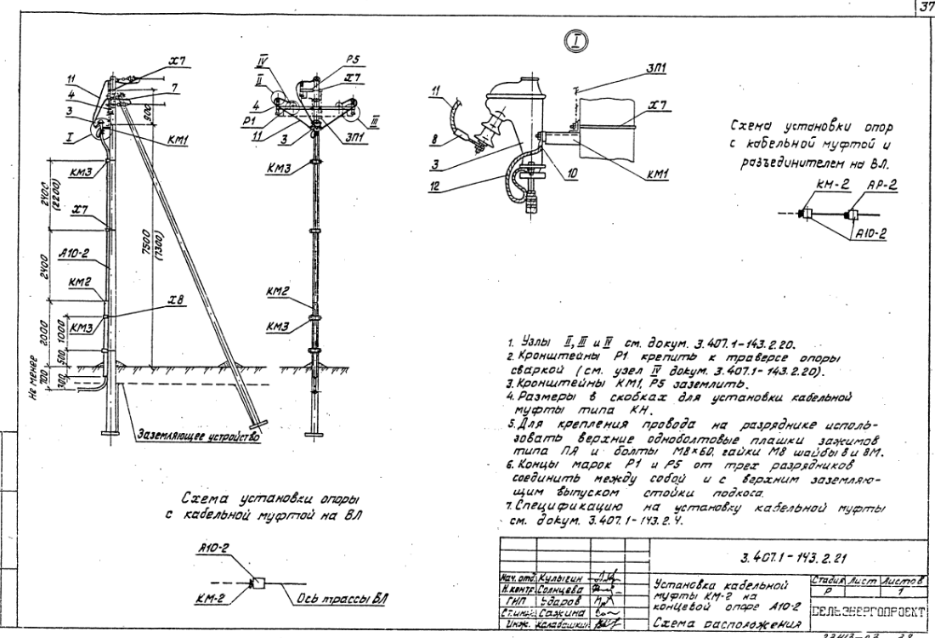

Установка кабельной муфты КМ-2 на концевой опоре А10-2. Схема расположения – 37 стр

935 × 638 пикс.     Открыть в новом окне

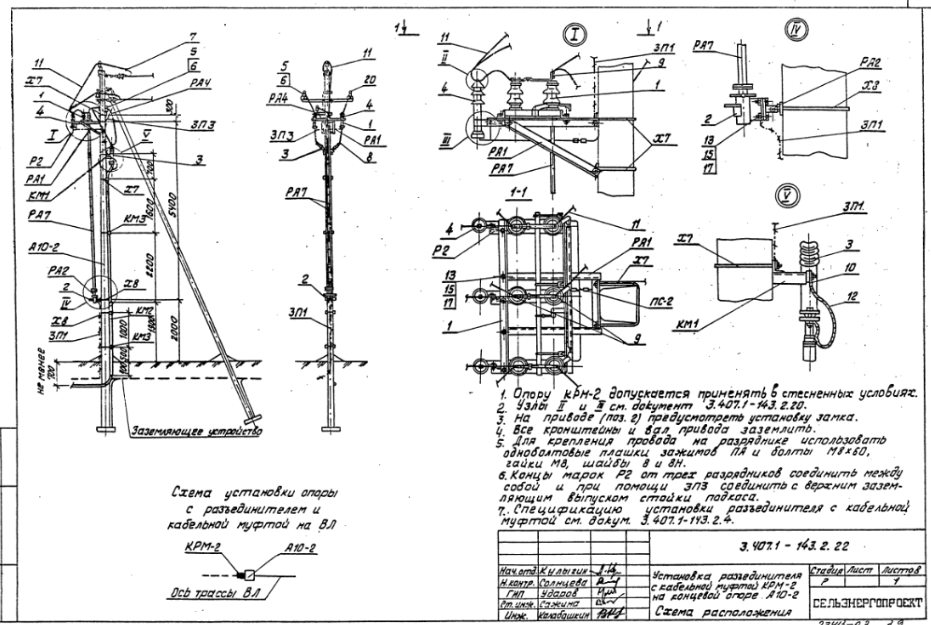

Установка разъединителя с кабельной муфты РКМ-2 на концевой опоре А10-2. Схема расположения – 38 стр

931 × 625 пикс.     Открыть в новом окне

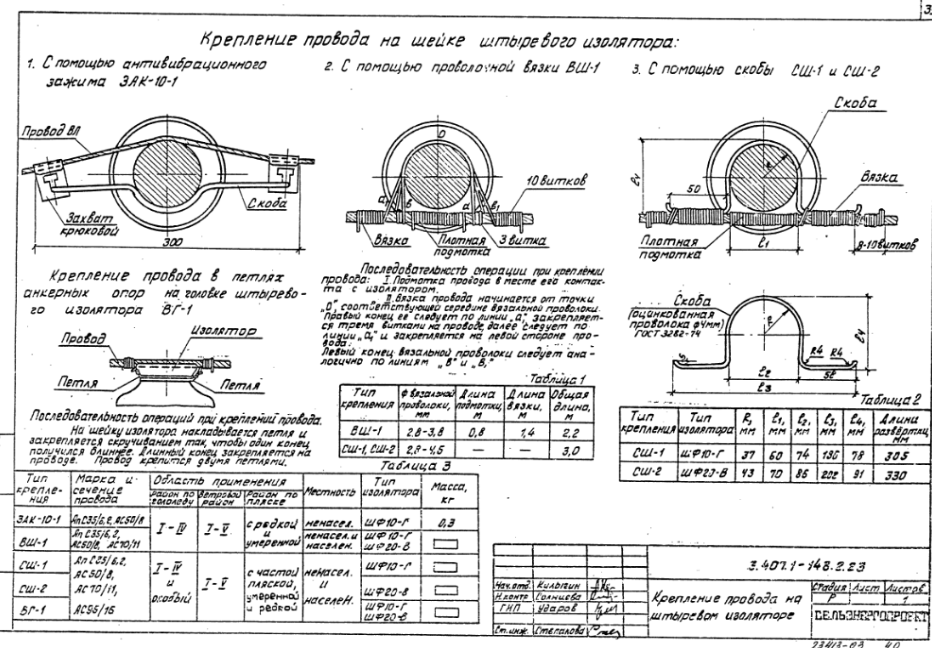

Крепление провода на штыревом изоляторе – 39 стр

932 × 648 пикс.     Открыть в новом окне

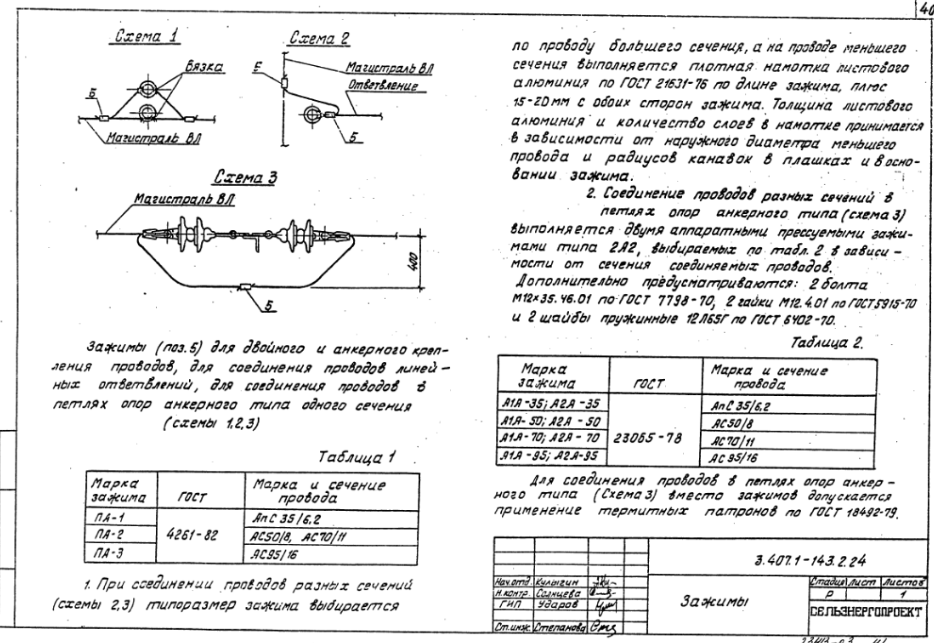

Зажимы – 40 стр

934 × 643 пикс.     Открыть в новом окне

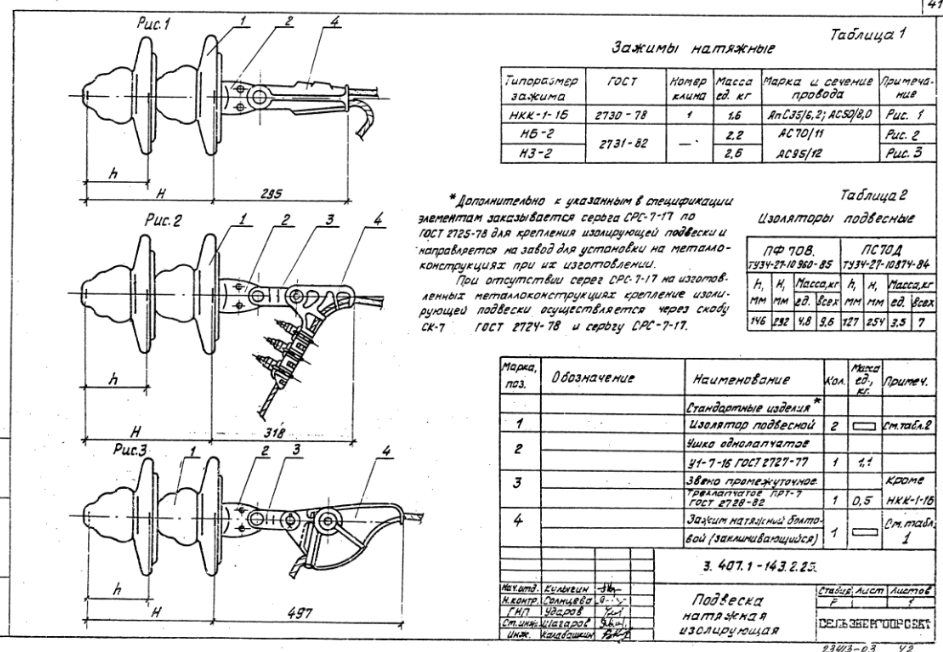

Подвеска натяжная изолирующая – 41 стр

943 × 652 пикс.     Открыть в новом окне

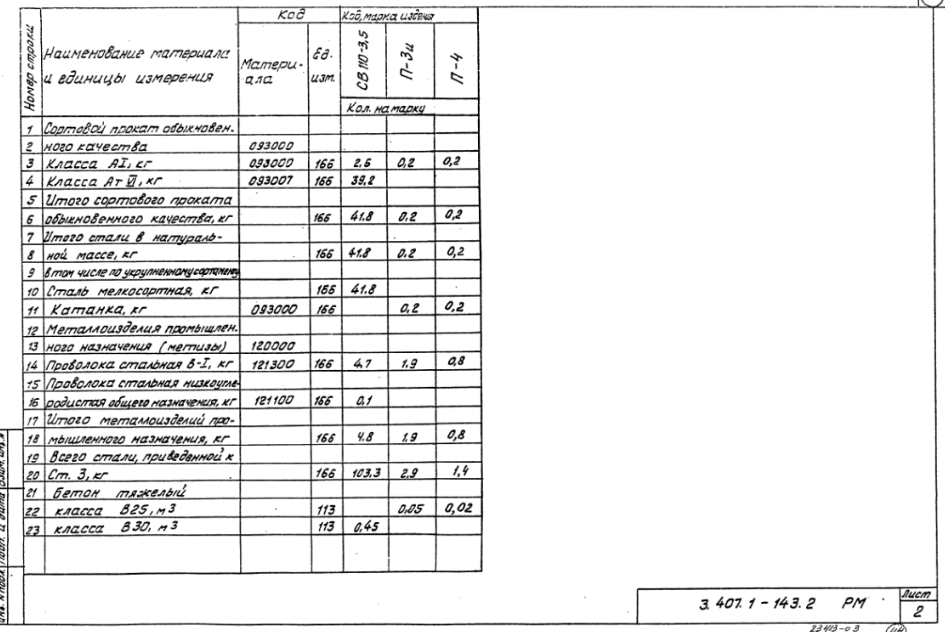

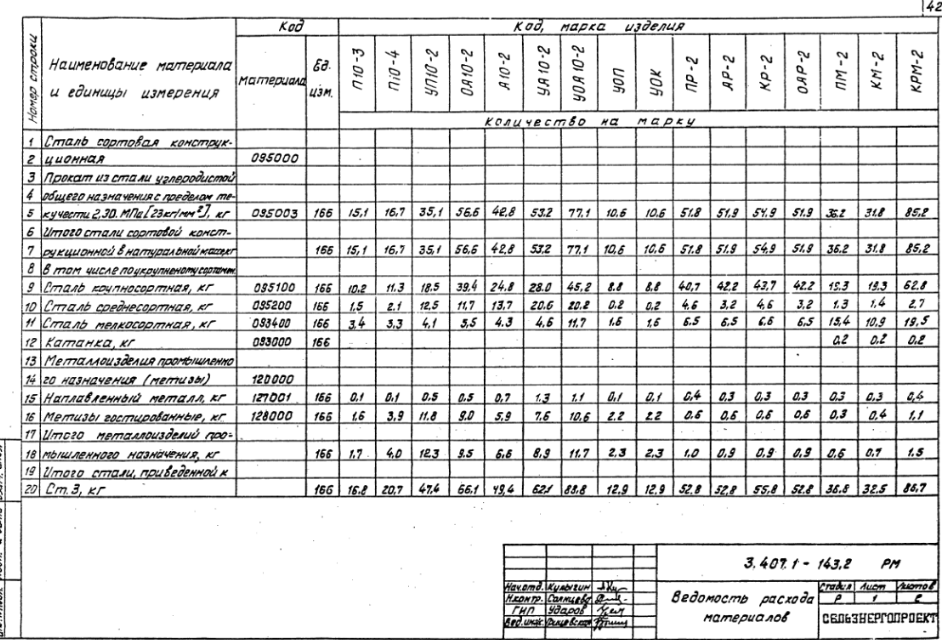

Ведомость расхода материалов – 42 стр

942 × 640 пикс.     Открыть в новом окне

945 × 632 пикс.     Открыть в новом окне (
