Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 5 Железобетонные опоры для пересечения с инженерными сооружениями.

Описание

Рабочие чертежи

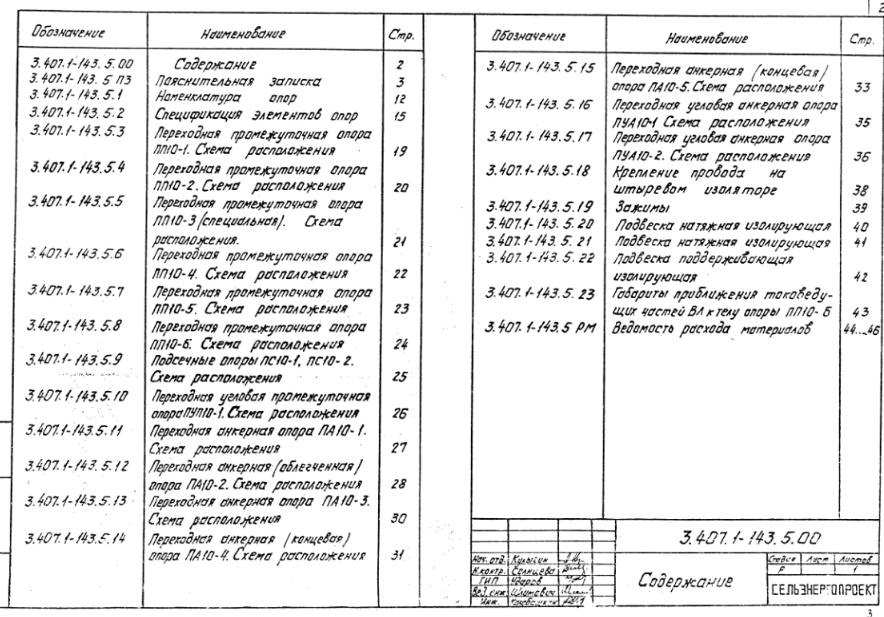

Содержание – 2 стр

884 × 617 пикс.     Открыть в новом окне

Пояснительная записка – 3 стр

1.Общая часть

1.1. В данном выпуске разработаны рабочие чертежи типовых конструкций опор ВЛ 10 В для пересечений с инженерными сооружениями на базе железобетонных стоек СВ 105; СВ 105-35; СНВ-7-13; СВ 164-12
1.2. Промежуточные опоры разработаны свободностоящей конструкции, а анкерно-угловые опоры подкосной конструкции или с оттяжками.

2.Указания по применению опор

2.1. Опоры предназначены для применения в I-IV районах по гололеду и в I-V ветровых районах в населенной и ненаселенной местностях.
2.2. Промежуточные опоры со штыревыми изоляторами должны применяться на прямых участках ВЛ в местах пересечения ВЛ между собой, при пересечении с автомобильными дорогами II-V категорий и другими инженерными сооружениями. Промежуточная опора с подвесными изоляторами с двойным креплением предназначена для пересечений с железными дорогами.
2.3. Угловая промежуточная опора устанавливается в местах изменения направления трассы ВЛ на угол до 30 МЉ при пересечениях с сооружениями, приведенными в п. 2.2.
2.4. Опоры анкерного типа следует предусматривать на пересечениях линий связи, сигнализации, ретрансляции, автомобильных дорог I.
2.5. Промежуточная опора разработана в нескольких вариантах. При проектировании ВЛ следует учитывать не только характер пересекаемого сооружения, но и возможность поставки на строительство тех или иных конструкций. Промежуточная опора ПП10-1 разработана на стойках СВ 105 с железобетонными приставками докум. 3.407.1-143.5.3.
Промежуточная опора ПП10-2 разработана на стойке СВ 105 по стальной надставкой докум. 3.407.1-143.5.4
Для переходов через водные преграды, овраги и т.д разработана специальная трехстоечная опора ПП10-3 докум. 3.407.1- 143.5.5. Опора ПП10-4 разработана на стойке СНВ-7-13 докум. 3.407.1-143.5.6. Для более редких случаев, когда требуется большой габарит подвески проводов, разработаны опоры на стойках СВ 164-12 – опора ПП10-5 и для перехода через железную дорогу опора ПП10-1, ПП10-2 и ПП10-4 взаимозаменяемы, имеют сходные высоты подвески нижних проводов и одинаковые траверсы.
2.6. Угловая промежуточная опора ПУП 10-1 разработана на стойке СВ 164-12 с одной оттяжкой докум. 3.407.1-143.5.10.
2.7. На стойке СВ 105 разработаны опоры с подкосами: переходная анкерная ПА10-1-на приставках и облегченная анкерная опора ПА10-2 с надставками. Анкерные (концевые) опоры разработаны с подкосами на стойках СНВ-7-13 и СВ 164-12 и с оттяжкам на стойках СВ 164-12 докум. 3.407.1-143.5.11.15
2.8. Угловые анкерные опоры разработаны с двумя подкосами на стойке СНВ-7-13- и с оттяжками на стойке СВ 164-12 см. докум. 3.407.1-143.5.16 и 3.407.1-143.5.17
2.9. Подсечные опоры ПС10-1 и ПС10-2 разработаны на стойках СВ 105 докум. 3.407.1-143.5.9.

3. Провода, изоляторы, арматура

3.1. В пролетах пересечений должны применяться следующие сталеалюминцевые провода: в Iи II районах по гололеду – Ап С35/6,2-АС95/16, в III-IV в районах о гололеду АС50/8-АС95/16.
Величины принятых в данном выпуске максимальных напряжений и тяжений в проводах при нормативной нагрузке приведены в таблице 1.

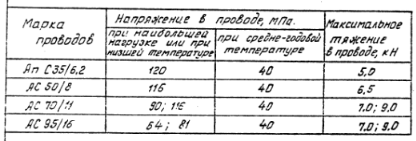

Таблица 1
416 × 141 пикс.     Открыть в новом окне
3.2. Крепление проводов на промежуточных опорах ПП10-1 – ПП10-5 и переходной угловой промежуточной ПУП10-1-двоойное на штыревых изоляторах с помощью проволочных вязок см. докум. 3.407.1-143.5.18
На промежуточной опоре ПП10-6-крепление провода осуществляется при помощи двухцепной поддерживающей изолирующей подвески.
Состав поддерживающей изолирующей подвески приведен на докум. 3.407.1-143.5.22
3.3. Крепление проводов на анкерных и анкерно-угловых опорах осуществляется с помощью натяжных изолирующих подвесок.
Общий вид и состав натяжных изолирующих подвесок см. докум. 3.407.1-143.5.20
Крепление проводов на анкерной опоре ПА10-5 осуществляется с помощью двухцепной натяжной изолирующей подвески; общий вид и состав ее см. докум. 3.407.1-143.5.21
В целях сокращения линейной арматуры для изолирующих подвесок серьги СРС-7-16 закрепляются на элементах траверс при их изготовлении.

4. Основные положения по расчету опор

4.1. Максимальные нормативные скоростные напорные ветра и толщина гололедно-изморозевых отложений на проводах определены, исходя из их повторяемости 1 раз в 10 лет.
4.2. Максимальный нормативный скоростной напор ветра принят следующим ветровым районам: I и II-40 даН/м2, III-50 даН/м2, IV-65даН/м2, V-80даН/м2
4.3. Нормативная толщина стенки гололеда принята следующей по районам гололедности: I- 5 мм, II- 10 мм, III-15 мм, IV-20 мм.
4.4.Скоростной напор ветра в гололедном режиме принят равным 0,25 gmax , на не менее 20 даН/м2.
4.5. Расчетные нагрузки и коэффициенты перегрузки приняты в соответствии с приложением к гл. 2,5 ПУЭ «Указания по проектированию опор, фундаментов и оснований ВЛ»
4.6.Ветровые пролеты для опор ВЛ рассчитаны в соответствии со стандартом института «Сельэнергопроект» СТП-I-82.
4.7. Расстояние между проводами «d» при любом их расположении по условиям сближения проводов в пролете принято по формуле
 наибольшая стрела провеса;
 длина изолирующей подвески промежуточной опоры, м.
4.8. Расчетные унифицированные пролеты для проводов АпС35/6.2.-АС70/11 приведены на чертежах опор, а расчетные изгибающие моменты Мр, действующие на промежуточные опоры, даны в табл. 2

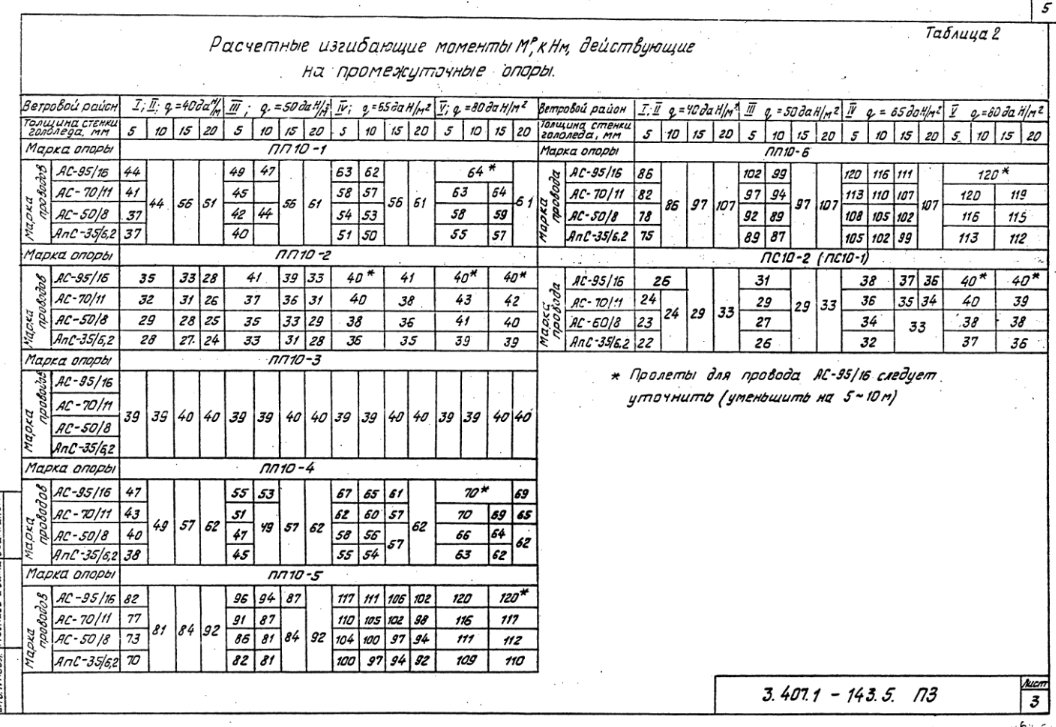

Таблица 2. Расчетные изгибающие моменты Мр, кНм, действующие на промежуточные опоры
1056 × 727 пикс.     Открыть в новом окне

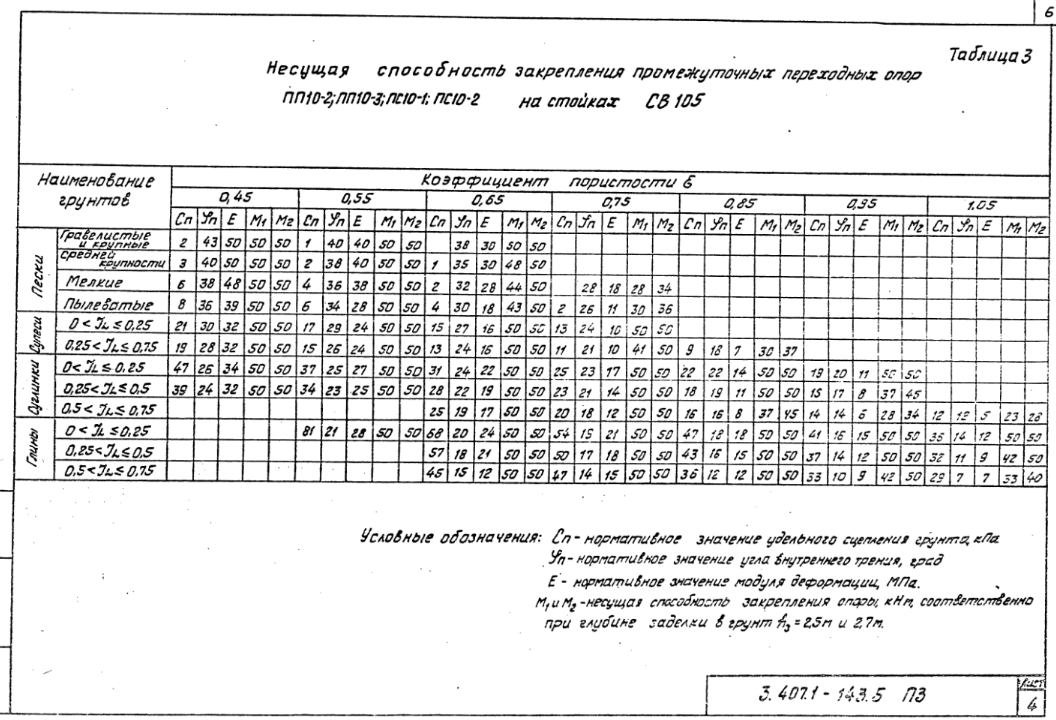

Таблица 3. Несущая способность закрепления промежуточных переходных опор ПП10-2; ПП10-3; ПС10-1; ПС10-2 на стойках СВ 105
1056 × 720 пикс.     Открыть в новом окне

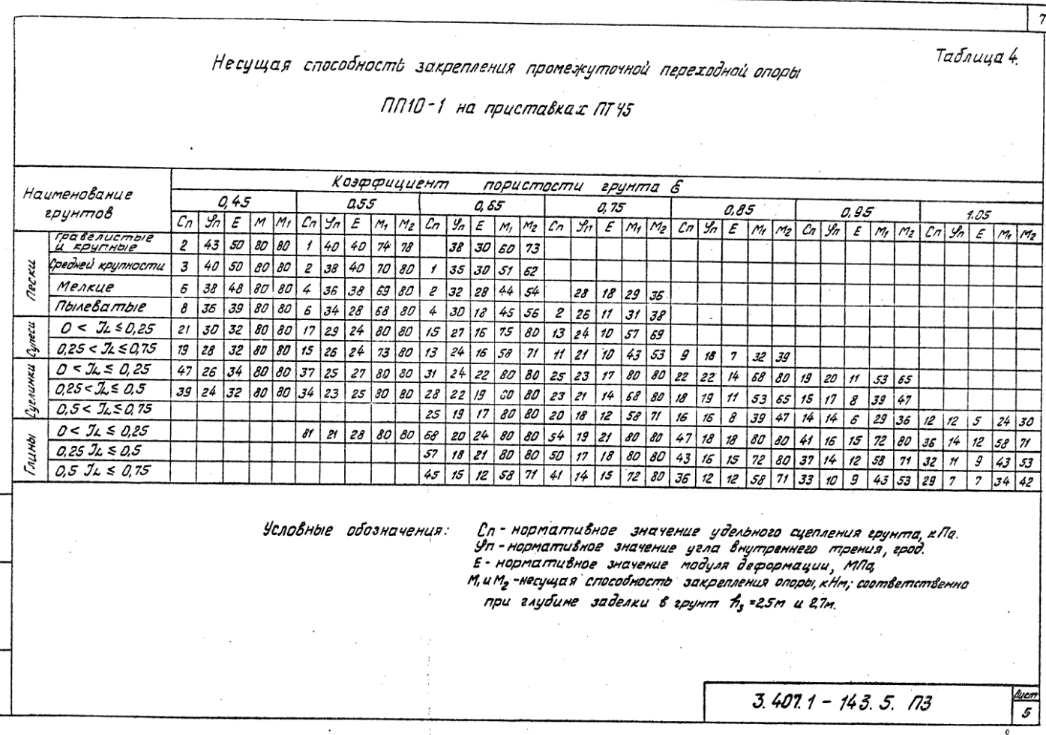

Таблица 4. Несущая способность закрепления промежуточной переходной опоры ПП10-1 на приставках ПТ45
1046 × 735 пикс.     Открыть в новом окне
Расчетные унифицированные пролеты между повышенными опорами и опорами нормального габарита были определены с учетом вырывающих нагрузок на штыревые изоляторы промежуточных опор.
4.9. При расчете больших переходов учитывались дополнительные нагрузки на опору ПП10-3, возникающие за счет угла поворота крайних фаз ВЛ.
4.10. Анкерно-угловые опоры рассчитывались на усилия от тяжения проводов.
С целью использования этих опор на ВЛ с различным тяжением в проводах, усилия в элементах опор определены от тяжений Тн=7кН и Тн=9кН.

5. Закрепление опор в грунте

5.1. Промежуточные опоры и анкерно-угловые опоры типа устанавливаются в пробуренные котлованы, которые после установки засыпаются вынутым при бурении грунтом с послойным трамбованием с доведением плотности обратной засыпки до 1,7 т/м3.При бурении мерзлых грунтов допускается засыпка котлованов грунтом выемки при условии дополнительной досыпки и до трамбовки котлованов в летнее время. Засыпка котлованов грунтом с растительными остатками не допускается.
Расчет всех видов закреплений опор выполнялся в соответствии с указаниями СНиП 2.02.01-83 « Основания зданий и сооружений»
5.2. Несущую способность закреплений промежуточных переходных опор следует определять путем сравнения Мр- действующего изгибающего момента-из табл. 2 с несущей способностью закреплений опор в грунте М; для опор ПП10-2, ПП10-3, ПС10-1 и ПС10-2 (стойка СВ105) из табл. ; для опоры ПП10-4 (стойка СНВ-7-13) из табл. 5 докум. 3.407.1-143.3.П3, для опор ППП10-5 и ПП10-6 из табл. 4 докум. 3.407.1-143.4.П3
Для промежуточной переходной опоры на приставках ПП10-1 несущая способность грунтов закреплений приведена в табл. 4
Во всех случаях должно соблюдаться условие:  , т.е несущая способность закреплений должна быть больше действующего на опору изгибающего момента, в противном случае следует принять дополнительные меры по усилению закрепления.
5.3. Закрепление в грунте переходных анкерных опор на базе стойки СВ105 ПА10-1 и ПА10-2-устойчиво во всех грунтах за исключением глин и суглинков с консистенцией  , супесей с консистенцией
Для обеспечения устойчивого закрепления в этих грунтах опоры ПА10-1 необходимо поставить на приставки 4 металлических ригеля Г5 по типовому проекту 3.407.1-136, а под стойку и подкосы опоры ПА10-2 поставить 4 плиты П-3н докум. 3.407.1- 143.7.6 с помощью 4 марок Г-1.
5.4. Закрепление в грунте анкерной опоры ПА10-3 и переходной угловой анкерной опоры ПУА10-1 предусматривает установку анкерных плит под стойкой и подкосом. Закрепление в грунте переходной анкерной опоры ПА10-5 предусматривает установку анкерной плиты под сжатый подкос. Действующее давление на грунт Rн см. табл. 5
Для определения несущей способности заделки переходных подкосных опор ПА10-3, ПУА10-1 и ПА10-5 следует действующее давление Rн из табл. 5 сравнить с расчетным сопротивлением грунта основания на сжатие R из табл. 8, при  - закрепление устойчиво.
Если это условие не выполняется, то для усиления закрепления опор ПА10-3 и ПУА10-1 необходимо уменьшить действующее давление.
Таблица 5
523 × 177 пикс.     Открыть в новом окне
5.5. Закрепление в грунте опор с оттяжками угловой-промежуточной во всех случаях производится с установкой плиты-подшипника П-3 и под стойку опоры и железобетонного анкера АЦ1 на оттяжках
Действующее давление на грунт под стойкой опоры см. табл. 6

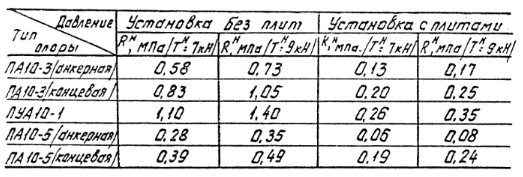

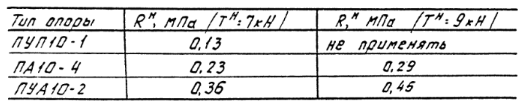

Таблица 6
525 × 104 пикс.     Открыть в новом окне
Для определения несущей способности заделки действующее давление на грунт Rн из табл. 6 сравнивают с расчетным сопротивлением грунта основания на сжатие R из табл. 8, при  - закрепление устойчиво
Действующее усилие вырывания в оттяжках см. табл. 7

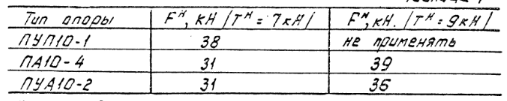

Таблица 7
507 × 101 пикс.     Открыть в новом окне
Fн- сравнивается с несущей способностью закреплений F в требуемом грунте по табл. 8 при  - закрепление устойчиво, если это условие не выполняется, то следует уменьшить нагрузки путем изменений условий установки опоры.
Анкера на всех типах опор должны быть заглублены на 3 м в сверлёные котлованы диаметром 650 мм. С целью увеличения несущей способности анкеров обратная засыпка должна выполняться песчано-гравийной смесью на высоту не менее 1 м.
При установке оттяжек концевой и анкерно-угловой опор следует их натягивать до отклонения верха стойки без проводов от вертикали на 15-20 см.
При установке оттяжек анкерной опоры следует первой оттяжкой отклонить верх на 5-10 см, а второй вернуть его в вертикальное положение.

6. Заземление опор

6.1. Для заземления в железобетонных стойках предусмотрены заземляющие проводники из стального стержня диаметром 10 мм. Нижний и верхний заземляющие проводники стоек СВ 105 и СНВ-7-13 в заводских условиях должны быть приварены к одному из рабочих стержней арматуры.
Нижний заземляющий проводник стойки СВ 164-12 должен быть приварен к закладным деталям стойки.

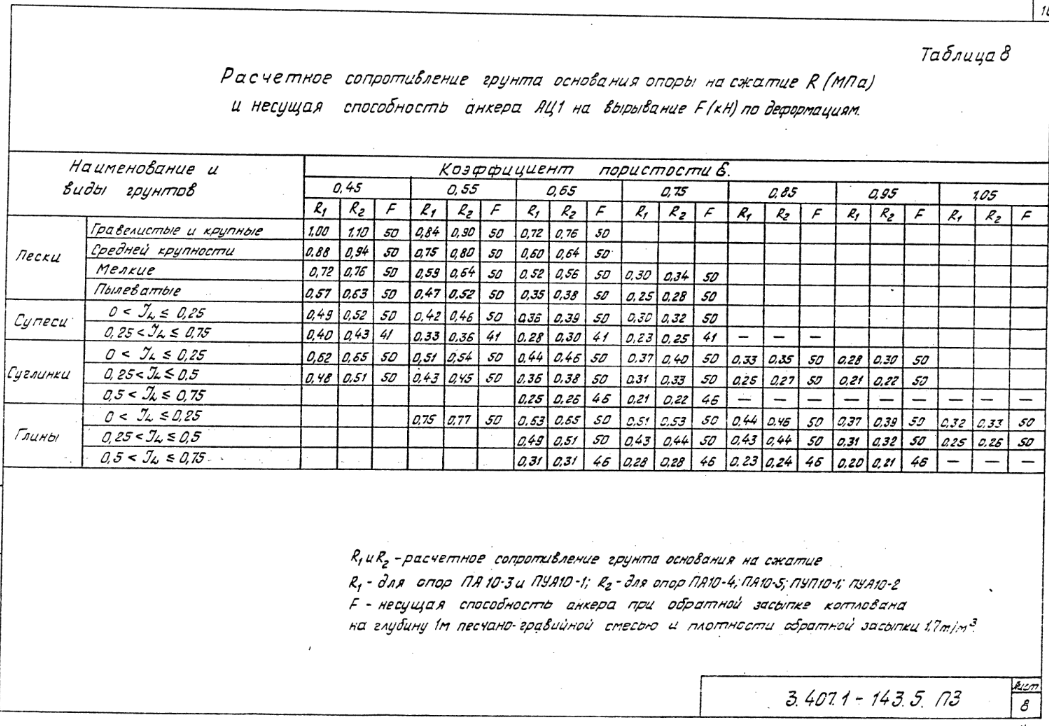

Таблица 8. Расчетное сопротивление грунта основания опоры на сжатие R (Мпа) и несущая способность анкера АЦ1 на вырывание F (кН) по деформациям.
1049 × 726 пикс.     Открыть в новом окне
Приварка заземляющих проводников проводится при изготовлении стоек.
6.2. При необходимости к нижнему заземляющему проводнику могут быть приварены дополнительные заземлители в соответствии с типовой серией 3.407-803
6.3. Заземление стальных элементов опор на стойках СВ105 и СНВ-7-13 осуществляется присоединением из к верхнему заземляющему проводнику сваркой или зажимом ПС-2.
Заземление стальных элементов опор на стойках СВ 164-12 осуществляется присоединением их к верхнему заземляющему проводнику сваркой или зажимом ПС-2.
Заземление стальных элементов опор на стойках СВ 164-12 осуществляется присоединением их заземляющим проводником 3П1 к специальному болту Б1, пропущенному в отверстие верхнего конца стойки образованного закладными деталями, приваренными к продольным арматурным стержням.
6.4. На опорах с оттяжками к заземляющему устройству должны быть присоединены и оттяжки.
6.5. Контактные болтовые соединения заземляющих элементов должны быть предварительно защищены и покрыты слоем технического вазелина.

7. Техника безопасности

7.1. При монтаже опор и проводов должны соблюдаться общие правила техники безопасности в строительстве СНиП III-4,80 и «Правила техники безопасности при производстве электромонтажных работ на объектах Минэнерго СССР», утвержденных Минэнерго СССР от 04.10.83

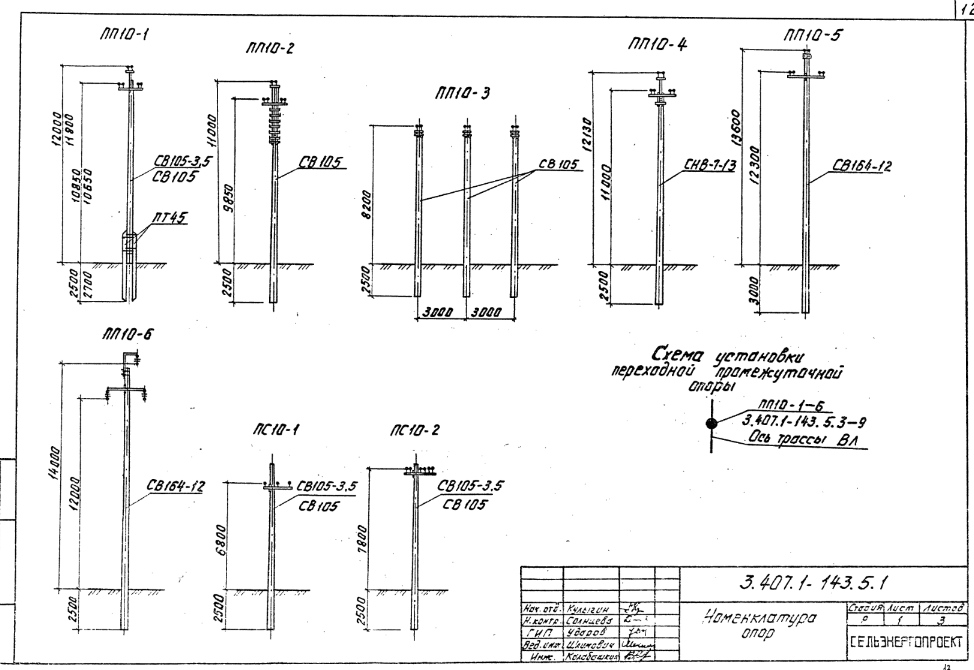

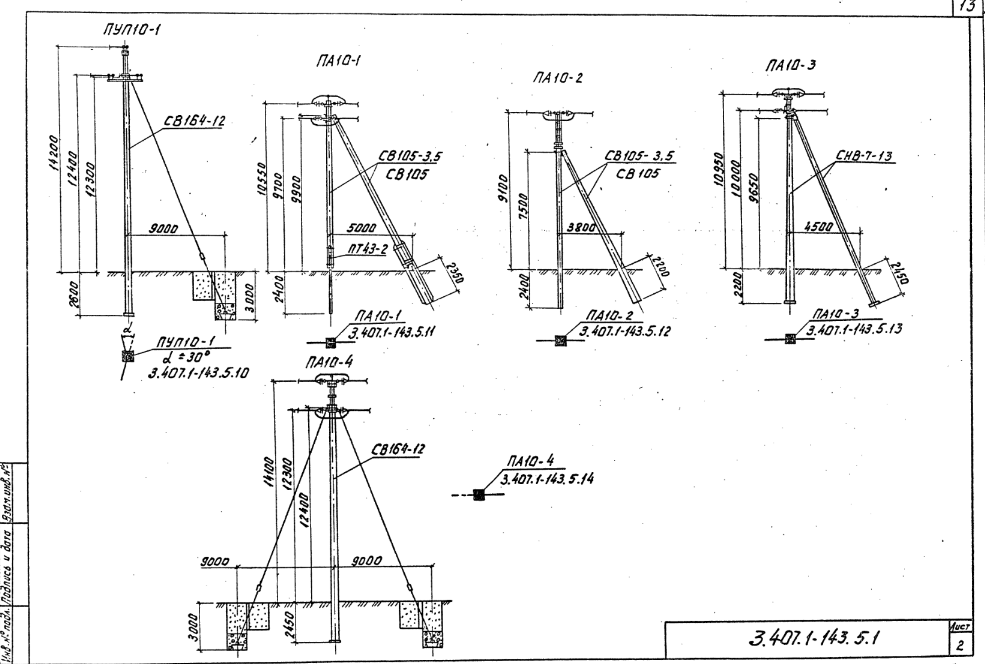

Номенклатура опор – 12 стр

974 × 670 пикс.     Открыть в новом окне
985 × 664 пикс.     Открыть в новом окне
973 × 663 пикс.     Открыть в новом окне

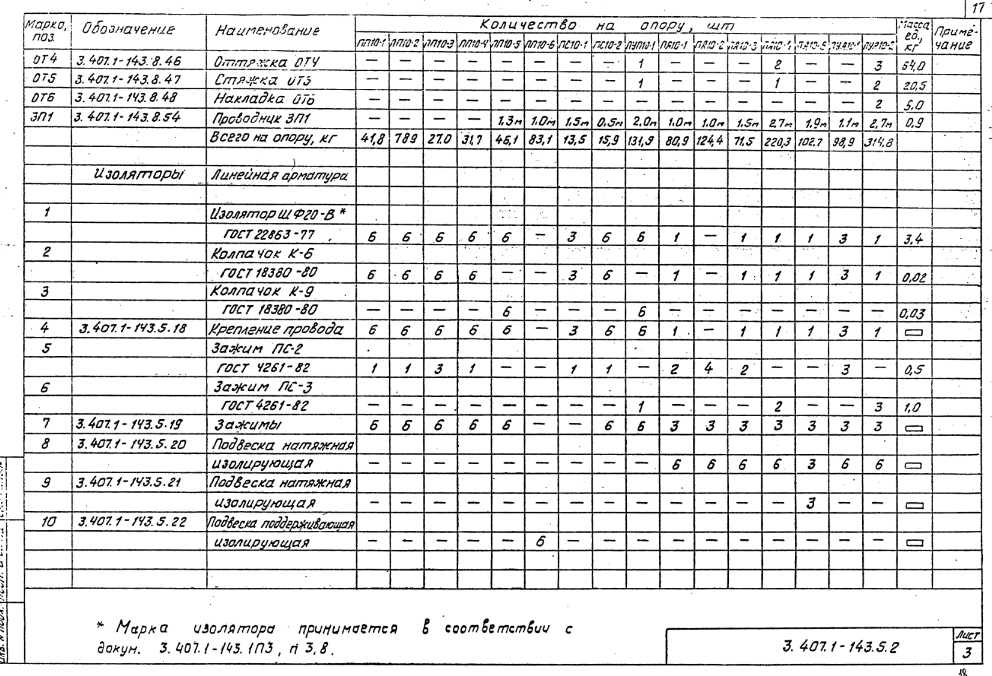

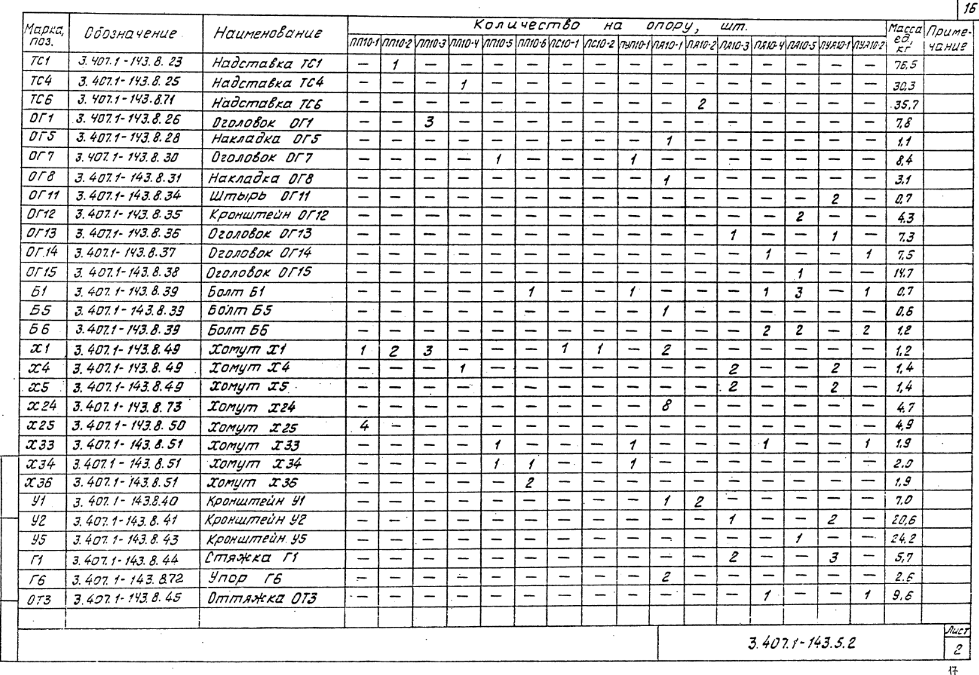

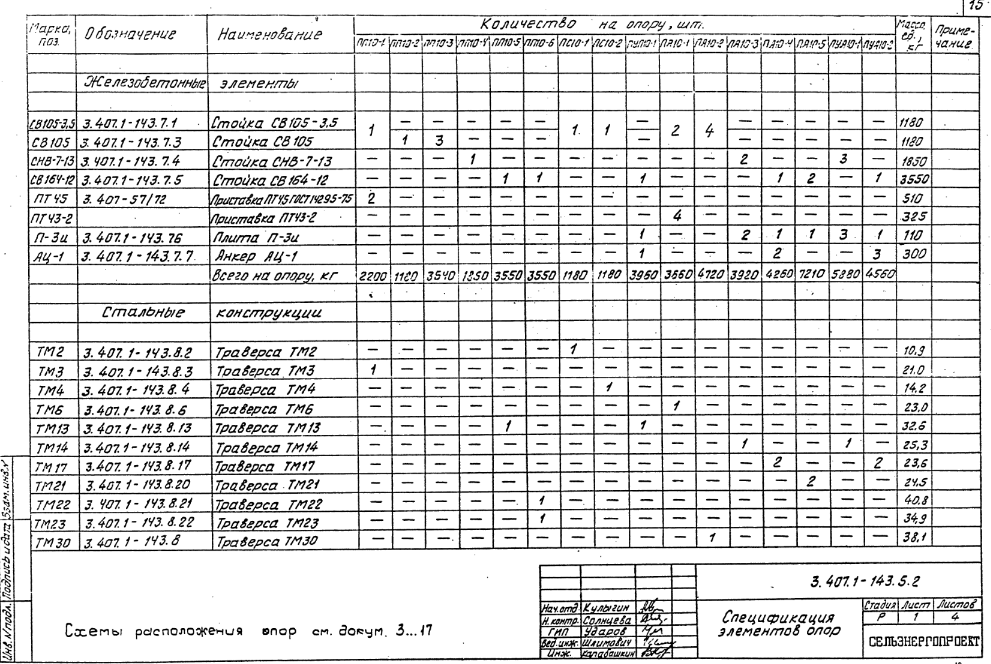

Спецификация элементов опор – 15 стр

991 × 664 пикс.     Открыть в новом окне
979 × 675 пикс.     Открыть в новом окне
992 × 676 пикс.     Открыть в новом окне
975 × 665 пикс.     Открыть в новом окне

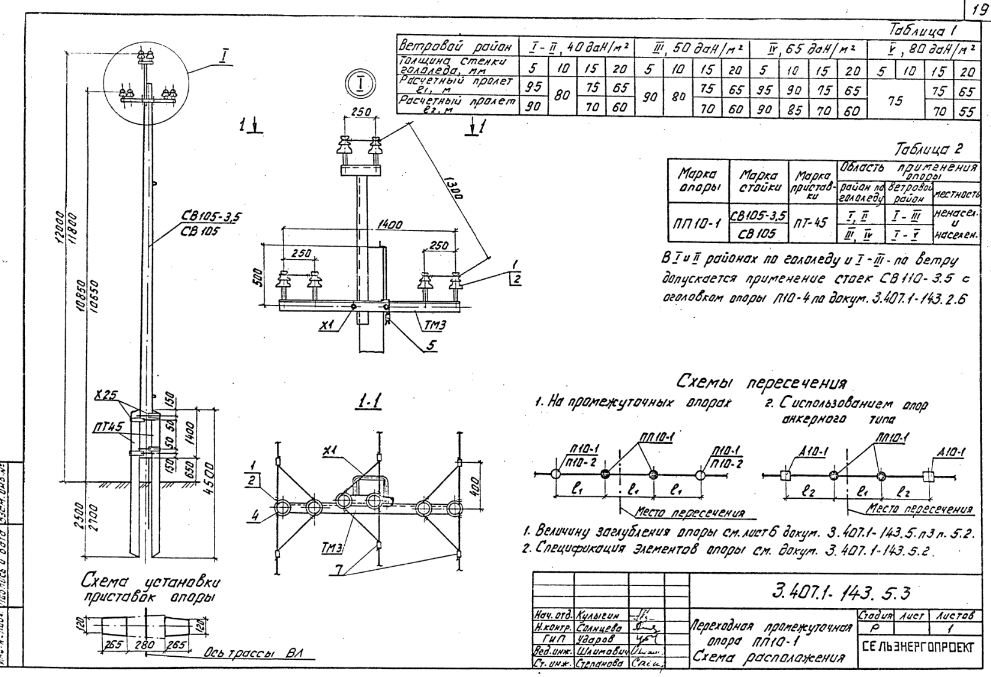

Переходная промежуточная опора ПП10-1. Схема расположения – 19 стр

991 × 677 пикс.     Открыть в новом окне

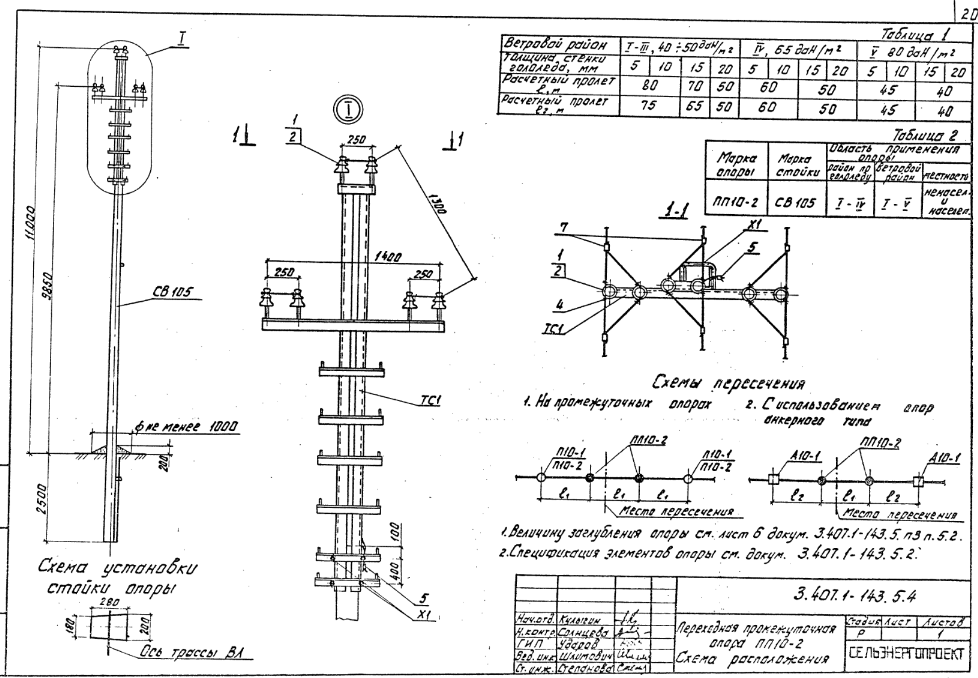

Переходная промежуточная опора ПП10-2. Схема расположения – 20 стр

978 × 678 пикс.     Открыть в новом окне

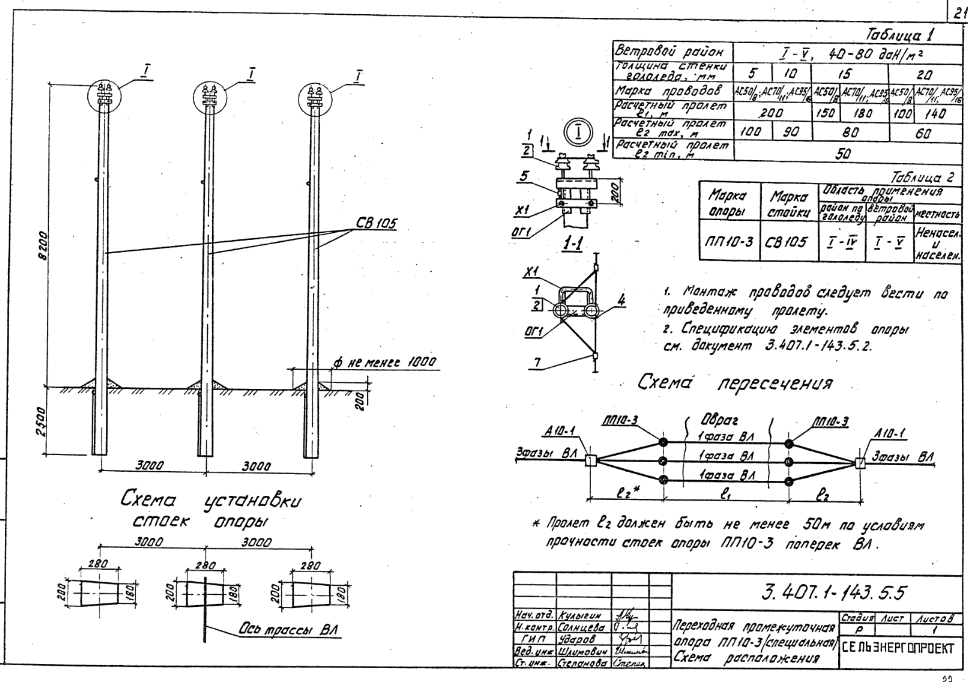

Переходная промежуточная опора ПП10-3 (специальная). Схема расположения – 21 стр

968 × 682 пикс.     Открыть в новом окне

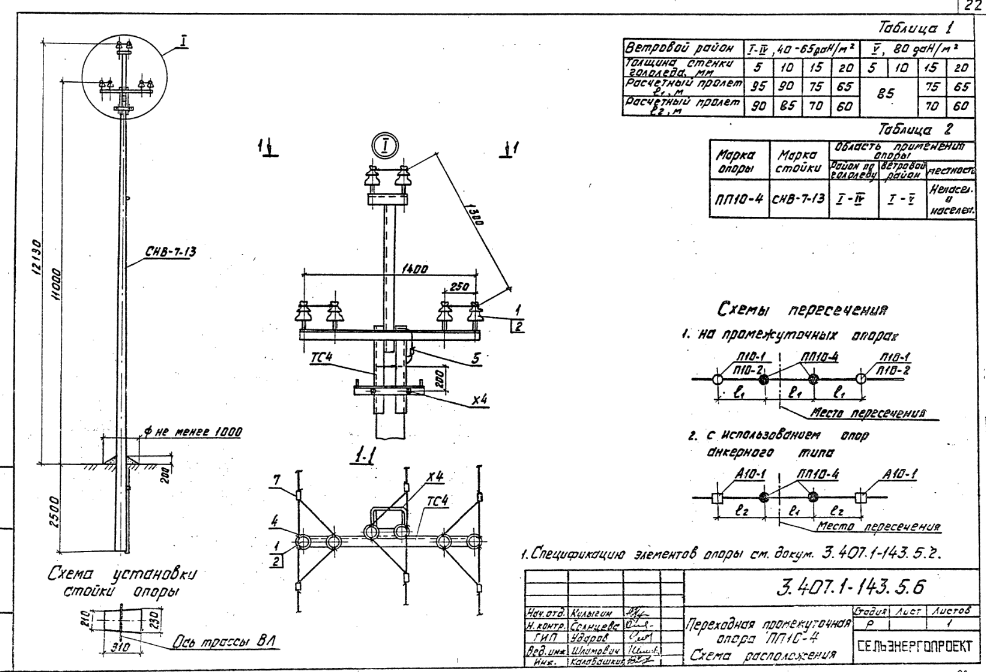

Переходная промежуточная опора ПП10-4. Схема расположения – 22 стр

986 × 672 пикс.     Открыть в новом окне

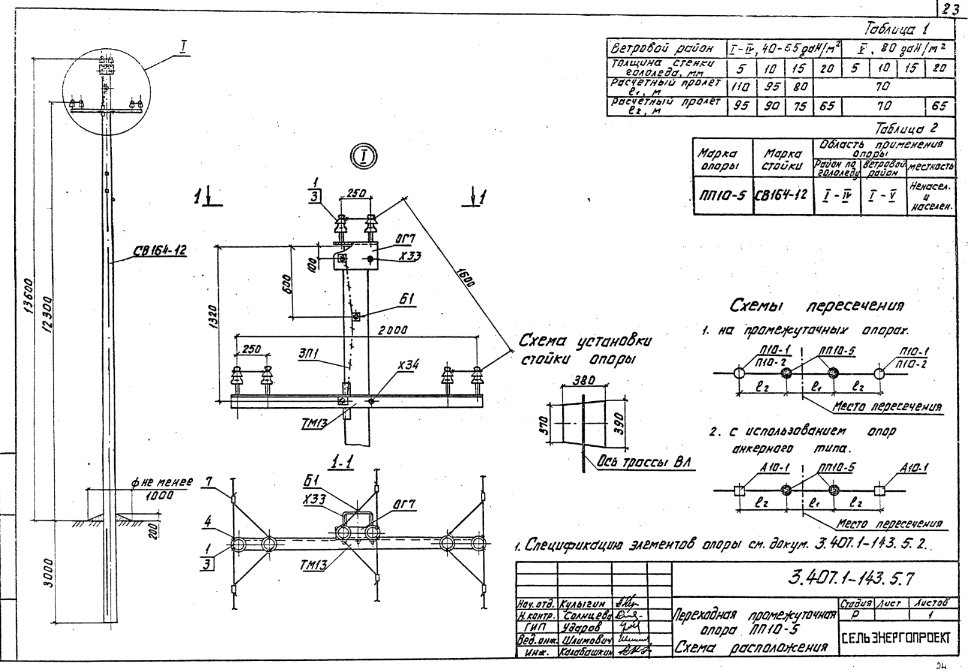

Переходная промежуточная опора ПП10-5. Схема расположения – 23 стр

968 × 669 пикс.     Открыть в новом окне

Переходная промежуточная опора ПП10-6. Схема расположения – 24 стр

967 × 671 пикс.     Открыть в новом окне

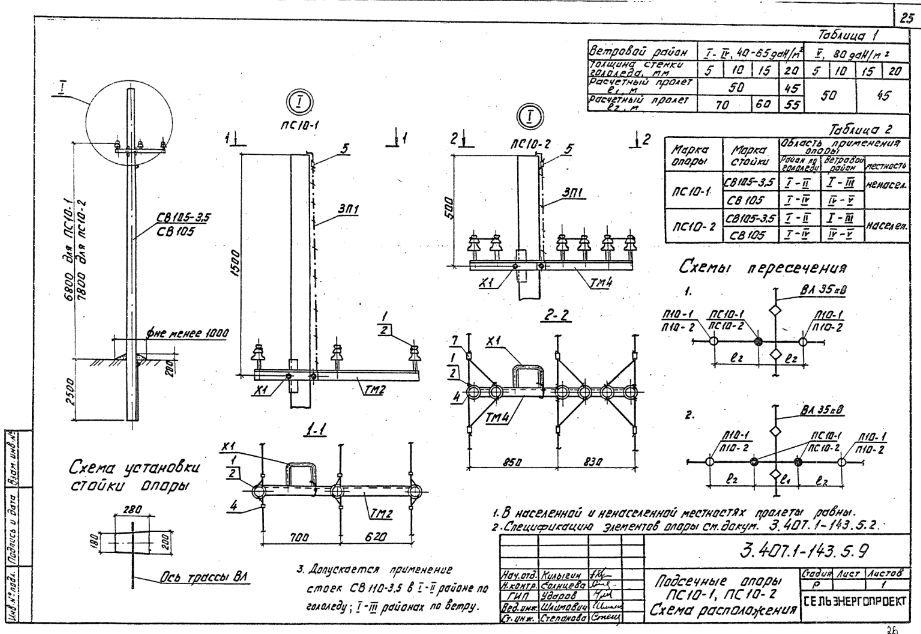

Подсечные опоры ПС10-1, ПС10-2. Схема расположения – 25 стр

921 × 634 пикс.     Открыть в новом окне

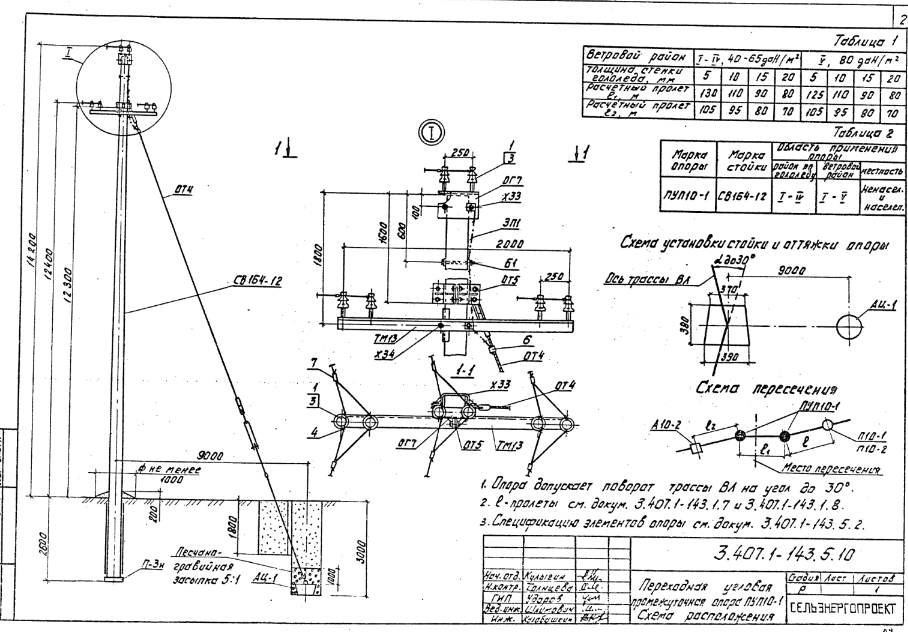

Переходная угловая промежуточная опора ПУП10-1. Схема расположения – 26 стр

908 × 632 пикс.     Открыть в новом окне

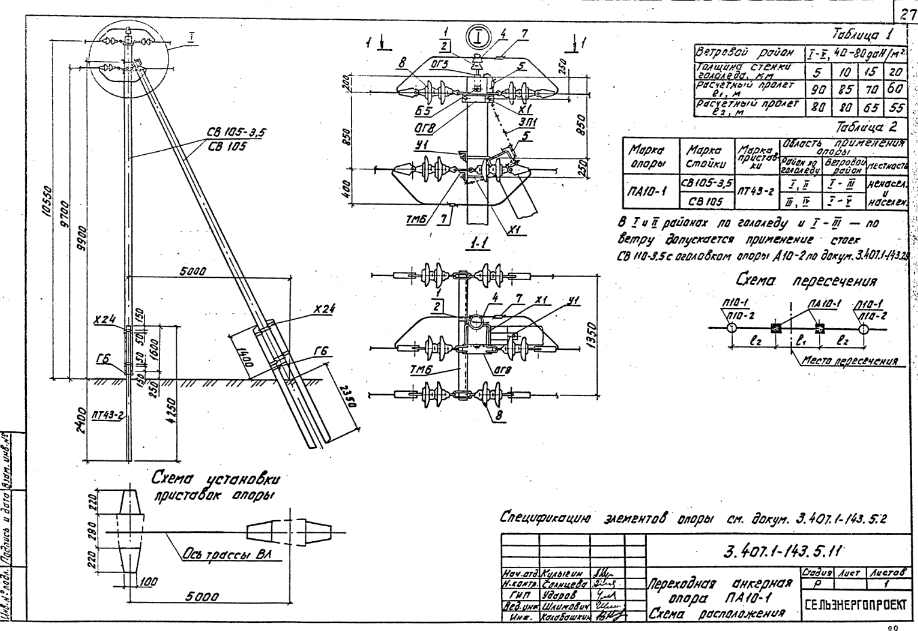

Переходная анкерная опора ПА10-1. Схема расположения – 27 стр

918 × 631 пикс.     Открыть в новом окне

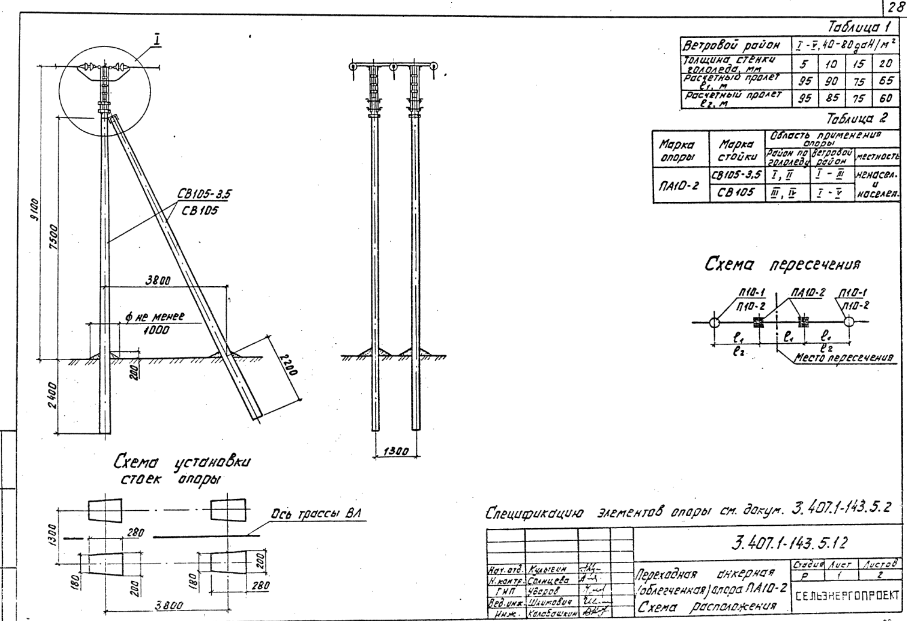

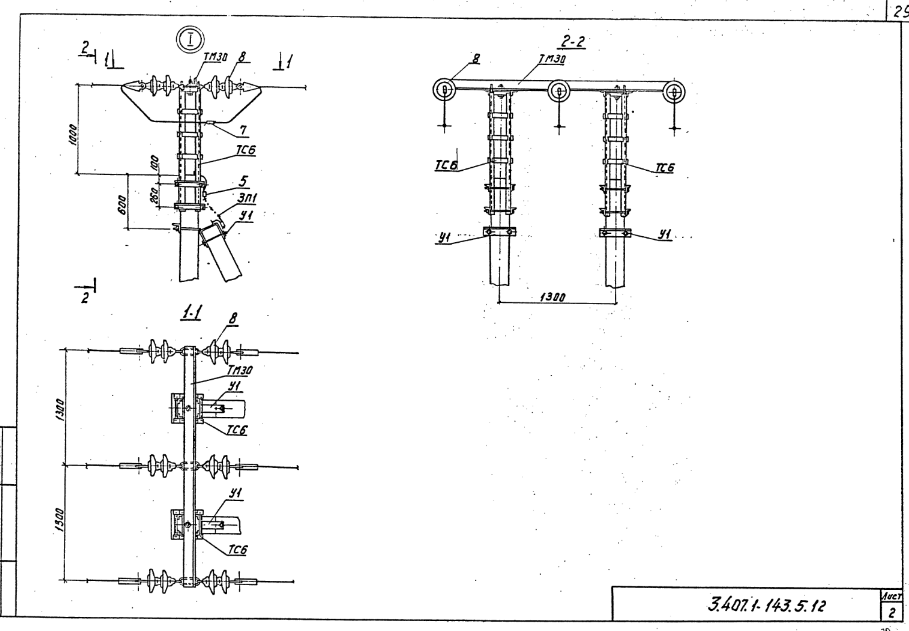

Переходная анкерная (облегченная) опора ПА10-2. Схема расположения – 28 стр

907 × 621 пикс.     Открыть в новом окне
909 × 631 пикс.     Открыть в новом окне

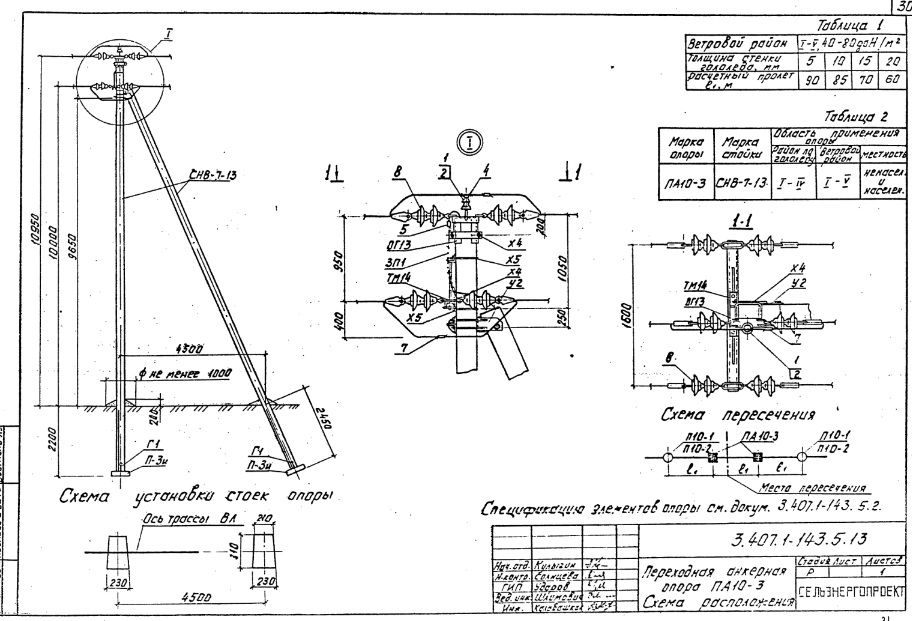

Переходная анкерная опора ПА10-3. Схема расположения – 30 стр

912 × 621 пикс.     Открыть в новом окне

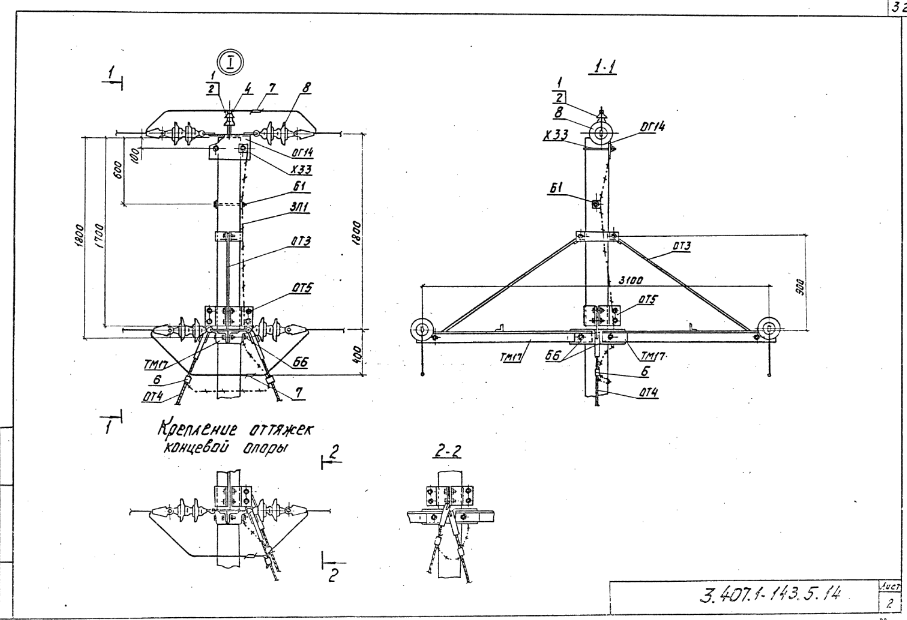

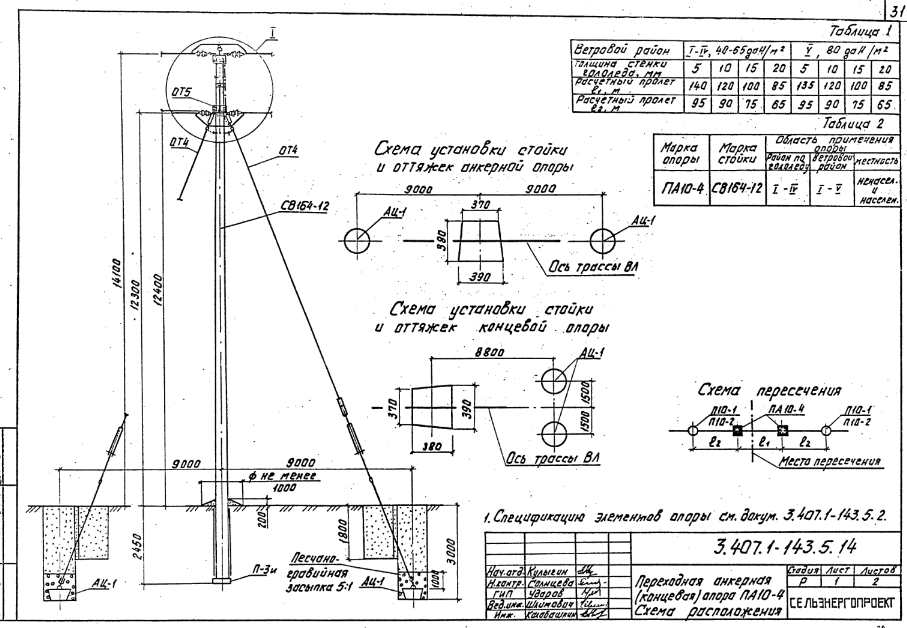

Переходная анкерная (концевая) опора ПА10-4. Схема расположения – 31 стр

907 × 628 пикс.     Открыть в новом окне
907 × 620 пикс.     Открыть в новом окне

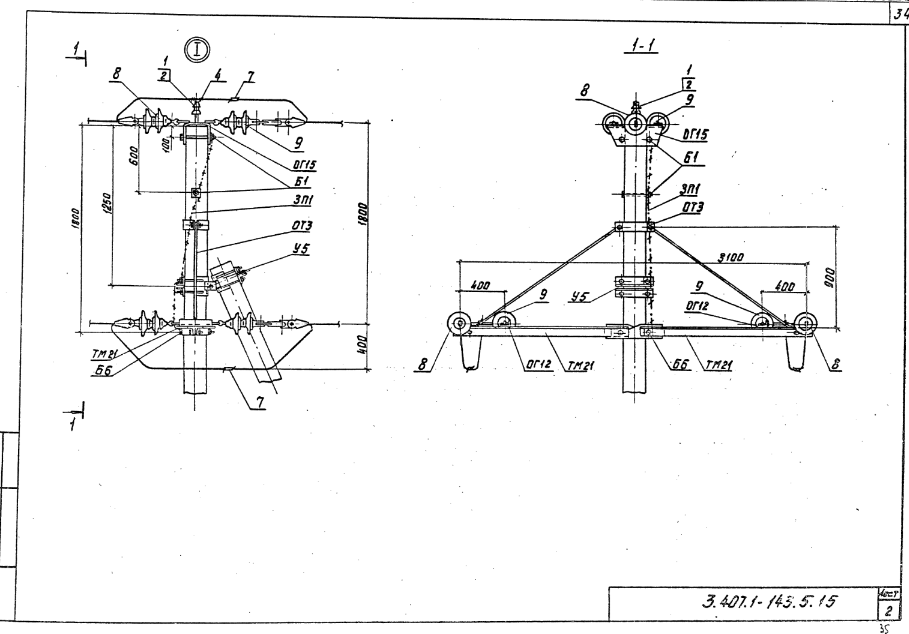

Переходная анкерная (концевая) опора ПА10-5. Схема расположения – 33 стр

915 × 624 пикс.     Открыть в новом окне
909 × 634 пикс.     Открыть в новом окне

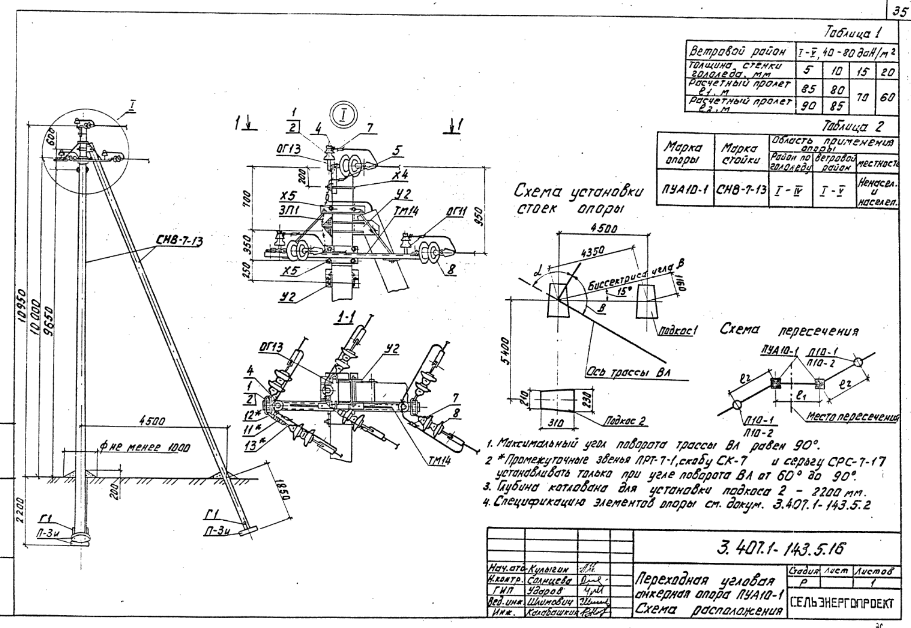

Переходная угловая анкерная опора ПУА10-1. Схема расположения – 35 стр

911 × 628 пикс.     Открыть в новом окне

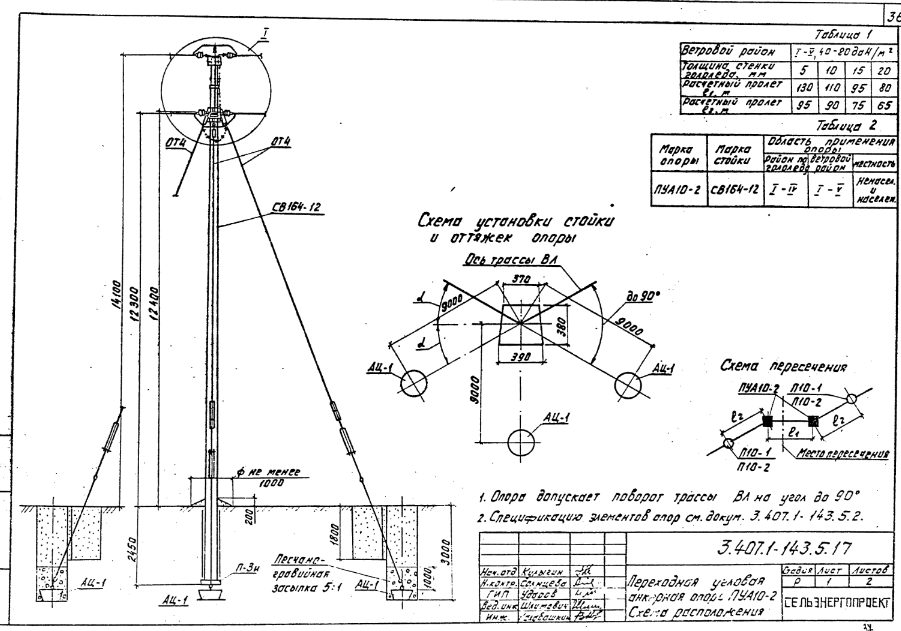

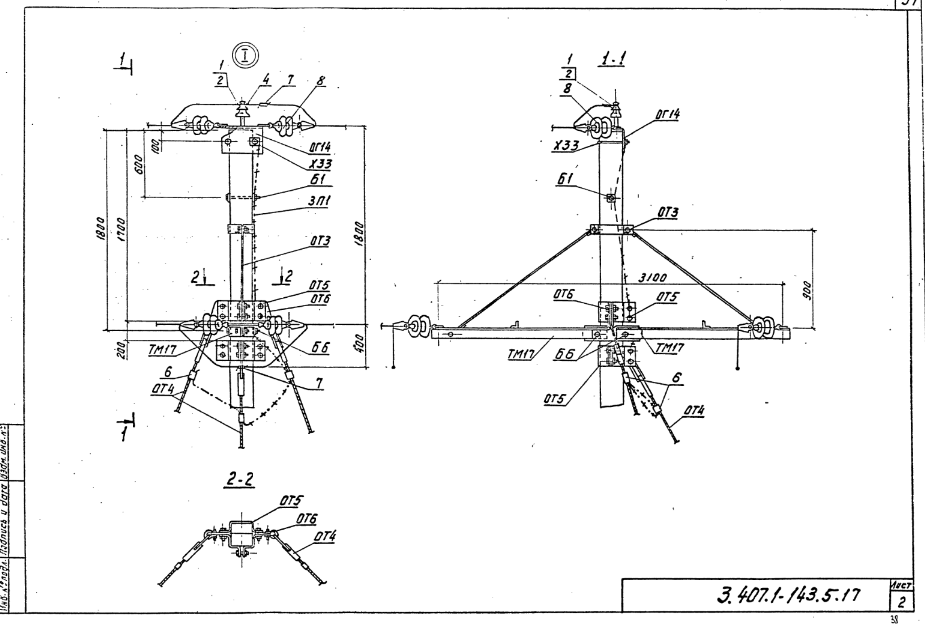

Переходная угловая анкерная опора ПУА10-2. Схема расположения – 36 стр

901 × 631 пикс.     Открыть в новом окне
925 × 625 пикс.     Открыть в новом окне

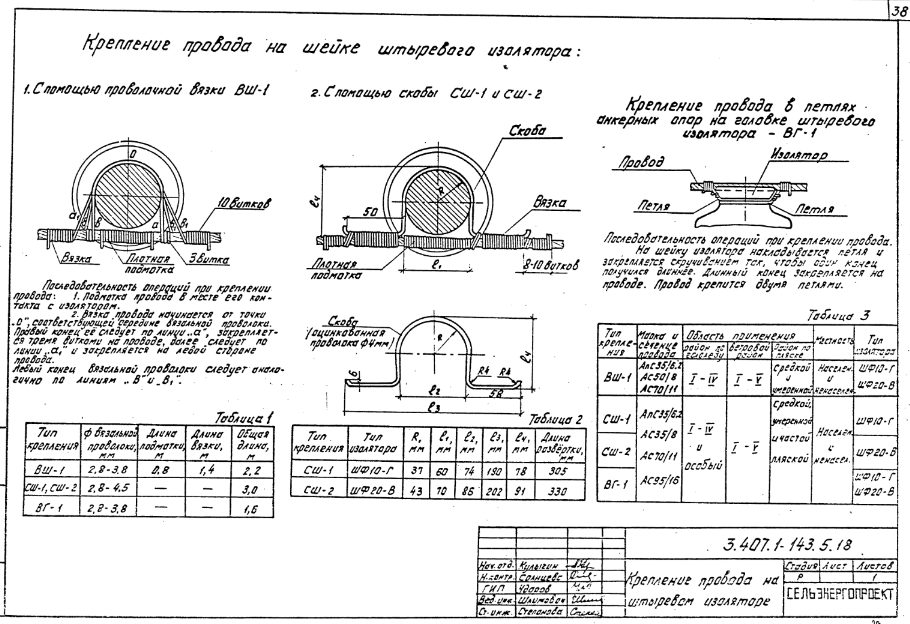

Крепления провода на штыревом изоляторе – 38 стр

910 × 624 пикс.     Открыть в новом окне

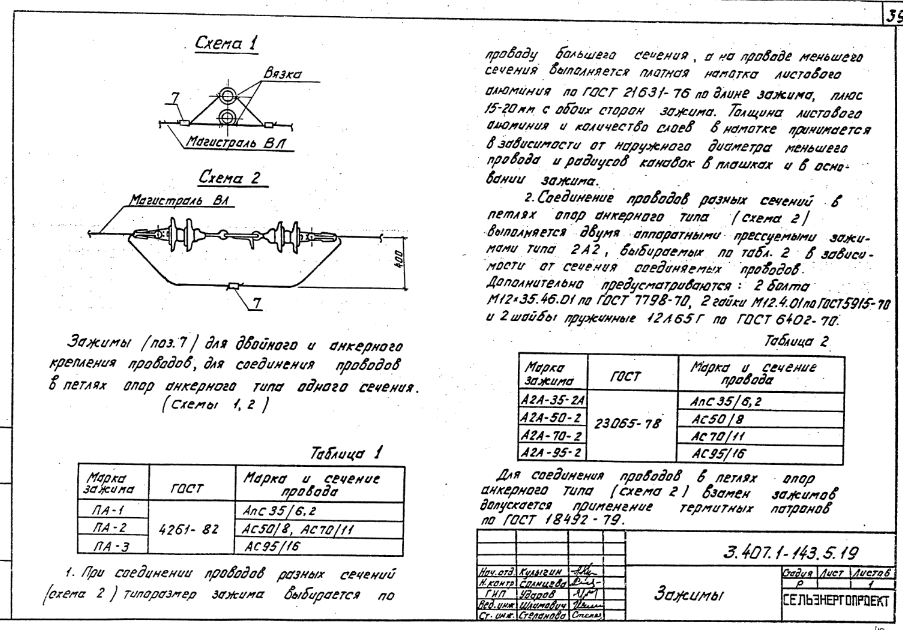

Зажимы – 39 стр

903 × 630 пикс.     Открыть в новом окне

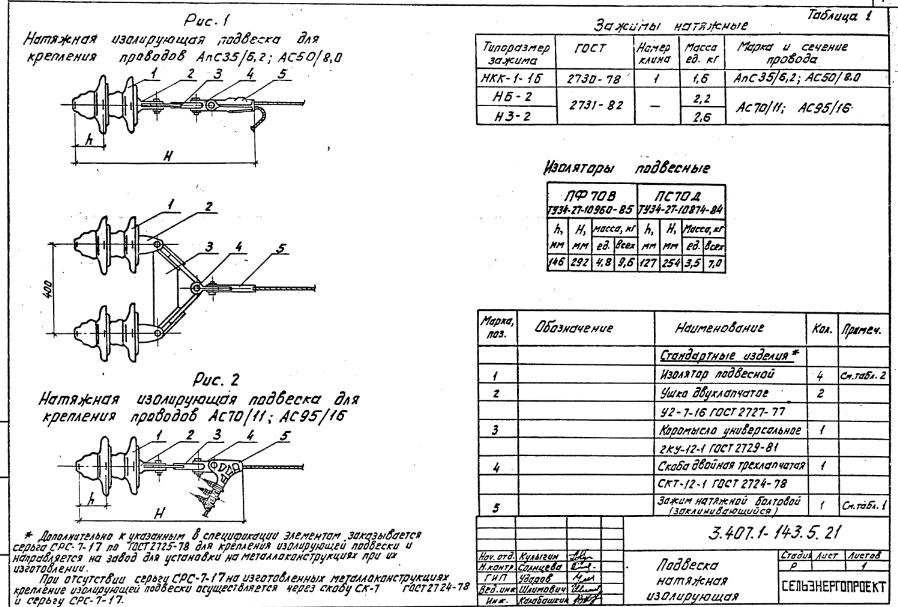

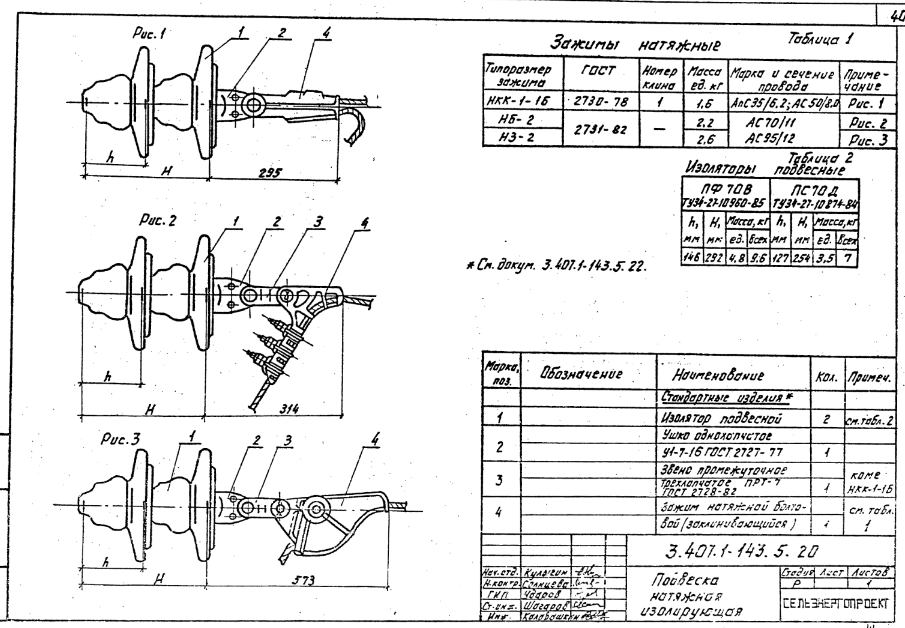

Подвеска натяжная изолирующая – 40 стр

905 × 628 пикс.     Открыть в новом окне

Подвеска натяжная изолирующая – 41 стр

898 × 607 пикс.     Открыть в новом окне

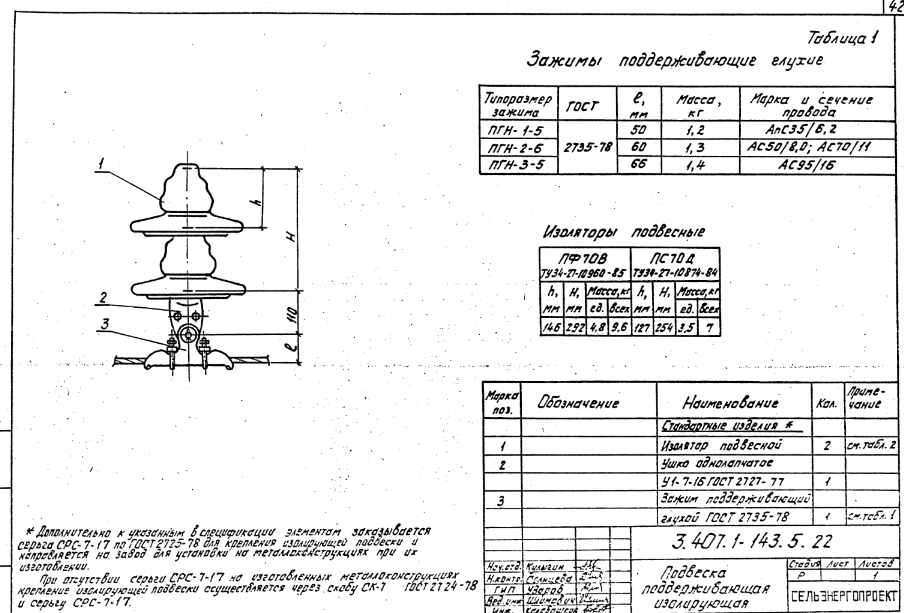

Подвеска поддерживающая изолирующая – 42 стр

904 × 613 пикс.     Открыть в новом окне

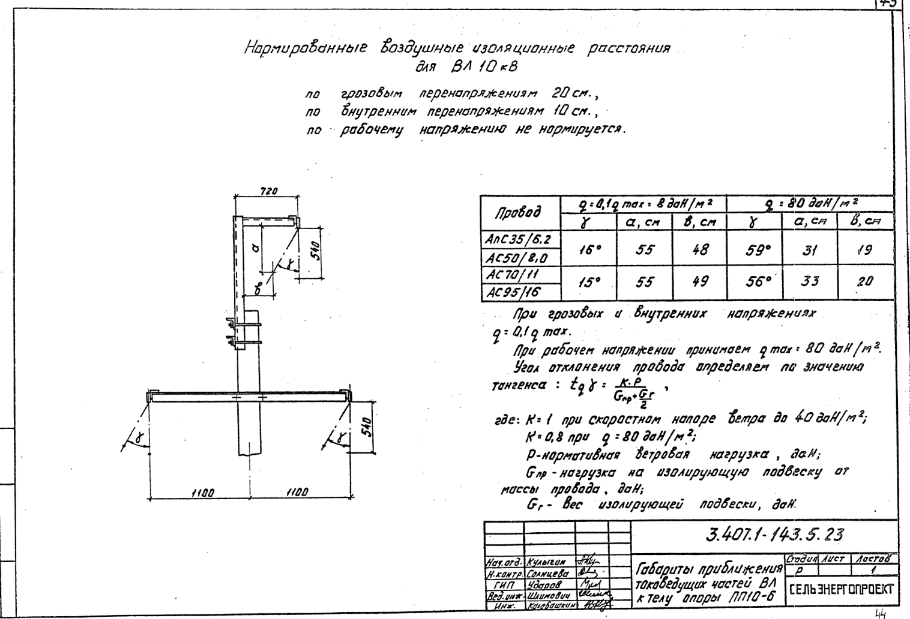

Габариты приближения токоведущих костей ВЛ к телу опоры ПП10-6 – 43 стр

910 × 619 пикс.     Открыть в новом окне

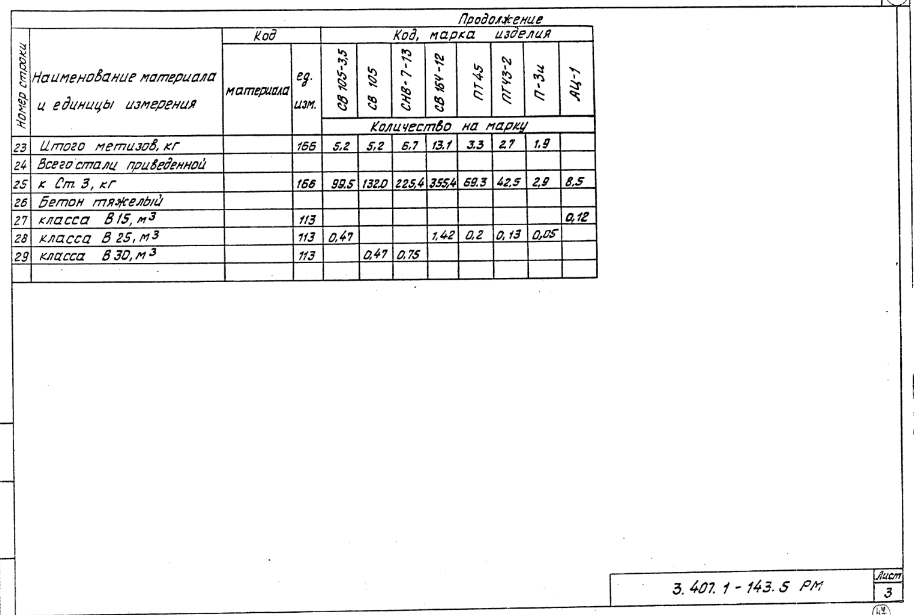

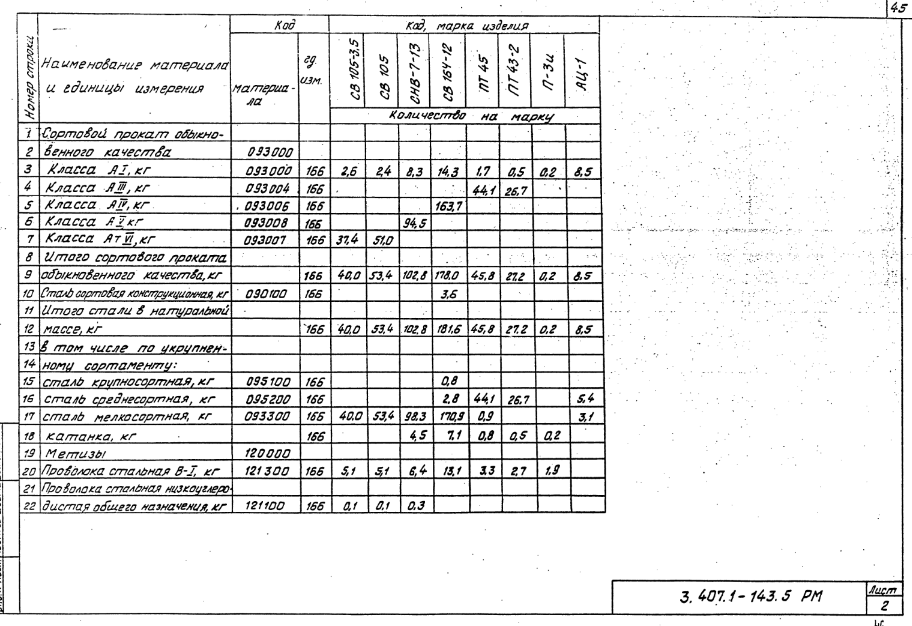

Ведомость расхода материалов – 44 стр

896 × 619 пикс.     Открыть в новом окне
912 × 626 пикс.     Открыть в новом окне
914 × 615 пикс.     Открыть в новом окне (
