Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 7 Железобетонные элементы опор.

Рабочие чертежи

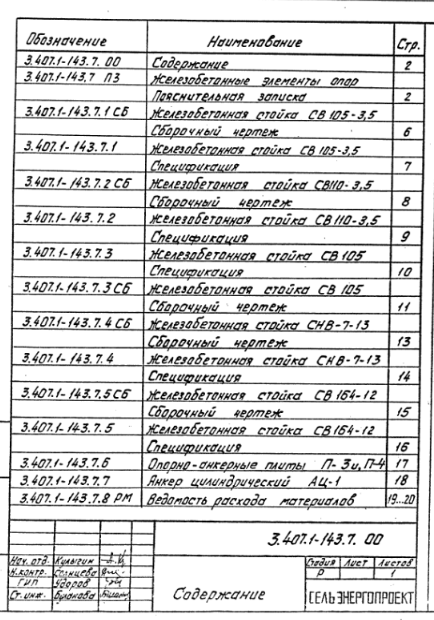

Содержание – 2 стр

434 × 620 пикс.     Открыть в новом окне

Пояснительная записка – 2 стр

1.Общая часть

1.1. Рабочие чертежи предварительно напряженных железобетонных вибрированных стоек разработаны для опор воздушных линий электропередачи напряжением 10 кВ.

Номенклатура стоек, приведенная в данной серии, принята в соответствии с приказом Минэнерго СССР от 14.04.86 в„–208 в целях повышения надежности электроснабжения.

1.2. Применение железобетонных стоек должно соответствовать указаниям настоящей типовой серии (выпуски 1…6)

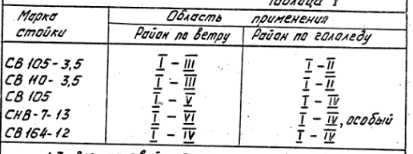

Область применения стоек дана в табл. 1

Таблица 1

413 × 154 пикс.     Открыть в новом окне

1.3. Для условий, отличных от указанных в проекте, применение стоек допускается на основе расчетов по СТП-1-82 (Сельэнрего проект) и при соблюдении требований правил устройства электроустановок (ПУЭ-86).

1.4. Расчетные изгибающие моменты стоек и вид их армирования приведен в табл.2

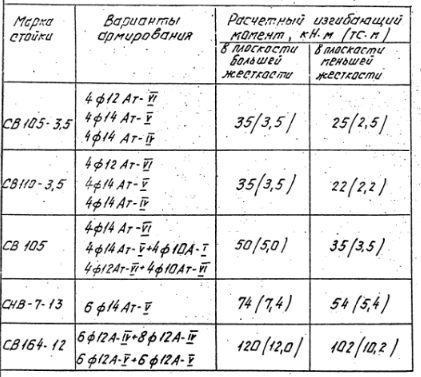

Таблица 2

421 × 377 пикс.     Открыть в новом окне

Арматурные стержни из термической стали классов Ат-VI, Ат-V, А-IV могут быть заменены на стержни из горячекатаной стали соответствующих классов А-VI, А-V, А- IV.

Область применения арматурной стали приведена в табл. 1 докум. 3.407.1-143.7.3.

При проектировании и заказе железобетонных стоек должны предусматриваться варианты армирования рабочей арматуры, указанные первыми в табл.2 и в спецификации на стойки. Другие варианты армирования допускаются при изготовлении в случае не поставки арматуры основного варианта.

1.5. Стойки предназначены для применения в условиях газовой среды неагрессивной степенью воздействия, в грунтах и грунтовых водах с неагрессивной, слабо- и среднеагрессивной степенью воздействия.

1.6. В агрессивной среде стойки должны иметь защиту от коррозии покрытием в соответствии с требованиями СНиП 2.03.11-85.

1.7. Для армирования стоек, эксплуатируемых в агрессивных средах, следует преимущественно применять арматурные стали классов А-IV, Ат-VIк, Ат-VСК, Ат-IVК.

2. Техни ческие требования

2.1. Технические требования настоящего выпуска являются дополнением к изложенным в ГОСТ 23613-79 и ГОСТ 2671-84.

2.2. Железобетонные вибрированные стойки должны изготавливаться по чертежам настоящей серии и в соответствии с «Руководством по технологии изготовления предварительно напряженных железобетонных конструкций» (М. Сторойиздат, 1975)

2.3. Стойки марок СВ 105-3,5, СВ110-3,5 СВ164-12 следует изготовлять в соответствии с требованиями ГОСТ 23613-79, стойку СВ105- по ГОСТ 26071-84, стойку СНВ-7-13 по ТУ 34-12-11097-86.

2.4. Приставка марки ПТ45 изготовляется по чертежам типовой серии 3.407-57/87 в соответствии с ГОСТ 14295-75

2.5. Изготовление плит П-4, П-3н, анкера цилиндрического АЦ1 должно вестись в соответствии с общими техническими требованиями ГОСТ 13015.0-83

2.6. При изготовлении стоек должна контролироваться величина натяжения арматуры и передаточная прочность бетона перед обрезкой предварительно напряженной арматуры и заносить в журнал ОТК завода.

2.7. Передаточная прочность бетона должна быть не ниже приведенной в табл. 3

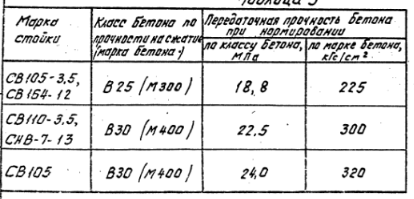

Таблица 3

414 × 199 пикс.     Открыть в новом окне

2.8. Отпускная прочность бетона в теплый период года принимается по табл. 3

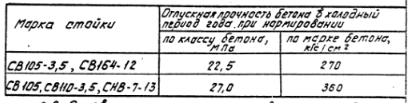

В холодный период года значение нормируемой отпускной прочности бетона принимать по табл.4

Таблица 4

410 × 103 пикс.     Открыть в новом окне

2.9. Основным контролем качества изготовленных стоек являются периодические их испытания методом нагружения, проводимые по ГОСТ и ТУ на изделия, не реже одного раза в 6 месяцев в соответствии с требованиями ГОСТ 8829-85 и ГОСТ 13015.1-81

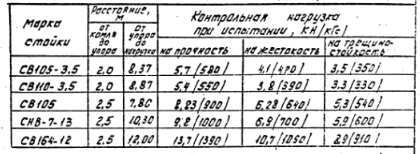

2.10. Стойки признаются годными по прочности, жесткости и трещиностойкости, если признаки разрушения наступят при нагрузке не ниже контрольных, приведенных в табл.5

Таблица 5

420 × 154 пикс.     Открыть в новом окне

2.11. Требования к бетону

2.11.1. Бетон стоек опор должен соответствовать требованиям ГОСТ 266-33-85.

2.11.2. Контроль прочности бетона производится по ГОСТ 18105-86.

2.11.3. Показатели качества бетона должны быть обеспечены в возрасте 28 суток.

2.12. Требования к арматуре

2.12.1. Класс арматуры по марке ее стали должен соответствовать условиям эксплуатации стойки.

Стойки с арматурными стержнями мерной длины могут применяться при температуре до минус 55 МЉС

2.12.2. Сварные соединения арматуры выполняются способами, указанными в табл.1 ГОСТ 14098-85.

2.12.3. Сварные соединения стержневой термически упрочненной арматуры классов Ат-Vи Ат-VI не допускаются

2.13. Технологические требования

2.13.1. Изготовление стоек производят с натяжением напрягаемой арматуры на упоры механическим или электротермическим способами.

2.13.2. Температура электронагрева арматуры принимается в соответствии с указаниями «Руководства по технологии изготовления предварительно напряженных железобетонных конструкций» (м., Стройиздат, 1975)

2.13.3. Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать при натяжении арматуры:

Электротермическим способом – 60 Мпа (500кГс/см2)

Механическим способом – 30 Мпа (300 кГс/см2)

2.13.4. Анкеровка напрягаемой арматуры должна обеспечивать восприятие усилия натяжения арматуры и требуемую точность натяжения.

2.13.5. Тепловая обработка стоек должна обеспечивать получение бетона с заданными свойствами в установленные сроки.

2.13.6. Передача натяжения напрягаемой арматуры с опалубки на бетон стойки должна осуществляться только после его охлаждения до температуры 25-30 МЉ или до температуры цеха.

Передачу натяжения арматуры на бетон необходимо производить плавно.

2.13.7. Запрещается производить распалубку до полного снятия натяжения арматуры.

2.13.8. Стальные формы для изготовления стоек должны удовлетворять требованиям ГОСТ 25781-83.

2.13.9. Чертежи металлофон и другая технологическая документация заказываются в ВПО «Союзэнергопром»

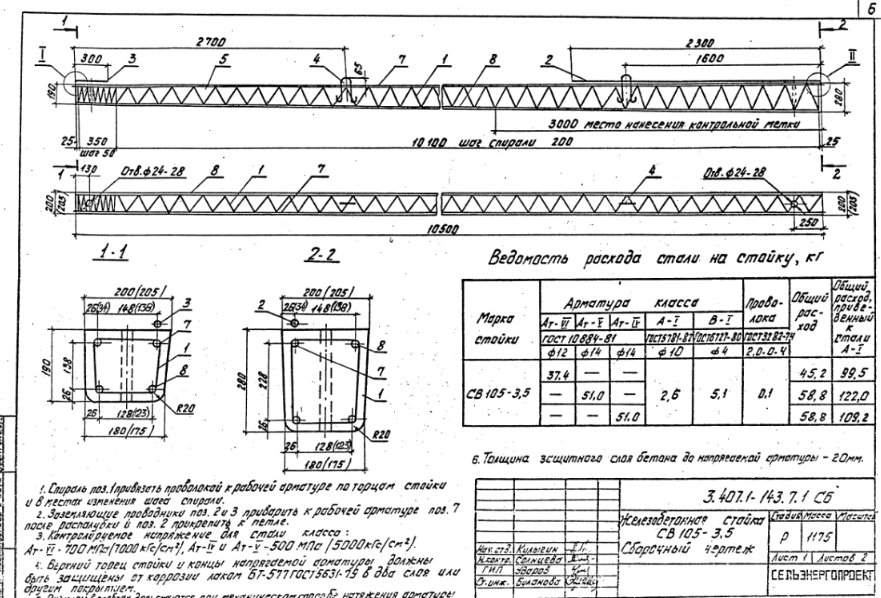

Железобетонная стойка СВ105-3,5. Сборочный чертеж – 6 стр

881 × 598 пикс.     Открыть в новом окне

Железобетонная стойка СВ105-3,5. Спецификация – 7 стр

878 × 593 пикс.     Открыть в новом окне

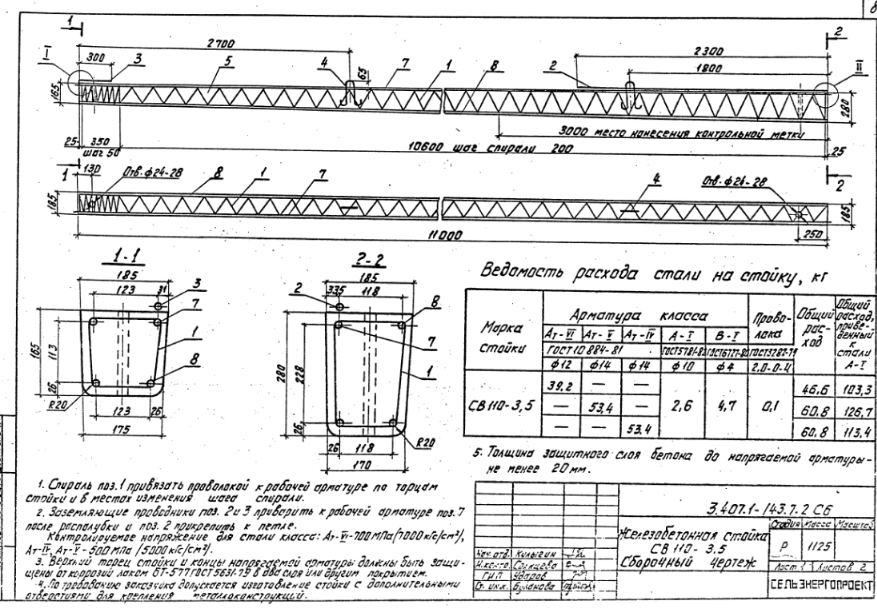

Железобетонная стойка СВ110-3,5. Сборочный чертеж – 8 стр

877 × 610 пикс.     Открыть в новом окне

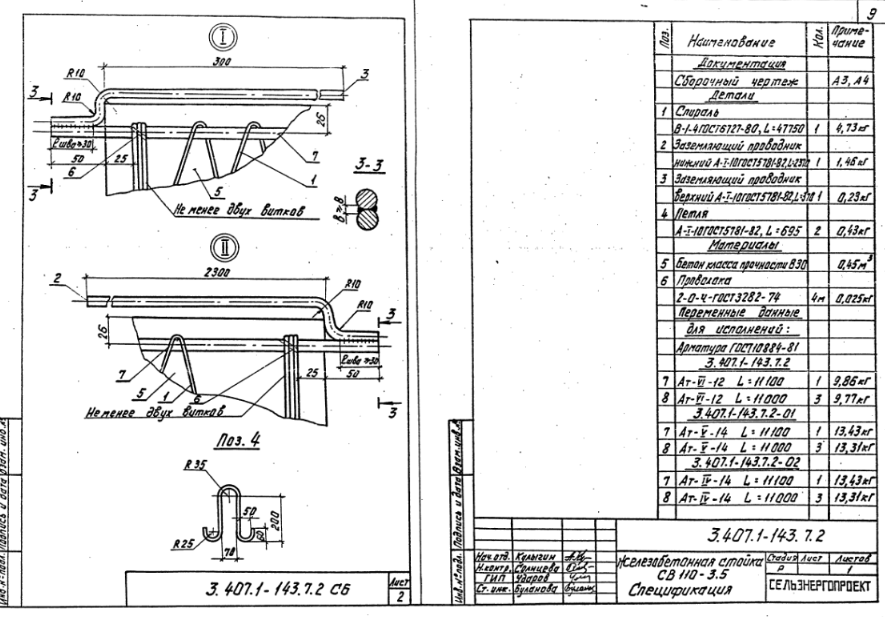

Железобетонная стойка СВ110-3,5. Спецификация – 9 стр

885 × 617 пикс.     Открыть в новом окне

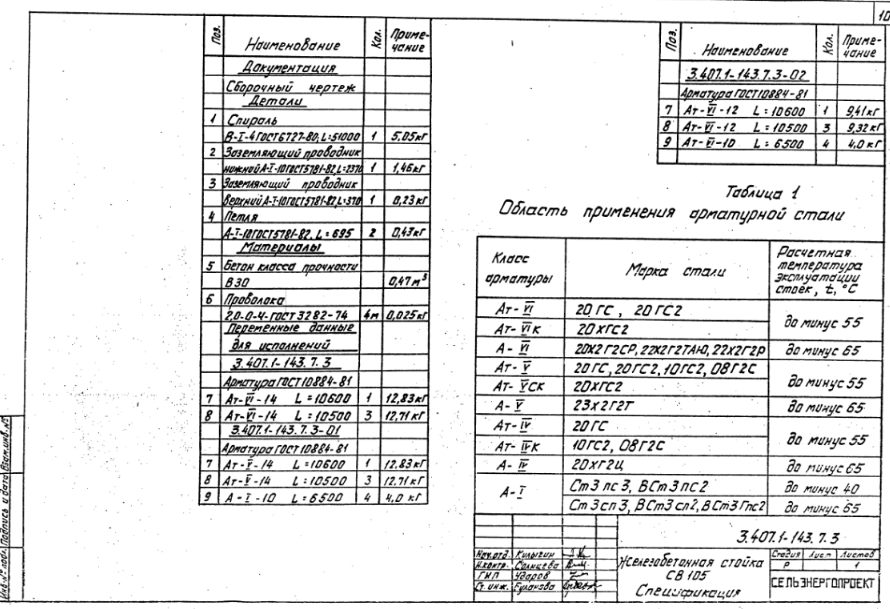

Железобетонная стойка СВ105. Спецификация – 10 стр

890 × 609 пикс.     Открыть в новом окне

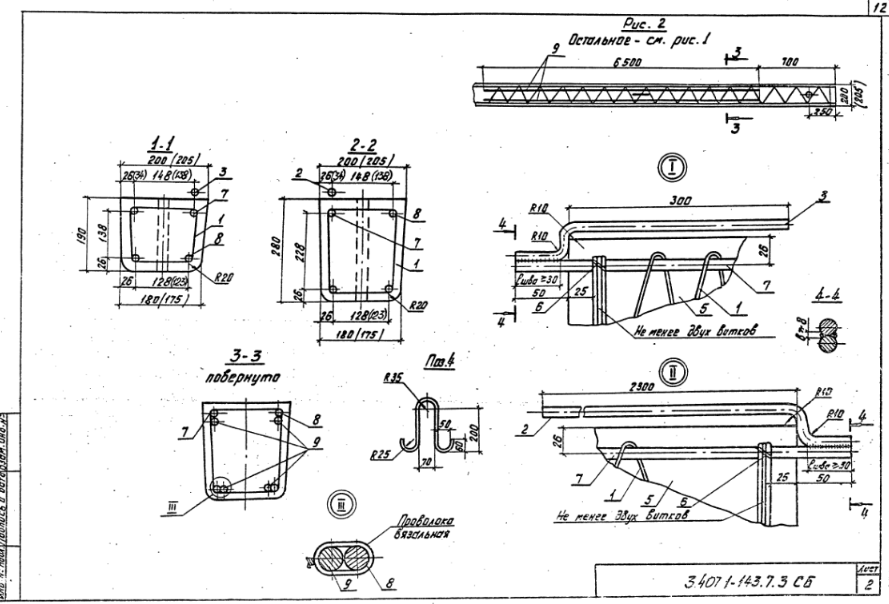

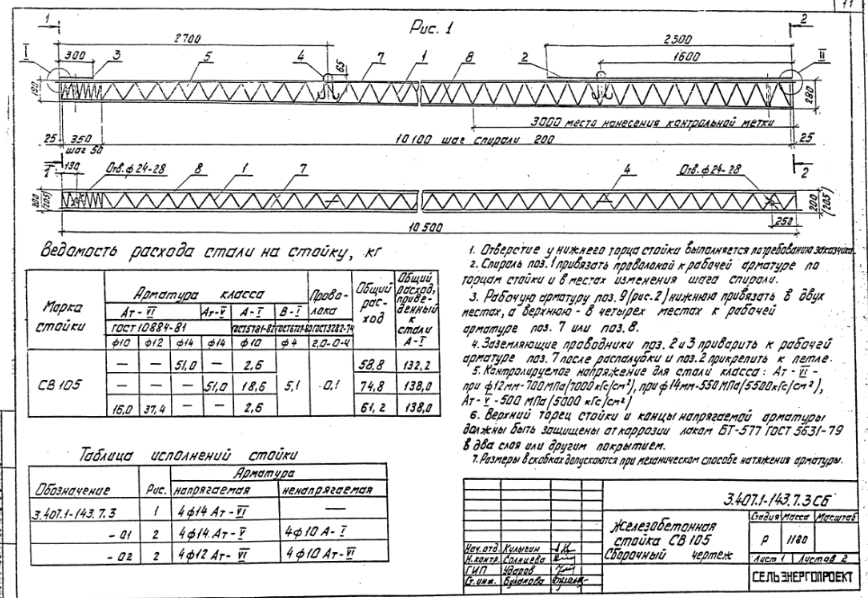

Железобетонная стойка СВ105. Сборочный чертеж – 11 стр

868 × 598 пикс.     Открыть в новом окне

889 × 604 пикс.     Открыть в новом окне

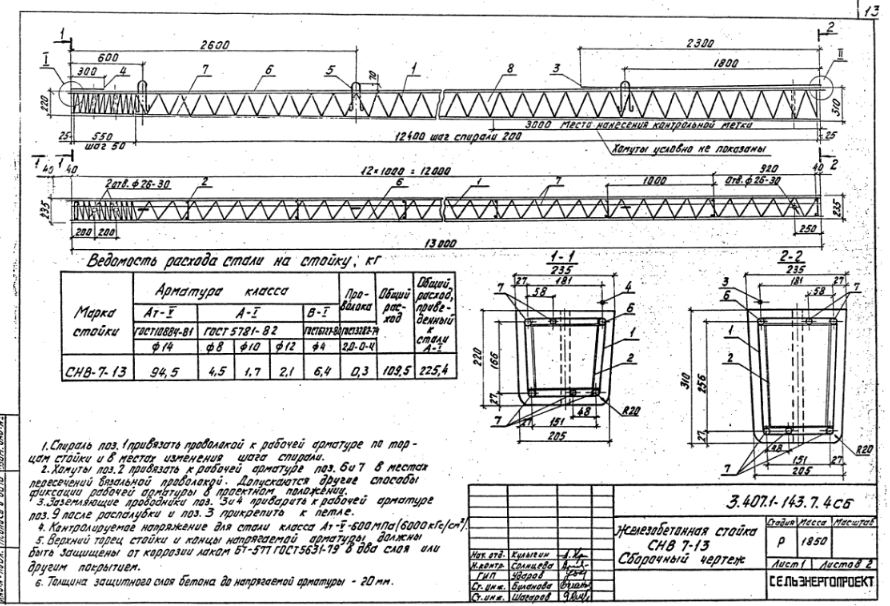

Железобетонная стойка СНВ 7-13. Сборочный чертеж – 13 стр

890 × 606 пикс.     Открыть в новом окне

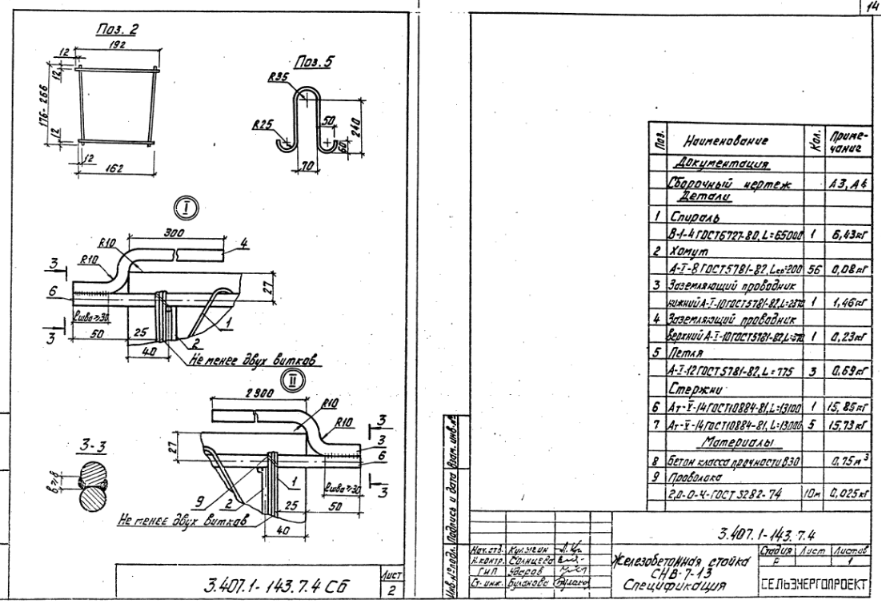

Железобетонная стойка СНВ 7-13. Спецификация – 14 стр

881 × 605 пикс.     Открыть в новом окне

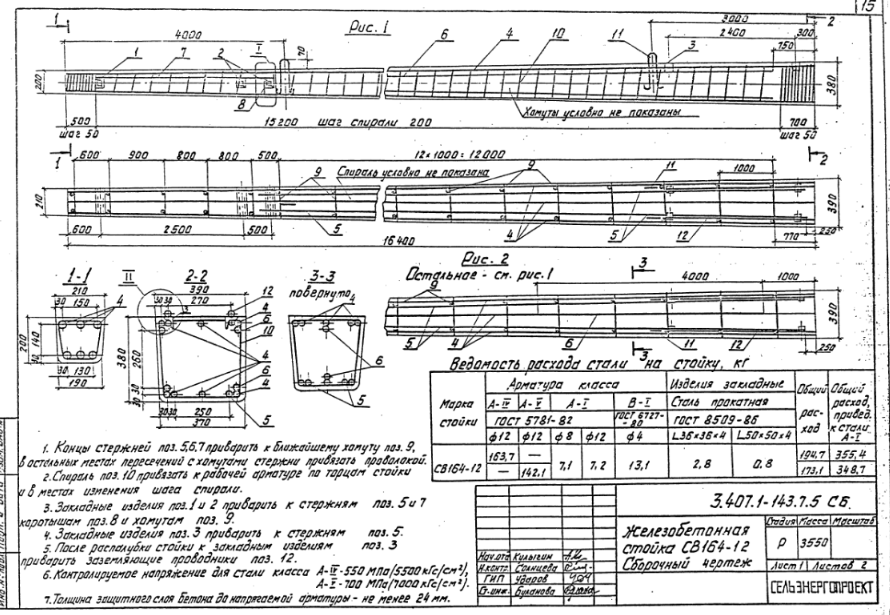

Железобетонная стойка СВ 164-12. Сборочный чертеж – 15 стр

890 × 615 пикс.     Открыть в новом окне

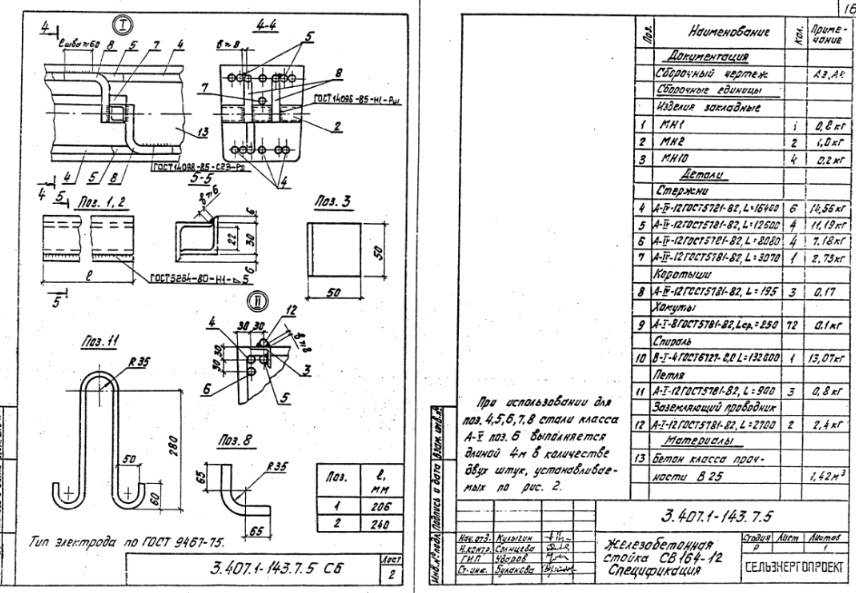

Железобетонная стойка СВ 164-12. Спецификация – 16 стр

856 × 593 пикс.     Открыть в новом окне

Опорно- анкерные плиты П-3н, П-4 – 17 стр

894 × 601 пикс.     Открыть в новом окне

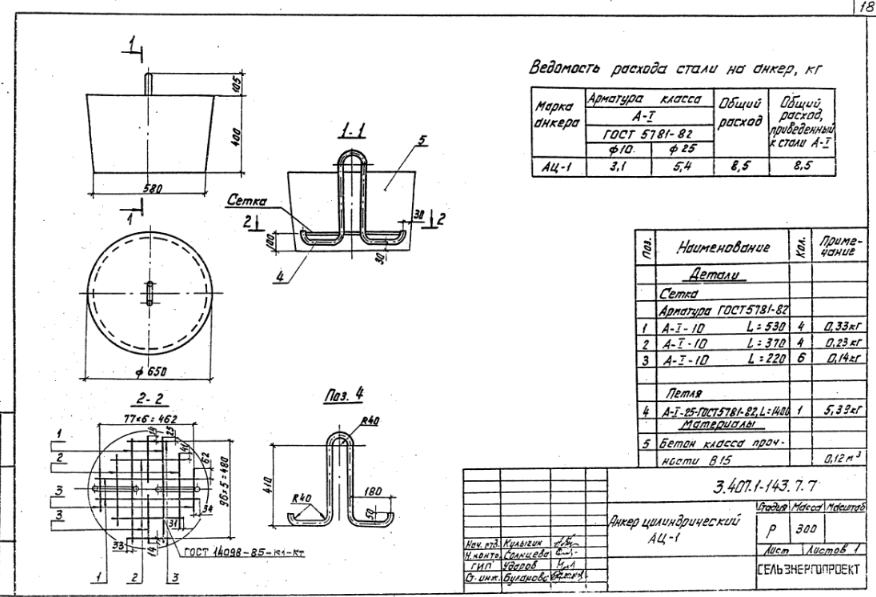

Анкер цилиндрический АЦ-1 – 18 стр

876 × 597 пикс.     Открыть в новом окне

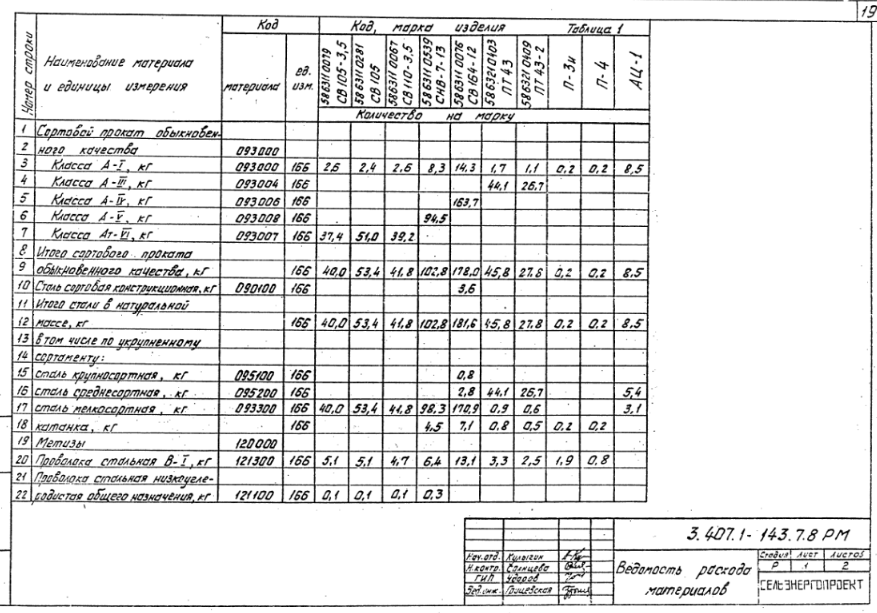

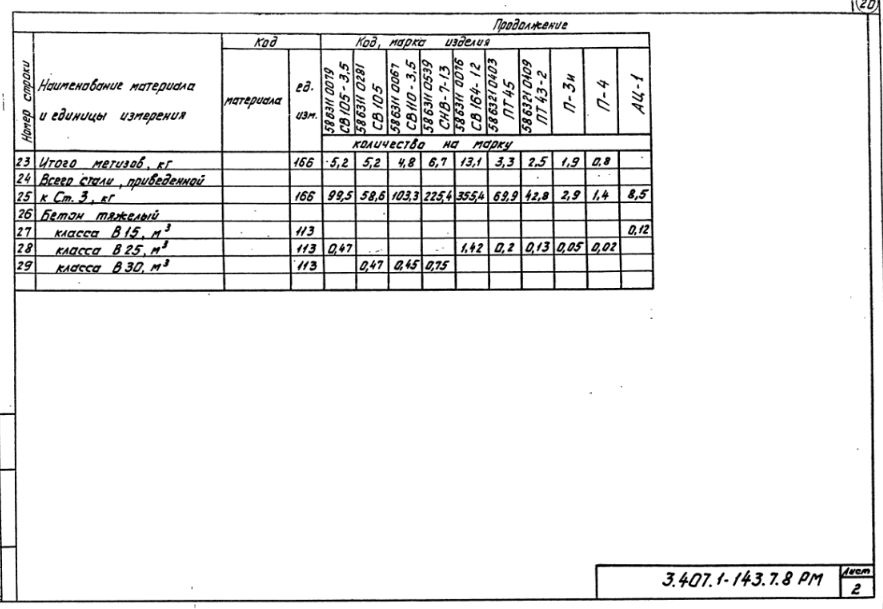

Ведомость расхода материалов – 19 стр

877 × 613 пикс.     Открыть в новом окне

883 × 609 пикс.     Открыть в новом окне (
