Серия 1.050.9-4.93 Лестницы для многоэтажных общественных, административных зданий и производственных зданий промышленных предприятий. Выпуск 3 Стальные изделия.
Описание
Рабочие чертежи

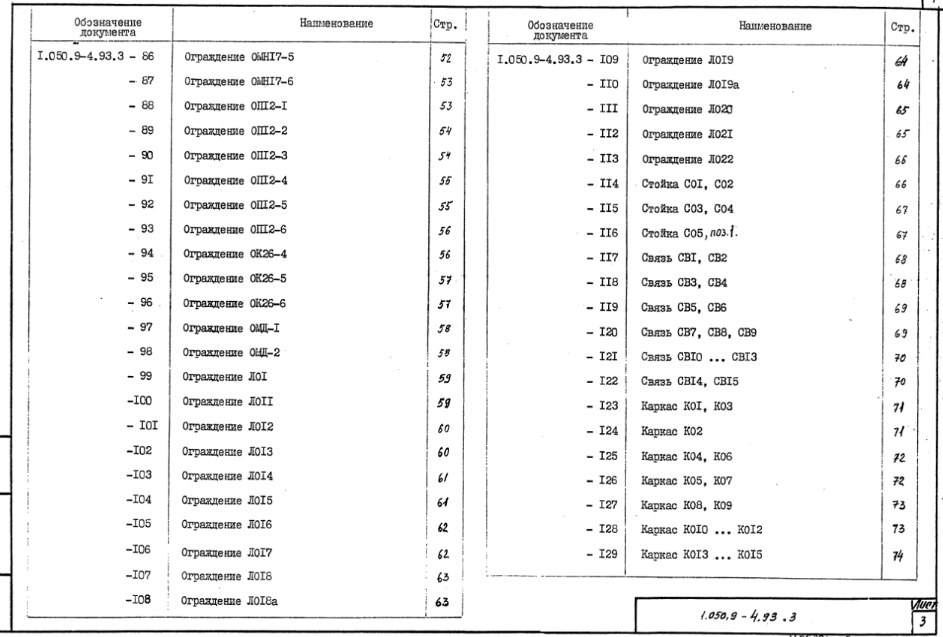

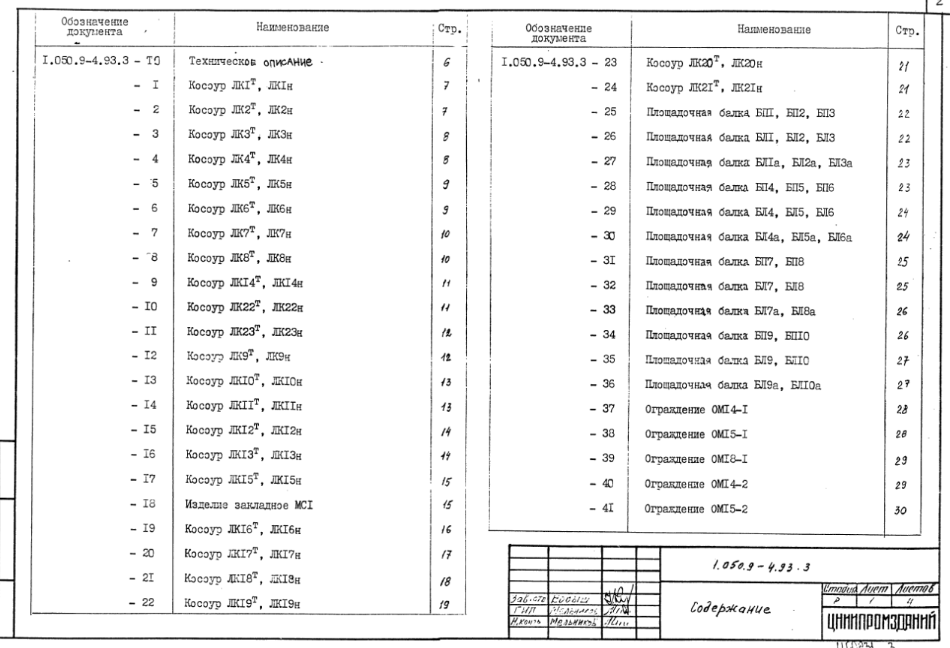

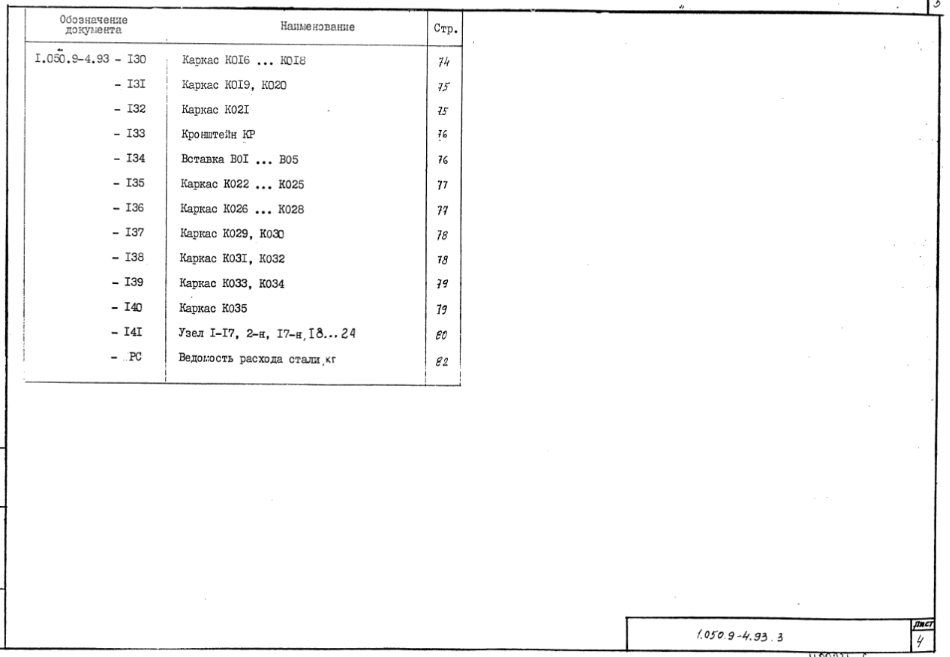

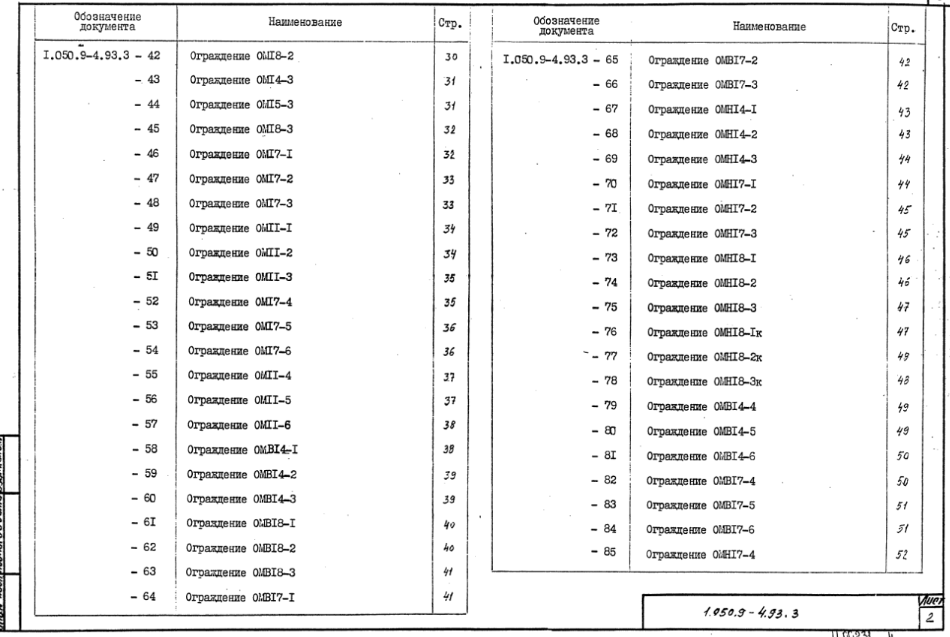

Содержание – 2 стр
 |
|
| 950 × 648 пикс. Открыть в новом окне | |
 |
|
| 950 × 637 пикс. Открыть в новом окне | |
 |
|
| 943 × 637 пикс. Открыть в новом окне | |
 |
|
| 950 × 657 пикс. Открыть в новом окне | |
Техническое описание – 6 стр
Выпуск 3 является частью работы, полный состав которой приведен в выпуске 0-0 и содержит рабочие чертежи косоуров и белок и рабочие чертежи стальных лестничных ограждений.
Выпуск 3 разработан взамен серий I.450-1 выпуск 2 и I.050.I-3 выпуск 2.
С целью обеспечения преемственности проектной документации по сериям I.450-I и I.050.1-3 конструктивные решения и система маркировки изделий в настоящей серии принята без изменений.
Номенклатура косоуров, балок и ограждений приведена в выпуске 0-0 настоящей серии.
Стальные конструкции изготавливаются из стали марки Ст3пс6-1 по ГОСТ 380-88.
Сварные соединения стальных элементов изделий должны выполняться в соответствии с требованиями ГОСТ 5264-80*.
Стойки ограждений лестниц крепятся к закладным изделиям маршей, ступеней и площадок. Соединения ограждений лестничного марша с ограждением верхней и нижних площадок выполняются на сварке. Торцы ограждений нисходящего и восходящего маршей соединяются между собой с помощью металлических планок на сварке.
Поручни для ограждений применять поливинилхлоридные типа П по ГОСТ 19111-77.
Изготовление, приемку, маркировку, хранение и транспортирование стальных конструкций выполнять в соответствии с требованиями ГОСТ 25772-83.
В маркировке стальных изделий приняты буквенно-цифровые группы обозначения, значения которых приведены в выпуске С.
Условные обозначения:
 |
|
| 253 × 112 пикс. Открыть в новом окне | |
Косоур ЛК1т, ЛК1н; Косоур ЛК2т, ЛК2н – 7 стр
 |
|
| 947 × 642 пикс. Открыть в новом окне | |

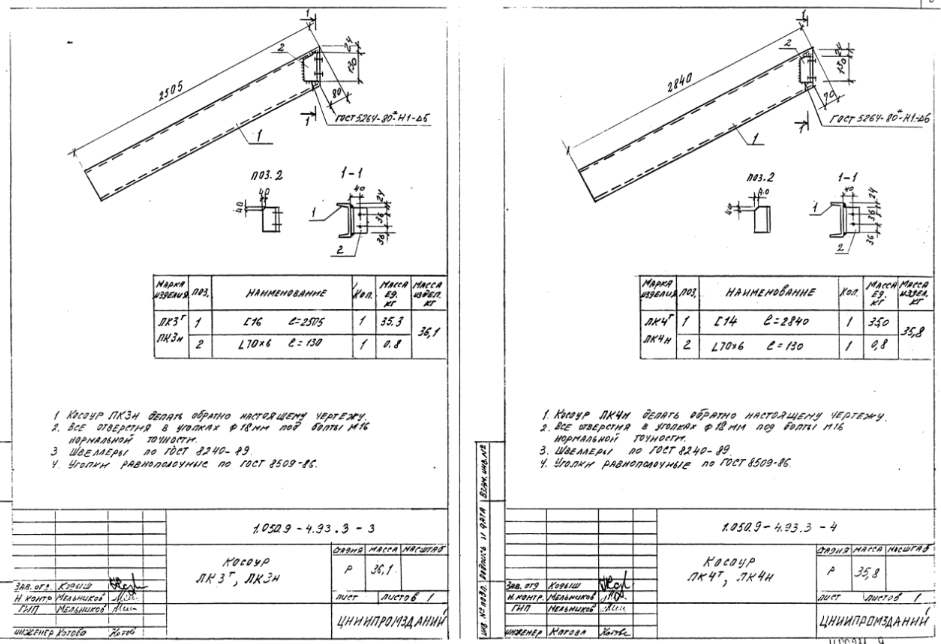

Косоур ЛК3т, ЛК3н; Косоур ЛК4т, ЛК4н – 8 стр
 |
|
| 941 × 644 пикс. Открыть в новом окне | |

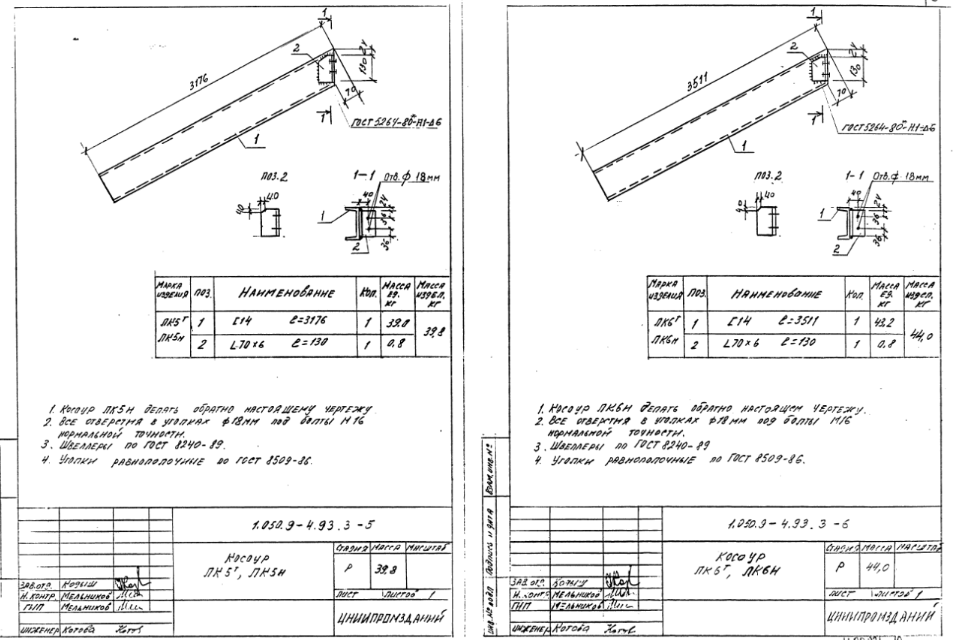

Косоур ЛК5т, ЛК5н; Косоур ЛК6т, ЛК6н – 9 стр
 |
|
| 962 × 640 пикс. Открыть в новом окне | |

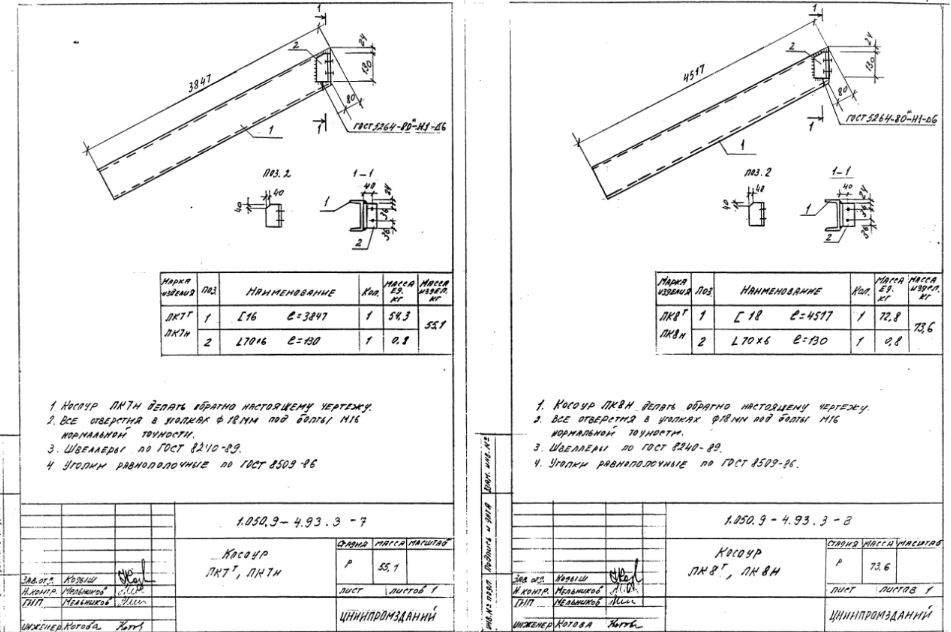

Косоур ЛК7т, ЛК7н; Косоур ЛК8т, ЛК8н – 10 стр
 |
|
| 951 × 632 пикс. Открыть в новом окне | |
Косоур ЛК14т, ЛК14н; Косоур ЛК22т, ЛК22н – 11 стр
 |
|
| 954 × 637 пикс. Открыть в новом окне | |

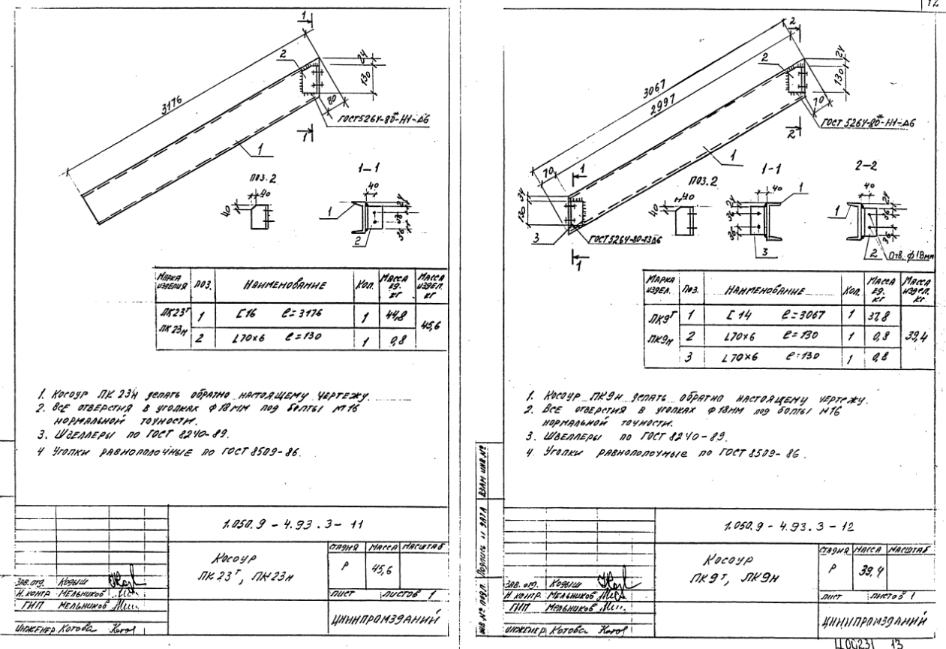

Косоур ЛК23т, ЛК23н; Косоур ЛК9т, ЛК9н – 12 стр
 |
|
| 946 × 649 пикс. Открыть в новом окне | |
Косоур ЛК10т, ЛК10н; Косоур ЛК11т, ЛК11н – 13 стр
 |
|
| 944 × 638 пикс. Открыть в новом окне | |

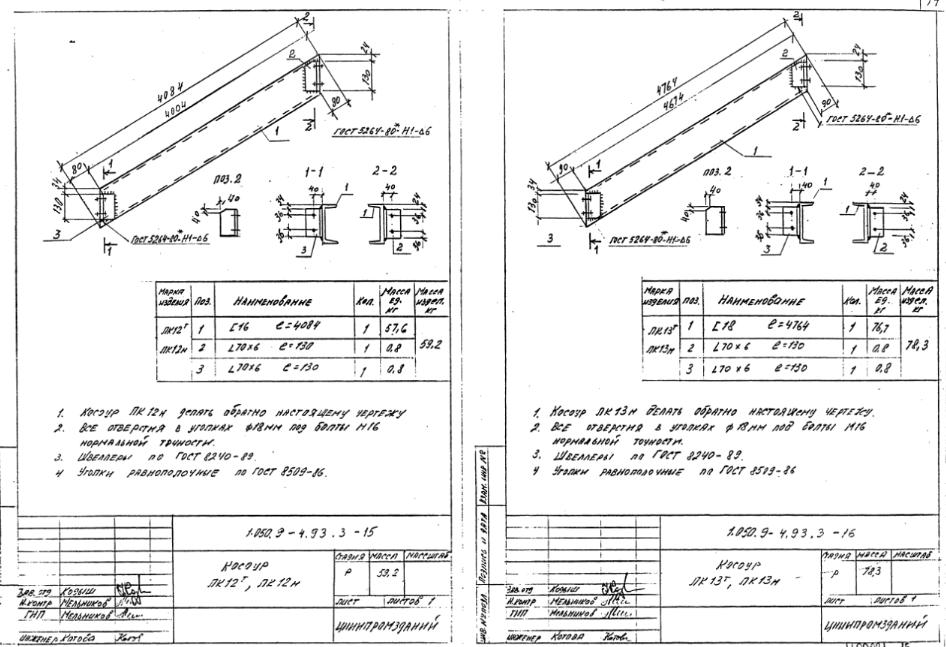

Косоур ЛК12т, ЛК12н; Косоур ЛК13т, ЛК13н – 14 стр
 |
|
| 946 × 647 пикс. Открыть в новом окне | |

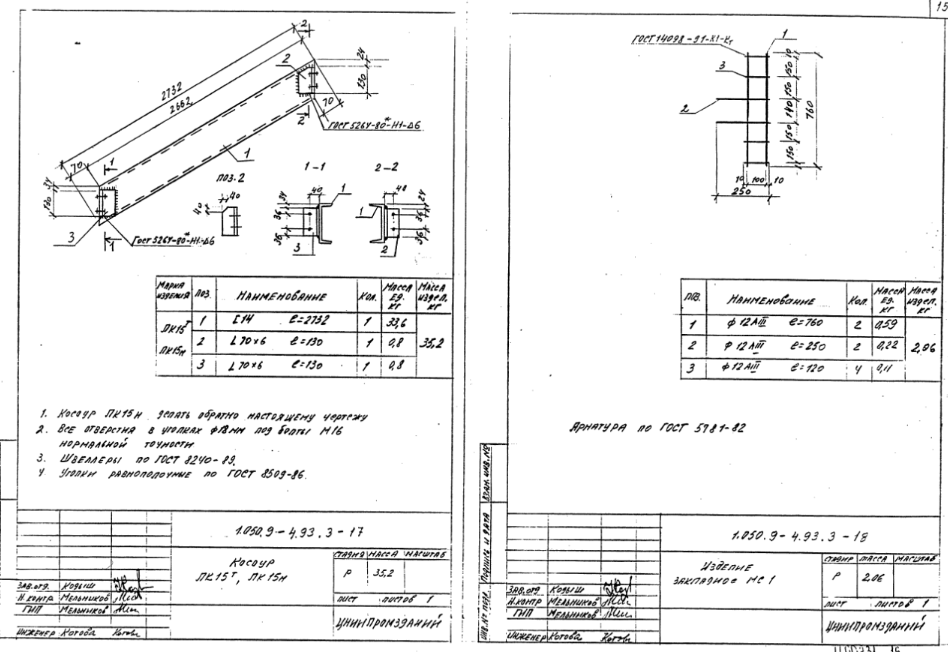

Косоур ЛК15т, ЛК15н; Изделие закладное МС-1 – 15 стр
 |
|
| 948 × 652 пикс. Открыть в новом окне | |
Косоур ЛК16т, ЛК16н – 16 стр
 |
|
| 952 × 639 пикс. Открыть в новом окне | |

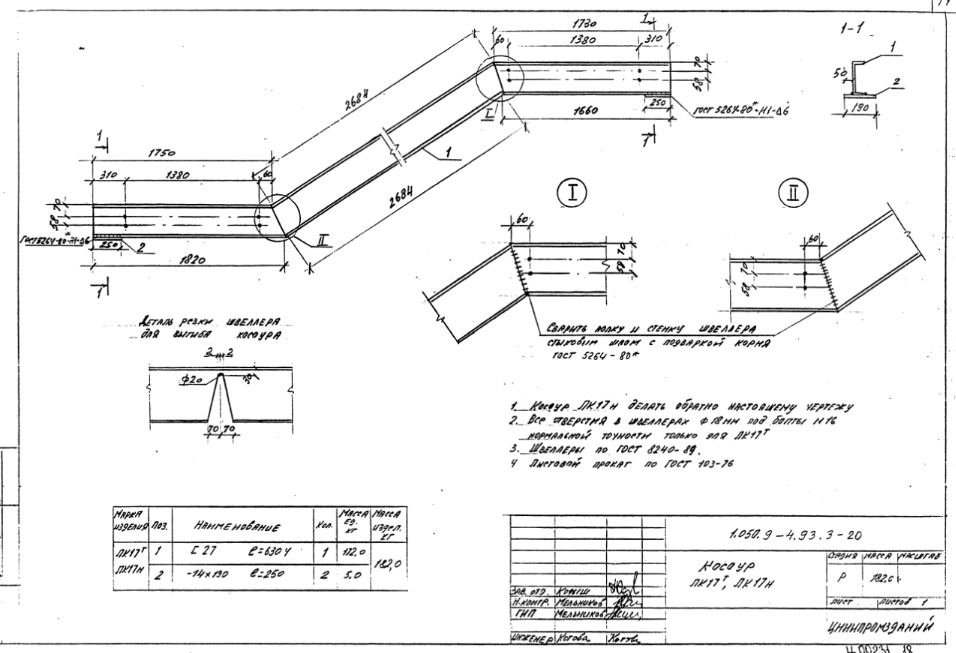

Косоур ЛК17т, ЛК17н – 17 стр
 |
|
| 956 × 653 пикс. Открыть в новом окне | |
Косоур ЛК18т, ЛК18н – 18 стр
 |
|
| 939 × 656 пикс. Открыть в новом окне | |

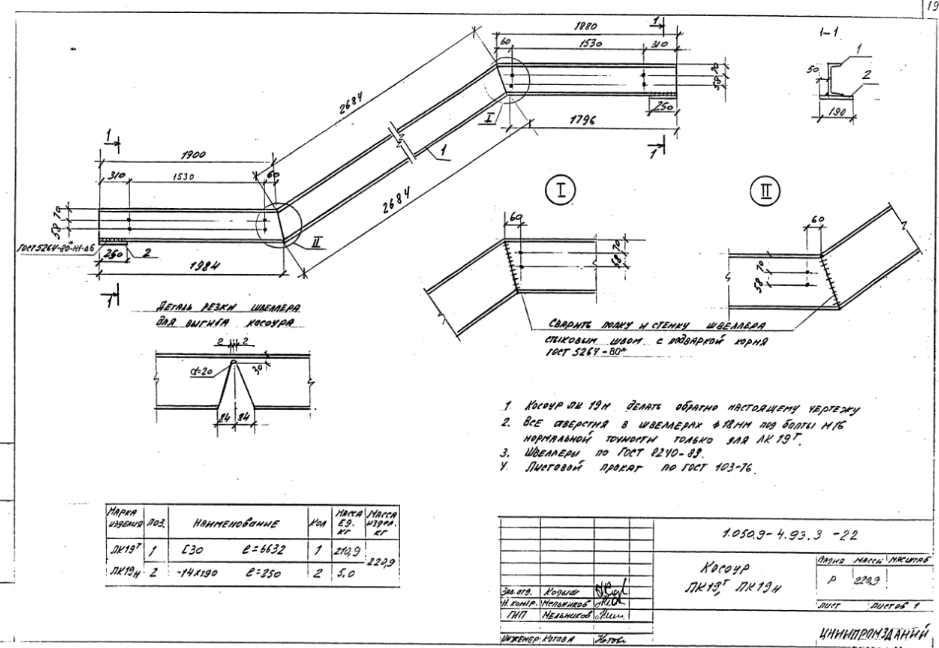

Косоур ЛК19т, ЛК19н – 19 стр
 |
|
| 939 × 648 пикс. Открыть в новом окне | |

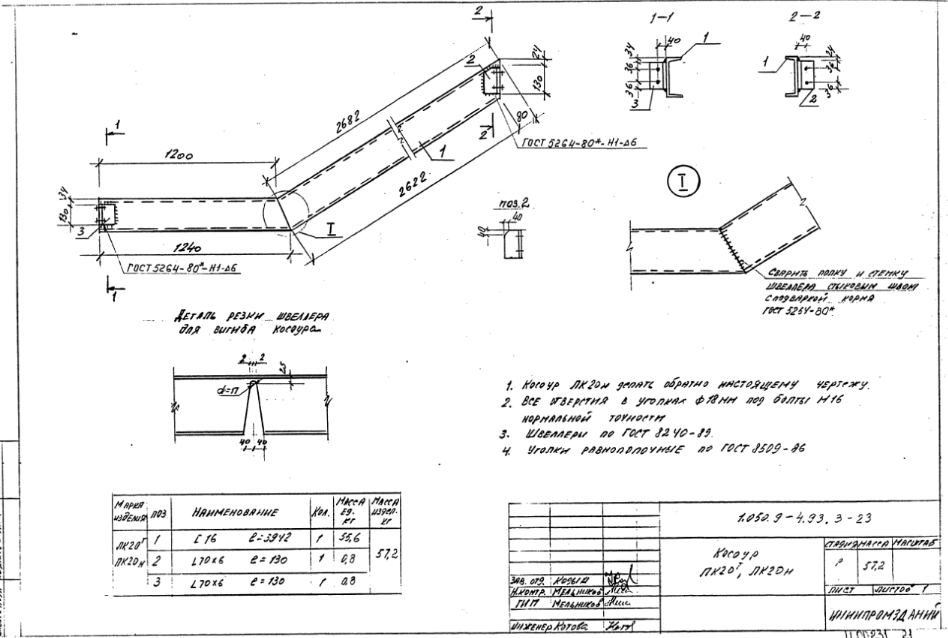

Косоур ЛК20т, ЛК20н – 20 стр
 |
|
| 948 × 638 пикс. Открыть в новом окне | |

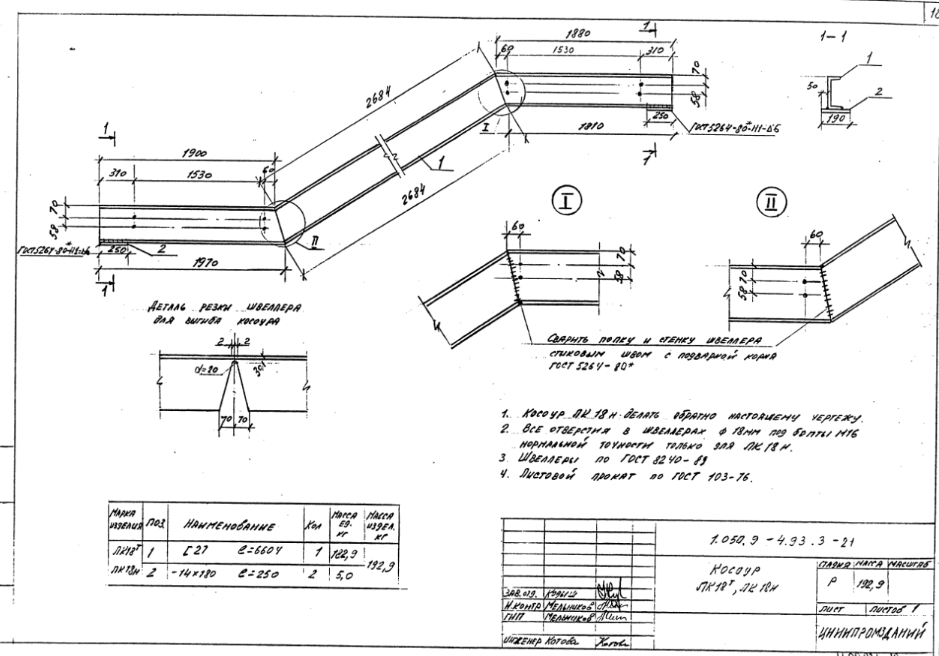

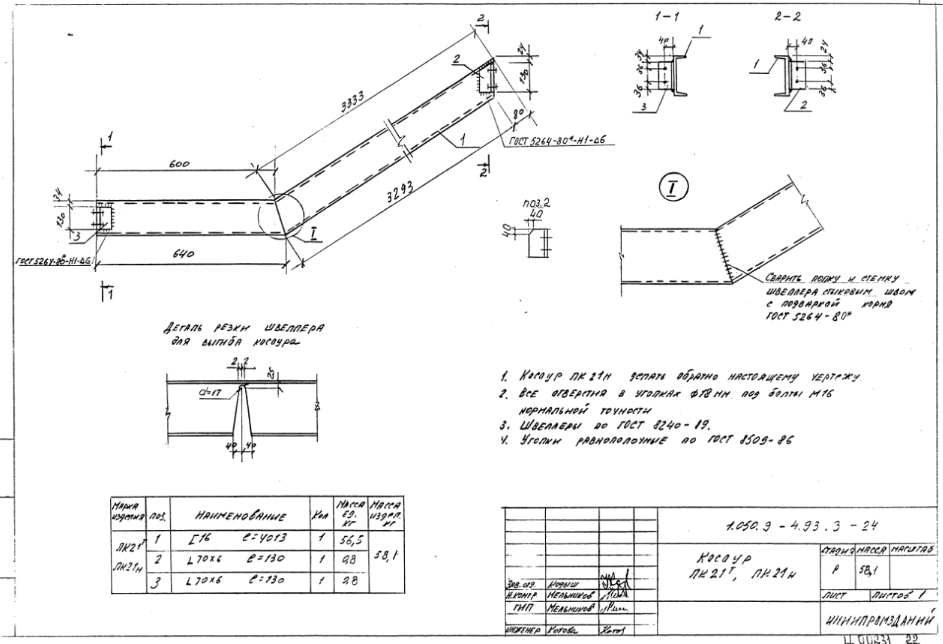

Косоур ЛК21т, ЛК21н – 21 стр
 |
|
| 943 × 644 пикс. Открыть в новом окне | |

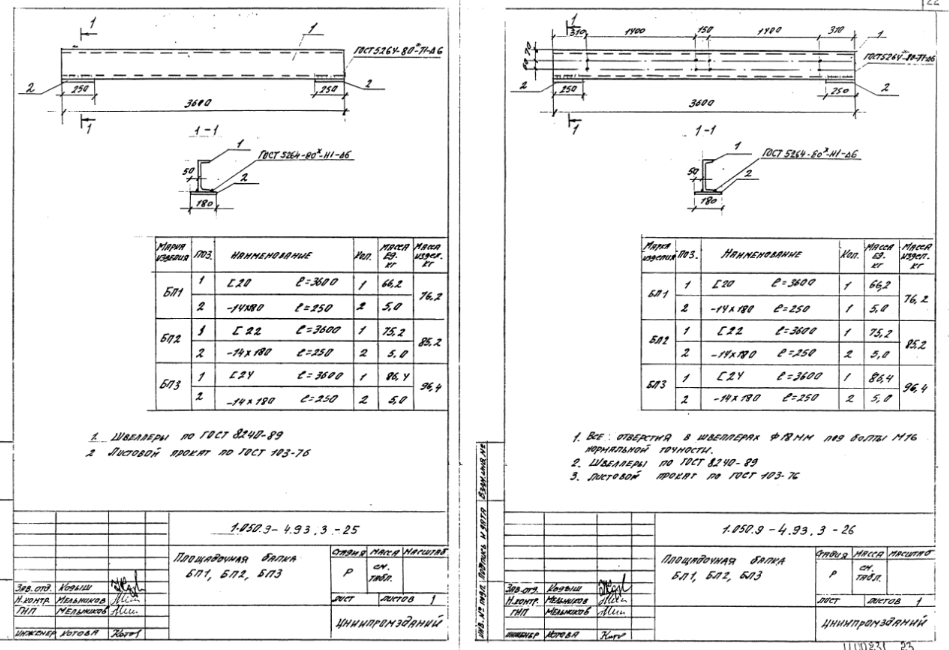

Площадочная балка БП-1, БП-2, БП-3; Площадочная балка БЛ-1, БЛ-2, БЛ-3 – 22 стр
 |
|
| 949 × 650 пикс. Открыть в новом окне | |

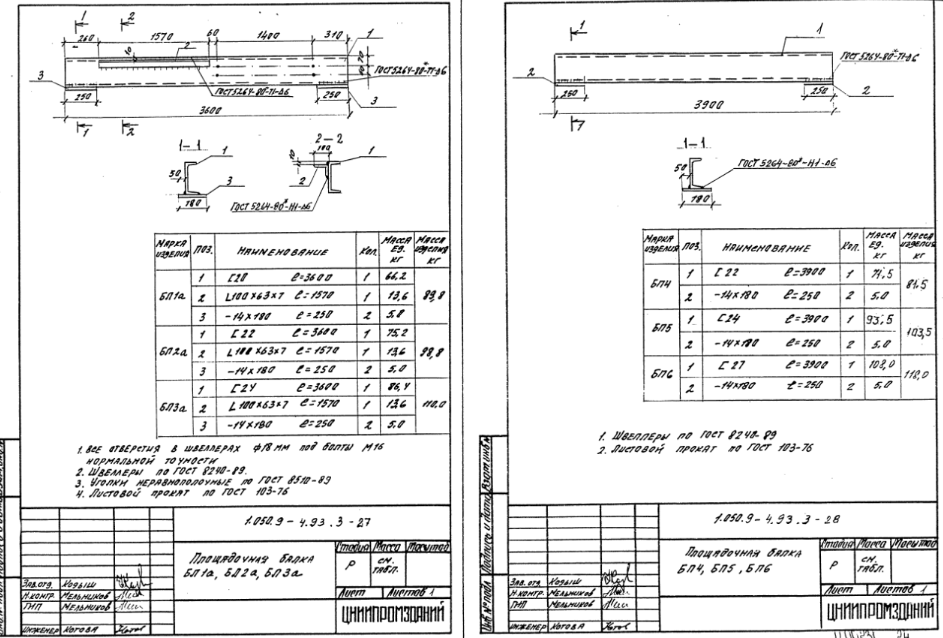

Площадочная балка БЛ-1а, БЛ-2а, БЛ-3а; Площадочная балка БП-4, БП-5, БП-6 – 23 стр
 |
|
| 943 × 638 пикс. Открыть в новом окне | |

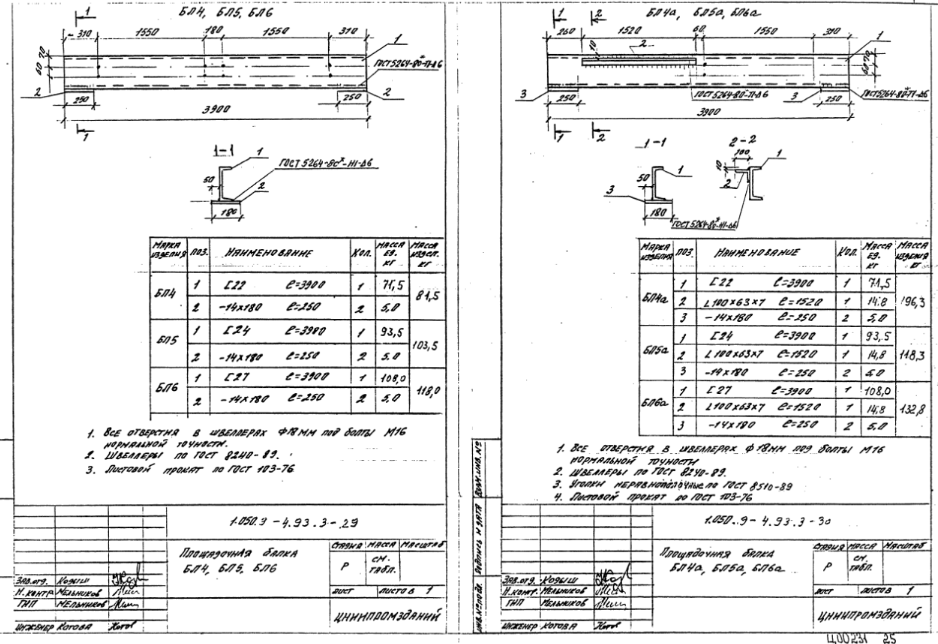

Площадочная балка БЛ-4, БЛ-5, БЛ-6; Площадочная балка БЛ-4а, БЛ-5а, БЛ-6а – 24 стр
 |
|
| 938 × 644 пикс. Открыть в новом окне | |

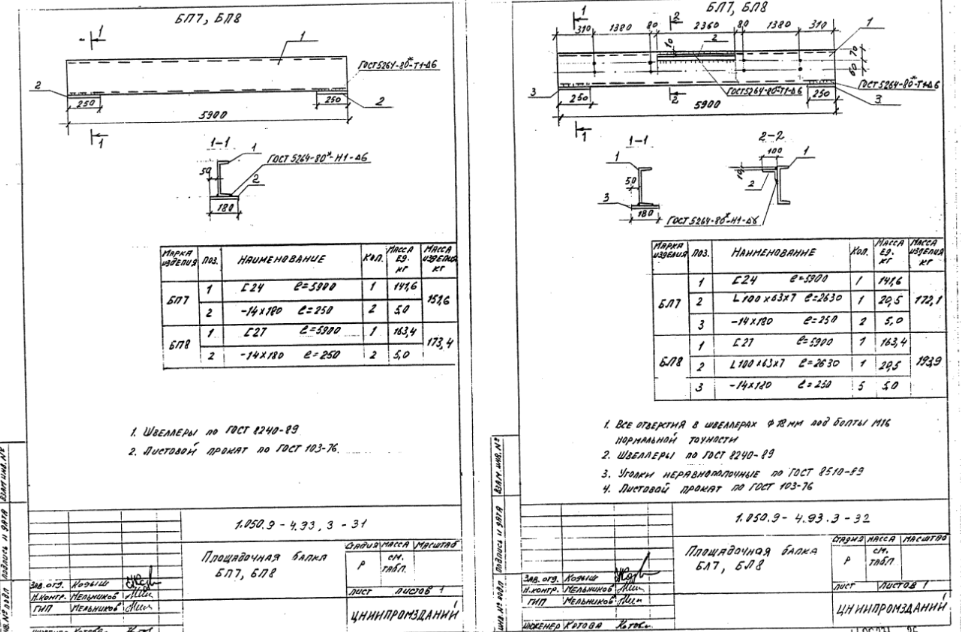

Площадочная балка БП-7, БП-8; Площадочная балка БЛ-7, БЛ-8– 25 стр
 |
|
| 961 × 632 пикс. Открыть в новом окне | |

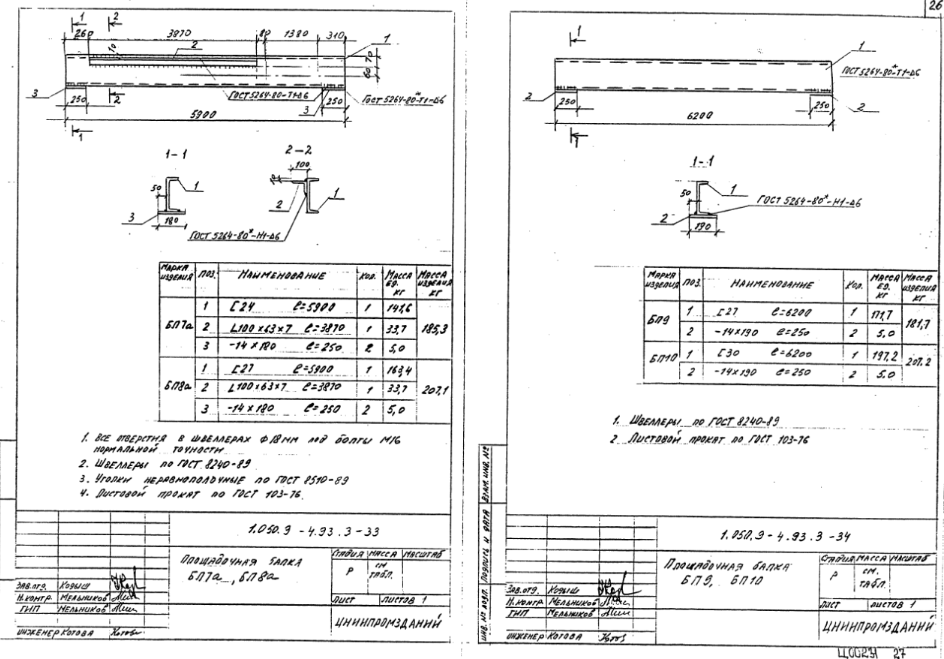

Площадочная балка БП-7а, БП-8а; Площадочная балка БП-9, БП-10– 26 стр
 |
|
| 944 × 659 пикс. Открыть в новом окне | |

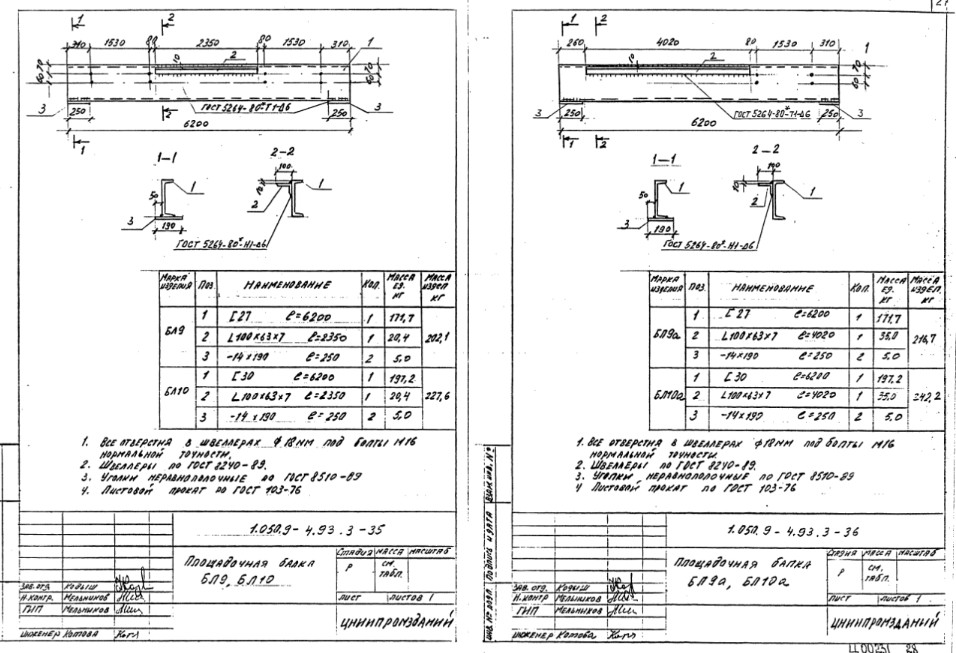

Площадочная балка БЛ-9, БЛ-10; Площадочная балка БЛа-9, БЛа-10– 27 стр
 |
|
| 956 × 653 пикс. Открыть в новом окне | |

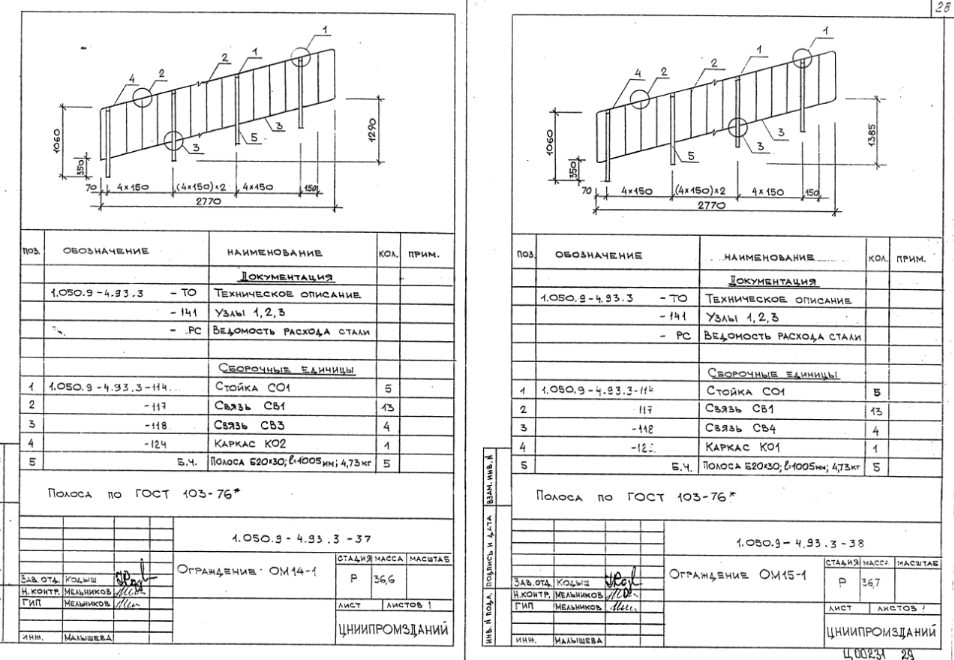

Ограждение ОМ14-1; Ограждение ОМ15-1– 28 стр
 |
|
| 954 × 660 пикс. Открыть в новом окне | |

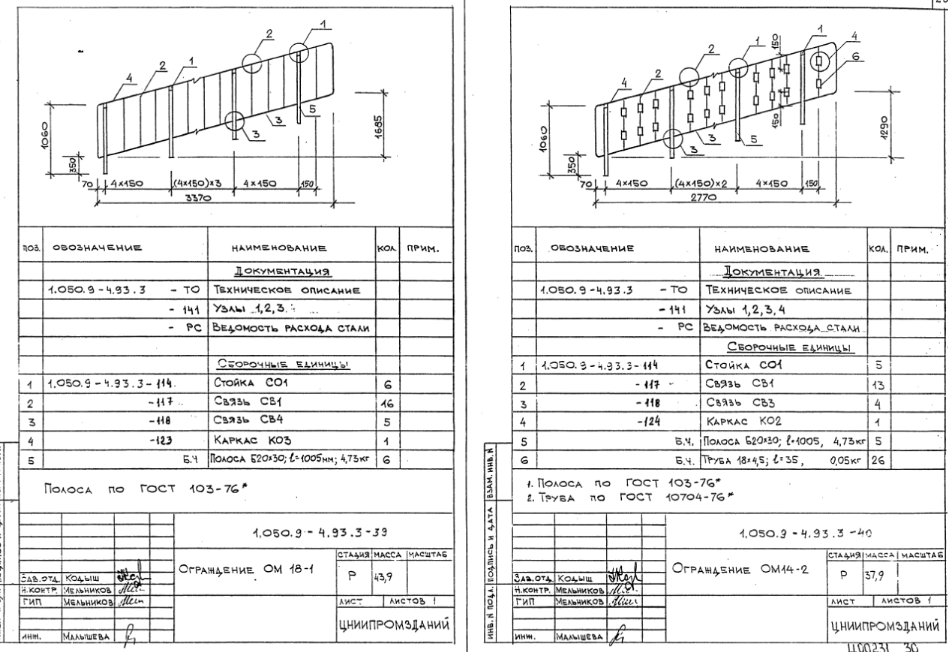

Ограждение ОМ18-1; Ограждение ОМ14-2 – 29 стр
 |
|
| 948 × 652 пикс. Открыть в новом окне | |

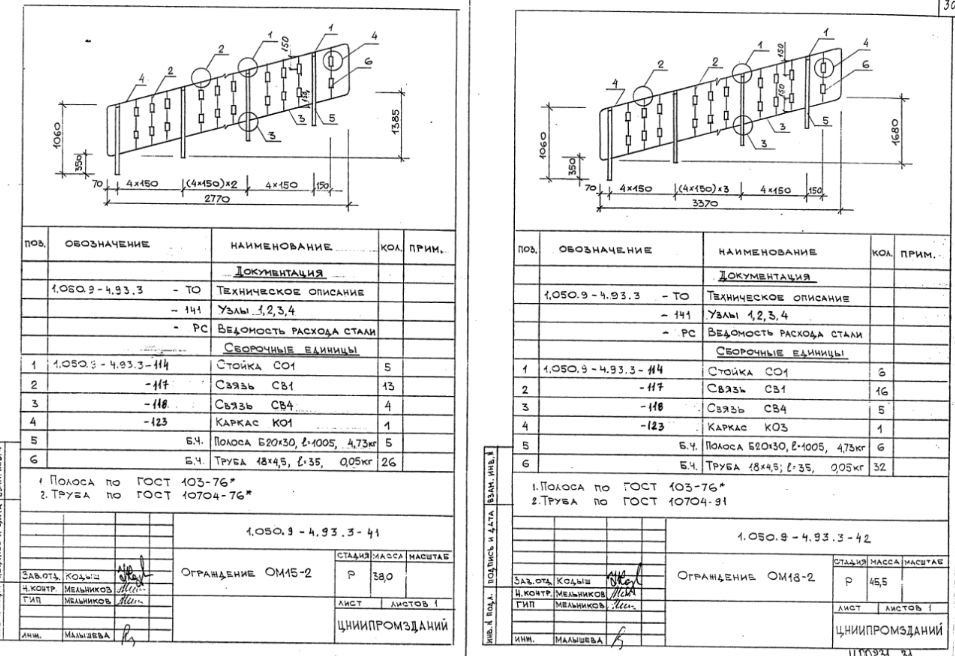

Ограждение ОМ15-2; Ограждение ОМ18-2 – 30 стр
 |
|
| 955 × 656 пикс. Открыть в новом окне | |

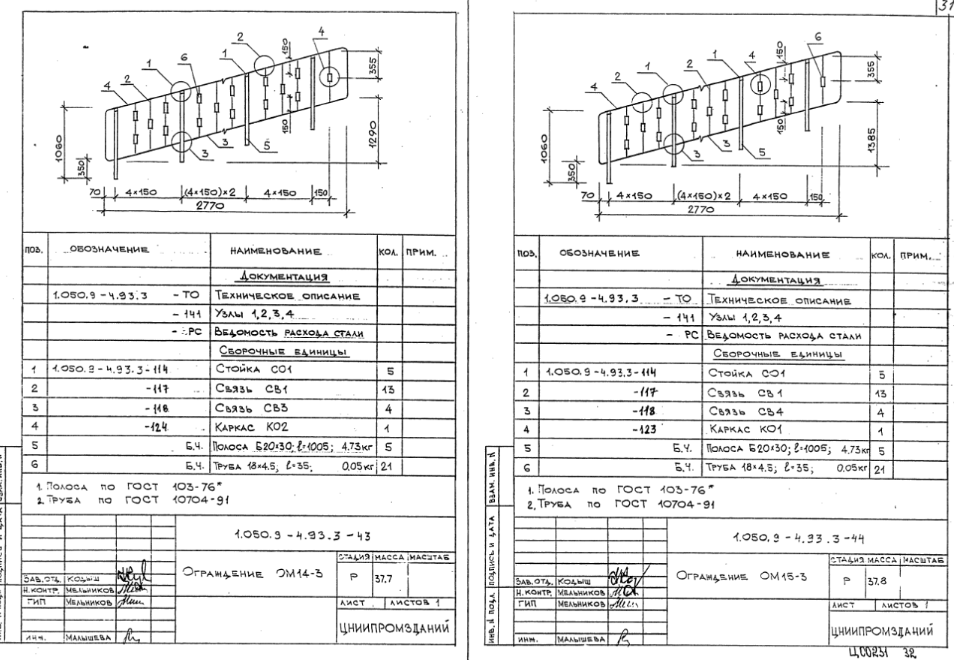

Ограждение ОМ14-3; Ограждение ОМ15-3 – 31 стр
 |
|
| 954 × 660 пикс. Открыть в новом окне | |

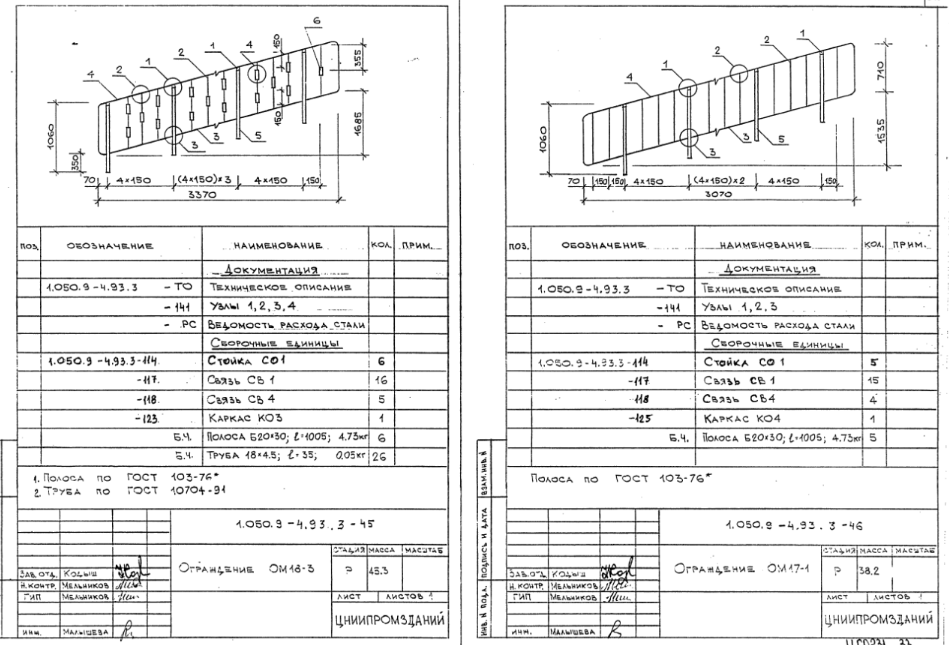

Ограждение ОМ18-3; Ограждение ОМ17-1 – 32 стр
 |
|
| 949 × 645 пикс. Открыть в новом окне | |

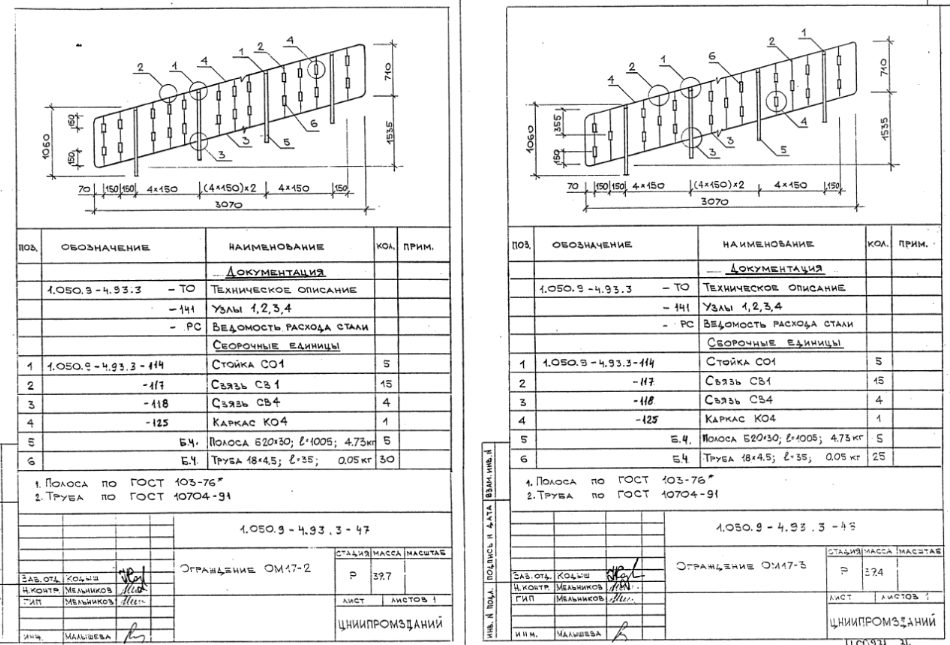

Ограждение ОМ17-2; Ограждение ОМ17-3 – 33 стр
 |
|
| 950 × 645 пикс. Открыть в новом окне | |

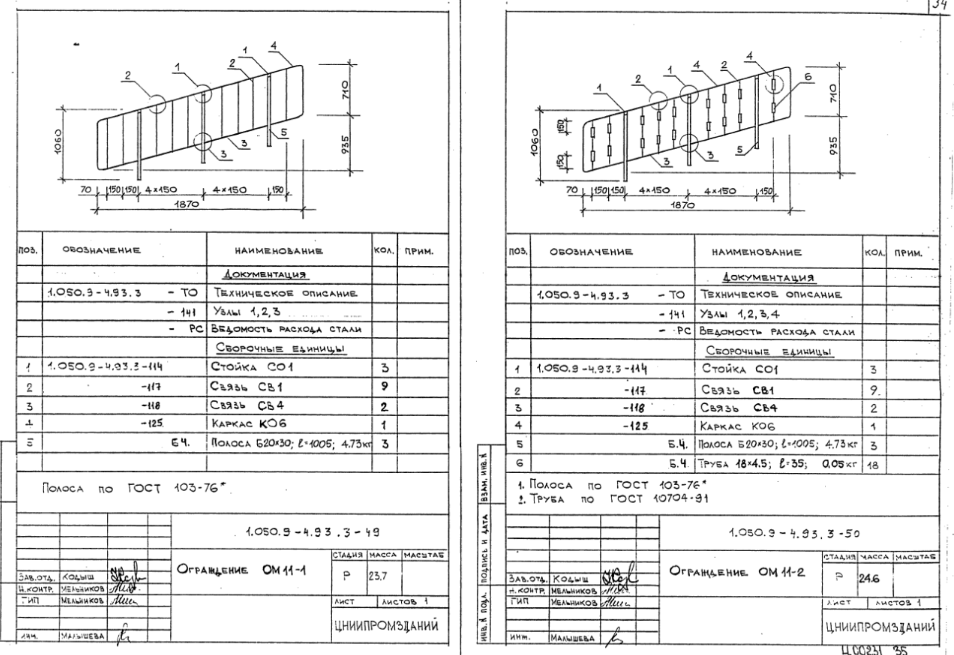

Ограждение ОМ11-1; Ограждение ОМ11-2 – 34 стр
 |
|
| 954 × 655 пикс. Открыть в новом окне | |
Ограждение ОМ11-3; Ограждение ОМ17-4 – 35 стр
 |
|
| 960 × 647 пикс. Открыть в новом окне | |

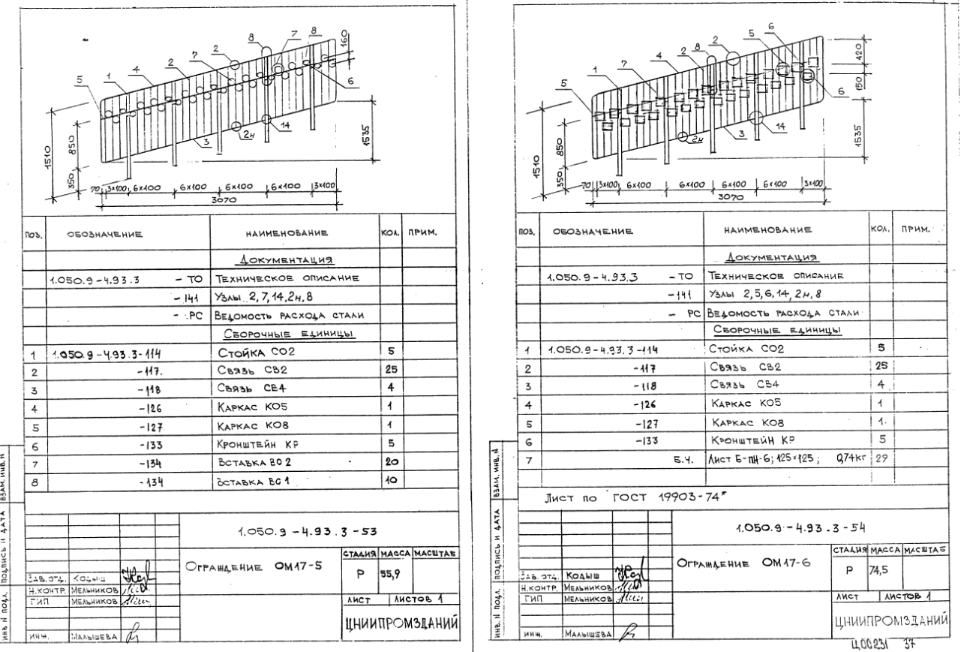

Ограждение ОМ17-5; Ограждение ОМ17-6 – 36 стр
 |
|
| 960 × 652 пикс. Открыть в новом окне | |

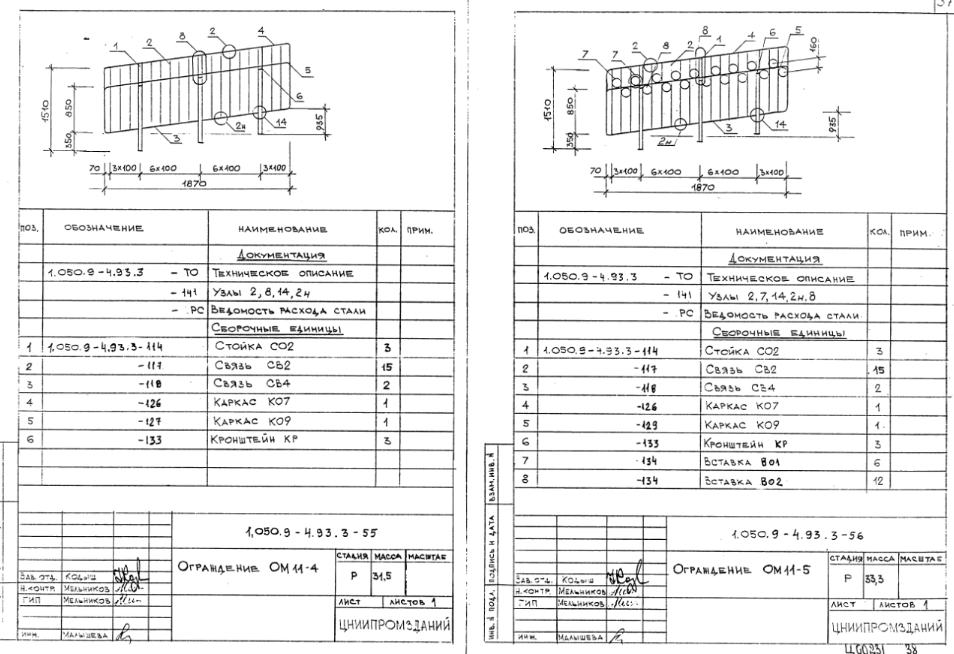

Ограждение ОМ11-4; Ограждение ОМ11-5 – 37 стр
 |
|
| 954 × 654 пикс. Открыть в новом окне | |

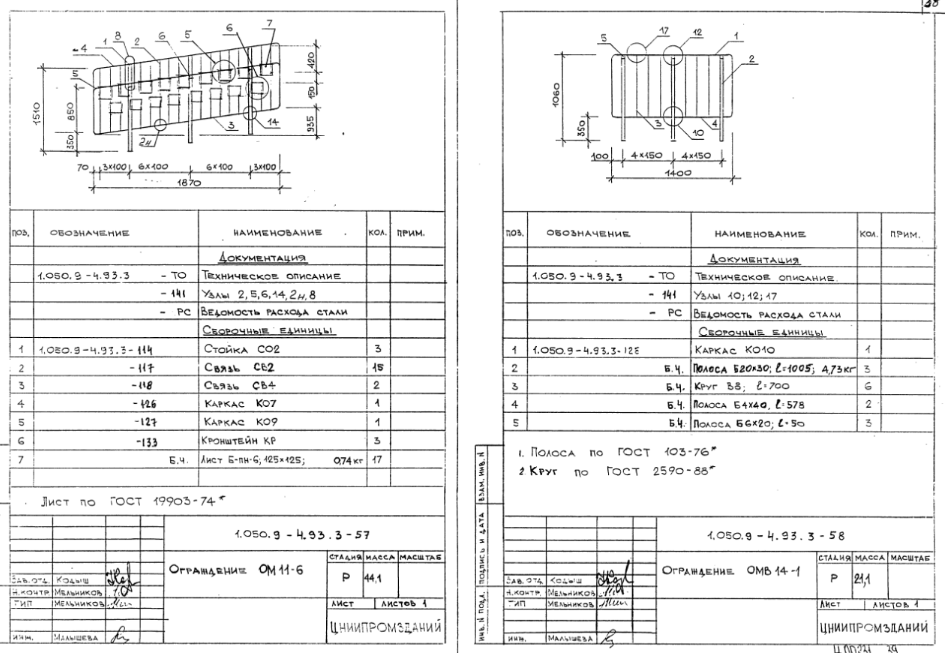

Ограждение ОМ11-6; Ограждение ОМ14-1 – 38 стр
 |
|
| 945 × 653 пикс. Открыть в новом окне | |

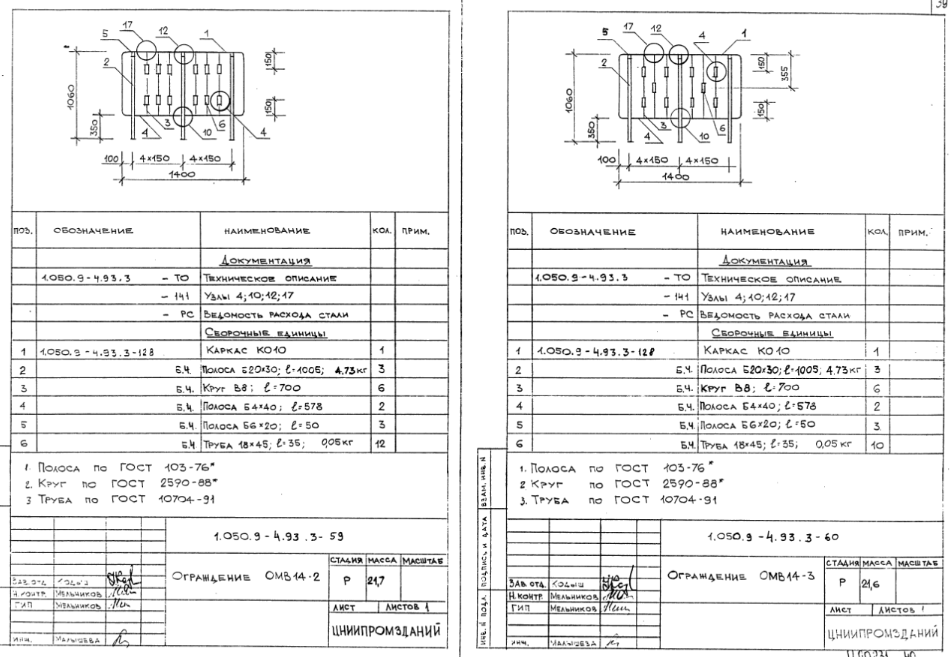

Ограждение ОМВ14-2; Ограждение ОМВ14-3 – 39 стр
 |
|
| 952 × 657 пикс. Открыть в новом окне | |

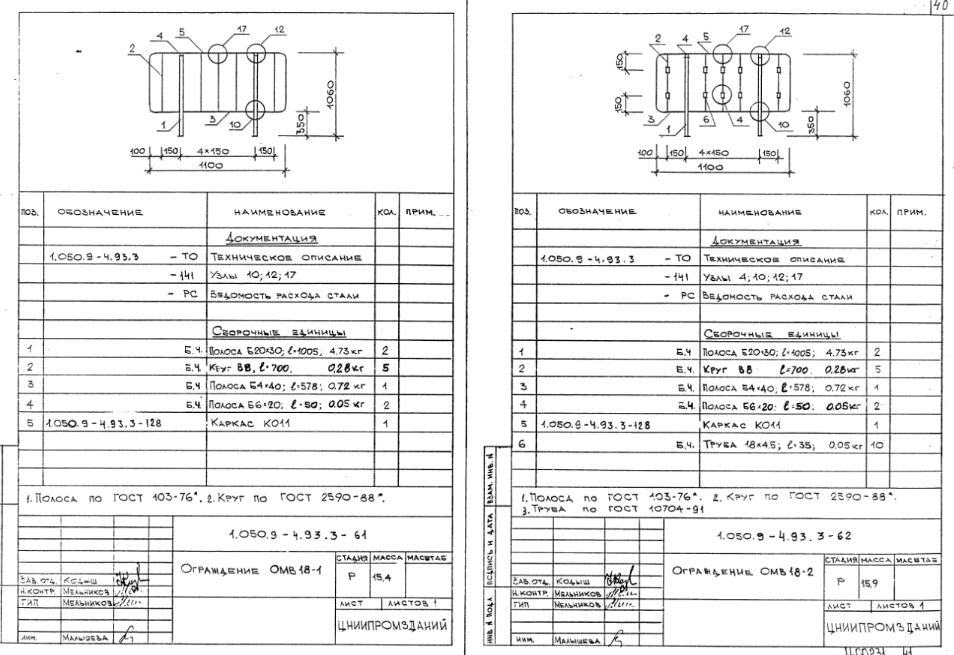

Ограждение ОМВ18-1; Ограждение ОМВ18-2 – 40 стр
 |
|
| 954 × 655 пикс. Открыть в новом окне | |

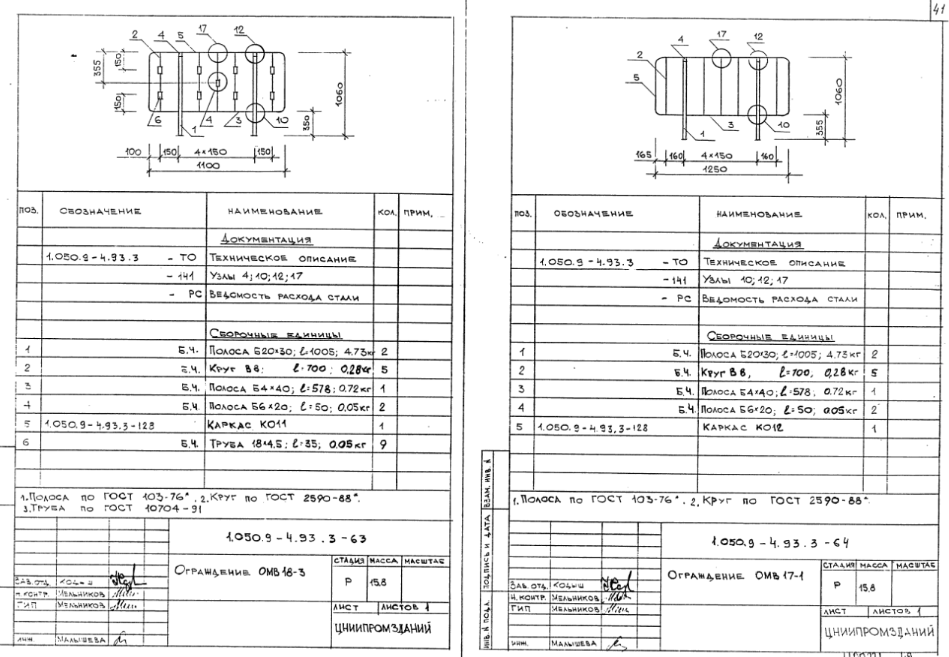

Ограждение ОМВ18-3; Ограждение ОМВ17-1 – 41 стр
 |
|
| 949 × 657 пикс. Открыть в новом окне | |

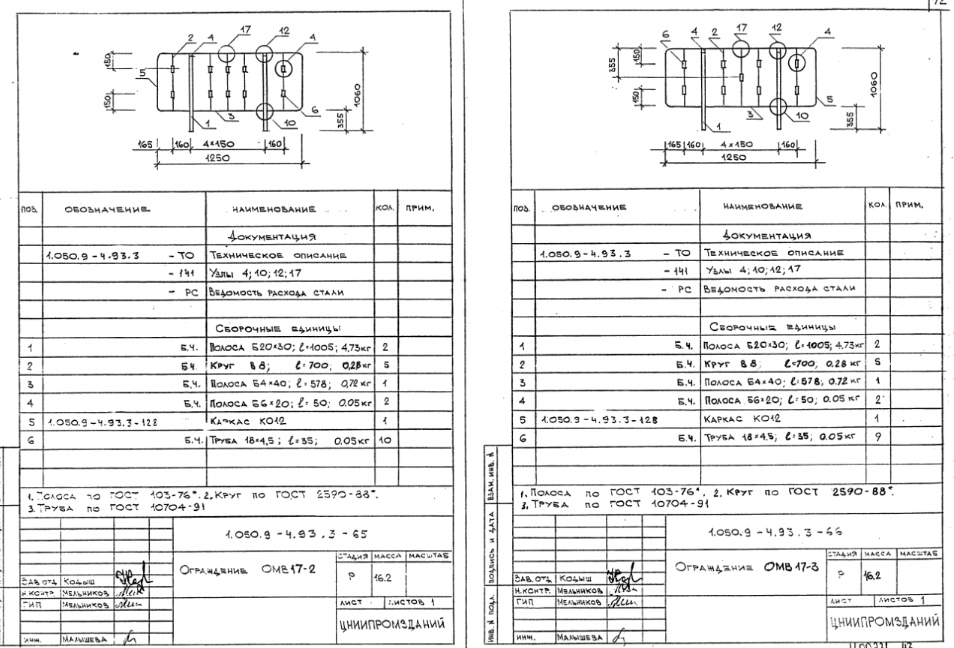

Ограждение ОМВ17-2; Ограждение ОМВ17-3 – 42 стр
 |
|
| 954 × 648 пикс. Открыть в новом окне | |

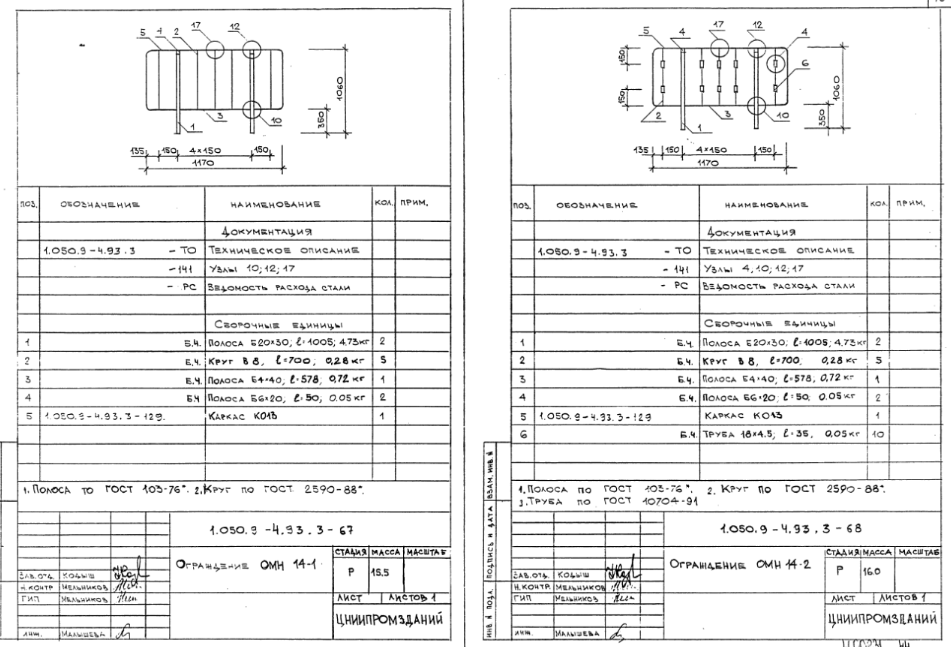

Ограждение ОМН14-1; Ограждение ОМН14-2 – 43 стр
 |
|
| 951 × 647 пикс. Открыть в новом окне | |

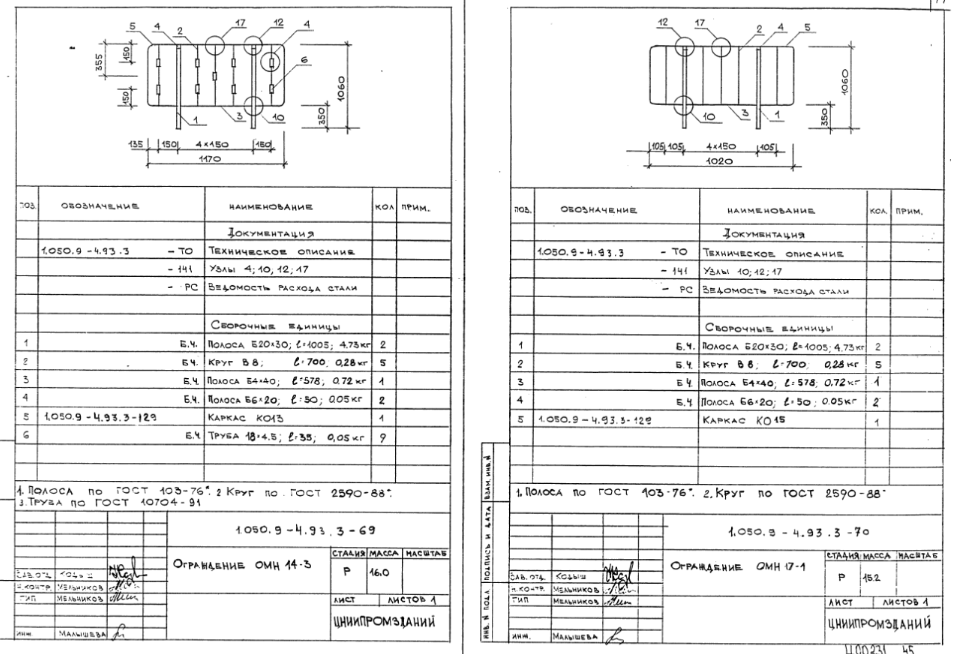

Ограждение ОМН14-3; Ограждение ОМН17-1 – 44 стр
 |
|
| 953 × 654 пикс. Открыть в новом окне | |

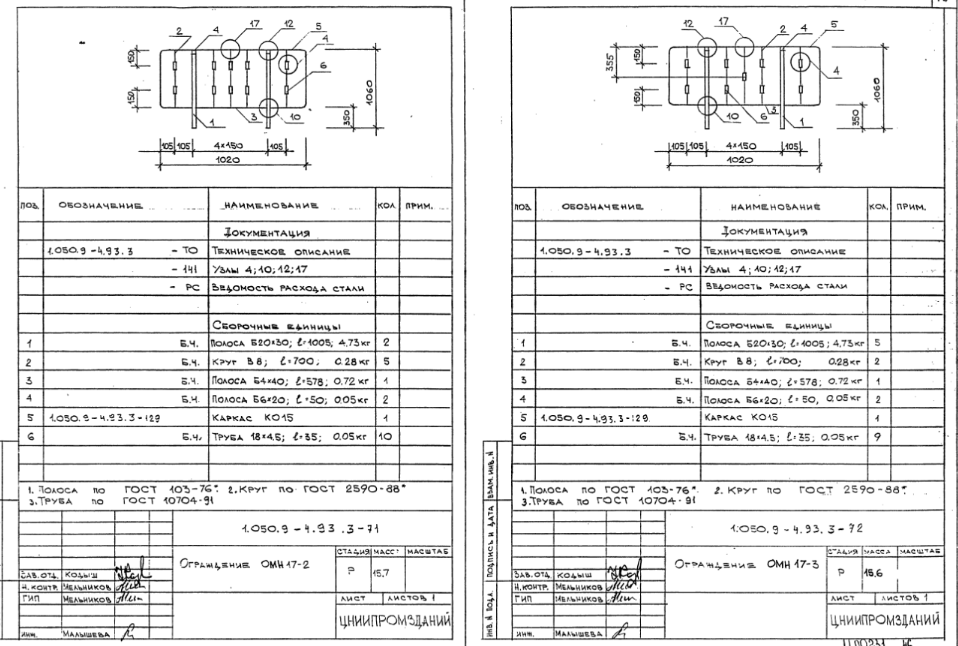

Ограждение ОМН17-2; Ограждение ОМН17-3 – 45 стр
 |
|
| 958 × 646 пикс. Открыть в новом окне | |

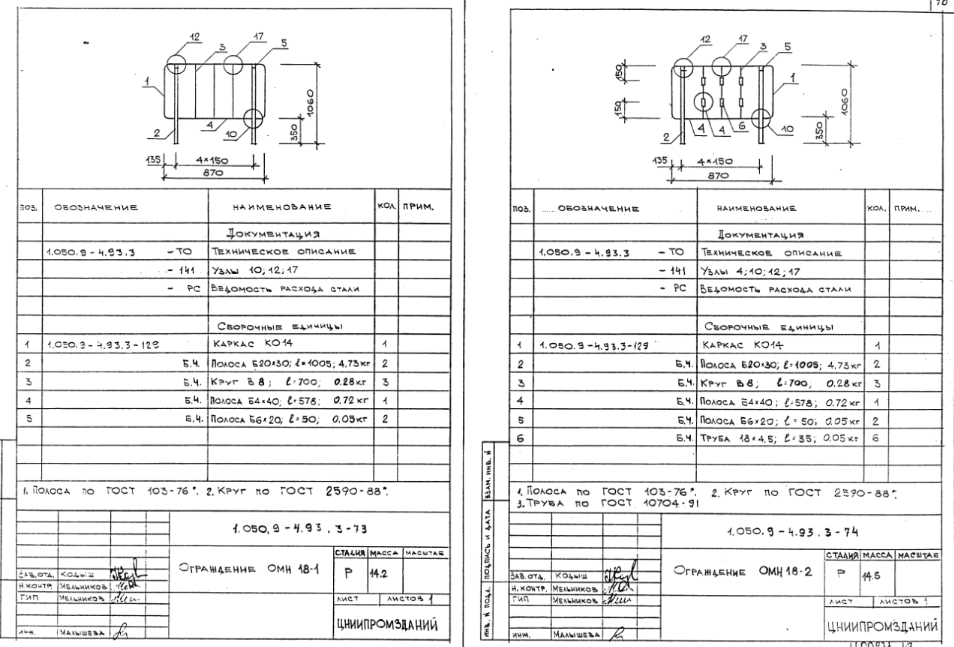

Ограждение ОМН17-1; Ограждение ОМН18-2 – 46 стр
 |
|
| 954 × 647 пикс. Открыть в новом окне | |

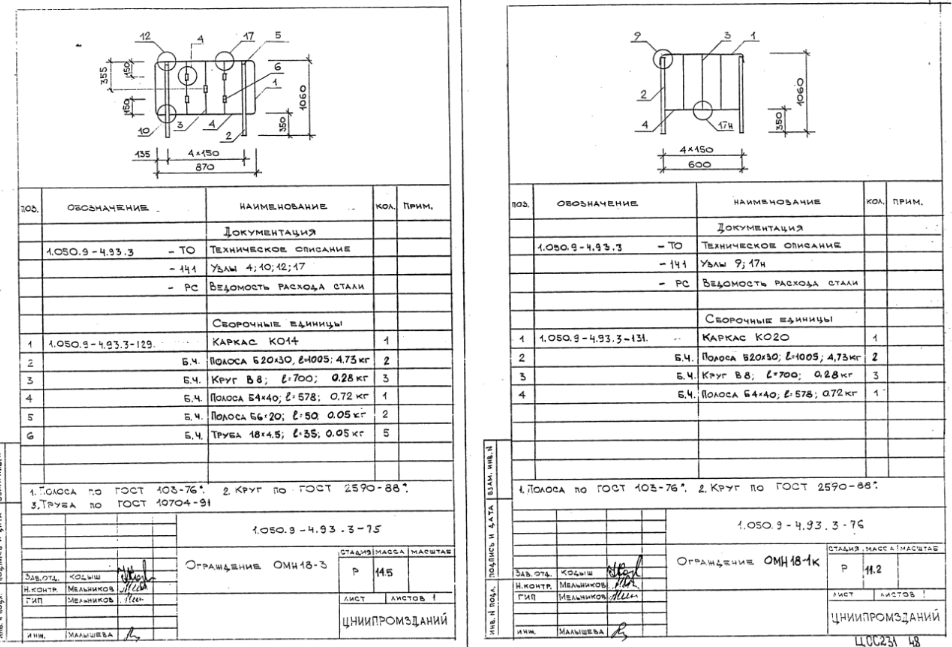

Ограждение ОМН18-3; Ограждение ОМН18-1к – 47 стр
 |
|
| 952 × 647 пикс. Открыть в новом окне | |

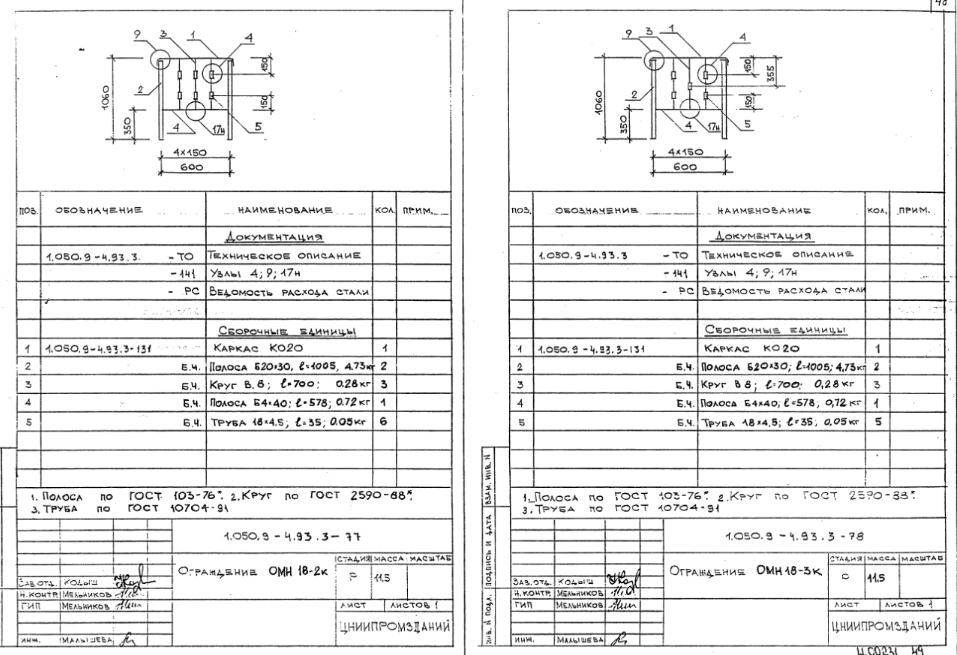

Ограждение ОМН18-2к; Ограждение ОМН18-3к – 48 стр
 |
|
| 957 × 655 пикс. Открыть в новом окне | |

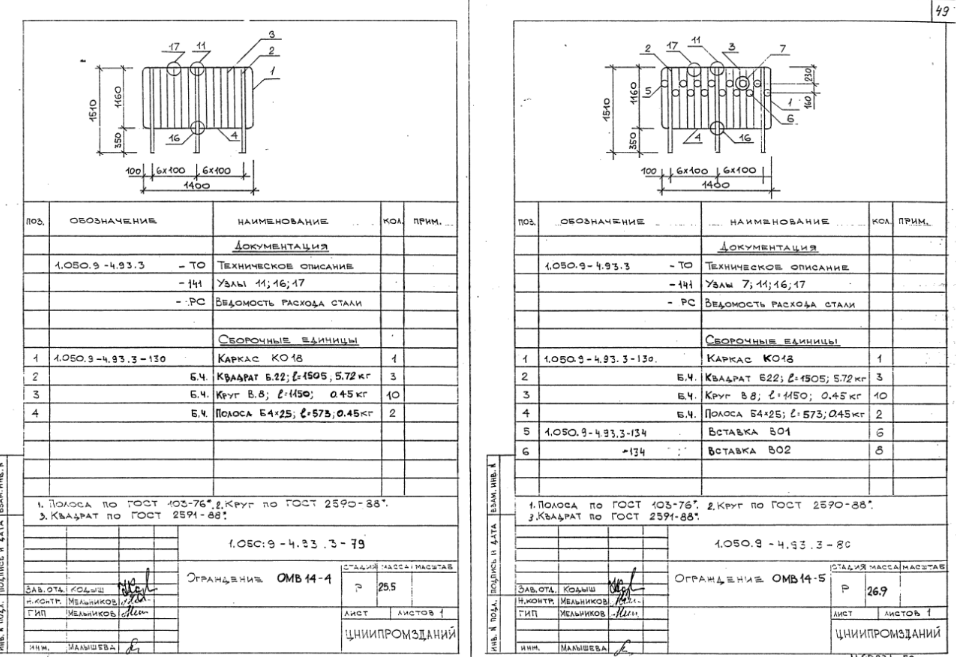

Ограждение ОМВ14-4; Ограждение ОМВ14-5 – 49 стр
 |
|
| 956 × 657 пикс. Открыть в новом окне | |

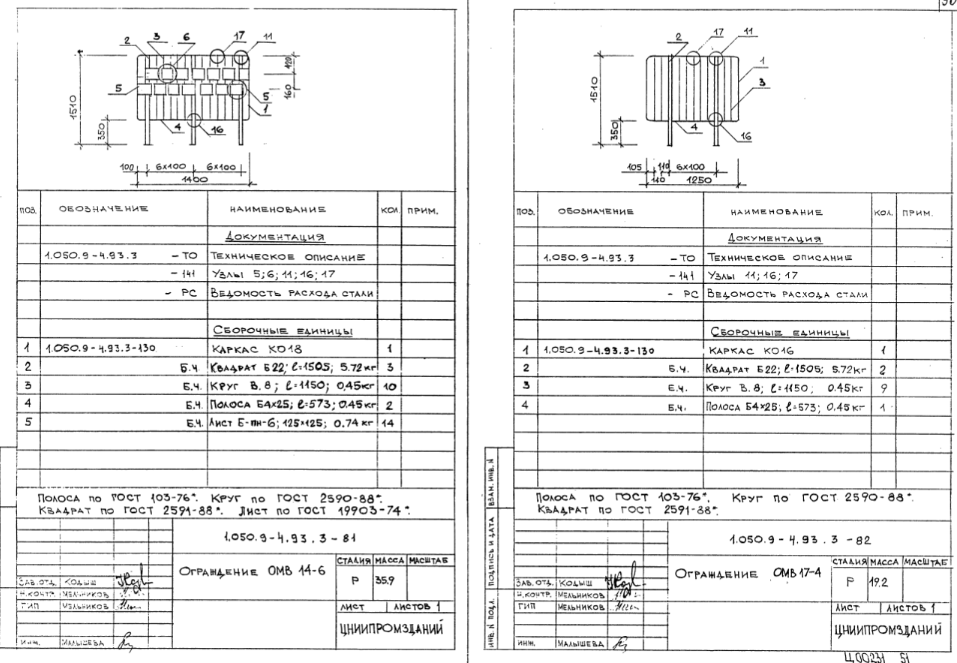

Ограждение ОМВ14-6; Ограждение ОМВ17-4 – 50 стр
 |
|
| 957 × 663 пикс. Открыть в новом окне | |

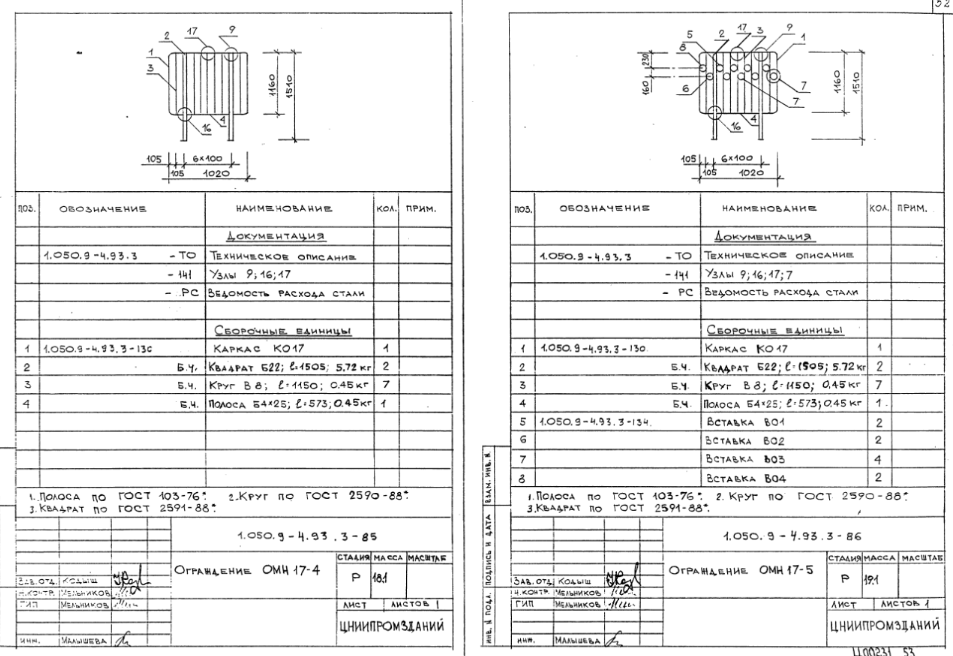

Ограждение ОМВ17-5; Ограждение ОМВ17-6 – 51 стр
 |
|
| 956 × 650 пикс. Открыть в новом окне | |
Ограждение ОМВ17-4; Ограждение ОМВ17-5 – 52 стр
 |
|
| 953 × 656 пикс. Открыть в новом окне | |

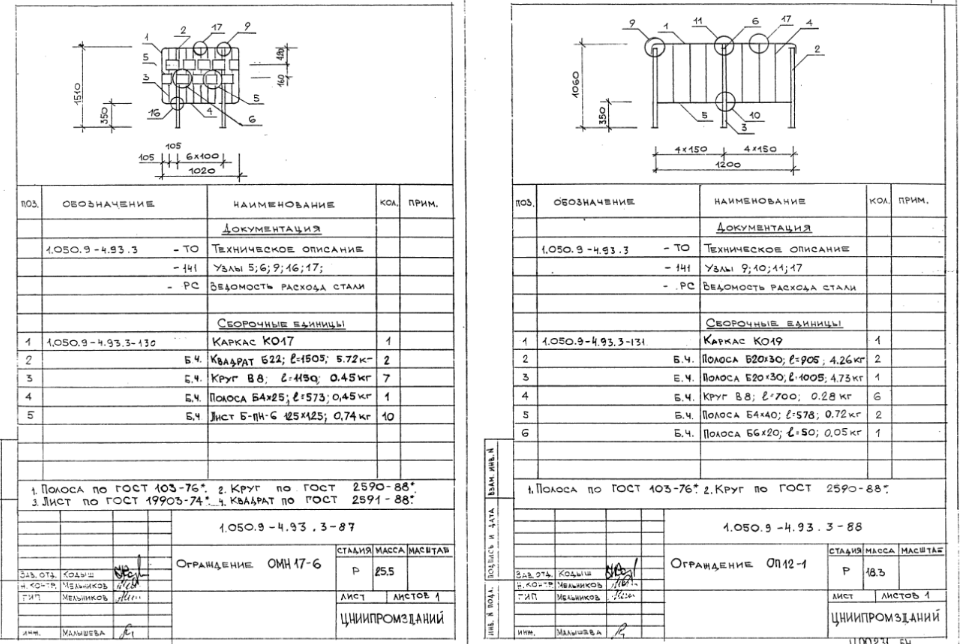

Ограждение ОМВ17-6; Ограждение ОП12-1 – 53 стр
 |
|
| 964 × 644 пикс. Открыть в новом окне | |
Ограждение ОП12-2; Ограждение ОП12-3 – 54 стр
 |
|
| 944 × 653 пикс. Открыть в новом окне | |

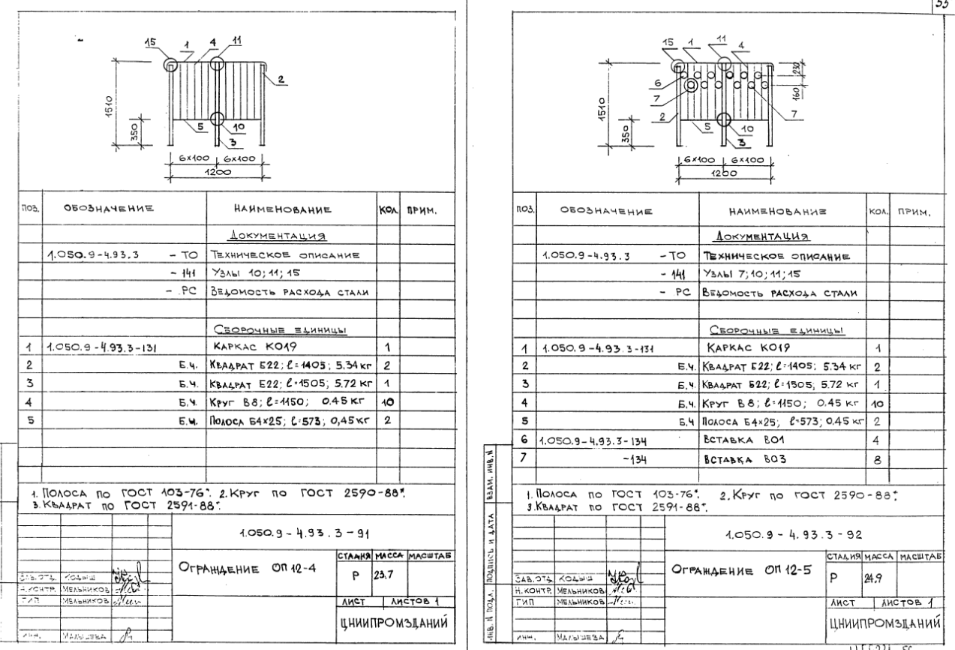

Ограждение ОП12-4; Ограждение ОП12-5 – 55 стр
 |
|
| 955 × 650 пикс. Открыть в новом окне | |

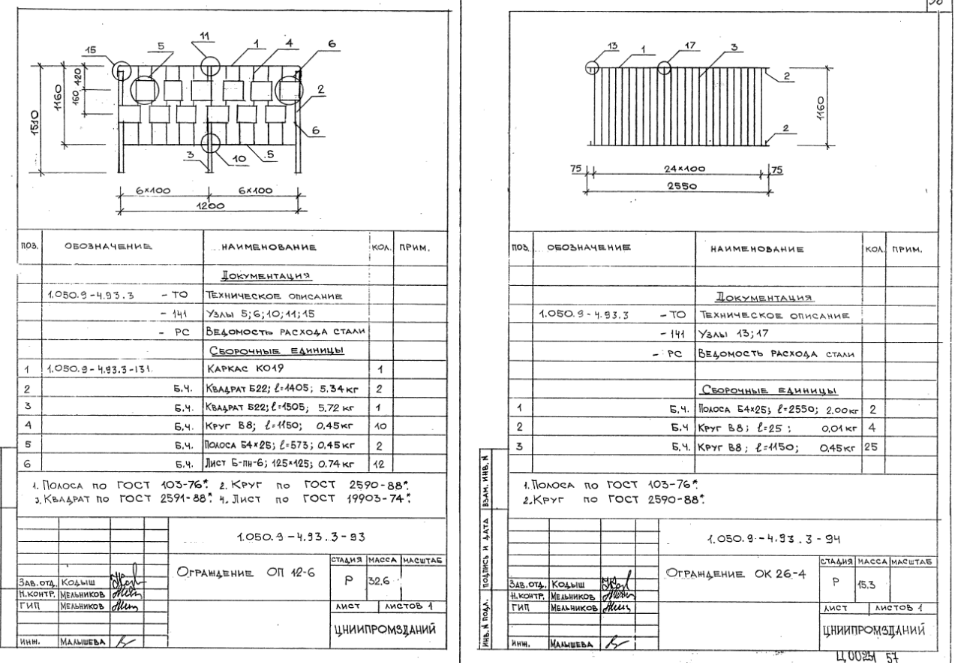

Ограждение ОП12-6; Ограждение ОК26-4 – 56 стр
 |
|
| 954 × 663 пикс. Открыть в новом окне | |

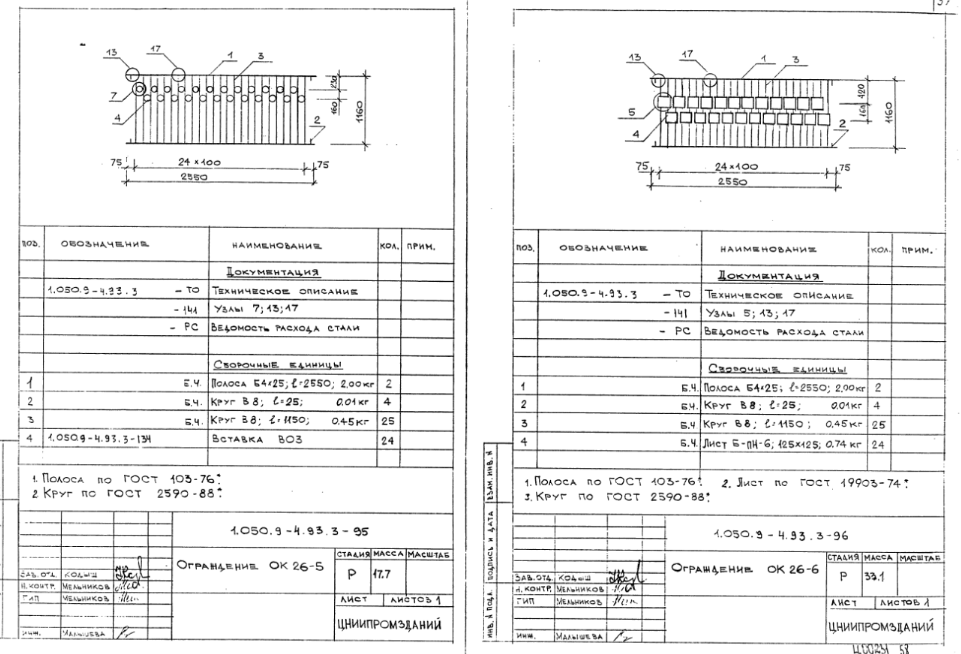

Ограждение ОК26-5; Ограждение ОК26-6 – 57 стр
 |
|
| 961 × 654 пикс. Открыть в новом окне | |
Ограждение ОМД-1; Ограждение ОМД-2 – 58 стр
 |
|
| 969 × 650 пикс. Открыть в новом окне | |

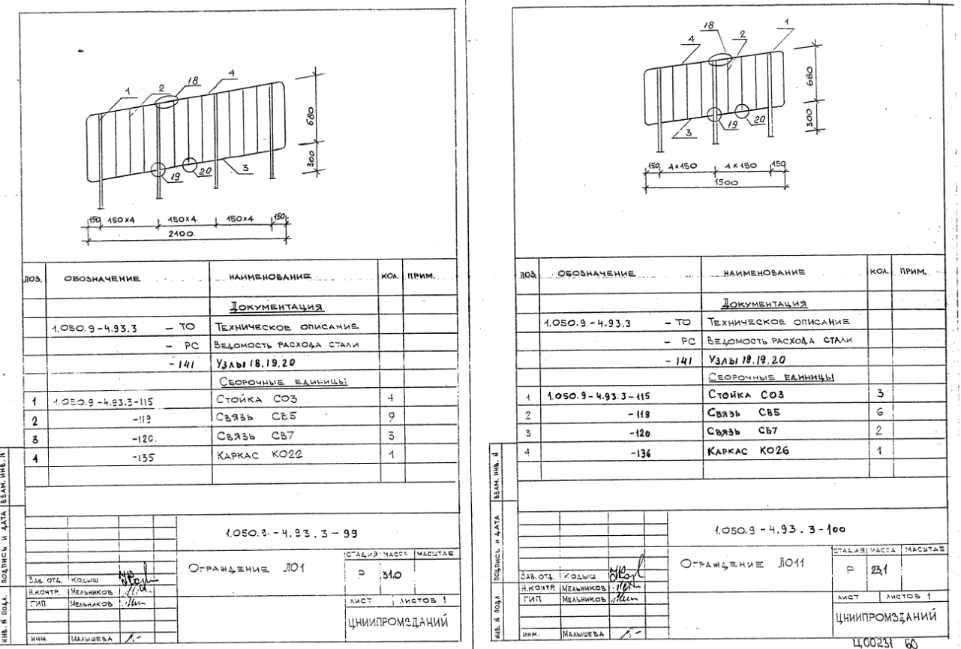

Ограждение ЛО1; Ограждение ЛО11 – 59 стр
 |
|
| 961 × 649 пикс. Открыть в новом окне | |

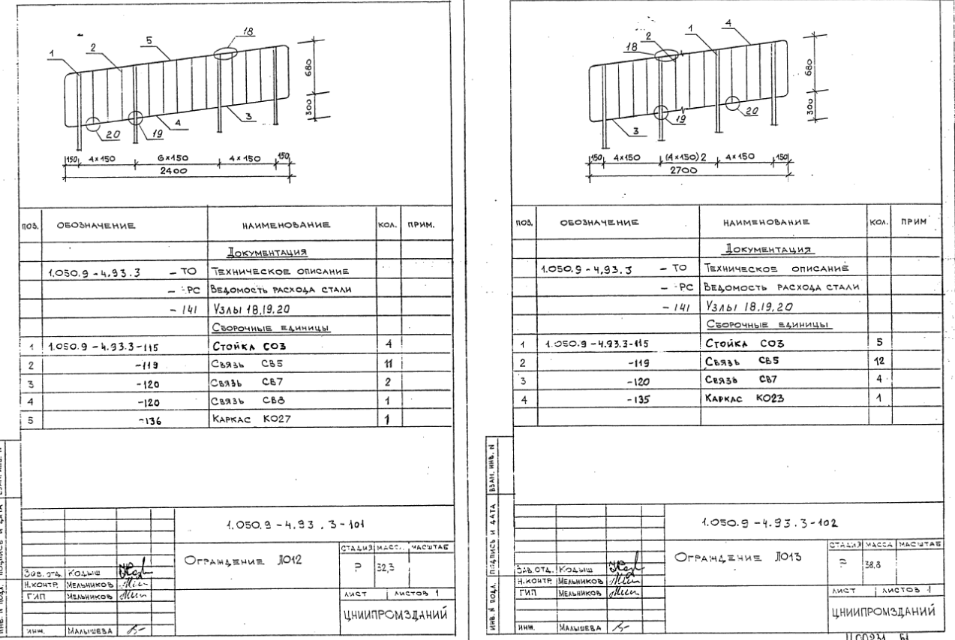

Ограждение ЛО12; Ограждение ЛО13 – 60 стр
 |
|
| 955 × 640 пикс. Открыть в новом окне | |

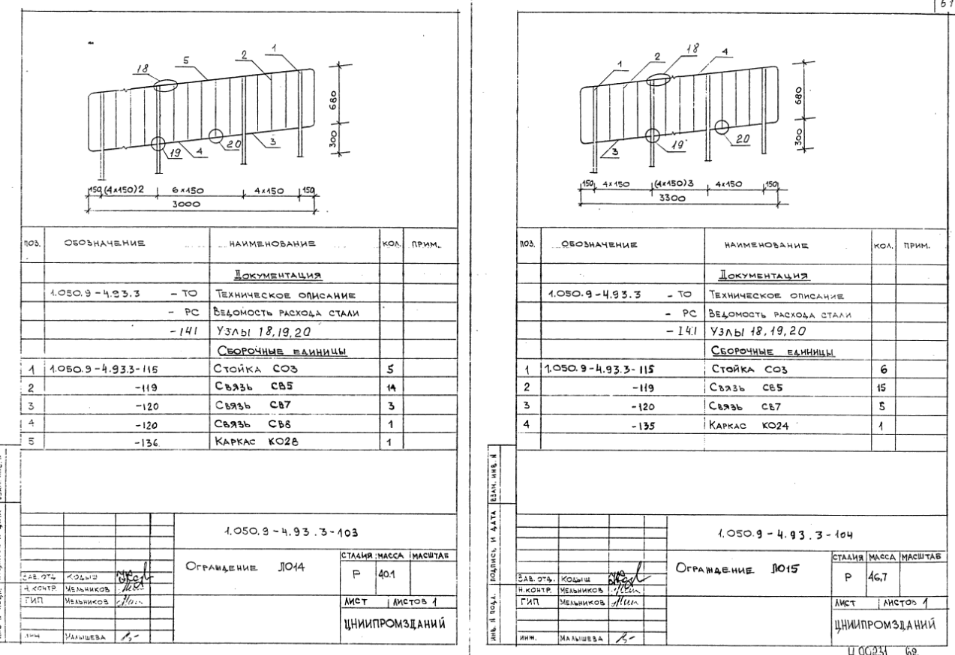

Ограждение ЛО14; Ограждение ЛО15 – 61 стр
 |
|
| 955 × 655 пикс. Открыть в новом окне | |

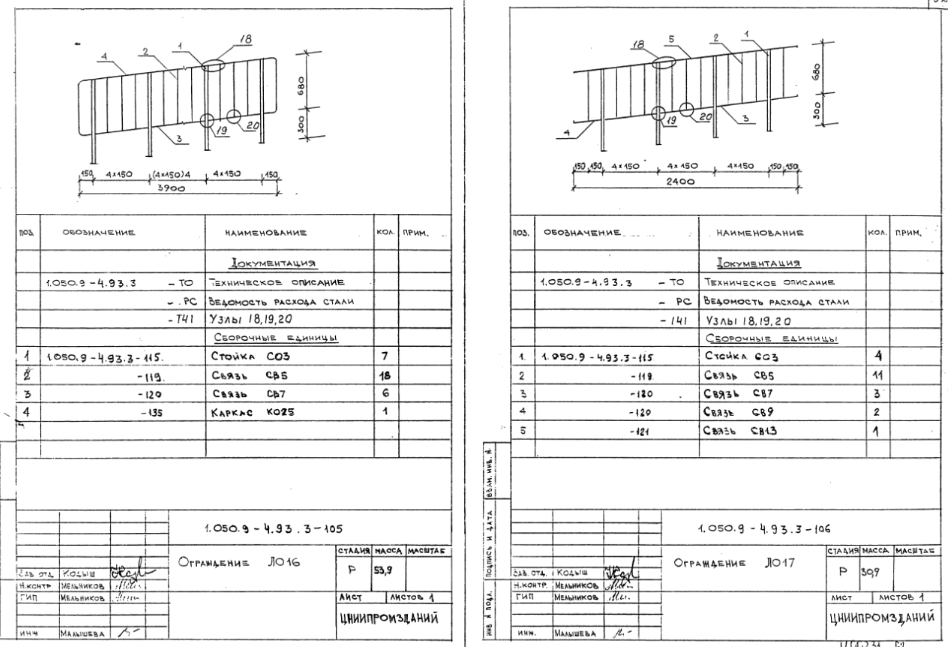

Ограждение ЛО16; Ограждение ЛО17 – 62 стр
 |
|
| 948 × 647 пикс. Открыть в новом окне | |
Ограждение ЛО18; Ограждение ЛО18а – 63 стр
 |
|
| 954 × 645 пикс. Открыть в новом окне | |
Ограждение ЛО19; Ограждение ЛО19а – 64 стр
 |
|
| 955 × 648 пикс. Открыть в новом окне | |

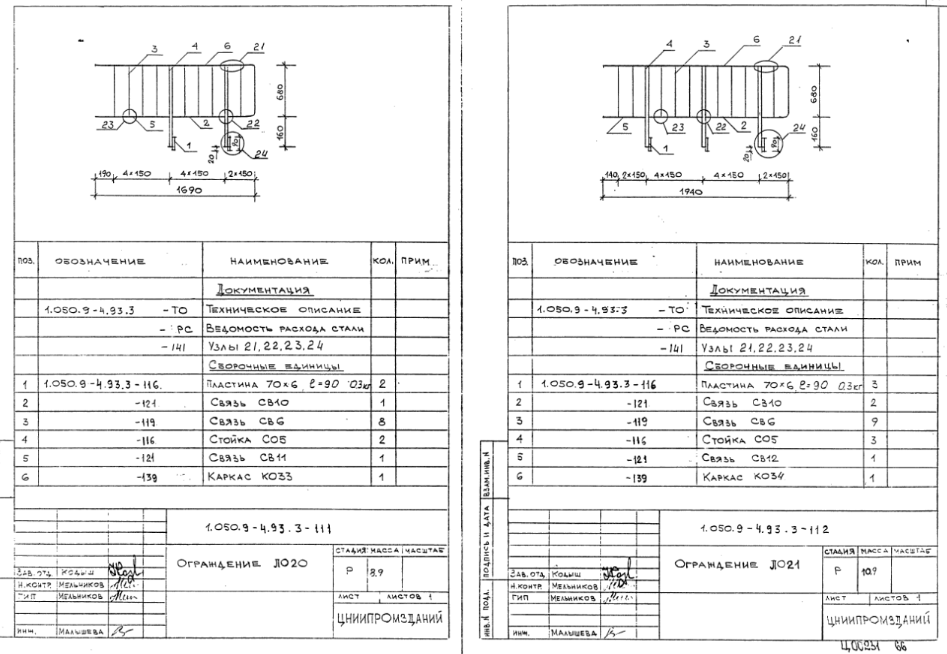

Ограждение ЛО20; Ограждение ЛО21– 65 стр
 |
|
| 947 × 654 пикс. Открыть в новом окне | |

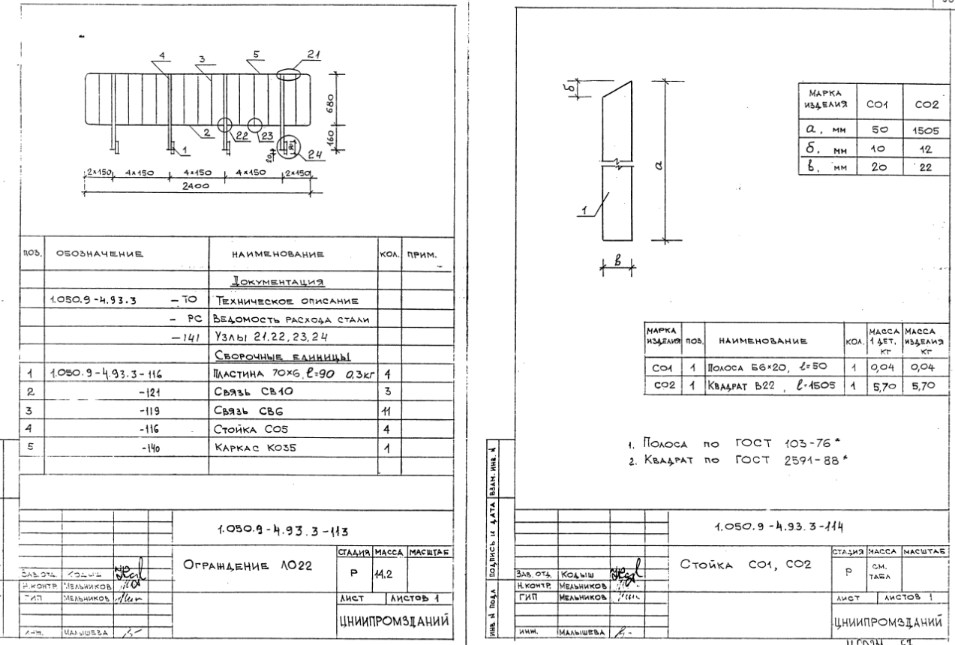

Ограждение ЛО22; Стойка СО1, СО2 – 66 стр
 |
|
| 955 × 645 пикс. Открыть в новом окне | |

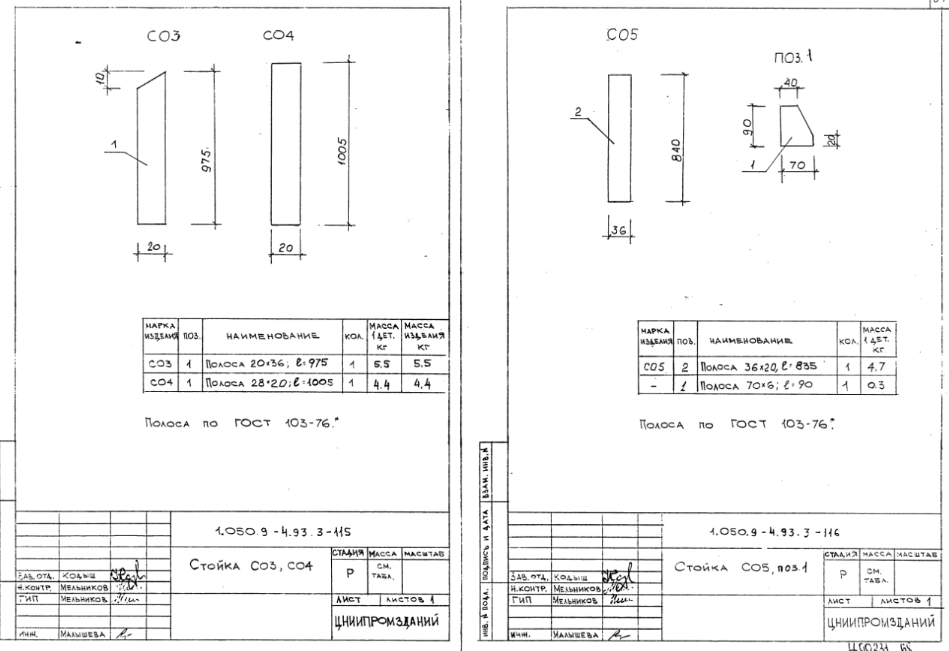

Стойка СО3, СО4; Стойка СО5, поз.1 – 67 стр
 |
|
| 949 × 651 пикс. Открыть в новом окне | |

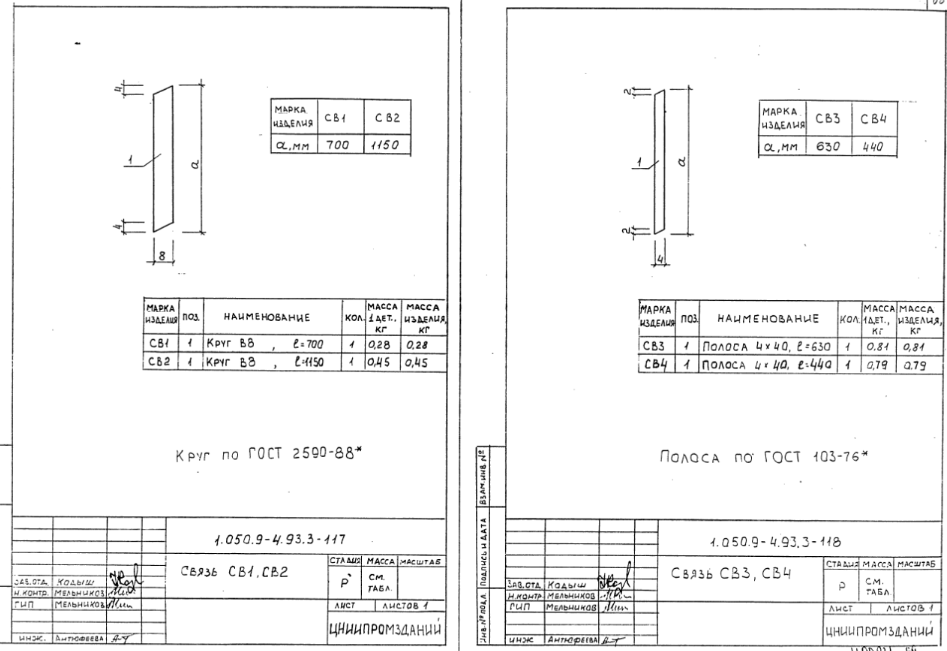

Связь СВ1, СВ2; Связь СВ3, СВ4 – 68 стр
 |
|
| 947 × 651 пикс. Открыть в новом окне | |

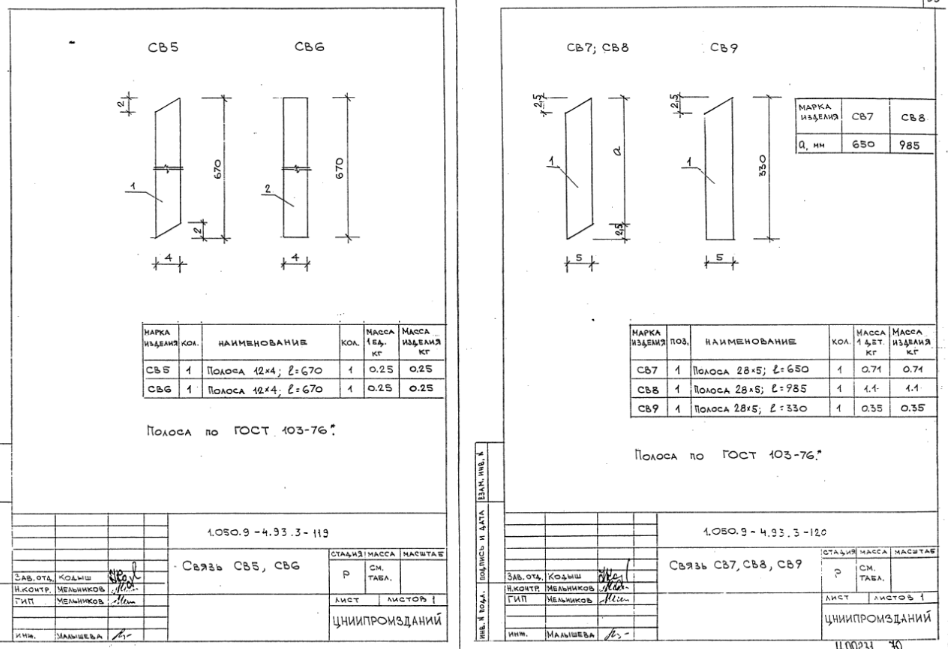

Связь СВ5, СВ6; Связь СВ7, СВ8, СВ9 – 69 стр
 |
|
| 948 × 649 пикс. Открыть в новом окне | |
Связь СВ10…СВ13; Связь СВ14, СВ15 – 70 стр
 |
|
| 953 × 645 пикс. Открыть в новом окне | |

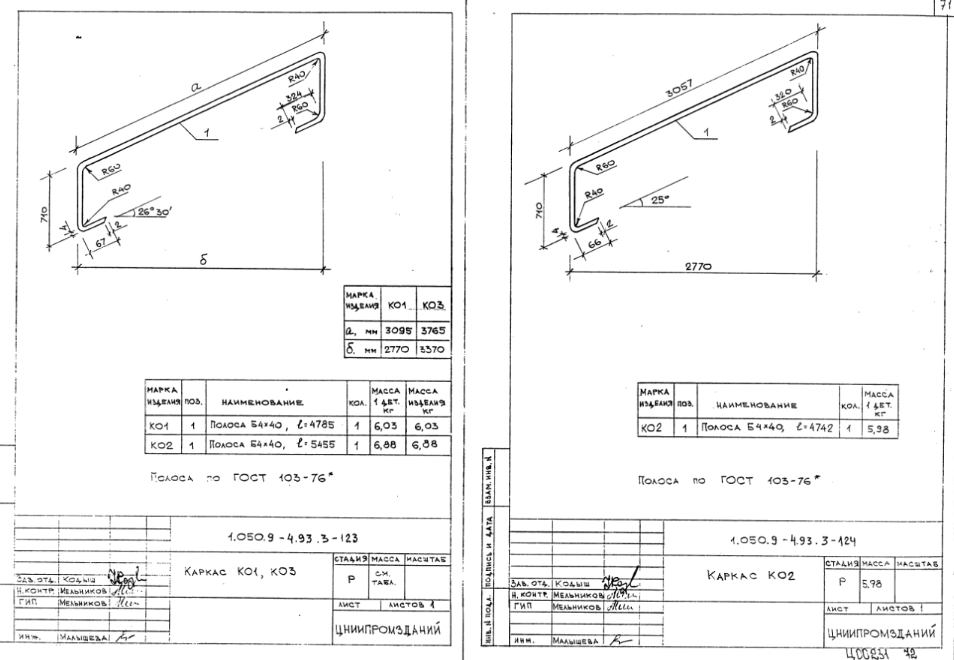

Каркас КО1, КО3; Каркас КО2 – 71 стр
 |
|
| 954 × 660 пикс. Открыть в новом окне | |
Каркас КО4, КО6; Каркас КО5, КО7 – 72 стр
 |
|
| 945 × 648 пикс. Открыть в новом окне | |

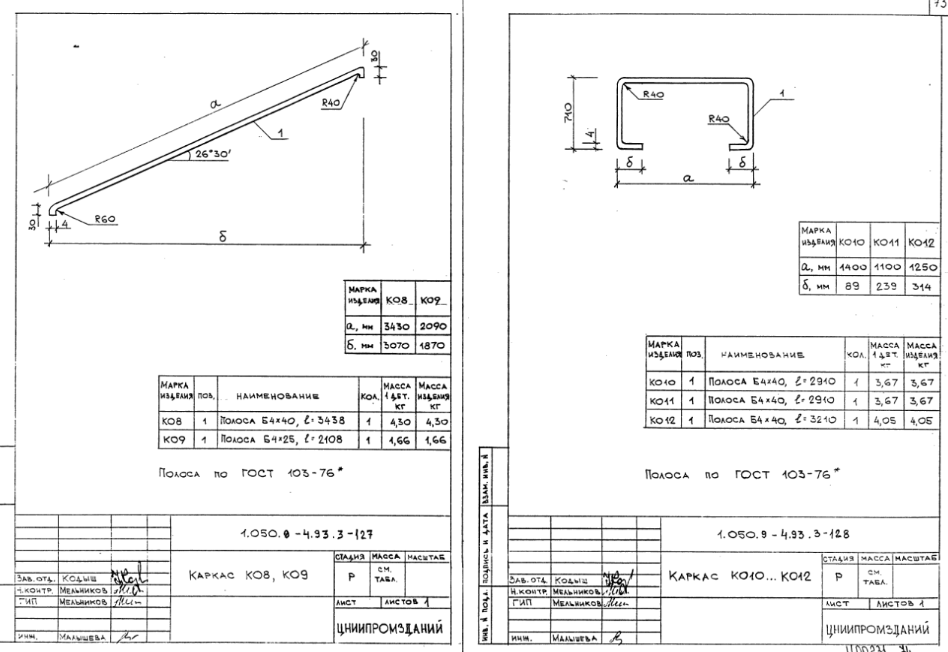

Каркас КО8, КО9; Каркас КО10, КО12 – 73 стр
 |
|
| 948 × 652 пикс. Открыть в новом окне | |

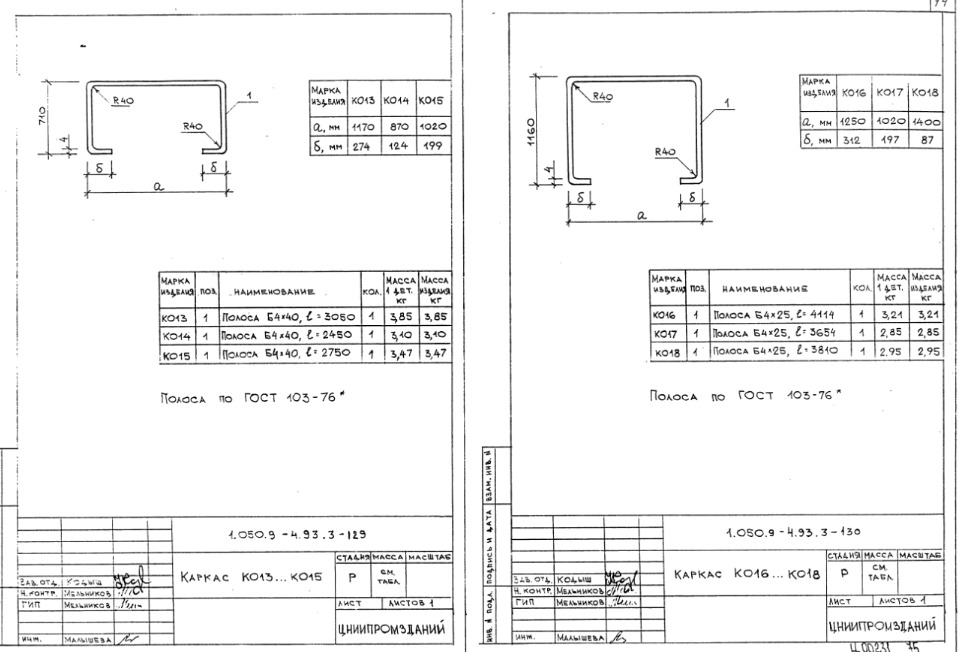

Каркас КО13…КО15; Каркас КО16…КО18 – 74 стр
 |
|
| 959 × 652 пикс. Открыть в новом окне | |

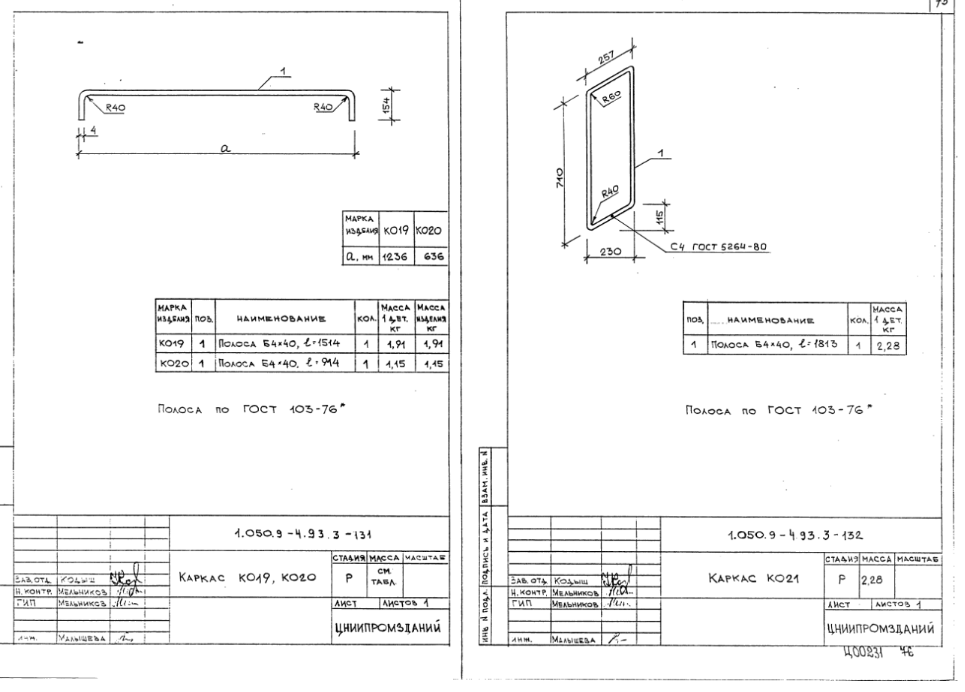

Каркас КО19, КО20; Каркас КО21 – 75 стр
 |
|
| 965 × 692 пикс. Открыть в новом окне | |

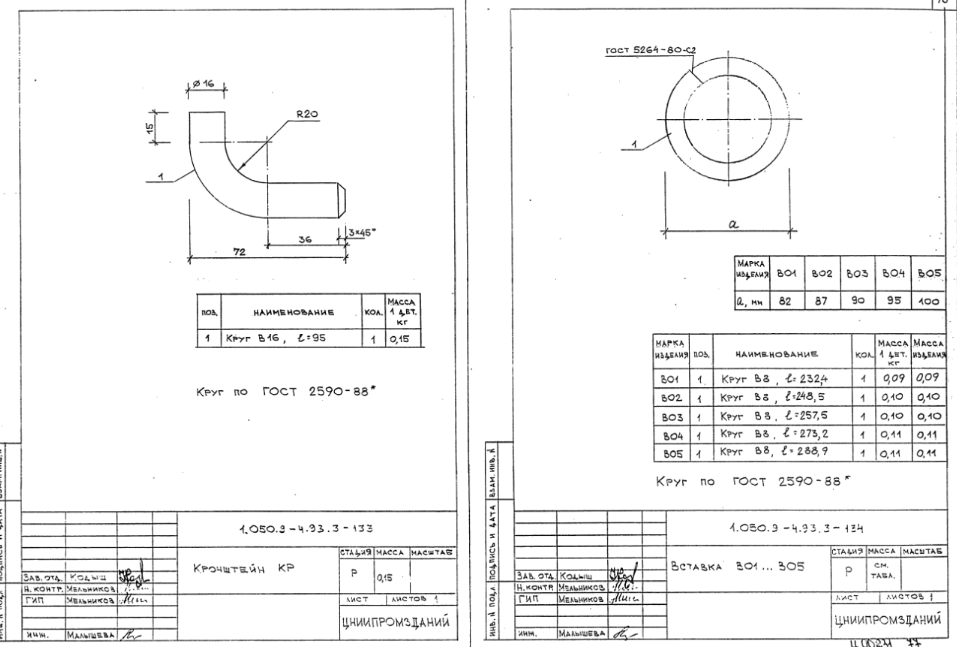

Кронштейн КР; Вставка ВО1…ВО5 – 76 стр
 |
|
| 957 × 647 пикс. Открыть в новом окне | |

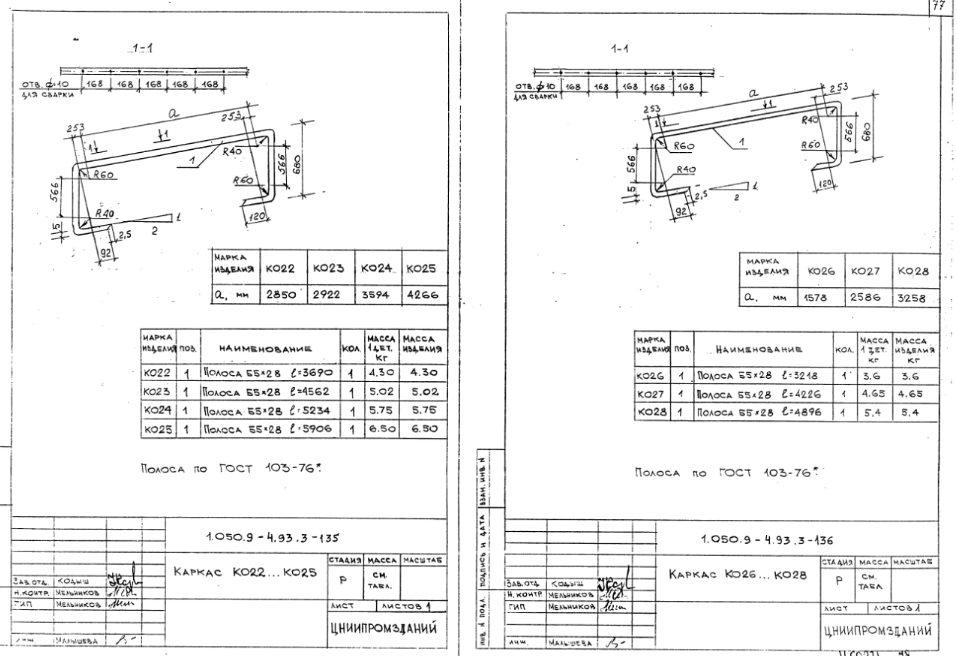

Каркас КО22…КО25; Каркас КО26…КО28 – 77 стр
 |
|
| 957 × 656 пикс. Открыть в новом окне | |

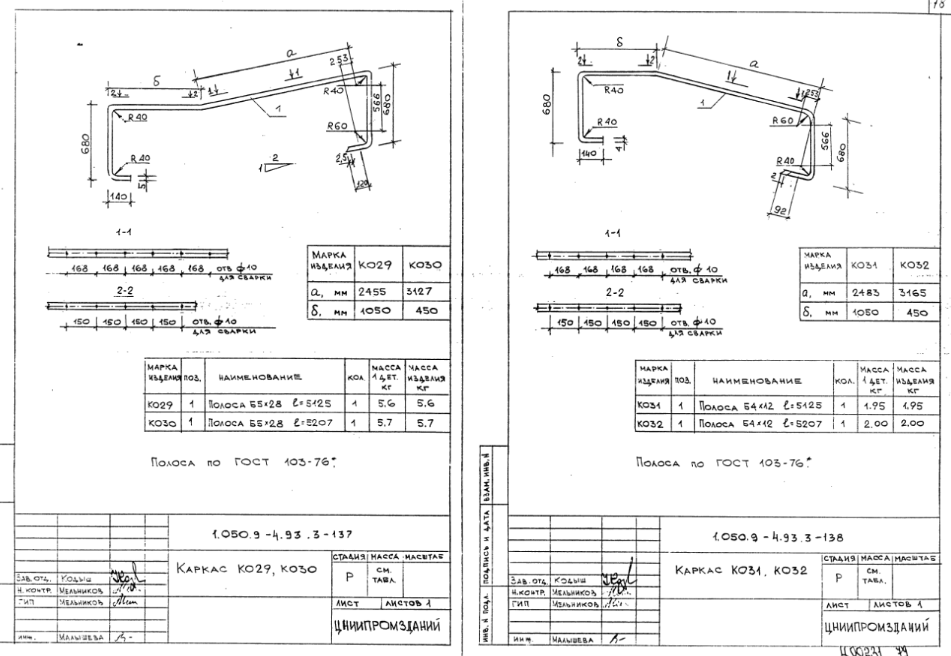

Каркас КО29, КО30; Каркас КО31, КО32 – 78 стр
 |
|
| 951 × 656 пикс. Открыть в новом окне | |

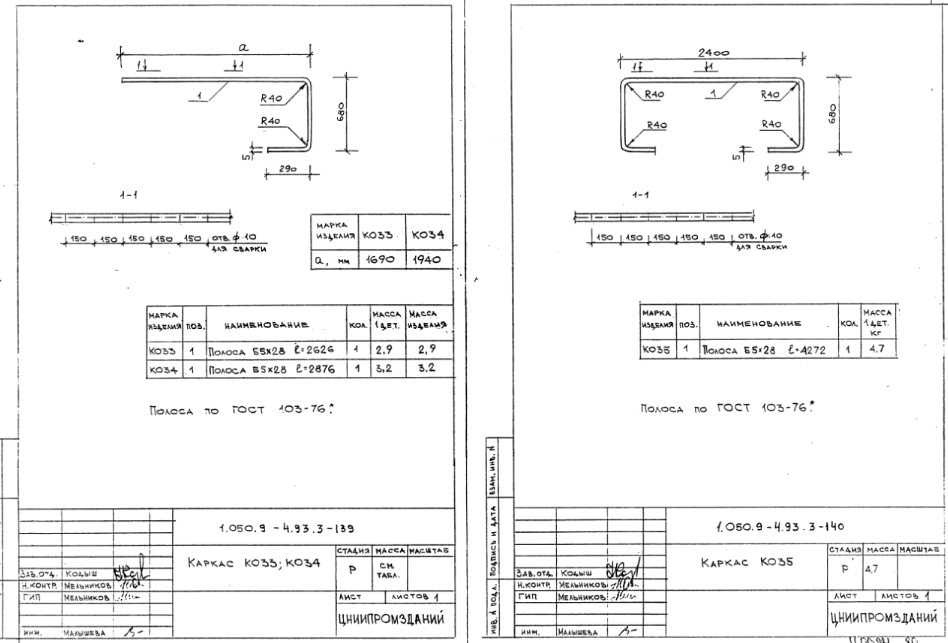

Каркас КО33, КО34; Каркас КО35 – 79 стр
 |
|
| 948 × 643 пикс. Открыть в новом окне | |

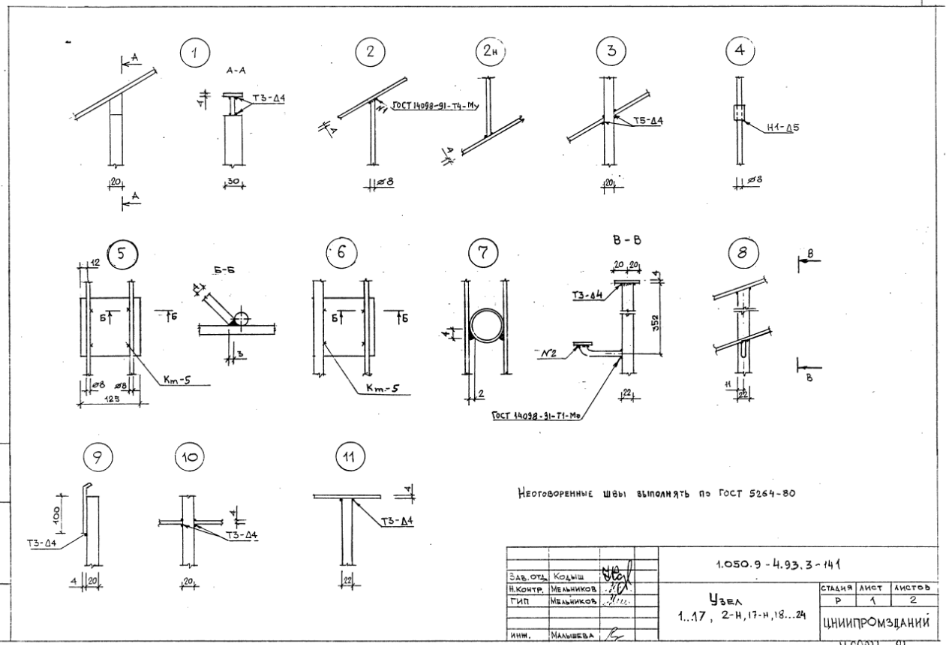

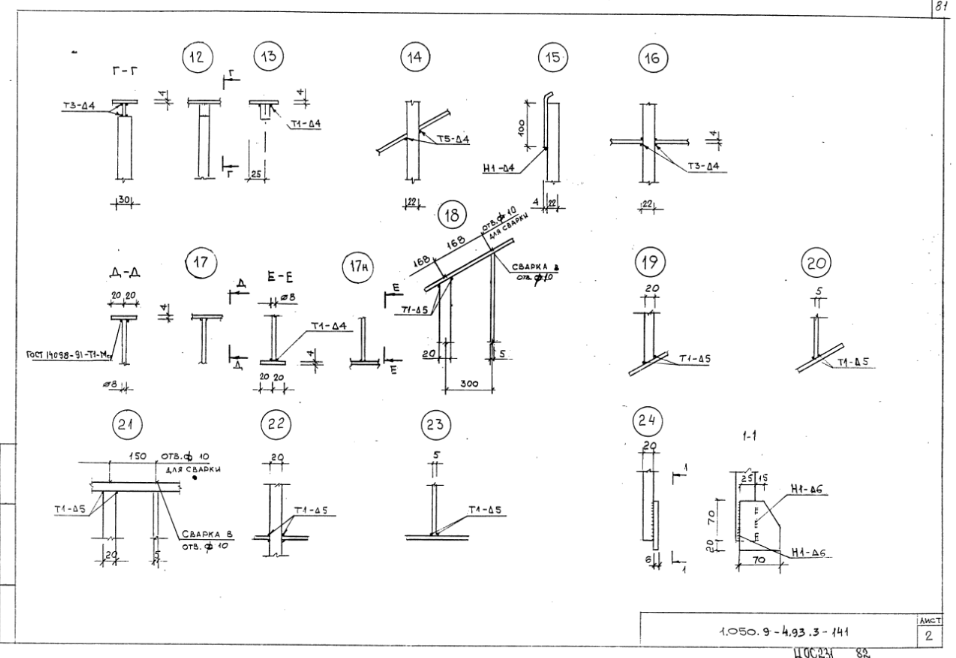

Узел 1…17, 2-н, 17-н, 18…24 – 80 стр
 |
|
| 949 × 645 пикс. Открыть в новом окне | |
 |
|
| 956 × 658 пикс. Открыть в новом окне | |

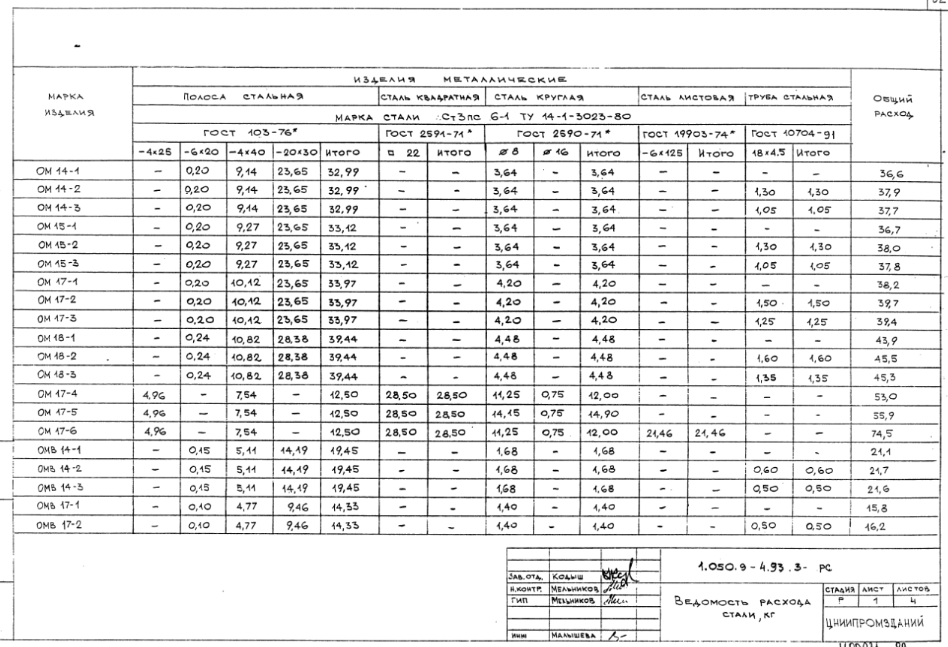

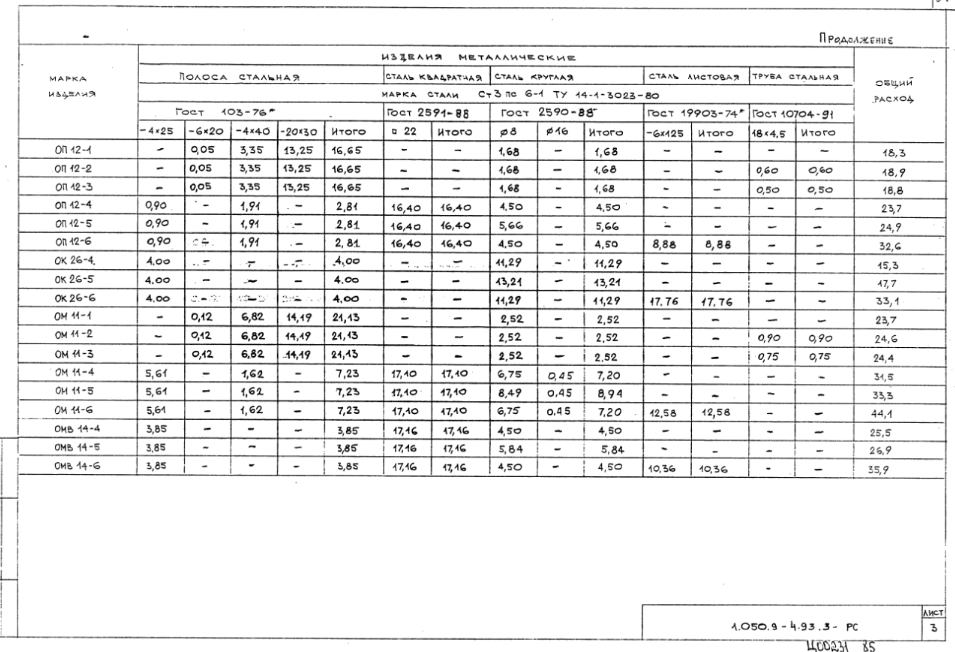

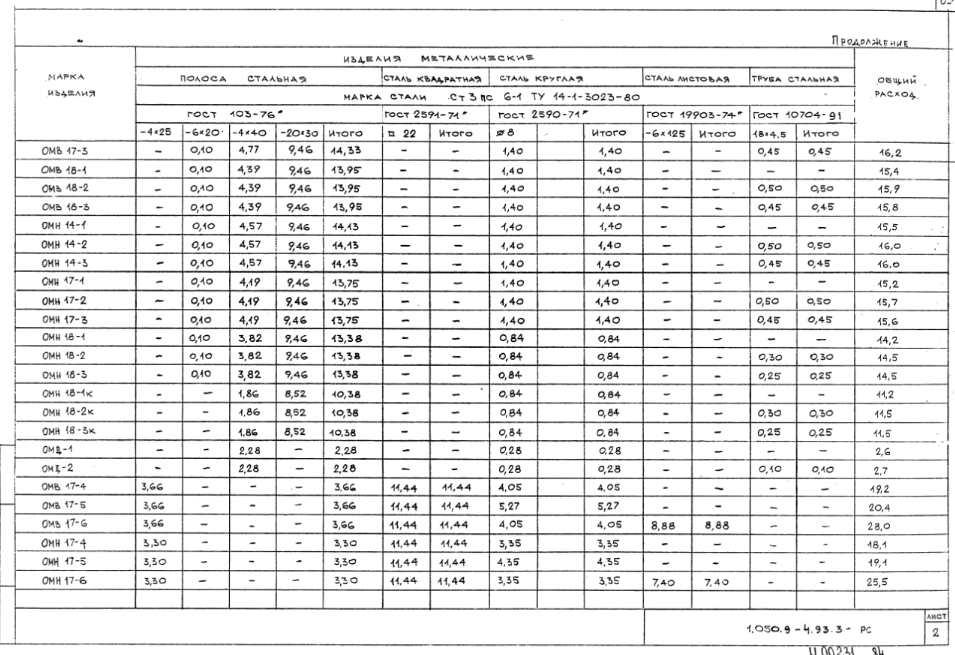

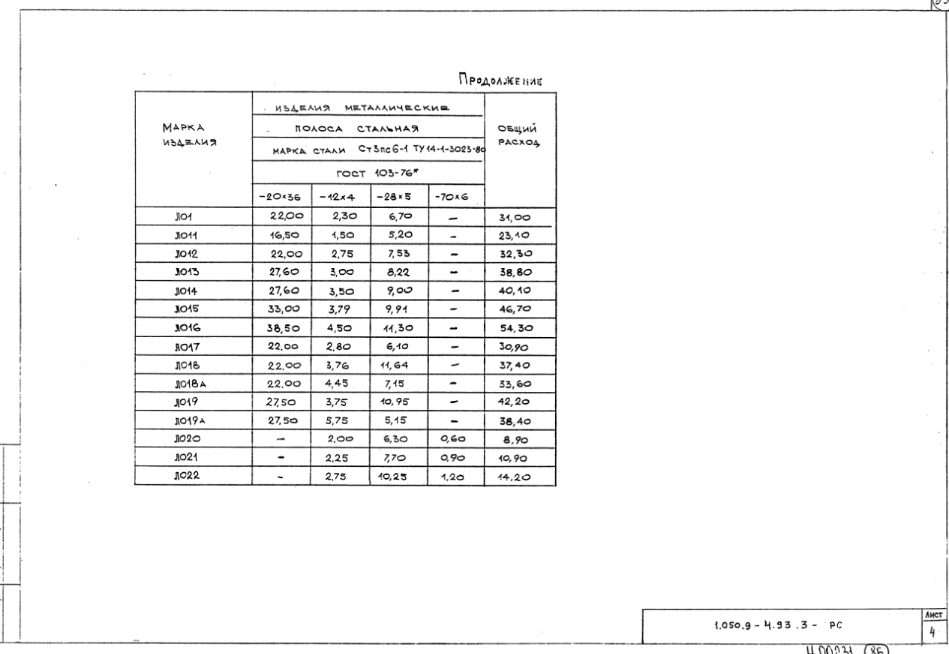

Ведомость расхода стали, кг – 82 стр
 |
|
| 948 × 647 пикс. Открыть в новом окне | |
 |
|
| 955 × 655 пикс. Открыть в новом окне | |
 |
|
| 955 × 652 пикс. Открыть в новом окне | |
 |
|
| 949 × 654 пикс. Открыть в новом окне ( | |
