Серия 1.090.1-1 Сборные железобетонные конструкции межвидового применения для крупнопанельных общественных зданий и вспомогательных зданий промышленных предприятий с высотой этажа 3,0 и 3,3 м. Выпуск 7-1 Монтажные узлы
Описание
Рабочие чертежи

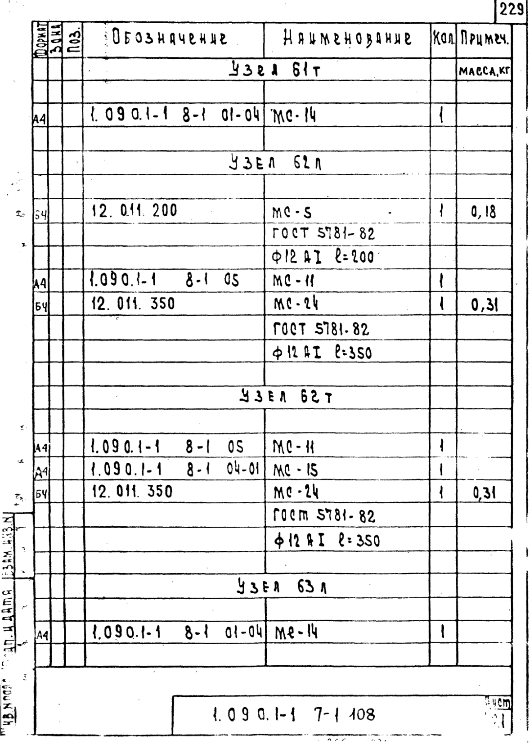

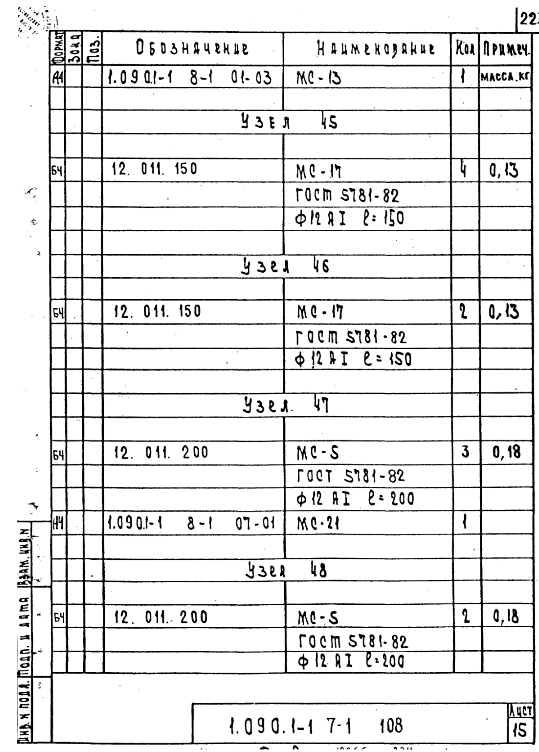

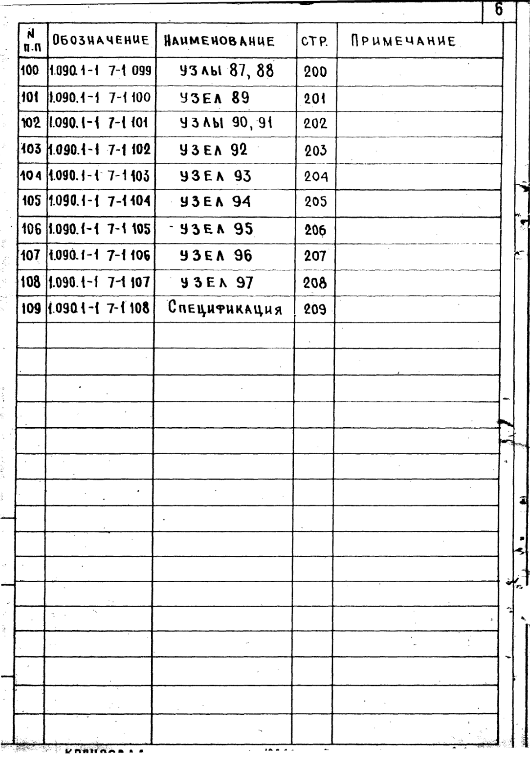

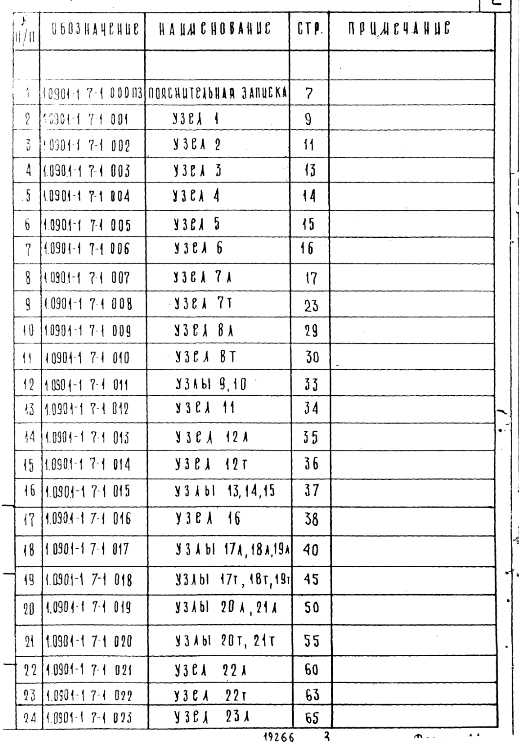

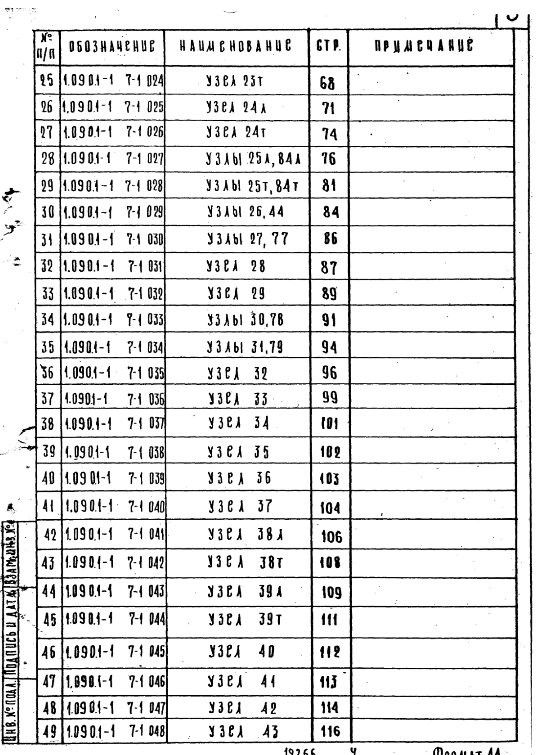

Содержание – 2 стр
 |
|
| 522 × 753 пикс. Открыть в новом окне | |
 |
|
| 538 × 755 пикс. Открыть в новом окне | |
 |
|
| 538 × 755 пикс. Открыть в новом окне | |
 |
|
| 545 × 759 пикс. Открыть в новом окне | |
 |
|
| 532 × 765 пикс. Открыть в новом окне | |
Пояснительная записка – 7 стр
Настоящий выпуск содержит рабочие чертежи узлов сопряжённых сборных железобетонных изделий серии 1.090.1-1, замаркированных в выпуске 0-1.
Общие указания по применению изделий, основные конструктивные требования по обеспечению прочности и устойчивости здания приведены в выпуске 0-1.
Монтажные узлы следует выполнять в строгом соответствии с материалами данного выпуска с соблюдением требований СНиП III-16-80 и СН 420-71. Качественное выполнение узлов обеспечивает теплотехнические свойства и гидроизоляцию стыков наружных стен, совместную работу конструкций, прочность и устойчивость отдельных элементов и здания в целом. Последовательность основных работ по устройству стыков:
1.Устанавливаются панели наружных стен, производится проклейка стыков со стороны помещения и установка утепляющих пакетов.
2. Монтируются панели внутренних, вентблоки, перегородки, производится установка и приварка всех соединительных элементов в соответствии с узлами данного выпуска.
3. Монтируются плиты перекрытий также в строгом соответствии с узлами данного выпуска и проекта.
4. С уровня перекрытия производится заполнение вертикальных швов между панелями стен с обязательным виброуплотнением, швы между плитами перекрытия заполняются цементным раствором М100.
Панели стен и плиты перекрытий устанавливаются на растворе М100, все сварные работы выполнять в соответствии с указаниями СН 393-78 и ГОСТ 5264-80.
Монтаж каждого последующего этажа допускается только после того, как бетон омоноличивания стыков нижнего этажа набрал 70 % проектной прочности.
В соответствии с последовательностью проведения работ про монтажу здания приведенные в настоящем выпуске узлы можно разделить на две группы. Первая, включающая узлы с 1 по 16 и 95, связана с утеплением, герметизацией и омоноличиванием стыков между сборными элементами здания. Вторая, включающая все остальные узлы, связана с соединением сборных элементов при монтаже здания посредством стальных соединительных изделий. На чертежах узлов этой группы заполнение раствором швов и швов омоноличевания условно не показаны.
Потребность в строительных материалах, не вошедших в спецификации на монтажные узлы с 1 по 16 и 95 /утеплитель, герметики, цементный раствор и пр./ должна определяться в проектах конкретных зданий.
Вместо стали класса С 38/23, включенной в спецификацию на узлы, принимается сталь марки ВСт3кп2 по ГОСТ 380-71* в соответствии с СНиП II-23-81.
При применении конструкций в районах с температурой наружного воздуха ниже -40 МЉС марка стали уточняется в конкретном проекте. Указания по производству работ в зимнее время также должны приводиться в конкретном проекте. Указания по производству работ в зимнее время также должны приводиться в конкретном проекте в соответствии с рекомендациями, изложенными в выпуске 0-1. Перечень выпусков, входящих в состав серии 1.090.1-1, приведен в выпуске 0-0.
В ссылках на документы по выпуску условно опущены обозначения серии и выпуска.

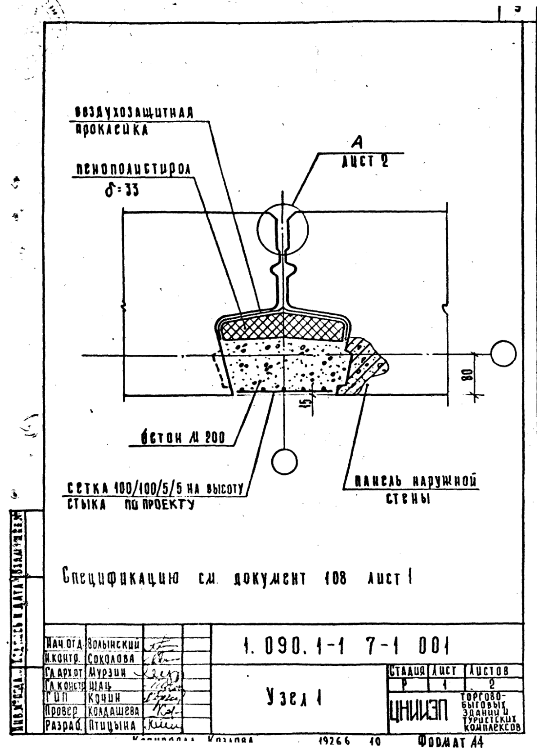

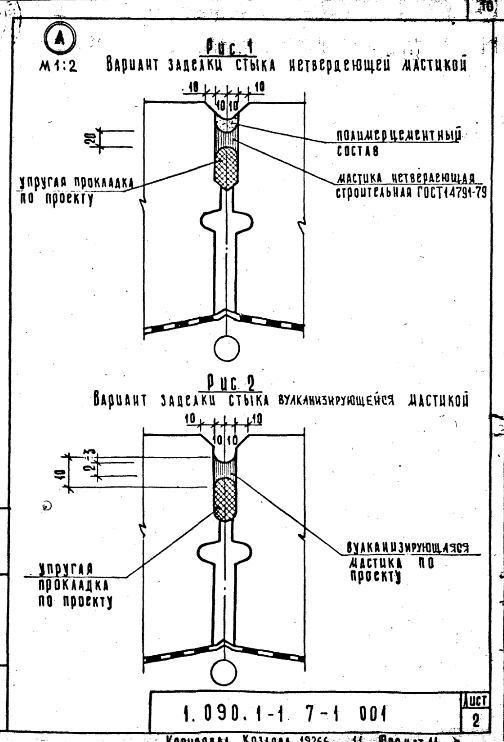

Узел 1 – 9 стр
 |
|
| 537 × 748 пикс. Открыть в новом окне | |
 |
|
| 504 × 742 пикс. Открыть в новом окне | |

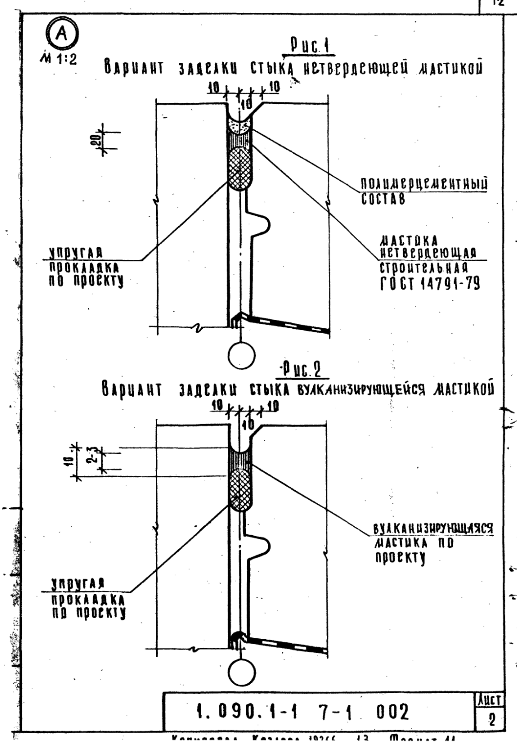

Узел 2 – 11 стр
 |
|

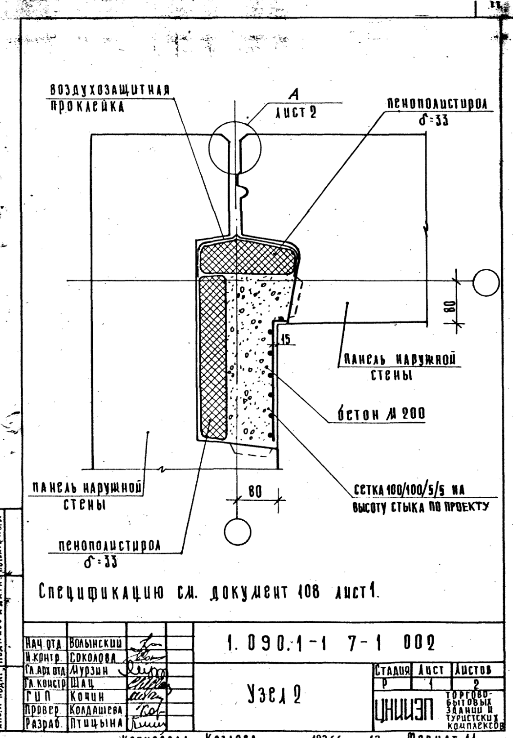

| 513 × 738 пикс. Открыть в новом окне | |
 |
|
| 517 × 744 пикс. Открыть в новом окне | |

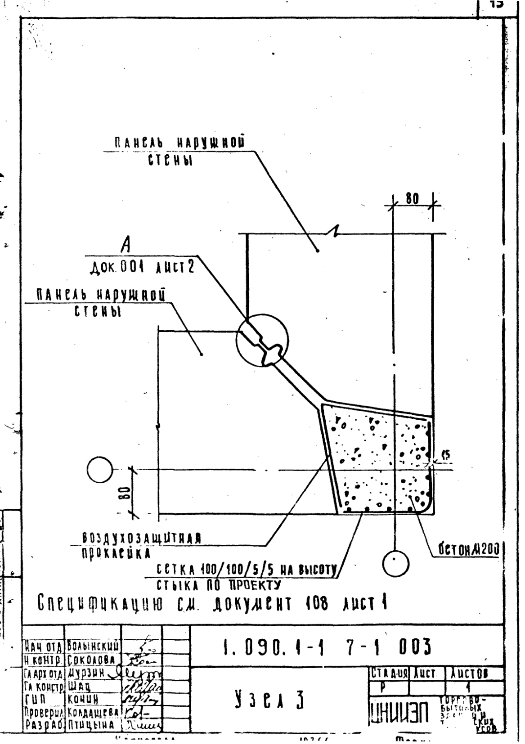

Узел 3 – 13 стр
 |
|

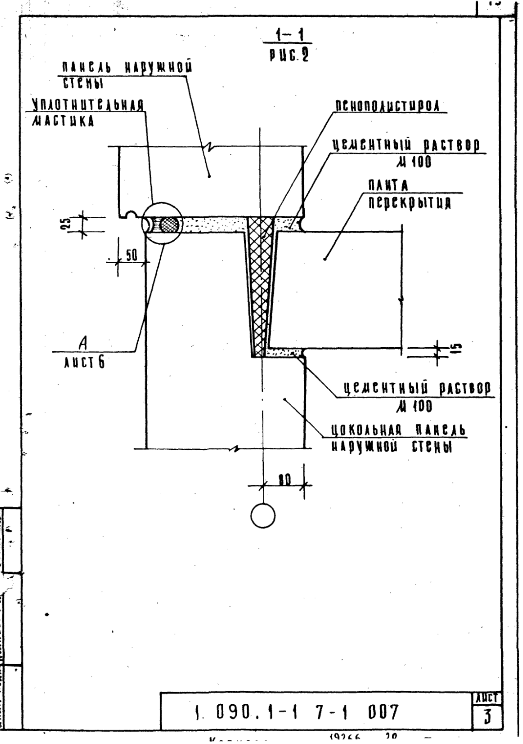

| 525 × 744 пикс. Открыть в новом окне | |

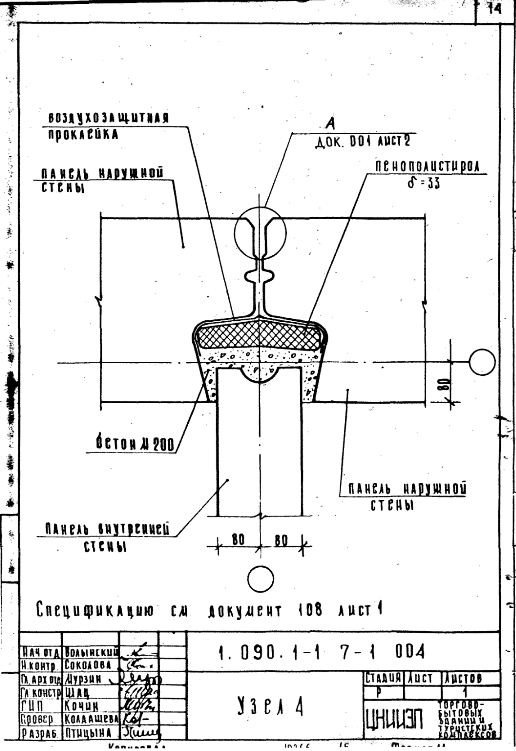

Узел 4 – 14 стр
 |
|
| 516 × 751 пикс. Открыть в новом окне | |

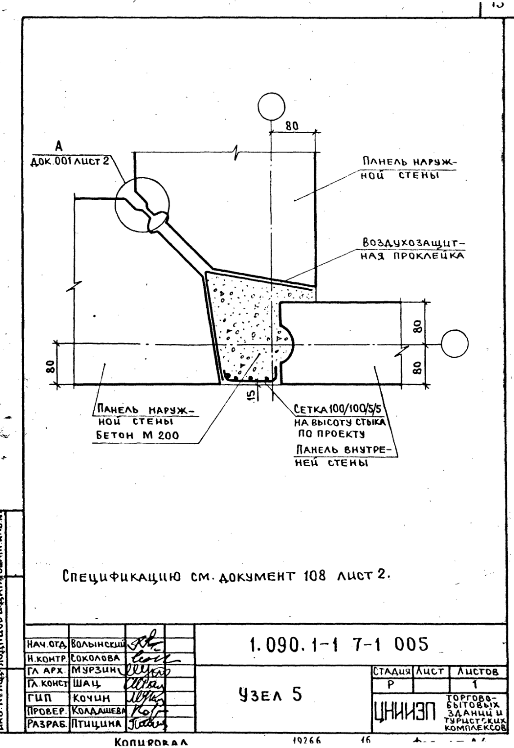

Узел 5 – 15 стр
 |
|
| 514 × 748 пикс. Открыть в новом окне | |

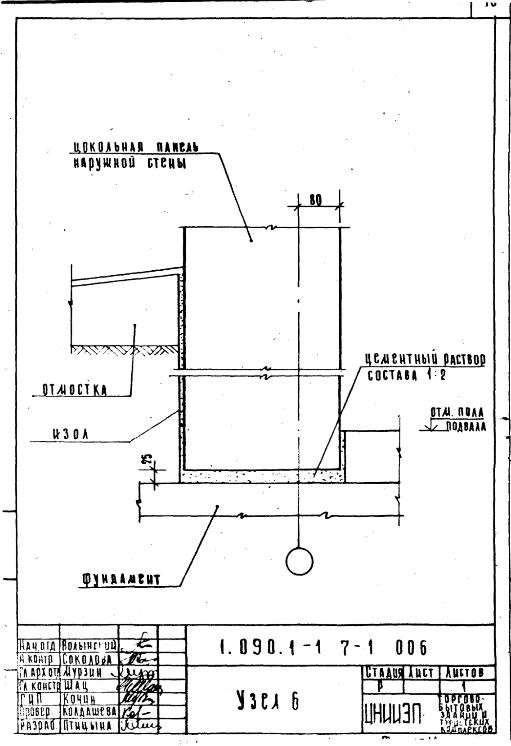

Узел 6 – 16 стр
 |
|
| 511 × 746 пикс. Открыть в новом окне | |

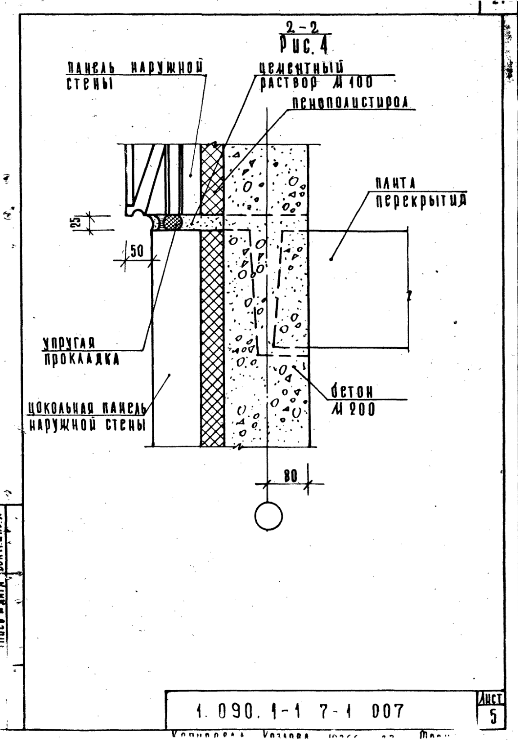

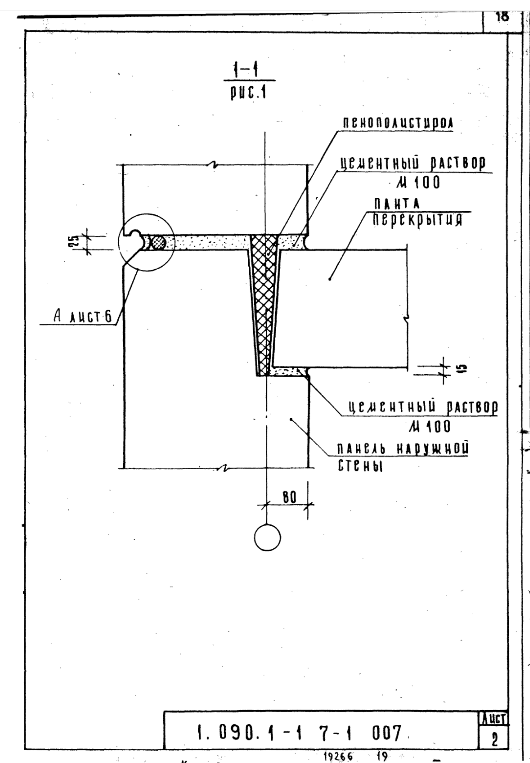

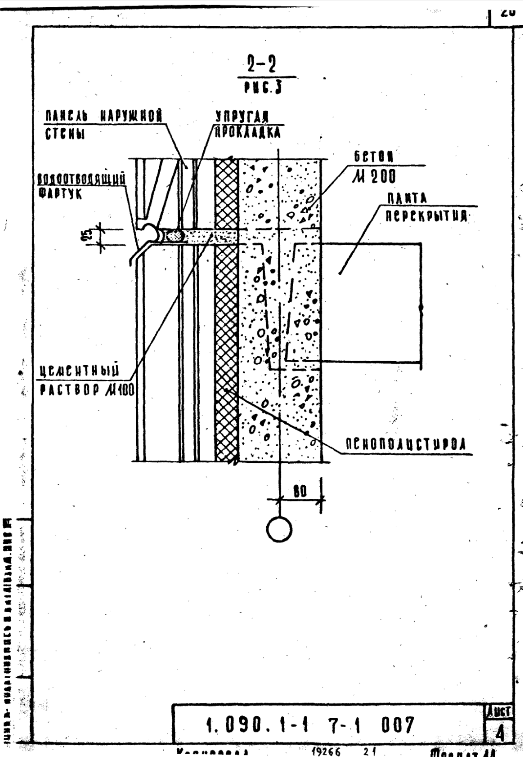

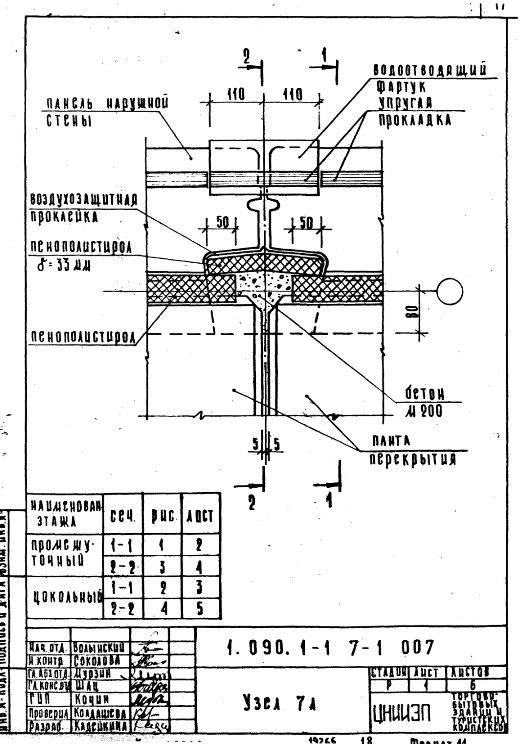

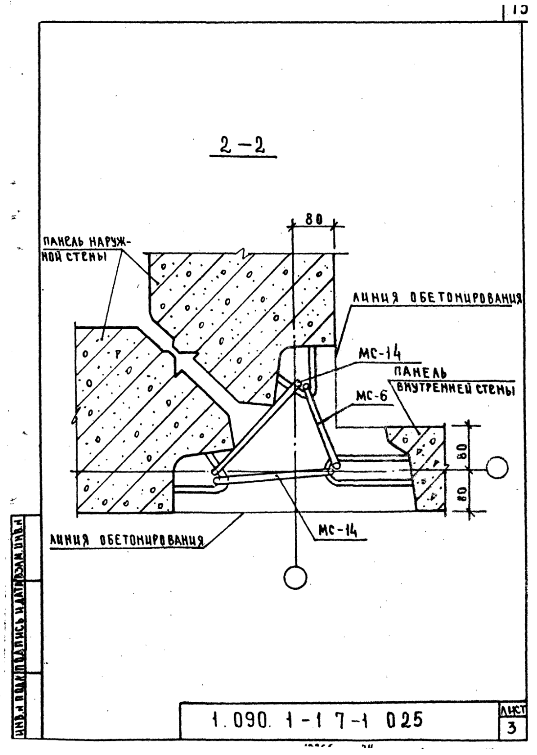

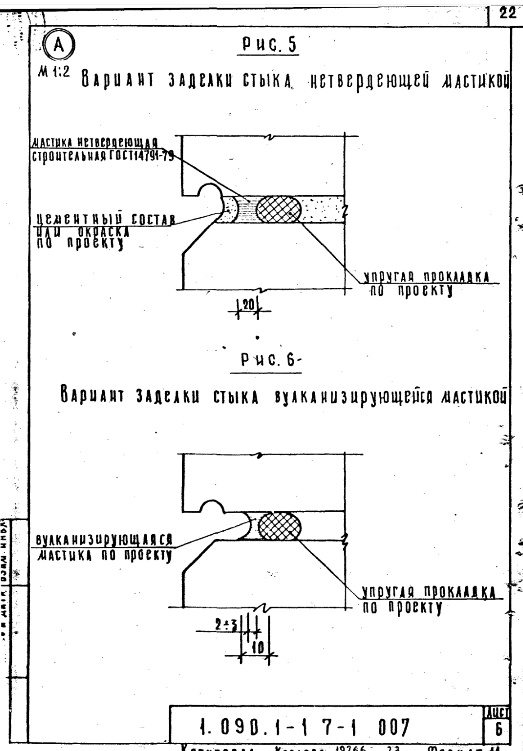

Узел 7л – 17 стр
 |
|
| 520 × 744 пикс. Открыть в новом окне | |
 |
|
| 530 × 763 пикс. Открыть в новом окне | |
 |
|
| 523 × 744 пикс. Открыть в новом окне | |
 |
|
| 523 × 757 пикс. Открыть в новом окне | |
 |
|
| 518 × 743 пикс. Открыть в новом окне | |
 |
|
| 523 × 751 пикс. Открыть в новом окне | |

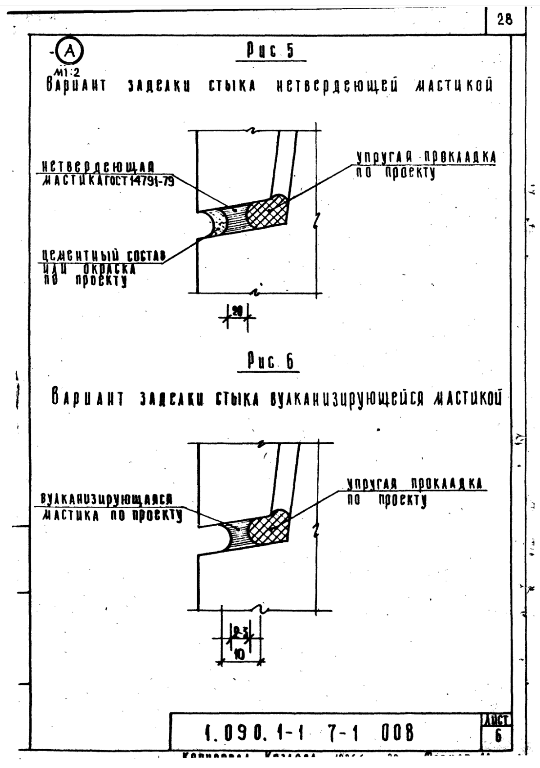

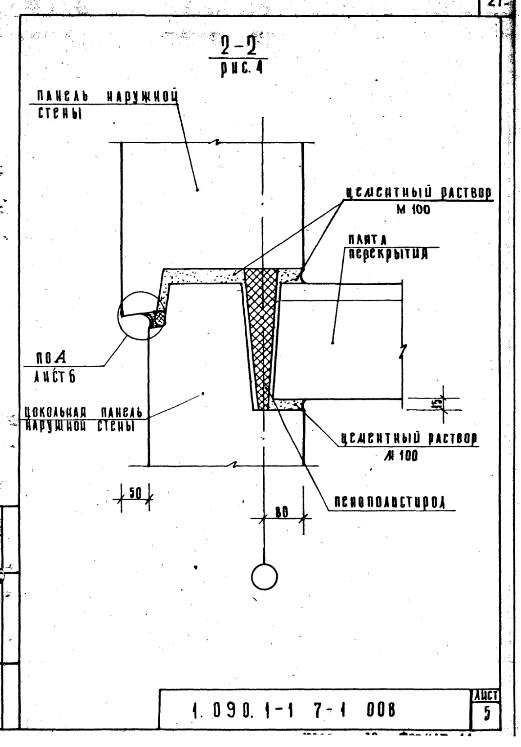

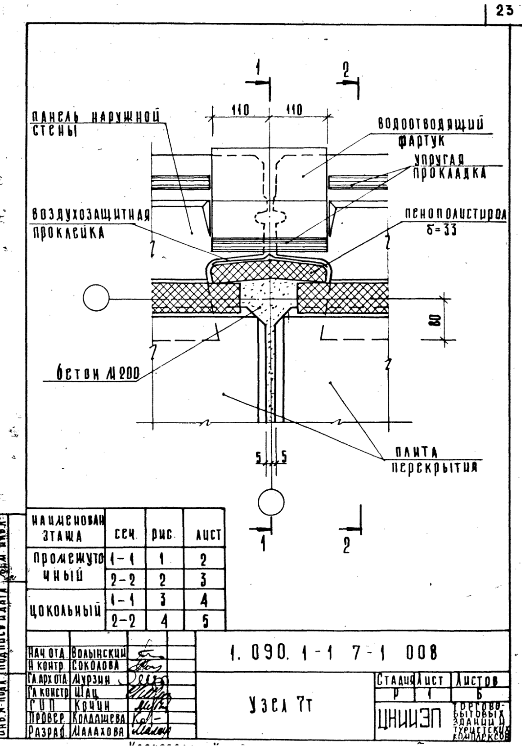

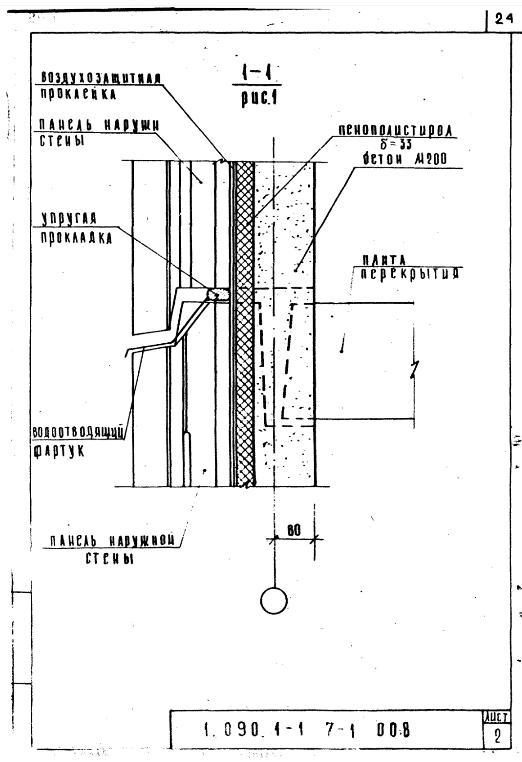

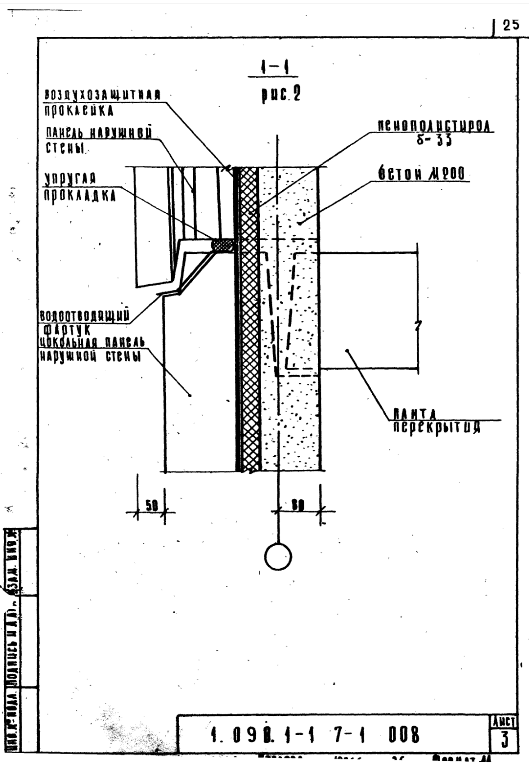

Узел 7т – 23 стр
 |
|
| 522 × 751 пикс. Открыть в новом окне | |
 |
|
| 522 × 762 пикс. Открыть в новом окне | |
 |
|
| 529 × 763 пикс. Открыть в новом окне | |
 |
|

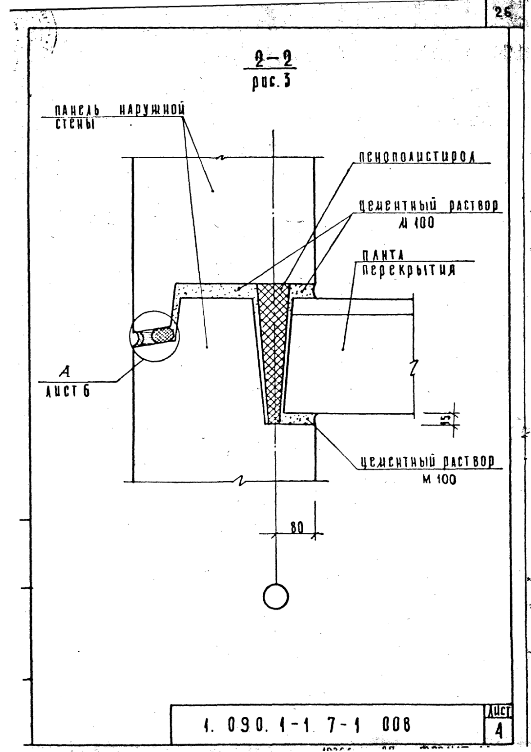

| 531 × 752 пикс. Открыть в новом окне | |
 |
|
| 521 × 747 пикс. Открыть в новом окне | |
 |
|
| 540 × 768 пикс. Открыть в новом окне | |

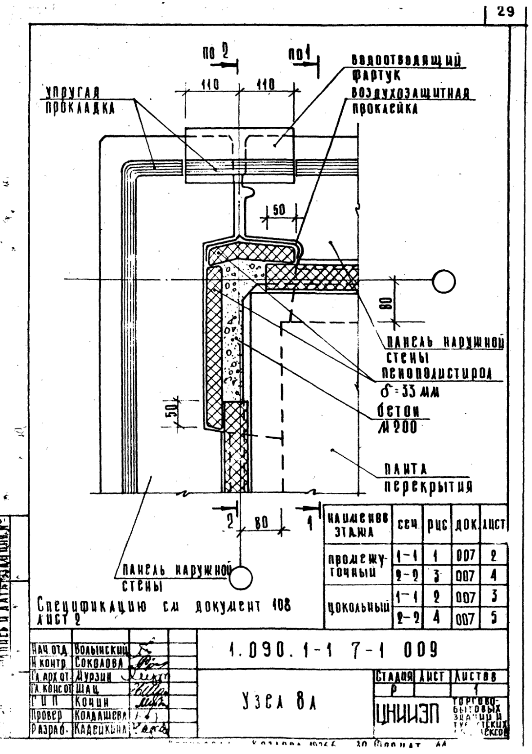

Узел 8л – 29 стр
 |
|
| 532 × 754 пикс. Открыть в новом окне | |

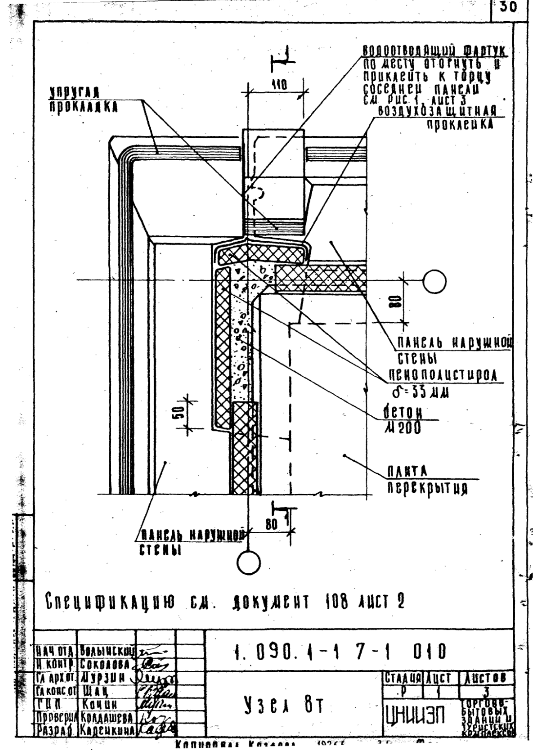

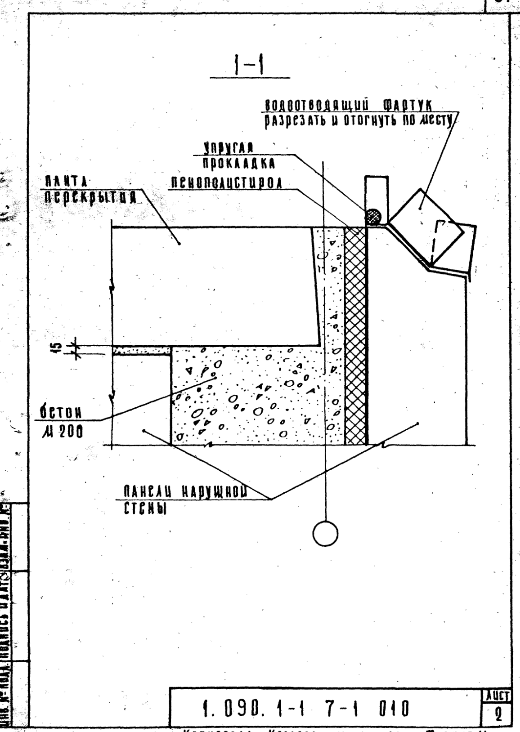

Узел 8т – 30 стр
 |
|
| 533 × 750 пикс. Открыть в новом окне | |
 |
|
| 520 × 732 пикс. Открыть в новом окне | |
 |
|

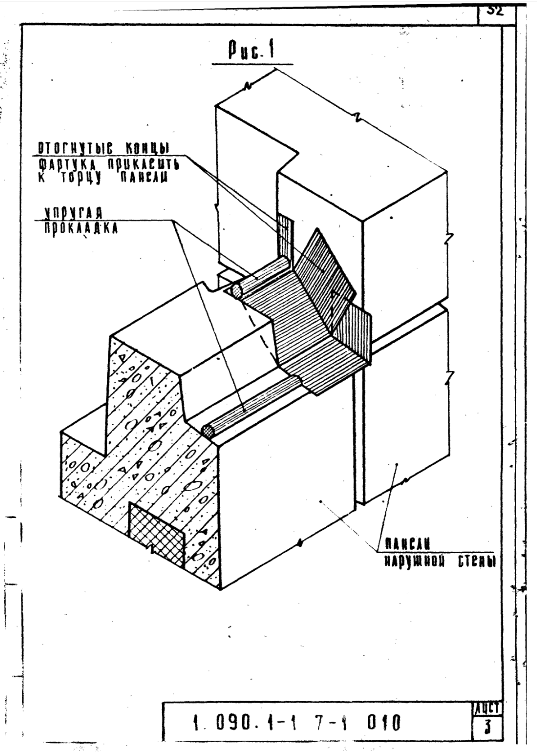

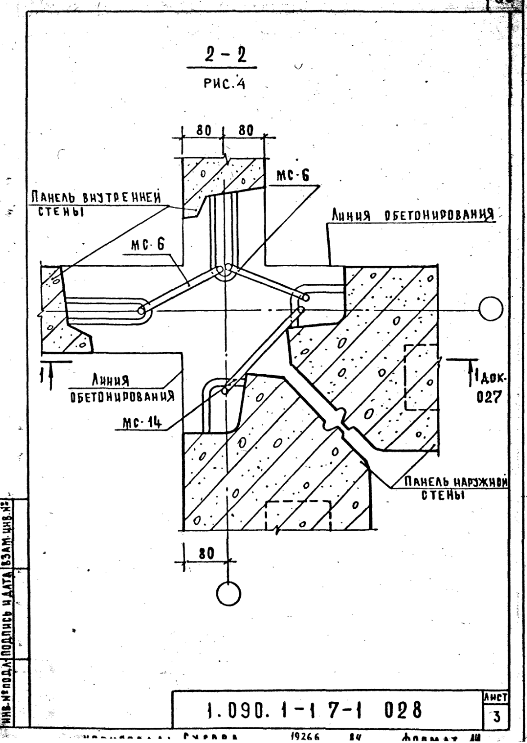

| 537 × 752 пикс. Открыть в новом окне | |

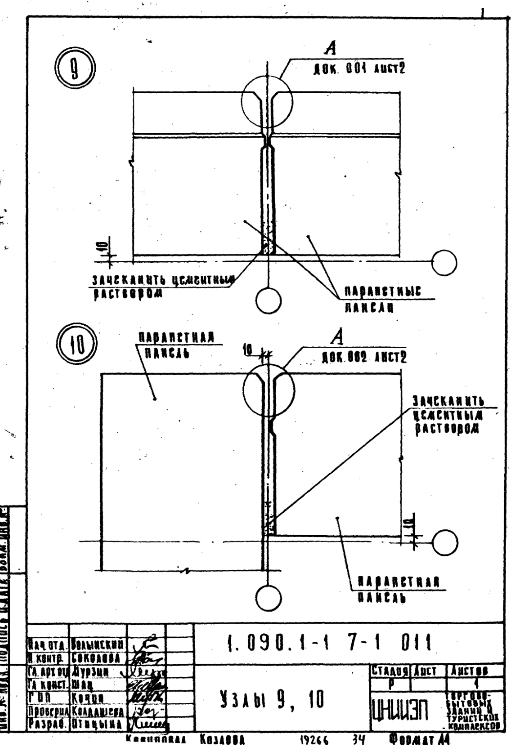

Узлы 9, 10 – 33 стр
 |
|
| 516 × 745 пикс. Открыть в новом окне | |

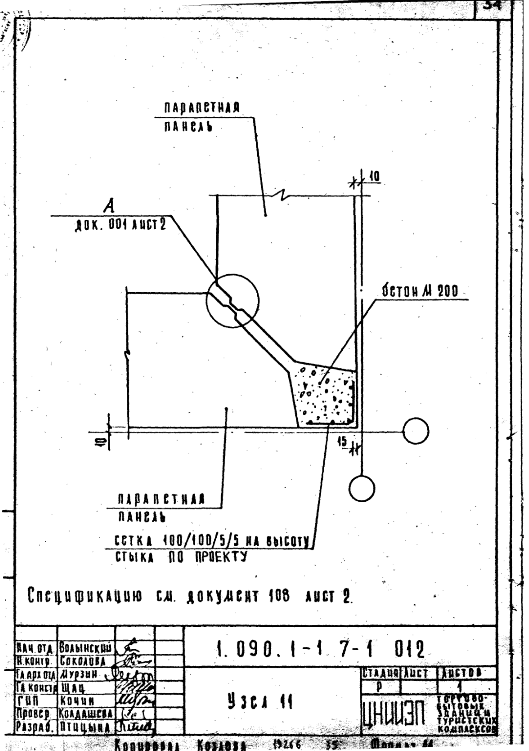

Узел 11 – 34 стр
 |
|
| 529 × 751 пикс. Открыть в новом окне | |

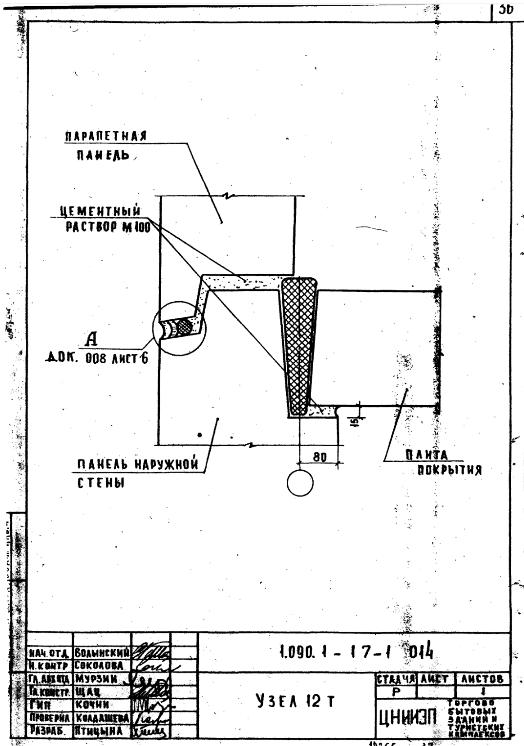

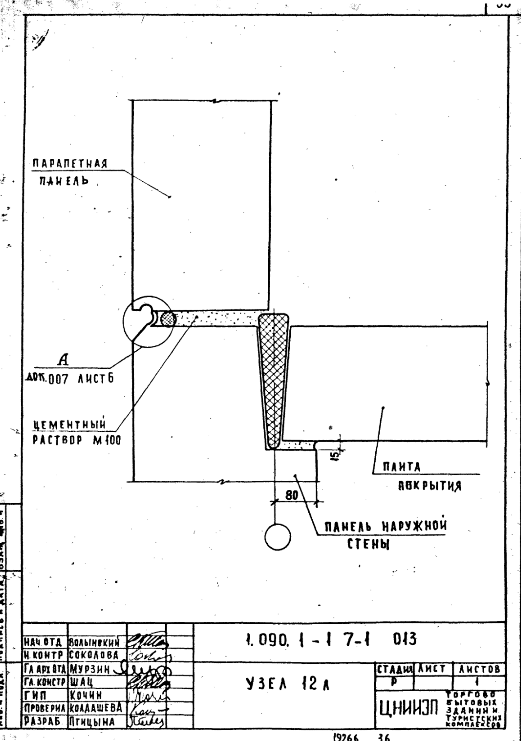

Узел 12л – 35 стр
 |
|
| 521 × 741 пикс. Открыть в новом окне | |
Узел 12т – 36 стр
 |
|
| 524 × 746 пикс. Открыть в новом окне | |
Узлы 13, 14, 15 – 37 стр
 |
|

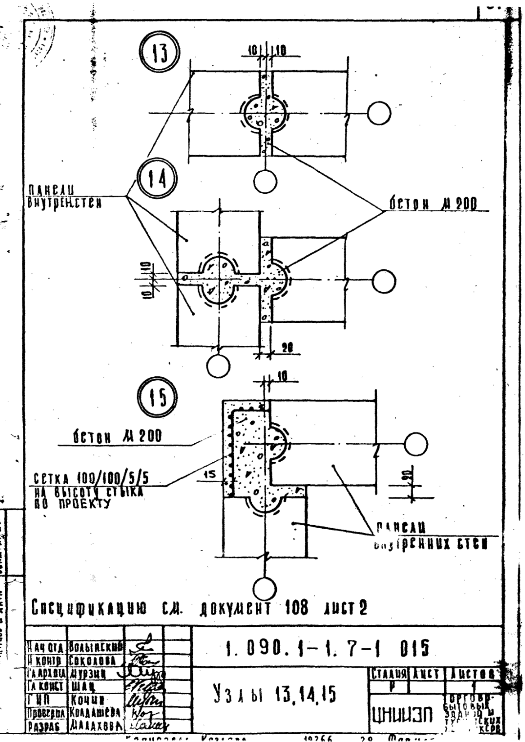

| 525 × 742 пикс. Открыть в новом окне | |

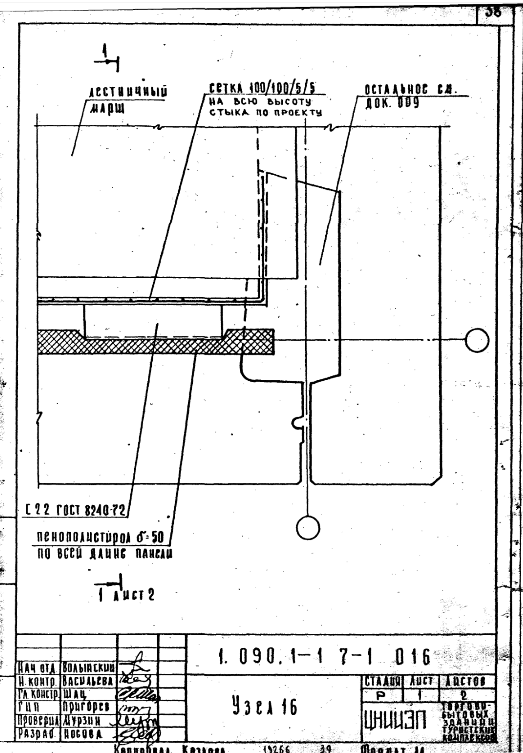

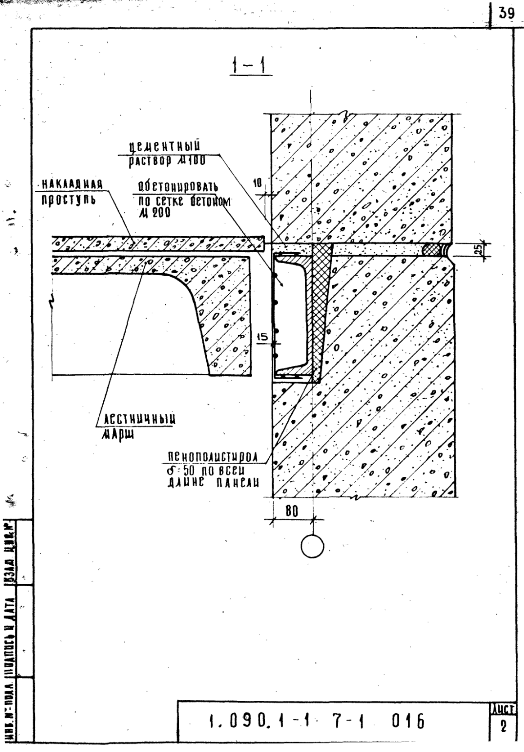

Узел 16 – 38 стр
 |
|
| 523 × 753 пикс. Открыть в новом окне | |
 |
|
| 524 × 752 пикс. Открыть в новом окне | |

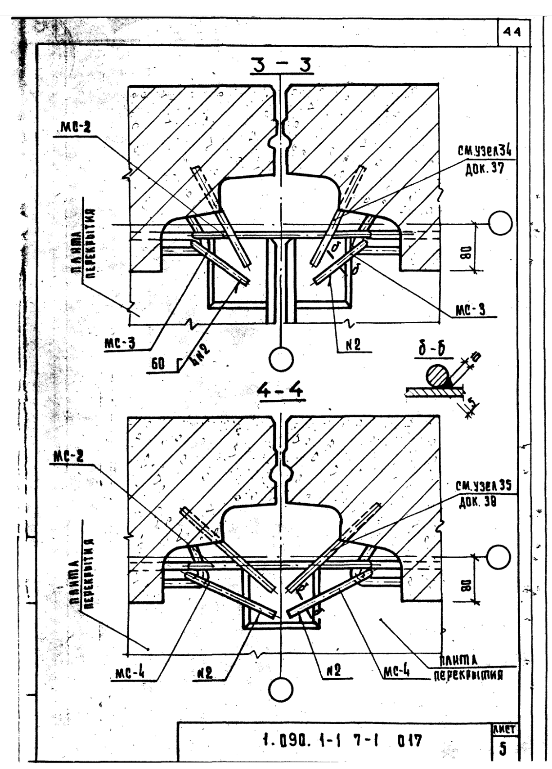

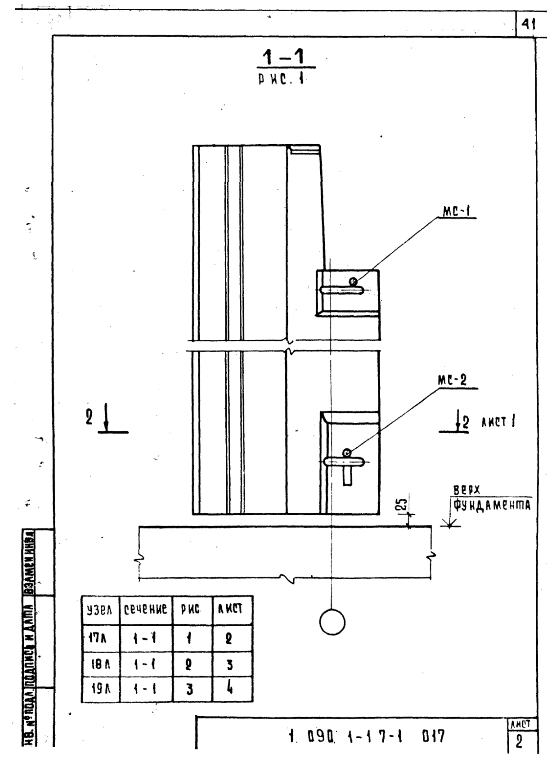

Узлы 17л, 18л,19л – 40 стр
 |
|

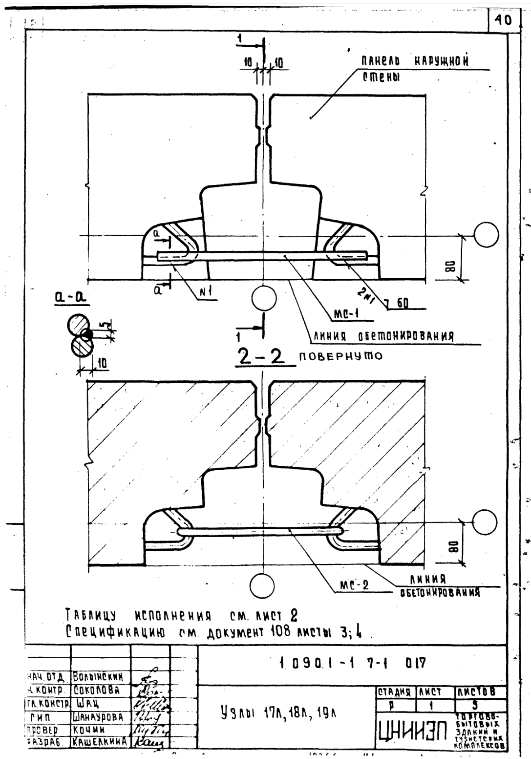

| 531 × 759 пикс. Открыть в новом окне | |
 |
|
| 548 × 765 пикс. Открыть в новом окне | |
 |
|

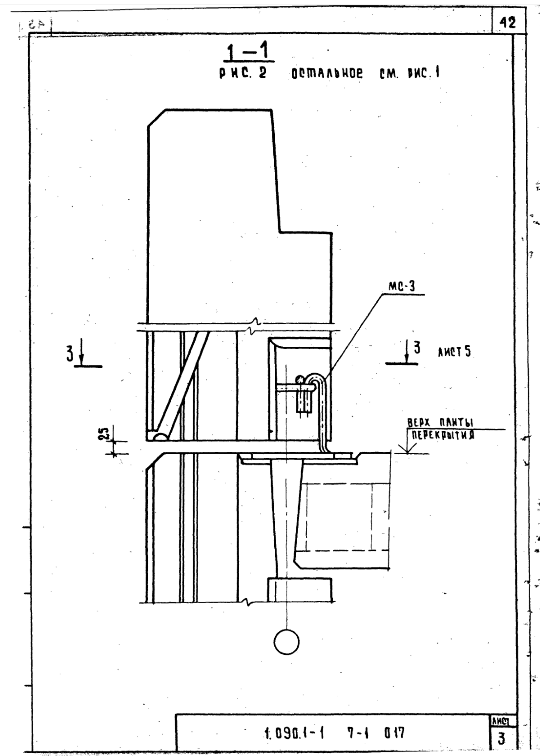

| 540 × 756 пикс. Открыть в новом окне | |
 |
|

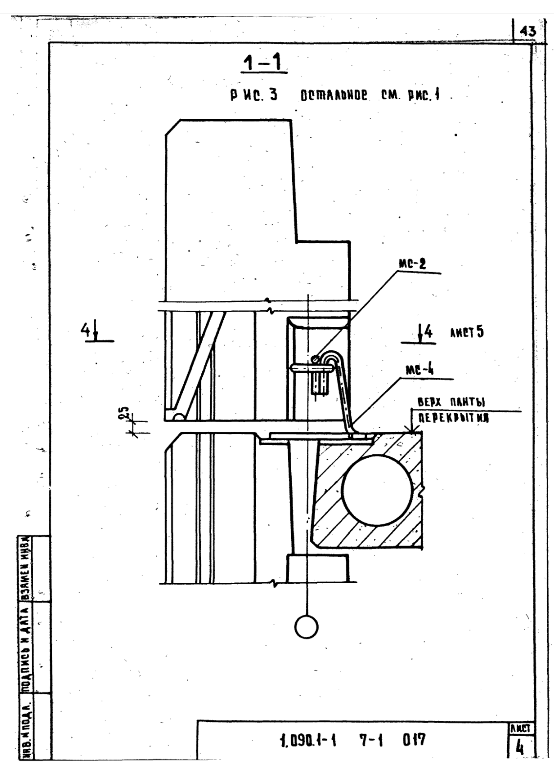

| 554 × 766 пикс. Открыть в новом окне | |
 |
|
| 552 × 769 пикс. Открыть в новом окне | |

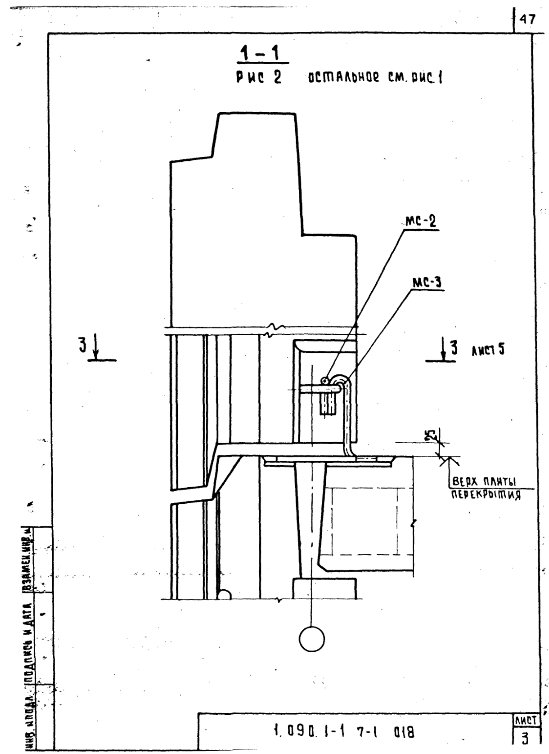

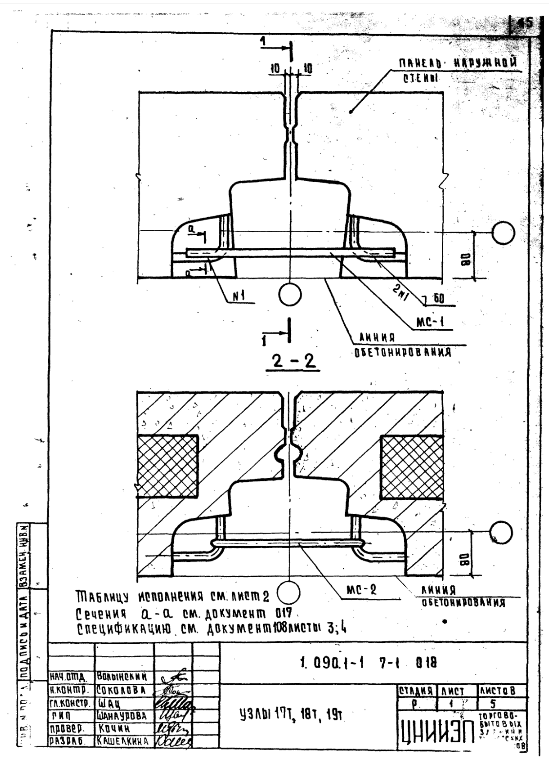

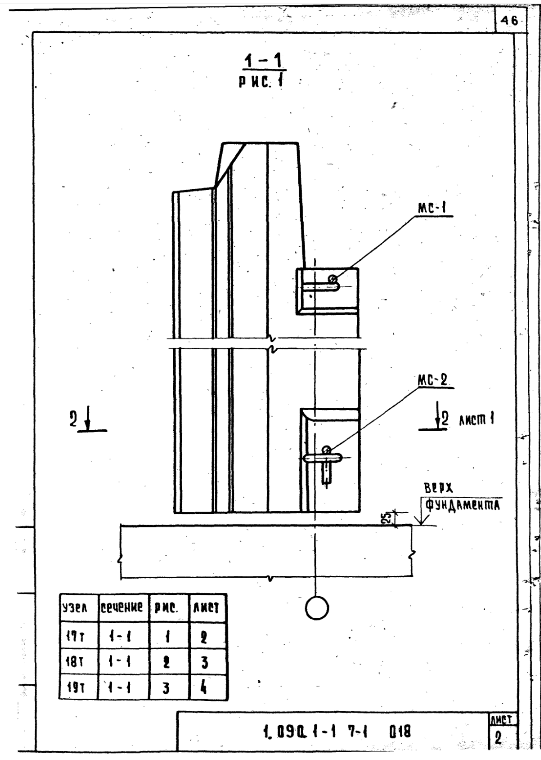

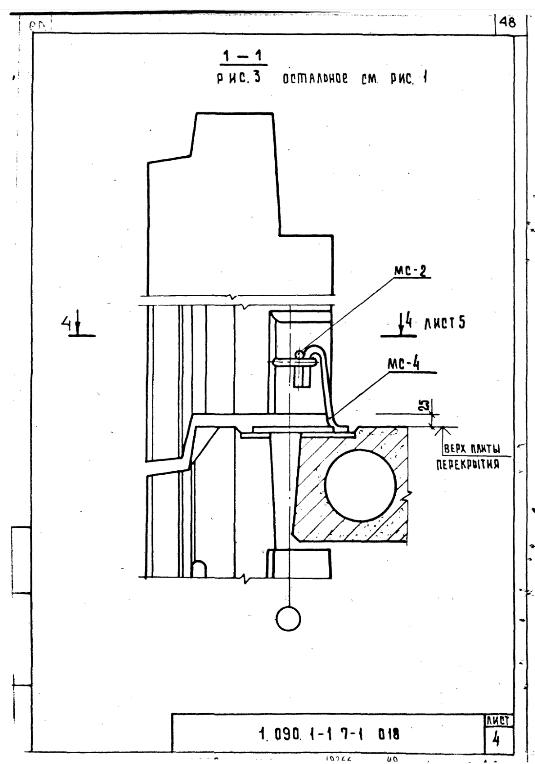

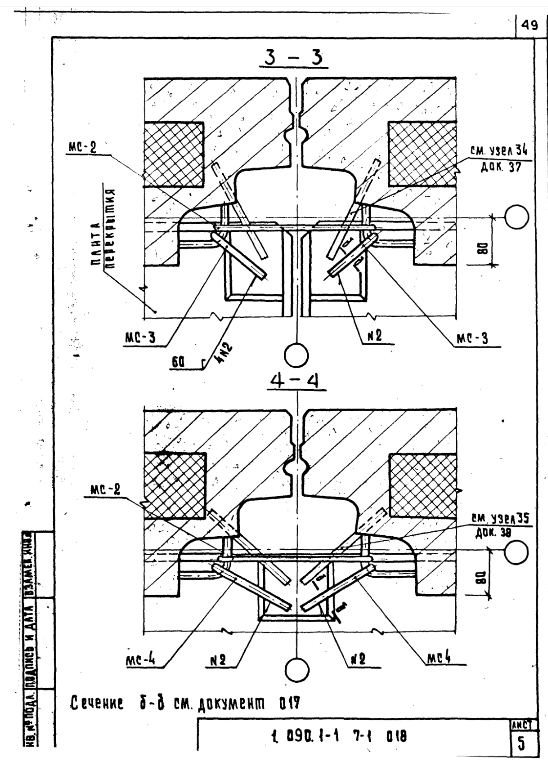

Узлы 17т, 18т,19т – 45 стр
 |
|
| 549 × 763 пикс. Открыть в новом окне | |
 |
|
| 541 × 760 пикс. Открыть в новом окне | |
 |
|
| 549 × 754 пикс. Открыть в новом окне | |
 |
|
| 535 × 764 пикс. Открыть в новом окне | |
 |
|
| 548 × 767 пикс. Открыть в новом окне | |

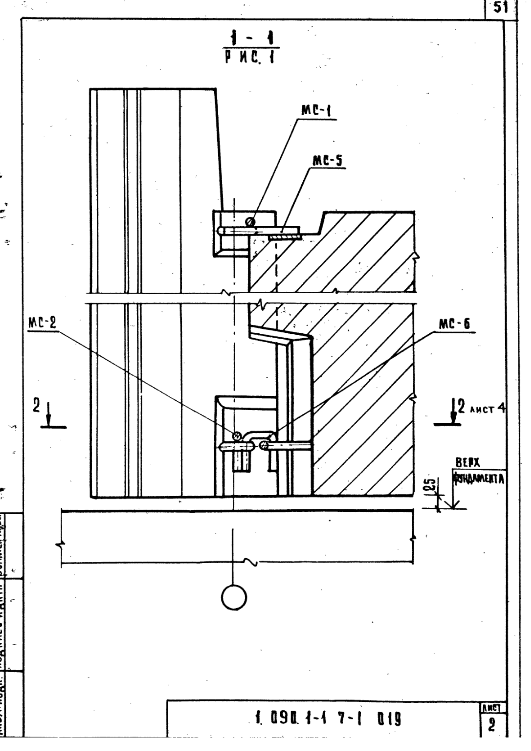

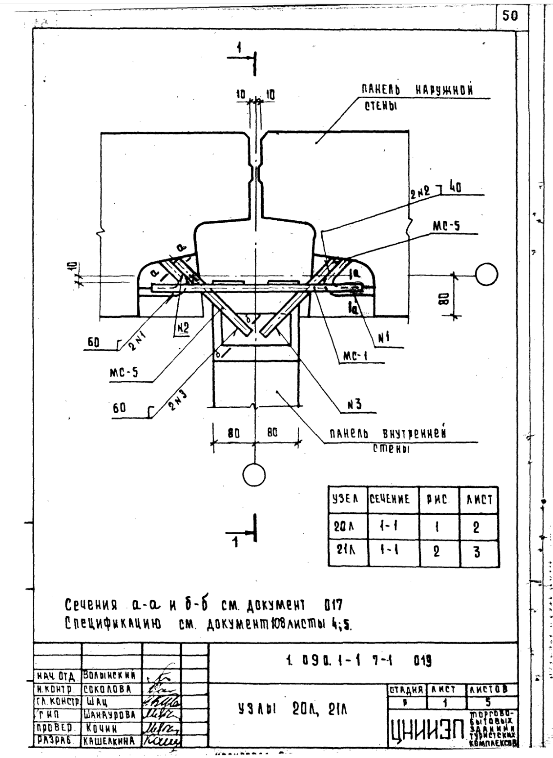

Узлы 20л, 21л – 50 стр
 |
|
| 553 × 758 пикс. Открыть в новом окне | |
Узлы 20л, 21л – 50 стр
|
|
| 553 × 758 пикс. Открыть в новом окне | |
 |
|
| 531 × 751 пикс. Открыть в новом окне | |
 |
|
| 528 × 769 пикс. Открыть в новом окне | |
 |
|
| 533 × 748 пикс. Открыть в новом окне | |
 |
|
| 543 × 759 пикс. Открыть в новом окне | |

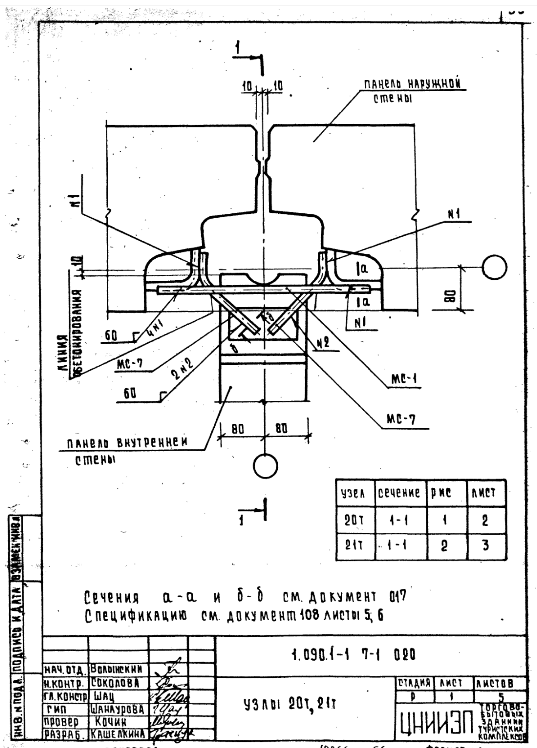

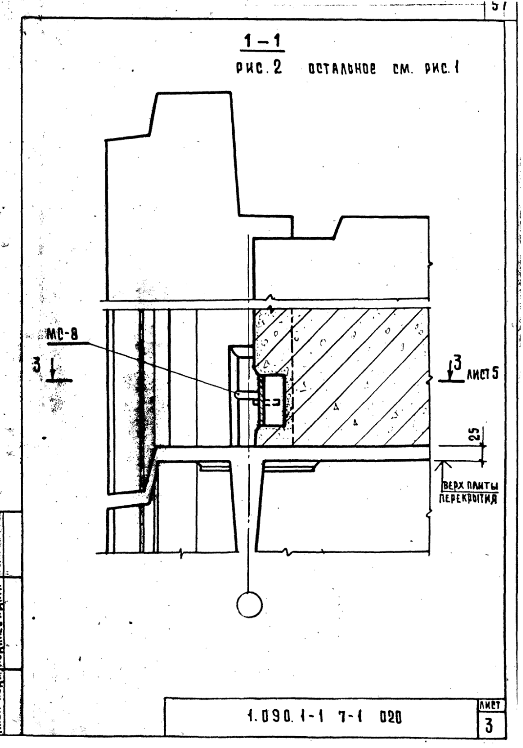

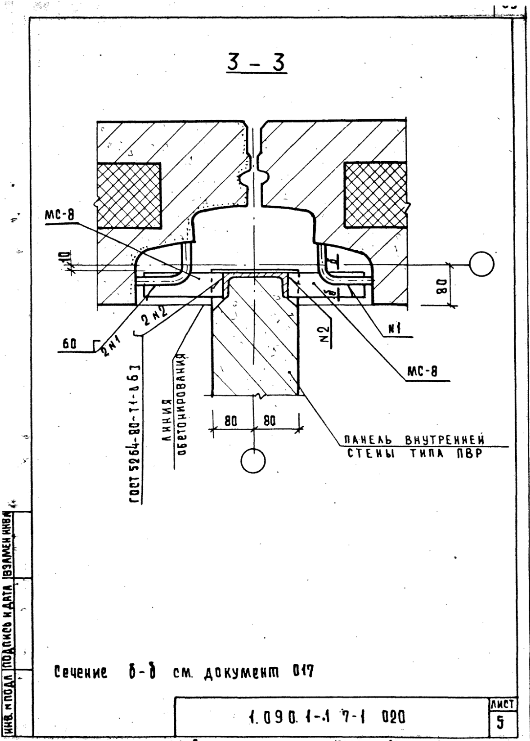

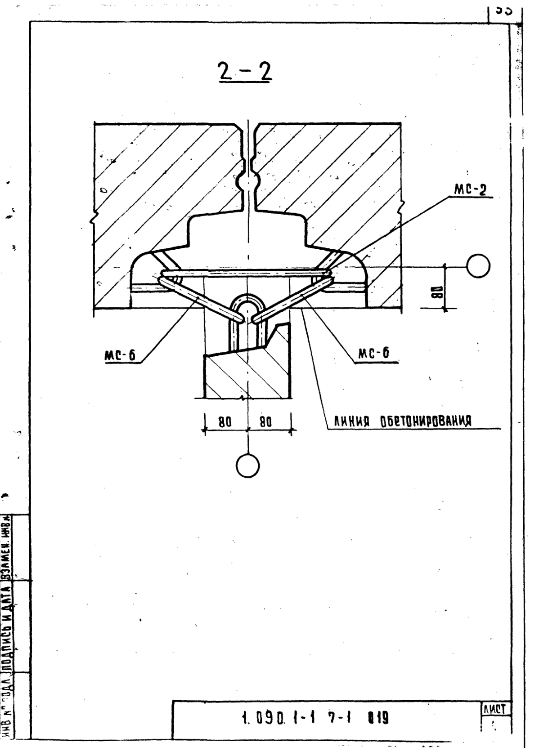

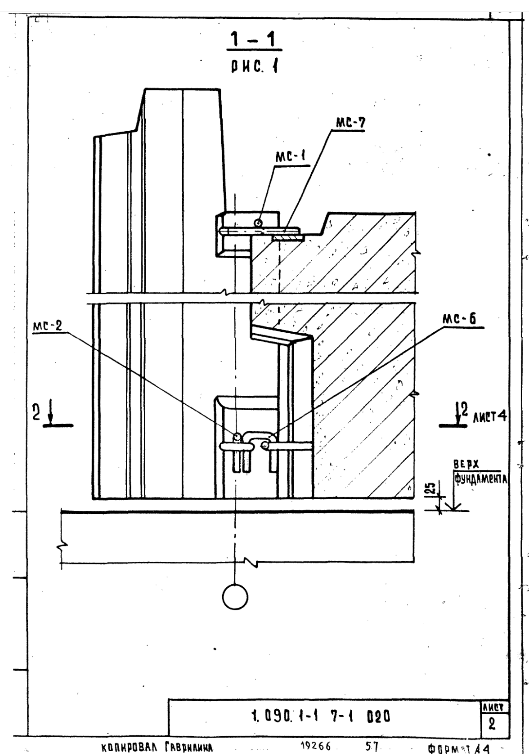

Узлы 20т, 21т – 54 стр
 |
|

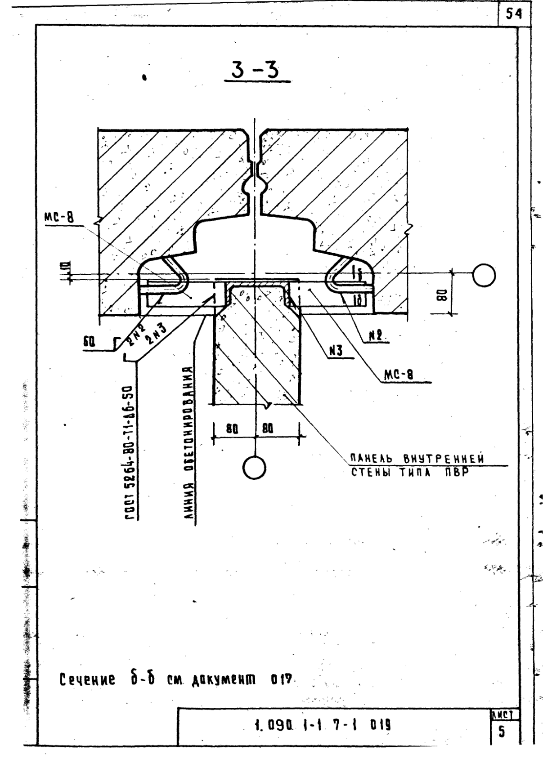

| 537 × 748 пикс. Открыть в новом окне | |
 |
|
| 529 × 754 пикс. Открыть в новом окне | |
 |
|
| 523 × 748 пикс. Открыть в новом окне | |
 |
|
| 539 × 754 пикс. Открыть в новом окне | |
 |
|

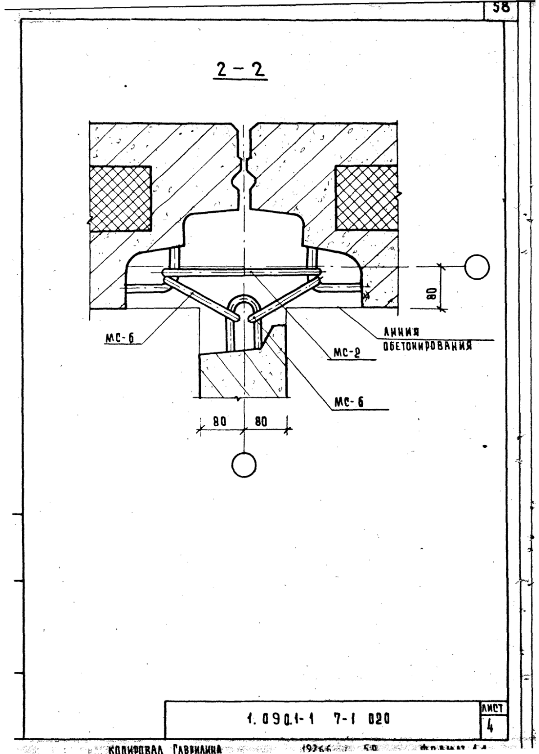

| 530 × 741 пикс. Открыть в новом окне | |

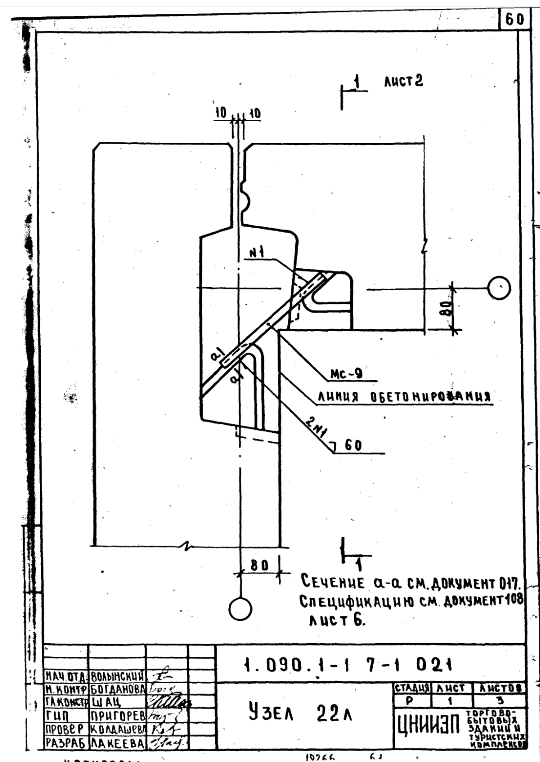

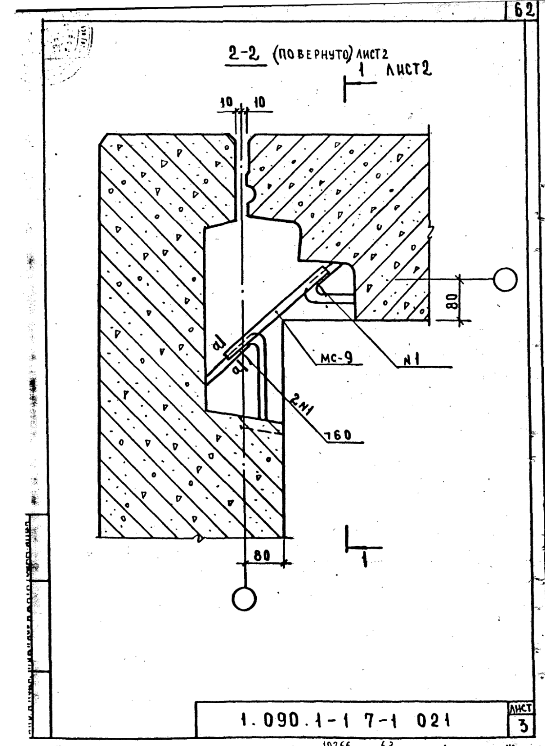

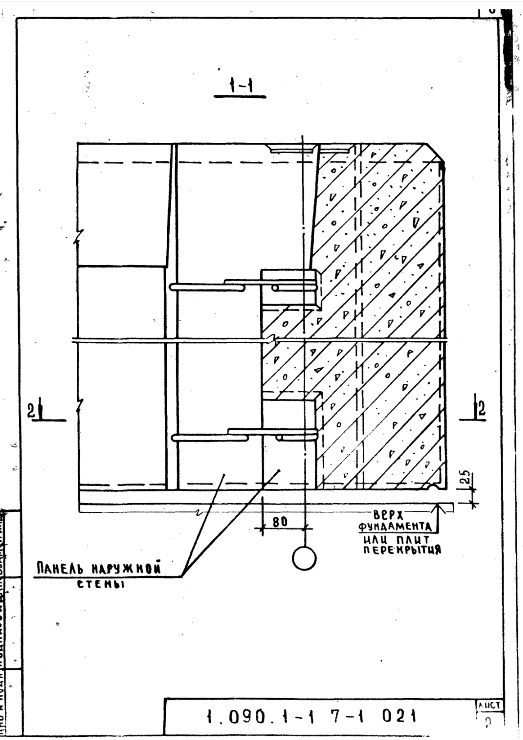

Узел 22л – 60 стр
 |
|
| 540 × 762 пикс. Открыть в новом окне | |
 |
|
| 523 × 740 пикс. Открыть в новом окне | |
 |
|
| 545 × 746 пикс. Открыть в новом окне | |

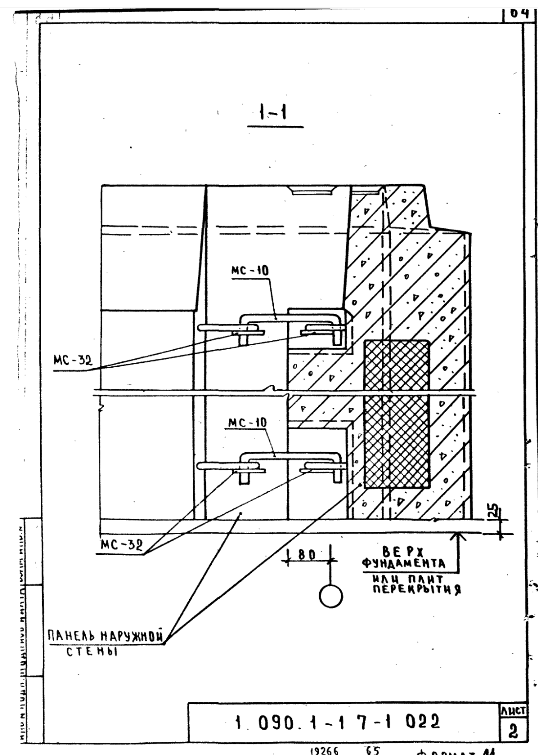

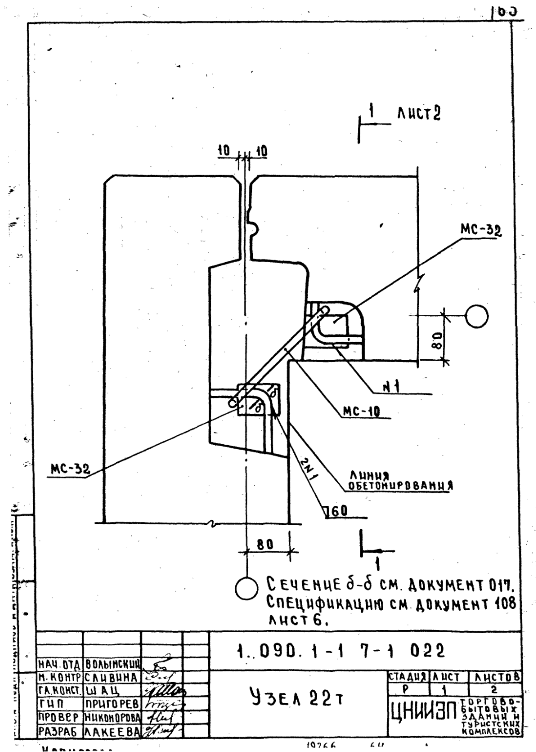

Узел 22т – 63 стр
 |
|
| 536 × 752 пикс. Открыть в новом окне | |
 |
|
| 538 × 755 пикс. Открыть в новом окне | |

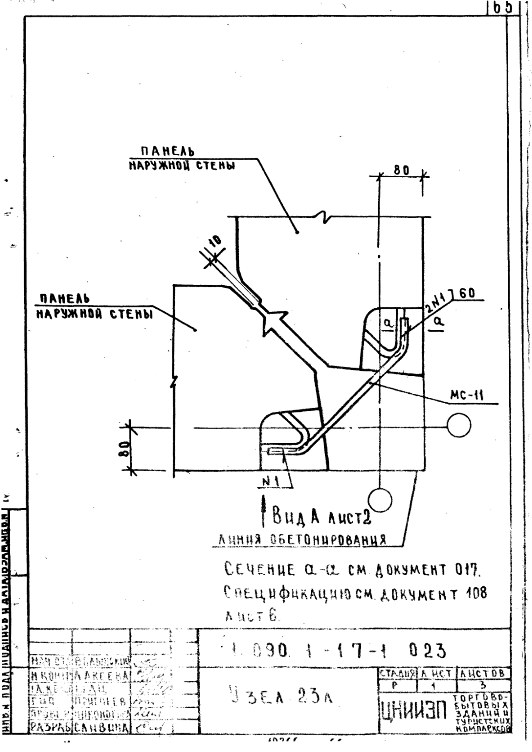

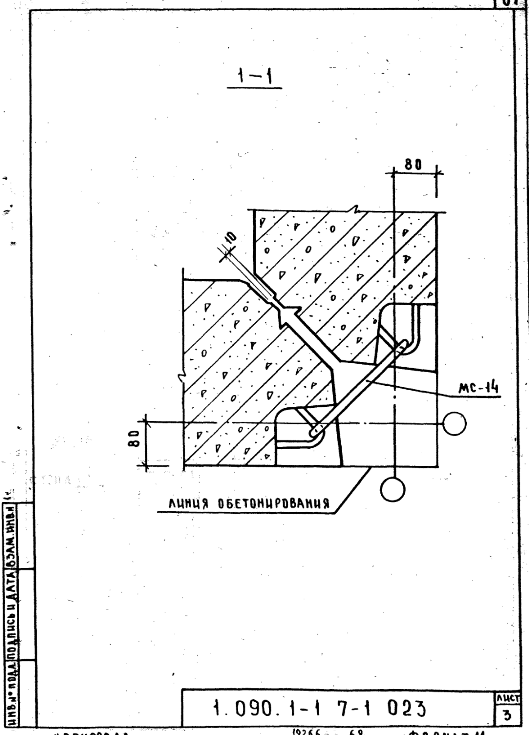

Узел 23л – 65 стр
 |
|
| 532 × 752 пикс. Открыть в новом окне | |
 |
|

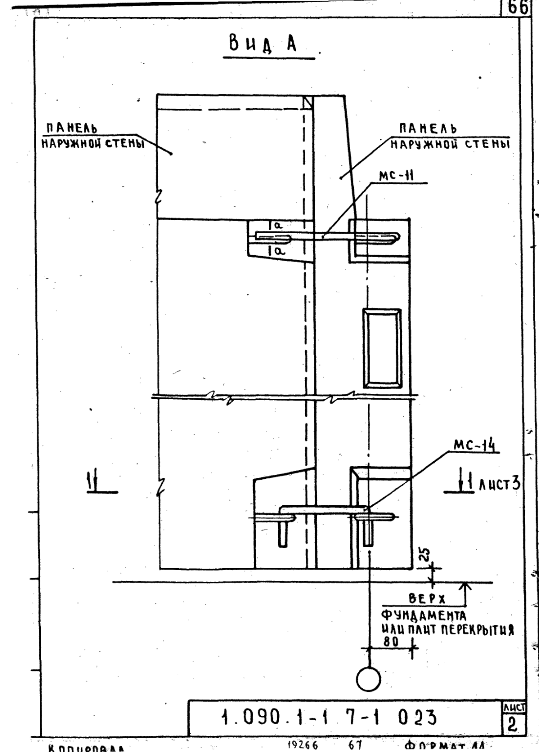

| 539 × 752 пикс. Открыть в новом окне | |
 |
|
| 529 × 735 пикс. Открыть в новом окне | |

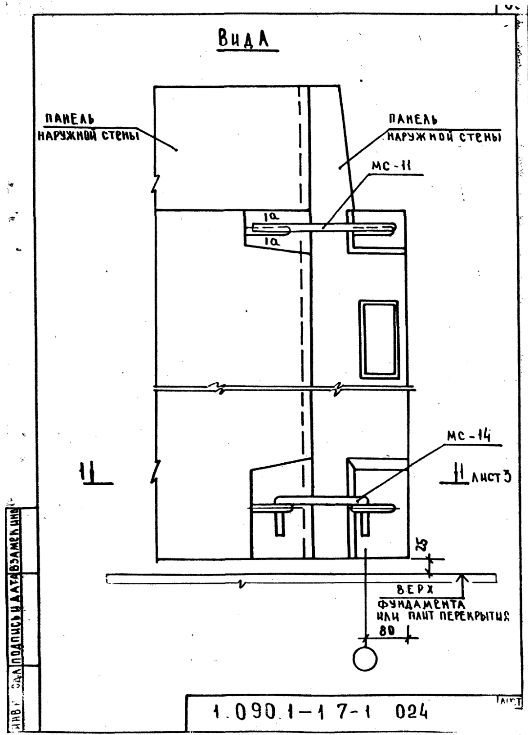

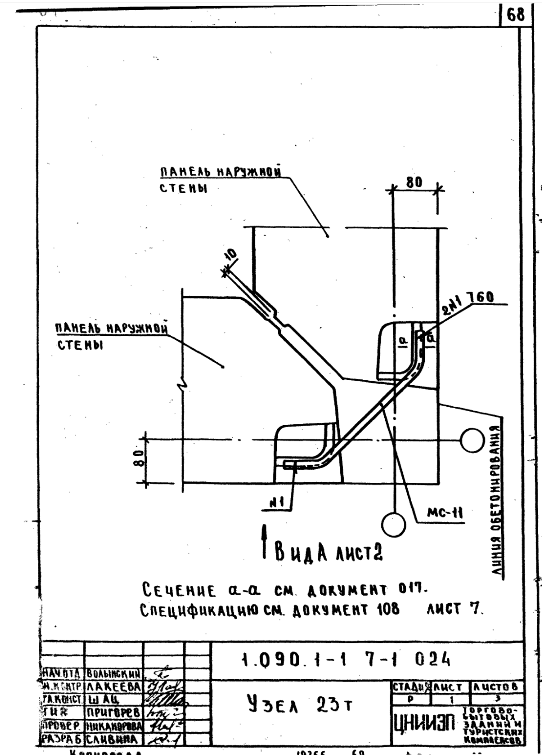

Узел 23т – 68 стр
 |
|
| 542 × 755 пикс. Открыть в новом окне | |
 |
|
| 528 × 735 пикс. Открыть в новом окне | |
 |
|
| 528 × 759 пикс. Открыть в новом окне | |

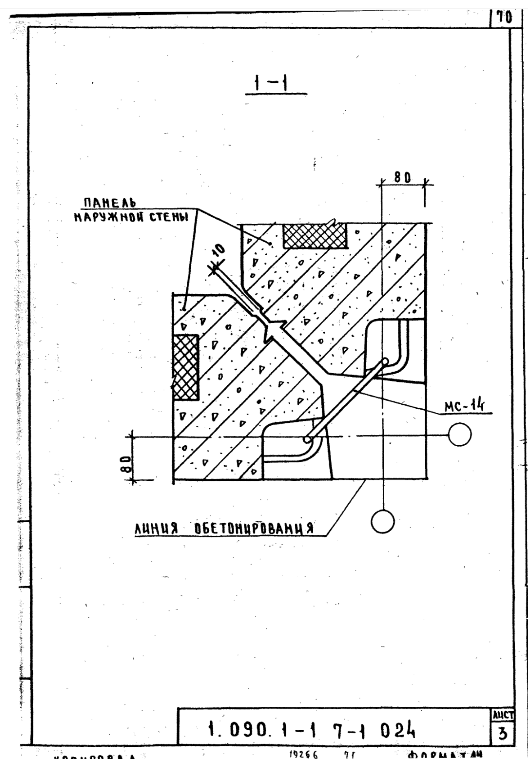

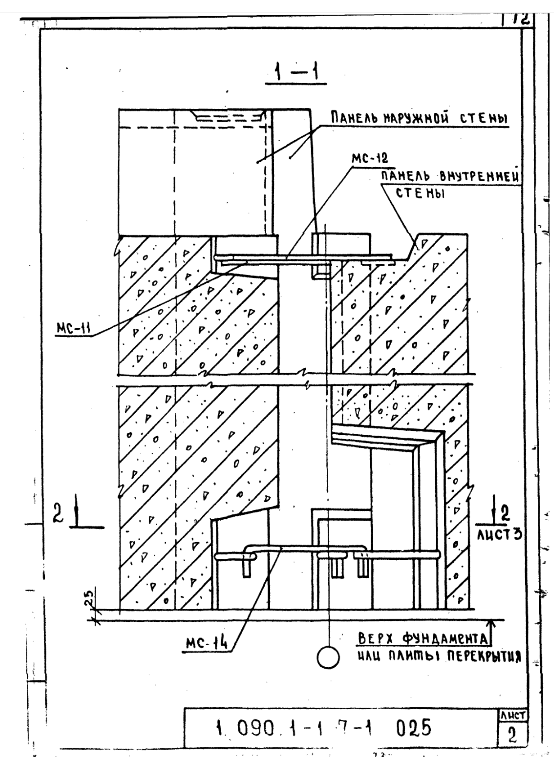

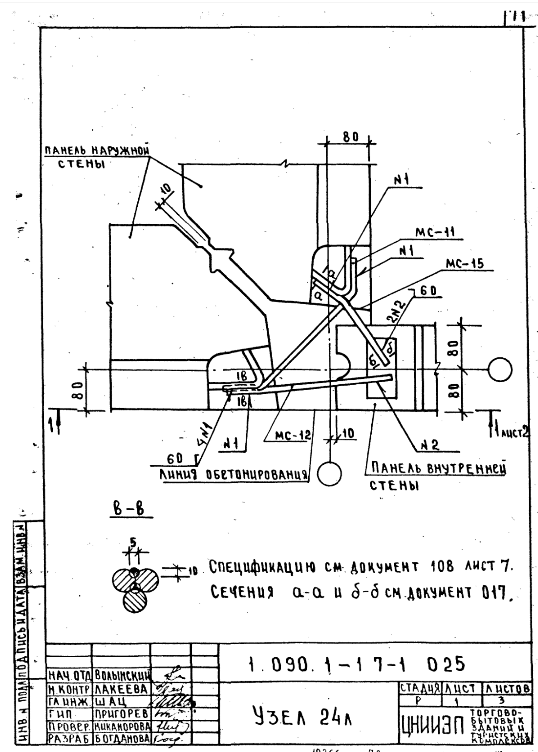

Узел 24л – 71 стр
 |
|
| 538 × 752 пикс. Открыть в новом окне | |
 |
|
| 554 × 757 пикс. Открыть в новом окне | |
 |
|
| 537 × 755 пикс. Открыть в новом окне | |

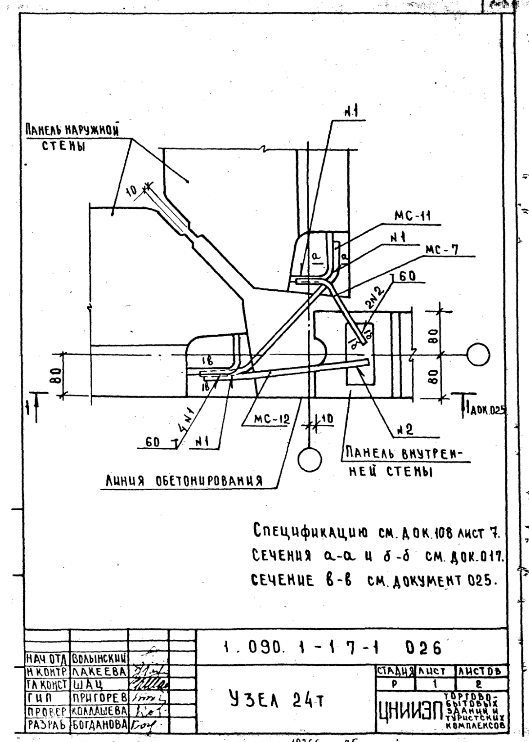

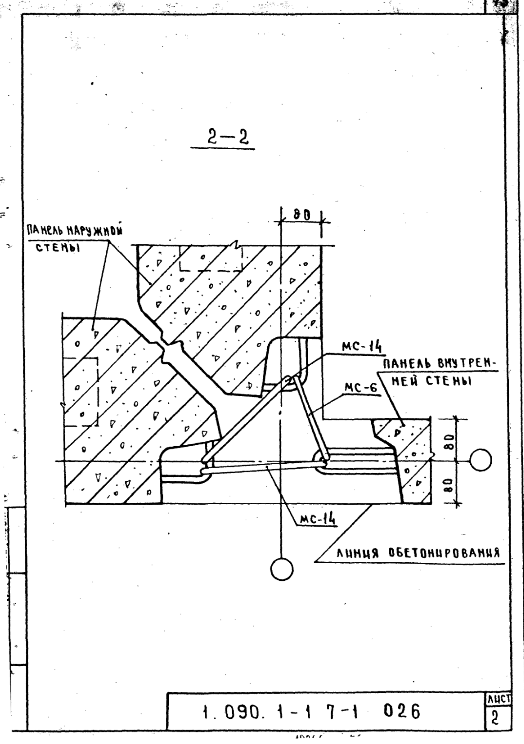

Узел 24т – 74 стр
 |
|
| 529 × 742 пикс. Открыть в новом окне | |
 |
|
| 524 × 744 пикс. Открыть в новом окне | |

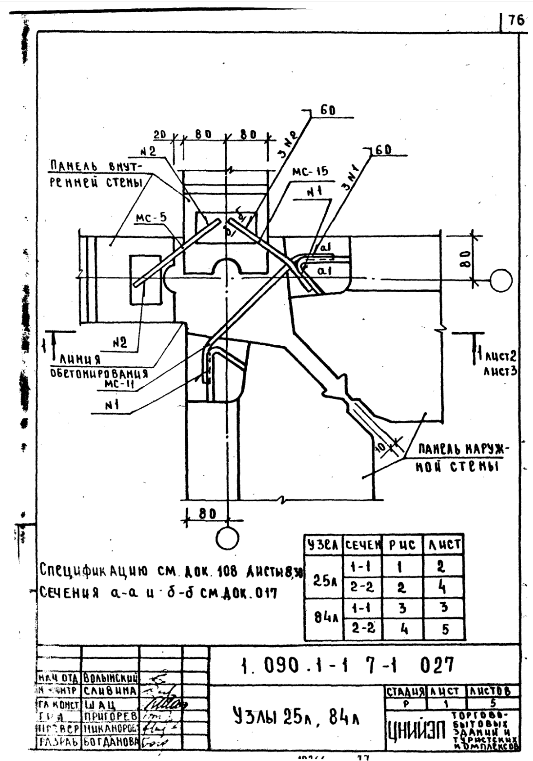

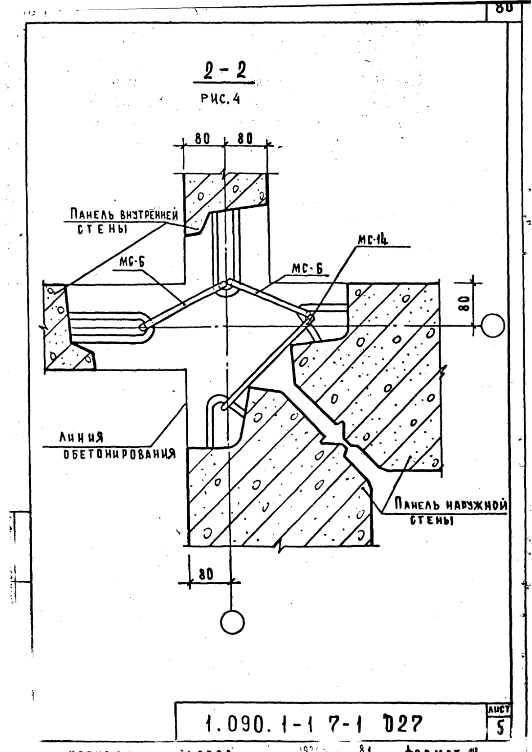

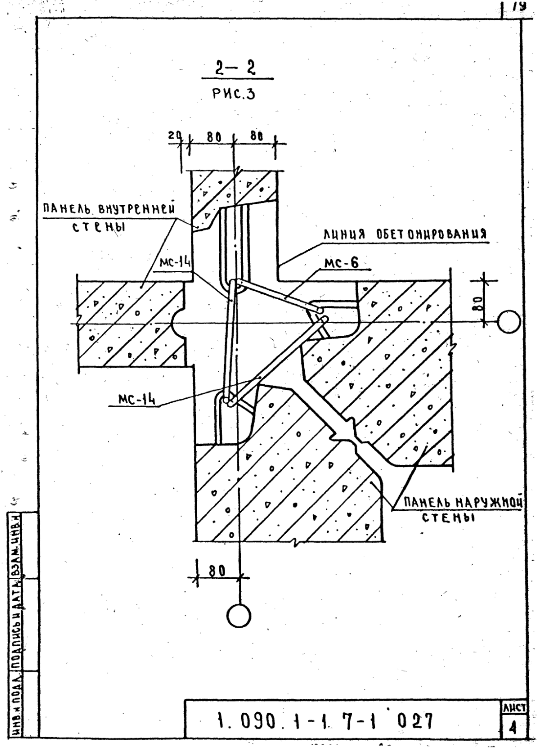

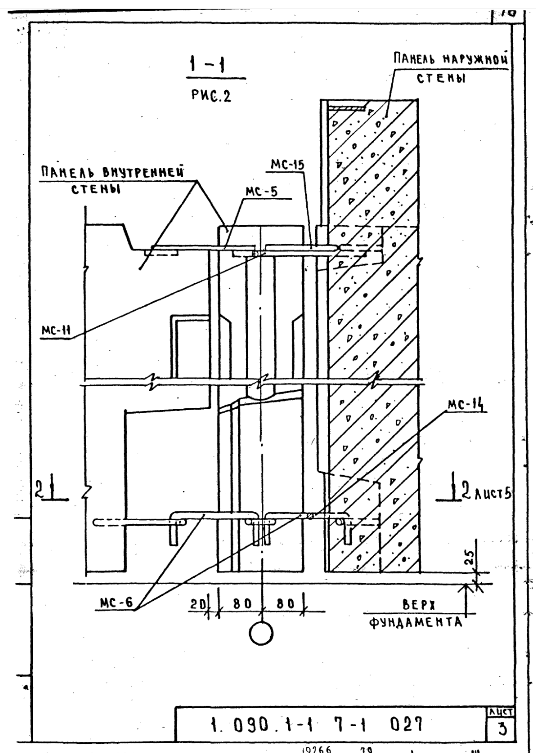

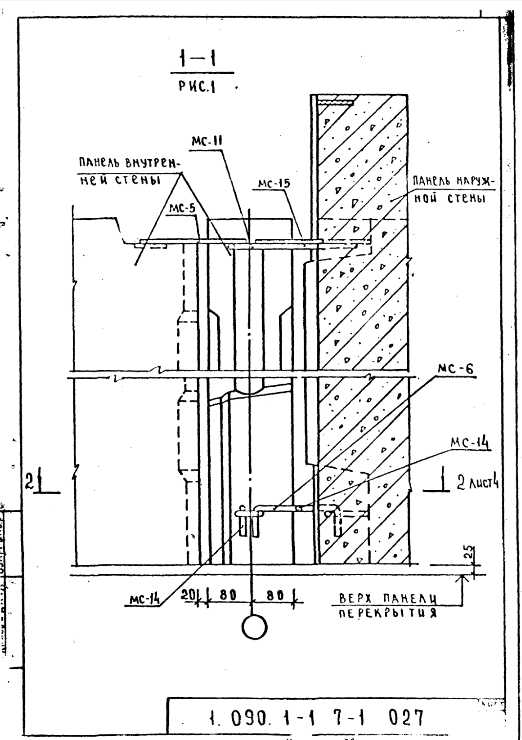

Узлы 25л, 84л – 76 стр
 |
|
| 533 × 761 пикс. Открыть в новом окне | |
 |
|
| 522 × 740 пикс. Открыть в новом окне | |
 |
|
| 536 × 753 пикс. Открыть в новом окне | |
 |
|
| 539 × 748 пикс. Открыть в новом окне | |
 |
|
| 532 × 752 пикс. Открыть в новом окне | |

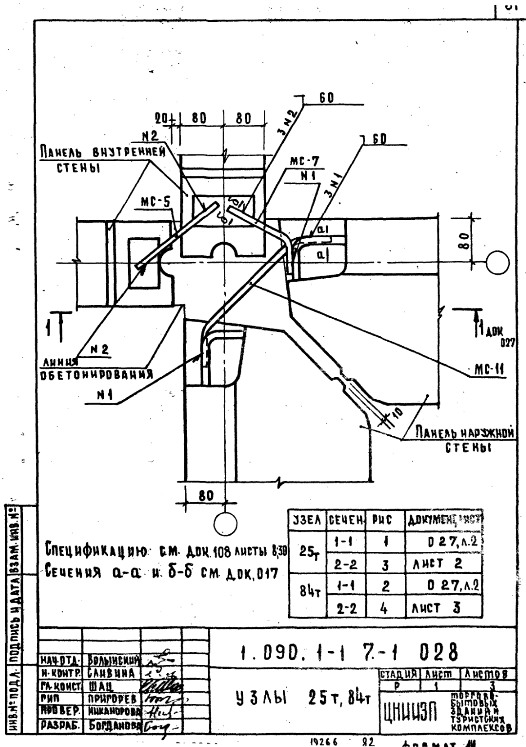

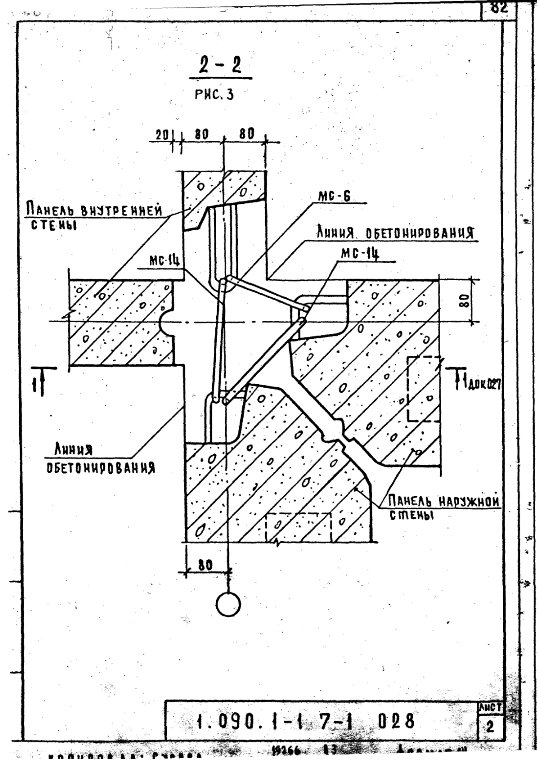

Узлы 25т, 84т – 81 стр
 |
|
| 526 × 747 пикс. Открыть в новом окне | |
 |
|
| 538 × 763 пикс. Открыть в новом окне | |
 |
|
| 527 × 743 пикс. Открыть в новом окне | |

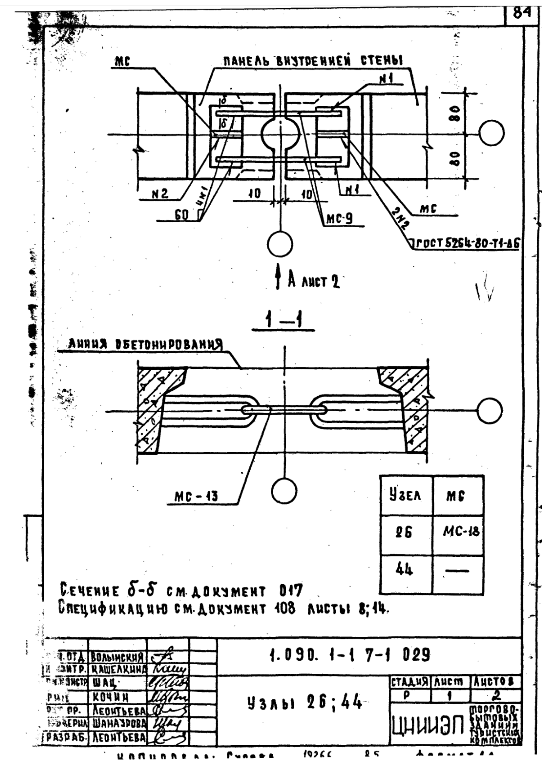

Узлы 26; 44 – 84 стр
 |
|
| 542 × 764 пикс. Открыть в новом окне | |
 |
|
| 521 × 751 пикс. Открыть в новом окне | |

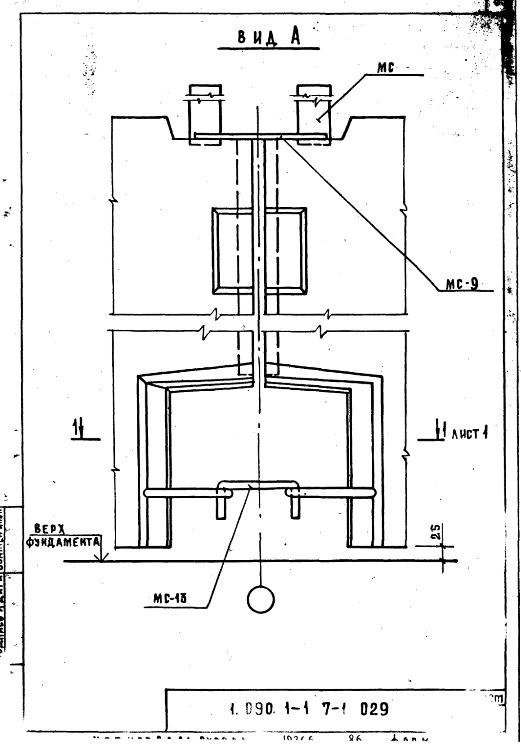

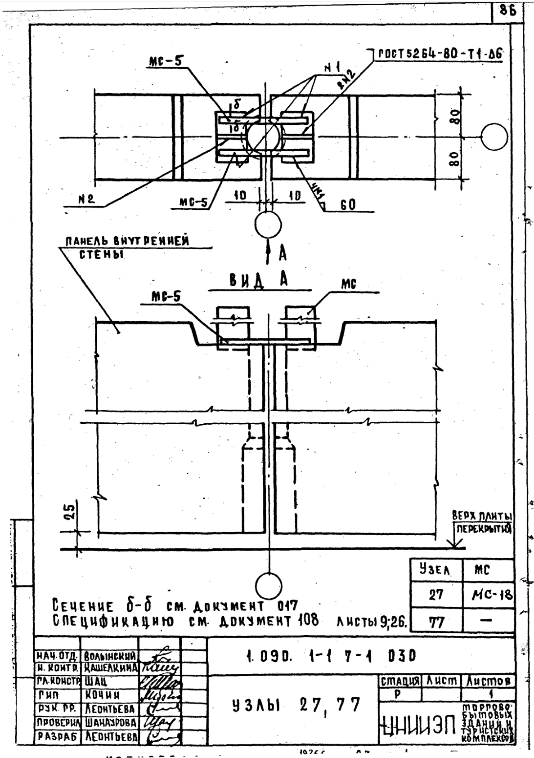

Узлы 27; 77 – 86 стр
 |
|
| 534 × 758 пикс. Открыть в новом окне | |

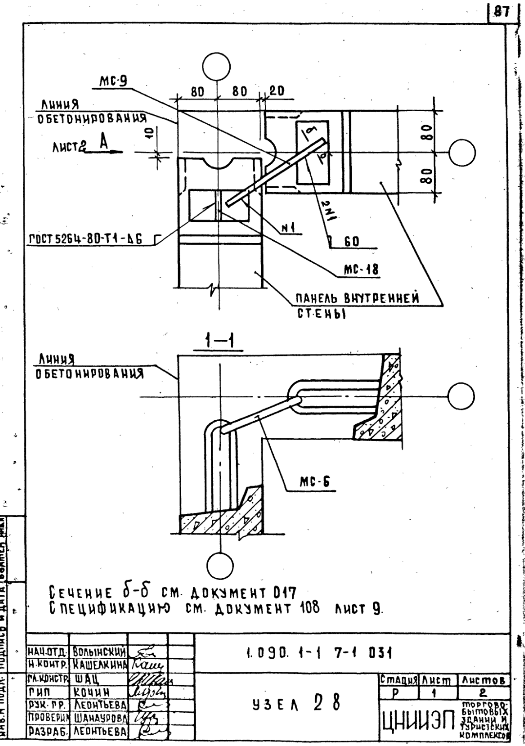

Узел 28 – 87 стр
 |
|
| 525 × 746 пикс. Открыть в новом окне | |
 |
|

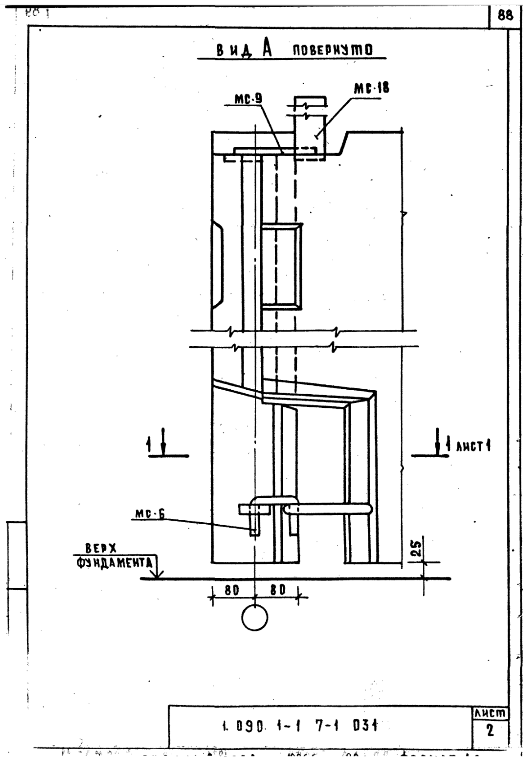

| 523 × 761 пикс. Открыть в новом окне | |

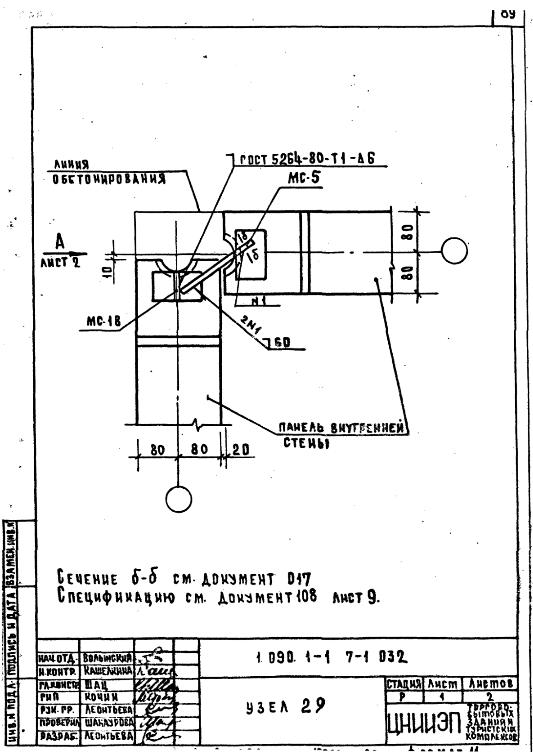

Узел 29 – 89 стр
 |
|
| 533 × 755 пикс. Открыть в новом окне | |
 |
|

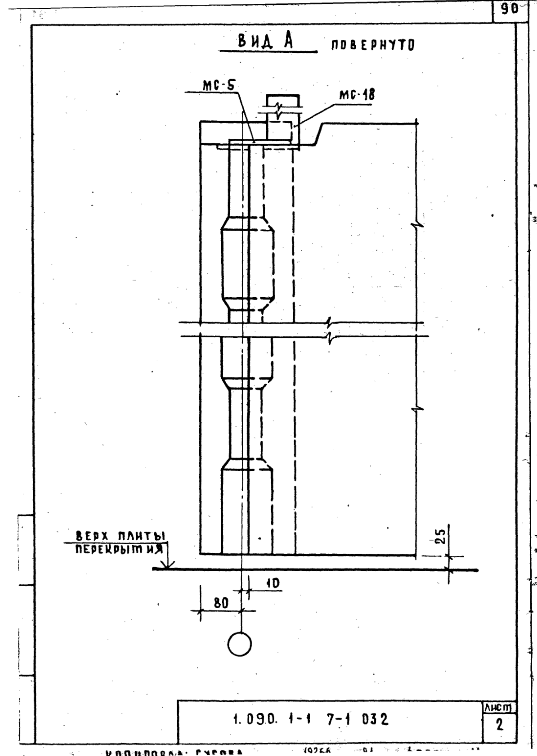

| 537 × 756 пикс. Открыть в новом окне | |

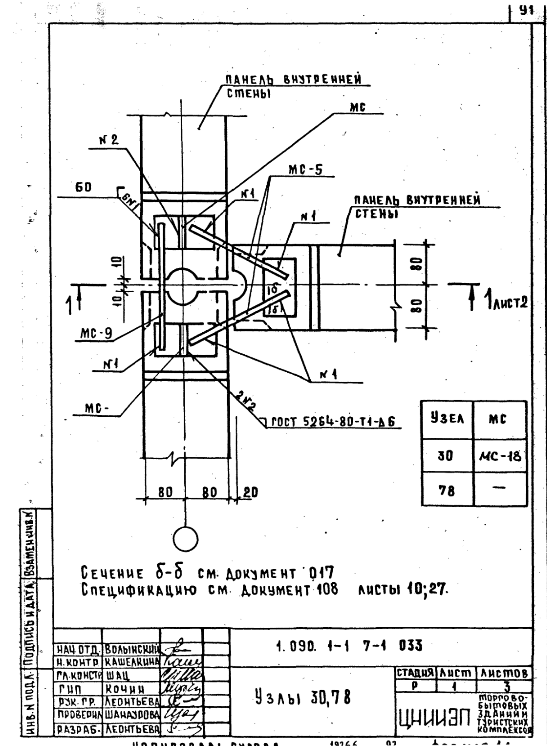

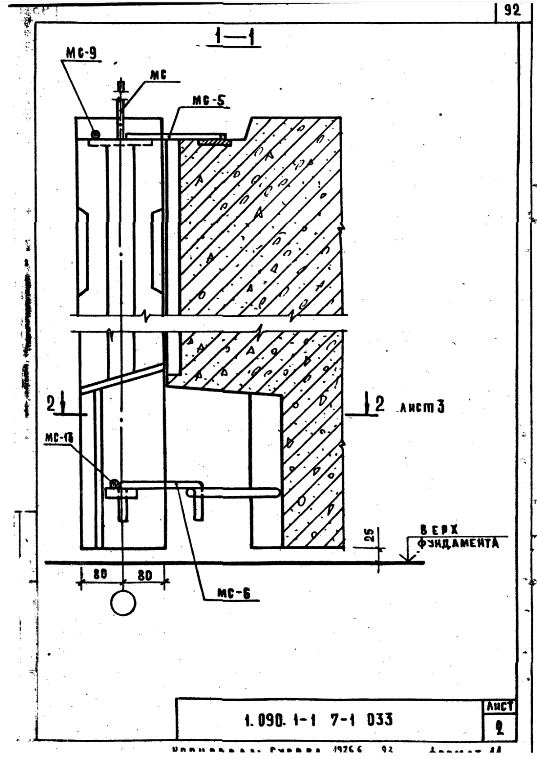

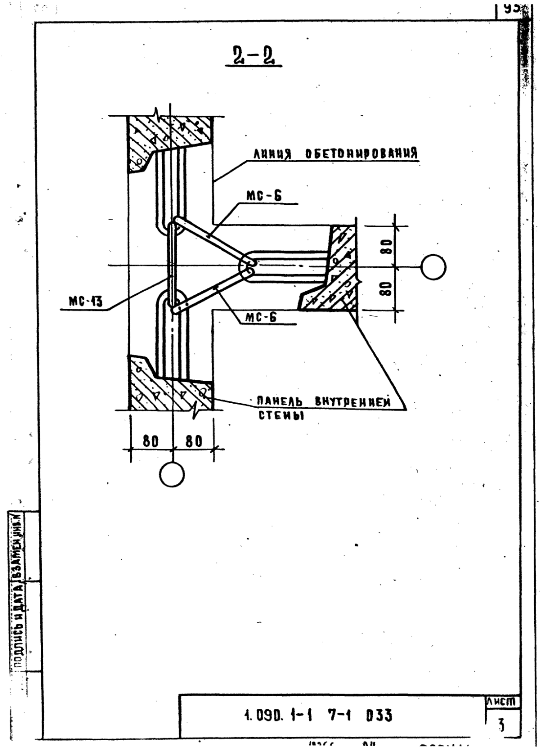

Узлы 30; 78 – 91 стр
 |
|
| 547 × 746 пикс. Открыть в новом окне | |
 |
|
| 537 × 759 пикс. Открыть в новом окне | |
 |
|
| 544 × 749 пикс. Открыть в новом окне | |

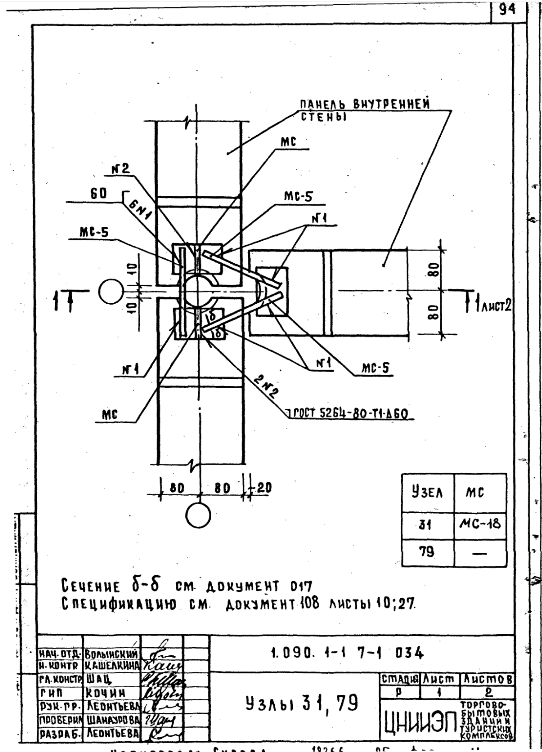

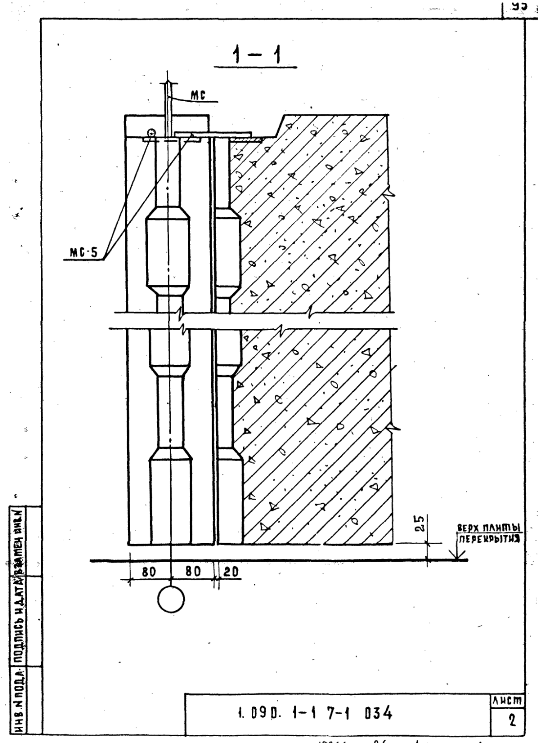

Узлы 31; 79 – 94 стр
 |
|
| 542 × 752 пикс. Открыть в новом окне | |
 |
|
| 538 × 743 пикс. Открыть в новом окне | |

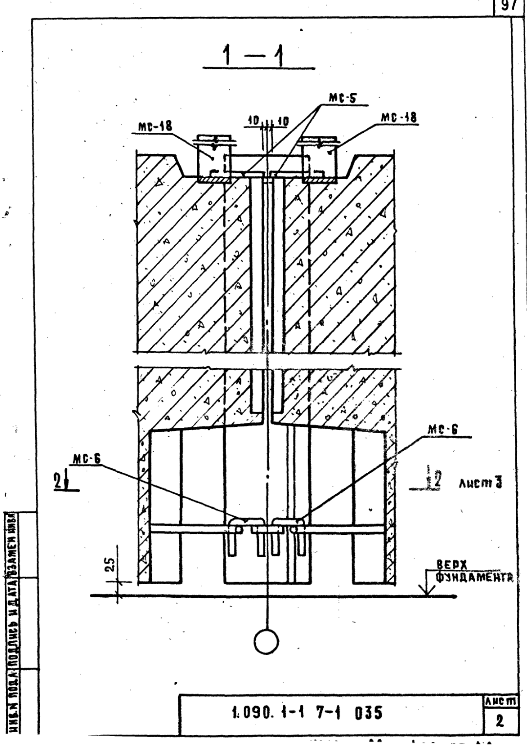

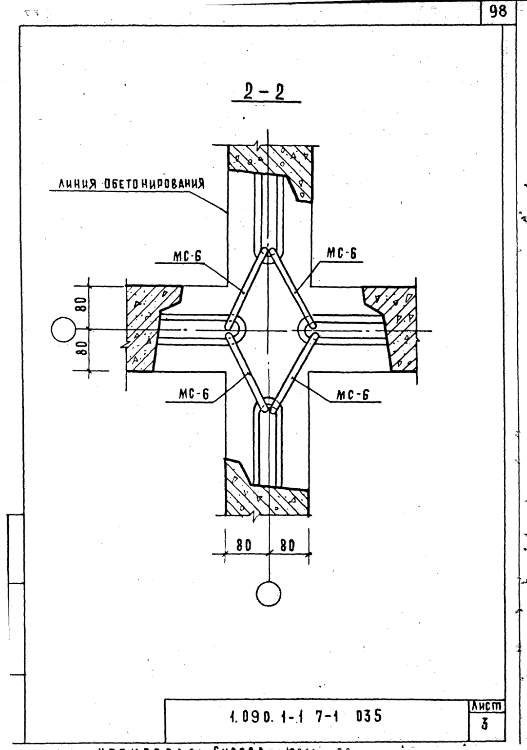

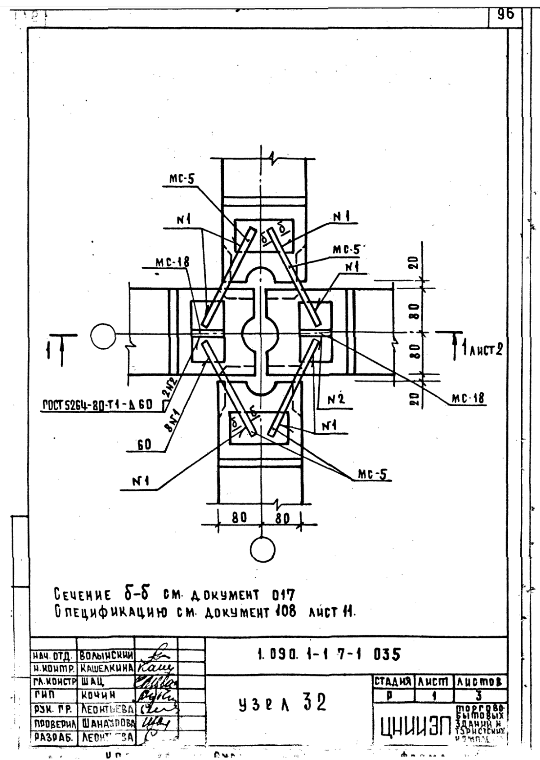

Узел 32 – 96 стр
 |
|
| 540 × 760 пикс. Открыть в новом окне | |
 |
|
| 528 × 748 пикс. Открыть в новом окне | |
 |
|
| 527 × 750 пикс. Открыть в новом окне | |

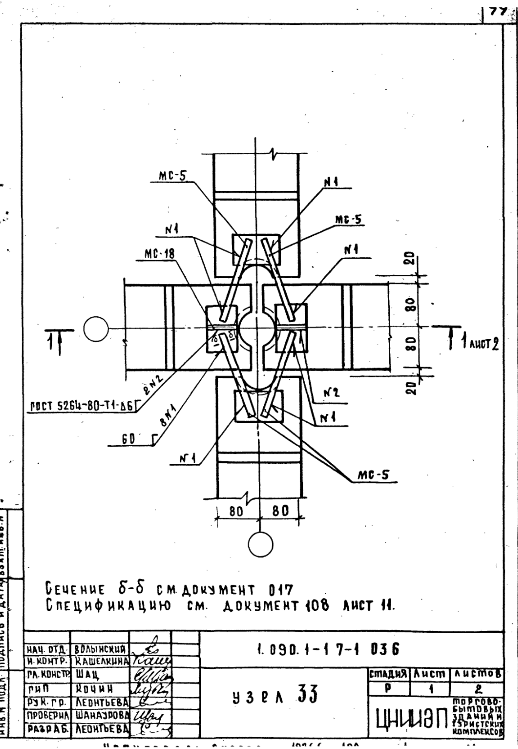

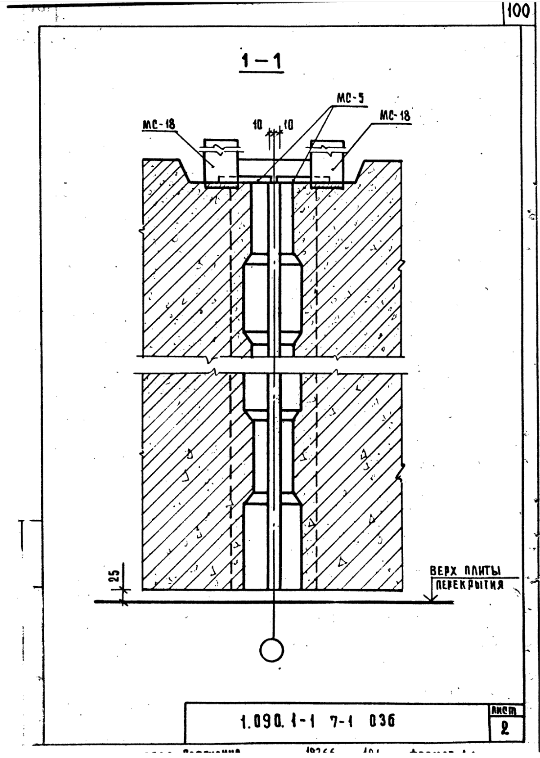

Узел 33 – 99 стр
 |
|
| 518 × 749 пикс. Открыть в новом окне | |
 |
|
| 540 × 758 пикс. Открыть в новом окне | |

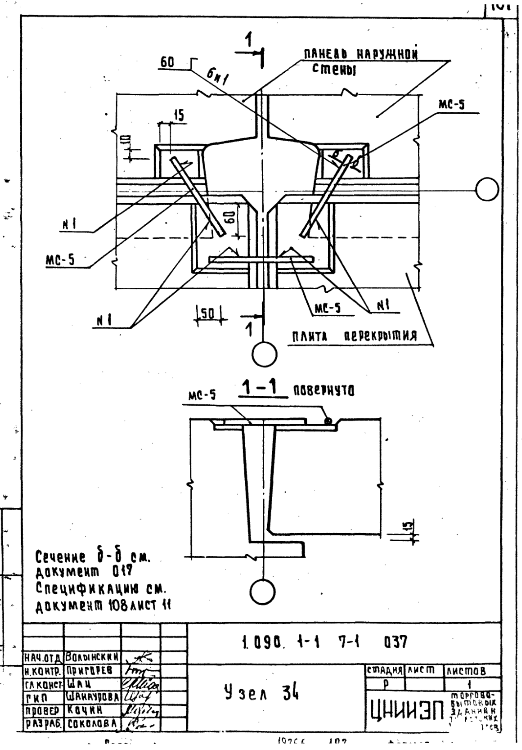

Узел 34 – 101 стр
 |
|
| 522 × 750 пикс. Открыть в новом окне | |

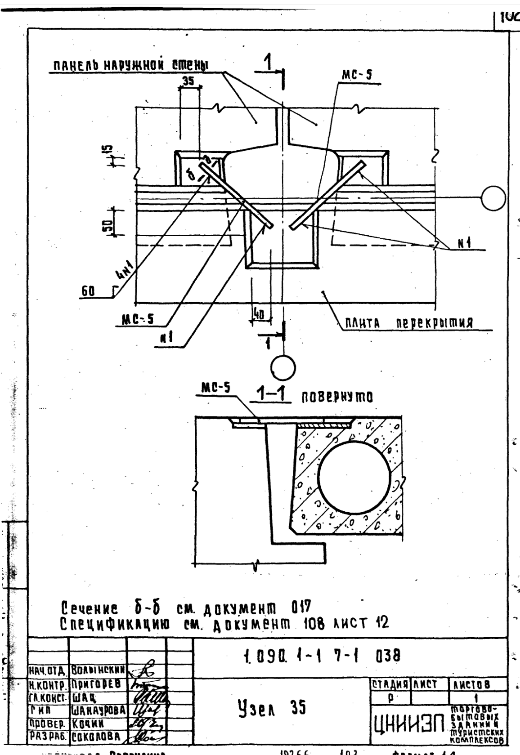

Узел 35 – 102 стр
 |
|
| 520 × 755 пикс. Открыть в новом окне | |

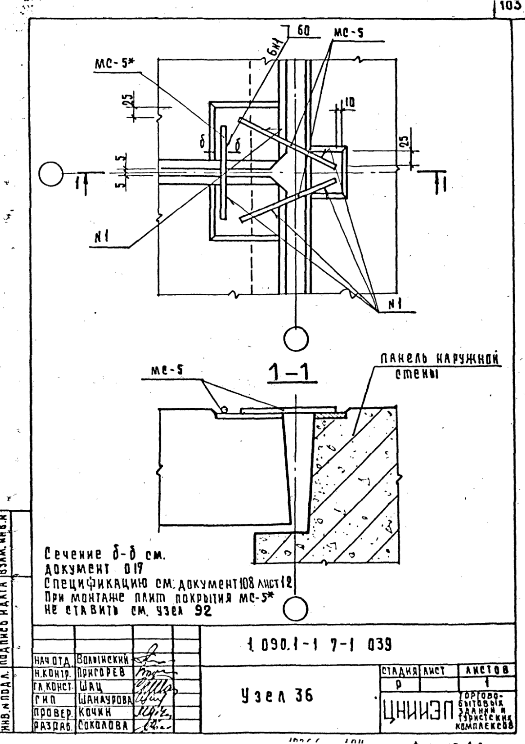

Узел 36 – 103 стр
 |
|
| 525 × 744 пикс. Открыть в новом окне | |

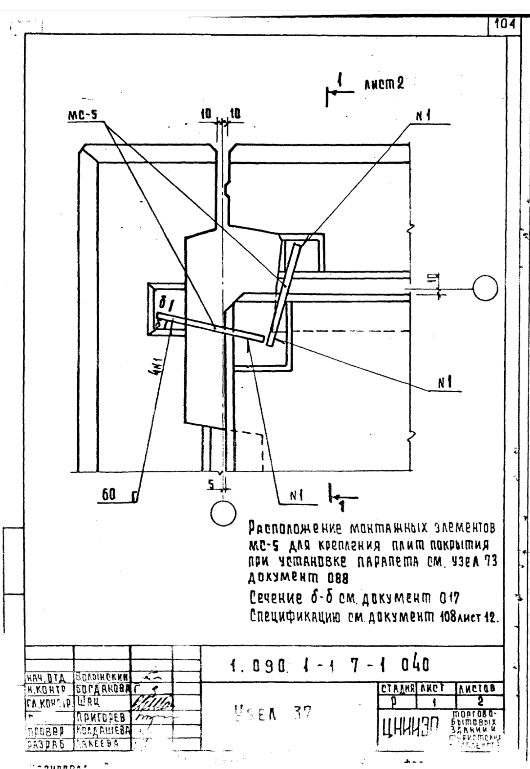

Узел 37 – 104 стр
 |
|
| 530 × 769 пикс. Открыть в новом окне | |
 |
|

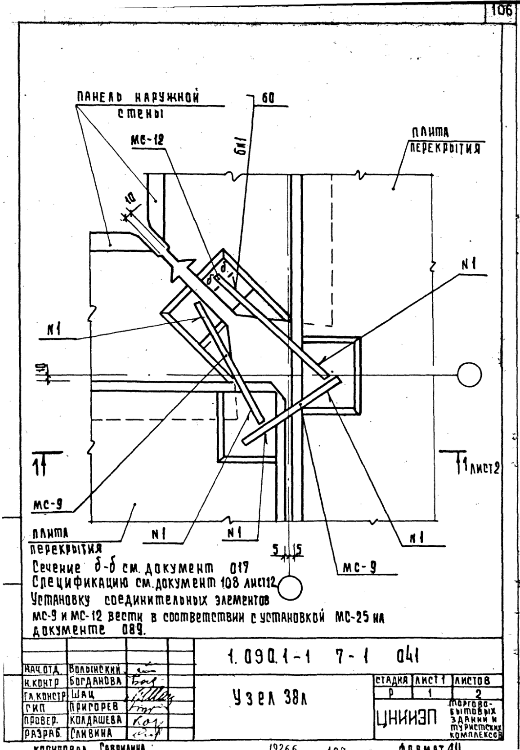

| 516 × 746 пикс. Открыть в новом окне | |
Узел 38л – 106 стр
 |
|

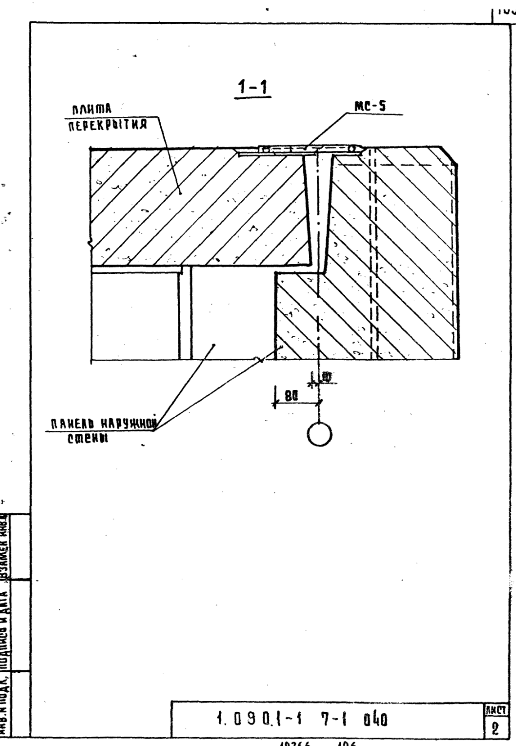

| 520 × 750 пикс. Открыть в новом окне | |
 |
|
| 520 × 746 пикс. Открыть в новом окне | |

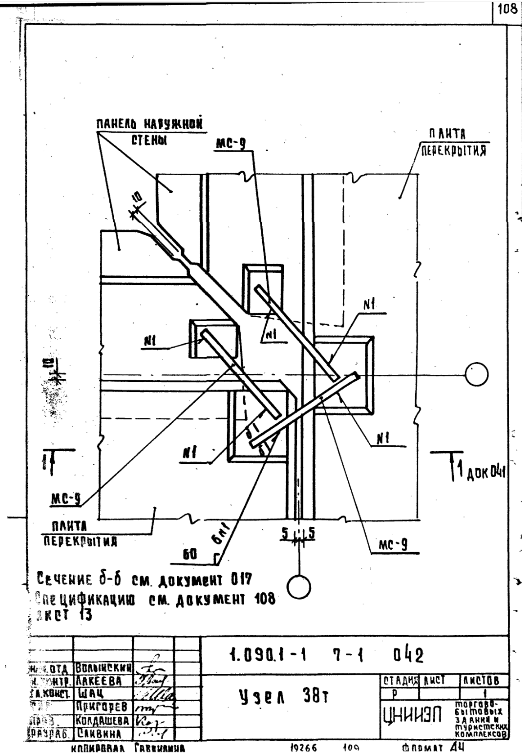

Узел 38т – 108 стр
 |
|
| 522 × 754 пикс. Открыть в новом окне | |

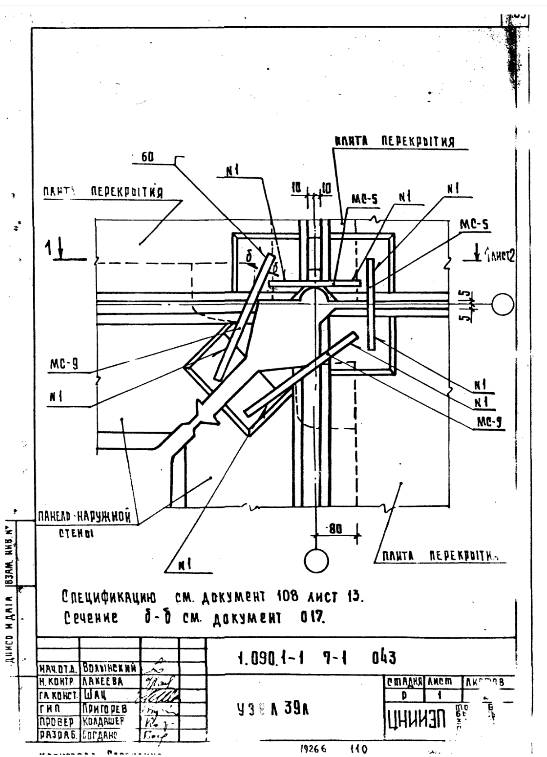

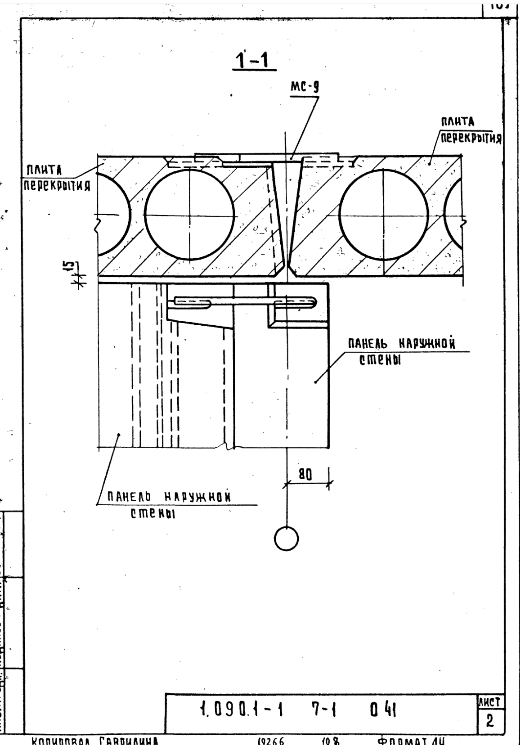

Узел 39л – 109 стр
 |
|
| 547 × 757 пикс. Открыть в новом окне | |
 |
|
| 534 × 752 пикс. Открыть в новом окне | |

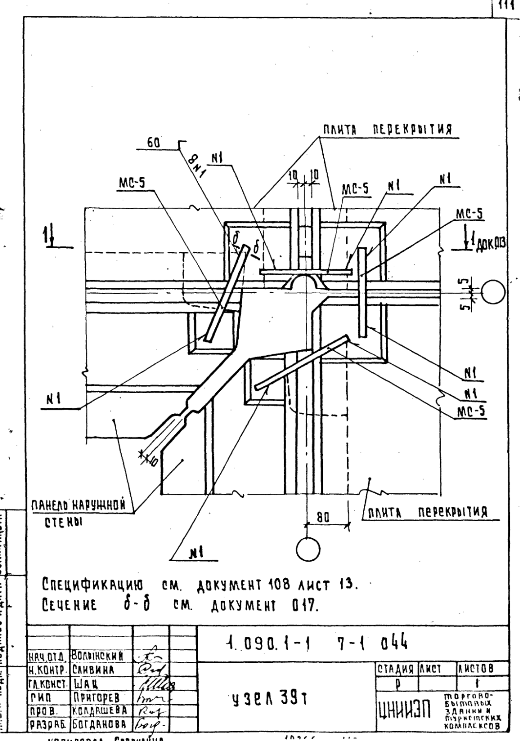

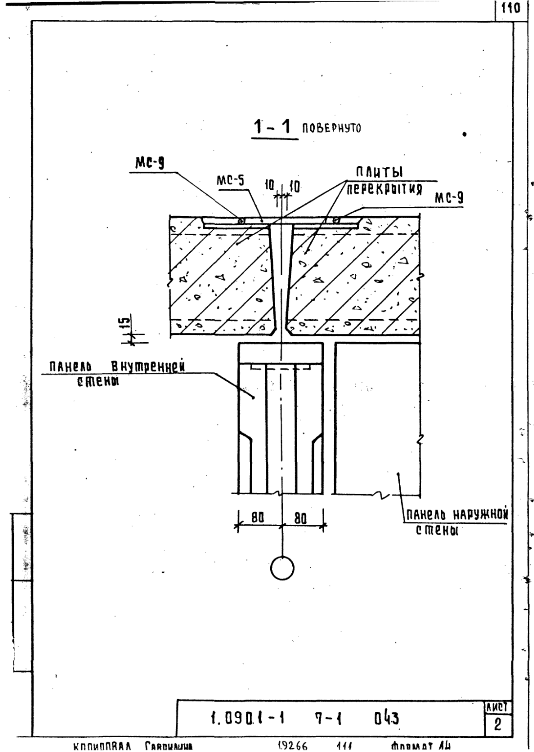

Узел 39т – 111 стр
 |
|
| 520 × 741 пикс. Открыть в новом окне | |

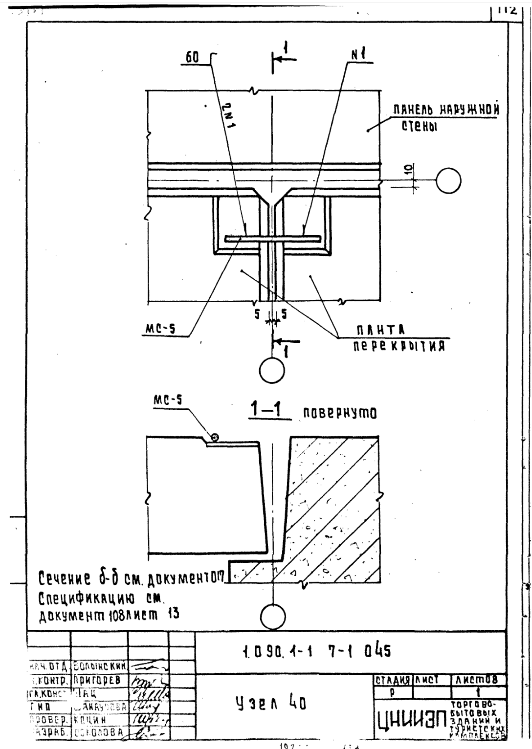

Узел 40 – 112 стр
 |
|
| 532 × 749 пикс. Открыть в новом окне | |

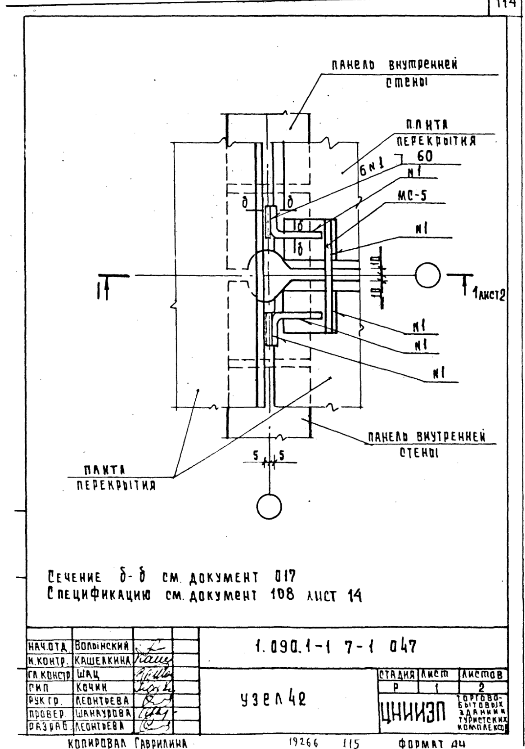

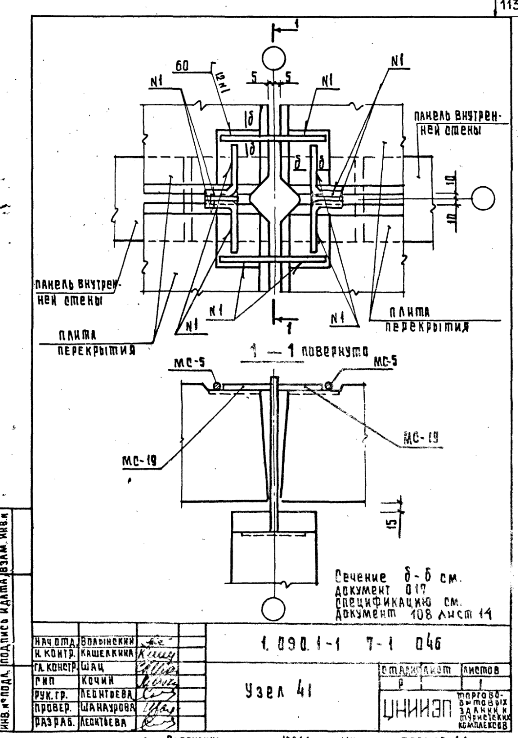

Узел 41 – 113 стр
 |
|
| 518 × 738 пикс. Открыть в новом окне | |
Узел 42 – 114 стр
 |
|
| 525 × 749 пикс. Открыть в новом окне | |
 |
|
| 524 × 749 пикс. Открыть в новом окне | |

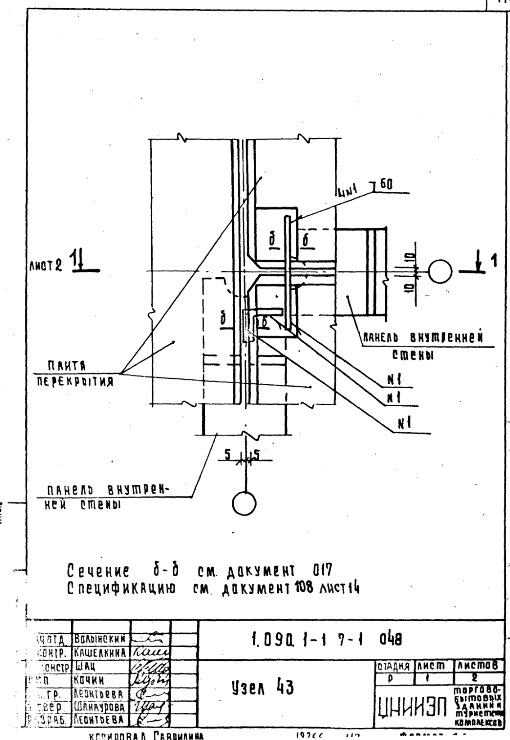

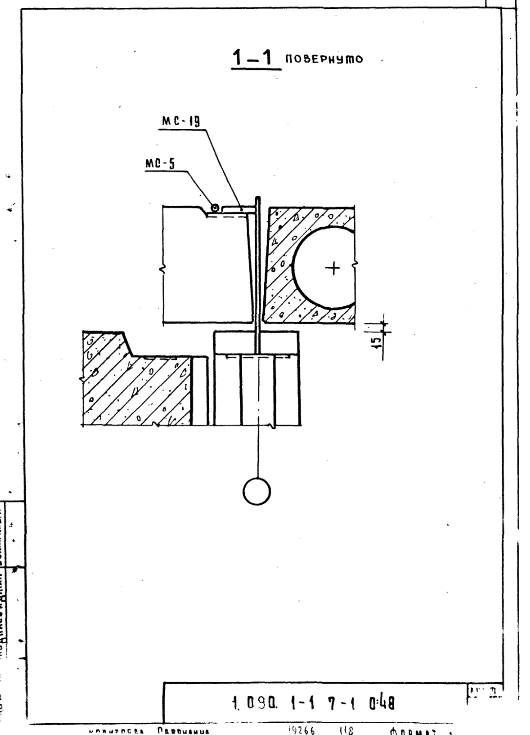

Узел 43 – 116 стр
 |
|
| 510 × 740 пикс. Открыть в новом окне | |
 |
|

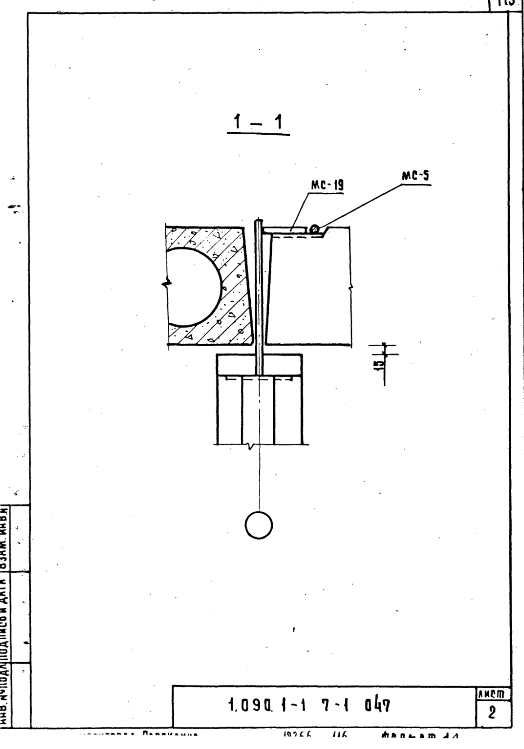

| 530 × 735 пикс. Открыть в новом окне | |

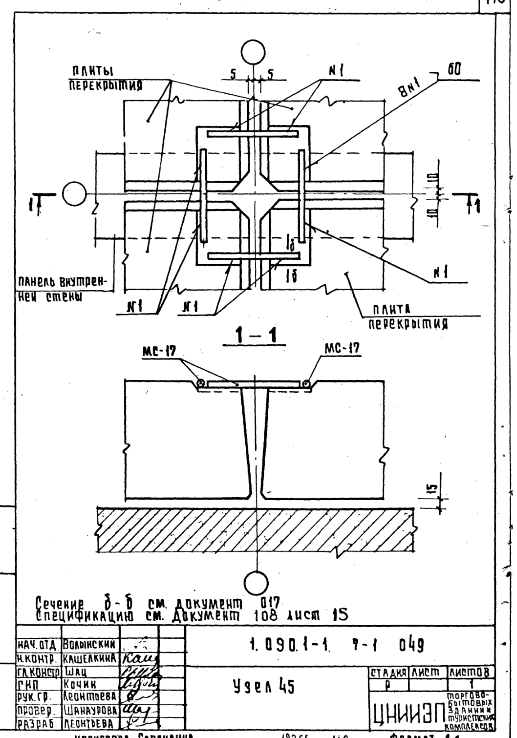

Узел 45 – 118 стр
 |
|
| 517 × 738 пикс. Открыть в новом окне | |

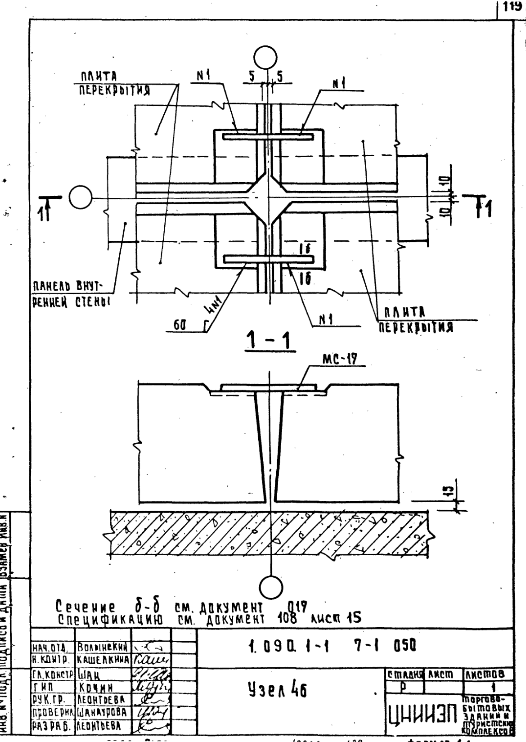

Узел 46 – 118 стр
 |
|
| 526 × 742 пикс. Открыть в новом окне | |

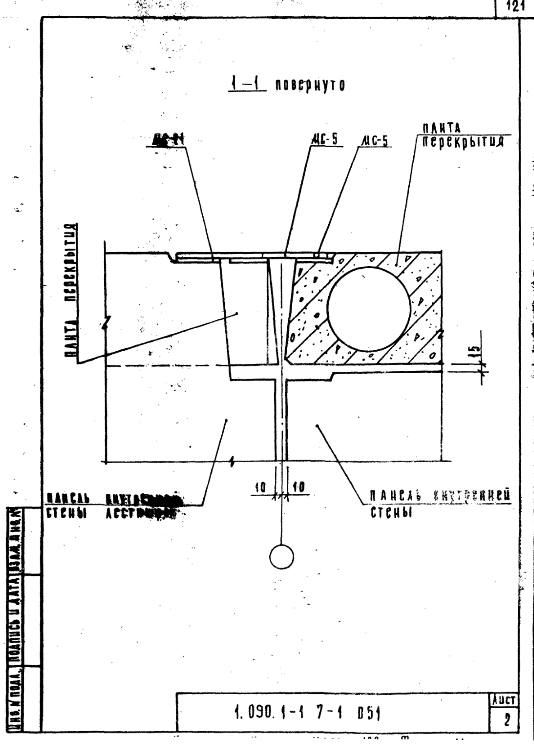

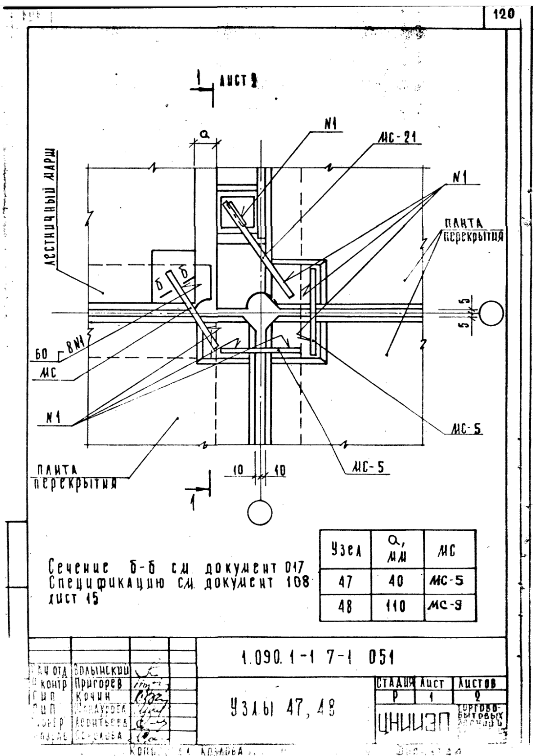

Узлы 47, 48 – 120 стр
 |
|
| 534 × 756 пикс. Открыть в новом окне | |
 |
|
| 534 × 749 пикс. Открыть в новом окне | |

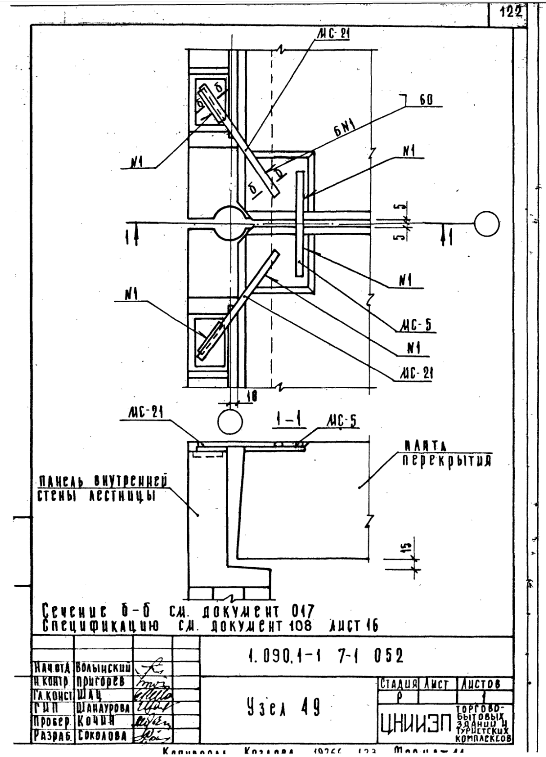

Узел 49 – 122 стр
 |
|
| 546 × 757 пикс. Открыть в новом окне | |

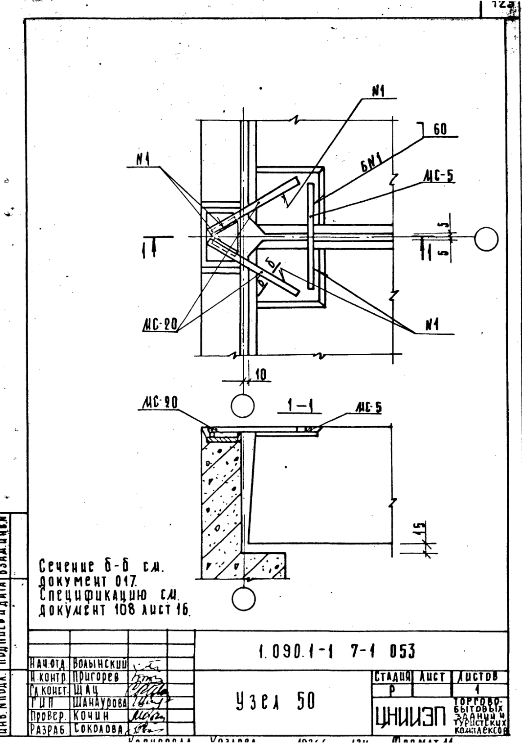

Узел 50 – 123 стр
 |
|
| 522 × 750 пикс. Открыть в новом окне | |

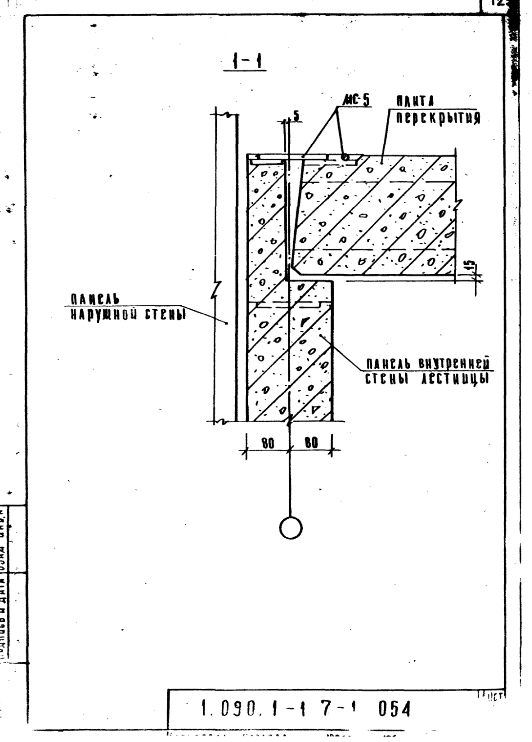

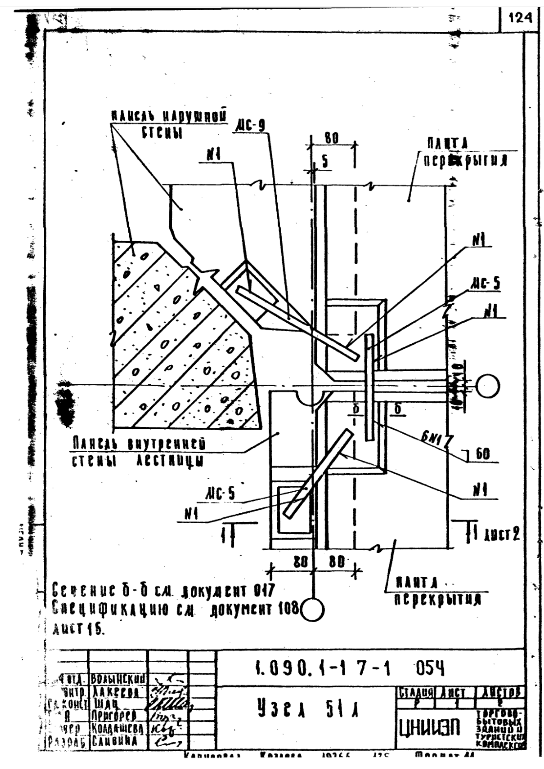

Узел 51л – 124 стр
 |
|
| 544 × 769 пикс. Открыть в новом окне | |
 |
|
| 532 × 742 пикс. Открыть в новом окне | |

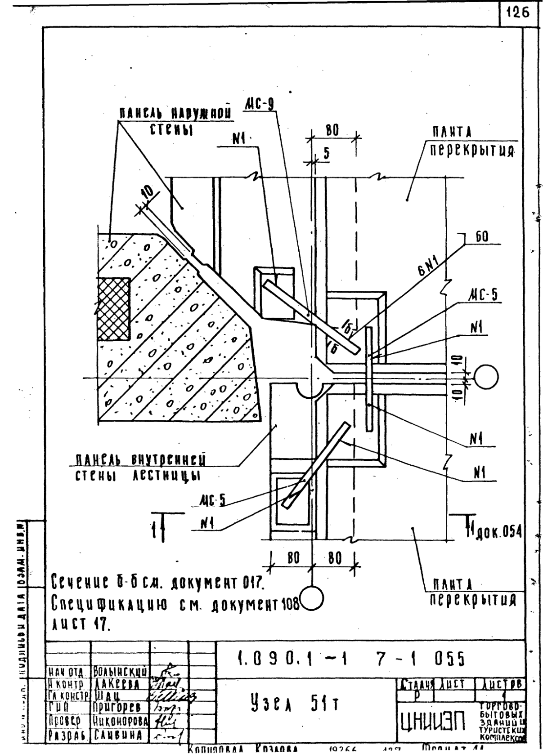

Узел 51т – 126 стр
 |
|
| 550 × 756 пикс. Открыть в новом окне | |

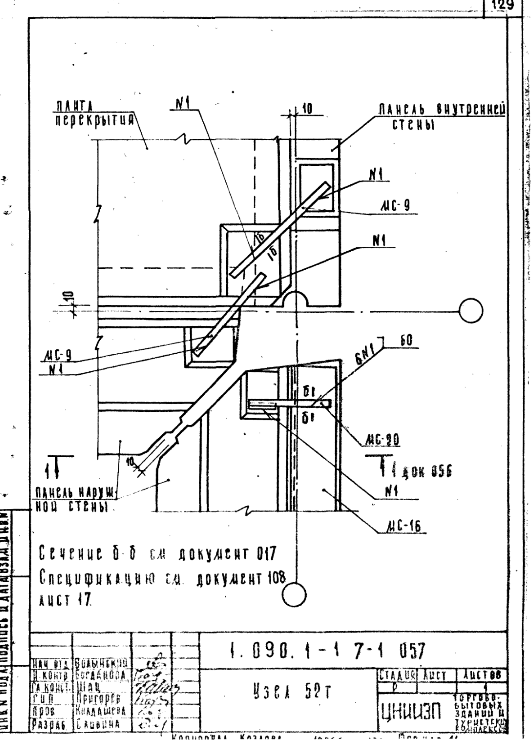

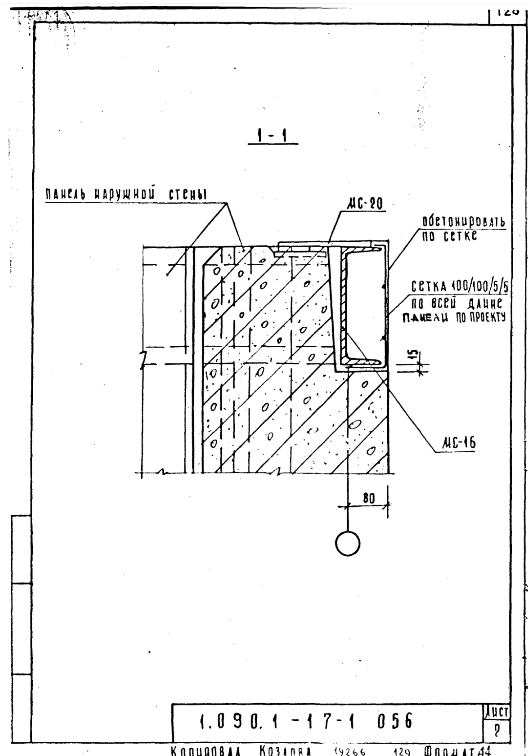

Узел 52л – 127 стр
 |
|

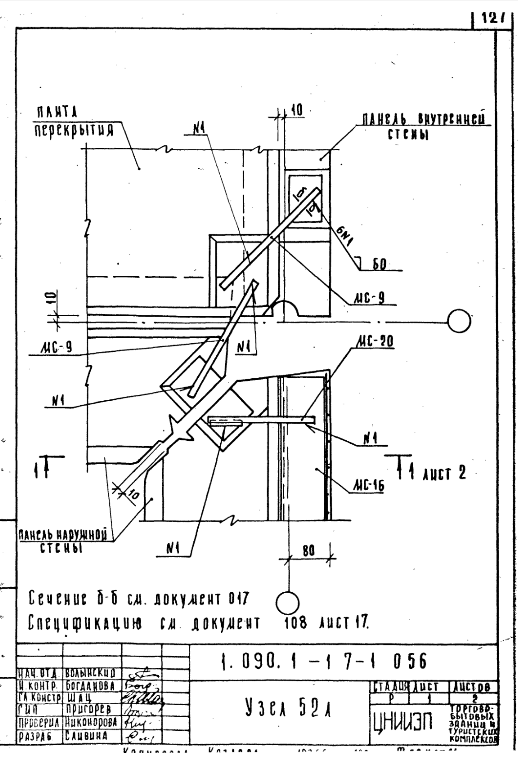

| 518 × 757 пикс. Открыть в новом окне | |
 |
|
| 528 × 756 пикс. Открыть в новом окне | |
Узел 52т – 129 стр
 |
|
| 531 × 747 пикс. Открыть в новом окне | |

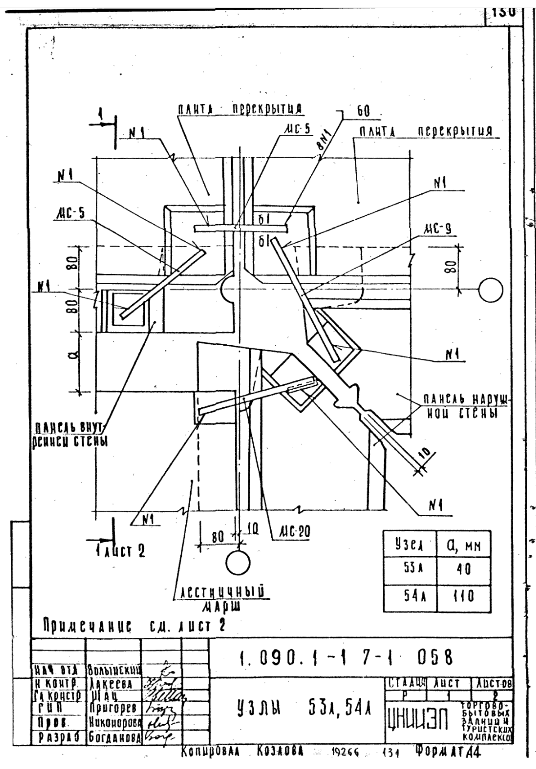

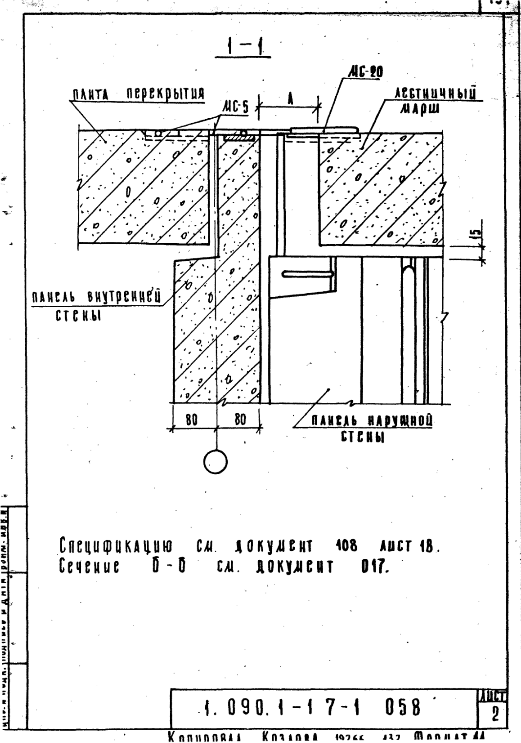

Узлы 53л, 54л – 130 стр
 |
|
| 536 × 769 пикс. Открыть в новом окне | |
 |
|
| 521 × 743 пикс. Открыть в новом окне | |

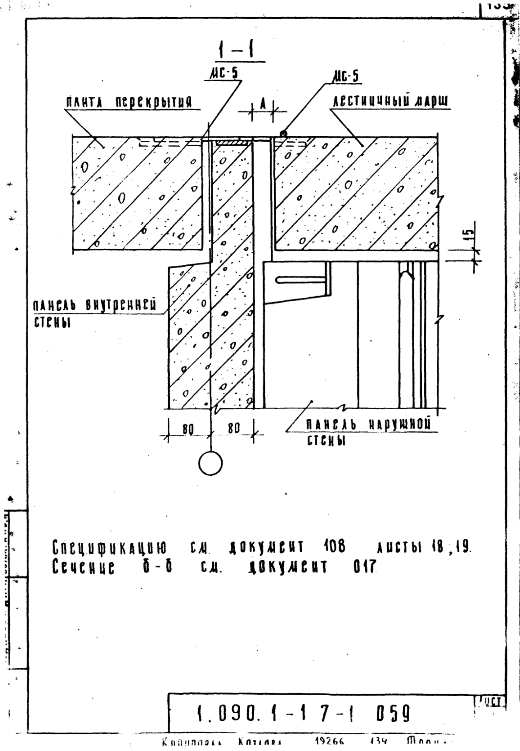

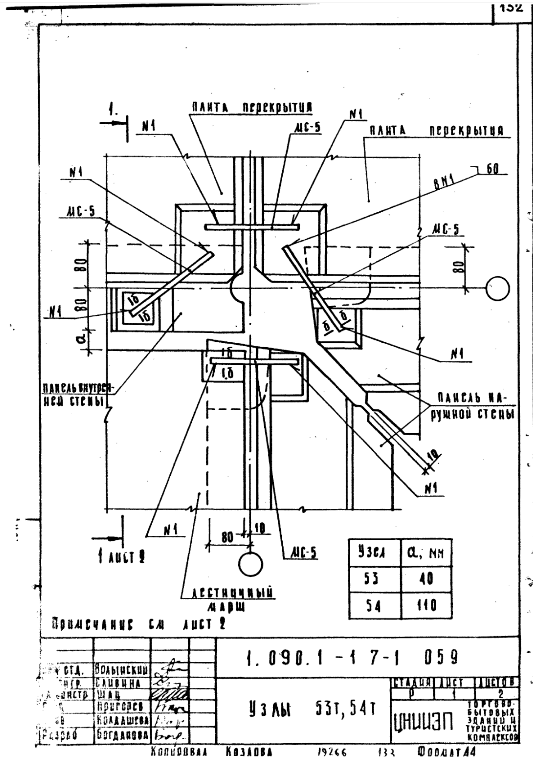

Узлы 53т, 54т – 132 стр
 |
|
| 533 × 757 пикс. Открыть в новом окне | |
 |
|
| 520 × 751 пикс. Открыть в новом окне | |

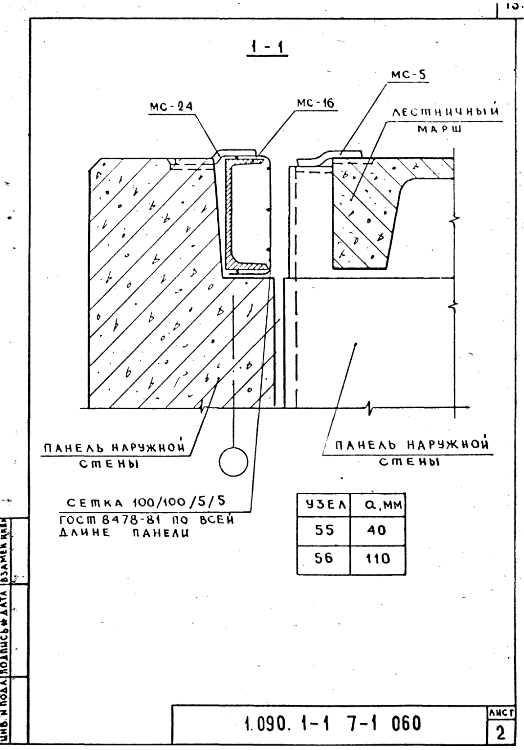

Узлы 55; 56 – 134 стр
 |
|

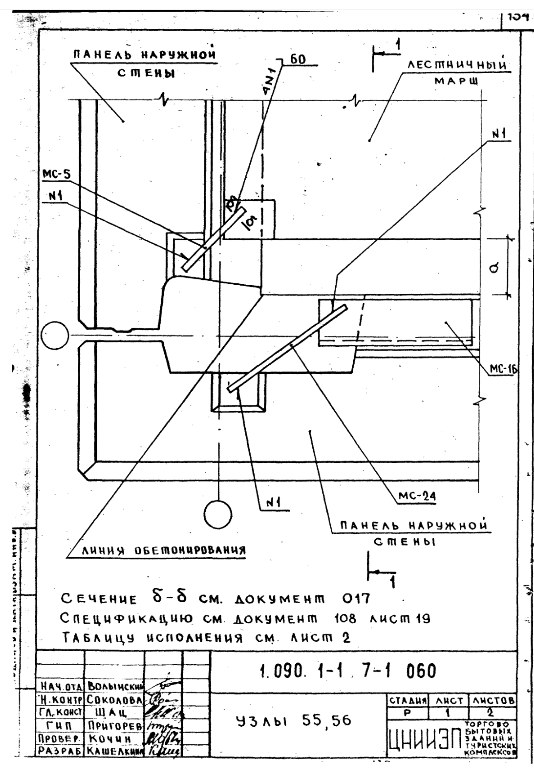

| 534 × 772 пикс. Открыть в новом окне | |
 |
|
| 524 × 750 пикс. Открыть в новом окне | |

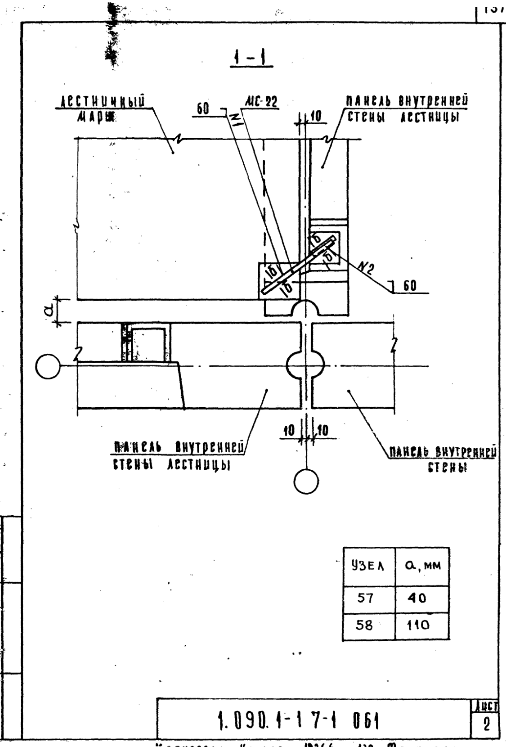

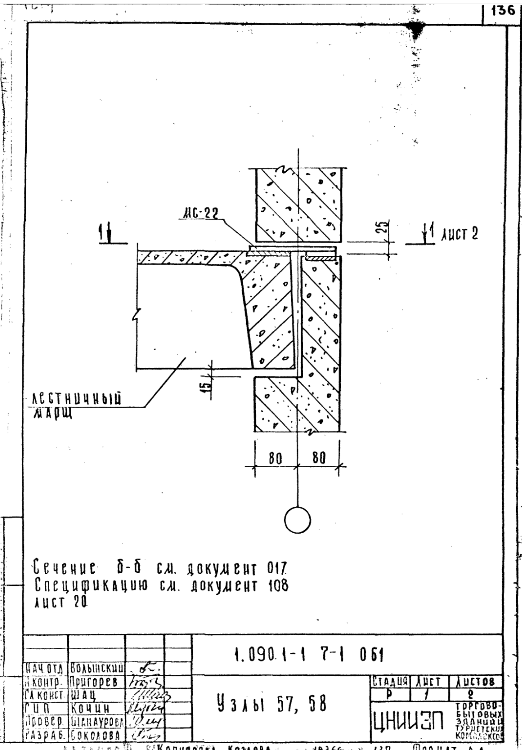

Узлы 57; 58 – 136 стр
 |
|
| 522 × 750 пикс. Открыть в новом окне | |
 |
|
| 506 × 747 пикс. Открыть в новом окне | |

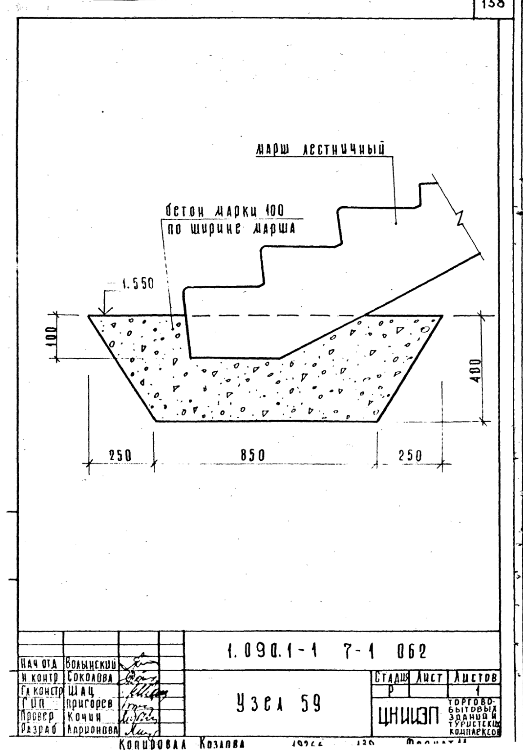

Узел 59 – 138 стр
 |
|
| 523 × 750 пикс. Открыть в новом окне | |

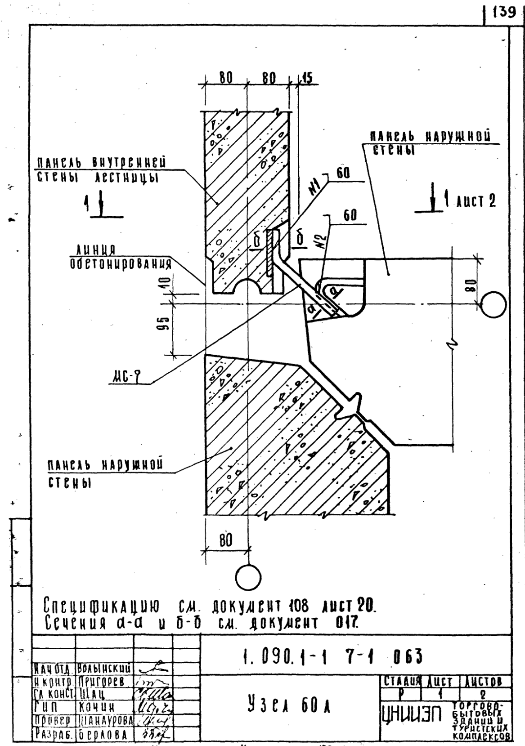

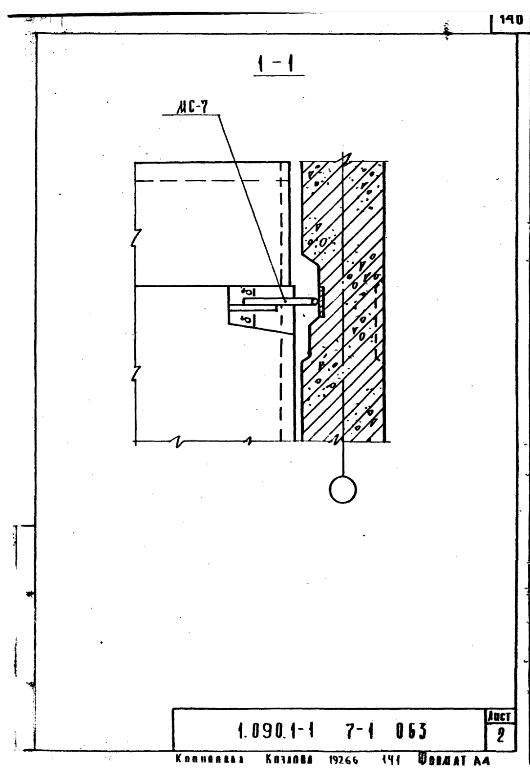

Узел 60л – 139 стр
 |
|
| 525 × 746 пикс. Открыть в новом окне | |
 |
|
| 530 × 773 пикс. Открыть в новом окне | |

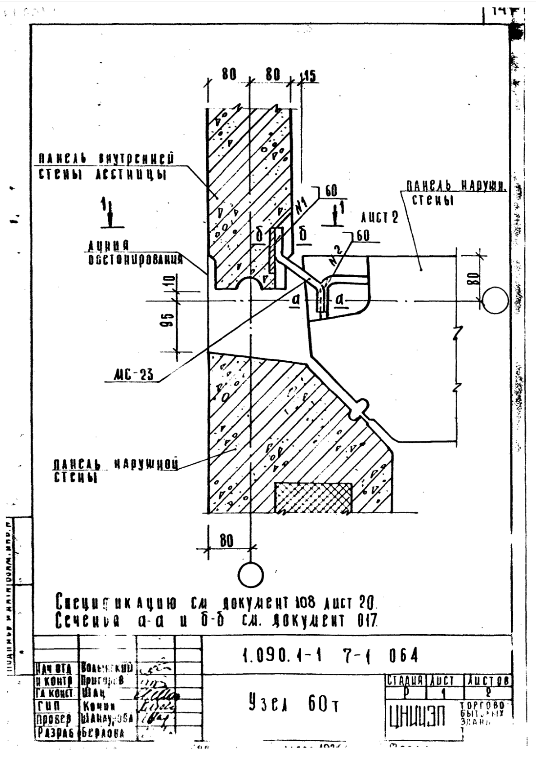

Узел 60т – 141 стр
 |
|
| 536 × 760 пикс. Открыть в новом окне | |
 |
|

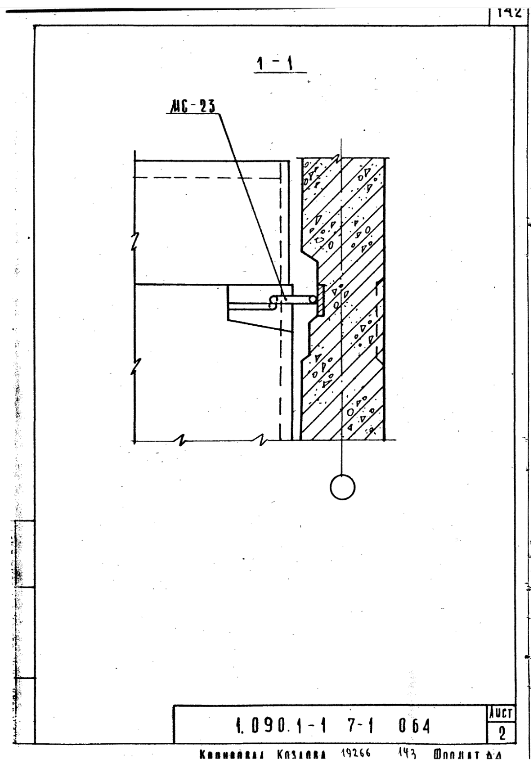

| 531 × 765 пикс. Открыть в новом окне | |

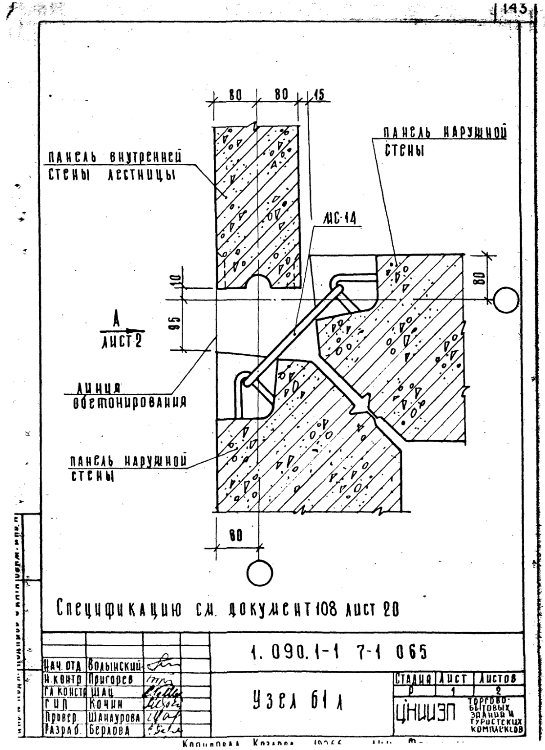

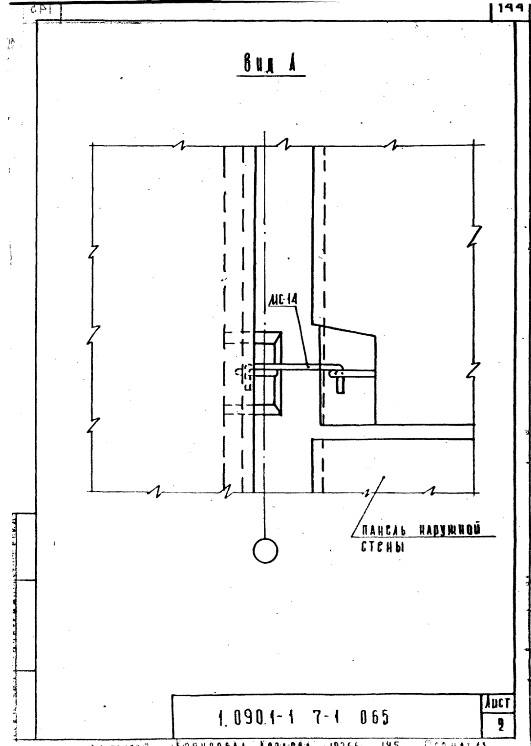

Узел 61л – 143 стр
 |
|
| 545 × 750 пикс. Открыть в новом окне | |
 |
|
| 531 × 746 пикс. Открыть в новом окне | |

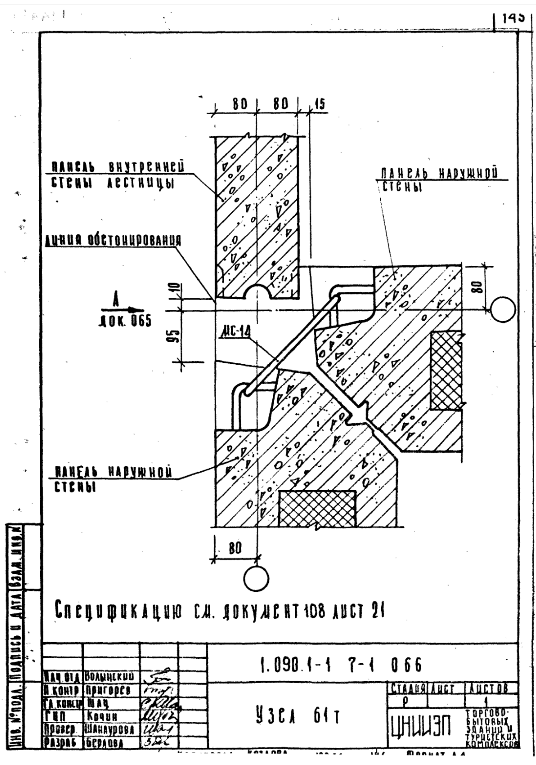

Узел 61т – 145 стр
 |
|
| 536 × 765 пикс. Открыть в новом окне | |

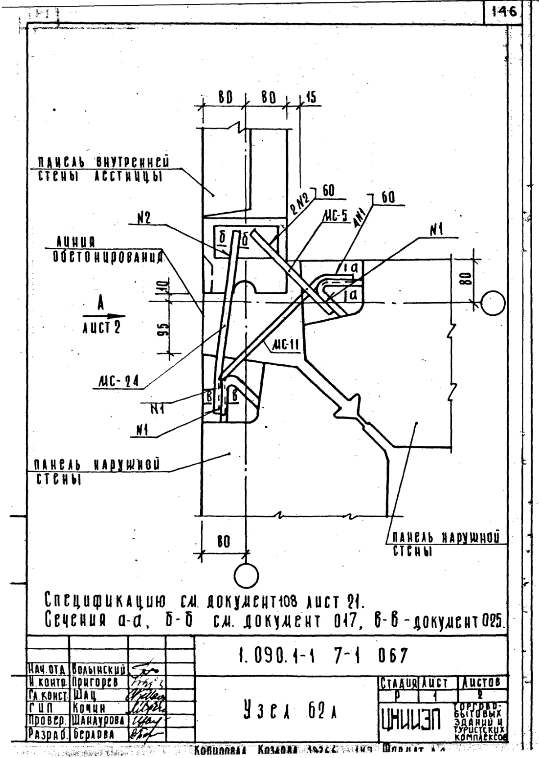

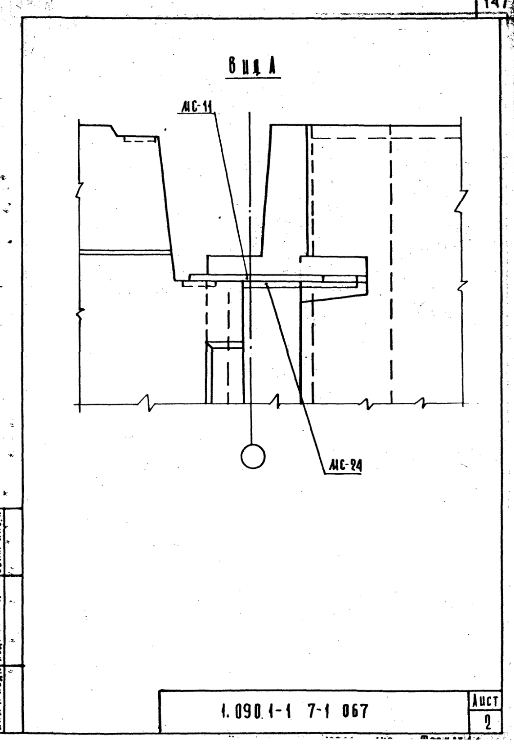

Узел 62л – 146 стр
 |
|
| 539 × 758 пикс. Открыть в новом окне | |
 |
|
| 514 × 748 пикс. Открыть в новом окне | |

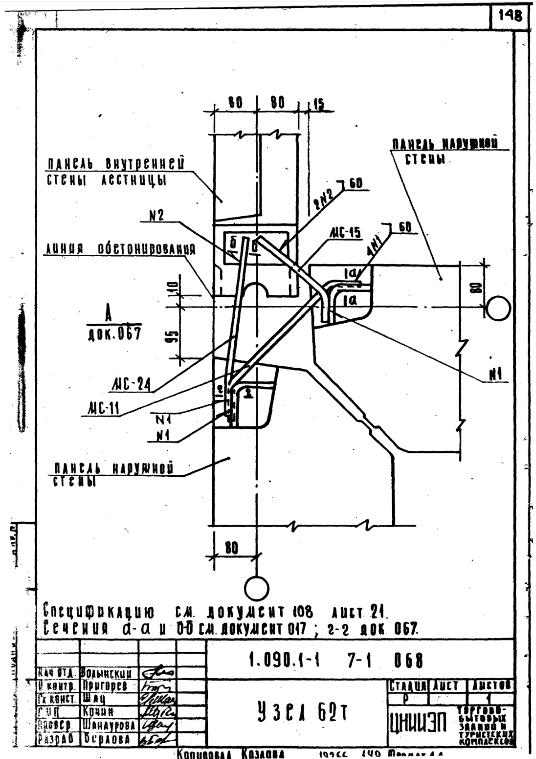

Узел 62т – 148 стр
 |
|
| 536 × 759 пикс. Открыть в новом окне | |

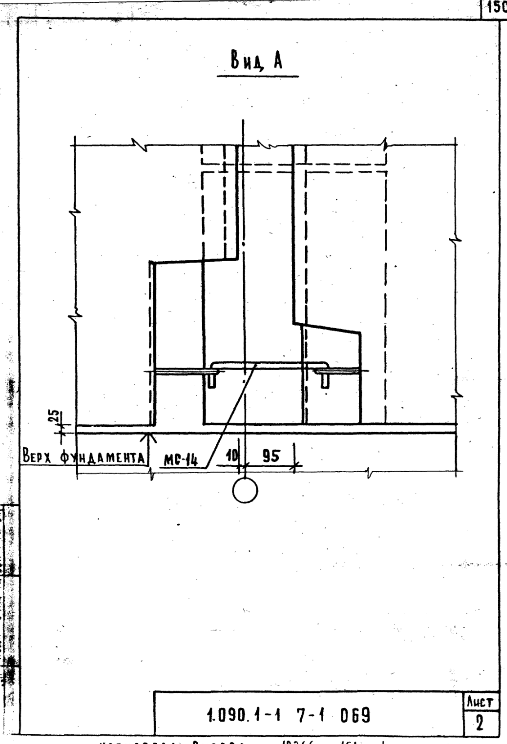

Узел 63л – 149 стр
 |
|

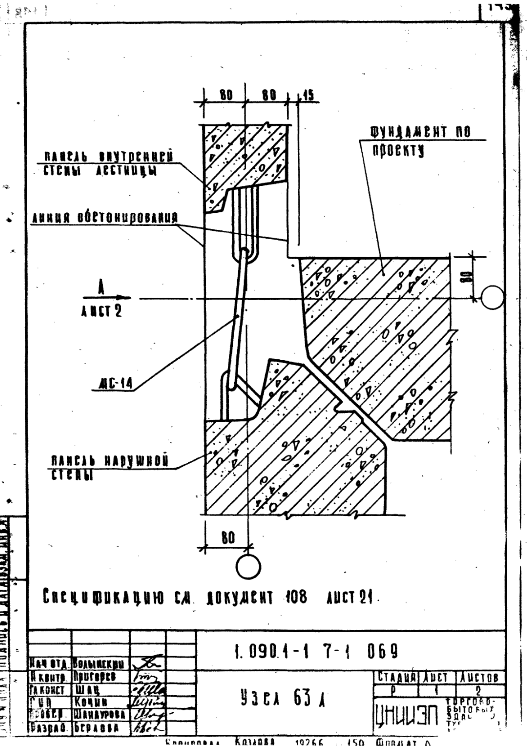

| 527 × 746 пикс. Открыть в новом окне | |
 |
|
| 507 × 744 пикс. Открыть в новом окне | |

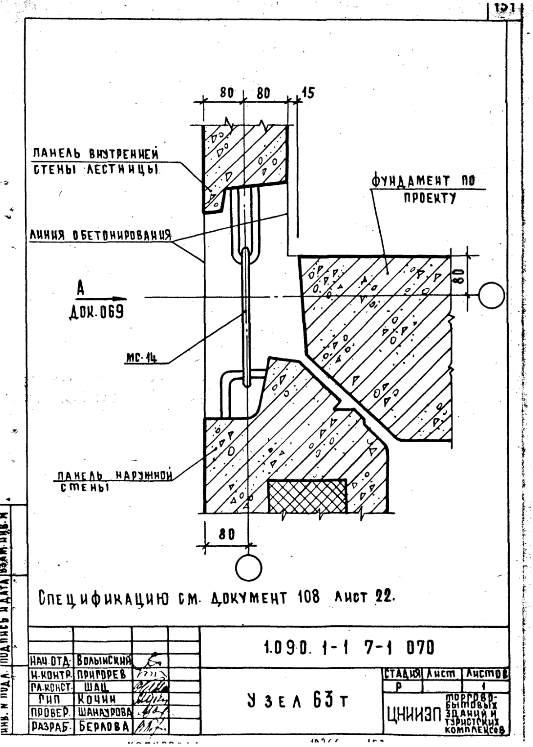

Узел 63т – 151 стр
 |
|
| 533 × 747 пикс. Открыть в новом окне | |

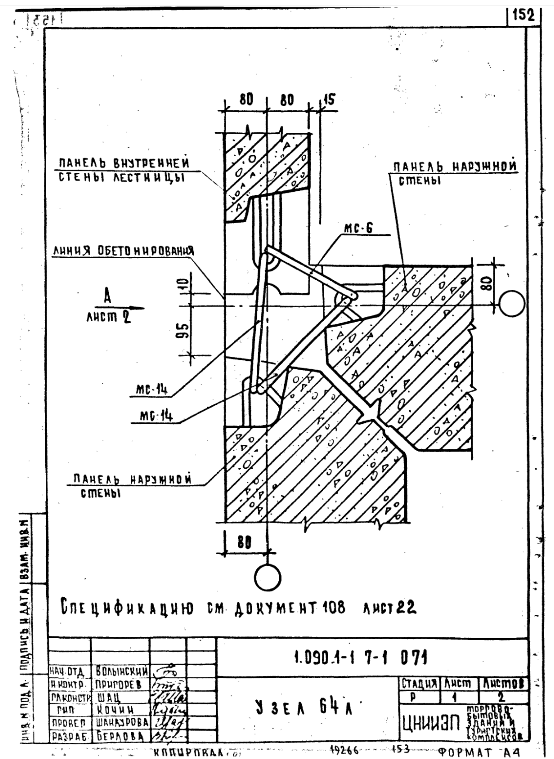

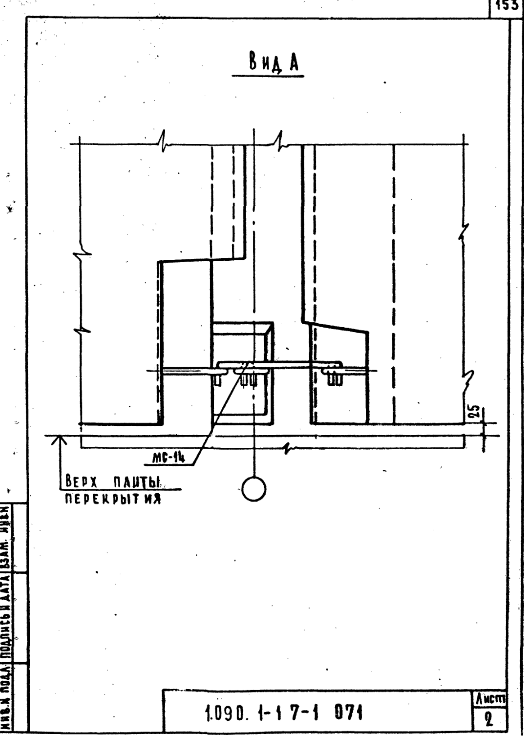

Узел 64л – 152 стр
 |
|
| 554 × 759 пикс. Открыть в новом окне | |
 |
|
| 524 × 745 пикс. Открыть в новом окне | |

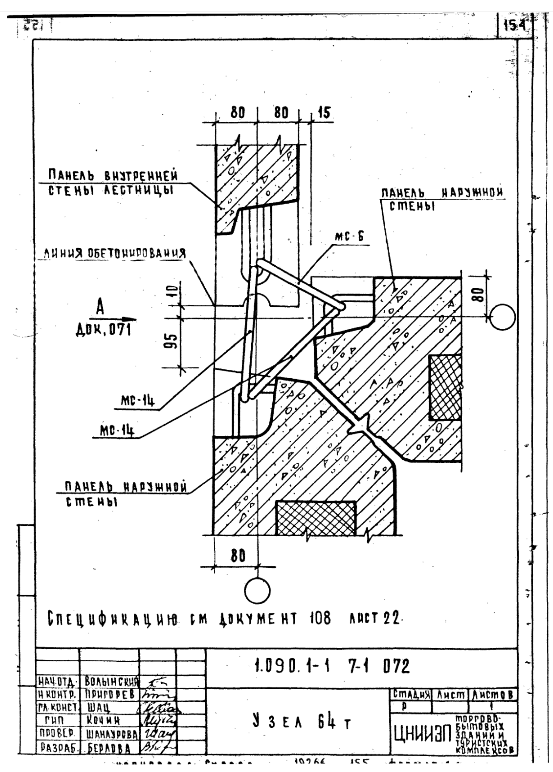

Узел 64т – 154 стр
 |
|
| 553 × 772 пикс. Открыть в новом окне | |

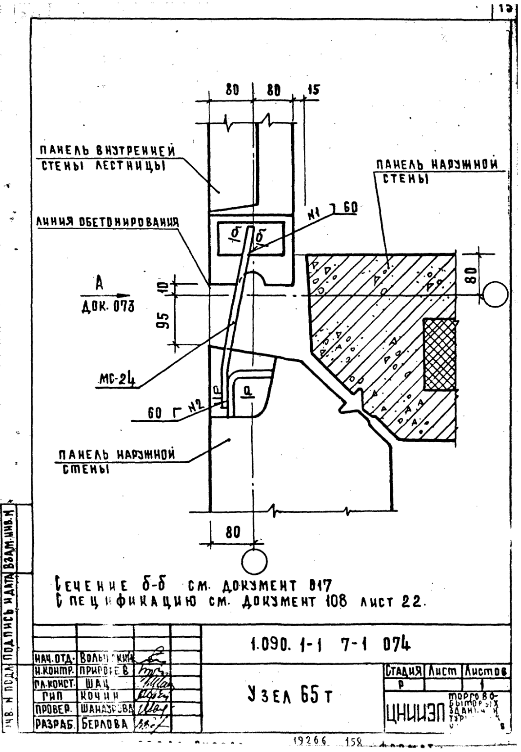

Узел 65л – 155 стр
 |
|

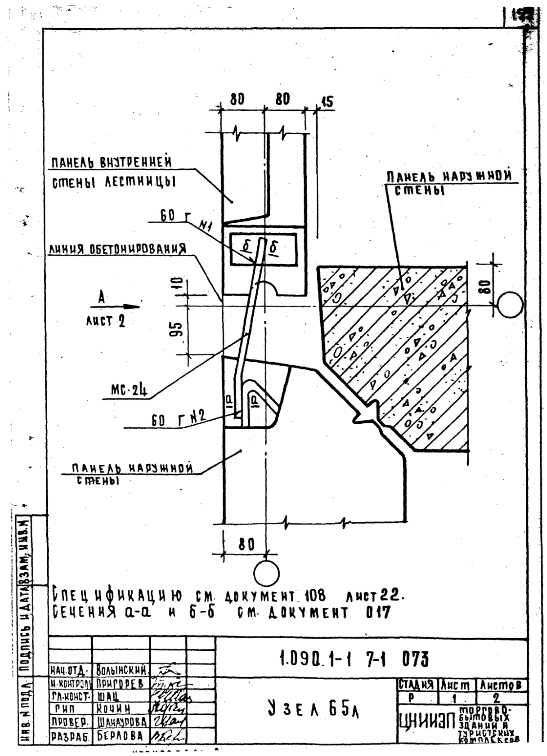

| 547 × 756 пикс. Открыть в новом окне | |
 |
|

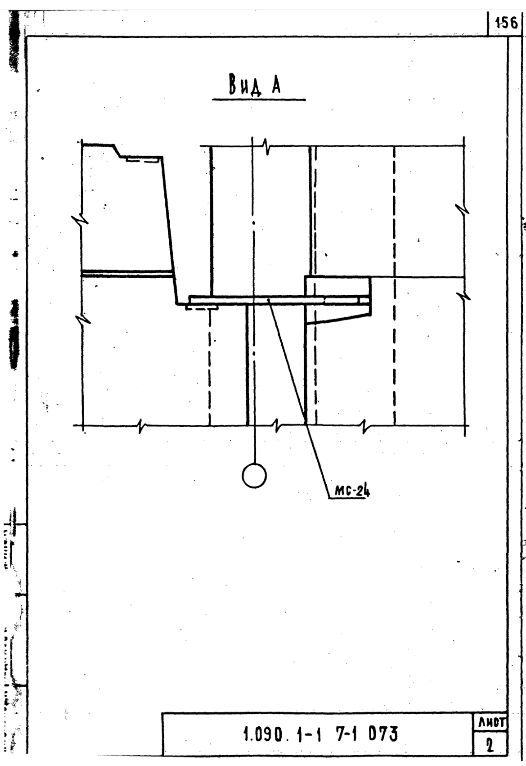

| 526 × 766 пикс. Открыть в новом окне | |
Узел 65т – 157 стр
 |
|
| 521 × 752 пикс. Открыть в новом окне | |

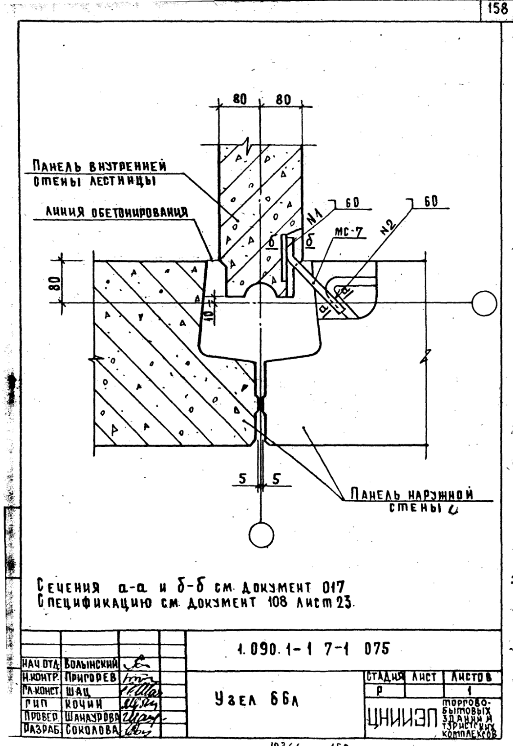

Узел 66л – 158 стр
 |
|
| 513 × 746 пикс. Открыть в новом окне | |

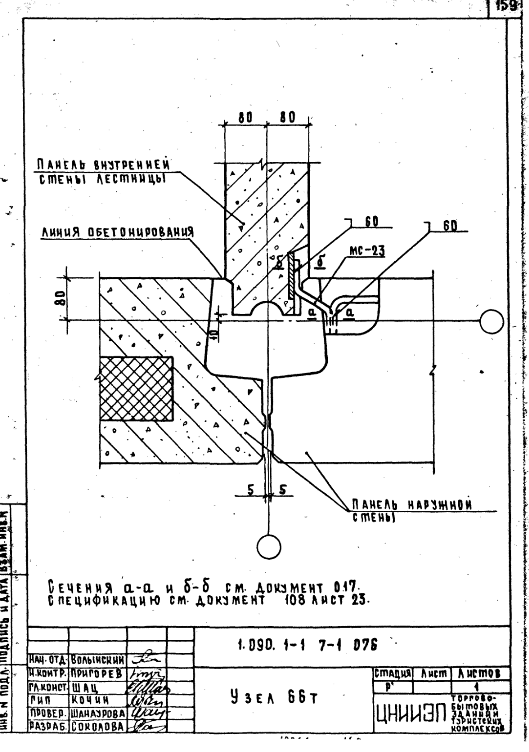

Узел 66т – 159 стр
 |
|
| 529 × 752 пикс. Открыть в новом окне | |

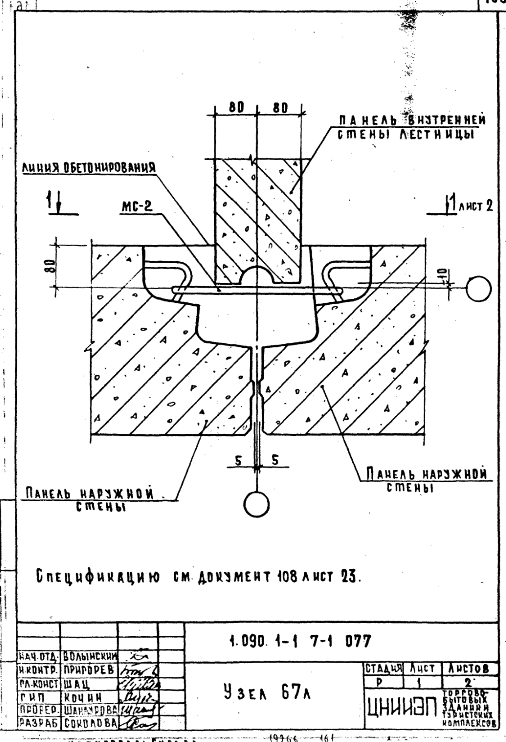

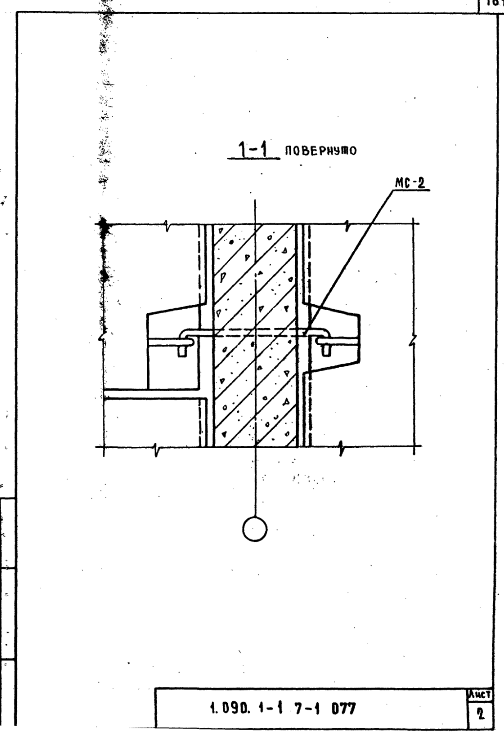

Узел 67л – 160 стр
 |
|
| 506 × 742 пикс. Открыть в новом окне | |
 |
|
| 504 × 743 пикс. Открыть в новом окне | |

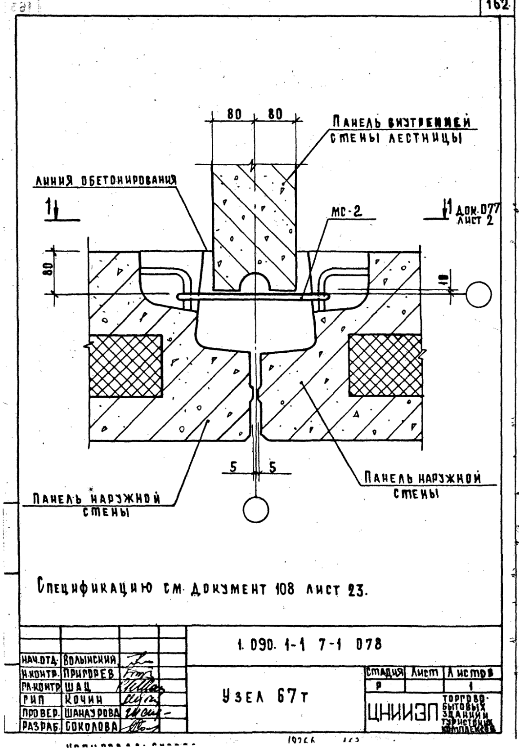

Узел 67т – 162 стр
 |
|
| 519 × 752 пикс. Открыть в новом окне | |

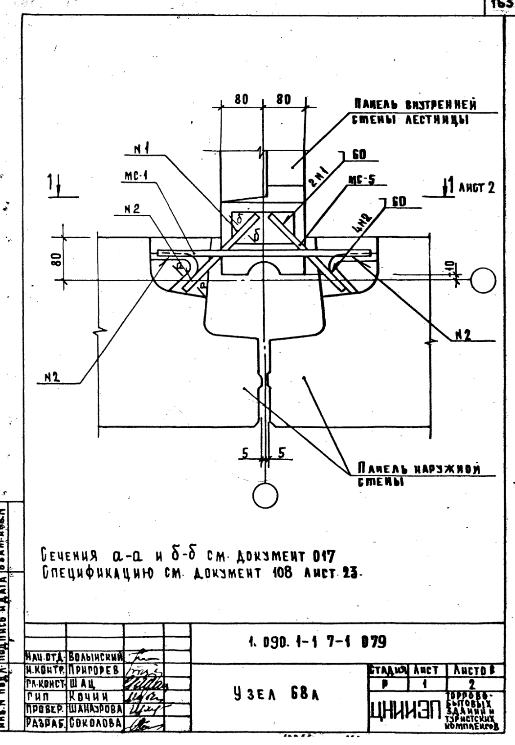

Узел 68л – 163 стр
 |
|
| 515 × 745 пикс. Открыть в новом окне | |
 |
|

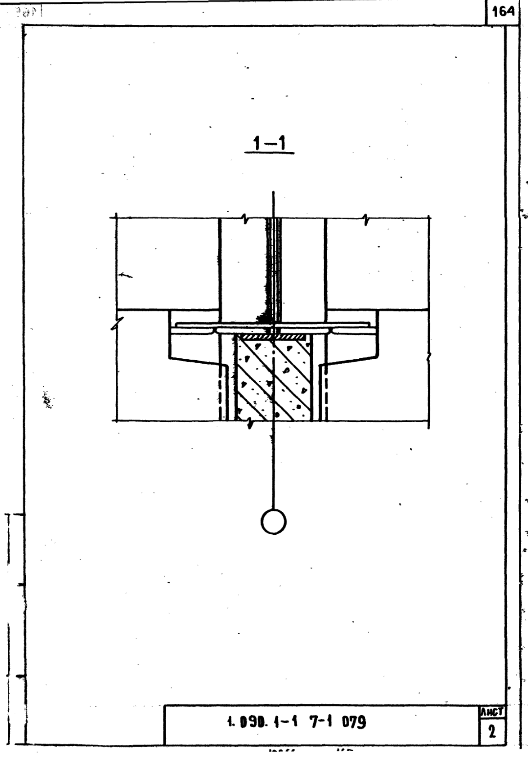

| 528 × 760 пикс. Открыть в новом окне | |

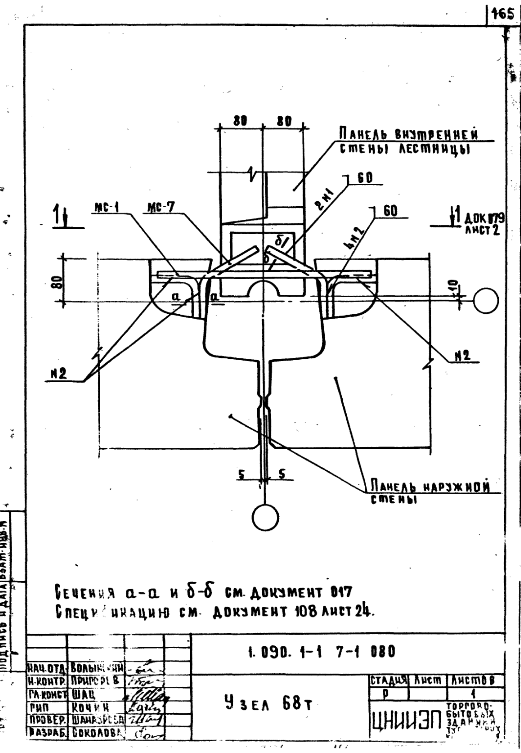

Узел 68т – 165 стр
 |
|
| 521 × 753 пикс. Открыть в новом окне | |

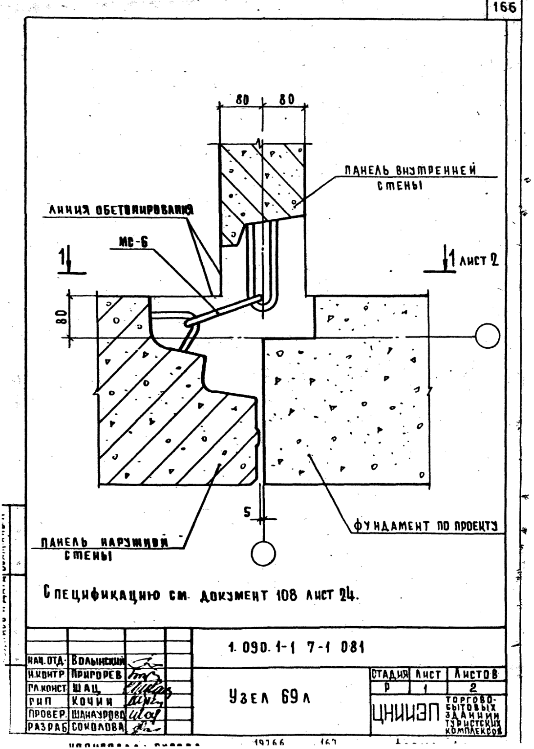

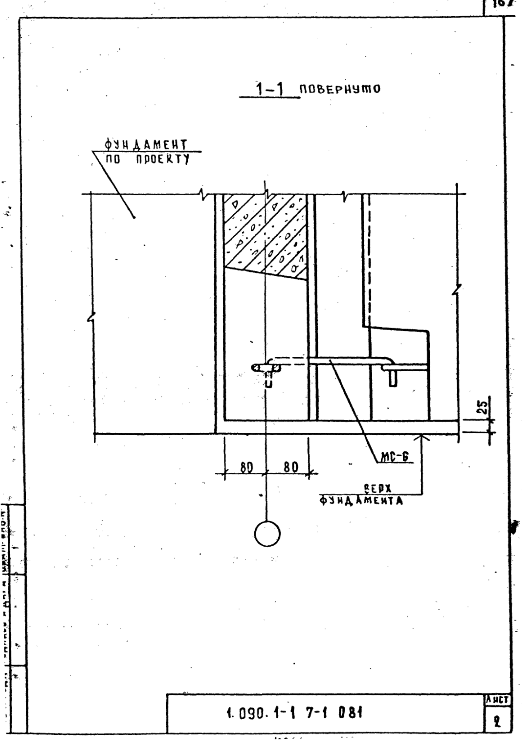

Узел 69л – 166 стр
 |
|
| 534 × 749 пикс. Открыть в новом окне | |
 |
|
| 522 × 748 пикс. Открыть в новом окне | |
Узел 69т – 168 стр
 |
|

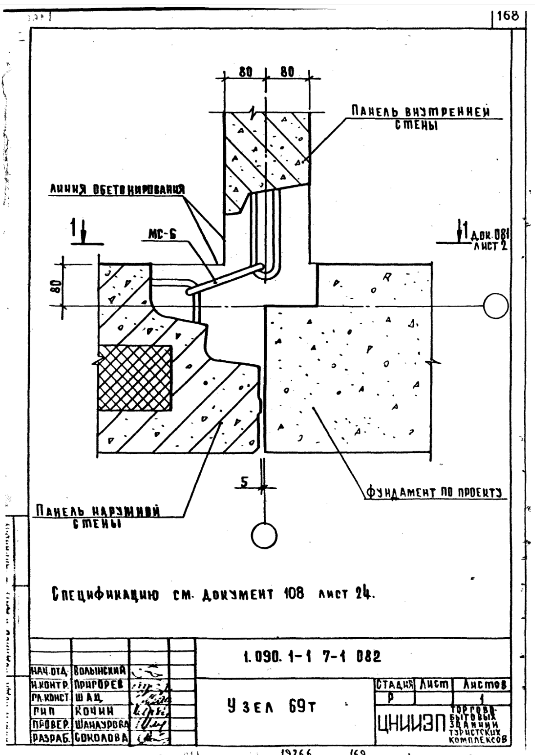

| 535 × 755 пикс. Открыть в новом окне | |

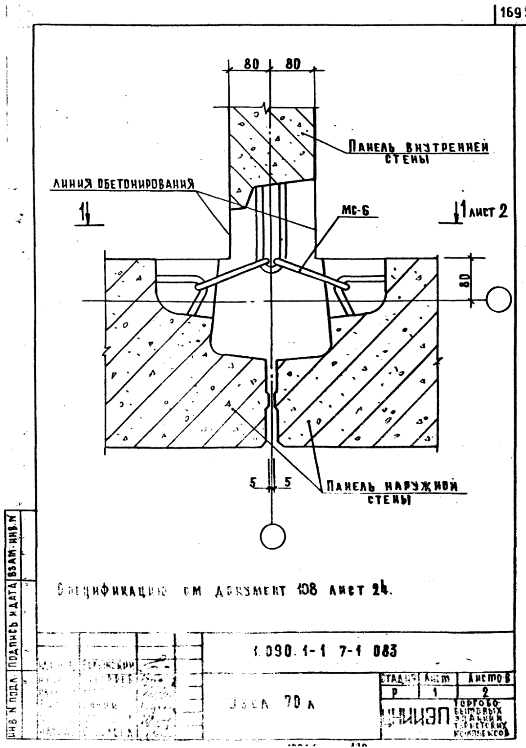

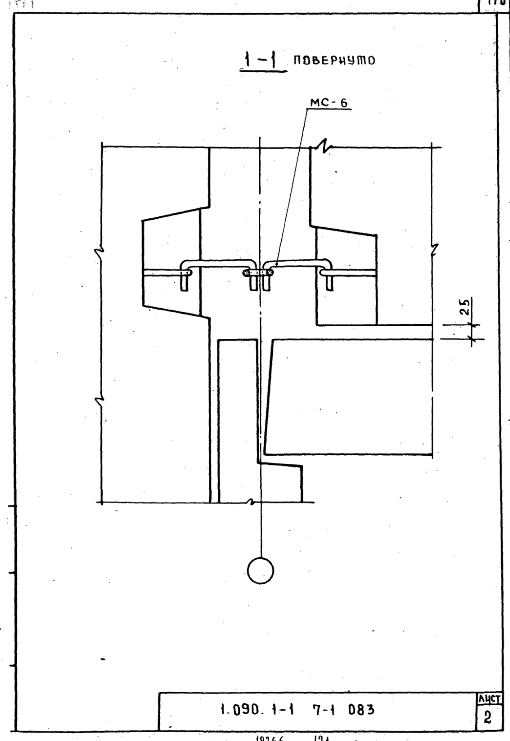

Узел 70л – 169 стр
 |
|
| 526 × 748 пикс. Открыть в новом окне | |
 |
|
| 510 × 741 пикс. Открыть в новом окне | |

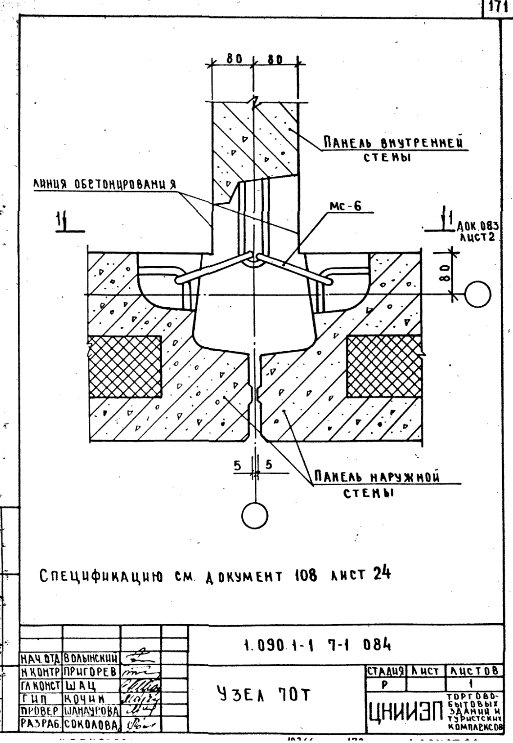

Узел 70т – 171 стр
 |
|
| 513 × 743 пикс. Открыть в новом окне | |

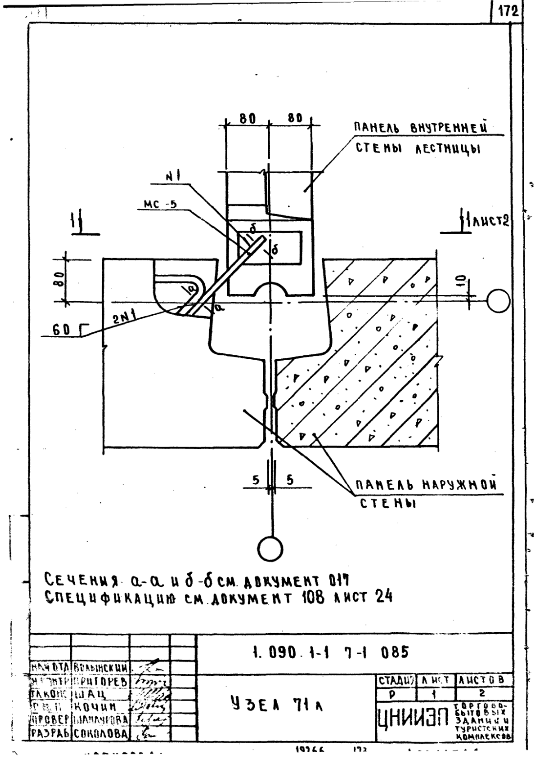

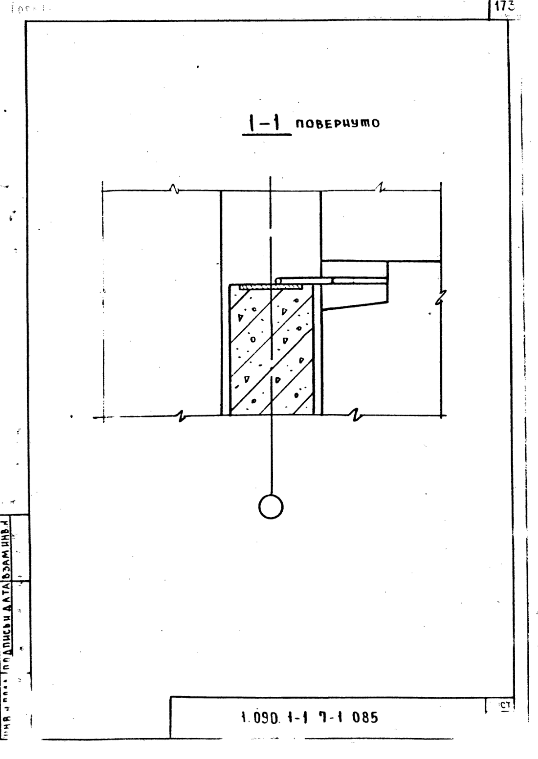

Узел 71л – 172 стр
 |
|
| 534 × 759 пикс. Открыть в новом окне | |
 |
|
| 538 × 759 пикс. Открыть в новом окне | |
Узел 71т – 174 стр
 |
|

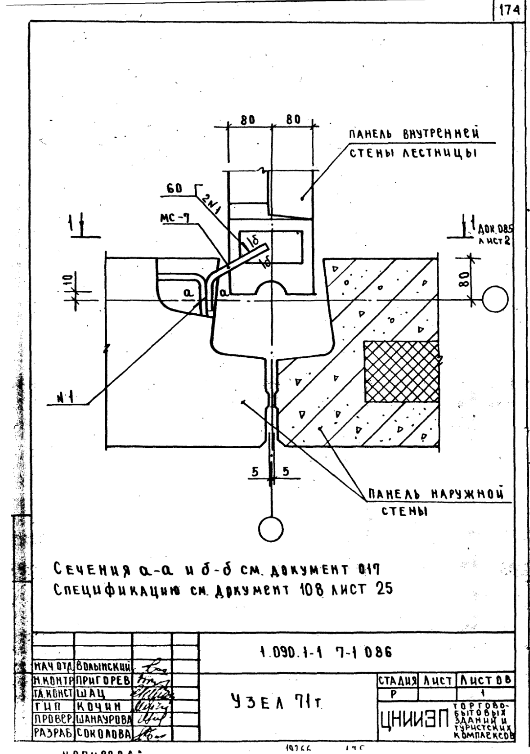

| 530 × 754 пикс. Открыть в новом окне | |

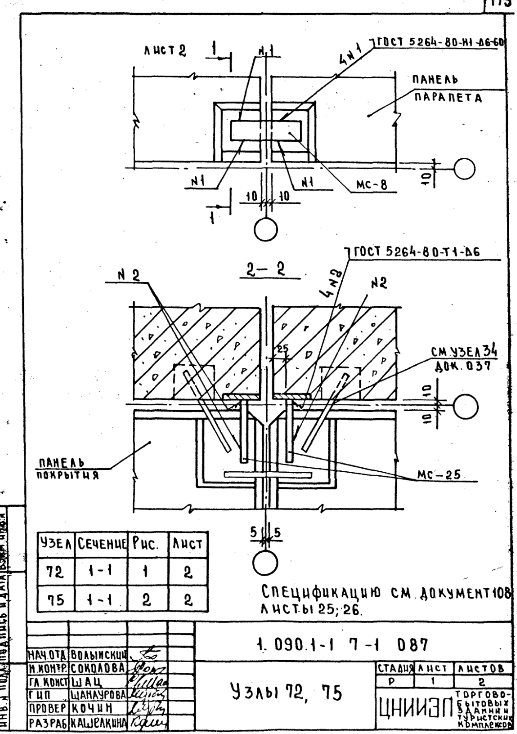

Узел 72; 75 – 175 стр
 |
|
| 517 × 734 пикс. Открыть в новом окне | |
 |
|

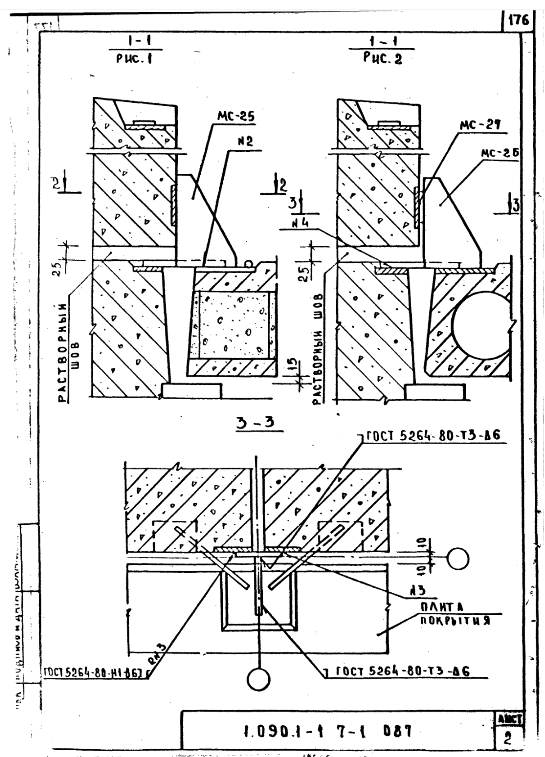

| 545 × 757 пикс. Открыть в новом окне | |

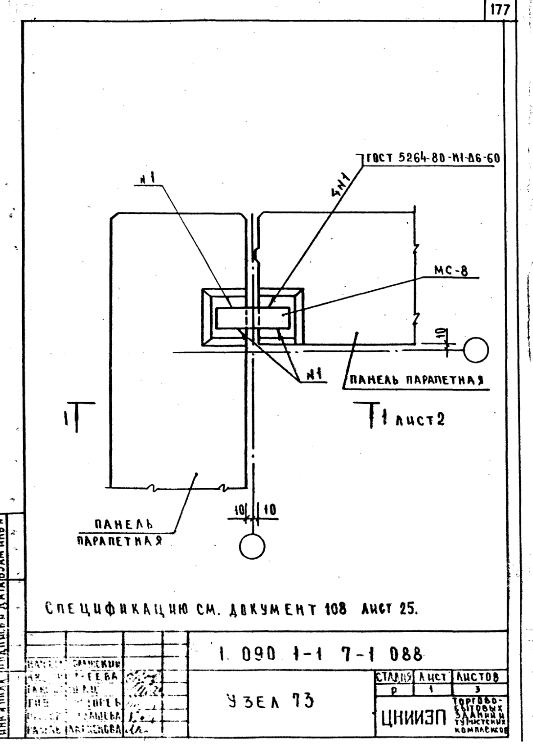

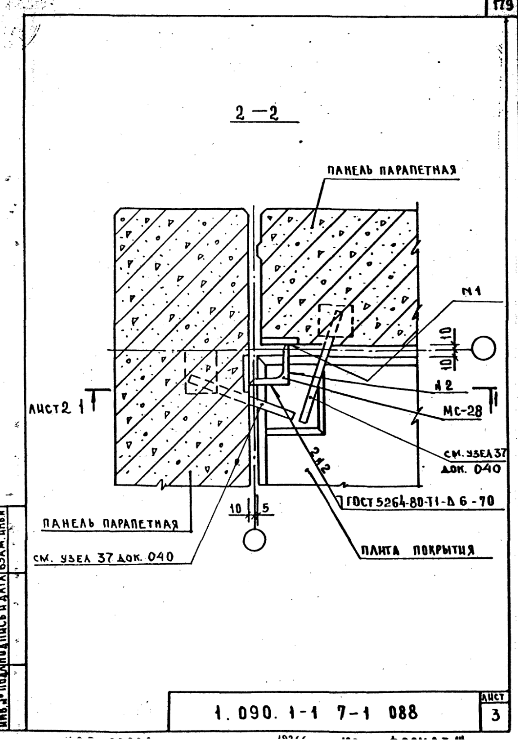

Узел 73 – 177 стр
 |
|
| 533 × 754 пикс. Открыть в новом окне | |
 |
|

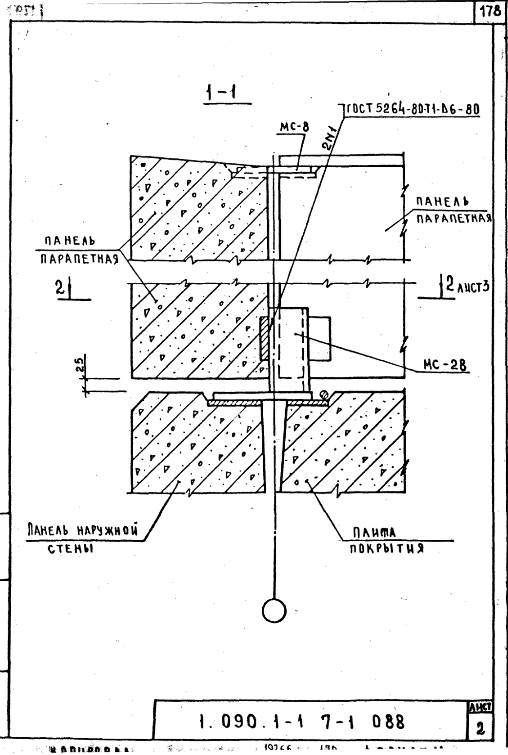

| 508 × 755 пикс. Открыть в новом окне | |
 |
|
| 518 × 744 пикс. Открыть в новом окне | |

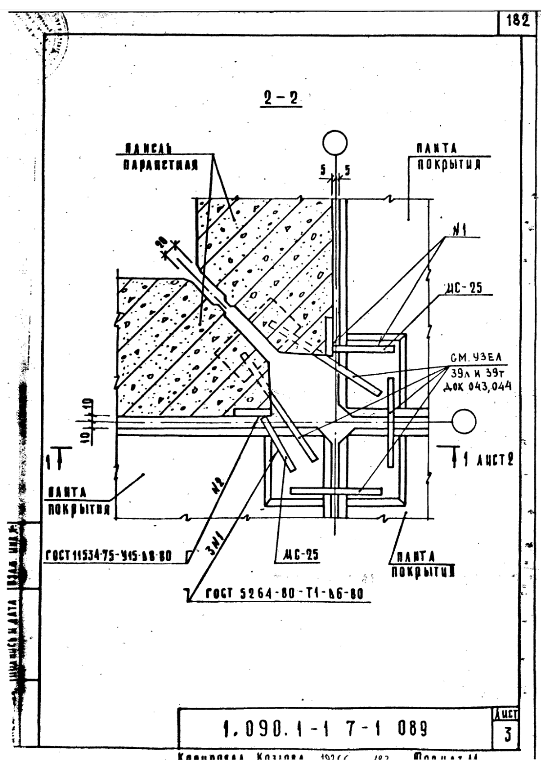

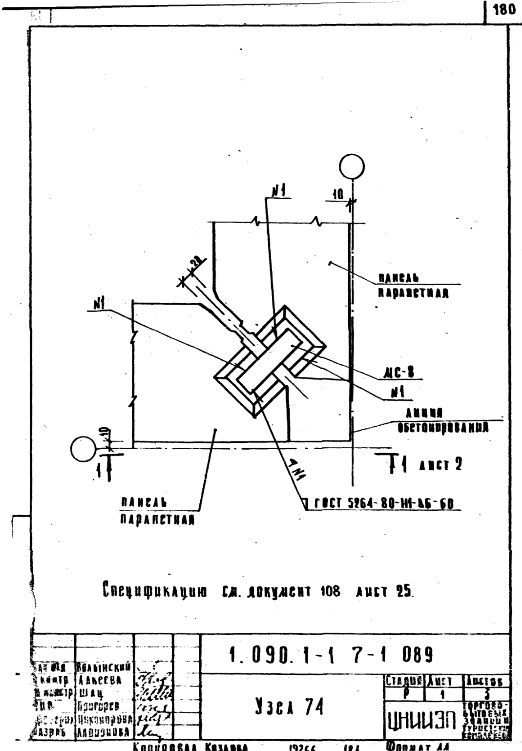

Узел 74 – 180 стр
 |
|
| 522 × 751 пикс. Открыть в новом окне | |
 |
|
| 538 × 768 пикс. Открыть в новом окне | |
 |
|
| 541 × 760 пикс. Открыть в новом окне | |

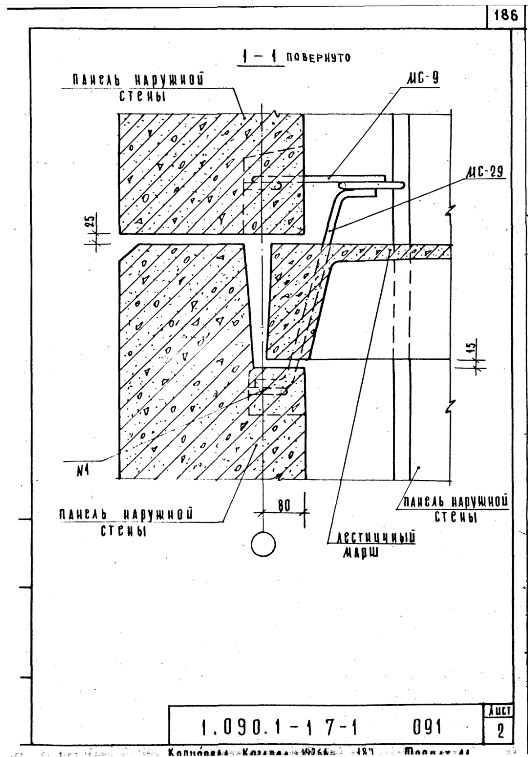

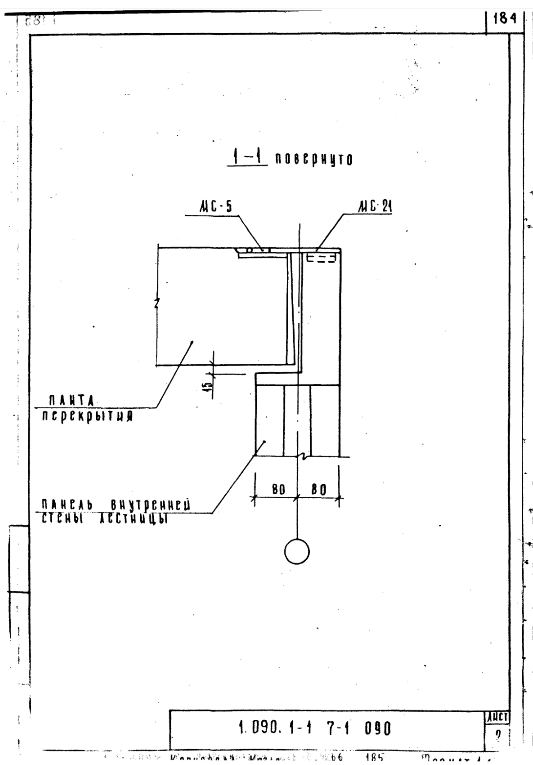

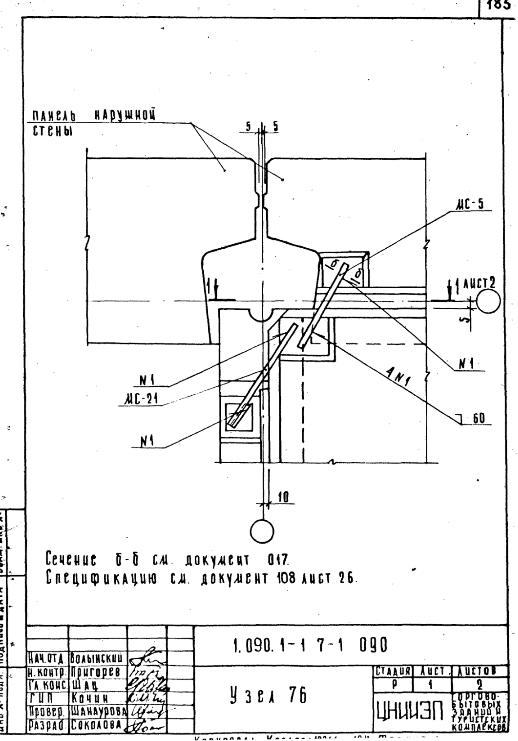

Узел 76 – 183 стр
 |
|
| 518 × 741 пикс. Открыть в новом окне | |
 |
|

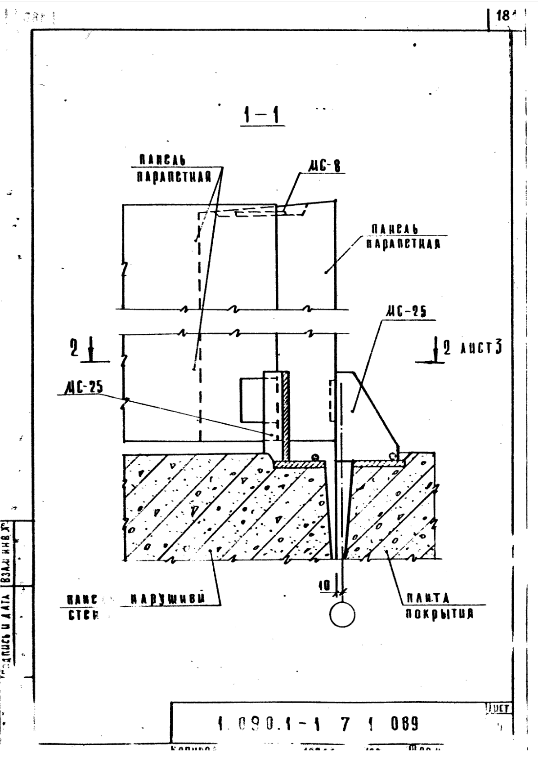

| 533 × 765 пикс. Открыть в новом окне | |

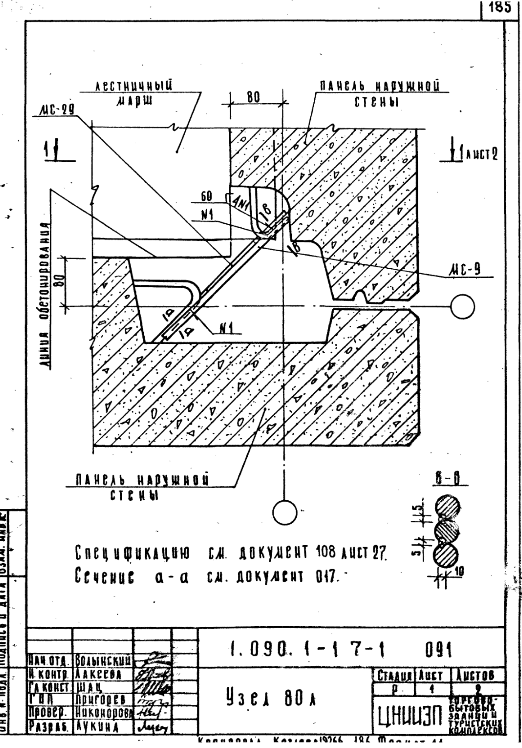

Узел 80л – 185 стр
 |
|
| 522 × 748 пикс. Открыть в новом окне | |
 |
|
| 528 × 757 пикс. Открыть в новом окне | |

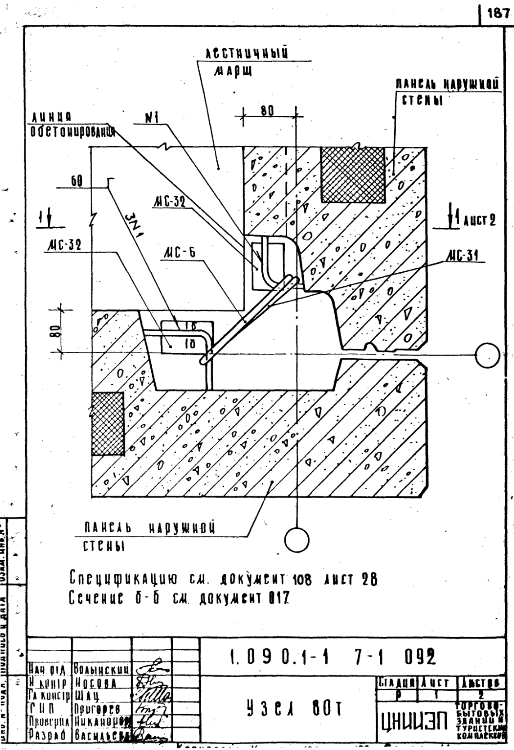

Узел 80т – 187 стр
 |
|
| 514 × 750 пикс. Открыть в новом окне | |
 |
|

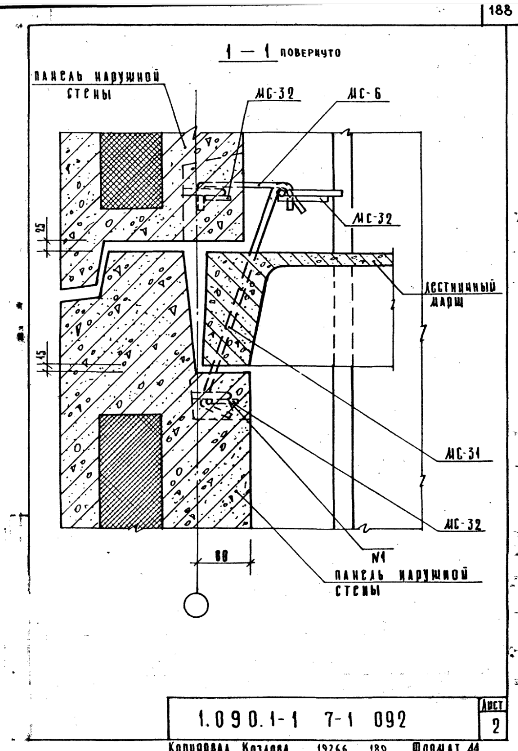

| 518 × 751 пикс. Открыть в новом окне | |

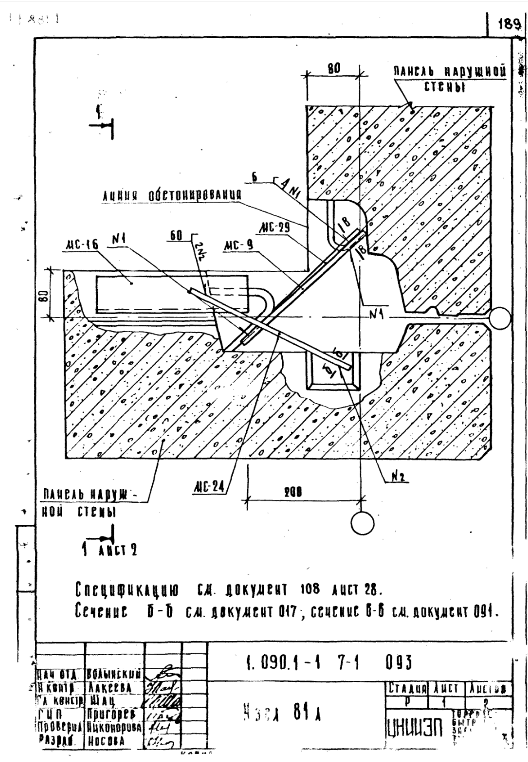

Узел 81л – 189 стр
 |
|
| 528 × 762 пикс. Открыть в новом окне | |
 |
|

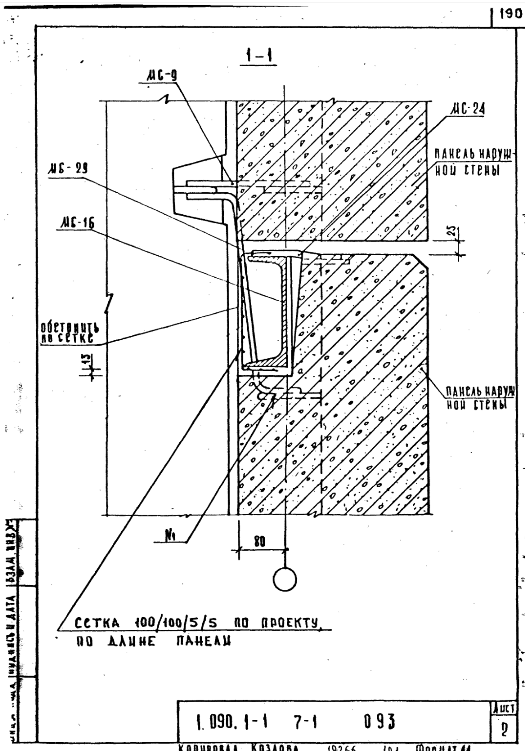

| 525 × 751 пикс. Открыть в новом окне | |

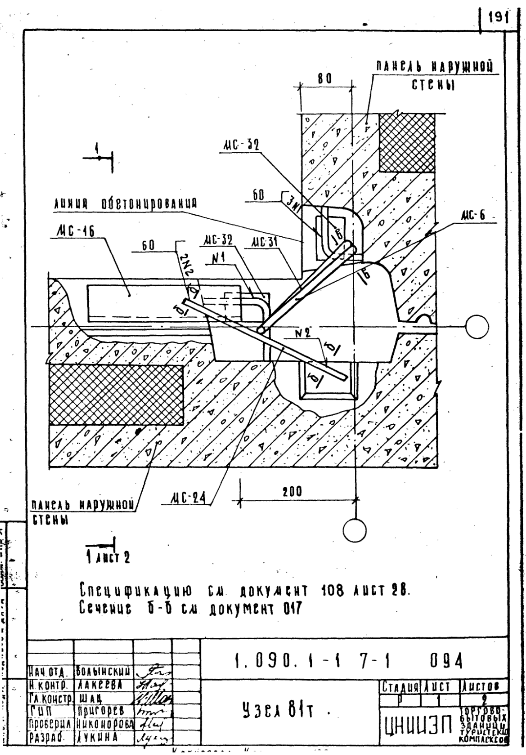

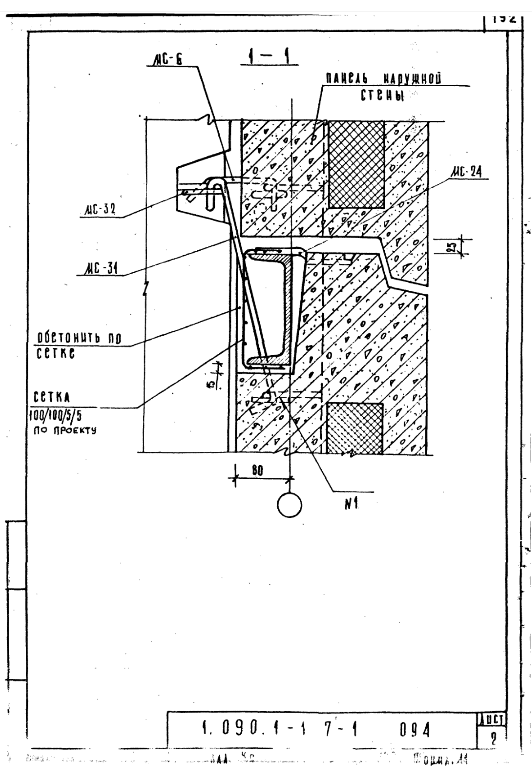

Узел 81т – 191 стр
 |
|
| 526 × 755 пикс. Открыть в новом окне | |
 |
|
| 532 × 766 пикс. Открыть в новом окне | |

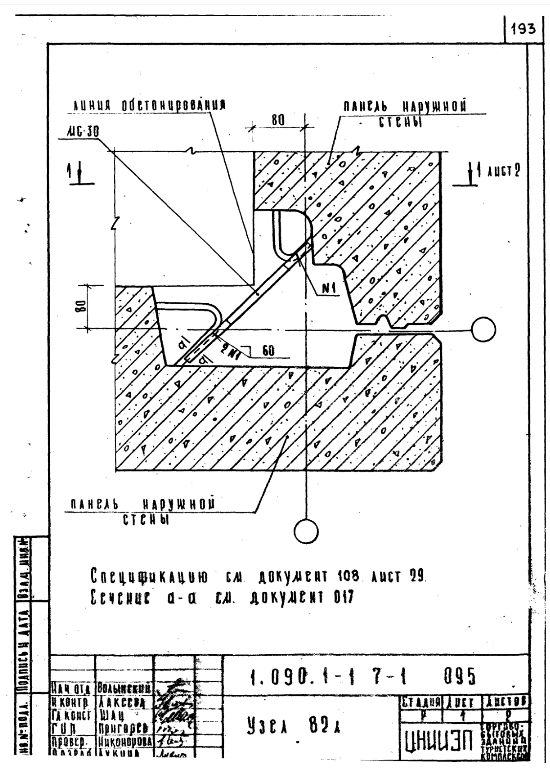

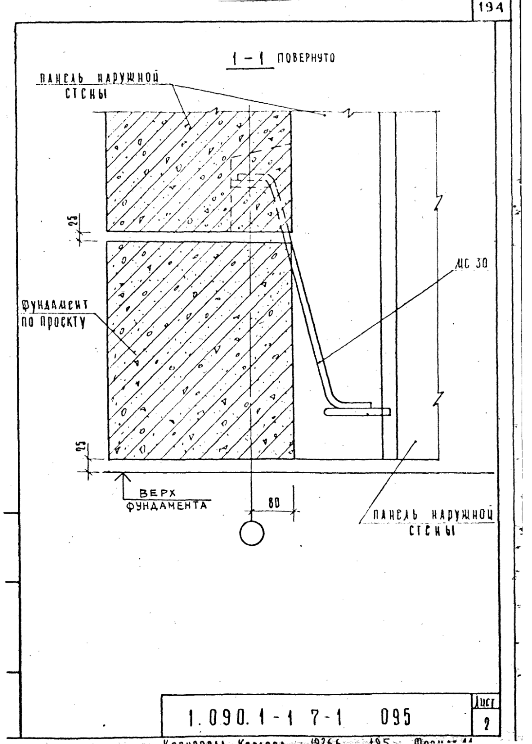

Узел 82л – 193 стр
 |
|
| 550 × 776 пикс. Открыть в новом окне | |
 |
|
| 532 × 744 пикс. Открыть в новом окне | |

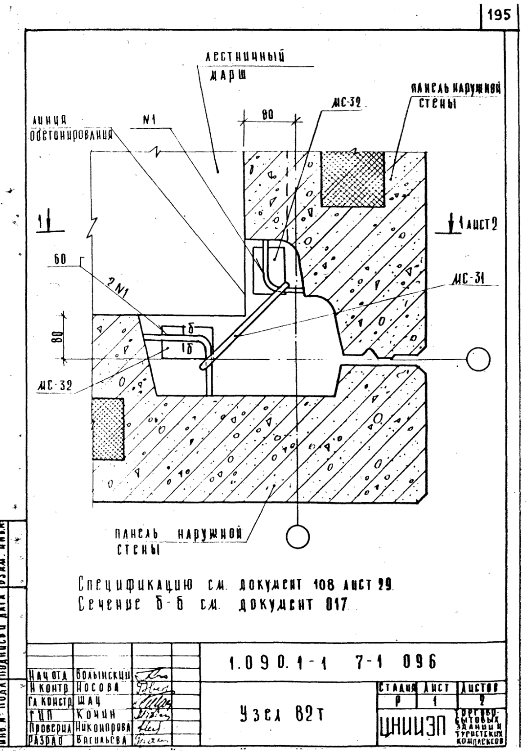

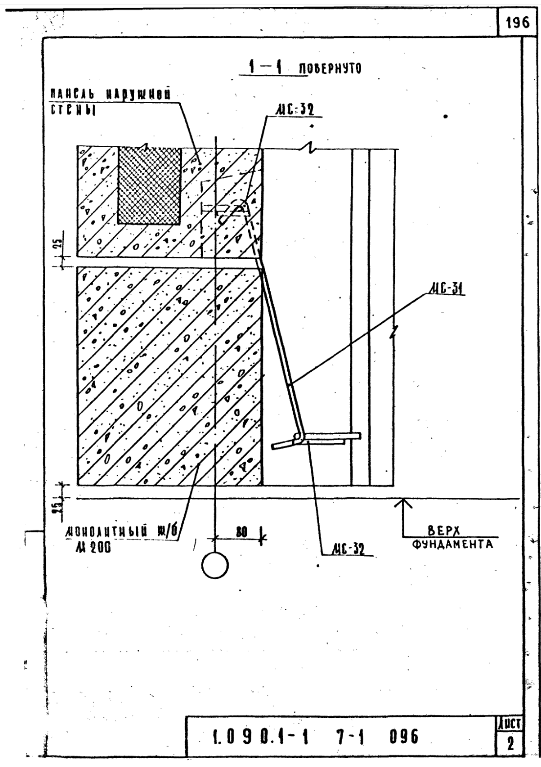

Узел 82т – 195 стр
 |
|
| 529 × 756 пикс. Открыть в новом окне | |
 |
|
| 541 × 767 пикс. Открыть в новом окне | |

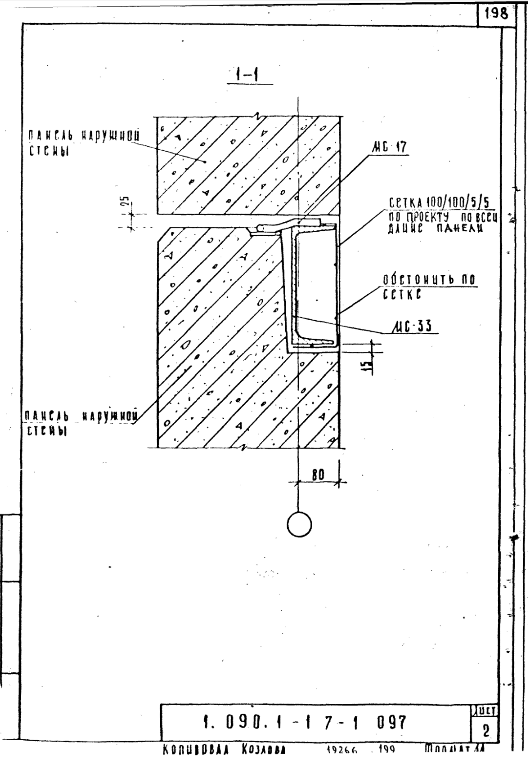

Узел 83 – 197 стр
 |
|

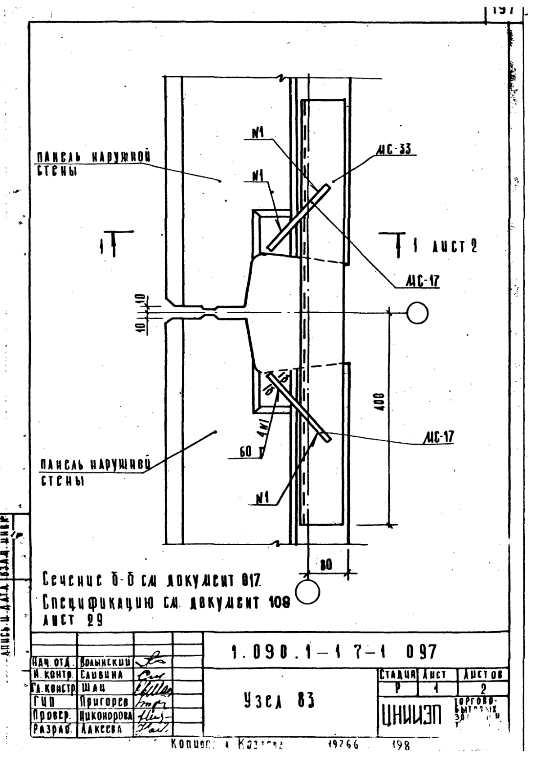

| 539 × 758 пикс. Открыть в новом окне | |
 |
|
| 528 × 763 пикс. Открыть в новом окне | |

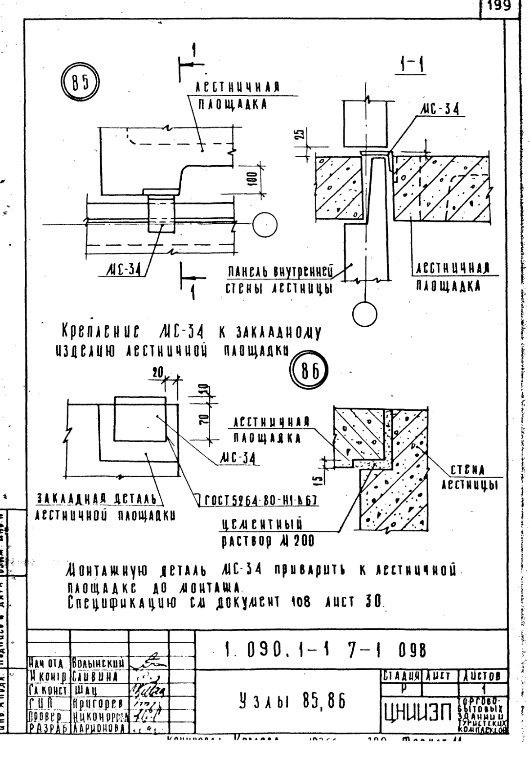

Узлы 85; 86 – 199 стр
 |
|
| 531 × 757 пикс. Открыть в новом окне | |

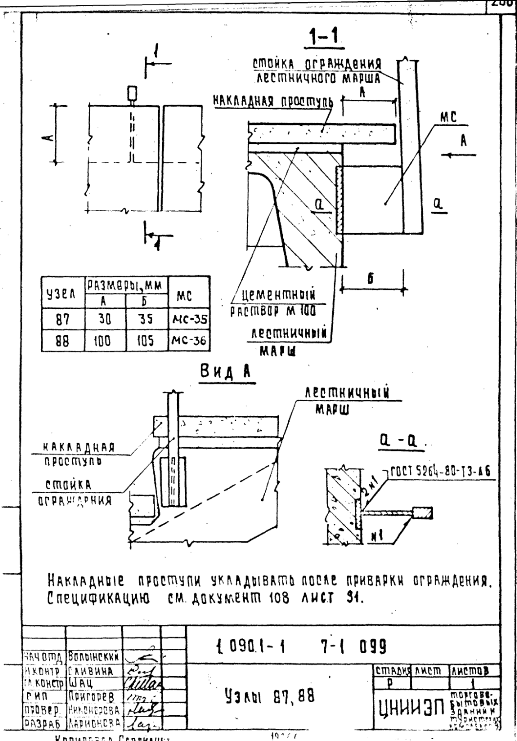

Узлы 87; 88 – 200 стр
 |
|
| 517 × 741 пикс. Открыть в новом окне | |

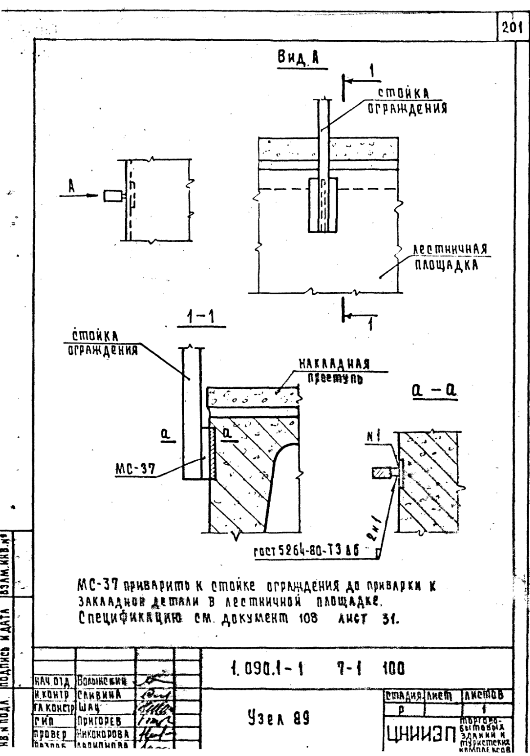

Узел 89 – 201 стр
 |
|
| 530 × 756 пикс. Открыть в новом окне | |

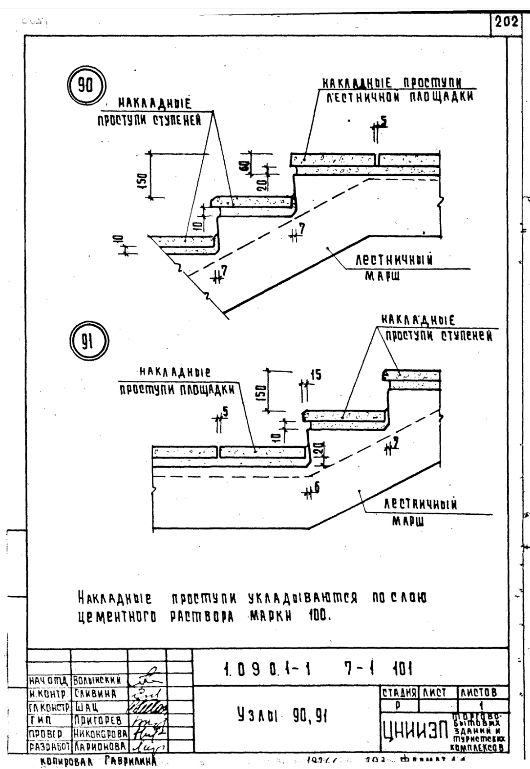

Узлы 90; 91 – 202 стр
 |
|
| 530 × 769 пикс. Открыть в новом окне | |

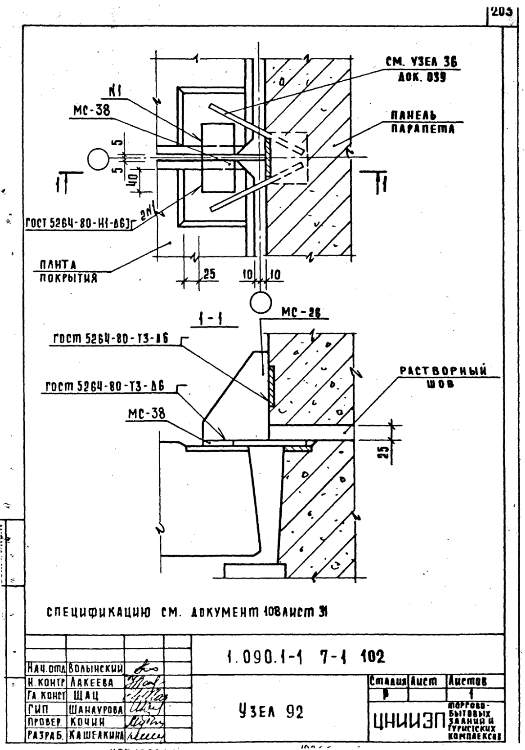

Узел 92 – 203 стр
 |
|
| 525 × 750 пикс. Открыть в новом окне | |
Узел 93 – 204 стр
 |
|

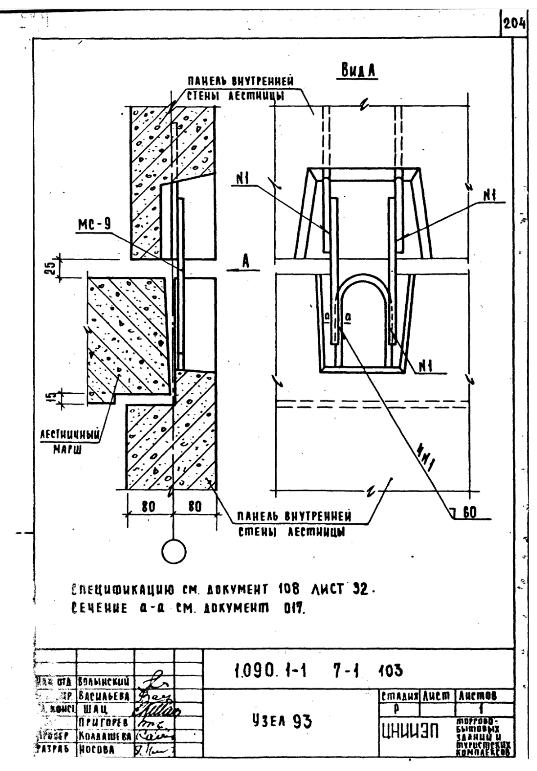

| 537 × 771 пикс. Открыть в новом окне | |

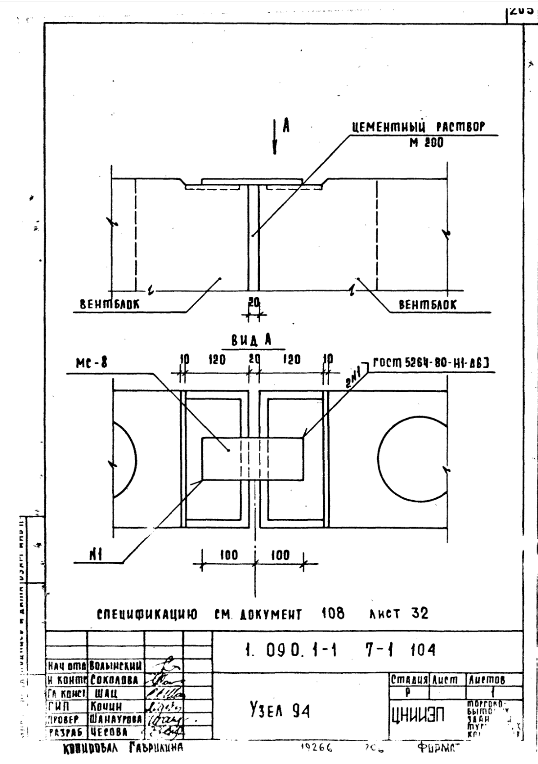

Узел 94 – 205 стр
 |
|
| 538 × 764 пикс. Открыть в новом окне | |

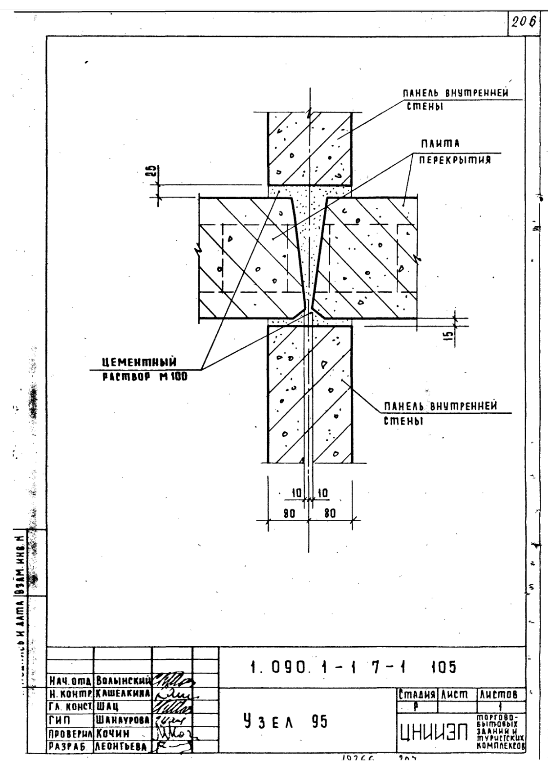

Узел 95 – 206 стр
 |
|
| 548 × 769 пикс. Открыть в новом окне | |

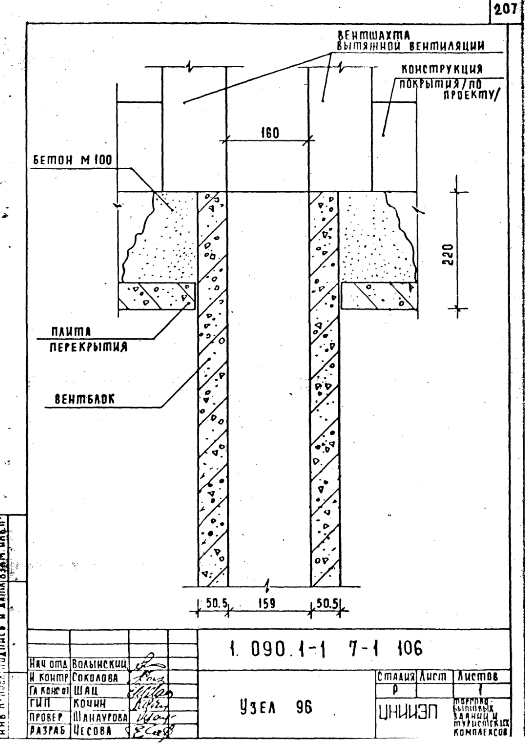

Узел 96 – 207 стр
 |
|
| 528 × 750 пикс. Открыть в новом окне | |

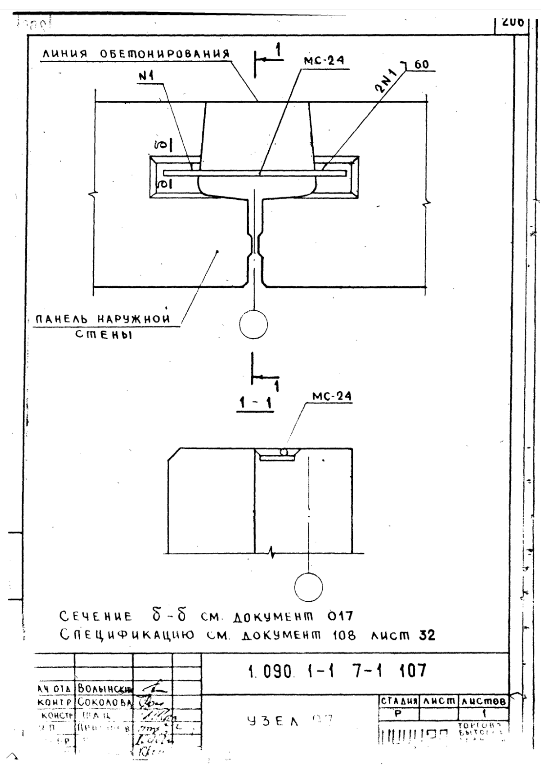

Узел 97 – 208 стр
 |
|
| 541 × 766 пикс. Открыть в новом окне | |

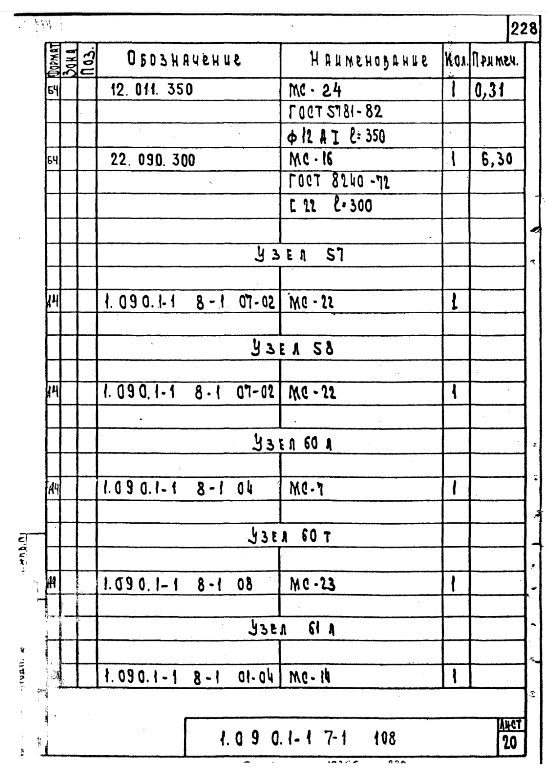

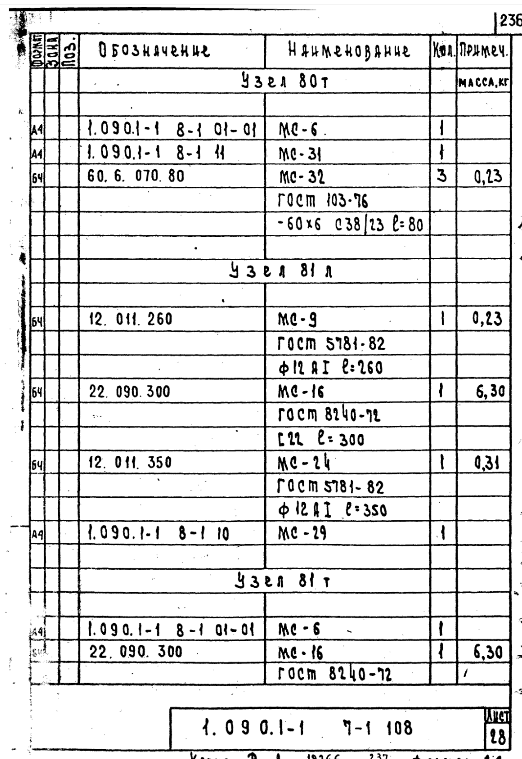

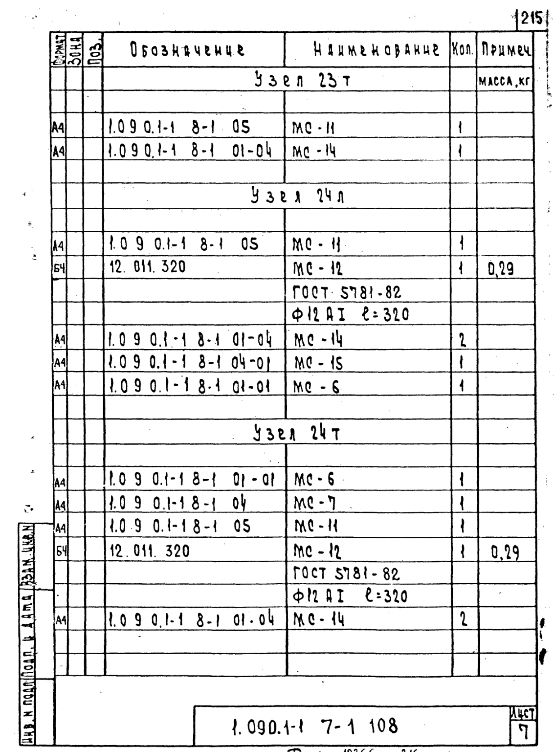

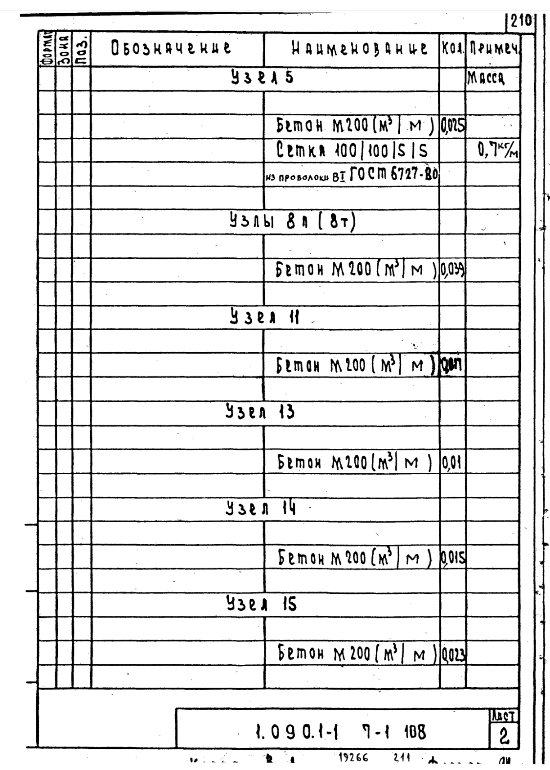

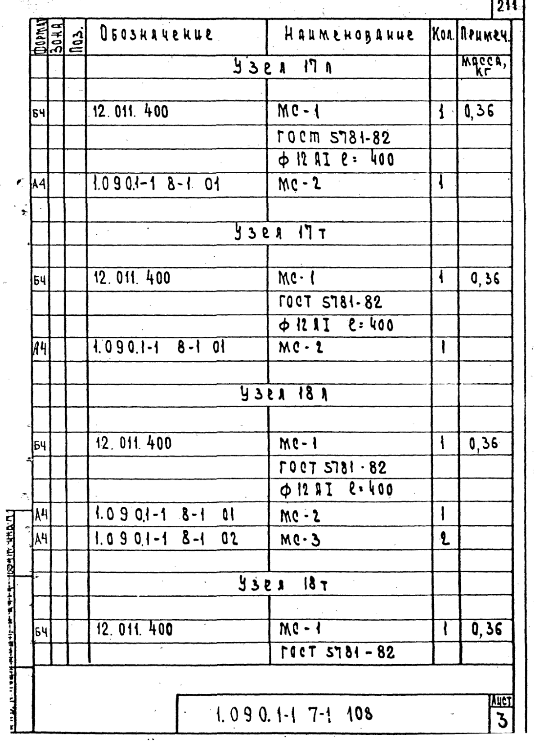

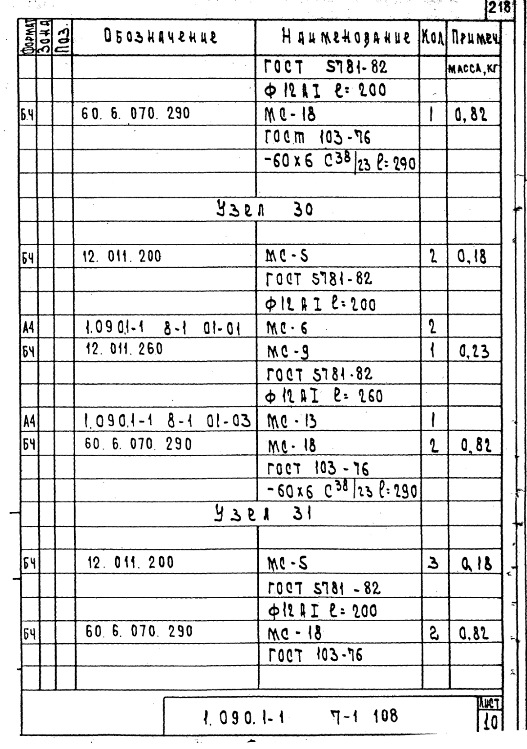

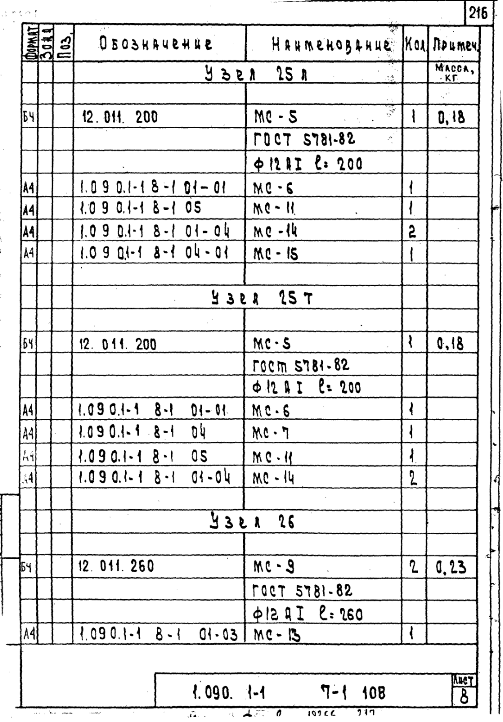

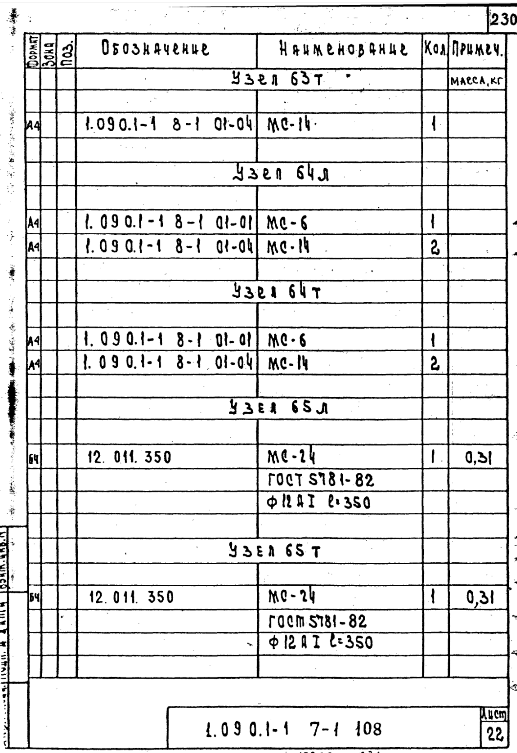

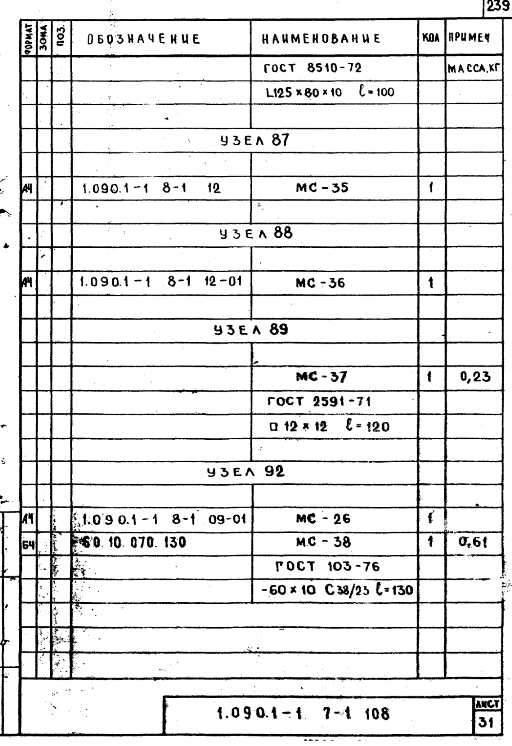

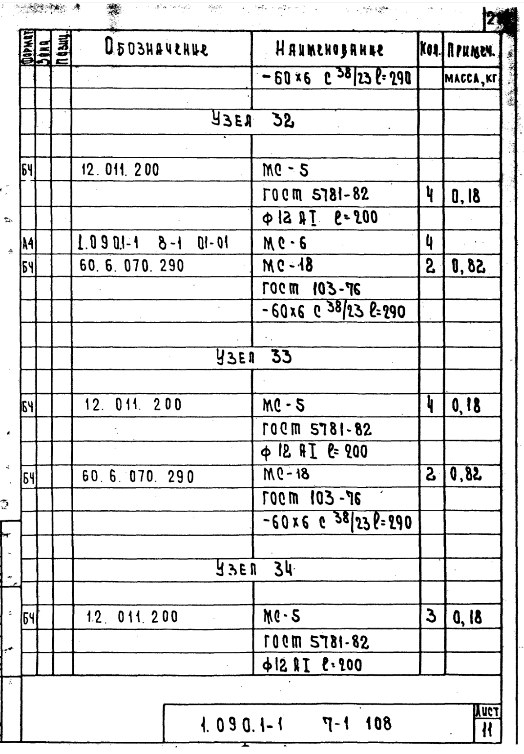

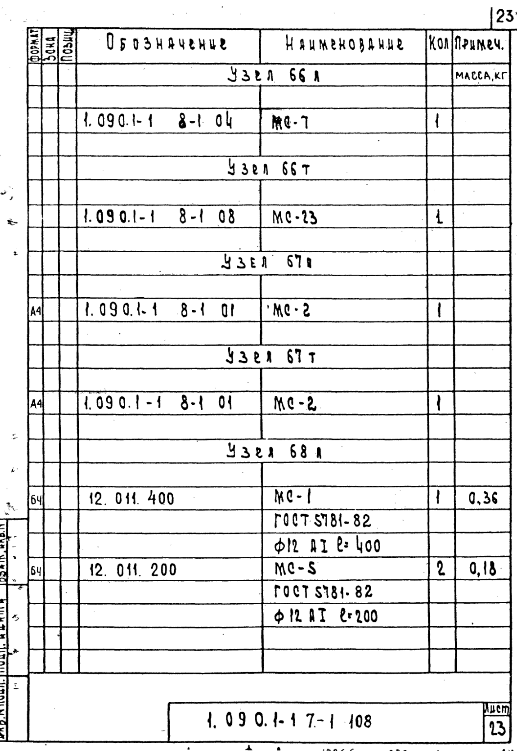

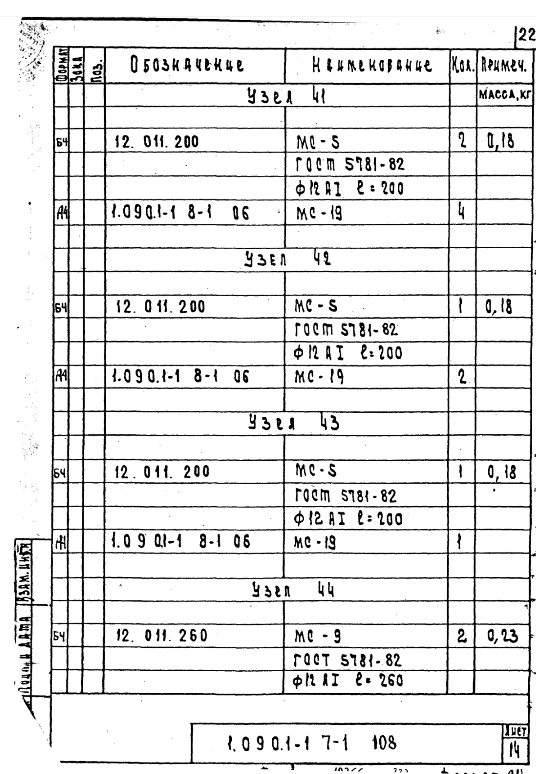

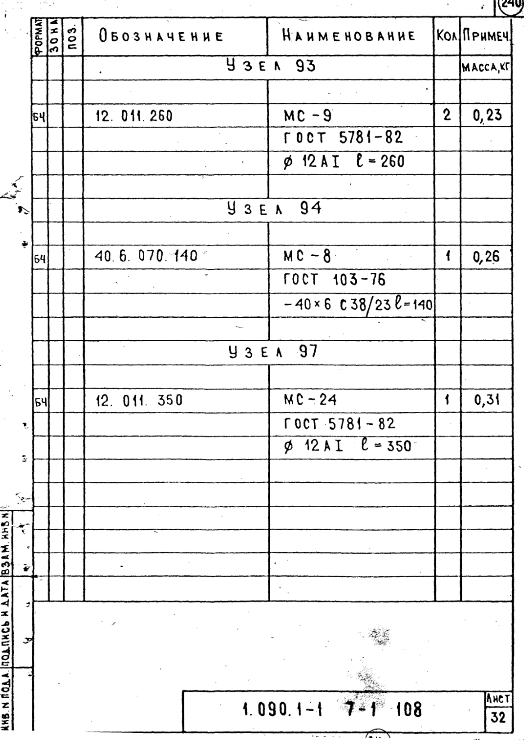

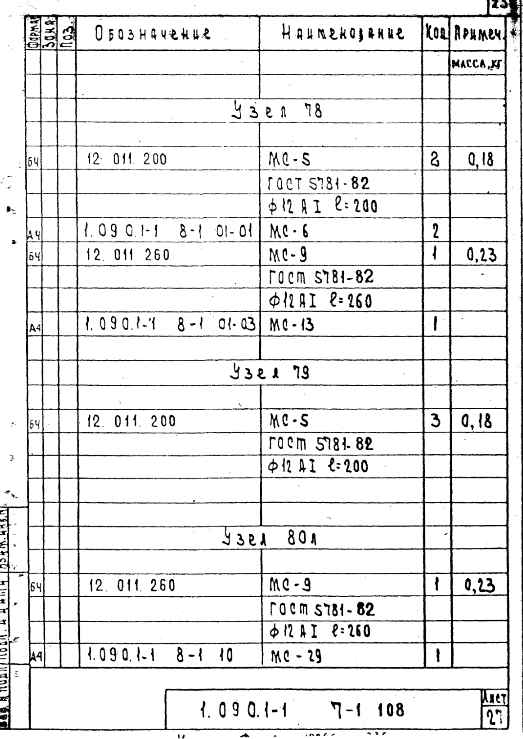

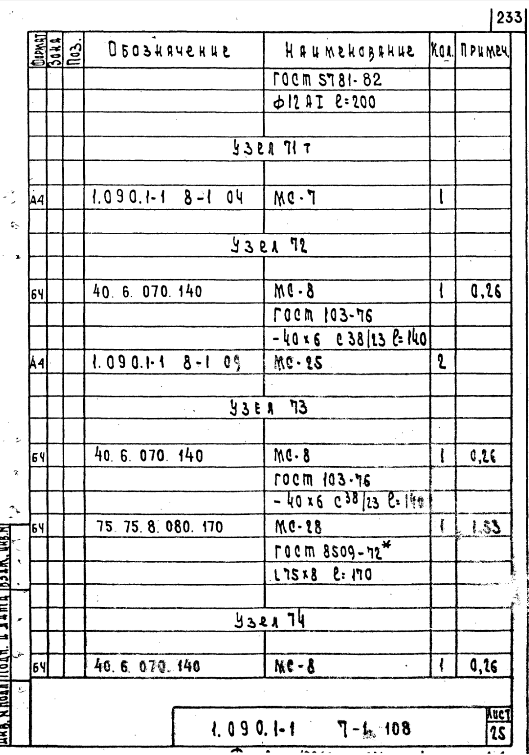

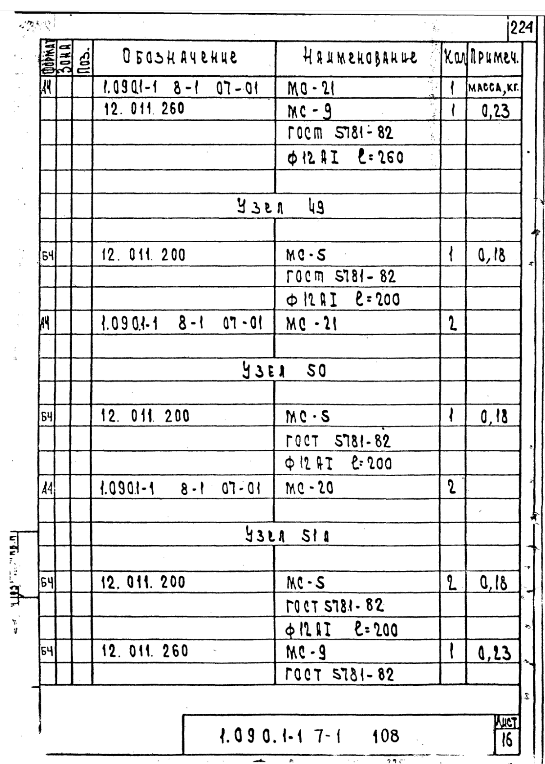

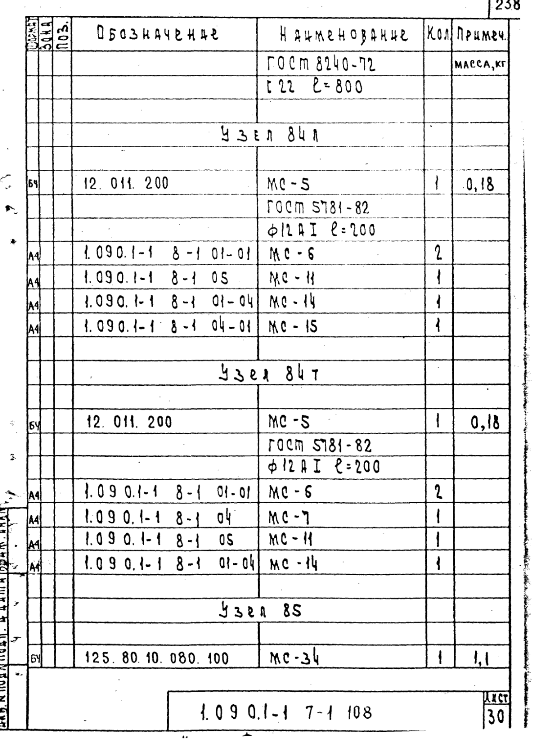

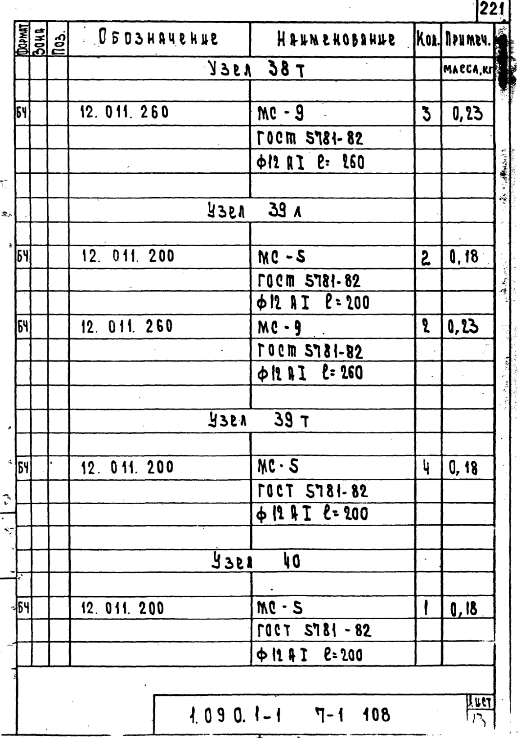

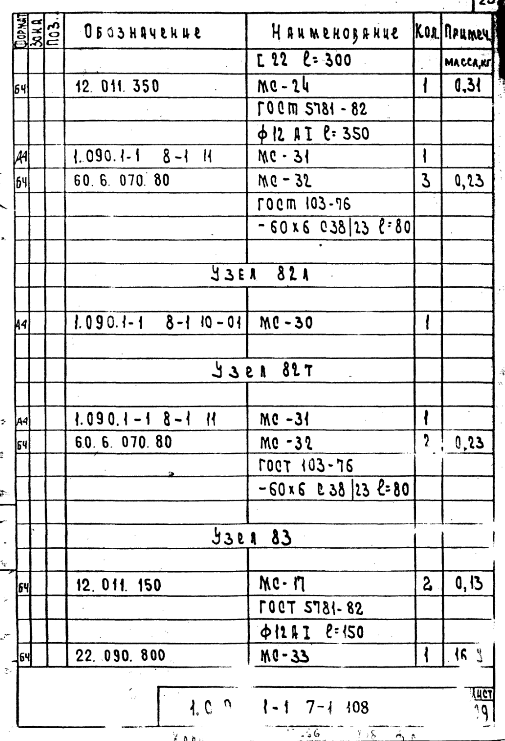

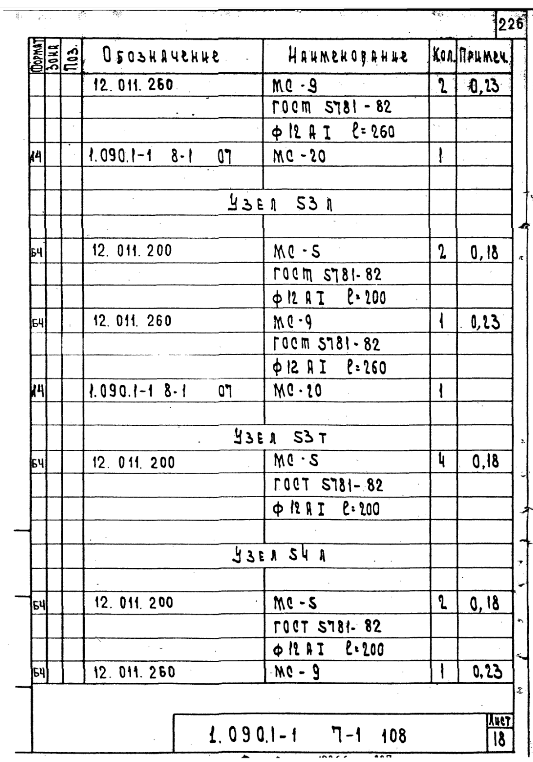

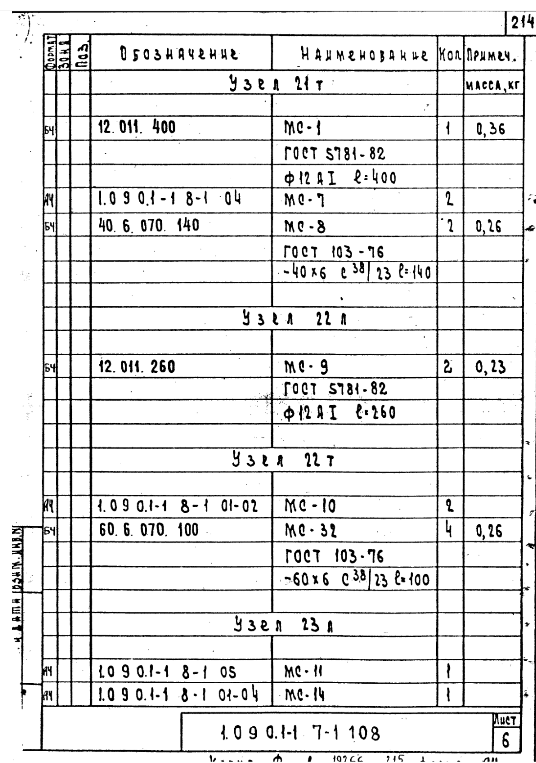

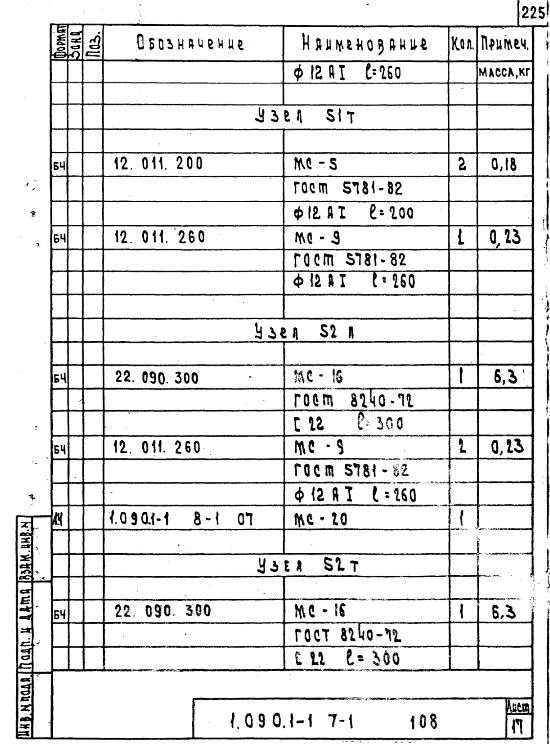

Спецификация – 209 стр
 |
|
| 532 × 745 пикс. Открыть в новом окне | |
 |
|
| 550 × 770 пикс. Открыть в новом окне | |
 |
|
| 534 × 743 пикс. Открыть в новом окне | |
 |
|

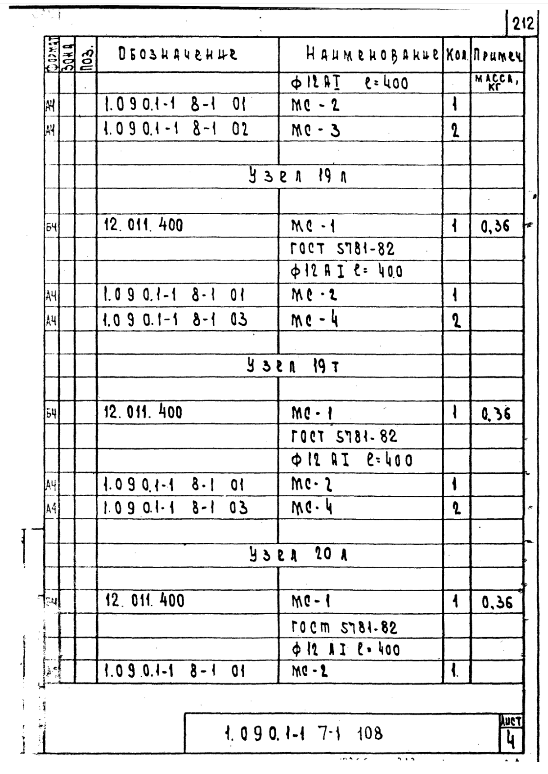

| 548 × 774 пикс. Открыть в новом окне | |
 |
|

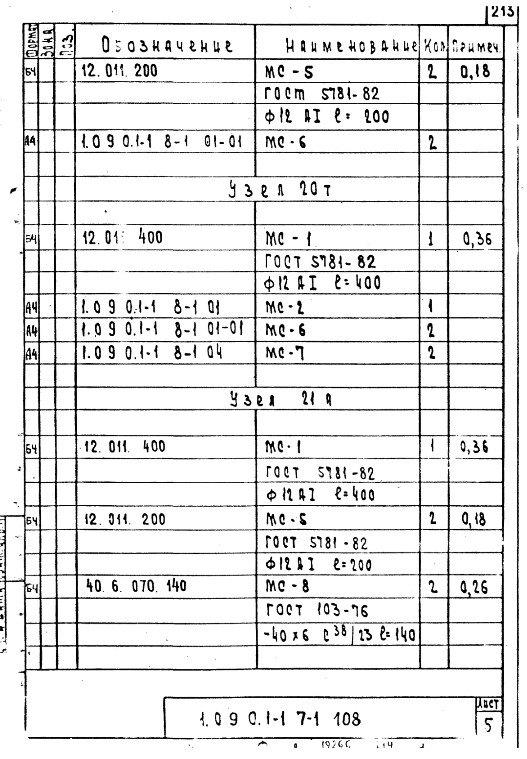

| 527 × 759 пикс. Открыть в новом окне | |
 |
|
| 536 × 763 пикс. Открыть в новом окне | |
 |
|
| 556 × 752 пикс. Открыть в новом окне | |
 |
|
| 503 × 722 пикс. Открыть в новом окне | |
 |
|

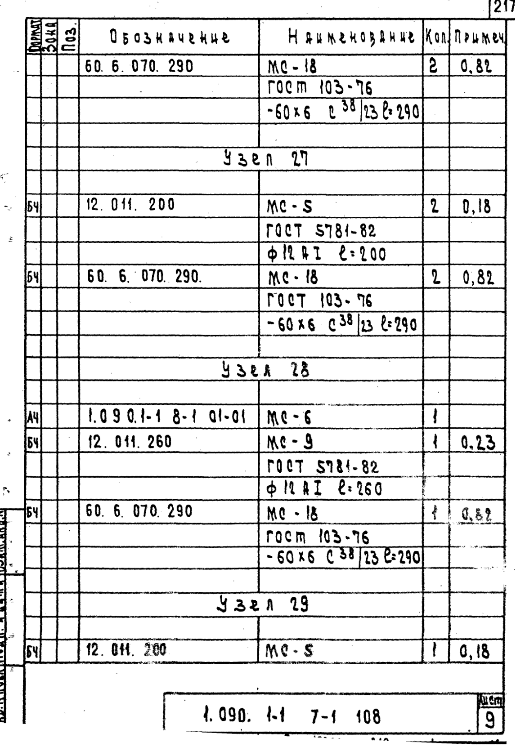

| 515 × 745 пикс. Открыть в новом окне | |
 |
|
| 527 × 749 пикс. Открыть в новом окне | |
 |
|
| 524 × 754 пикс. Открыть в новом окне | |
 |
|
| 518 × 740 пикс. Открыть в новом окне | |
 |
|
| 518 × 738 пикс. Открыть в новом окне | |
 |
|
| 536 × 774 пикс. Открыть в новом окне | |
 |
|
| 539 × 752 пикс. Открыть в новом окне | |
 |
|
| 545 × 764 пикс. Открыть в новом окне | |
 |
|
| 550 × 750 пикс. Открыть в новом окне | |
 |
|
| 533 × 762 пикс. Открыть в новом окне | |
 |
|

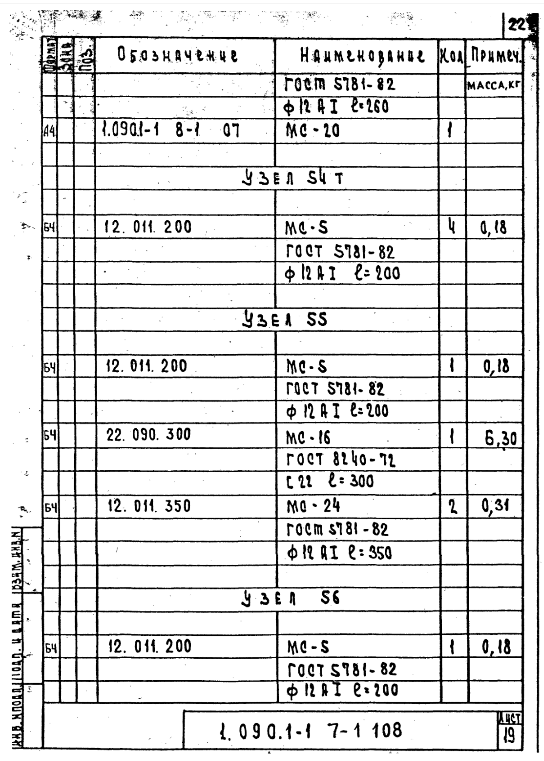

| 544 × 761 пикс. Открыть в новом окне | |
 |
|
| 548 × 777 пикс. Открыть в новом окне | |
 |
|
| 531 × 750 пикс. Открыть в новом окне | |
 |
|
| 517 × 753 пикс. Открыть в новом окне | |
 |
|
| 517 × 751 пикс. Открыть в новом окне | |
 |
|

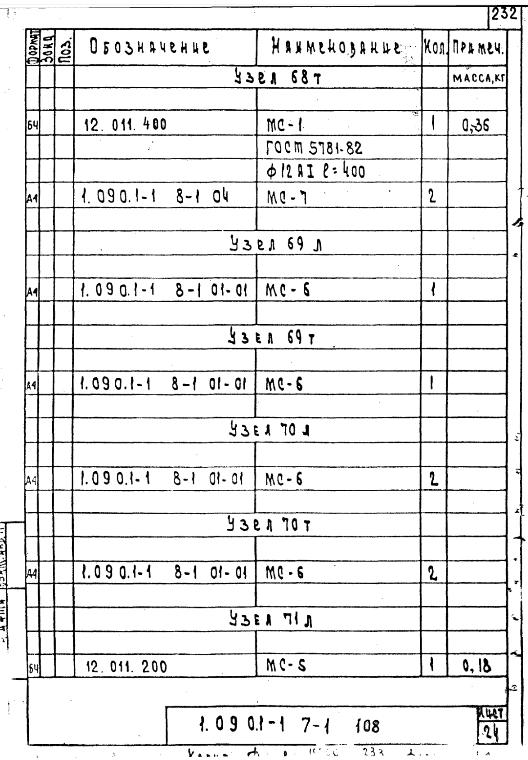

| 528 × 760 пикс. Открыть в новом окне | |
 |
|
| 529 × 755 пикс. Открыть в новом окне | |
 |
|

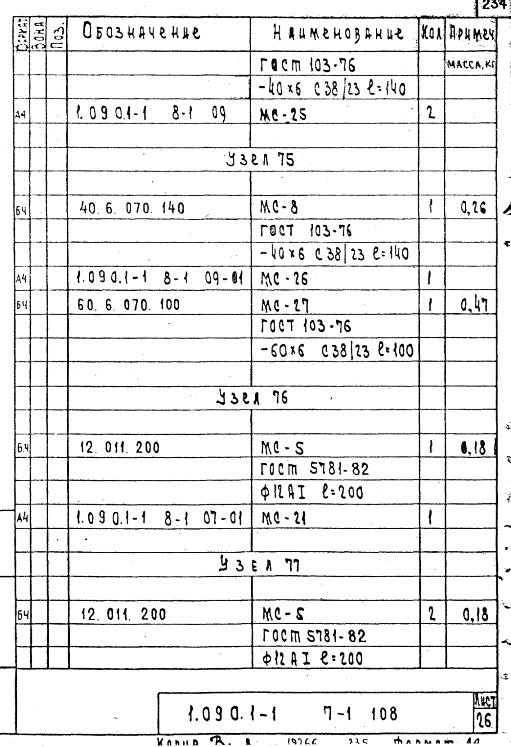

| 511 × 747 пикс. Открыть в новом окне | |
 |
|
| 523 × 739 пикс. Открыть в новом окне | |
 |
|
| 522 × 759 пикс. Открыть в новом окне | |
 |
|
| 505 × 741 пикс. Открыть в новом окне | |
 |
|
| 533 × 741 пикс. Открыть в новом окне | |
 |
|
| 512 × 746 пикс. Открыть в новом окне | |
 |
|
| 524 × 741 пикс. Открыть в новом окне ( | |
Классы
Выбранные классы объекта Строительные материалы
Продукция
Подождите идет загрузка ....
Спасибо, что присоединились к нам!
Остался последний шаг - подтвердите подписку, перейдя по ссылке из письма. Письмо уже у вас на почте
© 1999-2015 <span itemprop="name">ЖБИ-СНГ</span><br />Все права сохранены.
