Серия 5.905-17.07 Узлы и детали электрохимической защиты подземных инженерных сетей от коррозии. Выпуск 1 Рабочие чертежи. Часть 1

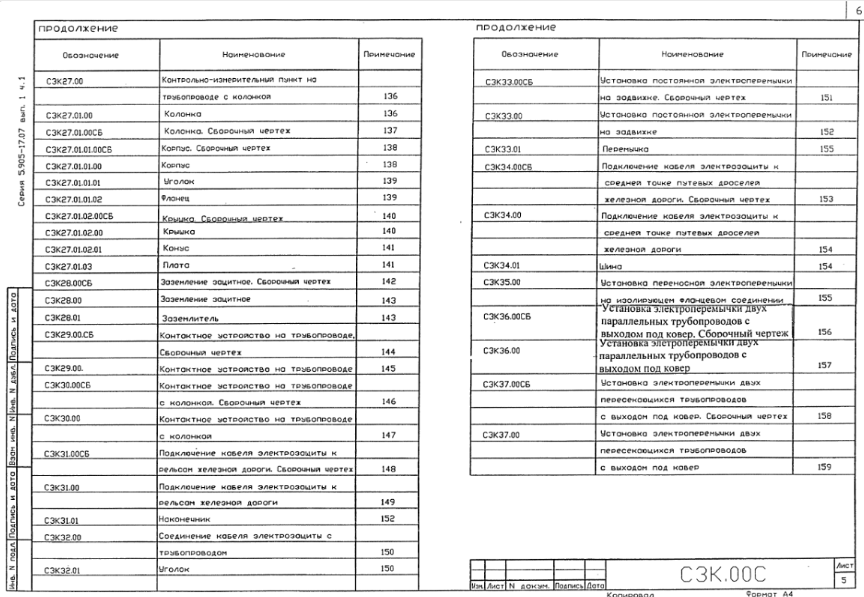

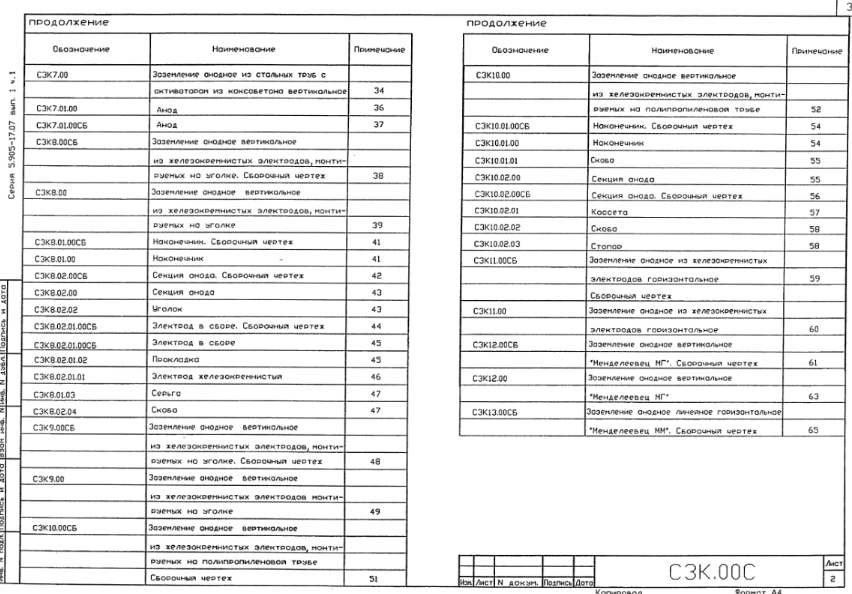

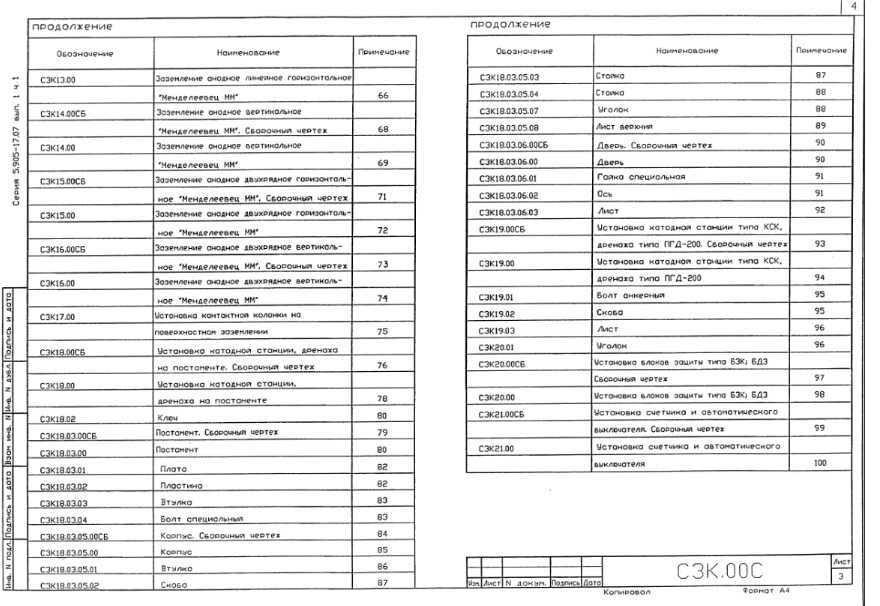

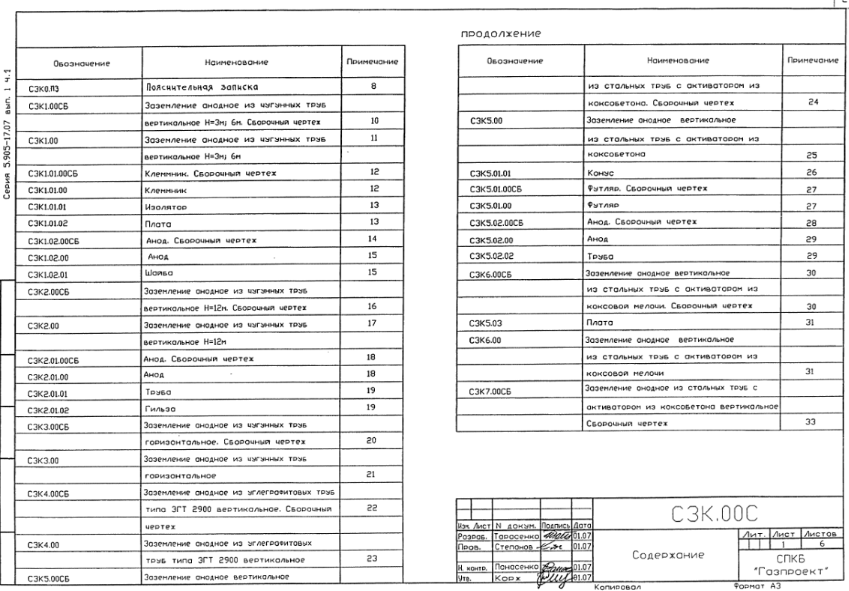

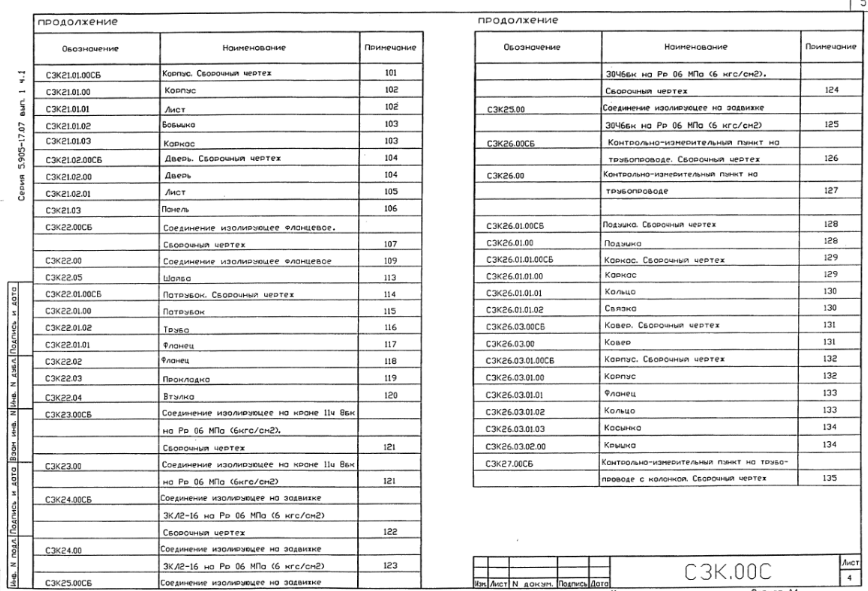

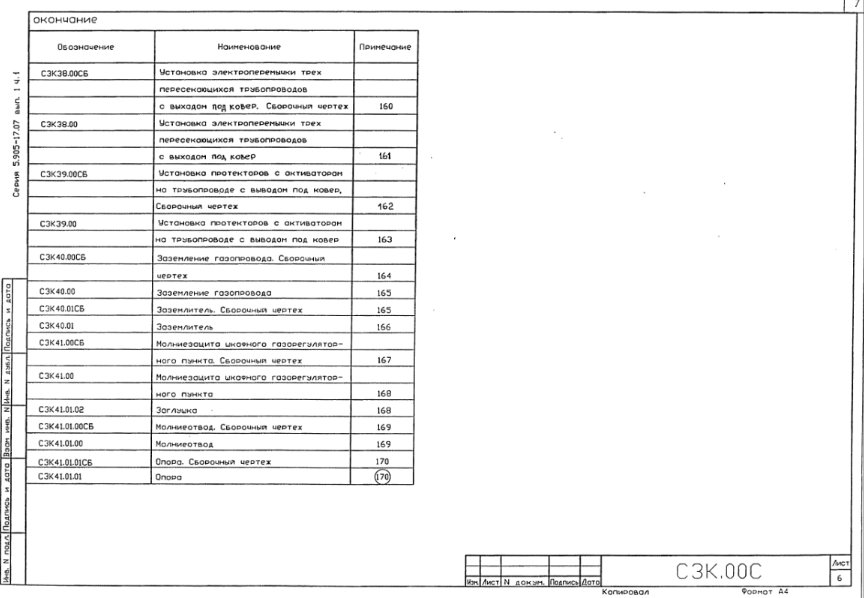

Содержание – 2 стр

849 × 591 пикс.     Открыть в новом окне

852 × 594 пикс.     Открыть в новом окне

880 × 606 пикс.     Открыть в новом окне

868 × 591 пикс.     Открыть в новом окне

864 × 597 пикс.     Открыть в новом окне

864 × 598 пикс.     Открыть в новом окне

Пояснительная записка – 8 стр

1.Общая часть

1.1.Рабочие чертежи типовой документации «Узлы и детали электрохимической защиты подземных инженерных сетей от коррозий серии 5.905-17.07 вып.1 разработаны взамен серии 5.905-6.

1.2.Рабочие чертежи выполнены с учетом опыта проектирования, строительства, эксплуатации систем газоснабжения и устройства защиты их от коррозии на основании следующих нормативных документов.

- СНиП 42-01-2002 «Газораспределительная системы»;

- ПБ 12-529-03 «Правило безопасности систем газораспределения и газопотребления»;

- ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»;

- ПУЗ «Правила устройства электроустановок», издание 6;

- ПУЗ «Правила устройства электроустановок», издание 7;

- СНиП 3.05.06-85 «электротехнические устройства»;

- СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»;

- СНиП 2.02.01-83 «Основания зданий и сооружений»

1.3.Технические решения, принятые в рабочих чертежах, соответствуют требованиям действующих норм, правил и стандартов.

2.Область применения

2.1.Рабочие чертежи, настоящей типовой документации, электрохимической защиты инженерных сетей от коррозии применяются при проектировании и строительстве газопроводов, систем газоснабжения природных газом ГОСТ 5542-87 с избыточным давлением до 1.2 мПа (12 кгс/см2) и сжиженного углеводородного газа (СУГ) – ГОСТ 20448-90 с избыточным давлением до 1,6 Мпа 916 кгс/см2) для районов с расчетной температурой наружного воздуха не ниже 40 МЉС и сейсмичностью до 9 анодных заземлителей, установок электрохимической защиты подземных инженерных сетей от коррозии, рабочих заземлений установок катодных станциях, установок блоков защиты, установок счетчиков, автоматических выключателей, контрольных пунктов, электроперемычек, изолирующих фланцевых соединений, молниеотводов.

3.Технические требования

3.1.Материалы и изготовление узлов и деталей должны соответствовать нормативным требованиям.

3.2.Свойства материалов и оборудования должны быть подтверждены сертификатом качества.

4.Рекомендации по проектированию и монтажу

4.1.Выбор анодных заземления определяется на стадии проектирования в зависимости от геологического разреза вмещающих пород и величины тока защиты.

4.2.Для расчета и выбора анодных заземлителей руководящих материалом и выбора анодных заземлителей руководящим материалом являются «Рекомендации по методике расчета и выбору конструкции анодных заземлителей для катодной защиты» на основании требований ГОСТ 2.9602-2005.

4.3.Для уменьшения сопротивления растеканию тока анодного заземления и скорости анодного растворения прианодное пространство следует засыпать различными активаторами, поставляемыми заводом-изготовителем заземлителей (коксы, глина или другие заполнителями) имеющих низкое удельное электрическое сопротивление.

Качество засыпки определяется расчетом.

4.5.Подключение анодного заземления к «+» преобразователя катодной защиты осуществлять через контактное устройство (КУ). Сечение и марка кабеля определяется проектом.

4.6.При монтаже допускается применение для заземлителей чугунные и стальные трубы бывшие в употреблении (БУ) без изоляционного покрытия.

4.7.Земляные работы, связанные с монтажом кабеля следует выполнять в соответствии с требованиями СНиП 3.02.01-81 с заменой части п.п. 5.7, 5.8, 5.50 ГОСТ Р 12.3.048-2002

4.8.Монтаж катодных станций, электродренажей и вентильных блоков выполнять в соответствии с паспорта и инструкции по эксплуатации заводов изготовителей и настоящего выпуска.

4.9.Проектирование и монтаж изолирующих фланцевых соединений (ИФС) выполнять из оборудования, поставляемого изготовителями в соответствии ГОСТ 12.2.063-81, при надземной прокладке необходимо предусматривать защиту от атмосферных осадков.

5.Обозначения, принятые в типовой серии

СЗК – электрохимическая защита от коррозии.

Пример обозначения заполнения спецификации.

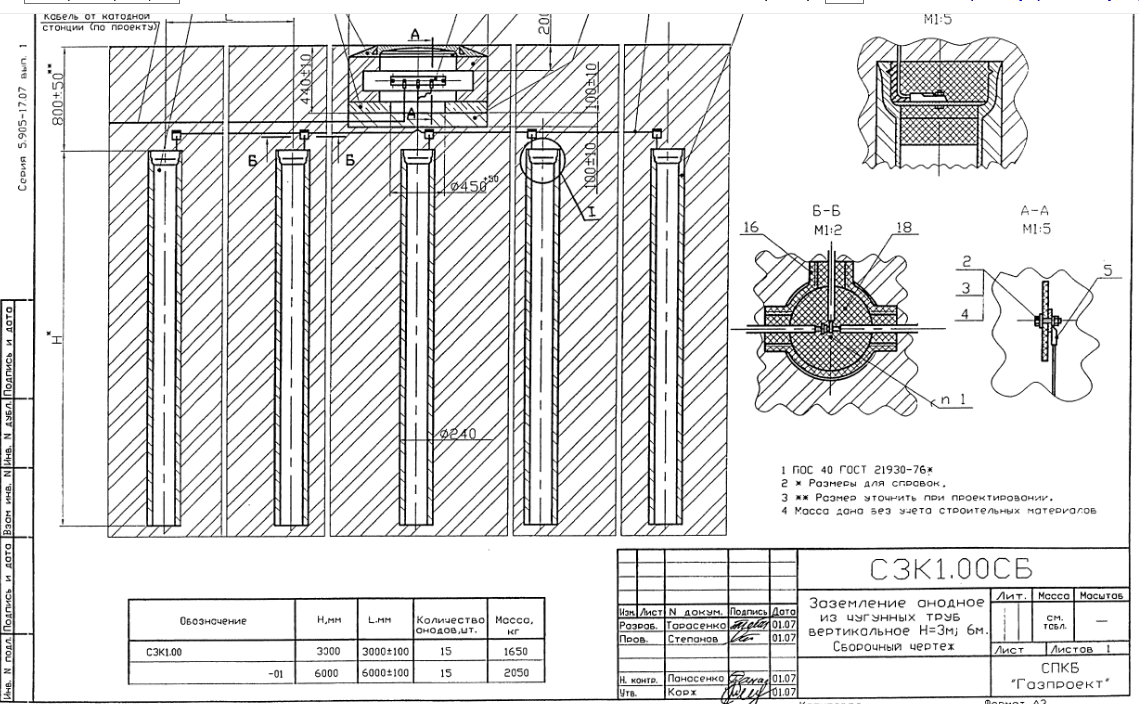

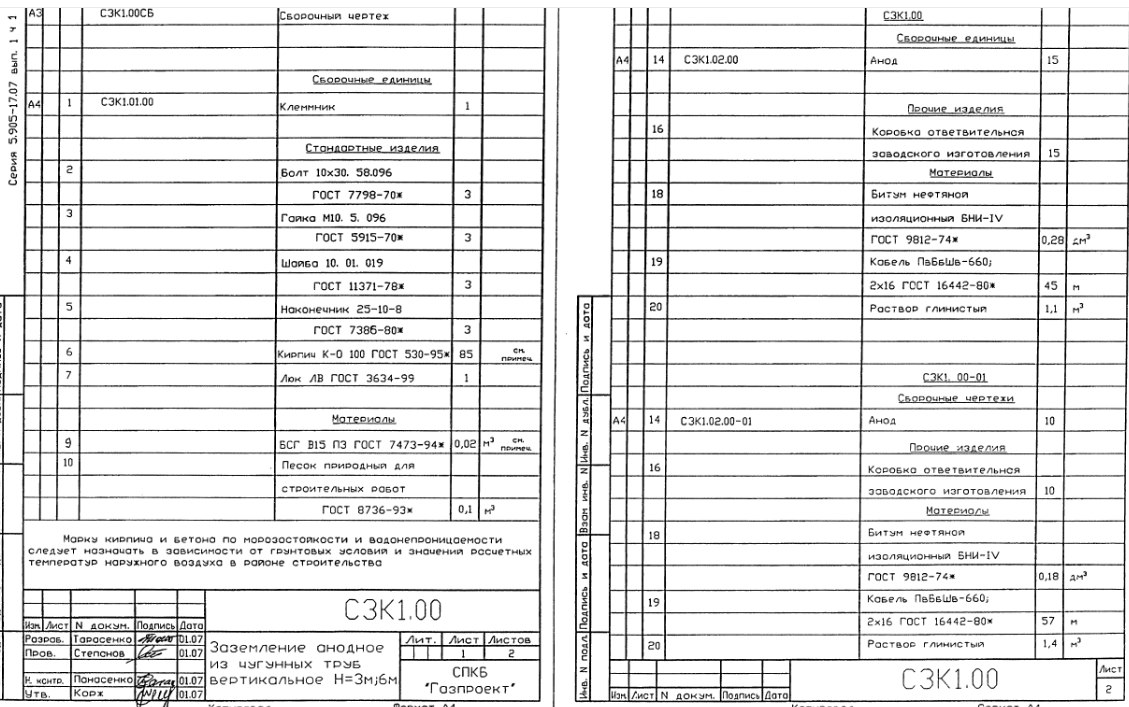

Заземление анодное из чугунных труб вертикальное Н=3 м; 6 м. Сборочный чертеж – 10 стр

1139 × 704 пикс.     Открыть в новом окне

Заземление анодное из чугунных труб вертикальное Н=3 м; 6 м – 11 стр

1129 × 707 пикс.     Открыть в новом окне

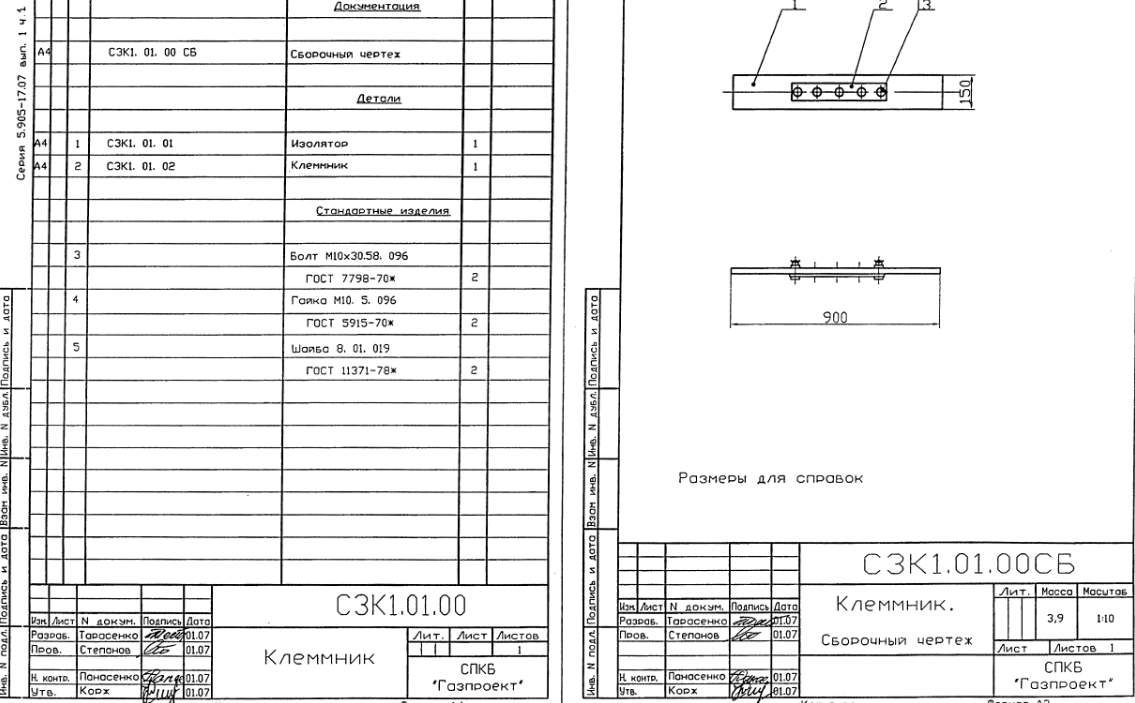

Клеммник; Клеммник. Сборочный чертеж – 12 стр

1135 × 703 пикс.     Открыть в новом окне

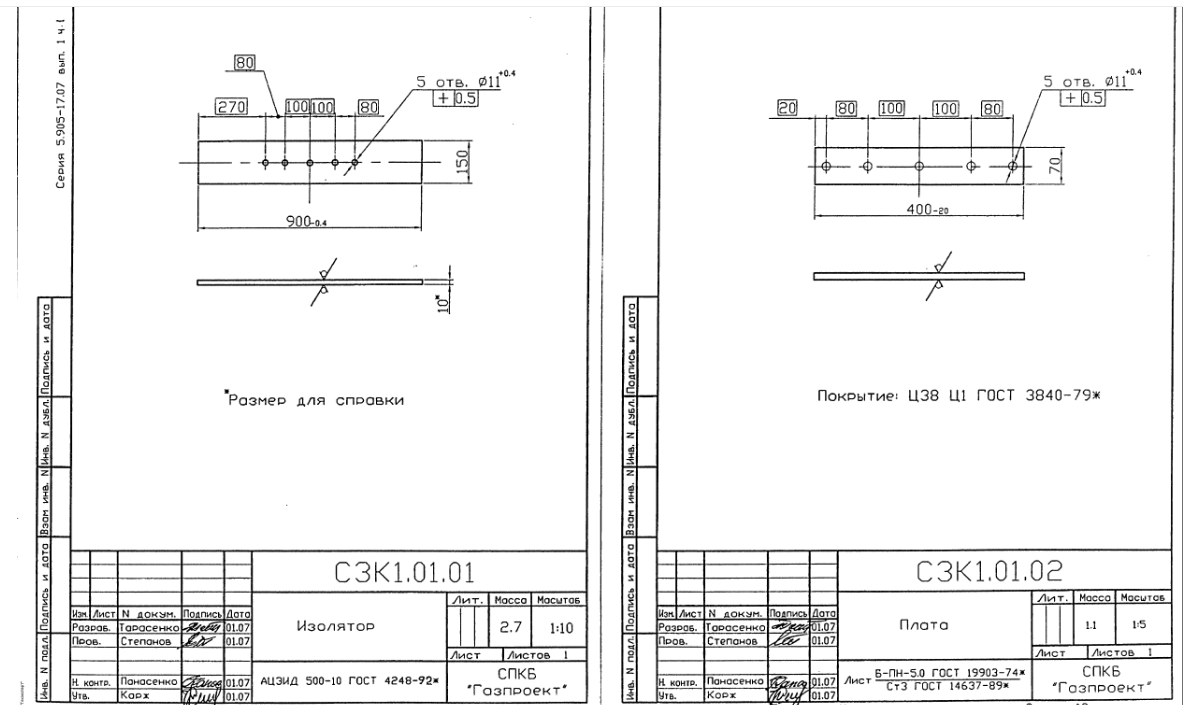

Изолятор; Плата – 13 стр

1183 × 705 пикс.     Открыть в новом окне

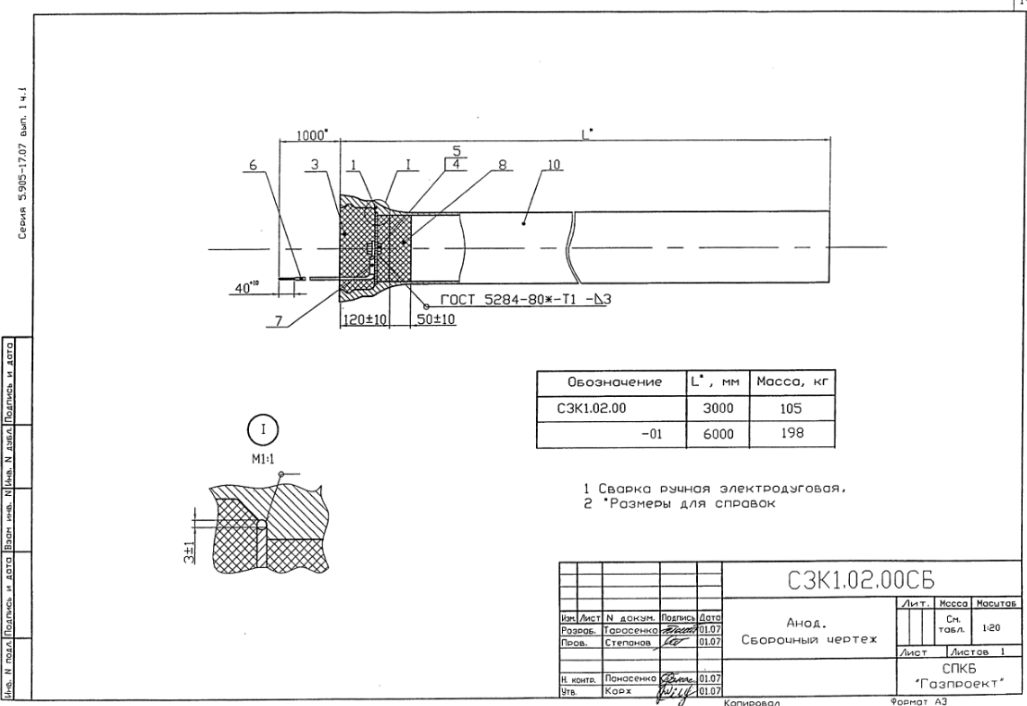

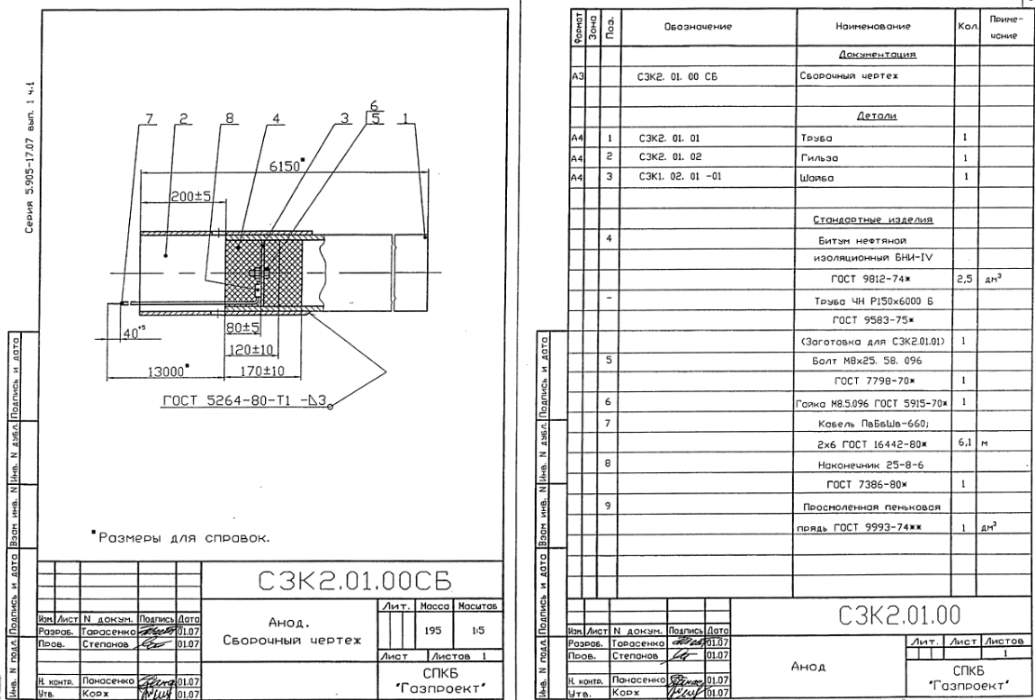

Анод. Сборочный чертеж – 14 стр

1027 × 706 пикс.     Открыть в новом окне

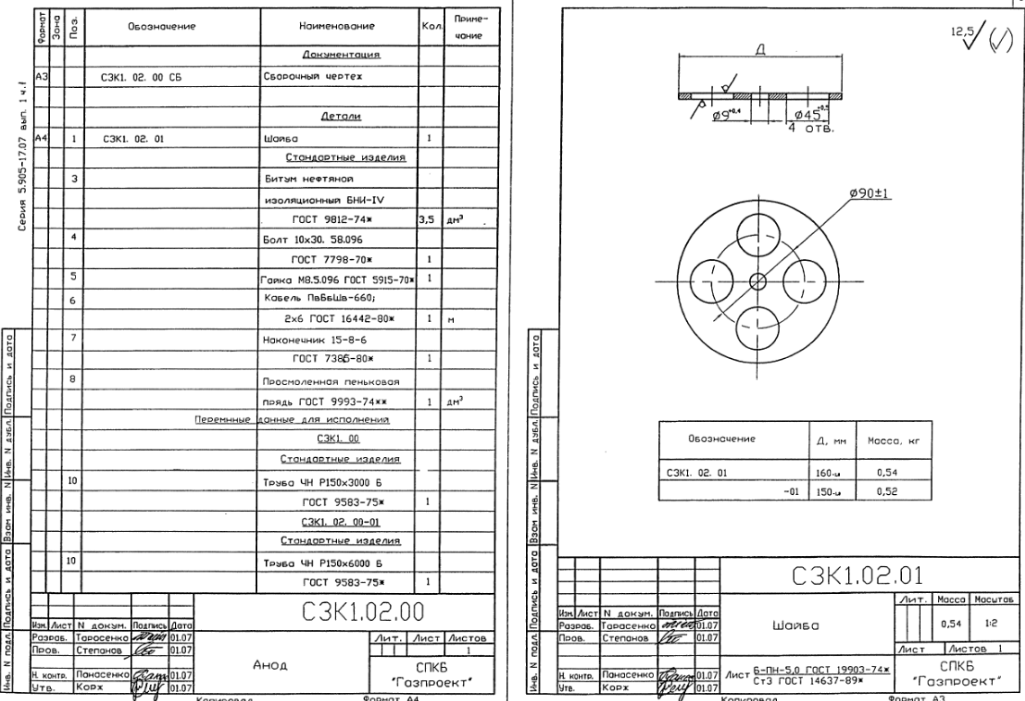

Анод; Шайба – 15 стр

1025 × 701 пикс.     Открыть в новом окне

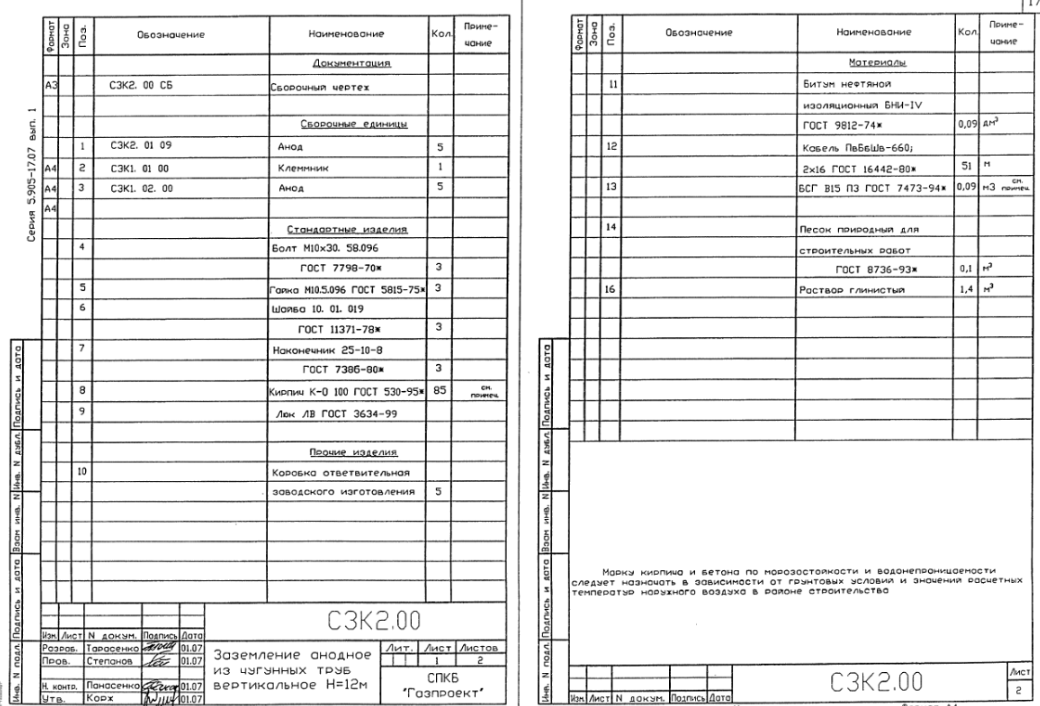

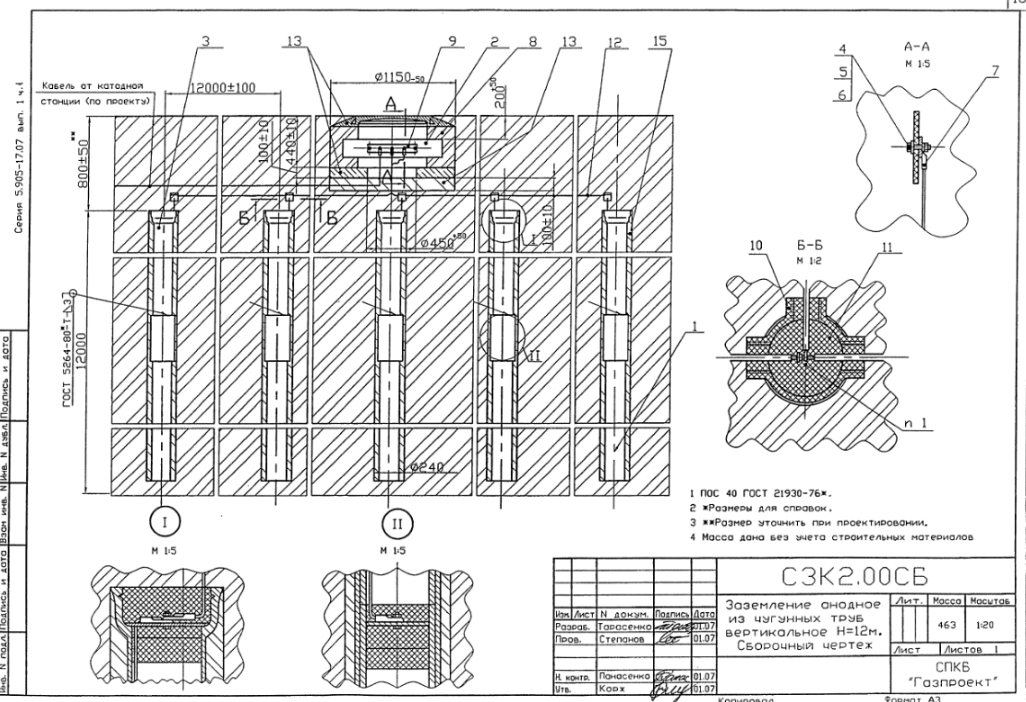

Заземление анодное из чугунных труб вертикальное Н=12 м. Сборочный чертеж – 16 стр

1026 × 702 пикс.     Открыть в новом окне

Заземление анодное из чугунных труб вертикальное Н=12 м – 17 стр

1040 × 706 пикс.     Открыть в новом окне

Анод; Анод. Сборочный чертеж – 18 стр

1035 × 700 пикс.     Открыть в новом окне

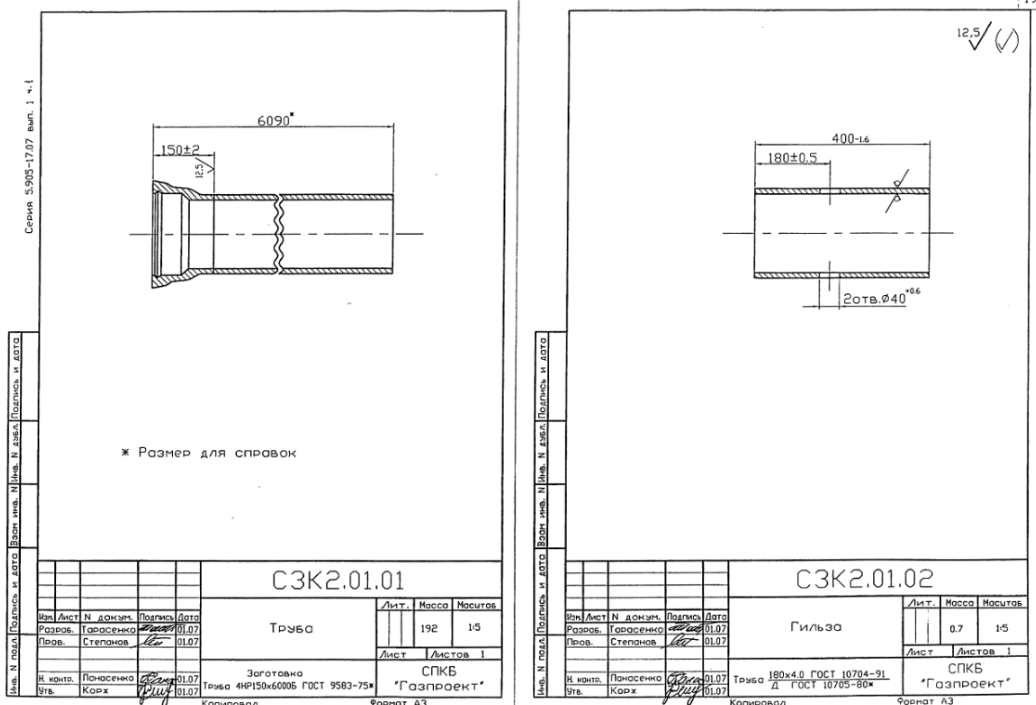

Труба; Гильзя – 19 стр

1036 × 705 пикс.     Открыть в новом окне

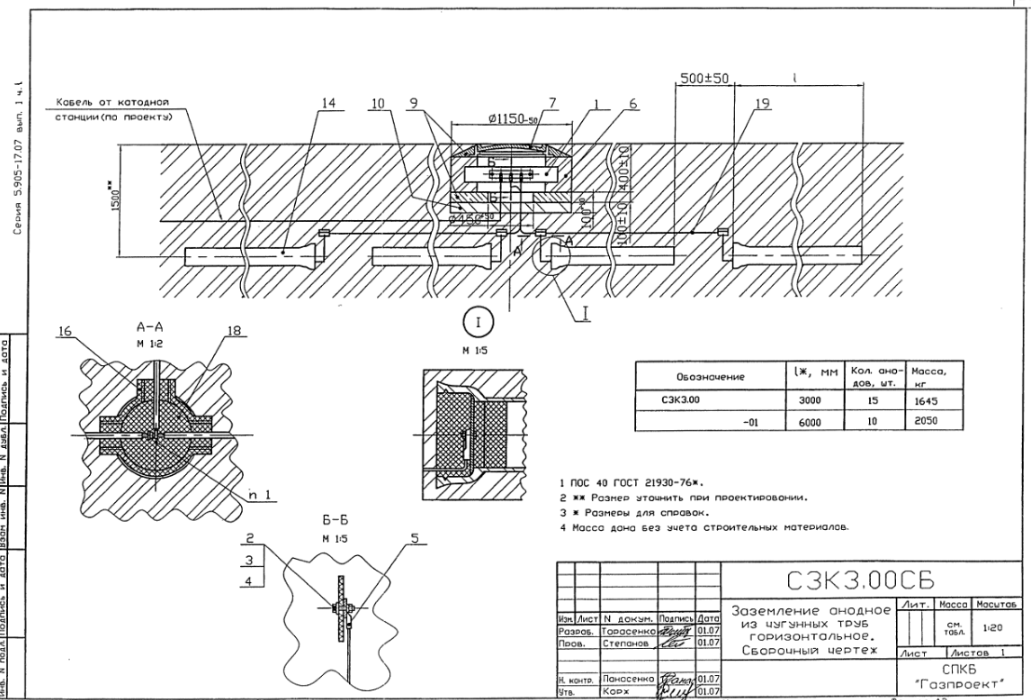

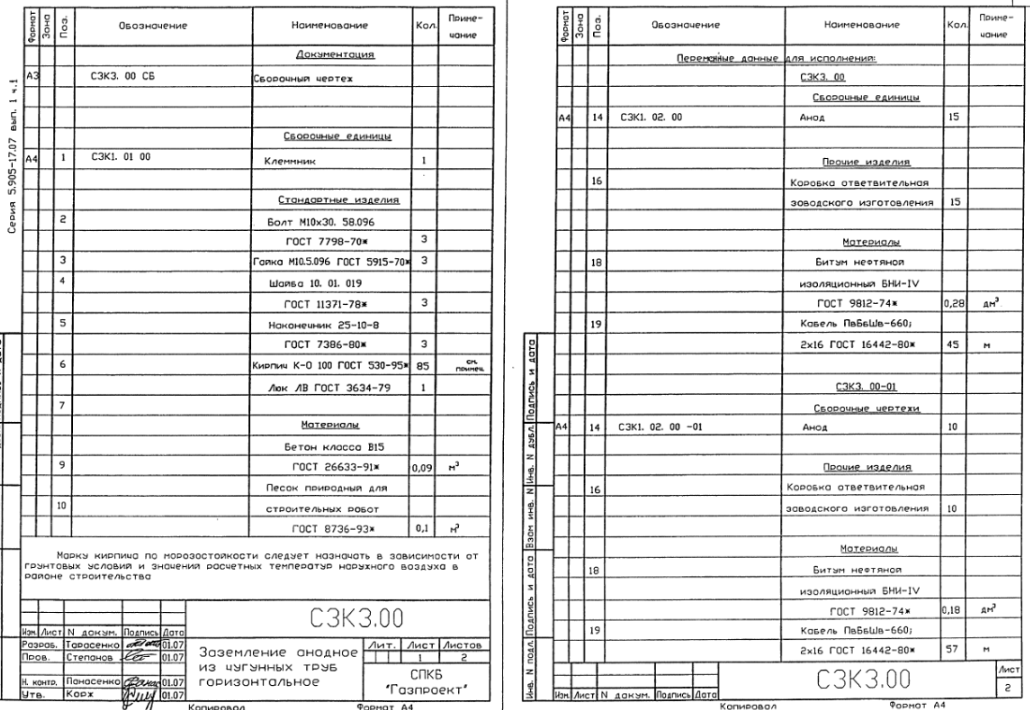

Заземление анодное из чугунных труб горизонтальное. Сборочный чертеж – 20 стр

1035 × 700 пикс.     Открыть в новом окне

Заземление анодное из чугунных труб горизонтальное – 21 стр

1030 × 710 пикс.     Открыть в новом окне

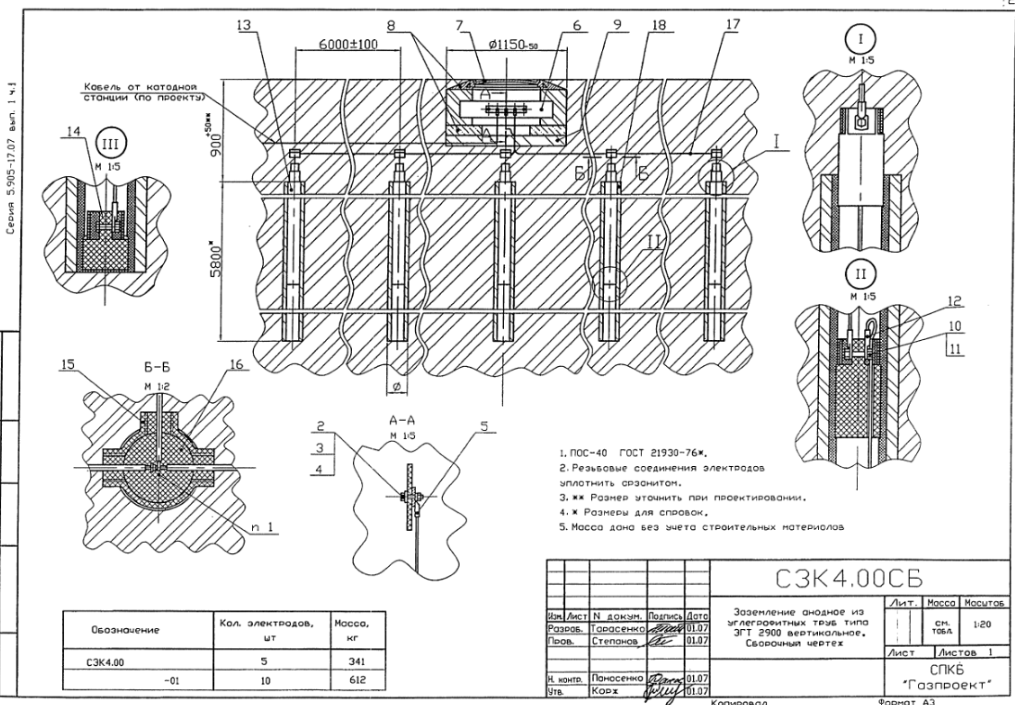

Заземление анодное из углерофитных труб типа ЭГТ 2900 вертикальное. Сборочный чертеж – 22 стр

1015 × 705 пикс.     Открыть в новом окне

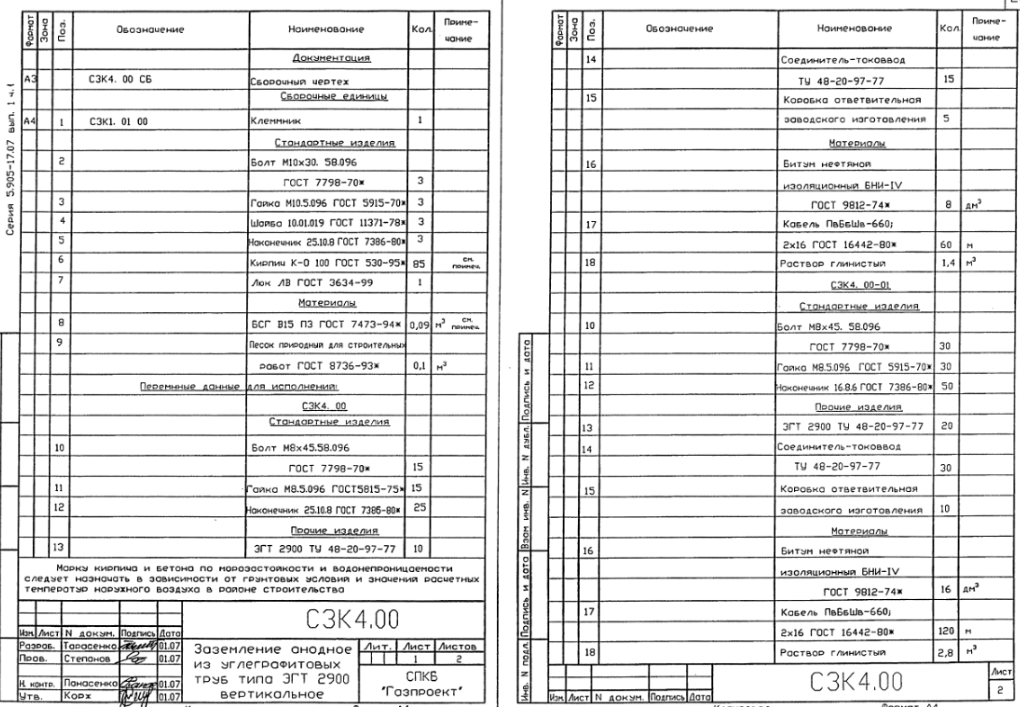

Заземление анодное из углерофитных труб типа ЭГТ 2900 вертикальное – 23 стр

1020 × 707 пикс.     Открыть в новом окне

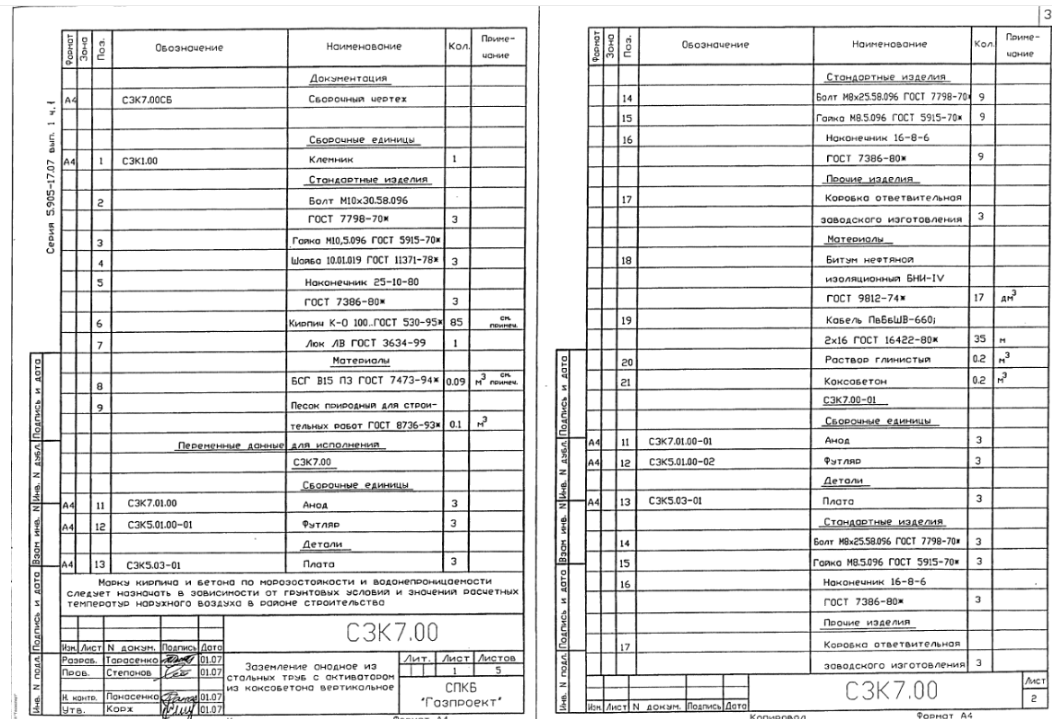

Заземление анодное вертикальное из стальных труб с активатором из коксобетона. Сборочный чертеж – 24 стр

1017 × 702 пикс.     Открыть в новом окне

Заземление анодное вертикальное из стальных труб с активатором из коксобетона – 25 стр

1034 × 700 пикс.     Открыть в новом окне

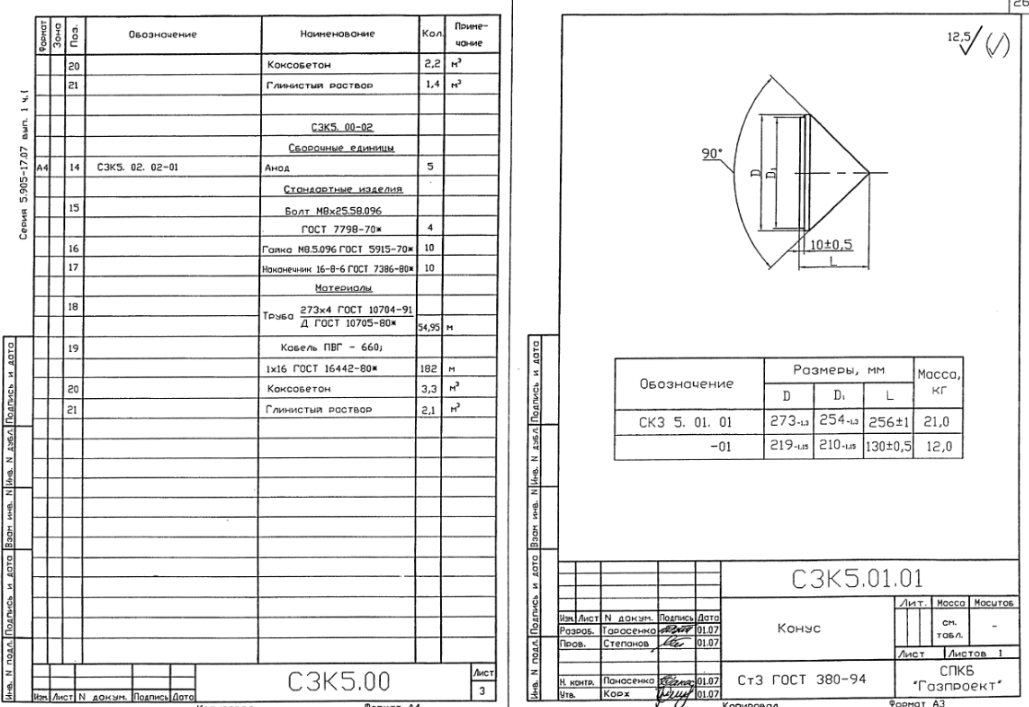

Конус – 26 стр

1029 × 707 пикс.     Открыть в новом окне

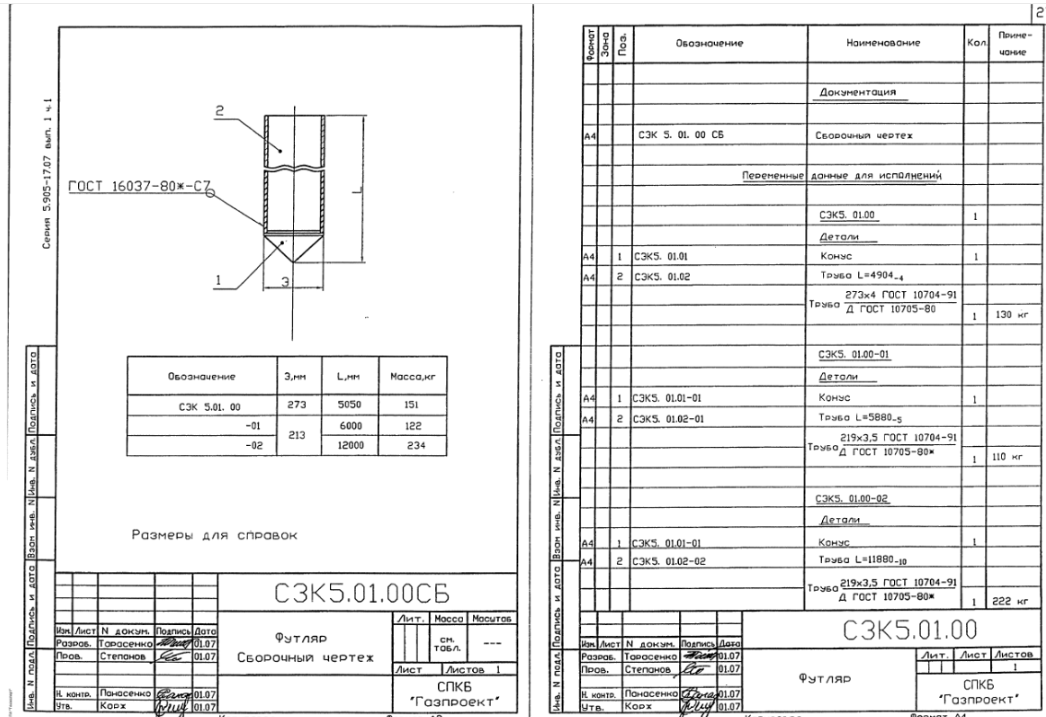

Футляр; Футляр. Сборочный чертеж – 27 стр

1046 × 717 пикс.     Открыть в новом окне

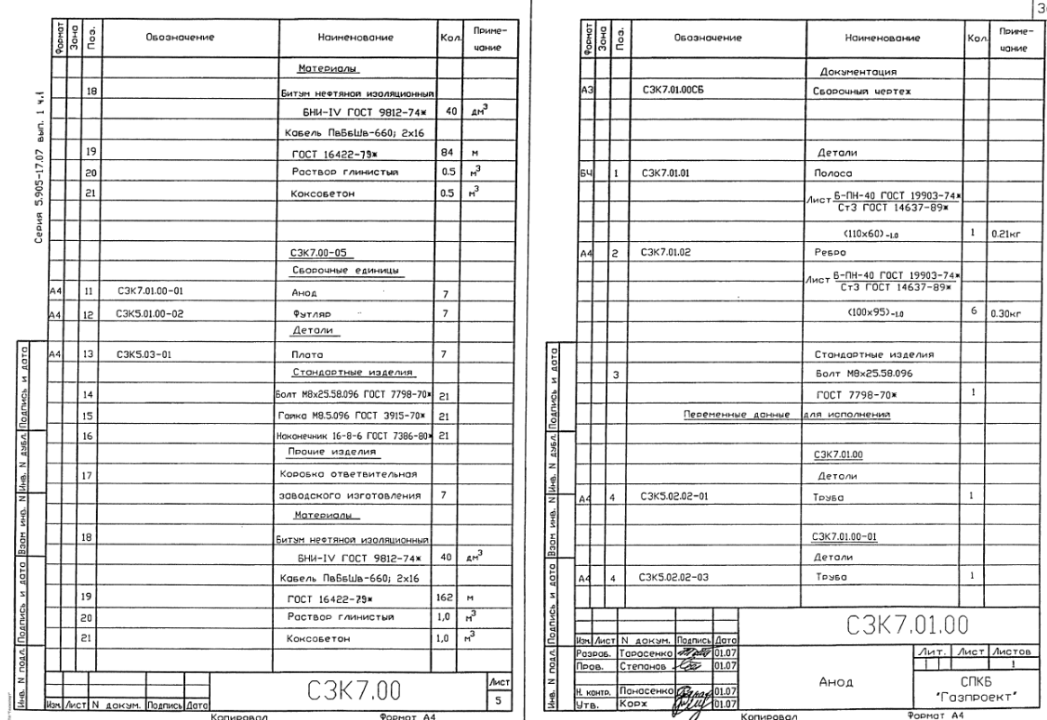

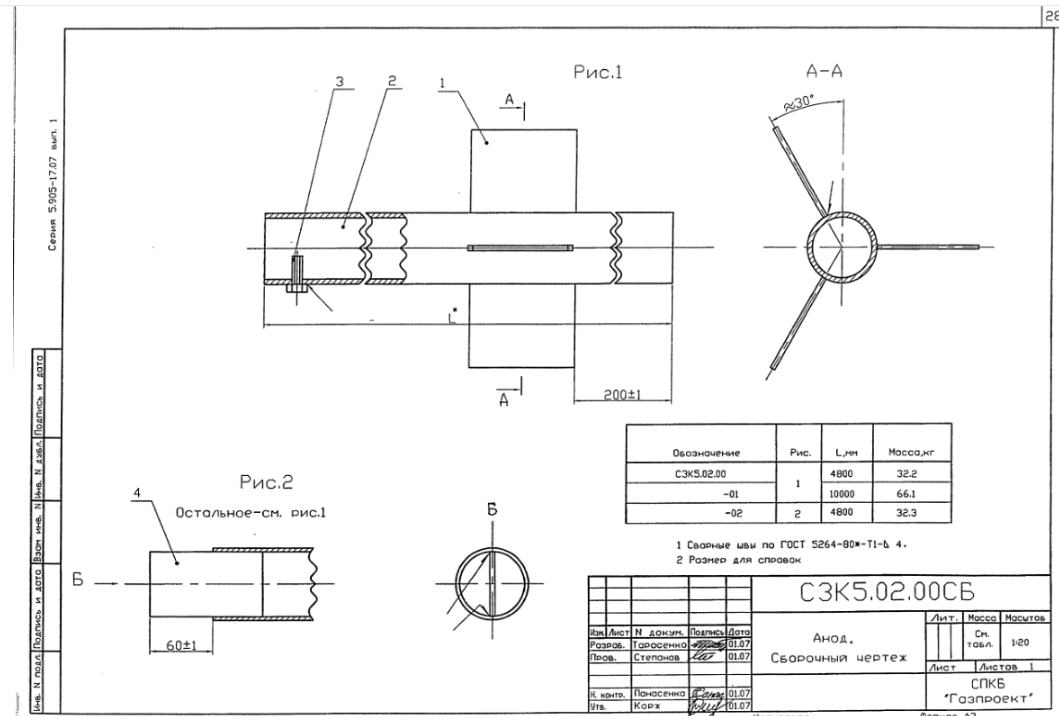

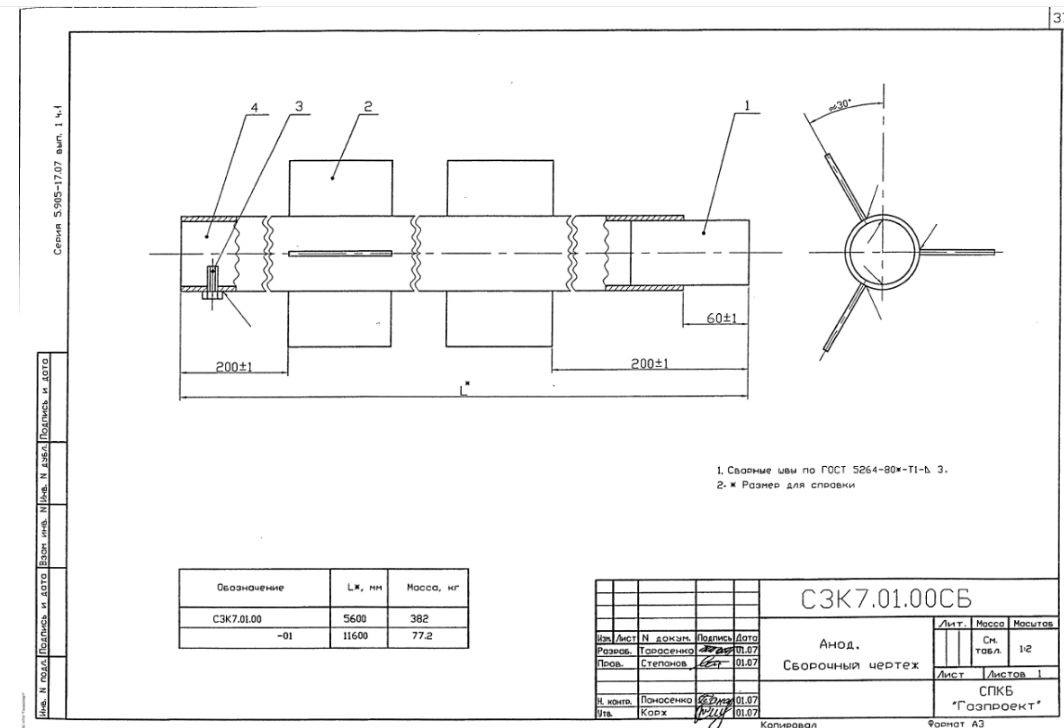

Анод. Сборочный чертеж – 28 стр

1059 × 716 пикс.     Открыть в новом окне

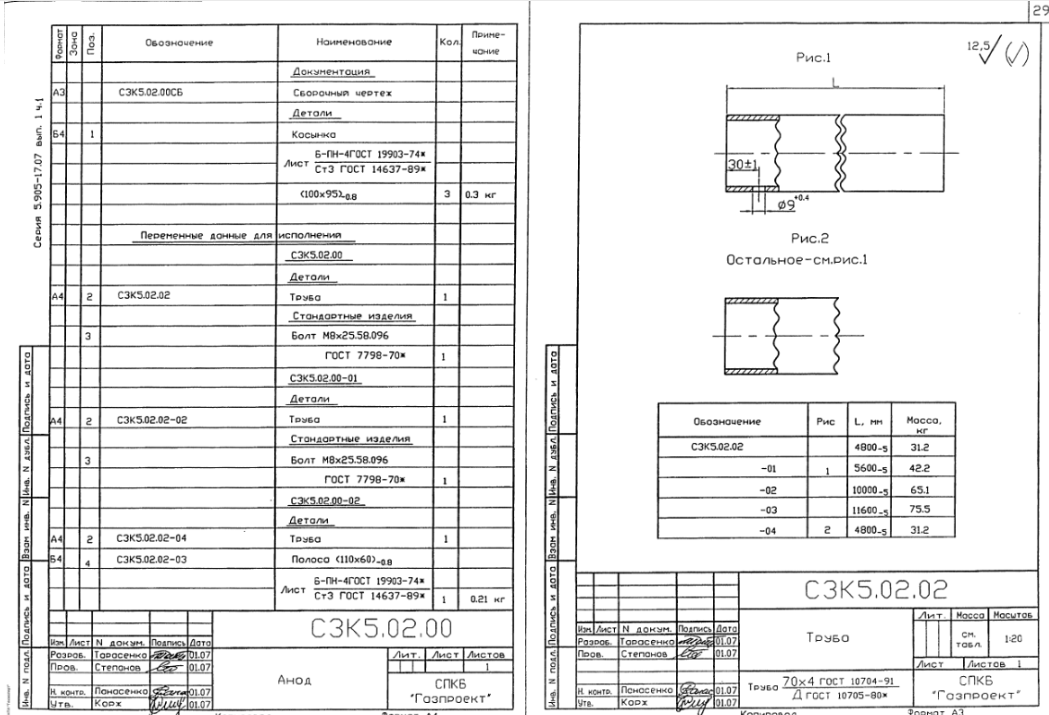

Анод; Труба – 29 стр

1049 × 715 пикс.     Открыть в новом окне

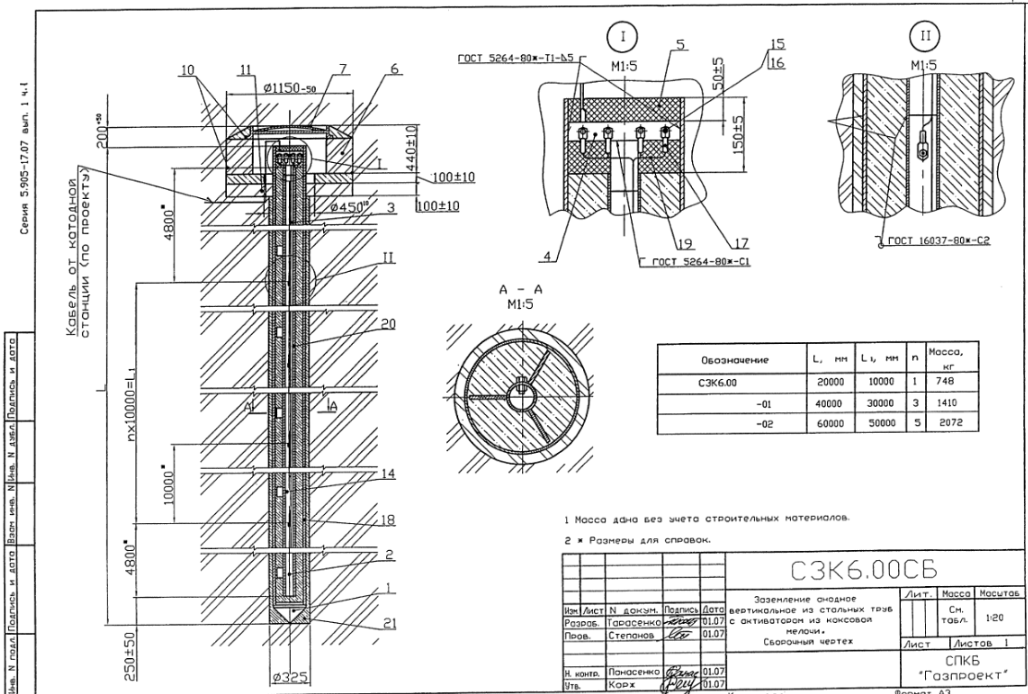

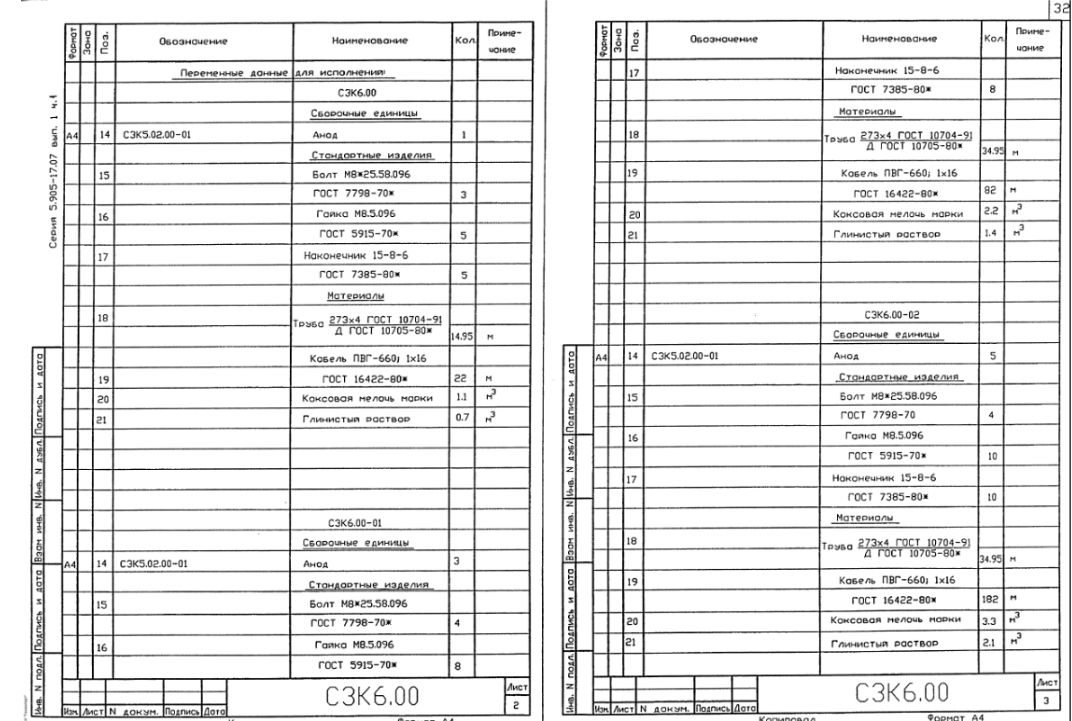

Заземление анодное вертикальное из стальных труб с активатором из коксовой мелочи. Сборочный чертеж – 30 стр

1028 × 694 пикс.     Открыть в новом окне

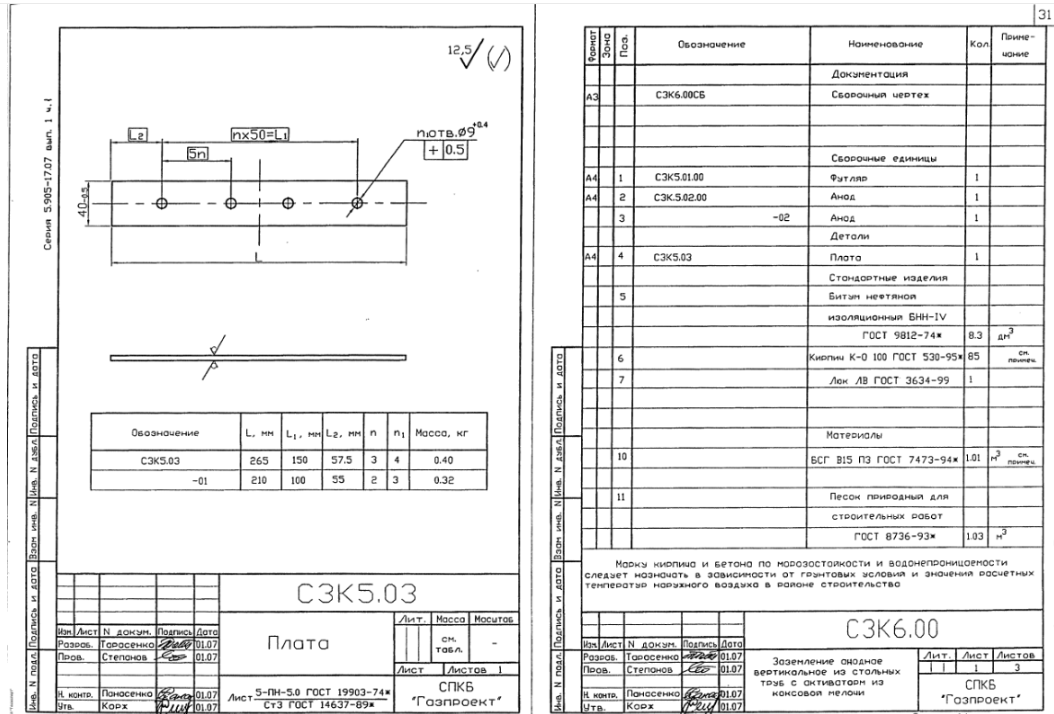

Плата; Заземление анодное вертикальное из стальных труб с активатором из коксовой мелочи – 31 стр

1054 × 714 пикс.     Открыть в новом окне

1072 × 721 пикс.     Открыть в новом окне

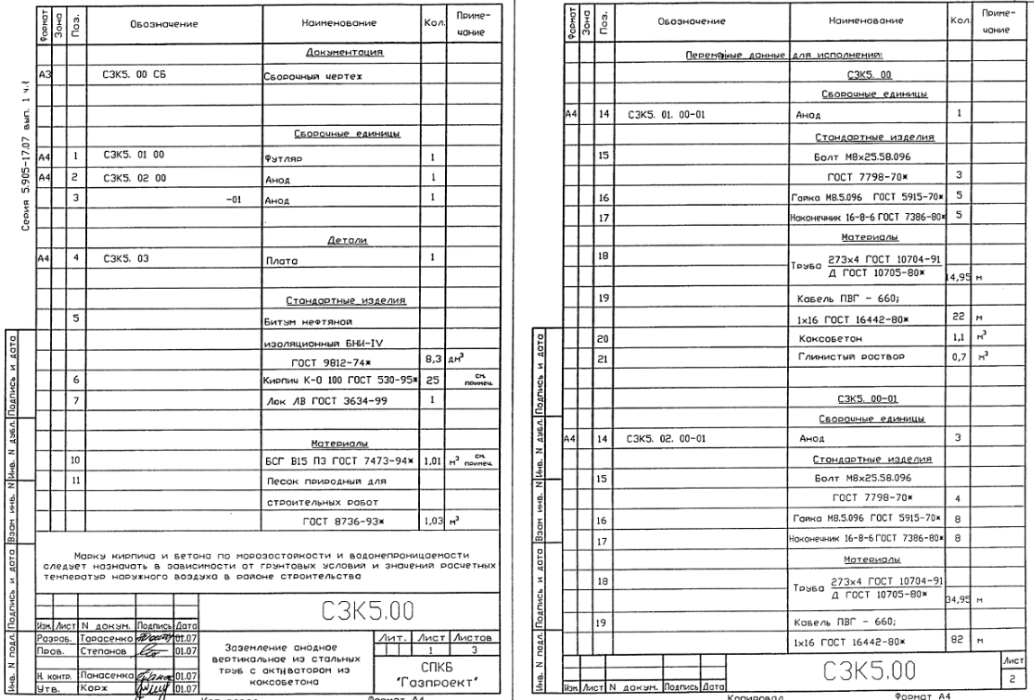

Заземление анодное из стальных труб с активатором из коксобетона вертикальное. Сборочный чертеж – 33 стр

1058 × 713 пикс.     Открыть в новом окне

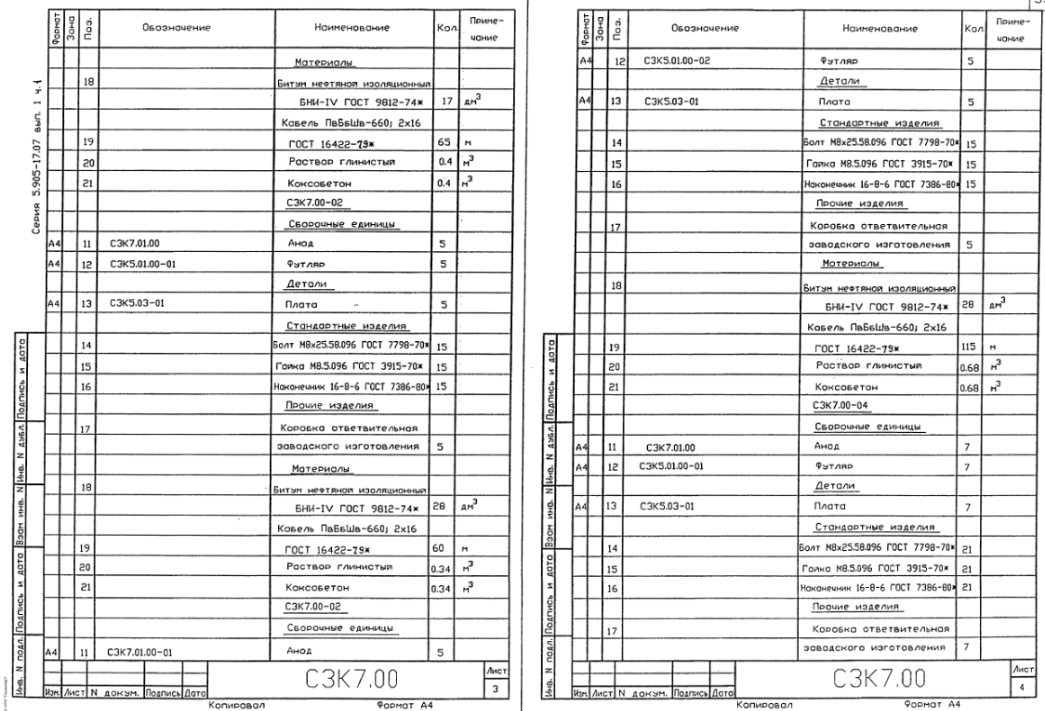

Заземление анодное из стальных труб с активатором из коксобетона вертикальное – 34 стр

1052 × 719 пикс.     Открыть в новом окне

1045 × 711 пикс.     Открыть в новом окне

Анод – 36 стр

1047 × 720 пикс.     Открыть в новом окне

Анод. Сборочный чертеж – 37 стр

1064 × 728 пикс.     Открыть в новом окне

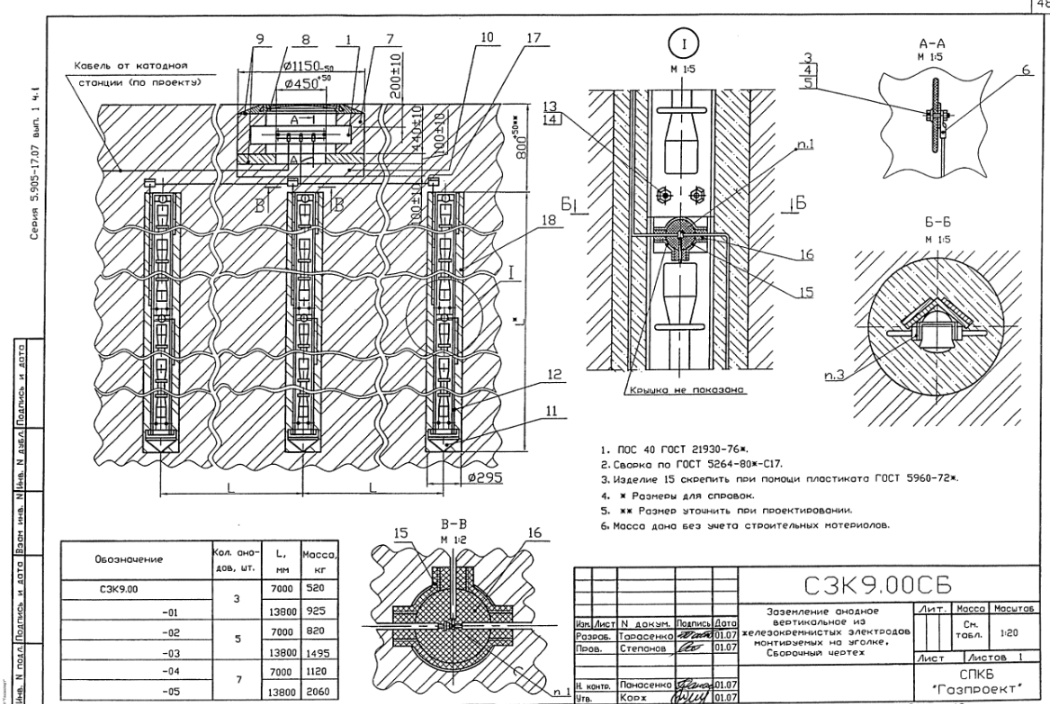

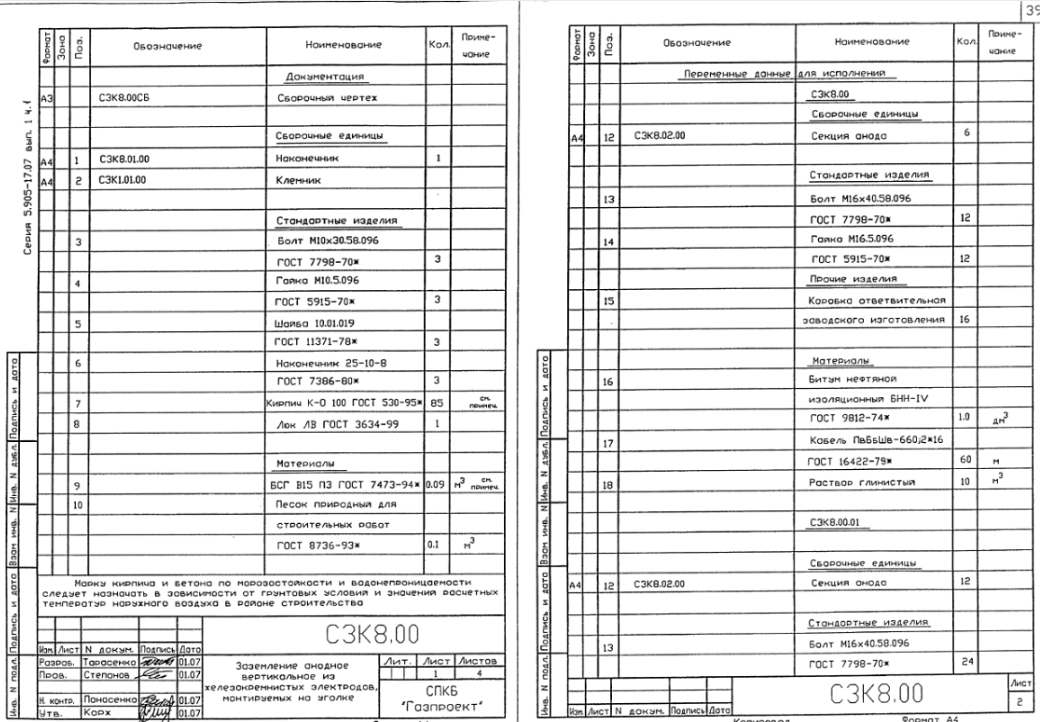

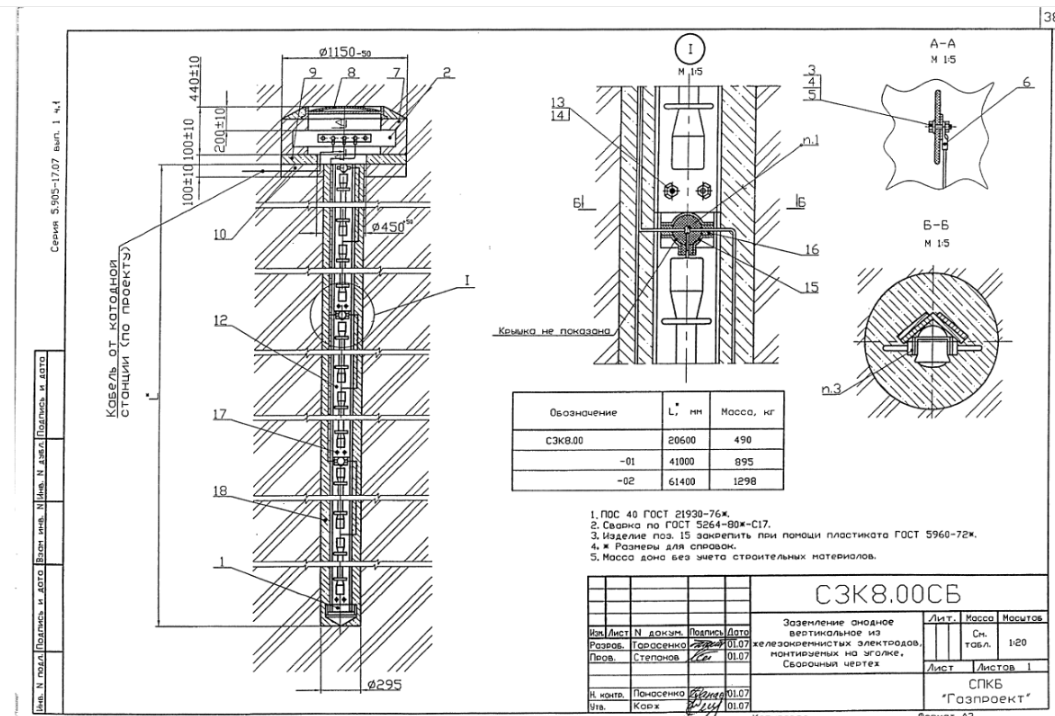

Заземление анодное вертикальное из железокремнистых электродов, монтируемых на уголке. Сборочный чертеж - 38 стр

1055 × 716 пикс.     Открыть в новом окне

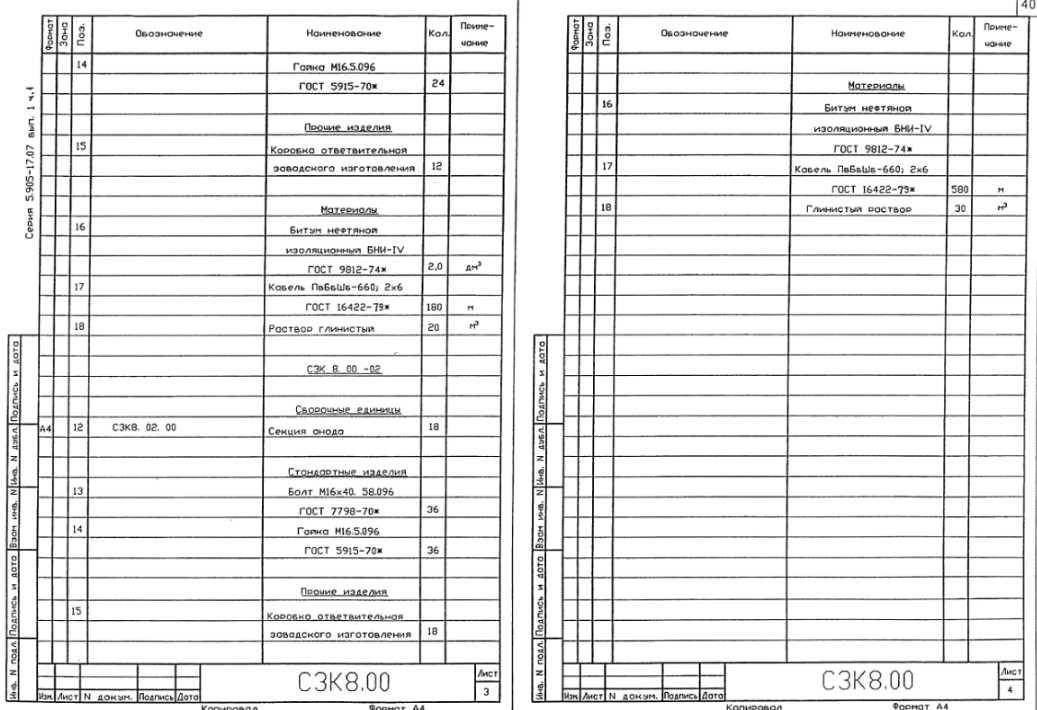

Заземление анодное вертикальное из железокремнистых электродов, монтируемых на уголке – 39 стр

1040 × 722 пикс.     Открыть в новом окне

1037 × 710 пикс.     Открыть в новом окне

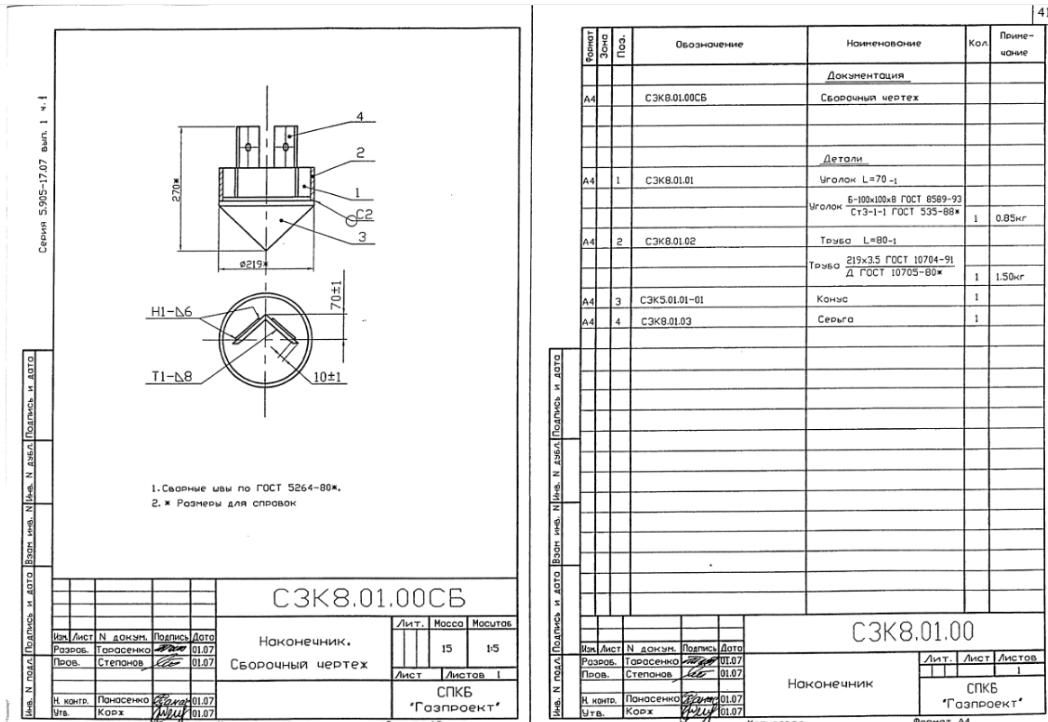

Наконечник; Наконечник. Сборочный чертеж – 41 стр

1048 × 722 пикс.     Открыть в новом окне

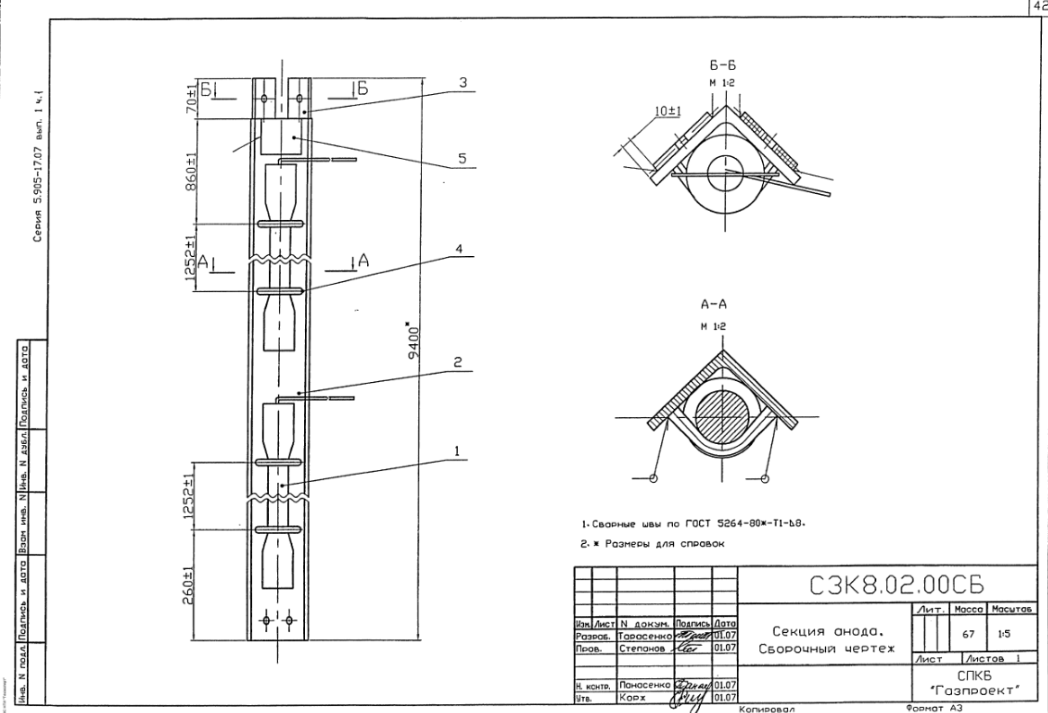

Секция анода. Сборочный чертеж – 42 стр

1048 × 713 пикс.     Открыть в новом окне

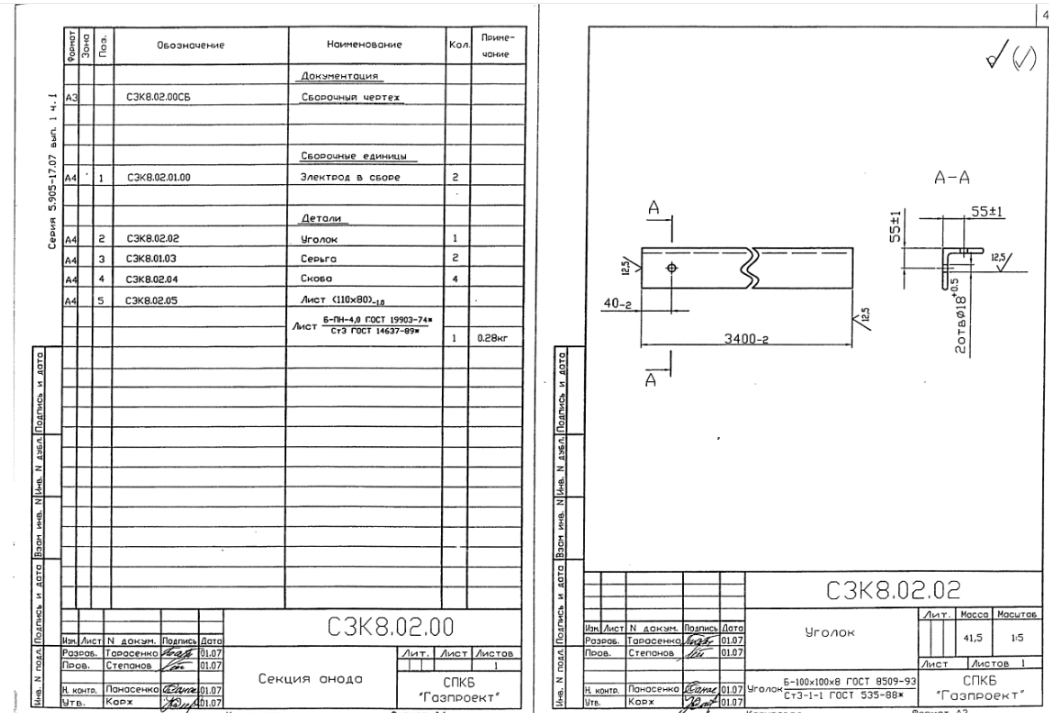

Секция анода. Уголок – 43 стр

1049 × 713 пикс.     Открыть в новом окне

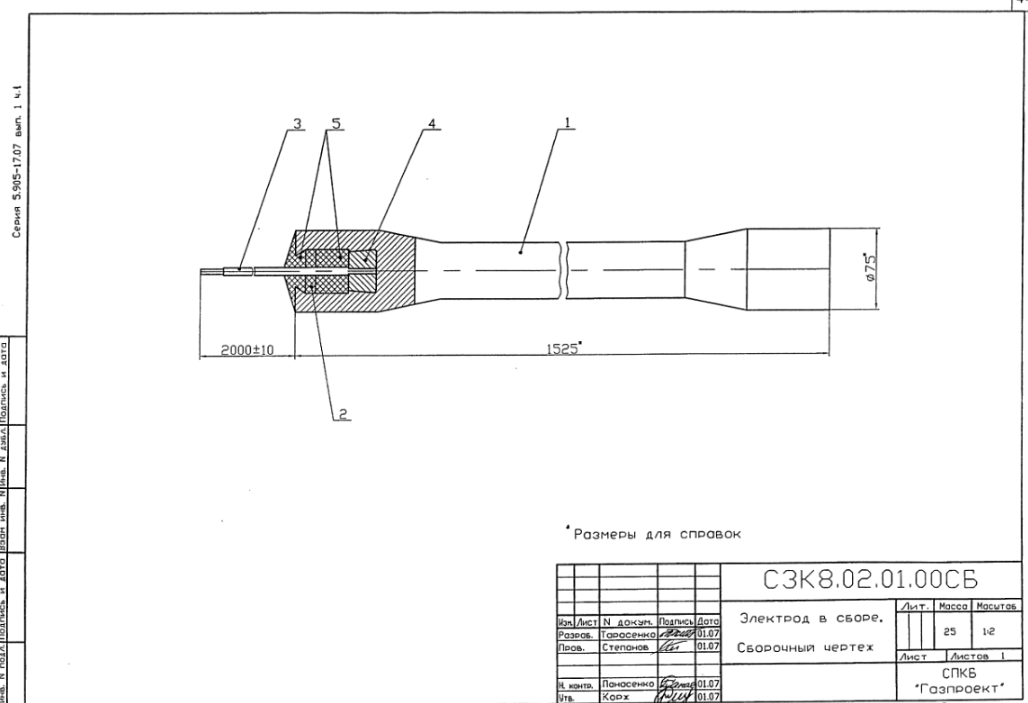

Электрод в сборе. Сборочный чертеж – 44 стр

1028 × 703 пикс.     Открыть в новом окне

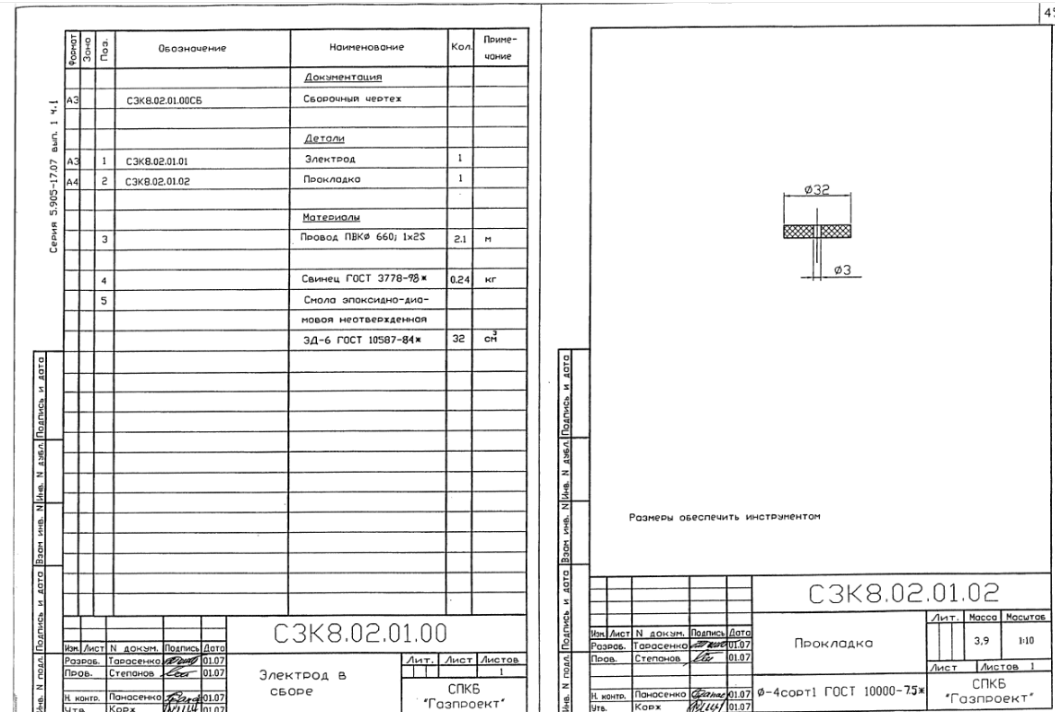

Электрод в сборе; Прокладка – 45 стр

1055 × 712 пикс.     Открыть в новом окне

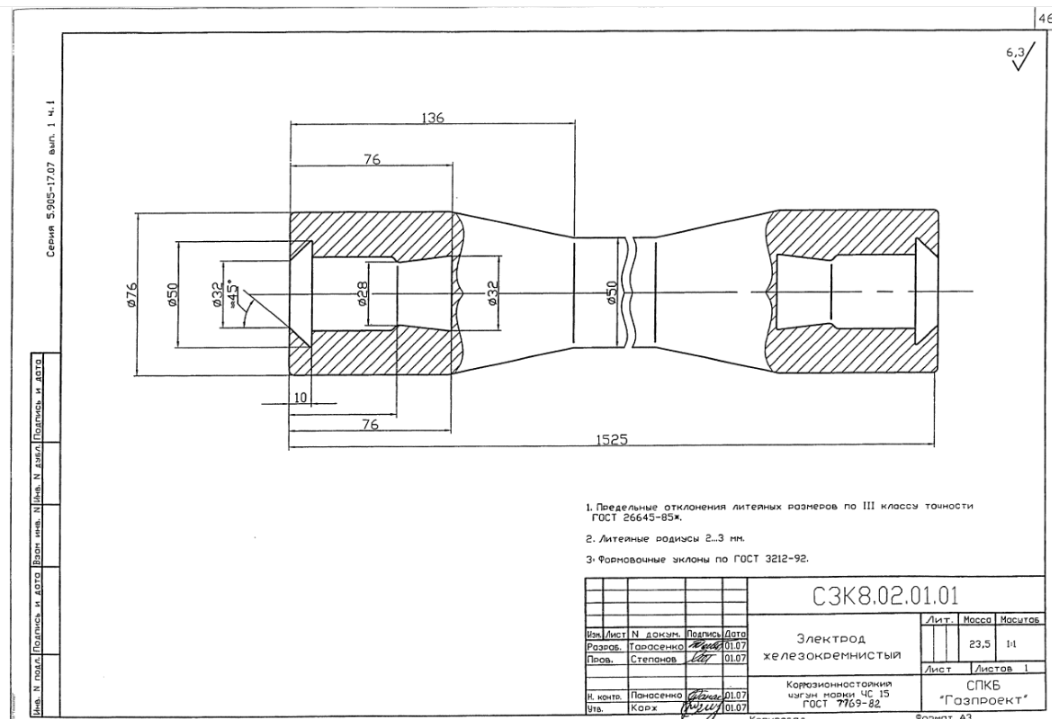

Электрод железокремнистый – 46 стр

1052 × 719 пикс.     Открыть в новом окне

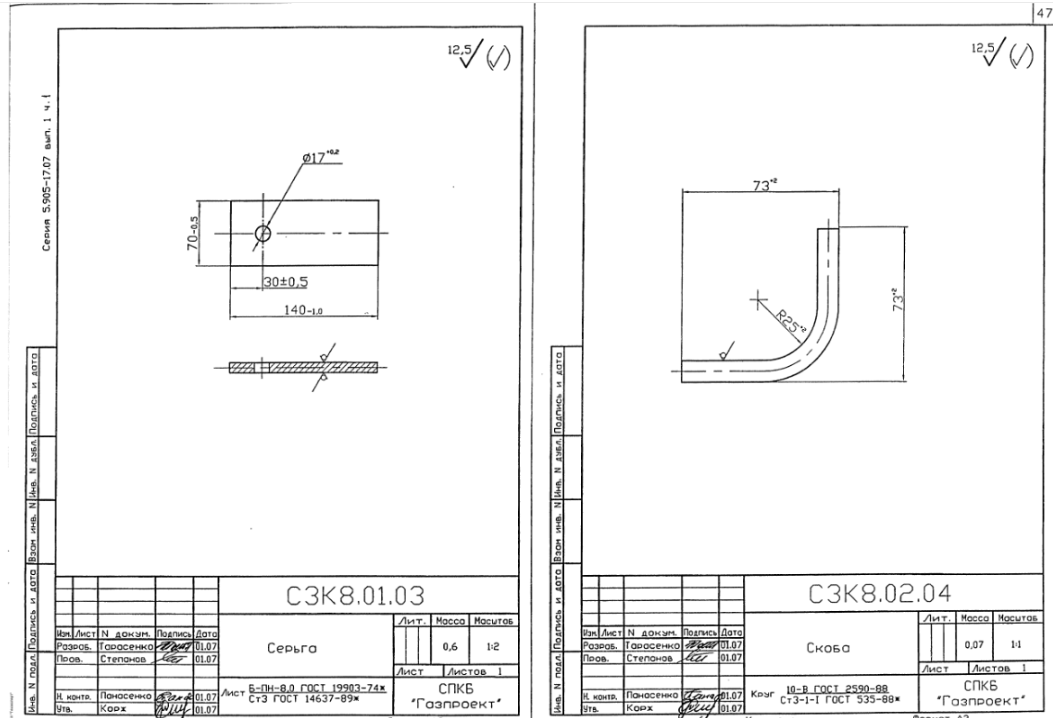

Серьга; Скоба – 47 стр

1053 × 718 пикс.     Открыть в новом окне

Заземление анодное вертикальное из железокремнистых электродов, монтируемых на уголке. Сборочный чертеж – 48 стр

1051 × 704 пикс.     Открыть в новом окне

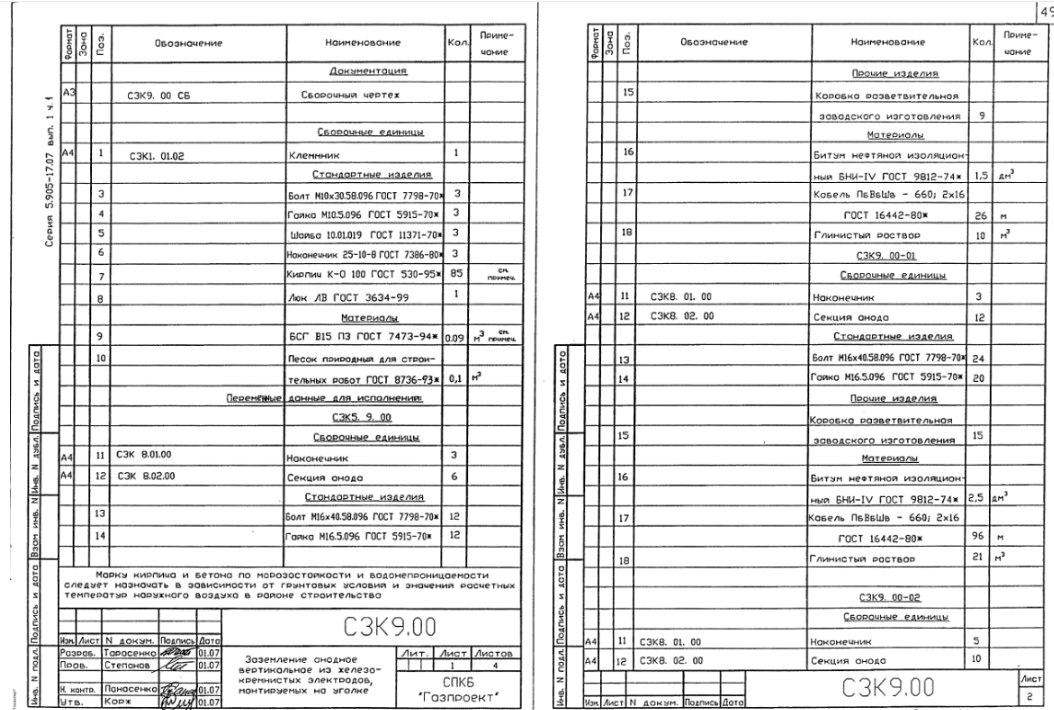

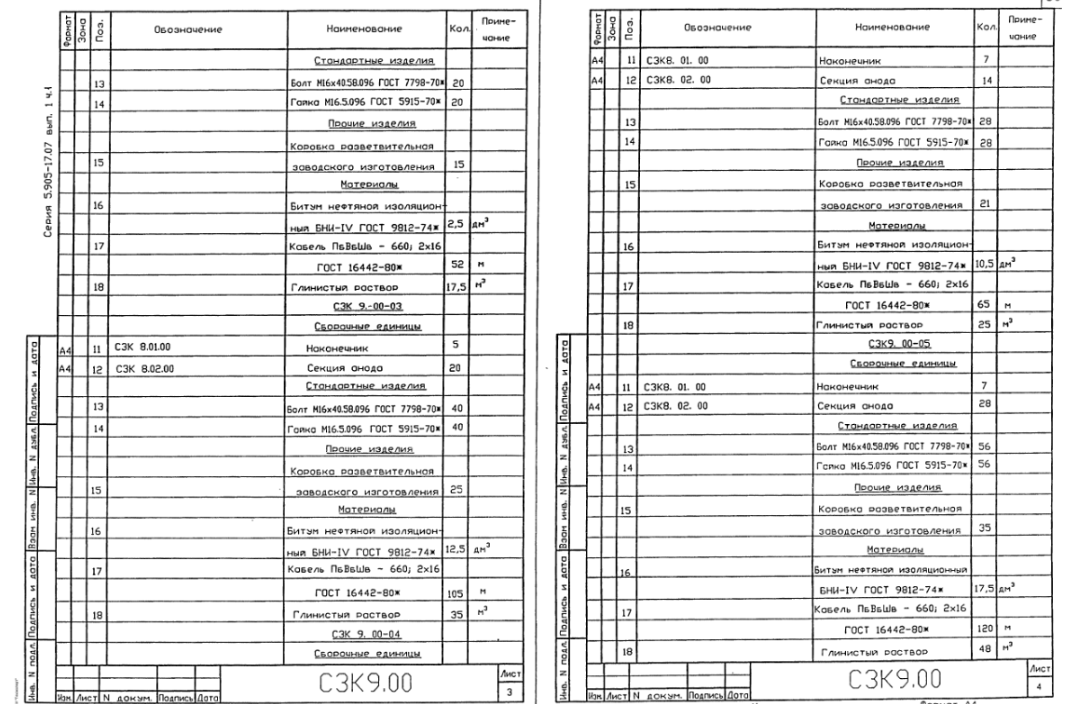

Заземление анодное вертикальное из железокремнистых электродов, монтируемых на уголке – 49 стр

1054 × 710 пикс.     Открыть в новом окне

1067 × 704 пикс.     Открыть в новом окне

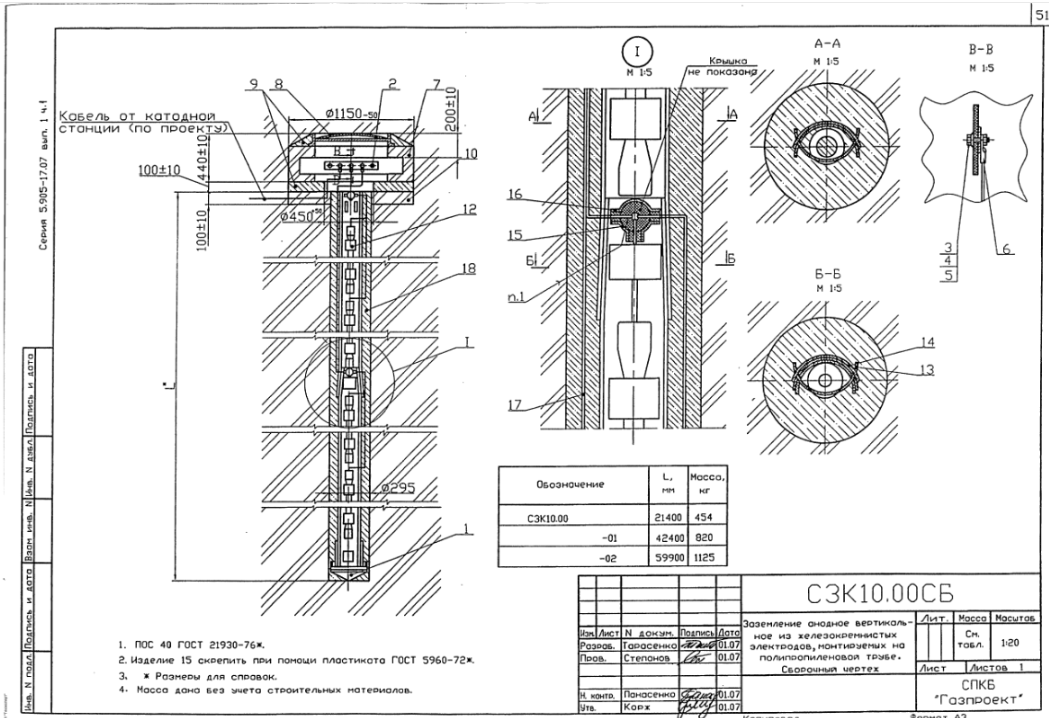

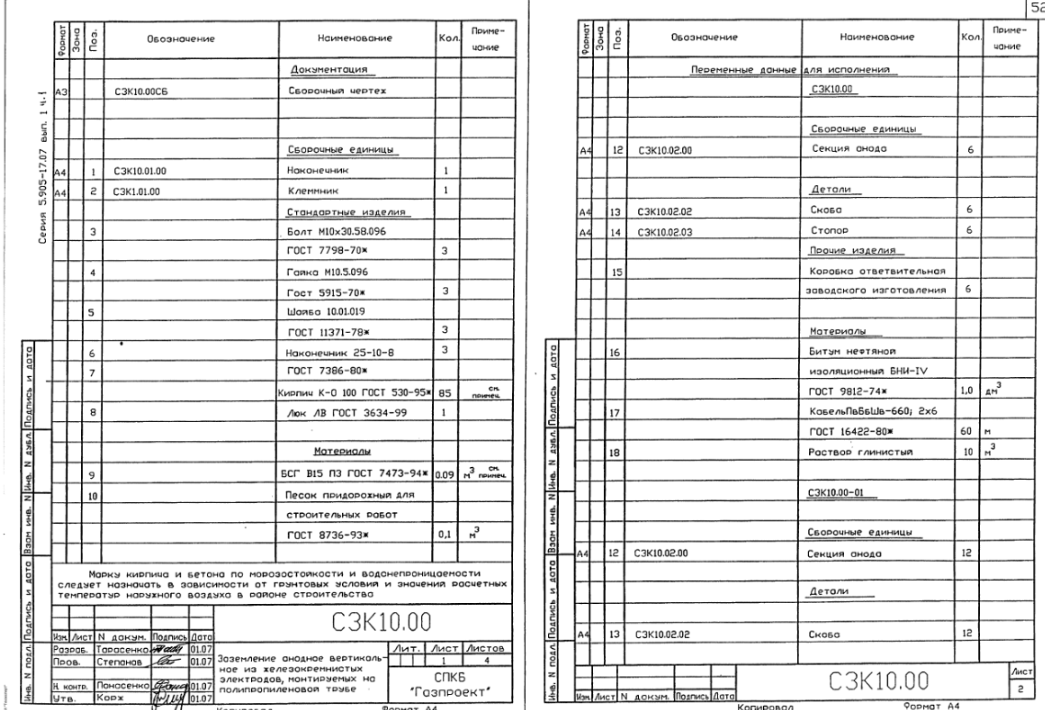

Заземление анодное вертикальное из железокремнистых электродов, монтируемых на полипропиленовой трубе . Сборочный чертеж – 51 стр

1049 × 718 пикс.     Открыть в новом окне

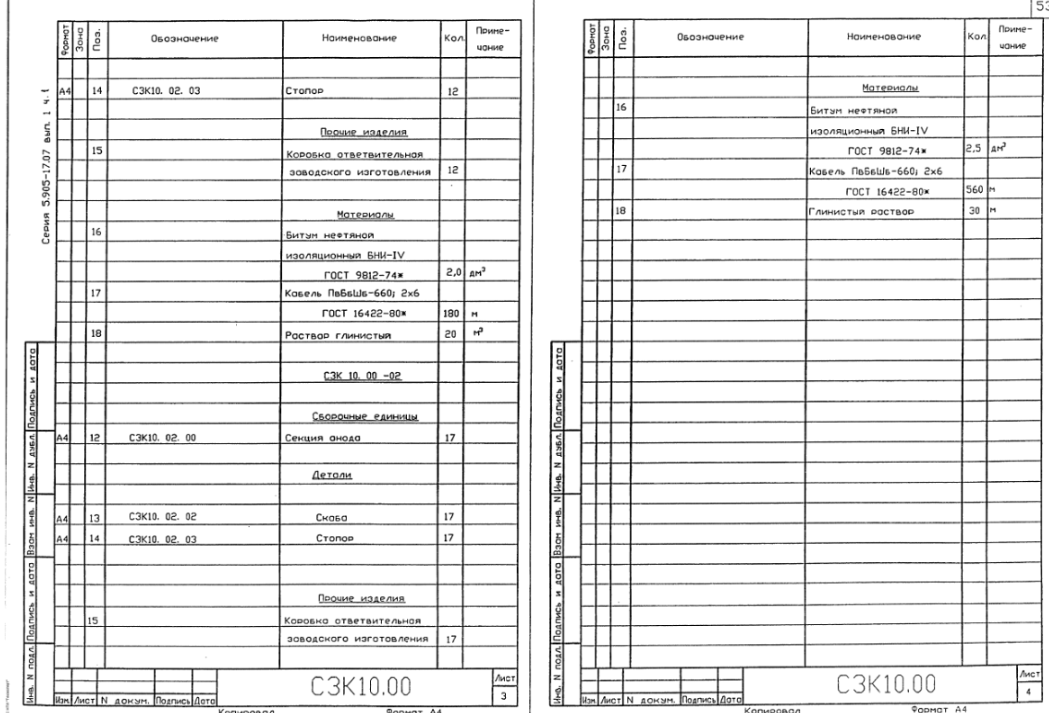

Заземление анодное вертикальное из железокремнистых электродов, монтируемых на полипропиленовой трубе – 52 стр

1045 × 710 пикс.     Открыть в новом окне

1049 × 713 пикс.     Открыть в новом окне

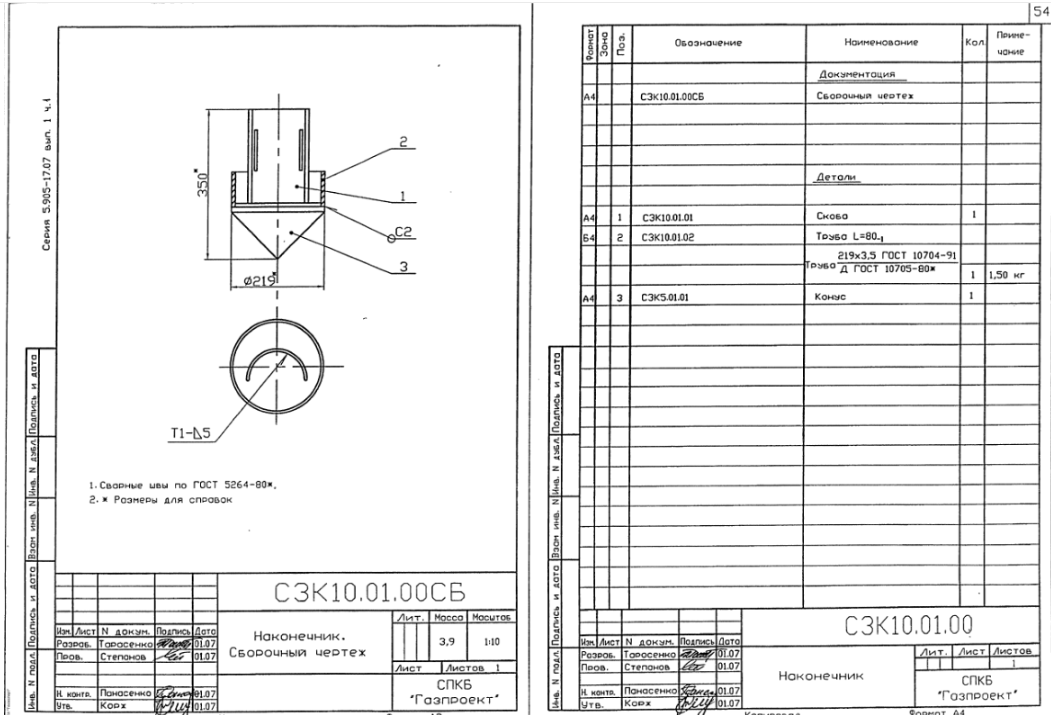

Наконечник. Наконечник. Сборочный чертеж – 54 стр

1051 × 715 пикс.     Открыть в новом окне

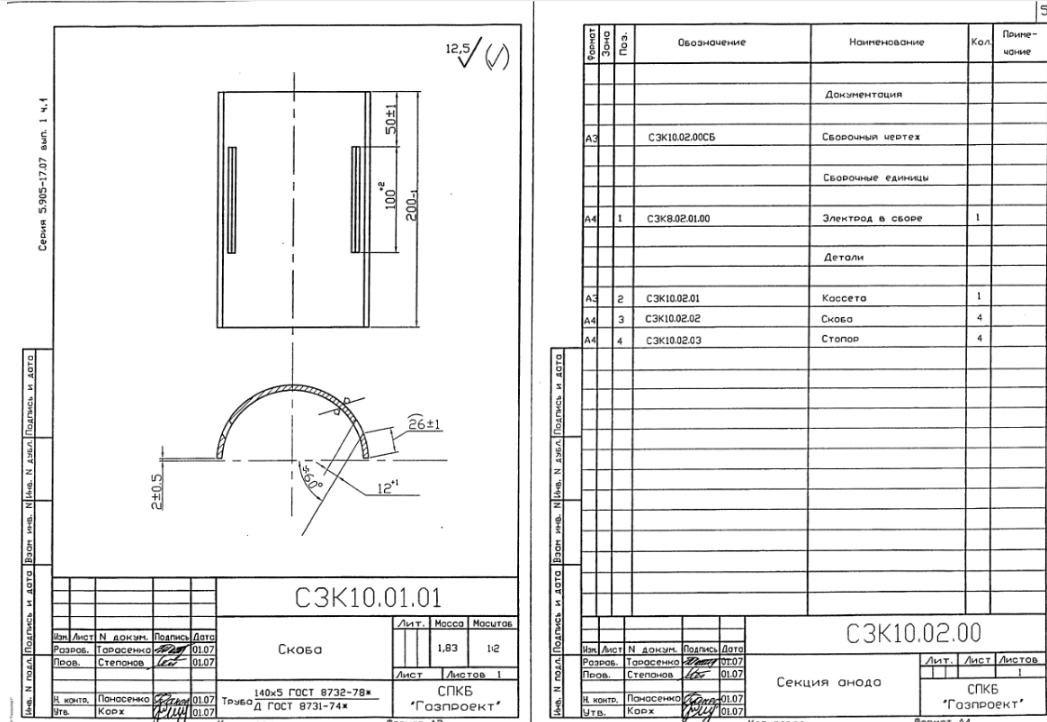

Скоба. Секция анода – 55 стр

1047 × 722 пикс.     Открыть в новом окне

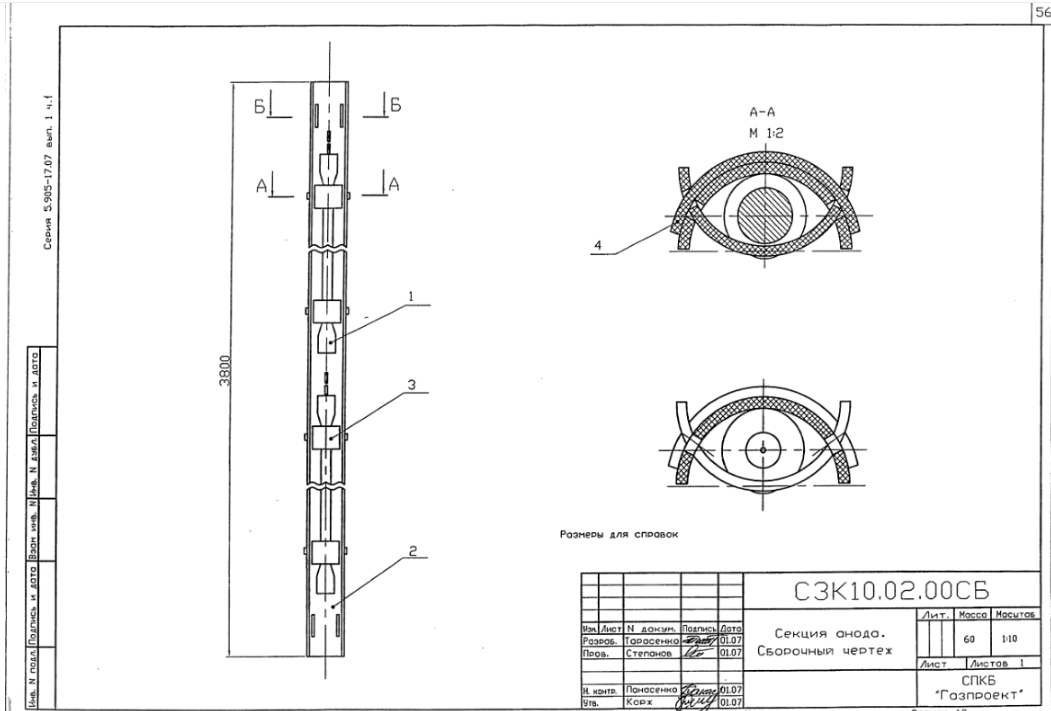

Секция анода. Сборочный чертеж – 56 стр

1051 × 711 пикс.     Открыть в новом окне

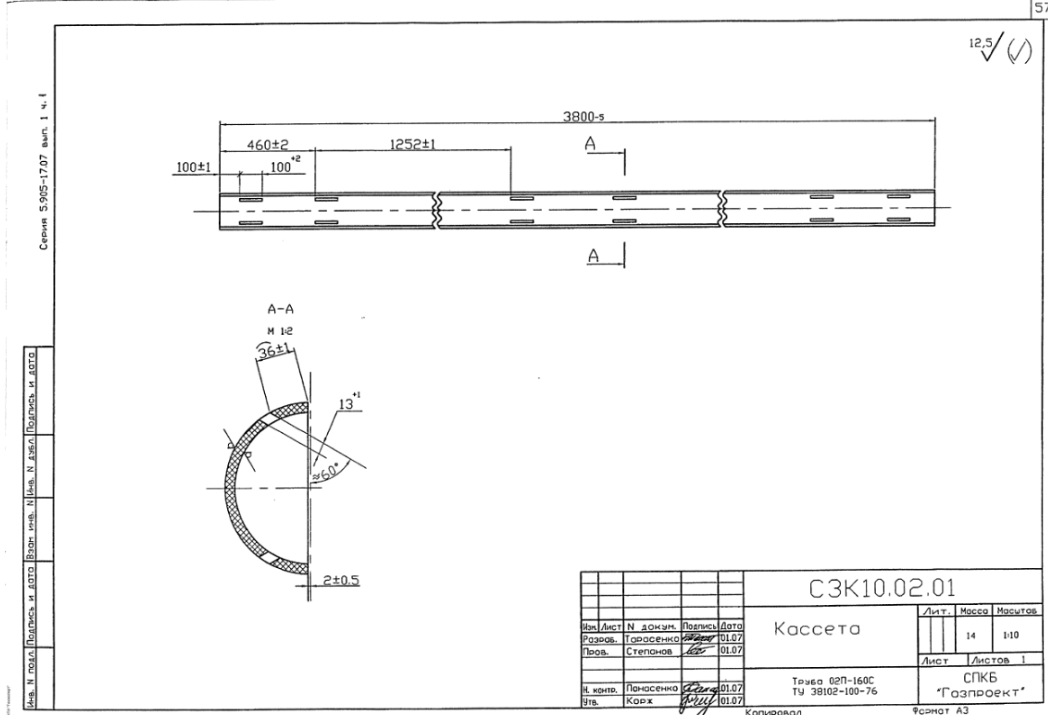

Кассета – 57 стр

1048 × 715 пикс.     Открыть в новом окне

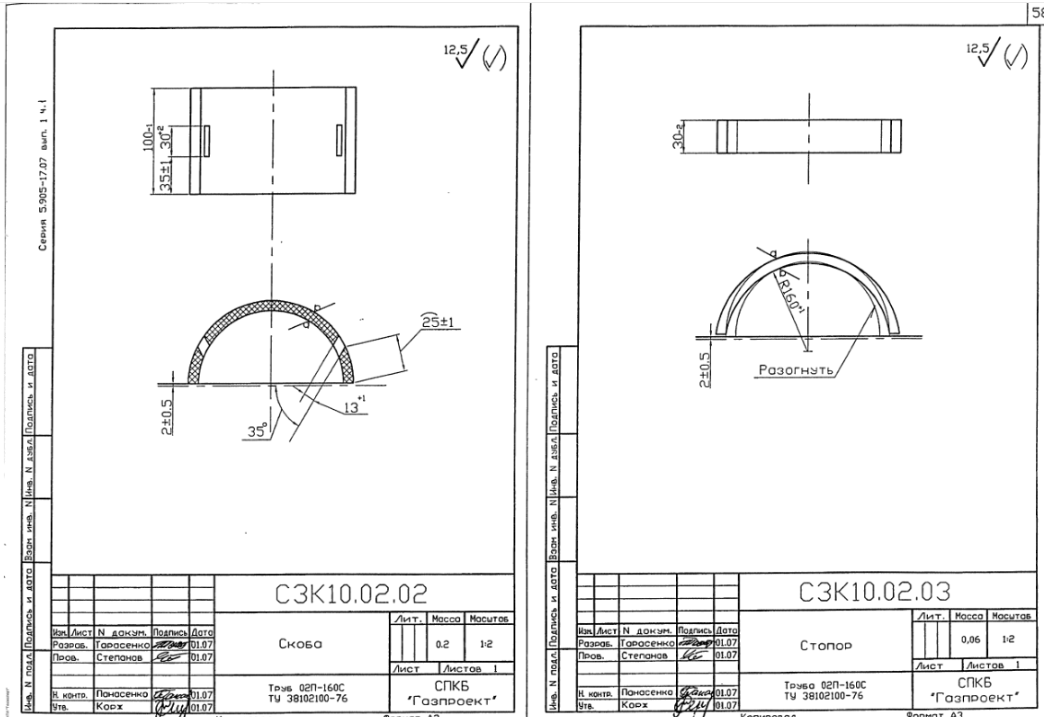

Скоба; Стопор – 58 стр

1044 × 717 пикс.     Открыть в новом окне

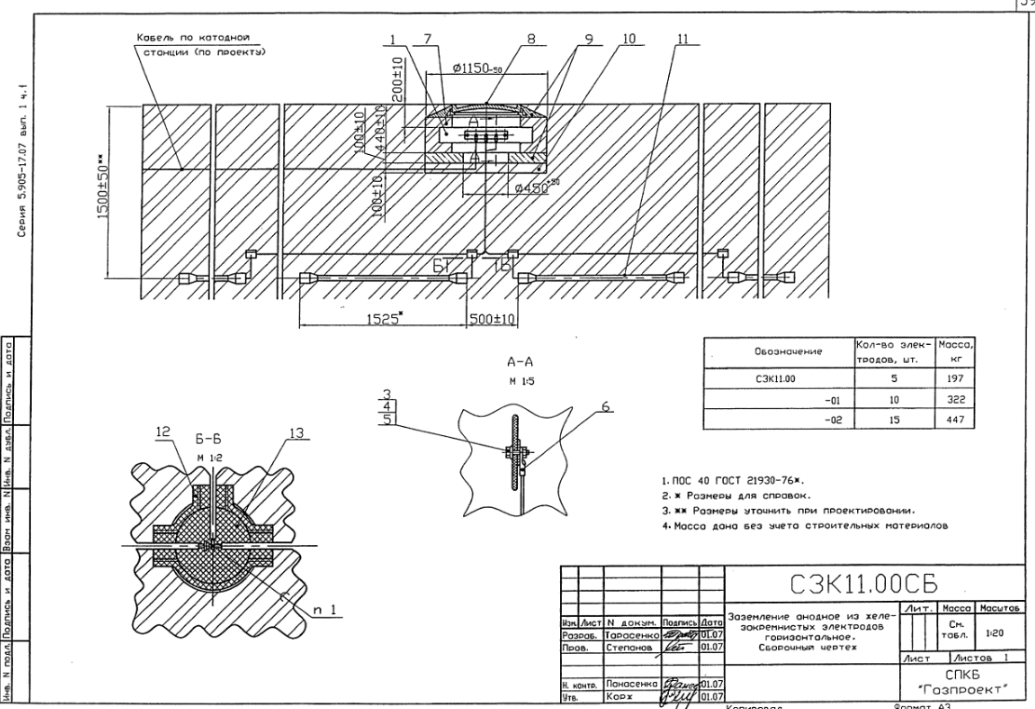

Заземление анодное из железокремнистых электродов горизонтальное. Сборочный чертеж – 59 стр

1035 × 709 пикс.     Открыть в новом окне

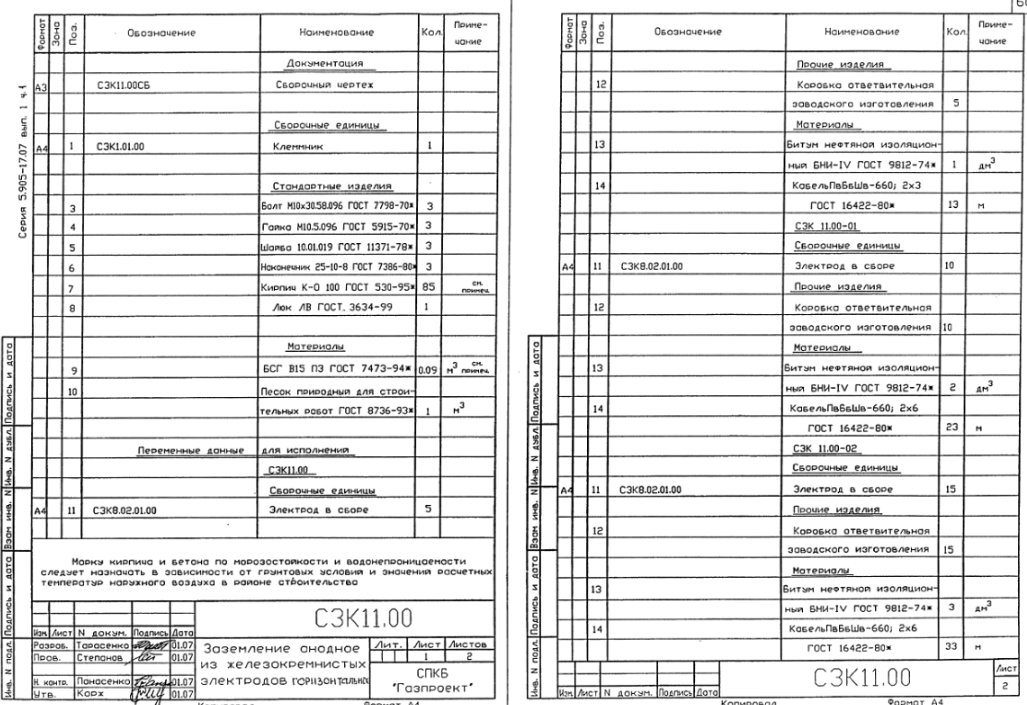

Заземление анодное из железокремнистых электродов горизонтальных – 60 стр

1027 × 705 пикс.     Открыть в новом окне

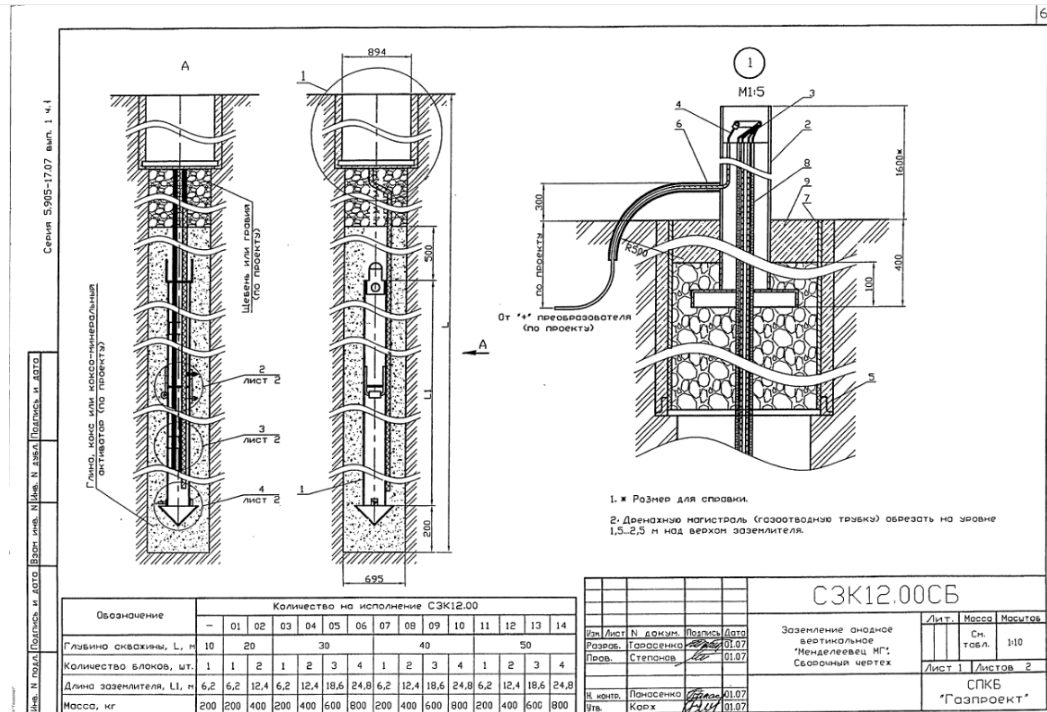

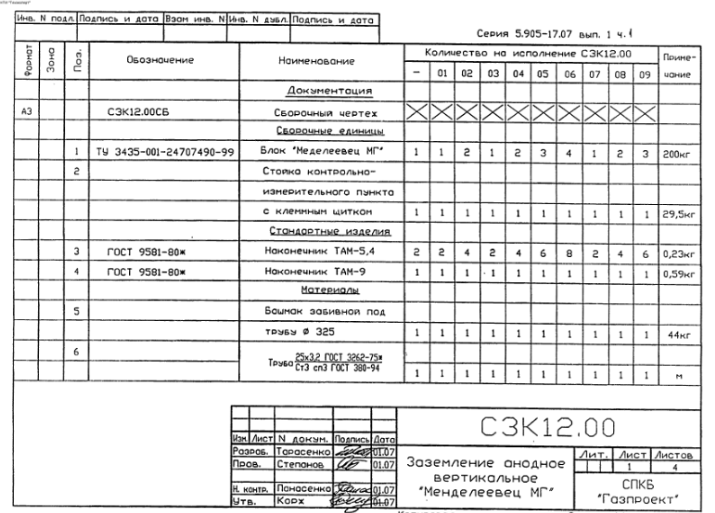

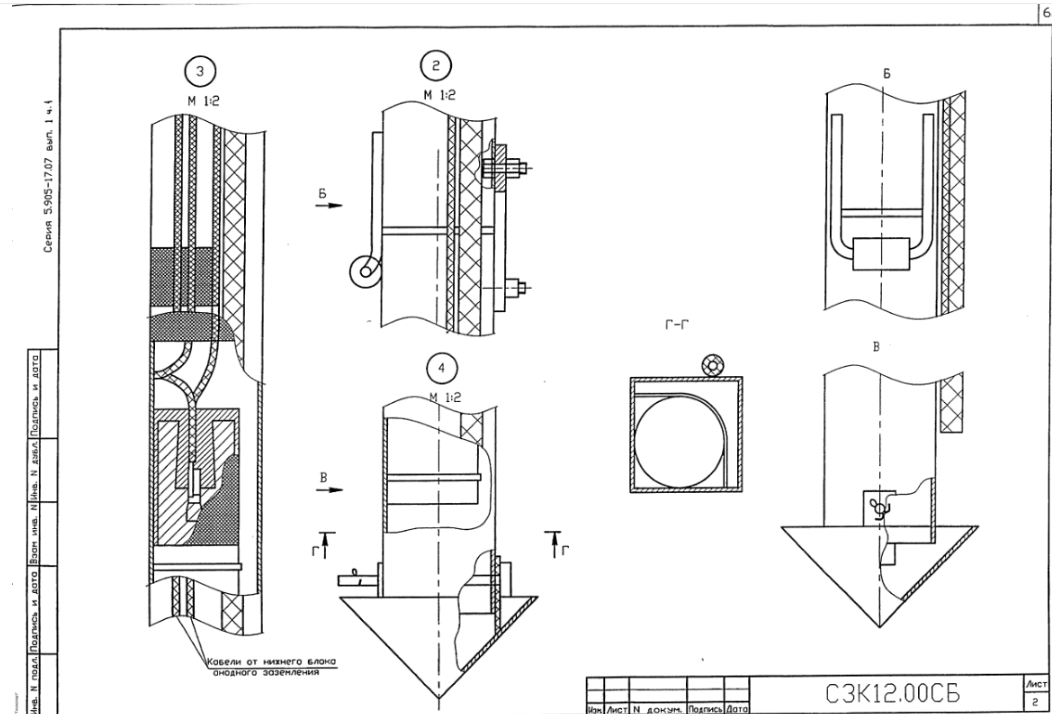

Заземление анодное вертикальное «Менделеевец МГ». Сборочный чертеж – 61 стр

1047 × 712 пикс.     Открыть в новом окне

1052 × 714 пикс.     Открыть в новом окне

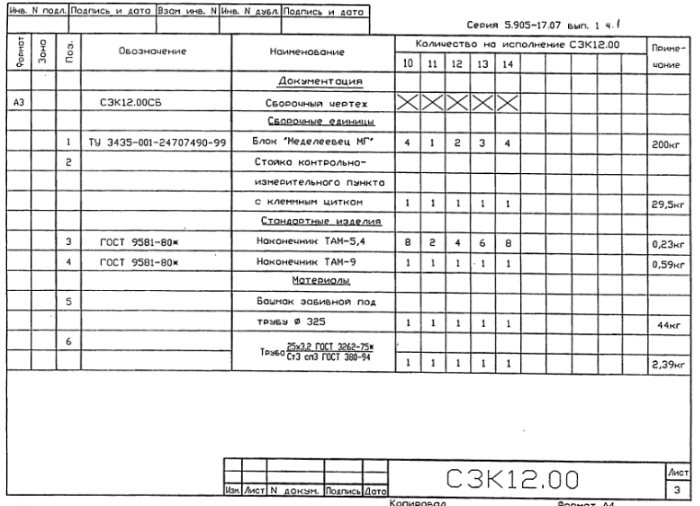

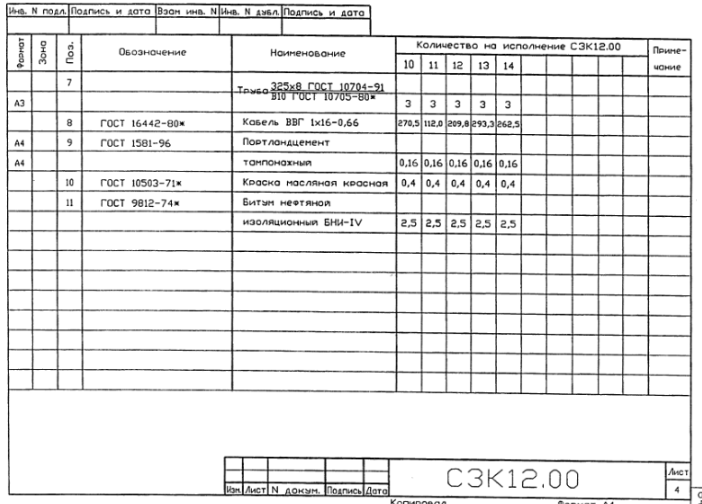

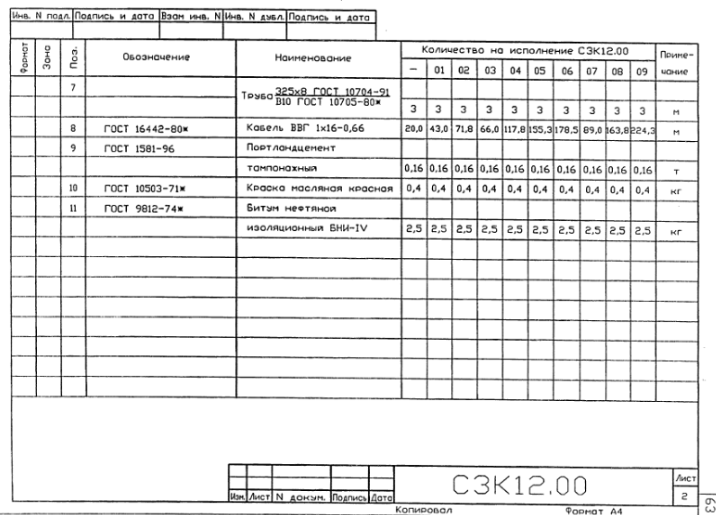

Заземление анодное вертикальное «Менделеевец МГ» - 62 стр

715 × 513 пикс.     Открыть в новом окне

716 × 515 пикс.     Открыть в новом окне

700 × 506 пикс.     Открыть в новом окне

702 × 504 пикс.     Открыть в новом окне

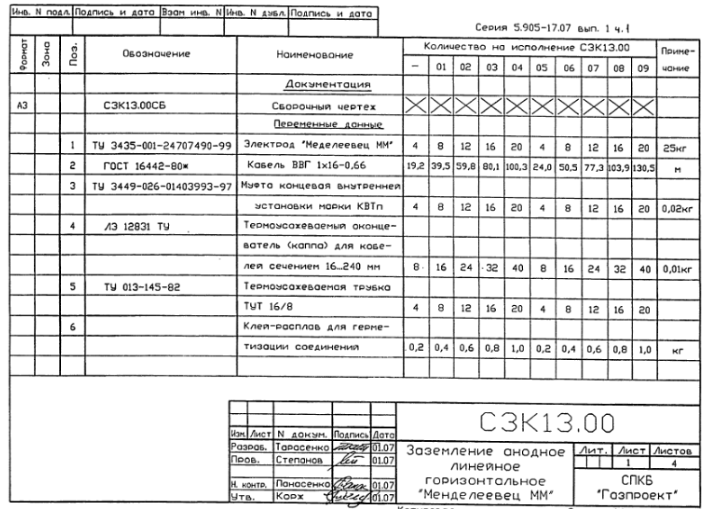

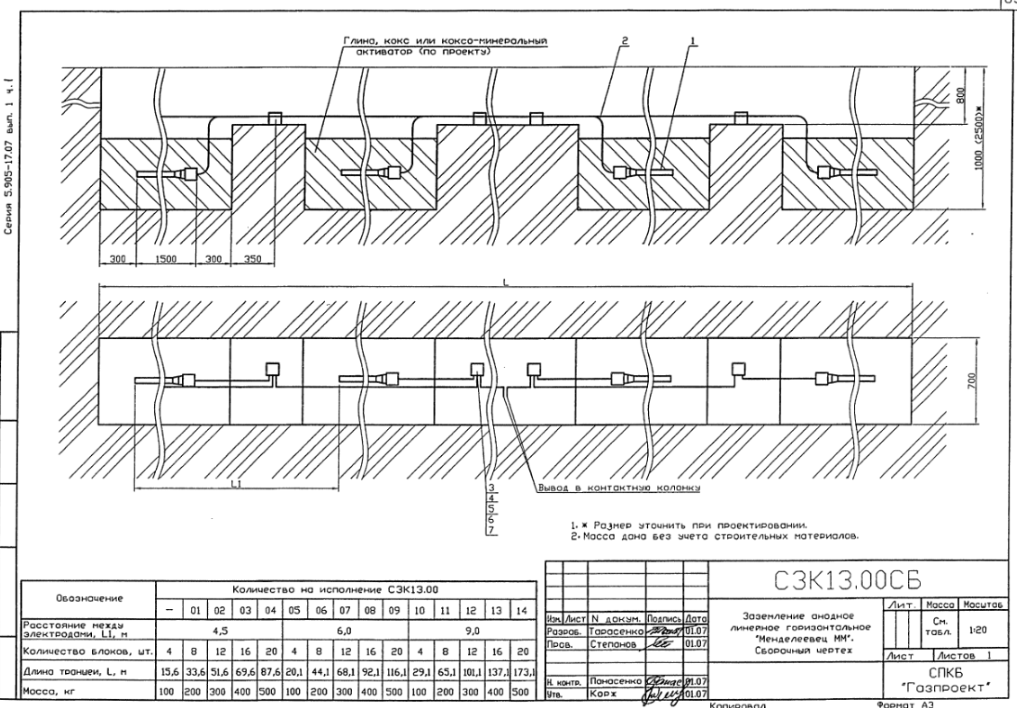

Заземление анодное линейное горизонтальное «Менеделеевец ММ». Сборочный чертеж – 65 стр

1017 × 708 пикс.     Открыть в новом окне

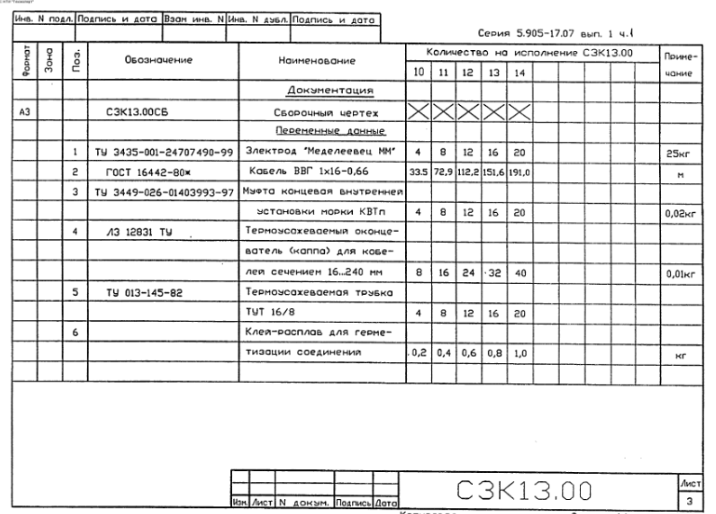

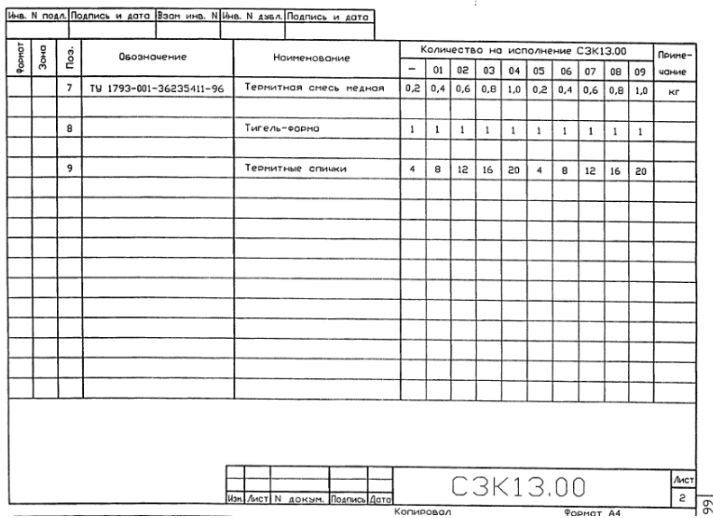

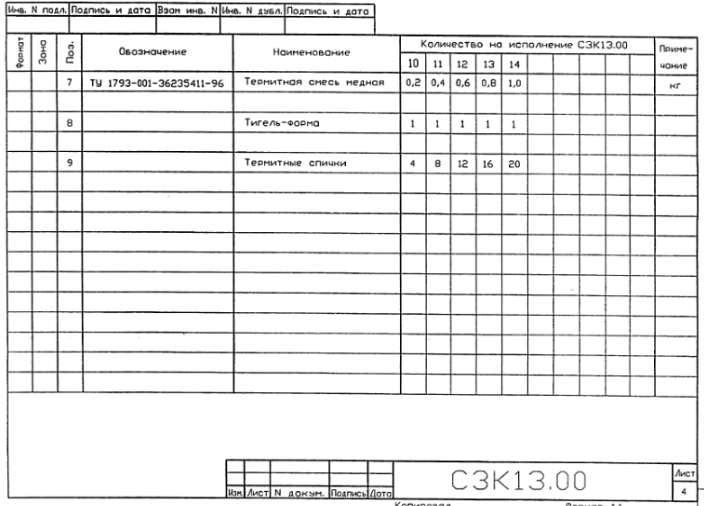

Заземление анодное линейное горизонтальное «Менеделеевец ММ» - 66 стр

709 × 509 пикс.     Открыть в новом окне

713 × 518 пикс.     Открыть в новом окне

716 × 514 пикс.     Открыть в новом окне

704 × 506 пикс.     Открыть в новом окне

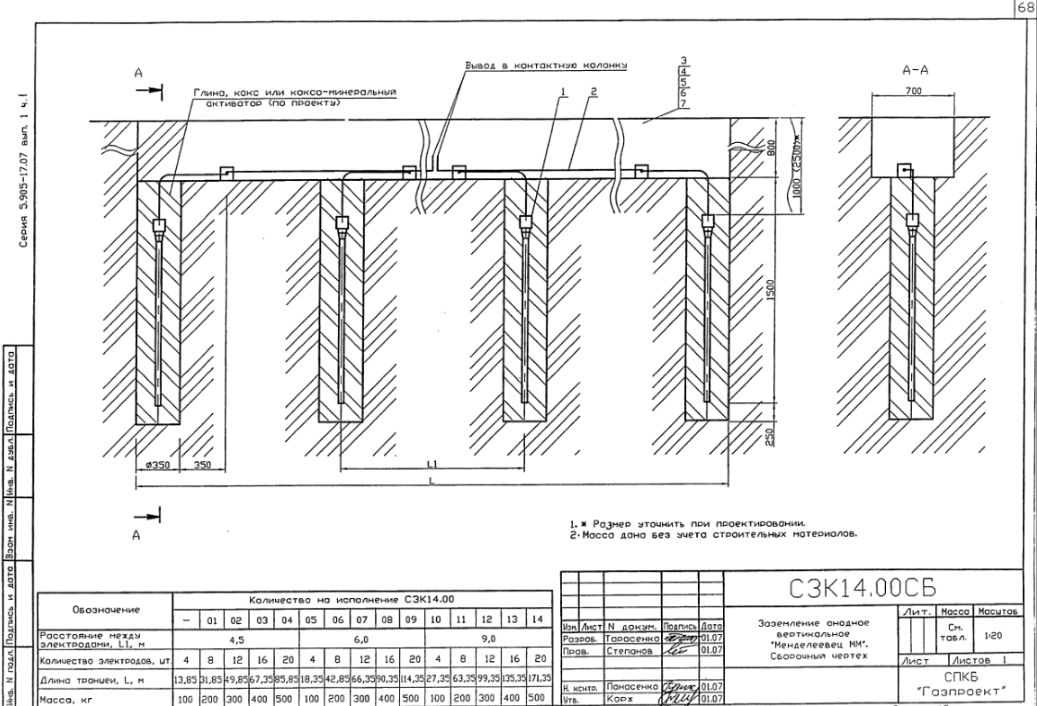

Заземление анодное линейное горизонтальное «Менеделеевец ММ». Сборочный чертеж – 68 стр

1037 × 706 пикс.     Открыть в новом окне

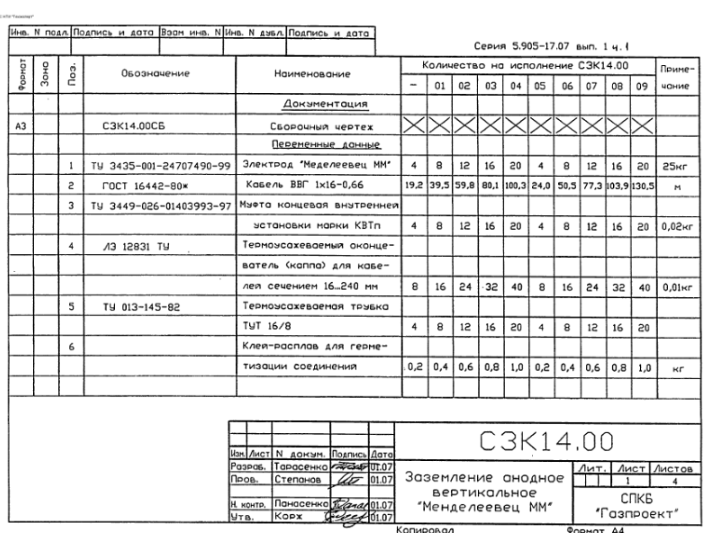

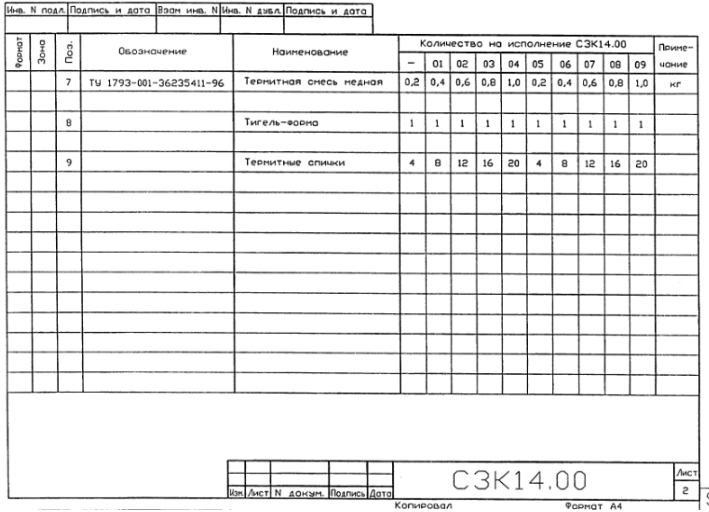

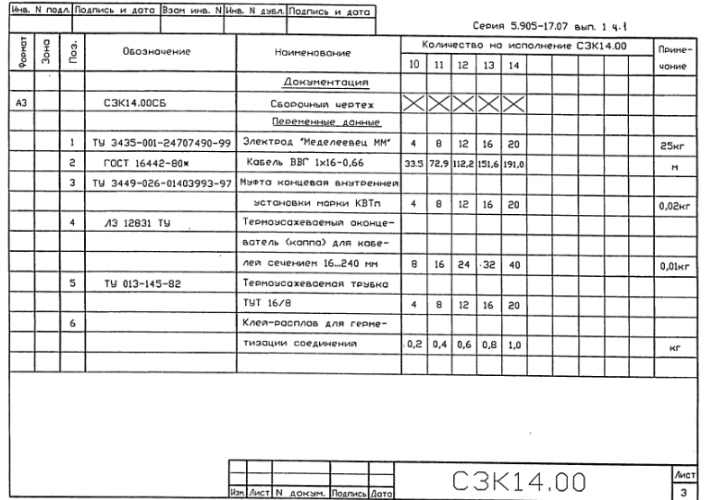

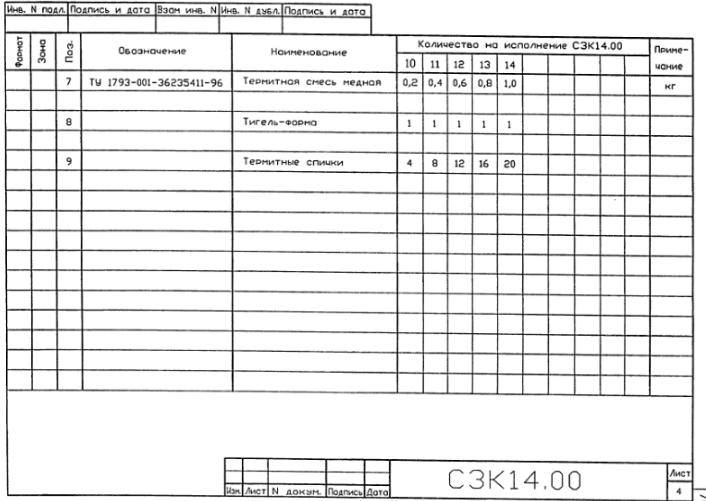

Заземление анодное линейное горизонтальное «Менеделеевец ММ» - 69 стр

713 × 533 пикс.     Открыть в новом окне

709 × 512 пикс.     Открыть в новом окне

706 × 500 пикс.     Открыть в новом окне

706 × 501 пикс.     Открыть в новом окне

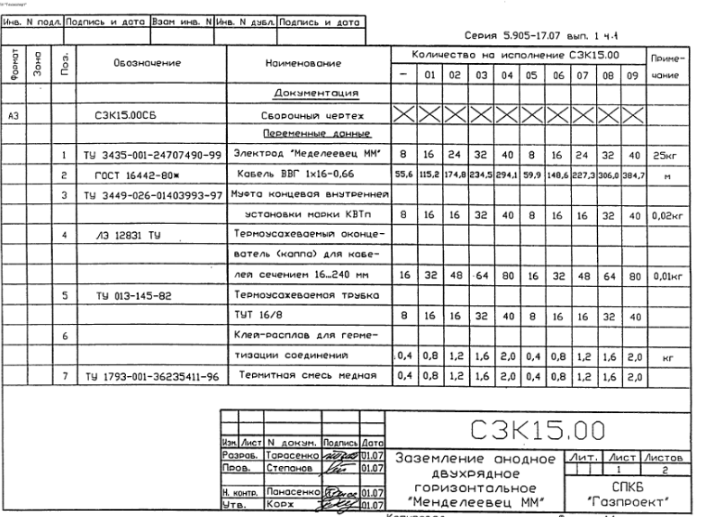

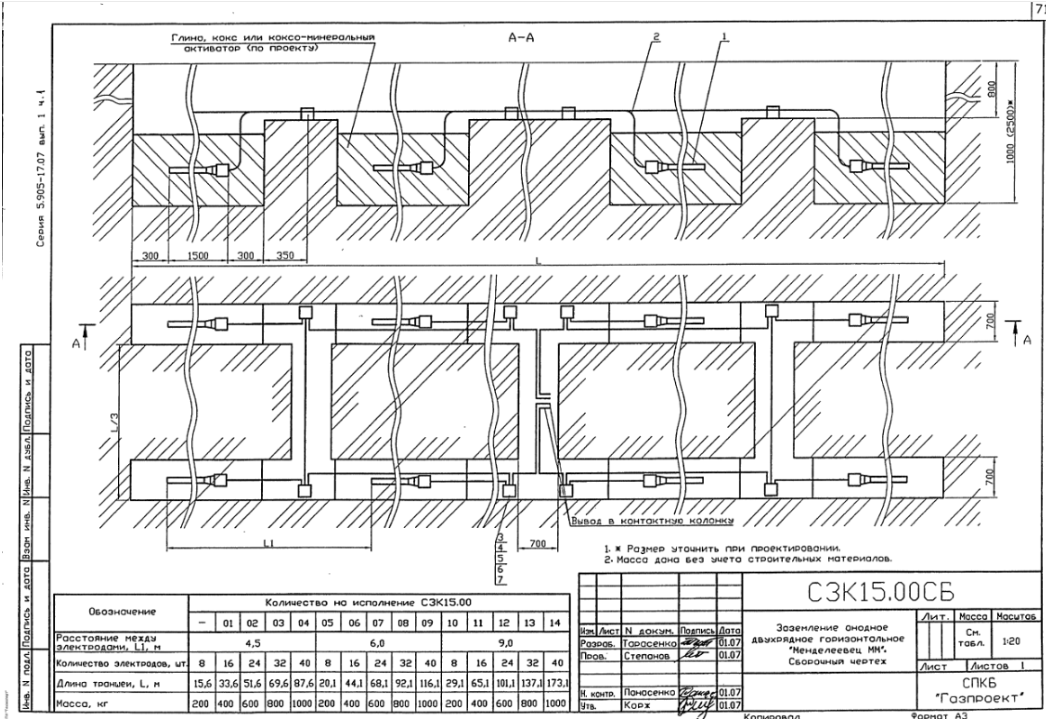

Заземление анодное двухрядное горизонтальное «Менделеевец ММ». Сборочный чертеж – 71 стр

1046 × 719 пикс.     Открыть в новом окне

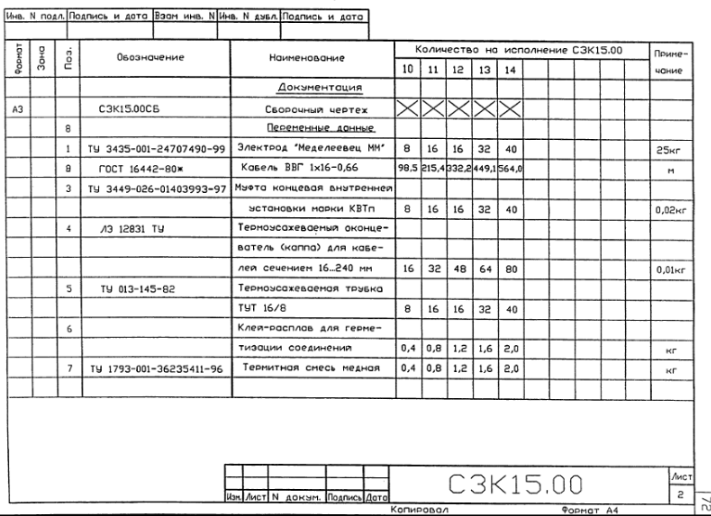

Заземление анодное двухрядное горизонтальное «Менделеевец ММ» - 72 стр

704 × 517 пикс.     Открыть в новом окне

711 × 516 пикс.     Открыть в новом окне

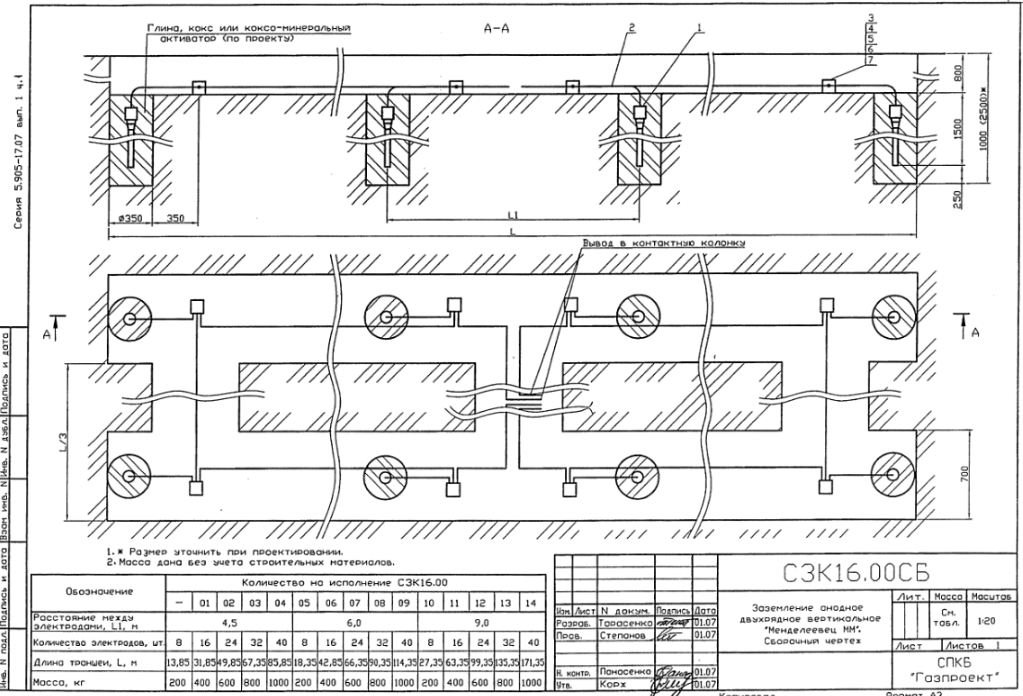

Заземление анодное двухрядное вертикальное «Менедлеевец ММ». Сборочный чертеж – 73 стр

1023 × 696 пикс.     Открыть в новом окне

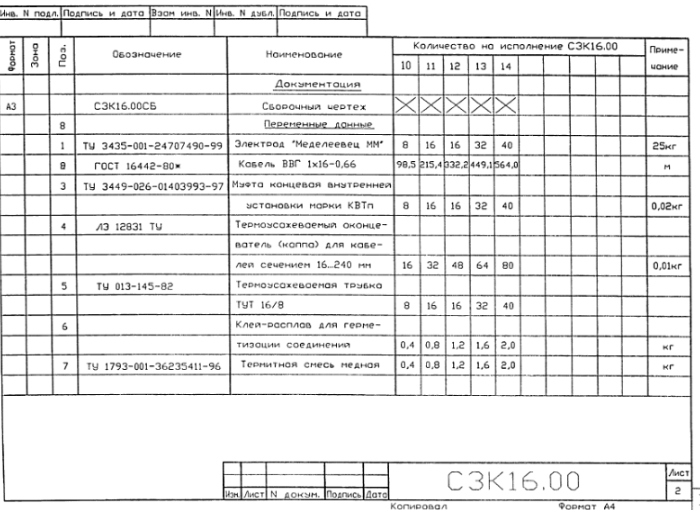

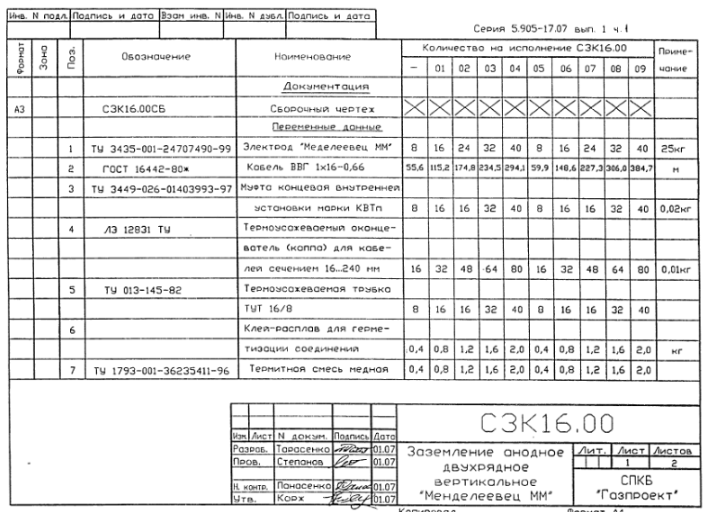

Заземление анодное двухрядное вертикальное «Менедлеевец ММ» - 74 стр

712 × 512 пикс.     Открыть в новом окне

700 × 510 пикс.     Открыть в новом окне

Установка контактной колонки на поверхностном заземлении – 75 стр

1020 × 713 пикс.     Открыть в новом окне (
