Серия 1.112-5 Плиты железобетонные для ленточных фундаментов Выпуск 1

Рабочие чертежи группы 1

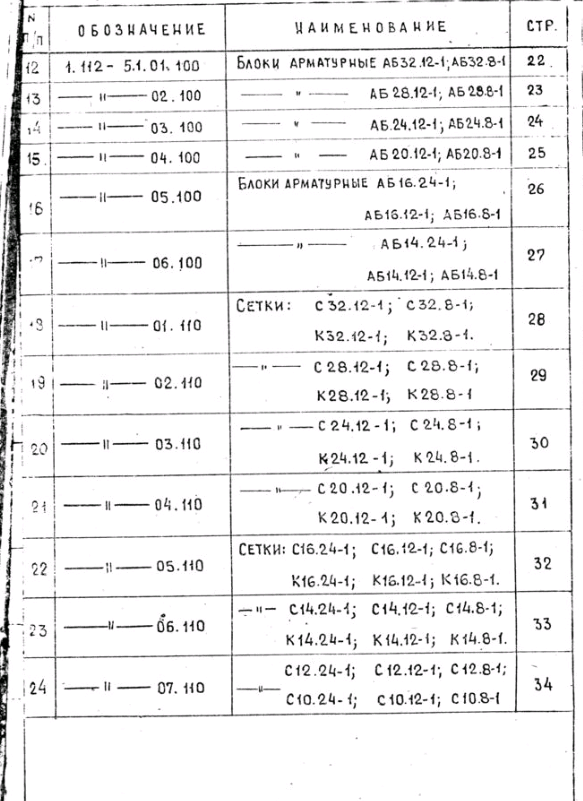

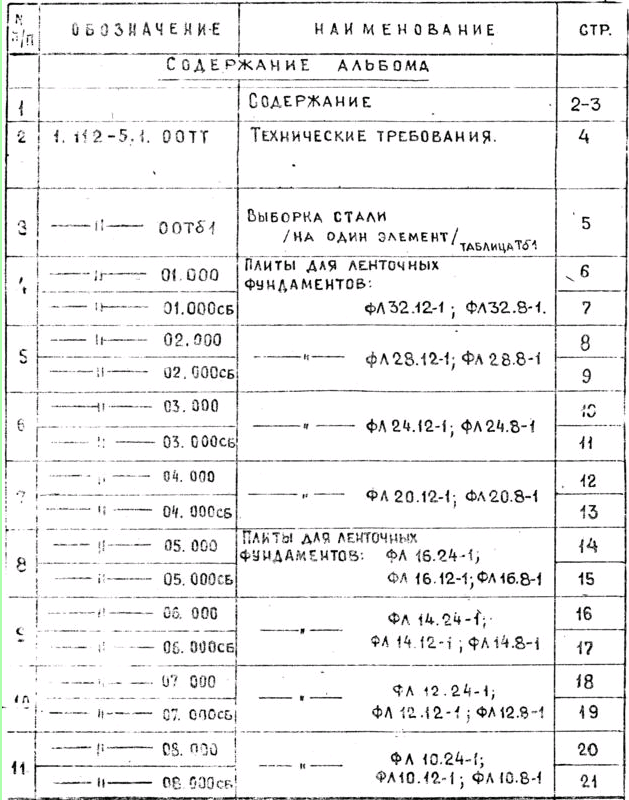

Содержание – 2 стр

629 × 800 пикс.     Открыть в новом окне

583 × 801 пикс.     Открыть в новом окне

Технические требования – 4 стр

Материалы для проектирования и общие технические требования к изделиям серии 1.112-5 приведены в выпуске «0».

Плиты железобетонные для ленточных фундаментов группы 1 разработаны для применения их при расчетном давлении на основания 1,5  при минимальной толщине нагруженной стены 160 мм.

Величины давления на основание при толщинах стен 300 и 500 мм, отвечающие условиям обеспечения прочности плит, приведены в таблице Тб2 выпуска «0».

Армирование плит ФЛ 32.12-1 и ФЛ 32.8-1 предусмотрено с использованием рабочей арматуры из стали А-III по ГОСТ 5781-75 с диаметром стержней 10 мм и регламентированным качеством, согласно ГОСТ 5.1459-72*, и расчетным сопротивлением  . Для остальных плит применяется рабочая арматура из стали класса А-III по ГОСТ 5781-75, диаметром 6 и 8 мм, а также арматурная проволока периодического профиля класса Вр-I по ТУ 14-4-659-75, диаметром 5 мм, с расчетным сопротивлением  . Распределительная арматура – из обыкновенной гладкой арматурной проволоки класса В-I по ГОСТ 6727-53*, диаметром 4 мм.

Учитывая запланированный переход на беспетлевой способ монтажа, в рабочих чертежах изделий монтажные петли предусмотрены на переходный период. Чертежи монтажных петель и расходы стали для них показаны отдельно в выпуске «0»/чертеж 01.001 и таблица Тб1/.

В выборку стали на изделие /таблица Тб1 данного выпуска/ расход стали на петли не включен.

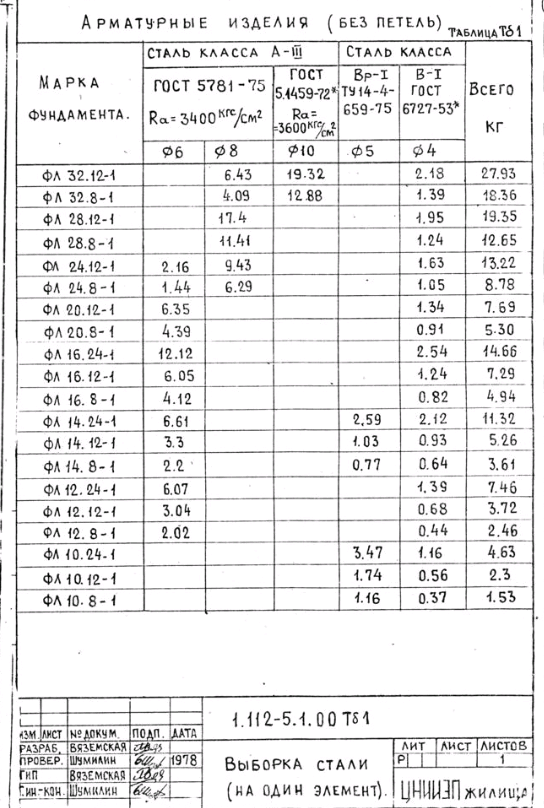

Таблица Тб1. Выборка стали (на один элемент) – 5 стр

544 × 808 пикс.     Открыть в новом окне

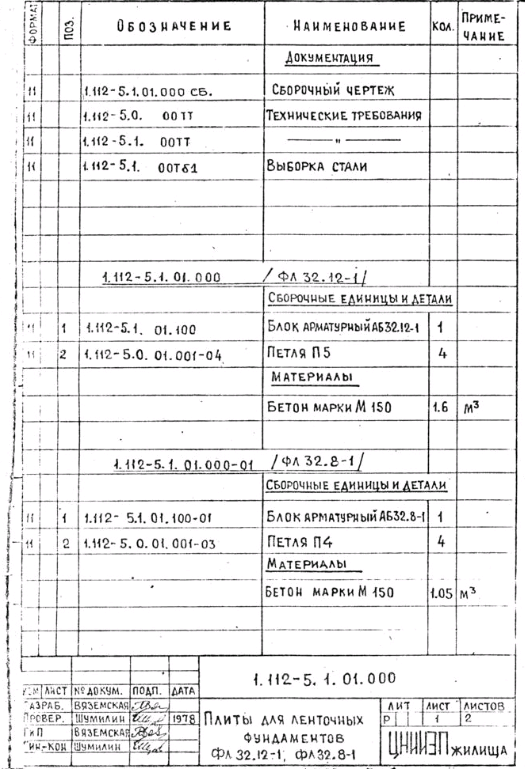

Плиты для ленточных фундаментов ФЛ32.12-1, ФЛ32.8-1 – 6 стр

525 × 769 пикс.     Открыть в новом окне

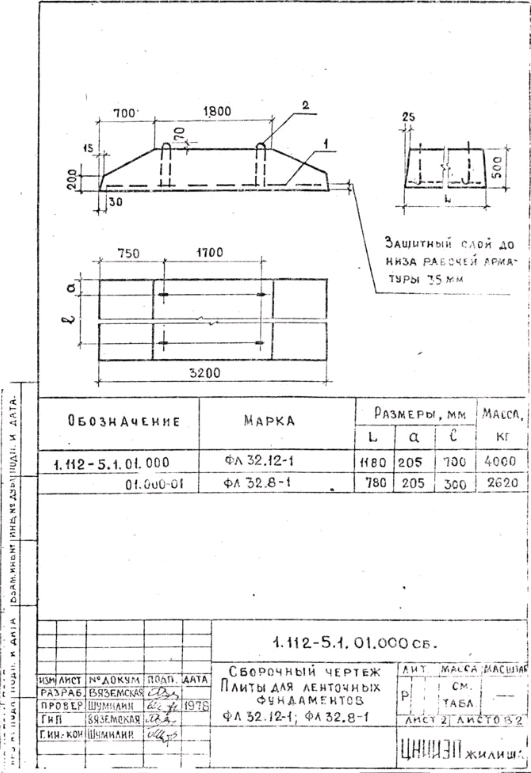

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ32.12-1, ФЛ32.8-1 – 7 стр

531 × 773 пикс.     Открыть в новом окне

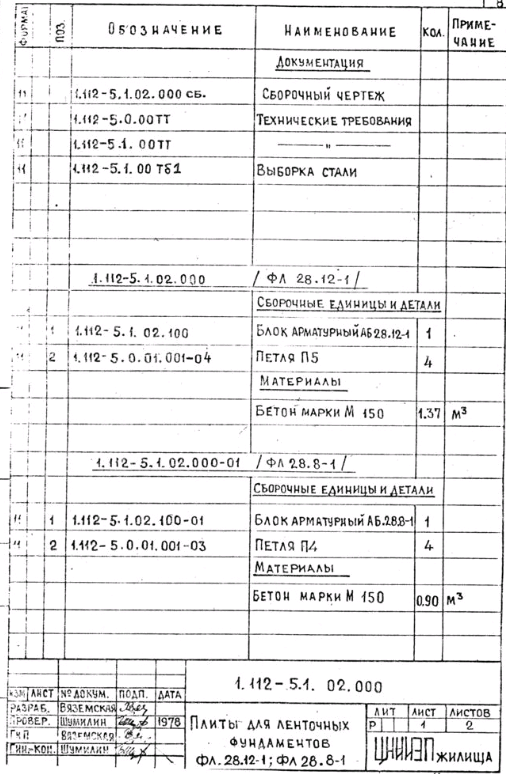

Плиты для ленточных фундаментов ФЛ28.12-1, ФЛ28.8-1 – 8 стр

506 × 774 пикс.     Открыть в новом окне

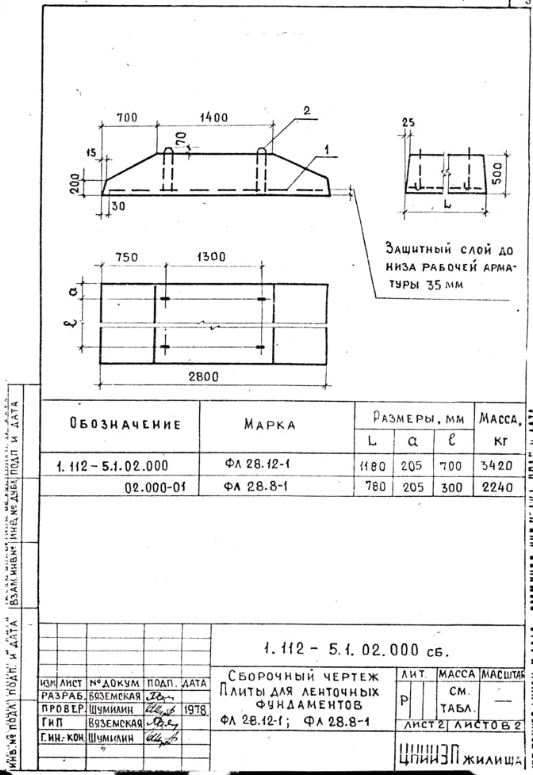

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ28.12-1, ФЛ28.8-1 – 9 стр

533 × 775 пикс.     Открыть в новом окне

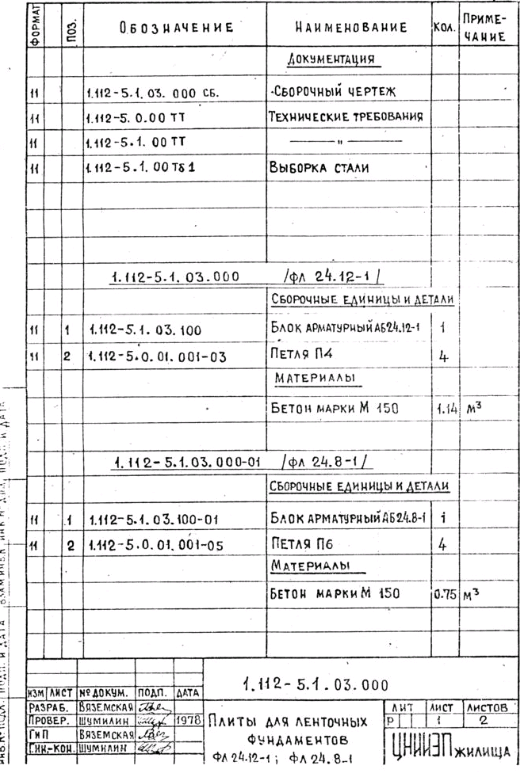

Плиты для ленточных фундаментов ФЛ24.12-1, ФЛ24.8-1 – 10 стр

520 × 772 пикс.     Открыть в новом окне

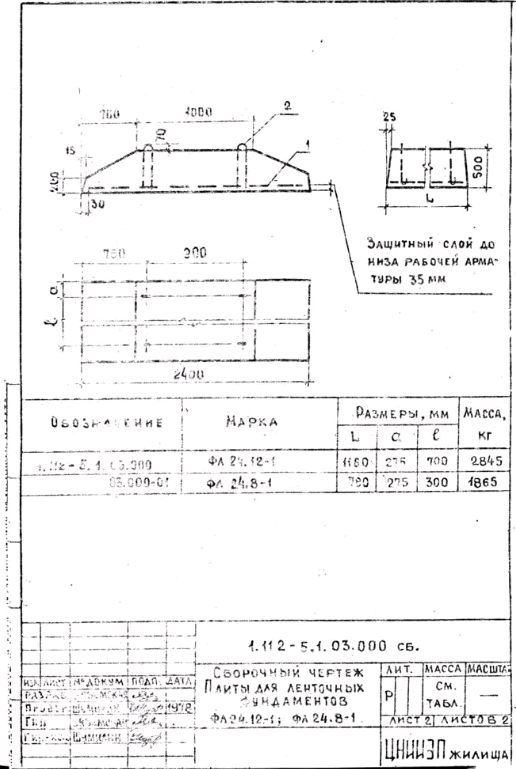

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ24.12-1, ФЛ24.8-1 – 11 стр

516 × 769 пикс.     Открыть в новом окне

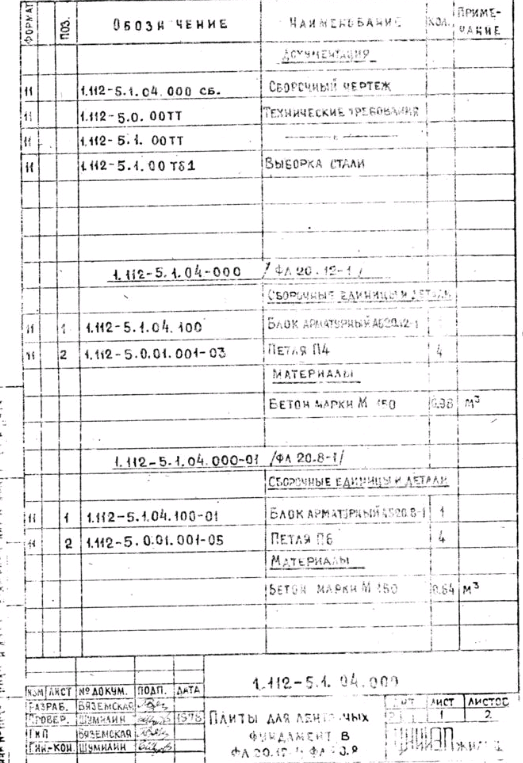

Плиты для ленточных фундаментов ФЛ20.12-1, ФЛ20.8-1 – 12 стр

523 × 763 пикс.     Открыть в новом окне

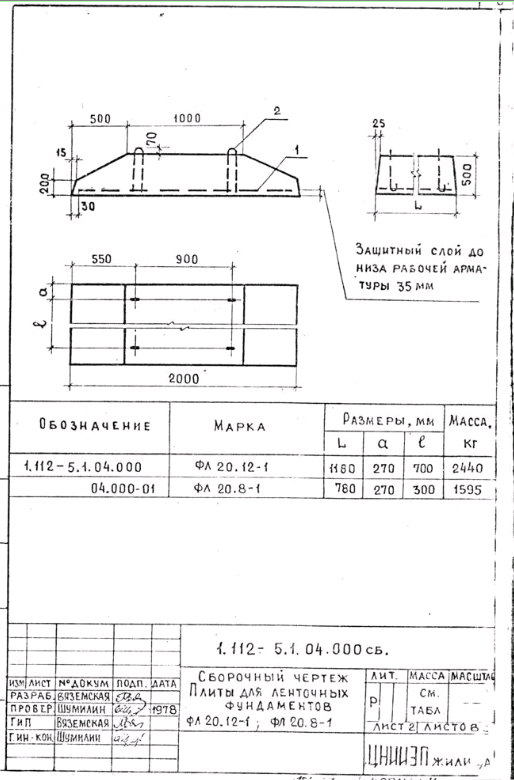

Сборочный чертеж.Плиты для ленточных фундаментов ФЛ20.12-1, ФЛ20.8-1 – 13 стр

514 × 780 пикс.     Открыть в новом окне

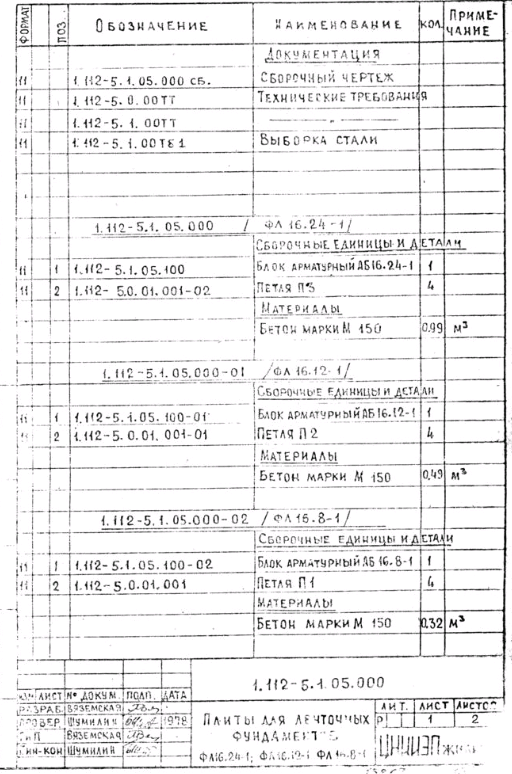

Плиты для ленточных фундаментов ФЛ16.24-1, ФЛ16.12-1, ФЛ 16.8-1 – 14 стр

512 × 774 пикс.     Открыть в новом окне

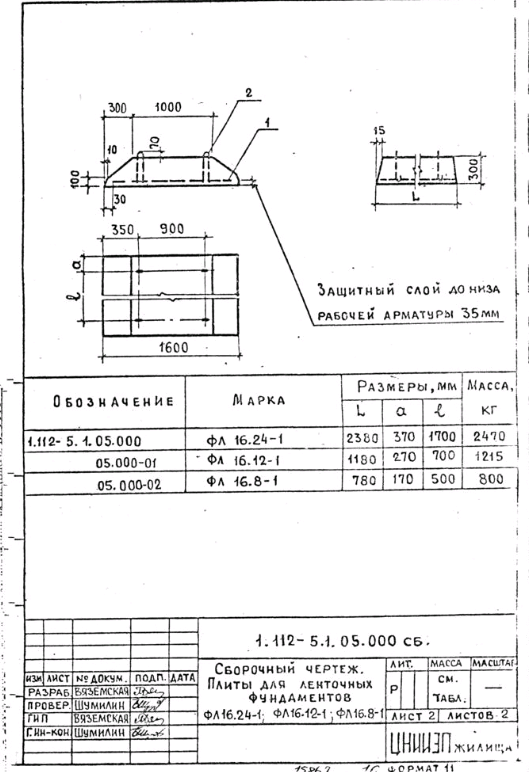

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ16.24-1, ФЛ16.12-1, ФЛ16.8-1 – 15 стр

529 × 772 пикс.     Открыть в новом окне

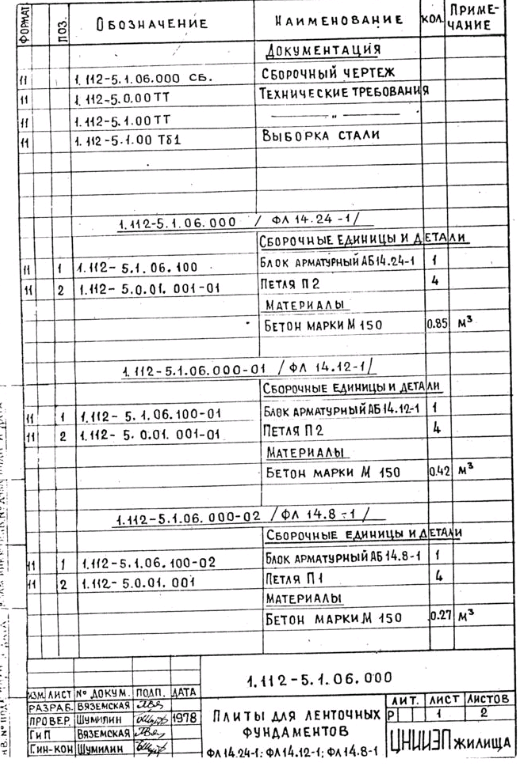

Плиты для ленточных фундаментов ФЛ14.24-1, ФЛ14.12-1, ФЛ14.8-1 – 16 стр

518 × 764 пикс.     Открыть в новом окне

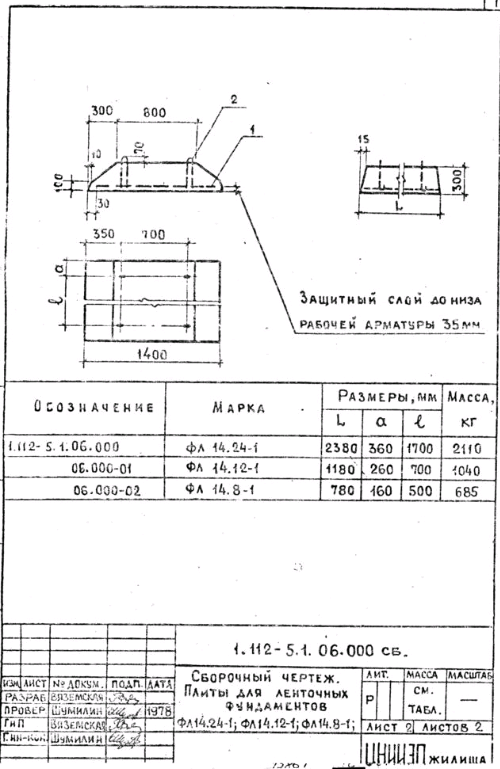

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ14.24-1, ФЛ14.12-1, ФЛ14.8-1 – 17 стр

500 × 769 пикс.     Открыть в новом окне

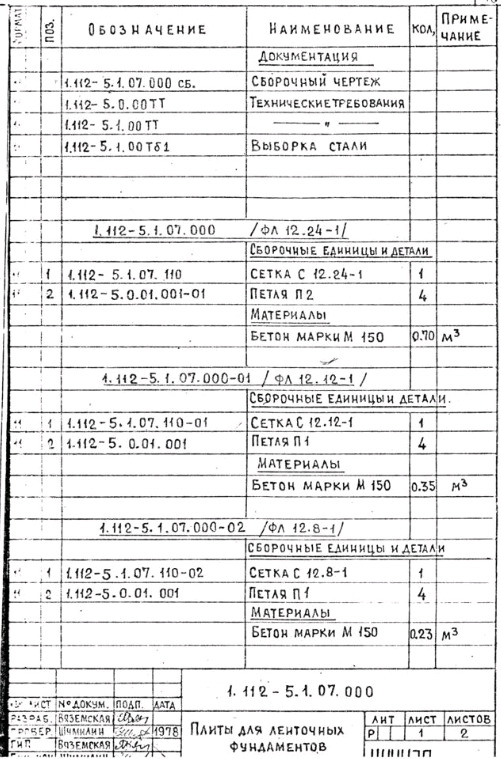

Плиты для ленточных фундаментов ФЛ12.24-1, ФЛ12.12-1,ФЛ12.8-1 – 18 стр

501 × 759 пикс.     Открыть в новом окне

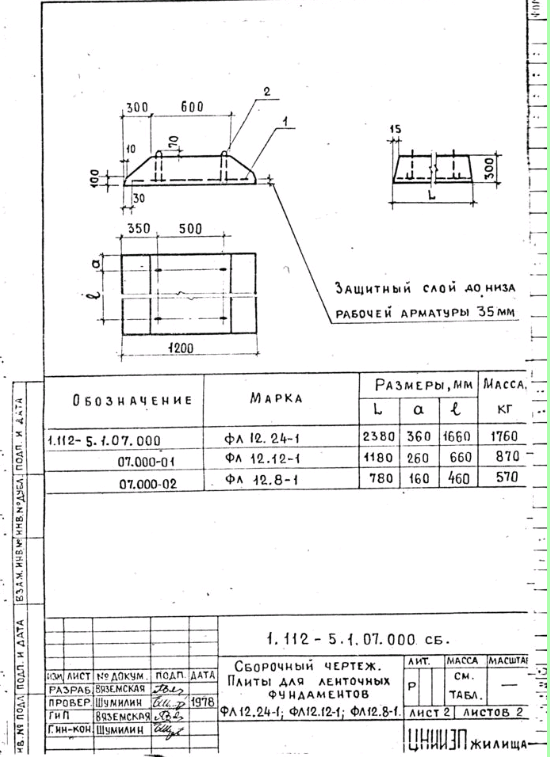

Сборочный чертеж Плиты для ленточных фундаментов ФЛ12.24-1, ФЛ12.12-1,ФЛ12.8-1 – 19 стр

550 × 757 пикс.     Открыть в новом окне

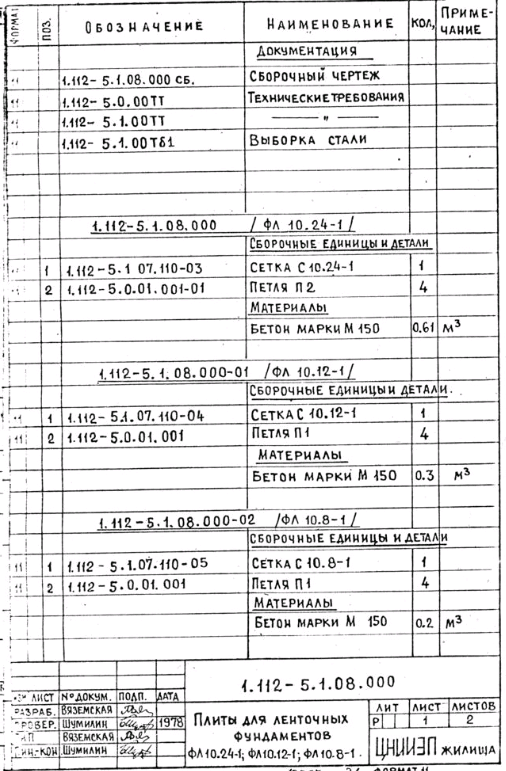

Плиты для ленточных фундаментов ФЛ10.24-1, ФЛ10.12-1, ФЛ10.8-1 – 20 стр

506 × 771 пикс.     Открыть в новом окне

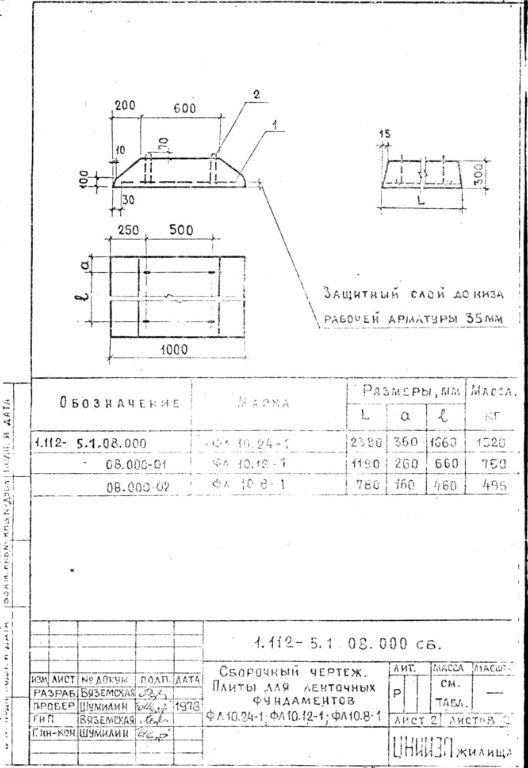

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ10.24-1, ФЛ10.12-1, ФЛ10.8-1 – 21 стр

528 × 768 пикс.     Открыть в новом окне

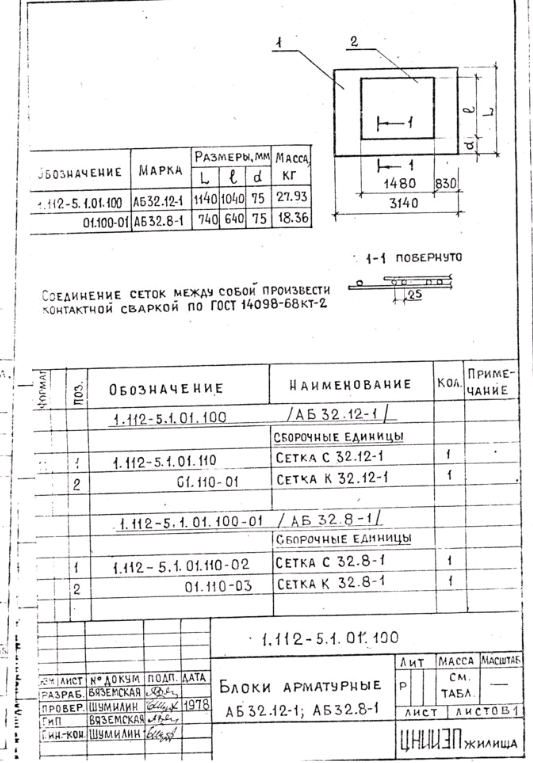

Блоки арматурные АБ32.12-1, АБ32.8-1 – 22 стр

533 × 763 пикс.     Открыть в новом окне

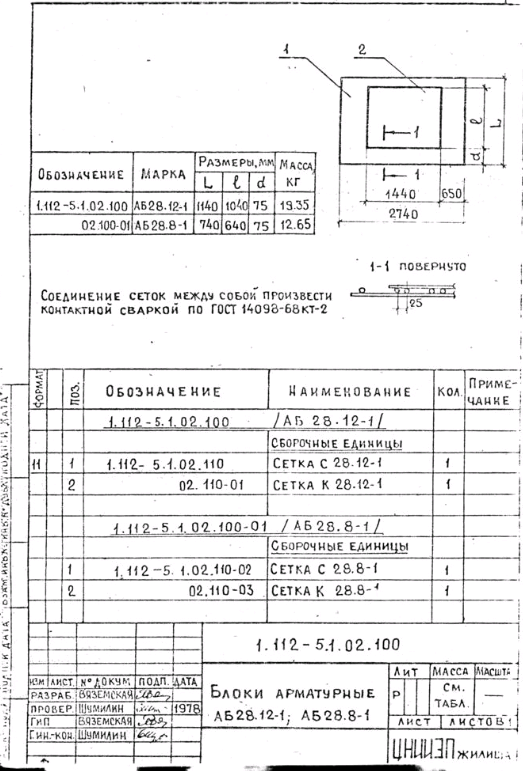

Блоки арматурные АБ28.12-1, АБ28.8-1 – 23 стр

523 × 771 пикс.     Открыть в новом окне

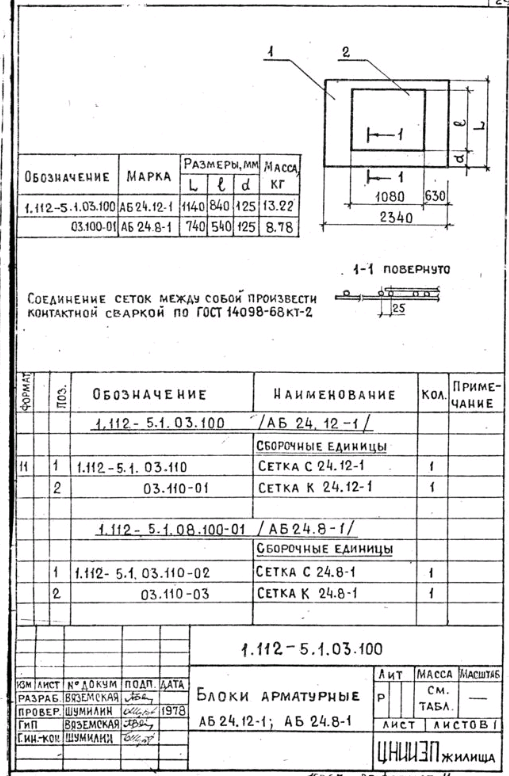

Блоки арматурные АБ24.12-1, АБ24.8-1 – 24 стр

509 × 776 пикс.     Открыть в новом окне

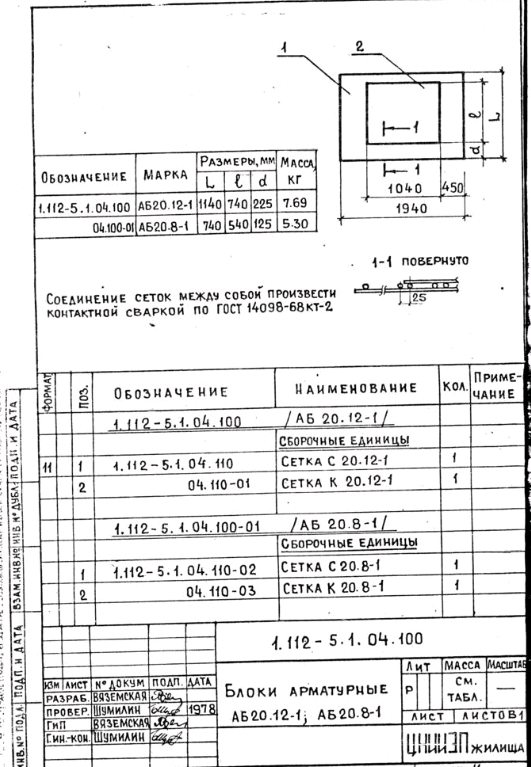

Блоки арматурные АБ20.12-1, АБ20.8-1 – 25 стр

531 × 767 пикс.     Открыть в новом окне

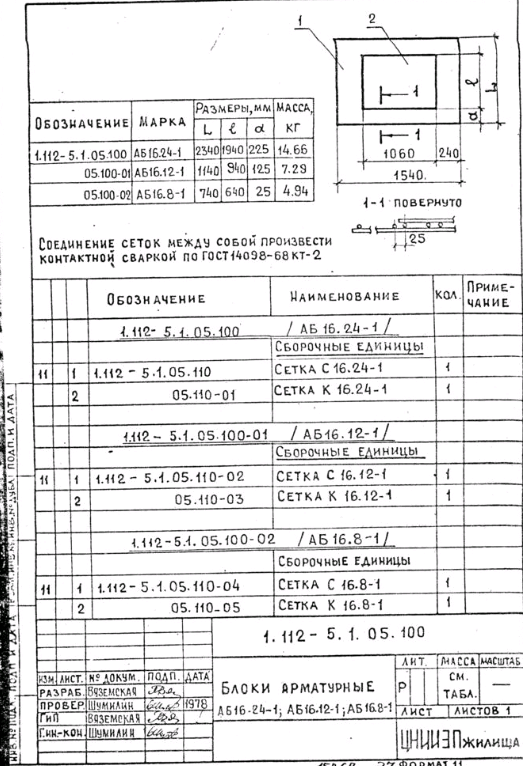

Блоки арматурные АБ16.24-1, АБ16.12-1, АБ16.8-1 – 26 стр

523 × 766 пикс.     Открыть в новом окне

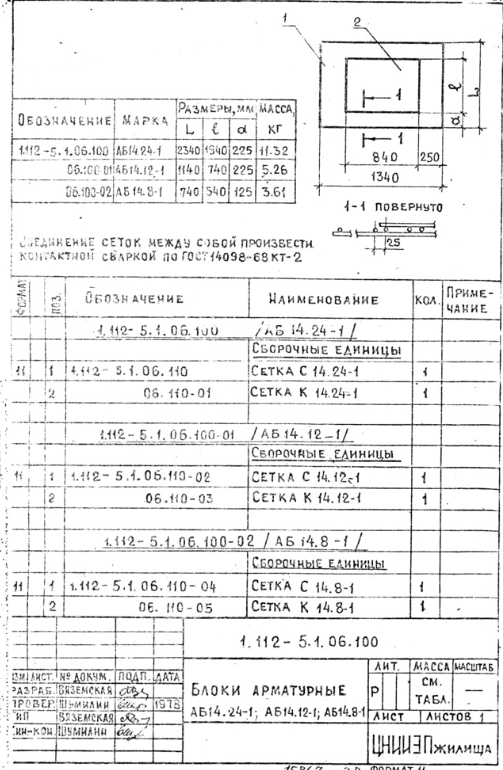

Блоки арматурные АБ14.24-1, АБ14.12-1, АБ14.8-1 – 27 стр

503 × 770 пикс.     Открыть в новом окне

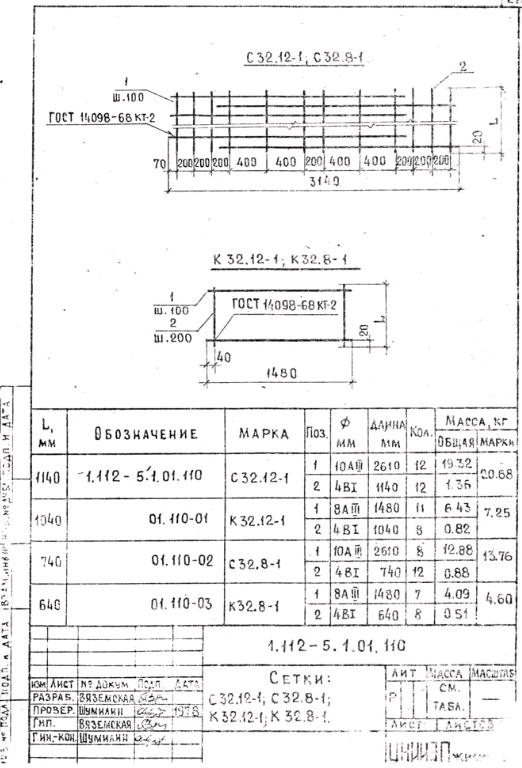

Сетки С32.12-1, С32.8-1, К32.12-1, К32.8-1 – 28 стр

522 × 768 пикс.     Открыть в новом окне

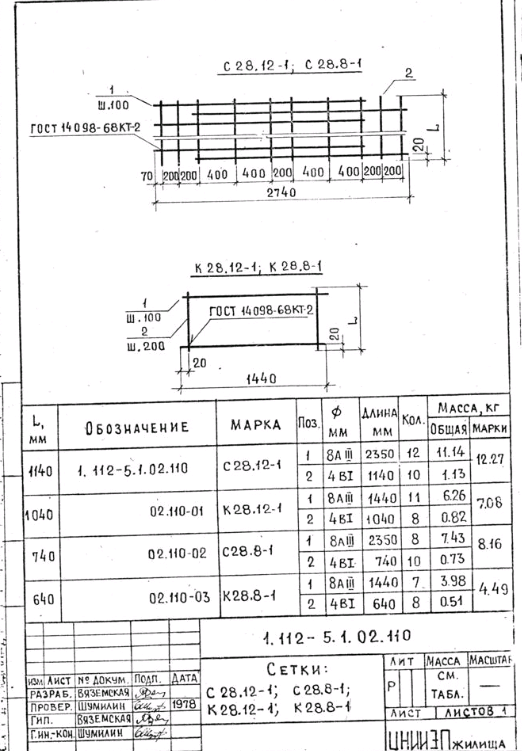

Сетки С28.12-1, С28.8-1, К28.12-1, К28.8-1 – 29 стр

522 × 751 пикс.     Открыть в новом окне

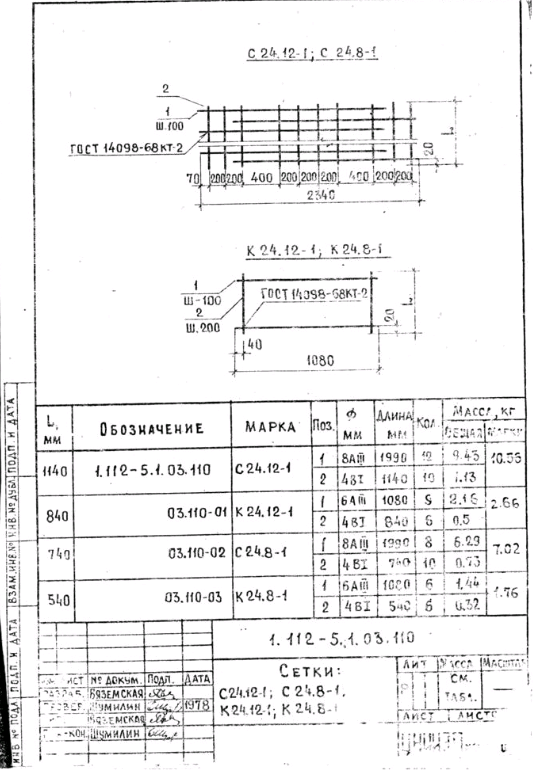

Сетки С24.12-1, С24.8-1, К24.12-1, К24.8-1 – 30 стр

533 × 770 пикс.     Открыть в новом окне

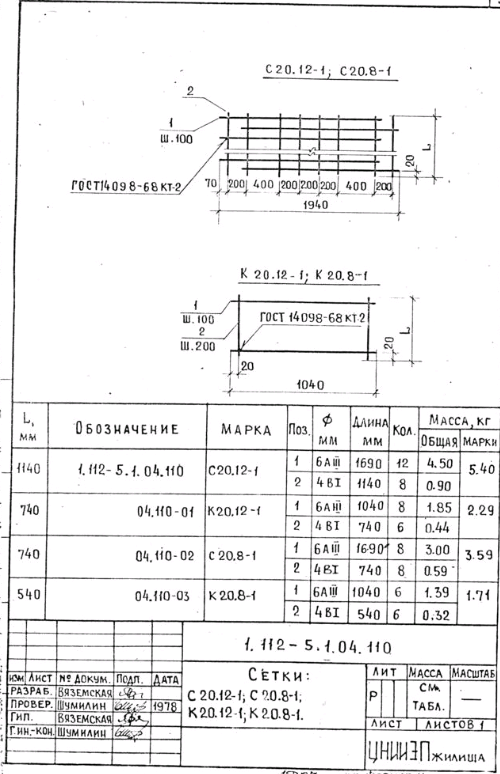

Сетки С20.12-1, С20.8-1, К20.12-1, К20.8-1 – 31 стр

500 × 774 пикс.     Открыть в новом окне

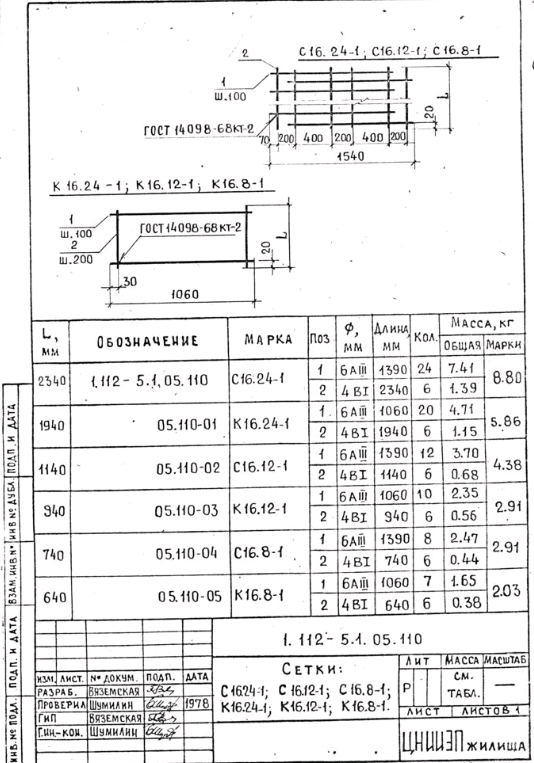

Сетки С16.24-1, С16.12-1, С16.8-1, К16.24.-1, К16.12-1, К16.8-1 – 32 стр

534 × 763 пикс.     Открыть в новом окне

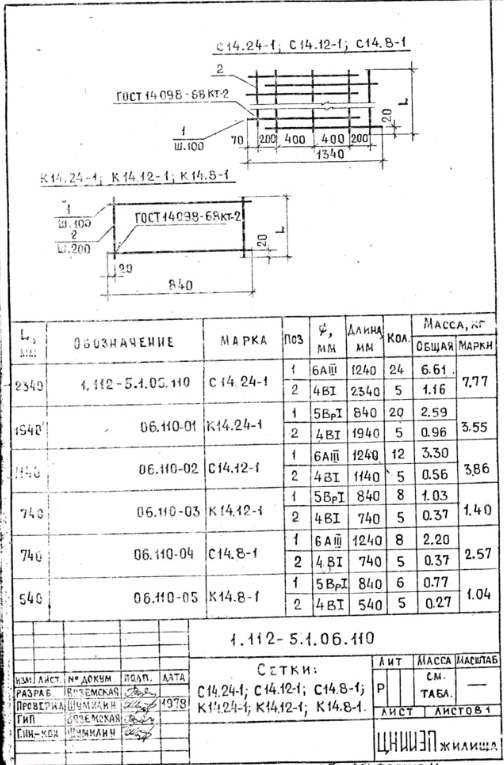

Сетки С14.24-1, С14.12-1, С14.8-1, К14.24.-1, К14.12-1, К14.8-1 – 33 стр

504 × 765 пикс.     Открыть в новом окне

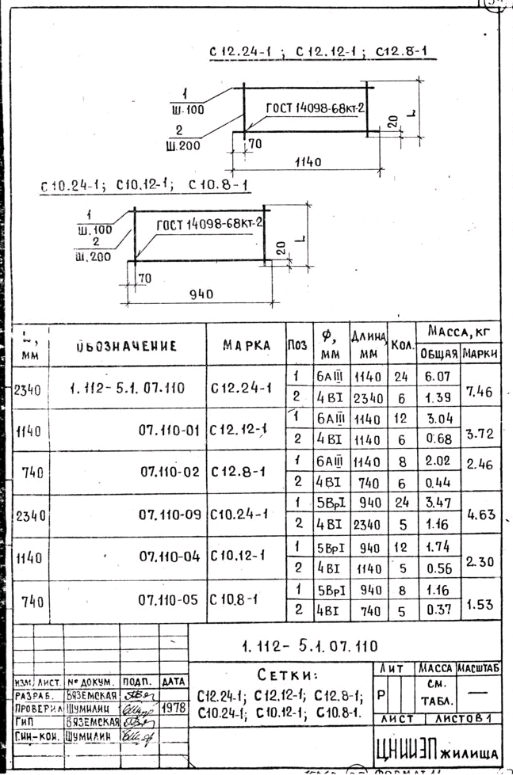

Сетки С12.24-1, С12.12-1, С12.8-1, С10.24.-1, С10.12-1, С10.8-1 – 34 стр

513 × 775 пикс.
