Серия 7376 Конструкция железобетонных быстромонтируемых зданий. Альбом 1.
Описание
Арматурные и закладные изделия стеновых панелей серий 7075-М и 7018-М.
Москва
1999г.
1. Настоящий выпуск содержит рабочие чертежи арматурных и закладных изделий для стеновых панелей серии 7075-М (Альбом 1 и 2) и серии 7018-М (Альбом 1).
2. Арматурные каркасы и сетки изготавливают из стержневой горячекатаной арматуры класса А-III,А-I по ГОСТ 5781-82 и обыкновенной арматурной проволоки периодического профиля класса Вр1 по ГОСТ 6721-80.
Закладные изделия изготавливают из проката и арматурной стали классов А-III, A-I по ГОСТ 5781-82.
3. Для арматурных изделий стеновых панелей с утеплителем толщиной 200мм арматура класса А-III должна быть марок 25Г2С поГОСТ 5781-82 или А400С,А500С по ТУ 14-1-5254-94. Закладные изделия этих панелей изготавливают из проката марки 09Г2,09Г2С по ТУ 14-1-3023-80.
Гибкие связи изготавливают из горячекатаной стали периодического профиля класса А-III или A-II по ГОСТ 5781-82.
4. Подъемные петли выполнять из стали марки ВСт 3сп 2 для панелей с толщиной утеплителя 200 мм и из стали ВСт 3пс 2 для панелей с толщиной утеплителя 150 мм.
5. Арматурные каркасы и сетки изготавливать при помощи контактной точёной сварки в соответствии с требованиями ГОСТ 10992 и «Инструкции по сварки соединений арматуры и закладных изделий железобетонных конструкций» (СН 393-78).
6. Сварку закладных изделий производить в тавр под слоем флюса, ручную дуговую и в раззенкованных отверстиях. Тип и марку электродов следует назначать по ГОСТ 9466-75 и ГОСТ 9467-75 в зависимости от марок сталей соединяемых элементов.
7. Антикоррозионная защита закладных изделий должна выполняться в соответствии с указаниями, приведенными в проекте здания, согласно СНиП 2.03.11-85 «Защита строительных конструкции от коррозии».
8. Защита гибких связей от коррозии осуществляется горячем цинкованием толщиной не менее 50мк.
9. Арматурные сетки для панелей с проёмами могут быть изготовлены из отдельных прямоугольных сеток и соединены между собой.
10. Допускается применение сварных сеток по ГОСТ 8478-81.
11. Высота сварных швов, кроме оговоренных, не менее Hm = 6mm по длине.

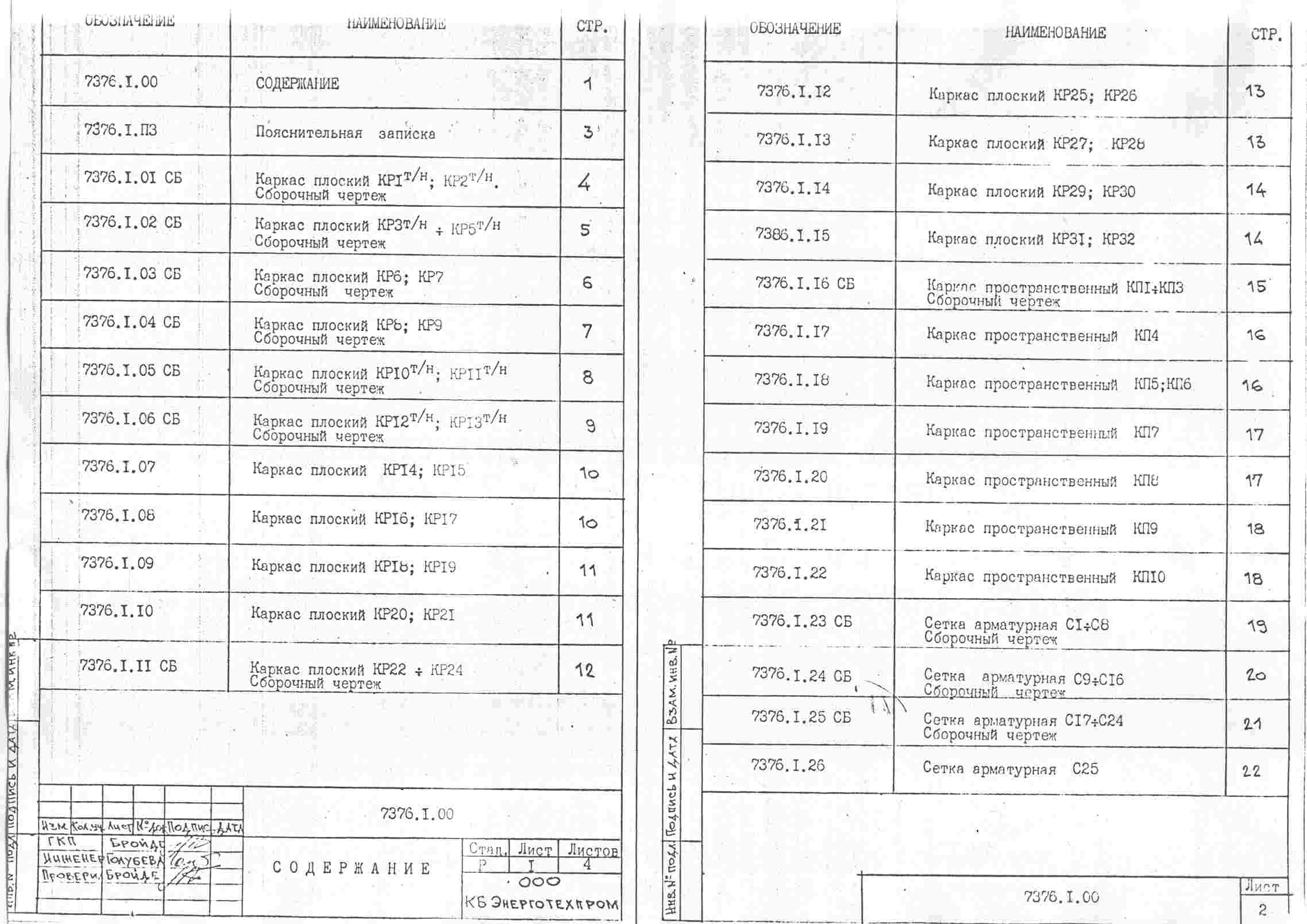

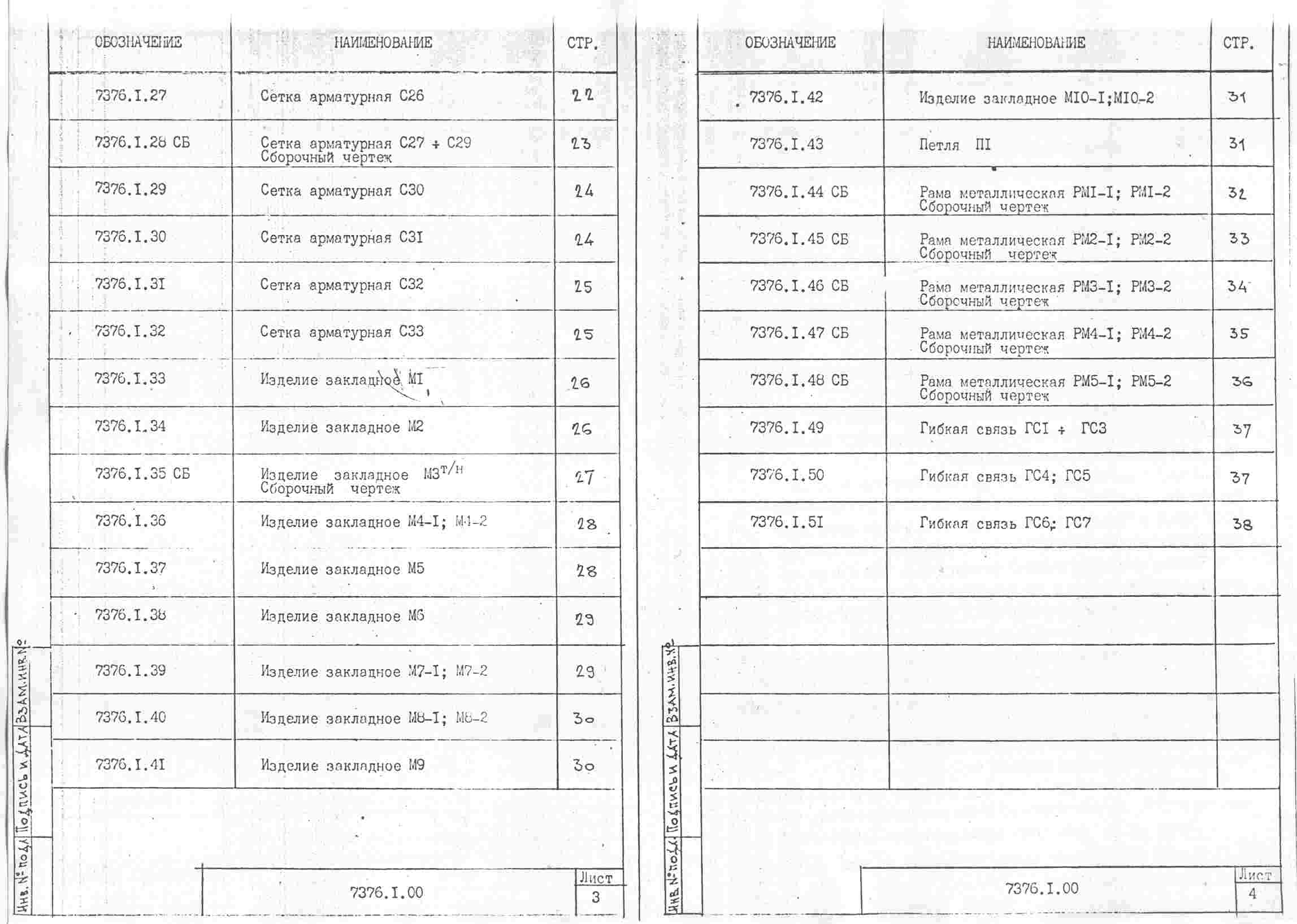

7376.1.00 Содержание – 1 стр
 |
|
| 2275 × 1608 пикс. Открыть в новом окне | |
 |
|
| 2295 × 1635 пикс. Открыть в новом окне | |

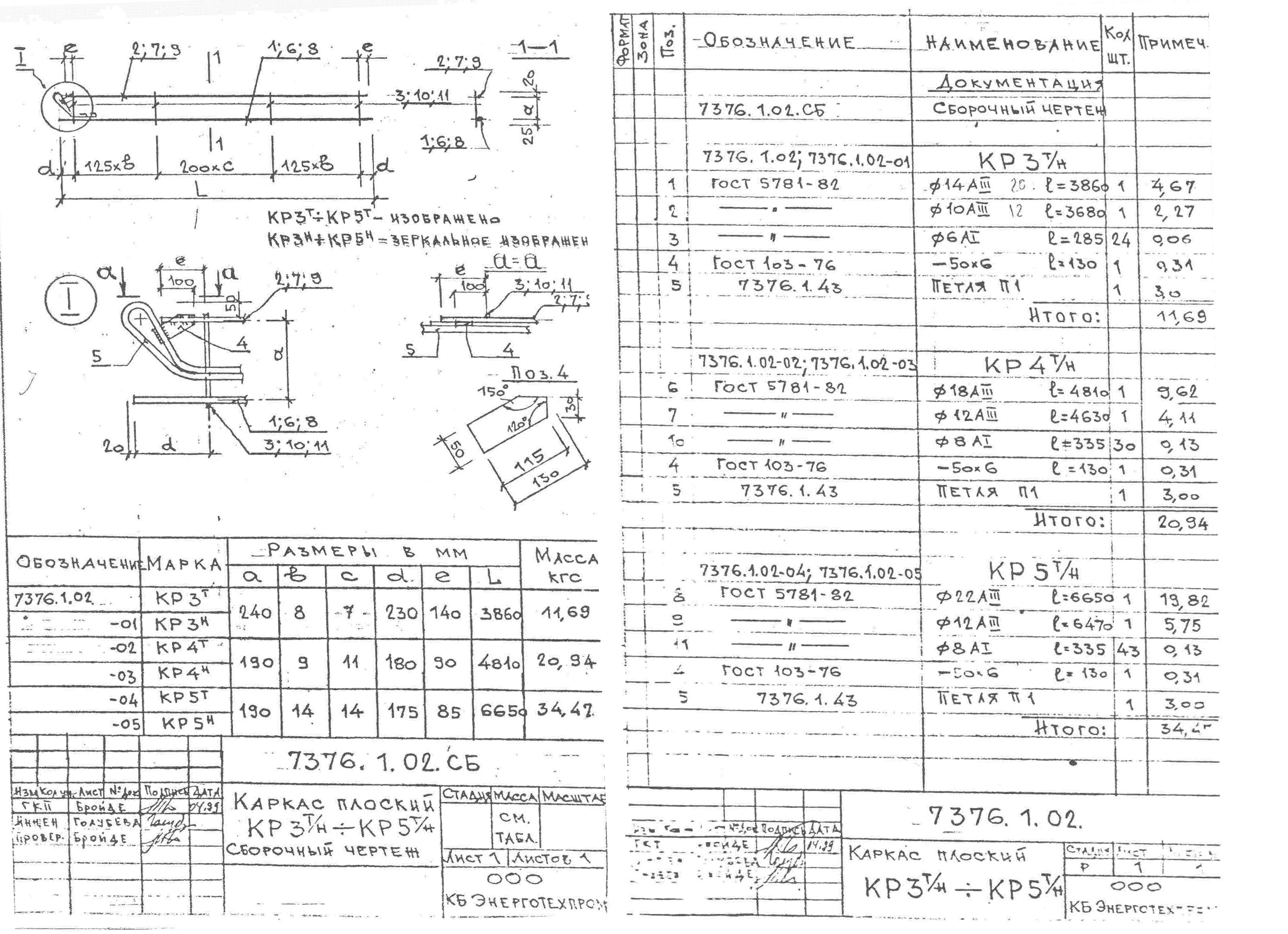

7376.1.02 СБ Каркас плоский КР3т/н ; КР5т/н Сборный чертеж – 5 стр
 |
|
| 3200 × 2320 пикс. Открыть в новом окне | |

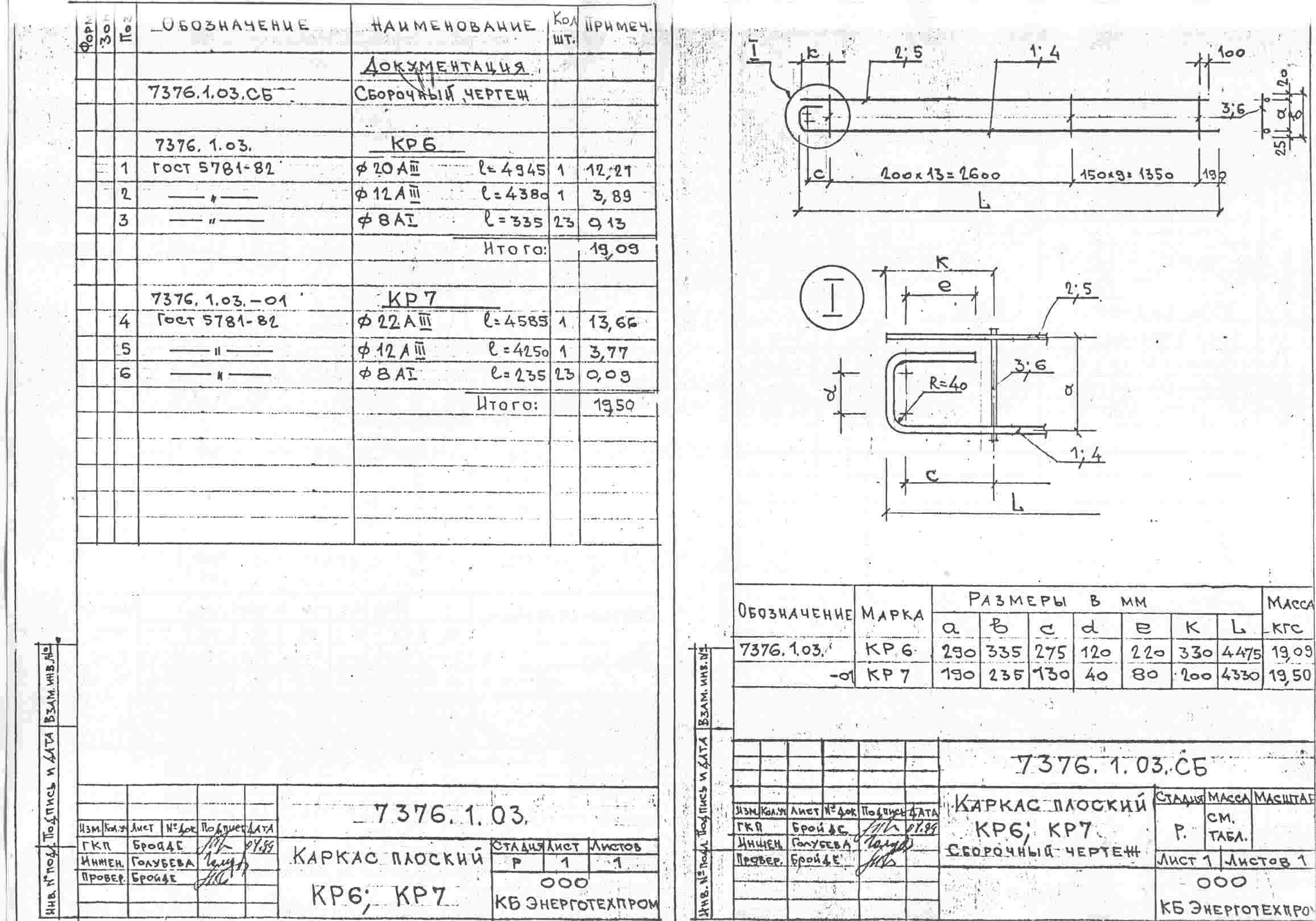

7376.1.03 СБ Каркас плоский КР6 ; КР7 Сборный чертеж – 6 стр
 |
|
| 2314 × 1620 пикс. Открыть в новом окне | |

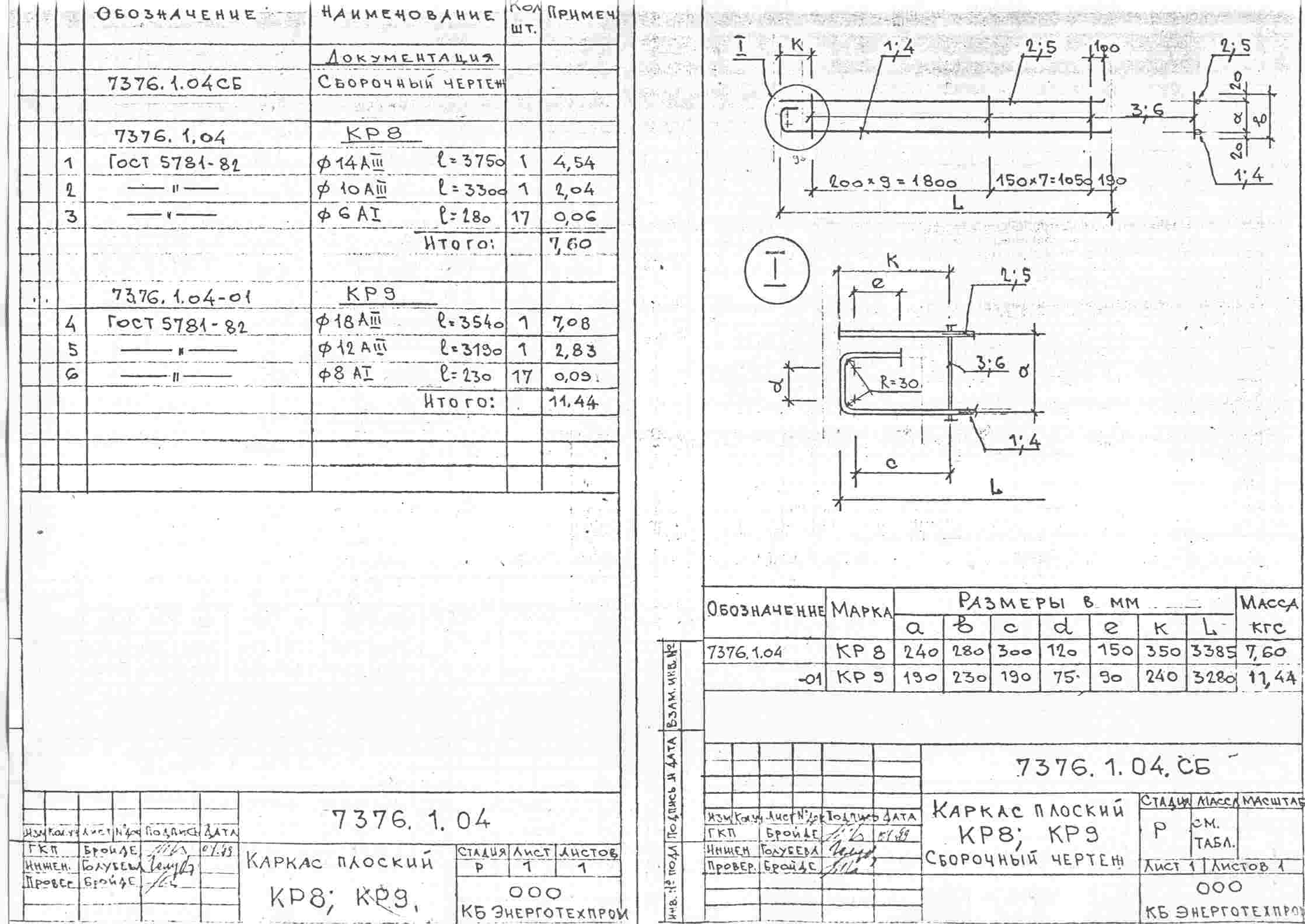

7376.1.04 СБ Каркас плоский КР8 ; КР9 Сборный чертеж – 7 стр
 |
|
| 2236 × 1583 пикс. Открыть в новом окне | |

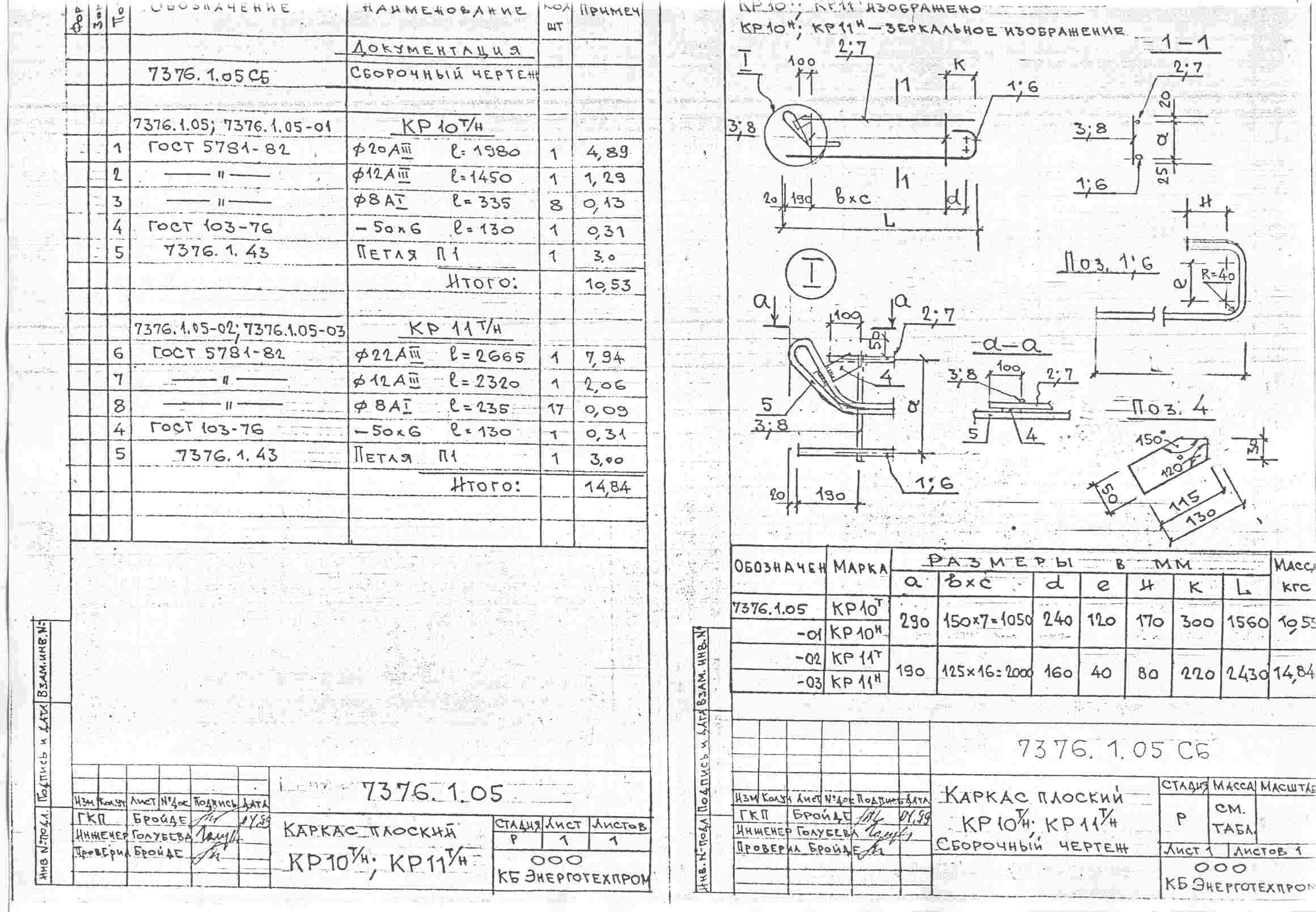

7376.1.05 СБ Каркас плоский КР10т/н ; КР11т/н Сборный чертеж – 8 стр
 |
|
| 2321 × 1608 пикс. Открыть в новом окне | |

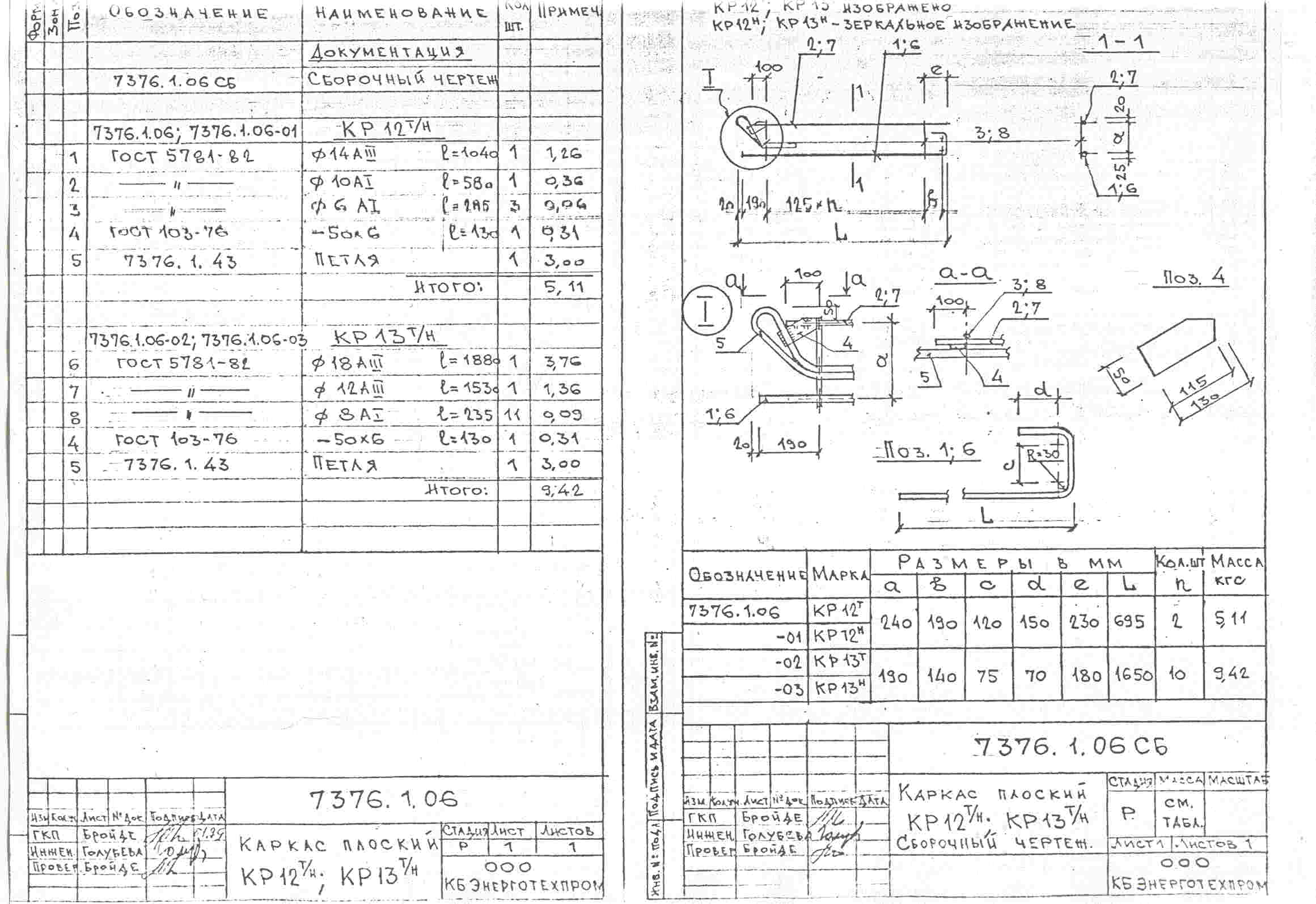

7376.1.06 СБ Каркас плоский КР12т/н ; КР13т/н Сборный чертеж – 9 стр
 |
|
| 2321 × 1595 пикс. Открыть в новом окне | |

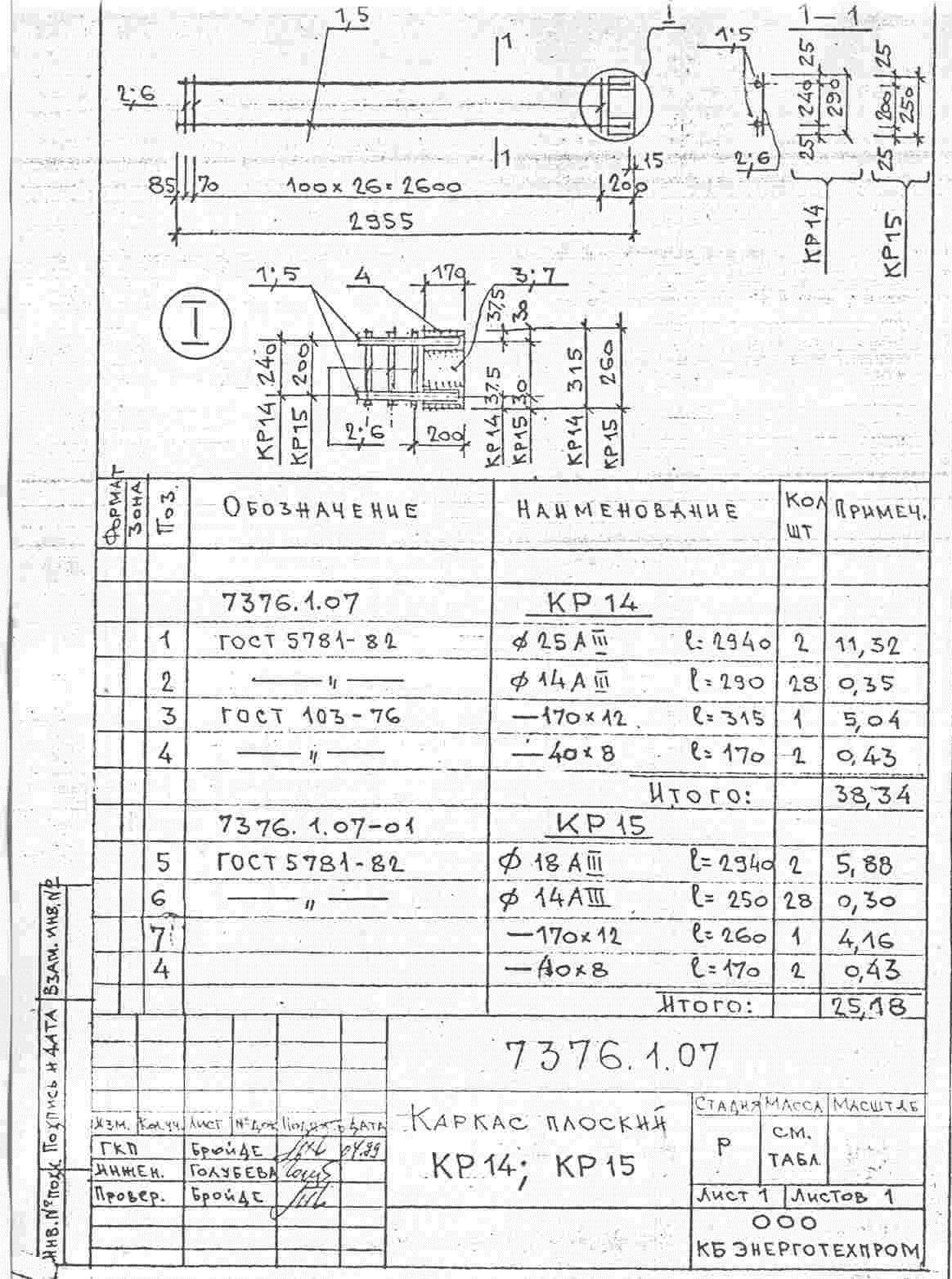

7376.1.07 Каркас плоский КР14 ; КР15 – 10 стр

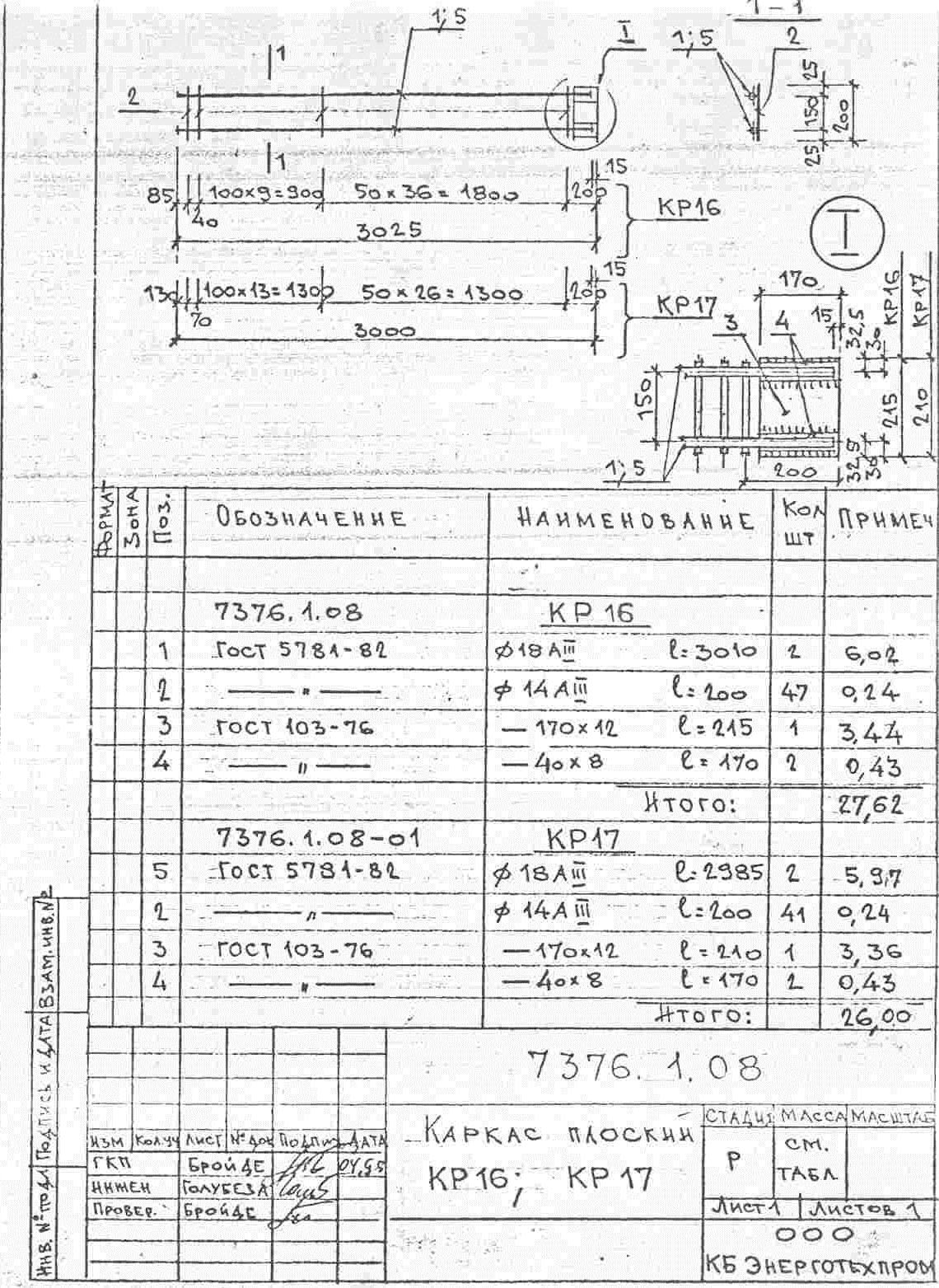

7376.1.08 Каркас плоский КР16 ; КР17 – 10 стр
 |
|
| 1140 × 1563 пикс. Открыть в новом окне | |

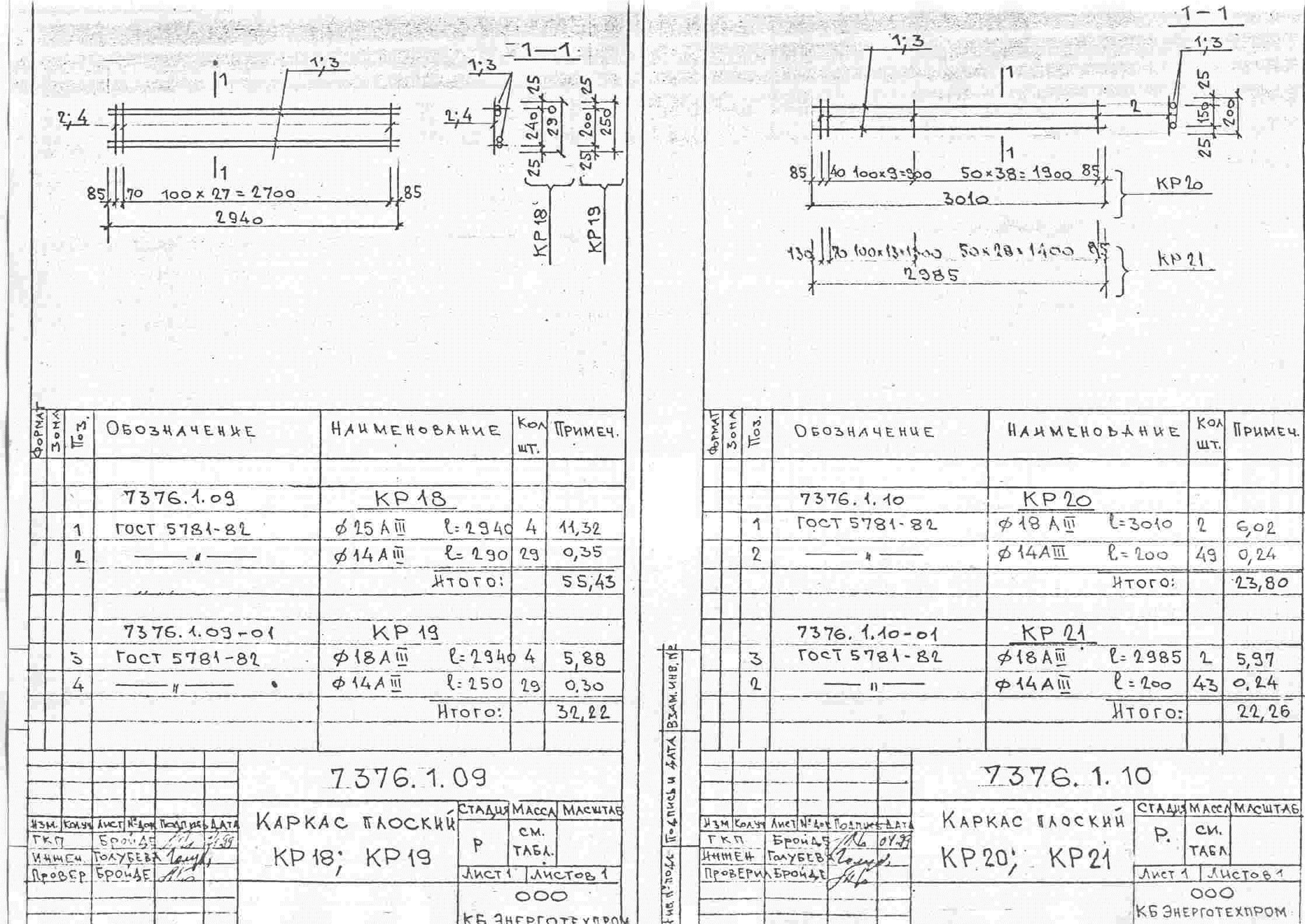

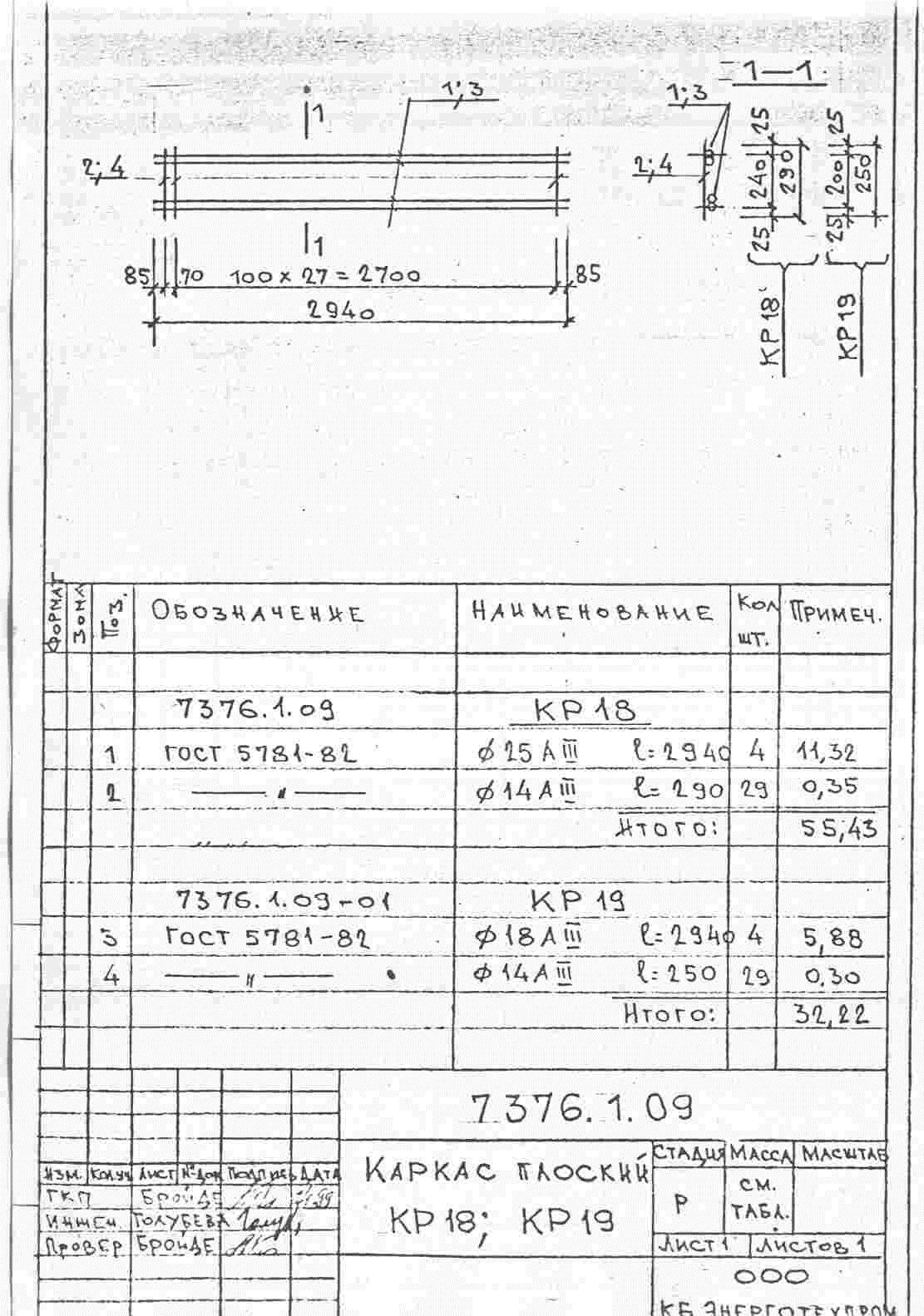

7376.1.09 Каркас плоский КР18 ; КР19 – 11 стр
 |
|
| 1111 × 1583 пикс. Открыть в новом окне | |
7376.1.10 Каркас плоский КР20 ; КР21 – 11 стр
 |
|
| 2236 × 1583 пикс. Открыть в новом окне | |

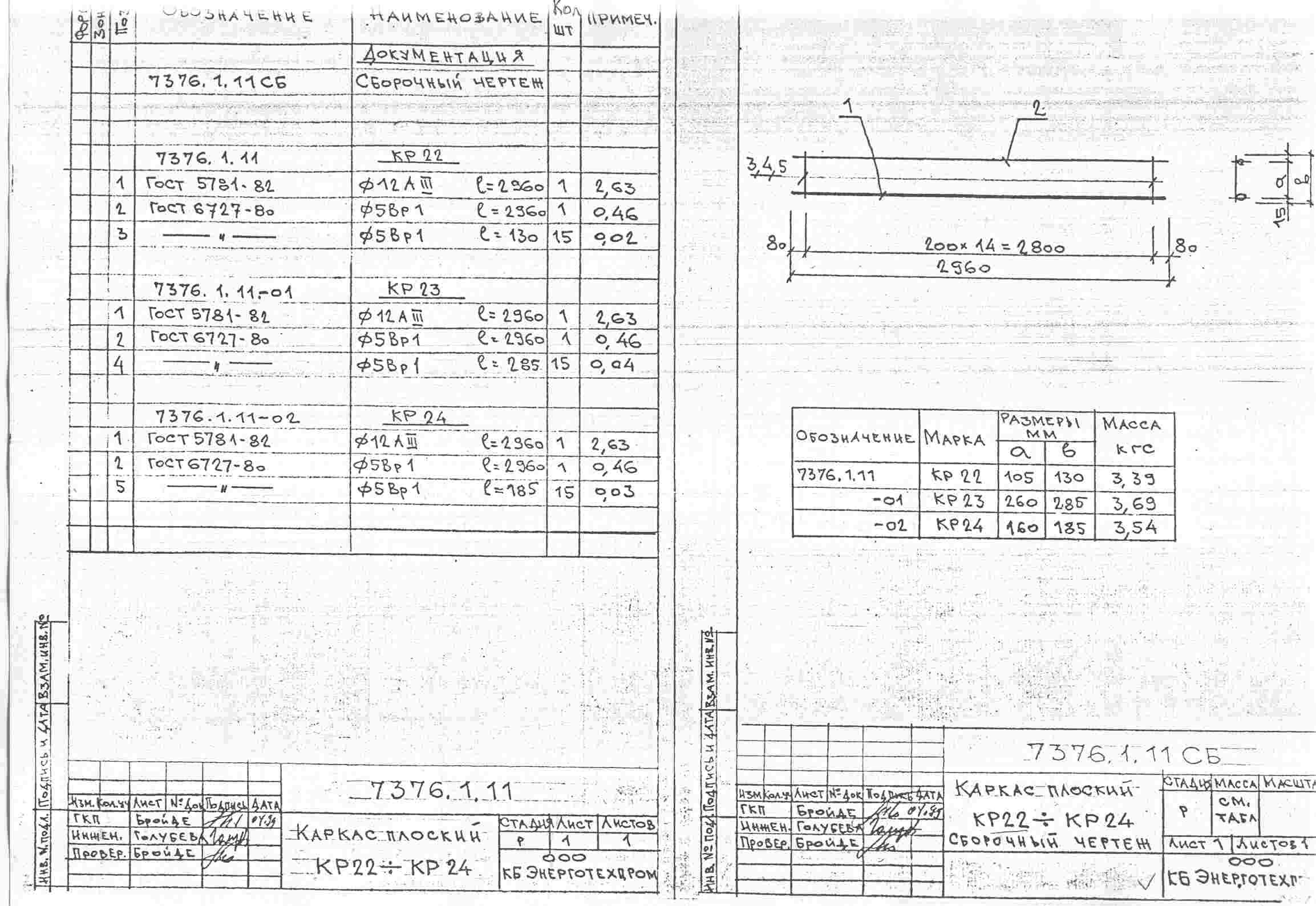

7376.1.11 СБ Каркас плоский КР22т/н ; КР24т/н Сборный чертеж – 12 стр
 |
|
| 2307 × 1588 пикс. Открыть в новом окне | |

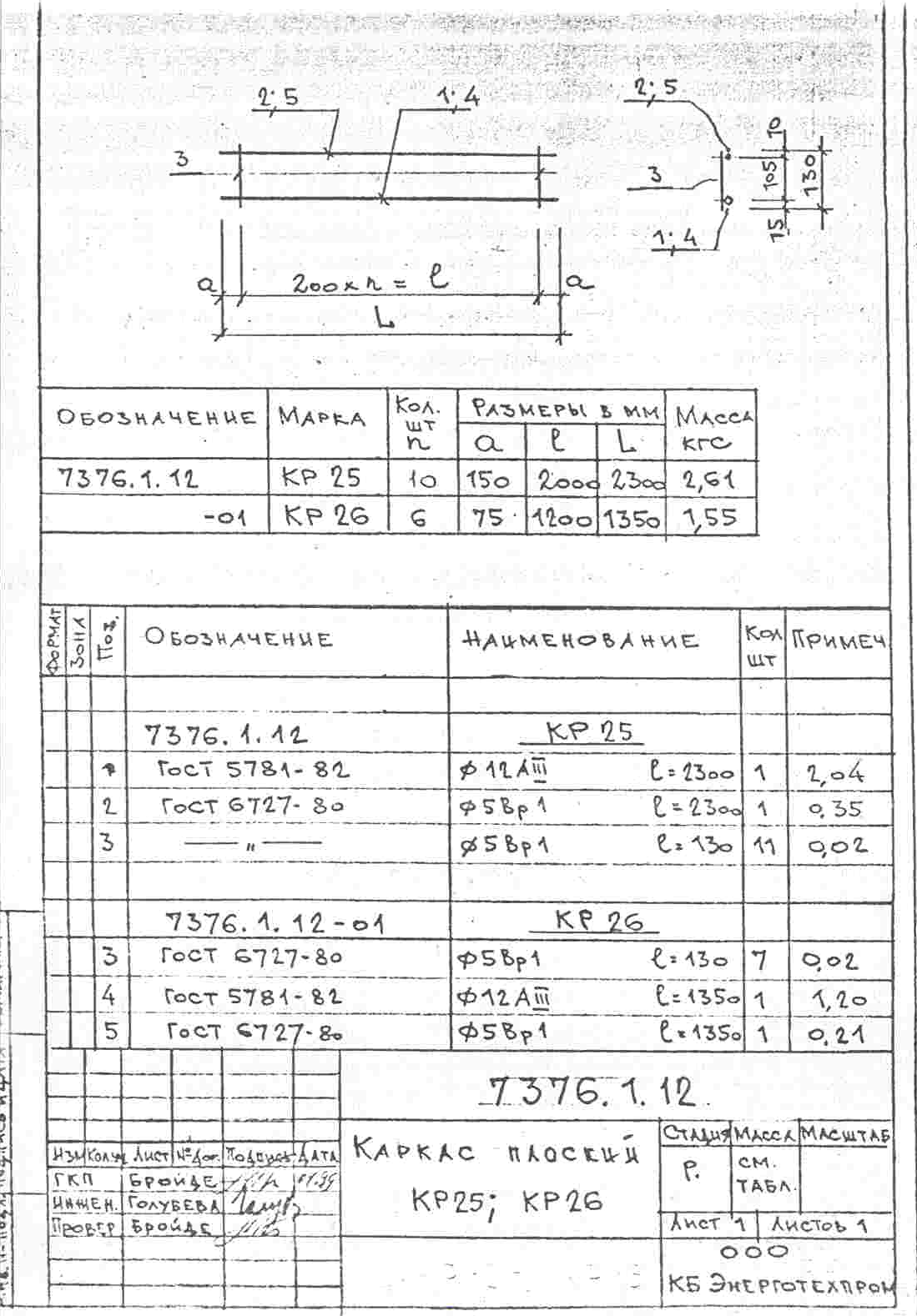

7376.1.12 Каркас плоский КР25 ; КР26 – 13 стр
 |
|
| 1099 × 1578 пикс. Открыть в новом окне | |

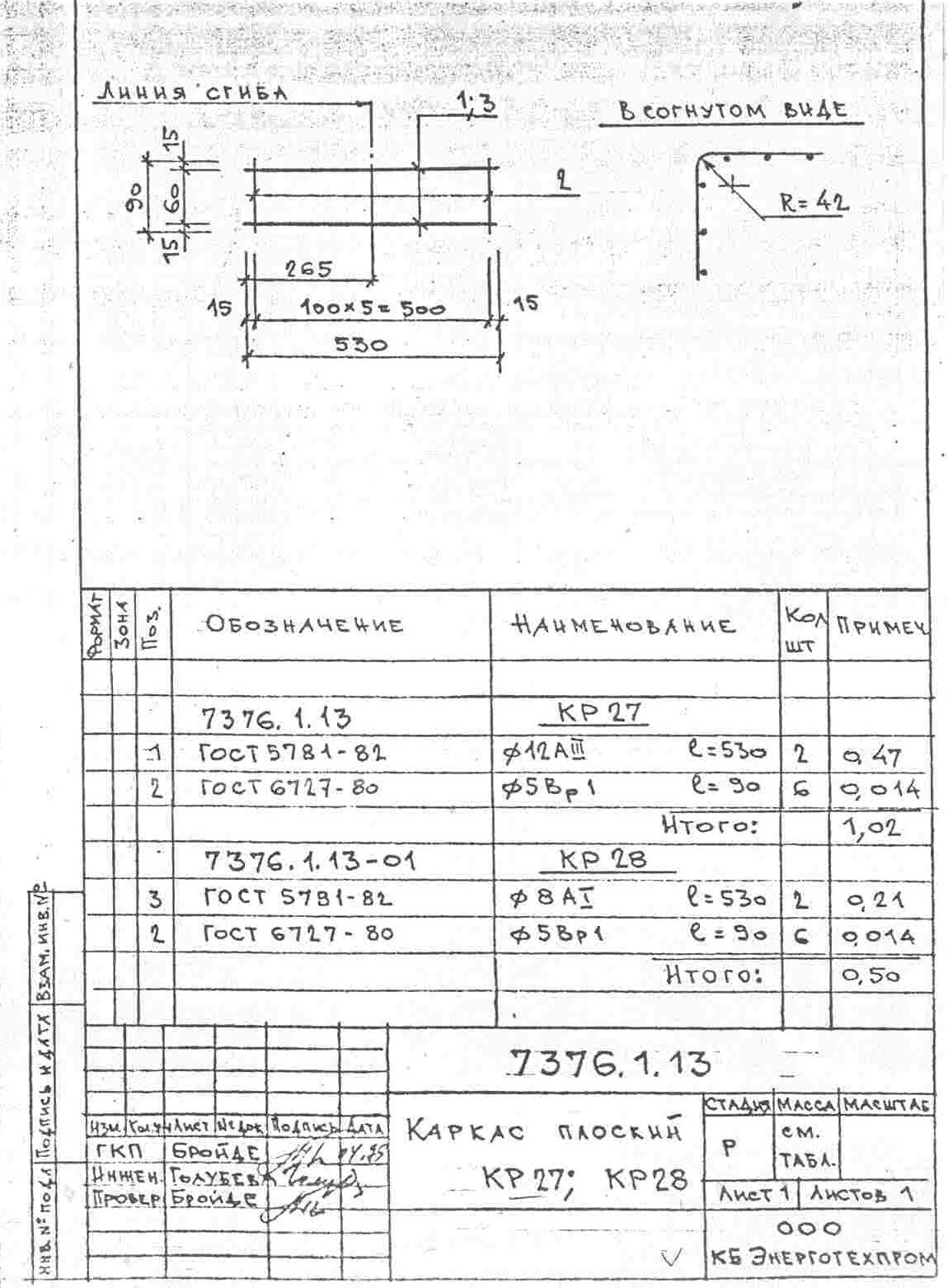

7376.1.13 Каркас плоский КР27 ; КР28 – 13 стр
 |
|
| 1150 × 1562 пикс. Открыть в новом окне | |

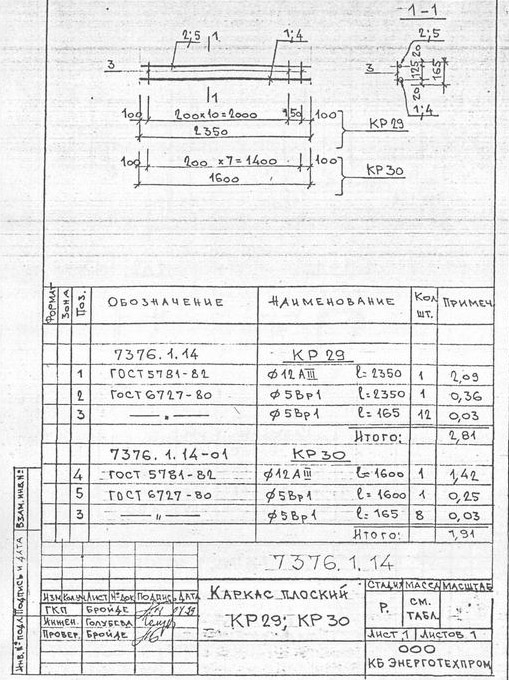

7376.1.14 Каркас плоский КР29 ; КР30 – 14 стр
 |
|
| 509 × 680 пикс. Открыть в новом окне | |

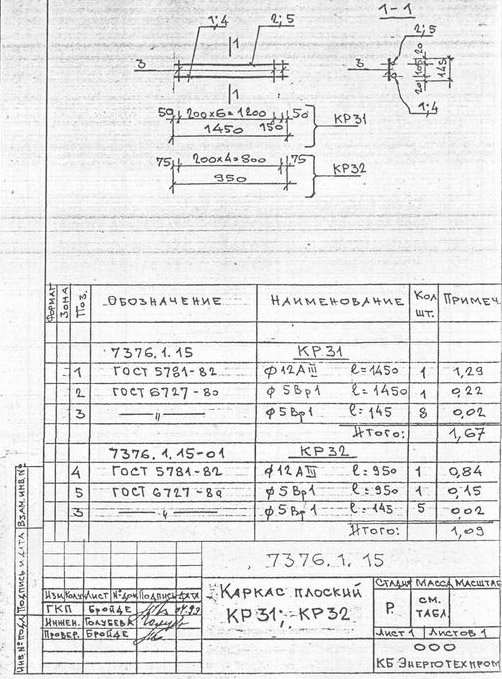

7376.1.15 Каркас плоский КР31 ; КР32 – 14 стр
 |
|
| 502 × 679 пикс. Открыть в новом окне | |

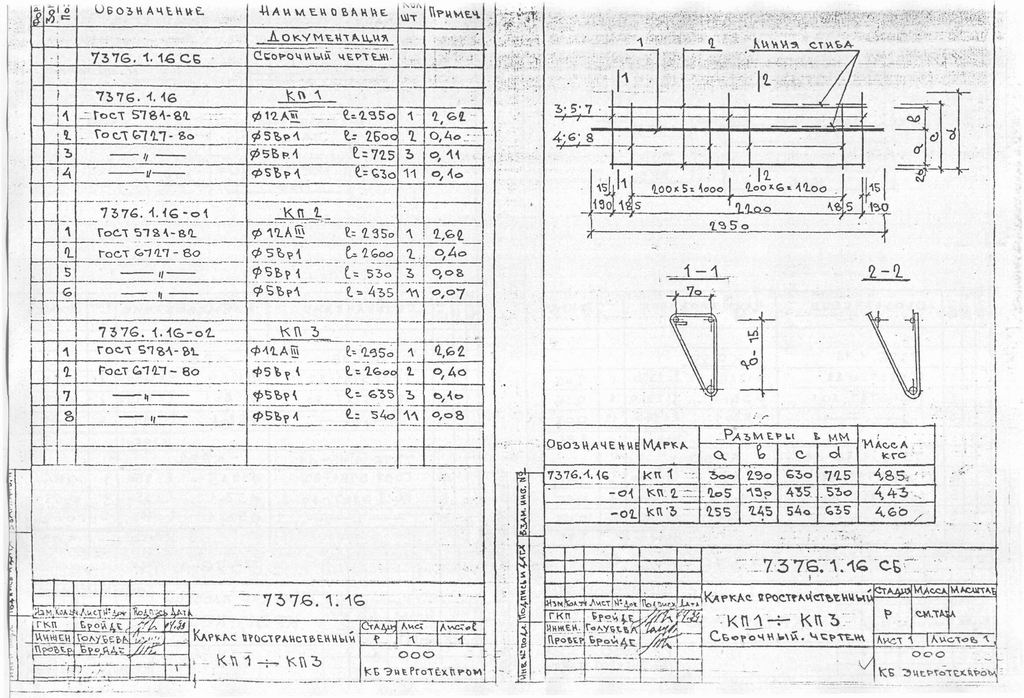

7376.1.16 СБ Каркас пространственный КП1 ; КП3 Сборочный чертеж – 15 стр
 |
|
| 1024 × 698 пикс. Открыть в новом окне | |

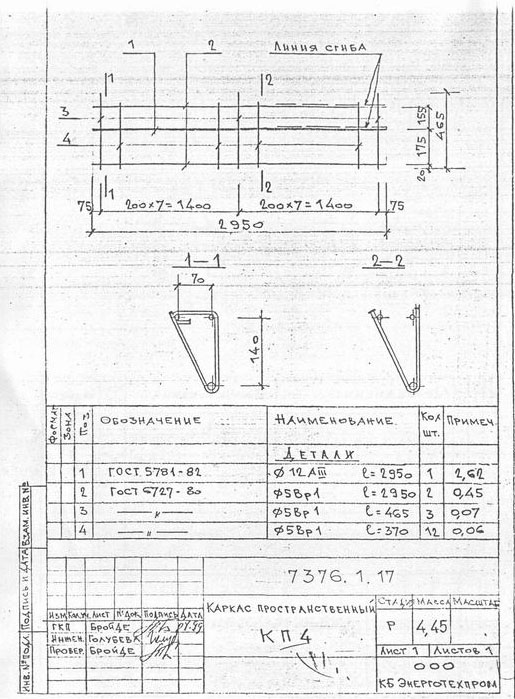

7376.1.17 Каркас пространственный КП4 – 16 стр
 |
|
| 515 × 699 пикс. Открыть в новом окне | |

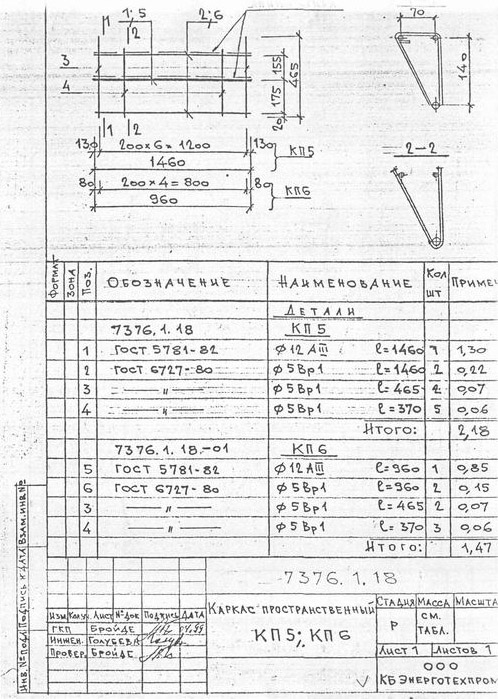

7376.1.18 Каркас пространственный КП5 ; КП6 – 16 стр
 |
|
| 498 × 699 пикс. Открыть в новом окне | |

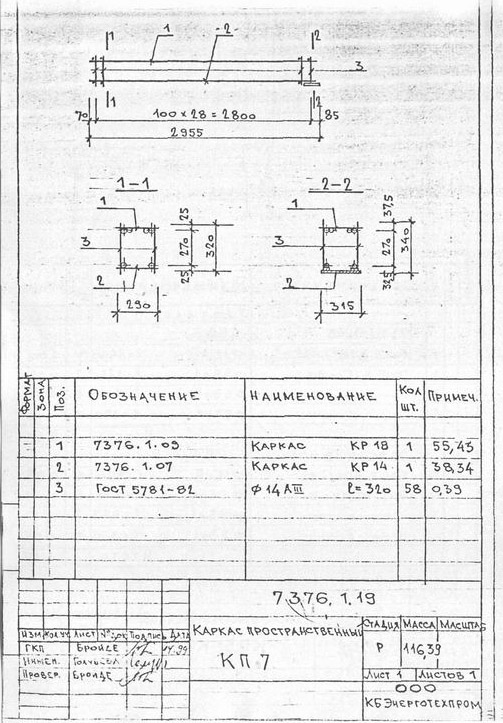

7376.1.19 Каркас пространственный КП7 – 17 стр
 |
|
| 503 × 723 пикс. Открыть в новом окне | |

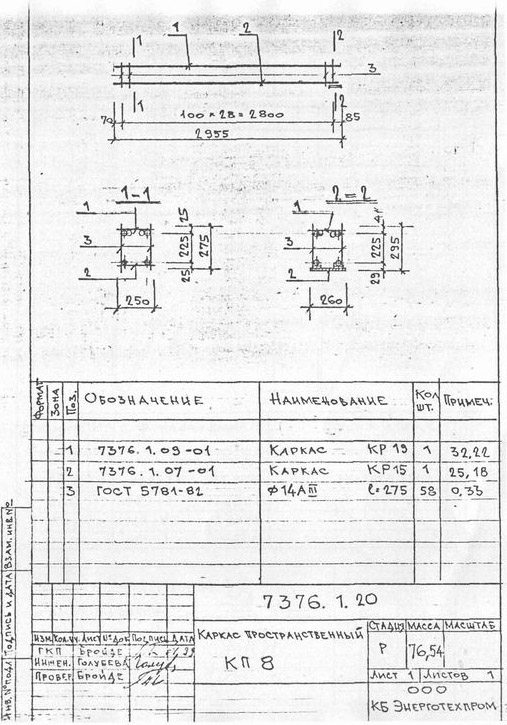

7376.1.20 Каркас пространственный КП8 – 17 стр
 |
|
| 507 × 725 пикс. Открыть в новом окне | |

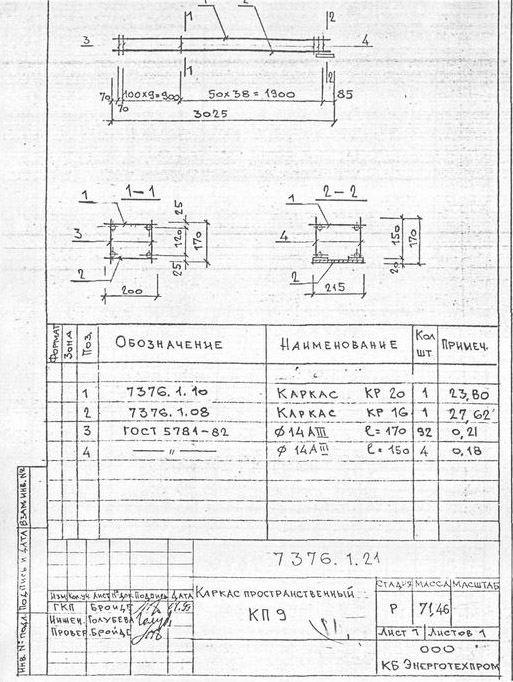

7376.1.21 Каркас пространственный КП9 – 18 стр
 |
|
| 513 × 682 пикс. Открыть в новом окне | |

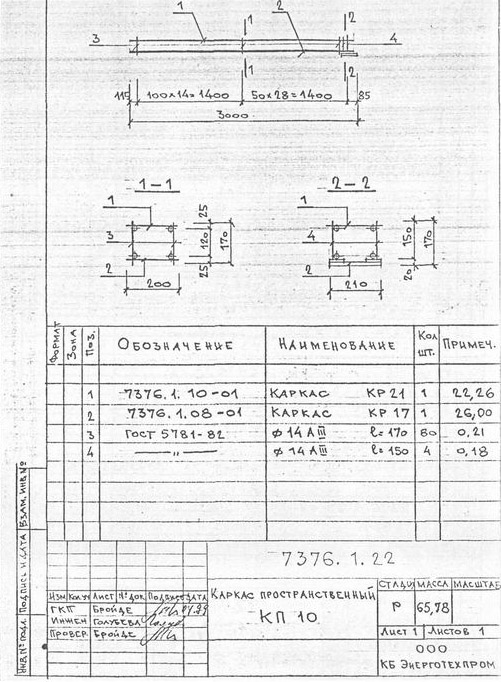

7376.1.22 Каркас пространственный КП10 – 18 стр
 |
|
| 501 × 682 пикс. Открыть в новом окне | |

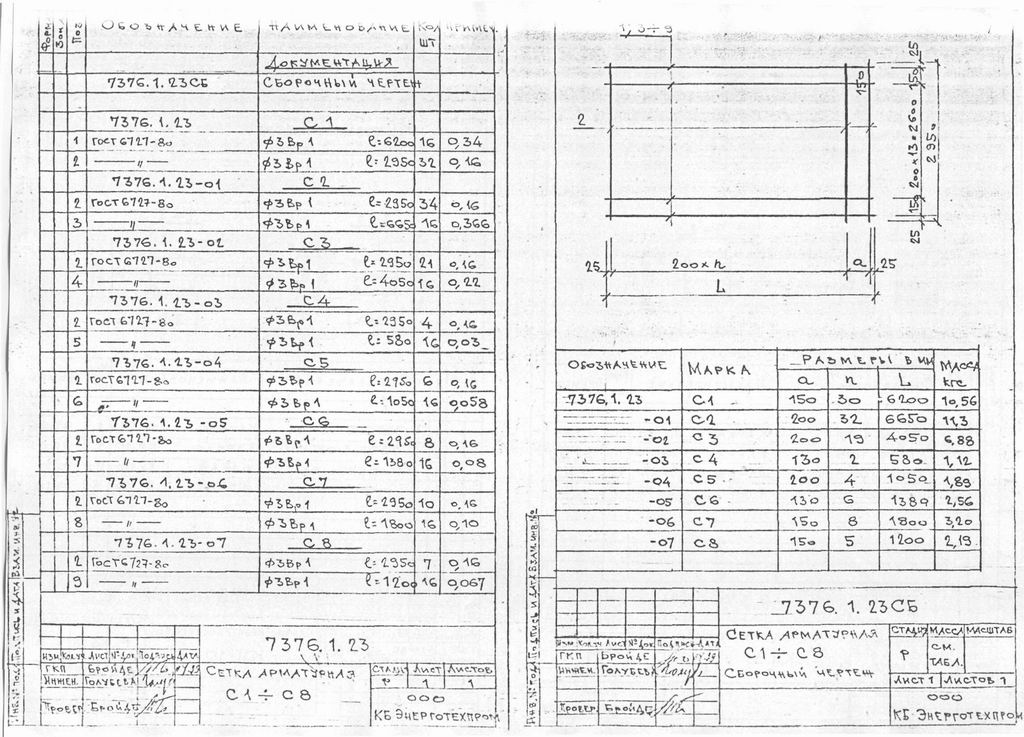

7376.1.23 СБ Сетка арматурная С1 ; C8 Сборочный чертеж – 19 стр
 |
|
| 1024 × 737 пикс. Открыть в новом окне | |

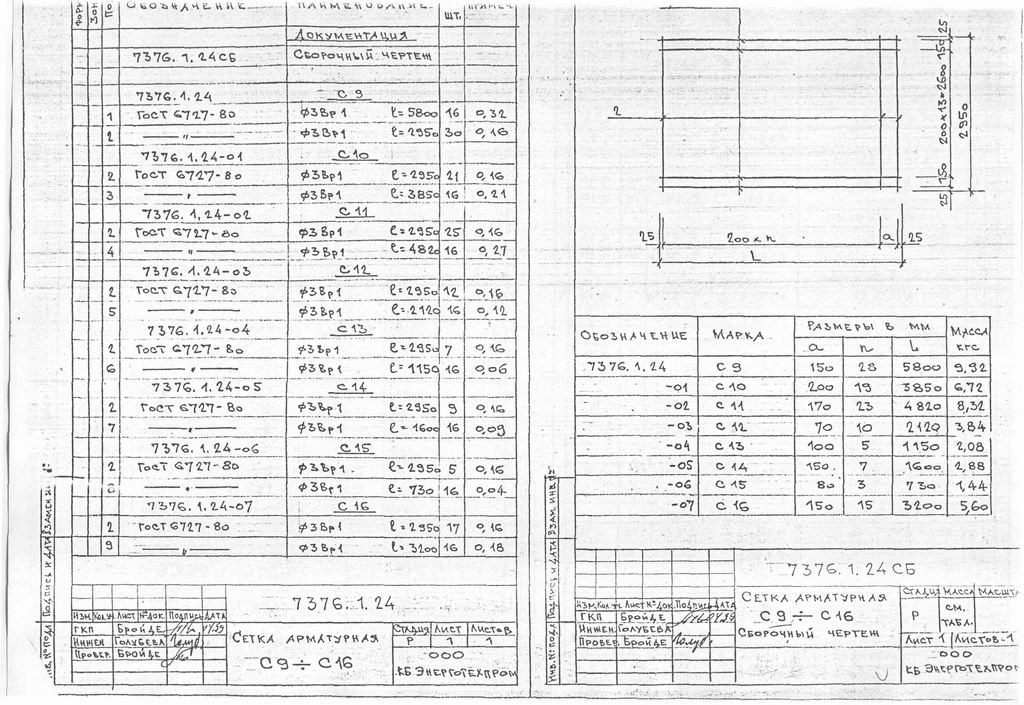

7376.1.24 СБ Сетка арматурная С9 ; C16 Сборочный чертеж – 20 стр
 |
|
| 1024 × 705 пикс. Открыть в новом окне | |

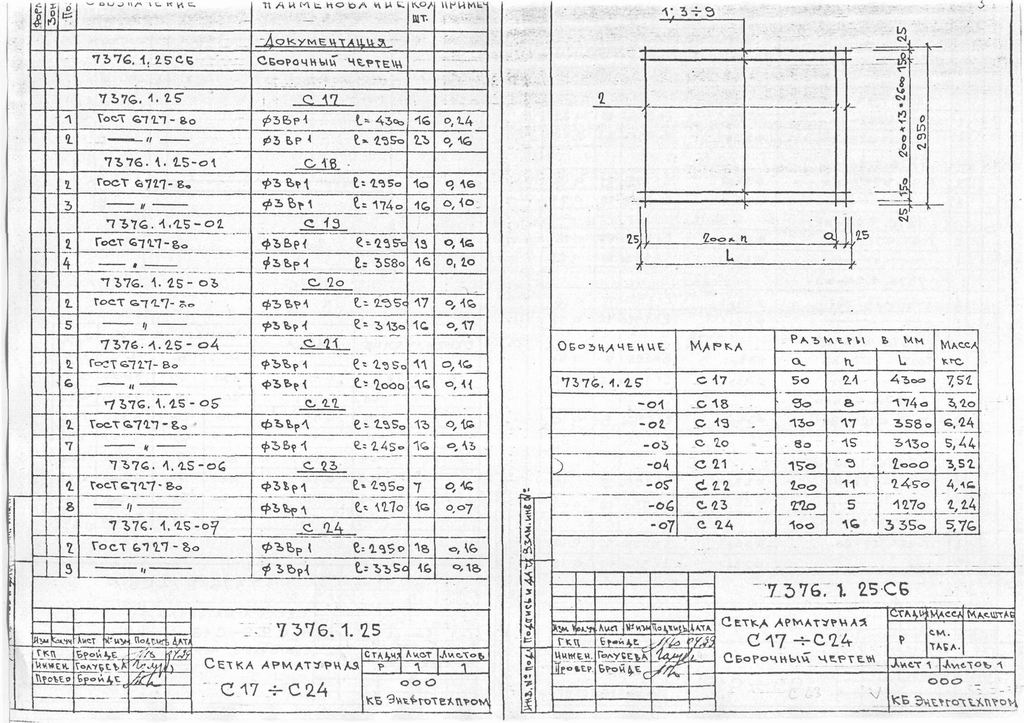

7376.1.25 СБ Сетка арматурная С17 ; C24 Сборочный чертеж – 21 стр
 |
|
| 1024 × 723 пикс. Открыть в новом окне | |

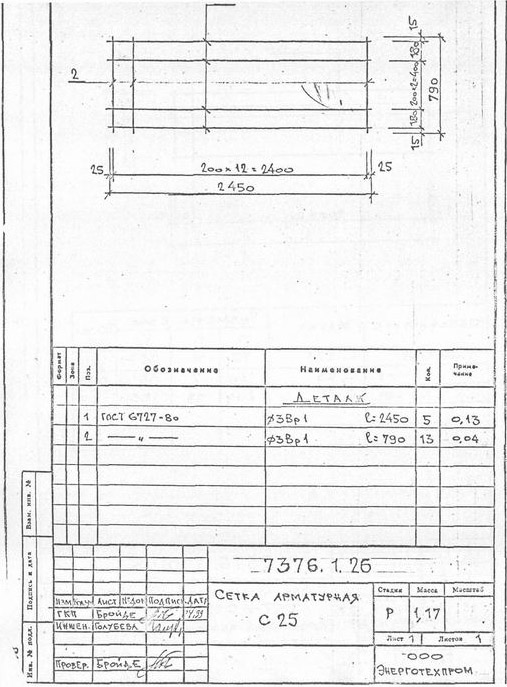

7376.1.26 СБ Сетка арматурная С25 – 22 стр
 |
|
| 507 × 687 пикс. Открыть в новом окне | |

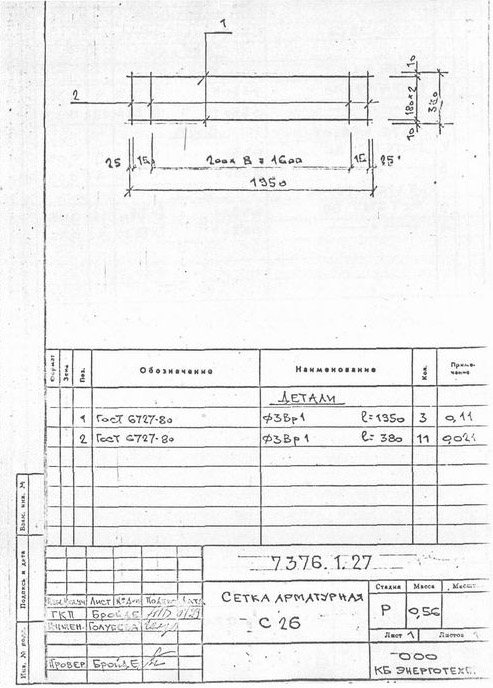

7376.1.27 Сетка арматурная С26 – 22 стр
 |
|
| 493 × 688 пикс. Открыть в новом окне | |

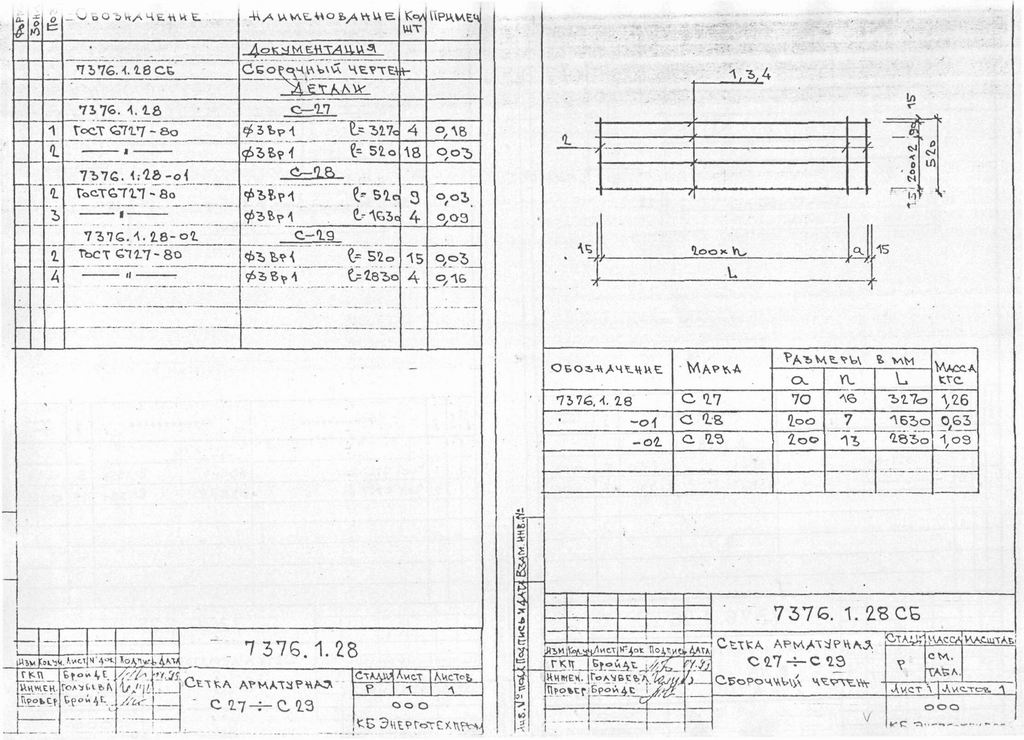

7376.1.28 СБ Сетка арматурная С27 : C29 Сборный чертеж – 23 стр
 |
|
| 1024 × 740 пикс. Открыть в новом окне | |

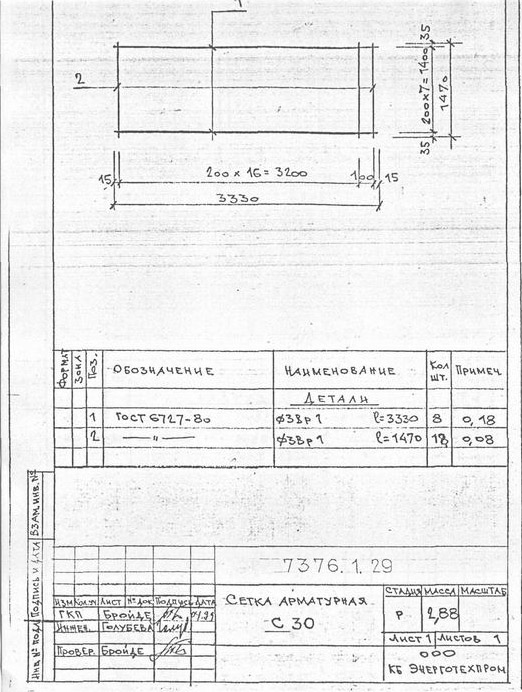

7376.1.29 Сетка арматурная С30 – 24 стр
 |
|
| 522 × 692 пикс. Открыть в новом окне | |

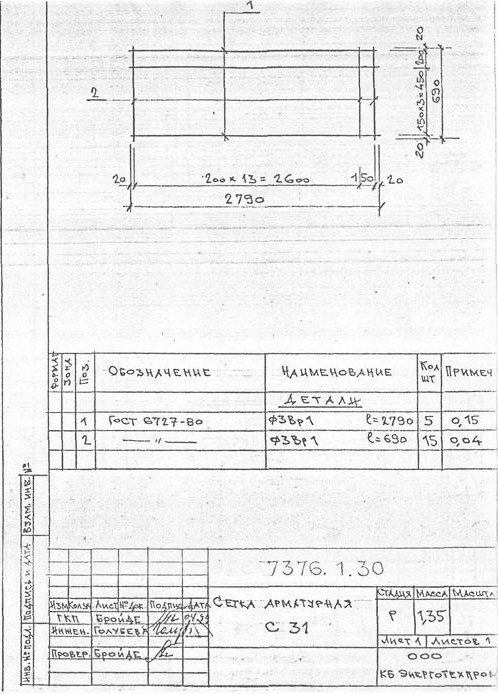

7376.1.30 Сетка арматурная С31 – 24 стр
 |
|
| 498 × 694 пикс. Открыть в новом окне | |

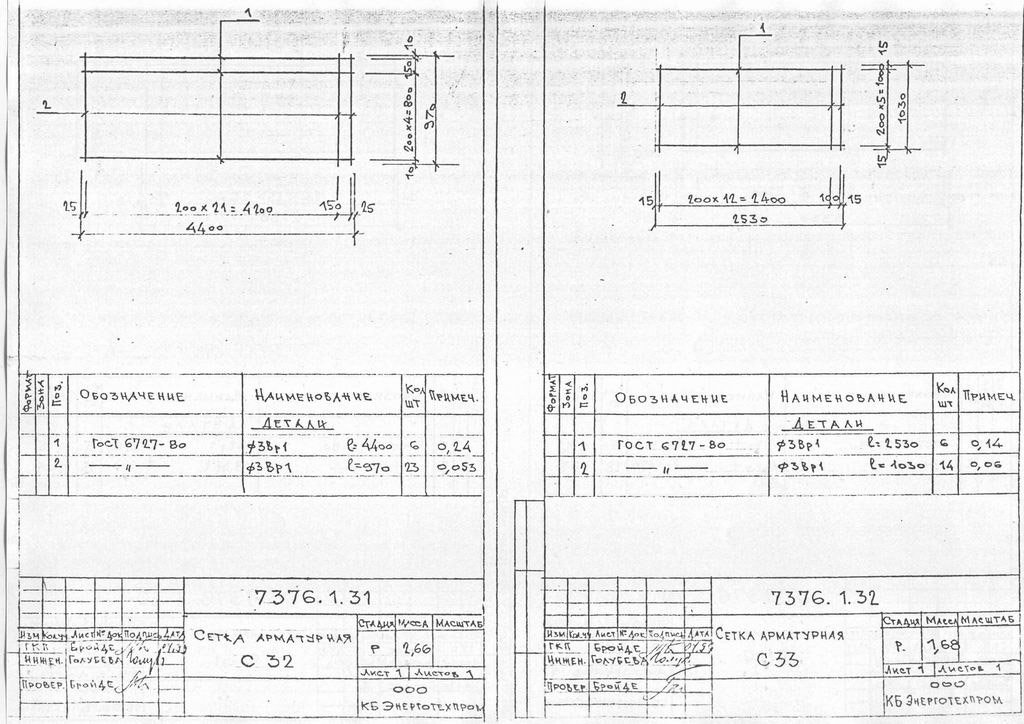

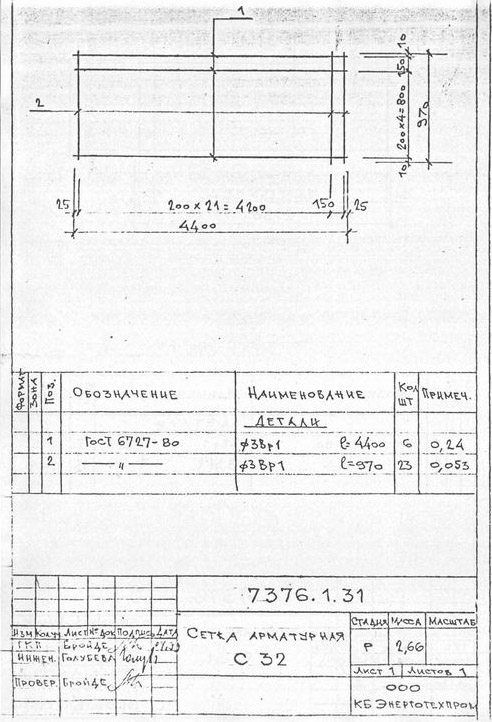

7376.1.31 Сетка арматурная С32 – 25 стр
 |
|
| 492 × 722 пикс. Открыть в новом окне | |
7376.1.32 Сетка арматурная С33 – 25 стр
 |
|
| 1024 × 724 пикс. Открыть в новом окне | |

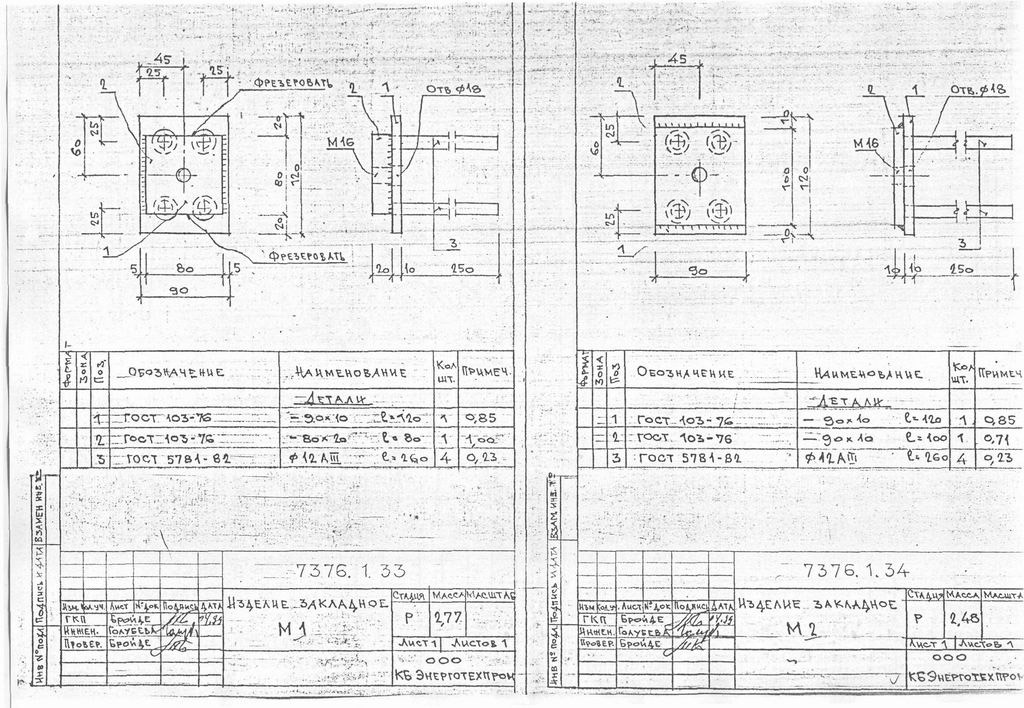

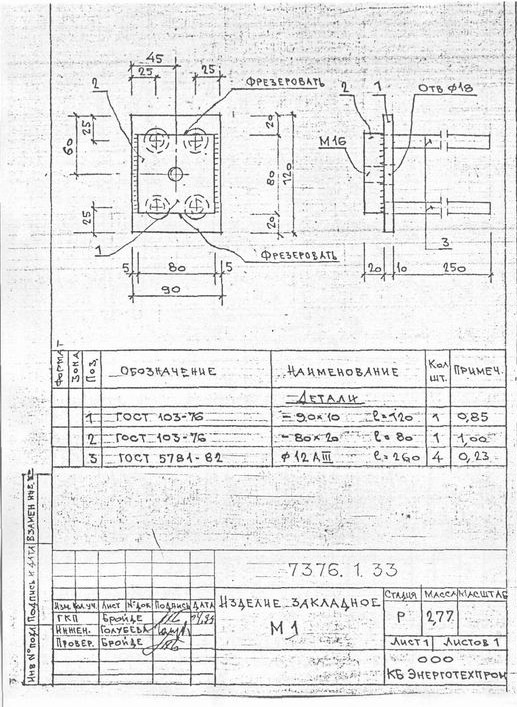

7376.1.33 Изделие закладное М1 – 26 стр
 |
|
| 517 × 707 пикс. Открыть в новом окне | |
7376.1.34 Изделие закладное М2 – 26 стр
 |
|
| 1024 × 708 пикс. Открыть в новом окне | |

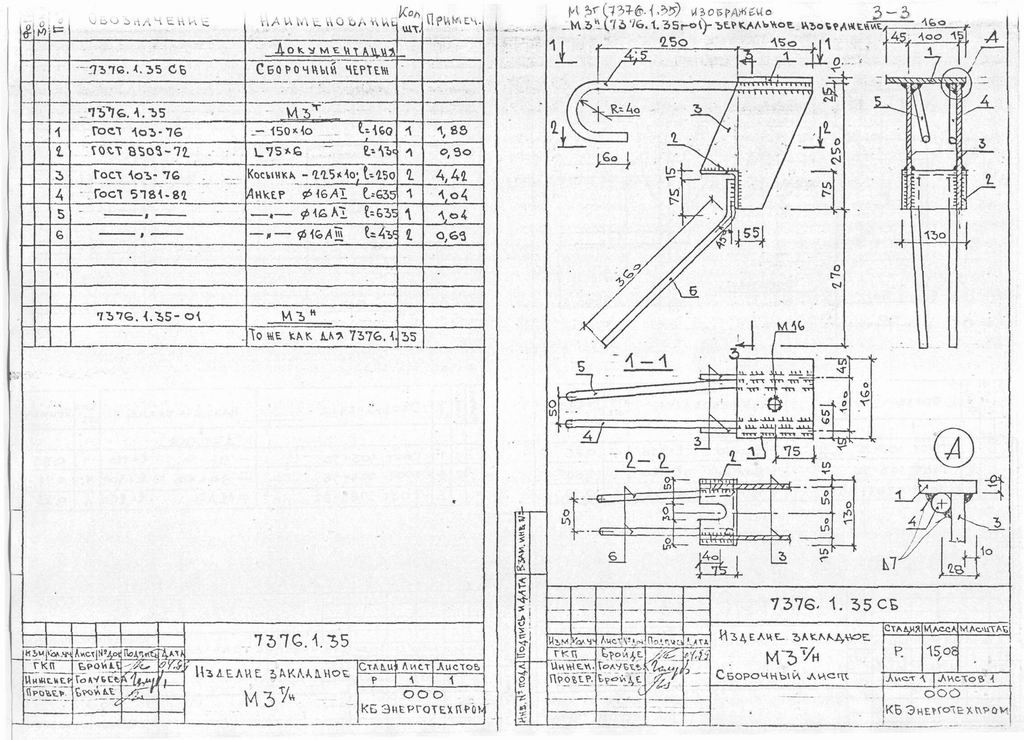

7376.1.35 СБ Изделие закладное М3т/н Сборочный чертеж – 27 стр
 |
|
| 1024 × 740 пикс. Открыть в новом окне | |
7376.1.36 Изделие закладное М4-1 ; М1-2 – 28 стр

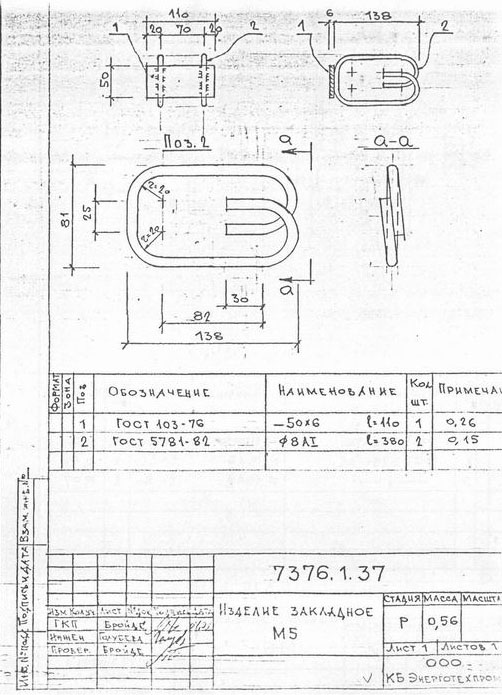

7376.1.37 Изделие закладное М5 – 28 стр
 |
|
| 502 × 695 пикс. Открыть в новом окне | |

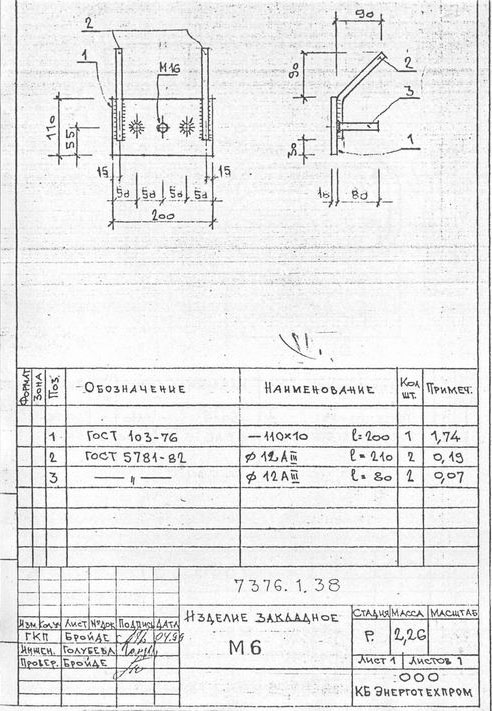

7376.1.38 Изделие закладное М6 – 29 стр
 |
|
| 492 × 711 пикс. Открыть в новом окне | |

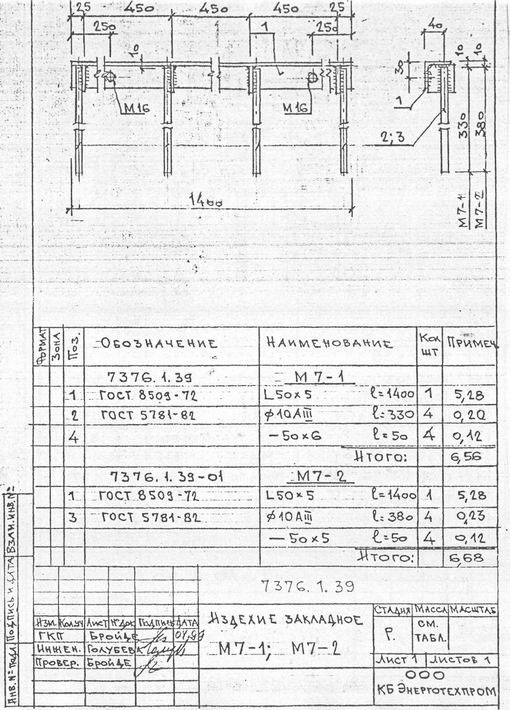

7376.1.39 Изделие закладное М7-1 ; М7-2 – 29 стр
 |
|
| 510 × 710 пикс. Открыть в новом окне | |

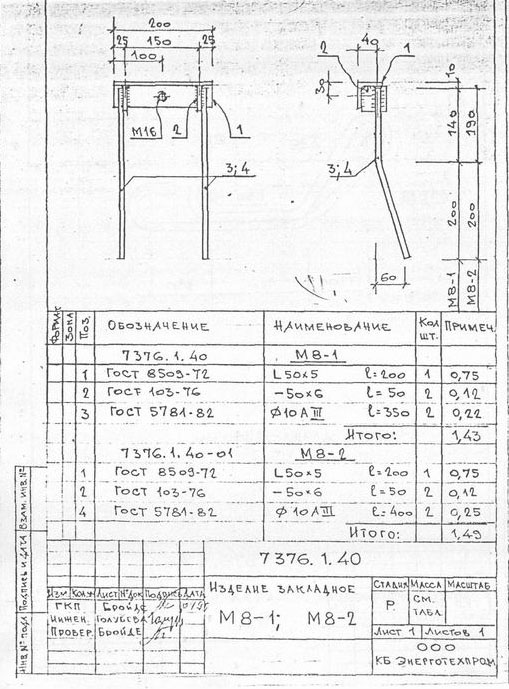

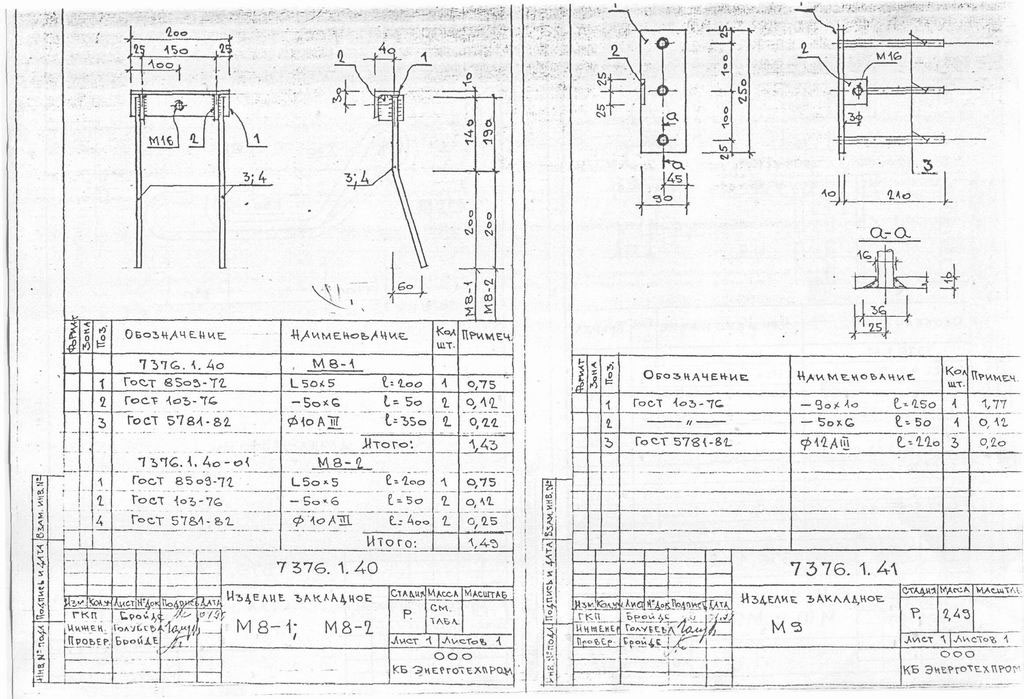

7376.1.40 Изделие закладное М8-1 ; М8-2 – 30 стр
 |
|
| 509 × 689 пикс. Открыть в новом окне | |
7376.1.41 Изделие закладное М9 – 30 стр
 |
|
| 1024 × 699 пикс. Открыть в новом окне | |

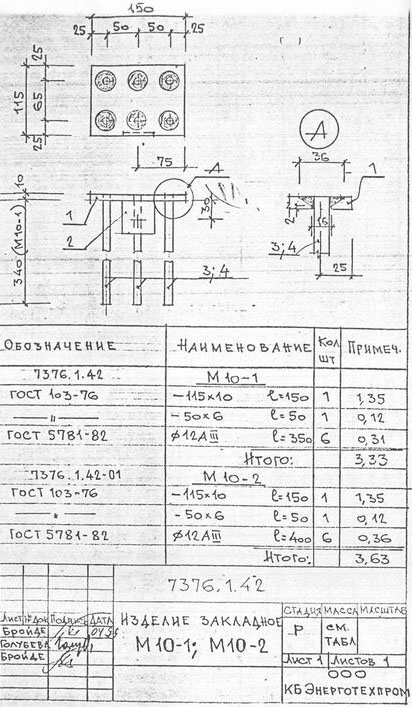

7376.1.42 Изделие закладное М10-1 ; М10-2 – 31 стр
 |
|
| 412 × 707 пикс. Открыть в новом окне | |

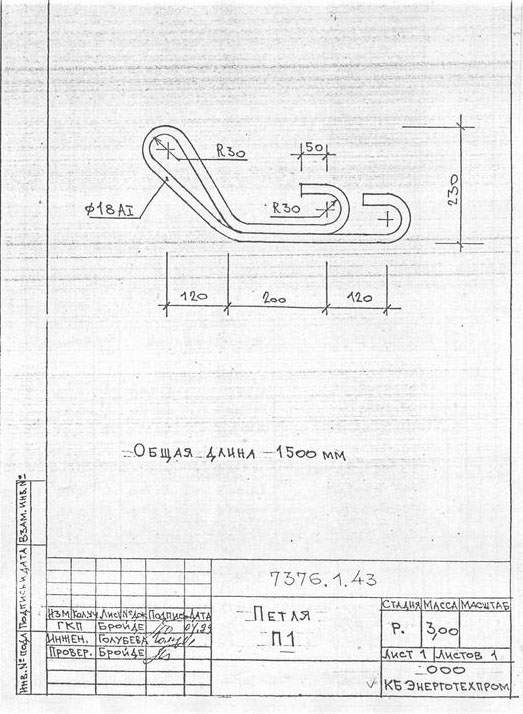

7376.1.43 Петля П1 – 31 стр
 |
|
| 523 × 714 пикс. Открыть в новом окне | |

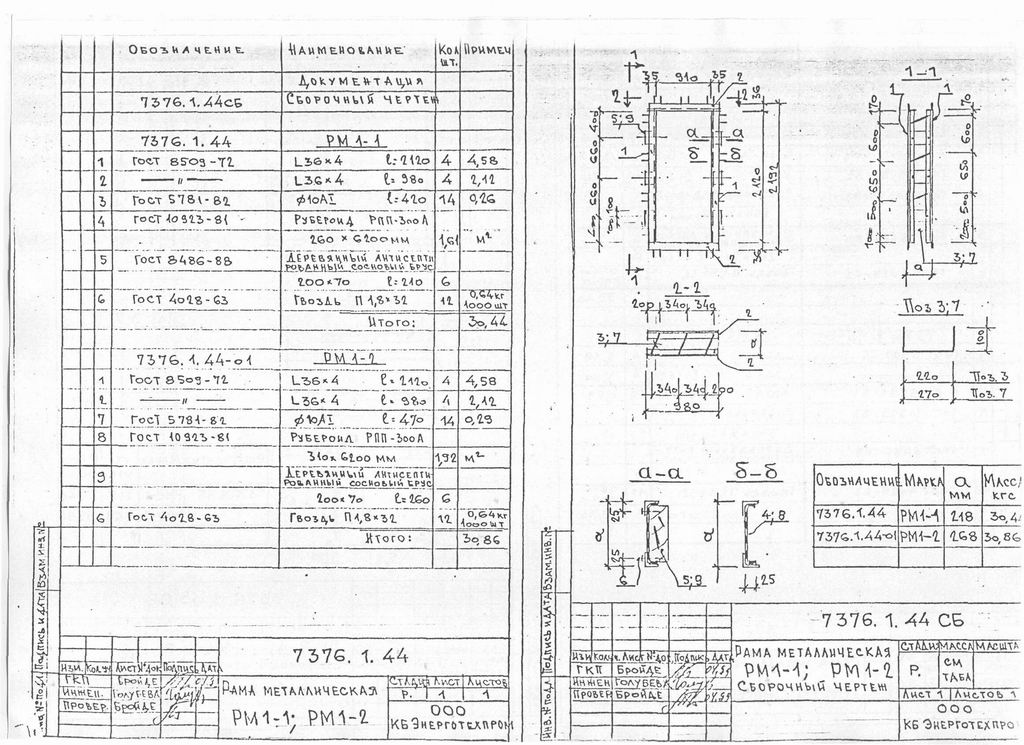

7376.1.44 СБ Рама металлическая РМ1-1 ; РМ1-2 Сборочный чертеж – 32 стр
 |
|
| 1024 × 745 пикс. Открыть в новом окне | |

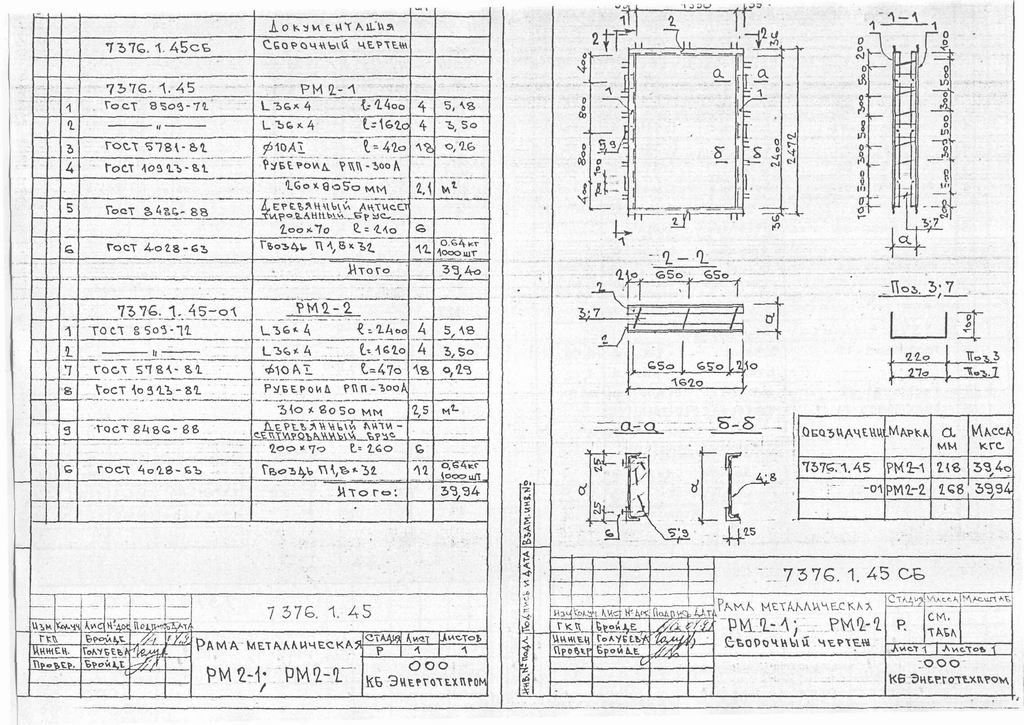

7376.1.45 СБ Рама металлическая РМ2-1 ; РМ2-2 Сборочный чертеж – 33 стр
 |
|
| 1024 × 725 пикс. Открыть в новом окне | |

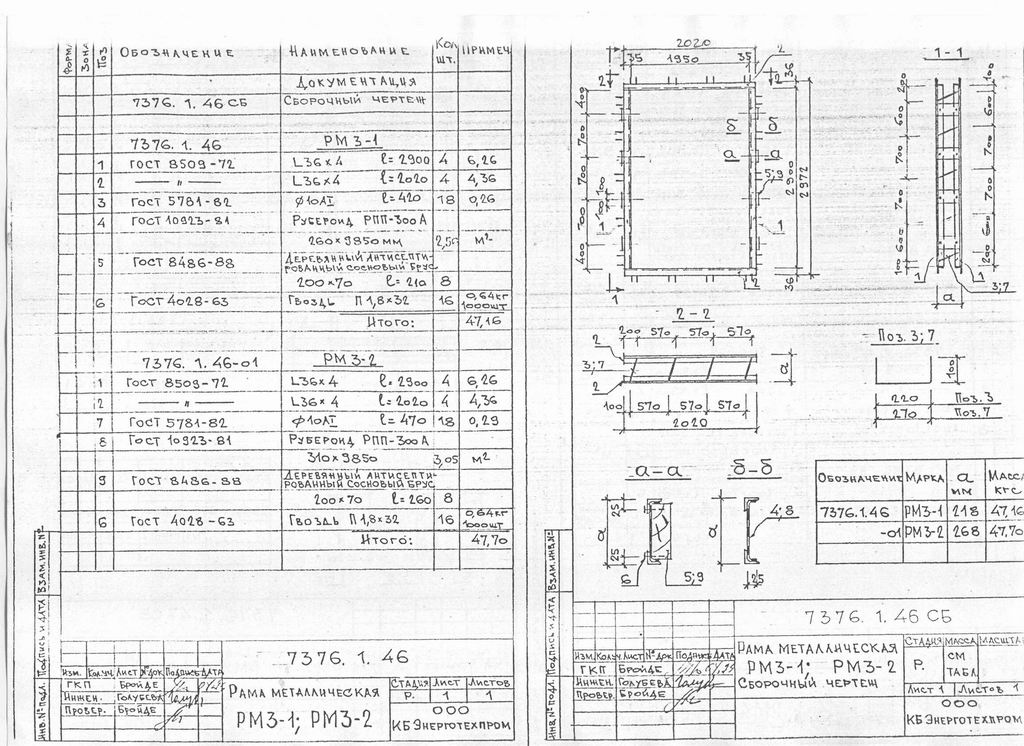

7376.1.46 СБ Рама металлическая РМ3-1 ; РМ3-2 Сборочный чертеж – 34 стр
 |
|
| 1024 × 746 пикс. Открыть в новом окне | |

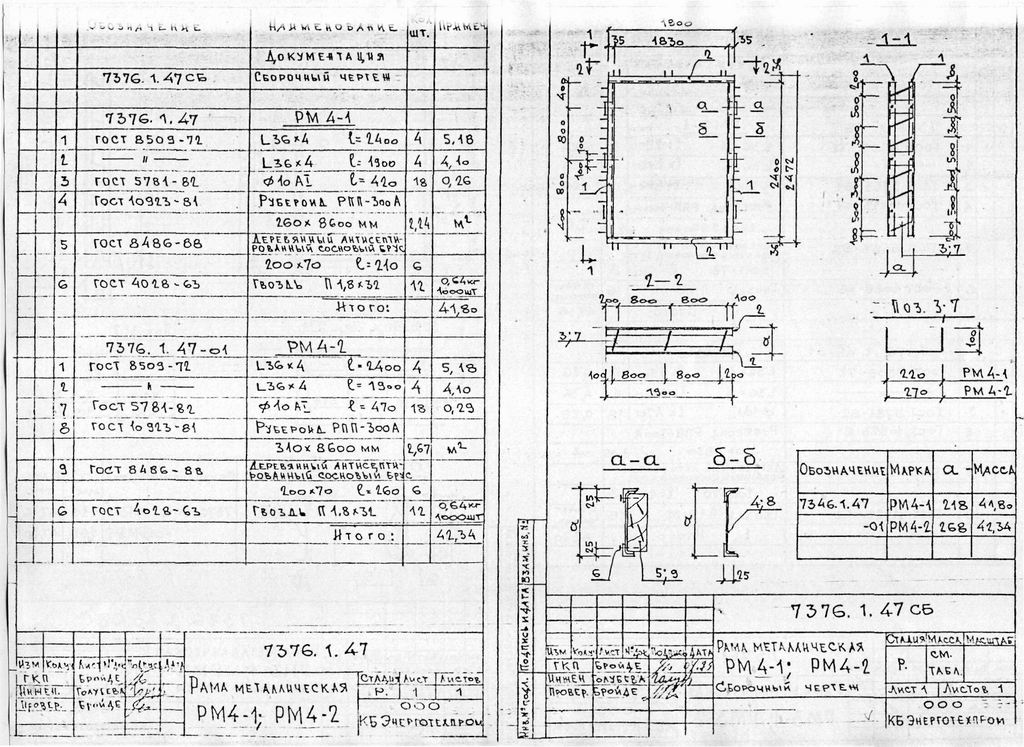

7376.1.47 СБ Рама металлическая РМ4-1 ; РМ4-2 Сборочный чертеж – 35 стр
 |
|
| 1024 × 747 пикс. Открыть в новом окне | |

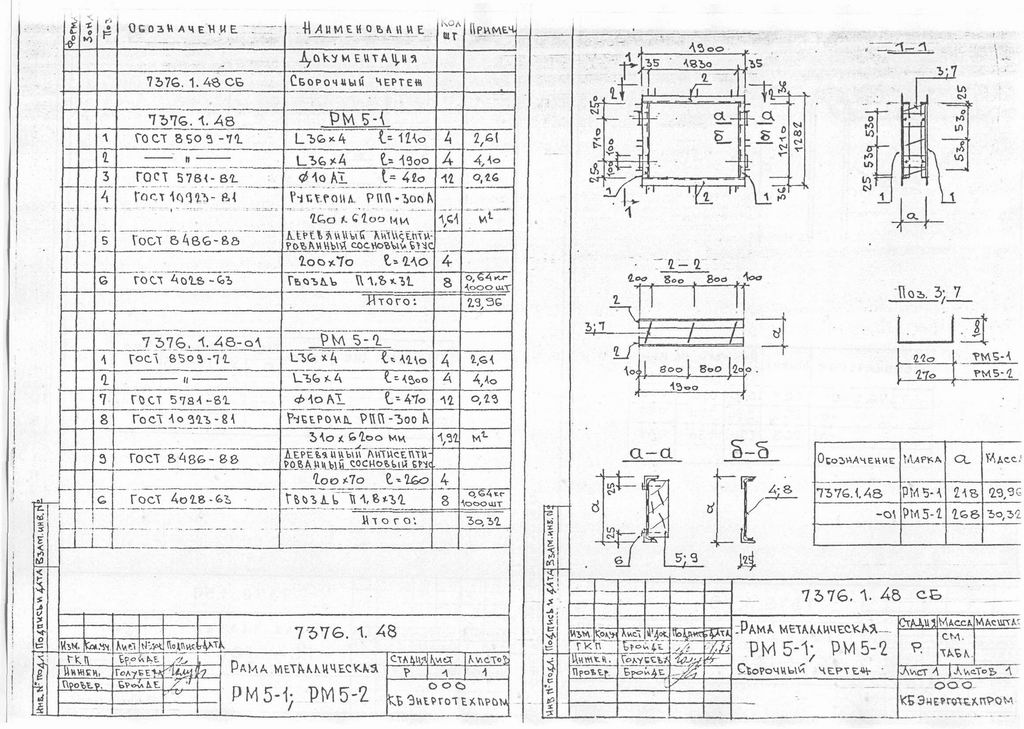

7376.1.48 СБ Рама металлическая РМ5-1 ; РМ5-2 Сборочный чертеж – 36 стр
 |
|
| 1024 × 729 пикс. Открыть в новом окне | |

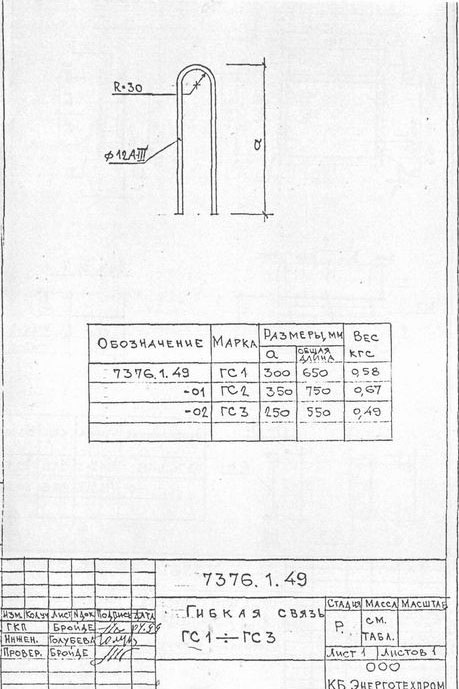

7376.1.49 Гибкая связь ГС1 ; ГС3 – 37 стр
 |
|
| 459 × 689 пикс. Открыть в новом окне | |

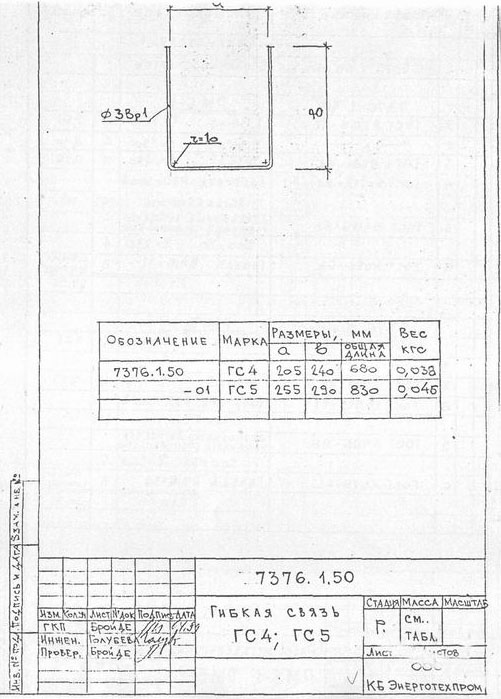

7376.1.50 Гибкая связь ГС4 ; ГС5 – 37 стр
 |
|
| 501 × 699 пикс. Открыть в новом окне | |

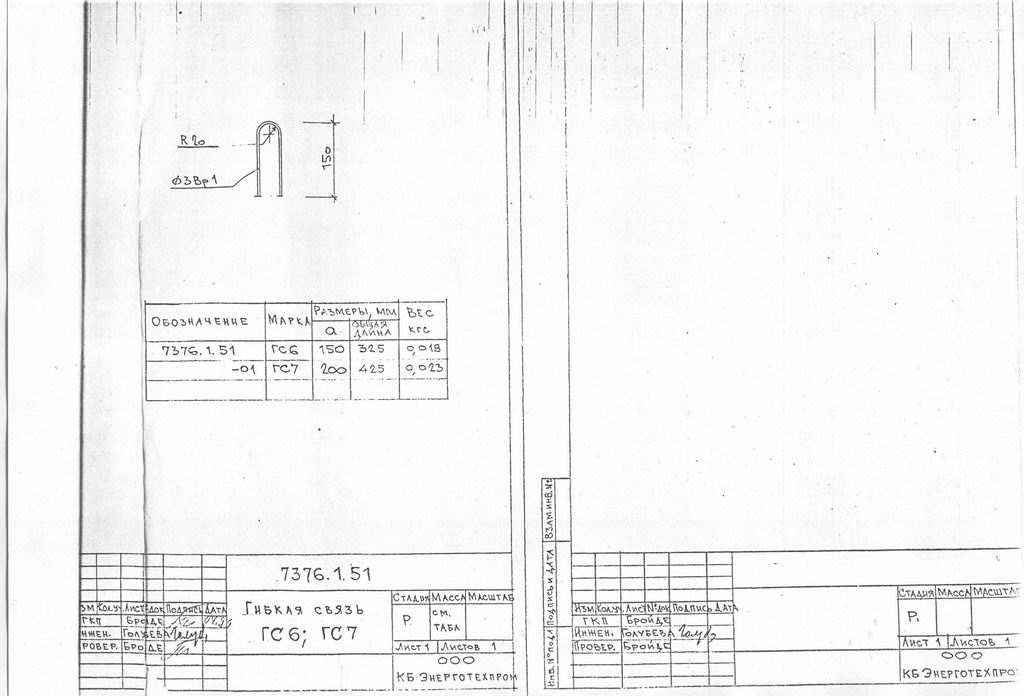

7376.1.51 Гибкая связь ГС6 ; ГС7 – 38 стр
 |
|
| 1024 × 696 пикс. Открыть в новом окне ( | |
