Серия 7376 Конструкция железобетонных быстромонтируемых зданий. Альбом 2.

Рабочие чертежи

Москва

1999г.

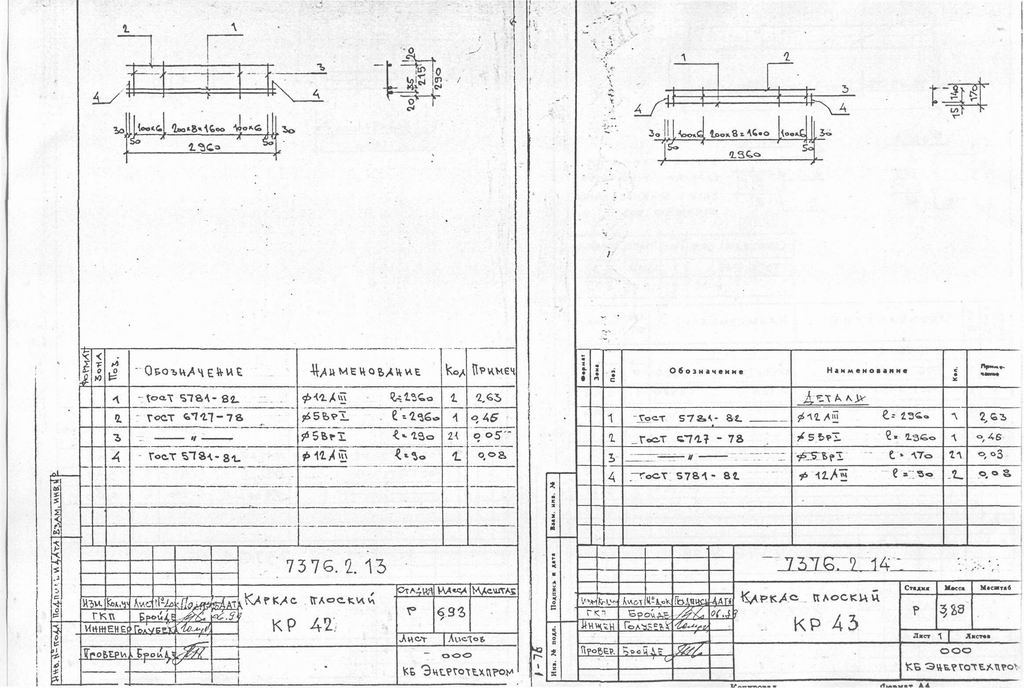

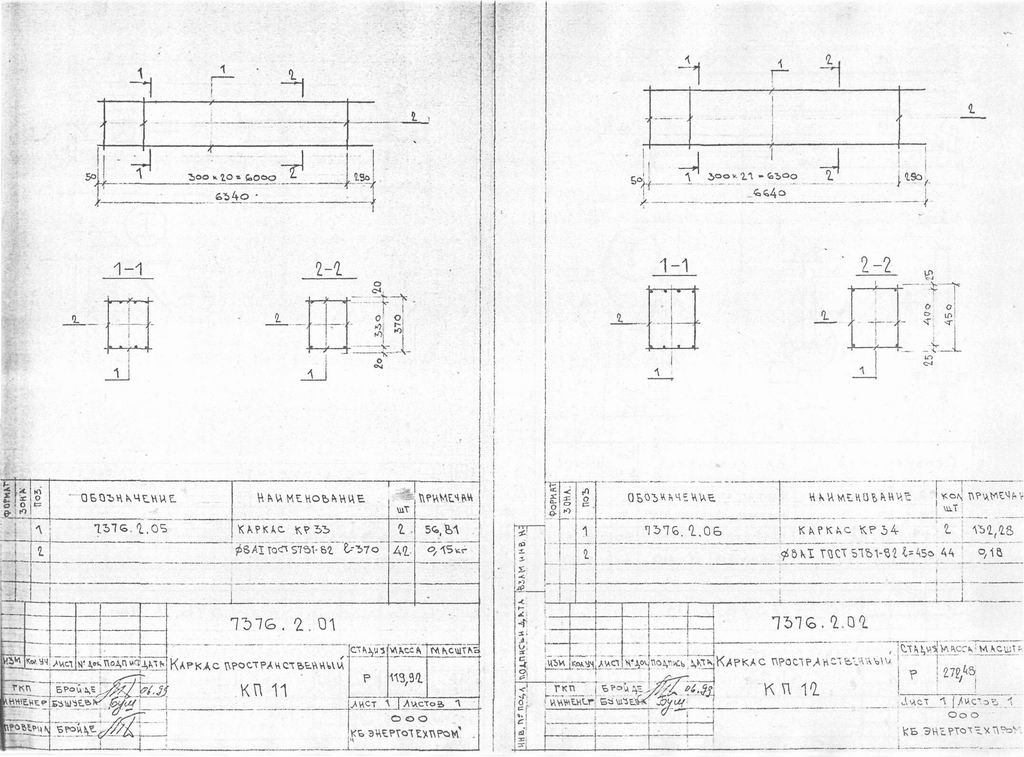

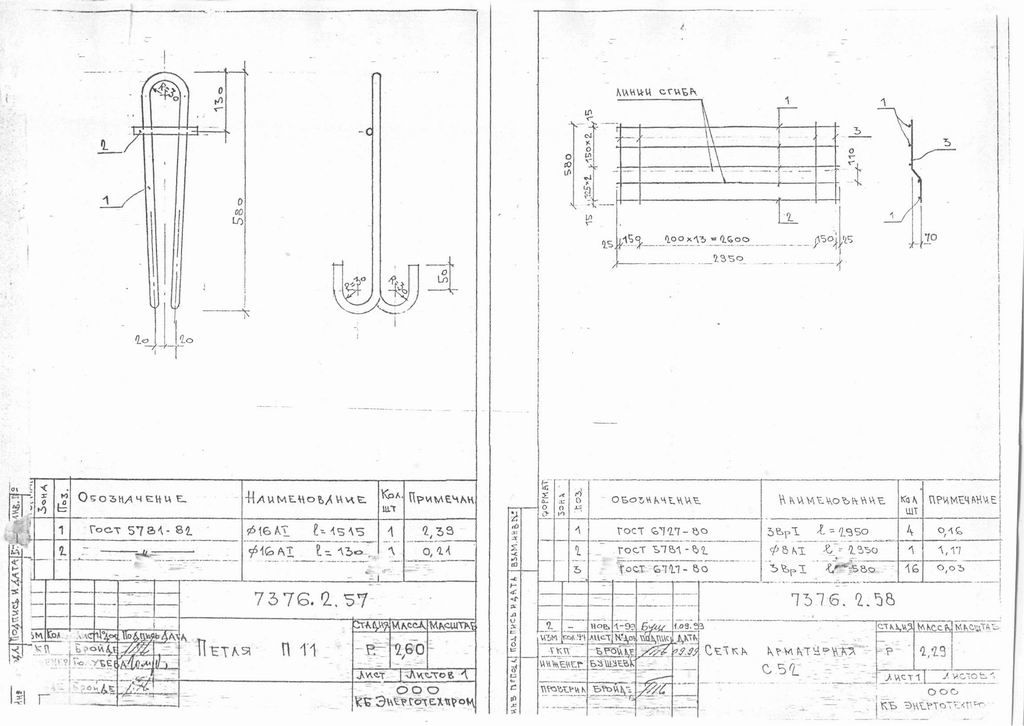

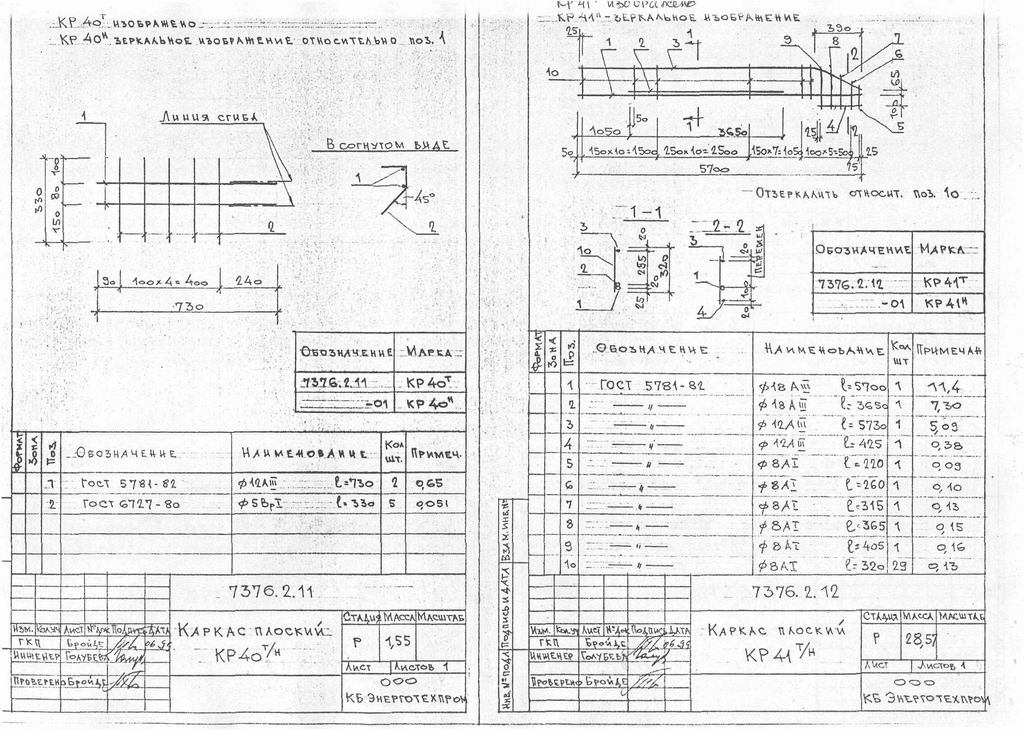

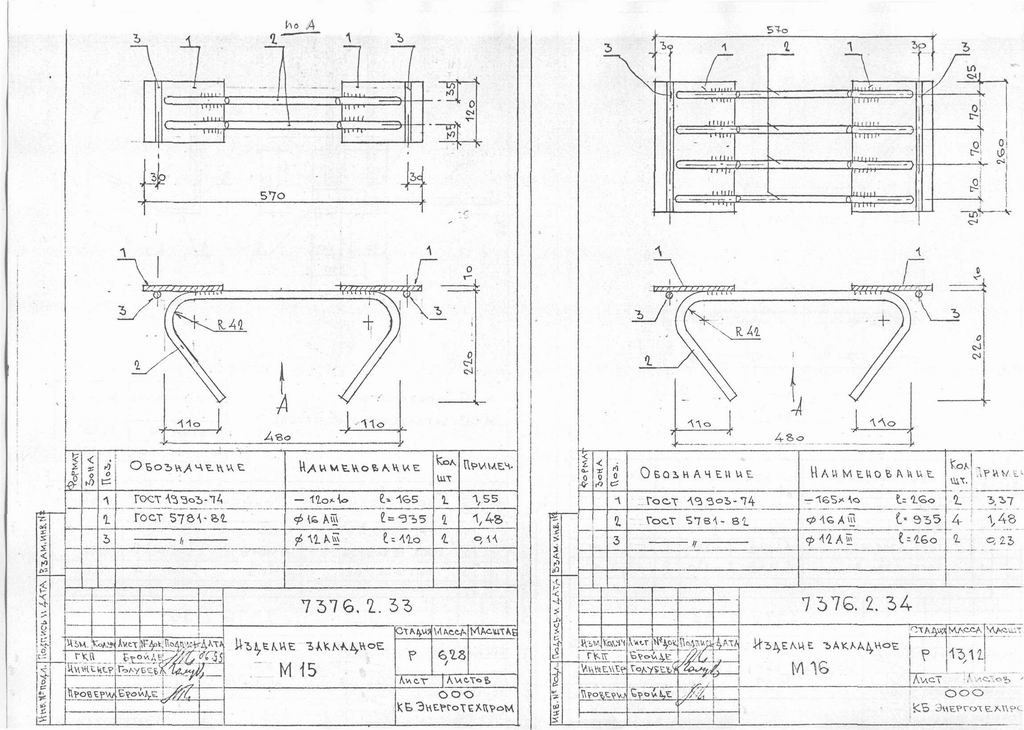

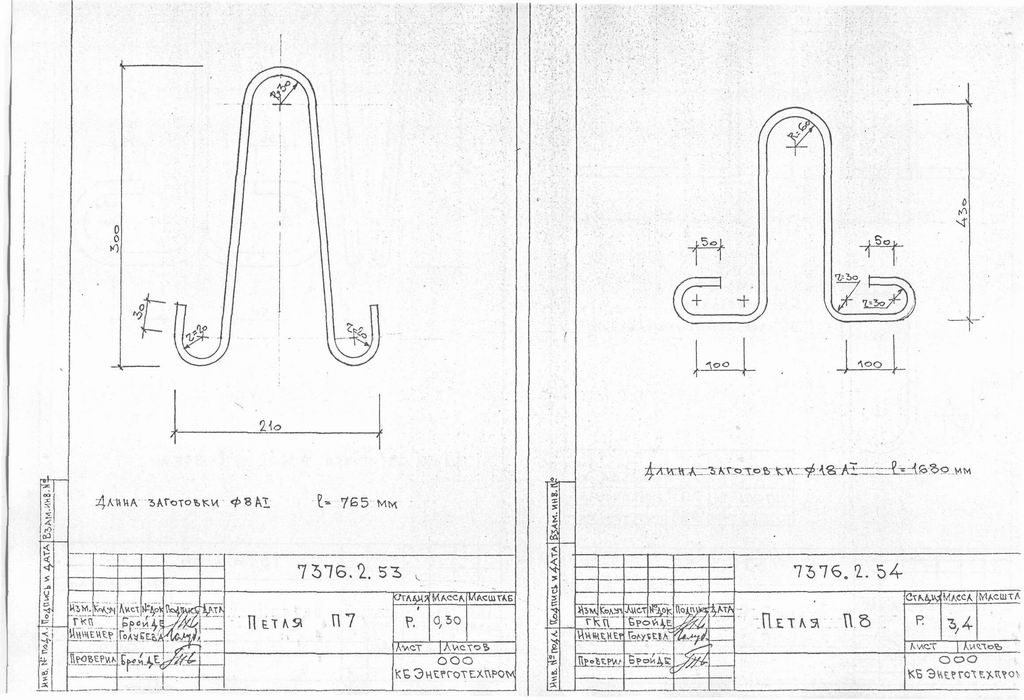

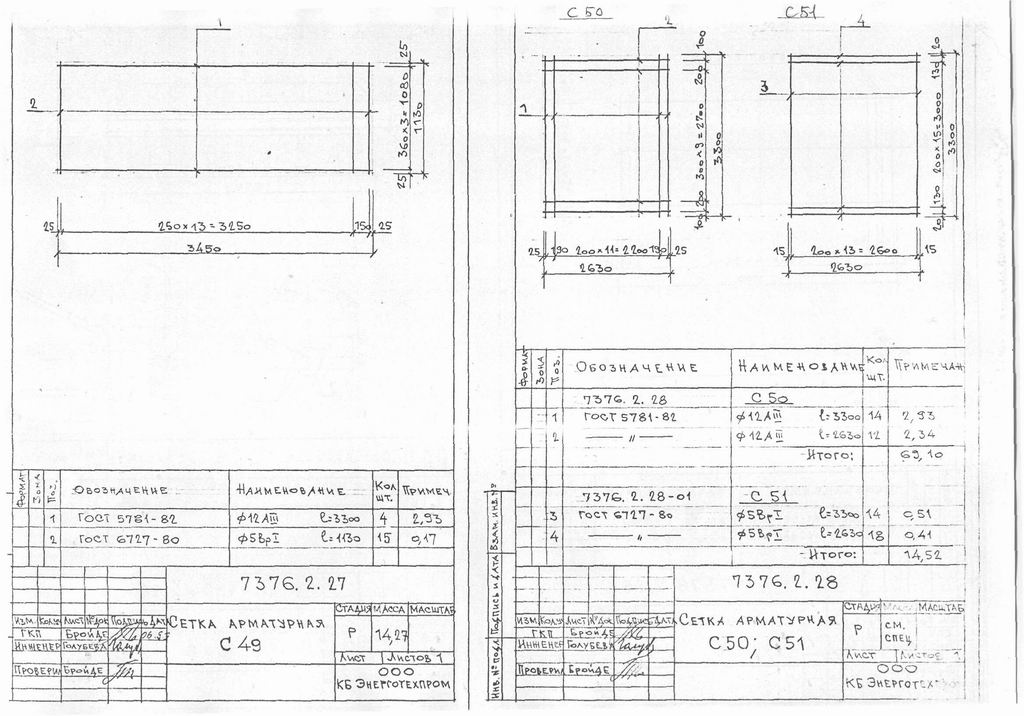

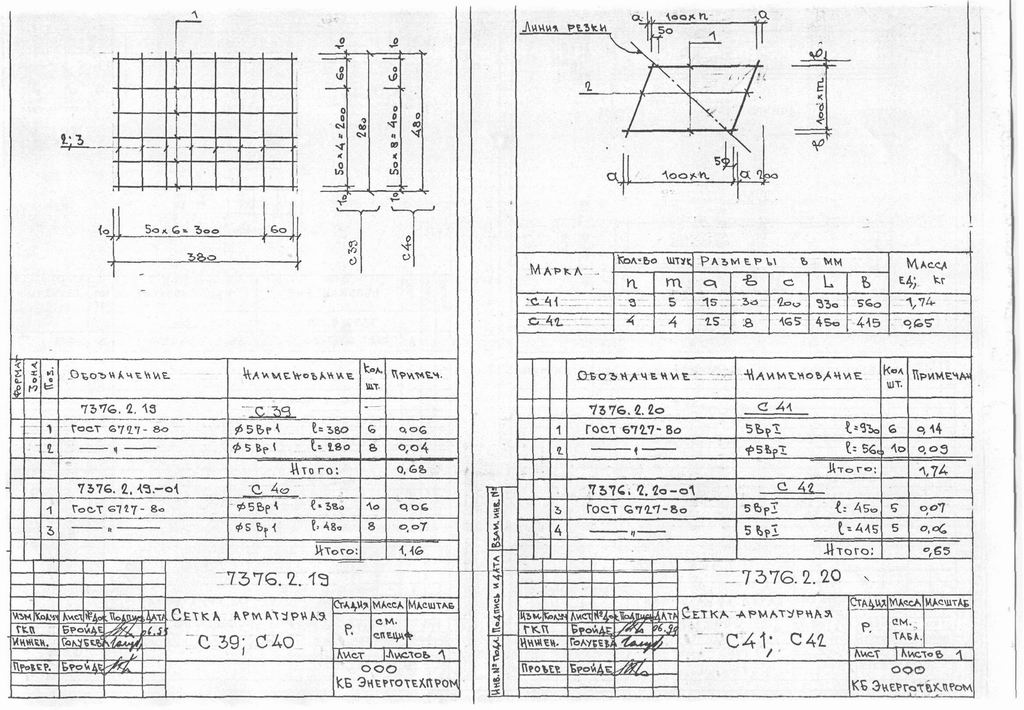

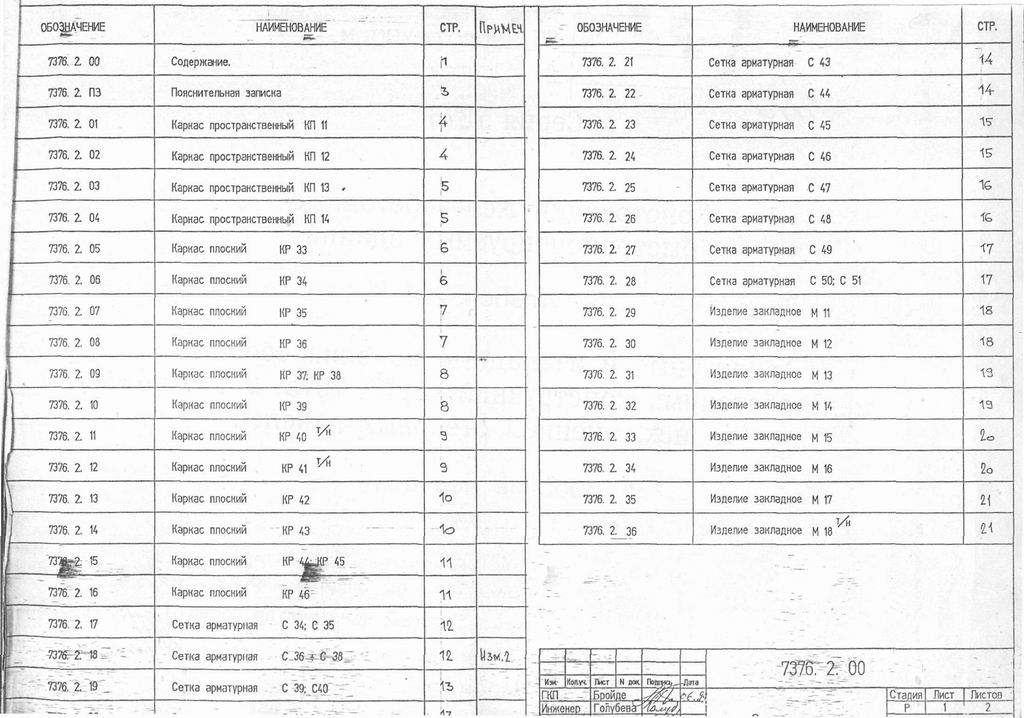

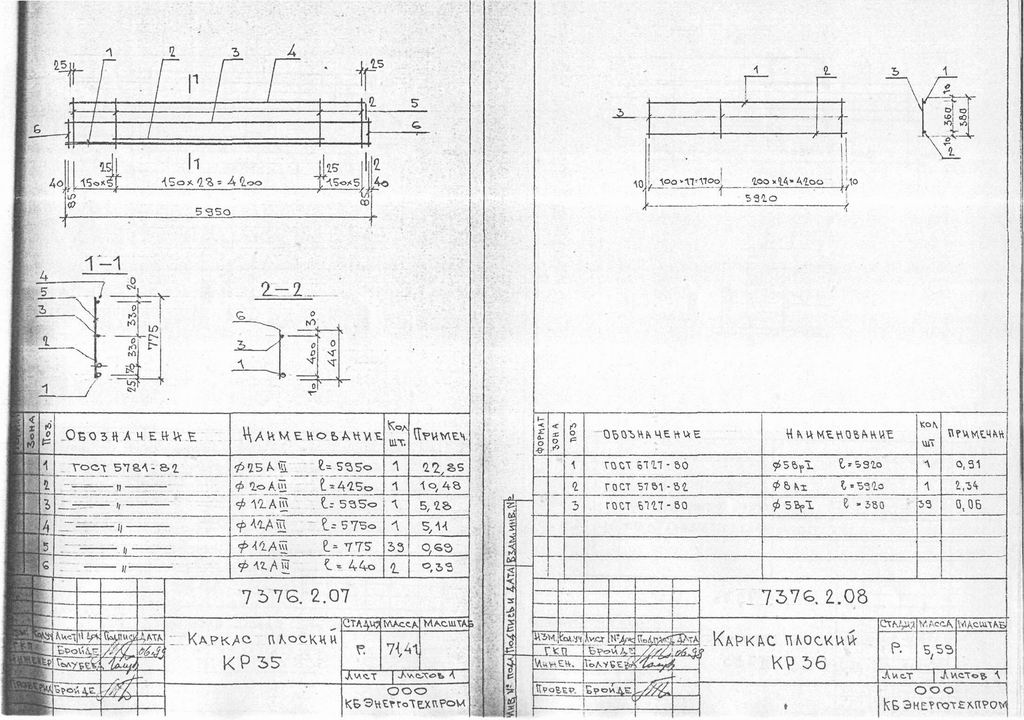

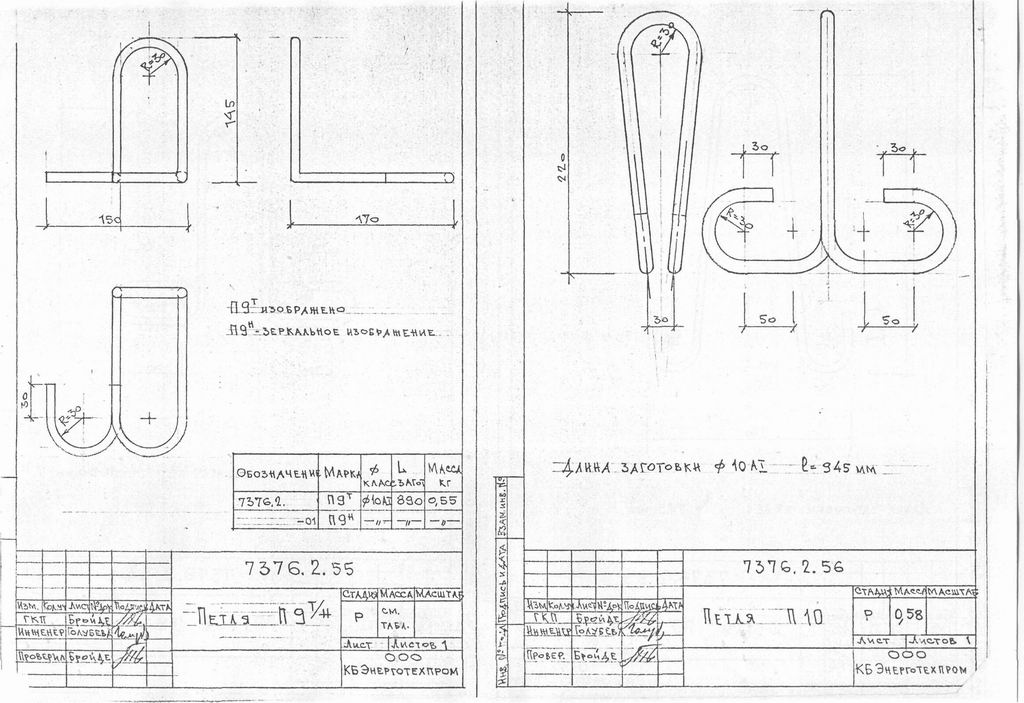

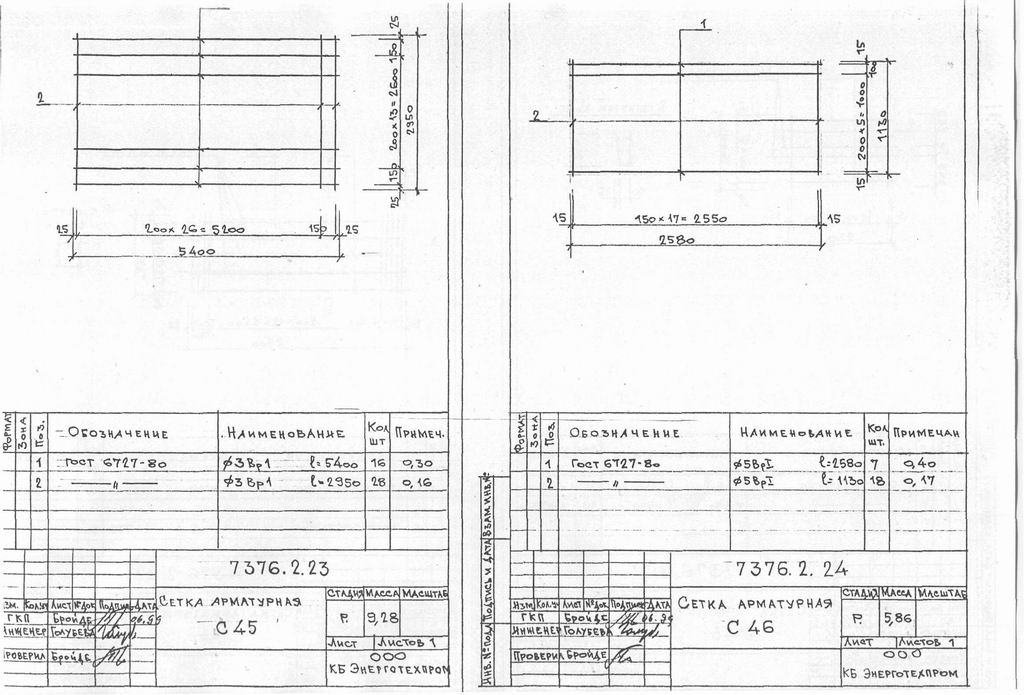

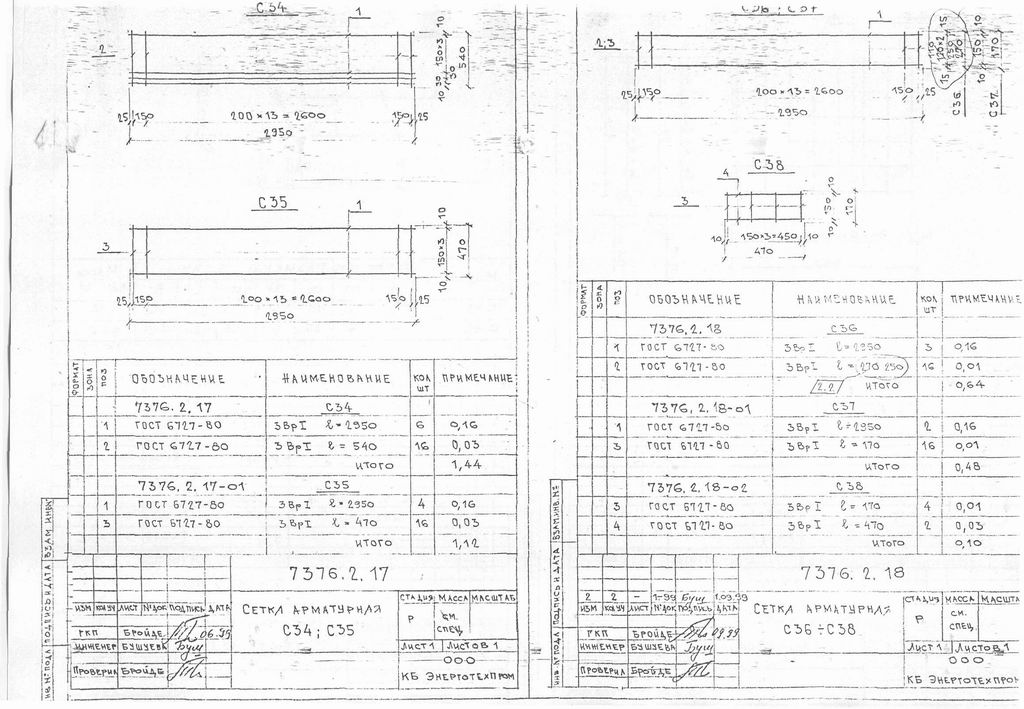

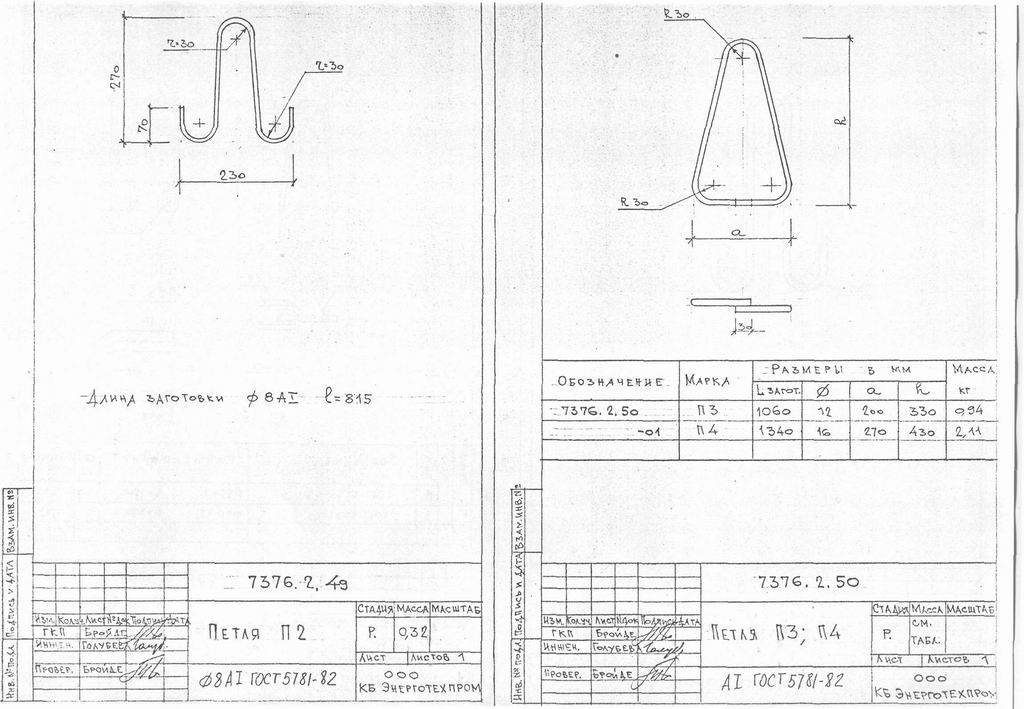

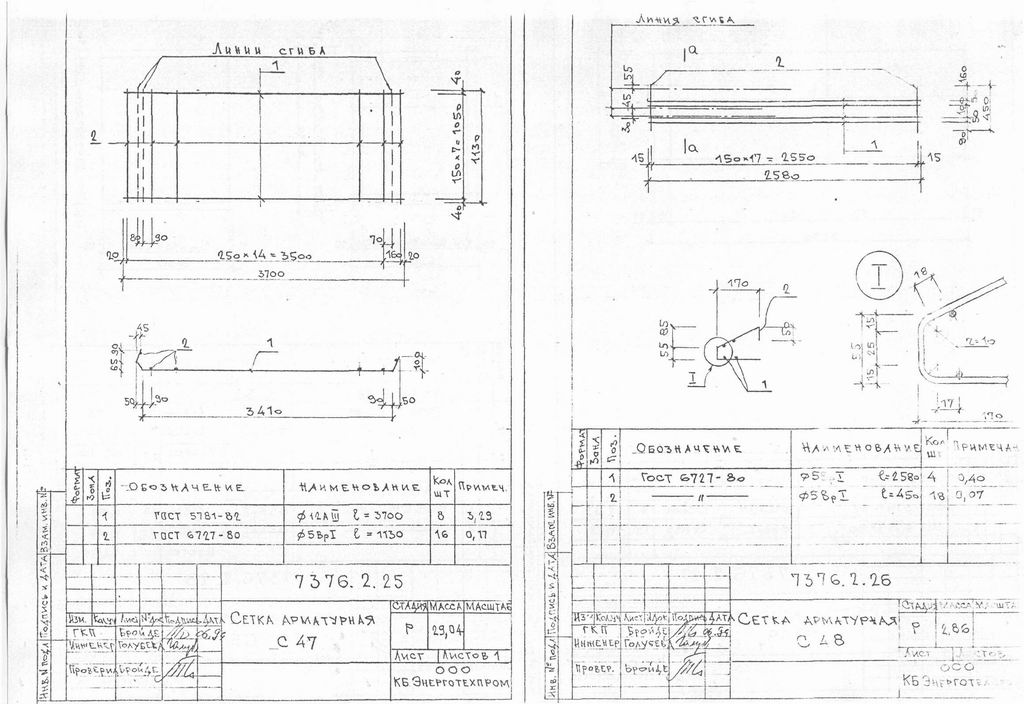

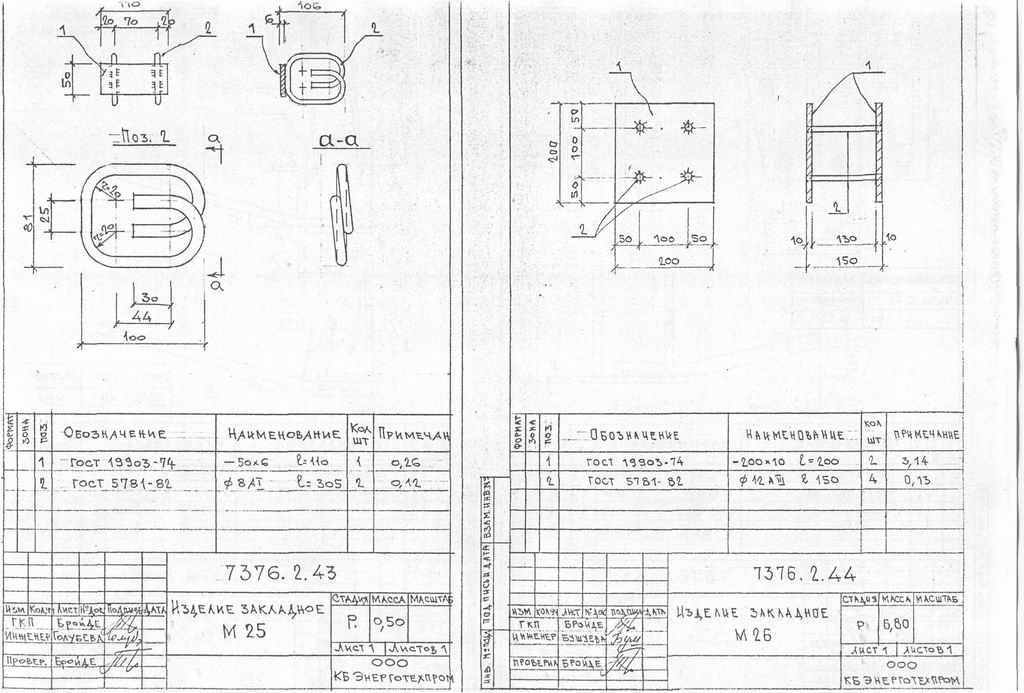

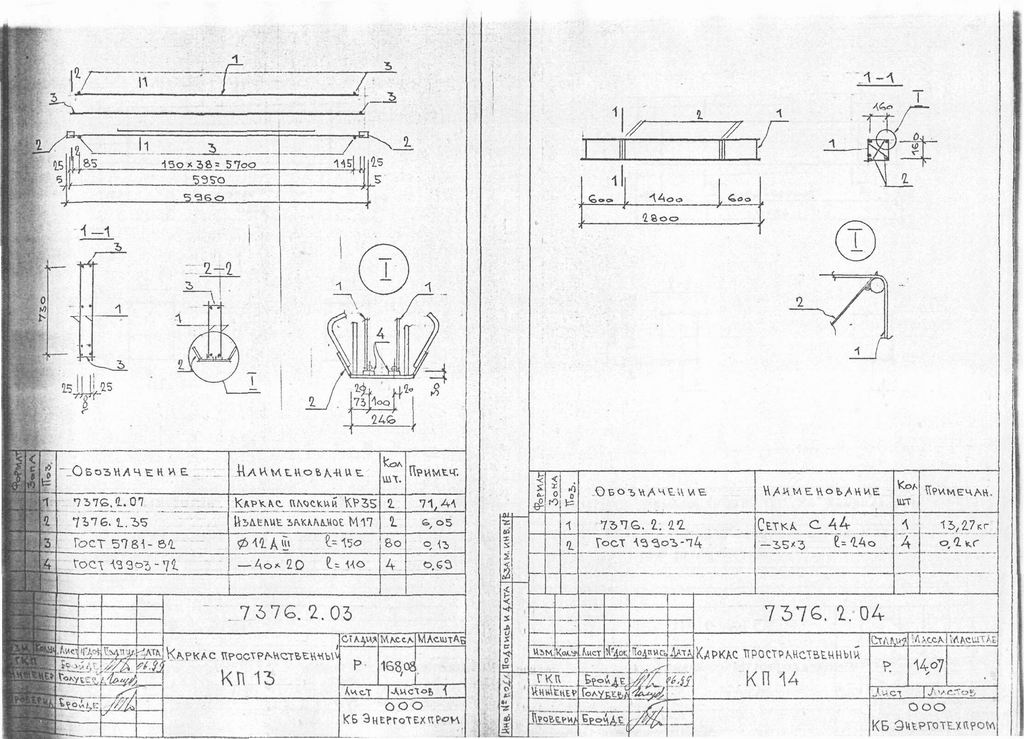

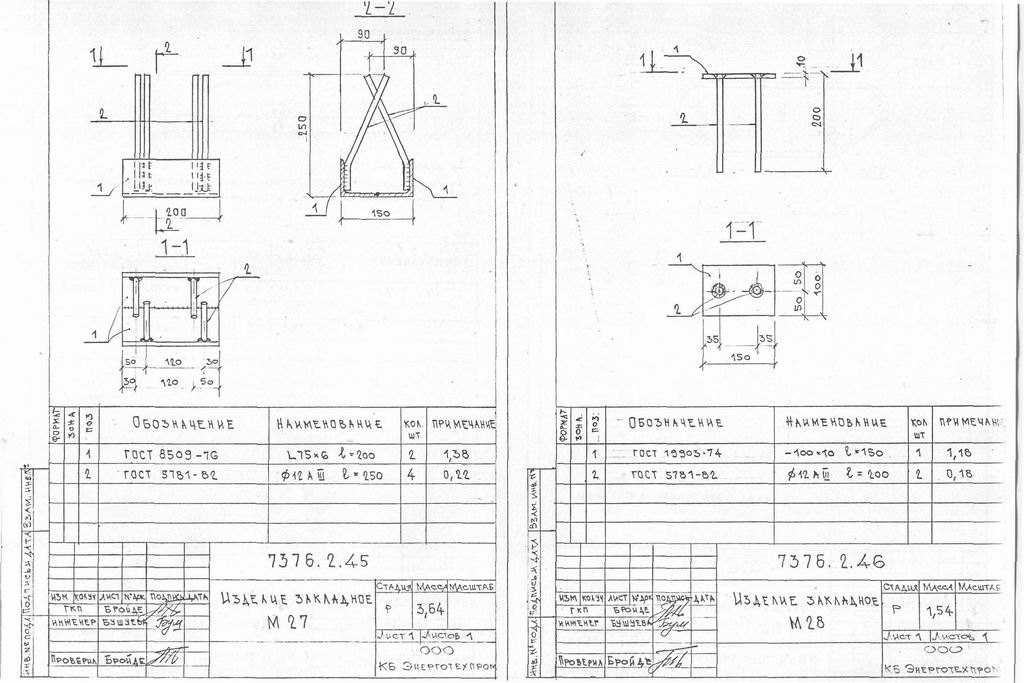

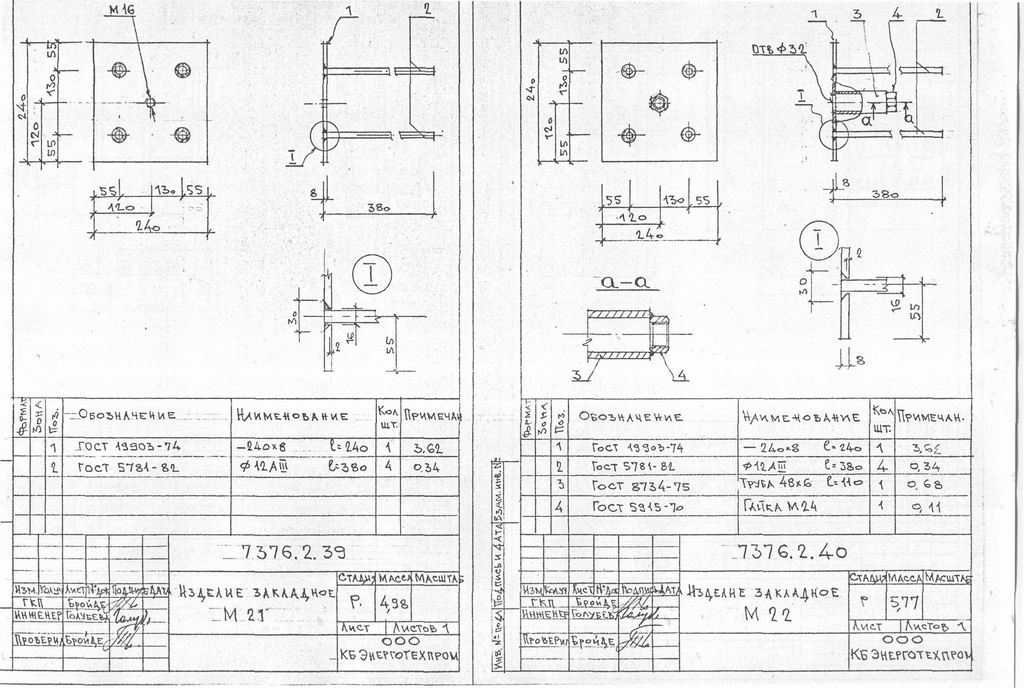

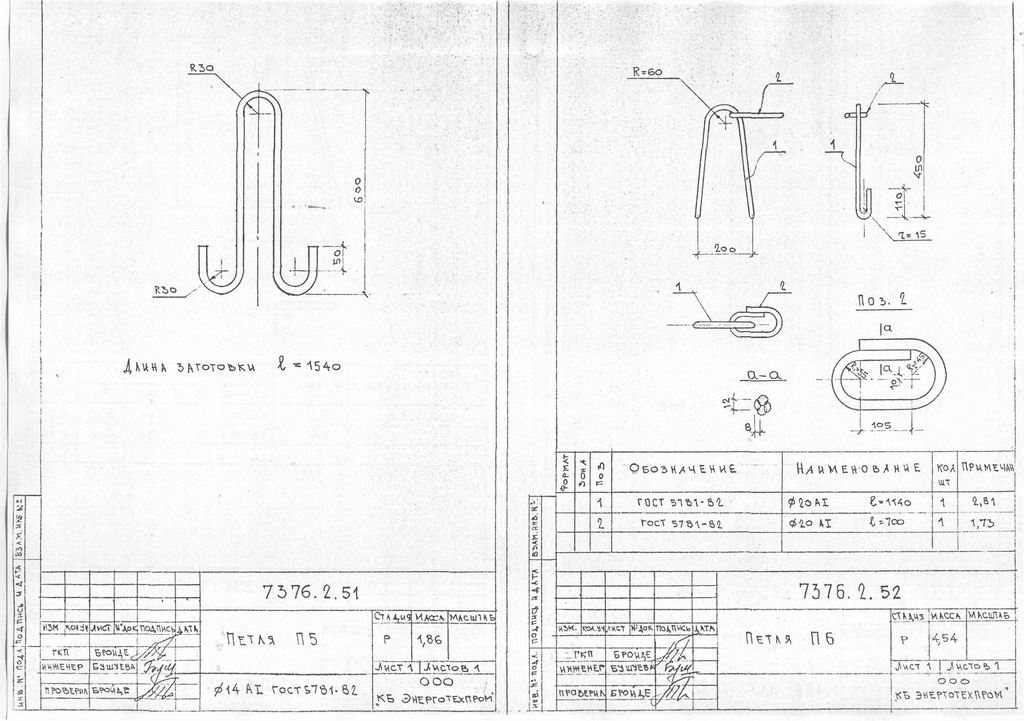

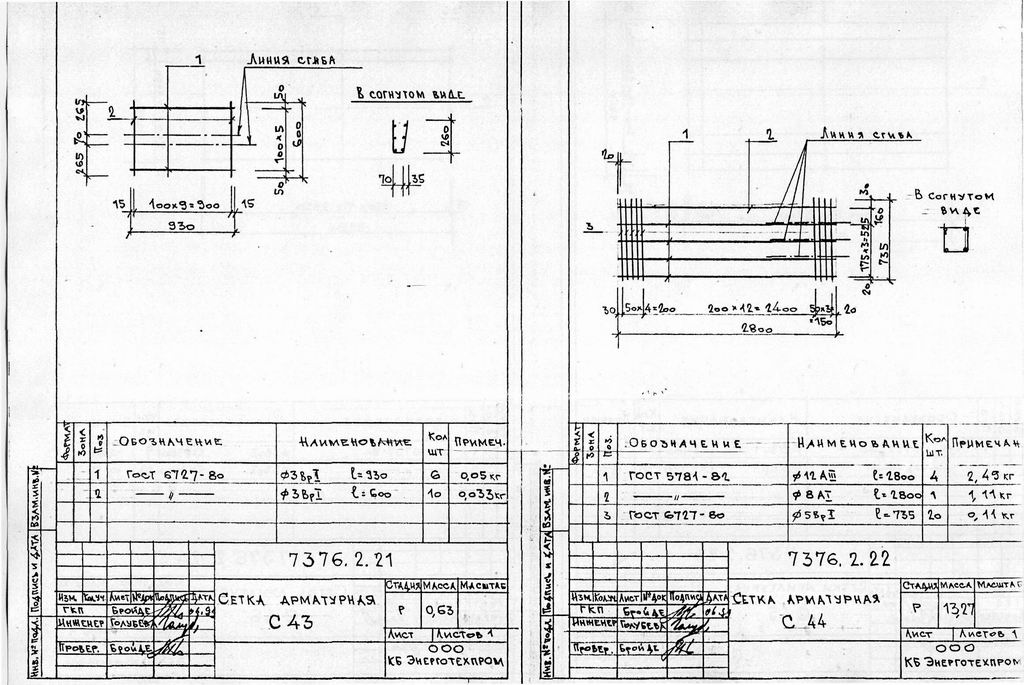

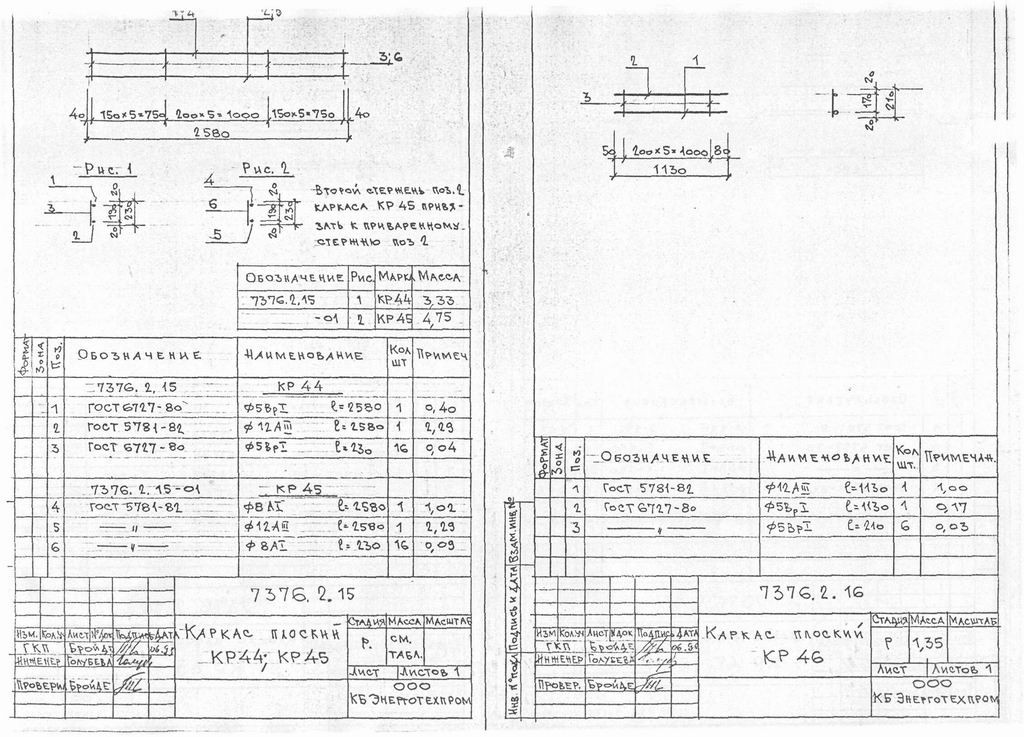

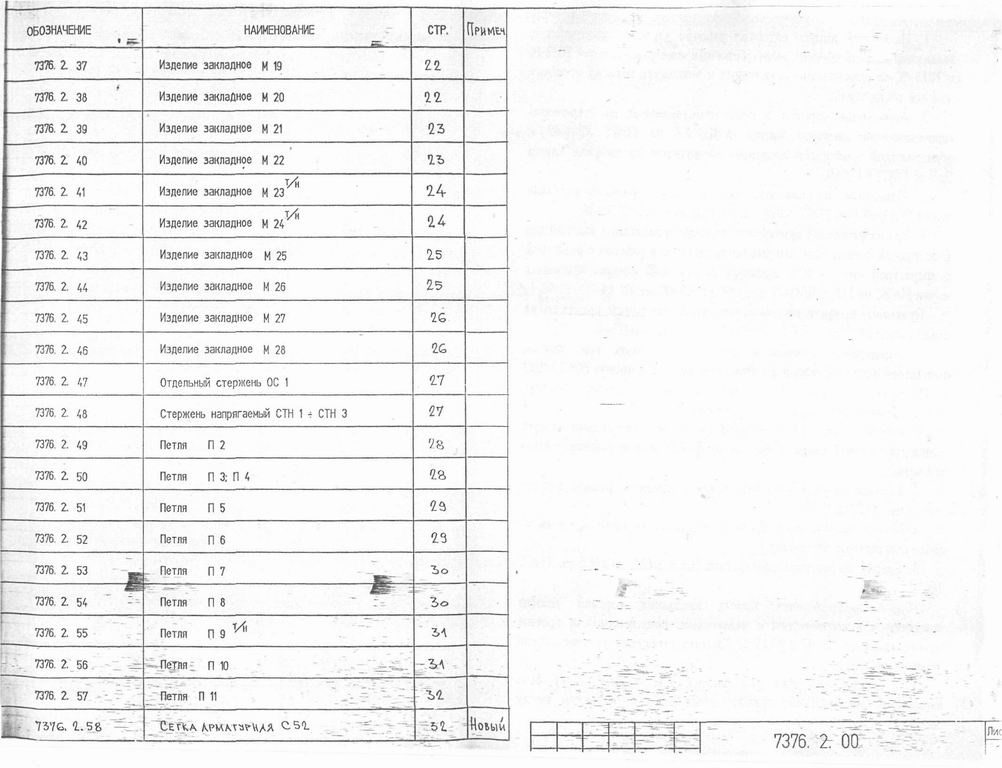

1. Настоящий выпуск содержит рабочие чертежи арматурных и закладных изделий сборных железобетонных конструкций серии 7075-М и 7018-М, за исключением арматурных и закладных изделий стеновых панелей обеих серий.

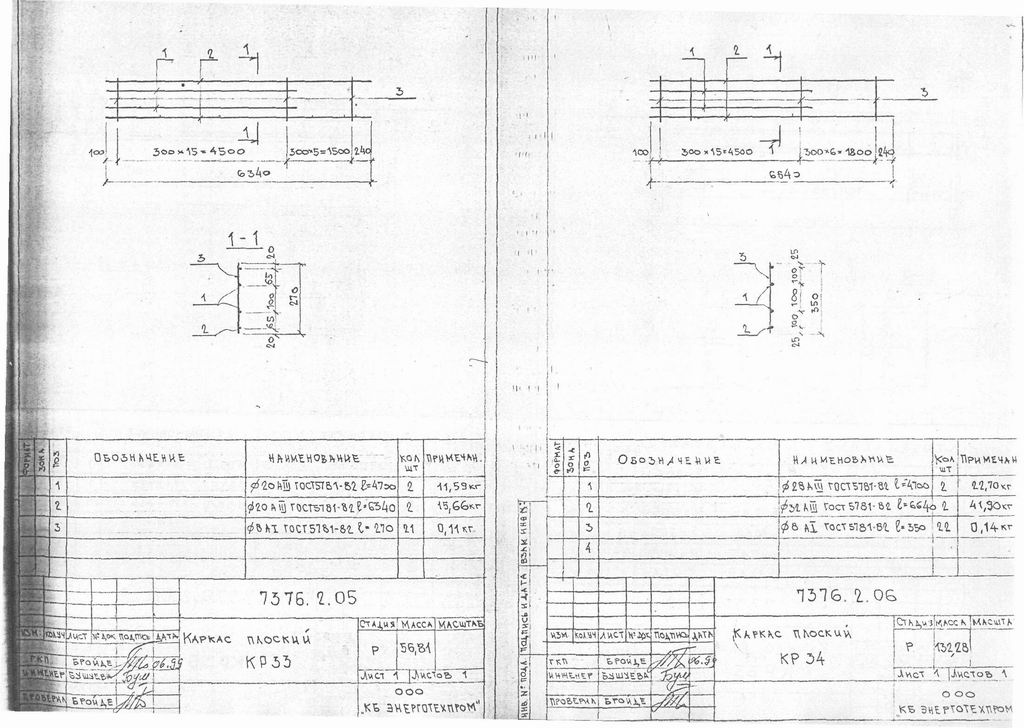

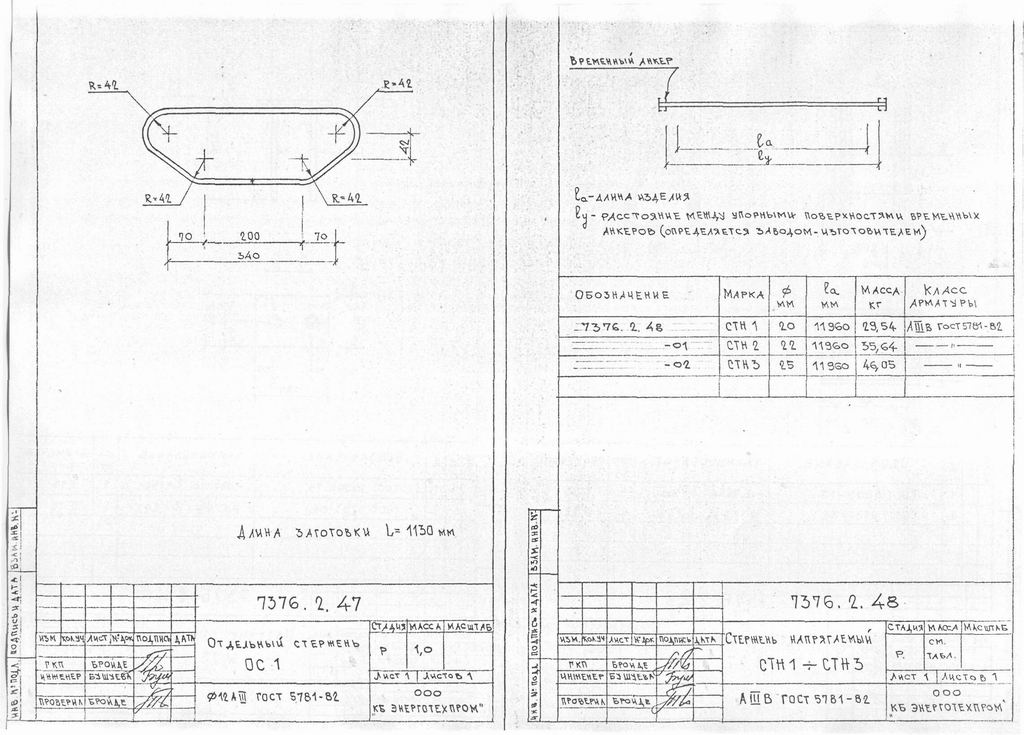

2. Арматурные каркасы и сетки изготавливают из стержневой горячекатаной арматуры класса А-III,А-I по ГОСТ 5781-82 и обыкновенной арматурной проволоки периодического профиля класса Вр1 по ГОСТ 6721-80.

3. Прокатные профили закладных изделий применять из стали марки ВСт3пс5-1 по ГОСТ 535-88 или С-245 по ГОСТ 27772-88.

4. При изготовлении арматурных каркасов и закладных изделий для конструкций, применение которых предусмотрено в районах с расчетной температурой ниже – 40 С арматуру класса А-III следует применять марки 25Г2С по ГОСТ 5781-82 или А400С, А500С по ТУ 14-1-5254-94.

Прокатные профили закладных изделий в этом случае применять из стали марки 09Г2 по ГОСТ 19281-89, 09Г2С по ТУ-1-3023-80.

5. Арматурные каркасы и сетки изготавливать при помощи контактной точёной сварки в соответствии с требованиями ГОСТ 10992 и «Инструкции по сварке соединений арматуры и закладных изделий железобетонных конструкций» (СН 393-78).

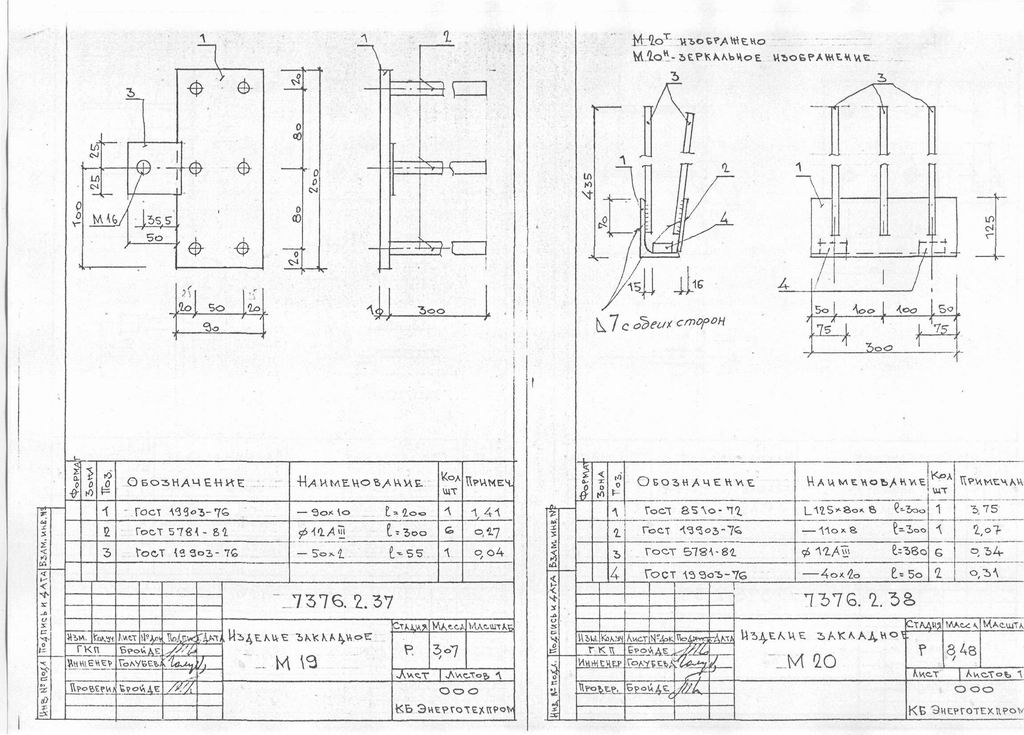

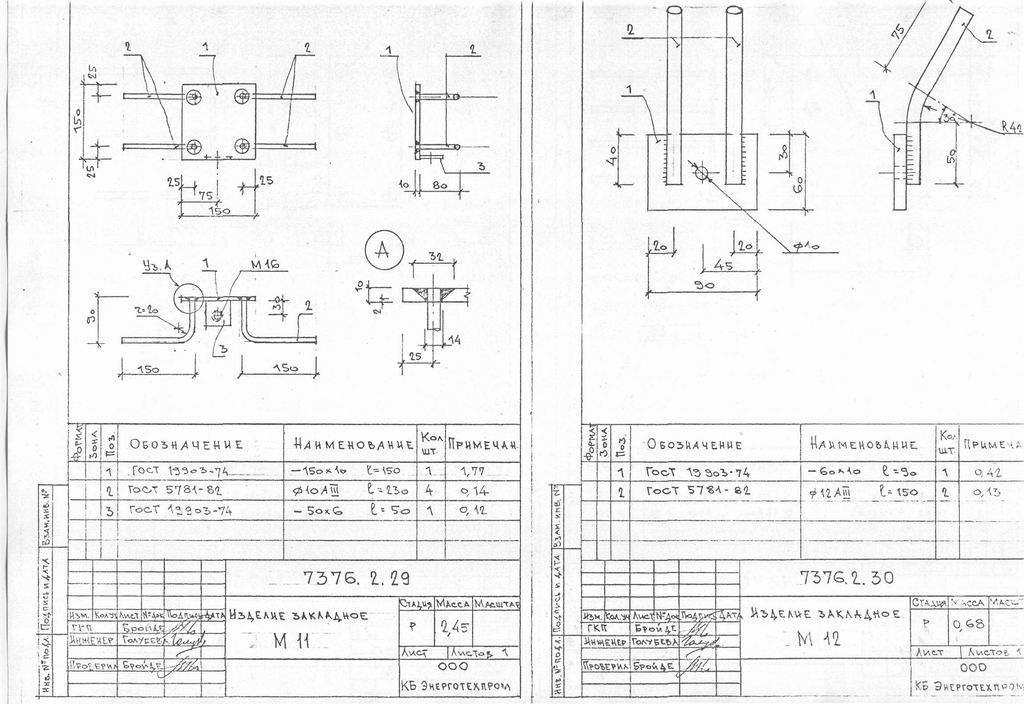

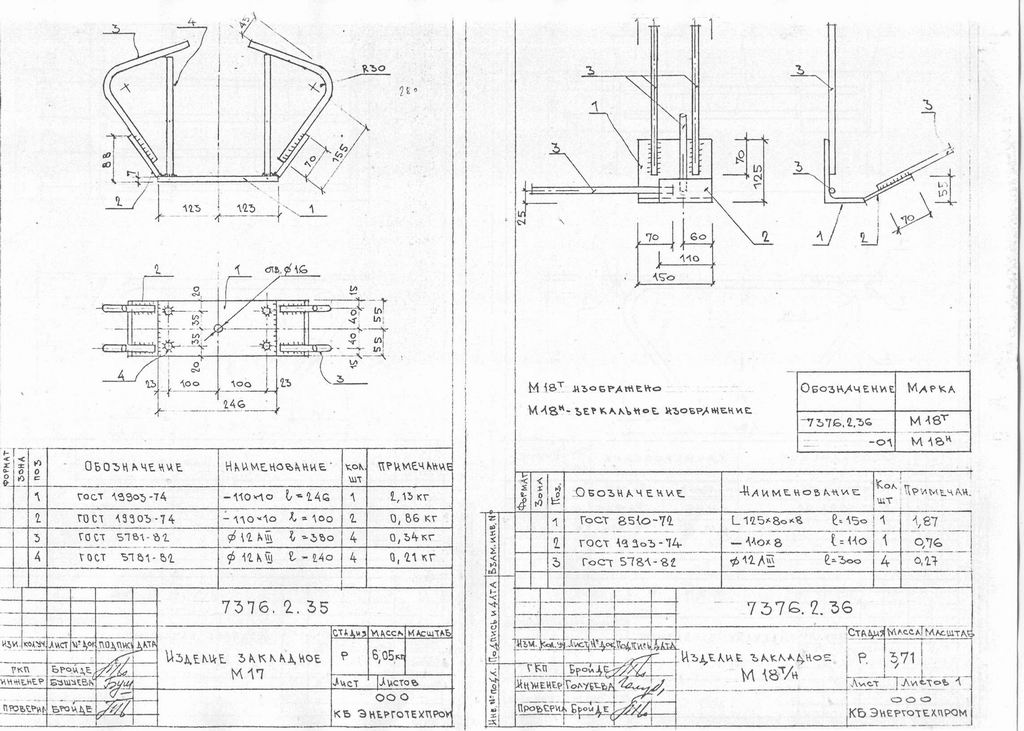

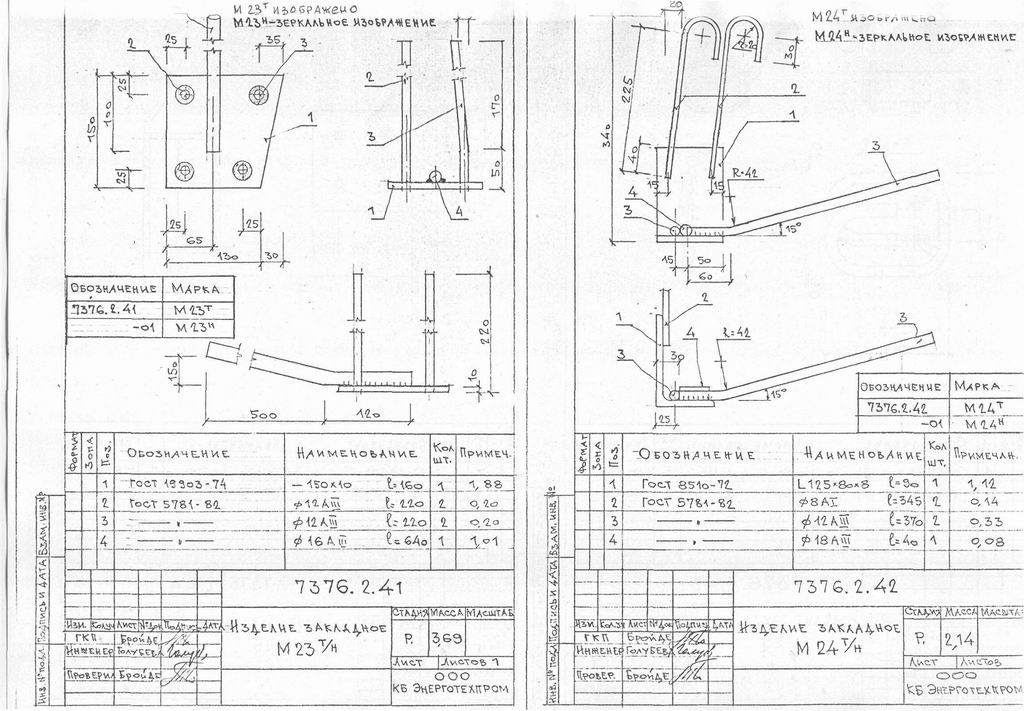

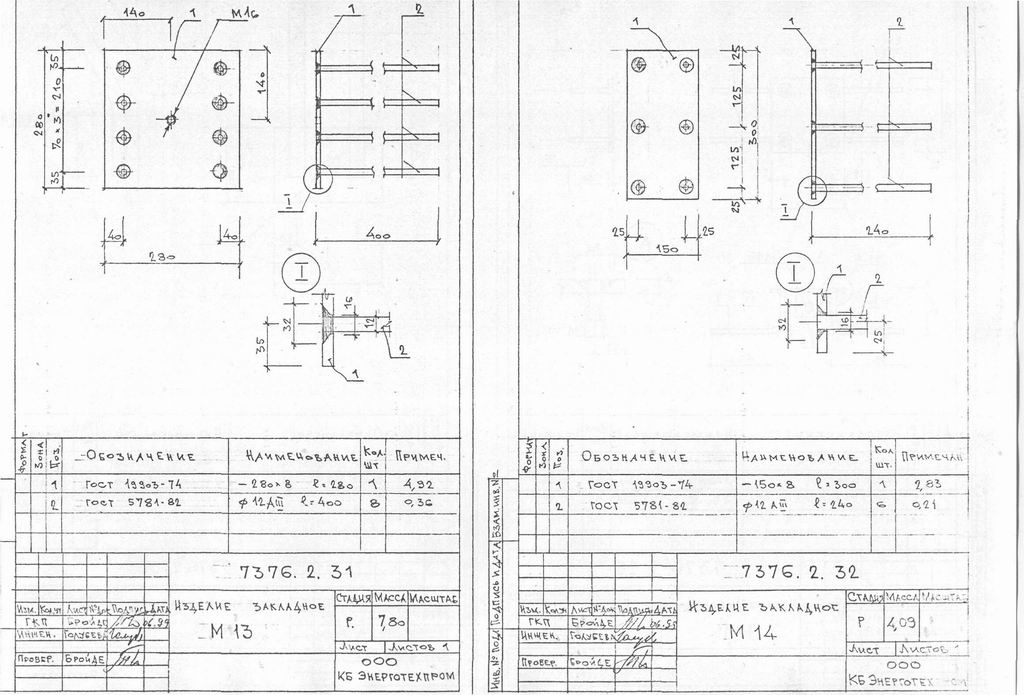

6. Тавровые соединения анкерных стержней с пластинами следует выполнять дуговой сваркой под слоем флюса или раззенкованных отверстиях.

7. Угловые сварные швы выполнять с помощью ручной дуговой сварки по ГОСТ 5264-80.

8. Высота сварных швов, кроме оговоренных, не менее Hm = 6mm по длине по длине свариваемых объектов.

9. Сварку производить электродами типами Э42А и Э46А по ГОСТ 9467-75.

10. Антикоррозионная защита закладных изделий должна выполняться в соответствии с указаниями, приведенными в проекте здания, согласно СНиП 2.03.11-85 «Защита строительных конструкции от коррозии».

11. Арматурные сетки для панелей с проёмами могут быть изготовлены из отдельных прямоугольных сеток и соединены между собой.
