Серия 1.112-5 Плиты железобетонные для ленточных фундаментов Выпуск 3.

Описание

Рабочие чертежи группы 3

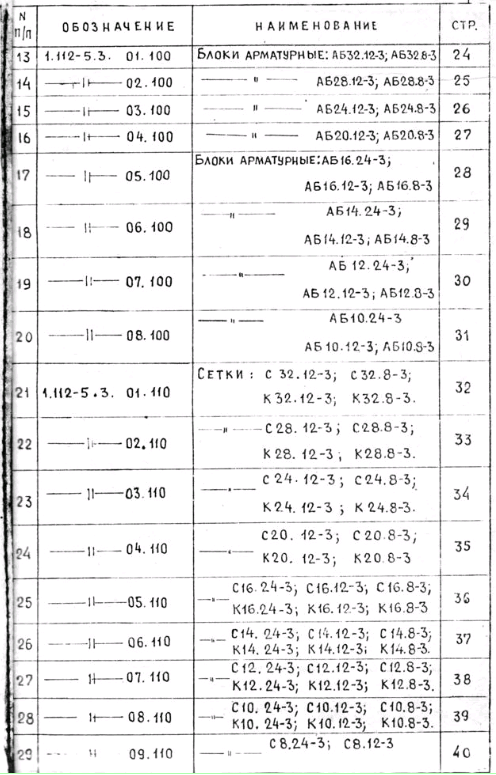

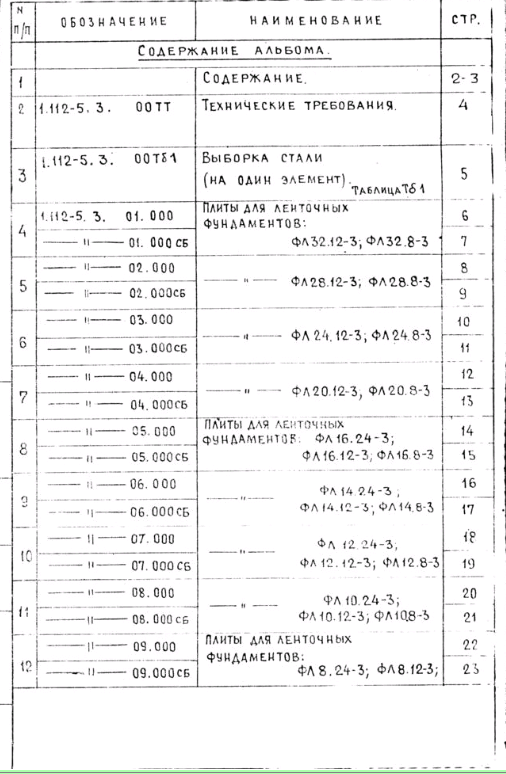

Содержание – 2 стр

506 × 774 пикс.     Открыть в новом окне
496 × 775 пикс.     Открыть в новом окне

Технические требования – 4 стр

Материалы для проектирования и общие технические требования к изделиям серии 1.112-5 приведены в выпуске «0».
Плиты железобетонные для ленточных фундаментов группы 3 разработаны для применения их при расчетном давлении на основания 3,5  при минимальной толщине нагруженной стены 160 мм.
Величины давления на основание при толщинах стен 300 и 500 мм, отвечающие условиям обеспечения прочности плит, приведены в таблице Тб4 выпуска «0».
Армирование плит ФЛ 32.12-3- ФЛ 16.8-3 предусмотрено с использованием рабочей арматуры из стали А-III по ГОСТ 5781-75 с диаметром стержней 14, 12 и 10 мм, с регламентированным качеством, согласно ГОСТ 5.1459-72*, и расчетным сопротивлением  .
Для остальных плит применяется рабочая арматура из стали класса А-III по ГОСТ 5781-75, диаметром 6 и 8 мм, а также арматурная проволока периодического профиля класса Вр-I по ТУ 14-4-659-75, диаметром 5 мм, с расчетным сопротивлением  .
Распределительная арматура – из обыкновенной гладкой арматурной проволоки класса В-I по ГОСТ 6727-53*, диаметром 4 и 5 мм.
Учитывая запланированный переход на беспетлевой способ монтажа, в рабочих чертежах изделий монтажные петли предусмотрены на переходный период. Чертежи монтажных петель и расходы стали для них показаны отдельно в выпуске «0»/чертеж 01.001 и таблица Тб1/.
В выборку стали на изделие /таблица Тб1 данного выпуска/ расход стали на петли не включен.

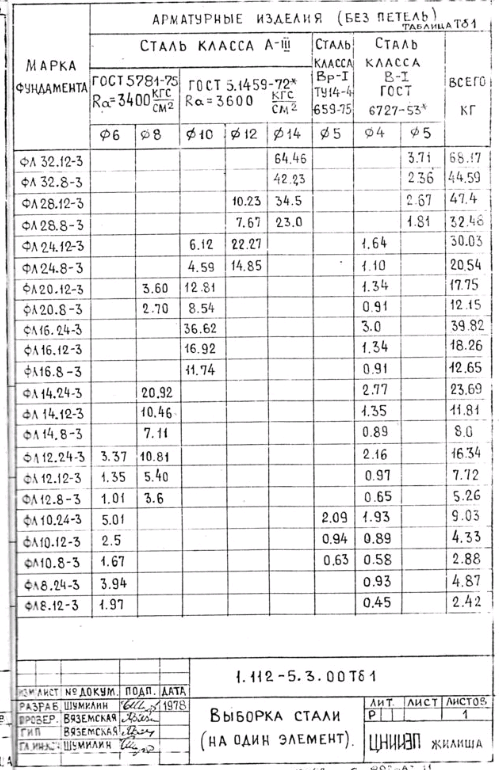

Таблица Тб1. Выборка стали (на один элемент) – 5стр

499 × 770 пикс.     Открыть в новом окне

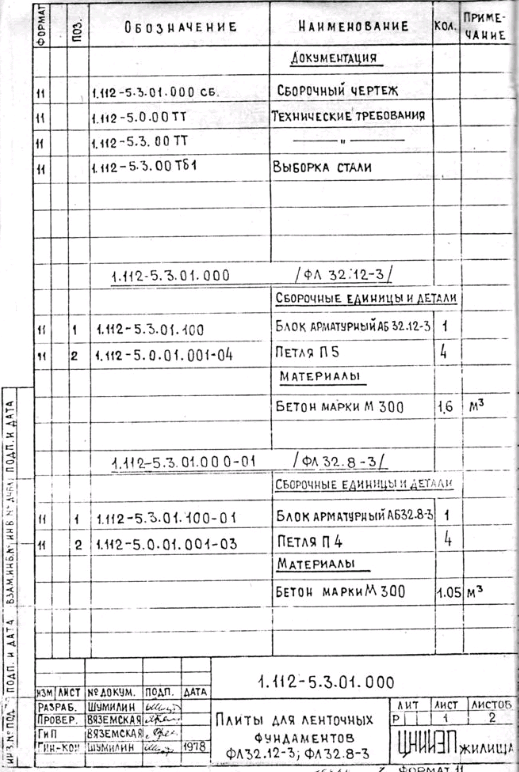

Плиты для ленточных фундаментов ФЛ32.12-3, ФЛ32.8-3 – 6 стр

519 × 772 пикс.     Открыть в новом окне

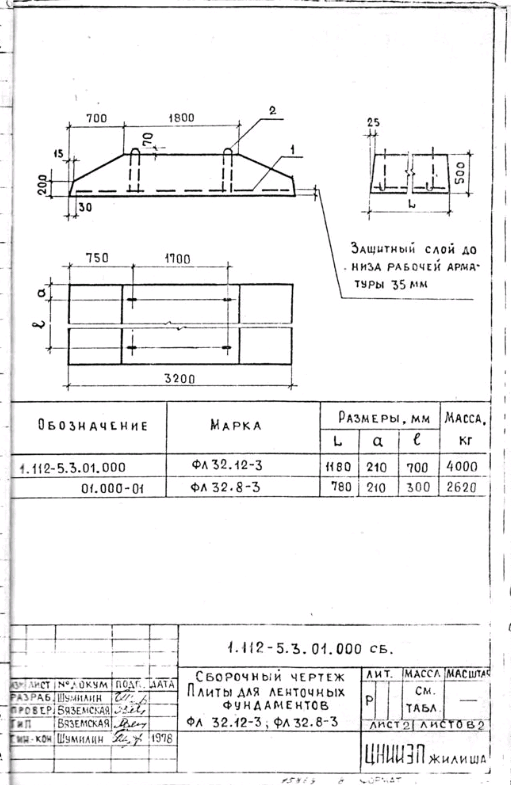

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ32.12-3, ФЛ32.8-3 – 7 стр

511 × 785 пикс.     Открыть в новом окне

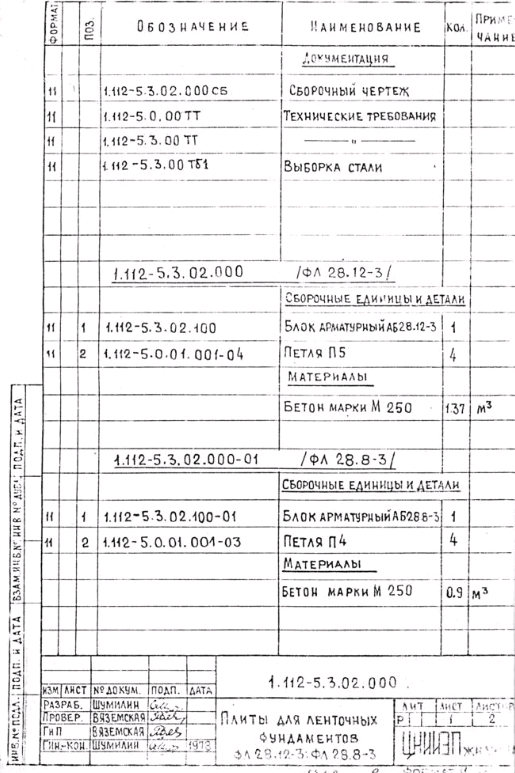

Плиты для ленточных фундаментов ФЛ28.12-3, ФЛ28.8-3 – 8 стр

515 × 773 пикс.     Открыть в новом окне

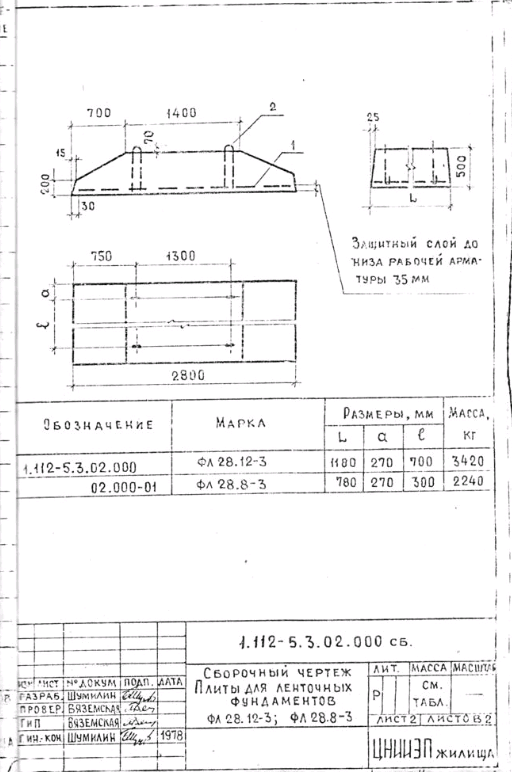

Сборочный чертеж.Плиты для ленточных фундаментов ФЛ28.12-3, ФЛ28.8-3 – 9 стр

512 × 772 пикс.     Открыть в новом окне

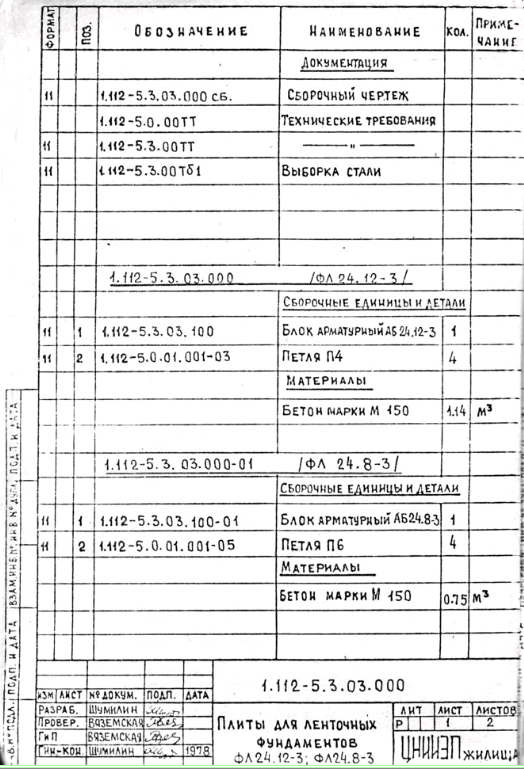

Плиты для ленточных фундаментов ФЛ24.12-3, ФЛ24.8-3 – 10 стр

524 × 769 пикс.     Открыть в новом окне

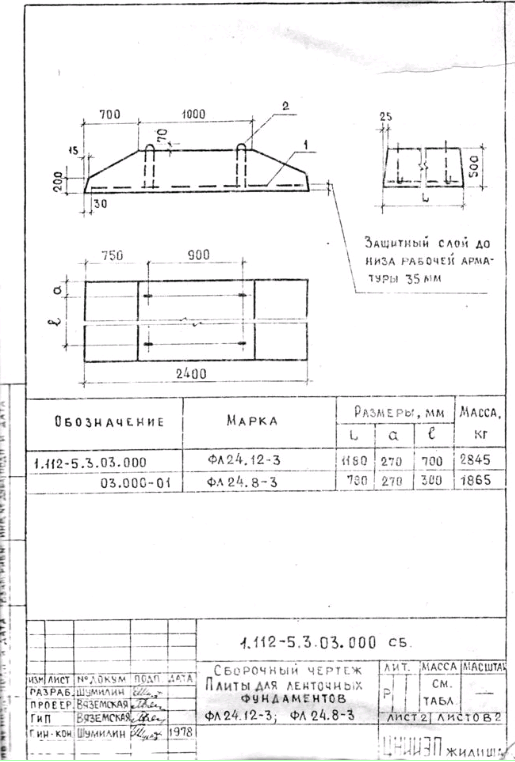

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ24.12-3, ФЛ24.8-3 – 11 стр

515 × 762 пикс.     Открыть в новом окне

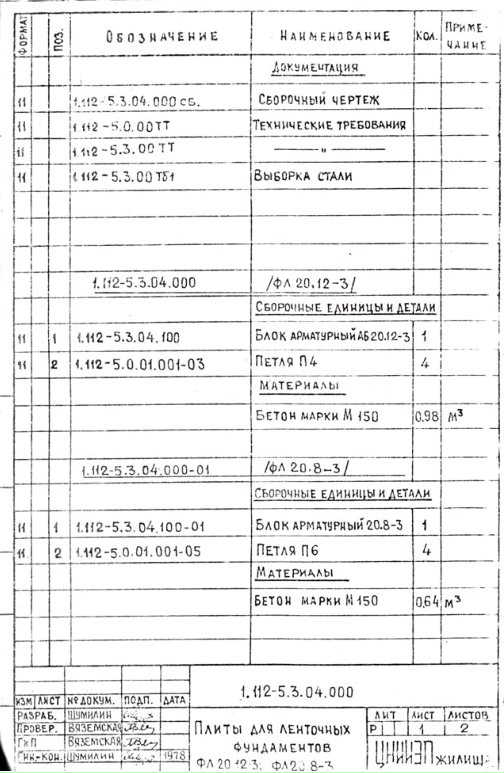

Плиты для ленточных фундаментов ФЛ20.12-3, ФЛ20.8-3 – 12 стр

504 × 773 пикс.     Открыть в новом окне

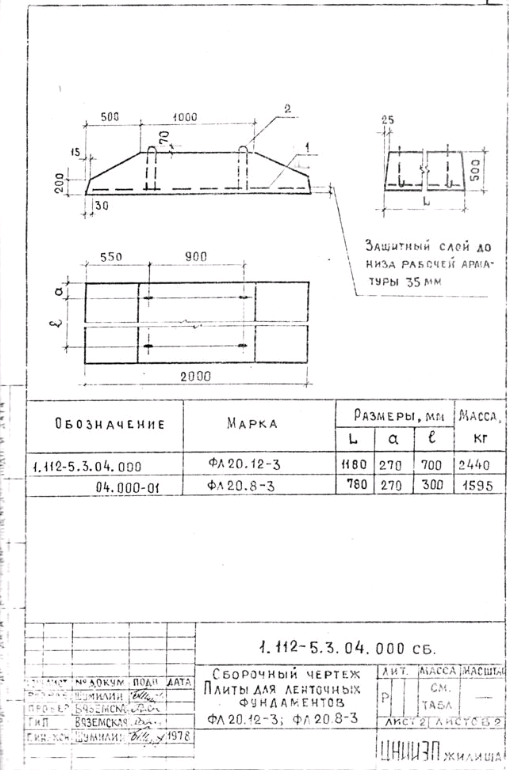

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ20.12-3, ФЛ20.8-3 – 13 стр

509 × 770 пикс.     Открыть в новом окне

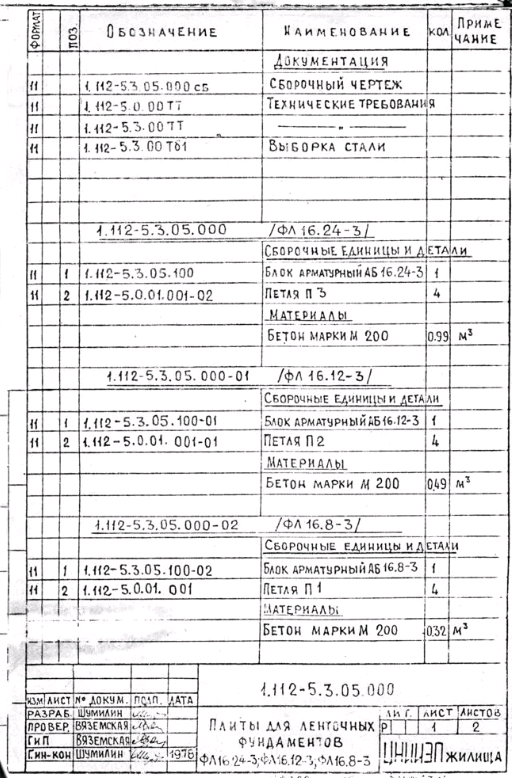

Плиты для ленточных фундаментов ФЛ16.24-3, ФЛ16.12-3, ФЛ16.8-3 – 14 стр

512 × 778 пикс.     Открыть в новом окне

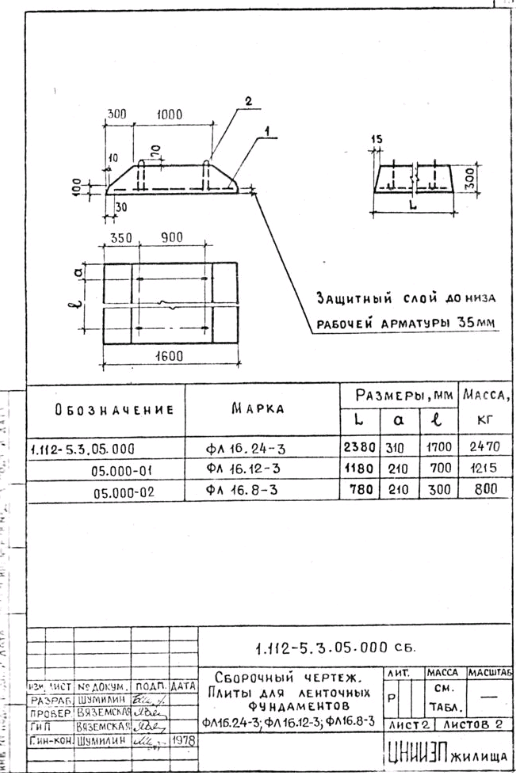

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ16.24-3, ФЛ16.12-3, ФЛ16.8-3 – 15 стр

516 × 773 пикс.     Открыть в новом окне

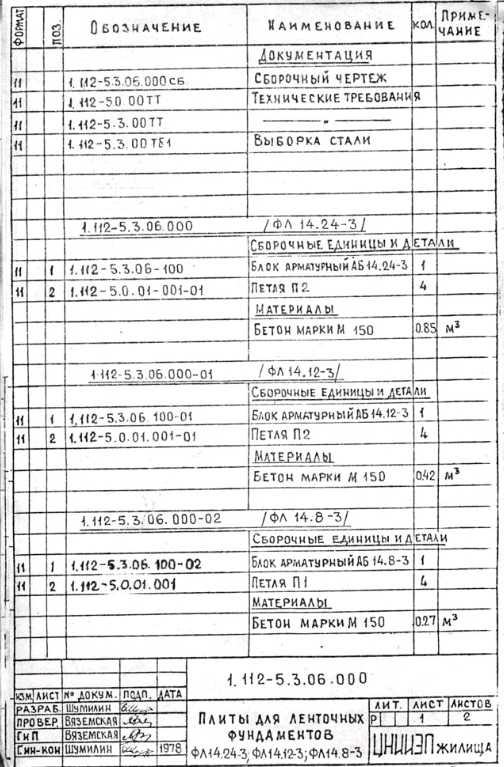

Плиты для ленточных фундаментов ФЛ14.24-3, ФЛ14.12-3, ФЛ14.8-3 – 16 стр

504 × 767 пикс.     Открыть в новом окне

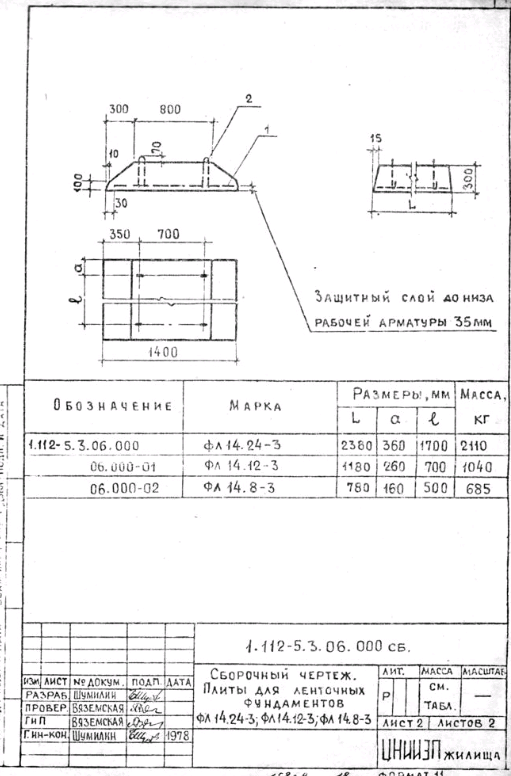

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ14.24-3, ФЛ14.12-3, ФЛ14.8-3 – 17 стр

511 × 776 пикс.     Открыть в новом окне

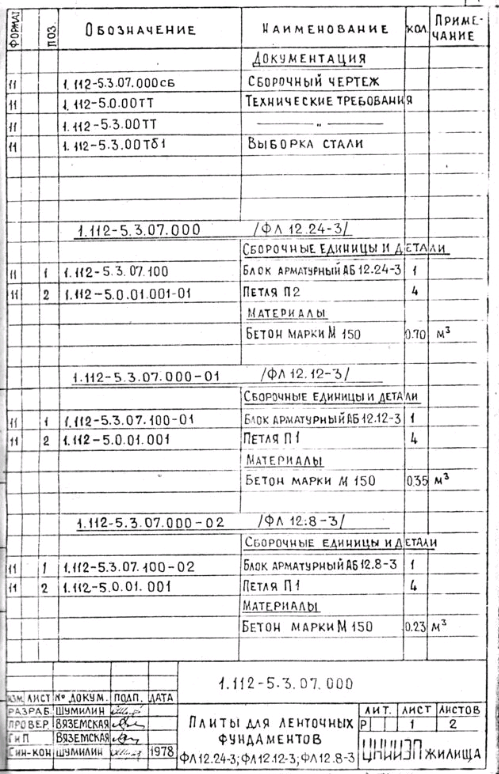

Плиты для ленточных фундаментов ФЛ12.24-3, ФЛ12.12-3, ФЛ12.8-3 – 18 стр

499 × 774 пикс.     Открыть в новом окне

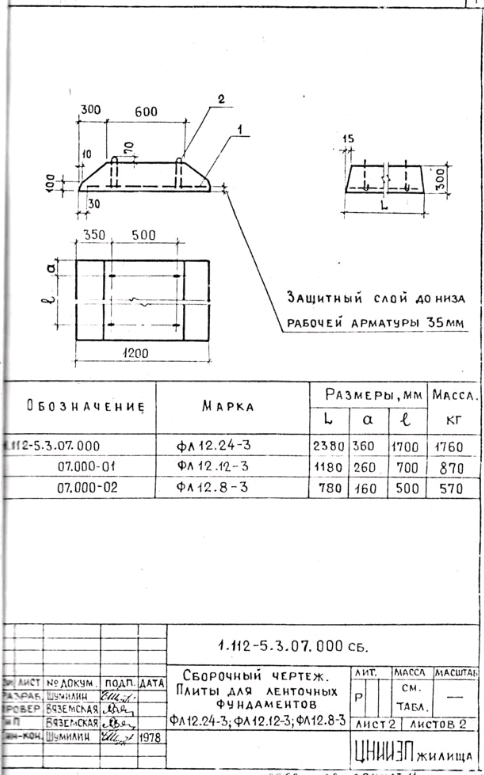

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ12.24-3, ФЛ12.12-3, ФЛ12.8-3 – 19 стр

484 × 775 пикс.     Открыть в новом окне

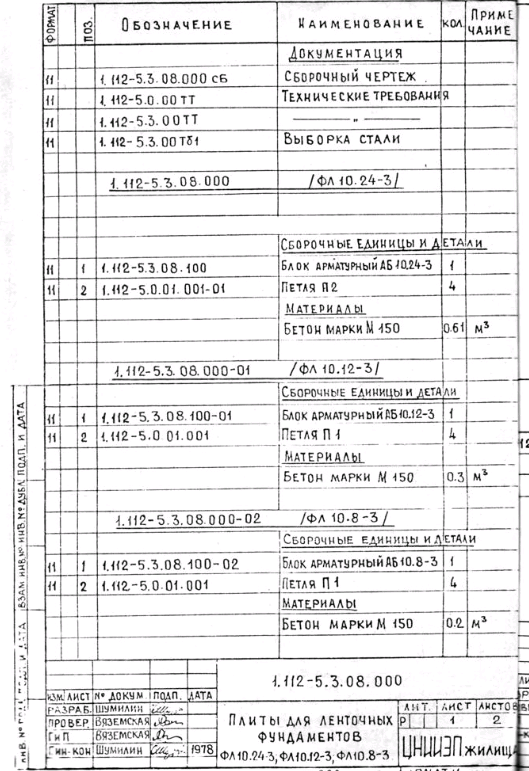

Плиты для ленточных фундаментов ФЛ10.24-3, ФЛ10.12-3, ФЛ10.8-3 – 20 стр

529 × 771 пикс.     Открыть в новом окне

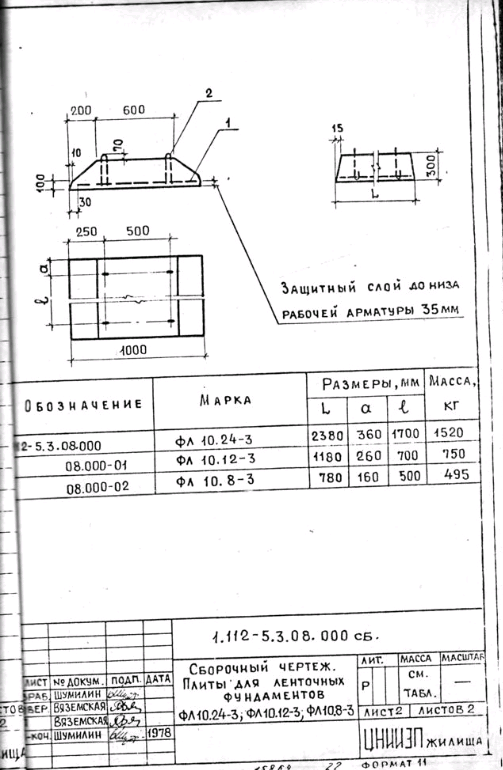

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ10.24-3, ФЛ10.12-3, ФЛ10.8-3 – 21 стр

503 × 770 пикс.     Открыть в новом окне

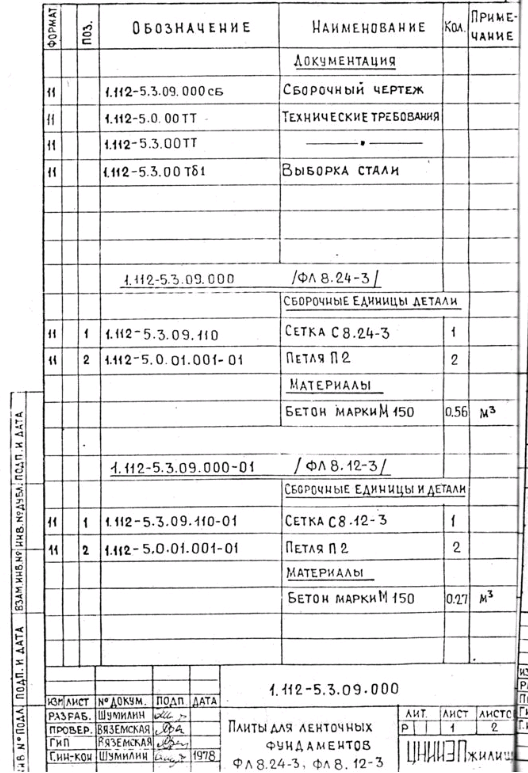

Плиты для ленточных фундаментов ФЛ8.24-3, ФЛ8.12-3 – 22 стр

528 × 773 пикс.     Открыть в новом окне

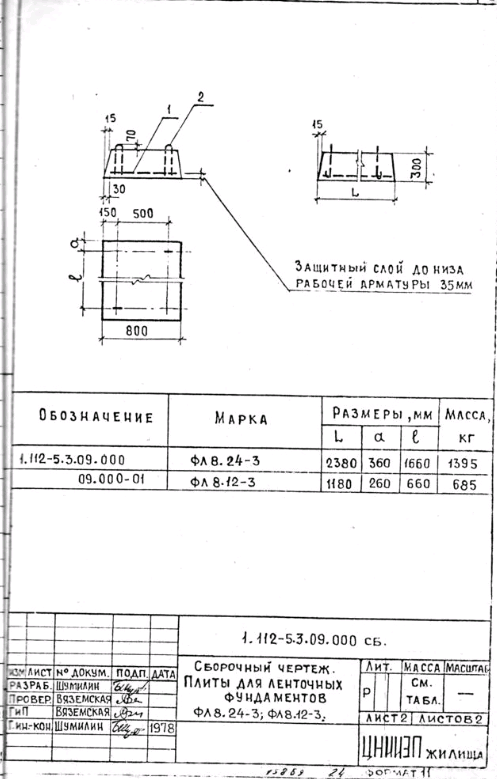

Сборочный чертеж. Плиты для ленточных фундаментов ФЛ8.24-3, ФЛ8.12-3 – 23 стр

497 × 779 пикс.     Открыть в новом окне

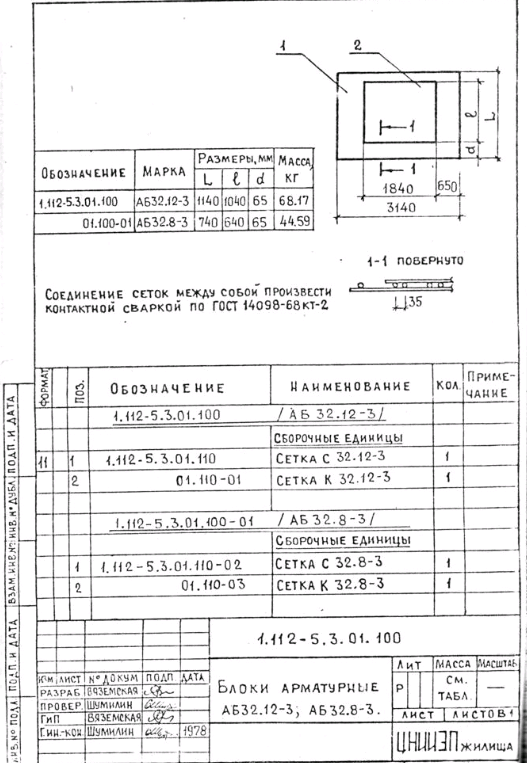

Блоки арматурные АБ32.12-3, АБ32.8-3 – 24 стр

527 × 763 пикс.     Открыть в новом окне

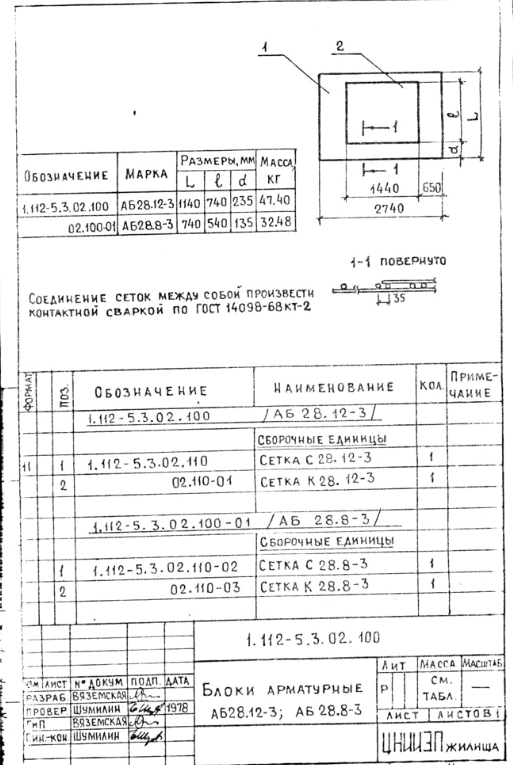

Блоки арматурные АБ28.12-3, АБ28.8-3 – 25 стр

513 × 765 пикс.     Открыть в новом окне

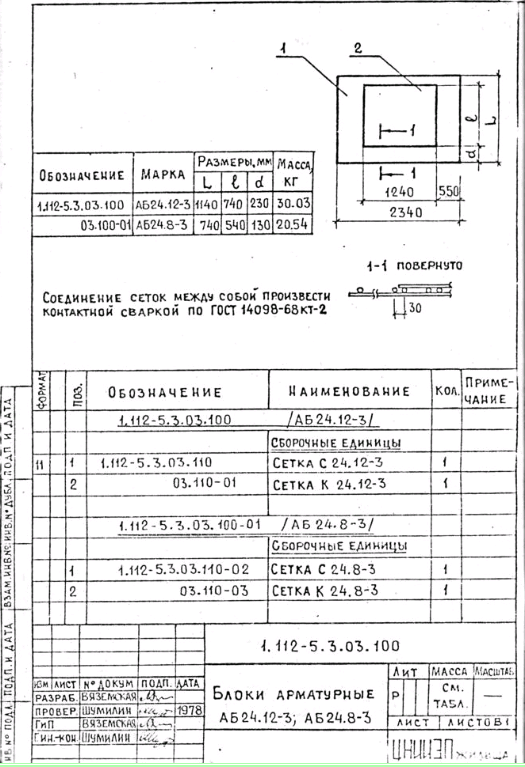

Блоки арматурные АБ24.12-3, АБ24.8-3 – 26 стр

525 × 767 пикс.     Открыть в новом окне

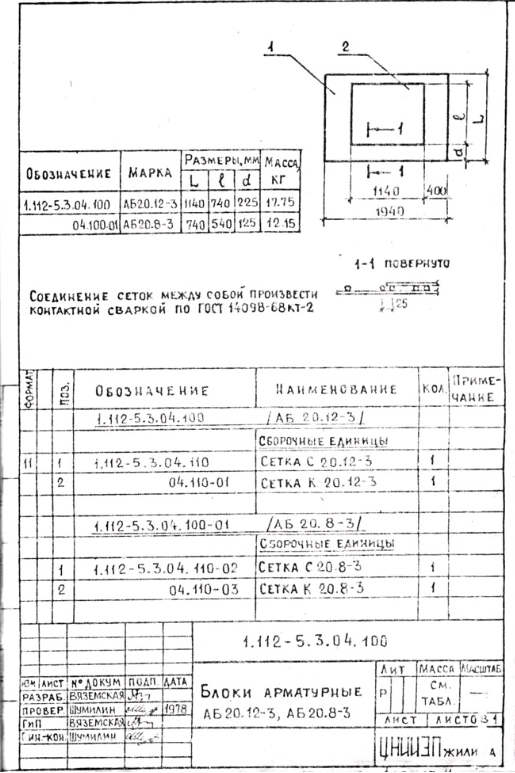

Блоки арматурные АБ20.12-3, АБ20.8-3 – 27 стр

515 × 773 пикс.     Открыть в новом окне

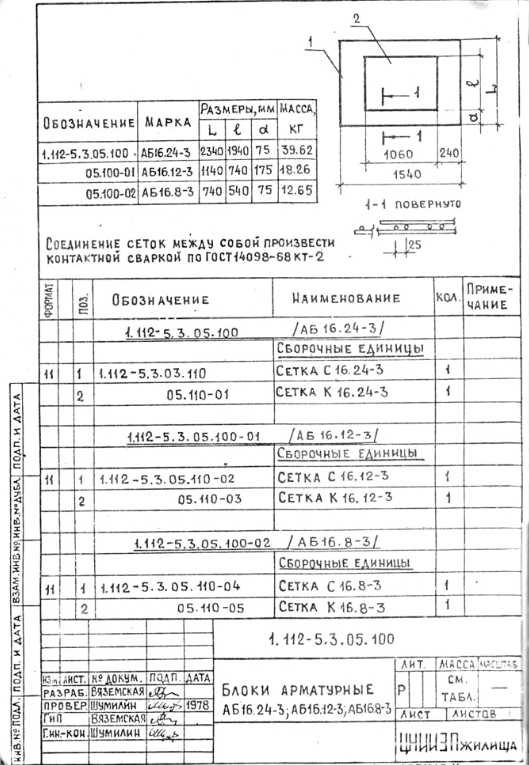

Блоки арматурные АБ16.24-3, АБ16.12-3, АБ16.8-3 – 28 стр

529 × 765 пикс.     Открыть в новом окне

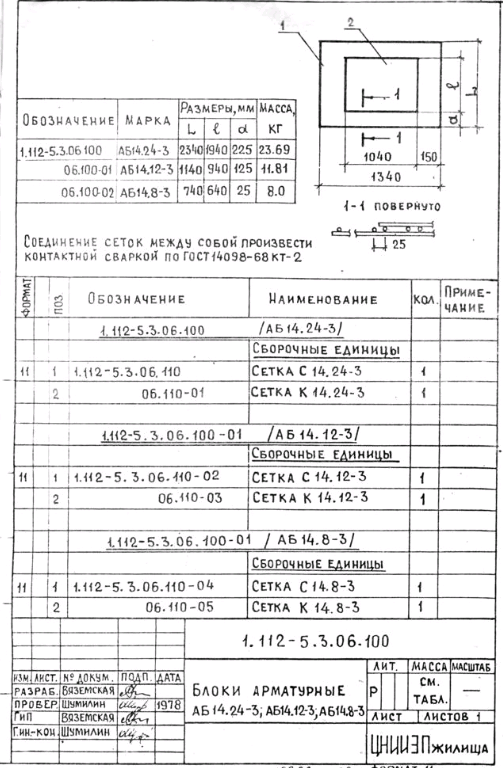

Блоки арматурные АБ14.24-3, АБ14.12-3, АБ14.8-3 – 29 стр

503 × 768 пикс.     Открыть в новом окне

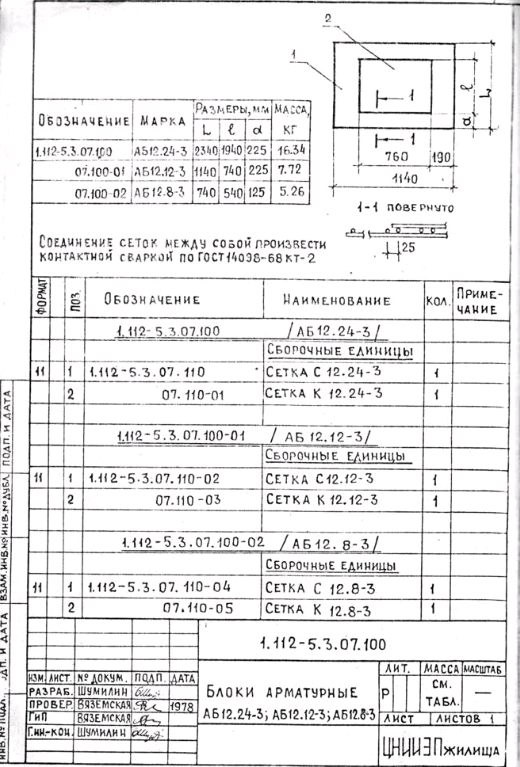

Блоки арматурные АБ12.24-3, АБ12.12-3, АБ12.8-3 – 30 стр

520 × 767 пикс.     Открыть в новом окне

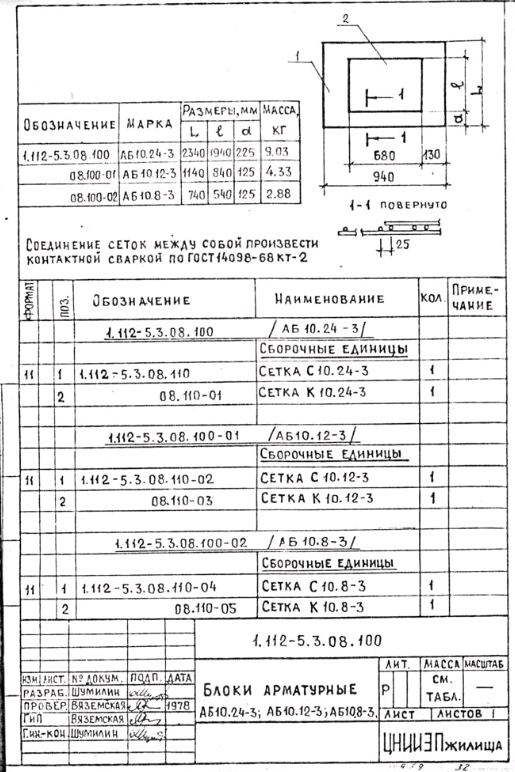

Блоки арматурные АБ10.24-3, АБ10.12-3, АБ10.8-3 – 31 стр

515 × 772 пикс.     Открыть в новом окне

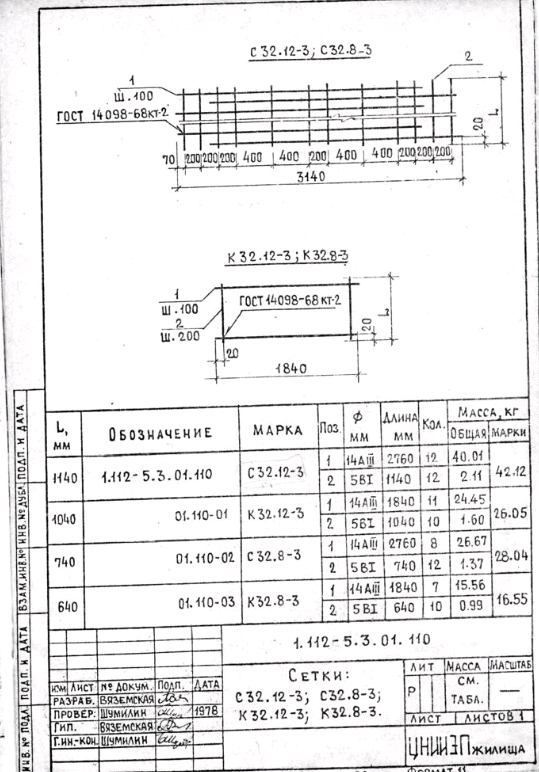

Сетки: С32.12-3, С32.8-3, К32.12-3, К32.8-3 – 32 стр

539 × 772 пикс.     Открыть в новом окне

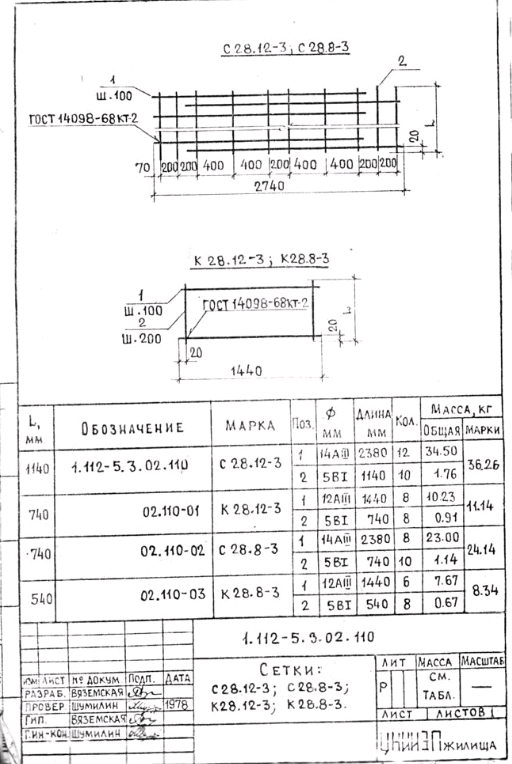

Сетки: С28.12-3, С28.8-3, К28.12-3, К28.8-3 – 33 стр

512 × 764 пикс.     Открыть в новом окне

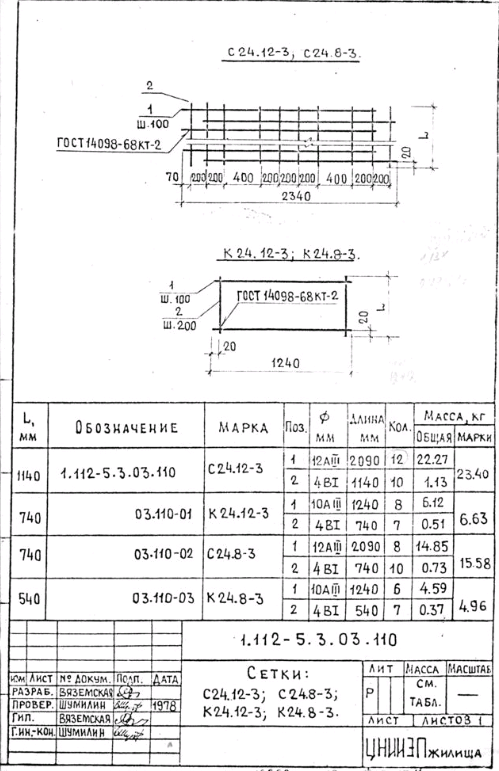

Сетки: С24.12-3, С24.8-3, К24.12-3, К24.8-3 – 34 стр

499 × 771 пикс.     Открыть в новом окне

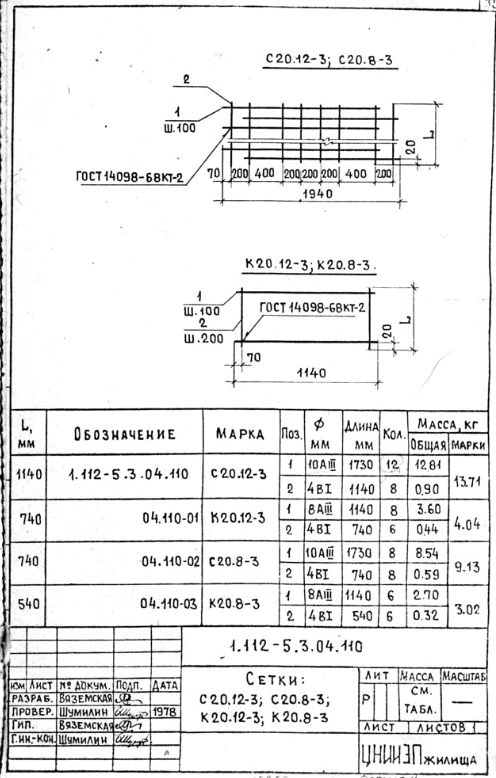

Сетки: С20.12-3, С20.8-3, К20.12-3, К20.8-3 – 35 стр

496 × 778 пикс.     Открыть в новом окне

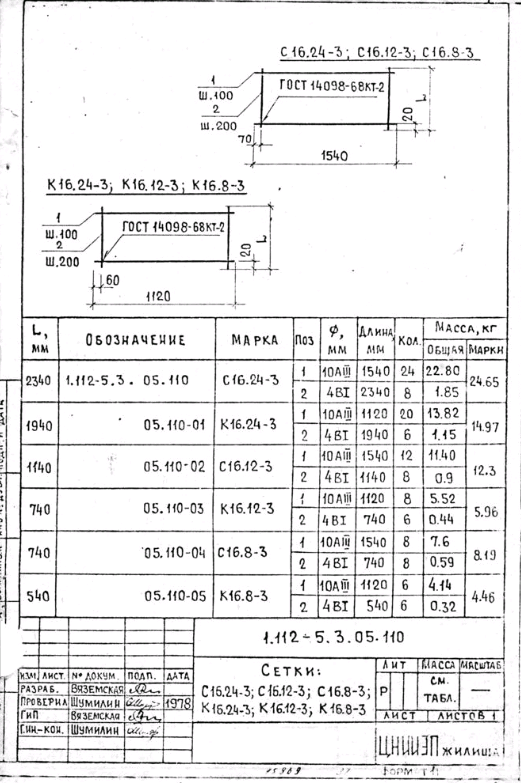

Сетки: С16.24-3, С16.12-3, С16.8-3, К16.24-3, К16.12-3, К16.8-3 – 36 стр

521 × 783 пикс.     Открыть в новом окне

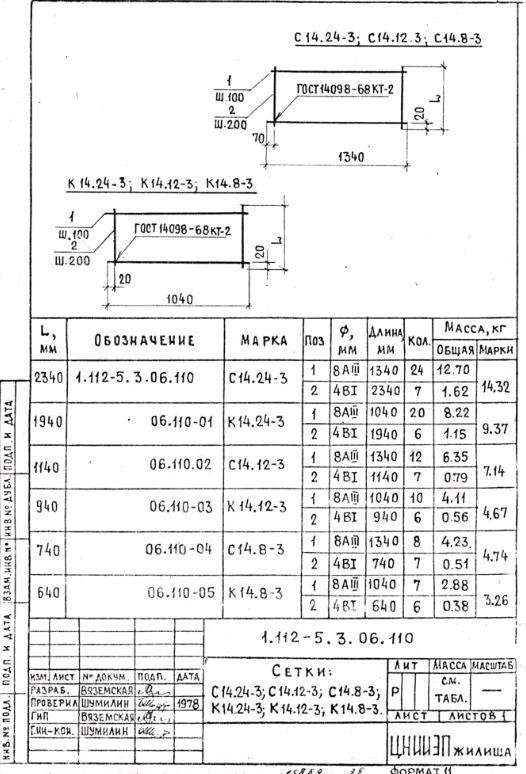

Сетки: С14.24-3, С14.12-3, С14.8-3, К14.24-3, К14.12-3, К14.8-3 – 37 стр

526 × 774 пикс.     Открыть в новом окне

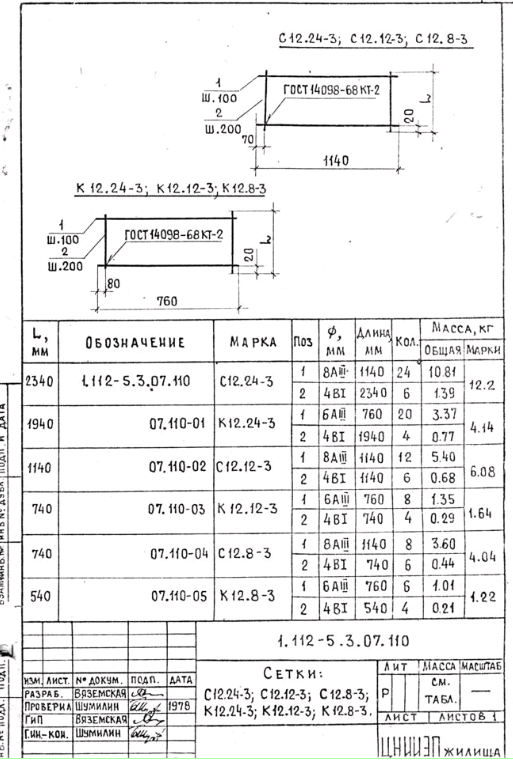

Сетки: С12.24-3, С12.12-3, С12.8-3, К12.24-3, К12.12-3, К12.8-3 – 38 стр

513 × 760 пикс.     Открыть в новом окне

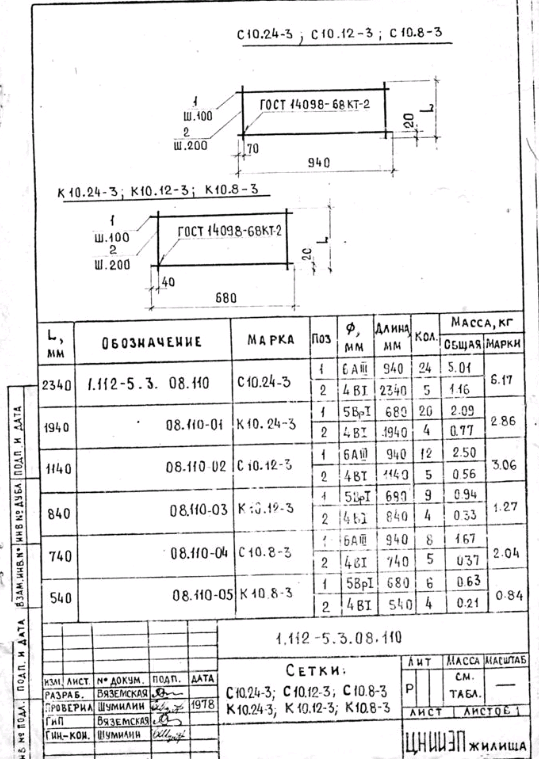

Сетки: С10.24-3, С10.12-3, С10.8-3, К10.24-3, К10.12-3, К10.8-3 – 39 стр

539 × 760 пикс.     Открыть в новом окне

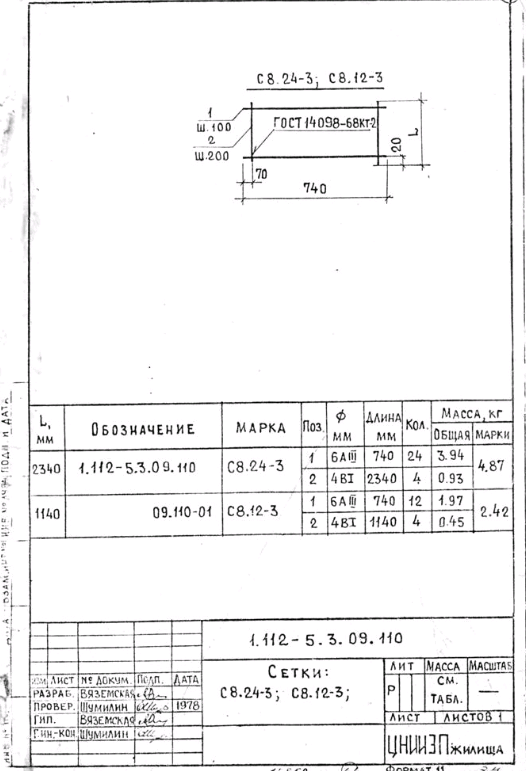

Сетки: С8.24-3, С8.12-3 – 40 стр

526 × 771 пикс.
