Серия 1.115.1-1 Балки фундаментные железобетонные для жилых зданий.
Описание
Рабочие чертежи
 |
|

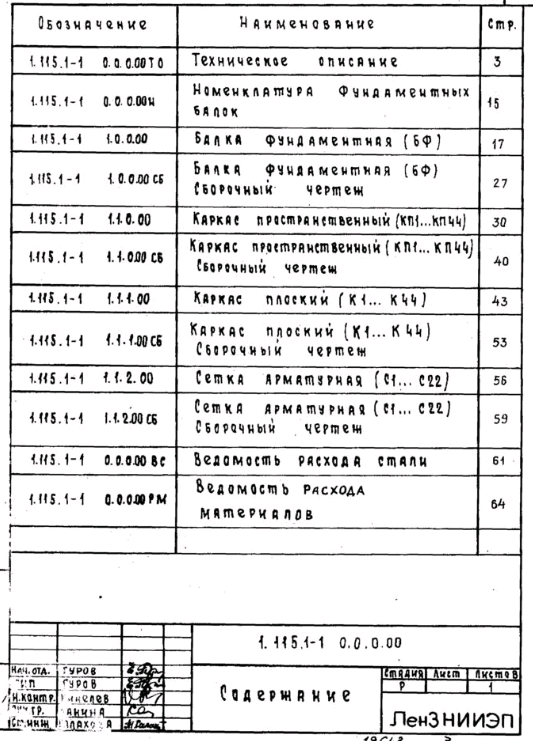

| 533 × 741 пикс. Открыть в новом окне | |
Техническое описание – 3 стр
1.Общая часть
1.1.Рабочие чертежи фундаментных балок, разработанные в настоящей серии, предназначены для крупнопанельных, крупноблочных и кирпичных зданий, строящихся в 1 климатическом районе.

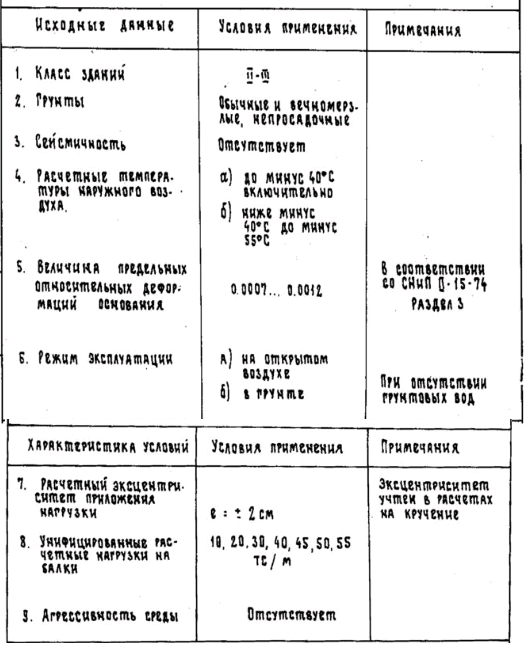

1.2.Исходные данные, принятые при разработке рабочих чертежей балок и определяющие условия их применения, приведены в таблице 1.
Таблица 1
 |
|
| 529 × 654 пикс. Открыть в новом окне | |
1.3.Решение в применении балок условиях, отличающихся от указанных в табл.1, принимается при конкретном проектировании при соответствующем обосновании.
1.4.Перед началом массового производства балок завод-изготовитель обязан выполнить их приемочные испытания в соответствии с ГОСТ 8829-77. Расчетные данные для испытаний приведены в разделе 8 и табл.5 на листе 13.
Проведение испытаний не освобождает завод-изготовитель от операционного контроля на всех стадиях технологического процесса по изготовлению и приемке конструкций.
2.Номенклатура изделий. Конструктивные решения. Материалы
2.1.Номенклатура балок принята исходя из планировочных параметров крупнопанельных, крупноблочных и кирпичных жилых зданий, строящихся в 1 климатическом районе и приведена в документе 1.115.1-1 0.0.0. 00H
2.2. Сечение балок принято тавровым, с полкой в нижней части и соответствует принятому в серии 1.020-1 сечению ригелей. Выбор сечения обусловлен:
а) требованиями межсерийной унификации;
б) условиями работы балок. Учитывающими возможное кручение от расчетных нагрузок;
в) простотой узлов сопряжения при необходимости установки дополнительных балок в пролете (укладываются на полки).
2.3.Длины балок приняты кратными модулю 1м (100 мм) и учитывают различные варианты взаимного расположения балок под наружные и внутренние стены.

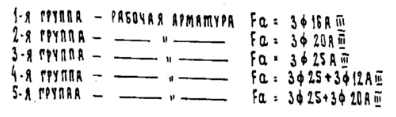

2.4. В зависимости от нагрузок (см. табл.2 раздела 4) балки условно разделены на группы по несущей способности. При этом принято:
 |
|
| 396 × 117 пикс. Открыть в новом окне | |
2.5.Расчет балок выполнен в соответствии с требованиями СНиП II-21-75. Расчетные нагрузки приняты равномерно распределенными по длине балок с расчетными эксцентриситетом
2.6.Балки выполняются из тяжелого бетона марки 400. Требование к морозостойкости бетона приведены в разделе 4.
2.7.Армирование балок предусмотрено из стержней арматуры классов А-I и А-III по ГОСТ 5781-82. Арматурные изделия разработаны в виде пространственных каркасов, собираемых из плоских каркасов и сеток. Изготовление и сборка арматурных изделий выполняются с помощью контактной точечной сварки в соответствии с требованиями СН 393-78.
2.8.Предел огнестойкости балок принят не менее 1,5 часа.
2.9.Конструкции балок отнесены к 3-й категории требований по трещиностойкости согласно СНиП II-21-75. Допустимая величина раскрытия трещин.
3.Маркировка изделий
3.1.Маркировка балок принята в соответствии с ГОСТ 23009-78.
3.2.Марка балок состоит из двух частей, разделенных дефисом. Например БФ 24.5.4-21
В первой части содержится характеристика типоразмера балок (габариты изделия
), буквенный индекс «БФ» - балка фундаментная.
), буквенный индекс «БФ» - балка фундаментная.Во второй части марки:
2 – вторая группа балок по несущей способности (см. раздел 2)
Т – бетон тяжелый
3.2.При необходимости применения в проектах балок с закладными изделиями марка балки должна содержать дополнительный индекс, например: БФ 24.5.4-2Т-1.
4.Указания по применению
4.1.В проектах фундаментов с использованием балок по данной серии следует приводить:
а) марки балок;
б) требования к морозостойкости и водонепроницаемости бетона (табл.3);
в) марки арматурной стали (табл.4);
г) мероприятия по защите балок от агрессии в соответствии со СНиП II-28-73;
д) указания по производству работ, в т. в зимний период
4.2.При разработке чертежей фундаментов в проектах с применением балок по данной серии следует учитывать, что:
а) Балки по данной серии разработаны с учетом опирания их не менее чем на 10 мм;
б) Расчет балок выполнен на равномерно распределённую нагрузку, приложенную с эксцентриситетом
При условиях загружениях, отличающихся от принятых, в конкретных проектах необходим дополнительный расчет;
При условиях загружениях, отличающихся от принятых, в конкретных проектах необходим дополнительный расчет;в) При передаче на балки сосредоточенных нагрузок (например от простенков) требуется дополнительная проверка прочности балок;
г) В углах здания, в стыках балок по длине, в местах взаимного пресечения балок рекомендуется установка опорных сеток из арматуры

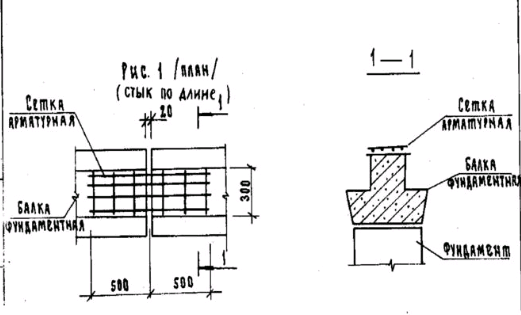

Пример выполнения стыка приведен на рис. 1 (лист 8).

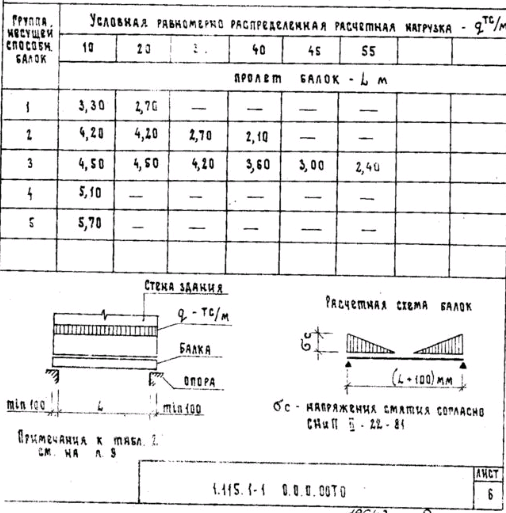

Пример выполнения стыка приведен на рис. 1 (лист 8).Таблица 2. Таблица для определения группы несущей способности балок
 |
|
| 506 × 513 пикс. Открыть в новом окне | |
Примечание к таблице 2:
1.При эксплуатации балок при расчетной температуре наружного воздуха до минус 40 МР‰С указанный в табл.2 пролет балок допускается умножать на коэффициент К = 1,1
2.Указанная в табл.2 величина условной равномерно распределённой нагрузки «q» дана с учетом собственного веса балок

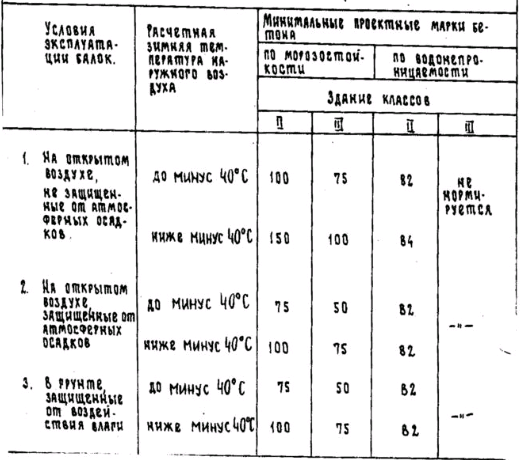

Таблица 3. Требования у морозостойкости и водонепроницаемости бетона балок
 |
|
| 520 × 460 пикс. Открыть в новом окне | |

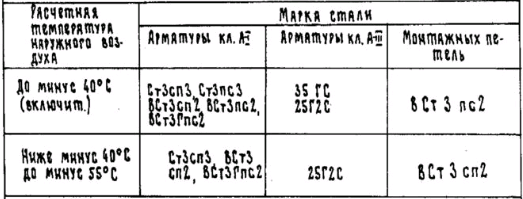

Таблица для выбора марок стали
 |
|
| 523 × 199 пикс. Открыть в новом окне | |
Примечание. Расчетная зимняя температура наружного воздуха принимается как средняя температура воздуха наиболее холодной пятидневки в соответствии со СНиП II-1-82.
 |
|
| 521 × 315 пикс. Открыть в новом окне | |
5.Требования к изготовлению балок
5.1.Для изготовления балок применять металлическую формооснастку. Во избежание прилипания бетона при бетонировании формооснастку необходимо смазывать.
5.2.Бетона для изготовления балок должен применяться на фракционированном щебне из скальных пород типа гранит. Крупность заполнителя не должна превышать 30 мм.
5.3.Цемент для изготовления балок должен отвечать требованиям ГОСТ 10178-76, щебень – ГОСТ 10258-80.
5.4.Морозостойкость бетона должна определяться по ГОСТ 10060-76.
5.5.Фиксацию положения арматурных изделий в форме выполнять с помощью цементно-песчаных фиксаторов типа «РМ». Не допускается применение в качестве фиксаторов обрезков арматурных стержней, пластин и т.д.
5.6.Выемку изделий из форм выполнять путем подъема изделий за инвентарные монтажные устройства, установленные в строповочные отверстия балок.
5.7.На поверхности балок не допускается:
а) раковины диаметром более 10 мм и глубиной более 5 мм;
б) местные наплывы бетона;
в) околы бетона глубиной более 5 мм и длиной более 30 мм;
г) трещины за исключением местных усадочных шириной более 0,1 мм;
д) обнажение рабочей арматуры.
5.8.Отклонение размеров балок от проектных размеров по ширине, длине и высоте не должно превышать 5 мм.
6.Требования к изготовлению арматурных изделий
6.1.Армирование балок предусмотрено пространственными арматурными каркасами, состоящими из отдельных сеток и плоских каркасов.
6.2.Арматурные изделия разработаны с учетом их машинного изготовления и должны отвечать требованиям ГОСТ 10922-75, ГОСТ 14098-68 и СН 393-78.
6.3.После установки арматурных сеток в пространственный блок места взаимного пересечения арматурных стержней должны быть сварены с помощью точечной контактной сварки в соответствии с СН 393-78. Перевязка вязальной проволокой либо дуговая сварка пересечения стержней не допускаются.
7.Правила приемки хранения и транспортировки
7.1.Конструкции, поставляемые потребителю, должны быть приняты техническим контролем завода-изготовителя. Оценку качества конструкции следует выполнять в соответствии с требованиями ГОСТ 13015-75.
7.2.На боковой поверхности каждого изделия должны быть нанесены несмываемой краской:
а) товарный знак завода-изготовителя;
б) марка конструкции;
в) дата изготовления;
г) штамп ОТК;
д) масса конструкции.
7.3. Поставка балок потребителю должна производиться по достижении бетоном отпускной прочности не ниже 70% от проектной.
При гарантии заводом достижения бетоном 100% прочности через 28 суток по согласованию с потребителем и проектной организацией допускается более низкий (но не ниже 50%) процент отпускной прочности бетона.
При производстве работ в зимний период отпускная прочность бетона должна быть не ниже 100%.
7.4. Конструкции складировать и хранить в штабелях, рассортированных по маркам. Высота штабеля – не более 2 м.
Балки устанавливаются друг на друга с применением прокладок, устанавливаемых в местах строповочных отверстий.

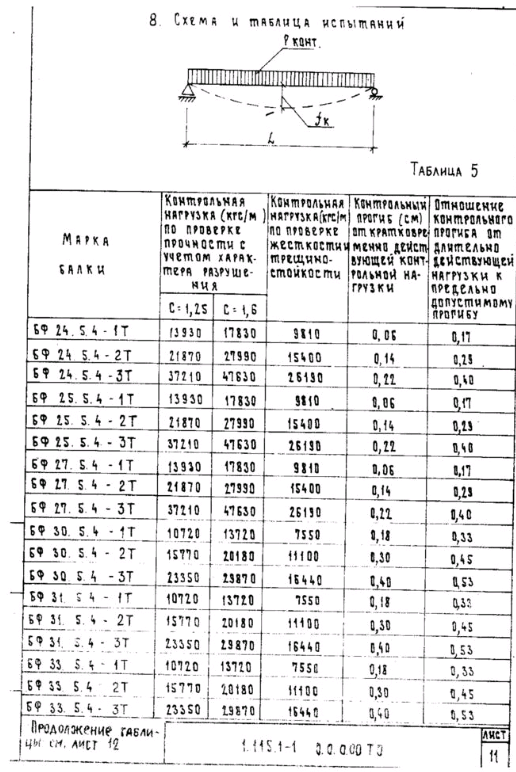

Таблица 5
 |
|
| 516 × 772 пикс. Открыть в новом окне | |

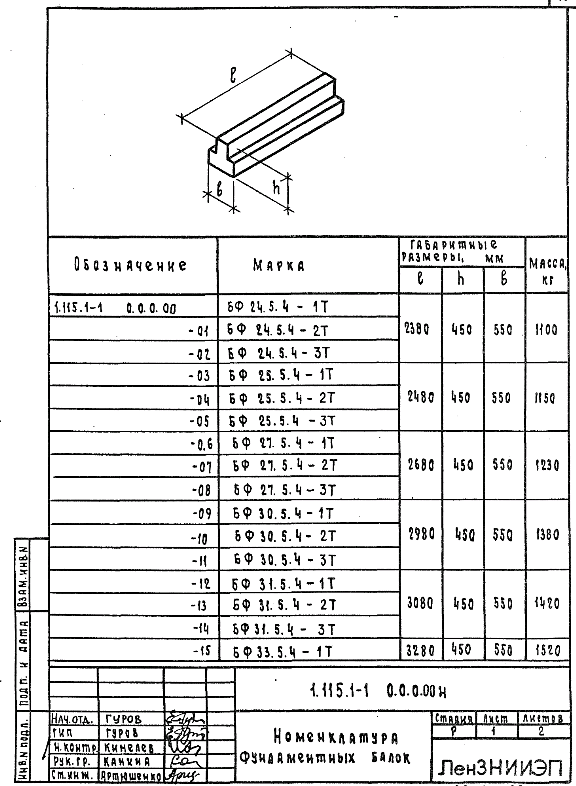

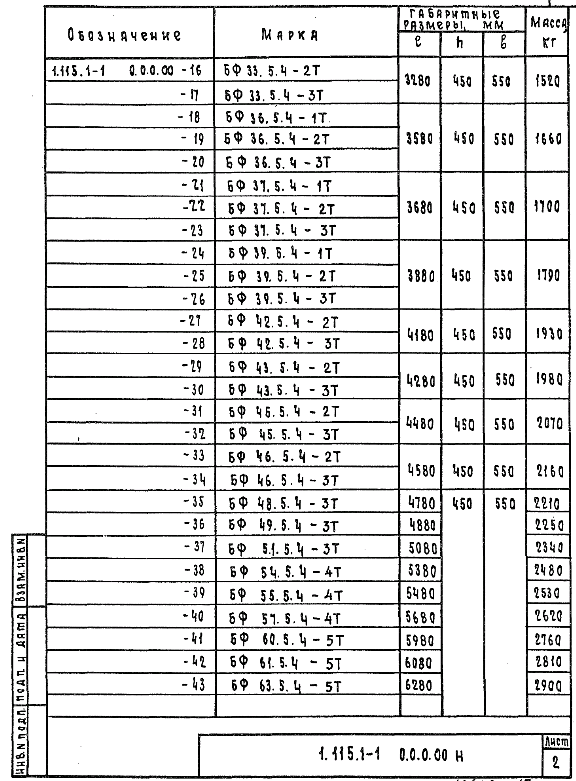

Номенклатура фундаментных балок – 15 стр
 |
|
| 576 × 786 пикс. Открыть в новом окне | |
 |
|
| 576 × 781 пикс. Открыть в новом окне | |

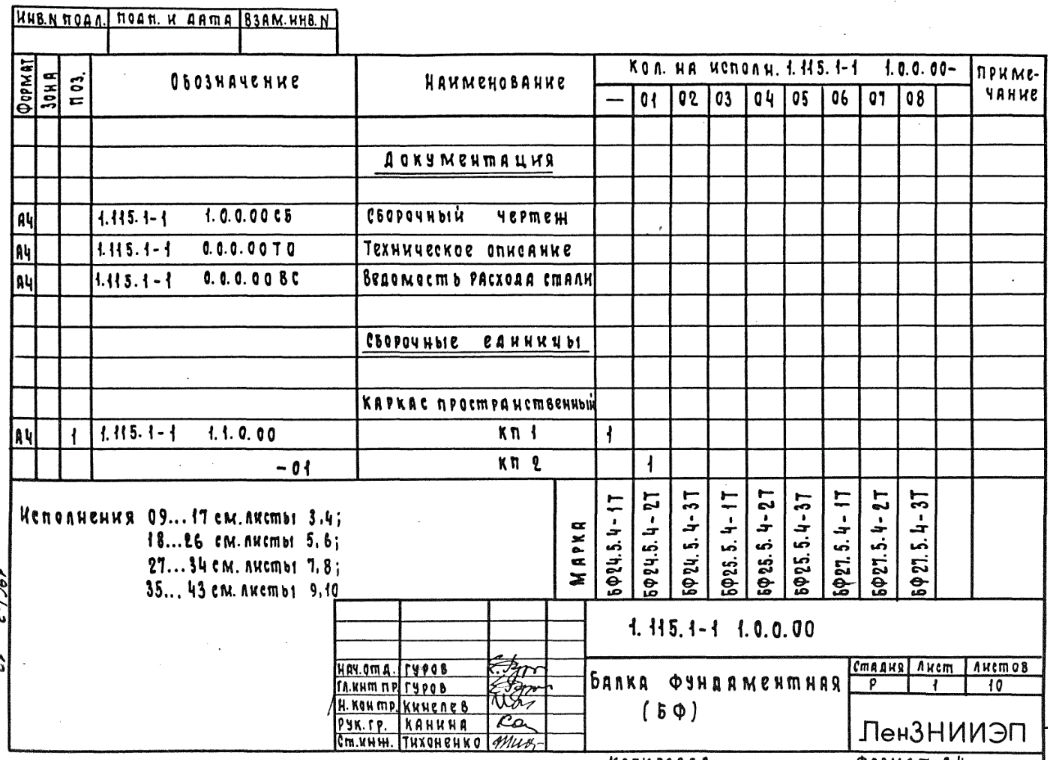

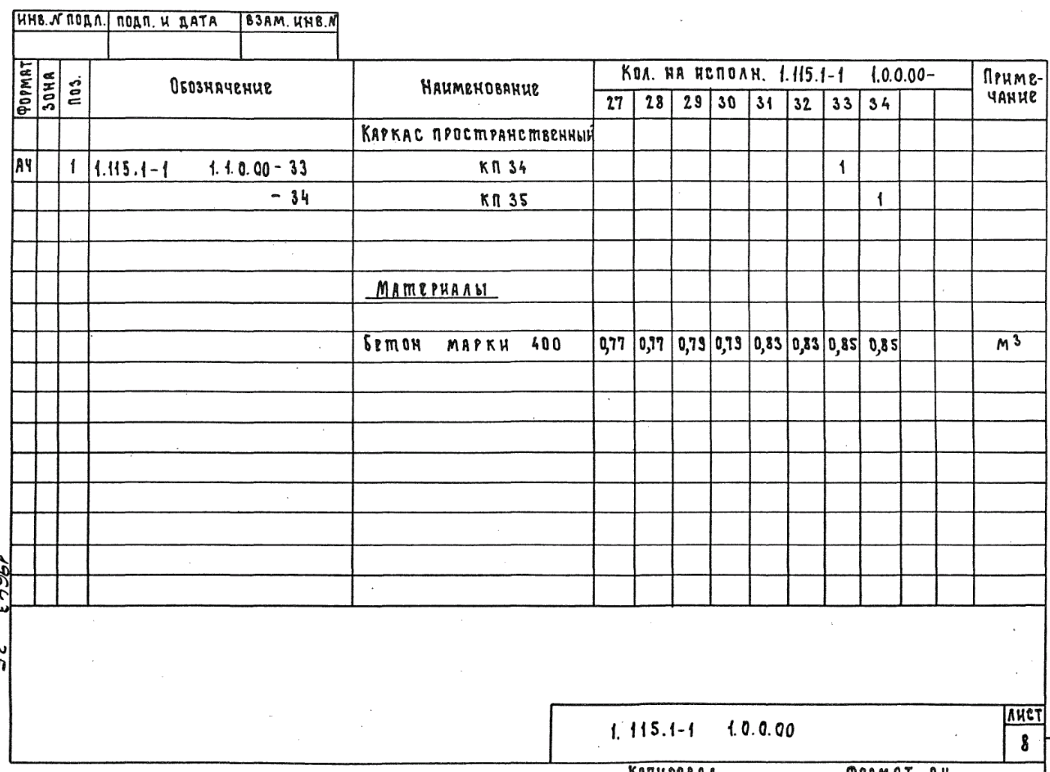

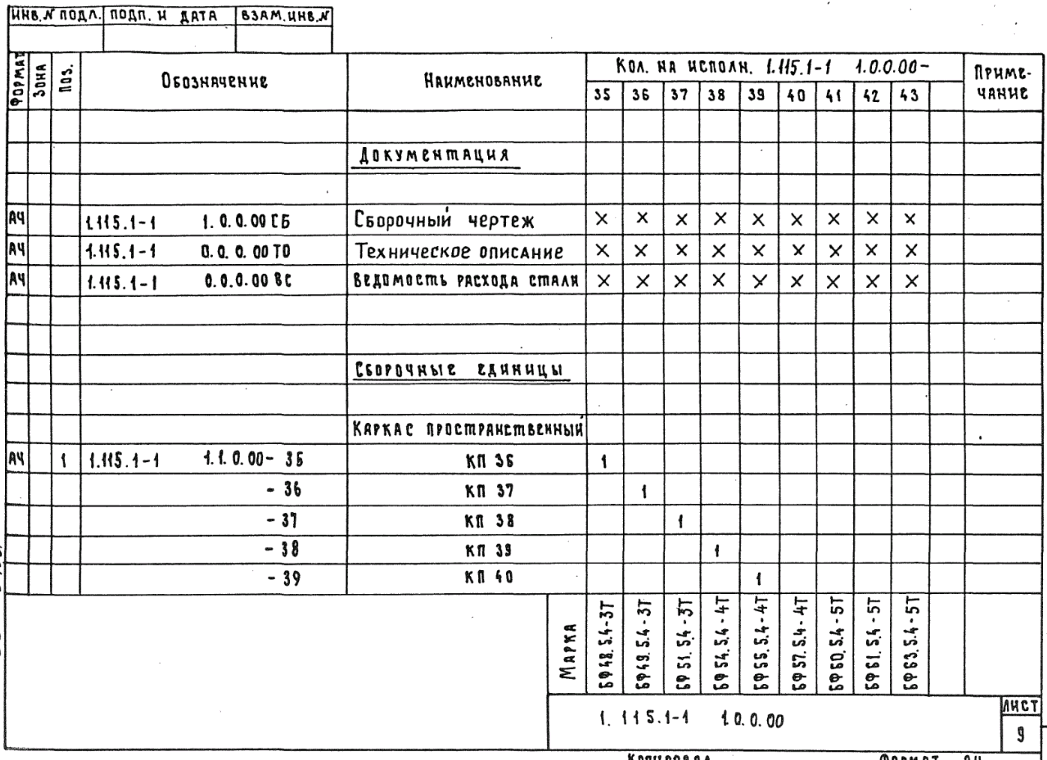

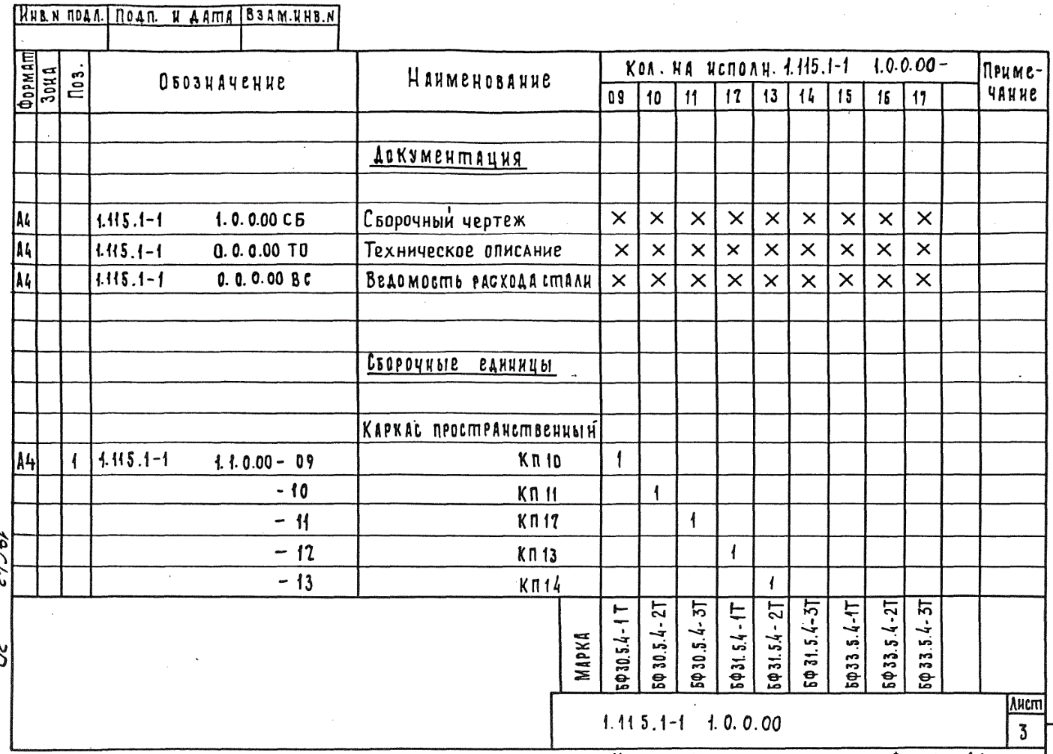

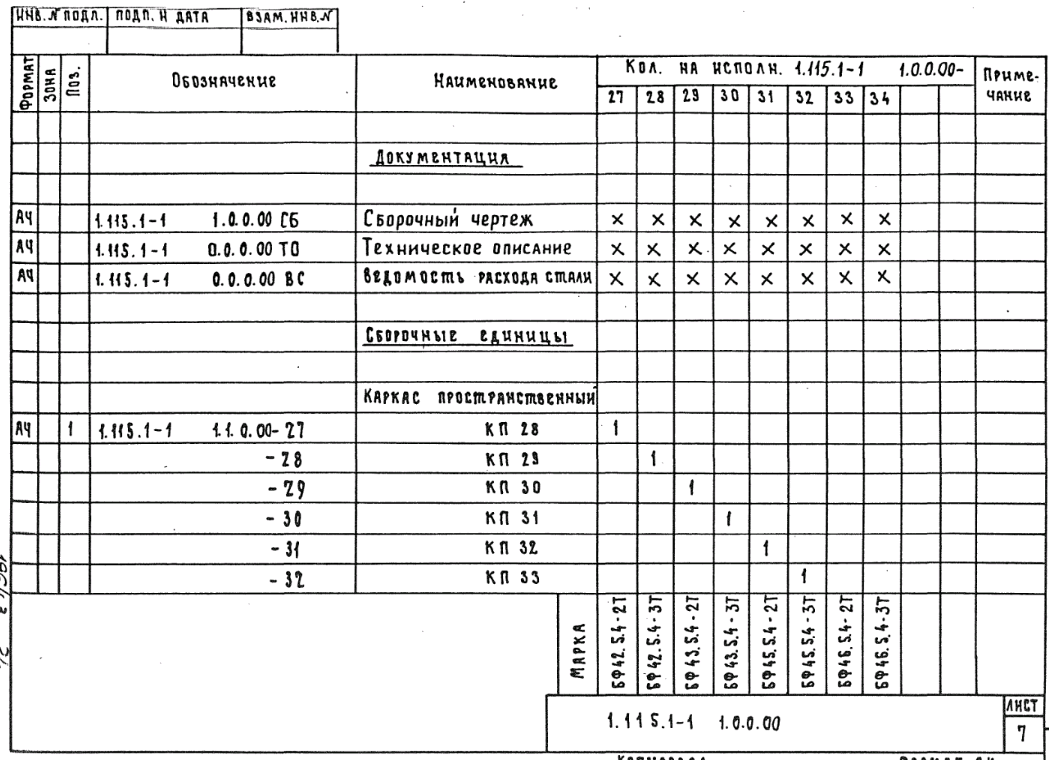

Балка фундаментная (БФ) – 17 стр
 |
|
| 1048 × 760 пикс. Открыть в новом окне | |
 |
|
| 1052 × 758 пикс. Открыть в новом окне | |
 |
|
| 1053 × 754 пикс. Открыть в новом окне | |
 |
|
| 1046 × 760 пикс. Открыть в новом окне | |
 |
|
| 1054 × 758 пикс. Открыть в новом окне | |
 |
|
| 1061 × 767 пикс. Открыть в новом окне | |
 |
|
| 1049 × 760 пикс. Открыть в новом окне | |
 |
|
| 1050 × 772 пикс. Открыть в новом окне | |
 |
|
| 1047 × 760 пикс. Открыть в новом окне | |
 |
|
| 1042 × 760 пикс. Открыть в новом окне | |

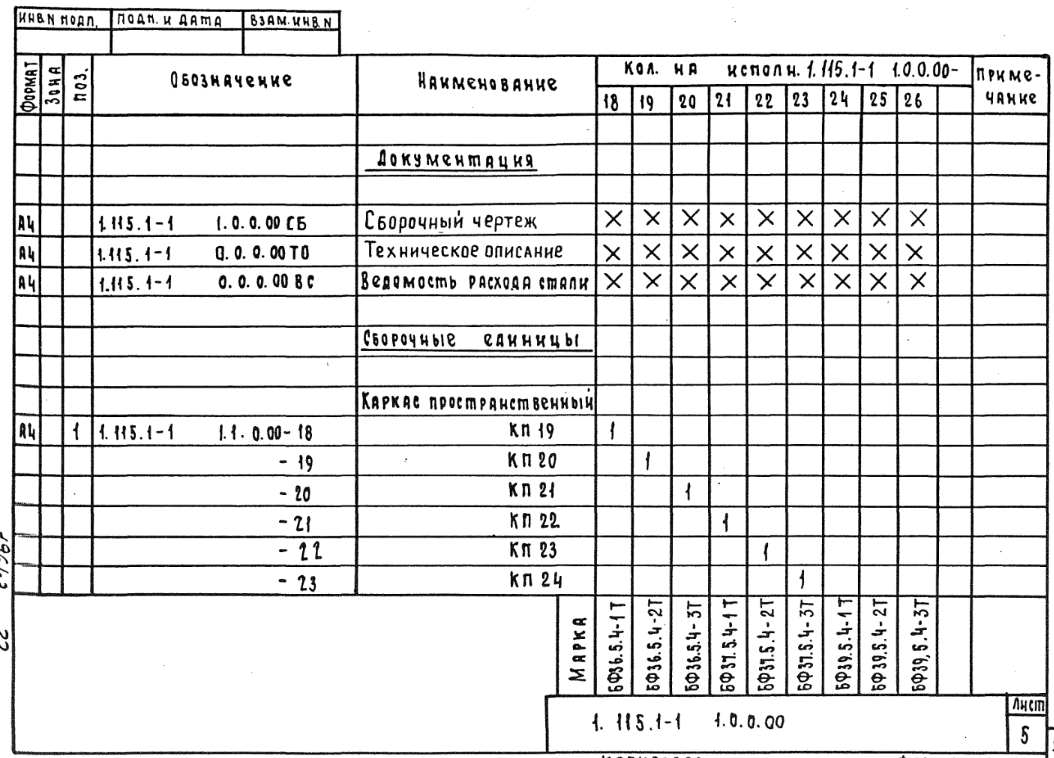

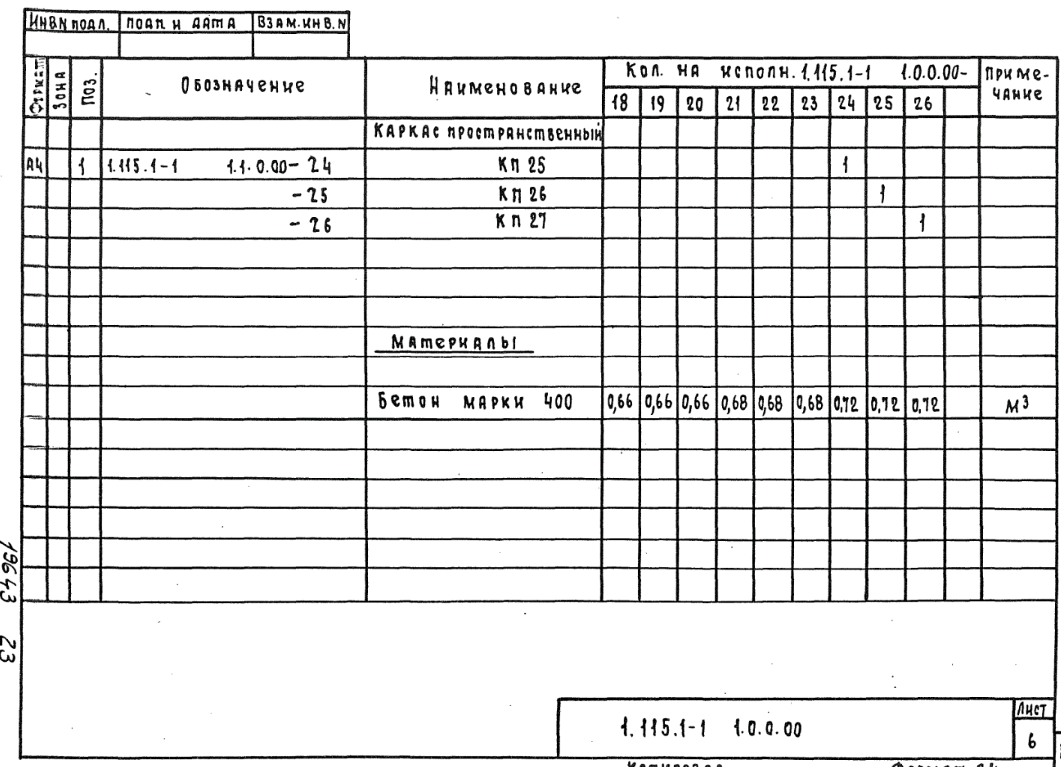

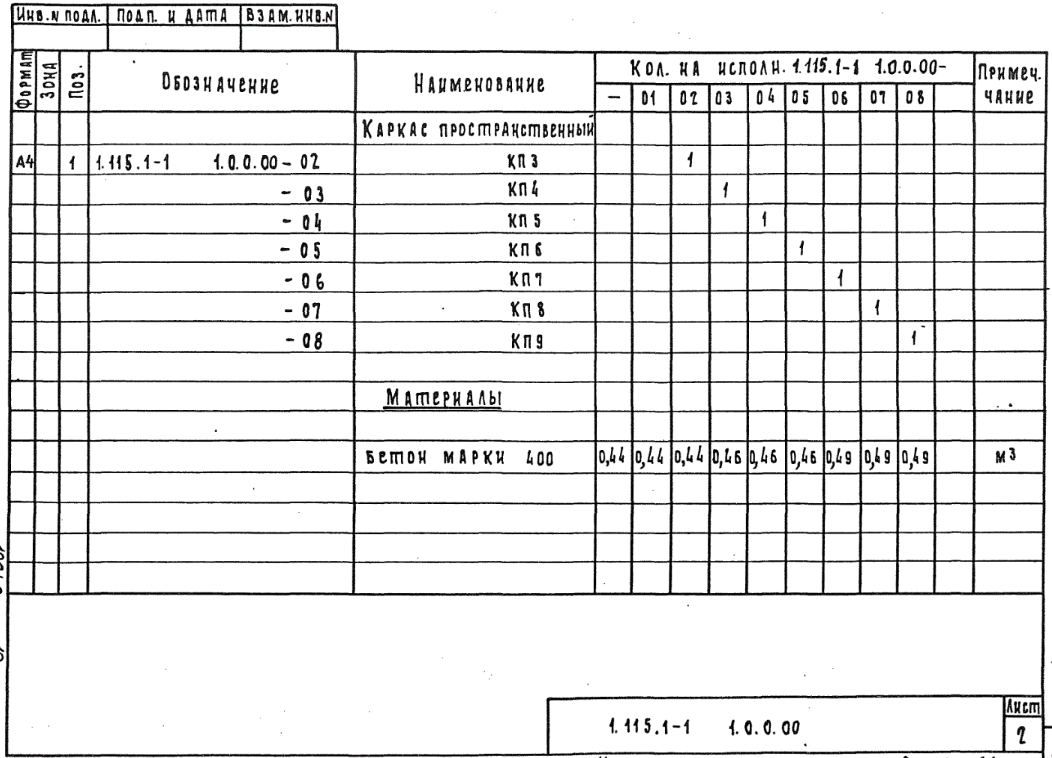

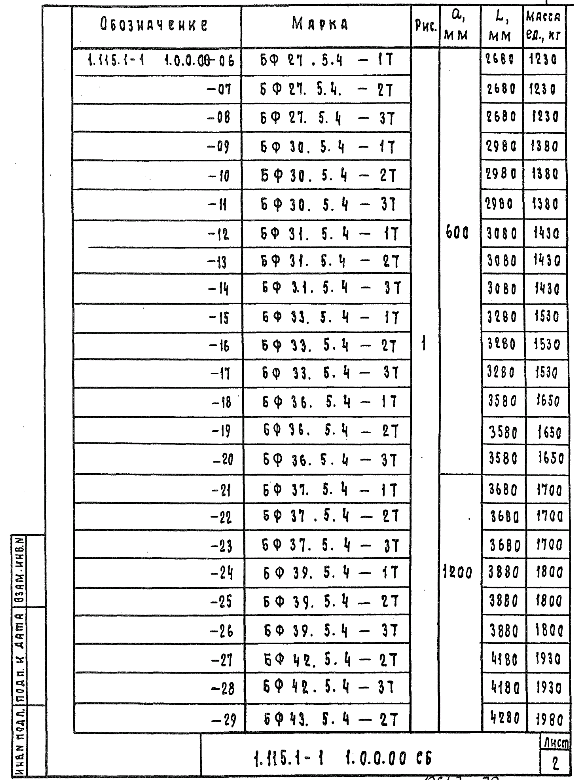

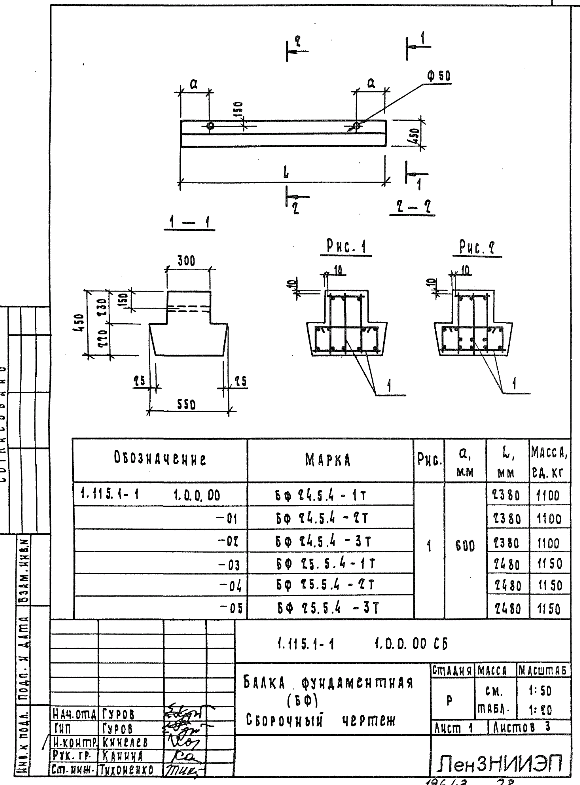

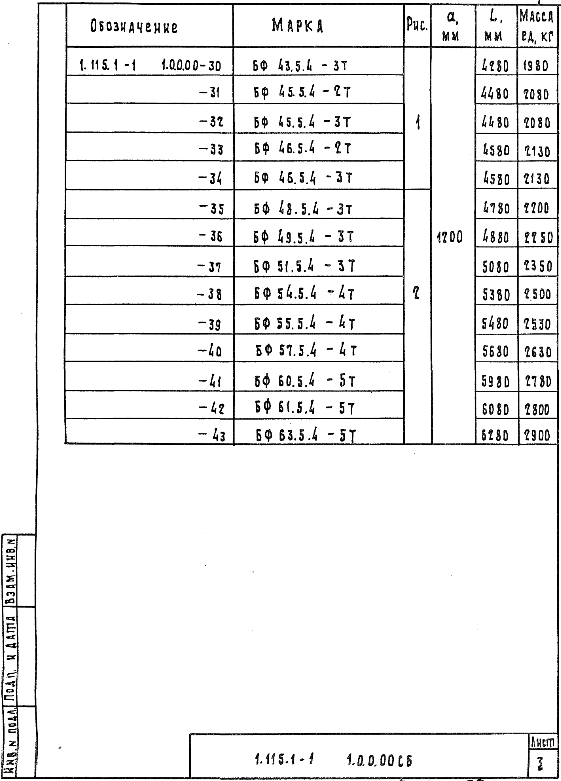

Балка фундаментная (БФ) Сборочный чертеж – 27 стр
 |
|
| 580 × 785 пикс. Открыть в новом окне | |
 |
|
| 574 × 780 пикс. Открыть в новом окне | |
 |
|
| 561 × 781 пикс. Открыть в новом окне | |

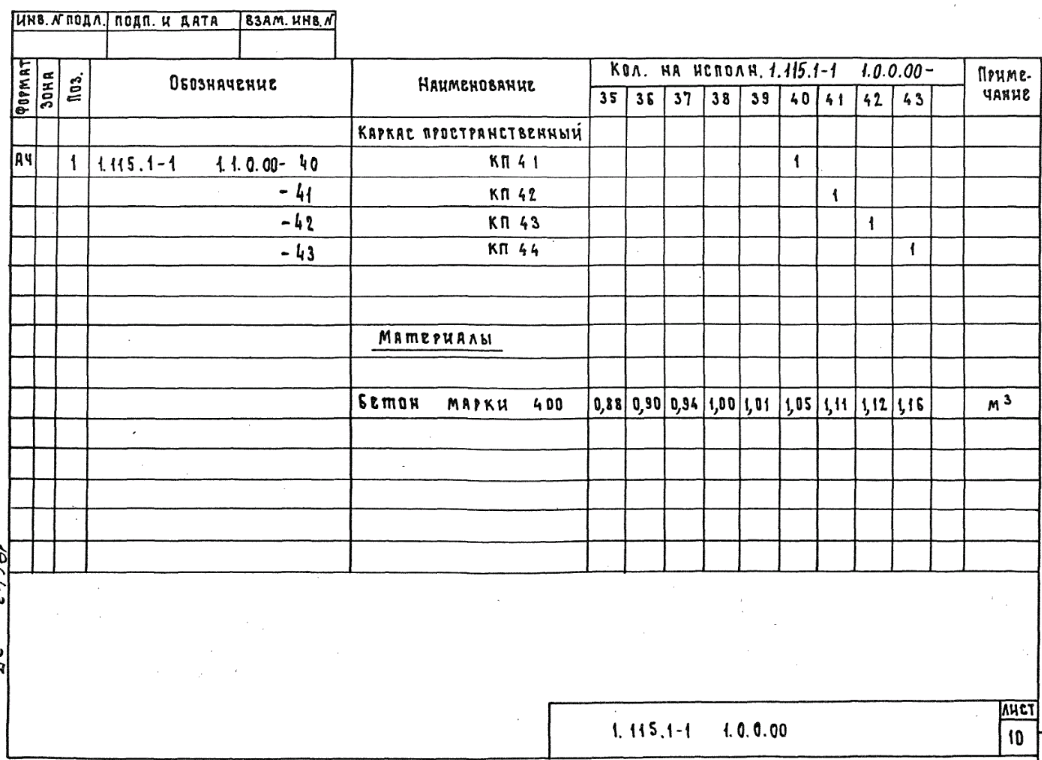

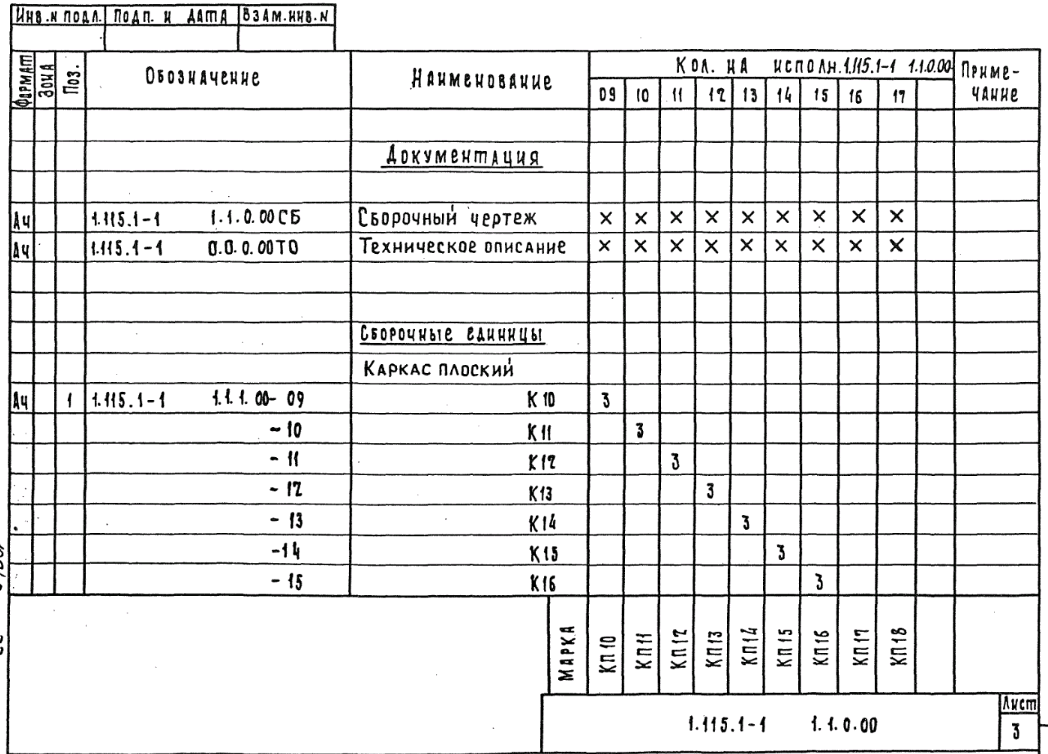

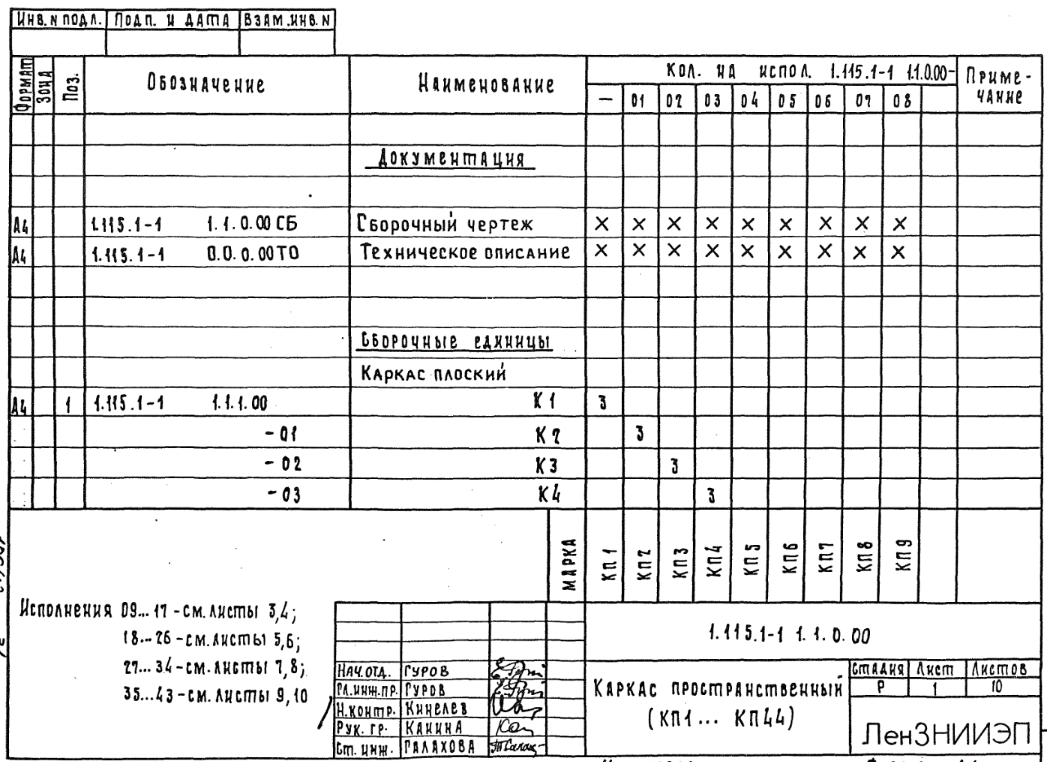

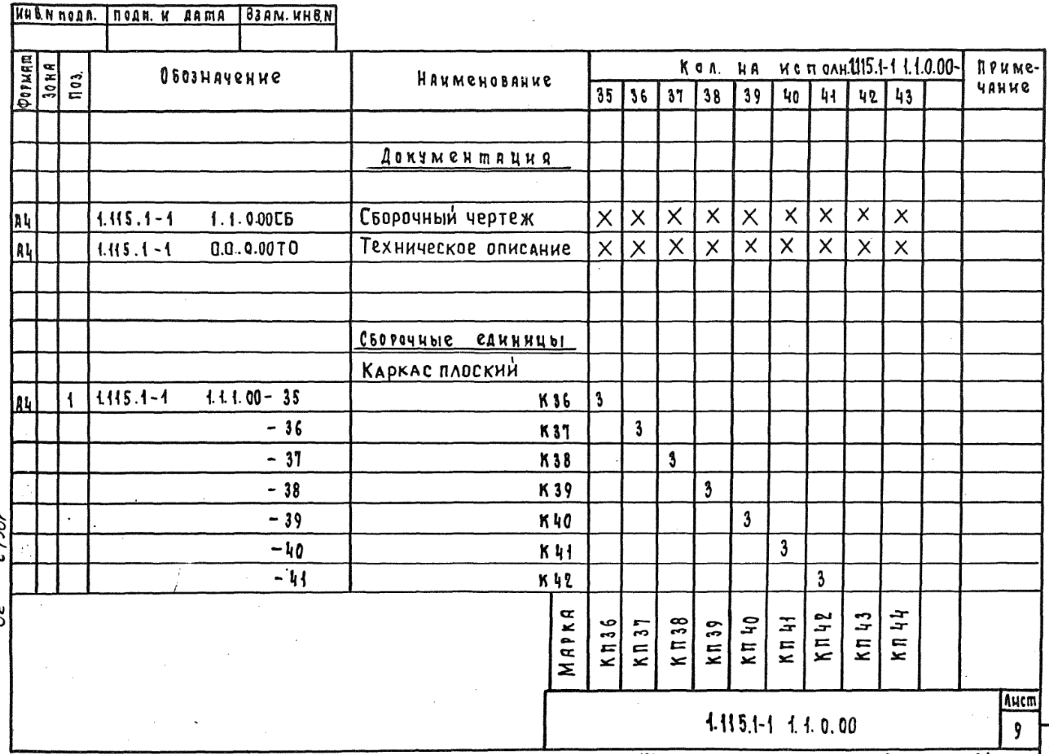

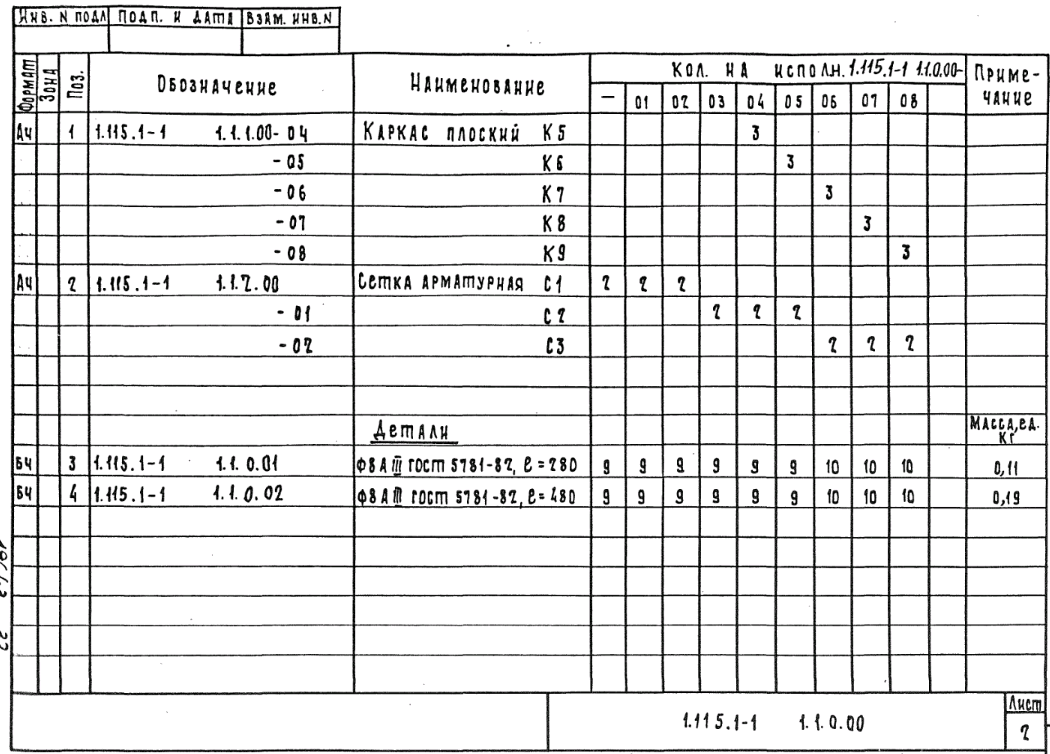

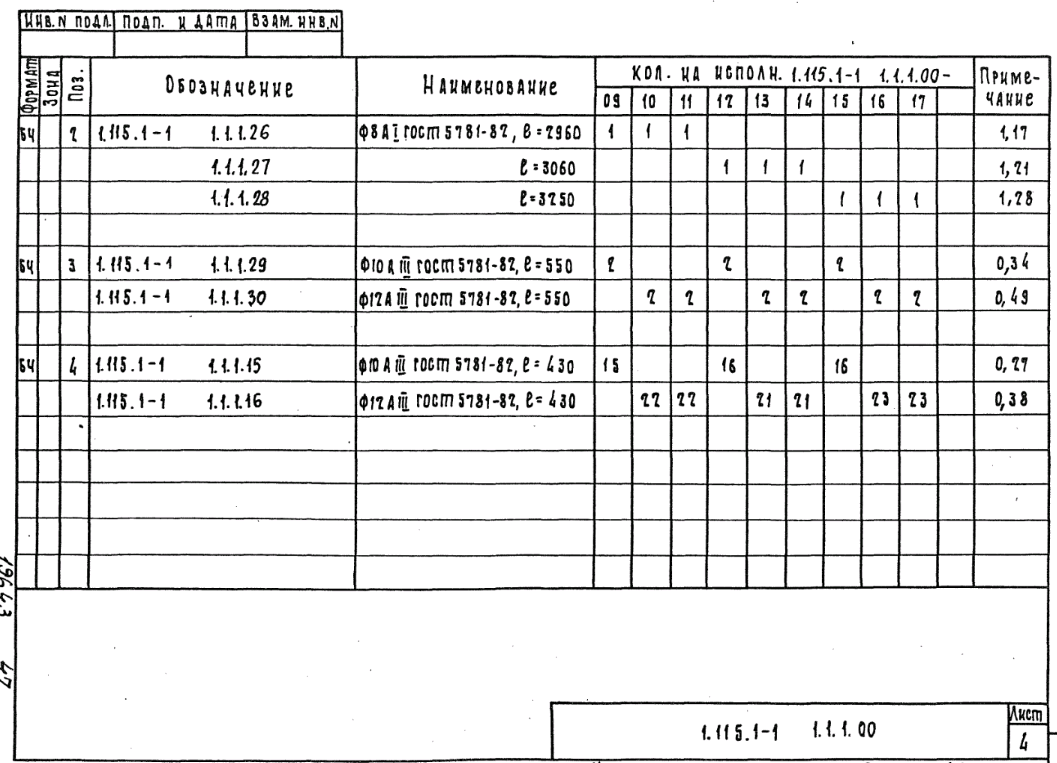

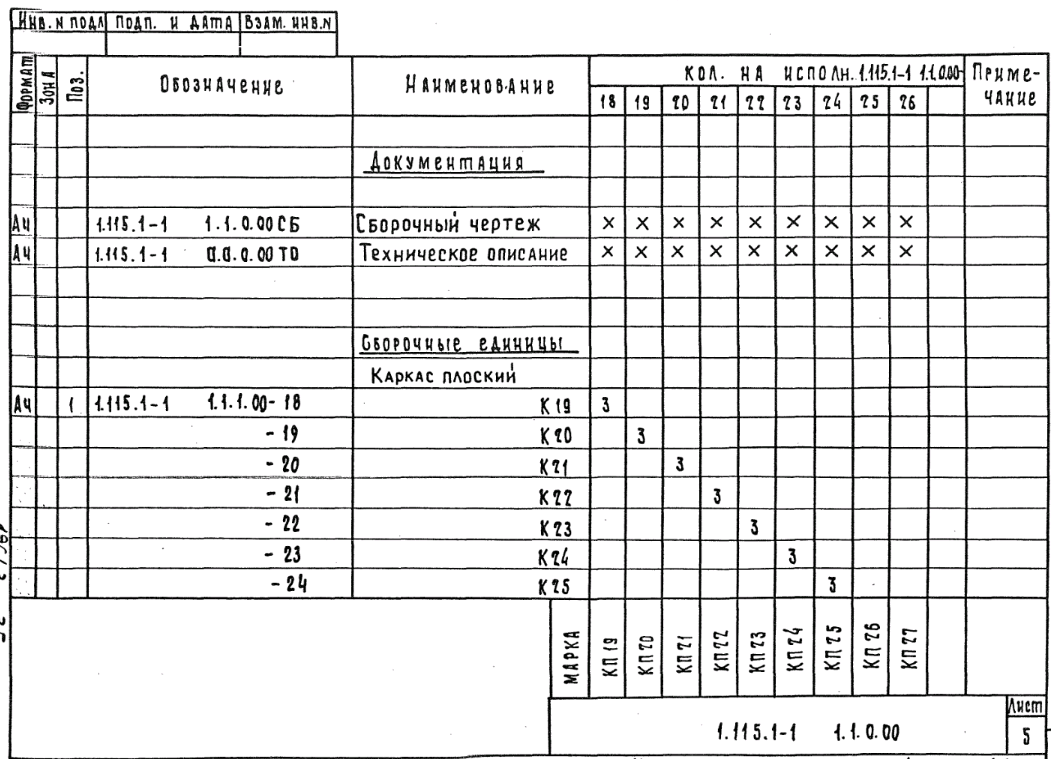

Каркас пространственный (Кп1…КП44) – 30 стр
 |
|
| 1047 × 762 пикс. Открыть в новом окне | |
 |
|
| 1050 × 754 пикс. Открыть в новом окне | |
 |
|
| 1048 × 754 пикс. Открыть в новом окне | |
 |
|
| 1049 × 755 пикс. Открыть в новом окне | |
 |
|
| 1051 × 759 пикс. Открыть в новом окне | |
 |
|
| 1060 × 751 пикс. Открыть в новом окне | |
 |
|
| 1053 × 753 пикс. Открыть в новом окне | |
 |
|
| 1045 × 760 пикс. Открыть в новом окне | |
 |
|
| 1049 × 754 пикс. Открыть в новом окне | |
 |
|
| 1053 × 750 пикс. Открыть в новом окне | |

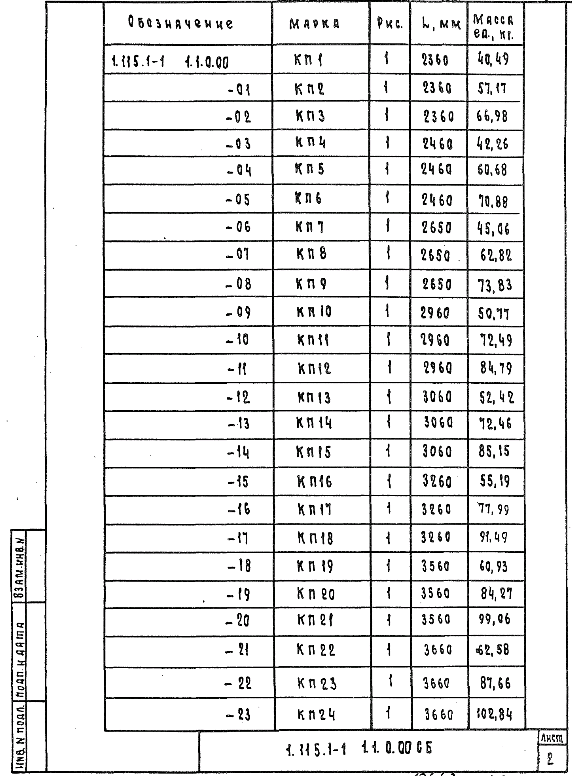

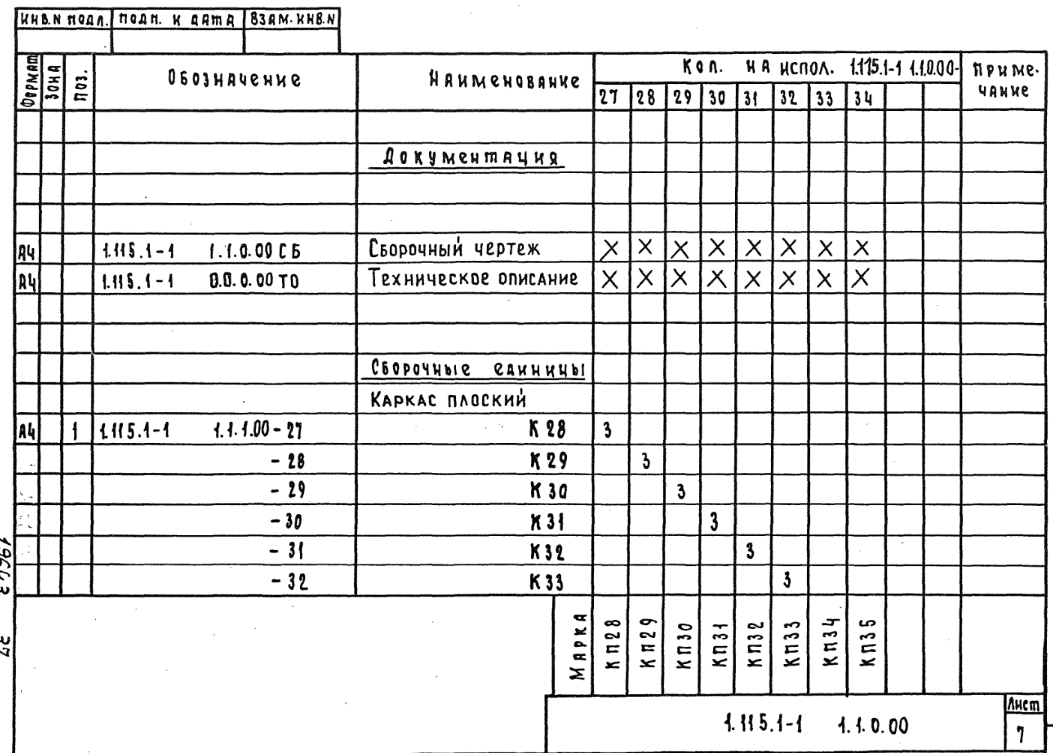

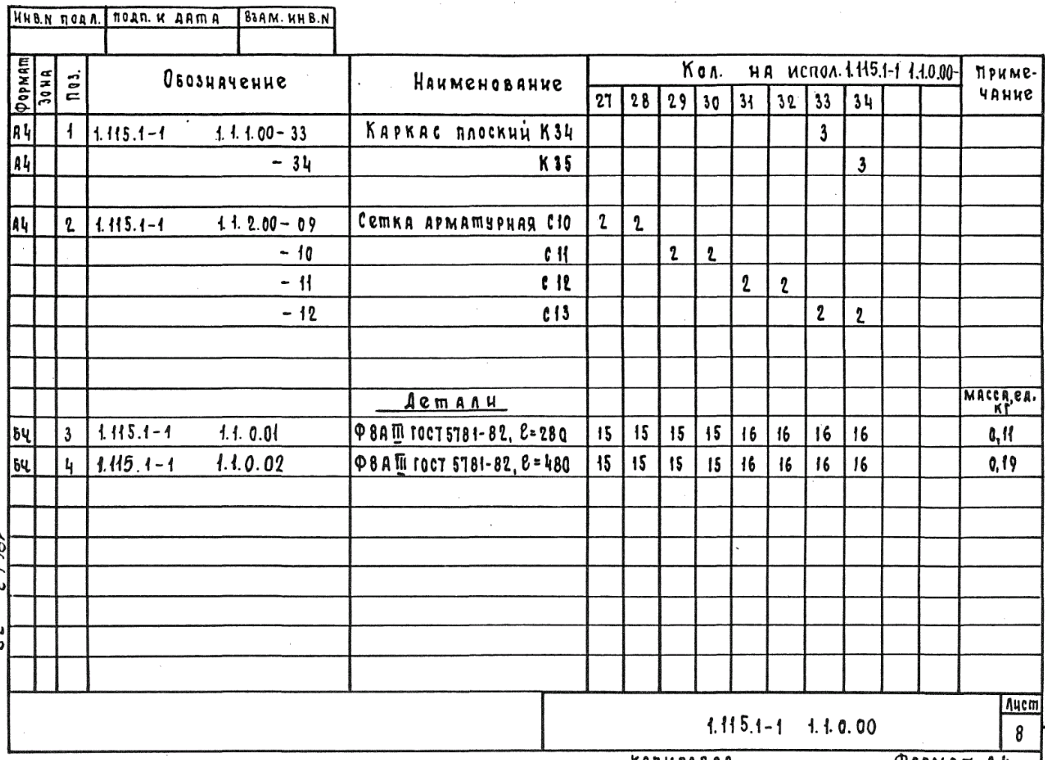

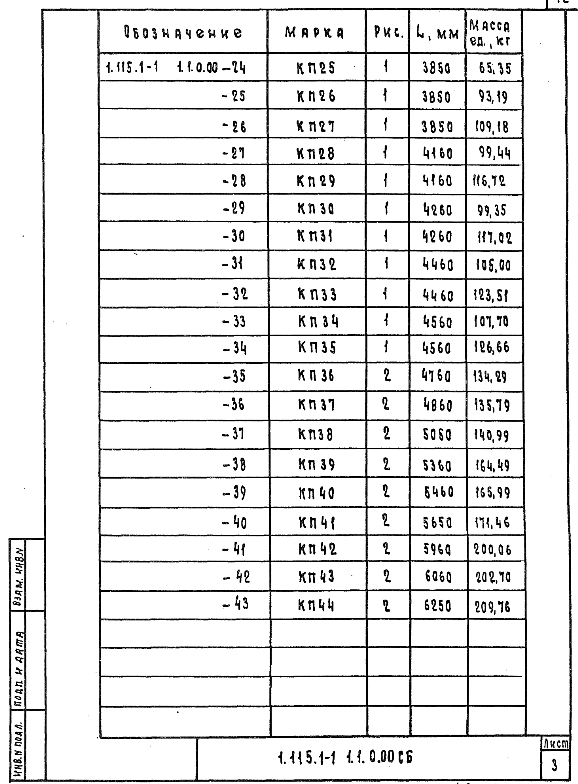

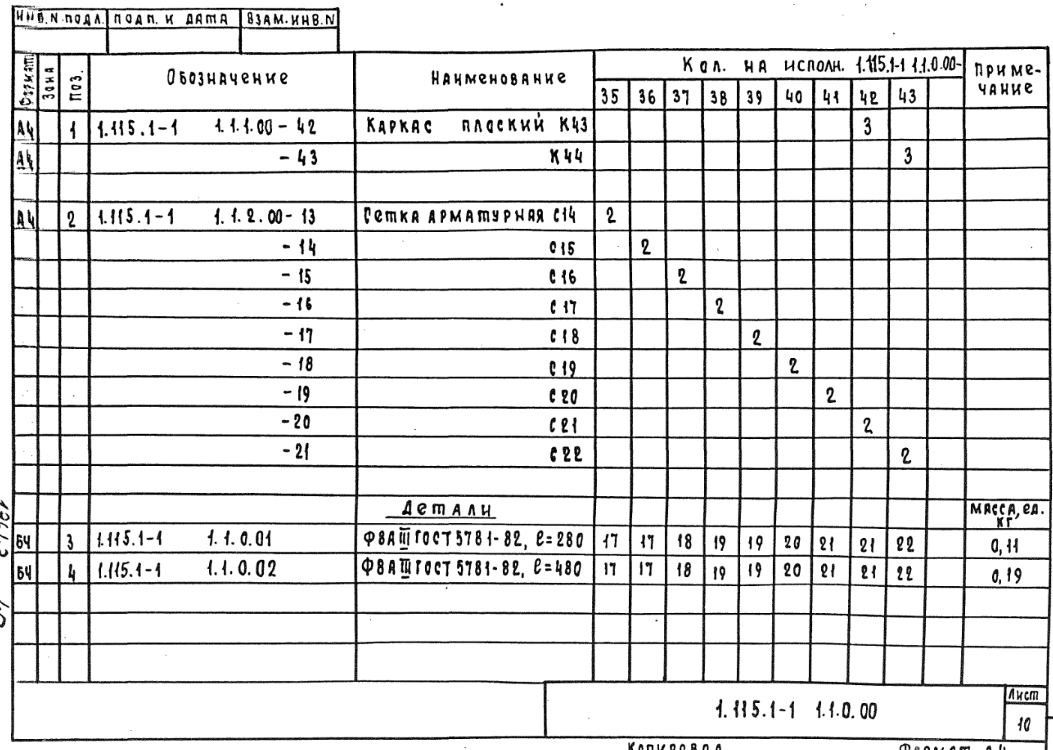

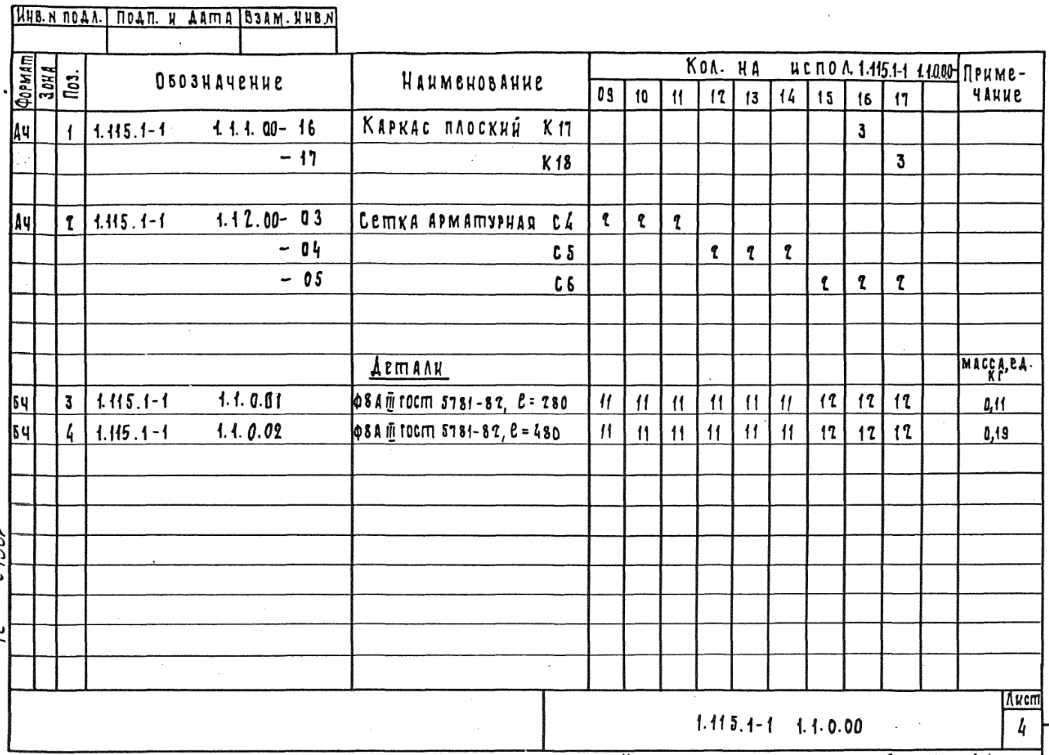

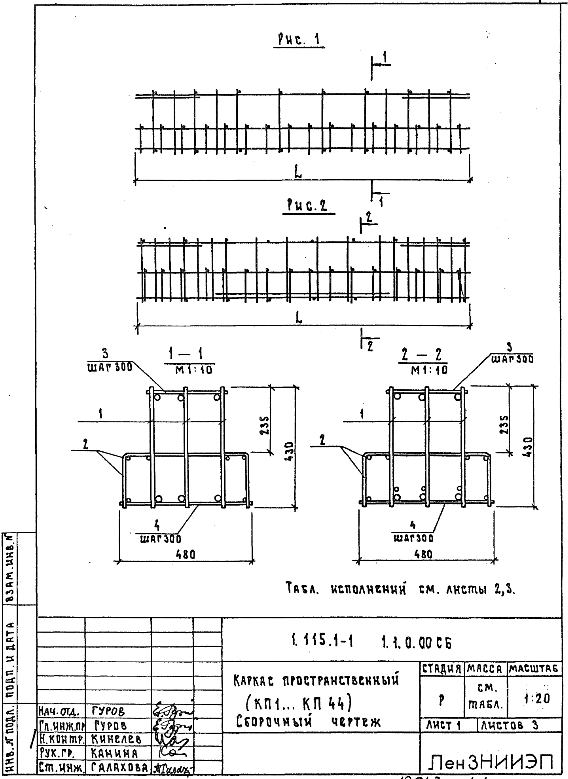

Каркас пространственный (Кп1…КП44) Сборочный чертеж – 40 стр
 |
|
| 568 × 779 пикс. Открыть в новом окне | |
 |
|
| 572 × 776 пикс. Открыть в новом окне | |
 |
|
| 578 × 784 пикс. Открыть в новом окне | |

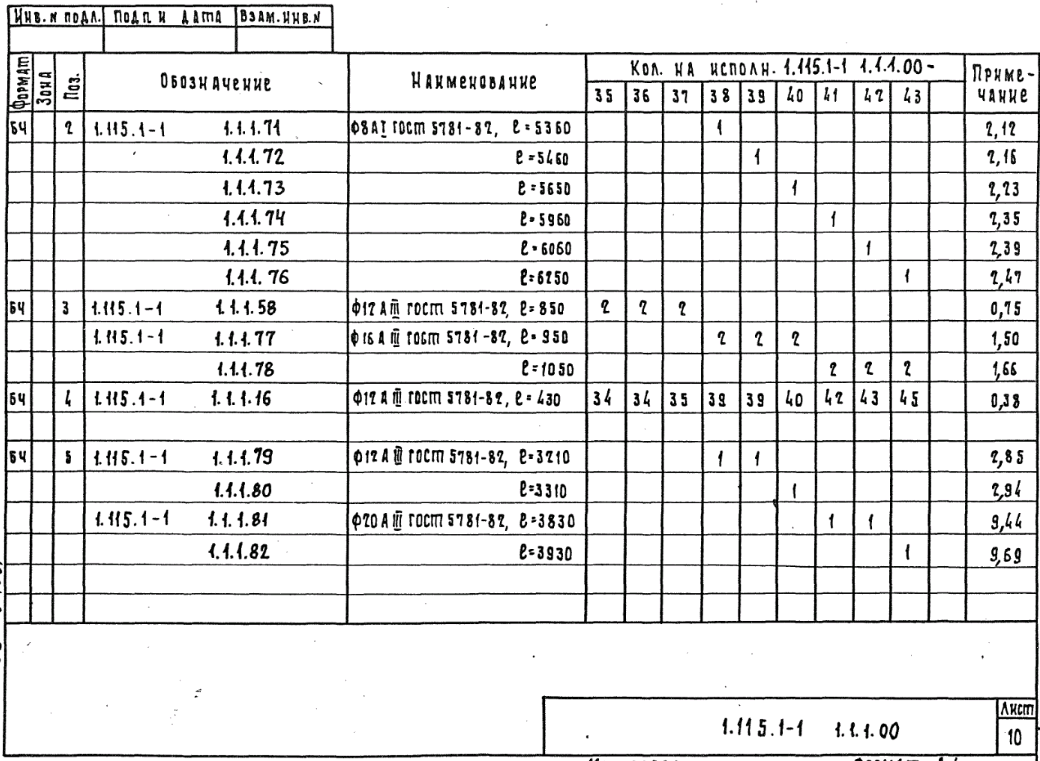

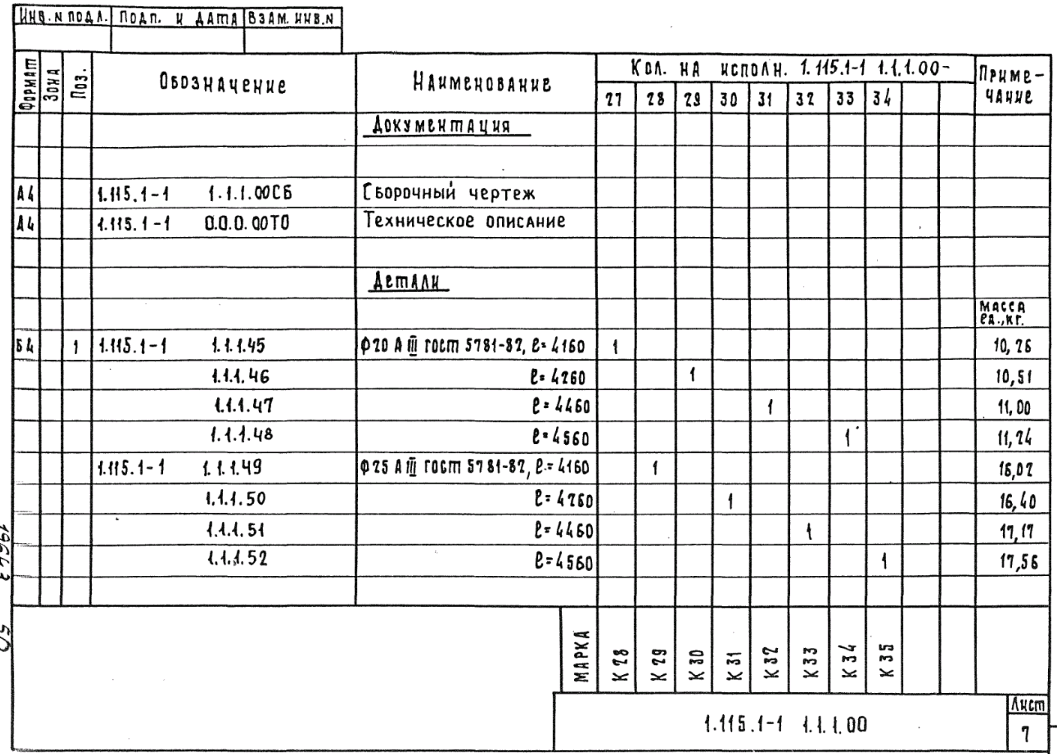

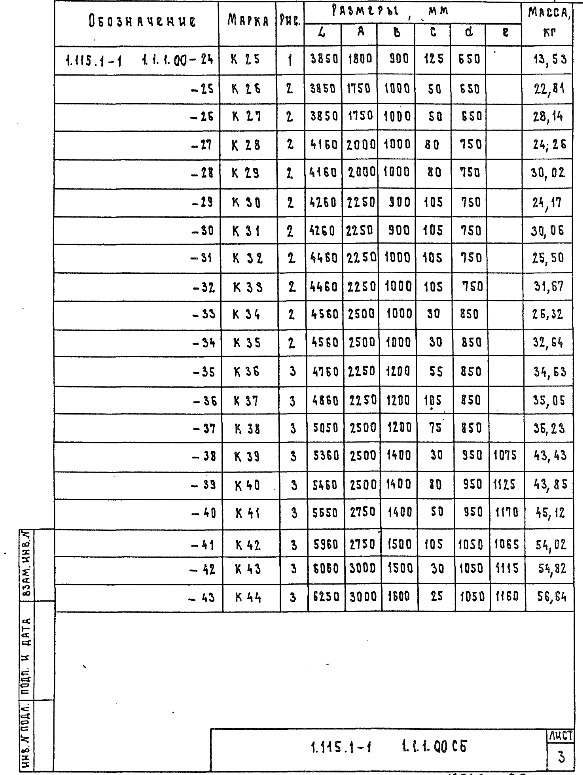

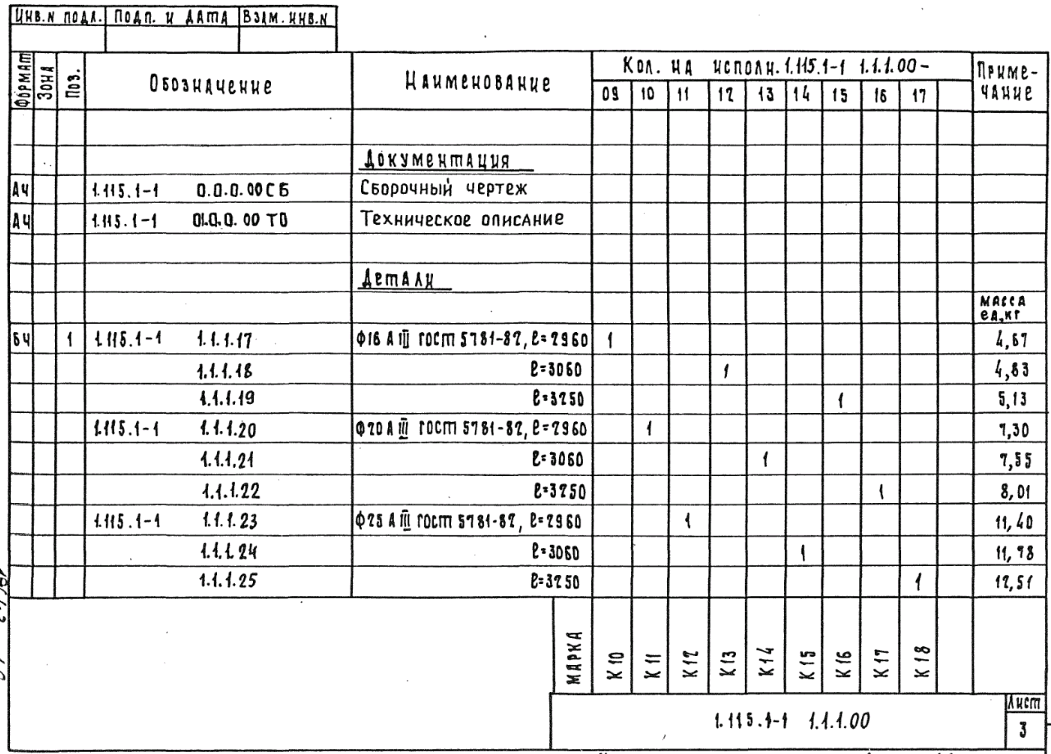

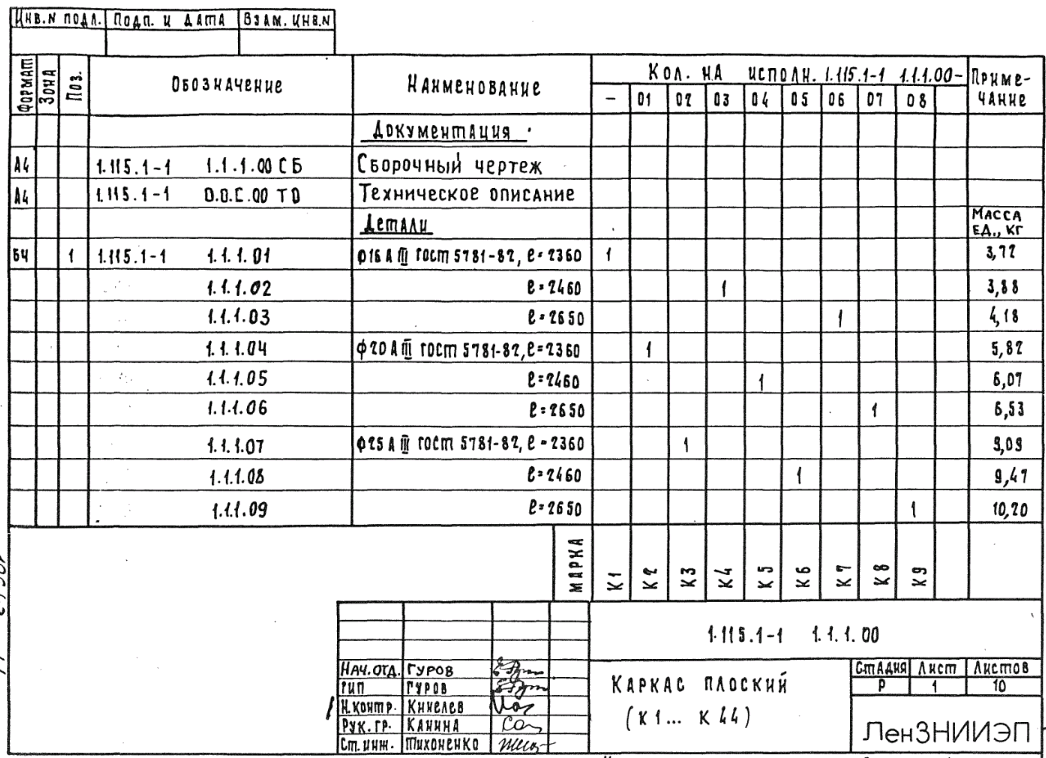

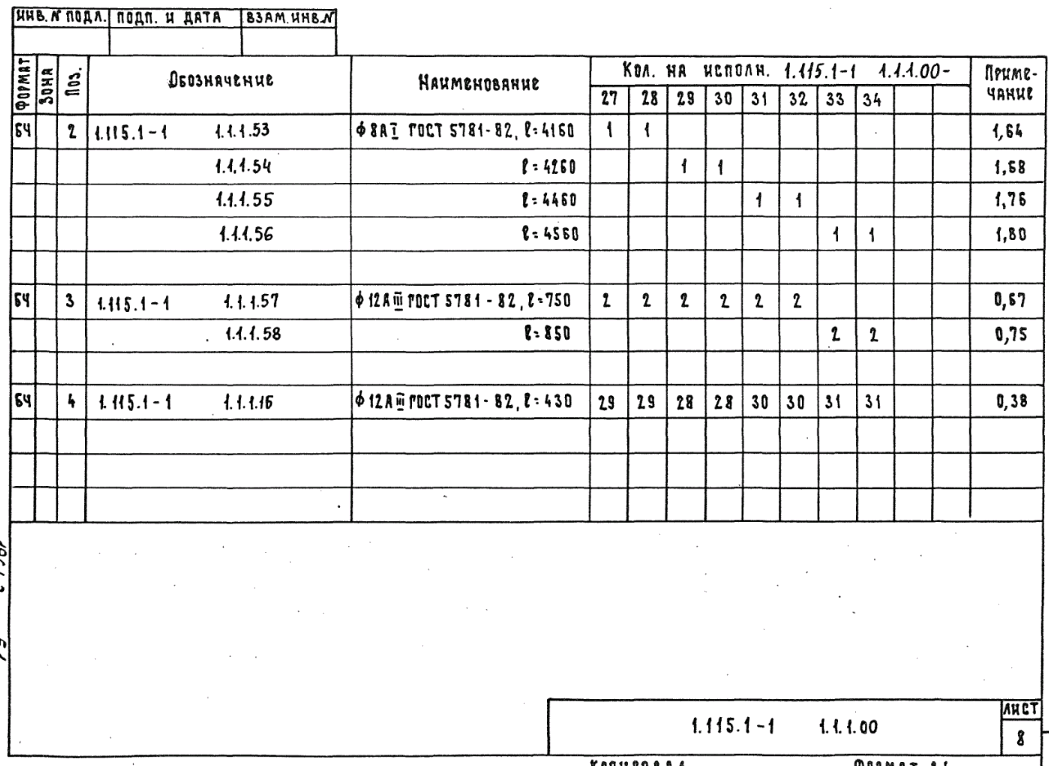

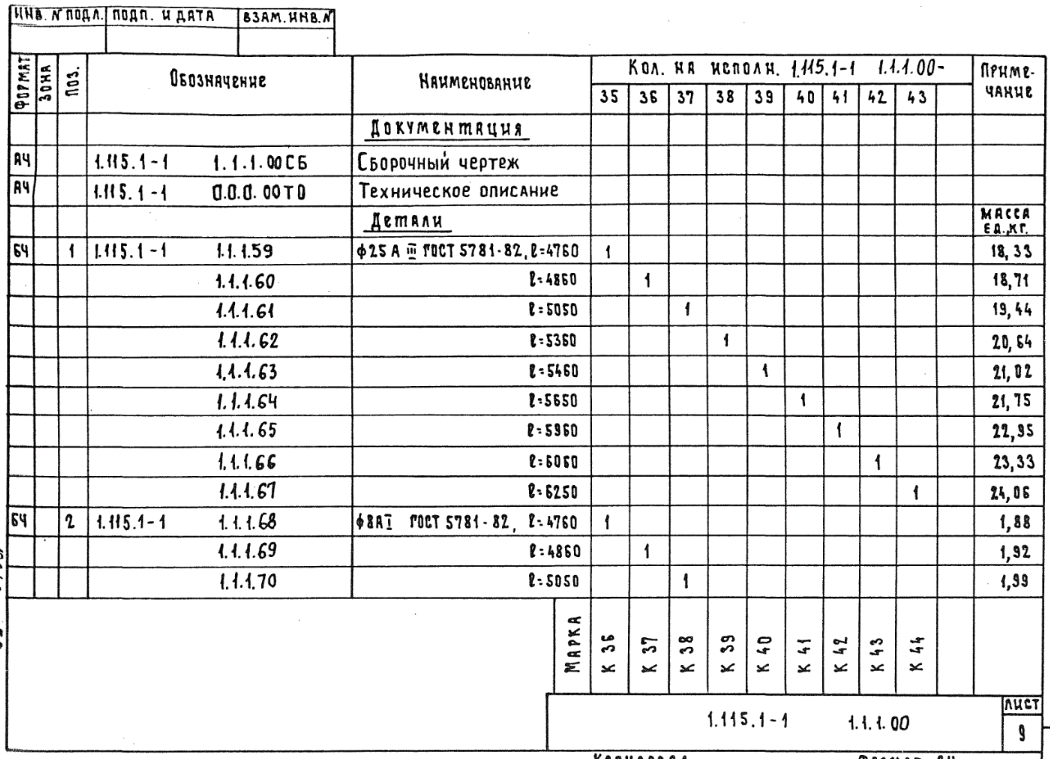

Каркас плоский (К1…К44) – 43 стр
 |
|
| 1046 × 758 пикс. Открыть в новом окне | |
 |
|
| 1059 × 765 пикс. Открыть в новом окне | |
 |
|
| 1054 × 758 пикс. Открыть в новом окне | |
 |
|
| 1051 × 754 пикс. Открыть в новом окне | |
 |
|
| 1057 × 763 пикс. Открыть в новом окне | |
 |
|
| 1057 × 760 пикс. Открыть в новом окне | |
 |
|
| 1052 × 762 пикс. Открыть в новом окне | |
 |
|
| 1057 × 754 пикс. Открыть в новом окне | |
 |
|
| 1049 × 766 пикс. Открыть в новом окне | |
 |
|
| 1050 × 759 пикс. Открыть в новом окне | |
 |
|
| 1040 × 761 пикс. Открыть в новом окне | |

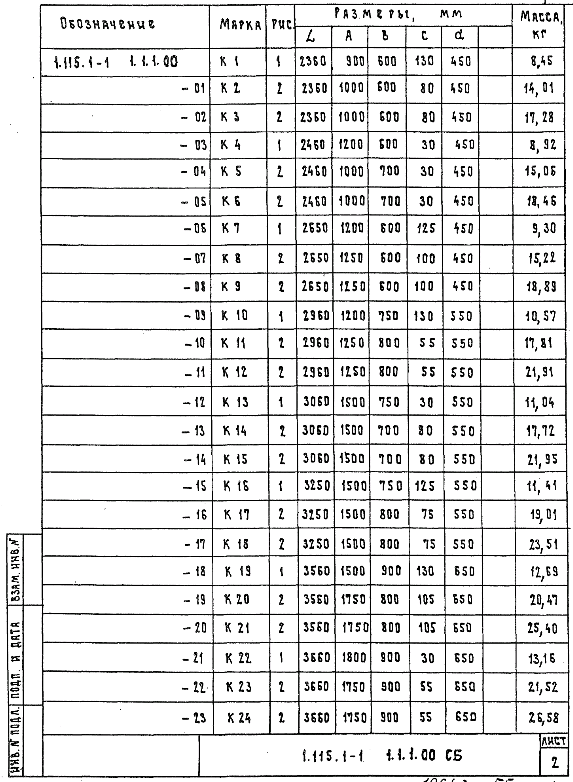

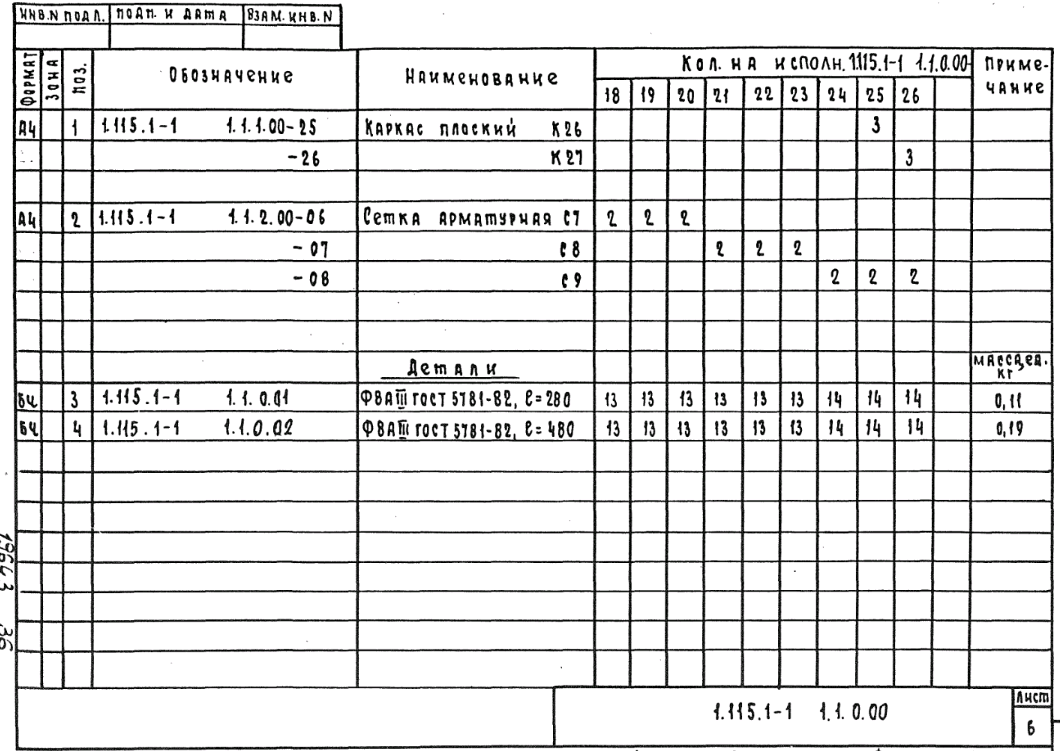

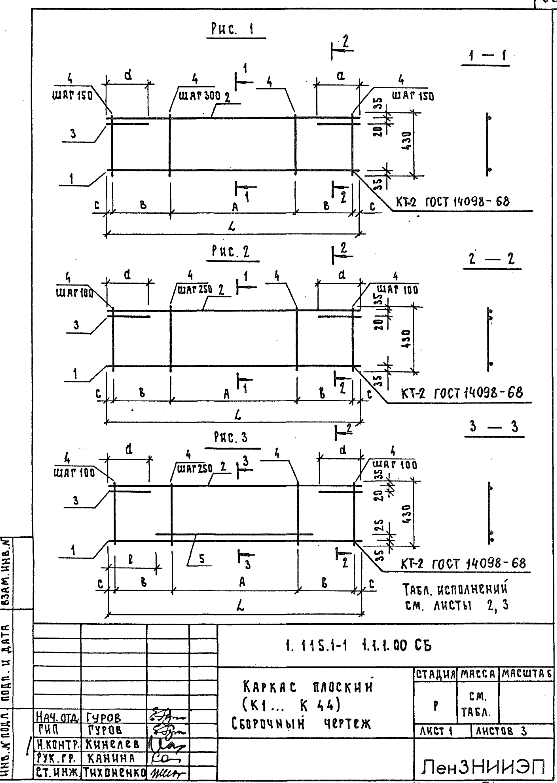

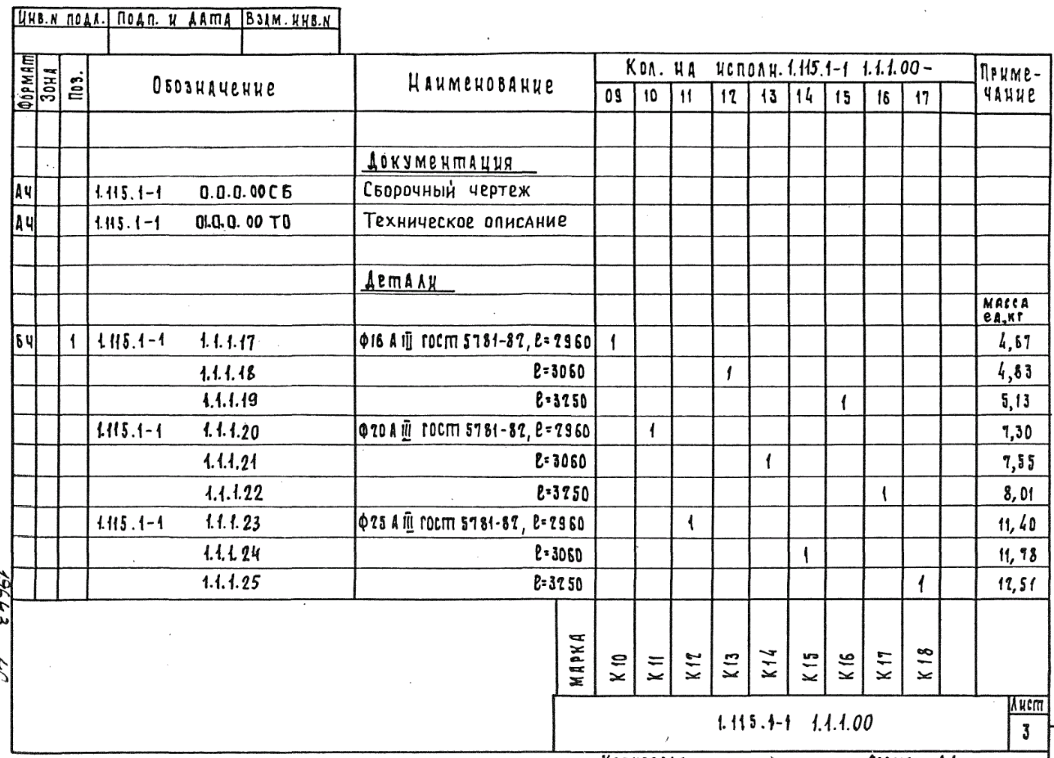

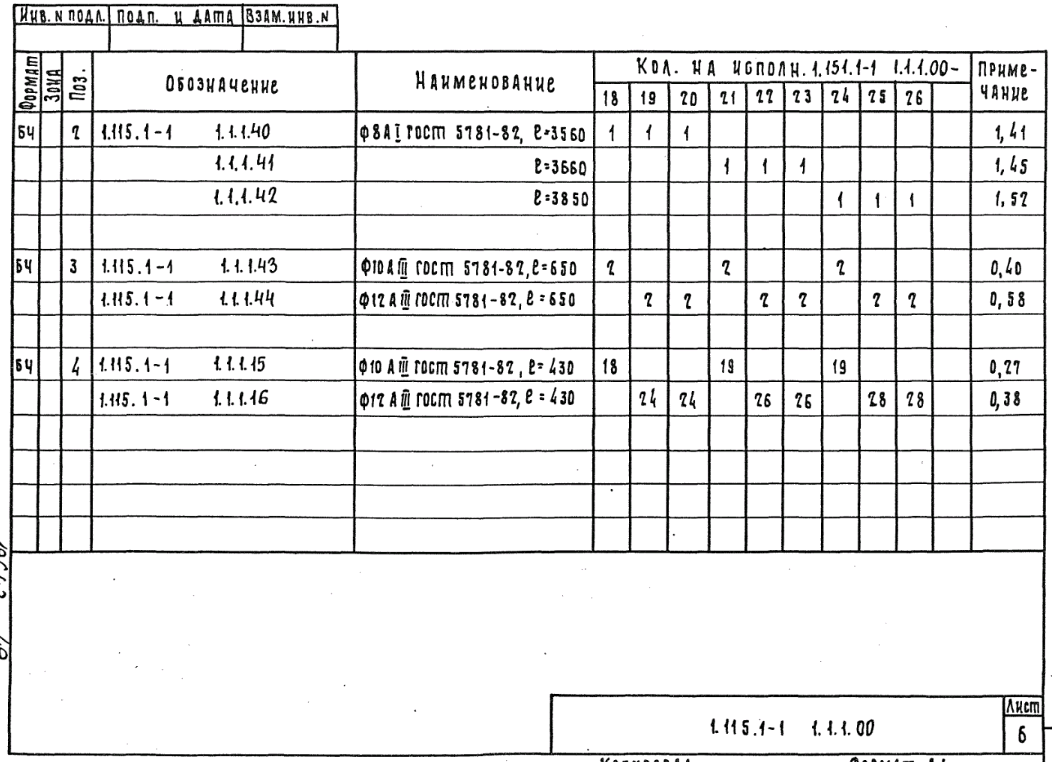

Каркас плоский (К1…К44) Сборочный чертеж – 53 стр
 |
|
| 557 × 783 пикс. Открыть в новом окне | |
 |
|
| 573 × 782 пикс. Открыть в новом окне | |
 |
|
| 583 × 775 пикс. Открыть в новом окне | |

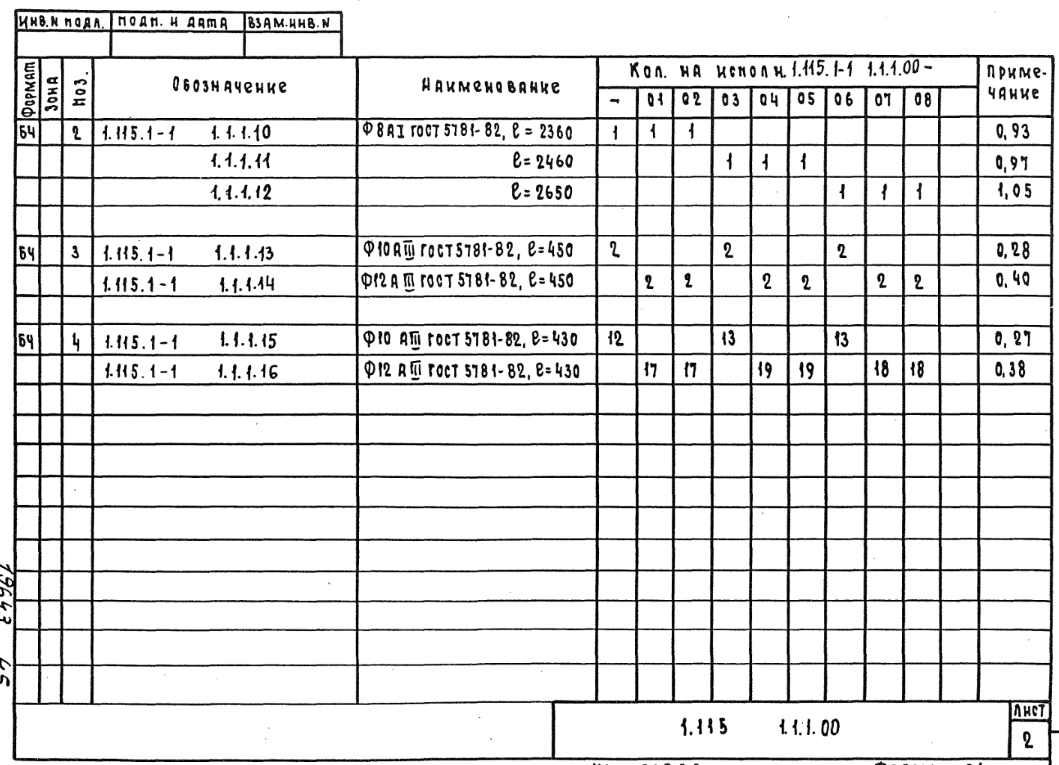

Сетка арматурная (С1…С22) – 56 стр
 |
|
| 1049 × 773 пикс. Открыть в новом окне | |
 |
|
| 1052 × 758 пикс. Открыть в новом окне | |
 |
|
| 1047 × 762 пикс. Открыть в новом окне | |

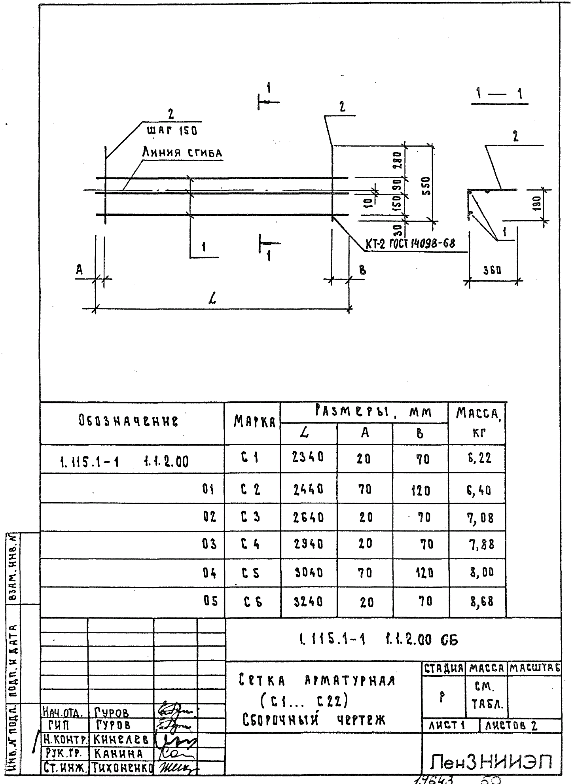

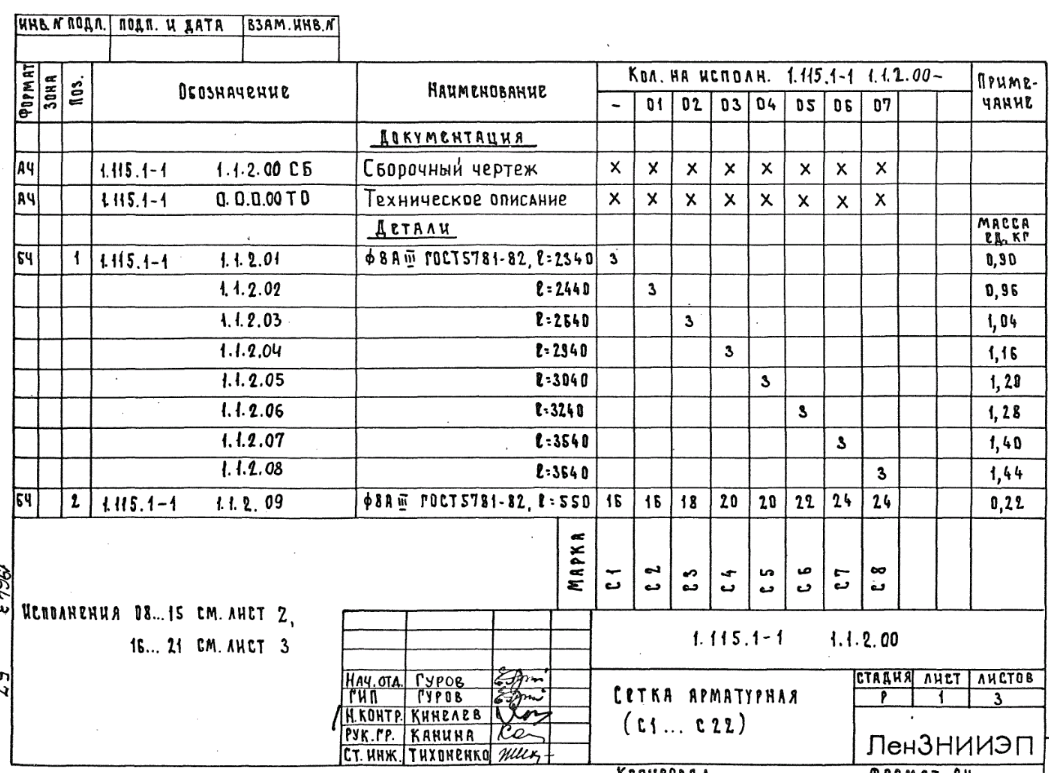

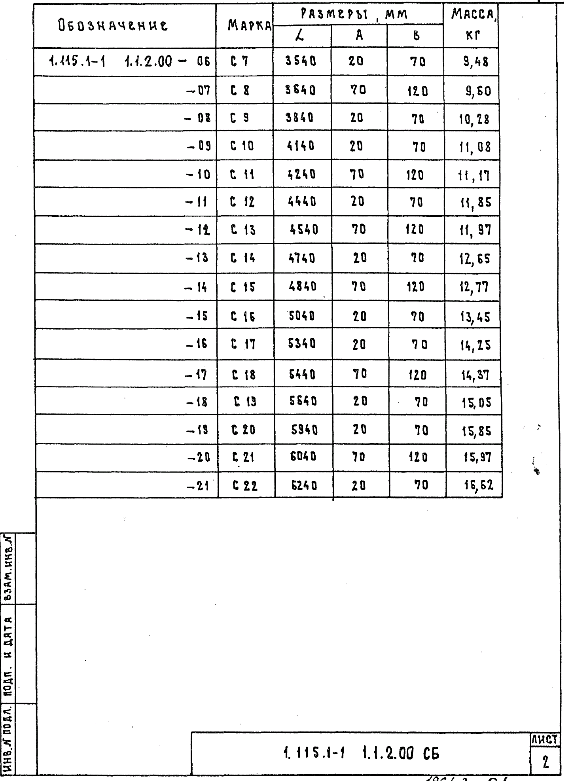

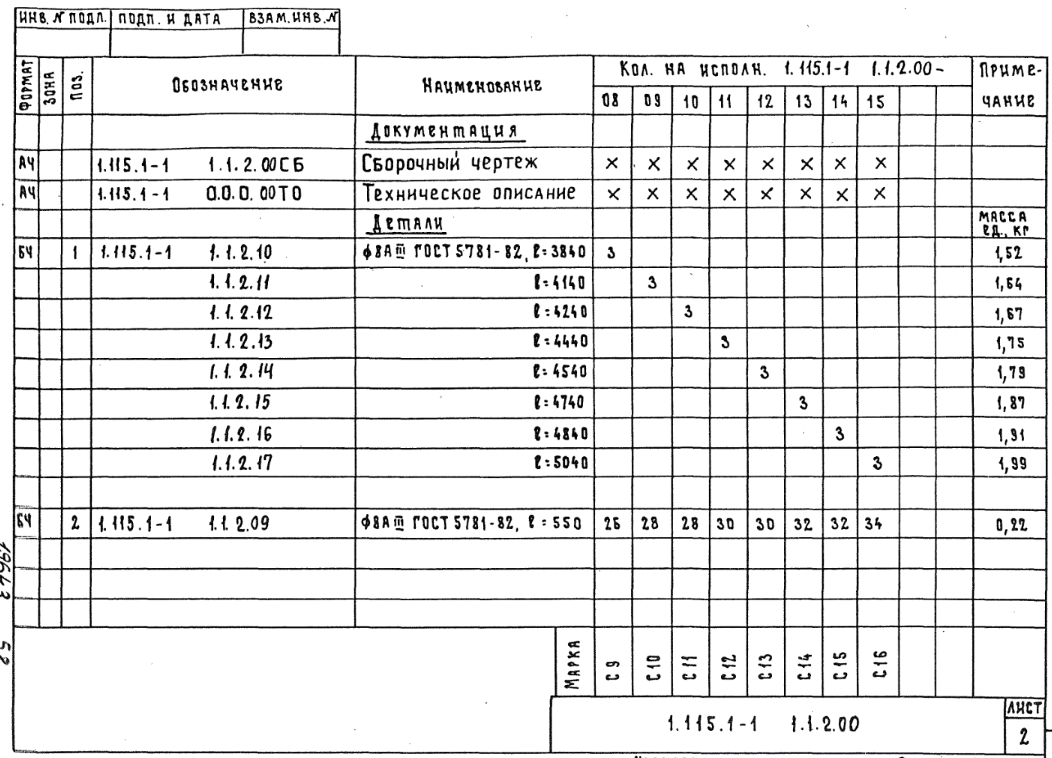

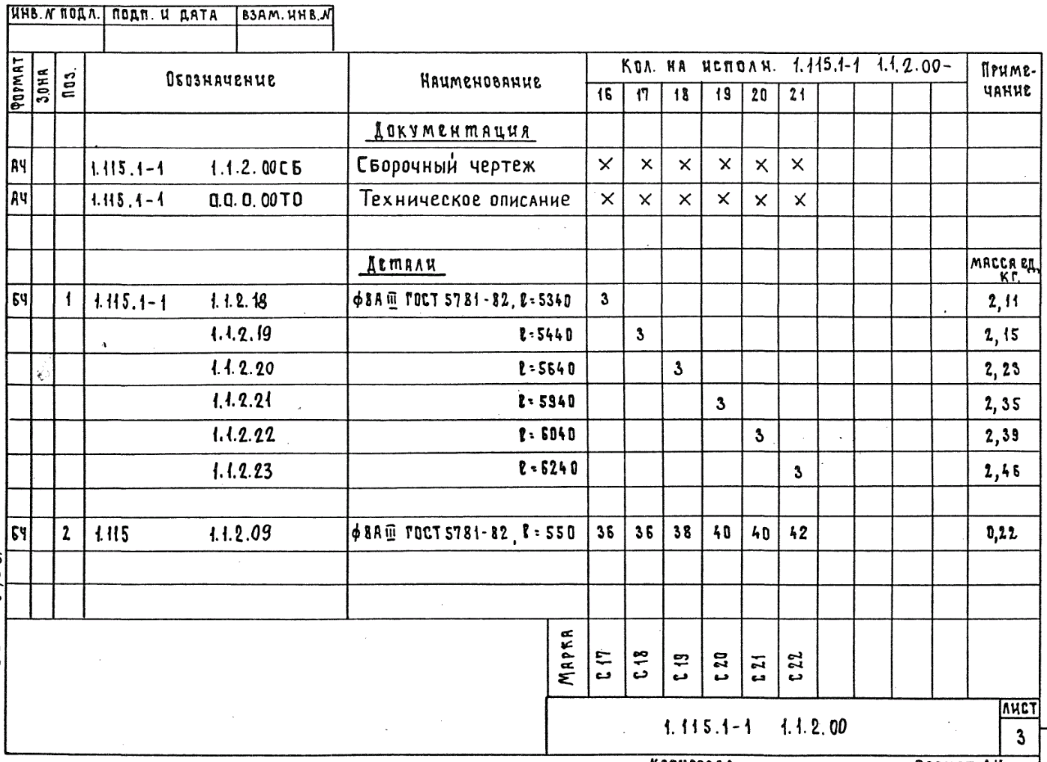

Сетка арматурная (С1…С22) Сборочный чертеж – 59 стр
 |
|
| 572 × 784 пикс. Открыть в новом окне | |
 |
|
| 564 × 781 пикс. Открыть в новом окне | |

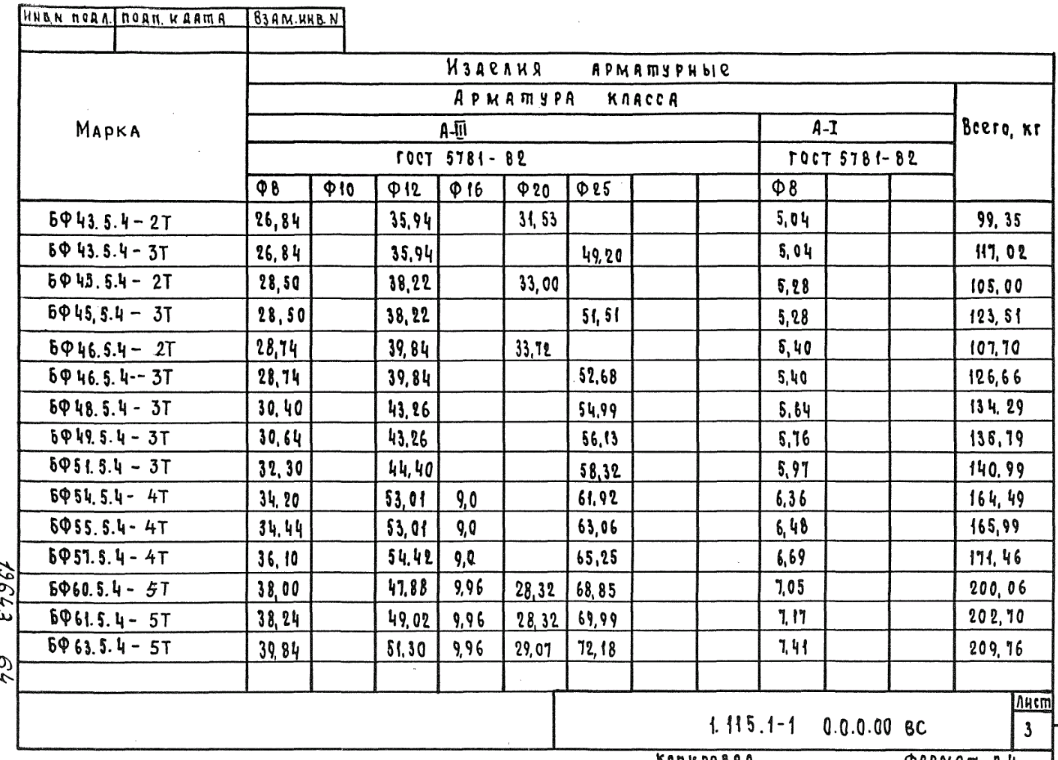

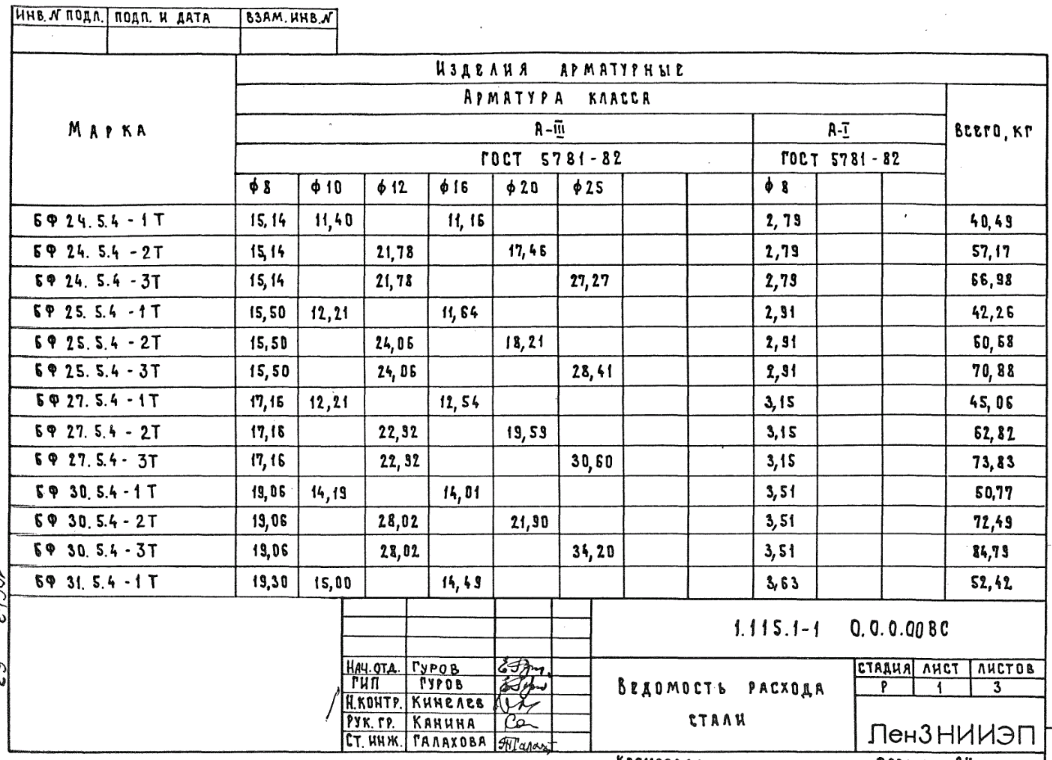

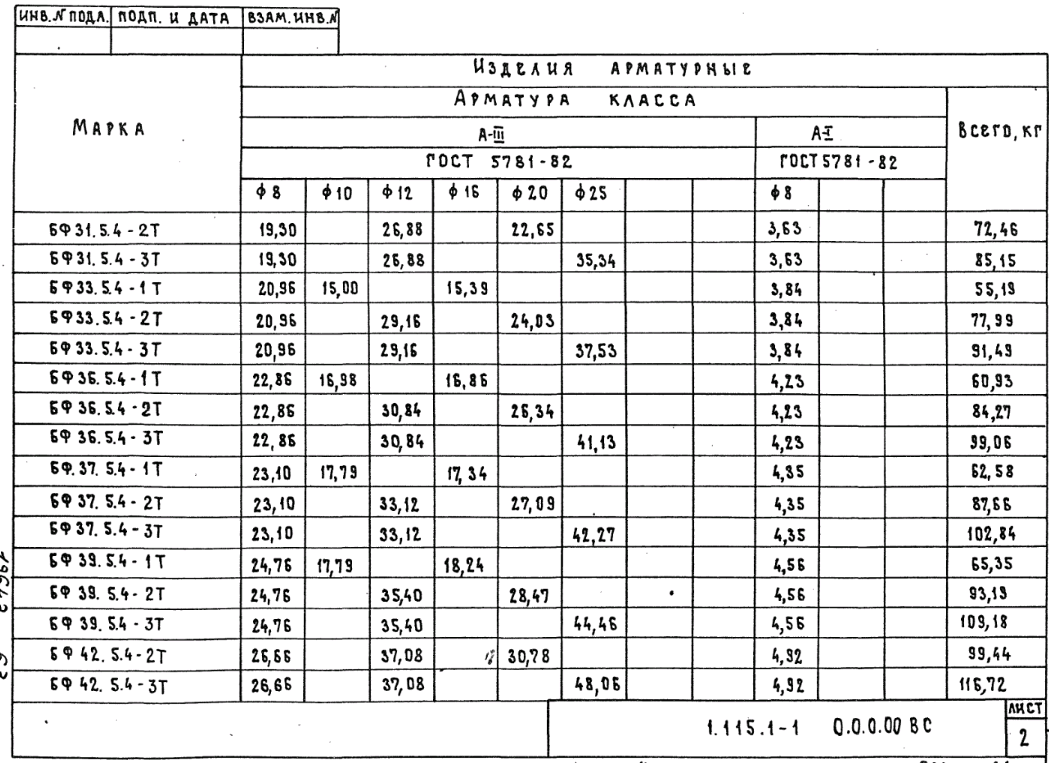

Ведомость расхода стали – 61 стр
 |
|
| 1052 × 760 пикс. Открыть в новом окне | |
 |
|
| 1049 × 763 пикс. Открыть в новом окне | |
 |
|
| 1058 × 760 пикс. Открыть в новом окне | |

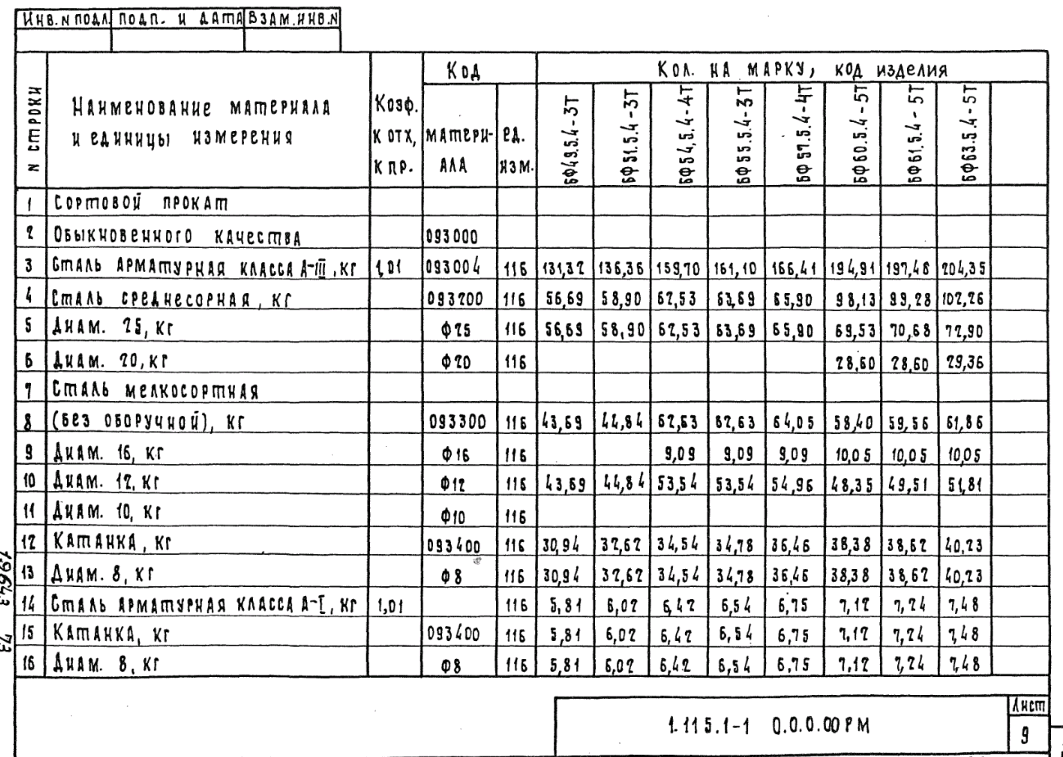

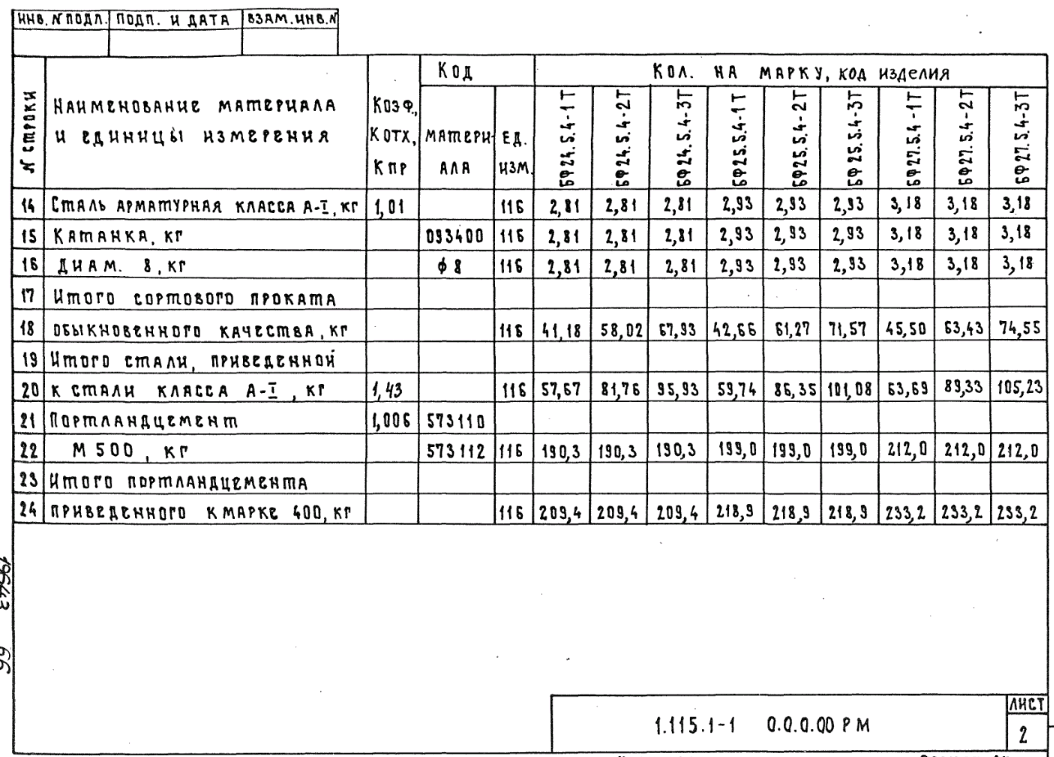

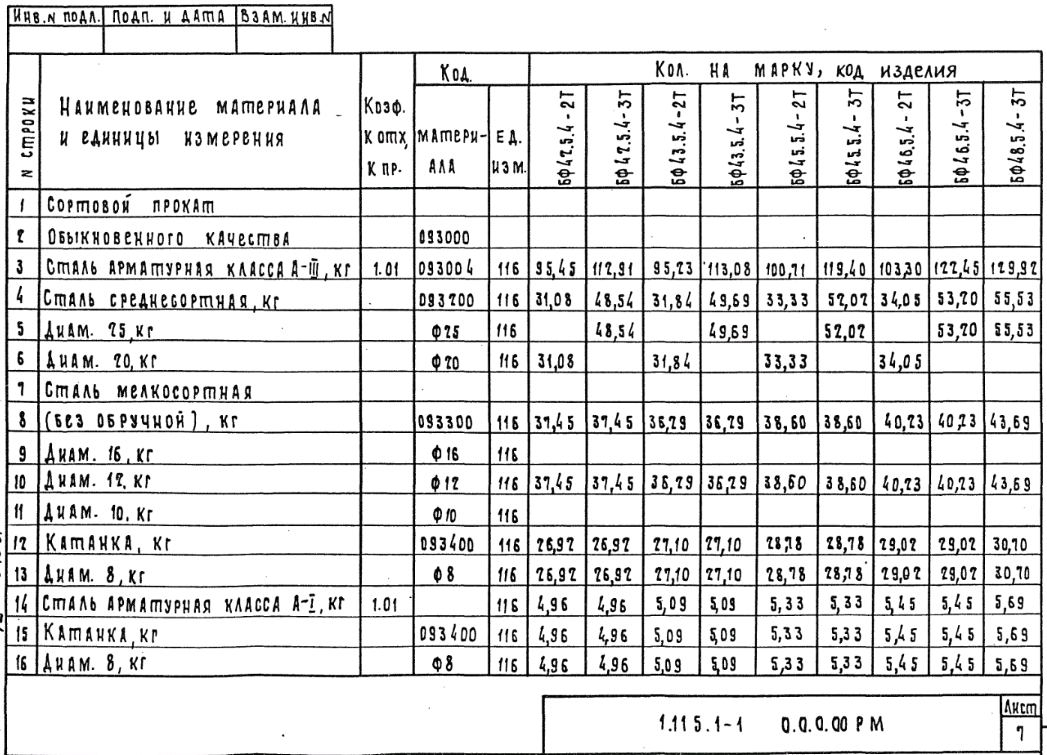

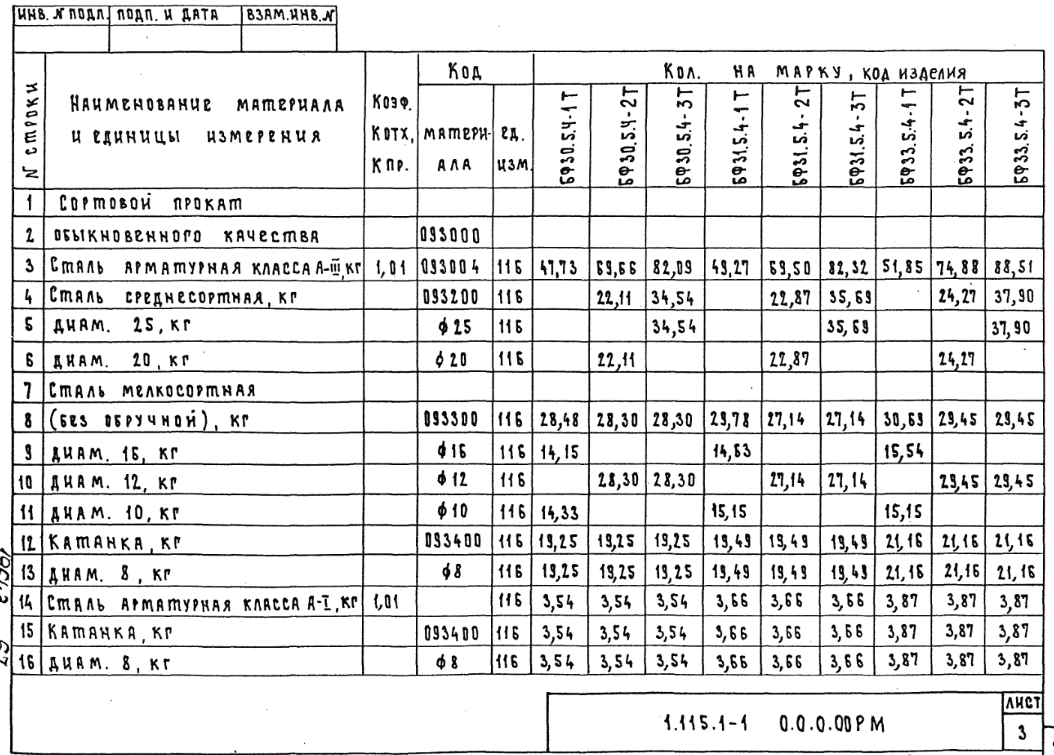

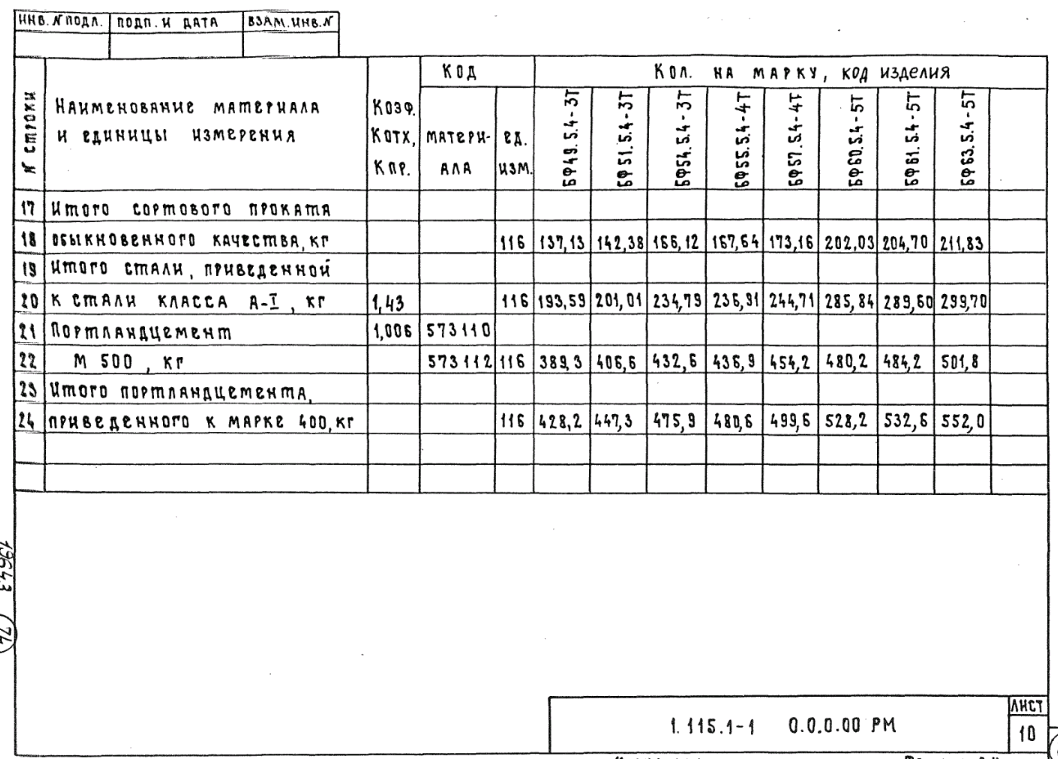

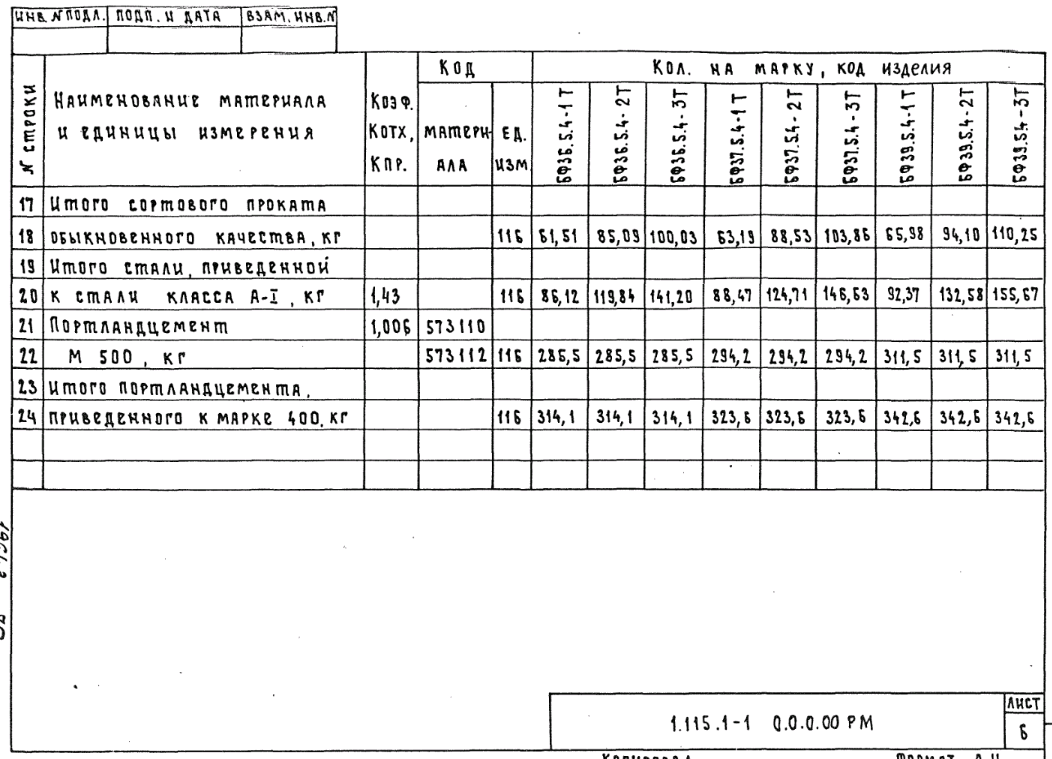

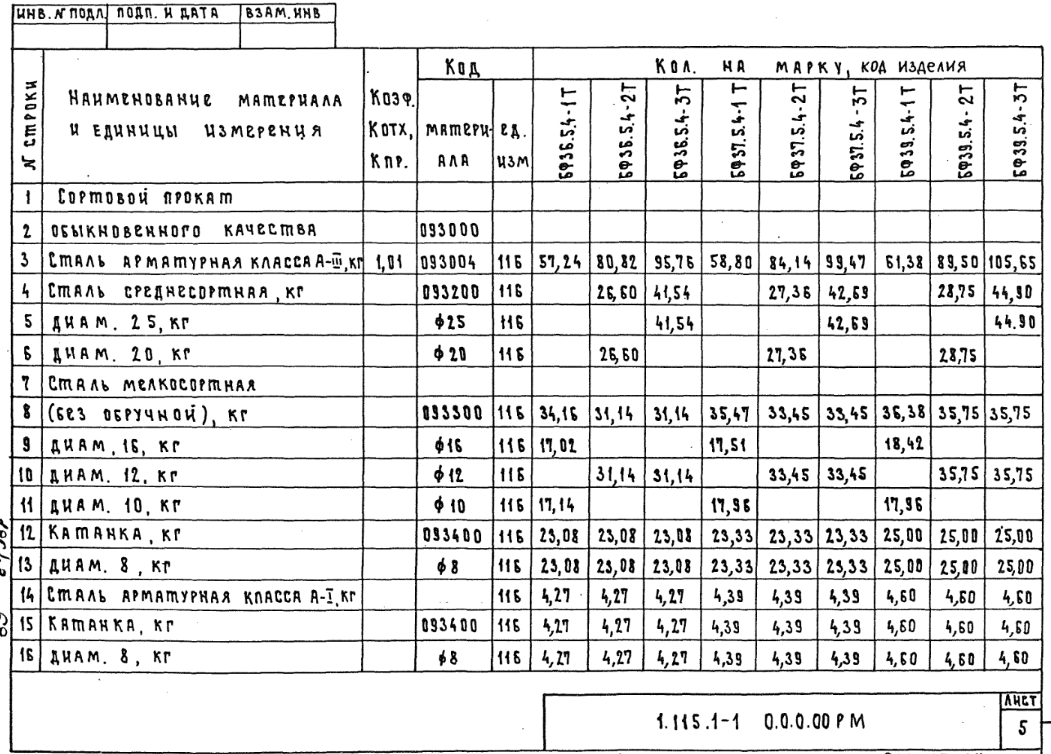

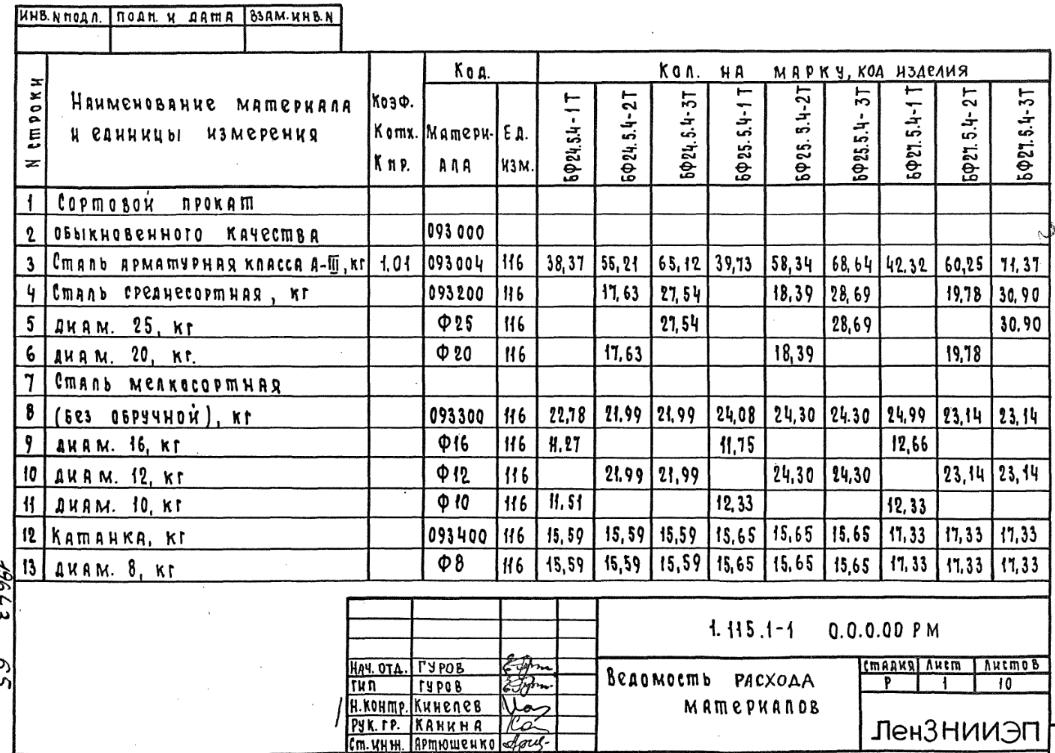

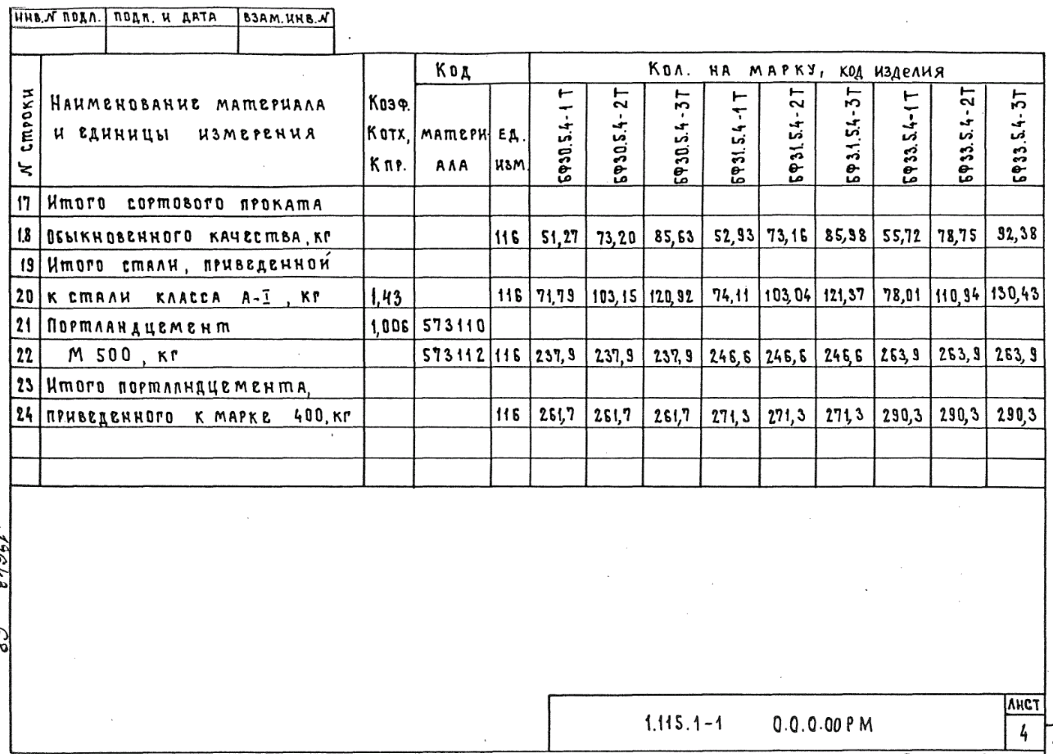

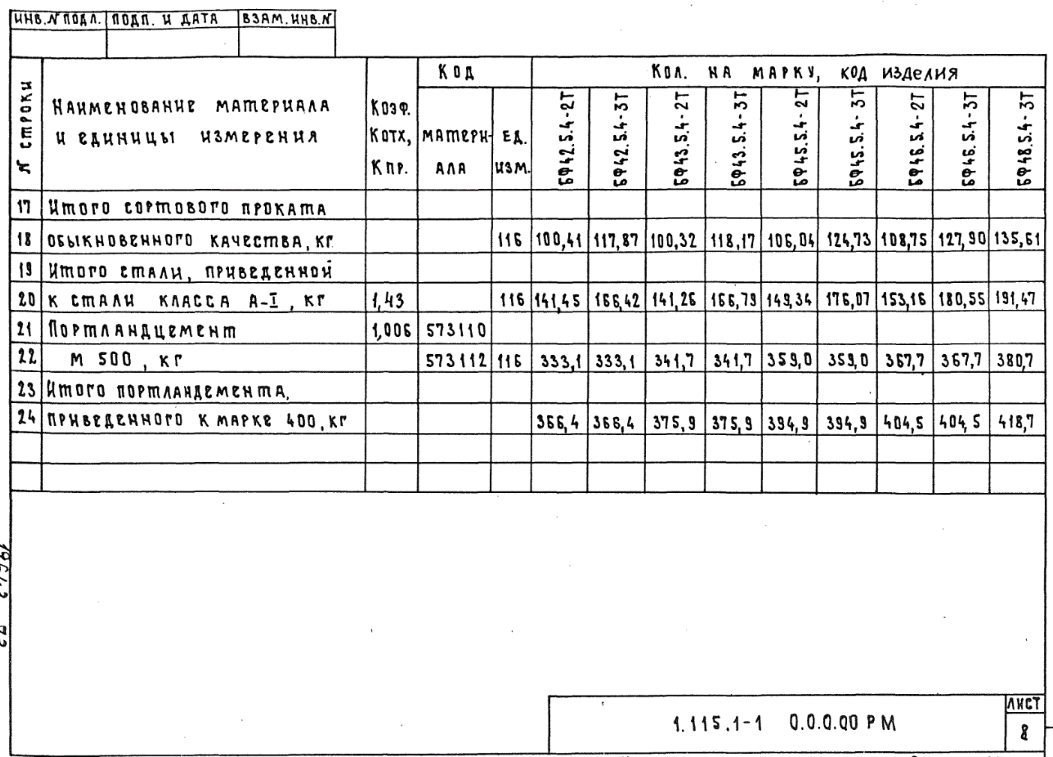

Ведомость расхода материалов – 64 стр
 |
|
| 1055 × 753 пикс. Открыть в новом окне | |
 |
|
| 1054 × 757 пикс. Открыть в новом окне | |
 |
|
| 1054 × 755 пикс. Открыть в новом окне | |
 |
|
| 1053 × 754 пикс. Открыть в новом окне | |
 |
|
| 1051 × 754 пикс. Открыть в новом окне | |
 |
|
| 1052 × 759 пикс. Открыть в новом окне | |
 |
|
| 1047 × 755 пикс. Открыть в новом окне | |
 |
|
| 1053 × 757 пикс. Открыть в новом окне | |
 |
|
| 1063 × 757 пикс. Открыть в новом окне | |
 |
|
| 1058 × 759 пикс. Открыть в новом окне | |
