Серия ИИ-04-3 Сборные элементы зданий каркасной конструкции. Ригели. Выпуск 4 Часть 2 Ригели связевого каркаса с сечением колонн 30х30 см. Арматурные изделия.

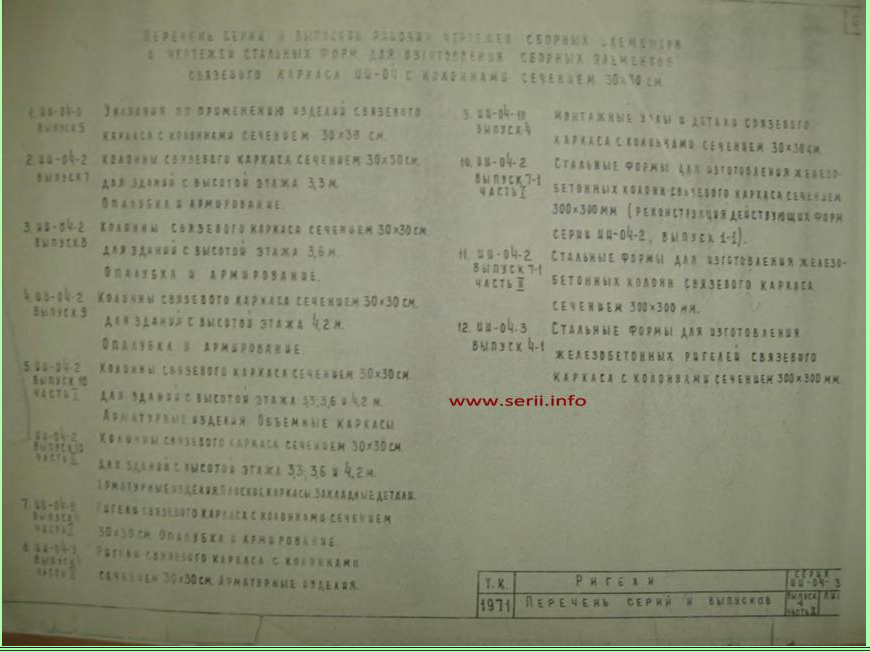

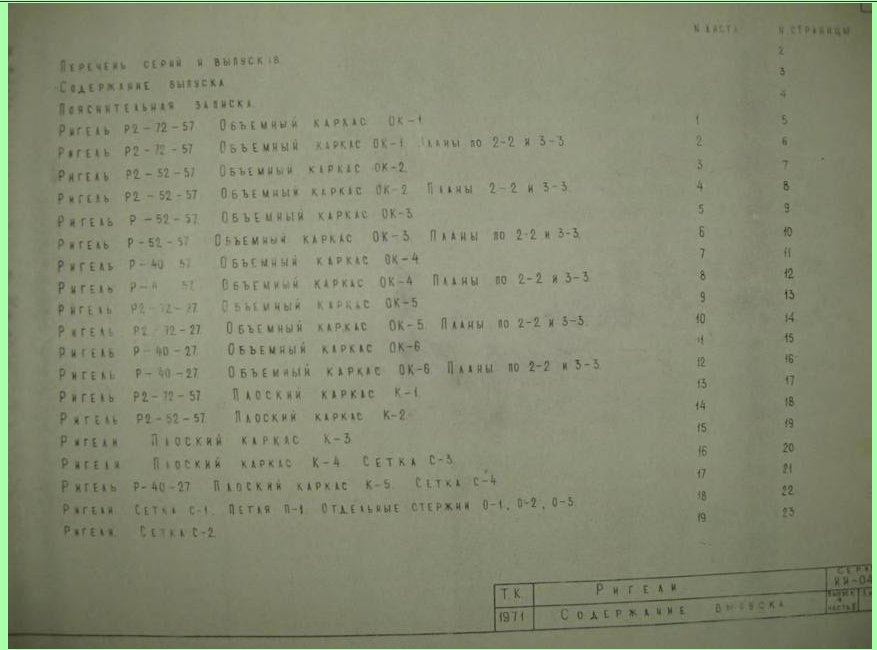

Данный альбом рассматривать совместно с альбомом ИИ-04.3 выпуск 4 часть 1 «Опалубочные чертежи и армирование».

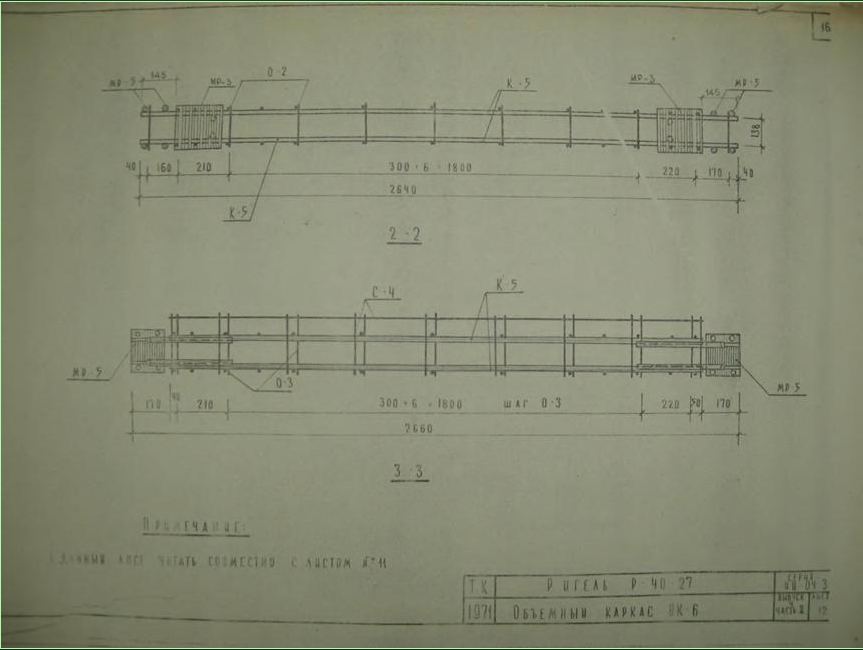

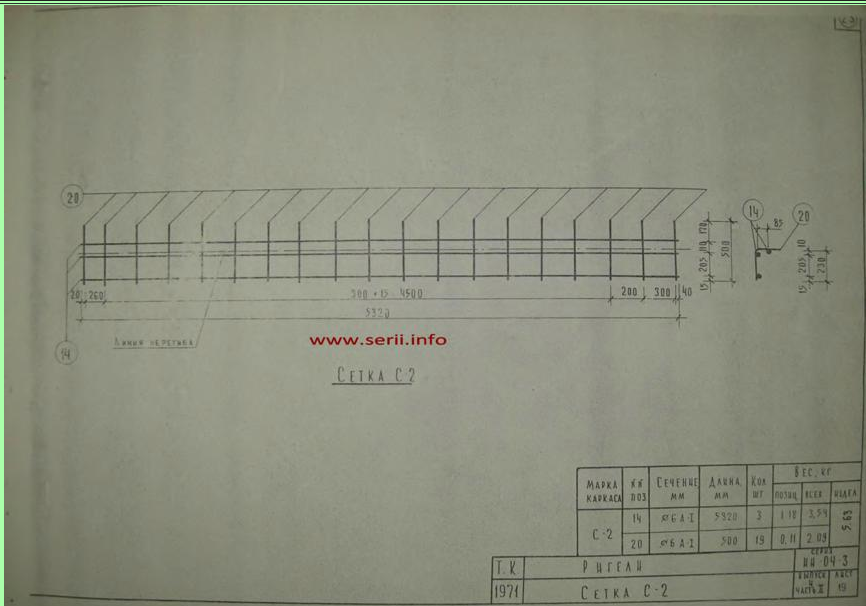

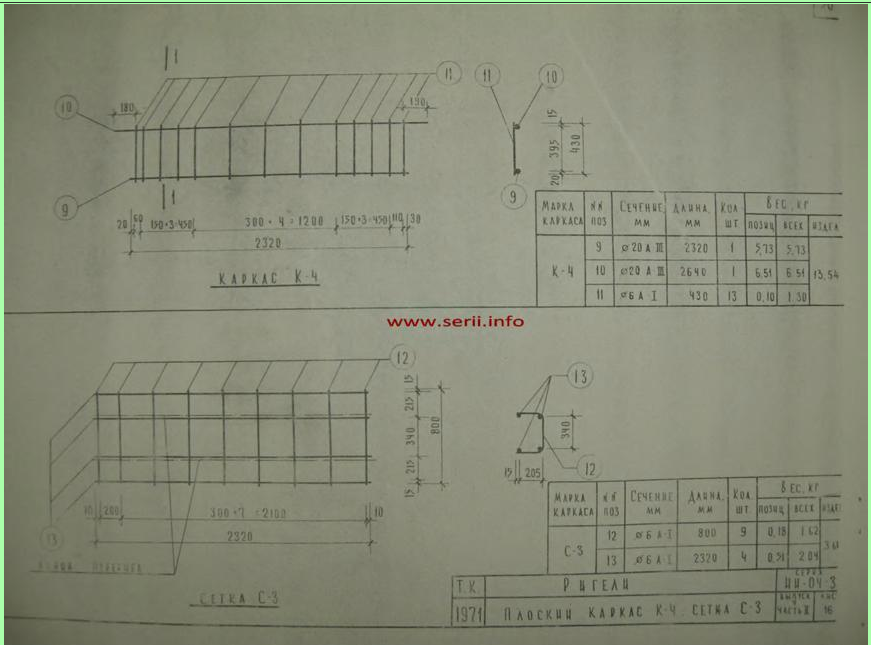

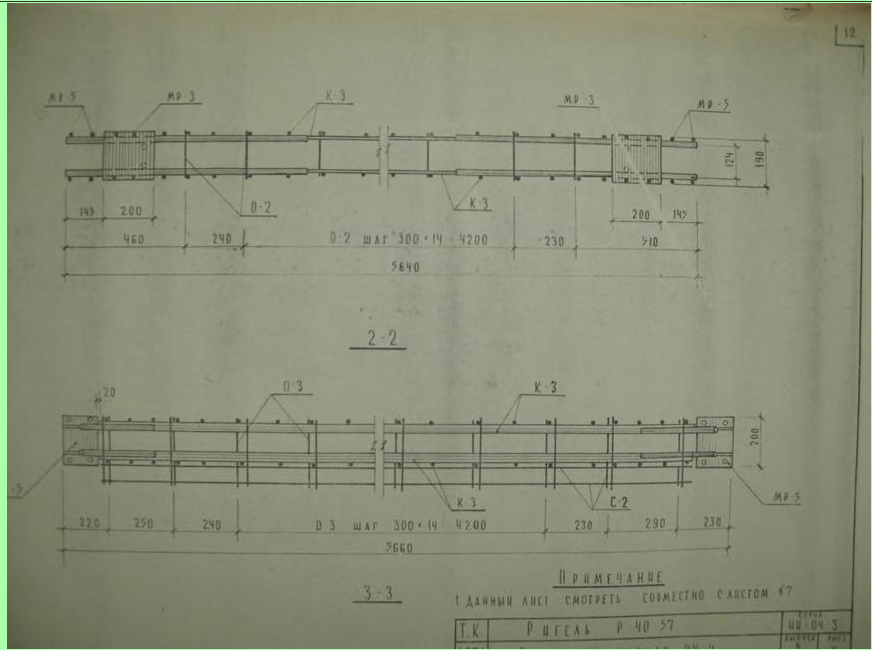

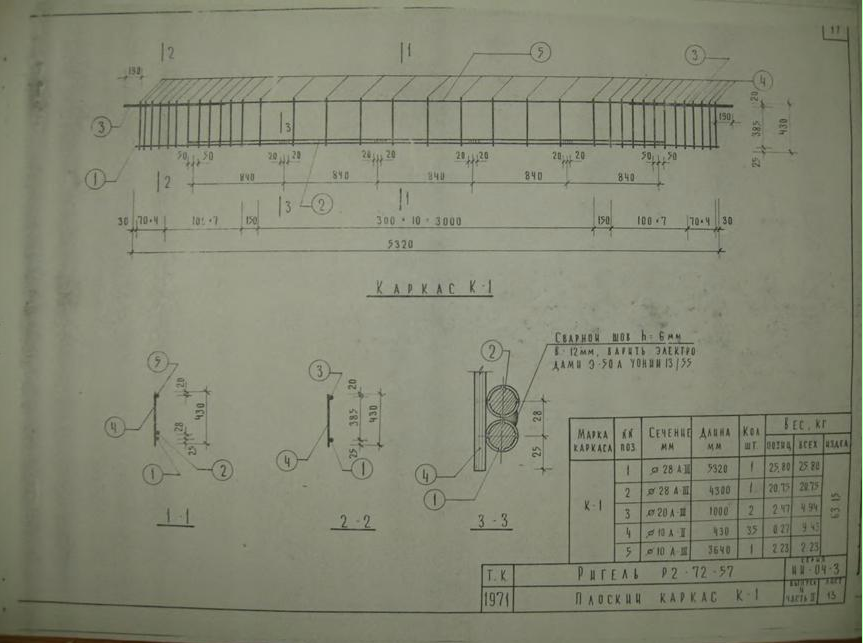

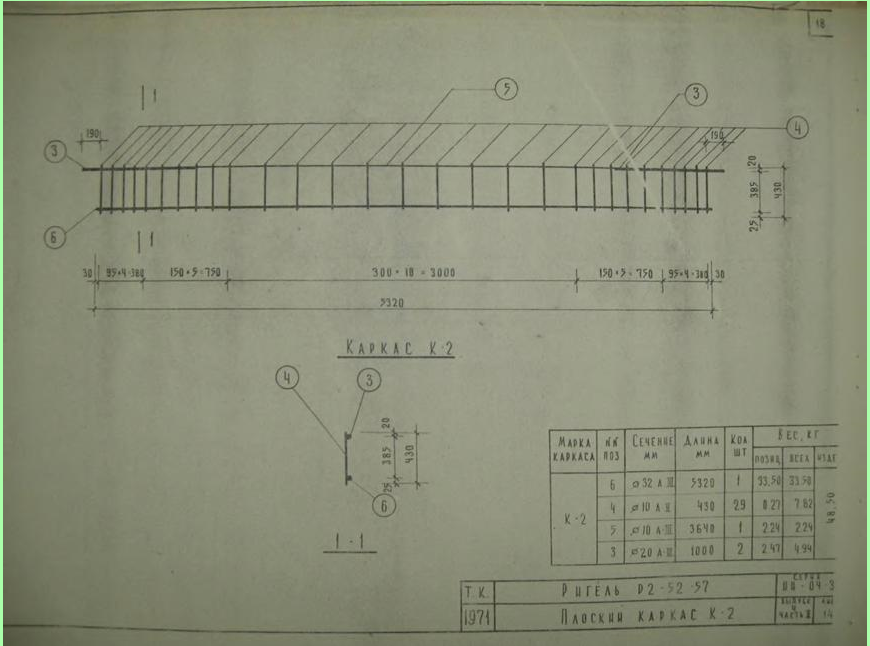

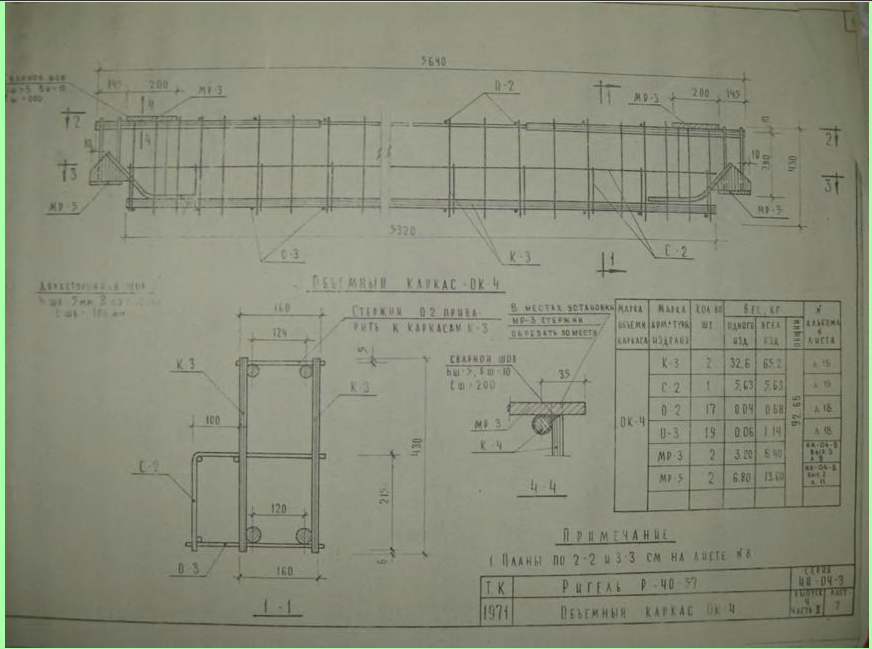

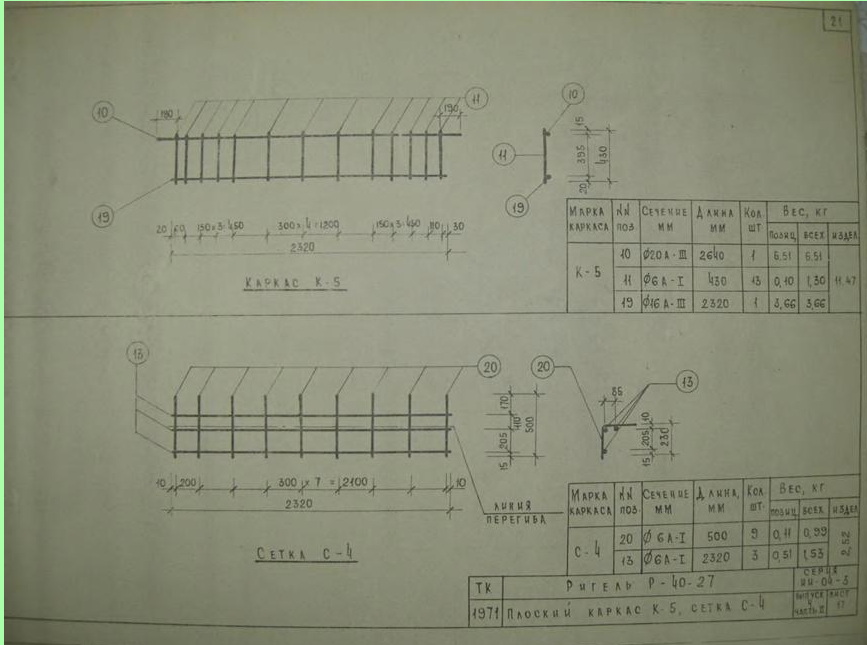

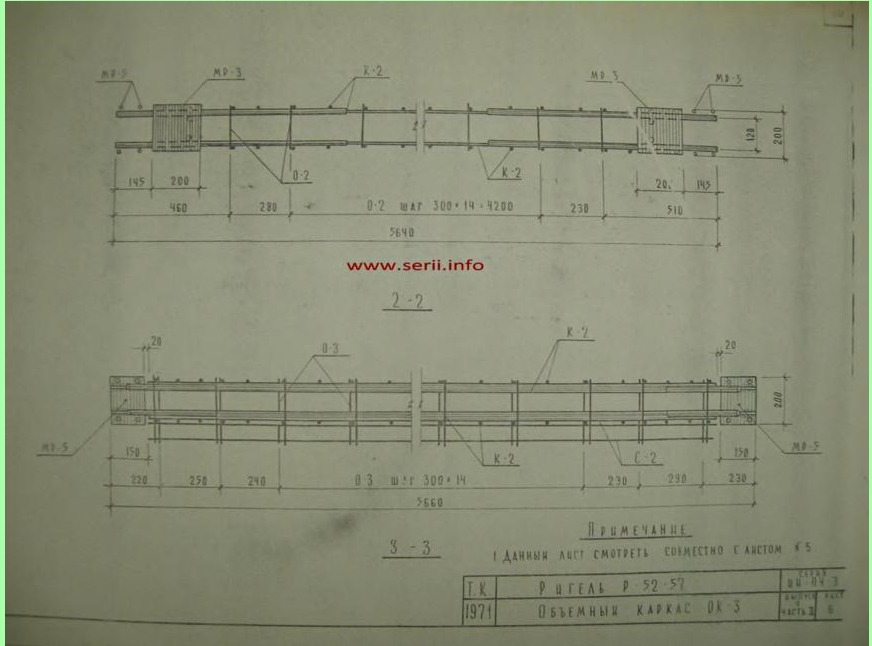

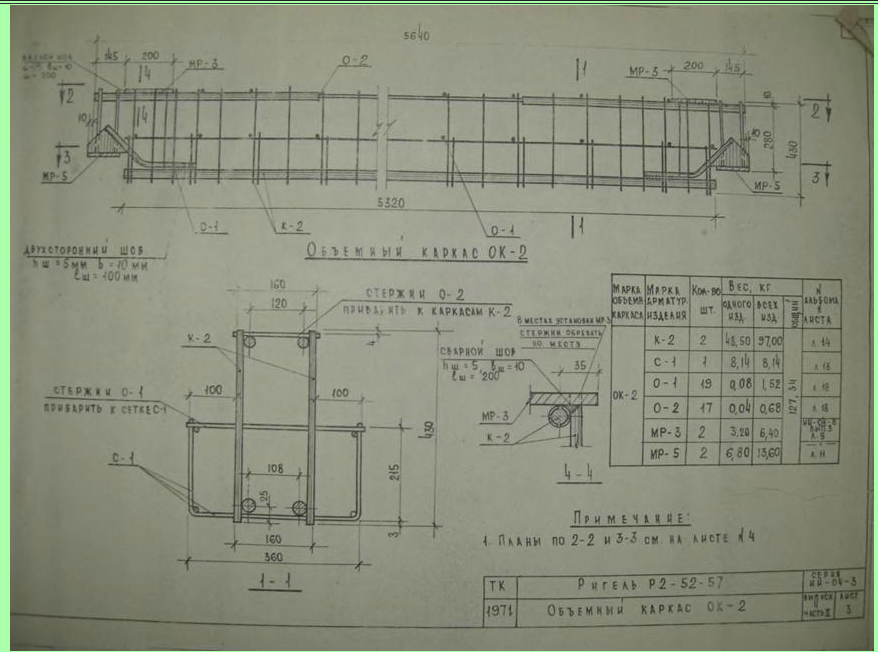

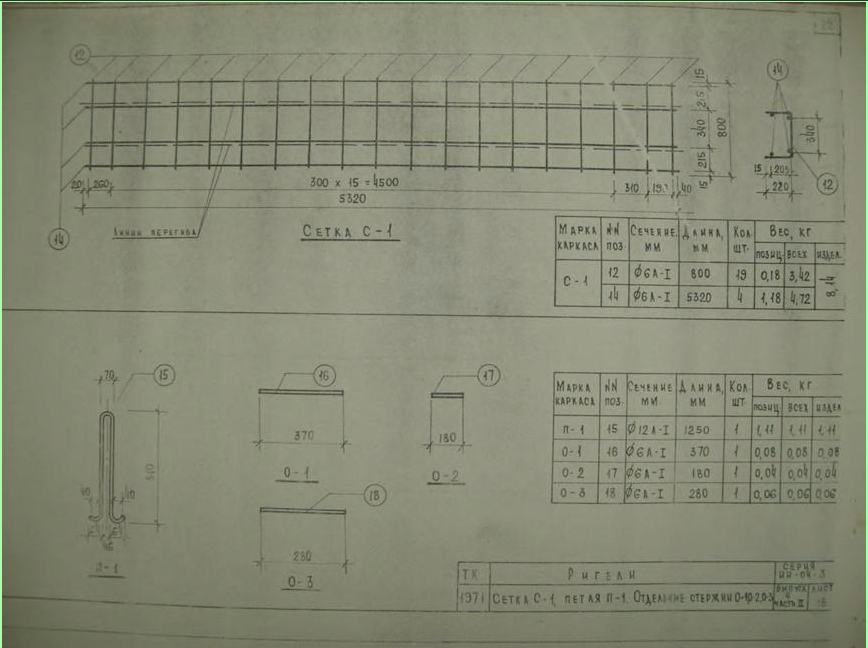

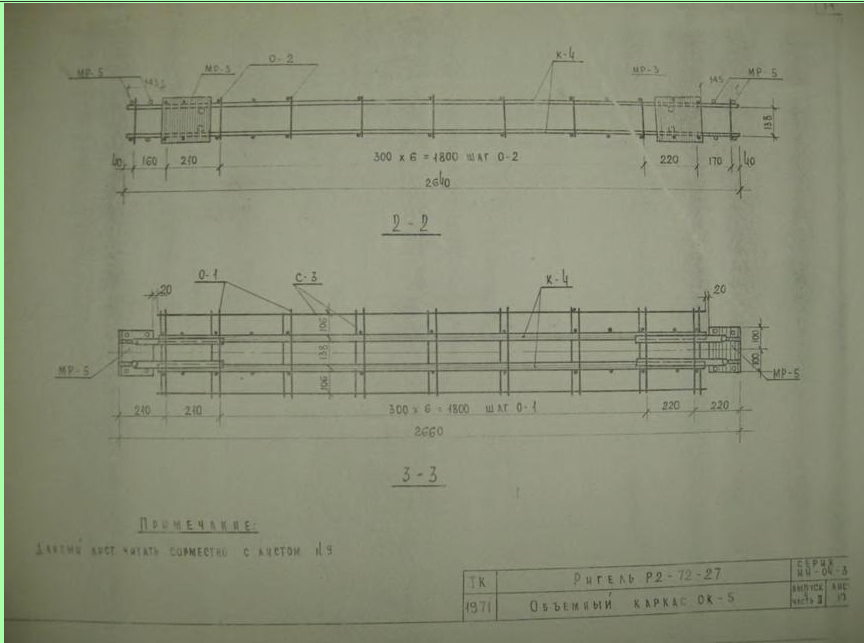

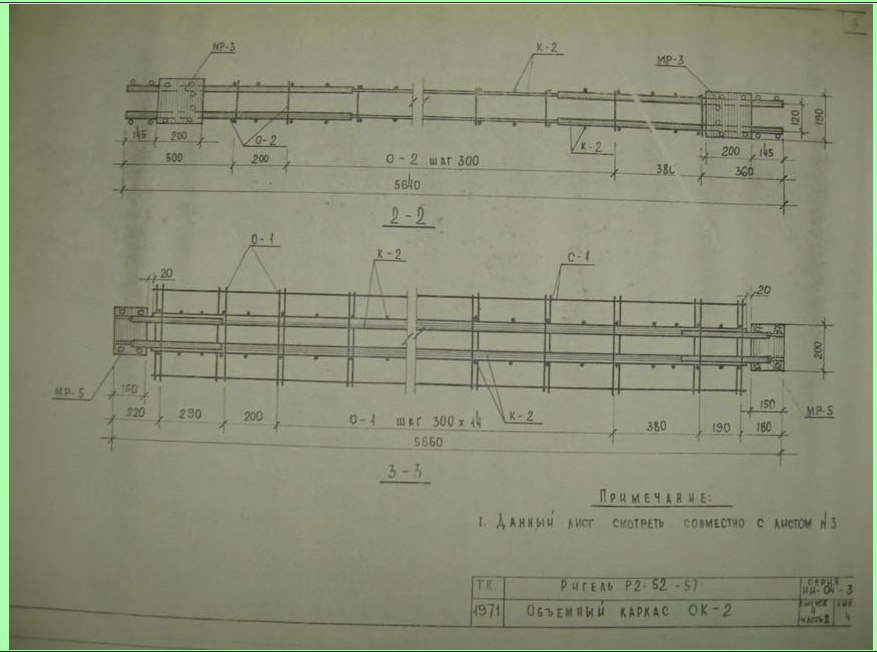

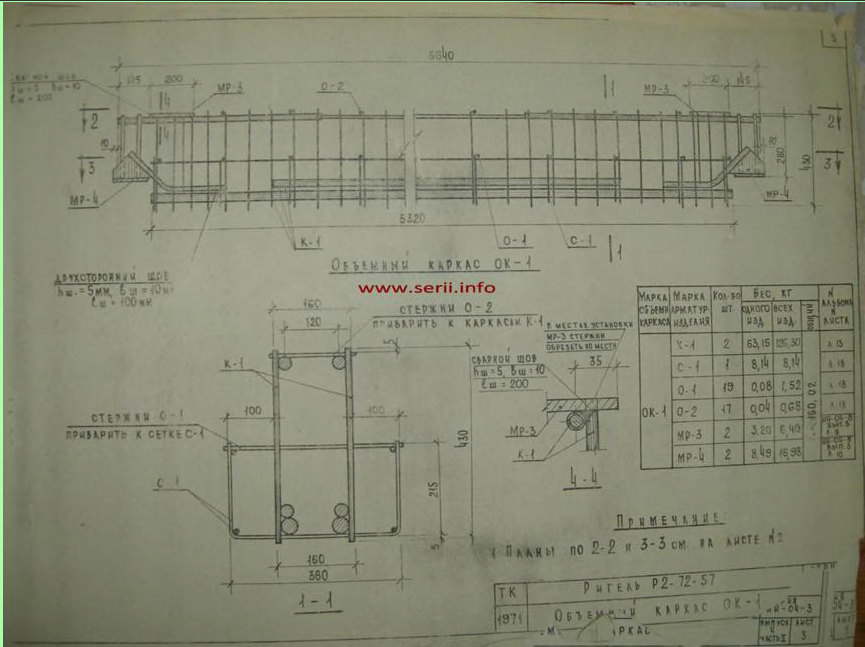

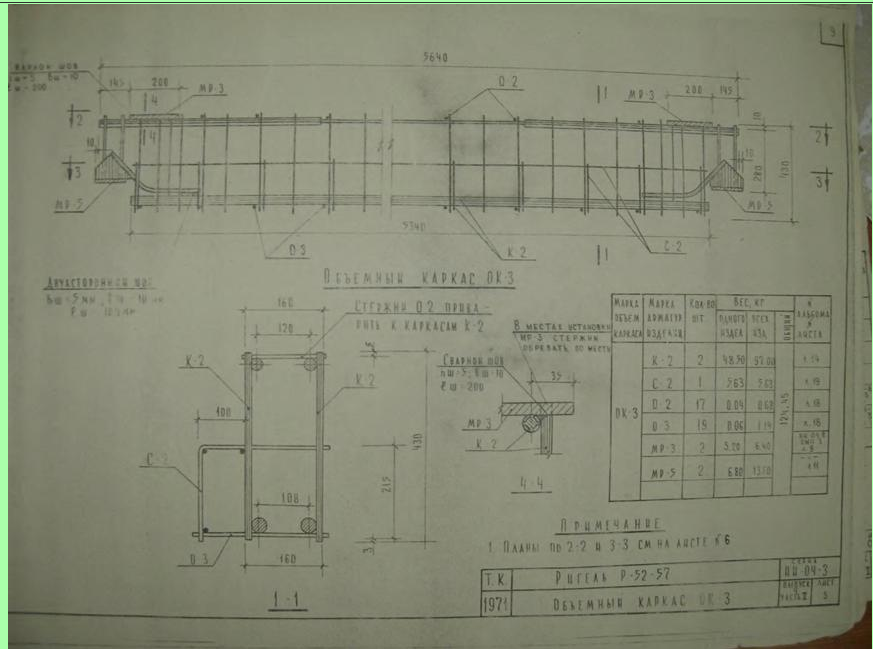

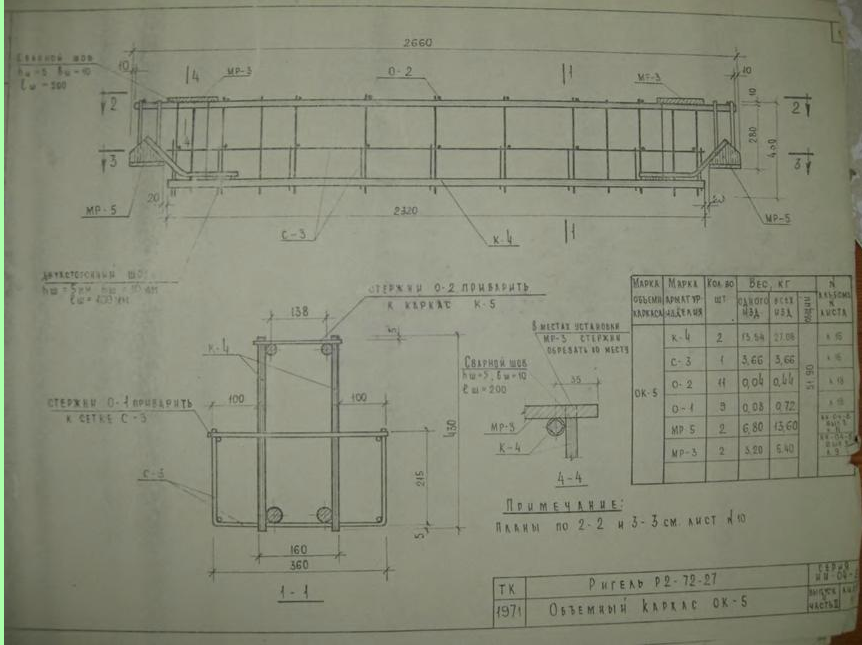

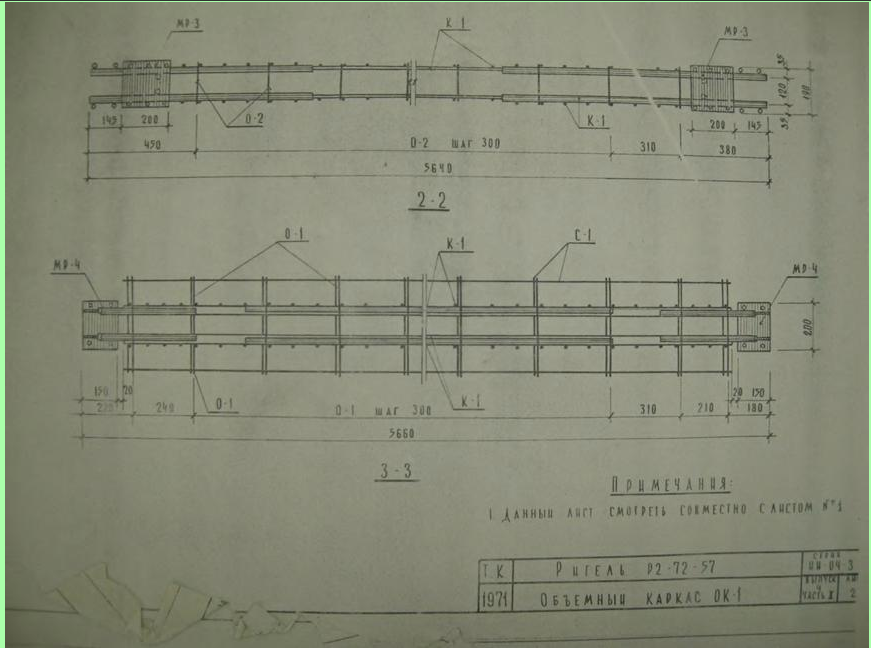

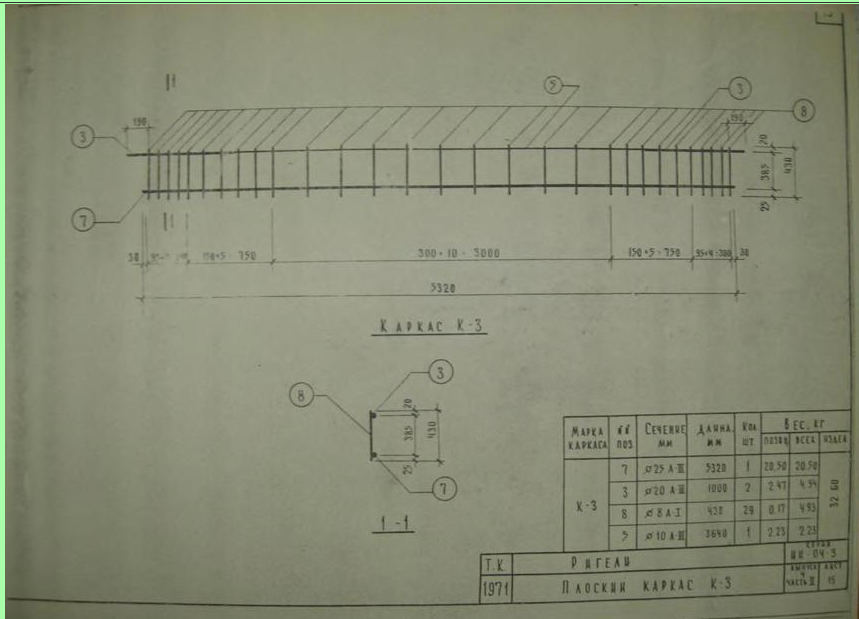

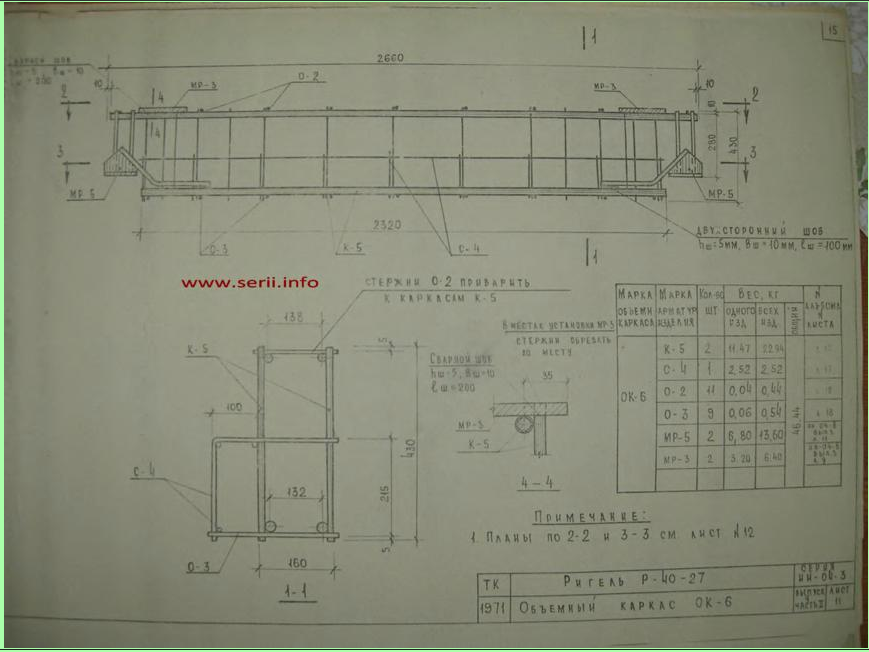

Альбом содержит рабочие чертежи объемных каркасов, марок, ригелей, плоских каркасов и сеток класса АIII ГОСТ 5781-61* марок 35ГС и горячекатаная круглая сталь класса АI ГОСТ 8781-61 марок КСт3пс.

При применении ригелей на открытом воздухе или в неотапливаемых помещениях при расчетных температурах от -30 МР‰ и ниже, а также при воздействии подвижных и вибрационных нагрузок, сталь класса А-I должна применяться только марок Ст3(спокойная) Ст3пс, сталь класса А-III марки 35Г2С должна быть заменена на сталь класса А-II марки 25ГС без изменения площади сечения, сортовой прокат применяется из стали марки Ст3 (спокойная)

Сортамент и качество арматурной стали, а также методы на испытания должны удовлетворять требованиям главы СНиП 1-84.62 «Арматура для железобетонных конструкций» и действующих государственных стандартов или технических условий на соответствующий вид стали.

Изготовление, приемка и контроль качества каркасов, сеток и закладных элементов должны производится в соответствии с требованиями следующих нормативных документов:

ГОСТ 10922-84 «арматура и закладные детали для железобетонных конструкций. Технические требования и методы испытаний.»

ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная сварка. Основные типы и конструктивные элементы»

Каркасы и сетки изготовляются при помощи контактной точечной электросварки на многоточечных машинах. Приварка дополнительных (укороченных) продольных рабочих стержней к поперечной арматуре каркасов производится на одноточечных машинах или при помощи или при помощи электросварочных клещей.

Сборку каркаса следует производить в кондукторе, обеспечивающем точное расположение элементов.

Допускаемые отклонения в размере плоских каркасов и сеток, а также отклонения прямолинейность арматурных стержней на всю длину не должны превышать величин нормативных ГОСТом 10922-64.

Сварные соединения выполнять в соответствии с требованиями СН 393-69.
