Технические условия

Дата введения 01.01.1986

УТВЕРЖДЕН И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 28 ноября 1984 г. в„– 193

ВЗАМЕН ГОСТ 948-76

ПЕРЕИЗДАНИЕ. Август 1991 г.

Настоящий стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.

Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней.

Перемычки, предназначенные для эксплуатации в условиях воздействия агрессивной среды, а также в зданиях с расчетной сейсмичностью 7 баллов и более, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания в соответствии с требованиями СНиП II-28-73 и СНиП II-7-81 и указанным в заказе на изготовление перемычек.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Перемычки подразделяют на следующие типы:

ПБ - брусковые, шириной до 250 мм включительно (черт. 1);

ПП - плитные, шириной более 250 мм (черт. 2);

ПГ - Балочные, с чертвертью для опирания или примыкания плит перекрытий (черт. 3);

ПФ - фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более (черт. 4).

1.2. Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 65 мм должны соответствовать:

  типа ПБ - указанным на черт. 1 и в табл. 1;

    "  ПП -     "     "    "   2 и в табл. 2;

    "  ПГ -     "     "    "   3 и в табл. 3;

    "  ПФ -     "     "    "   4 и в табл. 4.

1.3. Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 88 мм должны соответствовать:

  типа ПБ - указанным на черт. 1 и в табл. 5;

    "  ПП -     "     "    "   2 и в табл. 6;

    "  ПФ -     "     "    "   4 и в табл. 7.

1.4. Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина - до 20 мм, ширина - до 8 мм (черт. 1 и 2).

1.5. Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям обязательного приложения.

1.6. Из перемычек типов ПБ и ПП, предусмотренных в двух вариантах армирования (с напрягаемой и ненапрягаемой продольной арматурой), следует применять преимущественно предварительно напряженные.

1.7. Перемычки изготовляют со строповочными отверстиями диаметром 30 мм, предусмотренными для подъема и монтажа перемычек с применением специальных захватных устройств, или с монтажными петлями.

В случаях, предусмотренных проектной документацией здания с расчетной сейсмичностью 7 баллов и более, перемычки могут иметь выпуски арматуры и закладные изделия.

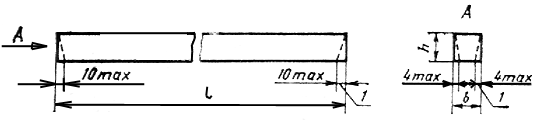

535 × 122 пикс.     Открыть в новом окне

1 -технологический уклон

Черт. 1

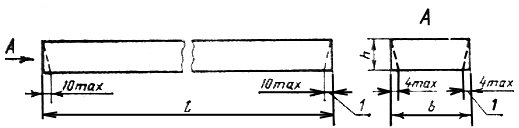

519 × 128 пикс.     Открыть в новом окне



1 -технологический уклон

Черт. 2

519 × 159 пикс.     Открыть в новом окне

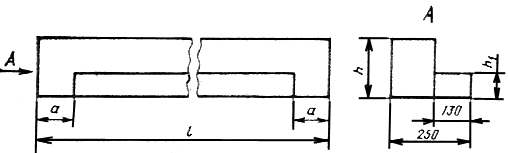

Черт. 3

508 × 153 пикс.     Открыть в новом окне

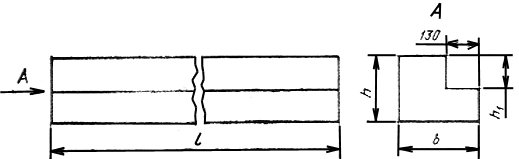

Черт. 4

Таблица 4

Код ОКП	Марка перемычки		Основные размеры перемычки, мм						Расчетная нагрузка кН/м (кгс/м)	Расход материалов				Масса перемычки (справоч- ная), кг		Обозначе- ние выпуска типовой проектной докумен- тации  серии 1.038.1-1
			Длина		Ширина		Высота			Бетон, куб.м		Сталь, кг
Перемычки с ненапрягаемой арматурой
58 2821 0691		8ПБ10-1	1030							0,011		0,35		28
58 2821 0692		8ПБ13-1	1290						0,98 (100)	0,014		0,46		35
58 2821 0693		8ПБ16-1	1550							0,017		0,54		42
58 2821 0694		8ПБ 17-2	1680	120		90			1,96 (200)	0,018		0,75		45
58 2821 0695		8ПБ19-3	1940						2,94 (300)	0,021		1,16		52
58 2821 0696		9ПБ 13-37	1290							0,029		1,92		74
58 2821 0697		9ПБ13-37-п							37,27 (3800)			2,24
58 2821 0698		9ПБ 16-37	1550							0,035		3,00		88		Выпуск 4
58 2821 0699		9ПБ16-37-п										3,32
58 2821 0700		9ПБ18-37										5,32
58 2821 0701		9ПБ18-37-п	1810	120		190				0,041		5,64		103
58 2821 0702		9ПБ18-8							7,85 (800)			1,18
58 2821 0703		9ПБ18-8-п										1,50
58 2821 0704		9ПБ21-8	2070							0,047		1,81		118
58 2821 0705		9ПБ21-8-п										2,13
58 2821 0706		9ПБ22-3	2200						2,94 (300)	0,050		1,34		125
58 2821 0707		9ПБ22-3-п										1,66
58 2821 0708		9ПБ25-3										1,50
58 2821 0711		9ПБ25-3-п	2460						2,94 (300)			1,82
58 2821 0712		9ПБ25-8								0,056		2,93		140
58 2821 0713		9ПБ25-8-п							7,85 (800)			3,25
58 2821 0714		9ПБ26-4	2590									1,57
58 2821 0804		9ПБ26-4-п							3,92 (400)	0,059		1,89		148
58 2821 0805		9ПБ 27-8	2720	120		190						3,45
58 2821 0806		9ПБ27-8-п							7,85 (800)	0,062		3,77		155
58 2821 0807		9ПБ 29-4	2850							0,065		2,36		162		Выпуск 4
58 2821 0808		9ПБ29-4-п							3,92 (400)			2,68
58 2821 0809		9ПБ 30-4	2980							0,068		2,45		170
58 2821 0810		9ПБ 30-4-п										2,77
58 2821 0811		10ПБ18-27	1810							0,086		4,00		215
58 2821 0812		10ПБ18-27-п							27,46 (2800)			4,56
58 2821 0813		10ПБ21-27										5,80
58 2821 0814		10ПБ21-27-п	2070							0,098		6,36		246
58 2821 0815		10ПБ21-27-а										8,95
58 2821 0816		10ПБ21-27-ап		250		190			27,46 (2800)			9,51
58 2821 0817		10ПБ25-27-а										14,13
58 2821 0818		10ПБ25-27-ап	2460							0,117		14,69		292
58 2821 0819		10ПБ25-27										10,98
58 2821 0820		10ПБ25-27-п										11,54
58 2821 0821		10ПБ25-37	2460							0,117		17,11		292
58 2821 0822		10ПБ25-37-п							37,27 (3800)			17,67
58 2821 0823		10ПБ27-37										40,83
58 2821 0824		10ПБ27-37-п		250		190						41,39				Выпуск 4
58 2821 0825		10ПБ27-27	2720							0,129		17,21		323
58 2821 0826		10ПБ27-27-п							27,46 (2800)			17,77
58 2821 0827		10ПБ27-27-а										20,36
58 2821 0828		10ПБ27-27-ап										20,92
Перемычки с напрягаемой арматурой класса Ат-V
58 2811 0179		9ПБ18-37 АтV		120		190		37,27 (3800)		0,041			3,83		103
58 2811 0173		10ПБ18-27 АтV	1810							0,086			4,27		215
58 2811 0180		10ПБ21-27 АтV											4,72
58 2811 0181		10ПБ21-27 АтV-а	2070					27,46 (2800)		0,098			7,87		246
58 2811 0182		10ПБ25-27 АтV											6,88
58 2811 0183		10ПВ25-27АтV-а	2460	250		190				0,117			10,03		292	Выпуск 10
58 2811 0184		10ПБ25-37 АтV						37,27 (3800)					8,46
58 2811 0185		10ПБ27-37 АтV											11,32
58 2811 0186		10ПБ27-27 АтV	2720					27,46 (2800)		0,129			7,58		323
58 2811 0187		10ПБ27-27 АтV-а											10,73
Перемычки с напрягаемой арматурой класса Ат-IVС
58 2811 0170		9ПБ18-37 АтIVС		120		190		37,27 (3800)			0,41		4,50		103
58 2811 0129		10ПБ18-27 АтIVС	1810								0,086		4,27		215
58 2811 0171		10ПБ21-27 АтIVС											4,72
58 2811 0172		10ПБ21-27 АтIVС-а	2070					27,46 (2800)			0,098		7,87		246
58 2811 0135		10ПБ25-27 АтIVС											8,46
58 2811 0174		10ПБ25-27 АтIVС-а	2460	250		190					0,117		11,61		292	Выпуск 11
58 2811 0175		10ПБ25-37 АтIVС						37,27 (3800)					8,46
58 2811 0176		10ПБ27-37 АтIVС											13,60
58 2811 0177		10ПБ27-27 АтIVС	2720								0,129		9,32		323
58 2811 0178		10ПБ27-27 АтIVС-а						27,46 (2800)					12,47



Код ОКП	Марка перемычки	Основные размеры перемычки, мм			Расчетная нагрузка кН/м (кгс/м)		Расход материалов		Масса перемычки (справоч- ная), кг	Обозначение выпуска типовой проектной документации серии 1.038.1-1
		Длина	Ширина	Высота			Бетон, куб.м	Сталь, кг
Перемычки с ненапрягаемой арматурой
58 2821 0829	7ПП12-3	1160	380	90	2,94 (300)		0,040	1,08	100
58 2821 0830	7П 14-4	1420			3,92 (400)		0,049	1,27	121
58 2821 0831	8ПП17-5	1680			4,90 (500)		0,121	3,14	303
58 2821 0832	8ПП18-5	1810					0,131	3,44	327
58 2821 0833	8ПП21-6	2070			5,88 (600)		0,149	4,04	374
58 2821 0834	8ПП23-7	2330			6,86 (700)		0,168	5,12	421
58 2821 0835	8ПП25-8	2460	380	190	7,85 (800)		0,178	6,74	444
58 2821 0836	8ПП30-10	2980			9,81 (1000)		0,215	9,83	538
58 2821 0860	8ПП14-71	1420					0,103	6,32	256
58 2821 0861	8ПП16-71	1550					0,112	6,82	280
58 2821 0862	8ПП18-71	1810			70,61 (7200)		0,131	12,59	327
58 2821 0863	8ПП21-71	2070					0,149	19,99	374
58 2821 0864	8П 27-71	2720					0,196	61,82	491	Выпуск 5
58 2821 0837	9ПП12-4	1160			3,92 (400)		0,053	1,34	133
58 2821 0838	9ПП14-5	1420	510	90	4,90 (500)		0,065	1,57	163
58 2821 0839	9ПП17-6	1680			5,88 (600)		0,077	2,71	193
58 2821 0840	10ПП23-10	2330	510	190	9,81 (1000)		0,226	6,76	564
58 2821 0841	10ПП30-13	2980			12,75 (1300)		0,289	13,40	722
Перемычки с напрягаемой арматурой класса Ат-V
58 2811 0198	8ПП14-71 АтV	1420					0,103	3,79	256
58 2811 0200	8ПП16-71 АтV	1550					0,112	3,99	280
58 2811 0201	8ПП18-71 АтV	1810	380	190	70,61 (7200)		0,131	5,90	327
58 2811 0202	8ПП21-71 АтV	2070					0,149	8,56	374
58 2811 0203	8ПП27-71 АтV	2720					0,196	25,28	491
58 2811 0204	10ПП14-72 АтV	1420					0,138	4,80	344	Выпуск 10
58 2811 0205	10ПП16-72 АтV	1550					0,150	5,08	375
58 2811 0206	10ПП18-72 АтV	1810	510	190	71,59 (7300)		0,175	6,08	438
58 2811 0207	10ПП21-72 АтV	2070					0,201	8,80	501
58 2811 0208	10ПП27-72 АтV	2720					0,264	21,22	659
Перемычки с напрягаемой арматурой класса Ат-IVС
58 2811 0188	8ПП14-71 АтIVС	1420					0,103	3,79	256
58 2811 0189	8ПП16-71 АтIVС	1550					0,112	4,95	280
58 2811 0190	8ПП18-71 АтIVС	1810	380	190		70,61 (7200)	0,131	7,37	327
58 2811 0191	8ПП21-71 АтIVС	2070					0,149	10,54	374
58 2811 0192	8ПП27-71 АтIVС	2720					0,196	29,09	491
58 2811 0193	10ПП14-72 АтIVС	1420					0,138	4,80	344	Выпуск 11
58 2811 0194	10ПП16-72 АтIVС	1550					0,150	5,08	375
58 2811 0195	10ПП18-72 АтIVС	1810	510	190		71,59 (7300)	0,175	7,55	438
58 2811 0196	10ПП21-72 АтIVС	2070					0,201	10,78	501
58 2811 0197	10ПП27-72 АтIVС	2720					0,264	25,03	659



Код ОКП	Марка перемычки	Основные размеры перемычки, мм				Расчетная нагруз- ка, кН/м (кгс/м)	Расход материалов		Масса пере- мычки (спра- вочная) кг		Обоз- начение выпуска типовой проектной
		Длина	Высота	Высо- та высту- паю- щей части	Длина опор- ной зоны		Бетон, куб.м	Сталь, кг			доку- ментации серии 1.038.1-1
58 2821 0842	4ПФ8-2	770					0,014	0,53		35
58 2821 0843	4ПФ9-2	900				1,96 (200)	0,017	0,58		43
58 2821 0844	4ПФ10-2	1030	90	90	130		0,020	0,63		50
58 2821 0845	4ПФ13-3	1310				2,94 (300)	0,026	0,80		65
58 2821 0846	4ПФ14-4	1420				3,92 (400)	0,029	0,95		73
58 2821 0847	5ПФ16-5	1550				4,90 (500)	0,050	0,83		125
58 2821 0848	5ПФ17-5	1680	190	90	130		0,055	0,99		138
58 2821 0849	5ПФ19-6	1940				5,88 (600)	0,064	1,40		160
58 2821 0850	6ПФ22-8	2200					0,071	3,23		178	Выпуск 7
58 2821 0851	6ПФ23-8	2330	190	90	195	7,85 (800)	0,076	3,74		190
58 2821 0852	6ПФ25-8	2460					0,080	4,26		200
58 2821 0853	6ПФ 30-8	2980					0,098	7,09		245
58 2821 0854	6ПФ22-12	2200					0,071	4,61		178
58 2821 0855	6ПФ23-12	2330	190	90	195	11,77 (1200)	0,076	5,15		190
58 2821 0856	6ПФ25-12	2460					0,080	6,28		200
58 2821 0857	6ПФ30-12	2980					0,098	10,07		245
58 2821 0858	7ПФ40-10	4020					0,181	11,89		453
58 2821 0859	7ПФ43-10	4280	290	90	260	9,81 (1000)	0,193	13,67		483

Примечания к табл. 1-7.

1. В  случае  применения   в  качестве   напрягаемой  продольной арматуры арматурной  стали  класса  A-V  вместо  Ат-V или  А-IV  вместо  Aт-IVС в марке предварительно напряженных перемычек  следует  заменить обозначение арматурной стали соответственно AтV на AV или AтIVС на AIV.

2. Расчетная нагрузка  на  перемычку  приведена  с учетом собственноговеса перемычки.

3. Расход  стали  на  предварительно  напряженную  перемычк у приведен для условной длины стержней напрягаемой арматуры,равной длине перемычки. Этот расход   стали  следует  уточнить  с учетом действительной  длины  напрягаемой арматуры, принимаемой  в зависимости от способа натяжения арматуры и конструкции захватных устройств.

4. В случае установки в перемычках выпусков арматуры и закладных изделий,не предусмотренных в типовой проектной документации серии 1.038.1-1,расход стали на перемычку следует соответственно изменить.

5. Масса перемычек приведена для тяжелого бетона средней плотности 2500 кг/м.

1.8. Перемычки обозначают марками в соответствии с требованиями ГОСТ 23009-78.

Марка перемычки состоит из буквенно-цифровых групп, разделенных дефисами.

В третьей группе, при необходимости, указывают:

наличие в перемычках монтажных петель, выпусков арматуры и закладных изделий, обозначаемое строчными буквами (например, буквой "а" - наличие в брусковых перемычках анкерных выпусков для крепления балконных плит; буквой "п" - наличие в брусковых перемычках монтажных петель);

дополнительные характеристики, обеспечивающие долговечность перемычек в условиях эксплуатации. Например, для перемычек зданий с расчетной сейсмичностью 7 баллов и выше - стойкость к сейсмическим воздействиям, обозначаемую прописной буквой С; для перемычек, применяемых в условиях воздействия агрессивных сред,  - характеристики степени плотности бетона (П - повышенной плотности, О - особоплотный).

Пример условного обозначения (марки) перемычки типа ПБ длиной 2460 мм, поперечного сечения в„– 5 (по табл. 1), под расчетную нагрузку 37,27 кН/м, с монтажными петлями:

                                   5ПБ25-37-n

То же, типа ПП длиной 1810 мм, поперечного сечения в„– 8 (по табл. 6), под расчетную нагрузку 70,61 кН/м, с напрягаемой арматурой класса Aт-V:

                                  8ПП18-71-AтV

То же, типа ПБ длиной 2070 мм, поперечного сечения в„– 10 (по табл. 5), под расчетную нагрузку 27,46 кН/м, с анкерными выпусками для крепления балконных плит, с монтажными петлями:

                                  10ПБ21-27-аn

То же, типа ПФ длиной 1940 мм, поперечного сечения в„– 5 (по табл. 7), под расчетную нагрузку 5,88 кН/м:

                                     5ПФ19-6

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Перемычки следует изготовлять в соответствии требованиями настоящего стандарта и технической документации, утвержденной в установленном порядке, по типовой проектной документации серии 1.038.1-1.

2.2. Перемычки должны удовлетворять требованим ГОСТ 13015.0-83:

по заводской готовности;

по прочности, жесткости и трещиностойкости;

по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по морозостойкости бетона;

к качеству материалов, применяемых для приготовления бетона;

к бетону, а также к материалам для приготовления бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции;

к форме и размерам арматурных и закладных изделий и их положению в перемычке;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по отклонению толщины защитного слоя бетона до арматуры;

по защите от коррозии;

по применению форм для изготовления перемычек.

2.3. Перемычки следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/куб.м включительно) классов или марок по прочности на сжатие, указанных в проектной документации на эти перемычки.

2.4. Нормируемая передаточная прочность бетона перемычек с напрягаемой арматурой должна составлять 70% класса или марки бетона по прочности на сжатие. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой нормируемой прочности.

2.5. Нормируемая отпускная прочность бетона перемычек должна составлять (в процентах от класса или марки бетона по прочности на сжатие):

70 - при поставке перемычек в теплый период года;

90 - то же, в холодный период года.

2.6. В качестве напрягаемой продольной арматуры перемычек следует применять арматурную сталь:

термически упроченную классов Aт-V и Aт-IVC по ГОСТ 10884-81;

горячекатанную классов A-V и A-IV по ГОСТ 5781-82.

2.7. В качестве ненапрягаемой продольной арматуры перемычек следует применять арматурную сталь:

горячекатаную класса A-III по ГОСТ 5781-82;

термомеханически упроченную класса Aт-IIIC по ГОСТ 10884-81;

арматурную проволоку класса Вр-I по ГОСТ 6727-80.

2.8. Поперечную арматуру следует выполнять из горячекатаной арматурной стали классов A-I и A-III по ГОСТ 5781-82 или арматурной проволоки класса Вр-I по ГОСТ 6727-80.

2.9. Натяжение напрягаемой арматуры следует производить электротермическим или механическим способом на упоры.

2.10. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения ее на упоры, должны соответствовать приведенным в проектной документации на перемычки.

Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать при натяжении механическим способом 5%, а при натяжении электротермическим способом - значения

822 × 52 пикс.     Открыть в новом окне



где  - длина натягиваемого стержня (расстояние между наружными гранями упоров), в метрах.

2.11. Значения действительных отклонений геометрических параметров перемычек не должны превышать предельных, указанных в табл. 8.

  Таблица 8, мм

Наименование отклонения   геометрического параметра	Наименование геометрического параметра	Пред. откл.
Отклонение от линейного размера	Длина перемычки:
	до 2500	6
	св.2500 " 4000	8
	" 4000	10
	Ширина и высота перемычки	5
	Положение выступов, выемок и отверстий	5
	Положение закладных изделий:
	в плоскости перемычки	5
	из плоскости перемычки	3
Отклонение от прямолинейности	Прямолинейность профиля лицевой поверхности перемычки:
	длиной до 2500 на заданной длине 1000	3
	длиной св. 2500 до 4000 на всей длине перемычки	3
	длиной св. 4000 на всей длине перемычки	4

2.12. Устанавливаются следующие категории бетонных поверхностей перемычки:

А3 - нижней и боковых поверхностей;

А7 - остальных поверхностей.

Требования к качеству поверхностей и внешнему виду перемычек - по ГОСТ 13015.0-83.

2.13. В бетоне перемычек, поставляемых потребителю, трещины не допускаются, за исключением:

усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

трешин от обжатия бетона в предварительно напряженных перемычках, ширина которых не должна превышать значений, указанных в проектной документации на эти перемычки.

3. ПРАВИЛА ПРИЕМКИ

3.1. Приемку перемычек следует производить партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.

3.2. Приемку перемычек по показателям их прочности, жесткости и трещиностойкости бетона, по морозостойкости бетона, а также по водонепроницаемости и водопоглощению бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует производить по результатам периодических испытаний.

3.3. Приемку перемычек по показателям прочности бетона (классу или марке бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности следует производить по результатам приемо-сдаточных испытаний и контроля.

3.4. В случаях, если при проверке будет установлено, что фактическая отпускная прочность бетона ниже требуемой отпускной прочности, то поставку перемычек потребителю следует производить после достижения бетоном прочности, соответствующей классу или марке бетона по прочности на сжатие.

3.5. Приемку перемычек по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности, ширины раскрытия технологических трещин следует осуществлять по результатам одноступенчатого выборочного контроля.

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Контроль и оценку прочности, жесткости и трещиностойкости перемычек следует осуществлять по ГОСТ 8829-85.

Испытания перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его классу или марке по прочности на сжатие.

4.2. Прочность бетона перемычек следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях по ГОСТ 18105-86.

При испытании перемычек неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690-80, а также другими методами, предусмотренными стандартами на методы испытания бетона.

4.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водонепроницаемость бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.5. Водопоглощение бетона перемычек, предназначенных для эксплуатация в среде с агрессивной степенью воздействия на железобетонные конструкции,  следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.6. Методы контроля и испытаний арматурных и закладных изделий - по ГОСТ 10922-90.

4.7. Измерение напряжений в напрягаемой арматуре, контролируемых по окончании натяжения следует проводить по ГОСТ 22362-77.

4.8. Методы контроля и испытаний исходных сырьевых материалов, применяемых для изготовления перемычек, должны соответствовать установленным стандартами или техническими условиями на эти материалы.

4.9. Размеры, отклонение от прямолинейности, толщины защитного слоя бетона до арматуры, положение закладных изделий, качество бетонных поверхностей и внешний вид перемычек следует проверять методами, установленными ГОСТ 13015.0-83,   ГОСТ 13015.1-81 - ГОСТ 13015.3-81 и  ГОСТ 13015.4-84.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. Маркировка перемычек - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на торцевой или верхней сторонах каждой перемычки. На торцевой стороне перемычек, имющих строповочные отверстия (вместо монтажных петель), должен быть нанесен монтажный знак "Верх изделия" по ГОСТ 13015.2-81.

Допускается по согласованию изготовителя с потребителем и проектной организацией - автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в проектной документации конкретного здания.

5.2. Требования к документу о качестве перемычек, поставляемых потребителю, - по ГОСТ 13015.3-81.

Дополнительно в документе о качестве перемычек должна быть приведена марка бетона по морозостойкости, а для перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, - водонепроницаемость и водопоглощение бетона (если эти показатели оговорены в заказе на изготовление перемычек).

5.3. Транспортировать и хранить перемычки следует в соответствии  с требованиями  ГОСТ 13015.4-84 и настоящего стандарта .

5.3.1. Перемычки следует транспортировать и хранить в контейнерах рассортированными по маркам и уложенными в рабочем положении.

Допускается транспортировать и хранить перемычки уложенными в штабели без контейнеров.

5.3.2. Подкладки и прокладки между рядами перемычек должны быть толшиной не менее 25 мм и расположены по вертикали одна над другой на расстоянии 200-250 мм от торца перемычки.

5.3.3. Высота штабеля перемычек должна быть не более 2 м.

5.3.4. Подъем, погрузку и разгрузку перемычек следует проводит пакетами краном с помощью специальных грузозахватных приспособлений, а отдельных перемычек - захватом за монтажные петли или предусмотренные строповочные отверстия.

5.3.5. При транспортировании перемычки следует укладывать в транспортные средства в рабочем положении, продольной осью по направлению движения транспорта.

ПРИЛОЖЕНИЕ

Обязательное

Расчетная зимняя температура наружного воздуха*	Минимальная марка бетона по морозостойкости для зданий класса по степени ответственности
	I	II	III
Ниже минус 40 °С	F200	F150	F100
Ниже минус 20 до минус 40 ° С включ.	F100	F75	F50
Ниже минус 5 до минус 20 ° С включ.	F75	F50	Не нормируется
Минус 5 и выше	F50	Не нормируется	То же

* Расчетная зимняя температура наружного воздуха принимается как средняя температура воздуха наиболее холодной пятидневки в зависимости от района строительства согласно СНиП 2.01.01-82 (
